Катодная (электрохимическая) защита кузова автомобиля от коррозии

Возникновение коррозии — одна из самых распространённых причин выхода автомобиля из строя. Под действием ржавчины поверхность кузова машины очень быстро приходит в негодность и разрушается. Поэтому защита кузова от коррозии — одна из самых важных и обязательных задач, стоящих перед каждым владельцем автомобиля. Перед тем как говорить о том, каким образом может быть организована защита кузова автомобиля от ржавчины, давайте рассмотрим, что собой представляет процесс коррозии и каковы причины его возникновения.

Коррозия капота автомобиля

По сути, процесс коррозии — это окисление металла, которое ведёт к дальнейшему его разрушению. От появления ржавчины большую часть кузова автомобиля защищает лакокрасочное покрытие. Нарушение этого покрытия создаёт незащищённые участки на поверхности кузова автомобиля. Туда попадает влага с различными химически активными добавками. Слой грязи способствует тому, что влага задерживается в трещинках и микроповреждениях лакокрасочного слоя, что приводит к появлению ржавчины. Можно выделить следующие участки автомобиля, где повышена опасность возникновения очагов коррозии:

  • элементы, расположенные в непосредственной близости к поверхности дороги;
  • швы после неграмотно выполненной сварки после ремонта автомобиля;
  • незащищённые участки с плохой вентиляцией, где проблематично быстрое высыхание влаги.

Очень важно помнить, что своевременное удаление ржавчины — необходимый пункт автомобильного сервиса. Периодически осматривайте свою машину и в случае обнаружения очагов окисления обеспечьте их немедленное удаление. Игнорирование очагов ржавчины или несвоевременное устранение приведут к разрушению структуры металла.

Ржавчина на дверях авто

Катодная (электрохимическая) защита: принцип функционирования

Защита кузова автомобиля от коррозии может осуществляться разными путями. Одним из интересных вариантов решения проблемы является катодная (электрохимическая) защита, носящая название «нержавейка».

Это активный способ защиты, он препятствует возникновению причин для развития коррозии. Он использует особенности окислительно-восстановительных химических реакций. Мы при помощи отрицательного электрического заряда воздействуем на тот участок, которому требуется защита от ржавчины.

Потенциал на аноде

Принцип этого метода заключается в том, что между металлом кузова и средой вокруг машины проходит электрический ток, вызванный разницей потенциалов. При этом более активный материал окисляется, а менее активный — восстанавливается.

Поэтому пластины из негативно заряженных металлов принято называть жертвенными анодами. Однако здесь нужно соблюдать определённую осторожность: если сдвиг потенциала слишком велик, может выделяться водород, меняться структура при электродного слоя, наблюдаться «деградация» материала, а не его защита. Катодом в данной схеме выступает поверхность кузова, а положительным зарядом назначаются любые объекты из окружающей среды. Это могут быть части автомобиля, влажная поверхность дороги и т.п. Следует помнить, что для анода нужен активный материал: магний, алюминий, цинк или хром. Эффективность работы такой схемы напрямую зависит от размера анода.

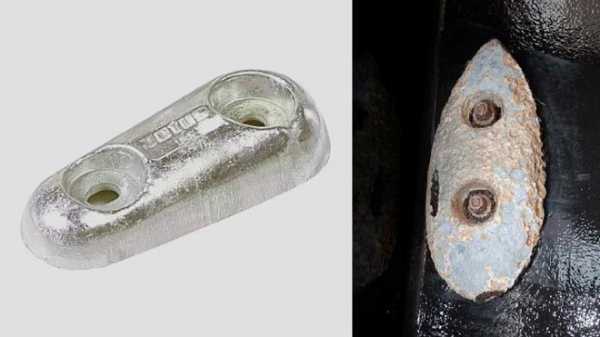

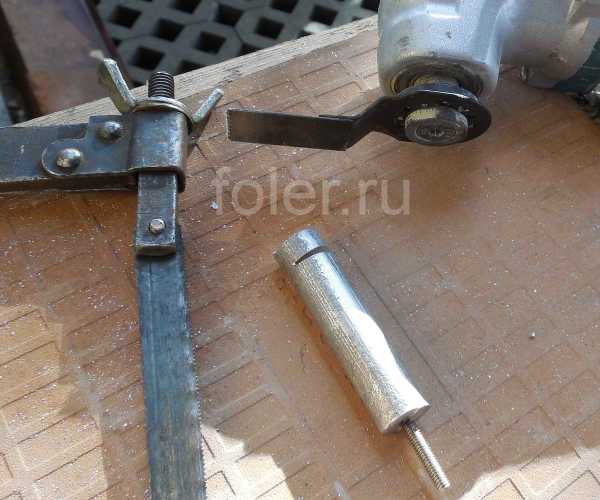

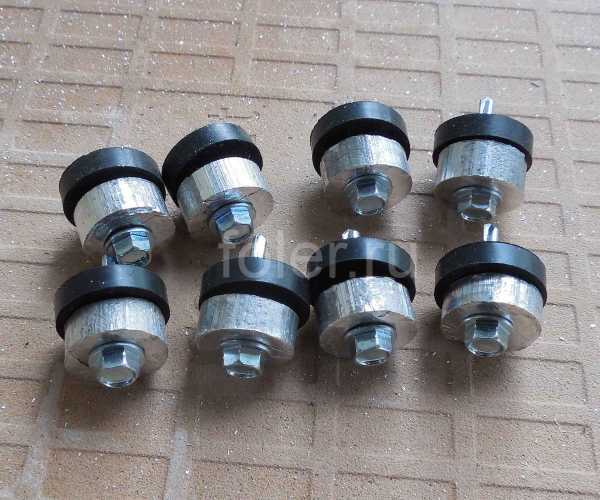

Катодная защита кузова от коррозии — цинковый анод

Катодная защита от коррозии своими руками для авто в гараже

Для автомобиля, который неподвижно хранится в гараже, организовать своими руками электрохимический заслон очень просто. Как уже говорилось выше, в качестве катода выступает сама машина. Анодом может быть назначено само здание гаража, если он сделан из металла. Либо это может быть заземляющий контур, если гараж неметаллический, или машина стоит на стоянке. Металлический пол или открытые участки из металла снизу будут препятствовать появлению ржавчины на днище машины.

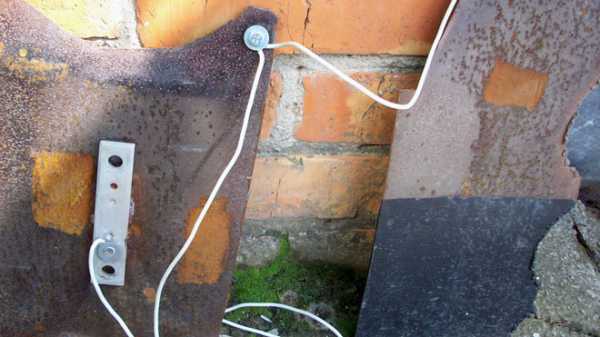

Заземляющий контур создаётся таким образом — вокруг машины забиваем в землю 4 металлических штыря. Их длина должна быть не менее 1 метра. Натягиваем вокруг этих штырей металлическую проволоку. Контур готов — в отличие от металлического здания он будет взаимодействовать только с днищем вашего авто.

Подключение контура или гаража выполняем через резистор — коммутируем его с положительным разъёмом автомобильного аккумулятора.

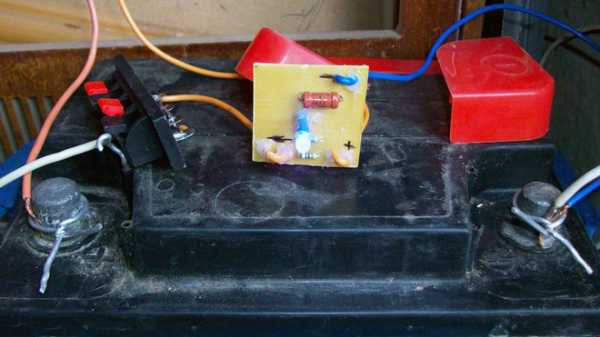

Подключаем контур через резистор к аккумулятору

Катодная защита от коррозии для движущегося автомобиля

Теперь давайте разберём, как своими руками защитить таким способом от коррозии движущуюся машину. Как и в описанном выше способе, авто выступает в роли катода. В качестве анода мы можем использовать заземляющийся«хвост» из резины или защитные электроды.

«Хвост» — это самый простой метод профилактики возникновения ржавчины. Это полоска резины с прикреплёнными металлизированными элементами. Он крепится на задней части транспортного средства таким образом, чтобы свисать и создавать разницу потенциалов между машиной и мокрым покрытием дороги.

С увеличением влажности автоматически возрастает эффективность защиты от окисления. На него попадают брызги из-под колёс машины, что служит на пользу для протекания электрохимического процесса. Дополнительным плюсом «хвоста» является удаление статического напряжения. Например, транспорт с огнеопасным грузом использует даже такое средство, как металлические цепи, которые волочатся по дороге — таким образом происходит удаление статического заряда, по причине которого может возникнуть искра и спровоцировать возгорание.

Заземляющий «хвост» из резины

Использование защитных электродов годится как для движущихся машин, так и для неподвижного транспорта. Для создания эффективной системы нужно поставить на авто около 15—20 элементов. Это круглые или квадратные пластинки размером от 4 до 10 квадратных сантиметров. Для их изготовления годятся алюминий, нержавейка, магнетит, графит, платина. Алюминий и нержавейка со временем разрушаются — их нужно будет менять через каждые 4 года.

Такие элементы имеют следующие свойства:

  • действуют в радиусе до 0,35 м;
  • ставятся лишь на окрашенные участки машины;
  • крепятся при помощи эпоксидного клея или шпатлёвки;
  • перед монтажом необходима зачистка;
  • наружная сторона не покрывается никакими изолирующими материалами;
  • необходима изоляция электродов от отрицательно заряженного кузова авто

Заключение

Каждый владелец авто должен уделять должное внимание профилактике возникновения коррозии на кузове авто. Для этого следует периодически проводить осмотр и удаление очагов ржавчины, контролировать целостность лакокрасочного покрытия и пользоваться антикоррозионными мастиками для незащищённых участков.

Очень эффективным средством профилактики процессов окисления является катодная защита кузова машины. Такая схема выглядит довольно несложно и может быть реализована без особых проблем своими руками.

Чтобы такая система работала эффективно, хорошо изучите принцип действия электрохимического метода и придерживайтесь всех рекомендаций в процессе работы. Если вы будете точно следовать всем пунктам инструкции, ваше авто получит надёжный щит, который будет препятствовать возникновению ржавчины на любых участках.

[democracy]

[democracy]

okuzove.ru

катодный, анодный методы борьбы с ржавчиной

Коррозия – наиболее распространенная причина разрушения металлических поверхностей вашего автомобиля. Продукт коррозионного процесса – это ржавчина – оксид железа. Коррозия металла не останавливается ни на секунду – она начинается в момент рождения автомобиля и распространяется по кузову, днищу, что неизменно приведет в негодность автомобиль, если ничего с этим не делать. Электрохимическая защита автомобиля от коррозии – один из лучших вариантов уберечь свою машину от ржавения.

Причины коррозии

Зачастую виновниками появления коррозии выступают вода и дорожные реагенты, используемые дорожными службами в холодный период. Таким образом, железо в сочетании с соленым раствором, который создается в результате, подвергается разрушительному влиянию коррозии. Осевшая грязь выполняет роль губки, притягивая молекулы воды из воздуха. Колебания температуры, вибрация, состояние лакокрасочного покрытия – все это влияет на скорость коррозии.

Как защитить автомобиль

Есть три эффективных способа электрохимической защиты от коррозии:

  1. Пассивные методы борьбы. Принцип базируется на изоляции автомобиля от губительного воздействия агрессивной среды.
  2. Метод активной защиты. Это комплекс работ по защите металлических поверхностей автомобиля.
  3. Преобразующий метод. Направлен на борьбу с уже возникшей ржавчиной: удаление, выжигание, модификация ржавчины.

Наиболее действенный способ – активный, а самой перспективной считают электрохимическую защиту кузова от коррозии. Методов защиты от электрохимической коррозии есть два:

  • катодный метод;
  • анодный метод.

Катодная электрохимическая защита

Самым популярным методом является катодная защита – это метод подразумевает сдвиг потенциала корпуса в отрицательную сторону.

Принцип катодной защиты заключается в прохождении тока, вызванного разницей потенциалов между металлом кузовных деталей машины и средой вокруг нее. Более активный материал при этом окисляется, менее активный — восстанавливается.


Электрозащита выполняется с помощью прибора, подключенного к источнику постоянного тока, – этот тип принято называть электронной защитой.

Для этого нужен электронный модуль, который можно приобрести либо изготовить самостоятельно. Он монтируется в салоне автомобиля и подсоединяется к бортовой сети.

Защитный прибор временами следует отключать, так как слишком сильное смещение потенциала может спровоцировать растрескивание металла – этот нюанс можно назвать единственным недостатком катодной защиты от коррозии.

Гаражное хранение – отличный способ защиты

Обезопасить автомашины от ржавения, которые находятся в неподвижном состоянии, можно в гараже, поскольку он предохраняет автомобиль от негативного воздействия. Достаточно подключить кузов к одной из металлических стен. Использование металлического гаража в качестве анода – самый простой и доступный метод электрохимической защиты. Если гаража нет, можно также использовать контур заземления на открытой стоянке.

Если в гараже пол выполнен из металла или есть открытые участки с железной арматурой, то днище машины тоже будет защищено. Летом металлические гаражи создают парниковый эффект, но если выполнить электрохимическую защиту, то он не будет разрушать металлические поверхности, а, наоборот, будет защищать кузов от коррозии.

Есть смысл обеспечить оградить свою технику от коррозии, чтобы не подвергать ее действиям ржавчины и в будущем не плакать над изможденным кузовом.

Для эффективной работы любой из систем, изучите принцип действия электрохимической защиты, придерживайтесь рекомендаций, следуйте инструкциям и тогда ваш автомобиль получит хороший щит, который обеспечит внешний вид машине и отличное настроение ее владельцу.

Катодная защита от коррозии для движущегося автомобиля

Как своими руками защитить движущуюся машину? Автомобиль в этом случае выступает в качестве катода, а в роли анода водители используют заземление, как защиту автомобиля – резиновый «хвост» или защитные электроды.

«Хвост» — простейший метод профилактики коррозии. С виду это резиновая полоска с вставленными металлизированными элементами. Как правило, ее крепят к задней части машины таким образом, чтобы она свисала и создавала разницу потенциалов между кузовом автомобиля и покрытием дороги.

Огромный плюс «хвоста» — контроль над статическим напряжением. К примеру, на транспортных средствах, перевозящих огнеопасные грузы, применяют в качестве анодов-«хвостов» металлические цепи, которые контактируют с дорогой – так удаляется статика, по причине которой может возникнуть возгорание.

Применение анодной методики

Принцип анодной защиты от коррозии – это принцип некой жертвенности. Пластины, выполненные из цинка, алюминия или меди, устанавливаются в местах, где коррозионные процессы наиболее активны, и перетягивают губительный процесс окисления на себя – в данном случае корпус автомобиля является анодом. Протекторы зачастую устанавливают в зоне крепления брызговиков, на внутренних поверхностях порожков и т.п.

Защитить кузов автомобиля от коррозии можно своими руками, изготовив подобные защитные протекторы. Металл, из которого выполнены защитные электроды, может быть разным. Существует два варианта:

Разрушающиеся протекторы. Такие электроды недолговечны – их нужно менять раз в четыре года. Это алюминиевые протекторы, магниевые протекторы, нержавейка, цинковые протекторы.
Неразрушающиеся. Служат намного дольше, однако, и стоимость их гораздо выше. Платина, графит, магнетит – все эти металлы используют в качестве протекторов.
Необходимо знать правила инсталляции таких анодов:

  • форма протектора прямоугольная или круглая. Площадь колеблется от 4 до 10 кв. см.;
  • один элемент способен обезопасить до 35 см площади автомобиля;
  • устанавливать электрод можно на лакокрасочное покрытие при помощи эпоксидного клея, но в некоторых случаях пластины нужно присверливать к корпусу – это уже определенный недостаток, которым располагает протекторная защита автомобиля;
  • пластину следует устанавливать навстречу брызгам.

Оцинковка кузова

Оцинковку кузова выполняет завод-изготовитель. Как правило, кузовные элементы будущей машины погружаются в емкость с расплавленным цинком. Толщина металла, который осядет на поверхности, не больше 2 мкм. Здесь действует принцип, основанный на электрохимических процессах, а именно цинк отбирает окислительные процессы на себя.

Вообще, оцинковка может выполняться тремя способами:

  1. Термический, о котором говорилось выше.
  2. Гальванический способ. Деталь погружают в электролит и цинк налипает на деталь.
  3. Холодный способ. Деталь окрашивают цинкосодержащим составом.

Цинковое покрытие имеет один недостаток – все дело в микропорах, которые есть в цинке.

Буквально через год оцинковка перестает работать должным образом. Большую эффективность предоставляет современный метод катафорез, который предусматривает нанесение 7-9 мкм. цинка. Таким образом срок эксплуатации покрытия возрастает до 10 лет.

Защита машины – процесс обязательный и автовладелец должен это понимать. Все перечисленные способы хороши и действенны, но катодный способ все же намного лучше остальных.

infokuzov.ru

Катодная защита автомобиля от коррозии

Главной болезнью любого автомобиля является коррозия. На советских машинах признаки её появления проявляются раньше, на европейских — немного позже, а модели японского автопрома считаются наиболее защищёнными. Но все они рано или поздно начинают покрываться рыжими коррозийными пятнами. Устранение таких дефектов становится дорогостоящей проблемой, на которую некоторые автовладельцы просто закрывают глаза. А выбором других становится катодная защита от коррозии. Эта тема интересна для каждого водителя, который желает сохранить как можно дольше первоначальный внешний вид авто.

Как действует защита

Способ защиты, который лёг в основу этой статьи, является активным методом, основанным на электрохимических законах. Изначально таким образом защищали трубопроводы и различного рода конструкции из металла. Со временем катодная защита металлов от коррозии перекочевала и в автомобильную сферу.

В основе лежат особенности протекания реакций окислительно-восстановительного характера. Для организации защиты на металлический объект накладывается отрицательно заряженный заряд. Также необходимо присутствие сдвига потенциала, который может быть создан двумя способами: использованием внешнего тока или соединением с протекторным анодом, конструкция которого состоит из металла с более высоким уровнем электроотрицательности по сравнению с автомобилем.

Принцип работы катодной защиты основан на слабом токе, который проходит через влажный воздух от автомобиля к окружающим предметам. В результате кузов с низкой электроотрицательностью восстанавливается за счёт окисления металла с высокой электроотрицательностью. Теперь становится понятно, почему пластины для защиты носят название жертвенных анодов — сами разрушаются, зато автомобиль восстанавливается.

Подобная защита автомобиля от коррозии требует осторожного подхода, тщательного изучения теории и точного соблюдения правил её организации. Стоит создать слишком большой сдвиг потенциала и результат будет полностью противоположным. Начнёт выделяться водород, состав электродного слоя изменится, покрытие автомобиля подвергнется деградации и на нём появятся следы стресс-коррозии.

Составные элементы катодной защиты

Есть обязательные составляющие, без которых защита просто не будет функционировать.

Катод и анод

Катодом в нашей схеме защиты является сам автомобиль, он будет служить минусом. Анодом может быть любая металлическая конструкция, пластина и любая поверхность, которая способна проводить электрический ток, даже мокрый асфальт. Без этих двух составляющих электрохимическая защита автомобиля от коррозии просто не будет функционировать.

От некоторых специалистов можно услышать про разность потенциалов и степень защиты, которая определяется этим показателем. Железо будет защищено от коррозии при величине потенциалов в пределах 0,1–0,2 В. На самом деле расстояние, которое находится между анодом и катодом, может достигать нескольких сантиметров и даже метров. Чем больше расстояние между электродами, тем большей должен быть показатель разницы потенциалов. Да и воздух не будет проводить ток небольшого напряжения, разница потенциалов должна быть на уровне киловольта.

Что действительно влияет на эффективность защиты автомобиля, так это площадь анода. Чем она больше, тем катодная защита автомобиля от коррозии будет лучше проявляться.

Электрический ток

Чтобы схема исправно работала, электрический ток между двумя электродами не нужен. Даже если он и возникнет, то будет носить характер побочного продукта. Такой ток может образоваться от мокрого анода, намокших колёс машины и т. д. А проявляться он будет на аккумуляторе, который разрядится быстрее обычного.

Чтобы установка катодной защиты не принесла вреда автомобилю, а работала в нужном нам направлении, потребуется бортовую систему соединить с анодом посредством добавочного резистора. Такое устройство позволит ограничить разряд аккумулятора в том случае, если анод будет замкнут на катоде. Причиной такой ситуации может быть неправильно собранная схема, выход из строя анода, например, полное окисление вплоть до разложения.

Выбираем правильный анод

Важным моментом в процессе формирования электрохимической защиты является выбор анода. Мы рассмотрим все наиболее удачные из распространённых вариантов, чтобы вам было проще сделать свой выбор.

Металлический гараж

Это самый простой, наиболее доступный и, соответственно, самый распространённый вариант анода. А если в этом гараже ещё и пол сделан из железа или хотя бы имеется открытая арматура, то днище машины также будет защищено от пагубного влияния коррозии. В летнее время сила защиты возрастает за счёт парникового эффекта. Для формирования защиты при таком выборе анода потребуется металлический корпус сооружения (в нашем случае это гараж) соединить с плюсом на аккумуляторе. Эта батарея должна быть установлена в машине посредством резистора или провода для монтажа. Для плюса можно использовать прикуриватель, но только в том случае, если в нём сохраняется напряжение после отключения зажигания.

Контур заземления

Такой выбор анода потребует от автовладельца аналогичных действий. Но учтите, что устройство катодной защиты по большей части будет работать на днище машины. Эту ситуацию можно исправить, проделав несложную работу. В землю, по периметру расположения машины, вбивается четыре металлических стержня и соединяются они между собой обычной металлической проволокой. Подключение контура проводится по аналогии с предыдущим случаем, когда анодом служил металлический гараж.

Металлизированный резиновый хвост с эффектом заземления

Такой способ организации защиты считается самым простым, но не менее эффективным, если разговор идёт за движущуюся машину. При повышенной влажности воздуха имеет место разность потенциалов между автомобилем и влажной дорогой. По логике влияние коррозии должно усиливаться при таких условиях, но в нашем случае за счёт наличия хвоста усиливается катодная защита. Хвост обязательно должен устанавливаться сзади автомобиля. На него должна попадать влага в виде брызг, которые вылетают из-под задних колёс.

Такое приспособление выполняет ещё и роль антистатика. Хвост должен быть правильно прикреплён к машине: в изолированном положении относительно корпуса ТС по току постоянного характера, а по переменному току он должен быть «закорочен» на корпус. Такое подключение можно организовать за счёт использования RC-цепочки, которая служит элементарным частотным фильтром.

Защитные электроды-протекторы

Как отдельную тему можно рассматривать этот вид анодов, но мы постараемся уложиться в один подзаголовок. Роль защитных протекторов выполняют элементарные пластинки, сделанные из металла. Для их установки можно выбирать самые уязвимые для коррозии места в машине. Чаще всего выбираются крылья, днище и пороги. Принцип действия схож со всеми предыдущими способами.

Защита действует непрерывно и не зависит от движения машины и влажности воздуха, что выступает преимуществом. Но организация такой защиты требует больших временных затрат, ведь таких анодов нужно будет разместить не менее 15 штук.

Стоит обратить внимание на металл, из которого будут изготовлены защитные электроды. Есть два варианта:

  1. Разрушающиеся придётся менять каждые пять, а то и четыре года. Это может быть алюминий или нержавейка.
  2. Не разрушающиеся будут служить гораздо дольше, но их стоимость возрастает в несколько раз. В качестве примера можно привести карбоксил, платину, магнетит или графит.

Также нужно знать правила размещения таких анодов:

  1. Форма должна быть прямоугольной или круглой с площадью от 4 до 10 кв. см.
  2. Один такой элемент может защитить не более 35 см площади машины.
  3. Установка производится только на лакокрасочное покрытие с помощью эпоксидного клея, который не контактирует с глянцем.
  4. Пластина должна смотреть навстречу брызгам и агрессивной среде.

Защищать автомобиль необходимо — это должен понимать каждый автовладелец. Из всех способов именно катодная защита демонстрирует хорошие результаты. Есть смысл «попотеть» над организацией одного из способов защиты, чтобы в будущем не лить слёзы над проржавевшим кузовом.

carextra.ru

Антикоррозийная – катодная защита авто – Поделки для авто

Большинству автолюбителей известно, что появление даже небольшой царапины может привести к стремительному распространению ржавчины по кузову. И борьба с этой проблемой заключает в себе массу сложностей. Всевозможные виды покрытий, антикоров, мастик – чем только не пытаются защитить машину автомобилисты.

Вот только для качественной обработки всех мест, наиболее подверженных поражениям ржавчиной, автомобиль иногда приходится разбирать почти полностью. На это дело может уйти масса времени.

Помимо этого, во время эксплуатации автомобиля все покрытия постепенно разрушаются. Вибрация в движении приводит к появлению микротрещин, а удары песчинок и камней появляются сколы на краске. И всё это делает вполне понятным желание каждого автомобилиста найти волшебный прибор, в который придётся вложиться один раз и потом забыть о проблеме ржавчины на кузове навсегда.

Применение прибора в различных сферах

Уже на протяжении долгого времени самые разнообразные объекты защищаются от коррозии катодным методом. К примеру, на судах практикуется установка специальных протекторов, растворение которых в морской воде обеспечивает защищенность всего корпуса судна. А если говорить о подземных коммуникациях – трубы до укладки обрабатываются антикорами, а затем обматываются лентами из специального материала.

На некотором удалении от труб в землю укладывается анод (электрод) – металлическая болванка, на которую накинут «плюс» от постоянного тока. На саму трубу накидывается «минус». Разность потенциалов защищаемого металла и электрода в цепи электролита проходит ток. На аноде высвобождаются электроны (окислительная реакция) и за счет этого прекращается саморастворение катода (1,2)

Принцип катодной защиты

Необходимо, чтобы в процессе катодной поляризации металлу сообщался отрицательный потенциал, делающий термодинамически маловероятным его окисление. Потенциал в 0,1 – 0,2 В даёт железу и его сплавам полную защиту от коррозии.

Любой сдвиг потенциала может отразиться на степени защиты. По плотности защитный ток должен быть в районе  от 10 до 30 мА/м2. Помимо этого, с течением времени из-за концентрационной поляризации (по кислороду) на металле потенциал смещается дополнительно в минус. Это даёт возможность время от времени отключать прибор (зарядка аккумулятора, ремонт автомобиля и т. д.). (3)

Прибор, защищающий кузов от коррозии включает в себя электронный блок и защитные электроды. На корпусе блока размещается световая индикация процесс работы. Устройство обеспечивает поддержку значения потенциала на влажных участках поверхности на том уровне, который необходим для полного прекращения процессов коррозии.

Это происходит за счет того, что защитные электроды разрушаются.В качестве анодов (защитных электродов) могут использоваться материалы и разрушающиеся (алюминий, нерж. Сталь) и неразрушающиеся. Если говорить о неразрушающихся – это могут быть магнетит, платина, графит, карбоксил. По виду электроды изготавливаются как прямоугольные или круглые пластины с площадью от 4 до 9 см2.

Рисунок показывает схему довольно простого устройства для антикоррозийной защиты, которое отлично справится с проблемой. Конечно, самый примитивный вариант подобного устройства может содержать в себе только провода, подключаемые к «плюсу» аккумулятора и защитные электроды. Но в таком случае будет отсутствовать возможность контроля возникновений коротких замыканий электродов и кузова автомобиля, и слежения за работой самого устройства.

Поэтому здесь в цепи делителя напряжения (R1, R2 и R3) встроен светодиод (VD1), ровно светящийся в рабочем режиме. От аккумулятора ток он потребляет в незначительном количестве, всего где-то 2мА. В случае, если происходит замыкание одного из электродов на кузов машины, диод погасает. Тогда вам нужно обнаружить и устранить проблему. Светодиод может немного изменяться в свечении, если влажность кузова повышена – так работает катодная защита. Стоит отметить, что прибор надежен, потому что во время короткого замыкания выхода на кузов даёт ток перегрузки не больше, чем 25-30 мА.

Что необходимо помнить при монтаже и сборке устройства

  • Один электрод способен обеспечить защиту площади, радиус которой равен примерно 0,25-0,35 м.
  • Устанавливать электроды можно только на участки, которые защищены лакокрасочным покрытием.
  • Может использоваться шпаклевка на основе эпоксидного клея или сам клей.
  • Наружная сторона электродов не должна покрываться электроизоляционными покрытиями (краски, клеи, мастики и т. д.).
  • Установка электронного блока осуществляется в любом удобном месте автомобиля, подсоединять его нужно в общую схему электрооборудования.
  • Электронный блок должен постоянно находиться во включенном состоянии, даже если отключено всё электрооборудование автомобиля.

Затрачивание ресурсов батареи прибором не превышает того, что потребляется автомобильными часами. Даже если аккумулятор будет сильно разряжен, работа прибора будет по-прежнему эффективной.

Еще один вид электрической схемы несложного устройства приведен на рис. 2

Здесь содержится делитель напряжения, выполненный с двумя резисторами, сопротивлениекоторыхR1 и R2. Вывод от резистора R1 (верхний на схеме) соединяется с плюсовым выводом аккумулятора. Вывод отR2 (нижний на схеме) соединяется с «минусом» аккумулятора. Такое соединение резисторов на точке Б даёт на металл кузова потенциал V1, определяемый в выражении U = ExR2 (R1 + R2), где Е – это напряжение аккумулятора (12 В).

Необходимо, чтобы потенциал U равнялся потенциалу защитному, во время которого останавливаются коррозийные процессы. Последовательное соединение резисторов обеспечивает течение тока, равного I = E/(R1 + R2). Сила тока (это от 01 до 100 мА)определяется тем условием, что обычная влажность даёт одному аноду возможность надежной защиты около 4-10 дм2 поверхности. R2 = V/I; R1 = (E/I) – R2.

В случае необходимости внесения изменений в значения потенциала (защитного) и в силу тока, значения для сопротивлений резисторов можно определить исходя из соотношений, приведённых выше. К точке делителя №1 припаиваются изолированные провода, с противоположного конца которых должны быть  припаяны стальные пластины анодов.

Анод – это пластина, сделанная из стали с низким содержанием углерода, размером 2х2 см. В качестве защиты могут использоваться аноды и внешние, это будет описано ниже. Применение прибора заставляет корпус автомобиля брать на себя функцию катода, восстанавливающегося во время эксплуатации из-за окисления анодов. Конструкция может быть произвольной.

Вот так будет выглядеть в собранном виде с использованием заглушки кнопки

Рис. 3. Электроды, установленные в этих точках будут наиболее эффективны:

1 – коробчатые усилители брызговиков, 2 – места крепления подфарников и  фар, 3 – нижняя часть передней панели, 4 – полости за щитками усилителями передних крыльев, 5 – внутренние поверхности дверей и порогов, 6, 7 – передние нижние части заднего крыла и арка колеса по cтыку с крылом, 8 – фартуки задней панели.

Похожие статьи:

xn—-7sbgjfsnhxbk7a.xn--p1ai

Катодная защита автомобиля от коррозии

Многим автолюбителям известно, что достаточно появиться небольшой царапине — и ржавчина начинает прямо-таки поглощать автомобиль. И бороться с ней весьма трудно.

Какие только хитрости ни придумывают автомобилисты — различные покрытия, мастики, антикоры… Да вот беда: чтобы обработать с должным качеством все наиболее поражаемые места, приходится порой разбирать весь автомобиль. Такая операция занимает немало времени, да и требует постоянного контроля. Кроме того, в процессе эксплуатации происходит постепенное разрушение покрытий. Из-за вибраций при движении появляются микротрещины, под ударами камней или песка краска откалывается.

Поэтому вполне понятно желание автомобилистов приобрести чудо-прибор: один раз потратился и навсегда защитил кузов от ржавчины.

Метод катодной защиты от коррозии уже давно применяется на самых разнообразных объектах. Например на кораблях устанавливают специальные протекторы, которые, растворяясь в морской вода, обеспечивают защиту корпуса судна. Подземные трубопроводы перед укладкой обрабатывают антикоррозийными составами и обматывают специальной лентой. На определенном расстоянии от трубопровода закапывают анод (электрод) — металлическую болванку, к которой подключают «плюс» источника постоянного тока, а к самой трубе — «минус». Благодаря разности потенциалов между электродом и защищаемым металлом в цепи образующегося электролита (влага, соль и т.п.) проходит ток. На аноде происходит освобождение электронов — реакция окисления, и саморастворение катода прекращается.

При катодной поляризации металлу нужно сообщить такой отрицательный потенциал, при котором его окисление становится термодинамически маловероятным. Для железа и его сплавов полная защита от коррозии достигается при потенциале 0,1…0,2 В. Дальнейший сдвиг потенциала мало влияет на степень защиты. Плотность защитного тока должна быть в пределах 10…30 мА/м2.

Кроме того, со временем на металле за счет концентрационной поляризации по кислороду наблюдается дополнительное смещение потенциала в отрицательную сторону, что позволяет периодически выключать устройство (при ремонте автомобиля, зарядке аккумулятора и т.п.).

Устройство защиты от коррозии состоит из электронного блока и защитных электродов. На корпусе электронного блока размещают световую индикацию работы устройства.

Устройство позволяет поддерживать значение потенциала влажных участков поверхности кузова на уровне,необходимом для полной остановки и прекращения коррозийных процессов за счет разрушения защитных электродов.

В качестве защитных электродов (анодов) могут использоваться как разрушающиеся материалы (нержавеющая сталь, алюминий), требующие замены через 4…5 лет, так и неразрушающиеся. В качестве неразрушающихся электродов можно применять карбоксил, магнетит, графит или платину. Защитные электроды выполняются в виде прямоугольных либо круглых пластин площадью 4…9 см2.

На рисунке приведена схема простого антикоррозийного устройства, которое может успешно справляться с явлениями коррозии. Конечно, в простейшем виде устройство катодной защиты может состоять из защитных электродов и проводов, подключаемых непосредственно на «плюсовую» клемму аккумулятора. Однако здесь трудно контролировать возможное короткое замыкание электродов с кузовом автомобиля и его работу в целом. Для этого в устройстве в цепь делителя напряжения R1, R2, R3 включен светодиод VD1, который в рабочем режиме светится ровным светом, потребляя незначительный ток от аккумулятора (около 2 мА).

Если вдруг один из защитных электродов замыкается на кузов автомобиля, светодиод VD1 прекращает светиться. В этом случае необходимо найти-и устранить замыкание. При повышенной влажности кузова светодиод VD1 может в небольших пределах изменять свое свечение, что указывает на работу катодной защиты. Кроме того, данное устройство имеет высокую надежность, поскольку дает при коротком замыкании выхода с кузовом ток перегрузки не более 25…30мА.

При установке и монтаже устройства следует помнить, что:

  • один защитный электрод защищает площадь с радиусом около 0,25…0,35 м;
  • защитные электроды устанавливаются только на места, защищенные лакокрасочным покрытием;
  • использовать можно только эпоксидный клей или шпатлевку на его основе;
  • наружную сторону защитных электродов (где нет пайки) нельзя покрывать мастикой, краской, клеем или другим электроизоляционным покрытием.

Электронный блок устанавливается в любом месте автомобиля и присоединяется к общей схеме электрооборудования автомобиля. При этом необходимо, чтобы электронный блок оставался включенным даже при отключенном общем электрооборудовании автомобиля.

В целом устройство потребляет не больше чем часы автомобиля и гарантирует длительную эффективную работу даже при сильно разряженном аккумуляторе.

electro-shema.ru

Защита кузова от коррозии: анодная, катодная, электрохимическая

При взаимодействии металлических деталей автомобиля с окружающей средой начинается их коррозия. Продуктом процесса является ржавчина, которая представляет собой оксид железа. Разрушение металла начинается с момента рождения машины и продолжается в течение эксплуатации. Ржавчина использует любую возможность, чтобы распространиться по кузову, днищу, другим деталям авто и привести машину в негодность. Постоянная защита от ржавчины – задача каждого автомобилиста, который хочет, чтобы транспортное средство оставалось на ходу как можно дольше.
Коррозия От коррозии на автомобиле нужно избавляться как можно быстрее, иначе может потребоваться дорогостоящий ремонт
[contents h3 h4]

Взаимодействуя с водой, металлические детали автомобиля подвергаются воздействию двух видов коррозии. Электрохимическая коррозия возникает из-за наличия в каждой капле воды растворенных солей и газов. Химическая коррозия появляется из-за разрушающего воздействия на металл водородных ионов и кислорода. С учетом воздействия двух видов разрушения на металлические детали авто защита от коррозии имеет несколько вариантов.

Как защитить машину

Каждый владелец автомобиля сам выбирает, как защитить авто от коррозии. Выделяется три метода:

  1. Пассивный – машина изолируется от вредного воздействия окружающей среды
  2. Активный – проводятся систематические работы по целенаправленной защите металлических деталей автомобиля
  3. Преобразующий – ведется борьба с уже появившейся ржавчиной: механическое удаление, превращение в твердый слой под покраску при помощи модификаторов ржавчины, выжигание

Каждый метод борьбы предполагает наличие определенных способов, которыми осуществляется защита от коррозии. Лучше всего работает активный метод, который постоянно совершенствуется. На сегодняшний день самой перспективной считается электрохимическая защита кузова от коррозии.

Виды защиты

В зависимости от применяемых материалов и технологий защита кузова от коррозии проводится следующими способами:

  • Электрохимический – действие основано на использовании окислительно-восстановительных реакций. Ржавчину можно полностью остановить
  • Барьерный – создается защита из другого материала. Используются ЛКМ, грунтование, ламинирование, пластиковые накладки. Применяются мастики, аэрозоли, жидкое стекло. Эти материалы замедляют развитие ржавчины
  • Комбинированный – сочетаются электрохимический и барьерный методы борьбы с коррозией: покраска оцинкованной детали, фосфатирование

Использование электрохимической защиты

Суть метода заключается в изменении электродного потенциала автомобильного кузова, в результате чего процессы ржавления останавливаются. Электрохимическая защита кузова автомобиля от коррозии проводится двумя методами – катодным и анодным.

Применение катодной защиты

Катодная защита кузова автомобиля от коррозии основана на сдвиге потенциала корпуса в отрицательную сторону при помощи источника постоянного тока, действующего извне. В защитное устройство входят электронный блок, на котором размещается световая индикация, и вспомогательный электрод. Другое название метода – электронная защита автомобиля от коррозии.

“Срок действия защиты достигает 10 лет, а преимуществом метода является возможность сохранить в целости кузов автомобиля, труднодоступные места, крепежные элементы”

Так как со временем наблюдается дополнительное смещение потенциала, то иногда прибор нужно отключать. Катодная защита от коррозии имеет лишь один недостаток. Если электродный потенциал сместится слишком сильно, то начнется растрескивание металла – он станет хрупким.

Применение жертвенных анодов

В этом случае используются аноды, сделанные из меди, алюминия, цинка. Пластины, установленные в наиболее подверженных коррозии местах, перетягивают на себя разрушительный процесс. К таким местам на корпусе автомобиля относятся расположенные близко к дороге зоны креплений брызговиков, фар, подфарников, внутренние поверхности порожков или дверей.

Анодная защита кузова автомобиля от коррозии основана на особенностях течения окислительно-восстановительных процессов. Минусом видится необходимость присверливания пластин, при этом покрыть все поврежденные коррозией места автомобиля не получается.

Оцинковка кузова

Оцинковка кузова автомобиля делается на заводе-изготовителе. Обычно для этого детали будущего автомобиля погружаются в ванну с расплавленным цинком и металл оседает на поверхности. Толщина покрытия не превышает 2 мкм. Принцип действия метода основан на электрохимических процессах. Цинк перетягивает на себя окислительные процессы. Нанесение цинка возможно тремя способами:

  1. Термический – погружение в ванну с расплавленным металлом
  2. Гальванический – происходит погружение в ванную с электролитом и цинк налипает на поверхность детали
  3. Холодный – поверхность окрашивается составом, содержащим цинк

Минусом защиты является то, что цинковое покрытие имеет микропоры и уже через год оцинковка кузова автомобиля не работает должным образом. Современный способ цинкового напыления – катафорез – допускает нанесение слоя цинка в 7-9 мкм. Срок защиты увеличивается до 10 лет.

Оцинковка – это комбинированный способ защиты от коррозии: барьерный и электрохимический.

Барьерные методы

К ним относится нанесение другого материала на поверхность, которую нужно уберечь от коррозии.

Грунтовки и лакокрасочные материалы

Традиционная защита машины от коррозии. Грунт предохраняет металл от попадания на него влаги, одновременно является связующим звеном между кузовом и краской. Лакокрасочные материалы повышают степень сохранности, но оба средства не предотвращают появления ржавчины.

Процесс покраски автомобиля на заводе обеспечивает максимально возможную степень защиты кузова на первоначальном этапе. Помимо обезжиривания, промывки, оцинковки корпус машины подвергается фосфатированию. Фосфатирование кузова автомобиля подразумевает погружение детали в ванную с растворенными солями фосфора. Процедура обеспечивает дополнительную антикоррозийную сохранность и беспроблемную грунтовку.

Современные лакокрасочные материалы предлагают максимальную защиту и постоянно совершенствуются. Защитное покрытие Raptor Upol выпускается специально для внедорожников. Средство ложится на поверхность авто полиуретановой пленкой, защищая от коррозии. Единственным недостатком считается матовый вид покрытия.

Ламинирование

Защита кузова автомобиля этим способом представляет собой обтягивание машины пленкой. Ламинат приклеивается к кузову и повышает сохранность любой его части. Перед проведением процедуры поверхность автомобиля проходит тщательную подготовку – моется, сушится, заделываются царапины, сколы, трещины, очаги коррозии. На правильно подготовленной детали пленка держится пару лет, причем она выдерживает максимально интенсивный режим использования автомобиля.

Жидкое стекло

Защитить лакокрасочное покрытие автомобиля помогает нанесение жидкого стекла. Оно взаимодействует с поверхностью авто на молекулярном уровне и создает непроницаемый для грязи, воды, химических реагентов слой, предупреждает появление трещин и царапин. Состав держится на машине до 12-ти месяцев. Обработка кузова автомобиля жидким стеклом позволяет надолго уберечь поверхность от коррозии.

О защите днища и кузова

Уберечь видимые части кузова от ржавчины проще, чем скрытые от глаз внутренности автомобиля. Для начала следует максимально защитить те конструктивные элементы, которые каждый день подвергаются воздействию грязи, камней, реагентов. Это пороги и колесные ниши. Барьерные средства против коррозии в данном случае – это подкрылки, пластиковые накладки на пороги или днище. Установить пороги из нержавейки для авто, значит, обеспечить максимально надежную защиту одной из самых подверженных коррозии частей автомобиля.

Защита от ржавчиныСвоевременная защита автомобиля избавит от серьезных последствий

Защитить кузов от коррозии изнутри можно при помощи следующих средств:

  1. Жидкие масла – обволакивают поверхность, вытесняют влагу, в них содержатся ингибиторы коррозии
  2. Парафины и воск – создают защитную пленку после распыления. Антикоррозийный спрей для авто, в состав которого входит воск, выступает в качестве консерванта, прост в применении, эффективен в действии

Работа с днищем

Защитить днище автомобиля от коррозии можно следующими средствами:

  • Мастики – выпускаются высыхающими и невысыхающими, содержат металлическую пудру, которая придает покрытию особую прочность
  • Жидкие средства для распыления подходят для обработки днища в труднодоступных местах
  • Преобразователи ржавчины – используются для устранения коррозии перед нанесением мастики или другого средства

Несмотря на наличие современных средств против ржавчины, считается, что лучше обработать днище автомобиля от коррозии привычной битумной мастикой. Цель использования состава – консервация и защита элементов конструкции, подверженных максимальному износу. Мастика наносится на полностью очищенную от старого покрытия поверхность. После засыхания она превращается в эластичную пленку с повышенными показателями прочности. Средство для защиты от коррозии кладется слоем 400 мкм и обладает отличными шумоизоляционными свойствами. Этим же средством проводится обработка колесных ниш.

Советы по антикоррозийной обработке днища

Обработка машины от коррозии – дело серьезное и ответственное. При этом особенно важным является целостность днища автомобиля.

Обновление антикоррозийного покрытия днища проводится раз в два года.

Проводя антикоррозийные работы, следует обратить внимание на следующие моменты:

  1. Работать нужно в проветриваемом помещении или на улице
  2. Температура выбирается плюсовой от 5 до 30 градусов
  3. Антикоррозийная защита покрытия автомобиля обычно легковоспламеняема, поэтому источники огня убираются
  4. Мастика подогревается в специальном приборе
  5. Необходимо обеспечить защиту рук, лица, глаз

Если защита от ржавчины авто не проводится, то коррозия нанесет серьезные повреждения транспортному средству за короткое время. Заменить испорченные детали часто нельзя или это стоит очень дорого.

Подводя итоги

Антикоррозийное покрытие всех частей автомобиля необходимо проводить вовремя. Учитывая климатические особенности, даже новая машина нуждается в такой процедуре.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Борьба против ржавчины ведется как современными средствами – используются электронная защита от коррозии или обработка кузова автомобиля жидким стеклом, так и зарекомендовавшими себя составами в виде битумной мастики. Внешняя поверхность кузова, днище, скрытые полости – ни одна деталь машины не должна остаться без антикора.

krasimavtomobil.ru

Защита от коррозии кузова (катодная защита).

Защита от коррозии кузова (катодная защита).
  Рубрики сайта


Защита от коррозии кузова (катодная защита).

Теория и практика установки на автомобиль магниевых жертвенных анодов. Они разрушаются, а кузов перестает ржаветь.




Коррозия – основной враг металлоконструкций. Рассмотрим применение электрохимической протекторной защиты.
Наиболее применима в настоящий момент защита методом «оцинковки». Однако этот способ при ремонте сложно применим и дорогостоящ,
и вообще не применим к готовым покрашенным конструкциям. Интерес вызвал катодно-протекторный способ защиты с «жертвенными» анодами.
К готовой конструкции прикрепляем эти аноды и коррозируют они, а конструкция перестаёт ржаветь. Способ издавна применяют в судостроении.

Сначала немного теории:

Коррозия ни что иное как электрохимическая реакция на поверхности металлоконструкции. Электрохимическая защита, должна создать
на поверхности защищаемой конструкции электрический потенциал препятствующий этой реакции. Оптимальный защитный потенциал для
металлоконструкции из низколегированной стали 0,85В при выходе из диапазона от 0,75 до 1,05В, начинается коррозия
(ориентировочная плотность тока защиты 0,04А/м2), повышение потенциала выше 1,05В приведет к отслоению лакокрасочного покрытия.
По сути, управляем направление движения электронов. Необходимо обеспечит направление от «жертвенного» анода к защищаемой
металлоконструкции.
Из чего сделать «жертвенный» анод? Рассмотрим электрохимический ряд активности доступных металлов:

-2,372В — магний

-1,700В — алюминий

-0,763В — цинк

-0,441В – железо

+0,522В — медь

    Следовательно:

  1. Медные детали на металлоконструкции недопустимы (например медные трубки тормозных магистралей)! Сдвигают электрический потенциал конструкции в положительную область и
    «жертвенным» анодом становится сама металлоконструкция.
  2. Цинк – хороший вариант при покрытии большими площадями, но из-за небольшой разницы в электрохимическом потенциале с железом
    плохо применим в качестве «жертвенного» анода в протекторной защите на воздухе. Т.е. хорош в качестве покрытия, но слаб для точечного
    применения.
  3. Остаётся алюминий и магний. (Получается, что алюминиевые силовые конструкции, например вытяжные заклёпки, не стоит применять
    в стальных металлоконструкциях в агрессивных средах.) Магний значительно активнее и следовательно более предпочтителен для
    «жертвенного» анода.

Инструменты:

электростамеска

ножовка по металлу

дрель

Материалы:

магниевый анод для водогрейных котлов (продаётся в магазинах сантехники)

резиновые прокладки для водопроводных кранов

самозасверливающиеся саморезы по металлу


    Порядок выполнения работ:


  1. Материалы, которые будем использовать:

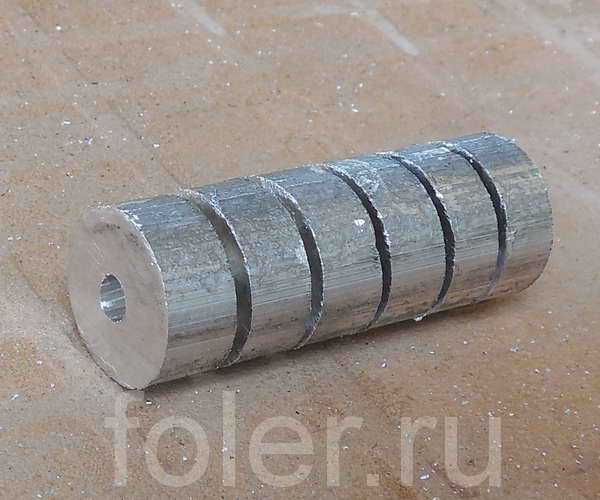

  2. Нарезаем магниевый анод дольками по 5-6 мм и сверлим отверстие под саморез.





  3. Собираем комплекты «жертвенных» анодов из расчета 6 на один борт.

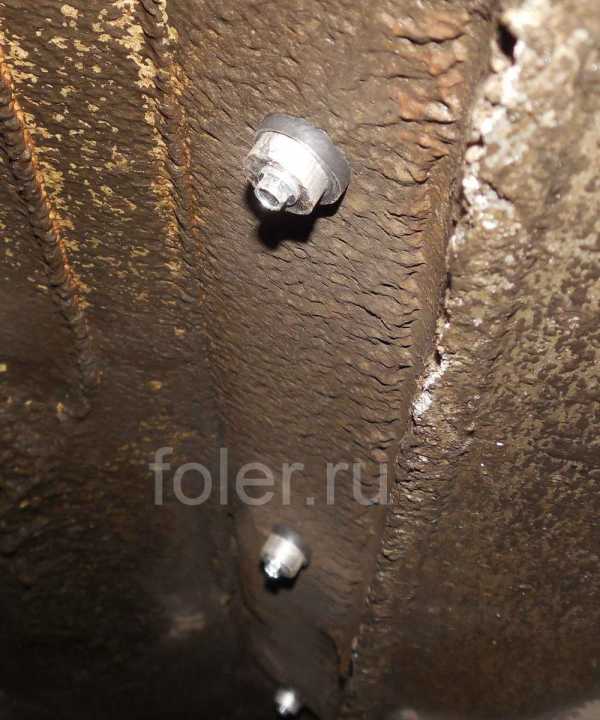

  4. Устанавливаем аноды под порогами автомобиля:





  5. Прошел год:

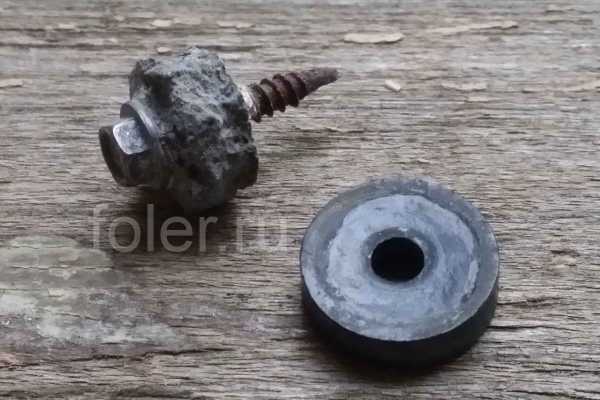

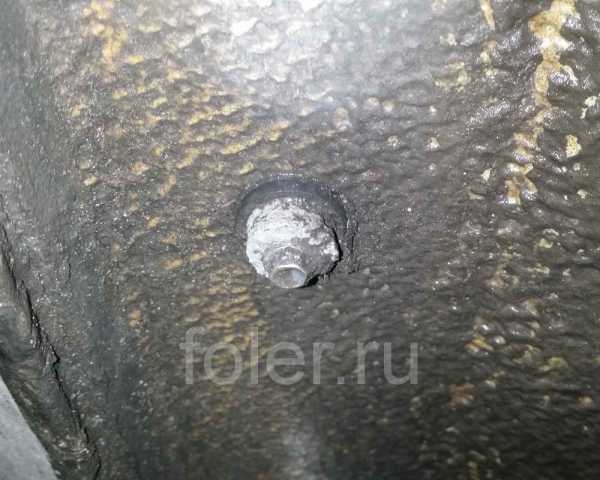

    Насколько снизилась коррозия сказать сложно, но через год эксплуатации аноды частично разрушились (похоже еще год выдержат и под замену):




Ссылки по теме

  1. Электрохимический ряд активности металлов.
  2. Катодная защита.
  3. Схемы размещения протекторов ‘Анодъ’ на автотранспорте.

Комментарии к статье:

Гость2019-02-25 17:16:19саморез не смог защититьГость2019-02-25 17:16:19Саморез проржавелАдмин2019-03-10 09:58:16Согласен, саморез поржавел. Но если посмотреть внимательно, только та чать, что закручена в полость (за резинкой). Головка самореза чистая, значит защищает там где есть контакт жидкости между магнием и сталью.Гость2019-03-20 04:34:08Крепитесь анод без резинки так крепят на лодках и катерах и будет Вам счастье.

foler.ru
