Какой баллон нужен для полуавтомата – Газ для полуавтоматической сварки: виды и особенности

Содержание

Газ для полуавтоматической сварки: виды и особенности

Зачастую сварочный полуавтомат используют в связке с проволокой без защитной среды, которая свойственна электродам. При этом возникает опасность негативного влияния кислорода на сварочную ванну. Попадая из атмосферы кислород ухудшает качество сварного шва, а само соединение ненадежно и легко подвержено механическому воздействию.

Этих трудностей можно избежать путем изоляции сварочной ванны с помощью газа. Конечно, вы можете применить метод обмазки электрода и использовать его, но связка проволока+газ гораздо эффективнее. В этой статье мы подробно расскажем, какой газ применять при сварке полуавтоматом, где он применяется и какие достоинства есть у такого метода сварки.

Содержание статьи

Область применения защитного газа для сварки полуавтоматом

Область применения защитного газа широка: без него невозможно представить процесс сварки полуавтоматическим сварочным аппаратом (кроме тех случаев, когда используется самозащитная проволока), газ широко используется в авторемонтных мастерских, а также в цехах для сборки сложных конструкций из цветного металла. Кроме того, на большинстве металлургических предприятий и заводов используется полуавтоматическое сварочное оборудование, а где полуавтомат, там и газ.

Какой газ нужен для сварки полуавтоматом

Выбирая, какой газ использовать для полуавтоматической сварки, нужно заранее знать виды и свойства каждого из газов, используемых в работе сварщика. Зачастую используются следующие газы:

  • Аргон. Используется чаще всего. Незаменим при применении аргонодуговой сварки (она же TIg-сварка). Аргон относится к инертным газам, поэтому его можно использовать для работы с химически активными и тугоплавкими металлами.

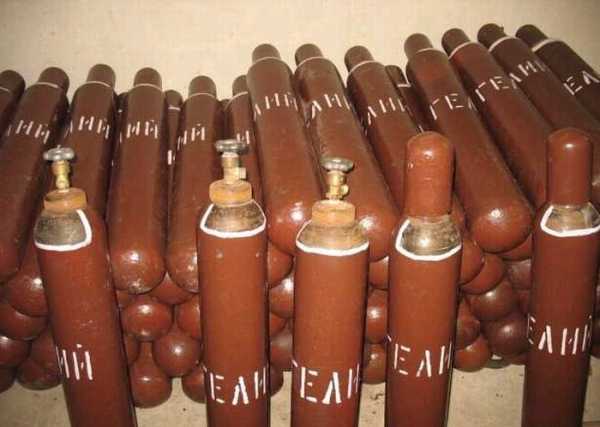

  • Гелий. Еще один инертный газ, часто применяемый при сварке полуавтоматом. Позволяет получить широкие качественные швы.
  • Углекислота. Углекислый газ активен, применяется для полуавтоматической сварки на короткой дуге. Его можно использовать как в чистом виде, так и смешивать с инертными газами.
  • Смеси из этих газов в различной пропорции

Критерии выбора

На какие критерии опираться при выборе газа для сварки? Прежде всего, обратите внимание на показатель температуры, который может обеспечить каждый вид газа. От этого показателя во многом и зависит выбор того или иного вещества. Также учитывайте количество тепла, выделяемое благодаря горению газа. В интернете можно легко найти таблицы с характеристиками каждого из видов газов.

Обратите внимание! Если вы выбираете вещество и знаете, что будете хранить его долго, то отдайте предпочтение готовым газам. Не добывайте газы с помощью генератора. Эта особенность неактуальна, если вы планируете недолго хранить выбранный газ.

Технология сварки

Технология сварки с помощью газа будет одинаковой и в случае с использованием сварочной смеси, и в случае с использованием углекислоты. Ниже вы можете видеть таблицу с рекомендуемыми режимами сварки в углекислоте.

При газовой сварке крайне важно соблюдать технику безопасности. Перед работой обязательно проверьте все компоненты, их работоспособность и исправность. Особенно это касается клапана подачи газа для сварочного полуавтомата. Во время проведения сварочных работ газ должен полностью заполнять сварочную ванну, только в этом случае его применение даст нужный результат.

Особенности выполнения сварки под газом

Перед тем, как приступить к работе, учтите следующие важные особенности. Достичь наилучшего качества сварных швов можно лишь в том случае, если на сварочном аппарате правильно установлена мощность, проволока, защитный газ для сварки полуавтоматом и их подача подобраны в соответствии с той задачей, которую необходимо выполнить. Здесь не получится найти универсальный метод.

Учтите, что свариваемые поверхности будут довольно медленно нагреваться и охлаждаться. Поэтому нужно регулировать температуру пламени, если вы свариваете стальные или титановые детали. Температура регулируется в соответствии с положением пламени и изменяется вместе с углом наклона.

Для кузовных сварочных работ или сваривания трубопровода на улице лучше использовать баллоны с меньшим давлением, это упрощает сварку. В свою очередь, баллоны с высоким давлением максимально эффективны, если вы не перемещаетесь во время проведения сварочных работ.

При сварке с газом рекомендуется использовать проволоку с кремнием и марганцем в составе. В сварочных стандартах строго указаны марки проволок, используемых при сварке полуавтоматом. Расход проволоки нужно контролировать прямо во время работы и подавать одновременно вместе с газом. Это обеспечивает минимальное влияние кислорода на качество готового шва.

Преимущества сварки с помощью газа

Любой выбранный вами газ, используемый при сварке полуавтоматом, даст следующие дополнительные преимущества:

  • Качество сварного шва станет заметно лучше, а его механическая надежность, пластичность и плотность увеличится в разы.
  • Производительность труда сварщика увеличивается, а значит и эффективность сварочных работ становится выше.
  • Любой металл начинает плавиться гораздо быстрее, экономя время и ресурсы, при этом практически не разбрызгивается в ходе работы.
  • Сварщик получает стабильную дугу, благодаря чему работать легче.
  • Практически нет задымления.

Вместо заключения

Сейчас полуавтоматическое сварочное оборудование используется практически повсеместно, начиная от частных умельцев и заканчивая крупными предприятиями. Мы уже выяснили, что газ идеален именно для полуавтоматической сварки, он улучшает характеристики готового шва и обеспечивает надежность сварного соединения. Но для положительного результата важно выбрать газ, подходящий именно для ваших сварочных работ. Также каждый сварщик должен знать нюансы хранения и применения газов, чтобы избежать несчастных случаев.

Использование сварочного полуавтомата в связке с газом обеспечивает высокое качество работы. Конечно, себестоимость сварочных работ с использованием газа может показаться завышенной, но учитывайте, что газ расширяет ваши возможности и позволяет сваривать практически любые металлы. Зачастую именно профессионалы используют в своей работе газ, потому что сварка с помощью полуавтомата требует высокой квалификации, но ничто не мешает новичку попробовать этот метод сварки. Желаем удачи!

[Всего голосов: 13    Средний: 3.2/5]

svarkaed.ru

Какой газ необходим для сварки полуавтоматом черного металла?

Качество сварочного соединения зависит не только от профессиональных качеств работника, но и условий выполнения работ. Идеальный шов требует взаимодействия присадочного материала и электрода без дополнительных элементов окружающей среды. При сварке в автоматическом режиме данную функцию выполняет флюсовое покрытие электрода. Роль человека сводится к выбору направления движения дуги и регулировке силы тока.

Работа в полуавтоматическом режиме дает больше свободы. Сварочная проволока не имеет защитного покрытия, потому работа ведется в среде защитных газов, с ручной регулировкой скорости подачи присадочного материала. Таким образом, полуавтоматический режим более требователен к квалификации сварщика, который, обладая необходимыми навыками, добьется лучшего качества спайки, по сравнению с автоматическим режимом. Вот чем отличаются сварка автомат и полуавтомат.

Влияние на процесс

Газы для сварочного полуавтомата призваны защитить зону спайки от внешнего воздействия. Кроме того, применение газа положительно влияет на чистоту шва, уменьшая шлаковую составляющую и снижая вероятность появления трещин, за счет увеличения скорости и глубины проплавления.

Область применения

Применение всех видов сварочных проволок, за исключением самозащитной, подразумевает использование защитного газа. Полуавтомат – оборудование опытных специалистов. С его помощью выполняется тонкая работа соединения цветных и черных металлов, кузовной ремонт транспортных средств и промышленное соединение тонкостенных элементов. Какой нужен газ для сварки полуавтоматом, будет рассмотрено ниже.

Какой газ нужен

Чтобы выбрать, каким газом пользоваться при сварке полуавтоматом, необходимо иметь представление о физических и химических свойствах газа. Выделяют три основные категории:

  • инертные;
  • активные;
  • смеси газов.

Рассмотрим их подробнее.

Выбор газа также зависит от характеристик сварочного аппарата и типа поверхности. Например, чистый азот идеально подходит для соединения медных деталей.

Ацетилен

Данное органическое соединение получило наибольшее распространение. Газ легче воздуха, бесцветный, имеет специфический запах, отличается высокой температурой горения, из-за чего используется при газовой резке металлических изделий.

Для промышленного производства ацетилена применяют специальные генераторы, в которых карбид кальция взаимодействует с водой.

Единственный недостаток – сложность в хранении, поскольку карбид углерода легко впитывает влагу из атмосферы, что создает дополнительные неудобства.

Водород

Широко применяется для соединения алюминиевых изделий и плазменной резки нержавейки. Газ не имеет цвета и запаха. Взрывоопасен. При соединении с воздухом или водой образует гремучую смесь. Его получают путем синтеза воды, при разделении кислорода и водорода в специальных генераторах. Согласно нормативно-правовым актам по технике безопасности, водород запрещено хранить в баллонах под давлением, которое превышает 15 МПа.

Коксовый

Побочный продукт коксохимической промышленности, который образуется при производстве кокса. Газ бесцветный с резким запахом. К его хранению не предъявляют таких жестких требований, как к водороду, несмотря на то, что газ относится к категории взрывоопасных.

Транспортировку газа выполняют с помощью трубопроводных магистралей. Не получил широкого распространения, ввиду специфики производства. Применяется только в промышленных районах.

Природные

Представители органической группой углеводородных соединений – метан, пропан и бутан. Отвечают всем требованиям, предъявляемым к сварочным газам. К преимуществам относятся распространенность данного вида, а также относительно невысокая стоимость. Требования к условиям хранения не отличаются строгостью – допустимо хранение баллонов на улице, при сооружении специальной клетки с навесом. Искусственный синтез невозможен. Добывается только из природных месторождений.

Пиролизный

Данный вид выгодно отличается от своих собратьев – его не нужно генерировать, поскольку пиролизный газ выделяется при распаде нефтепродуктов. Перед использованием его подвергают предварительной очистки, ввиду излишней химической активности, которая может привести к коррозии горелки. Подходит как для сварочных работ, так и для резки металлоконструкций.

Чистые

К данной группе относятся следующие газы:

  1. Аргон. В чистом виде используется только при аргонодуговой сварке. Входит в состав разнообразных смесей, в качестве одного из компонентов. Химическая инертность делает аргон оптимальным выбором при работе с тугоплавкими материалами. Отличается низкой теплопроводностью и потенциалом ионизации.
  2. Гелий. Еще один представитель химически инертной группы. По сравнению с аргоном, обладает большей теплопроводностью и потенциалом ионизации.

Данные свойства гелия обеспечивают соединение большим тепловложением, чем аргон, увеличивая ширину сварочного профиля.

  1. Углекислый газ. Самый дешевый газ, из всех перечисленных. Данное обстоятельство обеспечивает широкую популярность при проведении работ в условиях ограниченности бюджета. К положительным качеством относят глубокие проникающие способности, особенно полезные при соединении толстолистовой стали. Основной недостаток – слабая стабилизация дуги, и как следствие, достаточно большое количество брызг.

Отличительная особенность данного газа в том, что его разрешено применять без добавления инертных газов.

Газы, используемые как компоненты смеси

Наиболее известным добавочным компонентом является кислород. Высокая химическая активность влияет на процентное содержание в смеси – его массовая доля редко превышает 7-10 %. Смесь аргона и кислорода обладает специфическим характером проплавления.

Сварочный шов, выполненный с применением данной смеси известен как «шляпка гвоздя», названный за счет внешнего сходства. Известны трехкомпонентные смеси, в состав которых входит кислород, аргон и углекислота, с различными пропорциями, в зависимости от характера работ.

Азот не получил широкого распространения, в качестве защитного газа. В основном его применяют для соединения меди и нержавейки, поскольку он не вступает в реакцию с данными металлами.

Газовые сварочные смеси и рекомендуемая область их применения.

Критерии выбора

Новичку порой сложно выбрать, какой баллон нужен для полуавтомата, не говоря о газовой смеси. Опытные специалисты  рекомендуют обращать внимание на предельный показатель температуры и количество тепла, которое выделяется при горении газа. Сравнительные характеристики сварочных газов находятся в свободном доступе.

Важно! В случае приобретения газа с целью длительного хранения, рекомендуем выбрать готовые смеси промышленного производства. Не занимайтесь синтезом газа самостоятельно – это небезопасно!

Особенности выполнения

Сварка в среде защитного газа имеет следующие особенности, которые требуют внимания:

  1. Параметры работ. Подбираются индивидуально для каждой конкретной ситуации. Получить качественное соединение возможно только при условии грамотного сочетания следующих параметров: мощность, тип проволоки, скорость подачи, расход газа.
  2. Температурный режим. Рабочая плоскость металла нагревается и охлаждается длительный промежуток времени. При соединении некоторых типов поверхности, например, стальных или медных, возможно регулировать температурный режим, путем изменения угла наклона дуги.
  3. Выбор газа. Существует два способа выполнения работ. В первом случае необходимо использовать углекислоту без добавления каких-либо примесей. Второй вариант – применения различных смесей на базе аргона или других инертных элементов.
  4. Характер работ. Основное предназначение баллонов – стационарная работа в условиях мастерской. Использование резервуаров с высоким давлением на открытой местности сопряжено с определенными неудобствами.

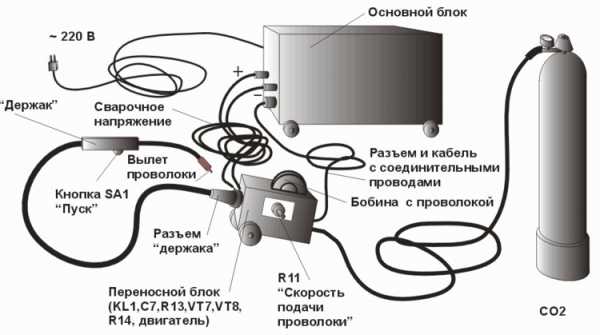

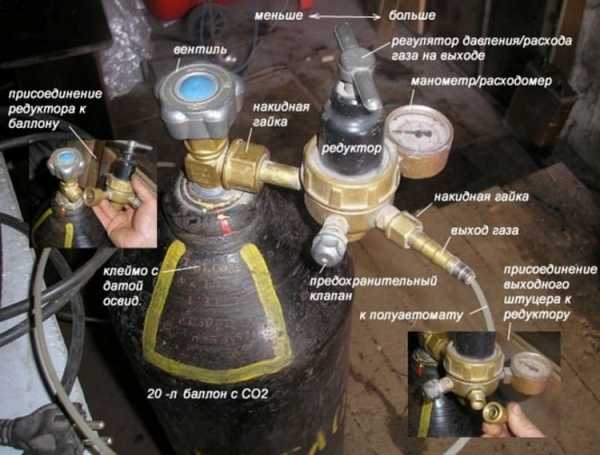

Схема подключения баллона с углекислотой к газовой магистрали.

Технология работы с применением углекислого газа не имеет принципиальных отличий от деятельности, с использованием прочих газовых смесей. Самое главное – соблюдать технологические требования.

Преимущества

Не зависимо от типа газовой смеси, ее применение имеет ряд преимуществ:

  1. Качество соединения. Физические свойства шва гораздо выше, по сравнению с использованием автоматического режима. Малое количество брызг в процессе соединения.
  2. Производительность труда. Эффективность работы повышается благодаря сокращению времени нагрева металла, что в конечном итоге сокращает трудозатраты.
  3. Стабильная дуга. Существенно облегчает работу. Дополнительным преимуществом является практически полное отсутствие дыма.

Для автомобильного ремонта

Появление бытовых полуавтоматов позволило производить кузовной ремонт автомобиля практически в любом гараже с подключением к сети. Сварка в среде углекислого газа обладает следующими преимуществами:

  • Технологическая простота – основы работы с полуавтоматом доступны пониманию широкому кругу лиц;
  • Низкая цена углекислоту оказывает положительное воздействие на себестоимость работ;
  • Низкая зона температурного воздействия сваривать изделия практически любой толщины;
  • Благодаря ограниченному температурному воздействию краска вокруг шва практически не выгорает, что позволяет экономить время и средства на финишной обработке;
  • Соединяемые элементы не требуют подгонки.

Заключение

Данная технология представляет огромный интерес для широкого круга потребителей, вне зависимости от того, какой газ для полуавтоматической сварки будет выбран. Домашние мастера отдадут предпочтение углекислому газу – благодаря отличному показателю соотношения цена-качество. На промышленных предприятиях во главе угла стоит повышение качества и надежности соединения, не считаясь с затратами. Помните, что сварка в среде защитного газа – это работа повышенной опасности. Не забывайте о необходимости применения средств индивидуальной защиты.

Отзыв: «Со сваркой углекислотой я познакомился еще в 2002 году. До этого опыт работы со сварочным оборудованием был ограничен использованием простенького трансформатора для работы во дворе. Необходимость в полуавтомате возникла после небольшой аварии – просто не было средств и желания обращаться на СТО. После нескольких неудачных попыток получилось добиться приемлемого результата, правда, с помощью советов опытного специалиста. После этого прошел курс обучения и занимаюсь кузовным ремонтом в свободное от работы время. Подводя итог скажу, что при наличии базовых навыков сварки можно без особых проблем научиться работе с полуавтоматом. В качестве защитного газа беру исключительно углекислоту, о чем ни разу не пожалел – для гаражного пользования она идеальна».

svarka.guru

Газ для сварки полуавтоматом: критерии выбора, преимущества

При работе на полуавтоматических сварочных аппаратах применяют присадочную проволоку, в которой отсутствуют защитные вещества. Шов в результате подвергается окислению от атмосферного кислорода. Такое явление в дальнейшем приведет к появлению микротрещин, а также разрушению соединения. Чтобы предотвратить негативное действие посторонних веществ применяют газ для сварки полуавтоматом. Защитная среда позволяет соединять при помощи сварки любые виды металлов.

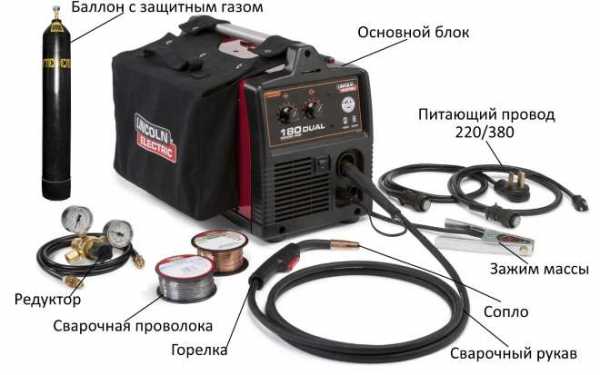

Полуавтоматический аппарат с газовым баллоном

Виды сварочных газов

Для обеспечения защитной среды при соединении металлов и их сплавов с помощью сварки добавляются различные вещества.

Ацетилен

С его помощью выполняют сварочные работы полуавтоматом. В отличие от аналогов имеет высокую температуру горения. Получают при взаимодействии карбида кальция и обыкновенной воды. Карбид способен реагировать на влагу из атмосферы, поэтому при хранении необходимо соблюдать меры безопасности. Ацетилен легче воздуха, обладает резким запахом. Применяется ля нарезки металлических заготовок.

Водород

Является бесцветным газом, не имеет запаха. При использовании соблюдают безопасность, в результате смешивания с воздухом получается взрывоопасная смесь. Хранится в баллонах под давлением не выше 15 Мпа. Получают при помощи разделения воды на составляющие кислород и водород в специальных генераторах.

Коксовый газ

От аналогов отличается резким запахом сероводорода, не имеет цвета. Получают в результате добычи кокса, относится к побочным продуктам. Считается безопасным веществом, может перемещаться по трубам с высоким давлением.

Природный газ метан, бутан и пропан

Недорогая и распространенная субстанция для выполнения сварки. Хранят в баллонах с высоким давлением. Добывают из газовых месторождений.

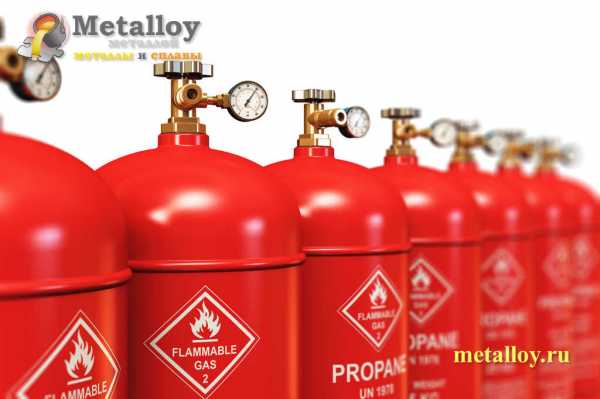

Баллоны с пропаном



Газ пиролизный

Получают при разложении на составляющие продуктов, содержащих нефть. В процессе отмечается коррозия на конце горелки, из-за чего подвергается нескольким стадиям очистки. Может использоваться для сварки и резки металлических деталей.

Какой газ нужен для сварки полуавтоматом

При выборе газа для полуавтоматической сварки необходимо ознакомиться со свойствами каждого вида. Для полуавтомата применяются следующие субстанции:

  • Аргон. Используют при соединении активных металлов и их сплавов, так как он является инертным. Обеспечивает защиту шва от появления микротрещин и дефектов.
  • Гелий. С его помощью получают соединения большого размера. Является инертным, защищает соединение от окисления.
  • Углекислотная смесь. Применяется для сварки полуавтоматом с короткой дугой.

Критерии выбора

Применение газа для полуавтомата зависит от факторов:

  • значение критических температур которая может быть обеспечена при горении смеси защитного вещества;
  • количество тепла, образуемое в месте соединения при сварке металлических заготовок;
  • способность обеспечивать защиту сварочного шва при соединении определенных металлов и их сплавов.

Рекомендуют применять готовые смеси без получения их при помощи генераторов.

Преимущества

Любые виды защитных веществ сохраняют ряд преимуществ:

  • варить полуавтоматом без применения дорогого оборудования;
  • соединения производят в труднодоступных местах там, где нельзя применить электродуговую сварку;
  • в процессе можно регулировать номинальную мощность пламени из горелки, производят стыковку металлов с различными техническими характеристиками, например, титана с медью;
  • помимо сварки можно выполнять закалку металлических конструкций, а также их резку;
  • повышается качество шва в результате защиты от окисления;
  • снижаются затраты на производство соединения, ускоряется процесс;
  • увеличивается эффективность технологии;
  • плавление металлических деталей в зоне действия дуги происходит быстрее, снижается время на сварку;
  • исключается разбрызгивание расплавленного металла в месте стыковки;
  • увеличивается свойства пластичности соединения, а также его плотность, исключается разрушение шва при эксплуатации;
  • обеспечивается стабильность электрической дуги;
  • снижается уровень задымления, тем самым понижается вред от сварки.

Расход газа при сварке полуавтоматом

Расход защитной среды зависит от следующего:

  • тип металла или сплава;
  • собственный диаметр присадочной проволоки;
  • номинальная величина сварочного тока.

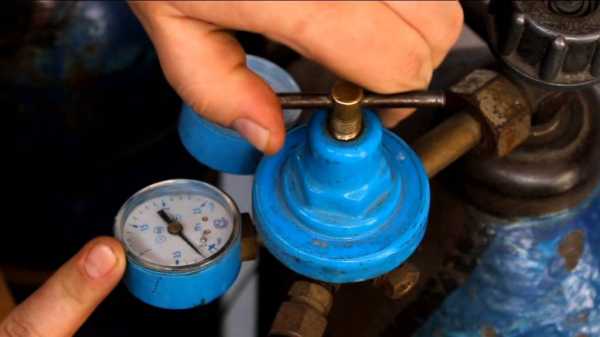

Скорость подачи смеси регулируется при помощи редуктора. Приспособление устанавливают на баллоне с высоким давлением. Существует таблица, согласно, которой происходит настройка оборудования.

При выполнении сварочных работ мастер может снизить потери газовой смеси, для этого необходимо следующее:

  • производить соединение в закрытом цеху;
  • применять вентиляцию, предотвратить сквозняки;
  • привлечение мастеров с высокой квалификацией;
  • использование смеси защитных веществ.

При снижении количества газа может ухудшиться качество сварочного шва, защитной среды будет недостаточно для защиты от окисления.

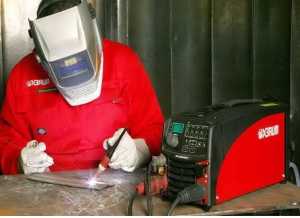

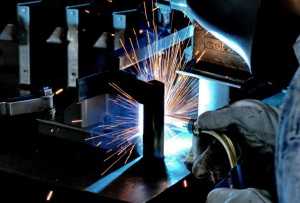

Мастер варит полуавтоматом

Технология сварки с использованием газов

Перед началом работ при сварке полуавтоматом учитывают следующее:

  • номинальная мощность;
  • тип присадочной проволоки;
  • тип защитного смеси, а также регулировка скорости подачи при помощи редуктора на баллоне.

Нагрев и охлаждение металлических деталей происходит медленно. В результате следует регулировать температуру горения, этого добиваются путем наклона горелки и положением основного пламени. Если есть необходимость перемещения, то применяют баллоны с малым давлением, при стационарных работах используют емкости с большим внутренним давлением. Защитный газ для сварки полуавтоматом подается вместе с проволокой ее подача регулируется непосредственно при выполнении соединения. Таким способом обеспечивают защиту шва от окисления кислородом.

metalloy.ru

Как выбирать и использовать газовые баллоны для сварки?

Время чтения: ≈4 минуты

Начинающие сварщики наверняка слышали, что порой помимо электродов используются газовые баллоны для сварки. Газ используется для защиты сварочной зоны от окисления, для быстрого поджига дуги и ее стабильного горения, для улучшения качества сварного соединения и ускорения сварочных работ.

Но какой газ выбрать? Как его использовать? И какой объем оптимален? Насколько быстро заканчивается баллон для сварочной смеси 10 л? На все эти вопросы мы ответим в этой короткой статье.

Содержание статьи

Как выбрать?

Виды газов

Аргон — самый распространенный защитный газ. Если вы хотите попробовать сварку в среде защитного газа, то вам однозначно стоит приобрести баллон с аргоном. Он хорошо защищает сварочную ванну от кислорода, с ним удобно работать, стоит недорого и не имеет неприятного запах.

Читайте также: Аргонная сварка для начинающих

Гелий — еще один популярный инертный газ. С помощью гелия удобно варить толстые детали и металлы, покрытые окисной пленкой. Но учитывайте, что гелий легче воздуха, поэтому расход у такого газа существенно выше, чем в других защитных газов.

Для сварки химически активных металлов рекомендуем применять сварочные смеси в баллонах. Оптимальный вариант — аргон+гелий. Сварка в инертных газах сама по себе очень удобна, но при сварке в смесях качество швов становится еще лучше. А это очень важно при сварке «сложных» металлов, вроде алюминия или нержавейки.

Углекислый газ (она же углекислота или CO2 для сварки). Обеспечивает отличную защиту сварочной зоны от окисления. Но найти качественную углекислоту очень сложно. Поэтому рекомендуем использовать смесь из углекислого газа и аргона. Так шов не будет пористым, сварка будет идти легко и быстро.

Мы рассказали об основных газах. Прочтите эту статью, чтобы узнать больше. Там мы рассказываем и про кислородный баллон для сварки, и про прочие типы защитных газов.

Объем баллона

Существует различный объем баллонов для сварки. Самые популярные: 5, 10, 27, 40 литров. Если вы варите в домашних условиях, то оптимален объем до 10л. Такой баллон легко можно поместить в багажник легкового авто и отвезти на дачу. Объем 5 л отлично подойдет, если у вас нет возможности привезти его на машине. 27 литров — это золотая середина. Подойдет для тех, кто много варит дома. 40 литров используются на производстве.

Не забывайте и о расходе газа. Ведь газовый баллон рано или поздно закончится. Ниже вы можете видеть таблицу с примерным расходом газа. Цифры могут отличаться в зависимости от типа используемого газа и вашей профессиональной подготовки. В этой статье мы подробно рассказывали, на сколько хватает баллона углекислоты при сварочных работах.

Как использовать?

Итак, вы выбрали газ и объем баллона. Что дальше?

Дальше необходимо разобраться, как баллоны для сварки полуавтоматом  и для газовой сварки. Алгоритм действий аналогичен при сварке полуавтоматом или любым других сварочным агрегатом.

Само собой, перед началом вы должны подготовить металл и подобрать режим сварки. И лишь затем подключать газ к сварочному процессу. Если все подготовительные операции выполнены, подсоедините газовый баллон к сварочному аппарату. Это можно сделать с помощью специального шланга. Подсоединение должно осуществляться через редуктор. Настройте давление газа. Ниже видео, в котором наглядно показано, как это сделать.

После этого можно открыть вентиль подачи газа. Делайте это плавно, не совершая резких движений. Подождите 30 секунд и только после этого поджигайте дугу. То же самое необходимо сделать и после сварки. Не закрывайте газ сразу, пусть он подается в зону сварки еще 10-20 секунд.

Отдельный вопрос — это заправка баллонов сварочной смесью. Мы привыкли, что бытовые баллоны с газом необходимо периодически заправлять, вызывая для этого специальную службу. Со сварочными баллонами все проще. Если вы варите дома, то просто приобретайте баллоны небольшого объема, а затем сдавайте их на металлопереработку. Для повторной сварки приобретите новый баллон.

На крупных заводах баллоны могут дополнительно заправляться. Но это уже задача руководства, а не сварщика.

Вместо заключения

Если вы еще ни разу не использовали защитные газы для сварки, то не откладывайте на потом. Да, у каждого газа свои характеристики. Но, поверьте, выбрать и использовать газ намного проще, чем проделать все то же самое с электродами. В отличие от последних у газа нет десятков марок, предназначенных только для определенных сталей или цветных металлов. Газ не нужно перезаправлять, достаточно купить новый баллон. При этом качество шва вас приятно удивит. Желаем удачи в работе!

[Всего голосов: 2    Средний: 2/5]

svarkaed.ru

Сварка полуавтоматом без газа (инстркция) также приведены плюсы и минусы

Сварка полуавтоматом, обычно, делается при помощи проволоки в среде защитных газов. Данный процесс – это, по сути, классическая электродуговая сварка металла, при которой используется тепловая энергия электрической дуги, соединяющей окончание электрода, и свариваемые детали.

Содержание:

По причине большего сопротивления в дуге относительно сопротивления в электроде, более значительную тепловую энергию выделяет именно плазма дуги, что приводит к оплавлению близлежащих поверхностей (деталь и электрод), где образуется сварочная ванна. Когда полученный жидкий металл кристаллизуется и остынет, произойдет образование сварного шва, самого надежного соединения из существующих сегодня.

Сварка полуавтоматом

Отличительная особенность данного типа сварки состоит в использовании подвижного плавящегося электрода (проволоки) и защитного газа.

Защищать электрическую дугу нужно, чтобы расплавляемый металл и окружающая среда не контактировали между собой, потому что данный процесс (окисление азота и кислорода) влечет за собой образование таких компонентов как оксиды и нитриты, которые, попадая в металл, приводят к ухудшению качества шва. Именно для этих целей и используются баллоны с защитными газами: с аргоном, гелием, углекислотой или их смесями.

Принципы сварки полуавтоматом при помощи проволоки

Полуавтоматическая сварка производится по следующему принципу. Подвижную проволоку под напряжением пропускают через газовое сопло, далее она плавится, так как на нее действует электрическая дуга, но постоянная длина дуги сохраняется при помощи автоматического механизма подачи. Это и есть суть принципа автоматизации, а выбор направления и скорости сварки осуществляется собственными силами.

Можно осуществлять сварку и не используя газ. Для этого пользуются самозащитной («порошковой») проволокой, в состав которой входят марганец, кремний и другие металлы раскислители, при сгорании которых, образуется защитная среда вокруг проволоки.
Сварочное оборудование

Сварочная установка должна состоять из следующих компонентов:

  • горелка;
  • шланг, через который подается проволока и газ;
  • механизм, подающий проволоку;
  • управляющая панель;
  • моток проволоки;
  • электрический провод;
  • блок полуавтоматического управления;
  • шланг, подающий газ;
  • редуктор, снижающий газовое давление;
  • нагреватель;
  • газовый баллон высокого давления;
  • выпрямитель.

Сварка полуавтомат конструкция и принцип работы

Сварка полуавтомат является электрическим аппаратом, предназначенным для того, чтобы преобразовывать электрическую энергию в тепловую, при помощи такого эффекта как электрическая дуга. Процесс реализуется при помощи плавящего электрода “электродной проволоки”, которая постоянно подается на место сварки.

Электрод является калиброванной омедненной проволокой заданной толщины. Покрытие проволоки делается, чтобы обеспечить хорошее скольжение и электрический контакт. Проволока располагается поверх специальной катушки, что позволяет ей равномерно разматываться и подаваться во время сварки.

Процесс сварки производится в ручном режиме, с помощью таких приспособлений: источник тока, механизм подачи электрода, гибкие шланги и пистолет, который рабочий использует, чтобы наложить сварной шов.
Полуавтоматические сварочные аппараты разделяются по защите шва:

• для сварочных работ под флюсом;
• для сварочных работ с защитными газами;
• для сварочных работ, в которых используется порошковая проволока.

Чаще всего пользуются полуавтоматами для сварочных работ с защитными газами. Данный тип сварки используется для сваривания конструкций, материалом которых являются углеродистые и легированные стали, или цветные металлы.

Как защитный газ, используют углекислоту, находящуюся в баллонах высокого давления, и подающуюся к пистолету. До попадания в зону сварки газ предварительно стабилизируется при помощи редуктора. Сварка в среде защитного газа обладает рядом плюсов в сравнении со сваркой при помощи покрытых электродов:

Технологические преимущества сварки полуавтомат

высокие показатели производительности и качества швов;


полуавтоматическая сварка швов небольшой длины может производиться в любом пространственном положении;
соединительная сварка может быть реализована в висячем положении, метал не будет вытекать.

Производственные преимущества:
отсутствуют вредные выделения в процессе сварки.

Плюсы экономического характера:
дешевизна сварки, выполненной с использованием углекислого газа, по сравнению с ценой сварки на электродах.
высокие показатели качества и технологичности.

Сварка полуавтомат является незаменимой вещью в быту. Сварить то там, то здесь, а если вы обладатель автомобиля, то и подавно, техника периодически нуждается в косметическом ремонте. Выполнение качественных сварных швов в полуавтомате – намного более простая задача, чем при электродной сварке.

Если вы собираетесь приобретать сварочный полуавтомат, нужно выяснить каким напряжением обладает ваша электрическая сеть. Если напряжение занижено по сравнению с нормой, то следует выбирать более мощный аппарат, поскольку показатели мощности зависят от показателей электрической сети.

Если вы имеете доступ к трехфазному напряжению (380В), то обязательно следует выбирать трехфазный аппарат. Это связано с тем, что наилучшие показатели выпрямительного тока получаются только когда используются трехфазные выпрямители, а от этого зависят показатели качества сварки.

Сварочный полуавтомат инвертор

Сварочный полуавтомат инвертор – это достаточно новый агрегат на рынке сварочного оборудования. Однако, он уже пользуется огромной популярностью, и применяется повсеместно для наплавки и сварки изделий из металла, деталей и конструкций. Данные приборы осуществляют сварку на электродной проволоке, с защитой инертными газами.

Отличительные особенности полуавтомата от инвертор

Сварочные инверторы, дали толчок для развития сварочной аппаратуры, которая с каждым днем совершенствуется. Развитие сварочных технологий, также набрало оборот. Все эти факторы и привели к созданию полуавтомата инверторного типа. Инверторные аппараты имеют массу плюсов в сравнении с конструкциями традиционного типа, что дало возможность говорить что инверторы — самый популярный вид сварочной аппаратуры, предлагаемой на рынке. Все дело в их конструктивных особенностях.

Инвертор

Полуавтоматический инверторный сварочный аппарат оснащен инверторным источником тока. Это прибор, задача которого — преобразование входящего в него переменного тока в постоянный. Из вышесказанного, можно сделать вывод, что вся работа инвертора построена на выпрямителях и высокочастотном трансформаторе.

полуавтомат

В более продвинутых аппаратах, устанавливаю еще и корректор коэффициента мощности. Эго задача — синхронизация тока по синусоиде входного напряжения, что обеспечивает стабильное напряжение инвертора.

Принцип работы инверторного сварочного полуавтомата

Сварка, которая осуществляется при помощи инверторного сварочного полуавтомата — это самый высокопроизводительный способ сварки. При его использовании показатели производительности сварочного процесса увеличиваются троекратно. Эти показатели достигаются благодаря легкому розжигу дуги, высокой скорости сварки, удобством в обслуживании и управлении. Не требуется постоянно менять электроды и освобождать шов от шлака. Даже самые сложные сварочные швы выполняются намного легче.

Сварка при помощи полуавтомата – это непрерывная равномерная подача проволоки-электрода к зоне горения. В то же место производится подача и защитного газа (аргона, углекислоты или их смесей), при помощи которого металл предохраняется от контакта с окружающей средой. Это открывает возможности для получения высокопрочного, качественного сварочного шва, и исключения шлака.


Помимо этого, в приборах данного типа есть возможность производить сварку под любыми углами, и смотреть при этом на дугу.

Как уже говорилось, инверторные сварочные полуавтоматы являются одним из наиболее часто используемых приборов, среди всех сварочных агрегатов. Чаще всего, в инверторах используют современныу технологию MIG-MAG, которая дает возможность для сварки, как в условиях активного, так и инертного газа (к примеру, аргон).

Постоянный ток является причиной, по которй появляется электрическая дуга. Зона сварки защищается от попадания кислорода при помощи газа. Обычно, инверторные сварочные аппараты являются универсальными приборами, однако, наиболее часто они используются для работы с тонким листовым металлом.

Сварочный полуавтомат без газа

Одним из наиболее часто задаваемых вопросов о сварке является «чём сварочный полуавтомат без газа отличается от агрегата, работающего на газу?». Существует много различных доводов и размышлений по этой теме, но какое же основное отличие? Что ж, попробуем разобраться в этом.

Если говорить в общих чертах, то при помощи углекислотных (или сварочных полуавтоматов на газу) производиться сварка, защищенная инертной газовой средой: тут может использоваться как обычная углекислота, так и смесь углекислоты с аргоном. Поскольку углекислый газ блокирует такой процесс как горение, следовательно, в месте сварки высокие температуры отсутствуют, то металл не прогорает.

В сварочном полуавтомате, в котором не используется газ, применяется специальная проволока, покрытая флюсом. В процессе сварки, происходит сгорание флюса с выделением все того же углекислого газа, что также не позволяет металлу прогорать.

Плюсы и минусы сварки с газом и без газа

При сваривании без газа, зона сваривания является полностью защищенной. При помощи флюса образовывается защитная поверхность, поскольку флюс более легкий, чем металл.

При осуществлении сварки с газом (к примеру с углекислотой), условия сварки являются наиболее благоприятными, кроме этого, в зоне сваривания происходит охлаждение металла. Этим способом пользуются немного чаще. Помимо этого, он является более выгодным с экономической точки зрения.

Однако, не мало людей пользуются и вторым вариантом сварки, по большей мере это связано с тем, что при использовании сварочного аппарата без газа, шов выходит более аккуратным.
Осторожно!

При осуществлении сварки сварочным аппаратом без газа, ни в коем случае нельзя пользоваться обычной проволокой. При использовании обычной проволоки, качество шва будет очень низким, он получится неровным, и будет иметь раковины. Произойдет серьезное увеличение расхода проволоки, поскольку её значительный объем просто испаряться.

А главное – в области сварки (в сварной ванне) будет наблюдаться воздействие кислорода, а следовательно – в шве будут образовывать окислы, и много каверн.
Какой метод сварки выберете вы, с использованием газа или без него – это исключительно ваше решение. А необходимое для этого оборудование, вы всегда с легкостью можете подобрать в специализированных магазинах.

Сварка полуавтоматом без газа

Сварка полуавтоматом без газа – это уже не какая-то новинка, которой пользуются только профессиональные сварщики или жестянщики. В специализированных магазинах можно найти множество недорогих и вполне простых, но в то же время качественных аппаратов.

То, что они очень популярны, это следствие просты работы с ними, при этом, качество сварки остается на том же уровне, или даже выше. Используя сварочный полуавтомат, даже не будучи профессиональным сварщиком можно добиться качественного и красивого шва.

Газовые баллоны – это достаточно тяжелая штука, да и если их не использовать постоянно, то выгоды тоже нет никакой, поскольку баллоны требуют зарядки ,а делать это ради маленького шва не рационально. Намного более просто пользовать сварочным полуавтоматом без газа.

В данных аппаратах используется так называемая флюсовая проволока, что дает возможность судить о её составе. Кроме этого, её могут называть и порошковой сварочной проволокой, что является тем же материалом. При помощи данной проволоки, можно выполнять сварочные работы, не используя газ.

В состав такой проволоки входит стальная трубка стандартного диаметра, которую применяют для обычной сварки в газовой среде. Чаще всего это 0,8 мм. В середине, проволока наполняется специальным порошком — флюсом, который немного напоминает состав, которым покрываются обычные электроды. При нагревании, происходит сгорание флюса, благодаря чему образуется защитный газ в зоне сваривания, примерно так, как это происходит при сваривании с помощью электродов.

Из преимуществ данного метода сварки отметим то, что не нужно использовать газовую аппаратуру, и, можно следить за процессом сварки, конечно же, предохраняя глаза защитной маской. Кроме этого, в различных типах проволоки используется разное наполнение, а это открывает возможность для формирования химического состава шва, и характеристик дуги.

Так как у порошковой проволоки, обеспечивающей сварочные работы без использования газа, достаточно тонкие стенки – подачу проволоки должен осуществлять механизм, имеющий небольшое сжатие, а резко поворачивать шланг сварочного полуавтомата не рекомендуется.

Обязательным условием сварки при помощи флюсовой проволоки является соблюдение правильной полярности. Горелка должна быть подключена к минусу, в то время как само изделие должно быть подключено к плюсу. Подключение такого типа называют прямым подключением. Во время сварки с использованием защитного газа применяют подключение обратного типа. Это объясняется тем, когда подается флюсовая проволока, требуются более высокие показатели температуры, чтобы образовался защитный газ.

postroyka-dom.com

Как настроить сварочный полуавтомат?

При­вет­ствую Вас на бло­ге kuzov.info!

В этой ста­тье рас­смот­рим как настро­ить сва­роч­ный полу­ав­то­мат. Раз­бе­рём­ся в его регу­ли­ров­ках, настрой­ке пото­ка защит­но­го газа, а так­же посмот­рим какие сва­роч­ные швы фор­ми­ру­ют­ся при раз­ных настрой­ках напря­же­ния. Итак, нач­нём с крат­ко­го опре­де­ле­ния полу­ав­то­ма­ти­че­ской свар­ки.

Полу­ав­то­ма­ти­че­ская свар­ка – это элек­тро­ду­го­вая свар­ка, в кото­рой элек­тро­дом явля­ет­ся сва­роч­ная про­во­ло­ка, пода­ва­е­мая к месту свар­ки авто­ма­ти­че­ски через горел­ку. Газ защи­ща­ет сва­роч­ную зону от кис­ло­ро­да и азо­та воз­ду­ха, кото­рые дела­ют шов пори­стым и хруп­ким. Он так­же пода­ёт­ся через горел­ку одно­вре­мен­но с про­во­ло­кой после нажа­тия триг­ге­ра на горел­ке. Этот вид свар­ки часто назы­ва­ют свар­ка MIG/MAG (Metal Inert Gas/Metal Active Gas – свар­ка в сре­де инерт­но­го газа/ свар­ка в сре­де актив­но­го газа). Более пра­виль­ное, тех­ни­че­ское назва­ние это­го вида свар­ки – GMAW (Gas Metal Arc Welding – элек­тро­ду­го­вая свар­ка в сре­де защит­но­го газа), а слен­го­вое – «свар­ка про­во­ло­кой», «свар­ка полу­ав­то­ма­том».

Свар­ка полу­ав­то­ма­том, при всей сво­ей про­сто­те, тре­бу­ет мно­го прак­ти­ки и изу­че­ния основ. Важ­но пра­виль­но настро­ить сва­роч­ный аппа­рат и пра­виль­но под­го­то­вить металл для свар­ки.

Здесь мы рас­смот­рим настрой­ку наи­бо­лее доступ­но­го и рас­про­стра­нён­но­го сва­роч­но­го полу­ав­то­ма­та транс­фор­ма­тор­но­го типа.

Содер­жа­ние:

Какие регулировки имеет сварочный полуавтомат?

На полу­ав­то­ма­те три настрой­ки:

  • Напря­же­ние (несколь­ко режи­мов)
  • Ско­рость пода­чи про­во­ло­ки
  • Ско­рость пото­ка газа (коли­че­ство рас­хо­ду­е­мо­го газа)

 Настройка потока защитного газа

  • Сва­роч­ный аппа­рат име­ет выход для соеди­не­ния с бал­ло­ном. Защит­ный газ в бал­лоне нахо­дит­ся под дав­ле­ни­ем. На бал­лоне уста­нов­лен газо­вый редук­тор. Здесь сто­ит уточ­нить, что редук­то­ры быва­ют раз­ные, в том чис­ле и такие, кото­рые не пред­на­зна­че­ны для при­ме­не­ния в свар­ке, так как не име­ют нуж­ной шка­лы на инди­ка­то­ре, пока­зы­ва­ю­щем зна­че­ние для газа, посту­па­ю­ще­го в сва­роч­ный полу­ав­то­мат. На пра­виль­ном редук­то­ре инди­ка­тор, кото­рый при уста­нов­ке рас­по­ла­га­ет­ся даль­ше от бал­ло­на дол­жен иметь шка­лу, пока­зы­ва­ю­щую рас­ход газа (л/мин для CO2 и отдель­ную шка­лу для Ar). Так­же, быва­ют редук­то­ры с рота­мет­ром, кото­рый пока­зы­ва­ет рас­ход газа  в еди­ни­цу вре­ме­ни под­ня­ти­ем поплав­ка по кони­че­ской труб­ке со шко­лой. Инди­ка­тор (мано­метр) , кото­рый бли­же к бал­ло­ну, пока­зы­ва­ет дав­ле­ние в бал­лоне (MPa или Bar). Так как в бал­лоне нахо­дит­ся сжи­жен­ный газ, то дав­ле­ние газа в бал­лоне не все­гда может дать чёт­кое пред­став­ле­ние, о его точ­ном коли­че­стве. При раз­ной тем­пе­ра­ту­ре дав­ле­ние может быть раз­ное. Более точ­но коли­че­ство газа в бал­лоне мож­но опре­де­лить по весу.
Редук­тор с инди­ка­то­ра­ми: А — мано­метр дав­ле­ния газа в бал­лоне, B — рас­хо­до­мер пото­ка газа к сва­роч­но­му аппа­ра­ту.
  • Вто­рой инди­ка­тор (рас­хо­до­мер) исполь­зу­ет­ся для настрой­ки пото­ка воз­ду­ха (пока­зы­ва­ет рабо­чее дав­ле­ние, кото­рое пода­ёт­ся в полу­ав­то­мат).
  • Так­же, на бал­лоне есть два вен­ти­ля. Один – закры­ва­ет бал­лон, а вто­рой, рас­по­ло­жен­ный на редук­то­ре – регу­ли­ру­ет поток газа, посту­па­ю­ще­го к горел­ке при откры­том бал­лоне. Вен­тиль на бал­лоне откру­чи­ва­ет­ся про­тив часо­вой стрел­ке и закру­чи­ва­ет­ся по часо­вой стрел­ки, как обыч­но. Вен­тиль регу­ли­ров­ки пото­ка газа к аппа­ра­ту, наобо­рот, при закру­чи­ва­нии уве­ли­чи­ва­ет поток защит­но­го газа, а при откру­чи­ва­нии умень­ша­ет.
  • Когда вы откро­е­те глав­ный вен­тиль, то уви­ди­те, что дав­ле­ние изме­нит­ся от 0 до опре­де­лён­но­го зна­че­ния (дав­ле­ние в бал­лоне). Открой­те его пол­но­стью. Далее нуж­но поти­хонь­ку повер­нуть регу­ли­ро­воч­ный винт на редук­то­ре до момен­та, когда стрел­ка на шка­ле пока­жет 7–10 л/м. Если у вас не рас­хо­до­мер, а мано­метр, то долж­но быть 1–2 кг/см2. Это ста­ти­че­ское дав­ле­ние, кото­рое изме­нит­ся при нажа­тии на курок горел­ки.
  • Что­бы настро­ить поток защит­но­го газа более точ­но, на рабо­чий режим, выклю­чи­те пода­чу про­во­ло­ки, что­бы при нажа­тии на курок горел­ки она не рас­хо­до­ва­лась. Мож­но не отклю­чать про­во­ло­ку, а нажать до момен­та, когда про­во­ло­ка начи­на­ет дви­гать­ся. В таком поло­же­нии настрой­те поток воз­ду­ха вен­ти­лем на редук­то­ре, гля­дя на инди­ка­тор.
  • Вооб­ще, поток защит­но­го газа мож­но настро­ить и без инди­ка­то­ров. Начи­нать свар­ку нуж­но с мини­маль­ным рас­хо­дом защит­но­го газа. Далее нуж­но смот­реть на шов. Если будет пори­стость, то нуж­но доба­вить пода­чу газа пока поры не будут боль­ше появ­лять­ся. Так­же, если свар­ка про­ис­хо­дит на ули­це или в поме­ще­нии с вен­ти­ля­ци­ей, то нуж­но учи­ты­вать вли­я­ние вет­ра и сквоз­ня­ков и добав­лять пода­чу газа ещё. Мож­но на слух запом­нить звук воз­ду­ха из горел­ки при пра­виль­ных настрой­ках для кон­крет­ной тол­щи­ны метал­ла. При настрой­ке пото­ка защит­но­го газа нет жёст­ких пра­вил. Нуж­но настра­и­вать газ на эко­ном­ный рас­ход, при этом, что­бы каче­ство шва было хоро­шим.

 Какой газ использовать?

Тип защит­но­го газа вли­я­ет на харак­те­ри­сти­ки свар­ки: на глу­би­ну про­ник­но­ве­ния, элек­три­че­скую дугу и меха­ни­че­ские свой­ства шва.

  • 100%-ая угле­кис­ло­та (чаще все­го исполь­зу­ет­ся для свар­ки ста­лей) обес­пе­чи­ва­ет более глу­бо­кое про­ник­но­ве­ние при свар­ке, но уве­ли­чи­ва­ет­ся коли­че­ство брызг и шов более гру­бый, чем при сме­си арго­на с угле­кис­ло­той.
  • Смесь 75%-ного арго­на и 25% угле­кис­ло­ты (назы­ва­ет­ся 75/25 или С25) мож­но счи­тать луч­шей сме­сью для угле­ро­ди­стой ста­ли. При свар­ке с таким газом обра­зу­ет­ся мало брызг, полу­ча­ет­ся кра­си­вый шов и при свар­ке тон­кий металл не про­жи­га­ет­ся насквозь, так как нет силь­но­го про­ник­но­ве­ния.
  • Для свар­ки нержа­вей­ки исполь­зу­ет­ся смесь 98% арго­на и 2% угле­кис­ло­ты. Для алю­ми­ния – 100% аргон.

Настройка напряжения сварочного полуавтомата

У полу­ав­то­ма­та есть регу­ля­то­ры напря­же­ния, а сила тока посто­ян­ная и может варьи­ро­вать­ся в зави­си­мо­сти от ско­ро­сти пода­чи про­во­ло­ки и её выле­та.
  • Аппа­ра­ты полу­ав­то­ма­ти­че­ской свар­ки исполь­зу­ют напря­же­ние для обра­зо­ва­ния нагре­ва, нуж­но­го для свар­ки.
  • Напря­же­ние настра­и­ва­ет­ся на аппа­ра­те регу­ля­то­ра­ми. Это сту­пен­ча­тая регу­ли­ров­ка. На фото­гра­фии, в каче­стве при­ме­ра, пока­зан аппа­рат, где два пере­клю­ча­те­ля: один поз­во­ля­ет уста­нав­ли­вать два режи­ма свар­ки, а дру­гой регу­ли­ру­ет напря­же­ние внут­ри этих режи­мов (min/max). В ито­ге полу­ча­ет­ся четы­ре уста­нов­ки напря­же­ния, кото­рые нуж­но выби­рать в зави­си­мо­сти от тол­щи­ны метал­ла и диа­мет­ра сва­роч­ной про­во­ло­ки.
  • На неко­то­рых сва­роч­ных полу­ав­то­ма­тах, на внут­рен­ней сто­роне крыш­ки есть таб­ли­ца, пока­зы­ва­ю­щая какое напря­же­ние и ско­рость про­во­ло­ки исполь­зо­вать, в зави­си­мо­сти от тол­щи­ны метал­ла и диа­мет­ра сва­роч­ной про­во­ло­ки. Таких таб­лиц мно­го и в интер­не­те. Но эти дан­ные инди­ви­ду­аль­ны для каж­до­го аппа­ра­та и явля­ют­ся хоро­шей отправ­ной точ­кой для настрой­ки пра­виль­ных пара­мет­ров для свар­ки, их нуж­но кор­рек­ти­ро­вать по ситу­а­ции. Нуж­но про­бо­вать, экс­пе­ри­мен­ти­ро­вать на кон­крет­ном метал­ле и нахо­дить опти­маль­ные настрой­ки.

[adsp-pro‑3]

  • Пра­виль­ное напря­же­ние важ­но для фор­ми­ро­ва­ния проч­но­го сва­роч­но­го шва. Исполь­зуя слиш­ком низ­кое напря­же­ние для кон­крет­но­го метал­ла с опре­де­лён­ной тол­щи­ной, каче­ство сва­роч­но­го шва будет низ­ким, так как про­ник­но­ве­ние свар­ки будет пло­хим. Таким обра­зом, шов даже может выгля­деть нор­маль­но, но будет не проч­ным. В кон­це ста­тьи мы рас­смот­рим при­ме­ры сва­роч­ных швов на листо­вом метал­ле при раз­ном напря­же­нии.

Настройка скорости подачи проволоки

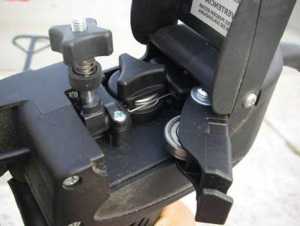

  • Настрой­ка ско­ро­сти пода­чи про­во­ло­ки долж­на про­из­во­дить­ся каж­дый раз при смене напря­же­ния или смене про­во­ло­ки на про­во­ло­ку с дру­гим диа­мет­ром. Доро­гие сва­роч­ные аппа­ра­ты могут иметь авто­ма­ти­че­скую настрой­ку ско­ро­сти пода­чи про­во­ло­ки. В них ско­рость уве­ли­чи­ва­ет­ся авто­ма­ти­че­ски при уве­ли­че­нии напря­же­ния.
  • Сна­ча­ла настра­и­вай­те напря­же­ние, а потом под него под­стра­и­вай­те ско­рость пода­чи про­во­ло­ки. То есть, ско­рость пода­чи про­во­ло­ки долж­на быть настро­е­на под ско­рость, с кото­рой она будет пла­вить­ся.

  • Регу­ля­тор ско­ро­сти пода­чи про­во­ло­ки так­же слу­жит дру­гой цели – регу­ли­ру­ет силу тока. Напря­же­ние и сила тока вза­и­мо­свя­за­ны и, в неко­то­рой сте­пе­ни, бази­ру­ют­ся на раз­ме­ре про­во­ло­ки и её ско­ро­сти. В полу­ав­то­ма­те уста­нов­лен­ное напря­же­ние оста­ёт­ся неиз­мен­ным, но сила тока немно­го меня­ет­ся в зави­си­мо­сти от ско­ро­сти пода­чи про­во­ло­ки и выле­та элек­тро­да (про­во­ло­ки). Таким обра­зом, чем быст­рее пода­ча про­во­ло­ки к месту свар­ки, тем боль­ше силы тока и выше тем­пе­ра­ту­ра свар­ки, но для кон­крет­но­го, уста­нов­лен­но­го типа напря­же­ния это лишь неболь­шой диа­па­зон изме­не­ния силы тока.
  • Про­во­ло­ка вне про­цес­са свар­ки (без элек­три­че­ской дуги) дви­жет­ся быст­рее. Когда обра­зу­ет­ся дуга, ско­рость про­во­ло­ки сни­жа­ет­ся.
  • Как узнать, что настрой­ки пода­чи про­во­ло­ки пра­виль­ные? Для это­го нуж­но попро­бо­вать сва­ри­вать. Если ско­рость слиш­ком высо­кая для вашей настрой­ки напря­же­ния, то про­во­ло­ка будет сги­бать­ся, при каса­нии с метал­лом, не успе­вая рас­пла­вить­ся, и будет мно­го брызг. Если ско­рость слиш­ком мед­лен­ная для вашей настрой­ки напря­же­ния, то про­во­ло­ка будет сго­рать до того, как кос­нёт­ся метал­ла, и будет заби­вать­ся нако­неч­ник. Таким обра­зом, при непра­виль­ной настрой­ке ско­ро­сти пода­чи про­во­ло­ки, свар­ка вооб­ще не полу­чит­ся. Этот пара­метр нуж­но настра­и­вать экс­пе­ри­мен­таль­ным путём. Важ­но выста­вить пра­виль­ное напря­же­ние для кон­крет­ной тол­щи­ны сва­ри­ва­е­мо­го метал­ла и про­бо­вать варить, а ско­рость пода­чи про­во­ло­ки регу­ли­ро­вать в про­цес­се.

 Полярность при сварке полуавтоматом

Перед свар­кой нуж­но опре­де­лить­ся, какую поляр­ность Вы буде­те исполь­зо­вать.

Про­стая обмед­нён­ная про­во­ло­ка, кото­рая исполь­зу­ет­ся с защит­ным газом долж­на исполь­зо­вать­ся с обрат­ной поляр­но­стью, когда на про­во­ло­ку пода­ёт­ся плюс. Пря­мая поляр­ность исполь­зу­ет­ся, когда в полу­ав­то­ма­те уста­нов­ле­на про­во­ло­ка с флю­сом, кото­рая при­ме­ня­ет­ся без газа. В этом слу­чае на про­во­ло­ку пода­ёт­ся минус, а на сва­ри­ва­е­мый металл, через клем­му плюс. Таким обра­зом, мак­си­маль­ное теп­ло­вы­де­ле­ние обра­зу­ет­ся на про­во­ло­ке. Это нуж­но для того, что­бы флюс в ней смог подей­ство­вать долж­ным обра­зом.

Если исполь­зо­вать непра­виль­ную поляр­ность для опре­де­лён­но­го элек­тро­да (в слу­чае с полу­ав­то­ма­том, про­во­ло­ки), то проч­ность сва­роч­но­го шва будет пло­хой. При исполь­зо­ва­нии непра­виль­ной поляр­но­сти появит­ся мно­го брызг, будет пло­хое про­ник­но­ве­ние при свар­ке и сва­роч­ную дугу будет слож­но кон­тро­ли­ро­вать.

Для сме­ны поляр­но­сти, нуж­но открыть крыш­ку полу­ав­то­ма­та и поме­нять места­ми клем­мы. Рядом с клем­ма­ми нахо­дит­ся таб­ли­ца, уточ­ня­ю­щая поря­док рас­по­ло­же­ния клемм.

Про­во­ло­ка для свар­ки

В полу­ав­то­ма­те может исполь­зо­вать­ся два вида про­во­лок: про­стая про­во­ло­ка, покры­тая медью и про­во­ло­ка с флю­сом.

  • Про­стая про­во­ло­ка для полу­ав­то­ма­ти­че­ской свар­ки при­ме­ня­ет­ся с защит­ным газом, не име­ет ника­ких доба­вок, кото­рые могут «про­ти­во­сто­ять» кор­ро­зии и загряз­не­ни­ям. Поэто­му поверх­ность нуж­но под­го­тав­ли­вать тща­тель­но.
  • У вто­ро­го вида про­во­ло­ки в цен­тре рас­по­ло­жен флюс, кото­рый при сго­ра­нии обра­зу­ет защит­ный газ. Таким обра­зом, мож­но обой­тись без бал­ло­на с газом. Такая про­во­ло­ка созда­ёт более глу­бо­кое про­ник­но­ве­ние при свар­ке, чем обыч­ная с газом. Про­во­ло­ка с флю­сом созда­ёт мно­го брызг и шла­ка в зоне свар­ки, кото­рые после завер­ше­ния свар­ки нуж­но счи­стить. При свар­ке такой про­во­ло­кой тре­бу­ет­ся мини­маль­ная под­го­тов­ка поверх­но­сти, про­ща­ют­ся незна­чи­тель­ные загряз­не­ния. Так­же эта про­во­ло­ка хоро­шо рабо­та­ет при вет­ре на ули­це. Для свар­ки про­во­ло­кой с флю­сом тре­бу­ет­ся, что­бы на аппа­ра­те была уста­нов­ле­на пря­мая поляр­ность (см. выше).
  • Чем боль­ше тол­щи­на сва­ри­ва­е­мо­го метал­ла, тем боль­ше­го диа­мет­ра про­во­ло­ку нуж­но исполь­зо­вать, так как про­во­ло­ка боль­ше­го диа­мет­ра про­во­дит боль­ше элек­три­че­ства и даёт боль­ший нагрев и луч­шее про­ник­но­ве­ние.

 Вылет проволоки

Вылет про­во­ло­ки – это рас­сто­я­ние меж­ду кон­цом нако­неч­ни­ка и кон­цом про­во­ло­ки. При исполь­зо­ва­нии угле­кис­ло­ты или сме­сей, сохра­няй­те вылет от 0.6 мм до 1 см. Слиш­ком длин­ный вылет осла­бит арку. Чем мень­ше вылет про­во­ло­ки, тем ста­биль­нее элек­три­че­ская дуга и тем луч­шее про­ник­но­ве­ние будет полу­чать­ся даже с низ­ким напря­же­ни­ем. Таким обра­зом, луч­ший вылет про­во­ло­ки – как мож­но более корот­кий. Одна­ко, вылет про­во­ло­ки может зави­сеть от того, насколь­ко нако­неч­ник горел­ки углуб­лен внутрь газо­во­го соп­ла. Чем боль­ше нако­неч­ник углуб­лён в сопло, тем длин­нее дол­жен быть вылет про­во­ло­ки.

Положение наконечника горелки относительно сопла

Нако­неч­ник сва­роч­ной горел­ки может быть углуб­лён в сопло, немно­го тор­чать из соп­ла или быть вро­вень с соплом. Чаще все­го при свар­ке листо­во­го метал­ла с защит­ным газом, кон­чик нако­неч­ни­ка дол­жен рас­по­ла­гать­ся вро­вень с кра­ем отвер­стия соп­ла. При свар­ке точ­ка­ми нако­неч­ник горел­ки дол­жен быть углуб­лён.
  • Рас­сто­я­ние меж­ду кон­чи­ком кон­такт­но­го нако­неч­ни­ка и кра­ем соп­ла может быть раз­ным. Соп­ла и нако­неч­ни­ки быва­ют раз­ных раз­ме­ров и могут по-раз­но­му рас­по­ла­гать­ся отно­си­тель­но друг дру­га. В зави­си­мо­сти от устрой­ства сва­роч­ной горел­ки, сопло может жёст­ко уста­нав­ли­вать­ся, либо может регу­ли­ро­вать­ся и уста­нав­ли­вать­ся по-раз­но­му, делая нако­неч­ник углуб­лён­ным внут­ри соп­ла, вро­вень с соплом, либо высту­па­ю­щим из соп­ла.
  • Обыч­но, при свар­ке листо­вой ста­ли с защит­ным газом (угле­кис­ло­той или сме­ся­ми), кон­чик нако­неч­ни­ка горел­ки дол­жен быть вро­вень с кра­ем отвер­стия соп­ла.
  • При исполь­зо­ва­нии про­во­ло­ки с флю­сом (она тре­бу­ет боль­ше­го нагре­ва для акти­ва­ции флю­са) нуж­но выдер­жи­вать более длин­ный вылет про­во­ло­ки. Поэто­му, что­бы рас­сто­я­ние соп­ла от зоны свар­ки не было слиш­ком боль­шим, нако­неч­ник дол­жен быть утоп­лен внутрь соп­ла. Нако­неч­ник дол­жен быть немно­го утоп­лен и при свар­ке с боль­шим напря­же­ни­ем, когда вылет про­во­ло­ки дол­жен быть боль­ше. Так­же, нако­неч­ник горел­ки может быть углуб­лён, если нуж­но варить точ­ка­ми и корот­ки­ми стеж­ка­ми, когда сопло может упи­рать­ся в сва­ри­ва­е­мый металл.
  • Исполь­зо­ва­ние непра­виль­но­го нако­неч­ни­ка или соп­ла может быть при­чи­ной избы­точ­ных брызг, про­жи­га насквозь, короб­ле­ния и недо­ста­точ­но­го про­ник­но­ве­ния.

Начало работы сварочным полуавтоматом

Что­бы начать рабо­ту, сва­роч­ный полу­ав­то­мат дол­жен быть пол­но­стью готов к про­цес­су свар­ки. Про­во­ло­ка долж­на быть уста­нов­ле­на и газо­вый бал­лон под­клю­чен. Нуж­но уста­но­вить зажим зазем­ле­ния на сва­ри­ва­е­мый металл. Его нуж­но уста­нав­ли­вать на рас­сто­я­ние от 15 до 50 см от зоны свар­ки. Металл дол­жен быть очи­щен от ржав­чи­ны, крас­ки, масел и гря­зи. Любое незна­чи­тель­ное сопро­тив­ле­ние будет вли­ять на про­цесс свар­ки.  Гряз­ный металл при свар­ке ста­нет при­чи­ной брызг и про­жи­га насквозь, а так­же воз­го­ра­ния.

[adsp-pro‑2]

В резуль­та­те пра­виль­но настро­ен­но­го напря­же­ния и ско­ро­сти пода­чи про­во­ло­ки дол­жен полу­чить­ся хоро­ший сва­роч­ный поток. Пра­виль­ные настрой­ки будут давать харак­тер­ный шипя­ще-жуж­жа­щий звук, кото­рый хоро­шо зна­ют все свар­щи­ки. Более подроб­но о про­цес­се свар­ки мож­но про­чи­тать в ста­тье “Тех­но­ло­гия свар­ки полу­ав­то­ма­том MIG/MAG”.

Примеры сварочных швов с разными настройками напряжения

Напря­же­ние опре­де­ля­ет высо­ту и шири­ну сва­роч­но­го шва.

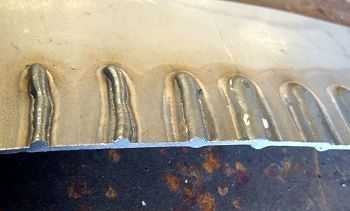

На фото­гра­фии пока­за­ны швы на листо­вом метал­ле тол­щи­ной 1.2 мм, сде­лан­ные с воз­рас­та­ни­ем напря­же­ния (сле­ва напра­во). Швы, сде­лан­ные на низ­ких настрой­ках, полу­чи­лись узки­ми и высо­ки­ми, а на высо­ких настрой­ках – широ­ки­ми и плос­ки­ми.

На фото сле­ва пока­за­ны швы на листо­вом метал­ле, сде­лан­ные с уве­ли­че­ни­ем напря­же­ния. Сле­ва на пра­во от мень­ше­го напря­же­ния к боль­ше­му. На вто­ром фото обрат­ная сто­ро­на листа пока­зы­ва­ет про­ник­но­ве­ние (про­вар).

Если посмот­реть с обрат­ной сто­ро­ны, то два шва сле­ва полу­чи­лись без хоро­ше­го про­ник­но­ве­ния (про­ва­ра) по всей длине. Три шва спра­ва – име­ют хоро­шее про­ник­но­ве­ние по всей длине.

Сва­роч­ные швы в раз­ре­зе

Эти швы в раз­ре­зе пока­зы­ва­ют эффект воз­рас­та­ния напря­же­ния более ясно. На пер­вых двух – шов навер­ху, но совсем не про­ник сквозь металл. Тре­тий име­ет как шов свер­ху, так и хоро­шее про­ник­но­ве­ние и явля­ет­ся луч­шим швом из всех. Два шва спра­ва име­ют боль­шее про­ник­но­ве­ние под листом, чем свер­ху, так как настрой­ки напря­же­ния слиш­ком высо­кие.

Возможные проблемы при сварке

  • Про­во­ло­ка при­ва­ри­ва­ет­ся к метал­лу, не обра­зуя дуги. При­чи­на: ско­рость пода­чи про­во­ло­ки слиш­ком высо­кая для уста­нов­лен­но­го напря­же­ния.
  • Когда при свар­ке выле­та­ют брыз­ги (малень­кие шари­ки метал­ла). Так­же появ­ля­ют­ся корич­не­вый и зелё­ный цве­та на шве и пори­стость. При­чи­на: нет газа или посту­па­ет не доста­точ­но защит­но­го газа из горел­ки в зону свар­ки.
  • Шов не про­ни­ка­ет доста­точ­но глу­бо­ко. Такой шов будет не проч­ным. Нуж­но доба­вить напря­же­ния и уве­ли­чить ско­рость пода­чи про­во­ло­ки.
  • Про­жиг метал­ла. Так полу­ча­ет­ся, если слиш­ком боль­шое напря­же­ние для дан­ной тол­щи­ны метал­ла.
  • Пло­хое про­ник­но­ве­ние, бес­по­ря­доч­ный шов, свар­ка рыв­ка­ми. Может казать­ся, как буд­то не хва­та­ет напря­же­ния или ско­ро­сти пода­чи про­во­ло­ки. Про­верь­те зажим зазем­ле­ния и чисто­ту метал­ла, на кото­рый он зажат.
  • Горел­ка «плю­ёт­ся» и не выда­ёт непре­рыв­ный шов. Так может про­ис­хо­дить, если горел­ка слиш­ком дале­ко от места свар­ки. Нуж­но дер­жать нако­неч­ник горел­ки око­ло 0.6 – 1.2 см от зоны свар­ки.
  • Про­во­ло­ка ред­ко (вре­мя от вре­ме­ни) каса­ет­ся метал­ла, но как толь­ко каса­ние про­изо­шло, про­во­ло­ка пла­вит­ся, а оста­ток оста­ёт­ся на кон­чи­ке нако­неч­ни­ка. При­чи­на: cлиш­ком мед­лен­ная ско­рость пода­чи про­во­ло­ки.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Сварка полуавтоматом в среде углекислого газа для начинающих

Чтобы процесс соединения деталей в единое целое не составлял труда и все получалось с первого раза, перед практическими работами нужно разобраться в теории, как производится сварка полуавтоматом в среде углекислого газа для начинающих. Рассмотрим основные аспекты и сущность  данного метода.



Содержание статьи

Понятие сварки полуавтоматом в среде СО2

Принцип действия для полуавтоматической сварки в режиме углекислоты очень схож с методом газовой сварки с газом и без. То есть, варить можно двумя способами – использую защитный газ или нет. Подробнее прочесть про этот метод можно здесь.

Сущность рассматриваемого способа заключается в элементарной химии. В сварочную зону под давлением подается углекислый газ (СО2). Сварочная дуга обеспечивает высокую температуру, за счет чего происходит реакция разложения и газ распадается на кислород (О2) и угарный газ (2СО). Процесс распада происходит по формуле:

2СО2=2О2+2СО

В результате этой реакции сварочная ванна защищена тремя газами – начальным углекислым газом и конечными продуктами реакции – кислородом и угарным газом

Углекислый газ имеет свойство к окислению с железом и углеродом, находящимся в металле. Чтобы защитить металл изделия от этого процесса, рекомендуется для сварочного аппарата применять проволоку с повышенным уровнем марганца и кремния.  Эти компоненты химически активнее, чем железо, поэтому сначала окисляются они, тем самым принимая на себя «удар» и защищают изделие. Пока в сварочной зоне присутствуют эти два элемента, железо и углерод не будут окисляться. Отходы, то есть оксиды марганца и кремния, которые образуются при воздействии высокой температуры и окислительной реакции представляют собой легкоплавкое соединение, которое всплывает на поверхность сварочной ванны и кристаллизируется в виде шлака. Этот компонент никак не влияет на качество шва.

Для сварки в среде углекислого газа одного стандартного баллона на 25 кг углекислоты хватает на 15 сварочных часов. С учетом реакции из одного килограмма получается почти 500 литров готового газа. При полноценной работе затраты в среднем считаются от 10 до 50 литров в минуту. Но расход зависит от многих факторов – давления, типа сварки, типа шва, применяемого аппарата, погодных условий и так далее.

Такой метод называется сварка tig, то есть, это работы это соединение металлов с помощью электродов в среде защитного газа. Электрод может быть вольфрамовым или графитовым.

Особенности и режимы данного вида соединений

Полуавтоматическая сварка в среде углекислого газа отлично подходит для новичков. Основной особенностью данного метода является применение обратной полярности постоянного тока. Это позволяет удерживать дугу. Если же наоборот, применить прямую полярность, то увеличивается риск потери дуги, что негативно отразится на качестве спаивания.

Работая на обратной полярности, можно избежать разбрызгивания электрода. Если же нужно наплавить металл, тогда лучше применить прямую, так и КПД будет в 1,5-почти 2 раза выше.

Режимы сварки, которые выставляются в настройках аппарата, зависят от многих факторов. Рассмотрим таблицу, где подробно расписаны возможные варианты настроек, отталкиваясь от толщины металла, из которого сделаны заготовки для сваривания.

Изучая данные из таблицы, можно заметить, что  напряжение дуги напрямую зависит от диаметра проволоки и от толщины металла. При усилении сварочного тока будет усиливаться глубина провара, что необходимо при работе с  толстыми металлами. Отталкиваясь от горения дуги, нужно настраивать скорость подачи электродной проволоки, чтобы не терять качество шва.

Характеристика углекислотной сварки

Углекислый газ не имеет никакого вкуса и запаха, также он является бесцветным. В умеренных количествах он не составляет опасности для здоровья и жизни человека, не взрывоопасен. Его плотность 1,98кг/м3, что говорит о том, что он намного тяжелее воздуха (с плотностью 1,2 кг/м3).

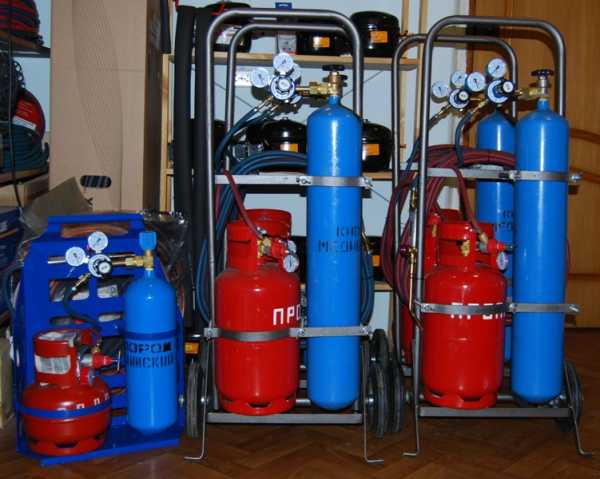

В продажу он поступает в железных баллонах по 10, 20 или 40 литров в жидком состоянии и под давлением. Перед сварочным процессом необходимо установить баллон на некоторое время вертикальное положение, чтобы вся влага, которая там есть стекла. После этого газ подается в сварочную зону. Установленный редуктор с регулятором контролирует давление и подачу газа.

Важно: перед приобретением баллона важно уточнить возможность дозаправки.

Сварка в углекислом газе может производиться несколькими видами оборудования для сварки:

  1. Выпрямитель это такой полуавтомат для сварки, внутри которого ток преобразуется из переменного в постоянный. Они применяются для любых видов дуговой сварки полуавтоматом с применением разных электродов и для соединения различных металлов, кроме алюминия.

2. Инвертор – это источник питания для сварочной дуги. Это аппарат, который может преобразовывать электроэнергию из сети 220В в постоянный ток для создания и удержания дуги. Подробнее ознакомиться с принципом действия и преимуществами инвертора можно здесь.

Технология сварки СО2

Когда все готово и настроено для полуавтоматической сварки в газовой среде, можно приступать. Для начала необходимо подготовить металлические детали, которые подлежат спаиванию. Залог качественного шва – это предварительная подготовка. Чтобы материал идеально сплавился, нужно заготовки очистить от масла, грязи и остатков лакокрасочных изделий. Это можно сделать металлической щеткой или наждачной бумагой. После этого детали устанавливаются в то положение, при котором будет происходить их соединение. Первый шов лучше всего производить на малой силе токе, чтобы посмотреть, как будет себя вести заготовка. Если сразу дать большой ток, то есть риск трещин и деформации деталей.

Полуавтоматическую сварку в газовой среде можно выполнять следующими методиками:

  • углом вперед (справа налево) используется для тонколистового металла;
  • углом назад (слева направо) обеспечивает глубокий провар, но шов при этом не будет широким.

Когда шов полностью готов, нельзя сразу отключать подачу газа, так как это чревато окислением. Сначала останавливается подача проводной проволоки, потом подача тока, а затем уже подача газа. Как раз за это время шов успевает кристаллизоваться. По завершению работы нужно сбить шлак со шва.

Преимущества и недостатки сварки в среде СО2

Сварка тиг углекислым газом широко применяется как в домашних условиях, так и в различных производственных отраслях. Это не удивительно, ведь данный вид соединений имеет ряд преимуществ:

  • есть возможность соединять тонколистовой металл;
  • можно сваривать разные типы металлов, с разными характеристиками и температурой плавления;
  • электрическая дуга отличается высокой стабильностью;
  • сварная ванна находится под надежной защитой от окисления и воздействия негативных факторов внешней среды;
  • шов в результате получается очень качественным;
  • технология полуавтоматической сварки в среде углекислого газа считается самой безопасной, в сравнении с другими тиг методами;
  • экономичность и доступность. Это показатель связан с тем, что 2 приобрести намного проще, чем смеси других газов, применяемых для защиты во время tig сварки.

Кроме преимуществ, можно и отметить несколько недостатков:

  • по качеству углекислота немного уступает другим смесям;
  • аппарат немного сложнее и дольше чистить, чем после гелий, аргона или азота;
  • затраты на материалы постоянно возрастают.

[Всего голосов: 11    Средний: 2.8/5]

svarkaed.ru
