Какое давление должно быть в топливной рампе шевроле авео

Главная » Разное » Какое давление должно быть в топливной рампе шевроле авео

Давления бензонасоса Шевроле Авео Т250

Для правильной работы двигателя Шевроле Авео важным фактором является подача топлива под достаточным давлением.

Топливный насос отвечает за перекачку топлива и поддержание требуемого уровня давления в топливной сети. Однако на деле не всегда параметры оказываются в пределах нормы.

Из-за этого могут возникать разные проблемы, вплоть до того, что двигатель просто перестанет заводиться.

Проблемы с давлением могут возникать по разным причинам:

Выход из строя топливного насоса.
Забивание топливного фильтра.
Нарушение герметичности топливной системы, протекание бензина.

Также сложности могут быть вызваны целым рядом других причин, прямо или косвенно влияющих на работу данного блока Шевроле Авео.

Проявляться проблема может путем снижения мощности двигателя, его нестабильной работы. Также могут существенно измениться показатели расхода топлива.

При возникновении подобных проблем следует провести проверку давления в системе и на бензонасосе.

Проверка давления бензонасоса Шевроле Авео

Для проведения необходимых работ потребуется приспособление для снятия предохранителей, а также устройство для проверки давления – манометр, который можно собрать и самостоятельно.

Замеры будут проводиться на Шевроле Авео Т250, с двигателем 1,5 литра. Автомобиль заводится нормально, и пока никаких претензий к его работоспособности нет.

Выполняем такие действия:

Скидываем давление в бензопроводе.
Для этого снимаем крышку блока предохранителей.

На нем находим нужную отметку (предохранитель топливной помпы).
Извлекаем нужный предохранитель из блока (на 15 ампер).

Заводим Шевроле Авео до того момента, пока авто не заглохнет.
Снимаем шланг с разъема, что идет к топливной рампе.
На нем есть специальные усики, которые необходимо зажать перед снятием.

Если они уже обломаны, то можно использовать тонкую плоскую отвертку.
При этом могут вытекать остатки бензина, но поделать с этим ничего не получится.
Подключаем устройство для измерения давления топлива.

Возвращаем предохранитель на свое место, поскольку необходимо будет заводить двигатель.
Включаем зажигание.
Проверяем топливную систему Шевроле Авео на наличие течей.
Течей не оказалось, что уже хорошо.

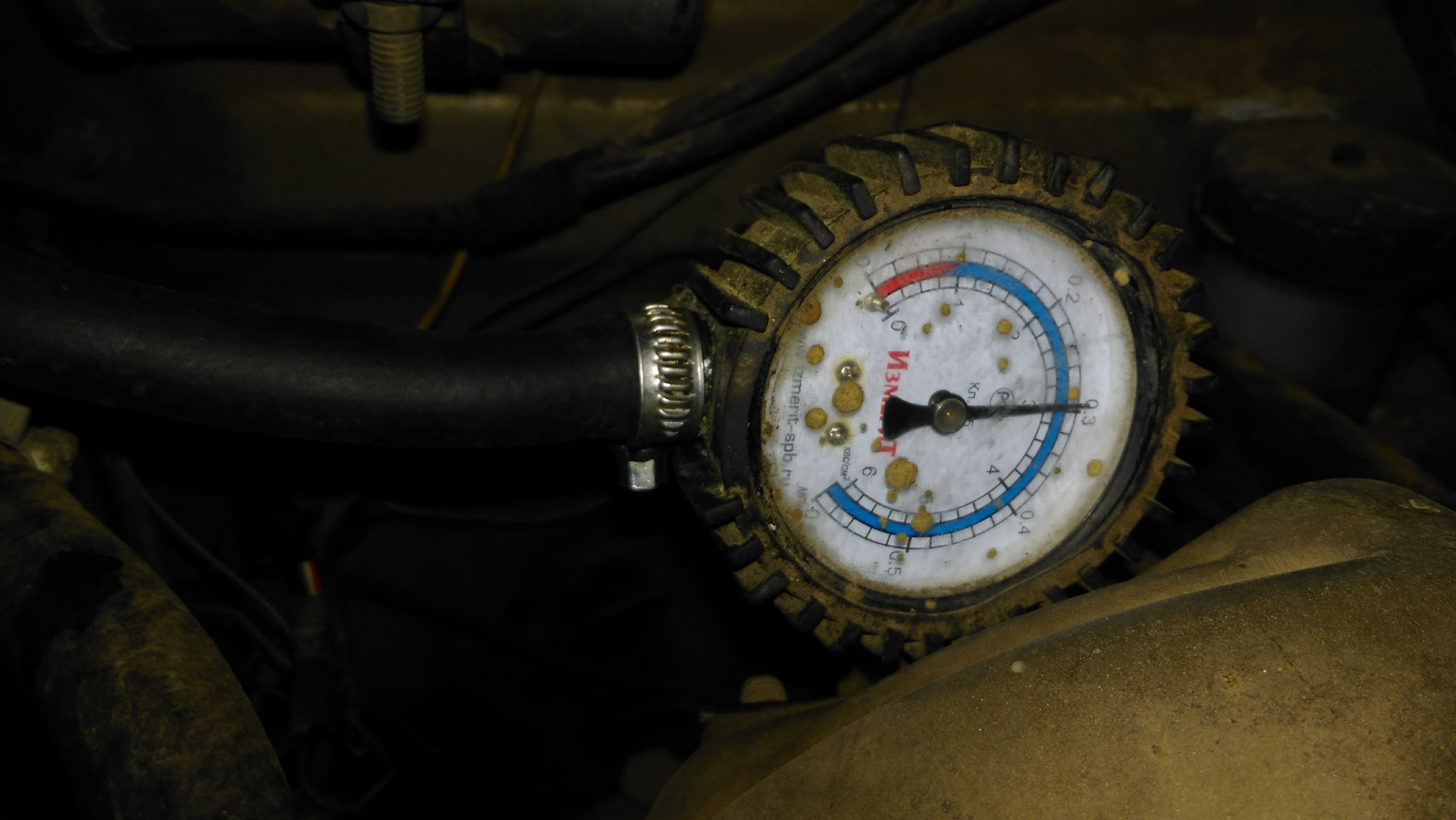

Показатели составили 3.8 атмосфер, с постепенным снижением.

После запуска двигателя на холостых оборотах показатель достиг отметки в 4.1 атмосферы, однако возможна небольшая погрешность.
При этом нормальным показателем является 3.6-4 атмосферы.

Даже в случае прогазовки показатели остаются неизменными.
А вот если бы давление оказалось менее 3,5 атмосфер, то было бы плохо.
Это бы свидетельствовало о выход бензонасоса из строя.
После отключения зажигания давление упало до 4 атмосфер и остановилось на этом уровне.

Если бы продолжалось падение, то вероятно проблемы были бы в обратно клапане Шевроле Авео.
Снова снимаем предохранитель бензонасоса.

Заводим автомобиль.
Видим, как падает давление в топливной сети авто.
Сбрасываем давление до 0.

После чего можем снимать манометр.
Возвращаем на место топливный шланг, подключая его к рампе.
Ставим на место предохранитель топливного насоса.
Заводим автомобиль и проверяем наличие течей.

Если никаких проблем не возникло, то топливный насос Шевроле Авео Еще полностью пригоден к дальнейшей эксплуатации.

5 Признаки неисправного датчика давления топлива (и стоимость замены)

Датчик давления в топливной рампе отвечает за анализ давления топлива, которое находится внутри топливной рампы топливного насоса в сборе. Этот датчик представляет собой электронное устройство, которое вычисляет давление топлива и затем отправляет эту информацию в PCM (модуль управления трансмиссией).

PCM — это главный компьютер автомобиля. Он отвечает за управление работой двигателя и снабжение его всем, что необходимо для его работы, например, потребностями в топливе.

На основе информации, которую PCM получает от датчика давления топлива, он будет знать точное количество топлива, которое нужно дать двигателю. Таким образом, двигатель не будет получать слишком много или слишком мало топлива.

Вместо этого он получает достаточно топлива для правильной работы при одновременном снижении выбросов в атмосферу.

Общие признаки неисправности датчика давления топлива

Если что-то не так с датчиком давления топлива, то есть несколько легко распознаваемых симптомов, которые станут очевидными для вас.Ниже приведены 5 основных симптомов, на которые следует обратить внимание в случае выхода из строя датчика давления топлива в вашем автомобиле.

1) Проверьте свет двигателя

Если вы видите, что на приборной панели загорается сигнальная лампа двигателя, это может быть признаком неисправности датчика давления топлива.

Иногда блок управления двигателем обнаруживает проблему с сигналом датчика топливной рампы. Затем он активирует индикатор проверки двигателя, чтобы вы знали, что есть какая-то проблема, связанная с двигателем.

Конечно, помимо неисправного датчика давления топлива существует множество других причин, по которым загорается индикатор проверки двигателя.

2) Низкое энергопотребление

Если вы нажмете педаль газа и заметите отсутствие ускорения, то это может быть связано с датчиком давления топлива. Если датчик неисправен, то это будет мешать соотношению воздуха и топлива. Это вызовет заметную потерю мощности вашего автомобиля во время движения.

3) Проблемы с запуском

Если вы пытаетесь запустить двигатель автомобиля, но он не запускается с первой попытки, то ваш датчик давления топлива может не посылать хороший сигнал на компьютер двигателя.

Сначала двигатель запустится после нескольких проворачиваний. Но в конце концов может дойти до того, что вообще не запустится.

4) Глохнет

Иногда вы можете получить неприятный сюрприз, и ваш автомобиль заглохнет, когда вы его ведете. Если раньше у вас были проблемы с запуском автомобиля, но затем двигатель наконец заработал, вы можете заглохнуть во время движения позже.

Но даже если это первый раз, когда машина заглохла, это все равно может быть из-за неисправного датчика давления топлива.

5) Плохая экономия топлива

Из-за неисправного датчика давления топлива двигатель не будет получать необходимое количество топлива для процесса внутреннего сгорания. В большинстве случаев слишком много топлива будет закачано в камеру сгорания, и будет заметное снижение вашего MPG из-за слишком богатой работы.

Более крупные автомобили, такие как Chevy Silverado и его 6,6-литровый двигатель Duramax, будут иметь более заметные эффекты, чем что-то вроде 4-цилиндрового двигателя Toyota Corolla.

Стоимость замены датчика давления топлива

Стоимость замены датчика давления в топливной рампе зависит от марки и модели вашего автомобиля. Однако в среднем вы можете рассчитывать заплатить от 130 до 210 долларов за такую замену.

Сама деталь будет стоить вам всего от 50 до 90 долларов, но оплата труда будет стоить от 80 до 120 долларов (типичная почасовая ставка профессионального механика).

В зависимости от автомобиля замена датчика может занять всего несколько минут, но обычно это занимает минимум один час.Если у вас есть некоторый опыт работы с механикой, замена датчика давления в топливной рампе — хороший вариант для самостоятельной сборки.

Примечание: Не путайте датчик давления в топливной рампе с датчиком давления в топливном баке. Последний находится внутри или рядом с топливным баком, и для его замены требуется гораздо больше времени.

Как проверить топливный насос вашего автомобиля менее чем за 20 минут

Пояснение

Топливный насос вашего автомобиля используется для подачи газа к топливу двигателя. форсунки будь то бензин или дизельное топливо. В зависимости от топливной системы дизайн вы можете иметь один или несколько стилей насосов в разных местах и механические и электрические модели. Топливные системы с непосредственным впрыском могут быть как дизельными. и обычный бензин, который состоит из первичного насоса в топливном баке и вторичный насос высокого давления, который устанавливается и приводится в действие двигателем.Обычный Система впрыска топлива под давлением имеет только один главный насос в топливном баке. Топливо Тест насоса покажет рабочее состояние насоса.

Что не так?

По мере старения автомобиля внутренние детали топливного насоса могут изнашиваться, вызывая потеря давления в топливной рампе и форсунках, приводящая к тяжелый старт, колебания и малая мощность двигателя и при полном выходе из строя внутренних компонентов насоса двигатель не заводится.

СПОНСОРНЫЕ ССЫЛКИ

Топливный насос

Один или два топливных насоса в зависимости от исполнения
Первичный или главный насос находится в топливном баке
Может вызывать низкую мощность, колебания и отсутствие условий запуска
Управляется электрическим реле или оборотом двигателя
Требуется внешний манометр для проверки производительности насоса
На замену требуется от двух до трех часов работы (в большинстве случаев)
Вторичный насос или «насос высокого давления» установлен на двигатель

Сколько стоит?

У большинства людей нет комплекта для проверки топливного насоса, но не бойтесь, автозапчасти в большинстве случаев магазины предоставят вам один бесплатно. Если вы подозреваете, что топливный насос становишься слабее в своей машине, и ты отвозишь машину в магазин, чтобы сделать тест вы можете рассчитывать заплатить от 90 до 150 долларов США.

Приступим

Начните с автомобиля на ровной поверхности в парке с включенным аварийным тормозом, двигатель выключен (запрещается курить или открывать огонь). Этот тест предназначен только для топливных насосов в баке.

Напорный патрубок: Некоторые автомобили имеют удобный напорный патрубок на топливная рампа двигателя (снимите крышку), чтобы прикрепить датчик, в то время как другие конструкции потребуется переходник из тестового набора, который можно прикрепить к топливной фильтр или топливопровод под давлением, направленный к топливной рампе двигателя.
Вынуть манометр для проверки давления топлива из комплекта. Большинство датчиков имеют быстроразъемная муфта, позволяющая использовать несколько разных адаптеров для различных производителей. В комплекте они должны быть помечены, но если нет, ищите соединитель шланга или фитинг, который подойдет для вашего автомобиля.
При установке манометра (двигатель выключен) небольшое количество топлива может присутствовать, поэтому не пугайтесь, приготовьте полотенце для магазина.
Не запуская двигатель, поверните ключ зажигания в положение включения манометр должен подскочить от 45 до 58 фунтов на квадратный дюйм (DPI) системы прямого впрыска, впрыск дроссельной заслонки (TBI) в большинстве случаев должно составлять от 13 до 17 фунтов на квадратный дюйм при загрузке системы. Если нет присутствует давление, проверьте соединение шланга или адаптера, чтобы избежать ложные отрицательные результаты, повторно включите зажигание, чтобы перепроверить. По-прежнему нет давления? подозревают неисправный топливный насос, реле топливного насоса или предохранитель.
Теперь запустим двигатель, чтобы мы могли проверить работу насоса. Пока двигатель работает, давление топлива должно упасть примерно на 5 фунтов на квадратный дюйм от статическое первичное давление (DPI), затем нажмите дроссель, Давление в топливной системе должно подскочить примерно на 5 фунтов на квадратный дюйм. это значит топливный насос и регулятор давления работает правильно. Если давление топлива в системе не реагирует, проверьте регулятор вакуума питающий трубопровод и, если все в порядке, неисправен регулятор давления топлива (если есть).
Последней проверкой будет нагрузочный тест. Этот тест определит, как насос работает под нагрузкой. Этого можно добиться двумя способами: сначала вы можете загрузить двигатель, включив передачу заднего хода (автоматический) и удерживайте тормоз, аккуратно давая двигателю небольшой количество дроссельной заслонки. Это загрузит двигатель, не позволяя автомобилю Двигайтесь эффективно загружая двигатель и бензонасос. Второй способ — закройте капот до первого предохранителя и ведите машину (не по шоссе скорости), в то время как датчик находится снаружи, чтобы водитель мог его видеть.Шланг будет проходить со стороны капюшона, используя малярную ленту, чтобы закрепить калибр. Давление должно удерживаться постоянно на протяжении всего теста. Если давление топлива низкое под нагрузкой или на холостом ходу топливный фильтр (если есть) могли быть забиты, или топливный насос вышел из строя и нуждается в замене.
Снимите манометр давления топлива и установите на место пылезащитный колпачок или снимите Адаптер топливопровода удалите излишки топлива.

Посмотрите видео!

Проверка давления топливного насоса

Вопросы?

Наша команда сертифицированных механиков готова бесплатно ответить на ваши вопросы.

СПОНСОРНЫЕ ССЫЛКИ

Статья опубликована 2020-02-03

5 Признаков неисправности датчика давления топлива (и стоимость замены в 2020 г.)

Последнее обновление 1 мая 2020 г.

Датчик давления в топливной рампе (обычно известный как датчик давления топлива) используется во многих дизельных и некоторых бензиновых двигателях . Этот датчик обычно расположен около середины топливной рампы и связан с блоком управления двигателем (ЭБУ), который является центральным компьютером автомобиля.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Не следует путать с датчиком давления в топливном баке, который расположен внутри или наверху топливного бака.

Итак, что происходит, когда датчик давления в топливной рампе выходит из строя, и как вы узнаете? Продолжайте читать, чтобы узнать, что делает датчик давления топлива, и общие симптомы, которые следует искать при неисправном датчике давления топлива.

Что делает датчик давления топлива?

Назначение этого датчика — отслеживать давление топлива в топливной рампе.Когда датчик обнаруживает эту информацию, данные передаются в блок управления двигателем.

Оттуда компьютер проанализирует данные и внесет необходимые изменения во время впрыска топлива и количество впрыскиваемого топлива. Это обеспечивает оптимальную работу двигателя для текущих условий движения.

Блок управления двигателем укажет правильное количество топлива, необходимое двигателю. Если в камеру сгорания впрыскивается больше топлива, чем необходимо, ваша экономия топлива ухудшается.

Не только это, но и срок службы деталей, связанных с выбросами, уменьшается, а избыточные выбросы углерода выбрасываются в атмосферу.

Поскольку сегодня большинство транспортных средств, используемых на дорогах, сделаны максимально экологически чистыми, это делает датчик давления в топливной рампе жизненно важным компонентом, который должен постоянно оставаться в рабочем состоянии.

Топ 5 симптомов неисправного датчика давления топлива

Если есть проблема с датчиком давления в топливной рампе, блок управления двигателя не сможет выполнять свою работу должным образом.Вот 5 самых распространенных признаков неисправного датчика давления топлива.

# 1 — Проверить двигатель

Когда ваш датчик давления в топливной рампе выходит из строя, на приборной панели может загореться сигнальная лампа «Проверьте двигатель». Этот свет загорается, когда блок управления двигателем обнаруживает в автомобиле проблему, которая каким-либо образом влияет на двигатель.

Это не всегда означает, что двигатель неисправен, а скорее означает что-то еще в транспортном средстве, которое не позволяет ему выполнять свою работу должным образом.Вы, вероятно, сначала не узнаете, что это датчик давления в топливной рампе, но использование диагностического диагностического прибора часто может подтвердить проблему.

P0190, P0191, P0192, P0193 и P0194 являются наиболее распространенными кодами DTC, указывающими на проблему с датчиком топливной рампы.

# 2 — Проблемы с запуском двигателя

Если у вас неисправный датчик давления в топливной рампе, ЭБУ не отправит нужное количество топлива в двигатель. Это затруднит запуск вашего автомобиля.

Когда эта проблема возникает впервые, возможно, потребуется несколько попыток провернуть двигатель перед его запуском.Но по мере того, как проблема становится все хуже, будет требоваться все больше и больше попыток, чтобы начать. В конце концов двигатель вообще не заводится.

# 3 — Слабое ускорение

Когда вы нажимаете на педаль газа и автомобиль не ускоряется, как положено, у вас может быть неисправный датчик давления топлива.

Блок управления двигателем не может должным образом передать сигнал в топливную систему, поскольку он получает неточную информацию от датчика. Это означает, что он не будет знать, как удовлетворить потребности двигателя в топливе.

# 4 — Глохнет

Двигатель может заглохнуть, так как датчик давления в топливной рампе становится все хуже. Вы едете, и вдруг ваш двигатель заглохнет. Он также может заглохнуть на холостом ходу.

Это сделает вождение чрезвычайно трудным (и опасным) и должно побудить вас что-то с этим делать. Немедленно отвезите свой автомобиль в ближайший автомагазин и замените датчик, если это окажется причиной.

# 5 — Плохое топливо Пробег

Когда датчик давления топлива не работает должным образом, вы заметите значительное снижение расхода топлива и пробега.

Либо ваш блок управления двигателем будет отправлять слишком много топлива, либо недостаточно топлива через топливную рампу в камеру сгорания. Вы быстро заметите больше поездок на заправку и больше денег из своего кармана.

Автомобили большего размера обычно больше всего замечают снижение расхода топлива. Например, экономия топлива двигателя Duramax будет затронута более заметно, чем что-то вроде Honda Civic.

Стоимость замены датчика топлива

Стоимость замены датчика давления в топливной рампе может незначительно варьироваться в зависимости от марки и модели вашего автомобиля.В среднем, вы заплатите от 200 до 340 долларов за замену датчика давления в топливной рампе.

Только детали обойдутся вам примерно в 60–100 долларов, а затраты на рабочую силу для замены датчика будут стоить от 140 до 240 долларов.

Конечно, вы обычно будете платить больше, если дилерский центр будет выполнять эту работу, а не независимый механик. Если у вас нет достаточного опыта в ремонте автомобилей, в большинстве случаев вам не следует пытаться произвести замену самостоятельно.

Часть 1 — Как проверить топливный насос на топливных системах GM TBI

Как вы уже знаете, система впрыска топлива в корпусе дроссельной заслонки вашего пикапа объемом 4,3, 5,0 или 5,7 л (или внедорожника) 1987–1995 годов использует электрический топливный насос низкого давления (12 фунтов на квадратный дюйм), расположенный в бензобаке.

И хотя GM не включил клапан Шредера, к которому можно было бы подсоединить манометр, его можно проверить с ним, чтобы выяснить, производит ли топливный насос правильное давление (или нет).

В этом уроке я собираюсь показать вам два разных метода, чтобы проверить, нет ли условия запуска на вашем 4.Автомобиль GM с системой впрыска топлива в корпусе дроссельной заслонки (TBI) объемом 3, 5,0 или 5,7 л вызван нехваткой топлива, что обычно означает, что топливный насос вышел из строя.

Один метод включает использование только пусковой жидкости, а другой — использование манометра топлива. Один метод — это очень точный способ диагностики отсутствия топлива, вызывающего отсутствие запуска, другой метод не так точен.

Вы можете найти это руководство на испанском языке здесь: Cómo Verificar La Bomba de Combustible en Los Sistemas TBI (по адресу: autotecnico-online.com ).

ВАЖНАЯ ИНФОРМАЦИЯ: Бензин легко воспламеняется. Будьте осторожны и соблюдайте все необходимые меры безопасности. Будьте предельно осторожны при использовании пусковой жидкости, поскольку она воспламеняется так же легко, как бензин. Выполнение обоих тестов, указанных в этой статье, без каких-либо неприятных последствий более чем возможно, если вы будете осторожны и руководствуетесь здравым смыслом.

ПРИМЕЧАНИЕ: В этом руководстве рассматриваются только пикапы (внедорожники) с TBI 4,3, 5,0 и 5,7 л. Если вам нужно протестировать пикапы GM или внедорожники, оснащенные «пауком», вам поможет следующий учебник:

Устранение неисправностей топливного насоса (GM 4.3 л, 5,0 л, 5,7 л) 900 13.

Признаки неисправного топливного насоса

Из-за неисправного топливного насоса ваш пикап с впрыском топлива в корпусе дроссельной заслонки 4,3 л, 5,0 или 5,7 л или шатун SUV не заводится. Вот некоторые более специфические симптомы:

Система зажигания создает и подает искру к свечам зажигания. Итак, вы знаете, что система зажигания не виновата (другими словами: модуль управления зажиганием в порядке, катушка зажигания в порядке и т. Д.).
Вы распылили пусковую жидкость (или аэрозоль карбюратора) на корпус дроссельной заслонки, и ваш автомобиль завелся, даже если только на мгновение.
Вы не слышите жужжания топливного насоса, когда вы поворачиваете ключ в положение «Вкл.» Или проворачиваете двигатель.
Вы не видите, как топливные форсунки распыляют бензин.

Хотя приведенный выше список не является полным списком симптомов, проблема, которая проходит через них, как и любой другой связанный с этим симптом, заключается в том, что двигатель проворачивается и проворачивается, но не запускается.

Какой и где купить манометр топлива

Есть два способа подключиться к топливной магистрали, чтобы узнать, какое давление создает топливный насос.

Один из способов заключается в снятии топливного фильтра и использовании вместо него переходника с клапаном Шредера. Затем вы подключаете к этому адаптеру манометр для проверки давления топлива.

Другой способ заключается в использовании адаптера между дроссельной заслонки в сборе и напорный трубопровод. После установки этого адаптера вы подключаете к нему манометр топлива.

Ниже вы найдете адаптер (который используется вместо топливного фильтра) и комплект манометра топлива, который идет с адаптером, который устанавливается между корпусом дроссельной заслонки и линией давления топлива.

ТЕСТ 1: Использование пусковой жидкости

Первый шаг — проверить, действительно ли отсутствие топлива является причиной проблемы с запуском вашего пикапа или внедорожника.

И самый быстрый / простой способ сделать это — посмотреть, распыляют ли топливные форсунки топливо, пока помощник запускает двигатель. Если форсунки не распыляют топливо, следующий шаг — уговорить двигатель запустить двигатель, используя пусковую жидкость.

ВНИМАНИЕ: Вы будете работать с проворачивающим двигателем, поэтому принимайте все необходимые меры безопасности и постоянно думайте о безопасности.

Хорошо, чтобы представить это шоу в дороге, вам нужно сделать следующее:

1
Снимите верхнюю крышку узла воздушного фильтра. . Необязательно снимать сборку полностью, только крышку.
2
Распылить пусковую жидкость через отверстие корпуса дроссельной заслонки . После того, как вы распылите хорошую струю пусковой жидкости, быстро установите крышку узла воздушного фильтра на место.
ВАЖНАЯ ИНФОРМАЦИЯ: Установка крышки обратно на воздушный фильтр в сборе очень важна, потому что это предотвратит обратное пламя, которое может произойти из-за выброса пламени из корпуса дроссельной заслонки.
3
Попросите помощника провернуть двигатель, как только впускная крышка снова окажется на узле воздушного фильтра .
4
В этом тесте вы получите один из двух результатов:
1.) Двигатель на мгновение запустится и через несколько секунд заглохнет или.
2.) Двигатель только проворачивается, но не запускается вообще.

Хорошо, давайте выясним, что означают ваши результаты:

ВАРИАНТ 1: Если двигатель запустился и проработал несколько секунд : Это означает, что причина того, что ваш пикап (или внедорожник) не заводится, связана с нехваткой топлива.

Теперь, когда вы подтвердили, что проблема «без запуска» возникает из-за нехватки топлива, теперь вам необходимо подтвердить, какое давление создает топливный насос, с помощью манометра. Для этого теста перейдите к: ПРОВЕРКА 2: Проверка давления топлива с помощью манометра.

СЛУЧАЙ 2: Двигатель не запускается, даже на мгновение : Обычно это означает, что недостаток топлива НЕ ЯВЛЯЕТСЯ причиной того, что ваш автомобиль не заводится.

А теперь помните, что я сказал о том, что этот тест не очень точен? Что ж, предлагаю вам сделать еще один тест.

… Это необходимо для того, чтобы снять топливопровод, который соединяется с рамой топливной форсунки, и поместить его в контейнер. Затем попросите помощника толкнуть стартер, пока вы проверяете, выходит ли топливо из трубопровода в контейнер. Таким образом, вы можете визуально увидеть, выходит ли топливо из топливопровода.

Довольно много вещей могут вызвать состояние «не запускается», и если вы исключили топливный насос как проблему, вам может помочь это руководство: Как устранить неполадки при отсутствии запуска (GM 4.3 л, 5,0 л, 5,7 л).

Какое должно быть давление в топливной рампе на mazda cx-5 2.l

Содержание статьи:
Фото
Mazda 6 > Давление в топливной рампе?
Видео
Похожие статьи

Регулятор давления топлива, установленный в топливном модуле, ограничивает давление до максимально допустимого значения; — в магистрали высокого давления, включающей насос высокого давления и топливную рампу, давление составляет от кПа (9,5 кгс/см2) до кПа (13 кгс/см2) и поддерживается насосом высокого давления, установленным на крышке головки блока цилиндров двигателя. При двигателе, работающем с частотой вращения коленчатого вала мин-1, давление в трубопроводе должно быть около кПа (10,5 кгс/см2). 5. Остановите двигатель и снизьте давление в системе питания (см, «Снижение давления в системе питания», с. ).

Интересует рабочее давление в топливных форсунках? Интересно.. А зачем, если не секрет? CX-5 Комплектации и цены Сравнение с конкурентами Обсуждения MAZDA CX-5 Дилеры, автосалоны ТЕХНИЧЕСКИЙ РАЗДЕЛ Полезная информация Кузов и салон Двигатель, трансмиссия, топливная система Подвеска, колеса Аксессуары и дополнительное оборудование Сервисное обслуживание CX-5 Электрика Безопасность Технические неисправности CX-5 Общение на любые темы Курилка (общение на любые темы) Доска объявлений Автомобили Запчасти и аксессуары Шины и диски Барахолка КЛУБ MAZDA.

Это интересно! Изначально компания Mazda называлась Toyo Kogyo. Ребрендинг прошел не так давно, в 1984 году. Название взято в честь зороастрийского бога мудрости Ахура Мазды.

Методика измерения давления в топливной рампе самостоятельно на автомобиле Mazda Protege Сделаем вот такой простой приборчик. Нам потребуется Имея такой простой прибор, мы сможем измерять давление в топливной рампе, проверить работоспособность регулятора давления топлива и померять давление развиваемое топливным насосом. Прежде чем отсоединить шланг от топливной рампы, сначала снизим давление в топливной системе, для этого вынимаем реле топливного насоса (См фото). Заводим авто и ждем когда она заглохнет. теперь отсоединяем шланг от рампы, осторожно, вниз лучше положить тряпку, немного бензин все равно будет.

Профессиональный манометр для измерения топлива. Помогает остановка двигателя, и его последующий запуск таким образом насос качает топливо. Методика измерения давления в топливной рампе самостоятельно на автомобиле Mazda Protege 2. Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Эта тема Форумы Пользователи Помощь.

Mazda CX 7 Топливное давление? — Форум по впрыску топлива

Москва, Сиреневый бульвар, д. Mazda CX 7 Топливное давление? Доброго времени суток всем форумчанам. Хочу поделиться с вами своей проблемой и услышать ваши предположения. Периодически вылетают две ошибки: P — бедная смесь вне диапазона холостого хода 2.

P — бедная смесь на холостом ходу Машину гонял по всяким автосервисам, ни где ни чего не понимают в ней. Проверяют что то где то, все нормально говорят.

Но на одном сервисе сказали поменять ТНВД. Машина плохо заводиться, а точнее заводиться и глохнет. Так может продолжаться до раз. Жрет бензин, машина не тянет и очень сильно воняет выхлоп. На свечах черный нагар. Менял топливный фильтр 2. Чистили ЕГР клапан 3. Поменял свечи По данным диагностики показывает что много воздуха, но ни где подсосов нету. Показания такие Температура жидкости — градус положение дросселя — Лямбда банк 1 датчик 1 — 1. Содержание СО Минимальная частота вращения — 0. Топливное давление в рампе на холостых падает до psi.

При езде давление топлива подымается до psi на оборотах. Немного не понятны данные — Лямбда интегратор в минусе или это знак тире, То же с коэффициэнтом лямбда. Если лямбда видит бедную смесь, а свечи черные, обычно это подсос воздуха в районе выхлопного коллектора в месте установки лямба-зонда, трещины и т.

Но про таком уровне СО в выхлопе ,по идее, черных свечей быть не должно. Была как то эпопея с Мазда 6 МПС, там 2. По запуску тоже проверки нужно делать — давление топлива и состояние свечей и т. То есть на предмет подсоса воздуха. Причина скорее всего будет в подсосе воздуха. Я думаю дело не в подсосе, так как бедная смесь на всех режимах. Подсосы влияют на режим х.

Давление топлива явно недостаточно. Должно быть на х. Надо искать причину этого. Проверить низкое давление перед ТНВД , проверить как указали выше контакты на датчик давления. Отправить по электронной почте. BB code is Вкл. Обратная связь — Все для Инжектора — Архив — Электросхемы. Отправить личное сообщение для manjari.

Найти все сообщения от manjari. Славянск — на — Кубани Сообщений: Отправить личное сообщение для Максим Найти все сообщения от Максим Сообщение от Максим68 Немного не понятны данные — Лямбда интегратор в минусе или это знак тире, То же с коэффициэнтом лямбда.

Отправить личное сообщение для alex Найти все сообщения от alex Отправить личное сообщение для Didim Найти все сообщения от Didim Тест Pdf файлов Вложения. Отправить личное сообщение для Leo. Найти все сообщения от Leo.

Сообщение от Didim55 Я думаю дело не в подсосе, так как бедная смесь на всех режимах. Версия для печати Отправить по электронной почте. Ваши права в разделе. Вы не можете создавать новые темы Вы не можете отвечать в темах Вы не можете прикреплять вложения Вы не можете редактировать свои сообщения BB code is Вкл.

2018 Mazda CX-5 — Crash Test

Давление в рейке common rail

Система впрыска Common Rail является самой современной системой впрыска топлива дизельных двигателей. Работа системы Common Rail основана на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы, наподобие бензиновых ДВС (Common Rail в переводе означает общая рампа). Система впрыска разработана специалистами фирмы Bosch.

Наибольшее распространения получили четыре типа систем COMMON RAIL, названным по имени их производителя. BOSCH, DELPHI, DENSO и SIEMENS. Каждый автопроизводитель имеет собственную аббревиатуру, которая обозначает как систему, так и ее отдельные элементы :

BMW : D-двигатели (также используются Land Rover как TD4)
Cummins и Scania : XPI
Cummins : CCR
Daimler : CDI (для автомобилей Chrysler и Jeep — CRD)
Fiat : Fiat, Alfa Romeo и Lancia — JTD (MultiJet, JTDm, Ecotec CDTi, TiD, TTiD, DDiS, Quadra-Jet)
Ford Motor : TDCi Duratorq и Powerstroke
General Motors : Opel/Vauxhall — CDTi и DTi для Isuzu
General Motors : Daewoo/Chevrolet — VCDi (VM Motori — Ecotec CDTi)
Honda : i-CTDi
Hyundai и Kia : CRDi
Mahindra : CRDe
Maruti Suzuki : DDiS
Mazda : CiTD
Mitsubishi : DI-D (разработано новое поколение 4N1 с давлением в системе впрыска до 2000 bar)
Nissan : dCi
PSA Peugeot Citroen : HDI, HDi (Volvo S40/V50 использует двигатели PSA 1,6D & 2,0D, JTD)
Renault : dCi
SsangYong : XDi
Subaru : TD
Tata : DICOR
Toyota : D-4D
Volkswagen Audi Group (Skoda) : TDI. CR в 2005 году пришла на смену насос-форсункам.
Volvo : D3, D4 и D5

Применение данной системы позволяет достигнуть снижения расхода топлива, токсичности отработавших газов, уровня шума дизеля. Главным преимуществом системы Common Rail является широкий диапазон регулирования давления топлива и момента начала впрыска, которые достигнуты за счет разделения процессов создания давления и впрыска.

Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания. Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.

1. топливный бак
2. топливный фильтр
3. топливный насос высокого давления
4. топливопроводы
5. датчик давления топлива
6. топливная рампа
7. регулятор давления топлива
8. форсунки
9. электронный блок управления
10. сигналы от датчиков
11. усилительный блок (на некоторых авто)

Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе. Современные топливные насосы высокого давления — плунжерного типа. Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.
Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе. Топливная рампа предназначена для выполнения нескольких функций: накопления топлива и содержание его под высоким давлением, смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД, распределения топлива по форсункам. Форсунка важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются электрогидравлические форсунки или пьезофорсунки. Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.

Управление работой системой впрыска Common Rail обеспечивает система управления дизелем, которая объединяет датчики, блок управления двигателем и исполнительные механизмы систем двигателя. Система управления дизелем включает датчики оборотов двигателя, Холла, положения педали акселератора, расходомер воздуха, температуры охлаждающей жидкости, давления воздуха, температуры воздуха, давления топлива, кислородный датчик (лямбда-зонд) и другие. Основными исполнительными механизмами системы впрыска Common Rail являются форсунки, клапан дозирования топлива, а также регулятор давления топлива.

Принцип действия системы впрыска Common Rail

На основании сигналов, поступающих от датчиков, блок управления двигателем определяет необходимое количество топлива, которое топливный насос высокого давления подает через клапан дозирования топлива. Насос накачивает топливо в топливную рампу. Там оно находится под определенным давлением, обеспечиваемым регулятором давления топлива. В нужный момент блок управления двигателем дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.
С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

2 предварительных впрыска — на холостом ходу;
1 предварительный впрыск — при повышении нагрузки;
0(предварительный впрыск не производится) — при полной нагрузке.
Основной впрыск обеспечивает стабильную работу двигателя.

Дополнительный впрыск производится для повышения температуры отработавших газов и улучшения сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

Развитие системы впрыска Common Rail осуществляется по пути увеличения давления впрыска:

1 поколение – 140 МПа, с 1999 года;
2 поколение – 160 МПа, с 2001 года;
3 поколение – 180 МПа, с 2005 года;
4 поколение – 220 МПа, с 2009 года.

Чем выше давление в системе впрыска, тем больше топлива можно впрыснуть в цилиндр за равный промежуток времени и, соответственно, реализовать большую мощность.

ТНВД является одним из основных ко элементов в конструкции системы впрыска двигателя. Он выполняет, как правило, две важнейшие функции: 1- нагнетание определенного количества топливной жидкости; 2- регулирование по времени начала впрыскивания. С момента появления аккумуляторных систем впрыска работа по регулированию времени начала впрыска была возложена на управляемые электроникой форсунки.
Основу ТНВД составляет плунжерная пара. Данный механизм составляет поршень (другое название- плунжер) и цилиндр (другое название — втулка) совсем небольшого размера. Плунжерную пару изготавливают из стали высокого качества и делают это с высочайшей точностью. Так, что между плунжером и втулкой имеется минимальный зазор (сопряжение прецизионное). В системе Common Rail используется Магистральный ТНВД.

С конструктивной точки зрения магистральный насос может иметь 1(один), 2(два) или 3(три) плунжера. Приводы плунжеров осуществляются с помощью использования кулачкового вала либо кулачковой шайбы.

При вращательном движении кулачкового вала (эксцентрика кулачковой шайбы) под действием возвратной пружинки плунжер двигается вниз. Увеличивается объем компрессионной камеры и уменьшается давление в ней. Под воздействием разряжения воздуха открывается клапан впуска, и топливная жидкость поступает в камеру. При движении плунжера вверх происходит возрастание давления в камере, клапан впуска закрывается. При создании определенного давления открывается клапан выпуска и топливная жидкость поступает в рампу. Управление подачей топливной жидкости производится в зависимости от потребностей двигателя и осуществляется с помощью клапана дозирования топливной жидкости. В исходном (обычном) положении этот клапан открыт. Но по сигналу электронного блока управления он закрывается на определенную ширину, тем самым регулируется количество затекающей в компрессионную камеру топливной жидкости.

Форсунка (инжектор), являясь элементом конструкции системы впрыскивания, предназначена для того, чтобы качественно дозировать подачу топливной жидкости, его распыление в камере сгорания (коллекторе впуска) и образование топливно-воздушной смеси. Форсунки используются в системах впрыска как бензиновых, так и дизельных двигателей. На современных вариантах двигателей устанавливаются форсунки с электронным управлением впрыскивания. В зависимости от того, каким способом осуществляется впрыскивание, различают нижеприведённые виды форсунок:

1. электромагнитные
2. электрогидравлические
3. пьезоэлектрическая

Устанавливается, как правило, на бензиновые двигатели, в том числе оборудованные системой непосредственного впрыска. Имеет достаточно простое и надежное устройство. Оно включает электромагнитный клапан с иголкой и сопло.

Работа электромагнитной форсунки осуществляется так: в соответствии с заложенным в него алгоритмом электронный блок управления точно обеспечивает подачу напряжения на обмотку возбуждения клапана в нужный момент. При всём этом создается электромагнитное поле, оно, преодолевая усилия пружинки, втягивает якорь с иголкой и освобождает сопло. В результате производится впрыск топливной жидкости. С исчезновением напряжения пружка возвращает иголку форсунки на седло.

Используется на дизельных двигателях, в том числе на оборудованных системой впрыскивания Common Rail. В конструкцию электрогидравлической форсунки входит электромагнитный клапан, камера управления, впускной и сливной дроссели.

Принцип работы этой форсунки основан на использовании давления топлива, как при впрыскивании, так и при его прекращении. В начальном положении электромагнитный клапан обесточен и закрыт, иголка форсунки прижата к седлу по средствам силы давления топливной жидкости на поршень в камере управления. Впрыскивание топливной жидкости не происходит. При этом давление топлива на иголку, ввиду разности площадей контакта, меньше давления на поршень. По точной команде электронного блока управления запускается работа электромагнитного клапана, открывая сливной дроссель. Топливная жидкость из камеры управления идёт через дроссель к сливной магистрали. Впускной дроссель при этом препятствует быстрому выравниванию давлений в камере управления и в магистрали впуска. Давление на поршень снижается, а давление топлива на иглу не претерпевает изменений. Игла поднимается, происходит впрыск топливной жидкости.

Пьезоэлектрическая форсунка (пьезофорсунка)

Это самое совершенное устройство, обеспечивающее впрыск топливной жидкости. Форсунка устанавливается на дизельных двигателях, оборудованных системой впрыска Common Rail.

К преимуществам пьезофорсунки относят: быстроту срабатывания (в 4 раза быстрее электромагнитного клапана), как следствие этого, возможность многократного впрыскивания топливной жидкости в течение одного цикла работы, точную дозировку впрыскиваемой топливной жидкости. Всё вышеперечисленное стало возможным благодаря использованию пьезоэффекта в управлении форсункой. Он основан на изменении длины пьезокристалла, которое происходит под действием напряжения. Конструкция самой пьезоэлектрической форсунки включает следующие элементы : пьезоэлемент, толкатель, клапан переключения и иголку. Все они помещены в корпус.

В работе форсунки данного вида, так же как и в электрогидравлическом аналоге, используют гидравлический принцип. В начальном положении иголка сидит на седле в результате высокого давления топливной жидкости. Во время подачи электрического сигнала на пьезоэлемент, увеличивается его длина. Передается усилие на поршень толкателя, открывается переключающий клапан и топливная жидкость поступает в сливную магистраль. Давление выше иглы снижается. Иголка за счет давления в нижней части поднимается, таким образом производится впрыск топливной жидкости.

Парни привет! Подскажите, сколько атмосфер требуется в рампе для исправной работы дизеля с системой коммон рэйл? 20 атмосфер или 200? Я склоняюсь к двухстам, но блин, если представить, что стандартный газовый баллон разрывает после 25 атмосфер, разгорелся спор. Помогите!

вот тут написано что давление доходит до 220 МПа:

Но вот тут перевод этой величины в атмосферы выдает какие-то невероятные цифры:

Recommendations

Comments 57

Может и мне поможете советом?! М57 бмв е39 525d низкое давление топлива в рейке перед запуском двигателя! Что можно посмотреть?

А какое должно быть давление в рампе при включенном зажигании (перед запуском двигателя)?

Буквально вчера тоже заинтересовался этим вопросом и тоже наткнулся на этот сайт. 220 МП = 2 220 атм. Цифры уникальные. Ну вот в источнике такие же m.zr.ru/content/articles/…em_common_rail_vso_putem/

Все прекрасно описали подскажите что может быть в моем случае
двигатель форд фьюжн коммон рейл дизель, механика.

Ехал всё нормально, переключился с третьей на вторую отпустил газ на повороте и заглох — больше не заводится.

с толкача не заводится и даже не пыхает (всё мертво)
стартер крутит, как и раньше;
чек иногда загорается на несколько секунд перед стартом и тухнет;
проверил предохранители под бардачком спереди где пассажир -все в норме;
электрик протестировал, но ничего не обнаружил;

после груши перед топливным фильтром снял шланг и попробовал крутить стартером — солярка еле-еле течет, так и должно быть?

после груши должна течь еле-еле. Потому что груша стоит перед топливным фильтром, потом после них стоит топливный насос высокого давления. Если нет вспышек, значит нечему гореть. Конкретно в вашем случае предлагаю первым делом проверить компрессию в циллиндрах, потом уже топливную. такое ощущение, что оборвало цепь, или что у вас там

стоит ГРМ
стартер крутит с натягом весь двигатель, наверное ГРМ не порвало

если бы оборвало ГРМ стартер бы крутился быстро?

и с толка пробовал также тяжело идет, думаю может грм перескочил

такое тоже возможно, вроде как в правильном направлении мыслим, попробуйте. Ломаются все машины

для запу ска мотора +- какого нибудь, если нет защиты,
теоретически 150-200 бар или атмосфер хватит чт обы завести на холостых
мой авто с на холостых дает 300бар
на пиковой нагрузке чуть более 1600бар, это первое поколение CR

У меня насос развивает-1600,рампа держит-300,Исудзу форвард 2003г электрофорсунки.

Если у тебя насос развивает 1600,то и в рампе будет такое-же давление, так-как насос соединён с рампой одной единственной трубкой высокого давления.На машинах с двигателями системы CommonRail есть в инструкции по эксплуатации запись о том что запрещена какая либо ремонтная деятельность при нарушении герметичности топливной системы из-за возможности получения тяжёлой травмы.

У меня рампа соединена 2-мя трубками т.к. насос 2-х секционный.В торце рампы стоит клапан ограничения давления.В итоге насос развивает 1600 атм. а на форсунки отходящие трубки имеют давление 300 атм.

Vovanof правильно написал, что на запуск хватает и 300 атм., но по мере увеличения оборотов давление будет увеличиваться.Клапан на торце ограничивает максимальное давление в самой рампе, а не на выход к форсункам.Судя по описанию у тебя стоит система первого поколения (мах 1600 атм.) и двухсекционный насос.

У комон рейла давление 1200-1500 атмосфер на электрофорсунках и 1500-1800 атмосфер на пьезофорсунках. Эта система специально задумана под такое давление, чтоб сделать дизели менее шумными, более экономичными и мощными. Дальнейшее увеличение давления при классических тнвд невозможно из-за разрыва трубок пульсацией и инерцией в работе форсунок, так же невозможность делать несколько впрысков за такт сжатия. А насос комон рейл не связан стактами ни как — он как правило тремя плужерами накачивает общую рампу без пульсации, от чего систему не разрывает и она выдерживает давление в 10 раз большее, чем у классических механических систем. Форсунки открываются электрокатушками по несколько раз за такт по команде блока управления двигателем, при этом в рампе поддерживается стабильное давление и может повышатся при мощностных режимах, но без пульсации.

спасибо за разъяснения!

Не давно проверяли давление на Аудюхе друга, сказали выдаёт 1600 очков, я чуть со стула не упал, машина не ехала при этом давлении, оказалось ремень сьело, поменяли, стало ни 2500 ли, и машина поехала, но реально не вериться!

Задача регулятора давления топлива в топливной рейке довольно простая – сбрасывать давление путём перепускания топлива из рейки. Данный процесс на системах Common Rail регулируется при помощи компьютера, таким образом, чтобы узнать, есть ли неисправность в данном устройстве – необходимо обладать параметрами для проверки.

Когда стоит проверять регулятор давления?

Машина плохо заводится на горячую, либо на холодную (Зависит от марки, модели, двигателя и года выпуска машины)

Под нагрузкой автомобиль переходит в аварийный режим работы;

Происходит это потому, что насос не успевает накачивать топливо в систему. Например, предполагаем, что кантик прилегания внутри или запорный клапан промыло стружкой. Таким образом, меняются параметры устройства. По тест-плану он должен пропускать меньше, но пропускает больше. Таким образом, насосу не хватает производительности, чтобы поддержать нужное давление в топливной системе. Компьютер будет указывать на неисправность насоса, но на самом деле проблема может крыться в регуляторе.

Проверка регулятора официалами

Проверка регулятора давления топлива на официальных BOSCH-сервисах или других официальных сервисах выглядит таким образом.

Регулятор снимается вместе с топливной рейкой;

Затем, регулятор необходимо установить на стенд;

Затем, подключается управление, трубки подачи высокого давления.

В зависимости от сигнала, клапан будет менять своё положение, а с помощью трубки высокого давления будет накачиваться топливо. В сервисах присутствует свой тест-план и характеристики, которых в свободном доступе нет. С помощью них можно узнать, в каком положении и какое количество топлива может перепускаться.

Проверка регулятора, не снимая с автомобиля

Как проверить регулятор давления быстро, не снимая с автомобиля? Как ни странно, сделать это очень просто и в умелых руках даже не потребуется помощь мастера. К каждому регулятору по рейке подводится путь к сбросу топлива. Конструкция простая – высокое давление в рампе, сбоку имеется штуцер, с помощью которого сбрасывается в обратку лишняя соляра, которую сбрасывает регулятор. Но, на стартере не должно ничего сбрасываться. Если устройство сбрасывает топливо на стартере – это говорит о его промывке и неисправности.

Аналогичные регуляторы и аварийный режим

Проверить, переходит машина в аварийный режим из-за регулятора или нет также можно. Для этого необходимо переставить любой аналогичный регулятор в машину, который схож по конструкционным особенностям с вашим.

Такая возможность обусловлена очень умной системой, которая регулирует давление при помощи электромагнита. Компьютер управляет клапаном при помощи силы тока на этот магнит. Чем больше даётся ток, тем больше открывается крышка регулятора. И так будет происходить до тех пор, пока регулятор не увидит в рейке нужное давление. Поэтому, вне зависимости от датчика, он все равно будет наращивать, чтобы получить необходимые параметры работы.

Нашим СТО проводились такие работы и соответственно, устанавливались разные регуляторы на машины. Например, регулятор с мерседеса может подойти даже на Renault Trafic. Чтобы проверить исправность, достаточно лишь снять обратку клапана регулятора и крутить стартером. Не должно быть никакой обратки.

Возникли проблемы с автомобилем?

Turbo Diesel Service готов помочь с самыми разными случаями. Достаточно обратиться по указанным номерам телефона или оставить свой номер для обратной связи!

Проверка системы питания Лада Калина / Lada Kalina (ВАЗ 1118, 117, 1119)

Для выполнения работы потребуется спепиальный топливный манометр.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы

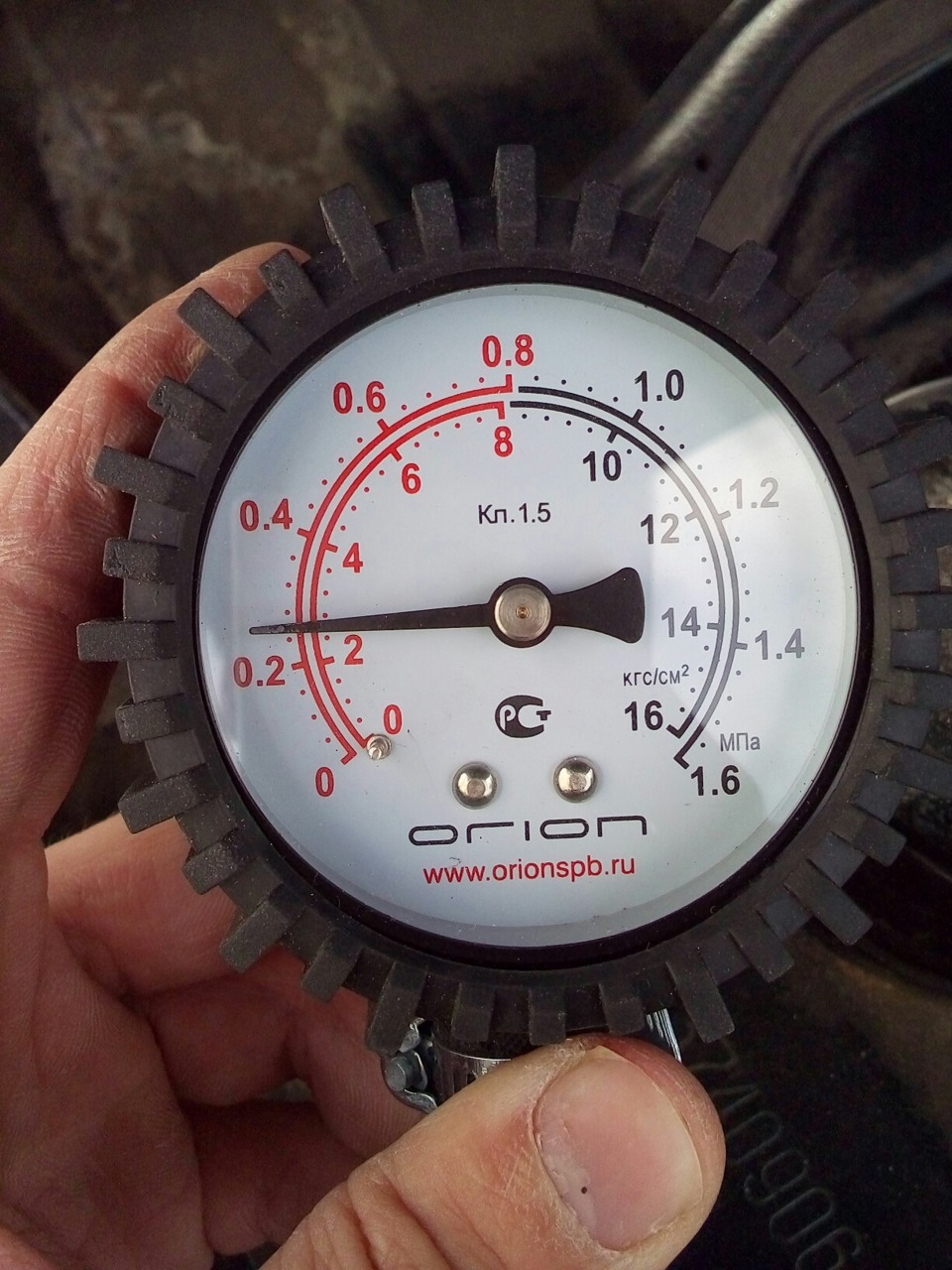

2. Отворачиваем защитный колпачок диагностического штуцера топливной рампы.

3. Подсоединяем наконечник шланга манометра к диагностическому штуцеру топливной рампы. Рожковым ключом заворачиваем наконечник шланга.

Совет

При необходимости давление в топливной рампе можно измерить самодельным прибором, изготовив его из манометра от ножного насоса. Перед подсоединением такого манометра необходимо сбросить давление топлива. После этого выверните золотник из штуцера топливной рампы. Это можно сделать металлическим колпачком колесного вентиля. Для соединения манометра со штуцером топливной рампы следует использовать отрезок бензостойкого шланга подходящего диаметра. Концы шлангов должны быть надежно закреплены хомутами.

4. Включаем зажигание. При этом несколько секунд будет работать топливный насос. Дождавшись, когда насос перестанет работать, выключаем зажигание.

5. Для удаления воздуха из манометра, опустив конец сливной трубки в небольшую емкость, отворачиваем прокачной штуцер манометра на 1/3—1/2 оборота и сбрасываем избыточное давление бензина из топливной рампы. При этом будет удален воздух из шланга манометра.

6. Заворачиваем прокачной штупер до упора.

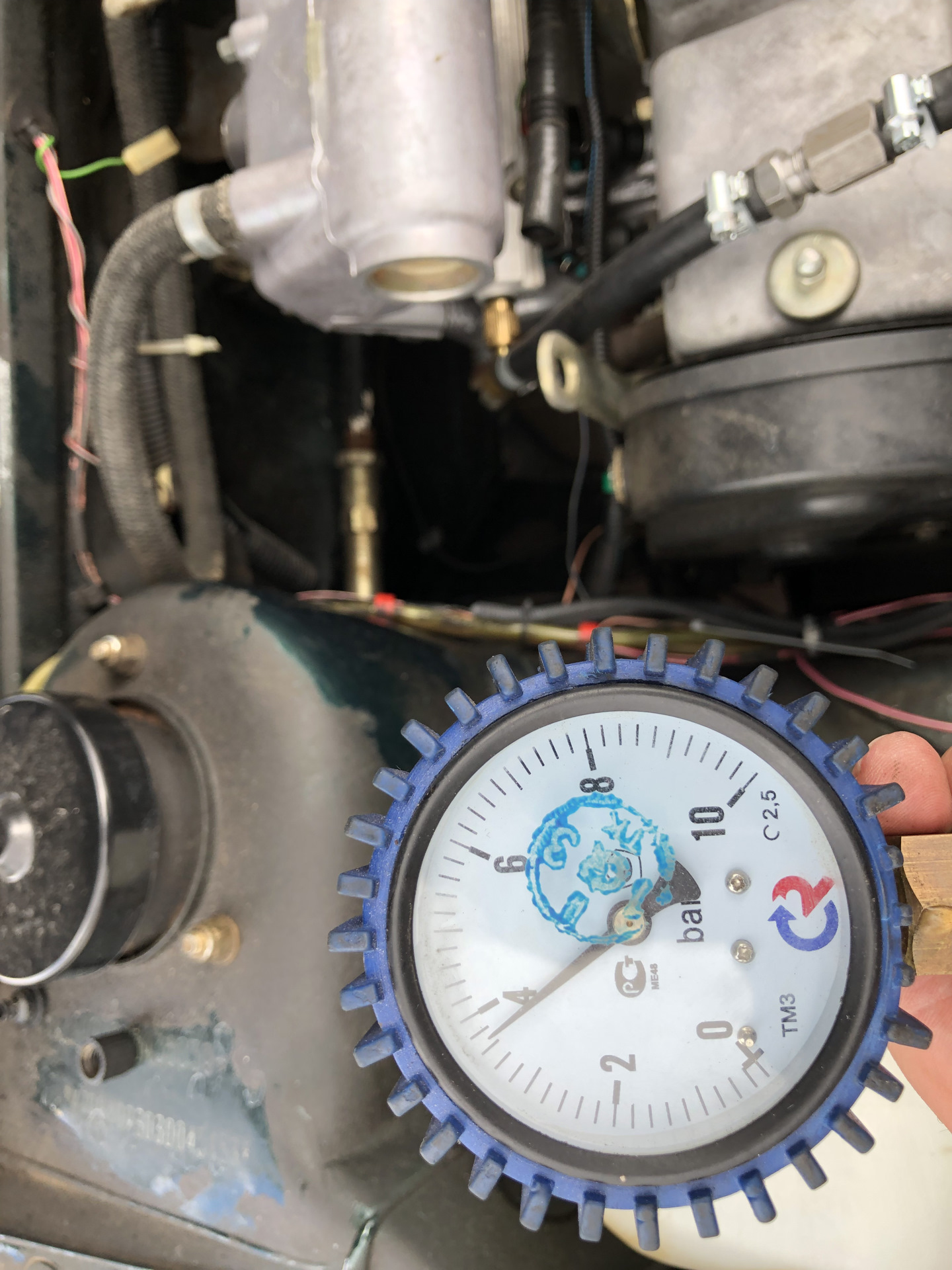

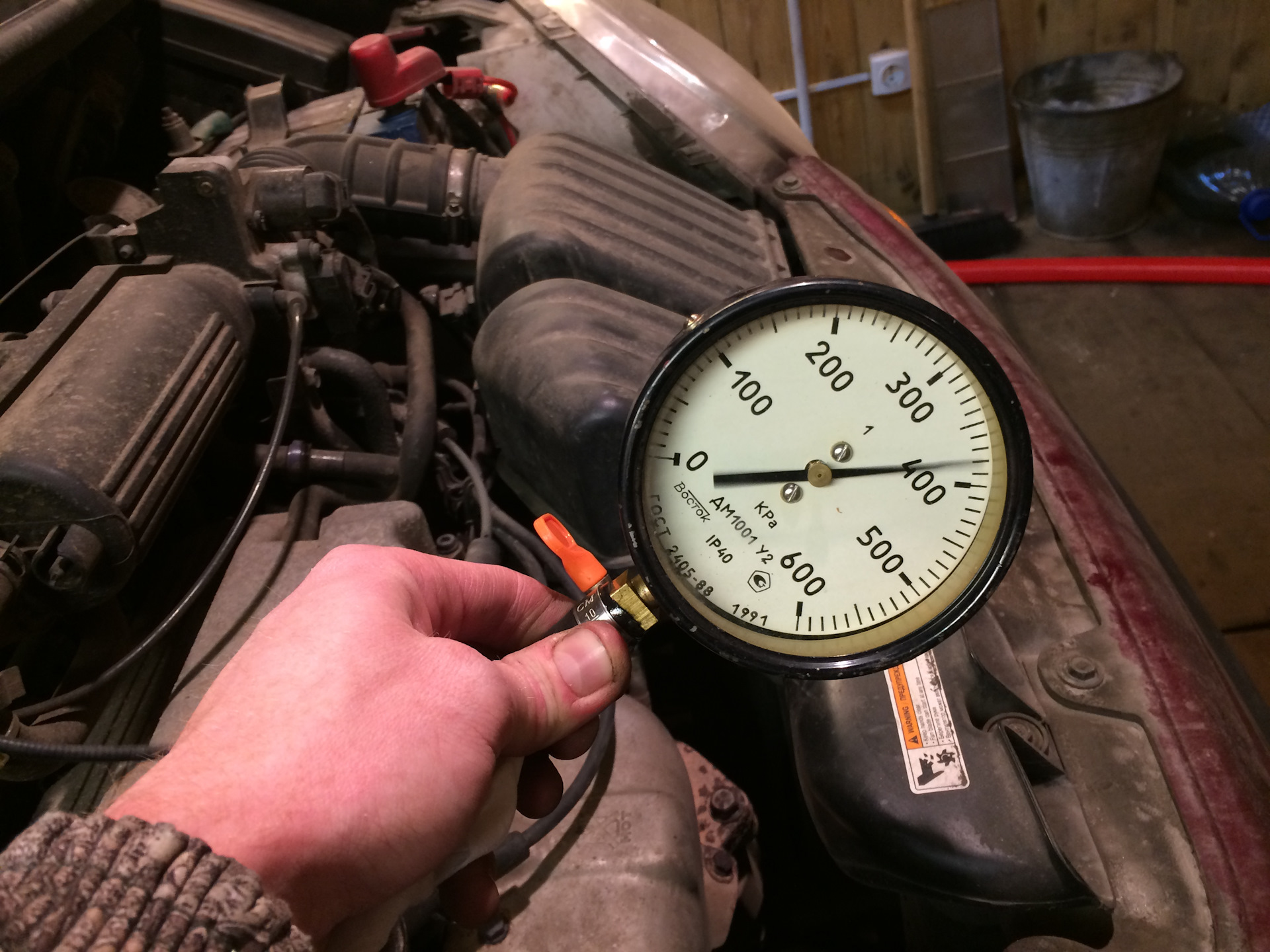

Запускаем двигатель и измеряем рабочее давление в топливной рампе при разной частоте вращения коленчатого вала. У исправного двигателя оно должно быть в пределах 378-390 кПа (3,8-3,9 бар).

7. Выключаем зажигание.

8. Опустив конец трубки в емкость, открываем штупер и сбрасываем давление из топливопровода.

9. Отсоединяем манометр от диагностического штуцера топливной рампы.

10. Наворачиваем защитный колпачок на штуцер топливной рампы.

Если рабочее давление в топливной рампе нестабильно или больше нормы, то неисправен регулятор давления топлива. Низкое давление (меньше нормы) также может быть вызвано неисправностью регулятора. Возможно, засорился сетчатый фильтр топливного насоса, или топливный насос не развивает необходимого давления. Для очистки сетчатого фильтра вам необходимо снять топливный модуль. Убедиться в неисправности регулятора давления и топливного насоса можно, заменив их заведомо исправными. Также можно заменить топливный модуль в сборе.

Проверка давления в топливной рампе. Как проверить давление в рампе своими руками?

Здравствуйте, дорогие посетители Вопрос Авто, сегодня поговорим о топливной системе. В этой статье, я расскажу о неисправностях в топливной системе, о давлении в топливной, а также о том, как проверить давление в топливной рампе своими руками.

Проверка давления в рампе выполняется в случае возникновения неисправностей в топливной системе, а также в том случае, когда вы решили выполнить комплексную диагностику топливной системы двигателя.

Типичные признаки неисправности топливной системы:

Троит двигатель, перебои в его работе;
Плавают холостые обороты, мотор глохнет на холостых;
Увеличенный расход топлива;
Выхлопные газы с высоким содержанием CO;
Если у вас имеются похожие симптомы, а ЭБУ при этом не выдает никаких ошибок, вероятнее всего причина кроется именно в топливной рампе.

Подготовка к работе

Для того, чтобы проверить давление в рампе, вам потребуется манометр, который измеряет давление в диапазоне от 7 до 10 атмосфер. Можно измерить манометром и с большим запасом, однако в таком случае результаты измерения будут неточными с большими погрешностями. Вы можете купить готовый прибор для измерения давления в топливной рампе, а можете своими руками сделать собственный. Если вы выбрали второй вариант, то кроме манометра вам потребуется шланг у которого внутренний диаметр равен 9 мм, а также сантехническая пакля с ее помощью мы уплотним соединение манометра и трубки. Все соединяем и затягиваем при помощи хомута.

Важное примечание! Перед тем как проверить давление в топливной рампе произведите осмотр топливной системы и топливопровода, все должно быть исправным и герметичным в противном случае измерение будет не точным, а результаты ни о чем вам не скажут.

Пошаговая инструкция — как проверить давление в топливной системе?

Выключаем зажигание и открываем капот.
Обеспечьте доступ к топливной рампе форсунок.
Найдите пробку штуцера давления топлива и открутите ее. После этого открутите ниппель при помощи золотника.
Подготовьте пустую тару с тряпкой для остатков топлива, которые под давлением могут брызнуть. Берегите глаза и лицо!!!
Подключите ваш самодельный прибор к штуцеру и приступайте непосредственно к проверке.
Проверка давления в топливной рампе проводится в четырех различных режимах работы силового агрегата. А именно: 1. При включенном зажигании; 2. На холостых; 3. При сброшенной трубке регулятора давления топлива; 4. А также при передавленной сливной трубке.

Результаты измерения давления в топливной рампе

Ниже я приведу приблизительные результаты измерения, которые должны быть на рабочем авто.

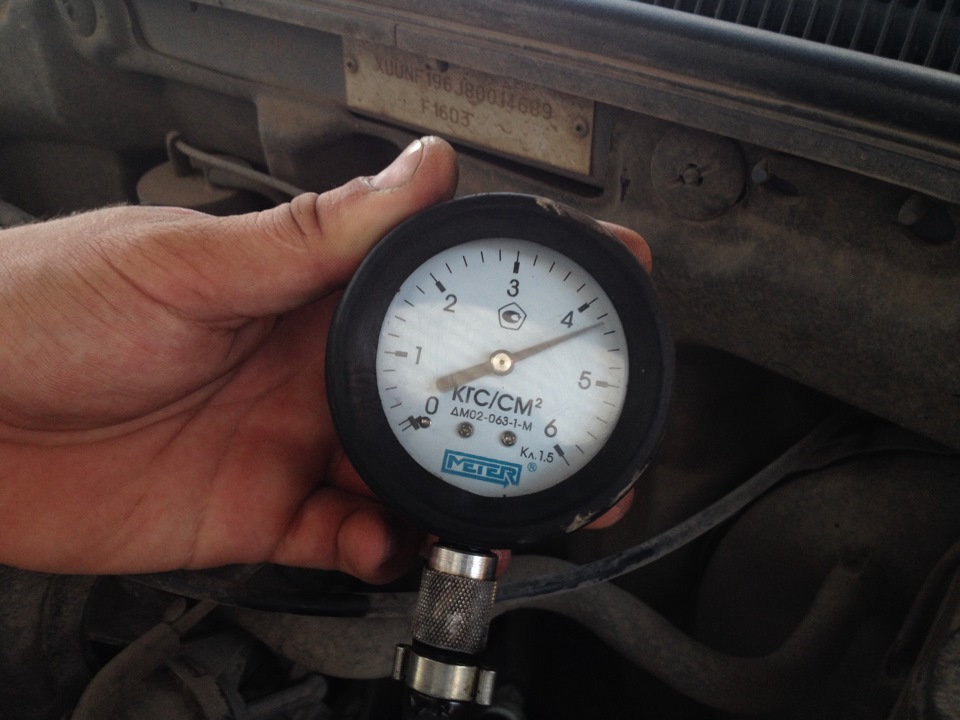

При включенном зажигании у вас должно выйти не менее ~ 3 атмосфер.
На холостых оборотах ~ 2,5 атмосфер.
При снятой трубке регулятора давления топлива ~ 3,3 атмосфер.
Передавив «обратку» у вас должно получиться примерно ~ 7 атмосфер.

Давление в топливной рампе должно колебаться при подготовке, когда жмете на педаль — прыгать до 3-х атмосфер, когда отпускаете педаль — падать до 2,5 атмосфер.

Когда топливо начнет идти в топливную систему, выключаем зажигание и наблюдаем за поведением манометра. При таких действиях давление в топливной должно упасть до 0,7 бар и остановиться на этой отметке. В случае если давление снизилось до нулевой отметки — скорее всего существуют проблемы с регулятором давления топлива. Чтобы установить так ли это, снимите РДТ и замените новым. Как вариант, причина может крыться в обратном клапане приводе топливного насоса.

Повысьте обороты двигателя до 3000 об/мин и понаблюдайте за показаниями манометра. Если стрелка начнет падение – вероятно у вас проблемы с топливным насосом.

Случается, что бензонасос долго не может нагнать требуемое давление, в таком случае, можно предположить, что проблема заключается в забитом топливном фильтре или грязной сеточке бензонасоса.

Если ни одно из предположений не подтвердилось, скорее всего, потребуется более глобальная диагностика, в ходе которой будут проверены: ДПДЗ, РХХ, ДМРВ, компрессию в двигателе и многое другое.

Измерям давление в топливной рампе

Методика измерения давления в топливной рампе самостоятельно на автомобиле Mazda Protege 2.0

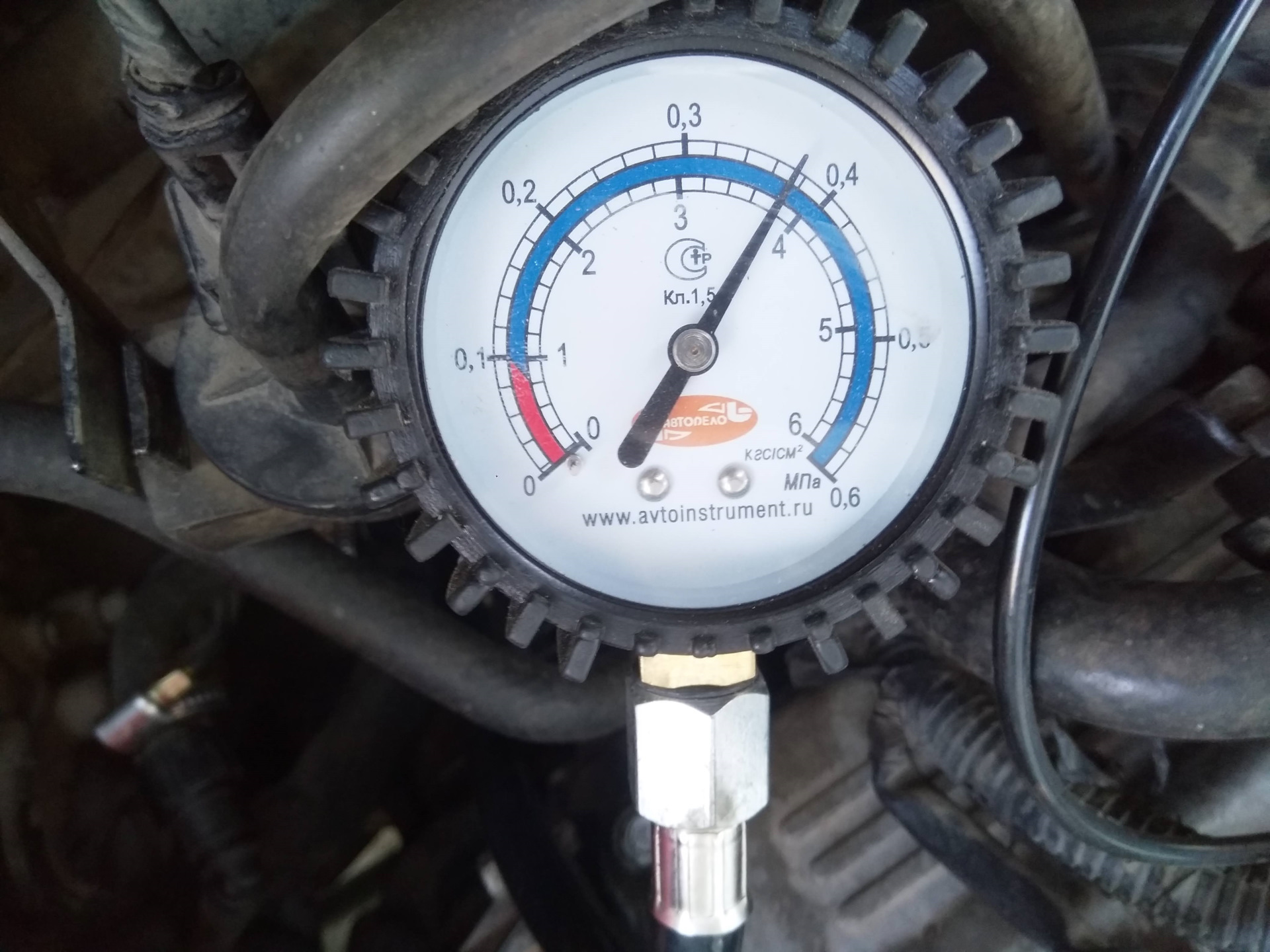

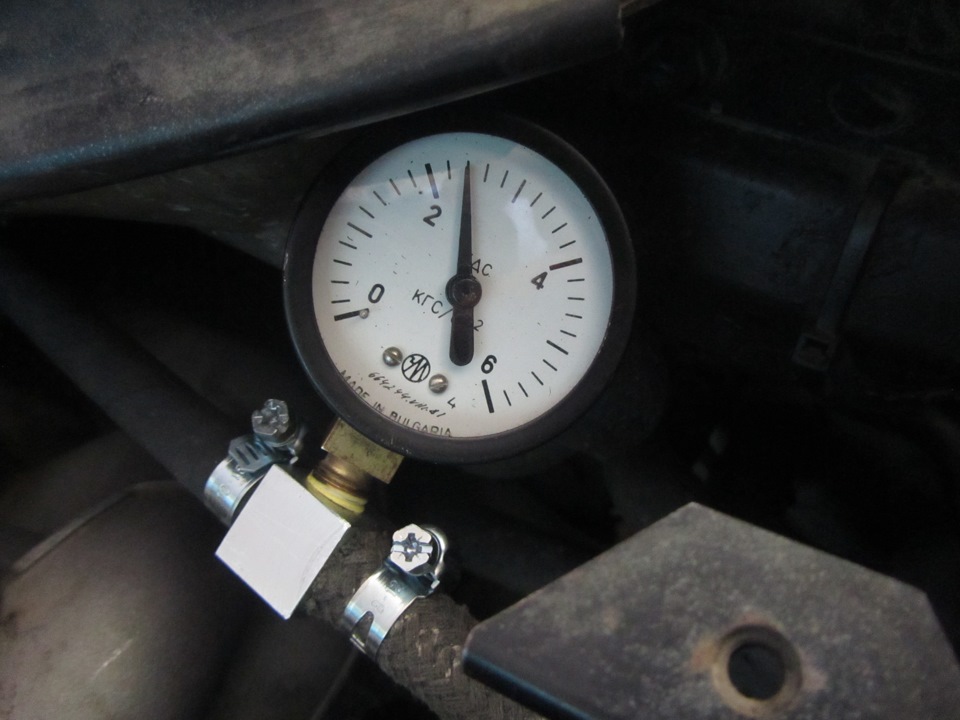

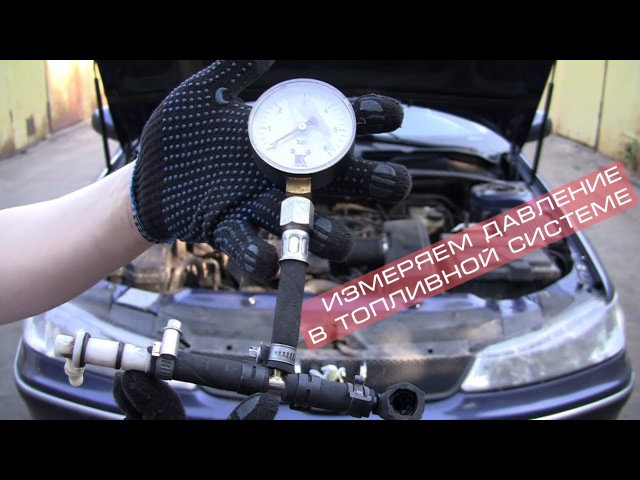

Сделаем вот такой простой приборчик

Нам потребуется:

Манометр до 10 атм. ~70р.
Шланг (стандартный топливный для Вазов) ~ 30 р.
Тройник ~ 10 р.
хомут (4-6 шт.)

Изготавливаем вот такой переходник. (Для некоторых моделей авто, он может не потребоваться)
Правую часть на рисунке нужно отшлифовать, чтобы не поцарапать шланг топливопровода идущего в топливную рампу.

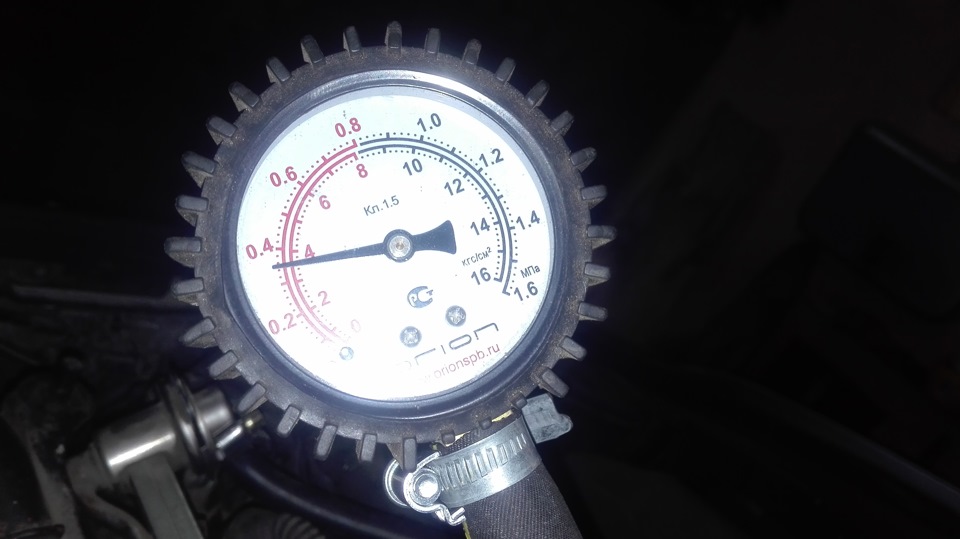

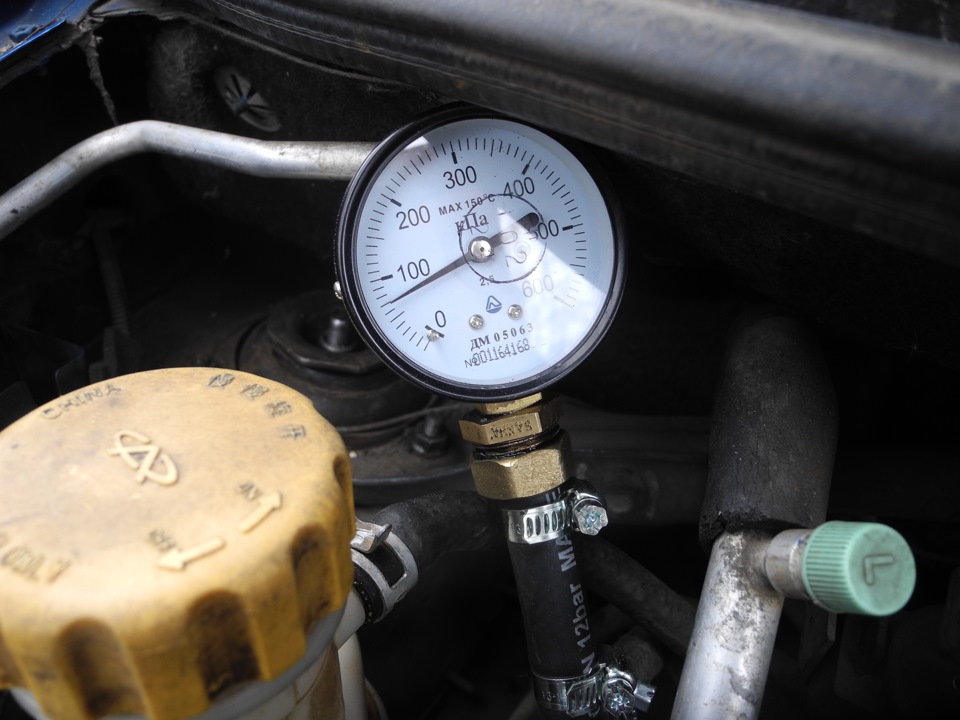

Имея такой простой прибор, мы сможем измерять давление в топливной рампе, проверить работоспособность регулятора давления топлива и померять давление развиваемое топливным насосом.

Прежде чем отсоединить шланг от топливной рампы, сначала снизим давление в топливной системе, для этого вынимаем реле топливного насоса (См фото). Заводим авто и ждем когда она заглохнет.

теперь отсоединяем шланг от рампы, осторожно, вниз лучше положить тряпку, немного бензин все равно будет. Открываем на шланге крышку фиксатора крутим фиксатор по стрелке на рисунке и аккуратно снимаем шланг

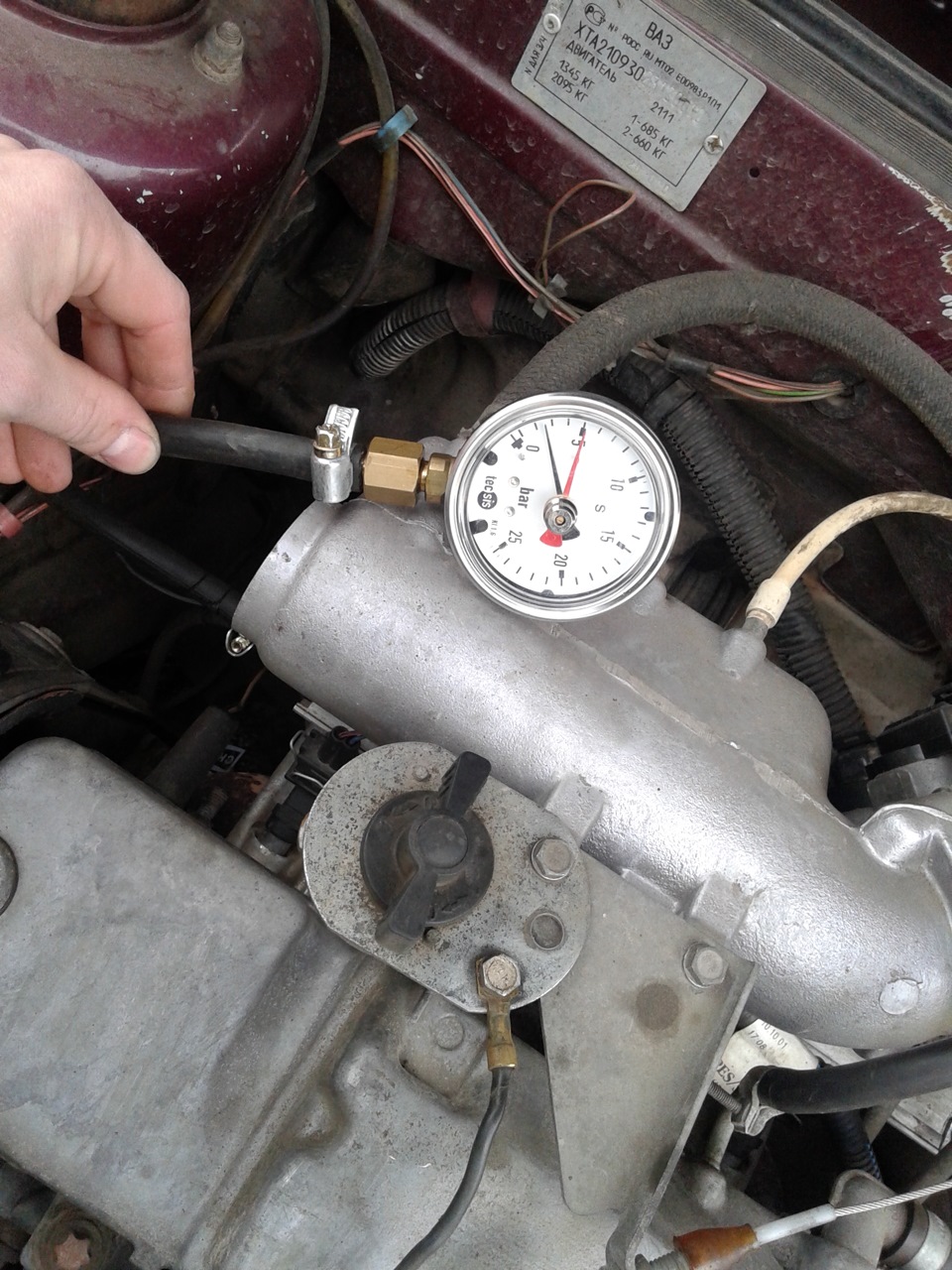

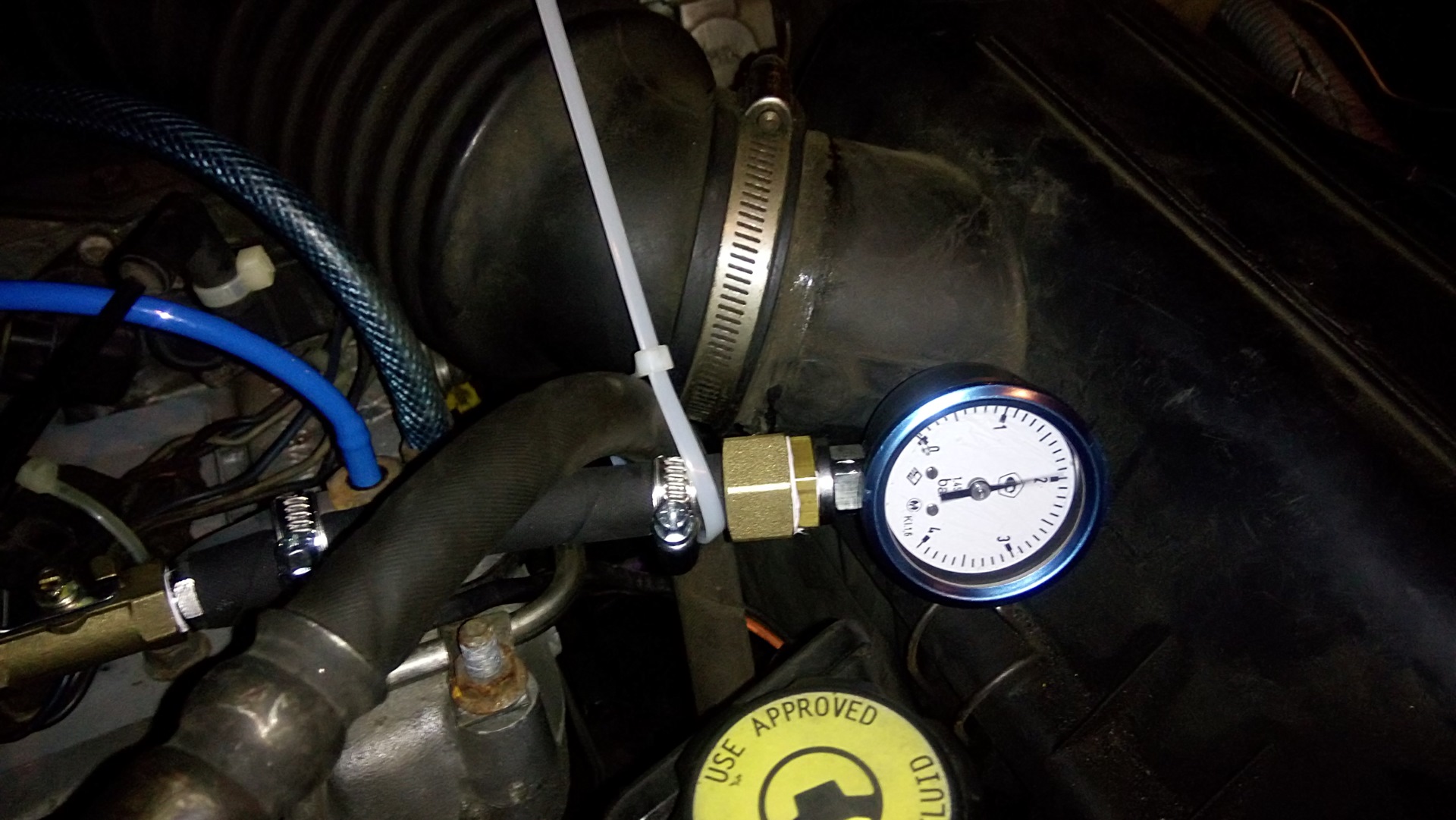

подсоединяем наш приборчик (вакумный шланг не снимаем). Вставляем реле топливного насоса на свое место.

Если есть второй человек, то можно начать так: попросите его сесть за руль и просто включить зажигание. Заработает бензонасос (не на всех моделях, на Familia например он начинает работать вместе со стартером) смотрите какое давление покажет в этот момент манометр в системе (по сервис-мануалу оно должно быть 2.7 — 3.2 атм)

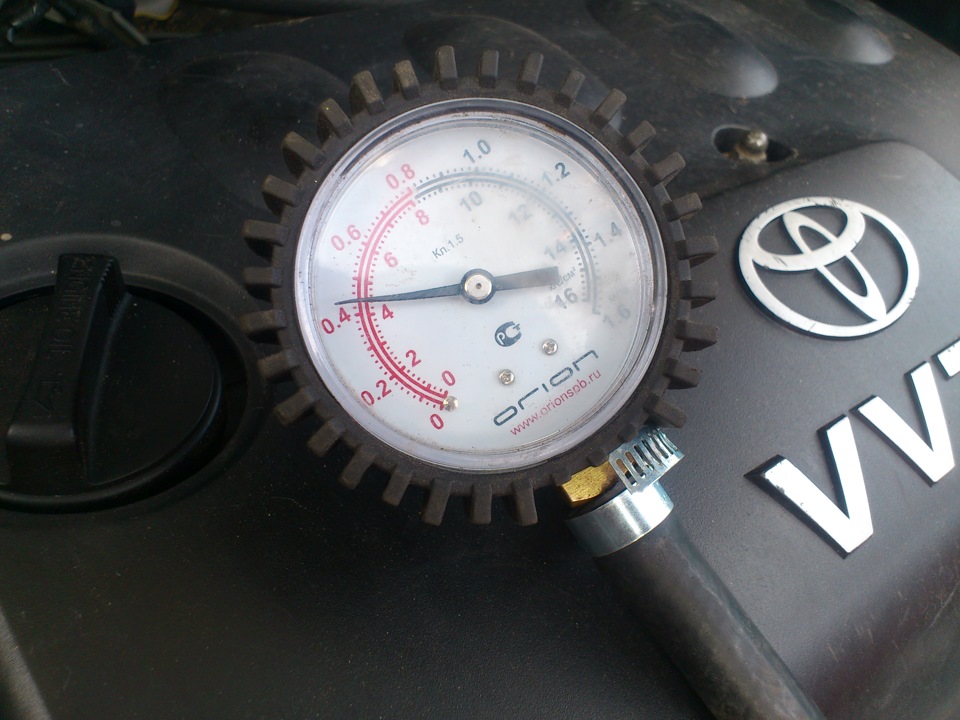

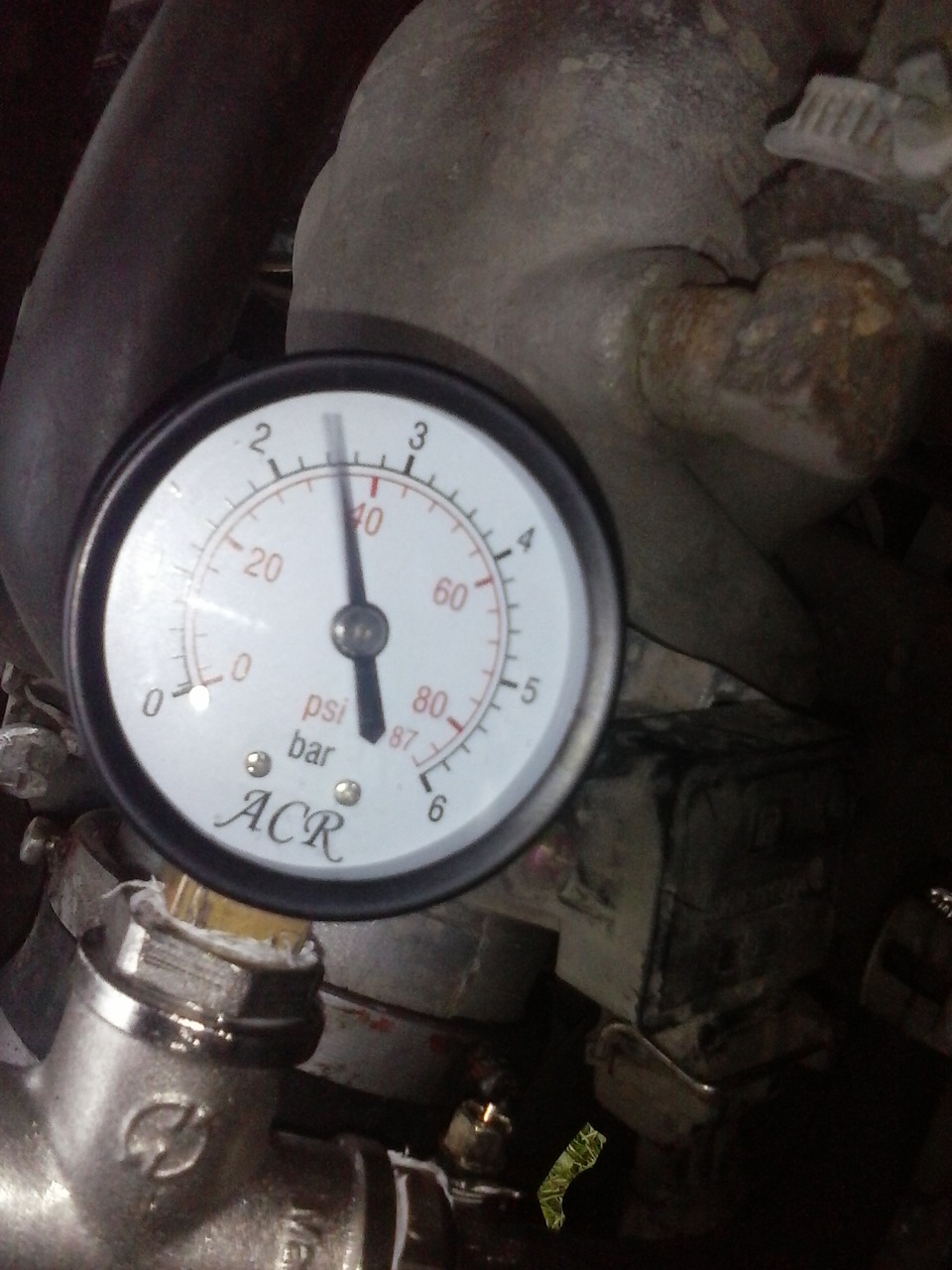

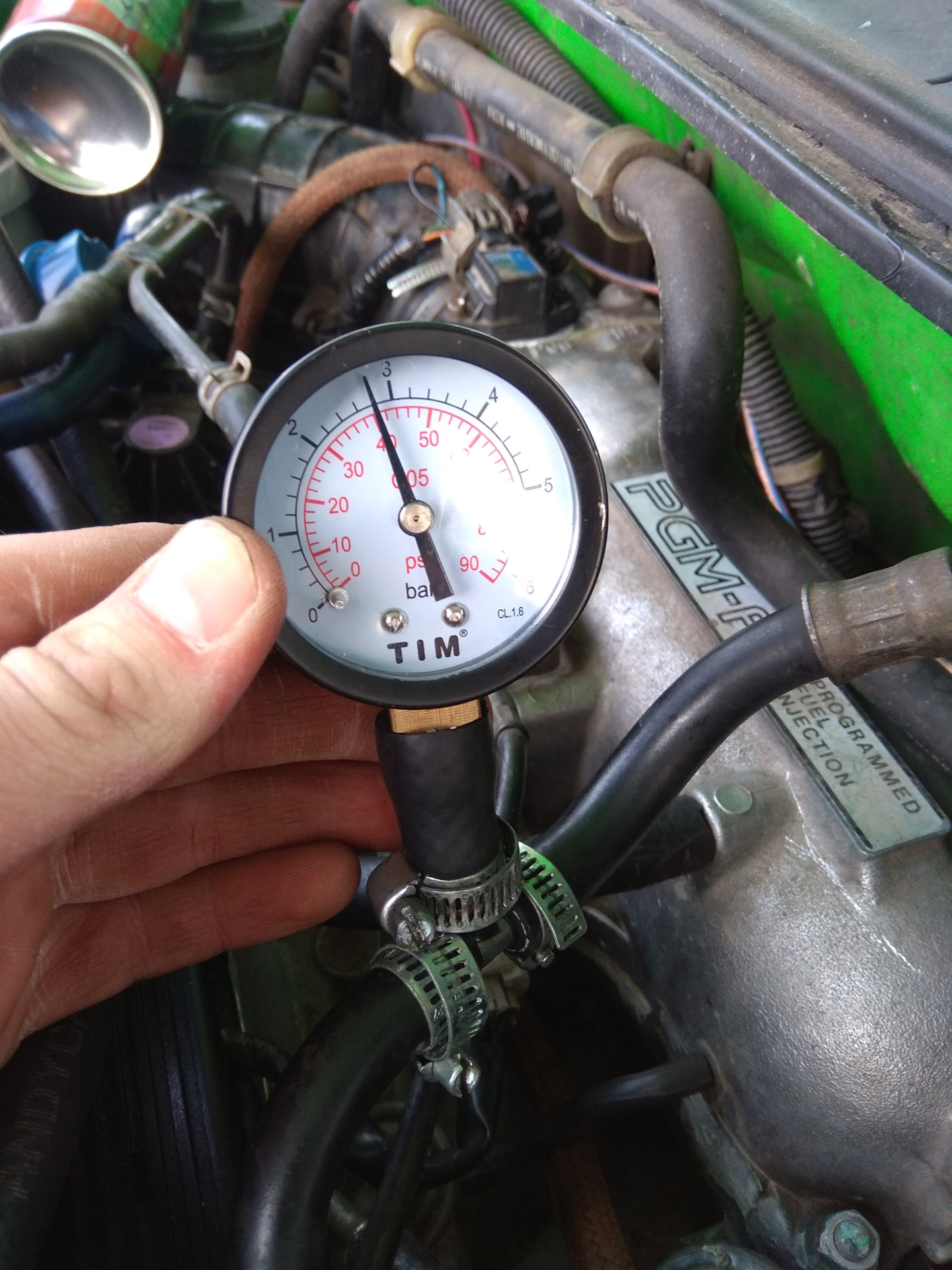

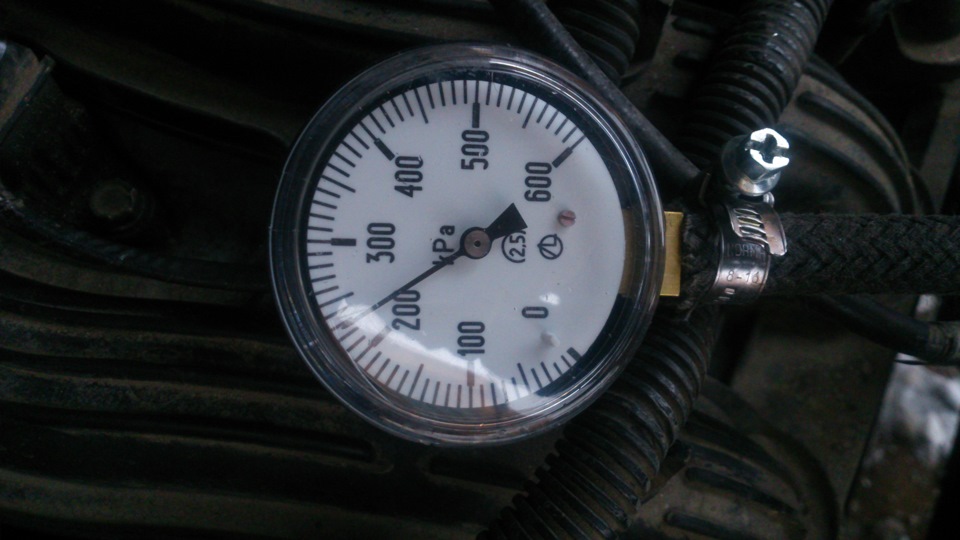

Далее заводим авто, выходим из машины и проверяем давление в топливной системе на холостых оборотах: с подсоединенным ваккумным шлангом 2.1 — 2.6 атм (мои показания ~ 2.35 атм, норма, хорошо)

Отсоединяем ваккумный шланг регулятора давления

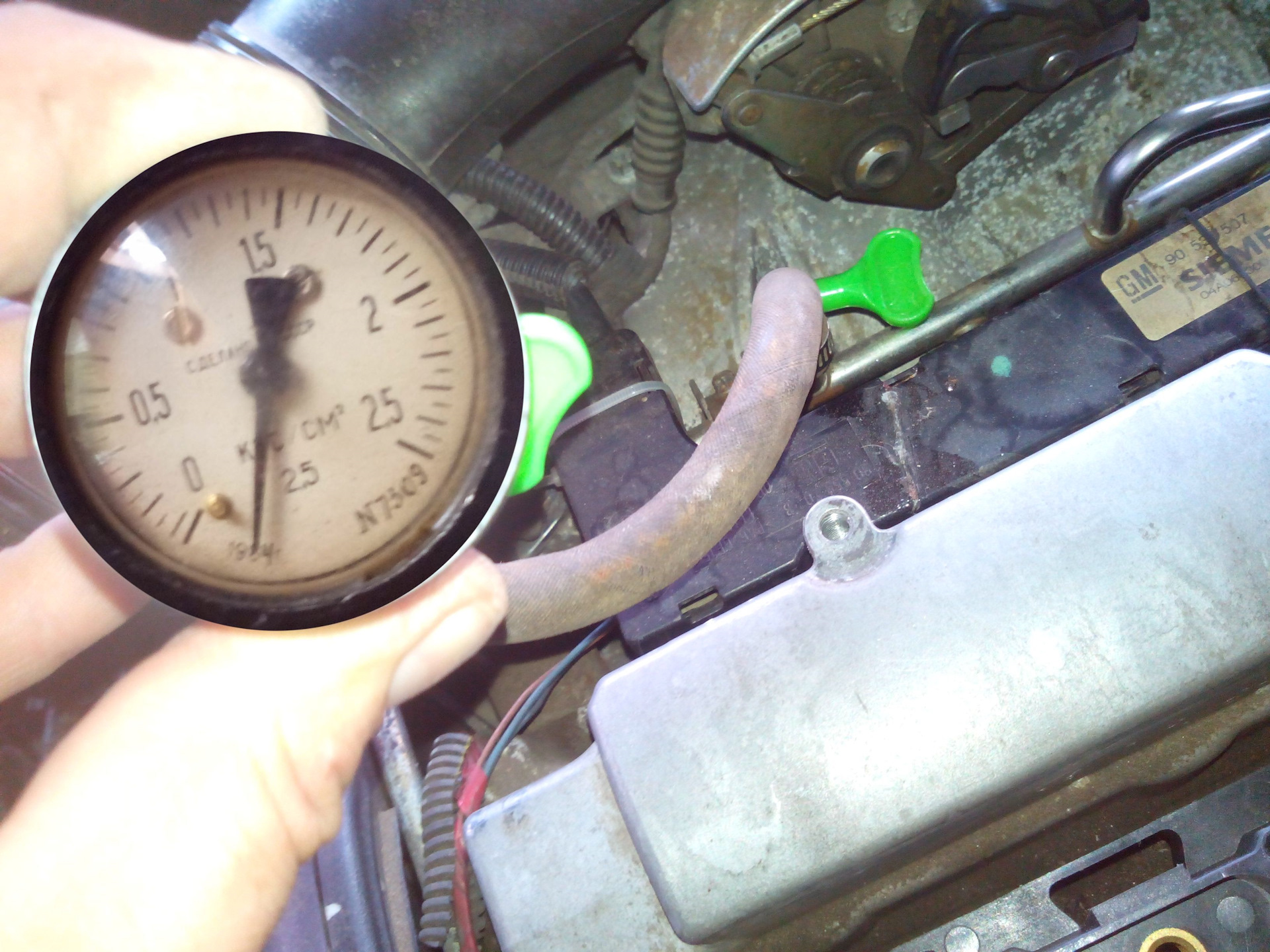

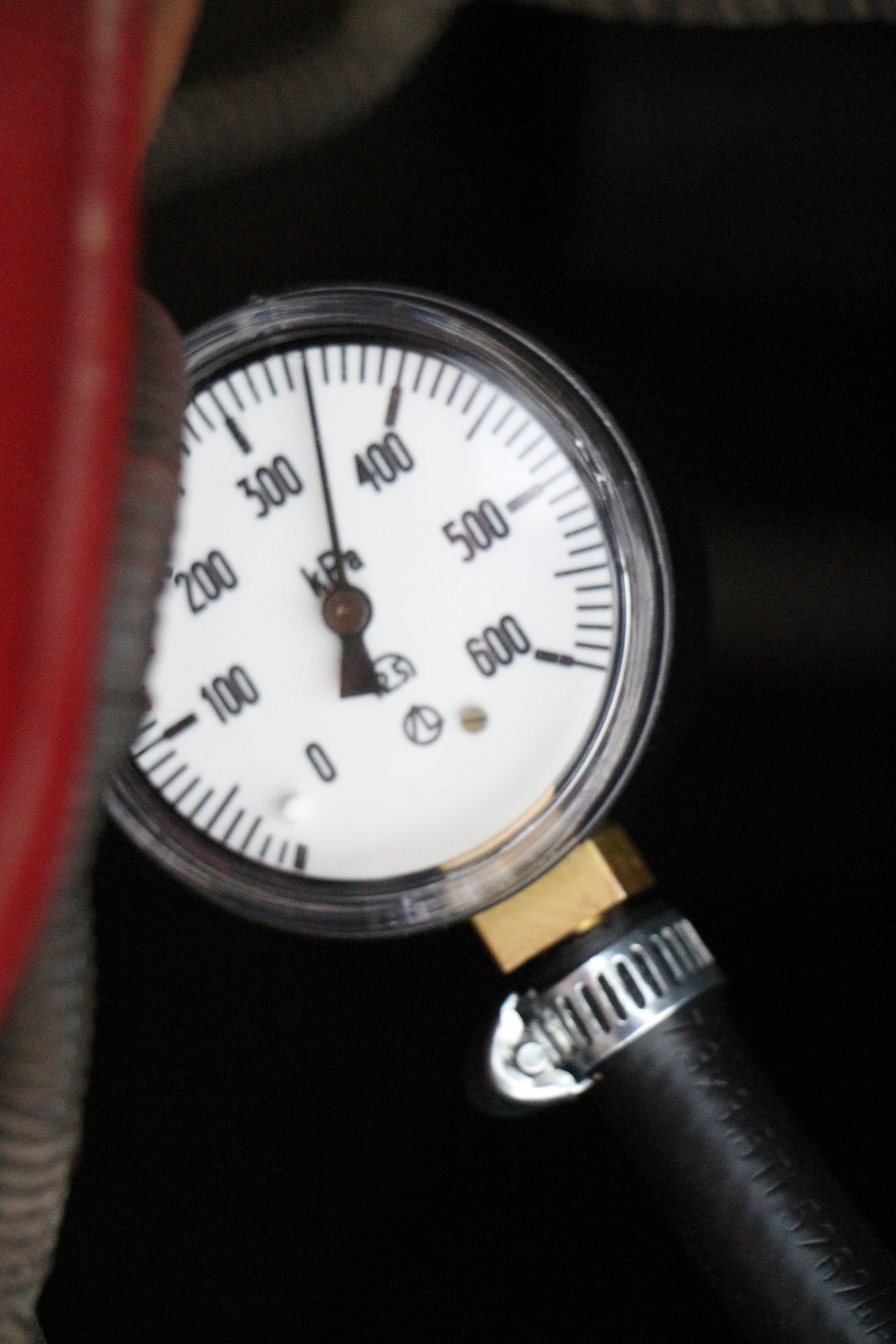

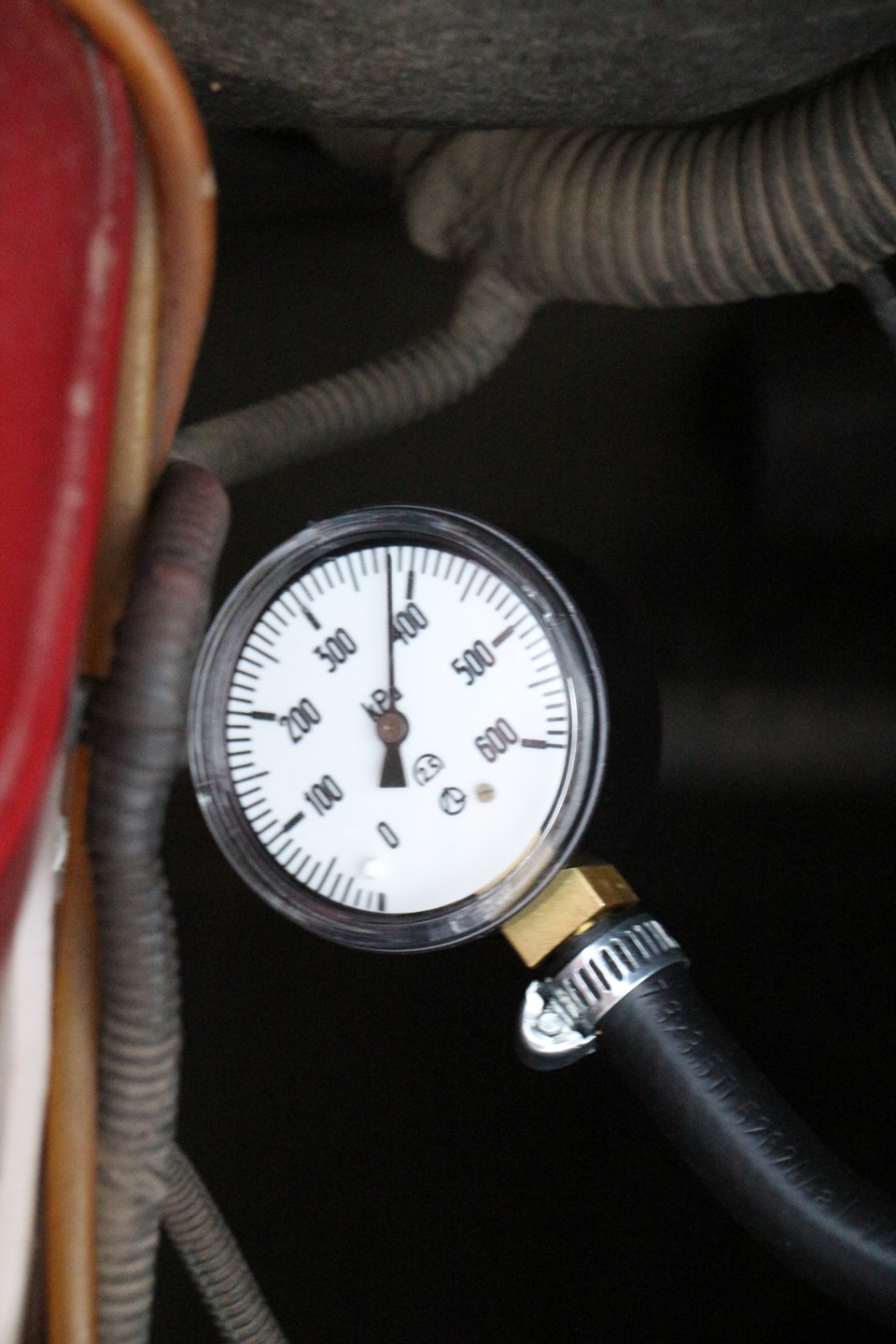

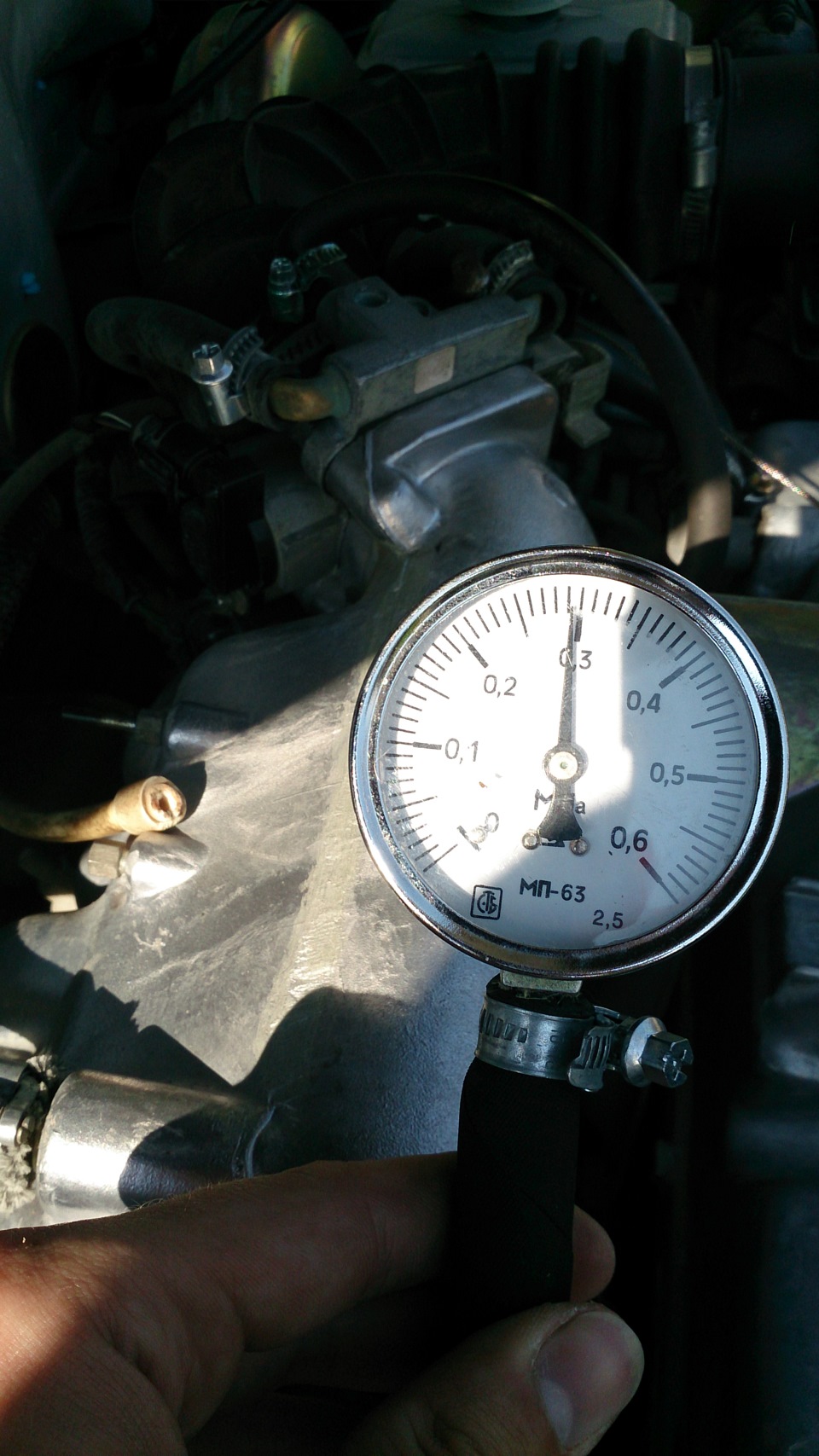

С отсоединенным вакуумным шлангом 2.7 — 3.2 атм (мои показания ~ 3.0 атм, норма, регулятор давления топлива исправен)

Можно также проверить величину остаточного давления:

1. выключим зажигание
2. Закоротить клеммы FP и GND диагностического разъема под капотом
3. На 10 сек включить зажигание (насос должен работать)
4. Выключить зажигание и снять с разъема перемычку
5. Через 5 мин проверить величину остаточного давления

Величина остаточного давления должна быть более 1.5 атм, если это не так, нужно проверить герметичность топливной системы. (у меня ~ 2.1 норма)

Можно проверить еще давление развиваемое топливным насосом и остаточное давление насоса

1. Заглушите подачу топлива в топливную рампу после манометра
2. выключим зажигание
3. Закоротить клеммы FP и GND диагностического разъема под капотом
4. На 10 сек включить зажигание (насос должен работать)

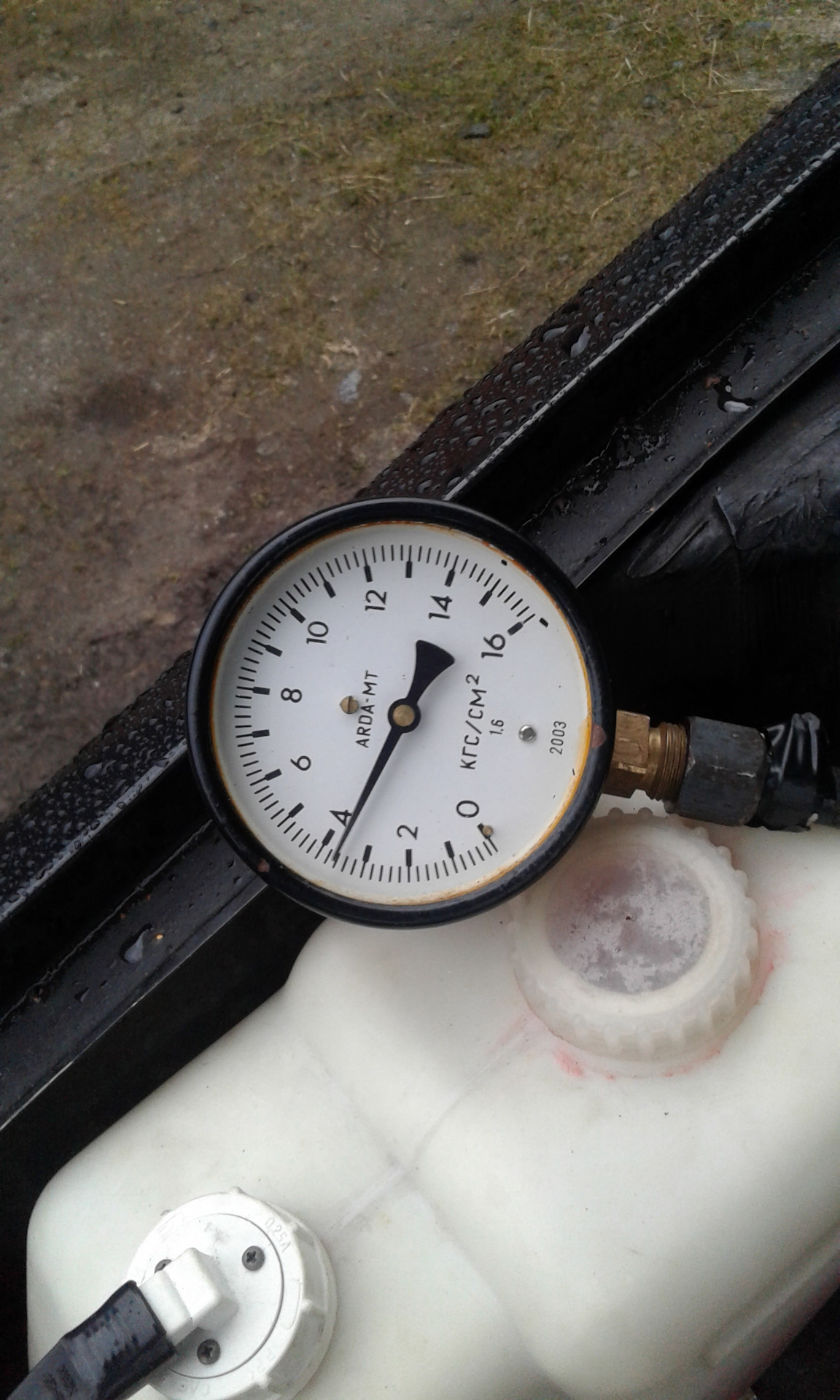

(сравните измерянное давление с рекомендуемым 4.5 — 6.0 атм)
5. Выключить зажигание и снять с разъема перемычку
6. Через 5 мин проверить величину остаточного давления
(Норма 3.5 атм)
7.Если давление ниже нормы и нет утечек, то нужно заменить насос.
(при условии чистоты сетки и топливного фильтра)

Спускаем давление в системе, как это делали в начале, снимаем прибор и подсоединяем топливный шланг к рампе

Автор: serg_shuya

Использование материалов данной статьи без ссылки на первоисточник запрещено

Mazda-Familia. ru (c)

Уравновешивание давления топливных форсунок | Профи по обслуживанию транспортных средств

Не уверены, что это система ERFS? Найдите датчик давления в топливной рампе на топливной рампе.

Топливные форсунки рассчитаны на постоянную подачу топлива при заданном давлении и объеме. Ранние разработки использовали своего рода замкнутый цикл, называемый системой возвратного типа. В них давление в топливной рампе регулировалось предохранительным клапаном, расположенным в топливной рампе, который можно было несколько модифицировать, связав его с вакуумом во впускном коллекторе.Излишки топлива были спущены и возвращены в бак по возвратной магистрали, отсюда и название.

Все относительно
Поддержание разности давлений на форсунках — это вопрос регулировки давления в топливной рампе по отношению к изменению абсолютного давления на впуске.

Давление на впуске и, следовательно, на наконечнике форсунки, зависит от разрежения во впускном коллекторе. Разница между вакуумом на впуске и атмосферным давлением называется абсолютным давлением в коллекторе (MAP).Например, двигатель на холостом ходу с тяговым усилием 20 дюймов / рт. Ст. Будет иметь MAP примерно 5 фунтов на квадратный дюйм при атмосферном давлении на уровне моря. Чтобы поддерживать перепад в 40 фунтов на квадратный дюйм на наконечнике форсунки, давление в топливной рампе должно быть 45 фунтов на квадратный дюйм (перепад 40 фунтов на квадратный дюйм + 5 фунтов на квадратный дюйм MAP).

Однако датчик топливной рампы уже привязан к MAP, и PID диагностического прибора покажет 40 psi. А если вы подключите механический манометр, который привязан к атмосферному давлению, показание манометра будет всего 30 фунтов на квадратный дюйм (45 фунтов на квадратный дюйм минус 15 фунтов на квадратный дюйм атмосферного давления).Вот почему они не будут читать одно и то же в работающей системе ERFS.

Позже были разработаны безвозвратные системы, которые уменьшали сложность системы и уменьшали нагрев топлива в топливном баке. В этих системах клапан сброса давления был перемещен к узлу топливного насоса в баке, позволяя излишку немедленно возвращаться, не перемещаясь полностью к двигателю и обратно. Однако давление в топливной рампе должно было оставаться постоянным, поскольку оно не относилось к впуску, как в старой конструкции.

Поддержание постоянной
В 1998 году компания Ford представила ERFS, или электронную безвозвратную топливную систему. Эта система уникальна тем, что в ней отсутствуют механические средства регулирования давления топлива. Вместо этого давление топлива постоянно поддерживается электроникой, изменяя время работы топливного насоса.

Это дает уникальное преимущество при подаче топлива в двигатель. Чтобы обеспечить прохождение правильного количества топлива через форсунки, перепад давления между форсункой и впуском должен оставаться как можно более постоянным. Эта система позволяет это сделать, используя специальный датчик давления / температуры в топливной рампе. Датчик установлен на топливной рампе и измеряет разрежение во впускном коллекторе. Это ключевой датчик обратной связи для модуля управления двигателем (ECM), который, в свою очередь, отправляет команду переменного рабочего цикла модулю подачи топливного насоса (FPDM) для поддержания постоянного перепада давления при переменных нагрузках.

В системе ERFS используется специальный модуль топливного насоса для изменения скорости насоса.Это типичный макет, но проверьте информацию об обслуживании, чтобы узнать точную схему автомобиля, над которым вы работаете.

FPDM управляет цепью заземления топливного насоса, и, передавая команду ECM через собственный рабочий цикл, топливный насос можно быстро включать и выключать. Это приводит к различной скорости насоса и соответствующему перепаду давления.

FPDM также оснащен схемой контроля топливного насоса, которая отправляет один из трех сигналов обратно в ECM и используется для диагностики неисправностей FPDM, топливного насоса и соответствующей проводки.

Как это работает
Подача топлива включается при включении ключа, выключенном двигателе на одну секунду и в режиме запуска или работы, когда ECM видит сигнал от датчика положения коленчатого вала (CKP). На основе обратной связи от датчика давления в топливной рампе, ЕСМ отправляет управляющий сигнал рабочего цикла в диапазоне от 5 до 51 процента на FPDM. FPDM удваивает эту команду рабочего цикла и использует ее для включения топливного насоса. Например, 40-процентный рабочий цикл, заданный ECM, будет соответствовать 80-процентному включению топливного насоса.Если все в порядке, FPDM отправит обратно сигнал рабочего цикла 50% обратно в ECM в цепи контроля топливного насоса, давая ему знать, что FPDM включен и работает правильно.

СТРАНИЦА 2

Синяя кривая — это сигнал FP_M, возвращаемый к ECM, сообщающий, что он не понимает команду.

Красная линия — это команда рабочего цикла контроллера ЭСУД, а коричневая — ток насоса.

Проверка расхода форсунки с помощью осциллографа
Форсунки предназначены для подачи определенного количества топлива в соответствующие цилиндры.Однако, если штифты заедают или протекают, эта задача не будет выполнена, и это приведет к проблемам с управляемостью. Один из методов проверки расхода форсунок называется проверкой баланса форсунок. В этом тесте каждая форсунка активируется вручную (с помощью диагностического прибора или инструмента ручной активации), и отмечается соответствующее падение давления в топливной рампе. После того, как все форсунки были испытаны, перепады давления сравниваются, чтобы увидеть, значительно ли они меньше или больше, чем другие.

Это может занять много времени, особенно если вам нужно подключить инструмент активации к каждой форсунке. Но подождите минутку. В системе Ford ERFS есть датчик давления в топливной рампе, не так ли? Могу ли я вместо этого использовать этот сигнал для отслеживания падения давления на форсунках?
Хотя я пробовал этот метод с некоторым успехом, лучшим выбором является датчик давления SenX ES300.

Он подключается к топливной рампе через клапан Шредера или может быть подключен с помощью большинства тестеров давления топлива профессиональной серии, в которых используется быстроразъемная муфта. ES300 показывает падение давления в виде положительного сдвига напряжения на вашем прицеле, и пики должны быть относительно однородными, если поток топлива через форсунки одинаков.

Расположение Schrader в топливной рампе на двигателях V6 и V8 будет влиять на амплитуду перепадов давления между рядами, поэтому сначала потратьте время на то, чтобы опробовать его на известных исправных системах.

Если контроллер ЭСУД требует выключения топливного насоса, он отправляет на FPDM командный сигнал от 70% до 81%. Если FPDM отправляет или видит какой-либо другой рабочий цикл, FPDM вернет 25-процентный сигнал рабочего цикла на линии монитора, давая понять ECM, что он либо не получил сообщение, либо сообщение не имеет смысла.75-процентный возврат рабочего цикла на линии монитора позволяет контроллеру ECM знать, что FPDM обнаруживает проблему в топливном насосе или в проводке между насосом и модулем.

Сигнал монитора топливного насоса можно просмотреть непосредственно с помощью цифрового мультиметра (DMM), графического мультиметра, осциллографа или диагностического прибора с использованием расширенных данных. Однако, в зависимости от диагностического прибора, идентификатор параметра FP_M (PID) может отображать фактический рабочий цикл или одно из следующих значений:
* Для фактической 25-процентной отдачи: 15-60 процентов PID
* Для фактической 50-процентной отдачи: 80- 125 процентов PID
* Для фактического возврата 75 процентов: 250-400 процентов PID

Советы по тестированию
Проверить давление топлива можно так же просто, как подключить диагностический прибор и просмотреть FRP (давление в топливной рампе) и FRP_DSD (желаемая топливная рампа) давление) PID в потоке данных. Если есть проблема в цепи датчика, ищите коды P0192 (низкий уровень цепи) или P0193 (высокий уровень цепи). Датчик использует опорное напряжение 5 В и заземление, подаваемое контроллером ЭСУД, что можно проверить с помощью методов проверки падения напряжения. Если они проходят, убедитесь, что сигнальный провод от датчика к ECM не поврежден, прежде чем забирать датчик.

Сигнал FP_M теперь на 50 процентов, все в порядке. Насос работает почти на 100 процентов.

Если контроллер ЭСУД обнаруживает, что сигнал давления в топливной рампе не соответствует заданному, он записывает код P0191 (диапазон / производительность FRP).Это может означать неисправность датчика давления, его вакуумной магистрали, насоса или трубопроводов подачи к магистрали. Вы можете проверить целостность PID датчика давления в топливной рампе, измерив давление топлива с помощью механического манометра. Однако имейте в виду, что датчик относится к вакууму во впускном коллекторе, а ваш манометр — к атмосферному давлению. Это означает, что они согласятся только с тем, что двигатель не работает. Проверка давления топлива во время работы может привести к разнице в 7-10 фунтов на квадратный дюйм.После проверки сигнала датчика устраните неисправность, как и любую другую жалобу на давление топлива.

Вы можете проверить давление топлива и целостность датчика давления в топливной рампе с помощью механического манометра. Просто помните, что эти двое согласятся только с выключенным двигателем.

Наконец, P0190 (FRP застрял в диапазоне) означает, что сигнал датчика к ECM не изменяется, когда это ожидается. Вероятная неисправность датчика, проверьте с помощью двунаправленной способности вашего сканирующего прибора запустить топливный насос с различными скоростями и проследив за изменением давления в рампе как на механическом манометре, так и на диагностическом приборе. Если давление изменяется на механическом манометре, но не на диагностическом приборе, проверьте датчик, чтобы увидеть, изменяется ли сигнал на ECM. Делайте тесты краткими, особенно при работе насоса на полной скорости, чтобы избежать ненужного износа насоса.

5 советов по диагностике системы впрыска топлива Common Rail

Переход от традиционных (механических) систем впрыска дизельного топлива к современной компьютеризированной топливной системе Common-Rail высокого давления (HPCR) требует изменения мышления и процедур диагностики.

Мы все слышали фразу «вы не можете научить старую собаку новым трюкам», но мы собираемся развлечь вас, предложив вам наши 5 советов, которые помогут убедиться, что старые дизельные собаки все еще могут выполнять несколько новых трюков. .

Совет 1. Не пережимайте и не ограничивайте возвратный топливопровод

Опытные настройщики насосов знают, что первые топливные насосы Bosch (насосы «VE» и насосы «P») можно обманом увеличить давление впрыска, ограничив обратный поток топлива. Этот тип «модификации» можно было избежать из-за типа насоса и более низкого давления, которым были ограничены эти насосы.

Этот же прием нельзя применить к системам HPCR.

Если у вас есть двигатель с топливной системой HPCR, и вы пытаетесь ограничить поток топлива насоса CP3, насос будет создавать такое давление в корпусе, что фактически выдувает уплотнения карданного вала и контрольные заглушки прямо из насоса! Насос CP3 в значительной степени зависит от возвратной топливной магистрали, чтобы сбросить избыточное давление топлива, которое создается внутри насоса, и отправить его обратно в бак.

Опять же, НЕ ограничивайте возвратную топливную линию при выполнении диагностических проверок, и в некоторых случаях (с модифицированными насосами CP3) вам действительно нужно УВЕЛИЧИТЬ размер возвратной линии, чтобы справиться с дополнительным потоком.

Совет 2: не повышайте давление во впускном отверстии для топлива

Все мы любим зарабатывать деньги и отдыхать — чем больше, тем лучше. Когда дело доходит до давления топлива HPCR, больше не всегда значит лучше — слишком высокое давление топлива на впуске может создать проблемы того же типа, что и ограничение обратной топливной магистрали. Существует «эффект умножения» давления топлива, поступающего в насос — если вы подаете топливо в насос при слишком высоком давлении, в нем будет развиваться огромное давление (до 40000 фунтов на квадратный дюйм) и может произойти лопание уплотнений, что приведет к повреждению насоса CP3 изнутри. , или повредить форсунки.Если вы используете CP3 в высокопроизводительном приложении, мы настоятельно рекомендуем установить манометр подачи топлива, чтобы всегда поддерживать правильное давление топлива.

Рекомендуемое давление подачи для двигателей с CP3 и CP4:

Dodge / Cummins ’03– ’16 (5,9 л и 6,7 л) не менее 8 фунтов на квадратный дюйм / не более 15 фунтов на квадратный дюйм.
GMC / Duramax ’01 — ’16 (6,6 л) не менее 8 фунтов на квадратный дюйм / не более 10 фунтов на квадратный дюйм.
Ford / Powerstroke ’11 — ’16 (6,7 л) не менее 8 фунтов на квадратный дюйм / не более 10 фунтов на квадратный дюйм.

Совет 3: Сведите к минимуму образование конденсата и загрязнение воды — заполните его!

Все мы знаем, что дизельное топливо гигроскопично (впитывает воду). Поэтому неудивительно, что подавляющая причина № 1 отказов системы дизельного топлива: загрязнение воды.

По этой причине, если ваш двигатель не будет использоваться более 30 дней, мы настоятельно рекомендуем полностью заправить топливные баки (чтобы обеспечить минимальное количество воздуха для сбора конденсата), а также заменить топливные фильтры. чаще, если двигатель много сидит.

Вода (конденсат) собирается на стенках топливного бака, образуя маленькие капельки влаги, которые образуются при ежедневном нагревании и охлаждении окружающего воздуха. Чем больше перепад температур, тем быстрее собирается вода. Обычно для образования конденсата внутри топливного бака, который еще не был запущен, требуется около 28–30 дней. Эта влага будет накапливаться в топливе и вызывать образование ржавчины и водорослей внутри топливного бака, что в конечном итоге приведет к загрязнению всех компонентов топливной системы изнутри.

Для длительного хранения мы рекомендуем использовать присадку к дизельному топливу Stanadyne Performance Formula, которая содержит компонент-стабилизатор топлива и мягкий биоцид, чтобы продлить срок службы хранимого топлива и предотвратить рост водорослей.

Совет 4: Регулярно меняйте топливные фильтры и улучшайте фильтрацию.

Инжекторы

HPCR тщательно изготовлены в соответствии со строгими стандартами и проходят множество испытаний, прежде чем даже попадут в коробку для продажи на прилавке. Если инжектор не проходит эти строгие испытания, инжектор придется демонтировать, чтобы начать все заново.

Bosch использует материалы высочайшего качества для обеспечения длительного надежного срока службы форсунок (измерение компонентов с точностью до 4 знаков после запятой!). Защита этих очень чувствительных компонентов от повреждений, чрезмерного износа или загрязнения имеет решающее значение. Приобретайте запчасти Bosch reman в нашем магазине запчастей для дизельных двигателей.

В дизельном топливе нет присадок, которые могут удалить воду (продукты на спиртовой основе или продукты метилгидрата не предназначены для использования в дизельном топливе), ваш верный друг и ваша первая линия защиты на вашем двигателе — это водоразделительный топливный фильтр. .

Мы предлагаем заменять топливный фильтр при каждой ВТОРОЙ замене масляного фильтра.

Одна из наших претензий к OEM-производителям заключается в том, что они устанавливают систему топливных фильтров, которая соответствует абсолютным минимальным стандартам защиты от фильтрации, которые им могут сойти с рук. Если вы серьезно относитесь к защите своих инвестиций (и хотите, чтобы реже возвращались к дилеру для ремонта), улучшение системы фильтрации топлива, установленной на вашем двигателе, похоже на покупку расширенной гарантии — ваш двигатель и ваш кошелек будут рады, что вы это сделали.

Совет 5. Верните настроенные на заказ грузовики обратно на склад для диагностики.

Настройка программного обеспечения для последних моделей грузовиков вывела мир дизельных двигателей на новый уровень производительности и ожиданий клиентов. Есть много хорошо спроектированных продуктов, которые могут повысить производительность вашего грузовика и даже увеличить его пробег, но в неподходящих руках неподготовленный человек может нанести серьезный ущерб за считанные секунды.

Мы настоятельно рекомендуем вернуть любой настроенный на заказ грузовик обратно в его «стандартную» конфигурацию, чтобы повысить точность и скорость при выполнении диагностики.Пользовательские настройки программного обеспечения могут «замаскировать» проблемы и сделать идентификацию неисправных компонентов менее очевидной, а правильную диагностику реальной проблемы — более сложной.

Когда настройки программного обеспечения возвращаются на склад, значения OEM-тестов и процедуры диагностической проверки и спецификации в руководствах магазина будут более точно отражать то, что происходит, чтобы помочь вам быстрее найти источник проблемы.

Любой модуль настройки, добавленный к исправному стандартному грузовику, сделает его более сильным — модули настройки никогда не должны использоваться для компенсации потери мощности на изношенных двигателях с большим пробегом или для маскировки жалоб на плохо работающий двигатель.

Хотя эти советы и приемы, безусловно, не относятся к ракетостроению, разумно убедиться, что при работе с современными топливными системами HPCR учтены основы, и что ваше время и усилия лучше всего потратить на то, чтобы вернуть клиентов в дорогу, а не на погоню за ними. твой хвост.

Некоторые владельцы дизельных двигателей покупают дешевые запчасти для ремонта своих грузовиков. Прочтите в нашем блоге о покупке дешевых топливных форсунок, а затем покупайте наши высококачественные запчасти для дизельных двигателей.

Диагностика дизельного двигателя

Sprinter | Система впрыска топлива Oregon

2007– 2009 Sprinter OM642 Диагностика

PDF: 2007-2009 Sprinter Van OM642 Диагностика

Для проведения правильной диагностики вам понадобится диагностический прибор и некоторые специальные инструменты, доступные в Mopar Special Tools https: // mopar. snapon.com.
Если у вас нет информации об услугах, вы можете приобрести подписку на сайте alldatadiy.com или eAutorepair.net.

Пьезоэлектрический насос высокого давления Common Rail Основная информация
Насос высокого давления создает давление в рампе и подает его в коллектор топливной рампы, где оно течет через инжекторные линии к форсункам. Регулятор давления топлива в ТНВД и клапан регулирования давления в рампе регулируют давление в рампе. Форсунки имеют пьезоэлектрический блок вместо электромагнитного соленоида.При подаче питания пьезокристаллы расширяются, поднимая регулирующий клапан с его гнезда через гидравлическую муфту (соединительный плунжер ниже), чтобы начать впрыск. Если седло клапана в форсунке протекает или клапан регулирования давления негерметичен, тогда давление в рампе не будет достаточным для запуска двигателя.
ВНИМАНИЕ!
Топливная система содержит топливо под высоким давлением до 23 500 фунтов на квадратный дюйм. Не пытайтесь найти утечки пальцами! Попадание топлива под высоким давлением в кровоток может привести к ампутации или смерти.

Предварительные проверки

Запишите и устраните все активные коды неисправности, они могут быть связаны с жалобой.
Убедитесь, что у вас есть хорошее чистое топливо.
Убедитесь, что напряжение аккумулятора выше 12,0 В.
Убедитесь, что частота вращения коленчатого вала превышает 200 об / мин

Нет запуска или жесткий запуск

Сначала проверьте давление в рампе при проворачивании. Если давление в рампе совпадает с желаемым и двигатель не запускается, есть еще одна проблема, вызывающая отсутствие запуска.Если давление в рампе не достигает желаемого, продолжите диагностику топливной системы.
Отсутствует или низкое давление подачи топлива к ТНВД. См. «Подача топлива» ниже.
Форсунки; Следите за давлением в рампе и посмотрите, есть ли у вас более 3600 фунтов на квадратный дюйм или 1,0 вольт во время запуска. В противном случае одна или несколько негерметичных форсунок могут вызвать затрудненный запуск. См. Раздел форсунок для дальнейшей диагностики. Отсутствие дыма из выхлопной трубы примерно через 10 секунд запуска означает, что топливо не попадает в цилиндры.Купить оригинальные форсунки Bosch OE
Утечка в соленоиде давления топлива (в топливной рампе). Во время проворачивания из соленоида не должно выходить топливо. Выполните проверку количества утечек в соленоиде давления в топливной рампе, чтобы определить, неисправен ли он. Если форсунки исправны, соленоид давления топлива должен удерживать 870-1450 фунтов на квадратный дюйм при отключении от сети во время проворачивания. См. «Электромагнитный клапан давления топлива или клапан управления потоком» ниже для получения дополнительной информации. Купить соленоид давления топлива OE
Если вышеуказанные тесты пройдены, а давление в рампе по-прежнему ниже указанного, попробуйте отсоединить клапан контроля количества топлива (FCA) в насосе CP и посмотреть, поднимется ли давление. В противном случае насос может быть неисправен.

Черный дым

Загрязненный воздушный фильтр
Утечки выхлопных газов или утечки в режиме наддува, под нагрузкой обычно можно услышать утечку наддува в виде пронзительного визга.
VGT turbo заедает и / или работает неправильно.
Неисправность системы рециркуляции ОГ. Обычно это устанавливает код.
Загрязнен или поврежден датчик массового расхода воздуха
Забиты впускные коллекторы и / или неисправны вихревые клапаны

Промах, неровная работа, детонация

Плохой или неправильный крутящий момент на форсунке, отсутствующая или поврежденная прокладка камеры, низкая компрессия, чрезмерный зазор клапана, плоские выступы на распределительных валах — все это может стать причиной промаха.
Прижимные болты форсунки необходимо заменить, если они были сняты, они являются крутящим моментом для ослабления болта.В противном случае они могут растянуться и позволить дымовым газам пройти мимо форсунки, что может вызвать перегрев форсунки и привести к ее выходу из строя.
Существует тест на относительное сжатие, доступный с помощью сканирующего прибора wiTECH. Допустимые значения между двумя цилиндрами должны быть равны или меньше 15 об / мин.

Помпаж на холостом ходу

Подача топлива в насос высокого давления ограничена или по воздуху.
Фактическое и желаемое слишком большое расстояние, нанесите на карту график давления топлива, если у вас есть колебания более 500 фунтов на квадратный дюйм, это может вызвать помпаж.Это может быть неисправный электромагнитный клапан количества топлива (FCA) в насосе CP. Перед заменой соленоида подачи топлива в насосе высокого давления проверьте работу соленоида давления топлива (в рампе, см. Ниже). Купить клапан управления топливом OE для Sprinter

сине-белый дым на холостом ходу при низких температурах

* Дым может не быть видимым на фургонах с сажевым фильтром. Возможно, потребуется отсоединить выхлопную трубу или временно установить испытательную трубку для диагностики проблем с курением.
Если дым рассеялся менее чем за 1 минуту, это может быть нормальным явлением в зависимости от температуры и высоты.Сине-белый дым, который жжет вам глаза, — это топливо, сгоревшее ООН. Низкие температуры, большая высота и чрезмерное время простоя — все это означает неполное сгорание.

Возможна неисправная форсунка, утечка из наконечника форсунки.
Температура воздуха на впуске, температура охлаждающей жидкости, температура воздуха на впуске и температура аккумулятора должны соответствовать нормальной температуре окружающей среды в холодном состоянии. Если нет, отремонтируйте при необходимости.
Проверить работу системы свечей накаливания в холодном состоянии.
Проверьте давление в рампе при выключенном двигателе, оно должно быть 0 фунтов на квадратный дюйм (+/- 500 фунтов на квадратный дюйм).
Газированная или ограниченная подача топлива.
Чрезмерное время простоя может вызвать появление белого дыма на холоде из-за скопления нагара на наконечниках форсунок. Время простоя более 20% является чрезмерным.

Подача топлива

Модели 2007-2009 годов используют электрический питающий насос в баке для питания насоса CP при 59 + -2 PSI. Измерьте до и после топливного фильтра, чтобы проверить возможные ограничения фильтра. Предохранительный клапан давления топлива (каскадный перепускной клапан) в насосе CP ограничивает давление подачи топлива на клапан управления количеством топлива (FPR, FCA, MPROP).Система подачи топлива также обеспечивает давление на стороне возврата или обратной утечки форсунок. См. «Форсунки» для получения дополнительной информации.
Соленоид давления топлива в топливной рампе Купить Соленоид давления топлива Sprinter
⦁ Электромагнитный клапан давления топлива прикреплен к задней части топливной рампы. Наконечник соленоида давления топлива имеет острую кромку для уплотнения металл к металлу. Режущая кромка фактически деформирует металл в топливной рампе, чтобы герметизировать поверхности. Соленоид необходимо заменить, если он снят с рейки.Соленоид контролирует и поддерживает давление в рампе в соответствии с командой ECM.
⦁ В состоянии DE под напряжением соленоид давления топлива удерживается закрытым за счет силы пружины, как предохранительный клапан. Во время запуска соленоид давления топлива удерживается в закрытом состоянии магнитной силой, чтобы обеспечить давление, достаточное для запуска. При подключении соленоида давления топлива не должно происходить утечки топлива из обратной магистрали во время проворачивания.
⦁ В отключенном состоянии он должен удерживать 870–1450 фунтов на квадратный дюйм во время проворачивания коленчатого вала и должен возвращать немного топлива.Если он не держит давление, а форсунки в порядке, значит, соленоид давления топлива неисправен.
⦁ Во время движения соленоид давления топлива постоянно несколько открыт, давление жидкости противодействует магнитной силе катушки и небольшой силе пружины, помогая поддерживать желаемое давление в рампе.
⦁ Если фактическое давление топлива по сравнению с заданным значением давления топлива постепенно падает, а затем резко превышает заданное значение, то соленоид давления топлива заедает и обычно требует замены.

* Чтобы выполнить проверку количества утечек соленоида давления в топливной рампе, выполните следующие действия:

Есть два типа проводов, идущих к соленоиду. Одна резиновая леска и одна плетеная стальная леска. Отсоедините резиновый возвратный топливопровод от топливной рампы. Закройте резиновый возвратный патрубок для топлива, чтобы предотвратить утечку. Используйте короткий отрезок шланга, чтобы перенаправить топливо из направляющей в подходящую емкость.
Для плетеной лески отсоедините большой возвратный шланг топливной рампы от банджо-фитинга и зажмите его.Присоедините шланг к банджо-фитингу и направьте шланг в подходящую емкость.
Проверните двигатель на 10 секунд. Не должно быть утечки из соленоида.
Если есть, проверьте сигнал с широтно-импульсной модуляцией от контроллера ЭСУД. Обычно это значение составляет от 18% до 24% при запуске двигателя или на холостом ходу.
Если утечка есть, замените соленоид давления топлива.

Впрыскивающий насос высокого давления (насос CP) Купить восстановленные насосы высокого давления Bosch

Насос высокого давления приводится в действие распределительным валом и не требует синхронизации.Топливо, которое поступает в насос высокого давления, находится под давлением 200–1600 бар (2900–23205 фунтов на кв. Дюйм). Затем топливо под давлением подается в топливную рампу. Насос высокого давления и фланец, расположенный за насосом, поставляются в сборе. Топливные каналы и элементы управления во фланце регулируют подачу топлива в камеры насоса высокого давления и регулируют смазку насоса.

Большинство проблем с запуском из-за низкого давления в рампе вызваны неисправными форсунками или соленоидом давления топлива в топливной рампе.Если в системе впрыска есть утечка, насос не создаст достаточного давления. Если возникла серьезная проблема загрязнения грязью или водой, очень вероятно, что насос высокого давления потребуется заменить. Форсунки обычно сначала повреждаются, но любое загрязнение, попавшее в форсунки, также прошло через насос CP.
Вы можете отключить клапан контроля количества топлива в CP3, и давление должно по умолчанию быть максимальным (23 200 фунтов на квадратный дюйм).
Если каскадный перепускной клапан неисправен, это может привести к подаче топлива из возвратной линии, а не в зарядный контур насоса CP.Форсунки

Купить форсунки Bosch OE для Sprinter Diesel

* Прижимные болты форсунки затянуты до упора. При снятии их необходимо заменить, они предназначены только для одноразового использования! Если их не заменить, это, скорее всего, приведет к расшатыванию форсунок во время работы и возможному повреждению головки блока цилиндров.
Форсунки содержат пьезоэлектрические приводы, необходимые для высокоскоростной активации. Более высокая скорость переключения позволяет сокращать интервалы между отдельными впрысками топлива и более точно контролировать их.Эта функция способствует более тихой и более эффективной работе двигателя.
Двигатель требует большого количества впрысков при нормальной работе. Например, при частоте вращения двигателя 1000 об / мин ECM может активировать форсунки до 250 раз в секунду. Необходимо быстро накопить достаточно энергии, чтобы активировать форсунки в эти временные рамки. Пьезоэлектрические приводы также требуют высокого напряжения (150+ вольт) для правильной работы.
Требуется давление в рампе около 3000 фунтов на квадратный дюйм, чтобы форсунки подали топливо для запуска.Для работы форсунок также требуется низкое давление подачи топлива на обратной стороне. Без противодавления гидравлическая муфта (соединительный плунжер) будет иметь чрезмерный зазор, и пьезопривод не будет работать правильно.

Чрезмерная утечка в форсунке обычно приводит к проблемам с запуском, которые могут возникнуть в горячем или холодном состоянии, но обычно возникают в горячем состоянии, потому что в горячем топливе тоньше. Избыточная утечка из форсунки возвращается в бак, это не внешняя утечка топлива.
Если давление в рампе ниже указанного в спецификации и подача топлива к насосу СР в порядке, проверьте объем возврата форсунки. Снимите крышки двигателя. Отсоедините шланги возврата топлива в верхней части форсунок. Установите отдельные шланги и поместите в отдельные емкости, чтобы измерить объем возврата. Пережмите возвратный топливопровод, чтобы топливо под давлением из подающего насоса не выходило из возвратного трубопровода при проворачивании коленчатого вала. У каждой форсунки должно быть мало или вообще не должно быть обратного топлива при запуске, и не должно превышать 2.5 мл за 10 секунд.
Иногда бывает очень трудно снять форсунки из-за скопления нагара вокруг корпуса форсунки в головке цилиндров. Обычно это происходит из-за негерметичных прокладок камеры. Прижимные болты в лучшем случае являются крайними, и при повторном использовании после снятия они не будут удерживать крутящий момент. Болты податливы до крутящего момента, их необходимо заменять каждый раз при снятии. Купить Прижимные болты форсунки

Турбокомпрессор

Турбокомпрессоры на этих двигателях представляют собой турбонагнетатели с изменяемой геометрией.В них используется электрический привод, управляемый широтно-импульсным модулированным сигналом от контроллера ЭСУД, для изменения положения лопастей в зависимости от нагрузки и положения дроссельной заслонки. Как и любые другие турбины типа VGT, эти турбины подвержены накоплению углерода, что приводит к заеданию лопаток, что приводит к нескольким проблемам с управляемостью. Чаще всего эти жалобы включают плохой отклик, низкую мощность, загрузку сажевого фильтра и низкую экономию топлива. Турбокомпрессор, охладитель наддувочного воздуха и система рециркуляции отработавших газов взаимодействуют друг с другом и должны испытываться как единая система.Купить Sprinter OE Turbos

Проверьте привод заслонки на предмет движения при включении ключа, а затем при запуске двигателя. При запуске двигателя он должен иметь полный ход.
Привод можно заменить отдельно от турбонагнетателя, но состояние лопаток турбонагнетателя также может повлиять на движение привода. При замене привода необходимо проверить свободный и полный ход.

Вихревые клапаны
Двигатель объемом 3,0 л в Sprinter обладает уникальной особенностью.Вихревые клапаны помогают улучшить реакцию на низкой скорости и снизить выбросы. Per Chrysler:
«Впускные коллекторы оснащены вихревыми впускными отверстиями для уменьшения количества твердых частиц на низких оборотах двигателя. Каждый цилиндр имеет один вихревой порт и один зарядный порт. Вихревые порты могут быть закрыты вихревыми клапанами. Клапаны подключаются через рычажный механизм, который приводится в действие приводом вихревого клапана.
Вихревые клапаны обычно открываются за счет натяжения пружины. Пружина встроена в привод вихревого клапана. В нижнем диапазоне оборотов двигателя и нагрузки вихревые клапаны закрываются приводом вихревых клапанов.Вся воздушная масса проходит только через зарядные отверстия, что приводит к большему завихрению. Увеличенное завихрение обеспечивает равномерное сгорание для улучшения характеристик двигателя и уменьшения количества твердых частиц. По мере увеличения скорости вращения и нагрузки вихревые клапаны открываются, так что обеспечивается оптимальное завихрение и необходимая масса воздуха для текущих условий эксплуатации ».
Эти вихревые клапаны склонны к заеданию из-за накопления нагара во впускных каналах системы рециркуляции отработавших газов. Связи также подвержены разрыву или иным причинам.Когда вихревые клапаны выходят из строя или заедают, двигатель будет иметь очень низкую мощность и коды, связанные с вихревыми клапанами. Некоторые коды обычно не встречаются в служебной информации. См. Список кодов неисправности ниже для получения дополнительной информации.

Дизельный сажевый фильтр

Дизельный сажевый фильтр улавливает сажу из выхлопных газов, снижая выбросы твердых частиц. В определенных условиях движения двигатель будет выполнять цикл регенерации, в котором будут использоваться дополнительные впрыски топлива и катализатор для нагрева выхлопных газов до точки, при которой сажа выгорит и образует золу.Со временем DPF станет «загруженным золой», и его потребуется заменить или очистить.
Любые проблемы с управляемостью двигателя или отказы топливной системы вызовут преждевременное засорение или выход из строя DPF. Если DPF часто забивается или требует чрезмерных циклов регенерации, вероятно, существует другая проблема с двигателем, топливной системой или системой рециркуляции отработавших газов.

НЕ сбрасывайте таймер DPF, если DPF не был заменен или очищен (удален и очищен, а не регенерирован в автомобиле). Контроллер ЭСУД отслеживает количество использованного топлива, сажи и золы.Если таймер сбросить без замены или очистки DPF, это приведет к чрезмерному содержанию сажи и золы.
Забитый сажевый фильтр может вызвать отказ турбины из-за выброса выхлопных газов под избыточным давлением вокруг уплотнений вала турбины. Жалобы на низкий наддув / низкую мощность должны быть тщательно и полностью диагностированы перед ремонтом!
Чрезмерное время простоя также приведет к ограничению сажевого фильтра из-за скопления твердых частиц на холостом ходу. Это приведет к плохому пробегу (нулевой расход топлива на холостом ходу) из-за более частых событий регенерации.Избыточное время простоя можно определить как оставление транспортного средства включенным при подсоединении прицепа или погрузке / разгрузке.
Использование топливной присадки Stanadyne Performance Formula, улучшающей цетановое число, снизит количество случаев регенерации и увеличит пробег по городу. Это связано с лучшим горением в холодном состоянии и меньшим количеством твердых частиц, попадающих в сажевый фильтр. Купить Stanadyne Performance Formula. Используйте следующую информацию, касающуюся диагностических кодов неисправностей, в дополнение к обычным диагностическим процедурам, описанным в руководстве по обслуживанию или бюллетенях технического обслуживания.
* OEM-коды Sprinter начинаются не с буквы «P», а только с четырех цифр, например «2626». Однако большинство сайтов с сервисной информацией используют букву P из-за стандартного протокола OBD. При поиске кодов попробуйте обе конфигурации, например «P2626» и «2626». Кроме того, многие коды Sprinter будут иметь стандартизированную альтернативу OBD, например «P0299» вместо «2359». Не все коды имеют аналог OBD, что создает некоторую путаницу в отношении того, какие коды необходимо адресовать. По этим причинам предлагается сервисная информация OEM и инструменты сканирования.

DTC P0087 Неисправность давления в топливной рампе — слишком низкое давление
* Этот код не указан в сервисной литературе Chrysler для Sprinter, но может быть установлен или отображен с помощью некоторых диагностических приборов.

Ограниченная или аэрированная подача топлива к насосу CP3
Чрезмерная утечка из топливных форсунок
Электромагнитный клапан давления топлива в топливной рампе не работает должным образом

DTC P0201 — P0206 Цепь управления форсункой: короткое замыкание на массу / напряжение или «общая ошибка»

Повреждена проводка форсунки
Проверьте сопротивление форсунки.Оно должно быть 185 кОм +/- 10%.

DTC P0299 Turbo при условии наддува
* Этот код не указан в сервисной информации Chrysler для Sprinter, но это код OBD2 / Global, который можно сохранить в ECM Sprinter и будет отображаться с помощью некоторых инструментов сканирования. часто вместе с P2359 или вместо.

Треснувший и / или негерметичный пластмассовый резонатор турбонагнетателя
Утечка в трубках, шлангах или уплотнениях охладителя наддувочного воздуха из турбонагнетателя, промежуточного охладителя или впуска
Грязный или поврежденный датчик массового расхода воздуха
Другие утечки наддува и / или утечки выхлопных газов (до турбокомпрессора)
Отказ системы турбонаддува и / или VGT — привод VGT застрял в открытом положении
Заедание клапана рециркуляции ОГ или другой отказ системы рециркуляции ОГ
Забит воздушный фильтр
Засоренный DPF

DTC P0300 Обнаружены пропуски воспламенения

Ограниченная или аэрированная подача топлива
Неисправные форсунки
Топливная форсунка потеряла крутящий момент, протекает прокладка камеры
Используйте диагностический прибор для изоляции каждого цилиндра
Выполните тест коррекции уровня топлива с помощью диагностического прибора, чтобы изолировать цилиндры
Повреждены кулачки и / или подъемники

DTC P2025 Достоверность датчика давления на впуске

В основном датчик атмосферного давления / ограничения всасывания.Устанавливается на воздушной коробке и часто повреждается во время обслуживания или другого ремонта.

DTC P02043 Цепь датчика положения распределительного вала — обрыв цепи

Обычно неисправный датчик кулачка, однако иногда неисправный датчик кривошипа может установить этот код.
Часто устанавливается вместе с P2045 цепь датчика положения коленчатого вала потерян сигнал

DTC P02045 цепь датчика положения коленчатого вала потерян сигнал

Обычно неисправный датчик кулачка, однако иногда неисправный датчик кривошипа может установить этот код.
Часто устанавливается вместе с P2043 цепь датчика положения распределительного вала — обрыв цепи

DTC’s P2133 Цилиндр 1, P2134 Цилиндр 2, P2135 Цилиндр 3, P2136 Цилиндр 4, P2137 Цилиндр 5, P2138 Цилиндр 6 Обрыв свечи накаливания, короткое замыкание , или превышение температуры
(может также отображаться как P0671, P0672, P0673, P0674, P0675, P0676)
⦁ Проверьте систему свечей накаливания, как указано в сервисной информации. Почти всегда из-за неисправных свечей накаливания и / или модуля.

DTC P2359 Давление наддува слишком высокое / слишком низкое
⦁ Многие диагностические приборы показывают код P0299 вместо этого кода.2359 — это код, указанный в литературе Chrysler.

Чаще всего срабатывает из-за треснувшего и / или протекающего узла резонатора турбокомпрессора.
Другие утечки наддува в промежуточном охладителе, трубопроводах / шлангах промежуточного охладителя и т. Д.
Заедание привода VGT
Засоренный воздушный фильтр
Ограниченный сажевый фильтр
Неисправен турбокомпрессор

DTC P2510 Цепь регулятора давления наддува, регулятор давления наддува Характеристики цепи (Jeep)
⦁ Этот код указывает, что привод VGT работает за пределами нормального диапазона положений и обычно связан с серьезной нехваткой мощности.Утечки на впуске наддува или турбонагнетателя часто являются виновниками, однако неисправные турбины и приводы не являются редкостью.

Проверьте герметичность наддува в промежуточном охладителе, трубопроводах / шлангах промежуточного охладителя, уплотнениях и т. Д.
Осмотрите впускной трубопровод турбонагнетателя на предмет ослабления зажимов и / или соединений.
Проверить работу привода VGT с помощью диагностического прибора
Неисправный турбокомпрессор

DTC P2513 Ошибка положения электродвигателя вихревого клапана, P1270 Рабочие характеристики рабочего колеса впускного коллектора (Jeep)
⦁ Для диагностических приборов нередко нет описания или правильное описание для этого кода.(Sprinter)

Проверьте тягу вихревого клапана на предмет диапазона движения. Его можно активировать с помощью некоторых диагностических приборов, и он должен сдвигать ключ при выключенном двигателе. Клапаны обычно заедают и не допускают движения.
Осмотрите тягу вихревого клапана и датчики. Если связь ослаблена или сломана, или датчики ослаблены / не в своем положении, этот код может быть установлен.
Замена узлов вихревых клапанов рекомендуется, если клапаны заедают / заедают, рычажный механизм изношен / сломан или если двигатель неисправен.Чистка воздухозаборников и клапанов обычно носит временный характер.

DTC P2621 Дизельный сажевый фильтр, высокий уровень накопления золы
⦁ Может также отображаться как « P242F », что является альтернативным кодом OBD2
⦁ Этот код обычно соответствует описанию — DPF с ограничениями. DPF может быть ограничен рядом вещей, в том числе: привычками вождения, отказами топливной системы / двигателя, отказами датчиков.
⦁ Для очистки сажевого фильтра DPF может просто потребоваться движение на постоянной скорости по шоссе в течение 45–90 минут.

Проверьте наличие других кодов, связанных с двигателем, и сначала отремонтируйте, если необходимо.
Осмотрите всю выхлопную систему, чтобы убедиться в отсутствии повреждений, утечек или модификаций.
Если система выпуска отработавших газов в порядке, попробуйте выполнить регенерацию вручную. Для полного сгорания сажевого фильтра может потребоваться несколько попыток. В некоторых случаях DPF может потребоваться снять для очистки в сервисном центре или замены.
Если регенерация прошла успешно, выполните пробную поездку на автомобиле, чтобы убедиться, что неисправность возвращается.Если это так, проверьте датчик дифференциального давления DPF на предмет искажения показаний и при необходимости замените, а затем повторите проверку.

DTC P2626 Дизельный сажевый фильтр — слишком высокое содержание сажи
⦁ Обычно этот код соответствует описанию — DPF с ограничениями. DPF может быть ограничен рядом вещей, включая привычки вождения, отказы топливной системы / двигателя, отказы датчиков.
⦁ Для очистки сажевого фильтра DPF может просто потребоваться движение на постоянной скорости по шоссе в течение 45–90 минут.

Проверьте наличие других кодов, связанных с двигателем, и сначала отремонтируйте, если необходимо.
Осмотрите всю выхлопную систему, чтобы убедиться в отсутствии повреждений, утечек или модификаций.
Если система выпуска отработавших газов в порядке, попробуйте выполнить регенерацию вручную. Для полного сгорания сажевого фильтра может потребоваться несколько попыток. В некоторых случаях DPF может потребоваться снять для очистки в сервисном центре или замены.
Если регенерация прошла успешно, выполните пробную поездку на автомобиле, чтобы убедиться, что неисправность возвращается.Если это так, проверьте датчик дифференциального давления DPF на предмет искажения показаний и при необходимости замените, а затем повторите проверку.

DTC P2952 Неисправность датчика положения левого вихревого клапана, P2953 Неисправность датчика положения правого вихревого клапана
⦁ Сканирующие приборы нередко не имеют описания или правильного описания для этих кодов.

Проверьте тягу вихревого клапана на предмет диапазона движения. Его можно активировать с помощью некоторых диагностических приборов, и он должен сдвигать ключ при выключенном двигателе.Клапаны обычно заедают и не допускают движения.
Осмотрите тягу вихревого клапана и датчики. Если связь ослаблена или сломана, или датчики ослаблены / не в своем положении, этот код может быть установлен.
Замена узлов вихревых клапанов рекомендуется, если клапаны заедают / заедают, рычажный механизм изношен / сломан или если двигатель неисправен. Чистка воздухозаборников и клапанов обычно носит временный характер.

2001–2006 Dodge-Mercedes: Freightliner Sprinter Diagnostics

PDF: Диагностика Freightliner Sprinter

Для проведения надлежащей диагностики вам понадобится диагностический прибор и некоторые специальные инструменты, доступные в компании Mopar Special Tools.

Если у вас нет информации об услугах, вы можете приобрести подписку на сайте alldatadiy.com или eAutorepair.net.

Основная информация Common Rail высокого давления

Насос высокого давления создает высокое давление и подает его в коллектор топливной рампы, который компенсирует колебания давления и распределяет топливо по отдельным форсункам. Клапан количества топлива (исполнительный механизм управления подачей топлива, M-Prop) в насосе высокого давления регулирует выходное давление насоса.Электромагнитный клапан давления топлива (клапан регулирования давления) в топливной рампе окончательно контролирует давление в топливной рампе и предотвращает избыточное давление в системе. Форсунки имеют полый контрольный шарик, который удерживает давление в рампе до тех пор, пока топливный соленоид не приводится в действие контроллером ЭСУД, что позволяет контрольному шарику подняться со своего седла и произвести впрыск. Если контрольный шарик в форсунке протекает или соленоид давления топлива неисправен, тогда давление в рампе не будет достаточно для запуска двигателя.

ВНИМАНИЕ

Топливная система содержит топливо под высоким давлением до 23 500 фунтов на квадратный дюйм.Не пытайтесь найти утечки пальцами! Попадание топлива под высоким давлением в кровоток может привести к ампутации или смерти.

Предварительные проверки

Запишите и устраните все активные коды неисправности, они могут быть связаны с жалобой.
Убедитесь, что у вас есть хорошее чистое топливо.
Убедитесь, что напряжение аккумулятора выше 12,0 В.
Убедитесь, что частота вращения коленчатого вала превышает 200 об / мин

Нет запуска или жесткий запуск

Отсутствует или низкое давление подачи топлива к ТНВД.
Форсунки; Следите за давлением в рампе и посмотрите, есть ли у вас более 3600 фунтов на квадратный дюйм во время проворачивания коленчатого вала, в противном случае одна или несколько форсунок могут вызвать затрудненный запуск, см. раздел форсунок для дальнейшей диагностики. Отсутствие дыма из выхлопной трубы примерно через 10 секунд запуска означает, что топливо не попадает в цилиндры. Купить оригинальные форсунки Bosch OE
Засоренный топливный фильтр
Утечка в соленоиде давления топлива (в топливной рампе). Во время проворачивания из соленоида не должно выходить топливо. Выполните проверку количества утечек в соленоиде давления в топливной рампе, чтобы определить, неисправен ли он.Если форсунки исправны, соленоид давления топлива должен удерживать 870-1450 фунтов на квадратный дюйм при отключении от сети во время проворачивания. Купить Соленоид давления топлива OE
Датчики CMP и CKP должны быть синхронизированы.

Черный дым

Загрязненный воздушный фильтр
Утечки выхлопных газов или утечки Boost, вы обычно можете услышать утечку Boost в виде пронзительного визга под нагрузкой.
VGT turbo заедает и / или работает неправильно.
Неисправность системы рециркуляции ОГ. Обычно это устанавливает код.
Грязный или поврежденный датчик массового расхода воздуха

Промах, неровный ход, детонация

Плохой или неправильный крутящий момент на форсунке, отсутствующая или поврежденная прокладка камеры, низкая компрессия, чрезмерный зазор клапана, плоские выступы на распределительных валах — все это может стать причиной промаха.
Прижимные болты форсунки необходимо заменить, если они были сняты, они являются крутящим моментом для ослабления болта. В противном случае они могут растянуться и вызвать сжатие, распространяющееся мимо инжектора, что может вызвать перегрев инжектора и привести к его выходу из строя.
Существует тест на относительное сжатие, доступный с помощью сканирующих приборов DRB3 или wiTECH. Допустимые значения между двумя цилиндрами должны быть равны или меньше 15 об / мин.
Возникли некоторые проблемы с гармоническим балансиром, которые могут вызвать грубую работу на разных оборотах, утечку сальников кривошипа, некоторые проблемы с датчиком. 01-05 года выпуска.

Скачок на холостом ходу

Подача топлива в насос высокого давления ограничена или по воздуху.
Фактическое и желаемое слишком большое расстояние, нанесите на карту график давления топлива, если у вас есть колебания более 500 фунтов на квадратный дюйм, это может вызвать помпаж.Это может быть неисправный электромагнитный клапан количества топлива (FCA) в насосе CP. Перед заменой соленоида подачи топлива в насосе высокого давления проверьте работу соленоида давления топлива (в рампе). Купить клапан управления потоком OE для Sprinter

Slow Deceleration

Если двигатель зависает на более высоких оборотах или медленно замедляется, износ форсунки обычно вызывает эту проблему из-за чрезмерного возврата. Форсунки нужно будет заменить. Купить форсунки Bosch OE для Sprinter 2.7

Сине-белый дым на холостом ходу в холодное время года

Если дым рассеялся менее чем за 1 минуту, это может быть нормальным явлением в зависимости от температуры и высоты. Сине-белый дым, который жжет вам глаза, — это топливо, сгоревшее ООН. Низкие температуры, большая высота и чрезмерное время простоя — все это означает неполное сгорание.

Возможна неисправная форсунка, утечка из наконечника форсунки.
Температура воздуха на впуске, температура охлаждающей жидкости, температура воздуха на впуске и температура аккумулятора должны соответствовать нормальной температуре окружающей среды в холодном состоянии.Если нет, отремонтируйте при необходимости.
Проверить работу системы свечей накаливания в холодном состоянии.
Проверьте давление в рампе при выключенном двигателе, оно должно быть 0 фунтов на квадратный дюйм (+/- 500 фунтов на квадратный дюйм).
Газированная или ограниченная подача топлива.
Чрезмерное время простоя может вызвать появление белого дыма на холоде из-за скопления нагара на наконечниках форсунок. Время простоя более 20% является чрезмерным.

Подача топлива

2001-2003, используйте механический подающий насос на передней части головки для подачи топлива к насосу CP3.Пусковое давление топлива 6–22 фунта на квадратный дюйм, холостой ход 29–36 фунтов на квадратный дюйм, максимальное давление 51 +/- 7 фунтов на квадратный дюйм.
2004-2006 гг. В баке используется электрический питающий насос для подачи в насос CP под давлением от 58 до 80 фунтов на квадратный дюйм. Минимальное давление составляет 58 фунтов на квадратный дюйм, измерьте его до и после топливного фильтра, чтобы проверить возможные ограничения фильтра. Предохранительный клапан давления топлива (каскадный перепускной клапан) в насосе CP ограничивает давление подачи топлива на клапан регулирования количества топлива. Клапан сброса давления должен открываться при давлении 72,5 фунта на квадратный дюйм.

Соленоид давления топлива в топливной рампе Купить соленоид давления топлива Sprinter

Электромагнитный клапан давления топлива прикреплен к задней части топливной рампы. Наконечник соленоида давления топлива имеет острую кромку для уплотнения металл к металлу. Режущая кромка фактически деформирует металл в топливной рампе, чтобы герметизировать поверхности. Соленоид необходимо заменить, если он снят с рейки. Соленоид контролирует и поддерживает давление в рампе в соответствии с командой ECM.
В состоянии DE под напряжением соленоид давления топлива удерживается закрытым за счет силы пружины, как предохранительный клапан. Во время запуска соленоид давления топлива удерживается в закрытом состоянии магнитной силой, чтобы обеспечить давление, достаточное для запуска. При проверке соленоида давления топлива топливо не должно выходить из обратной магистрали во время проворачивания коленчатого вала, и он должен удерживать давление 870–1450 фунтов на квадратный дюйм при отключении от сети во время проворачивания. Если этого не происходит и форсунки в порядке, значит, соленоид давления топлива неисправен.
При движении соленоид давления топлива постоянно несколько открыт, давление жидкости противодействует магнитной силе катушки и небольшой силе пружины, помогая поддерживать желаемое давление в направляющей.
Если фактическое давление топлива относительно заданного значения давления топлива постепенно падает, а затем резко превышает заданное значение, то соленоид давления топлива заедает и обычно требует замены.

Впрыскивающий насос высокого давления (насос CP) Купить восстановленные насосы высокого давления Bosch

Большинство проблем с запуском из-за низкого давления в рампе возникает из-за неисправных форсунок (посадочное место шара) или соленоида давления топлива в рампе. Вы можете отключить клапан управления количеством топлива в CP3, и давление должно по умолчанию быть максимальным (23 500 фунтов на квадратный дюйм).Однако, если в системе впрыска есть утечка, насос не создаст достаточного давления. Если возникла серьезная проблема загрязнения грязью или водой, очень вероятно, что насос высокого давления потребуется заменить. Форсунки обычно сначала повреждаются, но любое загрязнение, попавшее в форсунки, также прошло через насос CP.
Если каскадный перепускной клапан неисправен, это может привести к подаче топлива из возвратной линии вместо нагнетательного контура насоса CP.
Если двигатель работает, с помощью DRB3 доступен «Тест на создание давления в насосе». Давление в рампе должно увеличиться с примерно 5800 фунтов на квадратный дюйм до примерно 20 305 фунтов на квадратный дюйм примерно за две секунды. В противном случае, вероятно, проблема в топливном насосе высокого давления, при условии, что форсунки и соленоид давления топлива были проверены и исправны. Форсунки

Купить форсунки Bosch OE для Sprinter Diesel

* Прижимные болты форсунки затянуты до предела текучести.При снятии их необходимо заменить, они предназначены только для одноразового использования! Если их не заменить, это, скорее всего, приведет к расшатыванию форсунок во время работы и возможному повреждению головки блока цилиндров.
Требуется давление в рампе около 3600 фунтов на квадратный дюйм, чтобы форсунки подали топливо для запуска.

Чрезмерная утечка в форсунке обычно приводит к проблемам с запуском, которые могут возникнуть в горячем или холодном состоянии, но обычно возникают в горячем состоянии, потому что в горячем топливе тоньше. Избыточная утечка из форсунки возвращается в бак, это не внешняя утечка топлива.
Per Chrysler, отсоедините датчик кулачка и соленоид давления в топливной рампе и подключите возврат отдельных форсунок к градуированным пузырькам. Выполните проверку количества топлива при проворачивании с помощью диагностического прибора. За 10 секунд прокрутки возврат должен быть не более 2,5 мл на инжектор. Если объем превышает 2,5 мл, замените инжектор, очистите память с помощью диагностического прибора и повторите тест. Возможны множественные отказы, потому что гидравлический поток пойдет по пути наименьшего сопротивления.
Вы также можете выполнить проверку количества топлива при работающем двигателе.Через 10 секунд разрешается использовать максимум 40 мл. Если больше, замените неисправный инжектор, очистите память и повторите тест. См. Руководство по обслуживанию для получения дополнительной информации.
Иногда бывает очень трудно снять форсунки из-за скопления нагара вокруг корпуса форсунки в головке цилиндров. Обычно это происходит из-за негерметичных прокладок камеры. Прижимные болты в лучшем случае являются крайними, и при повторном использовании после снятия они не будут удерживать крутящий момент. Болты податливы до крутящего момента, их необходимо заменять каждый раз при снятии.Купить Прижимные болты форсунки

Турбокомпрессор

Турбокомпрессоры этих двигателей представляют собой турбокомпрессоры с изменяемой геометрией. В них используется электрический привод, управляемый широтно-импульсным модулированным сигналом от контроллера ЭСУД, для изменения положения лопастей в зависимости от нагрузки и положения дроссельной заслонки. Как и любые другие турбины типа VGT, эти турбины подвержены накоплению углерода, что приводит к заеданию лопаток, что приводит к нескольким проблемам с управляемостью. Чаще всего эти жалобы включают, среди прочего, плохую реакцию, низкую мощность, черный дым и низкую экономию топлива.Турбокомпрессор, охладитель наддувочного воздуха и система рециркуляции отработавших газов взаимодействуют друг с другом и должны испытываться как единая система. Купить Sprinter OE Turbos

Запустите тест привода турбины с DRB3. Если шток привода не движется вообще или движется неравномерно, проверьте шарнир, где шток соединяется с рычагом лопасти. Они имеют свойство разъедать и ограничивать движение. Очистите ось и стержень, нанесите высокотемпературную смазку и повторите попытку. Если он по-прежнему не двигается правильно, а электрическое питание и проверка заземления в порядке, то турбо-двигатель необходимо заменить.Электропривод нельзя заменить отдельно от турбо.
Примечание. Не пытайтесь сдвинуть шток привода извне, толкая или потянув за него. К штоку привода прикреплена червячная заклепочная передача, которая не допускает движения со стороны выхода.

Используйте следующую информацию, касающуюся диагностических кодов неисправностей, в дополнение к обычным диагностическим процедурам, описанным в руководстве по обслуживанию или бюллетенях технического обслуживания.

Ограниченная или аэрированная подача топлива к насосу CP3
Чрезмерная утечка из топливных форсунок
Электромагнитный клапан давления топлива в топливной рампе не работает должным образом

DTC P0201 — P0205 Цепь управления форсункой

Повреждена проводка форсунки
Проверьте сопротивление форсунки, оно должно быть меньше 1 Ом и больше нуля Ом (перед проверкой провода измерителя нулевого сопротивления).

DTC P0299 Turbo при условии наддува
Этот код не указан в сервисной информации Chrysler для Sprinter, но это код OBD2 / Global, который может храниться в ECM Sprinter и часто отображается с помощью некоторых инструментов сканирования совместно с P2359.

Треснувший и / или негерметичный пластмассовый резонатор турбонагнетателя
Трещина и / или утечка в трубке охладителя наддувочного воздуха от промежуточного охладителя до впуска
Грязный или поврежденный датчик массового расхода воздуха
Другие утечки наддува и / или утечки выхлопных газов (перед турбонагнетателем)
Турбо и или неисправность системы VGT — привод VGT застрял в открытом положении
Заедание клапана рециркуляции ОГ или другой отказ системы рециркуляции ОГ
Забит воздушный фильтр, к воздушным фильтрам 2004-2006 гг. не должно быть приклеено пенопластовая прокладка.
Каталитический нейтрализатор засорен

DTC P0300 Обнаружен пропуск воспламенения

Ограниченная или аэрированная подача топлива
Неисправные форсунки
Топливная форсунка потеряла крутящий момент, протекает прокладка камеры
Используйте диагностический прибор для изоляции каждого цилиндра
Выполните тест коррекции уровня топлива с помощью диагностического прибора, чтобы изолировать цилиндры
Повреждены кулачки и / или подъемники

DTC P2025 Достоверность датчика давления на впуске

Датчик атмосферного давления / ограничения всасывания.Устанавливается на воздушной коробке и часто повреждается во время обслуживания или другого ремонта.

DTC P02043 Цепь датчика положения распределительного вала — обрыв цепи

Обычно неисправный датчик кулачка, однако иногда неисправный датчик кривошипа может установить этот код.
Часто устанавливается вместе с P2045 цепь датчика положения коленчатого вала потерян сигнал

DTC P02045 цепь датчика положения коленчатого вала потерян сигнал

Обычно неисправный датчик кулачка, однако иногда неисправный датчик кривошипа может установить этот код.
Часто устанавливается вместе с P2043 цепь датчика положения распределительного вала — обрыв цепи

DTC P2359 Слишком высокое / слишком низкое давление наддува

Чаще всего возникает из-за треснувшего и / или негерметичного узла резонатора турбонагнетателя.
Другие утечки наддува в промежуточном охладителе, трубопроводах промежуточного охладителя и т. Д.
Заедание привода VGT
Забит воздушный фильтр, к воздушным фильтрам 2004-2006 гг. Не должно быть приклеено пенопластовая прокладка.
Ограниченный выпуск
Неисправный турбокомпрессор

Как работает регулятор давления топлива (FPR)? —

Что такое регулятор давления топлива?

Регулятор давления топлива (FPR) — это устройство, которое регулирует давление топлива, подаваемого в топливные форсунки двигателя.

Как работает Turbosmart FPR?

Turbosmart FPR работает путем отвода части потока топлива к форсункам от топливного насоса для регулирования давления топлива. Топливо перекачивается из топливного бака в топливную рампу топливным насосом. FPR обычно устанавливается после топливной рампы. Это гарантирует, что топливная рампа имеет приоритет в потоке топлива. Клапан в FPR регулирует количество топлива, которое удаляется из топливной рампы, открывая выпускное отверстие.Это позволяет топливу течь обратно в топливный бак.

Базовое давление

Все форсунки нуждаются в разнице давлений между входом и выходом форсунки для распыления топлива в камеру сгорания. Это называется базовым давлением. Базовое давление регулируется на всех Turbosmart FPR с помощью регулировочного винта в соответствии с используемыми форсунками и системой топливного насоса.

Регулировочный винт нажимает на пружину, которая прикладывает усилие к клапану. Когда давление внутри нижней камеры FPR оказывает на клапан достаточно высокую силу.Он преодолевает усилие пружины и поднимает клапан с седла. Это позволяет топливу течь через выпускное отверстие, эффективно контролируя давление топлива в топливной рампе.

Так как выход форсунки подвергается воздействию разрежения / давления в коллекторе, которое изменяется в зависимости от движения дроссельной заслонки. Однако подача топлива из топливного насоса постоянна. Клапан нуждается в эталонном значении для непрерывного изменения количества отбираемого топлива для поддержания постоянного давления топлива в форсунках.Помимо силы пружины, действующей на клапан. Сигнал вакуума / наддува также прикладывает силу к клапану, так что клапан всегда поддерживает постоянную разницу давлений между входом и выходом инжектора.

После установки базового давления

Базовое давление устанавливается без подключения какой-либо линии к опорному ниппелю вакуума / наддува. После установки базового давления. Затем линия вакуума / наддува подключается к эталонному ниппелю.

Например: Базовое давление 40 фунтов на квадратный дюйм.
На холостом ходу при 20 дюймах ртутного столба форсунка подвергается воздействию вакуума 20 дюймов ртутного столба, в результате чего топливо всасывается во впускной коллектор. В сочетании с базовым давлением 40 фунтов на квадратный дюйм теоретическое давление распыления составляет 50 фунтов на квадратный дюйм. Это выше желаемого давления топлива 40 фунтов на квадратный дюйм. Поскольку верхняя часть клапана в FPR также подвергается воздействию 20 дюймов ртутного столба. Клапан поднимается вверх, что открывает выпускное отверстие для увеличения количества топлива, удаляемого из топливной рампы. Далее, уменьшив давление на 10 PSI. Это дает вам желаемое давление топлива 40 фунтов на квадратный дюйм.

Давление наддува

При давлении наддува 10 фунтов на квадратный дюйм на сопло оказывается давление 10 фунтов на квадратный дюйм. Это давление действует против давления базового топлива. Это означает, что давление распыления будет 30 фунтов на квадратный дюйм. Это ниже целевого давления топлива. Также обеспечив верхнюю часть клапана опорным сигналом наддува 10 фунтов на квадратный дюйм. Теперь у FPR есть объединенная сила, чтобы обеспечить давление топлива 50 фунтов на квадратный дюйм. Преодоление силы, действующей на сопло, для достижения целевого давления 40 фунтов на квадратный дюйм.

Важные особенности диапазона FPR Turbosmart

Передаточное число

Это соотношение между давлением наддува и повышением давления топлива.Соотношение 1: 1 означает, что давление наддува увеличивается на каждый 1 фунт / кв. Дюйм. Давление топлива также увеличится на 1 фунт / кв. Дюйм, чтобы обеспечить постоянство разницы давлений между входом и выходом форсунки. Все форсунки рассчитаны на определенное базовое давление. Форсунки — это электромагнитные клапаны, которые открываются и закрываются при подаче на них питания.

Форсунка имеет соленоид, который обеспечивает достаточное усилие, чтобы открыть клапан в форсунке и преодолеть давление топлива, при котором форсунка остается закрытой.Если давление топлива слишком высокое. У соленоида не будет достаточно энергии, чтобы полностью открыть клапан. Это приведет к нехватке топлива в двигателе. Важно поддерживать постоянный перепад давления между входом и выходом форсунки. Следовательно, соотношение FPR 1: 1 является идеальным. Скорость роста всех устройств Turbosmart FPR составляет 1: 1.

Возможности потока

Топливные электрические насосы

Электрические топливные насосы предназначены для подачи постоянного количества топлива независимо от оборотов двигателя и / или давления наддува.На холостом ходу топливный регулятор должен подавать максимальное количество топлива. Это потому, что топливный насос работает на максимальном расходе. Однако двигатель потребляет минимальное количество топлива. Если FPR не может подавать достаточно топлива. Давление топлива будет выше желаемого.

Механические топливные насосы

FPR с высокой пропускной способностью чрезвычайно важен для высокомощного автомобиля с механическим топливным насосом. Механические топливные насосы приводятся в действие непосредственно от двигателя. Расход топлива увеличивается по мере увеличения оборотов двигателя.В такой ситуации, как конец дрэг-рейсинга, обороты двигателя высокие, но дроссельная заслонка закрыта, и двигатель потребляет минимальное количество топлива. FPR должен быть способен отводить большое количество топлива, чтобы в подобных ситуациях перепад давления топлива между входом и выходом форсунки был оптимальным. Большие скачки давления из-за недостаточного расхода топлива в FPR могут привести к повреждению форсунок или механическому отказу топливопроводов и магистралей. Все Turbosmart FPR рассчитаны на высокий расход и способны поддерживать топливную систему, соответствующую модели FPR.

Материалы

Сегодняшние виды топлива содержат различные химические вещества, повышающие их октановое число. Чем выше октановое число, тем меньше он подвержен детонации двигателя. Такие виды топлива, как спирт и неэтилированное гоночное топливо, могут вызывать коррозию необработанных металлов и разрушать диафрагмы. Во всех устройствах Turbosmart FPR используются корпуса из анодированных заготовок из алюминия для обеспечения прочности и устойчивости к коррозии. В FPR800 используется диафрагма, которая может выдерживать любой тип топлива насоса. В отличие от FPR1200, FPR2000 и FPR3000, у которых есть диафрагмы, которые могут работать с любым типом гоночного топлива или спирта.

Базовое давление

Все форсунки имеют рекомендованное производителем оптимальное рабочее базовое давление. Более того, FPR необходимо отрегулировать, чтобы обеспечить это оптимальное базовое давление. У Turbosmart FPR есть регулировочные винты, которые позволяют пользователю устанавливать базовое давление в пределах 30–70 фунтов на квадратный дюйм. Кроме того, они могут быть согласованы с любым типом топливной форсунки и топливного насоса.

Что следует учитывать при выборе Turbosmart FPR?

Целевой уровень мощности

Целевой уровень мощности будет определять количество топлива, необходимое для топливных насосов.Помимо количества топлива, РСП нужно контролировать. Чем выше целевой уровень мощности. Чем больший расход топлива требуется и тем больше должна быть FPR, чтобы расход топлива был достаточным для поддержания давления на желаемом уровне. Подводя итог, можно сказать, что все устройства Turbosmart FPR имеют мощность, указанную в соответствии с серийным номером. Например: FPR1200 может управлять расходом топлива мощностью 1200 лошадиных сил.

Тип топлива

Лучше всего выбрать FPR, способный работать с типом топлива, используемого в двигателе.Трамваи, работающие на насосном топливе, могут использовать FPR800. В отличие от гоночных автомобилей, использующих гоночное топливо или спирт, необходимо использовать более высокие серии FPR, такие как FPR1200, FPR2000 и FPR3000.

Лучшее место для регулятора давления топлива

Пример размещения регулятора рядом с местом назначения топлива [/ caption] Местоположение, местоположение, местоположение Это не только правило номер один в сфере недвижимости, это также является спорным моментом при установке регулятора давления топлива.Некоторые считают, что регулятор давления топлива лучше всего размещать ближе к месту назначения топлива (топливная рампа, топливный журнал, карбюратор, дизельное топливо или насос прямого впрыска), в то время как другие считают, что лучше всего разместить его подальше; иногда на противоположном конце автомобиля. Любая из философий может быть правильной, в зависимости от приложения. Выбор места расположения регулятора может повлиять на простоту установки, регулировки и внешнего вида. Некоторые люди могут выбрать установку регулятора в удобном и / или легкодоступном месте.Или они могут установить его в отдаленном месте, чтобы добиться «более чистого вида». Однако, когда дело доходит до производительности, на регулирование давления топлива может влиять расположение регулятора. Чем дальше регулятор от целевой топливной рампы, карбюратора, дизельного топливного насоса и т. Д., Тем длиннее топливопровод между ними. Чем длиннее топливопровод, тем больше вероятность потери давления топлива. Следовательно, приближение регулятора к месту назначения может помочь в регулировании давления. Во многих приложениях нет необходимости в высокой степени регулирования давления, или общая потребность в потоке не так велика.В этих случаях величина ошибки давления топлива, вызванная размещением регулятора далеко от пункта назначения, незначительна. Таким образом, выбор расположения регулятора рядом с ним может быть вторичным по сравнению с выбором места для простоты установки, регулировки и внешнего вида. Примеры применения: Дизельные системы — оригинальные или слегка модифицированные Для некоторых оригинальных или слегка модифицированных дизельных систем погрешность давления или разница в давлении не так сильно влияют на систему. Например, системы подъемных насосов FUELAB имеют встроенные предохранительные клапаны, регулирующие давление внутри узла.Для приложений, которые не подвержены высоким перегрузкам и не требуют очень точного давления, эта точка регулирования не находится на значительном расстоянии от впрыскивающего насоса, чтобы вызвать ошибку или потерю давления во время высоких нагрузок. Уровень производительности приемлемый.
Газовые или этанольные системы «пониженной мощности» Карбюраторные системы или системы EFI, в которых не используются экстремальные значения расхода, могут не потерять значительную регулировку давления при добавлении расстояний от карбюратора, топливного бревна или топливной рампы.Кроме того, существуют приложения, в которых близкое размещение становится более важным:
Старты с высокой перегрузкой Транспортные средства, используемые для дрэг-рейсинга, подвергаются пускам с высокой перегрузкой, что может снизить давление топлива. Это может произойти, если топливопровод находится между Регулятор и топливная рампа назначения, топливный бункер, карбюратор, дизельный двигатель или насос прямого впрыска расположены так, чтобы работать по длине на транспортном средстве, а регулятор размещен позади места назначения топлива. Перегрузочные силы при запуске могут фактически отталкивать топливо от топлива место назначения, и эффект напрямую зависит от длины топливопровода.Чем короче линия, тем менее выраженным будет это состояние. Следовательно, закрытие регулятора может устранить или минимизировать эту ошибку. Интересно учитывать, что, если регулятор расположен перед местом назначения топлива, он действительно может повысить давление топлива, особенно в карбюраторных системах. Обратите внимание: запуски с большой перегрузкой не создают проблем, если топливопровод между регулятором и пунктом назначения проходит перпендикулярно направлению запуска.
Приложения с высокой мощностью Приложения с высокой мощностью (500+ лошадиных сил) обычно характеризуются большой разницей в расходе топлива между холостым ходом и полностью открытой дроссельной заслонкой.Когда дроссельная заслонка нажимается быстро, возникающее в результате резкое и большое увеличение расхода топлива приводит к потере давления топлива между регулятором и местом назначения топлива. Размещение регулятора близко уменьшит потерю давления. Следует отметить, что высокопроизводительные дизельные системы, в которых используется подъемный насос с внутренним регулятором, также могут получить выгоду от внешнего регулятора, расположенного рядом с насосом впрыска.
Системы со «сверхнизким давлением топлива» Как правило, в системах с карбюраторным или впрыскивающим насосом низкого давления может наблюдаться большая разница в «процентах» изменения ошибки.Изменение давления топлива на 1/2 PSI несущественно для систем EFI 60 PSI, однако для системы 2 PSI оно может быть значительным. Рекомендуется близкое размещение регулятора давления. Важно выбрать правильное место для регулятора давления топлива. Во многих случаях вы можете установить регулятор в таком месте, которое обеспечивает простоту установки, регулировки и внешнего вида. Однако в случаях применения большой мощности, систем сверхнизкого давления топлива и запусков с большим ускорением лучше всего устанавливать регулятор как можно ближе к месту доставки топлива.Это может иметь значение, быть победителем или проигравшим. Нажмите, чтобы просмотреть модели регуляторов давления топлива FUELAB для применения на газе, e85 и метаноле. Нажмите, чтобы просмотреть модели регуляторов давления топлива FUELAB для дизельных двигателей.

7 Симптомы низкого давления топлива и его общие причины

Для правильной работы транспортного средства требуется надлежащая подача топлива к двигателю.

Топливная система автомобиля составляет не менее 4 компонентов, включая топливный насос, датчик давления топлива, топливную рампу и ЭБУ, который все контролирует.

Естественно, если давление не соответствует рекомендациям производителя, двигатель автомобиля практически не реагирует на это.

В этой статье мы обсудим различные симптомы, возникающие из-за низкого давления топлива, и его причины.

7 Признаки низкого давления топлива

Не отвечает дроссельная заслонка
Проблемы с запуском автомобиля
Двигатель глохнет
Проверьте свет двигателя
Задержка турбонагнетателя
Осечки
Низкая производительность

Многие симптомы могут возникать из-за низкого давления топлива из-за важности правильного двигателя давление топлива.

Вот более подробный список из 7 наиболее распространенных симптомов низкого давления топлива.

Не отвечает дроссельная заслонка

Для правильной работы всех автомобилей требуется надлежащая подача топлива в цилиндры. Если вы чувствуете какие-либо задержки в работе пикапа вашего автомобиля, есть большая вероятность, что что-то не так с давлением топлива в двигателе вашего автомобиля.

Проблемы с запуском автомобиля

Низкое давление топлива также затрудняет зажигание двигателя автомобиля. В момент запуска автомобилю требуется много топлива, и, если он не получает нужное количество топлива, он, вероятно, не заведется.

Вам может казаться, что для запуска вашего автомобиля требуется больше времени, или, возможно, требуется более одной попытки для успешного зажигания. Вы также можете услышать шум при попытке завести машину.

Глохнувший двигатель

Если двигатель вашего автомобиля глохнет во время работы или на холостом ходу, это явный признак того, что у вас проблемы с давлением топлива. Это может быть связано с колебаниями и резкими падениями давления топлива.

Загорается свет Check Engine

Современные электронные автомобили оснащены датчиком давления топлива, который вычисляет, если что-то не так с давлением топлива.

Обычно при такой проблеме вы получаете код P0190, сопровождающий вашу проблему. Если загорится индикатор проверки двигателя, вы должны прочитать коды неисправностей с помощью диагностического сканера, чтобы определить проблему.

Турбо лаг

Многие люди могут не иметь турбины в своих машинах, но у тех, у кого есть другой способ узнать, что-то не так с их давлением топлива.

Турбосистема использует воздух и создает в нем давление, чтобы создать эффект турбины на двигателе, позволяя ему создавать больше мощности.

Однако, если вы чувствуете, что ваша турбина слишком долго раскручивается, возможно, что-то не так с вашим давлением топлива.

пропуски зажигания

Низкое давление топлива в топливной системе вызовет неправильную топливовоздушную смесь, а затем, в свою очередь, вызовет слабое сгорание. Это может ощущаться как пропуски зажигания при разгоне или даже на холостом ходу.

К счастью, топливная система в автомобиле требует лишь незначительных изменений. Иногда проблема незначительна, а временами может быть огромной.

Низкая производительность

Наиболее частым признаком низкого давления топлива является неправильная топливовоздушная смесь, из-за которой производительность вашего автомобиля резко падает.

Если вы чувствуете, что характеристики вашего автомобиля намного хуже, чем обычно, пора проверить давление топлива.

6 Причины низкого давления топлива

Засорен топливный фильтр
Неисправный топливный насос
Плохой регулятор давления топлива
Заедание топливной форсунки
Плохая топливная магистраль
Датчик давления топлива

Существует много разных причин низкого давления топлива, но здесь вы найдете наиболее распространенные решения для устранения низкого давления топлива.

Вот более подробный список из 6 наиболее распространенных причин низкого давления топлива.

Забит топливный фильтр

Топливный фильтр очищает поступающее в двигатель топливо. Топливный фильтр следует заменять через определенные промежутки времени, и если вы не меняли его долгое время, это может быть засоренный топливный фильтр, вызывающий низкое давление топлива.

Неисправный топливный насос

Неисправный топливный насос, вероятно, является наиболее частой причиной низкого давления топлива. Бывает, что топливный насос работает медленнее или поврежден внутри, из-за чего он не может подавать достаточно топлива в двигатель.Это вызывает низкое давление топлива.

Неисправный регулятор давления топлива

Регулятор давления топлива контролирует давление топлива в топливной рампе. Если что-то не так с регулятором давления топлива, это может создать слишком низкое или слишком высокое давление топлива в рампе. Это не очень часто, что эта деталь выходит из строя, но это может случиться.

Застрявшая топливная форсунка

Если одна из топливных форсунок повреждена и застряла в открытом положении, это может вызвать низкое давление топлива в рампе. Вы часто замечаете это по кодам пропусков зажигания на определенном цилиндре одновременно.

Неисправность топливопровода

Если вы какое-то время ехали по ухабистой дороге или бездорожью, есть риск столкнуться с камнем или чем-то подобным.

Топливные трубки под автомобилем часто делают из стали или алюминия, и если вы ударите камень, существует риск их сжатия, что, в свою очередь, приведет к низкому давлению топлива.

Датчик давления топлива

Датчик давления топлива определяет давление в топливной рампе. В некоторых автомобилях есть электрические регуляторы давления топлива, которым управляет датчик давления топлива.

Если ваш датчик давления топлива показывает неправильное давление, это может обманом заставить регулятор давления топлива сбросить давление топлива.

Основатель, владелец и главный автор Mechanic Base. Ремонтирую автомобили более 10 лет, специализируюсь на расширенной диагностике и устранении неисправностей. Я также был дрифтером и механиком более 7 лет.

Спросите! с Джеффом Смитом: почему вы должны располагать регуляторы давления топлива рядом с двигателем

Это старый регулятор давления топлива Aeromotive в передней части SBC с коллектором MPFI.Топливо поступает в левую топливную рампу и регулируется после выхода из правой топливной рампы. Топливо возвращается через регулятор внизу. (Изображение / Aeromotive)

Я строю планы на Chevelle с заменой LS со всевозможными крутыми деталями, так что я строю машину в своей голове. Я видел, как многие люди использовали этот заводской регулятор давления топлива и топливный фильтр Corvette в своих автомобилях, и мне стало интересно, почему я должен размещать регулятор спереди рядом с двигателем.Что, если бы я поместил его обратно в заднюю часть автомобиля и избавил бы от необходимости прокладывать новую топливную магистраль полностью назад для возврата? Это сработает? Вроде хорошая идея.
Б.Ф.

Моя первая реакция на ваш вопрос заключалась в том, что если вы поместите регулятор полностью в задней части автомобиля рядом с топливным баком (при условии, что это обычный автомобиль с передним двигателем и задним топливным баком), это резко замедлит время реакции регулятора.

Другими словами, регулятор давления топлива всегда будет стараться соответствовать требованиям, предъявляемым к нему форсунками.

Но вместо того, чтобы просто догадываться, я решил спросить эксперта и отправил ваш вопрос Бретту Клоу, техническому директору Aeromotive, и его ответ был настолько исчерпывающим, что я решил поделиться им полностью ниже. Не зря Aeromotive является одной из ведущих компаний по доставке топлива на вторичном рынке.

Следующий ответ от Бретта Клоу, настоящего эксперта по топливным системам:

Это часто задаваемый вопрос, и, как правило, вы правы в отношении количества ответов.Мы часто называем это «задержкой».

Обычно я отвечаю на этот вопрос так:

Технически, мы можем поставить регулятор в любом месте системы, и он будет регулировать давление. Следует иметь в виду, что регулятор знает только давление внутри себя и реагирует на него. Хотя мы можем утверждать, что давление в гидравлической системе должно быть равномерным во всей системе, на практике это не всегда так. В конечном итоге колебания давления (колебания в форме пиков и впадин), которые сопровождают открытие и закрытие топливной форсунки в топливной рампе, передаются через систему, включая топливную рампу и любые прилегающие топливные рейки , которые могут быть прикрепленным.

Задача регулятора давления топлива состоит в том, чтобы поглощать и гасить эти колебания, при этом адаптируясь к общей тенденции потока топлива через форсунку, возвращая больше или меньше топлива в бак в зависимости от нагрузки двигателя, чтобы поддерживать надлежащий базовый уровень с вакуумом или наддувом) давление топлива. Чем дальше регулятор от топливной рампы, тем более поздние (скрытые) и нечеткие колебания давления топлива будут на регуляторе, что, в свою очередь, снижает способность регулятора поглощать их и / или адаптироваться к ним.Это означает, что контроль давления в топливной рампе будет ухудшаться, и поток топлива через форсунки, когда они открыты, будет менее постоянным.

Производитель оригинального оборудования использует и с 1999 года эксплуатирует многие автомобили с «безвозвратной» топливной системой. Это редко понимают как в отношении того, как это работает, так и в отношении того, почему это делает OEM.

Итог: OEM-производитель строит автомобили с безвозвратными системами для прохождения испытаний EPA на испарение, которые в 1999 году стали намного более строгими для .

Последствиями этого были повышенные температуры топливопровода и распределителя топлива, что привело к возникновению целого нового класса проблем с горячим топливом, связанных с тем, что топливо больше не перерабатывается, а это означало, что более холодное топливо не подавалось в двигатель все время.

Эта проблема была решена путем повышения давления топлива с нормального 38-43 фунтов на квадратный дюйм до 58 фунтов на квадратный дюйм и, когда этого было недостаточно, разработкой так называемых корпусов дроссельных заслонок «по проводам». Проблема заключалась в том, что когда двигатель горячий и топливо пузырится в топливной рампе, агрессивное / быстрое открытие дроссельной заслонки приводило к болоту или икоте, из-за которых новые владельцы автомобилей возвращали свои автомобили дилеру в виде лимонов. Снижение скорости переключения дроссельной заслонки при горячем двигателе снижает вероятность спотыкания или плохой управляемости, так что вот оно, никакого прямого соединения дроссельной заслонки с ногой!

С одной стороны, регулятор фильтра Corvette, который так популярен для замены двигателей EFI, часто используется с намерением разместить узел в задней части автомобиля.

Это нормально с меньшими насосами до 190 литров в час (л / ч), но этот фильтр / регулятор действительно начинает бороться с насосами с более высоким расходом в диапазоне 200-600 л / ч. Часто можно увидеть, что наши насосы 340 Stealth повреждаются этими компонентами, так как они, кажется, быстро забивают встроенный фильтр, вызывают обратный напор и повреждают насос, прежде чем появятся какие-либо реальные признаки проблемы.

Мы настоятельно рекомендуем использовать топливные насосы Aeromotive с рекомендованными топливными фильтрами Aeromotive, и регуляторы , и чтобы регулятор располагался как можно ближе к двигателю, если производительность двигателя находится в центре внимания конструкции.”

Это самый краткий ответ, которого вы можете ожидать. Очевидно, что есть преимущество в размещении регулятора рядом с двигателем, чтобы он мог быстро реагировать на внезапные изменения дроссельной заслонки, которые вызовут падение давления топлива в топливной рампе. Чем дальше регулятор от форсунок, тем больше времени потребуется регулятору на срабатывание. Информация Клоу о нерешительности при быстром движении дроссельной заслонки может, по крайней мере, направить тюнеров в новом направлении при решении проблем с частичным ускорением дроссельной заслонки, которые было трудно преодолеть.
