Конструкция и работа предохранителя

Обычный предохранитель состоит из металлического провода с низким сопротивлением, заключенного в негорючий материал. Он используется для подключения и установки последовательно с цепью и устройством, которые необходимо защитить от короткого замыкания и перегрузки по току, в противном случае электрическое устройство может быть повреждено в случае отсутствия предохранителя и автоматического выключателя, поскольку они не могут справиться с чрезмерный ток в соответствии с их номинальными пределами

Принцип работы плавкого предохранителя основан на « тепловом эффекте тока », т.е. всякий раз, когда происходит короткое замыкание, перегрузка по току или несогласованное подключение нагрузки, тонкий провод внутри предохранитель плавится из-за тепла, выделяемого сильным током, протекающим через него.Поэтому он отключает питание от подключенной системы. При нормальной работе схемы плавкий предохранитель является компонентом с очень низким сопротивлением и не влияет на нормальную работу системы, подключенной к источнику питания.

Связанное сообщение: Воздушный автоматический выключатель (ACB): конструкция, работа, типы и применение

Как выбрать правильный номинальный размер предохранителя?

Выбор правильного предохранителя и его номинального размера для электроприборов зависит от различных факторов и условий окружающей среды. Но следующая основная формула показывает, как выбрать предохранитель правильного размера?

Номинал предохранителя = (мощность / напряжение) x 1,25

Например, вам нужно найти предохранитель правильного размера для двухконтактной розетки 10А.

(1000 Вт / 230 В) x 1,25 = 5,4 А

В приведенном выше примере 1 кВт — это номинальная мощность, которой можно управлять через 2-контактную розетку, а основное напряжение питания — однофазное 230 В переменного тока (120 В переменного тока в США. ).

Но вы должны выбрать max i.е. Номинал предохранителя 6А вместо 5,4А для безопасной и надежной работы цепи.

Похожие сообщения:

Характеристики предохранителя

Различные типы предохранителей могут быть разделены на категории по следующим характеристикам.

• Номинальный ток и допустимая нагрузка предохранителя
• Номинальное напряжение предохранителя
• Отключающая способность предохранителя
• I ² т Значение предохранителя
• Характеристика срабатывания
• Номинальное напряжение предохранителя
• Размер упаковки

Ниже приводится краткое описание перечисленных выше категорий.

Допустимая нагрузка по току предохранителя

Допустимая нагрузка по току — это величина тока, которую плавкий предохранитель может легко проводить, не прерывая цепь.

Отключающая способность:

Значение максимального тока, который может быть безопасно отключен предохранителем, называется отключающей способностью и должно быть выше ожидаемого тока короткого замыкания.

Номинальное напряжение предохранителя

Рассчитайте допустимый ток по току, это максимальное номинальное напряжение, с которым предохранитель может безопасно работать.Каждый предохранитель имеет максимально допустимое номинальное напряжение, например, если предохранитель рассчитан на 32 В, его нельзя использовать с 220 В, разные степени изоляции требуются в разных предохранителях, работающих на разных уровнях напряжения. В зависимости от номинального напряжения предохранитель может быть высоковольтным (высоковольтным), низковольтным (низковольтным) и миниатюрными предохранителями.

I ² т Значение предохранителя

Термины I ² т, относящиеся к предохранителю, обычно используемому в условиях короткого замыкания. Это количество энергии, которое переносит плавкий элемент, когда электрическая неисправность устраняется плавким элементом.

Характеристика срабатывания предохранителя

Скорость сгорания предохранителя зависит от силы тока, протекающего через его провод. Чем выше ток, протекающий по проводу, тем быстрее будет время отклика.

Характеристика отклика показывает время отклика на событие перегрузки по току. Предохранители, которые быстро реагируют на перегрузки по току, называются сверхбыстрыми предохранителями или быстрыми предохранителями. Они используются во многих полупроводниковых устройствах, потому что полупроводниковые устройства очень быстро выходят из строя из-за перегрузки по току.

Существует еще один предохранитель, который называется , плавкий предохранитель , переключающие предохранители не реагируют быстро на событие перегрузки по току, а перегорают после нескольких секунд возникновения перегрузки по току. Такие предохранители нашли свое применение в электронных системах управления двигателями, потому что двигатели потребляют намного больше тока при запуске, чем при работе.

Размер упаковки

Как мы уже упоминали выше, предохранители переменного и постоянного тока имеют немного разный тип упаковки, так же, как и в разных приложениях, для точного использования разных корпусов в цепи.

другие факторы и параметры: маркировка , температура снижение номинальных значений , падение напряжения и скорость и т. Д.

Классификация предохранителей

Предохранители могут быть классифицированы как «одноразовые предохранители», « Восстанавливаемый предохранитель »,« Токоограничивающие и не ограничивающие ток предохранители »на основе использования в различных приложениях.

Одноразовые предохранители содержат металлический провод, который перегорает, когда происходит перегрузка по току, перегрузка или несоответствие нагрузки, пользователь должен вручную заменить эти предохранители, переключающие предохранители дешевы и широко используются почти во всей электронике и электрические системы.

С другой стороны, сбрасываемый предохранитель автоматически сбрасывается после срабатывания при возникновении неисправности в системе.

В предохранителе с ограничением тока они создают высокое сопротивление в течение очень короткого периода времени, в то время как предохранитель без ограничения тока создает дугу в случае протекания большого тока для прерывания и ограничения тока в связанных и подключенных цепях.

Типы предохранителей

На рынке доступно различных типов предохранителей , и они могут быть категорий на основе различных аспектов.

Полезно знать: предохранители используются в цепях переменного и постоянного тока.

Щелкните изображение, чтобы увеличить

Предохранители можно разделить на две основные категории в зависимости от типа входного напряжения питания.

Между предохранителями переменного и постоянного тока, используемыми в системах переменного и постоянного тока, есть небольшая разница, которая обсуждается ниже.

Предохранители постоянного тока

В системе постоянного тока, когда металлическая проволока плавится из-за тепла, выделяемого сверхтоком, возникает дуга, и очень трудно погасить эту дугу из-за постоянного значения постоянного тока.Поэтому, чтобы свести к минимуму искрение предохранителя, предохранитель постоянного тока немного больше предохранителя переменного тока, что увеличивает расстояние между электродами, чтобы уменьшить дугу в предохранителе.

Предохранители переменного тока

С другой стороны, то есть в системе переменного тока напряжение с частотой 60 Гц или 50 Гц меняет свою амплитуду от нуля до 60 раз каждую секунду, поэтому дугу можно легко погаснуть по сравнению с постоянным током. Следовательно, предохранители переменного тока немного меньше по размеру по сравнению с предохранителями постоянного тока.

Предохранители также можно разделить на категории на основе однократных или многократных операций.

Патронные предохранители

Патронные предохранители используются для защиты электроприборов, таких как двигатели, кондиционеры, холодильники, насосы и т. Д., Где требуются высокое номинальное напряжение и токи. Они доступны до 600 А и 600 В переменного тока и широко используются в промышленных, коммерческих и домашних распределительных щитах.

Есть два типа предохранителей картриджей. 1. Предохранитель общего назначения без выдержки времени и 2. Патронный предохранитель повышенной прочности с выдержкой времени.Оба доступны в диапазоне от 250 В до 600 В переменного тока, а их номинал указан на торцевой крышке или на лезвии ножа.

помещены в основание и могут быть разделены на предохранители картриджного типа и картриджные предохранители типа D.

Предохранитель типа D с картриджем

Предохранитель типа D содержит переходное кольцо, основание, крышку и картридж. Основание предохранителя соединяется с крышкой предохранителя, где патрон находится внутри крышки предохранителя. Цепь замыкается, когда наконечник патрона входит в контакт через провод плавкой вставки.

HRC (высокая разрывная способность) Предохранитель или вставка патронного типа

Мы уже очень подробно обсуждали конструкцию, работу и их применение HRC-предохранителей (высокой разрывной способности). Он также охватывает различные типы предохранителей HRC, такие как тип DIN, тип NH, тип лезвия, жидкостный предохранитель HRC, высоковольтный предохранитель выталкивающего типа, преимущества и недостатки и т. Д.

Соответствующий пост:

Предохранители высокого напряжения

(HV) используются в энергосистемах для защиты силового трансформатора, распределительных трансформаторов, измерительных трансформаторов и т. Д.где автоматические выключатели не могут защитить систему. Предохранители высокого напряжения рассчитаны на напряжение от 1500 В до 13 кВ.

Элемент высоковольтного предохранителя обычно изготавливается из меди, серебра или олова. Камера плавкой вставки может быть заполнена борной кислотой в случае высоковольтных предохранителей выталкивающего типа

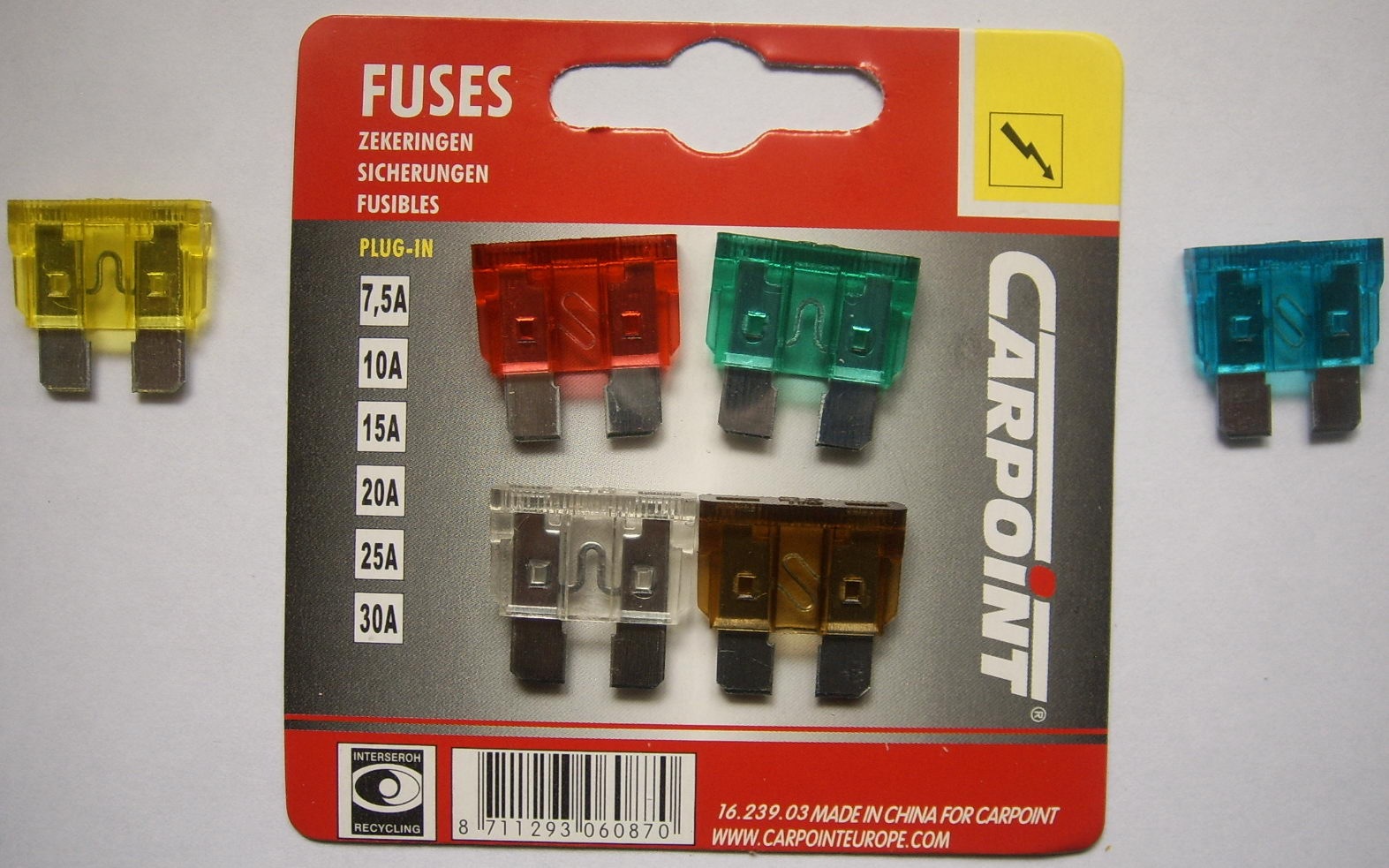

Автомобильные, ножевые и болтовые предохранители

Эти типы предохранителей (также известные как лопаточные или вставные предохранители ) поставляются в пластиковом корпусе и двух металлических заглушках для установки в розетку.В основном они используются в автомобилях для защиты проводки и короткого замыкания. Ограничители предохранителей, стеклянные трубки (также известные как предохранители Bosch) широко используются в автомобильной промышленности. Рейтинг автомобильных предохранителей составляет от 12 В до 42 В.

В предохранителях с болтовым креплением основание предохранителя контактировало непосредственно с основанием предохранителя, как и предохранители HRC. Чтобы узнать больше о типах лезвий и типах предохранителей с болтовым креплением, связанных с предохранителями HRC, проверьте сообщение. Типы предохранителей HRC. Предохранители

Предохранители SMD (предохранители для поверхностного монтажа), микросхемы, радиальные и свинцовые предохранители

SMD (устройство для поверхностного монтажа и название, полученное от SMT = Surface Mount Technology) представляют собой предохранители типа микросхемы (также известный как электронный предохранитель) используются в устройствах питания постоянного тока, таких как жесткий диск, DVD-плееры, камеры, сотовые телефоны и т. д., где пространство играет важную роль, потому что предохранители SMD очень жесткие по размеру и их также трудно заменить.

Ниже приведены некоторые дополнительные типы предохранителей SMD и предохранителей с выводами.

• Медленные предохранители для микросхем
• Быстродействующие предохранители для микросхем
• Очень быстрые предохранители для микросхем
• Импульсные предохранители для микросхем
• Сильноточные предохранители для микросхем
• Предохранители для телекоммуникационных сетей
• Предохранители для сквозных отверстий
• Радиальный предохранитель
• Свинцовый предохранитель
• Осевой предохранитель

Сменные предохранители

Самый известный предохранитель Kit-kat (также известный как предохранитель с возможностью перенастройки), который в основном используется в промышленности и бытовой электропроводке для малых токов Системы низкого напряжения (LV).

Повторно заменяемый предохранитель состоит из 2 основных частей. Внутренний элемент предохранителя в качестве держателя предохранителя изготовлен из луженой меди, алюминия, свинца и т. Д., А основание — из фарфора с выводами IN и OUT, которые используются последовательно с цепью для защиты.

Основным преимуществом предохранителя с возможностью перенастройки является то, что он может быть легко перемонтирован в случае его перегорания из-за короткого замыкания или перегрузки по току, в результате чего плавятся элементы предохранителя. Просто вставьте еще один провод предохранителей с таким же номиналом, что и раньше.

Термопредохранители

Как упоминалось выше, термический предохранитель является одноразовым предохранителем. Это термочувствительные предохранители, а плавкий элемент изготовлен из термочувствительного сплава. Они известны как термические выключатели (TCO) или термические перемычки.

В тепловом предохранителе плавкий элемент удерживает механический пружинный контакт, который обычно замкнут. Когда через элементы предохранителя протекают большие токи из-за перегрузки по току и короткого замыкания, элементы предохранителя плавятся, что приводит к освобождению пружинного механизма и предотвращению возникновения дуги и возгорания, а также к защите подключенной цепи.

Статьи по теме:

Восстанавливаемые предохранители

Восстанавливаемый предохранитель — это устройство, которое можно использовать несколько раз без замены. Они размыкают цепь, когда происходит событие перегрузки по току, и через определенное время снова подключают цепь. Полимерное устройство с положительным температурным коэффициентом (PPTC, широко известное как самовосстанавливающийся предохранитель, поливыключатель или поливеплавкий предохранитель) — это пассивный электронный компонент, используемый для защиты от коротких замыканий в электронных схемах.

Применение самовосстанавливающихся предохранителей преодолено там, где замена предохранителей вручную затруднена или почти невозможна, например взрыватель в ядерной системе или в аэрокосмической системе.

Использование и применение предохранителей

Различные типы электрических и электронных предохранителей могут использоваться во всех типах электрических и электронных систем и приложений , включая:

• Двигатели и трансформаторы

• Условия воздуха
• Домашние распределительные щиты
• Электрооборудование общего назначения и устройства
• Ноутбуки
• Мобильные телефоны
• Игровые системы
• Принтеры
• Цифровые камеры
• DVD-плееры
• Портативная электроника
• ЖК-мониторы
• Сканеры
• Батарейные блоки
• Жесткие диски
• Преобразователи питания

Вы также можете прочитать

Какие бывают типы предохранителей?

Плавкий предохранитель — это устройство прерывания тока, которое размыкает или размыкает цепь путем плавления элемента и, таким образом, удаляет неисправное устройство из основной цепи питания. Предохранители в основном подразделяются на два типа, в зависимости от входного напряжения питания это предохранители переменного тока и предохранители постоянного тока. На рисунке ниже показаны различные типы предохранителей.

Предохранитель постоянного тока

Предохранитель постоянного тока размыкает или размыкает цепь, когда через него протекает чрезмерный ток. Единственная трудность с предохранителем постоянного тока заключается в том, что дугу, создаваемую постоянным током, очень трудно погасить, потому что в цепи нет нулевого тока. Для уменьшения дуги предохранителя постоянного тока электроды расположены на большем расстоянии друг от друга, из-за чего размер предохранителя увеличивается по сравнению с предохранителем переменного тока.

Предохранители переменного тока

Предохранители переменного тока подразделяются на два типа: предохранители низкого напряжения и предохранители высокого напряжения. Частота предохранителей переменного тока изменяет свою амплитуду от 0º до 60º всего за одну секунду. Таким образом, гашение дуги в цепи переменного тока может быть легко выполнено по сравнению с цепью постоянного тока.

Плавкие предохранители низкого напряжения можно разделить на четыре класса, показанные ниже на изображении. Полузакрытые или переключаемые типы и полностью закрытые, или переключатели картриджного типа являются наиболее часто используемыми переключателями.

Встраиваемые предохранители

Цепи этого типа чаще всего используются в цепях малых токов или в домашней проводке. Корпус предохранителя и держатель предохранителя являются двумя основными частями сменного предохранителя. Основание плавкого предохранителя сделано из фарфора и удерживает провода, которые могут быть изготовлены из свинца, луженой меди, алюминия или сплава олово-свинец. Держатель предохранителя можно легко вставить или вынуть в основание, не открывая главный выключатель.

Предохранители полностью закрытого типа или картриджного типа

Элемент предохранителя полностью заключен в закрытый контейнер и имеет металлические контакты с обеих сторон. Эти предохранители далее классифицируются как предохранители патронного типа D и патронные предохранители типа Link.

Картриджные предохранители типа D

Основными частями предохранителя типа D являются основание, переходное кольцо, патрон и крышка предохранителя. Патрон находится в крышке предохранителя, а крышка предохранителя прикреплена к основанию предохранителя. Наконечник картриджа касается проводника, когда он полностью прикручен к основанию, и, таким образом, замыкает цепь через плавкие вставки.

Картридж звеньевого типа или высокая разрывная способность

В предохранителях такого типа предохранительный элемент длительное время проводит ток короткого замыкания.Если неисправность не устранена, то плавкий элемент плавится и размыкает цепь. Основным преимуществом предохранителя HRC является то, что он очищает как низкий, так и высокий ток короткого замыкания.

HRC работает на высоких скоростях и не требует обслуживания. Но плавкий элемент предохранителей HRC необходимо заменять после каждой операции, и он также выделяет тепло во время неисправностей, что влияет на работу близлежащих переключателей.

Корпус предохранителя HRC заполнен порошком чистого кварца, который действует как среда для гашения дуги.Серебряная и медная проволока используются для изготовления плавкой проволоки. Плавкий провод состоит из двух или более участков, соединенных оловянным соединением. Жестяное соединение снижает температуру в условиях перегрузки.

Для увеличения отключающей способности предохранителей две или более серебряных проволоки соединяются параллельно друг с другом. Эти проволоки отрегулированы таким образом, чтобы плавиться только одна проволока. Предохранитель HRC бывает двух типов

В выключателях ножевого типа провод предохранителя заменяется на цепь под напряжением с помощью съемника предохранителя.Предохранители HRC болтового типа имеют две токопроводящие пластины, которые прикреплены болтами к основанию предохранителя. Этот предохранитель требует дополнительной цепи для извлечения переключателя без поражения электрическим током.

Плавкий предохранитель

В результате плавления предохранителя элемент предохранителя под действием силы тяжести выпадает о его нижнюю опору. Предохранители такого типа используются для защиты трансформаторов наружной установки.

Запорный предохранитель

Это механическое устройство, обладающее достаточной силой и перемещением, которое может использоваться для замыкания цепей отключения / индикации.

Выключатель с предохранителем

Выключатели такого типа используются для цепей низкого и среднего напряжения. Номинал предохранителя находится в диапазоне 30, 60, 100, 200, 400, 600 и 800 ампер. Блок предохранителей доступен как 3-полюсный, так и 4-полюсный. Включающая способность предохранителей такого типа — до 46 кА. Они могут безопасно отключаться в зависимости от номинальных токов, в три раза превышающих ток нагрузки.

Высоковольтные предохранители HRC

Основная проблема высоковольтных предохранителей — коронация. Поэтому предохранители высокого напряжения имеют особую конструкцию. В основном они делятся на три типа.

Картридж типа HV HRC Предохранитель

Плавкий элемент предохранителя HRC намотан в форме спирали, что позволяет избежать эффекта коронного разряда при более высоких напряжениях. Он имеет два плавких элемента, расположенных параллельно друг другу, один с низким сопротивлением, а другой с высоким сопротивлением. Провод с низким сопротивлением пропускает нормальный ток, который перегорает и снижает ток короткого замыкания при возникновении неисправности.

Жидкостный предохранитель HV HRC

Плавкие предохранители такого типа заполнены четыреххлористым углеродом и закрыты с обоих концов крышек. При возникновении неисправности ток превышает допустимый предел, и плавкий элемент перегорает. Жидкость плавкого предохранителя действует как средство гашения дуги для предохранителей HRC. Их можно использовать для защиты трансформатора и резервной защиты автоматического выключателя.

Высоковольтный предохранитель вытяжного типа

широко используются для защиты фидеров и трансформаторов из-за их низкой стоимости.Он разработан на 11 кВ, а их отключающая способность — до 250 МВА. Такой тип предохранителей представляет собой полую трубку с открытым концом из бумаги, склеенной синтетической смолой.

Элементы предохранителей помещаются в трубки, и концы трубок соединяются с соответствующими фитингами на каждом конце. Возникающая дуга гасится во внутреннем покрытии трубки, и образующиеся при этом газы гасят дугу.

Что такое предохранители низкого напряжения? — Встраиваемый предохранитель и полностью закрытый или патронный предохранитель

Предохранитель представляет собой устройство прерывания тока, которое размыкает или размыкает цепь путем плавления элемента, когда ток в цепи превышает определенное значение.Предохранители в основном делятся на два типа: предохранители высокого напряжения и предохранители низкого напряжения. Предохранители низкого напряжения можно разделить на два типа, а именно на полузамкнутый или многоразовый тип и полностью закрытый картриджный тип.

Встраиваемые предохранители

Повторно заменяемые предохранители чаще всего используются в проводке корпуса и цепях малого тока. Он также известен как комплект — кат предохранитель. Он имеет фарфоровую основу, несущую неподвижный контакт, через который подключаются провода под напряжением. Держатель предохранителя — это самостоятельная деталь, которая легко снимается или застревает в основании.

Плавкий элемент изготовлен из свинца, олова, меди или сплава олово-свинец. Ток, необходимый для плавления плавкого элемента, в два раза превышает значение нормального рабочего тока. Если в предохранителе используется более двух или трех плавких элементов, их следует держать подальше друг от друга. Коэффициент снижения номинала предохранителя составляет от 0,7 до 0,8. При возникновении неисправности плавкий элемент плавится, и электрическая цепь прерывается.

Плавкий элемент предохранителя вынимается из предохранителя, и его заменяет новый.Подача непрерывна, если предохранитель снова вставлен в основание. Преимущество сменного предохранителя заключается в том, что он заменяет плавкий элемент без какого-либо риска. Стоимость замены тоже очень меньше.

Недостатки сменного предохранителя.

Ненадежная работа — Для исправной работы предохранителя важно выбрать элемент подходящего размера. Элемент разлагается из-за окисления. Окисление происходит из-за постоянного нагрева элемента.

Малая отключающая способность — Отключающая способность предохранителя ограничена. Например, 2 кА — это отключающая способность предохранителя, нормальная токовая нагрузка которого составляет 16 А. И предохранители, нормальная токовая нагрузка которых составляет 200А, их отключающая способность 4кА.

Низкая скорость срабатывания — Время срабатывания дуги предохранителя очень велико. И никакого дополнительного источника для гашения дуги не используется.

Риск возникновения пламени и пожара — Из-за возможности повторного монтажа дешевый провод используется для защиты устройств от короткого замыкания и перегрузки.

Закрытые предохранители или предохранители картриджного типа

Элемент предохранителя заключен в закрытый контейнер. Внутри закрытого контейнера плавкий элемент удерживается металлическими контактами. Предохранители далее подразделяются на D-типы и перемычки. Патронные предохранители с перемычкой бывают двух типов, а именно, ножевые или болтовые.

Картридж предохранитель типа D

Предохранитель не подлежит замене. Основание предохранителя, переходное кольцо, патрон и крышка предохранителя являются основными элементами предохранителя.Патрон перемещается в крышке предохранителя. Колпачок закреплен на основании предохранителя. Наконечник основания предохранителя касается плавкого элемента, и цепь замыкается через плавкую вставку.

Стандартный номинал предохранителя — 6, 16, 32 и 63 ампера. Отключающая способность плавкого элемента составляет 4кА для предохранителей на 2 и 4 ампера. 16кА для предохранителей на 6 или 63 ампера. У этого типа предохранителей нет недостатков. Работа предохранителя очень надежна.

Соединительный картридж или предохранители с высокой разрывной способностью

Каркас предохранителя изготовлен из стеатита.Стеатит — это порошок минерала. В плавких предохранителях в основном используется керамический материал, поскольку они обладают хорошей механической прочностью. Латунный колпачок удерживает плавкий элемент в предохранителе. На керамическом корпусе закреплены латунные колпачки. Он фиксируется с помощью специального усилия, чтобы предохранитель выдерживал высокое давление.

Концевые контакты предохранителя приварены к металлической крышке. Порошок кварца заполняется между плавким элементом и корпусом патрона взрывателя. Этот порошок действует как среда гашения дуги в предохранителе.

Порошок кварца поглощает тепло, вызываемое током короткого замыкания. После поглощения тепла кварц превращается в свинец, который сопротивляется напряжению повторного зажигания.

Предохранитель изготавливается из серебра или меди. Он соединен оловянным соединением. Оловянное соединение контролирует температуру предохранителя от тока короткого замыкания. Температура плавления серебра составляет 980 ° C, а температура плавления олова — 240 ° C. Когда в системе возникает неисправность, ток короткого замыкания сначала проходит через олово.Олово предотвращает прохождение тока короткого замыкания через серебро.

Коэффициент плавления предохранителя перемычки составляет 1,45. Коэффициент плавления некоторых специальных предохранителей составляет 1,2. Лезвие ножа и болтовое соединение — это типы предохранителей.

Различные типы предохранителей и их применение

Предохранитель, вероятно, является самым простым электрическим устройством, но его функция имеет решающее значение в , защищая электрические цепи от повреждений . Предохранители встречаются в каждой цепи в той или иной форме, в различных формах, размерах и номиналах.В этой статье мы узнаем, как работает предохранитель и о различных типах предохранителя .

Как работает предохранитель?

Основная задача предохранителя — разрывать цепь, если в цепи потребляется ток, превышающий желаемый, что предотвращает повреждение из-за короткого замыкания.

Самый простой тип предохранителя состоит из резистивного элемента , тщательно подобранного по его температуре плавления .Когда через этот элемент проходит ток, на элементе создается небольшое падение напряжения (достаточно небольшое, чтобы не повлиять на цепь ниже по потоку), и некоторая мощность рассеивается в виде тепла . Таким образом, температура элемента увеличивается. Для нормальных токов этого повышения температуры недостаточно, чтобы расплавить нить. Однако, если потребляемый ток превышает номинальный ток предохранителя, точка плавления достигается быстро. Резистивный элемент плавится и цепь прерывается.Толщина и длина резистивного элемента определяют номинальный ток.

Элементы предохранителя изготовлены из цинка, меди, серебра, алюминия или других сплавов для обеспечения предсказуемых токов срабатывания. Элемент не должен со временем окисляться или корродировать.

Обозначение предохранителя

Стандартные символы IEEE / ANSI для предохранителей следующие:

Однако предохранитель IEC немного отличается:

Типы предохранителей

можно разделить на две основные категории: предохранители переменного тока и предохранители постоянного тока.На приведенной ниже блок-схеме показаны различные типы предохранителей в каждой категории. Вкратце о каждом предохранителе мы поговорим в нашей статье.

Предохранители постоянного тока

1. КАРТРИЖНЫЕ ПРЕДОХРАНИТЕЛИ

Это наиболее распространенный тип предохранителей. Элемент предохранителя заключен в стеклянную оболочку, которая заканчивается металлическими колпачками. Предохранитель помещается в соответствующий держатель. Поскольку стеклянная оболочка прозрачная, легко визуально определить, не перегорел ли предохранитель.

Существует множество вариантов этой конструкции, включая плавкий предохранитель с задержкой срабатывания и плавкий предохранитель с быстрым срабатыванием. Медленные предохранители имеют более крупный элемент, который может выдерживать перегрузку по току в течение относительно короткого периода времени и не подвержен воздействию скачков напряжения в приборе. Быстродействующие предохранители мгновенно реагируют на скачки тока.

Некоторые варианты этого предохранителя имеют керамический корпус, чтобы выдерживать высокие температуры. Предохранители для высоковольтных устройств заполнены песком или маслом. Это необходимо для предотвращения искрения между двумя концами предохранителя после его перегорания. Также существуют SMD-варианты картриджных предохранителей для непосредственного монтажа на печатной плате.

2. АВТОМОБИЛЬНЫЕ ПРЕДОХРАНИТЕЛИ

Эти предохранители специально разработаны для автомобильных систем , которые работают до 32 В, а иногда и до 42 В. Они имеют форму «лезвия» (прозрачный пластиковый корпус с плоскими контактами) и имеют цветовую маркировку в соответствии с номинальным током.Некоторые из этих типов также используются в других цепях большой мощности.

3. ПЕРЕЗАГРУЗОЧНЫЕ ПРЕДОХРАНИТЕЛИ / ПОЛИФУЗОР

Как следует из названия, эти предохранители самовосстанавливающиеся . Они содержат частицы технического углерода, встроенные в органические полимеры. Обычно углеродная сажа делает смесь проводящей. Когда протекает большой ток, выделяется тепло, которое расширяет органический полимер. Частицы сажи раздвигаются, и проводимость уменьшается до точки, при которой ток не течет. Электропроводность восстанавливается при понижении температуры . Таким образом, физическая замена предохранителя не требуется. Этот тип предохранителя также называется PTC, что означает положительный температурный коэффициент, поскольку сопротивление увеличивается с температурой.

PTC Fuse повсеместно используется в компьютерных источниках питания и зарядных устройствах для телефонов. Здесь они особенно удобны, так как замена затруднена. По той же причине они используются в аэрокосмических устройствах.

легко идентифицируются по желто-оранжевому цвету и форме диска (а иногда и прямоугольной) в вариантах со сквозным отверстием.Предохранители SMD poly обычно бывают зеленого цвета с белыми отметками или черного цвета с золотыми отметками. PTC доступны практически во всех текущих рейтингах.

4. ПРЕДОХРАНИТЕЛИ ПОЛУПРОВОДНИКИ

Мощность, рассеиваемая полупроводником, увеличивается экспоненциально с течением тока, поэтому полупроводники используются для сверхбыстрых предохранителей . Эти предохранители обычно используются для защиты полупроводниковых коммутационных устройств, чувствительных даже к небольшим всплескам тока.

5.ПОДАВЛЕНИЕ ПЕРЕНАПРЯЖЕНИЯ

Иногда скачки напряжения также могут быть вредными для цепей, и часто используется устройство защиты от перенапряжения с предохранителем до для защиты как от скачков напряжения, так и тока.

NTC (отрицательный температурный коэффициент) устанавливаются параллельно источнику питания. При скачках напряжения питания предохранители NTC уменьшают сопротивление из-за более высокого тока и «поглощают» скачки.

Металлооксидные варисторы (MOV) — это полупроводниковые устройства, которые двунаправленно поглощают скачки напряжения. Вы можете узнать больше о MOV и его работе, используя связанную статью.

ПРЕДОХРАНИТЕЛИ ПЕРЕМЕННОГО ТОКА

ВЫСОКОВОЛЬТНЫЕ ПРЕДОХРАНИТЕЛИ :

Эти предохранители используются в высоковольтных линиях электропередачи переменного тока, где напряжение может превышать несколько сотен киловольт.

Предохранители HRC (High Rupture Current) : Предохранители HRC представляют собой предохранители картриджного типа, состоящие из прозрачной оболочки из стеатита (силиката магния).Предохранитель заполнен кварцевым порошком (а в случае плавких предохранителей HRC, заполненных жидкостью, непроводящей жидкостью, такой как минеральное масло), который действует как средство гашения дуги.

Эти предохранители используются при очень высоких токах повреждения.

Выталкивающие предохранители: Эти предохранители заполнены химическими веществами, такими как борная кислота, которые выделяют газы при нагревании. Эти газы гасят дугу и выходят из концов предохранителя. Элемент предохранителя изготовлен из меди, олова или серебра.

ПРЕДОХРАНИТЕЛИ НИЗКОГО НАПРЯЖЕНИЯ:

Эти предохранители используются в распределительных сетях относительно низкого напряжения.

Патронные предохранители: Они очень похожи на патронные предохранители постоянного тока. Они состоят из прозрачной оболочки, окружающей плавкий элемент. Они могут быть вставлены в розетку (тип лезвия) или ввинчены в приспособление (тип болта).

Выпадающие предохранители: Они содержат подпружиненное плечо рычага, которое убирается при возникновении неисправности, и его необходимо перемонтировать и вернуть на место для возобновления нормальной работы.Это своего рода выталкивающий предохранитель.

Многоразовые предохранители: Это простые многоразовые предохранители, используемые в домах и офисах. Они состоят из держателя и розетки. Когда предохранитель перегорает, держатель вынимается, подключается заново и снова вставляется в розетку для возобновления нормальной работы. Они несколько менее надежны, чем предохранители HRC.

Ударный предохранитель: Эти предохранители снабжены подпружиненным ударником, который может выступать в качестве визуального индикатора сгорания предохранителя, а также активировать другое коммутационное устройство.

Выключатель-предохранитель: Ручка, управляемая вручную, может подключать или отключать сильноточные предохранители.

Что такое предохранитель? Типы предохранителей и их применение. —

Французский физик по имени Бреге прославился своими усилиями в первые дни телеграфии. Он предложил использовать уменьшенную часть проводов для защиты телеграфных станций от попадания молнии с разжижением, более тонкие провода будут защищать оборудование вместе с проводкой в ​​здании. В 1864 году осветительные установки и телеграфные кабели могут быть защищены с помощью различных фольгированных плавких элементов и проводов. Наконец, Томас Альва Эдисон запатентовал предохранитель как элемент своей системы распределения электроэнергии в 1890 году. В этой статье обсуждается, что такое предохранитель, типы предохранителей и их применение в различных областях.

Что такое предохранитель?

Предохранитель представляет собой устройство электробезопасности, построенное вокруг токопроводящей пластины, которая предназначена для плавления и разделения в случае сильного тока.Предохранители постоянно подключаются последовательно с компонентами, которые должны быть защищены от распространения тока, так что, когда предохранитель перегорает, он размыкает всю цепь и останавливает ток через компонент (ы). Предохранитель, включенный в одну ветвь параллельной цепи, очевидно, не повлияет на ток через любую из других ветвей.

Предохранитель представляет собой вставленный в цепь короткий кусок металла, который плавится, когда через него протекают чрезмерные токи, и тем самым разрывает цепь.

Плавкий элемент обычно изготавливается из материалов с низкой температурой плавления, высокой проводимостью и минимальным износом из-за окисления e.г…. серебро, медь и др.

ПРЕИМУЩЕСТВА

1. Это самая дешевая из имеющихся форм защиты.
2. Не требует обслуживания.
3. Его работа по своей сути полностью автоматическая, в отличие от выключателя, который требует расширенного оборудования для автоматического срабатывания.
4. Может отключать громоздкие токи короткого замыкания без шума и дыма.
5. Обратнозависимая время-токовая характеристика предохранителя делает его пригодным для увеличения токовой защиты.
6. Минимальное время работы может быть значительно короче, чем у автоматических выключателей.

НЕДОСТАТКИ

1. При коротком замыкании или перегрузке после сгорания предохранителя замена предохранителя требует времени. В этот период в цепи пропало питание.
2. Когда предохранители соединены последовательно, их трудно отличить, если предохранители не имеют значительной разницы в размерах.

Желаемые характеристики плавкого элемента

> Компонент предохранителя должен иметь следующие желаемые характеристики:

1. Низкая температура плавления.

2. Высокая проводимость.

3. Наименьший износ из-за окисления.

4. Низкая стоимость.

Материалы элемента предохранителя:

Материал, используемый для элементов плавких предохранителей, должен иметь низкую температуру плавления, низкие омические потери, высокую проводимость, низкую стоимость и отсутствие повреждений. Материал, используемый для изготовления плавкого предохранителя, например олово, свинец или цинк, имеет низкую температуру плавления. Имеется низкая температура плавления, но доступен металл с высоким удельным сопротивлением, показанный в таблице ниже.

Материал, в основном используемый для элемента предохранителя, — это олово, свинец, серебро, медь, цинк, алюминий и стержень из свинца и олова. Для предохранителей на малый ток используется стержень из свинца и олова. При токе, превышающем 15 А, этот вал не используется, поскольку диаметр провода будет больше, и после плавления высвободившийся металл будет больше.

Beyond, номинальная цепь 15 А, используются предохранители из медной проволоки. Недостатком медной проволоки является то, что она работает при довольно высоких температурах, если требуется довольно слабая проблема с плавлением.Следовательно, существует тенденция к перегреву провода, в результате чего его поперечное сечение и площадь плавления тока постепенно уменьшаются, и может произойти преждевременное плавление провода.

Серебро в основном используется в качестве элемента предохранителя, поскольку оно имеет следующие преимущества

• Не окисляется, оксид нестабилен.
• Электропроводность серебра не ухудшается при окислении.
• благодаря своей высокой проводимости, масса обрабатываемого расплавленного металла сведена к минимуму и, следовательно, скорость работы высокая.

Но серебро очень дорого по сравнению с другими металлами, поэтому медь или сплав свинца и олова в основном используются в качестве плавкой проволоки. Цинк только в виде ленты также используется в качестве элемента предохранителя, поскольку он не плавится очень быстро при небольшой перегрузке.

Важные условия предохранителя:

Ниже приведены некоторые важные и часто используемые термины, используемые в Fuse.

Минимальный ток предохранителя:

Это значение тока, протекающего через провод предохранителя, при котором провод предохранителя может размягчиться.

Рейтинг предохранителя:

Номинал предохранителя указан в амперах. Обычно это то значение тока, при котором предохранитель должен работать безопасно, не плавясь. Это значение тока определенно будет меньше минимального тока предохранителя.

Коэффициент плавления:

Проблема с предохранителем описана из-за зависимости величины минимального тока предохранителя от номинала предохранителя.

Коэффициент предохранителя = минимальный ток предохранителя, деленный на номинал предохранителя

Значение коэффициента термозакрепления всегда больше единицы.

Предполагаемый ток:

Ожидаемый ток предохранителя — это значение тока, который будет проходить через него непосредственно перед плавлением провода предохранителя согласно правилу короткого замыкания.

Время плавления / время до дуги:

Это время, необходимое для того, чтобы предохранительный провод сломался в результате плавления. Отсчитывается с момента; перегрузка по току начинает протекать через предохранитель до того момента, когда плавкий предохранитель просто ломается.

Время дуги:

После разрыва плавкой проволоки между двумя точками плавления проволоки возникнет искрение, которое будет уменьшено при достижении нулевого значения тока.Время от момента возникновения дуги до момента гашения дуги называется временем дуги предохранителя.

Общее время работы:

Общее время срабатывания предохранителя складывается из времени предварительной и электрической дуги.

Типы предохранителей:

В целом типы предохранителей можно разделить на —-

1. предохранитель низкого напряжения 2. предохранитель высокого напряжения

Предохранитель низкого напряжения:

Предохранитель — это устройство для прерывания тока, которое размыкает или размыкает цепь путем плавления элемента, когда ток в цепи превышает определенное значение.Предохранители в основном делятся на два типа: предохранители высокого напряжения и предохранители низкого напряжения. Низковольтные предохранители также можно разделить на два типа, а именно на полузакрытый или с возможностью повторного монтажа и полностью закрытый картриджный тип.

Встраиваемые предохранители

Повторно заменяемые предохранители чаще всего используются в проводке корпуса и слаботочных цепях. Он также известен как комплект — кат предохранитель. Он имеет фарфоровую основу, несущую неподвижный контакт, через который подключаются провода под напряжением. Держатель предохранителя — это самостоятельная деталь, которая легко снимается или застревает в основании.

Предохранитель изготовлен из свинца, олова, меди или сплава олово-свинец. Ток, необходимый для плавления плавкого элемента, снова равен значению нормального рабочего тока. Если в предохранителе используется более двух или трех плавких элементов, их следует держать подальше друг от друга. Коэффициент снижения номинала предохранителя составляет от 0,7 до 0,8. При возникновении неисправности плавкий элемент плавится, и электрическая цепь прерывается.

Плавкий элемент предохранителя вынимается из предохранителя, и его заменяет новый.Подача непрерывна, если предохранитель снова вставлен в основание. Переключаемый предохранитель имеет преимущества замены плавкого элемента, за исключением любого риска. Стоимость замены тоже очень меньше.

Переключаемый предохранитель вызывает неудобства.

Ненадежная работа — Для исправной работы предохранителя важно выбрать элемент подходящего размера. Элемент разлагается из-за окисления. Окисление происходит из-за постоянного нагрева элемента.

Малая разрывная способность — Разрывная способность предохранителя ограничена. Например, 2 кА — это отключающая способность предохранителя, нормальная токовая нагрузка которого составляет 16 А. И предохранители, нормальная токовая нагрузка которых составляет 200А, их разрывная способность составляет 4кА.

Низкая скорость срабатывания — Время срабатывания предохранителя очень велико. И дополнительный источник не используется для гашения дуги.

Риск возникновения пламени и пожара — Из-за возможности повторного монтажа для защиты устройств от короткого замыкания и перегрузки используется недорогой провод.

Картридж или предохранители с высокой разрывной способностью:

Форма плавкого предохранителя изготовлена ​​из стеатита. Стеатит — это порошок минерала. Часто в плавких предохранителях используется керамический материал, поскольку они обладают хорошей механической прочностью. Латунный колпачок удерживает материал плавкого предохранителя. На керамической части закреплены латунные колпачки. Он фиксируется с помощью особого усилия, чтобы предохранитель выдерживал высокое давление.

Концевые контакты предохранителя приварены к металлической крышке.Порошок кварца заполняется между материалом плавкого предохранителя и корпусом патрона предохранителей. Этот порошок действует как среда, уменьшающая дугу в предохранителе.

Порошок кварца поглощает тепло, вызванное током короткого замыкания. Затем, поглощая тепло, кварц превращается в свинец, который сопротивляется напряжению повторного зажигания.

Предохранитель изготовлен из серебра или меди. Он соединен оловянным соединением. Жестяное соединение, контролирующее температуру предохранителя от тока короткого замыкания.Температура плавления серебра составляет 980 ° C, а температура плавления олова — 240 ° C. Когда в системе возникает неисправность, ток короткого замыкания сначала проходит через олово. Олово предотвращает прохождение тока короткого замыкания через серебро.

Преимущества:

1. Они способны устранять как высокие, так и низкие токи короткого замыкания.

2. Они не портятся с возрастом

3. Обладают высокой скоростью работы

4. Не требуют обслуживания

5.Допускают экономичность

Недостатки:

1. Заменять после каждой операции
2. Тепло, выделяемое дугой, может повлиять на соответствующие переключатели.

Предохранитель HRC с отключающим устройством:

Когда предохранитель перегорает отключающее устройство во время состояния отказа, срабатывает автоматический выключатель. Корпус предохранителя изготовлен из керамического материала с металлическими крышками, закрепленными на каждом конце. Они соединены серией серебряных предохранителей.На одном конце есть плунжер, который при неисправности ударяет по отключающему механизму выключателя, что приводит к срабатыванию цепи. Плунжер соединен плавкой перемычкой и вольфрамовой проволокой с другим концом крышки.

При возникновении неисправности первым перегорающим элементом является серебряный предохранитель, и ток переключается на вольфрамовую проволоку. Ход плунжера установлен таким образом, чтобы он не вылетал из корпуса предохранителя при возникновении неисправности.

Преимущества предохранителя HRC с отключающим устройством:

• Во время однофазного замыкания в трехфазной системе плунжер отключает автоматический выключатель, который размыкает все три фазы, т.е.е. он также предотвращает однофазное питание.
• В автоматическом выключателе необходимо учитывать последствия короткого замыкания, что позволяет использовать недорогой автоматический выключатель.
• Выключатель с предохранителем способен работать с небольшими токами, что позволяет избежать необходимости замены предохранителя.

Низковольтные предохранители H.R.C также доступны в диапазоне от 16000 А до 30 000 А при 400 В (также доступны в диапазоне от 80 кА до 120 кА). Предохранители HRC также используются для защиты низковольтных распределительных сетей от перегрузки и короткого замыкания.

Предохранитель высокого напряжения:

Применяются все типы высоковольтных предохранителей на номинальное напряжение от 1,5 кВ до 138 кВ. Предохранители высокого напряжения используются для защиты измерительных трансформаторов и небольших трансформаторов. Он состоит из серебра, меди и олова. Когда выделяется тепло, возникает дуга, которая заставляет борную кислоту выделять большое количество газов. Вот почему они используются на открытом воздухе.

Они бывают трех типов, а именно: —

• Патронные предохранители HRC: — Они похожи на низковольтные, только некоторые конструктивные особенности отличаются.

• Жидкостные предохранители HRC : — Они используются для цепей с номинальным током до 100 А и систем до 132 кВ. Эти предохранители имеют стеклянную трубку, заполненную четыреххлористым углеродом. Один конец трубки набит, а другой закреплен проволокой из фосфористой бронзы. Когда срабатывает предохранитель, жидкость, используемая в предохранителе, гасит дугу. Это увеличивает емкость короткого замыкания.

Применения различных типов предохранителей:

Различные типы предохранителей и обсуждаемые способы их использования являются важными компонентами всех электрических цепей. Некоторые из основных применений предохранителей в области электротехники и электроники включают следующее.

• Силовые трансформаторы
• Электрические приборы, такие как кондиционеры (кондиционеры), телевизоры, стиральные машины, музыкальные системы и
• и многое другое.
• Электрические кабели в доме
• Мобильные телефоны
• Пускатели электродвигатели
• Ноутбуки
• Зарядные устройства
• Камеры, сканеры, принтеры и копировальные аппараты
• Автомобили, электронные устройства и игровые автоматы

Из приведенной выше информации, наконец, можно сделать вывод, что предохранители и их типы объяснены.Основная функция предохранителя — защита электрических цепей от перелива тока. В реальном времени ток по проводам может не быть постоянным. В таких ситуациях устройство может выйти из строя из-за перегрева. Несмотря на то, что оборудование хорошо развито с точки зрения обращения с автоматическим выключателем, эти типы предохранителей все еще используются в различных местах, например, в основных электрических компонентах. Вот вам вопрос, для чего нужен предохранитель?

Нравится:

Нравится Загрузка…

Сводка

Название статьи

Что такое предохранитель? Типы предохранителей и их применение.

Описание

Предохранитель — это короткий кусок металла, вставленный в цепь, который плавится, когда через него протекают чрезмерные токи, и, таким образом, размыкает цепь …

Автор

Хабиб

Имя издателя

Хабиб

Логотип издателя

.
