Как включить противотуманки на гранте – Установка противотуманных фар на Гранту. Часть 3 — Лада Гранта, 1.6 л., 2013 года на DRIVE2

Противотуманные фонари и регулировка фар

После того, как я ездил 9 лет на ВАЗ2109 и привык к его слабым фарам (его дальний свет как ближний для других моделей), меня удивило качество света фар на Лада Гранта. Скорее всего, такого уровня оно и должно быть, но я недавно спустился с деревьев можно сказать и для меня это было приятным бонусом к такому  и так хорошему автомобилю.

Противотуманные фары

В комплектации «норма» прилагаются задние противотуманные фары. Включается сие чудо кнопкой расположенной вот здесь:

Ну тут добавить нечего, противотуманные фары горят себе и горят, если бы еще спереди было, было бы довольно таки красиво, благо, для них есть место заточенное дизайнерами:

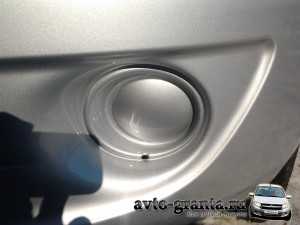

место под передние противотуманные фонари

Включение фар

Как и на зарубежных автомобилях, на Лада Гранта фары включаются сразу при вставлении ключа в замок зажигания. Так как по России действует закон ездить с включенным ближним светом фар везде, это приятный бонус, так как фары включаются автоматически, когда вы соберетесь куда нибудь поехать. Это также решает проблему с забытыми включенными фарами — при вытаскивании ключа из замка зажигания фары затухают. Вы наверное уже видели не мало машин оставленных хозяевами, на которых горит ближний свет фар, и тихонечко садится аккумулятор.

Кстати, замечено, что при прокручивании стартера фары потухают, чтобы не мучить аккумулятор.

Для того, чтобы самому включить фары, сделать переключения между дальними/ближними, нужно найти переключатель (на рисунке снизу отмечен желтым цветом):

Регулировка угла падения света от передних фар

Также имеется специальный переключатель для регулировки угла фар (на рисунке отмечен красной стрелочкой). Имеет много положений и регулируется весьма туго (по идее его настраивать нужно не часто, один раз поставил — и забыл).

При регулировании я поставил самый высокий угол, чтобы было больше освещенного пространства. Хотя это возможно ослепляет встречные машины, у других зарубежных автомобилей данная настройка еще наглее по отношению к другим водителям.

avto-granta.ru

Ставим противотуманки на Лада Гранта сами ⋆ I Love My Lada

Если на нашей Гранте с завода не установлены противотуманки, их можно запросто установить самому. На СТО установка ПТФ обойдется как минимум в $30-40, поэтому есть смысл сэкономить эти деньги и купить хороший комплект для установки ПТФ для Лада Гранта.

Какие противотуманки лучше для Гранты: Киржач или Bosch

В более дорогих комплектациях на Ладу Гранта с завода устанавливают комплект противотуманных фар производства ООО Автосвет, г. Киржач. Судя по отзывам владельцев, работают они неплохо. Есть также набор, произведенный в Тольятти, которым тоже комплектовались заводские автомобили. Его номер по каталогу 2190-3743010 и 2190-3743011. Средняя цена неплохих отечественніх противотуманок — около 40-50 долларов.

Что входит в комплект ПТФ Гранта

В комплект ПТФ для Гранты входит:

  1. Реле противотуманок.
  2. Соединительные провода в комплекте с разъемами.
  3. Кнопка включения ПТФ.
  4. Около трех метров гофры.
  5. Противотуманные фары.

В некоторых случаях придется докупать вставки в передний бампер, под цвет кузова, либо неокрашенные. На седанах, как правило, вставок нет и отверстия под противотуманки приходится вырезать самому.

Бош, Киржач, или SE?

По выбору лучших противотуманных фар на Гранту существует масса мнений. Как правило, публика не сильно доверяет недорогим китайским брендам, которых тоже полно на рынке. Им предпочитают ПТФ ООО Автосвет (Киржач) и рязанские Bosch. Есть мнение, что:

  • бошевские противотуманки оборудованы более толстыми стеклами, имеют клапана для отвода влаги;
  • расстояние от лампы до стекла в рязанских ПТФ больше, поэтому стекло не так нагревается и не раскалывается;
  • ПТФ Киржач часто страдают от повреждения стекол, как из-за температурных перепадов, так и из-за механических повреждений.

Противотуманки третьего типа, от комплектации SE в штатное место в бампере многие устанавливать не рекомендуют из-за неважного качества сборки и тонкого стекла.

Установка противотуманок на Лада Гранта своими руками

Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь.

Схема подключения противотуманок

Работу начинаем с обесточивания бортовой системы, сняв минусовую клемму с аккумулятора. После этого снимаем бампер и выясним, есть ли место под штатные противотуманки. Если его нет, вырезаем отверстия по размеру ПТФ, зачищаем кромки и занимаемся проводкой.

  1. Провода должны иметь минимально достаточную длину, поэтому прокладка выполняется аккуратно и внимательно. Чтобы провести провода питания от ПТФ в салон к кнопке включения, реле и предохранителям, снимаем левый локер, укладываем на рамке радиатора провода с гофрой с помощью пластиковых хомутов на пистонах.
  2. Минус от каждой лампы прикручиваем не на первую попавшуюся шпильку или болт, а на штатное место, с противоположной стороны радиаторной рамки. В этом случае мы будем спокойны за клемму массы, поскольку в этом месте редко бывает вода, окисляться клемма не будет.
  3. На задней части подкрылка находим резиновый уплотнитель, вынимаем его и протягиваем сквозь него жгут проводов в салон под монтажный блок.
  4. Вставляем клеммы от проводов ПТФ в монтажный блок — правые ПТФ на предохранитель F16 номиналом 10А, левые на предохранитель F17 такого же номинала.
  5. В каждом наборе есть двойной провод, который нужно подключить одним концом к контакту реле ПТФ 87, двумя другими — к предохранителям F16 и 17.
  6. Теперь прикручиваем массу в салоне. Если не хватает штатного провода, не натягиваем его до состояния струны, а находим новый, обжимаем новую клемму и прикручиваем массу в надежном месте к кузову.
  7. Проверяем разводку по монтажному блоку — контакт от ножки 87 подключен двойником, масса от ножки реле 86 прикручена к кузову, силовой провод от замка зажигания установлен на ножке 30 реле.
  8. Устанавливаем кнопку включения ПТФ. Ее место — на центральной консоли возле кнопки обогрева заднего стекла. Если мы правильно протянули провода, длины должно хватить. Подсветку и массу берем с кнопки обогрева стекла, 12 Вольт берем от замка зажигания, остальные провода — согласно схеме.

Проверяем работу кнопки и ПТФ, предварительно проверив все соединения и накинув массу на аккумуляторе. Сборку проводим в обратной последовательности. Остается отрегулировать положение противотуманок так, чтобы они не слепили встречных водителей.

Post Views: 3 166

lada.i-love-mycar.com

Установка противотуманок на лада гранта: схема подключения ПТФ

Автомобиль, оснащенный противотуманными фарами как нельзя кстати придётся для поездок в условиях ограниченной видимости, тумана и иных неблагоприятных погодных условий. Ещё одним немаловажным этапом будет грамотная установка и регулировка этих элементов внешнего освещения. Не смотря на то, что противотуманные фары устанавливались с завода не во всех комплектациях Лады Гранта, установить их своими руками не составит большого труда.

О том, как правильно и безопасно внедрить в вашу систему освещения противотуманные фары на Ладу Гранту своими руками и получить от всего этого ощутимый результат, читайте ниже в нашем материале.

Подготовительный этап (выбор ПТФ на Лада Гранта)

Для того, чтобы вмонтировать ПТФ в Ладу Гранту, потребуются специальные места установки. Благо в стандартном бампере уже с завода предусмотрены такие штатные места. Их размеры полностью схожи и идентичны с ПТФ от «Калины» и имеют два различных вида.

Первый продаётся под торговой маркой «Bosch» г. Рязань и имеет плоское стекло блок фары, а фары с выпуклым стеклом выпускаются под производством г.Киржач. У двух этих типов фар имеется одинаковые крепления, поэтому о том, какие фары покупать лично для себя выбирайте самостоятельно.

Хотя по мнению «Грантоводов», стёкла от

Bosch гораздо крепче.

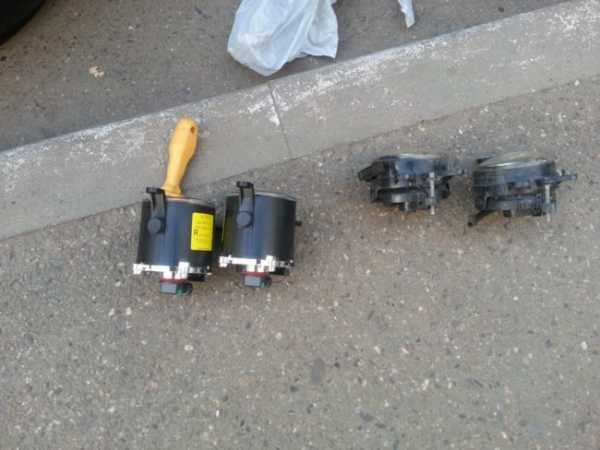

С левой стороны ПТФ от «Bosch» (ЛУЧ), с правой стороны «Киржач».

Если же вы не хотите «заморачиваться» с установкой «стоковских» элементов, можно установить стандартные ПТФ, благо в переднем бампере для них тоже можно найти место.

Первый этап установки

В первую очередь перед установкой подготовьте рабочее место к работе, проверьте комплект противотуманных фар на целостность и также комплект для подключения ПТФ на наличие всех проводов, реле и предохранителей. Если вы до настоящего времени никогда не занимались установкой подобных световых элементов самостоятельно, то внимательно изучите схему электропроводки автомобиля и схему подключения ПТФ.

Пошаговый процесс подготовки

  1. Первым делом снимаем клемму минус с аккумуляторной батареи.
  2. Для того чтобы установку ПТФ можно было выполнить гораздо проще, необходимо снять бампер.
  3. Для этого выворачиваем 4 самореза на колесных арках, 2 самореза на креплении в нижней части у бампера, а также все гайки, которые крепят защиту картера двигателя или пыльника, которые идут с завода изготовителя. После этого выкручиваем решетку радиатора.

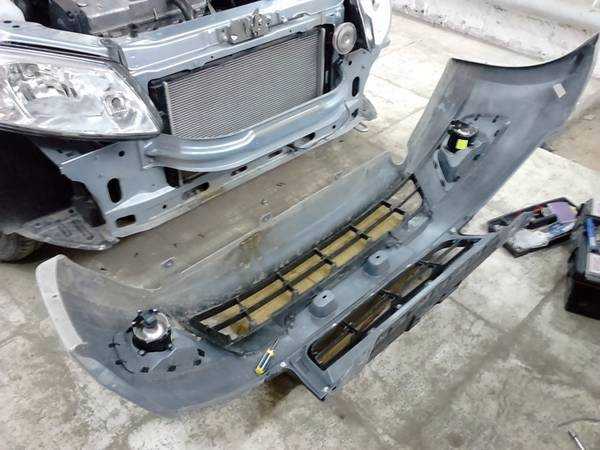

    Ура! Сняли!

  4. И лишь после выполнения всех этих работ можно будет с лёгкостью демонтировать передний бампер. А делать это необходимо очень аккуратно, чтобы не повредить места крепления и сам корпус: первым делом оттягиваем каждый из углов, а затем поддевая бампер снизу достаем его из мест фиксации.

Монтаж ПТФ (фото-инструкция)

Как вы уже могли заметить, бампер Лады Гранта представляет из себя единую отлитую форму из пластика, в корпусе которого и расположены места для противотуманных фар, скрытые заглушками. Следующим этапом будет вырезание этих заглушек.

  1. Лучше всего в первую очередь разметить место для выреза.
  2. Проводить эту работу следует с повышенной тщательностью и аккуратностью. Для того чтобы вырезать отверстия можно использовать как обычный канцелярский нож, так и более профессиональное оборудование — бормашину.

    Отверстие вырезаем как можно аккуратнее.

  3. В любом случае аккуратность и полное исключение спешки, залог идеального выполнения поставленной задачи. Однако, чем бы вы не воспользовались для вырезания этих отверстий им в любом случае потребуется обработка от заусенцев, неровностей и задиров. Эти работы также не принципиально проводить чем-то одним, будь то напильник, наждачная бумага или шлифовальная насадка бормашины, главное, чтобы результатом служило ровно отрезанное отверстие с чистыми и гладкими краями.

    Зачищаем все края от неровностей.

  4. После проведения этих операций, можно приступать непосредственно к монтажу противотуманных фар.

    Крепим противотуманки с помощью болтов.

Установка ПТФ через отдельную кнопку

Для того, чтобы подключить противотуманные фары на Лада Гранта, не надо с нуля покупать весь комплект проводки, реле и дополнительных деталей.

Достаточно лишь взять специальный комплект для подключения ПТФ для автомобилей Лада семейства калина/приора/гранта. Такой комплект включает в себя все необходимые материалы, а также подробную инструкцию по установке. Всё же, как правило самый главный недостаток этой проводки — короткие провода для кнопки включения ПТФ, но они без проблем удлиняются путём врезания необходимой длины проводов.

Всё необходимое в этом наборе уже присутствует.

Установку следует проводить строго по инструкции, выводя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону проложив проводку к самой кнопке. Важно зафиксировать все провода пластиковыми хомутами и уложить провода в гофрированную трубку там, где их износ максимально возможен.

Схема подключения ПТФ

Подключение проводим строго по этой схеме:

При подключении ПТФ по такой схеме, гарантированно всё будет работать.

Единственным минусом такого варианта подключения ПТФ будет отсутствие сигнальной лампы на панели приборов.

Проверка работы противотуманных фар и окончательная сборка

Перед тем как приступить к сборке всех собранных элементов, необходимо проверить все на работоспособность.

В первую очередь проверяем все места креплений на надёжность фиксации — это касается как проводов, так и самой блок фары. После чего подключаемых клемму к аккумуляторной батарее и смотрим как работают световые элементы. Если все получилось и работает, собираем все в порядке обратном снятию и наслаждаемся выполненной работой.

Выводы

Как вы могли убедиться сами, для того чтобы провести грамотную и правильную установку ПТФ на лада гранта не требуется больших умений и знаний. Достаточно лишь строго следовать нашей инструкции и сохранить сноровку и терпение.

Последним шагом будет регулировка ПТФ, чтобы поездка на автомобиле была безопасной не только для вас, но и для всех остальных водителей, следующих во встречном направлении.
