Чем больше топливовоздушной смеси поступит в цилиндры, тем выше будет КПД двигателя.

Подать больше топлива не проблема: достаточно установить более производительный топливный насос и форсунки. С воздухом сложнее: в конце такта впуска в цилиндре атмосферного двигателя он будет разреженным.

Система турбонаддува использует энергию отработавших газов и делает так, чтобы воздуха в цилиндрах было больше. Атмосферный двигатель 1,6 л 103 л. с. прослужит дольше турбированного 1 л. Но последний при этом будет более экономичным и экологичным при той же мощности.

Разберемся, как устроена система турбонаддува и как она работает.

Что вы узнаете

• На какие двигатели ставят турбонаддув
• Что такое турбокомпрессор
• Интеркулер
• Вестгейт и актуатор турбины
• Предохранительный клапан
• Как работает турбонаддув
• Дополнительные системы в турбонаддуве

Рассылка для автолюбителей и тех, кто подумывает ими стать

Главное о том, сколько стоит владеть машиной, к чему быть готовым и как отстаивать свои права, — в вашей почте дважды в месяц. Бесплатно

На какие двигатели ставят турбонаддув

Турбонаддув встречается и на бензиновых, и на дизельных двигателях. На последних значительно чаще.

Работой бензинового ДВС управляет дроссельная заслонка: топливо подается пропорционально поступающему в цилиндры воздуху. Поэтому атмосферный бензиновый двигатель выдает неплохие показатели во всем диапазоне оборотов.

/guide/throttle/

Дроссельная заслонка: зачем нужна и как ломается

Работа дизельного двигателя регулируется количеством топлива, которое распыляют форсунки в цилиндры. Дроссельной заслонки нет, воздух в них поступает свободно. На холостом ходу и в режиме частичной нагрузки дизельный ДВС работает отлично. В режиме средней и полной нагрузки подача топлива увеличивается, а воздуха столько же: топливо в избытке, смесь переобогащенная, двигатель теряет эффективность.

Турбонаддув компенсирует недостаток воздуха. Благодаря турбине дизельный двигатель легкового автомобиля работает фактически в том же рабочем диапазоне оборотов, что и бензиновый.

Система турбонаддува состоит из турбокомпрессора, интеркулера, а также из регулировочных и предохранительных клапанов. Дальше мы поговорим о компонентах системы турбонаддува, поймем, где их искать, а также разберемся, как все это работает.

Из чего состоит система турбонаддува

Турбокомпрессор

У турбокомпрессора есть холодная и горячая части — обе похожи на улитку. Такая форма позволяет наиболее эффективно направлять потоки газов. Улитки соединены через картридж — корпус для вала, с одной стороны которого закреплено колесо турбины, а с другой — колесо компрессора. В корпусе картриджа есть масляные каналы и каналы для охлаждающей жидкости.

Горячая часть турбины работает с выхлопными газами высокой температуры — обычно 500—1000 °С. Улитка здесь отлита из чугуна с добавлением никеля, крыльчатка турбины — из жаропрочного сплава стали, никеля и хрома — инконеля. Холодная часть работает с воздухом из атмосферы, поэтому улитку и крыльчатку чаще всего отливают из алюминия.

Один из способов повысить производительность турбокомпрессора — сделать крыльчатки с обеих сторон более легкими. Горячую крыльчатку могут изготовить из титана или керамики, холодную — из магния. Также холодную крыльчатку можно выточить с помощью ЧПУ из цельного куска алюминия, ребра в таком случае будут тоньше. Все вышеперечисленные доработки делают турбокомпрессор более дорогим.

/guide/obkatka/

Что такое обкатка двигателя и как его обкатать

Турбокомпрессор или турбокомпрессоры — если их два или больше — ставят там, откуда выходят отработавшие газы. Вот какие могут быть варианты:

1. один турбокомпрессор: обычно на рядных двигателях с тремя или четырьмя цилиндрами. Включается, когда энергии выхлопных газов достаточно, чтобы раскрутить турбинное колесо, — в среднем и высоком диапазоне оборотов двигателя;
2. два разных турбокомпрессора, которые стоят один за другим. Систему можно встретить на рядных двигателях с четырьмя или больше цилиндрами. Маленький работает в низком диапазоне оборотов двигателя. При средних и высоких оборотах он выключается и начинает работать большой турбокомпрессор;
3. два одинаковых по размерам и характеристикам турбокомпрессора, которые почти всегда стоят по отдельности. В рядном шестицилиндровом двигателе будет по одному на три цилиндра, в V-образном или оппозитном — по одному турбокомпрессору на головку блока цилиндров.

Одна и та же конфигурация с двумя турбокомпрессорами у одного производителя может называться «Битурбо», у другого — «Твинтурбо».

Теперь попробуем разобраться, где под капотом искать турбокомпрессор. Иногда его видно, иногда нет. Примеры — на фотографиях ниже.

/kapremont-dvs-honda/

Как я делал капитальный ремонт двигателя Хонды Аккорд 2007 года

Из чего состоит система турбонаддува

Интеркулер

Интеркулер — это радиатор для охлаждения сжатого воздуха. Бывает воздушный и жидкостной.

Воздушный интеркулер работает на открытом воздухе. Через его каналы проходит сжатый разогретый воздух, который потом поступает в цилиндры ДВС. А набегающий воздух с улицы идет через соты: все работает так же, как в случае с радиатором охлаждения двигателя.

Такие интеркулеры чаще всего устанавливают перед основным радиатором или под ним. Иногда его располагают над двигателем, в этом случае на капоте будет явно выраженный воздухозаборник.

Интеркулер может быть расположен даже в боковых дефлекторах бампера, под фарами. Так делали на Пассате в кузове B5, Шкоде Октавии Тур. На Фольксвагене Туареге два интеркулера — с обеих сторон переднего бампера.

/guide/motor-po-kontraktu/

Как покупать б/у двигатели и коробки передач

Проблемы воздушных интеркулеров:

1. Соты забиваются грязью, воздух проходит хуже, появляются проблемы с охлаждением.
2. Может потерять герметичность из-за механических повреждений или коррозии. Сжатый воздух уходит, давление наддува снижается, мощность падает.
3. Даже будучи абсолютно чистым, может перегреться, если машина стоит в пробке. Встречного потока воздуха нет, сжатый воздух не охлаждается, эффективность интеркулера падает. Но восстанавливается, когда машина начинает двигаться с достаточной для охлаждения скоростью.

Жидкостной интеркулер — радиатор с охлаждающей жидкостью внутри впускного коллектора и с собственным контуром охлаждения. Такой интеркулер сильно экономит подкапотное пространство, вдобавок уменьшает объем впускного тракта от турбины до двигателя. Благодаря такой конструкции турбокомпрессор раньше выходит на рабочее давление.

Машина с жидкостным интеркулером ведет себя практически одинаково и в жару, и в мороз. Минус — более сложная конструкция: нужен дополнительный радиатор, чтобы охладить горячий антифриз из интеркулера.

Если жидкостный интеркулер перестанет быть герметичным, антифриз попадет в масло. В одном случае может образоваться эмульсия, в другом случится гидроудар — тут как повезет.

/guide/motor-oil/

Моторное масло: из чего состоит и как его правильно выбирать

Жидкостной интеркулер Фольксвагена Тигуана с двигателем 1.4 TSI. Закреплен во впускном коллекторе десятью винтами, из него выходят патрубки охлаждающей жидкости. Машина после ДТП, передняя часть разобрана Радиаторам тоже досталось, зато хорошо видно, что их три

Из чего состоит система турбонаддува

Вестгейт и актуатор турбины

Актуатор турбины управляет регулировочным клапаном — вестгейтом. Или, в простонародье, калиткой. Как только в горячей части турбины возникает максимально допустимое давление наддува, актуатор открывает вестгейт. Часть выхлопных газов проходит мимо крыльчатки турбины. Благодаря этому она не разгоняется больше, чем необходимо.

На конце тяги актуатора есть резьба, которая позволяет отрегулировать положение вестгейта. В нормальном состоянии он должен быть плотно закрыт Выход из горячей части турбины: вестгейт слева, крыльчатка — справа

Из чего состоит система турбонаддува

Предохранительный клапан

Если резко сбросить газ, обороты двигателя упадут быстро, дроссельная заслонка закроется.

Но турбокомпрессор продолжит быстро вращаться по инерции и создавать повышенное давление. Если это произойдет, вал может сместиться, а масляный клин — разрушиться. Возникнет трение, детали картриджа износятся.

Чтобы не повредить детали впускного тракта, нужен предохранительный клапан. Есть два варианта.

6 способов сломать двигатель автомобиля

Перепускной клапан, байпас. Когда водитель резко отпускает газ, дроссельная заслонка закрывается, давление на впуске растет, а клапан открывается и перепускает сжатый воздух обратно — в зону до турбины, к воздушному фильтру. Нагрузки на крыльчатку не избежать, но такая система позволяет хорошо амортизировать такие толчки и перенаправлять уже сжатый воздух обратно во впуск.

Двигатель Фольксвагена 1.4 TSI CAXA. Перепускной клапан — байпас — в черном корпусе, прикручен к холодной улитке. Байпас связан с блоком управления двигателя через разъем и может открываться не при возрастании давления, а как только закроется дроссельная заслонка. Это существенно снижает риск критических нагрузок

Редукционный клапан, блоу-офф. Работает по тому же принципу: открывается при достижении предела допустимого давления, но выбрасывает наружу сжатый воздух, а это также снижает нагрузку на крыльчатку турбины. В процессе слышен характерный свист — его ценят любители автомобильного тюнинга.

Автопроизводители чаще используют байпас: он не создает излишнего шума под капотом. Это преимущество, если речь идет о семейном или рабочем автомобиле.

Блоу-офф на патрубке подвода сжатого воздуха, синий шланг подключен к нему же. Когда давление на впуске возрастает, давление через этот шланг передается на мембрану внутри редукционного клапана. Он открывается и стравливает избыточное давление наружу. Такие часто используют в автоспорте либо в тюнинге, чтобы получить от турбины «пшик». Источник: taro911_Photographer / Shutterstock Как звучит блоу-офф разных производителей. Источник: канал «AJS Нюансы Тюнинга» на «Ютубе»

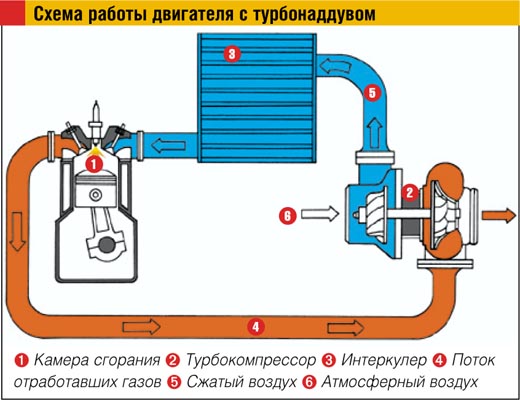

Как работает турбонаддув

Поток отработавших газов в турбированном двигателе первым делом попадает на турбинное колесо, а только потом — в выхлопную трубу. Крыльчатка турбинного колеса преобразует энергию во вращение и через ось передает его на крыльчатку колеса компрессора. В свою очередь, она засасывает воздух в центре и разгоняет его по радиусу.

Форма улитки на горячей стороне помогает эффективно улавливать поток отработавших газов. На холодной стороне — собирать атмосферный воздух и направлять его дальше по каналам интеркулера. Ось при этом работает в масляном клину и развивает до 150 000 оборотов в минуту.

При сжатии воздух сильно нагревается и попадает в интеркулер. После него уже охлажденный воздух попадает в цилиндры двигателя. Вестгейт и предохранительный клапан срабатывают по мере необходимости.

Сообщество 07.04.22

Чем рискует продавец автомобиля с нештатным двигателем?

Дополнительные системы в турбонаддуве

Изменяемая геометрия турбины — решение, которое позволяет направлять потоки выхлопных газов на крыльчатку турбины под разным углом. Работают специальные подвижные лопатки. Когда давление выхлопных газов низкое, они встают под острым углом и почти смыкаются. Газы попадают на крыльчатку под более острым углом, скорость потока увеличивается, турбина работает на низких оборотах. Когда двигатель набирает обороты, давление выхлопа возрастает, лопатки изменяемой геометрии встают в исходное положение и не препятствуют потоку выхлопных газов.

Такая система почти всегда есть на дизельных двигателях: у них невысокий рабочий диапазон оборотов.

Горячая часть справа. Над крыльчаткой турбины есть подвижные лопатки. Источник: dreamnikon / Shutterstock Принцип работы турбокомпрессора с изменяемой геометрией. Источник: канал «Coupemaniaful» на «Ютубе»

Управление подъемом выпускных клапанов. Клапаны здесь также ускоряют поток выхлопных газов на пути к крыльчатке турбины: приподнимаются на определенную высоту, при которой могут его усилить, когда это необходимо.

Такое техническое решение применили на двигателях 1.8 и 2.0 TSI третьего поколения. Их можно встретить на Шкоде Октавии в кузове A7, в новом Фольксвагене Тигуане или Пассате. При этом есть такие же двигатели, но электроника на них управляет подъемом впускных клапанов. Такие ДВС менее мощные, но более экономичные.

Антилаг можно встретить на гоночных автомобилях, особенно на раллийных. Когда пилот бросает газ, дроссельная заслонка резко закрывается и блок управления двигателем устанавливает очень позднее зажигание.

/list/the-fastest-cars/

Ручная сборка и серебро в салоне: топ-10 самых быстрых машин в мире

Топливовоздушная смесь поджигается уже с открытым выпускным клапаном, появляется прямой поток горящего пламени. Турбина продолжает благодаря этому работать на высоких оборотах, а из выхлопной трубы вылетают языки пламени.

Обычно это происходит, когда гоночная машина входит в поворот: в этот момент пилот отпустил газ и включилась антилаг-система. На выходе из поворота он выжмет газ, а во впускном коллекторе уже будет сжатый воздух.

Запомнить

1. Машины с турбонаддувом более дорогие при покупке и в эксплуатации.
2. Прибавка 30—50% мощности — весомый аргумент в пользу турбированного двигателя.
3. Почти любой дизельный двигатель на легковой машине — турбированный.

Новости, которые касаются всех, — в нашем телеграм-канале. Подписывайтесь, чтобы быть в курсе происходящего: @tinkoffjournal.

Устройство турбины | carakoom.com

Как устроена турбина Устройство системы турбонаддува очень простое. Турбина устанавливается на выпускной коллектор двигателя. Выхопные газы из…

Как устроена турбина

Устройство системы турбонаддува очень простое. Турбина устанавливается на выпускной коллектор двигателя. Выхопные газы из цилиндров вращают турбину. Турбина соединена валом с компрессором, который находится между воздушным фильтром и впускным коллектором.

Компрессор сжимает воздух, который поступает в цилиндры.

Выхлопные газы из цилиндров проходят через крыльчатку турбины и вращают ее. Больше выхлопных газов – быстрее вращается крыльчатка турбины. На другом конце вала распологается крыльчатка компрессора, которая подает воздух к цилиндрам.

Для того, чтобы выдерживать скорости вращения в 150.000 оборотов в минуту, вал турбины должен поддерживаться особыми подшипниками. Большинство обычных подшипников на таких скоростях просто разваливаются, поэтому в турбинах используются особые гидроподшипники. В таких подшипниках осуществлен постоянный подвод масла к валу. Масло выполняет две функции: охлаждает вал и другие детали турбины, а также снижает трение.

Одна из проблем турбонагнетателей заключается в том, что они не дают мгновенной реакции на газ. Турбине необходима секунда или две, чтобы раскрутиться до оптимальной скорости и создать нужное давление. Эта секундная задержка называется турбо-лагом, после которой автомобиль устремляется вперед.

Один из вариантов понизить турбо-лаг – уменьшить инерцию вращающихся деталей, уменьшив их вес. Это позволит турбине и компрессору раскручиваться быстрее и создавать давление раньше. Хотите меньше инерции, выбирайте турбину меньшего размера. Маленькие турбины создают давление быстрее и на более низких оборотах двигателя, но на высоких скоростях, когда необходимо очень много воздуха, маленькие турбины могут не справиться со сжатием воздуха. При больших скоростях двигателя, когда поток выхлопных газов возрастает, создается угроза для маленьких турбин, через которые проходит слишком большой поток и скорость возрастает до огромных показателей.
Кстати, есть такая система, как антилаг. Ее используют на драговых гоночных турбовых авто. Почитайте по ссылке.

У многих систем турбонаддува есть клапан вестгейта (wastegate valve), который позволяет выводить излишние выхлопные газы, дабы турбина не раскручивалась слишком быстро. Пружинка в клапане вестгейта определяет давление в системе, если давление становится выше определенного показателя, это значит, что турбина вращается слишком быстро, тогда излишнее давление сбрасывается через вестгейт, а скорость вращения турбины замедляется.

Некоторые турбины имеют шариковые подшипники, а не гидроподшипники. Но эти шариковые подшипники тоже специфичные – они изготовленные по передовым технологиям с использованием превосходных материалов. Такие подшипники позволяют вращаться валам с меньшим трением, чем при использовании гидроподшипников. Также такие подшипники позволяют использовать более легкие валы меньшего размера.

Также в турбинах используются керамические крыльчатки, которые легче стальных.

В следующий раз я расскажу вам как работают турбины в паре.

Первая часть
Вторая часть
Или все наоборот 😉

Подпишись на наш Telegram-канал

Как работает ветряная турбина

Министерство энергетики

20 июня 2014 г.

Эта интерактивная карта недоступна для просмотра в вашем браузере. Пожалуйста, просмотрите его в современном браузере.

От крупных ветряных электростанций до небольших турбин, питающих один дом, ветряные турбины по всему миру вырабатывают чистую электроэнергию для различных нужд.

В Соединенных Штатах ветряные турбины становятся обычным явлением. С начала века общая мощность ветроэнергетики в США увеличилась более чем в 24 раза. В настоящее время в США достаточно мощностей ветровой энергетики, чтобы генерировать достаточно электроэнергии для питания более 15 миллионов домов, что помогает проложить путь к будущему экологически чистой энергии.

Что такое ветряная турбина?

Концепция использования энергии ветра для производства механической энергии насчитывает тысячелетия. Еще в 5000 году до нашей эры египтяне использовали энергию ветра для движения лодок по реке Нил. Американские колонисты полагались на ветряные мельницы для измельчения зерна, перекачки воды и рубки древесины на лесопилках. Сегодняшние ветряные турбины — это современный эквивалент ветряной мельницы, преобразующий кинетическую энергию ветра в чистую, возобновляемую электроэнергию.

Как работает ветряная турбина?

Большинство ветряных турбин состоят из трех лопастей, закрепленных на башне из трубчатой ​​стали. Реже встречаются разновидности с двумя лопастями, с бетонными или стальными решетчатыми башнями. На высоте 100 футов или более над землей башня позволяет турбине использовать более высокие скорости ветра, характерные для больших высот.

Турбины улавливают энергию ветра своими пропеллерными лопастями, которые действуют так же, как крыло самолета. Когда дует ветер, на одной стороне лопасти образуется карман воздуха низкого давления. Затем воздушный карман низкого давления притягивает лопасть к себе, заставляя ротор вращаться. Это называется лифт. Подъемная сила намного больше, чем сила ветра, действующая на переднюю сторону лопасти, что называется сопротивлением. Сочетание подъемной силы и сопротивления заставляет ротор вращаться как пропеллер.

Ряд шестерен увеличивает скорость вращения ротора примерно с 18 оборотов в минуту до примерно 1800 оборотов в минуту — скорость, которая позволяет генератору турбины производить электричество переменного тока.

Корпус обтекаемой формы, называемый гондолой, содержит ключевые компоненты турбины, обычно включая шестерни, ротор и генератор, которые находятся внутри корпуса, называемого гондолой. Некоторые гондолы, расположенные на вершине башни турбины, достаточно велики, чтобы на них мог приземлиться вертолет.

Другим ключевым компонентом является контроллер турбины, который удерживает скорость ротора от превышения 80 км/ч, чтобы избежать повреждений от сильного ветра. Анемометр непрерывно измеряет скорость ветра и передает данные контроллеру. Тормоз, также расположенный в гондоле, останавливает ротор механически, электрически или гидравлически в аварийных ситуациях. Изучите интерактивную графику выше, чтобы узнать больше о механике ветряных турбин.

Типы ветряных турбин

Существует два основных типа ветряных турбин: с горизонтальной осью и с вертикальной осью.

Большинство ветряных турбин имеют горизонтальную ось: конструкция в виде пропеллера с лопастями, вращающимися вокруг горизонтальной оси. Турбины с горизонтальной осью расположены либо против ветра (ветер бьет по лопастям раньше, чем башню), либо по ветру (ветер бьет по башне раньше, чем лопасти). Ветряные турбины также включают в себя привод рыскания и двигатель — компоненты, которые поворачивают гондолу, чтобы удерживать ротор по направлению к ветру, когда его направление меняется.

Хотя существует несколько производителей ветряных турбин с вертикальной осью, они не проникли на рынок коммунальных услуг (мощностью 100 кВт и выше) в той же степени, что и ветряные турбины с горизонтальным доступом. Турбины с вертикальной осью подразделяются на две основные конструкции:

• Турбины с тяговым усилием или турбины Савониуса обычно имеют роторы со сплошными лопастями, которые вращаются вокруг вертикальной оси.
• Лифтовые турбины, или турбины Дарье, имеют высокий вертикальный аэродинамический профиль (некоторые из них имеют форму взбивалки). Windspire — это турбина на подъемной силе, которая проходит независимые испытания в Национальном центре ветровых технологий Национальной лаборатории возобновляемых источников энергии.

Применение ветряных турбин

Ветряные турбины используются в самых разных целях — от использования прибрежных ветровых ресурсов до выработки электроэнергии для одного дома:

• Крупные ветряные турбины, чаще всего используемые коммунальными предприятиями для подачи электроэнергии в сеть, от 100 киловатт до нескольких мегаватт. Эти турбины коммунального масштаба часто группируются вместе в ветряных электростанциях для производства большого количества электроэнергии. Ветряные электростанции могут состоять из нескольких или сотен турбин, обеспечивая достаточно энергии для десятков тысяч домов.
• Небольшие ветряные турбины мощностью до 100 киловатт обычно находятся рядом с местами, где будет использоваться вырабатываемая электроэнергия, например, рядом с домами, телекоммуникационными антеннами или водонасосными станциями. Небольшие турбины иногда подключают к дизельным генераторам, батареям и фотогальваническим системам. Эти системы называются гибридными ветровыми системами и обычно используются в удаленных, автономных местах, где подключение к коммунальной сети недоступно.
• Оффшорные ветряные турбины используются во многих странах для использования энергии сильных, устойчивых ветров, возникающих у береговых линий. Технический ресурсный потенциал ветров над прибрежными водами США достаточен для производства более 4000 гигаватт электроэнергии, что примерно в четыре раза превышает генерирующую мощность нынешней электроэнергетической системы США. Хотя не все эти ресурсы будут освоены, это открывает большие возможности для обеспечения электроэнергией густонаселенных прибрежных городов. Чтобы воспользоваться огромными оффшорными ветроэнергетическими ресурсами Америки, Департамент инвестирует в три демонстрационных проекта офшорных ветроэнергетики, предназначенных для развертывания офшорных ветровых систем в федеральных водах и водах штата к 2017 году9.0042

Будущее ветряных турбин

Чтобы обеспечить будущий рост ветроэнергетики США, программа Министерства энергетики США по ветру работает с отраслевыми партнерами над повышением надежности и эффективности технологии ветряных турбин, а также снижением затрат. Исследовательские усилия программы помогли увеличить средний коэффициент мощности (показатель производительности электростанции) с 22 процентов для ветряных турбин, установленных до 1998 года, до более чем 32 процентов для турбин, установленных в период с 2006 по 2012 год. Затраты на энергию ветра были снижены с более чем 55 центов за киловатт-час (кВтч) в 19От 80 до менее 6 центов/кВтч сегодня в районах с хорошими ветровыми ресурсами.

Ветряные турбины дают уникальную возможность использовать энергию там, где она больше всего нужна населению нашей страны. Это включает в себя потенциал морского ветра для обеспечения электроэнергией населенных пунктов вблизи береговой линии, а также способность наземного ветра поставлять электроэнергию в сельские общины с несколькими другими местными источниками энергии с низким уровнем выбросов углерода.

Департамент энергетики продолжает работу по развертыванию ветровой энергии в новых районах на суше и на море и обеспечению стабильной и надежной интеграции этой энергии в электрическую сеть нашей страны.





Присоединяйтесь к нам сегодня для нашей ветряной турбины Twitter Часы работы в 14:00. ЕТ.

Чтобы принять участие в обсуждении, заранее отправьте свои вопросы в социальных сетях с помощью #HowEnergyWorks или по электронной почте [email protected].

ПРОГОЛОСУЙТЕ СЕЙЧАС, чтобы решить, какую тему «Как работает энергия» мы рассмотрим дальше!

Дэниел Вуд еще этого автора

Для запросов СМИ:

(202) 586-4940 или DOENews@hq. doe.gov

Подробнее читайте на странице новостей

energy.gov

Как вращение турбины генерирует энергию?

Хотя электричество было открыто еще в 18 веке, с тех пор люди добились значительных успехов в производстве электроэнергии с помощью различных средств. Одним из наиболее распространенных способов получения энергии являются турбины различных типов, в том числе газовые и паровые турбины. В основе работы турбины по производству энергии лежит вращение ее роторов. Вот разбивка того, как это вращение генерирует большое количество электроэнергии.

Основы производства электроэнергии

Проще говоря, генераторы преобразуют кинетическую энергию, основанную на движении, в электрическую энергию. Однако существует ряд различных способов получения этой кинетической энергии. Чаще всего эта электрическая генерация создается с помощью электромагнитной индукции и использования механической энергии, которая заставляет генератор вращаться. Поэтому одной из самых основных операций генератора является создание кинетической энергии.

Как работают газовые турбины

Газовые турбины, также известные как турбины внутреннего сгорания, состоят из газового компрессора, расположенной ниже по потоку турбины и камеры сгорания, известной как камера сгорания. Воздух всасывается в компрессор, где встречается с топливом, чаще всего с природным газом. Это приводит к сгоранию, и газ с высокой температурой и высоким давлением затем вращает вращающиеся лопасти, которые втягивают больше сжатого воздуха в камеру сгорания и вращают генератор.

Как работают паровые турбины

Работая по тому же принципу, паровые турбины вместо этого используют чрезвычайно высокую температуру и пар высокого давления для извлечения тепловой энергии. При этом вода нагревается в котле для создания пара, который затем закачивается в турбину для вращения лопастей турбины. После этого пар часто снова охлаждают до жидкого состояния, а затем используют для создания большего количества пара. Как и в газовой турбине, вращающийся генератор имеет решающее значение для производства электроэнергии.

Как вращение создает электричество

Современные генераторы работают на тех же принципах электромагнитной индукции, которые были открыты в 1832 году. В этом году человек по имени Майкл Фарадей обнаружил, что электрические заряды могут создаваться при перемещении электрического проводника в магнитном поле. Это движение привело к разнице напряжений между двумя концами провода или проводника, что привело к потоку электрического заряда и, наконец, к электрическому току. В современных генераторах вращающиеся элементы окружены большим магнитом и катушками из медной проволоки. Магнит вращается за счет вращения колес, в результате чего возникает мощный поток электронов, превращающий механическую энергию в электрическую.

Эффективность турбин

Поскольку спрос на нефть и газ в глобальном масштабе растет, энергетические компании вынуждены учитывать эффективность турбин. Из-за множества факторов, участвующих в производстве энергии с помощью турбин, существует ряд стадий, на которых эффективность теряется. Хотя на этапе прядения вырабатывается само электричество, предыдущие этапы, требующие большого количества тепла и сгорания, могут привести к потере эффективности. В целом, паровые турбины являются более эффективной моделью, чем газовые турбины, поскольку в среднем они требуют меньше затрат на техническое обслуживание и оборудование. Кроме того, поскольку им требуется постоянный источник тепла, операции обычно включают постоянный источник тепла, что приводит к более высокой эффективности. Однако они также требуют большого количества времени для достижения рабочего уровня. Процессы сгорания в газовых турбинах означают значительные колебания температуры, что приводит к снижению эффективности. Однако многие заводы компенсируют эту потерю эффективности, используя систему с комбинированным циклом. В этой системе горячий выхлопной газ из газовой турбины передается в паровую турбину, что значительно повышает эффективность операций в целом.
