Как работает насос гидроусилителя руля. Как устроен гидроусилитель руля

В настоящее время сложно себе представить автомобиль не оснащенный усилителем рулевого управления. Усилитель может быть электрическим (ЭУР), гидравлическим (ГУР) или электрогидравлическим (ЭГУР). Однако гидроусилитель рулевого управления остается наиболее распространенным типом на данный момент. Он устроен таким образом, что даже при его выходе из строя сохранится возможность управления автомобилем. В этой статье мы разберем его основные функции и подробно узнаем, из чего он состоит.

Рулевая рейка с гидроусилителем

Гидравлический усилитель руля (ГУР) представляет собой элемент рулевого управления, в котором дополнительное усилие при повороте рулевого колеса образуется за счет гидравлического давления.

Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным гидравлическим усилителем руля, легко и удобно. К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота.

Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.

Сохранение управляемости автомобилем и смягчение ударов, передающихся на руль в результате наезда управляемых колес на неровности дороги, — еще она важная функция гидроусилителя.

Требования к гидроусилителю

Для эффективной работы ГУР к нему предъявляют следующие требования:

• надежность системы и бесшумность при работе
• простота обслуживания и минимальный размер устройства
• технологичность и экологическая безопасность
• небольшой поворотный момент на колесе с автоматическим возвратом в нейтральное положение
• легкость и плавность рулевого управления
• обеспечение кинематического следящего действия – соответствие между углами поворота управляемых колес и руля
• обеспечение силового следящего действия – пропорциональность между силами сопротивления повороту управляемых колес и усилием на руле
• возможность управления автомобилем при выходе системы из строя

Устройство гидроусилителя руля

Основные компоненты гидроусилителя руля

Гидроусилитель руля устанавливается на рулевой механизм любого типа. Для легковых автомобилей наибольшее распространение получил реечный механизм. В этом случае схема ГУР следующая:

• бачок для рабочей жидкости
• масляный насос
• золотниковый распределитель
• гидроцилиндр
• соединительные шланги

Бачок ГУР

Бачок гидроусилителя

В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.

Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.

В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.

На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».

Насос гидроусилителя

Лопастной насос гидроусилителя

Насос гидроусилителя необходим для того, чтобы в системе поддерживалось нужное давление, а также происходила циркуляция масла. Насос устанавливается на блоке цилиндров двигателя и приводится в действие от шкива коленчатого вала при помощи приводного ремня.

Конструктивно насос может быть разных типов. Наиболее распространенными являются лопастные насосы, которые характеризуются высоким КПД и износоустойчивостью. Устройство выполнено в металлическом корпусе с вращающимся внутри него ротором с лопастями.

В процессе вращения лопасти захватывают рабочую жидкость и под давлением подают ее в распределитель и далее в гидроцилиндр.

Привод насоса осуществляется от шкива коленчатого вала, поэтому его производительность и давление зависят от количества оборотов двигателя. Для поддержания необходимого давления в ГУР используется специальный клапан. Давление, которое создает насос в системе, может достигать до 100-150 бар.

В зависимости от типа управления масляные насосы подразделяются на регулируемые и нерегулируемые:

• регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса
• постоянное давление в нерегулируемых насосах поддерживает редукционный клапан

Редукционный клапан представляет собой пневматический или гидравлический дроссель, действующий автоматически и контролирующий уровень давления масла.

Распределитель ГУР

Схематичное устройство распределителя

Распределитель гидроусилителя устанавливается на рулевом валу или на элементах рулевого привода. Его назначение – направление потоков рабочей жидкости в соответствующую полость гидроцилиндра или обратно в бачок.

Главными элементами распределителя являются торсион, поворотный золотник и вал распределителя. Торсион представляет собой тонкий пружинистый металлический стержень, который закручивается под действием крутящего момента. Золотник и вал распределителя представляют собой две цилиндрические детали с каналами для жидкости, вставленные друг в друга. Золотник связан с шестерней рулевого механизма, а вал распределителя с карданным валом рулевой колонки, то есть с рулем. Торсион одним концом закреплен на валу распределителя, другой его конец установлен в поворотный золотник.

Распределитель может быть осевым, при котором золотник перемещается поступательно, и роторным – здесь золотник вращается.

Гидроцилиндр и соединительные шланги

Схема циркуляции жидкости в гидроусилителе

Гидроцилиндр встроен в рейку и состоит из поршня и штока, перемещающего рейку под действием давления жидкости.

Соединительные шланги высокого давления обеспечивают циркуляцию масла между распределителем, гидроцилиндром и насосом. Масло из бачка в насос и из распределителя обратно в бачок поступает по шлангам низкого давления.

Принцип работы гидроусилителя руля

Схема работы гидроусилителя

Рассмотрим несколько режимов работы гидроусилителя при повороте колес в любую сторону:

1. Автомобиль стоит неподвижно на месте, колеса установлены прямо. В данный момент гидроусилитель не работает и жидкость просто перекачивается насосом по системе (из бачка в распределитель и обратно).
2. Водитель начинает вращать рулевое колесо. Крутящий момент от рулевого колеса передается на вал распределителя и далее на торсион, который начинает закручиваться. Поворотный золотник в этот момент не вращается, поскольку ему мешает это сделать сила трения, препятствующая повороту колес. Перемещаясь относительно золотника, вал распределителя открывает канал для поступления жидкости в одну из полостей гидроцилиндра (в зависимости от того, куда повернут руль). Таким образом, вся жидкость под давлением направляется в гидроцилиндр. Жидкость из второй полости гидроцилиндра поступает в сливную магистраль и далее в бачок.
   Жидкость давит на поршень со штоком, за счет чего перемещается рулевая рейка и поворачиваются колеса.
3. Водитель прекратил вращение рулевого колеса, но продолжает удерживает его в повернутом положении. Рулевая рейка, перемещаясь, вращает поворотный золотник и выравнивает его относительно вала распределителя. В этот момент распределитель устанавливается в нейтральное положение и жидкость вновь просто циркулирует по системе, не совершая никакой работы, так же как и при прямолинейном положении колес.
4. Водитель «выкрутил» руль в крайнее положение и продолжает его удерживать. Данный режим является наиболее тяжелым для гидроусилителя, поскольку распределитель не может вернуться в нейтральное положение, и вся циркуляции жидкости происходит внутри насоса, что сопровождается повышенным шумом его работы. Но стоит отпустить руль, и система придет в норму.

ГУР устроен таким образом, что при его отказе рулевое управление будет продолжать работу и возможность управлять автомобилем сохранится.

Периодичность замены жидкости в ГУР

Теоретически рабочей жидкостью можно пользоваться в течение всего срока эксплуатации автомобиля, но рекомендуется периодически менять масло.

Сроки замены зависят от интенсивности эксплуатации транспортного средства. При среднегодовом пробеге 10-20 тысяч км, достаточно менять масло раз в два-три года. Если машина эксплуатируется чаще, то и смену жидкости нужно делать чаще.

В результате эксплуатации гидроусилителя повышается температура его элементов. За счет этого греется и масло, что приводит к ухудшению его физических свойств. Если при контроле состояния жидкости замечены посторонние частицы или запах горелого масла — значит, настало время для замены.

Объем жидкости при полной замене не превысит полутора литров. Для жидкости замеряют два уровня: холодный и горячий. Холодный уровень – это точка, при которой температура масла находится в пределах от нуля до тридцати градусов. Горячий уровень – точка, когда температура жидкости варьируется от пятидесяти до восьмидесяти градусов.

Преимущества и недостатки гидроусилителя рулевого управления

О преимуществах гидроусилителя уже было все сказано Кратко подытожим, что он дает:

• облегчение управления автомобилем, снижение утомляемости водителя
• смягчение ударов, передаваемых на рулевое колесо от неровностей дороги
• лучшая управляемость и маневренность автомобиля, а значит и повышенная безопасность на дороге

К недостаткам ГУР можно отнести следующие:

• постоянно работающий насос отбирает часть мощности двигателя
• необходимость периодического обслуживания системы

Заключение

Гидроусилитель рулевого управления значительно облегчает управление автомобилем, особенно если речь идет о грузовом транспортном средстве. Поэтому для бесперебойной работы системы необходим постоянный контроль и уход за ее компонентами.

Многие водители начинали свою карьеру за рулем с управления автомобилем отечественного производства, оснащенного рулевой колонкой или рулевой рейкой. Пересев за руль более современных отечественных или , водители испытывают несказанное облегчение от легкости обращения с рулем. Объяснение этого блага кроется в рассмотрении подробного устройства гидроусилителя руля (далее ГУР).

Подробное устройство гидроусилителя руля

Шаг в историю

Превращение механизма рулевой рейки и уменьшение самого рулевого колеса началось с Фредерика Ланчестера, который первым изобрел гидроусилитель и запатентовал его. Изначально это благо автомеханики превалировало только в грузовых автомобилях и автотранспорте специального назначения (пожарные машины). А уже в 20-х годах XX-го века компания Rolls-Royse оборудовала ГУРом свой автомобиль-визитку Phantom. Хотя на тот момент все так и закончилось пробными образцами данного ноу-хау.

Следующим «выходом в свет» гидроусилитель руля обязан Второй мировой войне. В это время американские и английские машиностроители оборудовали ими тяжелые и неповоротливые бронемашины. А в 50-х годах эта технология получила широкое применение в автопроме Америки и Европы.

В настоящее время существует много видов ГУРа, а также других доработанных технологий облегчения вращения рулевого колеса:

• Электрогидроусилитель;
• Электроусилитель.

Как устроен гидроусилитель руля

Как говорилось выше, гидроусилитель руля – это модернизированная рулевая рейка. К ее простой конструкции добавили следующие детали:

• Масляный насос;
• Бачок с рабочей жидкостью;
• Золотниковый распределитель;
• Силовой гидроцилиндр;
• Регулятор давления;
• Соединители и шланги.

Узлы гидроусилителя руля

Определяет деление этого узла на виды:

• Лопастный;
• Шестеренный.

Еще устройство насоса включает в себя корпус, уплотнительное кольцо, ротор. Насос отвечает за создание и поддержание определенного давления специальной жидкости в системе и обеспечивает ее движение. Запускается передачами от двигателя:

1. Шестеренчатой;
2. Ременной.

Устройство насоса гидроусилителя руля

Насос ГУР подает под высоким давлением в золотниковый распределитель специальную жидкость. Золотниковый распределитель – сложная деталь, состоящая из торсиона и золотникового клапана. Она регулирует жидкостную подачу в полость цилиндра и возвратное движение жидкости в бачок. Силовой гидроцилиндр обладает бинарным действие, то есть создает усилие в двух направлениях. В этот узел, передающий усилие в рулевую рейку, в неё же и интегрирован.

Изобретено много способов трансформировать усилие поворота руля в работу золотника. Многие из них основываются на движении отдельно взятого промежутка вала рулевой колонки. В роль этого промежутка выполняет торсион, представляющий собой пружинящий лучевым способом промежуток вала рулевой колонки.

Золотник отзывается на угол смещения концов при прикладывании усилия к рулю. Еще применяют конструкции валов с участком с осевой подвижностью, в которых движение соответствующей направленности создается путём винтовой передачи, которая превращает поворот руля в поступательное движение золотникового штока. Есть также механизмы, в которых усилие вращения рулевого колеса отмечается не на рулевой колонке, а на других узлах передачи между рулём и колесами.

Принцип работы ГУР

Схема работы ГУР

Если автомобиль находится без движения, двигается прямо, насос перекачивает вхолостую гидравлическое масло внутри системы. Когда рулевое колесо приходит в движение, начинает закручиваться торсион, а золотник поворачивается относительно гильзы распределения. Одновременно открываются соединительные шланги, по которым масло из бачка попадает в определенную камеру в силовом цилиндре (это зависит от того, в какую сторону маневрирует автомобиль под действием поворота руля). А из другой камеры одновременно по открытым протокам гидравлическое масло попадает в бачок. Поршень цилиндра перемещает рулевую рейку, с одновременной передачей усилия рулевым тягам, поворачивающим колёса.

Если авто маневрирует на невысокой скорости, то КПД гидроусилителя руля максимален. Это достигается возрастанием количества оборотов электродвигателя насоса. Увеличение его производительности способствует интенсивному притоку гидравлической жидкости в цилиндр и сила, прикладываемая к повороту руля, уменьшается в разы. Повышение скорости движения машины снижает частоту вращения электродвигателя, при этом в действие вступает электромагнитный клапан, который уменьшает проходимость каналов гидросистемы, а для поворота руля приходится прикладывать больше усилий.

Бочка мёда и ложка дегтя в наличии ГУРа

Несомненным положительным качеством этого узла являются:

1. Улучшение управляемости авто;
2. Экономия усилий, прикладываемых к рулю;
3. Уменьшение передачи ударных явлений от дорожного покрытия.

К самым существенным отрицательным моментам при использовании гидроусилителя рулевого управления | Рубрика: | Перейти к

Для облегчения работы водителя и снижения передаточного отношения рулевого механизма используют гидроусилитель руля. Бывают , но наибольшее распространение получили гидроусилители рулевого управления, которые имеют следующие преимущества:

На рисунке показана схема гидроусилителя руля и элементов такого рулевого привода.

Устройство гидроусилителя руля имеет в своем составе следующие элементы:

Принцип работы гур

При работе двигателя насос гура создает давление в системе рулевого управления. Когда руль поворачивается в какую-либо сторону, распределитель рулевого механизма подает поток жидкости под давлением к одному из поршней гидроцилиндра. А гидроцилиндр в свою очередь уже производит перемещение рулевой рейки.

Часто распределитель и гидроцилиндр — это совместный узел, расположенный на рулевой рейке.

При повороте руля в другую сторону распределитель подает жидкость к противоположной стороне гидроцилиндра и рулевая рейка движется в другую сторону, поворачивая колеса. Водитель при этом тратит минимум усилий на поворот руля, даже если машина стоит. Единственное условие — двигатель должен работать. Надеюсь мы разобрались как работает гидроусилитель руля.

Видео по теме гидроусилитель руля:

Наиболее часто в системах гидравлического усилителя рулевого управления используют насосы лопаточного типа.

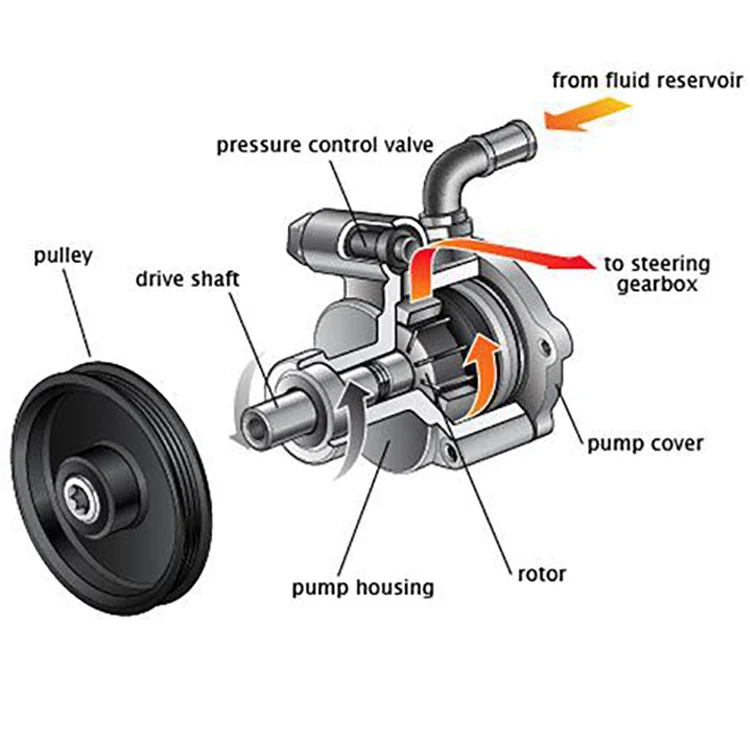

Конструкция такого насоса показана на рисунке.

При вращении приводного вала насоса лопатки перемещаются по фигурной внутренней поверхности корпуса насоса, прижимаясь к ней под действием центробежной силы. В процессе вращения вала за счет специальной формы внутренней поверхности корпуса происходит изменение объема, ограниченного двумя соседними лопатками.

При увеличении объема насос всасывает жидкость, а при уменьшении – нагнетает.

Заголовок

Гидроусилитель руля является средством, обеспечивающим комфорт в автомобиле. Однако, у него есть не только плюсы, но и минусы. Знать принцип работы гидроусилителя руля, значит, иметь возможность точно определить неисправности, возникающие при работе. Кроме этого, своевременное обслуживание продлит срок службы.

Устройство

Гидроусилитель руля нужен не только для обеспечения комфорта. На грузовых автомобилях без него было бы просто невозможно повернуть колёса. Как видно из названия, он выполняет роль усилителя, работа которого основана на свойствах жидкости, в качестве её используется специальное масло.

Каждый узел системы выполняет свои функции. Среди них можно выделить следующие:

• Нагнетание масла;
• Распределение;
• Предохранительные функции;
• Обратная связь;
• Преобразование давления в усилие;
• Хранение рабочей жидкости.

Качество тех или иных функций зависит от исправности соответствующего узла, детали. Поэтому возникшая неисправность диагностируется исходя из определённых признаков.

Нагнетание масла

Реализуется с помощью насоса, для приведения в движение которого используется ремень гидроусилителя руля. Есть разные типы насосов. Среди них в последнее время появились электрические. Обороты такого насоса изменяются в зависимости от скорости движения автомобиля. Ремень гидроусилителя руля обеспечивает жёсткую кинематическую связь с двигателем. Производительность насоса зависит от частоты вращения коленчатого вала. От насоса к распределителю подходит шланг гидроусилителя руля высокого давления. От распределителя в бачок подходит трубка, по которой поступает масло с низким давлением.

Распределение

Рабочая жидкость под давлением нуждается в распределении при повороте рулевого колеса. Зачастую механизм и распределитель выполнены вместе. Угол поворота руля передаётся торсионом, который перемещает золотник. Последний будет двигаться до тех пор, пока усилие на нём не станет равным нулю. Когда это произойдёт, то масло перестанет давить на рабочий цилиндр, и он остановится. Колёса в это время тоже остановятся. Рабочая жидкость будет перетекать в бачок гидроусилителя руля.

Предохранительные функции

Поворачивать руль можно до упора, при этом не переставая прилагать усилие. В таком случае торсион постоянно открывает золотник. Масло непрерывно действует на рабочий цилиндр. Развиваемое им усилие не ограничивается. Давление в системе растёт. Любая трубка может лопнуть, или произойдёт разрушение других деталей.

С целью не допустить подобное явление были внедрены предохранительные клапаны, которые срабатывают по достижении рулевым механизмом крайних положений.

Обратная связь

Чувство руля является очень важным при движении. Оно информирует водителя о характере поверхности, наличии препятствий на пути. Гидроусилитель руля снабжён специальными шайбами, которые изменяют усилие, прилагаемое к рулевому колесу. Таким образом, водитель чувствует в какой ситуации находятся колёса. Это необходимо, например, зимой, когда дорога покрыта льдом. Информация о её состоянии позволит водителю вовремя принять меры безопасности и тем самым предотвратить дорожно-транспортное происшествие.

Преобразование давления в усилие

Реализовано через поршень и шток. Трубка подводит масло к распределителю, далее, к рабочему цилиндру. Преобразовать давление жидкости в усилие можно, используя поршень определённой площади. Чем больше площадь, тем больше усилие, которое будет поворачивать колёса.

Расчёт площади предполагает определённый запас силы, но в то же время слишком большая площадь неоправданно увеличит размер цилиндра.

Хранение масла

Рабочая жидкость хранится в бачке. Точнее сказать, там находится запас масла, необходимый для правильной работы системы. К нему подходит трубка слива и забора масла. Особых требований не предъявляется. Важно, чтобы он был целым и содержал достаточный объём масла. Бачок содержит фильтр, который препятствует проникновению частиц в систему. Производительность насоса зависит от чистоты этого фильтра.

Залогом долговечной работы любого устройства является его своевременное техническое обслуживание. Для гидроусилителя оно заключается в следующем:

• Проверка уровня масла в бачке;
• Визуальный контроль целостности ремня и трубок;
• Контроль натяжения ремня;
• Контроль утечки масла;
• Чистоты фильтра и масла.

Недостаток масла приводит к перебоям в работе усилителя. Но доливать нужно только специальное масло. Рекомендуется периодически менять масло и фильтр.

Вовремя обнаруженная утечка или повреждение позволит не допустить более серьёзных последствий. Повреждённый ремень лучше заменить. В случае его обрыва управлять легковым автомобилем, скорее всего, будет можно, но недолго, т. к. это приведёт к скорейшему износу деталей.

Принцип действия и устройство гидроусилителя руля (10+)

Гидроусилитель руля

Требования к устройству

Гидроусилитель руля — это важная система, которая должна обладать следующими характеристиками:

• Должна обеспечивать механическую связь в поворотном механизме даже при выходе системы из строя
• Должна обеспечивать изменяемое усилие, необходимое для поворота колес, в зависимости от скорости (от большего к меньшему)
• Должна обеспечивать обратную связь на руль (информативность рулевого управления)

Принцип действия гидроусилителя

Давайте для начала определим, что такое гидроусилитель. Вообще говоря, усилитель, это любое устройство, в котором небольшой сигнал (усилие) управляет мощным сигналом (усилием), таким образом, создавая свою мощную копию. Гидроусилитель не является исключением. Мощным сигналом в нашем случае будет контур с высоким давлением, которого достаточно для того, чтобы выполнять необходимую нам работу: двигать поршень со штоком.

Осталось узнать, как управлять этим контуром. Для этого придумали камеру с поршнем. Слева и справа от поршня получаются две камеры. Если мы будем заполнять жидкостью левую камеру, из правой жидкость будет возвращаться в бачок, а поршень будет двигаться вправо. Если будем качать жидкость насосом в правую камеру – поршень будет двигаться влево. Для управления достаточно создать специальный шток, который будет открывать левый или правый клапан. Он называется золотник. И двигать этот золотник очень легко. Попробуйте в ванной заткнуть пальцем кран. Вряд ли у вас это получится. А вот кран вы открываете и закрываете очень легко.

Принципиальную схему вы можете посмотреть на рисунке:

Называется эта система следящим гидроприводом.

Схема, устройство гидроусилителя рулевого

В автомобиле все практически так же. Рулевая колонка соединена зубчатой передачей с рейкой, обеспечивая постоянную механическую связь и работу в любых режимах. С одной стороны от руля по оси колес находится силовой цилиндр, куда насосом подается жидкость. Электронасос соединен с блоком управления, который либо уменьшает его обороты, либо увеличивает, увеличивая давление в системе, в зависимости от оборотов двигателя, скорости автомобиля, скорости вращения рулевого колеса, угла поворота колес. Пока руль установлен в нулевом положении, жидкость циркулирует по контуру и не подается ни в одну из камер силового цилиндра. Как только вы начинаете поворачивать руль, специально спроектированный золотник поворачивается и открывает соответствующий клапан – левый или правый. Жидкость начинает нагнетаться в соответствующую камеру, помогая вам поворачивать руль.

Устройство и выбор гидроусилителя руля

© Источник:. zapsibmotors.ru

09 Май 2021, 23:43

Чем больше появляются на рынке и набирают популярности электроусилители, тем заметней на их фоне востребованность гидравлических усилителей руля. У гидравлики множество давних поклонников, что делает ее положение очень прочным и в сегодняшних условиях развития высоких технологий.

Главная составляющая гидроусилителя – его насос. Именно благодаря ему обеспечивается нужный уровень давления масла и происходит его циркуляция в системе. Далее будут рассмотрены виды гидравлических насосов, их конструктивные особенности и принципы работы.

Для чего служит насос гидроусилителя руля (ГУР)

Насос ГУР – самая сложная часть гидроусилителя. Он располагается непосредственно на двигателе транспортного средства и запускается через ременную передачу от шкива коленвала автомобиля. Описываемый насос служит для обеспечения правильной циркуляции масла в системе и сохранении давления в ней на оптимальном уровне. Если он откажет по какой-то причине, то контроль управления автомобилем утерян не будет, но на небольшой скорости выполнить поворот будет практически невозможно. Поэтому эксплуатировать транспортное средство в случае поломки насоса ГУР специалисты не советуют. В этом случае насос придется заменить или, если неисправность устранима, отремонтировать деталь.

Виды насосов

Описываемые механизмы бывают двух видов: пластинчатый или лопастной и шестеренчатый. Чаще всего на автомобилях устанавливают лопастной гидронасос. У него хорошая износостойкость и значительный КПД. Шестеренчатый насос устроен проще, но тоже демонстрирует высокую надежность.

По типу гидронасосы разделяются на регулируемые и нерегулируемые. Постоянство давления в нерегулируемом устройстве обеспечивается благодаря наличию редукционного клапана, а в регулируемом зависит от происходящих изменений в производительной части насоса. В зависимости от модификации авто на гидроусилителях могут быть установлены одноконтурные или двухконтурные насосы. Одноконтурные обслуживают непосредственно гидроусилитель руля. У них меньше мощность, проще конструкция и меньше стоимость. Двухконтурные насосы, если у автомобиля имеется гидравлическая подвеска, еще и закачивают жидкость в ее систему. Они дороже, но имеют более высокую производительность.

Насосы ГУР различают по типу привода:

• посредством приводного ремня от коленвала двигателя;
• от электродвигателя (усилитель руля, работающий на электрогидравлике).

Второй тип предпочтительней, потому что на приведение насоса в рабочее состояние мощность двигателя не тратится, а значит расход топлива меньше. Но по цене такой механизм дороже, а его работа полностью зависит от работы электрической системы транспортного средства.

У авто с ЭГУР имеются датчики поворота руля. Поэтому насос такого гидроусилителя срабатывает периодически, включаясь и выключаясь в соответствии с показаниями этих датчиков.

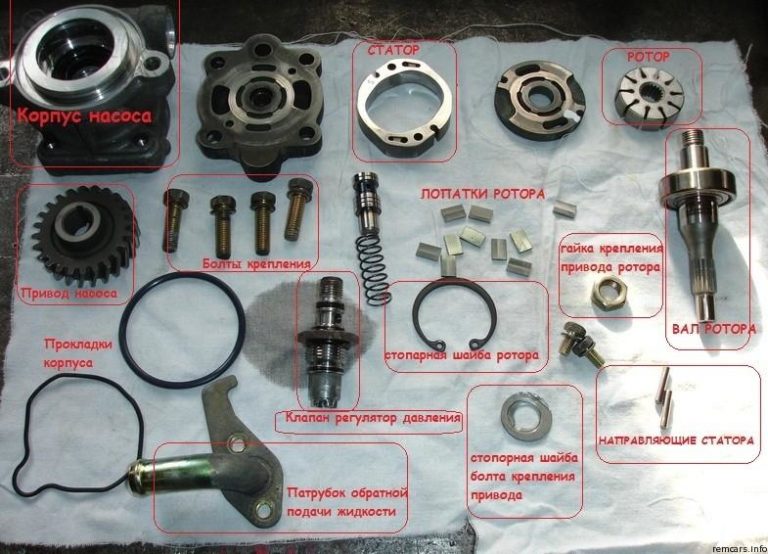

Устройство лопастного насоса ГУР

Лопастной насос состоит из:

• корпуса
• крышки с прорезями;
• статора;
• ротора;
• датчика увеличения числа вращений двигателя;
• уплотнительной прокладки — сальника;
• игольчатого подшипника;
• шкива;
• клапана, управляющего потоком (датчика давления).

Таковы основные элементы конструкции насоса, но в нем имеется еще и немало второстепенных деталей.

Принцип действия пластинчатого (лопастного) насоса

Насос ГУР срабатывает благодаря ременной передаче от коленвала двигателя. Его шкив крепится на валу, зафиксированном на специальном подшипнике. Ротор с лопастями в пазах насажен на вал шлицевыми соединениями. Корпус насоса гидроусилителя служит статором с имеющейся у него крышкой и распреддиском. При вращении ротора лопасти подхватывают жидкость и под давлением направляют ее в отверстия распределителя и в прорезь (канал) в крышке, откуда она попадает в клапан управления потоком и далее в напорный трубопровод.

Производительность описываемого насоса напрямую зависит от числа оборотов двигателя. В этом специфика работы такого механизма. Система ГУР устроена так, чтобы функционировать с постоянной производительностью без превышения максимально допустимого давления. Для российских авто – 60-100 бар, для иномарок – 70-125 бар.

Таким образом, насос ГУР даже на холостых оборотах мотора обеспечивает почти максимум допустимого давления. Не дает его превысить предусмотренный в нем клапан управления потоком. На самом деле, это редукционный (понижающий) клапан, сохраняющий неизменное давление в системе тогда, когда число вращений коленвала увеличивается. Можно еще сказать, что это гидравлический дроссель, срабатывающий автоматически.

Со временем конструкция этой детали была усовершенствована путем установки особого золотника. Он служит для ограничения производительности насоса. Благодаря такой модернизации появилась возможность регулировки усилия на руле в случае изменения скорости транспортного средства.

Заключение

Насос ГУР – его неотъемлемая и важнейшая часть. Он продолжает функционировать даже при пробеге авто сотен тысяч километров. Водителю остается только постоянно следить за надежностью крепления насоса, степенью натяжения ремня, возможным подтеканием жидкости.

Новости из рубрики:

Новости СМИ2

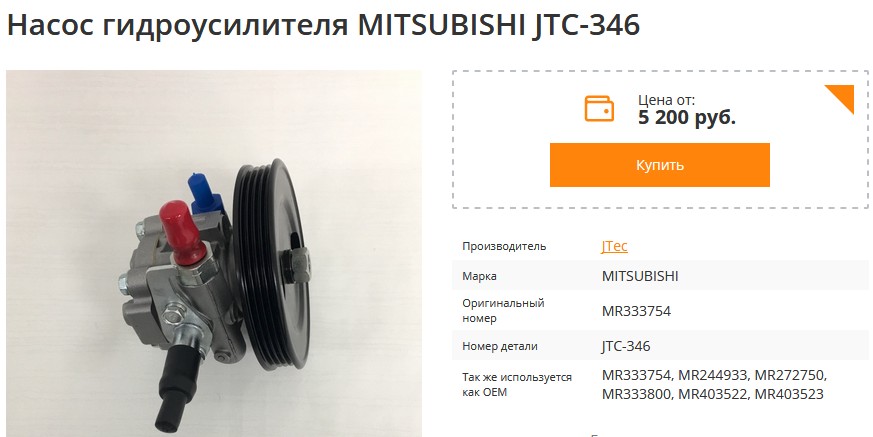

Как выбрать насос гидроусилителя руля

 Насос ГУР является одной из важнейших частей механизма рулевого управления. Без него управление было бы крайней жестким и требовательным к физическому здоровью водителя. Гидросистема при своей относительной простоте по-прежнему остается относительно надежной, так что с выбором насоса гидроусилителя сталкиваются многие водители. Мы разберемся, как же этот насос устроен и с что нужно учитывать при его покупке.

Подробнее о функции ГУР

Как вы наверняка помните, мы уже писали об особенностях рулевых реек. Сегодня выделяют рейки без усилителя (механические), с электрической системой, с гидросистемой и гидроэлектрической. Наиболее распространенным является гидравлический усилитель – простой в исполнении и относительно устойчивый к механическим воздействиям. Работает он следующим образом: при прокручивании руля в системе открывается клапан, находящийся на распределителе, пропуская жидкость в силовой цилиндр, что в итоге повышает усилие поворота. Заметьте, что гидроусилитель продолжает свою работу даже на холостом ходу – он не является энергоэффективным устройством. С этим приходится мириться. К тому же долгое нахождение руля в одном из крайних положений может серьезно уменьшить его ресурс, так как задействуются элементы, реальной работы не совершающие.

Поломка гидроусилителя катастрофой не является. Легко провести аналогию с ABS – система не является тормозом, однако, серьезно упрощает торможение. А в случае выхода из строя усилителя водителю придется «бороться» с рулевой рейкой самому. На скорости 80 км/ч на руль может передаваться усилие до 150 килограмм. В сидячем положении с ним не справится даже самый сильный атлет. Поломку гидроусилителя допускать нельзя. Самым слабым элементом системы является вышеупомянутый насос.

Как же работает насос гидроусилителя

Наиболее распространенной конструкцией насоса является шиберная, которую также называют лопастной или пластинчатой. Суть ее работы сводится к тому, что выдвигающиеся лопасти закрывают некоторые внутренние сектора конструкции. В них попадает масло, которые далее двигается к участку нагнетания и выводится через выходной патрубок. Попутно в секторах, заполненных жидкостью, наращивается давление.

Небольшой расширительный бачок нужен для того, чтобы компенсировать излишки давления. Для сброса давления используется перепускной клапан. Бачки или находятся рядом с насосом, или устанавливаются отдельно от него в моторном отсеке. Устанавливаемые на автомобиль гидроусилители могут один или два контура. Одноконтурные обеспечивают работу рейки с усилителем, а двухконтурные также «гоняют» жидкость по гидравлической подвеске. Второй тип представлен достаточно сложность гидросистемой, цена на которую достаточно высока.

В чем особенность электрогидроусилителей

Запчасти на Renault kangoo

Насос гидроусилителя руля (ГУР)

KANGOO minivan (KC0) (03.98 — 02.08)

Запчасти на Mercedes vito

Насос гидроусилителя руля (ГУР)

VITO van (639) (09.03 — )

Правильнее всего ЭГУР называть электродинамическим гидроусилителем. Проблема обычного ГУР состояла в том, что на больших скоростях он не гарантировал точное управление автомобилем. Углы поворота при быстром движении должны быть острыми, а само управление отзывчивым, иначе ни о каком резком маневре не может идти и речи. Такого недостатка лишен ЭУР, поскольку имеет различные режимы работы. Однако, ЭУР относится к маломощным системам и достаточного усиления гарантировать не может (хотя современные системы от этого недостатка понемногу избавляются). Инженеры нашли решение: ЭГУР, объединяющий электрику и гидравлику.

Электридинамический гидроусилитель служит очень и очень долго. В нем нет ременной передачи, он почти не изнашивается, он оснащен датчиками, которые гарантируют регулируемое включение/отключение насоса. В нем также есть расширительный бачок и насос, что роднит его с обычным ГУР. Однако, система зависит от работы бортовой электроники.

Конструкция ЭГУР почти полностью повторяет конструкция ГУР, однако вместо ременного привода в нем имеется электродвигатель. За счет этого появляются режимы работы. В теории, их может быть до 10 штук, однако всегда имеется 3: комфортный, обычный и спортивный. Насосы таких усилителей имеют свои конструктивные особенности, хотя их работа от работы обычных насосов ГУР почти не отличается.

Время замены или ремонта насоса усилителя руля

Достаточно сложно говорить о том, когда насос требует замены. В большинстве случаев его «реанимируют» заменой патрубков и уплотнителей, т. е. расходников. Также может требовать замены приводной ремень. Полная замена требуется только в случае износа металлических деталей. Как правило, они стираются. Система крайней прочная и устойчивая к механическим повреждениям, так что появление трещин скорее указывает на то, что был куплен поддельный насос из некачественного металла. Хотя бывают и интересные случаи, которых вам могут рассказать работники СТО.

Как правило, насос ГУР ломается и требует полной замены по трем причинам:

1. Износ вследствие использования плохой гидравлической жидкости;
2. Появившийся клин деталей из-за плохой обработки металла ротора;
3. Действие времени.

При правильной эксплуатации автомобиля и спокойной манере езды с заменой насоса вы можете не столкнуться вовсе. Основной проблемой гидроусилителя является как раз то, что он плохо переносит экстремальную езду. Однако ситуации на дороге могут быть разными. Вот и получается, что эксперты от гидравлического усилителя руля не в восторге – он очень практичен в езде на малых и средних скоростях по ровным городским дорогам, но не слишком пригоден для агрессивной езды и плохо себя ведет в экстренных случаях, как-то возможном ДТП.

Что указывает на проблемы с насосом

Неисправный насос сказывается на всем рулевом управлении. Вам будет очень сложно управиться с рулем, проворачивание которого потребует значительных усилий. Это первое, на что нельзя не обратить внимание. А вот изучив систему, можно обнаружить следующее:

• Уровень гидравлической жидкости очень мал. Определить это можно по расширительному бачку. Гидравлика начинает работать так, что на металле появляются задиры и потертости;
• Плохое состояние масла. Оно не должно быть ни темным, ни горелым, ни вспененным. Заметьте: мелкие посторонние включения говорят об особенностях эксплуатации насоса. Так, например, мелкая стружка указывает на истирание деталей. Грязное масло нужно менять как можно скорее;
• В системе ГУР появился воздух. Он попадает туда или при недостатке масла, или при повреждении уплотнителей. Обратите внимание и на резиновые детали;
• Малое натяжение приводного ремня. Здесь все понятно: нет передачи крутящего момента, нет и рабочего насоса;
• Насос «воет» из-за смещения сетки в бачке жидкости гидроусилителя. Проблема не самая частая, однако если давление в системе постоянно очень высокое, сетка может выйти из направляющих полозьев. Эту проблему можно решить и без помощи мастера, но эффект долговечным не будет.

Если гидроусилитель вас начал беспокоить, лучше съездить за помощью на СТО. А если насос окончательно вышел из строя и управлять автомобилем слишком сложно, лучше и вовсе вызвать подмогу. Полностью неисправный насос не ремонтируют, а попросту меняют на новый.

Какие комплектующие могут поменять на СТО

Насос как металлическое изделие ломается не очень часто. В большинстве случаев на его работе сказывается стареющий металл, и с этим ничего не поделать. А вот расходники поменять можно.

Во-первых, меняют масло гидроусилителя. Обычное трансмиссионное масло, использующееся в коробках-автоматах, по всем характеристикам подходит почти идеально. Поможет вам в выборе инструкция от автопроизводителя. Старое масло становится вязким и темным – основные индикаторы смазки, которую нужно поскорее заменить. Проверять залитое масло стоит раз в год-два. Во-вторых, меняют приводной ремень. Эта деталь оказывает прямое влияние на работу гидроусилителя. Видавший виды ремень сильно растянут, покрыт мелкими трещинами. При езде с таким ремнем гидроусилителя рулевое колесо начинает ощутимо вибрировать. В-третьих, меняют или устанавливают отдельный жидкостный фильтр. В некоторых автомобилях он входит в основную комплектацию, а во многих нет. Опираясь на опыт водителей, резюмируем: даже если конструкция изначально не предусматривала наличие фильтра, стоит обратиться к мастеру с просьбой его установить. Менять его придется одновременно с плановой заменой масла.

Как правильно выбирать

Найти новый насос можно по VIN-коду транспортного средства. Так вы быстро найдете оригинал и уточните совместимость некоторых аналогов. Вы также не прочувствуйте на себе проблему установленного насоса, который имеет аналогичные со старым габариты, но создает слишком большое или малое давление в системе. Проблемная запчасть или будет работать неправильно, или слишком рано поломается.

Для подбора аналогов в обход кода транспорта нужно знать код старого насоса. Если и это неподходящий вариант, стоит заглянуть в электронные каталоги. В них удобно отсортированы запчасти по маркам, моделям авто, годам выпуска и ряду технических данных.

Экскурс по брендам

Рекомендуем брать OEM-насос гидроусилителя. Он подойдет идеально. Правда, он дороже аналогов, но насосы не относятся к категории очень дорогих запчастей.

Близка по качеству к оригиналу продукция следующих брендов: Bosch, TRW, Meyle (Германия), Elstock (Дания). По словам покупателей, эксплуатация насосов данных производителей принципиально не отличается от эксплуатации оригиналов. Цена приятно радует. Правда, есть аналоги и подешевле.

Если вы решили купить бюджетный насос ГУР, обращайте внимание на продукцию следующих брендов: Profit (Чехия), JP Group (Дания). Отметим, что многие автолюбители в Европе покупают аналоги именно этих фирм. Качество продукции высоко, а цены крайней демократичны. Правильная эксплуатация автомобиля полностью раскрывает потенциал запчастей от данных фирм.

Что же формирует цену

Сэкономить можно буквально на всем: качестве обработки металла, гидравлической жидкости, уплотнителях, шкивах и т.д. Часто некачественный насос путают с откровенным фальсификатом. Не знаем, обрадует это вас или разочарует. При желании можно сделать насос любого качества и почти за любые деньги. Производство самых скверных насосов сосредоточено в Китае, хотя отдельные предприятия могут находиться и в Чехии и Польше. Некачественные компоненты гидроусилителя очень рано выходят из строя и могут спровоцировать поломку смежных узлов. Так что если вы хотите купить качественную запчасть, обращайте внимание на репутацию бренда (выше мы перечислили тех, кто заслуживает доверия) и на цену. Хороший насос не может стоить мало. Страна производства сегодня ничего не решает, только спрос и серьезное отношение к тому, как спрос удовлетворить.

В теории возможна покупка б/у насоса гидроусилителя. Хоть его металлическая часть почти не изнашивается, риск все-таки имеется. Ресурс металла ограничен – это первое. Второе: вам наверняка придется прочистить изделие, заменить уплотнители и шкив. В итоге вы получите запчасть, которая прослужит вдвое меньше новой. А ведь перед этим нужно было тратить деньги на то, чтобы привести насос в порядок. Экономия не окажется сомнительной лишь в случае покупки ненового насоса, который эксплуатировался правильно и не слишком долго.

Вывод

Покупать насос ГУР не очень сложно. При большом желании можно даже поставить тот, что имеет одинаковую со старым геометрия. Мы делать этого не рекомендуем. Лучше вести поиски по VIN-коду и ставить оригинал или Bosch, TRW, Meyle – запчасти немецкого производителя не имеют достойных конкурентов на рынке аналогов. Не забывайте также следить за уровнем масла и состоянием фильтра, сетки. Соблюдайте общие правила эксплуатации рулевых реек с гидроусилителем, и вы вряд ли узнаете о «болезнях», которыми страдает гидравлика.





Как работает насос гидроусилителя руля

Так выглядит гидравлический насос гидроусилителя руля.

Для многих насос рулевого управления — это просто какой-то волшебный черный ящик, который якобы каким-то образом делает наши поездки намного приятнее. Но как именно работает насос гидроусилителя руля?

Если вы нажали на эту статью, держу пари, вы хотите знать больше, чем просто поверхность. Мы можем помочь с этим. Сегодня мы собираемся погрузиться в мир механики, особенно во внутреннюю работу насоса рулевого управления.

Давайте разберем его и посмотрим, как он работает.

• Что такое насос гидроусилителя руля?
• Как работает насос гидроусилителя руля?
  • Перед насосом рулевого управления
  • Внутри насоса рулевого управления
  • После насоса рулевого управления

Что такое насос гидроусилителя рулевого управления?

В системе рулевого управления с гидравлическим усилителем у нас есть рулевая рейка и насос рулевого управления. Эти две составляющие, как Бэтмен и Робин, Тор и Мьёльнир, арахисовое масло и желе – в принципе неразделимы. Они работают вместе, чтобы дать нам возможность управлять нашей машиной, и в то же время упрощая это.

В формальной терминологии насос гидроусилителя рулевого управления представляет собой гидравлический насос центробежного лопастного типа, который нагнетает жидкость рулевого управления за счет высокоскоростных вращений, чтобы создать перепад давления, который переводится как «усилитель» для системы рулевого управления вашего автомобиля.

На мой взгляд, это слишком вызывающе.

Вот мое мнение.

По сути, это просто водяной насос, только с жидкостью рулевого управления. Он крутится как сумасшедший, нагнетает давление в рулевой жидкости как сумасшедшее, а затем отправляет их на остальную часть системы рулевого управления, чтобы мы могли рулить как сумасшедшие.

Вообще говоря, рулевая рейка дает нам фактические изменения траектории на наших автомобильных шинах, что означает способность управлять нашей машиной. С другой стороны, насос рулевого управления отвечает за то, чтобы рулевое колесо было «легким» и его легко было поворачивать, когда мы рулим.

Насос рулевого управления имеет размер примерно с кокосовый орех, и обычно его можно найти рядом с двигателем вашего автомобиля. Если вы хотите посмотреть, просто проследите за ремнем двигателя, и вы в конечном итоге увидите его.

Насос гидроусилителя руля всегда размещается рядом с двигателем нашего автомобиля.

Источник

Исходное изображение Sukhwinderteji (CC BY-SA 3.0).

Скрыть

Как работает насос ГУР?

Хотя насос гидроусилителя руля метафорически известен как «сердце» нашей системы рулевого управления с усилителем, это всего лишь капля воды в океане. Существует множество других механизмов, окружающих и поддерживающих его, так что вся система работает. С учетом сказанного, это может очень быстро стать очень сложным, особенно если вы не знакомы с системой гидроусилителя руля в целом.

В этом духе мы упростили «принцип работы насоса гидроусилителя руля» в три раздела, чтобы облегчить вам процесс. Этими секциями являются (i) перед насосом рулевого управления, (ii) внутри насоса рулевого управления и (iii) после насоса рулевого управления.

Перед насосом рулевого управления

Начнем с того, с чем мы все знакомы, с бачка для жидкости рулевого управления.

Если вы откроете капот автомобиля, вы обнаружите (обычно) желтоватый контейнер, на крышке которого написано слово «жидкость для гидроусилителя руля». Это контейнер, в который мы заливаем нашу жидкость для рулевого управления.

Бачок для жидкости рулевого управления — это , обычно — это желтый контейнер со словом «жидкость для гидроусилителя руля», написанным на крышке.

Источник

Исходное изображение от schwartz.mark (CC BY 2.0)

Скрыть

Ничего особенного. Точно так же, как у нас есть бензобак для бензина, у нас есть бак для жидкости гидроусилителя руля.

Единственным назначением этого бака является хранение жидкости рулевого управления и подача ее к насосу рулевого управления через набор резиновых шлангов. Когда мы не используем жидкость, она остается в резервуаре. Когда нам нужна жидкость для рулевого управления, она высасывается из этого резервуара туда, куда нужно.

По мере прохождения жидкости рулевого управления по резиновым шлангам она достигает насоса рулевого управления.

Теперь нам нужно запустить насос рулевого управления. Чтобы провернуть его, нам нужен непрерывный источник питания, идущий к насосу, и он исходит не что иное, как от самого двигателя автомобиля.

Двигатель нашего автомобиля вырабатывает энергию за счет воспламенения бензино-воздушной смеси электрическими искрами. Когда бензино-воздушная смесь взрывается внутри двигателя, она вырабатывает энергию, толкающую поршень двигателя вверх и вниз. А поскольку поршень нашего двигателя механически связан с коленчатым валом, коленчатый вал собирает эту энергию, и сам коленчатый вал начинает вращаться.

Наконец, мы надеваем ремень двигателя на этот вращающийся коленчатый вал и прочно соединяем его со шкивом на насосе рулевого управления. Когда мы заводим машину, ремень двигателя натягивается на шкив насоса рулевого управления, и насос начинает вращаться.

О чудо, насос рулевого управления теперь работает.

В насосе рулевого управления

На этом этапе насос рулевого управления вращается, и жидкость рулевого управления легко поступает в насос. Следующим шагом является повышение давления жидкости рулевого управления.

Самое интересное. Теперь мы взглянем на сердцевину насоса рулевого управления, чтобы понять, как это величественное устройство создает жидкость под высоким давлением.

Когда мы рассматриваем сердцевину насоса рулевого управления, это три основных компонента, на которых вам нужно сосредоточиться.

Источник

Исходное изображение D S AUTO.

Скрыть

На картинке выше показано то, что вы обычно видите внутри насоса гидроусилителя руля. Конечно, не все насосы рулевого управления выглядят так, и здесь и там есть другие тонкости, которые мы убрали, но давайте не будем здесь усложнять. Есть только 3 отдельных элемента, на которые вам действительно нужно обратить внимание, а именно (i) корпус , (ii) ротор и (iii) лопасть .

Ротор представляет собой цельный металлический блок, который имеет только две отличительные особенности: полое отверстие посередине и несколько полостей снаружи. Оба служат разным целям.

Центральное отверстие соединяется непосредственно со шкивом насоса рулевого управления через другой металлический цилиндр. Так что, если вы можете себе представить, когда вращается шкив рулевого насоса, соответственно вращается и сам ротор, отсюда и название «ротор».

Помните полости снаружи? В этих крошечных карманах отверстий будут лежать лопасти. Они действуют как железная дорога, по которой лопасти могут двигаться внутрь и наружу. Когда насос рулевого управления не вращается, они располагаются ближе к центру (см. левый рисунок ниже). Когда ротор вращается, все лопасти выталкиваются наружу и прижимаются к корпусу насоса (см. правый рисунок ниже).

На рисунке слева показана втянутая лопасть, а на рисунке справа лопасть в положении наружу.

Источник

Исходное изображение от D S AUTO.

Скрыть

Почему?

Ну, это как играть с каруселью на детской площадке. Вы можете найти удобное место, чтобы сесть на карусель, а затем заставить друга крутить вас как сумасшедшего! Чем быстрее он вращается, тем больше вы будете чувствовать, что вас выбрасывает наружу. Если он будет вращаться достаточно сильно, вы можете просто оказаться среди грязи!

Старые добрые деньки. Раньше это было круто, но в нынешнюю эпоху смартфонов мы вряд ли сможем найти их.

Источник

Исходное изображение schwartz.mark (CC BY 2.0)

Скрыть

Это центробежная сила в игре.

Аналогично, в насосе рулевого управления с гидроусилителем все лопасти будут прижаты к корпусу насоса наружу. Но это не все. Представьте себе ту же центробежную силу, но с оборотами двигателя, которые обычно измеряются тысячами в минуту. Лопасти так сильно прижимаются к корпусу насоса, что он начинает образовывать крошечные камеры, в которых задерживается жидкость рулевого управления. В нашем примере имеется ровно 11 крошечных камер.

Когда все лопасти выталкиваются наружу, они образуют крошечные карманы, по которым перемещается жидкость гидроусилителя руля.

Источник

Исходное изображение D S AUTO.

Скрыть

По мере того, как ротор вращается по часовой стрелке, крошечные камеры следуют за ним (вместе с жидкостью рулевого управления внутри него!). Камера №1 переместится из исходного положения в камеру №2, затем в камеру №3 и так далее и так далее с невероятной скоростью, пока мы не выключим двигатель.

Здесь происходит волшебство. Давление рулевой жидкости начинает увеличиваться, не без причины, конечно.

Если присмотреться, то корпус насоса не геометрически круглый, они спроектированы овальной формы, целенаправленно . Когда ротор расположен прямо в центре, вы заметите, что нижняя часть канавки значительно больше, чем верхняя часть канавки.

Картинка нарисует тысячу слов. Взглянем.

Это насос гидроусилителя руля простого действия, где у нас есть зона низкого давления и зона высокого давления.

Источник

Исходное изображение D S AUTO.

Скрыть

Различия в объеме не являются ошибкой проектирования или производственным дефектом, они служат определенной цели, и очень важной.

Вот почему.

Когда насос продолжает вращаться, жидкость рулевого управления переносится по овальной канавке подобно карусели. Из-за эксцентричной овальной формы жидкость рулевого управления перемещается с большой площади и сжимается во все меньшем пространстве. Если мы посмотрим на физику, мы знаем, что когда площадь уменьшается, давление увеличивается. Инженеры знают, что происходит. Но эй, не верьте мне на слово, я даже докажу это вам.

Давление = Сила / Площадь.

Закон Паскаля

Думайте об этом, как о сжатии воздушного шара, наполненного воздухом.

Сначала вы надуваете воздушный шар до приличного размера, затем завязываете узел вокруг отверстий, чтобы воздух не попал внутрь. Когда вы сжимаете шарик, пространство внутри него уменьшается. Когда деваться некуда, такое же количество воздуха попадает в более тесную камеру, что увеличивает давление воздуха. Если вы сожмете его достаточно сильно, он достигнет точки, когда давление воздуха превысит силу воздушного шара, и он, наконец, лопнет.

Воздух действует так же, как и любая другая жидкость, включая жидкость рулевого управления. При одинаковом количестве жидкости при уменьшении площади давление жидкости будет увеличиваться. И именно поэтому они разработали кулачковое кольцо овальной формы, а не идеально круглой формы.

Возвращаясь к тому, как работает насос гидроусилителя руля.

Мы говорили о том, как эти крошечные камеры постоянно закручивают жидкость рулевого управления в более узкое пространство, чтобы увеличить давление. После этого жидкость рулевого управления под высоким давлением в конечном итоге выходит из насоса рулевого управления через клапан регулировки давления.

При этом в насосе рулевого управления остается пустота/зона низкого давления, которая помогает всасывать больше жидкости рулевого управления из бачка для жидкости рулевого управления.

Так или иначе, эта жидкость рулевого управления под высоким давлением выходит из насоса рулевого управления и попадает в две гидравлические камеры рулевой рейки.

Насос после рулевого управления

Те, кто знаком с гидравлическим усилителем рулевого управления: что это такое и как оно работает, должны хорошо понимать, чем заканчивается эта история. Для тех, кто этого не делает, вот как это в основном происходит.

Жидкость рулевого управления под высоким давлением выходит из насоса рулевого управления и поступает в рулевую рейку. По сути, рулевая рейка разделена на две гидравлические камеры, левую и правую.

Когда жидкость рулевого управления поступает в две гидравлические камеры, они распределяются таким образом, что в одну из гидравлических камер рулевой рейки поступает больше жидкости рулевого управления, чем в другую. Если в левую камеру поступает больше жидкости, она становится сильнее, чем правая. И угадайте, что происходит? Рулевая рейка толкается вправо из-за разницы в давлении жидкости. Обратное верно, когда вы хотите повернуть налево.

Вот это толкающее движение — это вспомогательная сила. Это причина, по которой ваш руль кажется легче, когда в вашем автомобиле есть система рулевого управления с усилителем.

После этого жидкость рулевого управления выходит из рулевой рейки через рулевые шланги и возвращается обратно в бачок с жидкостью рулевого управления.

Весь процесс просто повторяется снова и снова, пока мы, наконец, не выключим двигатель.

Завершение последнего круга

И это, друзья мои… так работает насос гидроусилителя руля. Красиво, правда?

Я искренне надеюсь, что правильно описал внутреннюю работу насоса рулевого управления, и, надеюсь, это поможет нам лучше оценить чудо инженерной мысли, воплощенное в нашей машине.

Если мы что-то упустили в статье, не стесняйтесь оставлять комментарии внизу, и мы обязательно добавим это в статью.

А пока водите осторожно и разумно!

Совместное использование помогает нам делать лучший контент для вас!

Как заменить насос гидроусилителя руля

Как заменить насос гидроусилителя руля | Ваш механик Совет

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены насоса гидроусилителя рулевого управления

Место обслуживания

173,61–1 817,09 долл.

США

Диапазон цен для всех автомобилей

(1325)

Большинство современных автомобилей оснащены обновленной версией системы рулевого управления с гидравлическим усилителем, представленной в 1951 году. конструкция и соединения менялись с годами, основной процесс циркуляции жидкости гидроусилителя руля через эту гидравлическую систему остается прежним. Это было и часто все еще приводится в действие насосом гидроусилителя руля.

В системе рулевого управления с гидравлическим усилителем жидкость перекачивается по ряду линий и шлангов к рулевой рейке, которая движется, когда водитель поворачивает рулевое колесо влево или вправо. Это дополнительное гидравлическое давление значительно облегчило управление транспортным средством и стало долгожданным облегчением. Современные современные системы рулевого управления с усилителем электрически управляются компонентами усилителя рулевого управления, прикрепленными к рулевой колонке или самой коробке передач.

До замены на системы EPS насос гидроусилителя руля крепился к блоку двигателя или опорному кронштейну рядом с двигателем. Насос приводится в действие рядом ремней и шкивов, прикрепленных к центральному шкиву коленчатого вала или к змеевидному ремню, который приводит в движение несколько компонентов, включая кондиционер, генератор переменного тока и насос гидроусилителя рулевого управления. Когда шкив вращается, он вращает входной вал внутри насоса, что создает давление внутри корпуса насоса. Это давление воздействует на гидравлическую жидкость внутри линий, соединяющих насос с рулевым механизмом.

Насос гидроусилителя всегда работает при работающем двигателе автомобиля. Этот факт, наряду с реальностью того, что все механические системы со временем изнашиваются, являются основными факторами, вызывающими поломку или износ этого компонента.

В большинстве случаев насос гидроусилителя руля должен прослужить около 100 000 миль. Однако, если ремень гидроусилителя руля рвется или другие внутренние компоненты внутри насоса изнашиваются, он становится бесполезным и требует либо нового ремня, шкива, либо нового насоса. При замене насоса механики обычно заменяют первичные гидравлические линии, соединяющие насос с бачком для жидкости и рулевым механизмом.

• Примечание : Работа по замене датчика давления гидроусилителя руля довольно проста. Точное расположение насоса гидроусилителя рулевого управления зависит от технических характеристик и конструкции производителя. Всегда обращайтесь к руководству по обслуживанию автомобиля для получения точных инструкций по замене этого компонента и обязательно выполняйте их шаги по обслуживанию вспомогательных компонентов, составляющих систему рулевого управления с усилителем, перед завершением работы.

• Предупреждение : При работе над этим проектом обязательно надевайте защитные очки и перчатки. Гидравлическая жидкость очень агрессивна, поэтому рекомендуется надевать пластиковые перчатки при замене этого компонента.

Часть 1 из 3: Определение признаков неисправности насоса гидроусилителя руля

Вся система гидроусилителя руля состоит из нескольких отдельных частей. Основным компонентом, который подает давление в гидравлические линии, является насос гидроусилителя руля. Когда он ломается или начинает выходить из строя, есть несколько предупреждающих знаков:

Звуки, исходящие от насоса: насос гидроусилителя рулевого управления часто издает скрежещущие, лязгающие или скулящие звуки при повреждении внутренних компонентов.

Запах горелой жидкости гидроусилителя руля: в некоторых случаях насос гидроусилителя руля создает избыточное тепло, если некоторые внутренние детали сломаны. Это может привести к тому, что жидкость гидроусилителя руля нагреется и фактически сгорит. Этот симптом также распространен, когда уплотнения на насосе гидроусилителя руля трескаются, из-за чего из них вытекает жидкость гидроусилителя руля.

Во многих случаях насос гидроусилителя руля не работает из-за того, что змеевик или приводной ремень сломан и нуждается в замене. Также часто ломается или изнашивается шкив гидроусилителя руля. Если вы заметили эти симптомы и осмотрели насос гидроусилителя руля, лучше всего заменить этот компонент. Эта работа довольно проста в выполнении, но вы всегда должны читать точные процедуры, которые рекомендует производитель вашего автомобиля в руководстве по обслуживанию.

Часть 2 из 3: Замена насоса гидроусилителя руля

Необходимые материалы

• Гидравлические ключи
• Инструмент для снятия шкива
• Торцевой ключ или ключ с трещоткой
• Дренажный поддон
• Замена привода ГУР или поликлинового ремня
• Сменный шкив гидроусилителя рулевого управления
• Замена насоса гидроусилителя руля
• Оборудование для обеспечения безопасности (защитные очки и пластиковые или резиновые перчатки)
• Магазинная тряпка
• Резьбовой фиксатор

По мнению большинства экспертов, эта работа займет около двух-трех часов. Убедитесь, что у вас достаточно времени для работы над этим проектом, и постарайтесь завершить все в один день, чтобы не пропустить шаги.

Перед тем, как приступить к этой работе, убедитесь, что у вас есть достаточное количество тряпок, подложенных под все гидравлические линии, которые вы собираетесь снимать. Гидравлическую жидкость очень трудно удалить с металлических компонентов, и шланги будут протекать при их снятии.

Шаг 1: Отсоедините аккумулятор автомобиля . Прежде чем снимать какие-либо детали, найдите аккумулятор автомобиля и отсоедините положительный и отрицательный кабели аккумулятора.

Этот шаг всегда должен быть первым, что вы делаете при работе с любым транспортным средством.

Шаг 2: Поднимите автомобиль . Делайте это с помощью гидравлического подъемника или домкратов и домкратов.

Шаг 3: Снимите кожух двигателя и дополнительные детали . Это даст вам свободный доступ к насосу гидроусилителя руля.

Большинство автомобилей имеют легкий доступ к датчику давления гидроусилителя рулевого управления, в то время как другие требуют, чтобы вы сняли несколько компонентов, включая: крышку двигателя, кожух вентилятора радиатора и вентилятор радиатора, узел воздухозаборника, генератор переменного тока, компрессор кондиционера и балансир гармоник.

Всегда обращайтесь к руководству по техническому обслуживанию автомобиля для получения точных инструкций о том, что вам нужно удалить.

Шаг 4: Снимите поликлиновой или приводной ремень . Чтобы снять поликлиновой ремень, ослабьте натяжной ролик, расположенный с левой стороны двигателя (если смотреть на двигатель).

Когда натяжной ролик ослабнет, вы сможете легко снять ремень. Если ваш насос гидроусилителя руля приводится в действие приводным ремнем, вам также придется снять этот ремень.

Шаг 5: Снимите нижние кожухи двигателя . На большинстве отечественных и зарубежных автомобилей под двигателем находится одна или две крышки двигателя.

Широко известна как защитная пластина. Чтобы получить доступ к трубопроводам насоса гидроусилителя руля, вам придется их снять.

Шаг 6: Снимите кожух вентилятора радиатора и вентилятор . Это облегчает доступ к насосу гидроусилителя рулевого управления, шкиву и поддерживающим трубопроводам, которые необходимо снять.

Шаг 7: Отсоедините магистрали, идущие к насосу гидроусилителя рулевого управления . Используя гнездо и храповик или линейный ключ, снимите гидравлические линии, которые подключены к нижней части насоса гидроусилителя руля.

Обычно это линия подачи, которая соединяется с коробкой передач. Убедитесь, что вы поставили поддон под автомобиль, прежде чем пытаться выполнить этот шаг, так как жидкость гидроусилителя руля будет стекать.

Этап 8: Слейте жидкость гидроусилителя рулевого управления . Дайте ему стечь из насоса в течение нескольких минут.

Шаг 9: Отверните болт крепления под насосом гидроусилителя рулевого управления . Обычно имеется крепежный болт, который соединяет болт усилителя рулевого управления либо с кронштейном, либо с блоком двигателя. Снимите этот болт с помощью торцевого или торцевого ключа.

• Примечание : Ваш автомобиль может не иметь крепежных болтов, расположенных под насосом гидроусилителя рулевого управления. Всегда обращайтесь к своему руководству по обслуживанию, чтобы определить, необходим ли этот шаг для вашего конкретного приложения.

Шаг 10: Отсоедините дополнительные гидравлические магистрали от насоса гидроусилителя рулевого управления . После того, как вы удалили основную линию подачи, удалите другие прикрепленные линии.

Включает подводящий трубопровод от бачка гидроусилителя руля и возвратный трубопровод от коробки передач. На некоторых автомобилях к насосу гидроусилителя руля подключен жгут электропроводки. Если ваш автомобиль имеет эту опцию, снимите жгут проводов на этом этапе проекта по демонтажу.

Шаг 11: Снимите шкив насоса гидроусилителя рулевого управления . Чтобы успешно снять шкив насоса гидроусилителя руля, вам понадобится правильный инструмент.

Его часто называют устройством для снятия шкива. Процесс снятия шкива описан ниже, но вы всегда должны читать руководство по обслуживанию производителя, чтобы узнать, какие шаги он рекомендует.

Это включает в себя присоединение инструмента для снятия шкива к шкиву и наведение стопорной гайки на край шкива. Используя головку и храповик, медленно ослабьте шкив, удерживая гайку крепления шкива соответствующим концевым ключом.

Этот процесс очень медленный, но необходимый для того, чтобы правильно снять шкив гидроусилителя руля. Продолжайте ослаблять шкив, пока шкив не будет снят с насоса гидроусилителя руля.

Шаг 12: Снимите крепежные болты . Используя ударный гайковерт или обычную головку с трещоткой, снимите болты, крепящие насос гидроусилителя руля к кронштейну или блоку цилиндров.

Обычно необходимо открутить два или три болта. Как только это будет завершено, снимите старый насос и отнесите его на верстак для следующего шага.

Шаг 13: Перенесите монтажный кронштейн со старого насоса на новый насос . Большинство сменных насосов гидроусилителя руля не поставляются с монтажным кронштейном для вашего конкретного автомобиля.

Это означает, что вам придется снять старый кронштейн со старого насоса и установить его на новый кронштейн. Просто снимите болты, которыми кронштейн крепится к насосу, и установите его на новый насос. Обязательно установите эти болты с помощью фиксатора резьбы.

Шаг 14. Установите новый насос гидроусилителя руля, шкив и ремень . Каждый раз, когда вы устанавливаете новый насос гидроусилителя руля, вам необходимо установить новый шкив и ремень.

Процесс установки этого устройства прямо противоположен снятию и отмечен ниже для вашего ознакомления. Как всегда, обратитесь к руководству по обслуживанию вашего автомобиля для конкретных шагов, поскольку они будут различаться для каждого производителя.

Шаг 15: Закрепите насос на блоке цилиндров . Закрепите насос на блоке двигателя, ввернув болты через скобу в блок.

Затяните болты, прежде чем переходить к рекомендуемому крутящему моменту.

Шаг 16: Установите новый шкив с помощью инструмента для установки шкива . Подсоедините все гидравлические линии к новому насосу гидроусилителя руля (включая нижнюю линию подачи).

Шаг 17: Переустановите оставшиеся детали . Установите на место все снятые детали, чтобы обеспечить лучший доступ.

Установите на место новый поликлиновой ремень и приводной ремень (правильную процедуру установки см. в руководстве по обслуживанию производителя).

Установите на место вентилятор и кожух радиатора, нижние кожухи двигателя (защитные пластины) и любые детали, которые необходимо было снять изначально, в порядке, прямо противоположном их снятию.

Шаг 18: Заполните бачок для жидкости гидроусилителя рулевого управления .

Шаг 19: Очистите днище автомобиля . Прежде чем закончить работу, обязательно уберите все инструменты, мусор и оборудование из-под автомобиля, чтобы не наехать на них своим автомобилем.

Шаг 20: Снова подсоедините кабели аккумулятора .

Часть 3 из 3: Пробная поездка на автомобиле

После того, как вы установили на место все снятые компоненты и залили жидкость гидроусилителя рулевого управления до отметки «полный», вам необходимо заполнить систему гидроусилителя рулевого управления. Это лучше всего выполнить, запустив двигатель, когда передние колеса находятся в воздухе.

Шаг 1: Заправьте систему рулевого управления с усилителем . Заведите автомобиль и несколько раз поверните рулевое колесо влево и вправо.

Заглушите двигатель и долейте жидкость в бачок гидроусилителя руля. Выполняйте этот процесс до тех пор, пока бачок жидкости гидроусилителя рулевого управления не потребует доливки.

Шаг 2: Проведите дорожное испытание . После замены насоса гидроусилителя руля рекомендуется провести хороший дорожный тест на расстояние от 10 до 15 миль.

Сначала заведите автомобиль и осмотрите его днище на наличие утечек, прежде чем отправлять автомобиль на какие-либо дорожные испытания.

Если вы прочитали эти инструкции и все еще не уверены в выполнении этого ремонта, обратитесь к одному из местных сертифицированных ASE механиков YourMechanic, чтобы он приехал к вам домой или на работу и заменил насос гидроусилителя рулевого управления за вас.

---

Следующий шаг

График замены насоса гидроусилителя руля

Самая популярная услуга, которую заказывают читатели этой статьи, — замена насоса гидроусилителя руля. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

---

гидроусилитель руля

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличный рейтинг

(

1,325

)

---

РЕЗЮМЕ РЕЗЮМЕ

См. Обзоры около ME

Ryan

5 лет опыта

38.

Запрос Райан

от Майкла

Mercedes-Benz 400E V8-4.2L — Насос гидроусилителя руля — Феникс, Аризона

Райан был хорош, но вы обслуживали отвратительно, и я больше никогда не воспользуюсь вами. Я был хорошим клиентом и тратил деньги с вами более 3 лет, и я никогда не думал, что получу такой сервис..

Карлос

Honda Odyssey — Насос гидроусилителя руля — Феникс, Аризона

Супер крутой чувак, рассказал мне, что было сделано. Довольно простой материал, профессиональный и очень удобный.

Скотт

34 -летний опыт

546 Обзоры

Запрос Скотт

Скотт

34 -летний опыт

Запрос Скотт

от Roger

Hyundai Santa FE V6-2. 7L — Power Steecerploy -ARVADA -ARVADA -ARVADA -ARVADA. , Колорадо

Скотт был великолепен! очень знающий и дружелюбный, обязательно попросит его сделать мой ремонт в будущем.

от Lane

Chevrolet K1500 — Насос гидроусилителя руля — Арвада, Колорадо

Приехал вовремя, очень дружелюбный и знающий! Обязательно буду работать со Скоттом снова. 5/5 руки вниз.

Брайан

7 лет опыта

32 отзыва

Запрос Брайан

Брайан

7 лет опыта

Запрос Брайан

Молли

Saturn Vue V6-3.5L — Насос гидроусилителя руля — Дейтон, Огайо

Брайан был великолепен, он общался со мной на протяжении всего процесса, и это было радостью. Обслуживание было долгим (автомобилю нужно было многое починить), но выполнено хорошо Я обязательно воспользуюсь его услугами снова

Бето

Ford F-150 V8-4.6L — Насос гидроусилителя руля — Коммерс-Сити, Колорадо

Этот механик просто великолепен, он сделал свою работу, и я очень ценю его профессионализм. Хорошая работа. Спасибо вашему механику

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Признаки неисправного или неисправного рычага рулевой тяги

Если руль болтается, вы теряете способность управлять автомобилем или автомобиль начинает бродить по дороге, возможно, вам потребуется заменить рычаг рулевой тяги.

Признаки плохой или неисправной рулевой рейки/коробки передач

Общие признаки включают очень тугой руль, утечку жидкости гидроусилителя руля, скрежет при рулевом управлении и запах горелого масла.

Как долго служит шланг гидроусилителя руля?

Скорее всего, система гидроусилителя руля вашего автомобиля является гидравлической — в большинстве случаев так и есть. Рулевое управление с электронным усилителем (EPS) становится все более распространенным, и старые системы ручного типа все еще существуют, но гидравлические системы намного…

Похожие вопросы

Стойка цилиндрической пружины отсоединена от рамы и рулевого механизма

Здравствуйте. Я ненавижу говорить, что это распространенная проблема, и на самом деле нет альтернативного способа ее решения. Когда верхняя опора изнашивается, это приводит к заклиниванию рулевого управления. Единственный способ исправить…

Мой поликлиновой ремень и шкив отвалились

Здравствуйте, различные неисправности могут привести к тому, что на вашем Ford Crown Victoria 2004 года отвалится приводной ремень и шкив. Рулевое управление будет затруднено, когда приводной ремень сорвется с двигателя, так как насос гидроусилителя руля…

Усилитель руля очень тугой на низких скоростях и при движении задним ходом.

Похоже, клапан насоса гидроусилителя рулевого управления выходит из строя или изношены жилы насоса, что приводит к аэрации жидкости гидроусилителя рулевого управления, из-за чего система не работает при низких оборотах двигателя. Попробуй включить низшую передачу и повернуть…

Просмотрите другой контент

Города

Сметы

Услуги

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

---

Замена насоса гидроусилителя руля – Как заменить насос гидроусилителя руля

Группа разработчиков мультимедийных платформ

Группа разработчиков мультимедийных платформ

Ваша супруга жаловалась на то, что минивэном трудно управлять. Время захватить бутылку масла для гидроусилителя руля по дороге домой. Однако после того, как вы добавите жидкость, вы заметите лужу чего-то под двигателем. В течение минуты работы на холостом ходу лужа увеличивается почти ровно на 1 пинту жидкости для гидроусилителя руля. Странное совпадение, на самом деле. Проверка насоса, который хорошо спрятан под двигателем, показывает, что поблизости много мокрого и маслянистого материала. Выходят пандусы, и микроавтобус взлетает в воздух.

Если вам повезет, вам достаточно заменить перерезанный резиновый шланг или перекрученный стальной трубопровод. Но если это не ваш день, скорее всего, у вас неисправен насос гидроусилителя руля. Красные или маслянистые пятна на подъездной дорожке или в гараже — под местом, где нет трансмиссии, — также могут быть ключом к утечке, которая медленно лишает ваш гидроусилитель. (Для получения дополнительной информации о диагностике пятен нажмите здесь.)

Группа разработчиков Media Platforms

У всех есть

Если вам никогда не приходилось возиться с рулевым колесом, значит, вы никогда не водили автомобиль, сделанный ранее. , нефтяной кризис 70-х. За исключением нескольких последних моделей автомобилей, в которых используются рулевые рейки с электроприводом, сегодня практически все легковые и грузовые автомобили на дорогах имеют рулевое управление с усилителем. Насос обеспечивает гидроусилитель рулевого механизма (механизм, который фактически поворачивает передние колеса), чтобы уменьшить усилие водителя при повороте руля.

Когда эта система не работает должным образом, каждый парковочный маневр может превратиться в тренировку верхней части тела или пронзительный концерт под капотом. (Через минуту мы перейдем к шумовой части.) Однако на высоких скоростях все будет казаться вполне нормальным. Катящиеся передние шины оказывают незначительное сопротивление повороту, а система гидроусилителя руля испытывает небольшую нагрузку. На скорости парковочного маневра вам потребуется значительный гидравлический усилитель, чтобы провернуть рулевое колесо.

Группа разработчиков медиаплатформ

Утечка в этом насосе происходит из-за проржавевшего металлического корпуса. Обычный способ утечки – уплотнение вала или шланги.

В чем проблема?

Хотя проблема может быть связана с чем угодно, включая сам рулевой механизм, скорее всего, это проблема с насосом или медленной утечкой в ​​связанной с ним сантехнике. Подумай об этом. Если шланг или линия имеют такую ​​большую утечку, что это снижает давление на рулевой механизм, вы бы сразу узнали об этом. Вы могли бы сняться в утренних новостях в роли парня, который вызвал аварию из 10 автомобилей, когда шланг высокого давления лопнул и выплеснул жирную жидкость на съезд с автомагистрали между штатами.

Нет, у вас более тонкий симптом. Эти насосы с ременным приводом обычно изнашиваются из-за низкого уровня жидкости (вызванного этой медленной утечкой), загрязненной или неподходящей жидкости (возможно, вызванной чрезмерно усердным жокеем станции технического обслуживания) или просто старением.

Команда разработчиков мультимедийных платформ

Туго затянутый ремень (вид снизу) превращает простую задачу замены помпы в большую головоломку. Сначала снимите поликлиновой ремень.

Лось в течке

Неисправная система рулевого управления с усилителем часто информирует вас о проблеме, буквально крича о помощи. Всякий раз, когда насос перегружается, он издает пронзительный визг, похожий на рычание лося. Для демонстрации поверните руль до упора. Тогда шум нормальный. Но если вы слышите этот звук при любых других условиях, это означает, что насос находится под нагрузкой, когда этого не должно быть, или из системы вытекло достаточно жидкости, чтобы насос работал всухую. Так что в первую очередь проверьте уровень жидкости гидроусилителя руля. Если после заполнения бачка до нужного уровня шум исчезает, значит, где-то есть утечка. Система не будет терять жидкость, если она работает правильно.

Визжащие звуки? Пока вы находитесь под автомобилем, проверьте правильность натяжения ремня насоса, а также износ

и разрыв. Сегодня во многих двигателях используется один поликлиновой ремень для привода всех вспомогательных агрегатов. Если он выйдет из строя, у вас будет больше, чем просто проблемы с усилителем руля. Поэтому убедитесь, что серпантин вращается на шкиве насоса гидроусилителя руля прямо и узко. Некоторые шкивы пластиковые, большинство металлические. В любом случае, посмотрите на него, чтобы убедиться, что он работает правильно.

Группа разработчиков медиаплатформ

Ржавые болты, крепящие каталитический нейтрализатор к коллектору, пришлось отломать после того, как они отказались сдвинуться с места. Используйте свежие болты, гайки и прокладку для повторной сборки.

Замена насоса

Насосы гидроусилителя руля не подлежат ремонту своими руками. Плохой насос заменяют, как правило, на профессионально отремонтированный. При получении новой помпы с вас может взиматься залог, обычно называемый основной платой. Вы получите это обратно, когда принесете старый насос для восстановления. Системы старых автомобилей были довольны обычной жидкостью для автоматических трансмиссий. В наши дни, тем не менее, ознакомьтесь с руководством пользователя и сервисной литературой для вашего конкретного автомобиля на alldatadiy.com, чтобы точно узнать, какую жидкость рекомендует производитель вашего автомобиля или грузовика. Использование неподходящей жидкости может означать, что всю работу придется делать заново через несколько месяцев.

Команда разработчиков мультимедийных платформ

Накидной ключ лучше не скругляет фитинг на гидравлической линии, чем обычный гаечный ключ с открытым концом.

Где это?

Первый шаг при замене насоса — найти его. Не смейся. Его точное расположение под капотом зависит от многих факторов. Какой двигатель — рядный или V? Двигатель установлен поперечно или продольно? Резервуар для жидкости установлен отдельно или встроен в насос? Насос будет где-то в передней части двигателя с другими аксессуарами. Например, на типичном продольно установленном V8 GM насос гидроусилителя руля будет находиться прямо за радиатором (хотя и не обязательно высоко и в пределах легкой досягаемости). Автомобиль, показанный здесь, представляет собой переднеприводный минивэн Chrysler с 3,3-литровым двигателем V6.

Команда разработчиков медиа-платформ

Необходимо было обрезать резиновую линию низкого давления, чтобы она оторвалась от фитинга там, где резина затвердела.

Переключение

Чтобы заменить насос гидроусилителя рулевого управления, вам потребуются только основные ручные инструменты. Тем не менее, некоторые специальные ключи для накидных гаек и специальный инструмент для безопасного снятия шкива с вала шкива облегчат эту работу. Обычно их можно взять напрокат или даже одолжить в магазине автозапчастей, где продается сменный насос.

Сначала снимите приводной ремень (ремни) и внимательно осмотрите их — замените их, если они повреждены или пропитаны маслом. Отсоедините линии высокого и низкого давления от корпуса насоса (и шланга резервуара, если резервуар для жидкости установлен отдельно). Держите под рукой поддон для жидкости, которая будет капать. Как часто говорят в сервисных мануалах: «Процедура установки замены обратная».

Конечно, жизнь в реальном мире часто совсем не похожа на жизнь, описанную в инструкции по эксплуатации. Например, на нашем микроавтобусе насос можно снять и установить только одним способом — снизу. Это потому, что он установлен полностью в нижней части двигателя и упирается в брандмауэр. Подождите, становится хуже. Чтобы достать насос, нам пришлось открутить выхлопную трубу от ее фланца и отодвинуть ее в сторону. Это настолько экстремально, насколько может быть заменена любая замена насоса гидроусилителя руля, поэтому вам определенно будет проще.

После установки нового насоса, переустановки и натяжения ремня заполните систему подходящей жидкостью. Затем, желательно с оторванными от земли передними колесами и двигателем, работающим на холостом ходу, поверните рулевое колесо от левого до правого упора дюжину раз, чтобы выпустить лишний воздух из системы.
