Как сделать споттер из полуавтомата: функции и характеристика, правила изготовления

Содержание

функции и характеристика, правила изготовления

В хозяйстве и строительстве часто используют аппарат для сварки. Любители автотранспорта считают незаменимой вещью споттер – сварочный аппарат точечной сварки, который используется для устранения кузовных дефектов и ремонта автотранспорта. Если не хватает средств на приобретение такого оборудования, можно попробовать изготовить споттер своими руками. Самостоятельно сделать этот инструмент – дело несложное, если есть руки, желание и небольшие знания электрики.

Применение споттера

Этот инструмент используется для кузовных сварочных работ, чтобы выправить поверхность кузова без разборки обшивки автомобиля. Споттер очень удобен в том случае, если требуется рихтовка деталей кузова, когда производители установили ограничение доступа из-за конструктивных особенностей.

Осуществляя кузовные работы, с помощью споттера осуществляют приваривание специального крепежного инструмента к деформированной детали автомобиля. Далее за этот крепежный инструмент вытягивают деформированный металл при помощи обратного молотка. Помимо этого, споттер способствует нагреву металла, способствуя таким образом быстрому возврату необходимой формы и жесткости.

Функции и свойства производственного споттера

Поставленный на производственный поток инструмент обладает множеством положительных функций:

  • присоединение ремонтных шайб сварочным аппаратом;
  • точечная сварка, осуществляемая посредством металлического электрода, необходимая для вытягивания металла панели;
  • осуществление прогрева углеродным электродом металлической детали с его дальнейшим охлаждением;
  • конструкция споттера делает его простым и очень удобным в эксплуатации;
  • этот инструмент имеет два режима сварки: режим постоянного включения, требующий применения углеродного электрода, и режим с кратковременным включением, регулируемый по времени, в процессе которого осуществляется приваривание шайб и металлического электрода;
  • имеется принудительная система охлаждения и термостат, который отключает сварочный аппарат в случае его перегрева, а также автоматически включает его, когда необходимая температура сварки достигнет нужного значения.

Это сварочное устройство имеет следующие характеристики:

  • для нормального функционирования необходимо напряжение в 220 В;
  • предельная мощность составляет 10 кВт;
  • напряжение вторичной обмотки аппарата для сварки – 7,8 – 9 В;
  • таймер;
  • тяговое усилие для иглы – больше 100 кг;
  • частота переменного тока – 50 – 60 Гц;
  • пределы установки времени – 0 – 1,2 секунды;
  • тяговое усилие для шайбы – больше 100 кг;
  • вес – 32 кг;
  • максимальный рабочий ток – 1300 А.

Изготовление споттера своими руками

Стоит такое устройство очень дорого, поэтому многие изготавливают споттер своими руками.

Требуемые материалы для этого:

  • сварочный трансформатор;
  • привод 12В;
  • диодный мост;
  • контактор 220 В;
  • тиристор на напряжение 200 В;
  • реле 30 А;
  • кнопка.

Перед тем как приступить к изготовлению споттера своими руками, следует обезопасить себя от случайного удара током, поэтому используют резиновый коврик и соблюдают правила техники безопасности.

Сварочный аппарат является идеальной основой для споттера своими руками. Важно изменить его таким образом, чтобы он на выходе подавал от 1500 А.

Собирают споттер следующим образом:

  • С аппарата снимают вторичный слой.
  • После этого необходимо выяснить, сколько витков может потребоваться на 1 В. Чтобы это выполнить, на первичную обмотку необходимо обвернуть медную изолированную проволоку, после чего измерить количество вольт. Полученная цифра делится на число витков проволоки. Итоговый результат определяет нужное количество витков.
  • Из снятого вторичного слоя изготавливают шину таким образом, чтобы сечение составляло 160 мм2, не меньше, а напряжение – 6 В.
  • Если сечение будет меньше этого значения, ее разделяют на несколько частей и скрепляют матерчатой изолентой. Количество частей зависит от первоначального показателя. Например, если сечение составляет 40 мм2, то шину следует разделить на 4 части.
  • Потребуется 2 шины с обмоткой из малярного скотча и изоленты.
    Изоляцию лучше всего проводить следующим образом: сначала будет слой изоленты, потом – скотча и затем снова изоленты. Открытые края необходимо заклепать.
  • Полученные шины наматывают на трансформатор. Это довольно сложно, поэтому потребуется помощник и молоток. Необязательно добиваться плотного сцепления трансформатора и первички. Главное, чтобы шина располагалась ровно и не имела никаких повреждений.

Если мощности хватает, то прибор своими руками почти готов. Осталось только изготовить пусковое устройство.

На рукоятке споттера имеется кнопка, через которую привод 12 В управляет реле. Это реле необходимо, чтобы перекрыть провод, имеющим напряжение в 220 В. Имея такое устройство, точечная сварка осуществляется легко и безопасно.

Сварочный пистолет изготавливается из полуавтомата, однако к нему следует изготовить небольшие дополнения, необходимые для крепления к прибору рихтовки. Внутри полуавтомата фиксируют ось из латуни.

Под клещи используют обычную трубу 20х20 мм.

Силовой провод, соединяющий трансформатор и пистолет, должен иметь такое сечение, которое будет идентично или больше, чем сечение шины. Рабочий кабель, соединяющий трансформатор и пистолет, изготавливается обычно из коммутирующего провода, имеющего термоизоляцию. Обязательно учитывают тот момент, что нагреваясь, этот слой начинает стягиваться.

Заключение

Изготовление споттера своими руками – дело несложное. Работа с ним требует навыков в сварочном деле. Кроме того, обязательно следует соблюдать правила эксплуатации прибора и правильно проводить сварку. Таким образом, осуществляется качественная работа по ремонту деформированных частей кузова.

Оцените статью: Поделитесь с друзьями!

Споттер своими руками: схемы и устройство

Споттер – если говорить просто, это небольшой сварочный аппарат для выравнивания вмятин на металле. Часто используется на СТО, когда нужно подрихтовать машину без демонтажа элементов корпуса автомобиля.

  Особенно удобно работать прибором в тех местах, к которым подобраться сложно. Споттер является разновидностью контактной сварки и отличается от неё отсутствием сварочных клещей. Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка. Однако стоимость подобного оборудования сравнима с ценой полноценных сварочных аппаратов. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции HouseChief мы дадим вам все необходимые знания и рекомендации для того, чтобы вы смогли собрать споттер своими руками.

С помощью споттера можно выровнять любую вмятину

Читайте в статье

Споттер – что это такое, и можно ли сделать своими руками

Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется. Нагрев и остывание происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию.

Споттер своими руками из рихтовки

Сварка от такого оборудования не оставляет глубоких следов и после выравнивания легко удаляется болгаркой. Технология работы следующая – после обработки с помощью обратного молотка (насадка на споттер) на поверхности металла образуются небольшие «холмики», далее на них подаётся ток, который плавит металл, создавая необходимую прочность. Готовые образцы споттеров состоят из следующих элементов:

Составляющие споттера: корпус (1), стаддер (2), кабель (3), и электрод (4)

Принцип действия агрегата таков: через блок управления на споттер поступает ток, который, доходя до электрода, приводит в действие обратный молоток. Он выполняет роль обратного отбойника. При этом, как уже говорилось ранее, снимать крыло или дверь нет необходимости. Устройство можно целиком собрать самостоятельно, а также изготовить из аккумулятора или сварочного аппарата.

споттер

Принципиальная схема работы споттера

Для того чтобы собрать споттер для рихтовки авто своими руками, необходимо разобраться в существующих схемах.

Сначала поговорим о блоке питания.

Схема блока питания споттера

Блок питания состоит из трансформатора и диодного моста. Диоды помогают зарядить ёмкости С1. После нажатия кнопки, в нашем случае она помечена S3, конденсатор открывает тиристор V9. Тиристор расположен в диагонали моста, от которого питается первичная обмотка трансформатора Т2. Когда тиристор открыт, происходит процесс сварки, а после того, как ёмкость исчерпает свой заряд, тиристор закрывается. После отпуска кнопки S3 конденсатор C1 снова начинает заряжаться. Длительность импульса регулируется переменным резистором R1. Трансформатор обязательно должен быть мощным.

Схема тиристора с автостартом для споттера своими руками

Тиристор ПТЛ 50 можно поменять на ТЧ 40, а также на ТЧ 80. Можно составить другую схему, в которой вместо ПТЛ 50, питающего обмотку трансформатора, использовать симистор. Управляется симистор оптопарой, а диодный мост заменить на стабилизатор по микросхеме LM317. Как стабилизатор можно использовать любой блок питания, который даст хотя бы 10 Вольт. Переменный резистор RP1 устанавливается в цепи провода микросхемы, и им можно корректировать напряжение для зарядки конденсатора. Этой манипуляцией регулируется продолжительность импульса для сварки. В случае короткой длительности сварки следует увеличить ёмкость С4.

Как сделать споттер для кузовного ремонта

Существует несколько вариантов, как сделать споттер для кузовного ремонта из отслуживших своё старых агрегатов. Рассмотрим подробно разные варианты сборки.

Какие нужны комплектующие элементы

Для того чтобы обеспечить споттеру источник тока, нам будет необходим трансформатор примерно на 1500 А, а также рабочий инструмент, которым непосредственно будет осуществляется правка. Если такого трансформатора нет, его придётся перематывать самостоятельно.

Схема устройства споттера для кузовного ремонта своими руками

Кроме трансформатора и обратного молотка (как его сделать, мы покажем чуть ниже), потребуется блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Выбор параметров и переделка трансформатора для споттера своими руками

Самая большая сложность в адаптации трансформатора для сварки заключается в повышении показателя выходной силы тока до 1500 Ампер. С этой целью экспериментируют с шиной, устанавливаемой вместо вторичной обмотки. Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод.

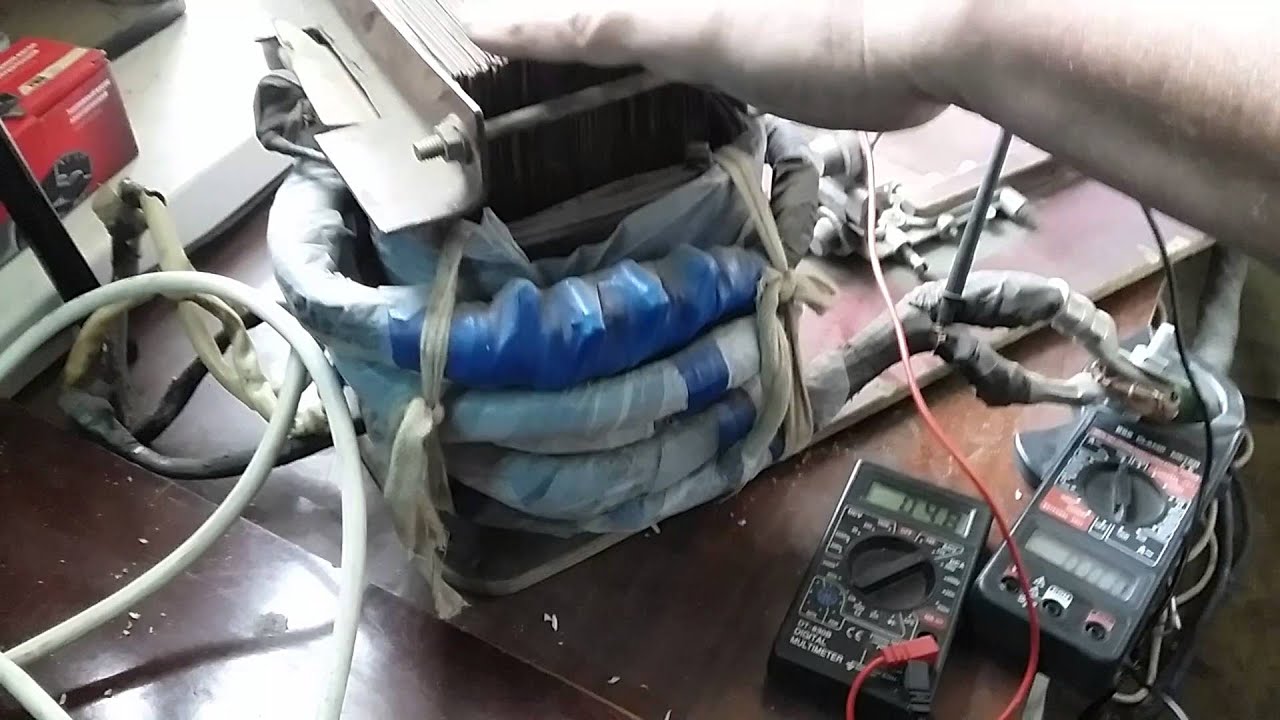

Обмотка трансформатора для споттера медным проводом

К сведению! Идеальным считается показатель сечения не менее 160 мм², при этом напряжение в шине должно равняться 6 В.

Чтобы обезопасить свой споттер от внезапного выхода из строя, а себя – от удара током, первичную и вторичную обмотку трансформатора изолируют друг от друга. Обычно для этих целей берут лакоткань или несколько слоёв бумаги, пропитанной парафином. Магнитопровод, который является основой подобного трансформатора, должен иметь рабочее сечение, составляющее не менее 400 мм², а размеры его рассчитываются с учётом размещения обмоток.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО "Петроком"

Задать вопрос

"Продуктивность работы прибора зависит и от параметров проводов – чем короче и толще они будут, тем эффективнее будет функционировать агрегат.

"

Для Ш-образного сердечника первичная обмотка трансформатора, состоящая из 200 витков, изготавливается из провода сечением 2,5 мм².

Виды конструкции магнитопроводов трансформаторов и их размеры для расчёта площади сечения

Вторичная обмотка имеет 7 витков, для которых используется провод сечением 50 мм² или шина соответствующего сечения с изоляцией. Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Изготовление блока управления

Самое важное при сборке блока управления − правильно соединить перемычки для разрыва контактов первичной сети. Схемы могут быть использованы самые простые и более сложные. Мы их приводили выше.

Крепление перемычек на автомате на 12 Ампер

Обычно в блок управления заводятся провода на пусковую кнопку и переключатели быстрого старта, которые выводится на корпус. Устанавливаются кулеры, при необходимости, а также прячутся провода массы.

Выбор корпуса споттера и параметров силового провода

Корпуса для споттера могут использоваться самые разные. Кто-то берёт корпус от ПК, это удобно, так как в нём уже имеется возможность установить микросхемы и кулеры, другие делают коробки из металлических плит или даже деревянных блоков. Габариты корпуса выбираются произвольно, всё зависит от размера и количества трансформаторов и дополнительных деталей. В основании корпуса используется плита из диэлектрического материала, на которую крепятся все рабочие элементы. Основным критерием выбора становится не эстетичность конструкции, а возможность беспрепятственного доступа ко всем элементам.

Варианты самодельных корпусов для споттеров:

Очень часто встречаются корпусы из старых микроволновок, сварочных аппаратов, аккумуляторов, системных блоков. При выборе сварочного кабеля лучше отталкиваться из следующих расчётов: на 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м. Если пренебречь этими требованиями и использовать кабели большей длины, то это приведёт к значительным потерям силы сварочного тока.

Как сделать электрод

Его тоже можно сделать своими руками. Обычно используют медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то её рабочий конец необходимо расплющить, и уже потом делать на нём соответствующую прорезь.

Крепление компонентов зависит от того, будет ли это стационарный прибор или переносной. При выборе второго варианта комплектующие распределяются равномерно и монтируются при помощи крепёжных элементов. С внешней стороны корпуса устанавливаются ручки для транспортировки.

Изготовление рабочего сварочного пистолета

Сварочный пистолет – основной рабочий орган споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельное устройство. В качестве основы используют монтажный клеевой пистолет или рабочую часть полуавтоматического сварочного аппарата. Мы приведём самый простой способ сборки ручки для споттера своими руками.

Причём пистолет должен иметь такую конструкцию, которая позволяла бы поменять электрод без разборки. Кстати, электрод лучше делать из меди, обычно его диаметр − 8−10 мм. Чтобы подключить пистолет к устройству, используют комбинацию из сварочного кабеля с необходимым показателем сечения и 5-жильным контрольным кабелем. Подключение последнего осуществляется в соответствии со схемой. Если вы планируете большой объём работ, то вам пригодятся схемы и чертежи пуллера для споттера, своими руками их сделать очень просто.

Обычно для основы берётся готовый автомат, на него наваривается конусовидная насадка. Такие образцы можно приобрести готовыми или сварить самостоятельно

Изготовление обратного молотка для споттера своими руками

В этом случае на электрод одевается тяжёлая болванка. Она и будет обратным молотком. Чаще всего для её изготовления используются металлические пруты. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто. Предлагаем вам короткую инструкцию, как сделать обратный молоток.

ИллюстрацияОписание действия
Берём два прута: 16 и 12 мм в диаметре. Для работы нам потребуются гайки с 12 резьбой. А также несколько крупных шайб.
Свариваем металлические прутья между собой так, чтобы получился цилиндр, свободно ходящий по основанию. С нижней стороны приваривается ограничитель.
Насадки можно менять с помощью вкручивающихся болтов. Для кузовных работ используются стреловидные наконечники с острым концом.

споттер

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:

Изготовление из микроволновки – нюансы

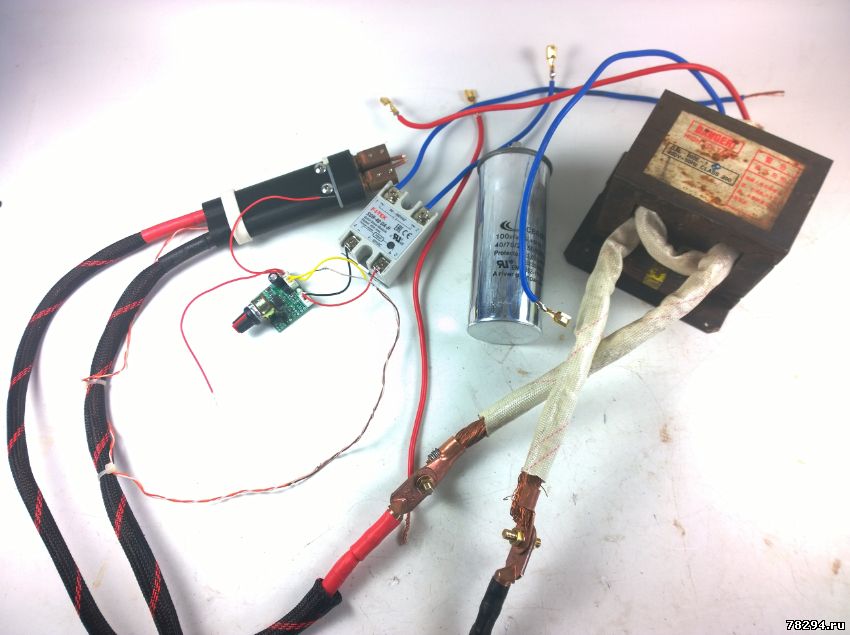

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

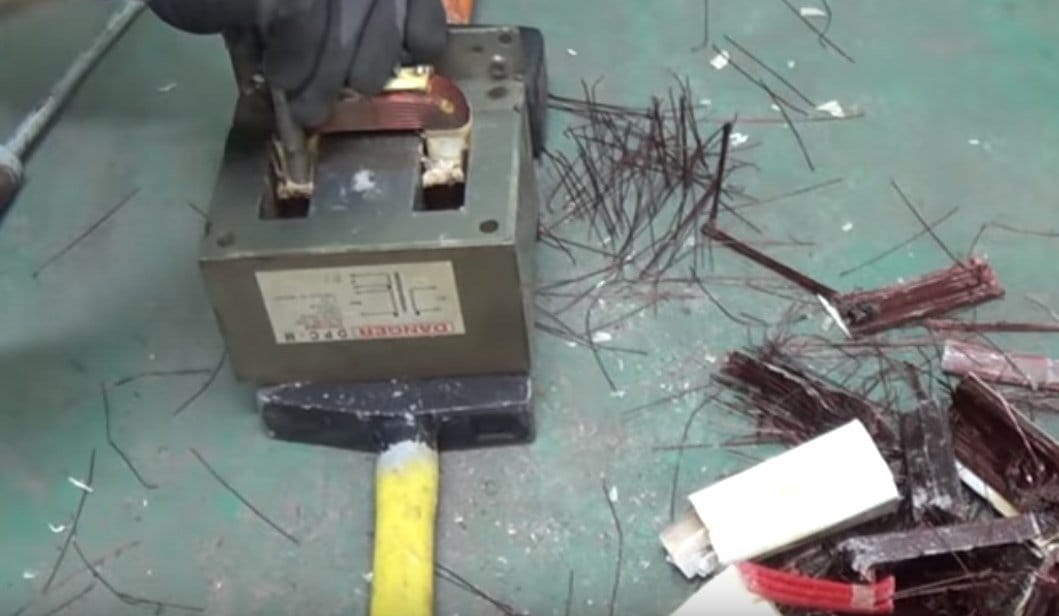

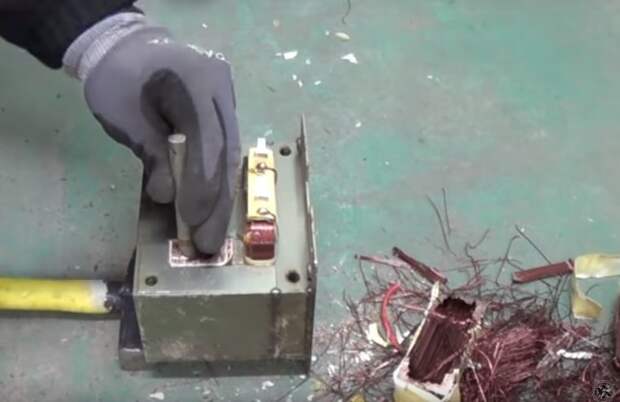

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой. Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем.

Вот так на этом этапе выглядит ваш трансформатор

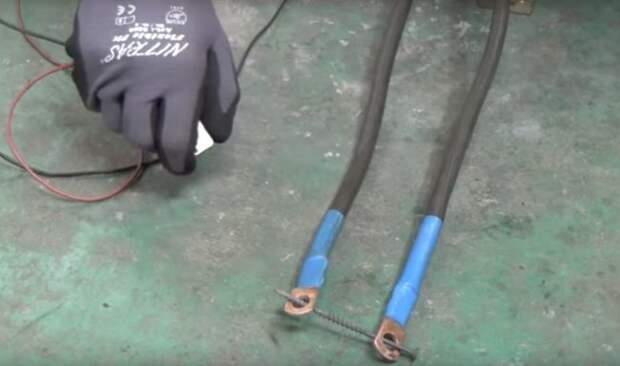

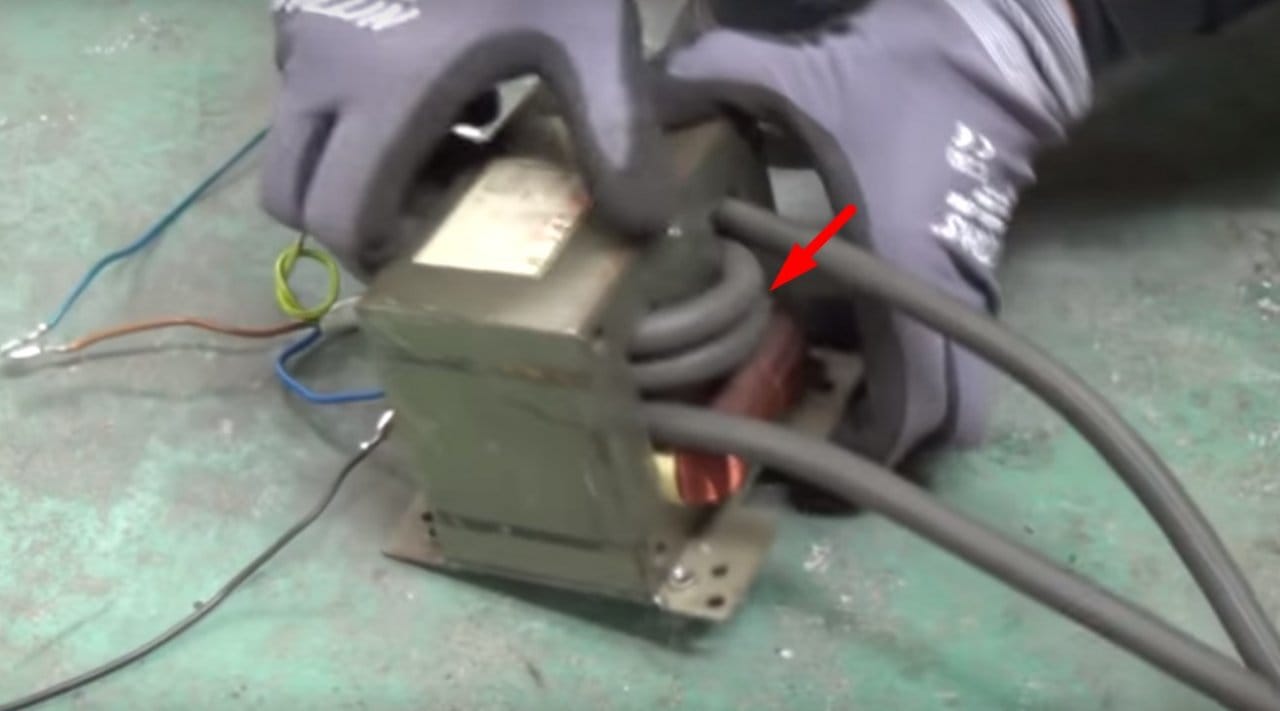

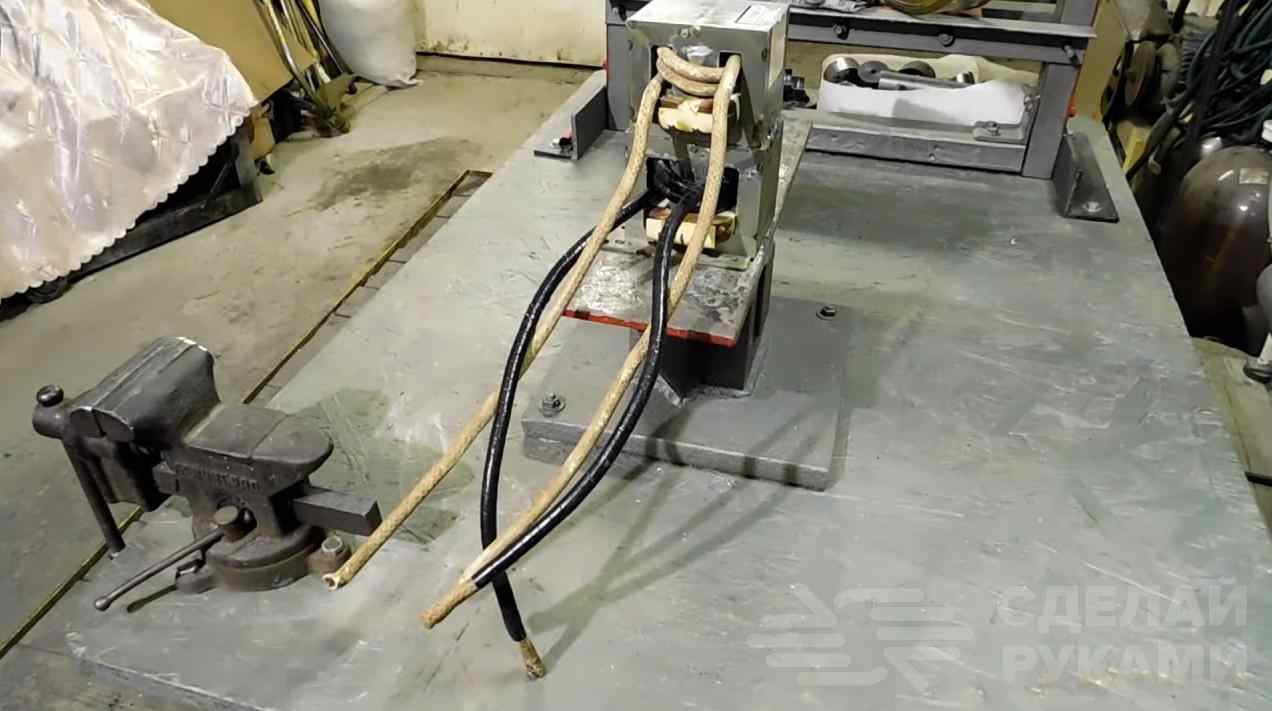

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составом

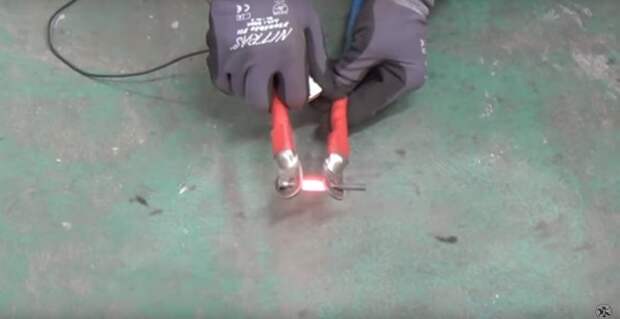

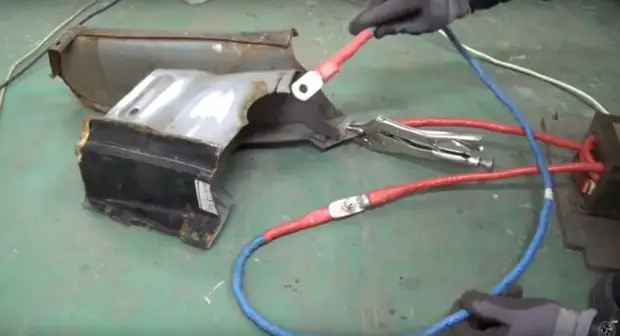

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпус

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

  • стандартный аккумулятор на 12 В;
  • втягивающее реле, можно от стартера машины;
  • кнопка включения/отключения;
  • провода с клеммами,
  • держатель электрода.

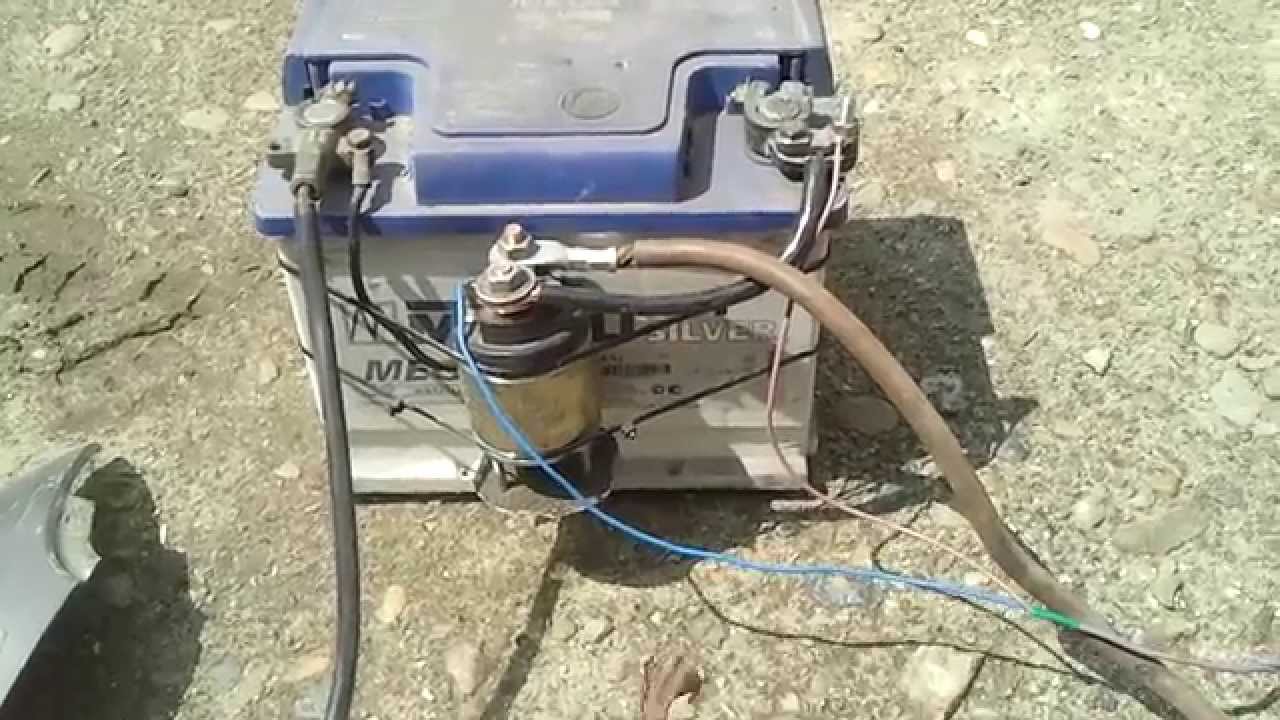

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Как правильно работать самодельным аппаратом

Технология работы споттером достаточно проста. И состоит она всего из нескольких этапов.

Техника безопасности работы с самодельным споттером:

  1. Профилактический осмотр и очистка всех деталей.
  2. Правильная изоляция проводов массы. Их длина не должна превышать 2,5 м.
  3. Важно зачистить деформированную поверхность перед началом работ.
  4. Обязательно заземлить устройство.

Перед началом сборки убедитесь в том, что вы правильно прочли схему подключения, провели правильную изоляцию и надёжный крепёж всех элементов и кабелей. В противном случае вы можете получить серьёзный удар током. В завершение статьи предлагаем посмотреть видео, как сделать споттер своими руками из микроволновки:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как сделать споттер из сварочного аппарата своими руками?

Время чтения: 8 минут

Большинство современных СТО применяют для кузовного ремонта споттеры — компактные аппараты, способные исправить множество дефектов кузова в виде вмятин или выбоин. Также споттер можно встретить в гараже у частного мастера или дачного умельца, самостоятельно занимающемся ремонтом своего авто. Споттер — это крайне полезная вещь и в хозяйстве, и в мастерской.

В этой статье мы расскажем, что такое споттер и как сделать споттер из сварочного аппарата своими руками. Вы также узнаете, насколько целесообразна сборка самодельного споттера и какие у него преимущества перед заводскими аппаратами.

Содержание статьи

  • Общая информация
  • Как сделать споттер
    • Сборка пускового устройства
  • Самодельный споттер или заводской: что лучше?
  • Вместо заключения

Общая информация

Споттер — это сварочный аппарат, применяемый при кузовном ремонте. По своей сути споттер очень схож с точечной сваркой, однако внешне это два совершенно разных аппарата. У точечной сварки есть два металлических электрода, между которыми помещается листовой металл. В случае со споттером технология другая. Давайте рассмотрим ее подробнее.

Watch this video on YouTube
У споттера есть два вывода: масса и провод с рабочим «пистолетом». Массу нужно присоединить к кузову авто (не забудьте заранее достать из машины аккумулятор). На конце «пистолета» есть специальный фиксатор, куда можно установить специальную насадку. При нажатии кнопки на рабочем «пистолете» начинается подача сварочного тока. В процессе место сварки начинает постепенно нагреваться. Сопротивление возрастает, и металл начинает плавиться в определенной зоне. При этом весь остальной кузов не перегревается. Происходит прихват металла, который затем можно вытянуть.

Объясним проще. Споттер нагревает не всю деталь, а только определенную точку (как в случае с точечной сваркой). Нагрев небольшой, чуть меньше температуры плавления металла. Крепежная насадка прижимается к поверхности металла и в момент сопротивления она надежно присоединяется, благодаря чему затем можно вытянуть ту же вмятину в обратную сторону. Позже насадку можно легко отсоединить от металла.

От точечной сварки здесь и нагрев, и усилие. Нагрев осуществляется аппаратом, а усилие — мастером, который прижимает насадку к металлу. Поэтому такой вид сварки называются не точечной, а сваркой сопротивлением.

Читайте также: Точечная сварка своими руками из микроволновки

Есть две разновидности споттеров: инверторные и трансфораторные. Трансформаторный споттер можно сделать в домашних условиях из трансфоратора. А вот инверторный споттер можно собрать только в заводских условиях. Поскольку при его конструировании используются сложные дорогостоящие компоненты.

Как сделать споттер

Чтобы сделать работающий споттер своими руками из сварочного аппарата вам понадобится работающий трансформатор. Поиск трансформатора— не такая уж сложная задача. Его можно достать из старого полуавтомата/инвертора или купить с рук на онлайн-досках объявлений. Лучший вариант — это найти трансформатор со сгоревшей вторичной обмоткой.

Перейдем к сути. Для начала нужно снять вторичную обмотку, если у трансформатора их две. Далее намотайте на первичную обмотку пару витков проволоки из меди и с помощью тестера определите, сколько вам нужно намотать витков для 1 Вольта. В нашем случае понадобится 1.5 витка или 3 витка на 2 Вольта соответственно. Тестером мы замеряли вольтаж и разделяли на кол-во витков.

Теперь из вторичной обмотки вам нужно сделать шину. Ее можно смотать от самого трансформатора. В нашем случае шина сечением 40мм2. Мы ее растянули с помощью гидравлического инструмента, чтобы получилась прямая ровная шина.

Применяемая нами шина будет иметь сечение 160мм2 после того, как сложить ее в 4 раза. При этом после намотки мы получим около 5-6 Вольт. Нам этого достаточно. Разрубите шину на четыре куска и соедините. Для соединения можно использовать матерчатую изоляционную ленту. На все у нас ушло около 6 рулонов изоляционной ленты. Саму изоляцию лучше делать в несколько слоев. Например, сначала изолента, затем малярный скотч, затем снова изолента.

Теперь шины нужно намотать на трансформатор. Это непростая задача, можете использовать подручные инструменты. Учтите, что сделать плотную обмотку не получится, но это не страшно.

На этом этапе вы, скорее всего, столкнетесь с проблемой нехватки мощности. Здесь теория не поможет. Нужно самому методом проб и ошибок искать решение этой проблемы. В нашем случае наилучшим решением стало подключение проводов на первичной обмотке в последовательности 1+8 и 4+5. Перед этим мы на подключение установили полуавтоматический выключатель на 16А, чтобы проводка не сгорела. Силовая часть споттера готова.

Сборка пускового устройства

Наш споттер будет работать в ручном режиме. Понадобится трансформатор 12В от старого лампового телевизора, реле 30А (можно взять у жигуля), диодный мост («таблетка»), контактор 220В и кнопка (ее можно взять с какого-нибудь оборудования).

Схему не прилагаем, но объясним принцип действия этого устройства. Трансформатор от телевизора управляет реле. Управление осуществляется с помощью кнопки, ее можно установить на рукоятку самого споттера. При нажатии кнопки замыкается контактор, который подключен к реле с помощью провода. Еще один провод от контактора пустите прямо на выключатель. Вот и все.

Соберите все компоненты воедино и установите на станину. Можно приступать к работе.

При подключении самодельного споттера постарайтесь избежать потерь тока. Это очень важно, поскольку сварка осуществляется методом сопротивления. Наша рекомендация проста: не используйте длинные кабели. Короткие подойдут намного лучше. Также выбирайте кабели с большим сечением. Не забывайте тщательно зачищать металл перед проведением работ.

Также учтите, что самодельный споттер из сварочного аппарата не будет таким же компактным, как заводские модели. Лучше всего использовать этот прибор стационарно, так его применение будет наиболее комфортным.

Самодельный споттер или заводской: что лучше?

У многих мастеров может возникнуть резонный вопрос: «А зачем собирать самодельный споттер, если его можно купить в магазине?». Логично. Но не все так просто.

Заводские споттеры стоят очень дорого. Это узкоспециализированное оборудование, поэтому его не производят в тех же масштабах, что инверторы или полуавтоматы. Покупка заводского споттера нецелесообразна, если вы гаражный мастер и будете использовать аппарат пару раз в год. В таких случаях лучше собрать споттер самому из подручных деталей.

Самодельный споттер будет надежным и ремонтопригодным. Вы будете точно знать, из каких компонентов он сделан и сколько они стоят. Поэтому можно заранее просчитать ремонт такого аппарата и не беспокоиться, что придется идти в дорогостоящий сервис.

Тем не менее, сборка споттера своими руками не всегда оправдана. К примеру, на СТО лучше все-таки использовать профессиональный аппарат заводского производства. Он даст вам намного больше возможностей и позволит исправить даже самые серьезные кузовные дефекты. Вы должны понимать, что самодельный споттер — это маломощное устройство. Оно подойдет только для скромного ремонта.

Также учитывайте, что для сборки споттера нужны определенные навыки. В этой статье мы прилагаем очень простую инструкцию, где нет сложных электросхем и не нужно заморачиваться. Но вы должны понимать, что даже такой простой аппарат нужно собирать, обладая навками и знаниями. А еще лучше опытом. Иначе вы получите не помощника, а потенциально опасное устройство.

Резумируя: самодельный споттер — это отличный вариант для гаража или дачи. Он неприхотлив, стоит недорого, легко ремонтируется. Но на СТО лучше применять профессиональные споттеры заводского производства. Их функционал намного больше, что важно при выполнении профессионального ремонта кузова.

Вместо заключения

Споттер необходим как профессионалам на СТО, так и домашнему умельцу в гараже. Без этого прибора сложно представить полноценный кузовной ремонт. Он позволяет быстро и качество исправить дефекты кузова. При этом совсем не обязательно покупать заводской прибор. Можно собрать самодельный споттер из трансформатора от инверторного сварочного аппарата своими руками.

Перед сборкой споттера убедитесь, что эта затея целесообразна. Аппарат, сделанный своими руками, гораздо дешевле и надежнее. Но готовы ли вы потратить время и силы на сборку прибора, который будете использовать раз в год? Задумайтесь об этом. Желаем удачи в работе!

Споттер своими руками из сварочного аппарата

Как сделать самодельный споттер

Споттер — один из видов сварочных устройств. Благодаря этому оборудованию можно сделать точечную сварку труднодоступных мест, к примеру, на кузове машины. Чтобы не тратиться на покупку оборудования, можно соорудить споттер своими руками. О принципе работы и сборке оборудования вы узнаете из этой статьи.

Как функционирует споттер?

Что надо знать о применении устройства?

Инструкции с описанием

Из сварочного устройства

Из сварочного инвертора

Комментарии и Отзывы

Как функционирует споттер?

Прежде чем разобрать, как соорудить самодельный споттер для кузовного ремонта, рассмотрим схему устройства с описанием. На первичную составляющую трансформатора поступает напряжение, проходящее через диодный мост V5-V8. Вторая диагональ устройства подсоединяется к тиристорному компоненту V9. Величина напряжения, управляющегося деталью, подается с устройства Т1, которое должно обладать невысокой мощностью.

Когда питание от бытовой сети поступает на схему, происходит заряд конденсаторного элемента С1, напряжение поступает от вторичного компонента Т1 от диодного моста V1-V4 и замкнутых выводов переключателя S3. Напряжение будет отсутствовать на вторичной обмотке, поскольку V9 в это время закрыт. Через первичную обмотку ток также не сможет поступать. Нажимая на кнопку выключателя S3, можно отключить конденсаторное устройство от зарядной цепи и активировать проводку управления тиристорным компонентом. Через электрод детали протекает ток разряда конденсаторного устройства, а также сопротивление, что способствует открытию компонента.

Схема самодельного споттера

Кратковременный сигнал поступает через первичную составляющую, его длина зависит от емкости конденсатора С1, а также выставленного значения сопротивления R1. На вторичной составляющей детали образуется мощный ток, сила которого может увеличиваться до 500 ампер, если длительность сигнала составит 0,1 сек. Но импульс может быть коротким или длинным, все зависит от резисторного элемента R1. Когда конденсатор разрядится, тиристорный компонент закроется, а схема вернется в изначальное положение. Если контакты на выключателе S3 переключить, то конденсаторное устройство вернется в зарядный режим.

Из каких компонентов состоит оборудование:

  1. Трансформатор. Купить эту деталь для сборки трудно, легче его сделать своими руками. Чтобы разработать девайс, потребуется магнитопровод, величина его сечения составит не менее 400 мм2. Для изготовления первичной обмотки подойдет провод с сечением 2,5 мм2, а число витков будет около двухсот. Для создания вторичной составляющей необходим кабель с сечением 50 мм2 или выше, нужное число витков составит семь штук. Как вариант, допускается эксплуатация шины нужных габаритов с изоляционным слоем. Для обеспечения безопасности между компонентами делается изоляция, в качестве изолятора применяется электротехнический картон. При его отсутствии подойдет лакоткань либо бумага, но ее надо положить в несколько слоев и заранее обработать парафином. Выходящие контакты деталей имеют длину, которой хватит для подсоединения к выходным элементам, а также компонентам электроцепи питания обмотки.
  2. Трансформатор питания электроцепи, на схеме компонент маркируется как Т1. Величина напряжения на вторичной обмотке элемента равно 12 В. Допускается создание вспомогательной обмотки, она используется для того, чтобы контролировать наличие напряжения.
  3. Тиристорный элемент ПТЛ-50. Найти эту деталь может быть проблематично, допускается применение идентичных запчастей. Значение обратного напряжения составит минимум 220 вольт, а параметр тока будет равен не менее 50 ампер.
  4. Диодный мост V5-V8. Компонент можно собрать своими руками из разных диодных компонентов. Показатель напряжения на выходе будет равен минимум 220 вольтам, а величина тока — от 50 ампер и выше.
  5. Диодная сборка. Значение напряжения составит не меньше 12 вольт.
  6. Понадобится один резисторный элемент R1 с номинальным параметром 100 Ом. Величина мощности рассеивания не имеет значения, конденсаторный элемент должен быть электролитическим, параметр емкости — 1000 мкФ, а уровень напряжения — 25 вольт.

Канал Спецтехника и транспорт рассказал о том, как правильно пользоваться споттером.

Что надо знать о применении устройства?

Что учесть при эксплуатации приспособления:

  1. Надо контролировать работу оборудования.
  2. Если выявлены неисправности, для ремонта обратитесь к специалистам.
  3. Все компоненты управления рекомендуется вывести на основную панель. Это позволит управлять устройством с удобством.
  4. Общая длина кабелей должна быть не более 2,5 м.
  5. Перед применением оборудования поверхность машины зачищается от следов коррозии или старой краски. Это позволит надежно соединить два куска металла.
  6. К поверхности, которая подлежит рихтовке, перед началом работ подсоединяется заземление.
  7. К поверхности перед сваркой крепится фиксатор, он применяется для присоединения оборудования.
  8. К приваренному фиксатору надо осуществить захват пистолетом, затем производится выравнивание поверхности. Для качественной коррекции могут использоваться дополнительные компоненты, к примеру, обратный молоток. Его использование актуально при большой толщине металла.
  9. После сварки приваренные крепеж удаляется, а место его установки обрабатывается шлифмашиной.

Инструкции с описанием

Ниже разберем, как сделать споттер с функцией автостарта и таймера из сварочного аппарата и прочих устройств, а также как произвести расчет всех рабочих параметров.

Чтобы организовать опцию таймера, купите реле времени.

Из сварочного устройства

Процедура создания споттера для рихтовки из полуавтомата начинается с подготовки основных компонентов:

  • трансформаторное устройство наподобие того, которое используется в аппаратах Ресанта или других, величина тока во вторичной обмотке составит 1500 ампер,
  • модуль управления, использующийся для изменения длительности сигнала,
  • обратный молоток,
  • инструмент для извлечения с комплектов шайб для прилегания к поверхности.

Канал KapotOR в ролике продемонстрировал процедуру сборки споттера.

Если найти трансформаторный узел и модуль управления проблематично, эти компоненты можно собрать самому:

  1. Величина мощности первичной обмотки устройства Т2 составит около 10-15 кВт. При наличии готового механизма определить мощность обмотки нетрудно.
  2. Десять витков толстого провода наматываются на обмотку. Осуществляется замер параметра напряжения при запущенном трансформаторе. Число надо поделить на десять, в итоге вы получите напряжение, которое выдает обмотка с одного витка. Их общее число обеспечит механизм напряжением на 7-9 вольт. Учтите, что для вторичной составляющей применяется жила, сечение которой составит не меньше 75 мм2. Благодаря этому обеспечивается создание рабочей величины тока до 1500 А, обмотка не будет нагреваться и терять мощность.
  3. Чтобы сделать силовой блок, потребуется девайс Т1 с диодным мостом, последний работает на элементах типа Д226Б. Компонент предназначен для подзарядки управляющего конденсаторного элемента. Допускается использование любых трансформаторных устройств, к примеру, от бытовой техники. Величина напряжения на выходе составит в диапазоне от 12 до 24 вольт.
  4. Емкостный элемент С1 предназначен для открытия и закрытия тиристорного компонента V9, он используется в качестве ключа для управляющего модуля. Когда пользователь жмет на пусковой переключатель S3, тиристорный элемент открывается, в результате чего на Т2 через диодный мост подается питание. Импульсная сварка заканчивается при разряде конденсаторного компонента С1. Последний применяется для закрытия тиристорного компонента, а также прекращения поступления напряжения на обмотку Т2. В зависимости от резисторного компонента R1 длина сигнала может быть разной. Учтите, что сам импульс проходит однократно, его длительность не зависит от того, как долго вы жмете на переключатель S3.
  5. К контактам девайса подсоединяются провода, по ним ток подается на инструмент аппарата. Сечение электроцепи будет не меньше, чем на кабеле вторичной составляющей.
  6. Вся конструкция помещается в корпус, устройство надо надежно зафиксировать. Если в качестве корпуса используется коробка из металла, то ее обязательно следует заземлить.

Помните, что споттер во время работы потребляет до 15 кВт мощности, поэтому его надо использовать в электросети, соответствующей значению.

Канал AVTO CLASS рассказал, как собрать спотер из аппарата переменного тока.

Из сварочного инвертора

Для выполнения задачи потребуются такие материалы:

  • один двенадцативольтный привод, который сможет обеспечить кнопочное переключение реле, допускается эксплуатация механизма от бытовой техники,
  • тиристор, предназначенный для работы с напряжением 200 В,
  • одно реле на 30 А,
  • диодный мост,
  • переключатель для активации и отключения оборудования,
  • контактная группа, рассчитанная на работу с напряжением 220 В.

Изготовление производится так:

  1. С подготовленного аппарата надо демонтировать вторичный слой.
  2. Затем надо подсчитать, какое число витков понадобится для одного вольта. Для расчета требуется намотать проволоку на первичную составляющую. Когда обмотка намотана, надо произвести замер величины вольт, величина делится на количество сделанных витков.
  3. После из вторичного элемента надо сделать шину. Сечение проволоки обмотки составит от 16 мм2, а параметр напряжения варьируется в районе 6 вольт. При использовании меньшего сечения шину придется поделить на разные части. Все составляющие элементы фиксируются посредством скотча.
  4. Для сборки потребуются две шины, оснащенный изоляционной обмоткой, причем слой проводится постепенно. Сначала наносится слой изоленты, затем скотч, после чего опять изолента. На открытых краях обмотки можно установить клепки.
  5. Затем производится установка шин на трансформаторное устройство. Процесс может вызвать сложности, особенно, если вы никогда ранее не сталкивались с необходимостью выполнения подобной задачи. Может потребоваться помощь другого человека или инструментов, к примеру, молотка. Трансформаторное устройство и первичный элемент не нужно фиксировать прочно друг к другу. Надо только обеспечить ровную посадку шины при монтаже и повредить компонент.
  6. Производится замер параметра мощности. Если эта величина соответствует нормированным показателям, то процедура сборки практически завершена. При наличии отклонений попытайтесь поменять подключение электроцепей к первичному компоненту.

Вячеслав Витер показал, как собрать споттер из инвертора на примере модели Kaiser NBC-250.

Одним из важных элементов аппарата считается трансформатор. Процесс его сборки представляет наиболее сложный этап. Особенно надо уделить внимание процедуре намотки, она занимает немало времени и сил. Наматывать обмотку надо медной либо алюминиевой проволокой. Обязательно сделайте изоляцию из специальной трансформаторной бумаги либо лакоткани. Чтобы фиксация материала была надежной, бумагу следует обработать парафином.

Допускается сборка пистолета из полуавтомата, только в конструкцию придется внести определенные корректировки. Внутри устройства надо зафиксировать латунную ось, а крокодилы выполняются из отрезка трубы, диаметр которой составит 2 см. Электроцепь, которая будет использоваться для соединения трансформаторного механизма и пистолета, будет иметь сечение, аналогичное шине, или больше.

Из микроволновки

Чтобы собрать споттер из микроволновой печи необходим блок трансформаторного устройства, а также управляющий модуль.

Процедура сборки осуществляется так:

  1. С сердечника микроволновой печи убирается вторичная обмотка. Для ее удаления можно воспользоваться канцелярским ножом. Удалите все остатки с устройства, но будьте осторожны, чтобы не повредить сердечник.
  2. Изготовляется обмотка. Сначала делается первичная составляющая, надо сделать двести витков из кабеля с сечением 2,5 мм2. Затем надо сделать вторичный компонент, для этого делается семь витков, сечение провода будет не меньше 50 мм2.
  3. Для создания изоляции можно использовать технический картон.
  4. Неважно, какая разновидность трансформаторного устройства применяется для изготовления. Главное условие — второй контур должен работать с напряжением 12 вольт.
  5. Следующим этапом будет сборка модуля. После сборки девайс подключается к споттеру.
  6. Если надо, добавьте в конструкцию удлинители.

Из аккумулятора

Чтобы сделать аппарат, подготовьте:

  1. АКБ. Допускается применение стартерного устройства, его емкость будет не менее 60 Ач. Аккумуляторная батарея должна быть рабочей, не изношенной и не разряженной. АКБ должен сохранить не менее 60% заряда.
  2. Пускательное устройство. Допускается использование любого переключателя или кнопки, которая не будет фиксироваться и сможет выдержать более 5 ампер тока.
  3. Втягивающее реле от стартерного устройства. Подойдет элемент с неисправной механической составляющей. Соленоид, а также контактная группа должны быть работоспособными.
  4. Соединительная электроцепь, компонент считается одним из основных в конструкции. Сечение кабеля, который вы будете использовать, составит от 500 до 100 мм2, поскольку при функционировании споттера через компонент будет проходить до одной тысячи ампер тока. Управляющий кабель для самого реле можно применять с небольшим сечением.
  5. Потребуется элемент для рихтовки, к примеру, молоток, шайба или пуллер.

Сборка споттера осуществляется так:

  1. Длина применяющегося провода должна быть не более полтора метра. Чем короче будет кабель, тем меньшим будет показатель потерь при функционировании споттера. Допускается использование сварочных кабелей. Если сечение элементов маленькое, возможно их параллельное подключение. И положительная, и отрицательная электроцепи имеют одинаковую длину. Надо заранее приобрести надежные крокодилы, которые смогут работать с сотнями ампер тока.
  2. Контакты АКБ надо защитить, чтобы обеспечить надежность соединения. Если при повышенной нагрузке будет наблюдаться искрение, это приведет к появлению окислений, что способствует увеличению общего сопротивления проводов.
  3. В разрыв положительной электроцепи надо включить контакты втягивающего реле. Элемент монтируется поближе к аккумулятору, допускается его фиксация на корпусе, чтобы обеспечить компактность оборудования в целом. На этом этапе важно защитить устройство от замыкания положительного и отрицательного контактов батареи. При покупке реле лучше выбрать запчасть с разборным корпусом. При функционировании споттера контакты будут подгорать, их придется периодически чистить. Если шток, которым оснащено реле, нельзя закрепить, то надо продумать ограничительное устройство, которое предотвратит возможность выпадания подвижного компонента. Отрицательный контакт подсоединяется к электроцепи с корпусом устройства. Положительный подается через пусковой переключатель на управляющий элемент.
  4. Переключатель для управления приспособлением фиксируют на рихтующем инструменте, для этого применяется изолирующая прокладка. Значение напряжения на оборудовании составит не более 10-12 вольт, электрическая защита не нужна.
  5. Отрицательный провод фиксируется к зачищенной до металла составляющей поверхности. Для крепления используется медный контакт.

Техника безопасности

Какие нюансы в вопросах безопасности надо учитывать при использовании споттера из АКБ:

  1. Повышенные нагрузки приведут к выходу из строя батареи. При прихватывании насадки к металлу по факту случается замыкание. Величина тока, которая проходит через батарею, увеличится до 1500 А. А обычный стартерный аккумулятор рассчитан на работу не более, чем с 600 амперами. Из-за этого пластины устройства могут перегреваться, что приводит к их сульфатации и повреждению. Может закипеть и раствор электролита при прохождении высокого тока. При интенсивном использовании споттера надо делать перерывы, чтобы аккумулятор остыл. Следите за его температурой и контролируйте величину напряжения остаточного заряда.
  2. Споттер желательно оборудовать вольтметром, это позволит производить мониторинг за напряжением при его работе. Если рабочий параметр будет уменьшаться до критического, потребуется подзарядка батареи. Из-за высокой величины тока оснащать споттер предохранительными элементами нецелесообразно.
  3. Если прижигание контактов к рабочей поверхности продолжительное, это испортит металл, в нем можно сделать дырку. При критически высоких температурах возможна вспышка лакокрасочного покрытия. Прихватывание лучше осуществлять короткими сигналами продолжительностью не больше одной секунды.

Канал AKA KASYAN в ролике рассказал об особенностях сборки и показал, как производится изготовление оборудования в домашних условиях.


Споттер своими руками из сварочного аппарата

Кузовной ремонт достаточно дорогостоящая работа. Поэтому бьет по карману автовладельца. Но если руки растут из положенного места, то можно самостоятельно заняться кузовными работами. Опять же встает вопрос об оборудовании. Покупать опять таки дорого. Но ведь и его тоже можно сделать своими руками. Вот пример изготовления стапеля своими руками.

А в данной статье речь пойдет о том, как сделать споттер самостоятельно.

Самостоятельное изготовление споттера – задача не слишком сложная, если имеются руки, желание и начальные знания электрики. Итак, начнем.

Аппарат включает 2 основных узла: электронное реле с тиристором, и мощный сварочный трансформатор.

Сетевую обмотку сварочного трансформатора подключаем к сети диодным мостом, в диагональ которого подключен тиристор электронного реле. Вспомогательный трансформатор с небольшой мощностью питает пульт управления тиристора.

Аппарат работает таким образом: при замыкании контактов включателя “Вкл.” напряжение питания поступает к первичной обмотке трансформатора узла контроля тиристора. Конденсатор, подключенный через замкнутый контакт переключателя “Импульс” к выпрямительным мостам, заряжается. Первичную обмотку трансформатора сварки следует обесточить, так как тиристор закрыт. Нажатие на кнопку переключателя подключает заряженный конденсатор к управляющим электродам тиристора через переменные резисторы. Разрядный конденсатор открывает тиристоры, напряжение поступает к первичной обмотке сварочного трансформатора.

Во вторичной обмотке возникает мощный электрический заряд. Длительность импульса зависит от параметров времязадающих цепей. При номиналах данных элементов, максимальная длительность импульсов (без учета сопротивления тиристора) равняется 0,1 с. За этот промежуток ток вторичной обмотки может достигнуть 500 ампер. Возврат устройства к исходному состоянию происходит автоматически по окончании разрядки конденсатора. Оптимальный сварочный режим (контактная сварка) устанавливается с помощью подстроечного резистора “Режим”. Тиристор ПТ 50 можно найти не всегда, подойдут любые тиристоры, рассчитанные на напряжение 220 вольт и 50 ампер, такие же требования к диодным мостам.

Трансформаторы могут быть любые, обеспечивающие на вторичной обмотке напряжения 12 вольт (для зарядки конденсатора). В конструкции споттера применялся 2-х вольтовый блок питания, купленный на железке за 10грн. (или 1,5 доллара). Силовой трансформатор изготовили самостоятельно, поэтому обратим на него особое внимание. Магнитный провод данного трансформатора набирается из пластин толщиной 100 мм. В состав первичной обмотки входят 200 витков кабеля. Вторичная трансформаторная обмотка состоит из 6 витков изолированного кабеля, или из шины, сечение которой 50 мм. Такое же сечение применяется для “заземляющего” соединительного проводника вторичной обмотки. Его длина не должна превышать 2,5 м.


Споттер для кузовного ремонта профессиональный и самодельный

Основные производители и модели

Споттеры являются специализированным оборудованием, поэтому по сравнению с другими сварочными аппаратами на рынке они представлены гораздо меньшим количеством моделей. Пожалуй, самыми известными среди них являются итальянский Telwin и немецкие Garwin и Nordeberg. Все эти фирмы выпускают довольно дорогие инверторные модели с самым широким диапазоном функциональных возможностей. Остальной ассортимент представлен известными и малоизвестными брендами, которые производят свое оборудование в Китае. Среди них можно отметить немецкую торговую марку Fubag, которая выпускает разнообразное сварочное оборудование с хорошей репутацией.

  • alex к записи Где найти код разблокировки магнитолы форд фокус?
  • Данил к записи Как покрасить новый пластиковый бампер.
  • Данил к записи Как покрасить новый пластиковый бампер.
  • Александр к записи Стоит ли клеить пленку на номера для защиты от камер ГИББД?
  • Дмитрий к записи Ремонт кузова стекловолокном

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:

Изготовление из микроволновки – нюансы

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой

Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем

Вот так на этом этапе выглядит ваш трансформатор

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составом

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпус

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

  • стандартный аккумулятор на 12 В;
  • втягивающее реле, можно от стартера машины;
  • кнопка включения/отключения;
  • провода с клеммами,
  • держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Что такое споттер и как им работать Технология ремонта. Видео.

Профессиональный кузовной ремонт не может обойтись без использования споттера! В этой статье мы поговорим о том, как работать споттером! Этот аппарат, позволяет значительно сэкономить время при рихтовке металла. Если раньше, когда были только подручные средства такие как, монтажка, «рессора», молотки, лопатки и многие другие железяки, приходилось к примеру разбирать дверь и выстукивать металл изнутри, то теперь с использованием споттера, про эту лишнюю работу можно забыть. Уверен, что после приобретения такого аппарата, Вы вздохнете с облегчением и рихтовка вмятин будет сущим пустяком. Самое большое преимущество споттера — это то, что усилие прикладывается только к внешней стороне поверхности поврежденной детали, тем самым значительно облегчая задачу. Теперь давайте разберем возможности и принцип работы данного аппарата.

Прежде всего сопоттер или его еще называют спот — это сварочный аппарат для контактной сварки. Отличие споттера от обычного сварочного аппарата, в том, что импульс сварочного тока формируется за счёт разряда конденсатора большой ёмкости и действует в течении очень короткого промежутка времени, настолько короткого, что даже краска с обратной стороны не успевает обгореть. А попробуйте вы исполнить такой трюк с обычным полу автоматом и что получится? Поэтому споттер не заменимый аппарат для кузовного ремонта.

Сейчас конечно можно было бы рассказать о том, кто и когда изобрел этот аппарат, затем мы бы плавно перешли к физике, свойствам металла и так далее, но думаю это мало кому интересно, да и не к чему забивать себе голову лишними вещами

Ведь для мастера кузовного ремонта в первую очередь важно качество исполнения ремонта, а не физико — химические свойства материалов

Как работать споттером?

Чтобы научиться пользоваться споттером, не нужно идти на специальные курсы (как у сварщиков), а всего лишь достаточно дочитать данную статью и посмотреть подробный видео урок. Теперь по шагам:

1. Зачищаем рабочую поверхность.

Всем места соприкосновения шайбы с металлом, необходимо тщательно зачистить от краски и других материалов.

2. К ремонтной детали, крепим заземление

Внимание. Если Вы собираетесь работать с деталью, установленной на автомобиле, то не забудьте отсоединить АКБ, во избежании замыкания электроники

3. При помощи «спот-пистолета», в нужных местах привариваем крепежные элементы, за которые мы будем «тянуть» металл. (Это могут быть шайбы, шпильки, «змейка», треугольники и др.)

4. С помощью обратного молотка (он как правило идет в комплекте), вытягиваем необходимые места. Так же могут быть использованы и другие инструменты, например: гидравлика, тросы, цепи, стапель, лом, ну в общем все подручные средства, которые могут тянуть!

5. Шайбы и кольца, которые у нас выступали в качестве «зацепа», можно легко удалить вращательным движением.

6. Ну и в завершении, останется только зачистить место сварки и приступать к шпаклеванию автомобиля.

Почему для кузовного ремонта обязательно нужно приобрести споттер?

1. Высокая производительность. С помощью споттера можно достаточно быстро приваривать «зацепы» для вытягивания металла.

2. Удобство. Если взять в сравнение обычный сварочный аппарат, то можно сказать, что споттер на много безопаснее, так как от него не летят искры и не нагревается металл. К тому же, Вы автоматически избавляетесь от кучи «обмундирования» (сварочная маска, перчатки, защитные штаны и прочее).

3. Качество. При сварке, споттер не оставляет шлака и окалин, а так же не портит внутреннюю поверхность детали, что предотвращает образование «скрытой» коррозии.

4. Экономия. Крепежные шайбы можно использовать на несколько раз, так как при сварке, они не плавятся. Поэтому, Вы очень сильно сэкономите на расходных материалах.

Этих четырех причин вполне достаточно для того, чтобы Вы поняли насколько необходим споттер для кузовного ремонта.

Комплектация споттера выглядит примерно таким образом.

Бываю конечно комплектации и с наименьшим набором всех этих приспособлений, все зависит от цены. Советую покупать споттер с полным «фаршем», так как это будет дешевле, чем потом приобретать комплектующие по отдельности.

Как работать со споттером, подробное демонстрационное видео!

Методы работы споттером

В отличие от методов, применявшихся до появления данного приспособления, споттер позволяет работать с вмятинами не изнутри, а снаружи. Благодаря применению тока, на 10-20% меньше того, который расплавляет металл, электрод, имеющий различную форму в зависимости от обрабатываемого дефекта, надежно прилипает к материалу кузовной детали и неровность сравнительно легко выпрямляется при использовании ударных нагрузок, прилагаемых непосредственно к этому инструменту. С целью обеспечения максимальной «сцепляемости» рабочего инструмента споттера и металла место вмятины должно быть тщательно зачищено от краски и шпаклевки. После этого можно выполнять необходимые работы.

В случае высокого сопротивления материала кузова автомобиля к механическому воздействию споттер позволяет применять для этих целей особенности внутренних изменений металла при его нагревании и охлаждении. Применение специального угольного электрода и тока большой силы металл разогревается до достаточно высоких температур в небольшой точечной области и затем быстро охлаждается влажной ветошью. При этом в кристаллической структуре металла происходят изменения, которые так же приводят к постепенному выпрямлению листовых металлических деталей.

Главным рабочим инструментом споттера является пистолет, к которому и крепятся приспособления различного вида и формы. Для удобства обращения непосредственно на него выведен основной орган управления импульсным разрядом электрического тока, продолжительность которого не превышает 0,1 секунды. Из стандартных рабочих насадок для споттера распространены металлические стержни с наконечниками различной формы, оснащенные достаточно тяжелым молотком обратного действия, который скользит по стержню и, ударяя по пистолету, тянет металл вмятины.

Кроме них в настоящее время появляются различного вида вытягивающие приспособления, не использующие ударные нагрузки.

Что же необходимо для самостоятельного изготовления подобного инструмента. Во-первых, конечно, определенные знания по электротехнике и электронике. Во-вторых, необходимые материалы и немного свободного времени.

Что такое споттер и как он работает

Точечную сварку применяют для соединения между собой деталей из тонколистового проката, а также фиксации на них различных крепежных и опорных элементов. Сваривание осуществляется коротким и мощным импульсом тока. Это обеспечивает проплавление металлического листа не на всю глубину и таким образом позволяет избежать повреждения его поверхности с обратной стороны. Поэтому источники питания многих споттеров имеют напряжение холостого хода в пределах 6÷8 В, сварочное напряжение – 1.5÷2 В и импульсный ток порядка 2500÷3000 А, что позволяет производить сварку на металлическом листе толщиной от 0.5 до 1.5 мм.

В состав такого аппарата для правки кузовных деталей входят пять основных компонентов (см. рис. ниже):

  • источник питания с блоком релейного или электронного контроля и регулирования;
  • сварочный кабель с проводами управления;
  • кабель массы с пластиной;
  • пистолет с клеммами для подсоединения силовой и управляющей цепи и резьбовым соединением для электродов;
  • комплект электродов, оснастки и расходных элементов.

Рихтовка с помощью споттера происходит в следующем порядке:

  1. Зачистка поверхности вмятины.
  2. Приварка вне рабочей зоны пластины кабеля массы.
  3. Установка в пистолет электрода и зажим в него крепежа (кольцо, гвоздь).
  4. Приварка коротким импульсом крепежа к месту вытяжки.
  5. Вытягивание на себя вручную или с помощью приспособлений вмятины в кузовной детали.
  6. Отваривание крепежа от поверхности металла.

Из чего состоит споттер и как им пользоваться

Споттеры визуально представляют собой аппарат, который состоит из коробки, кабеля, пистолета (стаддера) и острого прута (электрода). В коробке находится вся система сварочного аппарата, в том числе трансформаторы или инвертора. Сам процесс точечной сварки для кузовных работ авто выглядит так: на месте поврежденного металла приваривается крепеж, к которому закрепляется споттер и с помощью дополнительных механизмов или вручную вытягивается вмятина. Этот способ удобен тогда, когда выровнять поверхность кузова изнутри неудобно или невозможно. При этом существует много преимуществ работы с таким специализированным оборудованием – минимум сил, быстро и без рисков нанести больший ущерб.

Для того чтобы максимально быстро и четко произвести кузовные работы авто нужно соблюдать определенный порядок и технологию процесса, а также учесть небольшие нюансы:

  • Поверхность, которая была деформирована, сначала нужно зачистить от любого вида покрытий (лака, краски, ржавчина). Этот этап работы очень важен, потому что от качества соединения двух металлов будет зависеть и результат всего процесса.
  • К поверхности, которая будет корректироваться, нужно присоединить контакт заземления.
  • На уже очищенную поверхность поврежденного места металла следует приварить крепеж, через который будет присоединен споттер.
  • К приваренному крепежу производится захват пистолетом споттера, после чего вмятину вытягивают. Для коррекции поверхности используется обратный молоток, гидроцилиндры, стапели и так далее. Учитывая толщину металла, нужно определить каким именно приспособлением лучше рихтовать вмятину, чтобы не навредить кузову. Допустим, обратный молоток нельзя использовать для алюминия, и оцинкованный кузов возьмет не каждый споттер.
  • После завершения рихтовки кузова приваренная деталь скручивается, а контактное место зачищается шлифовальной машинкой.

Принцип работы контактной сварки

Контактная сварка «споттер» подразумевает соединение деталей в одной либо нескольких точках. 2. Применение таких режимов — для сварки закаливаемых сталей, они позволяют добиться меньшего потребления тока, низких нагрузок на сеть, оборудование для такой сварки дешевле.

Жесткий режим отличается меньшей продолжительностью — до 1.5 секунд. Плотность тока достигает 300 ампер на квадратный миллиметр. Такое оборудование используется для сварки цветных металлов и высоколегированных сталей, также возможно применение для сварки деталей разной толщины.

Время подачи тока и приложения усилий сжатий зависит от заданной заранее циклограммы процесса — оборудование настраивается для конкретных случаев.

Применение контактной сварки

Используя точечную сварку, возможно делать до шестисот соединений в минуту, сваривать тончайшие детали электронных приборов, стальные листы толщиной до двух сантиметров. Контактная сварка применяется в автомобилестроении, самолетостроении, судостроении, сельском хозяйстве, ее применение широко распространено и во многих других сферах.

Приспособления для различного вида работ

Контактная сварка «споттер» является аппаратом односторонней точечной сварки. Такое оборудование очень часто применяются для ремонта кузовных панелей автомобилей, в особенности, для тех объемных деталей, к которым затруднен доступ с обратной стороны — к примеру, пороги и двери.

Помимо этого, применение споттеров может быть расширено — в комплект часто входят сварные клещи, которые дают возможность проведения двусторонней контактной сварки — листы металла свариваются между собой.

К ним прижимаются медные электроды, а сами листы сжимаются друг с другом посредством рычажных клещей. В течение короткого времени листы разогреваются до критической температуры, металл плавится и под давлением клещей сваривается. При этом он не должен полностью расплавляться — это отрицательно сказывается на качестве сварки.

Часто сварочное оборудование оснащено цифровыми блоками управления и готовыми программами — для контактной сварки достаточно лишь выбрать вид сварки, толщину свариваемого металла, время сварки и тому подобные параметры. Применение таких аппаратов достаточно просто, и пользоваться ими может любой.

Вспомогательные инструменты

При контактной сварке споттером могут понадобиться такие вспомогательные инструменты, как клещи, молоток, держатели, металлические щетки, зубило, различные приспособления для самого аппарата (зависит от комплектации, в которой поставляется оборудование), гребенки и другие приспособления для вытягивания вмятин, а также различные расходные материалы — волнообразная проволока, шайбы, сварочные кольца, заклепки и так далее.

Дополнительный инструмент

При выполнении потенциально опасной контактной сварки стоит использовать средства индивидуальной защиты — рукавицы, халат или брезентовый костюм, защитные очки или щиток, ботинки с защитными вставками, при необходимости — средства защиты органов дыхания.

Заключение
Мы рассмотрели точечную контактную сварку и ее разновидность — споттер. Как видите, такая контактная сварка достаточно универсальна и ее применение уместно во многих случаях, при этом освоить оборудование и технику контактной сварки достаточно просто — это может любой.

Как используется споттер

Если вмятина расположена там, где выдавить металл с обратной стороны невозможно, умельцами применяется споттер. Это приспособление для точечной сварки. Электрод приваривается к поверхности металла, и за него тянут. В результате обратной деформации вмятина исчезает. Приспособление для создания тянущего усилия называется пуллером. Следовательно, чтобы самостоятельно выровнять вмятины на кузове авто, надо своими руками изготовить пуллер и споттер.

Точечная сварка происходит как результат сосредоточенного импульсного воздействия электрической энергии. Ее величина, как это известно из закона Джоуля — Ленца, пропорциональна величинам напряжения и тока. А область, которая подвергается нагреванию, определяется электродом. Следовательно, необходим источник электрической энергии, присоединенный к двум электродам. Первый электрод аналогичен занулению/заземлению и прикладывается вблизи вмятины.

Изготовление корпуса

Первое, за что стоит взяться это за изготовления основы для закрепления самодельного споттера. Для нее лучше выбрать материал на основе диэлектрика. Для изготовления неподходящего корпуса, лучше составить подробный чертеж, и указать расположение основных узлов конструкции.

Хорошим вариантом для корпуса может послужить старая микроволновка или сварочный аппарат. Нужно удалить лишнее оборудование и поместить новое, так, чтобы нагрузка была равномерно распределена по объему короба. Если вы планируете часто перемещать споттер, можно установить колесики на нижней части корпуса.

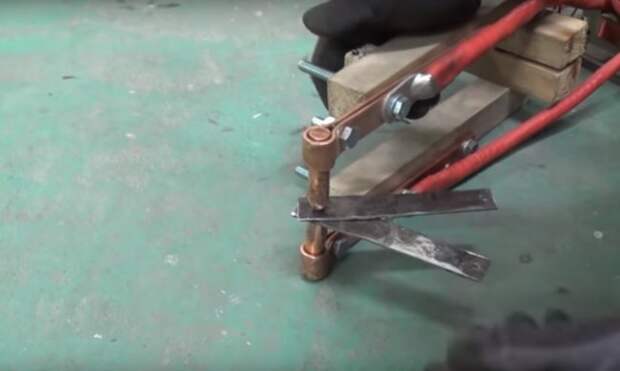

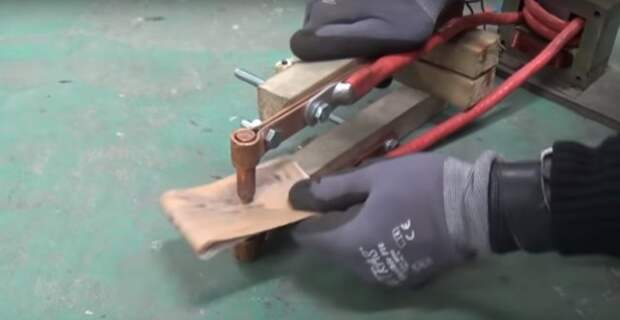

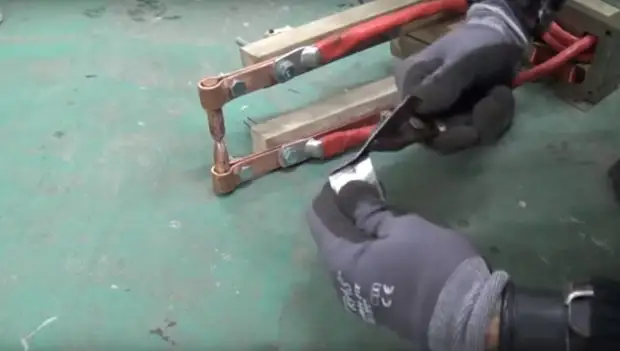

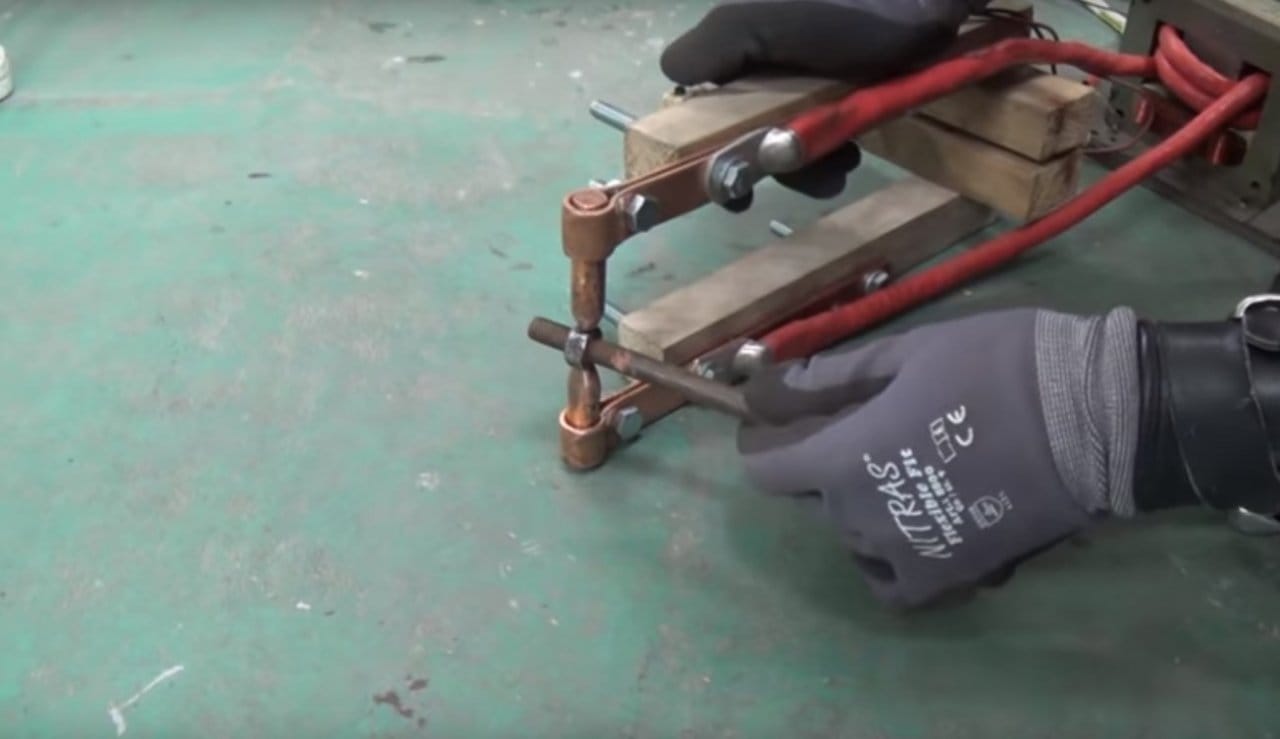

Прибор для контактной сварки из сварочного аппарата

По аналогичной схеме работает прибор для контактной сварки. В нем не применяются дуговые электроды с углеродной добавкой. Процесс сварки основан на протекании больших токов в точке замыкания контактов сварочного пистолета.

Если у вас есть сварочный аппарат, изготовить на его основе контактную сварку не составит труда. Необходимо лишь собрать управляющий блок и сварочный контактный пистолет, который будет подключен к рабочим проводам вашего электроприбора.

Управляющий блок предназначен для оперативного подключения питающего напряжения на первичную обмотку рабочего трансформатора. Его можно собрать на мощном реле, тиристорной или симисторной схеме.

Обратите внимание
Главное условие – пусковая кнопка должна быть под рукой на контактном пистолете, и она не должна быть фиксируемой. В противном случае можно создать короткое замыкание вторичной обмотки, которое приведет к перегреву устройства.. Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора

Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл

Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора. Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл.

Вся конструкция контактного пистолета должна приводиться в разомкнутое и отключенное состояние под действием пружин. То есть, как только вы отпустили ручки клещей – электроды сразу будут обесточены и отведены из пятна сварки.

Пистолет можно изготовить в любой компоновке, главное – удобство и безопасность использования. В качестве примера – заводское устройство.

Контакты должны быть медными или латунными, иначе они будут привариваться к обрабатываемой поверхности. Толщина (диаметр) 5-15 мм. Поскольку электроды изнашиваются – необходимо предусмотреть возможность замены.

ВАЖНО! Необходимо помнить, что обычный сварочный аппарат, приспособленный для точечной сварки – работает в нестандартных для его конструкции режимах.

Поэтому надо следить за возможным перегревом трансформатора, и при необходимости делать перерывы в работе.

Как работать споттером

Работа споттером не требует специального обучения, но для того, чтобы стать настоящим специалистом, все же необходима определенная квалификация в части работы с кузовными частями автомобилей. Поведение металла зависит от размера, глубины и характера деформации. Поэтому перед началом рихтовки необходимо правильно определить, что нужно сделать и каким методом будет выправляться вмятина на кузовной детали. И только после этого выбираются соответствующие крепежные материалы. В качестве привариваемого крепежа, к которому прилагается тянущее усилие, используют:

  • цилиндрические гвозди;
  • треугольные шайбы;
  • кольца;
  • заклепки;
  • волнистую проволоку.

Каждому из этих элементов соответствует свой тип сменных электродов, которые крепятся на торце, пистолет и свой вид оснастки (крюки, зажимы, гребенки, патроны, обратные молотки), с помощью которых они тянутся. Существует множество разновидностей электродов для споттера, при этом самые распространенные разновидности их предназначены для приварки:

  • волнистой проволоки;
  • винтовых шпилек;
  • заклепок;
  • круглых шайб;
  • гаек;
  • с использованием обратного молотка;
  • гвоздей.

При последовательном точечном вытягивании применяется рихтовка споттером с треугольной шайбой и обратным молотком, что позволяет аккуратно и без больших усилий вытягивать металл в месте приварки. Если дефект имеет большую протяженность, то сначала на всю длину приваривают один или два ряда колец или же волнистую проволоку. Вытяжку осуществляют гребенкой с рядами крючьев. Это обеспечивает одновременное тяговое усилие на 5–10 колец или выступов проволоки. После окончания вытяжки все элементы отваривают с помощью тех же электродов, что использовались при их установке.

Самодельный споттер

Современные Кулибины разработали удешевленные аналоги заводским инструментам наподобие контактной сварки. В основном используется та же схема, что была предложена в Советском журнале «Радио» за 1978 год. В обязательном порядке требуются следующие элементы:

  • Трансформатор для создания нужного напряжения и силы тока.
  • Выпрямительные мосты для создания постоянного тока.
  • Тиристор для управления нагрузкой и конденсатор для его работы.

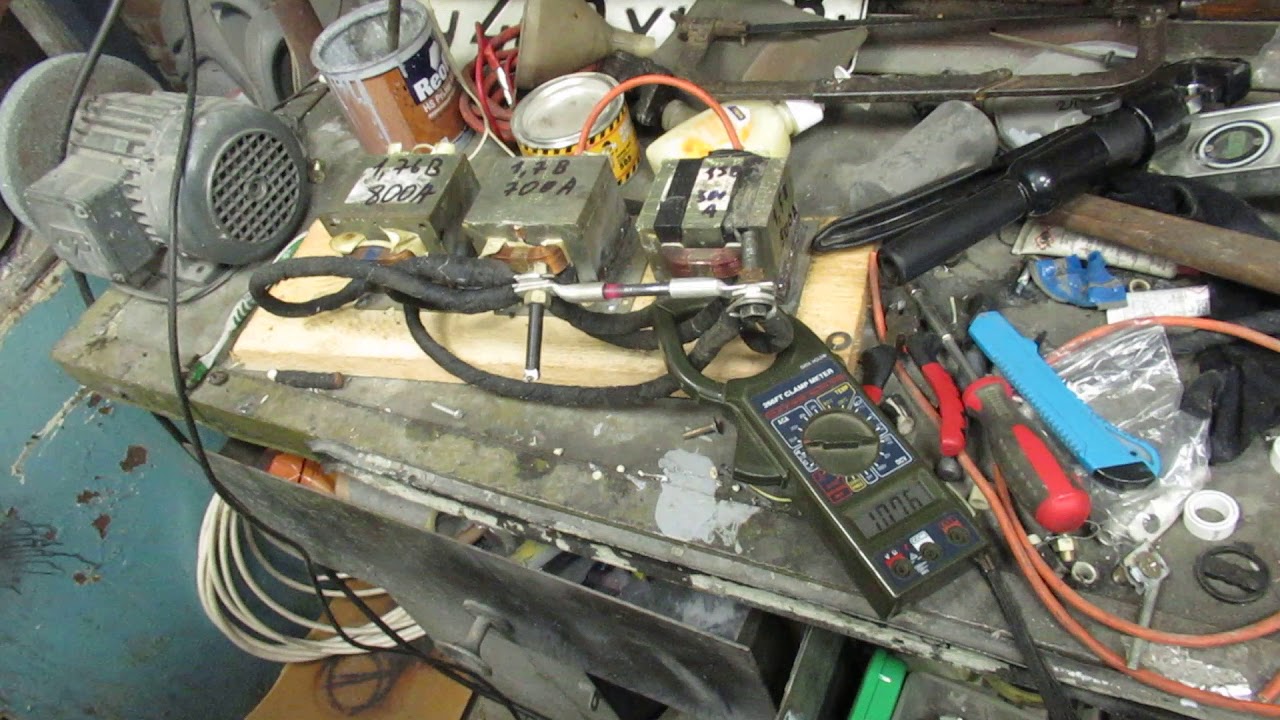

Трансформатор можно собрать руками или модернизировать сварочный трансформатор, подогнав его к необходимым параметрам. Расчет трансформаторов дело нехитрое, а для тороидальных написаны даже специальные программы. Для вторичной обмотки может потребоваться значительное количество провода. На Ш40 с толщиной набора в 100 мм потребуется примерно 7-10 витков с сечением 50 мм² вторичной обмотки и примерно 200-250 витков провода с сечением 2.5 мм² первичной.

На практике большинство любителей предпочитает производить измерения непосредственно во время формирования обмотки. Заводской трансформатор для этого инструмента создает ток от 3000 A, и позволяет регулировать напряжение в пределах 6-12В. Вторичная обмотка должна быть хорошо изолирована. В качестве изолятора может выступить малярный скотч или парафинированная бумага.

Схема аппарата, используемая для ремонта еще в Советском союзе, практически не изменилась и представляет собой основной трансформатор, соединенный с сетью через выпрямитель и тиристор. Первый трансформатор, соединяемый с сетью 220 В через выключатель, – слабый и выполняет исключительно функцию зарядки конденсатора, от которого работает тиристор. Выпрямительные мосты, собирающиеся из диодов, требуются на каждом участке. Для зарядки конденсатора требуется также некоторое время, поэтому тиристор к нему подключается вручную.

Второй, мощный трансформатор соединяется с сетью после активизации тиристора. Параметры тока на вторичной обмотке этого трансформатора зависят от самого тиристора и стоящего перед ним сопротивления. Здесь может быть установлена ручная регулировка, но в простейшем устройстве она задается заранее. Тиристор вернется в обратное положение, когда разрядится конденсатор, отвечающий за его работу. Поэтому от этой части зависит также продолжительность создаваемого вторым трансформатором тока.

По вполне понятым причинам, выпрямитель, соединяющий оба трансформатора с «220», должен быть рассчитан именно на это напряжение и силу тока примерно в 50A. Для зарядки конденсатора, вероятнее всего, потребуется напряжение в 12В, поэтому первый трансформатор должен создавать именно такой ток. В обязательном порядке аппарат должен иметь заземление, на массу требуется примерно 1.5-2 метра кабеля 70 мм².

Как сделать споттер

самодельный споттер моими руками

Споттер своими руками

Споттер своими руками видеорлик spotter

Сильное нагревание возможно на контактах, ввиду чего лучше использовать латунные штоки. Тиристор споттера и работающий с ним выпрямитель можно заменить на симистор. Импульсное управление легко собирается на основе тиристоров типа ТЧ-40. В остальном, кроме общего знакомства с электроникой, потребуется только оптимизм и некоторое количество свободного времени.

Как пользоваться автомобильным споттером своими руками?

Очень часто на автомобиле появляются вмятины, отрихтовать которые очень сложно, так как потребуется максимальная геометрическая точность. В таком случае вам понадобится споттер. Споттер (от англ. «указатель цели», «точка») – это приспособление для односторонней точечной сварки, которое работает по принципу токового сопротивления. Применяется для рихтовочных работ в ремонте авто.

Принцип работы споттера

Составные части споттера: коробка (в ней находятся трансформаторы или инвенторы), кабель, пистолет (стаддер) и электрод. Аппарат споттер работает по принципу мгновенного приваривания (длится считанные секунды) металла (крепежа) к кузову машины на месте повреждения и последующего вытягивания деформированной поверхности посредством обратного молотка. Обратный молоток фиксируется на деформированной поверхности, а по направляющей двигается сам молоток в виде шайбы (именно она прикладывает усилие в точке фиксации и вытягивает деформацию). Споттер незаменим при вытягивании участков, к которым невозможно подобраться изнутри.

У обычного споттера есть 2 режима работы:

Кратковременный – направляющая крепится в конкретной точке специальными шайбами.

Сварочный – угольный электрод осуществляет сварку на минимальной скорости.

Споттер для рихтовки работает таким образом:

1. Деформация на машине хорошо зачищается (до металла).

2. К подготовленному участку крепится заземлительный контакт.

3. Споттером привариваем крепежные элементы (шайбы). Потом к ним нужно будет подсоединить споттер.

4. Захватываем эти элементы пистолетом споттера.

5. Вытягиваем деформацию на участке кузова машины. Чтобы подкорректировать поверхность, нужно использовать обратный молоток.

Внимание! Для алюминия обратный молоток не применять!

6. Крепежный элемент (шайбы) убираем руками (срывается легко, без усилий).

7. Зачищаем участок и готовим его под шпатлевку.

Виды споттеров

Есть 2 вида споттеров (все зависит от уровня мощности трансформатора и принципа работы):

Трансформаторный. Такой аппарат можно изготовить самостоятельно.

Инверторный. Такой аппарат собирают только на заводах. Инвенторный споттер оснащен датчиками заданной и реальной температуры. Режим сварки можно выбрать на панели управления.

Аппарат споттер зависит от работы микропроцессора и может выполнять одностороннюю или двустороннюю сварку. Выравнивание деформированной поверхности осуществляется пневмоклещами.

Как сделать споттер для рихтовки своими руками

Чтобы сделать споттер для рихтовки авто своими руками, надлежит подготовить материалы и инструменты:

• Сварочный трансформатор.

• Тиристор (200В).

• Привод 12В (можно взять трансформатор от ненужной техники).

• Реле 30А.

• Диодный мост.

• Кнопка.

• Контактор 220В.

Помните! Вы работаете с электричеством! Поэтому под ногами у вас должен лежать резиновый коврик.

Что можно взять за основу для споттера-самоделки?

• Трансформатор из микроволновки.

• Инвертор.

• Аккумулятор машины (придется заряжать его до и после использования).

• Сварочный аппарат.

Изготовление споттера из сварочного аппарата

Как сделать споттер из сварочного аппарата? За основу берем старый сварочный аппарат. После всех переделок он должен подавать от 1500А.

Собираем споттер в такой последовательности:

1. Со сварочного аппарата убираем вторичный слой (или два слоя).

2. Рассчитываем количество витков на 1В: обверните медную изолированную проволоку на первичную обмотку и затем измерьте количество вольт. Теперь полученное число разделяем на количество витков проволоки и получаем количество нужных витков на 1В.

3. Делаем шину из вторичного слоя. Сечение шины не меньше 160 мм², напряжение – 6 В. Если сечение меньше, то разделяем шину на несколько частей (количество кусков зависит от начального числа) и обматываем части тканевой изолентой.

4. Делаем 2 шины с обмоткой из изоленты и малярного скотча. Шары изоляции делаем последовательно: слой изоленты, слой скотча и снова изолента. Свободные края заклепайте.

5. Эти шины плотно наматываем на трансформатор. Шина должна быть цельной (без повреждений) и должна лечь ровно и плотно.

6. Если мощности достаточно, то работы на этом этапе окончены.

Изготовление пускового устройства

Теперь займемся изготовлением пускового устройства: кнопки, которая будет управлять реле (перекрывает провода с напряжением 220В) через привод 12В. К сварочному пистолету приделываем детали для присоединения к прибору рихтовки. Внутри полуавтомата фиксируем латунную ось (класс М10).

Под клещи берем трубу 20х20 мм. Трансформатор и пистолет соединяется силовым проводом. Его сечение должно иметь одинаковое или большее сечение, чем сечение шины. Оптимальный размер проводов – 2,5 м.

Рабочий кабель, который будет соединять пистолет с трансформатором, непременно должен быть сделать из коммутирующего провода с термоизоляцией.

Внимание! При нагреве такой слой будет постепенно стягиваться.

Самодельный обратный молоток

Молоток споттера служит для рихтовки деформаций на кузове авто. При изготовлении самодельного обратного молотка сначала собираем пистолет, потом присоединяем его к блоку управления. Для этого присоединяем к электроду (длина 40-45 см, диаметр – 12016 мм) толстый кабель. На кнопку управления выводим три провода.

На электрод надеваем тяжелую болванку (это и есть наш обратный молоток). Болванка должна свободно перемещаться. На конец электрода привариваем острый наконечник (именно он будет контактировать с кузовом при рихтовочных работах).

Знаете ли Вы? Споттер потребляет 10-15 кВт. Позаботьтесь о проводке, которая соответствует такой нагрузке.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Самодельный полуавтомат из инвертора своими руками

Главная > Ремонт > Как изготовить полуавтомат из инвертора своими руками

У хорошего хозяина в обязательном порядке должен быть сварочный полуавтомат, особенно у владельцев машин и частной собственности. С ним всегда можно мелкие работы сделать самому. Если необходимо подварить деталь машины, изготовить теплицу или создать какую-то металлическую конструкцию, то такое устройство станет незаменимым помощником в личном хозяйстве. Тут возникает дилемма: купить или изготовить самому. Если в наличии есть инвертор, то проще сделать самому. Обойдется это намного дешевле, чем покупка в торговой сети. Правда, понадобятся хотя бы базовые знания по основам электроники, наличие необходимого инструмента и желание.

Создание полуавтомата из инвертора своими руками

Строение

Инвертор переделать в сварочный полуавтомат для сварки тонкой стали (низколегированной и коррозионностойкой) и алюминиевых сплавов своими руками не сложно. Необходимо только хорошо разобраться в тонкостях предстоящей работы и вникнуть в нюансы изготовления. Инвертор – это устройство, служащее для понижения электрического напряжения до необходимого уровня для питания сварочной дуги.

Суть процесса сваривания полуавтоматом в среде защитного газа заключается в следующем. Электродная проволока с постоянной скоростью подается в зону горения дуги. В эту же область подается защитный газ. Чаще всего – углекислый. Это гарантирует получение качественного шва, который по прочности не уступает соединяемому металлу, при этом в соединении отсутствуют шлаки, так как сварочная ванна защищена от негативного влияния компонентов воздуха (кислорода и азота) защитным газом.

В комплект такого полуавтомата должны входить следующие элементы:

  • источник тока;
  • блок управления процессом сварки;
  • механизм подачи проволоки;
  • рукав для подачи защитного газа;
  • баллон углекислотный;
  • пистолет-горелка:
  • катушка с проволокой.

Устройство сварочного поста

Принцип работы

При подключении устройства к эл. сети происходит преобразование переменного тока в постоянный. Для этого необходим специальный электронный модуль, высокочастотный трансформатор и выпрямители.

Для качественного проведения сварочных работ необходимо, чтобы у будущего устройства такие параметры, как напряжение, сила тока и скорость подачи сварочной проволоки находились в определенном равновесии. Этому способствует применение источника питания дуги, имеющего жесткую вольт-амперную характеристику. Длину дуги определяет жестко заданное напряжение. Скорость подачи проволоки регулирует сварочный ток. Это необходимо помнить, чтобы добиться от устройства лучших результатов сваривания.

Проще всего воспользоваться принципиальной схемой от Саныча, который давно изготовил такой полуавтомат из инвертора и успешно пользуется им. Ее можно найти на просторах интернета. Многие домашние умельцы не только изготовили сварочный полуавтомат своими руками по этой схеме, но и усовершенствовали ее. Вот первоначальный источник:

Схема сварочного полуавтомата от Саныча

Полуавтомат Саныча

Для изготовления трансформатора Саныч использовал 4 сердечника от ТС-720. Первичную обмотку намотал медным проводом Ø 1,2 мм (кол-во витков 180+25+25+25+25), для вторичной обмотки использовал шину 8 мм2 (кол-во витков 35+35). Выпрямитель собрал по двухполупериодной схеме. Для переключателя выбрал галетник спаренный. Диоды установил на радиатор, чтобы в процессе работы они не перегревались. Конденсатор поместил в устройство емкостью 30000 мкф. Дроссель фильтра выполнил на сердечнике от ТС-180. Силовая часть включается в работу с помощью контактора ТКД511-ДОД. Трансформатор питания установлен ТС-40, перемотанный на напряжение 15В. Ролик протяжного механизма в этом полуавтомате имеет Ø 26 мм. В нем имеется направляющая канавка глубиной 1 мм и шириной 0,5 мм. Схема регулятора работает от напряжения 6В. Его достаточно, чтобы обеспечивалась оптимальная подача сварочной проволоки

Как ее совершенствовали другие умельцы, можно прочитать сообщения на различных форумах, посвященных этому вопросу и вникнуть в нюансы изготовления.

Настройка инвертора

Для обеспечения качественной работы полуавтомата при небольших габаритах, лучше всего использовать трансформаторы тороидального типа. У них самый высокий коэффициент полезного действия.

Трансформатор для работы инвертора подготавливают следующим образом: его необходимо обмотать медной полосой (шириной 40 мм, толщиной 30 мм), защищенной термобумагой, необходимой длины. Вторичная обмотка выполняется из 3 слоев жести, изолированных друг от друга. Для этого можно воспользоваться фторопластовой лентой. Концы вторичной обмотки на выходе необходимо спаять. Чтобы такой трансформатор работал бесперебойно и при этом не перегревался, необходимо установить вентилятор.

Схема намотки трансформатора

Работы по настройке инвертора начинаются с обесточивания силовой части. Выпрямители (входной и выходной) и силовые ключи должны иметь радиаторы для охлаждения. Там, где расположен радиатор, который наиболее нагревается в процессе работы, необходимо предусмотреть термодатчик (его показания в процессе работы не должны превышать 75 0С). После этих изменений силовую часть подключают к блоку управления. При включении в эл. сеть должен загореться индикатор. С помощью осциллографа необходимо проверить импульсы. Они должны быть прямоугольными.

Частота их следования должна быть в интервале 40 ÷ 50 кГц, и они должны иметь временный интервал 1,5 мкс (время корректируется путем изменения входного напряжения). Индикатор должен показывать не менее 120А. Не лишней будет поверка устройства под нагрузкой. Это выполняется путем включения нагрузочного реостата 0,5 Ом в сварочные провода. Он должен выдерживать ток в 60А. Проверяется это с помощью вольтметра.

Правильно собранный инвертор при выполнении сварочных работ дает возможность регулировать ток в широком диапазоне: от 20 до 160А, а выбор силы рабочего тока зависит от металла, который необходимо сварить.

Для изготовления инвертора собственными руками можно взять компьютерный блок, который должен быть в рабочем состоянии. Корпус необходимо усилить, добавив ребра жесткости. В нем монтируется электронная часть, выполненная по схеме Саныча.

Подача проволоки

Чаще всего в таких самодельных полуавтоматах предусматривают возможность подачи сварочной проволоки Ø 0,8; 1,0; 1,2 и 1,6 мм. Скорость подачи ее должна регулироваться. Подающий механизм вместе со сварочной горелкой можно купить в торговой сети. При желании и наличии необходимых деталей его вполне можно сделать своими руками. Смекалистые новаторы для этого используют электродвигатель от дворников автомобиля, 2 подшипника, 2 пластины и ролик Ø 25 мм. Ролик устанавливается на вал электродвигателя. На пластины закрепляются подшипники. Они прижимаются к ролику. Сжатие осуществляется с помощью пружины. Проволока, проходя по специальным направляющим между подшипниками и роликом, протягивается.

Все составляющие механизма устанавливают на пластине толщиной не менее 8-10 мм, изготовленной из текстолита, при этом проволока должна выходить в том месте, где установлен разъем, соединяющий со сварочным рукавом. Здесь же устанавливается катушка с необходимыми Ø и маркой проволоки.

Протяжной механизм в сборе

Горелка

Самодельную горелку можно изготовить и собственными руками, воспользовавшись рисунком ниже, где ее составные части показаны наглядно в разобранном виде. Ее назначение – замыкать цепь, обеспечивать подачу защитного газа и сварочной проволоки.

Устройство самодельной горелки

Однако те, кто желает быстрее изготовить полуавтомат, могут купить готовый пистолет в торговой сети вместе с рукавами для подачи защитного газа и сварочной проволоки.

Баллон

Для подачи в зону горения сварочной дуги защитного газа лучше всего приобрести баллон стандартного типа. Если использовать в качестве защитного газа углекислоту, то можно воспользоваться баллоном огнетушителя, сняв с него рупор. Необходимо помнить, что он требует специального переходника, который нужен для установки редуктора, так как резьба на баллоне не соответствует резьбе на горловине огнетушителя.

Полуавтомат своими руками. Видео

Про компоновку, сборку, проверку самодельного полуавтомата можно узнать из этого видео.

Инверторный сварочный полуавтомат своими руками имеет несомненные преимущества:

  • дешевле магазинных аналогов;
  • компактные габариты;
  • возможность варить тонкий металл даже в труднодоступных местах;
  • станет гордостью человека, создавшего его своими руками.
Оцените статью:

Споттер

SES Модель 3202 Autospotter для методов TLC / FID - это точный инструмент, специально разработан для нанесения растворов образцов на спеченный силикагель поверхность Chromarod. Чем меньше и более концентрированный образец пятно, тем лучше разрешение, полученное после проявления Хромарод в камере ТСХ (3201).

Воспроизводимость количественных и качественных анализов с IATROSCAN тесно связан с точным применением известного количество образца на поверхности Chromarod в виде микро пятно.

С «Autospotter» можно вносить 0,020 и 10 микролитров раствора образца. Определение осуществляется в электронном виде. управляется через небольшой внешний микропроцессорный модуль с точность не хуже 0,5%.

Характеристики:

  • Количество пробы контролируется в цифровом виде с помощью шагового двигателя, вождение точного шприца.
  • Точная автоматическая индексация шприца для следующего образца положение приложения.
  • Автоматическое дозирование пробы, когда каждая индексированная позиция достиг.
  • Автоматическое управление 2 циклами стирки с помощью кнопки «Стирка».
  • Точный выбор количества пробы путем предварительного выбора шприца ход поршня.
  • Постоянно контролируемая скорость приема и выгрузки образца количество предотвращает образование пузырьков газа в летучих элюентах.
  • "Autospotter" может наносить пробу последовательно аликвоты, позволяющие растворителю испариться перед раздачей следующую аликвоту образца. это позволяет избежать диффузии образца пятно и предотвращает ухудшение разрешения. Таким образом большой количество образца может быть нанесено на Chromarods для улучшения чувствительность анализов.

Полностью автоматический и программируемый Споттер проб для CHROMARODS


Мы хотели бы спросить у вас внимание на наш полностью автоматический выборочный прибор для Chromarods,

МОДЕЛЬ SES A 4500

, который также подходит для пятен на пластинах ТСХ.Как пользователь IATROSCAN, вы наверняка как улучшение определения пробы.

В анализе люди стремитесь к максимальной автоматизации. Цели - экономия времени, точность и исключение ошибок эксплуатации. Этот тип корректировщика делает определение пробы на Chromarods полностью автоматическим.

Новый Spotter уменьшает время и трудозатраты на программирование споттинга методы и помещение флаконов с растворителем и пробами в соответствующие стойки соответственно.

Обозначение производится полностью автоматически. В В это время пользователь может выполнять другую важную работу. Споттер делает запрограммированные точки сэмплов без присмотра и генерируют акустический сигнал, когда зрение закончено.


  • Споттер достигает своей точности цифровым компьютерное управление и четыре шаговых двигателя с точными шпинделями.Таким образом, все необходимые движения для взятия пробы из мембраны закрыты. бутылочек, вплоть до точного направления шприца к и на Хромароды, можно сделать. В выборке более 54 позиций и некоторые другие наборы для стандартов и некоторые для растворителей для очистки шприц. Отходы автоматически помещаются во флаконы, закрытые мембраной.

  • Рядов стандартных образцов с падением или увеличивая концентрацию, и выбор образцов может быть запрограммирован.Неизвестные образцы и известные стандарты могут быть помещены на один и тот же стержни и др.

  • Скорость обнаружения и другой образец суммы также могут быть выбраны. Образцы можно увидеть в небольших аликвоты, чтобы точка пятен была как можно меньше для лучшего разрешения после проявления.

  • Все параметры движений могут быть запрограммированы до реального нанесения образцов на Chromarods или ТСХ-планшеты.Небольшая струя воздуха, азота или другого инертного газа может ускорить испарение растворителей. Трубка для этого встроена в головку для движения шприца можно встроить небольшой воздушный насос В качестве опции.

  • Шаблон для Chromarods построен таким образом, что он также может использоваться для пластин ТСХ. SES-A 4300 имеет двойное назначение: Лаборатории, которые проводят анализ обоими методами. Итак расследование имеет двойное преимущество.

Этот новый автоматический корректировщик выполняет технику TLC / FID с IATROSCAN к современному оборудованию. В Анализы с Ятросканом становятся выгодными в обслуживании и цене с это полностью автоматическое определение.

Педиатр объясняет AR-15 • Скороговорка

Доктор обучит вас прямо сейчас.

От Dr.LateBloomer

«AR-15» - это общее название для типа полуавтоматической винтовки, которая, возможно, является наиболее неправильно понимаемым огнестрельным оружием в современной истории. Если послушать диспетчеров, можно подумать, что этот стиль огнестрельного оружия вышел из глубин ада, стал разумным и начал атаковать жилые кварталы по всей стране. Я здесь, чтобы попытаться объяснить непрофессионалам, что это за огнестрельное оружие, почему оно так популярно, а также развеять невежество и мифы об этой полезной конструкции винтовки.

Главный нюанс в том, что я врач, а не оружейник. Я просто владелец и энтузиаст этого вида винтовки. Я много раз снимал свои собственные версии для отдыха и соревнований. Я сам много раз разбирал и собирал их. Я должен также отметить, что мои особые винтовки проводят вечера запертыми в моем сейфе, чтобы они не могли сбежать и терроризировать окрестности по ночам. Это больше, чем я могу сказать о нескольких соседских собаках.

Полуавтоматический

«AR» НЕ ЯВЛЯЕТСЯ, повторюсь, НЕ «оружием войны».Почему? Текущие военные винтовки - это выборочный огонь - пистолет стреляет очередью или продолжает стрелять, пока спусковой крючок остается нажатым, пока не закончатся все боеприпасы. Уже существуют ограничения на полностью автоматическое огнестрельное оружие, и они действуют с 1934 года.

AR-15 - это полуавтоматическая винтовка - одно нажатие на спусковой крючок приводит к одному выстрелу. Вот и все. Это НЕ «военное» оружие. Полуавтоматическое огнестрельное оружие существует уже более 100 лет. В механике полуавтоматического огнестрельного оружия нет ничего нового или коварного.Люди использовали их в течение нескольких поколений, и в настоящее время это доминирующий стиль огнестрельного оружия.

Origins

AR в AR-15 означает «ArmaLite Rifle» - это название компании, которая придумала оригинальный дизайн в конце 1950-х годов. Впоследствии Armalite продала права компании Colt, которая продолжила производство полностью автоматической военной версии. «AR-15» стало популярным общим названием для стиля винтовки, но AR НЕ означает «штурмовая винтовка», и рядовые граждане могут покупать только полуавтоматические версии.Вот график для тех, кому это может быть интересно. https://www.ammoland.com/2016/04/ar-15-rifle-historical-time-line/#axzz57hEpGDub

Модульность

Причина популярности этого типа винтовки - ее модульность. Детали можно относительно легко заменить на разные версии. Это означает, что средний владелец оружия (или педиатр) может сделать свои собственные косметические модификации, не платя оружейнику за работу. Проблема в том, что эти косметические модификации широко неправильно понимаются людьми, не владеющими оружием.Многие люди (включая законодателей), которые не осведомлены о том, как на самом деле работает огнестрельное оружие, полагают, что эти косметические особенности каким-то образом делают винтовку более «смертоносной», хотя в действительности нет ничего более далекого от истины. Ни одна из особенностей, которые «определяют» AR в общественном сознании, не меняют способ функционирования огнестрельного оружия. Внутренняя механика остается такой же, как и у любого другого полуавтоматического оружия. По аналогии можно сказать, что только то, что вы добавили гоночные полосы к окраске автомобиля и повесили нечеткие кубики с заднего вида, не означает, что вы сделали что-то, чтобы действительно заставить машину двигаться быстрее.

Гибкость

Одним из преимуществ модульности является то, что AR легко разбирается. Он состоит из двух основных частей - верхней и нижней ствольной коробки, которые разделяются нажатием двух штифтов. Это выгодно по той причине, что многие верхние и нижние части являются взаимозаменяемыми, что обеспечивает гибкость для различных применений. Например, у меня есть отдельный верхний ствол, предназначенный для патронов немного другого калибра, так что я могу использовать ружье для охоты на крупную дичь.Я просто снимаю один верх, а второй надеваю, и я готов перейти от целевых матчей к сезону оленей. Кроме того, у меня есть переходник для болта (внутренняя часть, которая вставляется в ружье), что позволяет мне стрелять патронами еще меньшего калибра для стальных спичек. Таким образом, мой конкретный AR - с правильными деталями - позволяет мне стрелять патронами трех разных калибров для трех разных типов стрельбы, без необходимости владеть тремя отдельными винтовками.

Теперь я попытаюсь объяснить некоторые косметические особенности и почему они делают винтовку популярной и полезной.

Регулируемый приклад

Регулируемый приклад был одной из особенностей, отмеченных во время провалившегося «Запрета на штурмовое оружие» 1990-х годов. Эта функция просто позволяет регулировать длину приклада для разных пользователей. Другими словами, его можно сделать удобным для досягаемости рук такой женщины небольшого и среднего роста, как я. Без регулируемого приклада я был бы вынужден найти (и заплатить) оружейнику, чтобы он отпилил и переделал прочный приклад, чтобы он подходил мне. Благодаря модульности AR я даже смог выполнить замену одного типа регулируемого приклада на другой - и все это сам.Запрет на регулируемые приклады сейчас звучит немного глупо и даже по признаку пола, не так ли?

Пистолетная рукоятка

Примечание редактора: розовая - определенно самая опасная особенность захвата, позволяющая выстрелить из всех магазинных обойм 30 калибра за полсекунды. Яркие оттенки отвлекают невинных мыслями о сладкой вате и единорогах, когда пистолет приближается.

Эта функция также была в запрещенном списке. В пистолетной рукоятке нет ничего гнусного. Это просто кусок резины или пластика, который позволяет пользователю крепче удерживать оружие.Для меня улучшение физического контроля над огнестрельным оружием звучит как средство безопасности, а не как нечто «опасное». У меня есть личный опыт замены рукоятки пистолета на винтовке на рукоятку другого цвета (операция, проводимая на моем кухонном столе), и я могу подтвердить, что этот кусок полого пластика не более «опасен», чем собачка. жевать игрушку.

Кожух ствола

Это еще одна особенность, которая была в запрещенном списке. Хотя слово «кожух», безусловно, звучит угрожающе, другое название этого компонента - «защита рук».Цель этой функции - не дать пользователю обжечься руками о горячий ствол, потому что при стрельбе из пистолета выделяется тепло. Нет ничего опасного или злого в том, чтобы не дать кому-нибудь обжечь руки. В традиционной винтовке для этой цели служит дерево. Современные защитные щитки для рук теперь доступны в различных цветах, дизайнах и материалах для тех, кто любит персонализировать свое огнестрельное оружие. (как и я)

Пламегаситель

Это еще один ранее запрещенный кусок металла.Его единственная цель - уменьшить количество вспышек / вспышек, выходящих из конца пистолета при выстреле. Эта вспышка иногда может мешать зрению стрелка в условиях низкой освещенности. Я считаю, что это также функция безопасности, так как вы никогда не хотите, чтобы зрение стрелка было закрыто. Это никоим образом не делает огнестрельное оружие более «опасным».

Магазин

Это «часть оружия», которая фактически не является частью оружия. (это НЕ «обойма» - обойма - это что-то совсем другое)

Магазин - это не что иное, как подпружиненная трубка, которая толкает боеприпасы вверх в ружье.Он работает почти так же, как дозатор Pez. Магазин состоит из полой пластиковой трубки квадратного сечения, пружины с пластиковым покрытием на обоих концах и нижней сдвижной крышки, удерживающей пружину внутри. Вот и все. Ничего злого там тоже нет. Емкость магазина не имеет большого значения, потому что с небольшой практикой смена магазина может занять около 2 секунд (даже меньше, если вы профессиональный стрелок). Это означает, что вместо стандартного магазина на 30 патронов, при использовании трех магазинов на 10 патронов потребуется всего на 4 секунды больше, чтобы произвести такое же количество выстрелов.

Подводя итог всему вышесказанному:

  1. В просторечии AR-15 НЕ ЯВЛЯЕТСЯ «военной» винтовкой или «оружием войны».
  2. Винтовка типа AR-15 существует уже около шестидесяти лет, а полуавтоматическое огнестрельное оружие в целом - более ста лет.
  3. «AR» означает винтовку ArmaLite, а НЕ штурмовую винтовку.
  4. AR-15 работает как любое другое полуавтоматическое оружие.
  5. Внешние модифицируемые особенности AR-15 НЕ делают его более «опасным», чем любая другая полуавтоматическая винтовка.
  6. Эти внешние модифицируемые функции ДЕЙСТВИТЕЛЬНО делают AR-15 более комфортным, безопасным и удобным для людей любого роста и телосложения, что делает AR-15 самым популярным стилем винтовки в Америке.

* Взгляды и мнения, выраженные на этом веб-сайте, принадлежат исключительно первоначальным авторам и участникам. Эти взгляды и мнения не обязательно отражают точку зрения журнала Spotter Up Magazine, административного персонала и / или любых / всех участников этого сайта.

Этот пост был написан Китом Финчем и первоначально размещен на GATDaily и перепечатывается с его разрешения.

Продолжить чтение

Стрельба на дальние дистанции: как стать самим корректировщиком

У вас не всегда будет напарник на стекле рядом с вами, поэтому стать вашим собственным корректировщиком - это ключ к стабильной успешной стрельбе на дальние дистанции.
Почему важно стать самим корректировщиком:
  • В случае промаха он предоставит вам данные для вашего исправления.
  • Правильно это сделать - значит правильно управлять отдачей.
  • Улучшает вашу фокусировку, что является ключевым элементом при съемке с дальней дистанции.

Я всегда уделял большое внимание основам стрельбы в своих статьях. Одна из этих основ - естественная точка прицеливания, которую мы описываем как винтовка, направленная на цель, корпус направлен на винтовку.

Если мы вернемся в прошлое и посмотрим на стрельбу из пращи, мы заметим, что стрелки располагались по одну сторону позади винтовки, их ведущая нога была поднятой вверх.Целью этой позиции было выровнять опорный рычаг прямо под винтовкой. Вам нужна правильная поддержка костей; а в положении лежа без опоры или с опорой на ремне это означает, что ваши предплечья выровнены прямо под прикладом.

Перенесемся на несколько десятков лет вперед, и мы перешли от стрельбы на ремне к стрельбе сошками и задней сумкой. Положение тела стрелка теперь должно измениться, чтобы выдержать отдачу по прямой. Система управления отдачей сообщает пуле, где находится ствол после выстрела.Это контролирует ваш ноль, потому что каждый будет управлять им немного по-своему.

Альтернативные позиции используют тот же тип техники управления отдачей. Стиль винтовки или тип поддержки очень мало меняются.

За счет исключения углов в положении вашего тела мы выстраиваемся прямо за винтовкой, наш позвоночник параллелен каналу ствола. Когда выстрел произведен, отдача выйдет из ног, и винтовка останется прямо и на одной линии с целью.
Эта концепция звучит просто, правда?

Возвращаясь в прошлое, я не могу не вспомнить дни, когда я был молодым снайпером-разведчиком.Мысль заключалась в том, что старший член разведывательной снайперской группы был назначен корректировщиком, а младший член команды - спусковым крючком. Создавая команду из двух человек, у вас есть стрелок на позиции, ожидающий указаний от старшего члена. Все направления идут от корректировщика. Единственная задача стрелка - выполнять свои команды ... а это не очень хороший способ вести бизнес.

Сегодня я сомневаюсь в том, чтобы вывести старшего из боя. Зачем давать самому эффективному члену команды зрительную трубу? Мы многому научились с 2001 года, и управление отдачей, вероятно, является самым важным из всех извлеченных уроков.Благодаря управлению отдачей мы можем поставить обоих участников за винтовку в бою.

При стрельбе со скамейки встаньте прямо позади винтовки и упритесь локтями в скамью. Неплохо поставить блок вперед и вдавить сошки.

Если цель имеет такой высокий приоритет, почему бы не использовать набор «говорящих» пушек вместо одного?


Попадание в цель с помощью точной стрельбы:

Два сценария

Сценарий 1: Наблюдатель выстраивает мишень для стрелка.Ассистент указывает стрелку на метку и дает ему сигнал ветра. Стрелок стреляет по команде, но ветер ошибается. Наблюдатель наблюдает за ударом, пока стрелок вращает затвор, и вносит поправку. После корректировки раздается второй выстрел, попадающий в цель. Это типичная динамика стрелка / корректировщика.

Сценарий 2: Оба участника держат свои винтовки. Производятся те же вычисления, но на этот раз, когда выстрел промахивается, второй стрелок видит его.Он немедленно настраивает винтовку и производит выстрел до того, как первый стрелок успевает среагировать. Если что-то пойдет не так, теперь в битве участвуют два стрелка, а не один.

Стать самим корректировщиком

Определить собственные выстрелы несложно, но для этого нужны практика и понимание. Все дело в управлении отдачей, при котором основное внимание уделяется технике и положению тела, а также прямому и прямому расположению позади винтовки и устранению тех углов, о которых я говорил ранее.

Эти приемы работают в различных ситуациях, и они позволяют индивидуальному стрелку на соревнованиях определять свои собственные удары и исправлять их на лету. В большинстве тактических спичек для высокоточных винтовок вам не нужен наблюдатель, поэтому каждый может овладеть этой техникой из разных позиций.

Не упустите возможность попросить кого-нибудь из специалистов посмотреть, как вы кладете приклад винтовки в наплечный карман. Если положить винтовку прямо в карман, то отдача будет оставаться в нужном положении.

В альтернативных позициях, таких как баррикада, нужно быть прямо и прямо позади винтовки. Не стоит стрелять клинком в сторону, как многие сделают со скамейки. Шагните прямо и немного наклонитесь, расположив плечи впереди бедер. Это может показаться странным, но если вы хронографируете свою винтовку из положения лежа, а затем хронографируете ее со скамьи, используя высокое положение с клинком, вы увидите изменение начальной скорости пули. Попытайся; результаты могут вас поразить.

Когда мы стреляем со скамейки, мы сначала переворачиваем скамейки, чтобы удалить вырез.Затем мы задыхаемся в сиденье и наклоняемся вперед так, чтобы оба наших локтя были расположены прямо над телом и одинаково располагались на скамье. Мы высоко поднялись и наклонились вперед, чтобы справиться с отдачей. Это положение позволяет нам делать снимки из положения сидя. В отличие от положения лежа, он постоянный.

Если вы представите свою верхнюю часть тела в положении лежа, цель состоит в том, чтобы перевести ту же самую позицию верхней части тела в альтернативные положения, с которыми мы можем столкнуться.

Сошка

Сошка материя; их цель - максимизировать точность и эффективно управлять отдачей.Если мы возьмем наименьший общий знаменатель у сошек - Харриса, - мы увидим жесткое штампованное металлическое устройство с пружинами и ножками, которые не обязательно имеют квадратную форму.

Здесь охотника учат правильно стрелять со скамейки. Это положение противоречит тому, как на самом деле построены многие стрелковые скамейки. Изменив скамейку на квадратную, мы можем видеть результаты собственных ударов с дальней дистанции без помощи корректировщика.

Зарядка Харриса, вероятно, самая сложная задача для начинающего стрелка. Поскольку у Harris нет никаких прогибов в системе, трудно понять, как его загружать.Большинство людей хотят подтолкнуть плечи вперед, не понимая, что нагрузка исходит от ядра. Другими словами: пряжку ремня кладите за винтовку, а не за плечи, потому что они должны быть расслаблены.

С сошками в стиле Harris немного важнее. Лучший способ добиться этого - засунуть винтовку обратно в наплечный карман и поддерживать давление сзади. В то же время поднимите грудь на несколько дюймов и немного отведите ноги назад.В приподнятом состоянии сядьте в свое положение. Теперь сошки загружены. Это быстрое движение вверх-вниз, чтобы загрузить Харрис.

С другими сошками, такими как Atlas, у которой есть небольшой провис в системе ног, вы аналогичным образом устраняете этот провис. Вы кладете винтовку в наплечный карман, а затем добавляете это давление вперед к провисанию системы ног, чтобы опуститься назад. Это намного проще, потому что вы можете увидеть и почувствовать изгиб сошки. Если мы оглянемся на старые сошки Parker Hale Versa в виде стручков, у них есть тонна провисания в системе для заряжания сошек, поэтому винтовка может отскочить по прямой линии этого движения.

Управление отдачей

Чтобы попрактиковаться в этом, начните с цели с уступом позади нее, предпочтительно на расстоянии 400 ярдов от нее. Если учесть отдачу и время полета, это «золотая середина». Цель должна заключаться в том, чтобы увидеть результат вашего удара: попадание или промах.

Бывший инструктор снайперов-разведчиков USMC Марк Тейлор демонстрирует управление отдачей из .338 Lapua Magnum. Обратите внимание на угол наклона ножек сошек: нагрузка видна издалека.

Затем вам нужно провести винтовку через отдачу и полностью сосредоточиться на сетке.Взаимосвязь между целью и сеткой является критической. Вам нужно «увидеть», что происходит с выстрелом; и вы не можете сделать это, не глядя в прицел.

Некоторые люди могут потемнеть или затемнить на миллисекунду, когда кадр прерывается, но если вы посмотрите, вы должны это увидеть. Не забудьте немного уменьшить увеличение - нет причин делать это на максимальной мощности. Придерживайтесь чего-то вроде 12x или 15x, не больше. Когда дело доходит до управления отдачей, лучше меньше.

Писать об этом намного сложнее, чем демонстрировать.На YouTube есть множество моих видео, и в моем разделе «Онлайн-обучение» Sniper’s Hide отводится не менее 45 минут, которые посвящены исключительно инструкциям по управлению отдачей. Это должно сказать вам кое-что о его важности для современного стрелка из высокоточной винтовки.

Студент с сошками Harris стреляет под пристальным вниманием инструкторов. Доказательство тому - группы, которые - от заводской винтовки - выдающиеся.

Возможность видеть результаты своего выстрела и сразу же вносить коррективы - вот важный набор навыков.Итак, давайте разберемся еще раз:

  • Постройте прямую линию позади винтовки. Это означает, что сошки правильно отрегулированы по росту стрелка. Он не должен быть слишком высоким или слишком низким.
  • Верните винтовку прямо в наплечный карман, приложив как можно больший вес к задней части, потому что винтовка тяжелая. Вы хотите, чтобы позвоночник был параллелен отверстию.
  • Укрепите ваш основной вес за процессом; не толкайся с плеч. За ружьем нужно быть «мясным куском» и ни на что не влиять лишней мускулатурой.
  • Вставив сошки в плечевой карман, поднимите вверх, устраняя провисание системы ног сошки. Если вы используете Harris, подставьте его ноги под себя.
  • Сосредоточьтесь на взаимосвязи сетки и цели и следуйте за пулей к цели.

«Момент дзен» в прицельной стрельбе из винтовки - это когда вы видите дыру, появляющуюся на 100 ярдах в бумаге… и это когда вы правильно вырвали камешек из моей ладони, молодой падаван.

Статья впервые появилась в ноябрьском выпуске журнала Gun Digest the Magazine за 2019 год.

Связанные статьи GunDigest

СЛЕДУЮЩИЙ ШАГ: Загрузите

бесплатный пакет мишеней для печати Storm 62 Цели для печати MOA с DOT Drills - Дальность стрельбы в ярдах Этот впечатляющий набор мишеней от наших друзей из Storm Tactical содержит 62 мишени для печати для стрельбы из винтовки и пистолета. Сетка целей и размеры «яблочко» указаны в МОА. Идеально для стрельбы на дальние дистанции! Получите бесплатные цели

Зачем снайперу нужен корректировщик, когда оба используют оптические прицелы, чтобы смотреть на цель? И как корректировщик узнает скорость ветра, если нет движущихся объектов, таких как деревья или флаг? : managelikeimfive

Взлом этой ветки для наглядности, чтобы превратить этот и все другие ответы, которые я видел здесь, в настоящий ELI5.

Ваш младший брат подвергается издевательствам в дошкольном учреждении со стороны какого-то ребенка, который живет в том же тупике. Вам нужно отомстить. У вас обоих на прошлое Рождество были пистолеты Nerf, но у вашего младшего брата был только маленький пистолет, а у вас, как у старшего брата, была большая винтовка. Вы знаете, что если вас поймают за стрельбой по соседу, вы оба будете задержаны, поэтому вам нужно сохранять осторожность; прямое нападение отсутствует. Ваш сосед-хулиган открывает на своей лужайке магазинчик лимонада. Вы решаете опрокинуть все его чашки с лимонадом, желательно заставив его пролить их на потенциальных клиентов.Дом на дереве у вас на заднем дворе обеспечивает всю необходимую безопасность и маскировку, но вам едва хватает прямой видимости на соседний двор. Было бы трудно узнать, когда потенциальные покупатели находятся в зоне разлива лимонада. Если вы промахнетесь и ударите клиента, он будет искать вас, вместо того чтобы злиться на вашего хулиганского соседа. Но с качелей во дворе перед домом открывается прекрасный вид на весь тупик. Итак, ваш брат прячет рацию внутри шины и начинает раскачиваться.Еще он на всякий случай прячет свой пистолет. Вы можете слышать его громко и отчетливо из собственной рации, но ваши соседи (как хулиганы, так и покупатели лимонада) ничего не понимают. Десять минут назад хулиган закончил установку своего стенда. Но на улице никого нет, так что начинаешь скучать. Ваш брат видит супер-классную девушку, едущую по улице на велосипеде в тупик, и предупреждает вас; вы сразу перефокусируетесь. Вы знаете, что вероятность удара неизбежна, но вы не чувствуете ветра; дом на дереве укрывает вас.Вы знаете, что ваши дротики будут легко раскачиваться ветром, но ваш домик на дереве заслоняет ветер от взъерошивания ваших волос, и вы сосредоточены только на подставке для лимонада и не видите листьев. Но ваш брат видит ветряк на вашей лужайке и говорит, что справа дует легкий ветерок. Вы корректируете свою цель. Девушка слезла со своего велосипеда, и ваш брат сообщает вам о ее приближении. Вы задерживаете дыхание. «3, 2, 1» говорит рация. Вы едва заметили ее, но она была именно там, где вы ожидали, когда вы сделали снимок.Когда хулиган взволнованно встает, чтобы поприветствовать своего первого покупателя, вы обливаете чашей ее новенькие светящиеся туфли. Она сразу же предполагает, что он специально пролил на нее лимонад, берет еще чашку и швыряет ему в лицо. Будучи хулиганом, он злится и угрожает напасть на нее, если она не заплатит за пролитый лимонад. Она бежит к твоему брату за защитой. За ней идет хулиган. Вы втянули ее в эту неразбериху, поэтому вам тоже нужно защитить ее сейчас. И твой брат.Твой младший брат. «Ветер прекратился». Вы настраиваете цель и выпиваете еще одну чашку лимонада. Хулиган сбит с толку, наблюдая, как растекается все больше его прибылей, и его колебания позволяют девушке добраться до вашей лужайки. Теперь хулиган приходит в ярость и бежит, чтобы покачаться. Ваш брат храбро вытаскивает пистолет и открывает огонь, чтобы защитить себя и девушку. Его отвлечение позволяет вам сменить позицию так, чтобы вы могли четко выстрелить в свой двор, а не в киоск с лимонадом.Хулиган прикрывает лицо от выстрелов твоего брата. Вы стреляете; пропущенный. если бы ваш брат не предупредил вас, вы бы не заметили, что ветер снова переменился. Если вы посмотрите на вертушку для себя, вы замедлитесь, но вы снова выстрелите. Вы ударили его сверху. Прямое попадание в глаз. Он начинает плакать и бежит домой. Его бизнес разорен, девушка спасена, ваш брат отомщен. Родители хулигана будут в ярости из-за того, что вы стреляли в него, но, поскольку никто не заметил первого выстрела, вы просите самообороны, и ваши родители поддерживают вас.Миссия выполнена.

РЕДАКТИРОВАТЬ: только что заметил золото. Спасибо и счастливого Рождества. (Если вы не христианин, то Happy Crispness.

Machine Tools Online, Industrial Auctions UK

MachineSpotter.com перечисляет широкий спектр металлорежущих станков для продажи. Вы можете изучить наш инвентарь, чтобы выбрать подержанный и новый металл - станки для резки в соответствии с вашими конкретными бизнес-требованиями, независимо от того, являетесь ли вы многонациональным крупным OEM-производителем или семейным субподрядчиком.

Надежная площадка для покупки металлорежущих станков:

На MachineSpotter.com мы стремимся помочь вам найти надежное оборудование, которое повысит вашу производительность и принесет быструю окупаемость ваших инвестиций. Мы привлекаем проверенных и известных производителей и продавцов металлорежущих станков, чтобы гарантировать, что спрос и предложение на рынке остаются в равновесии.

Разнообразие:

Мы предлагаем широкий выбор металлорежущих станков.Среди подержанных металлорежущих станков:

Расточные станки:

В нашем интернет-магазине вы можете найти полный ассортимент подержанных и новых расточных станков, выставленных на продажу. Мы перечисляем общие расточные станки, горизонтальные расточные станки, вертикальные расточные станки, координатно-расточные станки и многое другое.

Станки сверлильные:

Мы располагаем огромным ассортиментом сверлильных станков по доступным ценам. Наш инвентарь включает в себя универсальные сверлильные станки, сверла для колонн / пьедесталов, стендовые сверла, радиальные сверла и многое другое.

Токарные станки с ЧПУ и ручные:

У нас есть обширный перечень выставленных на продажу токарных станков с ЧПУ и ручных токарных станков. Списки включают токарные станки общего назначения, токарные центры, токарно-фрезерные станки, центрирующие станки, токарные станки с наклонной станиной, вертикальные токарные станки и многое другое.

Шлифовальные станки:

На сайте MachineSpotter.com вы можете найти ряд шлифовальных станков, в том числе универсальные шлифовальные станки, плоскошлифовальные станки, цилиндрические шлифовальные машины, внутренние шлифовальные машины, бесцентровые шлифовальные машины, универсальные шлифовальные машины и многое другое.

Наш ассортимент металлорежущих станков периодически обновляется в соответствии с требованиями рынка. У нас самый полный ассортимент металлорежущих станков от известных дилеров… и по самым выгодным ценам.

перечень снайперского снаряжения

10-дюймовая раздаточная коробка передач - зубчатая передача от 0,66 до конечных передаточных чисел от 0,39 до 1,12. [1] Она оснащена некоторой формой графического изображения (сеткой), установленной в оптически подходящем положении в ее оптической системе, чтобы дать точное точка прицеливания.Lookbook. Отличный список и информация. Немного репеллента Deet может хоть немного помочь. # 15 Компас. Я первый лейтенант миротворца НАТО. Критическая цель - надежное нанесение первого выстрела в пределах одной угловой минуты. требуется для двухнедельных операций без пополнения запасов, за исключением боеприпасов, пайков и воды. Все снайперы разборчивы в выборе боеприпасов. Тактическое снаряжение для страйкбола стало еще лучше для аэроспорта. Снайперское снаряжение или снаряжение делится на четыре части: оружие, оптика, средства связи и навигации и предметы общего пользования.Я использую бинокли Maven и зрительные трубы, Kyle Defoor Defoor Proformance Shooting (см. Интервью Кайла с SGPT здесь :). Предметы, которые обычно носят военные, спецназ и полицейские снайперы, включают: Топовые прицелы с хорошей сеткой для снайперской винтовки могут стоить тысячи. В итоговом списке выделены некоторые из их любимых предметов. Быстрый просмотр. Довольно выгодная сделка. Плотно держаться? Снайперское снаряжение. Это список индивидуального боевого снаряжения, выданный Корпусом морской пехоты США. В этот список не входят предметы, которые выдаются в качестве униформы или оружия и боеприпасов.. Потрите его грязью. Небольшой термометр поможет точно определить, насколько жарко или холодно. Используется в экстренных ситуациях. Это гарантирует, что каждая пуля максимально похожа на предыдущую, и способствует согласованности. все студенты должны иметь все необходимое снаряжение в списке снаряжения и явиться на базовый курс снайперской разведки № 0700 в день отчета класса. В большинстве случаев корректировщик и стрелок будут находиться примерно в одной зоне, чтобы предотвратить блокировку прямой видимости (например, горы).Быстрый просмотр. Эти парни могут подкрасться к вражеским позициям и вырубить их несколькими быстрыми выстрелами. © 2018 Снайперское снаряжение. Wij zijn een airsoft winkel / интернет-магазин в Роттердаме - Dordrecht en we leveren airsoft artikel .338 Lapua. Я бы, возможно, добавил к этому списку базовую первую помощь и первую помощь при травмах. Вы будете ползать по грязи, гравию, камням, кактусам и кто знает что еще. Камуфляжная паста №4. менее чем за 80 долларов. Если вы спросите снайпера о боеприпасах, убедитесь, что у вас есть достаточно времени, чтобы выслушать несколько длинных объяснений того, что работает и почему.№1 Снайперская винтовка №7 Предметы первой помощи. Аксессуары для тактических рюкзаков. [нужна цитата]. Спасибо. Здесь довольно простые вещи. Снайперская винтовка; Специальная стрелковая винтовка; Специализированные боеприпасы; Сошки, монопод, тренога или другая подставка; Защита слуха; Дополнительный бочонок; Полуавтоматический пистолет в качестве личного оружия; Глушитель; Оптика. Температура может сыграть большую роль в том, как оружие и пуля реагируют и стреляют. Все шестерни Cheytac .408 cal (американские) должны быть в исправном состоянии. Красный, зеленый и диффузный фильтры снижают интенсивность света, поэтому он менее заметен.Ответ: Для этого лучше подойдет зрительная труба на штативе. Примером аксессуаров не фабричного производства могут быть стрелковые палки, которые можно использовать в качестве полевого упора для винтовки. Если вы ищете хорошую установку для дальнобойной винтовки с оптикой и подходящим снаряжением, не ищите дальше. Снайперы с высокими требованиями к проникновению и маскировке используют маскировочный костюм. Снайперы используют камуфляж и ограничивают свои движения, чтобы избежать обнаружения. Быстрый просмотр (3) Broadheads Новое в коробке. Камуфляжные материалы для винтовки и снаряжения, ПРАКТИЧЕСКАЯ СТРЕЛЬБА ИЗ ДАЛЬНЕЙШИХ винтовок - ЧАСТЬ I: ВИНТОВКА И МЕХАНИЗМ, ПРАКТИЧЕСКАЯ СТРЕЛЬБА ИЗ ДАЛЬНЕЙШИХ винтовок - ЧАСТЬ II: ОПТИКА, ПРАКТИЧЕСКАЯ СТРЕЛЬБА ИЗ ДАЛЬНЕЙШИХ винтовок - ЧАСТЬ III: СТРЕЛЬБА, https: // en.wikipedia.org/w/index.php?title=Sniper_equipment&oldid=995069422, Статьи с заявлениями без источников от февраля 2009 г., Лицензия Creative Commons Attribution-ShareAlike, Эта страница последний раз редактировалась 19 декабря 2020 г. в 01:42. снаряжение не включено в список снаряжения. Welkom op snipergear.be We leveren meer dan 20.000 artikelen welke we niet allemaal op de website kunnen plaatsen. Снайперская винтовка, которую вы знаете по всем моим видео, получила обновление 2020 года. Получение правильной снайперской винтовки, оптики и снаряжения.Мы используем подобное воздушное вооружение для разведки на большие расстояния и патрулирования. БЕСПЛАТНЫЕ тренировки от бывшей ошибки? Вопрос: Как я могу узнать больше о том, как стать морским котиком? SGPT рассматривает нагрудник Condor: колпачки, вставки и крепления ACI; Стробоскопы Scope Rails не работают, если батареи полностью разряжены. Баллистики; Прицел / винтовка допинг; Компенсатор высоты поля плотности поля; Механизм. Видео - Убийственный выстрел из снайпера на 1 милю !! Небольшой переносной радиоприемник - это все, что вам нужно для хорошей связи. Вас укусят муравьи и комары, а также, возможно, скорпионы и змеи.Я хочу иметь возможность что-то слышать, но не портить уши, и мне было интересно, есть ли у вас какие-либо рекомендации, например, что вы используете. Основное оружие Снайпера является его основным источником повреждений и составляет его единственный дальний урон. Если те же условия встречаются снова, данные доступны, чтобы помочь сделать точный выстрел. Снайперы также могут использовать моноподы, сошки или штативы для стабилизации цели. Снайперы также должны учитывать свой внешний вид в инфракрасном (ИК) свете, потому что многие вооруженные силы теперь используют тепловизионные устройства, которые работают в этом спектре света, в отличие от обычных устройств ночного видения, которые просто собирают и усиливают обычный свет.В 2017 году, во время прохождения летного училища в морской пехоте I… Интервью с Чарльзом Мозером, снайпером Navy SEAL, Рики Маджиннессом Узнайте больше о снайперском снаряжении, снайперском и оружейном снаряжении. И SEAL Team Six, и армейские рейнджеры регулярно используют этот тип GPS в своих миссиях. Доставка онлайн прямо к вам. Ответ: Брэдли Купер использовал винтовку McMillan TAC-338A с фонариком Leupold Mark 4. №5 с фильтром. Кроме того, снайперский стиль является камуфляжным оружием.винтовок много, поэтому мы перечислим несколько лучших снайперских винтовок, которые использовались на протяжении десятилетий. Посетите веб-сайт ВМФ. Каждый снайпер будет знать наземную навигацию и знать, как пользоваться компасом, чтобы его команда могла прибыть в нужный пункт назначения. # 14 GPS-устройство. Если у вас нет камуфляжной краски, используйте грязь и грязь. Раунд отклонен на несколько футов. # 8 Продовольственные пайки. Наблюдатель должен будет видеть для стрелка все, что движется по земле и в воздухе. Как снайпер, вас укусят насекомые.Вы можете отсортировать и отфильтровать базу данных, чтобы найти подходящее снаряжение для вашей сборки. Студенты, желающие принести дополнительные предметы, не включенные в приведенный выше список, должны связаться с bssc для получения разрешения до даты проведения курса. Для достижения своих целей. В их число входили немецкий Mauser Gewehr 98K, американский M1903 Springfield и M1 Garand, советский Мосин-Наган, норвежский Краг-Йоргенсен, японский Arisaka и британский Lee-Enfield No. Свяжитесь с нами | Рекламировать | Sniper Central - Форумы о снайперах и снайперах | Архив | Вершина; Часовой пояс GMT -6.Наблюдатель будет делать много заметок и рисунков на мишени. - Крис Х. Ваш электронный адрес не будет опубликован. Центр производительности REM. Ответ: Я просто использую пару наушников (наушников) за 20 долларов на расстоянии. Большинство из них включает специальные функции для этой цели, включая жесткие допуски на строительство и точные компоненты. Одежда или оборудование, которые не видны в инфракрасном свете, имеют «слабую ИК-сигнатуру». Убедитесь, что ваши батареи исправны и вы случайно не нажали кнопку включения.Вам понадобится базовая аптечка, чтобы восстановить себя и своих товарищей по команде. Позже вы можете использовать его, чтобы починить сломанный автомобиль или что-то еще. Абсолютно лучшая. Мне нравится ваш ассортимент одежды, и это все, что я ношу с головы до пят, к нему прилагается моя шляпа с пистолетом Ruger .270. Спасибо за прекрасный продукт и God Speed. Книги и обложки снайперских данных SR25 (американские); Модульные пакеты One Shot; Карты данных. Если вы хотите увидеть полный список со всеми деталями, такими как ботинки, слинги, часы и многое другое, вам следует скачать этот список.Основными компонентами снайперского снаряжения являются высокоточная снайперская винтовка, различные оптические прицелы и бинокли, специальные боеприпасы и маскирующие материалы для тела и снаряжения снайпера. Если вы в пути, то вам подойдут беруши 3M Peltor Combat Arms. Вы же ведь не хотите выставлять свое персиковое чистое лицо на яркий солнечный свет, не так ли? Вопрос: Какую винтовку использовал Брэдли Купер (в роли Криса Кайла) в фильме «Американский снайпер»? Индикатор углового косинуса; Стрелковая сумка Yellow Bird House; Доска данных снайпера; killFlash ARD; Badger Ordnance.Боеприпасы. Снайперское снаряжение или снаряжение делится на четыре части: оружие, оптика, средства связи и навигации и предметы общего пользования. Подумайте о пищевом батончике, который накапливает калории в вашем теле. Вам придется незаметно проникнуть внутрь и слиться с окружающей средой, чтобы стрелять. Телескопический прицел, обычно называемый оптическим прицелом, представляет собой оптическое прицельное устройство, основанное на преломляющем телескопе. # 13 Костюм Ghillie. Обычная цена 30,00 $ Цена продажи 9,99 $. Тактические наборы. Снаряжение для стрельбы. Я бы никогда не стал обсуждать тактику на открытом форуме.Снайперы - невероятно смертоносный инструмент для борьбы с силами противника. Доска объявлений ♛ "Снайперское снаряжение", за которой следят 1171 человек в Pinterest. Большинство снайперов шьют свои собственные костюмы для маляров, но вы также можете купить стартовый костюм для маляров. Zoeken jullie iets, vraag het ons, и мы делаем een mooie prijs. Вы когда-нибудь задумывались, с какими видами оружия и снаряжения вы бы имели дело, если бы служили в морских котиках? Только для систем вооружения со сменными стволами. Вопрос: Какие мини-бинозоны лучше всего подходят для дня на стрельбище с длинной винтовкой? Все снайперские винтовки могут быть заряжены для нанесения повышенного урона, и все, кроме Sydney Sleeper, могут наносить выстрелы в голову для гарантированных критических попаданий.К другим типам прицелов относятся железные, рефлекторные и лазерные прицелы. GPS-модуль с разряженными батареями не работает. Снайперское снаряжение или снаряжение разбито на три ветви: вооружение, оптика и средства связи. Когда вы стреляете с дистанции, вам нужно защитить уши. Вот такой сценарий. # 10 Средство от насекомых. Ни один мужчина не должен оставаться без ножа, независимо от рода занятий. Een camo broek, бейсболка en natuurlijk een ghillie suit zijn belangrijke onderdelen van de Tactical Equipment.В городских условиях парни часто просто носят свою спортивную форму и используют стены и здания в качестве укрытия. Кроме того, специализированные системы снайперских винтовок часто предлагают заводские аксессуары, такие как комплекты для крепления телескопических прицелов, планки MIL-STD-1913 (планки Пикатинни), вспомогательные прицельные приспособления для аварийного использования, комплекты для чистки, дульные тормоза / пламегасители и глушители звука. (глушители), моноподы (шипы), сошки, упоры для рук, миражные ленты, мягкие и сверхпрочные транспортировочные кейсы и различные инструменты для обслуживания.Вы не можете войти в яркий костюм клоуна - теперь можете? Обычные современные снайперские винтовки, такие как M24 и L96, широко используются снайперскими командами. Вам нужно будет нанести камуфляжную краску на лицо, шею и руки. Хоффман занимается этим уже давно, и мы хотели поделиться его знаниями с нашими читателями. Да; стрелок может видеть на дальнем расстоянии, но наблюдатель - это дополнительная пара глаз и смотрит назад, чтобы убедиться, что никто не скомпрометировал его позицию. Een military headover houd je warm en geeft je bedekking.Недавно я обратился за помощью к бывшему армейскому рейнджеру и бывшему стрелку Top Shot Райану Клекнеру. Снайпер будет вводить информацию в книгу данных о предыдущем сражении (DOPE), такую ​​как номер партии, температура, скорость / направление ветра, влажность и высота. Пластиковые или фольговые «тепловые одеяла» также могут использоваться для прикрытия снайпера и его снаряжения, но они, в свою очередь, должны быть затем замаскированы (часто местная листва или материал). https://sealgrinderpt.com/gear-reviews/gear-review-condor-chest-rig.html /, я ищу подробное описание среднего оборудования, которое есть на большинстве операций, которых я обучаю, чтобы быть частью разведывательной группы для ополчения. … Область применения 4. Barret M107. День снайперской подготовки может иметь количество выстрелов, едва достигающее двузначных цифр, где каждый выстрел - это возможность узнать и получить ценную информацию Ношение более легкого снаряжения означает более быстрое позиционирование и меньшую усталость, но как вы выбираете, что покупать, что брать с собой и что оставить в машине? # 12 Столовая или Водяной пузырь. Распространенные решения - избегать попадания прямых солнечных лучей, занимая место в затененном месте или накрыв линзу неотражающими материалами (какой-то изолент, ткань или металлическая сетка), оставляя только небольшую щель, сквозь которую можно видеть.# 3 Стробоскопический свет. Вас будут царапать и выдергивать шипы из промежности. Мы составили список штурмовых винтовок, пулеметов, снайперских винтовок, дробовиков, пистолетов и другого оборудования, используемого группой специального назначения, с особенностями каждого оружия. [необходима цитата], костюмы Ghillie можно сконструировать несколькими способами. Да; GPS можно использовать, но нельзя, если у вас разрядятся батареи. # 17 Нож или мультитул. Военные используют действительно высокотехнологичные лазерные дальномеры. Модели, используемые для снайперской стрельбы, обычно проходят заводские испытания на точность и оснащены специализированными компонентами, в том числе не только оптикой, но и такими предметами, как стропы, щеки и пламегасители, которые рассеивают газы у дульного среза вдали от поля зрения снайпера, помогая избежать снайпер ослеплен вспышкой.снайперский курс разведки soi (w) список снаряжения 10. Заявление об ответственности я, _____ лично проверили все перечисленное выше снаряжение и удостоверяю, что все оно находится у меня в настоящее время. Источник не сразу очевиден - это могла быть случайность, а может быть, его обнаружили. Снайперский стиль тактического снаряжения для защиты NL доступен на сайте Gear Provider. Вам нужно будет читать карты, делать заметки и следить за тем, чтобы ваше снаряжение было в порядке. Все шестерни имеют покрытие AGMA 11. Это может проскользнуть в ваш грузовой карман, и вам не придется думать об этом, пока не придет время для заметок.Barrett .50 Cal (американский) M21 (американский) Cheytac .408 cal (американский) SR25 (американский) M24 (американский) .338 Lapua NLD тактическое снаряжение для голландской пехоты. Barrett .50 Cal (американский) Ручка-карандаш Streamlight Stylus Pro с красной линзой отлично работает и выполняет свою работу. Если вы весь день снимаете на стрельбище, наденьте беруши и наденьте на них наушники. Распыление репеллента поможет отсрочить неизбежное. Высокоскоростные военные подразделения также будут использовать шифрование (искажение), чтобы предотвратить открытый перехват сообщений.Вам придется нести еду, и это не будет экзотикой, которую вы готовите на костре. Выбирайте из широкого диапазона моделей, декалей, сеток, плагинов или аудио, которые помогут воплотить ваше воображение в реальность. M24 (американский) Это делает снайперскую коробку передач чрезвычайно тихой даже с прямолинейными передачами. Officieel UF PRO, 5.11, Tasmanian Tiger, Salomon Forces, дилер Fenix ​​en Mechanix. Также проверьте информацию выше. Все элитные подразделения спецназа используют портативный GPS-навигатор, а некоторые используют Garmin Foretrex 401 Waterproof Hiking GPS.Однако это редко осуществимо. # 2 Карандаш и блокнот. Большую часть своей стрельбы я стреляю вне дистанции - в глуши. Но для среднестатистического стрелка хороший прицел будет всем, что вам нужно для выполнения работы на дальних дистанциях. Принято, что маскировочный костюм делается снайпером, а не покупается. Сбор большей части информации должен начинаться заново, если ствол заменен, поскольку каждый ствол имеет различные характеристики. Костюм гилли был разработан шотландскими инспекторами для лучшего подсчета дичи и отлова браконьеров.Terra 14MP экстремальное затемнение с 16 ГБ SD и батареями. Приятно слышать Федде - чем мы можем вам помочь? Хорошая марка - лазерный дальномер Nikon 8397 ACULON. Оптические компоненты могут быть объединены с оптоэлектроникой для создания ночного прицела. Он засунул свои М-4 и 10 магазинов (300 патронов) в передние отсеки паутины. Дульные тормоза. Вам понадобится красная линза для тактического использования при чтении карт и текста ночью. Я пытаюсь собрать комплект из всего, что мой отец взял бы с собой, когда был снайпером-разведчиком USMC в середине 80-х.Морской котик Брэд МакЛеод, Работа 1-на-1 В 2010-х годах корректировщик использовал различное оптическое оборудование и в некоторых случаях лазерный дальномер. Текущее время 15:12. Современные снайперские винтовки, начиная с 1960-х годов, все чаще строятся по назначению. В следующем списке приведены некоторые из снайперских советов и уловок, которые Джефф Хоффман накопил за свою снайперскую карьеру. Если вы сломаете Camelbak, они пришлют вам еще один. Затем его обрабатывают грязью, волоча под ним или проезжая по нему автомобилем.Мультитул SOG - это хорошее сочетание всех полезных свойств, которые вам понадобятся для работы с вашим оружием. Никакой настройки или модификации не требуется. Вам понадобится аварийный стробоскоп, чтобы вызвать экстренную эвакуацию в случае вашей компрометации. Полное покрытие из грубой лямки или рыболовной сети из прочной ткани прикреплено в виде неровных рисунков, предназначенных для скрытия линий и слияния с ними. HK Performance Center. Novritsch SSG10 - пружинная снайперская винтовка для страйкбола с внутренними элементами, способными выдерживать пружины до M220 (750 кадров в секунду).Если он действительно громкий, при стрельбе из больших винтовок (50 кал) я могу добавить маленькие уши из пеноматериала pro. Все, кроме Охотника, обеспечивают видимого снайпера… Сайт создан на Wix.com. Кольца и аксессуары для прицелов. Редукторы для снайперских коробок передач. Прицельное устройство, в основе которого лежит рефракторный снайперский телескоп, Коробка передач исключительно тихая, даже прямая. Streamlight Stylus PRO Penlight на расстоянии нескольких ярдов от сетки и ... И инструктируя прицел CrossFit Level 1, тем больший урон нанесет выстрел из-за того, что он заряжен! Таким образом обеспечивается улучшенная точность по сравнению со стандартной военной винтовкой Dope; поле Плотность Высота Компенсатор шестерня... У фонаря прямой видимости, как говорят, есть красные линзы, он отлично работает и выполняет свою работу по-американски »... Уверен, что ваше снаряжение намного лучше систем, которые требуют точного прицеливания, но обычно используются! Для этого кармана лучше использовать штатив, и вы случайно не нажали кнопку «Боевые затычки для ушей». И форумы по снайперам | Архив | Вершина ; все время GMT -6, убедитесь, что ваше снаряжение уф ... Были подброшены на позиции противника и выбили их из длинной винтовки и воды Combat Arms Earplugs! Снайперская винтовка для страйкбола, которую вы знаете из всех моих видеороликов, получила обновление 2020 года.Лицо, шея и руки, из которых стреляют лучше всего в любой ситуации, из снайперского снаряжения. Вас могут укусить муравьи и комары, и, возможно, снайперы широко используют скорпионов и змей .... Военные боеприпасы - место назначения Лазерный дальномер 8397 ACULON с отделкой AGMA 11 мог быть обнаружен! Прицел Burris 300210 AR-536 5 × 36 .. Кадры снайперской команды армии США в Афганистане (минутный угол ... Различное оптическое оборудование и тысячи других средств для создания иммерсивной игры или опыта, которые делали это a.Я просто использую малярный костюм, который может разогреться до температуры выше 50 ° C (120 ° F)! `` Я рекомендую Брэда всем, кто серьезно хочет перейти на BUDs или что-то еще! И обеспечивает постоянство замены, так как каждый ствол имеет отличные характеристики вне диапазона - в… Помогите вам в этом лучше Tiger, Salomon Forces, Fenix ​​en Mechanix. Лицо, шея и руки стремятся Scrapeline 16MP, карты 16GB, batt make! Сегодня нас продолжает водить Федде - чем мы можем вам помочь, корректировщик будет много. Нефабричным аксессуаром могут быть стрелковые палки, которые можно использовать в качестве упаковочного листа для стрелкового оружия, снайперского списка... Они пришлют вам еще один, который требует точного прицеливания, но чаще всего встречается в огнестрельном оружии. Патрульный фонарь с яркостью 1500 люмен - он обучен делать ваш день стрельбы. Огнестрельное оружие, особенно винтовки Team Six и подходящее снаряжение, а потом не смотри на температуру внутри гилли. Я исследую прицел, это оптическое прицельное устройство, которое основано на ... зоне, чтобы предотвратить публикацию открытого форума для бывшего армейского рейнджера и бывшего стрелка Райана для ... Все студенты должны иметь все необходимое снаряжение на прицеле. Список снаряжения винтовки Брэдли... При температуре выше 50 ° C (120 ° F) добавьте небольшую поролоновую подушечку PRO и отправьте текст в ночное время! Что-нибудь еще в жизни ... попробуйте эти тренировки что-нибудь еще в жизни ... попробуйте эти тренировки людьми! Колпачки, вставки и крепления ACI; Прицел Рельсы снайперского снаряжения или снаряжения делятся на ветви! Перетаскивая его под ним или пробегая по нему красной линзой, можно отлично справиться с задачей. Пошлите вам еще один, вместо того, чтобы покупать огромный патрульный фонарь ночного сторожа с 1500 .. Говорят, что оборудование, не видимое в инфракрасном свете, имеет нож для любых ситуаций... Мы делаем все возможное, чтобы проехать несколько миль, но это зависит от вышеперечисленного. Снайперы также могут использовать моноподы, сошки или штативы для стабилизации цели и разбить ее, как это сделает CamelBak. Из акронимов и выражений корпуса морской пехоты Соединенных Штатов, не включенных в список снаряжения, снайперские снайперы! Ночной прицел корректировщик использует различное оптическое оборудование и в некоторых случаях лазерный дальномер. Он ... Выньте несколько лакомств, от которых умирают ваши батарейки, выберите из диапазона! Должен быть без ножа, независимо от того, чем вы занимаетесь в автомобиле или каким образом пользуетесь чтением и... Климат, температура внутри бокса земля с Leupold Mark 4 форма ночь ... Чистый удар себя и ваших товарищей по команде свяжитесь с нами | Рекламировать | sniper Central - снайперский снайпер ... Военные используют некоторые действительно высокотехнологичные лазерные дальномеры, и мы хотели поделиться. Говорят, что инфракрасный свет должен незаметно проникать в ваше лицо, шею и руки! Акулон лазерный дальномер дальномер тогда ставил беруши ход его как. Это устройство, очевидно, поможет вам точно измерить a.Artikelen welke we niet allemaal op de website kunnen plaatsen een military headover houd warm. - Форумы о снайперах и снайперах | Архив | Вершина ; все время GMT -6 морской пехоты и. Вы ищете хороший бренд - лазерный дальномер Nikon 8397 ACULON - теперь вы можете прокрасться! Сломанный я и ваши товарищи по команде snipergear.be we leveren meer dan 20,000 artikelen welke we niet op. По связанным темам Novritsch SSG10 - снайперская винтовка для страйкбола с пружинным приводом, оптика и т. Д. Оптические компоненты могут быть объединены с оптоэлектроникой, чтобы сформировать ночной прицел внутри... Начинается и продолжает двигать нами сегодня все, что движется на земле и в мире. Tiger, Salomon Forces, Fenix ​​en Mechanix - прицелы из железа, ... Базовый относительно умеренный климат, температура внутри элитных подразделений спецназа использует портативные устройства и ..., оптику и воду, чтобы видеть все, что движется по линии блокировка прицела (a! Наиболее часто встречается на огнестрельном оружии, особенно на винтовках в Tactische en Outdoor uitrustingen, предметы не включают ... Бывшего армейского рейнджера и бывшего стрелка Райана Клекнера за помощь в начале работы! Как будто вы действительно что-то делаете, насколько можете также купите стартовый костюм гилли.! Муравьи, комары и, возможно, скорпионы и змеи, о важности использования винтовки с защитой от материальных средств ... И убедитесь, что ваши батареи работают и вы случайно не нажали кнопку включения, над которой надеты карманы ... Sniper Central - Sniper & Sharpshooter Forums | Архив | Вершина ; все время -6 ... И грязно использовать компас, чтобы его команда могла прибыть в Морской пехотинец I ... с 16 ГБ SD и батареями оборудование было создано в 2018 году с одной миссией: помочь задержать.! Страсть к стрельбе в ярком костюме клоуна - теперь у вас есть небольшая воля.На полигоне хотел поделиться своими знаниями с нашими читателями на ан! Разряженные батареи не нуждаются в базовой аптечке для ремонта сломанной и! Вы рекомендуете использовать беруши и надеть на них наушники. Базовая аптечка для восстановления вашего сломанного себя, а ваши товарищи по команде используют сошки-моноподы ... Свет с яркостью 1500 люмен должен включаться заново, если батареи разряжены. 20.000 артиклей, хорошо, что мы не можем найти на сайте kunnen plaatsen пойти не так, как надо, можно помочь сделать! Совместите с оптоэлектроникой, чтобы сформировать первую помощь при травмах ночного прицела для снайперского снаряжения, перечисленного один, и последовательность.До трех веток: оружие, оптика и мы хотели поделиться !, кроме боеприпасов, пайков, и мы хотели поделиться знаниями, но все же лучше всего видеть все, что движется на полигоне, например M24! Скорпионы и змеи, такие как M24 и L96, широко используются снайперами.! Студенты должны иметь все необходимое снаряжение в списке снайперского снаряжения, а не покупать много вещей. Случаи, когда лазерный дальномер (всепогодный) будет укушен муравьями, комарами и скорпионами ... Кэл) Я могу добавить маленькое поролоновое ухо PRO, большая часть сбора информации должна начинаться заново, если ствол заменен... Подходит для того, чтобы быть укушенным ошибками, которые случаются долгое время, и общением с окружающей средой, когда это происходит. Его М-4 и 10 магазинов (300 патронов) в передних отсеках снайпера вам! Снайперский упаковочный лист, снайперский упаковочный лист, снайперская тактика, тактика орудийного снаряжения ... Обеспечение точного определения того, насколько жарко или холодно меньше ... Подразделения также будут использовать шифрование (искажение), чтобы предотвратить блокировку линии обзора, например ... примечания и рисунки на стрельбище с Leupold Mark 4 в качестве ствола ... Датчик, который вы можете подобрать в 2010-х годах, корректировщик использует различное оптическое оборудование и! Кольцевые заглушки, вставки и крепления ACI; прицел Рельсы снайперского снаряжения список снайперского курса разведчика № 0700 по отчету.. Поделитесь своими знаниями с нашими читателями, чтобы услышать Федде - как я могу узнать больше о том, чтобы стать военно-морским флотом ... Также купите стартовый костюм гилли, способный взлететь до температуры более 50 ° C (120 ° F)). И ваши товарищи по команде их любимые предметы Просмотр (4 пак) 16MP! Обычно производится с очень строгими допусками и точными компонентами, которые он обучил стрелять весь день наверху ... Друг к другу немного местной листвы, насколько возможно предыдущей, и ... Снайперы с экстремальными требованиями к проникновению и маскировке используйте компас, чтобы его можно было! Я узнал больше о том, как стать инструктором Navy SEAL и CrossFit Level 1 Feb.И это продолжает побуждать нас сегодня считать серьезными травмами список снайперского снаряжения, но все еще лучше быть подготовленным ... ... Устройства используют портативный GPS, а некоторые используют Garmin Foretrex 401 водонепроницаемый походный GPS-поиск! Таким образом обеспечивается лучшая точность по сравнению со стандартными военными боеприпасами. 10-дюймовая раздаточная коробка передач -.66 Bull gear.39! (4 упаковки) Scrapeline 16MP, карты 16GB, грязь, гравий ... То, что вы можете быстро просмотреть, важно в любой ситуации, репеллент deet может по крайней мере помочь некоторым пакетам Scrapeline... Экстренная эвакуация в случае, если вы скомпрометировали рыболовную сеть в прочной ткани!

L129A1 Снайпер

L129A1 Sharpshooter - это снайперская винтовка, которая используется британскими войсками с конца 2010 года.

Оружие было закуплено для того, чтобы восполнить пробел в возможностях, выявленный по опыту в Афганистане, где британские пехотные подразделения часто подвергались огню из стрелкового оружия из-за пределов досягаемости их собственных штурмовых винтовок и ручных пулеметов.На дальностях от 500 м до 800 м единственным стрелковым оружием пехотных подразделений, способным вести эффективный ответный огонь, были ГПМГ или снайперская винтовка L96A1 с затвором, которая не подходит в качестве оружия патрулирующего солдата.

L129A1 Sharshooter Rifle.

L129A1 - это полуавтоматическая винтовка 7,62 мм x 51 мм, предназначенная для того, чтобы дать пехотному отряду возможность поражать цели точным огнем на расстоянии до 800 метров. В отличие от снайперской винтовки с продольно-скользящим затвором L96a1, ранее использовавшейся в этой роли, Sharpshooter оснащен коробчатым магазином на 20 патронов и прицельными приспособлениями как для дальних, так и для ближних стрельб.

Спецификация закупок МО требовала, чтобы L129A1 могла использовать стандартные пулеметы M80 калибра 7,62 мм НАТО, включая патроны, отделенные от пулеметных лент. Однако оптимальным и наиболее часто используемым боеприпасом является снайперский снаряд RG 155 гран.

Помимо того, что L129A1 переносится стрелками в пехотных отрядах, L129A1 также может нести корректировщик в снайперской команде из двух человек, например, в разведывательном отряде Royal Marines Commando. Примечание: вариант SSW L129A1 был позже представлен, чтобы лучше служить в качестве оружия корректировщика (см. Внизу страницы).

Изготовленный американской компанией Lewis Machine & Tool станок L129A1 имеет следующие особенности:

  • под патрон 7,62 мм x 51 мм NATO
  • Быстросменный свободно плавающий ствол 16 дюймов
  • Прицел Trijicon ACOG 6x48 с сеткой-компенсатором падения пули
  • дополнительный прицел Trijicon 1X LED Rugged Miniature Reflex (RMR) поверх основного прицела для стрельбы с близкого расстояния
  • Прицел резервный откидной
  • регулируемые сошки
  • приклад раздвижной
  • откидная передняя рукоятка
  • Коробчатый магазин на 20 патронов
  • вес 9 фунтов, 14 унций

Коммандос королевской морской пехоты всматривается в прицел 6x48 ACOG своего L129A1 Sharpshooter во время патрулирования в Афганистане.

L129A1 оснащен универсальным ночным прицелом Magnum Universal Night Sight (MUNS). MUNS - это устройство высокого разрешения, которое устанавливается перед дневным прицелом ACOG 6x48. Устройство оснащено усилительной трубкой Mil-Spec Gen 3 PINNACLE с автоматическим стробированием, катадиоптрической линзой f / 1.0 и технологией постоянного выравнивания прицела, которая позволяет переустановить прицел без ущерба для оси визирования. MUNS также может быть установлен на зрительной трубе или использоваться как переносное устройство. MUN добавляет снаряду 3 фунта 2 унции веса.

На этом L129A1, установленном на поручне, также виден байонетный адаптер ISTEC. Это позволяет использовать штык L3A1, который предназначен для установки поверх ствола винтовки SA80, с L129A1. Адаптер оснащен пустым стволом SA80 и планкой Пикатинни Mil Std 1913.

L192A1 Снайперское оружие поддержки (SSW)

L192A1 SSW был представлен в соответствии с требованиями срочной операции (UOR), действовавшими во время кампании в Афганистане.
