Как сделать обдирыши своими руками видео: Как сделать колеса низкого давления своими руками, диски

Содержание

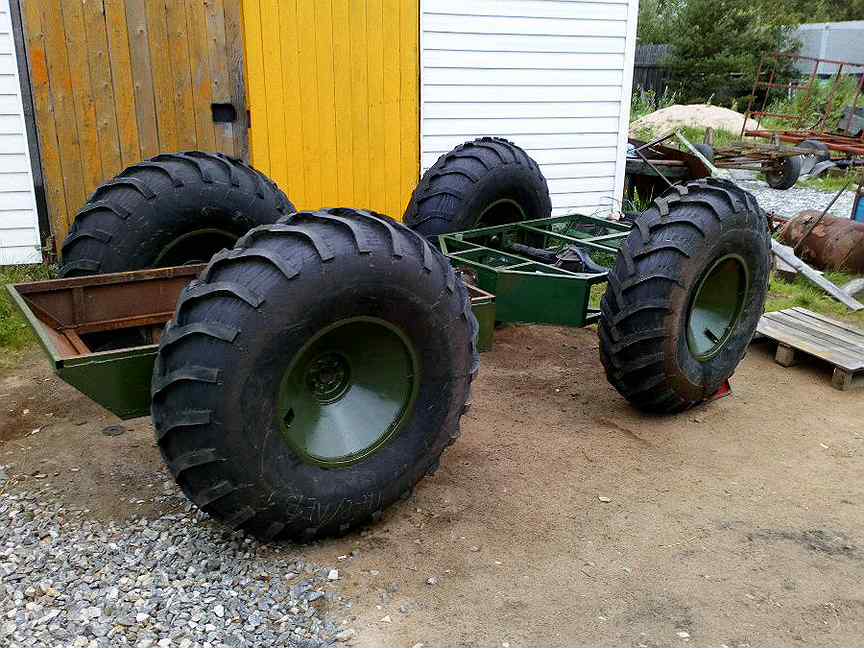

Как сделать колеса низкого давления своими руками, диски

Использование правильных шин – одно из главных условий хорошей проходимости для любого вездехода. Поскольку стоимость специализированного комплекта, почасту изготавливающегося мелкосерийно либо и вовсе на заказ, нельзя назвать гуманной, рассмотрим, как сделать колеса низкого давления своими руками. На видео продемонстрируем процесс преображение стандартных грузовых покрышек в ободрыши.

Целесообразность установки

Рассмотрим особенности, которые делают шины низкого давления настолько эффективными:

  • небольшой вес, по сравнению с обычными внедорожными покрышками соизмеримых габаритов. Благодаря этому ДВС намного легче проворачивать колеса, что равнозначно увеличению крутящего момента без изменений в двигателе либо трансмиссии;
  • увеличенная площадь контакта с дорожным полотном. Как известно из курса физики, чем больше площадь, на которую распределяется масса, тем меньше давление на поверхность в каждой точке. Именно это обуславливает использование колес низкого давления на болото- и снегоходах. Аналогичный эффект используется и в сельскохозяйственной технике, где излишняя нагрузка на грунт вредна для культур. При определенном соотношении массы транспортного средства, вытесняющей площади и количества помещающегося в покрышку воздуха, автомобиль приобретает плавучесть.

Регулировать удельное давление на грунт, а следовательно, и проходимость можно изменение внутреннего давления покрышки. Транспортное средство реально оборудовать автоматической подкачкой шин, после чего изменять давление можно из салона.

Единственный заметный недостаток шин низкого давления – уязвимость к прокалыванию острыми предметами. Такой минус обусловлен высокой эластичностью резины, что при преодолении бездорожья является дополнительным плюсом.

Варианты конструкции

Поскольку в нашем случае нам интересен процесс изготовления покрышек повышенной проходимости своими руками, останавливаться на заводских вариантах конструкции мы не будем.

Виды шин низкого давления, которые доступны для самостоятельного изготовления:

  • в качестве базы используется камера из шины нужного размера. Диск при этом можно полностью изготовить своими руками либо дооснастить необходимыми упорами и крепежами готовое колесо. Поскольку камера очень эластичная, ей необходим дополнительный подпор, который будет препятствовать заламыванию при боковых нагрузках. По периметру пятная контакта камера обвязывается кусками плотного материала или цепями, что необходимо не только для крепления камеры к диску, но и для создания эффекта грунтозацепов. Возможность цепляться важна не только на песке, рыхлом грунте либо снегу, но и на воде;
  • ободрыши низкого давления. В качестве основы используются грузовые шины, из которых срезается часть протекторного и профильного слоя. В итоге покрышка становиться легче и приобретает дополнительную эластичность. Чтобы уменьшить риск разбортировать колеса при езде на низком давлении, как и в предыдущем случае, необходимо изготовить дополнительный боковой упор. Как сделать ободрыши, а также конструкцию диска рассмотрим далее на фото и видео.

Камерный вариант

В первую очередь вам необходимо подобрать или выточить самостоятельно диски, которые будут подходить под параметры ступиц вашего ТС. Как можно поступить, если необходимо подогнать ширину диска под камеру:

  • разрезать диск, вырезав внутреннюю часть необходимого размера, затем опять сварив диски, если необходимо уменьшить посадочный размер;
  • если ширину нужно увеличить, то между двумя разрезанными половинами вваривается часть другого диска. Сделать такие колеса вам могут на заказ, так как изготовление разварок – довольно распространенная услуга.

Для изготовления выбранного нами вида колес низкого давления потребуются металлические пруты (безопасная толщина зависит от размера камеры, а также частоты расположения перемычек). Боковые упоры привариваются к основе диска, к ним потом крепятся поперечные перемычки, которые и будут посадочным местом на диске для камеры. Для улучшенной боковой поддержки вся система укрепляется по внутреннему периметру профиля шины круговым прутом.

Некоторые изобретатели для перемычек, огибающих пятно контакта, используют цепи. Решение неплохое, поскольку позволяет получить дополнительные снего-, водо- и грунтозацепы. Также можно использовать буксировочные тросы, которые после обвязки будут покрывать долю камеры, препятствуя ее повреждению.

Скорее всего, лишним будет напоминание о том, что все крепежные элементы, обращенные к камере, должны быть довольно плоскими. Иначе при проезде неровностей есть большая вероятность пробить камеру.

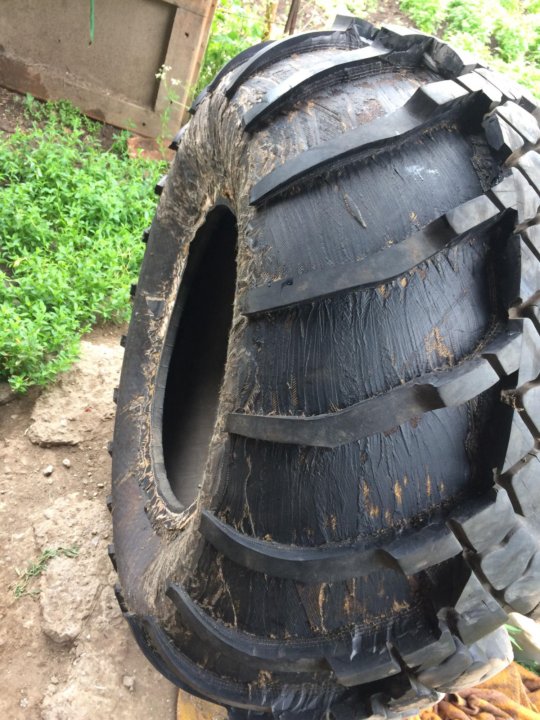

Делаем ободрыши

Для самостоятельного изготовления шин низкого давления вам потребуются:

  • б/у покрышки от грузовика (к примеру, от Газ-66 или шины ВИ-3, устанавливаемые на Краз 255). Если вы будете покупать шины специально под ободрыши, то выбирайте резину, не «пожеванную» внутри. Иначе после снятия верхнего слоя вы получите слабое место или и вовсе дыру, которую придется вулканизировать;
  • строительный нож и комплект сменных лезвий, так как в конструкции шины используются достаточно прочные нити, которые быстро тупят лезвия;
  • шаблон, который можно изготовить из плотного картона или тонколистовой стали. Чтобы ободрыши были не только эффективными, но и смотрелись неплохо, протектор необходимо вырезать максимально ровно и симметрично. Также вам потребуется мелок либо маркер, которым вы будете обводить шаблон;
  • прочные зажимы. Таковые часто используют рихтовщики для зажатия кузовных панелей при восстановлении битых автомобилей. Подойдет и обычная струбцина, но действовать в таком случае нужно аккуратней;
  • ручная либо механическая лебедка, а также трос, которыми натягивается отрезаемый кусок протекторного слоя. Можно использовать ручной редуктор либо лебедку, установленную на автомобиле. Вручную создать усилие, чтобы сделать ободрыши, у вас не получится, так как слои резины очень плотно скреплены.

Самостоятельное изготовление

Чтобы изготовить ободырыши, первым делом необходимо вытащить боковой металлический корд. Для этого сделайте надрез, отступив от внутренней части покрышки примерно 10 мм. Подцепите корд отверткой, а затем, зацепив крюком, выдерните металлический обод с помощью лебедки.

По всему периметру колеса с помощью шаблона нанесите будущее очертание протектора. Некоторые ободрыши можно увидеть с оставленным по центру протектором. Именно по контуру очертаний необходимо сделать надрезы резины. Для этого лучше всего использовать строительный нож, так как вы сможете контролировать глубину пореза, выставив необходимую длину лезвия. Если вы уверены в своих силах, можете использовать болгарку. Чтобы не прорезать шину насквозь, ориентируйтесь по звуку. Как только вы прорежете резиновый слой и достанете до металлического корда шины, звук приобретет соответствующую окраску.

Надрежьте профиль покрышки по внутреннему периметру (где раньше было металлическое кольцо из проволоки). Именно за надрезанный отрезок необходимо зацепиться зажимом. С помощью лебедки создайте натяжения, а затем канцелярским ножом постепенно подрезайте отслаиваемый кусок. После обдирки всей шины вы получите ободрыши. Учтите, что при создании натяжения шина будет стремиться посунуться, поэтому необходимо реализовать упор.

При работе не стойте по направлению натяжения лебедки, чтобы зацеп не сорвался и не причинил вам травм. Разумеется, стоит подумать о сохранности вещей, находящихся в зоне поражения.

Особое внимание этому пункту стоит уделить, если ободрыши вы делаете с помощью установленной на автомобиле лебедки. Для обдирки совсем необязательно создавать большое усилие. Для пущей безопасности положите на трос старую куртку, которая послужит своеобразным гасителем, если зажим все-таки сорвется.

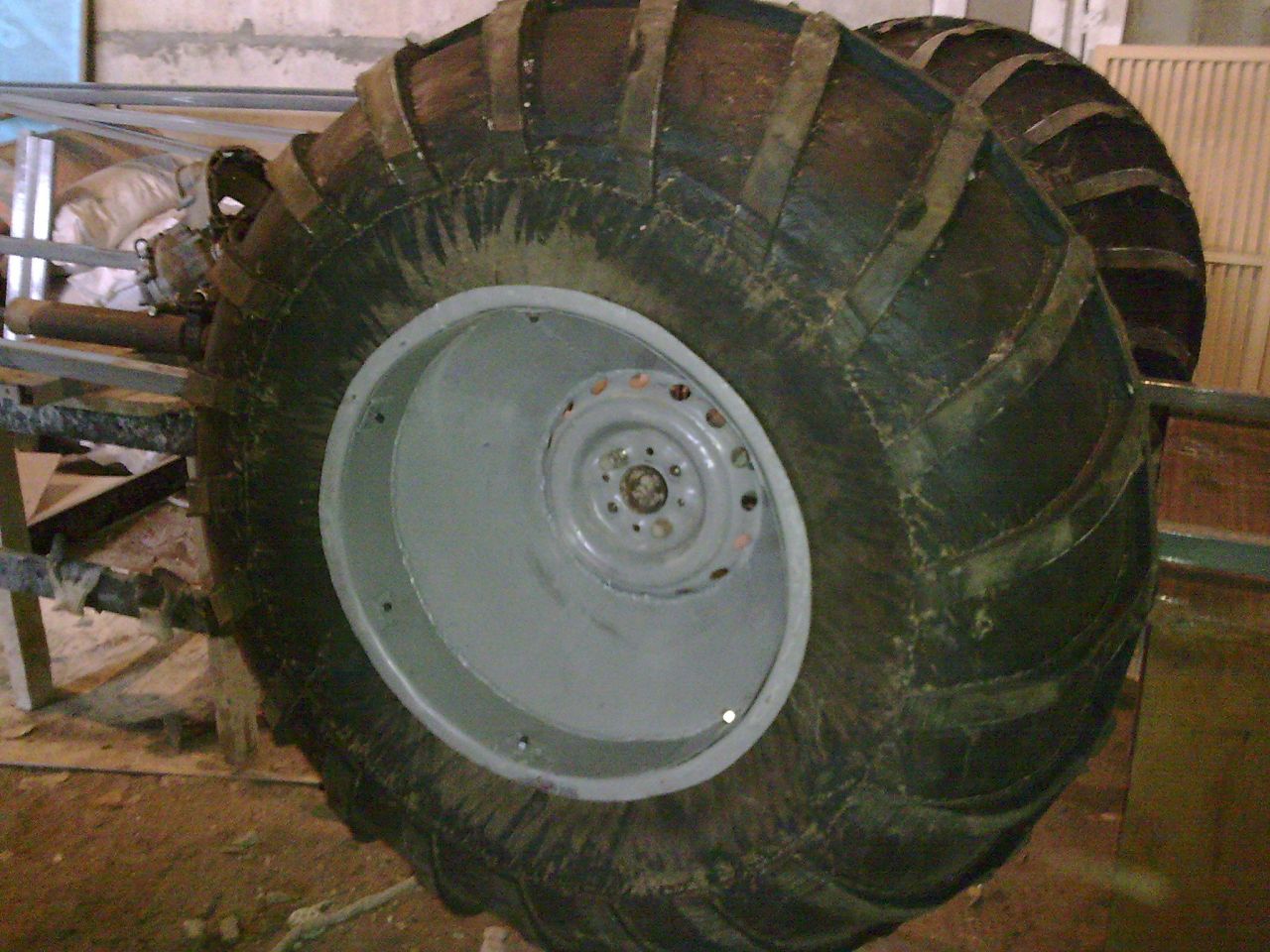

Диски

На видео достаточно ясно показан процесс изготовления дисков своими руками. Поскольку шина после обдирки приобретает эластичность, необходимо позаботится о хорошем боков подпоре. Чтобы при уменьшении давления ободрыши не спускали и не стремились разбортироваться, при монтаже применяется специальный герметик. При выполнении всех рекомендаций самостоятельно сделанные шины низкого давления практически не уступают заводским аналогам.


Колесо с шиной низкого давления: как сделать своими руками

Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

Что такое ободрыши и для чего они нужны?


Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

  • в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
  • если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
  • по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

Подумать о вышеперечисленном необходимо заранее.

Покрышки сверхнизкого давления – машина проедет везде!

Авто на больших колесах в наши дни все чаще появляются на отечественных дорогах. Ставят на огромные покрышки низкого давления и заводские транспортные средства (например, вездеходы), и самодельные. В большинстве случаев ШНД для них изготавливаются по специальному заказу, что, естественно, требует существенных финансовых затрат.

При желании можно не тратиться, а попытаться сделать шины низкого давления своими руками. О процессе их самостоятельного изготовления мы поговорим ниже, предоставив видео этой операции. А сейчас опишем основное достоинство ШНД. Оно состоит в том, что малое удельное давление на грунт (автомобильную дорогу) таких шин для внедорожников позволяет создавать из обычных авто настоящие вездеходы, которым не страшно движение по пересеченной местности.

Машины с резиной сверхнизкого давления без проблем преодолевают любое бездорожье и болота, на них можно передвигаться по проселочным дорогам и сельскохозяйственным угодьям.

Доказано, что проходимость транспортных средств, оснащенных ШНД, на 20–40 процентов выше проходимости аналогичных авто, на которых стоят стандартные покрышки.

Кроме того, описываемые шины (и самодельные, и выполненные в производственных условиях по спецзаказу) характеризуются большим показателем соприкосновения с дорогой. За счет этого покрышка при наезде на какую-либо преграду на грунте принимает ее форму – «обволакивает», повышая тем самым площадь соприкосновения ШНД с препятствием, что дает возможность проехать его без затруднений.

Обратите внимание – автомобили с покрышками сверхнизкого давления требуют от водителя транспортного средства особых умений. Управлять такой машиной сложнее, чем авто с обычными легковыми шинами. Очень важно максимально плавно проходить повороты, чтобы не повредить боковые части покрышек. Именно они подвергаются активному износу при эксплуатации. Автоэксперты советуют свести к минимуму поездки по твердым дорожным покрытиям на ШНД. Рекомендуется использовать машины с такой резиной исключительно на бездорожье.

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.


Для самостоятельного создания ободрышей понадобятся:

  1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
  2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
  3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
  4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
  5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

  • шину тщательно очищаем от всей грязи, а затем сушим;
  • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).
  1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
  2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
  3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
  4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

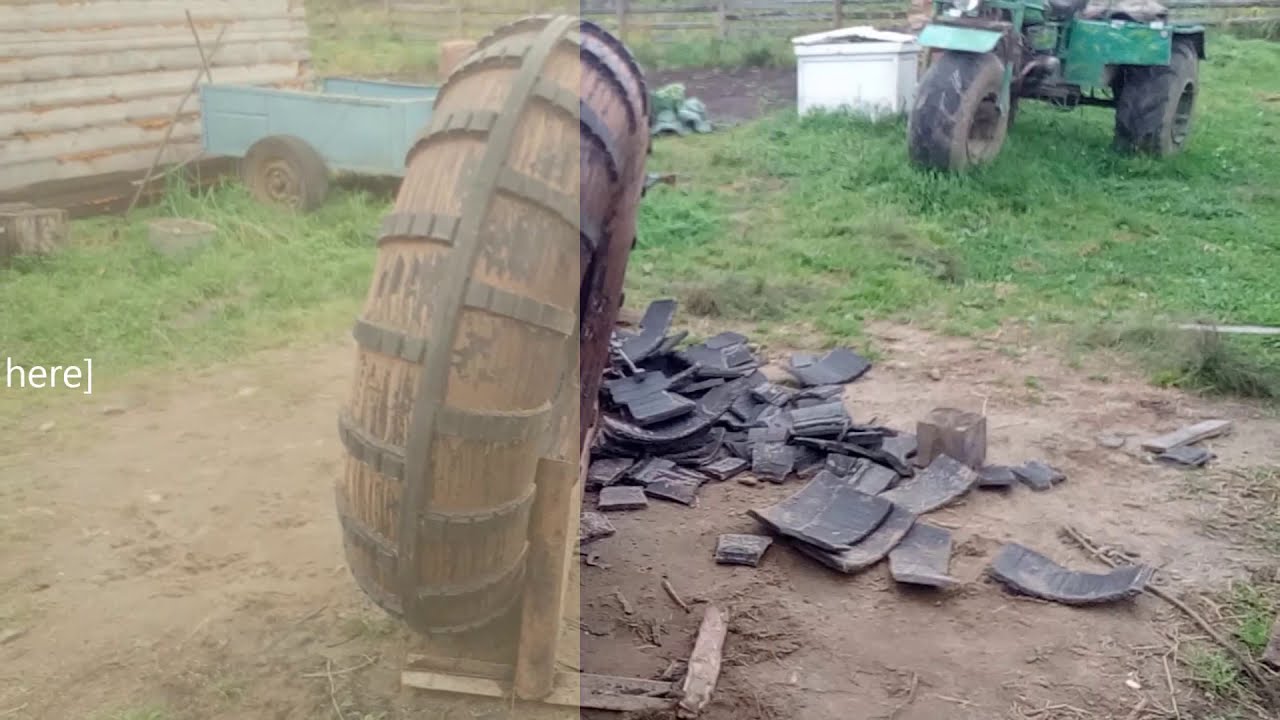

Теперь начинаем шину обдирать:

  • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
  • с использованием клещей образовавшееся отверстие фиксируем;
  • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

  • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
  • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

  1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
  2. Шлифуем каркас.
  3. Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Самодельные диски и шины

Прежде всего, необходимо выбрать исходный материал, на основе которого будут делаться подобные покрышки. Лучше всего, если основой конструкции станут шины с авиационного транспорта – они выполнены из резины повышенной прочности и самого наилучшего качества. Также подойдут покрышки от сельскохозяйственной техники или промышленных вездеходов.

Каждая шина состоит из нескольких взаимосвязанных элементов. Для изготовления ШНД необходимо снять избыточную резину с протектора и боковых поверхностей, а с внутренней части – удалить посадочные сердечники. При необходимости, можно убрать даже прорезиненную часть кордовой основы, но сделать это достаточно сложно, не затронув близлежащий слой. Итак, главная задача – это облегчить покрышки и сделать такими, что они будут позволять автомобилю передвигаться по сложным участкам местности и слабонесущим грунтам.

Процедура изготовления включает в себя несколько этапов:

  1. Чистим, моем и сушим заготовку. Размечаем маркером узоры нового протектора (места надрезов).
  2. Прорезаем резину по внутреннему периметру окружности, чтобы выдрать всю лишнюю проволоку.
  3. После этого вырезаем небольшие «окошки».
  4. Сквозь отверстия видим проволоку, которую поддеваем с помощью подручных инструментов.
  5. Фиксируем покрышку и цепляем проволоку к лебедке.
  6. С помощью лебедки вытягиваем всю проволоку.
  7. Подрезаем периметр окружности чуть ниже корда и фиксируем с помощью клещей.
  8. Отрываем лишнюю резину с помощью лебедки.
  9. Оттянутый кусок резины подрезаем с помощью ножа.
  10. С поверхности шины (протекторов и боковин) снимаем основную часть материала, слой за слоем, пока шина не будет представлена исключительно первоначальным каркасом.
  11. Зачищаем поверхности с помощью наждачной бумаги.
  12. Собираем каркас. К диску привариваем металлические трубки (пластины) и свариваем их между собой с помощью аналогичных трубок соответствующего размера.
  13. Тщательно отшлифовываем полученную заготовку, чтобы камера колеса не повредилась об острые фрагменты, оставшиеся после сварки.
  14. Натягиваем камеру на диск и подкачиваем шину. В результате, получаем готовую конструкция колеса, которую можно использовать для заранее определенных целей.
  15. Пришло время «одеть» получившиеся колеса на транспорт и испытать на ходу.

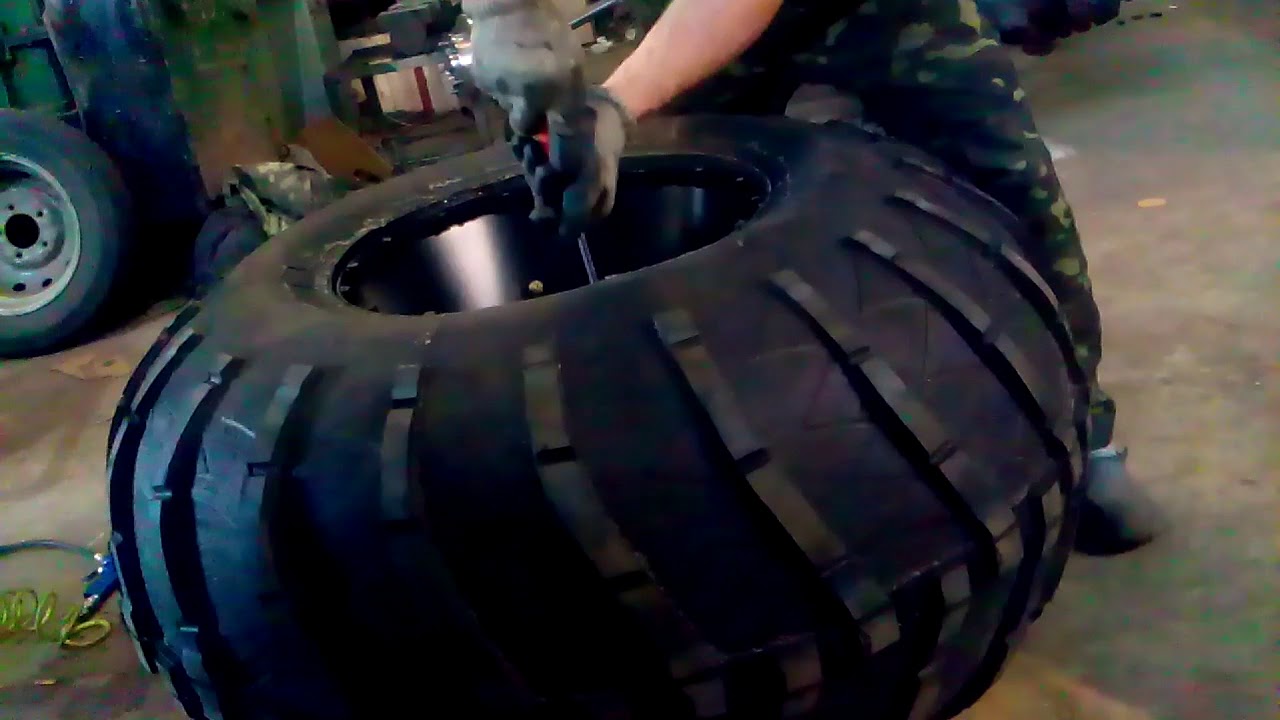

Видео: шины низкого давления своими руками

В данном ролике описана технология обдирки покрышки и станок для этой процедуры.

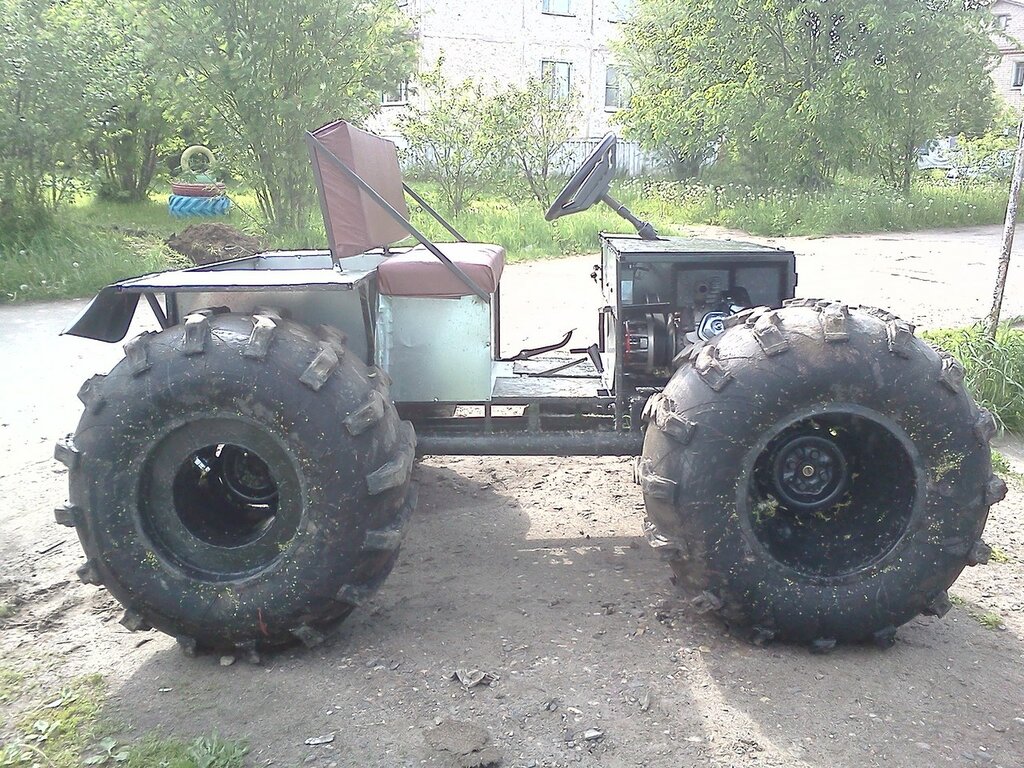

Самоделки и сирийники на необычных колёсах

Примеры заводских транспортных средств и изделий, произведённых народными умельцами, в конструкции которых используются ШНД.

  1. Промышленные:
  2. Миниболотоход КИТ TM06.
  3. Вездеход-амфибия Тигр XBH 8X8.
  4. Внедорожник ТРЭКОЛ.
  5. Самодельные:
  6. Снегоболотоход XPEN.
  7. Лёгкий каракат 4WD.
  8. Мотовездеход MVH.

Как видим, снегоходы, болотоходы, каракаты и квадроциклы не могут обойтись без ШНД, особая конструкция которых позволяет с легкостью перемещаться по заболоченной или заснеженной поверхности. На мотовездеходах и кроссовых мотоциклах также достаточно часто устанавливаются подобные покрышки. Благодаря им, мотовездеходы быстрее и эффективнее проходят пересеченную местность.

Плюсы и минусы


У ободрышей много преимуществ перед купленными колесами:

  1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
  2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
  3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
  4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
  5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

Не лишены ободрыши и некоторых недостатков:

  1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
  2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
  3. Колеса изнашиваются намного быстрее обычных.
  4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
  5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
  6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

Целесообразность установки

Рассмотрим особенности, которые делают шины низкого давления настолько эффективными:

  • небольшой вес, по сравнению с обычными внедорожными покрышками соизмеримых габаритов. Благодаря этому ДВС намного легче проворачивать колеса, что равнозначно увеличению крутящего момента без изменений в двигателе либо трансмиссии;
  • увеличенная площадь контакта с дорожным полотном. Как известно из курса физики, чем больше площадь, на которую распределяется масса, тем меньше давление на поверхность в каждой точке. Именно это обуславливает использование колес низкого давления на болото- и снегоходах. Аналогичный эффект используется и в сельскохозяйственной технике, где излишняя нагрузка на грунт вредна для культур. При определенном соотношении массы транспортного средства, вытесняющей площади и количества помещающегося в покрышку воздуха, автомобиль приобретает плавучесть.

Регулировать удельное давление на грунт, а следовательно, и проходимость можно изменение внутреннего давления покрышки. Транспортное средство реально оборудовать автоматической подкачкой шин, после чего изменять давление можно из салона.

Единственный заметный недостаток шин низкого давления – уязвимость к прокалыванию острыми предметами. Такой минус обусловлен высокой эластичностью резины, что при преодолении бездорожья является дополнительным плюсом.

Шинный ассортимент

Есть несколько видов шины низкого давления. Они отличаются по функциональным возможностям и постройке (форме).

  • Арочные шины шире стандартных в 2–5 раз.
    Толщина — до 700 мм. Внешне они похожи на бочонки. Такие покрышки — короли бездорожья. А давление в них при этом не больше, чем в простом игрушечном мяче.
  • Есть овальные покрышки, которые называют широкопрофильными.Давление в такой резине практически в два раза ниже, чем в стандартных колёсах. Они хороши для грузоподъёмных машин.
  • Есть шины со средним профилем, где практически идентичный диаметр окружности — 0,95–1,15.

Варианты конструкции

Поскольку в нашем случае нам интересен процесс изготовления покрышек повышенной проходимости своими руками, останавливаться на заводских вариантах конструкции мы не будем. Виды шин низкого давления, которые доступны для самостоятельного изготовления:

  • в качестве базы используется камера из шины нужного размера. Диск при этом можно полностью изготовить своими руками либо дооснастить необходимыми упорами и крепежами готовое колесо. Поскольку камера очень эластичная, ей необходим дополнительный подпор, который будет препятствовать заламыванию при боковых нагрузках. По периметру пятная контакта камера обвязывается кусками плотного материала или цепями, что необходимо не только для крепления камеры к диску, но и для создания эффекта грунтозацепов. Возможность цепляться важна не только на песке, рыхлом грунте либо снегу, но и на воде;
  • ободрыши низкого давления. В качестве основы используются грузовые шины, из которых срезается часть протекторного и профильного слоя. В итоге покрышка становиться легче и приобретает дополнительную эластичность. Чтобы уменьшить риск разбортировать колеса при езде на низком давлении, как и в предыдущем случае, необходимо изготовить дополнительный боковой упор. Как сделать ободрыши, а также конструкцию диска рассмотрим далее на фото и видео.

Камерный вариант

В первую очередь вам необходимо подобрать или выточить самостоятельно диски, которые будут подходить под параметры ступиц вашего ТС. Как можно поступить, если необходимо подогнать ширину диска под камеру:

  • разрезать диск, вырезав внутреннюю часть необходимого размера, затем опять сварив диски, если необходимо уменьшить посадочный размер;
  • если ширину нужно увеличить, то между двумя разрезанными половинами вваривается часть другого диска. Сделать такие колеса вам могут на заказ, так как изготовление разварок – довольно распространенная class=»aligncenter» width=»600″ height=»390″[/img]

Для изготовления выбранного нами вида колес низкого давления потребуются металлические пруты (безопасная толщина зависит от размера камеры, а также частоты расположения перемычек). Боковые упоры привариваются к основе диска, к ним потом крепятся поперечные перемычки, которые и будут посадочным местом на диске для камеры. Для улучшенной боковой поддержки вся система укрепляется по внутреннему периметру профиля шины круговым прутом.

Некоторые изобретатели для перемычек, огибающих пятно контакта, используют цепи. Решение неплохое, поскольку позволяет получить дополнительные снего-, водо- и грунтозацепы. Также можно использовать буксировочные тросы, которые после обвязки будут покрывать долю камеры, препятствуя ее повреждению.

Скорее всего, лишним будет напоминание о том, что все крепежные элементы, обращенные к камере, должны быть довольно плоскими. Иначе при проезде неровностей есть большая вероятность пробить камеру.

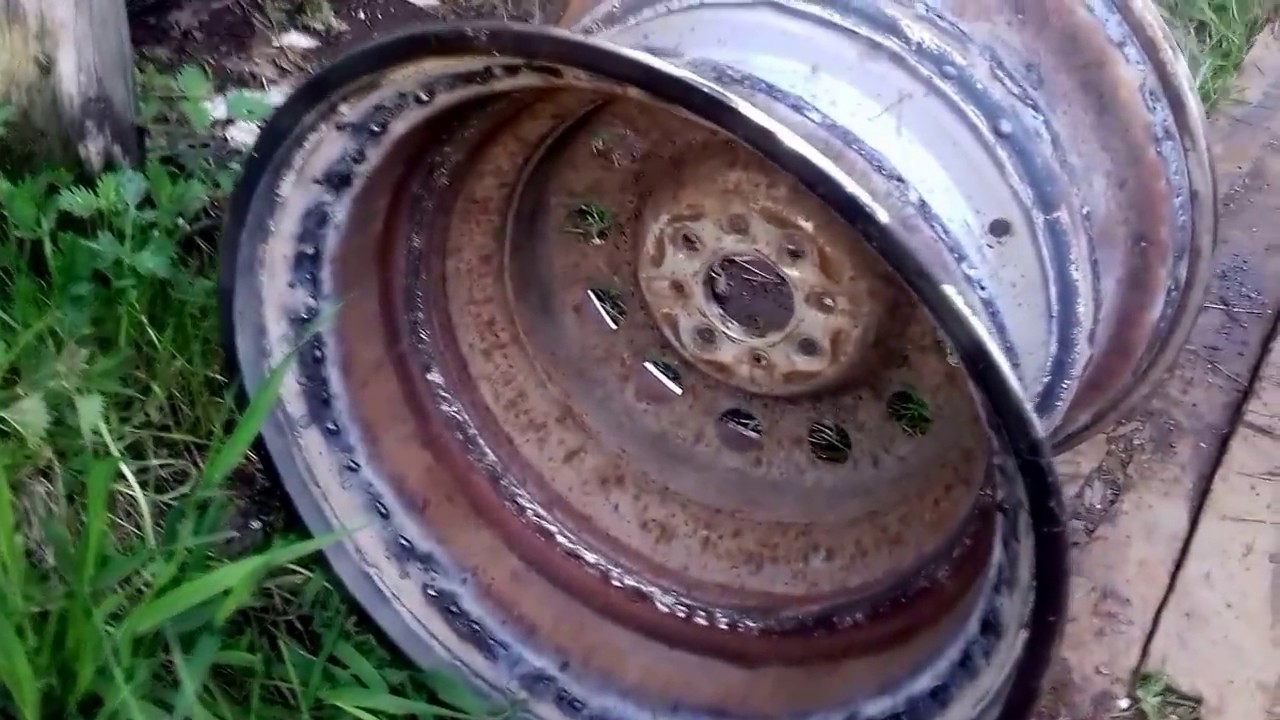

Как сделать диски?

Естественно, что без дисков использовать шины будет невозможно. Следовательно, изготовить их потребуется самостоятельно. Рассмотрим данный процесс более детально:

  • Наиболее распространённое явление – это изготовление диска из стандартного, при этом крайне важно правильно подкорректировать его параметры.
  • Расширение диска принято производить при помощи дополнительной вставки в виде полосы.
  • На легких вездеходах распространена установка дисков изготовленных из алюминиевых тазиков, но в тяжёлых условиях они, как показывает практика, не выдерживают нагрузку. Хотя именно на просторах Диски
  • интернета это, казалось бы, странное техническое решение получило достаточно высокую популярность

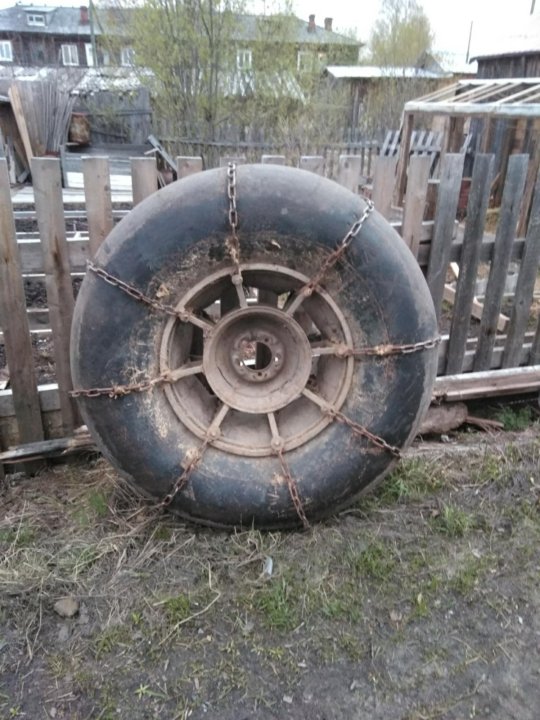

  • Крепление к диску производится при помощи ремней, в качестве которых применяют транспортную ленту или даже пожарные шланги, которые так же обладают достаточной прочностью. По большому счёту использовать можно всё что угодно, самое главное, что бы материал был достаточно прочным и эластичным.
  • В целом, диск для шин низкого давления – достаточно индивидуальная конструкция, которая зависит от многих факторов. Многие решения автовладельцев требуют тщательного испытания «в деле», при этом дорабатываются они в процессе эксплуатации. Весьма распространены решения, когда диск состоит из двух половинок и сваривается при помощи полосок металла или стягивается насквозь длинными металлическими шпильками.
  • Делаем ободрыши

    Для самостоятельного изготовления шин низкого давления вам потребуются:

    • б/у покрышки от грузовика (к примеру, от Газ-66 или шины ВИ-3, устанавливаемые на Краз 255). Если вы будете покупать шины специально под ободрыши, то выбирайте резину, не «пожеванную» внутри. Иначе после снятия верхнего слоя вы получите слабое место или и вовсе дыру, которую придется вулканизировать;
    • строительный нож и комплект сменных лезвий, так как в конструкции шины используются достаточно прочные нити, которые быстро тупят лезвия;
    • шаблон, который можно изготовить из плотного картона или тонколистовой стали. Чтобы ободрыши были не только эффективными, но и смотрелись неплохо, протектор необходимо вырезать максимально ровно и симметрично. Также вам потребуется мелок либо маркер, которым вы будете обводить шаблон;
    • прочные зажимы. Таковые часто используют рихтовщики для зажатия кузовных панелей при восстановлении битых автомобилей. Подойдет и обычная струбцина, но действовать в таком случае нужно аккуратней;
    • ручная либо механическая лебедка, а также трос, которыми натягивается отрезаемый кусок протекторного слоя. Можно использовать ручной редуктор либо лебедку, установленную на автомобиле. Вручную создать усилие, чтобы сделать ободрыши, у вас не получится, так как слои резины очень плотно скреплены.

    Самостоятельное изготовление

    Чтобы изготовить ободырыши, первым делом необходимо вытащить боковой металлический корд. Для этого сделайте надрез, отступив от внутренней части покрышки примерно 10 мм. Подцепите корд отверткой, а затем, зацепив крюком, выдерните металлический обод с помощью лебедки.

    По всему периметру колеса с помощью шаблона нанесите будущее очертание протектора. Некоторые ободрыши можно увидеть с оставленным по центру протектором. Именно по контуру очертаний необходимо сделать надрезы резины. Для этого лучше всего использовать строительный нож, так как вы сможете контролировать глубину пореза, выставив необходимую длину лезвия. Если вы уверены в своих силах, можете использовать болгарку. Чтобы не прорезать шину насквозь, ориентируйтесь по звуку. Как только вы прорежете резиновый слой и достанете до металлического корда шины, звук приобретет соответствующую окраску.

    Надрежьте профиль покрышки по внутреннему периметру (где раньше было металлическое кольцо из проволоки). Именно за надрезанный отрезок необходимо зацепиться зажимом. С помощью лебедки создайте натяжения, а затем канцелярским ножом постепенно подрезайте отслаиваемый кусок. После обдирки всей шины вы получите ободрыши. Учтите, что при создании натяжения шина будет стремиться посунуться, поэтому необходимо реализовать упор.

    При работе не стойте по направлению натяжения лебедки, чтобы зацеп не сорвался и не причинил вам травм. Разумеется, стоит подумать о сохранности вещей, находящихся в зоне поражения.

    Особое внимание этому пункту стоит уделить, если ободрыши вы делаете с помощью установленной на автомобиле лебедки. Для обдирки совсем необязательно создавать большое усилие. Для пущей безопасности положите на трос старую куртку, которая послужит своеобразным гасителем, если зажим все-таки сорвется.

    Диски

    На видео достаточно ясно показан процесс изготовления дисков своими руками. Поскольку шина после обдирки приобретает эластичность, необходимо позаботится о хорошем боков подпоре. Чтобы при уменьшении давления ободрыши не спускали и не стремились разбортироваться, при монтаже применяется специальный герметик. При выполнении всех рекомендаций самостоятельно сделанные шины низкого давления практически не уступают заводским аналогам.

    Время на чтение: 5 минут

    Изготовить облегченные шины для вездехода самостоятельно вполне возможно. В простонародье их еще называют колеса ободрыши и пневматики. Основой для будущих комплектующих вездехода могут послужить бывшие в употреблении колеса трактора, КАМАЗа и КрАЗа.

    Весят такие покрышки много, поэтому чтобы подогнать их под обычный вездеход, понадобится ободрать верхний слой. И тут встает вопрос: как ободрать колеса на вездеход? Процедура это довольно сложная и трудоемкая, поэтому сразу следует запастись терпением и силами. Работа предстоит очень аккуратная, так как при любом неловком движении можно будет испортить шину навсегда.


    Шины ободрыши

    Когда необходимая покрышка уже выбрана, то нужно ее подготовить к работе. Для этого потребуется вымыть ее и высушить, а также металлической щеткой убрать все камни, застрявшие в протекторе. Еще одним важным моментом предшествующей работы является выбор помещения. Оно должно быть просторным и хорошо оборудованным. Отличным вариантом может стать вместительный гараж.

    Обдирка шин для вездехода

    Из самых необходимых можно выделить:

    Если все комплектующие имеются, то можно начинать. Наносить меловую разметку необходимо для будущей прорисовки протектора. Причем это можно делать насколько позволит фантазия. Но лучше нарисовать самый простенький, чтобы работы было меньше.

    Самой первой подготавливается лебедка, ее следует надежно прикрепить к стене либо полу. Недалеко от лебедки потребуется оборудовать место фиксации покрышки. Она должна устанавливаться и быть неподвижной во время работы электролебедки. Можно сделать отверстие в бетонном полу и вставить туда лом, а на него в последствии одеть шину. Но если фантазия может выдумать крепление поинтереснее, то не стоит сдерживаться. Для канцелярского ножа обязательно понадобятся сменные лезвия, так как во время работы они очень быстро тупятся.

    Инструкция по обдирке резины

    Начинать обдирать можно сразу после всех подготовительных этапов и сбора инструментов. После нанесения разметки протектора по меловым линиям следует пройтись канцелярским ножом. Его необходимо держать под углом, иначе у протектора не получится вид трапеции. Глубина надреза должна доходить до плетеного корда. Лезвие ножа не нужно выдвигать сильно, так как оно быстро сломается под усилием. Только кончик должен выглядывать из пластмассовой основы.

    Для этого следует прорезать колесо по всей окружности, отступив от края около одного сантиметра. Глубина надреза должна быть такая, как и на протекторе. Чтобы поддеть проволоку, понадобится прорезать ножом небольшой квадрат и отодрать его. После этого она станет видна и ее легко можно будет поддеть. Сделать это можно отверткой, понемногу оттягивая проволоку к себе. Потом уже отвертку можно заменить монтажкой, чтобы вытянуть больше проволоки для зацепки лебедкой.

    Чтобы проволока отворачивалась быстрее, ее с обеих сторон нужно подрезать ножом. Когда получилось вытянуть достаточную петлю, то можно переходить к этапу фиксирования покрышки. Трос с крюком цепляется за петлю и запускается лебедка. Шина должна быть неподвижной, иначе проволоку вытянуть не получится. Спешить не стоит, так как рядом с проволокой нужно будет делать подрезы для ее хорошего выхода. Также можно немного помогать лебедке монтажкой. Когда этот этап работы окончен, можно переходить к следующему.

    После удаления проволоки канцелярским ножом следует прорезать выше посадочного места покрышки по кругу. В место разреза нужно вставить клещи и плотно зажать. Крюк лебедки зацепить за клещи и понемногу тянуть. Таким образом получится содрать резиновое кольцо. После этого поперечными надрезами нужно исполосать бок колеса. Но заранее лучше сделать разметки, чтобы было виднее.

    Когда надрезание закончено, то до края полоски нужно прицепить клещи и зажать. И с помощью лебедки содрать отмеченный пласт. Для удобства нужно подрезать ножом края, но делать это аккуратно, дабы не задеть корд. После обдирки всех полос можно приступать к протектору. Его понадобится прорезать бензопилой. Но делать тоже надо все аккуратно, иначе вся работа сойдет к нулю. Если все делать правильно, то получатся очень даже добротные колеса обдирыши для вездехода.

    Колёса-гиганты своими руками

    При этом чем легче станут покрышки после обработки, тем лучше.

    Процесс изготовления.

    Теперь можно приступать непосредственно к изготовлению шин с низким давлением. Делается это в следующем порядке:

    • 1. Почистите, хорошо вымойте и просушите подготовленную покрышку.
      Внимание

      С помощью маркера наметьте места, где будут находиться новые надрезы. 2. Пройдите острым ножом по внутреннему периметру колеса.

    Это необходимо, чтобы убрать ненужную проволоку.

  • 3. Сделайте небольшой «проем» в любом из мест только что прорезанной полосы.
  • 4.
    Подцепите проволоку с помощью отвертки или любого другого подручного инструмента.
  • 5. Надежно зафиксируйте покрышку таким образом, чтобы можно было подцепить лебедку за проволоку и выдернуть ее.
  • 6.
    После удаления проволоки подрежьте покрышку по периметру на уровне немного ниже корда.
  • Как ободрать шины от ГАЗ 66 на УАЗ

    Покрышки от ГАЗ 66 наиболее часто пригождаются для такого рода работ, так как кордовых слоев там немного, и сделать из них легкие колеса не так уж трудно. Но многие профессионалы своего дела все же отмечают, что данные покрышки после обдирки сильно лохматятся. Такие колеса быстро стираются и могут прослужить совсем недолго. Поэтому во время срезания боковых полос стоит работать аккуратнее, дабы не сильно порезать нити. Но зато покрышки получаются не жесткими, что очень хорошо для вездехода.


    Ободрыш от ГАЗ 66

    Еще автолюбители часто интересуются: какие шины ободрать под высоту 900? Для такого дела подойдут покрышки с посадочным диаметром на 16 дюймов, имеющие 850 мм по наружному диаметру. Это такие шины, как я-324, нкф-8 от тракторной телеги ПТС-4, и колеса от комбайна л-163. После обдирки получится сделать их как раз около 900 мм в высоту.

    Купить уже готовые колеса с дисками специально для вездехода — очень дорого, поэтому можно попробовать сделать все самостоятельно. Главное — найти покрышки-доноры и запастись терпением. А если присутствует страх, то можно отдать такие колеса на обдирку профессионалам. Стоить это будет все-равно дешевле, чем новый комплект шин.


    Использовать автомобиль для разных целей — мечта любого владельца. Помимо штатных передвижений в условиях городской местности, агрегат хочется применить и для поездки на рыбалку в отдаленную деревеньку, и доставки компании друзей на заимку с тем, чтобы вволю поохотится и наговориться. Стоимость покрышек специального назначения для «переобувки« легкового транспорта выше типовых конструкций 3—4 раза. Проблема как изготовить шины низкого давления своими руками давно и успешна решена семейством «самоделкиных», к многочисленному отряду которых читателям web-ресурса предлагается присоединиться.

    Общая информация о камерах для караката

    Конструкция колеса состоит из покрышки, установленной поверх диска. Первым этапом работы является создание шины низкого давления, вторым — металлического основания, на которую она крепится, затем идет сборка.


    Наиболее доступны покрышки от ГАЗ-66 или ЗИЛа 131. Стоит упомянуть о том, что лучшими исходниками для экспериментов являются колеса от авиационной техники. Они рассчитаны на значительную нагрузку. Их структура и свойства однозначны во всех направлениях.

    Можно использовать шины, бывшие в употреблении.

    Для того чтобы ознакомиться с фронтом работ, следует представить конструкцию покрышек. Многослойный «пирог», названный автомобильной шиной, представляет собой череду разного рода оболочек, составленных из металлизированных нитей, тканевой основы, несходных покровов резины.

    Машина на колёсищах

    Наверняка вы видели на дорогах или хотя бы по телевизору машины с гиперколесами. Такие покрышки называются шинами низкого давления. Чаще всего их устанавливают на рыбацкой, военной и сельскохозяйственной технике. Также используют большую резину охотники и путешественники, любители экстремального отдыха. Помните, как выглядят квадроциклы или снегоходы? Вот о подобных шинах и идёт речь. Давление в подобных покрышках низкое — 2–4,25кг/см². Оно способствует тому, что вес машины в равной степени распределяется на все колёса (в зависимости от количества) за счёт чего снижается давление агрегата на землю.

    Алгоритм процесса

    Суть работы состоит в планомерном избавлении исходной покрышки от нескольких наслоений. Выполняется согласно заранее продуманной схеме.

    Основную часть материала снимают с протектора и боковин. Демонтируют крепежные сердечники. Роль ребер жесткости в конструкции шин низкого давления играют выпуклые элементы узора, оставшиеся нетронутыми. Как правило, в качестве рапорта применяется «елочка» с узкой дорожкой — ребордой — посередине (или без нее).


    Для первопроходцев этого дела, рекомендуют раздобыть не один комплект шин, а на одну-две больше. Перед тем как приступить к частичной обдирке слоев, первую покрышку нужно разрезать и внимательно ознакомиться с ее строением. Например, определиться с тем, на какой глубине расположен тот или иной слой. На второй запасной шине желательно отработать приемы работы, например, сделать вытяжку нитей корда или отсечь одинаковые куски резины по размеченной схеме.

    Опытные водители предлагают приноровиться резать на глубине, где проходит границы самых прочных слоев. Так затрачивается меньше физических усилий. Работа получается более аккуратной и протекает быстрее.

    Не можешь купить — сделай сам

    Действительно, стоить такие шины могут, как половина автомобиля. Поэтому самодельные шины низкого давления — реальный выход для тех, кто хочет такую резину, но не готов заплатить полную цену.

    Как сделать шины низкого давления самому и что для этого нужно? Работа делится на два этапа. Создаём саму шину и металлическое основание, на которое она крепится.

    «Обувка» с самолёта

    Для начала разберёмся с исходниками. Основой для изготовления шин низкого давления чаще всего становятся бэушные покрышки с промышленного, сельскохозяйственного или авиационного транспорта. Также подходит резина с грузовиков. Эти колёса станут «фундаментом». А дальше предстоит избавиться от лишней резины с протектора и по бокам. Внутри нужно удалить сердечники. Возможно, даже придётся убрать часть корды. Главное — сделать шины более лёгкими, избавиться от всего «лишнего». Перед началом работ обязательно моем и сушим колесо.

    Разным полотнам — разная резина

    Изготавливая шины низкого давления своими руками, нужно понимать, где они будут эксплуатироваться. Ведь, например, для езды по очень грязной дороге лучше подходит высокий самоочищающийся протектор. Для торфяников, напротив, нужно занизить канавки протектора, чтобы не потерять в силе сцепления. По песку и снегу лучше едут колёса, где элементы рисунка очень тесно прилегают друг к другу.

    Для изготовления шин низкого давления можно использовать шины с самолета

    Тренировка для самоделкина

    Для тех, кто будет изготавливать самодельные шины низкого давления впервые, желательно иметь на одно-два исходных колеса больше. Во-первых, на всякий случай. А во-вторых, не мешало бы сначала потренироваться. Прежде чем начать обдирать слои шины, желательно разрезать экспериментальное колесо и изучить «что внутри». Важно понять глубину слоёв и попробовать откусывать резину и вытягивать проволочные нити.

    Перечень мероприятий


    1. Подготовка. Для процесса обдирки будущей шины низкого давления, она должна быть вычищена, вымыта и обсушена. Затем ее поверхность размечают с помощью маркера.

    2. Прорезание контура. Более легко надрезать боковину, поэтому с этого места начинают работу. Делают надрез на глубину до первого слоя нитей корда шины. Через него с помощью кусачек перерезают проволоку. Одно за другим вытягивают металлические волокна.

    Согласно эскизу делается более широкий надрез, проходящий через беговую дорожку и боковину. Используя кусачки, надсекают поверхность и отрывается часть обшивки. В случае если есть лебедка, натяжение троса постепенно увеличивают, пока не достигнут цели — полного отделения слоистого элемента резины, называемого клыком.

    Таким способом обрабатывают всю поверхность. По завершении работы покрышку необходимо внимательно проконтролировать на предмет перерезания основания. Если такой казус случился, то время потрачено впустую, и надо брать в работу новую шину.

    3. Конструкция подчищается наждачной шкуркой и слегка рихтуется молотком.

    Изготовление диска и сборка конструкции

    Для основания каркаса чаще всего берут готовую конструкцию. Как правило, ее разрезают вдоль и для расширения вставляют дополнительный лист-вкладыш из металла или создают жесткую конструкцию путем наваривания ряда шпилек (либо прутков).


    Монтаж колеса осуществляют посредством ремней, обвернутых кольцами резины и диска. В качестве подсобных средств применяется пожарный шланг, тонкая лента от промышленного транспортёра, брезентовые полосы.

    Иногда нарезают алюминий на ленты. Каждая из них крепится болтовыми соединениями или заклепками. Начинают монтаж с одной стороны диска, затем огибают резину и заканчивают у другого основания. Минимально число лент — 12.

    Целесообразность установки

    Рассмотрим особенности, которые делают шины низкого давления настолько эффективными:

    • небольшой вес, по сравнению с обычными внедорожными покрышками соизмеримых габаритов. Благодаря этому ДВС намного легче проворачивать колеса, что равнозначно увеличению крутящего момента без изменений в двигателе либо трансмиссии;
    • увеличенная площадь контакта с дорожным полотном. Как известно из курса физики, чем больше площадь, на которую распределяется масса, тем меньше давление на поверхность в каждой точке. Именно это обуславливает использование колес низкого давления на болото- и снегоходах. Аналогичный эффект используется и в сельскохозяйственной технике, где излишняя нагрузка на грунт вредна для культур. При определенном соотношении массы транспортного средства, вытесняющей площади и количества помещающегося в покрышку воздуха, автомобиль приобретает плавучесть.

    Регулировать удельное давление на грунт, а следовательно, и проходимость можно изменение внутреннего давления покрышки. Транспортное средство реально оборудовать автоматической подкачкой шин, после чего изменять давление можно из салона.

    Единственный заметный недостаток шин низкого давления – уязвимость к прокалыванию острыми предметами. Такой минус обусловлен высокой эластичностью резины, что при преодолении бездорожья является дополнительным плюсом.

    {{content.title}}

    • Чтобы установить на автомобиль самодельные диски, шины низкого давления требуется тщательно подготовить, что отнимает много времени и немало финансовых средств.
    • Большие покрышки абсолютно не приспособлены к быстрой езде.
    • Прежде чем приступать к управлению таким транспортным средством, следует предварительно потратить некоторое время на обучение, чтобы исключить возможные аварийные ситуации.
    • Износ этих колес происходит быстрее по сравнению с обычными покрышками, поэтому нужно быть готовым к тому, что спустя несколько лет эксплуатации их потребуется менять.

    Варианты конструкции

    Поскольку в нашем случае нам интересен процесс изготовления покрышек повышенной проходимости своими руками, останавливаться на заводских вариантах конструкции мы не будем. Виды шин низкого давления, которые доступны для самостоятельного изготовления:

    • в качестве базы используется камера из шины нужного размера. Диск при этом можно полностью изготовить своими руками либо дооснастить необходимыми упорами и крепежами готовое колесо. Поскольку камера очень эластичная, ей необходим дополнительный подпор, который будет препятствовать заламыванию при боковых нагрузках. По периметру пятная контакта камера обвязывается кусками плотного материала или цепями, что необходимо не только для крепления камеры к диску, но и для создания эффекта грунтозацепов. Возможность цепляться важна не только на песке, рыхлом грунте либо снегу, но и на воде;
    • ободрыши низкого давления. В качестве основы используются грузовые шины, из которых срезается часть протекторного и профильного слоя. В итоге покрышка становиться легче и приобретает дополнительную эластичность. Чтобы уменьшить риск разбортировать колеса при езде на низком давлении, как и в предыдущем случае, необходимо изготовить дополнительный боковой упор. Как сделать ободрыши, а также конструкцию диска рассмотрим далее на фото и видео.

    Камерный вариант

    В первую очередь вам необходимо подобрать или выточить самостоятельно диски, которые будут подходить под параметры ступиц вашего ТС. Как можно поступить, если необходимо подогнать ширину диска под камеру:

    • разрезать диск, вырезав внутреннюю часть необходимого размера, затем опять сварив диски, если необходимо уменьшить посадочный размер;
    • если ширину нужно увеличить, то между двумя разрезанными половинами вваривается часть другого диска. Сделать такие колеса вам могут на заказ, так как изготовление разварок – довольно распространенная class=»aligncenter» width=»600″ height=»390″[/img]

    Для изготовления выбранного нами вида колес низкого давления потребуются металлические пруты (безопасная толщина зависит от размера камеры, а также частоты расположения перемычек). Боковые упоры привариваются к основе диска, к ним потом крепятся поперечные перемычки, которые и будут посадочным местом на диске для камеры. Для улучшенной боковой поддержки вся система укрепляется по внутреннему периметру профиля шины круговым прутом.

    Некоторые изобретатели для перемычек, огибающих пятно контакта, используют цепи. Решение неплохое, поскольку позволяет получить дополнительные снего-, водо- и грунтозацепы. Также можно использовать буксировочные тросы, которые после обвязки будут покрывать долю камеры, препятствуя ее повреждению.

    Скорее всего, лишним будет напоминание о том, что все крепежные элементы, обращенные к камере, должны быть довольно плоскими. Иначе при проезде неровностей есть большая вероятность пробить камеру.

    Дополнительные рекомендации

    В том случае, если поверх основания шины будут накладываться массивные покрышки, движущие элементы автомобиля окажутся надежно защищены от серьезных повреждений, причиной которых обычно выступают острые камни, чрезмерно твердая поверхность и иные неблагоприятные для комфортной езды факторы.


    Смотреть галерею

    Лучшим вариантом станет монтаж камеры от вертолета или самолета, поскольку эти приборы отличаются максимальной прочностью и длительным эксплуатационным сроком.

    К выполнению любых работ следует приступать, лишь тщательно изучив теоретическую часть всего вышеописанного процесса изготовления шины. Только в этом случае конечный результат будет полностью соответствовать всем заявленным характеристикам изделия, а владелец автомобиля получит гарантированную защиту от любого рода неприятностей.

    Делаем ободрыши

    Для самостоятельного изготовления шин низкого давления вам потребуются:

    • б/у покрышки от грузовика (к примеру, от Газ-66 или шины ВИ-3, устанавливаемые на Краз 255). Если вы будете покупать шины специально под ободрыши, то выбирайте резину, не «пожеванную» внутри. Иначе после снятия верхнего слоя вы получите слабое место или и вовсе дыру, которую придется вулканизировать;
    • строительный нож и комплект сменных лезвий, так как в конструкции шины используются достаточно прочные нити, которые быстро тупят лезвия;
    • шаблон, который можно изготовить из плотного картона или тонколистовой стали. Чтобы ободрыши были не только эффективными, но и смотрелись неплохо, протектор необходимо вырезать максимально ровно и симметрично. Также вам потребуется мелок либо маркер, которым вы будете обводить шаблон;
    • прочные зажимы. Таковые часто используют рихтовщики для зажатия кузовных панелей при восстановлении битых автомобилей. Подойдет и обычная струбцина, но действовать в таком случае нужно аккуратней;
    • ручная либо механическая лебедка, а также трос, которыми натягивается отрезаемый кусок протекторного слоя. Можно использовать ручной редуктор либо лебедку, установленную на автомобиле. Вручную создать усилие, чтобы сделать ободрыши, у вас не получится, так как слои резины очень плотно скреплены.

    Самостоятельное изготовление

    Чтобы изготовить ободырыши, первым делом необходимо вытащить боковой металлический корд. Для этого сделайте надрез, отступив от внутренней части покрышки примерно 10 мм. Подцепите корд отверткой, а затем, зацепив крюком, выдерните металлический обод с помощью лебедки.

    По всему периметру колеса с помощью шаблона нанесите будущее очертание протектора. Некоторые ободрыши можно увидеть с оставленным по центру протектором. Именно по контуру очертаний необходимо сделать надрезы резины. Для этого лучше всего использовать строительный нож, так как вы сможете контролировать глубину пореза, выставив необходимую длину лезвия. Если вы уверены в своих силах, можете использовать болгарку. Чтобы не прорезать шину насквозь, ориентируйтесь по звуку. Как только вы прорежете резиновый слой и достанете до металлического корда шины, звук приобретет соответствующую окраску.

    Надрежьте профиль покрышки по внутреннему периметру (где раньше было металлическое кольцо из проволоки). Именно за надрезанный отрезок необходимо зацепиться зажимом. С помощью лебедки создайте натяжения, а затем канцелярским ножом постепенно подрезайте отслаиваемый кусок. После обдирки всей шины вы получите ободрыши. Учтите, что при создании натяжения шина будет стремиться посунуться, поэтому необходимо реализовать упор.

    При работе не стойте по направлению натяжения лебедки, чтобы зацеп не сорвался и не причинил вам травм. Разумеется, стоит подумать о сохранности вещей, находящихся в зоне поражения.

    Особое внимание этому пункту стоит уделить, если ободрыши вы делаете с помощью установленной на автомобиле лебедки. Для обдирки совсем необязательно создавать большое усилие. Для пущей безопасности положите на трос старую куртку, которая послужит своеобразным гасителем, если зажим все-таки сорвется.

    шины низкого давления из грузовых колес для вездехода, УАЗа, Нивы, караката « NewNiva.ru

    Варианты конструкции

    Поскольку в нашем случае нам интересен процесс изготовления покрышек повышенной проходимости своими руками, останавливаться на заводских вариантах конструкции мы не будем. Виды шин низкого давления, которые доступны для самостоятельного изготовления:

    • в качестве базы используется камера из шины нужного размера. Диск при этом можно полностью изготовить своими руками либо дооснастить необходимыми упорами и крепежами готовое колесо. Поскольку камера очень эластичная, ей необходим дополнительный подпор, который будет препятствовать заламыванию при боковых нагрузках. По периметру пятная контакта камера обвязывается кусками плотного материала или цепями, что необходимо не только для крепления камеры к диску, но и для создания эффекта грунтозацепов. Возможность цепляться важна не только на песке, рыхлом грунте либо снегу, но и на воде;
    • ободрыши низкого давления. В качестве основы используются грузовые шины, из которых срезается часть протекторного и профильного слоя. В итоге покрышка становиться легче и приобретает дополнительную эластичность. Чтобы уменьшить риск разбортировать колеса при езде на низком давлении, как и в предыдущем случае, необходимо изготовить дополнительный боковой упор. Как сделать ободрыши, а также конструкцию диска рассмотрим далее на фото и видео.

    Видео по теме

    Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

    Изготовление диска и сборка конструкции

    Для основания каркаса чаще всего берут готовую конструкцию. Как правило, ее разрезают вдоль и для расширения вставляют дополнительный лист-вкладыш из металла или создают жесткую конструкцию путем наваривания ряда шпилек (либо прутков).


    Монтаж колеса осуществляют посредством ремней, обвернутых кольцами резины и диска. В качестве подсобных средств применяется пожарный шланг, тонкая лента от промышленного транспортёра, брезентовые полосы.

    Иногда нарезают алюминий на ленты. Каждая из них крепится болтовыми соединениями или заклепками. Начинают монтаж с одной стороны диска, затем огибают резину и заканчивают у другого основания. Минимально число лент — 12.

    Как ободрать покрышки для вездехода| инструкция — самоделкин друг

    Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами разберем поэтапно, как ободрать шины для вездехода. Ребята в основном их называют ободрыши, превматики, шины низкого давления.. Донорами для изготовления облегченных шин самодельных вездеходов в основном служат б/у покрышки от Отечественных тракторов и грузовых автомобилей, как показала практика лучшие от КРАЗа и КАМАЗа, тракторные Т-150. Вес таких покрышек в обычном состоянии очень велик для небольшого вездехода, но если ободрать верхний слой резины до плетеного корда, то вес шины существенно сократиться примерно до 30 кг. Конечно еще прибавит вес камера 4 кг, диск 16 кг, вообщем полностью укомплектованное колесо будет весить не более 50 кг, что вполне приемлемо для самодельного вездехода

    Обдирка покрышек дело довольно серьезное и кропотливое, к нему нужно отнестись с особой ответственностью и аккуратностью, потому как одно неловкое движение ножом или пилой отправит заготовку в утиль.

    Для начала нужно нанести разметку на колесо белым мелом, затем при помощи канцелярского ножа сделать надрезы. Извлечь металлическую часть корда в основании при помощи щипцов и электролебедки, а далее сдираем саму резину, как это делается смотрим далее..

    Инструменты

    1. электро-лебедка
    2. трос
    3. клещи
    4. канцелярский нож
    5. точило
    6. бензопила
    7. лом
    8. монтажка

    Материалы

    1. покрышка от трактора или грузового автомобиля

    Пошаговая инструкция по обдирке шин для вездехода своими руками.

    И так, первым делом следует подготовить площадку где вы будете работать, а именно нужно неподвижно и надежно закрепить электролебедку к полу или стене. Далле при обдирке колесо тоже должно быть зафиксировано, делается это при помощи лома и отверстия в бетонном полу, куда вставляется лом и удерживает покрышку на месте. Так же понадобятся клещи и канцелярский нож и сменные лезвия к нему.

     Режущий инструмент и клещи. Затем необходимо подготовить покрышку, предварительно осмотрев на наличие порезов и трещин, металлической щеткой счистить образив и камушки застрявшие между протекторами. Нанести разметку при помощи мела. После чего можно начинать орудовать канцелярским ножом. ВНИМАНИЕ! Нож держим под углом, чтоб протектор получился в виде трапеции. Глубина реза строго до начала плетеного корда!Обратите внимание на нож, в таком положении должно быть лезвие. После чего необходимо удалить проволоку из основания колеса, для чего следует сделать надрез ровно по центру и так пройдя по всей окружности. Отступаем от края где то 1 см, режим на такую же глубину что и протектор.Чтобы добраться до проволоки, надо проделать окно, так же режем ножом. Срезаем резину и видим эту самую проволоку.  Далее ее нужно поддеть, берем отвертку и начинаем вытаскивать понемногу.Передаем эстафету монтажке и подрезаем резину ножом. После того как будет вытащена более-менее приемлемая петля, то цепляем крюк троса от электролебедки, а само колесо стопорим при помощи лома, чтоб покрышка была неподвижна Выдираем проволоку при помощи лебедки, спокойно и не торопясь, по мере подрезаем резину чтоб проволока хорошо выходила наружу. После чего следует сделать надрез чуть выше посадочного места. Вставляются клещи в место разреза и зажимаются. И так же при помощи лебедки сдираем кольцо. Затем снова канцелярским ножом начинаем резать боковую часть покрышки по заранее размеченным линиям. Далле цепляем за край клещи и начинаем сдирать при помощи электролебедки. По краям подрезаем ножом, но будьте аккуратны не задевайте корд, работайте ножом снизу вверх. Далее переходим к немее трудоемкой работе по прорезанию протектора, делается это в основном при помощи бензо или электропил. Вот такие ободрыши в итоге должны у вас получиться. Большое спасибо за внимание, надеемся данный материал поможет вам. Если у Вас есть опыт в данном деле, то пожалуйста поделитесь с нами (форма для комментария ниже)

    Как сделать диск на ободрыш

    Умельцев, которые делают своими руками вездеходы, часто интересует вопрос — можно ли, и если можно, то как сделать диски самостоятельно. Вездеход – это такая машина, которая застрянет там, куда остальные не доедут, поэтому требования к дискам в данном случае самые жесткие. Требования к дискам:

    1. Диски должны иметь высокие антикоррозийные характеристики. Так как их эксплуатация сопряжена со сложными условиями, материал, из которого сделан диск, не должен покрываться ржавчиной или коррозией даже после продолжительного нахождения во влажных условиях.
    2. Небольшой вес. Внедорожники и вездеходы сами по себе обладают высоким весом, поэтому не стоит утяжелять автомобиль еще и слишком тяжелыми дисками.
    3. Возможность коррекции. Эксплуатация вездехода в сложных условиях приводит к тому, что диски могут погнуться, поэтому хорошие диски для вездехода должны иметь возможность починки.
    4. Хорошее соотношение цена-качество. Дешевые диски быстро ломаются, а кованные – слишком дороги. Поэтому для каждого конкретного случая должен быть индивидуальный подход.

    Купить подходящие диски к вездеходам иногда бывает невозможно, поэтому стоит подумать о том, чтобы сделать их своими руками.

    Как сделать диски для вездехода своими руками

    Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

    Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте. Это быстро и бесплатно!

    Процесс работы над дисками можно разделить на этапы. Этапы работы:

    1. В первую очередь следует сделать запорные кольца. Они могут быть изготовлены из обортовки двухсотлитровой бочки. Если вам удалось найти такую бочку с металлическим ободом, то вам повезло. Если вы не смогли найти обод от такой бочки, можно попытаться загнуть кольца из уголков на 25 мм или из ленты железа 2 -3 мм.
    2. Подготавливаем кольцо так, чтобы оно плотно входило в посадочное место уже ободранной покрышки. Плотно – это значит так, чтобы его можно было заколотить внутрь молотком.
    3. Следующий этап – измерение внутренней длины окружности этого кольца. Это можно сделать с помощью плоской металлической ленты. Кусок такой ленты отрезают и используют как шаблон при изготовлении бочки, подгоняя ее под внутреннюю окружность.
    4. Когда запорные кольца готовы, можно приступать к изготовлению самой бочки дисков. Для этого потребуется цельный лист железа.
    5. Рисуем развертку со следующими размерами. Она будет прямоугольной формы, где длина равна внутренней длине окружности запорного кольца, а ширина — ширине диска.
    6. Вырезаем полученный прямоугольник.
    7. Из полученного железного прямоугольника сворачиваем бочку. Контрольной лентой ещё раз проверяем внешнюю длину окружности бочки, которая будет чуть больше из-за толщины листа металла.
    8. На следующем этапе нам надо срезать излишек. Допускается погрешность не более 1 мм.
    9. Шов на бочке герметично привариваем, после чего его надо отшлифовать от подтеков. Шлифовать надо с двух сторон – и снаружи, и внутри.
    10. Для того, чтобы изготовить конус для диска, измеряем внутреннюю длину окружности готовой бочки. Далее используем формулу: внешний радиус конуса «R» = «С»внут.б. / 2 пи = «С»внут.б. / 6,28.
    11. Свариваем элементы.

    Таким образом, у вас будет сделана бочка для диска.

    Как сделать своими руками конус для диска

    Чтобы сделать конус, для начала надо рассчитать, начертить и вырезать его развёртку. Это можно делать как с целого куска металла, так и из частей. Чаще всего развертку делают из трёх частей, которые потом сваривают в единое целое на трафарете.

    Вырезка развертки конуса из трех частей имеет большое преимущество – такой способ в два раза экономит металл.В первую очередь выберем нужный угол конуса. Опыт показывает, что самый оптимальный вариант – это угол в 45 градусов.

    Можно сделать и более тупой угол, до 60-70 градусов, однако такой угол подойдет в том случае, если надо увеличить вынос диска.Для расчета конуса есть программы, но можно сделать расчет самому с помощью простого калькулятора.

    Из прямоугольного треугольника видно, что ас = св / sin «а» , при этом внешний радиус сектора равняется внутреннему радиусу бочки R внутр.б. / sin «а»; внутренний радиус сектора будет равен внешнему радиусу автомобильного диска / sin «а»; угол сектора равен 360 х sin «а» градусов.

    Угол можно не отмерять, а отложить на внешнем радиусе сектора длину окружности «С» внутр. б.Сектора следует обрезать строго по радиальной линии.Важно: при работе над дисками есть одна проблема — во время эксплуатации сварочный шов может лопнуть. Решить эту проблему можно с помощью укрепления сварки с помощью болтов и гаек.

    Когда диск будет полностью готов, к бочке можно приварить тонкую полоску стали 2мм для усиления. Она предотвратит разбортовку из-за прорыва отверстий в бочке, через которое прикручивается запорное кольцо. Если само кольцо сделано из алюминия, то в этих местах стоит перейти на сталь.Перед эксплуатацией диск следует покрасить. Можно использовать порошковую покраску автомобильных дисков от zahidcolor

    И не забудьте проверить, не упирается ли шаровая опора во внутренний конус. Это распространенная проблема, когда диски хочется сделать своими руками. В результате приходится диск смещать к краю бочки, и внутренний конус получается практически прямым без наклона.

    Камерный вариант

    В первую очередь вам необходимо подобрать или выточить самостоятельно диски, которые будут подходить под параметры ступиц вашего ТС. Как можно поступить, если необходимо подогнать ширину диска под камеру:

    Для изготовления выбранного нами вида колес низкого давления потребуются металлические пруты (безопасная толщина зависит от размера камеры, а также частоты расположения перемычек). Боковые упоры привариваются к основе диска, к ним потом крепятся поперечные перемычки, которые и будут посадочным местом на диске для камеры. Для улучшенной боковой поддержки вся система укрепляется по внутреннему периметру профиля шины круговым прутом.

    Некоторые изобретатели для перемычек, огибающих пятно контакта, используют цепи. Решение неплохое, поскольку позволяет получить дополнительные снего-, водо- и грунтозацепы. Также можно использовать буксировочные тросы, которые после обвязки будут покрывать долю камеры, препятствуя ее повреждению.

    Скорее всего, лишним будет напоминание о том, что все крепежные элементы, обращенные к камере, должны быть довольно плоскими. Иначе при проезде неровностей есть большая вероятность пробить камеру.

    Перечень мероприятий


    1. Подготовка. Для процесса обдирки будущей шины низкого давления, она должна быть вычищена, вымыта и обсушена. Затем ее поверхность размечают с помощью маркера.

    2. Прорезание контура. Более легко надрезать боковину, поэтому с этого места начинают работу. Делают надрез на глубину до первого слоя нитей корда шины. Через него с помощью кусачек перерезают проволоку. Одно за другим вытягивают металлические волокна.

    Согласно эскизу делается более широкий надрез, проходящий через беговую дорожку и боковину. Используя кусачки, надсекают поверхность и отрывается часть обшивки. В случае если есть лебедка, натяжение троса постепенно увеличивают, пока не достигнут цели — полного отделения слоистого элемента резины, называемого клыком.

    Таким способом обрабатывают всю поверхность. По завершении работы покрышку необходимо внимательно проконтролировать на предмет перерезания основания. Если такой казус случился, то время потрачено впустую, и надо брать в работу новую шину.

    3. Конструкция подчищается наждачной шкуркой и слегка рихтуется молотком.

    Плюсы и минусы

    преимуществ перед купленными колесами:
    1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
    2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
    3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
    4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
    5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

    Не лишены ободрыши и некоторых недостатков:

    1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
    2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
    3. Колеса изнашиваются намного быстрее обычных.
    4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
    5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
    6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

    Покрышки сверхнизкого давления – машина проедет везде!

    Авто на больших колесах в наши дни все чаще появляются на отечественных дорогах. Ставят на огромные покрышки низкого давления и заводские транспортные средства (например, вездеходы), и самодельные. В большинстве случаев ШНД для них изготавливаются по специальному заказу, что, естественно, требует существенных финансовых затрат.

    При желании можно не тратиться, а попытаться сделать шины низкого давления своими руками. О процессе их самостоятельного изготовления мы поговорим ниже, предоставив видео этой операции. А сейчас опишем основное достоинство ШНД. Оно состоит в том, что малое удельное давление на грунт (автомобильную дорогу) таких шин для внедорожников позволяет создавать из обычных авто настоящие вездеходы, которым не страшно движение по пересеченной местности.

    Машины с резиной сверхнизкого давления без проблем преодолевают любое бездорожье и болота, на них можно передвигаться по проселочным дорогам и сельскохозяйственным угодьям.

    Доказано, что проходимость транспортных средств, оснащенных ШНД, на 20–40 процентов выше проходимости аналогичных авто, на которых стоят стандартные покрышки.

    Кроме того, описываемые шины (и самодельные, и выполненные в производственных условиях по спецзаказу) характеризуются большим показателем соприкосновения с дорогой. За счет этого покрышка при наезде на какую-либо преграду на грунте принимает ее форму – «обволакивает», повышая тем самым площадь соприкосновения ШНД с препятствием, что дает возможность проехать его без затруднений.

    Обратите внимание – автомобили с покрышками сверхнизкого давления требуют от водителя транспортного средства особых умений. Управлять такой машиной сложнее, чем авто с обычными легковыми шинами. Очень важно максимально плавно проходить повороты, чтобы не повредить боковые части покрышек.

    Простой каракат 4×4 «logza»


    Данный каракат строился для поездок на рыбалку, охоту, а так же использования для хозяйственных нужд, вроде доставки дров. Вездеход рассчитан на двух человек, а так же может перевозить груз весом до 250 килограмм.
    Для постройки вездехода автор использовал следующие детали:1) двигатель от мотоцикла ИЖ-Планета 5 2) мосты от автомобиля москвич 412 с передаточным числом 4.22 3) редуктор СЗД 4) Камеры и покрышки от т-150 5) диски от газ-52 6) коробка переключения передач от Уаза 7) звезды на 20 зубьев и другие

    цепи с шагом 19 и 25.4, а так же цепь от мотоцикла Иж

    Рассмотрим более подробно основные этапы постройки вездехода и узлы его конструкций.

    Была сделана раздаточная коробка из редуктора инвалидки.

    Переход ШРУСа во фланец сделан довольно просто: была выточена шайба, которая одета на обрезанный вал гранаты ШРУСа, а затем обварена с двух сторон.

    Колеса вездехода сделаны из камер т 150 размером 530 на 610, покрышки от этого же трактора были облегчены. Диски были изготовлена на основе дисков газ 52 и трубы 12 дюйма.

    Покрышка была облегчена, оставлены 4 слоя основного корда. Толщина покрышки по беговой дорожке и до половины боковины стала 6-7 мм. В месте крепления ремней оставлено утолщение. Вес покрышки составляет 36-37 килограмм. само же колесо в сборе, состоящее из камеры, диска, флиппера, покрышки весит примерно 70 килограмм.

    Ниже представлены фотографии обдирки покрышек и нарезания протектора:

    Эта покрышка была изготовлена из радиальной резины, отличие от диагональной только в долговечности. Сложность обработки примерно одинаковая у обоих типов резины. На фотографиях колес виден старый флиппер, в новой варианте он заходит под покрышку.

    Стальной пучок был отрезан вместе с частью покрышки. Усилие на лебедке не большое. Лебедка необходима только, чтобы завернуть резину под 180 градусов, а дальше автор использовал сапожный нож и мыльную воду. При временных затратах по 3-4 часа в день, автор делал одну покрышку за неделю.

    Ремешки , которыми крепится покрышка к диску были изготовлены из приводного ремня. Толщина одного ремешка составляет 6-8мм, ширина 5-6 сантиметров. Сами ремни крепятся на болты м6. Время замены камеры даже быстрее чем время замены колес трекол.

    За долгое время эксплуатации вездехода, было всего два прокола камер, причем оба между диском и покрышкой. Ремешки же отлично выдерживают нагрузки и не рвались.

    Вот так сделан узел перелома рам на вездеходе: До модернизации на каракате стояла раздаточная коробка реверс, которая была собрана из корпуса мотоколяски сзд и внутренностей самой сзд, а так же мотороллера муравей.

    После была установлена вторая коробка от УАЗ 469. Благодаря такой модернизации максимальная скорость вездехода возросла с 40 километров в час до 60 километров в час по ровной поверхности.

    На карданный вал установлена звезда от заднего колеса мотоцикла Иж-планета спорт. Она зажата между двумя фланцами кардана и хвостовика моста стандартными четырьмя болтами. Количество зубьев на звезде такое же как на стандартном иже. Уязвимыми местами трансмиссии является сильный вылет колесного диска. Перегруз вездехода так же отрицательно влияет на целостность полуосей.

    При работе в паре с дополнительной коробкой переключения передач мощности двигателя от Ижа хватает полностью. Без дополнительной коробки было бы довольно сложно перевозить тяжелые грузы, особенно по болотистой местности. то есть без дополнительной коробки передач, автору бы не удалось выбираться за сбором ягод, что естественно его не устраивало и он установил коробку.

    Другие фотографии конструкций вездехода:


    Для коробки передач от Уаза было выточено два корпуса под дополнительные подшипники и сальники на первичный и вторичный валы. причем, на первичном и вторичном валах была нарезана резьба для закрепления ступиц звёздочек. Так же были изготовлены сами ступицы под звёзды. Плюс подобной конструкции для автора в том, что запчасти для Уаза найти в его местности довольно легко и по относительно дешевой цене.

    Цепь с коробки на мост не тянется,прочности ижевской цепи хватает полностью. Цепи были использованы с шагом 19 и 25.4, хотя мотоциклетная цепь гораздо качественнее чем обычные колхозные. К тому же цепь для мотоцикла Иж продается практически в любом специализированном магазине. На коробке переключения передач установлены звезды по 20 зубьев.

    Работы по обшивке вездехода:

    Фотографии испытания машины:


    Вездеход имеет несколько недостатков. Самым очевидным автор считает отсутствие пониженных передач. Вторым недостатком является не столь сильная надежность полуосей как хотелось бы, хотя если не превышать нагрузки в 250 килограмм, то полуоси вполне выдерживают. В остальном же вездеход доказал свою надежность и качество и за много лет эксплуатации трансмиссия вездехода не нуждалась в капитальном ремонте либо модернизации.

    Автор вездехода: Виктор с ником «logza» из города Шенкурск Архангельской области.

    Источник Доставка новых самоделок на почту

    Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

    *Заполняя форму вы соглашаетесь на обработку персональных данных

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Разновидности шин низкого давления – они разные!

    На вездеходы, сельскохозяйственную технику и другие машины можно устанавливать два типа «резины» сверхнизкого давления – без камер и с камерой. Бескамерные изделия считаются более комфортными и безопасными при езде, они имеют сравнительно небольшой вес.

    По функциональным параметрам и конструктивным особенностям ШНД, которыми оснащают вездеходы, бывают:

    • Широкопрофильными. Их разрешено эксплуатировать на разнообразных рабочих давлениях. Такие шины обычно устанавливают на машины с высокой грузоподъемностью, так как широкопрофильные покрышки отличаются уникальной устойчивостью к качению фронтального типа. Визуально они имеют овальный профиль.
    • Арочными. Эта резина в 3–5 раз шире, нежели стандартные шины, ее толщина находится на уровне 50–70 см. Арочные ШНД рекомендованы для монтажа на ведущие колеса. Вездеходы с такими покрышками преодолеют любое бездорожье (смотрите видео).
    • Тороидными. Они бывают бескамерными и камерными, больше всего востребованы среди водителей, желающих сделать свое авто максимально проходимым на пересеченной местности. Профиль тороидных покрышек средний.

    Также существуют и так называемые пневмокатки – шины с особыми грунтозацепами, которые выполняют функцию надежного ребра жесткости и увеличивают характеристики автомобиля при езде по необустроенным дорогам.

    Целесообразность установки

    Рассмотрим особенности, которые делают шины низкого давления настолько эффективными:

    Регулировать удельное давление на грунт, а следовательно, и проходимость можно изменение внутреннего давления покрышки. Транспортное средство реально оборудовать автоматической подкачкой шин, после чего изменять давление можно из салона.

    Единственный заметный недостаток шин низкого давления – уязвимость к прокалыванию острыми предметами. Такой минус обусловлен высокой эластичностью резины, что при преодолении бездорожья является дополнительным плюсом.

    Шины низкого давления своими руками

    Как и любое колесо, пневматик низкого давления конструктивно состоит из ступицы, монолитного или разъемного диска (или спиц) и шины. Давайте рассмотрим некоторые виды самодельных колес и способы их изготовления.

    Самую простую конструкцию имеет пневматик с двумя дисками. Согласно заранее сделанных расчетов вытачивается ступица (если это ведущий элемент, то с посадочным местом под ось, если колесо не является ведущим, то делается посадочное место под подшипники).

    Пример крепления диска колеса низкого давления

    После закрепления дисков на ступице, следует соединить их между собой полосами металла, изогнутыми по диаметру поперечного сечения камеры. Число таких полос обычно делают не менее 12. Соединительные полосы делают из того же материала, что и диски. Все соединения деталей движителя делают либо заклепочными, либо болтовыми с элементами контровки.

    После сборки основы, на нее одевается камера и крепится к ободу (диску) брезентовыми ремнями с помощью зацепов или винтов. Вместо брезентовых ремней некоторые “самоделкины” используют полосы из тонкой транспортерной ленты. При накачивании шины, камера несколько выпирает в промежутки между крепящими ремнями, образуя тем самым своеобразные грунтозацепы.

    Так как “голая” камера подвержена повреждениям об острый лед, камни и другие препятствия, распространена такая мера повышения живучести: самодельные колеса низкого давления обувают в облегченные покрышки.

    Для этого используют либо разрезанную камеру такого же размера, как и основной баллон, либо используют облегченные стандартные покрышки от различной техники.

    Заключение

    Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

    Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

    Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

    А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

    Читать новости о новой Ниве

    Уаз на ободрышах своими руками

    Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим конструктивные особенности самодельного вездехода «Восьмерочка» на колесах ободрышах и кузовом ВАЗ 2108 . Пошаговые фото сборки и видео испытаний прилагаются. Вездеход повышенной проходимости «Восьмерочка» сконструировал и собрал из узлов и агрегатов исключительно Отечественной автомобильной техники Олег Бурлаковский. По рассказам автора, выезжая в лес на УАЗах постоянно сталкивались с проблемой проходимости, УАЗик конечно и внедорожник, но все же не везде на нем можно проехать, приходилось нередко пользоваться лебедкой. По этой причине мастер решил создать универсальный вездеход, чтоб без каких либо проблем можно было проехать где угодно, по грязи, буеракам, оврагам, водным преградам и снежным заносам.

    В качестве донора была взята старенькая «восьмерка» от нее на вездеход пошел двигатель внутреннего сгорания с водяным охлаждением, механическая коробка переключения передач, а так же сам кузов и рулевое управление в сборе соответственно.

    Мосты УАЗ военные , раздаточная коробка от Советского армейского грузовика ГАЗ-66, рама самодельная сваренная из профтрубы прямоугольного сечения, колеса «ободрыши» КРАЗ 1300 мм высота и 500 мм ширина.

    Давайте перейдем к просмотру пошаговых фото сборки вездехода.

    Материалы

    1. ДВС ВАЗ-2108
    2. Раздаточная коробка ГАЗ-66
    3. профиль металлический прямоугольного сечения
    4. рессоры
    5. колеса ободрыши КРАЗ
    6. КПП ВАЗ-2108
    7. мосты УАЗ (военные)
    8. кузов восьмерка

    Инструменты

    1. сварочный инвертор
    2. УШМ (болгарка)
    3. дрель
    4. набор гаечных ключей
    5. измерительный и слесарный инструмент
    6. умелые руки

    Пошаговые фото сборки вездехода своими руками. Обдирка шин и нарезание протектора. Примерка мостов. Диски вот такого рода. Рама из профтрубы прямоугольного сечения. Рессоры. Установка двигателя на раму вездехода. Заварен дифференциал. Установка кузова ВАЗ-2108. Топливный бак. Пассажирское сидение. Встреча с сотрудниками ГИБДД по словам автора прошла нормально, просто сфотографировали и отпустили с Миром)) Покраска. Нанесения рисунка «Папоротник» Зимний выезд.

    Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

    Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

    А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

    Что такое ободрыши и для чего они нужны?

    Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

    Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

    С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

    Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

    Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

    Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

    • в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
    • если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
    • по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

    Подумать о вышеперечисленном необходимо заранее.

    Процесс создания шин низкого давления

    Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

    Для самостоятельного создания ободрышей понадобятся:

    1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
    2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
    3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
    4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
    5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

    Также может понадобиться молоток (для рихтовки).

    Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

    • шину тщательно очищаем от всей грязи, а затем сушим;
    • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).
    1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
    2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
    3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
    4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

    Теперь начинаем шину обдирать:

    • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
    • с использованием клещей образовавшееся отверстие фиксируем;
    • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

    Чтобы дело шло легче и быстрее, подрезаем ее ножом.

    • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
    • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

    Камера для будущего колеса готова.

    1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
    2. Шлифуем каркас.
    3. Надеваем камеру-ободрыш на каркас.

    Покрышку качаем и можем устанавливать на наш автомобиль.

    Плюсы и минусы

    У ободрышей много преимуществ перед купленными колесами:

    1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
    2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
    3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
    4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
    5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

    Не лишены ободрыши и некоторых недостатков:

    1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
    2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
    3. Колеса изнашиваются намного быстрее обычных.
    4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
    5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
    6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

    Видео по теме

    Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

    Заключение

    Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

    Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

    Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

    А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

    Многие автолюбители, которые увлекаются рыбалкой или охотой, а также те, кто живет в сельской местности, часто задумываются о том, как увеличить проходимость своего автомобиля. Многие интересуются, возможно ли обыкновенную машину своими руками превратить в вездеход повышенной проходимости.

    Автомобили марки УАЗ являются очень известной моделью отечественного производства, которая выпускалась именно для условий, требующих повышенной проходимости.

    Это и УАЗ-452, так называемая буханка — одна из первых моделей с повышенной проходимостью. «Буханка» уже более 50 лет используется в условиях с тяжёлой проходимостью, особенно в деревнях. Это и более новые модели «Хантер» и «Патриот», выпущенные уже после 2000 года.

    Как известно, одним из факторов, который существенно повышает проходимость автомобиля, являются шины низкого давления.

    Многие умельцы-автолюбители умудряются своими руками сделать УАЗ на шинах низкого давления, превратив его в отличный вездеход, которому не страшны ни раскисшие дороги, ни снеговые завалы.

    Хантер на шинах низкого давления

    Преимущества установки на УАЗ шин низкого давления

    Давайте рассмотрим, какие преимущества мы получаем, устанавливая на «УАЗик» шины низкого давления:

    • существенно улучшается проходимость машины;
    • шины такого плана увеличивают пятно сцепления с грунтом;
    • в таких случаях могут быть установлены специальные грунтозацепы, которые делают машину более приземистой;
    • использование такого типа резины уменьшает негативное влияние на почву, что очень важно в плане экологических показателей;
    • наблюдается увеличение дорожного просвета, что неизбежно происходит в случае установки шин с низким давлением.

    Преимущества установки на УАЗ шин низкого давления

    Недостатки установки на УАЗ шин низкого давления

    Однако тюнинг такого рода имеет и свои недостатки. Это могут быть следующие факторы:

    • для установки подобных колёс вам будет необходимо внести в конструкцуию автомобиля ряд серьёзных преобразований. Это довольно трудозатратно и влечёт за собой существенные финансовые расходы;
    • более высокое расположение центра тяжести транспортного средства негативно влияет на его устойчивость;
    • если речь идёт о движении по асфальтному покрытию, вы должны учитывать, что оно сильно изнашивает шины низкого давления. Поэтому вездеходам такого рода не рекомендуется частое и длительное передвижение по асфальтным покрытиям;

    Недостатки шин низкого давления на УАЗ

    • со скоростью также придётся быть осторожным. Шины низкого давления не предназначены для скоростного передвижения — здесь основная задача в езде по бездорожному покрытию и преодолении препятствий;
    • следует учитывать повышение нагрузки на узлы трансмиссии. При движении по грунтам, для которых требуются протекторы с высоким профилем, могут возникать критические значения нагрузки.

    Что нужно будет учесть при переделке автомобиля

    Если вы решили переделать свой УАЗ в вездеход посредством установки колёс с шинами низкого давления, вам придётся учесть некоторые факторы:

    • будьте готовы к тому, что вам придётся внести ряд серьёзных изменений в трансмиссию, мосты и элементы кузова вашего автомобиля. Это особенно важно, если речь идёт о переделке таких автомобилей, как «буханка». УАЗ «Патриот» на шинах низкого давления потребует гораздо меньше изменений в конструкции, чем «буханка». Это объясняется тем, что в те времена, когда выпускались старые модели, ещё не использовались современные технологии и материалы;

    Выбор резины на УАЗ

    • при выборе резины очень важно учитывать температуры, в которых планируется их эксплуатация. Для летнего и зимнего использования транспортного средства вам понадобятся как минимум два набора резины;
    • у резины для низкого давления нет чёткого деления на летний и зимний варианты. Для зимы используются такие виды, которые не становятся жёсткими при отрицательных температурах. Это может негативно влиять на проходимость транспортного средства;
    • выбирая рисунок протектора, помните, что не всегда «глубже» значит «лучше». Увеличение глубины рисунка делает большей нагрузку на трансмиссию — учитывайте грунт, по которому вы планируете передвигаться, и выбирайте оптимальный вариант глубины рисунка.

    Этапы переделки автомобиля УАЗ в вездеход

    Все работы по изготовлению вездехода на базе автомобиля УАЗ можно разделить на несколько условных этапов. Разберём их по очереди:

    1. Выбираем основу. Если в гараже нет «УАЗика», подходящего для превращения в вездеход, нам придётся подыскать нужную основу. Помните, что чем старше модель, тем больше придётся делать изменений.
    2. Изготавливаем задний мост и подвеску. Здесь лучше использовать независимую конструкцию. Её изготовление повлечёт за собой увеличение трудозатрат, однако это повысит проходимость машины. Подвеска соединяется с задним мостом специальной стойкой и рулевой втулкой.
    3. Крепим к подвеске колёса. Здесь необходимы ступицы из металла. Можем использовать камеры от грузовых автомобилей вроде «Урала».
    4. Выбираем двигатель, осуществляем монтаж и конструируем систему охлаждения.
    5. После установки двигателя монтируем выхлопную и тормозную системы и сцепление. Устанавливаем фары и подключаем всю коммутацию.
    6. Проводим все необходимые испытания полученного вездехода, устраняем недостатки и дефекты. После внесения всех исправлений и положительных результатов испытаний можем считать работу завершённой — наш вездеход готов преодолевать трудности.

    Работы по изготовлению вездехода на базе автомобиля УАЗ

    Заключение

    Переделка автомобиля УАЗ под шины с низким давлением — это целый комплекс работ по усовершенствованию конструкции.

    В противном случае штатные элементы вашей машины не справятся с нагрузками, возникающими при езде с колёсами такого типа, и выйдут из строя в самый неподходящий момент.

    Специалисты советуют учесть при этом все нюансы и сложности, которые могут возникнуть. От того, насколько ответственно вы подойдёте к решению этой задачи, зависит качество вездехода, его проходимость, надёжность и, естественно, ваша безопасность при езде во внедорожных условиях.

    Как ободрать колеса на вездеход


    как ободрать шины от ГАЗ 66 на УАЗ своими руками

    Изготовить облегченные шины для вездехода самостоятельно вполне возможно. В простонародье их еще называют колеса ободрыши и пневматики. Основой для будущих комплектующих вездехода могут послужить бывшие в употреблении колеса трактора, КАМАЗа и КрАЗа.

    Весят такие покрышки много, поэтому чтобы подогнать их под обычный вездеход, понадобится ободрать верхний слой. И тут встает вопрос: как ободрать колеса на вездеход? Процедура это довольно сложная и трудоемкая, поэтому сразу следует запастись терпением и силами. Работа предстоит очень аккуратная, так как при любом неловком движении можно будет испортить шину навсегда.

    Шины ободрыши

    Когда необходимая покрышка уже выбрана, то нужно ее подготовить к работе. Для этого потребуется вымыть ее и высушить, а также металлической щеткой убрать все камни, застрявшие в протекторе. Еще одним важным моментом предшествующей работы является выбор помещения. Оно должно быть просторным и хорошо оборудованным. Отличным вариантом может стать вместительный гараж.

    Обдирка шин для вездехода

    Для такого непростого дела понадобятся не только шины и гараж, но и много сопутствующих инструментов.

    Из самых необходимых можно выделить:

    • бензопилу;
    • лом;
    • электролебедку;
    • трос;
    • клещи;
    • нож канцелярский;
    • точило;
    • монтажка.

    На заметку.

    Лучше все подготовить заранее, чтобы потом не тормозить весь процесс. Обдирка колес будет долгой, поэтому терпением понадобится запастись.

    Если все комплектующие имеются, то можно начинать. Наносить меловую разметку необходимо для будущей прорисовки протектора. Причем это можно делать насколько позволит фантазия. Но лучше нарисовать самый простенький, чтобы работы было меньше.

    Самой первой подготавливается лебедка, ее следует надежно прикрепить к стене либо полу. Недалеко от лебедки потребуется оборудовать место фиксации покрышки. Она должна устанавливаться и быть неподвижной во время работы электролебедки. Можно сделать отверстие в бетонном полу и вставить туда лом, а на него в последствии одеть шину. Но если фантазия может выдумать крепление поинтереснее, то не стоит сдерживаться. Для канцелярского ножа обязательно понадобятся сменные лезвия, так как во время работы они очень быстро тупятся.

    Материалы для обдирки покрышек

    Инструкция по обдирке резины

    Начинать обдирать можно сразу после всех подготовительных этапов и сбора инструментов. После нанесения разметки протектора по меловым линиям следует пройтись канцелярским ножом. Его необходимо держать под углом, иначе у протектора не получится вид трапеции. Глубина надреза должна доходить до плетеного корда. Лезвие ножа не нужно выдвигать сильно, так как оно быстро сломается под усилием. Только кончик должен выглядывать из пластмассовой основы.

    После манипуляций с будущим протектором можно переходить к удалению проволоки из основания покрышки.

    Для этого следует прорезать колесо по всей окружности, отступив от края около одного сантиметра. Глубина надреза должна быть такая, как и на протекторе. Чтобы поддеть проволоку, понадобится прорезать ножом небольшой квадрат и отодрать его. После этого она станет видна и ее легко можно будет поддеть. Сделать это можно отверткой, понемногу оттягивая проволоку к себе. Потом уже отвертку можно заменить монтажкой, чтобы вытянуть больше проволоки для зацепки лебедкой.

    Чтобы проволока отворачивалась быстрее, ее с обеих сторон нужно подрезать ножом. Когда получилось вытянуть достаточную петлю, то можно переходить к этапу фиксирования покрышки. Трос с крюком цепляется за петлю и запускается лебедка. Шина должна быть неподвижной, иначе проволоку вытянуть не получится. Спешить не стоит, так как рядом с проволокой нужно будет делать подрезы для ее хорошего выхода. Также можно немного помогать лебедке монтажкой. Когда этот этап работы окончен, можно переходить к следующему.

    Важно!

    Всеми инструментами необходимо пользоваться с особой аккуратностью, особенно канцелярским ножом.

    Фиксация шины

    После удаления проволоки канцелярским ножом следует прорезать выше посадочного места покрышки по кругу. В место разреза нужно вставить клещи и плотно зажать. Крюк лебедки зацепить за клещи и понемногу тянуть. Таким образом получится содрать резиновое кольцо. После этого поперечными надрезами нужно исполосать бок колеса. Но заранее лучше сделать разметки, чтобы было виднее.

    Широкие полосы делать не нужно, так как их будет тяжело сдирать.

    Когда надрезание закончено, то до края полоски нужно прицепить клещи и зажать. И с помощью лебедки содрать отмеченный пласт. Для удобства нужно подрезать ножом края, но делать это аккуратно, дабы не задеть корд. После обдирки всех полос можно приступать к протектору. Его понадобится прорезать бензопилой. Но делать тоже надо все аккуратно, иначе вся работа сойдет к нулю. Если все делать правильно, то получатся очень даже добротные колеса обдирыши для вездехода.

    Как ободрать шины от ГАЗ 66 на УАЗ

    Технология обдирки подобных шин практически ничем не отличается от упомянутой ранее в статье.

    Покрышки от ГАЗ 66 наиболее часто пригождаются для такого рода работ, так как кордовых слоев там немного, и сделать из них легкие колеса не так уж трудно. Но многие профессионалы своего дела все же отмечают, что данные покрышки после обдирки сильно лохматятся. Такие колеса быстро стираются и могут прослужить совсем недолго. Поэтому во время срезания боковых полос стоит работать аккуратнее, дабы не сильно порезать нити. Но зато покрышки получаются не жесткими, что очень хорошо для вездехода.

    Ободрыш от ГАЗ 66

    Еще автолюбители часто интересуются: какие шины ободрать под высоту 900? Для такого дела подойдут покрышки с посадочным диаметром на 16 дюймов, имеющие 850 мм по наружному диаметру. Это такие шины, как я-324, нкф-8 от тракторной телеги ПТС-4, и колеса от комбайна л-163. После обдирки получится сделать их как раз около 900 мм в высоту.

    Купить уже готовые колеса с дисками специально для вездехода — очень дорого, поэтому можно попробовать сделать все самостоятельно. Главное — найти покрышки-доноры и запастись терпением. А если присутствует страх, то можно отдать такие колеса на обдирку профессионалам. Стоить это будет все-равно дешевле, чем новый комплект шин.

    kolesa.guru

    шины низкого давления из грузовых колес для вездехода, УАЗа, Нивы, караката

    Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

    Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

    А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

    Что такое ободрыши и для чего они нужны?

    Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

    Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

    С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

    Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

    Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

    Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

    Если:

    • в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
    • если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
    • по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

    Подумать о вышеперечисленном необходимо заранее.

    Процесс создания шин низкого давления

    Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

    Для самостоятельного создания ободрышей понадобятся:

    1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
    2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
    3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
    4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
    5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

    Также может понадобиться молоток (для рихтовки).

    Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

    Сперва:

    • шину тщательно очищаем от всей грязи, а затем сушим;
    • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).

    Далее:

    1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
    2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
    3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
    4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

    Теперь начинаем шину обдирать:

    • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
    • с использованием клещей образовавшееся отверстие фиксируем;
    • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

    Чтобы дело шло легче и быстрее, подрезаем ее ножом.

    Далее просто:

    • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
    • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

    Камера для будущего колеса готова.

    Теперь:

    1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
    2. Шлифуем каркас.
    3. Надеваем камеру-ободрыш на каркас.

    Покрышку качаем и можем устанавливать на наш автомобиль.

    Плюсы и минусы

    У ободрышей много преимуществ перед купленными колесами:

    1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
    2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
    3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
    4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
    5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

    Не лишены ободрыши и некоторых недостатков:

    1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
    2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
    3. Колеса изнашиваются намного быстрее обычных.
    4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
    5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
    6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

    Видео по теме

    Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

    Заключение

    Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

    Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

    Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

    А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

    Вконтакте

    Facebook

    Twitter

    Google+

    Одноклассники

    rcycle.net

    Какие шины подходят для обдирки

    Время на чтение: 5 минут

    Изготовить облегченные шины для вездехода самостоятельно вполне возможно. В простонародье их еще называют колеса ободрыши и пневматики. Основой для будущих комплектующих вездехода могут послужить бывшие в употреблении колеса трактора, КАМАЗа и КрАЗа.

    Весят такие покрышки много, поэтому чтобы подогнать их под обычный вездеход, понадобится ободрать верхний слой. И тут встает вопрос: как ободрать колеса на вездеход? Процедура это довольно сложная и трудоемкая, поэтому сразу следует запастись терпением и силами. Работа предстоит очень аккуратная, так как при любом неловком движении можно будет испортить шину навсегда.

    Шины ободрыши

    Когда необходимая покрышка уже выбрана, то нужно ее подготовить к работе. Для этого потребуется вымыть ее и высушить, а также металлической щеткой убрать все камни, застрявшие в протекторе. Еще одним важным моментом предшествующей работы является выбор помещения. Оно должно быть просторным и хорошо оборудованным. Отличным вариантом может стать вместительный гараж.

    Обдирка шин для вездехода

    Из самых необходимых можно выделить:

    Если все комплектующие имеются, то можно начинать. Наносить меловую разметку необходимо для будущей прорисовки протектора. Причем это можно делать насколько позволит фантазия. Но лучше нарисовать самый простенький, чтобы работы было меньше.

    Самой первой подготавливается лебедка, ее следует надежно прикрепить к стене либо полу. Недалеко от лебедки потребуется оборудовать место фиксации покрышки. Она должна устанавливаться и быть неподвижной во время работы электролебедки. Можно сделать отверстие в бетонном полу и вставить туда лом, а на него в последствии одеть шину. Но если фантазия может выдумать крепление поинтереснее, то не стоит сдерживаться. Для канцелярского ножа обязательно понадобятся сменные лезвия, так как во время работы они очень быстро тупятся.

    Материалы для обдирки покрышек

    Инструкция по обдирке резины

    Начинать обдирать можно сразу после всех подготовительных этапов и сбора инструментов. После нанесения разметки протектора по меловым линиям следует пройтись канцелярским ножом. Его необходимо держать под углом, иначе у протектора не получится вид трапеции. Глубина надреза должна доходить до плетеного корда. Лезвие ножа не нужно выдвигать сильно, так как оно быстро сломается под усилием. Только кончик должен выглядывать из пластмассовой основы.

    Для этого следует прорезать колесо по всей окружности, отступив от края около одного сантиметра. Глубина надреза должна быть такая, как и на протекторе. Чтобы поддеть проволоку, понадобится прорезать ножом небольшой квадрат и отодрать его. После этого она станет видна и ее легко можно будет поддеть. Сделать это можно отверткой, понемногу оттягивая проволоку к себе. Потом уже отвертку можно заменить монтажкой, чтобы вытянуть больше проволоки для зацепки лебедкой.

    Чтобы проволока отворачивалась быстрее, ее с обеих сторон нужно подрезать ножом. Когда получилось вытянуть достаточную петлю, то можно переходить к этапу фиксирования покрышки. Трос с крюком цепляется за петлю и запускается лебедка. Шина должна быть неподвижной, иначе проволоку вытянуть не получится. Спешить не стоит, так как рядом с проволокой нужно будет делать подрезы для ее хорошего выхода. Также можно немного помогать лебедке монтажкой. Когда этот этап работы окончен, можно переходить к следующему.

    После удаления проволоки канцелярским ножом следует прорезать выше посадочного места покрышки по кругу. В место разреза нужно вставить клещи и плотно зажать. Крюк лебедки зацепить за клещи и понемногу тянуть. Таким образом получится содрать резиновое кольцо. После этого поперечными надрезами нужно исполосать бок колеса. Но заранее лучше сделать разметки, чтобы было виднее.

    Когда надрезание закончено, то до края полоски нужно прицепить клещи и зажать. И с помощью лебедки содрать отмеченный пласт. Для удобства нужно подрезать ножом края, но делать это аккуратно, дабы не задеть корд. После обдирки всех полос можно приступать к протектору. Его понадобится прорезать бензопилой. Но делать тоже надо все аккуратно, иначе вся работа сойдет к нулю. Если все делать правильно, то получатся очень даже добротные колеса обдирыши для вездехода.

    Как ободрать шины от ГАЗ 66 на УАЗ

    Покрышки от ГАЗ 66 наиболее часто пригождаются для такого рода работ, так как кордовых слоев там немного, и сделать из них легкие колеса не так уж трудно. Но многие профессионалы своего дела все же отмечают, что данные покрышки после обдирки сильно лохматятся. Такие колеса быстро стираются и могут прослужить совсем недолго. Поэтому во время срезания боковых полос стоит работать аккуратнее, дабы не сильно порезать нити. Но зато покрышки получаются не жесткими, что очень хорошо для вездехода.

    Ободрыш от ГАЗ 66

    Еще автолюбители часто интересуются: какие шины ободрать под высоту 900? Для такого дела подойдут покрышки с посадочным диаметром на 16 дюймов, имеющие 850 мм по наружному диаметру. Это такие шины, как я-324, нкф-8 от тракторной телеги ПТС-4, и колеса от комбайна л-163. После обдирки получится сделать их как раз около 900 мм в высоту.

    Купить уже готовые колеса с дисками специально для вездехода — очень дорого, поэтому можно попробовать сделать все самостоятельно. Главное — найти покрышки-доноры и запастись терпением. А если присутствует страх, то можно отдать такие колеса на обдирку профессионалам. Стоить это будет все-равно дешевле, чем новый комплект шин.

    Источник kolesa.guru

    Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

    Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

    А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

    Что такое ободрыши и для чего они нужны?

    Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

    Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

    С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

    Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

    Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

    Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

    • в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
    • если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
    • по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

    Подумать о вышеперечисленном необходимо заранее.

    Процесс создания шин низкого давления

    Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

    Для самостоятельного создания ободрышей понадобятся:

    1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
    2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
    3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
    4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
    5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

    Также может понадобиться молоток (для рихтовки).

    Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

    • шину тщательно очищаем от всей грязи, а затем сушим;
    • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).
    1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
    2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
    3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
    4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

    Теперь начинаем шину обдирать:

    • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
    • с использованием клещей образовавшееся отверстие фиксируем;
    • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

    Чтобы дело шло легче и быстрее, подрезаем ее ножом.

    • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
    • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

    Камера для будущего колеса готова.

    1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
    2. Шлифуем каркас.
    3. Надеваем камеру-ободрыш на каркас.

    Покрышку качаем и можем устанавливать на наш автомобиль.

    Плюсы и минусы

    У ободрышей много преимуществ перед купленными колесами:

    1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
    2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
    3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
    4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
    5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

    Не лишены ободрыши и некоторых недостатков:

    1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
    2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
    3. Колеса изнашиваются намного быстрее обычных.
    4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
    5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
    6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

    Видео по теме

    Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

    Заключение

    Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

    Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

    Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

    А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

    Источник rcycle.net

    Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами разберем поэтапно, как ободрать шины для вездехода. Ребята в основном их называют ободрыши, превматики, шины низкого давления.. Донорами для изготовления облегченных шин самодельных вездеходов в основном служат б/у покрышки от Отечественных тракторов и грузовых автомобилей, как показала практика лучшие от КРАЗа и КАМАЗа, тракторные Т-150. Вес таких покрышек в обычном состоянии очень велик для небольшого вездехода, но если ободрать верхний слой резины до плетеного корда, то вес шины существенно сократиться примерно до 30 кг. Конечно еще прибавит вес камера 4 кг, диск 16 кг, вообщем полностью укомплектованное колесо будет весить не более 50 кг, что вполне приемлемо для самодельного вездехода

    Обдирка покрышек дело довольно серьезное и кропотливое, к нему нужно отнестись с особой ответственностью и аккуратностью, потому как одно неловкое движение ножом или пилой отправит заготовку в утиль.

    Для начала нужно нанести разметку на колесо белым мелом, затем при помощи канцелярского ножа сделать надрезы. Извлечь металлическую часть корда в основании при помощи щипцов и электролебедки, а далее сдираем саму резину, как это делается смотрим далее..

    Инструменты

    1. электро-лебедка
    2. трос
    3. клещи
    4. канцелярский нож
    5. точило
    6. бензопила
    7. лом
    8. монтажка

    Материалы

    1. покрышка от трактора или грузового автомобиля

    Пошаговая инструкция по обдирке шин для вездехода своими руками.

    И так, первым делом следует подготовить площадку где вы будете работать, а именно нужно неподвижно и надежно закрепить электролебедку к полу или стене. Далле при обдирке колесо тоже должно быть зафиксировано, делается это при помощи лома и отверстия в бетонном полу, куда вставляется лом и удерживает покрышку на месте. Так же понадобятся клещи и канцелярский нож и сменные лезвия к нему. Режущий инструмент и клещи. Затем необходимо подготовить покрышку, предварительно осмотрев на наличие порезов и трещин, металлической щеткой счистить образив и камушки застрявшие между протекторами. Нанести разметку при помощи мела. После чего можно начинать орудовать канцелярским ножом. ВНИМАНИЕ! Нож держим под углом, чтоб протектор получился в виде трапеции. Глубина реза строго до начала плетеного корда!Обратите внимание на нож, в таком положении должно быть лезвие. После чего необходимо удалить проволоку из основания колеса, для чего следует сделать надрез ровно по центру и так пройдя по всей окружности. Отступаем от края где то 1 см, режим на такую же глубину что и протектор.Чтобы добраться до проволоки, надо проделать окно, так же режем ножом. Срезаем резину и видим эту самую проволоку. Далее ее нужно поддеть, берем отвертку и начинаем вытаскивать понемногу.Передаем эстафету монтажке и подрезаем резину ножом. После того как будет вытащена более-менее приемлемая петля, то цепляем крюк троса от электролебедки, а само колесо стопорим при помощи лома, чтоб покрышка была неподвижна Выдираем проволоку при помощи лебедки, спокойно и не торопясь, по мере подрезаем резину чтоб проволока хорошо выходила наружу. После чего следует сделать надрез чуть выше посадочного места. Вставляются клещи в место разреза и зажимаются. И так же при помощи лебедки сдираем кольцо. Затем снова канцелярским ножом начинаем резать боковую часть покрышки по заранее размеченным линиям. Далле цепляем за край клещи и начинаем сдирать при помощи электролебедки. По краям подрезаем ножом, но будьте аккуратны не задевайте корд, работайте ножом снизу вверх. Далее переходим к немее трудоемкой работе по прорезанию протектора, делается это в основном при помощи бензо или электропил.Вот такие ободрыши в итоге должны у вас получиться. Большое спасибо за внимание, надеемся данный материал поможет вам. Если у Вас есть опыт в данном деле, то пожалуйста поделитесь с нами (форма для комментария ниже)

    Источник www.samodelkindrug.ru

    lubimauto.ru

    Шины низкого давления — Вездеход, 0.7 л., 2015 года на DRIVE2

    Ну вот и готовы наши покрышки, правда их 3 шт, 4 колесико не стал обдирать уж очень оно плохо обдирается, т.к эта покрышка другой модели и у неё большая слойность и протектор выходит частым работать с ней это просто не выносимо, по этому ищу еще одну покрышку нужной модели.
    Хотя с этими 3 покрышками пришлось повозиться, сделал бы я их уже давно но есть одно НО, не давал мне покоя их вес в 45 — 47 кг, решил их я проткнуть шилом и померить толщину, померили 11 мм, а должно быть 6-7 мм, что означало что они у меня не 4-ёх, а 6-ти слойные, хотя на о щуп пальцами не скажешь что там 11мм толщина, было принято решение снимать ещё 2 слоя, на что ещё ушло пару недель времени, померил бы сразу давно были бы готовы, да отец еще сбил нормальная толщина типо, в итоге 2-ая работа.
    Зато опыта набрался, после снятия еще 2-ух слоёв они потеряли по 7-8 кг и стали весить по 39 кг, и толщина стала 6-7 мм, то что надо теперь.
    Теперь работа по строительству вездехода пойдёт интереснее.
    Также была приобретена машинка мультирезак (реноватор), для того что бы срезать шишки на протекторе, их 176 штук на 4 колесах, в ручную ножом это перебор, цена машинки 2500 р, она пригодится не только для срезания протетора на шинах, её применение безгранично )))))
    И самое интересное что еще прикупил это сиденье от Volkswagen Touareg, его цена 4 тыс, так сказать урвал по хорошей цене, т.к по одному их не хотят продавать либо салон полностью, либо оба передних, а у продавца был полностью салон, сказал что регулировки все работают, за эту цену купишь в лучшем случаи тряпку от иномарки В и С класса.

    Полный размер

    красавцы

    Полный размер

    пузыри ))))

    Полный размер

    мультирезак

    Полный размер

    что бы пятно контакта было правильное надо срезать эти шишки

    Полный размер

    срезали 1 шишку

    Полный размер

    также мультирезаком можно убрать вот эти треугольники, это остатки которые не дорезал при обдирки, легче не дорезать их, а обработать потом мультирезаком

    Полный размер

    после обработки мультерезаком

    Полный размер

    на боковине снято еще 2 слоя, теперь там 6-7 мм, верх еще не снят там 11 мм

    Полный размер

    как видите 4 -ая покрышка совсем другая

    Полный размер

    растояние между протекторами маленькое, резины много, работать с ней трудно

    Полный размер

    снял часть

    Полный размер

    и еще вон сколько осталось, двойная работа с 4 колесом, будем искать другое

    и вот оно моё хорошее, куплено уже и стоит у братана в общаге, жду когда привезут его мне ))))) походу электро полностью ))))

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    Полный размер

    www. drive2.ru

    Обдирка покрышек (16 фото) — Вездеходы снегоболотоходы

    Шины низкого давления для болотохода — это камень преткновения в вездеходостроении. Дело в том, что заводские шины очень дороги, хотя и имеют довольно широкий ассортимент. При стоимости комплектующих для самодельного вездехода в 100т.р. (ориентировочно) приходится столько же отдавать за колеса. Это, мягко говоря недешево. Раньше оставалось только ставить камерные шины с брезентовыми шлейками. До тех пор пока смышленные люди не научились обдирать покрышки от грузовых автомобилей. Выходить из ситуации самодельщиков заставила нужда, ведь тяжелый вездеход не поставишь на камерные колеса.

    Предоставляю вам фото-отчет одного из участников нашей группы Вконтакте «Пневмоход.ру» Жэки Винокура. Использую нехитрый инструмент, который найдется в каждом гараже, он ободрал покрышки и получил замечательные колеса для своего вездехода.

    Стоит отметить также, что для удобства обдирания покрышек некоторые собирают специальное устройство, именуемое в народе «дралка». По сути это лебедка с электрическим приводом, у которой кнопка включения\отключения выведена на длинном проводе и расположена непосредственна у дральщика под ногой (если используется педаль) или невдалеке от рук (ручная кнопка). Также немаловажны и обороты лебедки по умолчанию. Хотя о «дралке» я наверное напишу отдельный материал, так как ньюансов там хватает…

    В данном фото-отчете при обдирании покрышки используется электролебедка с выведенным ручным управлением.

    Надеюсь, глядя на эти фотографии у вас не возникнет вопросов. А если возникнут, то можете задать их в нашей группе Вконтакте «Пневмоход.ру» или тут на форуме. Я еще как-нибудь обязательно напишу материал о том, как производится тонировка стекол, это тоже не так уж и сложно. Может быть кто-то и затонирует себе вездеход, чем черт не шутит- смотреться будет здорово!

    pnevmohod.ru

    Колеса для пневмохода своими руками


    Колеса низкого давления своими руками

    Среди самодеятельных конструкторов вездеходной техники большой популярностью пользуются колеса низкого давления собственного производства. Началом истории применения этого вида движителей энтузиастами самодельных вездеходов можно считать середину шестидесятых годов прошлого века.


    Преимущества колес низкого давления
    Делаем своими руками

    Именно тогда были предприняты первые робкие попытки освоить изготовление колесных машин, способных с одинаковым успехом передвигаться по заболоченным местностям и по снежной целине. Все эти машины оснащались пневматиками низкого давления, и стали прародителями сегодняшних самоделок.

    Отличительные черты колес низкого давления

    Чем же так приглянулись конструкторам каракатов сделанных своим руками шины такого типа? Пневматик обладает небольшим весом, очень высокой эластичностью и давлением на грунт в небольших пределах. Все эти характеристики вкупе с большим радиусом качения придают вездеходному аппарату потрясающую проходимость наряду с экономичностью.

    Заводские колеса НД

    Приличный объем камер придает конструкции с таким движителем достаточную плавучесть. Это можно назвать дополнительным бонусом к проходимости машины. Кроме того, заполнив внутреннее пространство диска пенопластом, можно придать вездеходу дополнительную устойчивость на воде и одновременно снизить налипание снега или грязи на внутренние поверхности колеса.

    Простая конструкция этих элементов шасси и отсутствие проблем с поиском материалов для их изготовления позволяет смастерить пневмоход своими руками без особых материальных и трудовых затрат. Это сделало машины, построенные по такому принципу очень востребованными среди самодельщиков.

    Конечно же, такие конструкции имеют и свои недостатки, в частности малый ресурс камер, но они преодолеваются введением в конструкцию дополнительных элементов.

    Шины низкого давления своими руками

    Как и любое колесо, пневматик низкого давления конструктивно состоит из ступицы, монолитного или разъемного диска (или спиц) и шины. Давайте рассмотрим некоторые виды самодельных колес и способы их изготовления.

    Самую простую конструкцию имеет пневматик с двумя дисками. Согласно заранее сделанных расчетов вытачивается ступица (если это ведущий элемент, то с посадочным местом под ось, если колесо не является ведущим, то делается посадочное место под подшипники). На ступице так же протачиваются фланцы для крепления дисков. Далее необходимо вырезать два диска из листового металла. Любители часто используют тонкую листовую сталь (1 – 3 мм), либо сплавы на основе алюминия (Д16-Т, АМГ) и им подобные.

    Пример крепления диска колеса низкого давления

    После закрепления дисков на ступице, следует соединить их между собой полосами металла, изогнутыми по диаметру поперечного сечения камеры. Число таких полос обычно делают не менее 12. Соединительные полосы делают из того же материала, что и диски. Все соединения деталей движителя делают либо заклепочными, либо болтовыми с элементами контровки.

    После сборки основы, на нее одевается камера и крепится к ободу (диску) брезентовыми ремнями с помощью зацепов или винтов. Вместо брезентовых ремней некоторые “самоделкины” используют полосы из тонкой транспортерной ленты. При накачивании шины, камера несколько выпирает в промежутки между крепящими ремнями, образуя тем самым своеобразные грунтозацепы.

    Так как “голая” камера подвержена повреждениям об острый лед, камни и другие препятствия, распространена такая мера повышения живучести: самодельные колеса низкого давления обувают в облегченные покрышки.

    Самодельная покрышка

    Для этого используют либо разрезанную камеру такого же размера, как и основной баллон, либо используют облегченные стандартные покрышки от различной техники.

    Пример изготовления облегченной покрышки по методу А. Кокшарова из Карелии

    В своей методике автор использует принцип надрезания лишних слоев резины на покрышке (с помощью болгарки с самодельным ограничителем) и их удаления. Попутно он нарезает новый рисунок протектора, такой, какой ему нужен. По его словам, переделке поддаются практически все покрышки, которые выпускаются отечественной промышленностью.

    Автор отмечает, что применение данной технологии значительно повышает срок службы самодельных шин, а так же повышает проходимость вездеходов собственного производства.

    gredx.ru

    Самодельный пневмоход из мотоблока, фото, видео, описание

    Оглавление:

    Пневмоход эта категория вездехода-самоделки появилась в 60-х годах прошлого столетия. Были эти аппараты скомпонованы как трицикл, только переднее колесо заменяли лыжей. Такую схему для вездеходов используют и в наши дни, правда, уже гораздо реже. Сейчас больше являются популярным пневмоход из мотоблока, и используют колеса от трех до шести.

    Как сделать пневмоход из мотоблока

    Для того чтобы взяться за создание такого вездехода, конструктором-любителем должна решиться такая задача: для каких целей предназначена будущая машина. Здесь нужно уточнить желаемое количество мест, массу максимального багажа, сезон использования и для каких условий предназначен аппарат.

    Определение конструкции пневмохода

    Только после окончательного выяснения всего перечисленного выше, после определения концепции будущего вездехода, можно приступить к поиску возможных вариантов для решения задачи.

    И вот замысел готов, цель видна, значит можно перейти к вопросу подбора элементов вездехода.
    Тут нужно определиться с типом и моделью двигателя, составом трансмиссии, конструкцией и типом рамы, оборудованием кабины и других элементов. Одной из главных характеристик, которой необходимо уделить внимание при создании вездехода — это выбор формулы ходовой системы.

    Также нужно подвергнуть расчётам конструктивные параметры – собственная, полезная и общая массы, каковы будут размеры шин, какова необходимая для задуманного мощность двигателя.




    Проанализировав и сопоставив все желания и возможности, можно сделать окончательный выбор необходимой схемы вездехода. На этом этапе деятельности проект для вездехода–самоделки является необходимым условием его завершения.

    Делаем пневмоход своими руками из мотоблока

    Выбор двигателя для пневмохода

    Очень часто отсутствие достаточного объема финансирования приводит к ограничениям при выборе двигателя, следовательно, приходится использовать то, что имеется в наличии. Это, как правило, бывают двух – или четырехтактные мотоциклетные двигатели, а также используют старые автомобильные силовые установки, но значительно реже.
    Если же все-таки есть в наличии лишние деньги и при выборе двигателя можно не задумываться об их количестве, то можно использовать такие рекомендации:

    Для такого вездехода-самоделки на пневматических колесах лучше всего брать двигатель от мотоцикла, для этого нужно выбрать мотор, который более всего подходит по мощности и условиям использования. Для мотора нужно иметь систему принудительного охлаждения (воздушную или водяную), так как вездеход не имеет всех тех условий, которые необходимы при обычном, естественном охлаждении.




    Четырехтактные моторы имеют ряд преимуществ перед двухтактными аналогами, поэтому многие конструкторы используют именно их. Для примера можно взять оппозитные двигатели от тяжелых мотоциклов.
    В таких устройствах можно также использовать мотор от автомобиля, который больше всего подходит для установки его на гусеничный вездеход самоделкин. Такой двигатель имеет достаточный крутящий момент, а также надежен при использовании и у него есть (что немаловажно) хорошее соотношение цена к требуемым характеристикам. Какой тип движка использовать – дизельный или карбюраторный – это будет Ваше решение.

    И у той, и у другой схемы есть свои достоинства и недостатки. Для примера, дизель более экономичный, чем бензиновый двигатель, хотя в условиях сильных морозов, может быть тяжело стабильно запускать его и заставить также стабильно работать, не применяя дополнительное оборудование (предпусковой обогреватель). (Что можно сказать и о бензиновых моторах, но в гораздо меньшей степени).

    Конструкция колес пневмохода

    Конструкторы вездеходной техники во многих случаях используют самодельные колеса низкого давления.


    Что же такого необычного в шинах для пневмохлда? Они обладают сравнительно небольшим весом, высокой эластичностью и давлением на грунт в небольших пределах. Такие характеристики наряду с большим радиусом качения обеспечивают вездеходу хорошую проходимость вместе с экономичностью.

    Заводские колеса НД

    Объем камер определяет для конструкции хорошую плавучесть, что является дополнительным плюсом для проходимости. А если использовать пенопласт для заполнения пространства внутри диска, то вездеход будет более устойчив на воде и также будет заметное снижение налипания снега или грязи.


    Несложная конструкция элементов шасси и легкость в поиске материалов для них дает возможность изготовить вездеход без особых трудностей.
    Но, естественно, тут тоже есть свои недостатки, к примеру, малый ресурс камер, но введение дополнительных элементов, позволяет этого избежать.


    Шины для вездеходов на пневматиках изготавливают умельцы сами, используя четыре основных принципа:



    1.  Первый — 2 диска из листового металла с перемычками между ними крепятся на втулку, после чего нужно одеть камеру, которую фиксируют отрезками транспортерной ленты. Иногда камеры можно использовать протектор из другой камеры.
    2. Второй — закрепить один диск на втулке, и еще после этогок нему прикрепить перемычки, а к ним приварить или приклепать боковые кольца.
    3. Третий — схема схожа с предыдущим принципом построения, только для центрального диска используется спица из листового металла или трубы.
    4. По четвертому принципу на втулке монтируют два диска наподобие дисков колеса от мотороллера (разъемное колесо).

    Тут, пожалуй, можно и закончить. Из множества вариантов можно выбрать один который больше по душе. Необходимо лишь определить назначение готовой машины и вперед, за дело!



    motoblok-kultivator.com

    Колеса низкого давления своими руками


    Внедорожный транспорт всегда пользовался стабильным спросом, независимо от рыночных предложений. Конечно, автомобильный рынок может предложит массу вездеходов, но их цена, как правило, за пределами доступной для рядового автомобилиста. Тем не менее, существует несколько способов того, как сделать внедорожник ещё более универсальным, независимо от модели — будь это старенькая Нива или дорогущий Гелендваген.

    Содержание:

    1. Что такое покрышка низкого давления
    2. Особенности внедорожной покрышки НД
    3. Основные виды шин низкого давления
    4. Шины для вездехода — своими руками
    5. Технология изготовления колес низкого давления

    Что такое покрышка низкого давления

    Покрышки специального назначения — выход из ситуации, когда необходимо быстро переоборудовать внедорожник в полноценный вездеход. Самый простой способ — сделать колеса низкого давления своими руками. В их изготовлении нет ничего сложного, а по цене самодельные покрышки в разы дешевле заводских. Вначале стоит разобраться в особенностях таких покрышек и посмотреть, в каких случах и на каком транспорте их применение наиболее рационально.

    Техника на колёсах низкого давления не боится ни болотистой местности, ни песка, ни каменистых дорог. Давление в таких колёсах составляет около 2 кг/см2, за счёт чего любое препятствие на пути покрышки преодолевается благодаря высокой эластичности резины и большого объёма воздуха. Фирменные колеса низкого давления могут стоить не меньше чем половина всего автомобиля, поэтому многие и делают их самостоятельно. Работает такая шина так же, как и колеса в квадроцикле или колёсном снегоходе — она распределяет нагрузку на почву более равномерно, а за счёт большой площади пятна контакта покрышки с любой поверхностью вездеход не проваливается и может передвигаться даже по рыхлому снегу.

    Особенности внедорожной покрышки НД



    Вкратце — вот особенности колес низкого давления:

    1.  Большая площадь контактного пятна шины с поверхностью позволяет поднять КПД покрышки на 20-25% по сравнению с обычной резиной.
    2.  Универсальность. Требования к покрышке у военной техники и у сельскохозяйственной могут быть совершенно разными — для трактора главное — минимальная нагрузка на почву, для военного вездехода в приоритете проходимость, но вся техника на колёсах низкого давления способна преодолевать сильное бездорожье, передвигаться по воде и по болотистой местности.
    3. Особенности управления транспортом на покрышках низкого давления заключаются в том, что передвижение по бетонным и асфальтовым дорогам во многих случаях приводит к ускоренному износу покрышки. Также стоит учитывать, что центр тяжести вездехода может быть поднят, поэтому существует опасность опрокидывания на высокой скорости.

    Основные виды шин низкого давления

    Теперь несколько слов о видах покрышек низкого давления.

    1.  Самый распространённый тип — арочные покрышки. Давление в них может быть не более 0,05МПа, а ширина может превышать в 4-5 раз стандартную покрышку. Их устанавливают только на ведущий мост автомобиля, в основном толщина такой покрышки не более 700-800 мм.
    2.  По популярности с этими покрышками могут поспорить разве что тороидные шины. Они могут быть как с камерой, так и выполняться в бескамерном варианте.
    3.  Широкопрофильные покрышки. Имеют давление в два раза ниже, чем в стандартных, у этих колес, как правило, хорошая грузоподъёмность.
    4.  Пневмокатки. Объёмные, большие колеса, часто их используют с развитым рисунком грунтозацепов. Отличаются прочным кордом и высокой износостойкостью.

    Шины для вездехода — своими руками

    Перед тем как браться за изготовление покрышек низкого давления самостоятельно, необходимо определить приоритетные условия эксплуатацию Дело в том, что для разного типа грунта подходит разный рисунок протектора. К примеру, для торфяников канавка протектора должна иметь минимальную глубину, а для глинистой почвы важна способность колеса к самоочистке. Для песчаной и снежной дороги выбирают рисунок протектора с минимально узкой канавкой. Теперь стоит определиться с исходниками.

    Чаще всего для самостоятельного изготовления используют покрышки от ГАЗ 66 или ЗИЛ 131. Они наиболее доступны. Хорошо показала себя авиационная резина б/у — от вертолётов и самолётов. Если ест доступ к такой резине, это будет лучший вариант, поскольку они намного легче грузовой резины. К тому же стандарты изготовления авиационной резины на порядок выше автомобильной, что скажется на долговечности покрышки. И ещё один немаловажный момент — такие колеса имеют равномерную толщину по всей поверхности, это тоже облегчит задачу.

    Технология изготовления колес низкого давления

    В первую очередь, необходимо избавиться от проволочного корда. Для этого на боковине покрышки делается надрез, корд перерезается кусачками и вытягивается по всему периметру колеса. После удаления первого слоя корда подрывается и при помощи лебёдки обдирается стандартный протектор. Для этого закрепляют щипцы на надрезанном участке, их нагружают лебёдкой и подрезают острым ножом, чтобы не снять лишний слой резины.

    Когда покрышка обработана, наносят рисунок нового протектора, в зависимости от условий эксплуатации будущего колеса. Протектор вырезают острым ножом. Когда шина готова, собирают диск.

    При этом стараются максимально облегчить конструкцию. Примеры таких самодельных дисков показаны на фото.

    После этого колесо собирается, накачивается камера до необходимого номинального давления, а для надёжной фиксации покрышки к диску применяют резиновые ленты из армированного транспортёрного полотна. Вот отличный пример образцовых самодельных покрышек, установленных на сварные диски на УАЗ 469.



    Готовые колеса можно использовать как на болотоходах, квадроциклах, снегоходах, так и на обычных внедорожниках. Удачных всем экспериментов!

    Читайте также:


    avtoshef. com

    шины низкого давления из грузовых колес для вездехода, УАЗа, Нивы, караката

    Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

    Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

    А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

    Что такое ободрыши и для чего они нужны?

    Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

    Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

    С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

    Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

    Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

    Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

    Если:

    • в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
    • если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
    • по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

    Подумать о вышеперечисленном необходимо заранее.

    Процесс создания шин низкого давления

    Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

    Для самостоятельного создания ободрышей понадобятся:

    1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
    2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
    3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
    4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
    5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

    Также может понадобиться молоток (для рихтовки).

    Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

    Сперва:

    • шину тщательно очищаем от всей грязи, а затем сушим;
    • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).

    Далее:

    1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
    2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
    3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
    4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

    Теперь начинаем шину обдирать:

    • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
    • с использованием клещей образовавшееся отверстие фиксируем;
    • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

    Чтобы дело шло легче и быстрее, подрезаем ее ножом.

    Далее просто:

    • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
    • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

    Камера для будущего колеса готова.

    Теперь:

    1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
    2. Шлифуем каркас.
    3. Надеваем камеру-ободрыш на каркас.

    Покрышку качаем и можем устанавливать на наш автомобиль.

    Плюсы и минусы

    У ободрышей много преимуществ перед купленными колесами:

    1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
    2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
    3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
    4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
    5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

    Не лишены ободрыши и некоторых недостатков:

    1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
    2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
    3. Колеса изнашиваются намного быстрее обычных.
    4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
    5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
    6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

    Видео по теме

    Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

    Заключение

    Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

    Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

    Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

    А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

    Вконтакте

    Facebook

    Twitter

    Google+

    Одноклассники

    rcycle.net

    Вездеход на пневмоходу своими руками » Полезные самоделки

    Главным несущим элементом дополнительной рамы является дуга, согнутая из трубы 0 42 мм. Жесткость ее обеспечивается также трубами, образующими прочный треугольник, дополнительной распоркой из трубы 0 42 мм и четырьмя подкосами верхнего пояса рамы. Такая сложная форма потребовалась для того, чтобы грамотно распределить массу вездехода по колесам, разместить на нем третьего пассажира.

    Рис.1 . Внешний вид вездехода на пневмоходу сделанного своими руками.


    Сиденья на вездеходе мотоциклетного типа (штатные), без всяких переделок; способ их крепления такой же, как и на мотоцикле. Они разнесены друг от друга с учетом среднего роста человека и удобства посадки. Заводские ручки сидений заменены жесткими стойками с перекладинами длиной 240 мм, за которые очень удобно держаться. Между последним и предпоследним сиденьем под верхним поясом рамы установлен инструментальный ящик; на нем крепится медицинская аптечка. За передним сиденьем на кронштейне установлена вместо аккумуляторов канистра емкостью 2,5 л с маслом для двигателя. Задняя часть рамы верхнего пояса завершается дугой, под которой установлен резервный топливный бак емкостью 7 л.

    Рис. 2. Вездеход на пневмоходу на базе мотоцикла «Урал»:
    1 - рама пневмохода, 2 - двигатель, 3 - канистра для масла, 4 - указатели поворота, 5 - аптечка, 6 - подножки водителя и пассажиров, 7 - дополнительный топливный бак, 8 - стоп-сигнал, 9 - колесо, 10 - дуги безопасности, 11 опорные рукоятки пассажиров.


    Задний мост по конструкции очень прост и доступен для изготовления. Основное требование при его сборке - точность и соосность полуосей. Поэтому бугельная дуга приваривается к ним уже после сборки. Полуоси - от автомобиля ГАЗ-69 (длинные), или, что несколько лучше,- от «Волги» ГАЗ-21: при использовании последних диск колеса можно сразу надеть на шпильки (а полуось ГАЗ-69 соединяется с диском через дополнительный фланец). Полуоси проточены по диаметру 80 мм, посажены в закрытые подшипники (№ 180206) и" собраны в карданную трубу (от ГАЗ-6З) наружным диаметром 76 мм. Каждая полуось вращается в четырех подшипниках (по две с каждой стороны), что обеспечивает узлу длительную и надежную работу.
    Рис. 3. Доработка рамы мотоцикла «Урал».

    Правая и левая половины моста стыкуются в шлицевых втулках, установленных внутри ведомой звездочки. Шлицы на полуосях дорезаются и по ним вытачивают шлицевые втулки для ведомой звездочки. Последняя имеет 56 зубьев, ее диаметр 336 мм, а ведущая, смонтированная на редукторе главной передачи,- 28 зубьев (обе звездочки вместе с цепями - от списанного комбайна). Передаточное число заднего моста по отношению к главной передаче составляет 2:1.


    Рис. 4. Задний мост самодельного пневмохода:
    1 - полуось (от автомобиля ГАЗ-69, проточена до диаметра 30 мм), 2 - чулок (стальная труба диаметром 76 х 2 мм), 3 - подшипники (№ 180206), 4 - ведомая звездочка (Z=56), 5 - втулка звездочки, 6 - стойка бугеля (труба диаметром 34 мм), 7 - дуга бугеля (труба диаметром 34 мм), 8 - полуось (от автомобиля ГАЗ-69, проточена до диаметра 30 мм), 9 - подшипники (№ 180206), 10 - фланец, 11 - распорная втулка, 12, 14 - электрозаклепки, 13 - шлицевые втулки, 15 - втулки под подшипники.


    Задний мост закрепляется на раме хомутами при помощи болтов с резьбой М10. После совмещения продольных осей ведущей и ведомой звездочек на заднем мосту привариваются ограничивающие ушки, препятствующие перемещению моста по сегментам при больших нагрузках.


    Рис. 5. Передняя вилка самодельного вездехода на пневмоходу:
    1 - перья вилки, 2 - усиливающая косынка (внешняя), 3 - усиливающая косынка (внутренняя), 4 - верхняя дуга вилки (труба диаметром 42 х 3 мм), 5 - телескопические амортизаторы (от мотоцикла «Урал», укорочены сверху на 50 мм), 6 - хомут стопора суппорта, 7 - стопор, 8 - диск колеса (от автомобиля УАЗ-469, облегчен высверливанием отверстий), 9 - ступица колеса (от мотоцикла «Урал»), 10 - точечный сварочный шов (шаг - 20 мм), 11 - ось переднего колеса (используется ось заднего колеса мотоцикла «Урал», 12 - электрозаклепки.

    Пневмокамеры подошли от тракторных прицепов типа 1 ПТС-9 или 3 ПТС-12 (они используются с тракторами «Кировец» или Т-150). Диаметр колеса мы ограничили продольным ремнем шириной 150 мм, а его толщину - десятью поперечными ремнями шириной 50 мм и длиной 1300 мм. Диски колес автомобильные - от УАЗ-469. Пришлось, правда, их максимально облегчить - высверлить или отфрезеровать ряд отверстий. Давление в колесах - не выше 0,3 кг/см2, а при езде по мягкому снегу и того меньше. При установке колеса на диск поверх камеры надевается покрышка, сделанная из такой же камеры, разрезанной по ее меньшей окружности.


    Первоначально мы сделали неподрессоренную переднюю вилку, однако из-за ее жесткости хода колеса при движении снегохода от нее пришлось отказаться. Новый вариант - с телескопическими амортизаторами. Перья мы использовали от мотоцикла «Урал», укоротили их на 50 мм, а затем запрессовали в трубы основания вилки. Перья зафиксированы сварочными точками - электрозаклепками. В нижней части перьев хомуты срезаны и вместо них приварены другие, под ось 0 36 мм. Ось переднего колеса вездехода - из перьев передней вилки мотоцикла, соединенных длинной осью от заднего колеса мотоцикла. Один ее конец вставлен в трубу и зафиксирован электрозаклепками, а другой заворачивается во втулку с резьбой. Втулка запрессована и закреплена также электрозаклепками.

    Ступица колеса вместе с тормозным механизмом не переделывалась. Диск колеса крепится на ступице сваркой: с одной стороны - к фланцу 0 105 мм, а с другой - к тормозному барабану. Тормозной механизм удерживается от проворачивания при торможении стопором. Последний надевается на ось и плотно входит в паз суппорта; сам же стопор крепится на перья вилки хомутиком и двумя винтами Мб. На вилке имеются также два кронштейна для установки двух дополнительных фар.

    Редуктор главной передачи вместе со ступицей колеса оставлен без изменения. К ступице колеса (к маленькому ее фланцу) приваривается специально выточенная шайба, а на нее посажена и привернута ведущая звездочка (Z=28) (в случае использования для вездехода колес другого диаметра придется подобрать другую ведущую звездочку). Цепь имеет натяжное устройство - это маленькая звездочка (Z= 10), установленная в швеллере с продольным отверстием, который приварен к поперечной трубе основной дуги.

    Наш вездеход имеет передний лобовой щиток, он хорошо защищает от ветра. Руль для удобства удлинен до 1 метра; сверху на нем - поперечная траверса, на которую и опирается лобовой щиток. На вездеходе установлены фары, указатели поворота, стоп-сигналы и габаритные огни.

    Тормозная система с приводом на все три колеса позволяет при необходимости быстро останавливаться даже на самой скользкой дороге.

    Для надежной работы двигателя и его запуска на нем установлено магнето.

    Электрооборудование - 12-воль-товое, с генератором постоянного тока и реле-регулятором РР-24Г-2.

    Аккумулятора на нашем вездеходе нет, генератор обеспечивает работу двигателя уже при 700 оборотах в минуту.

    Надежные тормоза, наличие светотехнических приборов, эргономика в соответствии с требованиями ГОСТа для мотоциклов - все это дает возможность использовать машину зимой и на дорогах нашего города.

    В конструкции вездехода-пневмохода «Патруль» мы применили самые проверенные и надежные в работе узлы от серийных мотоциклов и автомобилей. Эксплуатация вездехода показала высокую его надежность. На скользком льду или дороге он оказался очень устойчивым благодаря блокировке полуосей заднего моста. Вездеход легко преодолевает крутые подъемы; мощности двигателя с большим запасом хватает для перевозки трех человек по плотному снегу, буксировки лыжников.

    Масса вездехода около 400 кг, поэтому использовать его на рыхлом снегу глубиной свыше 50 см затруднительно. Это обстоятельство вынуждает вместо переднего колеса ставить лыжи. Скорость вездехода на плотном снегу - до 100 км/ч, расход горючего: 8-9 л на 100 км.

    Были сомнения насчет управляемости: ведь мы не использовали дифференциал. Но вездеход оказался на редкость послушным и легким в управлении на снегу: когда было моему сыну 8 лет, он уверенно справлялся с машиной.

    И еще одна давно забытая «новинка» в нашем вездеходе - это устройство для покачивания колес. Вместо свечи в один из цилиндров заворачиваем штуцер, внутри которого стоит обратный клапан, отрегулированный на давление 0,5 атм. На конце штуцера - шланг. Мы запускаем двигатель на одном цилиндре и накачиваем любое колесо.

    О. Толстов из п. Дорожный, Марий Эл

    www.freeseller.ru

    Самодельные шины низкого давления или как своими руками сделать колесо под самоделку

    Автолюбители наверняка встречали серийные или самодельные транспортные средства с установленными огромными колесами. Такие колеса производятся в основном по специальным заказам. Называются подобные конструкции шинами низкого давления или сокращённо ШНД. Подобные покрышки достаточно широко используется на транспортных средствах военных, рыбаков, путешественников, охотников, на сельскохозяйственной и геолого-разведывательной технике.

    Само название сразу же дает определение главной отличительной особенности данных шин - в колесах такого типа низкое давление, поэтому внешне они напоминают подушки, на которых передвигается автомобиль. ШНД оказывают маленькое давление на покрытие, благодаря чему достигается оптимальный эффект для езды по бездорожью. Несмотря на уменьшенное давление на поверхность грунта, степень сцепления все равно остается высокой, что позволяет уверенно двигаться по пересеченной местности, болотам и грязи.

    Многочисленные исследования показали, что шины низкого давления имеют на 20% больший КПД, чем стандартные шины.

    ШНД имеют несколько отличительных особенностей:

    • За счет особой конструкции, данные покрышки имеют увеличенную площадь соприкосновения с поверхностью, благодаря чему автомобили на такой резине могут преодолевать практически любые препятствия.
    • Небольшое удельное давление позволяет использовать такие покрышки на сельскохозяйственной технике, поскольку при обработке почвы необходимо обеспечить минимальные нагрузки на грунт. По этой же причине ШНД используются на разнообразных вездеходах.
    • Управление автомобилем, оснащенным подобными колёсами, требует особых навыков. Рекомендуется как можно реже ездить по твердым покрытиям, а повороты проходить плавно, поскольку боковые поверхности ШНД - их самое слабое место, весьма нестойкое к износу.

    В зависимости от архитектуры конструкции и функциональных характеристик, различают несколько видов:

    1. Арочные.
      Как правило, данный вид используется для езды по бездорожью и устанавливается на колеса ведущего привода. В арочной конструкции - высокопрофильная резина (толщина до 700 мм), а ширина изделия больше чем в стандартных покрышках в 2-5 раз. По внешнему виду арочные шины больше напоминают бочки, нежели обычные летние или зимние покрышки. Рабочее давление внутри них (в среднем, 0.05 Мпа) не более, чем давление в обычном детском мячике.
    2. Широкопрофильные.
      Данные ШНД имеют овальный профиль, а конструктивные особенности позволяют использовать их на разных рабочих давлениях. В среднем, давление в них в 1,5-2 раза ниже, чем в стандартных. Одна из главных особенностей - устойчивость к фронтальному качению, что позволяет использовать покрышки на транспорте с повышенной грузоподъёмностью.
    3. Тороидные.
      Подобный вид исполняется как в камерном, так и бескамерном варианте. Конструкция предусматривает наличие усредненного профиля с практически равным диаметром окружности в соотношении 0,95-1,15. В виду своих особенностей и ценовой категории - очень популярны среди автолюбителей.
    4. Пневмокатки.
      На таких устанавливаются грунтозацепы, которые служат не только средствами для повышения характеристик проходимости в условиях бездорожья, но и выполняют роль общего ребра жесткости. Благодаря этому, эксплуатационные характеристики колеса увеличиваются в несколько раз и достигается высокая прочность конструкции.

    Стоимость шин низкого давления в несколько раз выше, чем стоимость обычных покрышек. Если же брать во внимание то, что нужно изготавливать их для специализированных целей, то цены могут достигать половины стоимости транспортного средства. Именно поэтому чаще всего автолюбители-экстремалы делают подобную резину самостоятельно.

    Самодельные диски и шины

    Прежде всего, необходимо выбрать исходный материал, на основе которого будут делаться подобные покрышки. Лучше всего, если основой конструкции станут шины с авиационного транспорта - они выполнены из резины повышенной прочности и самого наилучшего качества. Также подойдут покрышки от сельскохозяйственной техники или промышленных вездеходов.

    Каждая шина состоит из нескольких взаимосвязанных элементов. Для изготовления ШНД необходимо снять избыточную резину с протектора и боковых поверхностей, а с внутренней части - удалить посадочные сердечники. При необходимости, можно убрать даже прорезиненную часть кордовой основы, но сделать это достаточно сложно, не затронув близлежащий слой. Итак, главная задача - это облегчить покрышки и сделать такими, что они будут позволять автомобилю передвигаться по сложным участкам местности и слабонесущим грунтам.

    Процедура изготовления включает в себя несколько этапов:

    1. Чистим, моем и сушим заготовку. Размечаем маркером узоры нового протектора (места надрезов).
    2. Прорезаем резину по внутреннему периметру окружности, чтобы выдрать всю лишнюю проволоку.
    3. После этого вырезаем небольшие "окошки".
    4. Сквозь отверстия видим проволоку, которую поддеваем с помощью подручных инструментов.
    5. Фиксируем покрышку и цепляем проволоку к лебедке.
    6. С помощью лебедки вытягиваем всю проволоку.
    7. Подрезаем периметр окружности чуть ниже корда и фиксируем с помощью клещей.
    8. Отрываем лишнюю резину с помощью лебедки.
    9. Оттянутый кусок резины подрезаем с помощью ножа.
    10. С поверхности шины (протекторов и боковин) снимаем основную часть материала, слой за слоем, пока шина не будет представлена исключительно первоначальным каркасом.
    11. Зачищаем поверхности с помощью наждачной бумаги.
    12. Собираем каркас. К диску привариваем металлические трубки (пластины) и свариваем их между собой с помощью аналогичных трубок соответствующего размера.
    13. Тщательно отшлифовываем полученную заготовку, чтобы камера колеса не повредилась об острые фрагменты, оставшиеся после сварки.
    14. Натягиваем камеру на диск и подкачиваем шину. В результате, получаем готовую конструкция колеса, которую можно использовать для заранее определенных целей.
    15. Пришло время «одеть» получившиеся колеса на транспорт и испытать на ходу.
    Видео: шины низкого давления своими руками

    В данном ролике описана технология обдирки покрышки и станок для этой процедуры.

    Самоделки и сирийники на необычных колёсах

    Примеры заводских транспортных средств и изделий, произведённых народными умельцами, в конструкции которых используются ШНД.

    1. Промышленные:
      • Миниболотоход КИТ TM06.
      • Вездеход-амфибия Тигр XBH 8X8.
      • Внедорожник ТРЭКОЛ.
    2. Самодельные:
      • Снегоболотоход XPEN.
      • Лёгкий каракат 4WD.
      • Мотовездеход MVH.

    Как видим, снегоходы, болотоходы, каракаты и квадроциклы не могут обойтись без ШНД, особая конструкция которых позволяет с легкостью перемещаться по заболоченной или заснеженной поверхности. На мотовездеходах и кроссовых мотоциклах также достаточно часто устанавливаются подобные покрышки. Благодаря им, мотовездеходы быстрее и эффективнее проходят пересеченную местность.

    allkoreancars.ru

    Самодельный цельнорамный вездеход на подвеске ЧЕБОКА


    Какой красавец, не правда ли? Тогда давайте разберемся, как этот вездеход строил автор, на форуме Луноходов.нет его ник mishanya68.

    Характеристики и компоненты вездехода: полноприводный 4х4, цельнорамный на подвеске, двигатель и кпп от оки, раздатка от нивы, мосты с пневмоблокировками, колеса кразовские безкамерки ободрыши. Подвеска – А-образный + тяга панара, стойки с пружинами. Ход подвески в пределах 25 – 30 см, кузов открытый.

    Эскиз крепления А-рычага к мосту


    Рычаг крепится к мосту, как клюшки на пружинной подвеске, к раме через ШС. Пунктиром – панара.

    Рисунок протектора шин был выбран следующий, т.к. вездеход будет ходить в основном по лесным дорогам, кустарникам. На воде будет держаться уверенно.


    Вот такой профиле гиб сделал автор для гибки заготовок на бедлоки

    Заготовка для конусов

    Конус с бедлоком в сборе

    Готовый диск

    Колесо в сборе

    Довариваем остальные конусы и можно приступить к капиталке двигателя и коробки, переборке и перечулковке мостов. И только после этих действий приступаем к основному строительству.

    Рама ЧЕБОКИ цельная и вот как он выглядит на колесах:

    Ставим мотор

    Немного конкретики: клюшки взяты от нивовских тяг, саленблок у рамы с задней стойки 2108. Чулок переднего моста пришлось переделать, чтобы сместить редуктор на сторону водителя - это дает возможность более удобно разместить раздатку и карданы.

    Чтобы избежать спуска колес (напомню они у нас безкамерки) в каждое необходимо залить 2,5л логвея и 2,5л тосола, в вывешеном состоянии прокручиваем минут 5. После проделанных манипуляций, держат минимум 3 недели.

    Ставим раздатку, на фото подвеска в среднем положении, для ориентира приставлена 1 метровая линейка.


    Проверяем ход подвески – поднимаем колеса по диагонали на 220 м от земли и видим, что ход стоек почти исчерпан и ограничен штатными отбойниками.

    Ставим все агрегаты на раму и занимаемся дальнейшим строительством корпуса

    Передние тормоза

    Обшиваем листовым алюминием

    Первый выезд ЧЕБОКИ

    Подводим небольшой итог проделанной работы над созданием вездехода



    Агрегат получился довольно огромным, в гараж еле помещается, от верха до потолка 5 см.

    ЧЕБОКА на просторах

    Здесь хорошо видна работа блокировок


    Еще автор сварил прицеп для перевозки вездехода:

    Немного видео







    Источник Доставка новых самоделок на почту

    Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

    *Заполняя форму вы соглашаетесь на обработку персональных данных

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    usamodelkina.ru

    Как сделать колеса низкого давления своими руками, диски

    Использование правильных шин – одно из главных условий хорошей проходимости для любого вездехода. Поскольку стоимость специализированного комплекта, почасту изготавливающегося мелкосерийно либо и вовсе на заказ, нельзя назвать гуманной, рассмотрим, как сделать колеса низкого давления своими руками. На видео продемонстрируем процесс преображение стандартных грузовых покрышек в ободрыши.

    Целесообразность установки

    Рассмотрим особенности, которые делают шины низкого давления настолько эффективными:

    • небольшой вес, по сравнению с обычными внедорожными покрышками соизмеримых габаритов. Благодаря этому ДВС намного легче проворачивать колеса, что равнозначно увеличению крутящего момента без изменений в двигателе либо трансмиссии;
    • увеличенная площадь контакта с дорожным полотном. Как известно из курса физики, чем больше площадь, на которую распределяется масса, тем меньше давление на поверхность в каждой точке. Именно это обуславливает использование колес низкого давления на болото- и снегоходах. Аналогичный эффект используется и в сельскохозяйственной технике, где излишняя нагрузка на грунт вредна для культур. При определенном соотношении массы транспортного средства, вытесняющей площади и количества помещающегося в покрышку воздуха, автомобиль приобретает плавучесть.

    Регулировать удельное давление на грунт, а следовательно, и проходимость можно изменение внутреннего давления покрышки. Транспортное средство реально оборудовать автоматической подкачкой шин, после чего изменять давление можно из салона.

    Единственный заметный недостаток шин низкого давления – уязвимость к прокалыванию острыми предметами. Такой минус обусловлен высокой эластичностью резины, что при преодолении бездорожья является дополнительным плюсом.

    Варианты конструкции

    Поскольку в нашем случае нам интересен процесс изготовления покрышек повышенной проходимости своими руками, останавливаться на заводских вариантах конструкции мы не будем. Виды шин низкого давления, которые доступны для самостоятельного изготовления:

    • в качестве базы используется камера из шины нужного размера. Диск при этом можно полностью изготовить своими руками либо дооснастить необходимыми упорами и крепежами готовое колесо. Поскольку камера очень эластичная, ей необходим дополнительный подпор, который будет препятствовать заламыванию при боковых нагрузках. По периметру пятная контакта камера обвязывается кусками плотного материала или цепями, что необходимо не только для крепления камеры к диску, но и для создания эффекта грунтозацепов. Возможность цепляться важна не только на песке, рыхлом грунте либо снегу, но и на воде;
    • ободрыши низкого давления. В качестве основы используются грузовые шины, из которых срезается часть протекторного и профильного слоя. В итоге покрышка становиться легче и приобретает дополнительную эластичность. Чтобы уменьшить риск разбортировать колеса при езде на низком давлении, как и в предыдущем случае, необходимо изготовить дополнительный боковой упор. Как сделать ободрыши, а также конструкцию диска рассмотрим далее на фото и видео.
    Камерный вариант

    В первую очередь вам необходимо подобрать или выточить самостоятельно диски, которые будут подходить под параметры ступиц вашего ТС. Как можно поступить, если необходимо подогнать ширину диска под камеру:

    • разрезать диск, вырезав внутреннюю часть необходимого размера, затем опять сварив диски, если необходимо уменьшить посадочный размер;
    • если ширину нужно увеличить, то между двумя разрезанными половинами вваривается часть другого диска. Сделать такие колеса вам могут на заказ, так как изготовление разварок – довольно распространенная услуга.

    Для изготовления выбранного нами вида колес низкого давления потребуются металлические пруты (безопасная толщина зависит от размера камеры, а также частоты расположения перемычек). Боковые упоры привариваются к основе диска, к ним потом крепятся поперечные перемычки, которые и будут посадочным местом на диске для камеры. Для улучшенной боковой поддержки вся система укрепляется по внутреннему периметру профиля шины круговым прутом.

    Некоторые изобретатели для перемычек, огибающих пятно контакта, используют цепи. Решение неплохое, поскольку позволяет получить дополнительные снего-, водо- и грунтозацепы. Также можно использовать буксировочные тросы, которые после обвязки будут покрывать долю камеры, препятствуя ее повреждению.

    Скорее всего, лишним будет напоминание о том, что все крепежные элементы, обращенные к камере, должны быть довольно плоскими. Иначе при проезде неровностей есть большая вероятность пробить камеру.

    Делаем ободрыши

    Для самостоятельного изготовления шин низкого давления вам потребуются:

    • б/у покрышки от грузовика (к примеру, от Газ-66 или шины ВИ-3, устанавливаемые на Краз 255). Если вы будете покупать шины специально под ободрыши, то выбирайте резину, не «пожеванную» внутри. Иначе после снятия верхнего слоя вы получите слабое место или и вовсе дыру, которую придется вулканизировать;
    • строительный нож и комплект сменных лезвий, так как в конструкции шины используются достаточно прочные нити, которые быстро тупят лезвия;
    • шаблон, который можно изготовить из плотного картона или тонколистовой стали. Чтобы ободрыши были не только эффективными, но и смотрелись неплохо, протектор необходимо вырезать максимально ровно и симметрично. Также вам потребуется мелок либо маркер, которым вы будете обводить шаблон;
    • прочные зажимы. Таковые часто используют рихтовщики для зажатия кузовных панелей при восстановлении битых автомобилей. Подойдет и обычная струбцина, но действовать в таком случае нужно аккуратней;
    • ручная либо механическая лебедка, а также трос, которыми натягивается отрезаемый кусок протекторного слоя. Можно использовать ручной редуктор либо лебедку, установленную на автомобиле. Вручную создать усилие, чтобы сделать ободрыши, у вас не получится, так как слои резины очень плотно скреплены.
    Самостоятельное изготовление
    Чтобы изготовить ободырыши, первым делом необходимо вытащить боковой металлический корд. Для этого сделайте надрез, отступив от внутренней части покрышки примерно 10 мм. Подцепите корд отверткой, а затем, зацепив крюком, выдерните металлический обод с помощью лебедки.

    По всему периметру колеса с помощью шаблона нанесите будущее очертание протектора. Некоторые ободрыши можно увидеть с оставленным по центру протектором. Именно по контуру очертаний необходимо сделать надрезы резины. Для этого лучше всего использовать строительный нож, так как вы сможете контролировать глубину пореза, выставив необходимую длину лезвия. Если вы уверены в своих силах, можете использовать болгарку. Чтобы не прорезать шину насквозь, ориентируйтесь по звуку. Как только вы прорежете резиновый слой и достанете до металлического корда шины, звук приобретет соответствующую окраску.

    Надрежьте профиль покрышки по внутреннему периметру (где раньше было металлическое кольцо из проволоки). Именно за надрезанный отрезок необходимо зацепиться зажимом. С помощью лебедки создайте натяжения, а затем канцелярским ножом постепенно подрезайте отслаиваемый кусок. После обдирки всей шины вы получите ободрыши. Учтите, что при создании натяжения шина будет стремиться посунуться, поэтому необходимо реализовать упор.

    При работе не стойте по направлению натяжения лебедки, чтобы зацеп не сорвался и не причинил вам травм. Разумеется, стоит подумать о сохранности вещей, находящихся в зоне поражения.

    Особое внимание этому пункту стоит уделить, если ободрыши вы делаете с помощью установленной на автомобиле лебедки. Для обдирки совсем необязательно создавать большое усилие. Для пущей безопасности положите на трос старую куртку, которая послужит своеобразным гасителем, если зажим все-таки сорвется.

    Диски

    На видео достаточно ясно показан процесс изготовления дисков своими руками. Поскольку шина после обдирки приобретает эластичность, необходимо позаботится о хорошем боков подпоре. Чтобы при уменьшении давления ободрыши не спускали и не стремились разбортироваться, при монтаже применяется специальный герметик. При выполнении всех рекомендаций самостоятельно сделанные шины низкого давления практически не уступают заводским аналогам.


    autolirika.ru

    Самодельный вездеход на шинах низкого давления (41 фото+видео испытаний)

    Вездеход самоделка на шинах низкого давления, с полным приводом и рамой переломного типа.

    Представляем Вашему вниманию, самодельный колёсный вездеход «переломку». Этот вездеход способен не только ездить по бездорожью, но и отлично преодолевать водные преграды. Плавучесть обеспечивается за счет пневматических колёс и герметичного кузова. Техника способна помимо водителя перевозить пол тонны груза.

    Материалы использованные для постройки вездехода:

    • ДВС — Tiger-390Е мощностью 13 л.с.
    • КПП 5 ступ. от автомобиля Golf-2.
    • Сцепление и ШРУСы так же от Golf.
    • Мосты от ВАЗ классика.
    • Профильные трубы.
    • Листовой металл.

    Рассмотрим более подробно этапы постройки и главные узлы вездехода.

    Рама вездехода сварена из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

    Мосты от ВАЗ «классика».

    Доработки переднего моста вездехода.

    А вот запчасти использованные для блокировки дифференциала:

    На двигатель, установили карбюратор К65С, после чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

    Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

    Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

    Изготовлены диски.



    Ниже представлена схема по которой делались диски с основными размерами:

    Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.
    Вес диска в сборе составляет 22 килограмма.

    Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

    Запорное кольцо.

    Самодельный вулканизатор.

    Сделан глушитель. Длинна глушителя составляет 400 мм, диаметр 11 сантиметров, для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

    Крепление оси к раме.

    Рулевое.

    Задняя полурама.

    Установлен генератор 14В 65А.

    Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

    Видео автора самоделки: испытания вездехода на суше и воде.

    Автор самоделки: Владимир. Беларусь.

    avto-samodelkin.ru

    Самоделки на шинах низкого давления своими руками

    Вы наверняка хотя бы раз встречали на российских дорогах транспортные средства, на которых были установлены огромные колеса и диски, которых в продаже не встретишь. Они делаются на заказ и называются шинами низкого давления (сокращенно — ШНД). Эти покрышки пользуются популярностью у таких категорий населения:

    • военных;
    • рыбаков или охотников;
    • геологов;
    • фермеров;
    • путешественников.
    Самодельные диски для шин низкого давления

    Согласно общим характеристикам, ШНД имеют пониженное давление по сравнению с обыкновенными моделями резины. Внешне они гораздо больше обыкновенных моделей, оказывают небольшое давление на покрытие дороги или бездорожье, что и является решающим фактором для удобной езды по любому покрытию. Невзирая на пониженное давление, сцепление у таких моделей все равно довольно высокое, что обеспечивает быструю езду по:

    • болоту;
    • бездорожью;
    • полю;
    • лесу.

    Шины с низким давлением и диски к ним, изготовленные на заказ или своими руками, высоко оцениваются специалистами, которые отмечают их на 20% больший КПД по сравнению со стандартными заводскими моделями. Колеса, в которых вставлена резина с низким давлением, отличаются следующими особенностями:

    • большую площадь соприкосновения с покрытием, что предотвращает быстрый износ резины;
    • невысокое удельное давление. Это дает возможность эксплуатировать покрышки на технике для сельского хозяйства, так как обработка почвы требует минимальной нагрузки на нее. Эта же причина подразумевает использования подобных покрышек на вездеходах;
    • вам потребуются определенные навыки для управления авто с самостоятельно изготовленными комплектующими для колес. Также невысокая износоустойчивость боковых сторон резины ШНД требует аккуратного прохождения поворотов, а также нечастой езды по твердому дорожному покрытию.
    Диски для ШНД своими руками

    Цена на ШНД и комплектующие к ним порой достигает 50% цены транспортного средства. Именно по этой причине автолюбители в последнее время осваивают технологию изготовления самодельных шин низкого давления.

    Виды конструкций

    Колеса для вездеходов и сельскохозяйственной техники можно сделать самому. Для начала рассмотрите классификацию шин, которой определяется плотность, количество и качество материала для каждого вида, а также материал покрышек. Шины ШНД могут быть такой формы:

    Алгоритм работ

    Самая простая конструкция колеса состоит из пневматика с двумя дисками. По заранее проделанным расчетам вы вытачиваете ступицу. Она отличается такими особенностями:

    • если она не является ведущим элементом, нужно соорудить посадочное место для подшипников;
    • если ступица — главный элемент, сделайте для нее посадочное место под ось.

    Также расположите на ступице фланцы для закрепления дисков. Диски для шин низкого давления можно самому сделать из простой стали листового типа (толщиной от 1 до 3 мм) или же сплава на основе алюминия, имеющего маркировку Д 16 или АМГ. Если вы не хотите изготавливать диски самостоятельно, вам понадобятся обыкновенные диски для автомобилей нужного размера, которые вы сможете приобрести в автомагазине.

    Резьбовые фиксаторы — приваренные с лицевой (наружней) стороны обода диска. В них закручиваются болты, которые удерживают шину от проворачивания.

    Далее следуйте алгоритму:

    • приварите к дискам спицы, соединив их с обеих сторон трубкой для предотвращения разрушения конструкции после накачивания камеры;
    • по кругу диска наваривается трубка в виде обруча;
    • к диску крепится изготовленное заранее посадочное место крепежа к оси;
    • после монтажа снимите при помощи болгарки острые концы, что защитит камеру от прокола изнутри.

    Шины низкого давления своими руками можно изготовить в домашних условиях. Вам понадобятся следующие материалы и инструменты:

    • шины. Лучше всего для изготовления качественных шин подойдет резина с авиационного транспорта, а также промышленных аппаратов и техники, использующейся в сельском хозяйстве;
    • маркер для нанесения разметки;
    • нож;
    • болты;
    • лебедка;
    • резиновые перемычки.

    Для начала вам нужно будет разметить заготовку при помощи маркера, предварительно помыв и высушив ее. Затем следуйте инструкции:

    1. Вырежете лишний материал по окружности.
    2. Оставьте «окошки» для соединения с диском и ступицей.
    3. Вытащите проволоку и лишнюю резину при помощи лебедки.
    4. Зачистите поверхность, используя наждачную бумагу.
    5. Натяните каркас на шину, предварительно отшлифовав его. Подкачайте колесо до нужного уровня.

    [democracy]

    [democracy]

    okuzove.ru

    Пневмоход своими руками: фото, описание, видео испытаний

    Самодельный пневмоход сделанный умельцем Иваном Степченко из г. Сумы.

    Далее автор рассказывает о своём самодельном вездеходе.

    Пневмоход сделан из мотоцикла МТ Днепр -11, и различного металлолома. Основное удовольствие для меня представляет сам процесс конструирования и предвкушение результата.

    От мотоцикла взят двигатель, коробка, мост и все что с этим связано. Задний мост представляет собой самодельный мост от Волги который немного облегчен и расширен.

    Дифференциал открытый, вместо конической шестерни на нем ведомая звездочка. На месте заднего колеса мотоцикла осталась только ступица с тормозным барабаном ка который прикреплена ведущая звездочка. Замена этих двух звездочек позволяет менять передаточное число.
    Колеса диаметром 1200 мм, ширина 500 мм. Такие достаточно большие колеса основное преимущество вездехода, они обеспечивают прекрасную проходимость.

    Колесные диски взяты от УАЗа, облегченные. Сами колеса сделаны из камер от тракторного прицепа с защитой из такой же разрезанной камеры и оболочки из прочного армированного ПВХ и прорезиненных хомутов. Давление в колесах 0,2 атм.
    Сидения рассчитаны на 4 человека. Аккумулятор на 55А под сидением, там же и бардачок.

    Поскольку двигатель мотоцикла, работает в тяжелых условиях, он перегревается и часто приходится останавливаться. Решил сделать принудительное охлаждение.

    Был в наличии вентилятор системы охлаждения от ВАЗ 2106, решил его и поставить. Впереди двигателя места нет поэтому установил снизу под поддоном. Сделал дефлектор из алюминиевого листа. Первые испытания подтвердили правильность решения, с принудительным охлаждением двигатель работает намного стабильнее.

    Подведу итог: вездеход очень огромный, обзор отличный, просвет огромен, проходимость для такой компоновки превосходная. Из минусов большая масса и габариты.

    Видео: самодельный пневмоход на шинах низкого давления.

    Автор самоделки: Иван Степченко. г. Сумы.

    Поделиться в соц. сетях

    avto-samodelki.ru

    Станок для обдирки покрышек своими руками

    Время на чтение: 5 минут

    Изготовить облегченные шины для вездехода самостоятельно вполне возможно. В простонародье их еще называют колеса ободрыши и пневматики. Основой для будущих комплектующих вездехода могут послужить бывшие в употреблении колеса трактора, КАМАЗа и КрАЗа.

    Весят такие покрышки много, поэтому чтобы подогнать их под обычный вездеход, понадобится ободрать верхний слой. И тут встает вопрос: как ободрать колеса на вездеход? Процедура это довольно сложная и трудоемкая, поэтому сразу следует запастись терпением и силами. Работа предстоит очень аккуратная, так как при любом неловком движении можно будет испортить шину навсегда.

    Шины ободрыши

    Когда необходимая покрышка уже выбрана, то нужно ее подготовить к работе. Для этого потребуется вымыть ее и высушить, а также металлической щеткой убрать все камни, застрявшие в протекторе. Еще одним важным моментом предшествующей работы является выбор помещения. Оно должно быть просторным и хорошо оборудованным. Отличным вариантом может стать вместительный гараж.

    Обдирка шин для вездехода

    Из самых необходимых можно выделить:

    Если все комплектующие имеются, то можно начинать. Наносить меловую разметку необходимо для будущей прорисовки протектора. Причем это можно делать насколько позволит фантазия. Но лучше нарисовать самый простенький, чтобы работы было меньше.

    Самой первой подготавливается лебедка, ее следует надежно прикрепить к стене либо полу. Недалеко от лебедки потребуется оборудовать место фиксации покрышки. Она должна устанавливаться и быть неподвижной во время работы электролебедки. Можно сделать отверстие в бетонном полу и вставить туда лом, а на него в последствии одеть шину. Но если фантазия может выдумать крепление поинтереснее, то не стоит сдерживаться. Для канцелярского ножа обязательно понадобятся сменные лезвия, так как во время работы они очень быстро тупятся.

    Материалы для обдирки покрышек

    Инструкция по обдирке резины

    Начинать обдирать можно сразу после всех подготовительных этапов и сбора инструментов. После нанесения разметки протектора по меловым линиям следует пройтись канцелярским ножом. Его необходимо держать под углом, иначе у протектора не получится вид трапеции. Глубина надреза должна доходить до плетеного корда. Лезвие ножа не нужно выдвигать сильно, так как оно быстро сломается под усилием. Только кончик должен выглядывать из пластмассовой основы.

    Для этого следует прорезать колесо по всей окружности, отступив от края около одного сантиметра. Глубина надреза должна быть такая, как и на протекторе. Чтобы поддеть проволоку, понадобится прорезать ножом небольшой квадрат и отодрать его. После этого она станет видна и ее легко можно будет поддеть. Сделать это можно отверткой, понемногу оттягивая проволоку к себе. Потом уже отвертку можно заменить монтажкой, чтобы вытянуть больше проволоки для зацепки лебедкой.

    Чтобы проволока отворачивалась быстрее, ее с обеих сторон нужно подрезать ножом. Когда получилось вытянуть достаточную петлю, то можно переходить к этапу фиксирования покрышки. Трос с крюком цепляется за петлю и запускается лебедка. Шина должна быть неподвижной, иначе проволоку вытянуть не получится. Спешить не стоит, так как рядом с проволокой нужно будет делать подрезы для ее хорошего выхода. Также можно немного помогать лебедке монтажкой. Когда этот этап работы окончен, можно переходить к следующему.

    После удаления проволоки канцелярским ножом следует прорезать выше посадочного места покрышки по кругу. В место разреза нужно вставить клещи и плотно зажать. Крюк лебедки зацепить за клещи и понемногу тянуть. Таким образом получится содрать резиновое кольцо. После этого поперечными надрезами нужно исполосать бок колеса. Но заранее лучше сделать разметки, чтобы было виднее.

    Когда надрезание закончено, то до края полоски нужно прицепить клещи и зажать. И с помощью лебедки содрать отмеченный пласт. Для удобства нужно подрезать ножом края, но делать это аккуратно, дабы не задеть корд. После обдирки всех полос можно приступать к протектору. Его понадобится прорезать бензопилой. Но делать тоже надо все аккуратно, иначе вся работа сойдет к нулю. Если все делать правильно, то получатся очень даже добротные колеса обдирыши для вездехода.

    Как ободрать шины от ГАЗ 66 на УАЗ

    Покрышки от ГАЗ 66 наиболее часто пригождаются для такого рода работ, так как кордовых слоев там немного, и сделать из них легкие колеса не так уж трудно. Но многие профессионалы своего дела все же отмечают, что данные покрышки после обдирки сильно лохматятся. Такие колеса быстро стираются и могут прослужить совсем недолго. Поэтому во время срезания боковых полос стоит работать аккуратнее, дабы не сильно порезать нити. Но зато покрышки получаются не жесткими, что очень хорошо для вездехода.

    Ободрыш от ГАЗ 66

    Еще автолюбители часто интересуются: какие шины ободрать под высоту 900? Для такого дела подойдут покрышки с посадочным диаметром на 16 дюймов, имеющие 850 мм по наружному диаметру. Это такие шины, как я-324, нкф-8 от тракторной телеги ПТС-4, и колеса от комбайна л-163. После обдирки получится сделать их как раз около 900 мм в высоту.

    Купить уже готовые колеса с дисками специально для вездехода — очень дорого, поэтому можно попробовать сделать все самостоятельно. Главное — найти покрышки-доноры и запастись терпением. А если присутствует страх, то можно отдать такие колеса на обдирку профессионалам. Стоить это будет все-равно дешевле, чем новый комплект шин.

    ГНТИ — Оборудование для переработки шин — Видеорепортажи из мира науки и техники

    Фото оборудования переработки шин

    Работы вырывателя проволоки из шины с двух сторон.wmv — Автосервис (СТО), диагностика, ТО и ремонт, продажа автозапчастей

    Переработка шин, покрышек, кпш-1, 300 кг/ч, 11 г в Подольске / Купить, узнать цену на сайте Classifieds24

    doska7.ru — куплю шины для наварки

    Резка шин — Станок для резки шин — Ножницы для резки автомобильных шин.

    В Татарстане 31-летнему мужчине оторвало часть руки из-за проволоки в покрышке Газета "DAILY"

    sozont: станок для вторичной переработки резины

    I?EAOI$??·UEe=` -I?EAOI$`AiEe=` -I?EAOI$??EeEe=` -IEUAIA OIEe=` -I?EAOI$-UEe"u?µ?*?O?OEµOµ

    Станки для переработки шин в крошку ГОТОВЫЙ БИЗНЕС — Доска бесплатных объявлений в Москве — (4598127)

    Автоматическая линия для переработки автомобильных шин, резины в крошк

    Оборудование нарезки старых колёс

    Техноимпорт: Утилизация шин, Переработка покрышек, Переработка шин, Утилизация покрышек, Резиновая крошка, Оборудование для пере

    завод по переработке шин

    Производство: переработка покрышек

    Оборудование для переработки шин в крошку! в Хабаровск, Предприятие ООО "Фар Ист Транс", обращаться к Татьяна : Прочее — stanok-

    Линия для переработки шин в резиновые чипсы, цена 14 500 $, купить в Благовещенске — Tiu.ru (ID# 49560948)

    mnogotochie: многофункциональная установка по переработке шин

    Переработка автошин.flv — Видеоинструкции: Как сделать своими руками

    Доброе время суток Всем,
    Решил написать про то как мы с отцом делали оборудование для извлечения проволки из б/у шин. Так как на Drive только 3дня как за регился не все фото сейчас ссобой (на вахте) через 4дня вахта закончится, выгружу другие фото по оборудованию для переработке пластика.

    на 1) фото проволка из посадочного кольца, 2)шины собраные по городу за месяц. 3)финальная часть, осталось прикрутить панельку с пускателем.(тольлко собрал)

    насос обычный НШ и Распределитель Р-80, маслобак (газовый балон на 40литров), целиндр от сельхоз техники.

    в процессе выдергивания проволки заметил что проволка из колес Белшина и КАМАшина ОМСКшина овальная и зачастую рвется не выйдя и на половину.
    проволка же из Бриджстоуна, Мешлен, Гудрич, зачастую квадратная как в дворниках ввиде пружинки.
    из китайских практически не возможно выдернуть проволку по причине усиленной бортовой оплетке.

    здесь можно посмотреть работу дробилки.

    здесь можно посмотреть работу корда удалителя

    прошу прощения за не качественную съемку (сказывается отсутствие операторского опыта)))

    Действительно ли отшелушивающие гели отшелушивают мою кожу? (с видео)

    Уведомление о партнерской программе: я получаю небольшую комиссию за покупки, сделанные по партнерским ссылкам.

    «Неужели все, что скатывается с геля для пилинга, действительно моя кожа?

    Это вопрос, с которым я часто сталкиваюсь! Если вы забыли, пилинг-гель - популярное очищающее средство в Азии. Вы начинаете с водянистого геля, подобного этому, который наносите на лицо (одна фотография - гель-пилинг Laneige Strawberry Yoghurt Peeling Gel):

    Затем вы массируете гель в лицо и получаете:


    Во-первых, как видите, здесь ОЧЕНЬ всего, и он светло-розовый, а это не мой цвет кожи! Но, в конце концов, это блог о науке о красоте, так что давайте поэкспериментируем…

    Вот два геля-пилинга, которые я заказал на eBay, когда моя кожа была в ужасе здесь, в Европе: The Face Shop White Jewel Peeling Gel и Tony Moly Floria Peeling Gel (когда я везу средства по уходу за кожей, я беру с собой кратные).

    Чтобы проверить, являются ли волокна кожей, продуктом или смесью того и другого, я носил нитриловую хирургическую перчатку на левой руке и палец другой перчатки на правой руке (чтобы я мог убедиться, что пуговица у меня сухая. нажимающий палец для фото). Я начал с капельки активного пилинг-геля Tony Moly Floria, примерно столько же, сколько я бы использовал для всего лица:

    Затем я массировал его пальцем в перчатке добрых тридцать секунд, чтобы получить следующее:

    Несколько волокон! Так что продукт определенно вызывает некоторые комочки.Но на коже проходит около 5 секунд, прежде чем вы получите много комкованных волокон. С другой стороны, 30 секунд без контакта с кожей дали мне очень мало. Я попытался подождать и сдуть немного воды, на случай, если лишняя вода мешает продукту склеиваться должным образом, но безуспешно (часть воды обычно впитывается кожей). Это сбило меня с толку на минуту - пока я не вспомнил, что в геле очень много воды. Что есть в коже, что может плохо взаимодействовать с водой и вызывать странные текстуры? Масло!


    Я приготовил новую перчатку и каплю геля Floria и добавил пару капель масла для балансировки кожи Jurlique Skin Balancing Face Oil (я уверен, что обычное кулинарное масло подойдет, но оно у меня было под рукой).

    руб. Руб. Руб… эй, привет! Комки!

    Я также проверил с гелем-пилингом The Face Shop White Jewel Peeling Gel. Оригинальный отпускаемый товар:

    После растирания пальцем в перчатке - небольшое скопление:

    Добавил каплю масла:

    Снова потер - много комков!

    Вот такое же количество натертой на тыльной стороне руки:

    Как видно из произведенного количества, большая часть отделяемого вещества является продуктом, а некоторые кожные масла соединяются с ним, образуя комочки.Но обратите внимание, как продукт на перчатке полностью белый, а волокна на моей руке немного серые? Это грязная кожа, и если вы когда-либо использовали пилинг-гель на шелушащемся участке лица, вы знаете, что он невероятно эффективен при удалении омертвевшей кожи (хотя и недостаточно эффективен, чтобы стереть столько кожи, сколько вы думаете. от того, что увидел, как это сгущается).

    Итак, что происходит? Пилинг-гели часто утверждают, что они «очищают» омертвевшую кожу с помощью фруктовых ферментов, но они не могут действовать в течение 10 секунд, не обжигая ваше лицо.Это означает, что отшелушивающие гели на самом деле являются очень мягким физическим скрабом - скребки представляют собой мягкие, сгруппированные волокна, которые обычно состоят из сгруппированных акрилатов / кроссполимера C10-30 алкилакрилата * (иногда обозначаемого как «карбомер» в списке ингредиентов. ). Некоторые гели также содержат много целлюлозы, которая усиливает эффект комкования (обычно это непрозрачные гели, такие как гель-пилинг с клубничным йогуртом Laneige и гель-пилинг The Face Shop White Jewel Peeling Gel).

    (Посмотрите видео для этого поста - в нем также есть немного дополнительного микроскопа!)

    Согласно Colin’s Beauty Pages, биоразлагаемый водорастворимый акрилатный полимер обычно используется для загущения продукта, но если его слишком много, полимер будет комковаться на коже, что обычно считается проблемой.В данном случае это главная особенность продукта! Если вы ищете более экологичную альтернативу скрабам из микрогранул, это может быть вам подойдет.

    Заключение. Пилинговые гели - это не химические отшелушивающие средства - это мягкие физические отшелушивающие средства (скрабы). Волокна формируются из ингредиентов, которые изначально находятся в геле, и собираются в комки от растирающих движений с некоторой помощью масел на вашей коже. Там тоже будет небольшое количество омертвевшей кожи.

    * Я использовала только пилинг-гели с этим ингредиентом в качестве связующего ингредиента - вполне возможно, что существуют пилинговые гели, в которых используется другой ингредиент.

    Этот пост также содержит партнерские ссылки - если вы решите перейти по ссылке и поддержать Lab Muffin финансово, спасибо! Для получения дополнительной информации см. Политика раскрытия информации.


    Как очистить чеснок - щепотка ям

    Это первая публикация из серии наших любимых кулинарных советов + хитростей на кухне!

    Свежий чеснок - отправная точка бесчисленных рецептов пикантных блюд.От соусов для пасты до супов - всегда полезно держать на кухне запас чеснока. Знание того, как чистить свежий чеснок, быстро поможет вам приготовить. Вот два способа быстро и легко очистить чеснок.

    Смотрите, как чистить чеснок:

    Как очистить чеснок: метод измельчения

    Измельчение чеснока происходит быстро, и его можно без проблем добавить в обычный процесс приготовления. Все, что вам нужно, это чеснок и поварской нож.

    Шаг 1: Ослабьте головку чеснока.Отделите зубчики и отодвиньте столько зубчиков, сколько вам нужно.

    Шаг 2: Положите один зубчик на разделочную доску.

    Шаг 3: Поместите нож плоской стороной на зубчик чеснока, крепко держа ручку. Положите пятку другой руки на плоскую сторону ножа и сильно надавите, пока не услышите хруст.

    Шаг 4: Снимите ослабленную кожицу зубчика чеснока и выбросьте. При необходимости нарежьте, нарежьте или измельчите чеснок.Вы также можете использовать чесночный пресс, если хотите облегчить себе задачу. Повторите то же самое с оставшимися зубчиками чеснока.

    Этот метод чистки чеснока раздавливанием является быстрым и идеально подходит, когда вам нужно всего лишь несколько зубчиков очищенного чеснока.

    Как очистить чеснок: метод встряхивания

    Взбалтывание чеснока на удивление эффективно и требует использования стандартной стеклянной банки размером с кварту.

    Шаг 1: Ослабьте головку чеснока и поместите все зубчики в стеклянную банку размером с кварту.Плотно закрутите крышку.

    Шаг 2: Энергично встряхните примерно 15-20 секунд. Посмотрите на чеснок, чтобы убедиться, что большая часть зубчиков очищена. При необходимости встряхивайте еще несколько секунд.

    Шаг 3: Отвинтите крышку и насыпьте зубчики чеснока на разделочную доску. Отделите кожуру для гвоздики. Нарезать, пропустить через мясорубку, по необходимости нарезать чеснок.

    Этот метод очистки чеснока встряхиванием - это быстрый способ очистить большое количество чеснока за один раз.

    Как хранить очищенный чеснок:

    Очищенный чеснок можно хранить в герметичном контейнере в холодильнике около 3-5 дней. Перед использованием проверьте, нет ли признаков порчи.

    Для более длительного хранения разложите чеснок на противне и заморозьте на 1 час. Переложите замороженные гвоздики в герметичный контейнер на срок до 6 месяцев. Примечание: замораживание чеснока может изменить текстуру чеснока.

    Как избавиться от запаха чеснока с рук:

    Чеснок имеет восхитительный вкус, но от руки может пахнуть довольно остро.Чтобы избавиться от запаха чеснока, намочите руки и потрите их о поверхность из нержавеющей стали. Это может быть внутренняя часть раковины, большая кастрюля из нержавеющей стали или даже кусок мыла из нержавеющей стали, сделанный специально для этой цели.

    Связанные инструменты:

    Это партнерские ссылки, чтобы делиться тем, что нам нравится! ♡

    Пресс для чеснока - Нам очень нравится наш пресс для чеснока! Изготавливает идеально измельченный чеснок без запаха рук.

    Разделочная доска

    - это наша самая любимая разделочная доска на кухне.

    Mason Jar - Если вы идете путем встряхивания! Также пригодится примерно для миллиона других вещей на кухне.

    Мыло из нержавеющей стали - для тех, кто любит запах чеснока, но не касается рук. 🤗

    Рецепты для любителей чеснока:

    Базовый томатный соус с чесночным маслом

    Спагетти с чесночными травами и куриными фрикадельками

    Листовая сковорода с чесноком, имбирем, курицей и брокколи

    Лапша быстрого приготовления с чесноком и чили

    Помидор Капеллини с чесночным маслом и креветками

    Чаши для спринг-роллов с соусом из сладкого чеснока и лайма

    Цыпленок с чесноком и базиликом в томатно-масляном соусе

    Острые креветки с пюре из цветной капусты и чесночной капустой

    Сахарный скраб с лавандой и медом (с видео) ⋆ Сахар, специи и блеск

    Поделиться - это забота!

    Добро пожаловать в Sugar, Spice & Glitter! Моя информационная рассылка - лучший способ оставаться в курсе наших вкусных рецептов, веселых детских мероприятий и других жемчужин для мам Rockstar.Обратите внимание, что этот пост может содержать партнерские ссылки, которые помогают поддерживать стоимость работы этого веб-сайта. Для получения дополнительных сведений см. Наше полное раскрытие информации.

    Добро пожаловать в Sugar, Spice & Glitter! Моя информационная рассылка - лучший способ оставаться в курсе наших вкусных рецептов, веселых детских мероприятий и других жемчужин для мам Rockstar. Обратите внимание, что этот пост может содержать партнерские ссылки, которые помогают поддерживать стоимость работы этого веб-сайта. Для получения дополнительных сведений см. Наше полное раскрытие информации.

    Мы вернулись из семейного отпуска во Франции около двух месяцев назад, так что я глубоко погружен в ностальгию после поездки.Мед и лаванда - такое классическое сочетание, которое напоминает мне о французской сельской местности и обо всем, что с этим связано. Отшелушивающий скраб с сахаром и лавандой - отличный способ подготовиться к бритью или просто освежить руки после работы в саду.

    DIY Медово-сахарный скраб

    Я делаю домашние сахарные скрабы чуть больше четырех лет. Это прекрасный способ мягко отшелушить и разгладить кожу на грубых участках или подготовить кожу к бритью.Я обнаруживаю, что бреюсь более гладко (и получаю более длительные результаты), когда нахожу время, чтобы подготовить ноги с помощью сахарного скраба, сделанного своими руками.

    Я люблю получать удовольствие от своих ароматов и изучать различные преимущества сахарных скрабов, и мой недавний сахарный скраб с лавандой и медом - однозначно фаворит!

    Теперь я хочу заявить очевидное: если вы добавите много меда, эта смесь может стать липкой, но, поскольку я использую ее в душе, у меня не было никаких проблем. Все, что я испытываю, - это преимущества меда.

    Преимущества медово-сахарного скраба:

    • Сахарные гранулы мягко отшелушиваются.
    • Кокосовое масло и масло витамина Е смягчают и увлажняют кожу.
    • Мед обладает антибактериальными свойствами и антиоксидантами, которые помогают вашей коже замедлить процесс старения.
    • Мед также увлажняет кожу, придавая ей «сияние».
    • Эфирное масло лаванды снимает воспаление кожи, а также обладает антибактериальными свойствами.
    • Сладкий аромат успокаивает и расслабляет, помогает снять стресс и головные боли.

    Этот сахарный скраб, сделанный своими руками, можно использовать как скраб для тела, скраб для губ с медом и сахаром, скраб для лица с медом и сахаром - так как в нем нет агрессивных ингредиентов, у вас не возникнет проблем с его использованием на чувствительных участках. (Если вы планируете использовать сначала в качестве скраба для губ с сахаром и медом, вы можете не использовать лаванду, если она будет подавлять ваше обоняние.)

    Прежде чем мы перейдем к рецепту ниже (не забудьте прокрутить вниз и взять свой бесплатный рецепт для печати), я просто хочу дать несколько советов по , как лучше всего применять сахарный скраб :

    1. Примите ванну или душ и нанесите скраб для тела с медовой лавандой на влажную кожу.Наслаждайтесь успокаивающим и расслабляющим ароматом лаванды!
    2. Пальцами (или пуфом для ванны) вотрите сахарный скраб в кожу круговыми движениями.
    3. Смойте теплой водой и вытрите полотенцем.
    4. Нанесите свой любимый увлажняющий крем или масло для кожи.

    Если вы используете сахарный скраб для губ с медом, сначала нанесите немного воды на губы и безымянным пальцем или мизинцем нанесите сахарный скраб мягкими круговыми движениями.

    Ключ ко всему этому - нежное втирание сахарного скраба в кожу - позвольте сахарному скрабу вытирать скраб и делайте прикосновения нежными, иначе вы можете поцарапать кожу, что повредит.

    Эфирные масла могут быть дорогими, и существует огромная разница в качестве между различными брендами. Я настоятельно рекомендую провести собственное исследование, чтобы решить, какие бренды выбрать. Вы можете пропустить эфирное масло лаванды в этом рецепте и просто положиться на преимущества меда, кокосового масла и масла с витамином Е. (В этом подробном отчете о потребителях сравниваются различные бренды по множеству критериев, и он может стать хорошей отправной точкой для вашего исследования.)

    Посмотрите наше короткое видео, чтобы увидеть, насколько легко сделать этот домашний сахарный скраб с медом и лавандой (это руки 9-летней Эллы на каждом этапе, кроме добавления эфирного масла лаванды) - а затем не забудьте прокрутить вниз, чтобы получить бесплатную печатную карточку с рецептами:

    Лаванда, мед, сахар, скраб, ингредиенты

    Выход: банка 6-8 унций.

    Прокрутите вниз до печатаемой карты рецептов для полных измерений.

    Кухонные инструменты, которые могут пригодиться

    Вы также можете персонализировать свою банку для сахарного скраба с помощью этих симпатичных этикеток от Etsy! Они идеально подойдут, если вы делаете этот сахарный скраб в качестве подарка или если у вас в ванной есть несколько различных косметических товаров, сделанных своими руками.

    Как приготовить сахарный скраб с лавандой и медом

    Положите сахар в миску среднего размера.

    Добавьте витамин Е и эфирное масло лаванды в кокосовое масло и перемешайте, чтобы смешать.

    Добавьте кокосовое масло и мед в миску.

    Хорошо перемешайте.

    Переложить в герметичный стеклянный контейнер и хранить в прохладном и сухом месте.

    Прикрепить скраб для лица и тела с лавандой, медом и сахаром:

    Получите бесплатную распечатку нашего рецепта сахарного скраба с лавандой и медом:

    Выход: 1 банка.

    Супер простой сахарный скраб с добавлением меда и лаванды.Этот медово-сахарный скраб можно использовать как скраб для губ или тела, он отлично подходит для подготовки кожи к гладкому бритью

    Время подготовки 3 минуты

    Активное время 3 минуты

    Общее время 6 минут

    Сложность Легко

    Сметная стоимость 5 долларов США

    Материалы

    • 1 стакан сахарного песка
    • 1/2 стакана кокосового масла
    • 2 столовые ложки меда
    • 8-10 капель эфирного масла лаванды
    • 4-5 капель масла витамина Е

    Инструменты

    • Средняя чаша для смешивания
    • Мерные чашки и ложки
    • Ложка или вилка для смешивания
    • Емкость для хранения сахарного скраба

    Инструкции

    1. Положите сахар в миску среднего размера.
    2. Добавьте витамин Е и эфирное масло лаванды в кокосовое масло и перемешайте, чтобы смешать.
    3. Добавьте кокосовое масло и мед в миску.
    4. Хорошо перемешайте.
    5. Перелейте в герметичный стеклянный контейнер и храните в прохладном и сухом месте.

    Рекомендуемые продукты

    Как партнер Amazon и участник других партнерских программ я зарабатываю на соответствующих покупках.

    • Эфирное масло лаванды PURA D’OR (4 унции / 118 мл) USDA 100% натуральное органическое диффузорное масло терапевтического класса для ароматерапии, расслабления, спокойного сна, снятия стресса и тревоги, медитации, массажа

    • Органическое масло с витамином E PURA D'OR (4 унции / 118 мл) 70000 МЕ 100% чистое натуральное органическое средство USDA для кожи лица без гексана со сладким миндалем, абрикосом, жожоба, арганом, маслом шиповника, подсолнечника и авокадо для ванн и тела

    • VERONES Mason Jars Консервные банки, банки для желе на 4 унции с обычными крышками и лентами, идеально подходят для варенья, меда, свадебных сувениров, подарков для душа, детского питания, магнитных банок для специй DIY, 16 УПАКОВ, 16 дополнительных крышек

    Этот сахарный скраб с лавандой и медом - отличный способ побаловать свою кожу или побаловать друга домашним подарком!

    Чтобы узнать больше об удивительных идеях красоты, сделанных своими руками, ознакомьтесь с нашими шариковыми духами с цветами или кремом для загара с алоэ.

    PS - если понравилось, то может понравиться:

    Знаете ли вы, как почистить лук без хлопот? Ознакомьтесь с вирусным видео

    Этот прием позволяет очистить лук за секунды.

    Основные моменты

    • Этот прием для очистки лука позволяет избавиться от кожи за один простой шаг
    • Видео взлома завоевывает популярность в Интернете и социальных сетях
    • Взгляните на вирусное видео с простым приемом для очистки лука

    Лук, чеснок и имбирь - одни из самых основных ингредиентов индийской кухни.Их используют практически в каждом блюде, будь то хрустящая закуска или даже подливка к основному блюду. Аромат, который они придают любому блюду, не имеет аналогов ни с одним другим ингредиентом. Но проблема возникает, когда нам приходится чистить, нарезать или нарезать их кубиками, чтобы добавить в наши блюда. В частности, чистка лука может быть утомительным процессом, часто занимающим больше времени, чем необходимо.

    Ну, угадайте, что - новое видео, появившееся в социальных сетях, значительно упрощает процесс очистки лука.Все, что вам нужно сделать, это разрезать лук пополам, а затем пробить его посередине, чтобы удалить кожуру. Взгляните на видео, которое было опубликовано в Instagram:

    (также читайте: вирусный пищевой тренд из «Bread Garden Art» в Instagram сделал карантинную выпечку намного веселее)

    Видео опубликовал @james_rembo в Instagram, он из Денвера и часто делится другими подобными видео под своим именем. «Очевидно, людям нравится, как я могу очистить лук», - написал пользователь, делясь хаком.То, что он делал в этом хаке, заключалось в том, чтобы разрезать луковицу пополам и пробить ее посередине, чтобы разбить ее дальше. Затем четвертинки лука отделились от кожуры, и все, что ему нужно было сделать, это просто взять кожуру голыми руками и удалить ее без каких-либо усилий.

    Promoted

    Хакер onion peeling набрал более миллиона просмотров в Instagram и был оценен пользователями по всему миру. Пользователи сети наполнили свои восторженные комментарии о том, как они использовали средство для легкой очистки лука, не тратя часы на традиционный громоздкий метод.Некоторые люди также отметили, что они уже знают о взломе! Другие задавались вопросом, почему необходимо очищать лук таким образом, поскольку он рискует полностью разбиться, и с ним будет трудно работать дальше. Некоторые другие пользователи также указали на то, что лук уже был разрезан пополам, поэтому эта цель взлома в первую очередь была побеждена.

    Что вы думаете об этом способе очистки лука? Расскажите нам в комментариях ниже!

    Об Адити Ахуджа Адити любит разговаривать и встречаться с единомышленниками-гурманами (особенно с теми, кто любит вегетарианские блюда).Плюс к этому, если вы слышите ее плохие шутки и отсылки к ситкомам, или если вы порекомендуете новое место, где можно поесть.

    Вот несколько советов, которые помогут раз и навсегда предотвратить высыхание и шелушение кожи на руке

    Сухая кожа - не редкость в жарком солнечном Сингапуре. Если у вас нет привычки ежедневно наносить увлажняющий крем, ваша кожа может просто шелушиться и шелушиться. Чаще всего поражаются руки, особенно если погода сухая или у вас солнечный ожог. Фактически, если вы слишком часто моете руки, вы можете столкнуться с той же проблемой.Теперь, если кожа ваших рук сухая и шелушится, даже если вы усердно использовали увлажняющий крем, вот 3 совета, которые вы можете использовать, чтобы раз и навсегда предотвратить сухость и шелушение кожи на руке.

    Использование теплой воды
    Это самый простой из всех хаков. Просто опустите руки в миску с теплой водой примерно на 10 минут . Замачивание помогает очистить сухую кожу. Сухая кожа отпадет сама по себе, и если они еще останутся, их легко очистить! После замачивания и пилинга не забудьте обильно нанести увлажняющий крем для рук , чтобы ваша рука не высохла.

    Использование молока
    Да, мы любим молоко. Это что-то вроде повелительницы многих лекарств. Молоко обладает множеством качеств, которые могут помочь вам улучшить внешний вид вашего тела. Смешайте две ложки молока с ложкой меда, затем нанесите смесь на пораженный участок. Как вариант, можно просто погрузить руки в теплое молоко на 10 минут.

    Использование овса
    Овес на завтрак или овес для красоты? Оба работают нормально. Я не любитель овса, но если у вас много овса на кухне, вы можете использовать свой завтрак, чтобы удалить омертвевшую кожу.Смешайте пригоршни овса с теплой водой в большой миске и опустите руки на 10 минут . Как и в случае замачивания в теплой воде, не забудьте увлажнить руки после того, как вы замачиваете.

    Ежедневное использование хаков поможет избавиться от шелушения кожи рук. Избавьте себя от смущения, которое вы испытываете, и примените эти приемы с пользой!

    Изображение вверху: Пия Кункаян / Shutterstock.com

    Нравится писать? Goody Feed ищет писателей! Нажмите здесь для дополнительной информации!

    Как приготовить сахарный скраб с листерином и уксусом для самых мягких ног.

    Вот как приготовить скраб с сахаром и уксусом Listerine для самых мягких ног (и советы врача о наилучшем методе).

    Как приготовить сахарный скраб Listerine с уксусом для мягких ног.

    Я сторонник использования сахарного скраба Listerine с уксусом для мягких ног. Если вам нравится пропитка для ног Listerine уксусом, о которой я пишу в этом вирусном блоге, вам обязательно понравится этот скраб для ног с уксусом Listerine, сделанный своими руками! Это стоит копейки, чтобы приготовить из ингредиентов, которые я держу под рукой, и это так здорово и освежает, когда массируешь ступни и ноги.Это также хороший скраб для локтей, коленей и других участков, склонных к сухости.

    Чем полезны листерин и уксус для ног?

    В моем вирусном посте о ванночке для ног Listerine уксус, доктор Джо Херцог рассказал о полезных свойствах Listerine и уксуса. Тимол (в листерине) может убивать бактерии и грибки, а уксусная кислота (в уксусе) обладает антибактериальными свойствами. При совместном использовании они могут смягчить сухую кожу и, возможно, устранить легкую атлетическую стопу.

    Что лучше, ванночка для ног или скраб для ног?

    Чтобы ноги оставались мягкими и гладкими, я использую как жидкость для ног, так и скраб для ног. Когда я балую ноги дома или делаю педикюр, я начинаю с ванночки для ног Listerine уксусом, а затем скраб. Это прохладно, приятно и так освежает. Я держу в душе баночку со скрабом и стараюсь пользоваться им несколько раз в неделю. Чем чаще я им пользуюсь, тем мягче держатся ноги.

    Рецепт доктора Джо для мягких и гладких ног.

    Недавно я купил этот крем Ebanel с 40% мочевины + 2% салициловой кислоты, который получил высокие оценки на Amazon. Я написал доктору Джо и спросил ее, будет ли это полезно для ног. Она ответила, что да, ЕСЛИ использовала лучший способ для достижения оптимальных результатов. В видео ниже я делюсь ее простым методом, позволяющим сделать ноги максимально мягкими.

    Подарите скраб для ног Listerine с уксусом.

    Итак, вот оно - мой любимый, DIY за гроши, расслабляющий, волнующий скраб для ног с уксусом и уксусом Listerine! Надеюсь, вы попробуете; при регулярном использовании он действительно сохраняет ноги мягкими.Если вы хотите больше идей о том, как использовать листерин, вам может понравиться мой пост «9 эффективных способов использования листерина помимо жидкости для полоскания рта».

    Я буду рад получить от вас ответ, если вы попробуете это или у вас возникнут какие-либо свои собственные хитрые предложения по скрабу! Как всегда, большое спасибо, что заглянули. Будьте счастливы и оставайтесь смекалистыми !!!

    Время приготовления: 5 минут

    Общее время: 5 минут

    Ингредиенты

    • 1/3 стакана листерина (я использую зеленый для цвета и запаха мяты)
    • 1/3 стакана белого уксуса
    • примерно 2 стакана белого сахара
    • 1 ТБ растопленного кокосового масла (необязательно, но помогает увлажнять)
    • несколько капель масла мяты перечной (необязательно, но добавляет покалывание и свежий запах)

    Инструкции

    1. Насыпьте сахар в небольшую стеклянную емкость.
    2. Смешайте уксус и листерин в маленькой миске; размешайте как следует.
    3. Залить сахар уксусом и листерином; перемешайте, пока не смешано.
    4. При желании добавьте кокосовое масло и масло перечной мяты.
    5. Добавьте больше сахара, если необходимо, для достижения желаемой консистенции.
    6. Используйте ежедневно для мягких, гладких, готовых к сандалию зубов 🙂
    SaveSave

    SaveSave

    DIY Coconut Oil Foot Scrub

    Примечание. Этот пост содержит партнерские ссылки. Совершение покупок по этим ссылкам дает вам бесплатную поддержку «Щепотка здоровья».Все мнения всегда мои. Спасибо за поддержку!

    Я научу вас, как сделать самодельный скраб для ног с кокосовым маслом из кладовых ингредиентов, которые, вероятно, у вас уже есть под рукой.

    В минувшую субботу, когда мой муж и сын спали, я решила заняться столь необходимым самообслуживанием: сделать себе педикюр.

    Как бы я ни хотел улизнуть и сходить в маникюрный салон, время не позволяло. Кроме того, в последнее время у нас было много ремонта дома, поэтому мы старались следить за своими расходами.Так что я пошел по пути DIY.

    Я делал этот скраб для ног уже несколько раз, и он мне очень нравится. Ингредиенты довольно простые, и это хорошо работает. Делает мои ноги гладкими и увлажненными.

    Сделай сам скраб для ног с кокосовым маслом

    Я научу тебя, как сделать самодельный скраб для ног с кокосовым маслом из кладовых ингредиентов, которые, вероятно, у тебя уже есть под рукой.

    Ингредиенты

    • 1/4 стакана коричневого сахара
    • 1 столовая ложка кокосового масла
    • Сок 1/2 лимона около столовой ложки

    Инструкции

    1. Если в вашем доме холодно, ваше кокосовое масло может Выиграйте несколько секунд в микроволновой печи, чтобы смягчить его.Алабама в августе? Нет необходимости в микроволновой печи! Моя уже была жидкой при комнатной температуре.

    2. В масло добавить коричневый сахар и лимонный сок.

    3. Хорошо перемешайте.

    4. Используйте сразу на руках и ногах.

    Примечания к рецепту

    Этого было достаточно, чтобы я провел два цикла мытья каждой ступни, плюс достаточно остатка, чтобы помыть руки.

    Я использую мистер Пумиче для нанесения скраба на ноги.

    Я покупаю кокосовое масло в Costso, это лучшая цена, которую я когда-либо видел. Но вы также можете получить его в продуктовом магазине (дорогой для меня в лесу) или на Amazon, если у вас нет членства в Costco.
