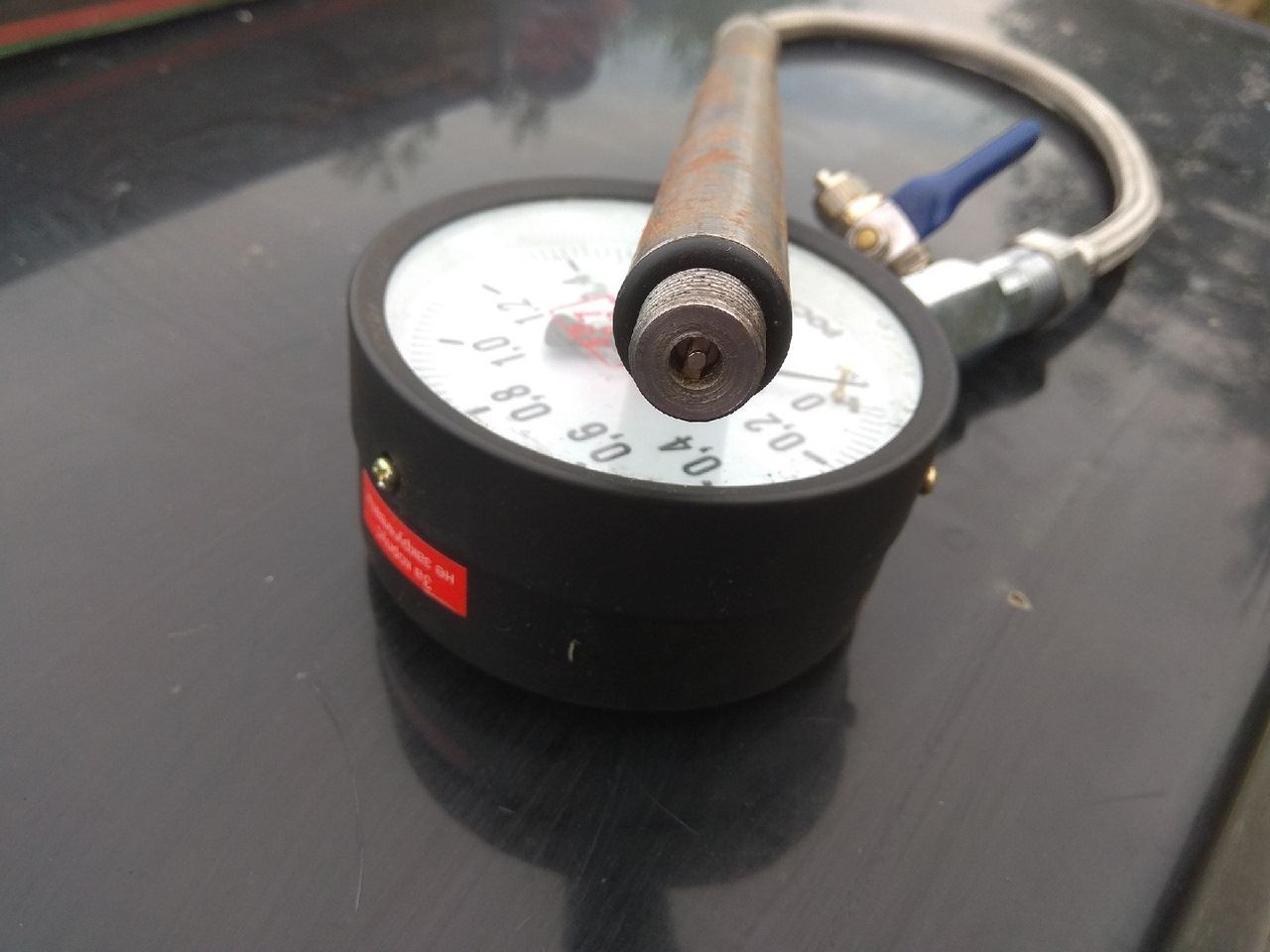

Компрессометр из старой свечи зажигания

Падение компрессии в цилиндрах двигателя не только указывает на износ поршней или колец, но также является одной из основных причин резкого увеличения расхода топлива. Поэтому с целью профилактики владельцам автомобиля необходимо регулярно проверять техническое состояние двигателя (бензинового или дизельного).

Чтобы не переплачивать за эту услугу в сервисном автоцентре, можно изготовить измерительный прибор — компрессометр своими руками из старой свечи зажигания. Для сборки самодельного устройства для измерения компрессии потребуется также манометр, ниппель и отрезок трубки из металлопластика.

Основные этапы работ

В первую очередь при помощи болгарки нужно отрезать завальцовку сердечника старой свечи зажигания. Извлекаем сердечник, после чего зажимаем металлический корпус в тиски или при помощи струбцины, и отрезаем «язычок» (боковой электрод).

Также нужно снять шайбу. Если по-хорошему шайба откручиваться не захочет, тогда решить эту проблему можно более радикальным методом — с помощью угловой шлифмашинки с отрезным диском.

Кстати, изолятор старой свечи зажигания также можно использовать для изготовления различных домашних самоделок и приспособлений. Однако изолятор — довольно хрупкий материал, поэтому извлекать его нужно очень осторожно. Как сделать это правильно, вы можете узнать в данном обзоре.

Грани гайки слегка стачиваем на наждаке. Затем рассверливаем основное отверстие сверлом диаметром 9,5 мм. После этого отрезаем заднюю часть ниппеля, и устанавливаем «огрызок» внутрь металлического корпуса свечи зажигания, предварительно смазав его обыкновенным мыльным раствором.

Полученную заготовку необходимо запрессовать в кусок металлопластиковой трубы длиной примерно 20 см. А на другой стороне трубки при помощи хомута крепится манометр. Процесс изготовления компрессометра смотрите в видеоролике на сайте.

Оцените запись

[Голосов: 17 Средняя оценка: 4. 6]

Как сделать компрессометр своими руками из свечи

Измерение компрессии – важная диагностическая операция, которая многое сообщает о состоянии мотора. Ее проводят, если бензиновый или дизельный двигатель по каким-то причинам начал терять мощность, стал работать неправильно или неожиданно вырос расход топлива. Несмотря на то, что готовые компрессометры продают в большинстве автомагазинов, водители нередко предпочитают изготовить это устройство самостоятельно. Причин этому несколько – нежелание тратить деньги, привычка мастерить что-то самому, необходимость создать более точный прибор, чем промышленные образцы. Прочитав статью, вы узнаете, как сделать компрессометр своими руками и какие детали для этого понадобятся.

Что потребуется для компрессометра

Вот список тех деталей, которые потребуются, чтобы сделать компрессометр своими руками:

1. Манометр с диапазоном измерения 0–30 кгс/см2.
2. Латунный или медный переходник.
3. Два вентиля от камеры грузового автомобиля.
4. Медная или латунная трубка с внутренним диаметром 10­–15 мм.
5. Латунный или медный тройник внутренним диаметром 8–10 мм.
6. Резиновая насадка. Вместо нее можно использовать резиновый шланг высокого давления и комплект переходников на различную резьбу.
7. Паяльник.
8. Газовая горелка.
9. Канифоль (флюс).
10. Припой ПОС 40 или ПОС 60.

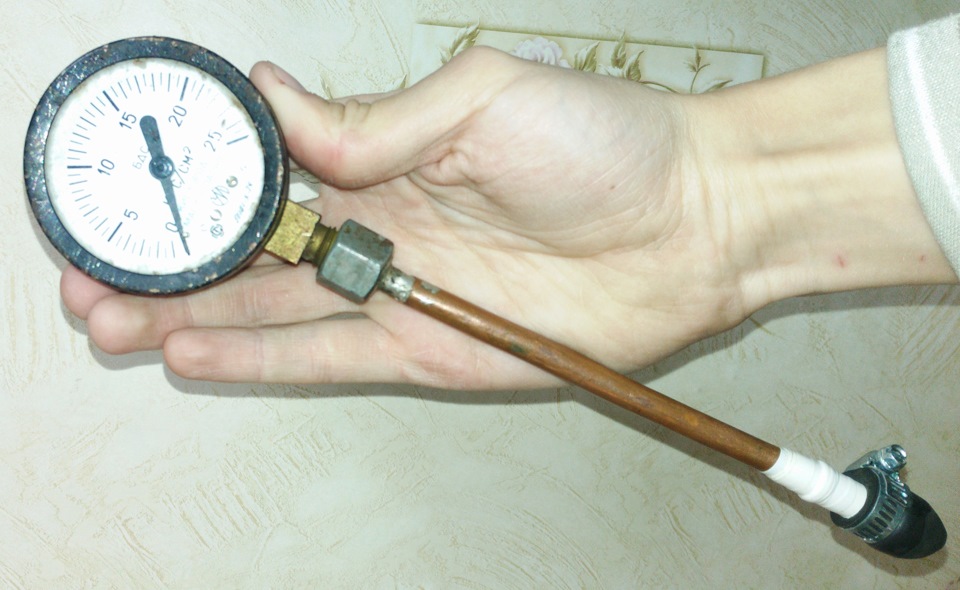

Основа компрессометра – манометр. Для проверки бензиновых двигателей можно использовать этот прибор со шкалой до 15 атмосфер. Если же нужен универсальный измеритель, то шкала должна достигать 30 атмосфер. Этот прибор можно недорого купить в любом предприятии, где остались старые советские грузовики. Желательно проверить его, подключив к источнику давления и эталонному манометру. Это поможет определить погрешность, которую необходимо учитывать во время проверки мотора. Вентили от камер необходимы для создания обратного и спускного клапанов. Переходник, трубка и тройник необходимы для сборки всех элементов в единое целое. Резиновая насадка обеспечивает плотный прижим прибора к отверстию для свечи.

Как сделать компрессометр

Чтобы сделать самодельный компрессометр, припаяйте к одной из продольных сторон тройника переходник. Затем выкрутите золотник из любого вентиля, разберите и обрежьте 2–4 витка пружины. Это необходимо, чтобы обратный клапан открывался даже от нажима воздухом. Затем разберите второй вентиль и припаяйте к штырьку золотника удлинитель, в качестве которого можно использовать кусочек гвоздя со шляпкой. Это необходимо, чтобы облегчить сброс давления с помощью спускного клапана. Соберите вентили, затем припаяйте обратный клапан к продольному концу тройника, а спускной к поперечному. Отрежьте кусок трубки длиной 20 см и припаяйте его к тройнику поверх обратного клапана.

Возможный вариант констуркции

Чтобы соединить латунные или медные детали, их необходимо облудить. Для этого нагревайте их с помощью горелки, затем паяльником наносите канифоль и припой. Не оставляйте необлуженных участков. Не делайте лужение толще 1 мм. Если детали одинакового диаметра, то необходимо сделать усилители – отрезать кусок трубы, разрезать его вдоль и облудить изнутри. Затем собрать детали по одной оси, наложить сверху усилитель и прогреть паяльником или горелкой до тех пор, пока припой лужения не расплавится. С противоположной стороны стыка наложите второй усилитель и таким же образом припаяйте его. Промежуток между усилителями и стыки с деталями залейте припоем.

Для насадки используйте маслостойкую жесткую резину. Диаметр насадки 2–3 см, длина 5 см. Заточите ее конусом с углом 90 градусов и насадите на трубку с помощью клея или герметика. Если вы решили использовать резьбовые насадки (они повышают точность измерения), то используйте тормозные шланги от легковых автомобилей, они без проблем выдерживают давление в 30 кгс/см2. В этом случае придется напаять на трубку латунный переходник, соответствующий резьбе наконечника шланга. Также придется заказать у токаря или найти готовые латунные переходники, соответствующие резьбе отверстия для свечи зажигания или накаливания.

Вывод

Теперь вы знаете, как сделать компрессометр своими руками из доступных материалов, которые можно найти в любом гараже, а также пункте приема черных/цветных металлов. Такой компрессометр сильно поможет вам в диагностике мотора.

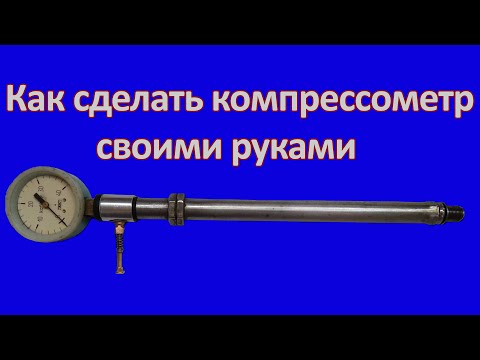

Как сделать компрессометр своими руками видео

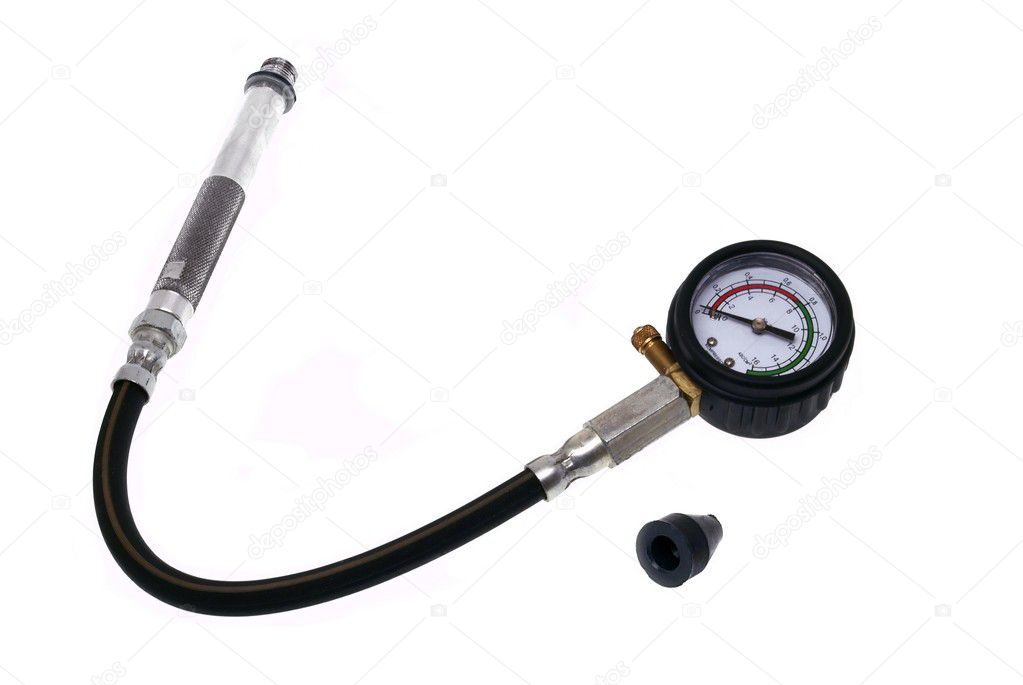

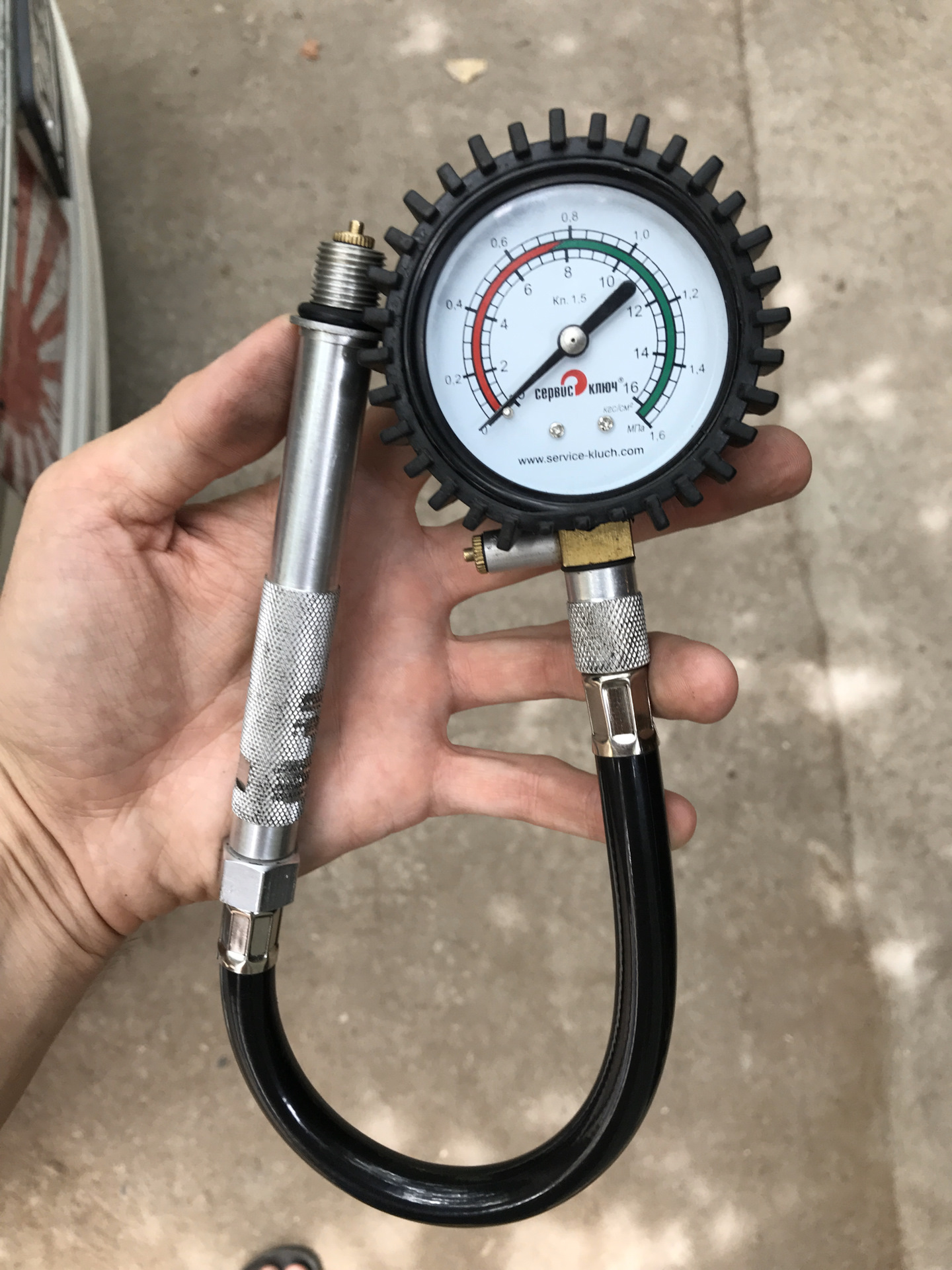

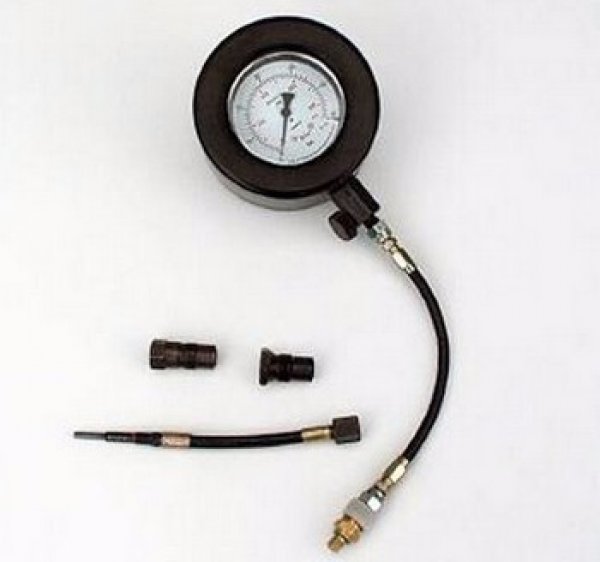

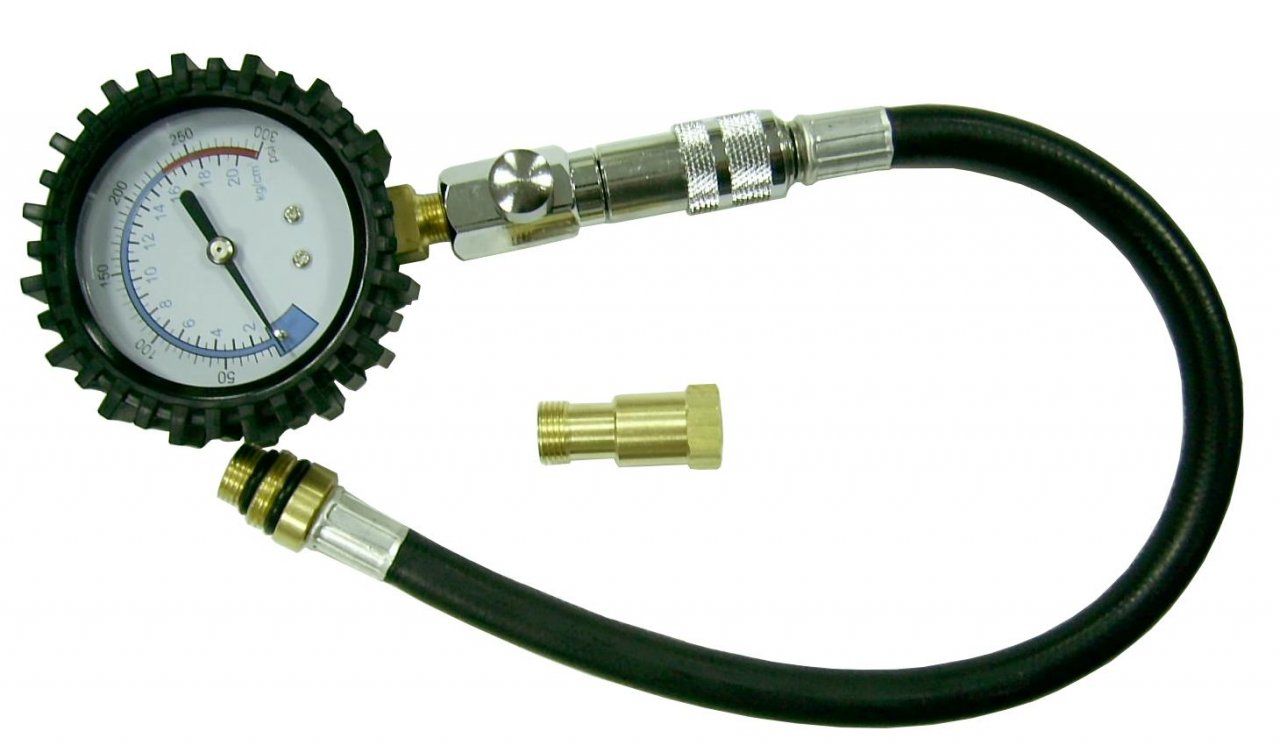

Компрессометр автомобильный – это устройство, предназначенное для замера компрессии в разных модификациях моторов внутреннего сгорания. Они могут использоваться как для индивидуальных потребностей, так и специалистами в автосервисах.

Процесс измерения компрессии представляет собой операцию повышенной важности. Показатели данного так называемого эксперимента свидетельствуют о том, в каком непосредственном положении мотор на настоящее время. Такой процесс не проводят по пустякам или же по определенному желанию. Измерение производится, если двигатель начал терять свою непосредственную мощность. Также сюда относится большой расход топлива, если это не предусмотрено ранее установленными заводскими нормами.

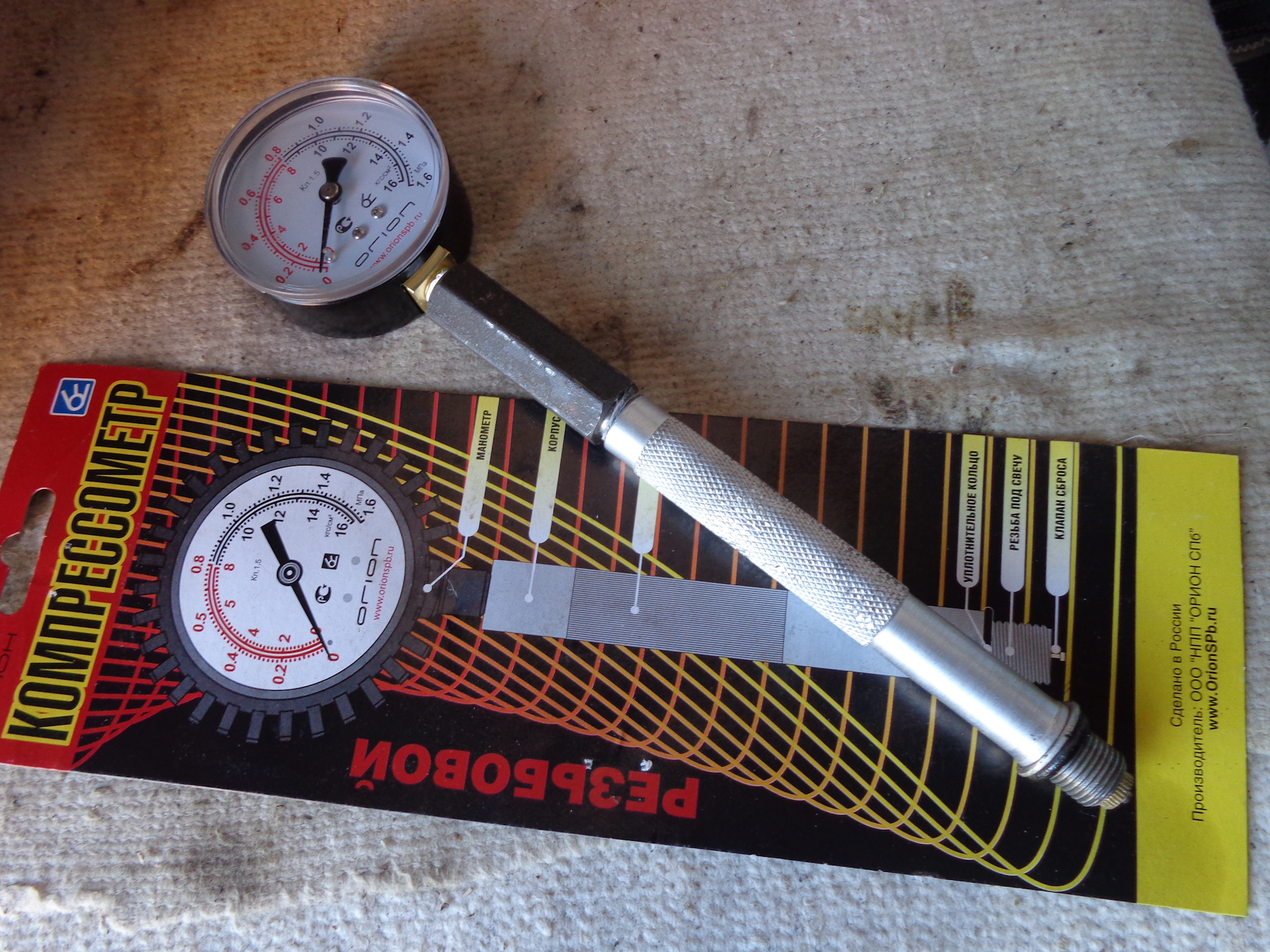

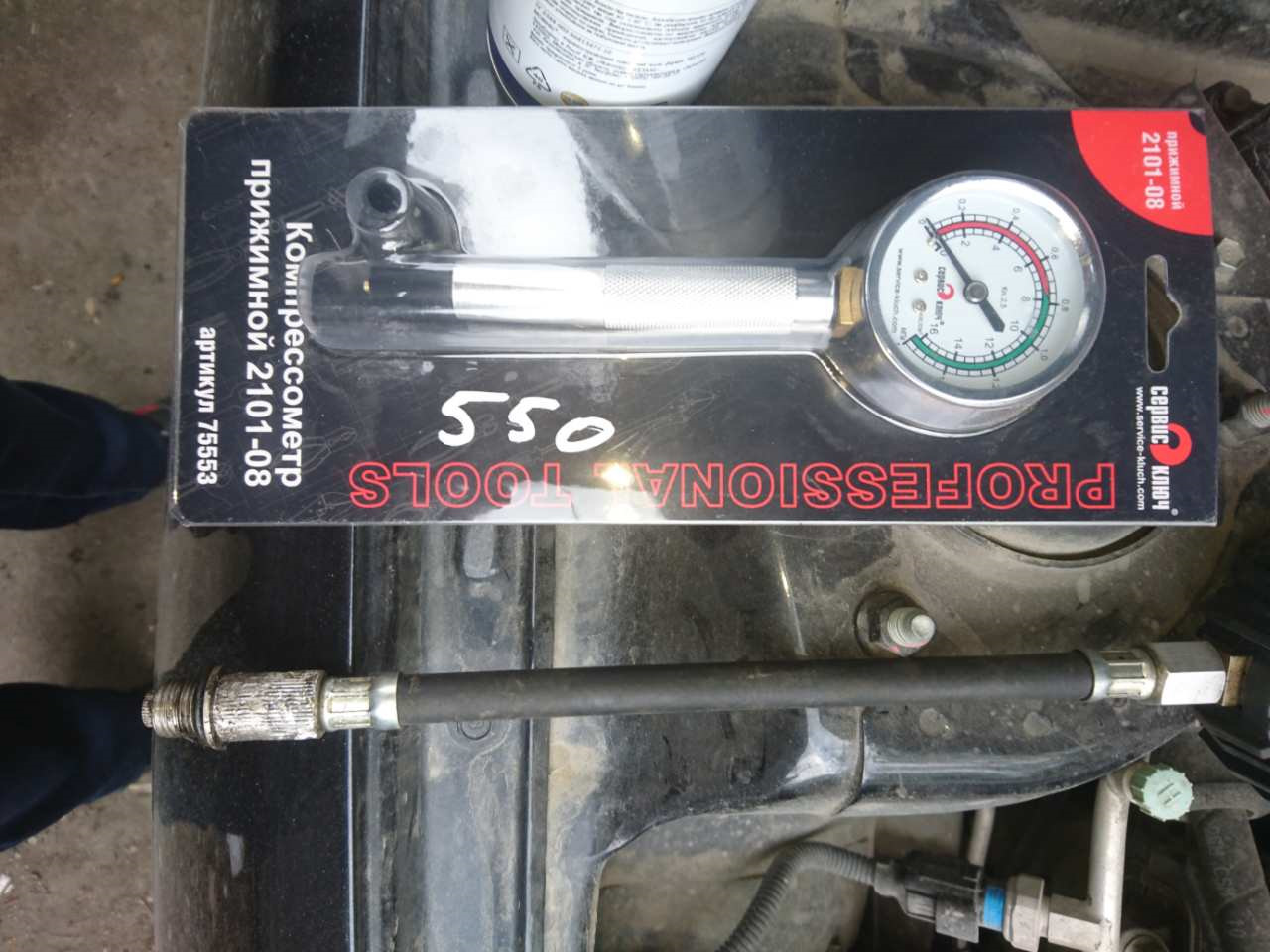

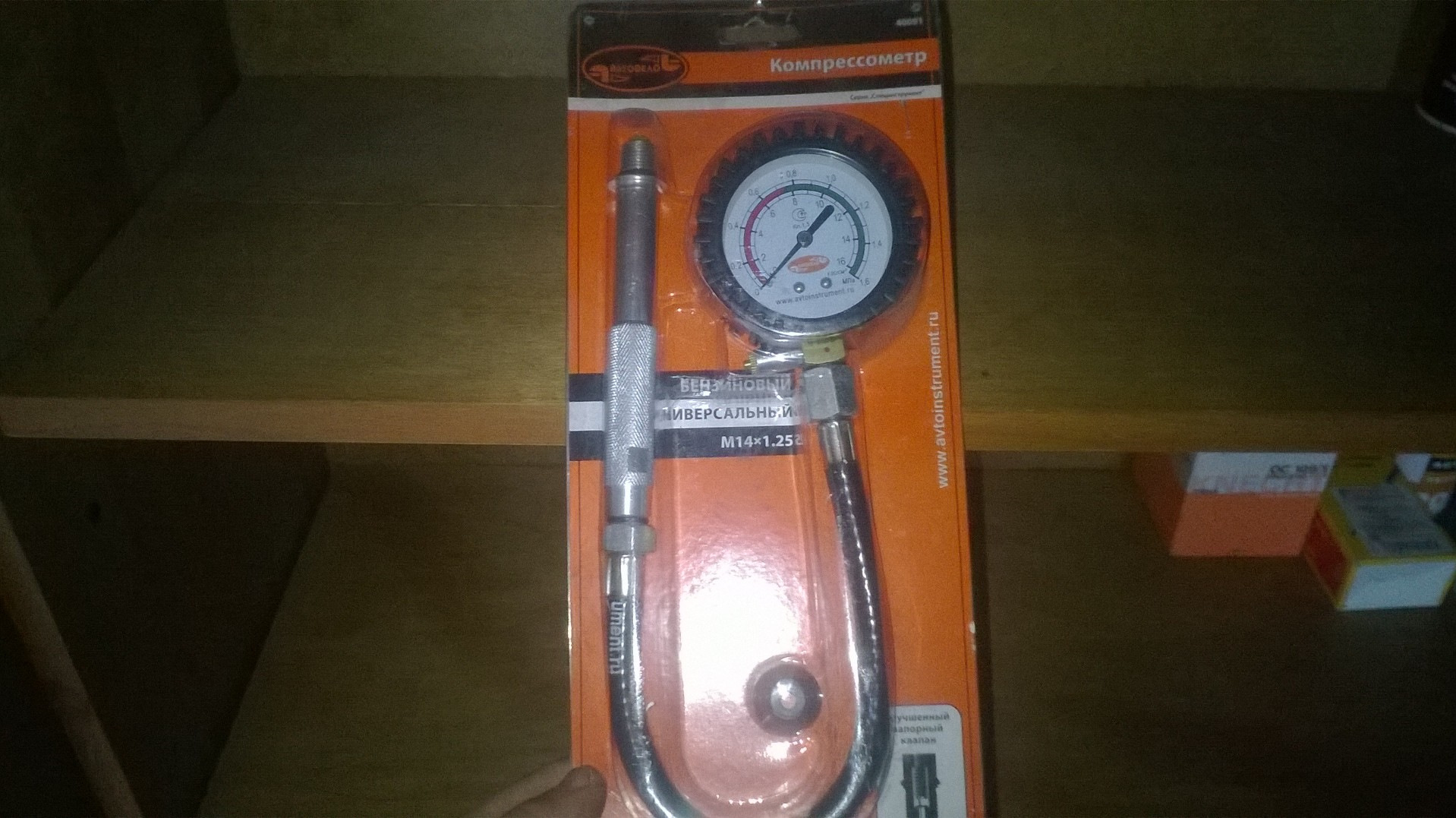

На сегодняшний день прибор для измерения компрессии продается во всех магазинах, которые специализируются на автомобильных деталях. Но водители нового поколения предпочитают прибор ручной работы, то есть изготовленные исключительно своими руками. Такое желание может объясняться некоторым рядом причин. В первую очередь это, конечно же, нежелание тратить серьезную сумму, привычка изготавливать все самостоятельно и доверие только к своему предмету. Для тех, кто желает создать компрессометр своими руками, мы написали данную статью.

Необходимые детали для данного прибора

Перед тем как понять, как сделать компрессометр своими руками, нужно четко уяснить, какие детали необходимы в данном случае. Далее представляем вам список из полного ряда необходимых деталей:

Очень важен в данном случае такой прибор, как манометр. Но необходимо знать, что диапазон его непосредственного измерения должен варьироваться около – до 30 кгссм 2 .

Переходник, который будет произведен из латуни или же меди.

Для производства такого прибора своими руками также потребуются вентили, но они обязательно должны быть от камеры грузового автомобиля. Их количество — две штуки.

Также должна быть трубка, диаметр которой варьируется от 10 до 15, и при этом она произведена из меди или же латуни.

Тройнику также место в этом списке. Его диаметр внутреннего типа должен варьироваться и не выходить из четко установленных рамок – 8-10 миллиметров.

Насадка из резины. Чтобы долго не искать такой элемент, даем вам направление. В качестве насадки из резины может послужить шланг для высокого типа давления и ряд переходников.

Для проведения самой работы по сбору этого материала в один-единственный механизм нам поможет паяльник.

Горелка, которая осуществляет свою работу за счет газа.

Так называемая канифоль.

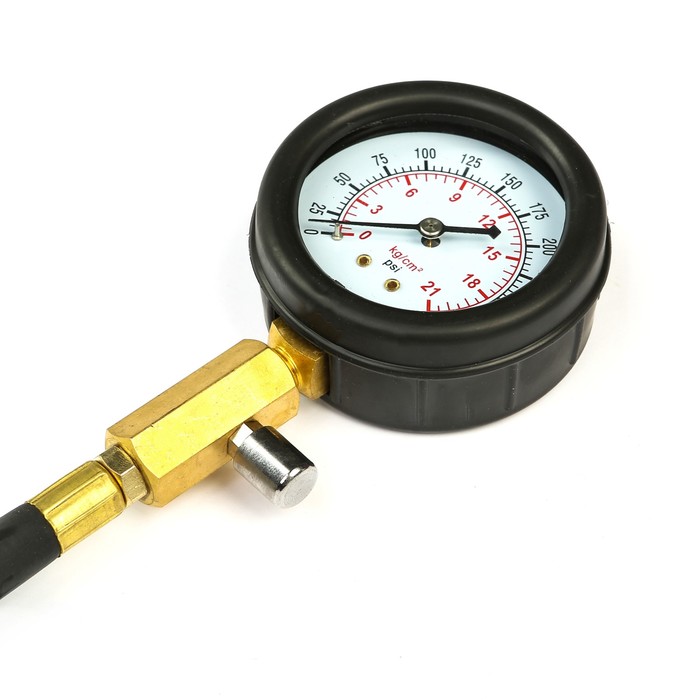

Роль манометра в конструкции

Компрессометр своими руками произвести не так сложно, если вы хоть немного разбираетесь в данной технике. Отдельно хотелось бы отметить такой элемент, как манометр, ведь он является основой данного типа прибора. Если ваш автомобиль осуществляет свою работу на основе бензина, то в таком случае отлично подойдет манометр с атмосферным давлением 15. В том случае, если вы хотите соорудить прибор универсального применения, то тут необходимо применить манометр с давлением, которое достигает показателя 30. Не стоит переживать, что такой прибор с большим количеством давления нельзя найти. На сегодняшний день остались такие предприятия, которые содержат у себя большие грузовики. В таких местах можно приобрести такой измеритель.

Перед осуществлением покупки обязательно необходимо осуществить проверку продукции. Этот процесс происходит следующим образом. Подключаете манометр к источнику определенного давления и к манометру эталонного показателя. В таком случае вы проверите продукцию, а также установите возможную погрешность.

Дизельный компрессометр, своими руками сделанный, также использует в своем пассиве такой тип манометра.

Все остальные детали из вышеперечисленного списка также очень важны и играют свою роль.

Прибор своими руками

Компрессометр своими руками создать можно легко, но необходимо понимание процесса. В первую очередь необходимо припаять к подготовленному заранее тройнику определенный переходник. Вашему вниманию будут представлены несколько вентилей. Вы должны будете выбрать один из них и выкрутить из него так называемый золотник. Этот золотник вам необходимо будет разобрать и обрезать на нем примерно три витка на пружине. Это позволит сделать так, чтобы так называемый обратный клапан открывался при любых ситуациях, даже когда происходит нажим воздуха.

Далее нужно разобрать второй тип вентиля. К определенному штырьку необходимо способом припаивания установить удлинитель от золотника. Это, в свою очередь, позволит вашему прибору сбрасывать быстро и эффективно то или иное давление. Далее вы должны собрать ваш вентиль. После чего обратный клапан нужно припаять к продольному кольцу тройника.

Наверх так называемого обратного тройника нужно установить трубку, высота которой достигает 20 сантиметров.

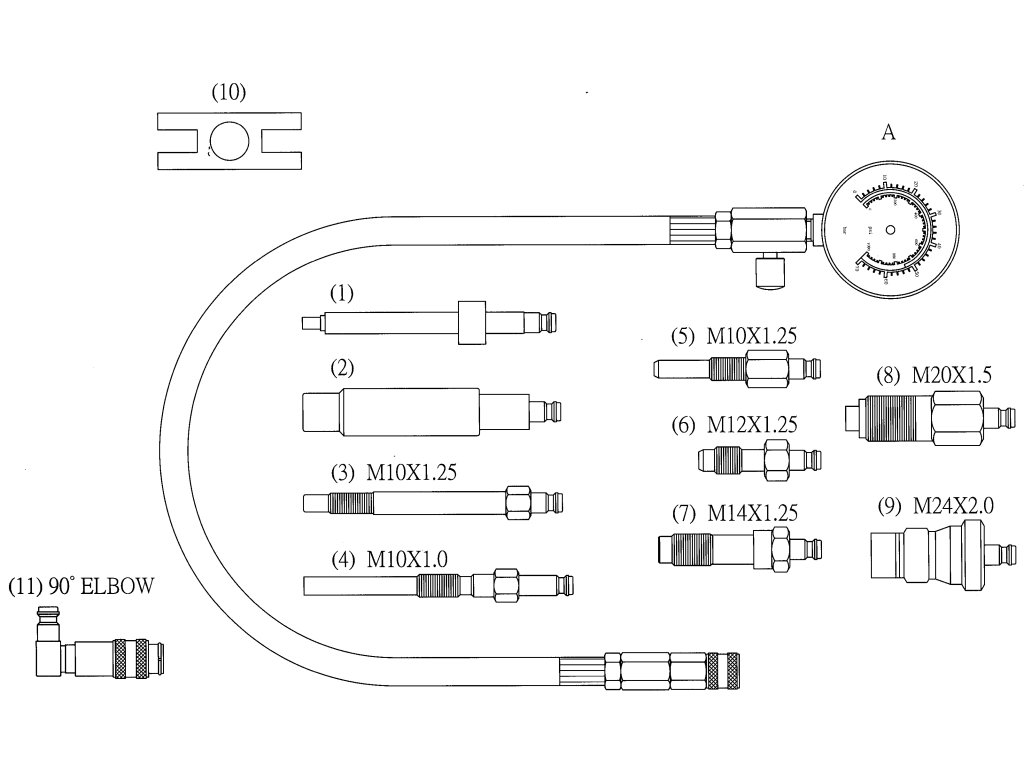

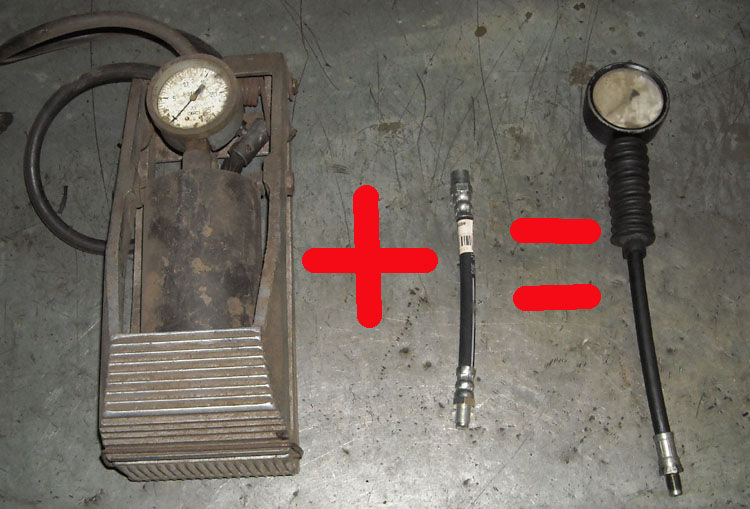

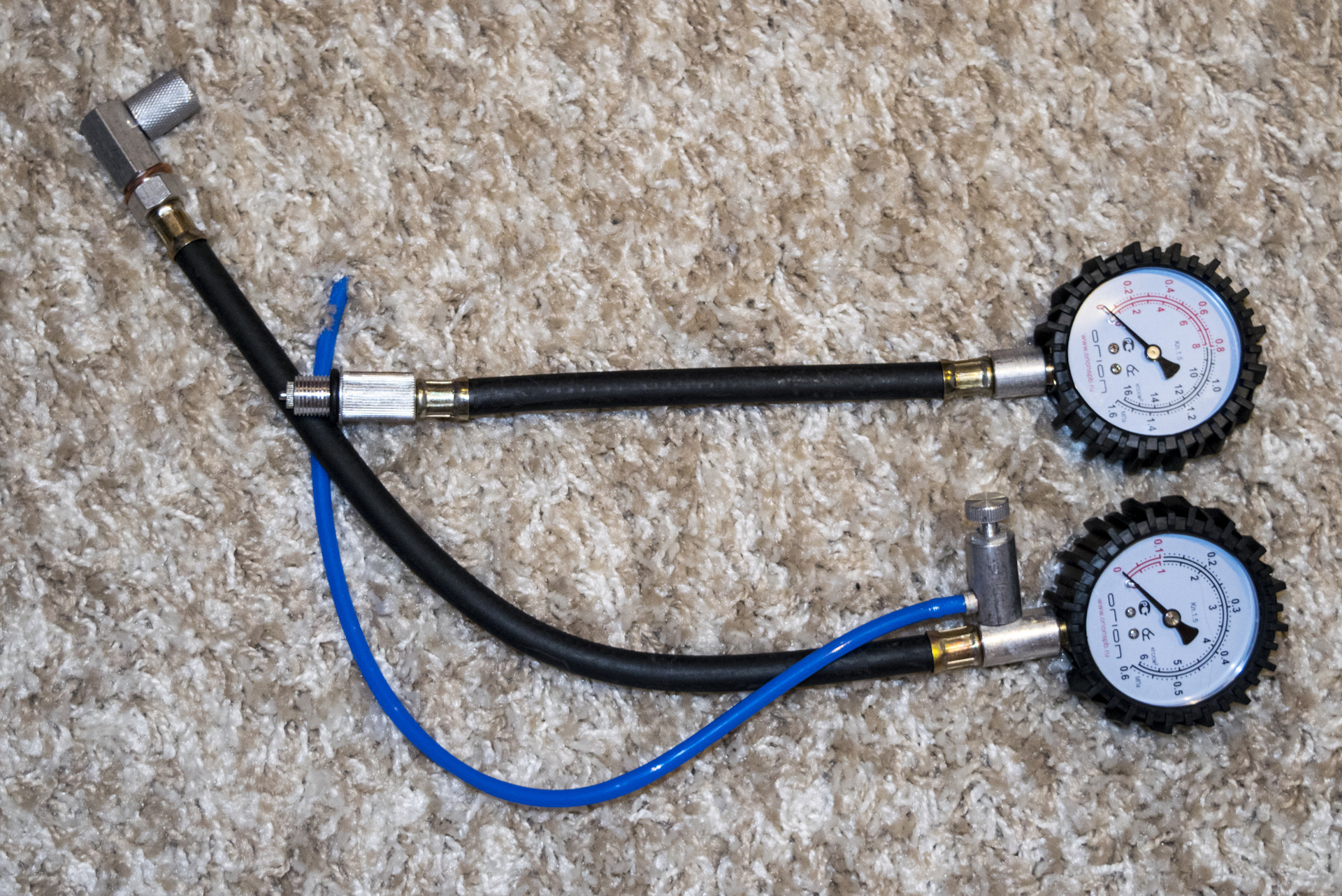

Различные виды конструкций

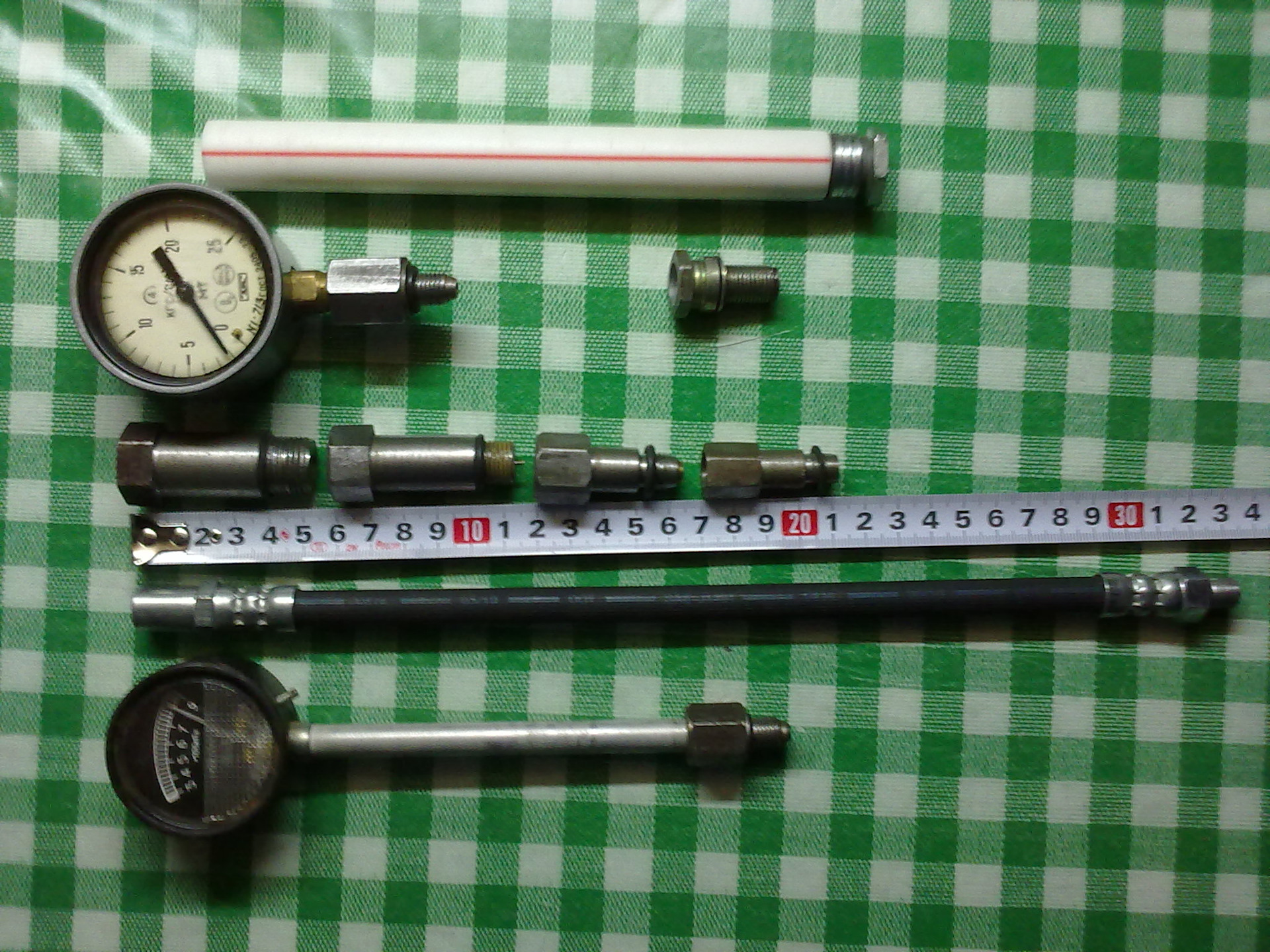

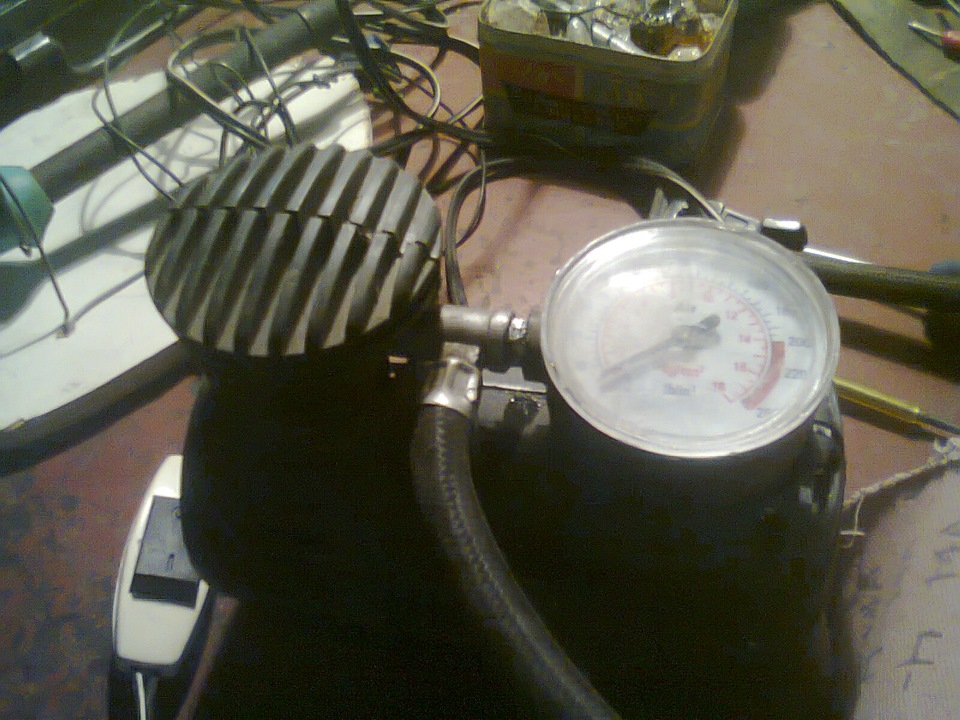

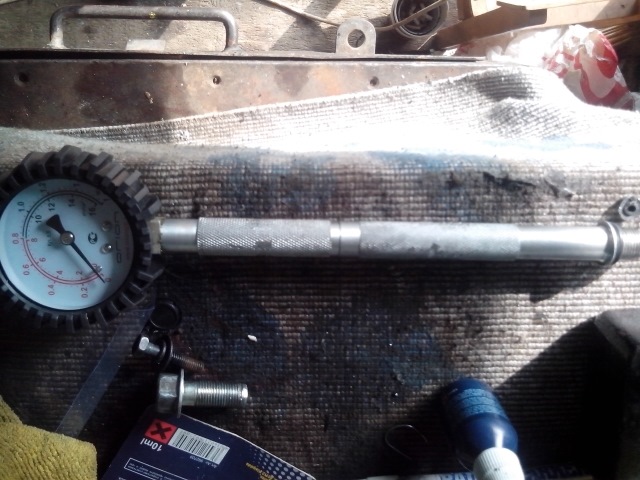

Компрессометр двигателя, своими руками созданный, может иметь различные виды конструкции. Специалисты советуют при соединении деталей из разного типа металлов, например, латуни и меди, в первую очередь подвергнуть их облучению. Чтобы осуществить это, необходимо нагреть с помощью горелки. После процесса нагревания необходимо паяльником покрыть канифоль. Участков, которые не были подвержены такому воздействию, не должно оставаться. Стоит отметить, что процесс лужения не должен покрывать толщину более одного миллиметра.

Применение лучшего материала

Компрессометр, своими руками из свечи сделанный, должен иметь в своем составе лишь самые лучшие материалы для максимально точного и эффективного производства. Для применения тех или иных насадок необходимо использовать лишь жесткий тип резины. Диаметр насадок должен быть около трех сантиметров.

Что же касается длины, то она должна доходить до пяти. Насаживать на трубку необходимо такой материал, применяя клей максимально качественный и стойкий.

Теперь вы владеете информацией о том, как соорудить компрессометр своими руками. Материал, который участвует в производстве, можно найти в гараже и не тратиться на его приобретение. Главное — быть внимательным и осуществлять свою работу качественно.

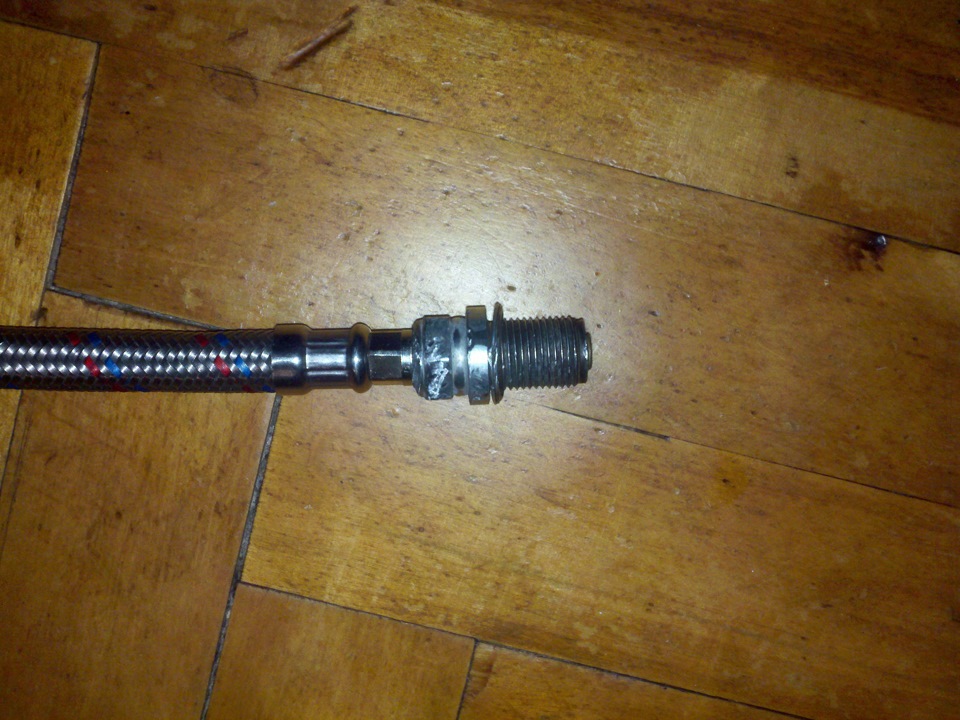

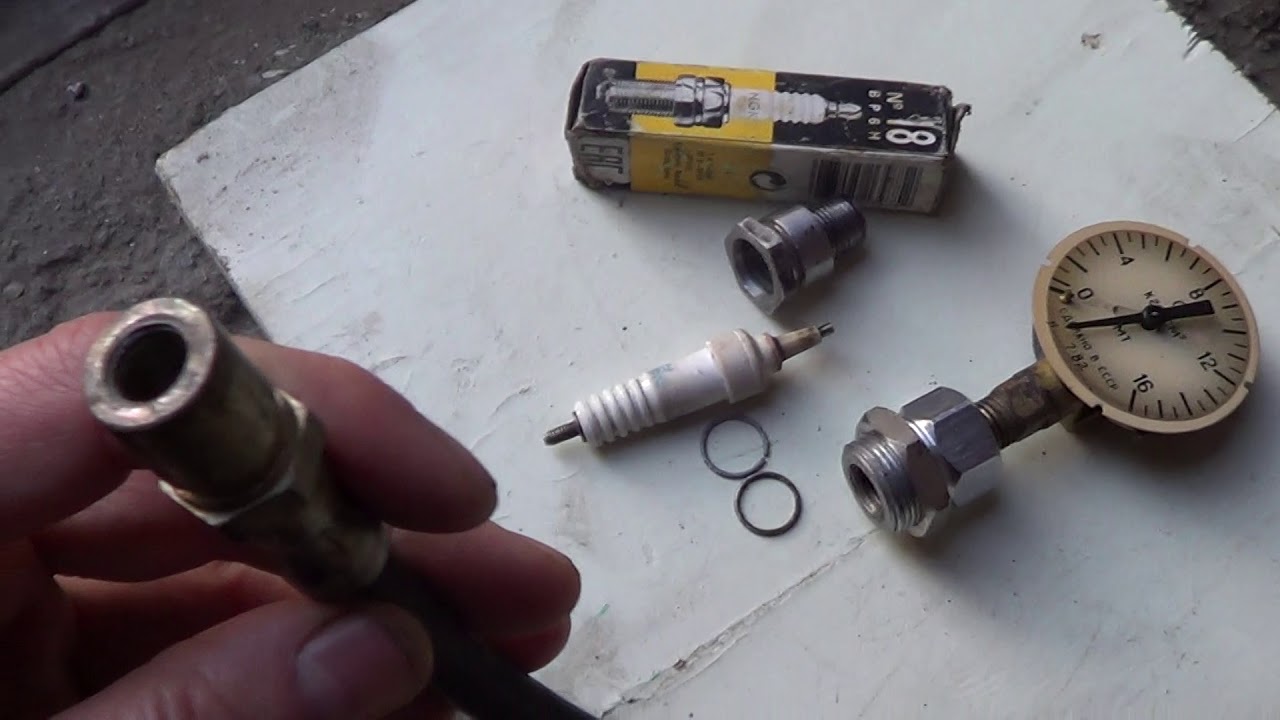

Сегодня я хочу вам рассказать, как можно в гаражных условиях сделать компрессометр быстро и из подручных материалов.

Для этого нам понадобится простая, старая свеча зажигания у которой нам нужно отрезать нижнюю часть, для этого берём болгарку и режем по кругу, где завальцован сердечник.

После того, как прорезали вокруг, сердечник свободно извлекается. С другой стороны также отрезаем язычок и удаляем шайбу.

Далее берём нашу заготовку и немного под конус стачиваем грани, как показано на фото.

Теперь берём сверло на 9,5 мм и расширяем отверстие.

Затем нам понадобится ниппель от бескамерки, берём его и отрезаем заднюю резиновую часть

Далее мыльным раствором или просто мылом натираем резиновую часть ниппеля и вставляем в нашу заготовку.

Далее, нам потребуется небольшой кусок металлопластиковой трубы 16 диаметра, сантиметров 20-30.

Теперь нужно нашу заготовку заколотить в металлопластиковую трубку, как показано на фото, если есть какой-нибудь хороший клей можно применить и его.

На резьбу нашей заготовки, нужно надеть резиновое колечко, хорошо подходит уплотнительное кольцо от форсунки.

Ну и теперь осталось совсем немного, это нужно взять манометр и каким-либо способом закрепить его на металлопластиковой трубке, в идеале конечно хорошо сделать какой-нибудь переходник, но я просто намотал изоленты, чтобы он туго залез в трубу и для надёжности ещё стянул это всё хомутом.

Вот и всё, у нас получился отличный компрессометр, который в разы превосходит заводской.

Теперь с таким компрессометром, компрессию можно мерить и одному. Только не забывайте, что нужно мерить компрессию с полностью выжатой педалью газа и на прогретом двигателе. Да, ещё не забудьте каким-нибудь способом обесточить свечи зажигания, чтобы на них не было искры.

А если ещё дополнительно сделать кнопку, которая запускала бы стартер из двигательного отсека автомобиля, то процедура измерения стало бы намного проще.

Эту кнопку подсоединяем одним концом к плюсу АКБ, другим к проводу на втягивающем реле, и теперь при нажатии кнопки стартер будет крутиться. Кнопку нужно брать не фиксированную.

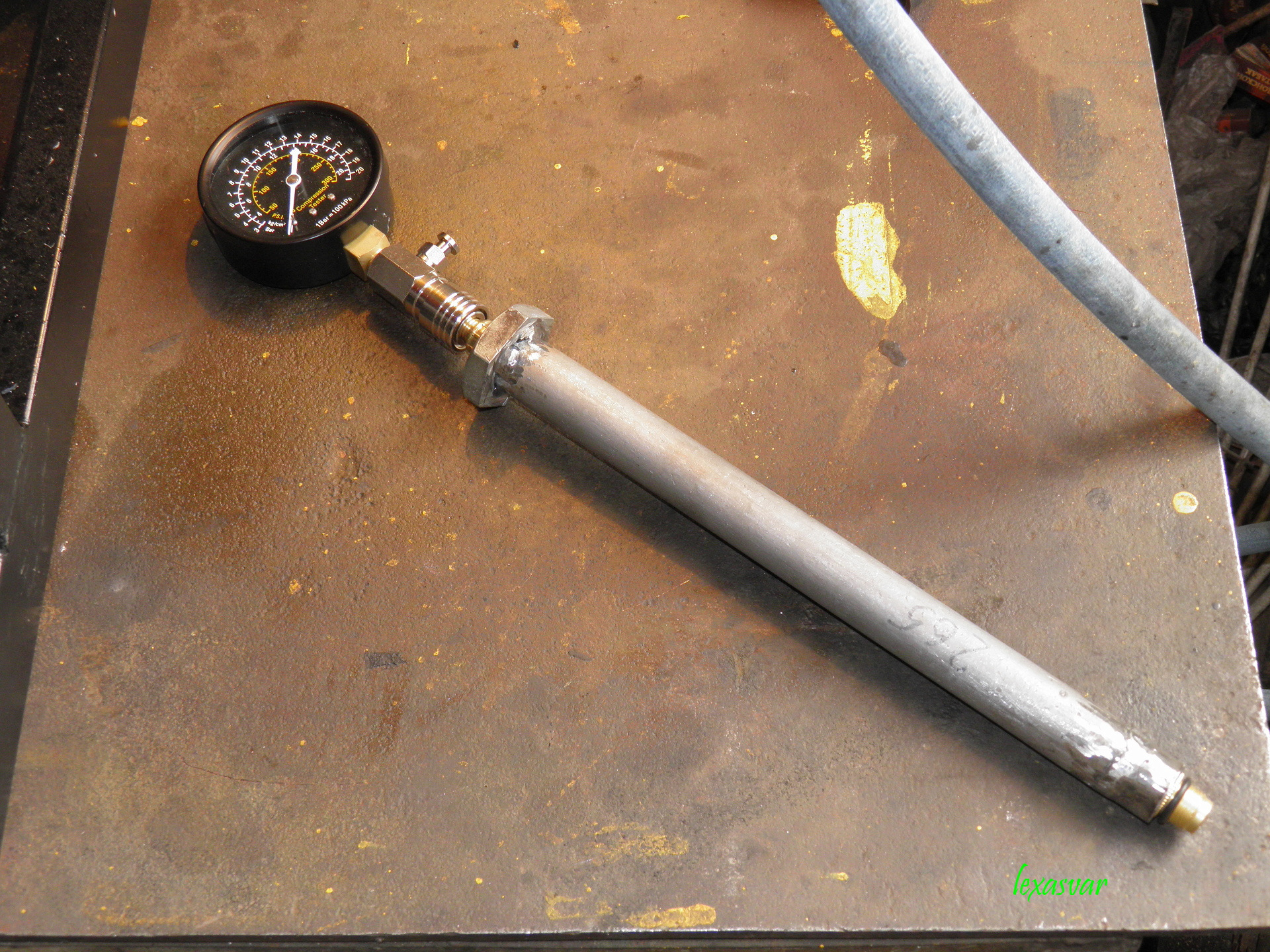

Хотелось бы представить вниманию сообщества полезный в гаражном обиходе прибор – компрессометр, собранный мной из подручных материалов. Предвидя комментарии «а не проще ли было купить?», отвечу сразу: разумеется, проще, но мне захотелось сделать самому, поскольку так интереснее. Для чего и как применяется данный прибор, надеюсь, объяснять не нужно, поэтому перейду сразу к описанию изготовления. И, для начала, покажу то, что послужило мне деталями, частями и заготовками для самодельного компрессометра.

Клапан от зажигалки будет находиться в наконечнике компрессометра, ввёртываемом в свечное отверстие двигателя. Задача этого клапана – пропускать воздух внутрь компрессометра и препятствовать выходу воздуха обратно в цилиндр двигателя. К наконечнику будет присоединён шланг, другой конец которого соединится с манометром через специальную муфту. В стенку этой муфты будет врезан клапан сброса давления (кнопка, которая имеется на каждом компрессометре, ею стравливают воздух после измерения). В качестве этого клапана послужит тот самый вентиль от камеры с золотником.

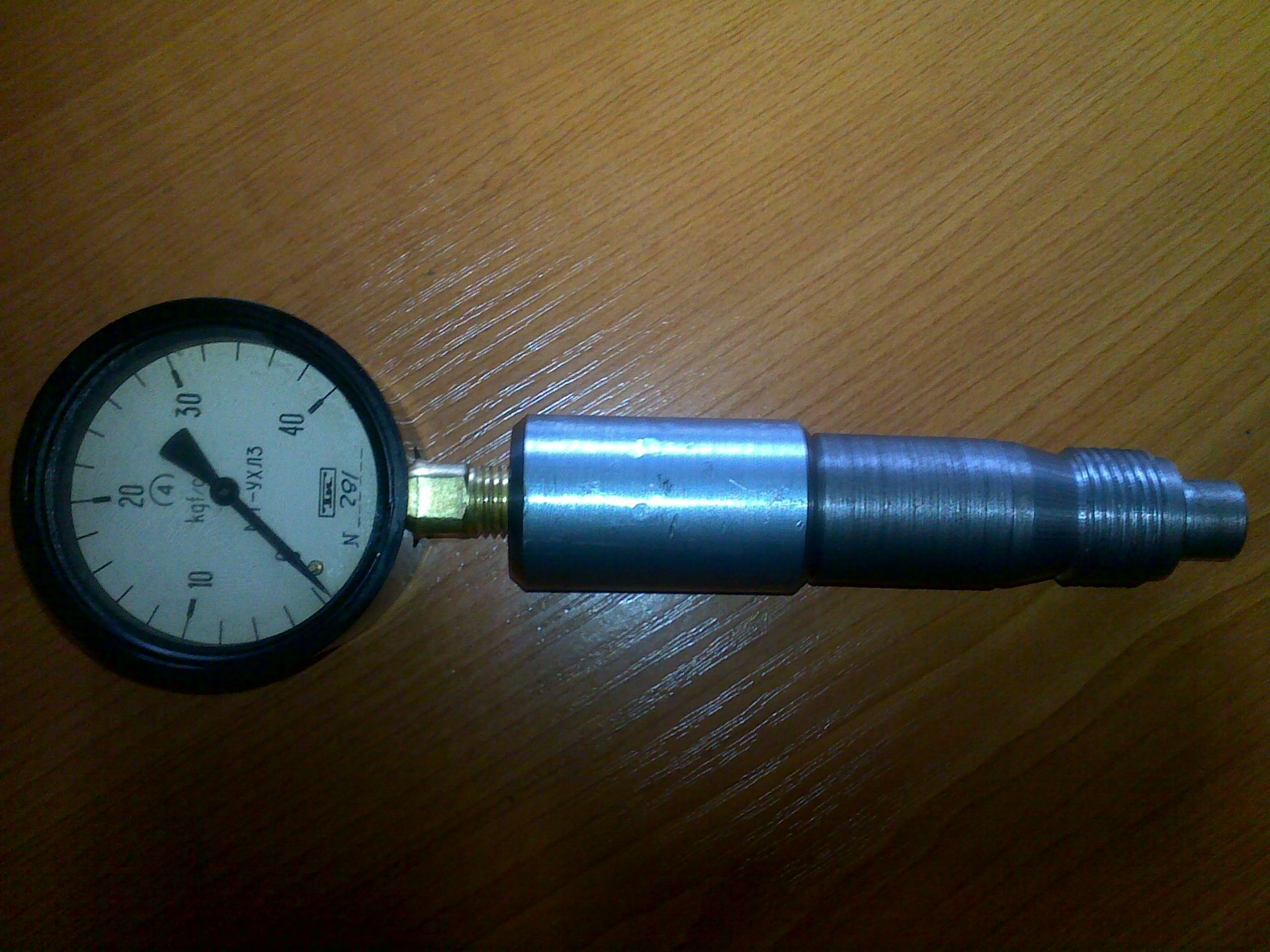

Упомянутые наконечник и муфту я выточил на токарном станке, вернее, токарный понадобился, в основном, для изготовления наконечника (я предварительно думал над тем, чтобы взять за основу металлическую часть свечи зажигания, но сочёл этот вариант малопригодным). Заготовками для деталей послужили вот такая найденная стальная штуковина и отрезок латунного 17-миллиметрового шестигранника:

Компрессометр своими руками для дизеля

Компрессия в цилиндрах двигателя является важнейшей характеристикой, по её величине можно сделать полноценные заключения о состоянии основных узлов и механизмов мотора. Даже применение эндоскопа не скажет вам больше о степени изношенности, скажем, поршневых колец и стенок цилиндров – с его помощью вы сможете лишь увидеть возможные задиры и трещины в деталях. Замерив же давление в цилиндрах, вы сразу поймёте – нуждается ли двигатель в серьёзном ремонте. Изготовить компрессометр можно своими руками, если вы обладаете несложными слесарными навыками – прибор достаточно прост, а приобретение профессионального компрессометра для личного использования не имеет смысла. Перед тем, как приступить к описанию самого прибора и того, как можно самому сделать компрессометр, приведём некоторые необходимые сведения о компрессии – они помогут сориентироваться в выборе материалов и оценке полученных в ходе измерений данных.

Минимум сведений о компрессии

Для дизеля, в котором воспламенение топлива происходит при сильном сжатии, величина компрессии играет решающую роль.

Компрессия – ничто иное, как давление воздуха в цилиндре двигателя, создаваемого поршнем в ходе такта сжатия. В результате динамичного сжимания воздуха он нагревается, что способствует лучшему сгоранию топлива, которое впрыскивается (или всасывается) в цилиндр. Для дизельного двигателя, в котором воспламенение топливной смеси происходит только лишь за счёт её сильного сжатия, величина компрессии играет решающую роль – двигатель просто не запустится, если она будет ниже определённой нормы. Бензиновый мотор может работать при меньших значениях давления, но и для него существует определённый порог. Для наглядности представьте себе поршень с прогоревшим днищем. Расширяющаяся при воспламенении смесь не будет его толкать, а просто прорвётся в картер. Для дизельных моторов нормальной считается компрессия не ниже 28 кг/см2, она позволит запуститься мотору при отрицательных температурах до 15 градусов и развивать приемлемую мощность. Однако наилучшим показателем будет давление до 40 кг/см2 – это «идеал», двигатель заведётся в 35-ти градусный мороз и авто будет обладать максимальной динамикой и тягой.

При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии.

Для бензиновых двигателей значения компрессии значительно ниже – от 12 до 16 кг/см2 – в зависимости от модели мотора. Для тех и других ДВС разница значений допускается не более 3 кг/см2, причём значение имеет и количество цилиндров – 6-тицилиндровый мотор гораздо легче «проглотит» большой разброс, чем 4-цилиндровый – сказывается инертность механизмов. Для того, чтобы вам легче было сориентироваться в единицах давления при выборе подходящего манометра, приведём данные о их сравнительных величинах: 1 кг/см2 = 0,09806 МПа = 0,98067 бар = 14,2233 psi = 100 000 мм вод.ст. = 735,561 мм рт.ст. = 0,96784 атм. Как видите, единицы несложно перевести одна в другую, не считая psi и миллиметры водяного/ртутного столбов – они даны в плане «общей информации» и в технике практически не используются. Если вы не задались целью создать идеально уравновешенный мотор, то практически все эти единицы можно привести к «общему знаменателю» – они практически равны. При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии, но и в то же время быть достаточно «подробной» – для того, чтобы сравнить значения компрессии в разных цилиндрах.

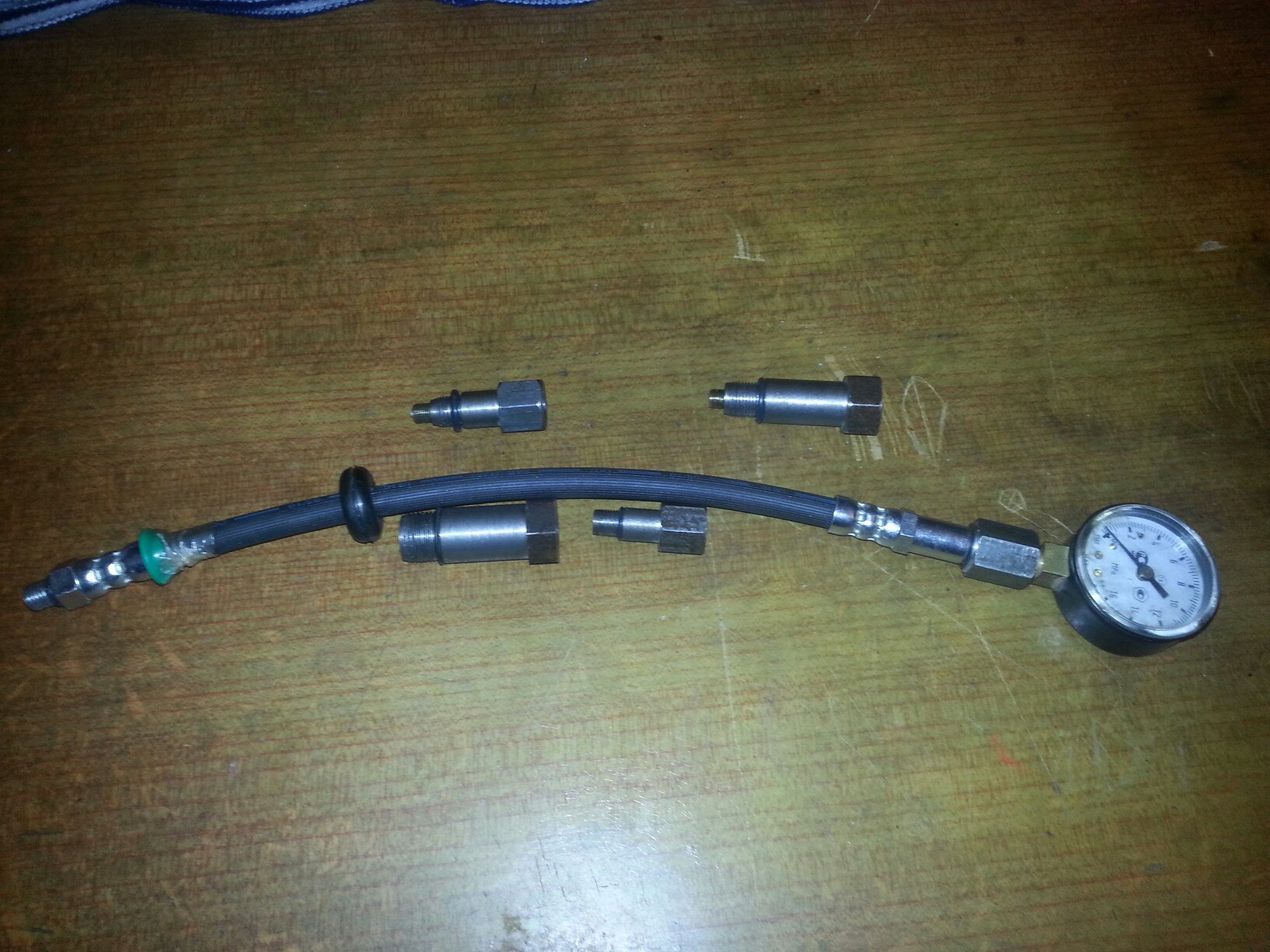

Компрессометр для дизельных двигателей своими руками

Перед тем, как приступать к изготовлению компрессометра для дизельного двигателя своими руками, следует учесть несколько моментов:

• манометр должен иметь шкалу «с запасом» – предел её должен быть как минимум 50 кг/cм2;
• обратный клапан (для чего он нужен, скажем позже) должен удерживать соответствующее нормальной компрессии давление.

Для чего нужен обратный клапан

Обратный клапан необходим для фиксации показаний компресометра, которые потом сбрасываются открытием клапана.

Дело в том, что, по сути, компрессометр – это обычный манометр, который способен «удерживать» показания благодаря обратному клапану – иначе при прекращении нагнетания воздуха или просто его отсоединении стрелка прибора ляжет на «0». Компрессометр показывает максимальное давление, нагнетаемое в цилиндре, а сброс его показаний осуществляется нажатием снаружи на обратный клапан. Впрочем, замерять компрессию можно, позвав на помощь кого-нибудь, кто будет поворачивать ключ зажигания на старт. А вы тем временем можете оценить компрессию, так сказать, «в реальном времени» – непосредственно наблюдая за прибором.

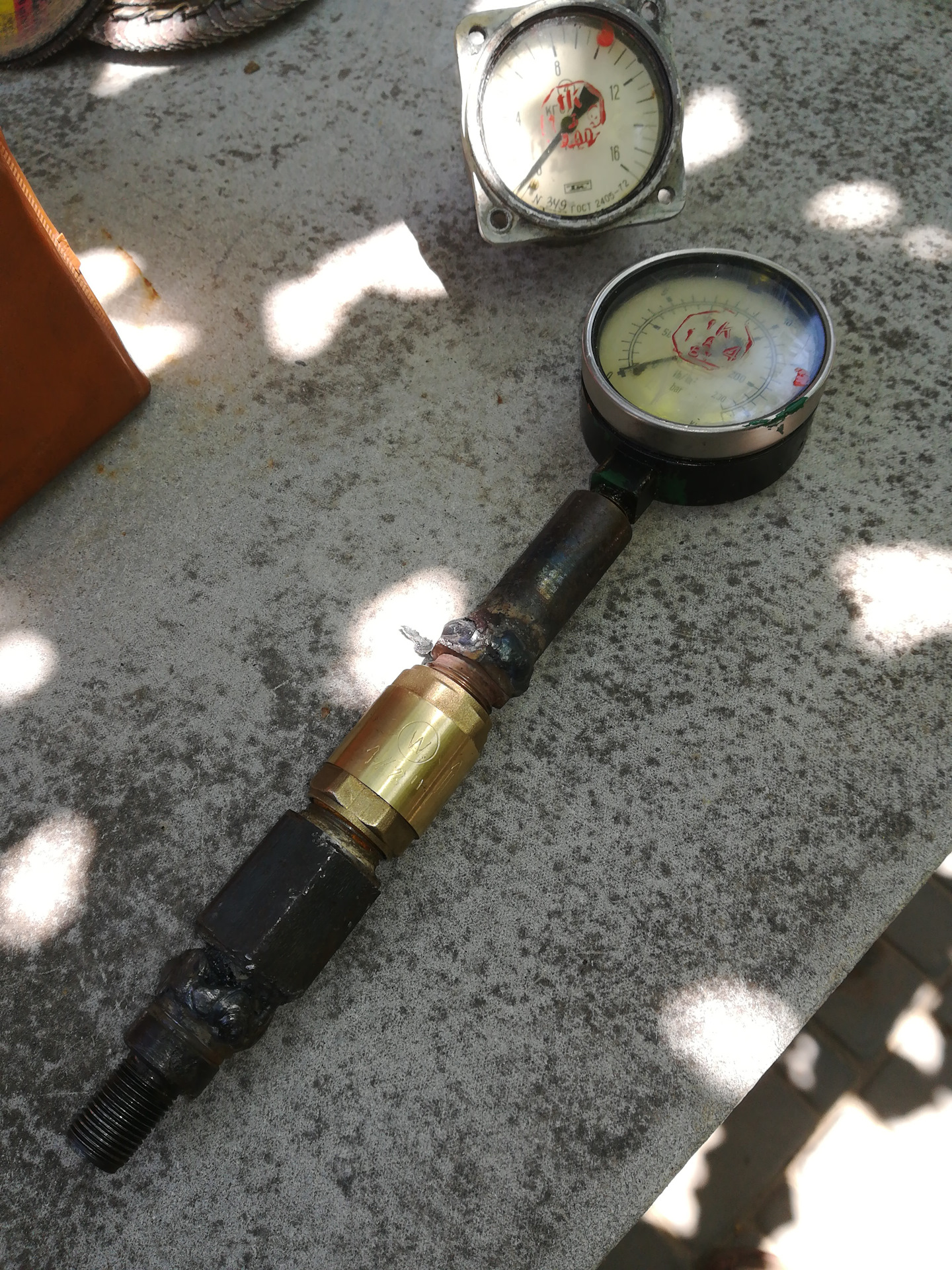

Как сделать компрессометр своими руками из свечи накала

Для этого нужно использовать старую свечу в качестве адаптера. Измерение компрессии на дизельном двигателе без обеспечения должной герметичности цилиндра не даст точной картины – будут велики потери давления. Можно решить задачу разными способами:

• встроить обратный клапан непосредственно в свечу, предварительно удалив из неё «внутренности» – спираль и изолятор;
• обратный клапан установить, закрепив его на входе в манометр, но в этом случае каждый раз придётся отсоединять шланг для сброса показаний;

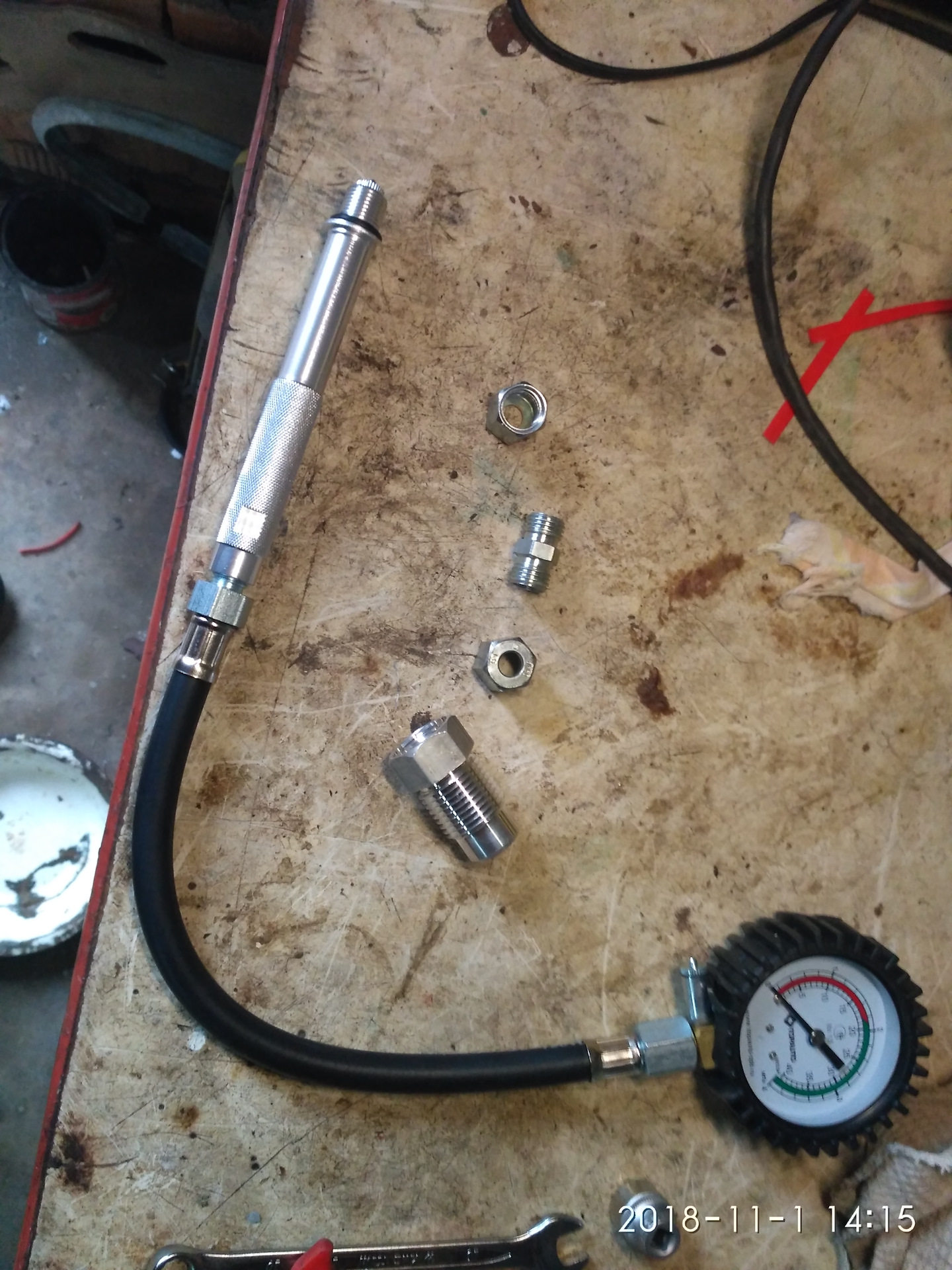

• можно закрепить на обратном конце свечи трубку с резьбой – для удлинения самой свечи, а клапан встроить в резьбовой наконечник шланга от манометра, либо обойтись без него вовсе.

Как сделать компрессометр

Чтобы сделать самодельный компрессометр, припаяйте к одной из продольных сторон тройника переходник. Затем выкрутите золотник из любого вентиля, разберите и обрежьте 2–4 витка пружины. Это необходимо, чтобы обратный клапан открывался даже от нажима воздухом. Затем разберите второй вентиль и припаяйте к штырьку золотника удлинитель, в качестве которого можно использовать кусочек гвоздя со шляпкой. Это необходимо, чтобы облегчить сброс давления с помощью спускного клапана. Соберите вентили, затем припаяйте обратный клапан к продольному концу тройника, а спускной к поперечному. Отрежьте кусок трубки длиной 20 см и припаяйте его к тройнику поверх обратного клапана.

Возможный вариант констуркции

Чтобы соединить латунные или медные детали, их необходимо облудить. Для этого нагревайте их с помощью горелки, затем паяльником наносите канифоль и припой. Не оставляйте необлуженных участков. Не делайте лужение толще 1 мм. Если детали одинакового диаметра, то необходимо сделать усилители – отрезать кусок трубы, разрезать его вдоль и облудить изнутри. Затем собрать детали по одной оси, наложить сверху усилитель и прогреть паяльником или горелкой до тех пор, пока припой лужения не расплавится. С противоположной стороны стыка наложите второй усилитель и таким же образом припаяйте его. Промежуток между усилителями и стыки с деталями залейте припоем.

Статья в тему: Замена опорных подшипников своими руками

Для насадки используйте маслостойкую жесткую резину. Диаметр насадки 2–3 см, длина 5 см. Заточите ее конусом с углом 90 градусов и насадите на трубку с помощью клея или герметика. Если вы решили использовать резьбовые насадки (они повышают точность измерения), то используйте тормозные шланги от легковых автомобилей, они без проблем выдерживают давление в 30 кгс/см2. В этом случае придется напаять на трубку латунный переходник, соответствующий резьбе наконечника шланга. Также придется заказать у токаря или найти готовые латунные переходники, соответствующие резьбе отверстия для свечи зажигания или накаливания.

Компрессометр своими руками для бензиновых двигателей

Сделать такой прибор проще, чем для дизеля – в качестве обратного клапана можно использовать золотник от автомобильной грузовой шины. При этом можно использовать весь вентиль в латунном корпусе – он без труда припаяется к подобранной заранее латунной гайке обычным оловянным припоем. Можно сделать своими руками компрессометр из свечи зажигания, используя последнюю в качестве адаптера. Достаточно лишь удалить керамический изолятор – просто разбив его ударами молотка. Внутренний электрод и изолятор, как правило, без труда извлекаются после этого через «верх» свечи. Можно поступить ещё проще – надеть на металлическую трубку подходящего диаметра кусок резинового шланга и придать ему коническую форму, обработав на наждаке. Правда, при этом для измерения компрессии вам придётся позвать помощника – удерживать шланг нужно будет рукой. Такой упрощенный способ не годится для дизеля – очень большое давление, и рукой не прижать уплотнитель должным образом.

Как измерять компрессию

Для самостоятельных измерений компрессии, сначала зарядите аккумулятор и прогрейте двигатель до рабочей температуры.

Прежде всего, нужно обеспечить должную скорость вращения коленвала – прокручивать последний придётся стартером. Правда, для получения более полной картины состояния двигателя нужно вращать коленвал с различными скоростями – значения компрессии напрямую зависят от динамики сжатия. Но такой способ приемлем лишь для больших специализированных автосервисов, оборудованных специальными стендами, а воспользоваться им можно, лишь демонтировав агрегат. Для самостоятельных же измерений для начала как следует зарядите аккумулятор и прогрейте двигатель до рабочей температуры. Вне зависимости от того, бензиновый мотор или дизельный – проверку цилиндров производите по очереди, предварительно отключив подачу топлива на форсунки (можно просто разъединить колодку разъёма питания форсунок). Долго прокручивать двигатель стартером не нужно – достаточно 3 – 5-ти секунд. В том случае, если результаты неутешительные, залейте в цилиндр (или цилиндры) около 30 грамм моторного масла. Если после этого компрессия поднялась, то имеют место неисправности шатунно-поршневой группы. То есть износ(поломка) поршневых колец, износ цилиндра и т.д. Если же после заливки масла показатели компрессии не изменились, то причину плохой работы мотора ищите в головке блока – это могут быть и прогорание клапана (а также его седла), поломка клапанной пружины, трещины в ГБЦ и т.п. В заключение – не все неисправности всё же можно выявить при помощи компрессометра. Перед тем, как приниматься за изготовление компрессометра своими руками, например, для дизеля, учитывайте то, что современные системы впрыска дизельных моторов (например, Common Rail) предусматривают нагнетание давления топлива в общей рейке и управление процессом сгорания смеси. К сожалению, такие системы очень требовательны к качеству топлива, и зачастую современный дизель может поставить в тупик даже опытного мастера. Известны случаи, когда тщательно отремонтированный мотор с отличной компрессией отказывался запускаться лишь из-за того, что его владелец недостаточно следил за чистотой топливной системы.

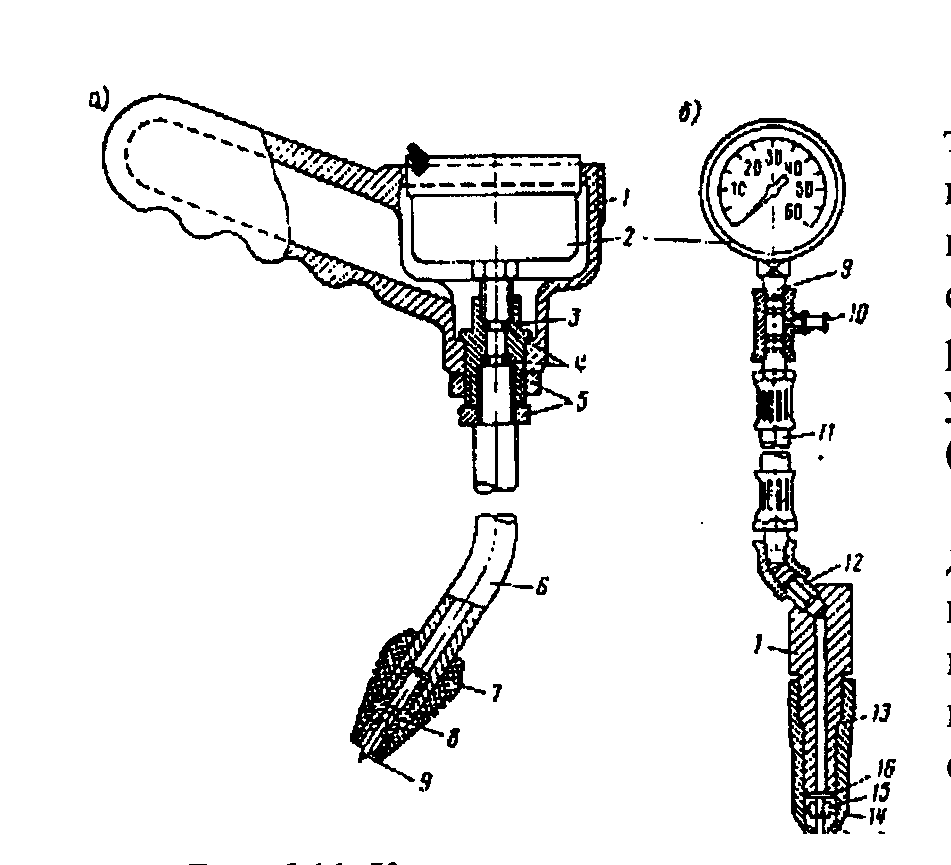

Принцип действия компрессометра для двигателей

Перед проверкой выполняются следующие подготовительные работы. Двигатель прогревают до рабочей температуры (в пределах 80-90 градусов Цельсия). Подача топлива отключена, чтобы в цилиндры двигателя не попадало топливо. На бензиновых двигателях выкручиваются все свечи – это обязательно. Аккумуляторная батарея заряжена, стартер исправен. Особое внимание необходимо уделить зазорам в клапанах. Они должны быть проверены и выставлены по шаблону. Компрессию измеряют с закрытой, а потом открытой дроссельной заслонкой. Это позволит избежать определённых погрешностей.

Степень сжатия проверяется следующим образом. Датчик компрессометра, последовательно вкручивается в свечные гнёзда (в бензиновых устройствах) или вместо форсунок (в дизельных двигателях). После каждой установки прокручивается двигатель стартером со скоростью до 200 – 360 оборотов в минуту. При этом максимальный показатель фиксируется прибором. Если разница не более чем на 1 кгс/см2 (0,1 МПа) в показаниях цилиндров, то двигатель исправен. Диагностика дизельного двигателя проводится аналогично.

Поэтому, если есть подозрения на изношенность поршневой группы или колец необходимо использовать компрессометр. К неоспоримым преимуществам, которого можно отнести его дешевизну, компактность, возможность проверки мотора в любом месте с приемлемой точностью. На потребительском рынке предоставлены несколько различных типов данного устройства и, для правильного выбора, необходимо проанализировать технические свойства и конструктивные особенности устройства. Лишь после полного анализа можно приобрести компрессометр с оптимально подходящими характеристиками, который не вызовет никаких затруднений при его длительной эксплуатации.

АВТОЭЛЕКТРИК — Компрессометр своими руками

Компрессометр самодельный

При оценке технического состояния двигателя автомобиля применяют различные измерительные устройства, среди которых не последнее место занимает компрессометр. Он позволяет замерить давление в камере сгорания в конце такта сжатия (компрессию) и тем самым оценить степень износа цилиндров, колец поршней и герметичность прилегания клапанов. Я предлагаю сделать компрессометр, конструктивная идея которого была разработана Б. Г. Айзиковичем. Изготовить его легко, надо только приобрести манометр с диапазоном измерения до 16 кгс/кв.см и выточить на токарном станке из латуни переходник (см. рис.). Уточните в этой детали резьбовое отверстие под тот манометр, который вы приобрели.

Основная деталь прибора — вентиль от камеры грузовика, который аккуратно выпрямлен, и от него отпилен грибок. Главное, чтобы трубка вентиля была не очень кривой, достаточно длинной и имела исправное гнездо под золотник.

Со стороны, противоположной золотнику, припаяйте переходник для манометра. Шов должен быть герметичен. Паять можно как твердым, так и мягким припоем. С другой стороны вентиля припаяйте упорную шайбу.

Теперь остается только подобрать резиновый конус, например, резиновую пробку, которая плотно входила бы в отверстие для свечи, в конусе сделайте отверстие.

Соберите прибор. Установите манометр с резиновой шайбой и вверните в вентиль золотник от автомобильной камеры.

Работают с прибором так. При прогретом двигателе и свежезаряженной аккумуляторной батарее выверните все свечи из двигателя, плотно прижмите резиновый конус в свечное отверстие измеряемого цилиндра. Попросите помощника включить стартер автомобиля и прокрутить двигатель до тех пор, пока показания манометра не перестанут увеличиваться. Перед замером отрегулируйте клапанные зазоры.

Нормальным считается, если показания манометра в 1,2…1,7 раза превышают степень сжатия двигателя. Лучше найти в справочнике величину компрессии для двигателя вашего автомобиля.

Перед замером компрессии в следующем цилиндре нужно сбросить показания компрессометра, нажав на золотник спичкой или притупленным гвоздем через отверстие в резиновом наконечнике. Этим маленьким неудобством придется платить за простоту и дешевизну конструкции. Разброс величины компрессии по цилиндром не должен превышать 1 кгс/кв.см.

Как сделать компрессометр своими руками

Часто причиной, по которой автомобиль стал плохо заводиться, является плохая компрессия в цилиндрах автомобиля.

Проверить значение давления в цилиндре можно при помощи компрессометра. Этот прибор можно купить или сделать самому.

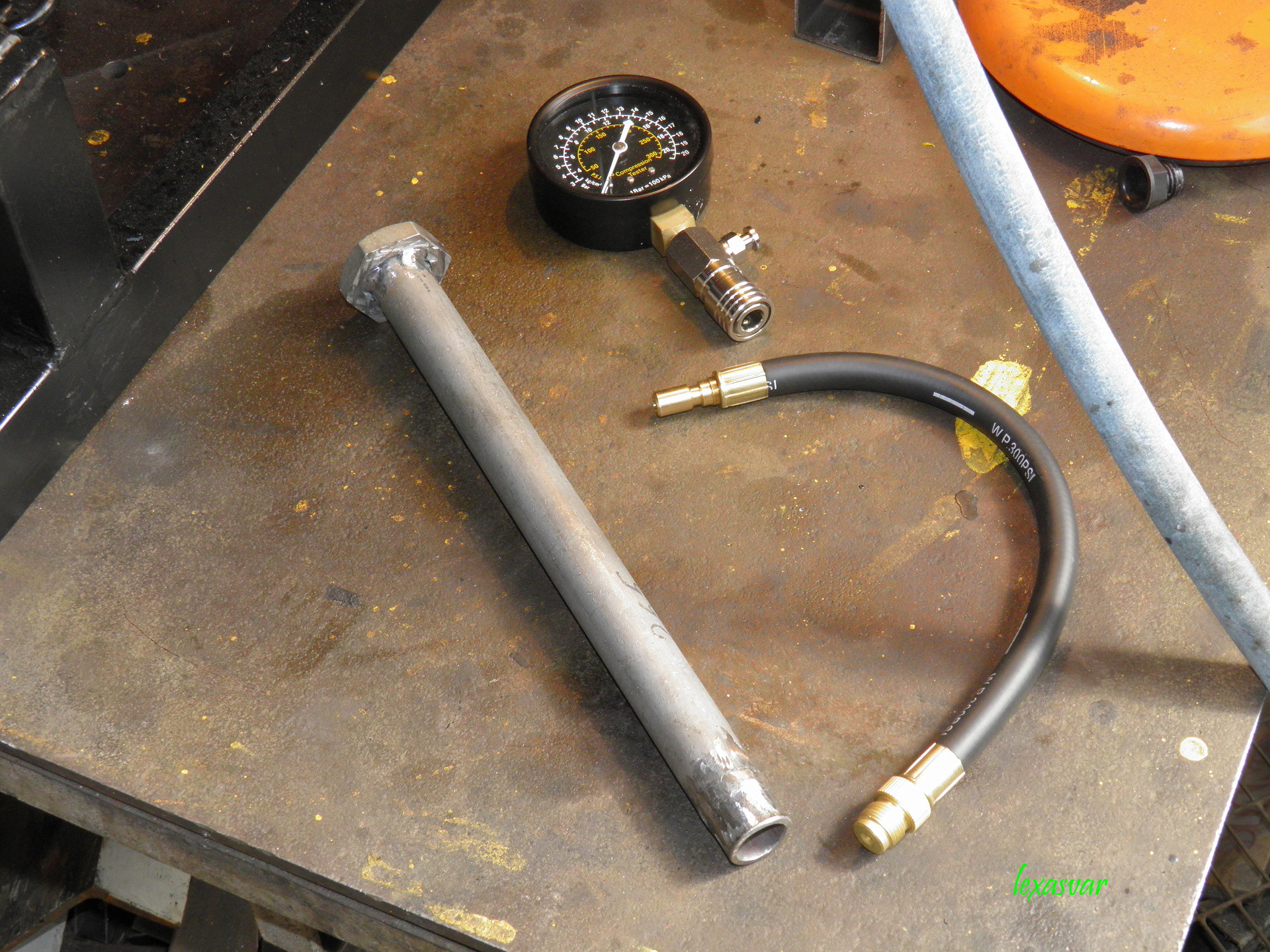

Что нужно для изготовления компрессометра

Умелец может сделать автомобильный компрессометр своими руками, так как он имеет не слишком сложную конструкцию.

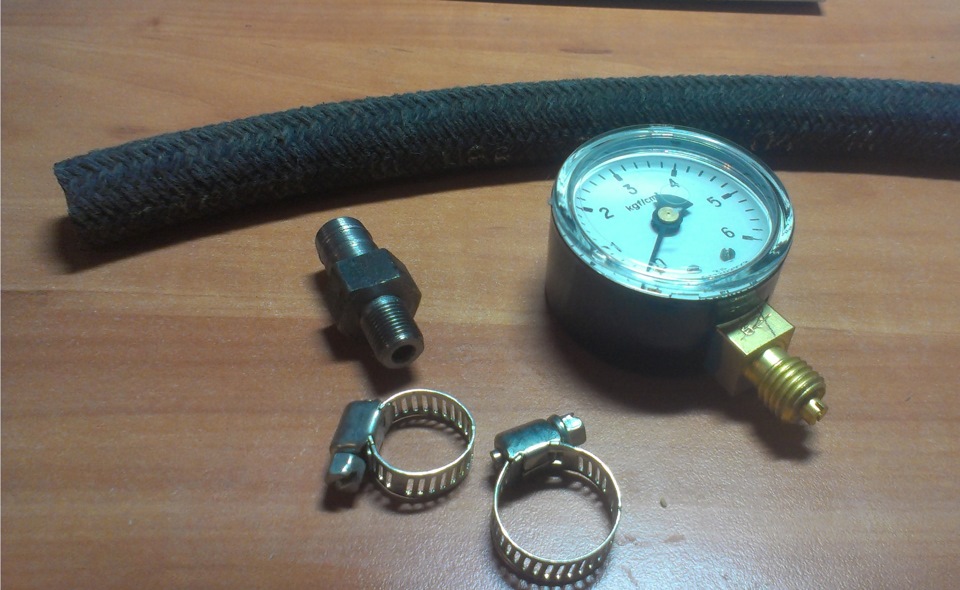

Чтобы собрать данный прибор, нам понадобится несколько комплектующих:

1. Манометр (диапазон измерения должен достигать 25 кг/кв.см). Прибор нужно подбирать с резьбой, которая подойдет к остальным комплектующим.
2. «Сосок» с камеры любого грузового авто. Он должен быть без дефектов и повреждений, а также он не должен быть изогнутым.
3. Золотник.
4. Переходники из латуни, которые подойдут к остальным комплектующим.
5. Шланг, который будет выдерживать высокое давление, а его диаметр подходить к манометру и переходникам.

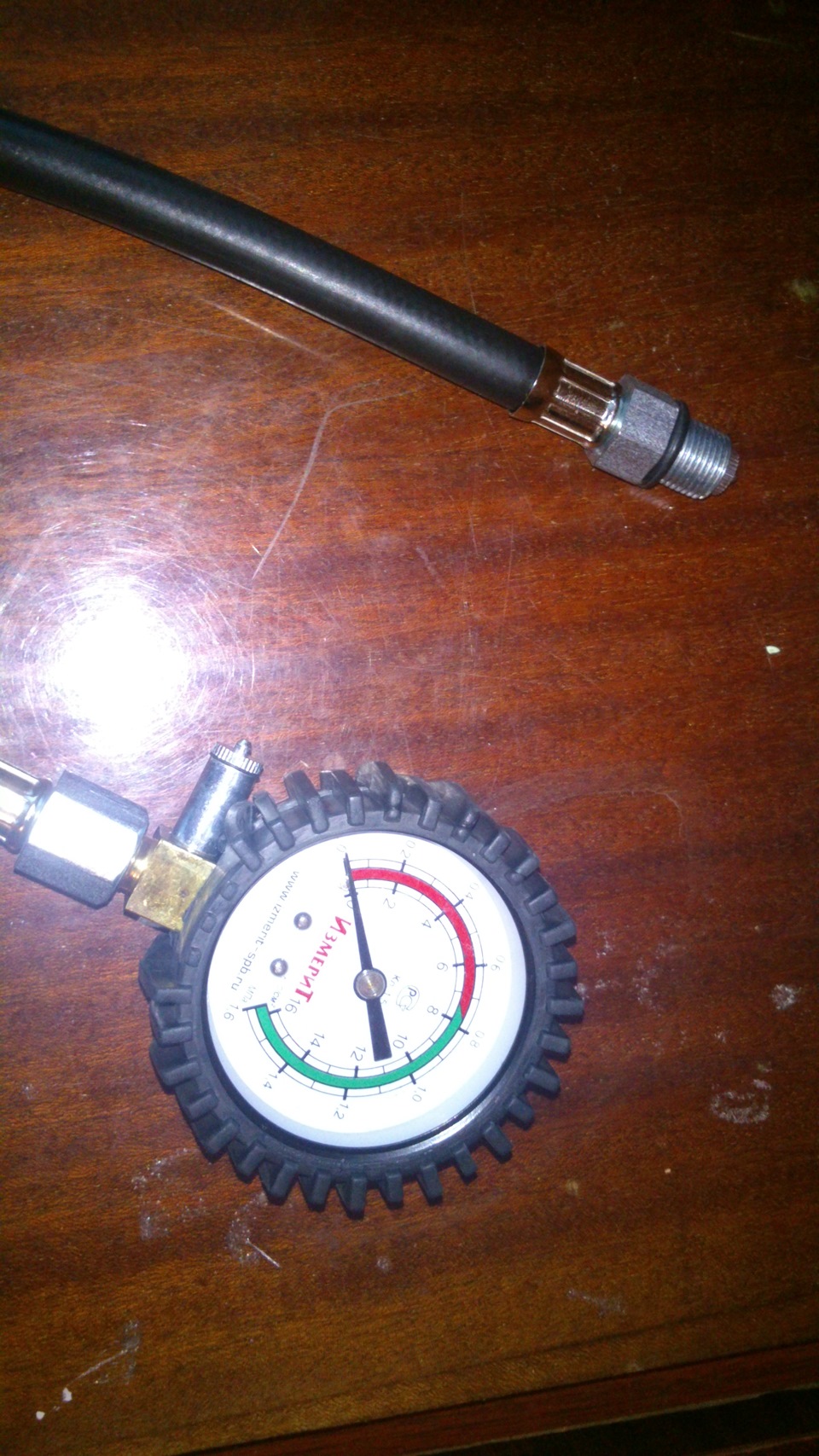

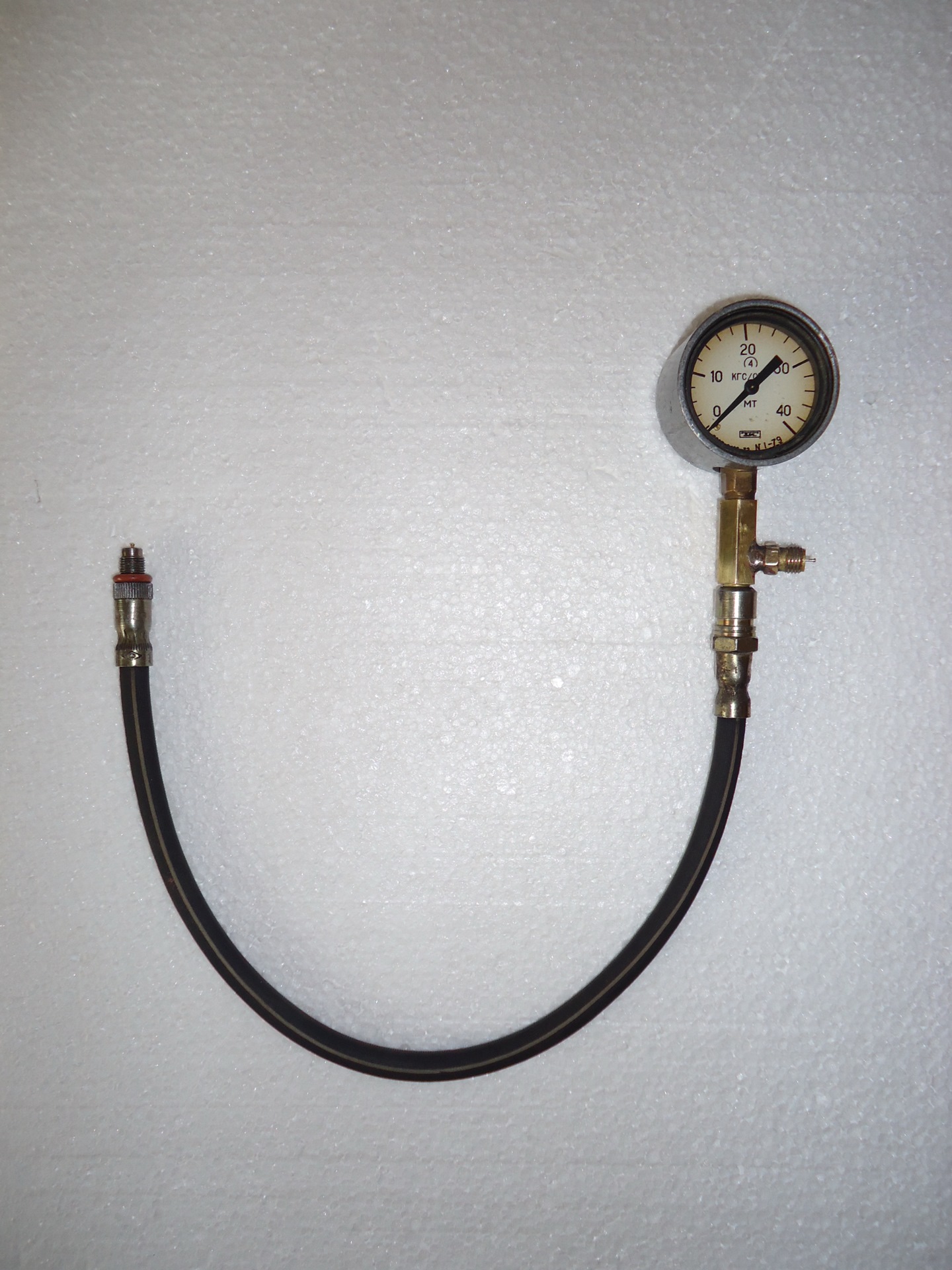

Собираем компрессометр

Перед тем как, собрать и скрутить прибор, нужно обрезать резину вокруг вентиля. Потом при помощи паяльника припаиваем гайку, к которой потом прикрутим манометр. Гайка припаивается к тому месту, где вы обрезали резину.

Потом вкручиваем золотник в получившуюся конструкцию и сверху надеваем шланг, который вы подобрали. Шланг должен быть не очень длинный (примерно 186).

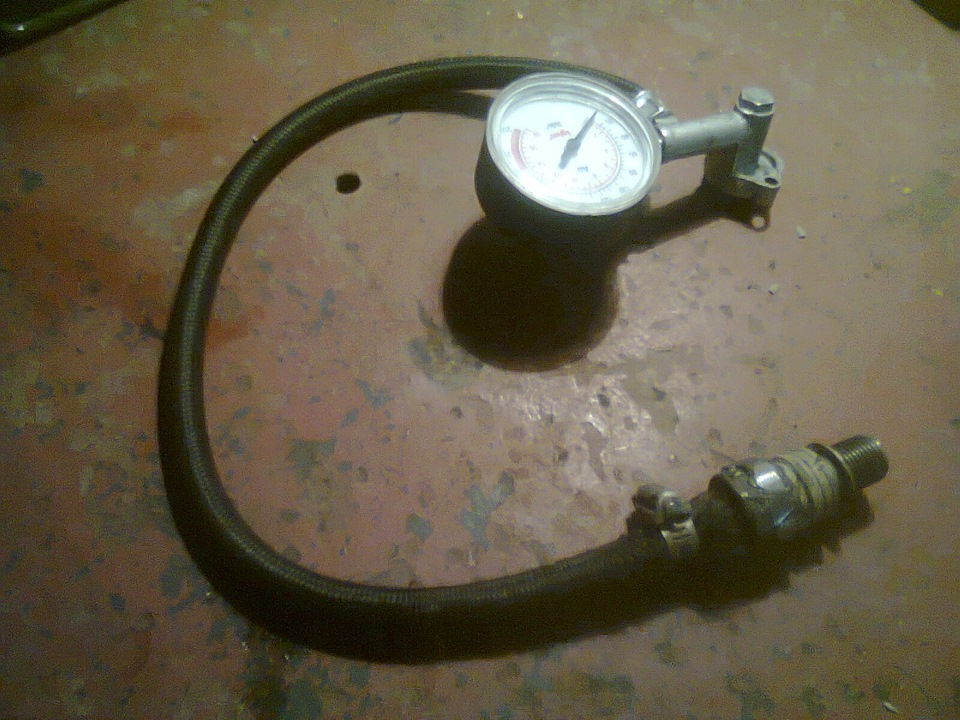

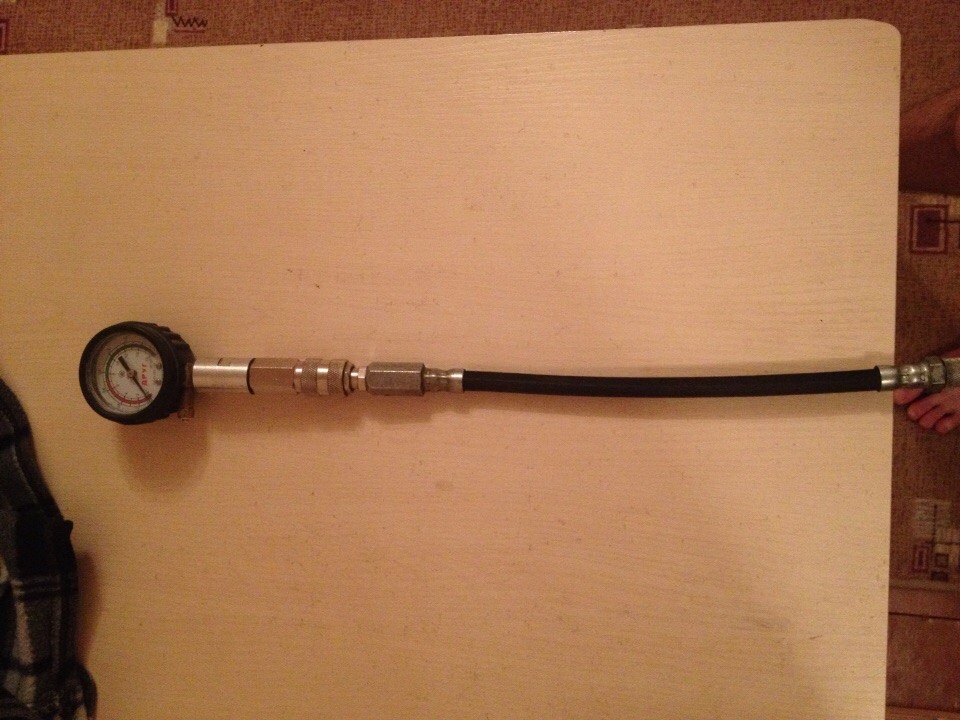

Соединив все части, мы получаем компрессометр. Когда все собрано конец шланга нужно заточить под конус. Установленный золотник является своего рода перепускным клапаном, и с его помощью можно сбрасывать показания манометра просто нажимая и выпуская воздух.

Идеальным вариантом будет установка на конец шланга переходника, который подходит по габаритам к размеру свечи. Это позволит измерять давление значительно точнее.

Когда все собрано компрессометр готов к работе. Чтобы измерить им давление просто вставьте конец шланга в отверстие блока цилиндров и начнется измерение.

Чтобы измерить давление в тех физических единицах, в которых указывает производитель, нужно подбирать манометры с соответствующей шкалой измерения. Это позволит вам, не используя разные формулы для переведения с одних единиц измерения в другие, получить значение давления, которое можно сравнить с заводскими показателями.

Измерять давление нужно в приближенных условиях работы двигателя, поэтому нужно перед началом измерений прогреть двигатель минут 15 или проехать на нем около 10 км.

Компрессометр для бензиновых двигателей своими рук смотрим в видео:

Компрессометр своими руками

Простой компрессометр своими руками

Сегодня я хочу вам рассказать, как можно в гаражных условиях сделать компрессометр быстро и из подручных материалов.

Для этого нам понадобится простая, старая свеча зажигания у которой нам нужно отрезать нижнюю часть, для этого берём болгарку и режем по кругу, где завальцован сердечник.

После того, как прорезали вокруг, сердечник свободно извлекается. С другой стороны также отрезаем язычок и удаляем шайбу.

Далее берём нашу заготовку и немного под конус стачиваем грани, как показано на фото.

Теперь берём сверло на 9,5 мм и расширяем отверстие.

Затем нам понадобится ниппель от бескамерки, берём его и отрезаем заднюю резиновую часть

Далее мыльным раствором или просто мылом натираем резиновую часть ниппеля и вставляем в нашу заготовку.

Далее, нам потребуется небольшой кусок металлопластиковой трубы 16 диаметра, сантиметров 20-30.

Теперь нужно нашу заготовку заколотить в металлопластиковую трубку, как показано на фото, если есть какой-нибудь хороший клей можно применить и его.

На резьбу нашей заготовки, нужно надеть резиновое колечко, хорошо подходит уплотнительное кольцо от форсунки.

Ну и теперь осталось совсем немного, это нужно взять манометр и каким-либо способом закрепить его на металлопластиковой трубке, в идеале конечно хорошо сделать какой-нибудь переходник, но я просто намотал изоленты, чтобы он туго залез в трубу и для надёжности ещё стянул это всё хомутом.

Вот и всё, у нас получился отличный компрессометр, который в разы превосходит заводской.

Теперь с таким компрессометром, компрессию можно мерить и одному. Только не забывайте, что нужно мерить компрессию с полностью выжатой педалью газа и на прогретом двигателе. Да, ещё не забудьте каким-нибудь способом обесточить свечи зажигания, чтобы на них не было искры.

А если ещё дополнительно сделать кнопку, которая запускала бы стартер из двигательного отсека автомобиля, то процедура измерения стало бы намного проще.

Эту кнопку подсоединяем одним концом к плюсу АКБ, другим к проводу на втягивающем реле, и теперь при нажатии кнопки стартер будет крутиться. Кнопку нужно брать не фиксированную.

Вот вроде всё…

Компрессометр своими руками

Компрессию в цилиндрах ДВС измеряют при помощи специального приспособления, под названием компрессометр. Он представляет собой манометр, главной особенностью которого можно назвать присутствие свободного клапана. Такой манометр не выпускает полученное им давление до того, как не будет зафиксировано максимальное значение величины у верхней мертвой точки цилиндра. Постараемся разобраться, как выполнить замеры компрессии в цилиндрах и как изготовить компрессометр своими руками?

Как сделать компрессометр своими руками?

Новый качественный компрессометр стоит достаточно дорого, а дешевые аналоги имеют серьезные погрешности, которые недопустимы при проведении точных измерений. Именно поэтому, многие автолюбители либо едут на станцию технического обслуживания и проводят измерения всего за небольшие деньги, либо изготавливают компрессометр самостоятельно.

Данный прибор можно изготовить при помощи нескольких частей, которые можно найти в гаражах у бывалых водителей или в любом магазине автозапчастей.

Список того, что вам понадобится:

• Шланг высокого давления.
• Ниппель (или, как его еще называют — золотник).
• Манометр.
• Переходники из латуни, на которых уже нарезана требуемая резьба.
• Вентиль, применяемый на камере колеса от грузового автомобиля.

Последний элемент должен быть в нормальном состоянии и не гнутый. Диаметр, обычно, составляет 8 миллиметров, а конец немного изогнут. Чтобы применить его в изготовлении компрессометра, необходимо его выровнять, резьбовую часть оставить, как есть, а тот конец, который предназначался для заварки в камеру, нужно отпилить.

Возьмите паяльник и на обрезанный конец вентиля припаяйте гайку, в которую нужно вкрутить в манометр. В получившуюся трубку необходимо закрутить золотник и вставить туда шланг. Другой конец шланга можно расточить под конус, который будет вставляться в свечное отверстие или закрепить наконечник с резьбой.

Пользоваться таким самодельным приспособлением очень просто: свободный конец шланга вставляется или закручивается в свечное отверстие, производятся замеры и фиксируются на бумаге. Чтобы сбросить давление с манометра, необходимо зажать золотник.

Диаметры резьбы на конце шланга должны точно соответствовать свечному отверстию. Данное требование связано с повышенной герметизацией, которая должна быть в момент подвода поршня к верхней мертвой точке. От этого требования будет зависеть точность измерений, которая также не исключает возникновение мелких погрешность. Полностью полагаться на такой прибор все же не рекомендуется.

Чтобы не запутаться, старайтесь использовать на манометре те единицы измерения, которые указаны производителем в технической литературе.

Видео —  Как изготовить самодельный компрессометр

Вот так изготавливается компрессометр своими руками. Такое приспособление поможет вам значительно сэкономить на профессиональных инструментах и добиться, примерно, того же результата при минимальных затратах.

Если еще совсем недавно двигатель автомобиля работал исправно – расход топлива и масла, а также мощность были у пределов нормы, но затем все стало совсем наоборот, значит, самое время проверить давление в цилиндрах двигателя. Как известно, падение компрессии не самый лучший знак для любого двигателя, так как подающееся туда топливо сгорает не полностью и остается в виде осадка, который может стать причиной дефектов, как на цилиндрах, так и на поршнях.

Как узнать компрессию?

Как вы уже поняли, чтобы замерить компрессию, необходимо приобрести компрессометр. После этого, необходимо выполнить ряд специальных действий, чтобы показания были самыми точными и имели минимальные отклонения.

1. Двигатель необходимо прогреть до рабочей температуры. Это то самое время, когда он может работать на полную мощность. После чего – заглушите.
2. Пока двигатель прогрет, необходимо отключить бензонасос. Если у вас инжекторный двигатель, то вам просто нужно отсоединить специальный штекер, предназначенный для питания бензонасоса. В случае с карбюраторным – отсоедините шланг, идущий от бензопровода на бензонасос и шланг на поплавковой камере карбюратора. Чтобы катушка зажигания не сгорела – отсоедините от нее клемму.
3. Выкрутите все свечи зажигания. Многие водители допускают банальную ошибку, выкручивая только одну свечу. Делать это категорически запрещено!
4. Теперь вкрутите компрессометр в одно из свечных отверстий. Рекомендуется сразу приобрести насадки, которые предназначены для крепления на разных двигателях.
5. Попросите напарника сесть в автомобиль и нажать до упора на педаль газа. Делается это для того, чтобы дроссельная заслонка была открыта. Затем, он должен включить стартер на 2 секунды.
6. Показания с компрессометра снимаются, и данная процедура применяется к остальным цилиндрам. Эксплуатационные нормы можно узнать из технической литературы по вашему автомобилю.
7. По отклонениям от нормы, полученным в ходе измерений, можно судить о роде и масштабе неисправности, которая коснулась двигателя вашего автомобиля.

Компрессометр — своими руками — DRIVE2

Приветствую всех подписчиков и просто читателей! На сей раз хотелось бы представить вашему вниманию полезный в гаражном обиходе прибор – компрессометр, собранный мной из подручных материалов. Разумеется, проще было купить готовый, но мне захотелось сделать самому, поскольку так интереснее. Для чего и как применяется данный прибор, надеюсь, объяснять не нужно, поэтому перейду сразу к описанию изготовления. И, для начала, покажу то, что послужило мне деталями, частями и заготовками для самодельного компрессометра.

На этом фото изображены:— советский манометр б/у, на 16 кгс/см², с тыльным расположением штуцера, классом точности 4%;— шланг рабочего цилиндра сцепления б/у от ВАЗ-2101-07;— штуцер от старой автомобильной камеры.— заправочный клапан от какой-то старой советской газовой зажигалки;Клапан от зажигалки будет находиться в наконечнике компрессометра, ввёртываемом в свечное отверстие двигателя. Задача этого клапана – пропускать воздух внутрь компрессометра и препятствовать выходу воздуха обратно в цилиндр двигателя. К наконечнику будет присоединён шланг, другой конец которого соединится с манометром через специальную муфту. В стенку этой муфты будет врезан клапан сброса давления (кнопка, которая имеется на каждом компрессометре, ею стравливают воздух после измерения). В качестве этого клапана послужит тот самый вентиль от камеры с золотником.

Упомянутые наконечник и муфту я выточил на токарном станке, вернее, токарный понадобился, в основном, для изготовления наконечника (я предварительно думал над тем, чтобы взять за основу металлическую часть свечи зажигания, но сочёл этот вариант малопригодным). Заготовками для деталей послужили вот такая найденная стальная штуковина и отрезок латунного 17-миллиметрового шестигранника:

По эскизам, приведённым ниже, можно понять, что именно задумывалось получить из этих заготовок:

Далее на картинках – некоторые этапы процесса изготовления.

Полный размер

Стадии изготовления наконечника (слева направо).

Полный размер

Готовый наконечник.

Полный размер

Стадии изготовления муфты (слева направо).

Полный размер

Муфта готова.

Отверстия сверлились на сверлильном станке, шестигранник под ключ на наконечнике точился при помощи болгарки, резьбы нарезались вручную плашками и метчиками.

Вернёмся к клапану от зажигалки. Он разборный, состоит из латунного корпуса, в который помещены пружинка, стальной шарик диаметром ~3,5-4мм и резиновое колечко-уплотнение. Всё это фиксируется в корпусе клапана латунной гайкой со шлицом под отвертку. В той части корпуса, где находятся пружина и шарик, имеются 2 отверстия: одно сбоку, для пропускания газа в зажигалку (ну или воздуха в компрессометр), и одно в торце (донышке), для подпора шарика повышенным давлением газа внутри зажигалки. Клапан я разобрал и заменил пружинку на гораздо более мягкую.

Полный размер

Клапан всборе; слева — старая пружинка из него, справа – такая пружинка теперь стоит в нём.

Клапан с новой пружиной (субъективно «наощупь» она совсем мягкая) не удаётся продуть ртом, но при давлении 2кгс/см² он открыт полностью. Более подробных тестов я не проводил. Пружинка менялась по причине того, что, если её жесткость будет чрезмерной, то при замере компрессии может потребоваться дольше вращать двигатель для набора давления, а также (в худшем случае) результаты замера могут оказаться заниженными.В качестве клапана сброса давления я приспособил вентиль от камеры, про который говорилось выше. Очистил его от резины, укоротил, проточил с нижего конца и нарезал резьбу, посредством которой штуцер будет фиксироваться в муфте.

Полный размер

Вентиль от камеры: было/стало.

С верхнего конца штуцер также немного укорочен, чтобы шток золотника слегка выступал из него, — так будет удобнее нажимать. Сначала хотел сделать выступание ниппеля ещё больше и, в дополнение, создать пару небольших пропилов на верхнем крае штуцера (как бы шлиц). Либо, вместо пропилов, просверлить 2-3 маленьких отверстия на уровне той части золотника, которая «под ключ». Сделать это планировал, опять же, для удобства пользования: чтобы нажимать не ногтем или как-то подобным образом, а просто как на обычную кнопку, — воздух выходил бы из-под пальца через те пропилы либо отверстия. Но потом передумал, — пускай останется возможность присоединения к этому штуцеру приспособления для накачки колёс, в проверочных (и поверочных) целях.Затем всё было собрано в единую конструкцию. В соединениях шланга с наконечником и шланга с муфтой в качестве уплотнений были использованы алюминиевые кольца. Клапан и «кнопку» сброса я завернул на силиконовый герметик. Манометр ввернул в муфту, предварительно обмотав штуцер манометра фум-лентой.

Как видно на последних фото, на наконечник подобрано и надето резиновое уплотнительное кольцо. Если следить за его состоянием (смазывать перед замером компрессии, своевременно менять при повреждении), то необходимая герметичность между свечным отверстием и компрессометром будет достигаться заворачиванием «от руки».Компрессометр заработал с первого раза, нигде ничего не «травило» и т.д. Для начала опробовал его, подав в колёсный штуцер (теперешний клапан сброса) давление от компрессора через приспособу для накачки колёс. Сравнил показания манометров на компрессоре, на накачном «пистолете» и на испытуемом девайсе. Первые два манометра – дешёвые китайские, но показывают примерно одинаково (+/- 0,1атм), компрессометр же показывает на ~0,5атм ниже во всём диапазоне. Ну что же, со временем сверю манометр с каким-нибудь ещё, более-менее «образцовым», и, если что, заменю его.Первым двигателем, который был проверен самодельным компрессометром, стал мотор отцовских «Жигулей» (двигатель 2106). Результат — 12,4кгс/см² в трёх цилиндрах и 12,5кгс/см² в одном – не мог не порадовать, как в части состояния двигателя, так и в части работоспособности собственноручно сделанного прибора. Потом протестировали компрессометр на нескольких авто, — работает, как и полагается.На своей Субару замеры пока не проводил. Совмещу это, наверное, с очередной заменой свечей.

На этом пока всё, спасибо за внимание).

Как сделать компрессометр своими руками из свечи

Измерение компрессии – важная диагностическая операция, которая многое сообщает о состоянии мотора. Ее проводят, если бензиновый или дизельный двигатель по каким-то причинам начал терять мощность, стал работать неправильно или неожиданно вырос расход топлива. Несмотря на то, что готовые компрессометры продают в большинстве автомагазинов, водители нередко предпочитают изготовить это устройство самостоятельно. Причин этому несколько – нежелание тратить деньги, привычка мастерить что-то самому, необходимость создать более точный прибор, чем промышленные образцы. Прочитав статью, вы узнаете, как сделать компрессометр своими руками и какие детали для этого понадобятся.

Вот список тех деталей, которые потребуются, чтобы сделать компрессометр своими руками:

1. Манометр с диапазоном измерения 0–30 кгс/см2.
2. Латунный или медный переходник.
3. Два вентиля от камеры грузового автомобиля.
4. Медная или латунная трубка с внутренним диаметром 10­–15 мм.
5. Латунный или медный тройник внутренним диаметром 8–10 мм.
6. Резиновая насадка. Вместо нее можно использовать резиновый шланг высокого давления и комплект переходников на различную резьбу.
7. Паяльник.
8. Газовая горелка.
9. Канифоль (флюс).
10. Припой ПОС 40 или ПОС 60.

Основа компрессометра – манометр. Для проверки бензиновых двигателей можно использовать этот прибор со шкалой до 15 атмосфер. Если же нужен универсальный измеритель, то шкала должна достигать 30 атмосфер. Этот прибор можно недорого купить в любом предприятии, где остались старые советские грузовики. Желательно проверить его, подключив к источнику давления и эталонному манометру. Это поможет определить погрешность, которую необходимо учитывать во время проверки мотора. Вентили от камер необходимы для создания обратного и спускного клапанов. Переходник, трубка и тройник необходимы для сборки всех элементов в единое целое. Резиновая насадка обеспечивает плотный прижим прибора к отверстию для свечи.

Чтобы сделать самодельный компрессометр, припаяйте к одной из продольных сторон тройника переходник. Затем выкрутите золотник из любого вентиля, разберите и обрежьте 2–4 витка пружины. Это необходимо, чтобы обратный клапан открывался даже от нажима воздухом. Затем разберите второй вентиль и припаяйте к штырьку золотника удлинитель, в качестве которого можно использовать кусочек гвоздя со шляпкой. Это необходимо, чтобы облегчить сброс давления с помощью спускного клапана. Соберите вентили, затем припаяйте обратный клапан к продольному концу тройника, а спускной к поперечному. Отрежьте кусок трубки длиной 20 см и припаяйте его к тройнику поверх обратного клапана.

Возможный вариант констуркции

Чтобы соединить латунные или медные детали, их необходимо облудить. Для этого нагревайте их с помощью горелки, затем паяльником наносите канифоль и припой. Не оставляйте необлуженных участков. Не делайте лужение толще 1 мм. Если детали одинакового диаметра, то необходимо сделать усилители – отрезать кусок трубы, разрезать его вдоль и облудить изнутри. Затем собрать детали по одной оси, наложить сверху усилитель и прогреть паяльником или горелкой до тех пор, пока припой лужения не расплавится. С противоположной стороны стыка наложите второй усилитель и таким же образом припаяйте его. Промежуток между усилителями и стыки с деталями залейте припоем.

Для насадки используйте маслостойкую жесткую резину. Диаметр насадки 2–3 см, длина 5 см. Заточите ее конусом с углом 90 градусов и насадите на трубку с помощью клея или герметика. Если вы решили использовать резьбовые насадки (они повышают точность измерения), то используйте тормозные шланги от легковых автомобилей, они без проблем выдерживают давление в 30 кгс/см2. В этом случае придется напаять на трубку латунный переходник, соответствующий резьбе наконечника шланга. Также придется заказать у токаря или найти готовые латунные переходники, соответствующие резьбе отверстия для свечи зажигания или накаливания.

Вывод

Теперь вы знаете, как сделать компрессометр своими руками из доступных материалов, которые можно найти в любом гараже, а также пункте приема черных/цветных металлов. Такой компрессометр сильно поможет вам в диагностике мотора.

Компрессометр своими руками

Простой компрессометр своими руками

Сегодня я хочу вам рассказать, как можно в гаражных условиях сделать компрессометр быстро и из подручных материалов.

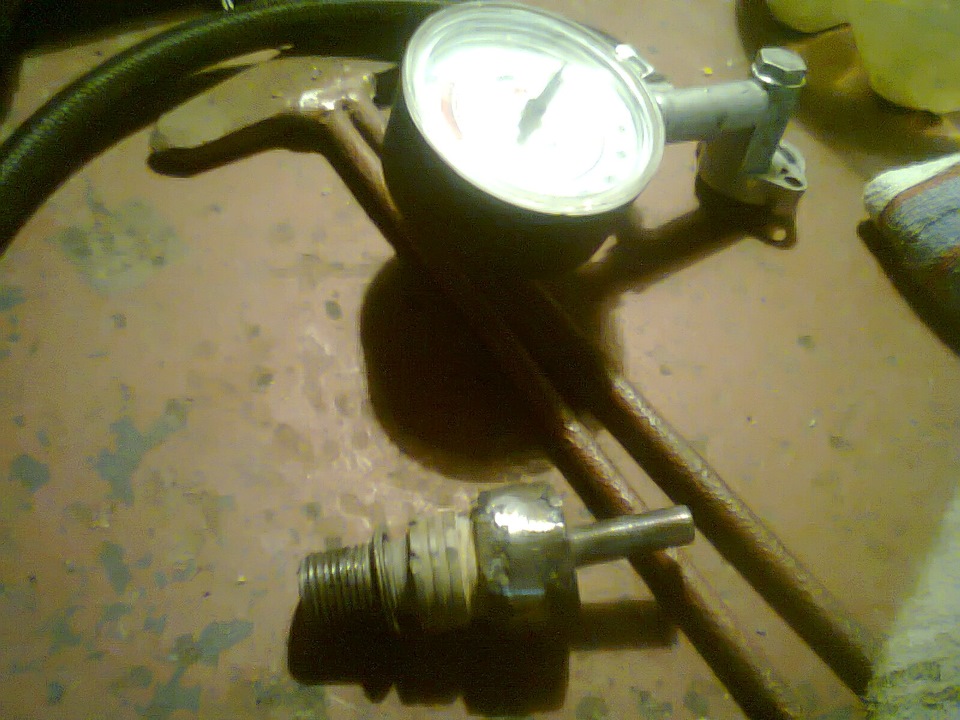

Для этой нам понадобится простая, старая свеча зажигания, которую нам нужно отрезать нижнюю часть, для берём болгарку и режем по кругу, где завальцован сердечник.

После того, как прорезали вокруг, сердечник свободно извлекается.С другой стороны также отрезаем язычок и удаляем шайбу.

Далее берём нашу заготовку и немного под конус стачиваем грани, как показано на фото.

Теперь берём сверло на 9,5 мм и расширяем отверстие.

Затем нам понадобится ниппель от бескамерки, берём его и отрезаем заднюю резиновую часть

Далее мыльным раствором или просто мылом натираем резиновую часть ниппеля и вставляем в заготовку.

Далее, нам потребуется небольшой кусок металлопластиковой трубы 16 диаметра, сантиметров 20-30.

Теперь нужно нашу трубку заколотить в металлопластиковую трубку, как показано на фото, если есть какой-нибудь хороший клей можно применить и его.

На резьбу нашей заготовки, нужно надеть резиновое колечко, хорошо подходит уплотнительное кольцо от форсунки.

Ну и теперь нужно взять манометр и каким-либо способом закрепить его на металлопластиковой трубке, в идеале, конечно, хорошо сделать какой-нибудь переходник, но я просто намотал изоленты, чтобы он туго залез в трубу и для надёжности ещё стянул это всё хомутом.

Вот и всё, у нас получился отличный компрессометр, который в разы превосходит заводской.

Теперь с таким компрессометром, компрессию можно мерить и одному. Только не забывайте, что нужно мерить компрессию с полностью выжатой педалью газа и на прогретом двигателе. Да, ещё не забудьте каким-нибудь способом обесточить свечи зажигания, чтобы на них не было искры.

А если ещё сделать кнопку, которая запустила бы стартер из двигательного отсека автомобиля, процедура измерения бы намного проще.

Эту кнопку подключите одним концом к плюсу АКБ, другим к проводу на втягивающее реле, и при нажатии кнопки стартер будет крут. Кнопку нужно брать не фиксированную.

Вот вроде всё…

Компрессометр своими руками

Компрессию в цилиндрах ДВС измеряют при помощи специального приспособления, под названием компрессометр. Он представляет собой манометр, главной особенностью которого можно назвать присутствие свободного клапана. Такой манометр не выпускает полученное давление до того, как не будет установлено максимальное значение у верхней мертвой точки цилиндра. Постараемся разобраться, как выполнить замеры компрессии в цилиндрах и как изготовить компрессометр своими руками?

Как сделать компрессометр своими руками?

Новый качественный компрессометр стоит достаточно дорого, а дешевые аналоги имеют серьезные погрешности, которые недопустимы при проведении точных измерений. Именно поэтому многие автолюбители либо едут на станцию ​​технического обслуживания и изготовления всего за небольшие деньги, либо изготавливают компрессометр самостоятельно.

Данный прибор можно изготовить при помощи нескольких частей, которые можно найти в гаражах у бывалых водителей или в любом магазине автозапчастей.

Список того, что вам понадобится:

• Шланг высокого давления.
• Ниппель (или, как его еще называют — золотник).
• Манометр.
• Переходники из латуни, на которых уже нарезана желаемая резьба.
• Вентиль, применяемый камеру колеса от грузового автомобиля.

Последний элемент должен быть в нормальном состоянии и не гнутый. Диаметр, обычно, составляет 8 миллиметров, а конец немного изогнут. Чтобы применить его в изготовлении компрессометра, необходимо его выровнять, резьбовую часть оставить, как есть, тот конец, который предназначен для заварки в камеру, нужно отпилить.

Возьмите паяльник и на обрезанный конец вентиля припаяйте гайку, в которую нужно вкрутить в манометр. В получившуюся трубку необходимо закрутить золотник и вставить туда шланг.Другой конец шланга можно расточить под конус, который будет вставляться в свечное отверстие или закрепить наконечник с резьбой.

Используется таким самодельным приспособлением очень просто: свободный конец шланга вставляется или закручивается в свечное отверстие, производятся замеры и фиксируются на бумаге. Чтобы сбросить давление с манометра, необходимо зажать золотник.

шланга должны точно соответствовать свечному отверстию. Это требование связано с повышенной герметизацией, которая должна быть в момент подвода поршня к верхней мертвой точке. От этого требования будет зависеть точность измерений, которая также не исключает возникновение мелких погрешностей. Полностью полагаться на такой прибор все же не рекомендуется.

Чтобы не запутаться, старайтесь использовать на манометре те единицы измерения, которые используются в технической литературе.

Видео — Как изготовить самодельный компрессометр

Вот так изготавливается компрессометр своими руками. Такое приспособление поможет вам сэкономить на профессиональных инструментах и ​​добиться, примерно, того же результата при минимальных затратах.

Если еще недавно двигатель автомобиля работал исправно — расход топлива и масла, а также мощность была у пределов нормы, но все стало совсем наоборот, значит, самое время проверить давление в цилиндрах двигателя. Как известно, падение компрессии не самый лучший знак для любого двигателя, так как подающееся топливо сгорает не полностью и остается в виде осадка, который может стать причиной дефектов, как на цилиндрах, так и на поршнях.

Как узнать компрессию?

Как вы уже поняли, чтобы замерить компрессию, необходимо приобрести компрессометр.После этого, выполнить специальные действия, чтобы показания были самыми точными и имели минимальные отклонения.

1. Двигатель необходимо прогреть до рабочей температуры. Это то самое время, когда он может работать на полную мощность. После чего — заглушите.
2. Пока двигатель прогрет, необходимо отключить бензонасос. Если у вас инжекторный двигатель, то вам просто нужно отсоединить специальный штекер, предназначенный для питания бензонасоса.В случае с карбюраторным шлангом — отсоедините шланг, идущий от бензопровода на бензонасос и на поплавковой камере карбюратора. Чтобы катушка зажигания не сгорела — отсоедините от нее клемму.
3. Выкрутите все свечи зажигания. Многие водители допускают банальную ошибку, выкручивая только одну свечу. Делать это категорически запрещено!
4. Теперь вкрутите компрессометр в одно из свечных отверстий. Рекомендуется сразу приобрести насадки, которые предназначены для крепления на разных двигателях.
5. Попросите напарника сесть в автомобиль и до упора на педаль газа. Делается это для того, чтобы дроссельная заслонка была открыта. Затем он должен включить стартер на 2 секунды.
6. Показания с компрессометра снимаются, современная процедура к остальным цилиндрам. Эксплуатационные нормы можно узнать из технической литературы по вашему автомобилю.
7. По отклонениям от нормы, полученным в ходе измерений, можно судить о роде и масштабе неисправности, которая коснулась двигателя вашего автомобиля.

Компрессометр — своими руками — DRIVE2

Приветствую всех подписчиков и просто читателей! На сей раз хотелось бы представить вашему вниманию полезный в гаражном обиходе прибор — компрессометр, собранный мной из подручных материалов. Разумеется, проще было купить готовый, но мне захотелось сделать самым, поскольку так интереснее. Для чего и как использовать данный прибор, надеюсь, объяснять не нужно, поэтому перейду сразу к описанию изготовления. И, для начала, покажу то, что послужило мне деталями, частями и заготовками для самодельного компрессометра.

На этом фото изображены: — советский манометр б / у, на 16 кгс / см², с тыльным расположением штуцера, классом точности 4%; — шланг рабочего цилиндра сцепления б / у от ВАЗ-2101-07; — штуцер от старой автомобильной камера.— заправочный клапан от какой-то старой советской газовой зажигалки; Клапан от зажигалки будет находиться в наконечнике компрессометра, ввёртываемом в свечное отверстие двигателя. Задача этого клапана — пропускать воздух внутрь компрессометра и препятствовать выходу воздуха обратно в цилиндр двигателя.К наконечнику будет присоединён шланг, другой конец которого соединяется с манометром через специальную муфту. В стенке этой муфты будет врезан клапан сброса давления (кнопка, которая имеется на каждом компрессометре, ею стравливают воздух после измерения). В качестве этого клапана послужит тот самый вентиль от камеры с золотником.

Упомянутый наконечник и муфту выточил на токарном станке, вернее, токарный потребился, в основном, для изготовления наконечника. Заготовками для деталей послужили вот такая найденная стальная штуковина и отрезок латунного 17-миллиметрового шестигранника:

По эскизам, приведенным ниже, можно понять, что именно задумывалось получить из этих заготовок:

Далее на картинках — некоторые этапы процесса изготовления.

Полный размер

Стадии изготовления наконечника (направо).

Полный размер

Готовый наконечник.

Полный размер

Стадии изготовления муфты (направо).

Полный размер

Муфта готова.

Отверстия сверлились на сверлильном станке, шестигранник под ключ на наконечнике точился при помощи болгарки, резьбы нарезались вручную плашками и метчиками.

Вернёмся к клапану от зажигалки. Он разборный, из латунного корпуса, в который помещены пружинка, стальной шарик диаметром ~ 3,5-4мм и резиновое колечко-уплотнение. Всё это фиксируется в корпусе клапана латунной гайкой со шлицом под отвертку. В той части корпуса, где находятся пружина и шарик, имеются 2 отверстия: одно сбоку, для пропускания газа в зажигалку (ну или воздух в компрессометр), и одно в торце (донышке), для подпора шарика повышенным давлением газа внутри зажигалки. Клапан я разобрал и заменил пружинку на гораздо более мягкую.

Полный размер

Клапан всборе; слева — старая пружинка из него, справа — такая пружинка теперь стоит в нём.

Клапан с пружиной (субъективно «наощупь» она совсем мягкая) не удаётся продуть ртом, но при давлении 2кгс / см² он открыт полностью. Более подробных тестов я не проводил. Пружинка менялась по причине, что, если ее жесткость будет чрезмерной, то при замере компрессии может потребоваться дольше вращать двигатель для набора давления, а также (в худшем случае) результаты могут оказаться заниженными.В качестве клапана сброса давления я приспособил вентиль от камеры, про который говорилось выше. Очистил его от резины, укоротил, проточил с нижнего конца и нарезал резьбу, посредством которой штуцер будет фиксироваться в муфте.

Полный размер

Вентиль от камеры: было / стало.

С верхнего конца штуцер также немного укорочен, чтобы шток золотника слегка выступал из него, — так будет удобнее нажимать. Сначала хотел выступить ниппеля ещё больше и, в дополнение, пару небольших пропилов сделать на верхнем крае штуцера (как бы шлиц).Либо, вместо пропилов, просверлить 2-3 маленьких отверстия на уровне той части золотника, которая «под ключ». Сделать это планировал, опять же, для удобства использования: чтобы нажимать не ногтем или как-то подобным образом, а просто как на обычную кнопку, — воздух выходил бы из-под пальца через те пропилы либо отверстия. Но потом передумал, — пускай останется возможность присоединения к этому штуцеру приспособления для накачки колёс, в проверочных (и поверочных) целях.Затем всё было собрано в единую конструкцию.В соединениях шланга с наконечником и шланга с муфтой в качестве уплотнения были использованы алюминиевые кольца. Клапан и «кнопку» сброса я завернул на силиконовый герметик. Манометр ввернул в муфту, объявление обмотав штуцер манометра фум-лентой.

Как видно на последних фото, на наконечник подобрано и надето резиновое уплотнительное кольцо. Если следить за его состоянием (смазывать перед замером компрессии, своевременно менять при повреждении), необходимая герметичность между свечным отверстием и компрессометром будет достигаться заворачиванием «от руки».Компрессометр заработал с первого раза, нигде ничего не «травило» и т.д. Для начала опробовал его, подав в колёсный штуцер (теперешний клапан сброса) давление от компрессора через приспособление для накачки колёс. Сравнил показания манометров на компрессоре, на накачном «пистолете» и на испытуемом девайсе. Первые два манометра — дешёвые китайские, но показывают примерно одинаково (+/- 0,1атм), компрессометр же показывает на ~ 0,5атм ниже во всём диапазоне. Ну что же, со временем сверю манометр с каким-нибудь ещё, более-менее «образцовым», и, если что, заменю его.Первым двигателем, который был проверен самодельным компрессометром, стал мотор отцовских «Жигулей» (двигатель 2106). Результат — 12,4кгс / см² в трёх цилиндрах и 12,5кгс / см² в одном — не мог не порадовать, как в части состояния двигателя, так и в части работоспособности собственноручно сделанного прибора. Потом протестировали компрессометр на несколько авто, — работает, как и полагается.На своей Субару замеры пока не проводил. Совмещу это, наверное, с очередной заменой свечей.

На этом пока всё, спасибо за внимание).

Как сделать компрессометр своими руками из свечи

Измерение компрессии — важная диагностическая операция, которая сообщает о состоянии мотора. Ее проводят, если бензиновый или дизельный двигатель по каким-то причинам начал терять мощность, стал работать неправильно или неожиданно вырос расход топлива. Несмотря на то, что готовые компрессометры продают большинство автомагазинов, водители нередко предпочитают изготовить это устройство самостоятельно. Причин этому несколько — нежелание тратить деньги, мастерить что-то самому, необходимость создать более точный прибор, чем промышленные образцы.Прочитав статью, вы узнаете, как сделать компрессометр своими руками и какие детали для этого потребятся.

Вот список тех деталей, которые потребуются, чтобы сделать компрессометр своими руками:

1. Манометр с диапазоном измерения 0–30 кгс / см2.
2. Латунный или медный переходник.
3. Два вентиляционных отверстия от камеры грузового автомобиля.
4. Медная или латунная трубка с внутренним диаметром 10–15 мм.
5. Латунный или медный тройник внутренним диаметром 8–10 мм.
6. Резиновая насадка. Вместо нее можно использовать резиновый шланг высокого давления и комплект переходников на различную резьбу.
7. Паяльник.
8. Газовая горелка.
9. Канифоль (флюс).
10. Припой ПОС 40 или ПОС 60.

Основа компрессометра — манометр. Для проверки бензиновых двигателей можно использовать этот прибор со шкалой до 15 атмосфер. Если же нужен универсальный измеритель, то шкала должна достигать 30 атмосфер. Этот прибор можно недорого купить в любом предприятии, где остались старые советские грузовики.Желательно его проверить, подключив к источнику давления и эталонному манометру. Это поможет определить погрешность, которую необходимо выполнить во время проверки мотора. Вентили от системы необходимы для создания обратного и спускного клапанов. Переходник, трубка и тройник необходимы для сборки всех элементов в единое целое. Резиновая насадка обеспечивает плотный прижим прибора к отверстию для свечи.

Чтобы сделать самодельный компрессометр, припаяйте к одной из продольных сторон тройника переходник.Затем выкрутите золотник из вентиляторов, разберите и обрежьте 2–4 витка пружины. Это необходимо, чтобы обратный клапан открывался даже от нажима воздухом. Затем разберите второй вентиль и припаяйте к штырьку золотника удлинитель, в котором можно использовать кусочек гвоздя со шляпкой. Это необходимо, чтобы облегчить сброс давления с помощью спускного клапана. Соберите вентили, припаяйте обратный клапан к продольному концу тройника, а спускной к поперечному. Отрежьте кусок длины 20 см и припаяйте его к тройнику поверх обратного клапана.

Возможный вариант констуркции

Чтобы соединить латунные или медные детали, их необходимо облудить. Для этого сообщите их с помощью горелки, затем паяльником наносите канифоль и припой. Не оставляйте необлуженных участков. Не делайте лужение толще 1 мм. Если детали одинакового диаметра, то необходимо сделать усилитель — отрезать кусок трубы, разрезать его вдоль и облудить изнутри. Затем собрать детали по одной оси, наложить сверху прогреть паяльником или горелкой до тех пор, пока припой лужения не расплавится.С противоположной стороны стыка наложите второй усилитель и таким же образом припаяйте его. Промежуток между усилителями и стыками с деталями залейте припоем.

Для насадки використовуйте маслостойкую жесткую резину. Диаметр насадки 2–3 см, длина 5 см. Заточите ее конусом с углом 90 градусов и насадите на трубку с помощью клея или герметика. Если вы решили использовать резьбовые насадки, то используйте тормозные шланги от легковых автомобилей, они без проблем выдерживают давление в 30 кгс / см2.В этом случае придется напаять на трубку латунный переходник, соответствующего резьбе наконечника шланга. Также придется заказать у токаря или найти готовые латунные переходники, соответствующие резьбе отверстия для свечи зажигания или накаливания.

Вывод

Теперь вы знаете, как сделать компрессометр своими руками из доступных материалов, которые можно найти в любом гараже, а также прием черных / цветных металлов. Такой компрессометр сильно поможет вам в диагностике мотора.

Компрессометр — как сделать своими руками

Компрессия в цилиндрах двигателя является важнейшей характеристикой, по величине можно сделать полноценное заключение о состоянии основных узлов и механизмов мотора.
Даже применение эндоскопа не скажет вам больше степени изношенности, скажем, поршневых колец и стенок цилиндров — с его помощью вы сможете увидеть возможные задиры и трещины в деталях. Замерив же давление в цилиндрах, вы сразу поймёте — нуждается ли двигатель в серьёзном ремонте.
Изготовить компрессометр можно своими руками, если вы обладаете несложными слесарными навыками — прибор достаточно прост, а приобретение профессионального компрессометра для личного использования не имеет смысла.
Перед тем, как приступить к описанию самого прибора и того, как можно самому сделать компрессометр, приведены некоторые необходимые сведения о компрессии — они помогают сориентироваться в выборе материалов и результатов измерений данных.

Минимум информации о компрессии

Для дизеля, в котором воспламенение топлива происходит при сильном сжатии, величина компрессии играет решающую роль.

Компрессия — ничто, как давление воздуха в цилиндре двигателя, выполняемый поршнем в ходе такта сжатия. В результате динамического сжимания воздуха он нагревается, что способствует лучшему сгоранию топлива, которое впрыскивается (или всасывается) в цилиндр.
Для дизельного двигателя, в котором воспламенение топливной смеси происходит только лишь за счёт её сильного сжатия, величина компрессии играет решающую роль — двигатель просто не запустится, если она будет ниже установленной нормы.
Бензиновый мотор может работать при меньших значениях давления, но и для него существует установленный порог. Для наглядности представьте себе поршень с прогоревшим днищем. Расширяющаяся при воспламенении смесь не будет его толкать, а просто прорвётся в картер.
Для дизельных моторов нормальной компрессией не ниже 28 кг / см2, она позволит запустить мотору при отрицательных температурах до 15 градусов и приемлемую мощность. Однако наилучшим показателем будет давление до 40 кг / см2 — это «идеал», двигатель заведётся в 35-ти градусный мороз и авто будет обладать максимальной динамикой и тягой.

При выборе манометра руководствуйтесь его рабочим диапазоном — шкала должна предельные значения компрессии.

Для бензиновых двигателей значения компрессии значительно ниже — от 12 до 16 кг / см2 — в зависимости от модели мотора.
Для тех и других ДВС разница значений не более 3 кг / см2, причём значение имеет и количество цилиндров — 6-тицилиндровый мотор намного легче «проглотит» большой разброс, чем 4-цилиндровый — сказывается инертность механизмов.
Для того, чтобы вам легче было сориентироваться в единицах давления при выборе подходящего величин, приведём данные о их сравнительных величинах:
1 кг / см2 = 0,09806 МПа = 0,98067 бар = 14,2233 фунтов на квадратный дюйм = 100 000 мм вод. ст. = 735,561 мм рт.ст. = 0,96784 атм.
Как видите, единицы несложно перевести одну в другую, не считая psi и миллиметры водяного / ртутного столбцов — они даны в плане «общей информации» и в технике практически не используются.
. Если вы не задали цель идеально уравновешенный мотор, то практически все эти единицы можно привести к «общему знаменателю» — они практически равны.
При выборе значения манометра руководствуйтесь его рабочим диапазоном — должна соответствовать предельные компрессии, но в то же время достаточно «подробной» — для того, чтобы сравнить значения компрессии в разных цилиндрах.

Компрессометр для дизельных двигателей своими руками

Перед тем, как приступать к изготовлению компрессометра для дизельного двигателя своими руками, следует учесть несколько моментов:

манометр должен иметь шкалу «с запасом» — предел её должен быть как минимум 50 кг / см2 ;
обратный клапан (для чего он нужен, скажем позже) должен удерживать нормальную компрессии давление.

Для чего нужен обратный клапан

Обратный клапан необходим для фиксации показаний компресометра, которые затем сбрасываются открывающимся клапаном.

Дело в том, что, по сути, компрессометр — это обычный манометр, способный удерживать показания обратному клапану — иначе при прекращении нагнетания воздуха или просто его отсоединении стрелка прибор ляжет на «0». Компрессометр показывает максимальное давление, нагнетаемое в цилиндре, а сброс его показаний осуществляется нажатием снаружи на обратный клапан.
Впрочем, замерять компрессию можно, позвав на помощь кого-нибудь, кто будет поворачивать ключ зажигания на старт. А вы тем временем можете оценить компрессию, так сказать, «в реальном времени» — непосредственно наблюдая за прибором.

Как сделать компрессометр своими руками из свечи накала

Для этого нужно использовать старую свечу в качестве адаптера. Измерение компрессии на дизельном двигателе без обеспечения должной герметичности цилиндра не даст точной картины — будут велики потери давления.
Можно решить разными способами:

встроенный обратный клапан в свечу, удалив из нее «внутренности» — спираль и изолятор;
обратный клапан установить, закрепить его на входе в манометр, но в этом случае каждый раз придётся отсоединять шланг для сброса показаний;
можно закрепить на обратном конце свечи трубку с резьбой — для удлинения самой свечи, а клапан встроить в резьбовой наконечник шланга от манометра, либо обойтись без него вовсе.

Компрессометр своими руками для бензиновых двигателей

Сделать такой прибор проще, чем для дизеля — в качестве обратного клапана можно использовать золотник от автомобильной грузовой шины. При этом можно использовать весь вентиль в латунном корпусе — он без труда припаяется к подобранной заранее латунной гайке обычным оловянным припоем.
Можно сделать своими руками компрессометр из свечи зажигания , используя последнюю в качестве адаптера.Достаточно лишь удалить керамический изолятор — просто разбив его ударами молотка. Внутренний электрод и изолятор, как правило, без труда извлекаются после этого через «верх» свечи.
Можно поступить ещё проще — надеть на металлическую трубку подходящего диаметра кусок резинового шланга и придать ему коническую форму, обработать наждаке. Правда, при этом для измерения компрессии вам придётся позвать помощника — удерживать шланг нужно будет рукой.
Такой упрощенный способ не годится для дизеля — очень большое давление, и рукой не прижать уплотнитель должным образом.

Как измерять компрессию

Для самостоятельных измерений компрессии, сначала зарядите аккумулятор и прогрейте двигатель до рабочей температуры.

Прежде всего, необходимо обеспечить должную скорость вращения коленвала — прокручивать последний придётся стартером. Правда, для получения более полной картины состояния двигателя вращать коленвал с различными скоростями — значения компрессии зависят от динамики сжатия. Но такой способ приемлем лишь для больших возможностей автосервисов, оборудованных специальными стендами, а также может использовать их, лишь демонтировав агрегат.
Для самостоятельных же измерений для начала как следует зарядите аккумулятор и прогрейте двигатель до рабочей температуры. Вне зависимости от того, бензиновый мотор или дизельный — проверка цилиндров производите по очереди, отключив подачу топлива на форсунки (можно просто разъединить колодку разъёма питания форсунок). Долго прокручивать двигатель стартером не нужно — достаточно 3 — 5-ти секунд.
В том случае, если результаты неутешительные, залейте в цилиндр (или цилиндры) около 30 грамм моторного масла.Если после этого компрессия поднялась, то имеют место неисправности шатунно-поршневой группы. То есть износ (поломка) поршневых колец, износ цилиндра и т.д. Если же после заливки масла показатели компрессии не изменились, то причину работы мотора ищите в головке блока — это может быть и прогорание клапана (а также его седла), поломка клапанной пружины, трещины в ГБЦ и т.п.

В заключение — не все неисправности всё же можно выявить при помощи компрессометра. Перед тем, как приниматься за изготовление компрессометра своими руками, например, для дизеля, учитывайте то, что современные системы впрыска дизельных моторов (например, Common Rail) предусматривают нагнетание давления топлива в общей рейке и управление процессом сгорания смеси.К сожалению, такие системы очень требовательны к качеству топлива, современный дизель может поставить в тупик даже опытного мастера. Известны случаи, когда тщательно отремонтированный мотор с отличной компрессией отказывался запускаться лишь из-за того, что его владелец недостаточно следил за чистотой топливной системы.

Источник

Сделать компрессометр своїми руками — DAEWOO-LANOS

Багатьом водіям буде цікаво знати, як зробити компрессометр своїми руками.Цей прилад може знадобитися при наличии проблем с двигуном. Вимірювання компресії необхідно при помітном зниженні потужності автомобиля. Також така робота може знадобитися при незрозумілому димі з вихлопної труби. Далеко не все випадки, коли може знадобитися компрессометр.

Звичайно, можна придбати готове пристосування. Але, його можна создать самостийно из подручных материалов. Такий прилад виявиться не тільки дешево магазинного аналога, але і буде набагато надійніше.Точність пристосування також не буде відрізнятися від заводского зразка.

Як зробити компрессометр своїми руками?

Для получения информации о питании слід розібратися, такой компресии, для этого слід вимірювати, на що вплива цей показник. Визначення цього показника виглядає ось так:

• Компресія є показателем максимально тиску в камерах згоряння, при проходженні циліндра верхньої мертвої точки.
• Цей показник безпосередньо пов’язаний по ступеням стиснення.Зниження компресії є означают проблемы з поршневою системою.

Первоначальный показатель может быть уменьшен при проблемах с клапанами. На дизельних агрегатах зниження компресії может проявляться в неможливості запуску двигуна, для пов’язано с особливістю таких двигунів.

Що потрібно для зборки компрессометра?

Для самостоятельной посадки пристани для виміру компресії потрібно не так вже й багато комплектуючих. Количество из них в любом гараже:

• Манометр.
• Золотник.
• Вентиль від камери вантажного автомобиля.
• Шланг.
• Латунні перехідники.

Розберемо деякі особливості вибору складових. Зверніть увагу на вентиль камери, він повинен бути справний, сп использовать вкрутити в нього золотник. Якщо виникли складності, то краще взяти інший вентиль. Також він не повинен мати тріщин. Шланг найкраще брати відповідний для системного високого тиску. Оценка його при вимірах може розірвати. Перехідники краще брати латунні.Цей метал має певні характеристики, найбільш вдало підходить для цієї мети.

При підборі манометра, звертайте увагу на одиницю вимірювання. Бажано, щоб вона збігалася з вказаною виробником двигуна. Тоді вам не потрібно витрачати час на переклад одиниць вимірювання.

Самостійна упаковка компрессометра

Зажимное приладу нескладно и складывается из декількох етапів:
Вкручується золотник в вентиль. На звороті припаюють перехідник. У нього буде встановлюватися манометр.Пайка повинна забезпечувати герметичність.
З боку золотника на вентиль надівається шланг. Його садять на герметик, і зміцнюю хомутом.
На кінець шланга обрабатывает прогумований конус, він повинен відповідати діаметру свічкового отвору. Для цього підійде гумова пробка від медичного флакона (200 мл). Можна замінити конус на відповідний перехідник с нарізаною різьбою. Він буде вкручуватися в двигун. Таке пристосування дасть більш точний результат.
Залишається встановити манометр.

диним недоліком цієї конструкції є складність скидання показань манометра.Тому, деякі майстри використовую більш складну конструкцию из декількох перехідников. Вона дозволяє без проблем провести скидання показань шляхом скидання тиску через золотник.

Висновок. Сделайте проверку самостийно не становитиме великих труднощів.

Читайте також

Троїть двигун — яки причини
Свічки запалювання — перевірка стану и заміна
Промивання форсунок своїми руками

Проверка компрессии в цилиндрах двигателя.

Проверка компрессии в цилиндрах двигателя.

Подробности

Компрессия — это величина максимального давления в цилиндре, создаваемая при холостой прокрутке двигателя стартером. Компрессия в цилиндрах двигателя это достаточно важный фактор исправной работы двигателя. Если ваш автомобиль плохо заводится, где-то пропала была мощность, то в этом случае неплохо было бы измерить компрессию .

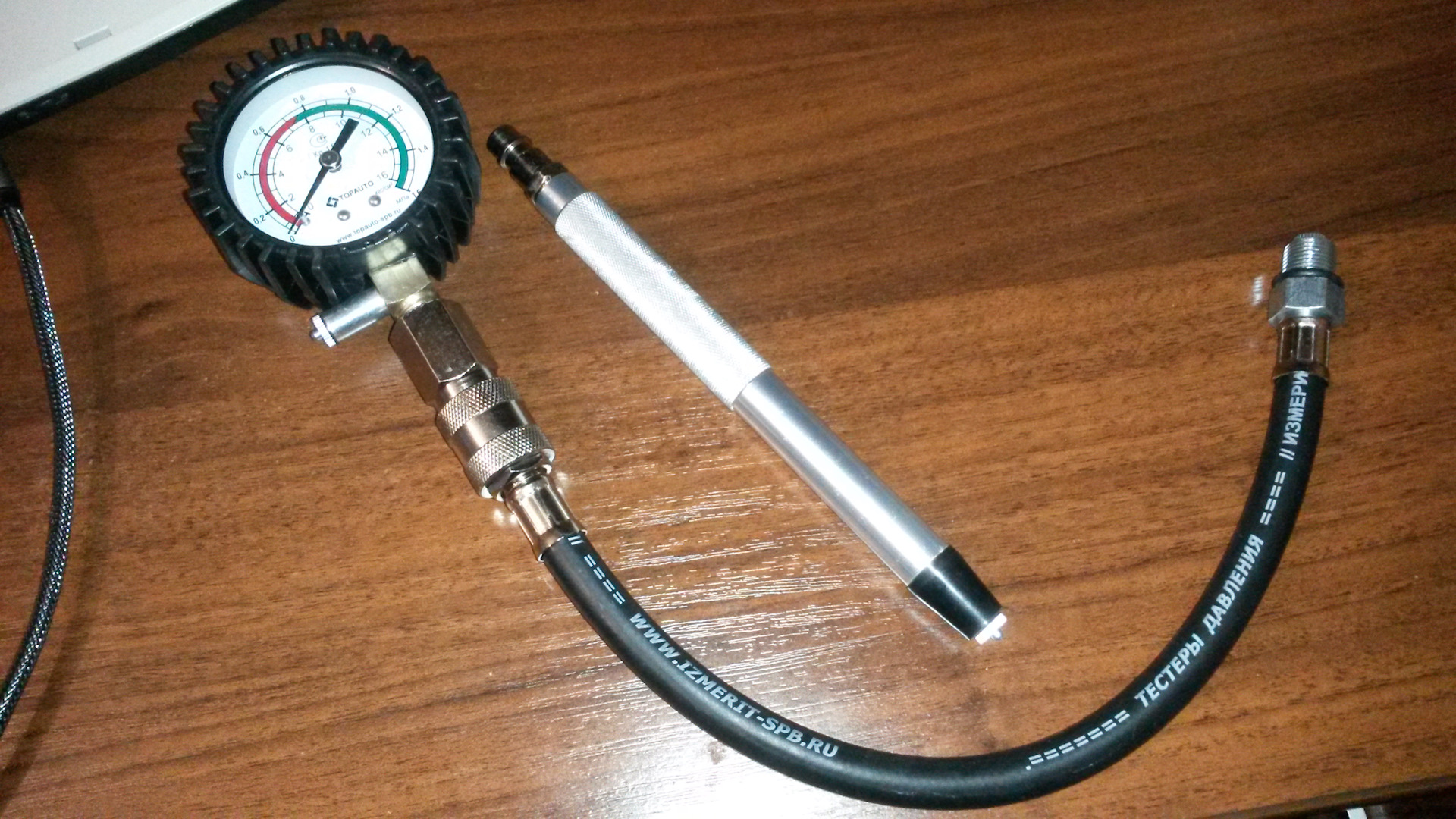

Для проверки компрессии вам потребуется компрессометр. Это не дорогой прибор, представляющий себя из манометра с обратным клапаном, который он фиксирует наибольшую компрессию в цилиндре.

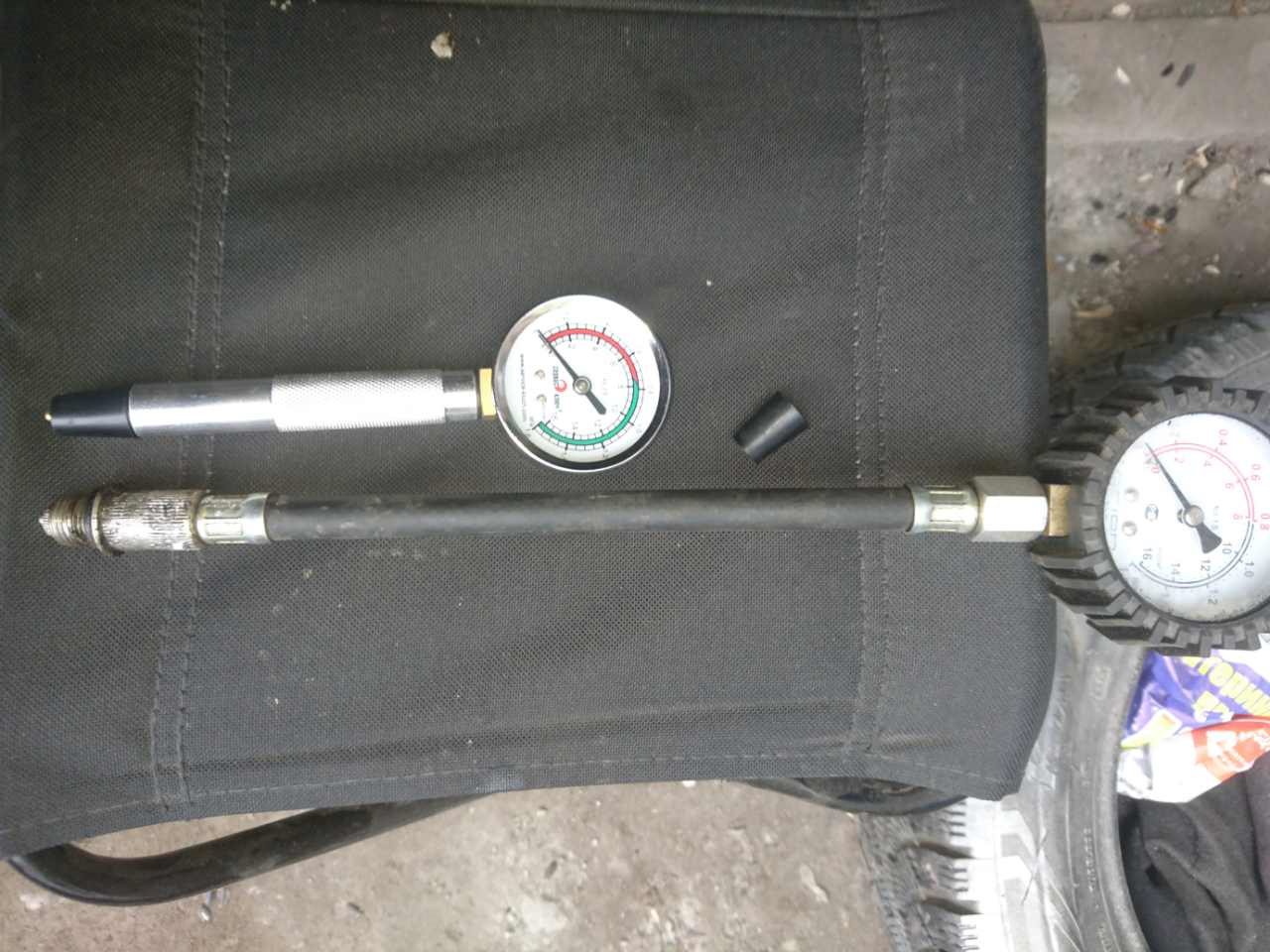

По конструктивному исполнению они бывают:

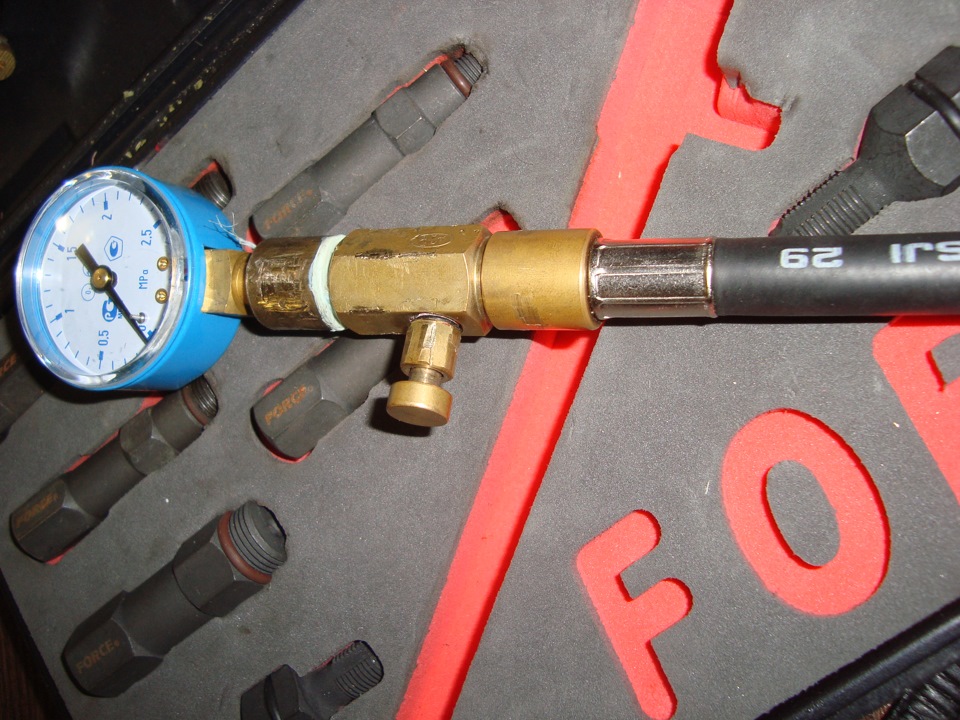

• с резьбовым наконечником, который вкручивается вместо свечи (Рис1).

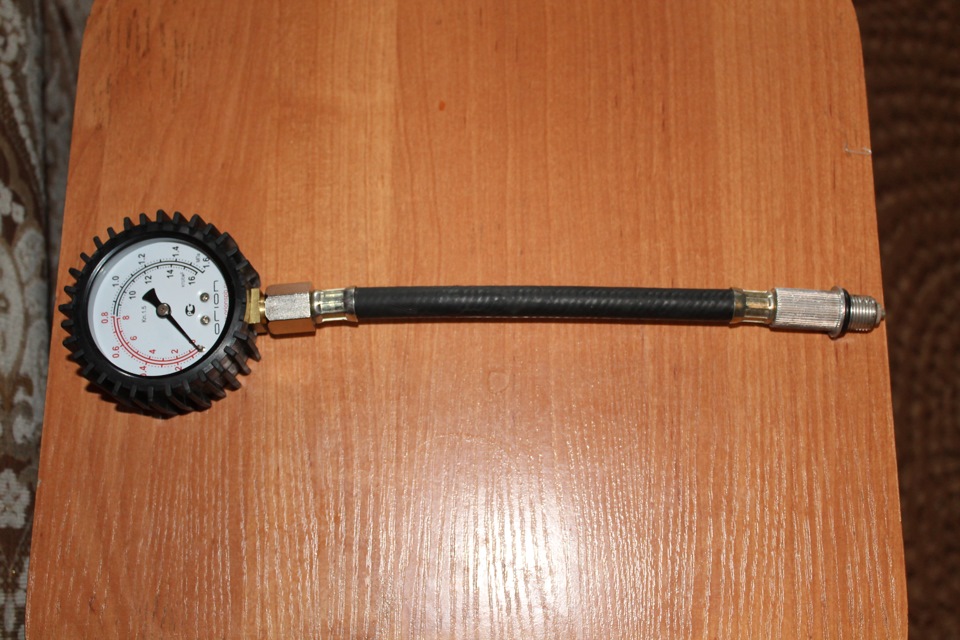

Рис 1 — Компрессометр с резьбовым наконечником.

• с помощью простого резиновым наконечником, который необходимо вставить в свечное отверстие и удерживать на проверке (2).

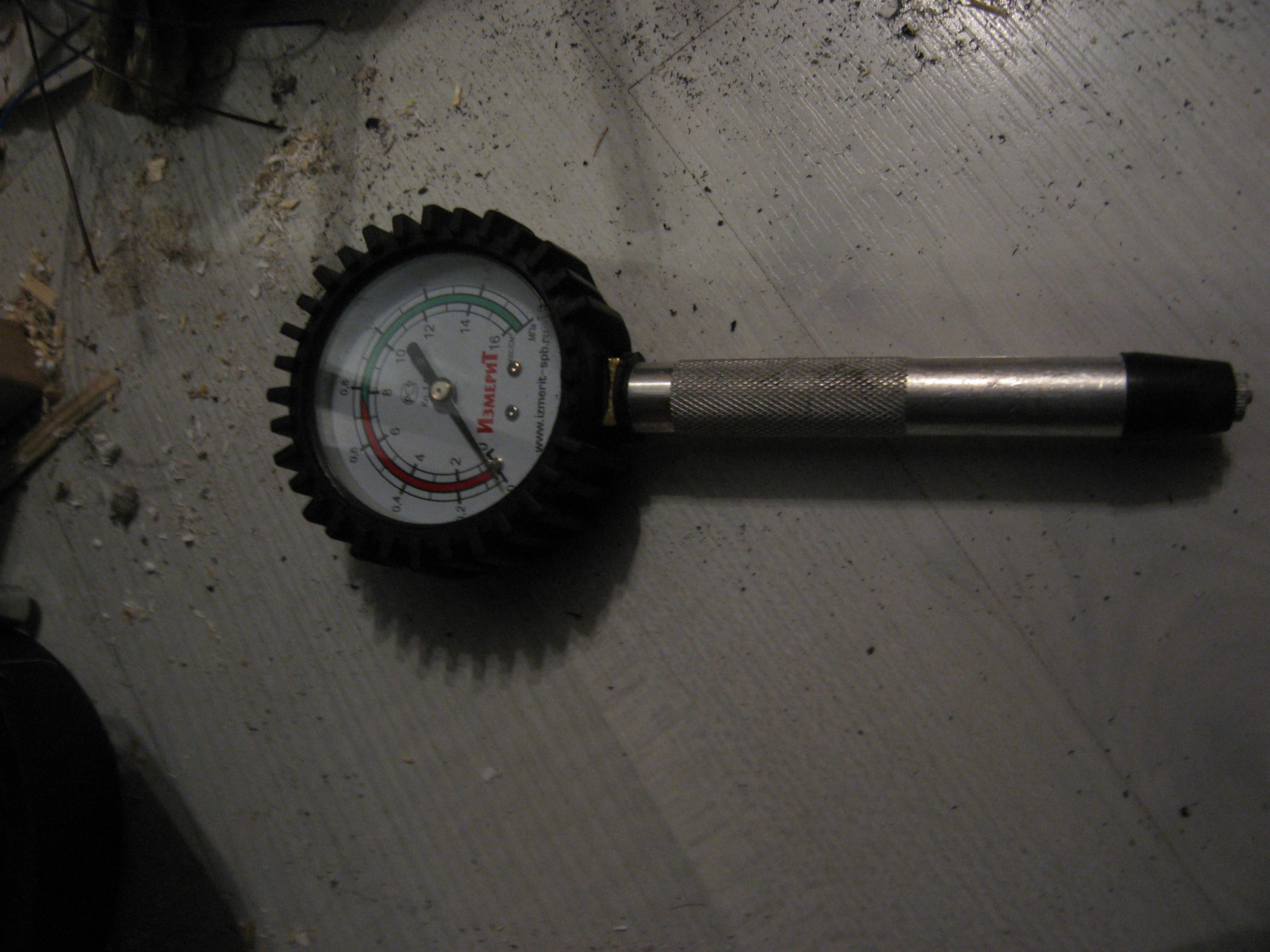

Рис 2 — Компрессометр с прижимным наконечником.

Для дизельных двигателей компресометры идут на более высокое давление и обязательно с резьбовым наконечником.

При покупке предпочтение остается за первым видом, так как это позволяет сделать точный замер, где вам не потребуется помощник, да и в цене не велика разница. Во втором случае без помощи вам просто не обойтись.

Если вы приобрели компрессометр или он у вас уже давно имеется в наличии, то можно перейти к из амеру. Но перед замером компрессии в цилиндрах двигателя нужно выполнить два условия:

• Аккумулятор должен быть хорошо заряжен, стартер должен крутить двигатель с меньшим 200 об / мин, иначе не получим реальных показателей.
• Непосредственно перед началом замера компрессии необходимо двигатель прогреть до рабочей температуры 80 — 90 градусов.

После предварительных процедур переходим к основной части:
1. Снимаем все свечные провода.
2. Выворачиваем все свечи, запоминая какая из какого цилиндра, желательно в крутить их все на свои места. Некоторые выкручивают только одну свечу, только в том цилиндре, где в данный момент производят замер компрессии. На самом деле это ошибочное представление о замере, и в итоге мы получим неправильные, заниженные показатели компрессии. Так как величина оборотов будет меньше, за создаваемую компрессии в тех цилиндрах, где не выкручены свечи.
3. Отсоединяем низковольтные провода от катушек, чтобы их не пробило.
4. Предотвращаем подачу топлива в цилиндры. Отсоединенный топливный шланг в том случае, если у вас механический бензонасос, если насос электрический, то можно вытащить реле насоса, предохранитель или снять провода питания со всех форсунок.
5. Проделав все подготовительные работы, приступаем к самому измерению. Рассмотрим случай если компрессометр у нас с резиновым наконечником. Вставляем компрессометр в свечное отверстие, плотно прижав его. Напарник садится за руль, выжимает педаль газа (открывая тем самым дроссельную заслонку) и вращает двигатель стартером, до тех пор, пока показания на приборе не перестанут расти.
6. Записываем давление в данном цилиндре. Сбрасываем показание на приборе. И проделываем эту часть во всех остальных цилиндрах.
7. Измерив компрессию в двигателе. Собираем все в обратном порядке. После сборки двигателя идем анализировать наши полученные результаты.

Анализ полученных данных.

Если компрессия во всех цилиндрах находится в пределах 11-15 и разность давления между цилиндрами не составляет более 1, то есть конкретно на вашем двигателе отличная компрессия (для более точного определения нормы компрессии, для вашего двигателя свертись с технической документацией вашего автомобиля, так) как эти показатели для разных двигателей могут отличаться).

Если в некоторых цилиндрах давление на порядок ниже, это говорит о наличии, каких-то неисправностей. Для предварительной неисправности в цилиндре необходимо добавить в него 5 — 10 мл чистого моторного масла и произвести замер.

Если компрессия в нем поднялась или даже превысила показания в других цилиндрах, то это говорит о большом износе или о залегании колец. В этом случае вам поможет раскоксовка двигателя.

Если компрессия осталась на прежнем уровне, то возможно, что проблема в неплотном прилегании впускного или выпускного клапана (прогорании или неправильной регулировки клапана), либо пробое прокладки головки блоков цилиндров ГБЦ или трещине в поршне, головке или блоке.Для этого ряда причин нам потребуется компрессор. Выставляем поршень подозрительного цилиндра в ВМТ, ставим автомобиль на ручной тормоз, а ручку переключения скоростей на 4 или 5 передачу. Включаем компрессор, нагнетаем давление в цилиндр и ищем утечку воздуха:

1. Если шипение мы слышим в соседнем цилиндре, то пробой прокладки произошел между цилиндрами. Выход замена прокладке ГБЦ.
2. Если прокладка пробита в системе охлаждения (начало выкрутить пробку на радиаторе или расширительном бочке, подробнее система охлаждения), то мы увидим увеличение уровня жидкости или пузырьки в расширительном бачке.
3. Если шипение раздается во впускном или выпускном коллекторе (шипение будет доноситься из выхлопной трубы), то проблема в каком-то из этих клапанов или их регулировке.

Прежде чем производить окончательный вывод о неисправности нужно помнить, что нельзя основывать только на замерах компрессии. Например, если на автомобиле продолжительное время форсунка льет бензин, плохо распыляя его в цилиндре, то может произойти так, что бензин будет смывать масляную пленку со стенок цилиндра, тем самым очень сильно снижая компрессию.Или у автомобиля наблюдается повышенный расход масла из-за изношенных масляных колец. Измерив на нем компрессию, мы можем получить высокие показатели давления в цилиндрах. Все потому что излишки масла будут ликвидировать большие зазоры износа.

Компрессометр своими руками — Авто портал. Познавай, учись и мечтай…

При оценке состояния двигателя используют разные измерительные устройства, среди которых не последнее место занимает компрессометр.Он разрешает замерить давление в камере сгорания в конце такта сжатия (компрессию) и тем самым оценить степень износа цилиндров, колец поршней и герметичность прилегания клапанов. Я предлагаю сделать компрессометр, конструктивная мысль которого была создана Б. Г. Айзиковичем.

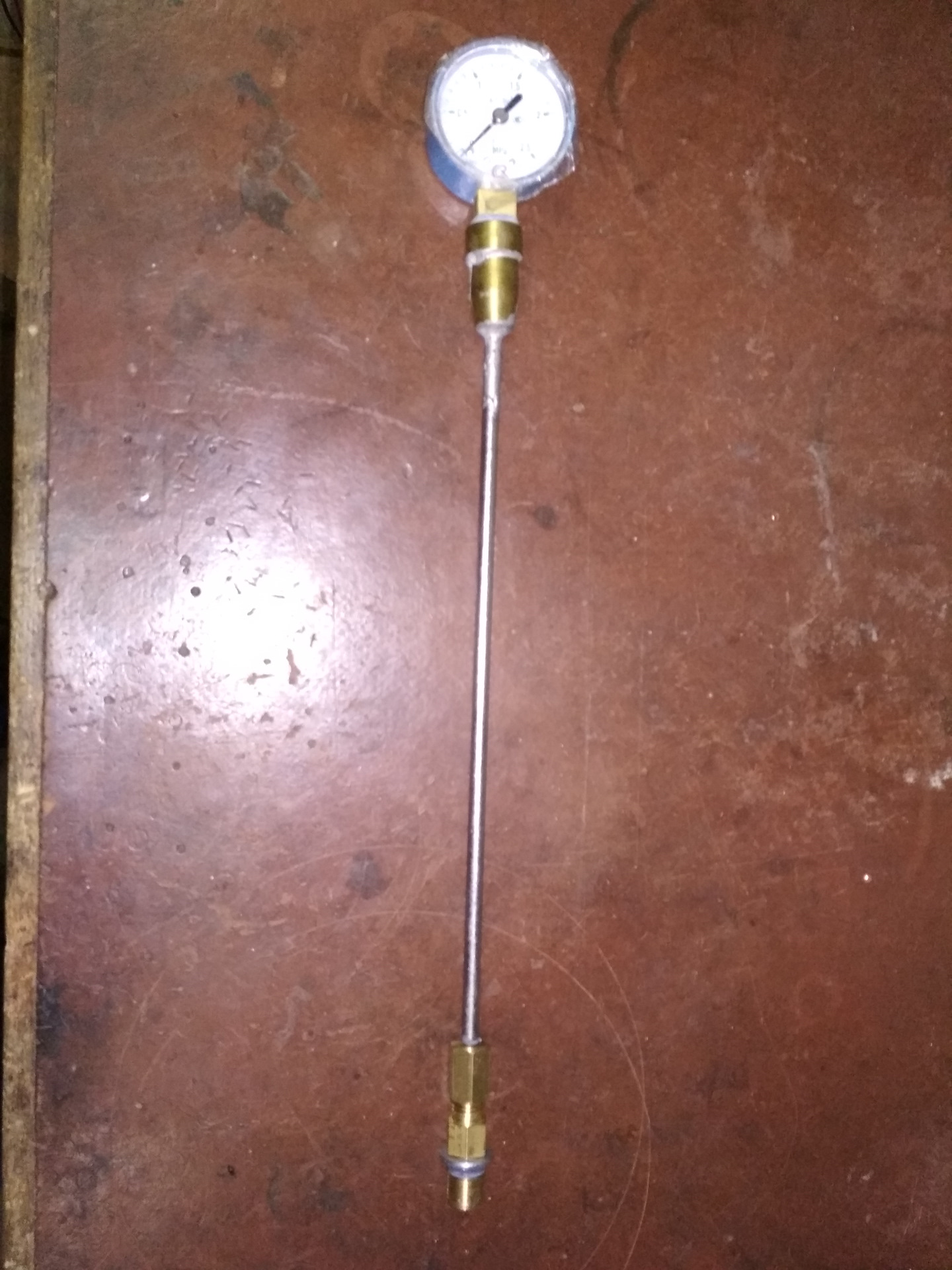

Компрессометр собственными руками
Изготовить его легко, только купить манометр с диапазоном измерения до 16 кгс / кв.см и выточить на токарном станке из бронзы переходник (см.рис.). Уточните в данной подробности резьбовое отверстие под тот манометр, что вы купили.

Главная подробность прибора — вентиль от камеры грузовика, что бережно выпрямлен, и от него отпилен грибок. Основное, дабы трубка вентиля была весьма кривой, достаточно долгой и исправное гнездо под золотник.

Со стороны, противоположной золотнику, припаяйте переходник для манометра. Шов должен быть герметичен. Паять возможно как жёстким, так и мягким припоем.

С второй стороны вентиля припаяйте упорную шайбу.

Сейчас остается лишь подобрать резиновый конус, к примеру, резиновую пробку, которая хорошо входит в отверстие для свечи, в конусе сделайте отверстие.

Соберите прибор. Манометр с резиновой шайбой и вверните в вентиль золотник от автомобильной камеры.

Трудятся с прибором так. При прогретом двигателе и свежезаряженной аккумуляторной батарее выверните все свечи из двигателя, с правильным при помощи резинового конуса в свечное отверстие измеряемого цилиндра.Попросите ассистента включить стартер автомобиля и прокрутить двигатель, пока показания манометра не прекратят возрастать.

Перед замером отрегулируйте клапанные зазоры.

Обычным считается в случае показания манометра в 1,2… 1,7 раза превышают степень сжатия двигателя. Лучше отыскать в справочнике компрессии для двигателя вашего автомобиля .

Перед замером компрессии в следующем цилиндре необходимо скинуть показания компрессометра, надавив на золотник спичкой либо притупленным гвоздем через отверстие в резиновом наконечнике.Этим мелким неудобством нужно будет платить за дешевизну и простоту конструкции. Разброс величины компрессии по цилиндром не должен быть больше 1 кгс / кв.см.

В обязательном порядке к прочтению:

Как сделать компрессометр собственными руками

Статьи как раз той тематики, которой Вы интересуетесь:

• Установка фаркопа собственными руками

  Согласитесь, частенько появляется необходимость в перевозке вещей, каковые никак не помещаются в багажник либо салон.И в случае если в гараже нет грузовичка, то самым бюджетным иде есть…

• Сигнализация для автомобиля собственными руками

  Достаточно несложную сигнализацию для охраны собственного автомобиля возможно изготовить собственными руками. Для этого пригодиться очень мало — всего одна пара и микросхема комплектующих радиокомпонентов,…

• Автомобильный сабвуфер собственными руками

  Пожалуй, любой автомобилист, мало-мальски разбирающийся в качественном звуке, знает, что динамики из автомобильной стереосистемы не воспроизводят «басы» полностью их настоящего звучания….

• Стоп сигнал на светодиодах собственными руками

  Автоэлектрик. Стоп сигнал на светодиодах собственными руками. Популярная опция тюнинга отечественных машин — установка повторителей стоп-сигнала. Раньше такие устройства делали на базе ламп…

• Светящиеся диски: тюнинг собственными руками

  Любой автовладелец желает сделать свой автомобиль личной, исходя из этого уделяет громадное внимание внешнему тюнингу, в котором изменение образа колес играет не последнюю роль.И каждые машины с…

Полезные статьи по автодиагностике — Школа Пахомова

Диагностика автомобильного двигателя — творческое и увлекательное занятие. Особенно интересными бывают нетривиальные и сложные в поиске дефекты. Найдешь такой — и переполняет гордость за свое мастерство и смекалку.

Конечно, обучающие курсы по диагностике двигателей много информации об электронной системе управления. Используя для этого простые приборы.

В обучающем курсе «Основы диагностики» я называл целый список таких приборов. Это и компрессометр, и пневмотестер, и эндоскоп. И конечно же, генератор дыма для поиска мест подсоса воздуха во впускном и выпускном трактах двигателя.

К сожалению, профессиональные генераторы дыма стоят недешево, учитывая нынешнее кризисное время, приобрести их проблемно. Но выход есть. Если вы обладаете навыком не только диагноста, но и сварщика, изготовить самодельный генератор, дыма вам не будет никакого труда.

Замечательную, простую и надежную конструкцию такого генератора прислал нам Эрнест Селезнев из города Орел. Ниже вы увидите им фото с моими комментариями.

Итак, нам потребуются: кусок трубы диаметром около 80 мм, две стальные пластины толщиной 3-4 мм, три резьбы диаметром ½ дюйма, заглушка, также на ½ дюйма, свеча накала от дизельного двигателя и пара гаек соответствующего диаметра, а также два штуцера с «мамой» и «папой» стандартного пневматического разъема.

В стенках трубы и в пластинах заранее просверливаем четыре отверстия под свечу накала и резьбы. Зажимаем пластины и трубу струбциной, обвариваем получившееся соединение:

Привариваем резьбы и гайку к получившемуся корпусу, обрезаем по месту торцевые пластины.

Итого на данном этапе имеется уже готовый корпус, два пневматических корпуса, свеча накала и пробка заливной горловины. Чтобы вы могли оценить полученные размеры, помимо обычной сигареты:

Из любых подходящих железяк варим удобную подставку под корпус:

Ну что ж, осталось только покрасить корпус и посадить на фум-ленту пневматические штуцеры и свечу накала . Сверху — заливная горловина с пробкой. Внутрь нашего генератора зальем масло Johnsons Baby. Ну и, конечно, подключим к свече провод:

А вот так это выглядит правильно:

Свеча и масло при работе сильно нагреваются, но массивные металлические детали рассеивают тепло. Поток воздуха дозируем, аккуратно нажимая на курок пневматического пистолета. Для ограничения такого пути потребуется подобрать опытным путем подходящий жиклер.Успехов в работе!

Компрессометр своими руками из свечи зажигания

Приветствую всех подписчиков и просто читателей! На сей раз хотелось бы представить вашему вниманию полезный в гаражном обиходе прибор — компрессометр, собранный мной из подручных материалов. Разумеется, проще было купить готовый, но мне захотелось сделать самым, поскольку так интереснее. Для чего и как использовать данный прибор, надеюсь, объяснять не нужно, поэтому перейду сразу к описанию изготовления.И, для начала, покажу то, что послужило мне деталями, частями и заготовками для самодельного компрессометра.

На этом фото изображены:
— советский манометр б / у, на 16 кгс / см², с тыльным расположением штуцера, классом точности 4%;
— шланг рабочего цилиндра сцепления б / у от ВАЗ-2101-07;
— штуцер от старой автомобильной камеры.
— заправочный клапан от какой-то старой советской газовой зажигалки;
Клапан от зажигалки будет находиться в машине компрессометра, ввёртываемом в свечное отверстие двигателя.Задача этого клапана — пропускать воздух внутрь компрессометра и препятствовать выходу воздуха обратно в цилиндр двигателя. К наконечнику будет присоединён шланг, другой конец которого соединяется с манометром через специальную муфту. В стенке этой муфты будет врезан клапан сброса давления (кнопка, которая имеется на каждом компрессометре, ею стравливают воздух после измерения). В качестве этого клапана послужит тот самый вентиль от камеры с золотником.
Упомянутый наконечник и муфту выточил на токарном станке, вернее, токарный потребился, в основном, для изготовления наконечника (предположительно, для изготовления металлической части свечи зажигания, но сочёл этот вариант малопригодным). Заготовками для деталей послужили вот такая найденная стальная штуковина и отрезок латунного 17-миллиметрового шестигранника:

По эскизам, приведённым ниже, можно понять, что именно задумывалось получить из этих заготовок:

Замер компрессии — это самый простой из методов проверки состояния и степени износа механической части двигателя (состояние цилиндропоршневой группы, герметичность камеры сгорания). Для измерения компрессии двигателя используют диагностическое устройство — компрессометр.С помощью данного устройства можно самостоятельно в домашних условиях проверить техническое состояние силового агрегата, выявить неисправный цилиндр для дальнейшего ремонта.

Зачем нужен компрессометр

Компрессия двигателя представляет собой физическую часть, которая обеспечивает давление, создаваемое в цилиндрах агрегата в верхней мертвой точке. Измеряется величина в атмосфере или килограммах на квадратный сантиметр (кг / см2). На некоторых компрессометрах используются другие единицы измерения — бар, мегапаскаль. Основная причина, по которой компрессометр так необходим, является в принципе работы дизельного агрегата.

Воспламенения топлива в таких двигателях происходит за счет самовозгорание воздушно топливной смеси. Воздух, попадающий в цилиндр, подвергается сильному давлению, что приводит к его интенсивному нагреванию. В конце такта сжатия в цилиндры дизтопливо.

При снижении компрессии, количество воздуха, поступающего в цилиндр, будет значительно меньше.Это приведет к ухудшению динамики разгона, дымному выхлопу и снижению мощности агрегата. Поэтому при появлении одного из выше перечисленных признаков, первым делом нужно продиагностировать двигатель компрессометром.

Компрессометр для грузовых и легковых дизельных автомобилей выполняет следующие диагностические функции:

• Помогает своевременно определить неисправный механизм. О нарушении в работе двигателя свидетельствует недостаточное или избыточное компрессионное давление.
• Позволяет определить степень износа деталей ЦПГ отдельно каждого цилиндра, нарушение герметичности впускного тракта.
• Определяет, при какой минимальной температуре возможен запуск конкретного двигателя на холодную.
• Простая конструкция компрессометра позволяет водителю замеры одному без помощников и демонтажа оборудования.

Устройство компрессометра

Компрессометр для бензиновых и дизельных двигателей имеют схожую конструкцию.Различаются только допустимыми показателями давления. Прибор состоит из следующих элементов:

• Манометра;
• Штуцера с клапаном стравливания;
• Металлической трубки, шланга высокого давления;
• Набора адаптеров.

Процесс измерение осуществляется благодаря встроенному в манометре или промежуточной трубке запорного клапана. Данный клапан предотвращает сбрасывание давления при проворачивании коленвала, автоматически фиксируя максимальный показатель компрессии.Результаты замеров отображается на циферблате компрессометра.

Типы компрессометров

Современный рынок автомобильного диагностического оборудования предлагает огромное количество компрессометров, которые можно разделить на два вида:

• Механические компрессометры для диагностики ДВС всех типов;
• Современные электронные устройства с цифровым табло — метод глубокой проверки состояния двигателя.

Среди автовладельцев наибольшую измерительную популярность получили механители.Такие приборы отличаются простой конструкцией и доступной ценой. Электронные компрессометры — сложные и дорогостоящие устройства. Используются, в основном, в сервисных центрах и станциях технического обслуживания для высокопрофессиональной диагностики двигателей.

Классификация двигателей разных типов обусловливает наличие следующих видов компрессоров

1. Компрессометр для дизельных двигателей. Тестеры данного типа идут обязательно с резьбовым наконечником. Это связано с высокой степенью компрессионного давления дизельного ДВС (30 — 35 атмосфер).Соединительный шланг такого прибора имеет быстросъемный переходник под разные адаптеры.
2. Компрессометр для карбюраторных силовых агрегатов. Для измерения используются прижимные или резьбовые устройства рассчитаны на давление — до 25 атмосфер.

По конструктивному исполнению компрессометры бывают:

• Прижимные. Используется для измерения на атмосферных движках. Приборы этого типа имеют резиновую насадку, которую вставляют в отверстие для свечи, форсунки и прижимают руками.Сложность в том, что при его использовании необходим помощник (нужно одновременно держать насадку и прокручивать стартер). Также при использовании данного прибора нужно прикладывать большую физическую силу, чтобы обеспечить герметичное соединение, без которого невозможно получить корректные данные.

• Резьбовые. Компрессометры этого типа оснащен резьбовым переходником, который вкручивается в отверстие свечи зажигания, форсунки. Резьбовое крепление позволяет самостоятельно выполнять проверку.Надежно вкрученная насадка гарантирует правильные показатели без утечек.

• Универсальные приборы. Применяется для измерения давления как бензиновых, так и дизельных силовых установках. Реализуется в комплекте с различными переходниками, насадками, трубками.

Факторы влияния на точность данных компрессометра

Перед тем как приступать к проверке двигателя, необходимо понимать какие факторы воздействия на диагностические данные прибора.

• Скорость вращения коленвала — это одно из условий, предъявляемых к процессу правильного измерения компрессии. Величина оборотов коленчатого вала должна быть в пределах 200 — 250 об / мин. Этот показатель напрямую зависит от степени заряда АКБ, исправной роботы стартера и состояния ЦПГ. Использование несоответствующего масла также влияет на число оборотов коленвала при запуске.
• Сопротивление движению воздуха во впускной системе. Характеристика компрессии зависит от состояния системы подачи воздуха.Загрязненный воздушный фильтр, нагар во впускном коллекторе, нарушение работы воздушной заслонки — причины по уменьшению наполняемости цилиндров воздухом, что приводит к уменьшению давления в камере сгорания.
• Соотношение моментов газораспределения. Чтобы снизить возможность ошибки при диагностике техсостояния ЦПГ и клапанов, перед проверкой компрессии, необходимо убедиться в правильности установки зазоров в клапанах, проверить состояние кулачков распределительного механизма, натяжение ремня ГРМ.

Самостоятельный замер компрессии

Подготовительная работа.

Прогрейте карбюраторный двигатель до рабочей температуры (75 — 80 градусов). После этого снимите высоковольтные провода, чтобы их не пробило. Далее отключите топливоподачу в двигателе, для чего перекройте подающий патрубок топливной системы. Также нужно на полную открыть дроссельную и воздушную заслонку.

Перед проверкой необходимо убедиться в том, что АКБ полностью заряжена, стартер исправен.Количество масла в движке должно соответствовать уровню.

Важно! В случае дизельным силовым агрегатом проводят в тех условиях, при выполнении ежедневный запуск автомобиля: на остывшем моторе, без применения дополнительных источников питания.

Итак, как измерить компрессию двигателя в домашних условиях?

После подготовительных операций можно приступать к основной части.

• Выкрутите все свечи зажигания, топливные форсунки.

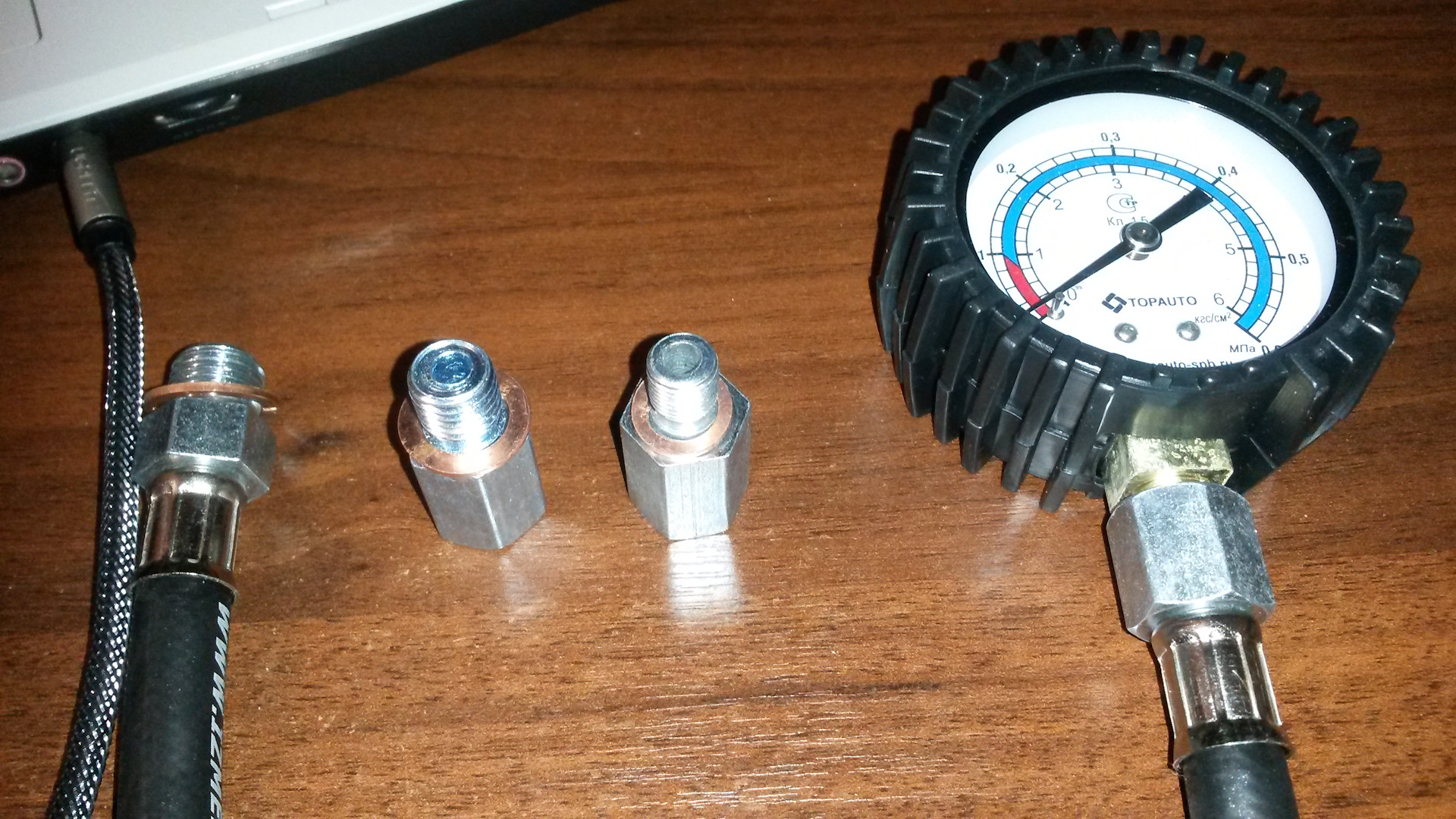

• Установите на место свечи или форсунки соответствующий адаптер. Исключите возможность негерметичного соединения.
• С помощью стартера прокрутите коленчатый вал двигателя до тех пор, пока показания на приборе не перестанут расти. Правильным максимальное значение.
• После замера и снятия показаний, сбрасываем давление на манометре с помощью кнопок.
  Для проверки компрессии в остальных цилиндрах из области 2,3,4.
• Показания измерения сравните с рекомендациями и требованиями завода изготовителя данного двигателя.

Важно! В ходе каждого из них важно не только компрессию цилиндра в отдельности, но и их среднее значение. Расхождение данных не должно быть 1 атмосферы для бензиновых ДВС и 2,5 — для дизельных.

Как изготовить компрессометр

Чтобы собрать компрессометр для бензиновых двигателей своими руками, следующие детали:

• Манометр с диапазоном измерения 0–35 кгс / см2;
• Вентиль для грузовика, от которого отпилен грибок;
• Ниппель от камеры автомобиля;
• Пара латунных шайб с нарезанной резьбой;
• Резиновая насадка, штуцер под соединительный шланг;
• Набор адаптеров.

Элементы необходимые для сборки можно легко найти в гараже опытного автолюбителя или на базарах автозапчастей.

Схема компрессометра для бензиновых силовых агрегатов

Основная часть прибора — грузовой вентиль, который должен иметь исправное гнездо под золотник. Со стороны противоположной золотнику припаиваем гайку с резьбой под манометр. Затем устанавливаем золотник от автомобильной камеры и припаиваем к золотнику удлинитель. Это делается для облегчения сброса давления спускным клапаном (в данной функции функции спускного клапана золотник).С другой стороны вентиляторов припаиваем латунную упорную шайбу.

Примечание. Для пайки можно пользоваться как твердыми, так и мягкими припоями марки — ПОСВ 30, ПОС 61, МФ7.

Теперь остается подобрать наконечник. Для повышения точности показаний нужно использовать резьбовой наконечник с латунным переходником, резьбовому отверстию свечи зажигания. Также можно подобрать резиновый переходник, который плотно входил бы в отверстие под свечу.

После сборателя можно приступать к испытанию на двигателе.О, как пользоваться компрессометром для бензиновых двигателей, подробно описана в начале статьи.

Компрессию в цилиндрах ДВС измеряют при помощи специального приспособления, под компрессометр. Он представляет собой манометр, главной особенностью которого можно назвать присутствие свободного клапана. Такой манометр не выпускает полученное давление до того, как не будет установлено максимальное значение у верхней мертвой точки цилиндра.Постараемся разобраться, как выполнить замеры компрессии в цилиндрах и как изготовить компрессометр своими руками?

Как сделать компрессометр своими руками?

Новый качественный компрессометр стоит достаточно дорого, а дешевые аналоги имеют серьезные погрешности, которые недопустимы при проведении точных испытаний. Именно поэтому многие автолюбители либо едут на станцию ​​технического обслуживания и изготовления всего за небольшие деньги, либо изготавливают компрессометр самостоятельно.

Данный прибор можно изготовить при помощи нескольких частей, которые можно найти в гаражах у бывалых водителей или в любом магазине автозапчастей.

Список того, что вам понадобится:

• Шланг высокого давления.
• Ниппель (или, как его еще называют — золотник).
• Манометр.
• Переходники из латуни, на которых уже нарезана желаемая резьба.
• Вентиль, применяемый на камере колеса от грузового автомобиля.

Последний элемент должен быть в нормальном состоянии и не гнутый. Диаметр, обычно, составляет 8 миллиметров, а конец немного изогнут. Чтобы применить его в изготовлении компрессометра, необходимо его выровнять, резьбовую часть оставить, как есть, тот конец, который предназначен для заварки в камеру, нужно отпилить.

Возьмите паяльник и на обрезанный конец вентиля припаяйте гайку, в которую нужно вкрутить в манометр. В получившуюся трубку необходимо закрутить золотник и вставить туда шланг. Другой конец шланга можно расточить под конус, который будет вставляться в свечное отверстие или закрепить наконечник с резьбой.

Используется таким самодельным приспособлением очень просто: свободный конец шланга вставляется или закручивается в свечное отверстие, производятся замеры и фиксируются на бумаге. Чтобы сбросить давление с манометра, необходимо зажать золотник.

противоположного резьбы на конце шланга должны соответствовать свечному отверстию. Это требование связано с повышенной герметизацией, которая должна быть в момент подвода поршня к верхней мертвой точке.От этого требования будет зависеть точность измерений, которая также не исключает возникновение мелких погрешностей. Полностью полагаться на такой прибор все же не рекомендуется.

Чтобы не запутаться, старайтесь использовать на манометре те единицы измерения, которые указаны в технической литературе.

Видео — Как изготовить самодельный компрессометр

Вот так изготавливается компрессометр своими руками. Такое приспособление поможет вам сэкономить на профессиональных инструментах и ​​добиться, примерно, того же результата при минимальных затратах.

Если еще совсем недавно двигатель автомобиля работал исправно — расход топлива и масла, а также мощность была у пределов нормы, но все стало совсем наоборот, значит, самое время проверить давление в цилиндрах двигателя. Как известно, падение компрессии не самый лучший знак для любого двигателя, так как подающееся топливо сгорает не полностью и остается в виде осадка, который может стать причиной дефектов, как на цилиндрах, так и на поршнях.

Как узнать компрессию?

Как вы уже поняли, чтобы замерить компрессию, необходимо приобрести компрессометр.После этого, выполнить специальные действия, чтобы показания были самыми точными и имели минимальные отклонения.

.
