Как сделать блокировку дифференциала своими руками – Блокировка дифференциала своими руками (Преднатяг) — Лада 2102, 1.6 л., 1980 года на DRIVE2

Содержание

Блокировка дифференциала своими руками (Преднатяг) — Лада 2102, 1.6 л., 1980 года на DRIVE2

Давно хотел сделать блокировке дифференциала, но покупать блокировку слишком дорого.
Заваривать не хотел, так как значительно повысится износ шин.
И наткнулся я на запись "Блока своими руками" в БЖ у Shamrik . захотел сделать тоже самое.
Потом я долго искал где найти латунь по дешевле, но везде продавали только большими брусками. Но потом мне её даром дал хороший знакомый, за что ему большое СПАСИБО.

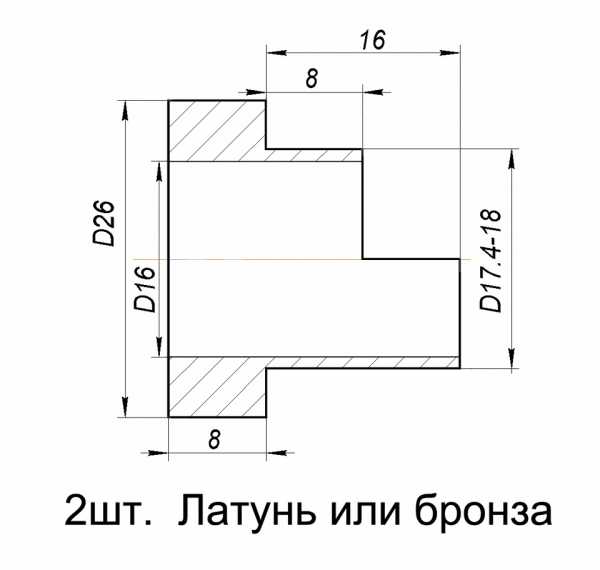

Сразу я распечатал чертёж:

чертёж втулок


И отнёс всё токарю. через время забрал готовые втулки.

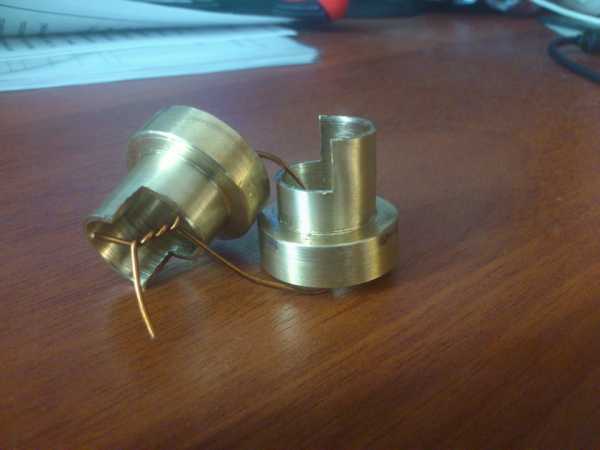

Латунные втулки


втулки латунные


и купил пружину клапанную 2101.

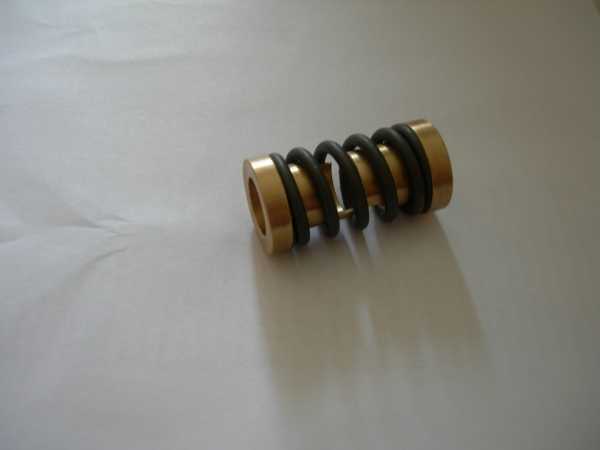

втулки латунные с пружиной


втулки латунные с пружиной кл.2101


Всё это было готово ещё летом, в июне. но поставить всё это как то не находил время.
Но неделю назад Gubka на писал в своём БЖ об установке данного девайса. Он меня и убедил в установке данного девайса в срочном порядке.
Свой дифф я не хотел разбирать, так как всегда есть вероятность "А вдруг не получится".
По этому я вытащил и разобрал дифф с тройки. И у становил данный девайс в него.

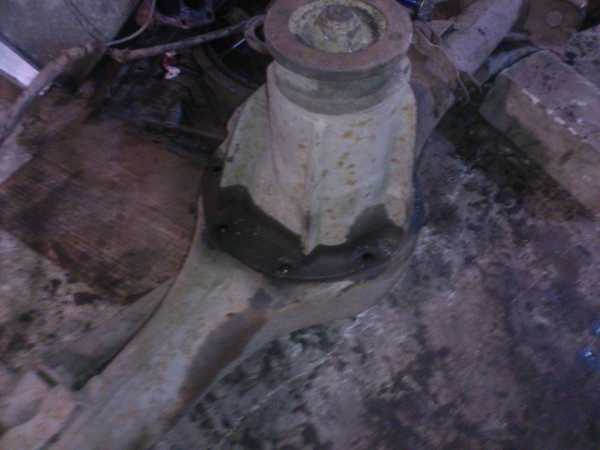

мост


полуось

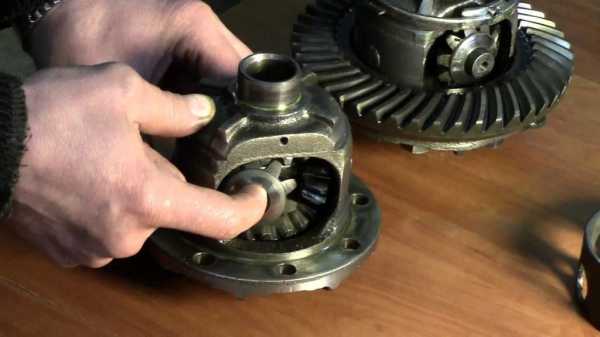

дифф. 2103


втулки установлены

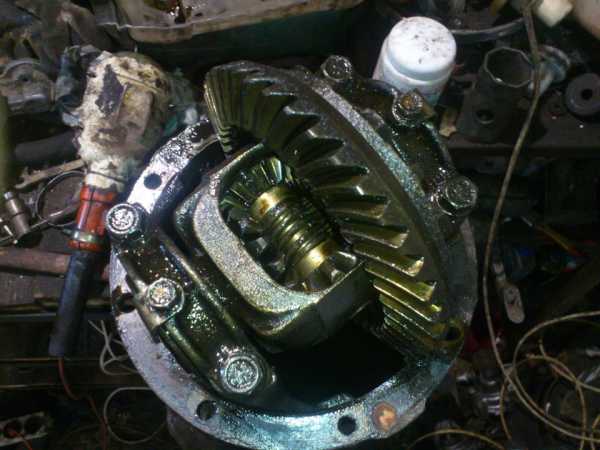

Редуктор 2103 с девайсом


Редуктор 2103 с блокировкой

И потом по известной схемe.

-Загнал машину в гараж.
-Поддомкратил.
-открутил колёса.
-снял барабаны.
-открутил и вытащил полуоси.
-открутил кардан.
-открутил и вытащил редуктор.
-поставил другой редуктор и всё т

www.drive2.ru

Квадрилка ) › Бортжурнал › А что ТЫ знаешь про самодельные блокировки ДИФФЕРЕНЦИАЛА ?

Если у ВАС нет времени вникнуть в весь этот бред суть вопроса, то пожалуйста не нужно коментить попусту, то же самое касается "диванных комментаторов" !

Оговорюсь сразу, рассматриваются варианты блокировок, которые можно "замутить" самому, покупные дифы это совсем другое…
И так начнём)))

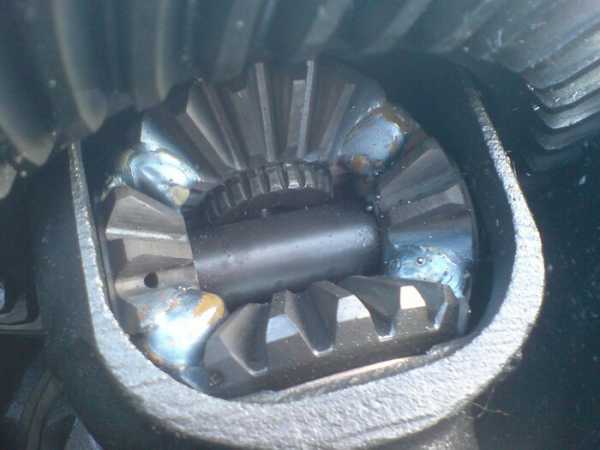

Заварить на глухо диф конечно можно, но хотелось бы не много поизвращаться)))

Самый идеальный вариант (как мне кажется) была бы принудительная блокировка. Но … у нас нет моста, у нас есть просто редуктора от Форд Сиерра, по этому НЕ КАТИТ )))

Следующий вариант))) Это блокировки повышенного трения! Они очень распространены, но читая отзывы понимаю, что это тоже НЕ МОЁ ))) Преднатяг этого устройства равен 2 кг максимум. Иногда этого не совсем хватает даже для того что бы съехать с домкрата…

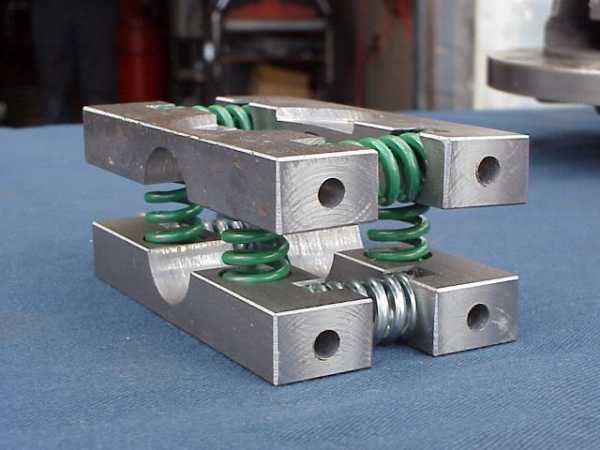

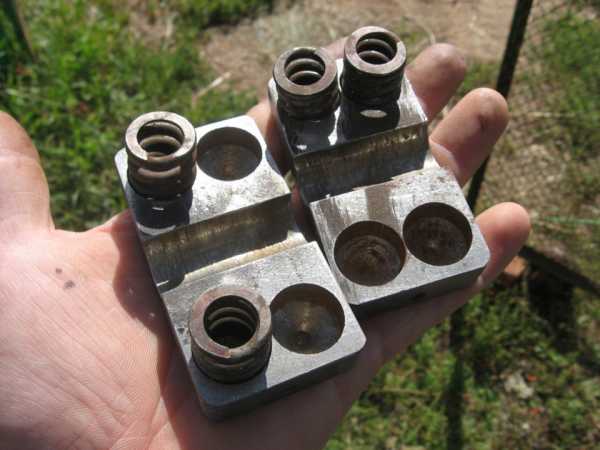

Но этот преднатяг можно увеличить. Как? А вот так )))

Полный размер

Полный размер

Тут конечно блока будет на много эффективнее))) Но опять же, почитав отзывы людей которые на них катались, я понял что это не на долго, в скорости она начинает всё слабее работать, да и "серебрянка" в мас

www.drive2.ru

Блокировка дифференциала своими руками, как сделать

Блокировка дифференциала своими руками при желании может быть выполнена в редукторе ведущего моста любого автомобиля. У водителя, который использует свой автомобиль исключительно на дорогах с твердым покрытием, желание заблокировать дифференциал, скорее всего, никогда не возникнет. Другое дело – любители покорять бездорожье.

Назначение дифференциала

При повороте автомобиля колеса, находящиеся ближе к центру кривизны траектории, проходят меньший путь, чем те, что вращаются по наружной дуге. Различны также их скорости. А так как привод без дифференциала вращает оба колеса одной оси с одинаковой скоростью, одно из них начинает пробуксовывать. Это повышает износ протектора и ухудшает управляемость автомобиля. Дифференциал позволяет ведущим колесам вращаться с разными скоростями.

Пока ведущая ось хорошо контактирует с дорогой, это устройство работает без нареканий. Но стоит ухудшиться сцеплению с дорогой под одним из колес, например, при попадании на лед или жидкую грязь, как вращаться будет только оно одно. Колесо с большим коэффициентом сцепления перестает крутиться, а автомобиль останавливается. Если же заблокировать дифференциал, такого происходить не будет. Поэтому заблокированный дифференциал улучшает проходимость машины на труднопреодолимых участках пути.

Если у автомобиля одна ведущая ось, то дифференциал у него тоже один – между колесами этой оси. У машины с постоянным приводом на 4 колеса – их три. По одному между колесами каждой оси плюс один межосевой.

Устройство

Принцип работы выше названного агрегата одинаково, где бы ни был он установлен. В основу классического автомобильного дифференциала положена планетарная передача. Карданный вал вращает ведущую шестерню редуктора моста. Ее вращение передается ведомой зубчатке. А так как она прикреплена к корпусу дифференциала, тот движется вместе с ней. От корпуса вращающий момент при помощи независимых друг от друга шестерен, называемых сателлитами, передается на полуоси. Скорость вращения карданного вала делится между полуосями не поровну. Однако, при любом соотношении скоростей их сумма – величина всегда постоянная.

Виды блокировок:

  • автоматическая;
  • принудительная, включаемая водителем.

По способу управления блокированием:

  • механическая;
  • электромеханическая;
  • гидравлическая;
  • пневматическая.

Автоматическое блокирование дифференциала

Самоблокирующийся дифференциал – это механизм, который при определенных условиях переключается и, превращаясь в прямую передачу, начинает делить скорость вращения карданного вала между полуосями поровну. Дифференциалы с блокировкой-автоматом могут самостоятельно блокироваться в зависимости от значения одного из двух параметров:

  • разницы угловых скоростей полуосей. В эту группу входят дифференциалы с дисковой блокировкой, кулачковые, с вискомуфтой и работающие по формуле Фергюсона;
  • передаваемого полуосям крутящего момента.

Как сделать

Проще всего сделать постоянную полную блокировку дифференциала. Но такая самодельная блокировка приемлема для автомобилей, передвигающихся только по бездорожью. Например, для ралли-рейдовых авто. Чтобы реализовать задумку, нужно снять агрегат, оснащенный дифференциалом, и разобрать его. После чего приварить сателлиты к осям. Фиксация шестерен позволит механизму делить скорость вращения между полуосями только в пропорции 50 на 50.

Дифференциал повышенного трения своими руками сделать немного сложнее, чем просто зафиксировать сателлиты. Зато такая модернизация не только улучшит проходимость автомобиля по грязи и снегу, но и не изменит работу агрегата на твердом покрытии. Один из вариантов такого устройства может быть собран из двух латунных или бронзовых втулок и пружины. Их размеры будут зависеть от того, трансмиссию какого автомобиля вы модернизируете. Потому работы начинаются со снятия узла и разборки планетарной передачи. После этого можно провести измерения, заказать изготовление втулок и подобрать подходящую по габаритам пружину.

Достаточно ли будет ее жесткости, вы узнаете после сборки на испытаниях вашей самоделки. Пружина предназначена для того, чтобы прижимать сателлиты к корпусу дифференциала. От этого под действием силы трения сателлиты будут медленнее вращаться вокруг своей оси. Чем больше будет сила трения, тем ровнее станет делиться скорость вращения карданного вала между полуосями. Металлические втулки нужны для того чтобы исключить соприкосновение сателлитов с пружиной.

Конечно, установка блокировки дифференциала заводского изготовления проще и результат такого апгрейда лучше. Однако он требует больших затрат и практически исключает из процесса творчество. Стоимость «самоблоков» для автомобилей семейства ВАЗ немногим менее 12 тыс. р. Зато их установка требует лишь внимательности и аккуратности. При этом нет необходимости в специальном инструменте.

Какая блокировка лучше

Ответ на этот вопрос зависит от того, какой у вас автомобиль и где вы на нем ездите. Поэтому скажем всего несколько слов об особенностях разных типов блокировок.

  • Принудительная ручная блокировка. Преимуществом является полное включение и выключение ее в нужное время и, как следствие, лучшая проходимость транспортного средства. К недостаткам можно отнести необходимость заблаговременного включения и обязательного выключения.
  • Автоматическая блокировка. Включение и выключение без участия водителя – безусловное преимущество. Заметная инерционность – ее явный недостаток.


autolirika.ru

Квадрилка ) › Бортжурнал › Жёсткая блокировка дифференциала своими руками. Часть1.

Если ВЫ не располагаете достаточным временем для просмотра и осмысления темы, то лучше проходим мимо.
Букв мало, в основном видео и фото…
Мысль о жёсткой блокировке (сам включил, а не само когда захотелось включилось), не покидала меня долгое время, пока я не наткнулся на Ютубе на два видео.



Интересно всё же было как ОНО будет работать в "тяжёлых" условиях бездорожья, но автор этого "изобретения" всё оттягивает испытания, а время между делом всё идёт )))
В общем решил я с товарищем по работе замутить такую же "замуту" себе, а он себе (у него квадроцикл самодельный с урезанным жигулёвским мостом))))
И вы знаете, работаетэта блокировка, по крайней мере пока что)))
Вот видео как она работает у него, правда ещё до конца не доделан привод включения, но всё же эффект есть)))


Вот как её делал я)
Редуктора у меня от Сиерры…

Полный размер

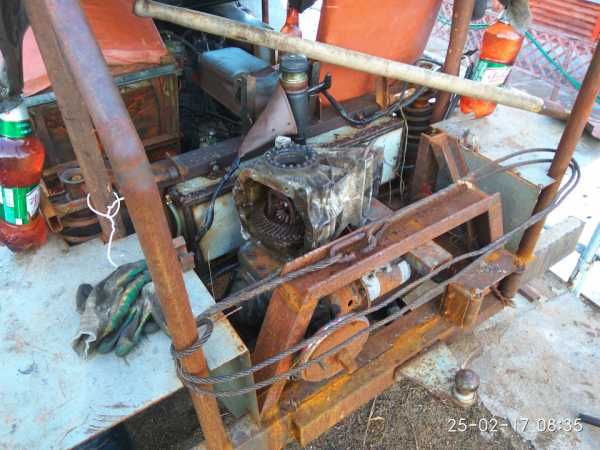

Разобрал сам редуктор.

Полный размер

Полный размер

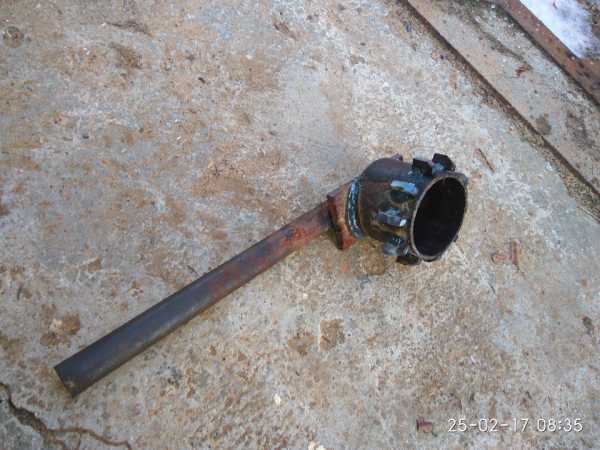

Без самодельного ключа разобрать не получилось)

Полный размер

Полный размер

Полный размер

Хотя и с ним пришлось автогеном греть окислённые гайки)

www.drive2.ru

Как выполнить блокировку дифференциала своими руками?



Блокировкой дифференциала оснащается большинство новых авто. Некоторые из старых моделей тоже имеют данный механизм, но, в основном, это внедорожники и грузовые автомобили. Зато на сегодняшний день каждый уважающий себя производитель для большей проходимости автомобиля по пересеченной местности и в плохих погодных условиях, дополняет систему привода данным механизмом.

Как правило, она устанавливается на заднюю ось, но все чаще можно встретить авто с блокировкой передних и задних колес. Модной тенденцией стала электронная блокировка дифференциала. Пользу системы переоценить невозможно, не зря многие автолюбителя устанавливают ее на автомобили, изначально не оборудованные механизмом. Чтобы загореться этой идеей, достаточно на своем опыте ощутить разницу езды с ограничением крутящего момента и без него. Или хотя бы увидеть, как будут эти автомобили вести себя в сложных дорожных условиях.
Но для начала следует более подробно узнать о том, что такое блокировка дифференциала, и какую роль она играет в осуществлении привода от коробки передач к колесной оси.

ЧТО ТАКОЕ ДИФФЕРЕНЦИАЛ

Не многие из водителей знают, что правое и левое колесо проходят разное расстояние при езде. Обусловлено это явление тем, что при поворотах колеса прокручиваются под разным углом по отношению к полуоси. Внешнее на повороте проходит большее расстояние, чем внутреннее. Дифференциал распределяет крутящий момент между обоими колесами в зависимости от движения каждого из них. Если одно из колес по каким-то причинам перестает совершать обороты, его нагрузка идет на соседнее.

Неведущие оси не имеют между собой никакой связи, потому колеса вращаются независимо друг от друга. Соединены между собой полуоси ведущих колес. Привод устроен таким образом, что одна полуось и трансмиссия могут прокрутить оба колеса. На ровной дороге с хорошим покрытием – это практически не ощущается. А вот на пересеченной местности, скользкой или мокрой дороге отсутствие системы равномерного распределения крутящего момента дает знать о себе сразу. Дифференциал без блокировки вращает только ту полуось, на которой находится меньшее сопротивление.

Грубо говоря, дифференциал – это узел агрегата, распределяющий крутящий момент на колеса по полуосям.

УСТРОЙСТВО

Принцип работы выше названного агрегата одинаково, где бы ни был он установлен. В основу классического автомобильного дифференциала положена планетарная передача. Карданный вал вращает ведущую шестерню редуктора моста. Ее вращение передается ведомой зубчатке. А так как она прикреплена к корпусу дифференциала, тот движется вместе с ней. От корпуса вращающий момент при помощи независимых друг от друга шестерен, называемых сателлитами, передается на полуоси. Скорость вращения карданного вала делится между полуосями не поровну. Однако, при любом соотношении скоростей их сумма – величина всегда постоянная.

Виды блокировок:

  • автоматическая;
  • принудительная, включаемая водителем.

По способу управления блокированием:

  • механическая;
  • электромеханическая;
  • гидравлическая;
  • пневматическая.

Блокировка дифференциала

Чтобы равномерно распределить мощность крутящего момента, разработали ручной и автоматический замки механизма деления момента. Оборудованные таким механизмом колёса машины будут вращаться с одинаковой скоростью, независимо от трения, которое они испытывают.

Где установить

Устанавливать ограничение необходимо в задней части автомобиля, тогда задние колёса будут иметь такую же тягу, как и передние. Тем более что заднее ограничение гораздо меньше влияет на возможности автомобиля.

Автоматическая или ручная

Только владелец автомобиля должен решать, какую выбрать блокировку: полную или частичную.



Полное блокирование дифференциала может быть ручным или автоматическим.

Частичное ограничение дифференциала функционирует лишь в автоматическом режиме.

Полная блокировка

При таком виде ограничения механизма разница в скорости вращения полуосей не предусматривается, что приводит к возрастанию износа элементов трансмиссии и покрышек на твёрдом дорожном покрытии, а на бездорожье – к пробуксовке. Для управления блокировочным устройством понадобится установка ручного привода.

Ручная блокировка

При ручном ограничении существующий перепад скоростей будет заменён – нужно просто нажать специальную кнопку для активации внешнего источника.

Избирательная система блокирования – сложный механизм с определёнными вариациями. Чтобы внести изменения в работу дифференциала, необходима остановка движения. Когда ограничение отключено, ось ведёт себя нормально и на езде никак не сказывается. Такая блокировка обойдётся недёшево, поскольку потребуется установка отдельной системы для приведения механизма в действие.

Автоматическая блокировка

Автоматическая блокировка будет работать всегда, когда нога водителя находится на педали газа. Это даёт возможность постоянно держать руки на руле и сосредоточиться на вождении. Такое ограничение необходимо настраивать под стиль вождения конкретного человека.

Частичная блокировка

Для водителей не экстремалов вполне хватит частичной блокировки в автомобиле. Такой механизм работает самостоятельно, он лишь частично исключает пробуксовку колёс и оказывает меньшую нагрузку на трансмиссию, чем полная блокировка.

Такое ограничение может быть с использованием фрикционных дисков или косозубых шестерён.

Что выбрать

Для экстремалов больше подойдут принудительные полные блокировки. Для городских условий можно порекомендовать дисковую муфту или вискомуфту. Блокировка дифференциалов с применением червячных шестерён считается самой оптимальной для полноценного бездорожья благодаря надёжности, простоте установке, автоматической работе и сравнительной дешевизне.

Самостоятельная установка дифференциала

Блокировка дифференциала своими руками — действие, которое по силам автовладельцам, обладающим навыками автомеханика. Для этого понадобится измерительный инструмент и регулировочные кольца.

Установка выполняется в таком порядке:

  • установить машину на яме;
  • закрепить её домкратами;
  • снять колёса;
  • снять барабаны;
  • полуоси открутить и достать;
  • кардан открутить и достать;
  • редукторы открутить и вытянуть;
  • установить блокировку;
  • собрать всё обратно.

Регулировка привода включения блокировки

Для установки троса привода включения надо отрегулировать рабочий ход. Блокировка дифференциалов – это единственная возможность убрать недостаток этого механизма, когда он посылает крутящий момент на «неправильные» колёса. Блокировка способна отключить способность дифференцировать его поровну, позволяя колёсам крутиться с разными скоростями. Отключение дифференциала делает рулевое управление довольно сложным и колёса получают наибольший крутящий момент. Благодаря этому в любой непростой дорожной ситуации водитель сможет переместить машину на ровную поверхность.

ПОХОЖИЕ СТАТЬИ:

  • 5 способов перевозки велосипедов на автомобиле
  • Почему зимой автомобили больше потребляют бензина?
  • Контрактный двигатель: что это,преимущества и недостатки,фото,видео,описание.
  • Вакуумный усилитель тормозов и все,что нужно о нем знать.
  • Опора амортизатора: описание,признаки,износа,замена,фото,видео,виды
  • Opel Agila: описание,характеристики,фото,видео,комплектация.
  • Ремонт стартера: описание,симптомы,диагностика,демонтаж,фото,видео.
  • Обновленный 2018 Porsche 911 GT3 — видео
  • Опель фронтера: обзор,описание,фото,видео,характеристики,комплектация
  • Тест Opel Insignia Sports Tourer 2.0 CDTI AT8 Elite
  • Эксклюзивный подарок от Porsche — Porsche Macan Turbo Exclusive Performance Edition
  • 2018 Opel / Vauxhall Combo Life дебютирует с новым стилем и технологией
  • Мерседес 190: технические характеристики,обзор,описание,фото,видео
  • Порше 964: описание,характеристики,история,фото,видео.
  • audi a7 : обзор,описание,технические характеристики,фото,видео,цена.

seite1.ru

Блокировка дифференциала своими руками — Лада 2105, 1.6 л., 2010 года на DRIVE2

Это сложно назвать блокировкой… это скорее преднатяг… на сколько килограмм, или в чём там это выражается, сказать не могу… просто не знаю! Единственное добавлю, что пружина тут стоит от 2101 и сжать её удалось только поставив на неё ведро с 10 литрами воды.
«Встречайте!»
А теперь ближе к делу…
Помните, я судорожно искал латунь, когда судебные тяжбы у меня были? Дык воть) Нашёл по наводке на сенном нужный мне брусок!)
Сделали мне заготовку(за это отдельное спасибо дедушке моей подруги) и я был в предвкушении инстайла сего девайса!

вот она… бронза моёй мечты))))

«Скоро»
Спросите «Как?» и «Накуя?»… тут всё просто!

Раз… у меня гудел подшипник ступицы.
Два… на скорости в интервале 100-110 км/ч опять же был гул.
Три… ещё с момента покупки авто заметил, что мост снизу мокрый – тёк сальник!
Четыре… давно хотелось блоку, хоть и не настоящую 🙂

Причина, думаю, ясна, по которой я сунулся сюда!)

Прокладки не было… представляете?

Осталось дело за малым…
Время отсчёта возврата идёт… вот и мы не стоим на месте)
«на»

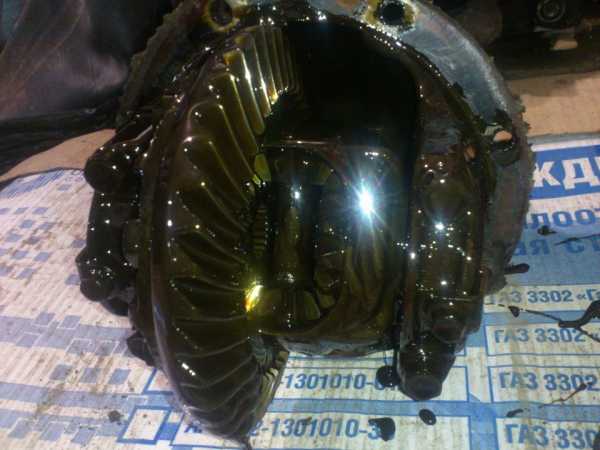

Одним холодным днём я разобрал всё, отмыл и начал танцы с бубном вокруг диффа)))
Многие писали что-то вроде «снял – установил – собрал – работает!»
Я вам скажу всё это пиздё… провокация НЕПРАВДА! Как я только не изворачивался… что я только не предпринимал… даже к соседу на СТО пришёл поплясать (и погреться заодно). И что вы думаете?! Он тоже пустился в пляс!)

Что за зелёное пятно на диффе — я так и не понял(

Клапанная пружина 2101 и 2 латунные втулки

вот попробуй — запихай!

После получаса наших интимных плясок, мы всё же собрали всё воедино) Он даже забросил ремонт автомобиля, которым занимался чтоб сделать эту приблуду!
«дорогах»

Вуаля))))

Осталось дело за малым… Так как я всё равно и полуоси вытаскивал, чтоб дифф вытащить, заменил и их в сборе с подшипником! За новые полуоси спасибо

www.drive2.ru

Блокировка дифференциала. Половина пути

Какие только идеи не приходят в головы изобретателей! Но, «как ни полезна вещь», ожидать, что она станет доступной для всех, в ней нуждающихся, порой просто наивно

Изобретатель
Петербургский инженер Георгий Козлов уже знаком нашим постоянным читателям. В свое время мы рассказывали о его работе над роторно-поршневым дизельным двигателем для малой авиации. На изобретение был получен европейский патент, опытный образец проходил стендовые испытания, но для доведения мотора до серийного производства не хватило ни собственных средств, ни денег родственников, ни выданной части обещанного государственного гранта. Платить за продление патента стало нечем. Наработками нашего соотечественника с удовольствием, законно и абсолютно бесплатно воспользовались западные компании.

Вывешенное колесо будет крутиться на месте, пока бензина хватит. Фото: Георгий Козлов

Но не сидится изобретателю без дела. Новое его изобретение состоялось из-за куда более «приземленного» желания порыбачить и отдохнуть в хорошей компании и в хорошем (т.е. труднодоступном) месте. Внедорожных способностей имевшейся в наличии старенькой «Нивы» явно не хватало. После изучения вопроса и относительно несложных станочных и слесарных работ машина поехала по буеракам значительно увереннее, а ее «модернизатор» получил очередной патент — на сей раз на «самоблокирующийся дифференциал с дополнительными свободными сателлитами».
Зачем это надо?
Рискуем обидеть грамотных автомобилистов, но не можем вкратце не пересказать факты из учебника для автошколы. Не все же были отличниками. У первых автомобилей ведущие оси делали целиковыми: оба колеса постоянно вращались с одинаковой скоростью. Вскоре выяснилось, что в поворотах на твердом покрытии машина ведет себя несколько «неадекватно», шины ведущих колес быстро изнашиваются, ломаются детали привода и сами оси. Примитивный анализ показал, что в повороте «наружное» и «внутреннее» колеса описывают дуги разной длины, следовательно, должны иметь разные скорости вращения. Жесткая целиковая ось не давала такой возможности, что приводило к проскальзыванию колес, а то и к поломкам в наиболее нагруженных точках. Решением проблемы стало изобретение межколесного дифференциала — механизма, при определенных условиях допускающего разные угловые скорости колес одной оси.

Фото: Георгий Козлов

Ось разрезали пополам и на образовавшиеся торцы установили конические шестерни. Между ними на общей перпендикулярной оси разместили пару сателлитов — шестеренок меньшего размера, входящих в зацепление с шестернями полуосей. Колеса получили свободу относительно друг друга. Этот набор шестерен окружили корпусом, в котором закрепили концы оси сателлитов. Теперь, вращая корпус с помощью конического редуктора или даже ремня или цепи, можно заставить колеса вращаться. Когда оба колеса едут по достаточно твердой поверхности по прямой, скорость их вращения одинакова, на кривой же, хоть горизонтальной, хоть вертикальной, механизм дифференциала обеспечивает необходимую разность угловых скоростей.

Но это достоинство дифференциала очень быстро превращается в его основной недостаток. Если одно из колес при трогании окажется на скользкой дороге, второе просто остановится. Каждому из нас доводилось буксовать на льду или глине. Знайте: основная вина за отказ автомобиля двигаться лежит не на рисунке протектора и не на крутящем моменте двигателя, а на столь полезном в других условиях дифференциале.

Фото: Георгий Козлов

Весь прошлый век автомобильные инженеры, совершенствуя конструкцию дифференциала, пытались справиться с этим его недостатком. Были разработаны разные способы сцепления при необходимости двух полуосей в одну единую ось. Очень удачной оказалась принципиально иная конструкция дифференциала со спиральными шестернями Torsen, успешно используемая в автомобилях семейства Audi Quattro на протяжении уже четырех десятков лет. Капризные дифференциалы повышенного трения, схожие по конструкции с многодисковым сцеплением, при создании жидкости, густеющей при нагревании, развились в весьма эффективные вискомуфты. Но у всех этих механизмов требования к качеству материалов и уровню производства столь высоки, что современные российские предприятия, в отличие от советских, просто не в состоянии их воспроизвести. Сегодня в Петербурге, в былые годы задыхавшемся от переизбытка машиностроительных заводов, с трудом удалось разместить заказ на изготовление примитивных прямозубых (!) конических шестерен. Не удивительно, что лидеры нашего автопрома начинают комплектовать свою продукцию самоблокирующимися узлами американского производства, а уникально успешная «Нива», оснащенная межосевым дифференциалом с принудительной блокировкой от рождения, межколесной блокировки так и не получила. Как и УАЗы всех лет и моделей. А для внедорожника, рискующего на переломах местности вывесить одно из колес, блокировка осей нужна как воздух. Помогла бы она и популярным в стране «Газелям»: негруженые, они начинают буксовать даже на мокрой траве.

Фото: Георгий Козлов

В стране, где и без того позорно малая протяженность автодорог в иные из последних лет не только не росла, но и уменьшалась, простая и недорогая межосевая блокировка колес облегчила бы жизнь очень многим водителям. И питерский изобретатель Георгий Козлов искренне верит, что у него такая конструкция получилась.

Фото: Георгий Козлов

Железо
Желающих изучить новый агрегат во всех деталях отошлем к российскому патенту № F16H 48/28. Остальных ознакомим с основными принципами его работы.

Внутри корпуса обычного конического дифференциала перпендикулярно оси сателлитов размещаем еще одну ось с двумя коническими шестернями на ней. Концы этой оси заправлены в овальные отверстия в корпусе, а шестерни имеют меньший, чем у сателлитов, диаметр, что обеспечивает их зацепление только с одной из полуосевых шестерен. При резком разгоне одного из колес новая ось «отстает» за счет инерции деталей и вязкости масла. Малая дополнительная шестерня входит в зацепление одновременно с полуосевой и сателлитом, блокируя дифференциал. При выравнивании угловых скоростей колес шестерни расцепляются под воздействием пружин. Поверх корпуса надета «управляющая муфта», в фигурные отверстия которой входят концы дополнительной оси. За счет сдвига муфты простым механическим (тросовым, например) или электрическим приводом осуществляется переключение режимов блокировки. Отверстия в корпусе и муфте совместно в той или иной степени ограничивают свободу перемещения оси. Просто и изящно!

Но внимательное изучение патента в редакции вызвало ряд вопросов. Вязкость традиционного трансмиссионного масла зависит от его температуры, следовательно, режим самоблокировки рассматриваемого узла едва ли будет стабильным. Вызвали опасения и пружины, возвращающие дополнительную ось в исходное положение: регулировка их натяжения и замена показались нам довольно затруднительными. Других изъянов при предварительном знакомстве мы не нашли.
В поле
Пришла пора опробовать новинку в действии. Опасения наши подтвердились: режим самоблокировки еще не отработан. Вероятно, потребуется синтетическое масло с высоким индексом вязкости или какое-то техническое ухищрение. Зато от принудительной блокировки удалось получить огромное удовольствие. Хотя и здесь необходимы оговорки.

В Петербурге не удалось найти ни требуемого сорта стали, ни качественной термообработки для изготовления блокирующих шестерен. Пока эта технологическая задача не решена, во избежание рискованных ударных нагрузок от включения блокировки на ходу пришлось отказаться. Подъезжаем к сложному участку дороги, останавливаемся, включаем блокировку — и в бой!

Заблокированная задняя ось испытуемой на асфальте «Ниве» не понравилась, о чем свидетельствовало характерное ее «приседание» на каждом изгибе «змейки». Ничего удивительного: не зря же придумали дифференциал. Выезжаем на грязь, близкую к топи. «Нива» — знатный «проходимец», а с межколесной блокировкой машина, кажется, обретает способность заползать на ледяные стены.

Переходим к любимому упражнению джиперов: на переломе бездорожья вывешиваем одно из колес. Блокировка выключена — «освободившееся» колесо вращается в воздухе, остальные стоят. Рычажком между сиденьями блокируем ось и как ни в чем не бывало выезжаем из канавы. Даже в нынешнем «полуфабрикатном» состоянии механизм оказался эффектным и эффективным. Даже возникла крамольная мысль: а нужна ли вообще самоблокировка? Не на офф-роудные же гонки мы собрались. А необходимость останавливаться для включения мостов и блокировок присуща многим куда более дорогим внедорожникам. Впрочем, пожелаем изобретателю дальнейших успехов в работе над изделием.
Что дальше?
Вариантов дальнейшего развития событий и конструкций несколько. Наиболее вероятный в наших экономических условиях: Георгий украсит стенку еще одним красивым патентом и в свободное время будет вывозить друзей на природу. Вполне вероятно, как это уже случилось с вертолетным роторным дизелем, его наработки помогут построить свой бизнес предприимчивым иностранцам. Но очень хочется, чтобы «собственные Невтоны» и их идеи оказались востребованы в родной стране. Тем более что вся проблема на сегодня сводится к качественным шестеренкам. Остальное при наличии пары станков можно сделать в любой мастерской.
