Как регулировать фары на гранте по высоте – Правильная и быстрая регулировка фар Лада Гранта своими руками

Содержание

Регулировка фар на Лада Гранта своими руками: видео и фото

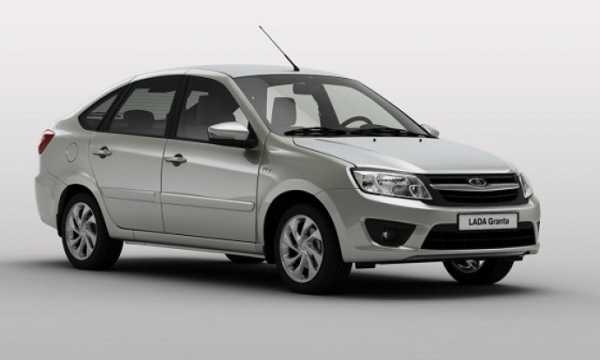

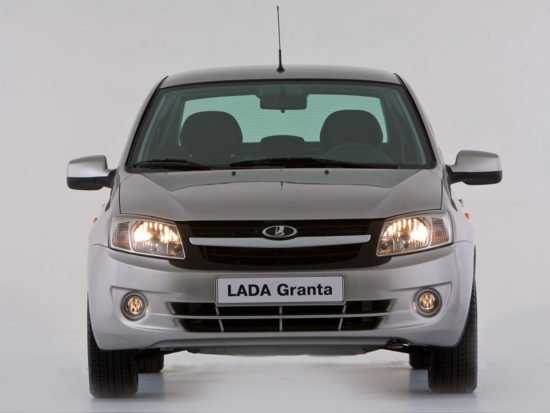

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

  1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

    Проверка горизонтальности установки автомобиля

  2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
  3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
  4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

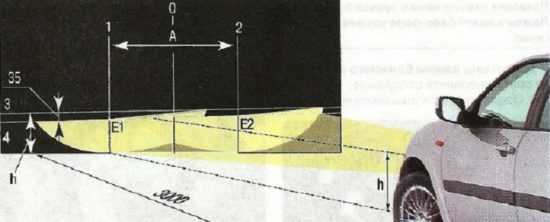

    Регулировочная схема для настройки фар

  5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
  6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
  7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.

    Гидрокорректор в положении «0»

  8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

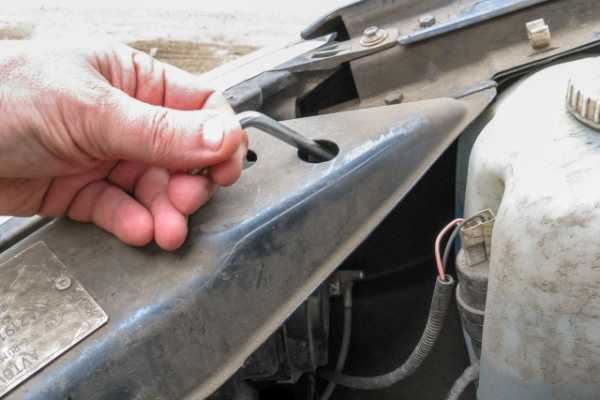

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Улучшаем качество проделанной работы

Чтобы добиться оптимального результата, необходимо проверить, чтобы кузов автомобиля не располагал теми или иными деформациями, иначе настроить фары будет крайне трудно, и свет от них будет светить, как будто, в разброс.

Проверьте и то, чтобы стекло оптических приборов было максимально чистым. Удалить пыль и некоторые другие виды грязи можно при помощи пылесоса, не демонтируя фару.

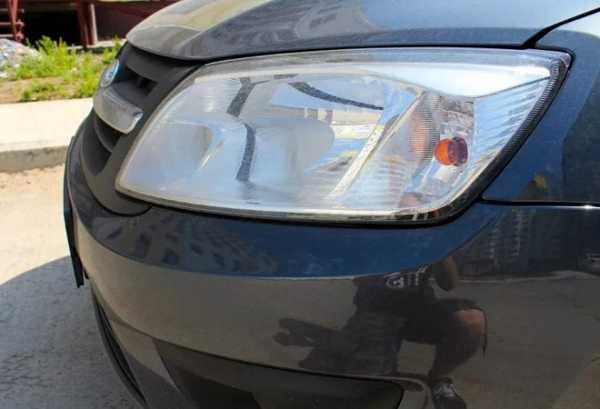

Даже не вооружённым глазом видно царапины на фаре автомобиле

Если автомобиль эксплуатируется уже длительное время, тем более на грунтовых дорогах, то стекло фар могло получить повреждения в виде небольших царапин. Менять фары совсем необязательно. Достаточно будет просто отполировать их.

Некоторые проблемы могут случаться и при повреждении отражателя или при нарушении его геометрии. Тут помочь уже сложно, так как зеркальная поверхность восстанавливается крайне сложно. Придётся заменить отражатель новым. Обнаружить дефекты на нём совсем несложно, так как равномерность искривлений картинки на отражателе будет нарушена.

И, конечно же, учитывайте то, что в оптике должны быть установлены лампы с равной друг другу мощностью, а также с идентичными размерами. Если это не так, то толку от регулировки не будет вовсе.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

carfrance.ru

Лада Гранта регулировка фар своими руками


Во избежание подстерегающей опасности временного ослепления водителя, движущегося во встречном потоке, требуется правильная настройка головной оптики автомобиля. Как должна осуществляться правильно Лада Гранта регулировка фар? Об этом поговорим в данной статье.

Как на Гранте регулировать фары? Имеют место несколько способов, в результате применения которых можно отрегулировать фары в Лада Гранта, а именно:

  • собственноручная регулировка фар по мануалам или видеоматериалам;
  • обращение в специализированный сервис, где эта операция выполняется с привлечением оборудования.

Если задаться целью в экономии средств, то данную незамысловатую процедуру можно выполнять своими руками. Работа осуществляется в четыре приема.

Перед процессом регулировки оптики вам необходимо:

  • точно разметить контрольные точки ламп на стене;
  • настроить лампы ближнего освещения;
  • выполнить аналогичные действия с дальним светом.

Далее при проверке настоек требуется взять во внимание немаловажные особенности и обеспечить присутствие следующих параметров:

  • не допускать различий в диаметре дисков и типоразмере шин;
  • проверить состояние пружинных элементов подвески;
  • достичь равномерного распределения нагрузки по осям;
  • добиться идентичного давления в шинах.

Если у передней оптики Лада Гранта присутствуют дефекты, то добиться корректной установки пучка света будет невозможно. Регулировка фар непосредственно своими руками с достижением правильных параметров следует пользоваться штатным корректором и выполнять процедуру на ровной вертикальной стене, длина которой не менее 7,5 метра, а высота – 2-2,2 м.
Регулировка фар на модели Лада Гранта выполняется в индивидуальном порядке ввиду собственных предпочтений владельца. Не следует выходить за рамки стандартных пределов для углов пучка света.

Гранта Лифтбек объем багажника

Багажник Лада Гранта

Датчик скорости Лада Гранта

Особенности регулировки

Нужно знать, как на Гранте регулировать фары правильно и своими руками. Находим ровную поверхность, чтобы ее сторона подходила к стене. На стене не должно присутствовать выступов и прочих неровностей. Подъезжаем на LADA Granta до упора к стене и намечаем на ней центральные точки осей ламп и сам центр симметрии авто. Чтобы обеспечить корректную разметку, замеряем и фиксируем расстояние от ламп до земной поверхности. Затем прочерчиваем линию, которая располагается в 5 см ниже первых отметок. После отъезжаем на определенное расстояние и размечаем на поверхности стены линию, которая предназначена для соединения центральных точек ламп. Затем наносим вертикальные линии (через те же центры ламп). Теперь вы понимаете принцип, как отрегулировать фары.

По завершении процедуры разметки включаем фары и настраиваем углы наклона ламп до совмещения светового пучка с горизонтальной разметкой. Участок подъема светового пятна (верхняя граница) по вертикали вверх должен совпадать с ранее нанесенной пересекающейся линией.

Как отрегулировать фары до идеального пучка следует вращать регулировочные винты, находящиеся в подкапотном пространстве. Оптимальная настройка будет в том случае, когда свет начнет попадать в участок, располагающийся ниже линии отметки центров.

Важно! Настройку дальнего и ближнего светового пучка следует осуществлять в раздельном порядке. Параметры разметки будут немного разниться. У ближнего света они идентичны описанной здесь схеме, а у дальнего пучок должен попадать точно в разметку центра.

Рекомендуется воспользоваться специальным оборудованием и изучить видеоматериал как отрегулировать.

Как отрегулировать ПТФ?

Перед процессом регулировки следует позаботиться о дополнительной нагрузке на авто – подойдет любой предмет, который по габаритам сможет разместиться в автомобиле. Заправляем бак и располагаем Лада Гранта максимально вровень с горизонтальным дорожным полотном. На поверхность аналогичной стены наносим линии, выступающие в роли контрольных точек. Размечаем расстояние до центра. Добиваемся разлинованного с двумя контрольными точками полотна.

После нанесения разметки отъезжаем на LADA Granta на 10 м. Далее, воспользовавшись отверткой, выполняем регулировку винтов, чтобы обеспечить достижения фокуса во всех контрольных точках. Теперь вы знаете, как на Гранте регулировать фары. В этом процессе нет ничего сложного.


vaz-lada-granta.com

Подробная инструкция по регулировке фар Lada Granta своими руками

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Содержание

[ Раскрыть]

[ Скрыть]

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

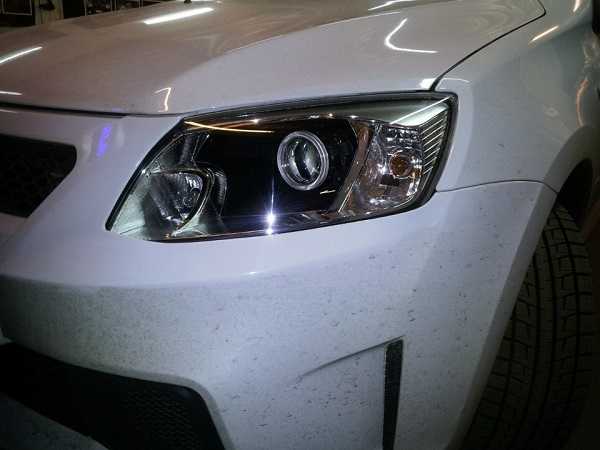

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

  • набор ключей;
  • крестовую отвертку;
  • запасное колесо;
  • полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

  1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
  2. Далее следует проверить давление в шинах и привести его в норму.
  3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
  4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
  5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
  6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
  7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

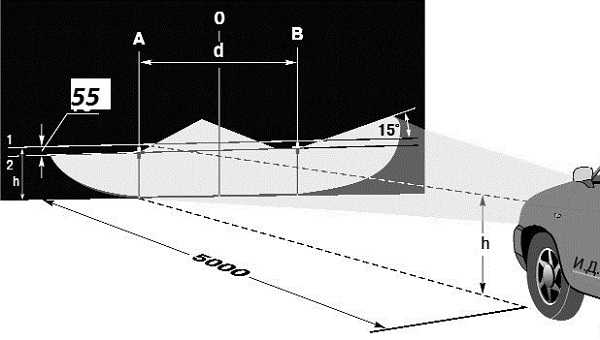

Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

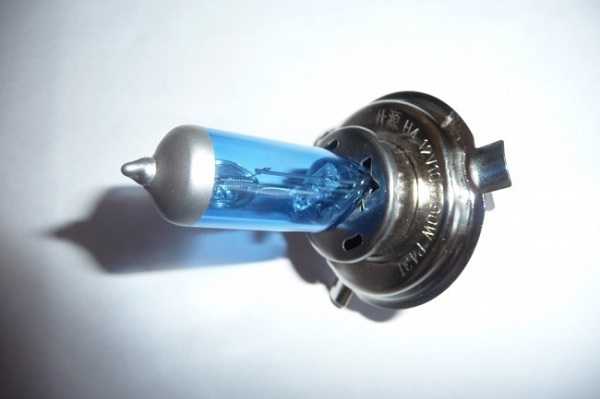

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

  • установить реснички;
  • затемнить фары;
  • установить линзованные фары;
  • сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

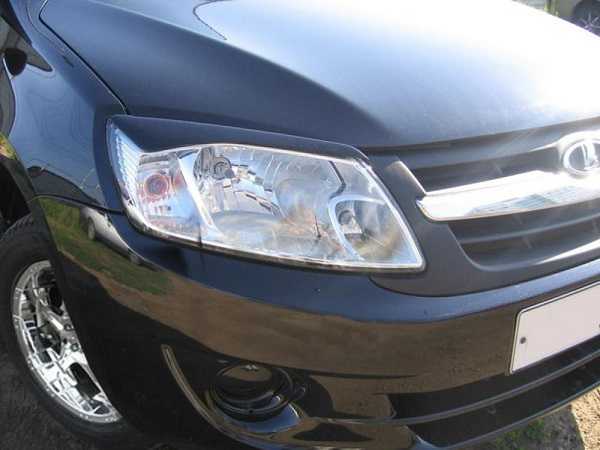

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Неисправность гидрокорректора

Устройство гидрокорректора несложное. Он состоит из главного цилиндра и двух вспомогательных для левой и правой фары. Все цилиндры гидрокорректора соединены трубками. На приборной доске находится ручка корректора, применяемая для регулировки фар. При повороте ручки корректора изменяется давление в главном цилиндре, которое по трубкам передается рабочим. Усилие действует на поршни отражателя, который меняет угол.

В электрокорректоре функцию передачи усилия выполняют моторчики, которые получают электропитание от бортовой сети. Электрокорректор более устойчив к температурным колебаниям, чем гидрокорректор, но стоит намного дороже.

Замена гидрокорректора аналогичным устройством

Причина, по которой может потребоваться ремонт гидрокорректора, чаще всего в заклинивании цилиндра или в нарушении герметичности системы: разрыв уплотнителей или повреждение трубок. В этом случае ремонт малоэффективен, проще выполнить замену своими руками гидрокорректора аналогичным устройством или электрокорректором. Процедуры замены похожи, но имеют отличия.

Для замены гидравлического корректора понадобится головка на «21» и трещотка. Сначала, открутив гайку внутри, следует снять ручку корректора для освобождения главного цилиндра корректора. Цилиндр нужно демонтировать. Затем необходимо снять рабочие цилиндры и трубки. Затем всю конструкцию нужно вытащить через отверстие в салон. Установка нового гидрокорректора осуществляется в обратном порядке.

Электрический корректор на Лада Гранта

Замена гидравлического корректора электрическим

Электрокорректор устанавливается аналогично. Снимается гидравлический корректор и вместо рабочих цилиндров устанавливаются электрические аналоги. Затем необходимо положительный провод присоединить к клемме «20», а отрицательный замкнуть на «массу». Соединительные трубки заменяются применяемыми проводами. На последнем шаге нужно присоединить клемму к минусу аккумулятора. Остается проверить, что электрокорректор работает правильно.

Применяемые на современных авто гидро- и  электрокорректоры облегчают настройку ближнего света. Правильно отрегулированные фары — безопасность водителя и пассажиров.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

 Загрузка …

avtozam.com

Правильная настройка светового потока фар на Лада Гранта

Данная тема будет актуальна не только для владельцев автомобиля Лада Гранта, но и схожих по конструктивным особенностям моделей ВАЗ. Правильно настроенная оптика позволит безопасно двигаться на транспортном средстве в вечернее и ночное время суток. О том, как произвести регулировку фар, рассказано ниже.

Когда необходима регулировка фар на Гранте. Почему сбивается

Необходимость регулировки фар может быть обусловлена многими факторами, из-за которых в процессе эксплуатации меняется установочный угол оптических приборов и движение на автомобиле становится небезопасным. Причинами для нерегламентированного светового потока могли стать мелкие ДТП, даже когда слегка был задет бампер, езда с большой скоростью по плохим дорогам.

Инструкция для самостоятельной регулировки

Для регулировки понадобится вспомогательный экран

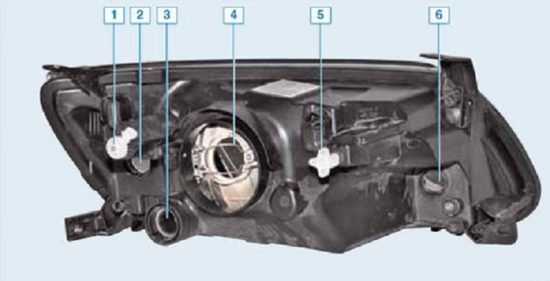

Устройство фары автомобиля Лада Гранта

Устройство фары автомобиля Лада Гранта(со стороны водителя)

Блок-фара:

1 — регулятор светового потока в горизонтальном направлении;
2 — место под патрон лампочки поворотников;
3 — гнездо главного гидроцилиндра гидрокорректора;
4 — место под патрон лампы дальнего света;
5 — регулятор потока света в вертикальном направлении;
6 — место под патрон лампы габаритов и дневных ходовых огней.

Инструмент и материалы, необходимые для работы своими руками

  • шестигранник на «6»;
  • лист ДСП 3 на 2 метра;
  • мел.

Как отрегулировать свет: механизм работ

  1. Ставим работающую на холостом ходу машину на ровную поверхность, включаем ручной тормоз;
  2. Нагружаем автомобиль любыми подходящими грузами для оптимальной балансировки кузова, чтобы его положение было приближено к повседневной эксплуатации;
  3. Производим контроль давления в шинах;
  4. В трёх метрах от фар автомобиля ставим подготовленный экран;
  5. Размечаем экран так, как показано на рисунке.

    Таким образом мы делаем разметку экрана для последующей оптимизированной регулировки фар

  6. Включаем ближний свет, закрывая поочерёдно газетой фары, смотрим, как располагается световое пятно на экране;
  7. Открыв капот, начинаем шестигранником вращать регулятор горизонтальной регулировки света. Пятно светового потока должно быть таким, как на рисунке;
  8. Рукой вращаем регулятор вертикальной настройки и добиваемся совпадения пятна светового потока с тем, как показано на рисунке;

    Противотуманные фары должны работать только с габаритными огнями или ближним светом фар (ПДД, действующая редакция). Свет их регулируется только по высоте.

  9. После всех проделанных работ проводим тестовый заезд для проверки качества настройки оптики.

Видео по работе

Регулировка фар будет считаться законченной, когда лучи света проецируются на экране так, как показано на рисунке. После данной регулировки езда на автомобиле станет ощутимо комфортабельней.

Здравствуйте! Меня зовут Алексей. На данный момент мне 27 лет. Образование высшее-техническое, специальность: инженер-электрик. В 2011 году поступил в аспирантуру и мне очень понравилось писать научно-технические статьи по своей теме диссертации. Но поскольку я человек эрудированный, то писал очень много статей на заказ по самым разнообразным темам. С 12 лет начал активно заниматься ремонтами автомобилей, в то время у меня это было хобби. Поэтому сейчас это самое привлекательное направление для меня, но не исключая и другие темы. Оцените статью: Поделитесь с друзьями!

pol-z.ru

Регулировка фар на Ладе Гранта своими руками видео

Чтобы избежать опасности для водителя, который едет по встречной, нужно отрегулировать правильно свет фар автомобиля.

Действенных способов того как проходит регулировка фар гранта существует три: регулировка фар Лада Гранта своими руками видео ролики помогут выполнить ее качественно, регулировка фар Лада Гранта специалистом автосервиса, нужным оборудованием.

При желании немного сэкономить на данной процедуре можно ее произвести самостоятельно. Проводится Лада Гранта регулировка фар в 4 этапа.

Перед тем как отрегулировать фары на гранте Вы должны:

– точно сделать разметки на стене;

– произведите разметку ламп;

– настройте ближний свет;

– настройте дальний свет.

Стоит проверить лада гранта фары и некоторые параметры:

– учесть разницу в объеме шин;

– оценить состояние пружин, которые находятся в подвеске;

– распределение нагрузки;

– давление в шинах.

Когда фары Лада Гранта имеют неисправности, то следовательно угол освещения выставлен будет неправильно, что, скажется на регулировке. Естественно, для правильной регулировки необходим электрокорректор фар на Гранту и вертикальная ровная стена для автомобиля — с длиной 7,5 метров.

Так как у каждого водителя свои предпочтения, то регулировка фар на Гранте подбирается индивидуально. Но существуют стандартные значения как поднять фары на Гранте которые Вы можете использовать для авто.

Схема регулировки

Необходимо найти ровную площадку, со стороной которая упирается в стену. Она должна быть в свою очередь без углов, выступов, различных неровностей, вертикальной. Вплотную подъезжаем к стене, отмечаем центр и центральную ось лампы.

Для правильной разметки стены, необходимо отметить от лампы до пола расстояние. Затем начертить линию, расположенную ниже на 5 см от первой. Далее отъехать от стены и провести горизонтальную линию на стене, которая должна соединить на лампах центральные точки. Потом ведем вертикальные линии.

После осуществления разметки, включаем свет фар, производим настройку, чтобы угол наклона лампы совпадал с горизонтальной линией. А место, где начинает свет подниматься вверх, должно обязательно совпасть с начерченными пересекающимися линиями.

Чтобы получился самый идеальный пучок света, Вы должны подкрутить винты, которые расположены под капотом. Идеально вариантом будет, когда свет немного ниже чем сама отметка центра.

Важно! Пучки дальнего и ближнего света настраиваются отдельно. Разметка стены будет отличаться — ближний регулируется по описанному выше методу, дальний должен точно падать на центральную разметку. Лучше в таком случае использовать специальное оборудование и посмотреть видео регулировка фар на гранте.

Регулировка ПТФ

Перед регулировкой Вам нужно снабдить свое авто дополнительной нагрузкой — подходит все что угодно, что поместится в Ваше авто. Заправить полный бак, поставить автомобиль так, чтобы он находился максимально ровно к горизонтальной поверхности. На стене нужно начертить линии, которые означают точки. Также отметить расстояние до центра. В итоге получится разлинованное с двумя точками полотно.

После проведения черчения установите авто от стены – 10 метров и отверткой отрегулируйте винты, нужно добиться фокуса света во всех точках. В местах где центр фар будет пересекаться.

Вам также может быть интересно

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.
Специализация: Lada

la-granta.ru

Регулировка фар Лада Гранта своими руками

Регулировка фар Лада Гранта может быть произведена самостоятельно на всех модификациях этого автомобиля. Принципы проведения работы схожи практически для всех машин. Регулировка фар должна быть сделана и на абсолютно новой машине, так как при езде она от тряски может дать сбой. Чтобы правильно отрегулировать оптику, надо знать технологию проведения такой работы.

Проверка и настройка фар Гранты

Для работы надо взять крестообразную отвертку, ящик с инструментами, запасное колесо и полностью заправить бак бензином. Теперь можно начать:

  1. Автомобиль выставляют на горизонтальную поверхность.
  2. Оставляют двигатель работающим на холостом ходу.
  3. Выжимают ручной тормоз.
  4. Надо проверить давление в шинах, и если это нужно, то подкачать их или спустить.
  5. Перед автомобилем устанавливают искусственную стенку. Она должна быть высотой 1,8-2 метра и находиться на расстоянии 2,8-3,2 м. Ее можно изготовить из ДСП или подобных ей материалов.
  6. На кресло водителя надо положить груз весом 55-70 килограмм, чтобы выровнять линию фар.
  7. Затем надо сделать следующие замеры: расстояние между фарами, их высоту над дорожным полотном. Находят середину между ними. Все эти данные надо перенести на искусственную стену при помощи мела. Должна получиться точечная проекция, где будут обозначены края и центры фар Лада.

    Для регулировки света необходимо создать давление в кресле т.е. сесть в авто

  8. Чтобы снять колебания кузова и амортизаторов, надо его слегка покачать.
  9. Регулятор коррекции света фар Лада надо перевести в положение «один человек». Именно для этой операции положен груз на кресле водителя. Затем надо включить ближний свет. Теперь надо внимательно рассмотреть выход и фактическое отклонение каждого луча фары на Ладе.
  10. Поднимают капот и находят корректоры. Отверткой выравнивают выход световых пучков. Они должны соответствовать точкам на искусственной стене и по вертикали, и по горизонтали.
  11. Оптика считается хорошо отрегулированной, если лучи будут выходить прямо на свои проекции на стенке.
  12. Проводят тестовый заезд для закрепления сделанной регулировки и проверки сделанной работы. Главное, чтобы пучки света от фар автомобиля не ослепляли других водителей.

Если что-то непонятно, то можно посмотреть видео по проведению такой регулировки.

Модернизация оптики на автомобиле

Чтобы не нарушалась геометрия светового потока, надо своевременно устранять деформации кузова автомобиля. Если внутри и снаружи стекол собралась пыль, убрать ее можно пылесосом. Фару при этом снимать не надо, а можно просто выкрутить галоген вместе с проводами. Если замечены дефекты или повреждения в отражателе, то его надо сменить.

Обязательно должны быть установлены лампы равной мощности и габаритов на фарах. Если этого нет, то и регулирование не поможет. Для того чтобы автомобиль выделялся из общей массы машин, можно попробовать изменить его внешность:

  • установить реснички на фары Лада;
  • укрепить подвеску из светодиодов — так называемые ангельские глазки;
  • покрасить фары в темные цвета или затонировать их.

Однако тюнинг фар — работа достаточно сложная, из-за того что надо выполнить требования по безопасности и различные регламенты, установленные государством. Передние фары машины должны светить с вполне определенной яркостью, а это можно достичь только с применением специального оборудования.

Делаем реснички для фар

Реснички можно сделать самостоятельно или купить уже готовые

Наиболее простой вариант — купить готовые реснички на фары Лада и наклеить их на верхнюю часть переднего светильника. Чтобы придать им нужную форму, можно воспользоваться строительным ножом с лезвиями или канцелярским резаком. Реснички можно сделать своими руками из пленочных материалов. Для этого нужно приобрести виниловую пленку. Работа начинается с изготовления шаблона. Вначале его вычерчивают на бумаге, а затем вырезают ресничку по нему из винила. Наклеивается деталь при помощи мыльного раствора. Если одного слоя будет недостаточно, то можно наклеить и второе покрытие.

Третий способ — реснички из пластика. Он более сложен, так как понадобится снять оптику. Фары снимают и прикладывают пластик к стеклянному колпаку светильников. Пластмассу нагревают феном и разглаживают по форме фары. Затем их закрепляют изоляционной лентой, чтобы она не сдвинулась, пока не остынет. Нужный контур наносят маркером на пластмассу и вырезают резаком.

Полученные детали окрашивают краской и приклеивают на места. Чтобы познакомиться с другими методами производства таких работ, можно посмотреть многочисленные видео, посвященные этой теме. Для правильной настройки оптики и украшения автомобиля не нужно каких-либо особых навыков или знаний. Это можно сделать самостоятельно и долгое время пользоваться полученным результатом своей работы.


Рейтинг статьи:

Загрузка…

Поделиться в соцсетях:


1ladagranta.ru

Регулировка фар, самостоятельно: видео инструкция


Проверка и регулировка фар производится на полностью снаряженном автомобиле, то есть у него должен быть полностью заполнен бак, в нем должен находиться весь инструмент, который автолюбитель возит с собой, и, главное, не забывать про запасное колесо.



Для того, чтобы произвести регулировку, понадобится длинный шестигранник на шесть.



Теперь можно переходить непосредственно к процессу, который состоит из нескольких этапов.

1. Предварительно нужно накачать колеса и проверить давление в шинах.

  Стоит обратиться к схеме регулировки света фар. Здесь 1 линия – горизонтальная линия, соответствующая центрам фар; 2 – линия проходящая через центры световых пятен; А, В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние от центров фар до пола; d – расстояние между центрами ламп фар



2. На втором этапе необходимо установить авто перпендикулярно гладкой стене, таким образом, чтобы он находился от нее примерно в 5 метрах. На сидение водителя стоит положить груз, который соответствует массе человека, управляющего данным транспортным средством. На стене размещается экран, а на нем рисуются линии 1, 2, А, В, О. d должны располагаться симметрично относительно осевой линии. На высоте h проводится линия 1, а ниже на 55 миллиметров проводится 2.



3. Теперь можно включить зажигание и повернуть ручку корректора фар в положение «0». Оно соответствует тому, когда в машине находится только один водитель.

4. Далее открывается капот и производится регулировка пучка света для каждой фары. Это стоит делать только в том случае, если расположение световых пятен на проекционном экране не совпадает с рисунком.



5. Направление светового пятна регулируется отдельно для каждой фары. При этом вторая должна быть закрыта или отключена от источника питания. Это способствует более четкому восприятию всей информации на экране.



6. Свет фар можно считать отрегулированным только в том случае, если верхняя граница левых частей световых пятен совпадает с линией, которая проходит через центры световых пятен. При этом линии А и В должны проходить через точки, в которых пересекаются горизонтальные и наклонные участки световых пятен. Только после проверки, можно считать, что работа выполнена удачно.





grantaremont.ru
