Как регулировать фары на гранте по высоте: Правильная и быстрая регулировка фар Лада Гранта своими руками

Регулировка фар на Лада Гранта своими руками: видео и фото

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Содержание

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

  1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа. Проверка в горизонтальной плоскости Лада ГрантаПроверка в горизонтальной плоскости Лада Гранта

    Проверка горизонтальности установки автомобиля

  2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
  3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
  4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку. Регулировочная схема для настройки фар Лада Гранта
    Регулировочная схема для настройки фар Лада Гранта

    Регулировочная схема для настройки фар

  5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
  6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
  7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле. Переводим гидрокорректор фар в положение 0 Лада ГрантаПереводим гидрокорректор фар в положение 0 Лада Гранта

    Гидрокорректор в положении «0»

  8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.Настраиваем по схеме на воротах фары Лада Гранта
    Настраиваем по схеме на воротах фары Лада Гранта

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

Барашки регулировки левой фары Лада ГрантаБарашки регулировки левой фары Лада Гранта

На фото два барашка регулировки фар

Болт регулировки вертикального положения фары Лада Гранта
Болт регулировки вертикального положения фары Лада Гранта

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Улучшаем качество проделанной работы

Чтобы добиться оптимального результата, необходимо проверить, чтобы кузов автомобиля не располагал теми или иными деформациями, иначе настроить фары будет крайне трудно, и свет от них будет светить, как будто, в разброс.

Проверьте и то, чтобы стекло оптических приборов было максимально чистым. Удалить пыль и некоторые другие виды грязи можно при помощи пылесоса, не демонтируя фару.

Царапины на левой фаре Лада ГрантаЦарапины на левой фаре Лада Гранта

Даже не вооружённым глазом видно царапины на фаре автомобиле

Если автомобиль эксплуатируется уже длительное время, тем более на грунтовых дорогах, то стекло фар могло получить повреждения в виде небольших царапин. Менять фары совсем необязательно. Достаточно будет просто отполировать их.

Некоторые проблемы могут случаться и при повреждении отражателя или при нарушении его геометрии. Тут помочь уже сложно, так как зеркальная поверхность восстанавливается крайне сложно. Придётся заменить отражатель новым. Обнаружить дефекты на нём совсем несложно, так как равномерность искривлений картинки на отражателе будет нарушена.

И, конечно же, учитывайте то, что в оптике должны быть установлены лампы с равной друг другу мощностью, а также с идентичными размерами. Если это не так, то толку от регулировки не будет вовсе.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара светит в пол на Лада ГрантаПравая фара светит в пол на Лада Гранта

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

Правильная настройка светового потока фар на Лада Гранта

Данная тема будет актуальна не только для владельцев автомобиля Лада Гранта, но и схожих по конструктивным особенностям моделей ВАЗ. Правильно настроенная оптика позволит безопасно двигаться на транспортном средстве в вечернее и ночное время суток. О том, как произвести регулировку фар, рассказано ниже.

Когда необходима регулировка фар на Гранте. Почему сбивается

Необходимость регулировки фар может быть обусловлена многими факторами, из-за которых в процессе эксплуатации меняется установочный угол оптических приборов и движение на автомобиле становится небезопасным. Причинами для нерегламентированного светового потока могли стать мелкие ДТП, даже когда слегка был задет бампер, езда с большой скоростью по плохим дорогам.

Инструкция для самостоятельной регулировки

Гранта спереди, фары включены
Гранта спереди, фары включены

Для регулировки понадобится вспомогательный экран

Устройство фары автомобиля Лада Гранта

Фара автомобиля Лада ГрантаФара автомобиля Лада Гранта

Устройство фары автомобиля Лада Гранта(со стороны водителя)

Блок-фара:

1 — регулятор светового потока в горизонтальном направлении;
2 — место под патрон лампочки поворотников;
3 — гнездо главного гидроцилиндра гидрокорректора;
4 — место под патрон лампы дальнего света;
5 — регулятор потока света в вертикальном направлении;
6 — место под патрон лампы габаритов и дневных ходовых огней.

Инструмент и материалы, необходимые для работы своими руками

  • шестигранник на «6»;
  • лист ДСП 3 на 2 метра;
  • мел.

Как отрегулировать свет: механизм работ

  1. Ставим работающую на холостом ходу машину на ровную поверхность, включаем ручной тормоз;
  2. Нагружаем автомобиль любыми подходящими грузами для оптимальной балансировки кузова, чтобы его положение было приближено к повседневной эксплуатации;
  3. Производим контроль давления в шинах;
  4. В трёх метрах от фар автомобиля ставим подготовленный экран;
  5. Размечаем экран так, как показано на рисунке.
    Разметка стены (экрана) для регулировок света фарРазметка стены (экрана) для регулировок света фар

    Таким образом мы делаем разметку экрана для последующей оптимизированной регулировки фар

  6. Включаем ближний свет, закрывая поочерёдно газетой фары, смотрим, как располагается световое пятно на экране;
  7. Открыв капот, начинаем шестигранником вращать регулятор горизонтальной регулировки света. Пятно светового потока должно быть таким, как на рисунке;
  8. Рукой вращаем регулятор вертикальной настройки и добиваемся совпадения пятна светового потока с тем, как показано на рисунке;

    Противотуманные фары должны работать только с габаритными огнями или ближним светом фар (ПДД, действующая редакция). Свет их регулируется только по высоте.

  9. После всех проделанных работ проводим тестовый заезд для проверки качества настройки оптики.

Видео по работе

Регулировка фар будет считаться законченной, когда лучи света проецируются на экране так, как показано на рисунке. После данной регулировки езда на автомобиле станет ощутимо комфортабельней.

Здравствуйте! Меня зовут Алексей. На данный момент мне 27 лет. Образование высшее-техническое, специальность: инженер-электрик. В 2011 году поступил в аспирантуру и мне очень понравилось писать научно-технические статьи по своей теме диссертации. Но поскольку я человек эрудированный, то писал очень много статей на заказ по самым разнообразным темам. С 12 лет начал активно заниматься ремонтами автомобилей, в то время у меня это было хобби. Поэтому сейчас это самое привлекательное направление для меня, но не исключая и другие темы. Оцените статью: Поделитесь с друзьями!
Регулировка фар на гранте по вертикали – Все о Лада Гранта

Данная тема будет актуальна не только для владельцев автомобиля Лада Гранта, но и схожих по конструктивным особенностям моделей ВАЗ. Правильно настроенная оптика позволит безопасно двигаться на транспортном средстве в вечернее и ночное время суток. О том, как произвести регулировку фар, рассказано ниже.

Когда необходима регулировка фар на Гранте. Почему сбивается

Необходимость регулировки фар может быть обусловлена многими факторами, из-за которых в процессе эксплуатации меняется установочный угол оптических приборов и движение на автомобиле становится небезопасным. Причинами для нерегламентированного светового потока могли стать мелкие ДТП, даже когда слегка был задет бампер, езда с большой скоростью по плохим дорогам.

Инструкция для самостоятельной регулировки

Для регулировки понадобится вспомогательный экран

Устройство фары автомобиля Лада Гранта

Устройство фары автомобиля Лада Гранта(со стороны водителя)

1 — регулятор светового потока в горизонтальном направлении;
2 — место под патрон лампочки поворотников;
3 — гнездо главного гидроцилиндра гидрокорректора;
4 — место под патрон лампы дальнего света;
5 — регулятор потока света в вертикальном направлении;
6 — место под патрон лампы габаритов и дневных ходовых огней.

Инструмент и материалы, необходимые для работы своими руками

  • шестигранник на «6»;
  • лист ДСП 3 на 2 метра;
  • мел.

Как отрегулировать свет: механизм работ

  1. Ставим работающую на холостом ходу машину на ровную поверхность, включаем ручной тормоз;
  2. Нагружаем автомобиль любыми подходящими грузами для оптимальной балансировки кузова, чтобы его положение было приближено к повседневной эксплуатации;
  3. Производим контроль давления в шинах;
  4. В трёх метрах от фар автомобиля ставим подготовленный экран;
  5. Размечаем экран так, как показано на рисунке.

Таким образом мы делаем разметку экрана для последующей оптимизированной регулировки фар

Противотуманные фары должны работать только с габаритными огнями или ближним светом фар (ПДД, действующая редакция). Свет их регулируется только по высоте.

Видео по работе

Регулировка фар будет считаться законченной, когда лучи света проецируются на экране так, как показано на рисунке. После данной регулировки езда на автомобиле станет ощутимо комфортабельней.

На автомобиль Лада Гранта установлены две фары головного света с галогенными лампами ближнего и дальнего света. Также на автомобиле установлен гидрокорректор, позволяющий при необходимости (при разной нагрузке) изменять направление светового пучка в вертикальной плоскости из салона. В этой статье рассмотрим ситуацию, когда появляется необходимость отрегулировать свет фар Лада Гранта в вертикальной и горизонтальной плоскости своими руками с помощью регулировочных болтов.

Для регулировки света фар потребуется:

  1. Приготовить крестовую отвертку или шестигранник "на 6".
  2. Подготовить автомобиль (давление шин должно соответствовать норме, заправить автомобиль до полного бака, проверить наличие запаски в багажнике и разместить вес 75кг. на водительском сиденье).
  3. Установить автомобиль напротив стены на расстоянии 3м.
  4. Разместить на стене экран, как показано на схеме.

Схема регулировки фар автомобиля по ГОСТу

Регулировка света фар своими руками:

  1. Продольная ось симметрии автомобиля должна проходить по линии 0 на экране.
  2. Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0.
  3. Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар.
  4. Измерьте высоту центров фар от земли – это будет расстояние h на экране.
  5. Установите гидрокорректор в положение 0 (автомобиль с одним водителем).
  6. Включите ближний свет фар и на время регулировки одной фары вторую закройте непрозрачным материалом.
  7. Откройте капот и отрегулируйте свет фары, вращая регулировочные винты через специальное отверстие.

Регулировка фар Лада Гранта считается выполненной если верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Как отрегулировать фары также показано на видео:

Возможно заинтересует другие инструкции по ремонту Лада Гранта.

Лада Гранта стала одним из наиболее доступных автомобилей нашего времени. Именно это сделало его настолько популярным. Улучшает ситуацию и факт наличия неплохих технических характеристик, включая и качественную оптику независимо от комплектаций (стандарт, норма, люкс).

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

    Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

Проверка горизонтальности установки автомобиля

Регулировочная схема для настройки фар

Гидрокорректор в положении «0»

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Считается, что оптика правильно отрегулирована тогда, когда лучи выходят прямо на места необходимых проекций, заранее нанесённых на стену, согласно правилам эксплуатации машины.

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Улучшаем качество проделанной работы

Чтобы добиться оптимального результата, необходимо проверить, чтобы кузов автомобиля не располагал теми или иными деформациями, иначе настроить фары будет крайне трудно, и свет от них будет светить, как будто, в разброс.

Проверьте и то, чтобы стекло оптических приборов было максимально чистым. Удалить пыль и некоторые другие виды грязи можно при помощи пылесоса, не демонтируя фару.

Даже не вооружённым глазом видно царапины на фаре автомобиле

Если автомобиль эксплуатируется уже длительное время, тем более на грунтовых дорогах, то стекло фар могло получить повреждения в виде небольших царапин. Менять фары совсем необязательно. Достаточно будет просто отполировать их.

Некоторые проблемы могут случаться и при повреждении отражателя или при нарушении его геометрии. Тут помочь уже сложно, так как зеркальная поверхность восстанавливается крайне сложно. Придётся заменить отражатель новым. Обнаружить дефекты на нём совсем несложно, так как равномерность искривлений картинки на отражателе будет нарушена.

И, конечно же, учитывайте то, что в оптике должны быть установлены лампы с равной друг другу мощностью, а также с идентичными размерами. Если это не так, то толку от регулировки не будет вовсе.

Выводы

Как можно заметить, процедура регулировки фар на Лада Гранта своими руками совсем не сложная. Вся процедура, при наличии готовой «стены» займёт не более двадцати минут.

Правая фара буквально «свалилась» вниз, так ездить опасно

Как правило, оптика не располагает чётким временем эксплуатации. Длительность использования ничем не ограничивается, так как всё зависит от дорожных условий, а также стиля, в котором водитель водит автомобиль.

Но, даже при нормальных выходных данных, оптика редко выдерживает более ста тысяч километров пробега, так как её поверхность покрывается обилием мелких царапин. Как мы уже сказали, устранить такие царапины можно полиролями или более существенным абразивом, но ресурсы такого восстановления не безграничны.

Уделите немного внимания и мощности галогенной фары. Дело в том, что отклонения в большую или меньшую сторону могут привести к тому, что регулировка фар на Лада Гранта не сможет быть выполнена качественно.

К тому же, у каждой партии авто могут быть свои особенности постановки пучка света, о чём вы можете узнать, просто заглянув в инструкцию по эксплуатации.

Подробная инструкция по регулировке фар Lada Granta своими руками

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Содержание

[ Раскрыть]

[ Скрыть]

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада ГрантаЛевая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

  • набор ключей;
  • крестовую отвертку;
  • запасное колесо;
  • полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

  1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
  2. Далее следует проверить давление в шинах и привести его в норму.
  3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
  4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
  5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
  6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
  7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.
Чертеж регулировки ближнего светаСхема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

Лампа для автомобиля галогенная Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

  • установить реснички;
  • затемнить фары;
  • установить линзованные фары;
  • сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг - реснички на фарыТюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Неисправность гидрокорректора

Устройство гидрокорректора несложное. Он состоит из главного цилиндра и двух вспомогательных для левой и правой фары. Все цилиндры гидрокорректора соединены трубками. На приборной доске находится ручка корректора, применяемая для регулировки фар. При повороте ручки корректора изменяется давление в главном цилиндре, которое по трубкам передается рабочим. Усилие действует на поршни отражателя, который меняет угол.

В электрокорректоре функцию передачи усилия выполняют моторчики, которые получают электропитание от бортовой сети. Электрокорректор более устойчив к температурным колебаниям, чем гидрокорректор, но стоит намного дороже.

Замена гидрокорректора аналогичным устройством

Причина, по которой может потребоваться ремонт гидрокорректора, чаще всего в заклинивании цилиндра или в нарушении герметичности системы: разрыв уплотнителей или повреждение трубок. В этом случае ремонт малоэффективен, проще выполнить замену своими руками гидрокорректора аналогичным устройством или электрокорректором. Процедуры замены похожи, но имеют отличия.

Для замены гидравлического корректора понадобится головка на «21» и трещотка. Сначала, открутив гайку внутри, следует снять ручку корректора для освобождения главного цилиндра корректора. Цилиндр нужно демонтировать. Затем необходимо снять рабочие цилиндры и трубки. Затем всю конструкцию нужно вытащить через отверстие в салон. Установка нового гидрокорректора осуществляется в обратном порядке.

Электрический корректор на Лада ГрантаЭлектрический корректор на Лада Гранта

Замена гидравлического корректора электрическим

Электрокорректор устанавливается аналогично. Снимается гидравлический корректор и вместо рабочих цилиндров устанавливаются электрические аналоги. Затем необходимо положительный провод присоединить к клемме «20», а отрицательный замкнуть на «массу». Соединительные трубки заменяются применяемыми проводами. На последнем шаге нужно присоединить клемму к минусу аккумулятора. Остается проверить, что электрокорректор работает правильно.

Применяемые на современных авто гидро- и  электрокорректоры облегчают настройку ближнего света. Правильно отрегулированные фары — безопасность водителя и пассажиров.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

Загрузка ... Загрузка ...

Регулировка фар лада гранта по высоте

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

  • набор ключей;
  • крестовую отвертку;
  • запасное колесо;
  • полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

  1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
  2. Далее следует проверить давление в шинах и привести его в норму.
  3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
  4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
  5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
  6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
  7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

  • установить реснички;
  • затемнить фары;
  • установить линзованные фары;
  • сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Неисправность гидрокорректора

Устройство гидрокорректора несложное. Он состоит из главного цилиндра и двух вспомогательных для левой и правой фары. Все цилиндры гидрокорректора соединены трубками. На приборной доске находится ручка корректора, применяемая для регулировки фар. При повороте ручки корректора изменяется давление в главном цилиндре, которое по трубкам передается рабочим. Усилие действует на поршни отражателя, который меняет угол.

В электрокорректоре функцию передачи усилия выполняют моторчики, которые получают электропитание от бортовой сети. Электрокорректор более устойчив к температурным колебаниям, чем гидрокорректор, но стоит намного дороже.

Замена гидрокорректора аналогичным устройством

Причина, по которой может потребоваться ремонт гидрокорректора, чаще всего в заклинивании цилиндра или в нарушении герметичности системы: разрыв уплотнителей или повреждение трубок. В этом случае ремонт малоэффективен, проще выполнить замену своими руками гидрокорректора аналогичным устройством или электрокорректором. Процедуры замены похожи, но имеют отличия.

Для замены гидравлического корректора понадобится головка на «21» и трещотка. Сначала, открутив гайку внутри, следует снять ручку корректора для освобождения главного цилиндра корректора. Цилиндр нужно демонтировать. Затем необходимо снять рабочие цилиндры и трубки. Затем всю конструкцию нужно вытащить через отверстие в салон. Установка нового гидрокорректора осуществляется в обратном порядке.

Замена гидравлического корректора электрическим

Электрокорректор устанавливается аналогично. Снимается гидравлический корректор и вместо рабочих цилиндров устанавливаются электрические аналоги. Затем необходимо положительный провод присоединить к клемме «20», а отрицательный замкнуть на «массу». Соединительные трубки заменяются применяемыми проводами. На последнем шаге нужно присоединить клемму к минусу аккумулятора. Остается проверить, что электрокорректор работает правильно.

Применяемые на современных авто гидро- и электрокорректоры облегчают настройку ближнего света. Правильно отрегулированные фары — безопасность водителя и пассажиров.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

Регулировка направления пучков света фар

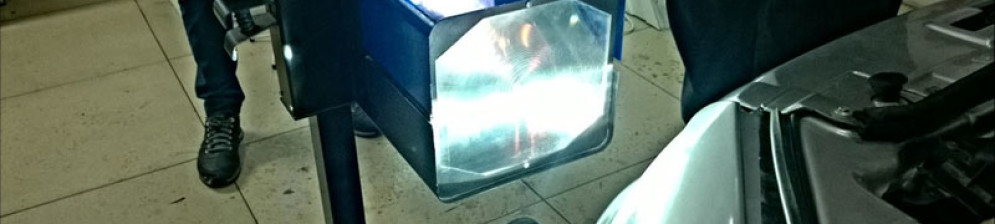

Регулировку направления пучков света фар рекомендуется проводить на станции технического обслуживания.
При необходимости регулировку можно произвести самостоятельно. Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах.
Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 5 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1×2 м). На экране проводим горизонтальную линию 1 на высоте, равной расстоянию от центра фар до пола.
Ниже ее на 65 мм проводим параллельную линию 2. Наносим на экране вертикальные осевую линию 0 (расстояние от нее до центра левой и правой фар должно быть равным) и линии, соответствующие центрам фар (АЕ и ВЕ).

Схема регулировки направления пучков света фар.
Устанавливаем переключатель корректора света фар в положение «0» (один водитель или водитель и пассажир на переднем сиденье) и включаем ближний свет фар.
Закрываем одну из фар непрозрачным материалом.
Вставляем крестообразную отвертку в гнездо регулятора через отверстие в верхней поперечине рамки радиатора.

Поворачивая крестообразной отверткой регулятор, расположенный ближе к крылу, изменяем положение светового пучка фары в горизонтальной плоскости.

Поворачивая рукой регулятор, расположенный ближе к радиатору, изменяем положение светового пучка в вертикальной плоскости.
При этом верхняя граница светового пучка должна совпасть с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) – с вертикальной линией, соответствующей центру данной фары.
Аналогично регулируем направление светового пучка другой фары.

Данная тема будет актуальна не только для владельцев автомобиля Лада Гранта, но и схожих по конструктивным особенностям моделей ВАЗ. Правильно настроенная оптика позволит безопасно двигаться на транспортном средстве в вечернее и ночное время суток. О том, как произвести регулировку фар, рассказано ниже.

Когда необходима регулировка фар на Гранте. Почему сбивается

Необходимость регулировки фар может быть обусловлена многими факторами, из-за которых в процессе эксплуатации меняется установочный угол оптических приборов и движение на автомобиле становится небезопасным. Причинами для нерегламентированного светового потока могли стать мелкие ДТП, даже когда слегка был задет бампер, езда с большой скоростью по плохим дорогам.

Инструкция для самостоятельной регулировки

Для регулировки понадобится вспомогательный экран

Устройство фары автомобиля Лада Гранта

Устройство фары автомобиля Лада Гранта(со стороны водителя)

1 — регулятор светового потока в горизонтальном направлении;
2 — место под патрон лампочки поворотников;
3 — гнездо главного гидроцилиндра гидрокорректора;
4 — место под патрон лампы дальнего света;
5 — регулятор потока света в вертикальном направлении;
6 — место под патрон лампы габаритов и дневных ходовых огней.

Инструмент и материалы, необходимые для работы своими руками

  • шестигранник на «6»;
  • лист ДСП 3 на 2 метра;
  • мел.

Как отрегулировать свет: механизм работ

  1. Ставим работающую на холостом ходу машину на ровную поверхность, включаем ручной тормоз;
  2. Нагружаем автомобиль любыми подходящими грузами для оптимальной балансировки кузова, чтобы его положение было приближено к повседневной эксплуатации;
  3. Производим контроль давления в шинах;
  4. В трёх метрах от фар автомобиля ставим подготовленный экран;
  5. Размечаем экран так, как показано на рисунке.

Таким образом мы делаем разметку экрана для последующей оптимизированной регулировки фар

Противотуманные фары должны работать только с габаритными огнями или ближним светом фар (ПДД, действующая редакция). Свет их регулируется только по высоте.

Видео по работе

Регулировка фар будет считаться законченной, когда лучи света проецируются на экране так, как показано на рисунке. После данной регулировки езда на автомобиле станет ощутимо комфортабельней.

Регулировка фар на Ладе Гранта своими руками видео

Чтобы избежать опасности для водителя, который едет по встречной, нужно отрегулировать правильно свет фар автомобиля.

Действенных способов того как проходит регулировка фар гранта существует три: регулировка фар Лада Гранта своими руками видео ролики помогут выполнить ее качественно, регулировка фар Лада Гранта специалистом автосервиса, нужным оборудованием.

При желании немного сэкономить на данной процедуре можно ее произвести самостоятельно. Проводится Лада Гранта регулировка фар в 4 этапа.

Перед тем как отрегулировать фары на гранте Вы должны:

– точно сделать разметки на стене;

– произведите разметку ламп;

– настройте ближний свет;

– настройте дальний свет.

Стоит проверить лада гранта фары и некоторые параметры:

– учесть разницу в объеме шин;

– оценить состояние пружин, которые находятся в подвеске;

– распределение нагрузки;

– давление в шинах.

Когда фары Лада Гранта имеют неисправности, то следовательно угол освещения выставлен будет неправильно, что, скажется на регулировке. Естественно, для правильной регулировки необходим электрокорректор фар на Гранту и вертикальная ровная стена для автомобиля — с длиной 7,5 метров.

Так как у каждого водителя свои предпочтения, то регулировка фар на Гранте подбирается индивидуально. Но существуют стандартные значения как поднять фары на Гранте которые Вы можете использовать для авто.

Схема регулировки

Необходимо найти ровную площадку, со стороной которая упирается в стену. Она должна быть в свою очередь без углов, выступов, различных неровностей, вертикальной. Вплотную подъезжаем к стене, отмечаем центр и центральную ось лампы.

Для правильной разметки стены, необходимо отметить от лампы до пола расстояние. Затем начертить линию, расположенную ниже на 5 см от первой. Далее отъехать от стены и провести горизонтальную линию на стене, которая должна соединить на лампах центральные точки. Потом ведем вертикальные линии.

После осуществления разметки, включаем свет фар, производим настройку, чтобы угол наклона лампы совпадал с горизонтальной линией. А место, где начинает свет подниматься вверх, должно обязательно совпасть с начерченными пересекающимися линиями.

Чтобы получился самый идеальный пучок света, Вы должны подкрутить винты, которые расположены под капотом. Идеально вариантом будет, когда свет немного ниже чем сама отметка центра.

Важно! Пучки дальнего и ближнего света настраиваются отдельно. Разметка стены будет отличаться — ближний регулируется по описанному выше методу, дальний должен точно падать на центральную разметку. Лучше в таком случае использовать специальное оборудование и посмотреть видео регулировка фар на гранте.

Регулировка ПТФ

Перед регулировкой Вам нужно снабдить свое авто дополнительной нагрузкой — подходит все что угодно, что поместится в Ваше авто. Заправить полный бак, поставить автомобиль так, чтобы он находился максимально ровно к горизонтальной поверхности. На стене нужно начертить линии, которые означают точки. Также отметить расстояние до центра. В итоге получится разлинованное с двумя точками полотно.

После проведения черчения установите авто от стены – 10 метров и отверткой отрегулируйте винты, нужно добиться фокуса света во всех точках. В местах где центр фар будет пересекаться.

Вам также может быть интересно

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.
Специализация: Lada

Лада Гранта регулировка фар своими руками

Как отрегулировать фары самостоятельно на Гранте

Во избежание подстерегающей опасности временного ослепления водителя, движущегося во встречном потоке, требуется правильная настройка головной оптики автомобиля. Как должна осуществляться правильно Лада Гранта регулировка фар? Об этом поговорим в данной статье.

Как на Гранте регулировать фары? Имеют место несколько способов, в результате применения которых можно отрегулировать фары в Лада Гранта, а именно:

  • собственноручная регулировка фар по мануалам или видеоматериалам;
  • обращение в специализированный сервис, где эта операция выполняется с привлечением оборудования.

Если задаться целью в экономии средств, то данную незамысловатую процедуру можно выполнять своими руками. Работа осуществляется в четыре приема.

как отрегулировать фары гранта

Перед процессом регулировки оптики вам необходимо:

  • точно разметить контрольные точки ламп на стене;
  • настроить лампы ближнего освещения;
  • выполнить аналогичные действия с дальним светом.

Далее при проверке настоек требуется взять во внимание немаловажные особенности и обеспечить присутствие следующих параметров:

  • не допускать различий в диаметре дисков и типоразмере шин;
  • проверить состояние пружинных элементов подвески;
  • достичь равномерного распределения нагрузки по осям;
  • добиться идентичного давления в шинах.

Если у передней оптики Лада Гранта присутствуют дефекты, то добиться корректной установки пучка света будет невозможно. Регулировка фар непосредственно своими руками с достижением правильных параметров следует пользоваться штатным корректором и выполнять процедуру на ровной вертикальной стене, длина которой не менее 7,5 метра, а высота – 2-2,2 м.
Регулировка фар на модели Лада Гранта выполняется в индивидуальном порядке ввиду собственных предпочтений владельца. Не следует выходить за рамки стандартных пределов для углов пучка света.

Гранта Лифтбек объем багажника

Багажник Лада Гранта

Датчик скорости Лада Гранта

Особенности регулировки

Нужно знать, как на Гранте регулировать фары правильно и своими руками. Находим ровную поверхность, чтобы ее сторона подходила к стене. На стене не должно присутствовать выступов и прочих неровностей. Подъезжаем на LADA Granta до упора к стене и намечаем на ней центральные точки осей ламп и сам центр симметрии авто. Чтобы обеспечить корректную разметку, замеряем и фиксируем расстояние от ламп до земной поверхности. Затем прочерчиваем линию, которая располагается в 5 см ниже первых отметок. После отъезжаем на определенное расстояние и размечаем на поверхности стены линию, которая предназначена для соединения центральных точек ламп. Затем наносим вертикальные линии (через те же центры ламп). Теперь вы понимаете принцип, как отрегулировать фары.

По завершении процедуры разметки включаем фары и настраиваем углы наклона ламп до совмещения светового пучка с горизонтальной разметкой. Участок подъема светового пятна (верхняя граница) по вертикали вверх должен совпадать с ранее нанесенной пересекающейся линией.

лада гранта регулировка фар

Как отрегулировать фары до идеального пучка следует вращать регулировочные винты, находящиеся в подкапотном пространстве. Оптимальная настройка будет в том случае, когда свет начнет попадать в участок, располагающийся ниже линии отметки центров.

Важно! Настройку дальнего и ближнего светового пучка следует осуществлять в раздельном порядке. Параметры разметки будут немного разниться. У ближнего света они идентичны описанной здесь схеме, а у дальнего пучок должен попадать точно в разметку центра.

Рекомендуется воспользоваться специальным оборудованием и изучить видеоматериал как отрегулировать.

Как отрегулировать ПТФ?

Перед процессом регулировки следует позаботиться о дополнительной нагрузке на авто – подойдет любой предмет, который по габаритам сможет разместиться в автомобиле. Заправляем бак и располагаем Лада Гранта максимально вровень с горизонтальным дорожным полотном. На поверхность аналогичной стены наносим линии, выступающие в роли контрольных точек. Размечаем расстояние до центра. Добиваемся разлинованного с двумя контрольными точками полотна.

После нанесения разметки отъезжаем на LADA Granta на 10 м. Далее, воспользовавшись отверткой, выполняем регулировку винтов, чтобы обеспечить достижения фокуса во всех контрольных точках. Теперь вы знаете, как на Гранте регулировать фары. В этом процессе нет ничего сложного.

Как отрегулировать фары | Пошаговые инструкции и настенная диаграмма

How to Adjust Your Headlights

Ваши фары позволяют всегда четко видеть дорогу. Однако, если вы не настроите их должным образом, они не смогут выполнять свою работу. Неправильная регулировка фар может ослепить других водителей и затруднить их просмотр.

Вам может потребоваться исправить положение фар, если:

  • Вы заменили фары
  • Ваш автомобиль попал в столкновение
  • Вы будете нести больший вес, чем обычно

Прежде чем вы будете управлять своим автомобилем ночью, вы следует убедиться, что фары направлены правильно.Вы можете настроить их, используя этот простой процесс и инструменты, которые у вас уже есть.

Инструменты и материалы Вам понадобится

Для регулировки фар вам понадобится храповик или отвертка, которые соответствуют регуляторам фар вашего автомобиля. Регуляторы фар находятся в разных местах на каждом транспортном средстве. Вы можете проверить руководство своего владельца, чтобы найти их или найти регулировочные винты рядом или позади фары. После того, как вы узнаете, какие винты есть в вашем автомобиле, вы сможете выбрать подходящий инструмент.

В дополнение к храповику или отвертке вам также понадобятся:

  • измерительная лента
  • маркер для сухого стирания
  • лента художника
  • стена или плоская поверхность
  • кусок картона или куртки, достаточно толстый для блок света
  • Не менее 25 футов свободного места

Шаги для нацеливания фар

Чтобы правильно выровнять фары, автомобиль должен находиться на ровной поверхности. Вы можете отрегулировать фары внутри или снаружи, используя этот пошаговый процесс:

  1. Подготовьте автомобиль: Убедитесь, что ваши шины заполнены до соответствующего давления воздуха и что у вас есть около половины бака газа (вес топлива будет регулировать позицию транспортного средства, и у вас больше шансов, что у вас будет от 1/4 до 3/4 бака с бензином, чем у вас пустой или полный бак).Если вы регулярно носите с собой тяжелое оборудование или принадлежности, поместите их в автомобиль.
  2. Найдите ось фары: С помощью маркера сухого стирания нарисуйте маленькую точку в центре каждой фары. Это ось фар. Обязательно отметьте центр обычных ламп, а не дальний свет.
  3. Припаркуйте свой автомобиль: Припаркуйте свой автомобиль прямо перед ровной стеной или ровной поверхностью - это может быть стена гаража, дверь гаража или стена на парковке.У вас должно быть достаточно места, чтобы подняться на 25 футов по прямой от места.
  4. Отключить подвеску: Отбить автомобиль несколько раз по всем четырем углам, чтобы подвеска успокоилась.
  5. Создайте центральную направляющую: С помощью куска ленты художника нанесите вертикальную отметку на стене или двери гаража в соответствии с центром вашего автомобиля. Не беспокойтесь о точных измерениях - эта отметка просто послужит ориентиром. Орнамент капюшона или передний номерной знак могут быть полезны для определения этого.
  6. Отметьте ось фары на стене: Поместите вертикальную полосу ленты художника на стену перед каждой осью фары. Точка оси должна совпадать с центром ленты.
  7. Измерьте высоту оси фар: Используя измерительную ленту, измерьте расстояние от земли до оси фар, используя точку в качестве ориентира.
  8. Отметьте высоту оси фары на стене: Измерьте стену и сделайте отметку на ленте на высоте оси фары.
  9. Найдите линии отсечки фар: На стороне водителя стены измерьте четыре дюйма ниже высоты оси, которую вы отметили, и нарисуйте еще одну линию. На стороне пассажира нарисуйте линию на два дюйма ниже высоты оси. Эти метки будут служить точками отсечки при настройке освещения. Отметка на стороне водителя ниже отметки на стороне пассажира, чтобы уменьшить блики, видимые встречными водителями.
  10. Отметьте линии среза фар: С каждой стороны стены разместите горизонтальную полосу ленты художника над каждой линией среза, следя за тем, чтобы она была горизонтальной.Нижняя часть ленты должна совпадать с нарисованной линией обрезки. Этот шаг облегчает просмотр отсечки на расстоянии.
  11. Резервное копирование вашего автомобиля: Вы готовы отрегулировать свои огни сейчас. Верните свой автомобиль по прямой линии от стены. Передняя часть ваших фар должна находиться на расстоянии 25 футов от диаграммы прицеливания, которую вы создали.
  12. Включите фары : Выключите фары в гараже или любой другой источник света и включите фары вашего автомобиля, чтобы сравнить их ориентацию с направляющей.Если вы настраиваете фары на улице, вам придется выполнять эту работу ночью.
  13. Отрегулируйте фары: Используйте кусок картона или куртку, чтобы заблокировать одну фару. Затем с помощью своего храповика или отвертки поверните винты регулировки положения другого источника света, стараясь не опираться на автомобиль. Поворачивайте винт по часовой стрелке или против часовой стрелки до тех пор, пока верхняя часть индикатора не выровняется с нижней частью линии среза вашей таблицы регулировки. Когда огни направлены правильно, все над горизонтальной лентой будет темным.Повторите процесс на другой стороне. Если вы заметили, что ваши источники света не выровнены по горизонтали, выполните аналогичную процедуру, используя винты горизонтальной регулировки, чтобы отрегулировать их назад к центру.
  14. Проверьте выравнивание: Снимите картон или оболочку с закрытой фары и проверьте готовое выравнивание. Луч от фары со стороны водителя должен быть немного ниже, чем у пассажира. Эта настройка дает вам надлежащую видимость без ослепления других драйверов.
  15. Проверьте свои фары: После того, как вы настроили регулировку фар, проведите свой автомобиль для пробной поездки, чтобы убедиться, что фары обеспечивают хорошую видимость.

Headlight alignment chart diagram

Заключительные слова о регулировке фар

Правильно направленные фары позволяют безопасно управлять автомобилем. Этот метод регулировки фар достаточно прост для всех, кто занимается дома. Однако, поскольку все транспортные средства отличаются друг от друга, вы должны проверить руководство своего владельца перед настройкой фар, так как некоторые производители требуют различных измерений.Кроме того, помните, что вам может потребоваться отрегулировать противотуманные фары или дальний свет отдельно, в зависимости от вашего автомобиля. Вы можете использовать тот же процесс настройки, чтобы направить эти огни, а также.

Если у вас есть вопросы по настройке фар, вы всегда можете связаться с командой в Raybuck. Мы будем рады предоставить дополнительные советы по марке и модели вашего автомобиля.

Как отрегулировать фары

Если вы когда-либо проклинали встречного водителя, потому что его огни ослепляли вас, или заметили, что ваши огни имеют тенденцию освещать верхушки придорожных деревьев вместо дороги, есть хороший шанс, что вы имеете дело с смещенными фарами.

Правильное положение фар чрезвычайно важно для безопасности автомобиля. Правильно настроенные фары не только освещают дорогу, они помогают освещать дорожные знаки и любых животных, которые могут выпрыгнуть на дорогу.Вождение со смещенными огнями опасно, и их следует отрегулировать как можно скорее.

К счастью, отрегулировать фары довольно легко, и большинство людей могут справиться на подъездной дорожке или в гараже. Тем не менее, новые автомобили с галогеновыми или высокоинтенсивными лампами должны быть доведены до профессионала для правильного выравнивания.

Часть 1 из 3: Причины, по которым необходимо отрегулировать фары

В большинстве случаев фары со временем просто выходят из строя. Фактически, большинство фар необходимо будет регулировать каждые несколько лет.Вот несколько причин, по которым ваши фары могут быть направлены на небо:

Причина 1: Слишком большой вес . Одна из наиболее распространенных причин, по которой фары не светят на дороге или ослепляют встречных водителей, связана с избыточным весом в багажнике или в багажном отделении. Это оттолкнет заднюю часть автомобиля настолько, чтобы наклонить его переднюю часть вместе со световыми лучами.

  • Если вы часто перевозите большие грузы, вы можете подумать о воздушном ударе с выравниванием нагрузки, который решит проблему.Расходы будут варьироваться, но ожидайте потратить несколько сотен на удары и установку. Эти амортизаторы автоматически закачивают больше жидкости в задние амортизаторы, чтобы поддерживать дорожный просвет при отягощении автомобиля.

Причина 2: Изношенные удары . Как и при перевозке тяжелого груза, изношенные удары могут привести к тому, что фары будут направлены слишком высоко. Когда амортизаторы изнашиваются, они провисают, и если провисают задние амортизаторы, передняя часть автомобиля будет направлена ​​выше, чем обычно, отбрасывая фары.Хотя регулировка фар решит эту проблему, замена амортизаторов является лучшим вариантом.

Причина 3: Автомобиль был сбит . Если кто-то постучит передней частью вашего автомобиля своим автомобилем, возможно, что фары будут сбиты, но не будет видимых повреждений вашего автомобиля.

Часть 2 из 3: Проверка выравнивания ваших фар

Довольно просто проверить выравнивание ваших огней. Все, что вам нужно, это плоская поверхность, стена для проецирования света, рулетка, уровень плотника, отвертка и немного ленты.Вот пошаговые инструкции о том, как убедиться, что ваши огни выровнены.

Шаг 1: Подготовить автомобиль . Чтобы убедиться, что автомобиль правильно выровнен при выравнивании фар, убедитесь, что все шины накачаны должным образом, в автомобиле есть как минимум половина топливного бака, и на сиденье водителя есть кто-то. Это обеспечит выравнивание транспортного средства и отражает общие условия вождения при проведении измерений.

Шаг 2: припарковать машину .Найдите плоскую ровную поверхность со стеной перед ней и припаркуйте автомобиль на расстоянии 10-25 футов от стены или двери гаража с огнями, направленными на стену. Это расстояние является оптимальным, поскольку оно воссоздает общие условия на дороге. Если у вас плоская подъездная дорога, гаражные ворота должны хорошо работать, в противном случае рассмотрите первый этаж парковочной рампы, поскольку она обычно ровная, темная и имеет стену.

Шаг 3: Выровняйте автомобиль . Нажмите несколько раз на все четыре угла автомобиля вверх и вниз, чтобы установить подвеску и убедиться, что амортизаторы находятся на одном уровне.

Шаг 4: Измерьте огни . Используйте рулетку для измерения от фиксированной точки на каждой из фар вниз к земле. Измерения должны быть в пределах полдюйма друг от друга. Это проверит, что подвеска не провисает с обеих сторон, что приведет к срыву измерений.

Шаг 5: Включите фары . Включите свет, но не используйте противотуманные фары или дальний свет. Используйте ленту, чтобы отметить горизонтальную и вертикальную осевые линии лучей фар.

Шаг 6: Измерьте линии . Центральные линии не должны быть выше 3,5 футов над землей. Используйте уровень плотника, чтобы убедиться, что осевые линии от каждой фары равны. Если линии не четные, опустите более высокую отметку до уровня нижней.

Шаг 7: Резервное копирование автомобиля . Теперь нужно зарезервировать машину, чтобы она находилась ровно в 25 футах от стены. Это не следует оценивать, используйте рулетку, чтобы автомобиль находился ровно в 25 футах.

  • Хотя 25 футов является стандартным для большинства автомобилей, технические характеристики различаются в зависимости от автопроизводителя, поэтому обязательно ознакомьтесь с руководством по эксплуатации для получения подробной информации. Независимо от рекомендуемого расстояния, точность является ключевым фактором, поэтому тщательно измеряйте расстояние с помощью рулетки.

Часть 3 из 3: Регулировка освещения

Теперь пришло время внести коррективы, чтобы ваши огни светили на дороге, где они принадлежат.

Шаг 1: Найти регулировочные винты .Первое, что вам нужно сделать, это найти регулировочные винты на вашем автомобиле. Во многих случаях необходимо будет снять накладное кольцо с фары. Большинство регулировочных винтов расположены сверху и сбоку от корпуса светильника. Они должны быть четко обозначены.

  • Если вы не можете найти винты, обратитесь к руководству пользователя.

  • Следует отметить, что некоторые производители установили регулировочные винты в моторном отсеке за корпусом фары.Возможно, потребуется извлечь аккумулятор или даже резервуар охлаждающей жидкости, чтобы добраться до винтов. В некоторых случаях это может быть платным, чтобы сделать работу профессионала.

Шаг 2: индивидуально отрегулировать фары . Если это возможно, то помощь сидящего на водительском сиденье другого человека, который может включать и выключать свет. Фары должны быть отрегулированы по одному. Положите тряпку или полотенце на стул перед светом, который вы хотите заблокировать. Непосредственное закрытие светового блока может повредить пластиковую линзу - она ​​может стать слишком горячей, если полностью заблокирована.

Шаг 3: Отрегулируйте вертикальное поле . Винт на верхней части корпуса светильника следует повернуть по часовой стрелке, чтобы поднять свет, и против часовой стрелки, чтобы уменьшить свет. Фара должна быть отрегулирована до тех пор, пока верхняя часть наиболее интенсивной части светового луча не начнет светить непосредственно на или чуть ниже центра линии на стене.

  • Может быть несколько трудно определить середину наиболее интенсивной части луча, но в целом должно быть очень мало общего луча над линией.

  • Лампы должны быть выключены при регулировке винтов, а затем снова включены, чтобы определить, была ли корректировка успешной или необходима дальнейшая регулировка.

Шаг 4: Отрегулируйте горизонтальное поле . Винт на боковой стороне корпуса светильника должен быть повернут, чтобы обеспечить правильную / правую регулировку. Отрегулируйте объектив так, чтобы наиболее интенсивная часть луча находилась справа от вертикальной линии.

Шаг 5: Проверьте инструкции производителя .Рекомендуется всегда проверять рекомендации производителя при регулировке фар, так как могут быть очень точные спецификации, которые следует соблюдать. Это особенно верно с более яркими фарами на новых транспортных средствах.

Шаг 6: Проверьте свои результаты . Пришло время вывести автомобиль на дорогу, чтобы убедиться, что фары правильно отрегулированы. Этот шаг важен, потому что, если вы выполнили регулировку неправильно, передние фары могут быть больше не в настройке.Проверьте их на темной дороге, чтобы вы могли правильно оценить регулировку. Если они все еще не настроены должным образом, повторите эти шаги, пока они не исправятся.

Если вам трудно правильно настроить фары или вам просто неудобно выполнять такую ​​работу на своем автомобиле, сертифицированный механик из YourMechanic с радостью приедет к вам домой или в офис, чтобы выполнить регулировку.

,

Как отрегулировать фары Volkswagen

от Contributor

При движении ночью необходимо видеть все препятствия на дороге, чтобы избежать аварии. Вы также не хотите слепить других водителей с смещенными фарами. Примерно один раз в год или после замены лампочки в фарах вы должны проверять положение фар. Это займет всего около пятнадцати минут.

Как отрегулировать фары Volkswagen

Шаг 1

Найдите область уровня, которую вы можете использовать.Вам понадобится ровная территория, у которой есть хотя бы одна стена, и где вы сможете припарковаться на расстоянии не менее 10 футов от стены.

Шаг 2

Включите Volkswagen и включите ближний свет фар. Припаркуйтесь так, чтобы передняя часть автомобиля была обращена к стене как можно ближе. Используйте малярный скотч, чтобы разметить горизонтальную и вертикальную линию о том, где на стене сияет середина света.

Шаг 3

Поднимите автомобиль минимум на 10 футов. Откройте капот и найдите регулировочные винты.В зависимости от модели вашего Volkswagen вам потребуется отвертка, гаечный ключ или храповик для регулировки винтов. Там будет горизонтальный регулировочный винт и вертикальный регулировочный винт. На моделях Volkswagen, выпущенных до 1999 года, регулировочные винты будут располагаться вблизи верхнего угла корпуса фары, ближайшего к середине автомобиля. На VW Golf, выпущенных в 1999 году и позже, регулировочные винты находятся в нижнем углу корпуса рядом с серединой автомобиля для вертикальной регулировки и ближе к верхнему углу для горизонтальной регулировки.Для всех других Volkswagen регулировочные винты будут расположены в верхнем углу корпуса фары рядом с краем автомобиля.

Шаг 4

Чтобы отрегулировать горизонтальный угол наклона фар, найдите верхние регулировочные винты. Когда вы поворачиваете винт против часовой стрелки, он понижает луч; вращение по часовой стрелке поднимет луч. Вам нужно, чтобы фара загорелась на 2–5 дюймов ниже горизонтальной линии.

Шаг 5

Отрегулируйте вертикальный угол, повернув нижний регулировочный винт против часовой стрелки, чтобы переместить балку влево, и по часовой стрелке, чтобы переместить балку вправо.Вы хотите, чтобы луч попал в 2 - 5 дюймов справа от вертикальной линии.

После того, как вы выровняете каждый луч так, чтобы он выровнялся немного вниз и вправо, закройте капот и снимите малярную ленту со стены. Вы отрегулировали свои фары.

Совет
  • Запустите этот процесс, когда солнце начинает садиться, поэтому есть немного света, но достаточно темно, чтобы увидеть фары на стене. Для регулировки рекомендуется использовать метрические ключи и трещотки.
Предметы, которые вам понадобятся
  • Отвертка, гаечный ключ или небольшая трещотка
  • Лента для маскировки
Подробнее Статьи
.

Как отрегулировать фары на Honda Cars

от Contributing Writer Обновлено от 12 июня 2017 г.

Фары, которые не отрегулированы надлежащим образом, могут создать много проблем как для водителя, так и для встречного движения. Если фары направлены слишком высоко, даже ближний свет может быть слишком ярким для встречного движения. Если фары направлены в неправильном направлении, вам может быть трудно увидеть дорогу в темноте. Механические магазины взимают плату за проверку и регулировку фар.Научитесь регулировать фары на автомобиле Honda и решить проблему самостоятельно.

Под капотом:

Как отрегулировать фары на Honda Accord 2001 года

Припаркуйте Accord перед чистой твердой поверхностью, такой как стена или дверь гаража. Включите фары автомобиля и используйте кусок ленты, чтобы отметить центр каждого луча фар на стене. Это будет ориентир для фар.

Отодвиньте Accord на 25 футов от стены.Откройте крышку и вставьте отвертку Phillips в один из вертикальных регуляторов под крышкой. Вертикальный регулятор представляет собой круглый цилиндр, расположенный за каждой фарой, рядом с опорой радиатора. Внутри каждого вертикального регулятора находится регулировочный винт, используемый для поднятия или опускания фар.

Включите фары. Центр лучей фар должен находиться на 2 дюйма выше места, отмеченного на стене. Поверните винт по часовой стрелке, чтобы опустить балки, и против часовой стрелки, чтобы поднять их.Как только центр балки окажется в правильном положении, закройте капот.

Вещи, которые вам понадобятся

  • Пустая стена

  • Лента

  • Рулетка

  • Отвертка Phillips

Как отрегулировать фары на Honda Civic DX

поверхность. Вытащите из машины все, кроме того, что обычно хранится в машине. Позаботьтесь о том, чтобы человек, близкий к вашему весу, сел на место водителя, чтобы автомобиль был максимально приближен к нормальным условиям вождения.Также убедитесь, что давление в шинах находится на правильном уровне, прежде чем регулировать фары.

Откройте капот и найдите индикатор горизонтальной регулировки за фарами. Этот индикатор расположен на задней части корпуса фары на стороне, ближайшей к внешней части автомобиля. Это похоже на серию болтов и гаек, но на нем есть маленькие шестерни, которые того же цвета, что и пластик на задней части фары. Индикатор должен быть выровнен с «0». Если индикатор не выровнен по отметке «0», с помощью отвертки с головкой Philips поверните винт на регулировочной шестерне, пока отметка «0» не будет совмещена.

Найдите индикатор вертикальной регулировки. Этот индикатор расположен в верхней части задней части фары. Это трубка жидкости ярко-зеленого цвета, похожая на плотниковую. Пузырь на уровне должен быть в центре, между двумя самыми длинными отметками на трубе. Если пузырь не находится в центре, используйте отвертку с головкой Philips, чтобы повернуть винт в шестерне, расположенной в верхней части фары.

Повторите шаги для оставшейся фары, сделав их идентичными.

Как отрегулировать фары в Honda Accord

Подготовьте Honda Accord для регулировки фар. Припаркуйте автомобиль на ровной поверхности на расстоянии 15-25 футов от стены или двери гаража. Вы можете добавить вес в машину, если ваш топливный бак меньше половины бака. Другие факторы, которые следует учитывать, включают давление в шинах и количество груза в багажнике.

Снимите лицевую панель и найдите регулировочные винты фар. Убедитесь, что вы не путаете регулировочные винты с крепежными винтами, иначе вы закроете всю фару в сборе.

Аккуратно отскочите на Honda Accord, надавив на передний бампер. Подождите несколько секунд, пока суспензия не осядет.

Измерьте расстояние от центра каждой фары до пола и перенесите измерение на стену. Вы можете отметить горизонтальную центральную точку, чтобы вы знали, где разместить метку для каждой фары.

Убедитесь, что фары включены, и с помощью отвертки Phillips отрегулируйте винты. Вам нужно настроить каждую фару в отдельности.

Следите за траекторией на стене и поворачивайте винты в правильном направлении, чтобы перемещать траекторию до тех пор, пока она не достигнет центра метки. Вы хотите, чтобы ваши низкие лучи попадали в пределах 2-дюймового отклонения от центра. Высокие лучи должны быть точно правильными.

Предметы, которые вам понадобятся

  • Рулетка

  • Лента для маскировки

  • Отвертка Phillips

Как отрегулировать фары на Civic

Припаркуйте Civic на расстоянии 25 футов от двери гаража, чтобы что фары стоят перед дверью.

Включите фары, чтобы они светили на дверь.

Откройте капот и поверните регулировочный винт в верхней части каждого из корпусов фар Civic, пока центр лучей фар не окажется в нижней части двери гаража, где дверь соприкасается с землей.

Поверните регулировочный винт на каждом из корпусов фар Civic на внутренней кромке корпуса до тех пор, пока фары не перекрывают друг друга примерно на 50 процентов или пока лучи фар не сядут прямо перед автомобилем.
