Как пользоваться цифровым мультиметром — инструкция

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • куда правильно подключать измерительные щупы
  • в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.



Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

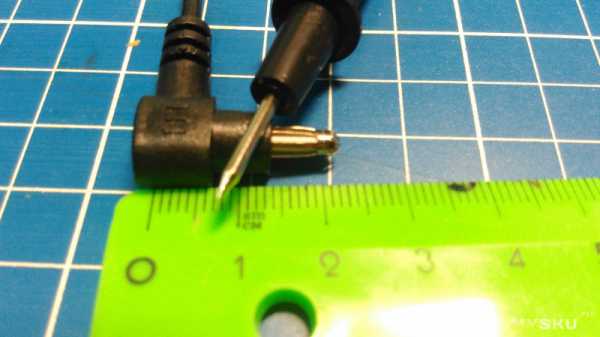

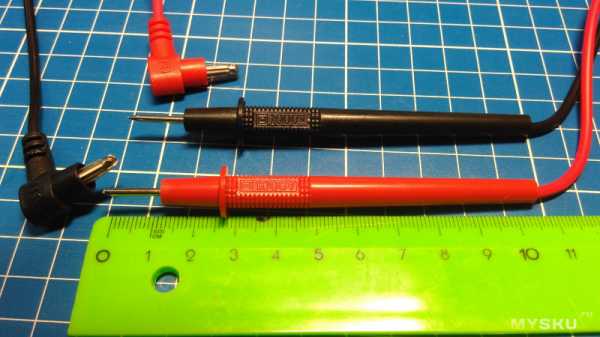

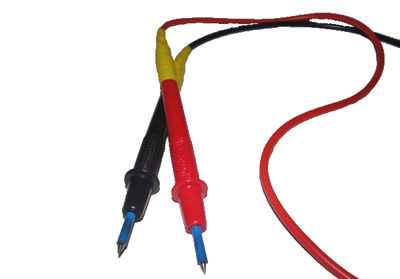

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

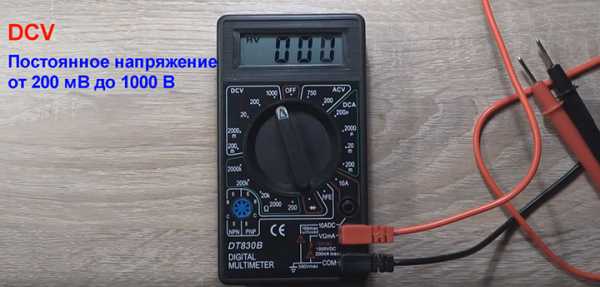

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

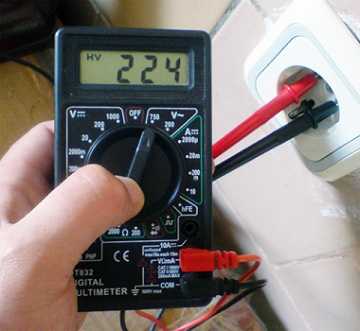

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

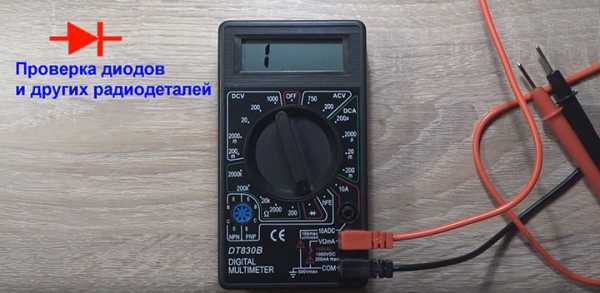

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • не производите замеры во влажном помещении
  • не переключайте пределы измерений в момент самих замеров
  • не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Скачать инструкцию на мультиметр

Статьи по теме

domikelectrica.ru

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

masterok-remonta.ru

инструкция по эксплуатации и отзывы

Мультиметр DT-830B — прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.

Выпускается много моделей, отличающихся по качеству, точности и функциональности.

Прибор предназначен для следующих основных измерений:

  • значений электрического тока;
  • напряжения между 2 точками в электрической цепи;
  • сопротивления.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:

  • прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
  • протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
  • проверить полупроводниковый транзистор;
  • измерить электрическую емкость и индуктивность;
  • измерить температуру с помощью термопары;
  • определить частоту гармонического сигнала.

Как устроен мультиметр?

  1. Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
  2. Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение «Выкл».
  3. Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
  4. Тестовые гибкие провода красного и черного цвета с клещами.
  5. Панель для контроля транзисторов.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

Не всем понятно, как измерять необходимые параметры прибором. Когда используется мультиметр DT-830B, инструкция по эксплуатации должна точно выполняться. В противном случае устройство может перегореть.

1. Измерение сопротивления

Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при измерении электрических сопротивлений:

  1. Высокая погрешность показаний.
  2. При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

2. Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение «20». На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение «500». Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение «HV», которое загорается в левом верхнем углу. Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр.

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак «-«.

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. Высокое напряжение 220-380 В может привести к выходу прибора из строя при неправильном подключении.

4. Измерение величины постоянного тока

Малые токи для электронных схем измеряются в секторе DCA. В этих положениях переключателя недопустимо измерение напряжения. В этом случае произойдет короткое замыкание.

Для измерения величины тока до 10 А служит третье гнездо, в которое следует переставить красный щуп. Показания можно снимать всего несколько секунд. Обычно амперметром измеряют ток электроприборов. Пользоваться прибором в этом случае следует осторожно и когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе составляет 400-700 mV.

На этом секторе также можно проверить исправность транзистора. Если его представить как два встречно включенные диода, надо каждый переход проверить на пробой. Для этого выясняется, где находится база. Для типа pnp надо плюсовым щупом найти такой вывод (база), чтобы минусовой щуп показывал бесконечность на двух остальных (эмиттер и коллектор). Если транзистор имеет тип npn, база находится минусовым щупом. Чтобы найти эмиттер, надо измерить сопротивление его перехода, которое всегда больше, чем коллекторный. Для исправного элемента оно должно находиться в диапазоне 500-1200 Ом.

Прозвонив переходы мультиметром в прямом и обратном направлениях, можно определить, исправный транзистор или нет.

6. Сектор hFE

Прибором можно определить коэффициент усиления по току h31-транзистора. Для этого достаточно вставить его 3 вывода в соответствующие гнезда панельки. На дисплее сразу появится значение «h31». Для получения правильных результатов необходимо различать типы pnp (правая сторона панельки) и npn (левая сторона).

7. Возможности совершенствования прибора

На мультиметр DT-830B инструкция предусматривает определенное количество функций. Модели отличаются друг от друга незначительно, и при желании можно усовершенствовать любую, например, добавить измерение емкости конденсатора, температуры и всех остальных дополнительных функций, перечисленных ранее.

Описание мультиметра DT-830B в рекламах и отзывах вполне соответствует действительности.

Основой мультиметра является аналого-цифровой преобразователь (АЦП).

Мультиметр DT-830B: схема и ремонт

Для недорогого малогабаритного прибора чаще всего применяется микросхема ICL7106.

При измерении напряжения сигнал поступает с переключателя через резистор R17 на вход 31 микросхемы. Когда производится измерение переменного напряжения, происходит его выпрямление через диод D1, после чего по цепочке сигнал также проходит к выводу 32 микросхемы.

Измеряемый постоянный ток создает падение напряжения на резисторах, после чего сигнал также подается на вход 32. Защита микросхемы производится предохранителем на 0,2 А, установленным на входе.

Прибор часто выходит из строя при потере контактов и при неправильном включении. Прежде всего проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, поскольку хорошо защищен на входе от перегрузок. Сбои могут произойти при измерении сопротивления или тока.

Сгоревшие резисторы можно определить визуально, а диоды и транзисторы проверить с помощью способов, приведенных ранее. Производится проверка на отсутствие обрывов и надежность контактов.

При ремонте прибора сначала проверяется подача питания. Затем проверяется исправность микросхемы. Она должна быть работоспособной, если напряжение на выводе 30 составляет 3 В, а между питанием и общим выводом микросхемы нет пробоя.

При разборке не следует терять шарики переключателя, без которых не будет его надежной фиксации.

Когда менять батарейку?

Питание прибора меняется в случаях исчезновения цифр на дисплее и отклонения результатов измерений от приблизительных известных значений. На экране появляется изображение батарейки. Для ее замены нужно снять заднюю крышку, удалить старый и установить новый элемент.

Пользование мультиметром DT-830B очень удобное: батарейка меняется легко и очень редко. Только нужно работать с ним очень внимательно. Прибор можно легко сжечь при неправильном применении.

Отзывы о приборе

О таком устройстве, как цифровой мультиметр DT-830B, отзывы в основном положительные. Он неприхотлив, многофункционален, а батарейка держится годами. Всех устраивает низкая цена прибора. Замечания появляются только по мелочам.

Щупы следует заменить, поскольку они довольно быстро выходят из строя. Сопротивление у них близкое к стандартному и составляет 0,5 Ом.

Заключение

Мультиметр DT-830B является универсальным прибором, необходимым для домашнего мастера и для профессионала. Он имеет много важных функций и недорого стоит. Для успешного использования необходимо подробно изучить, что такое мультиметр DT-830B. Инструкция по эксплуатации должна строго соблюдаться, чтобы не возникало ошибок, приводящих к выходу прибора из строя.

fb.ru

Как измерять мультиметром DT-830B | CxemOk.ru

МУЛЬТИМЕТР DT-830B



На передней панели мультиметра установлен многопозиционный переключатель, ЖК индикатор, гнезда для подключения щупов и разъем проверки транзисторов. Питается прибор от батареи типа \»Крона\» 9 вольт.



Кстати, если у вас что-то случилось с проводкой в доме или планируете в ближайшее время заменить всю проводку, обращайтесь к нашему спонсору, Сергею Бирюкову, который предоставляет услуги электрика в Москве. Этот электрик сделает все в лучшем виде и на века. В зависимости от выполненных работ гарантия от 1 до 15 лет. Кстати со стоимостью работ можно ознакомиться на сайте http://sergeyelektrik.ru

   Положения переключателя разделены на следующие сектора:
   OFF/on — выключатель питания прибора.
   DСV — измерение напряжения постоянного тока.
   ACV — измерение напряжения переменного тока.
   1.5v-9v — проверка элементов питания.
   DCA — измерение постоянного тока (амперметр).
   10А — для измерения большого значения постоянного тока (по инструкции измерения проводятся в течение нескольких секунд).
   hFE — сектор включения измерения транзисторов.
   Диод — сектор для проверки диодов.
   Ом — сектор измерения сопротивления.



Сектор DCV
На данном приборе сектор разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт. Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора. Этим прибором при больших напряжениях нужно работать крайне осторожно.
При включении в положение \»500\» вольт на экране в левом верхнем углу загорается предупреждение HV, о том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно внимательным.



{banner_universal}



Обычно, если вы не знаете величину измеряемого напряжения, измерение ведется переключением больших положений диапазона на меньшие. Например, перед измерением напряжения на аккумуляторной батареи сотового телефона или автомобиля, на которых написано максимальное напряжение 3,7 или 12 вольт, то ставим смело сектор в положение \»20\» вольт. Если поставим на меньшую, например, на \»2000\» милливольт прибор может выйти из строя. Если поставим на большую — показания прибора будут менее точными.
Когда вы не знаете величину измеряемого напряжения (конечно же в рамках бытового электрооборудования, где оно не превышает величин прибора), тогда выставляете на верхнее положение \»500\» вольт и делаете замер. В общем-то, грубо замерять, с точностью до одного вольта, можно на положении \»500\» вольт.
Если требуется большая точность, переключите на нижнее положение, только чтобы величина измеряемого напряжения не превышала значения на положении выключателя прибора. Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует обязательного соблюдения полярности. Если полярность щупов (\»+\» красный \»-\» черный) не будет совпадать с полярностью измеряемого напряжения, то в левой части экрана появится знак \»-\», а величина будет соответствовать измеряемой.

Сектор ACV
Сектор имеет на данной разновидности прибора 2 положения — \»500\» и \»200\» вольт. С большой осторожностью обращайтесь с измерениями 220-380 вольт. Порядок измерений и установки положений аналогичен сектору DCV.

Сектор DCA
Является миллиамперметром постоянного тока и применяется для измерения маленьких токов, в основном в радиоэлектронных схемах. Во избежание поломки прибора, не ставьте переключатель на этот сектор, если забудете и начнете измерять напряжение, то прибор выйдет из строя.
Есть еще положение 10А измерения постоянного тока (ампереметр). Измерения производятся с перестановкой провода из второго гнезда в гнездо 10А. Если вам необходимо измерять ток какого — либо электроприбора, можно воспользоваться амперметром, но опять же с большой осторожностью. В инструкции по прибору написано, что измерения тока производить несколько секунд, но я бы не рекомендовал бы лишний раз пользоваться этой возможностью.

Сектор hFE
Для измерения транзисторов имеется панелька с указанием — в какое гнездо, какую ножку транзистора помещать. Проверяются транзисторы обеих n-p-n и p-n-p проводимостей на пробой, обрыв. Показывает статический коэффициент передачи тока (только кремниевые — КТ).

Сектор Диод
Показывает падение напряжения на переходе, от 400 до 700mv в прямом направлении на исправном диоде и бесконечность т.е. единица слева в обратном направлении.

На неисправном, в обеих направлениях:
1. Близкое к нулю — значение пробоя.
2. Близкое к бесконечности — обрыв.

Сектор измерения сопротивления (омметр)
Разделен на положение от 200 Ом до 2 МОм (2000000 Ом). Можно измерять сопротивление от 1 Ома до 2 МОм со следующими нюансами:
Во-первых: китайский мультиметр не является точным прибором и погрешность его показаний довольно велика.
Во-вторых: непредсказуемая большая чувствительность при точных измерениях. В связи с этим, при замыкании щупов между собой, прибор указывает на сопротивление цепи, которой не следует пренебрегать, а считать её за сопротивление провода на щупах, т.е. при измерении маленьких сопротивлений из результата нужно отнять значение, полученное при замыкание щупов.
Например:
Замеряем сопротивление лампы, так как лампа имеет маленькое сопротивление, устанавливаем прибор в положение 200 Ом. Сначала замкнем щупы между собой. У меня прибор показал 0.7 Ом — это мы отнимем, после измерения нужного нам сопротивления. Замеряем на лампе, получаем 70.8 — 0,7 = 70.1 Ом. Учтите, что показания приблизительны, но в случаях с бытовыми электроприборами этого достаточно. Работа вверх по диапазону сектора не представляет ничего сложного. Если у вас на экране слева показана единица, то сопротивление больше, чем установленное положение переключателя, а если единица на экране при положении выключателя 2000 КОм, то можно считать цепь оборванной. При появлении цифр имеет присутствие некое сопротивление в цепи.

Замена батареи:
Как только вы заметите сбой на дисплее, пропадают цифры или показания не соответствуют с примерными значениями, значит пора заменить батарею. Берем маленькую крестовую отвертку, снимаем заднюю крышку и заменяем батарею. Напомню, прибор питается от батареи типа \»Крона\» 9V.



Дешево купить мультиметр можно тут.

cxemok.ru

подробное описание прибора, инструкция по применению, как правильно пользоваться

Домашние мастера предпочитают приборы, которые совмещают в себе несколько метрологических функций. К таким относятся мультиметры — устройства, позволяющие определять характеристики электрической цепи (сопротивление, силу тока и напряжение). Все эти функции указаны в инструкции DT 830B — недорогого прибора, который проводит замеры с высоким уровнем точности.

Информация о приборе

Мультифункциональный тестер доступен в использовании, универсален. Модель подходит для работы в домашних условиях, но она имеет все признаки профессионального инструмента. В комплекте устройства есть измерительные щупы, средство для самостоятельной диагностики и большая шкала показателей. Питание мультиметр получает от специального источника мощностью 9 Вт. Производитель предусмотрел только один элемент питания в наборе.

Прибор внешне напоминает стандартные тестеры, но имеет несколько существенных отличий. Данные представлены в цифровом виде, а само устройство может работать с несколькими параметрами. Все внутренние элементы заключены в надёжный корпус. Центральное место на поверхности занимает переключатель. Главные преимущества мультиметра:

  • производительность;
  • портативность;
  • эргономичность.

Прибором легко управлять благодаря массивной ручке с двадцатью позициями. Вокруг неё находятся обозначения видов работ, что полезно для неопытных пользователей. На цифровой жидкокристаллический экран выводятся данные о параметре, которые замеряют.

Технические особенности

Бытовые измерители показателей электрического тока имеют довольно широкий перечень функций, но профессиональные приборы более точны и долговечны. В инструкции по применению мультиметра ДТ 830 В указано, что устройство обладает повышенной чувствительностью. Оно показывает точные данные, но немного уступает более дорогим моделям. Технические характеристики:

  • масса — 135 г;
  • габариты — 1, 25х2, 8х7 см;
  • степень разрядности жидкокристаллического дисплея — 3, 5;
  • допустимая температура для стабильной работы — от 0 до 40 градусов;
  • переменное напряжение — 200−750 В;
  • предел измерения силы — 200 кОм;
  • постоянная сила электрического тока — 10 А;
  • постоянное напряжение — 1 кВ.

Профессиональные приборы обладают более широким функционалом. Многим мастерам не хватает опции поверки. Но среди положительных отличий выделяют расширенную шкалу замеров, аварийные индикаторы и диод-тестеры.

Условия эксплуатации

Для щупов, которые входят в комплект, на корпусе есть специальные проёмы. Металлические стержни с изолированными ручками необходимы для контакта между проводником и прибором. Щуп вставляют в одно из трёх гнёзд, каждое отвечает за определённый показатель. Один проём может выступать и минусовым, и общим или заземлённым. Это зависит от режима, который выбирает мастер для работы мультиметра DT 830B. Подробная инструкция даёт возможность правильно настроить остальные гнёзда.

Второй проём VQmA можно использовать для измерения напряжения и сопротивления. Если сила тока превышает 200 А, то необходимо погрузить щуп в третье гнездо с надписью 10 ADC. Как только будет установлен контакт между металлическим стержнем и элементом, то на экране появится информация о параметре.

Режимы и техобслуживание

Вокруг переключателя корпус поделён на секции, которые определяют режим использования прибора. Иногда секторы позволяют точно указывать колебания замеров. Устройство может работать в двух режимах — DCV и DCA. Первый даёт возможность измерить напряжение постоянного электрического тока в качестве вольтметра. DCA активирует режим амперметра.

На устройстве есть секция оценки функциональности диодов. Для этого необходимо вставить щупы во второе и третье гнездо, их наконечниками замеряют сопротивление. Если в прямом и обратном направлении показатель будет одинаковым, то элемент неисправен.

Изготовитель гарантирует длительный срок эксплуатации мультиметра, но на это также влияет периодичность проведения профилактических работ. После каждого использования прибор нужно очистить от пыли и грязи. Чтобы долго пользоваться мультиметром DT 830B, необходимо проводить его диагностирование. Нельзя пользоваться прибором в условиях повышенной влажности, так как снижается точность полученных параметров, могут повредиться некоторые элементы.

Мультиметр можно перевозить на любом транспорте, предохраняя от экстремальных температур, влаги, механических повреждений и перепадов напряжения. Хранить прибор нужно в хорошо проветриваемом помещении при температуре до 40 градусов. Необходимо уберечь его от воздействия мороза, контакта со щелочами, пылью, кислотами, так как это все вызывает коррозию.

Устройство подходит для использования в домашних условиях. Это оптимальный вариант для обучения начинающих электриков. Он отвечает параметрам электрической сети и бытовых приборов. При повреждении корпуса или внутренних деталей нужно обратиться к специалисту, самостоятельно разбирать мультиметр можно только при наличии опыта работы с подобными приборами.


220v.guru

видео и инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

  • OFF – тестер выключен;
  • ACV – переменное напряжение;
  • DCV – постоянное напряжение;
  • DCA – постоянный ток;
  • Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

Модель DT-832

MASTECH M300

DT 838

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

samelectrik.ru
