проверка устройства на работоспособность, не снимая его с машины, и оценка снятого втягивающего реле в домашних условиях

Для запуска двигателей внутреннего сгорания применяются электрические стартеры. Со временем узел изнашивается и может выйти из строя. Для правильного определения неисправности владельцу необходимо знать, как проверить стартер на работоспособность на автомобиле и в снятом состоянии.

Содержание

  • 1 Особенности конструкции стартеров
    • 1.1 Схема и принцип работы стартера
    • 1.2 Как снять стартер с автомобиля?
  • 2 Основные признаки неисправности стартера
    • 2.1 Последовательность контроля работоспособности стартера
  • 3 Проверка снятого с автомобиля стартера на работоспособность
    • 3.1 Диагностика втягивающего реле
    • 3.2 Неисправности обмотки ротора
    • 3.3 Неисправности статора
    • 3.4 Неисправности щеток и втулок
    • 3.5 Неисправности бендикса и обгонной муфты
    • 3. 6 Другие поломки системы запуска
  • 4 Как проверить работу стартера, не снимая его с машины?
    • 4.1 Как можно проверить втягивающее реле стартера?
    • 4.2 Проверка якоря стартера
    • 4.3 Диагностика щетки, обмотки и бендикса стартера
    • 4.4 Как проверить, берет ли на себя стартер ток?
  • 5 Каких правил эксплуатации стартера следует придерживаться, чтобы он прослужил дольше?
  • 6 Фотогалерея
  • 7 Видео

[ Раскрыть]

[ Скрыть]

Особенности конструкции стартеров

Для запуска двигателей применяют три типа стартеров, различающихся конструкцией обмоток возбуждения:

  • последовательная;
  • смешанная;
  • от постоянных магнитов.

Стартеры с постоянным магнитом обладают небольшими габаритами и применяются для техники с двигателями малого объема и мощности. Новые модели стартеров, оснащенных неодимовыми магнитами имеют повышенную мощность, но стоимость изделий ограничивает распространение.

Редукторный стартер от автомобиля Поло Седан

Для обеспечения быстрого запуска требуется прокрутить вал с определенной частотой. Для обеспечения оборотов и сокращения габаритных размеров стартера применяются планетарные редукторы. Применение редукторов позволило уменьшить габариты устройств в 2 раза, что хорошо видно по приведенному ниже фото. Дополнительное уменьшение размеров достигнуто за счет внедрения деталей из полимеров и пластика.

Слева редукторный аналог, справа стандартный стартер от ГАЗ-21

Выходная шестерня, контактирующая с венцом маховика, располагается под передней крышкой либо висит консольно за пределами корпуса. Консольная схема используется в стартерах с подвижным якорем или в инерционных конструкциях. Концепция применяется при соосной установке тягового реле, а также при монтаже реле в крышке коллектора.

Пример консольного стартера

Основная масса стартеров имеет две подшипниковые опоры. Мощные и габаритные стартеры, развивающие более 1,5-2,0 кВт, оснащаются третьей опорой. Шестерня привода располагается между передней опорой и дополнительным подшипником.

Стартер с дополнительной опорой

Классический коллектор имеет цилиндрическую форму и расположен на конце якоря. На современных стартерах встречаются торцевые коллекторные пластины, уменьшающие длину устройства и снижающие потребление меди.

Схема и принцип работы стартера

Стартер двигателя легкового автомобиля представляет собой электрический двигатель постоянного тока. Стартер ставится на картер двигателя, либо коробки передач в районе маховика. Крепление выполняется при помощи двух или трех шпилек. Такой способ фиксации обеспечивает корректное взаимное расположение узлов при обратной установке изделия.

Основные детали стартера

Основные детали стартера на схеме:

  1. Передняя крышка, служащая для крепления стартера к картеру сцепления. В крышке имеется отверстие, через которое проходит шестерня бендикса.
  2. Обгонная муфта или бендикс.
  3. Планетарный редуктор. Узел имеется не на всех моделях стартеров.
  4. Якорь электродвигателя.
  5. Корпус стартера с размещенным внутри статором.
  6. Управляющая вилка.
  7. Втягивающее электромагнитное реле.
  8. Щеточный узел.
  9. Графитовая щетка.
  10. Задняя крышка с установленной втулкой подшипника. Крышки и корпус стягиваются между собой 2-4 болтами, собирающими стартер в единый узел.

Принцип работы стартера автомобиля:

  1. При повороте ключа в замке зажигания включаются цепи зажигания. Дальнейший поворот ключа в позицию «старт» подает питание на обмотку реле 5. Подача питания выполняется через специальное коммутационное реле.
  2. Возникающее электромагнитное поле сдвигает якорь втягивающего реле 7. Якорь связан через рычаг 4 с обгонной муфтой 3, перемещающейся по валу стартера 2 по направляющим пазам.
  3. В определенный момент происходит введение шестерни муфты в зацепление с зубчатым венцом, установленным на маховике 12. При этом расположенная на подвижном якоре реле контактная пластина 7 замыкает цепь через контакты 8.
  4. Включается подача питания на обмотки электродвигателя 9. Якорь стартера 10 через шестерни прокручивает с частотой до 100 об/мин коленчатый вал 11 мотора и запускает его.
  5. После того как двигатель запустится и начнет набирать обороты, происходит автоматическое рассоединение шестерен. Разъединение происходит при помощи обгонной муфты.
  6. Ключ отпускается в положение включенного зажигания. Автомобиль готов к началу движения.
Визуализация работы стартера

Ряд автомобилей оснащен различного рода блокираторами запуска стартера. На автомобилях с механической трансмиссией может требоваться нажатие педали сцепления, предотвращающее пуск мотора на передаче. Автоматическая трансмиссия разрешает проводить запуск при постановке селектора в позицию нейтрали или парковки.

Стартер автомобиля предназначен для кратковременной работы, продолжительное использование устройства приводит к перегреву и выходу из строя.

Подробное визуальное объяснение принципов работы стартера продемонстрировано в видеоуроке, снятом для канала автора Михаил Нестеров.

Как снять стартер с автомобиля?

Стартер располагается на боковой части двигателя ближе к картеру сцепления. Трудоемкость снятия стартера зависит от плотности компоновки моторного отсека. На некоторых типах автомобилей демонтаж занимает до 3-4 часов.

Краткая последовательность шагов:

  1. Установить автомобиль над смотровой ямой для обеспечения доступа к нижним точкам крепления.
  2. Отключить клемму аккумулятора.
  3. Снять стальной или пластиковый лист защиты картеров двигателя и коробки передач.
  4. Иногда может требоваться демонтаж теплового экрана, защищающего узлы двигателя от нагрева теплом выпускной системы.
  5. Отвернуть нижний болт или гайку крепления стартера.
  6. Для доступа к верхнему болту возможно потребуется снятие аккумулятора с площадкой, воздуховодов двигателя или демонтировать кронштейны патрубков системы охлаждения.
  7. Отсоединить от стартера провода, клеммы которых прикручены к верхней части электродвигателя. Доступ к этим точкам может быть как сверху, так и снизу автомобиля.
  8. Выкрутить верхний болт или гайку крепления.
  9. Аккуратно вытянуть стартер с посадочного места. Для вывода узла на многоцилиндровых двигателях с V-образной схемой может потребоваться демонтаж колес, защитного локера, элементов выхлопного коллектора и опоры силового агрегата.
  10. Вынуть агрегат из моторного отсека вверх.

Каждый автомобиль имеет особенности конструкции, влияющие на трудоемкость снятия стартера. Рекомендуется выполнять демонтаж в условиях автосервиса, имеющего опыт работы и требуемый инструмент.

Ниже приведены фотографии демонтажа и разборки стартера Ниссан Альмера.

Снятие усилительного кронштейна Демонтаж болтов Общий вид снятого стартера Болты крепления крышек Разобранный узел, стрелками обозначены статор и ротор Ротор со щеточным узлом Планетарный редуктор Снятие бендикса с вала Смазка редуктора перед сборкой Отремонтированный узел готов к установке

Основные признаки неисправности стартера

Симптомы, которые указывают на наличие проблем в работе стартера:

  • коленчатый вал не начинает вращаться, несмотря на работу стартера;
  • затрудненное вращение якоря стартера, сопровождаемое посторонними шумами;
  • медленное прокручивание вала с нормальным звуком, недостаточное для запуска двигателя;
  • стартер не реагирует на поворот ключа в замке зажигания;
  • ведущая шестерня стартер не выходит из зацепления с маховиком после пуска двигателя;
  • снижается мощность электродвигателя на прогретом силовом агрегате;
  • характерный запах гари, возникающий при работе стартера.

При проявлении подобных признаков желательно провести диагностику и ремонт стартера. Длительная эксплуатация неисправного узла приведет к полному выходу из строя.

Последовательность контроля работоспособности стартера

Порядок действий при проверке стартера:

  1. Перед началом проверки работоспособности стартера и цепей запуска необходимо проверить зарядку аккумулятора и, при необходимости, довести ее до нормы. Убедиться в надежности установки клемм и отсутствии на них следов коррозии и окисления.
  2. Проверить качество соединения массовых проводов с кузовом и стартером. Для этого требуется провести замер значения напряжения между отрицательной клеммой и кузовом или двигателем автомобиля. Тестовый прибор должен показать нулевое значение.
  3. На автомобилях, оборудованных электронными системами управления, следует провести компьютерную диагностику, которая покажет имеющиеся ошибки. Расшифровка кодов ошибок позволяет выяснить причины неисправности.
  4. Проверить исправность коммутационного реле или исправность цепей, отвечающих за включение втягивающего реле. Для проверки понадобится электрическая схема автомобиля с указанием точек подключения узлов.
  5. Проверить стартер и втягивающее реле на двигателе.
  6. При обнаружении неисправностей стартер снимается для ремонта и более тщательной проверки.

Проверка снятого с автомобиля стартера на работоспособность

При возникновении проблем с работой стартера требуется провести проверку узлов для определения причины поломки. Проверка стартера может проводиться в домашних условиях при помощи многофункционального тестового прибора или контрольной лампы.

Проверка включают в себя:

  • визуальный осмотр и очистка деталей;
  • проверку работы втягивающего реле;
  • замер сопротивления между обмоткой якоря и корпусом;
  • проверка сопротивления между ламелями коллектора якоря и сердечником;
  • контроль сопротивления между корпусом и обмотками статора;
  • дополнительные проверки деталей стартера.

Снятый с автомобиля стартер очищается от грязи при помощи мягкой волосяной щетки и затем протирается ветошью. Разборка осуществляется на слесарном верстаке. Демонтированные детали промывают и сушат. Для очистки обмоток применяется тряпка, смоченная бензином и продувка воздухом. Остальные детали допустимо мыть в щелочной ванне или при помощи керосина. Затем приступают к проверке и дефектовке узлов.

Диагностика втягивающего реле

Признаками неисправности реле являются:

  1. При повороте ключа в замке зажигания в позицию «старт» слышны щелчки, свидетельствующие о работе реле. Но стартер при этом не включается, яркость контрольных ламп и внешней световой сигнализации не меняется.
  2. При аналогичной ситуации наблюдается просадка напряжения — тускнеют лампы.
  3. После пуска двигателя продолжается вращение якоря стартера на повышенных оборотах.

Причинами неисправности реле являются:

  • обгорание контактов, из-за чего снижается или прекращается подача тока;
  • заклинивание якоря реле;
  • замыкание обмотки реле;
  • разрушение или просадка обратной пружины;
  • повреждение корпуса.

Проверка реле ведется по следующим шагам:

  1. Очистить контактные поверхности от грязи и окислов.
  2. Подключить реле напрямую к аккумулятору при помощи проводов с зажимами.
  3. Подать отрицательный сигнал на корпус стартера. Звук щелчка указывает на исправность реле, если никакого звука не подано — то реле неисправно.

Неисправности обмотки ротора

Наиболее частые проблемы с ротором (якорем) стартера:

  • пробивание обмотки на вал и далее на корпус стартера и автомобиля;
  • плохой контакт на точках соединения обмотки с коллектором из-за разрушения паяного соединения;
  • замыкание витков обмотки;
  • попадание металлической стружки и частиц щеток между ламелями коллектора;
  • выгорание одного или нескольких ламелей.

Для проверки якоря используется методика подачи напряжения на стартер минуя реле. Если вал не вращается, то требуется разборка стартера и детальная проверка состояния якоря.

Методики проверки снятого якоря:

  1. Пробой обмотки измеряется мультиметром. Возможна проверка состояния якоря при помощи контрольной лампы на 220 В. Устройство включается в бытовую сеть, один вывод подсоединяется к сердечнику, а второй — поочередно к ламелям коллектора.
  2. Повреждение паяных соединений обнаруживается при визуальном контроле детали.
  3. Износ коллекторной части также обнаруживается визуально. Глубина канавок между ламелями коллектора должна быть не менее 0,5 мм.
  4. Межвитковые замыкания возможно определить только в условиях специализированного сервиса, оснащенного прибором контроля.

Неисправности статора

К проблемам со статором относятся:

  • межвитковое замыкание;
  • пробой на корпус;
  • обрыв обмотки.

Для обнаружения повреждений используется тестирование мультиметром. Межвитковое замыкание диагностируется только специальным оборудованием.

Неисправности щеток и втулок

Щеточный узел может иметь неисправности:

  • износ, в результате которого щетки неплотно прилегают к коллектору;
  • заедание в направляющих.

Проверка щеточного узла заключается в измерении значения сопротивления между основной пластиной и держателем щеток. Исправный узел обладает сопротивлением, стремящимся к бесконечности. Если это условие не соблюдается, то имеется замыкание щеточного узла. Снятый щеточный узел требуется внимательно осмотреть на предмет трещин и сколов на графитовых элементах щеток. Рекомендуется проверить остаточную высоту деталей, при малом значении узел требуется заменить.

Вал ротора стартера опирается на медные или медно-графитные втулки, подверженные естественному износу. При появлении зазора происходит перекос ротора, который приводит к затрудненному вращению и неравномерному износу щеток. Работа электродвигателя с поврежденными втулками приводит к повреждениям обмоток или межвитковым замыканиям.

Неисправности бендикса и обгонной муфты

После демонтажа узла с вала стартера следует провести визуальный контроль состояния зубьев шестерни. Недопустимы глубокие забоины, выкрашивания и износ поверхностей зуба. На муфте не должно быть следов коррозии.

Проверка функционала устройства:

  1. Обернуть шестерню бендикса плотным материалом (картоном или материей).
  2. Зажать деталь за шестерню плоскогубцами или тисками.
  3. Попытаться руками провернуть кольцо муфты (расположенное за шестерней). Конструкция исправной муфты позволяет кольцу легко вращаться в одном направлении. Если поворот происходит с заеданиями или туго, а также получается вращать кольцо в противоположную сторону, то бендикс неисправен.

Бендикс стартера относится к числу неразборных и не подлежащих ремонту узлов. При повреждении он заменяется на новую деталь.

Другие поломки системы запуска

К другим поломкам стартера относятся:

  • повреждение электропроводки;
  • механические повреждения корпусов, крышек и соединительных деталей;
  • деформация или поломка вилки;
  • износ зубьев шестерни или направляющих канавок на валу.

Как проверить работу стартера, не снимая его с машины?

Работоспособность ряда узлов стартера можно проверить на автомобиле. Для этого применяется тестер или контрольная лампа. Проверка должна производиться с соблюдением техники безопасности, поскольку имеется риск нанесения травм.

Как можно проверить втягивающее реле стартера?

Тестирование работы реле производится по схеме:

  1. Проверить жгуты проводки реле на обрыв.
  2. Повернуть ключ в замке зажигания и попытаться включить стартер. Если нет характерного щелчка, то реле неисправно.
  3. Если есть щелчок, но пуска стартера не происходит, то необходимо проверить состояние контактных площадок. Для этого от реле отсоединяется сигнальный провод, идущий от замка. Затем соединяют подходящим металлическим стержнем (например, отверткой) клемму батареи и стартера, подавая ток мимо реле. Если якорь стартера вращается, то однозначно требуется ремонт или замена реле.

Проверка якоря стартера

Проверка работоспособности якоря производится путем подачи напряжения напрямую на стартер, минуя реле. Подключение выполняется толстыми медными проводами к клеммам аккумулятора. Если якорь стартера вращается, то узел считается исправным. В противном случае требуется демонтаж устройства, его разборка и полная диагностика.

Диагностика щетки, обмотки и бендикса стартера

Тестирование щеточного узла производится путем подключения лампочкой, рассчитанной на рабочее напряжение 12 В. Один вывод лампы подключается к держателю щетки, а второй замыкается на кузов. Об исправности щетки свидетельствует включение лампы. В противном случае требуется снятие и разборка стартера.

Простейшим способом тестирования состояния обмотки является подключение бытовой лампы на 220 В с мощностью 75-100 Вт. Лампа подключается последовательно между обмоткой и внешним корпусом. Один провод фиксируется на корпусе стартера, а второй подключается к выводным проводам обмоток. Если спираль лампы начинает светиться, то это указывает на пробой. Возможна проверка состояния мультиметром, работающим в режиме омметра. При подключении к исправной обмотке значение сопротивления должно находиться в пределах 10 кОм.

Для проверки бендикса применяется способ кратковременного включения стартера на передаче и зажатом рабочем тормозе. Стартер запускается на очень малый промежуток времени — менее 1 секунды. Если автомобиль дернулся, то узел исправен. Если начинается пробуксовка, сопровождаемая звуком вращающегося якоря — то требуется снятие стартера и замена бендикса.

Как проверить, берет ли на себя стартер ток?

Под термином «стартер берет ток» подразумевается просадка напряжения при попытке старта, но вращение коленчатого вала происходит с низкой частотой вращения. Для проверки требуется подключить вольтметр к положительной клемме батареи и кузову автомобиля. Если при попытке запуском наблюдается падение напряжения до 10 В и ниже, то это указывает на проблемы со стартером или проводкой. Нормальным считается снижение напряжения до 11,5-12,0 В.

Каких правил эксплуатации стартера следует придерживаться, чтобы он прослужил дольше?

Владелец автомобиля может продлить срок жизни стартера при соблюдении условий:

  1. Содержать моторный отсек в сухости. Отсутствие влаги не позволит появится и развиваться очагам коррозии на проводах и узлах стартера.
  2. Следить за изоляцией на проводах и клеммах стартера. Поврежденная проводка приводит к потерям тока и работе электродвигателя с перегрузкой.
  3. На автомобилях с механической коробкой запускать двигатель с выжатым сцеплением, что снижает нагрузку. Особенно это касается запуска при низкой температуре воздуха.
  4. Избегать попадания на стартер моторного масла, топлива или охлаждающей жидкости.
  5. Запрещается непрерывная работа стартера более 10 секунд. Между попытками пуска должно пройти не менее 30 секунд, необходимых для охлаждения электродвигателя и корректной работы аккумуляторной батареи.
  6. Нельзя использовать стартер для перемещения автомобиля даже на малое расстояние.
  7. Избегать движения по глубоким лужам.
  8. Контролировать напряжение на клеммах АКБ.
  9. Не включать стартер на работающем моторе. На ряде автомобилей используется защитное реле, не позволяющее включить стартер при вращающемся коленчатом вале двигателя.

Выполнение рекомендаций позволяет довести срок службы стартера без ремонта до 120-150 тыс. км и более.

Фотогалерея

На фото показаны этапы ремонта и дефектовки безредукторного стартера, хорошо видна конструкция узлов.

Набор деталей стартера Конструкция держателя на четыре щетки Коллектор якоря Передняя часть якоря с направляющими для бендикса Коррозия вала Ржавчина внутри бендикса Пример расположения бендикса в рабочей точке Бендикс закрыт крышкой Втягивающее реле Крышка с реле и установленным бендиксом

Видео

Видеообзор особенностей ремонта стартера предоставлен каналом автора Andrei Chernobrovkin.

 Загрузка …

Как проверить реле стартера мультиметром?

В практике каждого владельца авто наверняка был момент, когда поворот ключа зажигания не приводил к желаемому результату – машина не завелась. Часто причиной возникшей проблемы становится электропроводка:

  • могла отсоединиться общая клемма;
  • разрядился аккумулятор;
  • возникла неисправность  контактной группы в замке зажигания;
  • неисправен стартер.

Последняя причина приводит в недоумение многих начинающих автомобилистов. Но чтобы решить проблему, мало понимать, что она есть, нужно знать, в чем именно она заключается. В этом вопросе отличным помощником станет мультиметр. Сегодня расскажем, как проверить реле стартера мультиметром.

Contents

  • 1 Стартер – принцип действия и частые причины отказа
    • 1.1 Почему реле называют втягивающим?
  • 2 Как проверить реле стартера мультиметром?
    • 2.1 Проверяем обмотки
    • 2.2 Вопрос — ответ

Стартер – принцип действия и частые причины отказа

Что такое стартер? По сути, он представляет собой двигатель постоянного тока.  При поступлении на него от АКБ напряжения 12 В, он начинает вращаться. Соединенный посредством ременной передачи с валом автомобильного двигателя, он передает вращение и на него. Именно такие процессы происходят каждый раз, когда водитель заводит машину.

Когда двигатель заведен, вне зависимости от того находится транспортное средство в движении или стоит, происходит обратный процесс: из двигателя постоянного тока стартер превращается в генератор. Двигатель, вращающий вал стартера, стимулирует выработку электрического тока напряжением от 12 до 14 В, заряжая аккумулятор.

Но стартер не может сработать сам по себе. Для управления им служит тяговое реле. Поэтому любая проверка стартера обязательно включает в себя и проверку тягового реле, поскольку именно оно «заведует» переводом стартера в режим генератора или двигателя.

Самыми уязвимыми элементами стартера являются:

  • втягивающее реле;
  • щетки генератора;
  • втулка и коллектор якоря;
  • бендикс;
  • демпферная пружина и вилка;
  • пятаки.

Основная причина их поломок заключается в том, что при запуске двигателя генератор испытывает предельные нагрузки, поскольку через его обмотки протекает ток величиной в сотни ампер.

Почему реле называют втягивающим?

Это название возникло благодаря особенностям движения якоря реле:

  • когда двигатель не работает, якорь реле подвергается воздействию пружины и поэтому выдвинут из корпуса;
  • при срабатывании ключа зажигания, на катушку реле подается электроэнергия, возникает магнитное поле;
  • оно действует на якорь с такой силой, что он преодолевает усилие пружины и перемещается внутрь корпуса («втягивается»).

Как проверить реле стартера мультиметром?

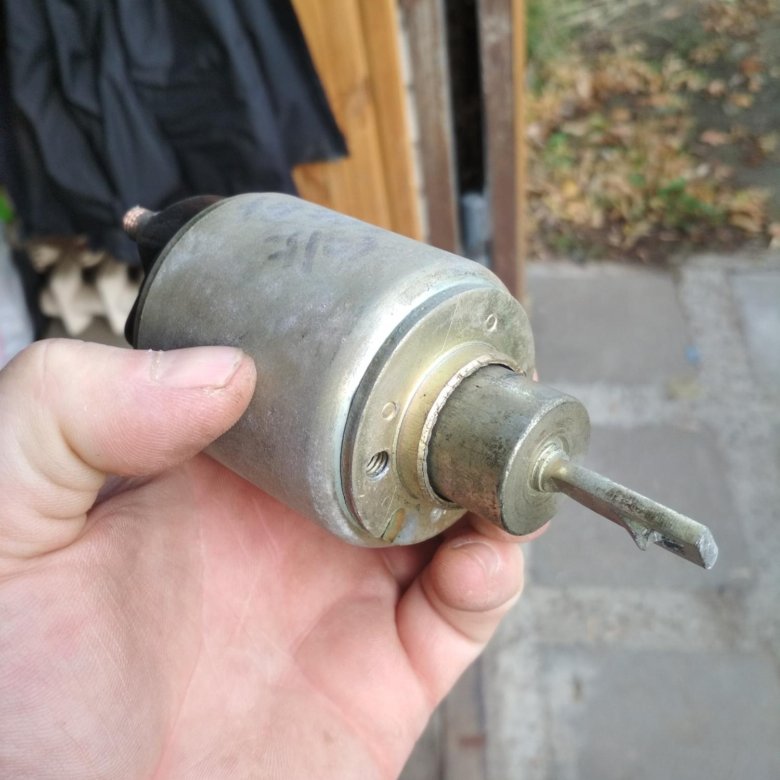

Втягивающее реле состоит из таких деталей как:

  • корпус;
  • якорь;
  • обмотки с электромагнитом;
  • два контакта;
  • пружина.
LT-Starter-V01-ru_B1.indd

До того как проверить втягивающее мультиметром, его нужно снять со стартера. При снятии настоятельно рекомендуется отметить расположение якоря по отношению к корпусу. Это очень важно, так как иногда место крепления с бендиксом может иметь нестандартную форму. Повернутое другой стороной при обратной сборке реле может вызвать проблемы в работе. Если винты, соединяющие реле со стартером не проворачиваются, по их головкам можно постучать молотком.

Когда нужно обратить внимание на не реле:

  • если двигатель заводится не сразу, а только после нескольких поворотов ключа зажигания;
  • когда после запуска двигателя слышится характерное жужжание.

Основными причинами поломки реле могут быть:

  • износ, выгорание и загрязнение контактных пластин;
  • обрыв или короткое замыкание катушек на корпус;
  • деформация возвращающей пружины;
  • межвитковое замыкание в одной или обеих обмотках.

Первые две причины можно диагностировать с помощью мультиметра, позволяющего провести прозвонку силовых контактов, а также удерживающей и втягивающей обмотки.

Проверяем обмотки

Втягивающую обмотку следует проверять так:

  1. Мультиметр переводят в режим прозвонки.
  2. Один из щупов подключают к клемме, идущей от замка зажигания.
  3. Второй щуп присоединяют к креплению провода электродвигателя стартера.
  4. Если слышен зуммер — обрывов проводки нет, она целая.

Удерживающую обмотку тестируют следующим образом:

  1. Тестер ставят на режим прозвонки.
  2. Один из щупов оставляют на  клемме замка зажигания.
  3. Вторым щупом нужно коснуться корпуса.
  4. Если слышен сигнал прибора – обмотка цела, если же нет – имеется обрыв.

Силовые болты проверяют в следующем порядке:

  1. Прибор настроен так же на режим прозвонки.
  2. Якорь вставляют в реле.
  3. Один из щупов соединяют с одним силовым болтом, второй – со вторым.
  4. Далее на якорь нажимают так, что подвижные контакты, расположенные в корпусе,  соединились.
  5. Если слышен зуммер тестера – силовые болты замкнуты подвижной пластиной, если звука нет – контакт отсутствует.

В случае, когда вместо писка на экране мультиметра возникли цифры, в местах контакта пластины есть большое сопротивление. Возможно, имеются механические повреждения или нагар. В такой ситуации без разборки устройства не обойтись.

Если все цепи оказались рабочими, а втягивающее реле так и не работает, значит, причины в другом. Если, к примеру, произошло межвитковое замыкание в катушках, деталь отремонтировать нельзя. Придется ее менять.

Таким образом, мультиметр позволяет довольно точно определить наиболее частые неисправности втягивающего реле, что позволяет своевременно принять решение о возможности ремонта детали, либо ее замене.

Вопрос — ответ

Вопрос: Можно ли проверить стартер на работоспособность мультиметром, не снимая его с места?

Имя: Кирилл

Ответ: Можно. Прибор ставят в режим замера постоянного напряжения. На положительную клемму втягивающего реле (большой болт на стартере, к которому идет толстый провод от аккумулятора) надевают крокодильчик (щуп красного цвета). Черный щуп мультиметра соединяют с массой автомобиля. Далее нужно, чтобы помощник повернул ключ зажигания. На дисплее мультиметра должна возникнуть число 12 В, а стартер начнет издавать щелчки.



Вопрос: Может ли недостаточно заряженный аккумулятор стать причиной несрабатывания стартера?

Имя: Никита

Ответ: Да, может. Поэтому стоит сразу проверить заряд АКБ мультиметром.



Вопрос: Во время пуска стартера тускнеют лампочки, получающие питание от бортовой сети машины. Что это значит?

Имя: Радик

Ответ: Проверьте тестером падения напряжения батареи в этот момент. Если оно падает до 9,5 – 10 В, возможно стартер берет на себя много пускового тока. Значит, его нужно проверить на выработку втулок. Из-за нее якорь, вращаясь, начинает задевать статор, что приводит к перегреву элементов и влечет риск межвиткового замыкания.



Вопрос: При нормальном заряде АКБ, проверенном мультиметром, бендикс почти не двигается. В чем проблема?

Имя: Альберт

Ответ: Проблема может заключаться с неисправности якоря. Тогда нужно вынуть якорь стартера из корпуса и проверить его. Для этого нужно измерить сопротивление между обмотками и корпусом ротора. Если прибор показывает от нуля до двух Ом, значит есть межвитковое замыкание и якорь, скорее всего, нужно будет менять. Если же показание равно нескольким миллионам Ом, то деталь исправна.



Реле стартера: описание,назначение,устройство,ремонт,фото,видео

Nevada 1976Реле стартера: описание,назначение,устройство,ремонт,фото,видео 0 Comment

Содержание статьи

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

ЧТО ТАКОЕ  РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

  • перераспределяет энергию между стартером и электромагнитным реле;
  • подаёт шестерни бендикса;
  • синхронизирует узлы стартера,
  • возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.Также данный узел убирает бендикс от маховика.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

  • Электрический мотор постоянного тока;
  • Бендикс;
  • Втягивающее реле стартера.

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль.

Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

  • Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
  • Синхронизация работы всех узлов при запуске двигателя;
  • Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
  • Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

ДИАГНОСТИКА И РЕМОНТ

ПРОВЕРЯЕМ СИСТЕМУ

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Внимание!Если при этом слышны характерные щелчки, значит, со стартёром всё в порядке, а вот реле вышло из строя.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

Внимание!Во время проверки соблюдайте крайнюю внимательность. Механизм вращается с высокой скоростью. Если не будете осторожны, то можете получить травму.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

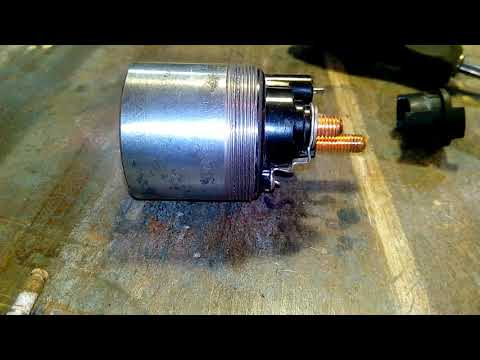

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

  • перегорание катушки,
  • механические повреждения,
  • естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

  • После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
  • При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
  • Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

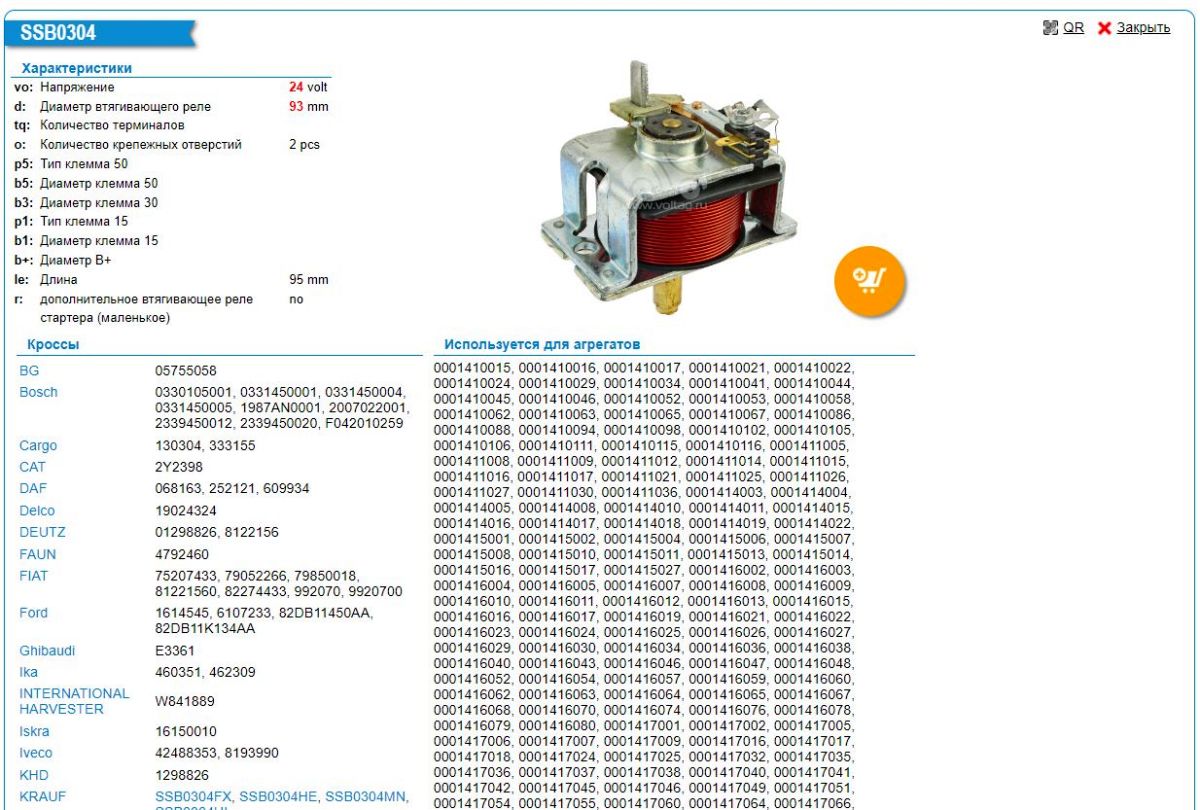

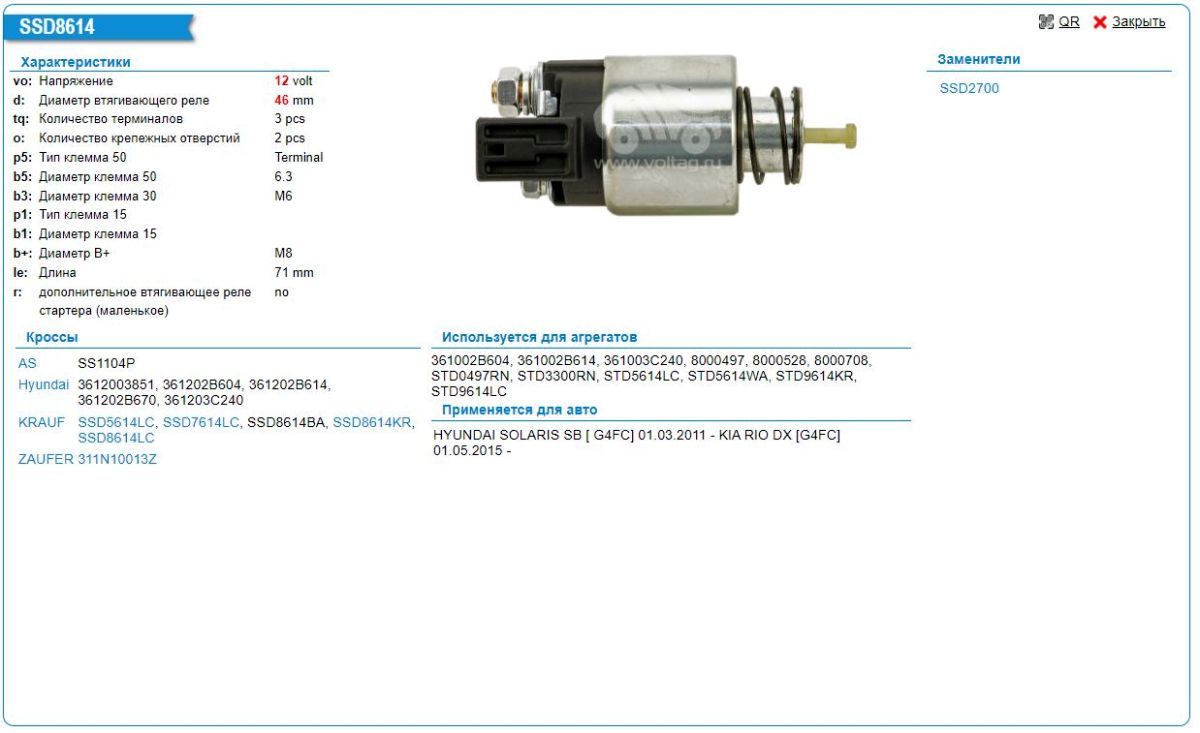

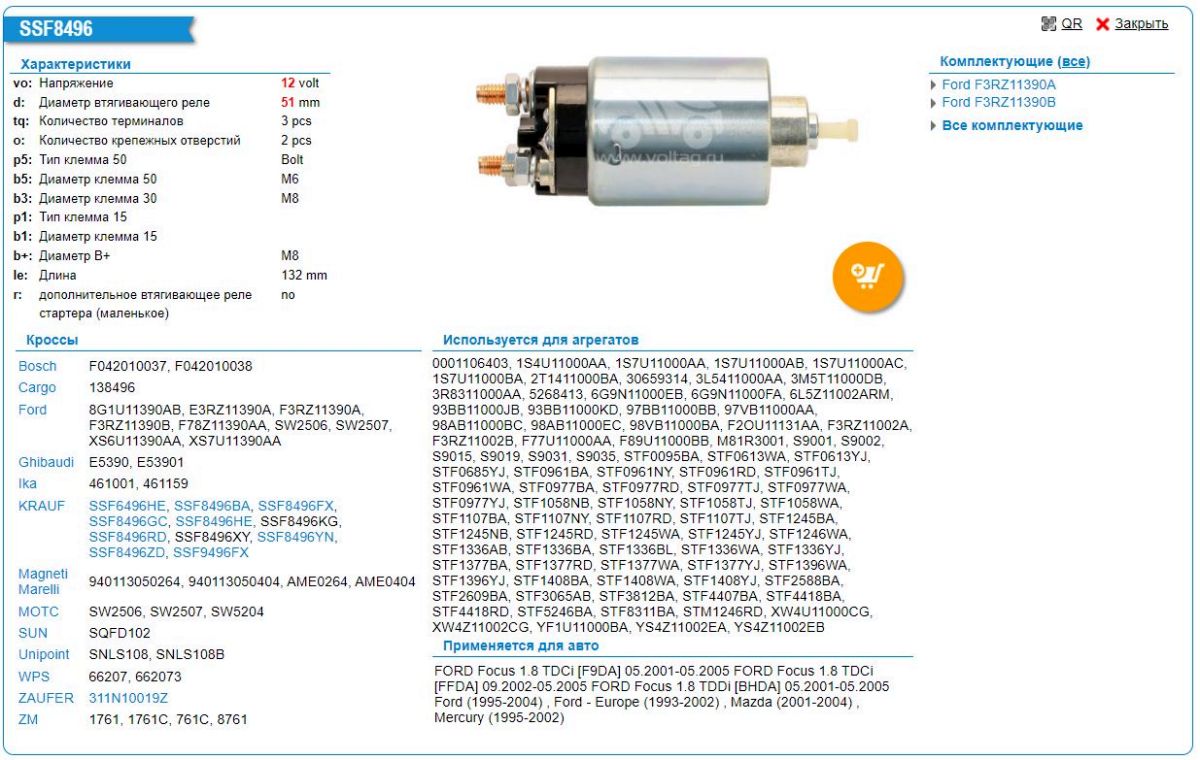

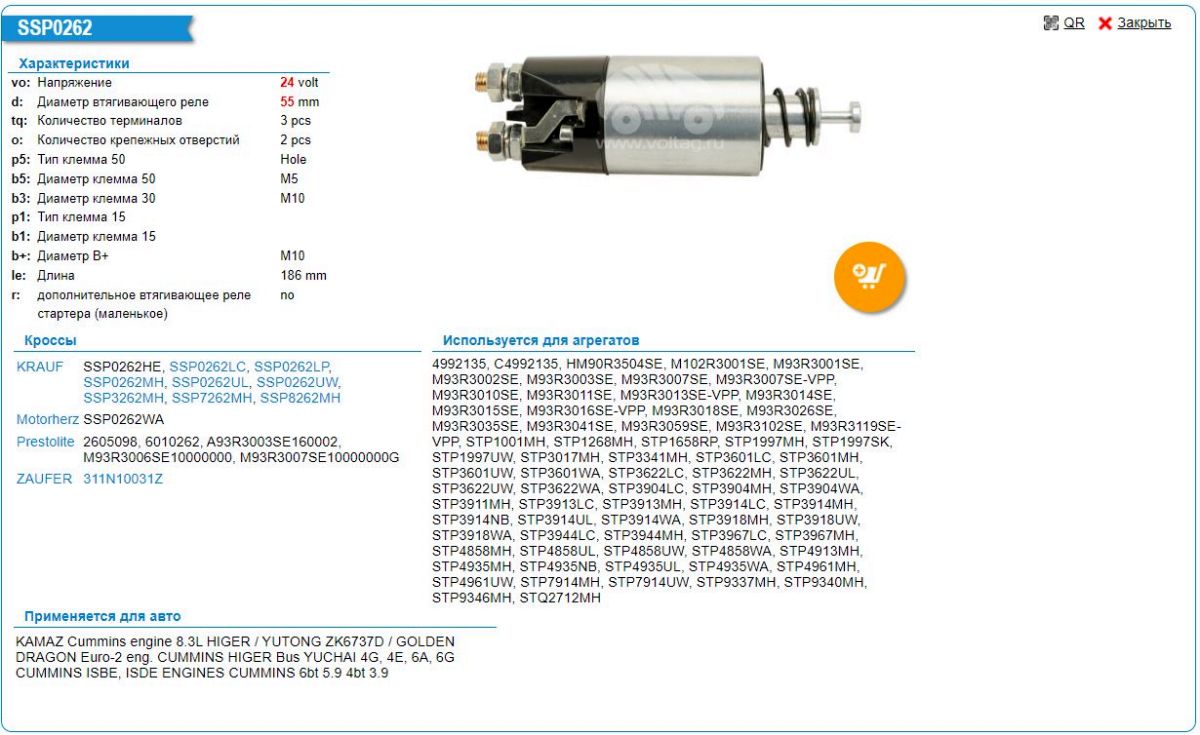

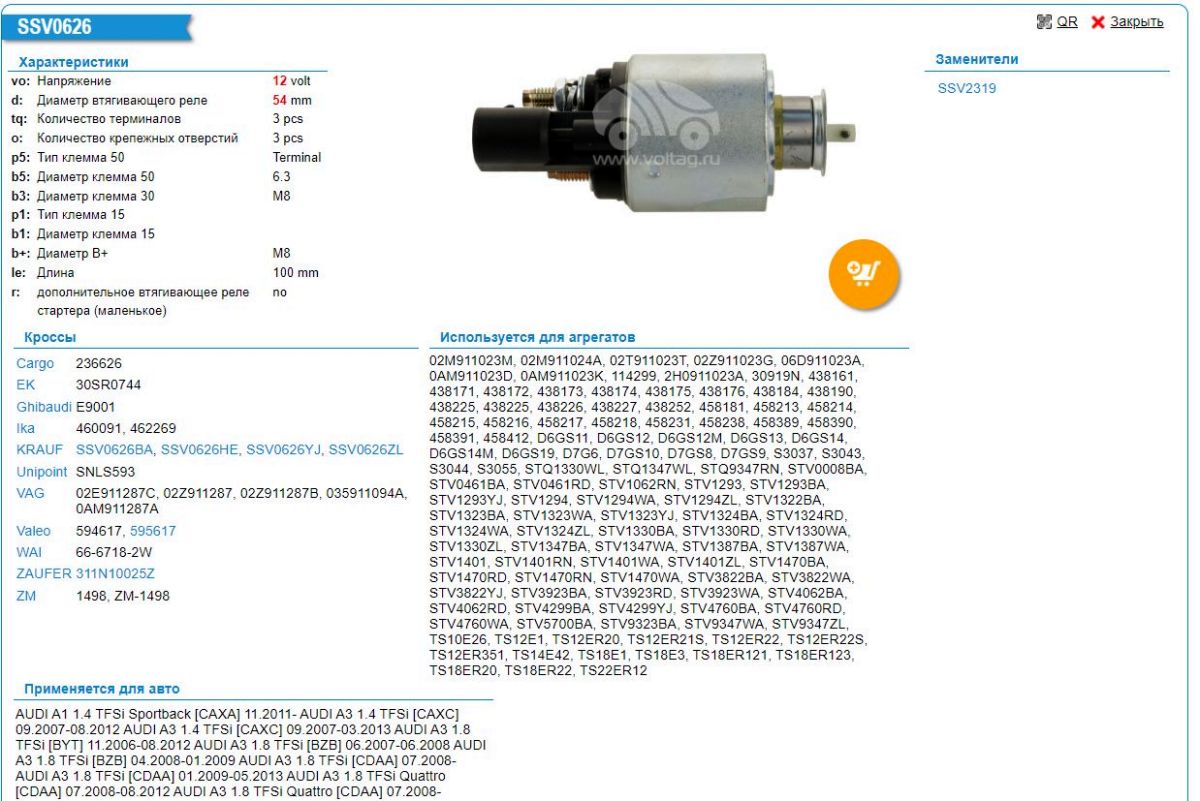

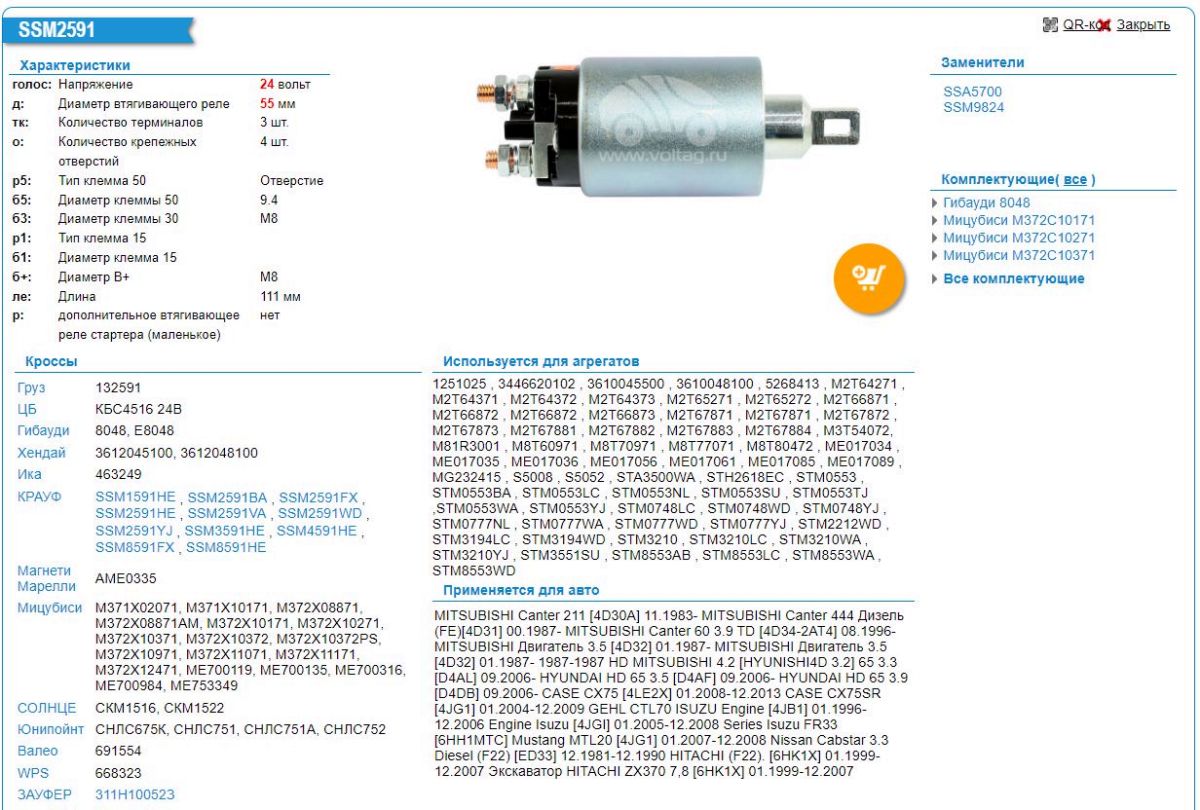

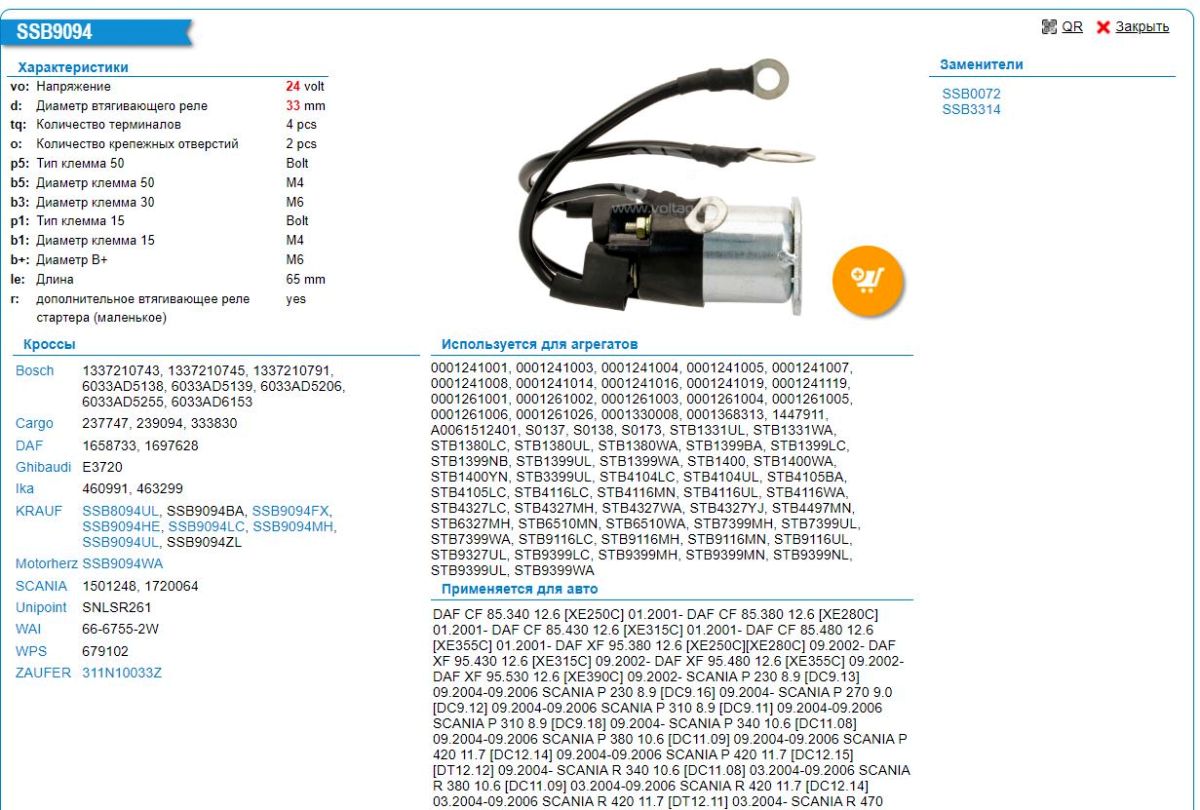

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

  • Ваз 2109,
  • Ваз 2106,
  • Ваз 2110.

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники.

Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

  • Отключите питание от аккумуляторной батареи.
  • Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.
  • Открутите гайку щёточного узла.
  • Снимите контакт с болта.
  • Открутите стяжные винты. Именно они соединяют реле с массой авто.
  • Открутите торцы гаек.
  • Разделите устройство напополам.
  • Осуществите замену сердечника.
  • Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов — проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
Датчик расхода воздуха: принцип работы,виды,неисправности,фото
Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Как проверить соленоид стартера (Пошаговое руководство)

Если ваш автомобиль столкнулся с проблемами запуска , вы хотели бы разобраться в этом как можно скорее.

Первое, что вам нужно проверить, это соленоид стартера .
И если вам интересно как проверить соленоид стартера , вам повезло!

В этой статье будут освещены четыре простых шага по тестированию соленоида стартера . Мы даже пойдем дальше, охватив некоторые распространенные Часто задаваемые вопросы о том, как проверить соленоид стартера .

Эта статья содержит
  • Как проверить соленоид стартера (шаг за шагом)
    • Шаг 1. Найдите соленоид стартера
    • Шаг 2. Проведите тест щелчка и проверьте аккумулятор
    • Шаг #3: Проверьте ток от соленоида
    • Шаг #4: Измерьте падение напряжения от соленоида
  • 4 Часто задаваемые вопросы о том, как проверить соленоид стартера
    • Что такое соленоид стартера и как он работает?
    • Почему мой соленоид стартера неисправен?
    • Каковы признаки неисправности соленоида стартера?
    • Как легко заменить соленоид стартера?

Начнем.

Как проверить соленоид стартера (шаг за шагом)

Проверка соленоида стартера — несложный процесс. Он включает в себя те же шаги, которые вы выполняете при проверке реле стартера или даже соленоида стартера вашей газонокосилки.

Чтобы начать работу, вам необходимо выполнить следующие простые шаги :

  • Шаг № 1: Найдите соленоид стартера
  • Шаг № 2: Проведите тест щелчка и проверьте аккумулятор ток от соленоида
  • Шаг № 4: Измерьте падение напряжения от соленоида

Вот некоторые инструменты , которые вам понадобятся для работы:

  • Набор из гаечных ключей и случае вам нужно будет переместить компоненты)
  • Вольтметр или цифровой мультиметр
  • Небольшая перемычка

Также идеально иметь кого-то, кто поможет вам повернуть ключ зажигания или нажать кнопку пуска во время выполнения тестов.

Теперь давайте посмотрим, как можно проверить соленоид стартера :

Шаг № 1: Найдите соленоид стартера

Для начала найдите соленоид стартера , выполнив следующие простые шаги:

Откройте капот автомобиля

Соленоид стартера автомобиля находится в моторном отсеке автомобиля. Чтобы получить к нему доступ, потяните ручку открывания капота возле двери водителя. Когда закончите, откройте капот, отпустив предохранительную защелку в передней части автомобиля.

Find The Starter

Положительный кабель аккумуляторной батареи вашего автомобиля подключается непосредственно к стартеру. Итак, простой способ найти автомобильный стартер — определить плюсовую клемму 9 .0004 аккумулятора, а затем следует за положительным кабелем аккумулятора .

Идентификация соленоида стартера

После того, как вы нашли стартер, теперь вы можете легко найти соленоид стартера . Это меньший цилиндр, прикрепленный к верхней или боковой части стартера.

Соленоид стартера имеет три точки подключения — две из этих точек предназначены для входных и выходных клемм соленоида , а другая точка — для клеммы 9 цепи управления .0004 .

Входная клемма стартера несет провод, который соединяет соленоид стартера с автомобильным аккумулятором. Между тем, выходная клемма стартера несет толстый провод, который питает стартер.

Итак, теперь, когда вы нашли соленоид стартера, вы можете провести тест на щелчок.

Шаг № 2. Проведите тест на щелчок и проверьте аккумулятор

После обнаружения соленоида стартера проведите тест на щелчок , чтобы убедиться, что соленоид работает правильно.

Вот как:

Наблюдайте за щелчком, когда кто-то включает зажигание

Позвольте кому-нибудь включить стартер , пока вы стоите рядом с двигателем. Когда соленоид стартера сработает, вы должны услышать щелкающий звук .

Если вы слышите щелчок, но стартер не вращается, возможно, соленоид срабатывает, но не получает достаточного заряда батареи.

Если нет звука, вероятно, неисправен соленоид стартера или у вас может быть разрядился автомобильный аккумулятор . В этом случае вы можете проверить аккумулятор, чтобы убедиться, что он действительно является причиной проблемы со стартером.

Вот как можно проверить автомобильный аккумулятор:

Проверка аккумулятора

Если стартер не включается при включении ключа зажигания, попробуйте проверить напряжение аккумулятора с помощью вольтметра . Вот как:

  • Подсоедините положительный (красный) провод вольтметра к положительной клемме 9 аккумулятора .0004 .
  • Затем подсоедините отрицательный (черный) провод вольтметра к отрицательной клемме аккумулятора .
  • Перед запуском двигателя проверьте показания вольтметра — напряжение аккумуляторной батареи должно быть около 12 вольт . Если показания ниже 12 В или вообще отсутствуют показания, возможно, ваша батарея слишком разряжена или разряжена.

Если напряжение вашей батареи в норме, но соленоид издает слабый щелчок, попробуйте проверка сопротивления току в цепи управления . Вот как это можно сделать:

Шаг № 3: Проверьте ток от соленоида

Когда соленоид стартера издает слабый щелчок , неисправность может быть в цепи управления или в соленоиде .

Чтобы определить причину проблемы со стартером, начните с проверки текущего сопротивления в цепи управления .

Вот как:

Проверка сопротивления току с помощью перемычки

Тонкий провод, подключенный к соленоиду, называемый соединением замка зажигания, помогает замкнуть цепь управления. Это соединение имеет ток только тогда, когда вы включаете ключ зажигания или нажимаете кнопку запуска.

Простым способом проверки сопротивления в этой цепи управления является использование соединительного кабеля для замыкания цепи. Вот как вы можете это сделать:

  • Подсоедините соединительный кабель между клеммой цепи управления (провод цепи зажигания) и клеммой входного соленоида .
  • Обратите внимание на устойчивый щелчок соленоида стартера. Если с вашими соединениями все в порядке, но вы не слышите щелчков, соленоид стартера может быть неисправен.

Вы также можете использовать контрольную лампу , чтобы проверить, действительно ли соленоид стартера является причиной вашей проблемы со стартером. Вот как:

Проверка сопротивления току с помощью контрольной лампы

Чтобы проверить сопротивление току с помощью контрольной лампы , выполните следующие действия:

  • Подключите красный провод контрольной лампы к Входной электромагнитный терминал .
  • Затем заземлите черный провод от контрольной лампы на любую голую металлическую поверхность кузова вашего автомобиля. Вы также можете использовать отрицательную клемму 9 .0004 аккумулятора в качестве точки заземления.
  • Теперь, наблюдайте за лампочкой — если она загорается, то соленоид стартера получает питание от аккумулятора.
  • Затем проверьте, правильно ли передает мощность соленоид стартера. Для этого переместите красный провод контрольной лампы на клемму выходного соленоида . Тем не менее, держите черный свинец заземленным .
  • Пусть кто-нибудь включить ключ зажигания или нажать кнопку стартера. Обратите внимание на индикатор — если он не загорается, соленоид, скорее всего, не передает питание и может нуждаться в замене. Однако, если свет включается, но нет щелчка или включения стартера, проблема связана со стартером автомобиля. Чтобы решить эту проблему, вам необходимо приобрести стартер на замену .

Если контрольная лампа загорается , но вы слышите слабый щелчок , вам может потребоваться измерение 0003 падение напряжения на соленоиде стартера. Вот как:

Шаг № 4: Измерьте падение напряжения на соленоиде

Если вы слышите слабый щелчок при включении ключа зажигания, соленоид стартера может потреблять недостаточно энергии от аккумулятора. В этом случае следует проверить падение напряжения на соленоиде стартера.

Чтобы проверить это, установите мультиметр на 15 или 20 Вольт по шкале напряжения постоянного тока . Оттуда, вот шаги, которые вы могли бы выполнить:

  • Начните с измерения падения напряжения на аккумуляторе . Это определит величину напряжения, потребляемого соленоидом стартера при его включении. Для этого подключите положительный провод (красный) мультиметра к положительной клемме аккумуляторной батареи.
  • Затем подключите отрицательный провод (черный) мультиметра к отрицательной клемме аккумулятора.
  • Обратите внимание на показания мультиметра — ваш автомобильный аккумулятор должен выдавать примерно 12 Вольт , когда от него ничего не потребляет.
  • Удерживая мультиметр, позвольте кому-нибудь включить зажигание или нажать кнопку стартера. Если у вашей батареи нет проблем, показание напряжения должно упасть с 12 вольт примерно на полвольта (0,5 вольта).
  • Далее измерьте падение напряжения с соленоида . Для этого подсоедините положительный провод мультиметра к выходной клемме соленоида . Оттуда поместите отрицательный провод мультиметра на входную клемму соленоида .
  • Наконец, позвольте кому-нибудь включить зажигание , пока вы наблюдаете за показаниями падения напряжения . Показание должно соответствовать измеренному вами падению напряжения на аккумуляторе (около 0,5 В). Если падение напряжения совпадает, то проблема со стартером, скорее всего, вызвана стартером автомобиля, а не соленоидом.

Если падение напряжения меньше полвольта, то у вас неисправен соленоид . Если напряжение падает слишком сильно, может быть неисправно электрическое соединение .

4 Часто задаваемые вопросы о тестировании соленоида стартера

Вот некоторые часто задаваемых вопросов по тестированию соленоида стартера :

1. Что такое соленоид стартера и как он работает?

Соленоид стартера представляет собой электрическое устройство , которое работает как электрический реле особого типа. Он является частью цепи стартера и помогает передавать электрический ток от аккумуляторной батареи к стартеру.

Это устройство также работает с шестерней. Когда вы поворачиваете ключ зажигания или нажимаете кнопку стартера, соленоид стартера сдвигает ведущую шестерню стартера, зацепляя ее с маховиком или гибкой пластиной двигателя.

Но когда ваш соленоид стартера выходит из строя, шестерня стартера может не сцепляться должным образом или стартер не получает достаточной мощности. И когда у вас нет надлежащего включения стартера, это может привести к повреждению ведущей шестерни или других важных компонентов двигателя.

2. Почему мой соленоид стартера неисправен?

Вот некоторые возможные причины неисправности соленоида стартера:

Разряженная батарея, ослабленный кабель батареи или коррозия клеммы батареи

Независимо от того, имеете ли вы дело с соленоидом стартера трактора или маленькой газонокосилки, вам понадобится электрическая мощность . Таким образом, если у вас есть разряженная батарея , отсоединенный кабель батареи или коррозия клеммы батареи , скорее всего, у вас неисправный соленоид.

Неисправность проводки

Неисправные соединения в цепи управления или стартера могут привести к протеканию через соленоид сильного электрического тока. Это может вызвать чрезмерное нагревание, которое в конечном итоге приведет к сварке важных деталей и оставит вас с неисправным соленоидом стартера.

Изношенная проводка

Если у вас изношенная проводка , это может привести к недостаточной подаче тока на соленоид стартера. Это может привести к неисправному соленоиду или стартеру.

Утечки масла

Если в вашем автомобиле протекает масло, часть этого масла может попасть в соленоид стартера и вызвать коррозию его важных компонентов, в результате чего соленоид стартера выйдет из строя.

3. Каковы признаки неисправности соленоида стартера?

Если вы подозреваете, что у вас неисправен соленоид стартера, обратите внимание на несколько признаков. Большинство из них будут похожи на признаки неисправного реле стартера.

Вот главных предупреждающих знака вы можете найти:

Двигатель не запускается

Когда у вас плохой соленоид стартера, стартер не будет работать. Это означает, что двигатель не запустится , когда вы включаете переключатель стартера или нажимаете кнопку запуска.

Однако, если на вашем автомобиле установлена ​​автоматическая коробка передач, двигатель может иногда не запускаться из-за аварийного выключателя нейтрального положения.

Основная функция защитного выключателя нейтрали состоит в том, чтобы ваш автомобиль мог завестись только тогда, когда коробка передач находится в положении парковки или нейтральной передачи. Итак, если ваш двигатель не запускается, начните с того, что убедитесь, что ваша коробка передач не включена.

Нет щелчков при запуске двигателя

Щелчки , которые вы слышите при включении зажигания, исходят либо от соленоида стартера, либо от реле стартера. Итак, если вы ничего не слышите при запуске автомобиля, возможно, вы имеете дело с неисправным соленоидом стартера или неисправным реле стартера.

4. Как легко заменить соленоид стартера?

Когда соленоид стартера начинает выходить из строя, обычно требуется его замена. Для этой процедуры требуется специальное оборудование, поэтому не стоит пытаться сделать ее самостоятельно.

В идеале вам следует нанять мобильного механика , который приедет к вам домой , так как вы, скорее всего, не сможете водить машину.

При поиске механика всегда убедитесь, что он:

  • Сертифицирован ASE
  • Предоставляет сервисную гарантию на все свои ремонтные работы
  • Использует высококачественные запасные части и инструменты

Вы были бы рады знать, что RepairSmith дает вам простой способ найти такие высококвалифицированный механик !

RepairSmith — это удобное и доступное решение по ремонту и техническому обслуживанию автомобилей, в котором работают специалисты , сертифицированные ASE .

С помощью RepairSmith:

  • Сертифицированные ASE механики приедут и помогут вам с ремонтом стартера прямо на подъездной дорожке — вам не нужно везти автомобиль в автомастерскую.
  • Гарантия на все ремонтные работы составляет 12 месяцев или 12 000 миль.
  • Доступные цены без скрытых затрат.
  • Используются только качественные запасные части и инструменты.
  • Вы можете легко заказать ремонт онлайн по гарантированным ценам.
  • RepairSmith предлагает свои услуги семь дней в неделю.

Хотите узнать, сколько будет стоить замена соленоида стартера с помощью RepairSmith?
Просто заполните эту онлайн-форму , чтобы получить бесплатное предложение.

Заключение

Проверка соленоида стартера может легко помочь вам диагностировать проблемы с запуском вашего автомобиля . И как только вы выясните проблему, вам, вероятно, потребуется замена соленоида стартера или любого другого неисправного компонента.

А если вам интересно, к кому обратиться по поводу ремонта стартера, попробуйте RepairSmith ! Они отправят вам сертифицированного техника ASE , который решит проблемы с запуском вашего автомобиля прямо на вашей подъездной дорожке !

Как проверить соленоид стартера — Полное руководство — Rx Mechanic

Понимание того, как проверить соленоид стартера, поможет вам преодолеть беспокойство о правильном функционировании компонента, особенно когда автомобиль не заводится.

Электромагнитный клапан стартера автомобиля является важнейшим компонентом, играющим жизненно важную роль в запуске двигателя и обеспечении его эффективной работы. Компонент расположен в моторном отсеке автомобиля рядом со стартером.

Итак, если ваш автомобиль внезапно не заводится, и вам интересно, что может быть не так, обязательно проверьте соленоид, среди других компонентов.

В этой статье представлено пошаговое руководство, которое поможет вам пройти этот процесс. Вы узнаете, проблема в соленоиде или нет, прочитав эту статью.

Как проверить соленоид Пошаговое руководство

Во-первых, вам нужен партнер, который поможет вам проверить соленоид вашего автомобиля. Напарник поможет вам задействовать транспортное средство во время проверки. Также вам понадобится мультиметр, особенно при проверке напряжения на соленоиде.

Обратите внимание, что вам необходимо носить защитные материалы, такие как очки и перчатки, чтобы избежать неожиданных результатов. Я забыл сказать, что вам также нужен набор соединительных кабелей? Однако это необязательно. Теперь приступим к работе.

Найдите соленоид стартера

Расположение соленоида стартера вашего автомобиля иногда зависит от марки и модели автомобиля. Бренды некоторых производителей имеют компонент в определенной области моторного отсека. Однако это общий подход к идентификации соленоида.

Сначала откройте капот автомобиля, чтобы получить доступ к двигателю. Соленоид и стартер расположены в моторном отсеке. Стартер представляет собой большой цилиндр, на котором есть еще один меньший цилиндр.

Меньший цилиндр имеет две клеммы, выступающие из конца. На самом деле это соленоид. Как только вы его найдете, переходите к следующему этапу.

Выполните звуковой тест «щелчок»

Помните, где я говорил выше, что вам нужен помощник? Теперь самое время привлечь вашего помощника (вероятно, хорошего друга). Попросите вашего помощника сесть в машину и запустить двигатель. Между тем, вам нужно сохранять спокойствие рядом с соленоидом, чтобы услышать звук «щелчка».

Во время прослушивания звука держитесь подальше от двигателя. Кроме того, убедитесь, что вы носите защитные материалы во время проверки соленоида.

Теперь пусть ваш помощник заведет машину; затем внимательно слушайте, чтобы получить звук. Если звук получается громким и сильным, это означает, что соленоид работает и имеет хорошую выходную мощность.

С другой стороны, если звук немного тихий или повторяющийся, соленоиду, скорее всего, не хватает мощности. Между тем, если вы не слышите никаких звуков, скорее всего, у вас неисправен соленоид.

Этот подход также может быть полезен для тележки для гольфа, потому что симптомы неисправного соленоида на тележке для гольфа очень похожи на симптомы других транспортных средств.

Включите проверку мультиметра

В большинстве случаев рекомендуется пойти дальше и выполнить проверку соленоида мультиметром, даже после того, как вы услышите громкий щелчок. Это поможет вам установить уровень напряжения соленоида.

Чтобы выполнить этот тест, убедитесь, что у вас есть работающий мультиметр. Затем подключите положительный провод мультиметра (в большинстве случаев красный провод) к положительному выводу соленоида. Эта клемма подключается к стартеру.

После этого подключите отрицательную клемму мультиметра (в большинстве случаев черный провод) к клемме, которая выступает от аккумулятора автомобиля.

Теперь попросите вашего помощника запустить двигатель, пока вы находитесь на расстоянии от двигателя. Как только ваш помощник включит зажигание, ожидается, что мультиметр покажет падение уровня напряжения.

Диапазон должен быть около 0,5 В; поэтому, если напряжение не падает или показывает что-либо меньше или больше 0,5 В, у вас, скорее всего, неисправный соленоид. Между тем, для тех, кто спрашивает, как проверить соленоид без мультиметра, вам рекомендуется первый подход.

Часто задаваемые вопросы

В: Почему не работает соленоид?

Соленоид может не работать по нескольким причинам, включая несоответствующее напряжение, электрический скачок, контакт с жидкостью и т. д. Соленоид отвечает за преобразование электрической энергии в полезную механическую работу.

Поскольку соленоид имеет дело с электричеством, любые незначительные изменения напряжения до недопустимого уровня приведут к перегоранию или выходу из строя катушки. С другой стороны, неожиданный всплеск или всплеск электричества также может повлиять на катушку и привести к неспособности соленоида работать.

Наконец, вода может привести к нескольким повреждениям внутри автомобиля, и соленоид не свободен от этой реальности. Вода и другие жидкости могут повредить катушку и привести к ее выходу из строя. Старайтесь обращать внимание на симптомы неисправного соленоида в трансмиссии, чтобы быстро устранить проблему.

В: Как проверить, работает ли соленоид?

Проверить, работает ли соленоид, довольно просто. Итак, если ваш автомобиль не заводится и вы подозреваете, что соленоид вашего автомобиля не работает, не спешите делать выводы. Сначала проверьте, связана ли проблема с соленоидом или другим компонентом автомобиля.

Выполните эту процедуру, чтобы проверить, работает ли соленоид вашего автомобиля. Между тем, для идеальной проверки вам понадобится мультиметр, соединительные кабели, защитные перчатки и очки. Эта информация также полезна для тех, кто интересуется, как протестировать 4-портовый соленоид.

Во-первых, найдите соленоид на стартере; Вам нужно открыть капот и найти стартер в двигателе. Стартер представляет собой большой цилиндр, на котором расположен меньший цилиндр (это соленоид).

Определив соленоид, попросите друга завести машину, пока вы слушаете щелкающий звук соленоида. Убедитесь, что находитесь на расстоянии от двигателя.

Как только ваш друг заведет машину и вы услышите громкий щелчок, это означает, что соленоид работает. Вы также можете узнать, как проверить соленоид с батареей в качестве альтернативы ради эксперимента.

В: Как починить соленоид?

Если с соленоидом вашего автомобиля возникла проблема, попробуйте устранить ее, чтобы восстановить ее вместо того, чтобы бежать покупать новый соленоид для замены. Итак, следуйте этой процедуре, чтобы починить соленоид вашего автомобиля.

Снять стартер

Во-первых, правильно припаркуйте автомобиль, включив аварийный тормоз или нейтраль. Затем откройте капот и отсоедините отрицательную клемму аккумулятора.

После этого возьмите домкрат, чтобы поднять автомобиль, и установите две подставки под раму рядом с каждым колесом. Затем снимите стартер, следуя процедуре, описанной в руководстве производителя вашего автомобиля.

Снимите главный провод стартера.

Заберитесь под автомобиль и вытащите основной провод стартера, а также два-три провода зажигания сзади соленоида.

Снимите болты крепления стартера.

Затем снимите болты, удерживающие стартер на месте, с помощью подходящего гнезда. Затем снимите стартер, поворачивая и поворачивая его, пока он не выйдет из монтажного положения. После этого поместите стартер в тиски и аккуратно зажмите корпус.

Теперь снимите провод, соединяющий соленоид со стартером. Обязательно используйте хорошую отвертку, чтобы снять опорную пластину соленоида.

Вытяните круглый поршень.

Найдите круглый поршень; это довольно мало. Затем вытащите его и держите маленький шарик и пружину в надежном месте. Кроме того, обратите внимание на то, как шарик и пружина прилегают к поршню, чтобы вы могли зафиксировать их соответствующим образом. Затем снимите шпильки, удерживающие медь, и снимите старую медь.

Установите новый медный элемент

Теперь установите новый медный элемент на место и закрепите двумя шпильками; затем затяните их должным образом. После этого достаньте шарик и пружину; затем загрузите их на место в поршень. После этого вставьте поршень в соленоид стартера.

Замените пластины на соленоиде и снова соедините все.

Установите пластины на соленоид. Если на них были болты, убедитесь, что они закреплены правильно. После этого закрепите все остальное в порядке, обратном тому, как вы их сняли; от провода стартера к проводу зажигания и т. д.

Теперь снимите домкрат. После этого можно максимально завести автомобиль и убедиться в хорошем контакте соленоида.

В: Как обойти соленоид?

Выяснить, связана ли неисправность с соленоидом или стартером вашего автомобиля, довольно сложно, если ваш автомобиль не заводится. Итак, чтобы выяснить, является ли проблема соленоидом, обойдите соленоид. Следующая процедура поможет вам обойти соленоид вашего автомобиля:

Найдите стартер автомобиля

Стартер расположен вокруг нижней части двигателя со стороны водителя, примерно на половине двигателя. Стартер имеет длину около 8 дюймов и трубчатую конструкцию. Кроме того, соленоид прикреплен к стартеру сбоку, имея два провода на каждом конце.

Найдите 2 металлических контакта за соленоидом.

Посмотрите на заднюю часть соленоида стартера, чтобы найти 2 металлических контакта. Один из металлических контактов имеет пусковой провод, который идет в моторный отсек и соединяется с замком зажигания автомобиля.

Другой металлический контакт имеет провод, который подключается к стартеру, который является генератором или перемычкой.

Возьмите изолированную отвертку и поместите лезвие на металлические контакты.

Возьмите изолированную отвертку с металлическим лезвием, расположенным поперек металлических контактов. Это поможет обойти соленоид и создать соединение между замком зажигания и соленоидом стартера.

Попросите кого-нибудь помочь вам включить зажигание.

В этот момент попросите друга или кого-либо из присутствующих помочь вам повернуть ключ зажигания автомобиля в положение запуска. Не ждите, что двигатель запустится (помните, вы только что обошли соленоид).

Однако прислушивайтесь к гудящему звуку, постоянно исходящему от стартера автомобиля. Когда вы слышите это, это означает, что подшипники в стартере в порядке, а соленоид неисправен.

С другой стороны, если стартер издает прерывистый звук или вообще не запускается, это означает, что стартер неисправен.

В: Каково сопротивление соленоида?

Использование мультиметра для проверки сопротивления соленоида может многое сказать о соленоиде, независимо от того, имеет ли он обрыв цепи, короткое замыкание или частичное замыкание.

Сопротивление соленоида в идеальных условиях должно быть около 0-100 Ом или около того. Например, соленоид, сопротивление которого составляет около 10 Ом при 20 градусах по Цельсию, будет иметь сопротивление 9,2 Ом при 0 градусах по Цельсию.

Между тем, соленоид при температуре 80 градусов по Цельсию будет иметь сопротивление 12,4 Ом. Очень важно понимать, что иметь сопротивление в диапазоне кОм нехорошо. Кроме того, если показания соленоида составляют всего 1-2 Ом, у вас, вероятно, короткое замыкание.

В: Как подключить соленоид стартера?

Если ваш автомобиль не заводится, и вы подозреваете, что проблема может быть в соленоиде стартера, вы можете заменить этот компонент.

На этом этапе будет полезно узнать, как проверить соленоид с помощью отвертки. Чтобы переключить соленоид стартера, просто возьмите изолированную отвертку с металлическим лезвием.

После этого поместите металлическое лезвие отвертки на 2 металлических контакта (клеммы) на задней стороне соленоида. Затем попросите друга помочь вам повернуть ключ зажигания автомобиля в положение запуска.

Как только вы это сделаете, вы услышите гудящий звук стартера, который показывает, что он в порядке, но соленоид неисправен. С другой стороны, вы можете услышать прерывистый звук, который означает, что неисправность исходит от стартера.

В: Можно ли ремонтировать соленоиды?

Конечно, соленоид автомобиля ремонтопригоден; следовательно, вам не нужна новая замена всякий раз, когда вы замечаете неисправность компонента.

Некоторые автовладельцы обычно беспокоятся, когда в их автомобиле появляется неисправность. Они быстро приходят к выводу, что компонент нуждается в замене.

Однако, несмотря на наличие неисправностей, которые могут потребовать замены неисправных компонентов, соленоид в большинстве случаев может не требовать замены. Быстрая диагностика и ремонт могут восстановить работоспособность компонента.

В: Какие провода идут к соленоиду стартера?

Соленоид стартера имеет три провода, которые подключаются к трем клеммам компонента. Клемма аккумулятора, известная как клемма «В», соединяет соленоид стартера с положительным кабелем аккумулятора.

Между тем, клемма запуска, известная как клемма «S», получает выходную мощность от замка зажигания автомобиля. Наконец, клемма двигателя, известная как клемма «M», прикреплена к кабелю, который подключается к стартеру автомобиля.

Когда вы поворачиваете ключ зажигания, чтобы завести машину, напряжение подается на клемму «S». Затем напряжение автоматически возбуждает электромагнитные обмотки соленоида, который тянет плунжер стартера, заставляя его прижимать диск к группе контактов.

Контакты подключены к контактам «M» и «B». Ток проходит от аккумулятора к стартеру автомобиля, который запускает двигатель, как только контакт устанавливает соединение.

В: Сколько стоит ремонт соленоида?

Ориентировочная стоимость ремонта соленоида зависит от марки и модели автомобиля. В то время как некоторые могут быть относительно дешевыми, другие могут быть довольно дорогими, в зависимости от обстоятельств. Как правило, стоимость ремонта одного соленоида колеблется от 200 до 500 долларов.

С другой стороны, если вы заменяете весь блок соленоидов, это будет стоить от 250 до 700 долларов. В общую стоимость входят запчасти и плата за работу соответственно.

Таким образом, ваш общий бюджет будет зависеть от того, ремонтируете ли вы один соленоид или пакет. Однако обязательно узнайте, как проверить катушку соленоида и другие части соленоида, прежде чем покупать всю упаковку.

Заключительные слова

В этой статье представлено пошаговое руководство по проверке соленоида. Итак, если вы испытываете трудности с запуском автомобиля, обязательно воспользуйтесь информацией, представленной в этой статье, чтобы проверить, не связана ли проблема с соленоидом.

Тем не менее, энтузиастам, занимающимся самоделкой, этот процесс будет намного проще, чем обычному автовладельцу, который, возможно, мало разбирается в автомобилях. Так что, если вы не занимаетесь ремонтом своими руками, обратитесь к опытному автомеханику, который поможет вам с тестом.

Как проверить соленоид — пошаговое руководство

Опубликовано Келси Шерф

Электропроводка и системы питания могут быть немного сложными для понимания, особенно когда речь идет о чем-то столь конкретном, как соленоид. Это устройство необходимо вместе со стартером вашего автомобиля, чтобы обеспечить бесперебойную и эффективную работу вашего автомобиля. Но вам может быть интересно, как я узнаю, что мой соленоид работает правильно?

Никто не хочет иметь дело с разочарованием от тщательного поиска проблемы только для того, чтобы обнаружить, что один неработающий соленоид полностью останавливает вас. Выполнив приведенные ниже шаги по проверке соленоида, вы можете быть уверены, что он работает в меру своих возможностей, и вы можете беззаботно уехать в закат!

По сути, соленоид предназначен для подачи электрического тока на стартер. Это делает его абсолютно важной частью работающего автомобиля или любого другого проекта, требующего питания от аккумулятора до стартера. Более подробное описание соленоида можно найти в блоге Del City!

Всегда важно помнить, что в автомобильных бедах может быть виноват не соленоид! Вполне возможно, что это может быть ваш автомобильный аккумулятор, из-за которого ваш автомобиль не заводится, или причина ваших проблем с зажиганием. Возьмите эти соединительные кабели и проверьте, действительно ли вас беспокоит батарея. Если ваша батарея имеет 12 В и работает нормально, продолжайте смотреть, не вызывает ли ваш соленоид проблемы.

Что вам понадобится
  • Мультиметр
  •  А Соленоид
  • Соединительные кабели (дополнительно)
  • Защитные очки и перчатки (рекомендуется)
  • Друг готов помочь!

Шаг 1: Найдите соленоид

Это может показаться очевидным, но иногда может быть сложнее, чем кажется. Точное местоположение может варьироваться в зависимости от марки и модели автомобиля, но общая концепция будет одинаковой.

Вам нужно будет открыть капот вашего автомобиля и найти двигатель. Здесь находятся и стартер, и соленоид. Вам нужно будет найти стартер, который представляет собой один большой цилиндр с прикрепленным к нему меньшим цилиндром. Этот меньший цилиндр будет иметь две клеммы, выходящие с каждого конца. Этот цилиндр будет вашим соленоидом, как показано ниже.

Шаг 2: Нажмите Тест

Здесь вам пригодится ваш услужливый друг. Попросите этого друга завести вашу машину, пока вы все еще находитесь рядом с соленоидом. Убедитесь, что вы находитесь на безопасном расстоянии от двигателя во время его зажигания. Здесь также пригодятся ваши защитные очки. Безопасность чрезвычайно важна при выполнении любых испытаний двигателей, систем зажигания и т. д.

Старайтесь прислушиваться к щелчку. Если щелчок сильный и громкий, это, скорее всего, означает, что соленоид имеет достаточную мощность и работает правильно. Если щелчки, которые вы слышите, тихие или повторяющиеся, возможно, ваш соленоид недостаточно силен или не имеет достаточного заряда батареи. Если вы вообще не слышите звука или машина не заводится, это может быть признаком неисправного соленоида.

Даже если вы услышите сильный щелчок при прослушивании вашего соленоида, вы все равно захотите продолжить этот процесс, чтобы убедиться, что все работает правильно.

Шаг 3: Мультиметр

Этот мультиметр будет использоваться для проверки напряжения на соленоиде. Опять же, убедитесь, что вы находитесь на безопасном расстоянии от двигателя и надели защитные очки и защитные перчатки. Подсоедините положительный провод (обычно красный) от мультиметра к положительной клемме соленоида. Это клемма, идущая на стартер. Затем поместите отрицательный провод (черный) от мультиметра на клемму, идущую от аккумулятора. В этот момент ваш мультиметр должен быть включен со всеми проводами, подключенными, как показано на фотографии ниже. На этой фотографии аккумуляторная батарея используется для обеспечения напряжения (12 В), тогда как в вашей ситуации это будет автомобильный аккумулятор.

Затем попросите вашего друга снова завести автомобиль. При включении зажигания вы должны увидеть падение напряжения. Целевой диапазон падения напряжения составляет около 0,5 В. Если вы видите значительно больше или меньше (включая отсутствие падения V), пришло время заменить соленоид.

Также важно помнить, что целевой диапазон напряжения для батареи составляет около 12 В. Если ваш мультиметр показывает далеко от этого числа, проблема связана с вашей батареей, а не с соленоидом.

Заключительные мысли

Поздравляем! Вы выполнили шаги, чтобы узнать, как проверить соленоид. Все еще есть проблемы? Убедитесь, что вы избавились от коррозии или жира на соленоиде. Наличие их на поверхности может привести к потере мощности во всем автомобиле.

С помощью этих советов вы сможете определить, получает ли ваш соленоид напряжение, необходимое для правильной работы вашего автомобиля.
