Термостат ВАЗ-2107 – как проверить и заменить важный узел? + Видео » АвтоНоватор

Термостат автомобиля служит для поддержания рабочей температуры двигателя в заданных пределах. Неисправное устройство подлежит замене, так как эксплуатация машины с ним может привести к перегреву двигателя или снижению его ресурса.

Назначение и устройство термостата ВАЗ-2107

В охлаждающей системе двигателя термостат установлен на пересечении патрубков от двигателя и радиатора к насосу. После запуска мотора на холодную термостат закрыт – перекрывает проход из радиатора при полностью открытом от двигателя. Охлаждающая жидкость циркулирует по малому кругу через блок цилиндров и насос, что обеспечивает быстрый прогрев мотора. По достижении температуры тосола значений, близких к рабочей (для ВАЗ-2107 с карбюратором 80,6–81,5 ^оC), основной клапан термостата начинает открываться, освобождая проход патрубка от радиатора, и одновременно перепускной клапан начинает перекрывать поток антифриза от двигателя. Насос начинает «гонять» тосол еще и по большому кругу: блок цилиндров, радиатор, термостат, насос. По достижении температуры тосола рабочих значений (для ВАЗ-2107 94

оC) термостат полностью открывается:

• патрубок от двигателя полностью перекрыт;
• от радиатора полностью открыт.

Циркуляция антифриза происходит только по большому кругу. При охлаждении тосола происходит обратный процесс.

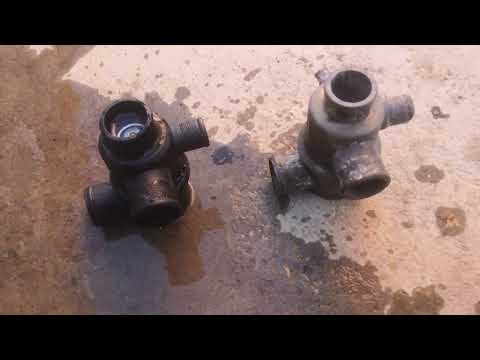

Терморегулятор ВАЗ-2107, независимо от типа двигателя (с инжектором или карбюратором), имеет следующую конструкцию:

• неразборный цилиндрический корпус с тремя патрубками;
• непосредственно сам термостат.

Неисправности и проверка терморегулятора ВАЗ-2107

Неисправности:

• не открывается совсем или открывается частично – ведет перегреву двигателя;
• не закрывается – медленный нагрев мотора после запуска на холодную, двигатель не набирает рабочую температуру.

Чтобы выяснить работоспособность термостата, следует проверить при какой температуре у него начинает открываться основной клапан, а также ход этого узла. Так как сам терморегулятор смонтирован в неразборном корпусе, то точно это сделать можно только с использованием специального оборудования (например стенда БС-106.000).

Простейшая проверка терморегулятора ВАЗ-2107 может быть выполнена непосредственно на автомобиле на ощупь.

В случае исправного термостата после запуска холодного двигателя нижний радиаторный бачок должен нагреваться не сразу, а когда на указателе температуры охлаждающей жидкости стрелка находится в 3–4 мм от зоны шкалы, окрашенной красным цветом, что соответствует 80–85 °С.

Если радиатор начинает нагреваться сразу, то это означает, что терморегулятор не закрывается. Если позже – его клапан подклинивает. Свидетельством недостаточного хода клапана, когда он не полностью открывается, может служить греющийся двигатель.

Во всех случаях термостат подлежит замене.

Замена терморегулятора ВАЗ-2107

Сначала с остывшего двигателя сливают тосол. Шлицевой отверткой, имеющей тонкое лезвие, или круглогубцами ослабляют хомут, крепящий к патрубку терморегулятора шланг, подводящий тосол от радиатора. Отсоединяют этот шланг.

Крестообразной отверткой или торцовым ключом на 8 мм производят ослабление хомутов, крепящих шланги к патрубкам блока цилиндров и насоса. Снимают терморегулятор вместе с шлангами.

Отсоединяют от патрубков термостата шланги и надевают их на новый терморегулятор. Вместо стоявших на шлангах ленточных одевают червячные хомуты, не затягивая их.

• Автор: Михаил
• Распечатать

Оцените статью:

(13 голосов, среднее: 4. 1 из 5)

Поделитесь с друзьями!

Adblock
detector

Как проверить термостат на ваз

Содержание

• 1 Как проверить термостат на автомобилях ВАЗ?
  • 1.1 Как проверить термостат на ВАЗ 2106
  • 1.2 Проверяем работоспособность устройства на дому
  • 1.3 Как проверить термостат на ВАЗ 2109
  • 1.4 Как проверить термостат на ВАЗ 2114
• 2 Как проверить термостат на Ладе Калине
  • 2.1 Рекомендуем прочитать:
  • 2.2 Похожие статьи

Как проверить термостат на автомобилях ВАЗ?

Система охлаждения автомобиля не идеальна, и, при определенных обстоятельствах, она также может давать сбой. Признаком неисправности является резкое повышение температуры двигателя, что легко диагностировать, по специальному указателю на приборной панели. Возможна и обратная ситуация, когда температура мотора, даже при длительной поездке, не достигает необходимого показателя в 90 градусов Цельсия.

Рассмотренные выше симптомы свидетельствуют о возможных проблемах с термостатом и необходимостью его проверки. Именно этот узел берет на себя управление потоками антифриза в системе охлаждения. Известно, что термостат является закрытым устройством, и конструктивно он состоит из термочувствительного элемента и клапана.

Чтобы проверить термостат без снятия, сделайте следующее:

• Запустите мотор и выждите пару минут.
• Прикоснитесь к трубке, которая, с одной стороны, подсоединена к термостату, а с другой — к радиатору.
• Сделайте выводы. Устройство неисправно, если шланг горячий. Наиболее вероятная причина в том, что клапан не закрывается.
  Если шланг холодный, выждите еще какое-то время. Если через 5-10 минут ничего
• не меняется, а указатель температуры на приборной панели превысил отметку в 90 градусов Цельсия, значит, термостат также вышел из строя. Причина, в этом случае другая — клапан заклинил и не открывается.

Видео: Как проверить термостат, не снимая его с авто

Как проверить термостат на ВАЗ 2106

Теперь рассмотрим, как проверить термостат на «классике», не снимая его с машины. Здесь алгоритм такой:

• Убедитесь, что уровень антифриза находится на необходимом уровне, а стрелка температурного датчика работоспособна. На этом же этапе, проверьте качество натяжки ремня, который приводит в работу насос системы охлаждения.
• Дайте прогреться двигателю. Выждите пять минут и посмотрите на стрелку указателя температуры мотора. Если она показывает меньше 70 градусов Цельсия, откройте капот и прикоснитесь к обратному патрубку, подключенному к радиатору. Если от него исходит незначительное тепло, значит, жидкость в системе охлаждения сразу направляется по большому контуру. Эта проблема свидетельствует о необходимости проверить термостат. Скорее всего, его клапан постоянно открыт.
• Если прошло пять минут, а двигатель уже перегрелся, то прикоснитесь рукой к верхнему патрубку. Отсутствие тепла свидетельствует о заклинивании клапана термостата. При этом охлаждающая жидкость, постоянно, движется по малому кругу.

Видео: Как проверить термостат на ВАЗ 2106

Проверяем работоспособность устройства на дому

Чтобы проверить термостат в домашних условиях, выполните следующие шаги:

• Демонтируйте узел.
• Обратите внимание на положение клапана, который при комнатной температуре должен быть закрыт. В противном случае, можно делать вывод о неисправности термостата.
• Подвесьте устройство, с помощью жгута, на какой-либо кронштейн, и опустите его в емкость с жидкостью. При этом проследите, чтобы термостат не касался стенок.
• Грейте воду и следите за положением клапана. Перед закипанием воды, он должен полностью или частично открыться.
• Дождитесь полного остывания термостата. Через какое-то время, клапан закрывается.

Как видно из рассмотренного алгоритма, проверить термостат легко. Если же устройство неисправно, то ремонтировать его бессмысленно — требуется замена.

Рассмотренная инструкция показывает, как диагностировать проблему, после снятия устройства с автомобиля. Но, для многих автовладельцев, главной сложностью является именно демонтаж термостата. Для выполнения этой работы, необходимо взять отвертку и, с ее помощью, ослабить крепления патрубков, которые подключены к узлу. После этого, стяните патрубки и демонтируйте устройство. Одновременно, подставьте под место снятия емкость, для слива отработанной жидкости. После обратного монтажа, проверьте уровень антифриза в системе и произведите доливку (при необходимости).

Видео: Как проверить термостат на Ваз 2110-2115 и 2170-2172-«Приора»

Как проверить термостат на ВАЗ 2109

В автомобилях ВАЗ-2109, термостат открывается при нагреве охлаждающей жидкости до температуры 87°C. При достижении этого предела, антифриз направляется по большому кругу (через радиатор). Чтобы проверить термостат на «девятке», сделайте следующее:

• Заведите мотор и дождитесь, пока указатель температуры дойдет до отметки в 90 градусов Цельсия.
• Далее продолжите проверки в подкапотном пространстве. Прикоснитесь к патрубку, соединяющему термостат и радиатор. Одновременно с этим, проверьте шланг, объединяющий двигатель и радиатор. И в первом, и во втором случае, должно ощущаться одинаковое тепло. В противном случае, когда обе трубки холодные, можно говорить о неисправности термостата.
• Если патрубки все-таки теплые, но двигатель при этом греется выше нормы, обратите внимание на датчик включения вентилятора и насос. Убедитесь в их исправности.

Возможна и другая ситуация. Двигатель работает продолжительное время, но до положенных 90 градусов Цельсия не нагревается. В такой ситуации, также необходимо открыть капот и проверить температуру трубок. Если они теплые, можно говорить о выходе из строя термостата. При этом охлаждающая жидкость сразу проходит через радиатор, по большому кругу.

Как проверить термостат на ВАЗ 2114

В процессе эксплуатации, возможна и другая проблема, которую рассмотрим на примере ВАЗ 2114 с передним приводом. Чтобы проверить термостат, без демонтажа на этой машине, сделайте следующее:

1. Заведите двигатель и выждите несколько минут. Если стрелка на указателе температуры мотора быстро перемещается и переваливает за 90 градусов Цельсия, примите описанные ниже меры.
2. Откройте капот и проверьте работоспособность термостата. Прикоснитесь к шлангу, объединяющему контролирующее устройство и радиатор.
3. Убедитесь, что упомянутый патрубок, а также трубка между радиатором и двигателем, достаточно прогреты;
4. Заглушите мотор, дождитесь его остывания и проверьте качество натяжения ремня, приводящего в движение насос системы охлаждения. Если здесь отсутствуют проблемы, снова заведите мотор.
5. Проверьте трубку, которая направляется от термостата к радиатору. Убедитесь, что она холодная.
6. Ждите, пока двигатель прогреется и сработает вентилятор.
7. Сделайте вывод о неисправности датчика температуры, установленного на блоке цилиндров.

Чтобы проверить термостат на автомобиле ВАЗ 2110 без демонтажа, можно смело пользоваться инструкциями, которые приведены выше.

Как проверить термостат на Ладе Калине

Чтобы проверить термостат на автомобилях Лада Калина, без демонтажа, можно следовать алгоритму, который описан выше. Для начала, заведите мотор и потрогайте патрубок, объединяющий термостат и радиатор. До момента достижения 90 градусов Цельсия (контролируется по указателю на приборной панели), труба должна быть холодной, а после — теплой.

Чтобы с большей точностью проверить термостат, желательно снять его с автомобиля.

Для этого, сделайте следующие шаги:

1. Слейте антифриз из системы.
2. Снимите рециркуляционный клапан, а также датчик, контролирующий массовый расход горючего.
3. Ослабьте хомуты и демонтируйте четыре патрубка с необходимого элемента системы.
4. Открутите гайку и демонтируйте провод, подключенный к «массе».
5. Открутите крепеж и достаньте термостат из посадочного гнезда.

Чтобы проверить термостат Калины дома, сделайте следующие шаги:

• Закрепите и опустите устройство внутрь кастрюли, которая наполнена водой.
• Следите, чтобы устройство не касалось стенок.
• Включите плиту и нагрейте воду.
• После закипания жидкости, обратите внимание на положение клапана — он должен открыться.
• Дождитесь охлаждения воды и убедитесь, что клапан закрылся.

Видео: Как правильно снять и проверить термостат. ВАЗ 2110, 2111, 2112
