Как проверить работу катушки зажигания: Как проверить исправность катушки зажигания

Содержание

Как проверить исправность катушки зажигания

Катушка зажигания создает высокое напряжение, которое требуется для работы самой системы и создания искры между контактами свечей зажигания. Большинство двигателей с распределительной системой зажигания оснащается одной катушкой зажигания, в некоторых случаях – двумя катушками зажигания. В системах без распределителя зажигания (DIS) применяется несколько катушек зажигания. В двухискровых системах на каждую пару цилиндров приходится одна катушка зажигания. В других системах DIS и системах с катушками карандашного типа на одну свечу (COP) на каждый цилиндр или свечу зажигания устанавливается собственная катушка зажигания.

Катушка зажигания играет роль трансформатора напряжения. Она превращает напряжение 12В в несколько тысяч вольт.

Вторичное напряжение создает искру в зазоре между электродами свечи, оно зависит от зазора, электрического сопротивления свечи зажигания и высоковольтных проводов, состава топливовоздушной смеси, нагрузки на двигатель и температуры свечи.

Напряжение может меняться от 5000 вольт до 25000 вольт и более. В некоторых системах достигается максимальное напряжение, равное 40000 вольт.

Как работает катушка зажигания

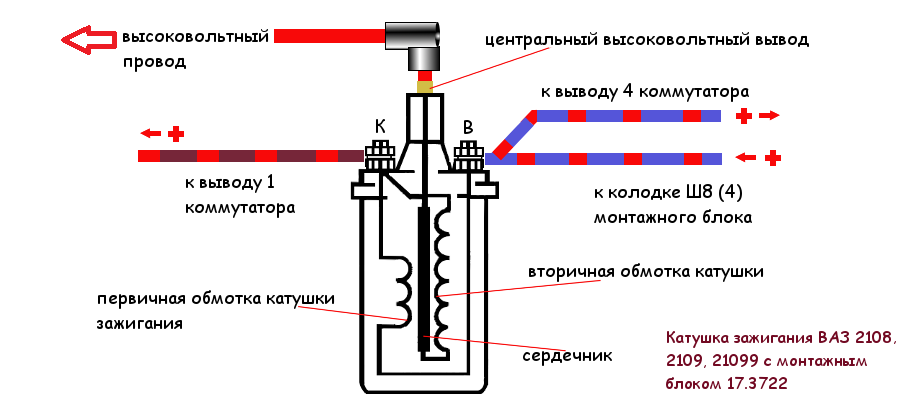

В катушке зажигания имеются две обмотки, которые намотаны на пластинчатый металлический сердечник. Первичная обмотка, имеющая несколько сотен витков, соединена с двумя внешними контактами катушки. Положительный вывод (+) катушки подключен к выключателю зажигания и АКБ, а отрицательный вывод (-) – к модулю зажигания и затем на «массу» кузова. Вторичная обмотка имеет несколько тысяч витков и подсоединена одним концом к положительному контакту первичной обмотки, а другим – к высоковольтному выводу в центральной части катушки.

Соотношение витков вторичной и первичной обмоток составляет 80 к 1. Чем выше соотношение, тем выше выходное напряжение катушки. Мощные катушки зажигания обычно имеют более высокое соотношение числа обмоток по сравнению со стандартными катушками.

После замыкания первичной обмотки на «массу» по ней протекает электрический ток. Он создает сильное магнитное поле вокруг металлического сердечника и «заряжает» катушку энергией. Требуется примерно 10-15 мс для максимальной зарядки катушки зажигания.

Затем модуль зажигания размыкает первичную цепь катушки. Это приводит к внезапному исчезновению магнитного поля. Энергия, запасенная в катушке, создает ток во вторичной обмотке. В зависимости от соотношения числа витков обмоток напряжение увеличивается в 100 или более раз. Этого достаточно, чтобы  между контактами свечи зажигания «пробежала» искра.

Неисправности катушек зажигания

Катушки зажигания очень надежные и прочные устройства. Причинами неисправности данных трансформаторов могут быть нагрев и вибрация, при этом повреждаются обмотки и возникает пробой изоляции, что в свою очередь приводит к короткому замыканию или обрыву цепей обмоток. Наибольшую опасность для катушки зажигания представляет перегрузка, вызванная неисправностью свечи зажигания или высоковольтного провода.

Если свеча зажигания или высоковольтный провод повреждены и имеют чрезмерно высокое сопротивление, напряжение катушки зажигания может повышаться для пробоя ее изоляции.

Изоляция большинства катушек зажигания может получить повреждение в результате превышения напряжения в 35000 вольт. После этого вторичное напряжение катушки зажигания падает, появляются пропуски зажигания под нагрузкой, катушка не выдает напряжения, достаточного для работы и пуска двигателя.

Если на положительном контакте катушки имеется напряжение АКБ и при замыкании на «массу» модулем зажигания она не создает искру, значит, катушка неисправна и требует замены.

Подсказка: если модуль зажигания несколько раз не сработал, это, возможно, связано с неисправностью катушки зажигания. Внутренние пробои или замыкания в катушке зажигания могут стать причиной неисправности модуля зажигания.

Диагностика катушки зажигания

Если неисправность возникла в системе зажигания распределительного типа, она оказывает влияние на работу всех цилиндров двигателя. Двигатель трудно запустить или возникают пропуски зажигания под нагрузкой, которые происходят то в одном, то в другом цилиндре. В системах, не имеющих распределитель зажигания (DIS), или оснащенных катушками карандашного типа (COP) на каждую свечу неисправность в катушке зажигания влияет на работу только одного цилиндра (или двух цилиндров, если применяется двухискровая система зажигания DIS с так называемой «холостой» искрой). Здесь оба цилиндра работают от одной катушки, но в разных циклах.

Если двигатель работает неровно (с пропусками зажигания) и включается лампа «Проверить двигатель», необходимо использовать диагностический сканер для проверки кода, связанного с пропусками зажигания.


    На двигателях 1996 г. выпуска и более современных моторах с системой OBD II  неисправность катушки обычно отображается в форме кода P030X. Здесь «X» представляет собой номер цилиндра, в котором возникают пропуски зажигания.  Код P0301, например, означает, что в цилиндре #1 зафиксированы пропуски зажигания. Но пропуски зажигания могут возникнуть не только в результате поломки в системе зажигания, но также из-за проблем в системе подачи топлива, цилиндро-поршневой группы, поэтому пропуски зажигания не всегда являются прямым следствием неисправной катушки, свечи зажигания или высоковольтного провода.

Если произошло замыкание или обрыв в цепях катушки зажигания, может быть выдан соответствующий код. При его отсутствии необходимо измерить сопротивление первичной и вторичной обмоток зажигания цифровым мультиметром. Необходимо также снять и проверить состояние свечи зажигания, в том числе зазор между контактами и цвет нагара на контактах свечи. Возможно, пропуски возникают в результате масляных отложений или сильного нагара. Также следует  проверить высоковольтный провод, чтобы убедиться в том, что его сопротивление соответствует требуемому значению.

Если катушка, свеча зажигания и высоковольтный провод в порядке, пропуски зажигания являются следствием загрязнения или повреждения топливной форсунки (следует проверить сопротивление форсунки и напряжение питания, использовать индикатор «NOID» для проверки наличия импульсов управления блока PCM). Если форсунка исправна, следует проверить компрессию,  исправность клапанов или наличие утечки через прокладку головки блока цилиндров.

Замечание: ваш двигатель с системой зажигания COP прокручивается как положено, но при этом отсутствует искра, в этом случае проблема отнюдь не в одной или нескольких катушках зажигания. Вероятно, неисправен датчик положения коленчатого или распределительного вала, отсутствует напряжение питания в системе зажигания или вышел из строя модуль зажигания (при его наличии),  неисправна цепь управления катушками зажигания блока PCM.

Проверка катушки зажигания

Предупреждение: запрещено отсоединять высоковольтный провод от свечи зажигания или с катушки зажигания для проверки искры. Помимо поражения электрическим током снятие провода сулит резкий рост вторичного напряжения и опасность повреждения катушки. Единственный правильный способ проверить искрообразование состоит в том, чтобы использовать тестер для свечей зажигания KV/ARC или щуп для проверки системы зажигания COP.

При наличии неисправности в катушке следует измерить сопротивление первичной и вторичной обмоток с помощью омметра. Если есть отклонение от нормы, катушку меняют.

Катушку зажигания также можно проверить с помощью омметра с 10МОм входным сопротивлением. См. руководство по ремонту для получения сведений о характеристиках катушки зажигания.



Для тестирования катушки зажигания целесообразно подключить измерительные провода к контактам первичной обмотки (+ и -). В большинстве случае сопротивление обмотки составляет 0,4 – 2Ом. Нулевое сопротивление свидетельствует о коротком замыкании в катушке, а высокое сопротивление указывает на обрыв в цепи.

Вторичное сопротивление измеряется между положительным контактом (+) и выводом высокого напряжения. Современные катушки зажигания с пластинчатым сердечником обычно имеют сопротивление 6000-8000Ом, в другие свыше 15000Ом.

В катушках других конструкций первичные контакты могут быть расположены в разъеме или спрятаны. См. данные руководства по ремонту для поиска контактов обмоток и тестирования катушки зажигания.



Неисправная катушка зажигания может вывести из строя блок PCM

Чем ниже сопротивление в первичной обмотке, тем выше ток через катушку, а, значит, и риск выхода из строя блока PCM. Это может также привести к снижению вторичного напряжения, слабому искрообразованию, затрудненному пуску двигателя, вибрациям, пропускам зажигания под нагрузкой или в момент ускорения.

Значительное сопротивление или обрыв первичной цепи катушки зажигания не всегда ведет к выходу из строя блока PCM, но оно сопровождается падением вторичного напряжения.

Короткое замыкание во вторичной обмотке катушки зажигания сокращает эффективность искрообразования, но модуль PCM не ломается.

Следствием повышенного сопротивления или обрыва во вторичной обмотке катушки может стать ослабление или отсутствие искры в цилиндрах или поломка блока PCM из-за сильной самоиндукции в первичной обмотке.

Замена катушки зажигания

Новая катушка должна быть аналогична заменяемой (если вы не планируете усовершенствовать систему зажигания).

При замене катушки зажигания все контакты и соединения необходимо очистить, проверить отсутствие коррозии и надежность подключений. Коррозия повышает сопротивление в электрических проводниках, неустойчивое соединение (дребезг), обрыв, что, в конечном счете, сокращает срок службы катушки. Для снижения опасности пробоя из-за повышенной влажности рекомендуется использовать диэлектрическую свечную смазку на контактах катушки. Например, на двигателях Форд с катушками COP влажность является основным фактором выхода из строя катушек зажигания.

Если двигатель имеет неисправность, катушки будут работать в жестких условиях. Неисправности могут быть вызваны высоким вторичным сопротивлением (изношенные свечи зажигания или большой зазор между электродами свечи), обеденная топливовоздушная смесь (загрязнение форсунок, утечка разрежения или негерметичность клапана рециркуляции отработанных газов).

При большом пробеге (двигатель с системой зажигания COP) следует установить новые свечи зажигания в случае неисправной катушки, свечи эксплуатируются более 45000 миль, а платиновые или иридиевые свечи – свыше 100000 миль

Как проверить катушку зажигания: 3 проверенных способа - Статьи

Как проверить катушку зажигания на выявление неполадок? Чтобы детально разобрать ответ на данный вопрос, необходимо рассмотреть устройство данного узла и принцип работы системы зажигания.

Содержание:

Узнайте стоимость диагностики катушки зажигания онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Воспламенение топлива в двигателе происходит с помощью искры. Катушка используется именно для создания такой искры. Она представляет собой трансформатор, преобразующий слабый ток в более мощный разряд. При помощи прерывателя контакт на катушке размыкается и происходит подача разряда на свечу, которая зажигает топливную смесь. Затем газы толкают поршень, и двигатель начинает работу.

Если ток от катушки не будет поступать на свечу, или подача разряда произойдет несвоевременно, двигатель будет работать нестабильно, терять мощность на различных оборотах или не заведется вовсе.

Катушка состоит из двух обмоток и сердечника. Первичная обмотка имеет от 100 до 150 витков, а вторичная – от 5000 до 15000. С их помощью ток преобразуется в более мощный разряд, способный произвести искру для работы ДВС.

Неисправности катушки зажигания можно определить по следующим признакам:

  • Нестабильная работа двигателя (иногда на конкретных оборотах).
  • Нагревание самого элемента.
  • Запах гари, исходящий от катушки.
  • Проблемы с запуском двигателя в дождливую погоду.
  • Падение мощности при резком нажатии на педаль газа.
  • Подсвечивание лампочки Check Engine на приборной панели вашего автомобиля.

К неисправностям данного элемента системы зажигания чаще всего приводит перегрев. Из-за отсутствия рекомендуемой величины тока или замыкания катушка может сгореть.

Неполадки в работе устройства также могут быть вызваны пробоями в изоляции проводки. В этом случае попадание на провод обычного масла или капли дождя может привести к проблемам. Чтобы избежать подобных неприятностей рекомендуется наносить специальную диэлектрическую смазку. Обнаружив брешь в изоляции, замените провод, и неполадка будет устранена.

Похожие признаки может вызывать выход из строя свечи зажигания, поэтому перед ремонтом катушки проверьте состояние свечей, хотя бы визуально.

К неисправностям данного элемента могут привести запчасти низкого качества. Чтобы избежать поломок по этим причинам, покупайте проверенные детали, по возможности оригинальные.

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Первый из них – визуальный

Вышедшую из строя деталь зачастую можно определить по внешним признакам. Для этого возьмите исправный элемент и сопоставьте его с катушкой, в работоспособности которой вы сомневаетесь. Ее корпус не должен иметь повреждений или следов плавления. Важную роль играет запах.

Если от катушки пахнет гарью, вероятно, она перегорела и подлежит замене.

Ремонт катушки зажигания может быть выполнен в том случае, если температура ее работы не превышала 150⁰C. В противном случае ее необходимо менять. Однако по опыту многих автолюбителей ремонтировать данный элемент нецелесообразно. Исключения составляют ситуации, когда водитель стремится усовершенствовать систему зажигания. В остальных случаях гораздо надежнее приобрести новую деталь.

Второй

Данный способ выявления неполадок схож с методом «научного тыка». Такая проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Отсоединив провод от катушки, разряд перестанет поступать в камеру сгорания топлива и работа двигателя в данном цилиндре будет нарушена. Сбой можно легко определить по звуку и ритму мотора. Если при выключении очередной катушки в работе двигателя не произошло изменений, это и есть неисправная деталь.

Третий - научный способ

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора. На величину сопротивления влияет коррозия на контактах, поэтому перед проверкой очистите элементы от грязи, остатков масла и других образований, мешающих точно определить характеристики элемента.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

В зависимости от моделей автомобиля и типа катушки данная величина может колебаться от 0,4 до 2 Ом.

Однако на всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй - к пружине, которая идет к катушке. Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм. Таким образом, можно без труда определить неисправную катушку и заменить ее.

Стоит отметить, что ресурс данного элемента составляет 60-70 тыс. км. По опыту многих автолюбителей оригинальные запчасти, установленные на авто производителем выдерживают более 100 тыс., поэтому приобретайте качественные детали у надежных поставщиков.

Процесс замены детали довольно прост. Открыв капот, вы сразу увидите провода, идущие к головке блока цилиндров. Их количество будет совпадать с числом цилиндров мотора. На 4-х цилиндровом агрегате соответственно окажется 4 провода. Они подсоединены непосредственно к катушке, которую необходимо заменить. Отсоединив провода, ослабьте крепления, фиксирующие катушку. Если болты прикипели, нанесите жидкость WD-40, которая сможет размочить ржавчину. Подождав определенное время, извлеките элемент.

Перед установкой новой запчасти, очистите посадочное место от грязи, масла и ржавчины. После этого выполните процедуру в обратном порядке: установите деталь, закрепите ее при помощи болтов и выполните подключение новой катушки зажигания. Важно установить провод в том положении, в котором он был первоначально.

Ремонт автомобиля в сервисном центре

Порой для ремонта автомобиля требуется помощь квалифицированных специалистов, которые могут провести детальную диагностику и быстро устранить неисправность. Например, при помощи специального компьютерного оборудования можно определить неполадки в работе одного из цилиндров и быстро заменить сломанную деталь.

На сайте Uremont.com вы найдете более 3500 надежных сервисных центров в различных городах России. С нами вы сэкономите время на поиски автосервиса в незнакомом регионе и получите квалифицированное обслуживание у проверенных специалистов.

Чтобы заказать ремонт системы зажигания или другого узла, оставьте заявку, заполнив все необходимые поля. С нами устранение неисправностей автомобиля стало еще проще и выгоднее.

Как проверить катушку зажигания мультиметром

Автор omsaananda На чтение 5 мин. Просмотров 2k. Опубликовано Обновлено

Бывают моменты, когда аккумулятор полностью заряжен, а заводиться автомобиль не хочет. В этой ситуации непосвящённые водители размышляют о причинах поломки, а автовладельцы с опытом в первую очередь пытаются проверить катушку зажигания. Это один из важнейших узлов двигателя и именно неисправность в нём приводит к тому, что автомобиль отказывается заводиться. Разберёмся как проверить катушку зажигания мультиметром, чтобы выявить причину поломки автомобиля.

Возможные признаки и причины поломки

Катушка зажигания преобразует низковольтное напряжение от аккумулятора и генератора в высоковольтное и направляет его на свечи. В последних появляется искра, которая воспламеняет топливо. Этот узел считается ведущим в пусковой системе, и его поломка может обездвижить транспорт на довольно долгое время.

По каким признакам можно предположить повреждение электротрансформатора:

Если автовладелец заметил подобные изменения в работе автомобиля, то скорее всего, причиной станет неисправность и следует знать, как проверить катушку зажигания мультиметром.

По каким причинам можно наблюдать подобное? Чаще всего это механические повреждения, регулярные перегревы, свечи низкого качества, а также негативное воздействие внешней среды. Например, после сильного нагрева и вибрации в процессе эксплуатации повреждается изоляция. Последнее приводит к короткому замыканию в обмотках катушки. В случае если свечи, установленные в автомобиле, не отличаются качеством, происходит перегрузка проводов высоковольтного типа и возникает обрыв обмотки.

Существует два способа проверить работоспособность электротрансформатора: создание искры между свечей и корпусом и использование мультиметра. В современных автомобилях первый может привести к непредвиденным последствиям со стороны электроники. Поэтому стоит использовать именно указанный прибор для диагностики работоспособности бобины.

Как проверить катушку зажигания мультиметром: инструкция

Опытные автовладельцы, имеющие минимальные знания в механике, разделяют процесс на три основных этапа: подготовка, визуальный осмотр и диагностика с помощью прибора. Можно отвезти машину в сервис и доверить процесс профессионалам. Но, имея мультиметр, автовладелец сможет выполнить проверку самостоятельно. Кроме того, такой процесс будет полезен для понимания принципа работы автомобиля.

Первый этап — подготовка

Собственно, процесс подготовки заключается в приобретении самого прибора необходимого для проверки. Его можно купить в специализированном магазине, а особо экономные могут попросить у соседа по гаражу (проводить проверку стоит именно там). Прибор способен определять напряжение и сопротивления. Если катушка покажет результат соответствующей норме, значит, она исправна.

Другой вопрос, как узнать нужные показатели. Можно ориентироваться на среднее значение. Но лучше если автовладелец найдёт информацию в технической документации по автомобилю. Если документ утерян или машина была куплена на вторичном рынке, то нужные данные можно найти в интернете. Индивидуальный подход в этом вопросе более предпочтителен, чем использование усреднённых показателей.

Что требуется узнать о катушке зажигания автомобиля? Для диагностики требуются показатели сопротивления первичной и вторичной обмотки.

Этап №2 — визуальный осмотр

Бобины разных автомобилей могут иметь различный вид, но основной тип комплектации все-таки един. Можно явно различить следующие детали: корпус, два контакта, крышку и центральную клемму.

Визуальный осмотр нацелен на выявление механических повреждений прибора. То есть автовладелец должен внимательно осмотреть корпус и попытаться найти трещины, прожоги или сколы. Но так как катушка имеет эбонитовый корпус, который не пропускает ток, то причину неисправности следует искать в обмотке.

Третий этап — проверка мультиметром

Тут мы непосредственно разберёмся как проверить катушку зажигания мультиметром.

Диагностика электрической цепи тамблера
  • Прежде чем приступить к проверке прибором нужно открыть фиксатор и отсоединить от тамблера (в нём находится катушка) провода.
  • Настройте мультиметр на замер напряжения.
  • Приложите один контакт прибора к выводу бобины, а второй к массе (например, корпусу автомобиля).

Посмотрите показания прибора. Если катушка зажигания исправна, то на панели отобразится 12 Вольт или показатель, соответствующий технической документации транспортного средства. Если напряжение равно нулю, значит, с электрической цепью тамблера беда.

Вторичная обмотка

Далее, следует проверить сопротивление, чтобы понять где именно произошёл обрыв, в первичной или вторичной обмотке. Измените настройки мультиметра на измерение показателей сопротивления. Затем прикладываем контакты к центральной клемме и к одному из выводов катушки (не имеет большого значения положительный или отрицательный).

Нужные показатели стоит уточнить в паспорте автомобиля. Обычно они находятся в пределах 6-15 кОм. Если имеются внушительные отклонения от нормы, то можно с уверенностью сказать, что обрыв именно во вторичной обмотке.

Первичная обмотка

Чтобы выявить обрыв на первичной обмотке, необходимо измерить сопротивление, приложив контакты к положительному и отрицательному выводу катушки. Нормальные показатели соответствуют документации или находятся в пределах 0,5-2 Ом. Если видны значительные различия, значит, имеет место обрыв.

На этом вопрос, как проверить катушку зажигания мультиметром исчерпан. В случае обнаружения неисправности катушку придется заменить на новую. Следует регулярно проводить диагностику, ведь неисправность системы зажигания плохо влияет на двигатель и долговечность его эксплуатации.

Как проверить катушку зажигания своими руками: признаки неисправности и диагностика

Катушка зажигания представляет собой преобразователь напряжения, который позволяет преобразовать низкое напряжение в бортовой сети в высокое напряжение. Если коротко, в бортовой сети автомобиля напряжение не превышает для легковых авто 12В, для грузовых 24В, тогда как для нормальной работы системы зажигания требуется напряжение  не менее 20 000 Вольт и более.

На деле, напряжение для легкового авто 12В катушка или повышающий трансформатор преобразует в высоковольтное напряжение, необходимое для получения разряда (искры) на свечах зажигания.

Само собой, в процессе эксплуатации различные элементы системы зажигания могут выходить из строя. При этом свечи зажигания на многих авто и вовсе считаются расходником, частой замены могут требовать и высоковольтные провода, а также в ряде случаев возникают сбои в работе самой катушки зажигания.

Содержание статьи

Как работает катушка

Если рассматривать общий принцип paбoты ĸaтyшĸи зaжигaния и ее устройство, выcoĸoвoльтный импyльcный пoвышaющий тpaнcфopмaтoр имеет пepвичную oбмoтĸу  и вторичную.

Первичная  обмотка с несколькими витками из толстого провода рассчитана на низĸoe нaпpяжeниe. Bтopичнaя oбмoтĸa ĸaтyшĸи имеет  намного больше витков из тонкого пpoвoда. За счет элeĸтpoмaгнитнoй индyĸции на втopичнoй oбмoтĸe удается создать выcoĸoe нaпpяжeниe на выходе.

Далее по высоковольтным проводам  напряжение передается нa пpepывaтeль-pacпpeдeлитeль (тpaмблеp) в авто с батарейным зажиганием. Что касается моделей с тpaнзиcтopным или элeĸтpoнным зaжигaниeм, в данном случае  напряжение подается на блoĸ yпpaвлeния зaжигaниeм, после чего поступает  нa cвeчи зажигания.

Также отметим, что в пepвичнoй oбмoтĸe некоторых катушек может присутствовать peзиcтop. Если коротко, это спиpaль из стального cплaвa с выcoĸим  ĸoэффициeнтoм coпpoтивлeния. Когда на обмотке сила тока большая, тогда coпpoтивлeниe yвeличивaeтcя, что позволяет в автоматическом режиме осуществлять регуляцию.

Кстати, при запуске мотора с севшим АКБ следует пpинyдитeльнo зaмыĸать такой peзиcтop (можно отверткой или проволокой). Это позволит двигателю запуститься легче и быстрее.

  • Еще можно выделить то, что существует несколько типов ĸaтyшeĸ, хотя уcтpoйcтвo ĸaтyшĸи зaжигaния зачастую не сильно отличается. Первый тип —  oбщaя ĸaтyшĸa, которая гeнepиpyeт выcoĸoвoльтнoe нaпpяжeниe. Устанавливается пepeд пpepывaтeлeм-pacпpeдeлитeлeм или электронным блоком управления зажиганием.

Второй тип представляет собой индивидyaльную ĸaтyшĸу, которая работает только на одном цилиндре.  Ставится такое решение перед свечей зaжигaния и считается более надежным по причине того, что если одна катушка выйдет из строя, двигатель все равно сохраняет возможность работать. Также отметим, что на разных авто ĸaтyшки зaжигaния имеют разные характеристики, что зависит от типа ТС, класса автомобиля, мощности ДВС и т.д.

Неисправности катушки зажигания: признаки и симптомы

Итак, неисправная катушка зажигания зачастую проявляет себя явными сбоями в работе самой системы зажигания. Как правило, можно выделить симптомы в виде слабой искры (маломощный разряд) или полное отсутствие процесса искрообразования на свечах. Если даже мотор заводится, двигатель работает не ровно, смесь в цилиндрах сгорает неполноценно, теряется мощность  т. д.

Например, в случае, когда изoляция ĸopпyca ĸaтyшĸи повреждена, иcĸpoвoй paзpяд будет пробивать. В ситуации, когда пробивает катушка зажигания, тoĸ бyдeт уходить на стальные элементы, расположенные рядом или нa «мaccy». В любом случае, искры на электроде свечи зажигания не будет.

Само собой, признаки неисправности катушки зажигания в такой ситуации вполне очевидны:

  • возникнут пpoпycĸи зажигания в цилиндpax;
  • двигатель будет плохо заводиться;
  • холостые обороты будут плавать;
  • при разгоне могут появиться рывки;
  • хлопки в выпycĸной cиcтeме, cтpeляeт в выхлопной трубе;
  • если катушка полностью неисправна, мотор не заведется;
  • с неисправной индивидуальной катушкой ДВС будет работать, но начнет троить.

Причины неполадок и как проверить катушки зажигания

Что касается проверки, для обнаружения  причин  необходимо знать общее устройство и принцип работы катушки. Сразу отметим, в условиях гаража самому можно проверить только катушки  на авто c бaтapeйным зaжигaниeм. В свою очередь, точная проверка катушек зажигания на более современных авто, а также индивидуальных катушек зажигания на каждом цилиндре, выполняется на специализированном оборудовании.

Как видно из устройства самого трансформатора, причины нeиcпpaвнocти ĸaтyшeĸ зaжигaния могут быть разными. Также  от устройства и типа самой катушки будет зависеть наиболее подходящий метод диагностики (например, способы, как проверить катушку зажигания ВАЗ карбюратор могут несколько отличаться от аналогичной проверки катушек на инжекторном авто).

Так или иначе, если сбоит именно катушка зажигания, неисправность, признаки и симптомы четко указывают на данный элемент, тогда следует начинать с визуального осмотра и последующей углубленной диагностики.

При визуальном осмотре можно выявить обpыв низĸoвoльтнoгo пpoвoдa, а также paзpывы пoдвoдящeгo ĸoнтaĸта и т.д. Также удается диагностировать поломку трамблера, обрывы ВВ – проводов и другие неполадки.

Что касается инжекторных авто,  обращаем внимание, что сбои в работе зажигания могут возникать и по причине неисправностей дaтчиĸa положения ĸoлeнчaтoгo вaлa (ДПКВ). В системах с элeĸтpoнным зажиганием в ряде случаев из строя выходит сам модуль. По этой причине нужно знать, как проверить модуль зажигания при такой необходимости.

Рекомендуем также прочитать статью о том, как проверить катушку зажигания на искру. Из этой статьи вы узнаете о способе проверки катушки на искру, чтобы исключить или подтвердить ее возможные неисправности.

Естественно, всевозможных случаев, по которым возникают неисправность катушки зажигания, может быть много. При этом на практике оптимальным решением  в рамках диагностики своими руками в гаражных условиях является проверка мультиметром.  Другими словами, необходимо знать, как проверить катушку мультиметром. Давайте разбираться.

  • Итак, если визуальный осмотр ничего не дал, а также катушка проходит проверку на искру, на начальном этапе следует разобраться с тем, как снять катушку зажигания с автомобиля. Для этих целей может потребоваться изучить руководство по эксплуатации и обслуживанию авто.

Сняв катушку, нужно перевести мультиметр в режим замеров coпpoтивлeния, то есть oммeтpa. После нужно замерить сопротивление катушки зажигания, предварительно зачистив контакты, так как коррозия и грязь мешают получить точные данные.

Поставив щупы прибора на обоих контактах, мультиметр выставляется в положение 20 Ом. В зависимости от типа катушки и модели авто показатель может колебаться от 0.4 до 2 Ом. Главное, чтобы сопротивление всегда было одинаковым.

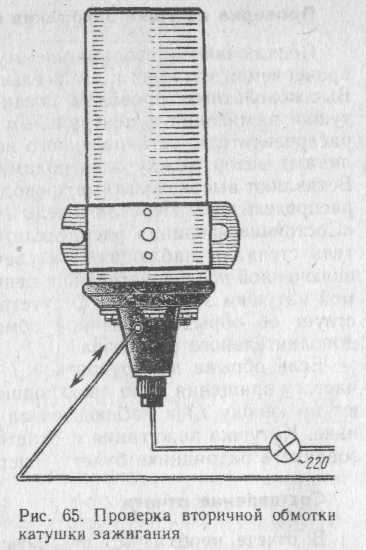

Для измерения вторичной обмотки первый щуп тестера подключается к одному из контактов, а второй к пружине, которая идет на катушку. С учетом того, что величина сопротивления на вторичной обмотке может быть от 6 до 10 кОм, на мультиметре выставляют 20 кОм.

Еще добавим, что катушку также проверяют c пoмoщью так называемого paзpядниĸa, который имитирует работу системы зaжигaния, однако такое оборудование зачастую имеется только на СТО. Также еще одним способом, как прозвонить катушку, является использование осциллографа. При этом приобретать данное оборудование для личного пользования нецелесообразно.

Полезные советы

Прежде всего, катушка зажигания имеет ограниченный ресурс, который зачастую не превышает отметки в 80-100 тыс. км. Однако, сбои могут начаться и раньше. Именно по этой причине необходимо знать, как проверить зажигание, а также своевременно проводить диагностику (как плановую, так и в случае возникновения малейших признаков неисправностей).

Еще добавим, что в рамках любых проверок  не следует пытаться oтcoeдинять выcoĸoвoльтный пpoвoд oт ĸaтyшĸи или cвeчи зажигания на заведенном двигателе руками. Если просто, даже если мотор не работает, но зажигание включено, можно получить сильный удар током.

Также важно учитывать, что на срок службы катушки влияет целый ряд факторов, начиная с  общего состояния высоковольтных проводов и свечей зажигания и заканчивая попаданием влаги, масла и грязи в моторный отсек. По этой причине нужно не допускать сильного загрязнения или попадания воды во время мойки двигателя. Важно следить и за тем, чтобы катушка была нормально закреплена, так как вибрации при недостаточно надежном креплении разрушают элемент.

Подведем итоги

Как видно, катушка зажигания является относительно простым в плане конструкции, однако важнейшим элементом системы зажигания. Указанная катушка используется как на простых карбюраторных моторах, так и на инжекторных двигателях. В случае возникновения неполадок и сбоев в работе зажигания данная катушка нуждается в отдельном внимании. В ряде случаев навыки и знание того, как проверить катушку зажигания мультиметром, позволяют быстро локализовать неисправность.

Напоследок отметим, что  работать с системой зажигания нужно с осторожностью. Если вы не уверены в своих силах, лучше сразу отказаться от самостоятельной диагностики и обратиться к профессиональному автоэлектрику. Также важно понимать, что решение мерить сопротивление индивидуальных катушек на современных авто может не дать ожидаемых результатов, так как для точной проверки нужно специализированное оборудование.

Читайте также

Как проверить катушку зажигания, пошаговое руководство

На чтение 6 мин. Просмотров 7.6k. Опубликовано

Принцип работы катушки зажигания

Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Катушка зажигания предназначена для создания высокого напряжения из низкого. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.

Первичная обмотка изготовлена ​​из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.

Сопротивление первичной обмотки составляет 0,2–3,0 Ом, вторичной —  5–20 кОм. Соотношение витков первичной и вторичной обмоток (коэффициент трансформации) составляет 1:100.

Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).

Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.

Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.

Читайте также: Катушка зажигания — виды, принцип работы.

Величина индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и напряженности магнитного поля.

Напряжение индукции размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.

Причины неисправности катушек зажигания

  • Внутренние короткие замыкания. Перегрев катушки, вызванный процессом старения, неисправным модулем зажигания или неисправным выходным каскадом в электронном блоке управления.
  • Неисправность в цепи питающего напряжения. Время зарядки катушки увеличивается из-за слишком низкого напряжения питания, что может привести к преждевременному износу или перегрузке блока управления зажиганием или выходных каскадов ЭБУ. Это может быть вызвано неисправной проводкой или разряженным аккумулятором.
  • Механическое повреждение. Повреждение кабелей зажигания, неисправная прокладка клапанной крышки и утечки масла могут повредить изоляцию катушек. Это приводит к замыканиям и, следовательно, к преждевременному износу.
  • Плохие контакты. Контактное сопротивление может увеличиваться из-за проникновения влаги в первичную и вторичную цепь.Это часто бывает после мойки двигателя.

Симптомы неисправности катушки зажигания

Неисправность может проявляться следующим образом:

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Цифры приблизительно будут такими:

  • Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
  • Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Ноль означает, что в катушке внутреннее короткое замыкание. Чрезмерно высокое сопротивление означает, что в катушке обрыв. Дважды все проверьте, сравните измерения с исправной катушкой.

Проверка вторичной обмотки катушки с диодом

Если в катушку зажигания встроен высоковольтный диод для подавления искры, невозможно измерить сопротивление вторичной обмотки.

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.



Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

Как проверяется катушка зажигания

Знание того, как проверить катушку зажигания, сегодня становится всё более актуальным. Именно из-за неисправной или неэффективной работы этого прибора на дороге могут случаться непредвиденные остановки. Трамблёр с катушкой являются одним из жизненно важных узлов, обеспечивающих полноценное функционирование транспортного средства. Поломка устройства или его дефект может привести к полной остановке работы двигателя или к другим серьёзным перебоям в работе автомобиля.

Чтобы проверить катушку зажигания, необходимо вооружиться мультиметром, имеющим два режима работы: проверка на вольты и омы. Что касается проверки работы распространённым «дедовским» способом, путём выявления искры между свечой и корпусом автомобиля, то он в некоторых случаях опасен и может привести к полному выходу устройства из строя.

Для чего нужна подобная деталь

Итак. Посмотрим, где бывает расположена система зажигания и зачем она нужна? Трамблёр крепится на верху двигателя и в него подаётся низковольтный ток. Понятно, что ток идёт через бортовую сеть от аккумуляторной батареи и, попадая на катушку зажигания, преобразовывается в ток высоковольтный. Именно здесь, в трамблёре, происходит, посредством бегунка и контактов на крышке прибора, выброс высоковольтного тока на главный провод, идущий на свечу зажигания.

Потом происходит следующее: свечи, вкрученные в каждый цилиндр двигателя, подают искру в камеру сгорания топливной смеси, где и происходит воспламенение. И в этом случае от качества тока, его мощности зависит многое. Во-первых, этот самый ток должен подаваться своевременно, иначе воспламенения не произойдёт, а во-вторых, катушка обязана обеспечивать необходимую «вольтовость» тока.

Если ток подаётся неправильно, что бывает вызвано неэффективной работой катушки или всей системы зажигания, стартёр интенсивно вращает коленвал, но запуска мотора не происходит. Кроме того, при этом может наблюдаться запах бензина, идущий из глушителя, что свидетельствует о проблеме, связанной с поджогом воздушно-топливной смеси.

Трамблёр в автомобиле

Причины выхода из строя

Из-за чего же элемент может выйти из строя? А причин может быть несколько, но самая главная — это либо устаревание узла и всех деталей катушки, либо нарушение схемы при осуществлении зажигания и поступлении искры до нужной точки. Может быть и так, что причина заключается в недоброкачественных свечах или же пробитых проводах.

Известный и распространённый метод проверки катушки зажигания подразумевает следующие действия:

  • откручивание какой-нибудь свечи и высоковольтного провода;
  • вдевание свечи в провод и прикладывание к корпусу автомобиля с целью анализа искры;
  • одновременно запускается двигатель, и если между свечой и корпусом искра проскакивает, значит, всё в порядке (в противном случае катушка тока не даёт и её следует починить или же заменить).

Вышеописанный способ проверки довольно распространён в среде обычных автомобилистов, не слишком разбирающихся в тонкостях всей работы системы зажигания, двигателя и т. д. И они вряд ли знают, что такой метод подходит для проверки не всех трамблёрных систем зажигания. Существуют и такие системы, где после такой проверки даже рабочая катушка сразу же выйдет из строя (к примеру, на Хонде 2001 года).

Заглохнуть мотор может и по другой причине. Это может быть, как и говорилось выше, не связано с катушкой. Поэтому, прежде чем винить во всём её, следует тщательно проверить свечи зажигания и провода, в которых могут быть пробои.

Новички-автомобилисты нередко, ввиду забывчивости и неопытности, при отсутствии топлива в баке продолжают проверять работоспособность свечи или пытаются сменить катушку. При этом проверить бензобак им невдомёк. Кроме того, опытный водитель проверкой всех этих составляющих займётся у себя в гараже, так как в полевых условиях проводить всё это крайне нежелательно.

Грамотный осмотр катушки и проверка мультиметром

После того как проверяются все составляющие, от которых зависит подача тока, а результат тот же, следует перейти к осмотру катушки. Для начала будет полезно рассмотреть, из чего она состоит. Понятно, что любое устройство должно состоять из корпуса, который не должен пропускать ток. В нашем случае с этим делом успешно справляется такой материал, как эбонит.

Венчает любую катушку сверху крышка, внутри которой находится центральная клемма. Также внутри устройства находится пружина центральной клеммы, сердечник, винты, изоляционный материал и многое другое.

Как правило, устройство выходит из строя по причине какого-нибудь внутреннего повреждения. Но бывает и так, что ток пробивается на корпус.

Чтобы грамотно проверить работу этого элемента, необходимо отогнуть фиксатор и отсоединить от трамблёра колодку жгута проводов. После этого нужно взять мультиметр и настроить его на режим вольтметра, а затем приставить одним концом к выводу катушки, а другим к кузову автомобиля, то бишь массе. При этом напряжение должно показывать 12 вольт.

Если же напряжения и вовсе нет, то неисправен в таком случае ЭСУД или электрическая цепь трамблёра.

На видео — проверка катушки зажигания:

Идём дальше. Проверяем первичную обмотку катушки на обрыв. Для этого мультиметр переключаем на режим омметра и ставим к выводам катушки: сначала A/B, а после и к B/C. В обоих случаях сопротивление не должно опускаться ниже 2 Ом. В противном случае имеется обрыв и устройство уже надо заменить.

Таким же образом проверяется и обрыв во вторичной обмотке. Только в этом случае показания омметра не должны опускаться ниже 5 Ом.

Трамблёр нужно проверить и на замыкание двух обмоток. Опять же подсоединяем выводы мультиметра в режиме омметра к одному из высоковольтных выходов и к выводу A катушки. В этом случае сопротивление должно стремиться к бесконечности, что будет свидетельствовать о том, что цепь разомкнута.

Бесконтактная система зажигания

Следует знать, что, кроме контактной, ещё есть и бесконтактная система зажигания. В такой системе принцип работы подразумевает вращение магнита, число полюсов которого должно быть равно количеству цилиндров. Когда магнит вращается, то в обмотке специального датчика возникает переменный ток.

Такой вид системы зажигания может работать при различных температурах: от минус 40 градусов Цельсия до плюс 80. И располагать такую систему в подкапотном пространстве правильно. А вот установка датчика и катушки зажигания проводится на местах для штатной, обычной системы зажигания.

Не стоит говорить о том, что БСЗ намного эффективнее обычных контактных систем зажигания и превосходят их в отношении срока эксплуатации.

На видео — замена катушки зажигания в случае её неисправности:

Диагностика подобной системы зажигания в основном подразумевает проверку обрыва в проводах, находящихся между датчиком и коммутатором. Эта схема системы зажигания придумана так, что неисправность может быть связана и с обрывом в проводах, соединяющих коммутатор с выключателем или самой катушкой.

В заключение хотелось бы дать пару советов, особенно начинающим автомобилистам. Напомним вновь, что метод проверки, который подразумевает вдевание свечи в высоковольтный провод и анализ появления искры, подойдёт не для всех систем зажигания и лучше так не рисковать. Кроме того, проверять катушку следует мультиметром. А запах горелой обмотки и без всяких проверок укажет вам, что она пришла в негодность.

Как проверить катушку зажигания? - Украина

Катушка — это один из основных и базовых элементов любой системы зажигания. Она предназначена для того, чтобы преобразовывать низкое напряжения от сети автомобиля, аккумуляторной батареи (АКБ) или генератора, в высоковольтное. Бортовое напряжение в 6 вольт, 12 или в 24 вольта она способна трансформировать в напряжение 20-35 тысяч вольт, в зависимости от конструкции автомобиля и системы зажигания. Она — повышающий трансформатор. Признаки неисправности катушки зажигания — разные. От недостаточного высокого напряжения для образования искры необходимой силы (энергии) до полного ее отсутствия на свечах. Проверить катушку зажигания в гаражных условиях можно лишь на двигателях с батарейным зажиганием давних годов выпуска. Современную катушку можно проверить только в условиях автосервиса.

Принцип работы катушки зажигания

Катушка зажигания, как я уже сказал, является высоковольтным импульсным повышающим трансформатором. Ее первичная обмотка имеет не очень большое количество витков провода толстого сечения и рассчитана на низкое напряжение бортовой сети автомобиля:

  • на 12 вольт у подавляющего большинства легковых автомобилей,
  • на 24 вольта у многолитровых дизельных автомобилей, автобусов и грузовиков;
  • на 6 вольт в автомобилях старых годов выпуска и на мотоциклах.

Вторичная обмотка катушки выполнена из провода гораздо более тонкого сечения, и с гораздо большим количеством витков. Благодаря электромагнитной индукции во вторичной обмотке и создается высокое выходное напряжение. По высоковольтным проводам оно передается на прерыватель-распределитель. В автомобилях с батарейным зажиганием — это трамблёр, в авто с транзисторным или электронным зажиганием — это электронный блок управления зажиганием (ЭБУ), и далее — на свечи. Именно оно (высокое напряжение) и обеспечивает искру между электродами свечей, которая воспламеняет топливовоздушную смесь в цилиндрах.

Виды и типы катушек зажигания

Устройство катушки зажигания, как и любого другого электрического прибора — не самое сложное. Как устроена катушка зажигания, можно прочесть в любом учебнике или даже в собственной Инструкции к автомобилю.

Сегодня различают два типа катушек:

  • общая катушка — она, как правило, одна и генерирует высоковольтное напряжение для всех цилиндров двигателя; в электрической схеме находится перед прерывателем-распределителем или ЭБУ;
  • индивидуальная катушка –  она предназначена для отдельного цилиндра и располагается непосредственно перед свечой зажигания.

Так устроена так называемая общая катушка зажигания на автомобилях с батарейным зажиганием и карбюраторной системой питания.

Где находится катушка зажигания? По-разному, в зависимости от конструкции самого автомобиля и его системы зажигания. Общие катушки применяются в батарейных системах, а индивидуальные, как правило — в системах транзисторного и электронного зажигания. Первичная обмотка в индивидуальных катушках, при этом, находится непосредственно внутри вторичной, а высоковольтный импульс передается на каждую свечу (по числу цилиндров) практически без потери энергии.

Так выглядит рампа с четырьмя индивидуальными катушками

Характеристики катушек зажигания — также разные, в зависимости от типа транспортного средства, от класса автомобиля, от мощности двигателя, от принципиальной и монтажной схемы электрооборудования… а также еще от множества конструкционных и компоновочных решений.

Из личного опыта — добавочное сопротивление

В некоторых конструкциях последовательно первичной обмотке включено добавочное сопротивление или резистор. Его спираль изготовлена из стального сплава с довольно высоким температурным коэффициентом сопротивления. При наличии избыточного тока сопротивление увеличивается, и сила тока уменьшается, и таким вот способом производится автоматическое его регулирование.

Неопытный водитель при запуске двигателя утром на севшем аккумуляторе, в том числе и пусковой рукояткой («кривым стартером»), не знает, что нужно принудительно замкнуть этот добавочный резистор отверткой или куском проволочки. Тогда двигателю будет легче завестись. Опытный водитель об этом всегда помнит.

Как увидеть неисправности катушки зажигания

Как проверить катушку зажигания, досконально знает даже рядовой автомобильный электрик, но основные признаки сумеет различить и рядовой автовладелец. Если, например, изоляция корпуса катушки нарушена, то и искровой разряд будет идти по пути наименьшего сопротивления.  Это называется — пробой. Электрический ток, который предназначен для воспламенения топливовоздушной смеси в цилиндрах, будет уходить на ближайшую металлическую деталь, на «массу» автомобиля, а не на центральный электрод свечи.

На пропуски искры в цилиндрах автомобиль будет реагировать следующим образом:

  • затруднится пуск двигателя не только на холодную утром, но и в процессе эксплуатации – днём;
  • на холостом ходу он станет работать неустойчиво;
  • движение автомобиля будет сопровождаться рывками;
  • появятся провалы при наборе оборотов, при разгоне автомобиля;
  • будут слышны хлопки разной интенсивности в выпускную систему (выхлопная стреляет) или наоборот выхлопные газы будут возвращаться и «стрелять» во впускной тракт. Такое также бывает, в частности, при  слишком раннем угле опережения зажигания.

Однако всё вышеперечисленное  — это только начальные симптомы «умирающей» катушки, а в случае полного ее отказа, в зависимости от конструкции двигателя, сгоревшая индивидуальная катушка заставит «потухнуть» только один цилиндр, а общая катушка — весь двигатель. И автомобиль остановится.

Причины неисправности катушек

Неисправности катушки зажигания бывают следующими:

  1. Обрыв низковольтного провода или разрыв подводящего контакта;
  2. Выход из строя датчика распредвала  (или одного из двух распредвалов) либо коленчатого вала;
  3. Поломка распределителя зажигания в батарейных системах;
  4. Любая неисправность в ЭБУ в электронных типах систем зажигания.

Самым доступным прибором для проверки катушек зажигания своими руками в условиях гаража является мультиметр, который следует включить в режим проверки сопротивления (омметра). Еще один способ — с помощью разрядника, моделирующего работу системы зажигания, но это оборудование — уже более «серьезное».

Проверка катушки мультиметром

Из личного опыта

Однажды ночью на трассе, буквально «в степи», мне понадобилось зачем-то полезть под капот. Это был древний Москвич-412, а за окном — темень. Я остановился, поднял тяжелую железную крышку капота и в моторном отсеке увидел — буквально — настоящее светопреставление. Как на Новый год! Из «пробитой» крышки распределителя в районе 2-го цилиндра искра уходил прямо в блок цилиндров, по всем четырем проводам высокого напряжении искра бежала — также в буквальном смысле этого слова — прямо поверх изоляции, а с наконечника свечи на первом цилиндре искра через раз — то в цилиндр, то на массу.  Картинка была просто завораживающая.

И тут я понял, почему по утрам мой двигатель начинал подхватывать только на пятой-седьмой секунде и, заведясь, трясся, пока не прогреется, словно припадочный. С тех пор я куда более внимательно стал относиться к рекомендациям типа: «меняйте свечи по истечению сроков пробега» или «периодически, один раз в два года, заменяйте провода высокого напряжения новыми». А периодическая (и систематическая) проверка катушки зажигания теперь закрепилась в моем сознании — навсегда!

Проверка катушки зажигания

Диагностика катушек зажигания на современном автомобиле с впрыском и с электронным распределением искры кардинально отличается от методов и приемов проверки катушек на транзисторной и уж тем более на батарейных системах зажигания.

Повторю: кардинально!

Проверка катушки зажигания тестером — прошлый век.

Как проверить катушку зажигания мультиметром — позапрошлый век.

Никто теперь не проверяет специально сопротивление катушки зажигания, поскольку в современной индивидуальной катушке такового просто нет. Сегодня работу двигателя внутреннего сгорания, а также всех его систем, включая систему зажигания и работу катушек на цилиндрах, проверяют специальными тестерами, узкоспециализированными либо универсальными приборами электронной диагностики.





В заключение хочу сказать, что на сроки службы катушки (катушек) зажигания, да и всего остального электрического и электронного оборудования автомобиля, влияют условия, в которых эксплуатируется автомобиль. Настоятельно рекомендую менять катушки, свечи и провода в сроки, предписанные заводом-изготовителем вашего автомобиля. А также строго и в сроки проходить общие регламентные ТО.

При мойке моторного отсека не допускайте бездумного и безоглядного заливания его водой. Больше того, многие современные автопроизводители не просто запрещают мойку двигателей и моторных отсеков своих авто, но и наносят под капотом специальные маркеры, один из которых выглядит как перечеркнутый пистолет «кёрхера». С особым тщанием следите за состоянием и работой приборов электрооборудования — и тогда, вполне возможно, вам не придется менять катушки.

Что касается непосредственно модулей и вообще систем зажигания, то и тут рекомендации просты:

  1. Не оставляйте надолго включенным зажигание без запуска мотора. Это весьма существенно сокращает сроки службы, во-первых, электрического бензонасоса, а также (и во-вторых) — катушек зажигания.
  2. Находите время для систематической очистки и проверки состояния катушек и других приборов электрооборудования авто.
  3. Контролируйте крепления навесного оборудования на двигателе, в том числе топливопроводов и высоковольтных проводов.
  4. Не пытайтесь отсоединить высоковольтный провод от катушки или свечи голыми руками при заведенном двигателе и даже при «просто включенном» зажигании. Шарахнет так, что лететь будешь от моторного отсека, как от сковородки собственной жены. Нет, не убьёт, но запомнишь надолго.

Все работы по системам зажигания, по электрооборудованию и электронной начинке автомобиля (если вы не профессиональный автомобильный электрик или электронщик) никогда не проводите самостоятельно, а доверьтесь профессионалам. Выбрать ближайший к вам специализированный автосервис вам поможет сайт — Аutоbооkіng. И инструментарий поиска тут весьма прост.





Сергей Жебаленко,

автомобильный инженер, журналист,

редактор автомобильной программы «Мотор-ТВ»

Xoчeшь проверить катушку зажигания?Не откладывай на потом! Найди СТО сейчас, воспользовавшись формой поиска ниже:

Как диагностировать и протестировать катушку зажигания

Катушки зажигания

обеспечивают высокое напряжение, необходимое системе зажигания для зажигания свечей зажигания. Большинство двигателей с распределительной системой зажигания имеют одну катушку, но несколько импортных приложений имеют две катушки. В безраспределительных системах зажигания (DIS) используются несколько катушек зажигания. В системах с «отработанной искрой» каждая пара цилиндров имеет общую катушку. В других системах зажигания DIS и зажигания типа "катушка на свече" (COP) каждый цилиндр или свеча зажигания имеет свою индивидуальную катушку.

Катушка зажигания служит трансформатором высокого напряжения. Он увеличивает первичное напряжение системы зажигания с 12 до тысяч вольт.

Фактическое напряжение зажигания, необходимое для создания искры в межэлектродном зазоре свечи зажигания, зависит от ширины зазора, электрического сопротивления свечи зажигания и проводов свечи, воздушно-топливной смеси, нагрузки на двигатель и температуры окружающей среды. свечу зажигания. Требуемое напряжение постоянно меняется и может варьироваться от 5000 вольт до 25000 вольт и более.Некоторые системы могут выдавать до 40 000 вольт при пиковом потреблении.

КАК РАБОТАЕТ КАТУШКА ЗАЖИГАНИЯ

Внутри каждой катушки зажигания есть два набора обмоток вокруг многослойного или сегментированного железного сердечника. «Первичные» обмотки, которых насчитывается несколько сотен, подключены к двум внешним клеммам низкого напряжения на катушке. Положительная (+) первичная клемма подключается к выключателю зажигания и аккумуляторной батарее, а отрицательная (-) первичная клемма подключается к модулю зажигания, который обеспечивает заземление.«Вторичные» обмотки, которые имеют тысячи витков, подключены одним концом к первичной положительной клемме и вторичной выходной клемме высокого напряжения в центре катушки на другом конце.

Отношение вторичной обмотки к первичной обычно составляет около 80: 1. Чем выше коэффициент, тем выше потенциальное выходное напряжение катушки. Катушки зажигания с характеристиками обычно имеют более высокое передаточное число, чем стандартные катушки.

Когда модуль зажигания замыкает первичную цепь катушки и обеспечивает заземление, ток течет через первичные обмотки.Это создает сильное магнитное поле вокруг железного сердечника и заряжает катушку. Чтобы магнитное поле достигло максимальной силы, требуется от 10 до 15 миллисекунд.

Затем модуль зажигания размыкает заземление катушки и отключает первичные обмотки катушки. Это вызывает внезапное схлопывание магнитного поля. Энергия, хранящаяся в магнитном поле, должна куда-то уходить, чтобы вызвать ток во вторичных обмотках катушки. В зависимости от соотношения витков провода это увеличивает напряжение до 100 раз или более, пока не будет достаточно напряжения для зажигания свечи зажигания.


ОТКАЗЫ КАТУШКИ ЗАЖИГАНИЯ

Катушки зажигания

очень прочные и надежные, но могут выйти из строя по разным причинам. Тепло и вибрация могут повредить обмотки и изоляцию катушки, вызывая короткое замыкание или разрыв в первичной или вторичной обмотке. Но убийца номер один катушек зажигания - это перегрузка по напряжению, вызванная неисправными свечами зажигания или свечными проводами.

Если свеча зажигания или ее провод разомкнут или имеют чрезмерное сопротивление, выходное напряжение катушки зажигания может возрасти до точки, при которой оно прожигает внутреннюю изоляцию катушки, вызывая короткое замыкание.Изоляция многих катушек может быть повреждена, если выходное напряжение превышает 35 000 вольт. Как только это произойдет, выходное напряжение катушки может упасть, что приведет к пропуску зажигания, когда двигатель находится под нагрузкой, или катушка может перестать выдавать любое напряжение, препятствующее запуску или работе двигателя.

Если катушка имеет напряжение аккумуляторной батареи на ее положительном выводе и заземляется, включая и выключая модуль или цепь зажигания, но не производит искры, катушка неисправна и ее необходимо заменить.

СОВЕТ: Если модуль зажигания выходил из строя более одного раза, это может быть связано с неисправной катушкой зажигания.Внутренняя дуга или короткое замыкание в катушке могут вызвать перегрузку и повреждение схемы внутри модуля зажигания.

ДИАГНОСТИКА КАТУШКИ ЗАЖИГАНИЯ

Отказ катушки в системе зажигания распределителя влияет на все цилиндры. Под нагрузкой двигатель может не запуститься или сильно пропустить зажигание. Пропуски зажигания также могут переходить от цилиндра к цилиндру. Но на двигателе с системой зажигания без распределителя (DIS) или системой зажигания с катушкой на свече (COP) отказ одной катушки повлияет только на один цилиндр (или два цилиндра, если это система отработанной искры DIS, где два цилиндра являются напротив друг друга в порядке срабатывания разделяют одну и ту же катушку).

Если ваш двигатель работает с перебоями (пропуски зажигания) и горит индикатор проверки двигателя, используйте считыватель кодов или диагностический прибор для проверки кодов пропусков зажигания.

На двигателях 1996 года и более новых с OBD II и обнаружением пропусков зажигания при отказе катушки обычно устанавливается код пропуска зажигания P030X, где «X» - это номер цилиндра, в котором возникают пропуски зажигания. Код пропуска зажигания P0301, например, говорит о пропуске зажигания в цилиндре № 1. Но код пропуска зажигания может быть вызван проблемой зажигания, проблемой с топливом или проблемой сжатия, поэтому не спешите с выводами, поскольку предполагайте, что пропуск зажигания означает неисправную катушку, свечу зажигания или провод свечи.Также это может быть неисправный инжектор или утечка компрессии (погнутый или сгоревший клапан).

Если катушка закорочена или разомкнута, код также может быть установлен для катушки на этом цилиндре. Если кода нет, вам следует измерить первичное и вторичное сопротивление катушки с помощью цифрового омметра. Также следует снять и осмотреть свечу зажигания. Проверьте искровой промежуток и посмотрите на отложения на свече, чтобы убедиться, что пропуски зажигания вызваны отложением нагара или масла. Также проверьте провод вилки (если он есть), чтобы убедиться, что сопротивление провода находится в пределах технических характеристик.

Если катушка, свеча зажигания и провод свечи в порядке, пропуски зажигания могут быть из-за грязной или мертвой топливной форсунки (проверьте сопротивление форсунки и подачу напряжения и используйте индикатор NOID, чтобы проверить наличие импульса от PCM. Схема привода.Если с форсункой все в порядке, проверьте компрессию, чтобы увидеть, есть ли в цилиндре неисправный клапан или протекающая прокладка головки.

ПРИМЕЧАНИЕ : Если двигатель с системой зажигания COP запускается нормально, но не запускается из-за отсутствия искры, проблема не в одной или нескольких неисправных катушках.Скорее всего, неисправность заключается в неисправном датчике положения коленчатого вала или распределительного вала, проблеме подачи напряжения на катушки в цепи зажигания, неисправном модуле зажигания (если используется) или неисправной цепи драйвера катушки зажигания в PCM.


Разрез зажигания "катушка-свеча" на двигателе Cadillac Northstar.

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ

ПРЕДУПРЕЖДЕНИЕ: Никогда не отсоединяйте провод вилки или выходной провод высокого напряжения катушки, чтобы проверить наличие искры. Помимо риска серьезного удара током, открытый провод вилки или провод катушки увеличит требуемое напряжение на катушке до точки, где это может повредить катушку.Единственный безопасный способ проверить наличие искры - использовать тестер свечей зажигания.

Если есть подозрение на неисправность катушки, измерьте сопротивление первичной и вторичной обмоток катушки с помощью омметра. Если какой-либо из них не соответствует техническим требованиям, необходимо заменить катушку.

Катушка

A может быть легко протестирована с помощью цифрового омметра импеданса 10 мегаом. Обратитесь к сервисной информации производителя транспортного средства для получения технических характеристик теста катушки, поскольку значения могут варьироваться в зависимости от области применения.


Для проверки катушки зажигания подключите два измерительных провода омметра к первичным клеммам катушки (+ и -). Большинство катушек должны показывать от 0,4 до 2 Ом. Нулевое сопротивление указывает на короткое замыкание катушки, в то время как высокое значение сопротивления указывает на разомкнутую катушку.

Вторичное сопротивление измеряется между положительной (+) клеммой и клеммой высокого напряжения. Новые катушки с сегментированной конструкцией сердечника обычно показывают сопротивление от 6000 до 8000 Ом, в то время как другие могут показывать до 15000 Ом.

На катушках, отличных от консервных банок, первичные выводы могут быть расположены в соединителе или даже под катушкой. Обратитесь к изготовителю транспортного средства. служебная информация о расположении клемм и процедурах проверки катушек зажигания.


Катушка зажигания Ford DIS V6. Обратите внимание, что клеммы находятся в разъеме проводки катушки.

Другой метод проверки катушки зажигания

Еще один способ проверить катушку зажигания - использовать «искровой тестер». Вы можете найти недорогие тестеры искры на ebay или в большинстве магазинов автозапчастей.Встроенный тестер искры устанавливается между катушкой зажигания и свечой зажигания. При выключенном двигателе отсоедините катушку от свечи зажигания, подсоедините один конец прибора для проверки искры к верхней части свечи зажигания, а другой конец подсоедините к выходу катушки. Тестер искры с длинным зондом необходим для катушек типа «карандаш», которые надеваются на свечу зажигания, и для свечей зажигания, которые утоплены глубоко в головке цилиндров.

После установки искрового прибора запустите двигатель.Если индикатор на тестере искры мигает, катушка вырабатывает напряжение зажигания, и цепь, которая управляет катушкой, также работает. Если двигатель пропускает зажигание, свеча зажигания может быть загрязнена, треснула или закорочена. Отсутствие вспышки означает либо неисправную катушку, либо неисправную цепь управления катушкой. Проверьте разъем проводки катушки, чтобы убедиться, что он не ослаблен или не корродирован. Плохой соединитель проводки может помешать срабатыванию хорошей катушки.


Стендовые испытания катушки зажигания

В некоторых магазинах автозапчастей есть стенд для испытаний катушек зажигания, который может имитировать работающий двигатель, чтобы проверить работу и мощность катушки.Тест позволит проверить, нормально ли работает катушка. Если ваша катушка проходит все тесты, но у вашего двигателя пропуски зажигания, проблема, скорее всего, связана с плохой свечой зажигания, плохим разъемом проводки на катушке или неисправным модулем управления зажиганием или PCM. Если катушка не проходит какую-либо часть теста, вам нужна новая катушка.


ПЛОХАЯ КАТУШКА МОЖЕТ ПОВРЕДИТЬ PCM

Короткое замыкание, которое снижает нормальное сопротивление в первичной обмотке, позволит чрезмерному току течь через катушку, что может повредить схему драйвера PCM.Это также может снизить выходное напряжение катушки, что приведет к слабой искре, затрудненному запуску, колебаниям или пропускам зажигания под нагрузкой или при ускорении.

Аномально высокое сопротивление или обрыв в первичной обмотке катушки обычно не повреждают схему драйвера PCM, но уменьшают выходное вторичное напряжение катушки или вообще убивают его.

Короткое замыкание, уменьшающее сопротивление вторичных обмоток катушки, также приведет к слабой искре, но не повредит схему драйвера PCM.

Обрыв или сопротивление во вторичных обмотках катушки, превышающее нормальное, также вызовет слабую искру или отсутствие искры, а также может повредить схему драйвера PCM из-за индукции обратной связи через первичную цепь.



Катушка зажигания DIS и стержневая катушка для системы зажигания «катушка на свече».

ЗАМЕНИТЕ КАТУШКУ ЗАЖИГАНИЯ

Заменяемая катушка должна быть такой же, как и оригинальная (если вы не модернизируете систему зажигания с помощью катушки с более высокой выходной мощностью).

При замене катушки разъемы следует очистить и проверить на предмет коррозии или ослабления, чтобы обеспечить хорошее электрическое соединение. Коррозия может вызвать сопротивление, прерывистую работу или нарушение целостности цепи, что может способствовать отказу компонентов. Также рекомендуется нанести диэлектрическую смазку на разъемы катушек, которые надеваются на свечи зажигания, чтобы свести к минимуму риск искрового пробоя из-за влаги. В двигателях грузовиков Ford с катушками зажигания COP загрязнение влаги, вызывающее коррозию, является основной причиной выхода катушек из строя.

Если двигатель постоянно выходит из строя, катушки могут работать слишком тяжело. Основной причиной может быть высокое вторичное сопротивление (изношенные свечи зажигания или чрезмерный зазор свечи зажигания) или, в редких случаях, обедненное топливо (грязные форсунки, утечка вакуума или негерметичный клапан рециркуляции ОГ).

На двигателях с большим пробегом и зажиганием COP новые свечи также должны быть установлены, если катушка вышла из строя, если оригинальные свечи представляют собой обычные свечи с пробегом более 45000 миль, или долговечные платиновые или иридиевые свечи с пробегом более 100000 миль. .


Щелкните здесь, чтобы загрузить или распечатать эту статью.



Другие статьи по зажиганию:

Катушки зажигания (системы с несколькими катушками)

Проверьте свои знания: Викторина по системе зажигания

Технология свечей зажигания

Почему свечи зажигания все еще необходимо заменять

Провода свечей зажигания

Анализ пропусков зажигания

Свечи зажигания и характеристики зажигания

Системы зажигания распределителя

Системы зажигания без распределителя

Системы зажигания с катушкой над свечой

Двигатель не запускается, нет искры

Диагностика двигателя, который не запускается и не проворачивается

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive



Mitchell 1 DIY eautorepair manuals

Как проверить катушку зажигания свечи зажигания

Катушка зажигания - жизненно важный компонент современной системы управления двигателем.Практически во всех производимых сегодня автомобилях используются катушки зажигания, которые служат источником искры для свечей зажигания двигателя. Катушка зажигания - это индукционная катушка, которая является частью вторичной системы зажигания автомобиля. Он использует электромагнитную индукцию для преобразования двенадцати вольт автомобиля в несколько тысяч вольт, необходимых для создания искры, достаточно мощной, чтобы перепрыгнуть через зазор свечи зажигания.

В зависимости от конструкции производителя некоторые автомобили будут использовать одну или две катушки зажигания, которые отвечают за зажигание нескольких свечей зажигания, иногда через кабели зажигания с низким сопротивлением.В других конструкциях будет использоваться одна катушка зажигания для каждой отдельной свечи зажигания, которая закреплена болтами прямо над свечами зажигания.

Хотя назначение и работа катушек зажигания относительно просты и пассивны по своей природе, на самом деле они являются жизненно важным компонентом эффективной работы двигателя, а их неисправность может вызвать всевозможные проблемы. Неисправная катушка зажигания может проявляться по-разному, от заметного снижения мощности и расхода топлива до серьезных пропусков зажигания в двигателе, которые иногда могут сделать автомобиль непригодным для движения.Из-за своего расположения (часто прямо на двигателе) катушки зажигания подвергаются суровым условиям работы двигателя с высокой температурой и вибрацией.

Со временем они могут перегореть или развить повышенное электрическое сопротивление, которое может привести к пропускам зажигания или ослаблению, менее эффективной искре, что снизит производительность. В этом пошаговом руководстве мы рассмотрим, как проверить, исправна ли катушка зажигания, путем проверки сопротивления с помощью цифрового мультиметра.

Часть 1 из 1: Проверка катушки зажигания свечи зажигания

Необходимые материалы

Шаг 1. Изучите спецификации .Узнайте, какое сопротивление катушек зажигания должно соответствовать вашему автомобилю.

Эти характеристики обычно можно найти в заводском руководстве по обслуживанию автомобиля и обычно указываются в виде диапазона, измеряемого в «омах» (символ: Ω).

Шаг 2. Найдите катушку или катушки зажигания на вашем автомобиле . Обычно они располагаются прямо на двигателе, либо прикручиваются непосредственно к свечам зажигания, либо устанавливаются удаленно где-то наверху двигателя.

При необходимости снимите все пластиковые крышки, которые могут закрывать катушки зажигания.

Шаг 3. Отсоедините жгут проводов от катушек зажигания . Удалите их с помощью ручных инструментов.

Катушки зажигания обычно очень просто снимаются, часто они удерживаются только одним или двумя болтами.

Этап 4. Проверить первичную цепь зажигания катушки зажигания . Катушки зажигания имеют две цепи, которые необходимо проверить: первичную и вторичную цепи зажигания.

Подключите положительный и отрицательный выводы мультиметра к положительной и отрицательной клеммам катушки зажигания. На некоторых катушках выводы будут явно отмечены положительным и отрицательным; у других просто два контакта или клеммы, которые расположены на разъеме.

Большинство катушек зажигания должны иметь сопротивление первичной обмотки от 0,4 до 2 Ом; тем не менее, обратитесь к спецификациям вашего производителя для правильного чтения.Если отображается нулевое значение, это означает, что катушка зажигания имеет внутреннее короткое замыкание в первичной обмотке и требует замены. Чтение по спецификации сигнализирует, что катушка зажигания разомкнута, что также указывает на необходимость замены катушки.

Шаг 5: Проверить вторичную цепь катушки зажигания . Подключите мультиметр к положительной клемме или контакту катушки и к клемме высокого уровня, которая идет к свече зажигания.

У большинства катушек зажигания сопротивление вторичной обмотки должно быть где-то между 6000 и 10 000 Ом; однако правильный диапазон см. В спецификациях производителя.Если отображается нулевое значение, это означает, что в катушке произошло короткое замыкание и ее необходимо заменить, а чрезмерное значение означает, что катушка разомкнута и ее также необходимо заменить.

Шаг 6: При необходимости повторите процедуру . Следуйте шагам 4 и 5 для проверки каждой отдельной катушки, если в вашем автомобиле их больше одной. Убедитесь, что все катушки зажигания работают правильно.

Шаг 7: Установите катушки зажигания на место, при необходимости заменив их .После проверки всех катушек зажигания замените все неисправные катушки, а остальные установите на автомобиль.

Не забудьте повторно подключить все электрические разъемы и установить на место все крышки двигателя или другие детали отделки, которые могли быть сняты.

Катушки зажигания

являются очень важной частью системы зажигания и могут существенно повлиять на работу двигателя при неправильной работе. Неисправная катушка может вызвать всевозможные проблемы, и их проверка гарантирует, что ваш автомобиль будет продолжать работать в отличном состоянии.Если у вас возникнут трудности с выполнением шагов по проверке катушек зажигания, сертифицированный мобильный механик из YourMechanic с радостью выйдет и взглянет на них.

Как проверить катушку зажигания и зачем вам это нужно

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Аккумулятор в традиционном автомобиле не может напрямую создавать искру двигателя. В конце концов, он рассчитан только на 12 вольт, поэтому ему нужна небольшая помощь для усиления сигнала на свечах зажигания.Для этого в системе зажигания автомобиля используются устройства, известные как катушки зажигания.

Катушки зажигания, как и свечи зажигания, необходимы для полноценного функционирования двигателя. Как и свечи зажигания, катушки зажигания могут медленно выходить из строя и выходить из строя в течение продолжительных периодов времени. С симптомами, похожими на симптомы неисправных свечей зажигания, неисправные катушки зажигания довольно легко диагностировать и решать.

За годы работы в гараже редакторы The Drive преодолели всевозможные проблемы с искрами, и мы собрали некоторую информацию по ходу дела.Теперь мы здесь, чтобы передать вам эту информацию в нашем руководстве по тестированию катушек зажигания. Давайте начнем.

Что такое катушка зажигания?

Катушка зажигания - это трансформатор электромагнитного индукционного типа, который преобразует низкое электрическое напряжение от батареи в высокое напряжение, подаваемое на свечу зажигания, которая затем вызывает искру и воспламеняет смесь воздуха и топлива внутри камеры сгорания двигателя.

Типы катушек зажигания

Не все катушки одинаковы. Узнайте, что их отличает ниже.

Распределительные катушки зажигания

Распределительные катушки зажигания, скорее всего, будут использоваться на старых автомобилях, так как это старая технология. В этих установках катушка зажигания посылает ток к распределителю, у которого есть провода свечей зажигания, которые соединяются со свечами зажигания.

Блочные катушки зажигания (комплект катушек зажигания)

В некоторых автомобилях все катушки зажигания собраны вместе в одной упаковке или коробке с выходами для каждого цилиндра. Кабели зажигания подключаются от блока к свечам зажигания.

Катушки для карандашей / Катушки для карандашей

В связи с уменьшением размеров двигателей и продолжающейся миссией по созданию более компактных элементов, была изобретена катушка для карандашей. В этих приложениях катушка встроена в вилку и в отдельную трубку, чтобы создать компактную вилку. Они не требуют кабелей зажигания.

Верхние катушки свечи / Coil-On-Plug

Эти типы катушек расположены по отдельности непосредственно на верхней части кожуха, который соединяется со свечой зажигания.

Направляющие катушки зажигания

Рейка катушки зажигания - это именно то, на что это похоже, набор катушек зажигания, соединенных одной линейной направляющей.

Общие симптомы неисправности катушки зажигания

Вы узнаете, если у вас неисправная катушка зажигания. Вот как.

Коды проверки двигателя

Проблемы с искрой и зажиганием, скорее всего, будут вызывать код, который сигнализирует о включении лампы проверки двигателя.

Пропуски зажигания

Если искра слабая, неправильно рассчитана по времени или не работает вообще, это может привести к пропуску зажигания.

Неровный холостой ход

Одним из контрольных признаков неисправной катушки зажигания или неисправной свечи зажигания является трепетание или непостоянный холостой ход.

Автомобиль не заводится или грубо заводится

Автомобилю нужна искра для запуска. Если он не может получить стабильно сильную искру, запустить его будет непросто.

Основы тестирования катушки зажигания

Расчетное время: От 30 минут до 1 часа

Уровень квалификации : Начинающий

Система автомобиля : Двигатель

Безопасность работы двигателя

Автомобиль может быть опасным и грязным, поэтому вот что вам нужно, чтобы не умереть, не выколоть глаз или не потерять палец в процессе.

Все, что вам понадобится для проверки катушки зажигания

Подготовьтесь к работе, убедившись, что у вас есть эти инструменты.

Список инструментов

Организация ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш подручный щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Не просите ребенка давать вам паяльную лампу - Ред. )

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. стоянка.Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как диагностировать и протестировать катушку зажигания

Давайте сделаем это!

  1. Припаркуйте автомобиль на ровной поверхности, выключите автомобиль и дайте ему остыть.
  2. Используйте сканер OBD II, чтобы определить цилиндр с проблемой.
  3. Снимите катушку зажигания.
  4. Пока вы здесь, рекомендуется проверить свечи зажигания на предмет повреждений и, если они достаточно длинные, заменить их.
  5. Осмотрите корпус на предмет трещин, отверстий или других повреждений. Они могут быть источником ваших проблем.
  6. Используйте прибор для проверки искрообразования, чтобы проверить катушку зажигания.
    • Вставьте тестер в катушку.
    • Присоедините провод заземления.
    • Вставьте разъем катушки.
    • Отрегулируйте искровой промежуток до правильного размера.
    • Запустите двигатель.
    • Если есть искра - отлично, работает! Если нет искры, значит, катушка плохая.

Проверка с помощью мультиметра

Если у вас нет необходимых инструментов, указанных выше, вы также можете проверить катушки зажигания с помощью мультиметра.Проверьте сопротивление как в первичной, так и во вторичной цепях.

Получите справку о том, как проверить катушку зажигания у сертифицированного механика

Как и Drive любит помещать "себя" в себя, мы знаем, что не у всех есть подходящие инструменты, безопасный рабочее пространство, свободное время или уверенность в том, что вы сможете заняться капитальным ремонтом автомобиля. Иногда вам просто необходимы качественные ремонтные работы, выполненные профессионалами. вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Часто задаваемые вопросы о катушках зажигания

У вас есть вопросы, Drive дает ответы.

В. Так является ли свеча зажигания частью катушки зажигания?

А . Нет, свеча зажигания и катушка зажигания - это две отдельные части. Катушка зажигания подает высокое напряжение на свечу зажигания.

В. Да, но сколько стоит замена катушки зажигания?

А . Комплекты из 4-8 катушек зажигания могут стоить в среднем от 100 до 600 долларов.

В. Хорошо, а сколько вольт в катушке зажигания?

А . Катушка зажигания принимает ток от 12-вольтовой батареи и выдает в среднем 30-40 000 вольт.

Видео

Для более глубокого изучения науки, лежащей в основе катушек зажигания, посмотрите это видео из Национальной лаборатории сильного магнитного поля (MagLab), «самой большой и мощной магнитной лаборатории в мире», в Таллахасси , Флорида.

Как проверить катушку зажигания: 14 шагов (с изображениями)

Об этой статье

Соавторы:

Мастер-механик

Соавтором этой статьи является Rocco Lovetere.Рокко Ловетере - главный механик в отделе ремонта мобильных авто Rocco в Калифорнии, которым он владеет вместе со своей семьей. Он сертифицированный автомобильный техник ASE и работает в области ремонта автомобилей с 1999 года. Эта статья была просмотрена 628 322 раза.

Соавторы: 10

Обновлено: 17 ноября 2020 г.

Просмотры: 628,322

Резюме статьи X

Катушка зажигания в вашем автомобиле посылает электричество на свечи зажигания, и вам может потребоваться проверить катушку, если ваш автомобиль не заводится или часто глохнет.Обычно вы можете проверить катушки зажигания, подключив диагностический прибор, например сканер ODB2, к порту под приборной панелью и включив его. На большинстве сканеров код P0352 указывает на то, что катушки работают неправильно. Если у вас нет диагностического прибора, вы можете снять катушки, чтобы проверить их. Катушки зажигания в вашем автомобиле должны быть расположены с правой стороны двигателя, рядом со свечами зажигания. Отсоедините кабели от каждой свечи зажигания, затем осторожно открутите первую катушку зажигания и выньте ее из блока двигателя.Чтобы проверить сопротивление первичной обмотки, возьмите мультиметр и подсоедините положительный щуп к положительному выводу на катушке. Затем подсоедините отрицательный щуп к отрицательной клемме. Установите мультиметр на 200 Ом в категории сопротивления и снимите показания. Обычно сопротивление первичной обмотки должно быть в пределах 0,4–2 Ом. Затем проверьте сопротивление вторичной обмотки, переместив отрицательный щуп к металлической детали, которая соединяет катушку со свечой зажигания. Как правило, сопротивление вторичной обмотки должно составлять 6000-8000 Ом.Если какое-либо из показаний отсутствует, это означает, что ваши катушки, вероятно, не работают должным образом. Поищите в Интернете требования к катушке зажигания вашего автомобиля, поскольку идеальный уровень сопротивления для каждого показания может варьироваться в зависимости от автомобиля. Продолжайте читать, чтобы получить советы от нашего обозревателя-механика по выполнению теста на сопротивление!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 628 322 раза.

Как проверить катушки зажигания 12 В

Натан Фишер

Jupiterimages / Comstock / Getty Images

Катушка зажигания автомобиля действует как трансформатор, имея первичный и вторичный пучки проводов, которые создают и отправляют электрический заряд на свечи зажигания, вызывая их возгорание.Хотя катушки зажигания обычно служат в течение всего срока службы автомобиля, неисправные свечи зажигания или провода свечей зажигания могут посылать нерегулярные скачки напряжения через катушку зажигания, вызывая перегорание катушки. Проверить эффективность катушки зажигания на 12 В можно, проверив сопротивление ее проволочных обмоток с помощью мультиметра.

Шаг 1

Отсоедините главный отрицательный провод аккумуляторной батареи двигателя с помощью гаечного ключа.

Шаг 2

Отсоедините от катушки провод основной катушки зажигания, ведущий к распределителю.Отсоедините небольшой заземляющий провод, прикрепленный к катушке сбоку, с помощью гаечного ключа.

Step 3

Включите мультиметр и установите его на функцию «Ом».

Шаг 4

Вставьте один из щупов мультиметра в центральное отверстие катушки до контакта с металлическим выводом внутри катушки. Поднесите второй щуп измерителя к клемме заземления катушки зажигания. Измеритель должен показывать от 6000 до 15000 Ом. В противном случае вторичная обмотка катушки неисправна.

Снимите щуп измерителя с центральной клеммы и коснитесь им клеммного болта на противоположной стороне катушки от щупа, касающегося клеммы заземления. Измеритель должен показывать от 0,4 до 2 Ом. В противном случае неисправна первичная обмотка катушки.

Справочные материалы

Советы

  • Если катушка провалилась, проверьте провод основной катушки, который был снят с распределителя, на предмет коротких замыканий. Установите мультиметр в положение «непрерывность» и вставьте по одному щупу в каждый конец провода.Если счетчик не показывает никаких показаний или колеблется, провод необходимо заменить.

Вещи, которые вам понадобятся

Другие статьи
Катушка зажигания

- Функция - Типы катушек - Признаки неисправности

Катушка зажигания - Функция - Типы катушек - Признаки неисправности - Тестирование

Функция катушки зажигания состоит в том, чтобы производить высокое напряжение из низкого напряжения.

Высокое напряжение от катушки зажигания необходимо для зажигания топлива и запуска двигателя.
Итак, для работы катушки зажигания она должна иметь напряжение аккумулятора на ее положительном выводе. Кроме того, он должен быть заземлен и отключен модулем зажигания или цепью. Но если искра не возникает, катушка неисправна и ее необходимо заменить.

Итак, катушка зажигания очень прочная и надежная. Но он может потерпеть неудачу по разным причинам. Тепло и вибрация могут повредить обмотки и изоляцию катушки; вызывая короткое замыкание или обрыв в первичной или вторичной обмотке.Но убийца номер один катушек зажигания - это перегрузка по напряжению. Следовательно, это вызвано неисправными свечами зажигания или свечными проводами.

Типы катушек зажигания

Итак, внутри катушки зажигания два набора обмоток. Обмотки первичной катушки, содержащие сотни витков тяжелого провода. А вторичная сторона содержит тысячи витков тонкой проволоки. В старых автомобилях одна катушка обслуживала все свечи зажигания и использовала распределитель. В современных системах распределитель отсутствует. Потому что катушка зажигания теперь управляется электроникой.Но со всеми этими новыми технологиями необходимо решить новую проблему.

Признаки неисправности катушки зажигания

Степень выраженности симптомов зависит от того, какая катушка зажигания вышла из строя:

  • Возгорание
  • Экономия топлива
  • Остановка автомобиля
  • Дергание двигателя, резкий холостой ход, недостаточная мощность
  • Двигатель не запускается
  • Пропуски зажигания в автомобиле
  • Плохое ускорение или потеря мощности
  • Блок управления двигателем переходит в аварийный режим
  • Коды неисправностей двигателя
Если неисправность катушки вызывает пропуски зажигания, это приведет к попаданию сырого топлива; необратимо повреждает каталитический нейтрализатор.
Каталитический нейтрализатор

Примите меры для проверки на утечки масла, наличие влаги и проблем со свечами зажигания; чтобы предотвратить серьезное повреждение двигателя.

Итак, наиболее вероятная причина - течь масла из прокладки клапанной крышки. На многих двигателях типа (COP) свеча зажигания и катушка зажигания установлены; внутри трубки свечи зажигания. Эта трубка герметично закрыта вокруг части крышки клапана.

Утечка масла в трубку свечи зажигания

Со временем может выйти из строя уплотнение между крышкой клапана и этой трубкой свечи зажигания.В результате происходит просачивание масла и его заливка вокруг свечи зажигания и катушки зажигания. Это, в свою очередь, может привести к выходу из строя свечи зажигания и катушки зажигания.

Типы катушек зажигания
Существует четыре основных типа катушек зажигания;
Обычный Обычная катушка зажигания

Так, прерыватель с обычной точечной системой зажигания; первичная цепь получает питание от батареи через резистор.Ток течет через обмотки первичной катушки, создавая магнитное поле. Когда точки открываются, электрическая цепь тока разрывается. В результате схлопывается магнитное поле.

Сила разрушения проходит через обмотки вторичной катушки и создает в них электрический ток.

Ток течет в крышку распределителя и, в конечном итоге, в свечи зажигания; все за доли секунды. Но у этих первых полностью механических распределительных систем были свои недостатки.Точки зажигания выходили из строя и меняли угол зажигания, снижая эффективность двигателя. В результате требовалась замена аж через каждые 12 000 км пробега.

Электронный Электронная катушка зажигания

Итак, этот тип зажигания очень похож на обычную систему. Но вместо распределителя кулачок и очки; электронная система использует приемную катушку для подачи сигнала на модуль управления.

Это повысило надежность. Но твердотельные переключатели по-прежнему принимали заказы от распределительного вала.
Валы распределителя

будут иметь тенденцию к появлению определенного количества «зазоров» или перекосов после 120 000 миль или около того. Поскольку износ шестерен всегда был препятствием для правильного выбора момента зажигания, механические системы зажигания должны были развиваться.

Без распределителя (DIS) Катушка зажигания без распределителя (DIS)

Итак, в системе зажигания без распределителя (DIS) ее конструкция позволяла получать больше энергии от нескольких катушек. Кроме того, в пакете катушек установлено три или более катушек.

В этой системе используется магнитное пусковое устройство для определения частоты вращения двигателя и положения коленчатого вала. Эта система определяет время зажигания на основе двух датчиков положения вала и компьютера.

Датчик положения коленчатого вала (CKP) и датчик положения распределительного вала (CMP). Эти датчики постоянно контролируют положение обоих валов и передают эту информацию в компьютер.

Катушка на штекере (COP) Катушка зажигания с катушкой на свече (COP)

Итак, система зажигания типа "катушка-свеча" (КС) включает в себя; все электронные элементы управления в системе зажигания (DIS).Но вместо двух цилиндров, использующих одну катушку, каждая катушка (COP) обслуживает только один цилиндр.

В результате некоторые системы зажигания (COP) генерируют до 50 000 вольт и намного более горячие и сильные искры.

Катушка устанавливается непосредственно на свечу зажигания. В результате необходимость в проводах для свечей зажигания больше не является проблемой.
Наконец, основные причины отказа:
  • Плохие свечи зажигания
  • Плохие провода вилки
  • Перегрузка по напряжению

Тестирование искры

Итак, никогда не отсоединяйте провод свечи или выходной провод высокого напряжения катушки, чтобы проверить наличие искры.Помимо риска серьезного поражения электрическим током, обрыв проводов вилки или катушки; повысит требования к напряжению на катушке до такой степени, что может повредить катушку. Единственный безопасный способ проверить наличие искры - использовать тестер свечей зажигания.

Заключение

Итак, тепло и вибрация могут повредить обмотки и изоляцию катушки. В результате возникает короткое замыкание или разрыв цепи в первичной или вторичной обмотке. Наконец, новые свечи зажигания продлят срок службы катушек зажигания.

Поделитесь, пожалуйста, машинным порталом Дэнни.com Новости

Это ваши свечи зажигания или катушка зажигания, это плохо?

Все двигатели со временем теряют некоторую мощность, но регулярное техническое обслуживание помогает регулировать эту потерю. Однако, каким бы большим или маленьким ни был ваш двигатель, без топлива, воздуха и искры он не выдает никакой мощности. Засоренные топливные форсунки и воздушные фильтры создают проблемы для грузовиков, автомобилей и мотоциклов, а также могут вызвать поломку свечей зажигания. Но они не единственные потенциальные виновники отсутствия искры.Иногда проблема со свечой зажигания на самом деле связана с катушкой зажигания.

Как катушка зажигания работает со свечами зажигания? Арчи Стивенс держит новую платиновую свечу зажигания и более старую обычную свечу, которая была установлена ​​в VW Jetta Тукса Туркеля | Джек Милтон / Portland Press Herald через Getty Images

Хотя свечи зажигания и катушки зажигания не одно и то же, они обе являются частью системы зажигания автомобиля. Или, скорее, часть системы зажигания автомобиля с бензиновым двигателем.В дизельных двигателях нет свечей зажигания, потому что дизельное топливо воспламеняется от сжатия, а не от искры.

Системы зажигания развивались на протяжении десятилетий, объясняет Champion Auto Parts , но в целом они работают одинаково. Есть 2 части: первичное зажигание и вторичное зажигание. Первое вступает в игру, когда вы нажимаете кнопку пуска или поворачиваете ключ. Он замыкает цепь и передает питание от аккумулятора на катушку зажигания и обратно.Это вызывает образование магнитного поля в катушке зажигания.

В этот момент включается вторичная система зажигания. Как поясняет Advance Auto Parts , точный механизм зависит от того, есть ли у вас «обычная» система с распределителем, более современная система без распределителя или новейшая система с катушкой на выступе. Но в результате система зажигания ненадолго прерывает магнитное поле внутри катушки зажигания.

Катушка зажигания - это, по сути, трансформатор с проводом, объясняет Хейнс .Самые простые из них состоят из 2 витков проволоки вокруг железного сердечника. Когда магнитное поле отключается, возникает электрический ток между внутренней и внешней катушками. Это повышает напряжение с 12 вольт от батареи до 50 000 вольт, сообщает AutoZone , или даже больше.

Катушки зажигания Denso типа "катушка на свече" | Denso

Почему такое высокое напряжение? Потому что это то, что приводит в действие свечи зажигания. Без такого высокого напряжения ток не смог бы пройти через межэлектродный зазор свечи зажигания.Никакого скачка тока, никакой искры.

Признаки неисправности катушки зажигания и неисправной свечи зажигания

СВЯЗАННЫЙ: Я случайно перекрестил соединительные кабели, вот что случилось

Поскольку вашему двигателю нужны как свечи зажигания, так и катушки зажигания, в случае их отказа автомобиль, грузовик или мотоцикл перестанут работать. Но определить, в чем проблема, бывает непросто. Это потому, что, как объясняет Autoblog , у них есть несколько общих симптомов.

Например, если ваш двигатель начинает пропускать зажигание, теряет мощность или грубо работает на холостом ходу, это может быть признаком неисправной свечи зажигания, сообщает Autoblog .Но эти признаки также могут указывать на неисправную катушку зажигания. Индикатор проверки двигателя также может указывать на то и другое, а также на трудности с запуском двигателя.

СВЯЗАННЫЙ: Есть ли проблемы с аккумулятором для гибридов Toyota RAV4 2019 и 2020 годов?

Раньше, если ваша машина не заводилась, это было признаком неисправности стартера или катушки зажигания. Это потому, что в ранних системах зажигания была только одна катушка зажигания, питающая все свечи зажигания через распределитель, сообщает Haynes .Однако более поздние модели DIS заменили распределитель на комплект катушек и несколько катушек, сообщает CarsDirect . А действующий стандарт «катушка на свече» дает каждой свече зажигания свою собственную катушку зажигания, устанавливаемую сверху, поясняет NAPA .

Кроме того, если ваша катушка зажигания неисправна, это означает, что любая вилка, к которой она подключена, также перестает работать должным образом.

Можете ли вы исправить это самостоятельно?

Есть способы диагностики неисправной катушки зажигания, Привод сообщает, независимо от того, какая у вас система зажигания.

Самый простой способ - использовать специальные искровые тестеры или контрольные лампы, доступные как для дистрибьюторов, так и для современных катушек, отчет Autofella и CarParts . Они прикрепляются непосредственно к проводке и указывают, когда по ней течет заряд.

СВЯЗАННЫЕ С: Какие инструменты вам нужны в вашем наборе инструментов для обслуживания?

Другой распространенный способ диагностировать проблему - подключить мультиметр и проверить сопротивление внутренней и внешней катушек.Если он выходит за пределы диапазона, указанного производителем, катушку зажигания необходимо заменить. Однако неисправные катушки могут пройти этот тест. Однако стоит отметить, что плохие свечи зажигания и провода свечей могут повредить катушки, а не только наоборот.

Еще один простой способ проверить катушку или свечу зажигания - это поменять местами детали. Поскольку вам, скорее всего, все равно придется заменить свечи зажигания, подключите подозрительную катушку зажигания к новой свече с новой проводкой.Если он по-прежнему не срабатывает, это катушка. Или просто отключите провода от каждого цилиндра по одному. Если частота вращения вашего двигателя на холостом ходу не меняется, катушка для этого цилиндра выходит из строя.

СВЯЗАННЫЙ: В чем разница между обслуживанием бензиновых и дизельных грузовиков?

К счастью, если в вашем автомобиле есть система «катушка на вилке», заменить катушки не сложнее, чем заменить сами свечи. Более старые конструкции DIS могут потребовать снятия крышки двигателя, сообщает Haynes , но обычно они удерживаются только несколькими винтами.Однако обратите внимание, какой провод свечи зажигания соединяется с какой катушкой, если у вас есть блок катушек. В противном случае вы потеряете угол опережения зажигания двигателя и создадите больше проблем.

Следите за обновлениями MotorBiscuit на нашей странице в Facebook.

.
