Как проверить датчик охлаждающей жидкости: Как проверить датчик температуры охлаждающей жидкости и обнаружить неисправность

Содержание

Как проверить датчик температуры охлаждающей жидкости

Содержание

  1. Инструменты и предметы, которые вам понадобятся
  2. Найдите датчик температуры охлаждающей жидкости
  3. Признаки неисправности датчика температуры охлаждающей жидкости
  4. Проверка датчика температуры охлаждающей жидкости
  5. Проверка датчика температуры охлаждающей жидкости мультиметром
  6. Проверка ваших показаний
  7. Неисправности датчика температуры охлаждающей жидкости
  8. Как проверить исправность датчика температуры охлаждающей жидкости

Большинство датчиков температуры охлаждающей жидкости напоминают большую гайку с электрическим разъемом сверху.

Проверка датчика температуры охлаждающей жидкости двигателя (ECT) проста и может помочь вам быстрее починить автомобиль. Вы можете сделать это дома, используя цифровой мультиметр и термометр для приготовления пищи. Плохой ECT влияет на производительность двигателя:

  • Это может вызвать постоянную обедненную воздушно-топливную смесь, в результате чего двигатель заглохнет или начнет работать вхолостую.
  • Или это может привести к постоянной богатой воздушно-топливной смеси, вызывая увеличение выбросов и расхода топлива.
  • На современных автомобилях плохой датчик ECT нарушит синхронизацию зажигания.
  • На некоторых моделях автомобилей неисправный датчик ECT (температуры) может также испортить трансмиссию, вентилятор охлаждения и указатель температуры.

Но прежде чем винить ECT охлаждающей жидкости за проблемы с двигателем, воспользуйтесь этим руководством, чтобы проверить его и убедиться, что вам действительно нужно его заменить. Тест занимает всего несколько минут.



Инструменты и предметы, которые вам понадобятся

  • Цифровой мультиметр
  • Кухонный термометр
  • Гаечный ключ (трещотка и набор торцевых головок, если вам нужно удалить компоненты)
  • Бумага и карандаш

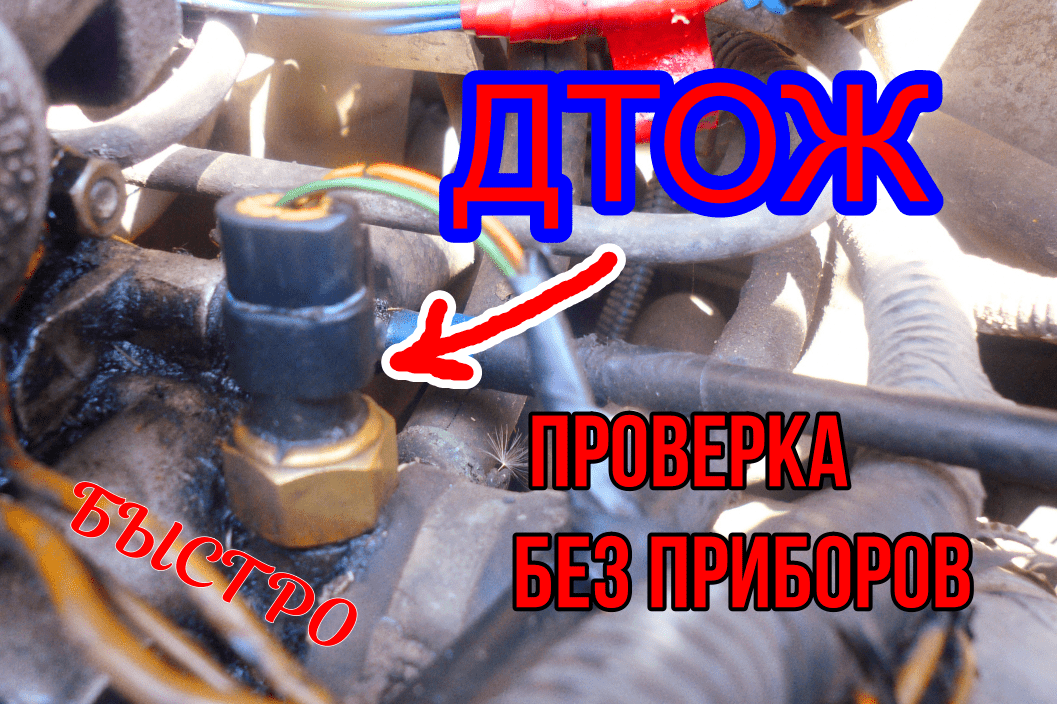

Найдите датчик температуры охлаждающей жидкости

Откройте капот вашего автомобиля,чтобы найти датчик охлаждающей жидкости.

  1. В зависимости от модели вашего автомобиля, вы можете найти его, установленный на головке цилиндров или впускном коллекторе. Тем не менее, одно из наиболее распространенных мест — на корпусе термостата или рядом с ним. Вы можете найти корпус термостата, следуя за верхним шлангом радиатора, который соединяется с корпусом термостата на стороне двигателя.
  2. Ищите большую гайку с электрическим разъемом сверху и два электрических провода, идущие от разъема — на большинстве современных транспортных средств — или один провод — на старых моделях автомобилей.
  3. Некоторые ECT скрыты под впускным коллектором, особенно на больших грузовиках.

Если вам все еще не удается найти ECT, обратитесь к руководству по обслуживанию вашего автомобиля. Вы можете купить руководство по ремонту для конкретной марки и модели автомобиля в большинстве магазинов автозапчастей или через Интернет.

Используйте цифровой мультиметр для проверки вашего датчика температуры охлаждающей жидкости.

Признаки неисправности датчика температуры охлаждающей жидкости

Тест измерителя температуры охлаждающей жидкости

Теперь, когда вы установили ECT на своем автомобиле, вы готовы его проверить.

  1. Отсоедините электрический разъем датчика.
  2. Получите значения нагрева поверхности двигателя, используя инфракрасный термометр или подходящий термометр для приготовления пищи. Измерьте температуру двигателя в месте рядом с ECT.

Прежде чем перейти к следующему шагу, давайте на секунду отвлечемся сюда:

Хорошо, в этот момент вы можете задаться вопросом, зачем вам измерять нагрев двигателя, чтобы устранить неисправность измерителя. Основная причина заключается в том, что вы пытаетесь проверить здесь две распространенные потенциальные неисправности: датчик ECT и термостат.

Проверка датчика температуры охлаждающей жидкости

Допустим, термостат на вашем автомобиле застрял в открытом положении. Это не позволит двигателю достичь рабочей температуры, поскольку охлаждающая жидкость течет непрерывно. Если вам нужно было протестировать только один датчик ECT, вы можете подумать, что он вышел из строя, потому что его значение сопротивления осталось на уровне 1500 или 2100 Ом, например, когда фактически он сообщает фактическую температуру охлаждающей жидкости, и он работает должным образом.

Используя термометр, вам не понадобится много времени, чтобы понять, что термостат не работает. Например, вы заметите, что нагрев двигателя не поднимается выше 85 или 90 градусов.

С другой стороны, если термостат работает нормально, температура двигателя достигнет примерно 200F (93C) и впоследствии снизится при открытии термостата. Таким образом, вы исключаете термостат как еще один возможный сбой.

Хорошо, теперь давайте перейдем к следующему шагу.

  1. Запишите показания температуры.

Проверка датчика температуры охлаждающей жидкости мультиметром

  1. Теперь с помощью омметра или мультиметра измерьте значение сопротивления измерителя температуры охлаждающей жидкости, подключив один из выводов расходомера к одной из клемм на электрическом разъеме измерителя, а другой провод к другой клемме на электрическом разъеме ECT.





Как вам статья?

Признаки неисправности датчика температуры охлаждающей жидкости ДТОЖ, как его проверить

Водители автомобилей > Полезная информация > ТО и ремонт > Как проверить датчик температуры охлаждающей жидкости и выявить его неисправность

Датчик температуры охлаждающей жидкости или, в сокращении, ДТОЖ, представляет собой прибор, определяющий температуру антифриза в системе охлаждения и дающий сигнал на ее снижение посредством срабатывания вентилятора.

Его работоспособность – важный аспект нормального функционирования системы охлаждения и всего силового агрегата в целом, а потому в данной материале мы поговорим о том, какие признаки неисправности ДТОЖ помогают своевременно выявить неполадки в его работе и эффективно их устранить.

ДТОЖ – что это такое в машине?

Датчик температуры охлаждающей жидкости в автомобиле представляет собой компактное устройство, расположенное в корпусе радиатора или, нередко, во внешней части корпуса силового агрегата – так называемой «рубашке» системы охлаждения.

Назначение

Датчик предназначается для определения температуры охлаждающей жидкости, которая выводится на информационный индикатор, расположенный в панели приборов авто.

Также функцией датчика является активация включения вентилятора охлаждения, который понижает температуру антифриза в случае, если она превышает критические значения (более 80 градусов Цельсия). Делается это для того, чтобы избежать вскипания антифриза и, как результат, перегрева мотора.

Видео — нюансы, связанные с датчиками температуры охлаждающей жидкости на Фольксваген Пассат Б3:

Подобное назначение датчика было характерно для карбюраторных двигателей. Сегодня, с развитием инжекторных систем впрыска, на ДТОЖ возлагается значительно большее число функций. К ним можно отнести:

  • увеличение оборотов двигателя на этапе прогрева для оптимизации выхода мотора на рабочий режим;
  • открытие либо закрытие клапана рециркуляции выхлопных газов;
  • установка угла опережения зажигания и т.д.

Принцип работы

Функционирование ДТОЖ осуществляется на основе физических свойств материала датчика менять собственное электрическое сопротивление в зависимости от степени нагрева.

По сути, он состоит из двух электропроводящих контактов и конусообразного рабочего элемента из чувствительного материала. Изменение степени электропроводности фиксируется и, таким образом, датчик «выдает» информацию о температуре и достижении ее критических значений.

На современных авто за считывание такой информации «отвечает» электронный блок управления ЭБУ, который и отдает управляющие команды для системы зажигания, а также анализирует работоспособность самого датчика.

Виды

Условно можно выделить два типа ДТОЖ: механический и цифровой. В чем их сходство и отличия?

Механический

Механический ДТОЖ представляет собой простой узел, где передача информации об изменении сопротивления материала выполняется, так сказать, в «аналоговой» форме – посредством электрического сигнала. Такой датчик напрямую соединен с указателем температуры охлаждающей жидкости, который является, по сути, простым омметром со шкалой, проградуированной в градусах Цельсия.

С узлом соединено реле, которое замыкается при достижении критической температуры и вызывает срабатывание вентилятора охлаждения. Такие датчики встречаются на автомобилях с карбюраторными моторами, включая все отечественные «Жигули».

Цифровой

Цифровой ДТОЖ по своей конструкции не сильно отличается от механического, но передача сигнала происходит посредством шины непосредственно в цифровой блок управления ЭБУ.

Встроенный процессор производит первичный анализ информации, выводя данные о температуре на приборную панель, а также давая команды системе зажигания. Включение вентилятора в этом случае производится также посредством команды от ЭБУ.

На что влияет

Основной задачей датчика температуры охлаждающей жидкости является включение вентилятора охлаждения. Как результат, в случае его неисправности срабатывания вентилятора не происходит, а результатом этого может стать перегрев мотора или, как минимум, вскипание антифриза в системе.

Видео — как проверить ДТОЖ мультиметром:

Кроме того, на инжекторных двигателях неисправность ДТОЖ ведет к тому, что ЭБУ выставляет неверный угол опережения зажигания, возрастает расход топлива и двигатель начинает работать в неблагоприятных условиях.

Совокупность этих факторов говорит о том, что своевременное определение поломки датчика и его замена является ключевым элементом, позволяющим избежать целого ряда проблем, а подчас и дорогостоящего ремонта двигателя автомобиля.

Основные причины и признаки неисправности датчика температуры охлаждающей жидкости

Как правило, в виду простоты конструкции, поломки самого датчика охлаждающей жидкости относительно редки. Тем не менее, «поводов» для того, чтобы он стал давать сбои, весьма много, и к ним можно отнести следующие причины:

1. Низкое качество антифриза

В случае использования плохого антифриза или отечественного «Тосола» нередки случаи, когда поверхность датчика разъедается или покрывается кристаллическим осадком. В связи с этим температурное воздействие на датчик изменяется и, как результат, меняются его показания, как правило, в сторону занижения температуры. Это приводит к несвоевременному включению охлаждающего вентилятора, а также изменению режима работы силового агрегата.

2. Плохое качество исполнения самого датчика

К сожалению, на рынке имеется большое количество контрафактных запчастей, и ДТОЖ от no-name-производителя не всегда отвечает заводским параметрам. Также датчик может иметь незначительные повреждения, которые в процессе эксплуатации могут способствовать его выходу из строя.

3. Утечки антифриза через резьбовое соединение датчика

И, как результат, изменение его показателей. Такое явление встречается при нарушении целостности резьбы в случаях, если датчик устанавливался с чрезмерным усилием на затяг либо имеется износ прокладки-вкладыша.

4. Нарушение электрики

Этот фактор является основной причиной выхода из строя датчика и может быть вызван целым рядом причин – от резкого скачка напряжения в бортовой электросистеме авто до обычной коррозии контактов. Собственно, проверку контактов на наличие окисления следует осуществлять всегда при снятии или установке ДТОЖ.

5. Неисправность термостата.

Как проверить датчик температуры охлаждающей жидкости

В случае подозрений на неисправность ДТОЖ необходимо, в первую очередь, определить, касается ли поломка самого датчика или ее причиной являются сбои в электрической системе авто.

Для этого необходимо выкрутить датчик и провести его диагностику. Сделать это можно с использованием обычного бытового мультиметра.

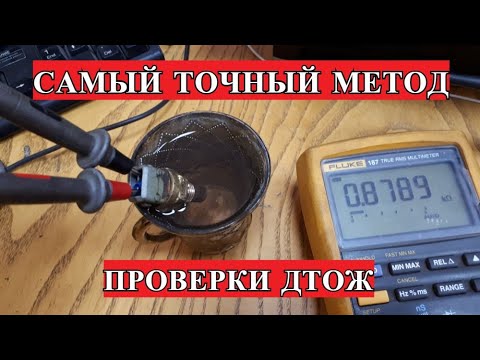

Как проверить ДТОЖ мультиметром

Для замера сопротивления ДТОЖ при разной температуре  на мультиметре следует включить режим омметра с соответствующим пределом измерений.

Значение сопротивлений должно быть в определенном диапазоне при конкретных температурах.

Для каждой модели силового агрегата и марки авто сопротивление датчика при разной температуре жидкости имеет собственные значения (!) и с ними следует ознакомиться заблаговременно в мануле!

Для проверки датчик следует снять и погрузить его в воду, нагретую до определенной температуры, подсоединив мультиметр к выходным контактам ДТОЖ. Если сопротивление датчика не соответствует значениям, указанным для двигателя вашего автомобиля, его следует заменить.

Видео — как проверить датчик температуры охлаждающей жидкости с помощью мультиметра и электрочайника:

Также во время замены датчика необходимо мелкой наждачной бумагой обработать электрические контакты, подходящие к нему. Если же ДТОЖ исправен, и вы не планируете его менять – имеет смысл для профилактики произвести его очистку, включая зашкуривание его контактов для улучшения электропроводности.

Заключение

Как видим, проверка и замена ДТОЖ – процедура довольно простая. Она не требует специализированных навыков и знаний, равно как и особого оборудования (за исключением упомянутого мультиметра).

Помните, что своевременная замена неисправного датчика температуры охлаждающей жидкости позволит избежать целого ряда проблем, включая возможный перегрев силового агрегата вашего авто.

Смотрите советы чем смазывать клеммы аккумулятора от окисления и применяйте при сезонном обслуживании своего автомобиля.

Какое сопротивление должно быть у высоковольтных проводов.

Что такое контрактные двигатели https://voditeliauto.ru/poleznaya-informaciya/dvigateli/chto-znachit-kontraktnyj.html и когда есть смысл их покупать.

Видео — как проверить указатель температуры охлаждающей жидкости на Шевроле Лачетти:


Как проверить датчик температуры двигателя тойота карина — mad wheels

— Лучший помощник автолюбителя

Главная > Полезное , Ремонт > Признаки неисправности датчика температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости (ДТОЖ) не так прост, как может показаться на первый взгляд. Многие думают, что он отвечает только за включение/выключение вентилятора охлаждения и отображение температуры ОЖ на приборной панели. Поэтому, при неисправностях двигателя, не обращают на него особого внимания. Именно поэтому я решил написать эту статью и рассказать в ней о всех признаках неисправности ДТОЖ.

Но для начала небольшое пояснение. Датчиков температуры ОЖ два (в некоторых случаях 3) — один дает сигнал стрелке на приборной панели, второй (2-х контактный) — контроллеру. Далее будет идти речь только об втором датчике, который передает информацию ЭБУ.

И так, первый признак — плохой запуск двигателя на холодную. Как это происходит — двигатель запускается и сразу же глохнет. Более-менее работает только с подгазовкой. После прогрева эта проблема уходит. Почему это может происходить? Датчик температуры ОЖ может подавать в контроллер не верные показания. К примеру, что двигатель уже прогрет (температура 90+ градусов). Для запуска холодного двигателя, как известно, нужно больше топлива, чем для горячего. А так как ЭБУ «думает», что двигатель горячий, то и дает ему мало топлива. От этого и плохой запуск на холодную.

Второй признак — плохой запуск двигателя на горячую. Здесь все с точностью наоборот. ДТОЖ может все время подавать заниженные показания, т.е. «говорить» контроллеру, что двигатель холодный. Для холодного запуска это нормально, а вот для горячего — плохо. Горячий мотор попросту будет заливать бензином. Здесь, кстати, может появляться ошибка P0172 — богатая смесь. Проверьте свечи зажигания — они должны быть в черном нагаре.

Третий признак — повышенный расход топлива. Это последствие, которое вытекает из 2-го признака. Если двигатель заливает бензином, то естественно вырастет и расход.

Четвертое — хаотичное включение вентилятора охлаждения. Т.е. двигатель работает вроде бы нормально, только иногда ни с того, ни с сего может включиться вентилятор. Это уже прямой признак неисправности датчика температуры охлаждающей жидкости. Датчик может давать скачкообразные показания. Т.е. если реальная температура ОЖ повысилась на 1 градус, датчик может «сказать», что она повысилась на 4 градуса или же вообще не среагировать. Так вот, если температура включения вентилятора 101 градус, а реальная температура ОЖ 97 градусов (рабочая), то, перескочив на 4 градуса, датчик «скажет» ЭБУ, что температура уже 101 градус и пора включать вентилятор.

Хуже, если происходит наоборот — датчик иногда может занижать показания. Температура ОЖ может уже дойти до температуры кипения, а датчик будет «говорить», что температура в норме (к примеру, 95 градусов) и поэтому ЭБУ не будет включать вентилятор. Таким образом вентилятор может включится, когда двигатель уже закипел или же вообще не включиться.

Проверка датчика температуры охлаждающей жидкости

Я не буду показывать таблици со значениями сопротивлений датчика на определенной температуре, так как считаю этот способ проверки не совсем точным. Самая простоя и быстрая проверка ДТОЖ — просто снять с него фишку. Двигатель перейдет в аварийный режим, включится вентилятор, топливная смесь будет приготавливаться на основе показаний других датчиков. Если при этом двигатель стал работать лучше, то однозначно нужно менять датчик.

Для следующей проверки датчика температуры ОЖ понадобится диагностическое оборудование . Первое — нужно проверить показания температуры на холодном двигателе (к примеру утром). Показания должны соответствовать температуре окружающей среды. Допускается небольшая погрешность в 3-4 градуса. И после запуска двигателя температура должна плавно подниматься, не перескакивая между показаниями. Т.е. если температура была 33 градуса, а потом резко стала 35 или 36 градусов, это говорит о неисправности датчика.

Проверка датчика температуры является несложной процедурой, с которой может справиться даже начинающий автолюбитель. Датчик температуры охлаждающей жидкости (сокращенно — ДТОЖ) представляет собой термистор, то есть, резистор, изменяющий значение своего внутреннего сопротивления в соответствии с температурой, куда помещен его исполнительный элемент. Чаще всего для этого используют мультиметр (другое название — тестер, «цэшка»), который в состоянии измерять значение электрического сопротивления в цепи.

  • Что такое ДТОЖ
  • Признаки неисправности датчика ОЖ
  • Где находится датчик
  • Причины поломки датчика
  • Как проверить ДТОЖ

Перед тем как перейти к обсуждению вопроса о том, как проверить датчик температуры охлаждающей жидкости, необходимо вкратце остановиться на признаках его неисправностях и разобраться с тем, как он работает. Это поможет определиться с диагностикой. Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.

О необходимости выполнения проверки датчика температуры охлаждающей жидкости, будут свидетельствовать ряд признаков. Однако тут стоит отметить, что перечисленные ниже ситуации могут быть признаками и других поломок в двигателе автомобиля, поэтому для получения точного результата необходимо выполнить дополнительную диагностику. Итак, к признакам поломки датчика температуры охлаждающей жидкости относится:

  • Активизация контрольной лампы на панели Check Engine. Однако она может активироваться и при других поломках, поэтому необходимо выполнить дополнительное сканирование кода ошибки.
  • Повышение расхода топлива. Это вызвано тем, что на электронный блок управления подается некорректная информация, и соответственно, он также не в состоянии определить сколько именно топлива нужно не только создания оптимальной топливовоздушной смеси, но и для поддержания температуры двигателя в нормальном (не аварийном) диапазоне.
  • Нестабильная работа мотора.
    В частности, нестабильная его работа на холостых оборотах, сложности с запуском (особенно в холодное время года), самопроизвольная остановка при низких оборотах.
  • Двигатель глохнет «на горячую». То есть, он может внезапно заглохнуть при достижении критической температуры охлаждающей жидкости. Причем это не зависит от того, какая именно охлаждающая жидкость была залита в систему (в частности, фабричный антифриз или обыкновенная вода).
  • Проблемы в работе охлаждающего вентилятора на радиаторе. Это может проявляться по-разному. В одних случаях вентилятор не включается вовсе, в других — не включается в аварийных режимах, в третьих — не выключается даже при остывании двигателя. При отключении датчика температуры охлаждающей жидкости электронный блок управления воспринимает это как обрыв цепи датчика и принудительно включает вентилятор. В любом случае для получения точной картины необходимо выполнить дополнительную диагностику датчика и/или термостата.

В связи с тем, что указанный датчик имеет достаточно простое устройство и чаще всего неразборной корпус, то при выходе его из строя он подлежит замене. Это касается практически всех машин, на которых установлено данное устройство.

Для того чтобы выполнить проверку датчика температуры ОЖ необходимо знать, где он расположен. Естественно, что данная информация будет разниться у автомобилей различных марок и моделей. Однако существует несколько типовых признаков, по которым можно найти то место, где непосредственно закреплен датчик. Так, в большинстве случаев он расположен на выпускном патрубке головки блока цилиндров. Конструктивно он имеет металлическую резьбу, с помощью которой и вкручивается в соответствующее отверстие. Основное требование в данном случае — обеспечение прямого контакта его чувствительного элемента и охлаждающей жидкости. Именно такой контакт и обеспечивает точность показаний датчика.

Обратите внимание, что на некоторых автомобилях конструкцией может быть предусмотрена установка двух датчиков температуры. В этом случае первый из них фиксирует температуру охлаждающей жидкости на выходе из двигателя (цилиндров), а второй — на выходе из радиатора. Такой подход дает возможность более точного контроля за состоянием как двигателя в целом, так и его охлаждающей системы в частности. Однако два датчика обычно устанавливают на мощные и/или дорогие машины, где этот параметр критически важен, а в ЭБУ заложены специальные программы для работы двигателя. Дополнительную информацию об устройстве конкретного автомобиля вы можете найти в соответствующем мануале или технической документации.

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

  • Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
  • Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
  • Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
  • Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
  • Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Как проверить работоспособность датчика охлаждающей жидкости

Существует два основных метода проверки исправности датчика температуры охлаждающей жидкости. Первый — с его демонтажом, второй — прямо на посадочном месте в двигателе автомобиля. В свою очередь первый метод также можно разделить еще на два. Первый — с использованием термометра, второй — без него. Демонтаж датчика обычно можно сделать с помощью обыкновенного гаечного ключа подходящего размера, предварительно отсоединив контактные клеммы от него. Но перед тем как выполнить демонтаж датчика, необходимо убедиться, что на ДТОЖ подается питание. Обычно оно равно 5 Вольтам постоянного напряжения. Это можно легко выяснить, отсоединив от датчика его фишку, и с помощью мультиметра, переведенного в режим замера постоянного напряжения (с соответствующим диапазоном) щупами проверить значение напряжения. Если напряжение присутствует и имеет указанное значение, то можно выполнять дальнейшую проверку датчика охлаждающей жидкости.

Многих автолюбителей интересует вопрос о том, каким образом проверить датчик температуры охлаждающей жидкости, не снимая его с посадочного места, чтобы упростить работу и выполнить ее как можно быстрее. А делают это при помощи многофункционального тестера, измерив сопротивление между его выводными контактами, то есть, сопротивление его электрической обмотки.

Прямо на машине делают проверку ДТОЖ, отсоединив фишку от датчика, чтобы был нормальный доступ к его электрическим контактам (выводам). Обратите внимание, что если двигатель горячий, то работать нужно осторожно, чтобы не обжечься самому и не оплавить электронный мультиметр и/или его щупы! Далее с помощью мультиметра, переведенного в режим измерения сопротивления необходимо замерить это значение между его выводами. Как указывалось выше, на холодном двигателе значение будет достаточно высоко, а при горячем — ниже. В качестве примера приведем техническую информацию для автомобиля ВАЗ-2110, дающую общее понимание о значениях сопротивления. При этом необходимо понимать, что у других легковых машин (использующих датчики похожих моделей) эти значения будут очень похожими, то есть, критически не будут отличаться.

Температура воды, °С Значение сопротивления, Ом Температура воды, °С Значение сопротивления, Ом
+5 7280 +45 1188
+10 5670 +50 973
+15 4450 +60 667
+20 3520 +70 467
+25 2796 +80 332
+30 2238 +90 241
+40 1459 +100 177

Справедливости ради надо сказать, что ломаются датчики не так часто, но вместо этого встречаются ситуации, когда ДТОЖ «врет», то есть, выдает некорректную информацию. Поэтому можно сравнить показания температуры по приборной панели и сравнить их с полученным значением сопротивления. Если датчик таки выдает неверную информацию, то имеет смысл его демонтировать и провести дополнительную диагностику с помощью термометра и нагревательного прибора для воды.

Активизация на панели контрольной лампы Check Engine всегда является поводом выполнить дополнительное сканирование кода ошибки. Самым быстрым и эффективным вариантом в данном случае будет диагностика персональным ODB2 сканером. В нашем случае воспользуемся бюджетным сканером корейского производства Scan Tool Pro Black Edition.

Если при визуальном осмотре следов повреждения датчика температуры охлаждающей жидкости или соответствующих электрических проводов и коррозии разъёма не обнаружено, а диагностика показала наличие какой-то из его ошибок , например, P0115, P0116, P0117 или P0118, то скорее всего проблема в датчике. Чтобы в это проверить не обязательно проверять его мультиметром,сканер дает возможность показать работу всех имеющихся датчиков (в т. ч. и ДТОЖ) в режиме реального времени. Если датчик нормально работает, то вы увидите какую он выдает температуру.

Так как Scan Tool работает на 32-х битном чипе (аналоги за такую цену имеют всего 8 битный контроллер), то им можно диагностировать не только двигатель, но и другие узлы и агрегаты автомобиля (коробку передач, трансмиссию, вспомогательные системы ABS, ESP и т.д.). А еще позволит произвести замеры работы систем автомобиля в течении определенных отрезков времени и сохранять полученные данные. Совместим со всеми популярными диагностическими приложениями, без потерь связи. Работает по wi-fi / Bluetooth.

Итак, необходимо предварительно демонтировать датчик с его посадочного места на двигателе автомобиля. Обычно это не представляет больших сложностей, и выполняется с помощью гаечного ключа подходящего размера. Заодно можно выполнить профилактику его резьбы в патрубке, почистить и смазать ее, да и сам датчик тоже в случае, если он исправен и автовладелец не будет заменять его на новый.

Далее необходимо налить воду в электрический чайник или другой сосуд, но в этом случае нужно воспользоваться для нагрева воды в дальнейшем кипятильником. Также для работы вам понадобится электронный мультиметр, работающий в режиме измерения электрического сопротивления. Чувствительный элемент датчика необходимо поместить в нагреваемую воду, а к электрическим контактам обеспечить нормальный доступ с помощью щупов мультиметра. Также в воду поместить термометр (желательно электронный, поскольку он обеспечивает более высокую точность измерения и удобство получения соответствующей информации о температуре воды).

Далее нужно пошагово произвести измерения сопротивления датчика в соответствии с повышением температуры. Желательно это делать с интервалом в 5°С (например, +15°С, +20°С, +25°С и так далее). В результате у вас получится массив данных, который можно оформить в таблицу. Эти данные нужно сравнить с данными, которые имеются в технической документации конкретного автомобиля или, в крайнем случае, с таблицей, приведенной выше.

Естественно, что в процессе измерения допускаются некоторые некритические погрешности, которые будут зависеть, во-первых, от условий проведения опыта, а во-вторых, особенностей конкретного датчика, поскольку зачастую даже у датчиков одинаковой модели сопротивление будет незначительно отличаться при одинаковых условиях проведения измерений.

Данный метод проверки датчика температуры охлаждающей жидкости мультиметром аналогичен предыдущему, однако для его проведения не нужно применять термометр. Так, необходимо довести воду до кипения и поместить в нее чувствительный элемент датчика. Далее аналогично необходимо измерить значение сопротивления на его выводных контактах. Как указывалось в приведенной выше таблице соответствующее значение должно быть приблизительно равно 177 Ом. Однако необходимо учитывать погрешность и допускать, что температура воды в момент измерения может быть на пару градусов ниже, поэтому и сопротивление чуть-чуть выше.

В целом, проверка датчика температуры охлаждающей жидкости на ВАЗ 2110, 2112, «Приоре», «Калине» и других аналогичных «Ладах» идентична процессам, описанным в предыдущих разделах. Как правило, на упомянутых ВАЗах используют датчики с артикулами 23.3828 и 405213, или их аналог — 423.3828. Для проверки этого датчика автовладельцам будет полезно знать его сопротивление при разных температурах:

  • сопротивление при 15°С — 4033…4838 Ом;
  • сопротивление при 128°С — 76,7…85,1 Ом;
  • выход напряжения при 15°С — 92,1…93,3%;
  • выход напряжения при 128°С — 18,1…19,7%.

Что касается демонтажа датчика для его дальнейшей проверки/замены, то это мероприятие необходимо начинать с того, что немного слить охлаждающую жидкость. Причем делать это необходимо, когда мотор холодный с тем, чтобы не получить ожог, и не повредить инструменты/детали двигателя. Для демонтажа вам понадобится гаечный ключ на 19 мм. С его помощью нужно отвернуть датчик и демонтировать его вместе с уплотнительным кольцом. Также не забывайте вовремя менять антифриз в системе охлаждения двигателем!

Измеряем сопротивления датчика с шагов в 10 градусов цельсия начиная от закипания воды в сосуде с ДТОЖ и до ее остывания к комнатной температуры. Результаты сверяем с табличными данными.

Датчик температуры охлаждающей жидкости (или датчик температуры двигателя) — устройство несложное, и его проверка не составляет больших сложностей. Для этого необходимо лишь иметь инструменты для его демонтажа, а также электронный мультиметр, воду и нагревательный элемент. Что касается ремонта датчика, то в большинстве случаев его выполнять нецелесообразно, поскольку этот процесс не стоит потраченного времени и усилий, а цена датчика охлаждающей жидкости не такая высокая. Исключением может стать чистка его контактов от грязи и/или коррозии. В некоторых случаях это дает возможность восстановить работоспособность ДТОЖ.

Спрашивайте в комментариях. Ответим обязательно!

Двигатель внутреннего сгорания в рабочем режиме способен прогреваться вплоть до температуры в 300 градусов по Цельсию. При этом металл расширяется, из-за чего может заклинить блок цилиндров (движущийся стакан попросту застревает в цилиндре). Чтобы этого не произошло в каждом ДВС имеется система охлаждения, в 99% случаев — жидкостная. При этом блок управления самостоятельно регулирует её работу, опираясь на показания датчика температуры. То есть если температура критическая, то ускоряется движение охлаждающей жидкости, а также мощность вентилятора для продува радиатора. Где стоит датчик температуры охлаждающей жидкости в автомобиле (ДТОЖ)? И как проверить, что он работает правильно и не вышел из строя?

Датчик считывает температуру жидкости в системе охлаждения и передает эти данные в ЭБУ (электронный блок управления). И исходя из этих данных бортовой компьютер поддерживает оптимальный температурный режим работы мотора (а это — порядка 80–90 градусов по Цельсию). То есть блок ЭБУ «понимает», когда необходимо замедлить работу вентилятора и повысить температуру мотора (при прогреве), а когда наоборот — максимально быстро снизить температуру и не допустить кипения охлаждающей жидкости. Благодаря этому мотор точно не заклинит, износ его механических частей будет минимальным (например, при перегреве, те же кольца ускоренно «прогорают»).

Соблюдение правильного температурного режима важно и для поддержания правильной вязкости моторного масла. Только в этом случае мотор сможет работать на полную мощность, но при этом без ускоренного износа.

Если же термодатчик неисправен, то блок ЭБУ получает недостоверную информацию. Соответственно, при холодном двигателе он может принудительно включать вентилятор «на полную», что лишь усложнит прогрев мотора. Или наоборот: при перегреве вентилятор вообще не будет работать, что может закончиться выходом из строя двигателя без возможности его дальнейшего ремонта (при заклинивании повреждается не только блок цилиндров, но и распределительный, коленчатый валы, в некоторых случаях и маховик).

Где стоит датчик температуры охлаждающей жидкости

В 99% случаев датчик устанавливается на выпускном патрубке блока цилиндров. Это то место, где охлаждающая жидкость «выходит» из мотора (то есть там самая высокая возможная температура) и далее попадает в радиатор. В некоторых современных авто устанавливают 2 контроллера: на выходном и входном патрубке (для более точного контроля температурного режима). К самому датчику подходит кабель (из 2, реже — 3 проводов).

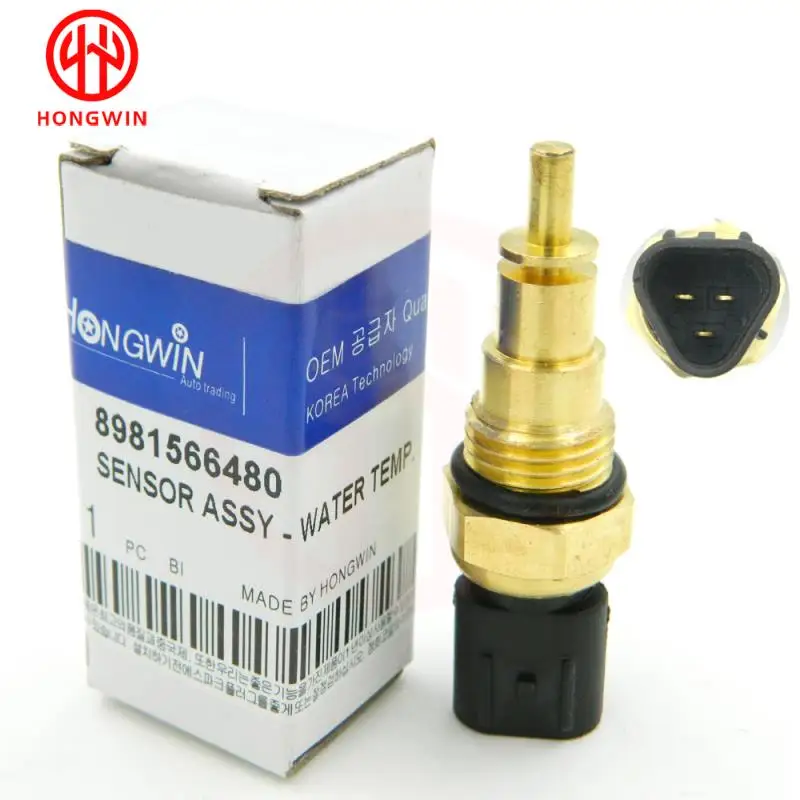

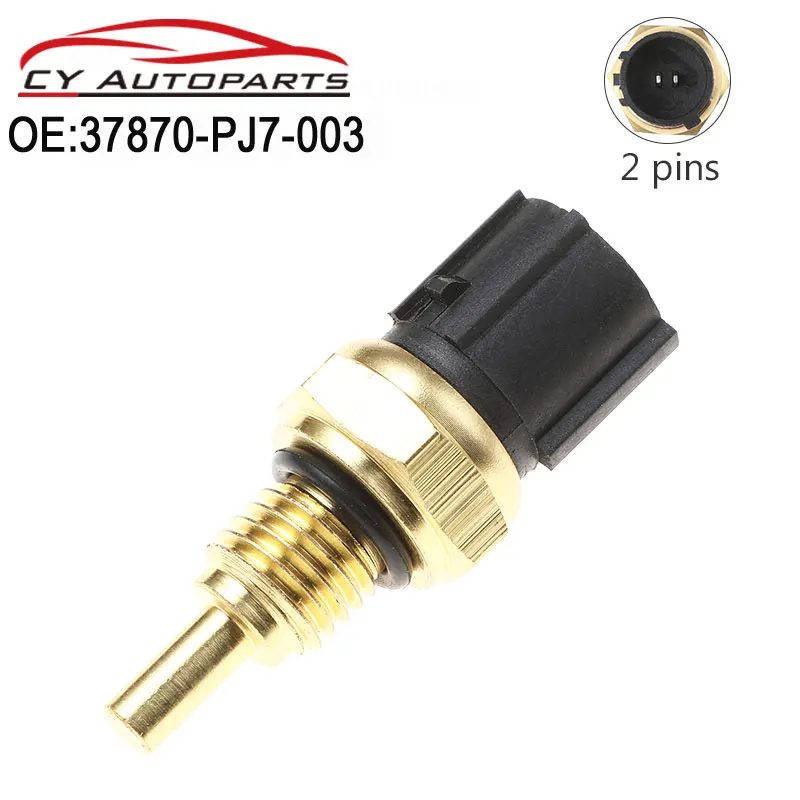

Визуально ДТОЖ похож на пластиковую «пробку», с металлической резьбой и дополнительной контактной площадкой на конце. Нужно учитывать, что датчик прямо контактирует с охлаждающей жидкостью. Соответственно, если есть признаки перегрева двигателя, то вытаскивать его не следует (о чем обязательно указывается в технической инструкции к автомобилю).

Видео: где стоит датчик температуры, как заменить ДТОЖ

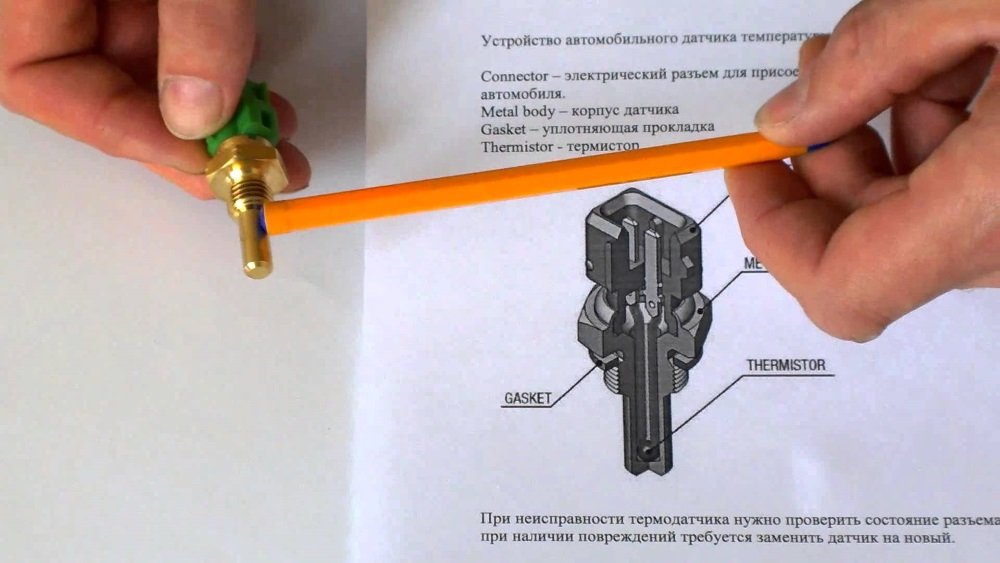

Внутри датчика установлен термистор — это разновидность резистора, сопротивление которого зависит от температуры окружающей среды. Именно показания сопротивления считываются и передаются в ЭБУ.

Ключевые признаки неисправности:

В современных авто также при неисправной работе контроллера на приборной панели загорается сигнал «Check». Подключившись к ЭБУ можно узнать точную причину появления аварийного сигнала.

Для проверки работоспособности потребуются следующие инструменты:

Когда датчик охладился до комнатной температуры к его контактам необходимо подключить мультиметр и перевести его в режим замера сопротивления. При температуре 20 – 30 градусов по Цельсию начальное сопротивление должно составлять порядка 1300 – 2200 Ом.

Далее датчик с подключенными щупами помещают в емкость с водой и медленно начинают её разогревать. При повышении температуры сопротивление должно постепенно падать. Оптимальные показатели следующие:

При температуре 110 градусов или выше термистор переключается в «защиту» и происходит разрыв цепи. Сопротивление при этом становится бесконечным (блок ЭБУ этот сигнал распознает как перегрев и включает охлаждение на полную мощность).

Если показания мультиметра будут кардинально разниться от вышеуказанных, то это будет явным признаком, что датчик вышел из строя. Ремонту он не подлежит поэтому его попросту заменяют. В редких случаях помогает тщательная очистка контактов и резьбы от следов коррозии, но это лишь временное решение. Если контроллер «сбоит», то рекомендуется его полностью заменит, обойдется он не дорого.

В теории при замене датчика необходимо полностью сливать антифриз из системы охлаждения. Но на практике многие обходятся и без этого (но часть тосола при этом все равно выливается). Общий же алгоритм замены выглядит так:

Все работы обязательно проводятся «на холодный» двигатель. Самое главное — все тщательно затянуть (чтобы не допустить разгерметизации системы охлаждения) и правильно подключить контакты (через коннектор).

Если в автомобиле установлено 2 датчика, то, соответственно, манипуляция повторяется. Но желательно все же предварительно сливать весь тосол (его можно повторно использовать).

Итого, проверить работоспособность датчика достаточно легко, но потребуется, как минимум, мультиметр. Как часто выходят из строя тиристоры? Очень редко, так как единственная причина, по которой это происходит — механическое повреждение тиристора или подводимых к нему контактов, а также коррозия.

Оцените статью:

(2 голоса, среднее: 5 из 5)

МЫ уже с вами разобрали — для чего нужны эти датчики, однако хочется отметить что – система охлаждения двигателей внутреннего сгорания не могут обойтись без правильной корректировки и контроля. Именно это «маленькое», но очень умное устройство нам дает, как-бы «контроль» за работай силового агрегата. Но из чего же он состоит сам?

Для многих техников, это очень простое устройство, а вот для «начинающих» водителей он может показаться сложным. В основе в 90% случаев, лежит полупроводниковый элемент, обычно это – резистор или термистор. Эти два датчика могут изменять электрическое сопротивление, от температуры охлаждающей жидкости (ОЖ).

Простыми словами – если температура «ОЖ» низкая, то сопротивление на таких элементах повышается. Если жидкость прогрелась — то как вы догадались, оно понижается – данные поступают в блок управления, и уже там анализируются, кстати, выдаются вам в показателе температуры на приборной панели. Эти полупроводниковые элементы, настроены очень точно, поэтому любое изменение температуры, сразу же фиксируется.

Датчик охлаждения всегда должен находится в жидкости, для того чтобы выдавать правильную информацию. Если он не погружен в жидкую среду, значит — он будет работать не верно! Производители это понимают, а поэтому устанавливают их только в тех местах, которые всегда (даже при разгерметизации), будут находиться «рядом» с ОЖ.

Как правило, это – корпус термостата, в блоке цилиндров, реже в головке блока. Справедливости ради стоит заметить, что на некоторых иномарках, премиального сегмента бывают сразу два датчика, закрепленных в разных местах. Например —  один на термостате, другой на головке блока. Чаще они выполняют разные задачи, так например один передает температуру жидкости в блок ЭБУ и на панель автомобиля, другой может «руководить» функцией включения вентилятора охлаждения.

Если повести зависимость расхода топлива и температуры – можно отметить что если двигатель холодный, то подается обогащенная топливная смесь, если же двигатель прогрет, то концентрация уменьшается.

Поломка датчика температуры, расценивается двигателем как «наименьшие» показатели схожие с холодным мотором, поэтому будет постоянно подаваться обогащенная топливная смесь, что негативно скажется на расходе топлива и экологии. Также может пострадать и катализатор.

В свою очередь короткие замыкания, могут заставить датчик передавать неправильные сведения о том — что «якобы двигатель прогрет». Тогда будет подаваться обедненная смесь, завести мотор будет сложно, работать он будет не стабильно, также плохая реакция на педаль газа.

Если честно поломки датчика не так распространены, из-за его простой конструкции. Зачастую от долгой эксплуатации, начинают «прикипать» или «окисляться» провода которые к нему идут. Это также может спровоцировать неправильные данные, схожие с поломкой.

Не стоит забывать и о специфических конструкциях термостатов, некоторые очень долго прогреваются, из-за чего датчик может достаточно долго фиксировать низкую температуру. Этим грешат некоторые немецкие турбированные двигатели.

Это реально плохо, он может просто «загубить» ваш мотор. Это сказывается как на работе, так и на собственно самом состоянии агрегата. Он неправильно подает информацию в блок ЭБУ, а соответственно неправильно происходит топливоподача и зажигание топлива. Данные неправильные, и даже прогретый мотор может заглохнуть и уже не запуститься.

Также двигатель может перегреться, достигнуть стадии кипения, но данные передаваемые в ЭБУ будут не верными. Такой «перегрев» может физически повлиять на строение мотора, это сказывается в – «просевших» маслосъемных кольцах (проявляется — синий дым), в сложных случаях поршни вообще может заклинить.

Как видите, не смотря на простоту устройства этого датчика, он реально выполняет очень важные функции:

1) Способствует топливоподачи в нужных объемах, а также косвенно участвует в системе зажигания.

2) Уберегает двигатель от перегрева.

Неисправности и методы их диагностики

Проверить датчик зачастую очень просто. В 90% случаев, с ним происходит всего несколько неисправностей, которые можно выявить визуально:

1) Посмотрите на клемму, возможно, она просто окислилась от времени. Снимите ее и очистите от налета.

2) Если ли коррозия. Иногда прогнивают контакты.

3) Трещины в корпусе, и следы утечки. Значит, датчик «пробило», нужно менять.

Это самые простые способы, сделать их может каждый, причем достаточно просто. Но есть несколько поломок, которые выявляются только на СТО, вот некоторые признаки:

1) Ошибка на приборной панели, которая указывает на датчик охлаждающей жидкости

2) Сложный запуск двигателя, даже в теплую погоду. А также остановка «горячего» мотора на холостых оборотах и дальше его сложный запуск

3) Увеличение расхода топлива, причем на много! А также ошибки содержания CO, или ошибки катализатора, на приборной панели.

4) Постоянный перегрев двигателя, при нормальном объеме жидкости и при правильном включении вентилятора охлаждения.

Зачастую это говорит о поломке «датчика». Сами вы навряд-ли проверите — нужно будет ехать на СТО снимать его и проверять параметры напряжения и сопротивления.

Обычно это происходит таким способом: — снятый датчик ОЖ помещают в воду и меняют ее температуру, при подключенных диагностических аппаратах. Прогретая вода должна заставить снизиться напряжение от 3 Вольт, до 0,5-1 Вольта, в течение 5 минут. Если такого не происходит, значит – просто меняем!

Ребята также хочется отметить — что прежде чем ковырять это устройство и искать в нем неисправность, для начала проверьте в порядке ли у вас система охлаждения:

1) Для начала проверьте работу вентилятора, ведь много машин кипят именно из-за него. Проверить достаточно легко, он сам включится, если температура полезла выше 95 градусов Цельсия.

2) Уровень охлаждающей жидкости. Может у вас она уже ушла, а вы грешите на датчик. Обязательно смотрим, в этом вам поможет вот эта статья.

3) Проверка герметичности крышки радиатора. Конечно сейчас в современных машинах, все радиаторы не разборные, однако в старых была крышка сверху, которая могла пропускать воздух и способствовать «завоздушиванию» системы.

4) Рекомендованная жидкость, сейчас ошибки датчиков могут появляться из-за неправильной жидкости. Так устроены многие иномарки, то есть они замеряют плотность и практически анализируют состав. Например — если зальете обычную воду, то может появиться ошибка датчика ОЖ, и ваш автомобиль вообще может не запуститься.

5) Своевременная замена. Этот пункт вытекает из пункта 4, так отработанная жидкость также может вызывать ошибку, на многих автомобилях это 3 – 5 лет. Самому можно определить по цвету, если она уже темная, а не зелена или красная, то ее нужно менять.

Такие проверки обязательны, прежде чем ехать с вопросами на СТО.

Проверка и замена датчика температуры двигателя Opel Corsa

Проверка и замена датчика температуры двигателя

Датчик температуры измеряет температуру двигателя и сообщает ее ECM. Датчик содержит элемент, сопротивление которого уменьшается при росте температуры. Если значение температуры достигает некоторой нижней границы, следует сообщение об ошибке 14; при превышении верхней границы индицируется ошибка 15. ECM в этом случае в качестве запасного значения использует температуру ОЖ равную +80 град. Это значение соответствует теплому двигателю и при низких температурах окружающей среды и холодном двигателе приводит к проблемам запуска и неровной работе двигателя.

Чтобы при снятии датчика не вытекала охлаждающая жидкость, предварительно слейте часть жидкости.

Порядок выполнения
  1. Разъедините разъем электропроводки датчика температуры двигателя и выверните датчик из впускного трубопровода.

Местоположение датчика температуры двигателя

На двигателе 1.4 л мощностью 82 л.с. датчик ввернут в головку цилиндров под модулем зажигания DIS. На двигателях DOHC 1.4 и 1.6 л датчик находится со стороны зубчатого ремня привода ГРМ.

  1. Измерьте электрическое сопротивление между контактами датчика и сравните полученные значения с требованиями Спецификаций в Главе Системы питания, выпуска и снижения токсичности отработавших газов.

Температура, град.

Сопротивление, приблизительно, кОм

+100

0.18

+80

0.32

+60

0.65

+40

1.18

+20

2.45

5.60

-10

9.45

-20

15.00

  1. Если сопротивление не соответствует требованиям Спецификаций в Главе Системы питания, выпуска и снижения токсичности отработавших газов, замените датчик.
  2. Если датчик исправен, вверните его с новым уплотнительным кольцом с усилием 20 Нм.
  3. Включите зажигание и измерьте напряжение между контактами датчика. Оно должно составлять 5 ± 0.1 В. Если напряжение отсутствует, проверьте электропроводку согласно электрической схеме (см. Главу Бортовое электрооборудование).
  4. Если электропроводка и датчик исправны, значит неисправен ECM.
  5. Заправьте систему охлаждения и удалите из нее воздух (см. Главу Системы охлаждения двигателя, отопления салона и кондиционирования воздуха).
  6. Совершите небольшую поездку на автомобиле и проверьте соединение датчика температуры на утечки, при необходимости немного подтяните его.

Если вы точно определили что датчик вышел из строя, то заменить его не так уж и сложно, даже не опытному водителю. Как правило, корпус у него идет под «гайку», так что он просто выкручивается из своего места. Также есть и пластиковые варианты, которые сидят на двух маленьких болтиках (однако такое редкость).

Прежде чем его менять, нужно:

1) Отключить аккумулятор, это обязательно, чтобы избежать ошибок ЭБУ.

2) Слить «немного» охлаждающей жидкости, как правило, до уровня датчика, на многих СТО вообще его просто выкручивают, часть жидкости выходит – затем (после замены) добавляют до уровня сколько нужно.

3) Отсоединяем и убираем шлейф, для того чтобы его не замочить.

После просто откручиваем датчик, обычно это ключ либо на 13, 17, редко на 19.

НА это место закручиваем другой – затягиваем, но не сильно (а как говорят мастера «плотно», главное чтобы не сломать), как правило, с ним идут резиновые прокладки.

После вытираем подтеки — добавляем охлаждающей жидкости до нужного уровня – подключаем питание и аккумулятор – запускаем автомобиль и проверяем работу. Очень простая проверка, попробовать прогреть двигатель, тогда датчик должен включить вентилятор охлаждения. Пробуем проехать, резкие ускорения, а также запуск и остановка мотора – так нужно сделать от 3 до 5 раз.

В заключении – ребята датчик это простой, но очень важный элемент, на моей практике было несколько случаев, когда перегревали мотор именно из-за его неисправности. Стоит он копейки, да и заменить самому не сложно! Поэтому если начали проявляться признаки перегрева и мотор работает не стабильно, первым делом после уровня жидкости в бачке, смотрим на датчик! Не тяните – ремонт двигателя очень дорогой!

Сейчас небольшое видео, смотрим

НА этом все, искренне ваш АВТОБЛОГГЕР.

Датчик температуры охлаждающей жидкости (ДТОЖ) является важнейшим элементом машины, от которого зависит своевременное уведомление водителя о перегреве мотора. Как можно догадаться из его названия, его предназначением является измерение температуры охлаждающей жидкости. Он является частью системы управления двигателем, и от его показаний регулируются различные параметры работы мотора: угол опережения зажигания, процентное соотношение топлива в рабочей смеси, частота вращения коленчатого вала и многие другие.

Устройство датчика температуры охлаждающей жидкости довольно банальное. Он представляет собой термистор, размещенный в корпусе. Термистор является резистором, с отличительной особенностью в том, что его сопротивление понижается с повышением температуры.

Выход из строя датчика температуры охлаждающей жидкости может привести к перегреву двигателя и другим проблемам. Важно следить за его состоянием, а в случае возникновения симптомов неисправности проверить датчик температуры охлаждающей жидкости и при необходимости его заменить на новый.

Что указывает на неисправность датчика температуры охлаждающей жидкости

Проще всего диагностировать наличие проблемы с датчиком температуры охлаждающей жидкости по его внешнему виду. В большинстве случаев он выходит из строя по причине повреждения, которое может быть механическим или коррозионным. Если у датчика треснул корпус, о его стабильной работе можно забыть. При этом выйти из строя может и сам термистор, размещенный в корпусе, и на неисправность датчика температуры охлаждающей жидкости в данном случае будет указывать:

Если имеются симптомы, указывающие на неисправность датчика температуры охлаждающей жидкости, можно сразу произвести его замену. Цена подобного устройства невелика, особенно для распространенных моделей автомобилей. При желании, можно провести его диагностику, чтобы удостовериться в том, что именно датчик является источник возникающих проблем.

Где находится датчик температуры охлаждающей жидкости

Собой ДТОЖ представляет небольшое пластиковое устройство с металлической резьбой. С ее помощью он крепится к выпускному патрубку головки цилиндра, вкручиваясь в него. Датчик должен быть расположен так, чтобы иметь прямой контакт с охлаждающей жидкостью, исходя из чего, можно сделать вывод о его неточных показаниях при ее низком уровне.

Важно: На некоторых моделях автомобилей может быть установлено два датчика температуры охлаждающей жидкости. В таком случае один из них фиксирует температуру на выходе из двигателя, а второй на выходе из радиатора.

Как проверить датчик температуры охлаждающей жидкости

Перед тем как приступить к проверке непосредственно датчика, требуется убедиться, что нет неисправности в проводке автомобиля. Для корректной работы ДТОЖ, на него постоянно должно подаваться напряжение в 5 Вольт. Проверить это довольно просто, необходимо отсоединить от датчика температуры охлаждающей жидкости провода, и проверить с заведенным двигателем выводимое с них напряжение при помощи вольтметра (мультиметра). Если проблемы не обнаружены, и на датчик подается 5 Вольт, можно приступать к диагностике самого термистора.

Чтобы проверить датчик температуры охлаждающей жидкости на правильность определения сопротивления, потребуется: мультиметр, термометр, электрический чайник (или другое устройство, способное постоянно подогревать воду), ключ для демонтажа датчика.

Когда инструменты будут подготовлены, необходимо первым делом снять датчик с автомобиля. Далее можно действовать двумя способами.

Первый способ диагностики датчика – это проверка его с использованием электрочайника. Для этого необходимо:

Если полученные значения сильно отличаются от идеальных, значит, датчик температуры охлаждающей жидкости неисправен, и потребуется его заменить.

Менее точный, но более простой способ проверки датчика, – это без использования термометра. Суть его заключается в том, что вода при нагревании достигает 100 градусов по Цельсию, и выше ее температура подниматься не может. Соответственно, данную точку можно взять за контрольное значение, и замерить сопротивление датчика при данной температуре.

Поместите датчик температуры охлаждающей жидкости в кипящую воду и замерьте его сопротивление при помощи мультиметра. При температуре в 100 градусов датчик должен показывать значение около 177 Ом. Учитывая погрешность на снижение температуры в процессе кипения (примерно до 95-97 градусов по Цельсию), в момент измерения сопротивление датчика должно находиться на уровне около 210-190 Ом.

Датчик температуры топлива – проверка и замена

1. Датчиктемперат/рытоплива представляет собой термистор (резистор, величина сопротивления которого изменяется в соответствии с изменением температуры). Изменение величины сопротивления оказывает непосредственное воздействие на величину напряжения выходного сигнала, поступающего от датчика в модуль ЕСМ . По мере того как температура датчика уменьшается, величина его сопротивления увеличивается. При увеличении температуры датчика величина его сопротивления уменьшается.

2. Датчик температуры топлива находится на корпусе топливного насоса высокого давления (ТНВД) . Отдельно от ТНВД датчик температуры топлива не заменяется. Проверьте состояние разъема и проводки датчика и устраните замеченные повреждения.

3. Поверните ключ зажигания в положение OFF и отсоедините разъем проводки от датчика температуры топлива.

4. Замерьте омметром сопротивление между выводами датчика; оно должно быть в пределах 0,5-3,0 Ом.

5. Если величина сопротивления не соответствует вышеуказанной (спецификации), ТНВД необходимо заменить, как описано в главе 4Б. Учтите, что при замене ТНВД необходимо одновременно заменить и впускной топливопровод.

Датчик температуры воздуха на впуске – проверка, снятие и установка

1. Датчик температуры воздуха на впуске расположен в подводящем патрубке впускного коллектора с левой стороны. Датчик этот представляет собой термистор (резистор, величина сопротивления которого изменяется в соответствии с изменением температуры). Изменение величины сопротивления оказывает непосредственное воздействие на величину напряжения выходного сигнала, поступающего от датчика в модуль ЕСМ. По мере того как температура датчика уменьшается, величина его сопротивления увеличивается. При увеличении температуры датчика величина его сопротивления уменьшается.

2. Проверьте состояние разъема и проводки датчика и устраните замеченные повреждения.

3. Поверните ключ зажигания в положение OFF и отсоедините разъем проводки от датчика температуры воздуха на впуске. Замерьте омметром сопротивление между выводами датчика. При холодном двигателе (20 °С) величина сопротивления должна составлять 2,0-3,0 кОм. Подсоедините разъем проводки к датчику, запустите двигатель и прогрейте его до рабочей температуры. Отсоедините датчик и снова измерьте сопротивление. При 60 °С величина сопротивления должна составлять 400-700 Ом. Если результаты проверки выявили несоответствие величин сопротивления датчика вышеуказанным, датчик подлежит замене.

4. Отсоедините разъем проводки от датчика и выверните датчик из патрубка впускного коллектора с помощью торцевой головки 22 мм.

5. Установка датчика производится в порядке, обратном его снятию. Затяните датчик предписанным моментом.

Смотрите видео: Как проверить датчик температуры воздуха. ДТВВ

Toyota Highlander – японское качество для российских дорог

Ср Авг 26 , 2015

Модернизированный Highlander компании Toyota был представлен на суд публике еще в 2010 году, чем сразу привлек к себе внимание. До этого времени, авто долгие годы пользовалось заслуженной популярностью в Канаде и США. Дебют автомобиля произошел 12 лет назад, в 2001 году. Спустя год транспортное средство уже покоряло автомобильные рынки Северной […]

Датчик температуры охлаждающей жидкости — элемент, играющий не последнюю роль в обеспечении должной работы мотора. Он позволяет водителю всегда быть в курсе, в каком температурном режиме находится охлаждающая жидкость. По сути, это полноценная часть двигателя, так как в зависимости от показания с этого датчика, которые уходят на ЭБУ, формируются и регулируются разнообразные параметры для ДВС. К примеру, такие характеристики, как — частота вращения коленвала, угол опережения зажигания, соотношение топлива и кислорода в топливной смеси, формирующиеся исходя из показателей ДТОЖ.

Схема работы достаточно проста, во время перегрева, как только температура охлаждающей жидкости поднимается к максимальным значениям, на ЭБУ отправляется сигнал. По итогу, «мозги» направляют задачу включить вентилятор для охлаждения. Таким образом, регулируется температура, не давая ДВС работать в перегреве. Чем это опасно, объяснять думаю, не требуется.

Что интересно, почти на всех автомобилях, внешне датчик температуры охлаждающей жидкости имеет идентичный вид. Размещается он, зачастую на так называемом патрубке ГБЦ. Чтобы до него добраться, скорей всего придется снять воздушный фильтр. Собой же он представляет небольшое устройство из бронзы, латуни, пластика, с размеченной резьбой, за счет которой он вкручивается в патрубок. В корпусе, находится обычный терморезистор. Деталь, которая при повышении температуры, понижает сопротивление и, наоборот, при понижении температуры, повышает сопротивление.

Такая особенность, правильная работа датчика будет только в том случае, если он полностью погружен в ОЖ. В противном случае, показатели будут не достоверными, поэтому следует следить периодически за объемом жидкости.

Кстати, на современных автомобилях, зачастую премиального класса, используют даже два ДТОЖ, причем функции у них разные. Итак, один размещается на том же месте в патрубке и передает информацию на ЭБУ и панель, второй же устанавливается на термостате и отвечает за включение вентилятора.

Как правило, неисправности следующего характера:

• Поврежден корпус, заметны потеки жидкости.

• Ржавчина, коррозия на контактах.

• Повреждение самого резистора.

• Окисление, «прикипание» проводов, клемм ведущих или расположенных на самом датчике.

Некоторые признаки, которые косвенно могут свидетельствовать о проблемах с датчиком температуры охлаждающей жидкости:

• Частые перегревы двигателя, при условии, что залито достаточно охлаждающей жидкости и исправен вентилятор.

• Нестабильность « холостых ».

• Повышение расхода топлива.

• Горит контрольная лампа на «приборке» или номер неисправности. Последнее значение у всех автомобилей разное.

• Проблемы с запуском.

• Остановка мотора на «горячую».

• Ошибки, отправляющиеся катализатором.

Но, уважаемые автовладельцы, хотелось бы уточнить такой момент, что не всегда такие признаки могут свидетельствовать на датчик. Для начала, в первую очередь следует проверить:

1. Уровень охлаждающей жидкости.

2. Залита ли регламентируемая жидкости или нет. То есть, на современных автомобилях, сейчас устанавливают такие датчики, которые могут даже провести полноценный анализ жидкости, которую вы залили. К примеру, вместо регламентной запустили в систему простую воду, в таком случае датчик будет выдавать ошибки и машина попросту не заведется.

3. Состояние жидкости. Не используйте больше трех лет. Отработанная «охлаждай-ка», также может стать причиной проблем с ДТОЖ.

4. Проверьте герметичность системы, возможно, попадает воздух.

5. Работает ли вентилятор.

Как проверить исправность датчика температуры охлаждающей жидкости?

Прежде чем проверять сам датчик, стоит убедиться подается ли на него нужное напряжение. Для нормальной работы подаваемое напряжение должно равняться не менее 5 Вольт. Проверить легко, снимаем клемму с датчика и заводим автомобиль. С помощью вольтметра проверяем напряжение, если 5 В есть, значит следует проверять сам датчик (при условии, что перечисленные выше рекомендации не выявили никаких нарушений).

Итак, наиболее действенный способ в домашних условиях:

1. Берем обычный чайник, набираем в него воду и помещаем термометр. Лучше использовать для безопасности электронный вариант термометра.

2. Подсоединяем к ДТОЖ вольтметр и выставляем шкалу на измерение сопротивления.

3. Опускаем датчик в чайник.

4. Включаем чайник и записываем показания вольтметра в зависимости от температуры. Будем брать показания термометра: 20, 40, 60, 80 и 100 градусов. Сравнить результаты можно с таблицей. Имейте виду, если значение сильно разнятся от таблицы, скорей всего пора менять датчик. К примеру, температура 80, а вольтметр показывает 360-380 или наоборот 280-310, то есть большое несоответствие таблице.

В итоге статьи хотелось бы подчеркнуть главное, что датчик по своей конфигурации прост, обычный резистор, который сложно вывести из строя. Поэтому ресурс, как правило, в районе 100 000 км, а иногда и больше. Но, как уже выяснили, для корректной работы необходимо придерживаться определенных правил:

• Следить за состоянием охлаждающей жидкости.

• Избегать окисления контактов.

• Избегать механических повреждений и т.д.

Поэтому придерживайтесь правил эксплуатации и работоспособность не только ДТОЖ, но и в целом двигателя будет надежна и долговечна.

Как проверить термостат?

Начало / Toyota / Carina / Замена датчика температуры /

Комментарии к теме Замена датчика температуры Toyota Carina

Мы что то не так собрали и топливо из системы уходит обратно в бак, давление падает топлива сразу, что мы не туда поставили?

А нахрена выкручивать датчик. Прогрел до рабочей температуры и замерь.

Может этого в весте и нет. Но я не мудак, чтобы спущенное колесо не заметить. Эта функция для поколения пепси и компьютерных вирусов скорее всего, которые на механике то и ездить не умеют.

на авто готовый градусник и мультиметр. снимаем датчик, и в стакан кипятка.включаем зажигание по приборке 95-100° с. смотрим и ждем.стрелка постепенно опускается.если что не так,то сразу ясно или приборка или датчик. вода кипит при 100°.

скажите а что за кожа у вас на сиденьях? под заказ шили или универсальная?

а почему белый не прозваниваеться у вас

Если снять весь короб под ручкой коробки передач,там внизу ещё пару мощных предохранителей на обогрев и прикуриватель и какие-то релюхи

Hi can i hardwire a dashcam in this car would it cause any electrical problems thanks

Красава братан пояснил

Вытащить ключ зажигания и оставить приборы электропитания под напряжением? Утром придёте в гараж и может случиться что не будет ни машины ни гаража.

А почему новую не прогрел и не показал, как она клинит?

В жизни не думал что так можно. Вот дядька молодец. Век живи век учись.

Я заменил щетки на релюхе и все ок)

Сожги его и забудь как страшный сон

всё глупости! изумительный автомобиль!!! просто нужно вовремя уделять внимание!!! до сих пор влюблена в него!

скажите этот датчик только на моновпрыске?

Нет такого параметра как АЦП…

Автор, подскажите, после дтп не заводится Логан 1,4. Сработали подушки. Нужно ли менять ЭБУ, или прошивкой лечится? Заранее благодарю.

доброго дня. стою на трассе помогите пож не работаеть бензонасос. предох реле все проверил. бензонасос проверил на прямую работаеть. ставлю на место не работаеть.

Я таким рукастым мущинам не стесняюсь включать дальний свет, когда ихнее творчество выходит за рамки. Если не выходит за рамки, тогда пожалуйста, в противном случае это свинство.

Оставить комментарий

Самое популярное

Как проверить датчик температуры охлаждающей жидкости в автомобиле? :: SYL.ru

Исправность работы двигателя зависит от правильности функционирования всех элементов системы. Чтобы контролировать параметры состояния различных узлов и механизмов, уровень нагрева, устанавливаются специальные датчики. Каждый из них собирает определенную информацию о состоянии показателей системы. Затем приборы передают данные на центральный блок управления.

Одним из таких контрольных устройств является датчик нагрева антифриза. Периодически водитель должен контролировать исправность этого прибора. Как проверить датчик температуры охлаждающей жидкости, будет рассмотрено далее. Эту процедуру можно будет выполнить самостоятельно.

Назначение

Прежде чем проверить датчик температуры охлаждающей жидкости ВАЗ, «Калины», «Рено» и прочих марок автомобилей, необходимо рассмотреть функции этого прибора. Это позволит оценить важность этой процедуры.

Охлаждающая жидкость (антифриз) должна поддерживать определенную температуру двигателя. Замер этого показателя выполняет датчик. Так как чаще всего в автомобилях установлены инжекторные моторы, этот прибор контроля передает полученную информацию центральному блоку управления.

Когда мотор еще не прогрет, горючее подается малыми дозами в камеру сгорания. Когда двигатель прогреется, подача топлива увеличивается. Это контролирует бортовой компьютер. При значительном повышении нагрева контроллер запускает вентилятор. При помощи слаженной работы датчика температуры охлаждающей жидкости (ДТОЖ), контроллера и прочих механизмов система надежно защищает мотор от перегрева. В противном случае двигатель быстро бы вышел из строя. Важно контролировать исправность датчика.

Устройство

Датчик температуры антифриза имеет простое строение. Он имеет в своем корпусе резистор, который реагирует на изменение температуры окружающей среды. Эта деталь может контролировать уровень сопротивления электрического тока при изменении нагрева.

Резистор может иметь положительный или отрицательный коэффициент регулирования. Рассматривая, как проверить датчик температуры охлаждающей жидкости «Рено», ВАЗ и прочих моделей транспортных средств нужно знать, что второй тип приборов встречается чаще. Этот резистор при повышении температуры нагрева сопротивление прибора уменьшается.

Контроллер подает на датчик напряжение 5 В. Далее сигнал возвращается в блок управления. Программа производит расчет показаний и принимает решение о выборе режима подачи охлаждающей жидкости и работы мотора. Если в модели автомобиля установлен не один, а несколько датчиков, найти нужный просто. Он имеет два контакта.

Проявления поломки

Проверить датчик температуры охлаждающей жидкости ВАЗ-2109, ВАЗ-2107, «Калины» или иных марок автомобиля потребуется при появлении первых признаков неисправности. В этом случае могут проявляться разные отклонения в работе двигателя.

Так, одним из признаков неисправности ДТОЖ может включаться вентилятор даже при низкой температуре мотора. В этом случае, скорее всего, причиной неисправности является терморезистор. Он неправильно реагирует на изменения температуры.

Также может значительно увеличиться расход топлива. Это происходит из-за перегрева системы. Датчик не срабатывает при повышении или понижении температуры. Система охлаждения в этом случае вообще не работает.

Еще одним признаком неисправности является нестабильная работа мотора. Он тяжело заводится. При этом работа двигателя при таком режиме работы может привести к его быстрому выходу из строя.

Месторасположение

Изучая, как проверить датчик температуры охлаждающей жидкости «Калины», ВАЗ, «Рено» или иных марок машин, следует определить месторасположение контрольного прибора.

При помощи резьбового соединения представленный прибор крепится к выходному патрубку цилиндровой головки. Он должен иметь прямой контакт с антифризом. В некоторых марках автомобилей может устанавливаться на производстве два ДТОЖ. Они расположены на выходе из двигателя и радиатора.

В некоторых случаях владельцы автомобилей могут путать ДТОЖ и включения вентилятора. Поэтому они начинают искать этот прибор на обратной стороне радиатора. Однако чаще всего датчик находится либо возле термостата (иногда даже в его корпусе), либо рядом с патрубком охлаждающей системы.

Демонтаж

Найдя необходимый прибор в системе автомобиля, нужно узнать, как проверить датчик температуры охлаждающей жидкости. Сначала нужно замерять параметры электрической системы транспортного средства. Возможно, проблемы возникли именно в ней. Для этого проверить напряжение бортовой сети, которое поступает на датчик. Оно должно составлять 5 В.

От датчика отсоединяют провода. К ним подключают контакты мультиметра. Двигатель должен быть заведен. Напряжение должно соответствовать номинальному значению. Если сеть работает исправно, нужно приступить к демонтажу датчика.

Нужно слить антифриз из радиатора. Также потребуется демонтировать воздушный фильтр. После этого можно будет выкрутить сам датчик температуры антифриза. Для этого можно использовать гаечный ключ. В некоторых моделях иномарок фиксация происходит при помощи стопорного кольца или уплотнителя. Иногда сам датчик находится за ГБЦ. Чтобы его достать, потребуется отсоединить некоторые шланги и прочие элементы системы. Это может вызвать определенные трудности.

Подготовка к проверке

Существует 2 способа, как проверить датчик температуры охлаждающей жидкости. В первом случае применяется специальный термометр с делениями до 120 ºС. Во втором случае можно обойтись без термометра. Первый подход точнее.

Помимо термометра, потребуется подготовить несколько инструментов и подручных средств. Нужно также внимательно изучить инструкцию производителя относительно особенностей работы датчика температуры антифриза.

Перед началом замера нужно приготовить небольшую кастрюльку с водой. Ее нужно разогревать на печке. Также нужен мультиметр. Чтобы провести демонтаж, нужны отвертки, набор ключей. Антифриз сливают в тазик достаточной емкости.

Метод с использованием термометра

Существует 2 способа, как проверить датчик температуры охлаждающей жидкости мультиметром. В первом варианте применяется термометр. Сначала его нужно установить в кастрюльку с холодной водой. К демонтированному датчику температуры нужно подключить контакты мультиметра. Прибор устанавливают в положение замера сопротивления.

Датчик помещают в емкость с водой. Показания мультиметра нужно записать. Затем нужно поставить кастрюльку на плиту и следить за показаниями в процессе нагрева воды. Результат сопротивления, который показывает мультиметр, записывают на листок бумаги через каждые 5 градусов нагрева.

Когда вода закипит, кастрюльку снимают с конфорки. Полученные результаты сверяют с нормативным значением. Эту информацию можно найти в инструкции. Также данные о правильных результатах работы датчика приведены в таблице выше. Если результат сильно отличается, значит, пора заменить контрольное устройство.

Метод без термометра

Второй способ менее точный, чем первый. Однако к нему можно прибегнуть, если термометра нет под рукой. Датчик подключают к мультиметру и укладывают в кастрюлю с водой. Когда жидкость закипит, нужно посмотреть на данные тестера. При этом показания сравниваются с нормативным значением сопротивления датчика при температуре 100 ºС. При значительном отклонении, нужно заменить ДТОЖ.

Рассмотрев, как проверить датчик температуры охлаждающей жидкости, можно провести всю процедуру самостоятельно.

Как проверить датчик указателя температуры охлаждающей жидкости Дэу Ланос

На приборной панели Дэу Ланос есть стрелочный указатель температуры, который отображает степень прогрева двигателя. В некоторых случаях стрелка температуры ОЖ может привирать. За работу стрелочного указателя температуры прогрева двигателя отвечает датчик температуры.

Артикул датчика температуры ЗАЗ Ланос:

  • 95025043-GM
  • 96177604GM
  • 96177604-OEM
  • 96177604-Genuine

Некорректную работу стрелочного указателя температуры двигателя можно выявить по следующим признакам:

  1. Стрелка показывает заниженную температуру
  2. Стрелка показывает завышенную температуру
  3. Стрелка прыгает

При некорректной работе указателя температуры Daewoo Lanos первым делом рекомендуется проверить датчик температуры (на стрелку).

Диагностика датчика температуры двигателя ЗАЗ Ланос

Следует начать с того, что датчик температуры прогрева двигателя соединен напрямую со стрелкой указателя на приборной панели. При поломке этого датчика блок управления Дэу Ланос не будет выдавать ошибку.

С ЭБУ сообщается другой датчик. Это датчик включения вентилятора. Его еще называют датчиком охлаждающей жидкости. Если сломается этот сенсор, то включится лампочка аварийного индикатора Check Engine. Но этот датчик никак не связан со стрелочным указателем на приборке.

Неправильная работа стрелочного указателя температуры двигателя ZAZ Lanos может указывать на следующие неисправности запчастей на Дэу Ланос:

  1. Вышел из строя датчик
  2. Обрыв или замыкание проводки
  3. Поломка механической части стрелочного указателя

Разумеется, не нужно забывать, что контакты датчика температуры подвержены окислению.

По этой причине перед непосредственной диагностикой и ремонтом указателя прогрева двигателя ЗАЗ Ланос следует проверить и почистить контакты на разъеме датчика и в проводной колодке.

Проверка датчика температуры указателя прогрева двигателя Ланос

Датчик температуры прогрева двигателя расположен в районе впускного коллектора, под дроссельной заслонкой, на уровне водяной помпы.

  • Даем время мотору полностью остыть. Дело в том, что проверять датчик нужно при температуре в пределах 25-30 С.
  • Это очень важно, так как температура рабочей среды датчика будет определять сопротивление электроцепи!
  • Снимаем проводную колодку. Фишку нужно просто сдвинуть с разъема.

  • Настраиваем омметр. Следует выставить чувствительность в пределах 2 (кОм).

  • Подключаем щупы. Один из щупов необходимо поставить на выходной контакт датчика. Второй щуп нужно просто подключить к массе. Место подключения к массе можно выбрать любое.

Обычно второй щуп подключают к массе на двигателе Дэу Ланос, рядом с датчиком.

  • Замеряем сопротивление. При температуре рабочей среды датчика 25-30 С сопротивление должно находиться в пределах 0,7-0,8 (кОм).

Если сопротивление датчика температуры в норме, значит неправильная работа стрелочного указателя прогрева двигателя обусловлена либо проблемами с проводкой, либо неисправностью стрелочного механизма.

Если же сопротивление электроцепи не соответствует норме, то придется менять датчик температуры.

Замена датчика температуры прогрева двигателя ЗАЗ Ланос

В руководстве по ремонту Ланос есть пометка, что нужно сливать охлаждающую жидкость. Ведь датчик температуры вкручен в ГБЦ, в канал циркуляции антифриза.

Но по факту при быстрой замене датчика температуры из системы охлаждения двигателя выйдет совсем немного антифриза, 100-200 (мл). Куда проще просто долить в расширительный бачок нового антифриза.

  • Снимаем проводную колодку с датчика температуры охлаждающей жидкости. Зажигание при этом должно быть выключено.

  • Выкручиваем датчик. Для этого потребуется длинная головка на 13.

  • Ставим новый датчик температуры Дэу Ланос. Сделать это нужно быстро, чтобы из системы охлаждения не вышло много жидкости.

Касательно слива охлаждающей жидкости. Да, в сливе антифриза есть смысл. Ведь при закручивании нового датчика температуры в резьбу непременно попадет антифриз.

Со временем намокшее резьбовое соединение может просто закиснуть и прикипеть.

Закисшая и прикипевшая резьба может создать некоторые сложности при следующем обслуживании данного узла.

Многие мастера идут на компромисс. Антифриз сливаентся не полностью, а лишь частично, чтобы уровень охлаждающей жидкости опустился ниже посадочного места датчика.

Данный датчик расположен в верхней части ГБЦ, так что много охлаждающей жидкости сливать не придется.

Сливать антифриз лучше всего через краник на радиаторе. В блоге по ремонту Дэу Ланос есть интересный обзор на тему замены антифриза. В статье подробно рассказано и про слив, и про заправку охлаждающей жидкости.

Как проверить проводку датчика температуры прогрева двигателя

Если с датчиком температуры все нормально, то следует осуществить диагностику проводки.

  • Выключаем зажигание.
  • Снимаем проводную колодку датчика температуры Ланос.
  • При помощи удлинителя (проволоки) соединяем контакт проводной колодки с массой.
  • Включаем зажигание. Это должен сделать помощник.
  • Контролируем показание стрелочки. Если проводка исправна, то стрелка сразу же поднимется в самый верх.

Неисправность стрелочного указателя

Такое вполне может быть, что диагностика подтвердила полную исправность как датчика температуры двигателя, так и проводки.

В данном случае причиной поломки является неисправность механической части стрелочного индикатора.

Указатель температуры прогрева двигателя является частью приборной панели. Да, данный механизм является съемным. Есть интернет-магазины автозапчастей, где данный указатель продается отдельно.

Артикульный номер указателя температуры ЗАЗ Ланос:

  • 96214631-GM

В блоге по ремонту Lanos можно найти статью по ремонту приборной панели. В обзоре рассказано как демонтировать приборку и разобрать ее.

Датчик температуры охлаждающей жидкости на ЭБУ

В автомобиле Дэу Ланос предусмотрен еще один датчик температуры. В отличии от описанного выше сенсора второй датчик соединен с блоком управления двигателя.

Это вспомогательный датчик, который управляет работой вентилятора принудительного охлаждения центрального радиатора.

Датчик температуры антифриза расположен сразу под катушкой зажигания. Пример на фото ниже.

Диагностика датчика температуры ЗАЗ Ланос осуществляется по следующей схеме:

  • Отключаем проводную колодку от датчика температуры антифриза. Зажигание при этом обязательно должно быть выключено. Проводная колодка имеет фиксатор, который предварительно нужно отщелкнуть.

  • Настраиваем тестер на измерение сопротивления. Для порога чувствительности можно выбрать значение 4 (кОм).
  • Подключаем измерительные щупы к контактам на разъеме. Внутри разъема всего 2 вывода: «А» и «В».

  • Включаем зажигание.
  • Делаем контроль сопротивления. При температуре двигателя 30 С сопротивление должно составлять в пределах 2,24 (кОм).

Обратите внимание, сопротивление датчика температуры охлаждающей жидкости Дэу Ланос сильно зависит от температуры антифриза.

Параллельно с замером сопротивления следует измерять и температуру мотора, в районе установки датчика.

Для замера температуры двигателя хорошо подходит бесконтактный пирометр, он же инфракрасный термометр.

  • Мастер должен сравнить температуру нагрева двигателя с сопротивлением. Соответствие температур и сопротивлений можно сравнить по таблице ниже.

​​

Если сопротивление не соответствует температуре нагрева, значит датчик следует заменить.

конструкционные особенности, виды, причины неисправности

Одним из важнейших условий правильной работы двигателя автомобиля является контроль за температурой антифриза. Он возможен благодаря датчику температуры охлаждающей жидкости (ДТОЖ). В данной статье мы рассмотрим, как работает датчик и почему он выходит из строя.

В любом современном автомобиле находится большое количество всевозможных датчиков, которые обеспечивают контроль над различными системами и агрегатами транспортного средства. Один из них – датчик температуры охлаждающей жидкости. Он является одним из компонентов, поддерживающих стабильную работу ДВС. Благодаря ДТОЖ двигатель быстрее нагревается до рабочей температуры и меньше перегревается.


Некоторые автовладельцы путают его с датчиком указателя температуры ОЖ, но это два разных компонента. ДТОЖ передает сигналы в ЭБУ (электронный блок управления), а второй показывает температуру антифриза в системе. Поэтому его поломка не так критична.

По своему устройству ДТОЖ схож с резистором. Его принцип работы основан на изменении сопротивления электрическому току при изменениях температуры окружающей среды. Эти изменения и передаются в ЭБУ и используются для подачи определенных команд двигателю.

Предшественником современного датчика температуры ОЖ является термореле, которые устанавливались в системы впрыска. Работали они следующим образом. До того, как двигатель набирал рабочую температуру, контакты термореле находились в открытом положении. Когда ДВС прогревался – происходило замыкание контакта.

В современных ДТОЖ основным элементом выступает термистор, который определяет зависимость сопротивления от температуры. Основными конструкционными материалами для этого элемента являются оксиды никеля и кобальта. По мере роста температуры в термисторе возрастает количество свободных электронов, вследствие чего происходит уменьшение сопротивления.

На разных автомобилях этот датчик устанавливается в разных местах. Чаще всего он находится в головке блока цилиндров (ГБЦ) в корпусе термостата или возле него. Но в любом случае он размещается рядом с отводящем патрубком, по которому антифриз поступает обратно в радиатор. Такое расположение обусловлено необходимостью точной передачи данных в электронный блок управления.

Датчики температуры двигателя бывают двух видов: с отрицательным или положительным температурным коэффициентом. Принцип работы первых основан на уменьшении сопротивления по мере повышения температуры и наоборот.

Вторые работают наоборот: при повышении температуры сопротивление в таких датчиках увеличивается.

В современных автомобилях наиболее распространены датчики с отрицательным температурным коэффициентом. В некоторых моделях устанавливаются сразу два таких компонента: основной и дополнительный.

Первый передает значение температуры электронному блоку управления, а дополнительный включает вентилятор.

Благодаря простой конструкции датчик температуры охлаждающей жидкости весьма надежный компонент, но и он со временем изнашивается. При нарушениях работы датчика может произойти неконтролируемое изменение сопротивления и некорректная работа ЭБУ.

Самый явный признак неисправности – это невключение вентилятора, когда температура двигателя повышается выше рабочей отметки. Но для автомобилей с основным и дополнительным датчиком такой показатель неприменим. В этом случае неисправность можно будет выявить по окислению проводки или выходу из строя дополнительного датчика.

Плохой запуск двигателя на холодную также можно рассматривать в качестве признака выхода из строя датчика. В этом случае после запуска ДВС сразу глохнет или заводится лишь с подгазовкой. Но после того, как он прогреется, эта проблема уходит. В данном случае причина может крыться в том, что ДТОЖ подает неверные данные в электронный блок управления. Например, для запуска холодного ДВС требуется больше топлива, чем для прогретого. Но из-за неисправности датчика ЭБУ думает, что силовой агрегат прогрет и подает ему мало топлива, тем самым затрудняя запуск.

Следующим признаком является пуск двигателя на горячую. В этом случае проблема происходит ровно наоборот. Датчик сообщает блоку управления, что двигатель холодный. Соответственно ЭБУ начинает подавать больше топлива и мотор попросту заливает бензином. Это также можно определить по состоянию свечей зажигания – они будут покрыты черным нагаром.


Повышенный расход топлива также является одним из признаков выхода из строя датчика. Это полностью вытекает из предыдущего пункта, так как в двигатель подается большое количество топлива.

Прямым признаком неисправности можно считать хаотичное включение вентилятора охлаждения. В этом случае двигатель работает нормально, но по неизвестной причине регулярно включается вентилятор, хотя никаких предпосылок для этого нет. Это связано с тем, что в показаниях датчика сильный разброс. Например, при повышении температуры антифриза на 1 °C ДТОЖ сообщает блоку управления, что она повысилась на 4 °C, или вовсе не среагирует на изменения. Если температура, при которой вентилятор включается, составляет +101 °C, а рабочая температура охлаждающей жидкости – +97 °C, то «пропустив» эти 4 градуса датчик сообщит блоку управления, что необходимо включать вентилятор, так как температура составляет +101 °C.

Но самое плохое, когда датчик занижает показания. Например, охлаждающая жидкость дошла до температуры кипения, но ДТОЖ сообщает, что ее температура составляет +95 °C. Соответственно блок управления не будет включать вентилятор, когда это действительно необходимо.

Проверить работоспособность ДТОЖ можно двумя способами: демонтировав его или прямо на машине. Рассмотрим их подробнее.

Для начала датчик температуры ОЖ нужно демонтировать. Для этого понадобится лишь гаечный ключ подходящего размера. Затем для диагностики потребуется вода, кипятильник или электрический чайник, электронный мультиметр, который может измерять сопротивление и термометр.

Наливаем воду в используемую емкость и помещаем в нее датчик и термометр, нагреваем. После этого замеряем сопротивление с интервалом через каждые 5 °C. На выходе получится таблица с данными, которые нужно сравнить с теми, что указаны в технической документации вашего автомобиля. Можно также найти подобную таблицу в интернете.

Данный метод, конечно же, не лишен погрешностей, но они не критичны и целиком зависят от условий проведения диагностики, а также от особенностей самого датчика.

Можно проверить работоспособность ДТОЖ и без термометра. Для этого датчик погружается в закипевшую воду, а затем при помощи мультиметра измеряется его сопротивление. Если деталь исправна, то значение сопротивление будет максимально приближено к тому, что указано в таблице. Небольшие расхождения в данном случае допустимы.

Для проверки датчика температуры ОЖ на машине потребуется мультиметр и защитные перчатки. Отсоединяем фишку от датчика, чтобы получить доступ к его контактам. Замерять сопротивление нужно как на холодном, так и на горячем двигателе. Затем нужно сравнить полученные данные с теми, что указаны в таблице по вашему автомобилю. На холодную сопротивление должно быть высоким, а на горячую – низким.

Что такое температура охлаждающей жидкости двигателя и как ее проверить?



Что такое охлаждающая жидкость двигателя?

Охлаждающая жидкость двигателя (также известная как антифриз) представляет собой жидкость, позволяющую вашему двигателю работать при оптимальной температуре. Для контекста эта жидкость поставляется с химическим веществом, известным как этиленгликоль. И этиленгликоль отвечает за антифризные свойства любой охлаждающей жидкости, которую вы покупаете на рынке.

Однако не все охлаждающие жидкости одинаковы. Некоторые сделаны из пропиленгликоля и имеют разный цвет: зеленый, синий или розовый… Кроме того, вся охлаждающая жидкость содержит дистиллированную воду и антифриз в соотношении 1:1. Водный компонент обеспечивает правильное поглощение тепла, в то время как антифриз повышает температуру кипения.

Как работает охлаждающая жидкость двигателя?

Вот как работает охлаждающая жидкость двигателя в двигателе внутреннего сгорания.

Итак, всякий раз, когда ваш двигатель нагревается, система охлаждения направляет охлаждающую жидкость двигателя через блок цилиндров и каналы головки блока цилиндров. Таким образом, охлаждающая жидкость нагревается, проходя через каналы двигателя.

Кроме того, нагретые жидкости поступают в радиатор автомобиля и охлаждаются воздухом, поступающим в моторный отсек. После охлаждения эта охлаждающая жидкость двигателя рециркулирует обратно в моторный отсек, и процесс повторяется. Благодаря водяному насосу охлаждающая жидкость вашего автомобиля может свободно перемещаться по скрытым проходам.

Почему важна температура охлаждающей жидкости двигателя?

Наши тела обладают механизмом, который помогает нам контролировать внутреннюю температуру по отношению к окружающей среде. То же самое относится и к двигателю внутреннего сгорания вашего автомобиля, который должен охлаждаться, когда он нагревается, и наоборот.

По этой причине в двигатели внутреннего сгорания некоторых автомобилей встроены охлаждающие жидкости. Кроме того, есть еще и датчик, с помощью которого можно следить за оптимальной температурой для двигателя вашего автомобиля. Давайте посмотрим, почему ECT важен для системы охлаждения:

Предотвращение замерзания охлаждающей жидкости зимой

Если охлаждающая жидкость замерзнет, ​​будет поврежден радиатор и двигатель. Однако этого можно избежать, зная правильную температуру охлаждающей жидкости для двигателя вашего автомобиля. Итак, если температура охлаждающей жидкости ниже точки замерзания, вы должны принять срочные меры для ее доливки. Таким образом, ваша охлаждающая жидкость остается незамерзшей и позволяет вашему двигателю работать эффективно.

Защитите двигатель от летней жары

Несмотря на то, что вы любите летние поездки, вам следует следить за тем, чтобы двигатель вашего автомобиля оставался прохладным. Перегрев может вызвать трещины в двигателе, что приведет к значительным утечкам масла и снижению производительности. Ездить на машине будет небезопасно. Однако, как только вы сможете оценить температуру охлаждающей жидкости вашего двигателя, вы предпримете необходимые шаги, чтобы предотвратить дальнейшее повреждение.

Предотвращение коррозии

Знание температуры охлаждающей жидкости двигателя позволяет оценить фактическое состояние охлаждающей жидкости двигателя. Это связано с тем, что смесь воды и раствора гликоля может вызвать коррозию при неправильной температуре. Предотвращение коррозии обеспечивает стабильные тепловые характеристики системы и непрерывный нормальный поток охлаждающей жидкости двигателя.

Признаки флуктуации ECT

Со временем в тяжелых условиях эксплуатации охлаждающая жидкость и некоторые детали системы охлаждения будут повреждены. Тогда температура охлаждающей жидкости не будет стабильной. Это очень опасно для системы охлаждения, потому что может повредить некоторые части вашего автомобиля. Вот несколько признаков, которые предупреждают вас, если температура охлаждающей жидкости вашего двигателя колеблется.

  • Загорается сигнальная лампа охлаждающей жидкости
  • Проверить код двигателя P0128
  • Проверить код двигателя P0117
  • Проверить код двигателя P0118
  • Перегрев двигателя
  • Указатель температуры ниже или выше нормы
  • Сладкий запах
  • Дым от двигателя автомобиля
  • Плохая экономия топлива

Причины колебаний температуры охлаждающей жидкости двигателя

Ниже приведены основные причины колебаний температуры охлаждающей жидкости двигателя. Это включает;

Старая и грязная охлаждающая жидкость

Если с момента последней замены охлаждающей жидкости прошло некоторое время и охлаждающая жидкость двигателя загрязнена грязью даже в небольшом количестве, она может не охлаждать двигатель должным образом. Это также вызывает перегрев двигателя, что может привести к высокой температуре охлаждающей жидкости.

Низкий уровень охлаждающей жидкости

Низкий уровень охлаждающей жидкости в системе двигателя вашего автомобиля может увеличить трение, что вызовет неестественное повышение температуры. Проверка температуры и уровня охлаждающей жидкости необходима для поддержания системы в хорошем состоянии.

Утечка охлаждающей жидкости

Утечка охлаждающей жидкости приводит к уменьшению количества охлаждающей жидкости двигателя, доступной в системе автомобиля. Это вызывает колебания температуры охлаждающей жидкости двигателя, так как охлаждающая жидкость больше не циркулирует обратно в двигатель. И его основная причина связана с отверстиями в радиаторе или трубке двигателя, через которые проходит охлаждающая жидкость.

Детективный термостат

Как и термостат в домашнем электрическом утюге, термостат двигателя помогает регулировать движение охлаждающей жидкости двигателя внутри автомобиля. Это в первую очередь обеспечивает циркуляцию достаточного количества охлаждающей жидкости, необходимой для оптимальной температуры двигателя, обратно в двигатель.

Если ваш автомобильный термостат выходит из строя, он не может регулировать поток охлаждающей жидкости в системе двигателя автомобиля. Следовательно, это недостаток температуры охлаждающей жидкости двигателя.

Неисправный вентилятор радиатора

Вентилятор радиатора подает поток воздуха, который отводит тепло от охлаждающей жидкости двигателя после того, как она циркулирует по каналам двигателя. Эти вентиляторы очень полезны, когда ваш автомобиль находится в неподвижном состоянии или в движении. Следовательно, неисправный вентилятор радиатора может привести к перегреву двигателя, так как тепло охлаждающей жидкости двигателя не снижается.

Сломанная крышка радиатора

Крышка радиатора помогает создать давление для надлежащей циркуляции охлаждающей жидкости двигателя в системе. Таким образом, температура кипения охлаждающей жидкости двигателя увеличивается и позволяет ей аккумулировать тепло. В состоянии оптимального давления двигатель вашего автомобиля может работать эффективно и оставаться защищенным от повреждений.

Если пробка радиатора сломана, это может привести к перегреву двигателя, потере охлаждающей жидкости. Тогда температура повысится.

Грязный радиатор

Скопление грязи на радиаторе препятствует равномерной подаче воздуха, который может отводить тепло. Количество поглощаемого тепла больше, чем воздуха, необходимого для снижения его до оптимального уровня в таком состоянии. Следовательно, поглощенное тепло возвращается к двигателю, в результате чего двигатель останавливается.

Со временем радиатор может загрязниться, засориться или протекать. Если это произойдет, поток воздуха будет ограничен. Следовательно, тепло охлаждающей жидкости не может быть поглощено, и температура во время движения будет выше нормальной.

Как проверить ECT

Как правило, очень важно диагностировать основную причину проблемы с автомобилем, прежде чем пытаться ее устранить. То же самое касается неисправностей охлаждающей жидкости двигателя. К счастью, есть лучшие способы проверить наличие ECT для двигателя вашего автомобиля. Самое приятное то, что вы можете проверить ЭСТ самостоятельно. Не нужно платить механикам за диагностические тесты.

Эти методы включают:

  • Использование сканера FIXD
  • Использование термометра
Использование сканера FIXD

Сканер FIXD — это профессиональный диагностический инструмент, совместимый со всеми протоколами OBD2 в ваших автомобилях. Это удобный инструмент для самостоятельной проверки проблем с автомобилем. А с помощью сканера FIXD вы можете отслеживать конкретные детали, относящиеся к охлаждающей жидкости двигателя. Это включает в себя уровень охлаждающей жидкости, легкость потока и температуру.

Этот инструмент настолько прост в использовании, что любой новичок, который плохо разбирается в автомобилях, может предпринимать взвешенные шаги для поиска проблем и рекомендаций по их устранению. И все это без дополнительных затрат на механическую мастерскую для диагностики. Вот как вы можете использовать FIXD для проверки температуры охлаждающей жидкости двигателя.

Подготовка

Современные автомобили подобны компьютерам на колесах; следовательно, у вас есть рост менее сложных автомобильных датчиков, таких как FIXD. С FIXD вам практически не нужно готовиться к диагностике. Все, что вам нужно, это мобильное устройство Bluetooth и датчик FIXD.

Пошаговое руководство
  • Шаг 1. Загрузите приложение FIXD на свое мобильное устройство (Android или iOS).
  • Шаг 2: Возьмите датчик FIXD и подключите его к порту вашего автомобиля.
  • Шаг 3. Откройте приложение на своем мобильном телефоне и инициируйте соединение Bluetooth прямо в приложении
  • .
  • Шаг 4: Включите автомобиль и подождите, пока он не прогреется до нормальной рабочей температуры
  • Шаг 5. Чтобы проверить определенные проблемы с температурой охлаждающей жидкости двигателя, откройте FIXD, выберите Панель инструментов >> датчики в реальном времени >> температура охлаждающей жидкости.

Примечание. Если вы хотите отсканировать другие проблемы, связанные с температурой охлаждающей жидкости, вы также можете следить за кодом «P2185». Код также позволяет узнать, является ли ECT вашего автомобильного двигателя высоким или низким.

Использование термометра

Другой способ проверить температуру охлаждающей жидкости двигателя — использовать термометр. Для этой работы рекомендуется использовать инфракрасный термометр. Этот тип термометра не требует контакта с интересующим объектом перед снятием показаний температуры. Таким образом, вам не нужно приближаться к горячим или очень холодным поверхностям.

Подготовка

Для начала этого процесса не требуется ничего особенного. Вам понадобится инфракрасный термометр и перчатки.

Пошаговое руководство
  • Шаг 1: Прежде всего, откройте капот автомобиля, чтобы увидеть двигатель.
  • Шаг 2: Затем найдите термостат двигателя автомобиля. Подойдите к своей машине и включите зажигание, чтобы двигатель прогрелся.
  • Шаг 3: Выньте инфракрасный термометр, направьте термометр на термостат двигателя, чтобы снять показания температуры.
  • Шаг 4: При этом убедитесь, что вентилятор работает правильно, чтобы у вас был диапазон температур от 180 ℉ до 220 ℉.
  • Шаг 5: Если двигатель остается горячим, проверьте поверхность радиатора на наличие засоров или неисправностей. Таким образом, температура должна уменьшаться с одной стороны на другую, а это означает, что вам нужно заменить радиатор.

Заключение

Это все, что нужно знать о температуре охлаждающей жидкости двигателя. Теперь вы знаете, как важно проверять температуру охлаждающей жидкости двигателя. Это действие имеет решающее значение, если вы хотите продлить срок годности двигателя вашего автомобиля. Вот почему я выделил два самодельных метода, которые вы можете использовать для проверки ЕСТ, не обращаясь к механику. Теперь к вам: какую из диагностик ECT вы будете использовать, чтобы убедиться, что охлаждающая жидкость двигателя работает на нормальном уровне? Не шутите с обслуживанием вашего автомобиля. Регулярно проверяйте ЭСТ.

Как определить неисправный датчик ECT

Главная » Ремонт » Как определить неисправный датчик ECT

Последнее обновление: от Vince G

Датчик температуры охлаждающей жидкости двигателя или датчик ЕСТ часто называют главным датчиком , и он является одним из наиболее важных датчиков в современном двигателе. Как важно?

Учтите это: ЦП двигателя будет использовать показания CTS и кислородного датчика для включения режим с обратной связью , который переключается с богатой на бедную смесь и наоборот для оптимизации производительности и экономии топлива. Если в вашем двигателе неисправен или неисправен датчик ECT, вы можете столкнуться с множеством странных вещей, происходящих в вашем двигателе.

Можете ли вы представить, что ваш двигатель работает в режиме разомкнутого контура (обогащенная смесь) все время, даже когда вы работаете на холостом ходу?

Примите во внимание тот факт, что датчик температуры охлаждающей жидкости постоянно подвергается воздействию обжигающей охлаждающей жидкости внутри вашего двигателя, и вы будете поражены тем, как эта маленькая штука может безотказно прослужить сто тысяч миль. Но если это не удается, это приносит с собой множество проблем, которые может оказаться трудно диагностировать.

Датчик температуры охлаждающей жидкости двигателя расположен на головке блока цилиндров, обычно рядом с термостатом двигателя в водяной рубашке. Если двигатель холодный, датчик охлаждающей жидкости сообщит ЦП, чтобы он выполнил операцию с обратной связью и увеличил скорость холостого хода, чтобы быстро нагреть двигатель. Когда двигатель достаточно нагреется, датчик охлаждающей жидкости также сообщит ЦП, что нужно включить охлаждающий вентилятор, чтобы избежать перегрева.

Определение признаков плохого или неисправного датчика ECT

Обращайте внимание на эти симптомы. Это может означать, что в вашем автомобиле неисправен датчик температуры охлаждающей жидкости:



  • Плохой запуск даже при горячем двигателе. Если ваш автомобиль имеет неисправный датчик ECT, ЦП двигателя будет постоянно считать, что ваш двигатель холодный, и соответствующим образом регулирует топливную смесь. Все мы знаем, что горячему двигателю необходимо переключаться между богатой и обедненной смесью (режим замкнутого цикла), особенно на холостом ходу или при движении в умеренном темпе. Но если у вас неисправный датчик охлаждающей жидкости, то ваш двигатель всегда будет работать на богатой смеси воздуха и топлива, что приведет к остановке двигателя или невозможности запуска двигателя вообще.
  • Горит индикатор Check Engine — обычно показывает код DTC P0128
  • Бедный MPG. Это данность, поскольку двигатель работает на богатой топливной смеси или работает в режиме разомкнутого контура. Момент зажигания также задерживается в этот момент, поэтому ваш автомобиль будет тратить бензин впустую при каждом обороте двигателя.
  • Плохой холостой ход или нестабильность холостого хода. Ваш автомобиль будет плохо работать на холостом ходу или будет постоянно вибрировать или сильно трястись, создавая впечатление, что двигатель заглохнет в любой момент. кредиты изображения: Адам
  • Грязные выбросы. Ваш автомобиль не пройдет тесты на выбросы, если у вас плохой датчик температуры охлаждающей жидкости, так как ваш двигатель будет выбрасывать больше несгоревшего газа, чем забавный автомобильный драгстер.
  • Перегрев двигателя. В худшем случае ваш двигатель может иметь признаки перегрева, поскольку датчик охлаждающей жидкости также используется для измерения фактической температуры двигателя на некоторых моделях автомобилей.

Как избежать проблем с датчиком температуры охлаждающей жидкости двигателя

Как и все датчики автомобиля, датчик температуры охлаждающей жидкости двигателя рассчитан на длительный срок службы. На самом деле, если ваш автомобиль правильно обслуживается, он может прослужить столько же, сколько и сам автомобиль. Вот несколько советов, которые помогут вам избежать проблем с неисправным датчиком ECT:

  • Не используйте водопроводную воду для заполнения радиатора или бачка охлаждающей жидкости. Водопроводная вода содержит элемент ржавчины и другие минералы, которые могут оказаться вредными в долгосрочной перспективе, особенно когда вода кипит и испаряется внутри радиатора. Охлаждающая жидкость предотвращает закипание воды, а также смазывает блок двигателя и радиатор, предотвращая образование ржавчины. Всегда используйте правильную смесь воды и охлаждающей жидкости в вашем автомобиле. В случае сомнений обратитесь к руководству пользователя.
  • Немедленно устраняйте утечки масла или прокладки. Если масло попадет в блок цилиндров, охлаждающая жидкость загрязнится, что сократит срок службы датчика температуры охлаждающей жидкости.
  • Немедленно устраните утечки охлаждающей жидкости. Система охлаждения в вашем автомобиле представляет собой систему герметичного типа, и необычно, если вам постоянно нужно доливать воду в резервуар. Если в системе недостаточно охлаждающей жидкости, датчик охлаждающей жидкости двигателя может получить ложные показания, что повлияет на работу двигателя.

При наличии индикатора проверки двигателя трудно рисковать. Купите себе качественный автомобильный сканер, такой как Autel AL519 Color Screen OBD-II/CAN Scan Tool, чтобы вы могли легко определить, есть ли у вас неисправный датчик температуры охлаждающей жидкости. Или, если хотите, ознакомьтесь с нашей подборкой лучших сканеров OBD2 для Android.

Сканеры OBD2 также полезны для чтения данных в реальном времени, если вы подозреваете проблемы с ECT.



Что такое датчик температуры охлаждающей жидкости?

Каждый водитель знает, что охлаждающая жидкость/антифриз необходимы для поддержания оптимальной температуры двигателя. Но как системы охлаждения узнают, когда двигатель работает при нужной температуре?

В этом руководстве мы подробно рассмотрим датчики температуры охлаждающей жидкости, предоставив информацию о том, что они делают и как они работают, а также пошаговые рекомендации по самостоятельной диагностике и замене неисправного датчика.

  • Что такое датчик температуры охлаждающей жидкости и как он работает?
  • Как определить неисправный датчик температуры охлаждающей жидкости?
  • Как заменить датчик температуры охлаждающей жидкости?

Что такое датчик температуры охлаждающей жидкости и как он работает?

Датчик температуры охлаждающей жидкости (CTS) (также известный как датчик ECT или ECTS (датчик температуры охлаждающей жидкости двигателя) используется для измерения температуры смеси охлаждающей жидкости и антифриза в системе охлаждения, что дает представление о том, насколько сильно нагревается двигатель. Датчик работает с ЭБУ автомобиля, постоянно отслеживая температуру охлаждающей жидкости, чтобы убедиться, что двигатель работает при оптимальной температуре.0003

Чтобы получить точное значение текущей температуры двигателя, ЭБУ посылает регулируемое напряжение на CTS. Сопротивление датчика зависит от температуры, поэтому ЭБУ может отслеживать изменения температуры. ЭБУ использует это показание для расчета температуры охлаждающей жидкости и, исходя из этого, регулирует впрыск топлива, топливную смесь и угол опережения зажигания, а также управляет включением и выключением электрического вентилятора системы охлаждения. Эта информация также используется для отправки точных показаний температуры двигателя на датчик на приборной панели.

Как определить неисправный датчик температуры охлаждающей жидкости

Как и любой компонент под капотом, датчики температуры охлаждающей жидкости со временем могут выйти из строя. Неисправный датчик может привести к ряду проблем, включая перегрев и плохую работу двигателя. Вот почему важно знать, как определить признаки неисправного или неисправного датчика температуры, прежде чем это может привести к дальнейшим проблемам, устранение которых может оказаться более дорогостоящим.

Начните с осмотра самого устройства, чтобы проверить его состояние, поскольку в датчиках/прокладках/разъемах могут образоваться трещины при длительном использовании и постоянном изменении температуры. CTS обычно находится в передней части автомобиля, рядом с корпусом термостата или на радиаторе. Хотя визуальная проверка может помочь диагностировать некоторые неисправности, не все проблемы с CTS проявляются видимыми симптомами.

Ниже перечислены другие признаки и симптомы, которые могут указывать на проблему CTS:

  • Неправильные показания датчика приборной панели (должно быть 88-90°C при прогретом двигателе)
  • Перегрев двигателя (выделено приборной панелью приборной панели)
  • Световой индикатор Check Engine на приборной панели
  • Грубый звук двигателя на холостом ходу
  • Ограниченная производительность (вызванная неверным расчетом ECU богатой топливной смеси)
  • Плохая экономия топлива

Если есть сомнения относительно того, какой компонент под капотом неисправен , доставьте свой автомобиль к профессиональному механику для полной диагностики.

Как заменить датчик температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости — это простой процесс для любого, кто знаком с компонентами двигателя, и может быть выполнен прямо за рулем. Приведенные ниже шаги демонстрируют, как заменить неисправный датчик температуры охлаждающей жидкости в вашем автомобиле.

Шаг 1: Найдите датчик

CTS обычно находится в передней части двигателя, рядом с радиатором или корпусом термостата. Поскольку это небольшой компонент, который часто расположен ниже внутри моторного отсека, вам может понадобиться использовать свет или фонарик, чтобы найти его. Снятие крышки двигателя также может помочь вам найти ее, если она расположена рядом с корпусом термостата.

Шаг 2. Отсоедините соединительный кабель от терминала

CTS подключается к ЭБУ с помощью разъема, который необходимо отстегнуть и снять. Делайте это осторожно, так как пластиковый разъем и проводка часто могут быть хрупкими, и в случае поломки их потребуется полностью заменить. Отсоедините разъем и отложите кабель в сторону, чтобы он не мешал.

Этап 3. Ослабьте и снимите старый датчик

Датчики охлаждающей жидкости устанавливаются как свечи зажигания, поэтому для снятия их необходимо отвинтить. Используя глубокую головку и храповик, осторожно ослабьте датчик против часовой стрелки, не прилагая слишком большого усилия. Капля спрея может помочь освободить застрявшие датчики. Как только датчик ослабнет, отвинтите его рукой и извлеките из гнезда. Охлаждающая жидкость, скорее всего, вытечет в этот момент, поэтому приготовьте новую для ее замены или рассмотрите возможность слива охлаждающей жидкости, если это необходимо.

Шаг 4: Установите новый датчик

Используя тряпку или ткань, очистите область от пыли и мусора, которые могут повлиять на работу нового CTS. Установите новый датчик в резьбу и поверните его по часовой стрелке рукой, убедившись, что датчик хорошо сидит в гнезде. Затем с помощью динамометрического ключа затяните датчик до величины, указанной в инструкции производителя.

Шаг 5: Восстановите соединительный кабель

После того, как новый датчик будет установлен, останется только снова подключить кабель. Убедитесь, что разъем чистый и на нем нет мусора, затем осторожно вставьте его в новый датчик, осторожно затянув все зажимы, чтобы обеспечить хорошее соединение с клеммой. Чтобы убедиться, что новый датчик работает, запустите двигатель и, когда он прогреется, следите за указателем температуры на приборной панели, чтобы убедиться, что поддерживается правильная температура.

Средства по уходу за автомобилем Prestone протестированы в экстремальных условиях, поэтому вы можете быть уверены, что они обеспечивают длительную эффективность при ежедневном вождении. Для получения дополнительной информации посетите домашнюю страницу Prestone .

Поделиться:

8 Признаки неисправности датчика температуры охлаждающей жидкости (стоимость замены)

Датчик температуры охлаждающей жидкости необходим для оптимальной работы вашего автомобиля. Работа датчика температуры охлаждающей жидкости двигателя заключается в измерении температуры охлаждающей жидкости для модуля управления двигателем.

С помощью этой информации блок управления двигателем регулирует состав топливно-воздушной смеси в зависимости от температуры.

Как и любой другой компонент, датчик ECT также может быть поврежден, что приведет к ряду проблем, связанных с двигателем. Следовательно, рекомендуется немедленно проверить свой автомобиль, чтобы избежать серьезных проблем.

8 Признаки неисправности датчика температуры охлаждающей жидкости двигателя

Наиболее распространенным признаком неисправности датчика температуры охлаждающей жидкости двигателя является лампочка проверки двигателя на приборной панели автомобиля, а также различные проблемы с работой двигателя.

Основные симптомы плохих или неудачных датчика температуры охлаждающей жидкости включают в себя:

  • Проверка двигателя Light
  • Плохое пробег
  • Electrical Pean
  • Затрудненный пуск
  • Перегрев двигателя
  • Плохой холостой ход
  • Плохая работа двигателя

Вот более подробный список общих признаков неисправности датчика температуры охлаждающей жидкости.

Лампа Check Engine

Один из первых признаков всех симптомов датчика температуры охлаждающей жидкости, который вы, вероятно, заметите, это то, что на приборной панели появится индикатор Check Engine.

Если компьютер обнаружит какую-либо проблему с цепью датчика, он загорится индикатором проверки двигателя, указывая на то, что автомобиль нуждается в проверке.

Если вы видите индикатор проверки двигателя на приборной панели, пришло время проверить коды неисправностей с помощью сканера OBD2.

Плохой пробег

Неисправный датчик ECT может отправить ложный сигнал на бортовой компьютер, что приведет к неправильной воздушно-топливной смеси . Например, неисправный датчик может послать сигнал о том, что двигатель холодный, когда это не так, и большее количество топлива быстро нагреет двигатель.

Это приведет к падению расхода топлива и снижению производительности двигателя.

Электрические вентиляторы системы охлаждения не включаются

В некоторых автомобилях датчик температуры охлаждающей жидкости двигателя используется для управления электрическими вентиляторами системы охлаждения. В большинстве автомобилей у вас есть два отдельных датчика температуры для вентиляторов, приборной панели и управления двигателем.

Однако, если ваш автомобиль оснащен одним датчиком, неисправный датчик температуры охлаждающей жидкости двигателя может привести к тому, что ваши вентиляторы не запустятся.

СВЯЗАННЫЕ: Вентилятор радиатора не работает? (7 причин и способы устранения)

Черный дым из выхлопной трубы

Из-за неправильного сигнала температуры двигателя ЭБУ может обогатить топливную смесь до такой степени, что процесс сгорания станет затрудненным.

Излишки топлива сгорают в выхлопной трубе, образуя густой черный дым.

СВЯЗАННЫЕ: Черный дым из выхлопных газов (причины и способы устранения)

Состояние затрудненного запуска

Момент запуска автомобиля очень важен из-за количества топлива, впрыскиваемого в двигатель. Если топливно-воздушная смесь неисправна, вы можете столкнуться с трудностями или невозможностью запуска вашего автомобиля.

Перегрев двигателя

Вентилятор охлаждения, расположенный за решеткой радиатора, отводит тепло от охлаждающей жидкости двигателя. Этот вентилятор управляется электрически и зависит от сигнала бортового компьютера.

Если вентилятор получает ложный сигнал, он может не включиться, что приведет к перегреву двигателя. Некоторые автомобили имеют отдельный датчик температуры охлаждающей жидкости для вентилятора, но многие автомобили используют один и тот же датчик.

Плохой холостой ход

Из-за неисправности датчика ЕСТ топливная смесь будет регулироваться. Это приведет к тому, что двигатель будет вибрировать или трястись , когда автомобиль будет двигаться на низкой скорости, что приведет к другим потерям мощности и странному поведению.

Двигатель очень чувствителен к неправильной топливно-воздушной смеси на холостом ходу, и это состояние, когда вы можете заметить, что что-то не так с датчиком температуры охлаждающей жидкости вашего двигателя.

Плохая работа двигателя

Датчик температуры охлаждающей жидкости двигателя может оказывать сильное влияние на воздушно-топливную смесь. Плохая топливно-воздушная смесь также может привести к резкому снижению производительности двигателя.

Если вы чувствуете, что работа двигателя уже не та, что раньше, это может быть связано с неисправностью датчика температуры охлаждающей жидкости двигателя.

Что такое датчик температуры охлаждающей жидкости двигателя?

Датчики температуры охлаждающей жидкости также известны как датчики температуры охлаждающей жидкости двигателя или датчики ECT. Принцип работы этого датчика заключается в использовании электрического сопротивления, измеряющего температуру охлаждающей жидкости. Эти измерения позволяют получить важные данные для системы двигателя вашего автомобиля.

Показания датчика температуры охлаждающей жидкости передаются в блок управления двигателем, где они используются в качестве данных для регулирования и поддержания надлежащего времени зажигания и оптимального впрыска топлива с помощью компьютеризированного подхода.

СВЯЗАННЫЕ: 7 причин, почему датчик температуры автомобиля остается на холоде

Расположение датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости двигателя обычно расположен на блоке цилиндров или головке блока цилиндров. Его часто устанавливают на пластиковом шланге на входе охлаждающей жидкости.

Разные марки и производители автомобилей по-разному размещают датчик температуры охлаждающей жидкости в зависимости от конструкции автомобиля.

Некоторые автомобили могут иметь более одного датчика температуры, так как иногда разные датчики используются для подачи сигналов на приборную панель, управление вентилятором охлаждения и блок управления системой двигателя.

При двух датчиках обычно считаем подачу сигналов на блок управления датчиком температуры охлаждающей жидкости.

Стоимость замены датчика температуры охлаждающей жидкости

Средняя стоимость замены датчика температуры охлаждающей жидкости составляет от 50 до 250 долларов США, в зависимости от модели автомобиля и трудозатрат. Датчик температуры охлаждающей жидкости стоит от 30 до 100 долларов, а работа — от 20 до 150 долларов.

Датчик температуры охлаждающей жидкости сам по себе часто довольно дешев, и вы можете найти его около 40 долларов за качественный. На рынке есть более дешевые, но я настоятельно рекомендую покупать качественные, такие как Bosch, чтобы избежать головной боли.

Замена часто также довольно проста, за исключением того, что вам, возможно, придется слить всю охлаждающую жидкость из двигателя и залить ее снова, а это означает, что вам придется удалить весь воздух из системы охлаждающей жидкости, что может быть затруднительно.

Однако, если вы быстро заменяете датчик, часто нет необходимости выстукивать охлаждающую жидкость, но это требует некоторых навыков.

Не забывайте всегда следить за низкой температурой охлаждающей жидкости при выполнении подобных работ!!

Как диагностировать неисправный датчик температуры охлаждающей жидкости двигателя?

Для диагностики датчика температуры охлаждающей жидкости вам потребуется руководство по ремонту вашей модели автомобиля, чтобы узнать, какие значения измерений следует ожидать от датчика температуры охлаждающей жидкости.

  1. Подключите сканер OBD2 и найдите соответствующие коды неисправностей. Проверьте данные в реальном времени, чтобы увидеть температуру с датчика. Если он выходит за пределы диапазона, проверьте проводку и замените датчик.
  2. Найдите датчик температуры охлаждающей жидкости в автомобиле, обратившись к руководству по техническому обслуживанию.
  3. Найдите датчик температуры охлаждающей жидкости и снимите заглушки разъема.
  4. Если у вас есть два контакта на датчике температуры охлаждающей жидкости, вы можете попробовать измерить сопротивление между этими двумя контактами.
  5. Проверьте в руководстве по ремонту правильное значение сопротивления при заданной температуре.
  6. Если значение неверное – замените датчик.
  7. Если все в порядке, проверьте проводку и разъемы между датчиком температуры охлаждающей жидкости и модулем управления двигателем.

Часто задаваемые вопросы

Сколько времени занимает замена датчика температуры охлаждающей жидкости?

Срок замены датчика температуры охлаждающей жидкости полностью зависит от модели автомобиля и вашего опыта. Однако замена большинства датчиков температуры охлаждающей жидкости занимает от 30 до 60 минут.

Будет ли датчик температуры охлаждающей жидкости двигателя препятствовать запуску автомобиля?

Да, неисправный датчик температуры охлаждающей жидкости может препятствовать запуску двигателя. Например, если на улице очень холодно, но датчик сообщает ECM, что он теплый, он не впрыскивает достаточно топлива для запуска двигателя.

Нужно ли сливать охлаждающую жидкость для замены датчика температуры?

Да, в большинстве моделей автомобилей для замены датчика температуры необходимо слить охлаждающую жидкость. В некоторых моделях автомобилей датчик расположен очень высоко на двигателе, и в таких ситуациях вы иногда можете быстро заменить новый датчик, чтобы не опорожнять всю систему. Работайте с двигателем автомобиля только при холодной охлаждающей жидкости.

Есть ли предохранитель датчика температуры охлаждающей жидкости?

Нет, предохранитель самого датчика температуры охлаждающей жидкости вы скорее всего не найдете. Однако вы можете найти предохранитель для модуля управления двигателем, который посылает сигнал на датчик температуры охлаждающей жидкости.

Была ли эта статья полезной?

ДаНет

Симптомы неисправности датчиков температуры охлаждающей жидкости

Что делает датчик температуры охлаждающей жидкости?

Датчик температуры охлаждающей жидкости вашего двигателя (CTS или ECTS) отвечает за контроль температуры охлаждающей жидкости, протекающей через двигатель вашего автомобиля, и за обеспечение сбалансированного уровня охлаждающей жидкости.

  • Какие признаки могут указывать на неисправность датчика температуры охлаждающей жидкости?
  • Неправильные показания температуры
  • Ваш двигатель перегревается
  • Горит индикатор Check Engine



Почтовая навигация

1. Что делает датчик температуры охлаждающей жидкости?
2. Какие признаки могут указывать на неисправность датчика температуры охлаждающей жидкости?
3.
Ваш стояночный тормоз заржавел или подвергся коррозии
4. Нерегулярные показания температуры
4. Ваш двигатель перегревается
5. AAMCO может помочь!
6. Еще из нашего блога

Система охлаждения вашего автомобиля необходима для поддержания работоспособности двигателя. Чтобы эта система работала должным образом, вам нужен не только правильный тип и количество автомобильной охлаждающей жидкости, но и датчик температуры охлаждающей жидкости, который должен выполнять свою работу. Если вы замечаете проблемы с вашим автомобилем, это может означать, что часть вашей системы охлаждения выходит из строя. В частности, это также может означать, что ваш датчик температуры охлаждающей жидкости неисправен.

Поиск:

Последние сообщения
Категории

Забронировать онлайн

Что делает датчик температуры охлаждающей жидкости?

Датчик температуры охлаждающей жидкости двигателя (CTS или ECTS) отслеживает температуру охлаждающей жидкости, циркулирующей в двигателе автомобиля. В свою очередь, это дает представление о том, насколько горячий ваш двигатель. Если ваш двигатель перегревается, датчик температуры охлаждающей жидкости должен получить эту информацию и включить подсветку приборной панели, а также любые другие реакции, которые ваш автомобиль настроен выполнять.

Многие современные автомобили автоматически выключают двигатель, как только он достигает определенной температуры, чтобы защитить его от чрезмерного повреждения. Если ваш датчик температуры охлаждающей жидкости не выполняет свою работу должным образом, двигатель может не получить сигнал на отключение, и вы можете столкнуться с серьезным повреждением двигателя.

Какие признаки могут указывать на неисправность датчика температуры охлаждающей жидкости?

Хотя регулярное техническое обслуживание автомобиля должно решить многие из этих проблем, может потребоваться дополнительная работа для надлежащего обслуживания этих мелких деталей. Эти деликатные части включают в себя те, что находятся в вашей системе охлаждения, проблемы могут иногда подкрадываться к вам. К счастью, есть несколько ключевых признаков и способов, которые вы можете использовать, чтобы обнаружить неисправный датчик температуры охлаждающей жидкости, прежде чем он приведет к серьезному ремонту вашего двигателя или трансмиссии.

Доверенные мнения и исправления

AAMCO Colorado поможет вам со всеми вашими датчиками и исправлениями. Не знаете, что не так с вашей машиной? Мы здесь, чтобы найти ti и исправить это.

Записаться на прием

Узнать больше

Низкий расход топлива

Одной из задач датчика температуры охлаждающей жидкости по точной регистрации температуры охлаждающей жидкости вашего автомобиля является обеспечение использования правильной топливной смеси. Более высокое соотношение топлива используется, чем ниже температура двигателя, поэтому, если ваш ECT сообщает о низкой температуре, когда ваш двигатель на самом деле теплый или горячий, будет использоваться больше топлива, чем необходимо. Неисправный датчик температуры охлаждающей жидкости обычно сообщает о более низкой температуре, чем точная.

Нерегулярные показания температуры

Если вы заметили большие колебания температуры двигателя или во время движения она кажется выше или ниже обычной, это может быть связано с датчиком температуры охлаждающей жидкости двигателя. В частности, если кажется, что ваш двигатель не прогревается, как обычно, вам следует попросить механика осмотреть вашу систему охлаждения. Хотя наружная температура может быть ниже, вполне вероятно, что сообщаемая температура является неточной и ниже, чем она есть на самом деле.

Черный дым из выхлопных газов

Наряду с тем, что соотношение топлива контролируется датчиком температуры охлаждающей жидкости, если используется слишком много избыточного топлива, оно может не сгореть в камере сгорания. Когда это происходит, вы, вероятно, заметите, что из выхлопной трубы выходит черный дым, потому что вместо этого там сгорает оставшееся топливо. Хотя небольшое количество черного дыма не сделает ваш автомобиль неуправляемым, это указывает на то, что вам следует избегать вождения автомобиля и вместо этого обращаться к профессиональному механику для ремонта системы охлаждения.

Ваш двигатель перегревается

Неисправный датчик температуры охлаждающей жидкости двигателя может выдавать постоянный сигнал о низкой температуре, но он также может выйти из строя таким образом, что будет посылать сигнал о высокой температуре, когда температура двигателя безопасна. В этом случае ваш автомобиль сообщит вам, что ваш двигатель перегревается, хотя на самом деле это не так, а это означает, что у вас, вероятно, будет гореть сигнальная лампа на приборной панели, и ваш автомобиль может работать неправильно.

Горит индикатор Check Engine

Наряду с сигналом о перегреве двигателя вы можете увидеть загорание индикатора Check Engine, если датчик температуры охлаждающей жидкости неисправен или вышел из строя. Если компьютер вашего автомобиля обнаружит проблему с сигналом, который отправляет ваш датчик, это может привести к срабатыванию индикатора проверки двигателя. В любом случае, загорание индикатора проверки двигателя является верным признаком того, что вам следует проверить свой автомобиль у надежного механика.

Найдите местный офис AAMCO в Колорадо

Перейдите по нашему блогу

Поиск:

Последние сообщения
Категории

Записаться на прием

ЗАКАЗАТЬ СЕЙЧАС

×

Хорошие новости, мы открыты!

Мы являемся важным бизнесом; вы можете приехать к нам! В связи с текущими проблемами, связанными с COVID-19, многие местные юрисдикции ввели режим самоизоляции, который позволяет работать только основным предприятиям. Что это значит для семей, которым мы служим, и для наших сотрудников:

  • Автосервисы и мастерские по техническому обслуживанию считаются жизненно важными услугами.
  • Мы являемся ключевым бизнесом для повседневного выживания в краткосрочной и долгосрочной перспективе.
  • Мы по-прежнему открыты для ваших основных транспортных средств.
  • Вы можете продолжать посещать нас!

Пожалуйста, позвоните нам, чтобы сообщить нам, что происходит с вашим автомобилем, и мы с радостью сделаем все возможное, чтобы вернуть вас на дорогу!

5 Признаки неисправности датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости остается одним из наиболее важных датчиков системы управления двигателем. Узнайте, почему и симптомы неисправного датчика.

Реле температуры охлаждающей жидкости, также известное как датчик температуры охлаждающей жидкости, в первую очередь отвечает за контроль температуры охлаждающей жидкости двигателя. Этот датчик системы управления двигателем использует электрическое сопротивление для точного измерения температуры охлаждающей жидкости.

Сгенерированный сигнал автоматически передается на компьютер для внесения необходимых изменений. Это включает в себя изменение фаз газораспределения двигателя, а также расчеты топлива для повышения производительности. Большинству автомобильных двигателей требуется больше топлива, когда они холодные, но меньше, когда они полностью прогреты.

Если компьютер обнаружит, что температура двигателя слишком высока, он автоматически снизит настройки производительности двигателя. Это происходит для предотвращения перегрева, который может серьезно повредить двигатель.

Как видите, температура играет решающую роль в расчетах производительности вашего двигателя. А это означает, что неисправность датчика температуры охлаждающей жидкости может очень быстро привести к перебоям в работе двигателя.

В этом посте обсуждаются некоторые распространенные симптомы неисправности датчика температуры охлаждающей жидкости. Эти симптомы должны предупредить вас о потенциальных проблемах с вашим автомобилем и подтолкнуть вас к его тщательной проверке.

Признаки неисправности датчика температуры охлаждающей жидкости

Перегрев двигателя

Если вы заметили, что ваш двигатель перегревается, проблема может заключаться в датчике температуры охлаждающей жидкости. Время от времени датчик температуры охлаждающей жидкости может выйти из строя, так что он начнет постоянно передавать горячие сигналы.

Это приводит к тому, что компьютер ошибочно уравновешивает сигнал, что приводит к пропуску зажигания или перегреву двигателя.

Низкий расход топлива

Низкий расход топлива — еще один признак неисправности датчика температуры охлаждающей жидкости.

При неисправности датчика температуры охлаждающей жидкости он может передавать на ЭБУ ложный сигнал. А реакция компьютера может привести к разбалансировке расчетов времени и топлива.

Датчик температуры охлаждающей жидкости также часто выходит из строя без предупреждения и посылает на ЭБУ постоянно холодные сигналы. Компьютер ошибочно предполагает, что двигатель холодный, даже если это не так.

Это приведет к тому, что автомобиль будет расходовать больше топлива, чем необходимо, что снизит экономию топлива. А это, в конечном счете, ухудшит работу двигателя.

Загораются индикаторы «Проверить двигатель»

Если внезапно загорается индикатор «Проверить двигатель», это может указывать на неисправность датчика температуры охлаждающей жидкости. Если компьютер обнаружит неприятную ситуацию с цепью или сигналом датчика, он может зажечь индикатор «Проверить двигатель». И свет не погаснет, пока специалист с готовностью не решит проблему.

Из двигателя идет черный дым

Немногие водители почти не замечают этот важный симптом датчика температуры охлаждающей жидкости. Но если выхлоп вашего автомобиля начинает испускать черный дым, виновником может быть датчик температуры охлаждающей жидкости.

Датчик температуры охлаждающей жидкости может выйти из строя и передавать на ЭБУ сигналы холода. Это действие сбивает ЭБУ с толку и побуждает его к ненужному обогащению топливной смеси. Это может привести к вибрации топливной смеси, так что во время сгорания топливо не может быть адекватно израсходовано внутри камеры.

Это приводит к возгоранию выхлопной трубы вашего автомобиля и образованию черного дыма. Это может быть настолько серьезно, что вождение автомобиля в таком состоянии может привести к чрезмерному загрязнению окружающей среды или воздуха.

Плохой холостой ход

Неисправный датчик может привести к изменению состава топливной смеси. Это вызывает тряску или вибрацию двигателя на низкой скорости и даже может привести к странному поведению, потере мощности и т. д.

Двигатели очень чувствительны, особенно к несоответствующим топливовоздушным смесям на холостом ходу. Это указывает на то, что с вашим датчиком температуры охлаждающей жидкости что-то не так, и его должен проверить сертифицированный специалист.

Неисправные электрические вентиляторы охлаждения

Датчики температуры охлаждающей жидкости некоторых автомобилей управляют электрическими вентиляторами системы охлаждения. Большинство автомобилей поставляются с двумя разными датчиками температуры для вентиляторов, системы управления двигателем и приборной панели.

Однако, если в вашем автомобиле имеется только один датчик температуры охлаждающей жидкости, и он выходит из строя, ваши электрические вентиляторы могут вообще не работать.

Где находится датчик температуры охлаждающей жидкости?

Различные производители и марки автомобилей имеют разные способы установки датчика температуры охлаждающей жидкости. Его точное расположение также зависит от его общего дизайна.

Однако датчик температуры охлаждающей жидкости часто располагается прямо на головке блока цилиндров или блоке цилиндров. Вы обнаружите, что он удобно установлен на пластиковом шланге на входе охлаждающей жидкости.

Некоторые автомобили оснащены более чем одним датчиком температуры охлаждающей жидкости. Это связано с тем, что иногда эти разные переключатели могут использоваться для отправки сигналов на блок управления вентилятором охлаждения, приборную панель и блок управления системой двигателя.

Если ваш автомобиль оснащен двумя датчиками, тот, который передает сигналы на блок управления, часто называется датчиком температуры охлаждающей жидкости.

Диагностика неисправного датчика температуры охлаждающей жидкости

Диагностика должна выполняться сертифицированным специалистом. Однако это не должно помешать вам осмотреть компонент двигателя, если вы подозреваете, что он неисправен.

Вам может понадобиться руководство по ремонту для модели вашего автомобиля. Это позволит вам найти значения измерений, которые должны показывать исправное реле температуры охлаждающей жидкости.

Обратитесь к руководству по обслуживанию вашего автомобиля, чтобы найти датчик температуры охлаждающей жидкости. Увидев его, отсоедините штекеры разъемов.

Если ваш датчик имеет два контакта, определите сопротивление между контактами. Затем сравните значение с правильным значением сопротивления при заданной температуре в руководстве по ремонту. Если значение не совпадает, значит, нужно заменить датчик температуры охлаждающей жидкости.

Если значения складываются или совпадают, рассмотрите возможность проверки разъемов и проводки между датчиком и модулем управления двигателем.

Вы также можете использовать сканер OBD2 для поиска соответствующих кодов неисправностей. Проверьте данные в реальном времени, чтобы увидеть температуру датчика. Если температура выходит за пределы диапазона, проверьте проводку датчика или замените компонент двигателя.
