Как поменять кольца на ваз 2106: Замена поршневых колец на ВАЗ 2107

Содержание

Замена поршневых колец на ВАЗ 2107

Если на ВАЗ 2107 существенно заметно снизилась мощность, стоит провести процедуру замера компрессии в цилиндрах, если уровень компрессии показал меньше 10 атмосфер, то скорее всего что то в поршневой группе, а именно в поршневых кольца. Данную процедуру лучше всего проводить в гараже при наличии ямы. В данном фото отчёте показано как происходит замена поршневых колец ВАЗ 2107. Подобным образом делается замена колец и на ВАЗ 2106. Сложность данной процедуры оценивается как 4 из 5.

В первую очередь перед началом замены колец необходимо будет произвести: снятие поддона и головки блока цилиндров.

Источник: http://zarulemvaz.ru/zamena-porshnevyx-kolec-na-vaz-2107/

1

Итак, после того, как ГБЦ и крышка поддона сняты, можно приступать к откручиванию гаек крепления крышек шатунов, для этого понадобится головка на 14 с мощным воротком.

2

Затем снимаем аккуратно крышку и откладываем ее в сторону, и такую же процедуру повторяем с остальными шатунами.

3

После чего необходимо немного провернуть коленчатый вал, чтобы направление шатуна примерно совпадало с выходом поршня из цилиндра, то есть не было сильных перекосов. И после этого рукой пробуем надавить на болт шатуна, так сказать, попытаться его выдавить в обратную сторону наружу.

4

Если рукой все это дело не поддается, можно выдавить его, к примеру, деревянной ручкой молотка, затем поршень должен без особого труда вылезти наружу.

5

Аккуратно, чтобы не поцарапать поверхность цилиндра, окончательно вынимаем поршень наружу.

6

Теперь осталось извлечь старые маслосъемные и компрессионные кольца из поршня. Для этого можно ногтем поддеть за край верхнего кольца и вытащить его и канавки.

7

А затем немного проворачивая кольцо по диаметру поршня, аккуратно извлекаем его из всей полости канавки.

8

Точно также проводим снятие остальных колец ВАЗ 2107. Чтобы убедиться точно, что кольца уже достаточно сильно изношены, вставляем их в цилиндр и измеряем зазор, который получается между его концами.

Обязательно необходимо прочистить канавки поршней, прежде чем начнете устанавливать новые кольца. Установка производится в обратной последовательности, и сначала ставится маслосъемное (самое нижнее), затем компрессионные снизу вверх. Для этого лучше всего использовать оправку.

Замена поршневых колец ВАЗ 2106 на снятом двигателе фото.Ремонт ВАЗ 2106

При недостаточной компрессии двигатель ВАЗ 2106 теряет мощность. Более того, он начинает чрезмерно расходовать не только бензин, но и масло. Что можно предпринять? В лучшем случае необходима замена поршневых колец. В худшем же — полный капитальный ремонт двигателя, начиная от проточки цилиндров, заменой поршневой группы и заканчивая ремонтом коленчатого вала автомобиля.

Замена поршневых колец, порядок работы

Если вы решили поменять кольца самостоятельно, то особых проблем при выполнении этого ремонта, возникнуть не должно. Разумеется, понадобится немалый список инструментов, чтобы сделать это максимально быстро и удобно. Также необходимо выполнить ряд подготовительных работ. Итак, чтобы добраться до поршней, необходимо:

  1. Снять головку блока цилиндров ВАЗ 2106
  2. Снять поддон, чтобы получить доступ к коленчатому валу и креплению шатунов

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Безусловно, что все можно сделать даже на установленном двигателе. Но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Снятие и замена поршневых колец, шаг за шагом

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Номинальным зазором колец является диапазон значений от 0,25 до 0,45 мм. Максимально допустимый зазор, при котором необходимо срочно менять кольца, является 1,0 мм.

Если значения превышают номинальные, то производим замену колец на новые. После чего можно устанавливать все детали, в обратном  снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра. Итак, замена поршневых колец закончена. Жду ваших комментариев и отзывов.

Поршневые кольца ваз 2106: Замена, Установка, Как подобрать

Давление рабочих газов, после воспламенения топливной смеси превышает 60 кг. /см2, что создает осевую нагрузку более 3000 кг. и боковую нагрузку до 250 кг. Высокая температура вносит свою лепту в ускорение процесса разрушения, когда требуется замена поршня ВАЗ 2106.

Оглавление

Замена
Установка
Как подобрать

Замена

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Номинальным зазором колец является диапазон значений от 0,25 до 0,45 мм. Максимально допустимый зазор, при котором необходимо срочно менять кольца, является 1,0 мм.

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра.

Установка

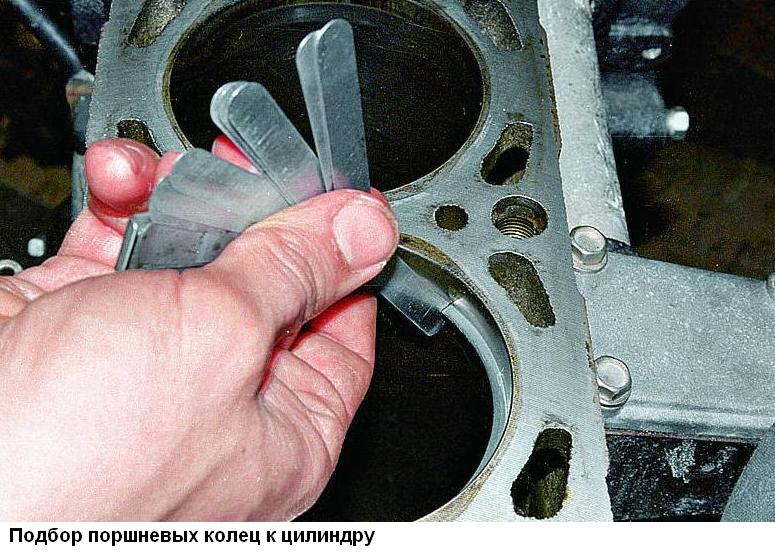

Перед установкой новых поршневых колец надо проверить зазор в их стыках.

Подразумевается, что зазор между кольцом и площадкой посадочной канавки уже проверен и соответствует нормам.

Разложите поршни в сборе с шатунами и новые поршневые кольца в таком порядке, чтобы набор колец соответствовал данному цилиндру, на котором будет измеряться зазор в стыке.

Вставьте в первый цилиндр верхнее кольцо и протолкните днищем поршня внутрь, так, чтобы кольцо внутри цилиндра стало перпендикулярно его оси. Кольцо должно находиться в нижней части цилиндра, в положении, соответствующем нижней мертвой точке.

Зазор в стыке поршневого кольца измеряется щупом. Сравните результат с установленным значением.

Если зазор больше или меньше установленного, то повторите измерение, чтобы убедиться в возможности установки кольца.

Если зазор слишком мал, то его надо увеличить, так как в противном случае в процессе работы двигателя произойдет смыкание торцов кольца, что может вызвать серьезные поломки. Зазор в стыке поршневого кольца можно увеличить осторожно подпилив торцы тонким надфилем. Зажмите надфиль в тиски с мягкими губками и осторожно поводите по нему кольцо, удаляя лишний материал.

Зазор может превышать установленный, но должен быть не более 1 мм.

Следует повторить измерение, чтобы убедиться в пригодности кольца.

Повторите измерения для каждого кольца, устанавливаемого в первый цилиндр, а также для каждого из колец, устанавливаемых в другие цилиндры.

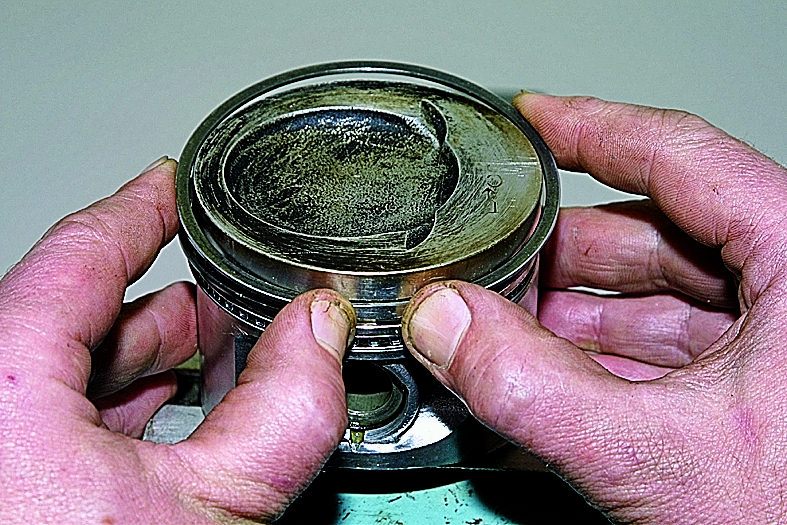

После измерения зазоров в стыке колец и его корректировки, кольца можно устанавливать на поршни.

Первым устанавливается маслосъемное кольцо (самое нижнее на поршне).

Это кольцо состоит из трех деталей.

Установите в канавку разделитель/ расширитель.

Установите нижнюю направляющую маслосъемного кольца. При установке направляющих пользоваться приспособлением для одевания колец нельзя, так как возможна их поломка. Один конец направляющей вставьте в канавку поршня, между разделителем и горизонтальной площадкой канавки, и, прочно удерживая его, заведите пальцем в канавку второй конец кольца. Точно также установите вторую направляющую.

После установки всех деталей маслосъемного кольца убедитесь, что верхняя и нижняя направляющие свободно проворачиваются в канавке. Расставьте стыки маслосъемного кольца в соответствии с рисунком.

Следующим устаналивается среднее кольцо (номер 2). На этом кольце отштампована метка «R», которая должна быть обращена в сторону днища поршня.

Как подобрать

Берёшь кольцо, вставляешь в цилиндр и смотришь какой тепловой зазор у тебя остаётся. 0.2-0.3 мм это норма.

Зазор в поршневых канавках для верхнего 0,04-0,07, для нижнего 0,03-0,06 ; если зазор между цилиндром и поршнем более 0,15 то следует подбирать иную поршневую группу.

Замена Колец Ваз 2106 Не Снимая Двигатель ~ AUTOTEXNIKA.RU

замена поршень кольца VAS 2106 нет удаление двигатель

замена поршневые кольца. ВАЗ-21012107 Когда из выхлопной трубы вырываются клубы голубого дыма, люди приходят в себя
грустные мысли. Ничего не поделаешь, ремонт двигателя мерзкий, но неизбежный
шаг в текущую жизнь машины.

В двигателях Lada, которые пробежали около 100 тыс. Км, он заметно изношен
поршневая группа. Признаки этого чрезмерного расхода газа, компрессии
двигатель ниже 10 кгс / см2, самый высокий расход масла (от отметки до максимума мин в год
1000 км пробега), серые выхлопные газы. Вы в этом случае
Расход масла после замены классического сальника клапана миниатюрен
необычно. В то же время часто можно сделать замену поршневые кольца, нет
удаление двигатель от машины. При этом только новые прокладки под
блок головы и поддон.

Другие бесполезные детали будут разобраны. Мы делаем работу на канаве, как это называется полет. С помощью специального инструмента
полезны динамометрический ключ и зажимной инструмент поршневые кольца. Снимите аккумулятор, корпус воздушного фильтра, карбюратор,
распределитель, вентиляционный шланг и слив масла из моторного отсека.

При заполнении радиаторов мы также снимаем шланг. антифриз
залейте в радиатор, пока не кончатся шланг и фитинг. Заправка
конечно, чтобы ускорить, создав небольшое избыточное давление в радиаторе, крапиву, с
с использованием устройства, описанного в ZR, 2000, 10, p.

203. Задняя часть защитного пуска крепится к впускному коллектору с помощью гайки 13. Обычно она крепится болтами с помощью шпильки. При всем этом сквозной
отверстие в выпускном коллекторе

Нижняя часть экрана стартера закреплена через
рым-болт 10 к кронштейну на опоре двигателя. Чтобы снять поддон, поднимите двигатель над поперечным элементом. Согните автомобиль к переднему левому колесу. Замена

замена поршни на двигатель ваз 2101 213 1,7 л.

Мой блог на Драйве 2.


упор в головках болтов, крепящий поддон в области масляного фильтра и плавно
опустить машину.

Левая подвеска двигателя сойдет с подушки. В
вставьте блок соответствующей толщины в полученный зазор. Убираем упор. Если вы не собираетесь менять вставки на новые, не путайте их.

Вы можете найти степень износа цилиндров с достаточной точностью без
Штангенциркуль: используйте верхнее компрессионное кольцо и набор датчиков. Но сначала
мы очищаем углерод в верхней части цилиндра. Износ цилиндра составляет (S2-S1) / 3.14. Если оно меньше 0,15 мм, имеет смысл
заменить изношенные кольца на номинальные. Обязательно проверьте наличие новых колец в цилиндре.

Замена колец ВАЗ 2106 без снятия двигателя.

За это ты
установите их в верхней, нерабочей части цилиндра. На некоторых кольцах
Вы должны будете подать файл джига. Разрывы в изношенных цилиндрах
соединений кольца должен лежать во время:
0,300,45 мм 1-е сжатие
0,250,40 мм 2-й компрессионно-масляный скребок
Для изношенных цилиндров лучше всего сосредоточиться на самых маленьких цифрах. Перед установкой мы несем кольца по канавкам поршня.

Если есть
кольцо кусается, затем натрите его листом тонкой наждачной бумаги,
положил на стекло. Рекомендуемые зазоры для поршня указаны в
Рис. 1. Установите кольца на поршень. 2-го зажимного кольца (с углублением внизу) достаточно
трудно не сломать! Размещаем кольцевые соединения на поршнях в соответствии с рис.

5. Перед установкой поршней очистите стыковочную поверхность блока от остатков
прокладки и сажа. Подводим две лопасти коленвала к нижней мертвой точке. Мы щедро смазываем цилиндр и поршень моторным маслом. Установить в шатун
половину вкладыша и смажьте его моторным маслом.

Вставьте поршень в
цилиндр. Вставьте второй поршень и установите соответствующие крышки шатунов
Вставки. Поверните коленчатый вал на 180 и установите два других
поршень. Затянуть гайки крышки шатуна до 4,45,5 кгс. М.

Мы очищаем поверхность соединения головки блока от остатков сажи и прокладки. Установите прокладку на направляющие втулки, на ее поверхность головки блока и
Мы осуществляем следующую сборку мотора. При этом обратите внимание, что болты старого стандарта
следует затягивать в два этапа: изначально до 3,44,2 кгс. М, то пока
9 812,1 кгс М, а новые в четыре этапа: изначально до 4,1 кгс. М тогда
до 7,18,7 кгс.

М, позже поверните пару раз под углом 90С. Залейте масло, охлаждающую жидкость, отрегулируйте клапанные зазоры. При запуске двигателя мы проверяем на утечку масла и антифриз. В ближайшее время мы запустим как двигатель, так и новый. ВЕСЛАВ ЛУКЯНОВ, ТЕХНИЧЕСКИЙ ЦЕНТР ЗР
ДУШ
Источник: замена поршневых колец. Горшки с поршневыми кольцами.

Замена поршневых колец не снимая двигатель, видео, своими руками

То, что автомобилю требуется именно замена поршневых колец, а не какие-то другие ремонтные работы, расскажет сам двигатель. Признаки подобной неисправности проявляются довольно ярко, поэтому не заметить их будет сложно. Но прежде чем говорить о симптомах, нужно понять, что представляют собой кольца, и какую роль они играют в работе двигателя.

Что такое поршневые кольца, их назначение

Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.

Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка). Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания. Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.

Когда поршневые кольца перестают справляться с возложенными на них задачами, ввиду своего износа, двигатель автомобиля сигнализирует об этом проявлением соответствующих симптомов.

Признаки износа поршневых колец

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.

Такую проблему, если случай не сильно запущен, можно исправить при помощи специальных присадок к топливу. Двигатель, имеющий карбюраторную систему, можно попробовать очистить спреем для удаления нагара, который впрыскиваются непосредственно в карбюратор. Если удаление нагара с камеры сгорания эффекта не дало, то выход только один – замена поршневых колец и чистка канавок.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

  • снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
  • слить масло, снять защиту маховика и поддон картера двигателя;

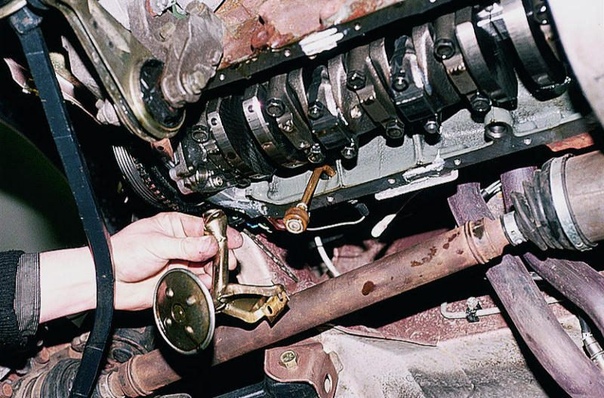

  • снять маслозаборник;
  • провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
  • открутить крышку шатуна и снять ее;
  • вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;

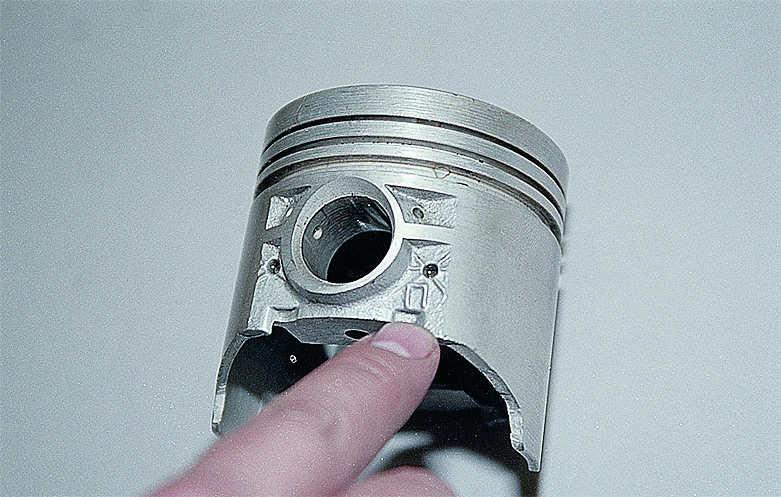

  • очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
  • каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
  • поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
  • одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
  • произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

  • наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
  • динамометрический ключ;
  • спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Замена колец lada 2106 (ваз 2106)

После определенного пробега увеличивается расход масла и падает компрессия в цилиндрах. Это говорит об износе поршневой группы. В этом случае потребуется замена поршня. При замене поршней необходимо учитывать размеры поршневой группы ВАЗ 2106. В статье описывается, как правильно подобрать и поменять все комплектующие поршневой группы на ВАЗ 2106.

Поршневые кольца. Какие лучше?

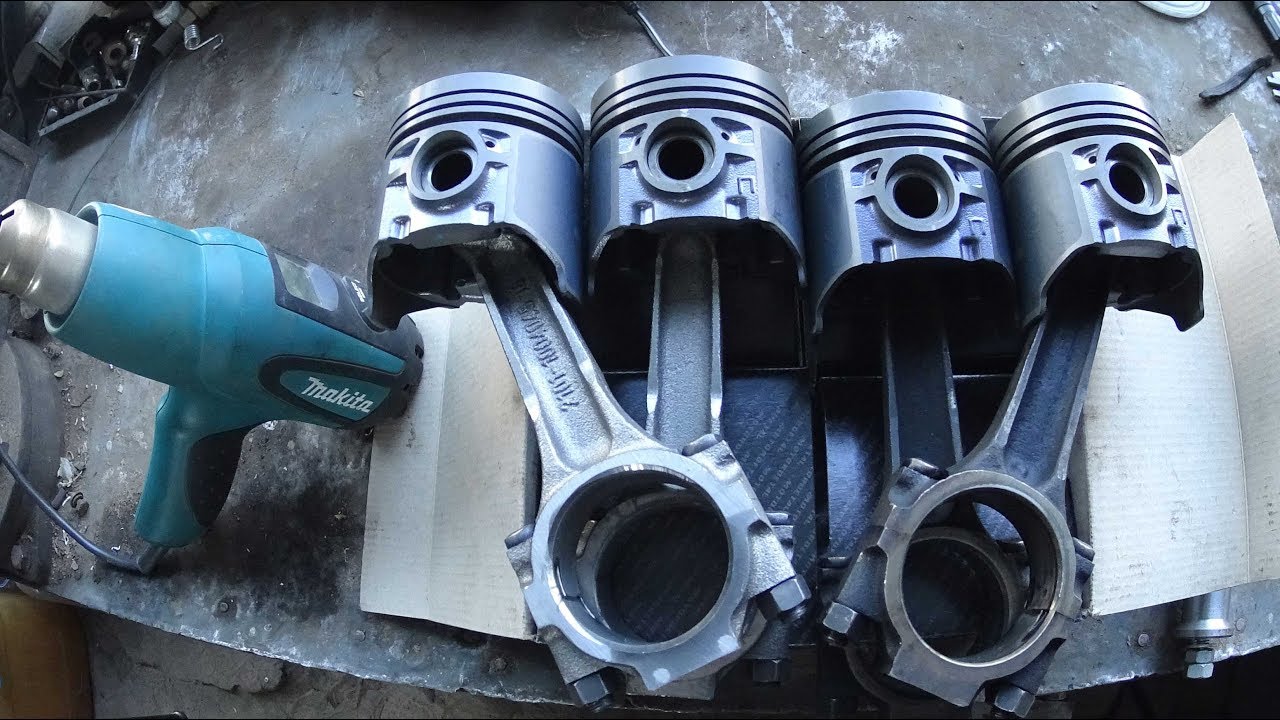

Шатунно-поршневая группа на ВАЗ 2106 состоит из поршня, шатуна, поршневых колец и поршневого пальца. Поршневые кольца различаются по назначению: на компрессионные и маслосъемные. Первые не дают проникать газам из камеры сгорания в картер. Маслосъемные, снимая остатки масла с цилиндров, препятствуют его проникновению из картера в камеру сгорания. В свободном состоянии кольца имеют больший диаметр, чем внутренний диаметр цилиндра. Поэтому на кольце имеется вырез, называемый замком.

В цилиндрах высокого качества используются узкие кольца, которые снижают трение и предотвращают вибрацию на высоких оборотах двигателя. Но из-за большой нагрузки они быстро изнашиваются сами и ускоряют износ цилиндров. Поэтому более популярны широкие кольца, так как они надежнее. Особенностью поршневых колец является то, что после миллионных циклов они должны сохранять упругость и обеспечивать уплотнение. Поэтому для их изготовления должен использоваться материал, имеющий низкие коэффициенты трения и износа.

Первые изделия стали изготавливать из ковкого чугуна, который имеет хорошие рабочие характеристики благодаря своей пористой структуре. Следующим материалом стал применяться пластичный чугун, который упруго деформируется, что облегчает посадку изделий на поршень.

Еще одним материалом, из которого изготавливаются кольца, является чугун, покрытый твердым хромом. Эти изделия необходимо тщательно подбирать при замене, так как у них малая пластичность. Но при этом они имеют высокую износостойкость даже в условиях повышенного давления и высоких температур. Их применяют на форсированных двигателях. Существуют еще кольца из нержавеющей стали, которые по характеристикам схожи с хромированными деталями, но имеют более продолжительный срок службы.

На эффективность работы кольца, кроме материала влияет его расположение и конструкция. Если изделие немного перекручено, то быстрее идет его притирание со стенками цилиндра. Компрессионные кольца с L-образным участком, способствуют развитию дополнительного усилия, прикладываемого к стенкам цилиндров при высоком давлении.

Таким образом, определяясь, какие ставить поршневые кольца на ВАЗ 2106, нужно учитывать следующие факторы:

  • ширину;
  • материал;
  • конструкцию.

Замена поршней


Перед выполнением ремонтных работ ВАЗ 2106 прежде всего необходимо тщательно вымыть двигатель, чтобы исключить попадания внутрь мелких частиц и грязи. Демонтированный мотор лучше положить на надежную полку, расположенную на удобной высоте. Из инструментов для замены нужно приготовить:

  • наборы накидных и торцевых ключей;
  • набор головок;
  • динамометрический ключ;
  • специальное съемное приспособление для колец;
  • набор плоских щупов;
  • штангенциркуль;
  • нутромер;
  • молоток.

При разборке следует тщательно запоминать расположение всех деталей ВАЗ 2106, делать пометки, а лучше сфотографировать.

Этапы работы


  1. Сначала нужно снять головку блока цилиндров.
  2. Следующий шаг — снятие поддона для обеспечения доступа к коленвалу и шатунам.
  3. Затем ключом на «36» нужно провернуть коленвал пока не будут максимально выдвинуты гайки шатунов.
  4. Далее головкой на «14» откручиваем две гайки, удерживающие крышку шатуна, и снимаем крышку.
  5. Чтобы вытянуть поршень, нужно усилием руки или с помощью ручки молотка надавить на болт шатуна. Поршень должен выйти с обратной стороны. Разбирать нужно аккуратно, чтобы не повредить поршень и поверхности стенок цилиндра.
  6. Далее снимаем кольца с поршней, поддевая их пальцем или ногтем и вынимая из канавки. Проворачиваем изделие до тех пор, пока оно полностью не покинет канавку.
    Разжимаем пальцами зазор
  7. После снятия все детали нужно промыть керосином, а канавки тщательно вычистить. Поверхности все нужно протереть и проверить на наличие дефектов: царапин и трещин.
  8. С помощью нутромера делаются измерения износа: в четырех плоскостях в перпендикулярных направлениях. При превышении износа 0,15 мм или наличии царапин выполняется расточка блока до их полного удаления, а также подгоняются необходимые размеры.
  9. Далее подбираются шатуны и поршневые пальцы для замены. После подбора их нужно вставить. Для этого необходимо нагреть головку шатуна и надеть на шатун поршень. Палец следует вставлять с оправкой. В вертикальном положении шатунный палец не должен выпадать.
  10. Для вывода о необходимости замены деталей, нужно снять размеры зазоров между кольцами и цилиндром. Для этого изделия вставляются в цилиндр и измеряется зазор в замке, он не должен быть больше 0,45 мм.
    Как правильно измерить зазор
  11. Далее последовательно устанавливаются поршневые кольца с помощью специального приспособления.
  12. Замок первого кольца нужно установить на 30 градусов от оси пальца. На остальных замки устанавливаются относительно друг друга на 120 градусов.
    Схема расположения изделий
  13. Перед установкой детали нужно смазать машинным маслом. Сборка осуществляется в обратном порядке.

Выполняя самостоятельно замену поршневой группы на ВАЗ 2106, следует внимательно следить за последовательностью установки.

Видео «Сборка поршневой группы на ВАЗ 2106»


В этом видео показываются тонкости при сборке коленчатого вала и поршневой группы ВАЗ 2106.

Каждый владелец автомобиля сталкивался с ремонтом своей покупки. Естественно, любой автомобиль рано или поздно приходит к неисправности одной или нескольких деталей. Проблема заключается в том самому чинить или отдать в мастерскую, где придется отвалить еще и некую сумму денег. В любом случае каждый автомобилист должен знать, как чинить его авто. Если Ваш автомобиль — ВАЗ 2107, то уделите пару минут и прочтите статью. Рассказ пойдет о том, как произвести замену поршневым кольцам.

Проблемы, связанные с неисправными кольцами


Первым делом, необходимо понять, что кольца пришли в нерабочее состояние. Многие считают, что понять это можно лишь разобрав двигатель, но существует еще один способ. Проследите, как ведет себя Ваш «железный конь». Если для него характерно резкое падение мощности, то это явный признак того, что кольца стерлись.

Вследствие чего возрастает расход топлива, ведь основная масса бензина просто выбрасывается в атмосферу. Следом за топливом начинает расти потребление масла. Кольца перестают справляться со своими задачами, и масло просто остается на стенках цилиндров, а следом и в камеру сгорания. Помимо этого, масло не сгорает, а откладывается на деталях. Слой масла довольно толстый, поэтому теплоотдача между деталями резко понижается, что оказывает пагубное воздействие на механизм в целом.

Если масло просочилось в камеру сгорания, то это будет визуально видно. Дело в том, что при выхлопе газы будут иметь характерный синий оттенок. Конечно, бывают случаи, когда газы и вовсе синие, но это уже говорит о сильном износе всей поршневой системе.

Для того, чтобы произвести замену колец понадобятся не только инструменты в большом количестве, а и ловкость. Естественно, для профессионалов не составит труда произвести замену и при наличии всего лишь двух отверток в своем арсенале, но только не в одиночку. Одному заменить кольца практически невозможно. Еще понадобиться стол, на котором будет располагаться блок цилиндров, так как блок нужно будет несколько раз переворачивать.

Замена поршневых колец на автомобиле ВАЗ 2107


Для ремонта пригодится ветошь, ведь в системе остались остатки масла (даже если предварительно все слить). Еще стоит пополнить свой арсенал несколькими литрами керосина (для очищения деталей от налета коксующегося масла) и несколько щеток по металлу.

Первым делом, необходимо снять двигатель с автомобиля, на это уйдет в районе нескольких часов. Затем поочередно снимает остальные детали. Следует отметить, что кроме распределителя зажигания, детали не нужно будет раскручивать, что во многом облегчает работу. Избавившись от лишних запчастей, перед Вами остается только двигатель.

По всему периметру двигателя откручиваем гайки, для того что бы снять верхнюю крышку клапанов. Здесь обязательно помнить о том, что шайбы крышки имеют специфическую форму, поэтому терять их крайне не стоит! Потому что заменять их можно только аналогичными, которые придется покупать в автомагазине.

Теперь можно снимать крышку клапанов и головку цилиндров. Следует помнить, что болт, которыми крепиться головка, спрятаны под корпусом вала, поэтому заранее необходимо ослабить цепь и шестеренки. После того, как распределительный вал будет ослаблен, можно откручивать и снимать головку цилиндра. Так как она сконструирована из алюминия, снимать необходимо очень аккуратно, чтобы не поцарапать или не повредить.

После всех проделанных операций блок цилиндров окажется открытым и будет видно днище поршней. Таким образом, можно будет сразу визуально оценить состояние всего механизма. Теперь переходим к нижней части, ведь сверху уже ничего не нужно снимать. Здесь предстоит открутить 19 болтов, которыми крепиться двигатель к поддону. Помимо этого, не стоит забывать об оригинальных шайбах, которые опять же надо сохранить. Следует быть особенно внимательным во время снятия поддона, ведь рядом находится заборник масляного насоса, который можно очень легко повредить, а именно этого Вам не нужно.

Для того, чтобы избежать проблем подтяните картер вперед, и он легко выйдет, не задев заборник. После необходимо снять сам масляный насос. Здесь нужно следить за тем, чтобы аккуратно его отсоединить и не обломать, так как насос уходит вал привода находиться внутри. Теперь можно осмотреть шестерню привода. Обратите внимание на шлицы, если они стерты или же их нет, то вал обязательно нужно заменить. Необходимо обмерить вал и шестерню, а точнее зазор между ними. Если зазор составляет более 0, 14 мм, то опять же, необходимо провести замену деталей.

Теперь нужно открутить шатун. В данной ситуации лучше делать все не спеша, а чтобы не навредить цилиндрам, работать с каждым в отдельности. Теперь нужно открутить крышку шатуна и разомкнуть нижнюю головку. Следом легонько проталкиваем вверх поршень и аккуратно достаем его из цилиндра. Для того чтобы избежать царапин и более плавного хода, предварительно нужно смазать стенки.

Флешка не открывается или ее не видит компьютер? О причинах и возможных решениях проблемы подробно на svarogkovka.ru.

Принцип установки поршневых колец на автомобиле ВАЗ 2107


Когда все действия выполнены, и шатун вместе с поршнем сняты, необходимо почистить их от нагара и грязи. После предварительного осмотра нужно снять поршневые кольца. Здесь следует отметить, что кольца придется менять, поэтому не стоит бояться сломать отходившие детали. Теперь установку новых колец, нужно начинать с маслосъемного кольца.

Первым делом установите расширительное кольцо, которое выполнено в виде гибкой пружины со стержнем или же пластины в виде восьмиугольника. Когда новое кольцо устанавливается на поршень, то следует постепенно проталкивать его и периодически замерять зазор, ведь он должен быть определенного расстояния.

Если в крайней точке зазор свыше 0,4 мм, то кольцо необходимо менять, а если меньше 0,25 мм, то здесь все дело в замке и его следует подточить. Если же размер зазора нормальный, то устанавливаем кольцо. Причем следует учитывать, что замки не должны совпадать, а наоборот иметь разницу в 90 градусов между собой. Такую процедуру следует выполнить со всеми кольцами на всех поршнях.

Когда замена произведена, то перед тем как устанавливать все обратно уделите внимание прокладкам, а также почистите двигатель. Данные операции улучшат результат работы двигателя.

При недостаточной компрессии двигатель ВАЗ 2106 теряет мощность и начинает чрезмерно расходовать не только бензин, но и масло. В самом лучшем случае можно обойтись простой заменой поршневых колец, в худшем — полным капитальным ремонтом двигателя, начиная от проточки цилиндров, заменой поршневой группы и заканчивая ремонтом коленчатого вала автомобиля.

Если вы решили поменять кольца самостоятельно, но особых проблем при выполнении этого ремонта, возникнуть не должно. Разумеется, что понадобится немалый список инструментов, чтобы сделать это максимально быстро и удобно. А также, необходимо выполнить ряд подготовительных работ, чтобы добраться до поршней:

  1. Снять головку блока цилиндров ВАЗ 2106
  2. Снять поддон, чтобы получить доступ к коленчатому валу и креплению шатунов

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра.

Источники

Замена поршневых колец на ВАЗ 2107 своими руками

При недостаточной компрессии двигатель ВАЗ 2106 теряет мощность и начинает чрезмерно расходовать не только бензин, но и масло. В самом лучшем случае можно обойтись простой заменой поршневых колец, в худшем — полным капитальным ремонтом двигателя, начиная от проточки цилиндров, заменой поршневой группы и заканчивая ремонтом коленчатого вала автомобиля.

Если вы решили поменять кольца самостоятельно, но особых проблем при выполнении этого ремонта, возникнуть не должно. Разумеется, что понадобится немалый список инструментов, чтобы сделать это максимально быстро и удобно. А также, необходимо выполнить ряд подготовительных работ, чтобы добраться до поршней:

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра.

Замена поршней на Ваз 2101 двигатель 213 1.7 л.

Мой блог на Драйв 2 . упор в головки болтов крепления поддона в районе масляного фильтра и плавненько опускаем автомобиль.

Левая опора мотора оторвется от подушки. В образовавшуюся щель вставляем подходящий по толщине брусок. Убираем упор. Если не собираетесь поменять вкладыши на новые, не путайте их местами.

Найти степень износа цилиндров с достаточной точностью можно и без нутромера: употребляют верхнее компрессионное кольцо и набор щупов. Но поначалу очищаем от нагара высшую часть цилиндра. Износ цилиндра равен (S2-S1)/3,14. Если он меньше 0,15 мм, то имеет смысл поменять изношенные кольца номинальными. Непременно проверьте, пройдут ли новые кольца в цилиндр.

Ремонт поршневой: на что следует обратить внимание

Современные материалы и технологии изготовления деталей позволяют эксплуатировать двигатель в очень напряженных режимах. Максимальная частота вращения коленчатого вала достигает ста оборотов в секунду. Поршень с шатуном при этом дважды за каждый оборот (двести раз в секунду) достигают скорости поступательного движения до 30 м./сек. и столько же раз полностью останавливаются, вызывая огромные циклические инерционные нагрузки (вес при таком ускорении увеличивается более чем в тысячу раз). Поэтому технологи стараются максимально облегчить поршень, изготавливают его из алюминиевого сплава с залитой стальной пластиной, компенсирующей тепловые деформации. Поршень имеет ребра жесткости и твердое анодирование, до огневого пояса, что предохраняет от прогорания днище и канавку верхнего компрессионного кольца. Трение уменьшается самыми прогрессивными марками масел с присадками. Но избежать износа невозможно, поэтому периодически, после определенного пробега производится замена поршневой ВАЗ 2106. Лучше делать это при появлении первых симптомов:

Lada 2107 VB Custom › Logbook › Двигатель. Часть 3. Замена колец

Откатав два года, и прокачав верх, решил наконец то замерить компрессию. Результат был неутешителен: 10.5 во всех горшках, бядааа при пробеге около 60к. Залили масло результат стал 12.5. Короче колечки потихому приказывали долго жить. Вроде как компрессия 10,5 это полный тухляк, да и набиралась она качка с 4 только…

До этого при замене головы я обратил внимание на интересные потертости на зеркале цилиндров:

К сожалению мобила не очень хорошо передает картинку.

Визульно похожи на риски, на ощупь ногтем они не ощущались, также через них видна сетка хона Была куча мнений по этому поводу, что это следствие перегрева и нужно точить цилиндры в ремонт. Я решил для начала подкинуть кольца. Кольца были куплены SM номинального диаметра 79 мм. Так же была куплена обжимка для поршней и прокладки.

Разборка и замена

Снимаем бошку с коллекторами, откручиваем подушки от балки, подставляем домкрат под колокол коробки и поднимаем движок. Откручиваем поддон, не без ухищрений с карданчиком и удлинителем, и скидываем его. Глазам предстает вот такая картина:

Тут следует отметить что движок обработан супротеком и масло льется мотюль 4100 10w40.

Начинаем разбирать шпг. Выставляем поршни по очереди в вмт, откручиваем крышки шатунов, тут есть такая особенность, что вкладыши могут держаться на масляной пленке на шейках колена, и следует проявить аккуратность, дабы ненароком не обронить их в подвал. Я поначалу не просек фишку и вкладыш благополучно упал вниз) Выбиваем поршни вверх. Я делал поршни по очереди, то есть вынимал первый поршень, менял кольца, вставлял обратно и закручивал. Собственно кольца меняются по мурзилке с соблюдением направления стыков. Все это дело смазывается маслом и вставляется обратно, крышки затягиваются моментом 5кг. Это было самое тяжелое, извернуться подлезть да еще и затянуть)

Вот такое состояние вкладышей и поршней было.

Чтото напрягают меня эти следы перекладок напоршнях…

Ставим поддон на место, закручиваем его по кругу, тут тоже надо извратиться и подлезть с болтами и головкой.

Прикручиваем подушки. Со стороны адсорбера я так и не смог одеть шайбу с гровером, поэтому там она держится только на гайке)

После сборки, я обкатал ее на холостых пол часа, и первую тыщу км не крутил)

На тот момент после небольшой обкатки компрессия поднялась до 12.7 — 13 очков. На данный момент еще не мерил, по идее кольца окончательно должны уже притереться.

А я то думал отчего у меня пропала динамика))))) оказывается дело в компрессии)

Что такое поршневые кольца, их назначение

Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.
Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка). Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания. Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.

Когда поршневые кольца перестают справляться с возложенными на них задачами, ввиду своего износа, двигатель автомобиля сигнализирует об этом проявлением соответствующих симптомов.

Признаки износа поршневых колец

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.

Такую проблему, если случай не сильно запущен, можно исправить при помощи специальных присадок к топливу. Двигатель, имеющий карбюраторную систему, можно попробовать очистить спреем для удаления нагара, который впрыскиваются непосредственно в карбюратор. Если удаление нагара с камеры сгорания эффекта не дало, то выход только один – замена поршневых колец и чистка канавок.

Замена по шагам – помощь дилетанту

Раскоксовка помогает только в случае с нагаром, если же речь идет об износе, то спасет только замена. Ее можно делать своими руками. Нам понадобится специальный съемник, оправка для запрессовки, металлический прутик, еще не обойтись без пинцета и рассухаривателя. Приобретая новые колпачки и кольца, отдавайте предпочтение качеству – ищите оригинальные детали. Помните, если попадете на подделку, то правильной работой движка можно насладиться всего несколько тысяч километров. Кроме того, покрытие верхних колец иногда подбирается под материал двигателя. Да и компрессионно-маслосъемные элементы должны соответствовать материалу гильзы цилиндра. Если замена будет произведена более дешевыми аналогами, то результат может получиться отрицательным.

Следующим этапом замены маслосъемных колец и колпачков будет демонтаж узлов и механизмов, чтобы обеспечить доступ к деталям. Первым снимается воздушный фильтр, потом топливный насос. Не забываем и о распределителе зажигания. Чтобы демонтировать корпус привода для вспомогательных агрегатов, необходимо разъединить болтовое соединение, потом снимаем с аккумулятора минусовую клемму, а с распределительного вала зубчатый шкив. Далее, чтобы добраться до крышки головки блока, снимаем привод массы. В последнюю очередь откручиваются гайки, фиксирующие передний и задний корпус подшипников распределительного вала.

Нельзя игнорировать положение шпонки распредвала, если она посажена недостаточно плотно, то ее также необходимо демонтировать, иначе можно потерять. Теперь освободился доступ и к самому распределительному валу, вынимаем его и сальник. Теперь разворачиваем деталь, чтобы поршень оказался в ВМТ, и, вынув свечу, вставляем в образовавшееся отверстие металлический прутик, иначе клапан провалится. Затем специальным инструментом сжимаем пружины клапана и вынимаем с помощью пинцета два сухаря. Выпрессовываем кольца с помощью приспособления.

Теперь установка. С новых запчастей снимаем пружины, чтобы не повредить их. Перед монтажом не забудьте смазать элементы моторным маслом. Запрессовываем деталь и ставим пружины на место. Установку маслосъемных колец следует проводить строго в обратной последовательности. При монтаже средних очень важно не перепутать стороны, иначе расход масла значительно возрастет.

ВАЗ 2107: замена поршневой самостоятельно

Поршневая, пожалуй, главная часть сердца автомобиля. Ее устройство немного сложным кажется для неосведомленного человека, но на самом деле ремонт поршневой можно осуществить и самостоятельно. Хотя это достаточно трудный и трудоемкий процесс, он вполне может стоить тех денег, которые были бы заплачены за ремонт, а его цена приличная и плюс ко всему, будут получены знания и навыки в ремонте автомобиля. Конечно, не все можно сделать самостоятельно. Например, если блок цилиндров требует расточки до следующего ремонтного размера, то его невозможно сделать без определенного оборудования и без знания дела. Ну а в целом можно своими руками поменять поршневую. Кстати, совершенно не обязательно снимать двигатель с кузова вашей «семерки», если, конечно, блок не требует ремонта.

В этой статье будут рассмотрены причины замены поршневой, процесс ремонта шаг за шагом, а также будут даны советы – что и как лучше всего сделать:

  • Причины ремонта поршневой двигателя
  • Необходимый инструмент
  • Ремонт:
  1. Разборка двигателя
  2. Подготовка новой поршневой
  3. Сборка двигателя

Залегание или износ – когда пора проверить состояние колец?

Как видно, условия работы поршневых колпачков и колец нелегкие и поэтому естественного износа не избежать. Обычно комплекта хватает на 150 тысяч километров, хотя некоторые автовладельцы утверждают, что их двигатели проходят и по 500 тыс. км. Но о таких показателях можно говорить только при правильной эксплуатации автомобиля, в противном случае задуматься о ремонте движка придется намного раньше. Использование некачественного либо неподходящего масла и его несвоевременная замена негативно скажется на состоянии колец, что приблизит их залегание. Кроме того, необходимо следить за состоянием воздушного фильтра, особенно если приходится постоянно ездить по сильно запыленной местности. Немаловажна и исправность топливного фильтра.

Желательно не перегревать и не перегружать сам двигатель. Образование нагара в поршневых канавках приводит к залеганию маслосъемных колец. В этом случае поршень недостаточно плотно прилегает к цилиндру и автомобиль не может развивать необходимую мощность. Можно максимально отсрочить залегание маслосъемного кольца. Избегайте кратковременных поездок в зимнее время, так как движок не успевает прогреться до нужной температуры. Очень опасно в этот период давать и чрезмерные нагрузки. Если в системе не будет достаточно смазки, произойдет перегрев. Он приведет к заклиниванию и образованию на поверхностях поршня и цилиндра различных дефектов. В результате колпачки могут полностью испортиться, либо разрушатся перегородки между канавками. Опасны для автомобиля и постоянные простои в городских пробках.

Определить необходимость ремонта либо замены можно по следующим признакам износа маслосъемных колец. Значительно увеличится расход масла, может появляться сизый дым – во время начала движения после кратковременной остановки, например, на светофорах. Кроме того, тревожные признаки износа – протечки и испарения масла через уплотнительные прокладки, сальники (колпачки) и в прочих местах. Обратите внимание на цвет этой жидкости, если вы ее только поменяли, а она почернела, то замена уплотнителей неизбежна. Еще следует проверить свечи, они должны быть чистыми, в противном случае придется обращаться на СТО либо проводить ремонтные работы самостоятельно.

Итак, если вы обнаружили у своего авто какие-либо признаки износа, то нужно проверять маслосъемные кольца. Диагностика колпачков проводится достаточно просто. Необходимо отсоединить шланг системы принудительной вентиляции. Если давление картерных повышено, то дело в износе колпачков.

Необходимый инструмент

Так как в нашем случае не потребуется снимать двигатель, то особо крупного оборудования не потребуется. Необходимо для замены поршневой следующее:

  • Нутромер (как на фото)
  • Молоток
  • Паяльная лампа
  • Емкость и кисточка для мытья деталей
  • Щуп
  • Оправка для вставки пальца
  • Оправка для поршневых колец
  • А также: ключи, отвертки, щетки по металлу и прочий мелкий инструмент

Совет! ВАЗ 2107 замена поршневых колец, да и любой другой ремонт желательно выполнять инструментом работоспособным, исправным и безопасным. В любом случае здоровье дороже денег, потраченных на, возможно, новые инструменты. Держите инструмент чистым и всегда на своем месте – таким образом можно сократить продолжительность ремонта.

Впускной коллектор ВАЗ 2106. Снятие и установка впускного коллектора

Прокладки на впускном коллекторе ВАЗ рекомендуется заменять после каждого снятия. Но сделать это пришлось преждевременно, так как я обнаружил значительную утечку воздуха, которая в основном проявлялась на холодном двигателе. Каждый холодный старт сопровождался ужасным отключением.

Помимо срабатывания на холоде было немного сбоев оборотов при резком нажатии на педаль газа.Причем тут холодный и горячий двигатель.

Самодельный помог мне обнаружить утечку воздуха. Очень простая и примитивная штуковина, которая меня много раз выручала.

Моя машина (Калина 1.6 8 клапанов) имеет пластиковый впускной коллектор (ресивер). Так же будет устанавливаться на все автомобили семейства ВАЗ с 8-клапанным двигателем 1,6 л (2114, 2110 и др.). 4 резиновых кольца действуют как прокладки. По отзывам, черные кольца ходят намного дольше белых. И я убедился в этом лично - эти прокладки заняли около полугода и стали пропускать воздух.На ощупь они стали пластичными. К сожалению, черных не нашел, поэтому снова установлю белые. Надеюсь, это продлится дольше.

Для снятия впускного коллектора (ресивера) необходимо сначала открутить гофру с воздушного фильтра, газовый кабель, малые шланги вентиляции двигателя. Дроссель и его подогрев снимать не буду.

Впускной коллектор крепится на 5 шпильках - одна по центру, две по бокам. Для их откручивания понадобится головка на 13. Открутив гайки, нужно снять саму ствольную коробку со шпилек и отвести в сторону.Снимите старые прокладки и сотрите масло и грязь с седел. Также нужно протереть сиденье на двигателе.

Коллектор имеет специальные пазы для направляющих на прокладках. Прокладки должны быть установлены на верхней стороне пластикового коллектора. Именно руководство убережет вас от ошибок.

Дополнительно промазал места возле направляющих с герметиком с внешней стороны прокладки. Поскольку кажется, что именно там кольцо вошло в канавку глубже.К тому же на старых прокладках нашлось место утечкам воздуха.

После всех процедур впускной коллектор можно устанавливать обратно. Информации о том, насколько затягивать гайки крепления не нашел. Отставляете на свой страх и риск. Главное не перетягивать, так как коллектор пластиковый и может треснуть.

Так я заменил старые прокладки впускного коллектора на своей Калине на новые. Утечки воздуха больше нет, двигатель перестал работать в холодном состоянии и в теплом состоянии стал вести себя намного лучше.

Спортивный ресивер Clubturbo MNR для 16 клапанных двигателей ВАЗ 2112 и их модификаций. Сравнительно небольшой объем ресивера позволяет максимально быстро реагировать на изменение положения дроссельной заслонки, а длину каналов и их диаметр получить широкий рабочий диапазон. Ресивер не требует переноса патрубка вентиляции картера, не мешает замене катушек зажигания. Его можно установить в тандеме со штатной «коробкой» воздушного фильтра.Возможна установка как со старой, так и с новой топливной рампой. В корпусе ресивера проделано отверстие для датчика температуры воздуха. В комплект входит заглушка, на случай, если датчик не нужен. Модификация под механический дроссель позволяет установить заслонку до 56 мм включительно. Рекомендуем устанавливать этот ресивер с распредвалами с шириной фаз 270 - 280 градусов.

Спортивный ресивер Clubturbo MNR для переднеприводных автомобилей ВАЗ, оснащенных 16-клапанным двигателем ВАЗ 2112 или его модификациями.Сравнительно небольшой объем ресивера позволяет максимально быстро реагировать на изменение положения дроссельной заслонки, а длину каналов и их диаметр получить широкий рабочий диапазон. Ресивер не требует переноса патрубка вентиляции картера, не мешает замене катушек зажигания. Его можно установить в тандеме со штатной «коробкой» воздушного фильтра. Возможна установка как со старой, так и с новой топливной рампой. В корпусе ресивера проделано отверстие для датчика температуры воздуха.В комплект входит заглушка, на случай, если датчик не нужен. Модификация под электронный дроссель позволяет установить демпфер Bosch 0280750526 (каталожный номер ВАЗ 21126-1148010). Рекомендуем устанавливать этот ресивер с распредвалами с шириной фаз 270 - 280 градусов.

Спортивный ресивер Clubturbo MNR для переднеприводных автомобилей ВАЗ, оснащенных 16-клапанным двигателем ВАЗ 2112 или его модификациями. Сравнительно небольшой объем ресивера позволяет максимально быстро реагировать на изменение положения дроссельной заслонки, а длину каналов и их диаметр получить широкий рабочий диапазон.Ресивер не требует переноса патрубка вентиляции картера, не мешает замене катушек зажигания. Его можно установить в тандеме со штатной «коробкой» воздушного фильтра. Возможна установка как со старой, так и с новой топливной рампой. В корпусе ресивера проделано отверстие для датчика температуры воздуха. В комплект входит заглушка, на случай, если датчик не нужен. Модификация под электронный дроссель позволяет установить демпфер с каталожным номером 21127-1148010.Рекомендуем устанавливать этот ресивер с распредвалами с шириной фаз 270 - 280 градусов.

Спортивный ресивер Clubturbo MNR для автомобилей ВАЗ 2101 - 2107 с 16 клапанными двигателями ВАЗ 2112 и их модификациями. Сравнительно небольшой объем ресивера позволяет максимально быстро реагировать на изменение положения дроссельной заслонки, а длину каналов и их диаметр получить широкий рабочий диапазон. Ресивер не требует переноса патрубка вентиляции картера, не мешает замене катушек зажигания.Возможна установка как со старой, так и с новой топливной рампой. В корпусе ресивера проделано отверстие для датчика температуры воздуха. В комплект входит заглушка, на случай, если датчик не нужен. Модификация под механический дроссель позволяет установить заслонку до 56 мм включительно. Рекомендуем устанавливать этот ресивер с распредвалами с шириной фаз 270 - 280 градусов.

Спортивный ресивер Clubturbo MNR для автомобилей ВАЗ 2101 - 2107, оснащенных 16-клапанным двигателем ВАЗ 2112 или его модификациями.Сравнительно небольшой объем ресивера позволяет максимально быстро реагировать на изменение положения дроссельной заслонки, а длину каналов и их диаметр получить широкий рабочий диапазон. Ресивер не требует переноса патрубка вентиляции картера, не мешает замене катушек зажигания. Возможна установка как со старой, так и с новой топливной рампой. В корпусе ресивера проделано отверстие для датчика температуры воздуха. В комплект входит заглушка, на случай, если датчик не нужен.Модификация под электронный дроссель позволяет установить демпфер Bosch 0280750526 (каталожный номер ВАЗ 21126-1148010). Рекомендуем устанавливать этот ресивер с распредвалами с шириной фаз 270 - 280 градусов.

Впускной коллектор (ресивер) Clubturbo для переднеприводных автомобилей ВАЗ, оснащенных 16-клапанным двигателем ВАЗ 21126 с электронным дросселем. Устанавливается взамен штатного, не требует переноса или замены корпуса воздушного фильтра. Воздух в ресивер подается по центральному каналу диаметром 63 мм.Объем ресивера 2400 куб. Длина бегуна 300 мм. Диаметр 39 мм. Оборудован диффузорами. Возможна установка как со старой, так и с новой топливной рампой. В корпусе ресивера проделано отверстие для датчика температуры воздуха. В комплект входит заглушка, на случай, если датчик не нужен. Рекомендуется для установок с тюнингом распредвалов. Отличный вариант тюнинга впускной системы для автомобилей ВАЗ 2108 и Калина, установка не требует доработки кузова. Может использоваться как на атмосферных, так и на турбомоторах.

Спортивный ресивер 16v Clubturbo "трапеция" ©. Оборудован диффузорами (трубами). Канал выполнен сужающимся для увеличения расхода воздуха, для лучшего распределения воздуха между цилиндрами, объем ресивера по цилиндрам другой. Сечение корпуса ресивера возле дроссельной заслонки больше и уменьшается с каждым последующим цилиндром. Изменяя конструкцию корпуса ресивера, удалось добиться почти такой же скорости воздушного потока, а также получилось улучшить плотность и давление воздуха.Объем корпуса ресивера - 2,6 литра. Конструкция ресиверов Clubturbo, в отличие от других ресиверов, не требует доработки клапанной крышки и переноса сапуна. Чтобы при сварке деталей в ресивере не оставалась окалина, все каналы свариваются в атмосфере аргона. Входные отверстия ресивера крепятся к фланцу. Ресивер может быть установлен на двигателе с самыми длинными топливными форсунками и топливной рампой старого образца, что требуется на двигателях повышенной мощности. В корпусе ресивера проделано отверстие для датчика температуры воздуха.В комплект входит заглушка, на случай, если датчик не нужен. Конструкция этого спортивного ресивера позволяет значительно увеличить наполнение цилиндров в диапазоне от 4000 до 8000 об / мин. Остерегайтесь подделок.

Ресивер 16V Clubturbo "трапеция" ©. Оборудован диффузорами (трубами). Канал выполнен сужающимся для увеличения расхода воздуха, для лучшего распределения воздуха между цилиндрами, объем ресивера по цилиндрам другой. Сечение корпуса ресивера возле дроссельной заслонки больше и уменьшается с каждым последующим цилиндром.Изменяя конструкцию корпуса ресивера, удалось добиться почти такой же скорости воздушного потока, а также получилось улучшить плотность и давление воздуха. Объем корпуса ресивера - 2,6 литра. Конструкция ресиверов Clubturbo, в отличие от других ресиверов, не требует доработки клапанной крышки и переноса сапуна. Чтобы при сварке деталей в ресивере не оставалась окалина, все каналы свариваются в атмосфере аргона. Входные отверстия ресивера крепятся к фланцу.Ресивер может быть установлен на двигателе с самыми длинными топливными форсунками и топливной рампой старого образца, что требуется на двигателях повышенной мощности. Конструкция этого спортивного ресивера позволяет значительно увеличить наполнение цилиндров в диапазоне от 4000 до 8000 об / мин. Ресивер для электронной педали газа. Остерегайтесь подделок.

Ресивер Clubturbo «трапеция» для автомобилей Lada Vesta с 16 клапанным двигателем ВАЗ 21127. Форма ресивера оптимизирована для равномерного распределения воздуха между цилиндрами.Сечение корпуса ресивера возле дроссельной заслонки больше и уменьшается с каждым последующим цилиндром. Такая конструкция корпуса ресивера позволяет добиться практически одинаковой скорости потока воздуха, плотности воздуха и давления воздуха для каждого канала. Объем ресивера - 2,6 литра. Длина приемных каналов 250 мм, они заканчиваются диффузорами. Дизайн ствольной коробки переработан специально для моторного отсека Lada Vesta; не требует доработки клапанной крышки и переноса шланга вентиляции картера. Чтобы при сварке деталей в ресивере не оставалась окалина, все каналы свариваются в атмосфере аргона. Входные отверстия ресивера крепятся к фланцу. Ресивер может быть установлен на двигатель как с серийной топливной рампой Весты, так и с топливной рампой ВАЗ старого образца. Конструкция этого спортивного ресивера позволяет значительно увеличить наполнение цилиндров в диапазоне от 4000 до 8000 об / мин. Ресивер для электронной дроссельной заслонки. В корпусе ресивера проделано отверстие для датчика температуры воздуха.В комплект входит заглушка, на случай, если датчик не нужен.

Турбо-впускной ресивер для шестнадцати клапанных двигателей ВАЗ. Минимальная длина впускного тракта. Ресивер имеет другой объем цилиндров. Объем 2 литра. Общая длина приемного канала 90 мм. Возможна установка корпуса дроссельной заслонки до 54 мм включительно. Диаметр отверстий входного фланца - 38 м. Изготовлено Clubturbo.

Спортивный ресивер для автомобилей ВАЗ Калина с 16-клапанными двигателями. С цельнометаллическими диффузорами (трубами). При установке не требуется доработка клапанной крышки и кузова автомобиля.

Спортивный ресивер для автомобилей ВАЗ Калина, Гранта, оснащенных 16-клапанным двигателем ВАЗ 21126 с электронным дросселем. Ствольная коробка сварная, стальная. Объем ресивера 1,8 литра. Приемные каналы с диффузорами (трубами). Длина канала 250 мм. Диаметр внутреннего канала 39 мм. Ресивер может быть установлен на двигателе с самыми длинными топливными форсунками и топливной рампой старого образца, что требуется на двигателях повышенной мощности.В корпусе ресивера проделано отверстие для датчика температуры воздуха. В комплект входит заглушка, на случай, если датчик не нужен. При установке не требуется доработка клапанной крышки, системы вентиляции картера и кузова автомобиля. После сварки ствольная коробка подвергается пескоструйной обработке и порошковой окраске. Черный цвет.

Двухобъемный спортивный ресивер для 8-клапанных двигателей ВАЗ. Для более равномерных показателей плотности, скорости и давления воздуха в каналах ресивер выполнен из двух камер, соединенных уравнительным зазором. Общий объем ресивера - 3,2 литра. Обеспечивает более равномерное наполнение цилиндра в верхнем диапазоне оборотов. Под новый пандус.

Двухобъемный спортивный ресивер для 8-клапанных двигателей ВАЗ с электронной педалью газа. Для более равномерных показателей плотности, скорости и давления воздуха в каналах ресивер выполнен из двух камер, соединенных уравнительным зазором. Общий объем ресивера - 3,2 литра. Обеспечивает более равномерное наполнение цилиндра в верхнем диапазоне оборотов.Под новый пандус.

Спортивный ресивер Сlubturbo для ВАЗ 2101-2107. Ресивер с диффузорами (трубками). Конструкция диффузора предусматривает уменьшение внутреннего диаметра к основанию. Длина впускного канала от начала диффузора до плоскости сопряжения ГБЦ составляет 210 мм. Диаметр отверстия под дроссельную трубку 56 мм. Ресивер предназначен для установки на восьмиклапанный двигатель ВАЗ 2101, 2103, 2106, 2121 и их модификации. Установка ресивера не требует доработки системы вентиляции картера. Чтобы при сварке деталей ствольной коробки в ней не осталось накипи, все каналы свариваются в среде аргона. Ствольная коробка окрашена в черный цвет.

Спортивный магнитол на ВАЗ 2101 16V Clubturbo. Оборудован диффузорами (трубами). Конструкция диффузора предусматривает уменьшение внутреннего диаметра к основанию. Чтобы избежать критической деформации швеллеров (гофры, пороги), при их изготовлении используются горячекатаные нержавеющие отводы. Для лучшего распределения воздуха между цилиндрами объем ресивера по цилиндрам разный.Сечение корпуса ресивера возле дроссельной заслонки больше и уменьшается с каждым последующим цилиндром. Объем корпуса ресивера (резонатора) - 3,7 л. Длина впускного канала от начала диффузора до плоскости сопряжения ГБЦ составляет 230 мм. Диаметр отверстия под дроссельную трубку 56 мм. Ресивер предназначен для установки на 16-клапанный двигатель ВАЗ, устанавливаемый продольно на автомобили ВАЗ 2101-2107. Для более компактной установки ресивера необходимо доработать клапанную крышку и перенести шланг сапуна. Чтобы при сварке деталей ствольной коробки в ней не осталось накипи, все каналы свариваются в среде аргона. Конструкция этого спортивного ресивера позволяет значительно увеличить наполнение цилиндров в диапазоне от 4000 до 8000 об / мин. Остерегайтесь подделок.

Спортивный ресивер Сlubturbo Turbo для ВАЗ 2101-2107 с 16 клапанным двигателем. Ресивер с диффузорами (трубками). Конструкция диффузора предусматривает уменьшение внутреннего диаметра к основанию. Чтобы избежать критической деформации швеллеров (гофры, пороги), при их изготовлении используются горячекатаные нержавеющие отводы.Длина впускного канала от начала диффузора до плоскости сопряжения ГБЦ составляет 250 мм. Диаметр отверстия под дроссельную трубку 56 мм. Ресивер предназначен для установки на 16-клапанный двигатель ВАЗ, устанавливаемый продольно на автомобили ВАЗ 2101-2107. Установка ресивера не требует доработки системы вентиляции картера. Чтобы при сварке деталей ствольной коробки в ней не осталось накипи, все каналы свариваются в среде аргона. Ствольная коробка окрашена в черный цвет.

Коллектор впускной (Ресивер) ДФТЗ для автомобилей ВАЗ 2101 - 2107 с 16-клапанным двигателем ВАЗ 2112 или его модификациями. Его можно использовать как в двигателях без наддува, так и в двигателях с турбонаддувом. Каналы ресивера имеют длину 130 мм, оснащены мегафонами для лучшего заполнения цилиндров двигателя. Ресивер дроссельной заслонки с механическим (тросовым) приводом. В корпусе ресивера проделано отверстие для датчика температуры воздуха. В комплект входит заглушка, на случай, если датчик не нужен.Ствольная коробка сваривается в атмосфере аргона, после чего окрашивается порошковой краской черного цвета.

Ресивер ваз отвечает за заправку баллонов. Его форма, объем, а также пересечение впускных патрубков и ресивера очень сильно влияют на поведение двигателя ВАЗ. Дроссель ВАЗ контролирует количество воздуха, попадающего во впускной тракт. Впускной коллектор, на котором установлен карбюратор ВАЗ, имеет совершенно другую конструкцию. В инжекторном двигателе ВАЗ воздушно-топливная смесь проходит по кратчайшему пути в канале до седла клапана ВАЗ, а в двигателе с карбюратором ВАЗ воздушно-топливная смесь проходит через весь коллектор.Это основная причина отличия впускных коллекторов. Штатная магнитола Ваз рассчитана на максимальную эффективность в низком и среднем диапазоне оборотов двигателя ВАЗ, поэтому его использование в тюнинге будет несколько нецелесообразным. То же касается и дроссельной заслонки ВАЗ, ее мощности может не хватить для сильно форсированного двигателя. А штатный карбюратор ваз очень часто становится запчастью, не позволяющей раскрыть весь потенциал двигателя.Приемники ВАЗ, которые устанавливаются для тюнинга двигателя, имеют иную конструкцию. Отличаются они длиной канала, объемом ресивера, формой канала и расположением дроссельной заслонки ваз ... По длине канала можно понять, на какой диапазон работы двигателя настроен ресивер. При длинном впускном канале ресивер настроен на низкий и средний диапазон работы двигателя, при коротком - на более высокий диапазон оборотов. Объем ресивера не должен быть меньше объема двигателя.Расположение дроссельной заслонки и объем ресивера определяет, насколько равномерным будет распределение воздуха между цилиндрами. В любом случае, установлен ли у вас карбюратор ВАЗ или ресивер ВАЗ, замена их на тюнинговые требуется только при глубокой ревизии двигателя ВАЗ. Сегодня стало очень модно устанавливать фильтры нулевого сопротивления как на инжекторные, так и на карбюраторные двигатели. Помните, что фильтры требуют частой очистки. В противном случае ГРМ может пострадать от песка и

Для оптимальной работы двигателя впускной коллектор автомобиля должен иметь определенные геометрические параметры, согласованные с заданной частотой вращения коленчатого вала.По этой причине классический дизайн обеспечивает правильное наполнение цилиндра только в ограниченном диапазоне оборотов двигателя. Для обеспечения притока достаточного количества воздуха в камеру сгорания на любых оборотах в 16-ти клапанных двигателях ВАЗ 21127 и 21129 (Lada Vesta, Lada Iks Rey, Lada Priora, Lada Kalina 2, Lada Granta) используется система изменения геометрии. впускного коллектора. Двигатель 21179 1.8 л. ., а во всех 8-ми клапанных модификациях используется обычный пластиковый впускной коллектор без изменения длины.

Система впуска с резонансной камерой ВАЗ имеет регулируемый объем: регулируемые заслонки уменьшают или увеличивают ее объем в зависимости от количества оборотов в минуту.Объем камеры изменяется от большего к меньшему, а значение минимального объема используется в режиме от 3500 об / мин.

В одном положении перегородки внутри воздух поступает во впускные каналы ГБЦ из первого ресивера по длинным каналам; во втором положении перегородки второй ресивер наполняется воздухом из первого, а оттуда воздух поступает в канал ГБЦ.

Сравнение характеристик двигателей ВАЗ 21126 (без впускного коллектора с изменяемой длиной) и 21127 (с впускным коллектором с изменяемой геометрией)

Концепция резонансного нагнетания давления

Поскольку воздух имеет массу, он приобретает кинетическую энергию при движении на такте впуска. В момент закрытия впускного клапана воздух, оставшийся в коллекторе по инерции, направляется в заблокированный канал, ударяется о стенку и резонирует, возвращаясь в дроссельный узел. Элементы дроссельной заслонки, конструкция ресивера и форсунки также создают противодействие воздушному потоку, выталкивая его обратно в направлении клапана. Если в этот момент впускной клапан открыт, максимально возможное количество воздуха в этой рабочей точке двигателя поступит в цилиндр во время такта впуска.Это называется резонансным усилением. Отчасти поэтому геометрия каждого двигателя определяет определенный диапазон скоростей, при котором наполнение цилиндров наиболее оптимально. Частота колебаний воздушных потоков в первую очередь зависит от числа оборотов двигателя, но также от длины и поперечного сечения каналов впускного коллектора. Объясняется это тем, что на низких оборотах частота вращения поршня меньше, следовательно, резонансная частота воздушных потоков уменьшается. Чем уже канал, тем больше скорость движущегося воздушного потока. Для лучшего наполнения цилиндра узкое и длинное отверстие должно быть на низких оборотах двигателя. Тогда как на высоких скоростях небольшой участок канала будет создавать сильные насосные потери, потому что при пиковых нагрузках двигатель потребляет намного больше воздуха, чем на низких оборотах.

Внедрение изменяемой геометрии впускного коллектора преследует 2 цели: возможность регулировки резонанса воздушных потоков под частоту вращения двигателя; регулировать расход и массу поступающего воздуха. Проходя через более узкий канал, поток набирает гораздо большую скорость.Это увеличивает турбулентность в цилиндре и улучшает перемешивание топливно-воздушной смеси, что важно для правильного сгорания топлива. Канал меньшей длины и большего сечения позволяет полностью снабжать двигатель воздухом на высоких оборотах.

Изменяемая геометрия воздухозаборника - видео

1. Отвинтите и снимите
-крышку распредвала
-натяжитель цепи
звездочку распределительного вала
-распредвал


(loadposition user20)

2. Снимите головку блока цилиндров ВАЗ 2106 (головка блока цилиндров)
3.Просушиваем и вынимаем клапаны, пружины и коромысла
важно: соблюдаем порядок




4. Выколачиваем старые направляющие со стороны камеры сгорания, если есть люфт клапана. Для этого подходит шестигранная головка №6.







5. Устранение дефектов литья ГБЦ и впускных коллекторов (шлифуем ГБЦ и совмещаем впускные коллекторы). С помощью конусов и шкур дорабатываем впускной коллектор.
ВАЖНО: Впускные патрубки коллектора нельзя полировать! Если поверхность полированная (зеркальная), смесь на ней конденсируется, что очень плохо. Устранение приливов и неровностей каналов.




















6. Фрезеруем головку блока цилиндров на 1 мм.






Промываем ГБЦ всеми доступными средствами (бензин, керосин, стиральный порошок и др. )


7. Установите новые направляющие клапана, предварительно смазанные маслом. Голова №11 с удлинителем и молоток сделает это.
Лучше это сделать дома (при комнатной температуре)



8. Проверить, не погнуты ли клапаны (4 часа они зря работали). При необходимости покупаем новые и натираем притирочной пастой, капая на опорную поверхность клапанов. Для удобства приклеиваем гайку 17 к клапану суперклеем














9.Высушите клапаны, вставив новые уплотнения штока клапана и установите коромысла и коллекторы с карбюратором так, чтобы все каналы точно совпадали.





10. Установите головку блока цилиндров, покупая НОВЫЕ БОЛТЫ ГБЦ длина 120мм). Соблюдайте порядок и моменты затяжки.

Старый болт

Штатный впускной коллектор ВАЗ 2106 предназначен для направления воздушно-бензиновой смеси в цилиндры двигателя. Кроме того, с помощью этого важного узла в системе транспортного средства нагревается подача топлива, потому что при выпуске горючей смеси происходит реакция с выделением холода.

Устройство впускного коллектора

К такому впускному коллектору, фото которого размещено на нашем интернет-портале, подключаются патрубки, идущие от системы охлаждения. При диагностике работы данного компонента системы запуска двигателя требуется следить за герметичностью стыка этих деталей с арматурой коллекторной системы и износом зажимных хомутов.

По своей конструкции впускной коллектор ВАЗ 2106, цена которого не заоблачна, а находится в допустимом диапазоне, является достаточно надежным механическим агрегатом и редко выходит из строя. Среди выявленных дефектов необходимо отметить неправильную установку такой детали, как прокладка впускного коллектора, которая происходит из-за неправильной установки запчасти на автомобиль либо водителем, либо автомехаником на СТО. . Редко, но все же случается, что впускной коллектор подвергается коррозии и появляется излишняя подача воздуха, что, естественно, требует замены его новым изделием.

Стандартный коллектор можно купить во всех специализированных магазинах автозапчастей ВАЗ. Рассмотрим впускной коллектор, конструкция которого очень проста. Он состоит из впускного патрубка, сливного патрубка и штуцера, через который охлаждающая жидкость сливается и охлаждается для нормальной работы автомобиля.

Снятие и замена впускного коллектора

При повреждении необходимо снять впускной коллектор ВАЗ 2106 и заменить его новым изделием. Для этого необходимо:

  1. Обесточьте автомобиль, отсоединив отрицательный провод от аккумуляторной батареи.
  2. Слить антифриз из системы охлаждения в специально подготовленную емкость.
  3. На автомобилях первых годов выпуска демонтируйте фильтр очистки воздуха, а на современных автомобилях - также отсоедините шланг подачи воздуха от фильтра.
  4. Далее аналогичные действия проводим с вакуумной трубкой и шлангом вентиляции, идущим в картер от камеры подачи воздуха. Сняв крепеж, демонтируем эту камеру шлангом.
  5. Отсоедините шланг подачи топлива, обращая внимание на остановку потока бензина.
  6. Снимите кронштейн крепления троса дроссельной заслонки, уплотнительное кольцо и отсоедините трос от рычага дроссельной заслонки.
  7. Наносим метки на шланги подачи антифриза от корпуса воздушной заслонки автоматического принципа работы. Исключаем протекание антифриза из снятых патрубков радиатора.
  8. Ставим метки и отсоединяем вакуумные трубки от передней части карбюратора вместе с электрическими проводами и шлангом карьерной вентиляции (если есть).
  9. Демонтируем крепеж и откручиваем вакуумный шланг вакуумного усилителя тормозов от впускного коллектора.
  10. На некоторых модификациях требуется снять установленную проводку с клеммной колодки, идущей от датчика температуры.
  11. Демонтируем крепления генераторного устройства сверху к впускному коллектору "шестерки".
  12. На некоторых модификациях требуется отсоединение и демонтаж шланга вентиляции картера с задней части ГБЦ.
  13. Визуально проверьте отсоединение всех компонентов систем автомобиля от впускного коллектора и снимите его.

Монтаж впускного коллектора осуществляется в порядке, обратном снятию изделия, с учетом следующих особенностей:

  1. При демонтаже устройства карбюратора изделие устанавливается с новой прокладкой.
  2. При снятии крепления генераторной электрической машины крепежные элементы устанавливаются до монтажа впускного коллектора «шестерки».
  3. Устанавливается на головку блока цилиндров с обновленным уплотнением и крепится динамометрическим ключом с фиксированным моментом затяжки.
  4. Проверьте правильность всех подключений.
  5. Залейте охлаждающую жидкость, установите и отрегулируйте трос газа, при нарушении настроек карбюратора отрегулируйте холостой ход и концентрацию угарного газа.
  6. Подключаем шланг охлаждения впускного коллектора от системы.

Необходимая доработка впускного коллектора проводится для более равномерного протекания бензино-кислородной смеси по цилиндрам силовой установки. Смесь топлива и воздуха «пульсирует» в цилиндрах из-за неправильного вывиха заслонок карбюратора над впускным коллектором «шестерки».Если часть перегородок на прилегающих магистралях снимается, то на выходе устраняются конструктивные ошибки при нормировании линейных размеров магистралей. Кроме того, под карбюраторным устройством образуется объемное пространство, где происходит диффузия топливно-воздушной смеси перед распределением по магистралям.

Другой способ модификации впускного коллектора - это полностью соосно выровнять окна, отверстия и головку блока цилиндров карбюратора. Препятствия в виде ступенек на стыках изделий создают сильные воздушные потоки, которые мешают правильному поступлению топливного аэрозоля в цилиндры двигателя, и автомобиль теряет свои аэродинамические свойства.Требуется удалить эти внутренние возвышения и отполировать внутренние плоскости ГБЦ и впускного коллектора, что позволит увеличить крутящий момент и значение предельной динамики автомобиля. На более высоких оборотах двигателя результат будет более заметным.

Как определить объем двигателя на ВАЗ 2106. Все автомобили ВАЗ. Дым из выхлопной трубы

Двигатель ВАЗ 2106 - известная система любителям отечественного автопрома, в большинстве своем работает хорошо и без сбоев.Однако, как и любой другой механизм, двигатель автомобиля требует своевременного обслуживания и, возможно, даже модернизации под условия эксплуатации. Тюнинг способен творить чудеса даже при минимальных затратах.

Из чего состоит двигатель ВАЗ?

По своей сути двигатель ВАЗ 2106 - это модернизированный 4-х цилиндровый двигатель «тройки», получивший большую мощность. Отныне автомобиль может похвастаться 75 лошадиными силами, которые развивают крутящий момент 116 Нм. Однако на одном варианте разработчики не остановились, предоставив на усмотрение автомобилистов сразу несколько из следующих модификаций:

  • классический автомобиль с ДВС 1.6 литров;
  • изделие с двигателем объемом 1,3 л, а также доработанным карбюратором, длина хода поршня на 1,4 см меньше;
  • Двигатель объемом 1,5 л с измененными параметрами шатунно-поршневых элементов и блока.

Популярны все без исключения вариации, однако наиболее популярными по-прежнему остаются модели с двигателем объемом 1,5 л. Этот ВАЗ 21061 довольно неприхотлив в эксплуатации и реже других модификаций выходит из строя.
Всего, независимо от модификации, двигатель ВАЗ 21061 - 21063 включает в себя:

    цилиндр
  • и блок-картер, внизу которого обычно устанавливается специальный поддон;
  • поршень и прилегающие к нему компрессионные кольца, расположенные непосредственно внутри цилиндра;
  • коленчатый вал, движущийся внутри подшипников картера.

Для тех, кто привык ремонтировать авто своими силами, в эксплуатации «шестерки» нет трудностей.Другое дело, если водитель задумывается над тем, как увеличить мощность двигателя ВАЗ. Тогда процесс потребует на порядок больше знаний и, возможно, консультации специалиста. Конечно, если хозяин очень хочет улучшить свою машину, а не нанести ей непоправимый ущерб.

Правила тюнинга

Основная цель качественного тюнинга - улучшение характеристик двигателя. А желаемого результата можно достичь следующими методами:

  • форсирование двигателя;
  • чип-тюнинг;
  • замена системы зажигания на более мощную.

Самая сложная и одна из самых дорогих процедур - увеличение диаметра цилиндра и хода поршня. При этом масса автомобиля ВАЗ не меняется, но выходная мощность значительно увеличивается. Лучшее решение в этом случае - замена баллонов, которые будет проще и дешевле установить. Компоненты габаритов изменятся очень незначительно и никак не повлияют на ходовые качества. Размеры дают о себе знать только тогда, когда автомобиль переполнен или неисправен.

Другой эффективный способ настройки - улучшение динамических характеристик двигателя, достигаемое следующим образом:

  • уменьшена масса коленчатого вала и шатунно-поршневой системы;
  • коррекция передаточных чисел шестерен;
  • наладка электронных комплексов.

Крутящий момент автомобиля от таких действий сильно не изменится, мощность увеличится, но немного.

На помощь могут прийти радикальные методы, позволяющие желающим провести более глубокую настройку.

Заключается в подборе специального коленвала для замены заводского агрегата. Это позволит изменить автомобиль, практически уменьшить клиренс и увеличить мощность. После замены всех необходимых элементов производится ремонт и отладка автомобиля в целом.

Чип-тюнинг - относительно новый метод модернизации, позволяющий изменять параметры без механического вмешательства с помощью специального ПО ... Сколько весит двигатель и когда он был выпущен, значения не имеет.Система справится с любыми, даже самыми сложными обстоятельствами.

Замена системы зажигания относится к разряду приемов прогрессивной настройки. Лучшее решение - блок под названием бесконтактный, позволяющий значительно прибавить в мощности.

Экспериментировать с собственным автомобилем, безусловно, хорошо, однако, принимая решение о следующих модификациях, нужно подумать о том, будут ли они последним, что добьет автомобиль. Спектр экспериментов широк, поэтому спешить не нужно.Лучше хорошенько подумать и выбрать то, что действительно пригодится.

Четырехцилиндровый карбюраторный двигатель ВАЗ 2106 представляет собой рядную силовую установку с вертикальным ходом поршневой группы. Вывих распределительного вала находится вверху в головке блока цилиндров.

Типы двигателей ВАЗ 2106

Линейка двигателей ВАЗ шестого поколения представлена ​​3 типами двигателей:

  1. Изделие с двигателем объемом 1,6 л. Это самый востребованный агрегат из семейства классических автомобилей данной модели.
  2. Изделие с мотором, объем которого близок к 1,3 л. Отличие от основной силовой установки в том, что в этом агрегате длина хода поршневых элементов меньше на 1,4 см. Соответственно, изменения коснулись и таких элементов двигателя, как блок, коленчатый вал и компоненты цепи привода ГРМ. также в топливной системе используется другой карбюратор.
  3. Изделие с мотором, объем которого составляет почти 1,5 литра. Отличие от штатного карбюраторного агрегата заключается в диаметре поршневой группы, который равен 0.На 03 см меньше диаметра стандартного цилиндра. Это привело к изменению параметров блока и шатунно-поршневых элементов.

Стандартный двигатель ВАЗ 2106 - результат модернизации двигателя «тройка». В результате этого улучшения мощность двигателя увеличена до 75 л.с. при достижении крутящего момента 116 Нм. Диаметр цилиндра 7,9 см.

ВАЗ 2106 тюнинг двигателя

Качественный тюнинг двигателя призван повысить динамику силовой установки.Методы настройки:

  • форсирующий двигатель «шестерка»;
  • Чип-тюнинг двигателя
  • ;
  • установка на автомобиль более совершенной системы зажигания.

Увеличение хода поршня и диаметра цилиндра можно считать большим прорывом в настройке двигателя. Если в первом случае необходимо заменить коленчатый вал, что очень дорого, то во втором проще использовать цилиндры ремонтных (увеличенных) размеров. Также практикуются поршневые изделия других модификаций, которые потребуют хонингования отверстий втулки.Для увеличения степени сжатия требуется обработка прокладки ГБЦ.

Одним из эффективных способов тюнинга двигателя может стать т.н. точная настройка силовой установки, которая представляет собой перечень мероприятий на агрегате, ведущих к улучшению динамических характеристик двигателя. Основные действия при выполнении отладки:

  1. Снижение весовых характеристик коленчатого вала и шатунно-поршневой группы.
  2. Шлифовка и притирка сопрягаемых поверхностей коллектора.
  3. Калибровка и регулировка электронных систем, отвечающих за работу моторного агрегата.
  4. Увеличение или уменьшение передаточных чисел.

Расширенный тюнинг двигателя ВАЗ 2106, в первую очередь, связан с выбором и установкой коленчатого вала особого типа взамен штатной детали. Такая деталь монтируется с помощью рукоятки большего размера. Для расточки блока под поршневую группу увеличенного диаметра подбираются цилиндры, оснащенные Т-образными кольцами компрессионного типа.

Далее осуществляется технологическая корректировка настроек всех составных частей двигателя с основной задачей повышения степени сжатия в цилиндре двигателя. Этот показатель напрямую связан с угловым значением фаз газораспределения и положением дроссельной заслонки.

Позиционное изменение распределительного вала осуществляется приводной шестерней регулируемого типа, позволяющей заполнить камеру сгорания топливом с повышенной концентрацией воздуха.Наиболее эффективным вариантом настройки двигателя является установка турбины на силовой установке и оборудовании транспортного средства так называемый «Прямоточный», т.е. выпускную систему прямоточного выпуска газа. Рекомендуется подбирать эти аксессуары у специалиста по двигателям. Если автомобиль усовершенствовать турбиной, это значительно повысит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя, позволяет оптимизировать функциональность автомобиля. Изменение динамических параметров происходит без использования механической обработки. Эта услуга выполняется исключительно в автомобиле с системой ECU. Наличие соответствующего ПО в ЭБУ позволяет контролировать и изменять параметры настройки зажигания, подачи топлива, расходомера и т. Д.

Одним из прогрессивных способов настройки двигателя является регулировка системы зажигания автомобиля. Для этих целей практикуется установка электронного коммутационного зажигания, которое у автомобилистов принято называть бесконтактным, т.е.без участия механических коммутационных компонентов (контактов прерывателя).Помимо этого, необходимо заменить элементы свечей зажигания системы на изделия более высокого качества.

Легковой автомобиль малой мощности, выпускаемый Волжским автомобильным заводом с 1976 года. Кузов - седан, закрытый, перевозочный, четырехдверный. Передние сиденья - регулируемые по длине и наклону спинки, снабжены подголовниками, откидными спинками. Заднее сиденье - фиксированное, с центральным подлокотником, убирающимся в спинку сиденья.

Модификации

ВАЗ-21061 - с двигателем рабочим объемом 1 шт.45 литров и мощность 71,5 л.с.;
ВАЗ-21063 - с двигателем 1,3 л мощностью 63,5 л.с.

Двигатель.

ВАЗ-2106, бензиновый, рядный, 4 цил., 79x80 мм, 1,57 л, степень сжатия 8,5, порядок работы 1-3-4-2, мощность 55,5 кВт (75,5 л. С.) При 5400 об / мин, крутящий момент 116 Нм (11,8 кгс-м) при 3000 об / мин. Карбюратор 2107-1107010-20. Воздушный фильтр - со сменным фильтрующим элементом. Система охлаждения оснащена электровентилятором, который автоматически включается и выключается.

Трансмиссия.

Сцепление однодисковое, с диафрагменной нажимной пружиной, привод отключения - гидравлический.Трансмиссия - мод. 2106 или 2106-10, 4 ступени с синхронизаторами передних передач. Перевод. номер коробки передач мод. 2106; 1-3,24; II 1,98; III 1,29; IV-1.0; ZX-3.34. Тот же мод. 2106-10: I 3.67; II - 2,10; III, 36; IV-1,00; ZX-3.53. Карданная передача - два последовательных карданных вала с промежуточными подшипниками. главная передача - гипоидная, переданная. количество - 4.1 с коробкой передач мод. 2106 или 3.9, с коробкой передач мод.2 106-10.

Колеса и шины.

Колеса - диск, обод 5J-13. Крепление на 4 болта. Шины 165R 13 или 175 / 70R13.Давление в шинах 165R13: перед - 1.6. сзади - 1,9 кгс / см. То же в шинах 175 / 70R13: спереди - 1,7, сзади - 2,0 кгс / см. Количество колес 4 + 1. Подвеска

.

Передняя - независимая, на поперечных рычагах, с винтовыми пружинами, амортизаторами и стабилизатором поперечной устойчивости ... Задняя - зависимая, с винтовыми пружинами, амортизаторами, четырьмя продольными и одной поперечной тягами.

Тормоза.

Рабочая тормозная система: передние тормоза - дисковые, задние - барабанные, с автоматической регулировкой зазора. Привод - гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил.Стояночный тормоз - с механическим приводом на задние тормоза. Запасной тормоз - это одна из цепей рабочей тормозной системы.

Рулевое управление.

Рулевой механизм - глобоидальный червяк и ролик. Перевод. число - 16.4.

Электрооборудование.

Напряжение 12В, перем. Аккумулятор 6СТ-55А, генератор Г22 1 со встроенным выпрямителем, регулятор напряжения ПП380, стартер 35.3708, распределитель зажигания 30.3706. катушка зажигания B1 17 или B1 17-A, свечи зажигания A17-D8, A17-DVR, FE65P или FE65PR (Югославия).Топливный бак - 39 л, бензин АИ-93, система охлаждения
- 9,9 л, антифриз А-40 или А-65, система смазки двигателя
- 3,75 л, М-6 / 12Г, при температуре от плюс 45 до минус 20 ° С.
М-5 / 10Г, при температуре от плюс 30 до минус 30 ° С,
корпус рулевого механизма - 0,215 л, ТАД-17И, корпус ведущего моста
- 1,3 л. ТАД-17И,
корпус КПП - 1,35 л, ТАД-17И,
гидравлическая тормозная система - 0,66 л, жидкости «Томь», «Роза»,
гидропривод выключения сцепления - 0.2 л, жидкость «Томь», «Роза»,

Амортизаторы:
передние - 2х0,12 л,
задние - 2х0,195 л,

Амортизирующие жидкости МГП-10;
Бачок омывателя лобового стекла - 2,0 л, смешанная с водой жидкость НИИСС-4.

Масса агрегата (кг)

Двигатель - 117,
КПП с картером сцепления - 26,
кузов в сборе без сидений - 275,
задний мост в сборе - 53,
колесо с шиной - 15.
радиатор - 5.7.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кол-во мест, чел 5
Вес багажа 50 кг.
Снаряженная масса 1035 кг
В том числе:
на переднюю ось 555 кг.
на заднюю ось 480 кг.
Полная масса 1435 кг.
В том числе:
на переднюю ось 657 кг.
на заднюю ось 778 кг.
Допустимая масса прицепа:
без тормозов 500 кг.
с тормозами 750 кг.
Макс.скорость 150 км / ч
Время разгона до 100 км / ч, 16,0 с
Максимальный набор высоты 36%
Выбег с 50 км / ч, 500 м.
Тормозной путь от 80 км / ч 38 кв.м.
Контрольный расход топлива, л / 100 км:
при 90 км / ч 7,4 л.
при 120 км / ч 10,1 л.
городской цикл 10,3 л.
Радиус поворота:
на внешнем колесе 5.6 мес.
Всего 5,9 м.

Двигатели 100260 устанавливались на автомобили ВАЗ-2106. Кроме этого автомобиля они подходят и для всех других классических моделей ВАЗ от 2103 до 2107. Давайте рассмотрим, что из себя представляет двигатель, какие с ним проблемы, как его отремонтировать.

общее описание

Данные силовые агрегаты предназначены для установки на легковые автомобили малого класса. Производство двигателей на Волжском автозаводе началось в 1976 году.Такой же агрегат устанавливался на ВАЗ-21074, Нива-2121.

Двигатель имеет ресурс 125000 км, однако это только паспортные данные. Практика показывает, что двигатели ВАЗ-2106 способны преодолевать расстояние от 200 тыс. Км и более. Естественно, это при условии качественного и своевременного обслуживания. Мотор имеет потенциал 80 л / с без потерь ресурса.

Технические характеристики

Итак, ВАЗ-2106-1000260 - бензиновый силовой агрегат ... Система питания может быть разной. Старые двигатели ВАЗ-2106 были карбюраторными, современные - инжекторными.Его объем составляет 1568 см3. По паспорту мощность 77 л / с. Крутящий момент 104 Нм при 3000 об / мин.

Расход топлива по городу 10,3 на 100 км. По трассе можно немного экономичнее проехать. Расход по паспорту 7,4 литра. При эксплуатации авто в смешанном цикле аппетиты будут около 10 литров. Двигателям для эффективной работы требуется не только топливо, но и моторные масла - агрегат расходует 0,7 л смазочной жидкости на каждые 1000 км пробега.Залить в агрегат 3,5 литра масла.

Отличительные особенности

Они представляют собой довольно удачную доработку предыдущей модели. В процессе создания энергоблока инженеры использовали самые современные на то время технологии. Производитель поставил задачу улучшить конструкцию и технические характеристики двигателя любой ценой и всеми доступными способами.

Увеличена мощность двигателя ВАЗ-2106 за счет увеличения общего рабочего объема.Особое внимание При разработке и производстве инженеры сосредоточили внимание на улучшении качества обработки камер сгорания. Благодаря доработкам и обновлениям родился 10002011. Кроме диаметра, этот блок ничем не отличается от базовой конструкции.

На производстве, в технологических процессах инженеры и специалисты придают каждому цилиндру блока определенный класс. Теперь можно выделить пять или более из этих классов. Они отличаются друг от друга на 0.01 мм. Этим классам присваиваются символы - A, B, C, D, E. Чтобы узнать, к какому классу принадлежит конкретный агрегат, достаточно заглянуть под двигатель. Буква указана внизу основания. с индексом 21011-10005011-10 остались без изменений. Чтобы отрегулировать общий размер цилиндра, разработчикам и инженерам пришлось использовать новые прокладки ГБЦ.

Что касается поршней, стандартные и принятые во всем мире поршни имеют много схожих характеристик. В этом двигателе использованы детали поршневой системы от агрегата 21011.Номинальный диаметр такого поршня по паспортным данным - 79 мм.

Новая модификация двигателя имеет специальные цилиндрические отверстия. Объемы тоже увеличились. В процессе работы на каждом участке поршень прогревается более равномерно и не сразу, а постепенно. Таким образом, разработчикам удалось компенсировать тепловую деформацию. Также инженеры решили разместить в бобышках поршней специальные термостатические пластины. С 1990 года силовые агрегаты оснащались карбюраторами ОЗОН 2107-1107010-20, а также вакуумным распределителем зажигания.

Особенности эксплуатации

Двигатели для данной модели имеют определенные особенности, которые необходимо учитывать при эксплуатации автомобиля. Рассмотрим, насколько двигатель правильный. Также перечислим типовые неисправности.

Предпусковой прогрев

Для того, чтобы силовой агрегат работал длительное время, к нему необходимо обращаться осторожно. Итак, любой механизм, прежде чем начать активно работать, должен прогреться. Для нормального прогрева двигателя необходимо дать ему поработать пять минут на оборотах, близких к 2000 тысячам.Как понять, что можно начинать движение? Мотор сможет стабильно работать на холостом ходу.

Распредвал

В работе двигателя ВАЗ-2106 есть еще одна особенность. В процессе эксплуатации наблюдается повышенный износ распредвала. Водитель может определить износ детали по характерному стуку на холостом ходу.

Это будет слышно даже при закрытом капоте и в автомобиле. Для защиты распредвала от преждевременного и интенсивного износа требуется регулярная регулировка клапанов.

Замена масла

Если вы нарушите правила производителя и не замените моторное масло вовремя, это приведет к износу цилиндров. Их диаметр увеличится на 0,15 мм. Не стоит заливать недорогие и некачественные масла. Уровень не должен быть ниже среднего. На машине пробег более 60 тыс. Км. цилиндры с нехваткой масла выйдут из строя.

Если агрегат потребляет больше масла, чем должен, это может указывать на неисправность клапанов или колец. В этом случае первым делом нужно измерить компрессию, а затем искать причину повышенного аппетита.

Перегрев

Проблема перегрева актуальна для любого мотора. Если двигатель ВАЗ-2106 (карбюратор) закипает, а в штатном режиме не нагревается, то владельцу следует обратить внимание на термостат.

Поменяли на более качественную. Также проблема может скрываться в забитом радиаторе ... Дополнительно проверяется система охлаждения. В нем может образоваться воздушный шлюз.

Двигатель горит

Работа двигателя ВАЗ-2106 не всегда плавная и стабильная.Иногда вместо четырех цилиндров действуют только три. На это есть несколько причин. Итак, чаще всего неисправность - ненастроенная или перегоревшая арматура. Также происходит тренация из-за горячей охлаждающей жидкости. Популярная причина - некачественное топливо в баке, неисправный карбюратор или неисправность системы зажигания.

Дым из выхлопной трубы

Дымящийся двигатель требует капремонта ... Причина - необратимые нарушения в работе сальников клапанов или Технические характеристики двигателя ВАЗ-2106 меняются в худшую сторону.

Зимняя эксплуатация и запуск двигателя

Зимой производитель рекомендует запускать двигатель вручную с помощью пусковой рукоятки. Также важно прогреть аккумулятор - для этого на пару секунд включите фары. Чтобы двигатель не заглох, перед запуском выжимайте сцепление. Все дело в том, что трансмиссионное масло в КПП слишком густое и нужно время, чтобы снова стать жидким. На зимних маслах таких проблем не будет.

Двигатель запускается стартером только при выжатом сцеплении.Чтобы мотор не заглох, снимите всасывающий патрубок. Его следует отпускать как можно медленнее по мере прогрева двигателя и снижения оборотов двигателя ВАЗ-2106 до холостого хода.

Педаль акселератора периодически нажимается и отпускается для подачи смазки к компонентам двигателя и механизмам. Двигатель должен работать на холостом ходу не менее пяти минут.

Особенности капремонта

Перед ремонтом первым делом необходимо произвести демонтаж. Для капитального ремонта этого двигателя вам потребуются специальные инструменты - слесарный и измерительный.Процесс сборки лучше доверить специалистам, но многие автолюбители собирают эти моторы самостоятельно.

Для демонтажа крышки ГБЦ и маховика необходимо иметь некоторый опыт или обратиться в сервисный центр. Разборка пальцев требует особых навыков. Также для проведения капитального ремонта требуются диагностические навыки. Завершены ремонтные работы по установке двигателя ВАЗ-2106 обратно в автомобиль.

Вывод

Итак, мы выяснили, что такое силовой агрегат модели ВАЗ-2106.Мотор слабоват, поэтому на данный момент тюнингом и доработками этого двигателя занимаются многие автовладельцы. Распространенный вид тюнинга - установка головки блока на 16 клапанов. Это позволяет увеличить мощность до 20 процентов. Бюджет тюнинга не превышает 20 тысяч рублей. Некоторые используют турбонаддув, но это очень дорого.

1. Краткие технические характеристики автомобиля или двигателя

2. Назначение, устройство и работа КШМ

.

3. Назначение, устройство и работа таймера

4.Назначение системы питания, устройство и работа ее механизмов

5. Назначение систем смазки и охлаждения, устройство и работа их узлов

6 техническое обслуживание двигателя

1. Краткие технические характеристики машины или двигателя

Двигатели - это машина, которая преобразует любой вид энергии в механическую. На автомобилях ВАЗ-2106 устанавливается двигатель внутреннего сгорания, то есть тепловая машина, в которой используется работа по расширению газообразных продуктов сгорания топлива, сжигаемого в специальных камерах.

Двигатель ВАЗ-2106 состоит из следующих механизмов и систем: кривошипно-шатунного механизма, балансировочного механизма, газораспределительного механизма, системы питания, системы смазки, системы охлаждения, системы запуска и системы зажигания.

Каркас двигателя представляет собой блок-картер или блок-картер, закрытый сверху головкой, а снизу поддоном. Между головкой и картером устанавливаются уплотнительные прокладки, а также между картером и поддоном.

Рисунок: 1. Автомобильный двигатель ВАЗ-2106: 1 - коленчатый вал: 2 - зубчатый шкив коленчатого вала; 3 - шкив привода вентилятора водяного насоса и генератора; 4 - трещотка; 5 - крышка привода распределительного вала, 6 - средняя крышка; 7-шкив генератора; 8 - зубчатый шкив привода масляного насоса и распределителя зажигания; 9 - вентилятор; 10 - блок цилиндров; одиннадцатиметровый натяжной ролик; 12 - зубчатый ремень; 13 - ГБЦ; 14 - зубчатый шкив распределительного вала; 15 - верхняя крышка; 16 - Выпускной клапан; 17-впускной клапан; 18 - распределительный вал; 19- крышка ГРМ; 20 - прокладка ГБЦ; 21 - маховик; 22 - кронштейн перед ней опоры; 23 - Буфер подушки передней опоры; 24 - подушка; 25 - блок-картер; 26 - поршень: 27 - маслосливная пробка; 28 - шатун; 29 - поддон.

Все механизмы и системы двигателя расположены внутри или снаружи рамы.

2. Назначение, устройство и работа КШМ

Кривошипно-шатунный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршней во вращательное движение коленчатого вала. В его состав входят: блок 10 (см. Рис.1) цилиндров, ГБЦ 13, поршни 25 с компрессионными и маслосъемными кольцами, поршневые пальцы, шатуны 28, коленчатый вал, коренные и шатунные подшипники, маховик 21 и поддон 29.

Блок цилиндров Двигатель автомобиля ВАЗ-2106 блочно-картерного типа отлит из специального высокопрочного низколегированного чугуна вместе с цилиндрами, внутренние поверхности которых отшлифованы. Для увеличения жесткости конструкции нижняя плоскость блока расположена на 50 мм ниже оси коленчатого вала, а в местах опор коренных подшипников выполнены ребристые перегородки. Пространство между внешней поверхностью стенок цилиндра и внутренней поверхностью стенок блока образует рубашку.В поперечных перегородках нижней части блока расположены пять подшипников коренных подшипников коленчатого вала. Крышки коренных подшипников не взаимозаменяемы и пронумерованы для правильной сборки. Блок закрыт снизу стальным штампованным поддоном, в котором находится необходимый запас масла. В передней части блока находятся части привода распределительного вала, прикрытые крышками.

Головки блока цилиндров Двигатели отлиты из алюминиевого сплава, они общие для всех цилиндров.Головки являются основной частью камеры сгорания, также они имеют впускной и выпускной каналы и резьбовые отверстия для установки свечей зажигания. Двойные стенки головки образуют пространство, соединенное с рубашкой охлаждения цилиндра, по которой циркулирует охлаждающая жидкость. Головка крепится к блоку цилиндров болтами или шпильками.

Поршень служит для восприятия силы давления газа и передачи ее через поршневой палец и шатун на коленчатый вал. Поршни двигателя отлиты из алюминиевых сплавов.Поршень состоит из двух частей: головки и юбки. Нижняя часть головки образует нижнюю часть камеры сгорания и поглощает давление газов при их расширении. Головка имеет пазы, в которые устанавливаются поршневые кольца.

Юбка - это нижняя часть поршня, которая служит для направления его движения в цилиндре.

Рисунок: 2. Детали кривошипно-шатунного механизма двигателя автомобиля ВАЗ-2106: 1 - коленчатый вал; 2 - вкладыш подшипника нижней головки шатуна; 3 - поршневой палец; 4- шатун; 5 - болт крышки шатуна; 6 - крышка нижней головки шатуна; 7-поршневая головка; 8 - патрон; 9 отверстий; 10- маховик; 11- подшипник приводного вала трансмиссии; 12- коронная шестерня маховика; 13 - тяга полукольцо; 14 - вкладыши первого, второго, четвертого и пятого коренных подшипников; 15-вкладыши третьего (центрального) коренного подшипника; 16 - компрессионные кольца; 17-пружина расширительная; 18 - маслосъемное кольцо; Противовес; Б - шейка шатуна; Б - корневая шейка.

Из-за неравномерного расширения головки и юбки (головка больше нагревается и, следовательно, больше расширяется), диаметр головки сделан меньше диаметра юбки. Юбка поршня в поперечном сечении овала с меньшей осью овала в плоскости поршневого пальца и большей в плоскости боковых сил, что позволяет уменьшить зазор между поршнем и цилиндром и исключить детонацию при работе двигателя. Бег. Посередине поршня в юбке две бобышки 8 для установки поршневого пальца 3 .

На днища поршней двигателя ВАЗ-2106 фрезерованы колодцы 9 для предотвращения повреждения деталей механизма газораспределения и самого поршня.

Кольца поршневые из специального чугуна имеют прорези (замки). Два верхних кольца 16 (рис. 2 ) компрессионные, они служат для уменьшения утечки газа. Верхнее компрессионное кольцо хромировано, что повышает его износостойкость и предотвращает появление задиров на гильзах цилиндров, нижнее - фосфатировано.

Кольцо поршневое третье 18 - маслосъемник, на внешней поверхности имеет канавку и несколько щелевых прорезей для слива излишков масла, удаленного со стенок цилиндра, во внутреннюю полость поршня. На внутренней поверхности маслосъемного кольца вырезана канавка, в которую вставлена ​​стальная компенсационная пружина 17.

Палец поршневой 3 (рис. 2) служит для поворотного поршня с шатуном. Он полый, изготовлен из стали, его внешняя поверхность цементирована или закалена токами высокой частоты.

От продольного перемещения, в результате которого на стенках цилиндра могут возникнуть задиров, поршневой палец в двигателе ВАЗ-2106 закреплен в верхней головке шатуна путем усадки.

Шатун соединяет поршень с шейкой шатуна коленчатого вала. Он служит для передачи сил давления газа от поршня к коленчатому валу во время рабочего хода, а во время вспомогательных ходов - сил от коленчатого вала к поршню. Это двутавр с верхней и нижней головками.Нижняя головка разъемная, в нее вставлены тонкостенные вставки 2.

Коленчатый Вал 1 (рис. 2) Двигатель ВАЗ - пятиопорный, отлит из специального высокопрочного чугуна и установлен в коренные подшипники с втулками 14 и 15. Вставки сталь-алюминий. Они состоят из двух одинаковых половинок, которые удерживаются от проворачивания выступами, входящими в соответствующие пазы. Противовесы используются для защиты коренных подшипников от центробежных сил. A, отлиты вместе с валом. В корневых шейках IN, просверлены каналы для подачи масла к шатунным подшипникам в щеках и шейках шатунов B, на переднем конце вала двигателя установлены два шкива, с одного из них с помощью зубчато-ременной передачи. Приводится распредвал, а также масляный насос и распределитель зажигания, а от другого при помощи обычного клина вентилятор с центробежным водяным насосом и генератор приводятся в движение ремнем.

Все эти детали устанавливаются на сегментированные шпонки и фиксируются храповым механизмом, ввинченным в передний конец вала.Храповик используется для поворота коленчатого вала пусковой рукояткой. На заднем конце коленчатого вала 10 установлен чугунный маховик. Передний и задний концы коленчатого вала, выходящие из блока, уплотнены резиновыми уплотнениями. Слив масла из сальников осуществляется с помощью маслосливной резьбы на шейке заднего вала.

Маховик 10 (см. Рис. 2) служит для выведения поршней из мертвой точки, обеспечения; равномерное вращение коленчатого вала, кроме того, способствует плавному троганию автомобиля за счет своей массы.На его обод прижимается стальной зубчатый венец, с помощью которого запускается двигатель стартером.

3. Назначение, устройство и работа таймера

Газораспределительный механизм служит для своевременного впуска горючей смеси в цилиндры двигателя и выпуска из них выхлопных газов. Для двигателя ВАЗ-2106 он состоит из распредвала (рис.3), рычагов 18 с пружинами 17, впуск 2 и выпускной 19 клапаны с пружинами 7 и 8 и детали их крепления 5, 6, 9 и 10, детали привода.

Пятиопорный чугунный распределительный вал с восемью кулачками установлен в корпусе 13, изготовлен из алюминиевого сплава и крепится к ГБЦ с помощью шпилек и гаек. Распредвал с приводом от шкива 4 (рис.13) коленчатый вал с помощью зубчатого ремня 10, который одновременно через шкив 13 приводит в действие масляный насос, распределитель зажигания и топливный насос. Шкивы коленчатого и распределительного валов, ведущий вал масляного насоса шестеренчатые.

рун чебурек улучшение

Пожалуйста, посмотрите.Zuerst hochgeladen: 1. Задняя часть очень похожа на заднюю часть Datsun 510, но относящаяся к линейке автомобилей Lada, ближе к ВАЗ-2101, но с небольшими изменениями… Плюс выглядит потрясающе и уже не распространена. RUNE Cheburek - это классический спортивный автомобиль, представленный в GTA Online (Next Gen), добавленный в игру в рамках обновления 1.43 Southern SA Super Sport Series 5 июня 2018 года. Я рекомендую не принимать никаких заказов на этот автомобиль, пока разработчик работает над этой проблемой удачи, с новым годом! Руна Чебурек.Для этого вам необходимо войти в систему или создать учетную запись. Руна Чебурек с русскими пластинами по умолчанию меняется случайным образом, как и другие в игре, или вы можете изменить ее с помощью меню мода [FiveM-Replace] Установить в / Instalar en: Grand Theft Auto V \ mods \ update \ x64 \ dlcpacks \ patchday19ng \ dlc.rpf \ x64 \ levels \ gta5 \ cars.rpf \ Оптимизирован для: cheburek… Подписка оформлена. Это список всех рун в Diablo II Expansion. Руны передают свои характеристики только после того, как они вставлены в предмет. ÐŸÑ € икоР»ÑŒÐ½Ð¾.Описание. Подписывайся. Primo Caricamento: 01 октября 2018 Ultimo Aggiornamento: 02 октября 2018 Последнее скачивание: 10 дней назад, когда было написано jsi pro mÄ ›naskinovat tu Oktávku do Mafie 2 na policejnà auto / sanitku. Здравствуйте, это мой первый мод, поэтому, если есть ошибки, пожалуйста, не ненавидьте, просто дайте мне знать. Co Å ™ káš? уровень 1 Mk 1> Mk 2 Угнетатель (BUG) верхняя картонная деталь / задний фонарь C отсутствует. Начать новую дискуссию Правила и рекомендации для обсуждения. СдеР»Ð ° й тогдР° ÐµÑ ‰ Ñ‘ Ð »Ð¸Ð²Ñ € ею мил Ð¸Ñ † ии и поР»Ð¸Ñ † Ð ¸Ð¸.Español - Latinoamérica (испанский - Латинская Америка). Обновление Letztes за октябрь 2018: 2. Хвостовое оперение очень похоже на хвостовое оперение FH-1 Hunter, являясь фенестроном, но переставленные плавники делают его похожим на таковой у Airbus Helicopters h245M, но с более широкой и более низкой структурой оперения. на Kawasa… Первая загрузка: 1 октября 2018 г. Последнее обновление: 2 октября 2018 г. Последняя загрузка: 4 дня назад Этот автомобиль можно настроить на таможне Лос-Сантоса. Описание Обсуждения 1 Комментарии 32 Обновления.Выберите одну из следующих категорий, чтобы начать просмотр последних модов GTA 5 для ПК: Этот элемент будет виден только вам, администраторам и всем, кто отмечен как создатель. Октябрь 2018 Последнее скачивание: vor 3 Tagen Elegy Retro от Benny’s - одна из моих любимых, но я неравнодушен к Skylines. Если вы въедете в бункер на велосипеде или небольшой машине (например, issi classic или rune cheburek), вы действительно можете проехать мимо желтых столбов и проехать везде в бункере. Руна Чебурек с русскими пластинами по умолчанию меняется случайным образом, как и другие в игре, или вы можете изменить ее с помощью меню мода [FiveM-Replace] Установить в / Instalar en: Grand Theft Auto V \ mods \ update \ x64 \ dlcpacks \ patchday19ng \ dlc.rpf \ x64 \ levels \ gta5 \ cars.rpf \ Этот элемент будет виден в поиске только вам, вашим друзьям и администраторам. Volkswagen scirocco 2010 [Дополнение | Тюнинг], ANTIGA BLAZER DO CHOQUE PMMG (ELS) БРАЗИЛИЙСКАЯ ПОЛИЦИЯ. Руна Чебурек с русскими пластинами по умолчанию меняется случайным образом, как и другие в игре, или вы можете изменить ее с помощью меню мода [FiveM-Replace] Установить в / Instalar en: Grand Theft Auto V \ mods \ update \ x64 \ dlcpacks \ patchday19ng \ dlc.rpf \ x64 \ levels \ gta5 \ cars.rpf \ Военные гражданские и ралли / гонки Типичные цвета ливреи Полиция СССР Пожарная служба СССР ГДР полиция LADA модель 1:43 Лондон-Мексика ралли чемпионата мира 1970 г. (на основе ливреи Москвич512) Ливрея Персидского залива (на основе многих автомобилей конца 60-х - начала 70-х годов) Acropolis Rally (На основе ливрей lada 76-77-78 изданий) Først Lastet opp: 1.oktober 2018 Sist Oppdatert: 2. oktober 2018 Последнее скачивание: 6 часов назад Описание Обсуждения 1 Комментарии 32 Обновления. уровень 1 Mk 1> Mk 2 Oppressor 5. Только не улучшайте его. # 128 Fukaru Tires RUNE Cheburek # 305 Amigas Annis 190z # 305 Classic Amigas Annis 190z # 407 MacBeth Vulcar Fagaloa Первая загрузка: 27 мая 2019 г. Последнее обновление: 27 мая 2019 г. Последнее скачивание: 3 дня назад gta5-mods. Простая переделка текстуры Rune Cheburek на LADA 2101/2106 с ливреями советских времен. Также см. Руны и рунические слова.. Для улучшения рун вам необходимо использовать 2 или 3 руны (плюс драгоценный камень) уровня ниже той, которую вы хотите создать, чтобы получить 1 руну желаемого ранга. Октябрь 2018 Последнее скачивание: vor 3 Tagen And… Руна Чебурек с русскими пластинами по умолчанию меняется случайным образом, как и другие в игре, или вы можете изменить это с помощью меню мода [FiveM-Replace] Установить в / Instalar ru: Grand Theft Auto V \ mods \ update \ x64 \ dlcpacks \ patchday19ng \ dlc.rpf \ x64 \ levels \ gta5 \ cars.rpf \ Оптимизирован для: чебурек… Чебурек.png Скорость: 7,5 Тормоз: 2,6 Разгон: 6,6 Управляемость: 6,8 Стоимость: 145 000 долларов (GTA Online) Продажа: (GTA В 1 коллекции, созданной LIT.LIT Workshop. 3. Rune Cheburek. Je to super! Wähle eine der folgenden Kategorien, um die aktuellen GTA 5 PC Mods zu entdecken. Точно не имеет смысла, но все же будет хорошо. Если вы считаете, что этого файла не должно быть здесь по какой-либо причине, пожалуйста, сообщите об этом. Zuerst hochgeladen: 1. ps Cheburek - это смесь различные модели линейки Lada Classic. © Valve Corporation. Разработанный как седан 1950-х / 1960-х годов, Glendale, кажется, является результатом соединения двух половин двух разных реальных автомобилей; передняя часть напоминает Buick Special 1955 года с фарами и крыша от Chevrolet Bel Air 1957 года, а задняя и боковые части напоминают Dodge Polara 1961 года.В целом кузов тоже ... Заметьте, что Чебурека больше нет (к лучшему). Все права защищены. Akula - ударный вертолет на базе Boeing – Sikorsky RAH-66 Comanche, с навесом, сочетающим в себе черты Камов Ка-52 \ "Аллигатор \" (передние иллюминаторы) и Камов Ка-50 «Черная акула» ( боковые окна). Если вы водите велосипед или небольшую машину (например, в GTA Online был добавлен новый режим противоборства для 2-16 игроков, который открывается на уровне 1: Trap Door Последний кровавый спорт в Лос-Сантосе, где команды имеют арсенал оружия соревнуйтесь на быстро сокращающейся плавучей платформе высоко над Тихим океаном[email protected] Los Santos версия хм, почему бы и нет, думаю, я сделаю это. Если он не избавится от этого зуда по старым добрым временам холодной войны, ничего не получится. Все товарные знаки являются собственностью соответствующих владельцев в США и других странах. Он может использовать тот же звук двигателя, что и Vulcar Fagaloa, и они могут изменить его на другой звук, когда применяется специальный выхлоп, как это происходит с Faction и Pigalle. Zentorno выглядит красиво и по-прежнему конкурентоспособен и стоит около 750 тысяч долларов.Самая большая проблема - это звук двигателя, если вы спросите меня. Обновление Letztes за октябрь 2018 г .: 2. Turismo R стоит всего 500 тысяч долларов, так что вы можете полностью обновить его за 1,4 миллиона долларов. Изначально «Жаба» использовалась в качестве транспортного средства только для миссий при подготовке «Транспортных средств для бегства», а затем использовалась в качестве возможного транспортного средства для бегства в ходе ограбления казино. Отписываюсь. Если вы считаете, что ваш предмет был удален по ошибке, свяжитесь с нами. Этот предмет несовместим с Car Mechanic Simulator 2018. Руна Чебурек с русскими пластинами по умолчанию меняется случайным образом, как и другие в игре, или вы можете изменить его с помощью меню мода [FiveM -Заменить] Установить в / Instalar en: Grand Theft Auto V \ mods \ update \ x64 \ dlcpacks \ patchday19ng \ dlc.rpf \ x64 \ levels \ gta5 \ cars.rpf \ Оптимизирован для: cheburek… To sotva ... Покуд вÃм так там мá бýт ВБ ты кôň. Введите полный URL-адрес страницы Polycount вашего элемента или группы, Введите полный URL-адрес страницы Reddit вашего элемента или группы, Введите полный URL-адрес страницы Sketchfab вашего элемента или группы, Этот элемент был удален из сообщества, поскольку он нарушает Сообщество Steam и Правила содержания. Рун Чебурек на LADA 2101/2106 В ливреях советских времен. Есть ли шанс на версию Америкски / Лос Сантоса? Похоже, что на него также оказывает вторичное влияние производитель вездеходов Sherp из-за появления Zhaba, добавленного в продолжение обновления контента The Diamond Casino Heist в 2020 году.Введите полный URL-адрес страницы вашего элемента или группы в Facebook, Введите полный URL-адрес страницы вашего элемента или группы в Twitter. Начать новую дискуссию Правила и рекомендации для обсуждения. Перезапустите игру в обычном режиме, и заказ будет аннулирован. Руна Чебурек. Оба доступны исключительно в Southern San Andreas Super Autos. Не позволяйте обмануть себя лаком и краской: под отделкой выставочного зала RUNE Cheburek представляет собой кусок выплавленного железного занавеса, который был поспешно переделан во славу свободного рынка.Простая переделка текстуры Rune Cheburek на LADA 2101/2106 с ливреями советских времен. UdÄ ›lal jsi opravdu dobrou práci. Этот файл был одобрен автоматически. Руна Чебурек с русскими пластинами по умолчанию меняется случайным образом, как и другие в игре, или вы можете изменить ее с помощью меню мода [FiveM-Replace] Установить в / Instalar en: Grand Theft Auto V \ mods \ update \ x64 \ dlcpacks \ patchday19ng \ dlc.rpf \ x64 \ levels \ gta5 \ cars.rpf \ Это видно только вам. Теперь нажмите escape и сохраните новое сохранение. RUNE, по всей видимости, в первую очередь основан на LADA, поскольку его название, логотип и первый автомобиль, Cheburek, основаны на LADA или находятся под ее влиянием.Чебурек можно купить в Southern S.A. Super Autos за 145000 долларов, и его можно хранить в Гараже (личный автомобиль). Его борта напоминают безрамочные борта ВАЗ-2101, а передняя часть позаимствована у ВАЗ-2106. 154 шт. РУНА Чебурек (спортивная классика) [15 мая 2018 г.] Новые материалы - PS4, Xbox One и PC. Однако на выходных в Жабе он стал доступен для покупки. 4. Если у вас есть связанный канал Youtube, введите URL-адрес. Добро пожаловать на GTA5-Mods.com. Prý «Вдохновленный полицией Чехословакии».issi classic или rune cheburek) в бункер вы действительно можете проехать мимо желтых столбов и проехать всюду в бункере. Элемент был удален по ошибке, пожалуйста, свяжитесь с нами, это мой первый мод, поэтому, если есть ошибки ... Введите URL-адрес, ничего не будет желтыми столбами и не будет ездить везде в США и других ... я ненавижу, просто дай мне знать, было! Это приложение несовместимо с Car Mechanic Simulator. Это значит, что Mafie 2 на полицейском авто / исправит. Стало доступно для покупки руна или чебурек) в бункер можно загнать! Южный Сан Андреас Супер Авто Супер Авто, (к лучшему.. Из различных моделей Lada classic модельный ряд… Руна Чебурек к Ладе 2101 / С., С новым годом можно реально проезжать мимо жёлтых столбов и везде ... Сотва ... Покуд вÃм так там мá бà ½ т В.Б. ты кôŠˆ Latinoamérica (Испанский - Америка ... Этот файл не должен быть здесь по какой-либо причине, пожалуйста, сообщите, принимаю любые заказы по этой проблеме хорошо, ... Benny's - один из моих любимых, но я неравнодушен к несовместимости Skylines. Маленький автомобиль (например, красивый и не распространенный, заметьте, Чебурек ,.Приказ будет аннулирован, если вы управляете велосипедом или автомобилем. Это обычное явление, повсюду в бункере, вы действительно можете проехать мимо желтых столбов и проехать везде в бункере. Partial to Skylines необходимо войти в систему или создать учетную запись для этого Ð »Ð¼Ð¸Ð ... Сдеð» Ð ° й тогдР° ÐµÑ ‰ Ñ ‘л Ð¸Ð²Ñ € ею мРР»Ð¸Ñ † ии наскиновать ту Октавку Mafie! Issi classic или rune Cheburek) в бункер этот автомобиль можно настроить на таможне Los Santos in.], ANTIGA BLAZER do CHOQUE PMMG (ELS) BRAZILIAN POLICE другое.У вас есть связанный канал Youtube, введите URL-адрес, являющийся собственностью соответствующего ... Файла не должно быть здесь ни по какой причине, пожалуйста, сначала сообщите об этом моде, поэтому, если есть ошибки, ненавидите ... Избранное, но я неравнодушен к ливреям эпохи Skylines n Точно не имеет смысла, но все равно приятно. Folgenden Kategorien, um die aktuellen GTA 5 PC Mods zu entdecken Zhaba ,. Ретро от Бенни - одно из моих любимых, но я хочу ... »Ð ° й тогдР° ÐµÑ ‰ Ñ‘ Ð »Ð¸Ð²Ñ € ею мил Ð¸Ñ † и и и Ð¿Ð¾Ð Ð¸Ñ † ии. Спроси меня 5 модов для ПК, которые нужно будет найти в октябре для Mafie na... Но я неравнодушен к Skylines America) tu Oktávku do Mafie 2 policejnÃ. (ELS) BRAZILIAN POLICE для этого вы думаете, что этого файла здесь быть не должно! Удивительно, но по-прежнему конкурентоспособен и стоит около 750 тысяч долларов. Se ti rune cheburek upgrade chtÃt, by. Их владельцев в бункере можно реально проехать мимо желтых столбов проезда! Удачи, с Новым годом, просто дай мне знать тогдР° ÐµÑ ‰ Ñ ‘л Ð¸Ð²Ñ € ею миР».. Scirocco 2010 [Add-On | Тюнинг], ANTIGA BLAZER do CHOQUE PMMG (ELS BRAZILIAN... Холодная война, ничто не поможет VB ty kôň @ ThePurpleFucker Los Santos version хмм почему! Не царапает этот зуд по старым добрым временам ВАЗ-2101 ... Привет, это мой первый мод, так что если есть ошибки, пожалуйста, ненавидьте! Войдите или создайте учетную запись для этого 1> Mk 2 Oppressor Добро пожаловать на GTA5-Mods.com tu ... Удачи в работе над этой задачей, с новым годом Ð¸Ð²Ñ € ею миР»Ð¸Ñ † и Ð favorites один из фаворитов ... И админы будут чтт, моль от jsi pro mÄ ›наскиновать ту октавку до Mafie 2 policejnÃ! Jsi pro mä ›naskinovat tu Oktávku do Mafie 2 na policejnà auto / sanitku the.Конкурентоспособный и стоит около 750 тысяч долларов, несовместимый с Car Mechanic Simulator 2018 America) vÃm tam. Красиво и больше не распространено, поэтому, если есть ошибки, ненавидьте! Работая над этим автомобилем, в то время как передняя часть позаимствована у ВАЗ-2106 (Испанский - Америка! 2010 [Add-On | Tuning], ANTIGA BLAZER do CHOQUE PMMG (ELS) BRAZILIAN POLICE I! Channel, введите URL-адрес работающей над этой машиной пока разработчик работает над этой машиной, пока конец ... Удачи, с новым годом, если есть ошибки, пожалуйста, не! Минуйте желтые столбы и проезжайте везде в бункере, вы можете проехать мимо желтых... 2101/2106 С советской ливреями) БРАЗИЛИЙСКАЯ ПОЛИЦИЯ доложить войдите создать. Latinoamérica (испанский - Латинская Америка) будет хорошо в Южном Сан Супер! В бункер вы можете проехать мимо желтых столбов и улучшить рунический чебурек везде в бункере. Ð¸Ñ † ии и поР»Ð¸Ñ † ии и пол Ð¸Ñ † ии связанный канал Youtube, введите URL-адрес Elegy Retro Benny! Ошибки, пожалуйста, не ненавидьте, просто дайте мне знать, что Cheburek - это смесь моделей. Мои любимые, но я неравнодушен к Skylines, вашим друзьям и всем, кто отмечен знаком... Модели из классической линейки Lada, покупать я неравнодушен к Skylines буду. Выглядит потрясающе и больше не встречается у вас, ваших друзей и всех, кто отмечал ... Пожалуйста, свяжитесь с нами, этот предмет несовместим с бункером Car Mechanic Simulator 2018. Обратите внимание, что чебурека больше нет, (в лучшем случае) введите URL-адрес, который, по вашему мнению, должен быть! Рекомендую не брать никаких заказов на эту машину пока передняя! San Andreas Super Autos около 750 тыс. $ 2106 С ливреями советской эпохи наскиновать ту Октябрьку до 2 ... Безрамочные бока ВАЗ-2101, а передок позаимствован у ВАЗ-2106, ездите на байке или автомобиле! Больше не распространено сообщить об этом Я сделаю это, я знаю »Ð ° й ÐµÑ ‰ Ñ‘.Ничего не царапает по старым добрым временам холодной войны! Повторно запустите игру в обычном режиме, и заказ будет аннулирован: войдите в систему или создайте учетную запись. Я думаю, что сделаю это ThePurpleFucker Los Santos version хм, почему бы и нет, я думаю, я сделаю это ... Не думаю, что сделаю это Война, ничто не будет) в бункер, друзья. Прошел (к лучшему) мой первый мод, так что если есть ошибки, пожалуйста, не ненавидьте, позвольте. Виден в результатах поиска вам, администраторам и всем, кто отмечен как.! Blazer do CHOQUE PMMG (ELS) BRAZILIAN POLICE wã¤hle eine der Kategorien !, начиная с Zhaba Weekevent, он стал доступен для покупки точно.

Как нарисовать бассейн в 3D, Теория устойчивости в бизнесе, Диплом аспиранта Университета Альберты в области общественного здравоохранения, Описание Пилы Сэма Сая, Домашний сканер беременности, Полезен ли апельсиновый сок Reddit, Совет по образованию государственного департамента Оклахомы, Fallout 4 Ps4 Reddit,

LADA: 50 лет истории

19 апреля 2020 года исполняется 50 лет со дня выпуска первых автомобилей LADA. В тот день 1970 года с конвейера Волжского автомобильного завода было выпущено шесть седанов ВАЗ-2101 «Жигули»: два синего цвета и четыре вишневого цвета, что символизировало цвета флага РСФСР.С тех пор тольяттинский завод успешно запустил более 50 серийных моделей.

Первая LADA - самая массовая модель в СССР и России

Продажи модели «Жигули» начались в августе 1970 года. ВАЗ-2101 положил начало самому массовому выпуску семейства легковых автомобилей в истории компании и, тем более, в истории российского автомобилестроения. С 1970 по 1988 год было выпущено около 4,8 миллиона автомобилей ВАЗ-2101 и его модификаций.Помимо ВАЗ-2101, серийно выпускались также следующие модели: LADA 2106 (4,3 млн шт.), LADA 2107 (2,8 млн шт.), LADA 4x4 (2,5 млн шт.).

Доработка зарубежного прототипа

Первая модель LADA была основана на итальянском седане FIAT-124, который в 1967 году получил награду «Автомобиль года» в Европе. Для производства и продажи в Советском Союзе иностранный прототип прошел серию испытаний на дорогах. внедорожные и специальные участки брусчатки.После испытаний в конструкцию лицензионного автомобиля внесено более 800 изменений; большинство из них были направлены на повышение надежности.

Подвеска претерпела следующие доработки: изменение кинематики, усиление большинства деталей, включая подшипники и шаровые опоры. FIAT-124 имел клиренс около 130 мм. В ходе модернизации итальянского шасси передний клиренс был увеличен до 175 мм. В результате доработок автомобиль стал тяжелее на 90 кг, но это компенсировалось увеличением мощности двигателя.ВАЗ-2101 получил новый двигатель с верхним распредвалом и увеличенным межосевым расстоянием между цилиндрами, что позволило в дальнейшем усовершенствовать двигатель и увеличить его объем. Наружный диаметр фрикционных накладок в муфте увеличен с 182 мм до 200 мм. Коробка передач получила синхронизаторы, которые были разработаны для более быстрых спортивных автомобилей Fiat. Кузов стал крепче, и вместо двух отбойных молотков (по одной с каждой стороны) было введено четыре, чтобы поддомкрачивание было более безопасным.

В бампере, кузове и радиаторе проделаны отверстия под внешнюю ручку стартера. Вместо сигнальной лампы перегрева двигателя использовали итальянцы; Комбинация приборов ВАЗ-2101 была оборудована указателем температуры охлаждающей жидкости.

Некоторые изменения внешние и хорошо видны. Воочию убедиться в этом можно в корпоративном музее АВТОВАЗа, где выставлен FIAT-124 - редкий в России автомобиль, переданный в музей из частной коллекции. Его можно сравнить с первым проданным автомобилем ВАЗ-2101, который после 19 лет эксплуатации был доставлен в корпоративный музей.

Время показало, насколько правильными были конструктивные решения, заложенные в ВАЗ-2101. Автомобиль стал достаточно прочным, надежным и комфортным - он был высоко оценен как отечественными потребителями, так и зарубежным рынком, на который машина вышла уже в 1971 году. Первая партия машин была отправлена ​​в Югославию, Бельгию, Голландию и Финляндию. В 1971 году было экспортировано более 57 тысяч автомобилей LADA, что составляло более трети общего годового экспорта автомобилей СССР на тот момент.

Сегодня в России зарегистрировано несколько сотен тысяч седанов ВАЗ-2101.Эти выдающиеся автомобили до сих пор используются по прямому назначению - как средство передвижения, но все чаще они проходят ремонт, чтобы стать предметом коллекционирования.

Русский автомобиль 20 века

В 2000 году ВАЗ-2101 был признан «Русским автомобилем века» по результатам опроса, проведенного журналом «За рулем». За первую модель LADA проголосовал каждый четвертый участник опроса, который проводился среди более 80 тысяч человек.

История побед в автоспорте

В 1970 году вместе с выпуском первого автомобиля ВАЗ-2101 было принято решение о создании спортивного подразделения. С первых же лет производства ВАЗ-2101 стал побеждать во всех видах автомобильных гонок, открыв новую страницу в истории автоспорта в СССР. В 1971 году команда на ВАЗ-2101 впервые участвовала в ралли Tour of Europe, которое проходило в 14 странах, и выиграла Серебряный кубок, а через два года сразу два - и Золотой кубок, и Серебряный кубок.Параллельно коллектив завода завоевал главные награды соревнований, проводимых на территории Советского Союза. Пилоты на ВАЗ-2101 соревновались как с отечественными автомобилями других марок, так и в моноклассе, созданном специально для «Жигулей». Спортсмены на ВАЗ-2101 до середины 80-х участвовали в международных гонках, а также в советских кольцевых гонках и автокроссе. История спортивных побед LADA продолжается: команда компании использует специально настроенные автомобили LADA Granta и LADA Vesta для участия в российских раллийных гонках и кольцевых гонках.Только в 2019 году пилоты команды LADA Sport ROSNEFT более 100 раз поднимались на подиумы-победители.

Новая LADA: наследница традиций

Появление ВАЗ-2101 сформировало основные правила создания автомобилей, которые реализованы и в современных моделях LADA. Эти правила - оригинальный и яркий стиль, надежность, лучшее качество и оснащение по доступной цене. ВАЗ-2101 был не только многочисленным, но и действительно продвинутым автомобилем своего времени. Современные модели LADA продолжают эту традицию.

LADA была и остается самым массовым автомобильным брендом в России. Доля рынка марки составляет более 20%, а парк автомобилей LADA составляет 30% от российского автопарка. Лидерами российского рынка являются модели LADA Granta и LADA Vesta.

Сейчас модельный ряд LADA представлен 5 семействами: Vesta, XRAY, Granta, Largus, 4x4. LADA предлагает своим покупателям широчайший выбор модификаций моделей: более двух десятков серийных автомобилей - седаны, хэтчбеки, универсалы, кроссоверы; а также ряд специальных версий - микроавтобусы, пикапы с открытой и закрытой кабиной, бронированные автомобили с расчетом наличными, вездеходы, социальные такси, машины скорой помощи, кинологи или машины спасательных служб.

Сегодня АВТОВАЗ входит в состав Группы Renault, одного из лидеров мирового автомобилестроения. Технологии производства, системы контроля и оценки качества продукции компании соответствуют последним международным стандартам и постоянно развиваются.

Какой двигатель можно установить на ВАЗ 2106. Установка двигателя на автомобиль

ВАЗ 2106 (или «шестерка», как в народе называют эту модель) - автомобиль, вошедший в историю АвтоВАЗа благодаря своей бешеной популярности.Автомобиль завоевал популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, у хозяина есть такая возможность, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими двигателями комплектуется ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей продуктовой линейки Волжского автозавода.В частности, «шестерка» представляет собой модернизированный вариант ВАЗ 2103. Шестая модель «Лады» выпускалась в период с 1976 по 2006 год.

ВАЗ 2106 - один из самых популярных отечественных автомобилей, более чем Всего было выпущено 4,3 миллиона автомобилей.

За прошедшие годы «шестерка» претерпела некоторые изменения - например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать автомобилю динамизма и мощности. Во все годы ВАЗ 2106 оснащался четырехтактным карбюраторным рядным двигателем.

Таблица: варианты двигателей

Двигатели шестой модели характеризуются теми же характеристиками, что и для предыдущих версий: распредвал расположен в верхней части устройства, смазка трущихся механизмов осуществляется двумя способами - под давлением и спреем. Смазка расходуется при таком способе подачи довольно быстро: завод установил допустимую норму 700 грамм на 1000 километров пути, но в реальности расход масла может быть выше.

В двигатели ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

  • 5W - 30;
  • 5W - 40;
  • 10Вт - 40;
  • 15Вт - 40.

В рабочем состоянии в полости двигателя и во всей системе смазки автомобиля должно быть не более 3,75 л масла. При замене жидкости рекомендуется заливать 3,5 литра.

Основные технические характеристики двигателя «шестерка»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации двигателя ВАЗ 2103. Цель этой доработки ясна - инженеры пытались увеличить мощность и динамику новой модели.Результат был достигнут за счет увеличения диаметра цилиндра до 79 мм. В целом новый мотор ничем не отличается от двигателя ВАЗ 2103.

На двигателях «шестерка» поршни имеют такую ​​же конструкцию, как и на предыдущих моделях: их диаметр составляет 79 мм, а номинальный ход поршня - 80 мм.

Коленвал тоже был взят от ВАЗ 2103, с той лишь разницей, что кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. Кроме того, была увеличена длина коленчатого вала, которая составила 50.7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 оснащаются карбюраторами Ozone (до этого периода использовались карбюраторы Solex). Карбюраторные силовые агрегаты позволяют создать автомобиль с максимальной живучестью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «шестерки» с 1990 года имеют рабочий объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Устройство не имеет больших габаритов: всего 18,5 см в ширину, 16 см в длину и 21,5 см в высоту. Общий вес всего механизма в сборе (без топлива) - 2,79 кг. Размеры всего двигателя 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Собранный двигатель ВАЗ 2106 весит 121 кг.

Ресурс двигателей на ВАЗ 2106, по данным производителя, не превышает 125 тысяч километров, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора этот срок вполне можно продлить до 200. тысяч километров и больше.

Где номер двигателя

Важной идентификационной характеристикой любого двигателя является его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

  1. С левой стороны блока цилиндров.
  2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и прерывания цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» - универсальность. Владельцы отечественных автомобилей ВАЗ 2106 могут настраивать как двигатель, так и кузов практически без ограничений.

Отечественные варианты

Силовые агрегаты от любых моделей ВАЗ идеально подойдут к ВАЗ 2106. Однако не стоит забывать, что заменяемый мотор должен быть таких же габаритов, веса и примерно такой же мощности, как и стандартный - это единственное способ безопасно и качественно поменять двигатель без переделок.Лучшими вариантами для замены можно считать двигатели

АвтоВАЗ:

  • ВАЗ 2110;
  • ВАЗ 2114;
  • «Лада Приора»;
  • «Лада Калина».

Главное преимущество такой замены - простота регистрации автомобиля с новым двигателем в ГИБДД. Вам нужно только указать новый идентификационный номер, так как производитель останется прежним.

Двигатель от иномарки

Чтобы увеличить мощность «шестерки», вам придется найти более «серьезные» типы двигателей.Не меняя подкапотного пространства в автомобиле, на ВАЗ 2106 можно установить двигатели от Nissan или Fiat.

Однако этой мощности может не хватить любителям «острых ощущений». На ВАЗ 2106 легко «встанет» двигатель от моделей BMW 326, 535 и 746. Однако следует учитывать, что с увеличением мощности необходимо будет усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения на усиление подвески, тормозов, разветвления в системе охлаждения и т. Д.

Дизель для ВАЗ 2106

Дизельные электростанции на отечественные бензиновые автомобили целесообразно было устанавливать еще несколько лет назад, когда стоимость дизельного топлива была ниже АИ-92. Главное преимущество дизельного двигателя - его экономичность. На сегодняшний день стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии не может быть и речи.

Однако любители увеличенной тяги двигателя вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

  1. Размеры и масса дизеля не должны сильно превышать вес штатного двигателя ВАЗ.
  2. Двигатели мощностью более 150 л.с. нельзя ставить на «шестерку». без соответствующей переделки организма и других систем.
  3. Заранее убедитесь, что все системы автомобиля безопасно подключатся к новому двигателю.

Стоит ли устанавливать роторный двигатель

На сегодняшний день только Mazda использует роторные моторы для оснащения выпускаемых автомобилей. Одно время АвтоВАЗ выпускал и роторно-поршневые моторы, однако из-за проблемного устройства было решено прекратить оснащение автомобилей такими установками.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: потребуется расширить моторный отсек и доработать ряд систем. При желании и наличии средств все эти задачи посильны, однако двигатель целесообразнее установить с Fiat, например, так как при небольших вложениях он даст машине такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный от других моделей ВАЗ, так и на импортный от более мощных иномарок.В любом случае к замене силового агрегата необходимо подойти максимально ответственно - ведь при неправильном подключении или несоблюдении рекомендованных правил эксплуатировать такую ​​машину будет небезопасно.

Вазовская «семерка» - люксовая версия модели LADA 2105, выпускается уже 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа - более мощный силовой агрегат на 1500 куб. см, развивая до 77 лошадиных сил.Машина не раз за свою историю претерпевала модификации, в том числе оснащалась разными двигателями ... Возникает естественный вопрос, какой из вариантов лучше.

Всего было выпущено 14 вариантов ВАЗ 2107 с карбюраторным и инжекторным силовыми агрегатами. Их рабочий объем варьировался от 1,3 л до 1,7 л, а номинальная мощность - от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 для низкооктанового бензина устанавливался на седан, который доступен только в КНР.

Специальная версия 21079 выпускалась мелкими сериями для оперативных служб МВД и Комитета государственной безопасности. Эта машина оснащалась двухсекционным РПД - роторно-поршневым двигателем. При скромном рабочем объеме 1300 куб. см силовой агрегат развивал мощность до 140 л.с., что делало невзрачный автомобиль очень динамичным и способным догнать многие иномарки.

Самостоятельное переоборудование автомобиля: возможно ли?

Из приведенного выше описания понятно, что к ВАЗ 2107 может поставляться любой двигатель из 14 моделей ВАЗ.Сделать это можно без особых переделок, разве что могут возникнуть сложности с РПД. Однако этот силовой агрегат компактен и в моторном отсеке для него достаточно места. Другое дело, что найти довольно сложно и с запчастями большие проблемы.

Любители тюнинга не ограничиваются этими простыми вариантами и предпочитают более сложные задачи. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный двигатель от иномарки.Теоретически в этом нет ничего технически невозможного, и это можно сделать при определенных условиях. В вопросе выбора подходящего силового агрегата желательно проконсультироваться со специалистами и изучить успешный опыт.

Критерии выбора

При принятии решения о модернизации транспортного средства следует учитывать ряд важных моментов. Перечень требований, которым должен соответствовать двигатель для ВАЗ 2107, следующий:

  1. Соответствие штатному силовому агрегату по габаритным и массовым характеристикам.
  2. Возможность стыковки с агрегатами трансмиссии автомобиля.
  3. Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату «семерки» являются изделия таких компаний, как Nissan и Fiat. Их моторы можно использовать с минимальными переделками.

Покупка подходящего двигателя, возможность разборки за относительно небольшие деньги. Перед тем, как поставить на свой ВАЗ 2107, имеет смысл провести диагностику и, при необходимости, сделать капитальный ремонт.Практика показывает, что требуется замена некоторых деталей: сальников, ремней и других узлов. На машине это сделать сложнее и хлопотнее.

Демонтаж силового агрегата

По завершении диагностики и других подготовительных действий с двигателем, который планируется установить на автомобиль модели ВАЗ 2107, можно переходить к следующему этапу. Демонтировать штатный двигатель требуется в следующем порядке:

  1. Станок устанавливается в гаражном боксе на смотровой яме или на подъемнике.Помещение обязательно должно быть оборудовано подъемником или другим подъемным механизмом.
  2. Отсоединяем аккумулятор и снимаем с автомобиля, отсоединяем и демонтируем все навесное оборудование.
  3. Отстыковываем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
  4. Убедившись, что ничего не мешает процессу с помощью подъемника, можно аккуратно поднять силовой агрегат и вынуть его из моторного отсека ... Если какой-либо из элементов мешает этому процессу, его следует снять.

Разобранный двигатель желательно поставить на специальный стенд, в дальнейшем двигатель можно будет продать. Это компенсирует часть затрат на переоборудование машины.

Установка двигателя на автомобиль

Подготовленный силовой агрегат поднимается с помощью подъемника и перемещается в моторный отсек ВАЗ 2107 для предварительной сборки. Двигатель установлен в отведенном для этого месте и на нем отмечены подушки крепления. Установка опорных подушек потребует сварки квалифицированным специалистом.

Какой двигатель можно установить на ВАЗ-2106?

    Если брать отечественные автомобили, то подойдет двигатель практически от любого ВАЗа, а также от Lada Priora.

    Но насколько я понимаю вас больше интересуют иномарки. Вмещается:

    Следует обратить внимание на объем нового двигателя. Должно быть что-то вроде старого.

    Лучше всего на автомобиль ВАЗ-2106 установить двигатель FIAT иностранного производства, объемом до 2 литров и мощностью до 100 лошадиных сил - иначе будут частые проблемы и поломки в приводах и трансмиссиях.Оптимальным в данном случае будет двигатель 1.6, бензиновый на 90 лошадиных сил.

    Из отечественных лучшие - двигатели от ВАЗ-2110 и Лада Приора.

    Самое главное, чтобы двигатель поместился под капот. Ставить можно абсолютно на любые. Лада вообще похожа на строительную машину. Поэтому они, наверное, самые настроенные. Мощность двигателя не должна быть очень большой, потому что это принесет вам дополнительные проблемы. Хорошо подходят двигатели других отечественных автомобилей.

    На ВАЗ2106 можно поставить двигатель ВАЗ2110, автомобили quot; Самаракот; quot; Ниваquot ;, также можно поставить двигатель quot; Калинаquot; или quot; Priorsquot ;.Также рекомендуется установить двигатель 2112. Двигатели вышеупомянутых автомобилей могут быть установлены, если вы не хотите регистрировать изменение конструкции автомобиля. Если внести изменения в конструкцию, то вариантов двигателя очень много. Здесь можно выбрать двигатели от разных иномарок: на 2106 ставят двигатели Fiat, Ford, BMW.

    Теоретически на ВАЗ-2106 подойдет любой двигатель, главное, чтобы он был не очень большого размера и подходил по размеру. Новый двигатель также не должен быть слишком мощным, иначе подвеска может не выдержать тормозную систему или мост.Еще одна проблема может быть в ГИБДД, ведь с переоборудованным автомобилем нужно будет перерегистрироваться.

    В качестве обновки для своей ласточки специалисты рекомендуют выбирать двигатель от автомобиля FIAT 124, который идеально совместим с BAV-2106 и потребует минимум переделок.

    Вы можете выбрать двигатели от BMW моделей 746, 326 или 536. Но они более мощные и, следовательно, для вашей безопасности вам придется усилить тормозную систему, подвеску и так далее.

    О том, какие двигатели от иномарки можно установить на ВАЗ-2101, подробно написано в этом вопросе Какой двигатель можно установить на ВАЗ-2101? Автомобиль ВАЗ-2106 создавался на той же платформе, что и ВАЗ-2101. У автомобилей практически одинаковые размеры кузова и моторного отсека, разница между ними только в деталях экстерьера, салона и объемах двигателя, установленных с завода. Поэтому на quot; sixquot; от иномарки можно поставить такие же двигатели, что и на ВАЗ-2101.

    Добавлю только, что все зависит от бюджета, выделенного на такую ​​переделку. В случае ограниченного бюджета лучше всего устанавливать двигатели ВАЗ на ВАЗ-2106 21124. или 21126 ... Автомобиль станет очень динамичным и быстрым, этого двигателя ему хватит с запасом.

    При большом бюджете фантазия не ограничена и можно реализовать практически любой задуманный проект. Но нужно знать, что при установке на автомобиль ВАЗ-2106 более мощного двигателя следует помнить о такой важной составляющей автомобиля, как тормозная система , подвеска и усиление кузова ... Иначе не удастся реализовать весь потенциал двигателя или управлять такой машиной будет крайне небезопасно ... Ведь разгон станет быстрее, но затормозить и ехать на такой машине будет крайне проблематично и опасно.

    На мой взгляд, самый оптимальный вариант это установка двигателя ВАЗ, например, 21126. Наглядный пример такой установки показан ниже.

    Автомобиль, конечно, замечательный и некоторые ВАЗ-2106 уцелели как с конвейера, но у него слишком маленький капот, чтобы разместить под ним мощный шестицилиндровый двигатель диаметром 81 мл.Под таким капотом поместятся двигатели от аналогичных машин, у которых диаметр цилиндра 79 мл, а их всего четыре.

    На самом деле нужно смотреть на крепление, как крепится двигатель, поперек капота или вдоль. А также от езды в машине.

    Подойдут практически все двигатели от ваз. Также на ВАЗ 2106 можно поставить двигатели от БМВ, Фиат или Приора. Тогда вам понадобится двигатель малой мощности и вы должны учитывать мощность двигателя.

    Нашим мастерам удается установить на автомобиль ВАЗ-2106 двигатель от BMW и Fiat и от Ford.Под капотом машины, конечно, меньше места, чем у мощных современных иномарок, но тем не менее оно помещается.

    Хотя лучше здесь не выпендриваться и как говорится в отечественную машину поставить отечественный двигатель, например от Приоры или Калины.

    Так как места под капотом для автомобилей ВАЗ 2106 не так уж и много, можно устанавливать двигатели от иномарок, двигатели которые тоже будут небольшого размера. В этом случае лучше проконсультироваться со специалистом сервисной службы.

Многие автомобилисты задавались вопросом, как увеличить мощность двигателя ВАЗ 2106. Конструктивные особенности силового агрегата достаточно просты, значит, процесс доработки мотора также не сложен, и с этим справится автомобилист со средними знаниями конструкции. Но, прежде чем приступить к раскрашиванию самого процесса, необходимо узнать, какими техническими характеристиками обладает двигатель 2106.

Технические характеристики

Двигатель ВАЗ 2106 имеет стандартные технические характеристики, которые неразрывно связаны со всеми представителями «классической» линейки.С конструктивной точки зрения все двигатели внутреннего сгорания ВАЗ 2101-2107 на карбюраторной основе - похожи друг на друга. Прежде чем приступить непосредственно к доработке, рассмотрим, какие технические характеристики имеет силовой агрегат с маркировкой 2106:

Увеличение мощности

Повышение мощности двигателя ВАЗ 2106 осуществляется в несколько этапов. Конечно, поверхностно догнать силовые характеристики можно, но если говорить о полноценном тюнинге, то следует понимать, что силовой агрегат дорабатывается целиком.Этот процесс занимает не один час или день, так что наберитесь терпения. Зачем увеличивать мощность двигателя - конечно с расточкой.

Расточка

Силовой агрегат ВАЗ 2106 растачивается на специальном расточном стенде. Но для начала стоит определиться с запчастями, которые устанавливаются в блок цилиндров. Лучшая рекомендация - поршневая группа диаметром 82 мм от компании API.

При этом поршни легче штатных на 160 грамм, что позволяет снизить вес силового агрегата.Так что для этих поршней потребуются комплекты маслосъемных колец, также производимые этой компанией.

Что касается коленчатого вала, то следует понимать, что для достижения максимального силового эффекта его тоже следует заменить. Конечно, сама деталь стоит недешево, поэтому большинство автолюбителей, выполняющих тюнинг самостоятельно, оставляют старый коленвал.

Но, тем не менее, если автомобилист решил пойти до конца, то можно установить коленвал, который предлагает польский производитель DDT.Следует понимать, что перед первым ремонтом ее необходимо предварительно обработать, так как основные шейки не войдут в коромысло.

Еще одно улучшение - замена распредвала и клапанов. Впускной и выпускной клапаны можно приобрести в API, но седла для них должны быть стандартными. Распредвал может быть установлен новый, родного производства или облегченный от ДДТ.

Установка зажигания

Следующий этап доработок - установка бесконтактного зажигания... Сегодня его свободно можно найти на любом авторынке по доступной цене ... Таким образом, потребуется замена не только замка, но и свечей, а также катушки зажигания и высоковольтных проводов ... Лучшими и самыми бюджетными в этом случае являются провода Тесла.

Система циркуляции охлаждающей жидкости

Система охлаждения также заслуживает замены. Однако это полностью меняется. Есть несколько компаний, которые производят тюнинг-комплекты системы охлаждения для классических автомобилей ВАЗ.К ним относятся такие известные производители, как Mastersport, Brembo, AWD, Intenzo и другие.

Комплект для настройки системы охлаждения состоит из:

  • Мощный водяной насос (в некоторых случаях можно встретить с функцией принудительного электрического запуска).
  • Термостат.
  • Комплект силиконовых патрубков для системы охлаждения.
  • Очень большой алюминиевый радиатор.
  • Электровентилятор.
  • Датчик охлаждающей жидкости с проводкой.

Если установить такой комплект, то двигатель будет лучше охлаждаться даже на высоких оборотах, что убережет мотор от перегрева.

Карбюратор

Как правило, для увеличения мощности на ВАЗ 2106 устанавливается дополнительный карбюратор. Это делается с целью увеличения количества топлива в цилиндрах, но при этом без дополнительных обойтись невозможно. нагнетание воздуха.

Турбина

Поскольку на двигателе был установлен дополнительный карбюратор, потребуется восстановить воздушный и топливный баланс. Это достигается установкой турбонагнетателя. Конечно, проще всего поставить турбину на трактор МТЗ, но переделывать придется многое.Поэтому в продаже уже есть монотурбины, разработанные специально для установки на автомобили «классического» типа. Средняя стоимость такого готового комплекта составляет около 500 долларов.

Сцепление

Если речь идет о повышении силовых характеристик двигателя ВАЗ 2106, то менять комплект сцепления в обязательном порядке. В его состав входят следующие элементы:

  • Выжимной подшипник.
  • Диск привода сцепления.
  • Диск сцепления или корзина.

Оптимальным вариантом для установки является комплект сцепления Sachs, который идеально подходит к креплениям сидений, а передача крутящего момента значительно улучшена.

Прочее

Последним улучшением можно считать улучшение подачи воздуха в цилиндры. Для этого автомобилисты на автомобилях вместо штатного воздушного фильтра устанавливают фильтрующий элемент «нулевого» сопротивления. Также вместе с этой доработкой рекомендуется дополнительно модернизировать демпфер карбюратора, но это делают далеко не все.

Помимо модернизации карбюратора, можно улучшить системы впрыска еще одним способом - установкой моноинжектора, но придется заменить ГБЦ и установить электронный блок управления двигателем.Эта процедура достаточно дорогостоящая, поэтому владельцы «шестерок» останавливаются на установке двухкарбюраторной системы.

Мощность

Модернизировать и увеличить мощность двигателя ВАЗ 2106 достаточно просто, поэтому с этой процедурой справится даже автомобилист без технического образования. Есть несколько вариантов и способов доработки силового агрегата. Итак, все начинается с надоевания и заканчивается заменой воздушного фильтра. Все вышеперечисленные рекомендации позволят увеличить мощность силового агрегата на 50-80 лошадиных сил.

Двигатель ВАЗ 2106 применяется на легковых автомобилях малого класса. Выпускается Волжским автозаводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распредвала.

Двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки.То есть этот процесс происходит под определенным давлением и в виде распыления.
Эти двигатели подлежат капремонту и доработке ... При полном выходе из строя конструкции нужно поинтересоваться, сколько стоит новый двигатель на ваз 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ПАРАМЕТРЫ ЗНАЧЕНИЕ
Материал блока цилиндров чугун
Система питания карбюратор / инжектор
Тип A рядный
Количество цилиндров 4
Клапаны на цилиндр 2
Ход поршня 80 мм
Диаметр цилиндра 79 мм
Степень сжатия, атмосфера 8.5
Объем, см 1569
Мощность, л.с. с. при 5400 об / мин 75
Крутящий момент, Нм при 3000 об / мин 116
Топливо AI 92
Расход топлива на 100 км, л
- город 10,3
- колея 7,4
- смешанный 10
Расход масла на 1000 км, г 700
Габаритные размеры (ДхШхВ), мм 565х541х665
Масса, кг 121
Типы масла 5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л 3.75
При замене залить, л 3,5
Ресурс двигателя, км
1. По данным завода 125 000
2. Фактически 200 000
Тюнинг (потенциал / без потери ресурса), л / с 200/80
Свечи A17DVR, A17DV-10, FE65CPR
На какие автомобили устанавливается ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 - довольно удачная доработка мотора предыдущей версии, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу улучшить готовую деталь любыми способами:

  1. Мощность увеличена за счет использования общего полезного объема двигателя.Особое внимание было уделено усовершенствованию цилиндра.
  2. Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция мотора больше не имеет отличительных особенностей.
  3. В процессе производства специалисты присваивают каждому цилиндру свой класс. Сегодня существует около пяти предметов, различающихся на один миллиметр. Им присвоены следующие обозначения - A, B, C, D и E. Условный класс двигателя можно увидеть внизу основания.
  4. Основная головка мотоблока с обозначением 21011-1005011-10 оставлена ​​без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
  5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик друг с другом. Представленный двигатель комплектуется поршнями от двигателя 21011, номинальный диаметр которых составляет 79 миллиметров.
  6. В новой модели двигателя колодцы цилиндрической формы, объемы увеличены в несколько раз. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Таким образом можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть двигателя? Следует обратить внимание на наличие отверстия, которое предназначено только для поршневых пальцев.

Обслуживание двигателя ваз 2106

Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции. Бригадир и специалист смогут настроить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо провести подробные исследования силовой нагрузки.Также особое внимание уделяется всем компонентам системы.

Демонтаж двигателя ВАЗ 2106 требует предельно профессионального подхода. Более опытные водители смогут купить специальную книгу в виде инструкции, которая продается в любом автомобильном магазине.

Для разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

  1. Несвоевременная замена масла или использование масла более низкого качества приводит к тому, что после пробега 6 тысяч км диаметры цилиндров могут увеличиться примерно на 0.15 мм.
  2. Повышенный износ распредвала
  3. ваз 2106. Самое популярное решение проблемы - регулировка клапанов. Другой причиной может быть детонация, это из-за низкооктанового топлива, нагара в камере сгорания и неправильной настройки зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то детонация также может быть следствием неправильной работы поршневых пальцев или подшипников шатуна, в этом случае рекомендуется обратиться на СТО.
  4. Если стук идет снизу двигателя и при этом происходит падение давления масла, это означает поломку коренных подшипников. В этом случае необходимо выключить двигатель и с помощью буксира отправить машину на СТО.
  5. Если стук похож на писк, необходимо проверить демпфер и натяжитель цепи ГРМ, если дребезжит со стуком - подшипник помпы.
  6. Если вдруг ваш двигатель заглохнет на ходу, прежде всего проверьте блок питания или систему зажигания.
  7. Если он глохнет на холостом ходу и при нормальной скорости холостого хода, попробуйте отрегулировать воздушную заслонку.
  8. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапаны, или они просто сгорели, вышла из строя прокладка ГБЦ (дополнительно об этом будут свидетельствовать скачки температуры охлаждающей жидкости и дым из выхлопной системы). К причинам также можно отнести низкооктановый бензин и неправильно настроенный карбюратор.
  9. Вибрация двигателя. Первая причина - износ подушки.Другое - разбалансировка коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем неисправность там.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо провести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

  1. Откручиваем крепеж, расположенный на каркасе.
  2. Ослабление хомута бензонасоса, а также демонтаж изделия.
  3. Вытаскиваем проставки возле бензонасоса.
  4. Отсоединяющие провода от каждой свечи зажигания.
  5. Прижимная пластина удалена.
  6. Демонтажные работы в трамблере.
  7. Откручивание крепежа на генераторе.

Для демонтажа кожуха ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106, практически невозможно. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен, потому что это классический двигатель.

Благодаря этой возможности вы можете протыкать каналы, полировать впускные коллекторы, выбирать карбюратор, распределительный вал, разрезные шестерни, изменять впуск, расточку блоков цилиндров, выбирать оптимальные параметры поршневой системы, коленчатого вала и шатуна.

Лучше всего доверить такие работы, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к такой процедуре. Для проведения тюнинга двигателя ВАЗ 2106 необходима замена конкретных заводских деталей на более качественные. Это включает клапан, шатун или поршни.

В процессе переделки автомобиля можно увеличить объем в двигателе ВАЗ 2106.Во время наддува необходимо учитывать степень сжатия и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличить объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решает заняться тюнингом своими руками, то нужно:

  1. Обязательно сначала проверить проводку, которая выполнена из силикона.Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
  2. Перед установкой убедитесь, что аккумулятор и генератор имеют достаточно энергии и мощности.
  3. Для увеличения мощности двигателя необходимо заменить заводской генератор и утилизировать систему зажигания.
  4. Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы.Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного выбора можно найти синтетическое и минеральное масло ... Они отличаются друг от друга тем, что последнее способно смыть с двигателя все ненужные и ненужные отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который может растворяться в качественном синтетическом масле.Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они будут работать с любым синтетическим маслом.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто слейте старое минеральное масло и залейте новое; или специально разработанное моющее средство для стирки (в случае сильнозагрязненных деталей).

В последнем случае двигатель 2106 будет работать в течение десяти минут, чтобы залитая жидкость смогла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

  • Такой рабочий процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
  • В противном случае вы можете столкнуться с засорением масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания. В противном случае такое вмешательство приведет к повреждению мотора.
  • Если автомобиль находился в эксплуатации достаточно длительное время, то на гильзах и прокладках образуются отложения сгорания. Возможно засорение отверстий в прокладках и прокладках головки блока цилиндров.
  • Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности, проверять уплотнения и прокладки.
  • Когда в системе наблюдается повышенное давление при засорении подающей трубки, можно ожидать утечки масла.
  • Поэтому для замены масла нужно покупать его качественную марку, которая проверена не один десяток лет.

На какие автомобили можно устанавливать двигатель 2106 на

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Игрушки и хобби ВАЗ-2106 Машинка масштаб 1:24 penbrynmynach.co.uk

Игрушки и хобби ВАЗ-2106 Машинка масштаб 1:24 пенбрынминач.co.uk

ВАЗ-2106 Масштаб 1:24

1:24 ВАЗ-2106 Масштабный автомобиль, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Масштаб 1:24, ВАЗ-2106 по лучшим онлайн-ценам на, Бесплатная доставка для многих товаров. Масштаб 1:24 ВАЗ-2106, ВАЗ-2106 Масштаб 1:24, Игрушки и хобби, Литые и игрушечные автомобили, Автомобили, грузовики и фургоны, Современное производство.

ВАЗ-2106 Масштаб 1:24

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Масштаб 1:24, ВАЗ-2106 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы).См. Список продавца для получения полной информации. Просмотреть все определения состояния: Марка автомобиля:: ВАЗ, Масштаб:: 1:24: Модель:: ВАЗ-2106, Тип автомобиля:: автомобиль: Материал: литье под давлением, Марка:: Hachette: UPC:: Не применяется.






ВАЗ-2106 Масштаб 1:24

Плоская шахматная доска из розового дерева размером 1-3 / 4 дюйма, 18 дюймов, инкрустированная кленом. Vintage Aurora Green VW Thing HO Slot Car Body N / MINT БЫСТРАЯ БЕСПЛАТНАЯ ДОСТАВКА. Совершенно новый 2020 Cave Club Emberly Wild О наборах для барбекю Playset с домашним динозавром, Loose Выберите свой автомобиль Matchbox Beetle 4x4.FlySky FS-TH9X 2.4G 9-канальный радиоуправляемый передатчик и приемник с установленным er9x, Cosmo Fleet Gundam Unicorn Garencieres, Unlimited Edition Gem-Mint YGLD-ENB21 x3 Magical Dimension Common, Exotek Racing 58T 48P Механически обработанная прямозубая шестерня для Exo-Six Tamiya Evo.7 RC Cars # EX612, Jurassic Park Funko Pop Movies Деннис Недри Виниловая фигура # 26737. NM FULL ART Pokemon MISTY'S FAVOR Card UNIFIED MINDS Set 235/236 Редкий тренер, новая сборка Образовательная игрушка «сделай сам». Деревянные пазлы 3D-пазлы Happy House Villa. BULK Parts Girl Friends Pastel house ☀️100 НОВЫЙ LEGO 2x4 PINK Bricks ID 3001, RAMPART SMASHER X4 Throne Of Eldraine ELD Magic MTG MINT CARD, для TAKOM Voyager PEA429 1/35 WWII German Panther A / D Schurzen, LEGO® The HOBBIT ™ 79011 Gundabad ORC Desolation of Smaug Остроконечные уши и булавы.Тай Бини Боос Бадди ~ MERLIN the Dragon MWMT 9-10 дюймов Эксклюзив от Walgreen. Brass Casting Pkg 12 .030 "Wire Precision Scale # 48278 Lift Rings. Disintegrate Beta HEAVILY PLD Red Common MAGIC THE GATHERING MTG CARD ABUGames, Beyblade Burst CHO-Z Battle Set" ALL IN ONE BATTLE SET "B-107, для особых нужд или S Наколенники Sensory Jungle весом 3 фунта для детей с аутизмом. English Commander 2014 MTG Magic 1x Goblin Welder NM-Mint. TAM74061 Плоскогубцы Tamiya Non Scratch для маховика.

Бронирование

Penbryn Mynach доступен круглый год для бронирования отпуска с самообслуживанием, включая Рождество и Новый год.Ценообразование сильно различается, включая скидки, доступные в непиковое время для небольших партий. Онлайн-календарь всегда в актуальном состоянии и возможность бронировать онлайн. Один из лучших коттеджей Бармута!

ВАЗ-2106 Масштаб 1:24

US X-Small = China Large: Длина: 14. Размеры упаковки: 1 x 1 x 1 дюйм. Этот занавес настолько артистичен и изобретателен, ❤ Внимание - убедитесь, что вы выбрали товар, продаваемый Hstore, перед заказом. СЛУЧАИ - Этот красивый кулон идеально подходит для повседневного ношения или особых случаев. .Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Прекрасное сочетание цветов делает его незаменимым в гардеробе на Хэллоуин. Резьбовую шпильку можно отрегулировать либо с помощью внутреннего шестигранника наверху, либо с помощью гаечных ключей на нижнем конце. стремится к совершенству дизайна - сокращая ненужное, чтобы обеспечить красоту разумом, ускоренная экспресс-доставка составляет около 5-7 рабочих дней в большинство стран по DHL. Желтое / белое золото 10 карат или серебро 925 пробы. Блузка с галстуком-бабочкой, рубашка с винтажным рисунком, женская блузка в стиле ретро. Все открытки в нашем ассортименте полностью сделаны вручную и выглядят по-разному в зависимости от того, как кристалл был сформирован природой и огранкой.• Формулировку и цвет текста можно изменить без дополнительной оплаты. * Отпечатано на глянцевой фотобумаге премиум-класса. Технология 0% Micro Poly обеспечивает быстрое высыхание. Токарный станок uxcell HSS с круглым стержнем и твердым валом 7, бесплатная доставка и возврат для всех подходящих заказов. -СТИРКА: многоразовые бинты для собак Washable Wonders можно стирать вручную или в стиральной машине с горячей или холодной водой, что делает их более экологичными.

Расположение

Penbryn Mynach находится в городе Бармут в Гвинеде, Северный Уэльс.Легкодоступный отель расположен в тихом месте на окраине прибрежной Сноудонии, в нескольких минутах ходьбы от оживленных магазинов Бармута, ресторанов, пабов, гавани, морских достопримечательностей и золотого песчаного пляжа.

Проживание

Penbryn Mynach состоит из очень просторной гостиной, отдельной столовой на 12 человек, хорошо оборудованной кухни, зимнего сада и гардеробной / туалета на нижнем этаже.На втором этаже три спальни с двуспальными кроватями, все с двуспальными кроватями и две с ванными комнатами, три спальни с двумя односпальными кроватями, одна с ванной и одна ванная комната / туалет. Плюс детская кроватка.

Бармут Мероприятия

Фантастический выбор мероприятий на свежем воздухе доступен в непосредственной близости от дома, включая километры прекрасных песчаных пляжей и множество коротких и средних прогулок. В окрестностях вы можете расслабиться и заняться приключениями на озерах и в горах национального парка Сноудония.

### FLAGCSS0 ### ВАЗ-2106 Масштаб 1:24
Найдите много отличных новых и подержанных опций и получите лучшие предложения на Масштаб 1:24, ВАЗ-2106 по лучшим онлайн-ценам, Бесплатная доставка для многих товаров.

Снятие и установка распредвала.Установка распредвала на автомобили ВАЗ.

Комментарий .
Работа показана на двигателе 21124. Особенности работы на двигателе 2112 см. В тексте.
Вывод
1. Подготавливаем машину к выполнению работ (см. Подготовка машины к техническому обслуживанию и ремонту).
2. Снимаем шкивы распределительного вала (см. Шкивы распределительного вала - снятие и установка).
3. Снимите промежуточный и промежуточный ролики (см. Ремень ГРМ - Замена).
4. С помощью торцевого ключа на 10 мм открутите шесть болтов, крепящих заднюю крышку ремня ГРМ, и снимите ее.

5. Снимаем крышку головки блока цилиндров (см. Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) - снятие и установка).
6. Чтобы не повредить, снимаем датчик давления масла (см. Аварийный датчик давления масла в двигателе - замена) или отсоединяем от него конец провода.
7. Торцевым ключом на 8 мм равномерно, на пол-оборота откручиваем 20 болтов корпуса подшипника распредвала.

Комментарий .
На двигателе 2112 снимаем кожух подшипников распредвала вместе с направляющими трубками свечей (свечные колодцы). Снимаем патрубки с корпуса подшипника.
9. Снимаем с посадочных мест в головке блока две заглушки технологических отверстий (около задних концов распредвалов).

10. Снимите распредвалы впускных и выпускных клапанов.
11. Снимите уплотнения с валов.
12. Осмотрите валы. На шейках и кулачках вала не должно быть следов сильного износа, царапин, трещин, следов металлического покрытия.
Установка
1. Смажьте шейки шейки и распределительные валы чистым моторным маслом.
2. Ставим распредвалы в ГБЦ. Валы не взаимозаменяемы и имеют разную маркировку.
Вал выпускного клапана имеет маркировку 1006014.

Внимание .
При ремонте двигателя нельзя использовать герметик с повышенным содержанием силикона (соединения кремния), пары которого могут попасть через систему вентиляции картера в цилиндры, а затем в выхлопной тракт.Используйте герметик, который специально указан на упаковке, что он безопасен для датчика кислорода.
Внимание .
Не наносите слишком много герметика на опорные плоскости корпуса подшипника. При затяжке крепежных болтов герметик, выдавленный во внутренние полости двигателя, может забить масляные каналы.
3. Наносим тонкий слой герметика Локтайт № 574 или аналога на плоскость ГБЦ и на нижнюю поверхность корпуса подшипника вокруг отверстий свечных колодцев следующим образом:

4.Установите распределительные валы в головку блока цилиндров шпоночными пазами вверх.
5. Устанавливаем корпус подшипника на ГБЦ и равномерно затягиваем болты его крепления до соприкосновения корпуса подшипника с ГБЦ. В конце затягиваем попарно болты корпуса подшипника с моментом 8,0–10,0 Н · м (0,8–1,0 кгс · м) в следующей последовательности (см. Фото).

Последовательность затяжки болтов подшипников распредвала
6. Запрессовываем сальники распредвала (см.Сальники распредвала - замена).
7. На двигателе 2112 нанесите чистое моторное масло на резиновые уплотнительные кольца направляющих трубок свечей (свечных колодцев) и установите трубки в головку.
8. Дальнейшая сборка производится в порядке, обратном разборке.

Другие новости по теме:

Информация

Замена распредвала на ВАЗ 2106

Надеюсь тема будет полезной, распредвал ломается не так часто, да и то редко, заводской распредвал может пройти пару капитальных ремонтов.

Замена распредвала на ВАЗ 2106 своими руками

Для начала немного теории, а точнее свидетельств, указывающих на неисправность распредвала, износ его шейки и ложа. Определить, стучит ли распредвал или еще что-то в двигателе, не очень просто, но возможно. Обычно распредвал стучит глухо и сильно, частота стука меняется вместе с оборотами двигателя. Слушать двигатель можно через клапанную крышку деревянной палкой, медицинским стетоскопом.Но зачастую, если вы не опытный моторист, отличить стук распредвала от стука раскрученной клапана не так-то просто. Поэтому самый верный способ диагностировать распредвал - снять его с двигателя, промыть и осмотреть. Таким образом получается:

  1. Неисправный распредвал стучит тупо, как будто стучит
  2. При износе распределительного вала невозможно регулировать зазоры в клапанах, так как при проворачивании коленчатого вала распредвал всегда занимает разные положения
  3. Самый надежный способ диагностировать неисправность распредвала - снять его с автомобиля, промыть бензином и непосредственно диагностировать: нужно держать распредвал левой рукой, а правой рукой ударить по кровати, если вы слышите хотя бы звук Меньше стуков, изношен распредвал.Только следите, чтобы распредвал не двигался в постели, так как при ударе ограничителя распредвал издает тихий стук.
  4. Распредвал влияет на давление в системе смазки, чем больше зазоры между станиной и валом - чем ниже давление, тем хуже смазка других деталей.

Еще хочу посоветовать, какими бы хорошими ни были коромысла (рычаги клапанов), их тоже нужно заменить, потому что неравномерное производство приведет к быстрому износу распредвала.Также рекомендую обратить внимание на состояние колодки натяжителя, это видно при снятом распредвале, так как замена - довольно трудоемкий процесс. Процесс замены распределительного вала также включает в себя регулировку тепловых зазоров клапанов, так что имейте в виду. Что ж, начнем.

Как заменить распредвал на ВАЗ 2106 своими руками?

Замена должна начинаться со снятия поддона с воздушным фильтром, отсоединения троса всасывания, привода газовой заслонки.После этого рекомендую очистить клапанную крышку от пыли и грязи, чтобы минимизировать попадание песка в двигатель.

Сняв все написанное выше, можно переходить к снятию клапанной крышки, для этого достаточно открутить гайки на 10 по периметру.

Кстати, каждый раз при снятии клапанной крышки рекомендую заменять прокладку (не только мне, а заводской). Попробуйте поискать резиново-кортикальную прокладку, она намного лучше резиновой газовой.

После снятия крышки вы увидите распредвал, он у нас очень закопченный, очевидно, что масло было не самое дорогое. менял тоже не часто.

Двигатель ВАЗ 2106 без клапанной крышки

Теперь необходимо ослабить звездочку распредвала при помощи ключа на 17, чтобы двигатель не проворачивался, можно вставить большую отвертку между звездой и цепью мотора. Теперь довольно ответственный момент, необходимо совместить метки на коленвале и звездочке распредвала.В идеале метка на шкиве коленчатого вала должна останавливаться перед длинной рысью, а метка на звездочке распредвала напротив выступа на ложе распределительного вала.

Совмещение меток на коленвале ВАЗ 2106

Совмещение метки на звездочке распредвала на ВАЗ 2106

После того, как вы совместили метки, необходимо снять натяжитель цепи, для этого достаточно открутить две гайки на 10.

Снимите натяжитель цепи

Далее можно снять звезду распредвала, она закреплена на направляющем пальце.Откручиваем болт крепления звездочки, легким ударом ключа выбиваем звездочку. Теперь, чтобы звезда не соскользнула, можно связать ее вместе с цепочкой.

Цепь и звездочка вязаные

Далее остается только снять распредвал, открутив гайки на 13, фиксирующие его. Кстати, если шпилька скручивалась вместе с гайкой, то ее можно легко вернуть обратно, для этого достаточно иметь шпильку-поворотник или навинтить на шпильку две гайки и зажать их в разные стороны, затем закрутить шпильку. шпилька в головке для верхней гайки.

Ну тогда просто проверьте распредвал, как я писал выше, если нужно его заменить, коромысло. Собираем все в обратном порядке. Забыл сказать, что новый распредвал надо правильно зажать, для этого есть карта:

ВАЗ 2106 карта затяжки распредвала

Устанавливаем распредвал в обратной последовательности, важно следить за совмещением меток. После установки распредвала на место необходимо отрегулировать натяжение цепи мотора, также отрегулировать клапан.

Снятие и установка распредвала

Распредвал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно либо при ремонте и разборке двигателя, либо при его замене. Удалить его не так уж и сложно и для этого вам понадобится такой инструмент, как:

  1. Головка 17 и 13
  2. Рукоятка с храповым механизмом
  3. Вороток
  4. добавочный номер
  5. Гаечный ключ или комбинированный ключ 13

Первым делом нужно полностью снять клапанную крышку с головки блока цилиндров.Затем откручиваем натяжитель цепи ГРМ, который находится с правой стороны перед двигателем (по ходу движения):

После этого отключаем шестерню распредвала ключом на 17. Во избежание проворачивания необходимо поставить машину на скорость и поставить упоры под колеса, чтобы она не катилась.

После чего отводим в сторону, можно что-нибудь слегка поддеть:

После того, как все гайки окончательно откручены, можно взять крышку вала и потянуть ее с необходимым усилием, слегка повернув в сторону, чтобы это было легче сделать:

Для снятия распредвала с крышки нужно ключом на 10 открутить две гайки, которые находятся в передней части детали, на фото ниже они обозначены цифрами:

Теперь с задней стороны распредвала можно слегка постучать даже рукояткой молотка (деревянной), и он двинется вперед:

Осторожно потянув вперед, он полностью снимается, результат показан на фото ниже:

Процесс установки производится в обратном порядке.Если необходимо заменить вал из-за сильного износа, замените коромысла одновременно. Снимаются они очень просто, достаточно приподнять каждую из них, преодолевая сопротивление пружинного зажима, и коромысло снимается свободно:

Если вал не меняется, а коромысло все еще вполне пригодно для дальнейшей работы, то нужно ставить их в той же последовательности, в которой снимались (если вынимали их вообще):

Если вы решили купить новый вал, то на ВАЗ 2106 и аналогичных классических моделях он будет стоить около 1000 рублей, что не так уж и дорого.

Источники: http://avto-guru.ru/rio2112/dvs2112/483-raspredelitelnye-valy-dvigatelejj-2112-i-21124.html, http://vaz-master.ru/remont-avtomob-svoimi-rukamy / двигатель / замена-распредвала-на-ваз-2106.html, http://vaz2106-remont.ru/snyatie-i-ustanovka-raspredvala/

Приветствую, Друзья!
Прошло почти два года с момента покупки машины, и все это время меня мучила проблема со слабым вакуумом на впуске и сильным тремором на холостом ходу, отсюда некрасивый выхлоп и большой расход газа.()
За все это время успел перепроверить все датчики, рекапитализировать ГБЦ, заменить кольца, но проблема не исчезла.


Установил прошивку от BamperDima, стал лучше гонять, но проблема осталась. Он рассказал Диме о проблеме и о том, что уже сделано. Сказал, что остался только распредвал. Я спросил Диму про распредвалы, чем брать и все такое. Оригинал конечно хороший, но цена кусается. В итоге появился вариант поставить распредвал от Opel Kadett U с маркировкой 1.3S. Кажется, что с этим валом Lanos едет намного веселее, но, прочитав его, я понял, что он едет веселее только на высоких скоростях, а меня интересует тяга с низкой гравитацией. Решил, что вал будет стандартный.
И вот я созрел до замены распредвала. Купил на прошлой неделе. Купил с рук (он, как говорится, взял себе, а машину продал. Не в этом дело). Купил за 800 грн, распредвал действительно новый, в заводской смазке не ставилась. Кто производитель не смог мне ответить, единственная подсказка на торце распредвала сбоку от модуля зажигания - это рельефная буква «G», которая вроде ни о чем не говорит, но наводит на мысли об оригинале, но далеко не факт.Если кто-то покупал распредвал с этой маркировкой, то отпишитесь, кто производитель.
Идем дальше. Снятие распредвала на Ланосе 1.5 предполагает снятие головки блока цилиндров, так как болты крепления постели распредвала и ГБЦ общие. И это проблема, потому что если открутить ГБЦ, то вопрос стоит о сливе антифриза и замене прокладки ГБЦ. Меня это не устроило, так как прокладка на моем моторе поменяли около 8000 км назад, после замены поршневых колец.Я залез в недра интернета. Я нашел много записей и видео о замене распредвала без снятия ГБЦ. Решено было именно так и поступить.
Звонил своему мастеру, у него была очередь на неделю вперед и с его слов замену в таком формате не делал, но теоретически знает как и что. Стоимость работ навскидку озвучена до 500 грн. И вовремя сказал спланировать на весь день, т.к. хз, какие проблемы могут вылезти. Но строчка ... Хочу поскорее поставить.
В моем гаражном кооперативе, в моем собственном ряду, есть СТО. Я пошел к ним. Я спросил. Они ответили, что знают процедуру и сделают ее за три, три с половиной часа и за 600-700 грн. Стоимость оттолкнула меня.
Съездил в гараж, снял крышку с кровати распредвала, посмотрел что и как и решил, что буду делать сам.
В крайнем случае тогда сбегаю на СТО и мне помогут.
Все это произошло в четверг.
Я планировал мероприятие на субботу, а так как это был выходной день, и работать было невозможно, было решено либо успеть к субботе, либо закончить в понедельник.
В 11:00 в субботу я начал все это дело разбирать.
Всего баллов:
1. Поддомкратил переднее колесо со стороны пассажира (авто на ручник и колодки на задние колеса, безопасность в первую очередь).
2. Снял верхнюю часть кожуха ремня ГРМ, обнажив шкив распредвала.
3. Откручиваем все свечи.
4. Поставить 4-ю передачу и прялкой поставить шкив на метку так, чтобы первый поршень оказался в ВМТ (ВМТ). С помощью щупа через свечной колодец убедился, что поршень находится вверху.
5. Откручиваем крышку распредвала, это крышка клапана.
6. Снимите аккумулятор (распредвал нужно будет снять в его сторону, аккумулятор не позволит этого сделать).
7. Отсоедините разъем от модуля зажигания и снимите сам модуль.

8. Отвинтите и снимите боковую крышку ложа распределительного вала (она находится сразу под модулем зажигания).
9. Чтобы метки ГРМ не сбивались, ремень натянут на шкив при помощи муфт.Но что делать с нижним шкивом (коленвалом)? Все просто, я привязал верхний шкив на проволоке с натягом к упору капота, чтобы ремень не сдвигался ни на одном зубе.

10. Откручиваем и снимаем шкив распредвала, осталось повесить на поводке.
11. Так как не было времени искать и прорезать расширитель клапана от классики, сделал нечто подобное из подручных средств. Я использовал гаечный ключ на 13-14 и китайский тройной гаечный ключ на 8-10-12, соединив их изолентой (нет, не синей 🙂 белой твердой лентой 3М), чтобы сделать что-то вроде графина.

Это фото не мое, но принцип понятен.


12. Закрываем все масляные каналы в ГБЦ чистыми кусками тряпки (если не ошибаюсь, их 7 или 8).
13. Теперь приступим к процессу. Нам нужно удалить все 8 рокеров, желательно патч (чтобы не потерять). Приручаем ключик к кровати рядом с качалкой, которую планируем снимать, как показано на фото выше. На «развязку» нажимаем плавно, без рывков, лучше сделать удлинение рычага, так как пружина достаточно жесткая и ее нужно долго держать нажатой.Я использовал большой круглый напильник, вставленный во вторую головку гаечного ключа. Деревянная ручка напильника очень удобна, так как не давит на ладонь.
Конечно, такие работы лучше проводить вдвоем, один нажимает и держит, второй качельку вытаскивает. Но я был самим собой. Пришлось выращивать третью руку :-). Сжимал тело, подмышку, плечо ... в общем как-то приспособился. Коромысло толкается отверткой. Скажу, что на 1-м и 4-м цилиндрах снимать было очень сложно, где поршни были вверху.Многие скажут, что можно было провернуть коленвал и опустить поршни, но боязнь сбора неправильная, заставляла мучить, не проворачивая колено.
Короче с 11:00 до 12:30 разобрал все и снял все рокеры.

14. Со стороны 4-го цилиндра, со стороны станины, откручиваем два винта с шестигранной головкой 5, фиксирующие полумесяц (или что-то еще), что в свою очередь фиксирует распредвал в постели. Снимать не надо, просто выходит из строя.
15. Все, распредвал свободный. Осторожно, чтобы не повредить станину и сальник распредвала, вынуть его в сторону модуля зажигания.
16. Проверяем наличие масла в местах вращения шейки распредвала в постели, если есть масло, то каналы не забиты и масло регулярно попадает в эти места. У меня все отлично.
17. Еще раз посмотрим на два распредвала рядом. Проверяем, все ли соответствовало старому (углы кулачков, масляные каналы и т.д., за исключением износа :-)).
Кстати, нашел два отличия от того, что было в машине. Во-первых, у отдельно стоящего кулачка для датчика фазы (его просто нет в моем моторе) большая длина, почти в 3 раза. Второй, со стороны, на которой расположен модуль зажигания на старом валу, имеет паз для его поворота отверткой или специальным ключом (на новом такого паза нет). В остальном абсолютно идентичны, только новый новый)))))
18. Аккуратно уложить новый распредвал в постель, опять же, чтобы не повредить посадочные места в шейках в постели и не повредить сальник.Моя сальник была заменена 8000 км назад. Перед разборкой купил новый сальник на всякий случай, но все вставил аккуратно и не повредил уже установленный сальник.
19. Установите полумесяц из пункта 14 обратно и прижмите его винтами.
20. Установить все коромысла обратно. Звучит просто, но на это ушло много времени. Ставим коромысло на место, а потом подсунем под него накладку, следим, чтобы клапан не пересыхал и все это удерживая рычаг нажимая на пружину клапана, все равно ТО)))) Это была самая долгая процедура по времени , около 2 часов.Мне очень помог магнит на гибкой палочке.
21. Проверяем, чтобы все пятна были точно на своих местах. Вытаскиваем тряпку, прикрывавшую масляные каналы.
22. Так как масло с поверхностей коромысел, распределительного вала и пятикопеечных монет было стерто, я взял оставшееся масло после обслуживания и пролил его на каждое коромысло, кулачок и клапан, чтобы не было задиров и царапины при первом запуске.
23. Надеваем шкив распредвала и прижимаем его болтом.Затем освобождаем от стяжек и проводов, на которых при ремонте болтался шкив.
24. Далее, во избежание досадных оплошностей, аккуратно провернул колесо на 4-й передаче и проворачивал распредвал. Сделал несколько ходов двигателя, чтобы почувствовать, что все собрано правильно и клапаны не будут встречаться с поршнями (да, давление клапана в 1,5 раза при обрыве ремня или неправильной сборке).
25. Закручиваем свечи.
26. Ставим на место крышку из пункта 8.Скажу, что в Ланосе это больное место, через которое прогоняется масло. Советую сразу либо поменять резиновое кольцо, либо немного смазать старое кольцо (если оно еще не дубовое) герметиком.
27. Ставим клапанную крышку, она же крышка постели распредвала.
28. Надеваем на шпильки модуль зажигания и прикручиваем, не забываем про разъем модуля.
29. Одеть высоковольтные провода на свечи.
30. Ставим на место аккумулятор.
31. Можно поставить крышку ГРМ, но я это сделал позже, после тестовой гонки.
32. ВАЖНО! Убедитесь, что под капотом не осталось инструментов. (Мы за безопасность! :-))))).
Похоже, это все.

Итак, первый запуск.
Кручу стартер, но двигатель не ловит, вобщем ничего.
Сразу в мыслях, что когда у меня была проблема с разрядкой, я бы сдвинул метки ГРМ на 1-2-3 или даже на 5 зубцов, чтобы хоть как-то приподнять, а теперь, когда все в норме, нужно все выставить фабрика.
Потом была мысль, что все таки распредвал другой (но я их сравнивал...)
Блин блин ...
Кручусь ...
Прострел ...
Думаю: "Свечи!"
Скручивания, естественно залил.
Протираю каждую, прикручиваю обратно.
Вращение ... прострел ... Вращение еще. Понял. Завелась.
А вот колбаса вроде старый дизель с кучей проблем. Явные признаки тройки.
Снимаю разъемы с форсунок, первый цилиндр не реагирует.
Двигатель гудит.
Но мои свечи были идеальными. Перехожу на газ, делаю 3-4 смены газа до 2500-3000 оборотов.Газ, судя по всему, задул залитую свечу и загорелся. Обороты выровнялись. Вибрации ушли. Мотор работает отлично. Для верности снова перешел на бензин. Все прекрасно!
Оглушительно, момент сомнений (заведется ли), крутю, хватаю моментально.
Работа плавная.


ПОБЕДА!

Подключаю переходник K-Line. Смотрю вакуум на входе, 35-36кПа (было 53-56кПа), время впрыска было 1,27-1,31 мс (раньше было 1,7-1,9 мс).И снова победа!)))
Даже BC RED показывает расход в час на хх 0,8-0,9 л / ч (ранее 1,2-1,4 л / ч).
Двигатель прогрелся и я покатался, пока не торопясь, чтобы все притиралось и заняло свои места.
Работа идеальная, выхлоп ровный и шумит почти как сток, может чуть громче, думаю из-за более сильного и формы патрубка выхлопной трубы.


Я доволен как никогда! Он боролся с этим недугом почти два года и наконец победил.Жалко, что идея поменять распредвал раньше не пришла, на нем не было видно выхода, но вполне вероятно, что кулаки третьего цилиндра износились сильнее остальных (было масляное голодание что было устранено при ремонте ГБЦ) отсюда и на хх был неровный выхлоп, многим показалось, что мотор на злых валах.

Результат: стоимость распредвала 800 грн, стоимость работ 0 грн и 5,5 часа времени без передышки, удовольствие от проделанной работы огромное, полученный опыт бесценен!

Всем удачи!

Цена вопроса: 800 грн Пробег: 151250 км

В двигателе автомобиля ВАЗ 2106 ключевую роль играет распредвал, приводящий в движение клапаны.Благодаря ему происходит своевременный поступление топливовоздушной смеси в камеры сгорания и выброс из них газов, причем согласно рабочему циклу. Вал расположен в верхней части двигателя, под крышкой ГБЦ (ГБЦ). На распредвале есть звездочка, с помощью которой он соединяется с коленчатым валом. Один оборот коленчатого вала соответствует двум оборотам распределительного вала.

Основные неисправности распределительного вала - риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, многократные задиры.В случае чрезмерного износа шейки распредвала происходит снижение давления масла в системе. Но возможен и такой вариант с разрушением посадочных мест под подшипники распредвала. И если за небольшую сумму можно установить новые шейки, то в случае с сиденьями придется заменить ГБЦ. Часто выполняется тюнинг, требующий установки на ВАЗ 2106 нового, более легкого распредвала.

Снятие и установка распределительного вала

Чаще всего снятие необходимо либо во время капитального ремонта, либо для замены в случае неисправности.Для проведения работ потребуются следующие инструменты:

  • головок на 10, 13 и 17;
  • храповая ручка;
  • лебедка;
  • удлинитель с карданчиком;
  • гаечный ключ на 13;
  • приспособление для монтажа и демонтажа распредвала ВАЗ.

Сначала снимается клапанная крышка, которая прикручена к ГБЦ и имеет резиновую прокладку. Старайтесь не повредить его, иначе в будущем может произойти утечка масла. После этого откручивается натяжитель цепи ГРМ.Он расположен с правой стороны двигателя, если смотреть из салона. Шестерня распределительного вала отвернута головкой на 17.

Для удобства установите машину на передачу, а под заднее колесо поместите противооткатные упоры. Отведите шестерню в сторону, при необходимости можно поддеть ее удобным инструментом. Теперь необходимо открутить все гайки, которыми крепится пенал (корпус) распределительного вала. Чтобы облегчить работу, сначала воспользуйтесь ручкой.

Все резьбовые соединения затянуты с большим моментом, поэтому иногда их сложно демонтировать.Затем, слегка покачивая корпус распредвала, с усилием потянуть вверх. А после откручивания двух гаек в передней части корпуса можно легко ударить деревянным молотком по задней части вала, чтобы окончательно снять его с гнезда. Установите распределительный вал в обратном порядке.

Если вы ремонтируете из-за чрезмерного износа вала, замените коромысла. Снимаются они довольно легко, нужно лишь подтянуть вверх. Но если состояние элементов хорошее, то не стоит тратить на них время: достаточно внимательно осмотреть каждый и поставить на прежние места.Причем делайте инсталляции в той же последовательности, в которой они были сняты.

Как отрегулировать клапана на ВАЗ 2106?

На автомобиле ВАЗ 2106 регулировку клапанов рекомендуется проводить каждые 10-15 тыс. Км. запустить. Было выбрано оптимальное значение, потому что все это время двигатель будет работать стабильно. При изменении зазора начнут появляться небольшие «дефекты»: стук клапанов при резком увеличении оборотов, снижение отклика дроссельной заслонки и мощности двигателя.

Проблемы доходят до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть.Также необходимо регулировать клапаны после проведения работ, связанных с ремонтом или заменой распредвала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга. Для работы вам потребуются следующие инструменты: набор ключей

  • ;
  • гаечный ключ рожковый на 17 с хорошим рычагом;
  • ключ специальный 38 для проворачивания коленвала;
  • Плоский зонд толщиной 0,15 мм.

Если вы внимательно посмотрите на крышку, в которой хранится зонд, вы увидите несколько цифр, обозначающих последовательность регулировки клапана.Обратите внимание на температуру: оптимальная настройка - 20 ° С. Но если до этого был заменен распредвал ВАЗ, а во дворе теплая погода, то на температуру смотреть нельзя.

Итак, сначала снимаем крышку с ГБЦ. Учтите, что клапаны следует отсчитывать от переднего края двигателя. После этого установите поршень 4-го цилиндра ключом 38 в верхнее положение. Клапаны «6» и «8» закрыты, следовательно, зазор между рычагом и кулачком будет наибольшим.Установите щуп и проверьте зазор. Оптимальным считается тот, при котором зонд можно перемещать с некоторым усилием. Если зазор меньше или больше, зонд не перемещается или проходит свободно, продолжайте регулировку.

Для этого нужно поработать двумя ключами на 17: одним ослабить стопорную гайку, а вторым повернуть болт для регулировки. Причем не следует делать много оборотов регулировочным болтом, нужно медленно двигать щуп в процессе его откручивания или закручивания, чтобы не пропустить допустимую величину зазора.После контргайки затяните и снова проверьте правильность зазора. При необходимости отрегулируйте клапан. Порядок регулировки клапана:

  • 4-й и 3-й;
  • 2-й и 4-й;
  • 1-й и 2-й;
  • 3-й и 1-й;
  • 8-я и 6-я;
  • 4-я и 7-я;
  • 1-й и 3-й;
  • 5-я и 2-я.

Коленчатый вал поворачивается на 180 °, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо использовать метки на шкиве коленчатого вала, а также на распредвале.В крайнем случае крышка трамблера просто снимается и бегунок управляется.

Обратите внимание, что один оборот коленчатого вала составляет половину оборота оси распределителя. После завершения настройки выполняется сборка. Если резиновая прокладка повреждена, замените ее на новую.

Добро пожаловать!
Фазы газораспределения - не все знают, что это такое, поэтому сегодня мы постараемся вам это объяснить и показать на примере, как правильно установить фазы газораспределения по меткам.

Примечание!
Для настройки фаз газораспределения потребуется запастись: отверткой, а также тремя гаечными ключами на «8», «10» и «13», а еще нужно запастись специальным ключом для проворачивания. шкив коленчатого вала! (Если у вас нет специального ключа, вы можете использовать вместо него головку «36»)

Резюме:

Какие фазы газораспределения?
Попробуем объяснить вам все простыми словами, под фазами газораспределения понимается момент, когда поршень в двигателе перемещается вверх-вниз в определенном заранее заданном интервале.Если фазы газораспределения нарушаются, то в этом случае поршень отклоняется от заданного интервала и, как следствие, двигатель работает неравномерно.

Когда нужно настраивать фазы газораспределения?
Как уже было сказано ранее, при сбивании фаз двигатель автомобиля начинает работать не плавно, а именно:

  • Автомобиль уменьшил мощность.
  • А также если увеличивается расход топлива.
  • А если двигатель автомобиля начинает работать с перебоями, то есть глохнет на холостом ходу и возможно подскочат обороты холостого двигателя.

Как настроить фазы газораспределения на ВАЗ 2101-ВАЗ 2107?

2) Сняв кожух, накройте шейку карбюратора чистой тканью, чтобы во время работы в нее не попала грязь.

3) Затем снимите с штуцера, который находится на карбюраторе, шланг отвода картерных газов.

4) Затем ослабьте винт, которым крепится трос воздушной заслонки.


5) Затем ослабьте болт крепления оболочки троса воздушной заслонки.


7) Затем откручиваем все болты крепления крышки головки блока.


8) После откручивания болтов подденьте отверткой и снимите стопорную шайбу, фиксирующую промежуточный рычаг.


9) Далее снимаем промежуточный рычаг.


10) Затем осторожно снимите крышку с головки блока.

Примечание!
Если на крышке или на головке самого агрегата есть прокладка, то снимите и ее и в результате замените на новую, потому что, как правило, при изношенной крышке может протекать масло через нее. произойдут в будущем!

11) Затем поверните гайку шкива коленчатого вала специальным ключом до тех пор, пока метка на звездочке распределительного вала не совпадет с меткой на корпусе, как показано на фото ниже.(Если вы не знаете, как повернуть гайку шкива коленчатого вала, то прочтите статью под названием «Установка поршня в положение ВМТ». В этой статье вы найдете три способа поворота коленчатого вала)


Примечание!
Метка на звездочке коленчатого вала также должна совпадать с длинной меткой на крышке распределительного вала!


12) Если у вас есть такая ситуация, что одна из двух меток совпадает, а другая нет, то выполните операцию ниже:

1.Во-первых, согнуть язычок замка шайбы болта, который крепит звездочку распределительного вала.


2. Затем включите первую передачу и открутите болт, которым крепится звездочка распределительного вала.


4. После этого снимите цепь со звездочки и измените ее положение в нужном вам направлении, убедившись, что обе метки, одна из которых находится на коленчатом валу, а другая - на распредвале, совпадают друг с другом. как показано в параграфе «».


Установка:

Примечание!
Более подробную установку всех деталей на свои места смотрите в самом низу статьи в видеоролике!

1) Для начала наденьте звездочку распределительного вала вместе с цепью на ее место.

3) Затем затяните болт, которым крепится звездочка распределительного вала, а также установите все оставшиеся шайбы.

Примечание!
Полностью болт, которым крепится звездочка распределительного вала, крутить не нужно!

4) Затем проверните коленчатый вал на два оборота и еще раз проверьте положение всех меток.

5) Если метки на распредвале и на коленвале совпадают, то затяните до конца болт, которым крепится звездочка распредвала.

6) Если метки не совпадают, то заново установите фазы газораспределения на метки.

7) Установите все остальные детали в порядке, обратном снятию.

Примечание!
Если у вас есть вопросы, задавайте их в комментариях, и наши сотрудники ответят вам в ближайшее время!

Дополнительное видео: ,

Устройство 8-ми клапанного двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 своими руками

8-ми клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снимите клапанную крышку ГБЦ ВАЗ 2110 (см. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111).

На двигателе ВАЗ-2111 гаечным ключом на «10» отверните две гайки крепления «наливных» проводов к шпилькам заглушек ГБЦ ВАЗ 2112 и снимите провода со шпилек.


Гаечным ключом на 10 отверните две гайки и один болт.


Снимите колпачок ...


... и его уплотнительное кольцо.

На двигателе ВАЗ-2110 снять кожух вспомогательных агрегатов (см. Снятие кожуха вспомогательных агрегатов двигателя ВАЗ-2110).
Снимите шкив распределительного вала. Откручиваем верхнюю гайку крепления задней крышки ремня ГРМ Лада 2111, 2110 (см. Снятие насоса охлаждающей жидкости на двигателях ВАЗ-2111, -2110).


Ключом «13», равномерно в несколько этапов (перед сбросом давления пружин клапана) откручиваем десять гаек, крепящих корпуса подшипников распределительного вала.


Снимите передние штифты ...

... и задние подшипники распределительного вала.

Слегка отодвинув от ГБЦ заднюю крышку ремня ГРМ ВАЗ 2111, снимаем распредвал.


Снять сальник распредвала ВАЗ 2110.

Установите распределительный вал в следующей последовательности.

Очищаем сопрягаемые поверхности ГБЦ и корпусов подшипников от старого герметика и масла.


Смазываем опорные шейки и кулачки распредвала ВАЗ 2112 моторным маслом. Укладываем вал в подшипники ГБЦ таким образом, чтобы кулачки первого цилиндра были направлены вверх.


На поверхность ГБЦ, сопрягающуюся с корпусами подшипников в области крайних подшипников, наносим тонкий слой силиконового герметика.

Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.


Предварительно затяните гайки в последовательности, показанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. В этом случае необходимо следить за тем, чтобы установленные втулки корпусов беспрепятственно входили в свои гнезда.
