Как пользоваться толщиномером

При­вет­ствую Вас на бло­ге kuzov.info!

В этой ста­тье раз­бе­рём­ся, как поль­зо­вать­ся тол­щи­но­ме­ром, как обсле­до­вать тол­щи­но­ме­ром авто­мо­биль, как калиб­ро­вать это изме­ри­тель­ное устрой­ство.

Предостережения

Тол­щи­но­мер явля­ет­ся высо­ко­точ­ным изме­ри­тель­ным при­бо­ром. Его нель­зя ронять или уда­рять. Нуж­но обра­щать­ся с ним с осто­рож­но­стью. При­бор не водо­про­ни­ца­ем. Луч­ше не исполь­зо­вать тол­щи­но­мер под дождём. Не нуж­но исполь­зо­вать тол­щи­но­мер рядом с силь­ны­ми маг­нит­ны­ми поля­ми или радио вол­на­ми, вли­я­ю­щи­ми на устрой­ство. Это может вли­ять на резуль­та­ты изме­ре­ния и точ­ность устрой­ства. Тол­щи­но­мер не дол­жен под­вер­гать­ся высо­кой тем­пе­ра­ту­ре, к при­ме­ру, его нель­зя остав­лять в машине под пря­мы­ми сол­неч­ны­ми луча­ми. Если устрой­ство при­не­сти с холод­ной пого­ды в тёп­лую ком­на­ту, на устрой­стве и внут­ри него может обра­зо­вы­вать­ся кон­ден­сат. Что­бы предот­вра­тить появ­ле­ние кон­ден­са­та, сна­ча­ла поло­жи­те при­бор внутрь паке­та и подо­жди­те, пока он нагре­ет­ся до ком­нат­ной тем­пе­ра­ту­ры. Если всё же кон­ден­сат обра­зо­вал­ся, то нуж­но подо­ждать, когда он испа­рить­ся и толь­ко потом исполь­зо­вать тол­щи­но­мер.

Как пользоваться толщиномером?

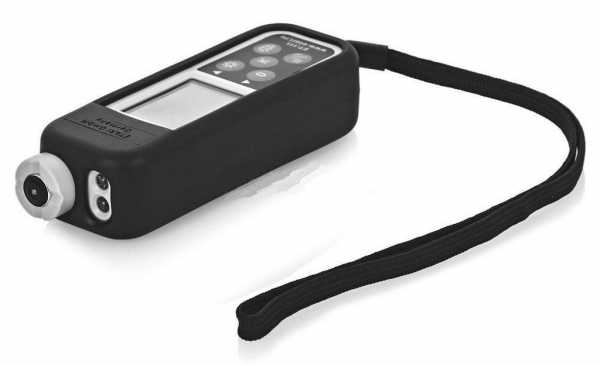

Тол­щи­но­мер – это элек­трон­ный при­бор, кото­рый изме­ря­ет рас­сто­я­ние меж­ду пане­лью кузо­ва и сен­со­ром (дат­чи­ком). Боль­шин­ство тол­щи­но­ме­ров изме­ря­ет всю общую тол­щи­ну покры­тия (грунт, базо­вый слой крас­ки и лак). Тол­щи­но­мер име­ет зонд (сен­сор), кото­рый выпи­ра­ет из ниж­ней части при­бо­ра или соеди­нён с устрой­ством через про­вод. Этот сен­сор при­сло­ня­ет­ся к поверх­но­сти пане­ли, тол­щи­ну покры­тия кото­рой нуж­но изме­рить. Его нуж­но рас­по­ло­жить пер­пен­ди­ку­ляр­но к поверх­но­сти. На сен­сор дей­ству­ет неболь­шая пру­жин­ка, кото­рая даёт посто­ян­ное дав­ле­ние зон­да (ста­би­ли­за­тор дав­ле­ния) на поверх­ность, для обес­пе­че­ния плот­но­го кон­так­та и пра­виль­ных изме­ре­ний. Устрой­ство изме­рит рас­сто­я­ние меж­ду осно­ва­ни­ем кузо­ва (поверх­но­сти, рас­по­ло­жен­ной под крас­кой) и сен­со­ром. Эта дистан­ция и будет тол­щи­ной крас­ки.

При­бор рабо­та­ет на бата­рей­ках и при их исте­че­нии пока­зы­ва­ет инди­ка­тор заме­ны бата­ре­ек. Что­бы не воз­ни­ка­ло оши­бок при изме­ре­ни­ях, нуж­но заме­нить истёк­шие бата­реи.

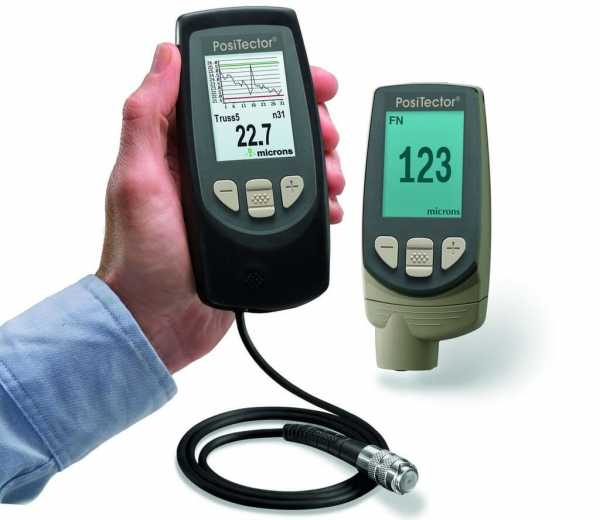

На ком­би­ни­ро­ван­ном тол­щи­но­ме­ре мож­но выбрать на какой поверх­но­сти про­из­во­дят­ся изме­ре­ния.

F – чёр­ные метал­лы (ferrous metals сталь, чугун)

N – цвет­ные метал­лы (non-ferrous metals, алю­ми­ний, медь и др.)

FN – Для всех поверх­но­стей, при­бор авто­ма­ти­че­ски опре­де­ля­ет мате­ри­ал поверх­но­сти и дела­ет изме­ре­ние.

На тол­щи­но­ме­ре мож­но изме­нить еди­ни­цу изме­ре­ния (мик­рон или mil). Мож­но изме­нить изме­ри­тель­ный режим с оди­ноч­но­го на про­дол­жи­тель­ный.

  • Про­верь­те, что изме­ря­е­мая область и кон­такт­ная зона зон­да чистые и сухие. Загряз­не­ния и пыль могут повли­ять на резуль­тат изме­ре­ния.
  • Нажми­те кноп­ку пита­ния, что­бы вклю­чить при­бор.

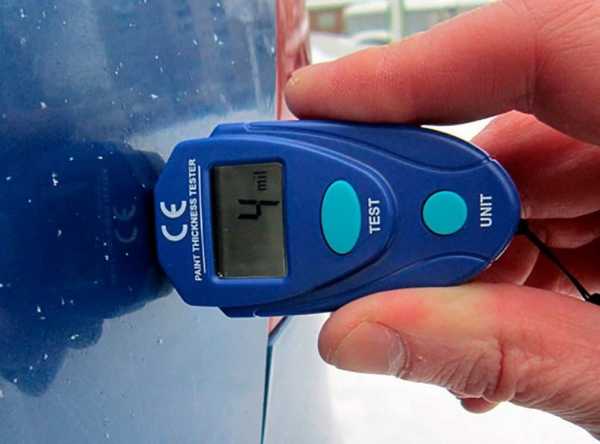

  • Поме­сти­те зонд пер­пен­ди­ку­ляр­но изме­ря­е­мой поверх­но­сти. После того, как зонд пол­но­стью кон­так­ти­ру­ет с покры­ти­ем, надёж­но удер­жи­вай­те тол­щи­но­мер в пер­пен­ди­ку­ляр­ном поло­же­нии пока дис­плей не пока­жет тол­щи­ну и не про­зву­чит зву­ко­вой сиг­нал. В зави­си­мо­сти от харак­те­ри­стик моде­ли, дан­ные тол­щи­ны могут хра­нить­ся в памя­ти устрой­ства для ста­ти­сти­че­ской оцен­ки.
Тол­щи­но­мер дол­жен рас­по­ла­гать­ся пер­пен­ди­ку­ляр­но поверх­но­сти и быть плот­но при­жа­тым.
  • Под­ни­ми­те зонт мини­мум на 1 см с изме­ря­е­мой поверх­но­сти перед тем как буде­те делать сле­ду­ю­щее изме­ре­ние. Повто­ри­те изме­ре­ние несколь­ко раз через про­ме­жут­ки. Неко­то­рые тол­щи­но­ме­ры могут выда­вать сред­нее зна­че­ние изме­рен­ной несколь­ко раз тол­щи­ны, мини­маль­ную тол­щи­ну, мак­си­маль­ную тол­щи­ну и общее коли­че­ство изме­ре­ний.
  • Изме­ре­ния могут быть некор­рект­ны­ми, если тол­щи­но­мер накло­нён, нена­дёж­но удер­жи­ва­ет­ся во вре­мя изме­ре­ния или поверх­ность гряз­ная. При низ­ком заря­де бата­рей­ки резуль­та­ты изме­ре­ний могут быть некор­рект­ны­ми.
  • Тол­щи­но­мер выклю­чит­ся сам через неко­то­рое вре­мя после послед­не­го дей­ствия.

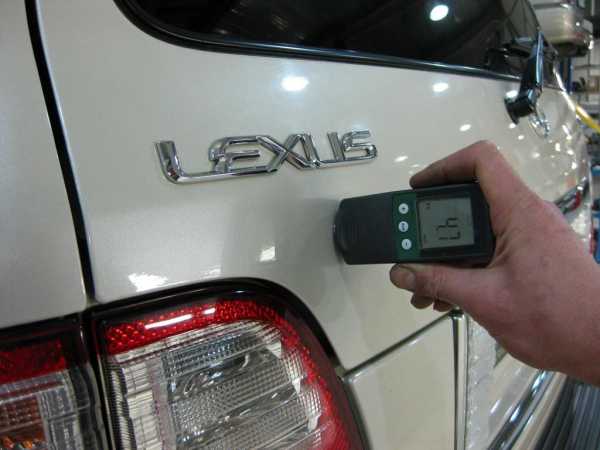

Как обследовать толщиномером автомобиль?

Тол­щи­на ЛКП на новых авто­мо­би­лях варьи­ру­ет­ся от 80 до 150 мик­рон (см. ста­тью “тол­щи­на крас­ки на авто­мо­би­лях”). Раз­ли­чие в тол­щине крас­ки может дости­гать 40% сре­ди раз­ных авто­мо­би­лей. Ремон­ти­ро­ван­ная и пере­кра­шен­ная панель кузо­ва может иметь тол­щи­ну 200–250 (вплоть до 400) мик­рон. Если авто­мо­биль был заяв­лен как не битый, то опре­де­ле­ние отре­мон­ти­ро­ван­ной обла­сти может слу­жить при­чи­ной сни­же­ния цены, либо отказ от его покуп­ки.

Изме­ре­ния мож­но начать с кры­ши. Так­же нуж­но сде­лать изме­ре­ния на дру­гих частях кузо­ва (чем боль­ше изме­ре­ний, тем луч­ше). При нали­чии сомне­ний мож­но про­ве­рить тол­щи­ну крас­ки на такой же пане­ли с дру­гой сто­ро­ны авто­мо­би­ля. Если это не помог­ло, то мож­но срав­нить с такой же пане­лью на дру­гой такой же машине.

Авто­мо­би­ли, при­пар­ко­ван­ные на ули­це под сол­неч­ны­ми луча­ми может испы­ты­вать коле­ба­ние тем­пе­ра­тур. Поли­ме­ры и дру­гие ингре­ди­ен­ты крас­ки рас­ши­ря­ют­ся во вре­мя нагре­ва. Таким обра­зом, в зави­си­мо­сти от тем­пе­ра­ту­ры ЛКП, мож­но полу­чить раз­ные пока­за­ния тол­щи­но­ме­ра. Если изме­рить тол­щи­ну крас­ки на гори­зон­таль­ных поверх­но­стях при тем­пе­ра­ту­ре ниже 10 гра­ду­сов и потом тоже самое место в сере­дине жар­ко­го дня при тем­пе­ра­ту­ре 30 гра­ду­сов, то полу­чи­те раз­ные пока­за­ния изме­ре­ний. При высо­кой тем­пе­ра­ту­ре крас­ка будет тол­ще на несколь­ко мик­рон, а при низ­кой – тонь­ше. Тол­щи­на может варьи­ро­вать­ся на 2 мик­ро­на или боль­ше.

Калибровка

Тол­щи­но­ме­ры про­да­ют­ся уже отка­либ­ро­ван­ны­ми с заво­да и гото­вы­ми к изме­ре­ни­ям. Обыч­но нет необ­хо­ди­мо­сти про­из­во­дить калиб­ров­ку. Каче­ствен­ный при­бор будет рабо­тать года­ми, и пока­зы­вать точ­ные резуль­та­ты изме­ре­ний. Для боль­шей уве­рен­но­сти и луч­шей точ­но­сти мож­но при­дер­жи­вать­ся пра­ви­ла – про­ве­рять «ноль» на метал­ли­че­ской пла­стине. Это гаран­ти­ру­ет, что зонд пра­виль­но настро­ен для харак­те­ри­стик осно­ва­ния, на кото­ром будет изме­рять­ся покры­тие.

Калиб­ров­ка при­бо­ра – про­цесс настрой­ки для рабо­ты со спе­ци­фич­ным мате­ри­а­лом до изме­ре­ний, что­бы быть уве­рен­ным, что изме­ре­ния точ­ны. На калиб­ров­ку вли­я­ет тип мате­ри­а­ла, его фор­ма и покры­тие. К при­ме­ру, маг­нит­ные свой­ства сталь­ных спла­вов варьи­ру­ют­ся, и про­во­ди­мость раз­ных алю­ми­ни­е­вых спла­вов и дру­гих цвет­ных метал­лов так­же варьи­ру­ют­ся. Эта вари­а­тив­ность может вли­ять на точ­ность изме­ре­ний тол­щи­но­ме­ра. Это зна­чит, что тол­щи­но­мер, на мяг­кую сталь про­чи­та­ет дру­гое зна­че­ние для той же тол­щи­ны покры­тия на высо­ко­уг­ле­ро­ди­стой ста­ли. Настрой­ка тол­щи­но­ме­ра поз­во­ля­ет уста­но­вить тол­щи­ну покры­тия для усло­вий пре­об­ла­да­ю­щих для рабо­ты. Вдо­ба­вок к раз­ни­це мате­ри­а­лов, форм и покры­тий, настрой­ка может выпол­нять­ся при повы­шен­ной тем­пе­ра­ту­ре или при при­сут­ствии слу­чай­ных маг­нит­ных полей.

Про­из­во­ди­те­ли каче­ствен­ных тол­щи­но­ме­ров реко­мен­ду­ют делать калиб­ров­ку при­бо­ров 1 раз в год для пол­ной уве­рен­но­сти в его точ­но­сти.

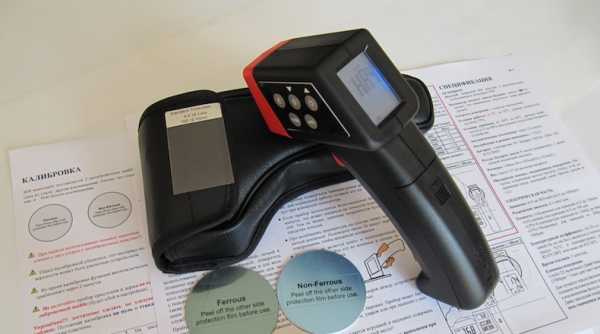

Калиб­ро­воч­ные пла­сти­ны для тол­щи­но­ме­ра

В ком­плек­те с тол­щи­но­ме­ром есть набор калиб­ро­воч­ных пла­стин, кото­рые сде­ла­ны из пла­сти­ка и име­ют раз­лич­ную тол­щи­ну. Каж­дая пла­сти­на мар­ки­ро­ва­на соот­вет­ству­ю­щим зна­че­ни­ем тол­щи­ны. Вдо­ба­вок, в ком­плек­те есть метал­ли­че­ские пла­сти­ны (сталь и алю­ми­ний), кото­рые слу­жат осно­ва­ни­ем для пла­сти­ко­вых калиб­ро­воч­ных пла­стин, а так­же исполь­зу­ют­ся для нуле­вой калиб­ров­ки. Пла­сти­ны изме­ря­ют­ся тол­щи­но­ме­ром во вре­мя калиб­ров­ки в пред­пи­сан­ном поряд­ке, и инстру­мент настра­и­ва­ет­ся для рас­по­зна­ва­ния кон­крет­ной тол­щи­ны пла­сти­ны. С эти­ми ори­ен­ти­ра­ми инстру­мент может настро­ить­ся на пра­виль­ную тол­щи­ну.

Базо­вые про­це­ду­ры калиб­ров­ки похо­жи для всех тол­щи­но­ме­ров, одна­ко, нуж­но сле­до­вать инструк­ции кон­крет­но­го при­бо­ра. Нет необ­хо­ди­мо­сти про­из­во­дить калиб­ров­ку каж­дый раз при исполь­зо­ва­нии при­бо­ра (если изме­ре­ние про­из­во­дит­ся на том же объ­ек­те). Пери­о­ди­че­ские про­вер­ки делать реко­мен­ду­ет­ся для опре­де­ле­ния воз­мож­ных откло­не­ний.

После калиб­ров­ки тол­щи­но­ме­ра, пара­мет­ры запи­сы­ва­ют­ся в его памя­ти и калиб­ров­ку не нуж­но делать повтор­но. Реко­мен­ду­ет­ся про­ве­рить точ­ность по спе­ци­аль­ным калиб­ро­воч­ным образ­цам, после мно­же­ства часов его рабо­ты или если при­бор дол­гое вре­мя не исполь­зо­вал­ся.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

как пользоваться и что это такое

При выборе подержанного автомобиля и оценке его состояния большое внимание следует уделять состоянию кузова. Как показывает практика, практически у каждого авто имеются те или иные внешние повреждения, однако они нередко искусно скрыты за слоем шпатлевки и закрашены точно в тон автомобиля.

Невооруженным глазом определить истинное состояние кузова в большинстве случаев практически невозможно – однако впоследствии такие невыявленные дефекты могут стать серьезной проблемой. Кроме того, неправильно определенное техническое состояние машины приводит и к неверному установлению цены – каждое повреждение, пусть и не видимое глазу, позволяет добиться снижения стоимости авто. Для обнаружения таких дефектов следует использовать специальное приспособление – толщиномер, который определяет толщину лакокрасочного покрытия. С его помощью можно с практически со 100-процентной точностью определить, попадала ли машина в ДТП и насколько серьезными были повреждения.

Что такое толщиномер лакокрасочного покрытия автомобиля

Толщиномер лакокрасочного покрытия позволяет быстро и точно измерить толщину слоя краски на тех или иных кузовных деталях автомобиля. Подавляющее большинство современных моделей толщиномеров используют ультразвуковой принцип измерения. Звуковой импульс с точной скоростью проходит путь от устройства до металлического основания детали и возвращается обратно. Прибор регистрирует время возвращения сигнала и, умножая его на значение ультразвуковой скорости, получает значение толщины ЛКП.

Основными компонентами таких толщиномеров являются:

  • генератор УЗ-импульсов с заданной скважностью;
  • УЗ-излучатель;
  • модуль-приемник отраженного импульса;
  • модуль сопоставления времени задержки импульса;
  • цифровой преобразователь;
  • ЖК-дисплей, на который выводится итоговое значение толщины.

При такой достаточно сложной конструкции ультразвуковые толщиномеры компактны и легки. При этом работают они от батареек, что позволяет проводить измерения прямо на месте осмотра машины.

Также на рынке представлены магнитные, электромагнитные, вихретоковые, механические толщиномеры, однако они характеризуются большой погрешностью работы. Поэтому они используются гораздо реже УЗ-моделей.

С помощью такого устройства можно определить различные виды дефектов и ремонтных работ:

  • истончение заводского покрытия;
  • нанесение второго слоя краски;
  • шпаклевание и последующее окрашивание поврежденных участков кузова.

Точность измерений составляет несколько микрометров, поэтому с помощью такого устройства можно определить даже незначительные повреждения. Кроме того, в отличие от всех прочих видов толщиномеров, ультразвуковые модели подходят для обследования не только металлических деталей, но и пластиковых. В частности, с их помощью можно определить, ремонтировались ли бампера, декоративные накладки и т.д.

Как пользоваться толщиномером лакокрасочных покрытий

Во отдельных случаях перед непосредственным измерением толщины ЛКП необходимо правильно откалибровать устройство. Для этого следует использовать специальные калибровочные пластины, одна из которых играет роль металлического основания, а другие имитируют слои краски различной толщины. По ним выставляется точность изменения устройства. Однако далеко не все модели требуют такой настройки – в продаже можно найти и самокалибрующиеся модели.

Далее нужно определиться, а какую толщину краски для вашего автомобиля следует считать нормальной? Ведь каждый производитель для каждой модели может использовать разную интенсивность окрашивания. Найти такую информацию можно в технической документации к вашему авто. В среднем же слой заводской краски имеет толщину от 70 до 150 микрон.

Однако нужно учитывать ряд нюансов:

  • На разных участках кузова мощность слоя краски может быть различной, что обусловлено технологическими особенностями. В частности, по краям кузова обычно наносится более толстый слой.
  • На переднем и заднем крыльях базовая толщина ЛКП может быть разной, однако на симметрично расположенных элементах она всегда по умолчанию одинакова.
  • Диапазон заводских значений толщины слоя краски на разных деталях не должен различаться более чем на 50 микрон.
  • Внутренние поверхности кузовных деталей покрываются более тонкими слоями краски, разница здесь составляет около 40-60 микрон.

Для того чтобы изменить толщину ЛКП ровно и плотно прижмите рабочую пластину устройства к поверхности исследуемой детали и при необходимости нажмите кнопку пуска (многие современные модели автоматически включаются при соприкосновении с обследуемым элементом). Буквально сразу же толщиномер выведет на экран данные о толщине лакокрасочного покрытия в данной точке.

Для большей точности и достоверности измерений разделите исследуемую часть кузова условно на 5 частей – 4 угла и центр. Для каждой такой точки выполните 3-5 замеров, фиксируя результаты письменно – это минимизирует погрешность. Причем замеры нужно повторять не точно в выбранном месте, а на некотором расстоянии от него. Например, проведите измерения в радиусе 15-20 см, так объективность полученных результатов будет значительно выше.

Если в какой-то области выявлены сильные отклонения от норм или большой диапазон измерений, то такой элемент можно обследовать более тщательно. Проведите замеры не по 5, а по 8-10 различным точкам, это позволит с высокой точностью определить рельеф металла и изменение толщины ЛКП.

Когда выполнены все необходимые измерения, нужно определить средние арифметические значения для каждой детали. Далее при необходимости можно посчитать и среднее значение для всей машины.

Что должен показывать толщиномер на целой машине

Если автомобиль не битый, не ремонтированный и не перекрашенный, то толщиномер должен показать толщину слоя краски не более 200 микрон. В целом же, как уже указано выше, средние значения составляют от 70 до 150 мкм. Соответственно, такие показания свидетельствуют о том, что с кузовом машины все в порядке. Если средние значения получаются больше, то это уже можно расценивать как признак битого автомобиля. И чем толще слой ЛКП, тем серьезнее были повреждения.

Для примера приводим таблицу со значениями толщины лакокрасочного покрытия на некоторых популярных моделей автомобилей.

Производитель Модель автомобиля Толщина ЛКП, мкм
Audi A1, A3, A4, A5, A7, A8 100-140
Q3, Q5, Q7 110-165
BMW 1-series, 2-series, 3-series, 5-series, 7-series 100-165
X1, X3 90-110
X5, X6 120-165
BYD F3 75-100
Cadillac Escalade, CTS 120-150
Chery Amulet, Tiggo 100-120
Chevrolet Lanos, Aveo, Cruze, Captiva, Lacetti, Niva 80-135
Citroen C5, C-Elysse 110-140
C4, C3, Picasso, Berlingo 75-125
DS4 205-230
Daewoo Nexia, Matiz 90-120
Fiat Albea, Punto 100-140
Ford Focus 150-170
Explorer, Kuga 135-150
Mondeo 115-130
Hyundai Accent, IX35, I30, I40, SantaFe, Elantra 70-110
Tucson, Solaris, Sonata 90-130
Honda Accord 135-155
Civic 105-135
Fit, CR-V 80-100
KIA Sportage, Sorento, Cerato, Cee’d, Picanto 100-145
Soul, Rio, Venga, Optima 120-150
Quoris 150-180
Lexus RX, ES, LX 140-160
CT, GX, LS 120-150
Mazda 3, 6 85-110
CX-7, CX-5 90-120
Mercedes-Benz C, E 150-170
GL, ML 100-140
S 160-190
Mitsubishi L200, Outlander XL, ASX 70-95
Lancer, Pajero 100-125
Nissan X-trail, Patrol, Juke, Qashqai, Murano, Tiida, Pathfinder 80-120
Almera, Teana 120-140
Opel Astra, Corsa, Mocca, Zafira, Insignia, Vectra 110-160
Peugeot 208, 308, 508, 3008 100-120
Renault Logan, Koleos 70-130
Fluence, Duster, Megane, Sandero 100-140
Skoda Octavia, Yeti, Superb, Fabia, Roomster 100-145
Suzuki Grand Vitara, SX4, Swift, Splash 85-115
Toyota LC200, Camry, Highlander, Auris, Verso 95-130
Avensis, Corolla, Prado, Prius, RAV4 80-110
Volkswagen Polo, Golf 80-110
Tiguan, Passat, Caddy, Multivan, Amarok 105-140
Touareg, Jetta 140-180
Volvo S40, S60, XC90 100-150
Lada, ВАЗ Калина, Приора 60-100
Granta, Niva 110-140

При этом помните, что разные детали и их разные участки в большинстве случаев по умолчанию имеют разную толщину слоя краски. Поэтому небольшие отклонения при измерениях от центра к краям допустимы. Однако они должны быть действительно небольшими – в пределах 50 микрон. При этом симметрично расположенные детали на заводе всегда окрашиваются одинаково – поэтому если на левом крыле толщиномер показывает большее значение, чем на правом, то это можно расценивать как свидетельство ремонта.

Разумеется, толщиномер не следует считать панацеей, позволяющей выявить абсолютно любые повреждения, — современные кузовные мастерские позволяют восстанавливать детали с практически заводской точностью. Однако такие случаи пока все еще редкость, поэтому в большинстве случаев такое устройство будет действительно полезным.

Видео на тему

Похожие статьи

avtonov.com

Выбираем толщиномер лакокрасочного покрытия автомобиля

Чем вызвано желание многих автолюбителей купить толщиномер лакокрасочного покрытия (ЛКП)? Прежде всего, необходимостью твёрдой уверенности в качестве приобретаемого автомобиля с пробегом (а часто и новой машины, далеко не всегда идеальной в этом отношении). Однако разнообразие предлагаемых на рынке устройств ставит нелегкую задачу оптимального выбора.

В данной статье мы подробно расскажем о следующем:

  • Для чего нужны, как устроены и как работают современные толщиномеры?
  • Какие модели устройств предлагаются на рынке, и какие из них самые популярные?
  • Как правильно выбрать толщиномер лакокрасочного покрытия?

Ответы на эти вопросы могут быть полезными для автолюбителей, решивших самим заняться несложным инструментальным исследованием.

Что нужно знать о толщиномерах ЛКП

Толщиномеры лакокрасочного покрытия нужны для измерения геометрических размеров объектов (в частности – толщины пластин, в том числе составных из разнородных материалов). О том, как правильно пользоваться толщиномером лакокрасочного покрытия автомобиля смотрите видео в конце этой статьи.

На практике далеко не всегда доступны обе стороны измеряемого объекта и, кроме того, сам процесс измерения, к примеру, лакокрасочных покрытий, не должен не то чтобы разрушать, а даже слегка повреждать (например, царапинами) поверхность, на которой проводятся измерения. Именно поэтому приборы, которые называют измеритель толщины краски на автомобиле, относят к категории приборов для неразрушающего контроля.

Обычно в таких устройствах реализуется так называемый сравнительный метод измерений: определённому физическому параметру (например, напряжённости магнитного поля) соответствует определённая толщина немагнитного покрытия, этого листового металла (причём зачастую эта зависимость нелинейная). В случае ЛКП автомобиля – это немагнитное покрытие (грунтовка, краска, лак), нанесённое на металлический кузов.

Применительно к лакокрасочным покрытиям автомобилей, толщина которых для заводской окраски одинакова для большинства марок и моделей машин, диапазон изменения этого параметра составляет от 70-80 до 150-200 мкм.

Такой большой разброс толщин обусловлен как особенностями окраски определённых моделей (на некоторых моделях толщина ЛКП капота больше толщины ЛКП, например, двери), так и стабильностью настроек окрасочного оборудования. В последнем случае толщина ЛКП одинаковых деталей в разных партиях может отличаться до 30 мкм.

А для чего иногда дотошные автомобилисты проверяют толщину ЛКП новой машины? Дело в том, что значительное (у некоторых производителей эта величина достигает 20%) количество поступивших в продажу автомобилей может быть повреждена как на территории производителя (при транспортировке, обкатке и хранении), так и у дилера (при транспортировке, разгрузке, хранении)

Покрасочное оборудование автосервисов, как правило, уступает заводскому, как по функциональным возможностям, так и в плане стабильного поддержания параметров настройки. Соответственно толщина ремонтного ЛКП отличается от заводского (как правило, в большую сторону) и имеет больший разброс на одном и том же объекте.

Таким образом, по значениям абсолютных величин толщины ЛКП в разных местах автомобиля, а также по разбросам этих величин, судят о возможной окраске автомобиля в условиях отличных от заводских – проще говоря, ремонтировалась ли машина или краска «родная».

Помимо измерения толщины ЛКП толщиномеры с успехом используются при одностороннем доступе к объекту для выявления очагов коррозии, производстве тонкостенных труб, оценки толщины композитных покрытий и в других областях промышленности.

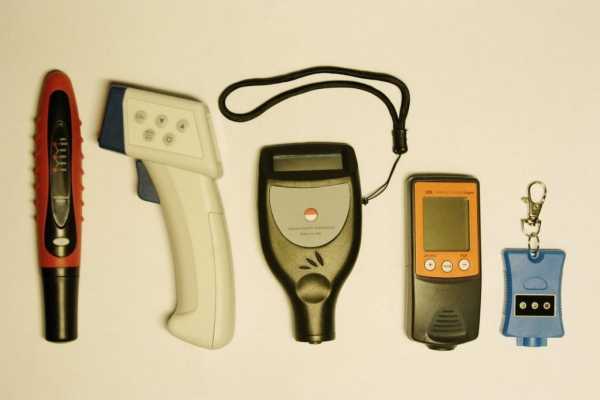

Виды и принципы работы толщиномеров

Самый простой прибор для измерения лакокрасочного покрытия автомобиля известен с незапамятных времён и представляет собой кусочек магнита, завёрнутый в тряпочку (чтобы ЛКП не поцарапалось). Физика процесса абсолютно понятна: на вертикальных поверхностях, окрашенных нормально, магнит держится, а на зашпаклёванных падает – притяжение ослабляется толстым слоем немагнитного ремонтного материала.

По такому же принципу (измерение притяжения магнита) работает и стрелочный толщиномер ЛКП, выпускаемый серийно. При безусловных достоинствах:

  • простота (а значит и надёжность) конструкции;
  • низкая цена;
  • отсутствует необходимость в источнике питания,

у этого прибора мало недостатков, но они носят серьёзный характер – невысокая чувствительность и низкая точность измерений.

Вообще принцип изменения характеристик магнитного поля создаваемого ферромагнитными материалами (а листовая кузовная сталь – ферромагнетик) в зависимости от толщины покрытия из немагнитных материалов (ЛКП, шпаклёвка) положен в основу многих толщиномеров.

Электромагнитные толщиномеры

На рисунке ниже показан один из вариантов реализации электромагнитного принципа работы толщиномера.

На ферромагнитном сердечнике расположены две обмотки: одна из них – обмотка возбуждения создаёт магнитное поле, а во второй индуцируется магнитодвижущая сила (МДС), причём величина этой МДС меняется при изменении напряжённости магнитного поля и зависит от толщины немагнитного покрытия.

В качеств

unit-car.com

Как правильно пользоваться толщиномером лакокрасочных покрытий автомобилей

При покупке подержанного автомобиля, один из этапов его проверки — это сопоставление толщины лакокрасочного покрытия с использованием толщиномера. После измерения можно определить проводилось ли повторное окрашивание, и есть ли следы шпаклевки на кузове. Необходимо соблюдать правила по его применению, чтобы получить наиболее точные результаты.

Требовалась ли вам когда-нибудь помощь юриста по авто-вопросам?

ДаНет

Инструкция по использованию толщиномера

Измеритель толщины ЛКП представляет из себя устройство малого размера, работающее от батареек или аккумулятора, изготовленное в виде пистолета, однако встречаются и иные виды. Относится к приборам неразрушающего контроля, то есть диагностика проводится без повреждения автомобиля и его компонентов.

Выпускаются электромагнитные, ультразвуковые, вихретоковые, лазерные и другие измерители.

Способ получения данных позволяет работать с двумя и более видами материалов.

Этапы работы с прибором

Весь цикл работы с толщимером можно разделить на несколько действий:

  • Калибровка;
  • Измерение;
  • Соотношение полученных результатов с базовыми показателями.

Перед работой необходимо убедиться в том, что толщиномер включен. Это можно понять по включенному дисплею и наличию на нем индикаторов. Через 20 – 30 секунд бездействия для экономии заряда устройство выключается.

После включения нужно настроить толщиномер. Порядок настройки описан в инструкции.

Новые модели измерителей дают возможность работать с двумя и более материалами кузова.

Подготовка

Перед замерами необходимо подготовить сам прибор и измеряемое покрытие. Толщиномер должен быть заряжен и откалиброван. Поверхность детали перед диагностикой нужно очистить от пыли, грязи и защитных материалов, например, пленки. При определении толщины краски через пленку устройства покажут отклонение на величину толщины защиты. Это значение можно игнорировать, если все элементы авто также покрыты пленкой.

Проверка

В комплекте поставляется набор пластин, которые используются для настройки толщиномера. Они выглядят как маленькие полоски металла, покрашенного краской. Материал пластин соответствует тому металлу или пластику, для работы с которым толщиномер предназначен.

Проверка работы выглядит следующим образом:

  • Освободить калибровочные пластины от пленки;
  • Включить прибор и прислонить к пластине датчик;
  • Нажать клавишу «К» или «CAL»;
  • Используя дополнительные кнопки, сравнять показатель с образцовым, например, 102 мкм для пластика;
  • Снова нажать кнопку калибровки.

Если подгонка проведена правильно, устройство будет готово к измерениям того материала, на котором была проведена калибровка

В зависимости от модели его можно настроить и на взаимодействие с другими материалами.

Как добиться наиболее точных результатов?

На точность измерения влияют два параметра: качество самого прибора и условия снятия измерений. Поверхность должна быть чистой и без защитной пленки. Устройство имеет в районе датчика три точки опоры – две ножки и защищенный наконечник. Все три точки должны плотно прилегать к поверхности. После установки необходимо нажать на кнопку и начать сканирование. Нажатие должно быть коротким. После этого на экране толщиномера появится результат измерения.

Повторное измерение рекомендуется проводить на нескольких соседних участках

Можно ли обмануть прибор?

Нечестные механики и продавцы научились использовать тощиномеры в своих интересах. Нередко вместо окраски элемента кузова дилеры просто меняют его на новый, окрашенный в заводских условиях. Толщиномер может показать уровень лакокрасочного покрытия и наличие повторных окрашиваний, но не указывает на то, была ли деталь заменена. Этим и пользуются желающие скрыть факт аварии продавцы.

Сам толщемер имеет утвержденный уровень погрешности, который зависит от конкретной модели и качества ее сборки. Специалисты могут ссылаться на неточность, если видят, что покупатель не разбирается в этом.

Процедуру проверки рекомендуется делать в присутствии человека, имеющего опыт применения толщиномера.

Возможные проблемы и нюансы

На рынке измерителей толщины ЛКП есть выбор компактных и универсальных экземпляров. Однако важно помнить, что чем ниже цена экземпляра, тем меньше его функциональные возможности. Дорогой прибор позволит работать с несколькими видами материалов, в то время, как дешевый аналог применим только, например, при определении наличия шпаклевки.

По отзывам опытных автолюбителей, нечестные мастера и автосервисы научились использовать толщемеры в своих интересах. Они неверно его настраивают, измеряют только известные участки кузова или вовсе утверждают, что остальные модели не показывают необходимую точность. Поэтому для правильной оценки состояния авто рекомендуется обзавестись собственным устройством.

Обслуживание толщиномера

Уход за измерителем толщины ЛКП не требует никаких особых действий. Его необходимо хранить в месте с низкой влажностью воздуха и защищать от пыли и грязи. Для поддержания чистоты прибор можно протереть влажной салфеткой. Перед применением рекомендуется проверить степень заряда аккумулятора и состояние дисплея.

Также не рекомендуется проводить слишком частные сбросы настроек. Некоторые приборы теряют точность при регулярных калибровках.

Подведем итоги

Современные толщиномеры автоматически определяют степень прокраса части кузова, могут быть настроены на несколько видов материалов и значительно превышают дешевые аналоги по качеству измерений. Перед проведением мероприятий необходимо проверить правильность работы прибора на калибровочных пластинах, которые идут в комплекте. Полученные в ходе определения данные следует сравнивать с базовыми для определенной модели авто показателями.

Мнение эксперта

Иван Чайкин, автор статьи:

Вопросы, касающиеся прав автомобилистов, зачастую более важны, чем кажется на первый взгляд. Водитель может лишиться прав или понести другое суровое наказание из за незнания или неправильного трактования законов и правил. Не ленитесь глубоко погружаться в суть изучаемого вопроса, не стесняйтесь спросить совет у профессионалов.

Задать вопрос эксперту

Вопросы, касающиеся прав автомобилистов, зачастую более важны, чем кажется на первый взгляд. Водитель может лишиться прав или понести другое суровое наказание из за незнания или неправильного трактования законов и правил. Не ленитесь глубоко погружаться в суть изучаемого вопроса, не стесняйтесь спросить совет у профессионалов.

avtoproblema24.ru

Прибор для измерения толщины лакокрасочного покрытия автомобиля

Рынок подержанных автомобилей процветает, как никогда, на нём усиливают свои позиции мошенники. При покупке б/у авто следует соблюдать особую осторожность и максимально тщательно исследовать товар. Многие продавцы утверждают, что у них машина в заводской краске и без шпаклёвки. Прибор для измерения толщины лакокрасочного покрытия автомобиля поможет реально оценивать состояние кузова на предмет наличия дополнительного покрытия над слоем металла. С помощью прибора легко определить, где слой краски не соответствует заводской толщине.

При покупке б/у автомобиля многие продавцы утверждают, что у них машина в заводской краске и без шпаклёвки. Прибор для измерения толщины лакокрасочного покрытия автомобиля поможет оценить состояние кузова на предмет наличия повреждения ЛКП, а также дополнительного покрытия над слоем металла.

Толщиномер лакокрасочного покрытия автомобиля

На каком покрытии работают толщиномеры?

Толщина лакокрасочного покрытия (ЛКП) может измеряться соответствующим прибором, он обладает своими особенностями, а на некоторых покрытиях даже может показывать неправильную величину. Принцип работы и материал, на котором может проводиться исследование, могут отличаться:

  • электромагнитная основа может использоваться для определения толщины только на кузовах из ферромагнитных сплавов – железо и сталь;
  • вихретоковый метод обработки данных работает для измерения толщины на диамагнетиках. Толщина краски на автомобилях в микронах может определяться для алюминиевых, медных, бронзовых и других сплавов;
  • комбинированный принцип позволяет определять величину покрытия на всех типах металлов;
  • ультразвуковое и эхолокационное воздействие показывает толщину любого материала на любой поверхности независимо от типа работы устройства.

Каждый прибор для измерения краски на авто, кроме ультразвуковых вариантов, требует наличия металлической основы. При необходимости проверять наличие битых частей кузова на современных автомобилях с композитным или пластиковым корпусом придётся покупать или арендовать эхолокационное устройство.

Кузовные детали каких авто выполнены из цветного металла

Все модели автомобилей устроены различным образом, уточнить наличие цветных металлов в тех или иных частях кузова можно только в отношении индивидуальной модели. Чтобы узнать, какие детали имеют композитные или цветные металлы в составе, нужно ознакомиться с таблицей распространённых автомобилей.

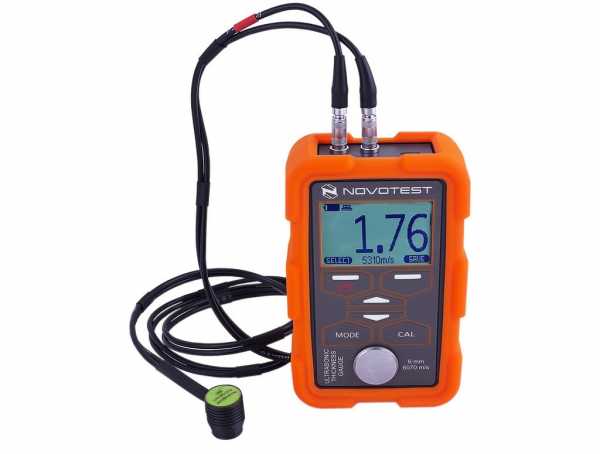

Ультразвуковой толщиномер УТ-1

Какие покрытия измеряют толщиномеры?

Прибор для измерения толщины в быту может использоваться для замеров практически всех разновидностей покрытий. С его помощью в бытовой жизни могут замеряться:

  • различные лакокрасочные покрытия;
  • всевозможные грунты;
  • наличие слоёв шпаклёвки;
  • появление коррозии;
  • толщина пластика;
  • керамические покрытия;
  • любые налёты и поверхности сверху металлоконструкций.

Должно быть только несколько условий для замеров:

  • покрытие для измерения обязательно должно обладать диэлектрическими свойствами;
  • наружная поверхность исключительно гладкая.



Если используется измеритель, основанный на магнетизме, нужно иметь диэлектрическую основу с ровной поверхностью. Толщиномеры в бытовом использовании всегда строятся на принципе магнита. Большая часть автомобилей соответствуют перечисленным условиям.

Дополнительно следует учесть соотношение между тем, какой прибор для измерения толщины краски в наличии, и свойствами металла корпуса. Условие преимущественно касается старых моделей устройств, современными моделями можно измерять на поверхностях практически со всеми металлическими основами.

Толщиномеры измеряют различные лакокрасочные покрытия

Подготовка к измерению

Теперь толщина ЛКП может быть установлена без проблем, так как пользователю известны свойства кузова и самого устройства. Только перед измерением нужно провести процедуру предварительной подготовки.

Калибровка устройства

Прибор для проверки толщины лакокрасочного покрытия перед измерением нужно изначально откалибровать, это поможет получить максимально точные показания. Сегодня предлагается немало моделей, способных самостоятельно калиброваться, если у пользователя не одно из этих устройств, нужно вручную провести такую процедуру.

Изначально следует провести замер эталонного значения в особом режиме, при котором указывается вручную точное значение в микронах. Для поставленной задачи в комплекте присутствует несколько специальных пластин из пластика и металла. Для ускорения процедуры можно замерить всего 1 пластиковую и 1 металлическую пластину.

Подбор контрольного элемента можно проводить необязательно из заводской конструкции авто. Можно взять любой кусочек исследуемого материала, с которым работает прибор. Для максимально точной калибровки стоит использовать по несколько элементов из разных типов материала с максимально гладкой поверхностью.

В отношении пластиковых элементов стоит использовать стандартные пластины, они являются эталонными. Практически всегда в комплекте идёт кусочек с толщиной 102 микрометра, а иногда дополняется ещё несколько образцов.

Калибровка толщиномера ET11P

Калибровочная процедура

Чтобы провести определение толщины покраски, предварительно нужно провести калибровку с помощью подготовленных пластин. Если измерительные материалы имеют защитную плёнку, нужно снять её. Устройство приводится в активное положение, и сразу выполняет сброс к начальным настройкам. Чаще всего для восстановления нужно провести эталонный замер пластины и нажать на кнопку «0». Лучше процедуру сброса уточнить в инструкции.

Прибор для измерения толщины краски на авто модели ET-111 работает по описанному принципу, но его курковая модификация может сбрасываться только при выключении устройства и зажатии курка с клавишей «0».

В процессе тестового измерения на экране будет указано наличие погрешности. Если на дисплее цифра «0», то прибор не нуждается в калибровке.

При появлении отличающихся цифр нужно следовать инструкции:

  • На пластину из металла укладывается эталонная пластиковая деталь, после чего проводится измерение толщины.
  • На экране нужно нажать клавишу для перехода в режим калибровки, она может обозначаться «К», «CAL» и т. п.
  • С помощью стрелочек установить значение согласно эталонному размеру пластика – 102 мкм.
  • Теперь нужно выйти из режима калибровки нажатием той же клавиши «К» или «CAL».
  • Прибор откалиброван и готов к использованию.

Прибор для измерения толщины краски на авто модели ET-111

Можно удостовериться, что калибровка прошла успешно, выполнив повторный замер, значение не должно отличаться от реального показателя более чем на 2–3 мкм.

Процесс калибровки проводится с помощью стальной пластины из ферромагнитного состава. Если прибор универсальный, то дальнейшей корректировки данных не требуется. Чтобы идеально настроить устройство, следует измерить другой материал, лучше алюминий.

Таблица толщины лакокрасочных покрытий

Когда прибор готов, выполняется проверка, насколько толстый лакокрасочный слой на автомобиле. После получения показателей следует сверить данные с таблицей эталонного значения. Если известна толщина краски на авто, таблица – это основа для сравнения данных.

Определить, какая толщина краски должна быть на автомобиле, можно по таблице, которая присутствует в инструкции или в сети. После этого стоит сравнить с результатами и сделать вывод о состоянии авто.

Гарантия точности замера будет при получении данных из технической документации. Даже в пределах одной модели проводится периодический рестайлинг, следовательно, машины разного года производства могут иметь разную толщину покрытия.

Большинство автомобильных концернов предпочитают красить автомобили толщиной покрытия от 70 до 150 мкм. Чаще всего при замерах получают результаты от 80 до 130 мкм.

Таблица толщины лакокрасочных покрытий

В процедуре есть существенные нюансы:

  • толщина покрытия в зависимости от элемента корпуса может отличаться. На величину слоя влияет технология нанесения и свойства лакокрасочного покрытия. Практически на всех авто по центру крыши толщина краски несколько меньше, чем по граням;
  • несмотря на различия между отдельными участками, обязательно соблюдается симметричность обеих сторон;
  • толщина слоя может различаться даже у заводской краски, но всегда отклонения находятся в пределах 50 мкм – как для минимальной, так и максимальной отметки. Чаще всего отличие составляет 20–35 мкм;
  • внутреннее окрашивание всегда значительно меньше, чем внешний слой, разница достигает 40–60 мкм.

Если покупатель решил выбрать современную модель толщиномера, можно воспользоваться полезной функцией – указать предполагаемый диапазон значений. Функция помогает устранить риск ошибки в случае дрожания рук или других негативных факторов.

В среднем покрытие с завода имеет толщину, приблизительно соответствующую волосу человека. Если на машине проводилось восстановление, показатель будет значительно отличаться в сторону увеличения.

Процедура измерения

Для пользователя нет ничего сложного в самом измерении, профессиональные навыки не потребуются. У разных конструкций небольшие отличия могут встречаться. Курковые варианты и отдельные нажимные устройства несколько устаревшие, их активация проводится без касания к поверхности. Более новые модели могут включаться самостоятельно при касании к твёрдому предмету.

Толщиномер краски лакокрасочных покрытий автомобиля

Важно исключить направление датчика в активном состоянии в глаза человеку при небольшой дистанции.

Процедура имеет некоторые тонкости выполнения:

  • при включении следует плотно прикреплять датчик к нужному участку. На экране появятся точные измерения толщины ЛКП. Если используется курковой вариант, предварительно следует произвести нажатие и отпускание курка. Нажимные модели выполняют инициацию самостоятельно. Важно обеспечить сильное прижатие и ровное соприкосновение с эмалью, удостоверившись в отсутствии перекосов;
  • исследование может проводиться как по точкам, так и методом непрерывного измерения. Во втором случае нужно удерживать курок и вести вдоль поверхности, главное – обеспечить плотный прижим. Прибор будет изменять показания в соответствующих местах;
  • для получения данных о среднестатистических размерах покрытия нужно выполнять замены по точкам. Все сегменты замеряются по отдельности;
  • для исследования одного элемента нужно провести 5 замеров: 4 из них по всем углам и 1 в центре. Количество точек может быть значительно больше, но это актуально при появлении подозрений на наличие шпаклёвки или битой поверхности;
  • в каждой точке снимают от 3 до 5 замеров для получения точных показателей, каждое значение записывается на бумаге;
  • все замеры точки нужно проводить на небольшом расстоянии от намеченного центра, приблизительно в радиусе 10–20 см. С помощью усреднённых показателей по площади можно получить средние данные;
  • когда получено 3–5 чисел нужно определить среднее арифметическое. Для расчёта следует сложить значения и разделить их на количество процедур замера;
  • после расчёта среднеарифметических цифр для всех деталей можно определить наличие и уровень расхождения в сравнении с заводскими, табличными данными;
  • для подсчёта толщины покрытия всей машины нужно объединить все значения для отдельных элементов и снова высчитать среднее значение.

Для исследования одного элемента нужно провести 5 замеров

Какие значения толщины считаются расхождением с заводскими

Никакого труда не составит установить наличие шпаклёвки или отличающейся краски на основании всех перечисленных данных. При перекраске значения становятся повышенными в 2, а иногда и в 3 раза.

Если подытожить, все отклонения свыше 100 мкм гарантированно указывают на покраску автомобиля в автомастерских, так как заводские покрытия не могут обладать таким расхождением. При превышении показателей на 160 мкм можно судить о наличии слоя шпаклёвки.

Стандартное покрытие краской прибавляет порядка 100 мкм к заводскому показателю. Следовательно, при появлении отметок 180–260 мкм, можно дать гарантию, что деталь перекрашивалась или подкрашивалась. Свыше указанных отметок – поверхность подвергалась шпатлеванию. Порой прибор не дает правильных данных из-за выхода за пределы микрозначений, что свидетельствует о толстом слое шпаклёвки.

Полезные советы

Существует немало ухищрений и особенностей, способных ввести в заблуждение покупателя, среди них:

  • продавцы отказываются мыть автомобиль, аргументируя это различными причинами. Они оставляют его грязным намеренно, чтобы запутать исследователя;
  • отдельные модели автомобилей премиум класса могут иметь толстое лакокрасочное покрытие с толщиной до 150–250 мкм. Лучше предварительно изучить техническую документацию на авто;
  • при покупке старых машин нужно учитывать, что даже при сохранении заводской краски, у всех элементов с горизонтальным расположением может истончаться покрытие, ведь в процессе мойки часть слоя удаляется из-за интенсивного трения. Особенно большие изменения наблюдаются у любителей постоянно мыть машину.

Толщиномеры отличаются по видам

Виды толщиномеров

Далеко не все приборы для измерения толщины имеют одинаковую точность работы, соответственно, они могут быть менее полезными. Существует несколько критериев для деления толщиномеров на виды.

По классам приборы бывают:

  • первого класса устройства стоят недорого, обладают оптимальной надёжностью, но небольшим количеством встроенных функций. Многие модели этого класса требуют определённых навыков использования, так как принципы могут отличаться;
  • 2 класс имеет больше предустановленных функций и довольно прост в эксплуатации, но для получения замеров требуется больше времени, что обусловлено повышением точности измерений;
  • к третьему классу относятся аппараты с оптимальным отношением качества и стоимости, но заплатить придётся несколько больше. Устройства группы обладают повышенной точностью и надёжностью, а также обладают обилием опций. Среди минусов – потребность в регулярном проведении калибровки и негативная реакция на отрицательные температуры и их значительные перепады;
  • четвёртый класс относится к профессиональным аппаратам, которые самостоятельно калибруются. Они обладают всеми преимуществами предыдущих устройств и превосходят другие классы по точности.

Профессионалы отмечают, что все приборы нуждаются в калибровке, отличается лишь время проведения настройки. В любом случае контроль пользователя все равно потребуется.

Толщиномер CM-206FN

По сфере использования толщиномеры также могут отличаться:

  • для автомобилестроения;
  • для судостроения;
  • в области страховых выплат;
  • строительные;
  • для оценочных работ;
  • бытовые.

Пользоваться приборами могут юридически уполномоченные и частные лица. Они потребуются для профессионалов, выполняющих оценочные работы, выполняющих экспертизы, прогнозирующих срок жизни судна или создающих перекрытия. Использование толщиномеров популярно во многих сферах, где требуется повышенная точность показателей, в частности – анализ состояния кузова для покупки б/у автомобилей.

Предпочтительно покупать толщиномер из прочного пластика

По типу работы существуют приборы:

  • с магнитными принципами действия. В их основе лежит магнит, его точность зависит от расстояния до металла. Все показания выводятся на дисплей или отображаются с помощью стрелки;
  • электромагнитные устройства работают по принципу электромагнитной индукции. В процессе проверки прибором, ЛКП воспринимается в виде замкнутой цепи, производится измерение магнитного потока;
  • по ультразвуковому принципу работают приборы с повышенной точностью. Они часто используются в труднодоступных участках. От устройства исходят импульсы, отражающиеся от металла и возвращающиеся к прибору, считывающему полученный сигнал;
  • вихретоковый аппарат активно используется для замеров поверхностей из цветных металлов. В основе используется принцип взаимодействия переменного магнитного поля, возникающего при прохождении тока высокой частоты через специальную катушку, и измеряемой поверхности.

Толщиномеры электромагнитныеКак правильно выбрать

Пестрящее разнообразие толщиномеров связано с наличием устаревших, высокоточных, многофункциональных и других устройств. Все они различаются по принципу действия и входят в различные ценовые ниши. Чтобы не прогадать с выбором, стоит рассмотреть основные критерии аппарата:

  • задача. Если приобретение будет предназначаться для домашнего применения, очевидно, что нужда в устройстве будет появляться нечасто. Для личных нужд лучше смотреть на нижнюю ценовую нишу, только стоит учитывать пределы измерений, для которых предназначается модель, продолжительность автономной работы и технические параметры. Для профессиональных задач экономия – не лучшее решение, так как будет невозможно проверить отдельные элементы современных автомобилей, и больше погрешность замеров;
  • внешний вид. Прибор для измерения ЛКП предпочтительно покупают в виде маркера, брелока или других декоративных инструментов. Такой подход поможет снять замеры без привлечения лишнего внимания и избегая негативного отношения продавца. Устройства с имитацией других приборов работают на магнитах и стоят дёшево;
  • материал изготовления. Предпочтительно покупать толщиномер из прочного пластика;
  • какие функции нужны? Важно установить функционал прибора, без которого обойтись не удастся, и возможности, являющиеся желательными, но не принципиально важными. Во многих современных приборах комплектация подразумевает установку различных датчиков для работы с резиновыми покрытиями и стекловолокном с целью определения силы коррозии. Подобные аппараты важны для судостроения, но и в автомобильной сфере функции будут к месту. Абсолютная герметичность контура – толщиномер сможет погружаться под воду, но для автомобильной отрасли – это практически бесполезная функция;
  • процентный показатель допустимой погрешности. Точность устройства важна, но отклонения не могут быть существенными даже в дешёвых конструкциях. Погрешность 40 мкм не изменит показаний, так как судить о перекраске и наличии шпаклёвки можно при отклонении свыше 100 мкм. Ключевым параметром погрешность назвать сложно, зато при высокой точности удаётся сократить время работы, нет необходимости много раз замерять толщину;
  • диапазон измерений. По сути, многие устройства работают до 2 000 мкм, чего достаточно для определения слоя на всех автомобилях. Никакой пользы значительное увеличение рабочего диапазона не принесёт;
  • автономность. Возможность модели работать длительное время может помочь на выездных работах. Стоит учитывать, что при неблагоприятных условиях расход увеличивается, а автономность сокращается;
  • возможность работы в сложных условиях. Лучше выбирать модели, устойчивые к повышенной влажности и перепадам температуры;
  • звуковое оповещение. Особой пользы замечено не было, так же, как и от подсветки клавиатуры.

Прибор для измерения ЛКП предпочтительно покупают в виде маркера, брелока или других декоративных инструментов

Лучший светодиодный толщиномер краски автомобиля

ProdigTech GL-6+

Нередко специалисты и любители предпочитают светодиодный вариант толщиномера ProdigTech GL-6+. Инновационный прибор использует светодиод для передачи сигнала. При обнаружении второго слоя ЛКП диод начинает мигать, а при выявлении шпаклёвки или нескольких слоёв индикатор светится постоянно.

Техническое описание:

  • измеряет чёрные металлы и алюминиевые сплавы;
  • измеряет в пределах 0–2100 мкм;
  • меню состоит из 9 позиций;
  • встроенная память с запоминанием результатов 100 последних замеров;
  • погодные условия не оказывают влияния на точность работы;
  • при продолжительном бездействии самостоятельно деактивируется;
  • аккумулятор 9 В;
  • подсветка дисплея;
  • габариты, ВхШ – 123х65 мм;
  • в комплекте поставляется чехол, эталонные пластины и запасная батарейка.

Толщиномер ProdigTech GL-6+

Достоинства:

  • небольшие габариты;
  • можно замерять основы с немагнитными свойствами: медь, алюминий. Для работы с медью нужно устанавливать отдельные настройки и проводить калибровку;
  • гарантия работоспособности – 1 год.

Минусы:

  • существенные погрешности;
  • расплывчатость границ показателей.

Лучший магнитный толщиномер краски автомобиля

При рассмотрении рейтинга бюджетных и простых в применении конструкций стоит выделить «Авто-Лак-Тест Bit 3003 Teflon».  Модификация имеет тефлоновое покрытие, оно защищает рабочую область от разрушения.

Основные характеристики:

  • взаимодействует с магнитными металлами;
  • за срабатывание отвечает пружина;
  • погрешность до 40 мкм;
  • не требует питания;
  • габариты, ВхШ – 175х10 мм;
  • вес – 35 г.

Толщиномер «Авто-Лак-Тест Bit 3003 Teflon»

Среди преимуществ:

  • компактность;
  • похож на маркер;
  • работает без подпитки;
  • может использоваться в любых погодных условиях;
  • практически не требует калибровки;
  • применим в труднодоступных участках.

Недостатки:

  • не действует на цветных металлах;
  • значительная величина погрешности.

Лучший цифровой толщиномер краски автомобиля

Среди цифровой группы явно выделяется ETARI ET 111, который работает с большинством металлических основ. Может без труда использоваться с помощью 1 руки. Модель имеет ЖК-дисплей и обладает режимом деактивации по прошествии 1 минуты.

Толщиномер ETARI ET-111

Характеристики:

  • обрабатывает данные с цветных и чёрных металлических деталей;
  • нужно проводить калибровку отдельно для каждого вида поверхности;
  • замеряет в диапазоне 0–2000 мкм для чёрных и 0–1000 мкм для цветных основ;
  • погрешность не более 10 мкм;
  • максимальная влажность воздуха – 75%;
  • размеры ВхШ – 120х40 мм;
  • масса – 100 г в комплекте с батарейкой.

Плюсы:

  • небольшие габариты;
  • автоматическое выявление типа материала конструкции;
  • освещение экрана;
  • может использоваться в качестве фонарика;
  • имеет встроенный УФ излучатель для проверки подлинности документов.

Минусы:

  • низкая переносимость перепадов температуры;
  • чувствительность к влаге;
  • при длительной работе без перерыва приводит к появлению значительной погрешности.

Толщиномер покрытий DeFelsko Positector 6000

Лучший высокоточный толщиномер краски автомобиля

Профессионалам предыдущие модели не слишком подойдут, но есть и более точные устройства. В категории профессиональных моделей лидирующую позицию стоит отдать PosiTector 6000.

Характеристики:

  • работает с любыми металлами;
  • благодаря термокомпенсации предоставляет максимально точные показания;
  • имеет сертификаты соответствия качества;
  • обладает функцией изменения единиц показаний: мкм, мм;
  • регулировочная калибровка и блокирование функции;
  • эксплуатация ночью благодаря подсветке;
  • лёгкий сброс к заводским параметрам;
  • устойчивость к кислотным, жирным и другим веществам;
  • ударопрочный дисплей;
  • гарантия 2 года.

Плюсы:

  • высокая точность;
  • надёжность;
  • может погружаться под воду, полезно при использовании в дождь;
  • функционирует на любых поверхностях;
  • применяется в труднодоступных участках;
  • не боится жары и холода.

Минус – высокая цена.

Заключение

Покупка и продажа автомобилей по запчастям или в сборе обязательно требует использование толщинометра. Устройство помогает сделать правильное заключение о состоянии транспортного средства. Прибор способствует экономии средств на покупке низкокачественных машин. Всего за 1 куплю-продажу прибор сможет окупиться и принести прибыль.

mensdrive.ru

Использование толщиномера перед полировкой

При абра­зив­ной поли­ров­ке, каж­дый раз сни­ма­ет­ся тон­кий слой лако­кра­соч­но­го покры­тия. Если нуж­но отпо­ли­ро­вать авто­мо­биль, кото­рый ни разу не поли­ро­вал­ся, то нет пово­да для бес­по­койств, так как лак име­ет доста­точ­ную тол­щи­ну. Если же авто­мо­биль подер­жан­ный, а исто­рия его обслу­жи­ва­ния не извест­на, то есть опас­ность про­те­реть лак, устра­няя цара­пи­ны и потёр­то­сти шли­фо­ва­ни­ем и абра­зив­ной поли­ров­кой.

Тол­щи­но­мер помо­га­ет узнать, какое без­опас­ное коли­че­ство лака мож­но убрать, а так­же может исполь­зо­вать­ся пери­о­ди­че­ски во вре­мя поли­ров­ки и после, что­бы знать, сколь­ко лака уда­ле­но.

Перед поли­ров­кой  мож­но обой­ти вокруг маши­ны и сде­лать 5–10 изме­ре­ний тол­щи­ны крас­ки на каж­дой пане­ли, что­бы опре­де­лить при­ме­ча­тель­ные места с наи­бо­лее тон­ким сло­ем лако­кра­соч­но­го покры­тия, кото­рые несут риск. Это мож­но так­же объ­яс­нять кли­ен­ту (если зани­ма­е­тесь поли­ров­кой про­фес­си­о­наль­но) и даже отка­зы­вать­ся от поли­ров­ки отдель­ных авто­мо­би­лей.

Если авто­мо­биль обслу­жи­ва­ет­ся в одном и том же месте, то мож­но запи­сать дан­ные изме­ре­ний на схе­ме, к кото­рой мож­но обра­щать­ся каж­дый раз перед поли­ров­кой и устра­не­ни­ем мел­ких дефек­тов ЛКП.

Для детей­ле­ра един­ствен­ным важ­ным изме­ре­ни­ем явля­ет­ся тол­щи­на лака, кото­рый могут отдель­но изме­рить не все тол­щи­но­ме­ры. Един­ствен­ный тип тол­щи­но­ме­ра, кото­рый может изме­рить отдель­ный слой покры­тия – это уль­тра­зву­ко­вой тол­щи­но­мер (к при­ме­ру, Defelsko Positector B3 Advanced), кото­рый сто­ит око­ло 2300 дол­ла­ров. Для про­фес­си­о­на­ла, рабо­та­ю­ще­го с доро­ги­ми авто­мо­би­ля­ми не лиш­ним будет при­об­ре­сти доро­го­сто­я­щий уль­тра­зву­ко­вой тол­щи­но­мер. С пси­хо­ло­ги­че­ской точ­ки зре­ния, на кли­ен­тов детей­линг-сту­дии про­из­во­дит впе­чат­ле­ние то, что спе­ци­а­лист исполь­зу­ет изме­ри­тель­ный при­бор, даже если он не может изме­рить отдель­ный слой лака.

Если маши­на про­сто поли­ру­ет­ся рота­ци­он­ной поли­ро­валь­ной машин­кой, то мож­но обой­тись без тол­щи­но­ме­ра, но соблю­дая осто­рож­ность. При­бор будет необ­хо­дим, если будет про­из­во­дить­ся шли­фо­ва­ние крас­ки мел­ко­зер­ни­стой шли­фо­валь­ной бума­гой.

Боль­шин­ство тол­щи­но­ме­ров (кро­ме уль­тра­зву­ко­вых) пока­зы­ва­ет общий слой, а нуж­но знать тол­щи­ну лака. То есть, тол­щи­но­мер даёт толь­ко при­бли­зи­тель­ное пред­став­ле­ние о тол­щине лака. Мож­но при­мер­но под­счи­тать какой тол­щи­ны каж­дый отдель­ный слой обще­го покры­тия.

Уль­тра­зву­ко­вой тол­щи­но­мер PosiTector может изме­рять отдель­ные слои лако­кра­соч­но­го покры­тия авто­мо­би­ля.

К при­ме­ру, при­бор пока­зы­ва­ет 150 мик­рон, а при поли­ров­ке Вы уда­ли­те при­мер­но 3 мик­ро­на, то есть оста­ёт­ся ещё боль­шой запас. Одна­ко, лако­кра­соч­ное покры­тие состо­ит из несколь­ких сло­ёв (грун­та, базо­во­го слоя крас­ки и лака). Таким обра­зом, 150 нуж­но раз­де­лить на 3. Полу­чит­ся, что каж­дый слой равен 50 мик­рон. Это зна­чит, что мож­но отпо­ли­ро­вать поверх­ность 16 раз, до того, как воз­ник­нет риск про­те­реть слой лака. Одна­ко всё не так про­сто в реаль­но­сти. Тол­щи­на каж­до­го слоя зна­чи­тель­но варьи­ру­ет­ся. Одна панель может иметь слой грун­та тол­щи­ной 30 мик­рон, а дру­гая панель это­го же авто­мо­би­ля может иметь тол­щи­ну грун­та 50 мик­рон. То же самое мож­но ска­зать про базо­вый слой крас­ки и лака. Все эти слои име­ют раз­ную тол­щи­ну.

Тол­щи­но­мер явля­ет­ся при­бо­ром, кото­рый поз­во­ля­ет сде­лать более гра­мот­ный вывод о тол­щине покры­тия, но не даст точ­но­го пред­став­ле­ния. Мож­но полу­чить общее пред­став­ле­ние о тол­щине все­го слоя покры­тия и посмот­реть, как тол­щи­на опре­де­лён­ных обла­стей варьи­ру­ет­ся в раз­ных местах маши­ны. Тон­кий слой может гово­рить о преды­ду­щем устра­не­нии дефек­тов шли­фо­ва­ни­ем и поли­ров­кой, а тол­стые слои могут гово­рить о нали­чии шпа­клёв­ки и пере­кра­ши­ва­нии пане­ли. Без при­бо­ра такие обла­сти опре­де­лить слож­нее или даже невоз­мож­но.

Тол­щи­на завод­ско­го ЛКП может варьи­ро­вать­ся на раз­ных авто­мо­би­лях. На одной кон­крет­ной машине тол­щи­на слоя крас­ки на раз­ных пане­лях не долж­на отли­чать­ся более чем на 20%.  Если одна или несколь­ко пане­лей кузо­ва име­ет тол­щи­ну крас­ки, пре­вы­ша­ю­щую сред­ние пока­за­те­ли в 2 раза, то это зна­чит, что эти пане­ли пере­кра­ши­ва­лись.

При­ве­дён­ные ниже циф­ры пред­ла­га­ют­ся толь­ко как руко­вод­ство, так как суще­ству­ет слиш­ком мно­го пере­мен­ных, что­бы дать точ­ные дан­ные. Это при­мер­ная тол­щи­на ЛКП.

  • При­мер­но 200 мик­рон и боль­ше может быть на ста­рых маши­нах, кото­рые были покра­ше­ны на заво­де вруч­ную. Так­же такая тол­щи­на может быть на авто­мо­би­лях, пере­кра­шен­ных в мастер­ских.
  • Око­ло 100–200 мик­рон (4–8 mil) – нор­маль­ная тол­щи­на крас­ки, без­опас­ная для поли­ров­ки.
  • Око­ло 80–100 мик­рон (3–4 mil) – тон­кое ЛКП. Луч­ше не исполь­зо­вать шли­фо­валь­ную бума­гу гру­бее, чем P2000.
  • Око­ло 80 и мень­ше (менее 3 mil) – очень тон­кое ЛКП. Луч­ше не исполь­зо­вать шли­фо­валь­ную бума­гу гру­бее, чем P2500
  • При тол­щине менее 70 мик­рон луч­ше исполь­зо­вать толь­ко не абра­зив­ную поли­роль.

Ино­гда мож­но полу­чить при­бли­зи­тель­ные дан­ные о тол­щине лака, срав­нив панель кузо­ва с крас­кой в про­ёмах. В этих местах слой лака мини­маль­ный, таким обра­зом, мож­но экс­тра­по­ли­ро­вать, вычи­тая раз­ни­цу. Неко­то­рые про­из­во­ди­те­ли в про­ёмах так­же рас­пы­ля­ют мало грун­та и крас­ки, поэто­му это не на 100% рабо­та­ю­щий при­ём. Для срав­не­ния мож­но так­же изме­рить крас­ку на подоб­ной машине, если есть такая воз­мож­ность.

Дру­гой при­ём поз­во­ля­ет при­мер­но опре­де­лить какую тол­щи­ну лака мож­но без­опас­но уда­лить при поли­ров­ке. Перед поли­ров­кой нуж­но изме­рить тол­щи­ну лако­кра­соч­но­го покры­тия при­мер­но каж­дые 20–30 см, изме­ряя рав­ны­ми сег­мен­та­ми всю маши­ну. Запи­ши­те дан­ные и вычис­ли­те сред­нее зна­че­ние тол­щи­ны лака. Возь­ми­те самое малень­кое чис­ло  и сред­нее, и добавь­те раз­ни­цу меж­ду эти­ми дву­мя к сред­не­му. Это будет чис­ло, на кото­рое нуж­но опи­рать­ся при поли­ров­ке. К при­ме­ру, если сред­нее зна­че­ния лака 43, самое малень­кое чис­ло 38, раз­ни­ца меж­ду самым малень­ким зна­че­ни­ем и сред­ним 5 мик­рон. Это гово­рит о том, что сред­няя раз­ни­ца меж­ду одной изме­рен­ной зоной и дру­гой рав­на 5 мик­рон. Это чис­ло будет мини­маль­ной тол­щи­ной лака, кото­рый мож­но уда­лить при поли­ров­ке. Важ­но пони­мать, что все­гда оста­ёт­ся опре­де­лён­ный риск.

Сколько лака удаляется при полировке?

Исполь­зуя сред­не­абра­зив­ную поли­ро­валь­ную пас­ту на поли­ро­валь­ном кру­ге с рота­ци­он­ной поли­ро­валь­ной машин­кой, уда­ля­ет­ся око­ло 2.5–3 мик­ро­на лака. Это дости­га­ет­ся, если сде­лать 4–5 про­хо­дов при 1500–1800 обо­ро­тов в мину­ту. Одна­ко это лишь при­мер­ные циф­ры, так как при поли­ров­ке мно­гое вли­я­ет на резуль­тат (дав­ле­ние на круг, ско­рость дви­же­ния машин­ки, плот­ность поли­ро­валь­но­го кру­га и абра­зив­ность пас­ты, какая твёр­дость ЛКП). Ино­гда поли­ров­ка абра­зив­ной пас­той может уда­лять боль­ше лака, чем шли­фо­ва­ние мел­ко­зер­ни­стой бума­гой.

Цара­пи­ны на лаке могут казать­ся малень­ки­ми и не глу­бо­ки­ми, но учи­ты­вая не боль­шую тол­щи­ну лака, они могут ока­зать­ся более чем зна­чи­тель­ны­ми и не про­сты­ми в устра­не­нии.

Хотя при поли­ров­ке уда­ля­ет­ся очень тон­кий слой лака, одна­жды, после мно­же­ства поли­ро­вок, слой лака истон­чит­ся до пре­де­ла и может про­те­реть­ся, что потре­бу­ет пере­кра­ши­ва­ния дета­ли.

На машине долж­но оста­вать­ся не менее 25% лака (от завод­ской тол­щи­ны). Так гово­рят про­из­во­ди­те­ли, что­бы не нару­шить усло­вия гаран­тии и что­бы сохра­ня­лась нор­маль­ная защи­та. Это зна­чит, что если начать с 50 мик­рон лака (эта циф­ра варьи­ру­ет­ся на раз­ных маши­нах), то при поли­ров­ке мож­но снять не более 12 мик­рон. Так как со сло­ем лака уда­ля­ют­ся при­сад­ки, бло­ки­ру­ю­щие УФ-излу­че­ние, то уда­ле­ние слиш­ком боль­шо­го коли­че­ства лака может зна­чи­тель­но ухуд­шить защит­ные свой­ства ЛКП. Это не будет замет­но сра­зу, но ЛКП будет под­вер­же­но преж­де­вре­мен­но­му раз­ру­ше­нию, таким как выцве­та­ние крас­ки и отсла­и­ва­ние лака.

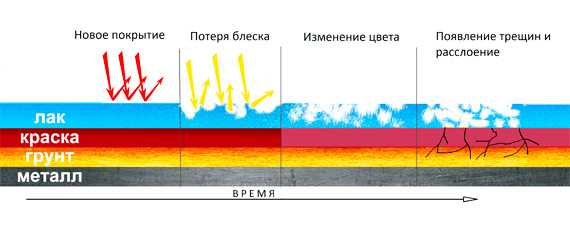

При слиш­ком тон­ком лако­кра­соч­ном покры­тии защит­ное покры­тие (к при­ме­ру, кера­ми­че­ское) может доба­вить 1–2 мик­ро­на тол­щине ЛКП, а так­же даст допол­ни­тель­ную защи­ту от УФ-лучей и от появ­ле­ния цара­пин.

Советы для полировщиков

  • Перед поли­ров­кой луч­ше все­гда вни­ма­тель­но осмот­реть кузов и выявить сле­ды преды­ду­щей поли­ров­ки. На ЛКП могут быть обла­сти с про­тёр­тым лаком, о кото­рых нуж­но пре­ду­пре­дить кли­ен­та зара­нее.
Про­тир лака до базо­во­го слоя крас­ки
  • При поли­ров­ке рота­ци­он­ной поли­ро­валь­ной машин­кой нуж­но дей­ство­вать с умом. Не поли­руй­те на одном месте слиш­ком дол­го (зави­сит от исполь­зу­е­мо­го поли­ро­валь­но­го кру­га). Не надав­ли­вай­те круг слиш­ком силь­но. Не накло­няй­те круг на край.
  • Пла­сти­ко­вые бам­пе­ра сохра­ня­ют теп­ло луч­ше, чем метал­ли­че­ские пане­ли, поэто­му нель­зя поли­ро­вать их слиш­ком дол­го. В этих слу­ча­ях, сле­ди­те за дав­ле­ни­ем кру­га и про­ве­ряй­те ЛКП после несколь­ких про­хо­дов.
  • Новый лак, нано­си­мый при пере­кра­ши­ва­нии пане­ли, будет иметь боль­шую тол­щи­ну, чем завод­ской. Лак на све­же­окра­шен­ной поверх­но­сти после высы­ха­ния будет более мяг­ким и более лёг­ким для поли­ров­ки. Завод­ской лак твёр­же, так как сушит­ся при более высо­кой тем­пе­ра­ту­ре на заво­де. Его лег­че шли­фо­вать мел­ко­зер­ни­стой бума­гой, но слож­нее уда­лить сле­ды от шли­фо­ва­ния.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Как пользоваться толщиномером лкп ВИДЕО

Толщина слоя лакокрасочного покрытия автомобиля четко определяется производителем. Соответственно, чтобы узнать перекрашивался ли автомобиль или какие-либо детали кузова ремонтировались с последующей окраской, достаточно измерить толщину лакокрасочного покрытия (лкп). Сделать это можно с помощью специального устройства — толщинометра.

Работа толщинометра основана на принципе магнитной индукции (F-тип)или на методе вихревых токов (N-тип). Если кузов выполнен из магнитных металлов, то используют первый тип, если кузов выполнен из различных композитных материалов или цветных металлов, то пользуются методом вихревых токов.

Толщинометр достаточно приложить к поверхности кузова машины, и на его экране высветится значение толщины лкп в микронах (тысячная часть миллиметра) или в милах (английская мера длины — 1 мил = 1/1000 дюйма). В России пользуются микронами.

Толщина лкп в среднем составляет от 60 до 250 микрон. Наиболее толстый слой покрытия наносится на дорогие немецкие автомобили, например Мерседес — 250 микрон, этим и объясняется их исключительно длительная неподверженность коррозии. Хотя и на цене это тоже отображается.

Чтобы измерить толщину лкп корректно, сначала нужно включить прибор и откалибровать, для этого в комплекте может идти специальная шайба с нанесенной на нее краской или тонкая фольга. Когда на дисплее появился точный результат, можно приступать к проверке толщины лкп. Для этого просто прижмите датчик толщинометра и дождитесь пока появится результат.

Толщинометрами обычно пользуются при покупке поддержанных автомобилей. Проверять толщину слоя лкп следует с крыши, постепенно перемещаясь по кузову автомобиля. Для каждой модели автомобиля можно найти таблицы с указанием толщины лкп в разных местах — капот, крыша, двери. Если разница составляет 10 — 20 микрон, то это вполне допустимое значение. Даже на только что сошедших с конвейера машинах допускается погрешность в 10 микрон. Если же толщина превышает заводское значение, значит автомобиль красили и можно смело начинать требовать сбросить цену.

Стоит заметить, что показания толщинометров различных производителей могут не соответствовать друг другу приблизительно на 5-7 микрон, поэтому такой погрешностью можно пренебречь.

Как пользоваться толщиномером:

Видео, о том как выбрать толщиномер:

Загрузка...

Поделиться в социальных сетях

vodi.su
