Как подсоединить камеру заднего вида к магнитоле: Как подключить камеру заднего вида к магнитоле (Видео)

21 Мар 1992 alexxlab Комментировать

Содержание

китайской, схема, 2 DIN, Андроид

Автор marafon На чтение 11 мин Просмотров 101 Опубликовано

Содержание

  1. Выбор камеры
  2. Способы подключить к магнитоле две китайские камеры
  3. Как настроить картинку с камеры заднего вида
  4. Как определить место установки камеры
  5. Как подключить камеру к магнитоле своими руками
  6. Схема подключения разъемов кабеля камеры к автомагнитоле
  7. Порядок и схема подключения камеры заднего вида
  8. Подключение камеры заднего хода к магнитоле Pioneer
  9. Любая ли магнитола подойдет?

Выбор камеры

Использование камеры требует применения основных блоков, оснащенных соответствующим разъемом для коммутации. Для получения высококачественных изображений используются 2 основных блока Din с операционными системами Windows CE или Android. Для вывода видео также используется регистратор в виде зеркала заднего вида, установленный на верхней части головного устройства. Аппаратура обеспечивает хранение информации, а качество записи зависит от модификации используемого фоточувствительного элемента.

Критерии выбора оборудования:

  • Сигнал камеры передается от случая к случаю. Существуют устройства, соединенные проводами и без проводов. В последнем случае требуется установка дополнительного WI-Fi устройства, которое обеспечивает передачу и декодирование информационного потока.
  • По углу обзора, который определяет контролируемую зону позади автомобиля. Оборудование оснащено объективом, угол обзора которого составляет от 120° до 170°. Для мониторинга дополнительных зон можно подключить 2 камеры через специальный контроллер.

Выбранное оборудование имеет прочный корпус, устойчивый к воздействию дорожных реагентов. Корпус также должен быть устойчив к атмосферным воздействиям, так как попадание жидкости в камеру может привести к ухудшению изображения и выходу ее из строя. Также следует выбрать место установки камеры.

Способы подключить к магнитоле две китайские камеры

На рынке доступны модели для двухзонного мониторинга передней и задней части автомобиля. Такое решение позволяет фиксировать возможные аварийные ситуации на дороге и состояние автомобиля, пока владелец отсутствует.

Для подключения и настройки используется следующая процедура:

  • бортовая сеть автомобиля отключена;
  • передняя камера устанавливается на кронштейне зеркала заднего вида;
  • установлена задняя камера;
  • По эстетическим соображениям соединительные кабели проложены к радиоприемнику под обшивкой салона;
  • Если оригинальный автомобильный радиоприемник имеет два входа Video In, подключите сигнальные кабели к ним. Если в комплекте есть собственный видеорегистратор, выберите место для его установки, подключите его к сети и камерам;
  • Проверьте соединения в соответствии со схемой установки и подключите аккумулятор;
  • настройка параметров камеры.

Остается только проверить систему в действии и при необходимости внести коррективы.

Иногда случается так, что одна из камер не обеспечивает достаточного охвата пространства перед ней. Решением является приобретение накладки «рыбий глаз». Он действует как широкоугольный объектив и расширяет угол обзора.

Как настроить картинку с камеры заднего вида

Чтобы проверить работу камеры заднего вида, сделайте следующее:

  1. Подключите аккумулятор.
  2. Запустите двигатель.
  3. Переведите рычаг переключения передач в положение заднего хода.

Если установка была выполнена правильно, на экране автомобильного радиоприемника должно появиться изображение всего, что находится позади автомобиля.

Если изображение не появляется или оно размыто, попробуйте выполнить следующую процедуру:

  1. Откройте меню радио.
  2. Выберите пункт меню «Настройки».
  3. Найдите раздел «Камеры» и в нем выберите «Назад».
  4. Выберите модель вашей камеры из списка.
  5. Настройте фокусировку и другие параметры видоискателя так, чтобы вам было удобно пользоваться гаджетом.

Теперь, когда все работает правильно, можно попробовать припарковаться. Однако для достижения успеха необходимо сделать несколько вещей.

Как определить место установки камеры

Прежде чем приступить к установке коммутационных кабелей и корпуса задней камеры, необходимо найти место, которое обеспечит наилучший угол обзора и не будет загромождено мусором во время движения автомобиля. В зависимости от конфигурации кузова оборудование устанавливается на накладку номерного знака, крышку багажника или задний бампер. Камера китайского производства подключается вместо плафона, освещающего номерной знак, а светодиод остается внутри устройства. Такая установка не обеспечивает высокого качества изображения.

Размещая оборудование на высоте бампера, можно захватить пространство на расстоянии 2-3 метров от задней части автомобиля. Обратите внимание, что чем ниже автомобиль, тем меньше будет поле зрения. По этой причине при движении задним ходом существует вероятность контакта с малозаметными препятствиями. Установка устройства на крышке багажника увеличивает радиус действия на 30-35%. Этот способ крепления не используется в грузовиках и фургонах, так как он не позволяет маневрировать с открытыми створками задней двери.

В автобусах или грузовиках устройство устанавливается на верхней кромке кузова; линза направлена вниз.

Пользователь может установить две камеры, соединив их с помощью специального контроллера. На экране отображается изображение от каждого источника или от 2 одновременно. Настройка осуществляется через настройки концентратора. Для переключения сигнала от разных источников можно использовать 2-позиционный переключатель.

В зависимости от места расположения устройства выполняется проводка для передачи сигнала. При использовании беспроводного изделия необходимо обеспечить надежную передачу сигнала. Металлические элементы кузова снижают интенсивность передачи, поэтому количество перегородок между передатчиком и приемником должно быть минимальным.

Если автомагнитола не видит подключенное устройство, настройте оборудование через меню.

Головные устройства Android оснащены функцией отображения парковочных линий на дисплее.

Расстояние между элементами и степень кривизны при повороте рулевого колеса подбирается в соответствии с габаритами автомобиля.

Эта функция есть не во всех плеерах, и настройки можно отрегулировать.

Как подключить камеру к магнитоле своими руками

Для начала необходимо выбрать место установки. В задней части автомобиля достаточно места, но если учесть охват показанной картины, то это уменьшает выбор.

Рассмотрим положение глаза камеры. Он должен иметь полный угол обзора и не заслоняться другими элементами кузова автомобиля.

Предусмотрено два варианта крепления: под номерным знаком и под задним стеклом. Здесь следует учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба метода. Для седанов лучшим местом является отсек для номерного знака.

Давайте перейдем к соединению. Прежде чем приступить к работе, подготовьте инструменты:

  • сам комплект камеры с проводами;
  • отвертку;
  • набор гаечных ключей;
  • плоскогубцы;
  • нож;
  • пластиковые кабельные стяжки;
  • Клейкая лента или термоусадочная трубка.

Иногда может потребоваться просверлить несколько отверстий для крепления задней камеры. В этом случае имейте под рукой дрель и сверло. Некоторые модели автомобилей имеют заводское место установки камеры, для чего требуется просто удалить заводскую уплотнительную заглушку.

Подготовьте салон автомобиля к установке жгута проводов. Осторожно отодвиньте обивку. Выберите место, где кабель не будет перегибаться под ногами пассажиров, и избегайте резких изгибов кабеля. Хорошо бы закрепить кабель в штатном багажнике автомобиля. Закрепите багажник пластиковыми кабельными стяжками.

Перейдем к подключению камеры заднего хода к китайской автомагнитоле 2din. Чтобы получить доступ к ISO и задним аудиоразъемам, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпедо и открутить крепежные винты. Теперь вы можете отсоединить оригинальную автомагнитолу.

Совет: Для обеспечения безопасности электрических цепей автомобиля все соединения следует выполнять при отключенном аккумуляторе. Это предотвращает риск случайного короткого замыкания на землю.

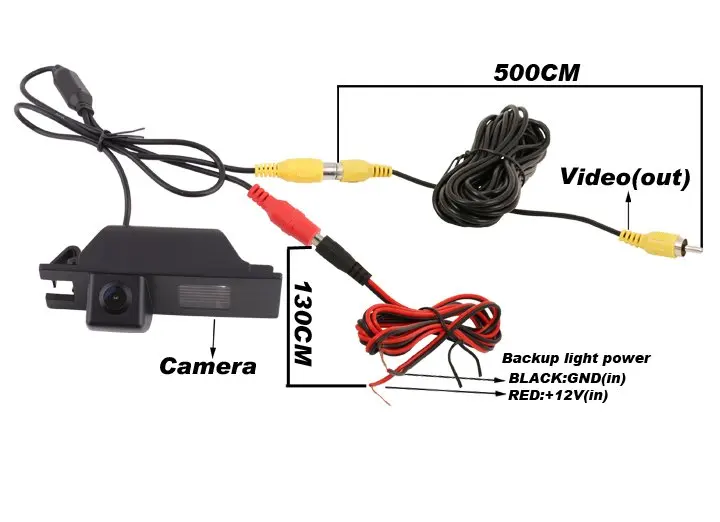

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда все приготовления выполнены и все кабели проложены, можно переходить к подключению всех компонентов системы.

Давайте рассмотрим эту диаграмму подробнее:

Стандартный соединительный кабель состоит из двух частей:

  • желтый — сигнальный кабель;
  • красный — питание.

Обратите внимание, что цвета кабелей напряжения могут отличаться в разных моделях.

Подключение видео осуществляется через разъемы типа «cinch».

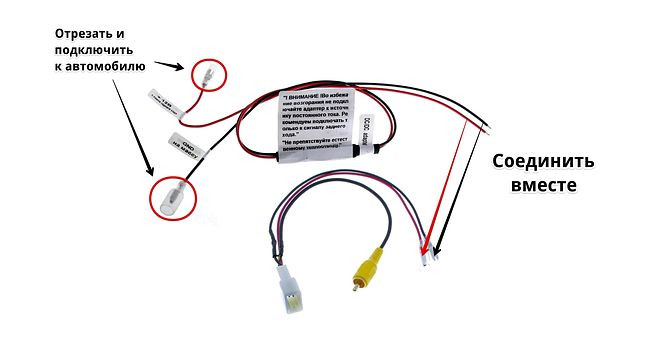

В стандартной комплектации питание и активация камеры осуществляется через фонарь заднего хода. Принцип работы заключается в следующем:

  • Красный кабель подключается к фарам, а черный — к заземлению автомобиля.
  • Сигнальный кабель подключается к аудиосистеме автомобиля через кабель в салоне через разъем Video In.
  • При включении задней передачи на кабель питания подается напряжение, которое активирует камеру.
  • Радиорекордер обнаруживает сигнал на входном канале и переключается в режим передачи изображения.

Очень часто радио подключается через разъем ISO. В этом случае ознакомьтесь с контактами подключения и найдите видеовход.

Второй способ подключения позволяет активировать систему наблюдения независимо от передачи заднего хода. Для этого 12 В подключается к двум проводам — красному и синему. Первый подключен к замку зажигания, к положению ключа1 — ACC. Второй подключен к фонарям заднего хода.

При использовании этого метода система будет работать в двух режимах:

  • когда включена передача заднего хода;
  • в ключе1 и ключе2 — зажигание, что соответствует бортовому питанию и зажиганию автомобиля.

Некоторые модели магнитол требуют ручной активации режима съемки в «настройках» устройства. После активации проверьте работу в различных положениях клавиш, особенно в положении клавиши2.

Следующий шаг — настройка самого магнитофона, т. е. фокусировки, резкости и светочувствительности. Разные системы предлагают разные наборы настроек, поэтому конфигурации индивидуальны.

Совет: Важно соблюдать строгую правильность подключения. Во избежание ошибок рекомендуется собрать систему на столе и настроить ее. При подключении силовых компонентов к электросети автомобиля защищайте их предохранителями.

Порядок и схема подключения камеры заднего вида

А теперь подробнее о том, как установить и подключить камеру заднего хода к автомагнитоле Pioneer. Почему именно к этой модели, потому что она является самой распространенной. Если вы устанавливаете магнитолу самостоятельно, мы советуем вам сначала ознакомиться с электрической схемой вашей автомагнитолы.

Если рассматривать безопасность нашей видеокамеры и лучший обзор, то ее место должно быть над номерным знаком, с внешней стороны. Его следует установить ближе к краю, чтобы улучшить видимость, но не так, чтобы он был открыт. Установка камеры проста. Камера имеет необходимый монтажный кронштейн, вам нужно только просверлить несколько отверстий для крепежных винтов и одно отверстие для кабеля.

Следующий шаг — подключение камеры заднего хода к общей электрической системе автомобиля. Если вы не разбираетесь в электрике, лучше обратиться в автосервис, но если у вас есть базовые знания, вы сможете разобраться с этим самостоятельно. То есть, порядок подключения, шаг за шагом:

  1. Каждая камера имеет два провода, один провод передает видеосигнал от камеры к монитору, а другой провод — к источнику питания. Поскольку сама камера имеет короткие провода, вам потребуется соответствующим образом удлинить их от передней панели до конца багажника (обычно в комплект входит видеоудлинитель).
  2. Где я могу получить питание для своей видеокамеры? Обычно камера подключается к задним фонарям. Поэтому, как только включается передача заднего хода, включается и камера заднего хода.
  3. Необходимо закрепить и спрятать все кабели в багажнике или внутри автомобиля. Это позволяет избежать неожиданных сбоев в сети во время движения.
  4. Если вы будете использовать монитор вместо автомагнитолы, вам нужно будет найти для него источник питания. Если у вас установлена мультимедийная стереосистема Pioneer, эта проблема решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы поговорим конкретно о том, как настроить и подключить камеру заднего хода к магнитоле Pioneer. Здесь есть некоторые нюансы, которые сбивают всех с толку. Вы подключаете камеру к фонарю заднего хода, именно там находится все питание камеры, затем кабель, по которому будет передаваться видеосигнал. У Пионера есть коричневый тюльпан, не путать с желтым. Зайдите в настройки, найдите раздел в меню задней камеры, вставьте элемент и переключите полярность в режим батареи.

Наша камера работает, вы можете проверить это, зайдя в главное меню и выбрав значок камеры, но она не включается автоматически. Это можно исправить, подключив фиолетовый провод к заднему фонарю (где находится камера). В результате загорается задний фонарь, камера получает питание, а радиомагнитола понимает, что нужно переключиться на заднюю передачу.
Вся схема подключения камеры заднего хода довольно проста, поэтому большинству водителей часто удается установить ее самостоятельно. В автомобилях, оснащенных автоматической коробкой передач, камера заднего хода может быть случайно переключена.

Это можно устранить, установив дополнительный датчик задержки. Установка камеры может отличаться для каждой модели автомобиля, но принцип подключения в деталях схож. Более сложной является установка камер, передающих сигнал по радиоканалу, но их преимущество в том, что такие камеры можно подключать в нескольких экземплярах. Поскольку автомобилей на улицах становится все больше, камера заднего хода является необходимостью. Это не только поможет безопасно припарковать автомобиль, но и сохранит доказательство невиновности в случае столкновения.

Любая ли магнитола подойдет?

Фактически, автомобильное радио является лучшим решением для обеспечения преобразования сигнала камеры в визуальное изображение. Камера заднего хода может быть подключена к любой автомобильной магнитоле, как штатной (от производителя), так и сторонней, Android, китайской и т.д. Прежде всего, он должен иметь дисплей и подходящий разъем для видеокабеля от вашей камеры (обычно они стандартные).

Однако если у вас китайский гаджет (или даже оба), сюрпризы возможны. Если вы планируете подключить камеру заднего хода к головному устройству китайского автомобиля, например, 2din, перед покупкой уточните у дилера, совместимы ли они друг с другом. Так будет проще открыть спор, если что-то случится.

Источники


  • https://AutoTuning.expert/magnitola/kak-podklyuchit-kameru-zadnego-vida.html
  • https://tokzamer.ru/bez-rubriki/podkljuchenie-kitajskoj-magnitoly-2-din-shema-podkljucheniya
  • https://technika66.ru/kitayskaya-magnitola-android-kak-nastroit-kameru-zadnego-hoda/
  • https://avtodigitals.ru/kak-podklyuchit-kameru-zadnego-vida-k-magnitole/
  • https://avtopribambas.com/info/podklyuchenie-kamery-zadnego-vida-svoimi-rukami-k-magnitole-planshetu-i-navigatoru. html
  • https://hd01.ru/info/kak-podkljuchit-dve-kamery-k-magnitole/
  • https://KitayGid.ru/tovary/podklyuchenie-kamery-zadnego-vida
  • https://CarAudioInfo.ru/magnitoly/kak-podklyuchit-kameru-zadnego-vida.html
  • https://remontpeugeot.ru/elektrika/kak-podklyuchit-kameru-k-kitajskoj-magnitole.html
  • https://planshet-info.ru/kompjutery/kak-podkljuchit-kitajskuju-kameru-zadnego-vida

Как подключить камеру заднего вида к магнитоле 2din

На чтение 10 мин Просмотров 190 Опубликовано Обновлено

Содержание

  1. Как подключать провода камеры и питание
  2. Монтаж камеры к китайской магнитоле осуществляется поэтапно.
  3. Схемы подключения камеры заднего вида к автомагнитоле и монитору
  4. Любая ли магнитола подойдет?
  5. Схема подключения разъемов кабеля камеры к автомагнитоле
  6. Как правильно подключить
  7. Проводная модель
  8. Особенности подключения на машинах европейского производства
  9. Беспроводная модель
  10. Куда установить камеру заднего вида на автомобиль
  11. Подключение камеры заднего хода к магнитоле Pioneer

Как подключать провода камеры и питание

Как подключить блок питания — довольно важный и не всегда однозначный вопрос. Существует мнение, что лучше запитать устройство от фонаря заднего хода. Часто это наиболее удобное решение. Сама камера располагается на автомобиле в задней части кузова. Поэтому легко взять 12 вольт от заднего фонаря и подключить к нему красный провод. Здесь также можно использовать минусовую строку.

Обратите внимание, что лучше брать плюс и минус из одного и того же места, чтобы избежать дополнительной разности потенциалов. Это снижает вероятность сбоев и вмешательства в работу электроники.

Альтернативным вариантом является подключение питания камеры непосредственно от бортовой сети, напрямую от аккумулятора или через зажигание (например, от прикуривателя). Этот метод может быть предпочтительным, если видеосигнал подается на монитор головного устройства.

Камера питается, прогревается и готова к работе на протяжении всего путешествия. Это улучшает качество изображения, но может привести к перегреву. Многие модели рассчитаны на питание от напряжения менее 12 вольт. Лучше подключать их через адаптер (преобразователь напряжения).

Последний вопрос — к какому кабелю или разъему подключить видеовыход. Здесь все зависит от типа используемого устройства отображения и схемы подключения. Проще всего, если стандартный разъем RCA можно подключить непосредственно к радиоприемнику или навигационному устройству. В противном случае необходимо использовать адаптеры.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

  1. Найдите видоискатель для наблюдения — в современных автомобилях он есть, просто выньте штекер.
  2. Если таковой отсутствует, высверлите его.
  3. Установите видоискатель, закрепив его с помощью клея.
  4. Проложите жгут проводов от устройства к багажному отделению.
  5. Проложите черный кабель к шасси автомобиля с помощью винта.
  6. Подключите красный провод (плюс) от кабеля заднего фонаря.
  7. Подключите желтый кабель к камере.
  8. При подключении устройства используйте предохранитель.
  9. Затем, когда вы закончите с камерой, проведите провода из багажного отделения в салон с помощью клейкой ленты. Убедитесь, что желтый шнур не проходит под крепежными элементами. Следуйте схеме, тогда вы не ошибетесь. Для подключения камеры к радиоприемнику вам понадобится около 3-5 метров провода.

Остается только провести тест. Вставьте аккумулятор и заведите автомобиль. Переключите автомобиль на заднюю передачу, и на радиоприемнике должно появиться изображение. Если изображение отсутствует, зайдите в настройки и настройте раздел «Камера».

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к автомобильному радиоприемнику. Первый — это использование отдельного кабеля возбуждения. Этот кабель может иметь маркировку «реверс» или «парковка» на схеме и на корпусе автомобильного радиоприемника.

На рисунке выше показана схема подключения для этого типа соединения. На контакт P3 подается +12 В от заднего фонаря автомобиля. Основной источник питания в этом случае может подаваться из той же точки или отдельно от бортовой сети.

Если автомобильное радио не рассчитано на использование отдельного сигнала возбуждения (или парковки), активация просто происходит при появлении видеосигнала на входе. В этом случае питание берется от заднего фонаря.

Камера подключается аналогично монитору. Есть одно существенное отличие. В некоторых автомобилях необходимо войти в инженерное меню радиоприемника и выбрать соответствующий режим активации.

Любая ли магнитола подойдет?

Фактически, автомобильное радио является лучшим решением для обеспечения передачи сигнала камеры в визуальное изображение. Камера заднего хода может быть подключена к любой автомагнитоле — штатной (от производителя), сторонней, Android, китайской и т.д. Прежде всего, он должен иметь дисплей и подходящий разъем для видеокабеля от вашей камеры (обычно они стандартные).

Однако если у вас китайский гаджет (или даже оба), сюрпризы возможны. Если вы планируете подключить камеру заднего хода к головному устройству китайского автомобиля, например, 2din, перед покупкой уточните у дилера, совместимы ли они друг с другом. В этом случае будет легче открыть спор.

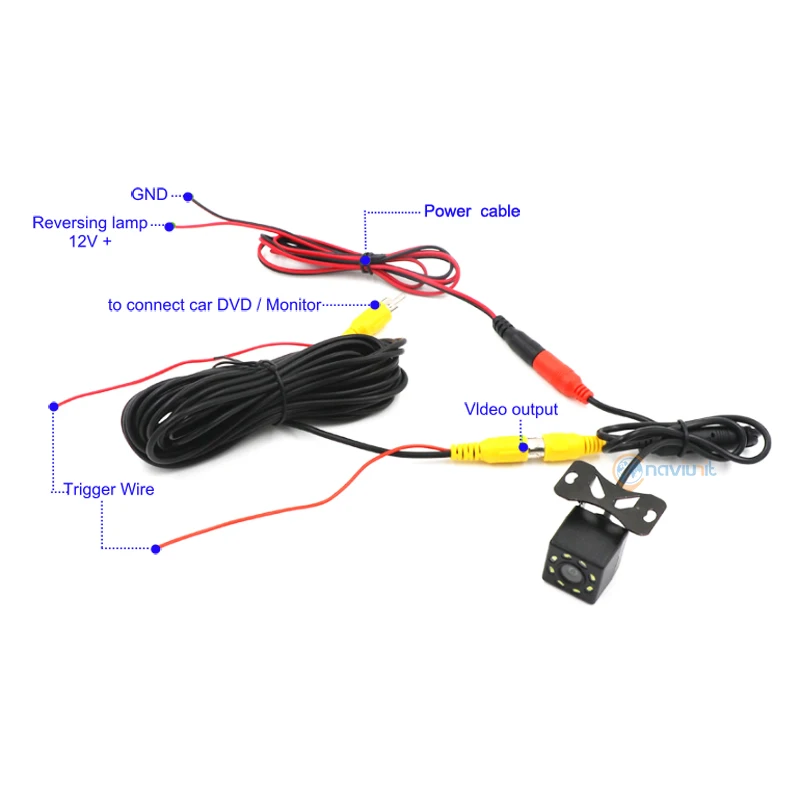

Схема подключения разъемов кабеля камеры к автомагнитоле

После завершения подготовки и прокладки проводов можно подключать все компоненты автомобильного радиоприемника. Электрическая схема проста, с ней справится даже новичок.

Стандартный соединительный кабель состоит из 2 частей:

  • желтый — сигнал;
  • красный — питание.

Стоит помнить, что цвет контактов может отличаться на разных китайских и японских магнитофонах. Подключение видеосигнала осуществляется через разъемы типа «cinch». Классический способ подачи питания и активации передней видеокамеры — через фонари на задней панели.

Процедура:

  1. Красный провод подключается к габаритным огням, черный — к заземлению автомобиля.
  2. Кабель сигнализации прокладывается через магистраль багажника в салоне автомобиля. Он подключается к автомобильному радиоприемнику через вход «Video In».
  3. При включении заднего хода напряжение подается на контакт питания камеры, что активирует ее.
  4. Аудиосистема видит сигнал на входном канале и показывает изображение.

Примечание: Часто камера подключается к автомобильному радио через вход ISO. В этой ситуации необходимо уточнить контакты подключения и найти вход «Видео».

Другой способ подключения позволяет запустить систему наблюдения независимо от движений. Для этого 12 В подключается к двум электрическим проводам — красному и синему. Первый подключен к ключу зажигания 1-ACC. Следующий подключается к задним фонарям.

При подобном расположении радиостанция будет работать в 2 режимах:

  • переключатель скорости заднего хода;
  • в местах Key 1 и Key 2Ignition, что соответствует сетевому зажиганию автомобиля.

Некоторые типы автомобильных радиоприемников требуют ручного подключения. Запустите режим видео в «настройках» аудиосистемы. Обязательно проверьте работу на разных местах клавиш, особенно на клавише 2. Затем настраивается автомобильное радио, его фокус, резкость и светочувствительность.

При сборке контактов необходимо соблюдать схему подключения. Лучше всего производить сборку на столе и выполнять настройку системы. При подключении источника питания к сети автомобиля необходимо обязательно использовать защиту предохранителей.

Как правильно подключить

Камера заднего хода для вашего автомобиля подключается с помощью кабелей видеосигнала и прокладки кабеля питания.

Источник питания включается только при включенной передаче заднего хода, чтобы предотвратить передачу сигнала на дисплей автомобильного радиоприемника, когда автомобиль остановлен или движется вперед.

Если камера подключена к китайскому радиоприемнику без цифровой шины CAN, для автомобилей, оснащенных контроллером света заднего хода, требуются дополнительные реле и сетевой фильтр.

Проводная модель

Классическая проводка камеры заднего хода требует использования контактов RCA, расположенных на задней панели автомобильного радиоприемника. Такой разъем имеется только на некоторых головных устройствах, наличие разъема см. в технической документации. Провода выключателя проложены от камеры через салон автомобиля, рекомендуется прокладывать их параллельно оригинальному жгуту проводов. Для предотвращения натяжения кабеля при прокладке через петли крышки багажника предусмотрен запас длины кабеля.

Питание камеры осуществляется по отдельному кабелю от электрической системы автомобиля. Кабель с маркировкой Reverce должен быть подключен к контактам фонарей заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта заземления, расположенного под бампером или в багажнике).

При подключении устройства к стереосистеме Pioneer 2-DIN используйте разъем с маркировкой RC In или Camera In. Это обозначено на корпусе устройства или в руководстве пользователя. В центральном жгуте радиоприемника имеется отдельный провод с маркировкой Reverse (с розовой изоляцией), который следует подключить к положительной цепи питания. Подключение питания осуществляется с помощью зубчатых лампочек, установленных в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для подключения камеры заднего хода к китайской автомагнитоле на базе операционной системы Android необходимо установить кабели с «тюльпанами». В схеме используются дополнительные провода, выходящие из сигнальных кабелей. Кабели подают сигнал на радиоприемник, позволяя выводить на экран графическое изображение. Электроника обзорного блока питается от фонаря заднего хода.

В некоторых европейских автомобилях используется заводской контроллер ламп, который нельзя отключить путем перепрограммирования контроллера. Во время работы двигателя устройство постоянно проверяет состояние ламп, что отображается на дисплее сигналом о неисправности. Включение в цепь реле, питающегося от прикуривателя или бортового электрического гнезда, предотвращает включение камеры. Блок переключения будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в схему диода с дополнительным конденсатором для сглаживания пульсаций тока не устраняет помехи. Чтобы решить эту проблему, установите высокоомное реле, питающееся от розетки или прикуривателя через дополнительный блок. Диодный мост и сглаживающий конденсатор остаются в схеме для предотвращения воздействия импульсов от модуля бесперебойного питания лампы на реле.

Владелец может сам собрать устройство, подобрав номиналы компонентов в соответствии с характеристиками автомобиля.

Существуют готовые решения, выпускаемые китайскими компаниями; пользователю нужно только подключить кабели. Если после установки подавителя вы заметили помехи на дисплее, проверьте правильность работы генератора и регулятора напряжения. Также рекомендуется проверить правильность функционирования компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется установка передатчика и приемника сигнала. Они расположены в багажном отделении и рядом с головным устройством. Блок излучателя и подсветка линзы требуют питания от заднего фонаря. При таком типе подключения между включением задней передачи и отправкой изображения проходит от 2 до 4 секунд; это необходимо для инициирования канала связи между передатчиком и приемником.

Куда установить камеру заднего вида на автомобиль

Вопрос о месте крепления камеры также очень важен. Важно обеспечить ясный обзор и беспрепятственный обзор. Также желательно снизить вероятность вандализма, попадания грязи и жидкостей на устройство. По этой причине существует несколько основных вариантов крепления камеры:

  1. В свете номерного знака. Это очень удобная опция, специально разработанная для многих автомобилей.
  2. В бампере. В предварительно просверленное отверстие можно установить видеокамеру, овальную или круглую.
  3. В загрузочном монтировании. Это особенно удобно, если держатель встроен в общий корпус с отделкой над номерным знаком.
  4. Прикрепите к рамке номерного знака.



Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы поговорим конкретно о том, как настроить и подключить камеру заднего хода к магнитоле Pioneer. Здесь есть несколько незначительных нюансов, которые сбивают всех с толку. Вы подключаете камеру к фонарю заднего хода, именно там находится все питание камеры, затем кабель, по которому будет передаваться видеосигнал. У Пионера есть коричневый тюльпан, не путать с желтым. Зайдите в настройки, найдите раздел в меню задней камеры, вставьте элемент и переключите полярность в режим батареи.

Наша камера работает, вы можете проверить это, зайдя в главное меню и выбрав значок камеры, но она не включается автоматически. Это можно исправить, подключив фиолетовый провод к задней подсветке (где находится камера). В результате загорается задний фонарь, камера получает питание, а радиомагнитола осознает необходимость переключения на заднюю передачу.
Вся схема подключения камеры заднего хода довольно проста, поэтому большинству водителей часто удается установить ее самостоятельно. В автомобилях, оснащенных автоматической коробкой передач, камера заднего хода может быть случайно переключена.

Это можно устранить, установив дополнительный датчик задержки. Установка камеры может отличаться для каждой модели автомобиля, но принцип подключения в деталях схож. Более сложной является установка камер, передающих сигнал по радиоканалу, но их преимущество в том, что такие камеры можно подключать в нескольких экземплярах. Поскольку автомобилей на улицах становится все больше, камера заднего хода является необходимостью. Это не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Источники


  • https://electro-kot.ru/kak-podklyuchit-kameru-zadnego-vida.html
  • https://drajver.ru/transmissiya/shema-podklyucheniya-zadnej-kamery.html
  • https://www. autosaratov.ru/podklyuchenie-kitajskoj-kamery-zadnego-vida/
  • https://vw-guide.ru/apparatura/kak-podklyuchit-kameru-zadnego-vida-k-magnitole/
  • https://kitaigid.ru/podklyuchenie-kamery-zadnego-vida-k-kitayskoy-magnitole/
  • https://remontpeugeot.ru/elektrika/kak-podklyuchit-kameru-k-kitajskoj-magnitole.html
  • https://KitayGid.ru/tovary/podklyuchenie-kamery-zadnego-vida
  • https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-kamery-zadnego-vida-k-avtomagnitole
  • https://avtodigitals.ru/kak-podklyuchit-kameru-zadnego-vida-k-magnitole/
  • https://CarAudioInfo.ru/magnitoly/kak-podklyuchit-kameru-zadnego-vida.html
  • https://AutoTuning.expert/magnitola/kak-podklyuchit-kameru-zadnego-vida.html

Камера заднего вида подключение к магнитоле. Как подключить камеру заднего вида к магнитоле. Подключение камеры заднего хода к магнитоле Pioneer

Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

Выбор камеры

Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

Критерии выбора оборудования:

  • По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
  • По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

  • желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
  • в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

  1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
  2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
  3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
  4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

  1. Жёлтый — видео
  2. +Красный На плюс авто или аккумулятор +12v
  3. Черный — масса, минус и магнитола подключена можно попробовать включить и выключить

Подключение камер заднего хода

Подключил камеру к магнитоле панасоник с монитором, картинка есть!

Коментарий: подключения камеры к магнитоле (((

камера подключена- «+» и «-» от камеры на «+» и «-» к лампе заднего хода, желтый тюльпан от камеры ко входу для камеры на магнитоле. Магнитола подключена: +,-,память,колонки и провод заднего хода на «+» к лампе заднего хода! На заведенной машине включаю задний ход, магнитола переходит в режим заднего хода, но изображения нет!
Ответить!

Есть схема магнитолы

Есть камера, есть магнитола, камера подключена к лампе заднего хода как положено, провод от магнитолы тоже подключен к + на лампе, желтый тюльпан от камеры к магнитоле подключен к входу камеры,включаю заднюю передачу но изображения нету, если перекинуть желтый тюльпан на вход AUXи отключить привод заднего хода, то изображение есть! Помогите, куда смотреть, почему нет изображения в нужном режиме? Пробовал на двух магнитолах.

Проводка и схема магнитолы —

  1. Голубой — белый провод . Кабель управления антенного усилителя.
  2. Розовый — Привод заднего хода
  3. Жёлтый — + плюсовой постоянно используемый аккумулятор +12v
  4. Голубой — Усилитель удал.
  5. Черный — Заземление или масса, минус
  6. Красный — Плюс + Разъем питания 12v
  7. Динамики — Подключить по схеме.

Или напрямую), предлагаем вам советы, а иногда и даже требования, по подключению питания камеры в автомобиле, а также небольшую, но весьма подробную видеоинструкцию. Условно разделим статью на несколько частей:

  • Что делать, если установленная камера не работает или работает нестабильно?

Подключение питания камеры заднего вида в автомобиле.

Подключение питания камеры заднего вида – важный и намного более трудоемкий процесс, чем может показаться на первый взгляд. Неправильная запитка может привести к поломке самого устройства, повреждению проводки авто, некорректной работе камеры или же плохому или нестабильному качеству картинки.

Прежде всего, «+» и «-» всех подключенных устройств должны браться из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Во-вторых изучите логику работы установленного оборудования. В итоге подключенная камера не должна выбиваться из общей картины. Что же это значит на практике:

Если по логике работы уже установленного оборудования, вся электроника включается в момент подачи питания на головное устройство / монитор, то и камера должна быть подключена соответствующим образом. Во многих автомобилях штатная камера заднего хода (даже если ее нет) рассчитана на то, что она включается одновременно с включением зажигания машины. Такой подход обеспечивает уже прогретую матрицу и отличное качество изображения, особенно в темное время суток, а также, в некоторых авто, проводит активацию видеовхода для камеры.

  • Если вы хотите подключить камеру подобным образом, вам необходимо изучить минимальный порог питания камеры и использовать конвертор напряжения . Это маленький блочок, который с входящих 7-30 В, на выходе выдает необходимый для камеры вольтаж. Его необходимо подобрать в зависимости от элемента питания самой камеры. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на , и 7,5 В соответственно.
  • Если же камера заднего вида (обратите внимание, не изображение с камеры, а именно камера) активируется при включении задней передачи, можете подключить питание к плафонам фар заднего хода. Если там есть «чистый» плюс и минус, смело подключайтесь. Если же сигнал пульсирующий (ШИМ-пульсация), то для выравнивания сигнала необходимо использовать фильтр, например, конденсатор.

О том, как правильно подключить питание камеры, рассказал наш инженер, которого вы все знаете. Настоятельно рекомендуем к просмотру. И не забудьте поставить like под видео и подписаться на наш канал на YouTube , если вы еще этого не сделали.

  • Активация камеры . При подключении камеры заднего вида через видеоинтерфейс активация, в зависимости от автомобиля, происходит по CAN-шине либо при помощи подачи +12 В с плафонов фар заднего хода. Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню (Factory menu) и настроить способ активации (CAN bus или Rear wire).
  • Определение монитора . При подключении видеоинтерфейса необходимо правильно определить диагональ / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и соответственным образом выставить положение DIP-переключателей.
  • Определение штатной/нештатной камеры . При подключении видеоинтерфейса необходимо правильно выставить положение DIP-переключателя, который отвечает за определение того, с какой камеры должна выводится картинка. То есть, если вы подключаете нештатную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать изображение при включении задней передачи. Если же в автомобиле уже установлена штатная камера, а видеоинтерфейс вы используете для подключения навигации или видеоустройств, то выставьте DIP-переключатель в соответствующую позицию. В этом вам поможет инструкция для видеоинтерфейса.
  • Определение системы цветности . Перед покупкой камеры узнайте, какой стандарт видеосигнала поддерживает ваш автомобиль (PAL или NTSC). Стандарт камеры и автомобиля должен совпадать. Многие считают, что видеоинтерфейс каким-то образом подгоняет сигнал под нужный стандарт. Однако это заблуждение. Видеоинтерфейс пропускает сигнал как есть. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер .

Типичные ошибки при подключении камеры заднего вида

  • Питание взято из разных мест . В большинстве случаев «+» берется с плафона заднего хода, а «-» с корпуса. Сильно-сильно просим вас так не делать, даже настаиваем. В подобных случаях возникает такое явление, как разница потенциалов, и в разных точках вольтаж может отличаться и постоянно меняться. Это явление влияет на работу электроники подключенных устройств и приводит к дестабилизации работы и плохому или нестабильному качеству картинки. ВСЕГДА берите плюс и минус с одного и того же места!!! Например, от монитора или головного устройства.
  • Питание подключено к пульсирующему сигналу от плафонов заднего хода. Во многих автомобилях, особенно немецких, сигнал на фарах заднего хода пульсирующий. Это сделано специально для диагностики работоспособности лампочки в фарах. Так вот, если у вас именно такой сигнал, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, необходимо отделить от системы светодиодом. Если вы поставите конденсатор для сглаживания сигнала, однако не отделите его от штатной системы, то на лампу заднего хода пойдет уже сглаженный сигнал, и бортовой компьютер (блок, который обрабатывает эту лампу) будет получать неправильные данные. (см. видео).
  • Подключение камеры по принципу постоянной работы без использования преобразователя напряжения . Тогда очень большая вероятность того, что ваша камера попросту перегорит. И кстати, это случается неоднократно.
  • Несоответствие стандарта видеосигнала камеры и мультимедийной системы автомобиля.

Что же делать, если установленная камера не работает или работает нестабильно?

  • Во-первых, никогда не проводите установку камеры, предварительно ее не проверив. Это сохранит вам и вашим клиентам много времени и нервов. Мы тестируем устройства, которые продаем, однако камера может быть повреждена, например, при доставке или при других обстоятельствах. Поэтому сначала проведите подключение «на весу». Если всё работает, смело проводите установку.
  • Проверьте кабель подключения. Кабель из комплекта поставки обычно от 3 до 5 метров длиной. Соответственно, при прокладывании он может загнуться или переломаться. Это довольно частое явление.
  • Проверьте правильность подключения питания
    • Взят ли плюс и минус из одного и того же места
    • Работает ли подключенная камера заднего вида по той же логике, что и вся установленная электроника
    • Используется ли конвертер напряжения
    • Какой сигнал подается на камеру, пульсирующий или постоянный (более подробно смотрите выше в статье и в нашем видео)
  • Если «барахлит» переключение на изображение с камеры заднего вида при включении задней передачи, то есть то переключается, то нет, значит вы подключили питание к пульсирующему сигналу плафонов заднего хода. Выровняйте его. И не забудьте отделить конденсатор от системы диодом. (см. информацию выше и видео).
  • Если при подключении камеры через видеоинтерфейс изображение не выводится или оно плохого качества, проверьте настройки активации камеры в Factory menu, а также правильность позиций DIP-переключателей.
  • Если изображение искажено или вместо изображения черно-белая картинка, или вообще никакая картинка не выводится, скорее всего стандарты видеосигнала камеры заднего вида и мультимедийной системы автомобиля не совпадают. Купите камеру, которая поддерживает систему цветности вашего авто, или используйте конвертер .

Теперь вы знаете всё о правильном подключении камеры заднего вида. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника. Если же ваша камера после подключения работает нестабильно или выдает плохую картинку, вы знаете, что спросить у вашего установщика.

Настоятельно рекомендуем обращаться только к проверенным мастерским и установщикам, которые знают толк в электронике. Иначе можете потерять и время, и деньги, и нервы. Если вы не уверены в мастере, дайте ему почитать эту статью и видео. Так шансы на успешную установку значительно увеличатся. ☺

Если у вас и после этого возникнут вопросы по подключению камеры заднего вида, купленной в магазине Car Solutions, обращайтесь в нашу техподдержку. Наши технические специалисты постараются вам помочь.

А в следующей статье расскажем вам о том, как подобрать и куда лучше устанавливать камеру заднего вида. Подпишитесь на рассылку, и вы узнаете, когда она появится. Также мы будем сообщать вам о новых товарах, акциях, видеообзорах и т.д.

Копирование материалов с сайта car-solutions.com разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Еще не так давно автомобиль считался только обычным средством передвижения. Но сейчас он стал своеобразным показателем благосостояния. Производители стараются оборудовать авто новейшими технологиями, сделать его более комфортным и приятным в использовании, добиться повышения аэродинамических показателей. Но в погоне за престижем иногда упускается такой фактор, как обзорность автомобиля. Установка датчиков парковки не дала ожидаемых результатов.

Парктроники иногда показывают некорректные данные или не могут обнаружить некоторые препятствия. Это увеличивает риск повреждения автомобиля при попытке припарковаться. Чтобы чувствовать себе увереннее при движении задним ходом и маневрировании в ограниченном пространстве, можно установить камеру заднего вида. Прикрепленная в задней части автомобиля, она передает изображение на монитор, который установлен на панели приборов. Но если в машине не предусмотрено такое полезное дополнение, то подключить камеру заднего хода можно самостоятельно к штатной магнитоле.

Выбор видеокамеры


Современные производители предлагают автолюбителям широчайший ассортимент камер заднего и переднего вида. Устройства отличаются по стоимости, качеству и техническим характеристикам. Чтобы владелец авто мог самостоятельно подключить прибор, к нему прилагаются детальные инструкции, схема и специальный установочный комплект.

Чтобы выбрать для себя наиболее подходящий вариант, можно следовать таким рекомендациям:

  1. При выборе видеокамеры надо обратить особое внимание на ее форму, поскольку от этого будет зависеть последующая процедура установки. Некоторые модели продаются с особыми кронштейнами, а другие предназначены для внедрения в крышку багажника или бампер.
  2. После того, как выбрана форма прибора, нужно определиться с желаемым углом обзора. Следует отметить, что при слишком большой направленности видео датчика в поле зрения может попадать множество лишних объектов. А это мешает сфокусироваться и оказывает негативное влияние на быстроту реакции водителя. Чрезмерно малый угол обзора тоже нежелателен, так как не дает возможности дать полную оценку всему происходящему позади автомобиля.
  3. При покупке устройства, нужно иметь в виду, что камера заднего хода не может быть использована в качестве фронтальной.
  4. Кроме того, автолюбители могут купить полный набор, состоящий из видеокамеры и монитора. Такие комплекты часто содержат подробные инструкции и схемы, которые позволят автовладельцу быстро и легко подключить все приборы. Но можно приобрести только видеокамеру и подключить ее к штатной магнитоле.

Куда установить видеокамеру?

Камеру заднего вида устанавливают или в крышку багажника, или задний бампер. Такое место совершенно не портит внешний вид автомобиля и при этом находиться на достаточной высоте, чтобы выводить всю необходимую информацию на монитор. Однако некоторые водители предпочитают прикреплять видеокамеру на ручку багажника, одну из фар либо в рамку номерного знака.

Тут стоит руководствоваться личными предпочтениями и техническими особенностями автомобиля. Но не стоит устанавливать камеру заднего вида за стеклом машины. В этом случае изображение на экране станет нечетким из-за появления бликов. Кроме того, нижнюю границу будет недостаточно видно. Камера переднего вида чаще всего крепится в эмблему авто.

Необходимые инструменты и материалы

Чтобы подключить камеру к штатной магнитоле надо заранее подготовить следующие материалы и инструменты:

  • скотч или изолирующая лента.
  • специальный клей.
  • набор ключей и отверток.
  • электропровода.
  • паяльник, припой и кислота.
  • электрическая дрель либо шуруповерт.

Стоит отметить, что в каждой модели авто процесс установки видеокамеры может значительно отличаться. Поэтому в некоторых случаях могут потребоваться дополнительные предметы. Также для подключения понадобится штатная магнитола с качественным монитором.

Порядок проведения работ

Чтобы подключить камеру к магнитоле, прежде всего, необходимо изучить инструкции, схемы и фото, предоставленные производителем.

  1. Подключение начинается с монтажа глазка камеры. В том случае, если изготовителем предусмотрены особое посадочные участки для датчиков, то нужно снять пластмассовые заглушки. А затем в полученное отверстие вставляется устройство. Если же специальных посадочных мест нет, то делают отверстие соответствующих размеров с помощью электрической дрели. Потом глазок видеокамеры приклеивается при помощи герметика либо клея.
  2. После этого нужно вытянуть провода, которые идут от прибора, в багажное отделение. Вначале соединяют минусовый провод (черный) с массой авто. Для этой цели может подойти практически любой болт. Затем плюсовой провод (обычно красного цвета) подсоединяют к кабелю фонаря заднего хода. В этом случае питание на камеру сможет подаваться лишь во время включения заднего хода.
  3. Видеокабель (желтого цвета) протягивают через салон автомобиля и соединяют его с магнитолой. А чтобы случайно не повредить провод, его можно прикрепить с помощью скотча или изолирующей ленты. Затем нужно соединить этот кабель с входом монитора и выходом видеокамеры. Вход для подключения камеры находится на задней панели музыкального устройства. А магнитолы pioneer имеют два специальных входа, что позволяет дополнительно подключить переднюю камеру.
  4. Теперь остается только присоединить монитор к электросети и прикрепить его на приборной панели. Это можно сделать с помощью саморезов либо обычного двухстороннего скотча.
  5. После завершения всех работ нужно обязательно проверить работу устройства во всех режимах.

Чтобы подключить камеру заднего вида к магнитоле не понадобится много времени и сил. Кроме того, выполняя работы самостоятельно, можно сэкономить некоторую сумму денег. А чтобы сделать все правильно, можно посмотреть видеоурок, где на примере магнитолы pioneer детально показаны этапы выполнения работ.

У каждого автолюбителя когда-нибудь возникало желание установить камеру заднего вида, которая способна избавить от проблем возникающие при движении машины в заднем направлении. После покупки вам понадобится схема подключения камеры заднего вида к автомагнитоле.

Следует сразу отметить то обстоятельство, что не подойдут гаджеты, которые выдают фронтальное изображение. Производители автомобильной техники готовы предложить огромный выбор гаджетов, которые придутся по душе даже самым искушённым автовладельцам. Такого рода приспособления всегда выводят на монитор вашей машины адаптированное изображение. Это значит, что вам будет доступна возможность просматривать изображение с камеры в привычном для вас виде, то есть уже отзеркаленное при помощи разнообразных программ.

Такого рода удобство сделано специально для того, чтобы вам не пришлось долгое время соображать, и разбираться с тем, как продолжить своё движение. Другими словами, адаптированная камера сразу же даёт вам возможность просматривать изображения в том виде, в котором их привык воспринимать ваш мозг. Для того чтобы избавить себя от всевозможных проблем, с которыми сталкиваются автолюбители, стоит задуматься о покупке именно такого устройства.

Монтаж камеры заднего вида

Теперь рассмотрим правила, которые стоит соблюдать владельцу машины, устанавливая камеру заднего вида. Для того чтобы данное устройство реально отражало существующее положение дел на дороге, придётся следовать правилам:

  1. Если установите гаджет внутри салона автомобиля, то это будет не правильным решением. Дело в том, что камера, которая расположена внутри машины, не может обеспечить адекватный обзор. Связано это с тем, что внутри машины существуют другие предметы, которые будут создавать эффект бликов, что затруднит адекватное воспроизведение изображения. Поэтому лучшим местом, которое вы можете выбрать для установки вашего гаджета, считается самое освещённое место на номере автомашины. Поэтому следует устанавливать камеру недалёко от подсветки, которая располагается на государственном номере машины.
  2. Многие думают, что камера заднего вида будет представлять какой-то интерес для грабителей и наркоманов. Подобное устройство можно похитить только перерезав все провода. Это значит, что она будет полностью испорчена. В связи с этим, продать её на черном рынке будет невозможно.
  3. Важно помнить, что при установке придётся позаботиться о том, чтобы устройство располагалось в правильном положении. Связано это требование с тем, что некоторые устройства имеют определённые требования к тому, как они должны крепиться. Если говорить конкретнее, то от этого обстоятельства зависит то факт, насколько качественным будет изображение. Например, доподлинно известно, что при некотором расположении гаджета, изображение может получиться перевёрнутым.

Теперь поговорим о способах, которые применяются при монтаже. Сразу же стоит заметить, что приобретать надо только дорогие камеры заднего вида. Если вы решили сэкономить на новомодном гаджете, то это совсем не тот случай, когда надо считать деньги. Стоит заметить, что чем дороже устройство, тем больше возможностей адаптировать его к автомобилю.

​Как настроить и использовать камеру заднего вида для вождения

Примечание перед публикацией: непрерывный поток видео, который показывает заднюю часть вашего автомобиля, может серьезно отвлекать от вождения, и важно убедиться, что любой Настройка резервной камеры используется только безопасным образом. Имейте в виду, что то, что находится впереди вашего автомобиля, вероятно, важнее, чем то, что находится сзади. Вы также должны обязательно соблюдать любые местные и федеральные законы, которые могут быть у вас в отношении движущихся экранов спереди. Убедитесь, что вы соблюдаете местное законодательство в отношении экранов, видимых водителю.

Использование камеры заднего вида для резервного копирования вашего автомобиля полезно, но многие люди задаются вопросом, есть ли способ держать камеру включенной все время, независимо от того, едете ли вы задним ходом или нет. Короткий ответ: да, это вполне возможно, хотя для этого, вероятно, потребуется некоторая самостоятельная работа, так как вам, вероятно, потребуется подключить камеру к цепи ходовых огней.

Теперь вы можете избежать некоторых безумных вещей, которые мы видели в Интернете, если у вас будет правильная система.



Итак, как вы это сделаете? Не волнуйтесь, мы вас прикроем.

  1. Инструменты для сборки
  2. Получение правильной камеры
  3. Понимание вашего автомобиля
  4. Снимите внутреннюю панель багажника
  5. Снимите номерной знак
  6. Проходные и соединительные провода
  7. Установка монитора
  8. Проверка

Теперь есть несколько надежных способов взлома вашей внутренней навигационной системы:

Иногда это может сработать. А также некоторые методы, которые могут принести вам премию Дарвина.

Но мы предлагаем вам приобрести правильные инструменты.

Для этого вам понадобятся две вещи. В большинстве случаев вам нужна система, независимая от какой-либо OEM-конфигурации. Несмотря на то, что есть способы взломать заводские навигационные системы, мы не рекомендуем это делать и предлагаем вместо этого положиться на правильную систему .

Во-первых, вам понадобится камера заднего вида, питание которой не зависит от фонарей заднего хода. Чрезвычайно распространенной конфигурацией проводки является использование фонаря заднего хода. Вы не можете использовать камеру заднего вида во время движения, если она работает только тогда, когда вы едете задним ходом.

Во-вторых, вам понадобится система, которая также питается независимо от фонарей заднего хода. Опять же, иногда встречается в пространстве DIY даже в передней части салона, и этот монитор, скорее всего, должен быть послепродажным.

Теперь мы рассмотрим здесь ключевые моменты, но для лучшего понимания того, как настроить камеру заднего вида, прочитайте наше руководство по установке камеры заднего вида.



Шаг 1. Сборка инструментов

Для начала вам потребуются правильные инструменты для работы. Если вы планируете установить постоянно работающую резервную камеру в своем автомобиле, скорее всего, у вас есть какие-то инструменты. Но вот несколько вещей, которые вам, вероятно, понадобятся:

  • Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
  • Набор звездочек
  • Набор гаечных ключей или разводной ключ
  • Защитные очки
  • Фонарики
  • Стандартный инструмент для зачистки/обжима проводов
  • Набор головок Torx
  • Универсальный нож
  • Набор головок или гаечных ключей
  • Несколько люверсов для установки камеры



Шаг 2.

Подбор камеры

Стоимость установки резервной камеры часто полностью зависит от вас! Стоимость самих устройств может варьироваться от:

  • <100 долл. США за базовую резервную камеру. Всегда есть более дешевые варианты, но они, как правило, имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
  • 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру для смартфона с поддержкой Wi-Fi. Это стандартные резервные камеры рабочей лошадки, которые выполнят свою работу.
  • В зависимости от того, что вам нужно, у нас также есть большой выбор высококачественных универсальных камер заднего вида



Шаг 3. Знакомство с автомобилем

Во многих случаях, если в вашем автомобиле уже установлена ​​камера заднего вида, маловероятно, что вашу камеру можно будет переназначить для обеспечения непрерывного видеопотока. Мы не собираемся полностью исключать эту возможность, но OEM-системы часто трудно модифицировать, чтобы превзойти их существующие функциональные возможности, поэтому мы оставляем этот компонент на ваше усмотрение.

Проводка вашего автомобиля для непрерывной трансляции видео на монитор на самом деле не сильно отличается от установки камеры заднего вида, но есть несколько отличий и вещей, на которые следует обратить внимание. Рекомендуется ознакомиться со схемой электропроводки для вашего конкретного автомобиля. Часто резервные камеры поставляются с одной, которая помогает вам, но только если вы приобрели ее для своей конкретной марки и модели. У нас они есть, так что это может стать отличным шагом, который облегчит вашу жизнь.

Еще одна вещь, которую следует иметь в виду, прежде чем начать, заключается в том, что непрерывно работающая видеокамера будет потреблять больше энергии, чем традиционная резервная камера, и, поскольку вы будете подключать ее к своим ходовым огням, это может разрядить аккумулятор вашего автомобиля больше, чем ожидалось. . Разговор с механиком перед тем, как начать работу, может быть полезным шагом, чтобы убедиться, что электрическая система вашего автомобиля соответствует поставленной задаче.

Ниже приведена наиболее вероятная конфигурация, которую вам нужно будет использовать:



Время делать своими руками!

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта.

Сделайте грубый замер от места, где вы собираетесь разместить камеру, до багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Прежде чем приступить к работе, вам следует прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Ваша камера, скорее всего, будет установлена ​​прямо над номерным знаком или над ним. Мы начнем оттуда. Вот что нужно сделать:



Шаг 4. Снимите внутреннюю панель багажника

Скорее всего, это твердый пластик или резина, и вы должны быть в состоянии использовать инструмент, например плоскую отвертку, чтобы поддеть ее. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить — если вы ломаете пластик, вы становитесь слишком агрессивным в процессе установки.



Шаг 5. Снимите номерной знак

Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.

Вставьте одну из ранее купленных резиновых прокладок. Теперь вы готовы приступить к работе и подключению проводов.



Шаг 6. Прокладка и подключение проводов

Здесь мы начинаем выяснять, как питать нашу только что установленную камеру. Пойдем!

Протяните камеру и кабель питания через отверстие в салоне автомобиля.

Найдите проводку ходовых огней для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к постоянному источнику питания, который питает ходовые огни вашего автомобиля. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный. Как мы уже говорили ранее, перед установкой также рекомендуется дважды проверить, может ли электрическая система вашего автомобиля справиться с новым энергопотреблением.

Зачистите положительный и отрицательный провода на кабеле ходовых огней (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.

Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.



Шаг 7. Установка монитора

Следующим шагом является установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.

Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)

Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.



Шаг. 8 Тестирование

Если все прошло хорошо, вы сможете включить монитор для камеры заднего вида и просмотреть поток видео с подробным описанием задней части вашего автомобиля. Поздравляем, вы, по сути, создали резервную камеру, которую можно использовать во время вождения. Как использовать камеру заднего вида во время вождения? Что ж, мы предлагаем использовать его только в том случае, если вы входите в среду, где этот вид сзади будет необходим, и выключать камеру, когда она не используется, чтобы снизить общий износ батареи в течение более длительного периода. времени. Вообще говоря, такие системы лучше всего подходят для частной собственности и ферм, где ценность безопасности непрерывного кормления перевешивает опасность потенциального отвлечения внимания.

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



  • Устранение неполадок с резервной камерой, которая не работает
  • Устранение неполадок с размытой камерой заднего вида
  • Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за плохого соединения неиспользуемых силовых кабелей.

Теперь, если вы хотите начать это путешествие, просмотрите наш ассортимент камер, чтобы выбрать то, что лучше всего подойдет для вашего автомобиля, и свяжитесь с нами, если у вас возникнут вопросы.

Share:

Похожие сообщения

РЕШЕНО: Резервная камера Pioneer AVh2300-NEX не отображается! — Pioneer DEH 4600 MP

Pioneer DEH 4600 MP — это встроенная в приборную панель автомобильная стереосистема, совместимая с форматами CD, MP3, WMA и WAV.

12 вопросов Посмотреть все

Тимоти @timothyquestion

Рем: 37

2

1

Опубликовано:

Опции

  • Постоянная ссылка
  • История
  • Подписаться

Установка пионер AVх2300-nex.

Все работает, только дисплей камеры заднего вида черный. Когда я включаю задний ход, H / U переключается в режим резервной камеры, и он говорит «изображение может быть перевернуто» и показывает линии помощи при парковке. Я перемещаю селектор передач в любую сторону, и H/U возвращается в обычный режим.

Я знаю, что камера работает, когда я поворачиваю ее назад, потому что у меня есть отдельный видеомонитор, на котором она отображается. Он включается, когда я выбираю заднюю передачу, и выключается, когда я выбираю другую передачу.

-головное устройство работает

-камера работает

-реверс запускает резервный экран

-экран черный с предупреждающим сообщением

-показ резервных линий

-подключен к коричневому порту «r/c in»

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 3

Отмена

Выбранное решение

Джероми Рью @toorew2btrue

Рем: 613

2

2

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Попробуйте проверить подключение питания камеры. Возможно, когда вы тестировали камеру с помощью отдельного монитора, камера подключалась к другому источнику питания или источнику питания. Включите заднюю передачу автомобиля, убедитесь, что H/U показывает экран резервного копирования, затем проверьте питание камеры (на камере), чтобы убедиться, что на нее подается напряжение 12 В. Вы также можете попробовать временно подключить камеру к постоянному источнику питания вместо коммутируемого. Некоторые головные устройства Pioneer выполняют проверку входа видеосигнала при первом включении. Если сигнал камеры отсутствует, это может вызвать проблемы. Также проверьте, подключено ли питание камеры к Pioneer H/U. Возможно, потребуется питание камеры от H/U, а не от какого-либо другого места (например, подключение к фонарям заднего хода).

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Али @starman809

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Другая причина, по которой камера перестала работать, может заключаться в том, что ваш аккумулятор разряжен, а радиомодуль возвращается к настройкам по умолчанию (камера выключена). В этом случае вам нужно зайти в настройки и включить камеру.

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Джонни Доу

Рем.: 1

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Решено.

Я наткнулся на эту тему при устранении неполадок с моим AVH-1300nex после установки резервной камеры.

Изначально я подключил питание камеры к питанию фонарей заднего хода, а также провода заземления. Я использовал AV-кабель, поставляемый с устройством, с дополнительной красной линией. Я подключил красную линию к фонарю заднего хода, а другой конец к линии ввода сигнала заднего хода головных устройств, а штекер RCA к порту RCin. В результате головное устройство отображало камеру все время, ЗА ИСКЛЮЧЕНИЕМ, когда я менял направление. В итоге мне пришлось подключить реле, которое отключало питание при движении задним ходом и включало питание на всех других передачах с проводкой реле как таковой:

85 — масса

86 — красная линия подключена к фонарю заднего хода

87 — не подключена и защищена от заземления от чего бы то ни было

87a — кабель питания H/U

30 — вход сигнала заднего хода

У меня сработало, надеюсь, это поможет кому-то еще, спрашивайте, есть ли у вас какие-либо вопросы.

Был ли этот ответ полезен?

Да №

Оценка 0

Cancel

Как установить резервную камеру 2022: Top Полное руководство

Установка камеры заднего вида — отличный способ повысить безопасность вашего автомобиля. Камера заднего вида не только поможет избежать несчастных случаев, но и упростит парковку. Если вы заинтересованы в установке камеры заднего вида, вот руководство о том, как это сделать.

Что такое резервная камера?

Когда камера заднего вида устанавливается производителем в систему автомобиля, она отображает небольшое изображение автомобиля позади него в режиме реального времени, когда автомобиль движется задним ходом. Это позволяет водителю видеть больше окружающего мира позади себя и не позволяет Фидо получить глубокий массаж тканей.

Ниже приведен список наиболее распространенных типов камер и дисплеев.

Различные типы камер

  • Камера на кронштейне : Кронштейн можно прикрепить к камере, но не снимать с нее.
  • Для скрытого монтажа: Камера максимально гармонирует с поверхностью автомобиля.
  • Рамка номерного знака : Кулачок встроен в рамку номерного знака.
  • Штанга для номерных знаков : Камера расположена в центре планки, которая проходит поперек и крепится к верхней части номерного знака.
  • OEM-специфический : В более новом автомобиле может быть деталь, совместимая с определенной деталью.

Различные типы дисплеев

  • Встроенный OEM : Этот заводской блок поставляется с автомобилем и размещается на приборной панели или над ней.
  • Вторичный рынок для встроенной в приборную панель модели : вторая информационно-развлекательная стереосистема, встроенная в приборную панель.
  • Вторичный рынок для On-Dash : независимый монитор, который можно установить поверх приборной панели.
  • Зеркало заднего вида: В зеркало заднего вида встроен монитор. Иногда экран закрывает половину зеркала, а иногда и всю длину. Он выглядит как зеркало, когда его не используют.

Проводные резервные камеры по сравнению с беспроводными: для отображения видео с камер на экране требуется физическое проводное соединение. Беспроводные варианты используют метод «сигнал-приемник» и не требуют проводов.

Безопасность камеры заднего вида

Работа с автомобилем может привести к беспорядку, особенно если вам никогда раньше не приходилось его чистить. Это также может оказаться опасным, поскольку электрические токи, движущиеся со скоростью и скоростью электричества, могут вызвать остановку вашего метрономического сердцебиения. Вот что необходимо для того, чтобы ваша кожа, джинсы и кожа оставались чистыми, а кости целыми.

  • Перчатки механика
  • Защитите руки рубашкой с длинным рукавом
  • Защитные очки

Это сэкономит вам драгоценное время, ожидая, пока ваш четвероногий друг или ловкий ребенок достанет паяльную лампу или наждачную бумагу.

Также требуется ровное пространство, например пол гаража или подъездная дорога. Вы должны проверить свои местные законы, прежде чем использовать улицу. Мы не будем платить вам комиссию за конфискацию.

Все, что вам понадобится для установки камеры заднего вида

Список инструментов

  • Плоская отвертка
  • Крестообразная отвертка
  • Инструменты для снятия обшивки/панели
  • Инструмент для зачистки проводов
  • Аккумуляторная дрель
  • Размер сверла от 3/32 до 1/8
  • Автомобильный мультиметр
  • Posi-Taps — это соединители проводов
  • Изолента
  • Стяжки
  • Друг

Список деталей

  • Камера заднего вида
  • Пучок проводов
  • При необходимости монитор или информационно-развлекательное устройство
  • Резиновая втулка

Как установить камеру заднего вида

Добавить камеру
  1. Выключите автомобиль.
  2. Отсоедините клеммы аккумуляторной батареи от вашего автомобиля.
  3. При необходимости снимите крепление номерного знака.
  4. Расположите кулачок в наилучшем возможном положении на автомобиле.
  5. Отметьте место, где шнур кулачка соприкасается с автомобилем, маркером
  6. В зависимости от вашего автомобиля, расположения кулачка и типа автомобиля вам может потребоваться снять внутреннюю панель с люка, задней двери или двери. Это может не понадобиться для бамперов.
  7. При сверлении отверстия снаружи автомобиля убедитесь, что вы не повредили провода, тросы или детали отделки.
  8. Найдите сверло подходящего размера, чтобы просверлить достаточное отверстие для провода вашей камеры или резиновой втулки. Достаточно простого визуального осмотра.
  9. Используйте выбранное вами сверло, чтобы просверлить отверстие в отмеченной отметке.
  10. Чтобы скрыть металлические края или защитить провод, вставьте в отверстие резиновую втулку.
  11. Проводка камеры должна проходить через отверстие.
  12. Вы можете прикрепить камеру к своему автомобилю с помощью предоставленного оборудования или приобрести оборудование отдельно.

Начало установки проводки

  1. Прилагаемый жгут проводов можно подключить к проводу камеры. Он будет разделен на провод видео, питания и, возможно, обратного сигнала.
  2. Вам нужен наилучший внешний вид, поэтому найдите кабельный жгут существующего производителя и соедините с ним проводку.
  3. Определите источник питания кулачка. Скорее всего это либо номерной знак, либо фонарь заднего хода.
  4. С помощью мультиметра определите положительный и отрицательный провода, идущие от источника света.
  5. Положительный провод камеры следует соединить с положительным световым кабелем, а отрицательный — с отрицательным. Вы можете сделать это с помощью соединителя PosiTap или сращивания.

Соединение проводов

  1. Позиционеры могут отсутствовать, поэтому вам придется сращивать провода. Мы рекомендуем использовать армейский соединитель для простоты использования, который не требует пайки.
  2. Используйте инструмент для зачистки проводов, чтобы удерживать провод положительного света, и снимите часть пластикового покрытия, чтобы обнажить медь.
  3. Разделите секцию медного цвета на две части.
  4. Пропустите провод положительного кулачка между медными проводами.
  5. Чтобы сделать надежное соединение, оберните провод положительного кулачка вокруг провода освещения.
  6. Закрепите и защитите соединение, обернув его термоусадочной пленкой или лентой.
  7. Повторите для отрицательного провода.

Провод сигнала заднего хода

Чтобы на дисплее отображалось видео, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется задним ходом. Некоторые случаи будут включать автоматическое определение сигнала, которое обнаруживает входящий сигнал. В этом случае пропустите этот шаг.

  1. Пока машина едет задним ходом, можно вместе с другом определить источник сигнала. Это любой провод с положительным напряжением 12 В постоянного тока. Многие используют проводку для отключения проводов фонарей заднего хода. Однако некоторые жгуты проводов стереосистемы послепродажного обслуживания включают соединение.
  2. Используйте сращивание для подключения к источнику сигнала (повторите шаги, описанные выше).
  3. Подготовка к прокладке так же проста, как спаривание сигнального и видеопровода.

Прокладка проводки

  1. В зависимости от типа вашего автомобиля вы можете решить, прокладывать ли провод через обшивку потолка или под полом автомобиля.
  2. Вам нужно будет снять или частично отсоединить элементы отделки, ковровое покрытие или потолок, которые необходимы для незаметной прокладки провода.
  3. Затем спрячьте провода и протяните их к передней части автомобиля.
  4. Снимите декоративные элементы и снова прикрепите их.

Подключение дисплея

После установки монитора, независимо от того, находится ли он на приборной панели, сверху или сзади, пришло время подключить его к питанию, видео и сигнальному проводу.

Иногда шнур питания монитора может быть подключен непосредственно к блоку предохранителей с помощью вставного адаптера.

  1. Вы можете использовать мультиметр для определения наилучшего места для подключения кабеля питания.
  2. Если зажигание выключено, убедитесь, что предохранитель выключен. В противном случае подключение может привести к разрядке аккумулятора.

В других случаях силовая проводка может быть подключена к существующей стереосистеме.

  1. Чтобы получить доступ к проводке стереосистемы, снимите накладку.
  2. Найдите силовые кабели стереосистемы.
  3. Положительный к положительному, отрицательный к отрицательному.
  4. Подсоедините провод триггера заднего хода к кабелю сигнала заднего хода.
  5. Подсоедините видеопровод.
  6. Снимите декоративные элементы и снова прикрепите их.

Как подключить камеру заднего вида к радиоприемнику

6-этапная установка камеры заднего вида

Шаг 1: Разберите автомобиль

ваш автомобиль. Чтобы найти кабели для фонарей заднего хода и лучше всего установить камеру, вам потребуется доступ к задней части автомобиля. Вот где руководство вашего автомобиля может быть очень полезным. Он может предоставить полезные схемы, которые помогут вам правильно установить детали.

Шаг 2: Установка камеры

Второй шаг включает установку резервной камеры. В зависимости от того, какой тип резервной камеры у вас есть, этот шаг может быть простым или сложным. Самые простые в установке камеры — это камеры на крыше для фургонов и камеры для номерных знаков автомобилей. Большинство камер поставляются с монтажным комплектом. Убедитесь, что вы используете его для правильной установки камеры.

Шаг 3. Подсоедините кабели камеры

Здесь для многих все становится немного сложнее. Так что обратите внимание.

а). Подсоедините кабель питания постоянного тока к красному гнездовому разъему постоянного тока камеры. В кабеле питания постоянного тока есть два провода. Кабель питания постоянного тока имеет два провода. Один красный, а другой черный.

б). Два других конца кабеля питания должны быть подключены к зеркалу заднего вида вашего автомобиля. Красный провод соединяется с кабелями обратного хода +12 В, а черный провод соединяется либо с -12 В, либо с шасси автомобиля (массой).

в). К камере будет подключен длинный кабель с желтыми разъемами RCA на каждом конце. Один из этих штекеров должен быть подключен к желтому штекеру RCA на камере.

г). Тот же кабель должен иметь более короткий провод, отходящий от каждого разъема RCA. Этот триггерный провод — то, что вам нужно. Этот триггерный провод подключается к кабелю +12 В фонаря заднего хода. Чтобы включить эту функцию, ваш монитор должен поддерживать триггерные кабели.

д). Если у вас есть беспроводная камера, подключите к ней кабель с желтым и красным разъемами. Это передающая часть беспроводной сети. Беспроводные установки обычно имеют только одну желтую вилку и триггерный провод.

Шаг 4: Протяните трос

Теперь вам нужно протянуть трос от задней части автомобиля к передней. Этот шаг можно пропустить, если ваша резервная камера является беспроводной с передатчиком/приемником.

Шаг 5: Подсоедините радиокабели

а). Подсоедините другой желтый штекер кабеля RCA от длинного шнура к видеовходу автомобиля. При необходимости можно использовать адаптер. Подключите приемник к магнитоле автомобиля с помощью одного желтого штекера.

б). Подсоедините триггерный провод к монитору, если ваш монитор поддерживает триггерный провод. Триггерный провод обычно располагается на стороне приемника беспроводных систем. Триггерный кабель не требуется, если ваш автомобиль использует приемник шины CAN для управления фонарями заднего хода.

в). Если вы используете систему беспроводной резервной камеры, вам также потребуется обеспечить питание для приемника. Либо подключитесь к источнику питания вашего автомобиля, либо используйте блок предохранителей автомобиля, чтобы получить питание.

Шаг 6: Не забудьте закончить

Теперь пришло время вернуть все на свои места. Переустановите магнитолу и закройте отсек фонаря заднего хода. Наконец, затяните каждый болт и закрутите его обратно на свои места. Для некоторых новых радиостанций на данном этапе также может потребоваться перепрограммирование программного обеспечения или обновление конфигурации.

Часто задаваемые вопросы

1. Можете ли вы самостоятельно установить камеру заднего вида?

Если вы хотите сохранить свой старый автомобиль, легко установить камеру заднего вида самостоятельно. Есть много самодельных комплектов камеры заднего вида, доступных у поставщиков вторичного рынка. Цены варьируются в зависимости от разрешения и размера цифрового экрана.

2. Можно ли установить камеру заднего вида на старый автомобиль?

Камеры заднего вида легко доступны в качестве компонентов вторичного рынка, которые любой может установить на старые автомобили. Резервная камера встроена в электронику новых автомобилей, так что все компоненты могут быть скрыты.
