Как определить компрессию по степени сжатия

Степень сжатия — отношение полного объёма цилиндра (надпоршневого пространства цилиндра двигателя внутреннего сгорания при положении поршня в нижней мёртвой точке, НМТ) к объёму камеры сгорания (надпоршневого пространства цилиндра при положении поршня в верхней мёртвой точке, ВМТ).

ε <displaystyle varepsilon >

= V h + V c V c <displaystyle ;=<frac

+V_>>>> , где V h <displaystyle V_> — объём хода поршня, V c <displaystyle V_> — объём камеры сгорания.

Увеличение степени сжатия требует использования топлива с более высоким октановым числом (для бензиновых ДВС) во избежание детонации. Повышение степени сжатия в общем случае повышает его мощность, кроме того, увеличивает КПД двигателя как тепловой машины, то есть, способствует снижению расхода топлива.

Степень сжатия, обозначаемая греческой буквой ε <displaystyle varepsilon >

, есть величина безразмерная.

Связанная с ней величина — компрессия — зависит от степени сжатия, от природы сжимаемого газа и от условий сжатия. При адиабатическом процессе сжатия воздуха зависимость эта выглядит так:

P = P 0 ∗ ε γ <displaystyle P=P_<0>*varepsilon _<gamma >>

, где γ = 1 , 4 <displaystyle gamma =1,4> — показатель адиабаты для двухатомных газов (в том числе воздуха), P = P 0 <displaystyle P=P_<0>> — начальное давление, как правило, принимается равным 1.

Из-за неадиабатичности сжатия в двигателе внутреннего сгорания (теплообмен со стенками, утечки части газа через неплотности, присутствия в нём бензина) сжатие газа считают политропным с показателем политропы n=1,2.

При ε <displaystyle varepsilon >

=10 компрессия в лучшем случае должна быть 10 1,2 =15,8

Детонация в двигателе — изохорный самоускоряющийся процесс перехода горения топливо-воздушной смеси в детонационный взрыв без совершения работы с переходом энергии сгорания топлива в температуру и давление газов.

Фронт пламени распространяется со скоростью взрыва, то есть превышает скорость распространения звука в данной среде и приводит к сильным ударным нагрузкам на детали цилиндро-поршневой и кривошипно-шатунной групп и вызывает тем самым усиленный износ этих деталей. Высокая температура газов приводит к прогоранию днища поршней и обгоранию клапанов.

Понятие степени сжатия не следует путать с понятием компрессия [1] , которое обозначает (при определённой конструктивно обусловленной степени сжатия) максимальное давление, создаваемое в цилиндре при движении поршня от нижней мёртвой точки (НМТ) до верхней мёртвой точки (ВМТ) (например: степень сжатия — 10, компрессия — 15,8 атм.).

Интересные факты [ править | править код ]

Двигатели гоночных автомобилей, работающих на метаноле, имеют степень сжатия, превышающую 15 [ источник не указан 2419 дней ] ; в то время как в обычном карбюраторном ДВС степень сжатия для неэтилированного бензина как правило не превышает 11,1.

В настоящее время только компания Mazda серийно производит бензиновые двигатели Skyactiv-G со степенью сжатия 14, которые устанавливаются на такие автомобили, как Mazda CX-5 и Mazda 6. Однако необходимо понимать, что это геометрическая степень сжатия, фактическая же примерно равна 12, так как двигатель работает по циклу Аткинсона, то есть смесь начинает сжиматься после позднего закрытия клапанов и сжимается в 12 раз. Эффективность такого мотора по мощности и крутящему моменту обуславливается таким понятием как степень расширения, которая обратна геометрической степени сжатия.

В 1950-60-е года одной из тенденций двигателестроения, особенно в Северной Америке, было повышение степени сжатия, которая к началу 1970-х на американских двигателях нередко достигала 11-13. Однако, это требовало соответствующего бензина с высоким октановым числом, что в те годы могло быть получено лишь добавлением ядовитого тетраэтилсвинца. Введение в начале 1970-х годов экологических стандартов в большинстве стран привело к остановке роста и даже снижению степени сжатия на серийных двигателях.

Многие начинающие автомобилисты, которые не так давно приобрели свое транспортное средство, стараются вникнуть в особенности его устройства. В частности, полезно понять, что находится под капотом. И особый интерес в этом плане вызывает двигатель. Это крайне сложный механизм, состоящий из различных деталей. Поэтому разбираться в этом деле стоит хотя бы для того, чтобы самостоятельно устранить ряд неисправностей. В то же время, неопытные автолюбители не способны в полной мере понять, чем отличаются компрессия и степень сжатия. А разница есть, ведь каждый из этих терминов соответствует своему предназначению.

Степень сжатия

Для начала рассмотрим, что следует понимать под этим термином. Степень сжатия представляет собой геометрическую величину, не имеющую единиц измерения. Это обусловлено тем, что для ее определения используются параметры силового агрегата. Иными словами, степень сжатия – это отношение всего объема цилиндра к объему камеры сгорания.

В отношении двигателей, работающих на бензине, это значение может разительно варьироваться — в диапазоне от 8 до 12. Что касается дизельных силовых агрегатов, то у них данная характеристика еще больше – 14-18 единиц. Это во многом продиктовано конструктивными особенностями.

В поисках ответа на вопрос, в чем разница степени сжатия и компрессии, стоит рассмотреть другой момент в отношении бензиновых двигателей. Дело вот в чем. Чем больше будет значение степени сжатия, тем выше будет и удельная мощность. В то же время сильное увеличение этого параметра неизбежно приведет к заметному снижению ресурса мотора. И ко всему прочему могут появиться серьезные проблемы, если заправить машину топливом низкого качества.

Расчет степени сжатия

Для любого двигателя внутреннего сгорания важно, чтобы данный параметр обладал максимально возможной величиной. Однако при необходимости форсировать мотор следует знать, как эту характеристику можно вычислить. Это нужно для того, чтобы избежать детонации, из-за чего мотор может просто выйти из строя.

Формула, с помощью которой проводится вычисление, выглядит следующим образом:

где CR- степень сжатия, V – рабочий объем цилиндра, C – объем камеры сгорания.

Тому автолюбителю, который желает знать, какая между компрессией и степенью сжатия разница, будут интересны подобные вычисления. Возможно, это пригодится ему на практике.

Для определения этого параметра в отношении лишь одного цилиндра, следует общий рабочий объем двигателя разделить на количество «стаканов». В результате получаем значение V из формулы выше.

А вот определить показатель C заметно труднее, но тоже возможно. Для этого на примете у опытных автомобилистов и механиков, занимающихся ремонтом двигателей, имеется верное средство – бюретка. Она проградуирована в кубических сантиметрах. Самый простой способ – это залить в камеру сгорания бензин, после чего бюреткой измерить ее объем. Остается полученные данные занести в формулу.

Компрессия

Теперь познакомимся с этой характеристикой. В отличие от степени сжатия, компрессия – это давление в цилиндре на момент конца такта. И данная характеристика является физической величиной, поэтому ее уже можно измерить. Для этого используется специальное оборудование – компрессометр.

С теоретической точки зрения данный параметр должен быть равен степени сжатия. Но это все лишь в теории, в действительности же все по-другому. Компрессия практически всегда больше степени сжатия. Это обусловлено несколькими причинами, о которых далее пойдет речь.

Объяснение теории и практики

Обе характеристики будут равны лишь в том случае, когда в цилиндрах происходит бесконечно долгое изометрическое сжатие газа. В результате выделяемая энергия станет поглощаться поршнем, стенками цилиндров, головкой блока и прочими частями двигателя, причем полностью. За счет этого тепловой баланс не станет меняться. Сжатый газ отдает тепло, но не давит на манометр с большей силой, нежели расчетный показатель.

На практике все обстоит иначе – разница между компрессией и степенью сжатия в показаниях присутствует. Процесс носит адиабатный характер. Сжатие газа сопровождается значительным повышением температуры.

Не все тепло, выделяемое сжатым газом, поглощается стенками цилиндра, и по этой причине за счет остатка возникает давление.

Старые и новые двигатели

В моторах, которые уже отработали порядочный срок, показатели компрессии будут заметно ниже, чем у недавно выпущенных силовых агрегатов. Это объясняется герметичностью. Двигатели новых автомобилей в значительной степени непроницаемы для газов. Поэтому через замки колец и прочие места цилиндров не будет выпускаться много тепла. Соответственно, компрессия не упадет. Разница компрессии и степени сжатия будет минимальной.

Со старыми двигателями все понятно – срок службы делает свое дело. И в результате долгого использования транспортного средства, включая воздействие высокой температуры, элементы теряют свои первоначальные свойства. Конечно, это происходит в течение длительного периода времени, но так или иначе характеристики двигателей в любом случае изменяются.

Способы изменения степени сжатия

У современных силовых агрегатов можно откорректировать эту характеристику как в большую, так и в меньшую сторону. Если нужно повысить параметр, то для этого растачиваются цилиндры и ставятся поршни с большим диаметром. Любому, кому интересно понимать разницу в компрессии и степени сжатия двигателя сгорания, будут полезны эти сведения. Ведь среди автолюбителей есть сторонники разного рода тюнинга.

Другой, не менее эффективный способ изменения степени сжатия, заключается в уменьшении камеры сгорания. В этом случае с места сопряжения ГБЦ с блоком двигателя удаляется слой металла. Такая операция проводится с использованием строгального или фрезерного станка.

Если же по каким-либо причинам возникает необходимость в понижении степени сжатия, то, наоборот, стоит поместить дюралевую прокладку между блоком цилиндров и ГБЦ. Другой способ – это удаление слоя металла с днища поршня. Однако он более сложен в реализации, поскольку это потребует определенных усилий, навыков и умений. К тому же для этой процедуры нужен токарный станок.

Итоги сравнения

В конечном счете в чем разница степени сжатия и компрессии? Проанализировав эти два термина, можно заметить существенное отличие. Степень сжатия является величиной безразмерной. Изменить ее можно, но лишь путем вмешательства в конструкцию двигателя.

Компрессия же способна варьироваться в период эксплуатации транспортного средства. Кроме того, этот параметр во многом зависит от степени сжатия. Ведь давление в меньшем объеме всегда будет большим.

Иными словами, если увеличивается степень сжатия, то и компрессия также растет.

Как происходит воздействие?

Так на что же оказывает влияние степень сжатия? Здесь стоит учитывать то количество работы, которое производит силовой агрегат. И чем выше этот параметр, тем больше энергии будет выделяться в ходе сгорания топливовоздушной смеси. Соответственно, повышается и мощность двигателя.

По этой причине большинство производителей старается увеличить силовые показатели мотора за счет одной эффективной методики. К ней стали прибегать еще с конца прошлого столетия. Вместо того чтобы двигаться в направлении увеличения объема цилиндров и камеры сгорания, специалисты, а они уж точно знают, какая разница между компрессией и степенью сжатия, стремятся повысить именно последний показатель.

Однако здесь имеются ограничения. Рабочую смесь нельзя сжимать бесконечно долго — по достижении определенной величины она детонирует, то есть взрывается. В то же время это касается только двигателей, работающих на бензине. Дизельные силовые агрегаты лишены риска детонации. Собственно, этим и объясняется их более высокая степень сжатия.

И, чтобы избежать столь разрушительного воздействия, ведь детонация для двигателя губительна, повышается октановое число бензина. А это, в свою очередь, увеличивает стоимость топлива. Ко всему прочему те добавки, которые служат этой цели, приводят к ухудшению экологических параметров мотора.

Современный автомобилист, если он хочет разбираться в своей машине, должен знать массу терминов и определений. При отсутствии технического образования, либо при недостаточных знаниях в теме автомобилестроения и физике в целом, водитель может путать такие определения, как степень сжатия и компрессия. Эти понятия, в целом, довольно близки друг к другу, но не тождественны, как думают многие водители. В рамках данной статьи рассмотрим, в чем разница между степенью сжатия и компрессией двигателя. Разобравшись в этих понятиях, станет гораздо проще анализировать работу мотора.

В чем разница между степенью сжатия и компрессией

Перед тем как подробно разбираться с каждым из определений, сформулируем кратко, что такое компрессия и степень сжатия:

  • Под компрессией понимается давление, которое образуется в цилиндре при максимальном сжатии. Данный параметр можно замерить.
  • Под степенью сжатия понимается число, которое определяет соотношение объема до начала сжатия и после него.

Если ознакомиться с технической литературой, можно заметить, что в ней чаще всего фигурирует термин “Степень сжатия”. Также данный показатель указывается в книге по технической эксплуатации автомобиля, например, в разделе про подбор топлива. Что касается компрессии, ее обычно используют в работе автомеханики. Диагностические приборы позволяют определить компрессию, на основе которой специалист имеет возможность сделать выводы о качестве работы мотора.

Что такое степень сжатия двигателя

Есть распространенное заблуждение, что степень сжатия — едва ли не самый главный параметр любого автомобильного двигателя. На самом деле, это не совсем так. Степень сжатия двигателя влияет на топливо, которое лучше использовать для мотора. Также от степени сжатия зависят параметры воспламенения. Если на автомобиле используется искровое зажигание (бензиновый двигатель), степень сжатия специалисты стремятся повысить, а если сгорание в цилиндрах происходит от сжатия (дизельный двигатель), то, наоборот, снизить.

Рассмотрим пример. Допустим, у нас бензиновый двигатель с объемом в 2,4 литра. Если в таком моторе степень сжатия равна 6 единицам, то мощность такого двигателя составит около 100 лошадиных сил. При этом, если оставить тот же мотор, но повысить степень сжатия в дважды — до 12 единиц, то мощность составит около 135-140 лошадиных сил. При этом в обоих рассмотренных случаях расход бензина будет одинаковый. Если сжатие выше, то ниже температура выхлопных газов, соответственно, больше высвободившейся энергии может быть преобразовано в механическую работу.

Если углубиться в физику процесса, можно вспомнить, что чем выше уровень расширения газов после произошедшего воспламенения, тем ниже температура этих газов. Соответственно, больше механической энергии в результате взрыва высвобождается. Поскольку в автомобильных двигателях степень сжатия и степень расширения газов в процессе взрыва практически идентичны (поскольку взрыв происходит в замкнутом цилиндре), отсюда следует, что с повышением степени сжатия удается повысить эффективность работы двигателя.

Само собой, повышать степень сжатия можно не до бесконечности — есть определенная граница. В зависимости от того, насколько высока температура и давление смеси в момент создания искры, определяется риск возникновения детонации. Если не просчитывать данный фактор, могут создаться серьезные проблемы в работе двигателя.

Обратите внимание: Чтобы нивелировать проблему с возникновением детонации в ходе повышения температуры, производители автомобилей ввели в двигателях пятый цикл. Смысл его в том, что закрытие впускных клапанов происходит позже, чем ранее. Соответственно, это позволяет лучше использовать топливо в цилиндрах, что снижает степень сжатия, но увеличивает уровень расширения. Такая схема используется на современных автомобильных моторах.

Если ознакомиться с технической информацией по автомобилю, можно заметить, что степень сжатия фигурирует в документации в качестве одного из параметров. Данная степень сжатия является постоянной для двигателя, и изменить заложенные производителем значения практически невозможно.

Степень сжатия можно измерить самостоятельно. Чтобы это сделать, необходимо поделить общий объём двигателя на число цилиндров. В результате данных вычислений удастся узнать полный объем одного цилиндра. Далее потребуется один из поршней мотора перевести в верхнюю мертвую точку и залить в данный цилиндр масло, отмерив его объем. Полученный объем — это объем камеры сгорания. Далее остается разделить общий объём цилиндра на объем камеры сгорания и узнать степень сжатия двигателя.

Что такое компрессия двигателя

В отличие от степени сжатия, параметр компрессии часто можно слышать в сервисных центрах, например, при прохождении диагностики. Мастера по техническому обслуживанию после считывания ошибок или проведения других работ могут сообщить, что у автомобиля повышенная или пониженная (что чаще) компрессия.

Если компрессия снижается в двигателе, это является сигналом о том, что имеются определенные проблемы с мотором.

Замерить компрессию двигателя можно и самостоятельно. Чтобы это сделать, потребуется компрессометр. Данный прибор можно приобрести практически в любом автомобильном магазине. Его нужно поместить в цилиндр, после чего прокрутить мотор стартером. Далее можно узнать по полученным результатам информацию о компрессии.

Обратите внимание: Если на автомобиле бензиновый двигатель, нормальный уровень компрессии для него находится на уровне в 10-14 атмосфер. Для дизельного двигателя данный показатель равен 24-35 атмосферам.

Если после замера компрессии вы обнаружили, что она значительно меньше, чем рекомендуется конкретно для вашего мотора, необходимо провести диагностику. Лучший способ диагностики — разобрать полностью мотор и посмотреть комплектующие. Но, поскольку это достаточно сложная процедура, требующая определенных знаний, лучше провести тестирование следующим образом:

Залейте в цилиндр двигателя около 15-20 грамм моторного масла;

  • Далее повторно проведите замер компрессии двигателя;
  • Если в результате измерения вы заметили, что компрессия увеличилась, это говорит о том, что клапаны не закрываются до конца, либо имеет место быть прогорание клапана. В случае, если после залития масла показатель компрессии остался на прежнем уровне, следует обратить внимание на возможность залегания поршневых колец. Но также следует брать во внимание, что в таком случае есть вероятность проблем с зеркалом цилиндра или с самим поршнем.

    • Снижение уровня компрессии — достаточно серьезная проблема, которую можно определить на раннем этапе. Симптомами, которые указывают на подобную проблему, является повышение расхода уровня топлива и снижение мощности двигателя.

    Степень сжатия двигателя (связь с компрессией, как рассчитать и увеличить коэффициент)

    Автор Павел Александрович Белоусов На чтение 7 мин. Просмотров 732

    Содержание

    1. Как связаны степень сжатия и компрессия двигателя?
    2. Форсирование двигателя путем увеличения степени сжатия
    3. Основные методы увеличения
    4. Как работает двигатель с изменяемой степенью сжатия?
    5. Цикл Миллера-Аткинсона
    6. Математический расчет
    7. Видео:Как измерить степень сжатия правильно.
    8. Практический расчет методом проливки
    9. Можно ли рассчитать степень, измерив компрессию?

    От величины сжатия зависит термический КПД двигателя. Но с ростом степени повышается и риск детонации, поэтому при форсировке и капитальном ремонте следует уделить время расчетам. Давайте рассмотрим, как увеличить степень сжатия двигателя, взаимосвязь компрессии и степени, и чем примечателен двигатель цикла Миллера-Аткинсона.

    Как связаны степень сжатия и компрессия двигателя?

    Степень сжатия в цилиндрах мотора – величина абсолютная и рассчитывается математически. На практике это соотношение отображает коэффициент сжатия поступившей в цилиндр топливной смеси на такте впуска. Понятие компрессии означает пиковое давление в камере сгорания в конце такта сжатия и может быть измерено практически. Компрессия хоть и является производной от степени сжатия, но зависит от многих факторов:

    • герметичность цилиндро-поршневой группы (ЦПГ) и клапанного механизма;
    • мощность стартера, состояние АКБ и качество контактов, влияющее на количество оборотов стартера.

    Форсирование двигателя путем увеличения степени сжатия

    Чем выше степень, тем горячее воздух в конце такта сжатия и тем выше КПД двигателя. Но повышение одного параметра не гарантирует линейное возрастание второго. Наибольший прирост мощности ощущается при повышении степени до 10-11 единиц.

    К примеру, увеличив степень сжатия стандартного ВАЗовского мотора с 9.8 до 11, мы в теории получаем прирост термического КПД на 4%. Тест на стенде при этом покажет куда более скромное значение – 2,5%. Повысив степень сжатия того же мотора еще на единицу, мы получим фактическую прибавку в 4.5%. Моментная характеристика возрастет главным образом на низких и средних оборотах. Дальнейшее увеличение степени сжатия без перехода на высокооктановое спортивное топливо и вовсе не даст результат.

    Причина такого явления —  в детонации, которая возникает в случае слишком высокого пикового давления в камере сгорания. При контакте с разогретым воздухом в таком случае смесь самовоспламеняется еще до момента подачи искры. При этом фронт пламени распространяется со скоростью более 2000 м/с, тогда как значение при нормальном сгорании не превышает 250-300 м/с.

    Ударная волна такой силы оказывает разрушительное давление на цилиндры, стенки камеры сгорания, поршни. Также значительно повышается температура выхлопных газов, что приводит к прогоранию днища поршня, клапанов.

    Поэтому тюнинг со сжатием следует проводить после точного математического расчета и с прицелом на октановое число бензина.

    Основные методы увеличения

    1. Уменьшение толщины ГБЦ, БЦ. С привалочной плоскости головки и блока методом фрезеровки либо шлифовки снимается слой металла и уменьшается объем камеры сгорания.
    2. Установка поршней с выпуклостями. Цель, как и в предыдущем методе – уменьшение объема камеры сгорания.
    3. Увеличение хода поршня за счет установки другого коленчатого вала, шатунов.

    Как работает двигатель с изменяемой степенью сжатия?

    До недавнего времени показатель степени закладывался инженерами на этапе разработки и был фиксированным вне зависимости от режима работы двигателя. Нормальное значение для современных бензиновых моторов варьируется от 8 до 14 единиц, традиционно высокая степень сжатия у дизельных моторов – 18-23.

    Ужесточение экологических норм заставляет гениев инженерной мысли искать новые пути увеличения термического КПД. Одно из таких решений – двигатель с изменяемой степенью сжатия. Было разработано несколько вариантов динамического изменения степени:

    • дополнительная секция в полости ГБЦ. Открытие секции позволяет увеличить объем камеры сгорания, уменьшая тем самым степень. Система не получила распространения из-за избыточного усложнения конструкции ГБЦ;
    • поршни с изменяемой высотой. Конструкция получилась слишком громоздкой, появились проблемы с перекосом поршней и уплотнением ЦПГ;
    • регулировка высоты подъема коленчатого вала. Изменение степени сжатия осуществляется за счет специальных эксцентриковых муфт, которые регулируют высоту опорных подшипников коленвала. Технология долгое время тестировалась концерном VAG, но так и не вошла в серию;
    • регулировка высоты поднятия ГБЦ. Специальный механизм с электроприводом и шарнирное соединение частей блока двигателя позволяли регулировать степень от 8 до 14 единиц. Разрабатывалась технология инженерами SAAB, но из-за ненадежности резинового кожуха, герметизирующего подвижные части блока, и излишней сложности конструкции также не пошла в серию;

    • шатун с изменяемой длиной. Высота шатуна регулировалась специальным реечным механизмом с помощью давления масла. Как и в предыдущих случаях, разработка французских инженерах не была внедрена в массовое производство;

    • траверсный механизм сочленения шатуна с коленчатым валом. За счет изменения угла поворота траверсы уменьшается либо увеличивается ход поршня. Разработка инженеров Infiniti используется на двухлитровом моторе VC-T, который сейчас устанавливается на кроссовер QX50. Двигатель развивает максимальную мощность в 268 л.с. и пиковый крутящий момент 380 Нм.

    Цикл Миллера-Аткинсона

    Большую известность цикл Миллера-Аткинсона получил благодаря рекламным брошюрам компании Mazda. Маркетологи гордо заявляют, что инженерам удалось поднять степень сжатия двигателей модели Skyactive до 14 единиц. На самом деле речь идет о геометрической степени сжатия, а не о фактической.

    Трюк заключается в том, что во время поднятия поршня на такте сжатия выпускные клапаны еще долгое время открытые, из-за чего часть свежего воздушного заряда выталкивается в выхлопной тракт. Поэтому фактическая степень близка к стандартным для бензиновых моторов 12 единицам. Увеличение термического КПД при этом достигается за счет более эффективного использования энергии расширяющихся газов на такте рабочего хода. За счет большего хода (увеличен диаметр кривошипа) газы дольше давят на поршень. Поэтому при сгорании одной и той же доли топлива, в сравнении с обычным циклом Отто, на коленчатый вал передается больший крутящий момент. Технология позволяет в режимах малых и средних нагрузок значительно уменьшить расход топлива и количество вредных выбросов.

    Математический расчет

    Степень сжатия двигателя внутреннего сгорания равняется объему камеры сгорания к рабочему объему цилиндра и рассчитывается по формуле (V + C)/C = CR, где

    • V — объем цилиндра, когда поршень находится в нижней мертвой точке (НМТ). Для расчета необходимо сумму объемов всех цилиндров (указывается в технической характеристике ДВС) разделить на количество котлов;
    • С — объем камеры сгорания, когда поршень в верхней мертвой точке (ВМТ). Включает в себя объем полости ГБЦ, прокладки ГБЦ и выемок в цилиндре. Если поршень имеет выпуклость, ее объем отнимается от общего объема камеры сгорания.

    Вычислить степень сжатия математически довольно непросто из-за сложной геометрической формы камеры сгорания. Поэтому на практике применяются 2 основные методы вычисления.

    Видео:Как измерить степень сжатия правильно.

    Практический расчет методом проливки

    Суть измерения заключается в поочередном заполнении жидкостью площади над поршнем, когда тот находится в верхней мертвой точке, и стенок камеры сгорания ГБЦ. Для измерения нам необходим кусок оргстекла, в котором будут пропилены отверстия для вкручивания болтов ГБЦ и отверстие для заливки жидкости. Между оргстеклом и блоком необходимо установить уже использованную (обжатую) прокладку. Стенки цилиндров для увеличения гидроплотности необходимо смазать густой консистентной смазкой (литиевой либо обычным солидолом).

    Притянув оргстекло болтами, заполните образовавшейся объем жидкостью. Объем поместившейся воды будет соответствовать объему надпоршневого пространства. Аналогичный тест проводится и с головкой блока. При этом клапана должны быть притерты, между седлами и тарелками нанесена консистентная смазка. Сумма объема залитых жидкостей и будет объемом камеры сгорания.

    Чтобы рассчитать степень сжатия на онлайн-калькуляторе, также будет необходимо измерить величину хода поршня и диаметр цилиндра. Все эти значения помогут вычислить объем двигателя, который изменяется при каждой фрезеровке плоскостей БЦ, ГБЦ, установке поршней иной геометрической формы, расточки цилиндров либо установке других шатунов, коленчатого вала.

    Можно ли рассчитать степень, измерив компрессию?


    Компрессия напрямую зависит не только от понятия степени сжатия двигателя, но и от природы сжимаемого газа и условий в камере сгорания. На практике зависимость этих параметров выливается в формулу Р = Ро*Ɛƴ, где

    • Ро – начальное давление в цилиндре, принимаемое за 1;
    • Ƴ – адиабатический показатель для воздуха. В двигателе внутреннего сгорания при сжатии часть тепла отдается стенкам цилиндра, камеры сгорания; происходит утечка части газа через неплотности, а воздух перемешан с частичками топлива, поэтому процесс считается недиабетическим. Показатель политропы при этом равняется не эталонным 1.4, а приближенным к фактическим 1.2.

    Все это значит, что, измерив компрессию, мы можем вычислить показатель степени сжатия двигателя. К примеру, при компрессии 15,8 степень сжатия будет близка к 10 единицам. Чтобы уменьшить погрешность, нужно соблюсти все правила измерения компрессии:

    1. Свечи должны быть выкручены.
    2. Дроссель открыт на 100%.
    3. Отключена подача топлива.
    4. АКБ должна быть полностью заряжена. При этом емкости должно хватать на измерения компрессии во всех котлах.
    5. Стартер должен быть исправен, а на проводах его питания отсутствует значительное падение напряжение из-за окислов.

    Печать

    Реставратор для пластика и кожи

    5 минут и салон авто как новый.

    Посмотрите фото до и после

    		1490 р.

    Набор для ремонта стекла

    Ремонт стекла авто своими руками.
    Спасает от трещин и сколов.

    		1690 р.

    Зеркало видеорегистратор Vehicle Blackbox DVR

    видеорегистратор + зеркало заднего вида + камера заднего вида
    + датчик движения + технология Dual cam + G-Sensor…

    		1990 р.

    Зеркало — бортовой компьютер

    12в1 — видеорегистратор, GPS-навигатор,
    камера, интернет, радар, FM, G-sensor. ..

    		1990 р.

    Авточехлы из экокожи

    Салон будет как новый!
    Легко чистятся, не трутся, не рвутся.

    		3990 р.

    Степень сжатия и компрессия – что это? Как рассчитать и изменить степень сжатия двигателя Калькулятор степень сжатия двигателя.

    Одним из важнейших факторов, определяющих работу ДВС (двигателя внутреннего сгорания), являются степень сжатия и компрессия. От их размера зависит, насколько эффективно работает мотор, и каков у него износ. Попробуем разобраться, что такое компрессия, в чём её измеряют, чем от неё отличается степень сжатия – и как можно изменить эти параметры.

    Что такое степень сжатия двигателя, работающего на бензине, или в дизеле?

    Проще всего начать со степени сжатия, поскольку этот параметр всегда задан конструктивно. Понять смысл этого термина легко, если вспомнить конструкцию ДВС. В рабочем цилиндре движется поршень – и движение это происходит в определённых пределах, ограниченных двумя мёртвыми точками – верхней (ВМТ) и нижней (НМТ). При этом постоянно изменяется объём поршня, находящийся между поверхностью поршня и головкой цилиндра.

    Чтобы определить степень сжатия двигателя, необходимо измерить:

    1. Свободный объём цилиндра, когда поршень опущен в НМТ.
    2. Такой же объём, когда поршень в ВМТ, где, собственно и происходит зажигание.

    Степень сжатия поршневого двигателя будет определяться, как разность между двумя этими объёмами. Она устанавливается конструкцией двигателя и не может быть изменена без замены блока цилиндров.

    ПОСМОТРЕТЬ ВИДЕО

    Вопрос о том, как определить степень сжатия двигателя, решается очень просто: по сути, достаточно измерить ход цилиндра между мёртвыми точками. Учитывать площадь поршня при этом обычно не надо: в сечении рабочий цилиндр ДВС одинаков, и меняется только высота того пространства, в котором находится топливная или газовая смесь. Однако такие данные будут лишь приблизительными, поскольку не учитывается объём камеры сгорания. Для точного расчёта лучше использовать калькулятор степени сжатия, который приводится на многих ресурсах автомобильной тематики.

    Кроме того, во многих случаях расчет степени сжатия не требуется: производители нередко указывают этот параметр в документах на автомобиль. Например, степень сжатия дизельного двигателя обычно выше, чем у работающего на бензине – и в сопроводительных документах указывают: «Степень сжатия 18:1». Это означает, что во время работы двигателя топливная смесь сжимается в 18 раз.

    Что такое компрессия двигателя в цилиндрах?

    А вот теперь нужно упомянуть отдельно компрессию. Дело в том, что степень сжатия – величина конструктивная. На практике то, что таблица степени сжатия указывает какое-то число для двигателя, не означает, что в конкретном экземпляре ДВС сжатие смеси происходит именно во столько раз.

    Компрессия – это величина, которая показывает, насколько действительно сжимается топливная смесь в тот момент, когда происходит её воспламенение. Разница компрессии и степени сжатия как раз и состоит в том, что:

    • Степень – это математическая величина, отношение двух цифр, компрессия же – физический параметр, измеряемый в атмосферах, килограммах на квадратный сантиметр, барах или паскалях.
    • Степень задаётся конструктивно, а компрессия меняется в зависимости от особенностей работы ДВС. Её нельзя вычислить заранее, её можно только измерить напрямую.

    Какая должна быть максимальная компрессия с учётом октанового числа топлива?

    Тот факт, что компрессия измеряется с помощью приборов, не означает, что не существует никаких норм на этот счёт. Каждый производитель двигателей рассчитывает их на определённую величину сжатия, которому должна подвергаться топливная смесь во время работы ДВС.

    Обычно для расчётов используется формула:

    К = СС х X

    Где К – это компрессия, СС – размер степени сжатия, а X – конкретный коэффициент, зависящий от устройства ДВС. К примеру, для бензиновых моторов с искровым зажиганием он равен обычно 1,2 – 1,3. Но при этом нужно учитывать ещё и особенности конкретной модели.

    Соответственно в норме для современных бензиновых ДВС компрессия должна составлять где-то от 10,5 до 16 кг/кв. см. При этом действует правило: чем выше степень сжатия (и, соответственно, компрессия) – тем большим быть должно октановое число у топлива. Старые модели ДВС, где СС составляет лишь 7 – 8 единиц, могут работать на А-76, но новые моторы в основном рассчитаны на «девяносто пятый» или даже «девяносто восьмой» бензин.

    Это правило не применяется в отношении дизелей. Дело в том, что их принцип работы другой: не воспламенение смеси от искры, а самовозгорание в предварительно сжатом в цилиндре воздухе. Поэтому там действуют другие коэффициенты, и в норме для дизеля СС должна составлять от 20 до 32 кг/кв. см. В том же случае, если двигатель рассчитан на эксплуатацию в экстремальном холоде, значение этого параметра может достигать и 40 кг/кв. см.

    Норма компрессии по таблице для двухтактного ДВС

    Несколько сложнее ситуация с двухтактными двигателями. В большинстве своём они имеют очень узкое применение там, где компактность и лёгкость важнее экономичности: на судах, в самолётах, лодках, скутерах, мотоциклах или мопедов.

    Зачастую определить степень сжатия с помощью автомобильных приборов здесь вообще невозможно: конструкция двухтактников иногда предусматривает наличие декомпрессора – и тогда измерение показывает всё, что угодно, кроме реальных результатов. Кроме того, в документах на такие моторы часто данные не указываются. Наконец, надо учитывать, что в камеру двухтактника поступает не чистое топливо, а в смеси с маслом, которое в сгорании не участвует.

    Тем не менее, опыт показывает, что нормой для двухтактных двигателей мотоциклов следует считать показания от 9 до 13. Если же показания опустились ниже 7 – следует срочно задуматься о ремонте. Возможно, мотор ещё поработает – но такая маленькая степень сжатия и компрессия заставляют насторожиться.

    Почему пропала нормальная компрессия?

    Непосредственное измерение компрессии на двигателе может показать, что реальная величина значительно отличается от той, которая указана в документах или должна быть согласно расчётам. Тому есть несколько причин.

    • Высокие температуры в работающем двигателе (где, вообще-то, в каждом цикле происходит взрыв бензиново-воздушной смеси!) заставляют расширяться все детали – в том числе и поршень. Чтобы в результате мотор не заклинил на первых же минутах работы, конструкторы предусматривают определённые зазоры между поршнем и стенками цилиндра. Но в эти зазоры во время такта сжатия ускользает и бесполезно теряется часть смеси. Именно поэтому даже в совершенно новом холодном ДВС давление несколько ниже, чем можно было бы ожидать исходя из того, какая степень сжатия в цилиндре предусмотрена разработчиками. Разница исчезает, когда двигатель прогревается, а зазоры из-за теплового расширения уменьшаются.
    • Износилась поршневая группа. Например, возникли задиры на поверхностях, через которые теряется часть смеси.
    • Неправильно стоят поршневые кольца – они не прилегают к поверхностям так, как это положено.
    • Нарушено прилегание клапанов.
    • Неверная регулировка ГРМ. В этом случае клапана открываются или закрываются не вовремя – и давление теряется.
    • Возникла трещина в ГБЦ.

    Возможны так же иные причины. В любом случае, снижение компрессии на горячем ДВС означает, что с мотором что-то серьёзно не так, и он нуждается как минимум в регулировании, как максимум – в замене.

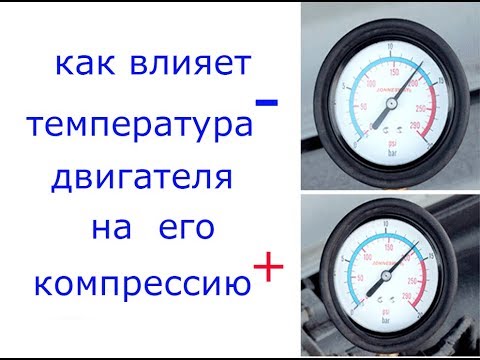

    Как проверить компрессию на горячем и холодном двигателе: способ измерения, используемый прибор

    Поскольку компрессия зависит от множества факторов, её необходимо измерять для каждого конкретного двигателя.

    Есть два способа произвести замер – с помощью специального прибора (компрессометра) и без него.

    Замер компрессометром

    В том случае, если в наличии есть компрессометр, алгоритм измерения выглядит следующим образом:

    1. Машина заводится, двигатель прогревается до рабочей температуры.
    2. Удаляются свечи. Это обязательное условие. Без него погрешность будет слишком велика.
    3. В отверстие вставляется наконечник компрессометра (нужно заранее озаботиться тем, чтобы он подходил по диаметру и резьбе).
    4. Включается стартер. Двигатель крутится, пока стрелка прибора не прекратит двигаться вверх. Нужно заранее позаботиться о том, чтобы аккумулятор был заряжен полностью.
    5. Считываются данные.
    6. Процедура повторяется на следующем цилиндре.

    Такой способ годится лишь для горячего двигателя – но зато он наиболее точен. На холодном же моторе компрессометр покажет позавчерашнюю погоду в Занзибаре, а не реальные данные.

    Бесприборное измерение

    Это очень неточный способ, к тому же годящийся лишь для опытных водителей и автомехаников. Тем не менее, если под рукой нет компрессометра, можно воспользоваться им.

    В этом случае действовать нужно так:

    1. Вывертываются все свечи, кроме находящейся в первом цилиндре.
    2. Коленвал проворачивается, пока в первом цилинре не произойдёт сжатие (определить это можно с помощью меток).
    3. Вворачивается свеча во второй цилиндр, коленвал снова проворачивается.
    4. Цикл повторяется, пока не закончатся цилиндры.

    В этом случае нельзя узнать точные данные – но можно определить, в каком из цилиндров упала компрессия. Там, где она слишком низка, усилие, прилагаемое для проворота коленвала, будет ниже.

    Этот метод требует опыта и хорошего мышечного чувства. Однако его достоинство в том, что он может использоваться даже на холодном двигателе.

    Изменяемая компрессия: как при ремонте провести увеличение давления в двигателе с помощью присадки или другим способом?

    В том случае, если компрессия недостаточная, её можно попытаться увеличить. Первый по распространённости способ – это использование специальных присадок к маслу. По заявлениям производителей, специальный состав восстанавливает структуру металла, заполняет пустоты и тем самым обеспечивает нормальную работу двигателя. Насколько реальны эти обещания – вопрос спорный. Специалисты по ремонту двигателей не дают тут однозначного ответа: одни считают, что присадки реально работают, другие объявляют их бесполезной тратой денег.

    Куда надёжнее восстанавливает рабочий объем (а через него – и сжатие) переборка мотора. В этом случае могут использоваться следующие методы:

    • удаление нагара в цилиндре;
    • регулирование клапанов;
    • фрезеровка ГБЦ с целью уменьшить объём рабочей камеры;
    • замена цилиндров или колец на них;
    • использование турбокомпрессора, нагнетающего воздух под большим давлением. Однако здесь требуется точный расчет объема двигателя и мощности нового узла;
    • увеличение СС. На заводе степень не ставится на максимум, потому что иначе велик риск детонации и разрушения узлов ДВС. Но регулировка и настройка позволяет повысить сжатие в двигателе;
    • использование накладок на поршень. Крайне опасный метод, поскольку требует полной перенастройки двигателя. Но при правильном использовании позволяет добиться положительных результатов.

    ПОСМОТРЕТЬ ВИДЕО

    Любые операции, касающиеся СС или компрессии, требуют опыта. Автовладельцам с небольшим стажем лучше всего обратиться к специалистам.

    Рабочий объем цилиндра представляет собой объем находящийся между крайними позициями движения поршня.

    Формула расчета цилиндра известна еще со школьной программы – объем равен произведению площади основания на высоту. И для того чтобы вычислить объем двигателя автомобиля либо мотоцикла также нужно воспользоваться этими множителями. Рабочий объём любого цилиндра двигателя рассчитывается так:

    h — длина хода поршня мм в цилиндре от ВМТ до НМТ (Верхняя и Нижняя мёртвая точки)

    r — радиус поршня мм

    п — 3,14 не именное число.

    Как узнать объем двигателя

    Для расчета рабочего объема двигателя вам будет нужно посчитать объем одного цилиндра и затем умножить на их количество у ДВС. И того получается:

    Vдвиг = число Пи умножено на квадрат радиуса (диаметр поршня) умноженное на высоту хода и умноженное на кол-во цилиндров.

    Поскольку, как правило, параметры поршня везде указываются в миллиметрах, а объем двигателя измеряется в см. куб., то для перевода единиц измерения, результат придется разделить еще на 1000.

    Заметьте, что полный объем и рабочий, отличаются, так как поршень имеет выпуклости и выточки под клапана и в него также входить объем камеры сгорания. Поэтому не стоит путать эти два понятия. И чтобы рассчитать реальный (полный) объем цилиндра, нужно суммировать объем камеры и рабочий объем.

    Определить объем двигателя можно обычным калькулятором, зная параметры цилиндра и поршня, но посчитать рабочий объем в см³ нашим, в режиме онлайн, будет намного проще и быстрее, тем более, если вам расчеты нужны, дабы узнать мощность двигателя, поскольку эти показатели напрямую зависят друг от друга.

    Объем двигателя внутреннего сгорания очень часто также могут называть литражом, поскольку измеряется как в кубических сантиметрах (более точное значение), так и литрах (округленное), 1000 см³ равняется 1 л.

    Расчет объема ДВС калькулятором

    Чтобы посчитать объем интересующего вас двигателя нужно внести 3 цифры в соответствующие поля, — результат появится автоматически. Все три значения можно посмотреть в паспортных данных автомобиля или тех. характеристиках конкретной детали либо же определить, какой объем поршневой поможет штангенциркуль.

    Таким образом, если к примеру у вас получилось что объем равен 1598 см³, то в литрах он будет обозначен как 1,6 л, а если вышло число 2429 см³, то 2,4 литра.

    Длинноходный и короткоходный поршень

    Также замете, что при одинаковом количестве цилиндров и рабочем объеме двигатели могут иметь разный диаметр цилиндров, ход поршней и мощность таких моторов так же будет разной. Движок с короткоходными поршнями очень прожорлив и имеет малый КПД, но достигает большой мощности на высоких оборотах. А длинноходные стоят там, где нужна тяга и экономичность.

    Следовательно, на вопрос «как узнать объем двигателя по лошадиным силам» можно дать твердый ответ – никак. Ведь лошадиные силы хоть и имеют связь с объемом двигателя, но вычислить его по ним не получится, поскольку формула их взаимоотношения еще включает много разных показателей. Так что определить кубические сантиметры двигателя можно исключительно по параметрам поршневой.

    Зачем нужно проверять объем двигателя

    Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным. Технология изменения объема в большую сторону, дабы нарастить степень сжатия, очень выгодна — ведь порция топливной смеси такая же, а полезной работы больше. Но всему есть свой предел и чрезмерное её увеличение грозит самовоспламенением, вследствие чего происходит детонация, которая не только уменьшает мощность, но и грозит разрушением мотора.

    Силовые агрегаты современных легковых автомобилей представляют собой сложные технические конструкции, и их работа определяется множеством различных параметров. Начинающим автолюбителям бывает очень непросто разобраться с тем, что же именно под каждым из них подразумевается. К примеру, о том, что такое степень сжатия двигателя в действительности не знают даже опытные автолюбители. Вернее, они считают, что им эти известно, но на самом деле очень часто путают этот параметр с компрессией.

    Что такое степень сжатия и чем она отличается от компрессии

    Иллюстрация степени сжатия 10:1

    Каждый двигатель внутреннего сгорания функционирует за счет того, что в его цилиндрах при сжигании топливной смеси образуются газы, которые приводят в движение поршни, а они, в свою очередь — коленчатый вал. Таким образом, происходит преобразование энергии горения в энергию механическую, возникает крутящий момент, благодаря чему автомобиль движется.

    Сгорание топливной смеси происходит в цилиндрах, причем перед воспламенением поршни сжимают ее до определенного объема. Именно отношение полного объема цилиндра к объему камеры сгорания и называется степенью сжатия ДВС. Эта величина не имеет размерности и выражается простым соотношением. Для большинства современных бензиновых двигателей внутреннего сгорания она составляет от 8:1 до 12:1, а для дизельных моторов — от 11:1 до 14:1.

    Под компрессией понимается максимальное значение давления, которое возникает в камере сгорания в самом конце такта сжатия топливной смеси. Таким образом, эта величина является не относительной, а абсолютной величиной. Для ее измерения используются такие единицы, как атмосферы, кг/см 2 , а также килопаскали или бары. Компрессия тесно связана со степенью сжатия, однако совсем не идентична ей. На ее значение оказывает влияние не только объем, до которого сжимается топливная смесь перед воспламенением, но и такие факторы, как ее состав, текущая температура двигателя, наличие зазоров в приводах клапанов и некоторые другие.

    На что влияет степень сжатия двигателя

    Нормальное сгорание смеси (вверху) и детонация (внизу)

    Степень сжатия двигателя напрямую влияет на то количество работы, которое производит силовой агрегат. Чем она выше, тем больше энергии выделяется при сжигании топливной смеси, и, соответственно, тем большую мощность демонстрирует силовой агрегат. Именно по этой причине в конце прошлого века производители двигателей внутреннего сгорания старались делать свою продукцию мощнее именно за счет увеличения степени сжатия, а не за счет увеличения объемов цилиндров и камер сгорания. Следует заметить, что при форсировании моторов таким способом достигается существенный прирост мощности без дополнительного потребления топлива. Таким образом, моторы в итоге получаются не только мощными, но еще и экономичными.

    У такого метода есть, однако, и свои ограничения, причем довольно существенные. Дело в том, что при сжатии до определенной величины топливная смесь детонирует, то есть происходит ее самопроизвольный взрыв. Это, правда, касается только бензиновых двигателей: в дизельных моторах детонации не происходит, и во многом именно поэтому они в среднем имеют более высокую степень сжатия.

    Для того чтобы серьезно увеличить значение давления детонации, повышают октановое число бензина, что существенно удорожает топливо. Кроме того, многие химические добавки, которые для этой цели используются, ухудшают экологические параметры двигателей внутреннего сгорания. Некоторые не очень опытные автомобилисты считают, что чем выше октановое число бензина, тем больше энергии он выделяет при сгорании, однако на самом деле это совсем не так: эта характеристика не оказывает никакого влияния на теплотворную способность топлива.

    Как рассчитывают степень сжатия двигателя

    Поскольку очень желательно, чтобы двигатель внутреннего сгорания, установленный на автомобиле, имел максимально возможную степень сжатия, то необходимо уметь ее определять. Важно это еще и для того, чтобы при регулировке силового агрегата, направленной на его форсирование, избежать опасности детонации, которая может просто разрушить мотор.

    Стандартная формула, по которой рассчитывается степень сжатия двигателя внутреннего сгорания, имеет следующий вид:

    • CR=(V+C)/C,
    • где CR — степень сжатия двигателя, V — рабочий объем цилиндра, C — объем камеры сгорания.

    Для того чтобы определить значение этой величины для одного цилиндра, нужно сначала разделить общий рабочий объем силового агрегата на их количество. Таким образом определяется значение параметра V из приведенной выше формулы. Определить объем камеры сгорания (то есть значение величины С) несколько сложнее, но вполне возможно. Для этого опытные автомобилисты и механики, специализирующиеся на ремонте и наладке двигателей внутреннего сгорания, используют бюретку, которая проградуирована в кубических сантиметрах. Наиболее простой способ заключается в том, чтобы залить в камеру сгорания жидкость (например, бензин), а после этого измерить с помощью бюретки ее объем. Полученные данные нужно подставить в формулу расчета.

    На практике значение степени сжатия двигателя обычно определяется в следующих случаях:

    • При форсировании силового агрегата;
    • При его приспособлении для функционирования с топливом другого октанового числа;
    • После проведения такого ремонта ДВС, когда требуется корректировка степени сжатия.

    Как изменить степень сжатия двигателя

    У современных двигателей внутреннего сгорания меняют степень сжатия как в сторону увеличения, так и в строну уменьшения. Если ее необходимо увеличить, то растачивают цилиндры и устанавливают поршни большего диаметра. Еще один достаточно распространенный способ — это уменьшение объема камер сгорания. Для этого там, где головка цилиндров сопрягается с блоком, удаляется слой металла. Эту операцию производят на строгальном или фрезерном станке.

    String(10) «error stat» string(10) «error stat»

    Одним из главнейших технических показателей автомобильного мотора является коэффициент сжатия. Он показывает соотношение разницы между объёмом свободного участка над цилиндровым поршнем и под ним в крайних его положениях.

    Что такое степень сжатия двигателя

    Условно величину сжатия представляют и как соотношение давлений в устройстве при подаче горючего и взрыве смеси. Конкретно эта степень обусловлена конструкцией автомобильного двигателя, и может быть высокой или низкой.

    Перед непосредственным процессом воспламенения горючей смеси, поршни сжимают топливо до определённого объёма. Инженеры способны варьировать этот показатель, рассчитывая его ещё на стадии проектирования. Узнав количественное соотношение данной величины к объёму камеры сгорания, можно делать различные выводы.

    На бензиновых силовых установках показатель сжатия достигает максимум 12 единиц. Чем выше здесь степень сжатия двигателя или ССД, тем больше удельная мощность мотора. Однако при сильном увеличении данного показателя снижается ресурс агрегата, особенно при заправке низкосортным бензином. На дизельных моторах, ввиду их технических отличий, она может варьироваться от 14 до 18 единиц.

    В бензиновые двигатели с увеличенной до 12 единиц степенью сжатия нельзя лить ничего, кроме АИ-98 Премиум. Очевидно, что это существенно удорожает расходы на топливо.

    На что она влияет

    ССД непосредственно определяет объём работы, произведённой ДВС. Чем изначально выше рассчитана степень сжатия, тем продуктивнее будет воспламенение. Пропорционально увеличится и отдача мотора. Вспомним, как разработчики в 90-е годы старались повышать этот показатель, полностью не модернизируя двигатель. Таким способом они конкурировали между собой, делая агрегаты мощнее, и не затрачивая при этом много средств. Но что самое интересное — моторы в этом случае не потребляли больше горючего, а даже становились экономнее.

    Однако всему есть предел, и как было сказано выше, чересчур высокий коэффициент приводит к снижению ресурса ДВС. Почему это происходит? Дело в том, что при значительном сжатии топливная смесь начинает самопроизвольно детонировать, взрываться. Особенно это затрагивает агрегаты на бензине, поэтому здесь данный коэффициент имеет строгое ограничение.

    Помните, что применение низкооктанового топлива становится причиной детонации на агрегатах с повышенной ССД. И наоборот, высокооктановое горючее может не позволять двигателю полностью раскрываться, если будет использовано в агрегатах с низким коэффициентом сжатия. По этой причине оба параметра должны соответствовать. Подробнее в таблице ниже.

    Отличие степени сжатия от компрессии

    Степень сжатия двигателя не является компрессией . Они полностью различаются, хотя многие их путают. Коэффициент, о котором идёт речь в статье, не раскрывает значение оптимального давления ТВС перед возгоранием. Измеряется ССД лишь относительно, в соотношении к единице объёма камеры.

    Под компрессией принято понимать предельное значение сжатия, образуемого в камере сгорания , на конечном этапе давления горючей смеси. Данная величина априори не может быть относительной, поэтому её измеряют в абсолютных значениях — атм, кг/см2, бар.


    Степень сжатия и компрессия неразрывно связаны, но не идентичны. Показатель компрессии зависит не только от сжатия. На него оказывает влияние температура ДВС, наличие зазоров в приводных клапанах, состав топлива и многое другое.

    Расчет коэффициента сжатия

    Ввиду того, что желательно увеличивать степень сжатия до определённого значения, необходимо уметь рассчитывать этот показатель. К тому же это даст возможность избежать детонационных моментов, разрушающих силовой агрегат изнутри в процессе форсирования.

    Таким образом, необходимость в измерении этого показателя требуется в таких случаях, как:

    • форсировка мотора;
    • подгонка под топливо с другим АИ или для метанового топлива с октановым числом 120;
    • послеремонтная корректировка.

    Турбированные моторы

    На турбомоторах расчёт коэффициента сжатия отличается. Это объясняется наличием наддува воздуха. Поэтому в этом случае величину, полученную в ходе вычислений, умножают на показатель турбокомпрессора.

    Кроме того, при вычислении степени сжатия турбированных моторов учитывается не только давление наддува, но и показатель эффективного сжатия, климатические изменения и многое другое. В данном случае процесс значительно усложняется по сравнению с измерениями на атмосферном двигателе.

    Пример подсчета

    Вот как выглядит общепринятая расчётная формула для автомобильного ДВС: «ССД = (РО+ОКС)/ОКС». Степень сжатия здесь отмечена как «ССД», рабочий объём цилиндра — «РО», а объём камеры сгорания — «ОКС».


    Для расчёта «РО» нужно в первую очередь разложить единый объём двигателя или литраж на количество используемых цилиндров. К примеру, литраж мотора «четвёрки» — 1997 см3. Для определения ёмкости одного цилиндра, надо 1997 разделить на 4. Получится около 499 см3.

    Для вычисления параметра «ОКС» специалисты пользуются проградуированной в см3 трубкой или пипеткой. Под камерой подразумевается место, где непосредственно происходит возгорание горючего. Камеру заправляют, а затем измеряют объём с помощью жидкостной бюретки. Если нет градуированной трубочки, можно жидкость выкачать с помощью шприца, а затем измерить в мерной посуде или на весах. В этом случае желательно для расчёта использовать не бензин или солярку, а чистую воду, так как её удельный вес более соотносим к объёму в см3.

    Внимание! Для точного измерения «ОКС» дополнительно приплюсовывается объём толщины прокладки ГБЦ, учитывается форма днища поршней и другие особенности. Поэтому расчёт этой величины рекомендуется доверить специалистам.

    Как увеличить степень сжатия двигателя

    Если необходимо увеличить данный показатель, используют несколько способов:

    • расточка блока и установка поршней с большим диаметром;
    • уменьшение объёма камеры сгорания путём удаления слоя металла в месте соединения ГБЦ .

    Нельзя забывать, что в некоторых случаях потребуется инсталляция модернизированных поршней. Это делается, чтобы исключить такое нежелательное последствие, как встреча поршней с клапанами. В частности, на элементах увеличивают выемки клапанов. Также в обязательном порядке корректируются заново фазы газораспределения.

    Интересно, что лучше всех раскрыли потенциал степени сжатия ДВС японские производители. В то время как европейские автокомпании пошли путём усовершенствования гибридных моторов, японцам удалось увеличить ССД до 14 единиц и на бензиновых силовых агрегатах, применив изменяемую величину. Но как это возможно без детонационных моментов? Всё оказалось просто. Оказывается, нужно охладить камеру, где происходит возгорание. Тогда можно будет без опасения сжимать смесь. И вовсе не обязательно для этого использовать прохладный воздух: достаточно модернизировать систему выпуска.


    Приём, давно известный ещё по гоночным движкам. Выпускные каналы меняются согласно схеме 4-2-1. Порции выхлопных газов здесь не мешаются, поочерёдно вылетают в трубу. Благодаря такой чёткой системе выхлопа, улучшается продувка цилиндров, где остаётся меньше горячих газов.

    Секрет японской формулы, согласно которой можно без опаски сжимать горючую смесь, имеет строго математическое соотношение. Так, если процент выхлопа снизить в 2 раза, ССД можно поднимать на 3 единицы, но не больше. Если же при этом ещё и охлаждать воздух, поступающий в цилиндры, можно приплюсовать ещё одну единицу.

    Однако для реализации данного метода нужно будет еще модернизировать газообмен, раскошелившись на фазовращатели обоих распредвалов. Вдобавок потребуется доработать некоторые моменты. К примеру, изменить длину поршневого хода посредством компьютерного вмешательства.

    Применяется система изменяемого коэффициента на многих японских движках, например, для Inflniti. Способность автоматически менять этот показатель сжатия в зависимости от нагрузки позволяет значительно повышать КПД мотора, особенно турбированного. Каждая порция смеси сгорает при оптимальном на данный момент работы сжатии. Так, если нагрузки на мотор незначительные и смесь обеднённая, включается максимальное сжатие. И наоборот, в нагруженном режиме задействуется минимальная степень, так как бензина впрыскивается много и возможна детонация.

    Таким образом, передовая система изменения ССД позволяет вдвое уменьшать литраж мотора, сохраняя при этом мощность и динамические характеристики.

    Курс на увеличение степени сжатия двигателя наблюдался и в середине 20 века в США. Основная масса американских двигателей, выпущенных в 70-е годы, находилась в пределах 11-13 единиц. Но работали они только на очень качественном, высокооктановом топливе, получаемом путём этилирования. После того как этилирование запретили, в серийных образцах ДВС наблюдалось снижение показателя сжатия.

    Важно знать, что прирост мощности будет наиболее заметен на двигателях, штатно работающих на низкой степени сжатия. Например, моторы с показателем 8 единиц, доведённые до 10, выдадут больше мощности, чем агрегаты со стоковым параметром 11 единиц, форсированные до 12.

    Дефорсирование ДВС: для чего нужно и как осуществить

    Иногда бывает необходимо уменьшить показатель сжатия. В этом случае устанавливается дополнительная металлическая прокладка ГБЦ . Можно использовать две прокладки вместо одной, тем самым утолщая промежуток — объём камеры растёт за счёт высоты головки блока. Более сложный способ подразумевает укорочение поршня — удаление верхнего слоя на токарном станке.

    Дефорсирование двигателя, как правило, процедура вынужденная. В том числе это делается для снижения налоговых выплат или в целях увеличения ресурса агрегата. Как известно, моторы с низкой степенью сжатия дольше работают, меньше подвержены износу. Однако любой такой процесс усложняется законом, чтобы недобросовестные владельцы искусственно не занижали технические данные.


    Что касается снижения показателя сжатия на турбированных моторах, то здесь потребуется модернизация системы электрики с датчиками, всей поршневой группы и форсунок, если это дизельный агрегат.

    В отдельных случаях дефорсированию предпочитают свап, когда менее мощный контрактный мотор устанавливают вместо штатного.

    Таблица: зависимость степени сжатия от октанового числа

    Таблица: популярные двигатели и показатель сжатия

    Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

    Читатели журнала Биргалеев из г. Салавата и Филичев из г. Удомля Калининской обл. спрашивают, что такое степень сжатия, как ее замерить на двухтактном моторе, какова величина степени сжатия современных двигателей и как рассчитать, насколько нужно подрезать головку блока для повышения мощности мотора? Аналогичные вопросы задают и другие читатели.

    Эффективная мощность реального двигателя кроме других параметров определяется величиной термического КПД η t , который находится в прямой зависимости от степени сжатия ε. Как видно из графика, с повышением ε растет и η t , а следовательно, и мощность на валу двигателя.

    Степень сжатия (ее называют также геометрической) — это отношение полного объема цилиндра к объему камеры сгорания.


    где ε — степень сжатия; V a — полный объем цилиндра, см 3 ; V h — рабочий объем цилиндра, см 3 ; V c — объем камеры сгорания, см 3 .

    В литературе по ДВС для двухтактных двигателей кроме геометрической степени сжатия (или просто степени сжатия), определяемой по вышеприведенной формуле, введено понятие действительной (фактической, истинной) степени сжатия ε д . При ее определении учитывается, что сжатие не начинается до тех пор; пока поршень не перекроет выпускное окно. Следовательно, действительная степень сжатия всегда меньше геометрической.

    Действительная степень сжатия определяется по формуле:

    или

    где А — высота выпускного окна, см; D — диаметр цилиндра, см; S — ход поршня, см.

    Пример расчета:

    D = 50 мм = 5 см; S = 44 мм = 4,4 см; ε = 6,0; V c = 17,2 см 3 ; А = 23 мм = 2,3 см.

    или

    Необходимо отметить, что для четырехтактных двигателей при определении действительной степени сжатия можно было бы считать потерянным объем, описываемый поршнем за время, в течение которого открыт выпускной клапан при рабочем ходе плюс объем, описываемый поршнем при закрытом впускном клапане при сжатии. Однако для упрощения оценки и расчетов как двухтактных, так и четырехтактных двигателей принято рассматривать геометрическую степень сжатия, т. е. отношение полного объема цилиндра к объему камеры сгорания.

    При пользовании технической литературой по двухтактным ДВС (книги, журналы, каталоги и проспекты) необходимо учитывать, что в Японии принято приводить действительную степень сжатия, а в Европе — геометрическую.

    Отечественные серийные двигатели имеют, как правило, низкую степень сжатия (ε = 6,0÷7,0 для двухтактных и 6,0÷6,5 для четырехтактных). Это объясняется тем, что большинство подвесных моторов создавалось много лет назад и рассчитано на использование бензинов с низким октановым числом.

    Современные двухтактные двигатели имеют ε = 7,0÷12,0 (меньшие значения ε у двигателей с объемом одного цилиндра 350 см 3 , а большие — с объемом около 50 см 3).

    Для современных четырехтактных двигателей ε = 8,0÷10,5 (при цилиндровом объеме 600÷50 см 3 соответственно). Применение высокой степени сжатия требует топлива с октановым числом, равным 88-98 единицам.

    Степень сжатия повышают для увеличения мощности и уменьшения расхода топлива. Однако увеличивать ее можно только до определенного предела, который ограничивается появлением детонации — чрезвычайно быстрого, в виде взрыва, сгорания рабочей смеси со скоростью распространения пламени 2000÷2500 м/с (при нормальном сгорании эта скорость составляет всего 20÷40 м/с). Детонация сопровождается резким (ударным) повышением давления, передающимся на все детали кривошипно-шатунного механизма, перегревом поршня и клапанов, потерей мощности и появлением черного дыма из выхлопной системы. Сильная детонация приводит к разрушению поршня.


    Чем выше степень сжатия и ниже октановое число применяемого бензина, тем более вероятна детонация при прочих равных условиях. Детонации подвержены высокооборотные двигатели с большим диаметром цилиндров, с большим коэффициентом избытка воздуха а в рабочей смеси (наиболее склонна к детонации смесь при α = 0,85÷0,95; увеличение остаточных газов снижает склонность к детонации). Детонация возможна при большом давлении смеси в начале сжатия, поэтому при использовании наддува степень сжатия обычно снижают. На антидетонационные свойства двигателя влияют форма камеры сгорания и расположение свечи зажигания — чем меньше путь пламени от электродов свечи до самой удаленной точки камеры сгорания, тем меньше склонность двигателя к детонации. Поэтому для форсировки путем повышения степени сжатия наиболее подходят двигатели с полусферической камерой сгорания и со свечой, расположенной в ее центре.

    У двухтактного двигателя сжатие рабочей смеси происходит не только в надпоршневом пространстве, но и в картере при движении поршня от ВМТ к НМТ. Обычно давление в картере не превышает 1,5 кгс/см 2 . Оно зависит от степени сжатия в картере ε к , т. е. от отношения полного объема картера V к при нахождении поршня в ВМТ к объему картера при положении поршня в НМТ.

    где V h — рабочий объем цилиндра, см 3 .

    Величина εк обычно находится в пределах 1,29÷1,40 (меньшее значение относится к гоночным двигателям, а большее — к серийным, коммерческим).

    При работе с конкретным двигателем рабочий объем определяют расчетным способом по формуле:

    Объем камеры сгорания, ввиду ее сложной формы, быстрее и точнее определяется следующим способом. Поршень устанавливается в ВМТ. Из мензурки (или другой емкости с делениями) в цилиндр заливается через свечное отверстие (до середины его высоты) моторное масло, слегка разведенное бензином. Количество вылитого масла и будет равно объему камеры сгорания.

    Степень сжатия двухтактного двигателя с полусферической камерой сгорания можно повысить до 8,5÷9,0, но при этом придется применять топливо с октановым числом 93 и выше. При форсировке методом повышения сжатия неизбежно возрастают среднее эффективное давление в цилиндрах и соответственно силы, действующие на все детали цилиндро-поршневой группы и кривошипно-шатунного механизма. Возрастает частота вращения коленвала. Эти причины неизбежно вызывают уменьшение моторесурса и снижение надежности двигателя.

    Пример расчета для определения величины подрезки головки блока. Имеется двигатель с параметрами D = 5 см; S = 4,4 см; V c = 17,2 см 3 ; ε = 6,5 (первоначальная степень сжатия). Требуется увеличить ее до ε t = 8,5.

    Рабочий объем цилиндра.

    Объяснение коэффициента аудиокомпрессора — Icon Collective College of Music

    BY Rory PQ | Опубликовано 12 февраля 2020 г. | Обновлено 27 мая 2020 г.

    Советы по созданию музыки

    Степень сжатия часто является наиболее неправильно понимаемым элементом управления компрессором. В этом руководстве для начинающих по сжатию объясняется, что такое коэффициент аудиокомпрессора и как он влияет на вашу музыку.

    Что такое коэффициент аудиокомпрессора?

    Коэффициент сжатия определяет степень уменьшения усиления, применяемую компрессором, когда сигнал превышает пороговый уровень. Например, соотношение 4:1 означает, что на каждые 4 дБ сигнала, превышающего пороговое значение, компрессор увеличивает выходную мощность на 1 дБ. В то время как соотношение 10:1 или выше заставит компрессор действовать как ограничитель. Однако, если соотношение равно 1:1, сжатия не произойдет.

    [yuzo id=13031 ]

    Что делает ручка Ratio на компрессоре?

    Ручка соотношения устанавливает степень применяемой компрессии. Цифры на ручке указывают соотношение входа и выхода. Чем выше коэффициент, тем сильнее сжатие. Компрессоры обычно выражают уровни соотношения в децибелах (дБ). Например, при степени сжатия 2:1 входной сигнал должен пересечь пороговое значение на 2 дБ, чтобы выходной уровень увеличился на 1 дБ.

    Однако доступные коэффициенты зависят от типа и производителя используемого компрессора. Например, вот основные настройки соотношения, доступные для большинства компрессоров:

    • 1:1 без сжатия . Уровни входа и выхода остаются одинаковыми независимо от порогового уровня.
    • 1.5:1 применяет тонкое сжатие . Это соотношение имеет нежное и прозрачное звучание. Это сохранит естественные пики и долины.
    • 2:1 применяет легкое сжатие . Это соотношение плавно контролирует динамику, не вызывая заметных изменений тона и панча.
    • 3:1 применяет умеренное сжатие . Этот параметр соотношения немного более агрессивен. Он применяет мягкое управление переходными процессами, сохраняя при этом естественную динамику.
    • 4:1 применяется среднее сжатие . Это соотношение имеет более жесткий контроль над переходными процессами. Будут тонкие изменения в тоне, панче и громкости.
    • 10:1 применяет сильное сжатие . Это соотношение агрессивно. Это резко сузит динамический диапазон, из-за чего сигнал потеряет силу, четкость и присутствие, если его сильно надавить.
    • 20:1 до бесконечности:1 ограничивает . В Infinity:1 компрессор по существу блокирует сигнал от пересечения порога.

    Примечание : Все элементы управления компрессором работают вместе. Лучше всего настраивать их в тандеме, а не сосредотачиваться на ручке соотношения по отдельности. Например, отношение и порог работают вместе. Сжатие происходит только тогда, когда сигнал поднимается выше установленного порогового уровня. Затем компрессор снизит уровень сигналов, превышающих пороговый уровень, на коэффициент, установленный регулятором соотношения.

    Основы коэффициента компрессора

    Не существует конкретных настроек коэффициента, которые лучше всего подходят для любого конкретного звука. Было бы неправильно перечислять конкретные настройки коэффициента, потому что каждый звук и компрессор разные. Выбранные вами настройки отношения также зависят от исходного звука, других настроек управления компрессором и результата, которого вы хотите достичь.

    Лучше всего использовать свои уши и измерители, чтобы определить правильное соотношение для каждого звука. Существуют также общие советы, которые помогут вам найти отправную точку при настройке коэффициента сжатия компрессора. Рассмотрим эти основы соотношения компрессора:

    • Низкие коэффициенты : Низкие коэффициенты компрессора обеспечивают естественное и прозрачное звучание. Они лучше всего подходят для тонкой компрессии, сохраняя при этом естественные пики и впадины сигнала. Однако более низкие передаточные числа будут иметь меньший динамический контроль.
    • Средние коэффициенты : Умеренные коэффициенты компрессора обеспечивают мягкий динамический контроль, который сохраняет естественный звук сигнала. Они дают вам более жесткий контроль над переходными процессами, не вызывая заметных изменений тона и панча. Вы также можете заметить, что звук стал более полным и громким.
    • Heavy Ratios : Более высокие коэффициенты приведут к более обработанному и агрессивному звуку. Они лучше всего подходят для экстремального формирования тона и динамического контроля. Тем не менее, используйте тяжелые передаточные числа компрессора с осторожностью. Они могут привести к тому, что сигнал потеряет силу, ясность и присутствие.
    • Ограничение : Бесконечное соотношение предотвращает превышение сигналом цифрового потолка. В результате уменьшается динамический диапазон и увеличивается воспринимаемая громкость сигнала. Однако ограничение достигается ценой потери деталей и изюминки. Он также вносит цифровые искажения и клиппирование при сильном нажатии.

    Примечание : Чтобы получить техническую информацию, существует также математическое уравнение для расчета производительности компрессора. Тем не менее, лучше всего использовать свои уши и измерительные приборы при принятии обоснованных решений.

    Заключение

    Очень важно понимать управление коэффициентом сжатия компрессора. Изучение того, как различные настройки компрессора работают вместе, поможет вам достичь наилучших результатов. Кроме того, не забывайте внимательно слушать, применяя компрессию. И используйте сжатие с осторожностью. Агрессивные настройки компрессора могут отрицательно сказаться на тоне, панче, четкости и присутствии источника звука.

    Получите доступ к ведущему в отрасли музыкальному образованию

    Овладейте искусством создания музыки и с уверенностью начните свою музыкальную карьеру.

    Стань частью Коллектива. Вы готовы начать свое музыкальное путешествие?

    Да, покажи мне свои музыкальные программы


    О Icon Collective
    ICON Collective — это школа музыкального производства в Лос-Анджелесе и онлайн, которая обучает вас основным техническим навыкам, раскрывая ваш уникальный творческий процесс. Наставничество с профессионалами отрасли позволит вам получить доступ к реальной информации и поможет вам персонализировать свое музыкальное образование. Ознакомьтесь с нашими программами музыкального производства.


    ТЕГИ
    Учебники по Ableton LiveСоветы по микшированию и мастерингуПрограммное обеспечение для производства музыки 5 декабря

    НАЧАЛО ЗАНЯТИЙ 2 января

    Весна 2023

    ЗАЯВКА
    СРОК СРОК 6 марта

    НАЧАЛО ЗАНЯТИЙ 3 апреля

    ПОСМОТРЕТЬ ВСЕ СРОКИ

    Расчет степени сжатия для двухтактного двигателя (НЕ PSI)

    Нулевой клиент
    БерррооооООУ!!!

    Рисунок 1

    Рисунок 2

    Рисунок 3 Рисунок 4

    Рисунок 5

    Рисунок 6 Рисунок 7
