Регулировка противотуманных фар на ВАЗ-2114: фото и видео

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

  1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
  2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

    Так выглядит схема подключения.

  3. Осмотрите надежность крепежа ПТФ, фиксирующие болты должны быть зафиксированы максимально крепко.

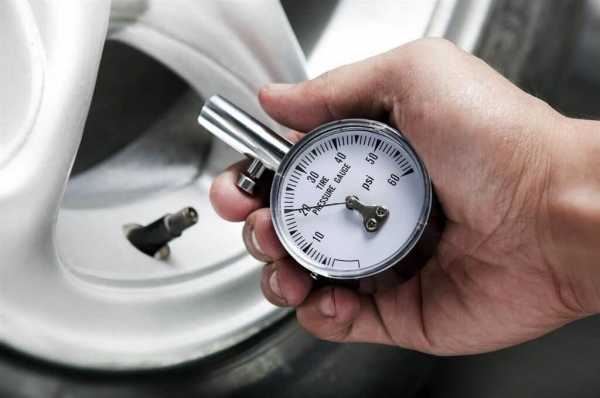

  4. Давление в шинах – это также не маловажный аспект при подготовке в регулировке фар. Давление везде должно иметь одинаковые значения, для того, чтобы автомобиль находился, ровно на поверхности.
  5. Перед началом регулировки, необходимо найти ровную площадку, которая граничит с ровной стеной или забором около неё.
  6. После чего отмеряете расстояние от земли до ПТФ и получившееся значение отмечаем на стене, ввиду горизонтальной полосы.

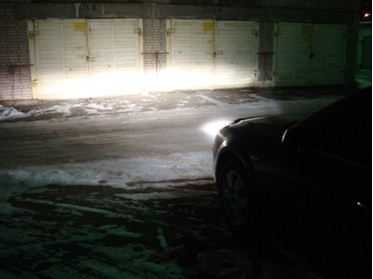

  7. Далее, машина отгоняется на расстояние около 5-ти метров от стены и подготовительные работы на этом можно считать оконченными.

    Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения.

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

  1. Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
  2. Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.
  3. Так выглядит примерная схема регулировки ПТФ.

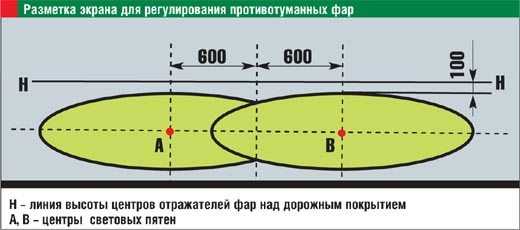

    Наглядная схема регулировки ПТФ на ВАЗ-2114

  4. Когда вы выставили это расстояние, можно начинать регулировать высоту света ПТФ. И снова, эти работы необходимо производить индивидуально с каждой фарой, так как световой пучок должен находиться ровно по отношению к расположению световых элементов. Подобная регулировка проводится через специальный винт, который находится сбоку, внутри корпуса ПТФ.

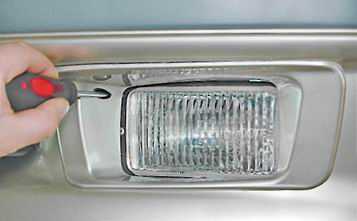

    Местоположение такого болта обозначено стрелкой.

  5. По окончании проведения подобных работ, вы получите свет противотуманных фар, который соответствует всем нормам и стандартам, обеспечивающий наилучшую видимость в самых плохих условия и при этом, не ослепляя водителей встречных автомобилей.

Ещё одна схема для наглядности

Регулировку противотуманных фар на этом можно считать законченной, как вы могли убедиться сами, ничего сложного в этом нет, важно все работы проводить не спеша, и точно следуя инструкциям.

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов. Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание.

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

А противотуманные фары как раз созданы для того, что бы запускать свет вдоль дорожного полотна, где весь воздух имеет не такую повышенную влажность, а вследствие, и наиболее улучшенное освещение дороги.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

  • Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
  • Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.
  • При выборе фары обращайте внимание на светорассеиватель, который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
  • Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
  • Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно.

carfrance.ru

Регулировка противотуманных фар на ВАЗ-2114: фото и видео |

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

  1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
  2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения.

Процесс регулировки также будет не сложным и выглядит следующим образом:

  1. Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
  2. Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7
    см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.
  3. Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Регулировку противотуманных фар на этом можно считать законченной, как вы могли убедиться сами, ничего сложного в этом нет, важно все работы проводить не спеша, и точно следуя инструкциям.

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов. Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание.

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

А противотуманные фары как раз созданы для того, что бы запускать свет вдоль дорожного полотна, где весь воздух имеет не такую повышенную влажность, а вследствие, и наиболее улучшенное освещение дороги.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

  • Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
  • Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.
  • При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
  • Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
  • Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно.

ymp3.ru

Регулировка фар ВАЗ 2114, 2115

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

  • быть ровной;
  • находиться в темном месте без лишних засветок от фонарей;
  • на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

  1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
  2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
  3. Топливный бак заправляется до отсечки.
  4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
  5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

  • тряпка;
  • плотная ткань или картон;
  • моющий состав для окон;
  • фломастер;
  • рулетка;
  • уровень строительный;
  • башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

  1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
  2. Рулеткой замеряется высота лампы относительно асфальта.
  3. Значение отмечается на стене горизонтальной линией.
  4. Вертикальной полосой маркируется центр автомобиля.
  5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
  6. Для выявления центра луча используются места перехода в галки.
  7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

Регулировка фар:

  1. Заглушить двигатель автомобиля.
  2. Включить ближний свет.
  3. Выставить рычаг гидрокорректора фар в положение 0.
  4. Открыть капот.
  5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
  6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
  7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

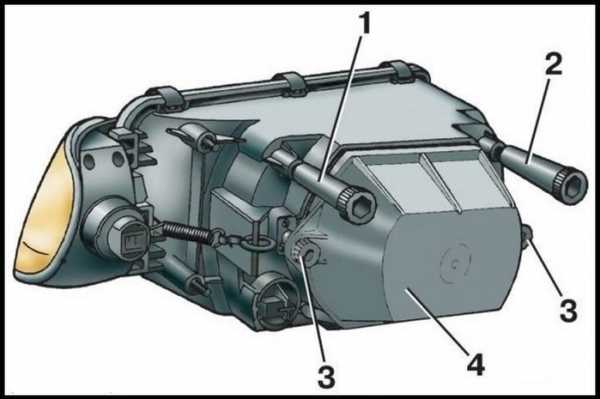

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Настройка противотуманных фонарей

Регулировка противотуманных фар включает несколько этапов:

  • подготовка автомобиля;
  • составление схемы;
  • корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

  1. Поставить машину на расстоянии в 5-10 метров от стены.
  2. Замерить высоту центра фары и отметить линией на схеме.
  3. Перенести на стенку отметки центра машины и противотуманок.
  4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

  • противотуманный;
  • ближний;
  • дальний.

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

  • лампы сильно светят вверх или вниз;
  • смещен луч в одну из сторон;
  • неравномерная яркость фар при осмотре автомобиля;
  • недостаточная сила света, не видна четкая галка;
  • не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

infokuzov.ru

Регулировка противотуманных фар своими руками

Большинство современных автомобилей сходят с конвейера с набором дополнительных опций, которые направлены на повышение безопасности вождения и создание для водителя комфортных условий. Важнейшими дополнительными приборами в транспортном средстве являются противотуманные фонари. Они устанавливаются и спереди, и сзади, образуя заметный световой пучок в условиях плохой видимости. Однако противотуманки, как и другие узлы в машине, требуют заботы и внимания со стороны автовладельца. И в первую очередь это касается передних оптических элементов. Когда дорожное полотно в условиях тумана или моросящего дождя остается недостаточно освещенных, требуется регулировка противотуманных фар. Практика показала, что эффективность освещения дороги напрямую зависит от правильной настройки устройств относительно шоссейного покрытия.

Требования законодательных документов

Конструктивные особенности противотуманных фонарей регламентируются несколькими законами. Важнейшими из них являются:

  • Правила Дорожного Движения;
  • Правила ЕЭК ООН;
  • ГОСТ 8769-75.

В данных документах указаны следующие основные требования, касающиеся настройки противотуманок.

  1. Оптические приборы должны быть установлены на транспортном средстве на высоте более 250 мм от дорожного покрытия.
  2. Максимальное расстояние от противотуманного фонаря до внешнего габарита машины не должно выходит на рамки 400 мм.

К световому пучку предъявляются такие требования:

  • луч должен быть направлен вниз, при этом верхняя граница его должна иметь четкое очертание;
  • горизонтальный угол рассеивания не должен превышать показатель 700.

Поэтому регулировка противотуманок производится с учетом этих параметров, влияющих на безопасность вождения.

В правилах также определен и режим использования противотуманных фонарей. Это условия ограниченной (крутые повороты, горные серпантины) и недостаточной (туман, снег, дождь) видимости.

Последовательность регулировочных работ

Основной задачей регулировки противотуманных фонарей является придание им такого положения в нишах автомобиля, при котором световой луч будет освещать дорогу и зону высотой 30-70 см над дорожным полотном. На функциональности противотуманок негативно сказывается расширение этих границ в какую-либо из сторон. Поэтому необходимо добиться оптимального положения фонарей, изменяя вертикальные и горизонтальные углы положения оптических приборов.

Подготовка к работе

Регулировка фар начинается с выполнения ряда подготовительных мероприятий.

  1. В первую очередь следует позаботиться о ровной горизонтальной поверхности.
  2. Следующим подготовительным этапом будет проверка давления в колесах и доведения всех показателей до положенной нормы. Нельзя недооценивать этот фактор, т. к. он напрямую влияет на положение противотуманок относительно поверхности земли.
  3. Топливный бак необходимо полностью заправить.
  4. Автомобиль должен быть загружен теми предметами, которые чаще всего перевозятся в данном транспортном средстве.
  5. Специальный экран устанавливается вертикально на расстоянии 10 м от автомобиля. Разметку можно также нанести на стене или воротах гаража.
  6. Осталось запастись такими инструментами, как отвертки, рулетка, линейка, после чего можно приступать к основной работе.
Технология регулировки противотуманных фонарей

Сначала автовладельцу необходимо взять в руки мел или маркер и рулетку. С этого начинается регулировка противотуманных фар. Важно грамотно нанести разметку на вертикальном стенде или стене. В первую очередь рисуются следующие отправные точки:

  • вертикальная линия, соответствующая центральной оси автомобиля;
  • две параллельные линии, проходящие по центру противотуманных фар.

Эти размеры несложно перенести на вертикальную плоскость, пользуясь рулеткой или линейкой. Далее рисуются две горизонтальные черты:

  • верхняя линия — это величина между центрами противотуманок и поверхностью дороги;
  • нижняя линия зависит от показателя высоты верхней линии и расстояния до автомобиля. Например, при дистанции 10 м до авто и высоте верхней линии 250-500 мм этот показатель составит 100 мм. Если дистанция до авто 5 м, то при той же высоте верхней линии нижнюю черту придется рисовать на отметке 50 мм.

Теперь можно включить противотуманные фонари и проверить правильность их настройки. Для этого одну из фар необходимо закрыть светонепроницаемым материалом (картон, плотная ткань, фанера).

Если имеется нарушение в настройке, проводится регулировка света противотуманных фар. Это можно сделать с помощью специальных винтов, расположение которых легко узнать, открыв руководство по ремонту данного автомобиля. Винты вращаются до тех пор, пока не удастся добиться следующего направления светового пучка.

  • Центр яркого пятна должен совпасть с точками пересечения крайних вертикальных и нижней горизонтальной линий.
  • Четкая верхняя граница светового луча должна находиться на нижней горизонтальной линии.

После того, как будет выполнена регулировка противотуманок, необходимо сравнить идентичность расположения световых пучков, исходящих от каждого прибора. При выполнении всех условий можно свидетельствовать о завершении настойки дополнительной оптики.

Полезная информация

Если водителю после проведения всех работ по настройке противотуманных фонарей не понравилось их свечение, то возможно причина этого явления кроется в конструктивных особенностях оптики. Важную роль в освещенности дороги играет цвет образуемого луча. Самыми эффективными считаются противотуманные фонари, генерирующие световой пучок с цветом, который находится в длинноволновой части спектра. Именно такой луч идеально проходит сквозь мельчайшие капли воды. Лучше всего в таких условиях работает красный свет, но в передней оптике его запрещено устанавливать правилами. Из разрешенных цветов наиболее эффективным в условиях тумана или моросящего дождя остается желтый луч.

В заключение следует заметить, что регулировка противотуманных фар, выполненная своими руками будет не столь точна, как это сделают специалисты в автосервисе. Основным отличительным моментом является наличие специального прибора реглоскопа, который оснащен измерительным оптическим углом. Однако та миллиметровая точность, с которой сделают настройку противотуманок профессионалы, вряд ли стоит потраченных денег и времени.

vybratauto.ru

Как настроить птф на ваз 2114

КРИК ДУШИ так сказать!

Всем Привет!
Многие из нас доустанавливают то, что не было с завода в наших авто. Например, противотуманные фары. Все их настраивают на глазок, либо "чтобы мне светло было". Но не все знают, что даже у ПТФ есть правила настройки… И слепят они к сожалению отлично… Итак, кто уважает других участников движения — респект и ознакамливаемся!

ВАЖНО! Перед регулировкой света фар установите автомобиль на ровную горизонтальную поверхность. Предварительно проверьте и при необходимости доведите до нормы давление в шинах. Проверку и регулировку света фар проводите на снаряженном автомобиле: с полностью заправленным топливным баком, комплектом инструмента и запасным колесом.

Для регулировки противотуманных фар ослабьте затяжку гаек крепления кронштейнов фар и, поворачивая корпуса фар в нужном направлении, добейтесь их правильной установки в соответствии с рисунком.

Оптимальное расположение противотуманных фар определено ГОСТом 8769-75 и ПДД: минимальная высота установки – 250 мм от поверхности дороги, но не выше фар ближнего света. Расстояние от внешнего габарита автомобиля до фары не должно превышать 400 мм.

Регулировка противотуманок сводится к установке горизонтального и вертикального углов их положения. Самостоятельно регулировку удобно производить с помощью экрана с разметкой, поверхность которого должна быть перпендикулярна к рабочей площадке и находиться от машины на расстоянии 5 м. В качестве экрана может быть использована стена. Фары регулируют так, чтобы верхняя граница световых пятен совпадала на экране с горизонталью, проведенной на 100 мм ниже линии высоты центров фар, а расстояние между центрами их световых пятен составляло 1200 мм (см. рис.). Более точную регулировку фарной системы автомобиля можно произвести на СТО, используя реглоскоп (устройство, имеющее оптический измерительный узел).

Давайте начнем друг друга уважать, и начнем с себя! Лично я настроил все по схеме.

Всем Спасибо за понимание и по-зеленому! 😉

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

  1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
  2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения.

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

  1. Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
  2. Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.
  3. Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Регулировку противотуманных фар на этом можно считать законченной, как вы могли убедиться сами, ничего сложного в этом нет, важно все работы проводить не спеша, и точно следуя инструкциям.

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов. Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание.

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

А противотуманные фары как раз созданы для того, что бы запускать свет вдоль дорожного полотна, где весь воздух имеет не такую повышенную влажность, а вследствие, и наиболее улучшенное освещение дороги.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

  • Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
  • Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.
  • При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
  • Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
  • Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно.

Ранее мы говорили, что противотуманные фары на ВАЗ 2114 и на других «самарах» с завода устанавливаются только в «Люксовых» версиях. А без ПТФ – ездить весьма не комфортно, т.к. головной свет у «Самары» очень слабый, хуже чем на «девятке». Именно по этому, многие автовладельцы задаются вопросом, как самостоятельно установить противотуманнки?

По факту весь процесс очень прост, но требует времени. Даже можно обойтись старым бампером без отверстий под ПТФ – вырезать лобзиком и поставить «очки».

Что нужно для установки противотуманнок (ПТФ)?

1) Бампер с вырезами под ПТФ ну или же Лобзик и «очки» для ПТФ.

2) Установочный комплект для ПТФ (цена 240р): проводка, реле, предохранитель, кнопка

3) Сами противотуманные фары (ПТФ) с лампами (Какие ПТФ выбрать?)

Как установить и подключить ПТФ?

Установка и подключение противотуманных фар делается в 3 этапа:

— установка ПТФ в бампер

— Подключение проводки к монтажному блоку через реле

— Установка кнопки в панели

Схема подключения Противотуманных фар

Ну я думаю, здесь все понятно! Схема не полностью: не обозначена масса самих птф на кузов, которую нужно сделать в обязательном порядке. Крепить массу нужно в надежное место, естественно на метал! Перед креплением – обязательно зачистите метал от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка Противотуманных фар в бампер

Как писалось выше, у вас есть два варианта – либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем бампер, размечаем посадочные отверстия, режем лобзиком.

Далее устанавливаем «очки» – закрывают вырез с внешней стороны бампера, состоят из двух частей: декоративная – внешняя и внутренняя – крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

Подключение проводки к монтажному блоку через реле

1) Первым делом открываем капот, находим монтажный блок и откручиваем по бокам два его крепления к кузову, снимаем крышку с монтажного блока.

2) Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».

3) Берем установочный комплект: надеваем на реле провода из комплекта.

4) Другие концы проводов добавляем в колодку проводов «7» и «8» согласно схеме.

5) Обратно втыкаем колодки проводов в монтажный блок и крепим его обратно на родное место

6) Далее крепим реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же монтажным блоком.

7) Проводим длинны провода от колодок монтажного блока (которые мы уже установили) до противотуманнок и подсоединяем их. Так же крепим массу противотуманнок к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку (которая идет в комплекте монтажного набора) – нужно частично разобрать переднюю панель.

Благо, что завод подсуетился и установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Чтобы разобрать панель – воспользуйтесь статьей: Как снять панель приборов и снимите только центральную консоль:

Далее найдите колодку проводов – установите кнопку, соберите панель.

Далее проверяем фары на работоспособность

Не забывайте, что противотуманные фары включаются только после включения габаритных огней!

После установки ПТФ, их нужно настроить и отрегулировать! Главная страница

kekso.ru

Регулировка фар ВАЗ 2114 и 2115: советы и рекомендации

Езда в ночное время суток сопряжена с определённой опасностью, что объясняется отсутствием полноценного обзора дороги. В темноте хуже видны знаки, дорожная разметка, посторонние препятствия, а также существует опасность ослепления светом фонарей идущего навстречу транспорта. Регулировка фар ВАЗ 2114 и ВАЗ 2115 позволяет минимизировать риски дорожно-транспортного происшествия, связанного с плохой видимостью на дороге.

Фонари автомобиля не гарантируют полноценной видимости в темноте, если для этого их предварительно не настроить. Кроме этого, каждый хозяин машины обязан периодически проверять, насколько настройка фар отвечает требованиям правил дорожного движения. Также необходимо следить за их исправностью и состоянием оптики – отсутствием помутнений, трещин и царапин.

Автомобиль ВАЗ 2115

Регулировка света фар ВАЗ 2114 – это стандартная процедура, которую автомобилисты проходят на станции технического обслуживания или выполняют своими силами.

В первом случае они экономят время и нервные клетки, но услуги автосервиса стоят денег. Во втором случае появляется шанс сэкономить деньги, однако вам придётся в таком случае постараться и потратить собственное время и силы.

Блок-фара и обратная её сторона с регулировочными винтами

Смотрите также:

Какие виды фонарей установлены на ВАЗ 2114

На автомобилях модели ВАЗ 2114 установлено три разновидности источников света:

  • ближний;
  • дальний;
  • противотуманные огни.

Фонари ближнего света применяются практически постоянно – они предназначены для того, чтобы делать видимым путь на расстоянии 30-40 метров перед автомобилем. При этом пучок света формируется с таким расчётом, чтобы исключить вероятность ослепления водителей машин, едущих навстречу.

Ближний свет фар ВАЗ 2114 и 2115

Фонари дальнего освещения включают на время, чтобы дать возможность осветить путь на расстоянии 130-150 метров – их включают с целью увидеть знаки на дороге и разметку. В границах населённого пункта категорически запрещается использовать дальний свет – въезжая в жилую зону, водитель обязан переключиться на ближний свет. То же самое он обязан сделать в тот момент, когда заметил приближающийся транспорт, движущийся навстречу.

Противотуманные средства устанавливают с целью дать возможность рассмотреть дорогу в тёмное время суток при движении в тумане или в пелене мелкого дождя. Ближний или дальний свет фар, отражаясь от мелких блестящих водяных частиц, ослепляет водителя – чтобы этого избежать, отдельные источники освещения располагаются с таким расчётом, чтобы светить под границей дождя и тумана. Кроме того, в них установлены лампы, которые светят жёлтым, что также положительно влияет на видимость в условиях непогоды.

Противотуманные фары на Ваз 2114 и 2115

Смотрите также:

Как подготовиться к работе

Перед тем, как будет выполнена регулировка фар ВАЗ 2114, вы должны будете выполнить ряд подготовительных операций. Первым делом подготовьте автомобиль – для этого действуйте по следующему алгоритму:

  • Накачайте колёса и проследите, чтобы давление воздуха в них было одинаковым.
  • Проверьте, в каком состоянии находится подвеска.
  • Заполните топливный бак по максимуму.
  • Проследите, чтобы нагрузка на все четыре колеса распределялась равномерно.

Убедившись, что ваша машина полностью готова к работе, найдите равномерную десятиметровую площадку, которая упирается в чистую ровную стену. Стена понадобится, чтобы ставить обозначения и рисовать линии – поэтому позаботьтесь о наличии мела и малярного скотча.

Проследите, чтобы давление воздуха в шинах было одинаковым

Смотрите также:

Первый способ регулировки

В автомобилях ВАЗ 2114 установлена штатная блок-фара, которая одновременно отвечает за дальний и ближний свет. Поэтому достаточно отрегулировать ближний свет – дальний сам собой станет в правильное положение. Регулировка противотуманных фар осуществляется отдельно.

Процедура настройки происходит по следующему принципу:

  • Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
  • Остановите машину непосредственно перед стеной.
  • На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
  • Обозначьте расстояние от земли до каждой из фар.
  • Отметьте расстояние от центральной оси машины до каждой из фар.
  • На пять сантиметров ниже проведите линию.
Регулировка света фар при помощи стены
  • Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
  • Соедините на чертеже точки центров фонарей одной прямой.
  • Начертите через те же центры пару вертикальных линий;
  • Начертите через центровую точку машины отрезок, параллельный земле.
  • На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
  • Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
  • Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

Смотрите также:

Второй метод регулировки

Для выполнения настройки источников освещения вторым методом понадобится такая же площадка, стена и мел. Предварительно подготовьте автомобиль:

  • равномерно накачайте шины;
  • проверьте, насколько исправна подвеска;
  • равномерно распределите нагрузку на все колёса;
  • полностью заправьте бак топливом.

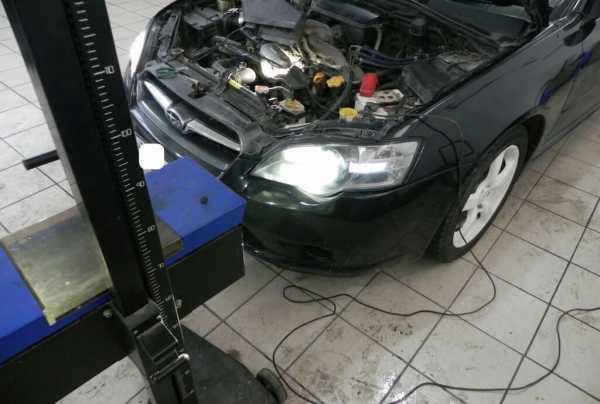

Регулировка света фар на СТО

Дальше двигайтесь по следующей схеме:

  • Разметьте на стене места, которые определяют центры обеих фар.
  • Проложите через них отрезок.
  • Ниже на 12 сантиметров проведите отрезок, параллельный первому.
  • Установите регулятор освещения на отметку «ноль».
  • Управляя парой винтов регулировки, настраиваем луч в такое положение, чтобы его верхняя граница вплотную приблизилась к нижней черте.
  • Боковая граница пучка располагается на пересечении нижней прямой и вертикальной оси фонаря.
Настройка противотуманных фар на Ваз 2114 и 2115

Смотрите также:

Настройка противотуманных огней

До того, как регулировать противотуманные огни, нагрузите автомобиль весом в 70 кг и залейте топливный бачок под завязку. Установите машину на расстоянии 5 – 10 метров от стены.

На стене проложите горизонтальный отрезок, который находится от пола на расстоянии, идентичном высоте противотуманных фонарей. На высоте, вдвое большей, начертите третий отрезок.

Отметьте центр машины и отметьте расстояние от него до центральных точек фонарей. Теперь, оперируя винтом, регулируйте луч до тех пор, пока он не установится в положение, которое вы видите на схеме.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Комментарии запрещены.

okuzove.ru

видео-инструкция как отрегулировать своими руками, фото

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Когда встречные водители постоянно мигают вам, сигнализируя, что вы их «слепите», то наверняка все дело в разрегулированных фарах, которые даже в режиме ближнего света создают неудобства участникам движения.

Чтобы вернуть им заводские настройки, необходимо посетить СТО, где с помощью стенда и специального оборудования отрегулируют их световой поток. Но если речь заходит о том, как отрегулировать противотуманные фары ВАЗ 2110 или любой другой модели АвтоВАЗа, то вопрос приобретает намного больший смысл.

Свет фар не должен слепить встречных водителей

Обратите внимание!
Их предназначение заключается в улучшении видимости в тяжелых дорожных условиях. Т.е. в ситуациях, когда движение с обычным освещением невозможно.

Принцип действия противотуманки

Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.

А для этого необходимо вспомнить, что туман:

  • Это мельчайшие частицы влаги, которые находятся в воздухе;
  • Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены;
  • Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя.

Узкое пространство для работы

Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.

А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».

Правильно отрегулированная ПТФ светит «под туманом»

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Предостережение!
Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна.
Это запрещено действующим ГОСТ 8769-75.
А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней.
Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

  1. Луч противотуманных фар по верхней кромке имеет четкую границу:
  2. Это сделано для того, чтобы попадая на капли влаги, он не преломлялся вверх и не слепил водителей.

Особенность работы ПТФ – черкая верхняя граница

Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.

Освещение обочины

Есть еще одна особенность противотуманных фар, о которой нередко забывают.

Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:

  1. Создавать достаточную для движения видимость дорожной обстановки;
  2. И освещать обочину справа от автомобиля по ходу движения.

И обычные, и противотуманные должны освещать не только дорогу впереди, но и правую обочину

Самостоятельная регулировка

Разобравшись в особенностях и выяснив предназначение противотуманных фар, самое время приступать к их регулировке. (См. также статью Как установить противотуманные фары на ВАЗ 2110: особенности.)

Инструкция будет выглядеть следующим образом:

  1. Выбор места и подготовка разметки;
  2. Непосредственная регулировка.

Подготовка:

  • Устанавливаете автомобиль на ровной поверхности в 3-5 метрах от стены, которая будет служить своеобразным стендом;
  • На стене отмеряете горизонтальную линию, высота которой равна высоте установки ПТФ на автомобиле;

Разметка самодельного экрана для регулировки

  • Выставляете корректор фар в положение «0»;
  • Затем включаете фары и, поочередно закрывая левую и правую, отмечаете центр каждой из них на стене (точки «А» и «В» на фото вверху).

Приступайте к регулировке:

  • С помощью отвертки и регулировочного винта добейтесь, чтобы центры фар расположились на одинаковом расстоянии друг от друга;
  • Затем отрегулируйте их высоту – она должна быть ниже отметки «Н» на 10 см.

Процесс регулировки

На этом процесс регулировки закончен. А зазор в 10 см позволит фарам не слепить водителя даже при полной загрузке автомобиля. (См. также статью Установка фаркопа на ВАЗ 2115: особенности.)

Выводы

Надеемся, что теперь вы знаете о противотуманных фарах и их регулировке практически все. И наверняка воспользуетесь полученными знаниями для помощи знакомым автовладельцам. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

avtoelektrik-info.ru
