Роботизированная коробка передач (РКПП): плюсы и минусы, устройство и как ездить

В современном автомобилестроении используется 4 основных типов КПП: механические (МКПП), автоматические (АКПП), с вариатором (CVT) и роботизированные (РКПП). Все КПП имеют свои достоинства и недостатки, которые нужно учитывать при приобретении автомобиля. Настоящая статья рассматривает принцип действия, устройство и приемы вождения автомашин с РКПП, или, как их часто называют – с роботом. С момента появления первых роботов не прошло еще и 20 лет, тем не менее, они завоевывают заслуженную популярность у значительной части автовладельцев.

Принцип действия робота

РКПП представляет собой симбиоз МКПП с манипулятором, который автоматически, с помощью механизмов сервоприводов, осуществляет функции переключения передач и управления сцеплением. Водитель из этого процесса исключается.

Устройство РКПП

Робот, как правило, содержит три стандартных узла:

механическую коробку на базе серийно выпускаемой;
электромеханические или гидравлические сервоприводы сцепления и переключения передач;
электронный контроллер и информационные датчики.

Сама коробка мало отличается от обычной: конструкция и внутренняя «начинка» заимствуются от серийной, только дорабатывается корпус и некоторые посадочные поверхности для закрепления на них сервоприводов (актуаторов).

Один из актуаторов заменяет рычаг переключения МКПП, другой включает и выключает сцепление. Совместной работой их управляет контроллер, непрерывно анализирующий поступающую от датчиков информацию. Он сам, по заложенному программой алгоритму, выбирает ступень передачи и производит необходимые манипуляции.

Сцепление роботизированной коробки передач

При ручном управлении ступень устанавливается селектором или подрулевыми рычагами. Основой электромеханического сервопривода служит электродвигатель и редуктор. Гидропривод содержит управляемые электрогидравлическими клапанами или шаговыми электромоторами гидроцилиндры. У обоих типов приводов существует кинематическая связь с исполнительными механизмами (вилкой перемещения шестерен и «лапкой» сцепления), выполненная в виде прямолинейно перемещающихся рейки или штока.

Гидропривод дороже электропривода, но обладает повышенной надежностью и быстродействием, благодаря чему гидравлика переключает ступени с меньшими провалами скорости.

По конструкции сцепления РКПП подразделяются на однодисковые и двухдисковые. Однодисковое практически целиком повторяет применяемое в МКПП, разница заключается только том, что оно состыковано с сервоприводом. Неприятная особенность действия такого механизма в том, что переключение ступеней сопровождается заметными толчками. Причина их появления в том, что актуатор переключает шестерни после довольно продолжительного промежутка времени, отведенного на гарантированное расцепление дисков. Этот эффект ощутимо ослабляется, если разгон производить плавно, нажимая педаль газа не более, чем наполовину.

В двухдисковом сцеплении задействовано две пары дисков, работающих независимо. Ведущих валов в коробке тоже два, конструктивно они размещены один в другом. Каждый вал подключается к двигателю через свою дисковую пару. На внешнем размещены шестерни четных передач, а на внутреннем – нечетных и заднего хода.

Разгон с таким сцепление происходит в следующей последовательности:

включается первая ступень и первая пара дисков, после чего начинается движение;
одновременно с шестерней первой передачи подключается и шестерня второй, но ее дисковый пакет еще разомкнут, поэтому разгон происходит на первой ступени;

затем, по мере набора оборотов, контроллер принимает решение повысить передачу, посылает сигнал на размыкание первого и замыкание второго пакета – происходит практически мгновенное переключение вращения с вала на вал.
аналогично происходит смена третьей, четвертой и последующих передач;

Торможение происходит в обратной последовательности.

Режимы работы РКПП

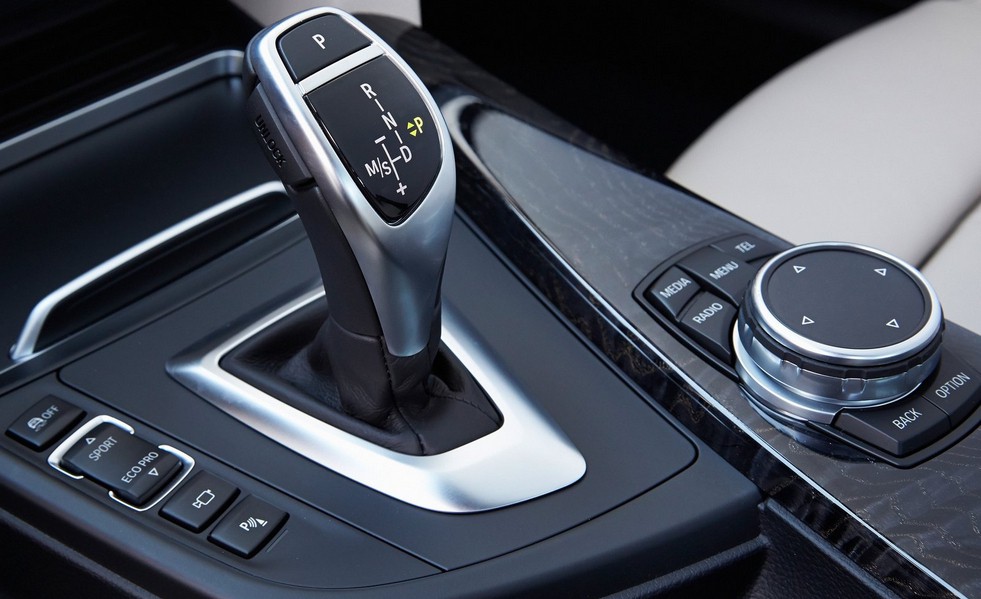

Режим устанавливается переводом селектора в соответствующее положение, обозначенное буквами латинского алфавита:

«А/М» (или «Е/М») – это основной режим: движение вперед, аналогичен режиму «D» для АКПП. В положении «А» (Автомат) функции управления выполняет контроллер, положение «М» (Механика) соответствует ручному управлению, электроника выполняет только контроль и защиту от неправильных действий водителя;
«R
» – задний ход. В это положение селектор должен устанавливаться после полной остановки машины;
«N» — в нейтральном положении шестерни в РКПП размыкаются, передачи вращения на колеса не происходит. Нейтраль необходимо включать во время длительных остановок для продления срока службы сцепления;
«+», «—» — ручная установка ступени. Производится импульсным переводом селектора в сторону увеличения или уменьшения номера ступени.

Дополнительные режимы

На некоторых моделях применяются режимы, расширяющие возможности использования РКПП.

«W» – так называемая «снежинка»: применяется для поездок по скользким, обледенелым дорогам, устраняет пробуксовки за счет плавного разгона;
«S» — «спорт», применяется для форсированного вождения.

Роботизированная коробка передач — Плюсы и Минусы

Все типы КПП имеют свои отличительные особенности, достоинства и недостатки, которые важно учитывать при выборе автомобиля.

Недостатки, присущие РКПП

у коробок с однодисковыми сцеплениями (КОДС) при переключении ступеней проявляются ярко выраженные рывки и толчки.
в связи с отсутствием «ползучей скорости» у КОДС, начало движения может сопровождаться откатом в сторону уклона, это усложняет трогание с места, особенно для начинающих водителей. У КДДС такого недостатка нет, откат отсутствует;
оба типа коробок для уменьшения износа дисков сцепления требуют при остановках длительностью свыше минуты (заторы на светофорах, посадка и высадка пассажиров и т.д) установки в нейтраль. В АКПП благодаря наличию гидротрансформатора этого не требуется, машина удерживается на месте нажатием на педаль тормоза;
ресурс сцепления и актуаторов. У КОДС он невысокий – около 100 000 км, у КДДС, при умеренном стиле вождения до 150 000, но это гораздо ниже, чем у АКПП. Сервоприводы с электроприводом имеют сложное устройство и низкую ремонтопригодность, поэтому почти все автосервисы их просто заменяют новыми. Гидроприводы допускают поэлементную разборку, вследствие чего их ремонт обходится дешевле;

зимой, при температурах ниже -20°С, для электрогидравлических актуаторов обязательно требуется предварительный прогрев, иначе загустевшее масло просто не позволит включить передачу.

Достоинства роботизированной коробки передач

в динамике КДДС отличаются плавностью разгона, сравнимым с АКПП;
РКПП имеют режимы управления, аналогичные автоматам – это сильно облегчает адаптацию водителей, привыкшим к АКПП;
расход топлива для КОДС такой же, как у МКПП, а за счет отсутствия гидротрансформатора этот показатель лучше, чем у АКПП. У КДДС энергетика еще выше за счет оптимизированного переключения передач. При длительном спуске можно установить нейтральное положение и скатываться за счет набранной скорости и естественного уклона. Это дополнительно позволяет экономить горючее. Существуют РКПП с гироскопическим датчиком горизонта, которые сами размыкают диски при продолжительном спуске;

при ручном управлении контроллер следит за тем, чтобы действия водителя укладывались в заложенные алгоритмы, он не допустит резкого переключения передачи сразу через ступень, а выполнит его с учетом соответствия частоты вращения двигателя выбранной передаче;
во время движения можно легко менять Автомат на Механику и обратно. Это очень удобно для городского цикла с загруженными магистралями, пробками, светофорами и в условиях холмистой местности.
роботы имеют меньший вес, чем АКПП;
цена, стоимость ремонта и обслуживания тоже существенно ниже.

Как правильно ездить на роботизированной коробке передач

Теперь, когда получены основные сведения о РКПП, остается усвоить еще несколько простых правил и всегда им следовать.

для устойчивой и правильной работы робота в Автомате водитель должен стараться выжимать педаль газа плавно и не более, чем на половину. Если требуется быстрый старт, то лучше выполнять его в ручном режиме. Для торможения — снова вернуться в Автомат;
чтобы избавиться от рывков во время разгона с КОДС нужно научиться сбрасывать газ пред самым переключением скорости;
перед началом подъема в Автомате следует предварительно затянуть ручник. Затем действовать так же как с МКПП: плавно выжимать газ, одновременно отпуская ручник. Такой прием позволит избежать отката для коробок, не имеющих «ползучей скорости», в частности, для КОДС. Если коробка оснащена датчиком горизонта, то при подъеме она сама автоматически установит необходимые пониженные передачи; Для спуска в Автомате требуется только снять машину с тормоза, дальнейшее торможение двигателем с ограничением скорости коробка выполнит самостоятельно.

зимой и при протяженном подъеме лучше сразу установить Механику и начинать двигаться с первой передачи. Особенности РКПП таковы, что частота вращения двигателя должна находиться в диапазоне 2500 — 5000 об/мин, подниматься с малой скоростью, в «натяг», не получится;
при парковке автомобиля дождаться полной остановки, установить нейтраль, вытянуть ручник и выключить зажигание;
нежелательно движение с пробуксовкой по глубокому, рыхлому снегу или грязной дороге. Выбираться из такой ситуации нужно пытаться в ручном режиме. Следует иметь в виду, что интенсивные пробуксовки могут сбить калибровки механизмов сервоприводов. Если самостоятельно выехать сразу не получается, то не стоит выбираться «раскачкой», целесообразнее прибегнуть к посторонней помощи или эвакуатора;
по мере эксплуатации происходит износ дисков сцепления, из-за этого рывки и толчки при переключениях становятся ощутимее. Диагностировать наступление этого момента можно по такому признаку: при переводе селектора из положения «N» вперед, начинает чувствоваться слабый рывок.
Для устранения этого явления нужно периодически производить так называемую адаптацию точек схватывания сцепления. Эта операция производится в специализированных сервисных центрах, имеющих специальные средства для «закачки» скорректированной программы в контроллер коробки.

Как выбирать автомобиль с РКПП для покупки

И, в заключение, несколько слов о том, какая категория водителей отдает предпочтение именно этому типу коробок. При выборе человек учитывает много факторов, определяющих для него потребительскую стоимость автомашины. Сюда входит цена, экономичность, затраты на ремонт и эксплуатацию, надежность, дизайн, комфортность и удобство управления. Нет способа количественно учесть важность этих характеристик, который мог бы однозначно отдать предпочтение той или иной КПП.

И все-таки можно приблизительно составить среднестатистический «портрет» автовладельца, для которого РКПП подходит наилучшим образом. Вот основные моменты:

с учетом того, что межремонтный пробег РКПП обычно не превосходит 100 000 км, для владельца должен быть достаточным годовой пробег в пределах 5 – 10 тыс. км. При такой интенсивности срок эксплуатации составит 10 – 20 лет, чего хватит с лихвой для кого угодно;
владелец должен быть приверженцем спокойного, умеренного стиля вождения, наиболее отвечающего конструктивным особенностям РКПП;
автомобиль должен использоваться на хороших дорогах, он не предназначен для поездок по сложным туристическим маршрутам с непредсказуемым качеством или даже с полным отсутствием дорожного покрытия;
эксплуатировать автомобиль выгоднее всего в небольших и средних по численности районных и областных городах, где нет особенно интенсивного движения, пробок, заторов, но достаточно хорошие автодороги;
не должно быть большой удаленности от автосервисов;
при приобретении автомашины на вторичном рынке, стоит оценить его пробег: если он превышает 50 000 км, то логично, чтобы цена учитывала затраты на предстоящий ремонт коробки.

Подводя итог всему сказанному, можно с некоторым приближением утверждать, что наилучшим вариантом РКПП будет для:

пенсионеров, имеющих дачный участок недалеко от места проживания;
деловых женщин и мужчин среднего достатка, использующих автомобиль в для поездок на работу, магазины, доставки детей в детский сад, школу и т. д;
семейных пар, использующих автомобиль в основном в выходные дни и во время отпуска для поездок к местам отдыха.

Счастливой всем дороги!
