Регулировка фар

Регулировка фар автомобиля — важный элемент безопасности дорожного движения. Правильная регулировка фар обеспечивает хорошую видимость на дороге в темное время суток. Плохо отрегулированные фары не обеспечивают водителю хорошей видимости и доставляют серьезные неудобства водителям встречных транспортных средств. Отрегулировать фары можно как в автосервисе, так и самостоятельно. Регулярно регулируемые фары позволяют водителю быть уверенным в своем автомобиле.

Содержание

1. Для чего нужна регулировка фар
2. Как должны светить фары ближнего света
3. Почему сбивается настройка света фар
4. Когда надо сделать регулировку фар
5. Как самостоятельно проверить настройку света фар
6. Подготовка машины к настройке фар
7. Где находятся регулировочные винты света фар
8. Регулировка фар
9. Регулировка ближнего света фар
10. Регулировка дальнего света фар
11. Регулировка противотуманок
12. Регулировка светодиодных ламп в фарах
13. Регулировка линзованных фар
14. Как отрегулировать фары в пути (если нет стены)
15. Меры безопасности
16. Как делают регулировку фар в автосервисе
17. Регулировка фар по прибору

Для чего нужна регулировка фар

Регулировка фар необходима для избежания дорожно-транспортных происшествий, связанных с ослеплением встречных водителей и недостаточным освещением полосы движения. Плохо отрегулированные фары ухудшают видимость ночью.

• Если света слишком мало, расстояние, которое вы можете видеть впереди, значительно сокращается. В этом случае вы можете не заметить препятствие или пешехода, и у вас не будет достаточно времени для принятия правильного решения.
• Если ваши фары не освещают правую сторону дороги, вы также можете пропустить пешехода на обочине или припаркованную машину. Кроме того, у вас не будет проводника при приближении встречной машины.
• Если фары включены, они будут слепить встречных водителей, что может привести к аварийной ситуации, так как водитель встречного автомобиля ничего не видит.

Как должны светить фары ближнего света

Сила световых приборов автомобиля определяется специальными приборами, самостоятельно ее измерить нельзя, да это и не нужно. А вот ближний свет фар распределяется неравномерно, что очень важно в тёмное время суток.

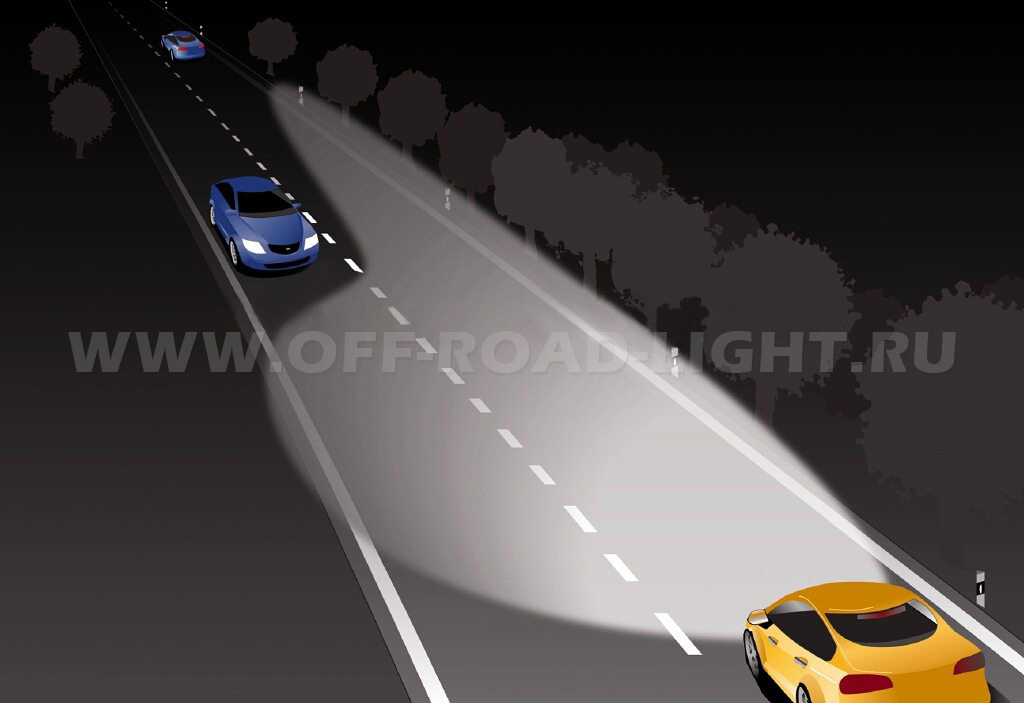

На схеме показан правильно рассеянный ближний свет, который позволяет видеть правую сторону дороги, пространство перед автомобилем и не мешает встречным автомобилям. Свет распределяется схожим образом из-за разной формы рассеивателей.

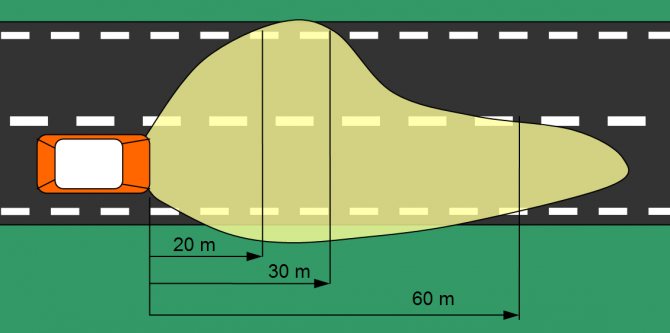

Правильно отрегулированные фары:

• Максимальная часть света должна освещать полосу движения на расстоянии не менее 60 метров.
• Общий световой поток немного смещен вправо, что позволяет освещать правую сторону дороги.
• Левая часть светового потока освещает встречную полосу таким образом, что не слепит встречных водителей.

Если при езде ночью по загородной дороге с ближним светом встречные автомобили мигают и предупреждают, что вы их ослепляете, то фары вашего автомобиля вышли из строя и стоит отрегулировать их, чтобы не создавать опасности ситуации аварийная ситуация на дороге.

На распределение светового потока большое влияние оказывает загруженность машины. В автомобилях с ручной регулировкой нужно самостоятельно регулировать направление фар, когда в машине полно пассажиров или вещей. Многие современные автомобили оснащены автоматической регулировкой фар в зависимости от нагрузки.

Почему сбивается настройка света фар

У нового автомобиля, купленного в автосалоне, фары регулируются на заводе. Но в процессе эксплуатации машины возникают различные ситуации, приводящие к нарушению работы фар.

Причины для изменения настроек фар:

• Замена ламп ближнего и дальнего света. Обычно при покупке новой лампы взамен сгоревшей водители ориентируются на тип лампы. Производитель лампы часто игнорируется. Найти оригинальную лампу на замену обычно очень сложно. Лампа нужного типа, но не оригинального производителя, может иметь разные настройки, что повлияет на формирование светового потока. Поэтому после замены лампы ближнего или дальнего света рекомендуется отрегулировать фары вручную.
• Естественный износ в процессе эксплуатации машины. Под воздействием вибраций, перепадов температур, механических воздействий на фары регулировка сбивается. Поэтому для автомобилей с большим пробегом целесообразно периодически проверять правильность настроек.
• Замена фар. Если на автомобиле была заменена одна или обе фары, фары нуждаются в регулировке. Обычно это делается непосредственно в сервисе, но нужно убедиться, что эта работа выполнена.
• После аварии или удара в область переднего бампера также могут отлететь накладки фар, так как даже небольшой перекос может существенно повлиять на направление светового луча.
• Повышение жесткости подвески, ремонт подвески с изменением ее жесткости.
• Замена шин или дисков на другой размер.

Когда надо сделать регулировку фар

Регулировка фар необходима при возникновении всех вышеперечисленных ситуаций, а также:

• если мигают встречные автомобили, предупреждение о слепоте;
• перед дальней поездкой
• если вам кажется, что дорога недостаточно или плохо освещена;
• при установке противотуманных фар;
• в рамках подготовки к ИТВ.

Как самостоятельно проверить настройку света фар

Если вы не хотите самостоятельно проверять, как настроена ваша система освещения, вы можете обратиться в автосервис. Но эту процедуру можно проделать и самостоятельно, тем более что такой навык не будет лишним, если вам когда-нибудь понадобится проверить настройки во время дальней поездки.

Для этого нужно ночью подъехать на расстояние до 5 метров к ровной вертикальной поверхности (стене, воротам гаража или забору), включить ближний свет и наблюдать за формой световых лучей на стене. Если автомобиль не загружен, регулятор высоты фар должен находиться в положении «0».

Две фары образуют два потока света, которые слегка пересекаются. Верхний горизонтальный уровень световых пучков должен быть на одной высоте, примерно на 5 см ниже центра фар. В этом случае в большинстве случаев регулировка не требуется. Если фары светят ярче или на разных уровнях, это означает, что фары необходимо отрегулировать.

После замены лампочки в одной из фар нужно проверить конфигурацию световых пучков. Если замененная лампа дает не совсем правильное направление луча, она может сфокусироваться на световом пучке второй лампы. Вы можете отрегулировать его с помощью специального винта, который позволит вам поднять или опустить его.

Точно так же проверяется настройка дальнего света.

Если поблизости нет вертикальной стены, можно воспользоваться помощью пассажира. Вы должны попросить его встать перед машиной на расстоянии 5 метров и посмотреть, как ее освещает ближний свет. При правильной регулировке световые лучи находятся на одинаковой высоте, примерно на уровне колена среднего человека. Поэтому вы можете дать очень приблизительную оценку, но если будут существенные отклонения, они будут доведены до вашего сведения.

Подготовка машины к настройке фар

Прежде чем приступить к регулировке фар, нужно подготовить автомобиль, устранив все факторы, способные исказить конечный результат.

Для этого вам нужно:

• разгрузить машину от всего тяжелого;
• залейте полный бак топлива или бак должен быть заполнен не менее чем наполовину;
• выровняйте давление во всех колесах до рекомендованных значений;
• перевести регулятор корректора фар на приборной панели в положение «0»;
• при регулировке фар на водительском месте должен сидеть человек или должен лежать груз, масса которого примерно равна массе водителя.

Где находятся регулировочные винты света фар

Прежде чем приступить к регулировке фар, необходимо выяснить расположение регулировочных винтов. Они есть во всех фарах, любых. Но они могут иметь другое расположение и другую конструкцию. Необходимую информацию для конкретной модели машины нужно искать в инструкции по эксплуатации или в Интернете, где также можно найти видео, которое значительно облегчит весь процесс.

Каждая фара имеет два винта, один из которых регулирует световой поток по вертикали, а другой по горизонтали.

Система настройки также может быть разной. Некоторые винты нужно закручивать вручную, некоторые с помощью плоской или крестообразной отвертки, а некоторые с помощью шестигранника или звездочки. Также стоит уточнить этот вопрос, чтобы подготовить соответствующий инструмент.

Регулировка фар

Регулировка фар состоит из нескольких этапов:

• разметка стен,
• поочередная установка (слева, справа) ближнего света,
• настройка высокой освещенности.

Регулировка ближнего света фар

Для этого нужна ровная площадка без уклона, упирающаяся в вертикальную стену. На этой стене мы будем делать отметки. Сначала нужно аккуратно подъехать вплотную к стене.

• Ставим на стене точку, определяющую центральную ось автомобиля.
• На стене ставим точку, соответствующую центру левой фары, и точку, соответствующую центру правой фары.
• Отходим от стены на 5 метров (некоторые автомобилисты предпочитают отходить на 7,5 метров, в этом случае нижняя горизонтальная линия стены должна будет уйти на несколько сантиметров вниз).
• Через три отмеченные точки проводим три вертикальные линии, соответствующие центральным осям левой фары (1), центра автомобиля (0), правой фары (2).
• Через две крайние точки проводим первую горизонтальную линию (3).
• Нарисуйте вторую горизонтальную линию (4) ниже первой горизонтальной линии. Для того, чтобы знать, на каком расстоянии от первой линии провести вторую, нужно знать угол наклона маяка. Величина отклонения светового пучка относительно дороги в процентах может различаться для разных моделей автомобилей. Эту маркировку следует найти под капотом на фаре или в инструкции к автомобилю. Чаще всего это 1%, но может быть и 1,3%, как у Lada Priora, или иметь другое значение.
  Если угол наклона маяка 1%, проводим линию на 5 см ниже первой, если отходим на 5 метров. Если мы отойдем на 7,5 метра, проведем линию на 7,5 см ниже первой.
  отклонение 1% на расстоянии 5 метров — это 5 см, через которые проводим вторую линию. Если угол отклонения 1,3%, вторую линию проводим ниже первой на 6,5 см (если отойдем на 5 метров) и на 9,75 см (если отойдем на 7,5 метра). Если угол отклонения другой, то его нужно рассчитать самостоятельно (ну не зря же мы в школе пропорции учили).
• Вторая горизонтальная линия важна: она определяет верхний край световой линии.

Первая часть настройки сделана: наносятся метки. Теперь приступаем непосредственно к самой регулировке. Настаиваем фары поочередно. Для этого закройте маяк чем-нибудь непрозрачным (фанерой, черной пленкой, покрывалом).

• С помощью регулировочных винтов располагаем левый световой пучок так, чтобы его верхний край слился с нижней горизонтальной линией, а наклонный отрезок начинался на пересечении нижней горизонтальной линии и крайней левой вертикальной линии, проходящей через центр левого передняя фара.
• Затем таким же образом устанавливаем правую фару. Закройте левый. Верхняя граница луча правой фары также должна проходить по нижней горизонтальной линии, а наклонный сегмент должен начинаться на пересечении нижней горизонтальной линии и крайней правой вертикальной линии, проходящей через центр правой фары.

Ближний свет включен.

Если используются лампы с комбинированным ближним и дальним светом, больше ничего настраивать не нужно, дальний свет будет регулироваться автоматически. Если лампы используются отдельно для ближнего и дальнего света, теперь нужно приступить к настройке дальнего света.

Регулировка дальнего света фар

Дальний свет автомобиля используется для освещения трассы, когда нет приближающегося автомобиля. Дальний свет должен освещать дорогу не менее чем на 150 метров, чтобы водитель мог видеть знаки и дорожную разметку, заметить пешехода издалека. Дальний свет имеет сильную яркость и большую мощность, поэтому его нельзя использовать в населенных пунктах и ​​при приближении к встречному автомобилю, так как многие аварии происходят из-за ослепления водителями.

Для регулировки дальнего света мы будем использовать ту же плоскую поверхность и вертикальную стену с уже нанесенной разметкой, которые использовались для регулировки ближнего света. Световой поток дальнего света не имеет таких четких линий, как ближний. Поэтому его проще настроить. Он должен проходить почти параллельно дороге.

Центр светового пучка левой фары должен располагаться в точке пересечения вертикальной линии, проходящей через центр левой фары, и горизонтальной линии, соединяющей центры обеих фар. Центр светового пучка правой фары должен располагаться соответственно в точке пересечения той же горизонтальной линии с вертикальной линией, проходящей через центр правой фары.

Если это не так, то фары дальнего света необходимо отрегулировать двумя регулировочными винтами.

Регулировка противотуманок

Противотуманные фары предназначены для создания лучшей видимости во время тумана, когда дальний и ближний свет не успевают, так как их световые лучи отражаются от взвеси воды в воздухе во время тумана.

Противотуманные фары имеют желтый свет, расположены намного ниже обычных фар, поэтому светят в тумане. Противотуманные фары не должны быть слишком яркими и не должны слепить встречных водителей. Также они не должны светить слишком низко, так как тогда значительно снизится видимость. Саморегулирующиеся противотуманные фары не требуют значительной точности.

Для размещения противотуманных фар по-прежнему нужна такая же ровная площадка и вертикальная стена. Регулировка производится поочередно для левой и правой противотуманных фар. Машина находится в 5 метрах от стены.

На стене отмечено:

• Измеряем рулеткой расстояние от земли до центра противотуманных фар (это значение должно быть одинаковым слева и справа). Отмечаем эти точки на стене. Проводим горизонтальную линию через центры противотуманных фар.
• Нарисуйте вторую горизонтальную линию ниже первой. На сколько сантиметров ниже, нужно посчитать. На самих противотуманных фарах производители не указывают угол светового луча. При этом нужно ориентироваться на значение угла наклона ближнего света. Если он равен 1%, то для противотуманных фар это будет половина, то есть 0,5%. А на расстоянии 5 метров от стены это будет означать 2,5 см. То есть на расстоянии 5 метров от автомобиля луч света опустится на землю на 2,5 см. Вторую горизонтальную линию проводим на 2,5 см ниже первой. Если угол наклона ближнего света вашего автомобиля не 1%, а имеет другое значение, то нужно рассчитать, сколько должен падать световой пучок на 5 метров.

Нижняя горизонтальная линия является верхней границей светового потока противотуманных фар. Они не должны светить выше этой линии. Регулируем световой поток противотуманных фар по нижней горизонтальной линии.

Регулировка светодиодных ламп в фарах

Светодиодные лампы имеют более высокий световой поток, чем обычные. Так что если они установлены неправильно и слепят встречные автомобили, это особенно опасно. В основном светодиодные лампы диммируются так же, как и ближний свет. Различия заключаются в следующем.

При установке светодиодной лампы необходимо установить ее так, чтобы плоскость светодиодов была ориентирована вертикально. Для этого некоторые лампы имеют вращающееся основание. С его помощью можно вращать лампу вокруг оси, чтобы выровнять световой пучок.

Регулировка линзованных фар

Фары с линзами бывают регулируемые и нерегулируемые и саморегулирующиеся. Нерегулируемый, как следует из названия, его нельзя отрегулировать. Они стоят дешевле и считаются менее качественными.

Фары с линзами с автоматическим регулятором имеют большой недостаток, заключающийся в том, что при выходе из строя регулятора лампа попадает в категорию нерегулируемых.

Фары с регулируемыми линзами регулируются так же, как и обычные фары ближнего света. Для их регулировки используйте специальные регуляторы (винты или ручки). Где они расположены и как ими управлять, нужно смотреть в инструкции или в интернете, так как у разных моделей они совершенно разные.

Как отрегулировать фары в пути (если нет стены)

В ситуации, когда нужно отрегулировать фары во время дальней поездки, а под рукой нет вертикальной стены, можно обойтись ручным инструментом. Техника настройки не меняется. Проверяем по очереди каждый маяк, предварительно закрыв второй чем-нибудь непрозрачным.

• Мы ждем темноты.
• Находим ровную площадку или свободный участок дороги.
• Подъезжаем в машине с включенным ближним светом впереди и засовываем руку в штаны там, где проходит край света.
• Отходим от машины 5 метров, край света должен опуститься на 5 см.
• Если выше, то фару нужно отрегулировать.

Также не забывайте поворачивать регулировочное колесо на приборной доске при загрузке автомобиля — кладите тяжелый груз в багажник или перевозите пассажиров на заднем сиденье. При этом задняя часть автомобиля опускается, передняя поднимается, а фары начинают слепить встречный транспорт.

Меры безопасности

Во избежание неприятных ситуаций при регулировке фар необходимо соблюдать меры безопасности.

• Включите первую передачу и стояночный тормоз.
• Желательно работать в перчатках и не прикасаться к электропроводке.
• Используйте только подходящие инструменты, чтобы не сломать регулировочные винты.
• Не применяйте слишком много силы.

Как делают регулировку фар в автосервисе

Если вы не хотите или не можете самостоятельно регулировать фары, вы можете обратиться в автосервис. На СТО настройки фар регулируются с помощью специальных приспособлений, благодаря чему настройки получаются более точными и качественными, чем самостоятельная. Приобретать такие устройства для личного пользования невыгодно, так как они дороги и не требуют частого использования.

Регулировка фар по прибору

Во-первых, продольная ось устройства выравнивается относительно центральной оси автомобиля, устройство должно быть строго перпендикулярно фарам. Затем его выравнивают по горизонтальной плоскости, ориентируясь по воздушному пузырю, по примеру строительного уровня.

Затем установите угол регулировки на устройстве. Значение «0» означает, что фары светят параллельно дороге. Затем установите нужный угол, который указан на фаре автомобиля. Устройство позволяет очень точно регулировать угол наклона светового луча с точностью до десятых долей градуса.

Как должны светить противотуманные фары

Содержание

• Пошаговый процесс регулировки противотуманных фар
  • Подготовительные работы
  • Настройка ПТФ
• Подробнее о регулировке
  • Почему ПТФ?
  • Какими законодательными документами оговорены правила установки и регулировки противотуманных фар?
  • Световой пучок ,в свою очередь, также должен соответствовать следующим требованиям:
• Как отрегулировать ПТФ — основные моменты
  • Разметка представляет собой:

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения.

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

1. Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
2. Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.
3. Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Регулировку противотуманных фар на этом можно считать законченной, как вы могли убедиться сами, ничего сложного в этом нет, важно все работы проводить не спеша, и точно следуя инструкциям.

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов. Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание.

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

А противотуманные фары как раз созданы для того, что бы запускать свет вдоль дорожного полотна, где весь воздух имеет не такую повышенную влажность, а вследствие, и наиболее улучшенное освещение дороги.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

• Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
• Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.
• При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
• Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
• Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно.

На выходных, при помощи 333метра наконец то удалось отрегулировать фары))
Правая светила жестоко вверх. Регулировка производилась на «двери гаража», солнце, белые ночи, не дают нормально подойти к этому процессу. Граница четкая, не размытая. Ехали вечером обратно домой, чуть смеркалось, но было еще светло- свет даже в такое время Агонь! Не сравнить с галогеном! В ПТФ решил оставить галоген, т.к ксен там колхоз.Фоток даже не делал, сделаю когда конкретно темно будет.

Вот, на всякий случай для себя, ну и кому может понадобится инфа по настройке фар.

Наверное не одному водителю не будет лишним правильно настроить свои фары. И уберечь себя и свои нервы при движении в ночное время суток.

От того, как правильно или нет настроены Ваши фары, будет зависеть, степень ослепления встречного автотранспорта и эфективность работы фар. Для получения максимальной эффективности головного света необходимо, чтобы данные фары были настроены верно. Ненастроенные фары будут не только не будут эффективны, но и могут ослепить водителей встречных автомобилей, а это возможно приведет к аварии. Поэтому после замены ламп настоятельно рекомендуем провести регулировку фар. Чуть ниже описана процедура, как это можно сделать самостоятельно, избегая ненужных растрат и не имея специального оборудования.

Необходимо найти ровную горизонтальный участок, прилегающую к вертикальной стене (площадка перед гаражом, кпримеру). Подгоните автомобиль как можно плотнее к стене и нарисуйте вертикальную линию, соответствующую центральной оси автомобиля. Затем отьедте назад примерно на 7 метров от стены.

Затем проведите следующие измерения:
замерьте рулеткой расстояние от земли до ламы (если у вас раздельная оптика, то необходимо сделать замеры для каждой из ламп)
замерьте рулеткой расстояние от лампы до центра автомобиля (если у вас раздельная оптика, то необходимо сделать замеры для каждой из ламп).
Запишите в блокнот полученные значения.

Нарисуйте на стене строго горизонтальную линию ровно на 5 см ниже замера номер 1. На данной горизонтальной линии сделайте две вертикальные линии на расстоянии, равном замеру номер 2 от центра автомобиля, отмеченного на стене.

Если у вас на автомобиле стоит раздельная оптика необходимо так же нарисовать доп. горизонтальную линию на расстоянии от земли равному замеру номер 1 для лампы дальнего света. Затем нарисуйте на нее вертикальные линии в соответствии с замером номер 2 для ламп дальнего света.

Включив ближний свет фар, отрегулируйте фары в вертикальной плоскости так, чтобы горизонтальная линии света фар была на одном уровне с горизонтальной полосой, нарисованной на стене. После чего отрегулируйте фары в горизонтальной плоскости таким образом, чтобы точка, где свет от фар начинает уклоняться вверх, оказалась на сделанном перекрестии.
Для раздельной оптики необходимо провести аналогичные настройки для ближнего света фар по нижней линии, а для дальнего света — по верхней.

PS Вот все пишут про ПТФ и как круто ксен в них, решил привести
небольшой текст, в т.ч. и про регулировку ПТФ

Ни один производитель в МИРЕ не ставит в ПТФ ксенон.

Интересно почему? Люди говорят, света больше. Говорят, круто? Да, возможно, если для Вас установка китайской дешевки нереальные понты 😉
Больше света? ПТФ, как следует из аббревиатуры — противотуманные фары. Их задача освещать дорогу непосредственно перед машиной (максимум на 15 метров вперед, против 60 для ближнего) и обочину во время тумана. Всё.
Цветовая температура должна быть не более 3000 К, чтобы в белой пелене было лучше видно Вашу машину. Именно поэтому, ПТФ часто бывают желтого цвета.
Они, по сути своей, не дают прибавку в ближнем свете.
Выдежрка из ГОСТ Р 51709-2001

«Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»

4.3.10 Противотуманные фары (тип В) должны быть отрегулированы так, чтобы плоскость, содержащая верхнюю светотеневую границу пучка, была расположена, как указано на рисунке:

При этом верхняя светотеневая граница пучка противотуманной фары должна быть параллельна плоскости рабочей площадки, на которой установлено АТС.

4.3.11 Сила света противотуманных фар, измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 625 кд в направлении 3° вверх от положения светотеневой границы.

4.3.12 Противотуманные фары должны включаться при включенных габаритных огнях независимо от включения фар дальнего и (или) ближнего света.

Но после установки ксенона света становится больше как засчет больше силы света, явно несоотвествующей ГОСТу, так и за счёт катастрофической засветки выше СТГ. И если фара ближнего света еще хоть как-то пытается направить лучи в нужном направлении, то ПТФ «сдаются» моментально — паразитные лучи светят вообще куда угодно. Зачастую именно ксенон в ПТФ больше всего и слепит. Создавая иллюзию большего количества света.

P.S. В Германии запрещено включать ПТФ при видимости более 150м. Штраф 120 евро. Само-собой, речь идет о штатных ПТФ с галогенками.

1. Перед тем как начинать регулировку, снарядите автомобиль дополнительной массой в 70 кг (посадите в салон жену с ребенком или приятеля, поставьте баллоны с водой, возможно, вы придумаете что-то другое). Заправьте полный бак. Ваш автомобиль должен располагаться на ровной горизонтальной поверхности на расстоянии 10 метров от экрана. Но на автофорумах опытные люди уверяют, что и 5 метров – вполне достаточная дистанция.

2.Разметьте экран определенным образом.

Экраном, кстати, может быть стена или высокий забор. Необходимо начертить линии, которые будут в пересечении или своими краями обозначать важные точки. Высота нижней линии должна соответствовать расстоянию от земли до противотуманных фар. Также необходимо разметить расстояния от центра машины, если смотреть на нее в фас до центров противотуманных фар. Верхняя линия — это удвоенное расстояние от пола до центров «противотуманок». В итоге у вас получился разлинованный холст экрана, где есть 2 точки центров фар и линии ограничения верхней и нижней границы света.

3.Теперь переходите непосредственно к регулировке фар. Установите автомобиль на расстоянии 10 м от экрана. С помощью отвертки и регулировочного винта на каждой противотуманной фаре вам необходимо добиться фокуса пучка света из фары в точках пересечения центров фар на экране.

Противотуманные фары. Для одних — это дополнительное освещение, потребность в котором возникает крайне редко, для других это возможность выделиться и сделать внешность своего авто более привлекательной. Однако на самом деле ПТФ — это незаменимые помощники в условиях плохой видимости во время тумана, дождя или снегопада.

Именно эти небольшие и непримечательные маленькие помощники ежедневно спасают не одну тысячу автомобилистов, позволяя им не потеряться в туман на дороге. В большинстве случаев «противотуманки» устанавливаются спереди, хотя нередко автомобили имеют ПТФ и в задней части. Но не следует полагать, что задние фонари такие же, как и спереди, это абсолютно иной тип туманок, который позволяет сделать авто более заметным в условиях плохой видимости. Но, к сожалению, просто иметь противотуманки на авто мало, без надлежащей настройки и регулировки толку от этих ПТФ будет мало.

Сегодня, дорогие друзья, на ФараИнфо хочу поговорить о том, как правильно должны устанавливаться ПТФ, а также как выполняется регулировка противотуманных фар.

Какими законодательными документами оговорены правила установки и регулировки противотуманных фар?

• ПДД;
• ГОСТ 8769-75;
• А также правила ЕЭК ООН.

В этих документах сказано о том, что приборы освещения должны устанавливаться на ТС выше 25 см от дорожного покрытия. Максимально допустимое расстояние от ПТФ до внешнего габарита ТС не должно превышать 40 см.

Световой пучок ,в свою очередь, также должен соответствовать следующим требованиям:

• Световой луч должен быть направлен вниз, а его верхняя граница должна быть четкой;
• Горизонтальный угол рассеивания должен быть не больше 70°.

Как вы понимаете, регулировка ПТФ должна выполняться с учетом данных требований. Это не только обеспечит вам безопасность на дороге, но и позволит избежать ослепления других участников дорожного движения, а также излишнего внимания со стороны ГАИшников.

Также вышеуказанные документы оговаривают условия использования противотуманок. Так ПТФ разрешается включать в условиях ограниченной видимости, например, когда вы движетесь по серпантину, извилистой дороге, а также проходите крутые повороты. Ну и, конечно же, противотуманные фары можно и нужно использовать в условиях недостаточной видимости, то есть проще говоря в дождь, снег и туман.

Главная цель регулировки противотуманных фар является правильная настройка и коррекция светового луча. В идеале он должен освещать дорогу и находиться на высоте в диапазоне от 30 до 70 см над дорожным покрытием. Отклонение от рекомендаций негативно влияет на производительность и эффективность туманок, поэтому во время настройки противотуманных фар попытайтесь максимально соблюсти вертикальные и горизонтальные углы ПТФ.

Перед тем как начнется регулировка противотуманок необходимо выполнить ряд обязательных мероприятий.

1. Первым делом необходимо найти ровную поверхность.
2. Затем следует проверить и при необходимости подкорректировать давление в шинах. Недостаточное или избыточное давление может свести на нет все старания.
3. Автомобиль должен быть укомплектован, то есть бак заправлен, в багажнике запаска и т. д., ну и естественно все то, что вы обычно с собой возите.
4. Специальный регулировочный экран должен быть установлен вертикально на расстоянии 10 метров от машины. Как вариант разметка может быть нанесена и на стене или воротах гаража.

Сама же регулировка противотуманных фар производится при помощи отвертки, мела и линейки.

Как отрегулировать ПТФ — основные моменты

Первым делом следует нанести разметку на ровной вертикальной поверхности, это может быть стена, для этого понадобится мел и рулетка.

Разметка представляет собой:

1. Вертикальную линию, которая соответствует центральной оси машины;
2. Две параллельные линии, которые проходят через центр туманок;

После рисуем две горизонтальные линии. Верхняя — представляет собой величину между центрами противотуманок и дорожным покрытием. Нижняя, в свою очередь, зависит от того сколько метров до машины, а также на какой высоте находится верхняя линия. Для примера, если к машине 10 метров, а верхняя линия находится на высоте 25-50 см, то нижняя линия будет находиться на высоте 10 см.

Далее следует включить ПТФ и убедиться в правильности их регулировки. Берем кусок плотного материала и закрываем одну противотуманную фару. Сверяем точность настройки и оцениваем отклонения, если они имеются. При необходимости производится настройка противотуманных фар при помощи регулировочных винтов. Эти винты будут у каждого свои, в зависимости от марки и модели авто. Регулировка длится до тех пор, пока световой луч не будет соответствовать контрольным точкам. После настройки по-отдельности сверяются обе туманки одновременно. Если все совпадает, регулировка ПТФ может считаться завершенной.

Нередко регулировка ПТФ своими руками не дает нужного результата и эффективность противотуманных фар по-прежнему не устраивает владельца. В таком случае следует обратиться к опытным специалистам, которые используя спецоборудование (реглоскоп), выполнят регулировку противотуманок быстро и правильно. Также случается, что качество света не устраивает, в таком случае следует убедиться в том, что в противотуманных фарах установлены правильные лампочки. Кстати, ксенон в ПТФ в условиях тумана вряд ли вас спасет, т. к. именно желтый свет эффективно проникает сквозь пелену тумана, дождя и снега. Ксенон в туманках в большинстве случаев носит скорее декоративный эффект.

На этом у меня все. Надеюсь статья была вам полезной. Пишите в комментариях как по-вашему нужно правильно регулировать ПТФ, а также как часто вам приходится использовать противотуманные фонари. Также буду признателен за репост данной статьи в социальные сети, поделитесь хорошей информацией с близкими и пусть хорошие люди читают хорошие статьи!

Принцип действия автомобильных фар

22.11.2013 #Фара

Принцип действия автомобильных фар

Казалось бы, что может быть сложного в работе фары? Ведь она просто светит прожектором, освещая пространство перед автомобилем в ночное время суток. Но здесь не все так просто, ведь от фары требуется не просто светить, а светить с определенной силой в определенном направлении.

Главная проблема, с которой столкнулись конструкторы фар — обеспечение ближнего и дальнего света. В разное время эта задача решалась по-разному: с помощью переключателей, наклоняющих фары рычагов, подвижных экранов внутри фар и другими способами. Но сегодня наиболее часто применяются четыре способа:

— Использование отдельных ламп для ближнего и дальнего света;
— Использование одной двухнитевой лампы;
— Использование подвижных экранов;
— Использование системы подвижного источника света и отражателя.

Отдельные лампы. Это самый простой способ, который сегодня находит не слишком широкое применение. В таких автомобилях имеется четыре фары, две из которых светят дальним светом, остальные две — ближним.

Двухнитевая лампа. В такой лампе имеется две нити: мощная, расположенная в центре, и более слабая, расположенная несколько в стороне. Мощная нить находится непосредственно в фокусе отражателя, поэтому создаваемый ею световой поток образует дальний свет. Слабая нить расположена несколько выше и впереди фокуса, причем под нитью имеется небольшой экран, отсекающий часть светового потока. В результате свет от нити отражается верхней частью рефлектора, пучок получается более слабым и наклоненным.

Подвижной экран. Такое решение применяется в ксеноновых лампах (точнее — в биксеноне). Представляет собой экран, который отсекает часть светового потока от газоразрядной лампы и создает ближний свет.

Подвижная лампа и рефлектор. Такая довольно сложная система позволяет выводить нить накала лампы или дуги газоразрядной лампы из фокуса отражателя или переводить из одного фокуса в другой, чем достигается изменение направления светового пучка и силы светового потока. Существует множество различных вариаций.

Требования к автомобильным фарам

С 1950-х годов автомобильные фары не дают покоя законотворцам, и к сегодняшнему дню принято множество законов, устанавливающих, как должны светить фары.

В частности, с 1957 года в Европе действует норма, устанавливающая асимметричное распределение светового потока: фары должны создавать асимметричное световое пятно, вытянутое в сторону правой обочины, и при этом образовывать четкую границу света и тени. Такое решение позволяет лучше освещать обочину и меньше слепить водителей встречных автомобилей. Интересно, что с 2001 года данная норма закреплена и в России, а в США она принята в 1997 году, но является необязательной для исполнения.

Определенные требования предъявляются и к цвету фар — они должны светить либо белым, либо отборным желтым светом (такой цвет имеют противотуманные фары). Данная мера была принята еще в 1949 году на Венской конвенции о дорожных знаках и сигналах, а затем вошла в Конвенцию ООН о дорожном движении в 1968 году. Интересно, что голубоватый свет ксеноновых ламп не совсем соответствует стандарту, а поэтому все еще вызывает массу вопросов.

Одно время в Европе под запретом были так называемые адаптивные фары — фары, поворачиваемые в сторону направления движения автомобиля. Такой запрет был обусловлен инерционностью системы поворота фар, однако с 1960-х годов были созданы надежные схемы поворота фар, которые отвечали требованиям безопасности, и сегодня довольно много автомобилей оснащаются адаптивными фарами.

Что касается России, то сегодня все требования к фарам, их цвету, форме, лампам, регулировкам и функциям четко прописаны в стандарте ГОСТ Р 51709-2001. К движению по дорогам общего пользования допускаются только те автомобили, фары которых не просто нормально работают, но и отвечают этому стандарту.

Другие статьи

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Барабан тормозной ГАЗ: управляемость и безопасность горьковских автомобилей

08.06.2022 | Статьи о запасных частях

Тормозные системы большинства ранних и актуальных моделей автомобилей ГАЗ оснащаются колесными механизмами барабанного типа. Все о тормозных барабанах ГАЗ, их существующих типах, конструктивных особенностях и характеристиках, а также о выборе, замене и обслуживании данных деталей — читайте в статье.

#Палец поршневой

Палец поршневой: прочная связь поршня и шатуна

02. 02.2022 | Статьи о запасных частях

В любом поршневом двигателе внутреннего сгорания присутствует деталь, соединяющая поршень с верхней головкой шатуна — поршневой палец. Все о поршневых пальцах, их конструктивных особенностях и способах установки, а также о верном подборе и замене пальцев различных типов подробно рассказано в статье.

Вернуться к списку статей

Как далеко должны светить фары? (Типы, Расстояние и др.)

У вас могут быть самые дорогие фары на вашем автомобиле, но, в конце концов, они настолько хороши, насколько хорошо они позволяют вам видеть в темноте.

Однако, если вы не знаете, как далеко могут светить ваши фары, вы можете узнать больше, чтобы лучше подготовиться к ночному вождению. Если это так, продолжайте читать!

То, насколько далеко должны светить ваши фары, зависит от того, какие фары вы используете. Ближний свет или ближний свет должны светить примерно на 150–200 футов вперед, а дальний или яркий свет должны светить примерно на 350–400 футов вперед. Противотуманные фары не должны освещать дорогу впереди, их просто нужно разместить на определенной высоте для большей эффективности.

Узнайте все, что вам нужно знать о том, как далеко должны светить ваши фары, в том числе о каждом типе, регулировке и многом другом, прочитав ниже!

Как далеко должны светить ваши фары при включенном дальнем свете (Brights)?

Фары дальнего света, также известные как яркие, должны освещать дорогу впереди вас на расстоянии от 350 до 400 футов или от 107 до 122 метров.

Это примерно в два раза больше расстояния, необходимого для обычных фар, потому что дальний свет рекомендуется при быстрой езде.

В таких ситуациях дальний свет позволяет вам видеть дальше вперед, чтобы у вас было больше времени среагировать на происходящее на дороге.

Их дальность освещения также делает их удобными, когда вы едете в местах со слабым освещением окружающей среды, таких как сельские дороги, бездорожье и подобные области.

Как далеко светят фары ближнего света?

Ближний свет или ближний свет фар должны светить на расстоянии от 150 до 200 футов или от 46 до 61 метра вперед.

Это расстояние зависит от того, где вы находитесь, но большинство регулирующих органов установили требования, которые подпадают под это расстояние.

Например, NHTSA и DOT заявили, что ближний свет должен светить примерно на 160 футов или 49 метров вперед.

Это примерно половина диапазона, необходимого для дальнего света, поскольку предполагается, что ближний свет используется в районах с интенсивным внешним освещением (например, в городах или автострадах с уличным освещением).

Они также больше подходят, когда вы едете медленнее, например, в городских поселениях, где вы можете работать с меньшим временем реакции.

Более короткое расстояние луча ближнего света также имеет смысл, так как они предназначены для освещения дороги прямо перед вами больше, чем что-либо еще, поскольку об этом заботится освещение, окружающее ваше поле зрения.

Как далеко должны светить фары ближнего света в Великобритании?

По данным Международной автомобильной службы, офисы которой находятся в Великобритании, фары ближнего света должны светить на расстоянии от 40 до 50 метров или от 131 до 164 футов вперед. Это близко к установленному выше обычному диапазону для ближнего света фар.

Как далеко должны светить ваши фары при включенном ближнем свете согласно Quizlet?

В одном из своих тестов для водителей Quizlet говорит, что вы должны использовать ближний свет, когда едете позади другого автомобиля в пределах 300 футов и когда вы находитесь в пределах 500 футов от встречного автомобиля.

Если это означает, что вы не должны воздействовать светом на другие драйверы дольше, чем это необходимо, эта информация соответствует цифрам, упомянутым ранее в этой статье.

Следовательно, согласно Quizlet, ваши фары ближнего света должны светить примерно на 200 футов вперед.

Как далеко должны светить противотуманные фары?

Противотуманные фары на самом деле не должны светить на большие расстояния, как другие фары, чтобы быть эффективными, поэтому этот показатель обычно не используется для его измерения.

Думайте о противотуманных фарах не столько как о фарах, сколько как о задних фонарях — их основная цель — указывать, а не освещать.

Противотуманные фары покажут вам часть дороги впереди, но они лучше всего подходят для предупреждения других людей на дороге о вашем присутствии.

Туман на самом деле просто облако, которое висит низко, но редко касается земли. Вот почему противотуманные фары расположены так близко к днищу автомобиля, чтобы они могли пропускать как можно меньше тумана.

Имея это в виду, вы можете понять, почему размещение противотуманных фар зависит не столько от того, как далеко они могут светить, сколько от того, как далеко от земли они могут улететь, прежде чем потеряют свою эффективность.

Это также объясняет, почему их обычно размещают под фарами. Большинство экспертов рекомендуют, чтобы противотуманные фары были размером от 10 до 24 дюймов или от 25 до 61 сантиметра.

Как высоко должны быть направлены фары?

То, что представляет собой правильно направленные фары, зависит от типа вашего автомобиля, так как купе и 18-колесный автомобиль не будут иметь одинаковый идеальный угол. По этой причине вам следует обратиться к руководству пользователя, чтобы узнать идеальную высоту для направления фар.

Однако для большинства легковых автомобилей правильное прицеливание происходит, когда луч направлен по центру линз фар.

Чтобы проверить, так ли это, направьте свет на стену на расстоянии 5 футов или 1,5 метра и отметьте место, где он падает.

Отодвиньте машину назад на 25 футов или 7,6 метра и снова отметьте область. Если метки находятся в одной области, значит, ваши фары выровнены и направлены правильно.

Если вы хотите узнать больше, вам также может быть интересно прочитать о том, лучше ли светодиодные фары, как долго служат светодиодные фары и какие фары использовать в тумане.

Заключение

Фары ближнего света должны светить на расстоянии от 150 до 200 футов вперед или от 46 до 61 метра. Дальний свет должен быть примерно вдвое больше, на расстоянии от 350 до 400 футов или от 106,7 до 121,9 метра. Эти разные значения выгодны в разных сценариях, где должен использоваться каждый тип света.

5 причин, по которым вам трудно видеть ночью

Вождение в ночное время по своей сути более опасно, чем в дневное время. Несмотря на искусственный свет уличных фонарей и фар, темнота может скрыть дорожные опасности, пешеходов и ночных существ. Вождение после захода солнца становится еще более сложным, когда ваши собственные фары не работают должным образом. Если вы заметили, что ваши фары внезапно стали тусклее или яркость колеблется, вероятно, под капотом вашего автомобиля скрывается проблема, которую необходимо решить.

(tookapic / pixabay)

Содержание

Основные сведения о фарах

Поскольку вы привыкли менять лампочки внутри дома, когда они перестают светить, вы можете предположить, что такое же решение будет работать и в вашем автомобиле. Замена ламп в фарах может непреднамеренно решить вашу проблему, но должна ли она быть первым шагом? Различные проблемы могут привести к затемнению фар. Понимание того, как работают ваши фары с высоты 10 000 футов, может помочь диагностировать проблему.

Автомобильные фары питаются от автомобильного аккумулятора, когда автомобиль выключен. После запуска двигателя двигатель начинает обеспечивать питанием все электрические системы автомобиля, включая зарядку аккумулятора. Генератор передает энергию от двигателя к электрическим компонентам автомобиля. Фары соединены с двигателем жгутом проводов и заземлены на шасси автомобиля. Любое нарушение потока в этой электрической цепи может привести к приглушению или полному отключению света.

Важно отметить, что лампы фар обычно либо включены, либо выключены. Если они все еще хорошие, они должны загореться полностью. Если они сломаны, они вообще не будут светить. Если у вас тускло горят, скорее всего, они не являются источником вашей проблемы. Вам нужно будет искать в другом месте основную причину вашей проблемы.

Обычные подозреваемые

1. Стареющие линзы фар

Современные фары имеют прозрачную пластиковую крышку для защиты ламп от повреждений. Со временем этот пластик может пожелтеть под воздействием солнечных лучей. Камни, грязь и другой дорожный мусор могут поцарапать поверхность пластика, сделав ее белой или мутной. Это обесцвечивание затемняет хрусталик и препятствует прохождению света. Ваши фары могут казаться тусклыми, даже если они работают правильно.

Часто можно продлить срок службы пластика с помощью комплекта для восстановления фар своими руками, который полирует дефекты и восстанавливает пластик до его прозрачного состояния. Многие автомастерские Солт-Лейк-Сити предлагают услуги по восстановлению фар для тех, кто уклоняется от проектов «сделай сам». Имейте в виду, что выгоды от восстановления носят временный характер, и ваши фары, вероятно, потребуют замены в будущем.

2. Выцветшая лампа

Большинство заводских фар поставляются с галогенными лампами. Со временем газ внутри этих ламп постепенно создает пленку на внутренней стороне стекла. Если лампы в ваших фарах выглядят темными, скорее всего, это просто накопление на внутренней стороне лампы, препятствующее выходу света. К сожалению, единственный способ решить эту проблему — заменить сами лампочки.

3. Коррозия провода заземления

Провод, соединяющий фары с шасси, жизненно важен для их работы. Этот заземляющий провод является частью цепи, которая позволяет электричеству течь к ним, обеспечивая питание. Если провод поврежден или забит грязью или коррозией, электричество не может свободно течь. Фары будут получать меньше мощности и светить менее ярко. Поток электроэнергии может быть полностью отключен, что приведет к тому, что ваши фары погаснут, даже если они все еще находятся в хорошем рабочем состоянии.

Для решения этой проблемы необходимо заменить заземляющий провод. Провод не дорогая деталь, но вашему механику потребуется некоторое время, чтобы заменить его. Большая часть ваших затрат на это исправление будет приходиться на работу, а не на запчасти.

4. Неисправный генератор

Исправный генератор не только отвечает за поддержание надлежащей яркости фар, но и обеспечивает электроэнергией почти все навороты и свистки автомобиля. Электроусилитель руля, дворники, радио, электрические стеклоподъемники и приборная панель нуждаются в электричестве для работы. Генератор переменного тока получает энергию от двигателя и превращает ее в полезную электрическую энергию для питания всех этих различных компонентов.

Когда генератор выходит из строя, он перестает подавать питание на камеру заднего вида, электрические стеклоподъемники, фары и аккумулятор. Теперь аккумулятор должен удовлетворять электрические потребности всего транспортного средства. Автомобильные аккумуляторы не рассчитаны на такую ​​мощность. Потребности автомобиля быстро разряжают аккумулятор, оставляя вас на обочине дороги.

Как узнать, работает ли ваш генератор? Обратите внимание на фары, когда заводите машину. При первом повороте ключа зажигания лампочки работают от аккумулятора и должны гореть ярко. Если ваши фары тускнеют, когда они переключаются на питание от генератора, это указывает на то, что он может не обеспечивать достаточную мощность, и вам может потребоваться проверить генератор.

5. Изношенный ремень генератора

Если фары светятся и тускнеют через случайные промежутки времени, это может указывать на необходимость замены ремня генератора. Этот ремень крепится к шкиву, соединяющему генератор с двигателем. Если ремень старый и изношенный, он может то проскальзывать, то заедать. Когда он проскальзывает, фары теряют мощность, в результате чего они тускнеют. Когда ремень снова захватывает шкив, фары получают больше мощности и становятся ярче. Ремни растягиваются и изнашиваются со временем. Если вы считаете, что ваш автомобиль нуждается в замене, ваш механик может проверить его состояние и выполнить необходимый ремонт.

К сожалению, тусклые фары не являются проблемой, которую водители замечают до тех пор, пока они им не понадобятся. Езда ночью с небольшим количеством света от пары фонариков может быть опасной. Если ваши фары не такие яркие, как должны быть, пришло время расследовать обычных подозреваемых, определить виновника и устранить проблему.

Видео

Как правильно наводить и выравнивать фары

Привет, я Майк из 1A Auto. Мы занимаемся продажей автозапчастей более 30 лет. Мы стремимся поставлять качественные автозапчасти, профессиональное обслуживание клиентов, быструю и бесплатную доставку, и все это подкрепляется нашей 100% гарантией удовлетворения. Посетите нас на 1AAuto.com, вашем надежном источнике качественных автозапчастей.

В этом видео мы собираемся показать вам универсальную процедуру проверки угла наклона фар вашего автомобиля. Теперь это не конкретное или точное измерение для целей проверки, а скорее способ убедиться, что ваши новые фары работают и находятся на соответствующей высоте, чтобы получить от них наилучшие характеристики. Если вы заменили фары, автомобиль попал в аварию или вы планируете перевозить в автомобиле гораздо больший вес, чем обычно, может потребоваться отрегулировать угол наклона фар. У меня есть самодельная доска для наведения фар, но этот процесс можно легко выполнить на любой плоской поверхности в 25 футах от вертикальной прямой стены.

Что мы собираемся сделать, так как мы можем довольно легко перемещать панель фары, так это то, что эта центральная линия должна совпадать с центром передней части нашего автомобиля. В данном случае это будет значок на передней части автомобиля, и я хочу убедиться, что я стою прямо и параллельно носу автомобиля. Некоторыми другими хорошими признаками могут быть линии кузова, кронштейны номерного знака или украшение на капоте по центру капота. Теперь мы подадим нашу машину задним ходом по прямой линии на 25 футов перед фарами.

Важно, чтобы давление воздуха во всех четырех шинах было соответствующим, в вашем автомобиле было около половины бака бензина, а также в нем должны быть любые грузы, которые транспортное средство регулярно перевозит, например, инструменты, оборудование, или любые материалы, которые могут утяжелить любую часть автомобиля.

Проверьте маркировку на фаре. У нас DOT VOR, фара с видимым наведением, а также DOT VOL и DOT VO. Кроме того, в зависимости от вашего автомобиля и местоположения у вас может быть фара ECE или E CODE. Все они визуально наводятся аналогично тому, который мы собираемся вам показать. Если ваш автомобиль старше и на нем нет маркировки US DOT, то его необходимо наводить с помощью механического прицела. Это довольно трудно найти, поэтому лучше всего сделать все возможное, визуально нацелив его доской на стену, как мы покажем вам здесь.

Если вы не знакомы, включите фары и проверьте, какой свет является дальним, а какой ближним. На нашем автомобиле снаружи — ближний свет, а внутри — дальний.

После того, как вы проверили все остальные параметры, такие как давление воздуха и вес автомобиля, вам нужно раскачать подвеску, и мы имеем в виду, что нужно взяться за прочную часть, будь то бампер или опора радиатора. и ритмично подпрыгните вверх и вниз несколько раз и дайте подвеске осесть. Это позволит убедиться, что он находится на подходящей высоте и не застрял в странном положении. Он просто выровняет все на нужной высоте.

У нас есть маленькая точка в линзе, которую вы можете видеть там. Я просто использовал сухостираемый маркер, чтобы показать вам, где он находится. Мы поставим над этим небольшую точку. Вам не нужно этого делать, но я чувствую, что это делает его намного проще. Возьмите рулетку и измерьте расстояние от земли до центра этой точки. На нашем автомобиле это всего около 32 дюймов.

Следующее, что вам нужно найти, это регуляторы фар. Теперь они будут в разных местах на каждом транспортном средстве, но у нас здесь есть зубчатое колесо с шестигранником, поэтому мы можем отрегулировать его либо с помощью храповика, либо вставив туда маленькую отвертку и щелкнув по часовой стрелке или против часовой стрелки. У вас также могут быть регулировки по горизонтали, но для нашего автомобиля это только они.

Включив фары, мы выключили свет в нашем магазине. Если вы делаете это на улице, лучше делать это ночью. Вот эта линия — наша светотеневая граница. Это то, что мы будем использовать для настройки. Выше этого темно, а ниже находится самая яркая часть фары. Теперь то, что мы собираемся сделать, и я просто собираюсь встать перед ним для этой цели, теперь мы знаем, где находится наша правая сторона, и отсюда она выглядит примерно 27, 26 дюймов, что низко. Обычно мы хотим быть на два-четыре дюйма ниже центральной линии нашей фары. В нашем случае 32 дюйма. Мы хотели бы быть где-то в диапазоне от 30 до 28. Наш левый на самом деле примерно на 32, так что это почти мертвый уровень, и мы хотим, чтобы он был на самом деле немного ниже, чем правая сторона, так что я собираюсь для этого нужно довести левую сторону примерно до 28 дюймов, 29дюймов, и я собираюсь двигаться прямо к отметке 30 с правой стороны, поэтому у нас будет наша левая отсечка немного ниже, чтобы не ослеплять водителей на другой стороне дороги, и наша правая сторона будет немного выше, чтобы все еще дают нам хороший обзор впереди нас.

Заблокируйте фару, в которую не целитесь, куском картона. Вы можете использовать стул с курткой поверх него, что мы и собираемся сделать. У нас есть гнездо и храповик на регуляторе. Мы собираемся увидеть, в какую сторону движется фара. Прямо сейчас я поворачиваюсь по часовой стрелке или вправо, и луч идет вверх. Это также очень важно: вы не хотите слишком сильно опираться своим весом на автомобиль, когда делаете это, и вы также не хотите каким-либо образом давить на фару. По часовой стрелке поднимает. Мы собираемся вращать его против часовой стрелки, пока не уменьшимся до 28 дюймов, и снова мы используем доску для наведения фар, но вы можете легко сделать это с помощью куска ленты и отметив все. Наша граница составляет 28 дюймов. Как раз там, где я хотел. Я подвину наше кресло перед фарой водителя, и вы увидите, что в этот момент они почти выровнены, что неплохо, но всего пара поворотов может дать нам немного больше видимости, и вот почему были здесь. Я поверну этот по часовой стрелке до 30 дюймов. Эта отсечка находится прямо там, так что теперь мы на два дюйма ниже центральной оси нашей фары со стороны пассажира и на четыре дюйма ниже со стороны водителя, и вот как должны выглядеть ваши фары.

Если вы также регулируете противотуманные фары, вы обычно найдете что-то подобное, например, наш Camaro 2011 года, где это винт с головкой Philips или, возможно, болт с шестигранной головкой, или просто небольшой винт с накатанной головкой, или что-то, что вы перемещаете отверткой с плоским лезвием или подглядыванием. инструмент. На самом деле это будет очень похоже на стиль наладчика и процедуру регулировки фар на любом транспортном средстве.

Теперь мы собираемся показать вам метод, который вы можете использовать для наведения фар, предполагая, что у вас нет доски для наведения фар или доступа к ней, и вы не можете оправдать ее создание только для однократного наведения фар.

Мы уже знаем, что центральная линия наших фар составляет 32 дюйма. У меня машина прижата к стене. Мы хотим отметить, где находится центр нашего автомобиля, просто для справки. В этом случае я буду использовать значок на передней части автомобиля. Моя немного неуклюжая, потому что у меня вот эта балка. Вы будете использовать плоскую доску. Вот моя центральная отметка. Теперь я собираюсь пройти перед осевыми точками в своих фарах, и я собираюсь поставить их примерно на одном уровне с ними. Это не должно идти полностью вниз или полностью вверх. Просто держите его прямо на одной линии с этой фарой. Я тоже иду прямо к этой оси. Теперь мы поднимем нашу машину на 25 футов к передней части фар от нашей стены или, в нашем случае, от задней части нашей доски.

Я знаю, что высота оси моей фары составляет 32 дюйма, поэтому я собираюсь сделать отметку на ленте на высоте 32 дюйма от земли. Теперь я уже знаю, что хочу отрегулировать фару на четыре дюйма ниже этой линии со стороны водителя. Я собираюсь сделать нашу отметку 32 со стороны пассажира, и с этой стороны я знаю, что хочу быть на два дюйма ниже моей оси. Просто для того, чтобы это было немного легче увидеть на расстоянии, я возьму еще один кусок ленты. Я собираюсь положить свой нижний край ровно с отметкой 30 здесь, чтобы моя отсечка была прямо здесь, и наложение ленты выше этой линии облегчает мне увидеть разницу, если там светит какой-либо свет. Потом проделаем то же самое с моей отметкой 28 со стороны водителя. Опять же, это не очень точно, но мы просто делаем это, чтобы сделать транспортное средство безопасным для вождения. Ваша местная инспекционная станция должна будет провести точное измерение, если в вашем штате проводится проверка направления фар.

Теперь мы примерно знаем, где наши фары. Здесь вы можете как бы увидеть две обрезки, но для облегчения у меня есть куртка на спинке стула, которую я буду использовать, чтобы заблокировать каждую фару. Моя водительская сторона намного выше, чем должна быть, а пассажирская сторона слишком низкая. Сейчас мы собираемся использовать соответствующий инструмент для регулировки фары.

Важно, чтобы при этом вы не переносили свой вес на автомобиль. Я собираюсь начать по часовой стрелке, что поднимет мою фару. Это хорошо. Это путь, по которому мы хотим идти. Вращение против часовой стрелки опустит его вниз, и я собираюсь подвести эту линию отсечки прямо к нижней части моей ленты, чтобы она была светлой, а самая яркая часть была чуть ниже ленты, но линия ленты все еще была темной. Сдвиньте кресло к пассажирской стороне, и теперь я знаю, что вращение против часовой стрелки должно опустить фару со стороны водителя. Принесите это вниз. То же самое до моей линии отсечки. Вы можете видеть, что лента становится темнее. Именно там моя самая яркая точка находится внизу ленты. Теперь вы можете видеть, что наша пассажирская сторона примерно на два дюйма выше водительской, а это именно то, что нам нужно. Таким образом, наша сторона водителя не будет слепить водителей, идущих в другую сторону, а наша правая сторона по-прежнему будет оставаться красивой и далекой, чтобы мы могли следить за обочиной дороги в поисках животных, выходящих из леса, или пешеходов на тротуаре.
