Из чего состоит диск сцепления: Сцепление: устройство, принцип работы

Содержание

Сцепление: описание,виды,устройство,принцип работы | АВТОМАШИНЫ

Резкий старт с места, или же большая нагрузка при движении быстро выводят сцепление с рабочего состояния, первым признаком поломки сцепления становится плохое переключение коробки передач, пробуксовка после того, как включили передачу, нажали на газ, обороты двигателя поднялись, а автомобиль не набирает скорость. Все это ведет к одному, пора менять сцепление. Но все же заменить не проблема, но вот для того чтоб не случилась такая беда заново, рассмотрим принцип работы сцепления.

Содержание статьи

Что такое сцепление?

Сцепление (или как его еще называют «фрикционная муфта») ― это механизм автомобиля, который соединяет двигатель с трансмиссией и время от времени дает возможность рассоединять их при переключении передачи, торможения или же во время остановки. Основное задание сцепления ― это фрикционное взаимодействие дисков, которые располагаются на обоих валах.

Еще одной функцией, которую исполняет сцепление ― это возможность плавно трогать с места автомобиль. Постольку поскольку вал двигателя вращается, а вал трансмиссии пребывает в фиксированном неподвижном положении, начало движения машины без сцепления невозможно, так как оно помогает валам плавно притереться друг к другу, и в то же время обеспечивает плавное ускорение оборотов, которое обеспечивают валы, и наконец-то привести в движение автомобиль.

Если же случайно (или не случайно) слишком быстро и резко рассоединить те двое валов, то неподвижный вал трансмиссии заклинит вращающийся вал двигателя и Ваш автомобиль просто-напросто заглохнет (в лучшем случае), или же в механизме сцепления будут поломки, на которые понадобятся немалые материальные затраты. В основном, на современных автомобилях устанавливается механические сцепления.

ПРИВОД ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Дальнейшее изучение автомобиля невозможно без понимания термина — привод. Попробуем с ним разобраться.

Когда в автомобиле надо передать усилие, допустим от водителя к некому механизму, то могут возникнуть проблемы. Для того чтобы автомобиль исправно работал, а водитель находился на своем месте, существует привод механизмов.

Представьте ситуацию, когда вам необходимо постоянно что-то закрывать и открывать, а сами вы передвигаться не можете. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, вам придется применить палку или дистанционное управление. Пусть это будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. В этом случае, палка с веревками будут являться «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого он приводится в действие. Привод может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим.


Схема гидравлического привода выключения сцепления и механизма сцепления
1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух сцепления; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник; 9 — вилка выключения сцепления; 10 — рабочий цилиндр; 11 — трубопровод; 12 — главный цилиндр; 13 — педаль сцепления; 14 — картер сцепления; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач.

Привод выключения сцепления (гидравлического типа) состоит из :
  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.


При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который передает усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

В гидравлическом приводе сцепления применяется тормозная жидкость. Перед тем как заливать ее в бачок привода, стоит прочитать, что написано на этикетке. А разрешается ли ее смешивать с жидкостью, которая уже залита в гидроприводе сцепления автомобиля? Как правило, ответ бывает положительным, но существуют жидкости, которые не подлежат смешиванию.

На переднеприводных автомобилях используется механический привод, где педаль сцепления связана с вилкой выключения с помощью металлического троса.

Из чего состоит сцепление

Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.

Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.

Немаловажным считается выключение сцепления. Так один диск, на котором расположены периферическим образом пружины, расположено в чугунном картере, тот в свою очередь располагается в блок-картере двигателя.

В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов.

Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.

По обе стороны ведомого диска размещены фрикционные накладки, изготовлены из медно-асбестового состава (или же иного металлоасбестового состава), которые выдерживают необычайно высокую температуру и известны своими фрикционными свойствами. Со ступицей ведомый диск соединен заклепками либо же через пружины. Эти пружины являются составной частью пружинно-фрикционного гасителя вращающихся колебаний (то есть демпфера)

МЕХАНИЗМ СЦЕПЛЕНИЯ

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.



Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.


Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.


Сцепление включеноКак это сделать? Для этого надо всегда правильно отпускать педаль сцепления, только в три этапа.

На первом этапе работы по включению сцепления — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе – удерживаем ведомый диск от какого-либо перемещения, т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе — маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля. Это соответствует состоянию механизма сцепления – включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.


Сцепление выключеноДействия водителя по выключению и включению сцепления в течение поездки повторяются много раз. Однако, освоив работу с педалью сцепления в три этапа, позже это войдет в привычку, которая обеспечит плавность хода автомобиля и комфортность пассажирам.

Сцепление с гидравлическим приводом

Судя с названия этого вида сцепления, думаю, Вам, итак, стало ясно, что в гидравлическом приводе все усилия, начиная с педали сцепления и заканчивая собственно механизмом, транспортируются с помощью такой себе жидкости. Она в свою очередь размещается в гидроцилиндрах и трубках, которые соединяют все нужные в механизме элементы. Механизм строения гидравлического сцепления не очень совпадает с механическим сцеплением.

Один достаточно большой диск располагается на остром конце ведущего вала и сделанного из стали кожуха. Кожух закрепляется за маховиком. Внутри кожуха имеется пружина с радиальными лепестками. Они являются, скажем, так, выжимными рычажками. На оси располагается управляющая педаль. Она же приподнята к кузову, а именно к кронштейну. Толкач основного цилиндра прикреплен к педали сцепления при содействии шарнира. Педаль попускается тогда, когда сцепление выключается и передача переключается.

Диагностика сцепления в домашних условиях

Чаще всего при поломке слышны характерные звуки. Для этого давим пару раз на педаль сцепления и внимательно слушаем. Если появляются посторонние звуки, к примеру, такие как скрип, стук или подобное, то стоит понять, откуда они идут и устранить их. При нажатии на педаль, она должна идти свободно, без рывков и задержек. Расстояние от пола до педали при включенном или выключенном состоянии не должна превышать 145 миллиметров.

Встречаются еще поломки во время езды, а именно когда переключаете передачу. Если тяжело включить передачу и при включении появляются нестандартный хруст, шум и другие звуки, то не стоит затягивать. Так же при включении передачи и нажатии на газ машина не так резва, как обычно, начинает плавно набирать ход, при этом мотор работает на максимум. Это первый признак поломки диска сцепления.

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.



Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного
мнения на этот счет среди автомобилистов пока нет.

Корзина сцепления: назначение,ремонт,замена,неисправности,фото,видео. | АВТОМАШИНЫ

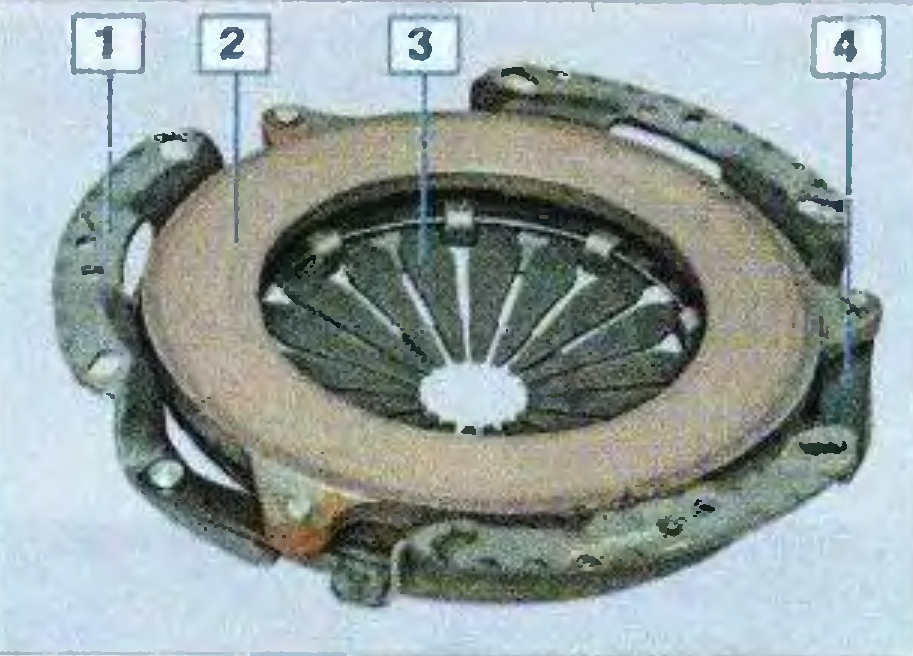

Корзина сцепления — это ведущий диск, установленный на маховике двигателя автомобиля. Внутри корзины расположен ведомый диск, который соединен с первичным валом коробки передач с помощью шлицевого соединения.
Блок сцепления легкового автомобиля состоит из выжимного подшипника, ведомого и ведущего диска. Причем ведущий называется корзиной. А ведь он и правда очень похож на нее, в корзине этой помещается ведомый диск, установленный на первичном валу коробки передач. Это двухдисковое сцепление, оно применяется на всех легковых автомобилях, так как оно очень простое и надежное. По надежности оно намного превосходит многодисковое, которое устанавливается на мототехнике.

Корзина сцепления имеет некоторые особенности. Внутри у нее расположен металлический диск, к которому во время работы плотно прилегает ведомый диск с накладками. Вокруг отверстия, в которое устанавливается первичный вал коробки передач, располагаются лепестки. Выжимной подшипник, надетый на первичный вал, втягивает лепестки в сторону блока двигателя, при этом ведомый диск выходит из зацепления с ведущим. В этот момент происходит выключение сцепления и можно производить переключение передач.

Содержание статьи

Критерии выбора

Для начала обратите внимание на вес и поверхность запчасти. Осмотрите предмет на наличие различных трещин, шероховатостей и других предметов деформации. Такая нелепая конструкция может привести к преждевременному выходу из строя всего механизма. Если корзина сцепления имеет неприятный запах, знайте, что фрикционный материал в ней выполнен некачественно, и от покупки такого изделия лучше воздержатся. Несмотря на одинаковую конструкцию и принцип работы, эту деталь различают по размерам, то есть для конкретной модели есть своя запчасть. И если вы думаете, что приобретённая вами корзина сцепления ВАЗ 2110 отлично подойдёт на «Волгу», вы глубоко ошибаетесь.

Следующим критерием выбора является производитель. Здесь лучше всего ориентироваться на отзывы с автомобильных форумов, а также на рейтинг и саму репутацию фирмы. Далее следует обратить внимание на крутящий момент.Помните, что он должен с точностью до единицы соответствовать рекомендациям производителя, в противном случае такая корзина сцепления не прослужит вам и 100 километров. Важным моментом также являются пружины, которые не должны «ездить» по всей поверхности – все они должны быть намертво закреплены в диске. Избегайте изделий с каплями машинного масла на поверхности.

В корзине сцепления могут произойти следующие неисправности:

  1. Лепестки (по-другому называемые нажимными пластинами) могут подвергнуться поломке;
  2. Нажимной диск может подвергнуться износу;
  3. Заклепки и крепежные детали могут подвергнуться износу, и может увеличиться люфт.

В основном всегда при ремонте сцепления заменяется неисправный элемент. Нужно уточнить, что специалисты в данной области рекомендуют производить замену корзины сцепления вместе с ведомым диском, а также с выжимным подшипником. Это необходимо делать из-за того, что по детали сцепления постоянно подвержены нагрузкам, а также к равномерным износам. Поэтому можно сделать вывод, что если заменить только одну корзину сцепления, впоследствии все равно придется произвести замену ведомого диска, а после этого и выжимного подшипника. А когда выполняется какая-либо операция по ремонту сцепления, для этого обязательным фактором является снятие коробки переключения передач. Исключение составляют лишь только регулировочные работы.

Таким образом, можно сделать вывод, что намного разумнее производить сразу замену всего узла. От того, как ездит водитель – безусловно, многое зависит в безотказной работе сцепления, также как и в грамотно произведенных регулировках. Помимо этого, не стоит устанавливать на свое автомобильное транспортное средство корзину сцепления, которая была произведена непонятно где, как иногда в народе выражаются, «в кустарных условиях». Приобретать автомобильные запчасти нужно только в проверенных и хороших компаниях. На данный момент лучше всего зарекомендовали себя такие производители корзин сцепления, как: Kraft, MecArm, SACHS, VIS (Вазинтерсервис) и LuK.

Замена, ремонт корзины сцепления

Замены корзины сцепления – операция, которую мастеровые водители проводят в гараже, при помощи домкрата и подпорных колодок. Если есть возможность пользоваться подъёмником, то надо им пользоваться.



Работа по замене корзины, и ремонт муфты сцепления, дело непростое, для непосвященного человека. Технологические особенности снятия КПП и отсоединения сцепления у разных моделей разные, поэтому мы описываем принцип и последовательность операции по замене корзины.

  • Первое – вам необходим мануал, а именно, руководство по ремонту вашего автомобиля. Обязательно. Именно, методика ремонта и обслуживания.
  • Второе, что нужно, это обзавестись каталогом деталей (что-то может оказаться лишним, чего-то может недоставать).
  • Важно, при разъединении коробки передач, перед снятием сцепления, нужно помечать положение всех вращающихся деталей, для того, чтобы при обратном монтаже (при неправильной установке), не возникало вибраций.
  • Отсоединяем рычаг переключения передач в салоне.
  • Добираемся до коробки передач и отсоединяем её.
  • Откручиваем болты крепления корзины к маховику. Если маховик проворачивается, то держим его монтажкой.
  • Снимаем корзину сцепления и ведомый диск.
  • Муфта выключения сцепления демонтируется вместе с подшипником. По ходу ремонта оцените состояние вилки сцепления, да и остальных деталей, втулку и так далее.
  • Выжимной подшипник нужно будет выпрессовывать из муфты. Это трудоемкая операция. После выпрессовки, меняется подшипник сцепления. Для смазки применяете только те смазочные материалы, которые рекомендованы производителем.

Перед сборкой сцепления, все детали тщательно промываете в керосине, одновременно производите их дефектовку. Поврежденные детали сцепления ни в коем случае не устанавливайте обратно.

Сборку сцепления производим после очистки деталей от старой смазки и нанесения новой. Монтаж сцепления и коробки передач, естественно, осуществляем строго в обратной последовательности.

Важно! Обратите внимание на затяжку болтов. Необходимо уточнить параметры момента затяжки болтов корзины к маховику и так далее.

В автомобиле сцепление необходимо для осуществления следующих действий:

— плавного трогания с места;
— плавного переключения скоростей.

Если бы не механизм сцепления, с места тронуться было бы проблематично, автомобиль с рывком стартовал бы. Но с помощью сцепления происходит плавное подключение коробки передач к двигателю, отчего машина трогается также плавно и без рывков.

То же самое можно сказать и о переключении скоростей во время движения. Конечно, можно привыкнуть и на определенной скорости производить переключение без отключения сцепления. Но это чревато тем, что на коробку передач будет воздействовать большая нагрузка, шестеренки будут подвергаться ударам, как следствие этого – очень быстрый износ механизмов.

Выжимной подшипник сцепления: описание виды,устройство,работа,фото,видео.

Всем известно, что система сцепления является одной из важнейших частей автомобиля, а значит, необходимо знать и то, как работает выжимной подшипник сцепления, который входит в ее состав. Этот «упорный» элемент играет огромную роль, он передает нажимное усилие, поступающее от вилки сцепления на паук корзины и на ступицу ведущего диска.

Содержание статьи

Устройство

В современных механизмах автомобиля используется 2 вида подшипников: роликовый и гидравлический шариковый. Первый – обычный, является механическим устройством, передающим усилие за счет жесткой связи тяги. Гидравлический действует посредством усилия, создаваемого гидросистемой, не требующей приложения нажима на педаль. Функция сцепления заключается в плавном отсоединении трансмиссии от двигателя при переключении передачи. Я не могу для себя выделить какой из двух механизмов лучше. Они оба имеют долгий срок эксплуатации, если их использовать аккуратно и правильно.

Устройство этого механизма следующее: посредством давления нажимной диск придавливает ведомый диск к маховику. Ступица маховика соединяется с первичным валом и двигается по нему. Демпферные пружины, находящиеся внутри вала, уменьшают колебания. Благодаря этому включение получается плавным. А для того, чтобы создать нужное усилие, диафрагменная пружина оказывает воздействие на нажимной диск. На внутренний диаметр пружины, выполненный в виде металлических лепестков, влияет выжимной подшипник сцепления. Он находится на оси вращения. На него возложены функции передаточного  устройства между сцеплением и приводом.

Часто встречаю ошибочное мнение, что вращение выжимного подшипника происходит исключительно при движении машины. Но в действительности при выжатом сцеплении подводится привод крутящего момента на обойму. Если долго удерживать сцепление при включенной передаче, на подшипник возлагается неравномерная нагрузка. По этой причине быстро изнашиваются детали. Ведь она при движении автотранспорта остается в состоянии покоя, начинает работать при переключении передач. Любая поломка приводит к невозможности дальнейшим управлением транспортным средством.

Как работает выжимной подшипник сцепления – механика процесса

Если говорить кратко, то данный элемент обеспечивает вывод диска из зацепления с корзиной. Кроме того, к его функциям относится и выключение, а также включение сцепления. Существует два вида таких подшипников: роликовый, который работает за счет жесткой связи между тягами, и гидравлический, создающий усилие при помощи гидросистемы.

Сцепление необходимо для того, чтобы плавно отсоединять двигатель от трансмиссии во время переключения передач, это способствует предохранению элементов трансмиссии от лишних перегрузок, а также гашению колебаний. Схема работы данного механизма следующая. Нажимной диск, соединенный с корпусом, прижимает к маховику ведомый диск. Его ступица соединена с первичным валом и может перемещаться по нему. Внутри ступицы находятся демпферные пружины, которые гасят крутильные колебания и обеспечивают плавность включения.

А для того, чтобы обеспечить необходимое усилие, на нажимной диск воздействует диафрагменная пружина, внутренний диаметр которой выполнен в виде металлических лепестков. Именно на эти лепестки и влияет выжимной подшипник или, другими словами, подшипник выключения сцепления. Расположен он на оси вращения и выполняет функции передаточного устройства между приводом и сцеплением. Благодаря вилке сцепления происходит передвижение муфты выключения вместе с подшипником.

Правильная проверка работоспособности подшипника

В большинстве моделей автомобилей производители устанавливают выжимные подшипники с высокой степенью надежности. Благодаря этому во время эксплуатации их ресурс распределяется на большой пробег, ведь в работу он вступает только в случае нажатия на педаль сцепления.

Существенным нагрузкам подвергается деталь во время резкого старта, пробуксовке ведущих колес, длительных переездах, например, на шоссе с некачественным покрытием.

Водитель должен вовремя заметить проблему с выжимным подшипником, чтобы своевременно провести профилактическую работу со сцеплением. Специально предусмотренных диагностических инструментов для выявления его работоспособности не предусмотрено. Определить поломку можно по косвенным признакам, которые имеют отличия для механических и гидравлических конструкций.



К явным симптомам относятся такие явления:

  • во время работы коробки передач слышатся посторонние шумы;
  • не удается свободно переключать скорости;
  • сцепление пробуксовывает.

В первую очередь контролируется зазор вилки и штока рабочего цилиндра. Затем выясняем состояние и работоспособность выжимного подшипника. Нам понадобится запустить двигатель, выжать сцепление, а затем проанализировать шум. Явные стуки или свист, появляющиеся во время нажатия и исчезающие после возвращения педали в верхнее положение, свидетельствуют о поломке подшипника.

Выявить физическое состояние детали можно после демонтажа коробки. Понадобится снять его одновременно с направляющей первичного вала и муфтой.

Во время визуальной диагностики определяем допустимые люфты, заедания, повреждения корпуса. Проблема может возникать после выработки смазочного материала. В этом случае удаляем загрязнения и набиваем узел литолом или другим подходящим смазочным материалом, а потом возвращаем все на свои места. Необходимо проконтролировать плавность хода и качество вращения. После полной сборки проверяем работоспособность на включенном двигателе.

Часто встречается на гидравлической конструкции такой косвенный признак, как провал педали. Это является следствием отсутствия герметичности привода и поршня на подшипнике. Перед тем как демонтировать коробку, водитель обязан проверить состояние рабочего и главного цилиндров привода, также осуществляется мониторинг всей гидравлической разводки узла. Потребуется заглянуть в бачок для контроля уровня жидкости, а также убедиться в отсутствии воздушных пробок.

Виды выжимных подшипников

Сейчас распространены два типа выжимных подшипников:
* роликовые или шариковые – механические узлы, передающие усилие на подшипник через жесткую связку тяг;
* гидравлические – здесь усилие создается гидравликой, благодаря чему педаль сцепления выжимается гораздо легче.

Механический выжимной подшипник сцепления можно назвать деталью из прошлого, ведь им оборудовались «Москвичи», «ВАЗы» и прочие старые авто. На новых машинах, даже бюджетных, применяются преимущественно гидравлические системы. Хотя ряд отечественных производящихся сейчас авто все еще комплектуются механикой, с целью удешевления и упрощения.

Как осуществляется замена выжимного подшипника сцепления?

Замена выжимного подшипника сцепления производится следующим образом. Сначала снимается коробка переключения передач, затем необходимо вывести из зацепления с муфтой концы пружинного фиксатора, а с направляющей втулки снимается сам подшипник. Далее необходимо отжать лапки пружинного держателя и снять его. Теперь можно снять подшипник с муфты, на которой он расположен.

Обязательно, прежде чем устанавливать новую деталь, необходимо ее тщательно проверить. Новый подшипник должен вращаться очень легко, не допускаются заедания, а также наличие люфтов.

Устанавливая новую деталь на муфту, проследите, чтобы выступающая часть ее внутреннего кольца смотрела в сторону. Зафиксируйте ее в таком положении с помощью держателя. Направляющая втулка смазывается консистентной смазкой, затем на нее устанавливается подшипник. Муфта вместе с ним фиксируется пружинным фиксатором, и финальным аккордом на место устанавливается коробка передач.

Сцепление автомобиля - принцип работы и классификация

В любом автомобиле основным узлом является силовая установка – она обеспечивает преобразование энергию сгорания топлива в механическую энергию – вращение коленчатого вала. Вся работа силовой установки направлена только на получение этого вращения.

Но для движения автомобиля получение вращения недостаточно. Условий движения автомобиля очень много – ему нужно начать движение, где должно обеспечиваться максимальное тяговое усилие, после набрать скорость, где уже тяговое усилие не так важно, но требуется высокая скорость вращения, а также автомобиль должен менять скорость движения быстро меняя скорость вращения и тяговое усилие.

Двигатель автомобиля этого обеспечить не может, поскольку скорость вращения коленчатого вала находится в определенном диапазоне и силовой установкой менять скорость и тяговое усилие никак не получится.

Сцепление – зачем оно?

Поэтому в конструкцию автомобиля входит еще один немаловажный элемент – трансмиссия. Именно она обеспечивает передачу вращения от силового агрегата на ведущие колеса. При этом, входящая в состав трансмиссии коробка передач позволяет менять тяговое усилие и скорость вращения, подающиеся на ведущие колеса. Классическая механическая коробка передач состоит из валов и шестерен разных диаметров. Ввод в зацепление определенных шестерен позволяет изменять усилие и скорость.

Но вращение от двигателя подается на трансмиссию постоянно. Это вращение делает невозможным во время движения выводить из зацепления одни шестерни и вводить другие. Поэтому в конструкцию трансмиссии включен еще один элемент – сцепление.

Сцепление предназначено для кратковременного разъединения силовой установки и КПП. В результате работы сцепления коробка отсоединяется от мотора, то есть, вращение коленчатого вала перестает подаваться на коробку, что позволяет вводить без проблем нужные шестерни.

На легковых авто с механическими КПП распространение получило однодисковое сухое сцепление. Состоит такое сцепление из ведущего диска, помещенного в корзину, ведомого диска, выжимных рычагов или диафрагмы, выжимного подшипника и привода. Все это закрывает сверху картер сцепления.

Принцип работы

Принцип работы сцепления автомобиля

Принцип работы такого сцепления довольно прост: корзина вместе с ведущим диском жестко закреплена на маховике коленчатого вала. Сам диск может перемещаться относительно корзины, но он подпружинен. Между ведущим диском и маховиком помещен ведомый диск. На этот диск нанесены фрикционные накладки, значительно повышающие трение. По центру ведомого диска расположена ступица. В ней проделано отверстие со шлицами. В ступицу входит ведущий вал коробки передач, а шлицевое соединение обеспечивает надежное, но подвижное соединение – диск может перемещаться по валу, но при этом вращение будет передаваться постоянно.

Когда необходима передача вращения от мотора на КПП, сцепление отпущено. В таком положении ведущий диск за счет давления пружин поджимает ведомый диск к маховику. Наличие фрикционных накладок обеспечивает значительную силу трения, ведомый диск не проскальзывает относительно ведущего диска и маховика. А поскольку ведомый диск связан с валом КПП шлицевым соединением, то производится передача вращения.

Нажимной диск (в просторечии – корзина сцепления) справа, и ведомый диск, слева. Нажимной диск крепится болтами к маховику двигателя

Чтобы отсоединить КПП от мотора, водитель нажимает на педаль сцепления. При помощи привода он воздействует на выжимной подшипник. Тот, перемещаясь, начинает давить на выжимные рычаги или диафрагму, в результате чего ведущий диск отходит внутрь корзины, преодолевая усилие пружин. Он перестает поджимать ведомый диск к маховику, из-за чего передача вращения прекращается, что дает возможность переключить передачу на КПП.

Сцепление также помогает плавно начать движение. При постепенном отпускании педали, ведущий диск плавно увеличивает давление на ведомый диск. При малом усилии ведомый диск начинает принимать вращение, но из-за недостаточного поджатия, он проскальзывает. По мере отпускания педали и поджатия ведомого диска, он все больше принимает вращение, а проскальзывание уменьшается.

Видео: Принцип работы сцепления

Чтобы при выжиме педали и последующим переключением передач, при отпускании педали сцепления не было ударных нагрузок при резкой подаче вращения, ступица ведомого диска закреплена на нем не жестко. Она соединяется при помощи демпферных пружин, которые выравнивают возникающие крутильные колебания.

Классификация

Это было описана конструкция и принцип работы однодискового сухого сцепления. Однако их существует несколько видов, со своими определенными особенностями. Вообще даже введена целая классификация типов сцепления.

Эта классификация делит сцепления по типу привода, используемому трению, количеству ведомых дисков, механизму отжатия ведущего диска.

Существует несколько типов привода сцепления. Самый первый и простой привод – механический. В нем задействуется система рычагов и тяг, или же привод может быть тросовый.

Есть привод гидравлический. В таком приводе в качестве рабочего элемента используется жидкость. В конструкцию входят два цилиндра – главный связан с педалью сцепления, а рабочий – с вилкой, которая перемещает выжимной подшипник.

На некоторых грузовых авто применяется пневматический привод, в качестве рабочего элемента которого выступает сжатый воздух. У такого привода педаль сцепления связана с краном управления. При воздействии на педаль, водитель открывает кран, и воздух под давлением поступает в пневматическую камеру, связанную с вилкой.

Есть также и комбинированные приводы, которые совмещают в себе несколько типов описанных выше приводов (к примеру – гидромеханический привод).

Классификация по используемому трению делит сцепления на сухие и в масляной ванне. Сухие, такое как описано выше, работает в воздушной среде. На многих мотоциклах же применяется сцепление, которое помещено в масляную ванну.

Что касается классификации по количеству ведомых дисков, то встречаются однодисковые, двухдисковые и многодисковые. Однодисковое описано выше. В двухдисковом применяется два ведомых диска и два ведущих диска – промежуточный и ведущий. Принцип работы идентичен однодисковому, разница только в количестве дисков и механизме срабатывания. Существуют многодисковые сцепления, которые получили распространение на мотоциклах.

По механизму отжатия сцепления делятся на рычажные и диафрагменные. В рычажных сцеплениях отжим ведущего диска производится подпружиненными рычагами, на которые и воздействует выжимной подшипник. В диафрагменном  сцеплении роль пружин и рычагов выполняет диафрагма, сделанная из пружинистого металла.

Основные неисправности

Конструкция сцепления не включает значительное количество составляющий, поэтому и ломается оно не так часто. И все же в сцеплении тоже бывают неисправности.

Видео: Как определить износ корзины и маховика

Поскольку самое большое распространение на легковых авто получило однодисковое сухое сцепление, то рассмотрим самые частые неисправности, которые случаются с ним:

  1. Пробуксовка сцепления. Обычно возникает такая неисправность из-за неправильной регулировки привода. Из-за поджатия выжимного подшипника, он не позволяет ведущему диску полностью прижать ведомый диск к маховику, в результате чего появляется проскальзывание. Сопровождается такая неисправность характерным запахом жженных фрикционов в салоне, затрудненностью переключения передач. Сильный износ фрикционов, или их повреждение тоже может сопровождаться такими симптомами;
  2. Сцепление «ведет». Данная проблема тоже возникает из-за неправильной регулировки. В данном случае выжимной подшипник не способен полностью отжать ведущий диск из-за увеличенного зазора между подшипником и вилкой. Верный признак того, что сцепление «ведет» — это продолжение движения авто после полной остановки и выжима сцепления при включенной 1-й передаче;
  3. Гул со стороны картера сцепления. Повышенный шум в данном узле может создавать только один элемент – выжимной подшипник. Шуметь он может либо в результате пробуксовки, либо же из-за чрезмерного износа;

Бывают и другие неисправности, но они встречаются гораздо реже, чем описанные выше. Так, проблемы со сцеплением могут возникнуть из-за разрушения диафрагмы или пружин выжимных рычагов, значительного износа демпферных пружин и т. д.

Напоследок хочется отметить, что особо сложного обслуживания сцепление не требует. Достаточно периодически регулировать свободный ход привода, а также соблюдать рекомендации по аккуратному вождению.

Принцип работы сцепления

Принцип работы сцепления

Сцепление является важным конструктивным элементом трансмиссии автомобиля. Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.

В зависимости от конструкции различают следующие типы сцепления:

✔фрикционное сцепление

;✔гидравлическое сцепление;

✔электромагнитное сцепление.

Фрикционное сцепление передает крутящий момент за счет сил трения. В гидравлическом сцеплении связь обеспечивается за счет потока жидкости. Электромагнитное сцепление управляется магнитным полем.

Самым распространенным типом сцепления является фрикционное сцепление.

Различает следующие виды фрикционного сцепления:

✔однодисковое сцепление;

✔двухдисковое сцепление;

✔многодисковое сцепление.

В зависимости от состояния поверхности трения сцепление может быть сухое и мокрое. В сухом сцеплении используется сухое трение между дисками. Мокрое сцепление предполагает работы дисков в жидкости.

На современных автомобилях устанавливается в основном сухое однодисковое сцепление.

Однодисковое сцепление имеет следующее устройство:

✔маховик;

✔картер сцепления;

✔нажимной диск;

✔ведомый диск;

✔диафрагменная пружина;

✔подшипник выключения сцепления;

✔муфта выключения;

✔вилка сцепления.

Схема однодискового сцепления

Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала. В картере сцепления размещаются конструктивные элементы сцепления. Картер сцепления крепиться болтами к двигателю.

Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления. Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.

На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина наружным диаметром опирается на края нажимного диска. Внутренний диаметр пружины представлен упругими металлическими лепестками, на концы которых воздействует подшипник выключения сцепления. Диафрагменная пружина закреплена в корпусе. Для закрепления используются распорные болты или опорные кольца.

Нажимной диск, диафрагменная пружина и корпус образуют единый конструктивный блок, который носит устоявшееся название корзина сцепления. Корзина сцепления имеет жесткое болтовое соединение с маховиком. По характеру работы различают два типа корзин сцепления — нажимного и вытяжного действия. В распространенной корзине сцепления нажимного действия лепестки диафрагменной пружины при выключении сцепления перемещаются к маховику. В вытяжной корзине сцепления наоборот — лепестки диафрагменной пружины перемещаются от маховика. Данный тип корзины сцепления характеризуется минимальной толщиной, поэтому применяется в стесненных условиях.

Ведомый диск располагается между маховиком и нажимным диском. Ступица ведомого диска соединяется шлицами с первичным валом коробки передач и может перемещаться по ним. Для обеспечения плавности включения сцепления в ступице ведомого диска размещены демпферные пружины, выполняющие роль гасителя крутильных колебаний.

На ведомом диске с двух сторон установлены фрикционные накладки. Накладки изготавливаются из стеклянных волокон, медной и латунной проволоки, которые запрессованы в смесь из смолы и каучука. Такой состав может кратковременно выдерживать температуру до 400°С. Накладки ведомого диска могут иметь и более высокую тепловую характеристику. На спортивных автомобилях устанавливают т.н. керамическое сцепление, накладки ведомого диска которого состоят из керамики, кевлара и углеродного волокна. Еще более прочные металлокерамические накладки, выдерживающие температуру до 600°С.

Подшипник выключения сцепления (обиходное название — выжимной подшипник) является передаточным устройством между сцеплением и приводом. Он располагается на оси вращения сцепления и непосредственно воздействует на лепестки диафрагменной пружины. Подшипник располагается на муфте выключения. Перемещение муфты с подшипником обеспечивает вилка сцепления.

Схема двухдискового сцепления

На грузовых и легковых автомобилях с мощным двигателем применяется двухдисковое сцепление. Двухдисковое сцепление осуществляет передачу большего крутящего момента при неизменном размере, а также обеспечивает больший ресурс конструкции. Это достигнуто за счет применения двух ведомых дисков, между которыми установлена проставка. В результате получены четыре поверхности трения.Принцип работы сцепления

Однодисковое сухое сцепление постоянно включено. Работу сцепления обеспечивает привод сцепления.

При нажатии на педаль сцепления привод сцепления перемещает вилку сцепления, которая воздействует на подшипник сцепления. Подшипник нажимает на лепестки диафрагменной пружины нажимного диска. Лепестки диафрагменной пружины прогибаются в сторону маховика, а наружный край пружина отходит от нажимного диска, освобождая его. При этом тангенциальные пружины отжимают нажимной диск. Передача крутящего момента от двигателя к коробке передач прекращается.

При отпускании педали сцепления диафрагменная пружина приводит нажимной диск в контакт с ведомым диском и через него в контакт с маховиком. Крутящий момент за счет сил трения передается от двигателя к коробке передач.

//www.youtube.com/embed/6BaECAbapRg?wmode=opaque&rel=0













Принцип функционирования

Прежде всего, взаимодействие между двигателем, сцеплением и коробкой передач необходимо для того, чтобы автомобиль мог беспрепятственно двигаться и останавливаться в требуемой точке. Впервые прообраз сцепления стал применяться создателями Мерседеса. Это позволило значительно упростить управление транспортным средством, поэтому сегодня работа автомобиля немыслима без этого важнейшего узла.

Итак, главный принцип работы устройства заключается в соединении первичного трансмиссионного вала и маховика силового агрегата. Благодаря такой схеме удается достичь плавности хода и переключения скоростей в коробке. Без сцепления затруднительно было бы трогаться с места. Оно устанавливается между коробкой передач и силовым агрегатом и дает возможность передавать крутящий момент от движка на колеса и, при необходимости, разрывать эту связь.

Однодисковое сцепление, как и другие его разновидности, подвержено серьезным нагрузкам в процессе эксплуатации. Многие из его составляющих требуют профилактики и своевременной замены. Неумелые и неопытные водители зачастую «палят» сцепление, и это выражение имеет под собой не только переносный смысл, поскольку в салоне автомобиля начинает ощущаться характерный запах гари.

   Что входит в комплект

  • диск сцепления, обладающий характерной круглой формой, включающий несколько основных элементов;
  • диск нажимной (корзина) — его основание включает в себя пружины, совмещенные с прижимной платформой и компактно размещенные. В основании этого узла действует выжимной подшипник;
  • подшипник выжимной, отвечает за механический привод в действие вилки, и размещается на первичном валу коробки передач;
  • маховик.



Передача крутящего момента

Ведомый диск постоянно зафиксирован вместе с маховиком при помощи диска нажимного. Чтобы автомобиль тронулся, ведомый диск должен соприкоснуться с маховиком, который вращается.

Происходит это так: водитель выжимает педаль сцепления, что позволяет ему включить 1‑ю скорость. Как только педаль отпускается, пружины диска нажимного соединяют ведомый диск с маховиком. Вследствие этого касания машина начинает постепенно двигаться. Скорость вращения диска и маховика постепенно выравнивается, чем и достигается движение транспортного средства.

Полностью крутящий момент передается тогда, когда выравниваются скорости вращения ведомого диска, диска сцепления и маховика. Если отпустить педаль слишком резко, машина может попросту заглохнуть — этим часто грешат начинающие водители. При переключении любой передачи, необходимо добиваться плавного хода педали, что позволит продлить срок эксплуатации этого узла, да и трансмиссии тоже.



Принцип работы сцепления. Устройство сцепления автомобиля

Сцепление – неотъемлемая часть любого современного автомобиля. Именно этот узел принимает на себя все колоссальные нагрузки и удары. Особенно высокое напряжение испытывают устройства на автомобилях с механической КПП. Как вы уже поняли, в сегодняшней статье мы рассмотрим принцип работы сцепления, его конструкцию и назначение.

Характеристика элемента

Сцепление представляет собой силовую муфту, которая осуществляет передачу крутящего момента между двумя основными составляющими автомобиля: двигателем и коробкой передач. Состоит оно из нескольких дисков. В зависимости от типа передачи усилий данные муфты могут быть гидравлическими, фрикционными или же электромагнитными.

Назначение

Автоматическое сцепление предназначено для временного отсоединения трансмиссии от двигателя и плавной их притирки. Необходимость в ней возникает по мере того, как начинается движение. Временное разъединение мотора и КПП нужно и при последующем переключении скоростей, а также при резком торможении и остановке транспортного средства.

Во время движения машины система сцепления находится по большей части во включенном состоянии. В это время она передает мощность от двигателя к коробке переключения передач, а также предохраняет механизмы КПП от различных динамических нагрузок. Тех, которые возникают в трансмиссии. Таким образом, нагрузки на нее возрастают по мере торможения двигателя, при резком включении сцепления, снижении частоты оборотов коленвала либо при наезде транспортного средства на неровности дорожного полотна (ямы, выбоины и так далее).

Классификация по связи ведущих и ведомых частей

Сцепление классифицируют по нескольким признакам. По связи ведущих и ведомых частей принято различать следующие типы устройств:

  • Фрикционные.
  • Гидравлические.
  • Электромагнитные.

По типу создания нажимных усилий

По данному признаку различают типы сцепления:

  • С центральной пружиной.
  • Центробежные.
  • С периферийными пружинами.
  • Полуцентробежные.

По количеству ведомых валов системы бывают одно-, двух- и многодисковые.

По типу привода

  • Механический.
  • Гидравлический.

Все вышеуказанные типы сцеплений (за исключением центробежных) являются замкнутыми, то есть постоянно выключенными или включенными водителем при переключении скоростей, остановке и торможении транспортного средства.

На данный момент большую популярность обрели системы фрикционного типа. Такие узлы используются как на легковых, так и на грузовых автомобиля, а также на автобусах малого, среднего и большого класса.

2-дисковые сцепления используются только на крупнотоннажных тягачах. Также они устанавливаются на автобусы большой вместимости. Многодисковые же практически не применяются автопроизводителями в данный момент. Раньше они использовались на большегрузах. Также стоит отметить, что гидромуфты в качестве отдельного узла на современных машинах не применятся. До недавнего времени они использовались в коробках автомобилей, однако только совместно с последовательно установленным фрикционным элементом.

Что касается электромагнитных сцеплений, то они на сегодняшний день не получили широкого распространения в мире. Связано это со сложностью их конструкции и с дорогостоящим обслуживанием.

Принцип работы сцепления с механическим приводом

Стоит отметить, что данный узел имеет одинаковый принцип работы вне зависимости от количества ведомых валов и типа создания нажимных усилий. Исключение составляет тип привода. Напомним, он бывает механическим и гидравлическим. И сейчас мы рассмотрим принцип работы сцепления с механическим приводом.

Как же действует данный узел?

В рабочем состоянии, когда педаль сцепления не затронута, ведомый диск зажат между нажимным и маховиком.

В это время передача крутящих усилий на вал производится за счет силы трения.

Когда водитель нажимает ногой на педаль, трос сцепления перемещается в корзине. Далее рычаг поворачивается относительно своего места крепления. После этого свободный конец вилки начинает давить на выжимной подшипник.

Последний, перемещаясь к маховику, - давить на пластины, которые отодвигают нажимной диск. В данный момент ведомый элемент освобождается от прижимающих усилий и таким образом происходит отсоединение сцепления.

Далее водитель свободно производит переключение передачи и начинает плавно отпускать педаль сцепления. После этого система вновь включает в связь ведомый диск с маховиком. По мере отпускания педали сцепление включается, происходит притирка валов. Через некоторое время (пару секунд) узел в полной мере начинает передавать крутящий момент на двигатель.

Последний через маховик осуществляет привод на колеса. Стоит отметить, что трос сцепления присутствует только на узлах с механическим приводом. Нюансы конструкции другой системы мы опишем в следующем разделе.

Принцип работы сцепления с гидравлическим приводом

Здесь, в отличие от первого случая, усилие от педали к механизму передается посредством жидкости.

Последняя содержится в специальных трубопроводах и цилиндрах.

Устройство данного типа сцепления несколько отличается от механического.

На шлицевом конце ведущего вала трансмиссии и стального кожуха, закрепленного к маховику, устанавливается 1 ведомый диск.

Внутри кожуха есть пружина с радиальным лепестком. Она служит выжимным рычагом. Управляющая педаль при этом подвешивается на оси к кронштейну кузова. К ней также прикреплен толкатель главного цилиндра на шарнирном соединении. После того как происходит выключение узла и переключение передачи, пружина с радиальными лепестками возвращает педаль в исходное положение.

В конструкции узла присутствует как главный, так и рабочий цилиндр сцепления. По своей конструкции оба элемента очень схожи между собой. Оба состоят из корпуса, внутри которого присутствует поршень и специальный толкатель. Как только водитель нажимает педаль, задействуется главный цилиндр сцепления. Здесь при помощи толкателя поршень перемещается вперед, благодаря чему давление внутри увеличивается. Последующее его передвижение приводит к тому, что жидкость проникает в рабочий цилиндр через нагнетательный канал. Так вот, благодаря воздействию толкателя на вилку и происходит выключение узла. В то время, когда водитель начинает отпускать педаль, рабочая жидкость поступает обратно. Это действие приводит к включению сцепления. Данный процесс можно описать так. Сначала открывается обратный клапан, который сжимает пружину. Далее идет возврат жидкости из рабочего цилиндра в главный. Как только давление в нем становится меньше усилия нажатия пружины, клапан закрывается, а в системе образуется избыточное давление жидкости. Так происходит нивелирование всех зазоров, которые находятся в определенной части системы.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Устройство механизма сцепления автомобиля: диск сцепления, корзина сцепления

Сцепление – механическое устройство, передающее крутящий момент с двигателя на МКПП (механическую коробку переключения передач) основанное на силе трения скольжения и способное кратковременно прерывать передачу крутящего момента от двигателя к МКПП.

Основными элементами сцепления являются:

Маховик.
Корзина сцепления (ведущий диск или нажимной диск).
Диск сцепления (ведомый диск).

Детали привода сцепления:

Педаль сцепления.
Усилие от нажатия педали сцепления на корзину сцепления может передаваться различными способами:
- гидравлический привод (имеется главный цилиндр сцепления, шланг или трубка сцепления, рабочий цилиндр сцепления, вилка сцепления, выжимной подшипник). На некоторых автомобилях имеется вакуумный усилитель сцепления, а иногда рабочий цилиндр сцепления совмещен с выжимным подшипником, а вилка сцепления отсутствует.
- механический привод предусматривает передачу механического усилия от педали к вилке посредством тросиков либо системы рычагов.
- пневматический привод (включает в себя практически те же элементы, что и гидравлический привод, только рабочим телом в системе служит не тормозная жидкость, а сжатый воздух).
- электромеханический привод (имеется датчик положения педали сцепления, электронный блок управления, актуатор (соленоид, электромагнит) привода вилки).
- комбинированные системы (сочетают элементы нескольких систем).

Классификация

По числу ведомых дисков:
- однодисковые (самый распространённый тип сцепления).
- двухдисковые (используются на больших грузовиках, спецтехнике, спортивных автомобилях).
- многодисковые (мототехника, спецтехника).

По способу управления:
- механическое (используется на малолитражных автомобилях или очень старых автомобилях).
- гидравлическое (самый распространённый вариант).
- пневматическое (используется на больших грузовиках и спецтехнике).
- электрическое (часто встречается на современных автомобилях с роботизированной коробкой).
- комбинированные системы.

По виду трения:
- сухие (самый распространённый тип)
- масляные (мототехника)

Устройство.

Маховик.

Маховик представляет собой массивный металлический диск. В центре диска имеется несколько циркулярно расположенных отверстий, предназначенных для крепления маховика к коленвалу. В центре маховика имеется отверстие для подшипника или втулки маховика. В этот подшипник вставляется свободный конец первичного вала МКПП. По периметру маховика закреплено зубчатое кольцо – венец. Венец необходим для сочленения бендикса стартера с маховиком коленвала.

Корзина сцепления (ведущий диск или нажимной диск)

Выделяют два основных типа конструкций корзин сцепления:
1. Корзины сцепления с диафрагмальной пружиной
1.1. Прямого отжима.
1.2. Обратного отжима.
2. Корзины сцепления пружинно-рычажного типа

Основными элементами корзин с диафрагмальной пружиной являются:
- Нажимной диск (представляет собой массивный стальной диск одна поверхность которого гладкая и предназначена для контакта фрикционной накладкой ведомого диска сцепления, а другая поверхность неровная и имеет различные выступы и углубления и предназначена для сочленения с кожухом корзины).
- Диафрагменная пружина (представляет собой стальной диск, имеющий форму усечённого конуса.) В центре диска выполнено отверстие от которого радиально расходятся прорези, образуя, таким образом, лепестки являющиеся выжимными рычагами. При надавливании выжимного подшипника на концы лепестков диафрагменной пружины (если корзина сцепления прямого отжима) происходит перемещение наружного края диафрагменной пружины в обратном направлении в результате чего перемещается прижимной диск, давление его на ведомый диск уменьшается и сцепление выключается.
- Кожух корзины (представляет собой, диск из толстой листовой стали сложной формы). Корпус корзины скрепляет все элементы корзины воедино.
Корзины с диафрагменной пружиной устанавливаются на большинство автомобилей, так как такая конструкция является оптимальной по соотношению цена-качество, не требует дополнительных регулировок при ремонте.

Основными элементами пружинно рычажных корзин являются:
- Нажимной диск (описание см. выше) Особенностью является наличие выступов в пазах которых на осях размещены рычаги выключения сцепления. Рычаги скреплены с кожухом корзины опорными вилками. На концах рычагов закреплено упорное кольцо в которое упирается выжимной подшипник. При надавливании выжимного подшипника на упорное кольцо (если корзина сцепления прямого отжима) происходит перемещение рычагов, вместе с ними перемещается нажимной диск, его давление на ведомый диск уменьшается и сцепление выключается.
- Кожух корзины (описание см. выше). Отличием кожуха пружинно рычажных корзин является наличие циркулярно расположенных проштампованных отверстий для крепежа цилиндрических пружин, опорных вилок, анкерных болтов.
- Цилиндрические пружины – располагаются между нажимным диском и кожухом корзины.

Признаки неисправности сцепления, основы диагностики причин поломки, ремонт и профилактика

I. Отсутствие сцепления, либо недостаточное сцепление (двигатель работает, а машина не едет, либо не развивает достаточную тягу при ускорении либо при увеличении нагрузки).
Возможные неисправности:
А). Поломка пластинчатых пружин ведомого диска.
Причины:
- повреждение ведомого диска при монтаже МКПП.
- несоосность оси двигателя и МКПП.
- повреждение подшипника коленвала
- агрессивная езда.
Ремонт:
- замена ведомого диска.
- устранение причин его поломки.
Профилактика:
- замену сцепления проводить только в квалифицированных автосервисах.
- правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления).
Б). Поломка крышки демпфера ведомого диска.
Причины:
- установка бракованного диска.
- неправильное направление установки диска.
Ремонт:
- замена ведомого диска.
Профилактика:
- замену сцепления проводить только в квалифицированных автосервисах.
В). Повреждение фрикционных накладок.
Причины:
- превышение допустимой нагрузки.
- неисправность элементов управления сцеплением.
- агрессивная езда.
Ремонт:
- замена ведомого диска.
- устранение причин его поломки.
Профилактика:
- правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления).

II. Шум.
А). Повреждение крышки демпфера в области пружины.
Причины:
- агрессивная езда.
Ремонт:
- замена ведомого диска.
Профилактика:
- правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления).
Б). Износ выжимного подшипника или подшипника маховика.
Причины:
- превышение регламентного пробега.
- несоосность оси двигателя и МКПП.
Ремонт:
- замена выжимного подшипника или подшипника маховика.
- устранение причин несоосности.
Профилактика:
- своевременно проводить регламентную замену элементов сцепления и только в квалифицированных автосервисах.
В). Выпадение демпферной пружины.
Причины:
- использование нештатных элементов сцепления с несоответствующими размерами.
- чрезмерный ход выжимного подшипника.
- неправильное направление установки диска.
Ремонт:
- замена ведомого диска.
- настройка системы управления сцеплением.
- устранение причин его поломки.
Профилактика:
- замену сцепления проводить только в квалифицированных автосервисах с использованием подходящих деталей.
Г). Повреждение (износ) шлицов на ступице ведомого диска и (или) первичном валу МКПП.
Причины:
- использование нештатного ведомого диска с несоответствующими размерами шлицов ступицы.
- коррозия.
Ремонт:
- замена ведомого диска.
- замена первичного вала МКПП.
Профилактика:
- замену сцепления проводить только в квалифицированных автосервисах с использованием подходящих деталей.
- своевременное техобслуживание (замена пыльника вилки сцепления, смазка шлицевого соединения).

III. Пробуксовка сцепления и вибрация.
А). Подгоревшие фрикционные накладки.
Причины:
- загрязнение деталей сцепления смазкой.
Ремонт:
- замена ведомого диска.
- обнаружение и ликвидация протечек масла.
Профилактика:
- недопущение загрязнения деталей сцепления смазкой.
- своевременное техобслуживание (регламентная замена сальников).
Б). Деформация ведомого диска сцепления.
Причины:
- механические повреждения диска, возникшие при транспортировке, складировании или монтаже.
- температурная деформация (быстрое охлаждение после сильного нагрева).
Ремонт:
- замена ведомого диска.
Профилактика:
- использовать только целые детали.
- осмотр деталей при покупке.
- соблюдение правил хранения и транспортировки.
В). Полный износ фрикционных дисков.
Причины:
- превышение регламентного пробега.
- длительная пробуксовка сцепления из-за постоянной чрезмерной нагрузки, либо не отрегулированного привода сцепления.
- износ маховика, либо корзины.
Ремонт:
- замена ведомого диска.
Профилактика:
- своевременно проводить регламентную замену элементов сцепления и регулировку привода сцепления в квалифицированных автосервисах.
- эксплуатация автомобиля в штатном режиме.

IV. Неполное выключение сцепления (сцепление “ведёт”), трудности при переключении передач (передача не включается, лязг шестеренок).
Причины:
- повреждение шлицевой на ступице диска и/или первичном валу.
- деформация корпуса корзины.
- повреждение тангенциальных пластинчатых пружин (использование неподходящей корзины, неправильное переключение передач, например с 5 на 1).
- неисправность подшипника маховика.
- увеличенный свободный ход педали сцепления.
Ремонт:
- замена неисправных деталей.
- отрегулировать привод сцепления.
Профилактика:
- эксплуатация автомобиля в штатном режиме.
- своевременное техобслуживание (регламентная замена сальников).

Общие рекомендации

1. Перед установкой деталей сцепления убедитесь, что они подходящие.
2. Убедитесь, что шлицевая диска и первичного вала в исправном состоянии и достаточно смазана.
3. Не прикасайтесь к деталям сцепления грязными руками.
4. Не вставляйте первичный вал в диск сцепления с чрезмерным усилием.
5. Не допускайте попадания воды на детали сцепления.
6. При монтаже корзины сцепления болты должны затягиваться в определённом порядке и с определённым усилием.
7. Желательно менять одновременно диск и корзину.
8. Установку деталей сцепления доверять только квалифицированным специалистам.
9. Устанавливать детали сцепления согласно каталогам.
10. Штатные детали сцепления рассчитаны на штатный режим эксплуатации.

Основы сцепления

и рабочие характеристики сцепления

Нефтяники любят механические коробки передач. Они простые, удобные для водителя, удобные в обслуживании и веселые. Прямо сейчас на моей подъездной дорожке их три. За всем этим стоит сцепление, так как оно работает?

Сцепление является неотъемлемой частью механической коробки передач, и, несмотря на то, что мы можем использовать его сотни раз во время поездки, для многих людей все еще остается загадкой, как оно работает. Итак, сегодня мы собираемся ответить на четыре вопроса о клатчах:

  1. Что такое сцепление?
  2. Почему диски сцепления имеют внутренние пружины?
  3. Что такое сцепление Performance?
  4. Зачем вам нужно сцепление Performance?

1. Что такое сцепление?

Как следует из названия, здесь происходит некоторое цепляние.Муфта - это точка соединения двигателя и трансмиссии; гидротрансформатор ручных машин. Он состоит из нескольких важных компонентов:

Диск сцепления
Диск сцепления имеет шлицы на входном валу трансмиссии. Сам диск находится между маховиком и нажимным диском, оба из которых вращаются вместе с двигателем. Диск сцепления вращается вместе с трансмиссией, и по обе стороны от него находится металлическая поверхность, которая вращается вместе с двигателем.

Маховик
В качестве сцепления маховик - это сопрягаемая поверхность, через которую передается крутящий момент. Это одна из двух сторон, между которыми зажат диск сцепления. Маховик соединен с коленчатым валом двигателя и всегда вращается вместе с двигателем.

Нажимной диск
Прижимной диск - это другая сторона многослойного диска вокруг диска сцепления. Он прикручен к маховику и вращается вместе с двигателем, а внутри него находится диафрагменная пружина.

Пружина диафрагмы
Когда вы нажимаете педаль сцепления, эта пружина снимает давление с диска сцепления. Выжимной подшипник используется для прижатия к нему, и он создает зазор между нажимным диском и маховиком, позволяя диску сцепления (и, следовательно, трансмиссии) свободно вращаться.

2. Почему диски сцепления имеют внутренние пружины?

Вы часто будете замечать пружины внутри удерживающей пластины диска сцепления.Они служат для смягчения и сглаживания зацепления диска сцепления, а также помогают поглощать любые колебания оборотов двигателя. Поскольку рабочие ходы не являются непрерывным событием, скорость вращения маховика имеет небольшие изменения скорости, которые передаются на диск сцепления. Если это продолжается до трансмиссии, это может привести к нечеткой подаче мощности, а также к слышному дребезжанию шестерен. Пружины сцепления помогают сгладить эту разницу скоростей, поэтому трансмиссия видит более линейную передачу мощности.

Теоретически он очень похож на двухмассовый маховик, который также устраняет крутильные колебания, передаваемые в трансмиссию через пружины, но DMF снижает вибрацию еще до того, как она достигнет диска сцепления.

3. Что такое сцепление Performance?

В сцеплениях

Performance обычно используются более тяжелые пружины и диски из другого материала. Использование более тяжелой пружины приведет к тому, что сцепление будет с большей силой зажима, а это означает, что больший крутящий момент может быть передан без проскальзывания сцепления, и сцепление будет с гораздо большей вероятностью зацепиться при агрессивном переключении или сбросе сцепления.

Использование различных материалов приводит к совершенно разным характеристикам сцепления. Органические соединения чаще используются в серийных автомобилях, поскольку они обеспечивают плавное включение и длительный срок службы, но не обязательно хорошо работают при высоких температурах.Кевлары, уголь и керамика обеспечат промежуточную гладкость, но при этом смогут работать при более высоких температурах.

Часто в сцеплениях для рабочих характеристик используются «шайбы» с зазорами между блоками дисков сцепления. Я считаю, что здесь есть что-то вроде крутого фактора, который имеет приоритет над функциональностью, однако в этом есть некоторая логика. С меньшей площадью поверхности давление на материал сцепления будет выше, а некоторые материалы будут обеспечивать большее сцепление при определенных давлениях.Усилие, передаваемое диафрагменной пружиной, будет таким же, но давление на диск сцепления будет выше. В некоторых случаях это может быть полезно. Тем не менее, на самых мощных двигателях, которые я когда-либо видел, диски сцепления имеют полные круги с небольшими вырезами для теплового расширения.

Говоря о высокой мощности, если вы изо всех сил, то можете оказаться на территории дисков сцепления из спеченного железа. Эти диски будут работать при исключительно высоких температурах по сравнению с другими материалами и могут выдерживать чрезвычайно высокие зажимные усилия.Конечно, управляемость практически исключается, поскольку она становится в большей степени переключателем включения / выключения, чем педалью сцепления с модуляцией.

4. Зачем вам нужно сцепление Performance?

Эти сцепления способны выдавать около 10 000 лошадиных сил.

Рабочие характеристики при высоких температурах
Рабочие характеристики сцепления становятся необходимыми, когда уровни мощности или температуры, испытываемые системой сцепления, превышают уровни, при которых может работать стандартный диск сцепления. Если сцепление находится в чрезмерном использовании, например, на треке, возможно, оно не выдержит высокой температуры. Со временем он начнет не хватать, а от этого будет только нагреваться.По мере повышения температуры диска он работает все меньше и меньше, пока, наконец, не выйдет из строя или не даст ему остыть. Если между сменами он с трудом удерживается, даже при рабочих температурах, вероятно, сила зажима недостаточно высока для уровней мощности.

Контроль запуска
Для буксируемых транспортных средств сцепление должно обеспечивать хороший захват во время запуска. Если он слишком сильно скользит, вам может потребоваться более сильное зажимное усилие. Если во время запуска требуется некоторое скольжение, важно выбрать материал, способный выдержать тепло.

Ваш econobox в порядке.
Как и большинство модификаций, обновление диска сцепления зависит от конкретного применения. Важно понимать, что, хотя модернизированная муфта может означать, что вы можете передавать более высокие уровни мощности и работать с муфтой в течение более длительных периодов времени, она также может ухудшить сцепление. Одним из самых больших преимуществ органических материалов является то, что сцепление происходит плавно, что помогает лучше контролировать педаль сцепления и делает повседневное вождение более управляемым.Даже при более интенсивном использовании органические соединения и стандартные муфты часто могут справиться с некоторыми нагрузками на гусеницы при правильной технике. Если сцепление работает нормально, сцепление происходит плавно, оно не проскальзывает, а производительность соответствует требованиям многократного использования, не беспокойтесь, зная, что все в порядке.

Щелкните здесь, чтобы получить дополнительную информацию из Engineering Explained

Выбор подходящего сцепления - Блог о характеристиках Concept Z

Люди часто спрашивают меня: "Какой клатч лучший?" Это действительно более сложный вопрос, чем многие думают.Каждый водит машину по-разному, и у всех разные ожидания относительно того, как должно работать сцепление, как долго оно должно прослужить и т. Д. Во-первых, давайте поговорим об основных различных типах сцеплений, которые существуют.

Это наиболее распространенный тип сцепления, который практически каждый автомобиль с ручным управлением использует с завода.

Полноразмерное дисковое сцепление (Southbend SS-O).

Как правило, полнопрофильные муфты будут самыми легкими в управлении и будут иметь самую плавную и бесшумную работу.Однако, когда вы начинаете добавлять большую мощность, трудно найти дисковое сцепление, которое могло бы поддерживать такие уровни мощности, сохраняя при этом хорошее ощущение педали. Обычно вы получаете повышенное давление на педаль, вибрацию или и то, и другое, в зависимости от конструкции прижимной пластины и материала диска.

Шайбовые муфты названы так потому, что вместо полного круглого диска у них есть диск «звездообразный» с «шайбами» фрикционного материала в каждой точке.

6-шайбовое сцепление Southbend (SS-DXD)

Шайбовые муфты обычно имеют гораздо более высокий крутящий момент, чем дисковые муфты, и, поскольку у них нет полного диска, у них меньше вращающаяся масса, что делает их легче.Более легкий диск позволяет вам переключаться быстрее, поскольку синхронизаторы в трансмиссии должны выполнять меньше работы, чтобы соответствовать скоростям входного и выходного валов, поскольку на входной стороне меньше вращающейся массы. Кроме того, их более высокий крутящий момент означает, что они будут переносить злоупотребления лучше, чем «более мягкие» сцепления. Так что они отлично подходят для соревнований, особенно в случае дрэг-рейсинга. Но у них есть несколько недостатков. В основном они очень разборчивы и часто шумны. Люди часто описывают их как чувство, будто у них есть постоянная вовлеченность.По этой причине на них не так комфортно ездить по улице, а поскольку на самом деле фрикционный материал на меньше, чем на (просто более высокие зажимные нагрузки), они не прослужат так долго, как диски с полной поверхностью.

Они не так распространены, но гибридные муфты похожи на полнопрофильные, только с немного измененной конструкцией.

Диск Southbend OFE, в котором используется диск Feramic на одной половине и диск Organic на другой стороне.

Гибридные муфты

действительно нуждаются в индивидуальной проверке, поскольку они предназначены для очень специфических приложений или целей. Например, вышеуказанное называется OFE (Organic-Feramic). Буквально половина диска похожа на диск Organic в верхней части этой страницы, а другая половина - это то, что вы найдете на одном из сцеплений Southbends «FE». Мы видим ферамическую сторону, выемки показывают, что органическая сторона просвечивает. Еще одно популярное подобное сцепление - диск TZ. Он одинаковый с обеих сторон, но использует фрикционный материал кевлара и обладает уникальной конструкцией, которая отличает его от традиционных дисков с полной поверхностью.

Муфты

Multi-Disc - это именно то, на что они похожи.Есть несколько дисков с наложенным фрикционным материалом.

Многодисковое сцепление OS Giken

Они встречаются гораздо реже, чем другие типы сцеплений, в первую очередь из-за их стоимости. Чаще всего они используются на мотоциклах, где необходимо использовать сцепление с высоким крутящим моментом, но в физически меньшем пространстве (нарастать, а не снимать). В некоторых многодисковых сцеплениях для автомобилей используется аналогичный подход, когда диск и крышка (узел нажимного диска) намного меньше в диаметре, чем маховик. Помимо своей стоимости, многодисковые муфты часто дребезжат и шумят. Несмотря на то, что они известны своим относительно небольшим давлением на педали, большинство из них также относительно цепкие по сравнению с однодисковыми сцеплениями.

Итак, я собрал несколько диаграмм, чтобы более четко проиллюстрировать, как некоторые из различных сцеплений, которые мы продаем, сравниваются друг с другом.

Вот что означает каждое значение.

  • Вес педали - это давление, которое вы должны приложить для нажатия на педаль.Меньшее значение указывает на более легкую педаль. Однако более легкая педаль не всегда лучше. Многим трудно осторожно регулировать педаль сцепления, когда она очень легкая, но если вы каждый день ведете машину в пробке, вам не понадобится более тяжелая педаль. Кроме того, TT Z32 изначально поставлялись с усилителями сцепления, чтобы сделать педаль легче. Таким образом, вы можете обнаружить, что сцепление, оцененное как умеренно тяжелое, неплохо для вашей машины, если оно у вас есть, или сцепление, которое, по мнению большинства, кому-то легкое, немного тяжелее, чем ожидалось.
  • Torque Cap - Указывает, какой крутящий момент может выдержать сцепление перед проскальзыванием. Важно отметить, что высокий крутящий момент не обязательно означает, что нужно больше злоупотреблять. Например, SS-TZ имеет очень высокий предел крутящего момента, несмотря на то, насколько он плавный, но он не рекомендуется для дрэг-рейсинга, для которого лучше подходят шайба или многодисковое сцепление. Это происходит потому, что когда вы отпускаете сцепление, особенно на высоких оборотах, диск «сотрясается» крутящим моментом. Так что, даже если ваш двигатель развивает крутящий момент всего лишь в 300 фут-фунт, если вы везде будете выжимать сцепление, вы его изнашиваете быстрее.
  • Стоимость - Сколько стоит сцепление в покупке. Все просто, правда?
  • Срок службы - Ожидаемый срок службы сцепления. Это сочетание как типа сцепления (например, шайбовые муфты не работают так долго, как диски с полной поверхностью), так и воспринимаемого качества сборки, которое в основном основано на моих собственных наблюдениях, когда я продавал их какое-то время. Я должен отметить, что сцепления не только плохи . Иногда мне приходилось устанавливать сцепление на автомобиле, мощность которого ниже номинальной, и сцепление начинало проскальзывать всего через несколько месяцев.Одно дело, если прижимной диск физически сломается или пружина выскочит из диска, но в остальном единственное, что может вызвать отказ сцепления, - это либо неправильная установка, либо неправильная работа. Проскальзывание сцепления, езда на педали, трогание с места / дрэг-рейсинг, удар сцепления, переключение на другую передачу (повреждение обратного крутящего момента) и неправильная регулировка педали - все это общие / возможные причины отказа сцепления. В редких случаях, когда кто-то сообщает мне, что они установили (высококачественное) сцепление в свою машину, и оно преждевременно вышло из строя, я всегда испытываю искушение спросить: зачем вы для начала меняете старое сцепление?
  • Comfort - Насколько плавно и тихо работает сцепление. Чем выше это значение, тем более «управляемым» является сцепление. Сцепление с низким значением здесь может дребезжать, чирикать или его будет трудно включить без расклинивания.

Этот список не является полным и не является полностью научным, но, надеюсь, он поможет направить кого-то в правильном направлении!

Как работает автомобильное сцепление

Как работает автомобильное сцепление

Сцепление находится между двигателем и стандартной коробкой передач и является предназначены для отключения, а затем включения двигателя от коробки передач, чтобы вы может переключать передачи.Сцепление состоит из нажимного диска, подшипника, диска сцепления, сцепления. главный и смазочный цилиндры или трос сцепления и, наконец, педаль сцепления и направляющий подшипник, который обычно входит в состав автомобилей с задним приводом.

Какие детали и что делают?

1. Педаль сцепления: Педаль сцепления находится слева от тормоза. педаль и используется для управления сцеплением. Нажатие педали вниз отключает сцепление. и позволяет машине выбегать из двигателя.Медленно отпуская педаль вверх сцепление начнет подключать двигатель к трансмиссии и передать мощность на дифференциал, а затем на ведущие колеса автомобиля.

СПОНСИРУЕМЫЕ ССЫЛКИ

2. Главный цилиндр сцепления: Педаль сцепления соединена со сцеплением. главный цилиндр, который создает гидравлическое давление при нажатии на педаль вниз. Как и главный тормозной цилиндр, он использует тормозную жидкость для работы и будет иметь резервуар для жидкости под капотом автомобиля.Небольшая гидравлическая линия проходит от главного сцепления к рабочему цилиндру.

3. Рабочий цилиндр сцепления и выжимной подшипник: Рабочий цилиндр может располагаться в двух разных местах рядом с передним колоколом передача инфекции. Одно место привинчивается к внешней стороне кожуха колокола, которое затем соединяется с вилкой сцепления, расположенной на оси, которая затем толкает выбросить подшипник в нажимную пластину. Второе место находится непосредственно внутри корпуса колокола, прикрепленного к выжимной подшипник с первичным валом трансмиссия идёт через её середину.Этот подшипник используется для противодействия давлению. пальцами диска и включите сцепление.

4. Нажимной диск сцепления: Нажимной диск прикручен к маховику. который затем прикручивается к двигатель коленчатый вал. Эта пластина затем удерживает давление на диск сцепления и маховик, который передает мощность двигателя на входной вал трансмиссии.

СПОНСИРУЕМЫЕ ССЫЛКИ

Когда рабочий цилиндр приводится в действие, он перемещает выжимной подшипник против пальцами прижимной пластины, а затем толкает их внутрь.Это движение - вот что освобождает диск сцепления от давления между нажимным диском и маховик. На рисунке ниже показано, как подшипник движется против давления. пластина при установленной трансмиссии.

5. Диск сцепления: Диск сцепления установлен между маховиком и давлением. пластина покрыта асбестом, как тормозная колодка. Эта подкладка - вот что со временем изнашивается сцепление и начинает пробуксовывать.Этот диск скользит по первичному валу. трансмиссии со шлицем. Когда автомобиль остановлен и включен при работающем двигателе и нажатой педали сцепления маховик и прижимной диск вращаются с частотой вращения двигателя, когда диск сцепления остановлен позволяя переключать передачи без скрежета. Диск сцепления и нажимной диск удалены на изображении ниже.

СПОНСИРУЕМЫЕ ССЫЛКИ

Вот маховик, прикрученный к коленчатому валу двигателя.Также есть пилот подшипник, который вставляется в заднюю часть коленчатого вала. Этот подшипник поддерживает противоположный конец входного вала коробки передач.

Это изображение маховика в разрезе, чтобы вы могли видеть, что за сцепление сборка вроде все вместе.

Есть вопросы?

Если у вас есть Вопросы о сцепление, посетите наш форум. Если тебе нужно совет по ремонту автомобилей, пожалуйста спросите наше сообщество механиков, которые будут рады помочь. Наш сервис всегда 100% бесплатно.

СПОНСИРУЕМЫЕ ССЫЛКИ

Статья опубликована 29.11.2020

Технология сцепления, часть 3, конструкция диска сцепления

Технология сцепления, часть 3, конструкция диска сцепления

Автор: Майк Кодзима

Прочтите часть 1 о том, как работает нажимной диск сцепления!

Прочтите Часть 2 о фрикционном материале диска сцепления здесь!

Диск сцепления - это не просто круглый и плоский диск, который трется о предметы, помогая передавать крутящий момент двигателя на колеса.На самом деле это очень сложный компонент, который имеет множество конструктивных особенностей, помогающих ему выполнять свою работу. Диск сцепления выполняет очень важный набор функций. Он должен включаться плавно и предсказуемо, чтобы помочь автомобилю трогаться с места, он должен помогать амортизировать трансмиссию от чрезмерных ударов и иметь низкую инерционную массу для переключения скоростей. Конечно, как и в случае с другими механическими устройствами, при проектировании дисков сцепления необходимо учитывать множество компромиссов. Чтобы узнать больше, читайте дальше.

Компания Jim Wolf Technology установила пружину Marcel в некоторые из своих полностью металлических дисков сцепления, чтобы сделать их относительно удобными.Это необычная особенность инженерных разработок JWT, позволяющая сделать сцепление гоночного типа, способное удерживать большую мощность, более управляемым.

Диски сцепления имеют несколько различных функций, которые определяют их рабочие характеристики. Большинство стандартных и HD-сцеплений имеют так называемую пружину Marcel. Это волнистая плоская пружина, которая приклеивается к фрикционному материалу, а затем приклепывается к самому диску. Это можно увидеть, если посмотреть на диск сцепления на его краю. Марсель действует как подушка, сглаживая окончательное зацепление фрикционного материала, позволяя усилиям зажима нарастать немного медленнее.Когда сцепление полностью включено, марсель разбивается и не действует.

Пружина Marcel на этом стандартном диске Nissan представляет собой волнистый кусок листового металла. Его задача - сделать включение сцепления более плавным и плавным.

Марсель снят с гоночных и металлических сцеплений по двум причинам. Марсель предотвращает 100% сцепление фрикционного материала с диском, снижая прочность на разрыв, а также увеличивает ход зацепления, возможно, замедляя переключения, что немного сложнее для синхронизаторов.Некоторые компании применяют новаторские подходы к использованию Marcel в полуметаллических дисках и дисках из кевлара, сначала приклеивая фрикционный материал к стальной подложке, а затем приклепывая его к пружине Marcel для увеличения прочности на разрыв.

Ступица диска имеет некоторые особенности, которые также влияют на характеристики зацепления. Стандартные и HD-муфты имеют подрессоренные ступицы. Это две плавающие ступицы, к одной стороне которых прикреплен диск с фрикционным материалом, а с другой - шлицы первичного вала трансмиссии.Захваченные винтовые пружины или резиновые амортизаторы удерживаются между двумя секциями ступицы, чтобы обеспечить некоторую амортизацию вращения при отпускании сцепления. Подрессоренные ступицы действительно помогают сделать сцепление управляемым, что означает уменьшение дребезга и рывков при отпускании сцепления. Подрессоренные ступицы снижают нагрузку на трансмиссию, вызываемую гармоническим скручиванием кривошипа.

Пружины ступицы, выпадающие из ступицы, являются основной причиной выхода из строя диска сцепления.Этот диск в значительной степени закрывает пружину центральным фиксатором. Пружина вряд ли выпадет из этого диска.

Подрессоренная ступица также помогает снизить шум трансмиссии. Однако, если вам нравится производительность, вам следует держаться подальше от дисков с резиновыми бамперами, поскольку они имеют тенденцию к перекусыванию и выпадают при интенсивном использовании. Некоторые диски также имеют слабые пружинные фиксаторы, которые трескаются и позволяют спиральным пружинам выпасть, заедая сцепление. Лучшие диски имеют более толстую штамповку в этой области, а некоторые почти закрывают пружины, чтобы предотвратить их выпадение.У них также будут прочные стопорные штифты, которые помогут снять напряжение при жестких запусках или переключениях, когда пружины опускаются.

Этот стопор предотвращает перебег диска сцепления и заедание спирали пружины ступицы. Это помогает предотвратить поломку пружин ступицы.

Гоночные диски Extreme обычно не имеют ступичных пружин или Marcel. Это необходимо для наиболее четкого переключения передач, так как включение и выключение сцепления будет коротким, четким и четким.Это снимает нагрузку с синхронизаторов, давая им больше времени для согласования оборотов и может обеспечить очень быстрое переключение. Без сложностей с пружинением ступицы ступица может быть легче и прочнее. Легкость очень важна для диска, потому что она позволяет входному валу трансмиссии вращаться быстрее, поэтому синхронизаторы работают лучше. Однако твердые ступичные диски очень трудно ездить по улице, и они демонстрируют экстремальные характеристики включения-выключения, что затрудняет плавное движение и дребезжит при зацеплении.

В этом гоночном сцеплении Unorthodox используется цельная ступица и шесть шайб. Это довольно экстремальная установка для очень мощного автомобиля.

Сопутствующие товары

Как сцепление включается и выключается? муфты трансмиссионные ...

Муфта предназначена для включения и выключения соединения между маховиком двигателя и входным валом коробки передач.Сцепление приводится в действие нажатием на педаль сцепления внутри автомобиля, в результате чего сцепление выключается, и когда педаль отпускается, сцепление включается.

В зависимости от типа системы, в автомобиле может быть гидравлическое сцепление или тросовое сцепление. Они оба будут нажимать на нажимной диск сцепления, чтобы снять давление с диска сцепления, поэтому соединение между двигателем и трансмиссией не происходит.

Тросовая система сцепления начинается с нажатия оператором на педаль сцепления.Педаль устанавливается на вал, а затем на рычаг. Рычаг соединен с тросом сцепления. Когда рычаг перемещает трос внутрь, трос протягивается через кожух и на трансмиссию, в то время как другой конец троса соединяется с рычагом сцепления. Рычаг тянется за трос. Другой конец рычага прикреплен к выжимному подшипнику. Когда рычаг перемещается, он использует выжимной подшипник и толкает нажимной диск сцепления, чтобы освободить сцепление и выключить его.

В системе сцепления гидравлического типа используется главный гидроцилиндр, управляемый педалью и толкателем.Главный цилиндр соединен с помощью гидравлических линий с рабочим цилиндром трансмиссии для включения сцепления, аналогично тросовой системе, тянущей за рычаг. Существует другой тип рабочего цилиндра, который заменяет выжимной подшипник и нажимает на сцепление без использования рычага.

Само сцепление состоит из нажимного диска, диска сцепления, выжимного подшипника и маховика. Диск сцепления прикреплен к входному валу трансмиссии на шлицевом валу. Диск зажат между маховиком и нажимным диском.Выжимной подшипник используется для надавливания выжимных пальцев прижимной пластины. Если нажимной диск включен, он прижимает диск сцепления к маховику и блокирует двигатель на первичном валу трансмиссии. Когда выжимной подшипник нажимает на пальцы прижимного диска, он снижает давление на диск сцепления и разъединяет соединение двигателя и трансмиссии.

Что такое двухдисковое сцепление?


Что такое двухдисковое сцепление?
Двухдисковое сцепление

состоит из четырех основных компонентов.Это будут нажимной диск, диски сцепления, поплавок и маховик. Сравнивая их с традиционным однодисковым сцеплением, вы увидите эти различия. Все эти части будут выглядеть очень похоже, кроме поплавка и, конечно же, двух дисков сцепления. Маховик крепится к коленчатому валу болтами, как при традиционной однодисковой установке. Далее идет ваш первый диск сцепления, за ним следует поплавковый диск, затем второй диск. Сама пластина поплавка действует как дополнительная поверхность трения (как и поверхности маховика или прижимного диска) для фрикционного материала дисков сцепления.Думайте об этом как о продолжении самого маховика, добавляя его в смесь, вы увеличиваете фактическую площадь поверхности сцепления. При увеличении размера этих муфт и использовании нескольких дисков обычно используемый выжимной подшипник будет другим. Сам входной вал имеет такую ​​длину, что добавление этого дополнительного диска в смесь обычно означает, что ваш стандартный выжимной подшипник не может быть использован. Места просто не осталось из-за прибавленных габаритов новых сцеплений. На них прижимная пластина будет действовать как традиционный элемент.

Нужно ли мне двухдисковое сцепление?

Один очень распространенный вопрос, который возникает здесь, в LMR: «Зачем мне нужно двухдисковое сцепление или оно вообще нужно?». Технологии кардинально изменились за эти годы, в прошлом нам приходилось полагаться на тяжелые сцепления в стиле Stage 3 для наших ежедневно управляемых Mustang. Если у кого-то из вас был такой, вы знаете, о чем я говорю. Сильное нажатие на педаль на этих агрессивных натурных сцеплениях может привести к сильному дребезжанию сцепления (автомобили с более низкими цифровыми редукторами) и мускулистой левой ноге, которая напоминает Шварценеггера в расцвете сил. Установка двух дисков решит эти проблемы по всем направлениям. Одним из самых больших преимуществ сцеплений DD является минимальное усилие на педали с удерживающей способностью, которая превосходит большинство однодисковых вариантов. Автомобиль мощностью 800-900 л.с., приводимый в движение ежедневно, очень распространен в сегодняшних стандартах. Эти типы чисел больше не ограничиваются только воином выходного дня или треком. Мустанг, управляемый улицами, делает эти цифры в наши дни повседневным явлением и будет использовать эти изгибы настроек.

Нужно ли мне двухдисковое сцепление?

Вы, наверное, задаетесь вопросом: «Подходит ли мой Mustang для работы с двумя дисками?». Мое предыдущее утверждение о сильно модифицированных и мощных приложениях не всегда учитывается при выборе двухдискового сцепления. Вы можете запустить одно из этих приложений в стандартном приложении, и в этом не будет ничего плохого. Тем не менее, они справятся с дополнительной мощностью в дороге, если вы планируете со временем строить машину.
