Обозначения индикаторов на приборной панели автомобиля :: Инфониак

Полезные советы

На приборной панели любого автомобиля есть сигнальные значки, которые информируют водителя о работе некоторых механизмов, а также о неисправностях.

Эти значки помогают вам всегда быть в курсе того, что происходит с вашим автомобилем.

За последние несколько лет индикаторы превратились из обычных лампочек в различные горящие иконки, которые просто понять, легко увидеть, и вообще эти индикаторы стали намного информативнее.

Разные индикаторы имеют разный цвет.


Что означают цвета иконок на приборной панели


Красный

Как правило, красный информирует о серьезной проблеме или о каком-либо нерешенном вопросе безопасности. Также красный цвет используется, чтобы обозначить важные напоминания.

Желтый (оранжевый)

Обычно желтым или оранжевым цветом окрашивают иконки, которые информируют о том, что та или иная деталь автомобиля требует ремонта или нуждается в обслуживании. Однако, если иконка такого цвета начинает мигать, то следует как можно скорее обратиться в мастерскую.

Зеленый или синий

Иконки такого цвета используются исключительно, чтобы дать водителю дополнительную информацию о стабильной работе системы.

Полезные советы

* После того, как загорелся один красный или желтый индикатор, не стоит ждать, чтобы зажглись еще и другие, так как чем больше вы откладываете визит в мастерскую, тем больше повышается риск еще более серьезной поломки автомобиля, что может, в свою очередь привести к очень неприятным последствиям.

* Старайтесь регулярно осуществлять технический осмотр, который поможет избежать неожиданных неисправностей. Всегда обращайте внимание на значки приборной панели, и вы будете в курсе работ всех систем автомобиля.

Читайте также: 20 полезных советов, как сохранить автомобиль в чистоте

Значки на приборной панели


Предупреждающие символы

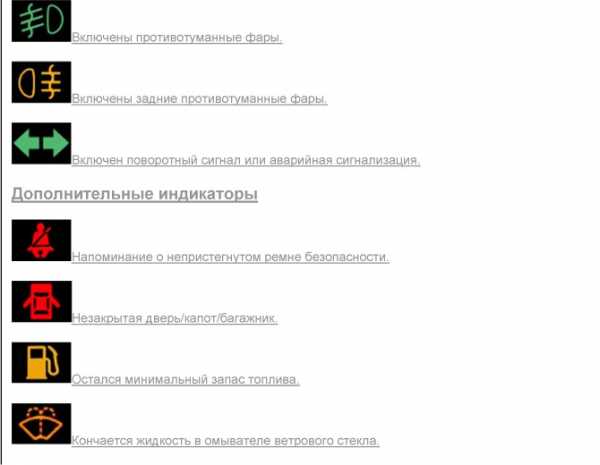

1. Включены передние противотуманные фары.

2. Такой индикатор может означать: неисправность в электроусилителе или гидроусилителе руля.

3. Включены задние противотуманные фары.

4. Индикатор низкого уровня жидкости в стеклоомывателе.

5. Тормозные колодки изношены и нуждаются в замене.

6. Индикатор, сообщающий о включенной системе поддержания постоянной скорости (круиз-контроль).

7. Индикаторы работающих поворотных сигналов.

8. Индикатор активного датчика дождя и света.

9. Индикатор, сообщающий, что на улице температура воздуха ниже нуля.

10. Информационное сообщение.

11. Индикатор включенной свечи накаливания.

Читайте также: Первый в мире автомобиль, полностью распечатанный на 3D принтере

Что означает снежинка на приборной панели

12. Индикатор, информирующий, что на улице мороз и возможен гололед.

13. Обнаружение бесконтактного ключа.

14. Ключ не был найден.

15. Индикатор, информирующий, что батарея ключа разрядилась.

16. Опасное сближение с другим транспортным средством.


17. Нажмите педаль сцепления.

18. Этот индикатор сообщает, что необходимо нажать педаль тормоза, чтобы АКПП разблокировалась.

19. Индикатор блокировки рулевой колонки.

20. Включен дальний свет.

21. Данный индикатор информирует об уровне падения давления воздуха (в одном или нескольких колесах), превышающий 25% от номинального значения.

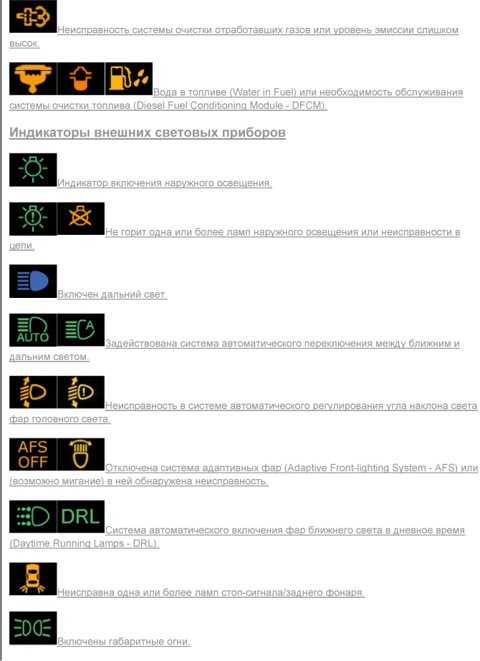

22. Наружное освещение включено.

23. Проблемы с наружным освещением.

24. Индикатор, сообщающий о неисправности стоп-сигнала.

25. Индикатор, предупреждающий о сажевом фильтре.

1.jpg 1-1.jpg

     Индикатор, сигнализирующий о неисправностях с выхлопом из-за сажевого фильтра.

Читайте также: Полезные хитрости по работе на компьютере

Что означают значки на приборной панели

26. Предупреждающий индикатор прицепного устройства.

27. Предупреждающий индикатор пневматической подвески.

28. Индикатор, сообщающий о смене полосы движения.

29. Индикатор, сигнализирующий о перегреве катализатора.

30. Индикатор, сообщающий о том, что ремень безопасности не был пристегнут.


А такой индикатор предупреждает, что ремни безопасности задних пассажиров не пристегнуты.

31. Если включается значок ручника, то это может означать одно из трех:

* Поднят рычаг ручного тормоза.

* Тормозные колодки изношены.

* Низкий уровень тормозной жидкости - нужна ее доливка или замена.

Если автомобиль снабжен электронным ручником, то данный индикатор информирует о проблеме с концевиком или датчиком.

Также можно найти и такой индикатор, который информирует о том, что уровень тормозной жидкости ниже нормы.

32. Индикатор заряда батареи.


33. Индикатор системы, помогающей при парковке.

34. Индикатор, сообщающий о необходимости пройти техническое обслуживание.

35. Включены адаптивные передние фары.

36. Проблемы с системой автоматического наклона фар.

37. Проблемы, связанные с задним спойлером.

38. Такой индикатор можно найти в кабриолетах, и сигнализирует о проблеме с крышей автомобиля.

39. Возникла проблема с подушкой безопасности.

Указатели приборной панели

40. Красный восклицательный знак может иметь несколько объяснений, и выглядит он по-разному:

* Если знак в кружке - проблема тормозной системы. Лучше остановиться и не продолжать движение.

* Активирован ручной тормоз.

* Тормозные колодки изношены.

* Низкий уровень тормозной жидкости. Это самая неприятная проблема, так как тормозной шланг, возможно, был поврежден.

Довольно часто этот индикатор загорается, если неисправен поплавок (датчик уровня).

В некоторых машинах данный индикатор сопровождается словом "BRAKE" (пер. тормоза), однако его суть остается все та же.

41. В топливном фильтре обнаружена вода.

42. Side Airbag Off - переводится, как "отключена боковая подушка безопасности". Такие же иконки могут сообщать об отключении передней подушки безопасности.

43. Обнаружена неисправность.

44. Включены фары ближнего света.

45. Индикатор сигнализирует о том, что воздушный фильтр загрязнен.

46. Активирован режим экономии топлива. В разных машинах этот индикатор выглядит по-разному.

Обозначения на приборной панели

47. Индикаторы систем помощи и безопасности


Такие индикаторы показывают активность системы помощи спуска с горы или системы безопасности во время движения в гору.

48. Красный - температура системы охлаждения выше нормы.

Такой же индикатор синего цвета - температура системы охлаждения ниже нормы


49. ABS - Antilock Braking System (антиблокировочная система тормозов).


Этот индикатор загорается в случае:

* Неисправности в системе ABS

* Система ABS была намеренно отключена.

50. Индикатор, сигнализирующий о воде в топливной системе или других проблемах, связанных с данной системой.

51. Индикатор зажигается, когда открыта дверь.

52. Индикатор зажигается, когда открыт капот.

53. Индикатор низкого уровня топлива.

54. Индикатор сигнализирующий о проблеме с автоматической коробкой передач (АКПП). Возможен перегрев АКПП или других частей трансмиссии.

55. Включен автоматический ограничитель скорости (ASL - Automatic Speed Limiter).

56. Индикатор амортизаторов подвески.

57. Эта иконка может означать:

* Уровень давления в системе смазки (Oil Pressure) двигателя упал.

* Уровень масла ниже допустимого значения.

58. Индикатор включенного обогрева лобового стекла.

59. Индикатор, информирующий об открытом багажнике.

Что означают разные знаки на приборной панели

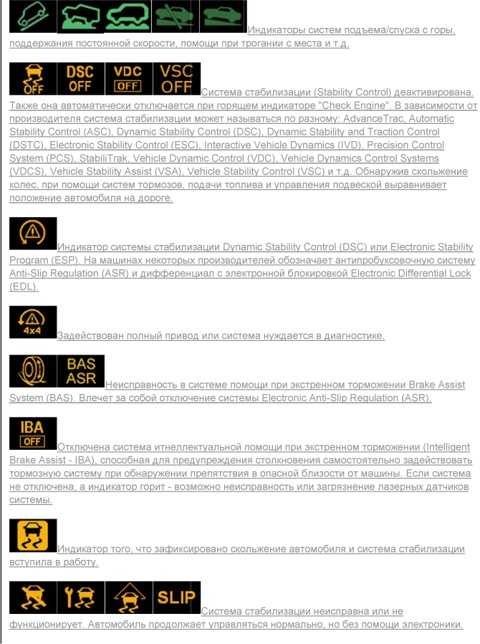

60. Отключена система стабилизации (Stability Control).

* Если горит индикатор "Check Engine" (проверь двигатель), то данная система автоматически отключается.
У разных производителей данная система имеет свое название: Automatic Stability Control (ASC), Dynamic Stability Control (DSC), Vehicle Dynamic Control (VDC), Vehicle Stability Control (VSC) и другие.
Если колена начинают скользить, система начнет выравнивать автомобиль, используя системы тормозов, систему управления подвеской, а также систему подачи топлива.

Если иконка мигает - проблема в электрике системы охлаждения.

61. Включен датчик дождя.

62. Когда мотор запущен, этот индикатор предупреждает о том, что мотору и его системе нужна диагностика. При этом некоторые системы автомобиля могут отключиться и перестать работать до тех пор, пока все неисправности не будут надлежащим образом устранены.


63. Индикатор информирует о включенном обогреве заднего стекла.

64. Включено автоматическое очищение лобового стекла.


Описание других важных индикаторов приборной панели

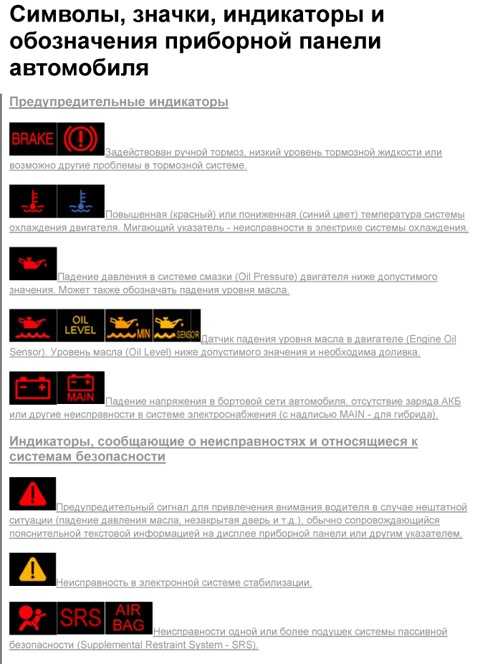

Engine Oil Sensor - индикатор уровня масла в двигателе.



Иконка с надписью MAIN обычно фигурирует в гибридных моделях, и информирует она о проблеме в системе электроснабжения.

Следующие индикаторы сигнализируют о неисправностях. Они являются частью систем безопасности автомобиля.


Этот индикатор загорается одновременно с предупреждающим сообщением на экране приборной панели.


В Европейских машинах подобный индикатор желтого цвета означает неисправность системы контроля устойчивости.


SRS - Supplemental Restraint System. Если загорается эта иконка, то система пассивной безопасности информирует о неисправности подушки безопасности.


Датчики неисправности систем автомобиля, а также предупреждения о безопасности

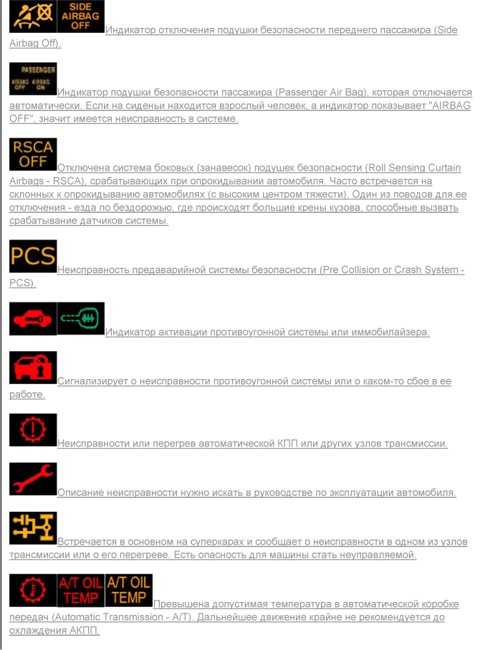

RSCA - Roll Sensing Curtain Airbags. Этот индикатор отключается автоматически, когда взрослый человек садится в машину. Если горит надпись AIRBAG OFF - то в системе найдена неисправность.

Индикатор, который отвечает за пассажирскую подушку безопасности - информирует о состоянии подушки безопасности пассажира.

Если зажглась такая иконка, значит, не функционирует система боковых подушек безопасности, которые должны срабатывать, когда машина переворачивается. Систему можно отключать, когда водитель собирается ехать по бездорожью, так как из-за больших кренов кузова, датчики системы могут активироваться.


PCS - Pre Collision (Crash) System. Этот индикатор информирует о том, что не работает система предаварийной безопасности.



Значок иммобилайзера противоугонной системы. Данный индикатор информирует об активации иммобилайзера (противоугонной системы). При зажигании данного индикатора возможны проблемы с противоугонной системой.


Такой индикатор, как правило, можно найти на спортивных автомобилях. Он может предупреждать о:

* Перегреве коробки передач. Существует опасность, что автомобиль станет неконтролируемым.

* Проблеме со сцеплением.

* Неисправности в одном из узлов трансмиссии.



Слишком высокая температура масла в КПП.


( A/T - Automatic Transmission)

Данная иконка сигнализирует о том, что температура в автоматической коробке переключения передач (АКПП) выше допустимого уровня. В этом случае не рекомендуется продолжать движение. Следует дождаться охлаждения АКПП.

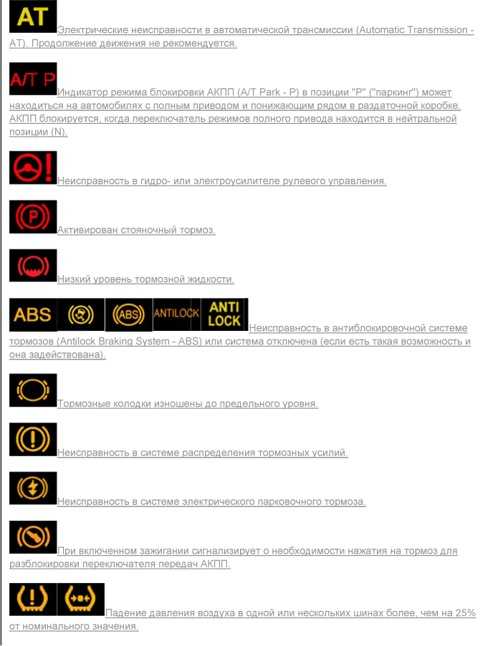

Электрическая неисправность в АКПП. Также не стоит продолжать движение.


Индикатор режима блокировки АКПП при позиции "паркинг".

P - паркинг (parking)

A/T P - Automatic Transmission Park

Как правило, такой индикатор можно найти в автомобилях, которые оснащены полным приводом, а также содержащие понижающий ряд в раздаточной коробке.

Блокировка коробки передач происходит в тот момент, когда переключатель режимов полного привода находится в позиции (N).


Если у вас горит индикатор, на котором изображена АКПП, а под рисунком надпись "auto", то это может означать:

* Слишком низкий уровень масла в коробке.

* Слабое давление масла.

* Повышенная температура.

* Неисправность датчиков.

* Неисправность электропроводки.

Стоит отметить, что в таких случаях коробка переходит в аварийный режим (т.е. активируется 3-я передача).

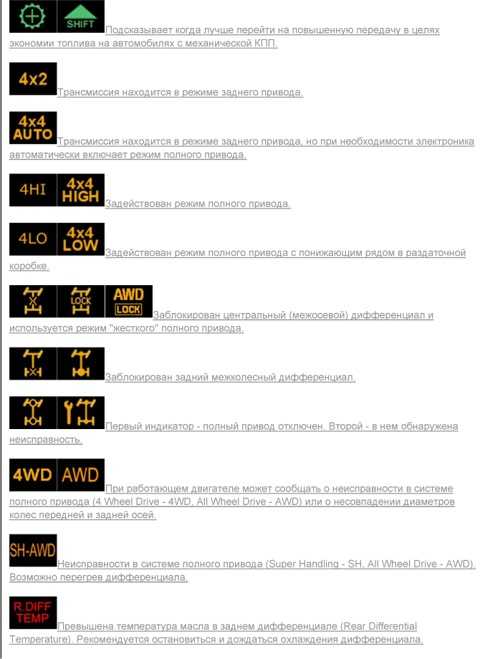

Этот индикатор называется "shift up". Он информирует о том, что для наибольшей экономии топлива стоит переключиться на повышенную передачу.


Неисправность в системе распределения тормозных усилий.


Неполадки в системе электрического стояночного тормоза.

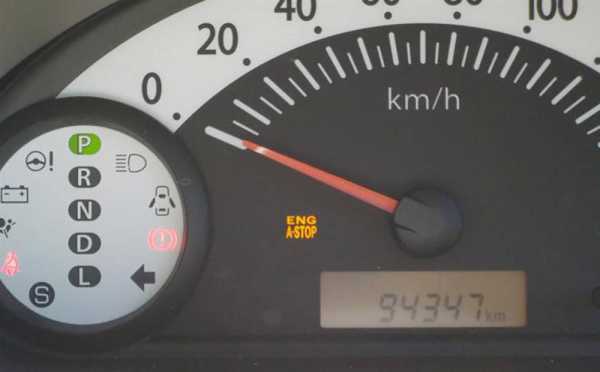

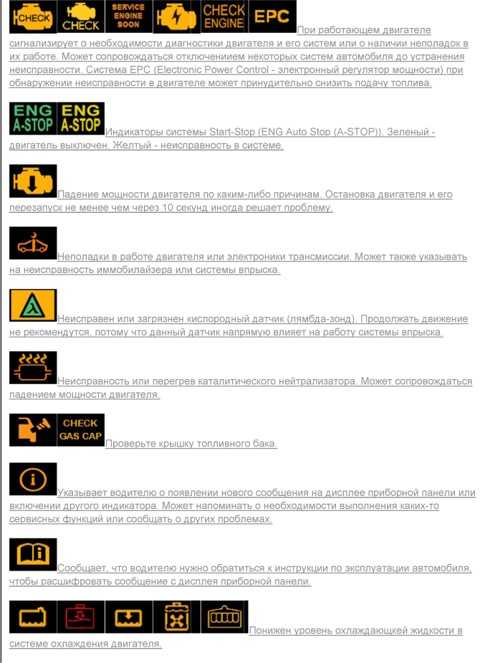

Индикатор системы Start-Stop.

Зеленый индикатор сообщает о том, что двигатель автомобиля заглушен.

Желтый индикатор информирует о неисправности в системе.


Этот индикатор сообщает о снижении мощности мотора. Данную проблему иногда можно решить путем глушения мотора и его перезапуска спустя 10 секунд.


Такой индикатор загорается в 4 случаях:

* Проблемы в электронике трансмиссии.

* Проблемы в работе двигателя.

* Неисправность системы впрыска.

* Неисправность иммобилайзера (электронное противоугонное устройство).


Значок лямбда-зонд.

Данный индикатор зажигается в случае загрязнения или неисправности кислородного датчика.

Не рекомендуется дальнейшее движение, так как этот датчик имеет прямое воздействие на работу системы впрыска.


Когда загорается данный индикатор, то это означает перегрев каталитического нейтрализатора или его неисправность. В добавку к активации этой иконки, как правило, падает мощность двигателя.


Этот индикатор сообщает, что нужно проверить крышку топливного бака.


Если горит такой индикатор, то это может означать следующее:

* Включился другой индикатор.

* Появилось новое сообщение на панели приборов.

* Нужно выполнить определенные сервисные функции.


Следует обратиться к руководству по эксплуатации автомобиля.


 Низкий уровень охлаждающей жидкости в системе охлаждения двигателя.


Неполадки в электронной системе управления дроссельной заслонкой (ETC).


BSM - Blind Spot - так обозначается система слежения за слепыми зонами.

1. Отключена система.

2. Неисправна система.


Значение иконок:

1. Пора провести плановое техобслуживание, сменить масло и прочее.

2. Серьезные проблемы, которые нужно устранить.




Необходимо заменить воздушный фильтр системы впуска, так как он загрязнен.


Night View - так обозначается система ночного видения. Данный значок означает, что:

1. В системе произошла ошибка.

2. Перегорели инфракрасные датчики.

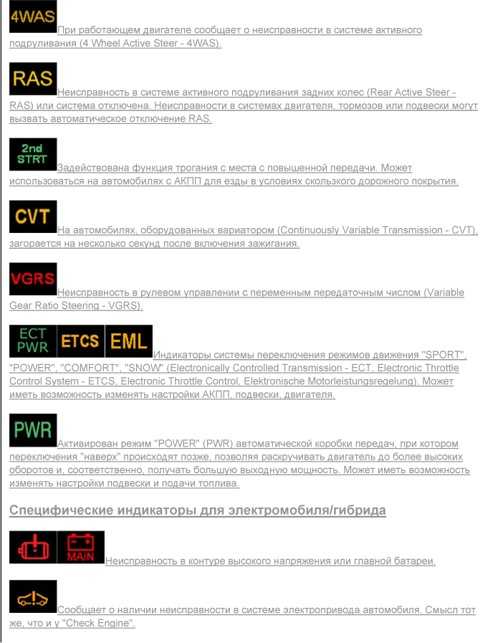

Overdrive - O/D ("овердрайв") - повышающая передача. Данный индика

www.infoniac.ru

Индикаторы и значки на панели приборов

С каждым годом современные автомобили дополняются различными электронными системами и функциями, имеющие индикацию своей работы. В данной статье приведен список визуальных индикаторов, которые применяются в автомобилях для информирования водителя.

Индикаторы зеленого цвета, в основном, сообщают об активировании той или иной системы. Красные или желтые (или мигающие), как правило, о неисправностях или в предупредительных целях.

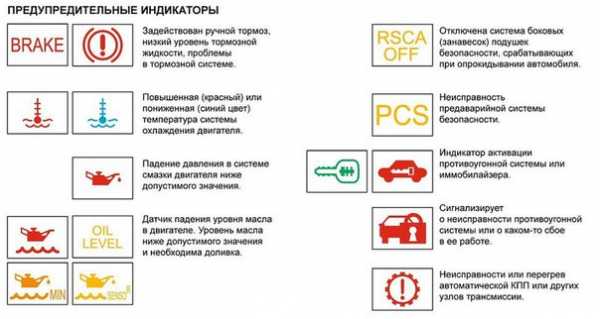

Предупредительные индикаторы

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-brake_trouble_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-brake_trouble_indicator_canada.gif" Задействован ручной тормоз, низкий уровень тормозной жидкatости или возможно другие проблемы в тормозной системе.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-temperature_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-temperature_indicator_cold.gif" Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Мигающий указатель - неисправности в электрике системы охлаждения.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-oil_trouble_indicator.gif" Падение давления в системе смазки (Oil Pressure) двигателя ниже допустимого значения. Может также обозначать падения уровня масла.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-low_oil_level_symbol.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-Oil_level_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-oil_level_mimimum.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-oil_level_SenSor.gif" Датчик падения уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) ниже допустимого значения и необходима доливка.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-charge_system_trouble_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-hybrid_battery_trouble_indicator.gif" Падение напряжения в бортовой сети автомобиля, отсутствие заряда АКБ или другие неисправности в системе электроснабжения (с надписью MAIN - для гибрида).

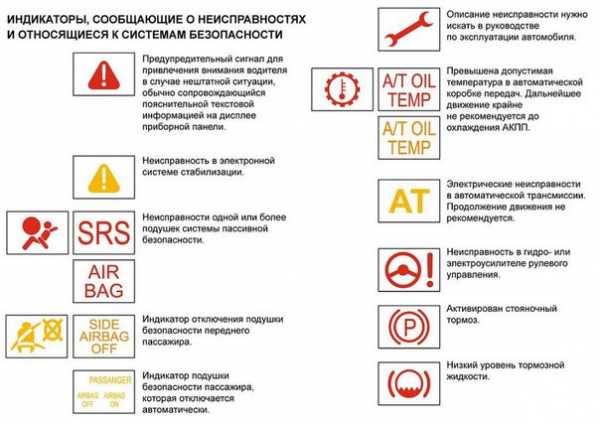

Индикаторы, сообщающие о неисправностях и относящиеся к системам безопасности

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-master_warning_light.gif" Предупредительный сигнал для привлечения внимания водителя в случае нештатной ситуации (падение давления масла, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией на дисплее приборной панели или другим указателем.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-master_warning_light_2.gif" Неисправность в электронной системе стабилизации.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-SRS_air_bag_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-SRS_text_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-air_bag_symbol.gif" Неисправности одной или более подушек системы пассивной безопасности (Supplemental Restraint System - SRS).

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-side_airbag_off_indicator_2.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-side_airbag_off_indicator.gif" Индикатор отключения подушки безопасности переднего пассажира (Side Airbag Off).

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-passenger_air_bag.jpg" Индикатор подушки безопасности пассажира (Passenger Air Bag), которая отключается автоматически. Если на сиденьи находится взрослый человек, а индикатор показывает "AIRBAG OFF", значит имеется неисправность в системе.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-rsca_off_indicator.gif" Отключена система боковых (занавесок) подушек безопасности (Roll Sensing Curtain Airbags - RSCA), срабатывающих при опрокидывании автомобиля. Часто встречается на склонных к опрокидыванию автомобилях (с высоким центром тяжести). Один из поводов для ее отключения - езда по бездорожью, где происходят большие крены кузова, способные вызвать срабатывание датчиков системы.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-pcs_indicator_orange.gif" Неисправность предаварийной системы безопасности (Pre Collision or Crash System - PCS).

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-security_indicator_symbol.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-engine_immobilizer.gif" Индикатор активации противоугонной системы или иммобилайзера.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-lock.gif" Сигнализирует о неисправности противоугонной системы или о каком-то сбое в ее работе.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-drivetrain_trouble_indicator.gif" Неисправности или перегрев автоматической КПП или других узлов трансмиссии.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-powertrain_trouble_indicator.gif" Описание неисправности нужно искать в руководстве по эксплуатации автомобиля.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-transmission.gif" Встречается в основном на суперкарах и сообщает о неисправности в одном из узлов трансмиссии или о его перегреве. Есть опасность для машины стать неуправляемой.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-transmission_temperature_warning.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-transmission_temperature_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-at_oil_temp_amber.gif" Превышена допустимая температура в автоматической коробке передач (Automatic Transmission - A/T). Дальнейшее движение крайне не рекомендуется до охлаждения АКПП.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-AT_fault_indicator.gif" Электрические неисправности в автоматической трансмиссии (Automatic Transmission - AT). Продолжение движения не рекомендуется.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-a-t_p_indicator1.gif" Индикатор режима блокировки АКПП (A/T Park - P) в позиции "P" ("паркинг") может находиться на автомобилях с полным приводом и понижающим рядом в раздаточной коробке. АКПП блокируется, когда переключатель режимов полного привода находится в нейтральной позиции (N).

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-steering_trouble_indicator.gif" Неисправность в гидро- или электроусилителе рулевого управления.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-park_brake_indicator.gif" Активирован стояночный тормоз.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-brake_fluid_low.gif" Низкий уровень тормозной жидкости.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-abs_indicator_us.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-euro_abs_3.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-abs_indicator_canada.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-ANTILOCK_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-antilock_indicator_2.gif" Неисправность в антиблокировочной системе тормозов (Antilock Braking System - ABS) или система отключена (если есть такая возможность и она задействована).

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-brake_pad_wear_warning.gif" Тормозные колодки изношены до предельного уровня.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-electronically_controlled_brake_warning.gif" Неисправность в системе распределения тормозных усилий.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-electric_park_brake.gif" Неисправность в системе электрического парковочного тормоза.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-shift_lock_indicator.gif" При включенном зажигании сигнализирует о необходимости нажатия на тормоз для разблокировки переключателя передач АКПП.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-tire_pressure_monitor2.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-tire_pressure_arrow.gif" Падение давления воздуха в одной или нескольких шинах более, чем на 25% от номинального значения.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-check_engine_light.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-check_engine_light_2.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-service_engine_soon_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-check_engine_light_3.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-check_eng_text_1.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-epc_indicator.gif" При работающем двигателе сигнализирует о необходимости диагностики двигателя и его систем или о наличии неполадок в их работе. Может сопровождаться отключениием некоторых систем автомобиля до устранения неисправности. Система EPC (Electronic Power Control - электронный регулятор мощности) при обнаружении неисправности в двигателе может принудительно снизить подачу топлива.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-ENG_ASTOP_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-ENG_ASTOP_fault_indicator.gif" Индикаторы системы Start-Stop (ENG Auto Stop (A-STOP)). Зеленый - двигатель выключен. Желтый - неисправность в системе.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-reduced_engine_power_light.jpg" Падение мощности двигателя по каким-либо причинам. Остановка двигателя и его перезапуск не менее чем через 10 секунд иногда решает проблему.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-spanner_service_indicator.gif" Неполадки в работе двигателя или электроники трансмиссии. Может также указывать на неисправность иммобилайзера или системы впрыска.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-lambda_indicator.gif" Неисправен или загрязнен кислородный датчик (лямбда-зонд). Продолжать движение не рекомендутся, потому что данный датчик напрямую влияет на работу системы впрыска.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-Catalytic_converter_overheat_symbol.gif" Неисправность или перегрев каталитического нейтрализатора. Может сопровождаться падением мощности двигателя.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-check_gas_cap_2.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-check_gas_cap_indicator.gif" Проверьте крышку топливного бака.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-message_indicator_symbol.gif" Указывает водителю о появлении нового сообщения на дисплее приборной панели или включении другого индикатора. Может напоминать о необходимости выполнения каких-то сервисных функций или сообщать о других проблемах.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-manual.gif" Сообщает, что водителю нужно обратиться к инструкции по эксплуатации автомобиля, чтобы расшифровать сообщение с дисплея приборной панели.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-low_coolant.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-low_coolant_4_002.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-low_coolant_2.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-low_coolant_3.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-low_coolant_4.gif" Понижен уровень охлаждающкей жидкости в системе охлаждения двигателя.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-electronic_throttle_control_indicator_2.gif" Неисправность электронной дроссельной заслонки (ETC).

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-blind_spot_indicator2.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-BSM_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-BSM_off_indicator.gif" Неисправна или отключена система слежения (Blind Spot - BSM) за невидимыми для водителя зонами вокруг автомобиля.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-lift_service_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-service_light.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-maintenance_required_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-Oil_change_indicator.gif" Напоминание о необходимости проведения планового техобслуживания (Maintenance Required) автомобиля, смены масла (OIL CHANGE) и т.д. Первый индикатор в некоторых автомобилях может указывать на более серьезные проблемы.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-air_filter_clogged_indicator.gif" Загрязнен и нуждается в замене воздушный фильтр системы впуска двигателя.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-night_view_indicator.gif" Неисправность в системе ночного видения (Night View)/перегорели инфракрасные датчики.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-overdrive_off_indicator.gif" Выключена повышающая передача "овердрайв" (Overdrive - O/D) в автоматической коробке передач.

Системы стабилизации и помощи в критических ситуациях

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-trac_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-active_trac_indicator.jpg" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-dtc_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-traction_control_system.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-TRAC_OFF_indicator_2.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-TCS_off_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-TCSS_off_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-VSA_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-VSC_TRAC_indicator_2.gif" Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленые указывают, что система в данный момент выполняет какие-либо действия; желтые - система отключена или обнаружен какой-то сбой в ее работе. Поскольку она связана с системами подачи топлива и тормозной, то неисправности в этих системах могут вызвать ее отключение.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-esp_bas_indicator.gif" Системы стабилизации (Electronic Stability Program - ESP) и помощи при экстренном торможении (Brake Assist System - BAS) взаимосвязаны. Данный индикатор сообщает о неполадках в какой-то из них.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-kdss_indicator.gif" Неисправность в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System - KDSS).

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-grade_assist.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-crawl_control_indicator_symbol.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-terrain_selector_symbol.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-Hill_start_1.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-hill_holder_1.gif" Индикаторы систем подъема/спуска с горы, поддержания постоянной скорости, помощи при трогании с места и т.д.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-vsc_slip_off_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-dsc_off_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-vdc_off_indicator.gif" src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-vsc_off_indicator.gif" Система стабилизации (Stability Control) деактивирована. Также она автоматически отключается при горящем индикаторе "Check Engine". В зависимости от производителя система стабилизации может называться по разному: AdvanceTrac, Automatic Stability Control (ASC), Dynamic Stability Control (DSC), Dynamic Stability and Traction Control (DSTC), Electronic Stability Control (ESC), Interactive Vehicle Dynamics (IVD), Precision Control System (PCS), StabiliTrak, Vehicle Dynamic Control (VDC), Vehicle Dynamics Control Systems (VDCS), Vehicle Stability Assist (VSA), Vehicle Stability Control (VSC) и т.д. Обнаружив скольжение колес, при помощи систем тормозов, подачи топлива и управления подвеской выравнивает положение автомобиля на дороге.

src="http://instalator.ru//images/remote/http--instalator.ru-images-stories-indicators-dynamic_stability_control_indicator.gif" Индикатор системы стабилизации Dynamic Stability Control (DSC) или Electronic Stability Program (ESP). На машинах некоторых производит

instalator.ru

ОБОЗНАЧЕНИЕ ЗНАЧКОВ | сигналов 🛑 на панели приборов:❗️самый полный список индикаторов автомобиля с обозначениями

ЗначокЧто значит
 При включении такой лампы на приборной панели также должен появиться текст. Как правило, данный значок используется для напоминаний, к примеру, о незакрытой двери или необходимости замены моторной жидкости.
 Такой индикатор используется редко, но он говорит о некорректной работе системы контроля стабильности машины. Авто желательно как можно быстрее отвезти на СТО.
 Лампы подушек безопасности говорит о возможном отсутствии контакта либо поломке устройства преднатяжителя ремешка. При появлении этих значков можно ожидать того, что подушка сработает в любой момент.
Неисправность в работе подушек безопасности переднего пассажира. Если
автомобиль не попадал в дорожно-транспортное происшествие, то эти индикаторы могут указывать на поломку датчиков системы. Нужно проверить контроллеры и их проводку.
Значок системы пассивной безопасности. Символ указывает на то, что на переднем пассажирском кресле находится ребенок или человек с небольшим весом. В результате этого в случае аварии подушки безопасности могут не сработать.
 Индикатор обозначает, что система боковых подушек безопасности не активна. Неисправность устройства может быть связана с переворотом корпуса автомобиля или отказом в работе контроллера системы. Выход из строя датчика часто связан с эксплуатацией авто по бездорожью и воздействием вибрации на регулятор.
Выход из строя системы предаварийной безопасности.
 Эти значки появляются при включении иммобилайзера или сигнализации.

Если индикатор не загорается после включения противоугонной систему, нужно проверить ее работоспособность.

 Возможная причина неисправности может заключаться в перегреве трансмиссионной жидкости. Такое часто происходит при использовании изношенного расходного материала или масла, несоответствующего стандарту коробки передач. Для устранения проблемы потребуется замена жидкости.

Причина может состоять также в поломке самой трансмиссии или программной неисправности блока управления
коробкой.

Значение индикатора может отличаться в зависимости от марки и модели
транспортного средства. Подробную расшифровку следует уточнить в сервисной документации.
 Выход из строя сигнализации.
 Этот индикатор может появиться вместо значка с гаечным ключом. Такой значок более актуален для спортивных автомобилей, он сообщает о некорректной работе одно из механизмов коробки передач. Иногда лампа появляется при повышенном уровне температуры трансмиссионной жидкости.
Неисправность ГУР или ЭУР. Нужно произвести более тщательную диагностику.
Индикатор поднятого стояночного тормоза. Появляется всегда при включении
«ручника» на авто с активированным зажиганием или заведенным двигателем. Если значок горит при опущенном ручном тормозе, это может свидетельствовать о неисправности датчика или его контакта.
 Недостаток уровня тормозной жидкости, следует долить.
 Некорректная работа системы ABS или ее полное отключение. Если проявляется при включении зажигания и исчезает после запуска мотора, то с системой все в порядке.
 Свидетельствует об износе тормозных колодок.
Индикатор поломки системы распределения тормозного усилия на колеса
транспортного средства.
Выход из строя или некорректная работа электрического ручного тормоза. Возможна неисправность привода «ручника».
Индикатор указывает на то, что перед активацией передачи трансмиссии необходимо выжать педаль тормоза. Значок появляется только на авто с автоматическими коробками при активации системы зажигания.
Индикатор системы контроля уровня давления воздуха в шинах автомобиля.
Появляется в случае снижения рабочего параметра более, чем на 25% от
номинального значения. Возможно, давление упало сразу в нескольких колесах.Причина также может заключаться в неисправности датчиков.
 Такой значок появляется при выявлении неполадок в работе двигателя автомобиля. Это может быть крутящий момент двигателя, проблема с зажиганием, составом топлива в двигателей и т.д. В любом случае, лучше лишний раз проверить двигатель автомобиля.
Блоком управления обнаружены неполадки в работе электронной составляющей трансмиссионного агрегата или двигателя машины. Появление данного индикатора может быть обусловлено проблемами в функционировании блокиратора двигателя (иммобилайзера) либо неполадках в работе системы впрыска.
 Понижение уровня мощности двигателя. Обычно восстановить мощность двигателя можно заглушив его, и заведя через минуту.
 Проблема в работе каталитического нейтрализатора двигателя. Вероятнее всего, катализатор двигателя перегрет.

Такая проблема может сопровождаться снижением мощности силового агрегата, а также некорректной работой двигателя в целом. Мощности мотора может быть недостаточно для движения в гору, возможна произвольная его остановка на светофорах или в пробках.

Индикатор, сообщающий о том, что крышка бензобака не заперта.
Информационный значок. Он не указывает на конкретную неполадку, а призывает автовладельца обратить внимание на другие символы приборной комбинации.
Информационный значок. Указывает автовладельцу на необходимость поиска
информации в сервисной документации к машине.
Уровень антифриза двигателя слишком малый, нужна диагностика и долив.
Неисправность в работе дроссельной заслонки. Требуется диагностика узла и его очистка при необходимости. Заслонка может залипнуть в открытом или закрытом положении, для устранения проблемы ее нужно смазать. Причина может быть связана с работой датчика положения узла.
Необходимость замены моторной жидкости или плановое ТО.
 Нужно поменять воздушный фильтр автомобиля.
 Говорит о непристегнутом ремне безопасности.
Перегретая трансмиссионная жидкость. Эксплуатация авто с такими индикаторами не допускается, поскольку это
может привести к выходу из строя автоматической трансмиссии. Нужно устранить причину перегрева моторной жидкости, для этого расходный материал нужно проверить. Если в нем видны следы осадков и отложений, а также металлической стружки, то смазка подлежит замене.
 Недостаток трансмиссионного масла в АКПП, на что может указывать низкое давление. Требуется проверка уровня и если в системе наблюдается недостаток смазки, то она добавляется.

Возможная причина может состоять в перегреве расходного материала или
неработоспособностью одного из контроллеров трансмиссии. Коробка передач переходит в аварийный режим функционирования, в результате чего водитель сможет передвигаться только на одной передаче и на минимальной скорости.

 Поломки или некорректная работа некоторых узлов автоматической трансмиссии.
 Автоматическая трансмиссия по определенным причинам заблокирована. Возможная причина проблемы также может состоять в использовании некачественного или не соответствующего стандарту масла. Потребуется проверка жидкости и ее замена при необходимости. Причина может состоять в неисправности конструктивных элементов коробки передач, к примеру, гидротрансформатора.
 Нужно прочистить или произвести замену кислородного регулятора (лямбда-зонда).
BSM расшифровывается как Blind Sport System и переводится как система
слежения за невидимыми зонами. Неисправность связана с ее некорректным
функционированием или отказом в работе. Причина проблемы может быть связана с датчиками системы или плохим питанием контроллеров.
 Не работает система ночного видения или функционирует с перебоями. Для мониторинга узел использует специальные инфракрасные контроллеры, которые могли выйти из строя. Их неисправность может быть связана с плохим контактом с электроцепью питания.
 Отключен режим overdrive.

avtozam.com

Значки на панели приборов: разъяснение обозначений

Автор slawahyt99 На чтение 9 мин. Просмотров 1.5k. Опубликовано

Малоопытные владельцы автомобилей часто сталкиваются с проблемой того, что не понимают сигналов своего транспортного средства. Им попросту неизвестно обозначение значков на панели приборов. А именно посредством их машина имеет возможность сигнализировать владельцу о возможных неисправностях или других нежелательных изменениях. Кроме того, подобные значки могут предупредить автомобилиста о предполагаемом действии, которое от него требуется. Сегодня мы попробуем детально разобраться, какие значки бывают на панели и о чём они говорят владельцу.

Какие бывают значки и о чём они сигнализируют

Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.

Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.

  •  Зелёный сигнал  оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
  •  Жёлтый или оранжевый индикатор  сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
  •  Красный сигнал – опасность!  Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.

Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.

Обозначение значков на панели приборов

Теперь приступим непосредственно к описанию возможных сигналов. Их можно разделить на несколько категорий, которые стоит разобрать отдельно.

Дополнительные функции

Эти индикаторы призваны напомнить владельцу о необходимом действии, без которого в текущий момент или в дальнейшем эксплуатация будет невозможна.

  • Индикатор ремня. Сообщает, что он не пристёгнут и необходимо исправить положения. Во многих автомобилях он начинает мигать и издавать звуковые сигналы с началом движения.
  • Дверь салона открыта или закрыта не до конца. Этот же сигнал оповещает об аналогичных проблемах с дверцей багажного отделения.
  • Топливо на исходе, автомобиль следует дозаправить.
  • Жидкость для омывания лобового стекла заканчивается, необходимо долить.

Это самые распространённые сигнальные знаки, о которых стоит упомянуть.

Световые приборы

Далее, разберём обозначения значков на панели приборов, оповещающих владельца о работе внешних осветительных элементах.

Эти обозначения помогут вовремя сориентироваться и не дезинформировать других водителей о своих намерениях (в случае с поворотом) или сохранить уровень заряд аккумулятора (если вовремя отключить внешнее освещение).

Значки, оповещающие о серьёзной опасности

Эти сигналы имеют большое значение. Их наличие сигнализирует о серьёзных неисправностях, при которых эксплуатировать автомобиль не рекомендуется. Советуем обратить на это раздел больше внимания.

  • Этот знак оповещает о том, что уровень тормозной жидкости ниже допустимой нормы. Также он может сигнализировать о нарушениях исправности тормозной системы в целом, износ колодок или разгерметизация. А также проверьте ручник, возможно, он включён, и причина в нём.
  • Датчик температуры охлаждающей жидкости. Если сигнал горит красным, то температура повышена и может наступить перегрев двигателя. Синее свечение означает низкую температуру, а значит двигатель не прогрет и эксплуатировать его пока не желательно.
  • Лейка красного цвета с капелькой сообщает о критически низком давлении в системе смазки двигателя. Отказал масляный насос или низкий уровень технической жидкости.
  • Если один из представленных значков появился на панели приборов, значит, в механизм следует долить масла, его уровень достиг критических показателей.
  • Данный сигнал оповещает о проблемах с аккумулятором. Отсутствие зарядки генератора, неполадки в электросети.

При наличии подобных оповещений следует сначала устранить проблему и только потом эксплуатировать транспортное средство.

Оповещения систем безопасности

Этот раздел содержит обозначения значков на панели приборов из системы, отвечающей за безопасность водителя и пассажиров автомобиля.

  • Появление значка сопровождает сигнал или голосовое оповещение. Он сообщает, что необходимо закрыть одну или несколько дверей салона или багажник.
  • Этот индикатор сообщает о неисправностях системы стабилизации.
  • Проблема вызвана системой пассивной (подушки) безопасности.
  • Значок оповещает о проблемах аналогичных предыдущему, но более точно. В данном случае неисправность в подушке безопасности переднего пассажира.
  • На переднем пассажирском сиденье находится ребёнок или вес пассажира слишком мал. Это может спровоцировать ошибку в работе подушки безопасности в аварийной ситуации.
  • Индикатор часто ошибочно срабатывает в момент езды по бездорожью. Сообщает, что система предаварийной безопасности не работает.
  • Активирован иммобилайзер или штатная противоугонная система.
  • Ошибка активации противоугонной системы.
  • Ошибка АКПП, перегрев масла.
  • Превышение предельно допустимой температуры в автоматической трансмиссии. Лучше подождать, когда коробка передач остынет.
  • Режим АКПП «Парковка». Актуально для полноприводных автомобилей с рядом пониженных скоростей. Автомат блокируется.
  • Если у автомобиля автоматическая трансмиссия, то этот значок сигнализирует о низком уровне или слабом давлении масла, перегреве или другой проблеме. В этом случае автомобиль самостоятельно переходит в аварийный режим и движется на минимальной скорости, чтобы дать возможность добраться до сервиса.
  • Если вы видите такой значок, значит, нужно переключиться на следующую передачу, чтобы сократить расход топлива.
  • Неисправен гидроусилитель руля.
  • Включён ручной тормоз.
  • Понижен уровень жидкости в тормозной системе.
  • Высокий износ тормозных колодок.
  • Ошибка системы распределения тормозного усилия.
  • Неисправность электрического стояночного тормоза.
  • Более чем на 25 % понижено давление в одном или нескольких колёсах.
  • Возникает уже во время работы и сообщает, что двигательные системы имеют неисправности. Может сопровождаться отключением ряда систем до устранения неполадок. При этом система ограничивает подачу топлива для уменьшения нагрузки.
  • Система Старт-Стоп включена (зелёный) или работает неисправно (жёлтый).
  • Двигатель потерял мощность. Опытные водители советуют ненадолго остановить мотор и запустить снова.
  • Проблема с лямбда-зондом. Чтобы не нарушить функцию впрыска топлива лучше заглушить мотор и устранить неисправность.
  • Не закрыта крышка топливного бака.
  • Значок для привлечения дополнительного внимания к уже возникшей проблеме.
  • Проблемы в системе охлаждения. Уровень жидкости понижен, температура повышена и так далее.
  • Неисправна дроссельная заслонка.
  • Система слежения за слепыми зонами неисправна.
  • Необходимо заменить масло и топливные фильтры, а заодно пройти плановое ТО. В редких случаях при появлении таких значков требуется компьютерная диагностика транспортного средства.
  • Воздушный фильтр двигателя требует замены.
  • Неисправна система ночного видения, инфракрасные датчики.
  • Выключена повышенная передача АКПП.

Индикаторы контроля специальных систем

Современные автомобили оснащены массой специальных возможностей, упрощающих их эксплуатацию. А чтобы пользователь мог контролировать их работу, на панели загораются соответствующие сигналы.

Мы привели примеры самых распространённых индикаторов и подробно расписали обозначения значков на панели приборов. В действительности их гораздо больше. Если цветовое исполнение везде идентично, то пиктограммы могут отличаться в зависимости от производителя, типа двигателя и так далее. Охватить в одной статье все возможные изображения просто невозможно. Поэтому если вас интересует значок, которого не нашлось в списке напишите нам в комментариях, и мы дадим подробный ответ на запрос. Но помните, что безопасность превыше всего, и если система мигает красным лучше сразу обратитесь к специалисту.

Делитесь статьёй в социальных сетях и оставайтесь с нами. У нас много важного и полезного как для начинающих, так и для опытных автовладельцев.

proautoprom.ru

Символы, значки, индикаторы и обозначения приборной панели автомобиля

Решил добавить все информацию  про символы, значки, индикаторы и обозначения приборной панели автомобиля.

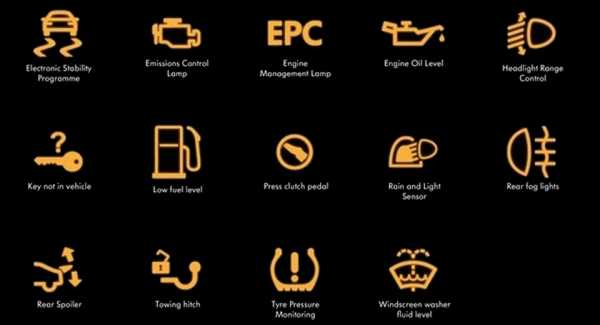

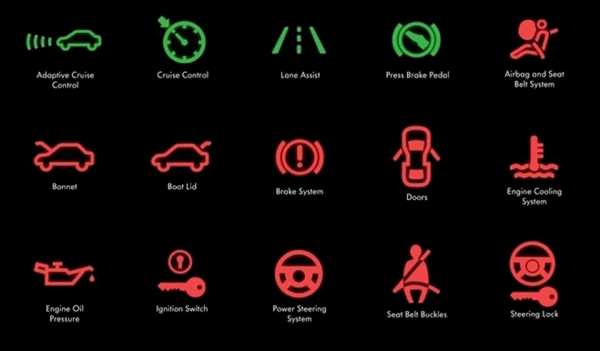

Первые 3 фото — символы VW.
Следующие 13 фото — в принципе всё что есть из символов, значков и индикаторов на все авто.
И в конце — так, на всякий случай, кое что на английском.

Буду рад если данный мой труд вам пригодится.



VW-1





VW-2





VW-3



auto.mirtesen.ru

Что означают значки на приборной панели автомобиля

По мере развития автомобильной промышленности количество индикаторов на приборной панели стремительно увеличивалось. Причём это нельзя назвать серьёзным недостатком, поскольку они помогают водителю вовремя принимать правильные решения, выполнять необходимые действия, проверять состояние своего транспортного средства. Это важные помощники для водителя и его пассажиров. Но проблема многих в том, что они просто не знают значения значков на приборной панели автомобиля. Поэтому часто из попросту игнорируют. Результатом становится неожиданная, как думает автовладелец, поломка, отказ каких-то систем и другие неприятности. А ведь в действительности электроника предупреждает и информирует о том, что автомобилисту следует уделить внимание машине, поскольку те или иные элементы, системы и агрегаты могут выйти из строя. В связи с этим водителю стоит изучить все индикаторы автомобильной приборной панели, понять их значение и обязательно запомнить. Это позволит избежать нежелательных проблем и внезапных сложностей с транспортным средством. И также следует учитывать, что сигнальные значки нужны не только для оповещения о неисправностях, но также и для оповещения о необходимости выполнить простые, но важные вещи. Поменять масло, залить топливо, проверить фильтры и пр.

Значение индикаторов на приборной панели автомобиля.

Индикаторы серьёзных неисправностей

При расшифровке значков на приборной панели автомобиля нужно особое внимание уделить тем индикаторам, которые сообщают о наиболее серьёзных неисправностях. То есть информируют, когда эксплуатировать машину не стоит, а нужно остановить авто или немедленно отправиться в автосервис.

  • Восклицательный символ в красном круге с дугами по бокам или надпись Break. Говорит о включённом ручнике или низком текущем уровне тормозной жидкости. Либо же ТС сообщает водителю о проблемах в автомобильной системе торможения, наличии разгерметизации, сильном износе колодок и пр.;
  • Термометр. Он бывает красного и синего цвета. Сообщает о текущей температуре ОЖ. Если такой предупредительный значок красный, то жидкость охлаждения перегрелась, что может спровоцировать поломку двигатель. Синий значок сообщает о недостаточном прогреве, а потому эксплуатировать машину под нагрузкой и при высоких оборотах не рекомендуется;
  • Маслёнка. Красный значок информирует о критически низком давлении внутри смазочной системы. Имеются проблемы с насосом либо просто упал уровень смазки;
  • Маслёнка с надписью MIN или Oil Level информируют водителя, что масла в системе недостаточно, его требуется обязательно долить;
  • Изображение АКБ. Если подобный индикатор в автомобиле горит красным, батарея имеет низкий заряд или есть определённые проблемы в электросети между генератором и аккумулятором. Когда дополнительно есть надпись Main, это зачастую сигнал о возникших возможных проблемах с зарядом на гибридных авто.

Это те значки, на которые стоит обращать особое внимание. Лучше водителю остановиться и исправить неполадку по мере возможности.

Системы безопасности

Изучая значки приборной панели автомобиля, где каждая пиктограмма имеет своё значение и сообщает про разные неисправности, бывает легко запутаться. Чтобы эмблемы не вызывали больших проблем, их следует условно разделить на несколько различных категорий. Рассмотрим наиболее распространённые индикаторы, которые касаются систем безопасности, установленных на авто.

  • Треугольник красного цвета с дополнительным восклицательным символом внутри. Обычно такая лампа загорается вместе со звуковыми сообщениями. Говорит о наступлении нештатной ситуации, возможных незакрытых боковых дверях, капоте и пр.;
  • Такой же треугольник, только жёлтого цвета или же яркого оранжевого. Здесь имеются проблемы с работой автомобильной системы стабилизации;
  • Подушка безопасности и человек. На некоторых автомашинах появляется просто значок SRS или Air Bag. Все они означают проблемы с подушками;
  • Человек с зачёркнутым кругом около него либо это может быть надпись Side Air Bag Off. Тут неисправна пассажирская подушка безопасности;
  • RSCA Off. Этот значок тоже относится к системам так называемой пассивной безопасности. Сообщает водителю, что впереди сидит ребёнок или человек маленького веса, из-за чего подушка просто может не сработать;
  • PCS. Здесь сообщает об отказе системы предаварийной безопасности автомобиля, которая требуется в случае опрокидывания авто. Иногда загорается при езде по бездорожью или же после выезда с него;
  • Красная машина и ключ внутри неё. Отказала система PCS;
  • Зелёный ключ или красная автомашина с изображённым замком. Такие индикаторы могут появиться при включении штатного защитного иммобилайзера или заводской системы против угона;
  • Шестерёнка красного цвета и дополнительно восклицательный символ внутри. Произошла ошибка, когда включалась противоугонная система, либо это сообщение о неисправности;
  • Красный знак, изображающий гаечный ключ. Говорит водителю о довольно серьёзных проблемах с АКПП. Перегрелось масло, произошли ошибки в ЭБУ коробки или трансмиссия вышла из строя;
  • Красная шестерёнка с градусником внутри неё. Значок присутствует на множестве спортивных авто. Он сообщает о неполадках в трансмиссии;
  • AT или AT Oil Temp. Актуальный предупреждающий индикатор для автомашин с АКПП. Температура повысилась до предельных значений. Рекомендуется остановиться, дождаться, пока коробка остынет, и лишь потом продолжить движение;
  • Оранжевая коробка передач и дополнительно надпись Auto. Специальный сигнализирующий индикатор в автомашинах с трансмиссией АКПП. Появляется, если давление или текущий уровень масла низкий, произошёл перегрев, вышел из строя датчик или есть иная проблема. Включается аварийный режим, поэтому машина может двигаться лишь на одной передаче и при минимальных скоростях, чтобы предотвратить дальнейшее разрушение;
  • Жёлтая стрелка вверх. Подсказка для водителя, что рекомендуется переключить коробку на повышенную передачу. Это позволит лучше экономить горючее;
  • Руль и восклицательный символ. Отказал гидроусилитель или с ним возникли проблемы;
  • Буква Р в красном круге и с двумя дугами. Появляется на автомобильной приборной панели, если водитель активирует ручной тормоз;
  • Красный круг с волнистой линией снизу и дугами. В системе слишком мало тормозной жидкости. Нужно обязательно в ближайшее время долить;
  • Anti Lock, ABS или виляющая машина. Значки разные внешне, но все означают, что была выключена или не функционирует система АБС;
  • Жёлтый круг с прерывистыми дугами по бокам. Проблемы с установленными тормозными колодками, которые износились до предельного состояния;
  • Жёлтый круг с восклицательным символом и дугами по бокам. Возникли определённые проблемы с автомобильной системой распределения тормозных усилий;
  • Жёлтый круг с дугами и значком молнии. Неправильно функционирует или полностью неисправен в автомобиле стояночный электротормоз;
  • Двигатель и Check, Check Engine или EPC жёлтого цвета. Сообщают подобные изображения о наличии проблем и поломок в системе установленного на авто двигателя. На некоторых ТС подобный значок включается параллельно с деактивацией определённых систем до момента, пока имеющиеся неисправности не будут полностью устранены;
  • ENG A-Stop. Индикатор практически всегда встречается на тех машинах, у которых имеется штатная система Start Stop. Если этот сигнальный значок зелёный, двигатель не запущен. Жёлтая надпись сообщает о наличии неисправностей в работе системы пуска силовой установки кнопкой;
  • Двигатель и стрелка, которая направлена вниз. Сообщается о потере мощности. Чтобы индикатор потух, можно попробовать выключить мотор и заново его запустить через 10-15 секунд;
  • Машина и гаечный ключ. Проблемы с электроникой мотора или КПП, то есть коробки переключения передач. Ещё такая графика может говорить водителю о возможных дефектах в системе впрыска или даже иммобилайзера;
  • Треугольник со значком лямбды внутри. Это говорит водителю о вероятных неисправностях кислородного датчика, то есть лямбда-зонда;
  • Gas Cap или значок автомашины с крышкой от топливного бака. Крышку забыли закрыть, о чём и предупреждается водитель;
  • Оранжевый круг и восклицательный знак внутри него. Индикатор информационного типа, необходимый для того, чтобы обязательно акцентировать внимание автовладельца на уже имеющиеся горящие значки, сообщающие о проблемах;
  • Изображения радиатора. Выполнены в разной графике, но все означают проблемы с охладительной системой. Упал уровень жидкости до критической отметки либо же температура достигла предельных значений;
  • BSM. Это индикатор, который относится к автомобильным системам слежения за слепыми зонами. В зависимости от изображения, означает неисправность или некорректную текущую работу;
  • Mail Reqd, Oil Change, машина на подъёмнике или машина с надписью Service. Все они говорят о том, что пора проводить плановый ТО, менять масло и фильтры. На некоторых авто является предупредительным сигналом о наличии серьёзных неисправностей, для идентификации которых следует провести компьютерную диагностику.

Индикаторы бывают самыми разнообразными, и на некоторых автомашинах их количество исчисляется десятками. Информацию об их значении проще всего найти в руководстве по эксплуатации. Поэтому даже самые безобидные на первый взгляд лампочки следует изучить, дабы не упустить серьёзную неполадку на ранней стадии её появления. Машина часто подсказывает водителю, что нужно делать, а чего делать точно не стоит. Игнорирование значков может привести к крайне опасным последствиям. Но нельзя забывать, что некоторые индикаторы носят сугубо информативный характер.

Системы стабилизации

Также водителю следует обязательно разобраться в том, что означают появляющиеся специальные информационные и предупредительные ключевые значки приборной панели его автомобиля, которые непосредственно связаны с имеющейся системой стабилизации автомашины. Здесь иконок не так много, но они имеют большое значение.

  • TRAC, TC, DTC, VSA, TCS. У разных машин используются свои индикаторы с подобными надписями, дополненными изображениями или без них. Все они отвечают за работу антипробуксовочной автомобильной системы. Если значки зелёные, то система активирована. Жёлтый индикатор сообщает о существующих проблемах в функционировании этой системы.

Важно учесть, что DTC и TCS непосредственно связаны с системами для подачи горючего и с тормозами. Поэтому при наличии ошибок в них сама антипробуксовочная система машины также будет активно выдавать ошибку;

  • ESP BAS. Помощник экстренного торможения и полезнейшая для современных авто система стабилизации. Такие значки говорят водителю о проблемах с ними либо об их неисправностях;
  • Значок с надписью KDSS. Он отвечает за не везде используемую систему кинетической стабилизации автомобильной подвески. Появление индикатора сообщает об ошибке или неисправностях, из-за которых KDSS не работает;
  • Значок автомашины, который спускается вниз, движется по неровностям, поднимается вверх и пр. Эти индикаторы доступны на машинах, которые оснащаются системами подъёма и спуска с горы, системами поддержки постоянной скорости и помощниками для трогания с места. Означают, в каком текущем положении находится транспортное средство;
  • VDC, VSC, DSC и OFF. Такое сочетание обозначений говорит автовладельцу о том, что в настоящий момент автомобильные имеющиеся системы стабилизации выключены и не работают. Они отключаются при включении лампы проверки двигателя;
  • Круговая стрелка с треугольником внутри и надписью 4х4. Актуально для тех автомашин, у которых вышел из строя задний привод. Требуется обязательно провести диагностику;
  • Шина со стрелкой на ней или надпись BAS ASR жёлтого цвета. Помощник для экстренного торможения не работает или же функционирует не совсем корректно;
  • IBA OFF. Не работает или выключен интеллектуальный помощник при экстренном необходимом торможении;
  • Виляющий автомобиль в жёлтом квадрате. Автомобильная электроника информирует шофёра о том, что его машина скользит и была автоматически включена система для обеспечения стабилизации;
  • Виляющая перечёркнутая машина, виляющее авто с гаечным ключом или SLIP. Все эти значки информируют о том, что система, отвечающая за стабилизацию, выключена или не работает.



Стоит внимательно относиться к подобным значкам панели приборов машины. Из-за разнообразия применяемой графики для отображения тех или иных предупреждений водитель, только севший за руль нового авто, может немного запутаться. Поэтому стоит открыть руководство по эксплуатации.

Специальные и дополнительные системы

Продолжаем изучать значение различных индикаторов на приборной панели автомобиля. Теперь следует изучить те знаки щитка, которые отвечают за специальные и дополнительные системы. Они есть не на всех ТС, потому тут уже опирайтесь на наличие конкретных эмблем, имеющихся на вашем транспортном средстве.

  • Ключ и восклицательный знак. Бывает красного и зелёного цвета. В зависимости от этого, говорит об отсутствии или же наличии электронного ключа;
  • Жёлтый вертикально расположенный ключ. Рядом может присутствовать значок молнии. В первом случае электроника сообщает, что электронный ключ на месте. Во второй ситуации батарея ключа села, её нужно поменять;
  • Снежинка или надпись SNOW. Значок актуален для АКПП, где есть режим езды по снегу и льду. Загорание лампы говорит об активации режима;
  • Чашка кофе. На некоторых современных авто есть специальный индикатор, который следит за временем нахождения водителя за рулём. Рекомендуется остановиться и отдохнуть. Иногда лампа дополняется голосовым сообщением;
  • Машина в красном треугольнике. Если есть включённый круиз контроль, то индикатор говорит о наличии препятствия впереди;
  • Человек садится в машину. Есть некоторые авто, оснащённые функцией регулировки положения кузова, которая позволяет делать посадку в машину более комфортной. Когда система активно, горит такой сигнал;
  • SET, ACC, спидометр со стрелкой, Cruise. Эти лампы используется на машинах с адаптивным типом круиз контроля. Их появление говорит об активации системы. Если лампа мигает, тогда круиз неисправен или есть ошибки;
  • Прямоугольник с волнистыми стрелками. Информативный значок, означающий, что активирован режим обогрева заднего стекла;
  • Auto H или Hold. Информирует об активации тормозной системы. Для отключения водителю следует нажать на педаль газа;
  • Sport и Cpmfort. Две лампы отвечают за выбранный режим работы амортизаторов;
  • Height High. Актуально для машин с пневматической подвеской. Такой горящий значок говорит, что подвеска максимально высоко над дорогой;
  • CK SUSP. Есть проблемы с ходовой. Нужно обязательно провести диагностику;
  • CMBS. Загорается в машинах, где установлена система предупреждения столкновений, у которой возникли ошибки либо просто загрязнились датчики;
  • TOW или изображение прицепа. Активация режима, позволяющего перевозить прицепы;
  • Значок Р и пирамидка рядом. Это индикатор системы помощи во время парковки. Когда горит зелёным, система активирована. Если лампа жёлтая, имеются неполадки;
  • LKA и LDW. Лампы системы автоматического слежения за правильной полосой движения. Если значок жёлтого цвета и моргает, то машину ведёт в сторону и требуется подрулить. При мигании есть неисправности. Зелёный знак говорит о том, что эта система активирована;
  • Зелёный индикатор ECO. Сообщает водителю о том, что система для обеспечения экономии топлива была включена;
  • Шестерёнка с плюсом внутри или надпись Shift со стрелкой вверх зелёного цвета. Оба знака советуют водителю переключиться на повышенную передачу, чтобы более экономно расходовать топливо;
  • 4х2. Машины с задним и передним приводом так сигнализируют о том, что коробка перешла в режим функционирования при заднем приводе;
  • 4х4 AUTO. Лампа сообщает про работу КПП в режиме заднего привода, но при необходимости она автоматически перейдёт в режим полного привода;
  • 4HI или 4х4 High. Информационный значок, сообщающий о включении полного привода;
  • 4LO или 4х4 LOW. Полный привод работает на пониженной передаче;
  • AWD или 4AWD жёлтого цвета. Возникли проблемы в работе автомобильной системы полного привода. Также информирует о том, что диаметры колёс на обеих осях не совпадают;
  • SH AWD. Вероятнее всего дифференциал перегрелся либо есть другие неисправности в работе системы полного привода;
  • R DIFF TEMP. Перегрелся межколёсный дифференциал либо температура масла поднялась до критического значения;
  • 4WAS. Если загорелась такая лампа, то возникли проблемы в работе системы подруливания;
  • RAS. Подруливание не работает или в настоящее время функционирует неправильно;
  • CVT. Информационный знак, который загорается на панели авто при пуске силового агрегата, а затем гаснет. Подтверждает, что с вариатором всё хорошо.

Разные автомобили могут также иметь некоторые дополнительные индикаторы, для уточнения значения которых лучше обратиться за помощью к официальному руководству по эксплуатации.

Гибридные автомобили

Количество машин с гибридной силовой установкой стремительно растёт. Для них актуальны собственные специальные лампочки и индикаторы, которые периодически загораются на приборной панели автомобиля. Здесь стоит рассмотреть наиболее важные и распространённые значки, чтобы вовремя принять меры по устранению неисправностей.

  • Батарея с восклицательным знаком или АКБ с подписью MAIN. Эти значки красного цвета сообщают, что есть проблемы с батареей контура высокого напряжения или с главной батареей гибридной установки;
  • Автомобиль жёлтого цвета и восклицательный знак. Информирует о неисправности электрического привода. Аналог лампы Check Engine на машинах с ДВС;
  • Красная батарея и значок молнии в ней. Высоковольтная батарея на низком уровне заряда, её нужно подзарядить;
  • Колонка АЗС с вилкой. Индикатор рекомендует водителю подключить гибридную установку к зарядному устройству;
  • Значок черепахи в круге. Говорит о существенном снижении мощности гибридного мотора;
  • Значок вилки для розетки. Информирует о том, что процесс зарядки пошёл;
  • Машина и надпись EV или EV Mode. Подтверждение факта перехода машина на движение в режиме электротяги;
  • Ready или машина с разнонаправленной стрелкой. Подтверждается, что машина готова к движению;
  • Fault. Есть проблемы с автомобилем. Если индикатор жёлтый, то проблемы не критичные. Когда горит красный сигнал, двигаться на машине не рекомендуется, следует остановиться и вызвать эвакуатор.

Основное внимание на гибридах уделяется электрической составляющей. Многие остальные индикаторы аналогичны стандартным автомобилям, оснащённым двигателями внутреннего сгорания.

Дизельные автомобили

У дизеля также есть свои собственные индикаторы, которые расположены на приборной панели.

  • Жёлтая спираль. Говорит о включении свечей накаливания. Появляется после того, как запускается зажигание. После активации двигателя значок исчезает;
  • Значок сажевого фильтра. Он загрязнился, а потому нужно поменять. Горит жёлтым или оранжевым;
  • Значок Diesel Exhaust Fluid. Водителю требуется обязательно добавить необходимое количество жидкости, чтобы обеспечить каталитическую реакцию очистки отработанных газов;
  • Колонка АЗС и капли воды. Иногда значок имеет иную графику, но означает, что в топливе имеется вода. Также такой индикатор рекомендуют провести обслуживание системы очистки;
  • EDC. Есть проблемы с системой электронного управления впрыска дизельного топлива. Сопровождается иногда некорректной работой двигателя. Мотор может не запускаться или глохнуть;
  • Жёлтый прямоугольник с графикой, напоминающей кардиограмму. Говорит о наличии воды в дизельном топливе либо же сообщает о проблемах в электронной системе управления дизельным двигателем;
  • T Belt. Требуется замена ремня ГРМ. Если всё исправно, загорается при активации зажигания и выключается, когда двигатель запущен.

Дизельные автомобили достаточно распространены за счёт своей экономичности и отличных эксплуатационных характеристик. Но и за ними требуется тщательный уход. Системы оповещения помогают водителю вовремя обнаружить неисправности.

Внешнее освещение

Каждый автомобиль оснащается световыми приборами, обеспечивающими необходимую видимость. Также они информируют других водителей о ваших намерениях, когда вы тормозите или поворачиваете. Для оптики предусмотрен свой набор значков на приборной панели, про обозначение которых обязательно нужно знать.

  • Значок светящейся лампы зелёного цвета. Говорит просто о том, что было включено автомобильное наружное освещение;
  • Такая же лампа, но с восклицательным знаком внутри, либо жёлтая перечёркнутая лампочка. Одна лампочка оказалась неисправной, либо же есть проблемы в электросети осветительных приборов;
  • Синяя светящаяся фара. Подтверждение активации дальнего света;
  • Зелёная горизонтально расположенная лампа с надписью AUTO или просто A. Говорит про активацию системы, которая автоматически переключает ближний и дальний свет;
  • Жёлтая фара со стрелками вверх и вниз. Возникли определённые проблемы в функционировании авторегулировки угла наклона приборов освещения;
  • AFS OFF. Выключена система адаптивной автомобильной оптики. Если значок начинает мигать, то сейчас система неисправная;
  • DRL. Если лампа загорается зелёным, водитель активировал систему автоматического включения ближней оптики в дневное время;
  • Жёлтая машина со светящимися задними фарами. Это значит, что одна или больше задних лампочек (стоп-сигналы или задний ход) не работают. Они перегорели и требуется замена;
  • Пара зелёных фар, направленных влево и вправо. Активированы габаритные фонари;
  • Светящаяся зелёная фара с волнистой линией поперёк лучей света. Загорается, если были активированы ПТФ, то есть противотуманные фары;
  • Аналогичный значок жёлтого цвета, но с направленными лучами вправо. Это говорит про включение задней противотуманной оптики;
  • Зелёные стрелки влево и вправо одновременно. Включены аварийка либо поворотник.

Тут практически все сигналы информационные, то есть не говорят о серьёзных ошибках. Но всё равно следить за ними нужно, вовремя внося корректировки в работу оптики, меняя лампы и включая нужный режим, в зависимости от ситуации на дороге.

Дополнительные функции

Напоследок рассмотрим несколько традиционных индикаторов, которые есть буквально на всех автомобилях. Но и о них водителю всегда стоит помнить.

  • Значок человека с ремнём безопасности. Горит красным цветом. Ремень безопасности на водителе или пассажире не пристёгнут. На многих машинах при начале движения, когда человек не пристегнулся, значок продолжает мигать и издаёт звуковые сигналы;
  • Красная машина с открытыми дверьми. Двери не закрыты или закрыты не плотно либо же не закрыли багажник;
  • Колонка АЗС. Уровень топлива в баке низкий, поэтому рекомендуется заехать на заправку;
  • Значок стеклоомывателя. В бачке мало омывательной жидкости. Её следует долить до нужного уровня.

Нельзя сказать, что значков на приборной панели очень много. Но они однозначно все полезные и необходимые. Поэтому перед началом эксплуатации автомобиля обязательно изучите руководство, почитайте инструкции, уточните обозначение сначала наиболее важных индикаторов. Постепенно вы быстро разберётесь в остальных лампочках, и сможете оперативно принимать решения, ремонтировать элементы авто, менять расходники или банально не будете забывать пристёгиваться.

drivertip.ru

Обозначения контрольных ламп (индикаторов) щитка приборов. » Ремонт автомобильной электроники в Краснодаре

Обозначения контрольных ламп (индикаторов) щитка приборов.

В данной статье мы рассмотрим обозначения контрольных ламп панели приборов. Порой не так просто разобраться что нужно Вашему автомобилю. Конечно хорошо, если у Вас автомобиль свежего года выпуска, который умеет общаться (сообщать о проблемах автомобиля) на русском языке. Но что же делать, если у Вас нет бортового компьютера, или автомобиль умеет только моргать и зажигать контрольные лампы(обозначения, индикаторы). Вот перечень тех индикаторов, которые могут загореться на щитке приборов (панели приборов). Список не полон, т.к. производители автомобилей с каждым днем придумывают всё новые и новые системы для комфорта и безопасности при вождении автомобилем, но дает общее представление о состоянии электронных компонентов Вашего автомобиля. Более точно о работе той или иной системы автомобиля(при возникновении неисправности) поможет компьютерная диагностика. Можете добавить в закладки данную страницу - чтобы она была под рукой, или скачать бесплатное приложение для андроида на английском языке dashboardsymbols (хорошая идея должна быть и на русском языке).

Предупредительные контрольные лампы

Задействован автоматический, или ручной стояночный тормоз, низкий уровень тормозной жидкости, или дефект тормозной системы.

Повышенная температура (красный) или пониженная температура (синий значек) системы охлаждения двигателя. При мигании - проверить электрику.

Падение давления масла в двигателе (Oil Pressure) ниже допустимого значения. Может также обозначать падения уровня масла.

Проверить уровень масла (Oil Level). Датчик уровня масла в двигателе (Engine Oil Sensor).

Падение напряжения в бортовой сети автомобиля, отсутствие заряда АКБ или другие неисправности в системе электроснабжения (с надписью MAIN - для гибрида).

Контрольные лампы, сообщающие о неисправностях или работе различных систем автомобиля

Предупредительный сигнал для привлечения внимания водителя в случае нештатной ситуации (падение давления масла, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией на дисплее приборной панели или другим указателем.

Неисправность в электронной системе стабилизации.



Неисправности одной или более подушек системы пассивной безопасности (Supplemental Restraint System - SRS).

Индикатор отключения подушки безопасности переднего пассажира (Side Airbag Off).



Индикатор подушки безопасности пассажира (Passenger Air Bag), которая отключается автоматически. Если на сиденье находится взрослый человек, а индикатор показывает "AIRBAG OFF", значит имеется неисправность в системе.

Отключена система боковых (занавесок) подушек безопасности (Roll Sensing Curtain Airbags - RSCA), срабатывающих при опрокидывании автомобиля. Часто встречается на склонных к опрокидыванию автомобилях (с высоким центром тяжести). Один из поводов для ее отключения - езда по бездорожью, где происходят большие крены кузова, способные вызвать срабатывание датчиков системы.

Неисправность предварительной системы безопасности (Pre Collision or Crash System - PCS).



Индикатор активации противоугонной системы или иммобилайзера.

Сигнализирует о неисправности противоугонной системы или о каком-то сбое в ее работе.

Неисправности или перегрев автоматической КПП или других узлов трансмиссии.

Описание неисправности нужно искать в руководстве по эксплуатации автомобиля.

Встречается в основном на суперкарах и сообщает о неисправности в одном из узлов трансмиссии или о его перегреве. Есть опасность для машины стать неуправляемой.

Превышена допустимая температура в автоматической коробке передач (Automatic Transmission - A/T). Дальнейшее движение крайне не рекомендуется до охлаждения АКПП.

Электрические неисправности в автоматической трансмиссии (Automatic Transmission - AT). Продолжение движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park - P) в позиции "P" ("паркинг") может находиться на автомобилях с полным приводом и понижающим рядом в раздаточной коробке. АКПП блокируется, когда переключатель режимов полного привода находится в нейтральной позиции (N).

Неисправность в гидро- или электроусилителе рулевого управления.

Активирован стояночный тормоз.

Низкий уровень тормозной жидкости.



Неисправность в антиблокировочной системе тормозов (Antilock Braking System - ABS) или система отключена (если есть такая возможность и она задействована).

Тормозные колодки изношены до предельного уровня.



Неисправность в системе распределения тормозных усилий.



Неисправность в системе электрического парковочного тормоза.



При включенном зажигании сигнализирует о необходимости нажатия на тормоз для разблокировки переключателя передач АКПП.

Падение давления воздуха в одной или нескольких шинах более, чем на 25% от номинального значения.

При работающем двигателе сигнализирует о необходимости диагностики двигателя и его систем или о наличии неполадок в их работе. Может сопровождаться отключениием некоторых систем автомобиля до устранения неисправности. Система EPC (Electronic Power Control - электронный регулятор мощности) при обнаружении неисправности в двигателе может принудительно снизить подачу топлива.

Индикаторы

omega48.ru
