По количеству пар зацепления главные передачи подразделяются на одинарные и двойные. Одинарные главные передачи устанавливаются на легковые автомобили и грузовики, содержат одну пару конических шестерен постоянного зацепления. Двойные главные передачи устанавливают на грузовики, автобусы и тяжелые транспортные машины специального назначения. В двойной главной передачи в постоянно зацеплении находятся две пары шестерен — конических и цилиндрических. Двойная передача способна передать больший крутящий момент, чем одинарная.
На трехосных грузовых автомобилях и многоосной транспортной технике применяются проходные главные передачи, в которых крутящий момент передается не только на среднюю ведущую ось, но и на последующую, также ведущую. В абсолютном большинстве легковых автомобилей и двухосных грузовых автомобилей, автобусов, в другой транспортной технике с одной ведущей осью применяются непроходные главные передачи.
Получившие наибольшее распространение одинарные главные передачи по типу зацепления подразделяются на:

• 1. Червячные, в которых крутящий момент передается червяком на червячное колесо. Червячные передачи, в свою очередь, подразделяются на передачи с нижним и верхним расположением червяка. Червячные главные передачи иногда применяются в многоосных транспортных средствах с проходной главной передачей (или с несколькими проходными главными передачами) и в автомобильных вспомогательных лебедках.


В червячных передачах ведомое шестеренчатое колесо имеет однотипное устройство (всегда большого диаметра, который зависит от заложенного в конструкцию редуктора передаточного отношения, всегда выполняется с косыми зубьями). А червяк может иметь различную конструкцию.
По форме червяки разделяются на цилиндрические и глобоидные. По направлении линии витка — на левые и правые. По числу канавок резьбы — на однозаходные и многозаходные. По форме резьбовой канавки — на червяки с архимедовым профилем, с конволютным профилем и эвольвентным профилем.

• 2. Цилиндрические главные передачи, в которых крутящий момент передается парой цилиндрических шестерен — косозубых, прямозубых или шевронных. Цилиндрические главные передачи устанавливаются в переднеприводные автомобили с поперечно расположенным двигателем.

• 3. Гипоидные (или спироидные) главные передачи, в которых крутящий момент передается парой шестерен с косыми или криволинейными зубьями. Пара шестерен гипоидной передачи либо соосна (встречается реже), либо оси шестерен смещены относительно друг друга — с нижним или верхним смещением. За счет сложной формы зубьев площадь зацепления увеличена, и шестеренчатая пара способна передавать больший крутящий момент, чем шестерни главной передачи других типов. Гипоидные передачи устанавливаются в легковые и грузовые автомобили классической (заднеприводной с передним расположением двигателя) и заднемоторной компоновок.

Двойные главные передачи по типу зацепления подразделяются на:

• 1. Центральные одно и двухступенчатые. В двухступенчатых главных передачах предусмотрено переключение пар шестерен для изменения крутящего момента, передаваемого на ведущие колеса. Такие главные передачи используются на гусеничной и тяжелой транспортной технике специального назначения.

• 2. Разнесенные главные передачи с колесными или бортовыми редукторами. Такие главные передачи устанавливают на легковые машины (джипы) и грузовые автомобили для увеличения дорожного просвета, на колесные транспортеры военного назначения.

Помимо этого двойные главные передачи подразделяются по типу зацепления пар шестерен на:

• 1. Коническо-цилиндрические.

• 2. Цилиндрическо-конические.

• 3. Коническо-планетарные.


В автомобилях зубчатые главные передачи выполнены в виде единого агрегата с дифференциалом — механизмом разделения крутящего момента между двумя колесами ведущей оси. В тяжелых мотоциклах с карданной передачей и приводом на заднее колесо дифференциал не применяется. В мотоциклах с боковой коляской и полным приводом (на заднее колесо мотоцикла и на колесо коляски) дифференциал выполнен в виде отдельного механизма. На подобные мотоциклы устанавливают две независимые главные передачи, связанные между собой дифференциалом.

Принцип работы гипоидной главной передачи

Крутящий момент передается от двигателя через сцепление, коробку передач и карданный вал на ось ведущей шестерни гипоидной главной передачи. Ось ведущей шестерни установлена соосно ведущему валу двигателя и ведомому валу КП. При вращении ведущая шестерня, имеющая меньший диаметр, чем ведомая шестерня, передает крутящий момент зубьям ведомой шестерни, приводя ее во вращение. Поскольку контакт поверхности зубьев увеличен за счет их особой формы — косой или криволинейной — передаваемый крутящий момент может достигать очень высоких значений. Однако, сложная форма зубьев приводит к тому, что на их поверхность воздействуют не только ударные нагрузки, но и силы трения (из-за проскальзывания зубьев относительно друг друга). Поэтому в гипоидных главных передачах используют специальное масло, обладающее высокими смазочными свойствами и обеспечивающее длительный срок службы шестеренчатой пары.

Принцип действия червячной главной передачи
В силу конструктивных особенностей, большого передаточного отношения (от 8 в рулевых механизмах, до 1000 в особо мощных лебедках) и низкого КПД червячная пара в автомобильных главных передачах (за редким исключением) не применяется. Наибольшее распространение она получила в лебедках.
Крутящий момент передается на червячное колесо через коробку отбора мощности, подключаемую к раздаточной коробке, установленной (как правило, встречаются и другие кинематические схемы) за коробкой передач автомобиля. Оси червяка и ведомой шестерни (ведомого колеса) располагаются под прямым углом (но встречается и иное расположение осей червячной пары). Червячное колесо входит в зацепление с ведомым косозубым (для обеспечения плотного контакта и увеличения поверхности зацепления) шестеренчатым колесом. Крутящий момент передается от винтовой канавки червяка на зубья ведомой шестерни. Частота вращения червяка намного выше, чем частота вращения ведомого колеса. За счет этого пропорционально увеличивается крутящий момент — чем больше передаточное отношение, тем большее усилие способна развить лебедка.
Червячная передача обладает рядом преимуществ перед главными передачами других типов. Она отличается высокой износостойкостью и не требует применения высококачественных смазочных материалов. Она способна передавать сверхвысокий крутящий момент. Отличается малошумностью и плавностью хода (из-за отсутствия ударных нагрузок на канавку червяка и поверхность зубьев ведомой шестерни). Наконец, червячная передача обладает свойством самоторможения — при прекращении передачи крутящего момента на червяк, вращение ведомого колеса автоматически прекращается.
К недостаткам червячной передачи относят склонность к нагреву из-за сил трения, к заеданию механизма при незначительном износе, повышенные требования к точности сборки червячной пары.
Червячная главная передача относится к редукторам необратимого действия. Если усилие передается от ведомого шестеренчатого колеса к ведущему червяку, то есть в обратном порядке, червяк вращаться не будет. Следовательно, червячная главная передача исключает движение автомобиля по инерции, накатом. Отсюда ее применение на тихоходной транспортной технике и машинах специального назначения. На лебедках для обеспечения свободного вращения барабана червячную пару снабжают муфтой свободного (обратного) хода, которая разобщает барабан и ведомое зубчатое колесо при его вращении в обратном направлении — разматывании троса лебедки.

wiki.zr.ru

Устройство главной передачи автомобиля

Трансмиссия в конструкции авто обеспечивает изменение и передачу вращения от силовой установки на ведущие колеса. Эта составная часть включает в себя ряд узлов, среди которых и главная передача автомобиля.

Назначение, конструктивные особенности

Основная задача этого элемента сводится к изменению крутящего момента перед подачей его на привод колес. То же делает и коробка передач, но у неё существует возможность изменения передаточных чисел за счет ввода в зацепление тех или иных шестерен. Несмотря на наличие в конструкции автомобиля КПП, на выходе из нее крутящий момент небольшой, а скорость вращения выходного вала – высокая. Если передать вращение напрямую на ведущие колеса, то возникшая нагрузка «задавит» двигатель. В общем, авто просто не сможет сдвинуться с места.

Главная передача автомобиля обеспечивает повышение крутящего момента и снижение скорости вращения. Но в отличие от КПП передаточное число у нее фиксированное.

Расположение главной передачи на примере обычной МКПП

Представляет собой эта передача на легковом авто обычный шестеренчатый одноступенчатый редуктор постоянного зацепления, состоящий из двух шестерен разного диаметра. Ведущая шестерня небольшая по размерам и связана она с выходным валом КПП, то есть вращение подается на нее. Ведомая же шестерня значительно больше по размерам и получаемое вращение она подает на приводные валы колес.

Передаточное число является соотношением количества зубьев шестерен редуктора. Для легковых авто этот параметр находится в диапазоне 3,5-4,5, а для грузовиков он достигает 5-7.

Чем больше передаточное число (больше количество зубьев ведомой шестерни относительно ведущей), тем выше крутящий момент, подаваемый на колеса. При этом тяговое усилие будет больше, но максимальная скорость ниже.

Передаточное число главное передачи подбирается исходя из эксплуатационных показателей силовой установки, а также других узлов трансмиссии.

Устройство главной передачи напрямую зависит от конструктивных особенностей самого автомобиля. Этот редуктор может быть, как отдельным узлом, установленным в своем картере (заднеприводные модели), так и входить в конструкцию КПП (авто с передним приводом).

Главная передача в заднеприводном автомобиле

Что касается некоторых полноприводных авто, то у них может использоваться разная компоновка. Если в таком автомобиле расположение силовой установки – поперечное, то главная передача передней оси входит в конструкцию КПП, а задней располагается в отдельном картере. У автомобиля с продольной компоновкой главные передачи на обоих осях отделены от КПП и раздаточной коробки.

В моделях с отделенной главной передачей, этот редуктор выполняет еще одну задачу – изменяет угол направления вращения на 90 град. То есть выходной вал КПП и приводные валы колес имеют перпендикулярное расположение.

Расположение главной передачи передней оси Audi

В переднеприводных моделях, где главная передача входит в конструкцию КПП, указанные валы имеют параллельное расположение, поскольку менять угол направления не нужно.

В ряде грузовых авто применяются двухступенчатые редукторы. Примечательно, что их конструкция может быть разной, но наибольшее распространение получила так называемая разнесенная компоновка, в которой используется один центральный редуктор и два колесных (бортовых). Такая конструкция позволяет существенно повысить крутящий момент, а соответственно и тяговое усилие на колесах.

Особенность работы редуктора сводится к тому, что он равномерно разделяет вращение на оба приводных вала. При прямолинейном движении такое условие является нормальным. Но при прохождении поворотов колеса одной оси проходят разное расстояние, поэтому необходимо изменение скорости вращения каждого из них. Это входит в задачу дифференциала, используемого в конструкции трансмиссии (он устанавливается на ведомой шестерне). В результате главная передача подает вращение на приводные валы не напрямую, а через дифференциал.

Виды и их применяемость

Основной характеристикой главных передач является тип шестерен и вид зацепления зубьев между ними. На авто используются такие типы редукторов:

1. Цилиндрический
2. Конический
3. Гипоидный
4. Червячный

Випы главных передач

Цилиндрические шестерни применяются в главных передачах переднеприводных авто. Отсутствие надобности в изменении направления вращения и позволяет использовать такой редуктор. Зубья на шестернях – косые или шевронные.

Передаточное число для таких редукторов находится в диапазоне 3,5-4,2. Большее передаточное число не используется, поскольку для этого необходимо повышать размеры шестеренок, что сопровождается увеличением шумности работы передачи.

Коническая, гипоидная и червячная передачи используются там, где необходимо не только изменение передаточного числа, а и изменение направления вращения.

Конические редукторы применяются обычно на грузовых авто. Их особенность сводится к тому, что оси шестеренок перекрещиваются, то есть находятся на одном уровне. В таких передачах используются зубья косой или криволинейной формы. На легковых авто этот тип редуктора не используется из-за значительных габаритных размеров и повышенной шумности.

На заднеприводных легковушках чаще всего применяется иной тип – гипоидный. Его особенность сводится к тому, что оси шестерен смещены. За счет расположения ведущей шестерни ниже относительно оси ведомой, удается уменьшить габариты редуктора. При этом этот тип передачи характеризуется повышенной устойчивостью к нагрузкам, а также плавностью и бесшумностью работы.

Червячные передачи – наименее распространенные и на авто практически не используются. Основная причина этого – сложность и дороговизна изготовления составных элементов.

Основные требования. Современные тенденции

Главным передачам выдвигается немало требований, основными из которых являются:

• Надежность;
• Минимальная потребность в обслуживании;
• Высокие показатели КПД;
• Плавность и бесшумность;
• Минимально возможные габаритные размеры.

Естественно, идеального варианта не существует, поэтому конструкторам при выборе типа главной передачи приходится искать компромиссы.

Отказаться от использования главной передачи в конструкции трансмиссии пока не получается, поэтому все наработки направлены на повышение эксплуатационных показателей.

Примечательно, что изменение рабочих параметров редуктора является одним из основных видов тюнинга трансмиссии. За счет установки шестерен с измененным передаточным числом можно существенно повлиять на динамику авто, максимальную скорость, расход топлива, нагрузку на КПП и силовой агрегат.

Напоследок стоит упомянуть особенности конструкции роботизированных КПП с двойным сцеплением, что сказывается и на устройстве главной передачи. В таких КПП парные и непарные передачи разделены, поэтому на выходе имеется два вторичных вала. И каждый из них передает вращение на свою ведущую шестерню главной передачи. То есть, в таких редукторах ведущих шестерен – две, а ведомая только одна.

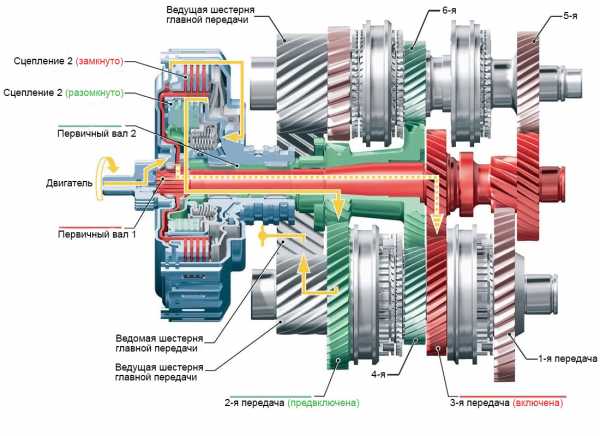

Схема коробки передач DSG

Эта конструктивная особенность позволяет сделать передаточное число на редукторе изменяемым. Для этого всего лишь используются ведущие шестеренки с разным количеством зубьев. К примеру, при задействовании ряда непарных передач для повышения тягового усилия используется шестерня, обеспечивающая большее передаточное число, а шестерня парного ряда имеет меньшее значение этого параметра.

autoleek.ru

Главная передача и дифференциал

Содержание статьи

Главная передача

Главная передача предназначена для увеличения крутящего момента, передаваемого к ведущим колесам. Устройство ее, на первый взгляд, весьма просто — две шестерни. Одна, размером поменьше, является ведущей, вторая, побольше — ведомой. Но от конструкции главной передачи во многом зависят тягово-скоростные характеристики автомобиля и расход топлива.

На заднеприводных автомобилях применяется гипоидная главная передача, так как крутящий момент нужно передать на ведущие колеса под углом 90 градусов. Почему применяется более сложная в изготовлении гипоидная передача, а не простая коническая? Да потому что у конической передачи ее простота является единственным преимуществом. А недостатков больше: шумность, низкая несущая способность, высокое расположение карданного вала (а, следовательно, и трансмиссионного туннеля в кузове автомобиля). В гипоидной передаче ось ведущей шестерни смещена относительно оси ведомой на величину гипоидного смещения. Поэтому карданный вал располагается ниже, что позволяет уменьшить высоту трансмиссионного туннеля. При этом снижается центр тяжести автомобиля, тем самым улучшая его устойчивость.

Зубья шестерен выполняются косыми или криволинейными. Благодаря тому, что в гипоидной передаче одновременно находится в зацеплении больше зубьев, чем в конической, обеспечивается ее плавная и бесшумная работа, повышается нагрузочная способность. Однако, из-за более плотного прилегания зубьев увеличивается опасность заклинивания, особенно при изменении направления вращения. Поэтому гипоидные передачи требуют высокой точности регулировки и применения специального трансмиссионного масла. В масла для гипоидных передач добавляются противоизносные и противозадирные присадки.

В переднеприводных автомобилях, где нет необходимости изменять направление передаваемого момента, в главной передаче применяются простые цилиндрические шестерни. Конструктивно главная передача устанавливается в общем картере с коробкой передач. Цилиндрические передачи просты в изготовлении, недороги, опасность задиров низка. Поэтому для их смазки в большинстве случаев применяется не специальное трансмиссионное масло, а моторное.

Как влияет передаточное число главной пары на тягово-динамические характеристики? Чем оно выше, тем быстрее происходит разгон, но максимальная скорость ниже. И, наоборот, с уменьшением передаточного числа автомобиль разгоняется медленнее, но достигает большей максимальной скорости. Значение передаточного числа для конкретной модели автомобиля подбирается с учетом характеристик двигателя, размера колес, возможностей тормозной системы.

Дифференциал

Для тех, кто не изучал английский
STRAIGHT – ПРЯМО
same speed – одинаковая скорость
pinion gears rotate with case – сателлиты вращаются вместе с корпусом
TURN – ПОВОРОТ
fast – быстро, slow – медленно
outer wheel faster – внешнее колесо быстрее
inner wheel slower – внутреннее колесо медленнее
pinion gears rotate on pinion shaft – сателлиты вращаются на своих осях

Дифференциал — это механизм, позволяющий (при необходимости) ведущим колесам автомобиля вращаться с разными скоростями. Для чего это нужно? При движении по прямой колеса проходят одинаковый путь, в повороте же внешнее колесо проходит путь больший, чем внутреннее колесо. Поэтому, чтобы «успеть» за автомобилем, внешнее колесо должно вращаться быстрее.

Устройство дифференциала несложное — корпус, ось сателлитов и два сателлита (шестерни). Корпус крепится к ведомой шестерне главной пары и вращается вместе с ней. Сателлиты входят в зацепление с шестернями полуосей, которые непосредственно вращают колеса.

В такой конструкции сателлиты передают больший крутящий момент на ту полуось, которая оказывает меньшее сопротивление вращению. То есть, с большей скоростью будет вращаться колесо, которое дифференциалу легче раскрутить. При движение по прямой колеса нагружены одинаково, дифференциал делит крутящий момент поровну, сателлиты не вращаются вокруг своей оси. В повороте внутреннее колесо нагружено больше, внешнее — разгружается. Поэтому сателлиты начинают вращаться вокруг оси, подкручивая менее нагруженное колесо, увеличивая тем самым скорость его вращения.

Но такая особенность дифференциала иногда приводит к весьма неприятным последствиям. Если, например, одно из колес попадет на скользкую поверхность, дифференциал будет вращать только его, полностью игнорируя колесо, имеющее нормальный контакт с дорогой. То есть, автомобиль будет «буксовать».

Для борьбы с этим явлением применяются блокировки дифференциала. Способов блокировок придумано множество — от простых механических до изощренных электронных.

Дифференциал с полной блокировкой

Применяется во внедорожниках. В такой конструкции валы полуосей жестко соединяются между собой, вращаясь, таким образом, с равными скоростями. Блокировка включается водителем вручную перед преодолением труднопроходимого участка, после чего ее необходимо выключать во избежание перегрузок трансмиссии, повышенного износа шин и снижения управляемости автомобиля. При движении в обычных дорожных условиях полную блокировку применять, естественно, нельзя.

Дифференциал с частичной блокировкой

В таких дифференциалах блокировка включается автоматически, поэтому их еще называют самоблокирующимися. При этом усилие блокировки нарастает постепенно, пропорционально разнице в скорости вращения или величине крутящего момента. По конструкции самоблокирующиеся дифференциалы можно разделить на четыре вида: вязкостные, дисковые, винтовые, электронноуправляемые.

Вискомуфта (вязкостная муфта) представляет собой герметичный корпус, в котором размещены два пакета фрикционов. Пространство внутри корпуса заполнено силиконовой жидкостью, вязкость которой зависит от температуры. Один пакет фрикционов соединяется с корпусом дифференциала, второй — с одной из полуосей. В обычных условиях, когда полуоси вращаются с одинаковой скоростью, или с небольшой разницей, вискомуфта себя никак не проявляет. При пробуксовке одного из колес скорость вращения полуоси резко возрастает, жидкость при этом интенсивно нагревается, а ее вязкость повышается. В результате пакеты фрикционов «слипаются» – скорости валов выравниваются. При остывании вязкость снижается — валы снова вращаются независимо. Вискомуфта способна обеспечить лишь небольшой коэффициент блокировки, при длительной пробуксовке перегревается, срабатывает с запаздываниями (пока нагреется жидкость). Поэтому область ее применения — обычные городские автомобили, для преодоления бездорожья она не подходит.

Дисковые дифференциалы – это обычные дифференциалы, в которые дополнительно встраиваются один или два пакета фрикционов и распорная пружина, создающая преднатяг (сжатие пакетов). В пакете фрикционов часть дисков крепится к полуоси, вторая — к корпусу дифференциала. Когда колеса вращаются с одинаковыми скоростями, диски в пакете вращаются как одно целое. При разнице в скорости вращения между ними возникают силы трения, стремящиеся выровнять скорости. Таким образом осуществляется частичная блокировка дифференциала. Очевидны недостатки дисковой блокировки — постоянный, пусть даже и небольшой, момент трения, создаваемый преднатягом, ухудшает управляемость, быстрее изнашиваются шины, увеличивается расход топлива. Да и срок службы фрикционов сравнительно небольшой. По мере их износа снижается и степень блокировки, а после полного износа дифференциал работает уже как свободный. Отсюда вывод — чем чаще «буксуешь», тем быстрее «умирает» дифференциал. Дисковые дифференциалы требуют применения специального трансмиссионного масла.

Усилием преднатяга определяется степень блокировки и минимальный крутящий момент, передаваемый на колесо в любых дорожных условиях. Регулируя степень преднатяга подбирают нужный компромисс между проходимостью и управляемостью. Дисковые дифференциалы с малым преднатягом используются на обычных, дорожных автомобилях, с большим — на спортивных.

Более «продвинутой» версией дискового дифференциал является героторный дифференциал. В нем шестеренчатый масляный насос приводит в действие поршень, который сжимает пакет фрикционов. А производительность насоса зависит от разницы в скорости вращения полуосей. Чем больше эта разница — тем сильнее усилие сжатия, а, соответственно, и степень блокировки.

Червячные дифференциалы — используют для блокировки свойства червячных передач. Самыми распространенными являются дифференциалы Торсен и Квайф. Червячная передача состоит из червяка и червячного колеса. Червяк (сателлит) является ведущим звеном, колесо (шестерня полуоси) — ведомым. КПД передачи при прямом вращении намного больше, чем при обратном, и зависит от угла наклона витков червяка. Говоря проще, червяк легко вращает колесо, колесо же с трудом вращает червяк. При определенном угле витка червяка обратная передача становится вообще невозможной — то есть, колесо не сможет вращать червяк (происходит самоторможение). Таким образом, подбирая угол наклона витков червяка, регулируют степень блокировки дифференциала Торсен. Блокирующие свойства Торсена зависят также и от величины передаваемого крутящего момента. Существует три типа дифференциала Торсен. Типы Т1 и Т2 отличаются формой сателлитов и используются в качестве межколесных. Торсен Т3 используется в полноприводных автомобилях в качестве межосевого дифференциала.

В дифференциале «Квайф» сателлиты не посажены на оси, а свободно расположены в гнездах корпуса. При возникновении разницы в скорости вращения полуосей сателлиты, блокируясь, сдвигаются в гнездах и прижимаются к корпусу. Возникающая при этом сила трения пропорциональна разнице скоростей вращения. Степень блокировки регулируют, подбирая сателлиты с различным углом наклона витков.

Червячные дифференциалы по сравнению с дисковыми отличаются большей надежностью и коэффициентом блокировки, меньше боятся пробуксовки (но длительные и частые пробуксовки все равно не рекомендуются). Однако такие дифференциалы, в отличие от дисковых и вискомуфты, совершенно беспомощны против диагонального вывешивания.

Электронно управляемые дифференциалы. Электроника, активно внедряемая во все узлы и системы автомобиля, не обошла стороной и дифференциал. Типовая конструкция электронно управляемого дифференциала напоминает устройство обычного дискового дифференциала, но сжатие фрикционов осуществляется гидро- либо электроприводом по команде блока управления. Таким образом можно регулировать степень блокировки в самых широких пределах — от 0 до 100%. Все зависит от заложенной в блок программы.

Казалось бы, идеал достигнут! Но, нет пытливые японцы пошли дальше и сконструировали активный дифференциал — самый совершенный на данный момент. Обычный электронно управляемый дифференциал при пробуксовке только выравнивает скорости вращения полуосей. Активный же дифференциал может вращать полуоси с разными скоростями, в зависимости от дорожной ситуации. Например, в повороте добавить момент на внешнее разгруженное колесо, помогая автомобилю «довернуться».

Что такой дифференциал представляет собой конструктивно? Обычный свободный дифференциал дополнен двумя передачами — повышающей и понижающей. Включает передачи при помощи мокрых сцеплений блок управления. Величина передаваемого крутящего момента регулируется степенью сжатия сцеплений. Таким образом автомобиль с активным дифференциалом может и мастерски проходить крутые виражи, и на бездорожье не спасует. Другой вопрос, стоит ли овчинка выделки: цена дифференциала немаленькая. Поэтому и ограничивается его применение только мощными спортивными автомобилями.

Имитация блокировок. В последнее время большое распространение получили электронные системы, которые при возникновении пробуксовки подтормаживают буксующее колесо с помощью штатной тормозной системы, имитируя блокировку дифференциала. Для обычного городского автомобиля, не выезжающего на бездорожье — самое практичное решение. И на скользкой дороге поможет, и даже диагонального вывешивания не боится.

Преимущества и недостатки. Автомобиль с самоблокирующимся дифференциалом увеличивает тягу на колесах, тем самым повышая проходимость на бездорожье и на скользкой дороге (еще бы, а ради чего тогда было огород городить?). Также улучшается динамика разгона. Широко используются такие дифференциалы на мощных спортивных автомобилях и в тюнинге для более полной реализации мощности, прохождения поворотов в скольжении.

Но то, что хорошо для спортивного автомобиля, не всегда благо для обычного. Ведь самоблокирующийся дифференциал, повышая проходимость, ухудшает управляемость. Например, при разгоне на скользкой дороге автомобиль сложнее удержать на прямой. Если блокировки нет, автомобиль, проскальзывая, просто теряет ускорение. Если же срабатывает блокировка, не буксующее колесо (или колеса) продолжают толкать автомобиль вперед, тем самым уводя его с прямолинейной траектории.

Блокировки, установленные на передней оси, увеличивают недостаточную поворачиваемость (траектория в повороте стремится распрямиться), установленные в задней оси — повышают избыточную поворачиваемость (в повороте увеличивается склонность к заносу).

Самоблокирующиеся дифференциалы еще называют дифференциалами повышенного трения. А повышенное трение приводит к увеличенному расходу топлива, снижению срока службы шин и деталей трансмиссии.

avtonov.info

Главные передачи — классификация и типы. Цилиндрическая, коническая, гипоидная, червячная одинарные главные передачи. Центральная и разнесенная двойная главная передача

Шестеренный механизм, повышающий передаточное число трансмиссии автомобиля, называется главной передачей.

Главная передача служит для постоянного увеличения крутящего момента двигателя, подводимого к ведущим колесам, и уменьшения скорости их вращения до необходимых значений.

Главная передача обеспечивает максимальную скорость движения автомобиля на высшей передаче и оптимальный расход топлива в соответствии с ее передаточным числом. Передаточное число главной передачи зависит от типа и назначения автомобиля, а также мощности и быстроходности двигателя. Величина передаточного числа главной передачи обычно составляет 6,5…9,0 у грузовых автомобилей и 3,5…5,5 у легковых автомобилей. На автомобилях применяются различные типы главных передач (рисунок 1).

Рисунок 1 — Типы главных передач

Одинарные главные передачи

Одинарные главные передачи состоят из одной пары шестерен.

Цилиндрическая главная передача применяется в переднеприводных легковых автомобилях при поперечном расположении двигателя и размещается в общем картере с коробкой передач и сцеплением (см. Двухвальные коробки передач ВАЗ и АЗЛК рисунок 2). Ее передаточное число равно 3,5…4,2, а шестерни могут быть прямозубыми, косозубыми и шевронными. Цилиндрическая главная передача имеет высокий КПД — не менее 0,98, но она уменьшает дорожный просвет у автомобиля и более шумная.

Коническая главная передача (рисунок 2, а) применяется на легковых автомобилях и грузовых автомобилях малой и средней грузоподъемности. Оси ведущей 1 и ведомой 2 шестерен в конической главной передаче лежат в одной плоскости и пересекаются, а шестерни выполнены со спиральными зубьями. Передача имеет повышенную прочность зубьев шестерен, небольшие размеры и позволяет снизить центр тяжести автомобиля. КПД конической главной передачи со спиральным зубом 0,97…0,98. Передаточные числа конических главных передач 3,5…4,5 у легковых автомобилей и 5…7 у грузовых автомобилей и автобусов.

Рисунок 2 — Главные передачи

а, б, в — одинарные; г, д — двойные; е — редуктор; 1 — ведущая шестерня; 2 — ведомая шестерня; 3 — червяк; 4 — червячная передача; 5 — коническая шестерни; 6 — цилиндрические шестерни; 7 — полуось; 8 — солнечная шестерня; 9 — сателлит; 10 — ось; 11 — коронная шестерня; l — гипоидное смещение

Гипоидная главная передача (рисунок 2, б) имеет широкое применение на легковых и грузовых автомобилях. Оси ведущей 1 и ведомой 2 шестерен гипоидной главной передачи в отличие от конической не лежат в одной плоскости и не пересекаются, а перекрещиваются. Передача может быть с верхним или нижним гипоидным смещением l. Гипоидная главная передача с верхним смещением используется на многоосных автомобилях, так как вал ведущей шестерни должен быть проходным, а на переднеприводных автомобилях — исходя из условий компоновки. Главная переда

carspec.info

Главная передача — это… Что такое Главная передача?

Главная передача

        в автомобиле, служит для передачи и увеличения крутящего момента от карданного вала к ведущим колёсам, а следовательно, и для увеличения тягового усилия. Г. п. обеспечивает передачу вращения с карданного вала на полуоси под углом 90°. В Г. п. применяют преимущественно шестерёнчатые передачи — одинарные или двойные. В одинарной Г. п. вращение передаётся с малой конической шестерни на большую. Кроме конической шестерёнчатой передачи, у которой оси взаимно пересекаются, в легковых и ряде грузовых автомобилей применяют гипоидную передачу (См. Гипоидная передача).

         В двойной Г. п. (рис.) вращение передаётся через две пары шестерён: с малой конической шестерни 1 на большую коническую 2 и далее с малой цилиндрической шестерни 3 на большую цилиндрическую 4. В двойной Г. п. можно получить большое передаточное число при сравнительно небольших размерах передачи, т.к. в зацеплении находятся две пары шестерён. На некоторых грузовых автомобилях устанавливают более сложные Г. п., имеющие механизм переключения для двух передаточных чисел.



        Двойная главная передача.
