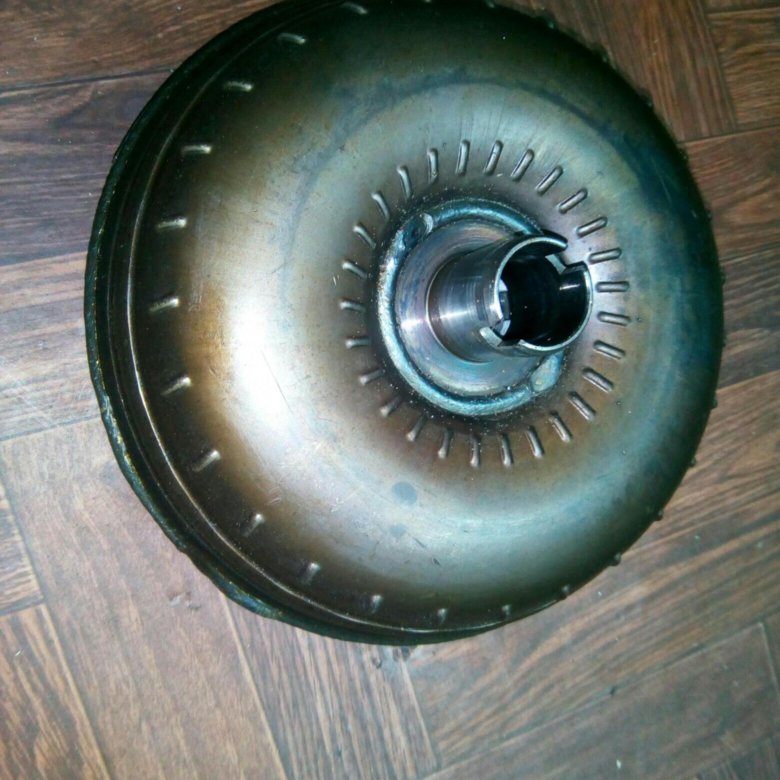

Гидротрансформатор АКПП

Гидротрансформатор является одним из элементов автоматической трансмиссии, который позволяет обеспечить коробке плавные и своевременные переключения передач. Первая конструкция гидротрансформатора акпп была разработана ещё в начале прошлого века.

По мере развития технологии конструкция усложнялась и модернизировалась. В настоящее время трансформатор на автоматической коробкой передач выполняет функции сцепления. То есть во время приключений передач данный элемент размыкает связь коробки с двигателем. Сразу же после включения повышающей или понижающей передачи гидротрансформатор берет на себя часть крутящего момента, что позволяет обеспечить максимально плавное переключение ступеней.

Принцип работы | Общая информация | Устройство |

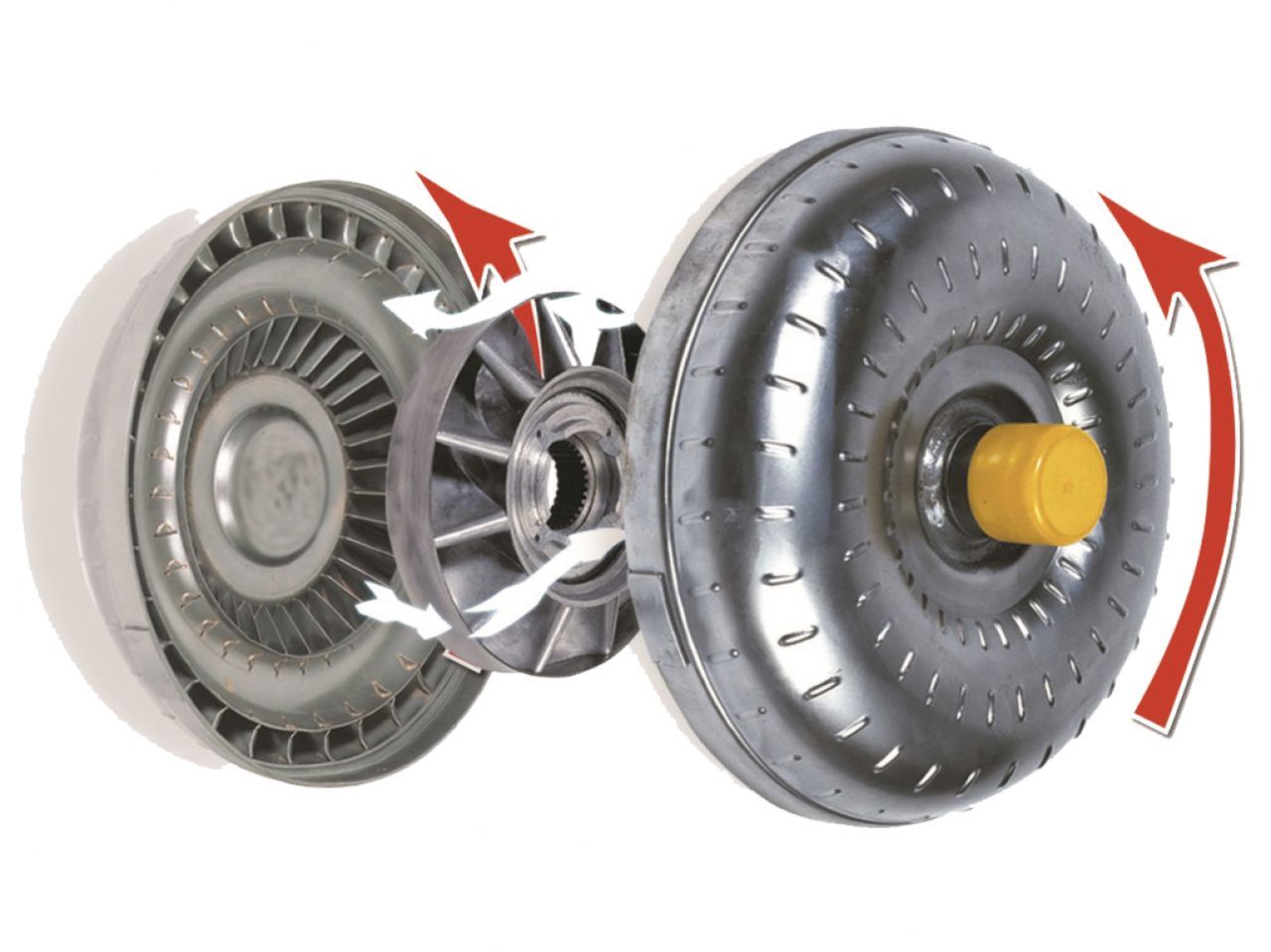

Конструкция гидротрансформатора для автоматической коробки передач состоит из трёх колец с лопастями. Все три кольца согласно вращаются и располагаются в одном корпусе. Внутри корпуса находится рабочая жидкость, которая позволяет смазывать и охлаждать подвижные элементы. Насаживается гидротрансформатор на коленчатый вал, и далее соединяется непосредственно с коробкой передач. Рабочая жидкость нагнетается внутрь корпуса устройства при помощи специальной помпы. Помпа позволяет обеспечить необходимое давление, а при проблемах с герметичностью конструкции появляются активные утечки рабочей жидкости, что в свою очередь приводит к повреждению механических вращающихся элементов.

Современные гидротрансформаторы, которые используются на автомобилях с АКПП, имеют полностью компьютерное управление, а многочисленные датчики следят за давлением и скоростью движения валов внутри ядра трансформатора. Необходимо сказать, что подобное усложнение конструкции привело к снижению надёжности устройства и на устройство гидротрансформатора в целом. В особенности на эксплуатационный срок и показатели надёжности сказывается эксплуатация в максимально жёстких режимах, что характерно для современных автомобилей.

Работа гидротрансформатора Видео

Контроль работы гидротрансформатора и его оптимизация с работой коробки передач выполняется при помощи специального блока управления. Это полностью автоматическая система управления получает данные с многочисленных датчиков, установленных в коробке и самом гидротрансформаторе. При появлении каких-либо проблем в работе устройства автоматика выводит сообщение об ошибке. В отдельных случаях может отмечаться полная блокировка работы гидротрансформатора, что приводит к отключению двигателя при изменении режимов работы коробки. Также  необходимо отметить, что большинство поломок трансформаторов происходит на механическом уровне. Поэтому при выполнении диагностики автомобиля точно определить характер и место поломки затруднительно. Необходимо разбирать повреждённый элемент и визуально проводить его осмотр. Только так возможно определить имеющуюся поломку.

• Справочник по неисправностям АКПП

Инженеры ведущих автопроизводителей постоянно проводят изыскания, которые должны позволить повысить показатели надёжности техники и устранить проблемы в работе данного устройства. Появление новых конструкторских разработок позволяет существенно модернизировать гидротрансформатор, который сегодня может с легкостью использоваться на автомобилях, оснащенных дизельными моторами. Для таких дизельных моторов характерен высокий показатель крутящего момента. Если ранее трансмиссии с трудом справлялись с высокими показателями крутящего момента и достаточно быстро выходили из строя, то сегодня существенным образом повысилась надёжность автоматических коробок передач и гидротрансформаторов.

Гидротрансформатор АКПП устройство

Теоретически срок эксплуатации гидротрансформатора совпадает с эксплуатационным сроком автоматической коробки передач. Однако, как и любой другой механический элемент, он может выходить из строя и требовать ремонта. В отдельных случаях необходимо проводить полную замену гидротрансформатора, что приводит к существенным расходам автовладельца на ремонт гидротрансформатора.

Гидротрансформатор АКПП Признаки неисправности

Опишем основные симптомы поломок гидротрансформаторов, которые должны являться поводом для скорейшего обращения в специализированные ремонтные мастерские.

1 При переключении передач может быть слышен лёгкий механический звук. При увеличении оборотов и под нагрузкой механический звук исчезает. Подобное может свидетельствовать о проблемах с опорными подшипниками. Необходимо разбирать гидротрансформатор и оценивать состояние подшипников.

2 В скоростном диапазоне от 60 до 90 километров в час может отмечаться лёгкая вибрация. По мере ухудшения проблем с гидротрансформатором вибрация будет увеличиваться. Подобное может быть вызвано тем, что продукты износа рабочей жидкости могут забивать масляный фильтр. В данном случае ремонт гидротрансформатора заключается в замене масляного фильтра и рабочей жидкости гидротрансформатора. Как правило, требуется провести одновременно замену масла в самом моторе и коробке передач.

3 Наличием проблем с динамикой автомобиля свидетельствует о выходе из строя так называемой обгонной муфты. В данном случае необходимо разбирать гидротрансформатор и менять вышедшую из строя муфту.

4 Остановка автомобиля без возможности продолжения движения свидетельствует о повреждении шлица на турбинном колесе. Устранение неисправности заключается в установке новых шлицов или же замене всего турбинного колеса.

5 Появление характерного шуршащего шума при заведённом автомобиле свидетельствует о проблемах с подшипником, которые располагаются между турбинным или же реакторным колесом и крышкой гидротрансформатора. При движении такой шуршащий звук может полностью исчезать. В данном случае вам необходимо как можно раньше обратиться в сервисный центр и провести ремонтные работы. В большинстве случаев необходимо будет провести замену повреждённых игольчатых упорных подшипников. Стоимость такого ремонта неисправности гидротрансформатора не слишком высока.

6 При переключении передач может быть слышен громкий металлический стук. Подобное свидетельствует о деформации и выпадении лопаток. Ремонт заключается в замене повреждённого колеса в гидротрансформаторе.

7 Необходимо регулярно проверять состояние масла в гидротрансформаторе и коробке передач. При появлении на масляном щупе коробки передач алюминиевой пудры необходимо выполнить проверку муфты свободного хода, которая изготовлена из алюминиевого сплава. В большинстве случаев появления такой пудры на щупе свидетельствует о проблеме в «бублике» и износе торцевой шайбы.

8 На работающем стоящем автомобиле в районе коробки передач может появляться характерный запах плавящейся пластмассы. Подобное происходит по причине перегрева гидротрансформатора и плавления полимерных элементов и деталей данного устройства. Перегрев гидротрансформатора может возникать по нескольким причинам. В первую очередь это проблемы со смазкой. Так, например, при падении уровня масла отмечаются характерные признаки голодания коробки и гидротрансформатора. Также могут отмечаться проблемы с системой охлаждения акпп, которая не может качественно охлаждать масло в забитом теплообменнике. Ремонт в данном случае заключается в замене масла и проверке работоспособности системы охлаждения смазки.

9 При переключении передач или же при смене режимов работы коробки двигатель может глохнуть. Подобное свидетельствует о выходе из строя управляющей автоматики, которая блокирует работу гидротрансформатора. Ремонт заключается в замене вышедшего из строя блока управления.

Необходимо отметить тот факт, что каких-либо конкретных признаков неисправности гидротрансформатора нет. Поэтому в отдельных случаях специалисты сервисного центра не могут сразу определить признаки и характер поломки. Все это приводит к увеличению расходов на ремонт и неизменному простою автомобиля в сервисе.

Ремонт гидротрансформатора

Несмотря на кажущуюся сложность, ремонт гидротрансформатора не представляет особой сложности и может быть выполнен автовладельцем самостоятельно. Единственный нюанс состоит лишь в демонтаже гидротрансформатора с коробки передач. В данном случае необходимо использовать специальный ремкомплект, который позволит провести демонтажные работы.

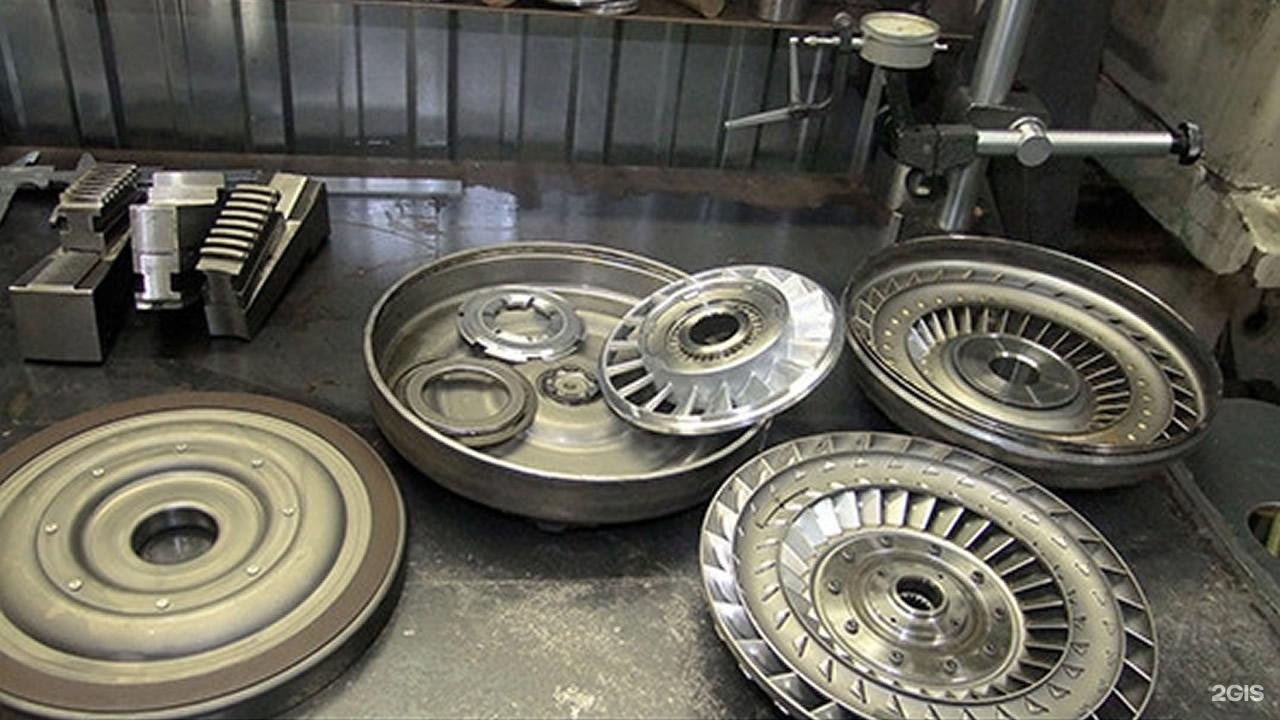

При проведении ремонтных работ корпус устройства  разрезается, после чего проводится проверка состояния гидротрансформатора. Именно поэтому при ремонтных работах необходимо заменять не только уплотняющие кольца, но и сам корпус устройства. При ремонтных работах проводится замена сальника и уплотнительных колец. Использовать старые, пускай даже хорошо сохранившиеся, кольца и сальники запрещается. В отдельных случаях возможна сварка корпуса гидротрансформатора, что позволяет добиться полной герметичности устройства. После завершения работы вам необходимо установить отремонтированное устройство на коробку передач и провести балансировочные работы.

• Ремонт гидротрансформатора АКПП — наши услуги

Необходимо отметить, что при определённых видах поломок гидротрансформатора его ремонт и замена вышедших из строя элементов нецелесообразна с экономической точки зрения. Куда проще приобрести новые устройства и установить его вместо повреждённого элемента.

Ремонт гидротрансформатора Видео

Как вы можете видеть, ремонт гидротрансформатора относительно несложен. Однако без соответствующей подготовки и опыта работы по ремонту автомобиля провести его самостоятельно не представляется возможным. Поэтому если вы сомневаетесь в своих силах, лучше всего обратиться к профессиональным специалистам. Стоимость нового гидротрансформатора может составить порядка тысячи долларов в зависимости от марки автомобиля.

Дата публикации: 10.03.2015

Источник: AKPPHELP

Устройство гидротрансформатора — ZFMaster

Под термином трансмиссия понимают все механизмы, установленные между маховиком двигателя и ведущими колесами. Обычно трансмиссия с автоматической коробкой передач включает в себя: гидротрансформатор, коробку передач, шрусы или карданную передачу, раздаточную коробку, главную передачу, дифференциал и полуоси. Как правило, картер трансформатора прикручивается к картеру коробки или они имеют единый общий картер. Гидротрансформатор осуществляет связь двигателя с коробкой передач, и частично его функции схожи с функциями сцепления.

В случае использования автоматической коробки передач решение о переключении, а также его качество, принимается и обеспечивается системой управления. Это в значительной мере облегчает процесс управления транспортным средством, делает его менее трудоемким, особенно, в условиях плотных городских потоков.

Гидродинамическая передача – в настоящее время имеются два типа гидродинамических передач: гидромуфта и гидротрансформатор.

Гидромуфта – самый простой элемент гидропривода. Ее отличительная особенность заключается в том, что крутящий момент на ведущем валу гидромуфты всегда равен моменту на выходном валу. Конструкция гидромуфты очень проста. Она состоит из насосного и турбинного колес примерно одинаковой конструкции, находящихся в заполненном маслом картере (рис 1а и 1б).

При вращении насосного колеса масло под воздействием центробежной силы начинает двигаться по направляющим лопаткам к периферии, приобретая при этом кинетическую энергию. Из насосного колеса оно попадает в турбинное колесо, где при соприкосновении с лопатками турбины отдает ему часть своей энергии, приводя его, тем самым, во вращение. При быстром вращении насосного колеса масло совершает сложное движение, состоящее из переносного и относительного движений. Первое возникает за счет вращения масла вместе с насосным колесом. Второе определяется перемещением масла вдоль насосного колеса к периферии. Относительное движение вызвано действием центробежных сил, возникающих в масле в результате вращения вместе с насосным колесом (рис 2).

В результате на выходе из насосного колеса абсолютная скорость потока масла определяется векторной суммой скоростей переносного и относительного движений (рис 3).

Часть энергии потока масла, определяемая его переносной скоростью отдается через лопатки турбинному колесу. Гидротрансформатор. Принцип действия гидротрансформатора (трансформатора) такой же, как и гидромуфты. Те же самые относительное и переносное движения масла. Но для увеличения крутящего момента на выходном валу трансформатора введен дополнительный элемент – реакторное колесо (реактор, иногда статор). Реактор устанавливается между выходом из турбины и входом в насосное колесо (рис 4),

и предназначен для направления потока масла, выходящего из турбинного колеса, таким образом, чтобы его скорость совпадала с направлением вращения насосного колеса.

В этом случае неизрасходованная в турбинном колесе энергия масла используется для дополнительного увеличения частоты вращения насосного колеса, что соответствующем образом увеличивает кинетическую энергию масла. Следствием этого является увеличение крутящего момента на валу турбинного колеса, по сравнению с моментом, подводимым к насосному колесу от двигателя.

Читайте также: ремонт АКПП БМВ в кузове E60.

Следует отметить, что соотношение моментов на насосном и турбинном колесах определяется отношением угловых скоростей этих элементов. Максимальное увеличение крутящего момента происходит при полностью остановленной турбине. Такой режим работы трансформатора называется стоповым. Современные трансформаторы имеют коэффициент трансформации момента на стоповом режиме 2,0-2,5. Под термином “коэффициент трансформации” понимается отношение момента, развиваемого турбинным колесом, к моменту на насосном колесе. Затем, в процессе увеличения частоты вращения турбинного колеса, происходит снижение эффективности работы реактора, и крутящий момент на валу турбинного колеса уменьшается.

Это вполне объяснимо, поскольку, чем выше частота вращения турбинного колеса, тем меньше влияние переносной скорости потока масла на лопатки этого колеса. В момент, когда частота вращения турбины составит приблизительно 85% частоты вращения насосного колеса, реакторное колесо, благодаря муфте свободного хода, теряет связь с картером трансмиссии и начинает свободно вращается вместе с потоком, не воздействуя на него. В результате этого трансформатор переходит в режим работы гидромуфты, коэффициент трансформации которой равен 1. Трансформатор обладает несколькими благоприятными свойствами. Его установка приводит к плавному изменению крутящего момента, нагружающего трансмиссию, что увеличивает долговечность агрегатов трансмиссии и снижает затраты на ее ремонт. Плавное изменение крутящего момента самым благоприятным образом сказывается при движении по слабонесущим грунтам и скользкой дороге (лед, снег), поскольку в этом случае снижается вероятность срыва грунта и буксования ведущих колес. Кроме того, трансформатор является превосходным демпфером крутильных колебаний двигателя, которые гасятся маслом и не пропускаются в механическую часть трансмиссии. Природа любой гидродинамической передачи такова, что в нем всегда имеет место скольжение, т.е. угловая скорость турбинного колеса никогда не равна угловой скорости насосного колеса. Естественно, что это приводит к снижению топливной экономичности автомобиля. Поэтому для улучшения топливно-экономичных характеристик автомобиля в автоматических трансмиссиях предусматривается блокировка трансформатора. Методы блокировки трансформатора. Блокировочная муфта позволяет обойти гидротрансформатор и напрямую соединить двигатель с входным валом коробки передач. Таким образом, устраняется скольжение между насосным и турбинным колесом, что приводит к повышению топливной экономичности автомобиля. Типичная конструкция блокировочной муфты трансформатора показана на рисунке 5.

Ступица нажимного диска (рис 6) шлицами соединяется со ступицей турбинного колеса. Между нажимным диском и ступицей расположены пружины, выполняющие роль демпфера крутильных колебаний (рис 6). В процессе блокировки поршень совершает колебания относительно ступицы, деформируя пружины, которые поглощают крутильные колебания, возбуждаемые двигателем. Механическая энергия проходит через пружинный демпфер и попадает на выходной вал трансформатора.

Для улучшения работы блокировочной муфты к внутренней поверхности кожуха трансформатора или нажимного диска прикрепляется фрикционная накладка (рис 7).

Блокировочные муфты всех трансформаторов имеют однотипные конструкции нажимного диска, и для их управления обычно используются одинаковые гидравлические схемы. На рисунках 8 и 9.

упрощенно показан один из вариантов управления муфтой трансформатора. В выключенном состоянии масло подается между картером и нажимным диском. Это предохраняет муфту от самопроизвольного включения. Масло, перед тем, как попасть в трансформатор, проходит между диском и кожухом, и далее из трансформатора поступает в систему охлаждения. Для блокировки трансформатора клапан управления переключает контур, и давление подается к поршню с другой стороны. Масло, находящееся ранее между поршнем и кожухом трансформатора сливается через вал турбины, что обеспечивает плавность включения муфты. Турбинное колесо теперь соединено с валом двигателя и трансформатор заблокирован. Иногда управление блокировкой трансформатора осуществляет через коробку передач. Четырехскоростная автоматическая коробка передач AOD (Ford) имеет вспомогательный входной вал, который напрямую, через пружинный демпфер, связан с двигателем (рис 10).

На третьей и четвертой передачах этот вал через блокировочную муфту включения повышающей передачи соединяется с планетарной коробкой передач. На третьей передаче 60% мощности двигателя передается механически и 40% через трансформатор. На четвертой передаче все 100% мощности двигателя передаются механически через этот вал. На первой, второй и передаче заднего хода весь поток мощности проходит через гидротрансформатор.

Что может выйти из строя в трансформаторе? В первую очередь муфта свободного хода реактора. Здесь возможны два варианта: ролики муфты из-за износа начинают проскальзывать, и муфта не может в этом случае полностью передавать на картер момент, воспринимаемый реактором; ролики могут заклиниться, и в муфте будет отсутствовать режим свободного хода, что не позволит трансформатору переходить на режим работы гидромуфты.

Иногда выходит из строя блокировочная муфта. Чаще всего это происходит из-за значительного износа фрикционной накладки. Во всех отмеченных выше случаях ремонт трансформатора возможен только в специализированных сервисных центрах. Редко, но бывает, в трансформаторе оказываются поврежденными лопатки насосного, турбинного или реакторного колес. В этом случае замена трансформатора неизбежна.

ZFMASTERtransmission

Что такое гидромуфта и как она работает?

Опубликовано 27 октября 2022 г. 29 августа 2022 г. отделом продаж и поддержки

Принципы гидродинамики присутствуют почти во всех современных изобретениях. От современных туалетов до ракетных двигателей — трудно найти революционную технологию, в которой бы она не использовалась. Гидродинамика является одним из наиболее важных продуктов в технике.

Как и большинство инженерных концепций, гидромуфта может быть загадкой. К счастью, мы здесь, чтобы все упростить. Прочтите, чтобы узнать о простом и интуитивно понятном способе понимания гидравлической муфты.

Что такое гидромуфта?

Гидравлическая муфта, также называемая гидравлической муфтой, представляет собой гидродинамическое устройство, использующее трансмиссионную жидкость для передачи механической энергии.

Немецкий ученый доктор Герман Фоттингер изобрел гидромуфты. Его изобретение было запатентовано посмертно в 1950 году и с тех пор используется в различных промышленных целях.

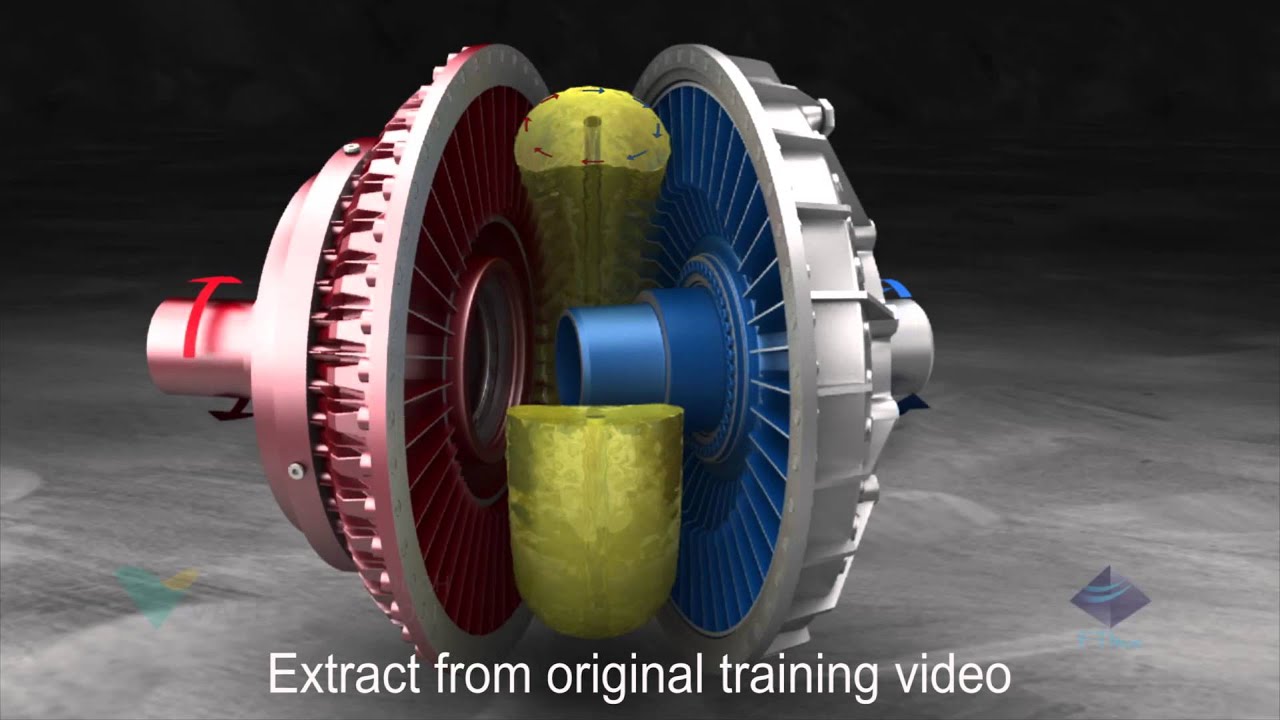

Как это работает?

Принципы гидромуфты основаны на гидрокинетике и гидродинамике. Это существенно отличает его от гидростатических систем, таких как гидравлические насосы.

Гидравлическая муфта состоит из пары колес с лопастями, которые обращены друг к другу, но не имеют физического контакта. Одно колесо, называемое рабочим колесом, подключается к источнику питания. Другой, называемый турбиной, получает мощность от крыльчатки, которая передается непосредственно на трансмиссию.

Крыльчатка, также известная как вход, вращается быстрее, чем турбина, которая является выходом. Жидкость, вытекающая из входа, заставляет выход вращаться и передает энергию по всей системе. Оба колеса размещены в маслонаполненном корпусе, который удерживает их на месте.

Применение гидромуфт

Гидравлические муфты используются в различных отраслях промышленности. Тем не менее, его наиболее важным вкладом является автомобильная промышленность. Давайте посмотрим, как это сделать.

Автоматические коробки передач

До изобретения гидромуфты все автомобили имели механическую коробку передач. Механическая коробка передач требует от водителя включения сцепления, которое является связующим звеном между двигателем и коробкой передач. Без сцепления автомобиль с механической коробкой передач глохнет всякий раз, когда останавливается.

Изобретение гидромуфты устранило необходимость в сцеплении. Он стал источником преобразования крутящего момента, необходимого для автоматического переключения передач автомобилями. Каждый современный автомобиль с автоматической коробкой передач частично построен с использованием гидравлической муфты.

Полуавтоматические трансмиссии

Гидравлическая муфта используется не только в автомобилях. Гидравлические муфты также имеют важное преимущество при железнодорожном транспорте.

В Великобритании тепловозы имеют полуавтоматическую систему передачи мощности. В этой силовой передаче используются гидромуфты, чтобы локомотивы автоматически переключали передачи во время движения.

Дополнительные ресурсы

Несмотря на то, что им меньше 100 лет, гидромуфты произвели революцию в работе автомобилей и локомотивов. Автомобильная промышленность опирается на свои принципы и без них была бы другой.

Щелкните здесь для получения дополнительной информации о гидравлических муфтах.



Опубликовано в Муфты.

Все, что нужно знать о гидромуфтах

Муфты представляют собой механические элементы, включающие в себя два элемента управления приводом, которые позволяют передавать движение от одной детали к другой.

Секции привода обычно представляют собой валы. В частности, мы можем определить большую часть использования муфт в основном в транспортных средствах, таких как приводной вал, связывающий двигатель и заднее колесо в транспортном средстве, или любой автомобиль соединяется с помощью универсального шарнира.

Муфта используется для передачи крутящего момента между двумя валами, которые либо обычно находятся на одной линии, либо несколько не совпадают.

Обычно на выбор есть два типа муфт; жидкость и редуктор. В этой статье мы расскажем все о жидкостных муфтах и ​​их преимуществах перед выбором производителя зубчатой ​​муфты.

Что такое гидромуфты?

Гидравлическая муфта представляет собой механизм, обеспечивающий контролируемое проскальзывание между входом и выходом, между приводом и буфером без какого-либо механического взаимодействия.

Благодаря этому гидромуфты дают инженерам реальные преимущества в нескольких различных формах передачи мощности.

Эти преимущества включают в себя контроль запуска, плавное ускорение, защиту от перегрузок, энергосбережение, контроль скорости, практически безфрикционное сцепление, пуск двигателя при нулевой нагрузке и, таким образом, уменьшение размера двигателя, изоляцию от кручения (важно, например, между дизельным двигателем и его нагрузкой) и долговременная стабильность работы привода, не имеющего механического контакта между передающим энергию элементом.

Гидравлическая муфта, также известная как гидравлическая муфта, представляет собой гидродинамический механизм, используемый для передачи вращательного усилия с одного вала на другой с помощью трансмиссионной жидкости.

Используется в системах трансмиссии транспортных средств, судовых силовых установках и трансмиссиях. Он используется в качестве альтернативы электрическим муфтам или зубчатым муфтам.

Каковы преимущества гидромуфт?

Гидродинамические муфты передают механическую мощность от электродвигателя к редуктору практически без износа. Вот некоторые дополнительные преимущества использования гидравлических муфт по сравнению с зубчатыми муфтами:

Запуск двигателя без нагрузки

Асинхронные (асинхронные) электродвигатели широко используются, особенно в стационарных приводах, таких как конвейеры. Однако недостатком таких двигателей является высокий пусковой ток, который легко может превышать номинальный ток в пять раз. Высокий пусковой ток создает снижение напряжения и крутящего момента двигателя и, в частности, в системах с плохим питанием может вызвать перегрузку электросети или привести к выходу из строя источника питания.

Гидравлическая муфта в приводной цепи значительно снижает нагрузку на двигатель во время разгона, благодаря чему двигатель быстро перемещается по сильноточному спектру и сводит к минимуму влияние снижения напряжения на приводной механизм. Он также использует экономичные стандартные двигатели, размеры которых не нужно увеличивать.

Эти муфты полностью разъединяют двигатель и силовую установку, так что запуск конвейера не зависит от запуска двигателя. Муфта остается пустой до запуска двигателя, затем медленно заполняется и увеличивает крутящий момент. В сочетании с электрическими датчиками муфта постепенно увеличивает нагрузку на ремень и эффективно устраняет удары и вибрацию. В собранном виде муфта может работать с КПД до 98,5% и автоматически компенсирует незначительные колебания крутящего момента и нагрузки.

Распределение нагрузки

Многие системы ленточных конвейеров зависят от многодвигательных приводов. Гидравлические муфты обеспечивают последовательный запуск двигателя, избегая пикового тока и помогая защитить энергосистему. Муфты остаются пустыми до тех пор, пока оба цилиндра не будут задействованы, поэтому крутящий момент постоянно нарастает, а трение на ремне осуществляется мягко и контролируемо.

В зависимости от нагрузки крутящий момент может поддерживаться в близких пределах. Некоторые гидромуфты также обеспечивают эффективное распределение нагрузки, что предотвращает перегрузку отдельных двигателей и позволяет работать с различными условиями нагрузки для разных типов приводов.

Ограничение крутящего момента

Гидравлическая муфта ограничивает максимальный крутящий момент трансмиссии в зависимости от скорости. Это обеспечивает защиту от давления и более длительный срок службы, а модули системы привода не должны быть слишком большими, чтобы выдерживать более высокий крутящий момент в условиях отрыва для приведения ремня в движение.

Внутреннее демпфирование

Еще одним преимуществом этой системы передачи мощности является воздействие на неравные условия крутящего момента. Эти муфты значительно минимизируют низкочастотную изменчивость крутящего момента, а высокочастотные перепады вообще редко передаются. Они повышают динамические характеристики привода и обеспечивают безопасность всех компонентов механизма. Конфликты частот крутящего момента в трансмиссии практически исключены, когда гидромуфта является частью приводного механизма.

Низкие эксплуатационные расходы

Жидкость разделяет стороны входа и выхода муфты, поэтому насос и турбина не изнашиваются и требуют ограниченного обслуживания.
