Как заправить гидрокорректор фар ваз 2107 — mad wheels

Корректная светотеневая граница при движении в темное время суток обеспечивает не только собственную безопасность, но и комфорт для водителей встречного транспорта. Рассмотрим, как работает корректор фар, устройство и принцип работы различных систем автоматической регулировки угла наклона фар.

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на ВАЗ 2107, 2109, 2110, 2114, «Нива», «Гранта».

• 6 – ручка регулировки светового пучка;
• 1 – главный регулировочный механизм;
• 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток. Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Архаичная система считается крайне ненадежной. Со временем в местах соединения трубок и манжетах теряется герметичность, что приводит к подсасыванию в систему воздуха и потере рабочей жидкости.

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Устройство системы принудительного действия:

• переключатель на приборной панели;
• мотор-редукторы;
• блок управления;
• провода питания.

Переключатель обычно устанавливается слева от рулевой колонки и имеет 3-4 фиксируемых положений для изменения угла наклона отражателя фар. Сервопривод, он же мотор-редуктор, он же непосредственно и корректор фар, является исполнительным механизм, перемещение штока которого поднимает либо опускает отражатель, упираясь в его нижнюю часть (сверху отражатель закреплен на шарнирах).

Принципиально устройство сервопривода напоминает мотор-редуктор, использующийся в конструкции центрального замка . Устройство:

• небольшой двигатель постоянного тока с возбуждением от магнитов;
• червячный редуктор, использующийся для превращения вращательного движения вала электромотора в возвратно-поступательно перемещение штока;
• схема управления;
• датчик фактического положения штока резистивного типа.

ЭБУ регулирует положение штока подачей управляющего напряжения на сервопривод. Логику управления корректорам фар с электромеханическим приводом рассмотрим на примере БУК 02-01, использующего на многих отечественных авто. Одним из основных компонентов управляющей платы является мостовая схема управления мотор-редуктором, в основе которой двухканальный операционный усилитель. Одно плечо мостовой схемы соединено с датчиком фактического положения штока, а второе – с входным выводом платы управления. Воздействие на электропривод корректора осуществляется изменением управляющего воздействия на входе платы. При появлении ошибки рассогласования моста управляющая система будет подавать напряжение на сервопривод до того момента, пока напряжение на выводах датчика положения не сравняется с управляющим. В электронном блоке управления обязательно предусмотрена защита от перенапряжения бортовой сети автомобиля. Когда переключатель электромеханического корректора фар не изменяет своего положения, электродвигатель находится в выключенном состоянии.

Характерные неисправности

• Обрыв цепи, появление окислов в местах разъемов.
• Износ деталей электродвигателя.
• Перегорание элементов интегральных схем.

Системы автоматического управления корректором фар

Автоматизированный корректор положения отражателя фар не требует участия водителя для регулировки светотеневой границы. Система, использующаяся с галогенными лампами, ориентируется лишь на положение кузова, поэтому ее еще называют статической.

На автомобилях с ксеноновыми источниками света используется усовершенствованный адаптивный корректор, который поддерживает пучок света в заданном положении, ориентируясь на изменение положения кузова при ускорении, замедлении, изменении направления и движении по ухабистым участкам дороги. Определено это тем, что прямой свет ксеноновых фар намного агрессивней воздействует на глаза человека.

Устройство системы:

• датчики дорожного просвета автомобиля;
• блок управления;
• сервоприводы (обычные электромеханические мотор-редукторы).

Датчик из комплекта для установки ксенона своими руками.

Основой принципа работы является постоянное считывание дорожного просвета автомобиля. Для этого используются бесконтактные датчики, построенные на основе эффекта Холла. Обычно устанавливается несколько датчиков на несущих кузовных элементах в передней и кормовой частях. В корпусе измерителя находится статор (подвижный элемент) со встроенными магнитами и ротор (неподвижный элемент), являющийся датчиком Холла. Статор соединен тягой с деталью подвески, поэтому всяческое изменение положения детали относительно кузова передается датчиком в блок управления. ЭБУ обрабатывает полученную информацию и управляет работой мотор-редукторов. Несмотря на очевидное удобство, зачастую автоматический корректор доукомплектовывается системой с возможностью ручной регулировки.

В конструкции может использоваться всего один датчик положения кузова ультразвукового типа. Чаще всего такое решение предлагается в качестве альтернативы штатным системам при установке ксеноновых ламп своими руками .

Дорога перед автомобилем в темное время суток должна хорошо освещаться, при этом водители встречных машин не должны быть ослеплены фарами. Как правильно выполнить регулировку фар на ВАЗ-2107, чтобы они светили в соответствии с нормами? Об этом пойдет речь в данной статье.

Особенности регулировки фар на ВАЗ-2107

Регулировка фар обычно производится из моторного отсека с помощью специальных винтов, расположенных на задней стенке блока осветительного прибора. Один винт предназначен для регулирования пучка света в горизонтальном направлении, а второй – для его регулирования в вертикальном направлении. Чтобы произвести подобную процедуру, эти винты нужно вращать, а они, в свою очередь, будут поворачивать фару в обеих плоскостях – вертикальной и горизонтальной. Такие регулировочные винты предусмотрены для каждого отдельно взятого осветительного прибора транспортного средства.

Специалисты рекомендуют для проведения регулировки автомобильных осветительных приборов использовать передвижные оптические приборы. Но даже если они отсутствуют у автовладельца, то их можно заменить экраном. В качестве такого экрана необходимо найти ровную вертикальную поверхность, например, стена гаража.

На экран должна быть нанесена специальная разметка по следующей схеме:

Рассмотрим все необходимые схематические разметки:

К особенностям регулировки осветительных приборов ВАЗ-2107 относят и подготовительные мероприятия к основной процедуре:

Если не придерживаться перечисленных условий, то получить адекватные результаты наладки фар будет проблематично.

Читайте также: Расход топлива на ВАЗ-2107 на 100 км

Выполняем регулировку фар на ВАЗ-2107

Специалисты разработали алгоритм действий по наладке автомобильных осветительных приборов:

Специалисты советуют обратить внимание на следующий нюанс: каждая из фар должна регулироваться индивидуально. Для этого вторую просто прикрывают (например, подходящим по размеру куском картона или ткани). А сама процедура регулировка аналогична описанной в алгоритме.

Советы экспертов

Опытные автолюбители дают несколько советов тем, кто хочет самостоятельно отрегулировать фары на ВАЗ-2107 в гаражных условиях.

На ВАЗ-2107 установлены две блок-фары (фара и указатель поворота выполнены в едином корпусе).

В фаре размещены лампа габаритного света и галогенная двухнитевая лампа ближнего и дальнего света.

Электрические цепи блок-фары защищены плавкими предохранителями, а напряжение к нитям ламп подается через реле.

На части автомобилей блок-фары оборудованы гидрокорректором.

Он позволяет изменять наклон пучка света фар в зависимости от загрузки автомобиля, чтобы не слепить водителей встречного транспорта.

Правая и левая блок-фары невзаимозаменяемы.

Схему подключения фар и противотуманных фар автомобиля ВАЗ-2107 можно посмотреть на рисунке 1.

Правильность регулировки фар проверяем по расположению световых полос на экране.

Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (примерно 1,0 м высотой и 1,7–2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, ставим перпендикулярно экрану (на расстоянии 5 м между фарами и экраном).

Проверяем и при необходимости доводим до нормы давление в шинах.

Помощник сидит на месте водителя.

Чтобы кузов принял нужное положение относительно колес, качнем автомобиль сверху вниз, взявшись за крыло.

Мелом размечаем экран, как изображено на рисунке. Расстояние между нанесенными на экране метками, соответствующими центрам фар, должно быть 936 мм.

Если автомобиль укомплектован гидрокорректором фар, его регулятор устанавливаем в первое положение (один водитель). Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке блок-фары со стороны указателя поворота, совмещаем горизонтальную границу пучка света с нижней линией на экране.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса блок-фары, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары

Аналогичным способом регулируем вторую фару.

Регулировать фары лучше в темное время суток либо в пасмурную погоду

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Рисунок 8–32. Вид на блок-фару из моторного отсека: 1 — винт регулировки пучка света в горизонтальном направлении; 2 — кожух фары; 3 — штепсельная колодка; 4 — установочный винт; 5 — винт регулировки пучка света в вертикальном направлении

Регулируются фары вращением винтов 1, 5 (Рисунок 8–32), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2×1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Рисунок 8–33. Схема регулировки света фар

Начертите на экране (Рисунок 8–33) вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм — линию 2 центров световых пятен.

Установите ручку гидрокорректора фар на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем. Если на автомобиле отсутствует гидрокорректор фар, то поверните установочные винты 4 (см. Рисунок 8–32), вставленные в блок-фары вместо рабочих цилиндров гидрокорректора, в крайнее левое положение.

Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи или отключается), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 5 световые пучки фар.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. Рисунок 8–33), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

Стартер
Проверки и испытания стартера
Поломки стартера
Тяговое реле
Разбираем стартер
Состояние деталей стартера
Сборка стартера

Зажигание
Момент зажигания
Зазор между прерывателем и распределителем
Проверка зажигания
Распределительзажигания
Поломки зажигания
Коммутатор
Катушка зажигания
Свечи зажигания
Выключатель зажигания
Детали от радиопомех

Световые приборы
Как отрегулировать фары
Поломки световых приборов
Лампы и лампочки
Реле аварийки и поворотников
Реле фар
Очиститель лобового стекла
Поломки лобового очистителя
Моторедуктор лобового очистителя
Дворники фар
Электродвигатель печки
Поломки электродвигателя печки
Электромотор вентилятора радиатора
Приборы контроля
Снятие приборов
Как найти неисправность в приборах
Поломки приборов
Проверяем приборы
Датчики приборов
Система пневмоклапана карбюратора

Гидрокорректор фар

Гидрокорректор фар применяется, в целях изменения угла наклона пучка света фар. В зависимости от того, насколько сильно перегружен автомобиль, меняется направление света фар, в итоге может случится такое, что свет фар будет направлен не на дорогу, а в глаза водителю встречного автомобиля. Что может привезти к серьезным последствиям.

Гидрокорректор фар для Ваз 2114 состоит из основного цилиндра, который закреплен на панель приборов, исполнительных цилиндров, установленных на соединительных трубок и блок-фарах. Трубки и цилиндры они все заполнены специальной жидкостью, которые не замерзают при низкой температуре. Данная жидкость абсолютно не имеет никакого контакта с воздухом.

Гидрокорректор по частям разбирать невозможно, при повреждении гидрокорректора, необходимо заменять его целиком, в сборе с трубками и цилиндрами. Также он ремонту не подлежит.

Регулировочный винт на блок-фаре

Если вы заметили, что резко увеличился угол наклона света фар, но при этом не получается привести его в нормально состояние с помощью регулировочного винта на блок-фаре, рекомендуется проверить пару деталей. Проверьте, не течет ли жидкость из трубок и цилиндров гидрокорректора. Далее необходимо с блок-фар снять исполнительные цилиндры и проверить рабочий ход штоков, в нормальном состоянии он должен быть (7±0,5) мм.

Замена гидрокорректора фар

Для того, чтобы заменить поврежденный гидрокорректор необходимо от скоб крепления проводов отсоединить хомуты,также рекомендуем отсоединить клеммы аккумуляторной батареи.

Далее ход работы таков:

Как Работает Гидрокорректор Фар Ваз 2109 ~ AUTOTEXNIKA.RU

Добро пожаловать!
Гидрокоррекция фар. благодаря этому фары регулируются по высоте, например, в багажник помещается очень большая нагрузка, из-за которой автомобиль очень сильно тонет, и в результате его передняя часть поднимается вверх и для встречных водителей это будет очень неудобно, потому что вы просто мерцаете, и благодаря этой регулировке угла наклона фар, включив ее, вы можете легко и быстро опустить фары так, чтобы они светили вниз и не ослепляли встречных водителей, поэтому этот диапазон фар Управление очень удобно, но когда оно не работает, оно перестает регулировать свет фар, и многие думают о замене его на страз.

Заметка!
Для замены гидро-корректора фары вам понадобятся: отвертка с плоской головкой и удлинительная крышка!

Где находится регулятор угла наклона фар?
Его расположение начинается с внутренней части автомобиля, но, в частности, в салоне находится главный цилиндр, и от него проходят два провода к двум исполнительным цилиндрам, которые в настоящее время соединены с обеими фарами, другими словами, два исполнительных цилиндра с фарой.

Когда мне нужно изменить регулятор дальности света фар?
В этом случае его необходимо заменить, если луч света не начинает двигаться через регулировочную ручку, как это должно быть сделано вверх и вниз, но также из-за неисправности этого корректора луч света может упасть до самого дна или наверх, но это редко, и даже ваши фары могут оставаться поднятыми на разных высотах, например, этот корректор направляется на каждую фару, если один из приводов (например, левый) выходит из строя, то левая фара Также перестает регулироваться и падает сам, но правый привод Indre работает нормально, и правая фара светит на уровне, на котором ее устанавливают, а правая фара должна регулироваться, а левая. нет.

Заметка!
Тот факт, что этот корректор работает как единое целое и не подлежит немедленному ремонту, будет сразу же отмечен, потому что, если у вас вышел из строя только левый рабочий цилиндр, а при этом работает правый, вам потребуется полностью заменить весь корректор, так как Ранее было сказано, что это не подлежит восстановлению!

Как заменить фару гидроконтроллера на ВАЗ 2108-ВАЗ 21099?

Удаление:
1) В самом начале, начните с капота и, в частности, сначала откройте его, а затем найдите цилиндры для регулировки диапазона фар на задней стороне каждой фары (один из этих цилиндров обозначен номером 2) и после они расположены (например, обнаружив этот цилиндр на левом свету), возьмите его за руку, как показано на небольшом фото ниже, и, нажав на защелку, поверните его против часовой стрелки до упора, и затем вы услышите щелчок, после чего вам нужно будет вытянуть этот цилиндр привода из отверстий.

Заметка!
Точно так же выньте рабочий цилиндр с фарой дурака и затем отправляйтесь к своей машине!

2) Теперь, сидя в машине, возьмите отвертку с плоской головкой и используйте ее, чтобы отодвинуть ручку, которая регулирует диапазон фар.

Заметка!
Аккуратно потяните за ручку, не ломайте ее!

3) Затем, когда ручка, показанная на фотографии чуть выше, сломана и, следовательно, снята, возьмите удлинитель головки крышки и используйте ее, чтобы выкрутить гайку в отверстие, которое у вас будет после снятия фары. ручку регулировки дальности, и после того, как гайка полностью отключена (эта гайка удерживает цилиндр регулировки фар), поднимите руку к нижней части панели и выньте оттуда цилиндр регулировки фар.

4) Как только этот консилер окажется в ваших руках, просто потяните его на себя, пока он полностью не выдвинется, и два исполнительных цилиндра обязательно посмотрите на отверстие в передней части автомобиля (это отверстие на маленьком и основном на рисунке ниже показаны стрелки), поэтому через это отверстие может проходить только один рабочий цилиндр, поэтому их нужно будет снимать по одному, и, если необходимо, вытолкните оба цилиндра из моторного отсека к сердечнику, и вы на 100% чистый гидро корректор с фарами автомобиля.

Установка:
Корректор фар монтируется в порядке, обратном снятию, но всегда помните его при монтаже, а именно: сначала необходимо установить корректор фар с цилиндров, другими словами, взять их в руки и протолкнуть отверстие, ведущее к двигателю. отсек, затем перейдите в моторный отсек и найдите там оба цилиндра, затем поместите их в фары, садитесь в машину и продолжайте устанавливать там консилер.

Заметка!
Если вы не понимаете или хотите посмотреть видеоклип о замене этого регулятора фар, перейдите к статье: «Замена регулятора угла наклона фар на ВАЗ 2110», в которой все описано и по-прежнему есть видео-ролик в этой статье. с аннотированной заменой, и, кстати, этот консилер на автомобилях ВАЗ 2108-ВАЗ 2115 был заменен совершенно одинаково, только вся разница в панели приборов каждого автомобиля различна, вот и все!

Источник

Как снять гидрокорректор фар ваз 2107

30. 03.2021 2 172 Световые и звуковые приборы

Автор:Иван Баранов

Качественное освещение дорожного покрытия во многом обеспечивает безопасность передвижения на автомобиле в темное время суток. Основным требованием к работе оптики является именно качество освещения, а для настройки светового пучка автовладельцы должны использовать корректор фар. Подробнее о том, что это за устройство и в чем заключается его принцип действия, вы сможете узнать из этого материала.

[ Скрыть]

Замена гидрокорректора фар ваз 21214 нива

Ремонт гидрокорректора фар на ВАЗ 2110 своими руками. Важные моменты

• Главный цилиндр, он размещен за приборной панелью;
• Рабочие цилиндры. Их можно увидеть на блок-фарах;
• Трубопроводы, они соединяют главный цилиндр с рабочими;
• Специальная жидкость.

• Сначала производится подготовка. Снимаются все хомуты крепящие трубку к кузову. Также желательно снять расширительный бачок радиатора. Это облегчит доступ к блок-фаре. В салоне снимают ручку управления, для этого ее просто дергают на себя;
• Далее следует достать цилиндр. Для этого беремся за переключатель на панели и сдергиваем его. В большей части случаев он легко снимается. После этого от переключателя откручивается цилиндр. Делается это с помощью головки на 22. После цилиндр за трубку вытягивается под торпеду. В итоге он должен повиснуть на шлангах;
• От блок-фары отсоединяют исполнительные цилиндры. Они протаскиваются в салон. На этом демонтаж корректора закончен.

• Металлического шарика;
• Пластиковой обоймы;
• Шпульки;
• Ограничивающей канавки на корпусе фары;
• Возвратной пружины.

• Отключается аккумулятор;
• Далее демонтируется гидрокорректор;
• Ставится новый уплотнитель;
• Извлеките ручку настройки корректора и подключите к ней новый электрический прибор. Для этого воспользуйтесь ключом на 22;
• Плюсовой провод подсоедините к монтажному блоку, подключаться нужно к 20 гнезду, колодки Ш2;
• Минус крепится к ближайшей кузовной шпильке;
• Устанавливают в блок-фару новый исполнительный механизм;
• Провода можно протянуть по месту расположения старой трубки;
• Подключаются колодки к основному механизму. Проверяется работа прибора.

AutoFlit.ru

Ремонт корректировки фар ВАЗ 2110

Как сделать ручной корректор фар

1. Корпус старого рабочего корректора.
2. Болт М8, длина 6-7-10см.
3. Две гайки с немного обточенными гранями для фиксации болта в корпусе.
4. Контргайка.

xn--2111-43da1a8c.xn--p1ai

Установка электрокорректора фар на ВАЗ 2110

1. Гидравлические (корректировка фар за счет поршней и давления жидкости)
2. Электромеханические (корректировка фар за счет электричества)
3. Автоматические корректоры (автоматическое подстраивание света фар в зависимости от нагруженности автомобиля). Например, автокорректор фар для ВАЗ 2110 «СиличЪ-Зенит».

1. Штатный электрокорректор ВАЗ 2110 (ЭМКФ-41)
2. Электрокорректор от другой марки автомобиля (например от ГАЗа)

Установка штатного электрокорректора фар на ВАЗ 2110

1. Демонтировать гидрокорректор ВАЗ 2110
2. Установить электрокорректор для ВАЗ 2110 в штатные места
3. Провести проводку вместо трубок гидрокорректора
4. Подключить электрокорректор ВАЗ 2110

xn--2111-43da1a8c. xn--p1ai

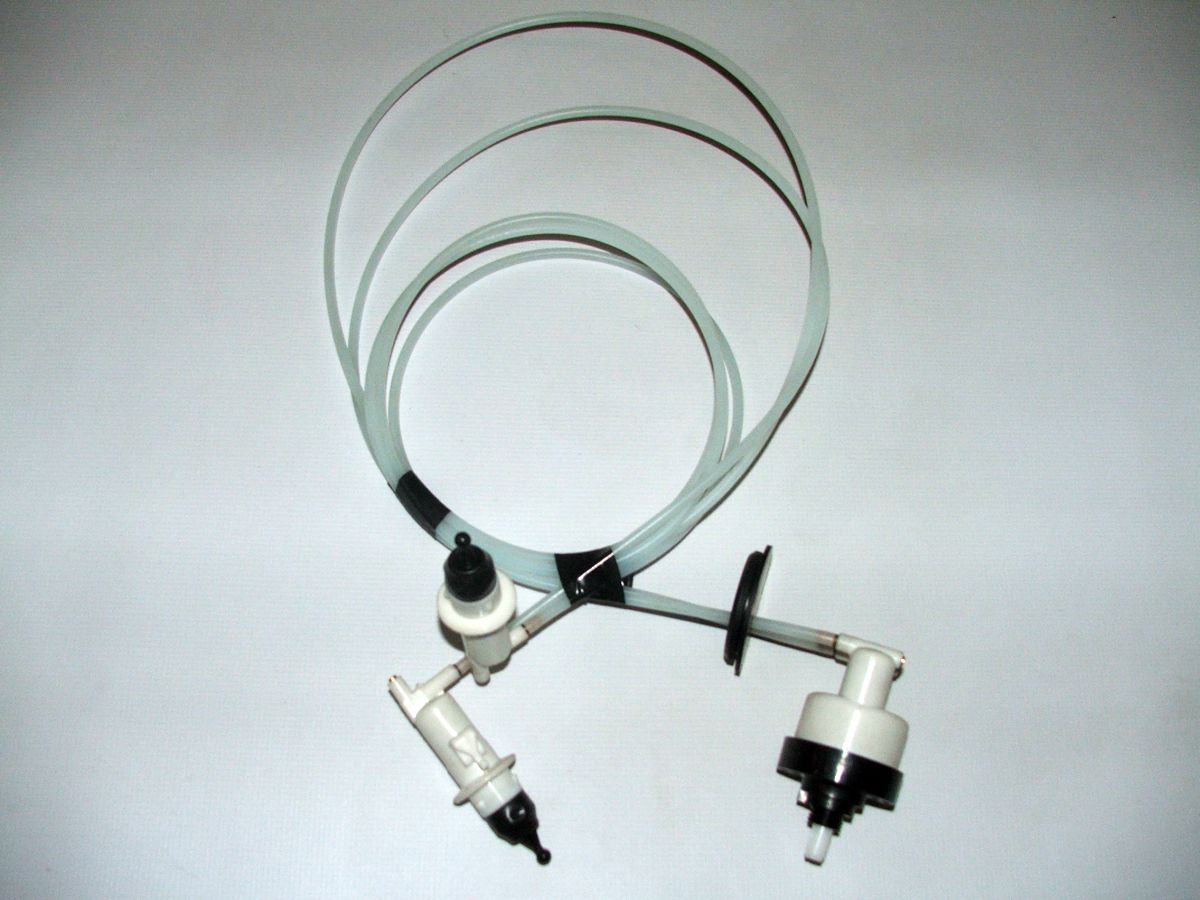

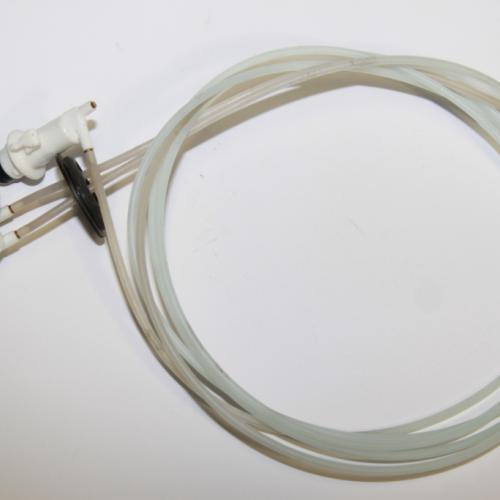

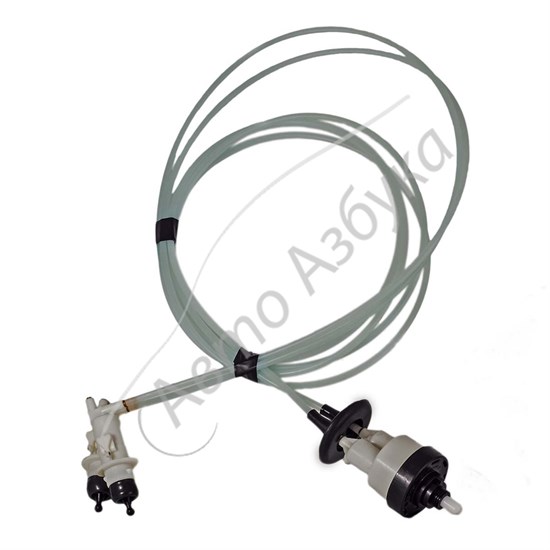

Устройство гидрокорректора фар

Что делать если треснул экран на телефоне. Что делать, если разбился экран ноутбука
Несложно догадаться, что принцип функционирования этого прибора основан на использовании парциального давления жидкости. В современных автомобилях применяется несколько гидравлических механизмов, принцип работы которых примерно одинаков. В качестве примера можно привести тормозную систему. И всё же каждый из таких механизмов имеет определённые конструкторские особенности. Классический гидрокорректор фар состоит из следующих компонентов:

• основного цилиндра, смонтированного в районе приборной панели;
• системы трубопроводов;
• исполнительных устройств, устанавливаемых непосредственно на фарах.

В качестве рабочего агента используется специальная морозостойкая жидкость. В отличие от электрических, гидравлические корректоры производятся неразборными – так легче обеспечить их идеальную герметичностью. Поэтому на официальном уровне (то есть на СТО, в автосервисах, дилерских центрах) утверждается, что эти устройства неремонтопригодны, и при их выходе из строя подлежат полной замене. Учитывая, что стоимость гидрокорректоров относительно невелика, в большинстве случаев покупка нового устройства действительно выглядит целесообразно. Но так уж устроен человек, что если имеется возможность выполнить ремонт самостоятельно, он, скорее всего, пойдёт именно на этот шаг. В случае с гидрокорректором фар такая возможность действительно существует, несмотря на уверения в обратном.

Правда, многие операции своими руками действительно выполнить малореально – например, продуть систему при попадании воздуха или поменять рабочую жидкость. Кстати, многие водители на вопрос, что залито в гидрокорректор фар, отвечают, что это тормозная жидкость. Это, кончено, не так – здесь используется тосол или состав, аналогичный ему. В рабочем состоянии магистраль устройства всегда находится под достаточно высоким давлением. Если покрутить рычажок вниз – давление уменьшается, и шток заставляет лампочку фары повернуться вниз. Постоянное высокое давление не слишком благоприятно отображается на ресурсе корректора, особенно если при его сборке были использованы некачественные материалы и комплектующие.

В частности, это касается резиновых уплотнений – зимой, когда температура опускается намного ниже нуля, они могут начать разрушаться, что приводит к разгерметизации системы и утечке жидкости. В результате происходит подклинивание поршней, причём на левой или правой фарах это может происходить не одновременно. Как итог – изменять угол становится невозможно, а головная оптика при этом может светить в разных направлениях, одна фара выше, другая – ниже. На всех автомобилях ВАЗ, оснащаемых гидравлическими корректорами, эти устройства собирают по практически идентичной схеме, хотя, безусловно, мелкие конструктивные отличия имеются, связанные с геометрией самого автомобиля, его компоновкой – от этого зависят габариты гидрокорректора, а также особенности компоновки трубопроводов и самих цилиндров. Представляем вашему вниманию таблицу совместимости ГК для конкретных моделей/семейств АвтоВАЗ:

Артикул гидрокорректора	С какими моделями совместим
2105-3718010	2105—2107 («классика»)
2108-3718010	2108—21099 (семейство Samara)
2110-3718010	2110—2112 (семейство 110)
2114-3718010	2113—2115 (Samara 2)
21213-3718010	21213 «Нива»

Принцип работы гидрокорректора фар

Для большинства реализаций корректоров с гидравлическим приводом верхнее положение фар соответствует максимальному давлению в системе, причём это состояние является умалчиваемым. Когда переключатель, располагаемый на приборной панели, перемещается в другие положения (на вазовских моделях они обозначаются римскими цифрами от I до IV), в системе трубопроводов возникает разрежение, поршни втягиваются, поворачивая фары вниз. Конкретно этот механизм реализован следующим образом: шток главного цилиндра с помощью рычажного шарнира соединён со штоком, расположенным непосредственно в пространстве фары. Опорной точкой при этом выступает рычаг, в состав которого включён регулировочный винт. Другими словами, работу гидрокорректора фар можно представить как качели: с помощью регулировочного винта происходит подъём или опускание опорной точки, что позволяет корректировать положение плафона с оптикой.

Недостаток такой конструкции – высокая вероятность того, что при нахождении в крайнем положении рычаг (вернее, его обратная сторона) рискует выскочить из посадочного места. Но это механическая поломка, не приводящая к разгерметизации системы, поэтому она поддаётся ремонту.

Намного более серьёзным недостатком можно назвать течь уплотнителей. Если автомобиль длительное время загружен (это может быть как груз, перевозимый в багажнике, так и пассажиры на заднем сидении), вероятность возникновения разгерметизации уменьшается, поскольку в этом случае фары будут находиться в крайнем нижнем положении при минимальном давлении в системе. Но обычно автомобиль загружен слабо, а если учесть невысокое качество резиновых уплотнителей и их подверженность разрушаться при воздействии резких перепадов температур, характерных для зимнего периода, то протечки гидрокорректора фар можно смело назвать их главной болезнью. В результате происходит подклинивание поршней и невозможность регулировки светового луча. При исправном корректоре свободный ход главного поршня – 7 или более миллиметров.

Снятие и установка гидрокорректора фар Нива 2121, Нива 2131

Что делать если не работает печка Рено Логан. Немного о системе кондиционирования автомобиля Рено Логан — смотреть видео

Гидрокорректор отсоединяем от фар и панели приборов при снятии этих узлов. Целиком демонтируем для замены. Для отсоединения рабочего цилиндра гидрокорректора нива 2131 от фары…

…нажимаем на фиксатор, поворачиваем против часовой стрелки…

…и вынимаем рабочий цилиндр гидрокорректора из фары.

Вынув из брызговика резиновую заглушку (см. Снятие и разборка фары ваз 2131, замена лампы),…

…выводим рабочий цилиндр в моторный отсек.

Аналогично снимаем и выводим рабочий цилиндр другой фары. Для снятия главного цилиндра гидрокорректора в салоне автомобиля ваз 2121,…

…потянув на себя, снимаем рукоятку управления.

Головкой «на 21» отворачиваем гайку крепления главного цилиндра к панели приборов.

Выводим главный цилиндр гидрокорректора из-под панели приборов.

Вынув заглушку из щитка передка, через образовавшееся отверстие выводим оба рабочих цилиндра в салон. Устанавливаем гидрокорректор фар нива 2121 в обратной последовательности.

Освещение Ваз 2121, Нива 2131

Схема фар и освещение Нива 2121, Нива 2131

Разборка и сборка фары Нива 2121, Нива 2131

Регулировка фар Нива 2121, Нива 2131

Снятие и установка гидрокорректора фар Нива 2121, Нива 2131

Лампы стоп-сигнала и заднего хода, освещение салона и багажника Нива 2121, Нива 2131

Снятие и установка переднего фонаря Нива 2121, Нива 2131

Снятие и установка бокового указателя поворота Нива 2121, Нива 2131

Снятие и установка заднего фонаря Нива 2121, Нива 2131

Замена выключателя фонарей заднего хода Нива 2121, Нива 2131

Снятие и установка плафонов освещения номерного знака Нива 2121, Нива 2131

Снятие и установка плафонов и выключателей освещения салона Нива 2121, Нива 2131

Схема указателе поворотов Нива 2121, Нива 2131

Замена реле прерывателя указателей поворота и аварийной сигнализации Нива 2121, Нива 2131

Снятие и установка выключателя аварийной сигнализации Нива 2121, Нива 2131

Узлы и схемы электрооборудования Ваз 2121, Ваз 2131

Диагностика схем электрооборудования автомобиля нива 2121. Инструкции по ремонту электрооборудования: генератора, стартера. Схема автомобиля нива 2131.

Принцип работы корректора фар и варианты его реализации

Все о седанахУкачивает в машине, что делать если укачивает в машине ребенка, что делать если укачивает в машине собакуЕще на темуКомментарии

В самом простом виде принцип либо описание работы будет таким – в машине предусмотрена возможность регулировать свет конкретно из салона. Если загрузка авто стала другой, к примеру, сели дополнительно пассажиры, либо загружен багажник, то свет будет сдвинут ввысь, что приведет к ослеплению встречных водителей. Чтоб избежать этого, имеется возможность конфигурации его направления, что позволяет, сместив луч света вниз либо верх, вернуть обычное освещение.

Описанный принцип, положенный в базу работы корректора, реализуется разными методами. На сегодня корректировка может быть:

принудительного деяния либо автоматической, при этом в 2-ух вариантах, когда употребляется:

Принудительная корректировка

При таком подходе управление световым потоком осуществляется вручную, зачем употребляется особый переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.

Показана работа автокорректора Силичъ-Зенит на Hyundai Solaris

с установленной альтернативной оптикой с линзами.

По типу используемого привода в таком устройстве существуют:

• электромеханический корректор фар;
• механический корректор фар;
• гидравлический;
• пневматический и др.

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

1. переключатель положения;
2. электрический моторедуктор, расположенный на каждой фаре;
3. соединительные провода.

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика.

В ее состав входят:

• блок управления устройством;
• датчики дорожного просвета;
• исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.

Неправильная регулировка оптики из-за поломки гидрокорректора

Регулировать световой пучок приходится нередко, в особенности при очень загруженном багажнике автомобиля, когда свет направляется в глаза водителей, едущих на встречу. Если отражатель свалился, а корректировка не работает, просто можно отремонтировать корректор фар ВАЗ 2110 своими руками. Пример порядка ремонта представлен на оптике Киржач.

1. Снимаем фары.
2. Разбираем их: снимаем стекла и железные скрепки (их 6).
3. Ножиком отрезаем герметик.
4. Срезаем П-образный выпуклый профиль на стекле.
5. Откручиваем с оборотной стороны 3 шурупа.
6. Снимаем отражатель из бумаги.
7. Около отверстия гидрокорректора снутри осветителя находится пружинка, которую необходимо снять.
8. Те же деяния производим с 2-мя пластмассовыми розочками от 2-ух «крутушек», держащих отражатель.

Сборку фары производим в оборотной последовательности, очистив старенькый герметик и нанеся новый.

Существует очередной метод ремонта гидрокорректора:

1. На регулировочных винтах нарезаем резьбу м3.
2. Вкручиваем их в осветитель, одеваем шайбы.
3. Вытягиваем пластмассовые крепления.
4. Одеваем планку с модулями далекого и ближнего света.
5. Сверху одеваем: шайбу, пружину, еще одну шайбу.Желательно использование контргайки. Все закручиваем.
6. Фиксируем конструкцию анаэробным герметиком.

Устранение дрожания фар

Некоторые владельцы отечественной ВАЗ 2110 замечали, что при езде дрожит свет. Такая проблема чаще появляется в фарах Киржач, а вот в этой детали от компании Bosch такое явление довольно редко возникает. Причина: дребезжание самого отражателя.

Для устранения дрожи света нужно проверить:

1. На месте ли отражатель в защелке;
2. На месте ли тяга регулировочного болта;
3. Упирается ли в посадочное гнездо шток гидрокорректора;
4. Не провисла ли нить (меняем местами лампы дальнего и ближнего света)
5. Не перетерлась ли в гидрокорректоре трубка.

Среди наиболее удачных способов устранения неполадки:

• Замена гидрокорректора на электрокорректор.
• Наращивание длины штока гидрокорректора, что поможет натянуть пружину.

Этот народный метод позволяет избавится от дергания света путем одевания на шток гидрокорректора колпачка.

В качестве колпачка используют:

• пластиковый дюпель длиной 8мм,
• колпачок от тормозного штуцера,
• другой пластиковый колпачок.

Порядок работы прост:

Вытаскиваем с осветителя гидрокорректор. На его шток плотно одеваем колпачок. Если вы решили провести ремонт печки на ВАЗ 2110 своими руками, то вам следует изучить возможные неисправности данного узла, а

Важно, чтобы он не соскочил внутрь.

Вставляем гидрокорректор в посадочное место.

Электрическая схема подключения фар ВАЗ-2107

Электрическая схема работы наружного освещения включает:

1. Блок-фары с габаритными огнями.
2. Лампу подкапотного света.
3. Монтажный модуль.
4. Подсветку вещевого ящика.
5. Освещение панели приборов.
6. Задние фонари с габаритами.
7. Подсветку номерных знаков.
8. Переключатель наружного освещения.
9. Контрольную лампу в спидометре.
10. Ключ зажигания.
11. Выводы А — к генератору, Б — к лампам подсветки приборов и выключателей.

    Блок-фары являются частью системы наружного освещения автомобиля, которая управляется кнопками на приборной панели

Схема работы задних фонарей и противотуманного света состоит из:

1. Блок-фары.
2. Монтажного модуля.
3. Трёхрычажного переключателя.
4. Выключателя наружного освещения.
5. Выключателя противотуманок.
6. Задних фонарей.
7. Предохранителя.
8. Контрольной лампы противотуманных огней.
9. Контрольной лампы дальнего света.
10. Ключа зажигания.
11. Реле дальнего (Р5) и ближнего (Р6) света.

    Схема задних фонарей и противотуманного света монтируется на отдельном модуле

Подрулевой переключатель

Подрулевой переключатель ВАЗ-2107 является трёхрычажным и выполняет функции:

• управления дальним и ближним светом;
• включения указателей поворотов;
• управления стеклоомывателем.

Расположение переключателя позволяет водителю управлять устройствами автомобиля, не отвлекаясь от дороги. Наиболее характерными неисправностями подрулевого переключателя (который ещё называют тубусом) принято считать выход из строя контактов, отвечающих за работу поворотов, ближнего и дальнего света, а также механическое повреждение одного из рычагов.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами

Реле и предохранители фар

Ответственными за защиту осветительных приборов являются предохранители, расположенные в блоке нового образца и отвечающие за:

• F1 — лампы заднего хода;
• F8 — указатели поворотов в «аварийном» режиме;
• F9 — противотуманки;
• F10 — подсветку панели приборов;
• F11 — стоп-сигналы;
• F12 — дальний свет правой фары;
• F13 — дальний свет левой фары;
• F14 — габариты (передний левый, задний правый), подсветку номерного знака и подкапотного пространства;
• F15 — габариты (передний правый, задний левый), подсветку бардачка;
• F16 — ближний свет правой фары;
• F17 — ближний свет левой фары.

  Блок предохранителей и реле ВАЗ-2107 находится под капотом возле лобового стекла напротив пассажирского сидения

Работа осветительных приборов регулируется с помощью реле:

• 5 — дальнего света;
• 6 — ближнего света.

Дневные ходовые огни

Дневные ходовые огни (ДХО) не следует путать с габаритами: это световые приборы, предназначенные для улучшения видимости в дневное время. Как правило, ДХО выполнены на светодиодах, которые дают яркий свет и отличаются большим рабочим ресурсом. Включать ДХО одновременно с ближним или противотуманным светом не рекомендуется. Чтобы установить на автомобиль ДХО, необязательно обращаться на СТО, это вполне можно сделать самостоятельно. При этом важно учитывать, что:

• световые приборы должны устанавливаться в соответствии с требованиями ГОСТ Р 41.48–2004;
• «семёрке» подходят не любые ДХО. Многие автовладельцы устанавливают огни типа Philips Led Daylight 9;
• чаще всего ДХО размещают на бампере или воздухозаборнике;
• световые приборы должны находиться на высоте 250–1500 мм от земли;
• расстояние между двумя видимыми краями приборов должно составлять минимум 600 мм;
• ДХО могут быть расположены только в передней части автомобиля, а световой луч должен быть направлен только вперёд;
• общая яркость света должна находиться в пределах 150–330 люменов.

Схема подключения ДХО предусматривает наличие пятиконтактного реле типа М4 012–1Z2G.

Для подключения ДХО потребуется пятиконтактное реле типа М4 012–1Z2G

Подключение реле выполняется следующим образом:

• контакт №30 необходимо соединить с «плюсом» зажигания;
• №86 соединяется с кнопкой включения габаритов и ближнего света;
• №87 остаётся неподключенным;
• №85 — масса;
• №88 (87А) — вывод на ДХО.

Существует несколько вариантов схем подключения ДХО, одна из которых рассчитана на их выключение в момент пуска двигателя.

Одна из схем подключения ДХО рассчитана на их выключение в момент пуска двигателя

В этом случае контакты подключаются следующим образом:

• минус ДХО идёт на корпус;
• плюс — на контакт реле №30;
• контакт 87 соединяется с плюсом аккумулятора;
• контакт 85 — с массой;
• контакт 86 подключается на геркон, второй контакт которого выводится на плюсовой зажим генератора.

Замена оптики ВАЗ 2110

Иногда блок-фара ВАЗ 2110 подлежит полной замене. Замена гидрокорректора фар на ВАЗ 2110, с самого корректора фар, РЕМОНТ ВАЗ 2110. Устройство и ремонт автомобилей ВАЗ Принцип работы отопителя печки на ВАЗ 2110 2111 2112. Работа не должна вызвать особых трудностей.

1. Отсоединяем провод от клеммы «–» аккумулятора.

2. Снимаем облицовку радиатора.

3. Отсоединиям колодку с проводами.

4. Нажимаем на защелку цилиндра гидрокорректора, поворачиваем его по часовой стрелке на 90° до упора.

5. Вынимаем его из гнезда, не отсоединяя его от шлангов.

6. Замена и ремонт гидрокорректора фар на ВАЗ 2110. Отворачиваем три болта крепления и сдвигаем назад блок-фару.

7. Сдвигаем накладку к центру авто примерно на 4 см, чтобы из зацепления с крылом вышел ее крючок.

8. Для того, чтобы сдвинуть накладку, ослабляем затяжку болтов крепления буфера сверху, чтобы его отжать вперед.

9. Нажимаем на нижнюю часть накладки, чтобы фланец легко вышел из зацепления, и снимаем накладку.

10. Отворачиваем гайку нижнего крепления осветителя.

11. Отсоединяем колодку от указателя поворота, выдвигаем осветитель на себя и снимаем его.

12. Отворачиваем винты крепления для разборки осветителя.

13. Разъединяем фару и указатель поворота.

14. Выводим на корпусе указателя два крючка из зацепления с корпусом детали оптики.

15. В обратном порядке собираем и устанавливаем блок-фару.

Замена корректора фар на ВАЗ 2110

Поменять гидрокорректор фар под силу каждому автолюбителю. Времени на рабочий процесс уходит не более получаса. Из инструмента для замены гидравлического корректора пригодится лишь вороток с головкой 21-го размера и прямая отвертка. Остальное делается руками:

1. Снимаем ручку регулировки, находящуюся на панели приборов. Для этого за нее необходимо потянуть со средним усилием, слегка пошатывая.
2. Имеющимся ключом отворачиваем гайку под ручкой (она притягивает к панели главный цилиндр).
3. Нажимаем на прямоугольную кнопку на панели. Она находится несколько ниже регулировки гидрокорректора. В результате открывается дверца. Через образовавшийся проем снизу легко достаем свободный главный цилиндр.
4. Открываем капот. Находим блок-фары с интегрированными рабочими цилиндрами. Чтобы их снять, открепляем фиксаторы. После этого каждый цилиндр проворачивается против часовой стрелки и вынимается.
5. Приготовленной отверткой отворачиваем болты, которые крепят хомуты трубок.
6. Освобожденные элементы гидрокорректора просовываем в салон в месте, где выходят соединительные трубки. Имеющийся здесь уплотнитель податлив, поэтому сильно не помешает.
7. Установка нового корректора фар производится в обратном порядке.

Заметили, насколько все просто? Так что, если в вашем ВАЗ 2110 не хочет работать гидрокорректор, найдите полчаса и сделайте его замену. Согласитесь, возможность в любой момент подстроить направление светового пучка, не выходя из авто — это, вроде бы, и мелочь, однако приятная.

На электрическую

Более надежный и привлекательный электрокорректор фар на Ладу Гранту устанавливается следующим образом:

1. Прежде чем произвести установку электрокорректора фар, необходимо демонтировать вышедшее из строя устройство – сначала отсоединив главный цилиндр, затем – гидравлику и выведя трубки через салон.
2. От аккумулятора отключается минусовая клемма.
3. Электромеханизмы размещаются там, где были установлены рабочие цилиндры. Если уплотнительные кольца изношены – они меняются.
4. Минусовый провод замыкается на массу, плюсовый подсоединяется к 20 клемме.
5. Проводка проходит в пространстве, ранее занимаемом соединительными трубками.

Рычаг корректора при установке элемента демонтируется.

Закончив с проводкой, требуется вернуть клемму на минус. Обязательно проводится тестирование работоспособности новой системы.

На гидравлическую

Если владельца устраивает гидравлика, то замена гидрокорректора фар на Гранте производится аналогичным образом:

• демонтируется старая система, выводятся соединительные трубки;
• на место вышедших из строя элементов идентичным образом устанавливаются новые;
• проверяются уплотнительные кольца;
• проводится полное тестирование.

Отключение аккумулятора при установке гидравлики на замену испорченных корректоров не потребуется.

Как использовать корректор

Корректор имеет ручку А на приборной панели ВАЗ 2107 справа от рулевого колеса, рядом с ручкой В регулировки яркости освещения приборной панели. Если вращать ручку В против часовой стрелки, яркость освещения падает.

Как говорится, ручка управления прибором имеет «интуитивно понятный интерфейс». Для изменения направления светопотока нужно при загруженном багажнике и включённом ближнем свете фар совместить метку, изображённую на регуляторе с одной из меток, нанесённых на корпус блока таким образом, чтобы пучок света не слепил встречных водителей.

Гидрокорректор ВАЗ 2107 имеет четыре варианта переключения (в порядке от большой точки к меньшей):

Если не

получается отрегулировать
фары
на
НИВА
2121,21213,21214 тогда смотрите это видео до конца.

I — минимальная загрузка, передняя часть автомобиля несколько опущена: один водитель, или есть пассажир спереди;

II — водитель и четыре пассажира, кузов равномерно проседает вниз;

III — то же, что и II, дополнительно в багажнике груз до 75 кг:

IV — водитель и максимальная загрузка багажника: сильнее всего «задран нос».

Для того, чтобы увидеть, как изменяется угол наклона светового пучка при работе корректора, лучше поставить автомашину перпендикулярно к стене. Напомним стандартные требования к расположению ближнего света.

Виды корректоров

Автовладельцы часто задаются вопросом, что такое корректор фар и можно ли его установить самостоятельно. В зависимости от устройства различают несколько видов систем:

• электромеханическая;
• гидромеханическая;
• механическая;
• автоматическая.

Автоматическая технология — самая дорогостоящая и эффективная. Такая система считывает данные положения кузова и самостоятельно подстраивает световой луч. Остальные типы управляются вручную с помощью шайбы или колесика, расположенного в салоне.

Все комплектации с газоразрядными лампами в обязательном порядке оборудуются системой автоматической корректировки ближнего света фар и омывающими форсунками высокого давления.

Электромеханический

Электрокорректор фар позволяет настраивать угол света из салона. Водитель самостоятельно выбирает положение шайбы в зависимости от загруженности авто.

Система не имеет дополнительных датчиков на рычагах автомобиля, поэтому в случае неправильного выбора угла возможна неверная корректировка света. В таком случае лампы ближнего света будут ослеплять другой автомобиль при движении в темноте.

В электрическом корректоре моторчики меняют положение штока в зависимости от выбранной индикации клавиши в салоне.

Составляющие:

• электрический элемент управления;
• регулятор угла наклона;
• моторчики.

Чаще всего такой вид регулировки используется на современных автомобилях с галогеновыми лампами. Система весьма надежна и исправно работает десятки лет.

Гидромеханический

Гидрокорректор фар в настоящее время встречается редко. В салоне устанавливается ручка, которая напрямую соединена с магистралями, наполненными жидкостью. При повороте рычага появляется давление, которое передается на гидропоршни. Далее передается усилие на шток, и части корпуса рефлектора приводятся в движение.

Системой полностью управляет водитель из салона. В зимнее время жидкость подмерзает и становится заметно гуще. Чтобы управлять штоком, воздействующим на угол света, требуется приложить больше усилий.

Магистрали постоянно находятся под давлением и со временем выходят из строя. Каналы начинают подтекать, и система не набирает нужной тяги при повороте ручки.

Как правильно отрегулировать ГФ

В силу разных причин при продолжительной эксплуатации настройки устройства «уходят» от первоначальных заводских установок, что требует осуществления ручной регулировки гидрокорректора фар при проведении плановых ТО. То есть прибор исправен, по выставить положение головной оптики в правильном направлении только с помощью переключателя уже не удаётся. Обычно это происходит из-за отсутствия хорошего зацепления штока и рычага (речь идёт о головном цилиндре). Возникает такая ситуация из-за несовершенства конструкции гидравлического корректора. Её легко исправить – достаточно возвратить рычаг на посадочное место. Другое дело, что это вряд ли предотвратит возможность повторного возникновения поломки, поэтому стоит задуматься о том, как укрепить соединение не в ущерб его подвижности. Частично проблема решается отвинчиванием регулировочного винта, поскольку именно он часто становится причиной выскакивания рычага, если закручен полностью. Но здесь нужно учесть тот факт, что винт выставляется таким образом, чтобы фары опускались/поднимались, обеспечивая правильный угол освещения, выставляемый на стенде.

Замена гидрокорректора фар ВАЗ-2114 последовательность действий

Описанный выше случай – это единственная неисправность, которую можно устранить. В других случаях придется менять гидрокорректор. Здесь тоже нет ничего сложного. Первое, что нужно сделать – это снять неисправный прибор. Для этого отворачиваем винты, с помощью которых хомуты трубопроводов прикреплены к скобам.

Далее снимаем ручку с основного цилиндра, а также откручиваем гайку, которой он крепится к приборной панели. После этого переходим к фарам. Здесь нужно отсоединить основные цилиндры и просунуть их вместе с трубками в салон автомобиля. Делать это следует аккуратно, чтобы не повредить электропроводку вашего автомобиля. Половина дела уже сделано, то есть первый этап работы завершен.

Теперь следует поставить исправное устройство. Ничего сложного здесь также нет. Берем новый гидрокорректор и устанавливаем его на место старого. Все действия здесь осуществляются в обратной последовательности. Следует также отметить, что многие владельцы «четырнадцатых», сталкиваясь с такой проблемой, вносят в конструкцию определенное усовершенствование.

В частности, вместо гидравлического они устанавливают электрический корректор фар. Последний является более надежным и долговечным, однако и стоит он дороже. Наиболее оптимальный вариант для ВАЗ-2114 – это электрокорректор типа «СиличЪ Зенит». Все дело в том, что он идеально становится на штатное место. Соответственно, никаких проблем и сложностей здесь не возникнет.

Процедура его монтажа несколько отличается от установки гидрокорректора. В первую очередь следует отсоединить от аккумуляторной батареи минусовую клемму. Далее поворачиваем против хода часовой стрелки основной цилиндр и снимаем его. После этого следует заменить уплотнительное кольцо. Следующий этап – установка электрического корректора. Ставится он на место главного цилиндра.

Далее нужно снять регулирующий рычаг. Он, как уже говорилось выше, находится в салоне. После этого минусовую клемму устройства нужно зафиксировать на одной из имеющихся под приборной панелью шпилек кузова, а плюсовую – соединить с гнездом колодки под номером 20. Проводка электрического корректора прокладывается вдоль жгута электропитания. Впрочем, ее впору запустить вместо трубопроводов гидрокорректора. Выбрать можно любой вариант по своему усмотрению. Вот, в принципе, и все. Осталось только лишь подсоединить обратно к аккумулятору минусовую клемму и проверить работоспособность установленного прибора.

https://www. youtube.com/watch?v=Laf5GeHh6X4

Электрооборудование. Освещение.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите четыре фиксатора…

4. …и снимите крышку фары.

5. Отсоедините колодку жгута проводов…

6. …поверните электрокорректор по часовой стрелке (для левой фары) или против часовой стрелки (для правой фары)…

7. …выведите шаровой наконечник из зацепления с пластмассовым рычагом отражателя…

8. …и снимите электрокорректор.

9. Снимите уплотнительное кольцо.

ПРИМЕЧАНИЕ: Сильно обжатое или надорванное кольцо замените.

10. Установите электрокорректор в порядке, обратном снятию. При установке проследите, чтобы шаровой наконечник электрокорректора вошел в зацепление с рычагом отражателя.

ПОЛЕЗНЫЙ СОВЕТ: Подсоедините колодки жгута проводов, не устанавливая фару, подсоедините провод к клемме «минус» аккумуляторной батареи и проверьте работу электрокорректора: включите ближний или дальний свет фар. При вращении регулятора электрокорректора световой пучок фары должен перемещаться в вертикальном направлении. Если слышен звук работы электрокорректора, а световой пучок не перемещается, то, скорее всего, наконечник электрокорректора не вошел в зацепление с рычагом отражателя.

11. Установите детали в порядке, обратном снятию. Проверьте правильность регулировки света фар и при необходимости отрегулируйте его (см. «Проверка и регулировка света фар»).

Focus 2 мотор корректор фар

КАК СНЯТЬ КОРРЕКТОР СВЕТА ФАР Ford Focus Mk2 restyling?ПРОСТО!

Попытка ремонта корректора фары на Ford Focus 2

Как снять передние фары и поменять все лампы. Ford Focus II рестайлинг.

Как работает злектрокорректор фар. Неисправности, ремонт. Корректор фар.

Замена ламп ближнего света на Ford Focus 2 рестайлинг

Источник

Для чего нужна регулировка угла наклона фар? Регулировка ближнего света для грузовых автомобилей

Именно от исправности фар — регулировок и настроек — напрямую зависит безопасность вождения автомобиля для пассажиров, водителя, пешеходов.

На автомобили отечественного производства производители устанавливают следующие осветительные приборы:

• блочные осветители, способные давать дальний и ближний свет;
• противотуманные системы;
• указатели поворота;
• размеры.

Установка световых приборов на ВАЗ 2120

Для улучшения видимости при движении по дорогам в темное время суток важно периодически проводить регулировку фар. Отрегулировать фары можно самостоятельно, либо обратиться за помощью в профессиональный сервисный центр. Предлагаем некоторую информацию о том, как отрегулировать ближний свет, опираясь на свои знания.

1. Проверить исправность электрокорректора или гидрокорректора. Перед началом регулировки убедитесь в исправности корректора, иначе полноценно настроить оптику не получится.
2. Перед началом работы найдите ровную площадку. При малейшем перекосе вы не сможете выполнить идеальную регулировку фар.

Совет! Чтобы проверить ровность площадки, воспользуйтесь строительным уровнем.

1. Установите вертикальный экран — щит примерно в пяти метрах от вашего автомобиля, используйте его для рисования.
2. Идеально было бы выбрать ровную площадку возле ворот вашего гаража, мелом можно пользоваться без особого ущерба.
3. Провести регулировку автомобиля в заправленном состоянии, посадив человека на место водителя, проверив нормальное давление в шинах.
4. На воротах гаража или на специально установленном экране начертите три прямые вертикальные линии, нанесите на них специальные отметки:

На видео можно посмотреть, как это сделать более подробно:

Как настроить оптику самостоятельно

• правый фонарь накрыть листом картона или другим плотным материалом, поглощающим солнечный свет;
• повернуть гидрокорректор в положение 1;
• открываем капот, ищем необходимые для регулировки винты, крутим их;

Внимание! При регулировке левой лампы свет должен быть вверху до уровня линии N, а снизу доходить до линии P.

• после регулировки одной фары отрегулируйте вторую, первую закройте картоном.

Если при регулировке света фары автомобиля светят слишком низко, фары необходимо поднять. В противном случае водитель не увидит пешехода в условиях плохой видимости.

При большом падении света автомобиль будет «ослеплять» пешеходов и встречный транспорт.

Вариант модернизации

При незначительной доработке можно увеличить яркость фар автомобиля. Полная регулировка фар своими руками выполняется в четкой последовательности:

Другие варианты регулировки фар

При соблюдении всех правил регулировки автомобильных фар своими руками, при изменении нагрузки автомобиля придется менять угол наклона светового луча. Такие проблемы можно решить с помощью гидрокорректора.

Эта деталь неразборная, поэтому при выходе из строя гидрокорректора придется заменить его на новый. Основная причина неисправности – утечка жидкости или клин поршня.

Совет! Для предотвращения износа корректора лучше сразу установить современный электрокорректор, в состав которого входит регулятор положения фар, а также механизм с уплотнительными кольцами и электропроводами.

Как поменять гидрокорректор

Отрицательная клемма аккумулятора снята. Нажав на замок, поверните гидрокорректор по часовой стрелке, выньте его. Уплотнительное кольцо фары снимается, заменяется новым, устанавливается современный электрокорректор. Таким же образом заменяется гидрокорректор второй фары.

Регулируемые фары предлагаются производителями автомобильной оптики, но через некоторое время требуются дополнительные регулировки и регулировки. Среди ситуаций, заставляющих автовладельца проводить внеплановые регулировки оптики, выделим:

• аварийные ситуации;
• плановая замена кузова;
• ремонт стоек подвески, замена пружин.

Правильная эксплуатация автомобиля не предполагает существенных изменений в расположении фар, достаточно внести незначительные корректировки.

Особенности регулировки автомобильной оптики

Регулировка фар на современных автомобилях не предполагает полной разборки основной оптики. Имеются специальные регулировочные винты (пластиковые ручки), при перемещении которых можно опускать или поднимать основные фары вверх или вниз — вверх по вертикали. Ручки помогают повернуть световой поток к центру, направить его к краю, сместить влево и вправо.

Для регулировки фар своими руками вам понадобится торцовый ключ или крестовая отвертка.

Регулировка фар на Рено Логан своими силами

1. Для проведения регулировки фар необходимо найти ровную площадку в гараже или на улице. На заборе, стене гаража или специальном экране выполняется импровизированный калибровочный экран.
2. Иномарка ставится от стены на расстоянии пяти метров. Метки на стене, обозначающие центр. Он должен быть совмещен с осью машины. Далее измеряется расстояние между фарами. Перенесите рисунок на экран, проведя линию для правой, левой фары.
3. Затем измеряют высоту от пола или земли центров фар, проводят по экрану горизонтальную линию… У «Рено» есть электрокорректор, он ставится в нулевое положение. Далее включается ближний свет основной оптики.

Совет! Целесообразно корректировать каждую фару отдельно, закрыв вторую фару плотным материалом, либо отключив питание фары. Регулировка светового пучка противотуманной оптики выполняется только по высоте.

Границы светового пучка

Если световой пучок ближнего света отрегулирован правильно, то он направлен под определенным углом вниз и вперед. Размер угла индивидуален для каждого автомобиля.

1,0% угла наклона указывает на то, что расстояние автомобиля на метр сопровождается светотеневой границей в 1 см.

При высоте центра фары 0,8 м и угле наклона 1,0% граница светотени будет располагаться на расстоянии 80 м от дорожного полотна. При угле 1,5% такая граница будет на расстоянии 53 метра от дороги. Ближний свет необходим для освещения правой стороны дороги, дорожных знаков, а также пешеходов. Но в дорожных углублениях она не должна ослеплять владельцев встречных автомобилей. Практика показывает, что при незначительном нарушении регулировки головной оптики снижается эффективность освещения проезжей части.

Подготовка фронта работ

Для того чтобы регулировка автомобильной оптики была проведена правильно, необходимо создать условия, приближенные к повседневной эксплуатации автомобиля. Багажник должен содержать следующие принадлежности:

• запасное колесо;
домкрат
• ;
• огнетушитель;
• набор инструментов.

Чтобы кузов находился в правильном положении, перед регулировкой оптики важно проверить достаточное давление в колесах. Если параметры ниже нормы, с помощью помпы необходимо увеличить показатель до рекомендуемой нормы.

Совет! Вы можете ускорить настройку оптики, пригласив помощника.

Обязательно проверьте все крепежные соединения на фонарях. При обнаружении следов ржавчины немедленно удаляйте налет.

Перед регулировкой оптики удалите грязь, скопившуюся на поверхности оптики (очки должны быть полностью прозрачными).

При нарушении герметизации соединений оптического блока лампа мутнеет, ухудшается качество света. Основные проблемы, вызывающие оптическую деградацию, указаны в технических руководствах, поставляемых с автомобилем. Восстановление светового потока, заменена плафонная лампа, все элементы конструкции проклеены герметиком.

Профессиональная регулировка в сервисном центре

При отсутствии специального оборудования самостоятельно добиться оптимальной настройки фар сложно. Вам придется заново настраивать их каждый раз, когда вы выходите в дорогу, затрачивая на это значительное количество времени.

Специализированные станции технического обслуживания имеют качественные тестеры оптики, предлагают возможность регулировки основной оптики в зависимости от технических особенностей автомобиля.

В последнее время на рынке стали появляться «левые» лампы — подделки под ксенон.

Разработчики модных автомобильных осветительных приборов окрашивают лам в синий цвет, чтобы максимально увеличить их мощность за счет имитации ксенонового луча. Такие лампы не подходят для установки на автомобили, быстро перегреваются, слепят встречные машины. Такая псевдооптика практически не регулируется; профессионалы не рекомендуют устанавливать их на автомобили.

В специализированных сервисных центрах есть устройство для регулировки света оптики, поэтому профессионалам не составит труда произвести регулировку дальнего света. Ближний свет устанавливается в автоматическом режиме. При самостоятельной регулировке оптики велика вероятность того, что придется постоянно настраивать оба фонаря, так как без специального оборудования провести идеальную настройку не получится.

За время эксплуатации автомобиля почти каждому водителю приходилось искать решение такой распространенной проблемы, как неисправность фар. Неправильная регулировка фар значительно снижает видимость в плохих условиях или ночью.

Еще одна опасность заключается в том, что Вашу машину могут вовремя не увидеть издалека водители тех транспортных средств, которые движутся по встречной полосе.

Какими способами можно отрегулировать фары?

Фары можно отрегулировать одним из трех способов. Можно обратиться к тем мастерам, которые работают в автосервисе, воспользоваться специальным приспособлением для регулировки фар. Ну, что удобно многим, сделать эту работу вручную.

Многие уверены (и надо сказать напрасно), что выполнить такую ​​процедуру своими руками невозможно, так как без соответствующих знаний и навыков избежать ошибок в процессе настройки будет сложно. А что делать, если специального оборудования нет, а своевременно обратиться к специалистам нет возможности? Что ж, вам следует вооружиться знанием некоторых правил регулировки света. Итак, как проходит эта важная процедура, тюнинг, регулировка фар своими руками? Эксперты говорят о трех важнейших вехах этого процесса:

• нанесение разметки по определенным образцам на стену;
• маркировка положения ламп;
• реализация фактической настройки света.

Важное примечание: прежде чем приступить к регулировке, проверьте исправность самого автомобиля.

Дело в том, что направление света будет напрямую зависеть от следующих важных факторов:

• давление в автомобильных шинах;
• исправность рессор подвески легкового автомобиля;
• нагрузка на подвеску, а точнее ее распределение.

Если ваш автомобиль неисправен и возникла одна из этих проблем, возможно, вы регулируете фары под неправильным углом. Соответственно, регулировка фар своими руками, скорее всего, будет проведена некачественно. Некоторым удается сделать даже хуже, чем было до начала корректировки. .

Для того, чтобы работа была выполнена в достаточной степени качественно, обязательно следует соблюдать ряд важных требований :

1. Вам нужна ровная стена, перед которой можно поставить автомобиль. Перед стеной должно быть 7-8 метров свободного пространства.
2. Приготовьте мел или клейкую ленту. Они нужны для маркировки.
3. Перед тюнингом постарайтесь максимально тщательно разметить поверхность, руководствуясь индивидуальными параметрами вашего автомобиля. Или же — с использованием универсальных значений, подходящих для преобладающего количества легковых автомобилей.

После того, как новый автомобиль «помыт», его необходимо обкатать для выявления возможных заводских дефектов. Статья об эксплуатации нового автомобиля Lada Granta со всеми подробностями и нюансами.

Скоро зима, а значит нужно подготовить машину к холодам. о подготовке автомобиля к зимовке.

Выполнение разметки

Регулировка ПТФ или фар процесс ответственный, но не такой сложный, как может показаться на первый взгляд. Сначала следует подъехать к стене на расстояние около 2 метров и отметить на стене центр осей лампы фары. Затем нужно отъехать на расстояние около 7,5 м.

Точки, которые отмечают центр каждой из ваших фар, должны быть соединены линией. Затем дополните эту горизонтальную линию вертикальной : она соединится с точкой обозначения центра вашего автомобиля. Также потребуется дополнительная линия разметки. Он будет проходить параллельно линии, соединяющей центральные точки ваших фар. Эта дополнительная линия должна располагаться ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стен завершена, пора переходить к самому этапу настройки. Включите ближний свет. Вам нужен правильный пучок света – постепенно и осторожно затягивайте регулировочные винты. Их можно найти под капотом легкового автомобиля, на задней части фар. В идеале свет должен быть ниже точки на стене, которая отмечает центр ваших фар. Аналогичным нехитрым способом можно отрегулировать фары головного света с комбинированным светом (т.е. «ближний-дальний»).

Если «дальнее-ближнее» отдельно, то и свет надо регулировать отдельно, по разным схемам. Соответственно, разметка будет несколько иной. Хотя, фары ближнего света будут регулироваться по методике, описанной выше. Если вы регулируете фары дальнего света, вам необходимо убедиться, что луч света попадает точно в центр разметки полосы движения. Однако следует сказать, что вручную, даже при самой тщательной регулировке результат все равно будет несколько уступать настройке фар с помощью специального оборудования.

В этом видео наглядно показан весь процесс регулировки фар:

Регулировка фар на ВАЗ 2110

Как отрегулировать фары на ВАЗ 2110? Почти так же, как и в описанных выше настройках. Еще до начала регулировки фар обязательно (и тщательно!) промыть лампы … Иногда из-за грязных линз световой поток не может найти достаточный «выход» наружу. В других случаях дефекты на стекле становятся причиной недостаточного или рассеянного света фар автомобиля.

После мытья фар внимательно осмотрите их поверхность. Нашли дефекты — трещины или сколы? Регулировка вряд ли поможет; сначала нужно заменить фары на новые. Также при наличии дефектов отражатель следует заменить. Как еще увеличить поток света? Установите на свой автомобиль ксеноновые или галогенные лампы, их использование очень эффективно.

Фары ВАЗ 2110 регулируются таким образом:

• найдите большую площадку с ровной и достаточно высокой стеной;
• припарковать автомобиль на расстоянии 5 м от стены;
• попросите кого-нибудь сесть за руль: вес помощника должен быть примерно таким же, как ваш;
• провести линии, которые будут проходить через центральные точки фар авто, симметрично центральной линии автомобиля;
Пройдут
• дополнительных линий: первая — там, где находится центр фар (мерки надо снимать от пола), а вторая — на 6 сантиметров ниже первой линии;
• включить ближний свет одной из фар автомобиля, вторую закрыть картонкой. Убедитесь, что фары соответствуют отмеченным линиям и точкам. У вас все совпадает? Это значит, что регулировка прошла успешно, а если нет, то повторить все заново.

Видео как улучшить фары на ВАЗ 2110:

Если руль наклонен в одну сторону, то нужно отрегулировать оси. Развал схождения — что это такое и зачем его регулировать? Ответ в нашей статье.

Перед заливкой охлаждающей жидкости, что больше подходит для вашего автомобиля — антифриз или антифриз?

Несколько советов по прогреву двигателя в мороз можно найти здесь /tehobsluzhivanie/alert/kak-otogret-mashinu.html Реально ли прогреть машину за 5 минут?

Регулировка противотуманных фар

Как осуществляется регулировка противотуманных фар? Ручная регулировка оптимального света осуществляется вращением. То есть нужно развернуть в вертикальной плоскости и горизонтально оптический элемент автомобильных фар.

Нужно заранее ослабить болты которыми фары крепятся к бамперу.
Очень удобно регулировать противотуманные фары с помощью современных, специально разработанных приспособлений. Ну а если спецоборудования нет, то действуйте так:

Как правило, ручная настройка проходит достаточно быстро, но если у вас есть возможность использовать спецоборудование — обязательно воспользуйтесь этой возможностью!

Как разбирается панель на ВАЗ 2110

В рамках данной публикации мы рассмотрим вопрос снятия приборной панели ВАЗ 2110. Процесс снятия будет описан в виде пошаговой инструкции, благодаря которой даже полный новичок сможет справиться с этой процедурой.

Как снять панель приборов ваз 2110 своими руками

Как мы уже говорили выше, предоставим пошаговую инструкцию, которая позволит вам узнать, как снять приборную панель ВАЗ 2110. Напомним, что в предыдущей статье мы рассмотрели ее своими руками.

Итак, вот что вам нужно сделать:

1. Отключить «минус» от аккумулятора.
2. Откручиваем винты крепления щеток тоннеля пола автомобиля и демонтируем их.

3. Плоской отверткой выковыриваем заглушку, которая находится в облицовочной части тоннеля пола.
4. Откручиваем четыре винта, которые держат крышку облицовки тоннеля пола и поднимаем ее вверх.

5. Отсоединить провода питания электростеклоподъемников и прикуривателя автомобиля.
6. С помощью плоской отвертки снимите крепления крышки ручки переключения передач, которыми она крепится к тоннелю пола.

7. Полностью демонтируйте крышку тоннеля пола.
8. Откручиваем гайку крепления воздуховода отвечающего за обогрев салона автомобиля. Для этого используйте ключ диаметром 10 миллиметров.

9. Демонтируем воздуховод.
10. Откручиваем четыре гайки крепления облицовки кузова тоннеля пола автомобиля. Для этого используем головку диаметром 10 миллиметров.

11. Демонтируем облицовочный корпус тоннеля пола.
12. Отвинтите 2 винта, которыми перчаточный ящик крепится к кронштейнам.
13. Удерживая ящик, отсоедините электрические провода от плафона освещения, а затем демонтируйте сам бардачок.

14. Откручиваем 4 самореза, которые держат приборную панель автомобиля. Они расположены под крышкой монтажного блока и под бардачком.
15. Откручиваем два боковых крепления приборной панели.
16. С помощью ключа диаметром 8 миллиметров следует открутить два винта крепления приборной панели к кронштейну контроллера.

17. С помощью плоской отвертки снимаем патрубки, которые отвечают за обогрев салона автомобиля и вентиляцию.
18. Откручиваем верхнее крепление приборной панели. Для этого используйте головку диаметром 10 миллиметров.
19. Поднимите приборную панель руками вверх так, чтобы она соскочила со шпилек, а затем потяните ее на себя.
20. Отсоедините жгут проводов и демонтируйте гидрокорректор фар, после чего можно полностью демонтировать панель приборов ВАЗ 2110.

Или торпеда «десятка» стала новым словом в дизайне интерьера автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать много лишних звуков при движении автомобиля. Особенно это заметно на автомобилях с большим пробегом. Поэтому очень часто торпеду «десятки» разбирают полностью, чтобы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разборка панели ВАЗ 2110 в принципе не сложная, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить руль и отсоединить массу электрических колодок. Во избежание повреждения электрики перед разборкой приборной панели ВАЗ 2110 обязательно отключите аккумулятор (аккумулятор). Вот так схематически выглядит панель «десятки».

На этом рисунке подробно, в мельчайших деталях показаны все крепления панели ВАЗ 2110.

• 1 — панель
• 2 — боковая насадка для вентиляции и отопления салона
• 3 – накладка панели приборов
• 4 — винты крепления накладки
• 5 – винты крепления панели
• 6 — коробка
• 7 — накладка на консоль
• 8 — крышка
• 9 — щиток панели приборов
• 10 — крышка монтажного блока

Если снимать панель полностью, то должно остаться только это, смотрите фото —

Красными стрелками указано место крепления гаек и винтов, а двумя большими белыми стрелками — специальные крепежные штифты. При установке панели ее необходимо установить на них, они служат для центрирования приборной панели относительно кузова.

Снятие и установка панели ВАЗ 2110

• Отключение аккумулятора
• Снять рулевое колесо и подрулевые лепестки
• Обязательно снимите верхнюю облицовку тоннеля пола
• Снимите бардачок и открутите крепежные винты
• Снимите ручку гидрокорректора фар, потянув ее на себя
• Откручиваем гайку гидрокорректора и снимаем его
• Снимите дефлекторы верхних боковых воздуховодов, поддев их отверткой
• Под дефлекторами находим гайки крепления панели, откручиваем их
• Откручиваем винты снизу торпедо, рядом с рычагом открывания капота, у монтажного блока, в нише бардачка и т.д.
• Теперь можно снять уплотнители дверей, снять накладки, закрывающие передние стойки
• Отсоедините жгуты проводов
• Снять панель можно, удерживая рычаг регулировки положения рулевой колонки, в нужном положении

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штифтах (см. фото выше) они указаны белыми стрелками. Собираем панель в обратном порядке.

Шумоизоляционная панель ВАЗ 2110

Для шумоизоляции приборной панели «десятки» в основном используют битопласт, моделин, герметик и даже монтажную пену.
Битопласт и моделин обклеены пластиковыми панелями на разобранной приборной панели, что устраняет скрипы и улучшает звукоизоляцию. Примерно так на фото ниже —

Битопласт приклеен на специальный клей, при установке на место в нужных местах этот материал сжимается там, где это необходимо. Панели рекомендуется оклеивать естественным образом изнутри.

Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов с помощью обычной монтажной пены. Однако пользоваться таким радикальным методом без определенного опыта не рекомендуется. В итоге из-под торпеды торчит вот это —

Помимо шумоизоляции панели ВАЗ 2110 необходимо провести аналогичную процедуру с полом, крышей и дверями. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.

В заключение хотелось бы сказать, что на «десятку» установлены две панели, старая и новая. Фото старой версии можно найти в начале нашей статьи. Фото панели новой версии прикреплено ниже.

Самое интересное, что вместо панели старого образца можно установить панель нового типа или европанель для «десятки». В принципе, они взаимозаменяемы, но следует учитывать, что вместе с установкой новой панели вам также придется установить новый щиток приборов в сборе, еще один блок САУО (автоматическая система управления отоплением салона) и добавить заслонка электронагревателя. Места крепления старой и новой панелей одинаковые, поэтому проблем с установкой не возникает.

В этой статье я расскажу как снять торпеду с ВАЗ 2110,2111,2112. Ведь внутри все три автомобиля практически идентичны. Все они имеют одинаковые торпеды и крепления соответственно. Сняв торпеду, мы открываем доступ к сложным электрическим компонентам. Мы можем заменить старую сгоревшую проводку на новую. Обшивка торпеды разными материалами на ваш выбор, ведь когда мы сидим в салоне, то торпеда это лицо автомобиля. Можем провести доп устройства, различное освещение, сделать шумоизоляцию от двигателя, поставить евро вагонку и многое другое. Сразу скажу, что это дело требует много терпения и времени. И не делай этого, просто наблюдай. Разборку и сборку следует проводить очень аккуратно, чтобы как бы не сломалось крепление, иначе оно не будет работать как надо и будет неприятно скрипеть при езде.

И так набравшись терпения, можем приступить к демонтажу торпеды. Первым делом снимаем передние сиденья, чтобы они не мешали дальнейшей разборке. Затем переходим к демонтажу тоннеля. Откручиваем по 2 винта с обеих сторон тоннеля и вытаскиваем щиток соответственно с двух сторон. Подденьте отверткой заглушку на центральном тоннеле и вытащите ее. Далее откручиваем винты с центрального тоннеля и начинаем его снимать, предварительно отсоединив провода от прикуривателя. Отсоединяем крышку от коробки передач, поддев защелки отверткой и накидным ключом откручиваем воздуховод обогрева салона. Откручиваем центральную панель от пола и снимаем ее. Можем переходить к самой торпеде, откручиваем крепление бардачка и аккуратно вытаскиваем его, отсоединив от подсветки.

Откручиваем винты в образовавшейся пустоте за бардачком и по обеим сторонам торпеды. Там же с помощью ключа и отвертки откручиваем крепление. Подцепляем отверткой воздуховод возле левой стойки и вытаскиваем его наружу. Далее ключом откручиваем гайку. Откручиваем очень аккуратно, поддерживая торпеду рукой, вся торпеда держится на ней. Немного приподняв его, снимите со шпилек. Отсоединяем все провода, помечая маркером, чтобы потом долго не искать. Вся наша торпеда снята, можем ее аккуратно вытащить и провести последующие работы. Весь процесс снятия торпеды занимает примерно один-два часа.

Автовладельцы советуют вместе с разборкой торпеды почистить воздушные каналы, наверняка со временем они забьются пылью и придется снова снимать торпеду.

Чтобы потом не терять время, не поленитесь, прочистите вентиляционные каналы. Вместе с этим можно еще утеплить пол и стену моторного отсека.

Давненько даже в драйв не писал, даже руки не доходили, а в машине мало что изменилось. Поменял сигналы, щиток приборов, подрулевые переключатели, руль, протянул проводку на усилитель, поменял термостат и проклеил всю торпеду. Ну вот и решил снять торпеду на торпеду в середине января на выходных. Когда купил машину, она вся не гремела, а вкрутить винты из нутрии самой торпеды было невозможно. и он не прогрелся и начал снимать его. Я вам скажу, как стрелять, а я торпедой стрелял — все, что вижу, все откручиваю и стреляю, что мешается, вышло из строя. Взял несколько фото из интернета.
Сначала от панели приборов откручиваем верхнюю часть, она держится на 4-х саморезах (у меня), отсоединяем провода от кнопок, затем панель приборов крепим 2-мя болтами и отсоединяем 2 фишки от панели, готовы. потом достал бортовую магнитолу 2 компа, отрегулировав печку и решетку (где воздух дует в середину торпеды). Потом снял бардачок, он крепится на двух саморезах, сразу под ним открутил болт и с водительской стороны тоже (он в самом низу торпеды на ребре) а вверху будет будет болт одинаковый с двух сторон с водительским нужно будет снять блок предохранителей, и он тоже будет сверху, но подкрасться к нему не просто.

Затем нужно снять два передних сиденья, они мешают (но я пока один пассажир), затем разбираем тоннель, он состоит из 2-х частей; отверткой отсоедините держатель кожуха рычага переключения передач от кожуха облицовки тоннеля пола. И провода прикуривателя

Нижний держится на 6 гайках. Откручиваем головку «на 10»: две гайки в средней части задней и передней части тоннеля

Далее откручивает две гайки с удлиненной головкой тэн сверху торпеды до снятия двух заглушек, также с двух сторон

В салоне ВАЗ 2110 приборная панель самая заметная часть. Каждый водитель хочет сидеть в стильном и ухоженном салоне. Но стандартная панель выглядит угловатой и серой. Особенно это заметно после длительного использования, когда на панели появляются потертости, царапины и трещины. Водители решают эту проблему по-разному — кто-то ставит другую стандартную торпеду от ВАЗ 2110, другие водители предпочитают ставить европанель — так называется накладка от стороннего производителя. Накладка позволяет преобразить салон и превратить «десятку» в иномарку хотя бы внутри. Что бы вы ни выбрали, снимать панель нужно везде. В этой статье мы расскажем, как правильно демонтировать стандартную панель и установить евро вариант.

Альтернативная торпеда

Альтернативная торпеда мягче штатной торпеды «десятки», но главное преимущество – отсутствие неприятного дребезжания и скрипа. От штатного автомобилисты решают избавиться именно из-за скрипа. Для автомобиля ВАЗ 2110 существует несколько видов панелей, отличающихся дизайном.

Панель продается в комплекте:

• Сама панель, альтернатива обычному пластику.
• Кнопки, кронштейны и вставки для вентиляторов и панелей приборов.
• Комплект проводов и колодка для двойного выключателя.
• Кнопки ближнего света, обогрева, габаритов и противотуманок.
• Колпачки для кнопок устанавливаются в местах, где ключи не нужны.

Опыт владельцев «десятки» показывает, что правильное снятие и установка европанели улучшает шумоизоляцию, увеличивает воздухопроницаемость и меняет внешний вид салона ВАЗ 2110 в лучшую сторону.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона «десятки» очень много соединений и проводов. Каждое действие должно быть осторожным, так как крепления ВАЗ 2110 очень хрупкие, их можно легко сломать. После этого панель уже не будет нормально прилегать, а машина заметно добавит скрипа при езде.

В некоторых случаях нет необходимости полностью демонтировать стандартную панель. В нашей статье представлено описание полного анализа.

Необходимый инструмент

Чтобы снять чехол, в вашем арсенале должны быть:

• Этикетки на клейкой основе.
• Маркер или карандаш.
• Набор отверток и ключей.

Основными помощниками в этой работе будут ключ на 10 и крестовая отвертка. Нам понадобится карандаш или смываемый маркер для того, чтобы отметить удаленные элементы. Это относится и к самоклеящимся этикеткам. Слишком много проводов и деталей, после разбора уже забудешь где какой компонент. Метки и наклейки напомнят о расположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает разбирать без демонтажа других элементов салона, но это значительно усложняет и продлевает работу. Мы рекомендуем подготовить кабину, так как вам потребуется место для маневра. Снимите сиденья и руль — следуйте такой последовательности. Также стоит демонтировать тоннель пола.

Для этого откручиваем винты и сдвигаем деталь ВАЗ 2110 назад. Такую же операцию проделываем с нижней частью. Следующим шагом будет снятие бардачка, теперь можно снять монтажный блок и реле. В процессе каждый провод необходимо маркировать. Будьте особенно осторожны со спидометрами.

Снятие — пошаговая инструкция

1. Находим центральную панель, с правой стороны от нее два самореза — выкручиваем их. То же самое делаем с противоположной стороной. Теперь с двух сторон демонтируем щит, как показано на фото.




2. Далее плоской отверткой подденьте заглушку, установленную на центральном тоннеле. Теперь можно открутить крепления тоннеля, они расположены сзади и по бокам.




3. Теперь эту деталь можно полностью разобрать. У нас есть доступ к прикуривателю — отсоединяем от него всю проводку, после чего снимаем кожух с ручки КПП.




4. Проходим к воздуховоду — с помощью «десятого» ключа снимаем его. Теперь у нас есть доступ к центральной панели, она держится на застежках сзади и спереди. Выкрутив винты, демонтируйте панель.




5. Бардачок мы сняли заранее, поэтому осталось только отключить подсветку и открутить крепления за ней. С каждой стороны панели необходимо открутить винты, после чего панель можно открутить с помощью гаечного ключа и крестовой отвертки — ключом закручиваем гайку и крутим отверткой.




6. Плоской отверткой подденьте воздуховод, снимите его. На торпеде осталась гайка, которую нужно снять. Теперь панель можно полностью снять, поднимите ее и потяните на себя, тогда панель снимется со шпилек. Размечаем проводку и вытаскиваем все штекеры.




   Проводов много, не запутайтесь в них — это поможет сделать маркер

Готово, торпеда разобрана, можно заменить ее отдельные узлы, поставить другую панель от ВАЗ 2110 или тюнинговать с помощью европанели. Сборка происходит в обратном порядке. Будет ли накладка вместо стандартной панели? Затем переходим к следующему разделу.

Установка облицовки приборной панели

Накладка будет установлена ​​после полной разборки — это проще и удобнее. В инструкции сказано, что обшивку нужно подрезать по периметру. Теперь можно собрать корпус: поместить в него аксессуары и инструментальные разъемы, которые шли в комплекте. Аккуратно выложите проводку от основания вагонки. Все стыки новой панели ВАЗ 2110 необходимо проклеить антискрипом.

К штатным проводам присоединяем дополнительные жгуты и стягиваем их стяжками. Обратите внимание, что на накладке есть дополнительные кнопки — к ним нужно подключить стандартные разъемы. Накладка крепится к родной панели с помощью саморезов. Теперь можно установить в обратном порядке.

Стрелками указаны места для саморезов

Установка высокой панели ваз 2109

Инструкция

Основание панели крепится к кузову в 5 местах. Две гайки нужно открутить по бокам, саморез в бардачке и две гайки внизу панели. Крепление сделано на ушки, которые часто ломаются. В случае поломки его можно заклеить суперклеем. Останется сильным. Однако крепление панели все же нуждается в усилении.

Панель крепится саморезами к плите. Также можно попробовать укрепить уши металлом. Верхний край панели упирается в уплотнитель лобового стекла, а под ним в усиливающую балку. К этой балке можно прикрутить панель. Для этого просверлите отверстия в панели. Привлекать лучше тремя саморезами, имеющими длину 50 миллиметров. Чтобы предотвратить поломку пластика, под винты можно подложить большие шайбы. Все это нужно покрыть герметиком.

Клеим панели. Во-первых, обратите внимание на ту часть, которая прилегает к телу. Его нужно оклеить тонким звукоизоляционным материалом. Нижние срезы изнутри обрабатываем висоматом, а верхние – битопластом. Обратите внимание на зазоры, которые существуют между печкой и воздуховодами. На них нужно поставить битопласт.

Для лучшей теплоизоляции крышки воздуховодов обклеиваем материалом. Затем по всему краю запускаем полоску битопласта шириной около 15 миллиметров.

можно посмотреть заводскую шумоизоляцию. Это серая пена. Не забудьте обработать битопластом и комбинацию приборов.

Проверить звукоизоляцию крышки воздуховода. При шатании он не должен издавать скрипов. Чаще всего скрип исходит из мест соприкосновения ребер, направляющих воздух на лобовое стекло, с накладкой панели. Наклеиваем на них полоску битопласта. Также можно использовать черную тряпичную ленту. Скрипы издаются в основном при включенной печке. Происходит это из-за нагрева и расширения пластика и пластиковых деталей.

Для приклеивания козырька панели необходимо использовать визомат и полоски битопласта. Обязательно приклейте к герметику железные защелки, которые цепляются за накладку. Они производят много шума.

За время эксплуатации российских автомобилей ВАЗ часто возникает желание все поменять и переделать на свой вкус и цвет. Теперь купить новый прибор или б/у панель — не проблема. Вы легко сможете поменять панель v ВАЗ 2109, используя минимум инструментов, умений и времени. И все это для того, чтобы сделать свой автомобиль непохожим на другие.

Вам понадобится

• — новая приборная панель автомобиля;
• — отвертка;
• — саморезы;
• — ключи на 8 мм и 10 мм;
• — инструкция по эксплуатации ВАЗ 2109.

Инструкция

Снимите клеммы с аккумулятора, чтобы все электроприборы были выключены. Установите передние колеса по прямой линии. Отсоедините тягу воздушной заслонки карбюратора и трос спидометра от шестерен механической коробки передач. Снимите три ручки управления отопителем, ручку включения вентилятора, открутите два винта крепления комбинации приборов, снимите руль и переключатели под рулем.

С помощью отвертки открутить винты, которые держат бардачок и вообще все винты, которые были вкручены производителем для того, чтобы панель не скрипела, открутить гайки по бокам панели и две гайки в нижней части панели возле печки. Демонтируйте все электроприборы, которые идут к панели. Чтобы не забыть, откуда взялся тот или иной штекер, отметьте их для себя. Это сэкономит вам время на сборку.

Откручиваем кронштейн с рычагами, которые крепят печку, так как в приборной панели новой модели они будут другими и панель можно не вставать. Снимите панель приборов с напарником и панель полностью снимите с автомобиля. Проверьте соответствие размеров панели. новая модель, которая подойдет вам. Для этого можно посетить специализированные форумы по ремонту и эксплуатации. ВАЗ 2109.

Установить новую панель взамен старой, затянуть гайки. Дополнительно проклейте все панелью для лучшей шумоизоляции. Вкрутите саморезы во всех возможных местах, чтобы 9Панель 0168 не скрипела при движении, не раздражая водителя и пассажиров.

Видео по теме

примечание

Обратите внимание, что снимать и устанавливать приборную панель нужно очень аккуратно, так как пластиковые ушки и защелки, а также все остальные детали и накладки очень хрупкие и могут легко сломаться.

Полезный совет

После установки обязательно проверьте работу всех выключателей и приборов, чтобы убедиться, что вы все подключили правильно.

ВАЗ 2109 — одна из самых распространенных моделей в России. Это связано с его дешевизной и неприхотливостью в уходе. а вот панель девятки славится своим «погремушкой». Для того, чтобы избавиться от лишних звуков при движении, нужно сделать торпеду.

Вам понадобится

• — Набор отверток;
• — набор ключей;
• — пленка;
• — кожа;
• — ковер;
• — клей;
• — строительный фен.

Инструкция

Демонтировать торпеду. Сначала отключите питание автомобиля, сняв отрицательную клемму аккумулятора. Если в автомобиле установлена ​​сигнализация, то ее необходимо отключить во избежание ложных срабатываний. Снимите все накладки с панели. Снимите магнитолу, используя специальные ключи из комплекта. Отсоедините блок управления духовкой. Снимите все рычаги. Если планируется менять торпеду, то необходимо снять встроенные в панель динамики .

Долго искал эту торпеду,т. к. Наш город маленький и его трудно найти. В итоге купил в Ярославле за 2000р в сборе

Привезли домой и на следующий день начался процесс установки. Сначала занес в салон саму раму

и прикрутил, прикрутил на 4 болта по моему (понравилось что крепления там металлические, в отличии от ВП)

Прикрутил и пытался его «раскачать», он сидел как прибитый). Сам мозг прикрепил так

Вот так это выглядело как установил

Потом начал разбираться с проводкой, сразу скажу что до этого особого опыта не было. Сначала все втыкал в CJ, там все шло с белыми проблемами, потом всякие кнопки и все такое. Процесс шел без остановки, я уже был в предвкушении пуска))) Точно не помню сразу или нет, купил замок зажигания от ВАЗ 2110 новой модели (старый не смог приделать )). Все ставлю, поворачиваю ключ в замке… бензонасос не включается, понимаю, что скорее всего не подключил проводку к мозгу, смотрю она есть. Начал искать в проводке разъем идущий к контроллеру, нашел что-то похожее (по схемам разобрался куда он должен идти), но к моему он почему-то не подходил, позже выяснилось что это был проводка торпеды от авто с Bosch 7.9.7 (щас точно не помню). Это был разъем от старой проводки

И такой от новой

Поискав схемы в инете, нашел как скрестить эти 2 провода) Вот сама схема (добавлено)

а вот распиновка моего старого блока и нового

Попробовал бензонасос и «зажужжал»))) Ключ на пуск… не крутит стартер. Долго думал и не понял почему, округлил) Приехав домой, начал рыться в интернете разгадывать эту проблему, как оказалось потом была какая-то проблема с реле, если втыкать реле от ваз 2109не крутится и пришлось замкнуть провода на прямую (щас так езжу). разъем печки тоже не подошел, но я его легко переделал (думаю ни у кого не возникнет вопросов КАК, когда увидит разницу). Еще проблема заключалась в том, что цвет некоторых проводов в схеме не соответствовал действительности (поэтому лучше пересчитать все провода, номера у всех совпадают). При установке научился более-менее разбираться в электрике и пользоваться тестером)))

Самые популярные среди автомобилистов с 2108 -2109это изменение приборной панели. Чаще всего используют низкую, высокую или европанель. Самые существенные отличия этих панелей — дизайн, наличие устройства индикации количества оборотов (имеется в высоких и европанелях) и других полезных клавиш для управления.

На низкой панели широкая полка, хороший воздуховод, но плохо расположены кнопки и приборы.

На высокой панели расположено устройство визуальной индикации числа оборотов двигателя — тахометр, приборы и кнопки расположены более удобно. Из минусов — неудачно установлен воздуховод, слабый пластик.

Европанели собрали в себе все достоинства вышеперечисленных панелей, но стоят они достаточно дорого.

Все типы панелей имеют одинаковые печи.

Если все необходимое для замены панели имеется, можно приступать к снятию панели.

Демонтаж панели «низкого» типа

1. Отсоедините аккумулятор. Снимаем руль и все переключатели под ним. Выключите реле зажигания.
2. Откручиваем 2 болта, которые держат верхнюю часть приборов и снимаем ее.
3. Затем сжимаем пружины и вытаскиваем устройства. Вытяните трос спидометра.
4. Вынимаем клемму белого цвета и отсоединяем шланг эконометра.
5. Вынимаем трос сброса датчика дневного пробега.
6. Отсоедините красный разъем и снимите устройства.
7. Снимаем ручки корректора света с фар, переключатель света приборов, регулировка автоподогрева, переключатель вентилятора. Открутите 2 болта на обшивке консоли с обеих сторон и сдвиньте ее на себя. Затем отсоединяем разъемы.

1. Вставьте ключ в замок зажигания в положение «0». Отсоедините замок зажигания. Откручиваем 2 гайки и 2 болта, вытаскиваем трубку рулевой колонки, а так же замок зажигания.
2. Снимите ручку всасывания.
3. Выверните 4 болта из панели управления отопителем салона. С обеих сторон откручиваем боковые винты приборной панели.
4. Открутить болты крепления нижней части приборной панели с обеих сторон.
5. Открутите гайки, которыми выключатель света крепится к приборам.
6. Теперь откручиваем болты крепления панели к бардачку. И по 1 болту, который крепит панель приборов с обеих сторон, и снимаем приборную панель.

Снятие «высокой» панели

1. Отсоедините аккумулятор, руль и все переключатели.
2. Откручиваем два болта крепления накладки консоли и снимаем.
3. Вынимаем ручки отопителя, вентилятора, подсветки приборов.
4. Откручиваем фиксирующие гайки выключателя света.
5. Снимаем патрубки с 2-х сторон и отворачиваем по 1 болту, который держит накладку с обеих сторон.
6. Вынимаем выключатель фар и мигалки.
7. Вынимаем место для ресивера. Открутите винт, удерживающий накладку панели.
8. Подденьте крышку панели с помощью отвертки. Отсоединяем клеммы прикуривателя и подсветки, вытаскиваем накладку
9. Перетащите и удалите поверхность динамика слева. Отсоединяем клеммы от выключателя обогрева заднего стекла и выключателя противотуманных фар.
10. Откручиваем 2 болта, которые крепят приборы, и снимаем их. Снимаем трос спидометра и отключаем его.
11. Отсоедините все клеммы, которые подходят к панели.
12. Откручиваем по 1 болту снизу торпедо с обеих сторон.
13. Откручиваем 2 винта и сдвигаем вниз панель, которая предназначена для управления обогревом. Затем откручиваем 2 болта сверху торпедо с 2-х сторон.
14. Снимаем глушители и откручиваем по 1 винту с 2-х сторон, которые держат приборку. Также нужно открутить винт, который держит приборную панель по центру.

Теперь можно снимать панель и приступать к установке (креплению) высокой торпедо.

Монтаж «высокой» панели

Установка высокой панели практически ничем не отличается. Но есть некоторые особенности: для этой панели следует использовать жгут проводов. Трос печки и тросик спидометра нужны длиннее. Для этой специальной панели необходимы боковые накладки на передней части крышки. Необходимо заткнуть трубку прибора, показывающего расход. Сигнал к прибору, который предназначен для индикации числа оборотов, необходимо подключить от провода к катушке зажигания. Сборку нужно начинать с прокладки новой проводки. Установка панели производится в порядке, обратном снятию.

Установка европанели

Перед установкой необходимо подготовить европанель. Воздуховоды должны быть целыми.

1. Приклеиваем поролон на центральный воздуховод и на печку. Теперь панель готова. Ставим, но не чиним.

1. Сначала проложите новый жгут проводов и подключите его.

Если установка происходит на автомобиль, который оснащен инжектором, то некоторые детали менять не придется, они подойдут идеально. К ним относится замок зажигания. При покупке жгута для автомобиля, оборудованного инжектором, необходимо учитывать несколько факторов. Эти жгуты имеют разные разъемы, которые ведут к «мозгам» автомобиля. Есть контроллер под названием BOSH, который оснащен девятью контактами, и контроллер под названием Январь, который включает в себя только 5 контактов. Не ошибитесь при покупке, выбирайте тот, который подойдет вашему автомобилю.

1. Далее нам необходимо подключить датчик, который показывает уровень бензина в баке автомобиля. Он подключается через так называемый монтажный блок, но нам это не подходит, и нужно переподключать этот датчик напрямую. Это довольно просто: нужно вытащить провод, окрашенный в розовый цвет, из красной клеммы, вставленной в приборную панель. Заменяем розовый провод на темно-желтый, который нужно соединить с розовым.

1. Теперь нужно подключить датчик отвечающий за определение скорости. От него нужно протянуть проводку к приборке. Этот датчик необходимо подключить к тому месту, где раньше был трос спидометра. К нему необходимо подключить два провода с полярностью «+» и «-». Не следует забывать и о сигнальной проводке: ее подключаем к красному колодцу к девятому контакту.
2. Теперь нужно установить термометр, который лучше поставить внутрь бампера. От этого датчика один провод нужно соединить с массой, а другой – с красным колодцем приборки.
3. Подключить блок индикации BSK. Выключатели дверей автомобиля подключены к внутреннему освещению. Это нужно переделать. Для этого нам нужно переподключить дверные выключатели к монтажному блоку, а затем подключить к бортовой системе управления.
4. Теперь нужно установить в машину новенький замок зажигания, чтобы не было проблем с проводкой.
5. Переподключите датчик, показывающий уровень жидкости в тормозном бачке с массы на плюс.
6. Вентилятор относящийся к системе водяного охлаждения тоже нужно ставить новый, который выдерживает до 16 ампер и работает без реле. Для установки вентилятора необходимо подключить его к его выключателю. Для этого один провод выключателя кидаем на массу, а другой будет подключен к минусу. Там будет провод с положительным значением. Подключаем его к монтажному блоку.
7. Далее нам необходимо подключить прибор, указывающий количество оборотов двигателя — тахометр.

Очень важно проверить все датчики, все приборы на исправность и работоспособность! Все кабели должны быть тщательно осмотрены и при необходимости подтянуты. Не лишним будет еще раз проверить проводку, если где-то есть оголенные контакты, то их надо заизолировать (подойдет обычная изолента).

После того, как вы все тщательно проверили, можно приступать к фиксации панели.

Установка панели не сложная — с торцов нужно вкрутить четыре винта, на рулевой колонке нужно будет вкрутить два винта и 2 шпильки, а к центральному тоннелю нужно будет вкрутить два болта.

Практически все описанные выше крепежи есть, только есть проблема с центральным тоннелем. Крепления к нему нет, и многие автовладельцы просто пропускают этот момент крепления, но этого лучше не делать. Лучше потратить немного времени и довести дело до конца. Это несложно, в любом строительном магазине можно купить скобу и закрепить на ней. Также могут подойти уголки, к которым можно прикрутить панель при помощи простых саморезов.

Под рулевой колонкой есть еще одна проблема: стандартные болты значительно короче, поэтому следует заранее запастись болтами и шпильками для крепления, которые будут длиннее стандартных размеров.

После завершения сборки приборной панели вы заметите одну неприятную деталь: между приборкой и кожухом рулевой колонки появляется трещина. Для того чтобы избавиться от этой проблемы, нужно установить рулевую колонку от ВАЗ 2114 или 2115 с кожухом.

Вот в принципе и все, ничего сложного в замене приборной панели нет, главное четко следовать описанной выше инструкции и проблем со снятием и установкой приборной панели у вас не возникнет.

Ранее мы публиковали здесь статью Снятие и установка нижней панели приборов ВАЗ 2108-2109. Сейчас мы публикуем аналогичный материал для владельцев «зубил» с высокой торпедой. Учитывая дурную славу этой торпеды как самой взрывоопасной, довольно легко понять, почему владельцы этих машин готовы тратить уйму времени только на то, чтобы заставить ее замолчать. Снятие высокой торпеды почти в 2 раза больше шагов, чем снятие низкой…

Как и в случае с низкой панелью, мы будем выполнять работы, связанные с электрооборудованием машины, а значит, первым делом снимаем клеммы с аккумулятора.

1. Снимите декоративную отделку рулевого колеса.

2. Отверните гайку крепления рулевого колеса так, чтобы торец гайки был заподлицо с торцом вала рулевой колонки.

3. Рулевое колесо очень плотно сидит на шлицах вала, поэтому не стоит сразу откручивать гайку крепления колеса: при резком ударе руль, соскочив со шлицов, может нанести травму. Отметьте положение рулевого колеса относительно вала.

4. Резкими ударами руки сбить руль со шлицов рулевого вала

5. Окончательно отвернуть гайку и снять руль.

6. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

7. Снимите нижний кожух рулевой колонки и облицовку выключателя зажигания.

8. Снимите верхний кожух рулевой колонки.

9. Ослабьте болт крепления основания подрулевых переключателей.

10. Снимите основание с вала и отсоедините две площадки с проводами от контактов звукового сигнала.

11. Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателей.

12. При отсоединении колодок с проводами рекомендуем их маркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.

13. Отсоедините колодку с проводами от рычага переключения указателей поворота и фар.

14. Вытяните ручку воздушной заслонки карбюратора
(дроссель) так, чтобы появилась тяга, и снимите с нее ручку.

15. Выверните два винта крепления накладки консоли панели приборов.

16. Снимите накладку с консоли.

17. Извлеките патрон прикуривателя из гнезда.

18. Извлеките пепельницу из паза, нажав на пластину для гашения сигарет.

19. Снимите ручку переключателя вентилятора отопителя.

20. Снимите три ручки управления отопителем, поддев их отверткой.

21. Отсоедините жгут проводов от выключателя вентилятора отопителя под панелью управления отопителем.

22. Отсоедините два провода от контактов лампы освещения панели управления отопителем.

23. Снимите ручку гидрокорректора фар, потянув ее на себя.

24. Снимите ручку выключателя освещения комбинации приборов.

25. Отверните гайку крепления выключателя освещения комбинации приборов.

26. Отверните гайку крепления гидрокорректора света фар.

27. Вдавите в панель выключатель освещения комбинации приборов и гидрокорректор фар.

28. С помощью отвертки снимите боковые патрубки с обеих сторон панели приборов.

29. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

30. Подцепите отверткой и снимите выключатель наружного освещения с панели.

31. Отсоединить колодку с проводами от выключателя наружного освещения. Вставьте блок внутрь приборной панели.

32. Подцепите отверткой и снимите разъем для магнитолы. Если в машине есть аудиоаппаратура, сначала снимите ее.

33. Снимите радио в соответствии с инструкциями производителя.

34, Выверните винт, крепящий облицовку приборной панели.

35. Вставьте две отвертки, чтобы приподнять пластиковые выступы.

36. Поднимите накладку панели приборов.

37. Отсоединить колодку с проводами от колодки прикуривателя.

38.
