Kia Rio | Масляный редукционный клапан

Руководства ￫ Kia ￫ Rio (Киа Рио)

ОБЩИЕ СВЕДЕНИЯ

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ

6-цилиндровый бензиновый двигатель

1. Масляный насос. Всасывает моторное масло через всасывающий фильтр и всасывающую трубу из масляного поддона 2. Продольный масляный канал к масляному фильтру 5. Главный масляный канал К опорным участкам 6. Масляные жиклеры. Моторное масло впрыскивается снизу для охлаждения по направлению к основаниям поршней 7. Нагнетательный трубопровод к натяжителю цепи 8. Обратный блокировочный клапан 9. Натяжитель цепи 10. Отверстие для выхода газов в уплотнительной прокладке головки блока цилиндров 14. Масляный жиклер для управляющей цепи

15. Нагнетательный трубопровод к головке блока цилиндров 17. Масляный дроссель. Внутренний диаметр 4 мм 22. Масляный канал. Для смазки 12 тарельчатых толкателей на стороне выпуска 23. Масляный канал. Для смазки 12 тарельчатых толкателей на стороне впуска 27. Регулятор распределительного вала 30. Гидравлический тарельчатый толкатель а. Масляный канал от масляного насоса к масляному радиатору b. Масляный канал от масляного фильтра к опорным поверхностям с. Сливное отверстие в масляном поддоне

Масляный редукционный клапан находится в канале между камерой всасывания и камерой сжатия масляного насоса. Если давление масла свыше 5 бар, клапан открывается, и часть масла может вливаться обратно в камеру всасывания насоса.

Если при нормальном уровне масла его давление слишком мало, проверьте клапан.

Снятие

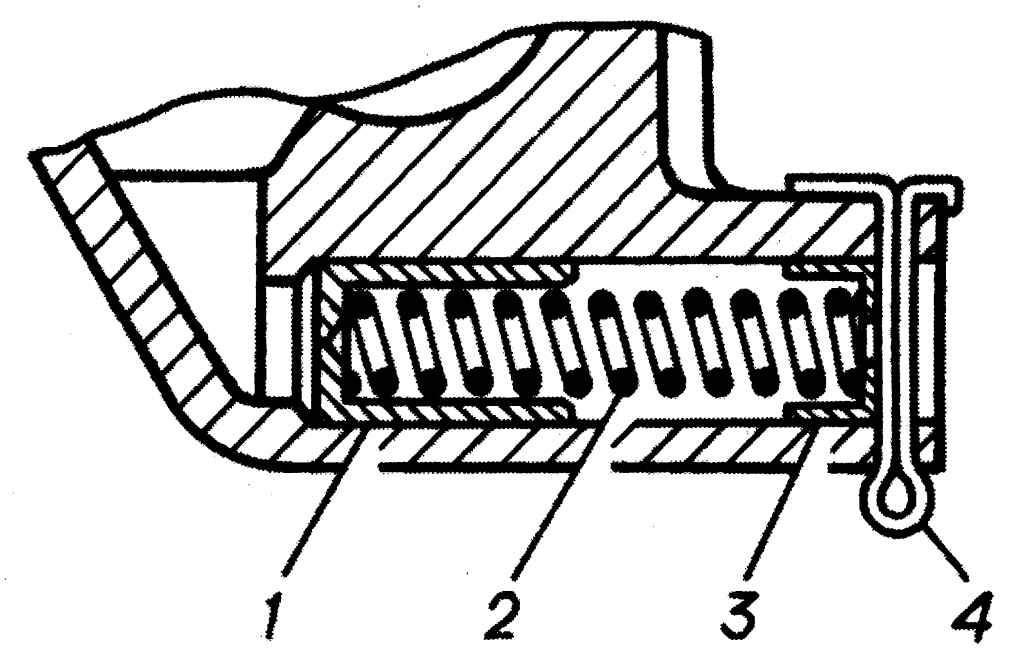

1. Винитовая пробка, SW22 2. Пружина сжатия 3. Направляющий палец 4. Поршень

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разберите масляный поддон. 2. Выкрутите винтовую пробку гаечным ключом SW22. Предупреждение Винтовая пробка находится под давлением пружины сжатия и может легко выпрыгнуть. 3. Извлеките пружину сжатия, направляющий палец и поршень. Предупреждение Тугоподвижный или заклиненный поршень можно извлечь с помощью кольцевых клещей. 4. Прочистите отверстие в масляном насосе и продуйте сжатым воздухом. 5. Поршень отверстия масляного насоса несколько раз передвиньте взад-вперед. Если поршень передвигается с трудом, слегка выровняйте его полировочным полотном.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если заменяете поршень, то проверьте легкость его хода в отверстии. При необходимости, удалите заусенцы в поршне наждачным полотном. 2. Установите поршень с направляющим пальцем и новой пружиной сжатия. 3. Завинтите винтовую пробку без уплотнительного кольца и затяните с моментом 50 Н. м.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Масляный редукционный клапан находится в соединительном канале между камерами сжатия и всасывания масляного насоса. Если давление превышает 5 бар, клапан открывается, и часть масла переливается во всасывающую камеру. Клапан следует проверять, если при нормальном уровне масла его давление слишком низкое.

Снятие

249. Винитовая пробка, 50 Н.м. 250. Направляющий палец 251. Пружина сжатия 252. Поршень

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите масляный поддон. 2. Выкрутите винтовую пробку. Предупреждение Винтовая пробка находится под давлением пружины сжатия и может легко выпрыгнуть. 3. Извлеките пружину сжатия, направляющий палец и поршень. Предупреждение Тугоподвижный или заклинивший поршень вынимайте с помощью наружной кольцевой цанги. 4. Прочистите цилиндр масляного насоса и продуйте сжатым воздухом. 5. Несколько раз подвигайте взад-вперед поршень в цилиндре масляного насоса. Если поршень тяжело движется в цилиндре, то слегка отполируйте поршень на тканевом притире.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если поршень заменяется новым, проверьте новый поршень на легкость хода в цилиндре. В случае необходимости удалите заусенцы на поршне наждачным полотном. 2. Установите поршень с направляющим пальцем и новой пружиной сжатия. 3. Вкрутите пробку без уплотнительного кольца и затяните с моментом 50 Н.м. Винтовая пробка уплотняется конусной посадкой.

Замена редукционного клапана Toyota (Тойота) в Москве — клубный сервис «Toyota Taganka»

Редукционный клапан масляного насоса “Toyota”: когда нужна его замена?

Бесперебойная работа мотора невозможна без эффективной смазки его узлов и механизмов. За это отвечает его смазочная система, оборудованная насосом, главная функция которой заключается в распределении моторного масла. Он запускается распределительным или коленчатым валом, обеспечивая его непрерывную циркуляцию под определённым давлением. Контроль показателей последнего играет важную роль:

• Сильная компрессия – приведёт к ускорению износа уплотнительных элементов, из-за чего случается течь масла;
• Недостаток компрессии – станет причиной недостаточной эффективности смазки: она попросту не будет проникать в труднодоступные места.

Последнее приведёт к ускорению износа трущихся механизмов и необходимости дорогостоящего ремонта «Тойота». Контроль давления в системе осуществляется специальным клапаном:

• Если его показатели выше нормы – он открывается и пропускает определённый объём масла в картер;
• Если его показатели ниже нормы – напротив, закрывается, препятствуя его прохождению.

Принцип его работы основан на разнице давлений на его входе/выходе. Для того, чтобы обеспечить исправное функционирование всей системы и, в частности, редукционного клапана “Toyota”, нужно заказывать его замену сразу после обнаружения неисправности.

Причины неисправности

Конструкция клапана очень проста: он состоит из кожуха, по всей длине которого имеется система каналов, по которым циркулирует масло. На его конце находится болт, открывающий/перекрывающий канал. Сама по себе данная деталь может либо являться частью масляного насоса, либо же быть отдельно от него. Во втором случае предусмотрена модульная система, которая позволяет легко произвести замену редукционного клапана «Тойота». Одна из причин его поломки – повреждения механического характера, из-за которых он не может поддерживать требуемое давление в системе.

Чаще всего проблема кроется в пружине: из-за износа она растягивается и не может удерживать заслонку в нужном положении. Даже при несущественном изменении давления она открывается, из-за чего узлы мотора страдают от дефицита масла. Подобное случается если:

Данная деталь выработала свой ресурс;В ней установлена пружина неподходящей конструкции;Пружина или вся деталь установлена неправильно.

Ещё одна причина поломки – повышение компрессии в системе. Оно может случиться если использовать масла ненадлежащего качества или игнорировать регулярную их смену. Такие нарушения приведут к загрязнению корпуса детали и её заклиниванию. Для того, чтобы определить её работоспособность, нужно демонтировать её и разобрать: если это возможно, проводят восстановление – в частности, ставят новую пружину, удаляют грязь и налёт. Если нет – рекомендуют установку нового экземпляра.

Цена замены редукционного клапана «Тойота» рассчитывается по результатам диагностики. Вы можете ознакомиться с нашими базовыми тарифами в прайс-листе или обратиться за уточнением к нашим операторам: +7 (495) 308‑94‑57.

Как открыть предохранительный клапан водонагревателя

Вам интересно, как открыть предохранительный клапан водонагревателя? Для большинства домовладельцев возиться с баком водонагревателя может быть немного нервно. Однако открытие предохранительного клапана является одной задачей, которая является относительно простой. Самая сложная часть задачи – найти редукционный клапан водонагревателя именно на вашу модель. Продолжайте читать, чтобы получить информацию, необходимую для того, чтобы найти клапан и открыть его.

Как найти клапан сброса давления водонагревателя

Этот клапан, также известный как клапан сброса температуры/давления или клапан TPR, расположен в верхней части водонагревателя. Обычно он имеет рычаг, который можно поднимать или опускать, и выпускную трубу, которая проходит от клапана вниз к основанию водонагревателя. Если вы не знаете, где найти клапан, обратитесь к руководству пользователя вашего резервуара для воды.

Этот клапан предназначен для выпуска воды, тем самым снижая давление в резервуаре для воды. Без предохранительного клапана водонагревателя давление в резервуаре для воды может стать выше, чем он рассчитан, что может привести к взрыву. Ежегодное тестирование клапана является важной задачей для поддержания безопасности и оптимальной работы вашего бака водонагревателя, что является одной из причин, по которой необходимо планировать регулярное профессиональное техническое обслуживание с местным мистером Рутером 9.0009 ® Сантехника — хорошая идея.

Как открыть клапан сброса давления горячей воды

Всегда обращайтесь к руководству пользователя, прежде чем приступать к устранению неполадок в резервуаре для воды. Для большинства устройств откройте клапан сброса давления воды, просто подняв клапан вверх, пока прикрепленный латунный шток не поднимется. Когда вы это сделаете, горячая вода потечет из трубы возле дна резервуара для воды. Затем опустите рычаг вниз, чтобы закрыть клапан и остановить поток воды.

Зачем нужно открывать клапан сброса давления горячей воды?

Существует несколько причин, по которым вам может понадобиться открыть клапан сброса давления на резервуаре для воды:

• Проверка исправности клапана
• Проверка на наличие утечек воды из водонагревателя
• Сброс избыточного давления в баке резервуар для воды

Если вы обнаружите, что клапан не работает должным образом или вы думаете, что может быть утечка, пришло время обратиться за помощью к профессиональным сантехникам в Mr. Rooter Plumbing. Мы доберемся до сути проблемы и предоставим любой необходимый ремонт или замену, а также надежное регулярное техническое обслуживание, чтобы ваш резервуар для воды работал наилучшим образом круглый год. Свяжитесь с местным сантехником Mr. Rooter через Интернет или позвоните по телефону (855) 9.82-2028 сегодня.

Если проблемы с водонагревателем продолжают возникать, возможно, пришло время подумать о его замене. Ознакомьтесь с этим удобным руководством, чтобы определить, как долго должно работать устройство от Mr. Appliance. Как и Mr. Rooter Plumbing, Mr. Appliance является частью сообщества Neighbourly профессионалов в области бытовых услуг.

Категории:

• Сантехника
• Наконечники для сантехника
• Советы по ремонту

Запрос оценки работы

Что такое предохранительный клапан?

25.03. 2019

Что такое предохранительный клапан?

В этой статье объясняется, что такое предохранительный клапан, как он работает и как его выбрать.

Что такое предохранительный клапан?

Предохранительный клапан (PRV) представляет собой тип связанного с безопасностью компонента, используемого в трубопроводе или с сосудами в пневматике. Предохранительные клапаны используются для ограничения величины давления сжатого воздуха в системе, чтобы оно не превышало заданный уровень и не наносило ущерб оборудованию или людям. Таким образом, эти типы клапанов используются для предотвращения избыточного давления, когда давление воздуха превышает максимально допустимое для этой системы.

Также известен как…

Предохранительный клапан также называется предохранительным клапаном, предохранительным клапаном или клапаном сброса давления.

Как работают предохранительные клапаны?

Предохранительные клапаны предназначены для защиты систем сжатого воздуха от избыточного давления путем сброса избыточного давления.

Давление воздействует на седло клапана, и создаваемая сила открывает клапан, преодолевая натяжение пружины. Поворот ручки управления может увеличивать или уменьшать натяжение пружины, тем самым регулируя давление, необходимое для открытия клапана.

Если давление поднимется выше заданного значения, давление будет сброшено с помощью подпружиненного механизма, который открывается из-за повышенного давления перед клапаном по сравнению с заданным значением. Как только воздух выйдет из системы, а давление упадет до заданного уровня, предохранительный клапан закроется.

Чтобы предотвратить избыточное давление в резервуаре или сосуде, можно использовать предохранительные клапаны для быстрого выпуска воздуха в атмосферу, которые являются важным компонентом с точки зрения как безопасности, так и надежной работы системы сжатия воздуха.

Как выбрать предохранительные клапаны?

Существует широкий выбор клапанов сброса давления, и выбор подходящего клапана будет зависеть от типа применения, для которого вы будете его использовать. Широкий ассортимент Norgren включает клапаны, предназначенные для работы с сериями Excelon и Olympian Plus, а также клапаны для сосудов под давлением и клапаны, которые можно использовать в системных трубопроводах.

Перед выбором клапана сброса давления необходимо учитывать следующее:

• Диапазон рабочего давления/максимальный уровень давления

• Требуемый расход для подачи в систему

• Режим отказа

• При каких температурах клапан требуется действовать по телефону

• . система сжатого воздуха

• Требуемый размер порта

• Способ монтажа

• Требуемый тип материала: напр. латунь, сталь

• Окружающая среда, используемая в: напр. коррозионные

Типы предохранительных клапанов

Ассортимент предохранительных клапанов Norgren включает:

• Предохранительные клапаны модульной системы Excelon

• 90 002 Предохранительные клапаны Olympian Plus

• Миниатюрные предохранительные клапаны с отверстиями

• Предохранительные клапаны типа Pop

Типичные области применения предохранительных клапанов

Предохранительные клапаны обычно используются в любых устройствах, использующих сжатый воздух, например, в пневматических системах промышленной автоматизации.
