Где находится термостат? Как его найти под капотом?

Узнать, где находится термостат под капотом, Вам может понадобиться при определённых «симптомах» неисправности системы охлаждения. Так, если двигатель прогревается очень медленно или вовсе не достигает нормальной температуры, либо если он, напротив, очень быстро перегревается, то причиной этого с большой долей вероятности является некорректная работа термостата. А, значит, нам нужно его найти и проверить. Если Вы исключили все остальные проблемы или не дошли до них, проверяя неисправность системы охлаждения шаг за шагом — от простого к сложному, то предлагаем точно определить, где находится термостат.

Сам термостат находится под собственным корпусом, поэтому, если Вы знаете, как он выглядит (а выглядит он довольно узнаваемо), то просто поймать его взглядом под капотом всё равно не получится. Термостат в своём корпусе находится чаще всего возле водяного насоса на головке блока цилиндров. Корпус термостата соединён непосредственно с верхним шлангом радиатора. Проще всего определить его расположение, проследив путь от самого толстого шланга-патрубка от радиатора до двигателя — именно у входа этого шланга в двигатель в верхней его части и будет находиться термостат.

Тем не менее, у некоторых автомобилей термостат расположен вблизи нижнего шланга — у его выхода из двигателя. Вообще, Вы всегда сможете найти данную информацию в руководстве по ремонту или эксплуатации конкретно Вашей модели и модификации машины. А так как современных двигателей огромное множество, то порой расположение термостата может быть очень и очень неожиданным.

Где находится термостат — таблица наиболее распространённых моделей автомобилей

Модель автомобиля	Расположение термостата
Автомобили Audi	Термостат в большинстве моделей Ауди находится справа (по ходу движения авто) сверху от двигателя на коротком отводе от толстого шланга радиатора.
ВАЗ, семейство «классики»	Справа (по ходу движения авто) от двигателя в сторону аккумулятора (между двигателем и аккумулятором снизу. Термостат соединён тремя широкими патрубками.
ВАЗ 2110/11/12	Слева (по ходу движения авто) от двигателя. Термостат Лады 10 семейства расположен в отдельном корпусе с тремя выходами, к которым соответственно крепятся 3 толстых патрубка системы охлаждения на хомутах.
Daewoo Nexia	Термостат на Нексии находится сверху двигателя сразу за шлангом от радиатора к двигателю.
Ford Focus	Термостат в Форд Фокус расположился на входе патрубка от радиатора в двигатель под генератором.
Land Rover Freelander	Термостат расположился в развале блока под впускными коллекторами двигателя со стороны маховика.
Renault Logan	В Рено Логан термостат находится слева (по ходу движения авто) от двигателя и впереди него под воздушным шлангом.
Skoda Octavia	Термостат в Шкоды Октавия находится слева (по ходу движения авто) двигателя за генератором. Резиновый шланг от радиатора крепится через фланец к корпусу двигателя 2-мя болтами — открутив их, Вы получите доступ к термостату.
Автомобили Toyota	Термостат Тойот находится слева (по ходу движения авто) от двигателя под трамблёром по ходу входа в ДВС толстого патрубка от радиатора.
VW Transporter	Снизу двигателя на помпе.

Где находится термостат? Как его найти под капотом? Видео

howcarworks.ru

Где Находится, Как Проверить Работу, Какие Признаки Неисправности, Как Снять Прокладку и Клапан, Схема Подключения, Своими Руками

Правильно работающий термостат не позволяет температуре двигателя выйти за рабочий диапазон. При возникновении проблем с клапаном мотор начинает изнашиваться в ускоренном режиме. Ремонтировать терморегулятор не имеет смысла, так как его конструкция хоть и простая, но низкоремонтопригодная. Цена на изделие невысокая, поэтому в случае поломки устройства, рекомендуется замена, которую несложно выполнить своими руками.

Различные пути циркуляции, зависящие от положения клапана

Основные неисправности

Частой неисправностью терморегулятора является неплотное закрытие клапана. После запуска двигателя антифриз циркулирует по большому кругу. Это приводит к длительному выходу на номинальную температуру. В зимнее время двигатель может вообще не достигнуть требуемых 90°С. Эксплуатируя автомобиль с такой поломкой владелец ежедневно уменьшает ресурс двигателя, так как длительный прогрев противопоказан мотору.

Заклинивание клапана в закрытом положении чревато более серьезными последствиями. После выхода на температуру выше номинальной, жидкость продолжает циркулировать по малому кругу. Если автовладелец не проверит работает ли термостат, то произойдет закипание мотора. В отличие от постепенного чрезмерного износа при постоянно открытом клапане, его закрытое положение способно привести к капитальному ремонту двигателя при первой же нештатной ситуации. Заклинивание поршней, коробление металлических деталей, разрушение резиновых изделий и прочие серьезные последствия сопровождают закипание двигателя, поэтому если появились первые признаки неисправности термостата необходимо провести его диагностику и, в случае необходимости, замену заклинившего изделия на новое.

При течи термочувствительного наполнителя может произойти задержка срабатывания клапана. Если временной интервал будет достаточно большой, то последствия будут аналогичны заклиниванию. В некоторых случаях внутрь герметичной полости попадает охлаждающая жидкость, меняя температурный коэффициент расширения.

Если разрушается резиновая прокладка термостата могут появится потеки охлаждающей жидкости. Очень часто разрушение уплотнителя связано с попаданием масла в систему охлаждения. Выхлоп автомобиля при этом может приобретать белый оттенок. В таких случаях замена термостата не решит проблему, так как ее корень спрятан в другом месте.

Визуальная проверка термостата позволяет обнаружить его механические повреждения. В таких случаях могут быть разрушены корпус или прокладка термостата. Устранение неисправности своими руками в таком случае не займет много времени.

Симптомы поломки терморегулятора

Предпосылками того, что в скором времени потребуется замена термостата являются:

• медленный прогрев силовой установки, особо заметный в зимнее время;
• запуск холодного двигателя ведет к быстрому нагреву патрубка большого круга;
• температура растет слишком быстрыми темпами и не останавливается при достижении верхнего предела номинала;
• прокладка термостата дала течь;
• несмотря на высокую температуру мотора, нижний патрубок холодный.

Эксплуатировать авто при вышеуказанных проблемах запрещено, особенно если заклинил термостат. Наличие проблем с температурой двигателя в большинстве случаев негативно воздействует на все узлы железного коня. Если продолжить ездить на машине, то стоимость ремонта будет на порядок выше, чем замена термостата.

Определение неисправности термостата без демонтажа

Инструкция о том, как проверить работу термостата, не снимая его с автомобиля:

1. Определить где находится термостат;
2. Найти шланг соединяющий радиатор с терморегулятором;
3. Запустить холодный двигатель;
4. Проконтролировать температуру пирометром. Приблизительно можно измерять температуру и своими руками, но делать это не рекомендуется. При этом следует быть особо осторожным, так как в подкапотном пространстве множество подвижных и горячих деталей;

   Определение температуры непосредственно на автомобиле

5. Проконтролировать показания пирометра в тренде, для принятия решения требуется ли замена термостата.

Термостат полностью исправен если в течении первых нескольких минут патрубок был холодный или незначительно нагревался, а после произошел резкий скачок температуры. Если происходило медленное нагревание шланга с самого пуска двигателя, значит клапан заклинил в открытом положении. При отсутствии  нагрева патрубка есть риск заклинившего открытого термостата. Более точное состоянии устройства можно узнать произведя снятие термостата.

Инструкция по демонтажу

Перед тем как поменять термостат, необходимо снять ранее установленное устройство.  Для выполнения демонтажа своими руками необходимо придерживаться нижеприведенной инструкции:

1. Слить антифриз;
2. Снять воздушный фильтр;
3. Открутить 2 болта и гайку крепления;
4. Извлечь клапан рециркуляции;
5. Ослабить воздушный шланг, идущий к датчику массового расхода воздуха. После этого отодвинуть сам измеритель;
6. Схема подключения шлангов к термостату может отличаться, но важно отсоединить все патрубки;
7. Отключить электропровод идущий к терморегулятору. Он присутствует не на всех видах устройств;
8. Выкрутить шпильку и гайку термодатчика;
9. Прокладка термостата может прилипнуть в посадочном гнезде. Легонько пошатывая требуется снять термостат, как показано на изображении ниже.

Демонтаж

На различных автомобилях технология как заменить термостат может отличатся. Может потребоваться выполнить демонтаж мешающих узлов. Или наоборот доступ к термостату у автовладельца появляется сразу после поднятия капота.

Диагностика снятого терморегулятора

Инструкция как проверить термостат, демонтированный с автомобиля:

1. Налить в кастрюлю достаточное количество холодной воды;
2. Положить термостат;
3. Начать нагревать, снимая показания термометра и контролируя состояние терморегулятора;
4. При достижении кипения исправные термостаты меняют состояние;
5. Для того, чтобы убедится что термостат не имеет проблемы в работе, необходимо проследить за его срабатыванием при охлаждении воды.

Нагрев регулятора в емкости

Существует множество способов как проверить термостат, но вышеуказанный является наиболее простым и точным. Слишком долго задерживаться на этапе проверки не имеет смысла, поэтому, убедившись в неисправности, требуется переходить от диагностики к замене.

Тонкости установки нового устройства

Сделать монтаж своими руками не составит труда. Выполняя подключение термостата необходимо соблюдать последовательность аналогичную с тем как снять терморегулятор, только в обратной последовательности. Во время установки важно избегать перекосов и попадания мусора.

Контроль номинально температуры термостата

Перед приобретением нового изделия следует убедиться в его совпадении параметров с заводскими рекомендациями. Информация о термостате присутствует у него на корпусе. Она должна совпадать с ранее установленным терморегулятором.

Своевременная замена термостата избавит от неприятностей в дороге, поэтому автовладелец должен внимательно относится к признакам перегрева. В противном случае его в скором времени ожидает капремонт силовой установки.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Где находится термостат Как его найти под капотом

где находится и как поменять

Термостат шевроле ланос нужен для того, чтобы контролировать температуру двигателя. Он не дает антифризу попасть в радиатор до того времени, пока ДВС не прогреется. Пока клапан термостата закрыт, охлаждающая жидкость крутиться по небольшому замкнутому кругу.

Термостат считается неисправным, если он перестал открываться, закрываться, или открывается-закрывается, но не полностью.

Как проверить термостат шевроле ланос? Нужно прогреть двигатель до «красной зоны» на датчике температуры, затем заглушить его и открыть капот. Далее находим два резиновых шланга, подходящих к радиатору. Если один холодный, а второй — горячий, значит термостат работает нормально. В противном случае его нужно заменить.

Как поменять термостат на шевроле ланос?

На термостате есть уплотнительное кольцо. Его нужно обязательно менять каждый раз, когда меняете термостат. Кольцо идет в комплекте при покупке нового термостата.

Далее снимаем ремень газораспределительного механизма, а затем и его заднюю крышку. Сразу за ней будет располагаться два болта, крепящие крышку гнезда для термостата. Выворачиваем эти два болта и убираем крышку в сторону. Термостат ничем не закреплен внутри. Чтобы его вытащить, достаточно поддеть отверткой.

Собирается все в обратном порядке. Главное — чтобы новый термостат имел такой-же температурный режим, как и старый. Желательно покупать оригинальную деталь. Теперь вы знаете как заменить термостат на шевроле ланос своими силами, не обращаясь к услугам автомастерских. А вот вам как заменить термостат на шевроле ланос видео:

Где находится термостат на двигателе ВАЗ, Ланос, Шевроле Авео

Если вы найдете ошибку в тексте, выделите её мышью и нажмите Ctrl+Enter. Спасибо.

Термостат относиться к системе охлаждения двигателя и место его нахождения обусловлено конструкторскими решениями, заложенными в ту или иную марку автомобиля.

Как правило, вопрос о месте нахождения устройства возникает, когда необходимо провести диагностику последнего и в последующем заменить элемент (если в этом есть необходимость).

Из статьи вы узнаете где находится термостат на автомобилях всех серий ВАЗ, включая и 15-ю модель, на Ланосе с объемом агрегата 1.4 и1.5, Шевроле Авео, на Фольксваген Пассат Б3, опель Омега Б, Джили МК и СК, Опель ВЕКТРА А 1.6.

Автомобили серии ВАЗ

Модели 2101 – 2107.

Нет смысла рассказывать про каждую из вышеуказанных моделей ВАЗ так как термостат у них находиться в одном месте – внизу, справа от двигателя если смотреть по ходу движения автомобиля и выглядит он так.

Нагляднее смотрите на схеме ниже.

Непосредственно устройство выглядит так.

Модели 2008, 2109/99, 2110 (карбюратор).

Здесь данный элемент системы охлаждения вы найдете под распределителем зажигания слева в торце агрегата если смотреть по ходу движения.

На схеме это выглядит так.

Сам элемент системы охлаждения для ВАЗ 2110 выглядит так.

На автомобилях ВАЗ 2110, 2111, 2112, 2113, 2114, 2115 16 клапанов (инжектор) после 2007 года выпуска элемент установлен там же, слева в торце двигателя, но уже под воздушным фильтром.

Десяточный шести дырочный термостат с заменяемым термоэлементом, часто ставится на модели ВАЗ 2110 – 2115.

Наглядно данный элемент выглядит так.

Разницы в месте расположении термостата на карбюраторных и инжекторных моделей ВАЗ нет, просто в первом случае устройство находится под распределителем зажигания, а во втором, под воздушным фильтром.

Ланос 1.4/1.5

Термостат у Ланос 1.5 находится справа на агрегате за кожухом ремня ГРМ если смотреть по ходу движения.

Чтобы провести его замену приходиться снимать или отклонять данный кожух.

На Ланос 1.4 (ЗАЗ Таврия) термостат находиться слева от двигателя, если смотреть по ходу движения. Расположен он на головке блока.

Шевроле Авео 1.5

Устройство у автомобиля Шевроле Авео 1.5 находится там же, где и у автомобиля Ланос с объемом агрегата 1.5 литра (смотрите выше).

В Руководстве по эксплуатации Шевроле Авео 1.5 показана схема расположения устройства.

Фольксваген Пассат Б3

На VW Passat B3 термостат расположен справа на двигателе, если смотреть по ходу движения, и крепиться к помпе. Смотрите на схеме.

Как правило, если меняют помпу на Фольксваген Пассат б3, то сразу же и проверяют термостат на исправность и при необходимости меняют его, так как до самого устройства не так уж и легко добраться.

Опель Омега Б (В)

На Опель Омега Б (В) устройство крепиться к двигателю спереди справа над щупом проверки уровня масла.

Поэтому провести замену устройства будет не сложно.

Джили МК и СК

Термостаты на Geely MK и СК вмонтирован в водонепроницаемую коробку, закрепленную на головке блока цилиндров, с левого торца двигателя по ходу движения авто, место указано стрелкой.

Опель ВЕКТРА А 1.6

На автомобиле ВЕКТРА А 1.6 крепится к двигателю в передней его части справа по ходу движения.

В зависимости от типа двигателя и конструкции системы охлаждения место расположения устройства может незначительно отличаться, но найти и заменить его на данном автомобиле не составит труда, доступ к нему хороший.

Замена термостата ВАЗ 2110-2115.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

ЭТО МОЖЕТ БЫТЬ ПОЛЕЗНЫМ:

ПОДЕЛИТЬСЯ НОВОСТЬЮ С ДРУЗЬЯМИ:

Как заменить термостат на ВАЗ 2110-ВАЗ 2112

Примечание! Дадим вам один совет, данную деталь рекомендуется заменять только лишь при холодном двигателе, потому что если вы решите его заменить на горячем двигателе, то скорее всего обожжетесь так как при сильном нагреве двигателя и жидкость нагревается тоже и если она вам попадёт на кожу, то это может даже и вызвать ожоги, поэтому будьте аккуратнее!

Снятие: 1) В самом начале операции, слейте из двигателя вашего автомобиля всю охлаждающую жидкость а иначе замену термостат нормально произвести не получиться, так как от него вам придётся отсоединять патрубки в которых и находиться жидкость. (О том как слить жидкость, см. в статье под названием: «Замена охлаждающей жидкости на ВАЗ»)

2) Затем снимите сам корпус воздушного фильтра, чтобы он не мешал дальнейшей работе. (О том как снять корпус, см. в статье: «Замена корпуса воздухофильтра»)

3) После чего когда жидкость будет слита, а корпус снят с автомобиля, возьмите в руки отвёртку или же гаечный ключ (В зависимости от того, какого типа крепятся хомуты шлангов которые подсоединены к термостату) и при помощи них ослабьте хомуты всех шлангов (Шлангов должно быть всего два, а именно шланга радиатора и шланг насоса охлаждающей жидкости) которые подсоединены к термостату и после чего отсоедините их, кстати оба этих шланга вы так же можете увидеть на фото ниже они показаны стрелками.

4) Следом возьмите в руки шестигранник и с его помощью отверните три болта, которые и крепят саму крышку термостат, а после отворачивания аккуратно снимите её.

Примечание! Внутри данной крышки будет установлен сам термостат на фото ниже он указан красной стрелкой, так вот вы извлеките его из крышки и тем самым замените его на новый!

На крышке термостата кстати так же будет установлено уплотнительное кольцо (Указано синей стрелкой), если оно будет сильно обжато или в трещинах, или же просто повреждено сломано к примеру, то в таком случае замените данное кольцо на новое!

Установка: Установка нового термостата и всех ранее снятых деталей, осуществляется в обратной последовательности.

Дополнительный видео-ролик: Если вам нужны некоторые советы о том как нужно снимать термостат и немного о расширительном бачке, то в таком случае просмотрите чуть ниже видео-ролик в котором рассказываются все нюансы с которыми вы столкнётесь во время замены данного агрегата:

Термостат ВАЗ 2115 Замена, проверка, где находится

Термостат – датчик, предназначенный для поддержания определённой температуры. Термостат перекрывает путь антифризу или любой другой охлаждающей жидкости путь в радиатор до тех пор, пока двигатель не наберёт определённую рабочую температуру. Рабочей температурой двигателя считается 90 градусов. Термостат открывает путь охлаждающей жидкости на 95 градусах по Цельсию. Благодаря термостату, двигатель тратит меньше времени прогрева до рабочей температуры, Из этого следует, что термостат спасает ваши копейки в кармане и бережёт природу. А находится он между радиатором и двигателем.

Оглавление

ЗаменаКак проверитьКакой лучше поставитьГде находитсяКак выглядит

Замена

Прежде всего нужно проверить, действительно ли не работает термостат. Делаем следующее:

1. заведите машину и пощупайте нижний патрубок радиатора, он должен быть холодным;

2. подождите, пока двигатель прогреется до температуры 80-85 градусов и пощупайте патрубок еще раз, он должен становится теплым.

Перейдем к процессу снятия термостата. Для начала сливаем охлаждающую жидкость (можно слить только из радиатора). Теперь ослабьте затяжку хомутов шлангов, которые присоединены к термостату и снимите их.

Затем снимаем термостат с автомобиля ВАЗ 2115.

Чтобы проверить работает ли термостат, погрузите его в воду и начните ее нагревать, когда температура воды достигнет 83-87 градусов Вы должны увидеть, как начнет открываться клапан. Если клапан стоит на месте, значит термостат неисправен.

После установки нового термостата не забудьте залить обратно охлаждающую жидкость.

Как проверить

Проверить работу термостата, не снимая с машины, очень просто. Достаточно запустить остывший двигатель и проконтролировать температуру патрубков радиатора. В нормальном режиме при работе двигателя некоторое время после запуска незначительно будет нагреваться только верхний патрубок радиатора, а при достижении порогового значения резко нагреется и нижний патрубок. Это свидетельство нормальной работы клапана. Если нагрев обоих патрубков радиатора начинается одновременно, это говорит о его неправильном функционировании, вероятнее всего клапан постоянно находится в открытом состоянии.

Постоянно открытый клапан термостата позволяет без проблем добраться до ближайшей станции технического обслуживания или магазина запчастей. Намного хуже, если термостат заклинит в закрытом состоянии, так как при этом существует серьёзный риск перегрева двигателя. Иногда кратковременно помогает постукивание по корпусу термостата, но если клапан не может сдвинуться с места, его следует удалить или отогнуть отвёрткой. В ближайшем населённом пункте термостат должен быть заменён.

Какой лучше поставить

Подойдёт ещё и с 099 и с 09, и с 083 и с 093 тут дело не в моделях ВАЗовских, то что комплектующие от одной модели подходят к другой, это нормальное явление для многих производителей.

Термостат необходимо покупать ориентируясь только на несколько вещей.

Это металл из которого изготовлен термостат, надо отдавать предпочтение нержавейки,

или латуни и второй критерий, не при каких условиях не брать китайские запчасти, даже если их отдают даром.

А проверить термостат стоя у прилавка без вариантов.

Многие граждане начинают зачем-то давить на клапан, видимо хотят проверить как работает «пружинка», но пружинки там нет, там специальная спираль из специального материала, которая срабатывает лишь при определённой температуре.

Если у продавца есть горячая воды, то опустите термостат в воду и проверьте плавность хождения штока.

Хотя честно говоря, вряд ли продавцу это надо.

Вывод: обращайте внимание на металл в первую очередь. Во вторую на страну производитель , ВАЗ 2115-ь это Российский автомобиль

Где находится

Он под корпусом воздухофильтра располагается на инжекторных автомобилях, на карбюраторных же Самара 2 (А именно первые ВАЗ 2115 выпускались пару лет в карбюраторном исполнении) он точно там же располагается но просто корпус на них уже перемещён чуть в другое место, поэтому на карбюраторе уже не надо заморачиваться снимать корпус, а просто высоковольтные провода скинул и приступил к работе, но всё же снимается корпус не долго и на инжекторе его 100% нужно снимать чтобы добраться до термостата и вот после того как корпус будет отложен, Вы увидите сразу же термостат он не вооружённым глазом будет даже заметен (Для наглядности на фото ниже он указан красной стрелкой) и рядом с ним ещё и аккумуляторная батарея находится (Указана синей стрелкой), чтобы Вы уж 100% поняли где он находится и не потеряли его из виду.

Как проверить работу термостата

Перед проверкой работоспособности термостата Вам необходимо найти его расположение — если Вы читали соответствующую статью об этом, то, полагаем, Вы уже нашли термостат под капотом Вашего автомобиля. Проверка термостата, в свою очередь, не менее проста, нежели его поиск, и существует два основных способа такой проверки.

Основная и единственная цель работы термостата заключается в переключении циркуляции охлаждающей жидкости по малому и большому кругу такой циркуляции соответственно. Это необходимо для того, чтобы обеспечить быстрый прогрев двигателя после его запуска (антифриз циркулирует по малому кругу, прогреваясь быстрее), и на момент полного прогрева антифриза (85-90 градусов по Цельсию) термостат открывает специальный клапан, и охлаждающая жидкость вследствие этого начинает циркулировать по большому кругу, что позволяет эффективнее её охлаждать. Как мы поняли, термостат находится на пути следования антифриза.

Неисправность термостата проявляется в одном из двух поведений: клапан термостата всегда открыт и не закрывается — охлаждающая жидкость сразу начинает циркулировать по большому кругу, вследствие чего двигатель прогревается очень долго; клапан термостата, напротив, не открывается, из-за чего антифриз всегда циркулирует по малому кругу, и двигатель быстро перегревается.

Итак, как проверить работу термостата самостоятельно в домашних условиях? Для этого существует два основных способа, и давайте рассмотрим их оба.

Способ №1: проверить термостат, не снимая его

Мы знаем (видим), что корпус термостата соединён непосредственно с верхним шлангом радиатора. Для проверки термостата, не снимая его, нам нужно запустить двигатель в его холодном состоянии — спустя по меньшей мере несколько часов после последнего его запуска. Итак, откройте капот и заведите двигатель.

Если термостат работает должным образом, шланг радиатора будет оставаться холодным в течение нескольких минут прогрева двигателя, а затем быстро согреется, когда температура достигнет рабочего диапазона (указатель температуры на панели приборов достигнет 80-90 градусов или пропадёт индикатор (обычно синего цвета) непрогретого двигателя).

Если же шланг радиатора согревается постепенно с самого начала, термостат заклинило в открытом положении, и необходима его замена. Если шланг совсем не нагревается, когда температура на указателе достигает достаточно значения, а двигатель вскоре и вовсе перегревается, то это значит, что термостат заклинило в закрытом положении.

Способ №2: проверка термостата в кипящей кастрюле на плите

Для данного метода проверки Вам придётся снять термостат из машины.

Поместите термостат в кастрюлю с водой так, чтобы он не касался ни стенок, ни дна кастрюли — например, придерживая его чем-либо на весу в воде, и нагрейте кастрюлю. Погрузите кулинарный термометр в воду и измеряйте температуру, при которой термостат начинает открываться. Она должна быть в пределах той нормы, которая указана на самом термостате (корпусе термостата) с погрешностью в три-четыре градуса. Продолжайте нагревание, чтобы проверить, что клапан термостата полностью открывается. Помните, ни термостат, ни термометр не должны касаться дна и стенок кастрюли.

Если термостат не открывается, когда вода достигла необходимой рабочей температуры, или не закрывается, когда Вы вытащите его из кастрюли, и он начнёт охлаждаться, то это значит, что он не рабочий, и необходима его замена.

Где стоит термостат на Мазда Бонго Как поменять решено 1 ответ

Место нахождения термостата на MBF смотри на фото.

А чтобы снять и заменить этот термостат рекомендую проделать следующие шаги:

Сначала нужно подлезть снизу, со стороны защиты, чтобы открутить длинным воротком с угловым переходником 2 винта (указанны на фото 2), а затем все операции по замене термостат на Мазде Бонго делать сверху (предварительно вынуть масляный щуп, чтобы не мешал).

• Первым делом нужно слить с радиатора антифриз;
• Затем отключить разъем с генератора (обозначен красным кружком на фото 1 ) — дабы не мешал видеть болты;
• нужен щелкунчик с длинным удлинителем и карданчиком на конец;
• правую руку засовываешь справа (на фото 1 в районе трубки с желтой изолентой), а левой рукой помогаешь головке найти болт;
• посадочная трубка с термостатом упадет вниз;
• запомни как стоял старый термостат, когда будешь вынимать.
• После замены не забудь стравить воздух из системы, когда все соберешь/зальешь.

Замена термостата на VW Passat B3 видео и пошаговые подробные к нему. Демонтаж сломанного.

Автомобиль устанавливается на яму либо авто подъемник.
Откручивается крышка расширительного бачка.

Снимается защита картера (если она установлена).
Аккуратненько снимаем насос гидроусилителя руля.

Ослабляем кронштейн крепления насоса гидроусилителя и как можно далее отодвигаем сам насос. Замена задних амортизаторов на Фольксваген Пассат Б5. Идеальнее всего прикрепить насос к недвижным деталям, просто привязав его.
Сдвигаем хомутик стяжки нижнего патрубка радиатора остывания и помпы.
Готовим емкость, в которую будем сливать тосол.
Снимаем патрубок и сливаем в приготовленную емкость тосол

Соблюдаем осторожность, тосол может быть жарким.
Откручиваем оба болта пластмассового патрубка. При всем этом если мы случаем снимаем термостат, нужно приготовиться к предстоящему вытеканию тосола из системы остывания автомобиля

Это произойдет в этом случае, когда заслонка находилась в закрытом положении.

Осматриваем место крепления термостата и готовимся к установке нового.

VW Passat B5/B5. Замена термостата. Двигатель ATA.

Установка нового термостата.

Прикрепляем новый исправный термостат на его посадочное место.
Ставим резиновое кольцо уплотнения.
Снятый при демонтаже фланец прикручивается обратно.

Также ставится на свое место снятый ранее патрубок радиатора.
Устанавливаем и закрепляем на штатном месте насос гидроусилителя руля.
Наполняем охлаждающую систему автомобиля тосолом.
При этом необходимо убедиться, что протечек нет и система собрана корректно и герметично.
Запускаем двигатель Вашего Пассата.
Отслеживаем на датчике приборной панели температуру охлаждающей жидкости, периодически отслеживая уровень.
Дожидаемся включения вентилятора охлаждения на главном радиаторе.
Теперь важно стравить лишние воздушные пузыри, образовавшиеся в печке машины в результате наших действий. Это делается увеличением оборотов двигателя до 2500 – 3000 в течение нескольких минут

Некоторые советуют для стравливания лишнего воздуха перегазовывать автомобиль, установленный на наклонной поверхности.
При правильной установке и штатной работе нового термостата температура будет в районе 80-90 гр. Замена термостата на Фольксваген Пассат б3 -. Теперь двигатель Вашего автомобиля станет снова работать в штатном режиме с оптимальной температурой, расход топлива значительно снизится, а сама машина станет быстрее прогреваться.

Итак, замена термостата на VW Passat B3, видео которой Вы можете посмотреть на этой страничке, прошла успешно. Если хотите избежать проблем, а также лишних расходов, помните следующее:

Во время замены старого термостата на новый вовсе не обязательно менять также и датчик охлаждающей жидкости. Купить амортизаторы Фольксваген Пассат Б5 по. Этот датчик нужен для показаний на приборной панели Вашего автомобиля, и если эти показания верны, менять его вовсе не обязательно. После замены запчасти, через несколько дней эксплуатации Вашего Пассата, стоит проверить систему на возможную утечку охлаждающей жидкости.

Мы старались подобрать максимально полезный материал.

Как поменять термостат самостоятельно

Современные термостаты выходят из строя довольно редко. Причиной тому служит, прежде всего, простота его конструкции и не частая работа подвижных механизмов в нём. Однако, иногда он также ломается и его в этом случае нужно менять (к сожалению, термостат не ремонтируемый агрегат машины).

Мы уже знаем, как найти то место, где находится термостат; кроме того, мы знаем, что он находится внутри собственного корпуса, который нам нужно будет разобрать, чтобы поменять его. Давайте приступим!

Нам понадобятся:

• Новый термостат с аналогичными характеристиками, а также с прокладкой.
• Ключи соответствующих размеров и отвёртки для откручивания сливной пробки радиатора, ослабления хомута на шланге радиатора, откручивания корпуса термостата.
• Герметик.
• Чистая ёмкость для слива антифриза (объёмом не менее 2-3 литров).
• Кусок марли или антифриз на замену слитому.
• Тряпки.
• Возможно, понадобится киянка.
• Скребок.
• Хомут по размеру шланга радиатора.

В первую очередь необходимо частично слить жидкость из системы охлаждения (вообще, ещё первее необходимо купить новый термостат для замены, и Вы это уже должны были сделать). При нормальном верхнем монтаже термостата Вам необходимо будет слить только часть системы охлаждения. Не сливайте её в то время, когда двигатель горячий — Вы можете ошпариться. Подождите, пока двигатель остынет и только потом приступайте к замене термостата.

Итак, начинаем менять термостат!

Отсоедините верхний шланг от корпуса термостата, ослабив хомут и осторожно вытащив из патрубка шланг. Желательно заткнуть открытый конец шланга тряпкой, чтобы защитить систему от грязи и мусора

По меньшей мере, обратите отсоединённый конец шланга вертикально вниз и держите его подальше от места Вашей работы. Открутите гайки или болты, крепящие корпус термостата, чтобы поменять его. Если корпус не удаётся легко поднять после того, как Вы его открутили, не пугайтесь — он часто прикипает. Постучите по нему осторожно куском дерева. По возможности, не поддевайте и не ковыряйте его с помощью отвёртки — так Вы можете повредить его, что позже может привести к утечке антифриза. После снятия корпуса выньте заменяемый термостат и также заткните отверстие с тряпкой, чтобы предотвратить попадание грязи и мусора внутрь системы охлаждения. Если двигатель в данный момент холодный, но термостат (точнее, его клапан) открыт, это значит, что он заклинил, и его нужно обязательно поменять. В противном случае, проверьте его в кастрюле с кипящей водой. Перед установкой нового термостата с помощью скребка удалите все следы старой прокладки в местах соединения корпуса термостата. Помните, что отверстие в корпусе термостата должно быть заткнутым тряпкой. Выньте тряпку и вставьте новый термостат и новую прокладку — желательно промазать её герметиком. Многие термостаты оборудованы определённым образом, и имеет значение то, какой стороной Вы его установите — чаще всего с одной стороны термостат отмечен пометкой «Front» или «Rad», или же на нём будет стрелка, которая должна быть направлена к радиатору. Температура открытия обычно отмечается на ободе термостата. Установите на место корпус термостата. При затяжке закручивайте гайки попеременно, чтобы избежать искажения корпуса. Будьте осторожны, чтобы не перетянуть их. Вставьте в корпус термостата шланг радиатора, затянув его хомутов и предварительно вытащив тряпку из него. Хомут, скорее всего, придётся заменить, так как они нередко срываются (если этот хомут закрепляется с помощью винта — так называемый одноразовый хомут). Долейте охлаждающую жидкость в систему и повторите тест шланга, наблюдая за отсутствием утечек антифриза.

proautomarki.ru

Работает ли термостат в автомобиле

Как определить неисправность термостата.



В вашем автомобиле слишком холодно? Или двигатель нагревается больше рабочей температуры? Вполне возможно, что в вашей машине неисправен термостат. Но как узнать, что именно из-за термостата двигатель автомобиля очень долго греется или перегревается? К счастью, любой автолюбитель может выяснить это без посторонней помощи.



Перед тем как узнать способы диагностики термостата, давайте для начала выясним, к чему может привести перегрев мотора или его работа при недостаточном нагреве.



Все мы знаем, что двигатели внутреннего сгорания эффективно работают только при рабочей температуре, которая не превышает в среднем 80-100 градусов по Цельсию. Если же по каким-то причинам силовой агрегат начинает работать на более высокой температуре, то внутренние компоненты двигателя от перегрева начинают быстро изнашиваться и деформироваться, что может привести к серьезной поломке.



Что касаемо работы холодного двигателя, который долгое время не нагревается до рабочей температуры, то многие ошибочно полагают, что это не настолько опасно, как перегрев. Отчасти это так, но, тем не менее, длительная работа силового агрегата на температуре ниже рабочий, может так же привести к износу его некоторых компонентов. Ведь если двигатель не достаточно нагрелся, то он работает не эффективно.



Автозапчасти от А до Я: Устройство автомобилей для новичков



Именно поэтому для нормальной работы двигателя и его долгой службе необходимо чтобы он работал в основное время при нормальной рабочей температуре, которую регулирует термостат, вентилятор и система охлаждения. Термостат в автомобиле регулирует температуру двигателя, управляя потоками охлаждающей жидкости по патрубкам системы охлаждения.



Напомним, что охлаждающая жидкость (антифриз, тосол) охлаждает двигатель за счет физических свойств. То есть тепло вырабатываемое мотором в процессе сжигания топлива передается, циркулирующему в системе охлаждения, антифризу. В итоге жидкость забирает часть тепла, и температура двигателя понижается.



Соответственно чем больше циркулирует охлаждающей жидкости в системе охлаждения, тем быстрее остывает двигатель. Но как мы уже знаем чрезмерное остывание двигателя также опасно, как и перегрев. Поэтому система охлаждения сконструирована таким образом, чтобы не только при необходимости снижать температуру двигателя, но и когда нужно поднимать его в короткий срок за счет перераспределения потоков антифриза по патрубкам.



Отравление метанолом и этиленгликолем: Антрифриз, тормозная жидкость и незамерзайка



Потоки охлаждающей жидкости распределяются с помощью термостата, который может открываться и закрываться автоматически. Например, когда он открыт, антифриз начинает циркулировать по системе охлаждения и двигатель начинает остывать. Когда термостат находится в закрытом положении, то охлаждающая жидкость блокируется по определенному кругу циркуляции и двигатель начинает нагреваться.



Автопроизводители автомобилей оснащают продукцию термостатами, которые автоматически открываются при достижении рабочей температуры двигателя (как правило, рабочая температура современных моторов составляет от 80 до 100 ° C).



Но как же тогда охлаждать сам антифриз, который, циркулируя в системе, рано или поздно нагреется? Ведь забирая тепло от двигателя, он может закипеть. Для этого придумали радиатор охлаждения, который спрятан за передней решеткой машины. Во время движения машины потоки воздуха охлаждают радиатор, в котором находится нагретый антифриз. В итоге охлаждающая жидкость остужается и вновь сможет, циркуля по системе, забирать тепло у работающего двигателя.



Например, когда двигатель холодный, то термостат закрыт, и охлаждающая жидкость не проходит через радиатор. Таким образом, удается в короткий срок нагреть двигатель до рабочей температуры. Как только двигатель набирает рабочую температуру, то термостат начинает открываться и антифриз начинает циркулировать по кругу, который проходит через радиатор и охлаждающая жидкость начинает остывать, предотвращая закипание.



Как видите, это уникальная замкнутая система охлаждения двигателя автомобиля, которая достаточно надежна, когда все компоненты находятся в рабочем состоянии. Но как только любой из компонентов системы выйдет из строя, существует риск перегрева автомобиля и вероятность выхода из строя двигателя. Именно поэтому к системе охлаждения каждый водитель должен относиться внимательно и периодически проверять уровень антифриза, состояние радиатора, вакуумные патрубки, расширительный бачок охлаждающей жидкости и конечно термостат, который в зависимости от температуры двигателя направляет потоки антифриза по определенному кругу.



Памятка







•  Когда двигатель холодный, охлаждающая жидкость (антифриз) также холодная. В этом случае термостат находится в закрытом положении. В этом случае антифриз циркулирует по так называемому малому кругу, в котором жидкость не проходит через радиатор, а проходит только через двигатель. В итоге при закрытом термостате охлаждающая жидкость не охлаждает силовой агрегат и а постепенно нагреваясь от тепла двигателя помогает ему быстрее набрать рабочую температуру.

•  После того как антифриз нагреется до определенной температуры, термостат автоматически открывается и жидкость начинает циркулировать по большому кругу, в который входит радиатор охлаждения. За счет потоков воздуха во время движения автомобиля жидкость начинает остывать, что способствует охлаждению мотора. Каждый термостат откалиброван на открытие при определенной температуре.



Радиатор печки



В любом автомобиле помимо радиатора охлаждения, по которому циркулирует антифриз, есть еще радиатор печки, который, по сути, играет роль обогрева салона. Через этот радиатор также проходит антифриз, который при достижении рабочей температуры двигателя нагревается и отдает тепло системе вентиляции салона. Как правило, горячий антифриз начинает поступать в радиатор печки, как только вы включите режим обогрева салона.



Соответственно при неисправности термостата печка в салоне может начать работать не эффективно. Например, если термостат открылся и при падении температуры двигателя ниже рабочий автоматически не закрылся, то это приведет к недостаточному нагреву антифриза, который циркулируя через радиатор печки, не сможет нагреть его до нормальной температуры. Соответственно даже на максимальном режиме обдува в салоне будет не жарко, а в некоторых случаях даже холодно. Причина холодный антифриз, который будет остывать от потоков воздуха, проходящие через радиатор охлаждения во время движения автомобиля.



Как узнать, что термостат перестал работать?



Когда термостат застревает в одном положении, то он перестает открываться или закрываться, оставаясь в одном положении независимо от температуры охлаждающей жидкости и двигателя. Помните, что это может привести к серьезным поломкам двигателя. К счастью, есть несколько признаков, по которым можно определить, что термостат неисправен. Вот таблица, с помощью которой вы можете выяснить, исправен ли ваш термостат:



Как тестировать термостат в автомобиле:



Тест	Объяснение
Холодный двигатель: Откройте капот и снимите крышку радиатора. Запустите двигатель. Наблюдайте за охлаждающей жидкостью. Она не должна двигаться.	Когда двигатель холодный, термостат должен быть закрыт, таким образом, минуя круг циркуляции антифриза, который проходит через радиатор.
Двигатель теплый (! Не горячий): Откройте капот и снимите крышку радиатора. Наблюдайте за охлаждающей жидкостью. Циркуляция антифриза должна быть видна сразу.	Когда двигатель прогрет, термостат находится в открытом положении. Это позволяет охлаждающей жидкости течь через радиатор.
Холодный двигатель: Запустите двигатель. Включите обогрев салона. Засеките время, которое требуется двигателю, для того чтобы начать подавать в салон теплый воздух.	Если это занимает более пяти минут и теплый воздух после запуска мотора не начинает долгое время подаваться в салон или он недостаточно горячий, это признак того, что термостат заклинило в открытом положении, из-за того, что охлаждающая жидкость циркулирует по кругу, который проходит через радиатор охлаждения. Это и является причиной долгого разогрева салона в зимнее время.



Где находится в машине термостат?



Естественно, после того как мы установили, что в машине есть проблемы с термостатом нам необходимо его демонтировать. Но, к сожалению, многие автолюбители не знают, где он находится. Как правило, термостат находится в верхнем патрубке системы охлаждения двигателя, который идет от двигателя к радиатору. Термостат установлен в специальный корпус (корпус термостата).



Смотрите также: Летние советы: Как эффективно использовать кондиционер в автомобиле



Во многих автомобилях месторасположение корпуса термостата, от которого идет патрубок на радиатор, находится рядом с водяной помпой. Если вы не знаете, где в вашей машине установлен термостат, то найдите верхний патрубок на радиаторе и по нему далее вы легко найдете корпус термостата, который соединен с двигателем.



Если термостат застрял в одном положение, то разумно не пытаться его восстановить. Надежнее и проще купить новый термостат. Также вместе с заменой термостата вам придется заменить прокладку корпуса термостата на новую. Обратите внимание что прокладку корпуса термостата придётся заменить даже в том случае если вы открыли корпус просто для проверки термостата.



Проверка термостата



Если вы все еще не уверены, что термостат застрял в одном положение, выполните следующую процедуру, чтобы установить причину перегрева двигателя или его долгое прогревание.



1. Отсоедините отрицательную клемму высоковольтного провода аккумулятора.



2. Слейте часть охлаждающей жидкости из системы с помощью пробки радиатора или с помощью отверстия для слива антифриза, которое предусмотрено в вашем автомобиле. Слейте от 4 до 5 литров. То есть, нет необходимости сливать из системы охлаждения всю жидкость. Это необходимо, для того чтобы избежать выливания антифриза из системы при следующем шаге.



3. Снимите верхний шланг-патрубок радиатора.



4. Снимите корпус термостата.



5. Снимите термостат.



6. Найдите на корпусе термостата маркировку температуры, при которой он должен начать открываться. Запомните эту температуру.



7. Возьмите градусник, который способен замерять температуру в кипящей воде.





8. Затем заполните кастрюлю холодной водой. Положите градусник в кастрюлю и поставьте ее на плиту.



9. Положите термостат в кастрюлю с холодной водой и включите плиту.



10. Теперь внимательно наблюдайте за температурой на градуснике и за термостатом. Если термостат исправен, то при достижение воды до температуры , указанной на корпусе термостата, он начнет открываться. Если этого не произойдет или же термостат начнет отрываться при достижении более высокой температуры воды, то вам придётся заменить его на новый, поскольку термостат начинает поздно открываться или полностью неисправен.

Если же термостат открывается при нагреве воды до указанной на нем температуры, то он полностью исправен.



Еще один простой способ, который поможет узнать, что термостат не работает



Вот еще более простой способ узнать, что термостат застрял в одном положение. Этот способ не требует каких-либо навыков обслуживания и ремонта автомобиля. Вам фактически ничего не придётся делать. Ваша задача только сравнить температуру верхнего шланга-патрубка радиатора и нижнего.

Вот что вы должны сделать:



1. Запустите автомобиль с холодным двигателем.



2. Так как на холодный мотор термостат находится в закрытом положение и антифриз циркулирует по малому кругу, то патрубок, отходящий сверху от корпуса термостата должен быть до прогрева двигателя холодным.



3. Как только двигатель нагревается до рабочей температуры термостат должен открыться, и охлаждающая жидкость начнет проходить по верхнему патрубку, подходящему к радиатору. Так что как следите за температурой двигателя на приборной панели. Как только она начинает приближаться к рабочей температуре, проверьте патрубок. Он должен в скором времени стать теплым и затем горячим. Это будет означать, что термостат открылся, и охлаждающая жидкость начала циркулировать по большому кругу (через радиатор).



4. Проверьте рукой также и нижний патрубок. Он также должен быть горячим.





Если же при достижении рабочей температуры двигателя верхний патрубок остается холодным, то, скорее всего, термостат заклинило в закрытом положении и антифриз по-прежнему циркулирует по малому кругу. Это очень опасно, поскольку в этом случае температура двигателя начнет повышаться выше рабочий и машина может закипеть, что может привести к поломке системы охлаждения и серьезному повреждению силового агрегата. Так что срочно замените термостат на новый.



Иногда встречается неисправность термостата, которая приводит к раннему открытию термостата на холодный двигатель. Так что, если вы обнаружите, что верхний патрубок почти сразу стал горячим после запуска холодного двигателя, то, скорее всего термостат заклинило в открытом положении, и антифриз циркулирует по большому кругу через радиатор даже на холодный мотор.



Смотрите также: Десять звуков, которые говорят о поломке автомобиля



В таком случае двигатель будет очень долго прогреваться, а в зимнее время может вообще не нагреться до рабочей температуры. В этом случае печка в салоне не будет отдавать много тепла и вам будет холодно. В таком случае вам также придется заменить термостат на новый.



Предупреждение



Термостат является очень важным компонентом вашего автомобиля. Он выполняет очень важную функцию в машине. Именно от него зависит, как долго будет служить двигатель машины. Ведь при его неисправности двигатель машины может начать работать неэффективно или перегреться.



К счастью, термостат стоит очень дешево. Так что вы должны регулярно обращать внимание на то, как работает система охлаждения в машине. При первых же признаках неисправности термостата поменяйте его на новый. Это обойдется вам намного дешевле, чем возможный дорогостоящий ремонт двигателя в случае неправильной работы термостата.





Кроме того, помните, что если термостат заклинило в закрытом положении, то существует огромный риск перегрева двигателя, что может его вывести из строя так, что силовой агрегат не будет подлежать ремонту. Вы представляете, во сколько вам обойдется покупка нового мотора?



Иногда некоторые автовладельцы снимают термостат с автомобилей. Особенно это касается тех водителей, которые проживают в южных регионах. Но это не очень хорошая идея. Да, в таком случае вероятность перегрева снижается до минимума, так как двигателю будет тяжело достигнуть рабочий температуры (прогреться). Но в этом режиме силовой агрегат будет работать не эффективно. Непрогретый мотор будет почти постоянно работать в режиме прогрева, что естественно скажется на его сроке службе (ресурсе).

www.1gai.ru

Где находится термостат на двигателе

Каждый день мы сталкиваемся с необходимостью регулировки температуры воды. Для таких целей придуман смеситель с термостатом. Принцип работы его очень простой. Но сегодня мы поговорим о том, как работает термостат в автомобиле. Это очень важная деталь, которая поддерживает нормальный температурный диапазон охлаждающей жидкости. В качестве последней не всегда используется вода. Сейчас эту функцию выполняет более технологичный антифриз или тосол.

Устройство механизма

Это очень маленькая деталь, которая помещается в ладонь. Состоит она из корпуса, штока, входных, выходных патрубков, а также резиновой камеры. В качестве рабочего вещества используется восковый наполнитель. Да-да – именно на воске основывается принцип работы термостата ВАЗ и многих других автомобилей.

Функции

Термостат (принцип работы его рассмотрим далее) служит для регулирования температуры охлаждающей жидкости в системе. Элемент выполняет сразу несколько задач:

• Поддержание нужного теплового режима двигателя.
• Ускорение прогрева силового агрегата.

Принцип работы термостата

Как мы уже сказали ранее, в его основе лежит термоэлемент — восковый наполнитель. Именно он руководит движением клапана. В устройстве элемента нет электроники – все управляется механически. Итак, какой же принцип работы термостата?

После того как автомобиль прекратил свою работу, температура антифриза начинает падать. Когда она достигнет определенной отметки (ниже 70 градусов), клапан закроется. Таким образом система будет подготовлена к «холодному» старту, где двигателю обеспечится быстрый прогрев.

Стоит отметить, что закрывается и открывается клапан не сразу. Принцип работы термостата в автомобиле устроен таким образом, что элемент может открываться лишь наполовину. Обычно это диапазон в 70-80 градусов. В полной мере он откроется лишь при температуре свыше 95 градусов. Таким же образом клапан и плавно закрывается.

О неисправностях

Отметим, что данный механизм отличается высокой надежностью и неисправности, связанные с термостатом, являются большой редкостью.

Вторая проблема – постоянно закрытый термостат. В отличие от первой, данная неисправность отчетливо проявляется как в зимнее, так и в летнее время. Признаки поломки – слишком быстрый прогрев мотора и перегрев. Стрелка не держится в зеленой зоне и начинает стремительно уходить в красную шкалу, за 110 градусов. Перегрев – очень опасное явление для двигателя. Поэтому, если машина начала кипеть, глушите мотор и на буксире двигайтесь к месту ремонта (либо с длительными паузами направляйтесь самостоятельно, контролируя за стрелкой датчика на панели приборов). Следующая проблема – слишком раннее открытие. Это явление тоже приравнивается к неисправности и возникает чаще всего по причине брака. Мотор не только долго прогревается до рабочих температур, но и не достигает своего «зеленого» режима. Так, стрелка на панели не растет выше 70 градусов. А постоянная езда на холодном моторе может спровоцировать увеличенный расход топлива.

Причина поломок, методы решения

В 99 процентах причина неисправности заключатся в термоэлементе. В первом во втором случае воск могло вымыть из-за пробоя и разгерметизации камеры (либо он засох из-за времени). В третьем производитель просто не доложил термоэлемент в полном объеме либо установил некачественную пружину. Но в любом случае, единственный способ решения проблемы – это покупка и установка нового термостата. Элемент неразборной и меняется целиком. Да и стоимость его не слишком велика, чтобы принимать меры по ремонту.

Рекомендации по использованию

На отечественных автомобилях часто наблюдаются проблемы с поддержанием рабочей температуры двигателя. Причем, это может возникать даже на исправном термостате. Чтобы решить эту проблему, специалисты рекомендуют использовать разные термостаты посезонно. Например, в зимнее время ездить с элементом на 85 градусов, а в летнее – на 75. Так машина будет быстрее прогреваться зимой и не кипеть летом. Также вы не будете испытывать проблем с холодной печкой.

Как проверить?

Поскольку принцип работы термостата («Калины» в том числе) одинаковый, данная инструкция подойдет для всех автомобилей. Проверить элемент можно на месте, не снимая его. Для этого прогреваем авто до рабочих температур, глушим и щупаем патрубки в верхней и нижней части радиатора. Будьте осторожны – они могут быть горячими (используйте перчатки). Если стрелка достигла 80-90 градусов, а один из патрубков (или оба) холодный, значит, элемент заклинил и не работает.

Итак, мы выяснили принцип работы термостата и основные его неисправности.

Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

Принцип работы термостата

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

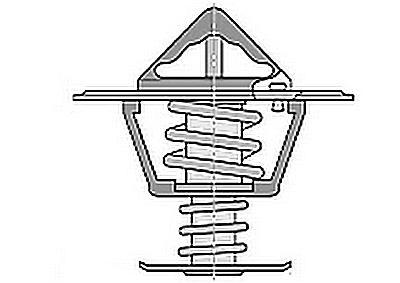

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

• корпуса;
• клапана малого круга охлаждения;
• выходного патрубка, соединенного с насосом;
• воскового шарика;
• входного патрубка, подключенного к радиатору;
• клапана основного круга охлаждения;
• двух пружин;
• поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Функции и место расположения

После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

• Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
• Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
• Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

5 признаков неисправного термостата

1. Мотор автомобиля долго набирает рабочую температуру.
2. Двигатель быстро перегревается.
3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения. Если герметичность системы и функциональность других элементов не нарушена, уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности термостата являются:

• долгий прогрев двигателя;
• неспособность ДВС выйти на рабочую температуру под нагрузкой;
• отсутствие теплого воздуха из отопителя;
• постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
• периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры. Такое явление означает, что присутствует ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

Как проверить термостат, не снимая его с авто :

Пособие для автовладельца: принцип работы охлаждающего устройства в автомобиле, схема для ВАЗ 2107 (Жигули), 2114 (Лада Самара) и 2115. Как проверить его работу, видео.

Список содержания статьи:

• Принцип работы термостата в автомобиле
• Схема термостата ВАЗ 2107, 2114, 2115
• Как правильно определить, что устройство находится в рабочем состоянии
• Цена термостата для автомобиля

Термостат — это прибор системы охлаждения, который имеется во всех машинах (в стандартном варианте диаметром пять сантиметров, расположен между двигателем и радиатором), оснащённых системой охлаждения мотора с помощью жидкости.

Это прибор позволяющий поддерживать постоянную температуру двигателя за счёт работы терморегуляторов или же за счёт осуществления фазового перехода. Иногда можно увидеть термостаты с термоизоляцией, которая позволяет уменьшить потери тепла или холода. Самым распространённым, которым пользуются все, от мала до велика, является холодильник.

Термостат выполняет функцию блокировки радиатора от потоков охлаждающей жидкости (тосол), фактически давая двигателю время разогреется. Также такой простой механизм помогает уменьшить износ двигателя автомобиля. Он закрыт, пока температура мотора находится в норме, как только она достигает критической точки в пределах девяноста или девяноста пяти градусов Цельсия, то заслонка в термостате открывается и позволяет охлаждающей жидкости попасть в двигатель и нормализовать его температуру.

Понаблюдать за процессом работы устройства можно и в домашних условиях. Нужно просто поместить термостат в ёмкость, наполненную самой обыкновенной водой, и поставить на плиту подогреваться. По мере увеличения температуры воды в кастрюле Вы сможете увидеть, как на термостате открывается клапан, примерно на два сантиметра. Для проведения опыта лучше взять новый, а не снимать со своей или чьей-либо ещё машины.

Принцип работы термостата в автомобиле

Есть много факторов, которые могут стать причиной неполадок, но коррозия — наиболее частая. Когда клапан постоянно находится в открытом положении, то жидкость для охлаждения мотора всё время будет поступать в радиатор, прежде чем попасть в двигатель, а это значит, двигателю необходимо больше времени для достижения критической температуры. А когда клапан термостата постоянно закрыт, то двигатель не охлаждается и продолжает набирать температуру, соответственно, машина «закипает» и на ней нельзя продолжать двигаться, пока мотор не остынет. Специалисты и автомеханики рекомендуют автомобилистам менять старый на новый, приблизительно, каждые два года. Читайте, как менять термостат в автомобиле ВАЗ 2110-2111.

Схема термостата ВАЗ 2107, 2114, 2115

Как правильно определить, что устройство находится в рабочем состоянии?

Разогреваем двигатель до такой температуры, чтобы стрелка не достигала критического показателя, и выключаем его. Открываем капот, находим шланг сверху радиатора (резиновый шланг чёрного цвета, имеющий на конце металлический хомут) и такой же снизу. Затем очень аккуратно, они могут быть достаточно горячими, дотрагиваемся до них. Если один из них стал горячим, а другой по-прежнему холодный, и при этом датчик показывает высокую температуру двигателя, то это значит, что, скорее всего жидкость не попадает в двигатель, а задерживается в радиаторе, и нужно менять термостат на новый.

Существует и ещё один способ проверки, больше известный как «народный». Он перекликается с тем «экспериментом», который был описан выше, для наблюдения процесса работы термостата, только в этот раз Вам придётся положить в ёмкость с водой термостат, в работоспособности которого Вы сомневаетесь, снятый с вашего автомобиля, а дальше процедура повторяется, по мере того как вода будет доходить до температуры 87–90 градусов клапан должен открыться, однако, если этого не произошло, то термостат уже непригодный для работы. Ещё стоит помнить, что у разных термостатов показатель критической температуры открывания клапана может быть разный, поэтому при покупке нового уточните это у продавца. Поскольку для водителя не секрет, что ставить в авто термостат, имеющий высокую температуру открывания клапана нельзя — двигатель не будет охлаждаться.

Видео, проверка термостата ВАЗ 2101-2107 и Tama (Toyota):

automotocity.com

Где находится термостат в машине

Термостат в двигателе управляет потоком охлаждающей жидкости. Когда двигатель запускается, потоки охлаждающей жидкости проходят через работающий двигатель, обеспечивая его охлаждение. Если охлаждающей жидкости не будет, двигатель нагреется настолько сильно, что просто деформируется.

В идеале охлаждающая жидкость двигателя должна быть теплой, ведь холодный двигатель не запускается так эффективно, как теплый. Если бы жидкость могла оставаться в тепле постоянно, двигатель работал бы в оптимальном режиме, но в реальных условиях всё совсем не так. Для ускорения процесса разогрева производители двигателей решили использовать термостат. Он блокирует часть жидкости, пока двигатель ещё теплый.

Радиаторы созданы для охлаждения жидкости, которая постоянно нагревается. Поток охлаждающей жидкости не проходит через радиатор, если он холодный, поскольку он не нуждается в охлаждении.

Радиатор печки

Существует также иной радиатор или компонент, выполняющий аналогичные функции, который расположен под приборной панелью автомобиля. Речь идет о радиаторе печки, то есть отопителя. Когда автомобиль разогревается и радиатор работает, вентилятор обеспечивает подачу воздуха через теплообменник печки. В результате этого тепло, источником которого является горячая жидкость радиатора, попадает в салон автомобиля, обеспечивая его нагрев.

Если происходит заклинивание термостата или же он открывается не до конца, установить причину поломки можно самостоятельно. Сделать это можно с помощью опубликованной ниже таблице.

Где находится термостат

Для того чтобы найти термостат, необходимо поднять капот и взглянуть на верхний шланг радиатора, который соединяет радиатор с верхней частью двигателя. В месте входа шланга в двигатель и находится термостат (смотрите фото).

Когда термостат перестает работать, простейшим решением проблемы является его замена. Если вы уже сняли корпус термостата, придётся устанавливать новую прокладку. Это нужно делать даже в тех случаях, если вы решили просто проверить термостат.

Проверка работоспособности термостата и объяснения

Тесты:

1. Проверка на холодном двигателе. Откройте капот и снимите крышку радиатора. Запустите двигатель и контролируйте уровень охлаждающей жидкости. Он не должен меняться.
2. Проверка на теплом (не горячем!) двигателе. Откройте капот и снимите крышку радиатора. Запустите двигатель и контролируйте уровень охлаждающей жидкости. Вы увидите завихрения потока.
3. Проверка на холодном двигателе. Запустите двигатель и проверьте, сколько времени нагревается двигатель до той степени, чтобы производить тепло и обогревать салон.

Объяснения:

1. На холодном двигателе термостат должен быть закрыт, поэтому жидкость системы охлаждения должна циркулировать в обход радиатора.
2. Когда двигатель теплый, термостат находится в открытом положении. Благодаря этому охлаждающая жидкость попадает в радиатор, поэтому вы и видите её перемещения.
3. Если процедура длится больше пяти минут, это признак того, что термостат не закрывается. В результате этого охлаждающая жидкость постоянно проходит через радиатор. Из-за этого двигатель не может быстро прогреться.

Снятие и проверка термостата

Если вы не до конца уверены в том, что проблема заключается именно в поломке термостата, необходимо проверить его, чтобы установить точный диагноз. Пошаговая инструкция, которая поможет вам понять, как проверить термостат легко и быстро:

1. Отключить отрицательный кабель аккумулятора.
2. Слить часть охлаждающей жидкости (около 4л). Слить нужно столько, чтобы жидкость не вылилась при выполнении третьего шага.
3. Снять верхний шланг радиатора.
4. Снять корпус термостата и сам термостат.
5. Найти и записать температуру, указанную на термостате.
6. Заполнить емкость холодной водой и положить туда термометр.
7. Поместить в воду термостат.
8. Установить емкость с водой, термометром и термостатом на плиту (можно использовать горелку).
9. Смотрите за показаниями термометра. Когда температура достигнет числа, указанного на термостате, он должен начать открываться. Если термостат не открывается или начинает открываться при более высокой температуре, его придётся заменить. Если же он открывается при указанной температуре, он вполне работоспособен.

Эксплуатация термостата – полезные рекомендации

Термостат – это очень важный компонент автомобиля. Заменить его гораздо дешевле, чем ремонтировать двигатель в дальнейшем. В некоторых случаях деформированные двигатели уже не подлежат ремонту.

Иногда при поломке термостата автовладельцы просто снимают данный элемент. Это не очень хорошая идея, так как холодный двигатель работает неэффективно, и постоянный медленный прогрев приводит к сокращению его эксплуатационного срока.

В процессе работы автомобильный двигатель неизбежно нагревается. Холодный мотор потребляет больше горючего. Перегрев чреват различными неприятными последствиями, вплоть до заклинивания двигателя. Подержать оптимальный тепловой режим позволяет термостат. Любому водителю стоит знать, как проверить термостат, не снимая с машины, если температурный режим нарушается.

Читайте в этой статье

Для чего нужен термостат и как он работает

Итак, как уже стало понятно, термостат – это часть системы охлаждения двигателя. Его назначение заключается в том, чтобы открывать или перекрывать движение жидкости по малому или большому кругу охлаждения. Принцип работы основан на том, что при нагревании физические тела расширяются.

Устройство термостата относительно простое: цилиндр, заполненный специальной смесью из воска, порошковой меди, графита и алюминия. Также имеется шток, помещенный внутрь этого цилиндра, два подпружиненных клапана (основной и малого круга), прикрепленные к указаному штоку. Во время работы двигателя цилиндр омывается охлаждающей жидкостью. Благодаря этому тепло передается воску. При нагревании последний сильно расширяется, выдавливая шток с клапаном малого круга. В результате малый круг перекрывается и жидкость начинает циркулировать через радиатор.

Где расположен термостат

Для того чтобы проверить работу термостата на автомобиле, нужно для начала его найти. То есть, необходимо точно знать, где данная деталь располагается. Сделать это довольно легко.

Прежде всего, в подкапотном пространстве следует отыскать самый толстый патрубок – верхний шланг радиатора, который идет от радиатора (он всегда перед мотором) к двигателю. Этот патрубок неизбежно своим вторым концом будет прикреплен к термостату, а точнее, к его корпусу. Такая схема используется на большинстве отечественных машин и на многих авто иностранного производства.

Какие признаки поломки термостата

Как уже говорилось выше, термостат открывает один круг теплообмена и перекрывает второй. Если этот элемент выходит из строя, то возможны два варианта:

• термостат все время перекрывает большой круг циркуляции охлаждающей жидкости. Это приводит к перегреву мотора, что будет заметно на приборной панели. Перегрев в свою очередь влечет массу негативных последствий: деформация и разрушение отдельных узлов, заклинивание;
• Термостат заклинило в открытом положении. То есть, охладитель циркулирует все время через радиатор. В теплое время года никаких проблем может не возникать. Но на холоде и, тем более, на морозе двигатель не будет прогреваться до рабочей температуры (около 90 градусов по Цельсию). Это приводит к существенному перерасходу топлива, не работает внутрисалонный отопитель (печка) и т.д;

Если есть признаки неполадок, то можно проверить термостат, не снимая его и не загоняя машину в автосервис.

Как проверить работу термостата

Выполнить эту операцию сможет даже новичок. Главное – это уметь завести двигатель и открыть капот. Итак, основной порядок базовых действий такой:

• заводим двигатель;
• ждем 2 минуты и идем открывать капот;
• щупаем шланг, который ведет от радиатора к термостату. Сначала (пока термостат не сработал) он будет холодным;
• после того, как двигатель прогреется достаточно, исправный термостат откроет большой круг и пустит жидкость через радиатор.

Температура, при которой это произойдет, зависит от модели и марки автомобиля. Диапазон довольно широк: от 75 до 85 градусов по Цельсию. При открытом клапане термостата все шланги, идущие к нему, будет горячими на ощупь. Если же один из них остается холодным, это свидетельствует о поломке термостата.

Затем проверяем новый термостат. Несмотря на относительно низкую стоимость детали, никому не хочется отдавать деньги за некачественный товар. По этой причине стоит проверить новый термостат. Сделать это также можно дома:

• набираем в кастрюльку такое количество воды, чтобы термостат был покрыт ею полностью;
• ставим кастрюлю на огонь и ждем;
• при достижении рабочей температуры (она указана на корпусе прибора), термостат должен сработать. Если этого не произошло – меняем его у продавца на другой;

Получается, хотя отклонения от нормы могут возникать по разным причинам, указанную деталь стоит проверять в первую очередь. С учетом того, что определить работоспособность термостата довольно легко, данная процедура не потребует особых знаний, инструментов и большого количества времени. При этом снимать его с двигателя также вовсе не обязательно.

Двигатель не выходит на рабочую температуру, стрелка температуры мотора не поднимается во время прогрева или падает во время езды: причины неисправности.

Температура двигателя не поднимается, стрелка температуры ДВС падает на ходу. Почему температура падает после включения печки. Диагностика и ремонт, советы.

Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС.

Причины и результаты перегрева дизельного двигателя. Что делать, если дизель греется: диагностика и устранение неисправностей. Важные рекомендации.

Устройство и принцип работы элемента. Конструктивные особенности и виды терморегуляторов. Рекомендации по выявлению неисправностей, замена термостата.

Радиатор в системе охлаждения, устройство и принцип работы, терморегуляция охлаждающей жидкости. Диагностика неисправностей и самостоятельный ремонт

Как правильно заменить термостат

Неправильная замена термостата может привести к проблемам с системой охлаждения. Рассмотрим не только, как поменять термоклапан своими руками, но и как исправить последствия неудачного ремонта. Нередко вследствие образования воздушной пробки после замены термостата перестает греть печка, перегревается двигатель.

Поменять можно своими руками

При должной теоретической подготовке замена термостата под силу даже начинающему водителю. Но следует быть внимательным к мелочам и учитывать особенности устройства модели автомобиля.

• Покупайте только рекомендованный для вашего двигателя термостат. Все детали мотора рассчитываются на работу в определенном температурном диапазоне, поддержание которого напрямую зависит от температуры открытия термоклапана. Принудительное поднятие температуры в малом круге циркуляции ОЖ приведет к постоянной работе в режиме перегрева двигателя. Многие приверженцы такого «тюнинга» обосновывают переделку желанием увеличить производительность системы отопления салона. На самом деле печка ощутимо сильнее греть не станет, тогда как возросшая термическая нагрузка ощутимо уменьшит ресурс двигателя.
• Уточняйте комплектацию нового термостата. Для предотвращения утечек антифриза место прилегания корпуса герметизируется уплотнительной резинкой, которую при замене термостата также нужно поменять. К сожалению, не все производители включают в комплект манжет. Уплотнение после прикручивания корпуса ужимается, поэтому при повторном использовании уже не гарантирует должную степень герметичности системы. Многие водители, чтобы избежать замены уплотнителя, дополнительно используют прокладочный герметик.
• Подготовьте необходимый инструмент. Если набор отверток, торцевых головок и накидных ключей есть едва ли не у каждого автолюбителя, то головки под звездочки Torks в наборе инструментов встретить уже сложнее. А ведь с помощью их на многих иномарках привинчиваются детали навесного оборудования. Поэтому перед заменой обратитесь к руководству по ремонту и эксплуатации вашей модели авто либо изучите отчеты владельцев, видео, на которых показано, как самостоятельно поменять термостат.

Как правильно менять

Как заменить термостат своими руками, рассмотрим на примере Opel Astra H.

Открутите пробку бачка охлаждающей жидкости.

Слейте антифриз. Необязательно сливать ОЖ полностью. Для замены достаточно, чтобы уровень в блоке двигателя опустился ниже расположения корпуса термоклапана. Внизу радиатора находится сливная пробка. Если вы не планируете менять охлаждающую жидкости, используйте только чистую тару. Также предварительно очистите сливной штуцер от грязи. Загрязненную ОЖ перед повторным использованием необходимо обязательно отфильтровать.

Открутите 4 крепежных винта, после чего термостат можно будет вытащить из посадочного места.

Снимите разъем нагревательного элемента.

Установите новую уплотнительную резинку, термостат и затяните винты крепления.

Залейте охлаждающую жидкость.

Перед эксплуатацией автомобиля убедитесь в отсутствии воздушной пробки, из-за которой может плохо работать печка и перегреваться двигатель.

Установите автомобиль таким образом, чтобы бачок был как можно выше по отношению к другим элементам системы охлаждения. Прогрейте двигатель до температуры открытия термостата. Повысьте на 10-15 секунд обороты до 2000 тыс./мин., после чего кратковременно несколько раз поднимите до 3500-4000 тыс. об./мин. Увеличив скорость циркуляции ОЖ в большом круге, мы поспособствуем выходу воздушной пробки. После выхода воздуха температура двигателя должна не подниматься выше рабочего диапазона.

На многих автомобилях в системе охлаждения имеются специальные дренажные клапаны, через которые в процессе заполнения системы выходит воздух. К примеру, на Лада Калина с Е-газом в качестве дренажа для избавления от воздушной пробки можно использовать штуцер, предназначенный для подвода антифриза к дроссельной заслонке на авто с тросиковым приводом.

• Перед установкой настоятельно рекомендуем испытать термоклапан. Проверка термостат в домашних условиях не отнимет у вас много времени.

• Чтобы не обжечься при сливе антифриза, температура двигателя должна быть на порядок ниже рабочего диапазона.
• При замене термостата с пластиковым корпусом придерживайтесь рекомендованного усилия затяжки. При необходимости используйте динамометрический ключ.

Как часто нужно менять

Производители не регламентируют сроки замены термостата. Предполагается, что механизм крайне надежный и подлежит замене только в случае выхода из строя. В целом такой подход более чем оправдан для владельцев авто с механическим термостатом. Если в системе охлаждения использовалась только допустимая охлаждающая жидкость, механическому износу подлежат лишь стержень и направляющая втулка термоклапана. Случается это не ранее 125-150 тыс. км.

По-другому дело обстоит с электронными термостатами. В их конструкции предусмотрен нагревательный элемент, который может выйти из строя на пробеге до 100 тыс. км. Исключением из исправила являются отдельные модели термостатов с электронным управлением. На ум приходят конструктивные дефекты изделий GM, которые выпили немало крови владельцев Opel, Chevrolet. Замена термостата требуется едва не каждые 30-40 тыс.км. Поэтому владельцы рекомендуют менять штатные устройства сразу на усовершенствованные модели термоклапанов.

Термостат играет важнейшую роль в поддержании теплового баланса двигателя. Поэтому рекомендуем изучить, как достоверно проверить термостат при обнаружении первых признаков его неисправности. В статье описаны основные симптомы, свидетельствующие о поломке и необходимости замены. Также рекомендуем изучить устройство и принцип работы термостата.

Понравилась статья? добавь ее в закладки, чтобы не потерять — ЖМИ «Ctrl + D»

на Ваш сайт.

prodemio.ru

Термостат: принцип работы,виды,устройство,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ



Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

Принцип работы термостата

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

• корпуса;
• клапана малого круга охлаждения;
• выходного патрубка, соединенного с насосом;
• воскового шарика;
• входного патрубка, подключенного к радиатору;
• клапана основного круга охлаждения;
• двух пружин;
• поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Функции и место расположения



После того как мотор выходит на оптимальную  рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы  ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

ВИДЫ

• Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
• Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
• Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

При замене термостата следует узнать температуру открывания клапана (если покупаете неоригинал) — она может варьироваться в широком диапазоне. Как понимаете, нельзя ставить термостат с высокой температурой открывания, ведь в этом случае мотор начнет перегреваться.

5 признаков неисправного термостата

1. Мотор автомобиля долго набирает рабочую температуру.
2. Двигатель быстро перегревается.
3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

В результате нарушения температурного режима страдает двигатель. Он интенсивно изнашивается при перегреве (в плоть до клина, при выкипании жидкости) и потребляет больше топлива при недостаточном разогреве.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.



Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.



Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.



В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.



Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном  отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха  за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения.  Если герметичность системы и функциональность других элементов не нарушена,  уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности  термостата являются:

• долгий прогрев двигателя;
• неспособность ДВС выйти на рабочую температуру под нагрузкой;
• отсутствие теплого воздуха из отопителя;
• постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
• периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры.  Такое явление означает, что присутствует  ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Если клапан термостата постоянно находится в закрытом положении, тогда закономерно возникает перегрев и последующее закипание охлаждающей жидкости. Водители условно говорят, что двигатель «закипел». Это грозит не только сильным ростом давления в системе охлаждения и поломкой её отдельных функциональных элементов, но и  выходом из строя самого двигателя.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах  сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

AC зимой и другие странные хитрости, чтобы продлить срок службы вашего автомобиля

Как провести замену поршневых колец своими руками?

Вентилятор охлаждения двигателя: типы,диагностика,назначение,устройство.

5 Советов как держать ваш Мерседес в форме зимой

Как проверить термостат, не снимая его с авто :

ПОХОЖИЕ СТАТЬИ:

• Как проверить давление масла в двигателе: описание,фото
• Как переоформить машину: советы и рекомендации по документам
• Фольксваген Джетта 2016 — 2017 года,обзор,описание,фото,видео,цена,комплектация.
• Силиконовая смазка для авто — описание виды фото видео
• BMW 2 SERIES — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• бмв е87: обзор,дизайн,технические характеристики,модификации,фото,видео.
• Как выбрать самый экономичный кроссовер по расходу топлива?
• mercedes-benz c-klasse w205: описание,фото,видео,обзор,комплектация
• Фольксваген Пассат B8 2019 года: характеристики,цена,фото,комплектации,обзор
• Опель Зафира 2019: фото,комплектации,характеристики,цена,обзор
• Фольксваген Тигуан 2019 года:описание,обзор,характеристики,фото
• Автомобильные дворники — выбираем на зиму.
• Вождение с частным инструктором
• Мерседес Виано: обзор,описание,фото,видео,комплектация,характеристики
• Как разморозить бачок омывателя в автомобиле: описание,фото

seite1.ru
