Супертурбо: все продвинутые системы наддува

 Битурбо, твинтурбо, твинскролл... Наверняка вы давно хотели разложить для себя по полочкам, что как работает и чем отличается. Мы подготовили для вас подробный рассказ о плюсах, минусах и надежности каждой из технологий.

Я предельно упростил формулировки, чтобы текст был доступен для понимания широкому кругу читателей. Но для лучшего понимания вопроса рекомендую прочитать мои прошлые публикации о видах наддува и надежности турбомоторов.

Прогресс не стоит на месте, и каждое новое поколение автомобилей должно быть быстрее, экономичнее и мощнее. Часто для повышения мощности используются комбинированные системы наддува, да и «обычные» турбины вовсе не так просты, как кажется на первый взгляд. Каким же образом инженеры научили турбомоторы быть одновременно мощными, эластичными и экономичными? Какие технологии позволяют создавать массовые двигатели с удельной мощностью в 150 л.с. на литр и отличной тягой на низах, и тысячесильных монстров?

«Обычная» турбина

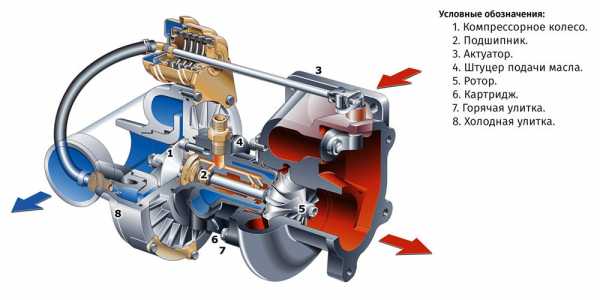

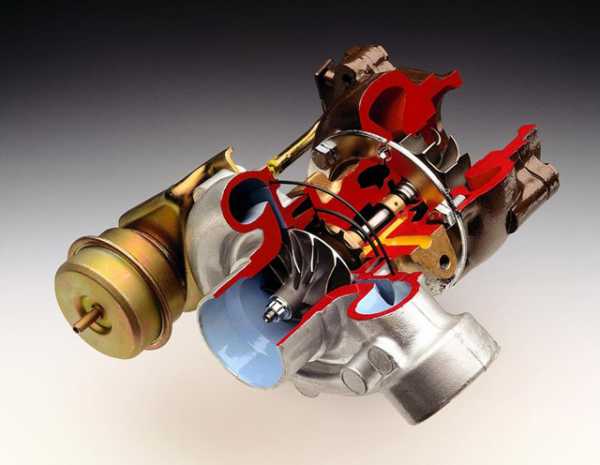

Как я уже писал, турбокомпрессор прост на первый взгляд, но является высокотехнологичным устройством, которое работает в очень жестких условиях. И любое его усложнение сильно сказывается на надежности. Для примера я постараюсь подробнее описать устройство типичного турбокомпрессора без особых усложнений.

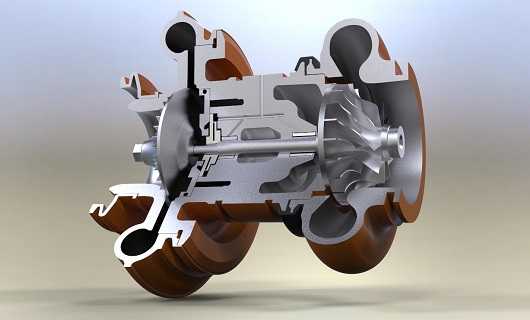

Основной частью турбокомпрессора является средний корпус, в нем расположены подшипники скольжения, упорный подшипник и седло уплотнения с кольцами. В самом корпусе есть каналы для прохождения через него масла и охлаждающей жидкости. На совсем старых конструкциях обходились только маслом и для смазки и для охлаждения, но такие турбины не применяются на серийных машинах уже давно. Для предохранения среднего корпуса от воздействия горячих выхлопных газов служит жароотражатель.

В средний корпус устанавливается турбинный вал. Эта деталь не просто вал, конструктивно он соединен с турбинным колесом неразъемным соединением, чаще всего сваркой трением или выполнен из цельного куска металла. Иногда для создания крыльчатки используется керамика-прочности и коррозийной устойчивости лучших конструкционных сталей может не хватать. Сам вал имеет сложную форму, на нем есть утолщение для уплотнения и упорный выступ, а форма цилиндрической части рассчитана с учетом теплового расширения во время работы.

На турбинный вал надевается компрессорное колесо. Оно изготовлено обычно их алюминия и фиксируется на валу гайкой.

Конструкция из среднего корпуса, установленного в него турбинного вала и компрессорного колеса называется картриджем. После сборки этот узел тщательно балансируется, ведь работает он при очень высоких оборотах и малейший дисбаланс быстро выведет его из строя.

Еще турбине нужны две «улитки» — турбинная и компрессорная. Часто они индивидуальны для каждого производителя машин, тогда как центральная часть — картридж и размеры турбинного и компрессорного колеса являются признаками конкретной модели турбины и ее модификации.

Для предохранения от слишком высокого давления наддува используется клапан сброса давления газов, он же вастегейт. Обычно он является частью турбинной улитки и управляется вакуумом. Он закрыт при обычном режиме работы турбины и открывается в случае слишком высокого давления наддува или других проблем в работе мотора, сбрасывая скорость вращения турбины.

А теперь о том, как используют турбины и какие технологии применяют, чтобы достичь самых высоких показателей моторов.

Twin-turbo и Bi-turbo

Чем больше и мощнее мотор, тем больше воздуха нужно подавать в цилиндры. Для этого нужно сделать турбину больше или быстрее. А чем больше размер турбины, тем тяжелее ее крыльчатки и тем инерционнее она получается. При нажатии на педаль газа открывается дроссельная заслонка и больше горючей смеси попадает в цилиндры. Образуется больше выхлопных газов и они раскручивают турбину до более высокой частоты вращения, что, в свою очередь, увеличивает количество подаваемой горючей смеси в цилиндры. Чтобы сократить время раскрутки турбин и сопутствующую им «турбояму», изначально испробовали способы, которые называются твин-турбо и би-турбо.

Это две разные технологии, но маркетологи компаний-производителей внесли немало путаницы. Например, на Maserati Biturbo и Mercedes AMG Biturbo на самом деле используют технологию твин-турбо. Так в чем же разница? Изначально Twin Turbo («турбины-близнецы») называлась технология, при которой выхлопные газы разделялись на два равных потока и распределялись на две одинаковые турбины малого размера. Это позволяло получить лучшее время отклика, а иногда и упростить конструкцию мотора, используя недорогие турбокомпрессоры, что очень актуально для V образных двигателей с выхлопными коллекторами «вниз».

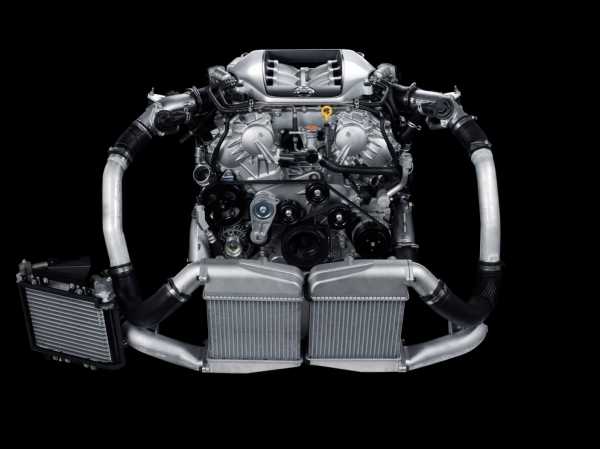

Фото:twin turbo Nissan

Обозначение Biturbo («двойная турбина») же относят к конструкциям, в которых применяются последовательно подключенные ко впуску две турбины-маленькую и большую. Маленькая хорошо работает на малой нагрузке, быстро раскручивается и обеспечивает тягу «на низах», а потом в действие вступает большая турбина, более эффективная на большой нагрузке. Маленькая турбина в этот момент отключается системой дроссельных заслонок.

Преимуществом такой схемы является большая эффективность одной большой турбины на большой нагрузке: она обеспечивает лучшее давление и меньший нагрев воздуха при большом ресурсе. А еще вместо маленького турбокомпрессора можно использовать механический или электронагнетатель. Они нагревают воздух меньше, чем турбокомпрессор, и не инерционны.

Но как же потери мощности, которые нужны для их раскрутки? Потери на их привод при малой нагрузке не так существенны. Но расплатой за улучшение характеристик турбин является усложнение впускной системы, приходится использовать много труб и дроссельные заслонки, переключающие потоки воздуха.

Обе технологии используются до сих пор всеми производителями, но все они значительно удорожают мотор, ведь дорогих турбокомпрессоров становится в два раза больше, а система управления ими — сложнее. Для сильно форсированных моторов альтернативы этим технологиям нет или почти нет. Но иногда можно просто улучшить конструкцию стандартной турбины.

Тонкое управление вастегейтом

Wastegate – это, дословно, «ворота для сброса», то есть перепускной клапан. На первых турбинах вастегейт работает очень просто: когда давление на впуске преодолевало натяжение пружины, он открывался, стравливал газы и давление падало. Позже систему усложнили: теперь его открытием руководила не только разница давлений, но и электроника, учитывающая множество параметров — обогащение смеси, режим движения, температуру, детонацию и умеющую избегать нежелательных режимов работы самой турбины. Но управлялся он точно так же — пневматикой. Когда нужно было сбросить давление, клапан просто открывался.

Получить качественный скачок характеристик позволяла плавная регулировка степени открытия перепускного клапана. В этом случае турбина может чаще работать с максимальной отдачей, даже при малых оборотах, а на средних нагрузках уже вступает в действие регулирование и в опасные режимы турбина не переходит.

К сожалению, такой способ сложнее. Для его реализации потребовалось разместить электропривод регулировки рядом с турбиной, что понизило ее надежность: электронике приходится работать в очень жестких условиях, при высокой температуре и высокой вибрации. Но улучшение характеристик стоит того и почти все современные турбины высокофорсированных небольших моторов имеют такую конструкцию.

Более эффективное турбинное колесо. Twinscroll

В поисках повышения эффективности одиночной турбины конструкторская мысль придумала способ, который позволял увеличить эффективность работы турбины и на малых и на больших нагрузках. Турбинное колесо, на которое воздействуют выхлопные газы, разделили на две части, отсюда и название технологии – twin scroll (“двойная улитка”), одна часть турбины более эффективна на большой нагрузке, а другая — на малой, но раскручивают они одно и то же компрессорное колесо на общем валу. Турбина получается не намного сложнее, но несколько эффективнее.

В сочетании с подводом выхлопных газов к разным частям «улитки» от разных групп цилиндров и точной настройки это позволяет получить неплохую прибавку производительности без ухудшения характеристик в зоне малых оборотов. Конечно, такая турбина не даст максимальной возможной мощности, но зато такой мотор будет тяговитее и на практике удобнее и быстрее.

Более эффективное турбинное колесо – турбины с изменяемой геометрией

В твин-скролл турбине выхлопные газы разделяются на два потока и один всегда работает с меньшей эффективностью, чем возможно. Но есть и другой способ! Можно регулировать направляющий аппарат турбинного колеса, и выхлопные газы будут работать всегда с максимальной эффективностью. Все это требует весьма сложной механической системы, расположенной в самой горячей части турбины-на выхлопной «улитке». И сложного механизма управления.

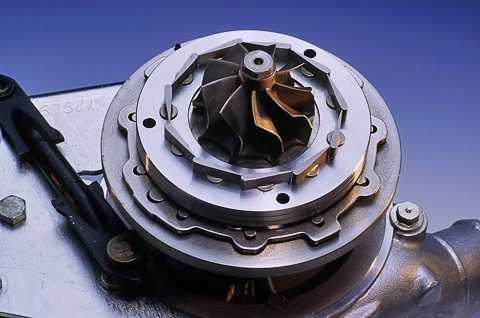

Геометрию впускного канала турбины изменяют с помощью направляющих лопаток. На малых оборотах, когда давление выхлопных газов малое, лопатки, поворачиваясь, сужают канал. Через узкое отверстие газы проходят с более высокой скоростью, обеспечивая быструю раскрутку турбины. Когда обороты мотора растут, лопатки пропорционально растущему давлению газов расширяют отверстие, и скорость вращения турбины остается стабильной.

Сначала такие устройства стали применять на турбинах для дизельных моторов — у них ниже температура выхлопных газов, а значит и условие работы тонкой механики лучше. Постепенно технология появилась на в турбинах для бензиновых моторов. Усложнилась и система управления. Вместо изначальной пневматики (как и в случае с вастгейтом), управлять направляющими лопатками стал шаговый электромоторчик.

Резкое усложнение турбины сказывается и на ее стоимости и на ее надежности. Но в высокофорсированных дизельных моторах отказаться от такого эффективного способа сложно, а простое умножение числа турбин не позволяет добиться такого же эффекта. А в мире бензиновых моторов эта технология все еще используется не так уж часто.

Улучшение механики турбин

Подшипники качения (с шариками) имеют намного лучшие характеристики, чем подшипники скольжения (с маслом) — это практически аксиома. Они позволяют уменьшить трение, а значит сделать вращение турбины легким, уменьшить массу вала, снизить зависимость от давления масла. Но высокоточные и очень «выносливые» подшипники качения для огромных скоростей вращения и температур массово стали применять сравнительно недавно.

Турбины на керамических (а не металлических) подшипниках качения надежнее и долговечнее, они не боятся потери давления масла и остановок, менее чувствительны к вибрациям и перегреву. Разумеется, они дороже турбин прошлого поколения, и серийные модели машин с ними появились только недавно, но в автоспорте их возможности оценили уже давно. Например турбины IHI VF серии или Garrett GTxxR/RS применяются на тюнинговых машинах уже много лет.

В заключение

Постепенно новые технологии дешевеют и внедряются на все более массовых машинах. Для последнего поколения моторов почти обязательным атрибутом стало электронное регулирование работы турбины. Все чаще применяются twinscroll-варианты. На больших V образных моторах почти всегда используют технологию twin-turbo, но и турбины при этом не простые, а использующие весь необходимый арсенал новых технологий изготовления.

В сочетании с прямым впрыском топлива это позволяет создавать моторы, характеристики которых еще лет десять назад сочли бы фантастическими — при мощности в 400-500 лошадиных сил они довольствуются 95-м бензином, да и его «едят» не сильно больше, чем малолитражки недавнего прошлого. Что же до надежности современных моторов, то об этом я уже рассказывал в другой статье, ведь в технике ничто не дается просто так.

Читайте также

www.kolesa.ru

Что такое турбонаддув

Что такое турбонаддув?
Несомненно, каждый из нас хоть раз в жизни замечал на обычном с виду автомобиле шильдик «turbo». Производители, как нарочно, делают эти шильдики небольшого размера и размещают в неприметных местах так, что непосвящённый прохожий не заметит и пройдёт мимо. А понимающий человек непременно остановится и заинтересуется автомобилем. Ниже приводится рассказ о причинах такого поведения.
Автомобильные конструкторы (с момента появления на свете этой профессии) постоянно озабочены проблемой повышения мощности моторов. Законы физики гласят, что мощность двигателя напрямую зависит от количества сжигаемого топлива за один рабочий цикл. Чем больше топлива мы сжигаем, тем больше мощность. И, скажем, захотелось нам увеличить «поголовье лошадей» под капотом — как это сделать? Тут-то нас и поджидают проблемы.

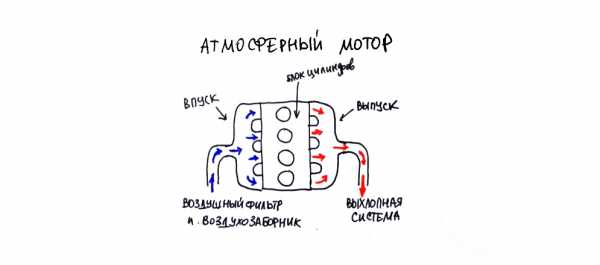

Дело в том, что для горения топлива необходим кислород. Так что в цилиндрах сгорает не топливо, а топливно-воздушная смесь. Мешать топливо с воздухом нужно не на глазок, а в определённом соотношении. К примеру, для бензиновых двигателей на одну часть топлива полагается 14–15 частей воздуха — в зависимости от режима работы, состава горючего и прочих факторов.
Как мы видим, воздуха требуется весьма много. Если мы увеличим подачу топлива (это не проблема), нам также придётся значительно увеличить и подачу воздуха. Обычные двигатели засасывают его самостоятельно из-за разницы давлений в цилиндре и в атмосфере. Зависимость получается прямая — чем больше объём цилиндра, тем больше кислорода в него попадёт на каждом цикле. Так и поступали американцы, выпуская огромные двигатели с умопомрачительным расходом горючего. А есть ли способ загнать в тот же объём больше воздуха?
Есть, и впервые придумал его господин Готтлиб Вильгельм Даймлер (Gottlieb Wilhelm Daimler). Знакомая фамилия? Ещё бы, именно она используется в названии DaimlerChrysler. Так вот, этот немец весьма неплохо соображал в моторах и ещё в 1885 году придумал, как загнать в них больше воздуха. Он догадался закачивать воздух в цилиндры с помощью нагнетателя, представлявшего собой вентилятор (компрессор), который получал вращение непосредственно от вала двигателя и загонял в цилиндры сжатый воздух.
Швейцарский инженер-изобретатель Альфред Бюхи (Alfred J. Büchi) пошёл ещё дальше. Он заведовал разработкой дизельных двигателей в компании Sulzer Brothers, и ему категорически не нравилось, что моторы были большими и тяжёлыми, а мощности развивали мало. Отнимать энергию у «движка», чтобы вращать приводной компрессор, ему также не хотелось. Поэтому в 1905 году господин Бюхи запатентовал первое в мире устройство нагнетания, которое использовало в качестве движителя энергию выхлопных газов. Проще говоря, он придумал турбонаддув.
Идея умного швейцарца проста, как всё гениальное. Как ветра вращают крылья мельницы, также и отработавшие газы крутят колесо с лопатками. Разница только в том, что колесо это очень маленькое, а лопаток очень много. Колесо с лопатками называется ротором турбины и посажено на один вал с колесом компрессора. Так что условно турбонагнетатель можно разделить на две части — ротор и компрессор. Ротор получает вращение от выхлопных газов, а соединённый с ним компрессор, работая в качестве «вентилятора», нагнетает дополнительный воздух в цилиндры. Вся эта мудрёная конструкция и называется турбокомпрессор (от латинских слов turbo — вихрь и compressio — сжатие) или турбонагнетатель.

В турбомоторе воздух, который попадает в цилиндры, часто приходится дополнительно охлаждать — тогда его давление можно будет сделать выше, загнав в цилиндр больше кислорода. Ведь сжать холодный воздух (уже в цилиндре ДВС) легче, чем горячий.
Воздух, проходящий через турбину, нагревается от сжатия, а также от деталей турбонаддува, разогретого выхлопными газами. Подаваемый в двигатель воздух охлаждают при помощи так называемого интеркулера (промежуточный охладитель). Это радиатор, установленный на пути воздуха от компрессора к цилиндрам мотора. Проходя через него, он отдаёт своё тепло атмосфере. А холодный воздух более плотный — значит, его можно загнать в цилиндр ещё больше.
Чем больше выхлопных газов попадает в турбину, тем быстрее она вращается и тем больше дополнительного воздуха поступает в цилиндры, тем выше мощность. Эффективность этого решения по сравнению, например, с приводным нагнетателем в том, что на «самообслуживание» наддува тратится совсем немного энергии двигателя — всего 1,5%. Дело в том, что ротор турбины получает энергию от выхлопных газов не за счёт их замедления, а за счёт их охлаждения — после турбины выхлопные газы идут по-прежнему быстро, но более холодные. Кроме того, затрачиваемая на сжатие воздуха даровая энергия повышает КПД двигателя. Да и возможность снять с меньшего рабочего объёма большую мощность означает меньшие потери на трение, меньший вес двигателя (и машины в целом). Всё это делает автомобили с турбонаддувом более экономичными в сравнении с их атмосферными собратьями равной мощности. Казалось бы, вот оно, счастье. Ан нет, не всё так просто. Проблемы только начались.
Во-первых, скорость вращения турбины может достигать 200 тысяч оборотов в минуту,во-вторых, температура раскалённых газов достигает, только попробуйте представить, 1000°C! Что всё это означает? То, что сделать турбонаддув, который сможет выдержать такие неслабые нагрузки длительное время, весьма дорого и непросто.
По этим причинам турбонаддув получил широкое распространение только во время Второй мировой войны, да и то только в авиации. В 50-х годах американская компания Caterpillar сумела приспособить его к своим тракторам, а умельцы из Cummins сконструировали первые турбодизели для своих грузовиков. На серийных легковых машинах турбомоторы появились и того позже. Случилось это в 1962 году, когда почти одновременно увидели свет Oldsmobile Jetfire и Chevrolet Corvair Monza.
Но сложность и дороговизна конструкции — не единственные недостатки. Дело в том, что эффективность работы турбины сильно зависит от оборотов двигателя. На малых оборотах выхлопных газов немного, ротор раскрутился слабо, и компрессор почти не задувает в цилиндры дополнительный воздух. Поэтому бывает, что до трёх тысяч оборотов в минуту мотор совсем не тянет, и только потом, тысяч после четырёх-пяти, «выстреливает». Эта ложка дёгтя называется турбоямой. Причём чем больше турбина, тем она дольше будет раскручиваться. Поэтому моторы с очень высокой удельной мощностью и турбинами высокого давления, как правило, страдают турбоямой в первую очередь. А вот у турбин, создающих низкое давление, никаких провалов тяги почти нет, но и мощность они поднимают не очень сильно.
Почти избавиться от турбоямы помогает схема с последовательным наддувом, когда на малых оборотах двигателя работает небольшой малоинерционный турбокомпрессор, увеличивая тягу на «низах», а второй, побольше, включается на высоких оборотах с ростом давления на выпуске. В прошлом веке последовательный наддув использовался на суперкаре Porsche 959, а сегодня по такой схеме устроены, например, турбодизели фирм BMW и Land Rover. В бензиновых двигателях Volkswagen роль маленького «заводилы» играет приводной нагнетатель.
На рядных двигателях зачастую используется одиночный турбокомпрессор twin-scroll (пара «улиток») с двойным рабочим аппаратом. Каждая из «улиток» наполняется выхлопными газами от разных групп цилиндров. Но при этом обе подают газы на одну турбину, эффективно раскручивая её и на малых, и на больших оборотах
Но чаще по-прежнему встречается пара одинаковых турбокомпрессоров, параллельно обслуживающих отдельные группы цилиндров. Типичная схема для V-образных турбомоторов, где у каждого блока свой нагнетатель. Хотя двигатель V8 фирмы M GmbH, дебютировавший на автомобилях BMW X5 M и X6 M, оснащён перекрёстным выпускным коллектором, который позволяет компрессору twin-scroll получать выхлопные газы из цилиндров разных блоков, работающих в противофазе.

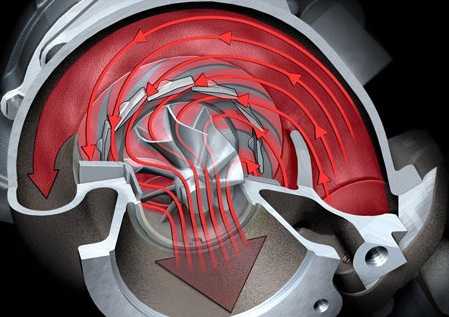

Турбина twin-scroll имеет двойную «улитку» турбины — одна эффективно работает на высоких оборотах двигателя, вторая — на низких
Заставить турбокомпрессор работать эффективнее во всём диапазоне оборотов, можно ещё изменяя геометрию рабочей части. В зависимости от оборотов внутри «улитки» поворачиваются специальные лопатки и варьируется форма сопла. В результате получается «супертурбина», хорошо работающая во всём диапазоне оборотов. Идеи эти витали в воздухе не один десяток лет, но реализовать их удалось относительно недавно. Причём сначала турбины с изменяемой геометрией появились на дизельных двигателях, благо, температура газов там значительно меньше. А из бензиновых автомобилей первый примерил такую турбину Porsche 911 Turbo.

Турбина с изменяемой геометрией.
Конструкцию турбомоторов довели до ума уже давно, а в последнее время их популярность резко возросла. Причём турбокомпрессоры оказалось перспективным не только в смысле форсирования моторов, но и с точки зрения повышения экономичности и чистоты выхлопа. Особенно актуально это для дизельных двигателей. Редкий дизель сегодня не несёт приставки «турбо». Ну а установка турбины на бензиновые моторы позволяет превратить обычный с виду автомобиль в настоящую «зажигалку». Ту самую, с маленьким, едва заметным шильдиком «turbo»

fishki.net

Автомобильные турбокомпрессоры: Все самые важные факты

Автомобильные турбины: Функции и как увеличить срок службы

Автомобильные турбокомпрессоры являются ключевым компонентом для увеличения мощности любого автомобиля. В последние годы все больше новых автомобилей стали оснащаться турбинами. Благодаря турбокомпрессорам автопроизводители не только повышают мощность автомобилям, но и делает их выхлоп экологически чище. К сожалению, помимо плюсов, есть и минусы при использовании автомобильных турбин. Главный минус- это ресурс турбокомпрессора. К счастью, существуют некоторые рекомендации, которые позволяют увеличить срок службы компонентов турбонаддува. Предлагаем вам узнать, как работают турбокомпрессоры в современных автомобилях, а также узнать, как вы можете предотвратить преждевременный выход турбины из строя.

Турбонаддув: принцип действия, достоинства, недостатки

Приобретая в наши дни новый автомобиль, скорее всего, он будет оснащен турбированным двигателем, благодаря чему транспортное средство имеет неплохую мощность, низкий расход топлива и более чистый выхлоп. Давайте подробнее узнаем, что же такое турбокомпрессор, а также узнаем самые важные факты о нем. В том числе, мы расскажем о самых частых дефектах и поломках автомобильных турбин.

На сегодняшнем рынке пока не все автомобили оснащаются турбинами. Но уже через несколько лет купить машину без турбированного мотора у вас вряд ли получится. Причем это касается не только бензиновых моделей автомобилей. Дело в том, что турбиной оснащаются, в том числе, и дизельные двигатели.

Так что турбокомпрессоры в наши дни стали неотъемлемой частью большинства современных автомобилей. Но, несмотря на то, что турбированные двигатели стали очень популярны несколько лет назад, технология двигателей, оснащенных турбокомпрессорами, появилась уже более 100 лет назад.

В 1905 году Швейцарский изобретатель Альфред Бучи изобрел систему нагнетания, которая работала от выхлопных газов в двигателе внутреннего сгорания. Смысл этого изобретения прост и основан на принципе работы лопастей ветряной мельницы, которые вращаются потоком ветра. Только вместо ветра в изобретении Альфреда использовался выхлоп отработанных газов силового агрегата, который и вращал лопасти.

К сожалению, в те годы Альфреду удалось получить только патент на изобретение. Увы, построить партию опытных образцов у изобретателя не было возможности.

В 1913 Французский профессор Огюст Рато впервые в мире оснастил самолет турбокомпрессором, основанным на изобретении Бучи.

В 1915 году Альфред Бучи построил прототип корабля, оснащенного дизельным двигателем с турбиной.

Позднее, турбокомпрессоры пришли в мир автоспорта, где перевернули представление о мощности автомобилей.

Недавно автопроизводители вспомнили о технологиях турбированных моторов, которые намного эффективнее обычных двигателей. В первую очередь автомобильные компании стали оснащать турбокомпрессорами дизельные маломощные двигатели. В итоге, благодаря турбонаддуву многие современные дизельные моторы по мощности приблизились к бензиновым силовым агрегатам.

Это интересно: Как начать самостоятельно обслуживать автомобиль?

В итоге сегодня турбомоторы стали незаменимыми для автопроизводителей, которые вынуждены подстраиваться под новые экологические нормы, которые действуют в США и Европе. Благодаря использованию турбокомпрессоров, современные автомобили стали намного экономичнее, мощнее, а также имеют низкий уровень вредных веществ в выхлопе.

В конечном итоге все современные автомобили в наши дни, выпускаемые в автопромышленности, являются самыми экологическими чистыми за всю историю автомира.

Функция турбины, настройка и ее дефекты

Функция турбокомпрессора заключается в том, чтобы увеличивать выходную мощность и крутящий момент двигателя. Благодаря турбине производители могут уменьшать количество рабочих цилиндров в двигателе без снижения мощности и крутящего момента.

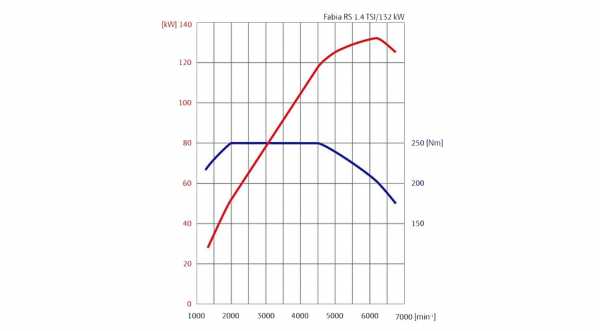

Например, только трехцилиндровый 1,0 литровый турбомотор может выдавать мощность в 90 л.с. Добиться такой же производительности обычный бензиновый трехцилиндровый мотор без дорогостоящих модификаций не сможет ни один автопроизводитель.

Также 1,0 литровый турбированный трехцилиндровый двигатель имеет более низкий расход топлива и небольшой уровень выхлопных газов СО2.

Обкатка двигателя: Что нужно знать?

Именно поэтому турбированные моторы стали очень распространенными в малолитражных бензиновых автомобилях за последние несколько лет.

Также все чаще стали выпускаться дизельные двигатели с двумя турбинами (Bi-Turbo), что позволяет производителям не только добиваться потрясающий мощности от дизельных автомобилей, но снижать уровень вредных веществ в выхлопе до рекордных значений.

В большинстве случаев работа современных турбокомпрессоров основана на тех же принципах, которые создал Швейцарский изобретатель Альфред Бучи. То есть большинство турбин в современных автомобилях работают от давления, образующего от выхлопных газах в камере сгорания двигателя.

Недавно также стали появляться турбины, которые могут работать, как от электричества, так и традиционно от газа, поступающего из выхлопной системы. Благодаря этому инженеры добились максимальной мощности и крутящего момента при небольших оборотах двигателя. Например, подобная турбо технология используется в дизельном 4,0 литровом моторе Audi V8 TDI, который устанавливается на кроссовер SQ7.

Эксплуатация и техническое обслуживание автомобильных турбин

С каждым годом во всем мире ужесточаются экологические требования к выхлопу современных автомобилей. В результате все больше новых автомобилей оснащаются турбинами. Таким образом автопроизводители пытаются выпускать автомобили, которые будут соответствовать жёстким экологическим нормам. Увы, без использования турбин в современных автомобилях добиться сокращения уровня вредных веществ в выхлопе без миллиардных инвестиций невозможно.

Наше интернет издание 1GAI.RU в связи с массовой распространенностью турбированных двигателей в автопромышленности решила собрать для вас все самые важные вопросы и ответы об автомобильных турбокомпрессорах, об их техническом обслуживании, также о многом другом:

Как работает турбина в автомобиле?

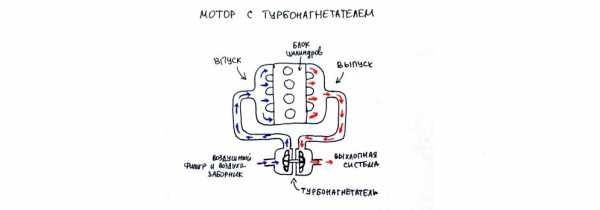

Работа турбокомпрессора основана на принципе увеличения мощности двигателя внутреннего сгорания за счет большого количества воздуха (кислорода) необходимого для воспламенения топлива в камере сгорания. То есть автомобильная турбина больше не делает ничего кроме поставки двигателю большой массы кислорода.

Воздух из турбины подается непосредственно во впускное отверстие цилиндра двигателя.

Чтобы привести лопасти турбины в движение компрессор турбо нагнетателя использует для этого выхлопные газы двигателя. Для этого используется законы физики: преобразование тепловой энергии в кинетическую (горячие выхлопные газы начинают вращать лопатки турбины, которые и направляют большие потоки кислорода в двигатель, за счет чего и увеличивается мощность).

Что такое турбо лаг (турбо-яма)?

Количества выхлопных газов на низких скоростях автомобиля (низкие обороты двигателя) не достаточно для приведения в действие работы турбины турбокомпрессора. Именно поэтому турбина может создать достаточное давление воздуха для подачи в двигатель только при движении машины на средней скорости (средние обороты двигателя).

Смотрите также: По каким принципам работает двигатель Инфинити с изменяемой степенью сжатия, подробная информация

Давление топлива в турбированных автомобилях регулируется в зависимости от давления турбонагнетателя. То есть, если обороты двигателя маленькие, то давление топлива будет небольшое и топливная смесь будет не богатой кислородом из-за того, что турбокомпрессор не будет давать достаточного давления кислорода. То же самое происходит не только на малых оборотах двигателя, но и при резком нажатии на педаль газа с места. В этот момент машина не начнет максимально динамичный разгон, так как крыльчатке турбокомпрессора будет не хватать необходимого давления выхлопных газов для создания сжатого потока кислорода и подаче его в камеру сгорания двигателя. В итоге на короткое время в двигателе будет наблюдаться дефицит топливной смеси для эффективного воспламенения (кислород+топливо). Это и приводит к кратковременной задержке разгона, которая и называется турбо-лаг или «турбо яма». Вот почему многие владельцы турбированных автомобилей часто жалуются, что при резком разгоне с малых оборотов двигателя автомобиль после нажатия педали газа на 1-2 секунду не сразу реагирует на увеличение оборотов двигателя.

В некоторых премиальных автомобилях в последние годы стали появляться по две или даже три турбины, которые решают проблему турбо-ям (одна турбина работает при маленьких оборотах двигателя, другая включается на более высокой скорости работы мотора). Также недавно стали появляться турбокомпрессоры с адаптивными крыльчатками (регулируемые лопатки в турбине), которые умеют адаптироваться к любому диапазону оборотов двигателя. Таким образом достигается высокий крутящий момент автомобиля на низких скоростях.

В чем разница между турбокомпрессором и турбонагнетателем (турбонаддув)?

Турбокомпрессоры и турбонагнетатели работают аналогичным образом. Функция их проста: сжатие всасываемого воздуха и подача его в камеру сгорания двигателя. Но, несмотря на одинаковый смысл работы между двумя видами турбин, существуют отличия.

Главное отличие двух видов турбин это система их питания.

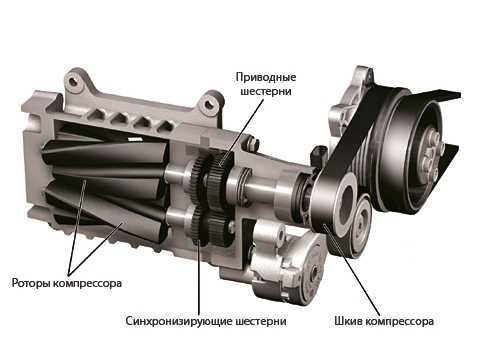

Турбокомпрессор получает питание от ременного привода, который передает крутящий момент двигателя на турбину, точно также, как силовой агрегат передает с помощью ремней и роликов крутящий момент на электрический генератор автомобиля, который заряжает аккумуляторную батарею. То есть, по сути, турбокомпрессор питается от электричества.

Что касаемо турбонагнетателя или турбонаддува, то этот вид турбин работает от выхлопных газов. Как мы уже сказали выше, после нагнетания кислорода он подается под давлением в камеру сгорания увеличивая крутящий момент двигателя и его мощность.

Срок службы турбокомпрессора

Еще недавно турбокомпрессоры были ненадежны и часто выходили из строя, даже при надлежащем уходе. Современные компрессоры стали более надежны и некоторые из них имеют срок службы сравнимым с ресурсом двигателя. Тем не менее, для того чтобы турбина проработала как можно дольше, она нуждается в обслуживании и регулярном техническом осмотре для выявления на начальном этапе каких-либо неисправностей.

Смотрите также: История развития бензиновых двигателей внутреннего сгорания

Во-первых, владельцы турбированных автомобилей ни в коем случае не должны затягивать с плановой заменой моторного масла и воздушного фильтра, поскольку даже малейшее загрязнение фильтра и масла могут негативно сказываться на работоспособности турбины и ее срока службы. То есть, если в автомобиле с обычным двигателем вы можете без особого вреда запаздывать с плановой заменой масла и воздушного фильтра, то в турбированных силовых агрегатах плановое ТО должно быть проведено даже немного раньше, чем рекомендовано автопроизводителем. Особенно это касается нашей страны, где качество топлива оставляет желать лучшего.

Также турбины требуют постоянной диагностики, чтобы вовремя заметить возможные неисправности. Главная задача не допустить увеличения давления наддува, которое может не только вывести из строя турбокомпрессор, но и серьезно повредить двигатель.

Можно ли с помощью тюнинга оснастить автомобиль с обычным двигателем турбокомпрессором?

Благодаря современным турбосистемам, фактически любая машина может быть оборудована турбонаддувом. В большинстве случаев для этого необходимо обратиться в специализированное тюнинг-ателье или автомастерскую. Перед установкой турбины специалисты проверят, выдержит ли ваш двигатель повышение мощности за счет турбонаддува. Также специалисты проведут диагностику топливной системы, которая играет важное значение в турбированных двигателях.

Смотрите также: Новый дизельный шестицилиндровый двигатель BMW имеет четыре турбины

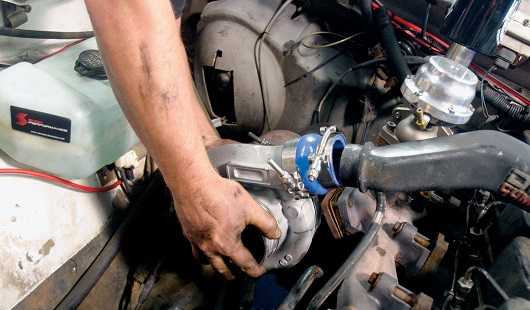

Затем, если установка турбины возможна специалисты проведут ряд модернизаций вашего автомобиля: установка турбокомпрессора, изменение программного обеспечения блока управления двигателем, который отвечает за впрыск топлива, изменение системы выхлопа (изменение системы выпуска отработанных газов), изменение системы подачи топлива и т.п.

При тюнинге автомобиля во время которого устанавливается турбина, главная задача специалистов найти компромисс между производительностью двигателя и долговечностью работы силового агрегата и турбины.

Главный враг любого двигателя- это отработанные газы. Чем быстрее газы удаляются из двигателя, тем лучше.

Также вы должны помнить, что любая турбина за счет подачи кислорода под давлением увеличивает температуру воспламенения топлива в камере сгорания, что естественно сказывается на ресурсе двигателя.

Поэтому в процессе тюнинга специалисты тщательно настраивают оптимальное давление турбины для вашего автомобиля.

Дело в том, что, по сути, даже с небольшого двигателя можно выжить огромное количество мощности за счет подачи кислорода под высоким давлением в двигатель. Но в этом случае ресурс силового агрегата может сократиться более чем в 2-3 раза из-за повышенной температуры воспламенения топлива в камере сгорания.

Так что в процессе выбора марки и модели турбины специалисты стараются настроить давление турбины таким образом, чтобы оно не очень сильно повлияло на ресурс двигателя.

К сожалению, эта проблема относится не только автомобилям, на которые с помощью тюнинг работ были установлены турбокомпрессоры. Даже заводские турбированные двигатели в наши дни имеют не очень большой ресурс. Особенно это касается недорогих автомобилей, которые в последние годы стали оснащаться малолитражными двигателями, оснащенные турбинами. Производители таких автомобилей в погони за потребителем, стараются сделать транспортные средства самыми экономичными на рынке без потери мощности. Согласно законам физики, это возможно только за счет увеличения давления кислорода, который поступает в двигатель. Естественно, в этом случае производитель настраивает турбину на максимально высокое давление, что неизбежно ведет к существенному уменьшению срока службы двигателя.

Как увеличить срок службы турбокомпрессора?

Турбокомпрессор нуждается в постоянной масляной смазке. Когда вы запускаете автомобиль, то, как правило, первые секунды турбокомпрессор работает в режиме нехватки масляной смазки. Поэтому не советуем владельцев турбированных автомобилей трогаться с места сразу после запуска двигателя. Так что после того, как вы запустили мотор, подождите около 30 секунд, пока турбина равномерно не смажется маслом.

В крайнем случае вы можете все-таки тронуться с места сразу после запуска двигателя, но в таком случае езжайте на небольшой скорости (на низких оборотах двигателя). Таким образом вы избежите преждевременного износа внутренних компонентов турбины.

Также не советуем вам выключать двигатель после движения на высокой скорости. Дело в том, что если после движения на больших оборотах двигателя вы сразу заглушите мотор, то турбина еще будет крутиться по инерции еще около 20 секунд фактически без смазки, поскольку система масляной смазки работает только при включенном двигателе.

Кроме того, чтобы турбина преждевременно не вышла из строя, вы должны использовать моторное масло, только рекомендованное автопроизводителем. Желательно, если вы будете приобретать масло у официальных дилеров. Так вы снизите риск купить поддельное некачественное моторное масло, которое может не только в короткий срок вывести турбокомпрессор из строя, но и существенно снизить ресурс двигателя.

Что может сломаться в турбокомпрессоре автомобиля?

Большинство дефектов турбины происходят из-за недостаточной смазки. В случае недостаточной или не эффективной смазки (старое или поддельное моторное масло) внутренние компоненты могут быстро выйти из строя из-за повышенного трения друг с другом.

Еще одной частой причиной выхода из строя турбины является несвоевременная замена воздушного фильтра. Дело в том, что из-за грязного воздушного фильтра масло может быстро становится загрязненным, что в итоге приведет к неэффективной смазки турбокомпрессора. В первую очередь, в этом случае, может быстро выйти из строя подшипник турбины.

Так что, если вы заметите, что турбина автомобиля стала работать громче чем обычно, или появились вибрации, а также если вы обнаружили утечку масла с турбокомпрессора, то необходимо как можно скорее отправиться в технический центр для комплексной диагностики турбины и всех связанных с нею систем, чтобы, вовремя обнаружив проблему, не допустить выхода из строя не только турбины, но и двигателя.

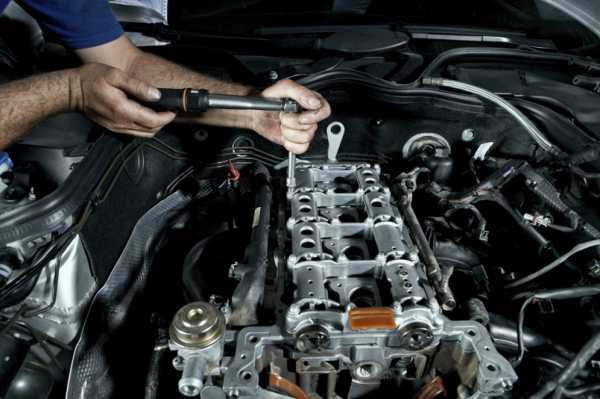

Возможно ли отремонтировать турбину в автомобиле

На первых этапах развития турбированных двигателей, в случае выхода турбокомпрессоров из строя приходилось приобретать новую турбину, так как ремонту они не подлежали. Но благодаря развитию технологий автопроизводители научились производить турбокомпрессоры, которые в наши дни подлежат частичному ремонту с помощью специальных ремкомпектов.

К сожалению, произвести ремонт турбины самостоятельно у вас не получится. Помните, что ремонт турбокомпрессоров должен выполняться только квалифицированным персоналом, которые должны помимо своего опыта, иметь специальные инструменты и оборудование.

При ремонте турбин должны использоваться только оригинальные сертифицированные детали турбокомпрессоров. В противном случае некачественные детали турбины могут не только полностью вывести турбокомпрессор из строя, но серьезно повредить двигатель вашего автомобиля.

www.1gai.ru

К чему приводит установка газовой турбины в автомобиль: Движение: Ценности: Lenta.ru

Установить на автомобиль газотурбинный двигатель пытались — с переменным успехом — почти четверть века. Увы, несмотря на компактность и мощность агрегата, автопроизводители в конце концов отказались от затеи — последняя большая программа разработки легковых авто с ГТД была свернута компанией Chrysler ровно 40 лет назад. Однако в этом столетии газовые турбины могут вернуться на автомобили — хотя и в неожиданной комбинации.

Как ни странно, турбина была едва ли не первым двигателем, изобретенным человечеством, — эолипил греческого механика Герона Александрийского был создан еще в 50 году нашей эры. Впрочем, чтобы занятная игрушка превратилась в пламенный мотор, потребовались почти два тысячелетия.

Конец XIX века ознаменовался бурным развитием транспортной индустрии и, как следствие, поисками новых, более эффективных, чем паровая машина, способов приводить в движение корабли, «безлошадные экипажи» и (в самых смелых мечтаниях того времени) летательные аппараты. В 1890-е швед Густав Лаваль и британец Чарлз Парсонс создали первые пригодные к практическому применению паровые турбины, а в 1903 году норвежец Эгидиус Эллинг сумел воплотить в металле и газотурбинный движок мощностью 11 лошадиных сил (немало для той поры).

Несмотря на относительную простоту конструкции и большую компактность по сравнению с поршневыми моторами, развитие газотурбинных двигателей тормозило из-за отсутствия как необходимых термостойких материалов для лопаток, так и теоретической базы. С развитием технологий и прорывами в газо- и термодинамике к середине ХХ века промышленные газовые турбины, а также авиационные и судовые газотурбинные двигатели стали реальностью. Тогда же возник и замысел оснастить ими автомобили.

Rover JET1

Фото: Ron Gerelli / Express / Getty Images

Главным недостатком газотурбинного двигателя остается его низкий (по сравнению с ДВС) коэффициент полезного действия, но компактность и большая мощность, по мнению инженеров 1950-х, компенсировали его с лихвой. Первым газотурбинным легковым прототипом стал в 1950 году созданный главным инженером британской компании Rover Морисом Уилксом двухместный родстер JET1. Двигатель располагался за задними сиденьями и мог работать на бензине, керосине или дизельном топливе (еще одно преимущество ГТД) на испытаниях машина показала максимальную скорость в 140 километров в час, а после ряда усовершенствований в 1952 году достигла на трассе в Яббеке (Бельгия) результата в 240 километров в час.

Rover продолжил эксперименты с ГТД, собрав еще три прототипа дорожных автомобилей, а в начале 1960-х представил гоночную модель Rover-BRM, не без успеха участвовавшую в «24 часах Ле-Мана» в 1962-64 годах. Знаменитый гонщик Грэм Хилл так описывал свои впечатления от болида: «Ты сидишь в этой штуке, которую можно назвать автомобилем, но в следующую минуту она звучит так, словно у тебя за спиной «Боинг 707», который сейчас всосет тебя и слопает, как какой-то гигантский монстр».

Fiat Turbina

Фото: Roberto Zilli / Shutterstock.com

В 1954 году свой концепт с ГТД показали итальянцы. Автомобиль, названный без лишних изысков Fiat Turbina, был оснащен 300-сильным ГТД, позволявшим футуристичному купе развивать скорость до 250 километров в час. Кстати, кузов машины обладал рекордно низким коэффициентом аэродинамического сопротивления — 0,14 (у современного BMW i8, к примеру, этот показатель равен 0,26). Модель так и осталась прототипом — из-за очень большого расхода топлива (беда всех первых газотурбинных моторов) и проблем с охлаждением двигателя. Тогда же опытный рекордный болид с ГТД выкатили и французы: Renault Étoile Filante в 1956 году развил скорость 308,6 километров в час на соляном озере Бонневиль в США, установив рекорд для своего класса. Впрочем, дальнейшего развития проект также не получил.

Зато в конкурировавших в области технологий сверхдержавах за ГТД взялись основательно. Об использовании их в качестве силовых установок для бронетехники и скоростных военных кораблей (например, ракетных катеров) знают многие. Но фантазия инженеров на военном применении не остановилась.

В Советском Союзе 1960-х легковые авто все еще были мало кому доступной роскошью, так что использование ГТД на «москвичах» и «волгах» осталось вне обсуждения. Зато успешно прошел испытания гоночный «Пионер-1» с двумя газотурбинными двигателями, поставивший несколько национальных рекордов скорости. Проводились и эксперименты по использованию турбин на коммерческих (точнее, как тогда они назывались в СССР, народнохозяйственных) автомобилях. Министерство обороны финансировало работы по созданию газотурбинного тяжелого грузовика. КрАЗ-Э260Е заметно выделялся внешне невероятным — почти в половину грузового отсека — капотом. Увы, автомобиль оказался крайне прожорливым, а коробка передач венгерского производства постоянно выходила из строя, так что проект был свернут. По тем же причинам неудачей окончилась и программа НАМИ по разработке газотурбинного автобуса на базе ЗИЛ-127.

Американцы также экспериментировали с газотурбинными грузовиками, но проект оказался экономически невыгодным: экономия на массе двигателя (турбина весом чуть более 100 килограммов против дизеля равной мощности весом в тонну) сводилась на нет необходимостью возить огромный запас топлива для прожорливого ГТД. Зато программы по разработке газотурбинных легковушек растянулись на два десятка лет.

Четыре прототипа корпорации General Motors под общим названием Firebird (не путать с одноименными «пони-карами» Pontiac, выпускавшимися с 1967 по 2002 год) до сих пор внушают трепет своим космическим дизайном — многие современники искренне принимали эти машины за аппараты на реактивной тяге. В реальности установленные в них ГТД, разумеется, вращали через понижающий редуктор обычные колеса. Однако другие инновации, использованные в машинах, опережали свое время на десятилетия.

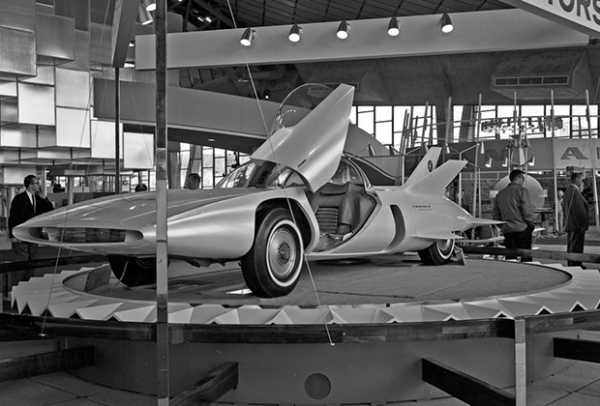

GM Firebird III на Всемирной выставке в Сиэтле, 1962 год

К примеру, Firebird III (1958) был оборудован системой круиз-контроля, дистанционным открыванием дверей и системой управления при помощи джойстика, на манер авиационной. Авиационной была и система экстренного торможения — при помощи парашюта в кормовом отсеке. Впрочем, General Motors не планировал создания на базе «жар-птиц» серийных автомобилей, а вот конкуренты из Chrysler серьезно рассматривали такую возможность.

Chrysler TurboFlite

Фото: Daniel Fallot / INA / Getty Images

Концепт Chrysler, предшествовавший серийному Turbine Car.

Более того, в 1962-64 годах компания действительно выпустила малой серией (50 экземпляров) газотурбинный Chrysler Turbine Car. Из почти 30 тысяч американских водителей, желавших принять участие в тестировании элегантного купе в кузове итальянской фирмы Ghia, было отобрано около двух сотен, равномерно распределенных по территории страны. Автомобили передавались во временное пользование; топливо оплачивали сами участники испытаний.

Отзывы по результатам были в целом благожелательными — большинству понравился даже характерный звук двигателя, напоминавший «свист» реактивного самолета (при этом уровень шума внутри салона оказался значительно ниже, чем у обычного автомобиля). Испытатели также отмечали комфортность автомобилей благодаря повышенной плавности хода. Однако расход топлива оказался, судя по всему, катастрофически высоким — представители Chrysler не разглашали данных и запретили делать это принимавшим в программе испытаний водителям, но неофициально признавали его кошмарным.

Chrysler Turbine Car

К тому же в качестве топлива рекомендовалось использовать керосин или, в крайнем случае, низкооктановый бензин — на самый распространенный этилированный был наложен запрет, так как он приводил к быстрой порче силового агрегата. Были и курьезы: один из автомобилей был отправлен в Мексику для презентации. Во время осмотра новинки президент страны Адольфо Лопес Матеос поинтересовался, сможет ли она работать на текиле. После краткой консультации по телефону с инженерами в Детройте авто заправили национальным напитком и успешно прокатили Матеоса, к полному восторгу публики и прессы.

Howmet TX

Фото: Bryn Lennon / Getty Images

Окончательный же удар нанесли, как это всегда бывает, бухгалтеры — цена машины при серийном производстве составила бы около 50 тысяч тогдашних долларов (386 тысяч сегодняшних). За такие деньги покупателей нашлось бы крайне мало, так что, хотя фирма продолжила экспериментировать с ГТД, в 1977 году программа была окончательно свернута.

Зато на гоночных трассах газотурбинные двигатели нашли применение — по крайней мере, пока мода на них не сошла на нет к середине 1980-х. Тут можно вспомнить такие машины, как STP-Paxton Turbocar и созданный на его основе Lotus 56, использовавшие авиационный двигатель Pratt & Whitney Canada PT6.

Lotus 56

Определенные признаки возобновившегося интереса к ГТД появились уже в нашем веке. Можно упомянуть и совершеннейшую экзотику вроде единственного, а также самого дорогого — 185 тысяч долларов — и самого мощного (385 лошадиных сил) в мире мотоцикла MTT Y2K Turbine Motorcycle. Благодаря газотурбинному двигателю Rolls-Royce M250 (такие же стоят, например, на вертолетах МВВ Во-105) впервые представленный в 2000 году байк разгоняется до скорости 365 километров в час.

MTT Y2K Turbine Motorcycle

Но более перспективным представляется использование ГТД в гибридных силовых установках. Например, в опытном Jaguar C-X75, показанном на Парижском автосалоне 2010 года, микротурбины служили дополнительными источниками энергии для подзарядки аккумуляторов при движении на дальние расстояния.

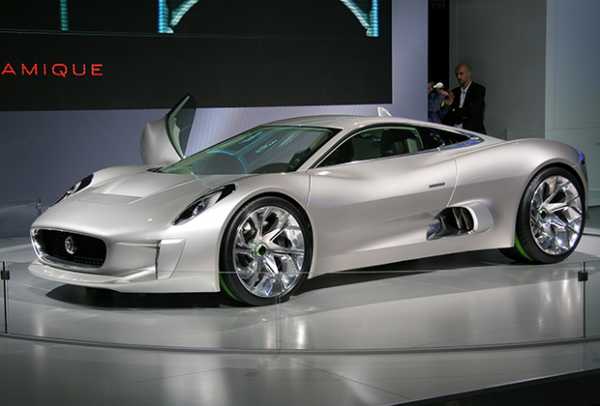

Jaguar C-X75

Фото: Olga Besnard / Shutterstock.com

Для XXI столетия немаловажно и то, что ГТД выбрасывают в атмосферу гораздо меньше вредных веществ. А проблема с низкой эффективностью, возможно, также близка к разрешению — в 2011 году компания Mitsubishi продемонстрировала первый промышленный газотурбинный двигатель с КПД более 60 процентов.

lenta.ru

Выбираем современный двигатель: почему турбо лучше, чем обычный?

       Новые автомобили все реже оснащаются двигателями без наддува, благо турбины позволяют развивать большую мощность при малом объеме. Российские водители, тем не менее, относятся к турбомоторам с опаской. И очень зря.

Турбированные и атмосферные двигатели — в чем разница?

Разница в том, каким образом в цилиндры двигателя поступает воздух.

• Атмосферный мотор

Воздух идет сам туда, где ниже давление. У атмосферного мотора воздух идет в цилиндры под действием создаваемого на такте впуска разрежения — поршень опускается и втягивает за собой воздух. Проще не бывает.

• Наддувный мотор

Чтобы нагнать в цилиндры больше воздуха, в помощь разнице давлений приходит принудительный наддув. Грубо говоря, на впуске ставят «большой вентилятор». О конструкции таких систем поговорим вкратце чуть ниже.

Зачем двигателю нужен наддув?

Чтобы повысить мощность двигателя, нужно сжечь в нем больше топлива — зависимость простая. А вот чтобы сжечь больше топлива, нужно подать в цилиндры много воздуха, почти по кубометру на каждый литр бензина. Вопрос лишь в том, как заставить его это сделать? Основных способов два:

• Увеличить объем. Это напрашивается само собой, и долгое время конструкторы шли этим путем: увеличивали количество цилиндров, их объем и конфигурацию. Так появились авиационные W12 и V16 с рабочим объемом в сотню литров с гаком и американские семилитровые V8 для автомобилей.… Сейчас мы не будем вдаваться в подробности и лишь констатируем, что путь этот сложный. В определенный момент большой мотор становится слишком тяжелым, а дальнейшее увеличение — нецелесообразным.
• Увеличить количество сжигаемого топлива, не наращивая объем двигателя. Действительно, почему бы с силой не загнать в цилиндры просто побольше воздуха, чтобы можно было сжечь много бензина? Тут-то на помощь приходит наддув.

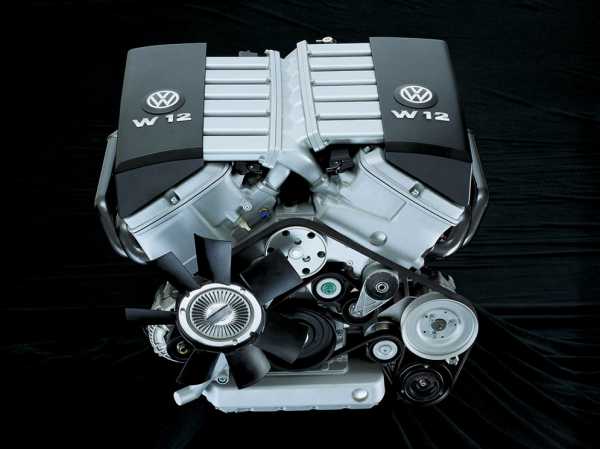

Двигатель W12 разработки Volkswagen Group ставился в разные годы на Audi A8L, Volkswagen Phaeton, Volkswagen Touareg, Bentley Continental Flying Spur и другие премиум-модели. Фото: w12cars.com

Какие есть основные типы наддувов?

• Механический нагнетатель. На впуске стоит воздушный насос — компрессор, который приводится в движение от коленчатого вала мотора. Просто, но двигателю приходится его крутить и тратить на это часть мощности.

  ---

• Турбокомпрессор, который использует энергию выхлопных газов. Он представляет собой сдвоенный корпус из двух металлических «улиток», в котором на одном валу крутятся две крыльчатки. Одну из них раскручивает поток выхлопных газов, вырывающийся из выпускного коллектора. Вторая крутится, так как находится на одном валу с первой, — она «загоняет» атмосферный воздух во впускной коллектор.

Какие преимущества есть у наддувного мотора?

На графике замера мощности и крутящего момента Skoda Fabia RS TSI видно, что в диапазоне с 2 000 до 4 500 оборотов двигатель развивает 250 ньютон-метров. Это и называется «полкой крутящего момента».

Почему люди боятся наддувных моторов?

Фото: prmpt.org

Почему некоторые производители спорткаров до сих пор не признают наддува?

• Высокую мощность можно получить и без турбины, но при условии, что двигатель будет развивать ее только на очень высоких оборотах. Например, 201 л.с. на той же Honda Civic Type R доступны лишь при 7 800 оборотах в минуту, что очень много для негоночного мотора.
• Система наддува сильно увеличивает вес и размер маленьких моторов — ее невозможно сделать действительно компактной. Для спорткаров это немаловажно.
• Многим нравится «крутильный» характер атмосферных моторов, отсутствие всяких возможных задержек и влияния температуры воздуха, «чистота» реакций и звука.
• Во многих гоночных дисциплинах запрещены моторы с турбонаддувом, зато есть традиции форсирования атмосферных моторов.
• На «атмосферниках» — более мощное торможение двигателем под сброс газа, что заметно на малоразмерных моторах и, опять-таки, важно для спорткаров.
• В Японии и США, где в основном еще сохраняются безнаддувные «зажигалки», нет столь строгих ограничений по расходу топлива, как в Европе. Мотор с турбиной дороже, но может выдавать высокую мощность при низком расходе и на любой высоте, хоть на вершинах Альп. Мотор без турбины проще, менее требователен к обслуживанию, особенно когда очень высокая мощность не нужна, да и высоким расходом топлива и малой тягой в «негоночном» режиме можно пренебречь. И не стоит недооценивать силу традиций национального автомобилестроения.

Турбомотор — брать или не брать?

Читайте также:

www.kolesa.ru
