как работает, где находится, неисправности

Буквально недавно пришлось столкнуться с проблемами с датчиком масла. Периодически на приборной панели стала загораться лампочка «масленка». Почему не понятно, заехал в несколько сервисов, начали рассказывать что-то невразумительное, после чего решил всё-таки самостоятельно со всем разобраться. Теперь хочу поделиться с другими автомобилистами, потому как проблема частая, судя из форумов. Поэтому предварительно давайте расскажу, что собой представляет датчик давления масла, зачем он нужен, да и где собственно размещается (честно сказать, сам долго искал). Ну, и, конечно же, перечислю основные причины и признаки неисправностей, с которыми можно столкнуться.

На фото: справа датчик давления масла, слева указатель давления. Фото — drive2.ru

Для чего нужен датчик давления масла? Что это?

Если не вдаваться в серьезные умозаключения, а по-простому — это один из основных компонентов масляной (смазочной) системы двигателя. Деталь в первую очередь отвечает за контроль масла, то есть проверяет давление и в случае, каких-либо проблем сразу же оповещает водителя. Это может быть соответствующая лампочка, как я её называю лодка с термометром или же сообщение на бортовом компьютере, если машина навороченная.

Принцип работы датчика масла

Принцип работы довольно простой, сможет разобраться даже новичок. Смотрите в чём дело, в большей части датчиков, работа основывается на возможности преобразования одного типа энергии в другой. Чтобы преобразовать механическое воздействие, в корпусе датчика монтируется преобразователь механических воздействий в электронный сигнал. Механическое воздействие передается на мембрану, в современных машинах её делают из металла и помещают на неё резисторы, которые меняют сопротивление в ответ на возникающую деформацию. Потом уже преобразователь передает электрический сигнал по проводке.

Устройство датчика ДДМ

На старых машинах устройство и сама работа датчика несколько отличалась, но сам принцип сохранялся. Понятно дело, ни о каких электрических преобразователях речь и быть не могло. Поэтому конструкция была простая. Итак, аналогично, показания датчика формировались от воздействия на мембрану. Деформируясь, мембрана давила на шток, который отвечал за сжимание жидкости в специальной герметичной трубке. На другом конце трубки, имелся второй шток, на который давила жидкость из трубки и тот соответственно поднимал или опускал стрелку. Прибор со стрелкой называется дифманометром, его называли просто манометром. Соответственно, стрелка пошла вверх, возрастает давление, вниз, давление падает.

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес).

На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика

Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

Месторасположение датчика давления масла Газель

Причины неисправности датчика давления масла

Как таковых причин достаточно, хоть узел и важный при формировании нужных параметров работы ДВС, но расположен как-то отдалённо и не связан с остальными системами. Итак:

• Первая и самая банальная причина — это недостаточный уровень масла. У некоторых невнимательных автомобилистов, может наблюдаться масляное голодание, когда проехав тысячи километров, никто не заглядывает под капот, не интересуясь, что да как там. Решение проблемы проще, чем, кажется, достаточно долить масла и всё, лампочка перестанет гореть. Кстати, на всякий случай, проверьте, нет ли подтеков масла под мотором, всякое может быть, лучше сразу исключить механические повреждения картера или блока.

Лампочка давление масла

• Накрылся масляный насос. Покупаем новый и забываем о проблеме.

Масляный насос

• Забился сам датчик. Не редко причина в банальном засоре датчика, поэтому попробуйте его для начала почистить, может ещё послужит. Кстати, у меня как раз засор и стал причиной того, что начала гореть лампочка. Почистил и все отлично, никаких проблем. Видно масло плохое использовал, поэтому не забывайте, что от масла тоже многое зависит.

ДДМ Toyota Ist

• Засор масляного фильтра. Понятно, что циркуляция масла в ДВС проходит через фильтр. Теперь представьте, сеточка забилась, как через неё пройдет масло, а ни как. Эта проблема китайских поддельных фильтров, старайтесь покупать оригинальные «мановские», они хоть и дороже, но с ними мороки никакой нет.

Засоренный масляный фильтр

• Повреждение мембраны датчика, из-за чего передаются неверные сведения.

• Следующая причина маловероятная, но со счетов её сбрасывать не стоит. Касается она замыканий проводов идущих от самого датчика на «приборку» или БК, окисление клемм на датчике, соединений и тому подобное. У знакомого был аналогичный случай, лапочка загорелась, он давай по сервисам ездить. Ну, а какие у нас «спецы» сидят на СТО, все прекрасно знают. Мозгов не хватило банально проводку проверить, соединения, клеммы. А оказалось, что в гараже мыши завелись и перегрызли провод, в итоге показания с датчика приходили неправильные, коротнуло там что-то.

• Сгорело реле датчика, предохранитель вследствие замыкания.

В общем, как видим, причин соберется прилично, действуйте методом исключения, если решили выявить неисправности самостоятельно. Начните с простого, выньте щуп, может там масло уже давно закончилось.

Признаки неисправности датчика давления масла

Как правило, основной признак — это горит лампочка, в остальном мало кто обращает внимание на побочные моменты. А их немало:

• Проблемы с запуском мотора. Банально масло закончилось, а мотору, особенно зимой сложно провернуть коленвал.

• Появления толчков при езде, особенно ощущается на малых оборотах.

• Теряется мощность при разгоне.

• Неправильно срабатывает замок зажигания, зачастую, если проблемы с питанием, проводкой к датчику.

Заключение

Как видим, причин довольно много, главное во время выявить истинного виновника. Проблемы с проводкой, можно сказать, да ничего страшного, но не тут-то было, не редко из-за замыканий, оголенных проводом, машины горят. Поэтому не шутите с этим. Другая ситуация, закончилось масло, мотор работает без смазки или с малым количеством, в итоге что? Правильно, быстрый износ и выход из строя поршневой группы, в заключении ремонт или покупка «контрактника».

Поэтому обращайте внимание на любые мелочи, загорелась лампочка давления масла, проверьте, избежите дорогостоящего ремонта.

Кстати, в следующей статье рассмотрим, как правильно диагностировать и выявить истинную причину.

Почему загорается лампа датчика давления масла и, каким образом это можно устранить? | SUPROTEC

Любой водитель сталкивался с проблемой, когда начинает гореть индикатор масла, который обычно имеет вид маслёнки с капающим маслом. Ситуация неприятная и очень опасная, потому что может привести к серьёзным неисправностям.

В зависимости от ситуации индикатор замены масла может мигать или гореть постоянно. В большинстве авто, включая датчик давления масла ВАЗ и многих других моделей, его свечение сопровождается неприятным звуковым сигналом. Загорание индикатора масла говорит о недостаточном его уровне или другой неисправности, при которой дальнейшее движение может привести к выходу из строя силового агрегата. Для того чтобы не видеть раздражающий индикатор, некоторые водители его просто отключают и продолжают движение. Так делать категорически запрещено, ведь устранить неисправность или просто долить моторное масло до нужного уровня гораздо легче и дешевле, чем заниматься капитальным ремонтом двигателя.

Принцип действия датчика давления масла

Промышленностью выпускаются два вида датчиков: электронный или, как его зачастую называют, «аварийный» и механический.

Электронный датчик

Электронные устройства работают по принципу «да-нет», т.е. подают сигнал о пропаже масла, не предоставляя других показаний. В электронном датчике, когда двигатель находится в неработающем состоянии и давление масла отсутствует, мембрана выпрямленная, толкатель в задвинутом состоянии, контакты замкнуты. После поворота ключа зажигания, когда двигатель начинает работать и в системе нагнетается давление масла, мембрана под его воздействием передаёт усилие на толкатель и рабочие контакты датчика размыкаются. Вот почему, когда включается зажигание, загорается индикатор масла, а когда начинает работать двигатель, он гаснет. Это нормально, однако если уже на работающем двигателе давление упадёт, то сразу загорится индикатор масла. Это уже является следствием неисправности.

Механический датчик

Он устанавливался в авто прошлых лет. В отличие от аварийного, механический датчик имеет стрелку со шкалой на приборной панели.

В современных машинах устанавливаются два датчика: один, срабатывающий на давление, а другой – на низкий уровень масла. Их показания выводятся на панель приборов независимо друг от друга. Жёлтый значок в форме маслёнки даёт сигнал о низком уровне масла, а красный индикатор – о снижении давления ниже критического уровня.

Как выглядят датчик?

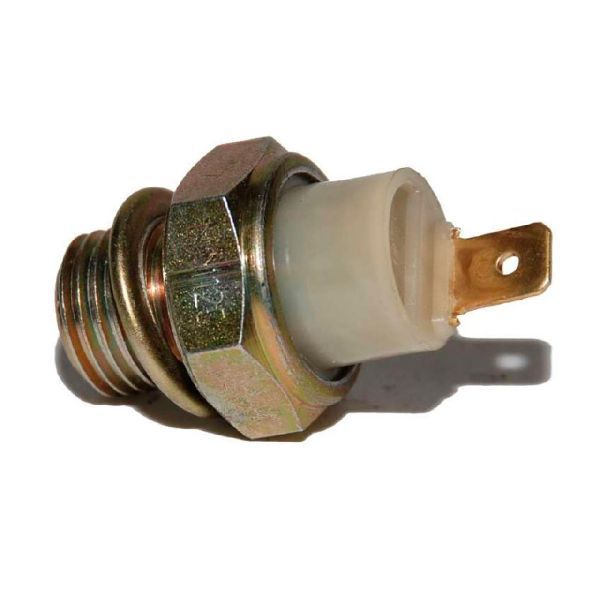

Вот датчик давления масла ВАЗ 2101

Датчик давления Шевроле Авео

Датчик масла Тойота Королла

Датчик давления масла Ауди

Датчик Лада Гранта

Как видно, форма устройств примерно одинакова. Проверить его с использованием насоса и мультиметра несложно. Вначале следует демонтировать устройство, установить мультиметр в режим проверки сопротивления, подсоединить насос и подключить мультиметр. При возникновении минимального давления мембрана сдвинет толкатель и контакты датчика разомкнуться. В этом случае стрелка мультиметра сразу переместится с нулевой отметки на значение бесконечности. Это значит, датчик сработал на появление давления. Желательно повторить проверку при подаче большего давления, близкого к максимуму. Тогда можно будет убедиться, что датчик способен функционировать в подобном режиме.

Какие неисправности датчика могут быть? Самой распространённой проблемой является залипание толкателя – ползунка. В этих случаях мастера СТО говорят, что датчик «нахлебался» масла. Случается прямо противоположная неисправность. Устройство перестаёт реагировать на хоть какое-нибудь повышение давления. Следует заметить, что датчики в современных автомобилях являются довольно надёжными устройствами, следовательно, ломаются редко. Что же касается авто прошлых лет, к примеру, датчики давления ВАЗов, их проверять следует в первую очередь. Метод тестирования несложный, но зато сразу позволяет исключить датчик из перечня неисправностей, которые приводят к загоранию или миганию индикатора давления.

Причины почему горит датчик давления

Когда с датчиком всё понятно и он исправен, возникает другой вопрос. Почему загорается индикатор давления? Причин множество.

Причины почему, горит индикатор датчика давления масла	Фото	Способы устранения
Низкий уровень масла		Проверить уровень и долить моторное масло
Неправильно подобранное по вязкости масло, что особенно актуально при низких температурах, когда высокая вязкость масла нагружает масляный насос и не даёт ему корректно работать. Вязкость моторного масла может измениться из-за его загрязнения, что также вызовет горение или мигание индикатора		Заменить масло с соответствующими сезону параметрами вязкости
Некачественный масляный фильтр, в котором отсутствуют обратный клапан и запорная шайба, обеспечивающие постоянное наличие в фильтре масла для исключения масляного голодания		Заменить масляный фильтр качественным
Забитый масляный фильтр		Заменить масляный фильтр вместе с маслом
Неисправен редукционный клапан масляного насоса: – сломана или растянута вследствие износа пружина клапана; – засорён просвет клапана из-за грязного моторного масла или из-за изношенного масляного фильтра		Разобрать масляный насос, промыть все детали, включая редукционный клапан, при необходимости его заменить
Забитая сетка масляного насоса, что приводит к снижению давления масла в системе		Демонтировать сетку масляного насоса, очистить её, установить на место
Неисправен масляный насос, что приводит к падению давления в системе		Демонтировать масляный насос. Принять меры к устранению неисправности или заменить
Утечка масла по причине: – изношенных старых прокладок и уплотнительных колец; – трещин и других дефектов патрубков; – пробоя прокладки головки блока цилиндров; – неисправности в масляных магистралях		Провести ремонт и замену неисправных элементов
Забитые масляные каналы двигателя из-за плохого качества масла или топлива		Промыть двигатель. Залить качественное масло. Заправить авто качественным топливом
Сильный износ вкладышей подшипников, цилиндров, поршней, других деталей двигателя и, как следствие большой расход масла на угар		Капитальный ремонт двигателя При некритичном износе восстановление составом Актив Плюс/Стандарт
Масло или охлаждающая жидкость в бензине, как правило, вследствие пробоя прокладки головки блока цилиндров (масло теряет вязкость и его давление в системе падает)		Заменить прокладку блока цилиндров. Промыть двигатель. Залить новое масло

Бывают случаи, когда во время поездки индикатор загорается, а затем через короткое время гаснет. Это может происходить во время движения авто на большом уклоне. В этих случаях масло может перелиться в переднюю или заднюю часть резервуара картера. Если при этом датчик расположен в противоположной части, он сработает. Такая же ситуация может получиться во время поездки с большим боковым креном или во время резкого торможения. Надо понимать, что если после возвращения автомобиля в горизонтальное состояние, индикатор погаснет, то это значит, что масла всё-таки недостаточно.

К другим случаям активациям индикатора можно отнести неисправности электропроводки, например, при обрывах проводов, повреждения изоляции или сбоев в ЭБУ.

Сколько можно ездить при светящемся индикаторе?

Этот вопрос часто задают автовладельцы? Ответ напрямую зависит от причин, из-за которых возникла проблема. В общем можно назвать алгоритм действий после того, как загорелся индикатор. Следует сразу же остановить автомобиль, и проверить уровень масла. Если он окажется низким, долить. Если ситуация через некоторое время повторится, то диагностики и ремонта не избежать.

Профилактические мероприятия

Практически во всех случаях, которые становятся причинами срабатывания датчика давления масла и загорания соответствующего индикатора на приборной панели, действенной профилактикой могут стать средства автохимии компании Супротек. Речь идёт о присадке в моторное масло «Супротек Актив Плюс» и мягкой промывке двигателя «Супрокет Апрохим». Это высокоэффективные инновационные составы, успешно прошедшие цикл тестирования в лабораторных и полевых условиях и получившие соответствующие сертификаты. Они не вступают в реакцию с моторным маслом, абсолютно к нему инертны и не воздействуют на прокладки, сальники и уплотнители.

Супротек Актив Плюс – триботехнический состав, предназначенный для восстановления рабочих характеристик двигателя любых типов и конструкций, включая силовые агрегаты с турбонаддувом (для нефорсированных двигателей объемом до 1,6 л. — Актив Стандарт). Эффект после применения этого состава виден сразу по восстановлению приёмистости двигателя, увеличению компрессии и мощности, улучшению динамических характеристик. Формула этого средства позволяет создавать на изношенных деталях двигателя защитный слой металла, который способен лучше удерживать масляную плёнку и снижать силу трения.

Супротек Апрохим – средство, предназначенное для мягкой очистки внутренних частей силового агрегата от застарелых отложений. Оно заливается примерно за 200 км до замены масла. Применяя его на постоянной основе, можно поддерживать цилиндры, поршни, масляные каналы, насос и другие детали силового агрегата в идеальной чистоте.

Оба средства способствуют снижению износа деталей и продлению рабочего ресурса двигателя.
