Назначение систем регулирования фаз — DRIVE2

Назначение систем регулирования фаз.

Эффективность работы ДВС главным образом определяется организацией процесса газообмена, то есть качественным и своевременным наполнением и очисткой цилиндров. Эта задача возлагается на газораспределительный механизм и зависит от фаз газораспределения – моментов и продолжительности открытого состояния впускных и выпускных клапанов. Если клапаны открыты непродолжительное время, фазы называют «узкими». Чем дольше открыты клапаны – тем фазы «шире».
При низких оборотах коленвала объемы и скорость движения горючей смеси и отработанных газов невелики, поэтому фазы должны быть узкими, а перекрытие (время одновременного открытия впускных и выпускных клапанов – минимальным. В этом случае свежая смесь не вытесняется в выпускной коллектор через открытый выпускной клапан и, соответственно, отработанные газы не попадают во впускной. Если же «расширить» фазы на низких оборотах, отработанные газы смешаются с рабочей смесью, снизив тем самым ее качество и вызвав падение мощности и неустойчивую работу двигателя.

С ростом оборотов пропорционально увеличиваются объемы и скорость движения перекачиваемой смеси и отработанных газов в единицу времени, поэтому необходимы «широкие» фазы и большее время перекрытия для лучшей продувки цилиндров. Продувка – вытеснение выхлопных газов из цилиндра движущейся с большой скоростью топливовоздушной смесью.

Ширина фаз определяется формой кулачков распределительного вала. Чем больше высота кулачка – тем выше высота подъема клапана. Чем «тупее» его конец – тем больше время максимального подъема клапана. Таким образом, подбирая форму кулачков, конструкторы могут настроить двигатель на работу только в определенном диапазоне оборотов. При проектировании обычного дорожного автомобиля разрабатывается усредненный распредвал для компромиссного баланса между мощностью и экономичностью. При отклонении от этого диапазона, как в сторону уменьшения, так и в сторону увеличения, эффективность ДВС будет снижаться. Например, «узкофазный» мотор не позволит развить высокую мощность, а «широкофазный» будет неустойчиво работать на малых оборотах, что вынудит увеличивать частоту оборотов холостого хода. Следовательно, идеальным решением было бы изменять ширину фаз в зависимости от оборотов двигателя. Так появились системы регулирования фаз газораспределения.
Для технической реализации идеи регулирования фаз было создано множество конструкций. Для их описания потребуется не одна страница. Поэтому ознакомимся с устройством только нескольких — как простых, проверенных временем систем, так и самых современных.

www.drive2.ru

Система изменения фаз газораспределения — Википедия

Система изменения фаз газораспределения (англ. variable valve timing, VVT) в двигателях внутреннего сгорания предназначена для изменения времени открытия клапанов и часто применяется для улучшения показателей эффективности, экономичности и токсичности. Система все более часто используется совместно с системой изменения высоты подъёма клапанов. Изменение фаз газораспределения может достигаться разными способами: полностью механическим, электро-гидравлическим и при конструкции двигателей без использования кулачков. Одной из причин внедрения автопроизводителями систем изменения фаз газораспределения является законодательное ужесточение норм токсичности.

Клапаны в двигателях внутреннего сгорания используются для управления потоками газов, втекающих и истекающих из камеры сгорания. Момент смены состояния клапана (открытие или закрытие), продолжительность нахождения в одном состоянии и высота подъёма этих клапанов в высокой степени оказывают влияние на эффективность двигателя. Без установки системы изменения фаз газораспределения или системы изменения высоты подъёма клапанов момент смены состояния этих клапанов будет независим от скорости и условий работы двигателя, что предполагает усреднённую настройку таких параметров^[1]. Система изменения фаз газораспределения позволяет избавиться от этого ограничения, позволяя улучшить эффективность во всем рабочем диапазоне двигателя.

В поршневых двигателях обычно клапаны приводятся в действие посредством распределительного вала. Кулачки открывают (поднимают) клапана на определённый промежуток времени (длительность) во время каждого цикла впуска и выпуска. Момент открытия и закрытия клапанов важен и зависит от положения коленчатого вала. Распределительный вал приводится в движение от коленчатого вала посредством приводного ремня, цепи или зубчатой передачи.

Для работы на высоких скоростях двигателю требуется большой объём воздуха. Однако в таком случае впускные клапана могут закрыться раньше, прежде чем в камеру сгорания поступит необходимое количество воздуха, что снижает эффективность. С другой стороны, при оборудовании двигателя распределительным валом, позволяющим клапанам дольше оставаться открытыми, например, при установке спортивных модификаций кулачков, двигатель будет испытывать проблемы при работе на низких скоростях. Открытие впускных клапанов до закрытия выпускных может приводить к выбросу не сгоревшего топлива из двигателя, что снижает эффективность двигателя и увеличивает токсичность.

Ранние системы изменения фаз газораспределения имели дискретный (ступенчатый) принцип действия. Например, одна настройка момента открытия и закрытия клапанов при работе двигателя на скорости ниже 3500 мин⁻¹, вторая настройка — при работе двигателя на скорости выше 3500 мин⁻¹. Более современные системы производят плавную (бесступенчатую) регулировку момента открытия и закрытия клапанов. Такие системы позволяют производить оптимальную настройку механизма газораспределения для любых скоростей и условий работы двигателя^[1][2].

Одной из простейших реализаций системы изменения фаз газораспределения является система сдвига фаз, при которой распределительный вал может быть повёрнут на некоторый угол вперёд или назад относительно положения коленчатого вала. При этом клапана закрываются и открываются раньше или позже, однако высота подъёма клапанов и длительность открытия и закрытия остаются неизменны. Для возможности регулировки длительности в системе изменения фаз газораспределения требуется внедрение более сложных механизмов, включающих, например, несколько кулачковых профилей или колеблющиеся кулачки.

Позднее закрытие впускных клапанов (англ. late intake valve closing, LIVC). Первыми реализациями изменения момента закрытия клапанов были системы, позволяющие оставлять клапан открытым дольше, чем в двигателе, не оборудованном такой системой. В результате был достигнут эффект выталкивания воздуха из цилиндра во впускной коллектор во время цикла сжатия. Вытесненный из цилиндра воздух повышает давление во впускном коллекторе, вследствие чего при следующем открытии впускного клапана воздух в цилиндр будет подаваться по б́ольшим давлением. В результате внедрения позднего закрытия выпускных клапанов достигается снижение потерь до 40 % во впускном тракте, а также снижение выбросов оксидов азота (NO_x) до 24 %. Максимальный крутящий момент двигателя при этом снижается приблизительно на 1 %, а выбросы углеводородов не изменяются^[2].

Раннее закрытие впускных клапанов (англ. early intake valve closing, EIVC). Другим способом снижения потерь во впускном тракте, применимым на малых скоростях работы двигателя, является создание высокого разрежения во впускном коллекторе, используя раннее закрытие впускных клапанов. Для достижения этого впускные клапаны должны закрываться в ходе цикла впуска. При малой загрузке потребности двигателя в топливо-воздушной смеси небольшие, однако достаточно высоки требования к наполнению ей цилиндров, что возможно достигнуть внедрением раннего закрытия впускных клапанов^[2]. Исследования показали, что на двигателях с ранним закрытием впускных клапанов наблюдается снижение потерь во впускном тракте до 40 %, а также увеличение экономичности до 7 %. Также наблюдается снижение выбросов оксидов азота до 24 % в режимах с частичной нагрузкой. Возможной негативной стороной внедрения раннего закрытия впускных клапанов является существенное снижение температуры в камере сгорания, что может вызвать увеличение выбросов углеводородов^[2].

Раннее открытие впускных клапанов (англ. early intake valve opening). Ранее открытие впускных клапанов является способом существенного уменьшения токсичности. В традиционном двигателе для управления температурой в цилиндрах используется процесс, известный как перекрытие клапанов. При раннем открытии впускных клапанов часть выхлопных газов, перетекая через впускной клапан, попадает во впускной коллектор, где быстро охлаждается. При впуске инертные отработанные газы в значительной степени заполнят цилиндр, благодаря чему достигается снижение температуры в цилиндре и уменьшение выбросов оксидов азота. Также раннее открытие впускных клапанов улучшает объёмную эффективность, поскольку объём выброса отработанных газов уменьшается в ходе цикла выпуска^[2].

Раннее и позднее закрытие выпускных клапанов (англ. early/late exhaust valve closing). Внедрение этих систем позволяет достигать уменьшения токсичности. В традиционном двигателе на цикле выпуска движением поршня отработанные газы выталкиваются в выпускной коллектор и далее в выхлопную систему. Посредством раннего и позднего закрытия выпускных клапанов возможно управлять объёмом отработанных газов, остающихся в цилиндре. Оставляя клапан открытым дольше обычного, достигается более полное его очищение от отработанных газов и заполнение цилиндра б́ольшим объёмом свежей топливо-воздушной смеси. При раннем закрытии выпускных клапанов в цилиндре остаётся больше отработанных газов, благодаря чему увеличивается экономичность. Система позволяет двигателю сохранять эффективность во всех режимах работы.

Основным фактором, препятствующем повсеместному широкому внедрению системы в автомобильной промышленности, является создание экономически эффективных решений по управлению фазами газораспределения в зависимости от условий, имеющихся в двигателе.^{[источник не указан 311 дней]} В двигателе, работающем при 3000 мин⁻¹, распределительный вал должен вращаться со скоростью 25 мин⁻¹, таким образом для получения преимуществ моменты открытия и закрытия клапанов должны выбираться очень точно. Электромагнитные и пневматические системы, не использующие кулачки для привода клапанов, позволяют достичь максимальной точности в управлении моментом открытия и закрытия клапанов, однако, по состоянию на 2016 год не существует экономически эффективных реализаций для производителей массовых транспортных средств.^{[источник не указан 311 дней]}

Паровые двигатели[править | править код]

История поиска методов изменения длительности открытия клапанов начитается во времена паровых двигателей, где изменение длительности открытия клапанов известно как «отсечение пара». В ранних паровозах использовался так называемый редуктор Стивенсона, который и осуществлял изменение «отсечения», то есть изменение времени, после которого поступление пара в рабочий цилиндр прекращалось.

Ранние системы изменения «отсечения» соединяли в себе «отсечение» поступающего пара с разными реализациями отсечения отработанного пара. Разъединение этих систем было произведено с разработкой парового двигателя Корлисса. Его принцип был широко использован в стационарных двигателях, работающих на постоянной скорости с различной нагрузкой. В них управление «отсечением» поступающего пара и, как следствие, крутящего момента, осуществлялось центробежным регулятором и запорными клапанами.

После распространения тарельчатых клапанов была внедрена упрощённая система привода клапанов посредством распределительного вала. В подобных двигателях изменение «отсечения» могло быть достигнуто разным профилем кулачков, которые передвигались по распределительному валу регулятором^[3].

Авиация[править | править код]

В раннем экспериментальном двигателе V8 разработки фирмы Clerget-Blin, развивавшем 200 л. с., для изменения момента открытия и закрытия клапаном, использовался скользящий распределительный вал. В некоторых видах звездообразных двигателей фирмы Bristol Jupiter начала 1920-х годов также имеется система изменения момента открытия и закрытия клапанов, которая в основном использовалась на впускных клапанах для достижения б́ольшей компрессии^[4]. В двигателе Lycoming XR-7755 была установлена система изменения фаз газораспределения, состоящая из двух кулачков, которые могли быть выбраны пилотом: один для взлёта, ухода от погони и преследования, другой для экономичных полётов.

Автомобили[править | править код]

Желательность наличия системы, позволяющей изменять продолжительность открытия клапанов для его соответствия скорости вращения двигателя, стала очевидной в 1920-х годах, когда предел максимально достижимых рабочих оборотов двигателя стал увеличиваться. К тому времени обороты двигателя на холостом ходу и при его загрузке отличались несущественно, поэтому не было необходимости в изменении длительности открытия клапанов. Незадолго до 1919 года Лоуренс Помрой (англ. Lawrence Pomeroy), главный конструктор компании Vauxhall, разработал двигатель H-Type объёмом 4,4 л, предназначенный для замены существовавшей в то время модели 30-98^[5]. В нём единственный распределительный вал мог перемещаться продольно, что позволяло использовать на нём различные профили. Первые патенты на системы изменения длительности открытия клапанов были выданы в 1920 году, например, патент США U.S. Patent 1 527 456.

В 1958 году компания Porsche подала в Германии, а также в Великобритании заявку на патент, который был опубликован под номером GB861369 в 1959 году. Патент Porsche описывал систему с колеблющимися кулачками, которые используются для увеличения высоты подъёма клапанов и времени их открытия. Десмодромные клапана приводятся в действие движущейся вверх-вниз тягой, соединённой с эксцентриковым валом или шайбовым механизмом. Неизвестно, был ли изготовлен хоть один рабочий прототип.

Первой компанией, запатентовавшей практически реализуемую на автомобилях систему изменения момент открытия и закрытия клапанов, включавшую систему изменения высоты подъёма клапанов, была Fiat. В системе, разработанной Джованни Торацца (итал. Giovanni Torazza) в конце 1960-х годов, гидравлическое давление использовалось для изменения точки опоры толкателей клапанов (U.S. Patent 3 641 988)^[6]. Гидравлическое давление изменяется в зависимости от скорости работы двигателя и давления воздуха во впускном тракте. Обычное изменение момента открытия было 37 %.

Первой компанией, начавшей установку изменения момента открытия и закрытия клапанов на серийно изготовляемые автомобили, стала Alfa Romeo (U.S. Patent 4 231 330)^[7]. Автомобили с системой впрыска топлива модели Alfa Romeo Spider в 1980-х годах комплектовались механической системой изменения фаз газораспределения. Она была разработана Джампаоло Гарчеа (итал. Giampaolo Garcea) в 1970-х годах^[8]. Модели Alfa Romeo Spider, начиная с 1983 года, комплектуются электронной системой изменения фаз газораспределения^[9].

В 1987 году свою систему изменения момента открытия и закрытия клапанов N-VCT представила компания Nissan для своих двигателей VG20DET и VG30DE^{[источник не указан 311 дней]}. В 1989 свою систему VTEC также представила Honda^[10]. Если ранние системы N-VCT от Nissan исключительно смещали фазы газораспределения, то в системе VTEC происходит переключения на другой профиль кулачка на высоких скоростях работы двигателя, чтобы увеличить максимальную мощность двигателя. Первым двигателем от Honda с системой VTEC был B16A, который устанавливался на модели Integra, CR-X и хэтчбеки Civic, поставляемые в Европу и Японию^{[источник не указан 311 дней]}.

В 1992 году Porsche представила систему VarioCam, которая стала первой системой с плавным изменением фаз газораспределения (все предыдущие системы были со ступенчатым их изменением). Система начала устанавливаться на автомобили Porsche 968 и работала только на впускных клапанах.

Мотоциклы[править | править код]

Системы изменения фаз газораспределения устанавливались на мотоциклетные двигатели, однако были приязненны бесполезными «техническими образцами» в конце 2004 года из-за увеличения веса при установке системы^[11]. После этого были выпущены следующие мотоциклы с системами изменения фаз газораспределения: Kawasaki 1400GTR/Concours 14 (2007 г.), Ducati Multistrada 1200 (2015 г.) и BMW R1250GS (2019 г.).

Корабли и суда[править | править код]

Системы изменения фаз газораспределения имеют слабое распространение на корабельных двигателях. Корабельные двигатели от Volvo Penta с 2004 года комплектуются системой изменения фаз кулачков, управляемой ЭБУ двигателя, плавно изменяющей опережение или запаздывание распределительного вала^[12].

Дизельные двигатели[править | править код]

В 2007 году Caterpillar разработал двигатели Acert серий С13 и С15, в которых система изменения фаз газораспределения используется для снижения выброса оксидов азота с целью избежать использования системы рециркуляции выхлопных газов после введения требований EPA в 2002 году^[13].

В 2009 году компания Mitsubishi разработала и начала серийное производство двигателей I4 модели 4N13 с двумя распределительными валами объёмом 1,8 л. Этот двигатель стал первым в мире дизельным двигателем для легковых автомобилей с системой изменения фаз газораспределения^[14].

У каждого производителя двигателей данная технология имеет своё название.

• AVCS (Subaru)
• AVLS (Subaru)
• CPS (Proton), однако на новых моделях с 2016 года Proton называет технологию VVT
• CVTCS (Nissan, Infiniti)
• CVVT (разработана компаниями Hyundai и Kia, также встречается на Geely, Iran Khodro, Volvo)
• DCVCP (General Motors)
• DVT (Ducati)
• DVVT (Daihatsu, Perodua, Wuling)
• MIVEC (Mitsubishi)
• MultiAir (Fiat/FPT)
• N-VCT (Nissan)
• S-VT (Mazda)
• Ti-VCT (Ford)
• VANOS (BMW)
• VALVETRONIC (BMW, PSA)
• VarioCam (Porsche)
• VCT (Alfa Romeo)
• VTEC, i-VTEC (Honda, Acura)
• VTi, (Citroen, Peugeot, BMW)
• VVC (MG Rover)
• VVL (Nissan)
• Valvelift (Audi)
• VVA (Yamaha)
• VVEL (Nissan, Infiniti)
• VVT (Chrysler, General Motors, Proton, Suzuki, Isuzu, Volkswagen Group, Toyota)
• VVT-i, VVTL-i (Toyota, Lexus)

Переключение кулачков[править | править код]

В этой реализации используются разные профили кулачков. В определённый момент (как правило, при определённой скорости работы двигателя) при помощи привода происходит переключение между профилями. При таком способе реализации изменения фаз газораспределения также возможно изменение высоты подъёма клапаном и изменение длительности открытия клапанов, однако это изменение всегда происходит ступенчато и плавным быть не может. Первым серийным представителем таких систем стала система VTEC компании Honda. В системе VTEC при помощи изменения гидравлического давления приводится в действие штырь, замыкающий в работу коромысло, отвечающее за высокий подъём клапанов и большое время открытия, с находящимся вблизи коромыслом, отвечающим за низкий подъём клапанов и малое время открытия.

Фазировка кулачков[править | править код]

Многие изготовляемые системы изменения фаз газораспределения работают по типу изменения фазировки кулачков посредством устройств, известных как жарг. фазовращатели (англ. variator). Это позволяет производить плавную регулировку, однако многие ранние подобные системы могли выполнять только ступенчатую регулировку. Однако, регулировка длительности открытия и высоты подъёма невозможна.

Колеблющиеся кулачки[править | править код]

В этой реализации используются колебательные или качающиеся движения частей кулачков^{[источник не указан 309 дней]}, которые выступают в роли толкателей. В свою очередь, толкатели открывают и закрывают клапана. В некоторых реализациях таких систем используется как традиционный профиль кулачков, так и эксцентриковые профили, и соединительные тяги. Принцип их действия подобен паровым двигателем, где объём пара, поступающего в рабочий цилиндр, регулируется моментом «отсечки» пара. Преимуществом таких систем заключается в плавном характере регулирования высоты подъёма клапанов и длительности открытия. Недостатком же является то, что подъём клапанов пропорционален длительности открытия, и их независимая регулировка невозможна.

Примерами подобных систем являются Valvetronic (BMW)^[15], VVEL (Nissan) и Valvematic (Toyota), в них системы колеблющихся кулачков устанавливаются только на впускных клапанах.

Эксцентриковый привод кулачков[править | править код]

Системы с эксцентриковым приводом кулачков работают посредством эксцентрикового дискового механизма, который уменьшает и увеличивает угловые скорости профиля кулачков при их вращении. Уменьшение этой скорости во время, когда клапан открыт, соответствует увеличению длительности открытия клапана. Преимуществом такой системы является возможность независимой регулировки длительности открытия клапанов и высоты подъёма^[16] (однако, в них невозможна регулировка подъёма). К недостаткам этих систем относится их сложность (необходимо устанавливать два эксцентриковых привода и два их контроллера на каждый цилиндр — по одной паре устройств на впускные и выпускные клапана), что увеличивает стоимость системы.

Единственным производителем, внедрившим такую системы, стал MG Rover.^{[источник не указан 309 дней]}

Трёхмерный профиль кулачков[править | править код]

В этих системах кулачки имеют профиль, который также изменяется по их длине в форме^[17], подобной конической. На одном конце кулачка представлен профиль с малой высотой подъёма клапанов и малым временем открытия, на другом конце — профиль с большой высотой подъёма клапанов и увеличенным временем открытия. В средней части длины кулачка осуществляется плавный переход между этими профилями. Плавная регулировка высоты подъёма клапанов и длительности открытия может быть осуществлена смещением места контакта толкателя клапана с профилем кулачка. Это достигается путём осевого перемещения распределительного вала («скольжением» вдоль двигателя), таким образом неподвижный толкатель клапанов будет контактировать с разными участками профиля кулачка, благодаря чему достигаются разные значения высоты подъёма клапанов и длительности открытия. Недостатком этих систем является крайне сложное проектирование профиля кулачков, поскольку конструкция должна обеспечивать минимальные контактные напряжения, возникающие из-за изменений профиля.

Обычно к использующим такую систему относят Ferrari^[18][19], тем не менее остаётся доподлинно неизвестным, используются ли подобные системы в её серийных моделях.

Двухвальный комбинированный профиль кулачков[править | править код]

Об использовании этих систем в серийных двигателях информация отсутствует.

Система состоит их двух близко расположенных распределительных валов и поворотного толкателя, который приводится в действие обоими распределительными валами. Движение этого толкателя передаёт движение профилей кулачков обоих распределительных валов одновременно. Каждый распределительный вал оборудуется своей системой изменения фаз газораспределения, которых позволяют изменят угловое положение распределительных валов относительно коленчатого вала. Профиль кулачков на одном распределительном валу управляет закрытием клапанов, а профиль кулачков на другом распределительном валу — закрытием тех же клапанов. Таким образом, регулировка длительности открытия клапанов регулируется интервалом между этими событиями.

Среди недостатков таких систем можно выделить:

• При большой длительности открытия высота профиля на одном кулачке может начать уменьшаться, в то время как на другом — увеличиваться. Это будет приводить к суммарному уменьшению высоты профиля кулачков и может вызывать недостатки в динамике двигателя. Имеются патенты, посвящённые решению в некоторой степени проблемы неравномерной высоты открытия клапанов, тем самым делающие возможной работу системы на полной высоте профиля кулачков при большой длительности открытия клапанов^[20][21][22].
• Из-за наличия в системе двух распределительных валов увеличиваются размеры системы, толкателей и других элементов.

Двухвальный комбинированный профиль кулачков с соосным расположением валов[править | править код]

Об использовании этих систем в серийных двигателях информация отсутствует.

Принцип работы системы также состоит в том, что один толкатель приводится в действие профилями кулачков, расположенных на двух разных распределительных валах. С точностью до ограничения по углу, обусловленного радиусом оконечного закругления толкателя, толкатель «ощущает» комбинацию поверхностей двух профилей кулачков как плавную, непрерывную поверхность. Когда вращение кулачков максимально выровнено, длительность открытия клапана минимальна и соответствует профилю каждого кулачка по отдельности. Наоборот, когда угол между кулачками при вращении наибольший, длительность открытия клапана максимальна. Основным ограничением подобных систем является то, что возможно только регулировка длительности открытия клапанов, равная (в градусах движения распределительного вала) закруглению профиля острого конца кулачка.

Подобный принцип лёг в основу, вероятно, первой запатентованной в 1925 году Ведомством по патентам и товарным знакам США системы изменения кулачков (U.S. Patent 1 527 456). Также к данном типу относится так называемый «распределительный вал Клемсона»^[23].

Спиральный распределительный вал[править | править код]

Также «Двухвальный комбинированный профиль кулачков с соосным расположением валов и спиральным движением», об использовании этих систем в серийных двигателях информация отсутствует.

Принцип аналогичен ранее рассмотренному, в нём могут использоваться такого же профиля длительности. Однако вместо простого плоского поворота кулачков для регулировки используется совокупность осевого и поворотного движений, что является трёхмерным спиральным движением. Посредством такого движения преодолеваются ограничения, связанные с длительностью в ранее рассмотренной системе. Длительность открытия клапанов при этом теоретически не ограничена, однако обычно не составляет более 100 градусов движения распределительного вала, чего достаточно для работы в большинстве ситуаций.

По сообщениям, кулачки для таких системы сложны и затратны в изготовлении, требуется очень высокая точность при изготовлении спиральных элементов, а также должна быть обеспечена бережная сборка.

Двигатели без кулачков[править | править код]

К таким двигателям относятся те двигатели, которым не требуется распределительный вал для управления клапанами. Клапана в таких системах обладают высокой гибкостью для регулирования фаз газораспределения и высоты подъёма клапанов. Тем не менее, по состоянию на 2019 год не существует подобных систем, предназначенных для транспортных средств для дорог общего пользования.

Выделяют следующие типы двигателей без кулачков:

• электромеханические (с использованием электромагнитов)
• гидравлические
• пневматические
• с использованием шаговых двигателей.

1. ↑ ^{1 2} Wu, B. (2007). A simulation-based approach for developing optimal calibrations for engines with variable valve actuation. Oil and Gas Science and Technology, 62(4), 539—553.
2. ↑ ^{1 2 3 4 5} Hong, H. (2004). Review and analysis of variable valve timing strategies — eight ways to approach. Proceedings of the Institution of Mechanical Engineers, Part D: Journal of Automobile Engineering, 218(10), 1179—1200.
3. ↑ Variable Valve Timing — 1886 — Practical Machinist (неопр.). Practical Machinist. Дата обращения 4 апреля 2010.
4. ↑ Arthur W., Gardiner REPORT No. 272: THE RELATIVE PERFORMANCE OBTAINED WITH SEVERAL METHODS OF CONTROL OF AN OVERCOMPRESSED ENGINE USING GASOLINE (неопр.) (PDF). Langley Research Center/Langley Aeronautical Laboratory (25 February 1927).
5. ↑ Coomber, Ian. Vauxhall: Britain’s Oldest Car Maker. — Fonthill Media, 5 December 2017. — P. 46. — ISBN 978-1781556405.
6. ↑ VALVE-ACTUATING MECHANISM FOR AN INTERNAL COMBUSTION ENGINE (неопр.). freepatentsonline.com. Дата обращения 12 января 2011.
7. ↑ Timing variator for the timing system of a reciprocating internal combustion engine (неопр.). freepatentsonline.com. Дата обращения 12 января 2011.
8. ↑ Alfa Romeo Spider FAQ (неопр.) (PDF). alfaspiderfaq.org. Дата обращения 29 ноября 2008.
9. ↑ Rees, Chris. Original Alfa Romeo Spider. — MBI Publishing 2001. — P. 102. — ISBN 0-7603-1162-5.
10. ↑ asia.vtec.net
11. ↑ Wade, Adam. Motorcycle Fuel Injection Handbook. — MotorBooks International, 2004.
12. ↑ Volvo Penta Variable Valve Timing (VVT) (неопр.). www.marineenginedigest.com. Дата обращения 27 октября 2012.
13. ↑ [1]
14. ↑ «Geneva 2010: Mitsubishi ASX (Outlander Sport) Debuts in Geneva», autoguide.com
15. ↑ Autospeed Valvetronic Article (неопр.). Дата обращения 17 января 2012.
16. ↑ Rover VVC Article (неопр.). Дата обращения 17 января 2012.
17. ↑ howstuffworks.com
18. ↑ Lumley, John L. Engines — An Introduction. — Cambridge UK : Cambridge University Press, 1999. — P. 63–64. — ISBN 0-521-64277-9.
19. ↑ HowStuffWorks — Ferrari 3D cam article (неопр.). Дата обращения 17 января 2012.
20. ↑ USPTO 5052350 (неопр.). Дата обращения 17 января 2012.
21. ↑ USPTO 5642692 (неопр.). Дата обращения 17 января 2012.
22. ↑ Mechadyne VLD (неопр.). Дата обращения 17 января 2012.
23. ↑ USPTO 4771742 (неопр.). Дата обращения 17 января 2012.

ru.wikipedia.org

Системы управления фазами газораспределения (VVT) — DRIVE2

Данная запись будет про Системы управления фазами газораспределения (VVT)

Системы управления фазами газораспределения

.

Эффективность работы любого ДВС, КПД двигателя, показатель мощности, моментная характеристика и топливная экономичность напрямую зависят от ряда факторов. Одной из важных составляющих в списке являются фазы газораспределения. Ответить на вопрос, что такое фазы газораспределения двигателя, можно следующим образом. Под такими фазами стоит понимать своевременное открытие и закрытие впускных и выпускных клапанов.
Большинство современных ДВС все более активно получают систему изменения фаз газораспределения, хотя еще около 20 лет назад массово доступный четырехтактный двигатель данной системы не имел. В обычном моторе клапаны открываются благодаря воздействию на них кулачков распределительного вала. Форма профиля кулачка распредвала определяет момент и продолжительность открытия клапана.
Указанные параметры составляют так называемую ширину фазы газораспределения. Дополнительным параметром также является величина хода клапана (высота его подъема). Стоит учитывать, что топливно-воздушная смесь и отработавшие газы во впуске, в цилиндре ДВС и на выпуске ведут себя не одинаково, что зависит от различных режимов его работы. Скорость течения динамично изменяется, появляются колебания газовых сред, которые приводят к резонансам или застою. Все это влияет на эффективность наполнения цилиндров и их продувки на разных режимах работы силового агрегата.
Фиксированные фазы газораспределения заставляют конструкторов ДВС проектировать мотор так, чтобы присутствовала уверенная тяга в диапазоне низких и средних оборотов, но при этом оставался запас мощности для поддержания набранной скорости и дальнейшего ускорения автомобиля при выходе ДВС на режимы около зоны максимальных оборотов. Дополнительно необходимо обеспечить устойчивую работу силового агрегата на холостом ходу, эластичность на переходных режимах, а также экономичность и экологичность силовой установки. Если фазы газораспределения фиксированы, то улучшение одних параметров закономерно повлечет ухудшение других. Для решения этой задачи была разработана система изменения фаз газораспределения, которая гибко и динамично изменяет основные параметры работы ГРМ зависимо от того режима, в котором работает двигатель в определенный момент.

истема изменения фаз газораспределения VVT (англ. Variable Valve Timing) создана для
динамичной корректировки рабочих параметров механизма газораспределения. Данное управление
осуществляется с учетом различных режимов работы силового агрегата. Использование указанной

www.drive2.ru

Фазовращатель в ДВС. Что это такое и основной принцип работы. Разберем VVT, VVT-i, CVVT, VTC, VANOS, VTEC и прочие » AutoSoftos.com Автомобильный ПОРТАЛ – программы для диагностики, чип-тюнинг, изменение пробега, книги по ремонту авто

Эффективность двигателя внутреннего сгорания зачастую зависит от процесса газообмена, то есть наполнения воздушно-топливной смеси и отвода уже отработанных газов. Как мы уже с вами знаем, этим занимается ГРМ (газораспределительный механизм), если правильно и «тонко» настроить его под определенные обороты, можно добиться очень не плохих результатов в КПД. Инженеры давно бьются над этой проблемой, решать ее можно различными способами, например воздействием на сами клапана или же поворотом распределительных валов.

Чтобы клапана ДВС работали всегда правильно и не были подвержены износу, вначале появились просто «толкатели», затем гидрокомпенсаторы, но этого оказалось мало, поэтому производители начали внедрение так называемых «фазовращателей» на распределительные валы.

Зачем вообще нужны фазовращатели?

Чтобы это понять что такое фазовращатели и зачем они нужны, прочтите для начала полезную информацию. Все дело в том, что двигатель работает не одинаково на различных оборотах. Для холостых и не высоких оборотов идеальными будут «узкие фазы», а для высоких – «широкие».

Узкие фазы – если коленчатый вал вращается «медленно» (холостой ход), то объем и скорость отвода отработанных газов также невелики. Именно здесь идеально применять «узкие» фазы, а также минимальное «перекрытие» (время одновременного открытия впускных и выпускных клапанов) – новая смесь не проталкивается в выпускной коллектор, через открытый выпускной клапан, но и соответственно отработанные газы (почти) не проходят во впускной. Это идеальное сочетание. Если же сделать «фазирование» — шире, именно при невысоких вращениях коленчатого вала, то «отработка» может смешаться с поступающими новыми газами, снизив тем самым ее качественные показатели, что однозначно снизит мощность (мотор станет неустойчиво работать или даже заглохнет).

Широкие фазы – когда обороты растут, соответственно растет и объем и скорость перекачиваемых газов. Здесь уже важно быстрее продувать цилиндры (от отработки) и быстрее загонять в них поступающую смесь, фазы должны быть «широкими».

Конечно же руководит открытиями обычный распределительный вал, а именно его «кулачки» (своеобразные эксцентрики), у него есть два конца – один как бы острый, он выделяется, другой просто сделан полукругом. Если конец острый — то происходит максимальное открытие, если округлый (с другой стороны) – максимальное закрытие.

НО у штатных распределительных валов – НЕТ регулировки фаз, то есть они их не могут расширить или сделать уже, все же инженеры задают усредненные показатели – что-то среднее между мощностью и экономичностью. Если завалить валы в одну из сторон, то эффективность, либо экономичность двигателя упадет. «Узкие» фазы, не дадут ДВС развивать максимальную мощность, а вот «широкие» — не буде нормально работать на малых оборотах.

Вот бы регулировать в зависимости от оборотов! Это и было изобретено – по сути это и есть система регулирования фаз, ПОПРОСТОМУ — ФАЗОВРАЩАТЕЛИ.

Принцип работы

Сейчас не будем лезть вглубь, наша задача понять, как они работают. Собственно обычный распредвал на конце имеет распределительную шестерню, которая в свою очередь соединяется с ремнем или цепью ГРМ.

Распредвал с фазовращателем на конце имеет немного другую, измененную конструкцию. Здесь располагаются две «гидро» или электроуправляемые муфты, которые с одной стороны также зацепляются за привод ГРМ, а с другой стороны с валами. Под воздействием гидравлики или электроники (есть специальные механизмы) внутри этой муфты могут происходить сдвиги, таким образом, она может немного поворачиваться, тем самым меняя открытие или закрытие клапанов.

Нужно отметить, что не всегда фазовращатель устанавливается на два распредвала сразу, бывает что один находится на впускном или на выпускном, а на втором просто обычная шестерня.

Как обычно процессом руководит ЭБУ, которая собирает данные с различных датчиков двигателя, таких как положения коленчатого вала, холла, частота вращения двигателя, скорости и т.д.

Сейчас я вам предлагаю рассмотреть основные конструкции, таких механизмов (думаю так у вас больше проясниться в голове).

VVT (Variable Valve Timing), KIA-Hyundai (CVVT), Toyota (VVT-i), Honda (VTC)

Одними из первых предложили поворачивать коленвал (относительно начального положения), компания Volkswagen, со своей системой VVT (на ее основе построили свои системы много других производителей)

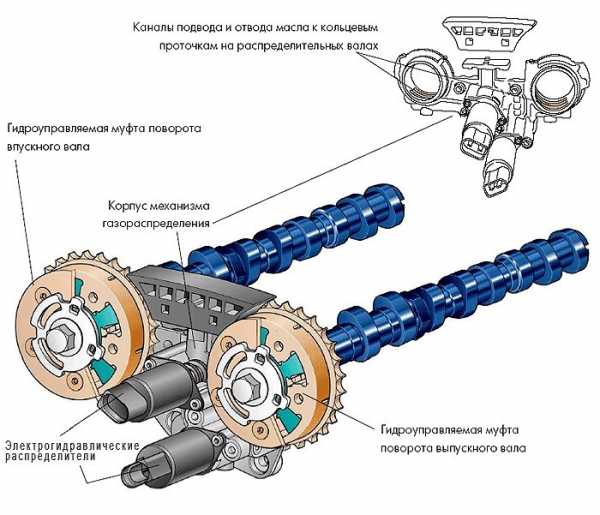

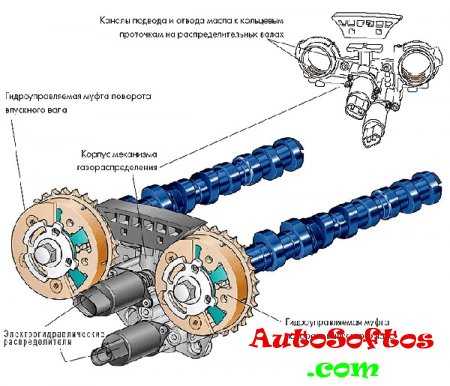

Что в нее входит:

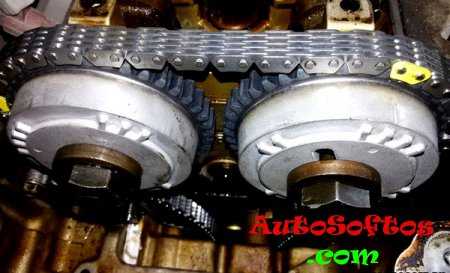

Фазовращатели (гидравлические), установлены на впускном и выпускном валу. Они подключены к системе смазки мотора (собственно это масло и закачивается в них).

Если разобрать муфту то внутри есть специальная звездочка наружного корпуса, которая неподвижно соединена с валом ротора. Корпус и ротор при накачивании масла могут смещаться относительно друг друга.

Механизм закрепляется в головке блока, в ней есть каналы для подводки масла к обеим муфтам, контролируются потоки двумя электрогидравлическими распределителями. Они кстати также закрепляются на корпусе головки блока.

Помимо этих распределителей в системе много датчиков – частоты коленчатого вала, нагрузки на двигатель, температуре охлаждающей жидкости, положения распред и колен валов. Когда нужно повернуть откорректировать фазы (например — высокие или низкие обороты), ЭБУ считывая данные дает приказания распределителям подавать масла в муфты, они открываются и давление масла начинает накачивать фазовращатели (тем самым они поворачиваются в нужную сторону).

Холостой ход – поворачивание происходит таким образом, чтобы «впускной» распредвал обеспечил более позднее открытие и позднее закрытие клапанов, а «выпускной» разворачивается так — чтобы клапан закрывался намного раньше до подхода поршня в верхнюю мертвую точку.

Получается, что количество отработанной смеси снижается почти до минимума, причем она практически не мешает на такте впуска, это благоприятно сказывается на работе мотора на холостых оборотах, его стабильности и равномерности.

Средние и высокие обороты – здесь задача выдать максимальную мощность, поэтому «поворачивание» происходит таким образом, чтобы задержать открытие выпускных клапанов. Таким образом, остается давление газов на такте рабочего хода. Впускные в свою очередь открываются после достижение поршня верхней мертвой точки (ВМТ), и закрываются после НМТ. Таким образом, мы как бы получаем динамический эффект «дозарядки» цилиндров двигателя, что несет за собой увеличение мощности.

Максимальный крутящий момент – как становится понятно, нам нужно как можно больше наполнять цилиндры. Для этого нужно намного раньше открывать и соответственно намного позже закрывать впускные клапана, сберечь смесь внутри и не допустить ее выхода обратно в впускной коллектор. «Выпускные» же в свою очередь, закрываются с некоторым опережением до ВМТ, чтобы оставить небольшое давление в цилиндре. Думаю это понятно.

Таким образом, сейчас работает много похожих систем, из них самые распространенные Renault (VCP), BMW (VANOS/Double VANOS), KIA-Hyundai (CVVT), Toyota (VVT-i), Honda (VTC).

НО и эти не идеальные, они могут только смещать фазы в одну или другую сторону, но не могут реально «сузить» или «расширить» их. Поэтому сейчас начинают появляться более совершенные системы.

Honda (VTEC), Toyota (VVTL-i), Mitsubishi (MIVEC), Kia (CVVL)

Чтобы дополнительно регулировать поднятие клапана, были созданы еще более продвинутые системы, но родоначальницей была компания HONDA, со своим мотором VTEC (Variable Valve Timing and Lift Electronic Control). Суть в том, что кроме изменения фаз, эта система может больше поднимать клапана, тем самым улучшая наполнение цилиндров или отвод отработанных газов. У HONDA сейчас используется уже третье поколение таких моторов, которые впитали в себя сразу обе системы VTC (фазовращатели) и VTEC (поднятие клапана), и сейчас она называется – DOHC i-VTEC.

Система еще более сложная, она имеет продвинутые распредвалы в которых есть совмещенные кулачки. Два обычных по краям, которые нажимают на коромысла в обычном режиме и средний более выдвинутый кулачок (высокопрофильный), который включается и нажимает клапана скажем после 5500 оборотов. Эта конструкция имеется на каждую пару клапанов и коромысел.

Как же работает VTEC? Примерно до 5500 об/мин мотор работает в штатном режиме, используя только систему VTC (то есть крутит фазовращатели). Средний кулачок как бы не замкнут с двумя другими по краям, он просто вращается в пустую. И вот при достижении высоких оборотов, ЭБУ дает приказание на включение системы VTEC, начинает закачиваться масло и специальный штифт выталкивается вперед, это позволяет замкнуть все три «кулачка» сразу, начинает работать самый высокий профиль – теперь именно он давит пару клапанов, на которые рассчитана группа. Таким образом, клапан опускается намного больше, что позволяет дополнительно наполнить цилиндры новой рабочей смесью и отвести больший объем «отработки».

Стоит отметить, что VTEC стоит и на впускном и выпускном валах, это дает реальное преимущество и прирост мощности на высоких оборотах. Прирост примерно в 5 – 7%, это очень хороший показатель.

Стоит отметить, хотя ХОНДА была первой, сейчас похожие системы используются на многих автомобилях, например Toyota (VVTL-i), Mitsubishi (MIVEC), Kia (CVVL). Иногда как например в моторах Kia G4NA, используется лифт клапанов только на одном распредвалу (здесь только на впускном).

НО и у этой конструкции есть свои недостатки, и самый главный это ступенчатое включение в работу, то есть едите до 5000 – 5500 и дальше чувствуете (пятой точкой) включение, иногда как толчок, то есть нет плавности, а хотелось бы!

Плавное включение или Fiat (MultiAir), BMW (Valvetronic), Nissan (VVEL), Toyota (Valvematic)

Хотите плавности пожалуйста, и тут первой в разработках была компания (барабанная дробь) – FIAT. Кто бы мог подумать, они первые создали систему MultiAir, она еще более сложная, но более точная.

«Плавная работа» здесь применена на впускных клапанах, причем распредвала здесь вообще нет. Он сохранился только на выпускной части, но он имеет воздействие и на впуск (наверное запутал, но постараюсь объяснить).

Принцип работы. Как я сказал, здесь есть один вал, и он руководит и впускными и выпускными клапанами. ОДНАКО если на «выпускные» он воздействует механически (то есть банально через кулачки), то вот на впускные воздействие передается через специальную электро-гидравлическую систему. На валу (для впуска) есть что-то типа «кулачков», которые нажимают не на сами клапана, а на поршни, а те передают приказания через электромагнитный клапан на рабочие гидроцилиндры открывать или закрывать. Таким образом, можно добиться нужного открытия в определенный период времени и оборотов. При малых оборотах, узкие фазы, при высоких – широкие, и клапан выдвигается на нужную высоту ведь здесь все управляется гидравликой или электрическими сигналами.

Это позволяет сделать плавное включение в зависимости от оборотов двигателя. Сейчас такие разработки есть также у многих производителей, таких как — BMW (Valvetronic), Nissan (VVEL), Toyota (Valvematic). Но и эти системы не идеальны до конца, что опять не так? Собственно здесь опять же есть привод ГРМ (который забирает на себя около 5% мощности), есть распредвал и дроссельная заслонка, это опять забирает много энергии, соответственно крадет КПД, вот бы от них отказаться.

FreeValve

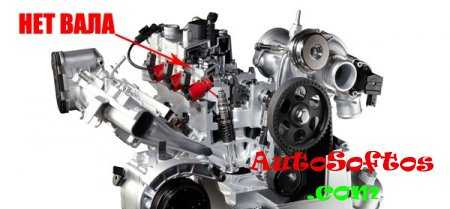

Отказ полностью от валов, дросселя и привода ГРМ (цепь или ремень) выносят многие производители, но первыми сделали это Шведы в своем суперкаре Koenigsegg, который кстати развивает аж 1500 л.с.

Как это устроено? Вместо валов здесь находятся специальные электромагнитные актуаторы, в которых встроены пневматические пружины. ЭБУ контролирует каждый такой клапан и способна открывать и закрывать его очень быстро (до 100 раз в секунду) и на любое расстояние которое нужно. Это позволяет регулировать фазы на любое заданное значение! И ЭТО РЕАЛЬНО ОЧЕНЬ КРУТО.

Испытания показали, что такой мотор до 30% мощнее и эффективнее чем аналоги с распределительной системой, а также он экономичен на эти же 30%. Плавность хода здесь на высоте.

Минусом пока является что такой мотор, шумный, такое количество электромагнитных клапанов создает щелканье при открытие, причем оно нарастает при повышении оборотов. Также стоимость агрегата пока очень высока, но если его запустить в серию цена может значительно упасть.

autosoftos.com

Что такое MIVEC. Фазовращатель в ДВС

Эффективность двигателя внутреннего сгорания зачастую зависит от процесса газообмена, то есть наполнения воздушно-топливной смеси и отвода уже отработанных газов. Как мы уже с вами знаем, этим занимается ГРМ (газораспределительный механизм), если правильно и «тонко» настроить его под определенные обороты, можно добиться очень не плохих результатов в КПД. Инженеры давно бьются над этой проблемой, решать ее можно различными способами, например воздействием на сами клапана или же поворотом распределительных валов …

Чтобы клапана ДВС работали всегда правильно и не были подвержены износу, вначале появились просто «толкатели», затем , но этого оказалось мало, поэтому производители начали внедрение так называемых «фазовращателей» на распределительные валы.

Зачем вообще нужны фазовращатели?

Чтобы это понять что такое фазовращатели и зачем они нужны, прочтите для начала полезную информацию. Все дело в том, что двигатель работает не одинаково на различных оборотах. Для холостых и не высоких оборотов идеальными будут «узкие фазы», а для высоких – «широкие».

Узкие фазы – если коленчатый вал вращается «медленно» (холостой ход), то объем и скорость отвода отработанных газов также невелики. Именно здесь идеально применять «узкие» фазы, а также минимальное «перекрытие» (время одновременного открытия впускных и выпускных клапанов) – новая смесь не проталкивается в выпускной коллектор, через открытый выпускной клапан, но и соответственно отработанные газы (почти) не проходят во впускной. Это идеальное сочетание. Если же сделать «фазирование» — шире, именно при невысоких вращениях коленчатого вала, то «отработка» может смешаться с поступающими новыми газами, снизив тем самым ее качественные показатели, что однозначно снизит мощность (мотор станет неустойчиво работать или даже заглохнет).

Широкие фазы – когда обороты растут, соответственно растет и объем и скорость перекачиваемых газов. Здесь уже важно быстрее продувать цилиндры (от отработки) и быстрее загонять в них поступающую смесь, фазы должны быть «широкими».

Конечно же руководит открытиями обычный распределительный вал, а именно его «кулачки» (своеобразные эксцентрики), у него есть два конца – один как бы острый, он выделяется, другой просто сделан полукругом. Если конец острый — то происходит максимальное открытие, если округлый (с другой стороны) – максимальное закрытие.

НО у штатных распределительных валов – НЕТ регулировки фаз, то есть они их не могут расширить или сделать уже, все же инженеры задают усредненные показатели – что-то среднее между мощностью и экономичностью. Если завалить валы в одну из сторон, то эффективность, либо экономичность двигателя упадет. «Узкие» фазы, не дадут ДВС развивать максимальную мощность, а вот «широкие» — не буде нормально работать на малых оборотах.

Вот бы регулировать в зависимости от оборотов! Это и было изобретено – по сути это и есть система регулирования фаз, ПОПРОСТОМУ — ФАЗОВРАЩАТЕЛИ.

Принцип работы

Сейчас не будем лезть вглубь, наша задача понять, как они работают. Собственно обычный распредвал на конце имеет распределительную шестерню, которая в свою очередь соединяется с .

Распредвал с фазовращателем на конце имеет немного другую, измененную конструкцию. Здесь располагаются две «гидро» или электроуправляемые муфты, которые с одной стороны также зацепляются за привод ГРМ, а с другой стороны с валами. Под воздействием гидравлики или электроники (есть специальные механизмы) внутри этой муфты могут происходить сдвиги, таким образом, она может немного поворачиваться, тем самым меняя открытие или закрытие клапанов.

Нужно отметить, что не всегда фазовращатель устанавливается на два распредвала сразу, бывает что один находится на впускном или на выпускном, а на втором просто обычная шестерня.

Как обычно процессом руководит , которая собирает данные с различных , таких как положения коленчатого вала, холла, частота вращения двигателя, скорости и т.д.

Сейчас я вам предлагаю рассмотреть основные конструкции, таких механизмов (думаю так у вас больше проясниться в голове).

VVT (Variable Valve Timing), KIA-Hyundai (CVVT), Toyota (VVT-i), Honda (VTC)

Одними из первых предложили поворачивать коленвал (относительно начального положения), компания Volkswagen, со своей системой VVT (на ее основе построили свои системы много других производителей)

Что в нее входит:

Фазовращатели (гидравлические), установлены на впускном и выпускном валу. Они подключены к системе смазки мотора (собственно это масло и закачивается в них).

Если разобрать муфту то внутри есть специальная звездочка наружного корпуса, которая неподвижно соединена с валом ротора. Корпус и ротор при накачивании масла могут смещаться относительно друг друга.

Механизм закрепляется в головке блока, в ней есть каналы для подводки масла к обеим муфтам, контролируются потоки двумя электрогидравлическими распределителями. Они кстати также закрепляются на корпусе головки блока.

Помимо этих распределителей в системе много датчиков – частоты коленчатого вала, нагрузки на двигатель, температуре охлаждающей жидкости, положения распред и колен валов. Когда нужно повернуть откорректировать фазы (например — высокие или низкие обороты), ЭБУ считывая данные дает приказания распределителям подавать масла в муфты, они открываются и давление масла начинает накачивать фазовращатели (тем самым они поворачиваются в нужную сторону).

Холостой ход – поворачивание происходит таким образом, чтобы «впускной» распредвал обеспечил более позднее открытие и позднее закрытие клапанов, а «выпускной» разворачивается так — чтобы клапан закрывался намного раньше до подхода поршня в верхнюю мертвую точку.

Получается, что количество отработанной смеси снижается почти до минимума, причем она практически не мешает на такте впуска, это благоприятно сказывается на работе мотора на холостых оборотах, его стабильности и равномерности.

Средние и высокие обороты – здесь задача выдать максимальную мощность, поэтому «поворачивание» происходит таким образом, чтобы задержать открытие выпускных клапанов. Таким образ

truck-hyundai.ru
