Виды эстакад

В зависимости от размеров, эстакады для авто бывают двух типов:

1. Для доступа к одному мосту автомобиля.
2. Для въезда всей машины.

Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

• Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
• Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал.

Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

Тем, кто скажет, что на такую высоту машину можно и домкратом поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

Когда нет возможности сделать смотровую яму

Из-за высокого уровня грунтовых вод возникли проблемы со смотровой ямой

Большую популярность и распространение получили смотровые ямы. Они актуальны для гаражей с низкими потолками, где нет возможности приподнять автомобиль. В некоторых местностях грунтовые воды находятся достаточно близко к поверхности, и нужно делать основательную гидроизоляцию, чтобы осмотр транспортного средства не превратился в принятие холодной ванны. Если это актуально и для вас, или просто нет желания возиться с тем, чтобы тратить силы на выемку грунта, тогда эстакада будет идеальным решением.

Различают два основных вида эстакад:

• стационарная;
• разборная или мини-эстакада.

Устройство эстакады

Стационарные эстакады многие из нас видели – они могут находиться на обочинах некоторых участков дорог, чтобы водитель, испытывающий технические проблемы, мог привести в порядок или временно ликвидировать неисправность автомобиля. Изготовить такую конструкцию в домашних условиях несложно. Основным требованием будет наличие достаточного пространства. Если гараж у вас рассчитан на два транспортных средства, то на месте одного из них можно возвести помост. Из материалов можно использовать кирпич, плиты перекрытия, деревянные балки, металлический швеллер и трубы. Наиболее прочной и долговечной будет конструкция из металла.

Обратите внимание! При правильном изготовлении эстакады и расчетах вы сможете поднять свой автомобиль практически на метр над землей.

Вам понадобятся трубы общей длиной до 2 м. Приблизительно на 1 м их придется утопить в грунт и надежно забетонировать. Таких столбиков понадобится от 4 до 6, все зависит от размеров машины. Сверху закрепляется четыре уголка размером 7,5 на 7,5 см, пространство между ними заполняется прутьями из арматуры, которые привариваются перпендикулярно. Таким же образом под наклоном устанавливается заезд. Обязательно в конструкции необходимо предусмотреть ограничители, которые не дадут авто скатиться назад или проехать дальше вперед. Длина подбирается под конкретные потребности.

Другие виды эстакад

Такой эстакадой можно пользоваться не только в гараже

Но не у всех нас есть два автомобиля или большие гаражи, в которых можно сыграть в футбол или провести вечеринку, поэтому стоит обратить внимание на мини-эстакады, которые могут быть разборными или свободно перемещаться по территории, а храниться в гараже или сарае. Для их изготовления понадобится некоторая смекалка. Вот вам несколько вариантов для выбора:

• прямоугольная трапеция;
• «качалка»;
• перекидная;
• на основе шпал.
• Односторонняя пирамида. Для изготовления этого рода помоста вам понадобится минимум сил, времени и средств. Необходимо иметь под рукой приблизительно 17 м доски высотой в 5 см, шириной в 30 см, можно меньше, если вы ас вождения по узкоколейке, но лучше не рисковать. Далее, вырезаем по два бруса одинаковой длины с такими размерами: 45 см, 70 см, 95 см, 120 см, 145 см, 170 см и 195 см.
  После того как все части готовы, можно приступать к сборке – просто соединяем их между собой так, чтобы с одного торца они создавали плоскость, а с другого выглядели в форме лесенки. Можно использовать гвозди или саморезы – что оказалось под рукой или удобнее для вас. В процессе сборки должны были получиться две пирамиды, обрезанные с одной стороны. Но такая эстакада еще не приспособлена для того, чтобы на нее заехал автомобиль. Два блока могут внезапно разойтись и нанести вред днищу или же автомобиль может опрокинуться. Чтобы этого не произошло, поступаем следующим образом. На внутренних сторонах монтируем два по два металлических уголка с отверстиями. Далее, выбираем две рейки металлические или деревянные. Проделываем отверстия по краям и крепим их на уголки. После такой операции подставки не уйдут в сторону. Когда автомобиль уже будет находиться сверху, аккуратно откручиваем страховочные поперечины и выполняем необходимый ремонт.

Эстакада пирамида

Похожую урезанную пирамиду или трапецию можно изготовить из металлического швеллера, она получится намного надежнее и долговечнее. Вместо подъема «лестницей» необходимо будет просто сделать наклонный заезд.

Обратите внимание! При помощи такого устройства автомобиль можно поднять на 30 см, если нужна большая высота – добавьте еще несколько планок большей длины. Не забудьте установить ограничители в передней части, чтобы транспортное средство не укатилось вперед, также зафиксируйте задние колеса.

Конструкция типа качалки

«Качалка» также является очень простой конструкцией, которую сможет изготовить любой автовладелец. Подбираются две доски толщиной как в прошлом примере, длина может составлять 1 м. Берем четыре брусочка 10×10×30 см и располагаем их следующим образом: один из них на одном из краев, второй – практически посередине со смещением к первому. Прочно закрепляем и не забываем сделать упор. Теперь, когда автомобиль будет наезжать колесами, доски будут перекидываться из-за смещения центра тяжести, с дальнейшим продвижением они получают упор на два бруска. Всё! Машина поднята! Можно производить ремонт. Размеры можете варьировать, ориентируясь на клиренс конкретного ТС и длину колесной базы.

Высокая металлическая эстакада

Есть еще один вариант этой эстакады, он немного сложнее в исполнении, но намного надежнее. Конструкции могут быть разными. Вот одна из них. Берется уголок 30×30, можно больше, длину регулируете, ориентируясь на свой автомобиль. Таких отрезков нам понадобится 8 штук. Соединяем их параллельно при помощи арматур-перекладин. В результате должно получиться 4 базы одинакового размера. Нижние части можно сделать длиннее и шире для большей устойчивости. Дальше делаем два упора. Один из них будет в форме бруска, как и в предыдущем примере, его привариваем на край. Второй устанавливаем с небольшим смещением от середины. Но его следует изготовить немного иначе – в форме равнобедренного треугольника. Подвижно соединяем его с нижней базой. Если не трогать подставки они будут находиться в сложенном состоянии под наклоном. Когда автомобиль движется по ним, колесо смещает центр, выравнивая горизонталь, и упирается в брусок.

Теперь щеколдами можно зафиксировать помосты в таком положении.

Помост

Использование помоста – интересный подход к делу. Для его изготовления необходимо обзавестись уже полюбившимся нам уголком, или использовать квадратный профиль. Далее, при помощи сварочного аппарата изготавливаются 2 равнобедренных треугольника так, чтобы основание в 1,5 раза превышало по длине колесную базу, а вершинный угол был тупым. На них ложится помост Теперь все готово. Автомобиль заезжает на конструкцию и упираясь в ограничители доезжает до конца.

Обратите внимание! Установите подставки под задние колеса, чтобы автомобиль, когда он будет находиться на эстакаде, не скатился.

Из шпал

Эстакада на основе шпал изготавливается очень просто. Укладываются две шпалы, одна в продолжение другой. На часть с выемкой укладываются прочные доски, после чего получается небольшая горка. Все – помост готов, можно заезжать и ремонтироваться. Недостатком является то, что шпалы нужно где-то хранить, хотя вряд ли кто-то решит их увести у вас.

Для такого рода помоста необязательно использовать шпалы, подойдет все, на что надежно можно упереть доски.

Обратите внимание! Сооружая самодельную эстакаду, не забудьте защитить свой автомобиль, установив ограничители – они не дадут автомобилю свалиться с эстакады.

Как видите, нет особых сложностей в том, чтобы приподнять машину для ее обслуживания. Теперь вы знаете, как сделать эстакаду из подручных материалов, которые есть практически в каждом гараже. Подсказывайте друзьям и делитесь опытом.

Видео

На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:

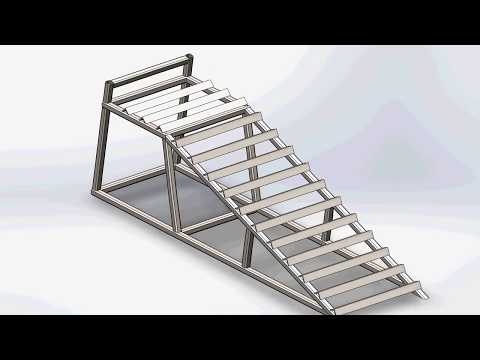

Посмотрите видео о самодельной металлической эстакаде для автомобиля:

Фото

Мини-эстакада в гараже

Самодельная из покрышек грузовика и досок

Из пиломатериалов и покрышек легкового автомобиля

Эстакада высотой в 10 см

Опять применяем шпалы

Эстакада-качалка

Самодельная на склоне

Металлическая мини конструкция

Капитальная деревянная

Автоподъемник

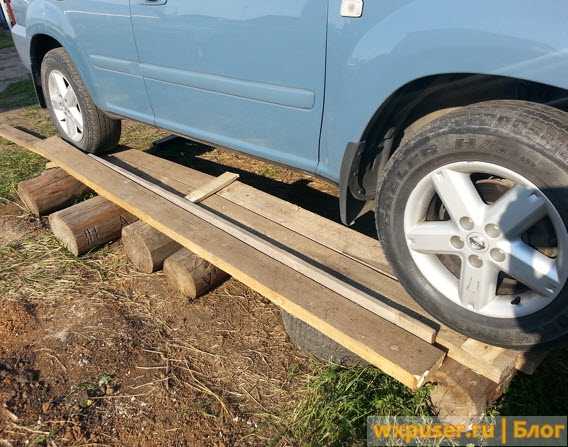

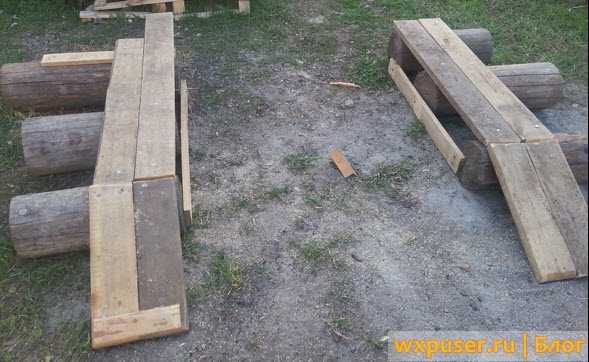

Из досок

Сделана из того, что нашлось в гараже

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

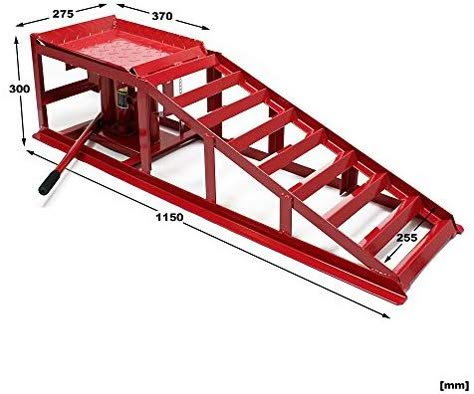

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

• 4 тумбы под опоры;
• 2 пары платформ со стопором, чтобы машина не скатилась;
• 2 пары горизонтального трапа под наклонный заезд;
• несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Полноразмерная конструкция

Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

Металлическая установка

В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле,
которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

Особенности деревянного сооружения

• Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
• Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
• Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
• В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
• Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
• Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
• Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

• Нужен участок для ее сооружения.
• Со временем кирпич станет разрушаться.
• Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

• Не все имеют требуемый запас шпал.
• Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
• После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

• Металлический прокат.
• Сварочный аппарат.
• Любая арматура.
• Болгарка с комплектом отрезных кругов.
• Метизы.
• Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

• Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
• Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
• Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Для работы понадобится:

• Доска толщиной 50 миллиметров.
• Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

• На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
• С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

• Передней частью доски и бруском, закрепленным ближе к середине.
• После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
• Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

• Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

• высота – до 1 метра;
• ширина – около 0,4 метра;
• длина подъема – около 1 метра;
• длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

• сварочного аппарата;
• болгарки;
• болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

• деревянных брусков с квадратным сечением со стороной 0,2 метра;
• деревянных колодок или досок;
• гвоздей, шурупов;
• пилы;
• отвертки.

Когда нет возможности сделать смотровую яму

Большую популярность и распространение получили смотровые ямы. Они актуальны для гаражей с низкими потолками, где нет возможности приподнять автомобиль. В некоторых местностях грунтовые воды находятся достаточно близко к поверхности, и нужно делать основательную гидроизоляцию, чтобы осмотр транспортного средства не превратился в принятие холодной ванны. Если это актуально и для вас, или просто нет желания возиться с тем, чтобы тратить силы на выемку грунта, тогда эстакада будет идеальным решением.

Различают два основных вида эстакад:

• стационарная;
• разборная или мини-эстакада.

Устройство эстакады

Стационарное возвышение

Стационарные эстакады многие из нас видели – они могут находиться на обочинах некоторых участков дорог, чтобы водитель, испытывающий технические проблемы, мог привести в порядок или временно ликвидировать неисправность автомобиля. Изготовить такую конструкцию в домашних условиях несложно. Основным требованием будет наличие достаточного пространства. Если гараж у вас рассчитан на два транспортных средства, то на месте одного из них можно возвести помост. Из материалов можно использовать кирпич, плиты перекрытия, деревянные балки, металлический швеллер и трубы. Наиболее прочной и долговечной будет конструкция из металла.

Обратите внимание! При правильном изготовлении эстакады и расчетах вы сможете поднять свой автомобиль практически на метр над землей.

Вам понадобятся трубы общей длиной до 2 м. Приблизительно на 1 м их придется утопить в грунт и надежно забетонировать. Таких столбиков понадобится от 4 до 6, все зависит от размеров машины.

Сверху закрепляется четыре уголка размером 7,5 на 7,5 см, пространство между ними заполняется прутьями из арматуры, которые привариваются перпендикулярно. Таким же образом под наклоном устанавливается заезд.

Обязательно в конструкции необходимо предусмотреть ограничители, которые не дадут авто скатиться назад или проехать дальше вперед. Длина подбирается под конкретные потребности.

Другие виды эстакад

Но не у всех нас есть два автомобиля или большие гаражи, в которых можно сыграть в футбол или провести вечеринку, поэтому стоит обратить внимание на мини-эстакады, которые могут быть разборными или свободно перемещаться по территории, а храниться в гараже или сарае. Для их изготовления понадобится некоторая смекалка. Вот вам несколько вариантов для выбора:

• прямоугольная трапеция;
• «качалка»;
• перекидная;
• на основе шпал.
• Односторонняя пирамида. Для изготовления этого рода помоста вам понадобится минимум сил, времени и средств. Необходимо иметь под рукой приблизительно 17 м доски высотой в 5 см, шириной в 30 см, можно меньше, если вы ас вождения по узкоколейке, но лучше не рисковать. Далее, вырезаем по два бруса одинаковой длины с такими размерами: 45 см, 70 см, 95 см, 120 см, 145 см, 170 см и 195 см. После того как все части готовы, можно приступать к сборке – просто соединяем их между собой так, чтобы с одного торца они создавали плоскость, а с другого выглядели в форме лесенки. Можно использовать гвозди или саморезы – что оказалось под рукой или удобнее для вас. В процессе сборки должны были получиться две пирамиды, обрезанные с одной стороны. Но такая эстакада еще не приспособлена для того, чтобы на нее заехал автомобиль. Два блока могут внезапно разойтись и нанести вред днищу или же автомобиль может опрокинуться. Чтобы этого не произошло, поступаем следующим образом. На внутренних сторонах монтируем два по два металлических уголка с отверстиями. Далее, выбираем две рейки металлические или деревянные. Проделываем отверстия по краям и крепим их на уголки. После такой операции подставки не уйдут в сторону. Когда автомобиль уже будет находиться сверху, аккуратно откручиваем страховочные поперечины и выполняем необходимый ремонт.

Эстакада пирамида

Похожую урезанную пирамиду или трапецию можно изготовить из металлического швеллера, она получится намного надежнее и долговечнее. Вместо подъема «лестницей» необходимо будет просто сделать наклонный заезд.

Обратите внимание! При помощи такого устройства автомобиль можно поднять на 30 см, если нужна большая высота – добавьте еще несколько планок большей длины. Не забудьте установить ограничители в передней части, чтобы транспортное средство не укатилось вперед, также зафиксируйте задние колеса.

Конструкция типа качалки

«Качалка» также является очень простой конструкцией, которую сможет изготовить любой автовладелец. Подбираются две доски толщиной как в прошлом примере, длина может составлять 1 м. Берем четыре брусочка 10×10×30 см и располагаем их следующим образом: один из них на одном из краев, второй – практически посередине со смещением к первому.

Прочно закрепляем и не забываем сделать упор. Теперь, когда автомобиль будет наезжать колесами, доски будут перекидываться из-за смещения центра тяжести, с дальнейшим продвижением они получают упор на два бруска. Всё! Машина поднята! Можно производить ремонт.

Размеры можете варьировать, ориентируясь на клиренс конкретного ТС и длину колесной базы.

Высокая металлическая эстакада

Есть еще один вариант этой эстакады, он немного сложнее в исполнении, но намного надежнее. Конструкции могут быть разными. Вот одна из них. Берется уголок 30×30, можно больше, длину регулируете, ориентируясь на свой автомобиль. Таких отрезков нам понадобится 8 штук. Соединяем их параллельно при помощи арматур-перекладин.

В результате должно получиться 4 базы одинакового размера. Нижние части можно сделать длиннее и шире для большей устойчивости. Дальше делаем два упора. Один из них будет в форме бруска, как и в предыдущем примере, его привариваем на край. Второй устанавливаем с небольшим смещением от середины.

Но его следует изготовить немного иначе – в форме равнобедренного треугольника. Подвижно соединяем его с нижней базой. Если не трогать подставки они будут находиться в сложенном состоянии под наклоном. Когда автомобиль движется по ним, колесо смещает центр, выравнивая горизонталь, и упирается в брусок.

Теперь щеколдами можно зафиксировать помосты в таком положении.

Помост

Использование помоста – интересный подход к делу. Для его изготовления необходимо обзавестись уже полюбившимся нам уголком, или использовать квадратный профиль.

Далее, при помощи сварочного аппарата изготавливаются 2 равнобедренных треугольника так, чтобы основание в 1,5 раза превышало по длине колесную базу, а вершинный угол был тупым. На них ложится помост Теперь все готово.

Автомобиль заезжает на конструкцию и упираясь в ограничители доезжает до конца.

Обратите внимание! Установите подставки под задние колеса, чтобы автомобиль, когда он будет находиться на эстакаде, не скатился.

Из шпал

Эстакада на основе шпал изготавливается очень просто. Укладываются две шпалы, одна в продолжение другой. На часть с выемкой укладываются прочные доски, после чего получается небольшая горка.

Все – помост готов, можно заезжать и ремонтироваться. Недостатком является то, что шпалы нужно где-то хранить, хотя вряд ли кто-то решит их увести у вас.

Для такого рода помоста необязательно использовать шпалы, подойдет все, на что надежно можно упереть доски.

Обратите внимание! Сооружая самодельную эстакаду, не забудьте защитить свой автомобиль, установив ограничители – они не дадут автомобилю свалиться с эстакады.

Как видите, нет особых сложностей в том, чтобы приподнять машину для ее обслуживания. Теперь вы знаете, как сделать эстакаду из подручных материалов, которые есть практически в каждом гараже. Подсказывайте друзьям и делитесь опытом.

Видео

• На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:
• Посмотрите видео о самодельной металлической эстакаде для автомобиля:

Фото

Мини-эстакада в гараже

Как сделать эстакаду из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

• высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
• высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
• ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
• мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Эстакада из железнодорожных шпал

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

• шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
• требуется много места для хранения;
• необходимо большое количество материала.

Эстакада из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Для ее создания потребуются:

1. Доски 5 сантиметров в толщину.
2. Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

Как сделать эстакаду из металла

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Для такой конструкции понадобятся:

• сварочный аппарат;
• болгарка и круги к ней
• арматура;
• металлический прокат;
• метизы;
• краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Зная, как можно сделать эстакаду из простых материалов, обслуживание машины при ее использовании в разы упростит жизнь его владельца. А что больше нравится Вам — смотровая яма или автоэстакада? Пишите в комментариях!

Как сделать металлическую эстакаду своими руками

Сварить эстакаду для авто своими руками несложно, и для этого потребуются:

• Арматура.
• Уголок 40 мм и 63 мм.
• Трубы.
• Болгарка.
• Сварочный аппарат.
• Гайки и болты.

Чертеж полноразмерной эстакады для авто

Стальные трубы (89–100 мм) используются для создания опор, которые обязательно бетонируются. Более того, их нужно помещать ниже точки промерзания грунта, иначе каждую весну конструкция будет менять свое положение. Количество опор обычно доходит до 4 или 6.  А собирать эстакаду под авто здесь нужно так:

1. Сначала делаются опорные тумбы из уголков. Чтобы быть более устойчивыми, они должны быть трапециевидными. Их высота соответствует высоте будущей эстакады, угол составляет 120 градусов. Внизу у них должна быть квадратная опора, сверху — прямоугольная. На этом этапе можно сделать для тумбы тупик для машины. Следующие тумбы делаются без тупиков.
2. Чтобы сделать конструкцию более устойчивой, на высоте полуметра обычно делают поперечную планку из стального профиля. Она крепится болтами прямо к тумбе.
3. Теперь нужно сделать 4 трапа. На двух из них машина будет стоять, а по второй паре — заезжать. Оба вида трапов делаются из уголка 63 мм и своеобразной лесенки из арматуры. Длина горизонтальных платформ вычисляется как длина авто + 1 метр. Длина наклонных въездов — не менее 3 метров.
4. После вычисления длины трапов под них нарезаются уголки.
5. Сначала лучше сделать горизонтальные части, так как прикрепить арматуру на них проще — нужно лишь положить уголки на ровную поверхность так, чтобы они были боковыми бортиками и основой для крепления арматуры. После можно прикреплять отрезки арматуры так, чтобы между ними помещался кусок уголка — это классический «шаг». Дополнительно лучше сделать так, чтобы рубцы на арматуре направлялись то влево, то вправо на каждом последующем куске.
6. Изготовить наклонные трапы немного труднее. Нужно оставить без арматуры свободную часть длиной в 10 см. Это стыковочный узел. Вертикальное ребро профиля здесь прорезают до горизонтальной полки (лучше всего сделать это болгаркой). Потом стыковочные концы загибаются.
7. Чтобы выполнить загиб, лучше всего использовать гибочный станок, но это можно сделать и использовав что-то тяжелое для противовеса. Тогда получившийся узел опирания нужно будет сварить с куском стальной пластины для усиления.
8. Уложив горизонтальные части эстакады на трапециевидные тумбы, их к ним приваривают.
9. Теперь монтируются наклонные части конструкции.
10. Эстакада фиксируется дюбелями к бетону, так она не сместится, когда на нее заедет машина. Если наклонные трапы будут проседать при первом въезде авто, им будет нужно укрепление в виде промежуточных опорных рамок.

Металлические конструкции сваривают и в том случае, если для авто нужна мини-эстакада. Тогда принцип создания будет примерно таким же, только нужно значительно уменьшить размеры, убрать опоры и необходимость бетонирования.

К полноразмерной конструкции можно приделать лестницу для удобства или даже подвести воду, чтобы самостоятельно мыть авто на платформе.

Металлическая конструкция своими руками

Чтобы не тратить время на поиски информации, как сделать эстакаду для авто, можно взять за основу опыт автора YouTube канала Kovko Kova4.

В данном случае для изготовления конструкции будем использовать профтрубу 40х40 мм (всего потребуется 60 метров). Дополнительно мастер использует профиль 25х25 мм (потребуется около 12 метров).

Размеры эстакады для ремонта авто можно посмотреть на чертеже ниже.

Первым делом необходимо будет сварить четыре фермы одинакового размера из профтрубы 40х40 мм. Длина каждой фермы — 4 метра.

Автоэстакада состоит из двух одинаковых частей — трапов, по которым заезжает автомобиль. Один трап состоит из двух ферм.

Между собой фермы соединяются при помощи горизонтальных перемычек длиной по 50 см, нарезанных из профиля 40х40 мм.

Дополнительно нужно будут сварить две площадки — начало заезда на трапы. Размеры площадок — 50х50 мм. Для их изготовления автор использовал профильную трубу и арматуру.

После этого площадки привариваются к трапам. Таким образом длина каждого трапа составляет 4,5 м.

Для большей жесткости и прочности конструкции автор усиливает фермы укосинами, нарезанными из профильной трубы 25х25 мм.

По центру каждого трапа привариваются небольшие ножки.

Трапы работают по принципу качелей — автомобиль заезжает в горку на трапы, проезжает больше половины, и трапы становятся горизонтально.

В верхней части трапов привариваются отрезки арматуры на расстоянии примерно 5-7 см друг от друга. На них будут опираться колеса автомобиля.

Спереди обязательно нужно приварить ограничители, которые не дадут автомобилю проехать дальше, чем нужно.

Ознакомиться с пошаговым процессом изготовления металлической эстакады можно в авторском видеоролике.

Мини эстакада в гараже своими руками

Предлагаем вашему вниманию еще одну интересную конструкцию, изготовленную из уголков и профиля.

Она имеет меньшие габариты, по сравнению с предыдущим вариантом, но довольно надежна и удобна в эксплуатации.

Самодельную мини эстакаду можно использовать как для легковых авто, так и для машин потяжелее — например, для небольших фургонов (типа «Газели»).

Чтобы машина не свалилась, трапы эстакады имеют бортики по бокам и упор спереди. Это значительно повышает безопасность заезда.

Приступаем к работе. Первым делом необходимо отрезать четыре металлических уголка. С помощью болгарки подрезаем одну из полок в каждом уголке, чтобы можно было согнуть заготовки под нужным углом.

По ходу работ места надреза необходимо будет заварить кусочками стальной полосы.

Отрезаем по размеру профильные трубы, и свариваем две П-образных рамки для переднего упора эстакады.

После этого свариваем боковые трапеции, выставив заготовки в нужном положении, и зафиксировав струбцинами.

В идеале сначала лучше сварить первый трап эстакады, а потом по его размерам (используя его как шаблон) свариваем второй трап. Таким образом, получим две одинаковых части конструкции.

Далее привариваем к трапам распорки основания — на каждый трап по четыре штуки, и опорные стойки — по две с каждой стороны.

Верхнюю часть трапов автор решил сделать из стальной полосы толщиной 5 мм, расположив их с шагом 3 см (для большей надежности нужно будет приварить снизу ребро жесткости из той же металлической полосы). Однако можно и арматуру использовать — тогда ребро жесткости не понадобится.

Опорные площадки, на которых будут находиться колеса автомобиля, автор дополнительно усилил укосинами — таким образом конструкция получилась довольно надежной.

В завершении останется только зачистить швы от сварки болгаркой с лепестковым кругом, прогрунтовать и покрасить. Потому как должно быть не только практично, но и красиво.

Подробно о том, как сделать эстакаду для авто своими руками, можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала All-by-myself.

В данном случае для изготовления самодельной автоэстакады используются швеллеры и двутавры. Металл надежный, а потому и вся конструкция получится прочной и надежной.

Первым делом определяемся с размерами будущей конструкции эстакада для машины.

После этого устанавливаем опорные стойки. Они привариваются к горизонтальным опорам, которые автор предварительно забетонировал.

Для изготовления трапов можно (и даже желательно) использовать металлические уголки.

Однако у автора уголков не оказалось в наличии, поэтому ему пришлось разрезать швеллер вдоль на две части, чтобы получились уголки. Ширина трапа — 40 см.

Поверхность трапов изготавливается из кусочков арматуры диаметром 12 мм. Расстояние между арматуринами — 50 мм.

К стойкам привариваем горизонтальные перемычки, на которые будут опираться изготовленные трапы.

После того, как смонтировали горизонтальную площадку, приступаем к изготовлению и установке заездов.

Затем останется только зачистить сварные швы, прогрунтовать и покрасить конструкцию. В самом начале заезды желательно забетонировать.

Длина горизонтальной площадки получилась 4 метра, а длина заездов — 4,5 м. Общая протяженность стационарной эстакады — 8,5 м.

Ознакомиться с пошаговым процессом изготовления эстакады для авто своими руками можно на видео ниже. Основная информация в первой части видеоролика, а во второй части — уже испытания конструкции.

Эстакада из дерева

В некоторых случаях можно обойтись деревянной эстакадой. Это актуально для тех, у кого нет возможности приобрести металл и заниматься сваркой.

Для изготовления деревянной эстакады для авто потребуются доски размером 200х50 мм.

Отпиливаем доски подходящего размера, и наращиваем нужную высоту опорных частей переносной эстакады.

Конечно, надежность конструкции из дерева оставляет желать лучшего. Но в условиях, когда под рукой нет ничего другого — то можно сделать. Главное, чтобы древесина была нормальной.

Подробный процесс изготовления эстакады для автомобиля своими руками можно посмотреть в авторском видеоролике.

Требования и размеры

После выбора типа платформы нужно сделать расчеты для заготовки материала. Здесь необходимо учесть:

• Высоту конструкции, что должна составить 0,3-0,7 метра при мини-версии и как минимум 1 метр для полноразмерной.
• Ширину. Определяется шириной самого автомобиля. А вот ширина трапа, на который нужно заезжать, обычно не менее 0,4 метра. Такая величина подойдет для большинства колес.
• Длину. Мини-эстакада сама по себе небольшая, поэтому она поместится практически в любой гараж. А вот полноразмерная потребует больше места, как под отдельное авто.

Важную роль также сыграет материал — обычно металл или дерево. Материал повлияет на конечную стоимость всей конструкции, рассчитываемую по чертежу.

Также стоит учитывать, что мини-эстакада мобильная, а полноразмерная предполагает вкапывание в грунт и бетонирование.

Источники

• https://ahad-stroy70.ru/uchastok/kak-sdelat-estakadu-dlya-avtomobilya-na-dache.html
• http://kaksdelatgarazh.ru/estakada-v-garazhe-svoimi-rukami/
• https://garazhyk.ru/obustrojstvo/estakada-svoimi-rukami
• https://korrekt29.ru/bukva-zakona/estakada-svoimi-rukami-dlya-remonta-avto-kak-i-iz-chego-izgotovit.html
• https://xeonix.ru/vyshivanie/mini-estakada-v-garazh.html
• https://svarkaprosto.ru/svoimi-rukami/estakada-dlya-avto-svoimi-rukami
• https://sdelairukami.ru/estakada-dlya-avto-svoimi-rukami-4-raznyh-varianta-ispolneniya/

Эстакада своими руками для автомобиля: варианты

Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.

Посмотрим на статистику опроса на тему, сложно ли сделать эстакаду в гараже своими руками. 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.

Содержание

• 1 Некоторые особенности
• 2 Варианты эстакады для полного заезда автомобиля
• 3 Смотровая яма
• 4 Кирпичная эстакада
• 5 Эстакада из железнодорожных шпал
• 6 Металлический вариант
• 7 Как сделать эстакаду: практические рекомендации
• 8 Несколько вариантов мини-эстакад

Некоторые особенности

В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

Эстакады можно разделить на 2 вида:

• для полного заезда автомобиля;
• для частичного подъема автомобиля.

Первый вид обеспечит более комфортные условия работы по обслуживанию автомобиля, чем второй.

Варианты эстакады для полного заезда автомобиля

Смотровая яма

Можно считать, что данное сооружение не относится к эстакадам.

Такое утверждение будет правильным с точки зрения значения этого слова. Но функция ямы такая же, как и у эстакады, – обеспечить доступ к днищу автомобиля.

Плюс ямы в том, что она не будет занимать полезное пространство гаража.

Если уровень грунтовых вод в местности, где находится ваш гараж, высок, то рассматривать вопрос о смотровой яме нецелесообразно.

В противном случае вам придется делать дополнительно дренажную систему (что очень хлопотно и накладно), а днище вашего автомобиля будет подвержено постоянной коррозии из-за влаги, которая будет собираться в яме.

В итоге придется ее засыпать и рассматривать другие варианты.

Кирпичная эстакада

Этот вариант подходит для тех, у кого гараж находится в сельской местности или на даче. Выполняется такая конструкция путем обычной кладки кирпичей на цементный раствор – по ширине расстояния между колесами автомобиля в виде трапеции.

Недостатки такого вида эстакады очевидны: необходим участок для ее постройки; кирпич со временем может разрушаться; если надо будет освободить участок, то демонтаж сооружения потребует от вас значительных усилий и времени.

Эстакада из железнодорожных шпал

Собирается такая эстакада из нескольких железнодорожных шпал, как детский конструктор.

Можно выложить 2 основания путем укладывания шпал одну на другую в виде горки. Поперек уложить колеи для заезда.

Чтобы конструкция не разъехалась во время ремонта вашего автомобиля, ее необходимо скрепить скобами. Недостатки данной эстакады очевидны.

Во-первых, не у каждого в запасе есть шпалы. Во-вторых, шпалы очень тяжелы, собрать и разобрать одному такую конструкцию будет не под силу. В-третьих, после выполнения автомобильных ремонтных работ необходимо много места для хранения шпал.

Конечно, если вы сооружаете данную конструкцию на садовом участке, можете оставить их под открытым небом. Шпалы обычно пропитывают креозотом, который предохраняет дерево от гниения.

Металлический вариант

Если предыдущие варианты возможны при наличии земельного участка, то металлическую эстакаду можно рассматривать как универсальную – ее можно использовать и в городских условиях.

Для ее изготовления понадобятся следующие инструменты и материалы:

• металлопрокат;
• сварочный аппарат;
• арматура;
• болгарка с отрезными кругами;
• болты с гайками;
• краска по металлу.

Как сделать эстакаду: практические рекомендации

При желании можно сделать эстакаду сборно-разборной. Это позволит экономить место, быстро собрав ее при необходимости.

Конструкция ее довольно проста. Необходимо собрать 4 стойки-основания высотой примерно 50 см. Для обеспечения устойчивости лучше боковые стороны собрать в форме трапеции и соединить их поперечинами одинаковой длины.

Для этого подойдет 63 уголок (толщиной 5 мм). Для изготовления мостиков можно использовать 40 уголок (толщина 4 мм) и арматуру (подойдет 12 мм).

Мостики представляют собой металлическую лесенку. Необходимо будет изготовить 2 мостика для заезда и 2 мостика, на которых будет стоять автомобиль во время ремонта. Минимальную длину последних можете посчитать самостоятельно, измерив расстояние между центрами колес вашего автомобиля и добавив небольшой припуск.

После того как отдельные элементы будут готовы, необходимо их скрепить болтами. Для того чтобы обеспечить дополнительную жесткость всей конструкции, можно объединить стойки между собой. Болтовое соединение позволит в короткие сроки собрать или разобрать всю конструкцию.

Устройство эстакады для гаража

При полном дефиците места выход из ситуации может быть найден в изготовлении мини-эстакад. Они относятся к эстакадам для частичного подъема автомобиля. Конечно, работать в таком случае будет менее комфортно, чем при рассмотренных выше вариантах, но гораздо удобнее, чем под автомобилем, поднятым домкратом.

Несколько вариантов мини-эстакад

Самый элементарный вариант мини-эстакады можно изготовить из дерева.

Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.

Собирается конструкция следующим образом.

1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
2. Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
3. После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
4. При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
5. По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
6. Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.

Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.

Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.

Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.

Это может быть и основательная конструкция, и сборно-разборный вариант металлической эстакады. Возможно, вам будет достаточно изготовить деревянную мини-эстакаду. В любом случае выбор останется только за вами.



Эстакада для ремонта автомобилей на приусадебном участке своими руками

Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.

 Содержание

1. Требования к эстакаде
2. Виды смотровых эстакад для автомобилей
3. Переносная мини эстакада для ремонта авто видео
4. Мини эстакада для автомобиля своими руками
5. Полноразмерная эстакада для ремонта автомобилей
6. Разборная эстакада. Demountable flyover видео

Требования к эстакаде

В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:

• Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
• Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
• Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.

Виды смотровых эстакад для автомобилей

В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.

Мини эстакада, представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.

Плюс – эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус – для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.

Полноразмерная эстакада гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции – надежность, прочность и долговечность. Минус – необходимость выделения свободного пространства и немного большие затраты на материалы.

Мини эстакада для автомобиля своими руками

Для того, чтобы сделать мини эстакаду своими руками понадобится:

1. Стальной уголок толщиной не менее 10 мм;
2. Металлический пруток;
3. Электроды для сварки;
4. Сварочный аппарат;
5. Краска для защиты готовой металлической конструкции от коррозии.

Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.

Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.

Полноразмерная эстакада для ремонта автомобилей

Еще на этапе выбора места под строительство, необходимо определиться с размерами эстакады для легковых автомобилей. В виду того, что ширина авто и необходимая длина площадки – это величина непостоянная, единого размера нет и быть не может. Сегодня у вас может быть маленькая малолитражка, завтра огромный джип или небольшой грузовичок. Поэтому эстакаду нужно делать с хорошим запасом прочности и припусками.

На первом этапе сооружения эстакады вкапываются стальные трубы (6 штук) диаметром не менее 80-100 мм на глубину ниже промерзания грунта. Если заглубиться меньше, то слишком велик риск, что конструкцию поведет в сторону при первых же весенних оттепелях.  Яма под столб не засыпается грунтом, а заливается цементом.

Наклонная часть (заезд) выполняется из металлического уголка с поперечным привариванием стального прутка. Расстояние между прутьями составляет порядка 10 см.

Горизонтальная плоскость выполняется таким же образом, только в конце эстакады необходимо сделать ограничитель, который обезопасит машину от неконтролируемого съезда вперед.

Как правило, длина наклонной части составляет до 4 метров, а горизонтальной плоскости до 3 метров. Этого вполне достаточно для ремонта легкового автомобиля любой марки и конструкции.

Как видите, вопрос о том, как сделать эстакаду для автомобиля своими руками решается достаточно просто.

Для этого нужны простейшие умения в работе со сварочным аппаратом и немного свободного времени. Зато результат превзойдет все ожидания и можно будет не только ремонтировать свое авто сколько душе угодно, но и мыть его со всех сторон.

Наобилее интересные варианты по теме эстакада для ремонта автомобилей на приусадебном участке своими руками.

Как сделать безопасную мини эстакаду для машины своими руками

Виды конструкций эстакад для гаража

Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные , приобретаются опрокидыватели или другие приспособления.

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

• На дачном массиве.
• На приусадебном участке.

При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

Эстакада, чаще всего – особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

Самодельная эстакада – необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

Связано это может быть:

• С близким расположением подземных вод.
• Неблагоприятными особенностями грунта.

В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

• Наличие большей площади для проведения работ.
• Много света.
• Более удобно.
• Нет сырости.
• Отсутствует темнота.
• Мост для авто не затапливают талые и грунтовые воды.
• При выполнении работ нет необходимости долго находиться в земле.

Для гаража можно использовать варианты эстакад:

• Переносные.
• Имеющие вид смотровой ямы.
• Выполненные из кирпича.
• Сооруженные из шпал.

Для изготовления конструкций выбирается:

• Древесина.
• Металл.

Эстакада в гараже может располагаться:

• В углу.

• У стены
  . Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
• Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета
  , что требует увеличения ее протяженности.

Эстакада из железнодорожных шпал

Собирается такая эстакада из нескольких железнодорожных шпал, как детский конструктор.

Можно выложить 2 основания путем укладывания шпал одну на другую в виде горки. Поперек уложить колеи для заезда.

Чтобы конструкция не разъехалась во время ремонта вашего автомобиля, ее необходимо скрепить скобами. Недостатки данной эстакады очевидны.

Во-первых, не у каждого в запасе есть шпалы. Во-вторых, шпалы очень тяжелы, собрать и разобрать одному такую конструкцию будет не под силу. В-третьих, после выполнения автомобильных ремонтных работ необходимо много места для хранения шпал.

Как сделать конструкцию из лестниц?

Подобная эстакада своими руками делается тоже достаточно быстро. Она является более совершенным вариантом, чем предыдущий. Для работы вам понадобится две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.

Для начала нужно обработать все составляющие антикоррозийным составом. Далее, к краям лестниц нужно приварить по 4 вертикальные опоры, на которых они будут стоять (как лавочки). Их длина должна быть достаточной для того, чтобы ее можно было частично вкопать в землю. Естественно, в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.

После того как основная конструкция будет собрана, необходимо зафиксировать ее в гараже. Поместите будущую эстакаду так, чтобы вам было удобно заезжать на нее. Стойки в земле обязательно надо зафиксировать бетонным раствором. Для того чтобы автомобиль смог заехать на конструкцию, к лестницам под углом нужно приварить еще по 4 уголка (с обеих сторон). Между собой их лучше объединить поперечинами.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

1. Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.

2. Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками.

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

1. Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
2. Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
3. Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.

Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

Как сделать разборную автоэстакаду самостоятельно?

Изготовление конструкции начинается с составления подробного чертежа. Делая его, вы сможете учесть и продумать все этапы сборки, избежав ошибок, свойственных поспешно выполненной работе.

Разборная эстакада должна иметь следующие габариты:

• Длина въездного и горизонтального трапа равна длине автомобиля + 1 метр.
• Ширина трапа — минимум 40 см.
• Высота опорных тумб – 70-80 см.
• Ширина верхней части опорных тумб равна ширине трапов.

Для того, чтобы сделать эстакаду прочной, не следует экономить на металле. Для трапов нужно купить равнополочный уголок 63 мм. Опорные тумбы «стульчики» можно сварить из уголка с шириной полки 50 мм. Заполнение трапов делается рифленой арматурой сечением не менее 14 мм.

Без сварочного аппарата, болгарки и дрели к работе лучше не приступать. Кроме сборочного инструмента, нужно приготовить 12 пар болтов и гаек для крепления трапов к «стульчикам».

Этапы работы

Первый шаг – изготовление опорных тумб. Им нужно придать трапециевидную форму для повышения устойчивости. Для точной сборки основания и верхней части «стульчика» отрезанные по размеру уголки нужно разложить на плите OSB, фиксируя между собой с помощью струбцин или магнитов сварщика.

Сначала сваривают нижнее основания всех четырех опор. Затем собирают рамки верхних площадок и крепят к ним ножки из уголка. Заключительный этап – установка верхних рамок с ножками в нижние опоры и фиксация их сваркой.

Обратите внимание, что на сборочной схеме один из уголков верхней рамки повернут полкой вверх и образует отбойник для защиты колес от срыва с эстакады. На торцевых опорах нужно приварить еще по одному отбойному уголку

Они не дадут автомобилю съехать с трапа.

Для того, чтобы сделать эстакаду своими руками максимально устойчивой, можно установить на ней поперечные связи из стального профиля. Его крепят болтами к тумбам. Эта мера не будет лишней, поскольку повысит жесткость всей конструкции.

Горизонтальный и въездной трапы изготавливают из уголка 63 мм и арматурных прутков, выполняющих роль «лесенки». Длина наклонного трапа для легковой машины должна быть не менее 3 метров. Размер горизонтального участка выбирают, прибавив к длине автомобиля 1 метр. Ширина трапов не менее 40 см.

Перед установкой арматурных стержней уголки переворачивают так, чтобы их полки смотрели вверх и служили внешними боковыми бортиками. «Лесенка» получится ровной, если профиль уложен на твердую горизонтальную площадку. Прикрепить его к бетону или асфальту сложно. Поэтому можно использовать в качестве монтажной базы два поперечных уголка. К ним направляющие «лесенки» крепят струбцинами. Проделав эту операцию, можно начинать процесс сварки. Отрезки профилированной арматуры будет удобнее выставлять, используя в качестве шаблона обрезок уголка 63 мм.

Изготовление наклонного трапа эстакады для ремонта автомобиля немного отличается от сборки горизонтального. На нем нужно оставить свободный конец длиной 10 см (без арматурных стержней), который будет служить стыковочным узлом. Вертикальное ребро профиля прорезают болгаркой до горизонтальной полки. После этого необходимо выполнить загиб стыковочных концов.

Если у вас нет гибочного станка, а есть парочка друзей солидного веса, то попросите их забраться на тумбу, чтобы создать противовес усилию загиба. Перед этой операцией нужно уложить въездной трап горизонтально, подперев его свободный конец. В опорной части профиля и уголке «стульчика» по месту сверлят два отверстия. Зафиксировав концы «лесенки» болтовыми соединениями, ее с усилием наклоняют вниз до земли. В том месте, где был прорезан профиль, нужно вварить кусок стальной пластины для усиления узла опирания.

Горизонтальный трап монтируют, уложив его на тумбы. После этого сверлят отверстия под болты в несущих уголках и верхнем опорном профиле тумбы. Для более надежного крепления эстакады к площадке к «стульчикам» можно приварить проушины. Зафиксировав их дюбелями к бетону или стальными штырями к грунту, вы обезопасите себя от смещения частей эстакады при въезде на нее автомобиля.

Делая пробный въезд, обратите внимание на поведения наклонной «лесенки». Если она прогибается, то придется сделать две промежуточные опорные рамки и прикрепить их болтовыми соединениями к уголкам

Несколько вариантов мини-эстакад

Самый элементарный вариант мини-эстакады можно изготовить из дерева.

Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.

Собирается конструкция следующим образом.

1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
2. Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
3. После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
4. При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
5. По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
6. Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.

Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.

Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.

Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

• Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
• Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
• Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
• уголок стальной, толщина не менее 10 мм
• пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

Обустройство эстакады

Естественно, рабочее место должно быть соответствующе обустроено. Например, рядом должен находиться верстак со всеми необходимыми инструментами. Все, что нужно будет для ремонта, должно находиться на расстоянии вытянутой руки.

Еще вам нужно будет организовать хорошее освещение. Лучше использовать светодиодные или люминесцентные лампы. Внутри смотровой ямы можно сделать дополнительные полочки, на которых будут размещаться инструменты. Учтите, что они должны быть закреплены максимально хорошо, причем на том уровне, чтобы в случае падения каких-либо изделий, они не могли навредить вам.

Внутри яму можно обложить кирпичом. Лучше обустроить фундамент. Поверхность, на которой будет стоять автомобиль, тоже должна быть максимально закреплена. Лучше установить ее на трубы, вкопанные в землю на большую глубину.

Если вам нужна эстакада, своими руками вы можете сделать ее всего за один день.

Популярные варианты эстакад для ремонта авто

Самый простой вид мини-эстакады – две пары сбитых воедино обрезков деревянного бруса сечением 20х20 см. Обрезав под косым углом край подобной импровизированной опоры, мы получим прочную площадку, на которую можно заехать передком или сдав машиной назад (фото №1).

Фото 1. Два обрезка бруса – простейшее подъемное приспособление для ремонта

Недостатки такой опоры очевидны: на брусе нет бортиков защиты от бокового соскальзывания колес, что требует от водителя предельной аккуратности при въезде. Нет здесь и заднего «отбойника», который предотвратит случайный съезд. Высота подставки недостаточна для удобного доступа к днищу.

Существует более совершенный вариант деревянной опоры для выполнения простых ремонтных работ. Такая эстакада на даче изготавливается из обрезков досок, последовательно сбиваемых в широкий щит. Одна его сторона образует ступенчатый уклон для въезда (фото №2).

Фото №2 Мини-эстакада из обрезков досок

Данная конструкция имеет отбойный брусок и две лямки для переноски. Ее ширину можно выбрать такой, чтобы заезжать для осмотра машины без риска срыва колес. Стоимость и сложность изготовления подобной подставки минимальны.

Чаще всего мини-эстакады изготавливают из профильного металла (труб, уголка и арматуры). Они долговечнее и прочнее деревянных. Пример такой конструкции вы видите на фото №3.

Фото №3 Подставка-эстакада из уголка

Вместо уголка для опорной части трапа можно использовать арматуру или трубу. Продлив горизонтальный трап на 1 метр, мы получим более удобную для работы мини-эстакаду. Используя ее, можно добраться к большей части агрегатов, расположенных под дном кузова (фото №4).

Фото №4 Удлиненный вариант эстакады-подставки

Завершает обзор компактных конструкций мини-эстакада для авто разборного типа. Она занимает промежуточную позицию между переносными и стационарными вариантами (фото №5, 6, 7).

Фото №5 Переносная эстакада в собранном виде

Важная особенность этой конструкции – возможность демонтажа горизонтальных трапов после въезда автомобиля для удобного доступа к колесным аркам и порогам.

Фото №6 Вариант частичной сборки эстакады для подъема одной части кузова

Фото №7 В разобранном виде универсальная эстакада полностью помещается в гараж

Работать, лежа или сидя под машиной можно, но не слишком удобно. Поэтому для регулярного ремонта нужна стационарная высокая эстакада, собранная на столбчатом фундаменте (фото №8).

Фото №8 Стационарная автоэстакада из металла на бетонном основании

Такая конструкция при необходимости примет не только легковушку, но также небольшой грузовик или автобус.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
• для частичного заезда авто
• полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.

Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
• высота – не менее 1 м.
• ширина – 2,5 м.
• длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
• высота – 1 м и более
• ширина до 2,5 м.
• длина рабочей части – 4- 6 м.
• длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Список источников

• www.syl.ru
• tvoygarazh.ru
• prorab.guru
• greensector.ru
• garazhyk.ru
• svouimirukami.ru
• icaev.ru

Эстакада для авто своими руками из металла



Периодический осмотр ходовой части автомобиля – это процедура, без которой нельзя обойтись. Обычно подобная проверка осуществляется в сервисном центре, где есть оборудованная смотровая яма. Однако, если проводить диагностику машины самостоятельно, что и делают многие водители, то потребуется особая эстакада, чаще всего ее делают из металла. Изготовить такую конструкцию своими руками гораздо легче, чем обустроить смотровую яму, но нужно действовать в строгом соответствии с рекомендациями специалистов.

Необходимые инструменты и материалы

Технология сварки железных конструкций предельно понятна, поэтому для решения конкретной задачи понадобятся следующие инструменты и материалы:

• Арматура;
• Уголок;
• Сварочный аппарат;
• Гайки;
• Болгарка;
• Болты;
• Сварочный аппарат;
• Трубы

Данный список можно продолжить, если потребуется изготовление металлических ферм высокого качества, однако в критических ситуациях вполне достаточно и подручных средств.

Инструкция по изготовлению эстакады из металла

Что касается непосредственно рабочего процесса, то основная задача – это создание надежных опор для эстакады. Их количество обычно варьируется от 4 до 6. Общая схема создания металлоконструкции выглядит примерно так:

• Монтаж опорных тумб из уголков. В качестве исходного материала берется стальная труба диаметром 90-100 мм. Опорные элементы должны быть максимально устойчивыми, поэтому нужно уделить внимание таким аспектам, как размер, форма и уровень наклона. Внизу должна быть квадратная опора, а вверху – прямоугольная, таким образом получается трапеция. Высота металлической фермы соответствует высоте эстакады, угол сварки — 120 градусов.
• Чтобы готовая конструкция получилась более устойчивой, ее дополняют поперечной планкой из стального профиля, которая устанавливается на высоте 0,5 метра. Она не является самым важным элементом, но в качестве страховки отлично выполняет свою функцию.
• Работа с трапами. В идеале нужно сделать 4 трапа: два – для заезда автомобиля, а остальные – для надежной фиксации машины в правильном положении. Эти конструктивные элементы представляют собой своеобразную лесенку из арматуры. Отличий между ними практически нет, кроме размеров. Длина ровной платформы должна соответствовать размеру транспортного средства, а наклонной (для выезда) – от 3 метров.
• Нарезка уголков. Данная задача решается просто и быстро, если не допускать ошибку при расчетах. Неточности могут стать следствием лишь банальной невнимательности, ведь выше уже указаны исходные параметры трапов.
• Изготовление горизонтальных частей конструкции. Прямые «дорожки» получаются в результате нескольких несложных манипуляций. Достаточно лишь прикрепить арматуру к уголкам, предварительно положив их на ровную поверхность, чтобы получился своеобразный мост с бортиками. Расстояние между отдельными частями арматуры – это классический шаг. Он сопоставим с длиной куска уголка.
• Создание наклонных трапов. Это трудоемкий процесс, требующий дополнительных измерений и практических знаний. Нужно четко понимать саму технологию, ведь иначе конструкция будет неустойчива. Главная задача – создать стыковые узлы для фиксации горизонтальных и вертикальных элементов, в качестве них будет выступать свободная часть от арматуры (около 10 см).
• Работа с загибами. Чтобы выполнить загиб, нужно использовать специальное оборудование, но оно не всегда есть в наличии, поэтому обычно просто создают противовес с помощью любого тяжелого предмета. В результате несложных манипуляций получается опорный узел. Для усиления его сваривают с куском металлической пластины.
• Установив горизонтальные части металлической эстакады на тумбах трапециевидной формы, нужно их закрепить с помощью сварочного аппарата.
• Монтаж наклонных частей конструкции. Эта процедура проходит аналогичным образом, как и предыдущий шаг.
• Фиксация эстакады. Целостная конструкция крепится дюбелями к бетонной основе. Опора должна быть крепкой, чтобы при заезде автомобиль внезапно не рухнул. Иногда бывает так, что наклонные трапы начинают чуть проседать, не выдерживая нагрузки, но эта проблема решаема, так как монтаж дополнительных промежуточных рамок выполняется даже на финальной стадии, если возникает необходимость.

Все вышеперечисленные рекомендации значительно упрощают процесс создания эстакады для авто своими руками, но они могут корректироваться, в зависимости от обстоятельств. К примеру, если требуется уменьшенный вариант конструкции, то следует пропорционально изменить все размеры. Конечно, отклонение от привычных стандартов – не самое верное решение, но риски все равно минимальны, ведь принцип работы остается прежним. Также представленная конструкция из металла может быть усовершенствована с помощью дополнительных функциональных элементов, в числе которых лестница, трубопровод или любое другое полезное приспособление. С такой автомобильной платформой сделанной своими руками, полноценный уход машине обеспечен.

• Назад
• Вперёд

Мини эстакада для машины | Хитрости Жизни

Содержание

Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

• 4 тумбы под опоры;
• 2 пары платформ со стопором, чтобы машина не скатилась;
• 2 пары горизонтального трапа под наклонный заезд;
• несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Общие требования

Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

1. Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
2. Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
3. Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.

Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

• высота – до 1 метра;
• ширина – около 0,4 метра;
• длина подъема – около 1 метра;
• длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

• сварочного аппарата;
• болгарки;
• болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

• деревянных брусков с квадратным сечением со стороной 0,2 метра;
• деревянных колодок или досок;
• гвоздей, шурупов;
• пилы;
• отвертки.

Металлическая конструкция своими руками

Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

• легко перемещать;
• простота сборки – не требует особых навыков;
• надежность и долговечность.

Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

Сварка конструкции проходит следующим образом:

• нарезается уголок, и собираются две прямоугольные трапеции;
• соединяют их между собой уголком;
• обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
• нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
• зачищают металлической щеткой, окрашивают краской по металлу.

Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.

Инструкция по изготовлению деревянной мини эстакады

Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:

• простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
• передвижная эстакада обладает сравнительно небольшим весом;
• мобильность – легко поставить и убрать.

К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.

Переносная эстакада из дерева бывает двух типов:

1. Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.
2. Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.

Технология создания кирпичной конструкции

Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.

Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.

К недостаткам относят:

• необходимость отдать под нее достаточно большой земельный участок;
• монтаж, как и демонтаж, требует много времени;
• со временем кладка разрушается, и требуется ее полый снос.

Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

1. Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции. Подходит для обслуживания легковых автомашин и легких грузовиков
2. Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками. Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

• Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
• Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
• Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

1. Металлопрокат.
2. Сварочный аппарат с набором электродов.
3. Болгарка, укомплектованная несколькими отрезными кругами.
4. Куски арматуры.
5. Крепежи: болты, гайки.
6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
2. Две деревянные колодки.
3. Два куска вагонной доски.
4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Все размеры указаны примерно и рассчитываются для каждой модели авто

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

1. Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой. Все части соединяются под прямым углом
2. Собираются стойки. Высота — около полуметра, угол — около 120 градусов. Фиксируются, обвариваются. Углы и боковые стены должны быть равными
3. Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
4. Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются. После сборки можно дополнительно пройти сваркой по основным узлам
5. Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
6. К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались. В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра
7. Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам. По этим мостикам машина будет заезжать на эстакаду
8. Заключительный этап — подгонка. На ровной местности обе части эстакады выставляются вплотную между собой. Отмечаются центры тумб, конструкция выставляется под ширину автомашины. В трапах и тумбах сверлятся отверстия, после чего элементы соединяются между собой с помощью болтов. Благодаря болтовому соединению впоследствии можно будет легко разобрать и собрать эстакаду.

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

1. Колодки распиливаются на равную длину. Верхний край срезается под углом, в конце необходимо оставить небольшой упор.
2. К колоде крепятся доски заезда и основания. Для этого используются длинные гвозди и шурупы.
3. Сбоку к колодам прибиваются страховочные планки.
4. Сверху прибиваются колодки, ограничивающие движение автомобиля дальше эстакады. Собирается из четырех досок и брусьев

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

Вот решил сделать мини эстакаду из хлама древесины, вернее из кусков доски, которые у меня остались. Вещь в гараже нужная и делается за пару часов.

Итак, много расписывать думаю нужды нет, всё практически понятно из фотографий. Эстакада получилась удобной не занимает много места при хранении, что тоже не мало важно и делается из простой доски.

Ширина моей доски была 20 см, поэтому эстакада получилась вот таких размеров.

Соответственно сперва напилил куски такого размера, по 6 штук на каждую сторону, получилось всего 12 таких заготовок.

Затем просверлил их насквозь и скрутил 12-миллиметровыми шпильками.

это я сделал первую примерку, какое расстояние у меня будет… оказалось 45 чистых сантиметров, думаю не плохо, для моих нужд как раз.

Затем надо было сделать упоры на концах, чтобы не переехать эстакаду 🙂

Вот что получилось:

Хранение данной поделки вообще классное, места занимает чисто симвалически.

вот такая получилась нужная вещь в гараже, теперь не надо корячиться и подставлять домкрат каждый раз, а просто взял, наехал и готово. Думаю кому-нибудь данная идея придётся по душе и ровной всем дороги.

Эстакада для ремонта автомобиля своими руками

Подробно: эстакада для ремонта автомобиля своими руками от настоящего мастера для сайта en.icndoit.com/35.

Мы хотим иметь возможность все понять и отремонтировать, чтобы не привлекать посторонних и не платить за это средства, которые сейчас не так просто получить. Кто-то вникает в устройство различных механизмов просто ради хобби. И для тех, и для других будет актуальной информация о том, как построить эстакаду в гараже своими руками.

Смотровые ямы очень популярны и широко распространены. Они актуальны для гаражей с низкими потолками, где нет возможности поднять машину. На некоторых участках грунтовые воды залегают достаточно близко к поверхности, поэтому следует провести тщательную гидроизоляцию, чтобы осмотр транспортного средства не превратился в принятие холодной ванны. Если это актуально и для вас, или вы просто не хотите возиться, чтобы тратить силы на земляные работы, то идеальным решением станет эстакада.

Существует два основных типа эстакад:

• стационарные;
• разборная или мини-эстакада.

Многие из нас видели стационарные путепроводы — они могут располагаться по обочинам некоторых участков дороги, чтобы водитель, испытывающий технические проблемы, мог привести в порядок или временно устранить неисправность автомобиля. Сделать такую ​​конструкцию в домашних условиях несложно. Главным требованием будет наличие достаточного пространства. Если ваш гараж рассчитан на два автомобиля, то на месте одного из них можно возвести площадку. Из материалов можно использовать кирпичи, плиты перекрытия, деревянные балки, металлический швеллер и трубы. Наиболее прочной и долговечной будет металлическая конструкция.

Видео (нажмите, чтобы воспроизвести).

Внимание! При правильной конструкции эстакады и расчетах можно поднять свой автомобиль почти на метр над землей.

Вам потребуются трубы общей длиной до 2 м. Примерно 1 м придется заглубить в землю и надежно забетонировать. Таких стоек вам понадобится от 4 до 6, все зависит от размера машины. Сверху закрепляют четыре уголка размером 7,5 на 7,5 см, пространство между ними заполняют стержнями из арматуры, которые приваривают перпендикулярно. Таким же образом гонка устанавливается под углом. Обязательно в конструкции должны быть предусмотрены ограничители, которые не дадут автомобилю откатиться назад или ехать дальше вперед. Длина зависит от ваших конкретных потребностей.

Но не у всех из нас есть две машины или большие гаражи, в которых можно поиграть в футбол или устроить вечеринку, поэтому стоит обратить внимание на мини-эстакады, которые могут быть разборными или свободно передвигаться по территории, а также храниться в гараже или пролить. Чтобы их сделать, вам понадобится изобретательность. Вот несколько вариантов на выбор:

Аналогичную усеченную пирамиду или трапецию можно сделать из металлического швеллера, получится гораздо надежнее и долговечнее. Вместо подъема по «лестнице» нужно просто сделать наклонный заезд.

Внимание! С помощью такого приспособления автомобиль можно поднять на 30 см, если нужна большая высота, добавить еще несколько досок большей длины. Не забудьте установить передние ограничители, чтобы предотвратить скатывание автомобиля вперед, а также зафиксировать задние колеса.

«Кресло-качалка» тоже очень простая конструкция, которую может изготовить любой автовладелец. Выбираются две доски такой же толщины, как и в предыдущем примере, длина может быть 1 м. Берем четыре бруска 10×10×30 см и размещаем их следующим образом: один из них на одном из краев, второй почти в середина со смещением к первой. Крепко закрепляем и не забываем делать упор. Теперь при наезде автомобиля колесами борта будут перекидываться за счет смещения центра тяжести, при дальнейшем выдвижении получают упор на два бруска. Все! Машина поднята! Ремонт можно сделать. Вы можете варьировать размеры исходя из дорожного просвета конкретного автомобиля и длины колесной базы.

Есть еще один вариант этой эстакады, он немного сложнее в исполнении, но гораздо надежнее. Дизайны могут быть разными. Вот один из них. Возьмите уголок 30×30, максимально отрегулируйте длину, ориентируясь на свой автомобиль. Нам нужно 8 таких отрезков. Соединяем их параллельно с помощью перекладин. В итоге должно получиться 4 основы одинакового размера. Низ можно сделать длиннее и шире для большей устойчивости. Затем делаем две остановки. Один из них будет в виде бруска, как и в предыдущем примере, его привариваем к краю. Установите второй с небольшим смещением от середины. Но сделать его следует немного иначе – в форме равнобедренного треугольника. Перемещаем его на нижнюю базу. Если не трогать стойки, они будут складываться под углом. При движении автомобиля по ним колесо смещает центр, выравнивая горизонталь, и упирается в блок. Теперь защелки можно использовать для фиксации платформ в этом положении.

Использование платформы — интересный подход к бизнесу. Для его изготовления нужно получить уже полюбившийся нам уголок, либо использовать квадратный профиль. Далее с помощью сварочного аппарата изготавливаются 2 равнобедренных треугольника так, чтобы основание было в 1,5 раза больше колесной базы по длине, а угол при вершине был тупым. Платформа опирается на них. Теперь все готово. Автомобиль въезжает в конструкцию и, упираясь в ограничители, доезжает до конца.

Внимание! Подставьте под задние колеса опоры, чтобы автомобиль не катился, когда он находится на эстакаде.

Эстакада на основе шпал сделать очень просто. Укладываются две шпалы, одна в продолжение другой. На часть с углублением укладываются прочные доски, после чего получается небольшая горка. Все — платформа готова, можно заезжать и ремонтироваться. Минус в том, что шпалы нужно где-то хранить, хотя вряд ли кто-то решит их у вас отобрать. Для такой платформы не обязательно использовать шпалы, подойдет все, на что можно надежно опереть доски.

Внимание! Сооружая импровизированную эстакаду, не забудьте защитить свой автомобиль, установив ограничители — они предотвратят падение автомобиля с эстакады.

Как видите, особых сложностей в подъеме машины для обслуживания нет. Теперь вы знаете, как сделать эстакаду из подручных материалов, которые найдутся практически в каждом гараже. Расскажите своим друзьям и поделитесь своим опытом.

На видео показана самодельная платформа-качалка для проведения на ней работ по обслуживанию и ремонту:

Посмотрите видео о самодельной металлической эстакаде для автомобиля:

автосервис у вас дома. Эстакада своими руками из подручных материалов Самодельная яма для автомобиля

Смотровая яма нужна практически любому автолюбителю. С ее помощью можно производить плановый осмотр автомобиля и его частичный ремонт. Особенно актуально такое сооружение, если поблизости нет станций техобслуживания.

Для чего нужна конструкция?

Как уже было сказано, если у вас есть машина, то могут быть определенные проблемы с механизмами. Не все поломки можно устранить прямо в гараже. Иногда приходится лезть под машину. Естественно делать ремонт лежа не очень удобно. Именно для этого и была придумана эстакада.

Сделать такую ​​конструкцию своими руками несложно. Вам лишь нужно определиться с конструкцией и собрать все необходимые материалы. Следует отметить, что для возведения сооружения вы можете использовать все, что есть на вашей ферме. Например, эстакада для ремонта автомобиля может быть сделана из металлических лестниц (надземный вариант), кирпичей или просто выкопана в виде ямы (подземный вариант).

Какие инструменты могут вам понадобиться?

Соорудить такую ​​конструкцию достаточно просто. Предварительно необходимо нарисовать схему на бумаге, рассчитать ее размеры, а также выбрать необходимый инструмент:

1. Сварка (если строится металлический вариант).
2. Шлифовальный станок (для резки материалов).
3. Лопата (если вы хотите проделать яму или починить накладные стойки).
4. Кирпич и шпалы.
5. Цемент (чтобы изделие не «скатывалось», его следует закрепить бетонным раствором).

Из этого списка вы выбираете то, что вам понадобится в зависимости от материалов.

Как сделать самый простой вариант конструкции?

Это конструкция, по которой автомобиль может двигаться только с задними или только с передними колесами. Такая эстакада для автомобиля состоит из тех же конструкций, которые могут быть выполнены из металла или дерева. Обратите внимание, что ширина таких изделий не должна быть меньше 40 см. В противном случае они могут быть неустойчивыми или слишком узкими.

Эту конструкцию можно сварить из уголков. При этом сечение элементов составляет около 2,5 см. Для того чтобы автомобиль не соскальзывал с эстакады, на стойках необходимо закрепить упоры. Их высота составляет не менее 7 см. После того, как все сварочные работы будут завершены, острые углы нужно убрать болгаркой. Чтобы изделие прослужило как можно дольше, его необходимо покрыть специальным антикоррозийным составом или покрасить. Учтите, что один элемент такой конструкции будет довольно тяжелым.

Как сделать лестничную конструкцию?

Подобная эстакада своими руками делается тоже достаточно быстро. Это более совершенный вариант, чем предыдущий. Для работы потребуются две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.

Сначала нужно обработать все детали антикоррозийным составом. Далее к краям лестницы необходимо приварить 4 вертикальные опоры, на которых они будут стоять (как скамейки). Они должны быть достаточно длинными, чтобы его можно было частично вкопать в землю. Естественно, в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.

После того, как основная конструкция собрана, необходимо закрепить ее в гараже. Разместите будущую эстакаду так, чтобы вам было удобно на нее заезжать. Стойки в земле необходимо закрепить бетонным раствором. Чтобы автомобиль мог въехать в конструкцию, к лестнице под углом (с обеих сторон) необходимо приварить еще 4 уголка. Между собой их лучше сочетать поперечинами.

Особенности обустройства смотровой ямы

Строительство такого типа путепровода является наиболее распространенным. Однако это возможно при одном условии: у вас много свободного места. Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет заниматься ремонтом или осмотром автомобиля. Чтобы земля внутри не осыпалась, стены строения лучше обшить досками. Чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Обратите внимание, что ступеньки должны быть снабжены противоскользящими накладками.

Обратите внимание, что края такой эстакады должны быть немного выше уровня земли. Длина ямы должна соответствовать размеру машины. При этом после заезда машина не должна загораживать лестницу для спуска. Что касается ширины рва, то она составляет около 1 метра. К этому расстоянию необходимо добавить предохранительные фланцы.

Как видите, эстакада своими руками строится довольно быстро. Нужно лишь заранее нарисовать схему и выбрать материалы.

Устройство эстакады

Естественно, рабочее место должно быть соответствующим образом оборудовано. Например, рядом должен стоять верстак со всеми необходимыми инструментами. Все, что понадобится для ремонта, должно быть на расстоянии вытянутой руки.

Также потребуется организовать хорошее освещение. Лучше использовать светодиодные или люминесцентные лампы. Внутри смотровой ямы можно сделать дополнительные полки, на которых будут размещаться инструменты. Обратите внимание, что они должны быть закреплены как можно лучше, и на таком уровне, чтобы в случае падения каких-либо продуктов они не смогли вам навредить.

Внутри яму можно обложить кирпичом. Лучше обустроить фундамент. Поверхность, на которой будет стоять автомобиль, также должна быть максимально закреплена. Устанавливать его лучше на трубы, вкопанные в землю на большую глубину.

Если вам нужна эстакада, вы можете сделать ее самостоятельно всего за один день.

Автомобиль — это гарантия того, что он будет эксплуатироваться долго и безопасно. И если для жителей крупных городов постоянный контроль за состоянием автомобиля доступен в любое время в любом автосервисе, то в отдаленных районах есть определенные сложности. Чтобы облегчить свою участь, многие владельцы ищут более простые способы профилактических осмотров автомобилей. В таких случаях возводится эстакада своими руками.

Простая конструкция

Конструктивные особенности многих автомобилей требуют профилактического осмотра и ремонта многих узлов и механизмов непосредственно под автомобилем. Если позволяет уровень грунтовых вод на участке, можно построить полноценную смотровую яму. Однако ее сооружение потребует больших затрат, поэтому многие отдают предпочтение Альтернативному варианту. Эстакада своими руками в этом случае больше выгодное решение. Если гараж просторный, то его можно построить, например, из железнодорожных шпал. Правда, это будет массивная конструкция, которую достаточно сложно сдвинуть.

Самая простая конструкция, когда машина может заезжать на эстакаду передними или задними колесами. Он состоит из двух элементов (шириной примерно 40 см), которые сварены из стального уголка. Сбоку такая эстакада (своими руками строится довольно быстро) имеет форму трапеции, по бокам ее плоскости лучше всего сделать ограничители – они защитят машину от выезда. Важно помнить, что при заезде автомобиля на такую ​​конструкцию важно установить под колеса проставки – они предотвратят скатывание автомобиля. И самое главное, эстакада должна быть установлена ​​на ровной поверхности.

Комплексное строительство

Если позволяют размеры участка, можно создать полноценную эстакаду. Рассмотрим его основные черты.

1. Платформа для автомобиля должна возвышаться не менее чем на метр над уровнем земли.

2. Опоры изготавливаются из стали от 80 до 100 мм, которые устанавливаются в заранее забетонированные котлованы.

3. Полноразмерная эстакада своими руками должна быть вырыта на глубину, которая ниже глубины промерзания грунта.

Не менее важно выбирать качественные и надежные материалы. Например, наклонную часть для привода и саму площадку, на которой будет стоять машина, лучше всего создать из стального швеллера. Очень важно установить концевые упоры.

Кстати, эстакаду можно сделать более функциональной и универсальной. Например, его можно использовать как для легковых, так и для грузовых автомобилей. транспортное средство. Кроме того, можно предусмотреть лестницу, ступеньку и даже систему отвода воды – в этом случае конструкцию можно использовать как раковину.

Расчет важен

Перед тем, как сделать эстакаду своими руками, важно правильно провести все расчеты. Для этого нужно учитывать стандартные размеры используемых элементов. Важно учитывать фактор безопасности – это защитит установку от деформаций в процессе эксплуатации, кроме того, появится возможность осматривать более тяжелые автомобили. Эта конструкция может быть сварной полностью, а может состоять из отдельных элементов, которые будут соединяться болтами.

Какая бы эстакада не использовалась (возведенная своими руками из дерева или другого материала или уже готовая на заводе), главное, чтобы она была надежной и безопасной в эксплуатации.

Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанную своими руками в гараже или на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже ее можно оборудовать. Близость подземных коммуникаций или грунтовых вод может мешать, и тогда, при желании, отремонтировать личный автомобиль, выходом для вас будет построенная своими руками эстакада.

Типы путепроводов

В зависимости от размера эстакады для автомобилей бывают двух видов:

1. Для доступа к одной оси автомобиля.
2. Для въезда всего автомобиля.

Мини-эстакада первой категории обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Он мобилен, но не так удобен для ремонта автомобиля своими руками, как полноразмерный. Неудобство мини-эстакады в том, что из-за малой высоты ремонт автомобиля своими руками с ее помощью возможен далеко не в полный рост.

Существует два типа устройств, обеспечивающих доступ как к передней, так и к задней части машины:

• Установил на ровном месте. Въезд на их площадку для ремонта осуществляется в лучшем случае под углом около 30° к горизонтали.
• Расположен на склоне. Их вводят, не поднимаясь вверх (по горизонтали).

Для желающих сделать мини эстакаду для ремонта автомобиля своими руками приводим простейшую конструкцию, не требующую повторения чертежей.

Итак, чтобы сделать простейшую мини-эстакаду для автомобиля своими руками, необходимо две пары шпал уложить попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары друг с другом стальными скобами . Переверните их скобами вниз и срежьте один конец каждой пары под углом около 30° к горизонтали для удобства входа на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего автомобиля, с концами, срезанными в одну сторону. Переносная мини-эстакада готова. Высоту такой конструкции регулируют, подкладывая под прямоугольные концы шпал доски подходящей толщины. Чтобы машина не скатилась с эстакады, из обрезков досок сделайте башмаки и во время ремонта подкладывайте их под колеса. Чтобы не упасть с конструкции при входе в нее, к концам шпал прикрепите две обрезные доски так, чтобы они немного торчали вверх.

Для работы под машиной на такой эстакаде обязательно приобретите кусок толстого войлока или хотя бы старое хлопчатобумажное одеяло. Не оставляйте здоровье на бетонном полу.

Тем, кто говорит, что автомобиль можно поднять на такую ​​высоту, возразю, что если подложить под него толстые блоки, то не каждый домкрат поднимает так сильно, а во-вторых, это гораздо безопаснее, чем на домкрате.

Полноразмерный дизайн

Для тех, кто не хочет терпеть неудобства при ремонте своего автомобиля, предлагаем сделать полноразмерный вариант своими руками. Вам будет удобнее заходить в него, если вы построите его на склоне. И доски возьмут меньше. Так что имеет смысл поискать для нее место на склоне. Конечно, эстакаду лучше делать из металла: он прочнее, не впитывает масло и не так быстро ржавеет, как дерево. Но если у вас есть в наличии древесина, то выбор материала очевиден, не покупайте прокат.

Металлическая установка

В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует закапывать в землю ниже уровня ее промерзания, иначе высота эстакады будет увеличиваться с наступлением зимы и уменьшаться весной. После установки опор ямы следует утрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания почвы на вашем участке небольшая, заглубите опоры в землю не менее чем на метр. Высота опор над землей зависит от вашего роста, но должна быть не менее 1,5 метра.

Их следует устанавливать на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга, равном колее вашего автомобиля. Поверх опор ребрами вниз положите отрезок швеллера шириной около 150 мм, его длина должна быть на 50 см больше ширины колеи вашего автомобиля. Приварите швеллер к опорам. После этого для боковой устойчивости конструкции соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см и длиной около 5 м уложите попарно, параллельно ребрам друг к другу, а пространство между каждой парой заполните отрезками арматуры длиной 50 см и приварите их к каждому, соблюдая прямой угол. Разместите получившиеся лестницы так, чтобы одна сторона каждой находилась на краю канала, а другая — на земле. Проверьте их горизонтальность уровнем. А также установить ширину между центрами лежащих на земле ребер, которая должна быть равна колее вашего автомобиля. Приварите их к швеллеру, а к ним упоры, препятствующие падению автомобиля, и поздравляю, стальную эстакаду вы сварили своими руками.

Особенности деревянной конструкции

• Вместо трубы в качестве опор используют два бруска бруса сечением не менее 15×15 см.
• Части опор, вкопанные в землю, для прочности должны быть пропитаны креозотом или хотя бы отработаны.
• Каждая лестница должна быть собрана из двух досок толщиной 5 см, одна из них шириной от 10 до 15 см должна располагаться на ребре. Другую, шириной около 40 см, положить сверху вровень и прибить к первой гвоздями на сотню или привинтить.
• В каждом брусе необходимо сделать по одному пропилу шириной и глубиной 5 см в соответствии с шириной досок, укладываемых на ребро. Прорези делаются для того, чтобы вставить в них нижние доски лестниц. Ригель к опорам нужно крепить не сверху к концам, а спереди чуть ниже доски лестницы, выходящей из пропила.
• Упоры можно сделать, прикрутив к опорам саморезами два режущих бруска так, чтобы они выступали над стремянками.
• Для уменьшения вероятности соскальзывания колес с краев аппарелей желательно сделать ребра. Один из вариантов — прикрепить к торцу верхней доски лестницы доску толщиной около 2 см и шириной 10 см. лучше саморезами с плоскими шляпками длиной 50 мм.
• Ниже перекладины для поперечной устойчивости конструкции опоры необходимо скрепить между собой крест-накрест двумя досками.

Эстакада заменяет смотровую яму. Его наличие позволяет производить технический осмотр и мелкий ремонт машины самостоятельно.

В зависимости от типа самого автомобиля его размеры и размеры самой эстакады определяют его внешний вид. Могут изготавливаться как стационарными, так и разборными. Как сделать эстакаду для автомобиля своими руками, узнать несложно.

Процесс создания

1. Для начала необходимо определиться с типом эстакады. Если позволяют размеры гаража или дачного участка, то можно сделать его стационарным.

2. Разборная версия подойдет тем автолюбителям, которые ограничены определенными параметрами.

3. Полный осмотр автомобиля возможен только на стационарной эстакаде.

4. Частичное можно провести по разборной эстакаде.

5. Перед продажей автомобиля осмотр лучше доверить специалистам, например, из .

Стационарная эстакада из кирпича, дерева, металлических труб… Она может возвышаться над землей на метр.

Для создания стационарной металлической эстакады вам понадобятся такие инструменты, как:

• сварочный аппарат;
• болгарский;
крепеж
• ;
краситель
• .

Основные шаги

1. Эстакаду можно сделать из труб, которые нужно забетонировать в землю. Получится 4 или 6 столбиков.
2. Уголки устанавливаются поверх труб.
3. Между ними с помощью сварочного аппарата устанавливаются арматурные стержни.
4. Заезд косо закреплен.
5. Места для колес должны иметь ограничители, которые не позволят автомобилю покинуть его самостоятельно.
6. Металлоконструкция обязательно покрывается антикоррозийной краской, чтобы ничего не ржавело.

Если для такой конструкции нет места, то имеет смысл научиться делать простую эстакаду для автомобиля.

Есть несколько вариантов малогабаритных разборных конструкций:

• односторонняя пирамида;
• «Кресло-качалка»;
• перекрестный;
• из шпал.

Самый первый вид изготавливается из досок и брусьев таким образом, что один конец представляет собой плоскость, а другой – лестницу. Доски разрезаются на равные части длиной около 30 см. Бруски нарезаются на куски разной длины, и к ним сверху будут крепиться доски. Обе пирамиды скреплены металлическими рейками, чтобы не разошлись.

Сделать «качалку» сможет практически любой автолюбитель. Для этого потребуются две доски, на которые бруски устанавливаются с краю и ближе к середине, но со смещением к краю. Когда автомобиль входит в конструкцию, его центр тяжести смещается, и он поднимается.

Как сделать эстакаду для автона на основе шпал очень просто, достаточно уложить две шпалы, которые продолжают друг друга, на них располагаются доски, которые представляют собой платформу.

Это здание своими руками можно построить практически из всех доступных материалов.

Доски

можно упирать куда угодно, поэтому вопрос, как сделать эстакаду для автомобиля своими руками, не должен вызывать затруднений.

Самым доступным вариантом станет: распиленный кусок бревна уложите на доску нужной высоты, закрепите на нем еще одну доску под углом, все закрепите – половина конструкции готова. Аналогично делается вторая половина.

Есть эстакады из кирпича, но их нельзя передвигать с места на место, поэтому они стационарные.

Все размеры должны соответствовать конкретному автомобилю. Лучше всего, если дорожный просвет будет немного больше размера колеса. Это исключит риск «промаха» и повреждения автомобиля. Обязательно наличие опор для машины, чтобы она не соскальзывала с платформы.

Сделать эстакаду для ремонта автомобиля своими руками несложно, если есть свободное время и минимальные технические навыки. Все замеры необходимо проводить тщательно, чтобы эстакада подходила для конкретного автомобиля.

» Представленный материал покажет вам, как сделать мини-эстакаду самостоятельно для ремонта вашего автомобиля в гараже. Автовладельцы прекрасно понимают, что по ходу эксплуатации им часто приходится ремонтировать автомобиль и проводить техосмотр, лучше всего это делать в теплом и хорошо освещенном гараже со смотровой ямой. нет ни одного, т.к. существует огромное количество различных автосервисов и мастерских. Это, безусловно, хорошо, но за услуги придется платить, а стоимость автомобиля сегодня уже доступна. Итак, чтобы сэкономить и отремонтировать машину самостоятельно, нужно сделать мини-эстакаду. Основанием будет уголок 50х50 мм, арматурные ригели 12 мм с шагом 75 мм.

Эта эстакада устанавливается на ширину колеи автомобиля и наезжает на нее передними или задними колесами. Внимание! При установке автомобиля на эстакаду обязательно поставить его на ручник, а под колесо поставить эвакуатор или упор.

Что нужно для создания мини-эстакады для автомобиля?

Материалы (редактирование)

1. уголок 50х50 мм
2. усиление 12 мм
3. краситель

Инструменты

1. сварочный аппарат
2. Болгарка (УШМ)
3. рулетка
4. кисть

Пошаговая инструкция по изготовлению мини-эстакады.

Итак, прежде всего, давайте взглянем на подробный чертеж, который составил автор. Далее по размерам чертежа эта конструкция, для которой использовался уголок 50х50 мм и арматура 12 мм. Аналогично делается вторая часть.

Затем изделие окрашивается в ярко-желтый цвет.

После высыхания краски можно протестировать 😉
Эту мини-эстакаду очень удобно хранить в гараже.
Он настолько компактен, что его можно хранить даже дома.

Каковы правила обгона другого транспортного средства?

Назад к ресурсам Общие правила безопасности при безопасном вождении

---

Что такое преимущественное право движения?

---

Кто считается пешеходом?

---

Что такое перекресток?

---

Как сделать правый поворот на перекрестке

---

Как сделать левый поворот или разворот на перекрестке

---

Каковы правила проезда для перекрестков

---

Нерегулируемый перекресток

---

Что такое кольцевая развязка?

---

Что такое центральная полоса левого поворота?

---

Каковы правила обгона другого транспортного средства?

---

Как использовать контрольные точки для вождения и парковки?

---

Каковы правила парковки?

---

Как припарковать автомобиль?

---

Каждый раз, когда вы совершаете дорожные маневры, такие как перестроение или обгон других транспортных средств, вы создаете риск для себя и других на дороге. Поэтому, если в этом нет необходимости, избегайте ненужных дорожных маневров, таких как постоянная смена полосы движения или обгон других транспортных средств.

Если вы приближаетесь к транспортному средству перед вами, которое едет заметно медленнее, чем поток движения и ограничение скорости, эта ситуация может создать для вас риск, и вы поняли, что обгонять медленно движущееся транспортное средство безопасно, то это имеет смысл передать это транспортное средство.

Никогда не двигайтесь быстрее, чем поток транспорта, или с превышением ограничения скорости, или со скоростью, которая небезопасна для текущего движения, погоды или состояния дороги, чтобы обогнать другие транспортные средства.

Когда необходимо обгонять другие транспортные средства, закон требует, чтобы вы обгоняли другие транспортные средства только слева (используя левую полосу). Избегайте обгона других транспортных средств, использующих правую полосу, за исключением случаев, когда это абсолютно необходимо для предотвращения опасности дорожного движения и когда это безопасно.

Обгоняя мотоциклиста, не забудьте предоставить ему/ей ту же ширину полосы движения, что и другим транспортным средствам. Никогда не двигайтесь по одной полосе с мотоциклистом, даже если полоса достаточно широка, чтобы вместить ваш автомобиль и мотоциклиста.

По закону вы должны подать сигнал не менее чем за 100 футов, прежде чем сменить полосу движения. Никогда не обгоняйте транспортное средство, остановившееся для перехода пешехода.

Проезд по двухполосной дороге Передвижение по двухполосной дороге может быть опасным. Вы должны быть полностью способны принять несколько важных решений по маневрированию за несколько секунд, которые будут безопасными и успешными.

Когда вы будете готовы обогнать другое транспортное средство на двухполосной дороге, вы должны рассмотреть следующие вопросы:

• Судя по дорожной разметке и знаку, разрешен ли проезд?
• Учитывая текущую дорожную ситуацию и/или дорожные и погодные условия, безопасно ли обгонять другие транспортные средства?
• Есть ли встречный транспорт, и если да, то как быстро он приближается к вашему автомобилю и как скоро он достигнет вашего автомобиля.
• Достаточно ли у вас времени, чтобы безопасно объехать впереди идущее транспортное средство без риска лобового столкновения со встречным транспортом?
• Как быстро вам нужно ехать, и возможно ли и безопасно ли ехать так быстро, чтобы благополучно обогнать впереди идущее транспортное средство? У вас есть несколько секунд, чтобы проанализировать текущую ситуацию и спланировать и выработать стратегию безопасного обгона впереди идущего автомобиля.

Обгон запрещен, когда:

• Центральная линия представляет собой двойную сплошную желтую линию или сплошную желтую линию сбоку от вас.
• На проезжей части есть знак НЕ ПРОЕЗДАТЬ.
• Транспортное средство, которое уже приближается к разрешенной скорости или превышает ее; это потому, что когда вы обгоняете это транспортное средство с такой скоростью, вы должны превышать ограничение скорости как минимум на 10-15 миль в час, что является незаконным.
• У вас недостаточно времени, чтобы обогнать впереди идущее транспортное средство и безопасно вернуться на свою полосу движения, не доехав до сплошной желтой линии или двойной сплошной желтой линии.
• У вас недостаточно времени, чтобы обогнать впереди идущее транспортное средство и безопасно вернуться на свою полосу, прежде чем столкнуться со встречным транспортом в пределах 200 футов от вашего транспортного средства.
• Вы приближаетесь к повороту или вершине холма и не можете видеть встречный транспорт с достаточного расстояния, чтобы оценить, могут ли они достичь вас во время маневра обгона, и/или вы также не можете видеть вокруг автомобиля, который вы обгоняете .
• Вы находитесь в пределах 100 футов от моста или железнодорожного переезда.
• Вы находитесь за школьным автобусом, который загружает или выгружает детей.

Также крайне опасно проходить, когда:

• Вам нужно будет объехать длинную вереницу машин.
• Транспортное средство впереди вас остановится или повернет.
• Движение транспорта слишком близко для безопасного проезда.
• Вы приближаетесь к запретной зоне.
• Автомобиль, который вы хотите обогнать, уже движется с предельной скоростью или приближается к ней.
• Вы будете обгонять транспортное средство на уклонах.

При обгоне других транспортных средств на двухполосной дороге:

1. Убедитесь, что нет ни одной из вышеперечисленных ситуаций, которые ограничат ваши возможности прохождения.
2. Убедитесь, что полоса обгона свободна и нет встречного транспорта, который делает ваш поворот небезопасным. Трудно оценить скорость и расстояние до встречных транспортных средств, особенно больших, поэтому действуйте осторожно.
3. Проверьте свои зеркала и посмотрите через левое плечо, чтобы убедиться, что нет машин, пытающихся обогнать вас.
4. Включите левый сигнал.
5. Перейти на левый ряд для обгона.
6. Ускорьтесь примерно на 10-15 миль в час по сравнению со скоростью автомобиля, который вы обгоняете.
7. После того, как вы обогнали впереди идущее транспортное средство, посмотрите через правое плечо и убедитесь, что оно свободно и у вас есть достаточно места, чтобы вернуться на свою полосу, а затем безопасно вернуться на свою полосу.

Что делать, если меня обгоняет другое транспортное средство?

• Если вас проезжает другое транспортное средство, немного притормозите и дайте другому транспортному средству безопасно обогнать вас.
• Никогда не увеличивайте скорость, когда транспортное средство пытается обогнать вас; это не дружелюбный и продуманный способ разделения дороги и, самое главное, очень опасно на двухполосной дороге ускоряться, когда вас проезжает другое транспортное средство.

Позиционирование транспортных средств — Калифорния DMV

Расстояние следования

Предположим, вы находитесь на двухполосной дороге, к которой приближается встречное транспортное средство, а справа от вас впереди велосипедист. Вместо того, чтобы проезжать между автомобилем и велосипедистом, рискуйте по одной опасности за раз. Во-первых, притормозите и пропустите встречный автомобиль. Затем, когда станет безопасно, двигайтесь влево, чтобы было достаточно места (не менее 3 футов), чтобы обогнать велосипедиста.

Лица, представляющие опасность для водителей

Увеличьте дистанцию ​​следования и обеспечьте большее пространство для водителей, которые могут быть потенциально опасны. Лица, представляющие опасность:

• Водители, которые не могут вас видеть, потому что их обзор закрыт зданиями, деревьями или другими автомобилями.
• Водители, выезжающие задним ходом с проезжей части или парковочных мест.
• Водители, которые обгоняют вас, когда впереди есть поворот или встречные транспортные средства.
• Водители, которые будут вынуждены перестроиться на вашу полосу, чтобы избежать столкновения с транспортным средством, пешеходом, велосипедистом, препятствием или из-за меньшего количества полос впереди.
• Пешеходы с зонтами перед лицом или шляпами, надвинутыми на глаза.
• Отвлеченные люди, такие как:
  • Доставщики.
  • Строители.
  • Отвлекшиеся пешеходы, например те, кто разговаривает или отправляет текстовые сообщения с помощью своего электронного устройства беспроводной связи.
  • Дети, которые часто выбегают на улицу не глядя.
  • Водители разговаривают или отправляют текстовые сообщения по своим электронным устройствам беспроводной связи или разговаривают со своими пассажирами.
  • Водители, которые заботятся о детях, едят или смотрят карты во время вождения.
• Сбитые с толку люди, такие как:
  • Туристы, часто на сложных перекрестках.
  • Водители, которые ищут номер дома или тормозят без видимой причины.

Разделяя разницу

Иногда опасности могут быть одновременно по обеим сторонам дороги. Например, справа будут припаркованные автомобили, а слева встречные. В этом случае лучше всего «поделить разницу». Держите средний курс между встречными автомобилями и припаркованными автомобилями.

Если одна опасность больше другой, дайте больше места самой опасной ситуации. Предположим, что слева от вас встречные машины, а справа ребенок на велосипеде. Ребенок более склонен к резким движениям. Поэтому притормозите и, если это безопасно, используйте как можно большую часть своей полосы движения влево, пока не пройдете мимо ребенка.

Пространство для слияния

Выезжайте на автостраду со скоростью движения или близкой к ней. Не останавливайтесь перед слиянием с движением на автомагистрали, за исключением случаев крайней необходимости. Движение по шоссе имеет преимущественное право проезда. Когда это безопасно, следуйте «правилу 3 секунд» (см. раздел «Не будь задницей!»).

• Не пытайтесь влиться в слишком маленький промежуток.
• Следите за транспортными средствами вокруг вас. Используйте зеркала и поворотники. Поверните голову, чтобы быстро посмотреть через плечо, прежде чем перестроиться в другую полосу или слиться с потоком транспорта. Оставьте расстояние в 3 секунды между вами и впереди идущим автомобилем. Убедитесь, что вы можете безопасно остановиться, если это необходимо.
• Если вам нужно пересечь несколько полос движения, переходите их по очереди. Если вы будете ждать, пока все полосы не освободятся, это может привести к задержке движения или столкновению.

Пространство для пересечения или въезда

При пересечении или въезде в городской или шоссейный трафик с полной остановки подайте сигнал и оставьте достаточно большое расстояние, чтобы достичь скорости других транспортных средств. Вы должны делить пространство с транспортом, который уже находится на дороге. Важно знать, сколько места вам нужно для слияния, пересечения, въезда и выезда из дорожного движения. Вам нужен промежуток примерно:

• Полквартала на городских улицах.
• Полный квартал на шоссе.

Если вы пересекаете полосу движения или поворачиваете, убедитесь, что впереди или сбоку от вашего автомобиля нет транспортных средств или людей, блокирующих дорогу. Вы же не хотите оказаться на перекрестке с приближающимся к вам транспортом.

Даже если у вас горит зеленый сигнал светофора, не начинайте движение через перекресток, если вам преграждают путь транспортные средства.

При повороте налево не начинать поворот только потому, что у приближающегося автомобиля включен правый указатель поворота. Водитель может планировать повернуть сразу за вами, или сигнал может быть оставлен включенным с предыдущего поворота. Особенно это касается мотоциклов. Их сигнальные огни часто не выключаются автоматически. Подождите, пока другой водитель действительно не начнет поворачивать, прежде чем продолжить.

Место для съезда

Когда вы планируете съехать с автострады, дайте себе достаточно времени. Вы должны знать название или номер желаемого съезда с автомагистрали, а также съезда перед ним. Для безопасного выезда:

• Подайте сигнал, посмотрите через плечо и меняйте полосу по одной, пока не окажетесь в нужной полосе для выезда с автострады.
• Подайте сигнал о своем намерении выйти примерно за 5 секунд до достижения выхода.
• Убедитесь, что вы двигаетесь с подходящей скоростью для выезда с полосы движения – не слишком быстро (чтобы вы сохраняли контроль) и не слишком медленно (чтобы транспортный поток мог двигаться свободно).

Обгон

При приближении к обгону

Прежде чем обгонять, обратите внимание на дорожные условия и трафик, которые могут привести к тому, что другие транспортные средства выйдут на вашу полосу. Проходите только тогда, когда это безопасно. Вы должны оценить, достаточно ли у вас места для обгона, когда вы приближаетесь к:

• Встречный автомобиль.
• Холм или кривая.
• Перекресток.
• Дорожный затор.
• Велосипедист.

Не проходить:

• Если вы приближаетесь к холму или повороту и не видите, приближается ли другой транспорт.
• В пределах 100 футов от перекрестка мостов, туннелей, железнодорожных переездов или участков, которые могут вызывать опасения.

Как обгонять:

Никогда не съезжайте с асфальтированной или проезжей части дороги или по обочине для обгона. Край основного проезжей части дороги может иметь окрашенную белую линию на дорожном покрытии. Обгонять другие транспортные средства на перекрестках, железнодорожных переездах и проездах опасно.

Обходите левостороннее движение. Вы можете объехать направо только в том случае, если:

• Открытая автомагистраль четко обозначена для двух или более полос движения в вашем направлении.
• Водитель впереди вас поворачивает налево, и вы не съезжаете с проезжей части для обгона. Никогда не обгоняйте слева, если водитель подает сигнал поворота налево.
• На улице с односторонним движением.

Всегда сигнализируйте перед обгоном. Вы также можете слегка постучать по звуковому сигналу или кратковременно помигать фарами, чтобы другой водитель знал, что вы собираетесь проехать. Не сворачивайте для обгона, если не уверены, что у вас достаточно места, чтобы свернуть на свою полосу движения.

Избегайте обгона других транспортных средств, включая мотоциклы и велосипеды, на двухполосных дорогах. Каждый раз, когда вы проходите, вы увеличиваете свои шансы на столкновение. Когда вы обгоняете велосипедиста, снижайте скорость и обгоняйте велосипедиста только тогда, когда это безопасно, оставляя по возможности расстояние не менее 3 футов между вашим автомобилем и велосипедистом. Не сталкивайте велосипедиста с дороги.

Возвращение на полосу после обгона

Прежде чем вернуться на свою полосу движения, убедитесь, что вы не находитесь в опасной близости от автомобиля, который вы только что обогнали. Один из способов сделать это — посмотреть на автомобиль во внутреннем зеркале заднего вида. Когда вы видите обе фары в зеркале заднего вида, у вас может быть достаточно места, чтобы вернуться на свою полосу движения. Не рассчитывайте, что у вас будет достаточно времени, чтобы обогнать сразу несколько автомобилей или что другие водители уступят вам место.

Обгон

Если транспортное средство проезжает мимо вас или сигнализирует о намерении обгона, вам следует избегать ускорения и сохранять свое положение в полосе движения, чтобы позволить транспортному средству обогнать вас. Не ускоряйтесь и не пытайтесь ехать быстрее, чтобы вас не обогнали.

Будьте в безопасности во время торнадо | Торнадо

Español (испанский)

Во время торнадо люди сталкиваются с опасностью из-за очень сильного ветра и рискуют быть пораженными летящими и падающими предметами. Узнайте, какие шаги вы можете предпринять, чтобы обезопасить себя и своих близких во время торнадо.

Немедленно укрыться, если есть предупреждение о торнадо или если вы видите признаки торнадо

• Немедленно укрыться во время предупреждения о торнадо . Предупреждение о торнадо выдается, когда торнадо замечено или обозначено метеорологическим радаром.
• Укройтесь, если увидите признаки торнадо. Иногда торнадо обрушиваются быстро, не успевая предупредить о торнадо. Признаки того, что торнадо может приближаться, включают:
  • Вращающееся воронкообразное облако
  • Приближающееся облако обломков
  • Темное или зеленое небо
  • Большое, темное, низкое облако
  • Крупный град
  • Громкий рев, похожий на грохот товарного поезда
• Оставайтесь на связи с местными радио- и телестанциями, внешним значком метеорологического радио NOAA или с мобильного телефона.

Если вы заметили торнадо далеко, ищите убежище и помогите предупредить других о торнадо, немедленно сообщив об этом в отдел новостей местной радио- или телестанции. Руководствуйтесь здравым смыслом и проявляйте осторожность.

---

Если вы дома, пройдите в подвал или внутреннюю комнату без окон на самом нижнем этаже

Держитесь подальше от окон!

Выберите место в доме, где могут собраться члены семьи, если на вас надвигается торнадо. Одно из основных правил: ИЗБЕГАЙТЕ WINDOWS . Взорвавшееся окно может ранить или убить.

• Самое безопасное место в доме — внутренняя часть подвала.
• Если у вас нет подвала, пройдите во внутреннюю комнату без окон на самом нижнем этаже. Это может быть прихожая, ванная комната или гардеробная.
• Не укрывайтесь, если прямо над вами на полу лежат тяжелые предметы. Тяжелые предметы, такие как холодильники или пианино, могут упасть на пол, если торнадо обрушится на ваш дом.
• Для дополнительной защиты заберитесь под что-нибудь прочное, например, под тяжелый стол или верстак. Если возможно, накройте тело одеялом, спальным мешком или матрасом, а голову защитите чем угодно, даже руками.

---

Если вы живете в передвижном доме, подойдите к ближайшему зданию

• Не оставайтесь в передвижном доме во время торнадо. Мобильные дома могут перевернуться при сильном ветре. Даже мобильные дома с системой крепления не могут противостоять силе торнадо.
• Если вы живете в передвижном доме, перейдите в соседнее здание, желательно с подвалом.

• Если поблизости нет укрытия, лягте в ближайшую канаву, овраг или водопропускную трубу и прикройте голову руками.

---

Если вы на работе или в школе, следуйте своим учениям о торнадо

• Следуйте за учениями о торнадо и быстро и спокойно доберитесь до своего убежища от торнадо.
• Держитесь подальше от окон и не заходите в большие открытые помещения, такие как столовые, спортивные залы или аудитории.

 Наверх страницы

---

Если вы находитесь в торговом центре, театре или спортзале, перейдите на самый нижний уровень здания и держитесь подальше от окон

• Здания с большими пролетами, такие как торговые центры, театры и спортивные залы особенно опасны, потому что крыша обычно поддерживается только внешними стенами. Большинство подобных зданий не выдерживают давления торнадо — они просто рушатся.
• Доберитесь до самого нижнего уровня здания (если возможно, до подвала).
• Держитесь подальше от окон.
• Если нет времени добраться до убежища от торнадо или на более низкий уровень, попробуйте пробраться под дверной косяк или встать на что-нибудь, что поддержит или отклонит падающие обломки. Например, в универмаге встаньте напротив тяжелых стеллажей или прилавков. В театре заберитесь под сиденья. Не забывайте защищать свою голову.

---

Если вы находитесь в транспортном средстве, НЕ пытайтесь убежать от торнадо

• Не пытайтесь убежать от торнадо. Езжайте к ближайшему укрытию. Наименее желательное место во время торнадо — автомобиль. Автомобили, автобусы и грузовики легко подбрасывает торнадо.
• Если вы не можете добраться до безопасного укрытия, либо сядьте в машину и закройте голову и шею, либо покиньте машину и найдите укрытие в низинах, например в канаве или овраге.
• Держитесь подальше от эстакад и мостов.

К началу страницы

---

Если вы находитесь на улице во время приближения торнадо, быстро найдите укрытие

• Если поблизости нет укрытия, найдите низменное место, например, канаву или овраг, и лягте плашмя. Защитите голову и шею каким-либо предметом или руками. Избегайте участков с большим количеством деревьев.

---

Если у вас есть функциональные потребности

• Если вы в инвалидной коляске, отойдите от окон и пройдите во внутреннюю комнату дома. Если возможно, ищите укрытие под прочным столом или партой. Прикрывайте голову чем угодно, даже руками.
• Если вы не можете встать с кровати или стула и помощь недоступна, защитите себя от падающих предметов, укрываясь одеялами и подушками.
• Если вы находитесь на улице и приближается торнадо, заберитесь в канаву или овраг. Если возможно, лягте ровно и закройте голову руками.

К началу страницы

---

Заявление о шлеме и торнадо

Центры по контролю и профилактике заболеваний (CDC) продолжают рекомендовать, в качестве своей первой рекомендации, чтобы люди на пути торнадо находили убежище или безопасная комната. Самым безопасным местом в доме является внутренняя часть подвала. Если возможно, заберитесь под что-нибудь прочное, например, под тяжелый стол или верстак. Если на улице, лягте в овраг или канаву.

Мы понимаем, что люди ищут любые полезные и эффективные способы защитить себя. У нас нет исследований эффективности использования шлема для предотвращения травм головы во время торнадо, но мы знаем, что травмы головы являются распространенной причиной смерти во время торнадо. Центры по контролю и профилактике заболеваний (CDC) уже давно рекомендуют людям защищать свою голову. Поскольку время реагирования может быть очень коротким, если люди решат использовать шлемы, они должны знать, где они находятся, и иметь их под рукой. Поиск шлема за несколько секунд до удара торнадо может задержать ваше безопасное укрытие. Если люди предпочитают использовать каски, эти каски не следует рассматривать как альтернативу поиску подходящего убежища. Скорее, шлемы следует рассматривать только как часть общего комплекта домашней готовности к торнадо, чтобы избежать каких-либо задержек.

CDC продолжает продвигать защитные меры для использования во время стихийных бедствий, включая торнадо.

Ресурсы по стихийным бедствиям

Соображения по охране здоровья и безопасности при всех стихийных бедствиях

Торнадо – Ready.govвнешний значок

Национальная метеорологическая служба Tornado Safetyвнешний значок

Американский Красный Крест Tornado Safetyвнешний значок

Начало страницы

Как водить во время зимнего шторма

Безопасность вождения имеет первостепенное значение, когда надвигается зимняя буря. Различные погодные явления могут существенно повлиять на то, как вы едете, и различные ситуации требуют очень конкретных шагов, чтобы оставаться в безопасности. Эти советы помогут вам сохранить контроль над автомобилем во время движения по дорогам.

Помните : Перед тем, как начать движение по дорогам, очистите от снега, льда или грязи окна, решетку радиатора, фары и задние фонари. Никогда не ездите со снегом или льдом, сложенным сверху вашего автомобиля, так как он может отлететь и ударить другой автомобиль или пешехода или создать опасное дорожное препятствие.

---

Езда по льду

Езда по гололеду может быть опасной, иногда на дорогах образуется чистый «черный» лед. Лучшее время для образования черного льда — рассвет и поздний вечер, когда температура самая низкая. Черный лед может образовываться, когда температура воздуха на поверхности составляет 32 градуса или ниже и идет дождь; низкая температура вызывает замерзание осадков при ударе, в результате чего образуется лед. Мокрый снег и повторное замерзание снега или воды также могут привести к образованию гололеда.

Совет 1. Внимательно следите за дорожным покрытием

Известно, что гололед трудно обнаружить во время вождения. Обращайте особое внимание на дорожное покрытие при вождении в потенциально гололедных условиях и следите за тем, чтобы дорожное покрытие выглядело темным, мокрым или напоминало новый асфальт. Если в районе наблюдались очень низкие температуры, недавние осадки или обледенение, на проезжей части вполне может присутствовать гололедица. Кроме того, мосты или эстакады с большей вероятностью обледенеют.

Совет 2. Узнайте, как ваш автомобиль ведет себя на льду

Если вы едете по гололедице, ваш автомобиль не будет реагировать на действия водителя и может вести себя непредсказуемо. Избегайте чрезмерной коррекции рулевым колесом или панического торможения. Прежде чем отправиться в путь, убедитесь, что большие или опасные предметы (внутри, снаружи или на крыше автомобиля) надежно закреплены. Незакрепленный груз может привести к серьезной травме, если вы наткнетесь на лед (а также может привести к тому, что вас остановят и оштрафуют). Если вы скользите по голому льду и не можете сохранять контроль, выполните следующие действия:

• Не паникуйте.
• Не дави на тормоза.
• Убери педаль газа.
• Направляйте свою машину в нужном вам направлении.
• Подождите, пока машина замедлится и колеса зацепятся, чтобы вы могли восстановить контроль.

Совет 3. Обращайте внимание на других водителей

Если вы находитесь в районе, где обледенение дорог не является обычным явлением, другим водителям может быть трудно заметить обледенение и адаптироваться к нему. Убедитесь, что вы даете другим водителям достаточно места на тот случай, если они не смогут совершить контролируемую остановку. Оставьте полных 8 секунд или более времени вождения между вами и автомобилем перед вами.

---

Езда по снегу

Снег бывает разных форм, и разные типы снега представляют разные опасности. Крупные мокрые снежинки могут быстро скапливаться и делать дорожное покрытие скользким. Маленькие легкие снежинки могут ухудшать видимость и образовывать лед на ветровых стеклах и других поверхностях.

Совет 1. Помедленнее

Снег на дорогах может быть таким же скользким, как лед. Если вы видите налипание снега на дороге перед собой или даже просто пыль, поймите, что у вас может не быть того уровня контроля, к которому вы привыкли при поворотах и ​​торможении. Всегда снижайте скорость автомобиля, чтобы у вас было больше времени среагировать на непредвиденные ситуации.

Совет 2. Увеличьте расстояние до автомобиля

Даже при слабом снегу эффективность торможения может значительно ухудшиться. Ваш автомобиль может преодолевать в два раза большее расстояние, чтобы остановиться в снегу, чем в сухую погоду. Убедитесь, что между вами и впереди идущим автомобилем есть не менее 8-10 секунд, чтобы у вас было время среагировать, если водитель впереди потеряет управление или начнет резко снижать скорость.

Совет 3. Не останавливайтесь на холмах

Снег может привести к пробуксовке шин и потере сцепления с дорогой, особенно на наклонных дорогах, таких как съезды автострад и холмы. Если вы продвигаетесь в гору, старайтесь не останавливаться, иначе вы рискуете потерять сцепление с дорогой. Если вы спускаетесь с холма, делайте это медленно и убедитесь, что у вас достаточно тормозных возможностей, чтобы безопасно остановиться. Во избежание столкновения оставьте расстояние не менее 3–4 длин транспортного средства между вами и автомобилем впереди вас.

---

Вождение в условиях белой мглы

Когда снег становится очень сильным, он может создать опасную белую погоду. Видимость может быть ограничена всего несколькими футами перед лобовым стеклом, и вы можете не видеть поверхность дороги или разметку.

Совет 1. Медленный до черепашьей скорости

Наиболее опасным аспектом условий белой мглы является потеря видимости. Без возможности видеть, где находятся водители и что они делают, вы можете не успеть среагировать, если они сделают что-то неожиданное. Убедитесь, что вы едете достаточно медленно, чтобы у вас было достаточно времени, чтобы повернуть или затормозить, если что-то произойдет впереди вас.

Совет 2. Будьте как можно более заметными

Белая мгла часто приводит к столкновениям, когда водители не видят друг друга. Сделайте себя как можно более заметным для других на дороге. Используйте все фары (включите противотуманные фары, если они у вас есть). Подумайте о том, чтобы включить аварийную сигнализацию, если вы превысите допустимую скорость, чтобы предупредить других водителей. Сообщите о своих намерениях (используя сигналы поворота и жесты рук, если это необходимо) окружающим, чтобы они могли соответствующим образом приспособиться.

Совет 3. Остановитесь и переждите

Если белая мгла полностью загораживает вам обзор, или вы чувствуете, что не можете должным образом видеть другие транспортные средства или управлять своим автомобилем, найдите ближайший выход, чтобы переждать бурю. Безопаснее, если вы можете добраться до обочины дороги с более низким ограничением скорости, чтобы уменьшить вероятность аварии на высокой скорости, где может быть больше повреждений/травм).
