Электронный трамблер – Бесконтактное зажигание: устройство, принцип работы, преимущества

Содержание

Установка электронного или бесконтактного зажигания на ВАЗ 2106: подключение и настройка

Несмотря на то что «классика» ВАЗ 2106 давно снята с производства, на российских просторах эксплуатируется немалое количество этих машин. Поскольку их конструкция устарела, то желание владельцев шестой модели Жигулей усовершенствовать её любыми способами вполне понятно. Один из эффективных вариантов — поставить вместо штатной системы зажигания бесконтактную (сокращённо — БСЗ), где искрообразованием ведает электроника. Процедура замены довольно проста и доступна каждому, кто пожелает улучшить работу двигателя своей «шестёрки».

Что собой представляет БСЗ и как она работает?

Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

  1. Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
  2. Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
  3. Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
  4. Свечи зажигания, соединённые высоковольтными проводами с трамблёром.
  5. Провода для соединения элементов между собой.

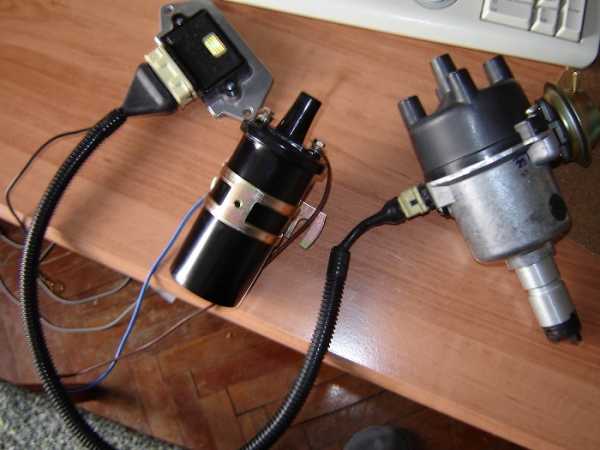

Так выглядит система зажигания классики Жигулей

Для справки. В штатных устаревших системах ВАЗ 2106 внутри распределителя вместо датчика Холла стояла контактная группа, а коммутатора не было вовсе.

Схема работы БСЗ

Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

  1. После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
  2. Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
  3. Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
  4. Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
  5. Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.

Справка. В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу трамблёра, нажимающего на контактную группу.

Преимущества бесконтактных систем

Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

  • на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
  • контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15—20 тыс. км пробега, после чего элемент приходилось менять;
  • давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
  • растягивались пружины грузиков — балансиров.

Бесконтактное зажигание дает мощную искру, отчего топливо сгорает лучше

Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Примечание. В первое время слабым местом отечественных бесконтактных систем считался коммутатор, быстро выходящий из строя и не подлежащий ремонту. Но позже он был усовершенствован и надёжность работы БСЗ повысилась.

Выбор комплекта электронного зажигания

Поскольку «шестёрки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21063) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

  • трамблёр с каталожным номером 38.3706–01 для силового агрегата объёмом 1,3 л. либо 38.37061 — для двигателей 1,5 и 1,6 л.;
  • катушка высокого напряжения с маркировкой 27.3705;
  • электронный блок управления, маркировка — 36.3734 или 3620.3734;
  • провода соединительные.

Внимание! Покупая бесконтактный комплект на «классику» Жигулей, не перепутайте его с изделиями, предназначенными для Нивы ВАЗ 2121, трамблёры внешне очень похожи. Но «нивовская» деталь отличается по техническим характеристикам и маркируется так: 3810.3706, 38.3706–10 или 038.3706–10. Ставить её на «шестёрку» категорически не рекомендуется.

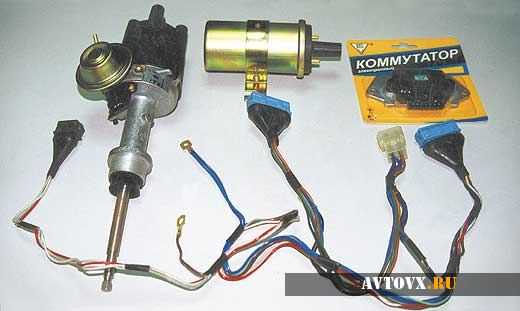

Набор для установки бесконтактного зажигания

Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Несмотря на то, что масляный насос является одним из самых надёжных узлов в автомобилях ВАЗ 2106-2107, иногда и он выходит из строя. Для того чтобы произвести его замену, рекомендуется изучить данный материал: https://vazweb.ru/desyatka/dvigatel/zamena-maslyanogo-nasosa-vaz-2107.html

Подготовка к замене БСЗ

Работа по снятию старого зажигания и монтажу нового не требует никаких специальных инструментов, приспособлений или приборов. Не нужна и смотровая канава, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно располагать таким инструментарием:

  • рожковый ключ размером 13 мм для откручивания гайки крепления распределителя;
  • с помощью ключей на 10 и 8 мм снимается катушка;
  • отвёртка плоская и крестообразная;
  • пассатижи;
  • дрель электрическая или ручная со сверлом под диаметры саморезов крепления коммутатора.

Совет. Для удобства выполнения работ возьмите напрокат или у знакомых накидной ключ с длинной рукояткой, надевающийся на гайку храповика и применяющийся для вращения коленчатого вала вручную.

Поворачивать коленвал таким ключом гораздо удобнее

Для начала выполните несколько этапов предварительной разборки:

  1. Откройте капот и отсоедините минусовую клемму аккумулятора.
  2. Снимите со свечей и крышки распределителя высоковольтные провода.
  3. Выкрутите свечи.
  4. Опустите отвёртку в свечное отверстие 1 цилиндра и поворачивайте коленвал до тех пор, пока поршень в нём не достигнет ВМТ. При этом метка на шкиве вала встанет напротив самой длинной риски, нанесённой на блоке цилиндров.

Первым делом надо отключить аккумулятор

Совет. Если ключа под гайку храповика у вас не нашлось, коленчатый вал можно поворачивать, вращая вывешенное заднее колесо автомобиля. Не забудьте зафиксировать машину противооткатными средствами, снять с ручного тормоза и включить 4 или 5 передачу.

Когда 1-й поршень находится в ВМТ, метки на шкиве и блоке должны совпадать

Сопоставив метки и приготовив новые детали, можно приступать к основному этапу работ.

Подробности настройки системы зажигания на ВАЗ 2107 представлены здесь: https://vazweb.ru/desyatka/elektrooborudovanie/instruktsiya-po-nastroyke-sistemyi-zazhiganiya-vaz-2107-svoimi-rukami.html

Порядок установки электронного зажигания

Первым делом необходимо демонтировать старую систему, выполняя операции в такой последовательности:

  1. Отключите высоковольтный провод, идущий от катушки, снимите крышку трамблёра и запомните положение бегунка. Для удобства направление можно отметить мелом на клапанной крышке двигателя.
  2. Отсоедините от распределителя провода и вакуумную трубку, идущую от карбюратора. Открутите гайку крепления ключом на 13 мм и снимите элемент с блока цилиндров.
  3. Отверните гайки контактов высоковольтной катушки и снимите провода, запомнив, куда были подключены жилы от реле замка зажигания и тахометра.
  4. Демонтируйте катушку и уберите её в сторону.

Совет. Между трамблёром и посадочным местом блока цилиндров стоит прокладка, не потеряйте её при снятии детали с авто.

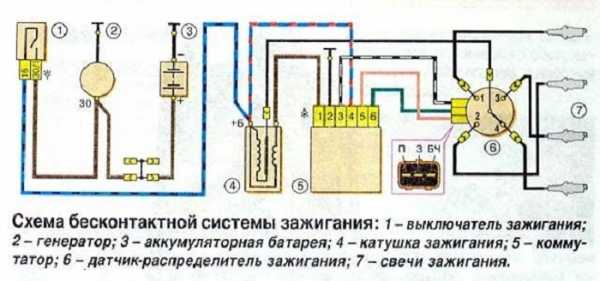

Схема подключения элементов электронного зажигания

Выполнив разборку, приступайте к монтажу БСЗ, соблюдая следующий порядок действий:

  1. Переставьте прокладку со старого распределителя на новый и снимите с него крышку. Повернув бегунок в нужном направлении, которое вы наметили мелом, вставьте вал трамблёра в гнездо и зафиксируйте его положение гайкой. Сильно её затягивать не стоит, поскольку ещё придётся регулировать зажигание и отпускать гайку снова.
  2. Вкрутите свечи зажигания, предварительно установив зазор между электродами 0,8—0,9 мм. Поставьте крышку распределителя на место и присоедините высоковольтные провода, соблюдая номера цилиндров (выбиты сверху на крышке).
  3. На место старой катушки закрепите новую. Если контакты на ней расположены наоборот, то сначала ослабьте крепёжный хомут, проверните корпус на 180° и установите деталь на авто.
  4. Прикрепите неподалёку от катушки коммутатор. Сняв бачок омывателя, предварительно просверлите в лонжероне кузова 2 отверстия и прикрутите блок саморезами. Обратите внимание: электронный элемент не должен стоять ниже бачка, чтоб его не залило водой в случае протечки.
  5. Возьмите соединительные провода и подключите электронный блок, трамблёр и катушку согласно схеме (прилагается к комплекту БСЗ). Разобраться в ней несложно: разъем от коммутатора подключается к колодке распределителя, а провода — к контактам «Б» и «К» высоковольтной катушки. Не забывайте о жилах, подключённых ранее к старой катушке (в том числе от тахометра), их нужно присоединить к новому элементу таким же образом.
  6. Наденьте на штуцер мембранного узла трамблёра вакуумную трубку, идущую от карбюратора. На этом установка бесконтактной системы закончена.

Справка. В моделях ВАЗ 2106 последних выпусков уже сделаны отверстия, рассчитанные на монтаж коммутатора. Посмотрите внимательно на лонжероне с левой стороны (по ходу движения машины).

Инструкция по монтажу в фотографиях

Видеоролик о монтаже электронной системы на «классику»

Запуск двигателя и настройка зажигания

Если в процессе замены элементов вы не сдвинули метки, а проводку подключили правильно, то «шестёрка» заведётся сразу же. Дайте ей прогреться минуту-другую, манипулируя педалью акселератора, после чего переходите к настройке зажигания. Её выполняют двумя способами:

  • наиболее распространённая методика – «на слух»;
  • с помощью специального прибора — стробоскопа.

Совет. Если двигатель автомобиля не завёлся и при вращении стартера не подаёт признаков жизни, то следует проверить правильность подключения высоковольтных проводов. Причина вторая: во время монтажа вы повернули крышку распределителя на 180°, отчего бегунок стал передавать импульс на 4-й цилиндр вместо первого и наоборот.

Угол опережения зажигания регулируется поворотом корпуса распределителя

Регулировка зажигания «на слух» производится так:

  1. При работающем двигателе ослабьте гайку крепления трамблёра.
  2. Потихоньку поворачивайте его за и против часовой стрелки, добиваясь наиболее стабильной работы силового агрегата. Угол поворота не должен превышать 15°.
  3. Уловив положение чёткой работы двигателя, окончательно затяните гайку распределителя.

С помощью стробоскопа угол опережения зажигания устанавливается не в пример точнее. Если вам удалось раздобыть этот прибор или взять где-то на время, то подключите его к клеммам аккумулятора и высоковольтному проводу первого цилиндра. Запустите мотор и аккуратно поднесите мигающую лампу к меткам на блоке. Стробоскоп поможет увидеть положение риски, выбитой на шкиве, при работающем двигателе. Теперь вы можете ослабить гайку трамблёра и поворотом корпуса добиться совмещения этой риски с последней, самой короткой меткой.

Произвести ремонт карбюратора не сложно, если знать все тонкости проведения процедуры: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

Так выглядит стробоскоп для регулировки угла опережения

После регулировки прогрейте машину до рабочей температуры и попробуйте проехать на ней в разных режимах. Если при резком нажатии на педаль газа слышен стук поршневых пальцев, то вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте крепление трамблёра и поверните его по часовой стрелке на 1—2°, не более. Стук должен исчезнуть.

Совет. После монтажа БСЗ нередко случается, что обороты двигателя на холостом ходу возрастают из-за лучшего искрообразования. Частота оборотов уменьшается до значения 850—900 об/мин винтом количества топлива. В карбюраторах типа «Озон» это винт больших размеров, находящийся справа (по ходу движения) в нижней части агрегата. В карбюраторах «Солекс» это пластиковая рукоятка, выглядывающая из задней части и упирающаяся в ось заслонки. Винт «качества» без знания дела трогать не допускается!

Видео о настройке бесконтактного зажигания

Если вы сняли распределитель и высоковольтные провода с крышкой без совмещения меток, то правильно выставить зажигание по новой вам поможет представленный видеоматериал:

Эксплуатация автомобиля с электронной системой разительно отличается от езды на старом зажигании. Двигатель работает гораздо ровнее и стабильнее, а очистка контактной группы уходит в прошлое. Но владельцу ВАЗ 2106 не помешает возить в запасе датчик Холла на случай поломки штатного. Эта деталь ремонту не поддаётся, хотя и ломается достаточно редко.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Бесконтактная система зажигания: 3 преимущества системы

Содержание статьи

Владельцы машин всегда стремятся усовершенствовать и улучшить работу своего автомобиля. Устанавливая различное оборудование, они делают передвижение на авто более удобным, надёжным, безопасным. Бесконтактная система зажигания позволит сделать работу двигателя более эффективной и экономной. Даже если авто было оснащено на заводе контактной системой, то его легко переоборудовать и установить БСЗ.

Несмотря на то что стоимость нового бесконтактного комплекта достаточно высока, целесообразность такого переоборудования отмечают как водители, так и автомастера.

Преимущества и недостатки БСЗ

Бесконтактное зажигание ставится на большинство новых машин и некоторые иномарки старше 15 лет. Даже если на авто не стоит электронная система зажигания, то монтаж и её настройка не вызывают сложностей даже у начинающих мастеров.

В обычном варианте зажигания достаточно часто выходит из строя контактная пара, что доставляет владельцу транспортного средства массу неудобств. В электронных системах такой недостаток исключён, благодаря чему устройство более надёжно и стабильно в работе.

Бесконтактное зажигание хорошо справляется со своей задачей даже при влажной и холодной погоде, что является несомненным плюсом по сравнению с контактным.

Более современная конструкция совместима со всеми марками и моделями авто, поэтому переоборудование может выполняться на всех машинах.

Среди преимуществ электронной системы специалисты отмечают три основных параметра.

  1. Возможность более эффективного использования свечей. Так как электричество подаётся на первичную обмотку через коммутатор, то на вторичной обмотке катушки можно получить значительно большее напряжение. Мощная искра обеспечивает стабильный поджиг смеси даже в движках с высокой компрессией. Так как контакты отсутствуют, то они не пригорают, благодаря чему в процессе эксплуатации БСЗ не происходит снижение мощности искры.
  2. Экономность. Благодаря электромагнитному импульсному создателю, пришедшему на замену контактной группы, импульсы имеют более стабильные и лучшие характеристики. Двигатель, оборудованный электронной системой зажигания, имеет более высокие показатели мощности при том, что расход топлива может снижаться в среднем на 1 литр на 100 км. Также импульсный создатель гарантирует стабильность работы при различных оборотах мотора.
  3. Более редкое обслуживание. В отличие от КСЗ, которую рекомендуется обслуживать каждые 5 — 7 тысяч км, электронное оборудование менее подвержено поломкам и не нуждается в частой регулировке. Бесконтактную систему в среднем нужно обслуживать каждые 10 — 12 тысяч км. Чаще всего регламентные работы предполагают смазывание трамблера. Иногда может потребоваться замена отдельных деталей, но их неисправности встречаются достаточно редко.

Также автолюбители отмечают и другие плюсы, которые, по их мнению, играют важную роль при выборе системы зажигания. Бесконтактное электронное зажигание потребляет минимальное количество электричества в заведённом состоянии, что существенно экономит заряд аккумулятора. Для работы системы требуется гораздо меньшее количество тока, благодаря чему авто заведётся даже при полностью разряженном аккумуляторе «с толкача».

Среди недостатков зажигания можно отметить некачественные коммутаторы. Очень часто встречаются случаи, когда коммутатор отечественного производства выходил из строя всего через несколько тысяч километров после установки, поэтому не стоит экономить на всех деталях системы.

Качественные комплектующие — залог надёжной и долговечной работы БСЗ.

Ещё одной деталью, которая чаще всего выходит из строя, является реле холостого хода. Запчасть не подлежит ремонту, поэтому её приходится менять при поломке. Так как в установленных на заводе бесконтактных системах чаще всего используются не совсем качественные детали, то многие автомастера рекомендуют сразу заменить некоторые части зажигания:

В некоторых случаях целесообразно установить блоки зажигания для электронных систем.

Из чего состоит БСЗ?

Бесконтактное зажигание включает в себя небольшое количество деталей, благодаря чему снижается вероятность выхода из строя каждой из них. Система состоит из:

  1. Источника питания. Во всех автомобилях им является аккумуляторная батарея.
  2. Выключатель зажигания и стартера. Деталь необходима для правильного распределения времени работы устройства.
  3. Катушка зажигания. Преобразовывает низковольтный ток от аккумулятора в высоковольтный, благодаря чему обеспечивается стабильная работа авто.
  4. Транзисторный коммутатор. Отвечает за прерывание поступления электрического тока на катушку.
  5. Датчик зажигания. Фиксирует перемены в магнитном поле.
  6. Распределительный датчик. Датчик объединён с импульсным, который бывает нескольких видов. Импульсный датчик чаще всего представлен датчиком Холла, но также существуют ещё две разновидности — индуктивный и оптический.
  7. Свечи.

Что понадобится для монтажа бесконтактной системы?

Установка зажигания требует минимальной подготовки, благодаря чему монтаж может произвести каждый желающий. Для проведения монтажных работ понадобятся:

  • ключи под номерами 8, 10 и 13;
  • крестовидная отвёртка;
  • дрель с комплектом насадок;
  • саморезы различной длины.

Эти инструменты понадобятся в процессе монтажа, но под рукой также стоит иметь и другие гаечные ключи, а также плоскогубцы, отвёртку с набором бит.

Процесс установки БСЗ

В первую очередь необходимо снять клемму с аккумулятора для предотвращения замыкания системы. Бесконтактное зажигание на ВАЗ-2106 предполагает монтаж в несколько этапов. Нет разницы, с какой части системы начинать замену. Можно начать с переустановки с переустановки трамблера:

  1. В первую очередь необходимо демонтировать высоковольтные провода.
  2. Вращая коленчатый вал, нужно поставить бегунок в перпендикулярное положение по отношению к оси мотора. Мастера рекомендуют поставить отметку расположения трамблера (средней метки). Данная процедура облегчит последующую установку и корректировку работы БСЗ.
  3. Демонтировать крепеж трамблера и снять деталь.
  4. Установить новую запчасть, а бегунок поставить в положение в соответствие с ранее проставленными метками.
  5. Далее надевается крышка трамблера и устанавливаются провода.

Далее можно приступить к замене катушки. Манипуляция достаточно простая, но необходимо придерживаться правильного расположения контактов. При расположении контактов с другой стороны необходимо перевернуть деталь. В последнюю очередь лучше переустановить коммутатор. Деталь монтируется при помощи саморезов. Обязательным условием выступает прислонение радиатора к кузову автомобиля. После того, как вся система собрана, необходимо тщательно проверить все электрические соединения и соответствие расположения деталей согласно схеме.

Регулировка бесконтактной системы зажигания

Корректировку работы лучше осуществлять при помощи специального оборудования — стробоскопа. В случае отсутствия спецоборудования можно выполнять регулировку по звуку. Так как на слух определяется работа не только зажигания, то необходимо, чтобы все системы работали слаженно и исправно. Настройка происходит следующим образом:

  1. Прогрев мотора.
  2. Открутка гайки, которая отвечает за фиксацию трамблера.
  3. При работающем движке необходимо аккуратно проворачивать трамблер до того момента, пока обороты ДВС станут наиболее максимальными и ровными.
  4. Затяжка крепежа.
  5. На третьей скорости машину необходимо ускорить до 50 км/час. При переключении на четвёртую скорость потребуется резко нажать на педаль газа. В норме возникает звук, схожий с детонацией. Звук должен сохраняться в течение некоторого времени, пока авто не ускориться ещё на 3 — 5 км. В случае, когда звук не прекращается, необходимо провести повторную настройку и во время неё провернуть деталь на один градус по часовой стрелке. Если звук не появился, а при нажатии педали происходит провал оборотов, то во время корректировки запчасть проворачивается против часовой стрелки.

Так как настройка БСЗ – достаточно сложное занятие, требующее специальных навыков и умений, то целесообразней обратиться в автоцентр. Мастера СТО выполнят регулировку при помощи профессионального оборудования, благодаря чему настройка будет точной и продлит срок эксплуатации системы. Если нет уверенности в своих сил в процессе установки бесконтактной системы, то также лучше обратиться в сертифицированный центр.

Чаще всего на проведение комплексных работ предоставляется скидка. Если установка электронного зажигания на ВАЗ-2106 выполнялась на СТО, то лучше попросить гарантию на проведённые работы.

При отказе в выдаче гарантийных обязательств лучше обратиться в другой автосервис.

Неисправности БСЗ

Как и у контактной системы зажигания у бесконтактной существует характерные неисправности. Самая типичная из них — выход из строя датчика Холла. Примечательной особенностью является то, что без него система зажигания работать не может. Если датчик вышел из строя, то его необходимо заменить в кратчайшие сроки для восстановления работоспособности автомобиля. Также распространёнными неисправностями являются:

  1. Выход из строя свечей, поломка катушки.
  2. Нарушение в электрической цепи. Причины могут быть самые разные (обрывы, окисление либо неплотное прилегание контактов).

Если в систему был установлен электронный блок управления, например, «Октан» либо «Пульсар», то к распространённым поломкам также можно отнести его неисправность и выход из строя входных датчиков. Экономить на БУ не стоит, так как некачественные детали могут стать причиной преждевременной поломки всей системы. Чаще всего неисправности возникают по причине несвоевременного обслуживания БСЗ. Регулятор холостого хода может также выходить из строя по причине неправильной работы других систем автомобиля.

Среди причин, которые способствуют появлению неисправностей, отмечают:

  1. Несвоевременный техосмотр всех систем авто. Неправильная работа двигателя и свечей может привести к тому, что система зажигания преждевременно выйдет из строя. В случае с БСЗ стоимость ремонта будет достаточно высокой.
  2. Использование некачественного топлива. Бензин либо газ с посторонними примесями приводит к тому, что зажигание не происходит либо получается с задержкой. Невнимательное отношение к качеству топлива станет причиной выхода из строя всех запчастей, которые контактируют с ним и воздушно-топливной смесью.
  3. Использование в системе деталей, не прошедших сертификацию либо отличающихся низким качеством. Помимо того, что такие детали очень быстро выходят из строя, они могут стать причиной серьёзных поломок всей БСЗ и контактирующих с ней устройств.
  4. Механические повреждения. Если на систему зажигания оказывается механическое воздействие в виде ударов, сильной вибрации, то она значительно быстрей изнашивается и может понадобиться полная замена.
  5. Особенности погоды. Устройства при работе в экстремальных условиях имеют более низкий ресурс работы. Повышенная влажность приведёт к более быстрому окислению контактов, поэтому плановое обслуживание понадобится проводить чаще.

Ремонт электронных систем зажигания

Любая неисправность сильно будет влиять на работоспособность машины, поэтому её необходимо устранить в кратчайшие сроки. Для этого можно воспользоваться услугами профессионалов либо попытаться выполнить его самостоятельно. В первую очередь необходимо проверить состояние свечей. В среднем свечи заменяются в БСЗ каждые 18 — 20 тысяч километров пробега независимо от их состояния. Если замена выпадает на зимний период, а свечи визуально в рабочем состоянии, то их можно отложить и использовать в весенне-осенний период.

Изношенные свечи, которые имеют изолятор светлого серо-коричневого оттенка свидетельствуют о том, что детали совместимы с данным типом двигателя, а мотор работает исправно и стабильно. Нагар чёрного цвета свидетельствует о том, что свечи не подходят для данного движка либо топливная смесь переобогащена горючим. Выгорание электродов указывает на проблему в работе ДВС.

Неправильная работа может быть вызвана некачественным топливом, неверными пропорциями рабочей смеси, некорректной установкой системы зажигания.

Если не запускается движок, то возможны следующие причины поломки:

  1. Электрический ток не поступает на контакты прерывания из-за того, что они загрязнились, окислились либо пригорели.
  2. На контактах появились деформации.
  3. Обрыв проводов либо их замыкание на массу.
  4. Поломка выключателя зажигания из-за чего не происходит замыкание контактов цепи.
  5. Выход из строя конденсатора вследствие замыкания.
  6. Обрыв в катушке зажигания. Дефект проявляется преимущественно в нарушении целостности первичной обмотки. В некоторых случаях причиной может стать повреждение вторичной обмотки.
  7. Утечка электрического тока в роторе распределителя. Данный процесс возможен при попадании во внутрь влаги либо образовании нагара на внутренней стороне крышки.
  8. Не поступает питание на свечи. Помимо повреждения целостности проводов причиной такой неисправности может стать неправильная посадка свечей в гнёздах, их замасление либо окислении наконечников.

Все эти причины решаются переборкой системы зажигания и переустановкой некоторых деталей. Иногда может потребоваться регулировка работы движка, которую лучше произвести в специализированном автосервисе.

Другим признаком неисправности может стать неустойчивая работа движка либо остановка его работы на холостом ходе. Причиной такой неисправности чаще всего становится:

  • преждевременное зажигание в цилиндрах, что не позволяет полноценно работать мотору;
  • увеличенное расстояние между электродами свечей;
  • послабление пружины грузиков в регуляторе, который отвечает за контроль за опережением зажигания.

В основном причины данных поломок кроются в неправильной регулировке. Повторная настройка или корректировка положения позволит за короткий срок забыть о проблеме. Все манипуляции удобно проводить самостоятельно, но необходимо заранее подготовить ветошь, так как чаще всего в процессе работы сильно пачкаются руки.

Если в работе двигателя наблюдаются сбои при различной частоте вращения, то причинами такой неисправности со стороны бесконтактной системы зажигания могут стать:

  • повреждения проводов, послабление их креплений, окислительные процессы на наконечниках;
  • повреждение контактов прерывателя: сгорание, окисление, загрязнение, сдвиги;
  • нарушение работоспособности конденсатора;
  • ослабление пружинки уголька, её надлом либо износ;
  • подгорание контактов в роторе;
  • проблемы со свечами.

Если вариант со свечами исключён, то лучше обратиться в автоцентр для проведения комплексной диагностики всего авто и выявления причин нестабильной работы ДВС.

Ещё одной характерной неисправностью, которая появляется из-за неправильной работы зажигания, выступает невозможность развить полную скорость. В таком случае причинами могут выступать:

  • неправильный монтаж момента зажигания;
  • чрезмерный износ втулки в прерывателе;
  • заедание грузиков либо послабление их пружин в регуляторе опережения зажигания.

Если нет уверенности, что ремонт будет проведён качественно, то стоит обратиться в центры, которые специализируются на данных устройствах. Опытные мастера не только восстановят работоспособность авто, но и могут дать несколько советов, которые существенно улучшат качество поездок, а также продлят срок службы деталей.

Полезные советы

  1. Так как чаще всего причина неисправностей кроется в состоянии проводов, то не стоит экономить на них. Качественные провода, которые имеют силиконовую изоляцию, отличаются долговечностью и надёжностью работы.
  2. Неправильный крепёж проводной колодки нередко выступает причиной, по которой ломается коммутатор. После монтажа детали необходимо обязательно проконтролировать состояние посадки разъёма.
  3. Если после установки бесконтактной системы зажигания тахометр перестал выполнять свои функции, то необходимо дополнительно вмонтировать в цепь между ним и катушкой конденсатор.

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Электронное зажигание на ВАЗ - отличный апгрейд для автомобиля

Итак, наша задача разобраться в деталях и нюансах при замене стандартной, «классической» контактной системы зажигания, на более совершенную – бесконтактную, или как ее еще называют, электронную систему. А зачем нам это? А затем, что все «прогрессивное человечество» в лице владельцев автомобилей марки ВАЗ, будь то 2101 или, если можно так сказать, более продвинутая модель ВАЗ 2107, уже давно перешли на бесконтактную систему зажигания. Остались, наверное, только те, кто не понимает, как это сделать. Надеюсь, после прочтения все станет понятно.

Схема электронного зажигания ВАЗ 2101, равно как и ВАЗ 2105, 2106, 2107 или 2109, включает в себя распределитель с бесконтактным электронным датчиком и стальным экраном, коммутатор, катушку с разомкнутым магнитопроводом, свечи зажигания с высоковольтными проводами и комплект соединительных проводов.

Преимущества установки электронного зажигания на всю классику ВАЗ, неважно, будет ли это 2106 или 2107 – очевидны. Практичность, стабильность работы, более надежное (мощное) искрообразование и качественное сгорание смеси, долговечность, отсутствие проблем с контактной группой, более легкий запуск двигателя – это далеко не полный перечень. Нужно сказать еще и о практически отсутствующих пробоях зажигания, улучшении динамики авто, незначительном, но снижении расхода топлива при использовании бесконтактной системы.

К недостаткам может быть отнесена достаточно высокая цена электронного зажигания ВАЗ и возможный выход из строя датчика Холла. Ну да ладно, датчик нетрудно заменить даже в дороге. В общем, приступим.

Для замены нам понадобится сам комплект зажигания с высоковольтными и соединительными проводами, стандартный набор инструментов плюс ключ на 38 для вращения коленвала, свечи с зазором между электродами 0,7-0,8 мм, предназначенные для бесконтактной системы зажигания, дрель со сверлами, саморезы и час свободного времени.

Один нюанс: при выборе бесконтактной системы зажигания нужно учитывать то, что модель трамблера (датчика-распределителя или прерывателя-распределителя) для разных двигателей будет отличаться длиной вала. Для силовых агрегатов объемом до 1,3 л используется распределитель с более коротким, а при объеме более 1,3 л – с удлиненным валом. Если вал все-таки попался длинный, вместо короткого, на седло распределителя нужно установить шайбу-прокладку, которая поможет «укоротить» вал.

Проворачивая храповую гайку ключом, устанавливаем поршень первого цилиндра в верхнюю мертвую точку. Достигается это путем совмещения метки на шкиве коленвала с наибольшей меткой на крышке двигателя. Далее, сняв крышку распределителя, нужно запомнить или пометить расположение распределителя и бегунка в нем. Именно так и нужно будет устанавливать их, заменив новыми. Кстати, достаточно подробно об установке электронного зажигания ВАЗ можно посмотреть на видео в сети.

Переходим к демонтажу катушки зажигания, замечая, куда и какие провода были прикреплены и то, что на новой катушке плюс обозначается как «Б», минус, соответственно «К». Все, старую сняли, новую установили. На очереди коммутатор.

Установить его можно куда угодно, например, под левой фарой есть место. Если нет – дрель в руки и вперед! Тут саморезы и пригодятся. Момент: при установке следим, чтобы радиатор коммутатора наиболее плотно прилегал к кузову автомобиля; черный провод от блока управления крепим к массе. Провода с отметкой «плюс» от коммутатора и зеленый провод, который присоединялся к старому трамблеру, соединяем с клеммой катушки «Б». Оставшийся провод от коммутатора и коричневый, тоже от старого распределителя зажигания, с клеммой «К» катушки зажигания.

Беремся за трамблер. Ослабив его крепление, извлекаем старый и заменяем его новым. Устанавливаем точно так, как стоял старый. Осторожнее с прокладкой! И еще: не нужно сейчас окончательно затягивать его крепление – чуть позже может понадобиться регулировка. Подключаем жгут проводов в фишке от коммутатора.

После этого можно заменить свечи и провода высокого напряжения, установить крышку распределителя и – осталось только перепутать местами высоковольтные провода. Головная боль в этом случае обеспечена! Сверяемся при подключении с цифрами на крышке распределителя зажигания! Провод, выходящий из центра крышки распределителя – к катушке. Ну, все, можно заводить.

Завелась? Повезло! Ничего, в следующий раз обязательно что-то напутаете. Теперь необходимо точно выставить момент зажигания, затянуть распределитель и на этом установка электронного зажигания на ваш ВАЗ может считаться законченной, о чистке контактов можно не вспоминать.

В случае если не завелась, причина может быть в неправильной установке соединительных или высоковольтных проводов или трамблера (датчик Холла в центре должен совмещаться с кромкой начала выреза окна в экране), неработоспособности коммутатора, катушки зажигания или датчика Холла. Также стоит обратить внимание на работоспособность свечей зажигания.

Если завелась, но при правильно установленном моменте зажигания работа двигателя вызывает нарекания, возможно, причина в центробежном регуляторе прерывателя зажигания. Лечится заменой пружин грузов на более мягкие пружины.

Вот теперь можно и в путь, не забыв купить про запас датчик Холла. Осталось только наслаждаться более уверенной, ровной и бесперебойной работой двигателя.

avtovx.ru

Бесконтактное электронное зажигание: схема подключения

Большая часть хозяев автомобилей производства Волжского автомобильного завода, сталкиваются с проблемами, обусловленными процессом «зажигания» транспортного средства. Необходимо отметить, что чаще всего данная проблема возникает в тех моделях авто, которые относятся к «классике». Несмотря на хорошо проработанную конструкцию таких автомобилей, они имеют и один «минус». Здесь идет речь, про группу прерывателя, имеющую одновременно несколько недостатков. Именно они способствуют тому, что в процессе зажигания возникают определенные проблемы. В том случае если вы являетесь владельцем «классического» ВАЗа и сталкиваетесь с вопросом регулярного ремонта системы зажигания на своем автомобиле, то рекомендуется задуматься над тем, чтобы установить в автомобиль бесконтактное электронное зажигание.

Стоит отметить, что установка бесконтактного зажигания на ВАЗ позволяет решить массу проблем.

В чем состоит преимущество установки бесконтактного зажигания

Необходимо отметить, что осуществить замену заводской системы на бесконтактную, можно за минимальное количество денег и времени. К тому же, водитель больше не будет сталкиваться с поломками данного характера и получит массу преимуществ. Прежде всего, в данном случае идет речь про хороший уровень динамичности авто, а также простоту запуска мотора, даже при сложных погодных условиях, к примеру, в зимний период времени.

Бесконтактное электронное зажигание для ВАЗ

Чем отличие электронного зажигания на ВАЗ от «родного»

По сравнению с «родным», установка электронного зажигания имеет определенные отличия. Для обеспечения замыкания, а также размыкания цепи должно использоваться закрытие, а также открытие выходного транзистора. Подобная конструкция позволяет повысить уровень напряжения в свечах. Нельзя не сказать и про то, что подобная конструкция позволяет напряжению в автомобильных свечах не снижаться при низких оборотах мотора. Это положительно влияет на процесс запуска двигателя в условиях, которые являются неблагоприятными для его запуска.

Нельзя не сказать и про то, что несмотря на схожесть «родной» системы зажигания с электронным зажиганием ВАЗ, они имеют одинаковое количество проводов. Именно по этой причине, процедура подключения должна выполняться максимально верно. В противном случае может произойти ситуация, когда автомобиль просто-напросто «не заведется».

Система на «классике» состоит из пяти составляющих. К ним относится:

  1.  Трамблер.
  2.  Устройство, выполняющее роль коммутатора.
  3.  Катушка, которая относится к зажигательной системе.
  4.  Провода.
  5.  Система автомобильных свечей, которые предназначаются для искры.

Какие инструменты нужны для установки бесконтактного зажигания

Для того чтобы выполнить данную процедуру успешно, требуется использование определенных инструментов. Здесь идет речь про:

  1.  Гаечные ключи.
  2.  Отвертки крестового типа.
  3.  Дрель, а также сверло по металлу.
  4.  Саморезы.

Как установить электронное зажигание: алгоритм действий

В целом, если человеком будет подробно изучена схема подключения электронного зажигания, то каких-либо сложностей при выполнении работ не возникнет. Безусловно, в этом вопросе рекомендуется иметь опыт в вопросе ремонта и модернизации своего автомобиля.

Итак, установка производится только после того, как была выполнена процедура регулировки трамблера.

Алгоритм действий следующий:

  1.  Изначально осуществляется демонтаж крышки трамблера.
  2.  Далее, мастеру нужно снять электропровода, которые размещены на крышке.
  3.  После этого выставляется направление резистора.
  4.  Далее выполняется отключение проводов, соединяющих трамблер и катушку. При помощи ключа выкручивается гайка фиксирующая трамблер и производятся работы по демонтажу.
  5.  После этого необходимо выполнить установку нового трамблера.
  6.  Как только он был установлен, его необходимо закрепить.
  7.  Далее выполняется подсоединение электрических проводов.
  8.  После выполняется замена катушек, так как «родные» не подходят к тем, которые используются на системе электрического типа.
  9.  На финальном этапе производится монтаж коммутатора и проверяется правильность подключения проводов.
  10.  Как только вы убедились в правильности выполнения работы, необходимо установить защитную крышку.

Как гарантированно выполнить процедуру верно

Нередко, у владельцев «классических» автомобилей ВАЗ, которые решили самостоятельно выполнить установку и регулировку бесконтактного зажигания, возникают определенные вопросы, которые касаются выполнения этой процедуры. Это объясняется нехваткой опыта в данном вопросе. Именно поэтому перед тем как осуществить процедуру демонтажа «родной» системы, а послу установку бесконтактной, следует изучить схему подключения бесконтактного зажигания. В том случае если пренебречь данной процедурой, то скорее всего, у вас возникнут сложности еще на этапе выполнения демонтажа старой системы. В худшей же ситуации, может произойти то, что определенные технические узлы просто-напросто будут повреждены и ремонт будет стоить достаточно дорого.

Именно поэтому, если вы не уверены в том, что установка и настройка бесконтактного зажигания может быть выполнена вами самостоятельно, рекомендуется обратиться за помощью к профессиональным мастерам, специализирующимся на этом вопросе. Стоит сказать, что на сегодняшний день услуги по установке подобных систем являются распространенными и, как правило, предоставляются в каждом сервисном центре. При этом в данном вопросе также необходимо быть предельно внимательным.

Стоит признать, что «классические» автомобили ВАЗ являются уже устаревшими и с вопросом установки системы зажигания обращаются все реже. Поэтому вы можете столкнуться с ситуацией, когда мастер длительное время работающий на СТО, никогда ранее не сталкивался с этой процедурой.

Отметим, что при поиске специалистов рекомендуется отдавать предпочтение в пользу тех которые имеют опыт работы и знают, как правильно выполнять процедуру, чтобы авто работало как нужно. При правильно выполненной работе, вы сразу же заметите, что автомобиль стал без проблем заводиться в холодное время года, а расход бензина в значительной степени сократился.

Установка бесконтактного зажигания – это максимально верное решение, которое позволит сделать работу транспортного средства лучше, а также поспособствовать в экономии денежных средств на приобретении топлива для авто.

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Системы зажигания автомобиля

Автомобильный мотор еще в первых своих модификациях представлял собой сложную конструкцию, состоящую из ряда систем, работающих воедино. Одним из основных компонентов любого бензинового мотора является система зажигания. Об ее устройстве, разновидностях и особенностях мы сегодня и поговорим.

Система зажигания

Система зажигания автомобиля представляет собой комплекс из приборов и устройств, которые работают на обеспечение своевременного появления электрического разряда, воспламеняющего смесь в цилиндре. Она является неотъемлемой деталью электронного оборудования и в своем большинстве завязана на работе механических компонентов мотора. Этот процесс присущ всем моторам, которые не используют для воспламенения сильно нагретый воздух (дизель, компрессионные карбюраторные). Искровое воспламенение смеси применяется и в гибридных моторах, работающих на бензине и газу.

Принцип работы системы зажигания зависит от ее вида, но если обобщать ее работу, можно выделить следующие этапы:

  • процесс накопления высоковольтного импульса;
  • проход заряда через повышающий трансформатор;
  • синхронизация и распределения импульса;
  • возникновение искры на контактах свечи;
  • поджог топливной смеси.


Важным параметром является угол или момент опережения – это время, в которое осуществляется поджог воздушно-топливной смеси. Подбор момента происходит так, чтобы предельное давление возникало при попадании поршня в верхнюю точку. В случае с механическими системами его придется выставлять вручную, а в электронно-управляемых системах настройка происходит автоматически. На оптимальный угол опережения влияет скорость движения, качество бензина, состав смеси и другие параметры.

Классификация систем зажигания

Основываясь на методе синхронизации зажигания, различают схемы контактные и бесконтактные. По технологии формирования угла опережения зажигания можно выделить системы с механической регулировкой и полностью автоматические или электронные.

Исходя из типа накопления заряда, для пробития искрового промежутка, рассматривают устройства с накоплением в индуктивности и с накоплением в емкости. По способу коммутации первичной цепи катушки бывают – механические, тиристорные и транзисторные разновидности.

Узлы систем зажигания

Все существующие виды систем зажигания различаются способом создания контролирующего импульса, в остальном их устройство практически не отличается. Поэтому можно указать общие элементы, которые являются неотъемлемой частью любой вариации системы.

Питание – первичным, служит аккумулятор (задействуется при пуске), а при работе – эксплуатируется напряжение, которое производит генератор.

Выключатель – устройство, которое необходимо для подачи питания на всю систему или его отключения. Выключателем служит замок зажигания или управляющий блок.

Накопитель заряда – элемент необходимый для концентрации энергии в нужном объеме, для воспламенения смеси. Существует два типа компонентов для накопления:

  • Индуктивный – катушка, внутри которой расположился повышающий трансформатор который создает достаточный импульс для качественного поджога. Первичная обмотка устройства питается от плюса батареи и приходит через прерыватель к ее минусу. При размыкании первичного контура прерывателем на вторичном создается высоковольтный заряд, который и передается на свечу.
  • Емкостный – конденсатор, который заряжается повышенным напряжением. В нужное время накопленный заряд по сигналу передается на катушку.

Схема работы в зависимости от вида накопления энергии

Свечи – изделие, состоящее из изолятора (основа свечи), контактного вывода для подключения высоковольтного провода, металлической оправы для крепления детали и двух электродов, между которыми и образуется искра.

Система распределения – подсистема, предназначенная для направления искры на нужный цилиндр. Состоит из нескольких компонентов:

  • Распределитель или трамблер – устройство, сопоставляющее обороты коленвала и соответственно – рабочее положение цилиндров с кулачковым механизмом. Компонент может быть механическим или электронным. Первый – передает вращение мотора и посредством специального бегунка распределяет напряжение от накопителя. Второй (статический) исключает наличие вращающихся частей, распределение происходит благодаря работе блока управления.
  • Коммутатор – прибор, генерирующий импульсы заряда катушки. Деталь присоединяется к первичной обмотке и разрывает питание, генерируя напряжение самоиндукции.
  • Блок управления – устройство на микропроцессорах, определяющее момент передачи тока в катушку на основании показаний датчиков.

Провод – одножильный высоковольтный проводник в изоляции, соединяющий катушку с распределителем, а также контакты коммутатора со свечами.

Магнето

Одной из первых систем зажигания является – магнето. Она состоит из генератора тока, который создает разряд исключительно для искрообразования. Состоит система из постоянного магнита, который приводится в движение коленчатым валом и катушки индуктивности. Искру, способную пробить искровой промежуток генерирует повышающий трансформатор, одной частью которого служит грубая обмотка катушки индуктивности. Для повышения напряжения используют часть обмотки генератора, которая соединена с электродом свечи.

Система зажигания с магнето

Контроль за подачей искры может быть контактный, выполненный в виде прерывателя или бесконтактный. При бесконтактном методе подачи искры применяются конденсаторы, которые улучшают качество искры. В отличие от представленных далее схем зажигания, магнето не требуется аккумулятор, оно легкое и активно применяется в компактной технике – мотокосах, бензопилах, генераторах и т.д.

Контактная система зажигания

Устаревшая, распространенная схема воспламенения топливной смеси. Отличительной особенностью системы является создание высокого напряжения, вплоть до 30 тысяч В на свечи. Создает такое высокое напряжение катушка, которая соединена с распределительным механизмом. Импульс на катушку передается благодаря специальным проводам, соединенным с контактной группой. При размыкании кулачков происходит формирование разряда и искры. Устройство также выполняет роль синхронизатора, так как момент образования искры должен совпадать с нужным моментом такта сжатия. Данный параметр устанавливается посредством механической регулировки и сдвига искры на более раннюю или позднюю точку.

Простейшая схема

Уязвимой частью такого варианта является естественный механический износ. Из-за него меняется момент образования искры, он нестабильный для различных положений бегунка. Ввиду чего появляются вибрации мотора, падает его динамика, ухудшается равномерность работы. Тонкие настройки позволяют избавиться от явных неисправностей, но проблема может возникнуть повторно.

Преимуществом контактного зажигания является его надежность. Даже при серьезном износе деталь будет работать безотказно, позволяя мотору работать. Схема не прихотлива к температурным режимам, практически не боится влаги или воды. Такой вид зажигания распространен на старых автомобилях и по сей день используется на ряде серийных моделей.

Бесконтактное зажигание

Принципиальная схема работы бесконтактной системы несколько отличается. Она сохраняет трамблер, как элемент конструкции, но он лишь выполняет функцию синхронизации цилиндров и отсылает импульс на коммутатор. В свою очередь транзисторный элемент, синхронизируется с показателем датчика и определяет угол зажигания, а также другие настройки – автоматически.

Преимущество системы – стабильность качества искрообразования, которое не зависит от ручных настроек или сохранности поверхности контактов. Если рассматривать превосходство данного варианта над контактной схемой, можно выделить:

  • система генерирует искру высокого качества постоянно;
  • устройство системы зажигания исключает ухудшение ее работы вследствие износа или загрязнения;
  • отсутствует необходимость производить тонкие настройки угла зажигания;
  • не приходится следить за состоянием контактов, контролировать их угол замыкания и другие настройки.

В результате использования бесконтактной системы можно наблюдать снижение расхода топлива, улучшение динамических характеристик, отсутствие сильных вибраций мотора, стабильная искра позволяет облегчить холодный пуск.

Электронное зажигание

Современная, наиболее совершенная схема, которая полностью исключает наличие подвижных частей. Для получения необходимых данных о положении коленвала и других применяются специальные датчики. Далее электронный блок управления производит расчеты и посылает соответствующие импульсы на рабочие компоненты. Такой подход позволяет максимально точно определить момент подачи искры, благодаря чему смесь разжигается своевременно. Это позволяет получить больше мощности, улучшить продувку цилиндра и снизить вредные выбросы, благодаря лучшему дожигу топлива.

Схема электронной системы

Электронная система зажигания автомобиля отличается высокой стабильностью работы и устанавливается на большинство современных авто. Такая популярность определена преимуществами данной схемы:

  • Снижение расхода топлива во всех режимах работы мотора.
  • Улучшение динамических показателей – отклик на педаль газа, скорость разгона и т.д.
  • Более плавная работа мотора.
  • Выравнивается график момента и лошадиных сил.
  • Минимизируются потери мощности на низких оборотах.
  • Совместима с газобаллонным оборудованием.
  • Программируемый электронный блок позволяет настроить двигатель на экономию топлива или наоборот, на повышение динамических показателей.

Назначение системы зажигания достаточно простое, она является неотъемлемой частью бензинового двигателя, а также моторов, оснащенных ГБО. Этот компонент постоянно меняется и приобретает новые формы, соответствующие современным требованиям. Несмотря на это даже самые простые модели зажигания все еще используются на различной технике, успешно выполняя свою работу, как и десятки лет назад.

autoleek.ru

Электронное зажигание на Ваз 2106: как установить

Целое тридцатилетие Волжский Автомобильный Завод производил легендарную модель автомобиля Ваз 2106. Последний экземпляр был выпущен в далеком 2006 году. Сегодня этот авто можно по праву считать устаревшим. Однако на просторах бывшего СНГ он по-прежнему эксплуатируется в огромных количествах.

Лишь немногие модели «шестерки» были оборудованы бесконтактной системой зажигания. Ваз 2106 в основном укомплектовывался контактной системой. Однако установка бесконтактного зажигания не составит особого труда. Особенно если вооружиться знаниями из этой статьи.

Что такое БСЗ и каков принцип ее работы

Система состоит из следующих компонентов:

  • Датчик-распределитель зажигания. В народе его называют трамблером. В отличие от контактной системы, этот механизм снабжен датчиком Холла.
  • Коммутатор. Создает импульсный ток, который передается на катушку зажигания.
  • Катушка зажигания. Принимает импульсный ток в низком напряжении и преобразует его в ток с высоким напряжением. В алюминиевом корпусе установлены две обмотки: первичная и вторичная.
  • Свечи.
  • Свечные провода.

Cхема, которая поможет понять принцип действия и установки бесконтактного зажигания на Ваз 2106:

Первичный контакт на катушке соединен с генератором, а вторичный – с управляющим блоком. С трамблером катушка соединяется проводом высокого напряжения. Трамблер, в свою очередь, с помощью проводов соединяется со свечами и с коммутатором. Принцип действия системы следующий:

  1. После того как водитель проворачивает ключ зажигания, на катушку поступает низкое напряжение.
  2. После выхода в мертвую точку одного из поршней коммутатор получает сигнал и прекращает подачу напряжения к катушке от генератора или аккумулятора.
  3. В этот момент в катушке образуется ток высокого напряжения, который поступает на бегунок распределителя.
  4. Импульс передается к свече, которая связана с поршнем, находящимся в мертвой точке. Возникает искра, которая зажигает топливную смесь в цилиндре.

Отличие контактной системы от бесконтактной заключается в том, что подача энергии от источника напряжения к катушке прекращается механическим способом. На распределителе имеется кулачек вала, который нажимает физически на контактную группу.

В чем преимущество электронной системы

От контактной системы ведущие мировые производители отказались еще в восьмидесятых годах XX века. Компания Автоваз устанавливала эти механизмы до девяностых годов. Сегодня их уже не ставят ни на один современный автомобиль. И на это есть четыре веские причины:

  1. Контакты нуждались в регулярном обслуживании. В результате действия искры они подгорали, и их нужно было тщательно зачищать.
  2. Классическая система была подвержена износу. Приходилось производить замену на новые детали каждые 15 тысяч километров.
  3. Из за износа подшипника двигатель работал нестабильно.
  4. Контактная система приводила к растягиванию пружин балансиров.

Эти проблемы возникали одна за другой, не давая продуху автовладельцу. Регулярно снижалась мощность искры, мотор начинал работать хуже, а расход значительно увеличивался. Современные системы электронного зажигания ваз 2106 работают значительно стабильнее и долговечнее. Искра получается мощная, топливная смесь лучше воспламеняется.

Заметка: выбирая конкретный комплект БСЗ, внимательно читайте на коробке для какого автомобиля он предназначен. А также нужно следить за тем, чтобы трамблер мог обеспечить работу именно вашего мотора. Разные модели распределителя могут быть очень похожи друг на друга внешне. Но ни в коем случае нельзя ставить трамблер, предназначенный для другого движка.

Опытные автолюбители считают, что наиболее надежными для Жигулей являются комплекты бесконтактной системы зажигания на ваз 2106 от фирмы СОАТЭ. Подробнее о выборе конкретного комплекта вы можете узнать в следующем видео:

Процесс замены и настройка

Обязательно приготовьте следующий набор инструментов для монтажа:

  • Пассатижи
  • Два вида отверток
  • Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
  • Ключи на 8 и на 10
  • Рожковый ключ на 13 миллиметров.

Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

Сначала производим разборку:

  • Снимаем с аккумулятора клемму «на минус»
  • Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
  • Выкручиваем свечи
  • В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

Теперь демонтируем старую систему:

Постарайтесь сохранить прокладку, которая находится в посадочном месте распределителя на блоке.

Процесс установки электронного зажигания на Ваз 2106:

  • Поставьте прокладку на новый трамблер. Уберите крышку. Бегунок разверните в то направление, которое отметили с помощью мела. Поместите распределитель на место и закрепите его с помощью гайки. Не закручивайте ее до упора пока что.
  • Зафиксируйте на место свечи с правильно выставленным зазором. Установите крышку трамблера, подсоедините провода высокого напряжения в соответствии с номерами цилиндров.
  • Установите катушку зажигания. Если на ней неправильно установлены контакты, ослабив крепление разверните корпус на пол оборота.
  • Поставьте на место коммутатор. Придется повозиться с дрелью. Нужно снять бак омывателя, проделать два отверстия в лонжероне для крепления коммутатора. Некоторые модели, кстати, уже имеют проделанные отверстия. Так что перед тем, как начать сверлить, просмотрите внимательно левую сторону лонжерона. Электронный элемент ставьте не ниже бачка, чтобы случайно не намочить жидкостью в случае протекания.
  • Присоедините все провода на свои места. Для этого нужно воспользоваться схемой, которая помещена в упаковку комплекта электронного зажигания.
  • Соедините вакуумной трубкой штуцер распределителя с карбюратором.

Первый запуск

Иногда после установки электронного зажигания на Ваз 2106 автомобиль отказывается завестись. Это говорит о том, что нужно проверить, все ли правильно было поставлено. Обратите внимание на подключение проводов высокого напряжения. Проблема может возникнуть и из-за того, что бегунок в результате поворота крышки распределителя начал подавать импульс не в первый, а в четвертый цилиндр.

Отрегулировать систему лучше всего с помощью стробоскопа. Не у каждого он имеется в наличии. А покупать в магазине ради одного раза не стоит. Лучше всего съездить в автосервис и заказать услугу первичной регулировки там.

Как только бесконтактное зажигание установлено, вы почувствуете значительный прирост динамики в процессе езды. Мотор будет работать ровно и стабильно, расход топлива понизится. Заниматься починкой системы зажигания придется реже. Однако будет нелишним на всякий случай возить с собой резервный датчик Холла.

7vaz.ru

Бесконтактное зажигание ВАЗ (2101-2107). Полное руководство по установке

Сейчас почти все владельцы классик устанавливают на своё авто бесконтактное электронное зажигание (БСЗ). И это легко объяснить. БСЗ имеет очевидные и проверенные на практике преимущества, такие как простота и легкость настройки. Если Вам уже порядком надоело, что контактная пара и по определенным причинам, очень часто не срабатывает или же вообще выходит из строя. Вы еще не решили стоит ли покупать комплект бесконтактного зажигания, то тогда эта статья поможет Вам совершить правильный выбор.

Установка БСЗ

Бесконтактное зажигание, установленное на ВАЗ, позволит забыть о таких проблемах как окисление и вибрация контактов, износ контактов и кулачка прерывателя и других.
Подробнее



Теперь, перейдем к самому главному — выбор и установка БСЗ на ваш автомобиль.

Думаю, что лучше всего остановить свой выбор на комплекте бесконтактного зажигания, произведенного в России, а именно город Старый Оскол.
бесконтактное зажигание ВАЗ
В коробке находится катушка, коммутатор, жгут проводов и распределитель. бесконтактное зажигание ВАЗ
Этот комплект признан одним из самых лучших. Правда и цена, заоблачная, так же, перед покупкой нужно посмотреть, какой блок двигателя у Вас, так как распределители отличаются длинной вала.

Для установки нам понадобится сверло, дрель и пара саморезов, они пригодятся для установки катушки в моторном отсеке, на некоторых двигателях предусмотрено стандартное место для крепежа, а вот коммутатор придется прикрепить самостоятельно. Так же пригодится рожковый ключ на «13», торцовые или накидные ключи на «8» и «10», а так же ключ на «38».

Замена бесконтактного электронного зажигания

  1. Ключом на 38 откручиваем гайку храповика пока не совпадут мети на шкиве коленвала и крышки двигателя, то есть нужно установить двигатель на метку «ВМТ».
    бесконтактное зажигание ВАЗ
  2. Обязательно нужно запомнить расположение распределителя и самого бегунка, в это же положение доложен ставиться новый распределитель.
    бесконтактное зажигание ВАЗ
  3. Необходимо запомнить провода которые крепятся к катушке с меткой Б+. После чего её можно раскрутить и снять.
    бесконтактное зажигание ВАЗ
  4. После нам понадобится ключ на 13, им откручивается гайка замка, распределителя, после снимаем его. Нужно быть внимательным, что бы не потерять прокладку.
    бесконтактное зажигание ВАЗ
  5. После нужно закрепить коммутатор и приворачиваем черный провод «на массу».
    бесконтактное зажигание ВАЗ
  6. Устанавливаем и прикрепляем катушку к кузову. Стандартные провода подключаются на соответственные клеммы.
    бесконтактное зажигание ВАЗ
  7. Провода с коммутатора, на которых показана метка «+» на соответствующую клемму, второй провод соответственно на клемму со знаком «-».
    бесконтактное зажигание ВАЗ
  8. После ставится распределитель, гайка замка полностью не затягивается.
    бесконтактное зажигание ВАЗ
  9. Провода от коммутатора должны подключаться к распределителю.
    бесконтактное зажигание ВАЗ
  10. После чего, проверяется положение распределителя и бегунка, надевается крышка и подключаются провода в последовательности 1-3-4-2.
    бесконтактное зажигание ВАЗ

    Также при установке БСЗ новички в этом деле могут делать элементарные ошибки, такие как, например: подключения катушки с перепутанные местами провода. По этому перед запуском все проверьте.

  11. После, того как все закреплено, можно запустить двигатель и приступить к регулировке зажигания, можно регулировать «на слух». Но конечно лучше воспользоваться стробоскопом.
    бесконтактное зажигание ВАЗ

Установка бесконтактного зажигания на ВАЗ Класика

Сначала надо снять с трамблера крышку с ВП-проводами и отключить их от катушки. Затем выставить бегунок трам
Подробнее



Если после установки электронного зажигания ваш автомобиль не заводится, а такие ситуации бывают довольно часто, проверь все от начала и до конца, ведь могли перепутать как вв провода к цилиндрам, так и неправильно установить привод трамблера.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru
