Тахометр ВАЗ 2106: виды, подключение, возможные неисправности

На чтение 4 мин. Просмотров 258

Как много значит работа тахометра в автомобиле? Достаточно много. Да и переключать передачи по звуку двигателя не очень удобно. Виды тахометров и их работа

От стиля вождения зависит долговечность элементов двигателя. Навыки водителя влияют на износ не в меньшей мере. Взять самое банальное переключение передач. Своевременные действия позволяют снять нагрузку с двигателя и улучшить саму езду. Правильное переключение позволяет экономить топливо, ведь автомобилю не приходится выжимать необходимые мощности.

Не последнюю роль в этом играет наличие исправного тахометра.

ВАЗ 2106

Изначально ВАЗ 2106 имел аналоговый тахометр. Времена механики медленно, но уверенно подходят к концу. А ее место заменяет электроника. Что вполне объяснимо. Практически все механические системы обладают меньшей точностью показаний. Не последнюю роль в этом играет износ компонентов. Служат они, разумеется, дольше электронных и более надежны, но со временем исчезает точность. А что главное для измерительного прибора? Точность.

Итак, мы определили две основные группы тахометра:

• механическая;
• электронная.

Принцип работы

Начнем с более старого образца.

Механический привод

Как и следует из названия – механический тахометр не использует электронные системы. Измерения осуществляются благодаря тросику. Как это выглядит в действии.

1. Трос закрепляется на вале.
2. Во время работы он (трос) передает крутящий момент на специальную катушку.
3. Катушка прикреплена к шкале-циферблату. Приводит стрелку в движение, передавая текущий крутящий момент.

Как видите, все предельно просто.

Приборы на ВАЗ 2106

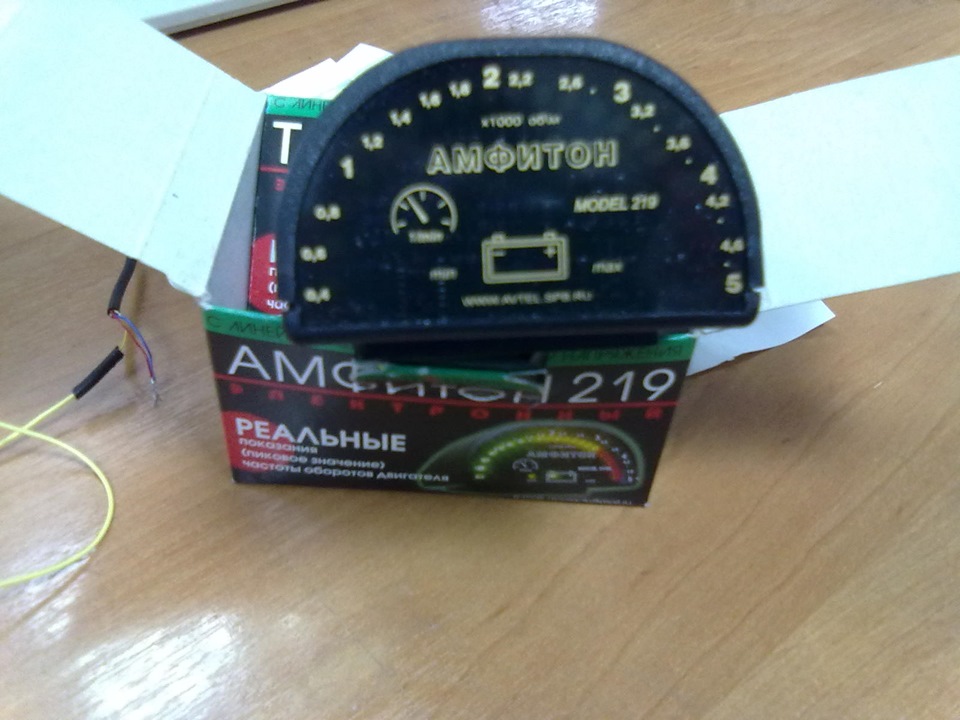

Электронный прибор

По принципу действия электронный тахометр разделяется на аналоговый и цифровой. Принцип работы аналогового не так сильно далек от механического. Да и выглядит он весьма схоже.

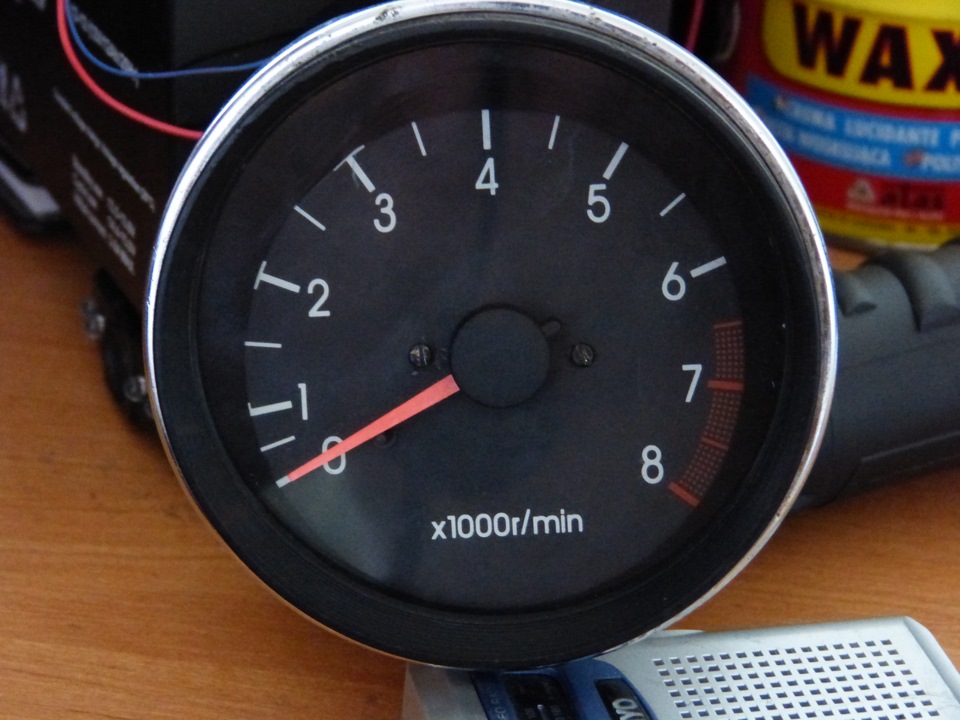

Аналоговый

Весь принцип работы такого тахометра для ВАЗ 2106 заключается в отклонении стрелки от отметки холостых, путем преобразования количества оборотов. Выглядит это так.

1. Передается сигнал от датчиков в микросхему.
2. Микросхема передает заряд в магнитную катушку.
3. Магнитная катушка накапливает энергию.
4. Энергия катушки преобразуется в движение стрелки тахометра.

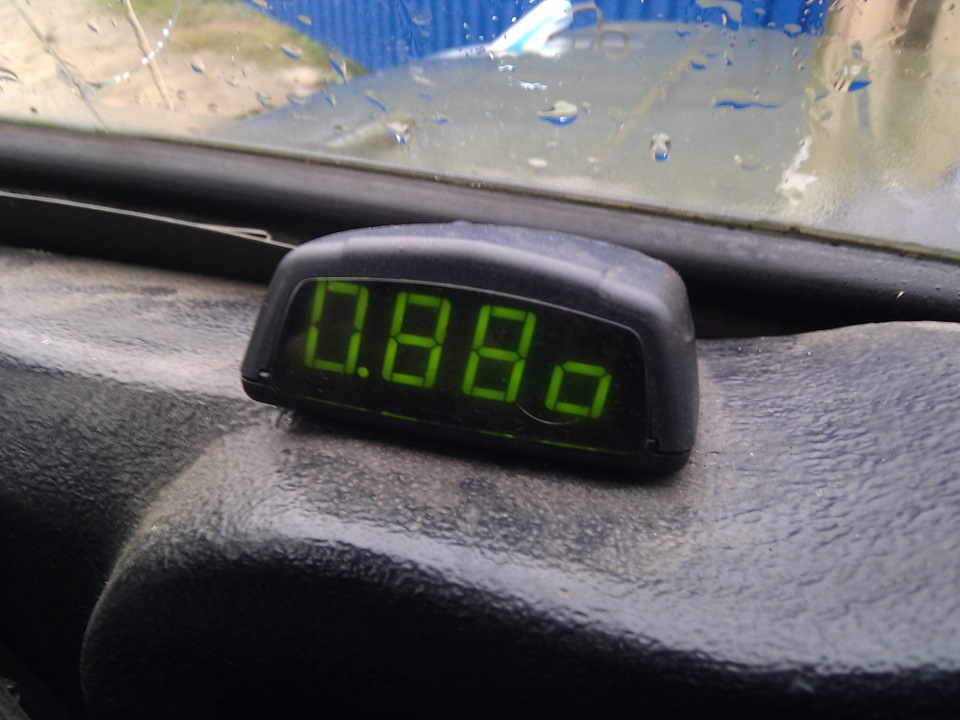

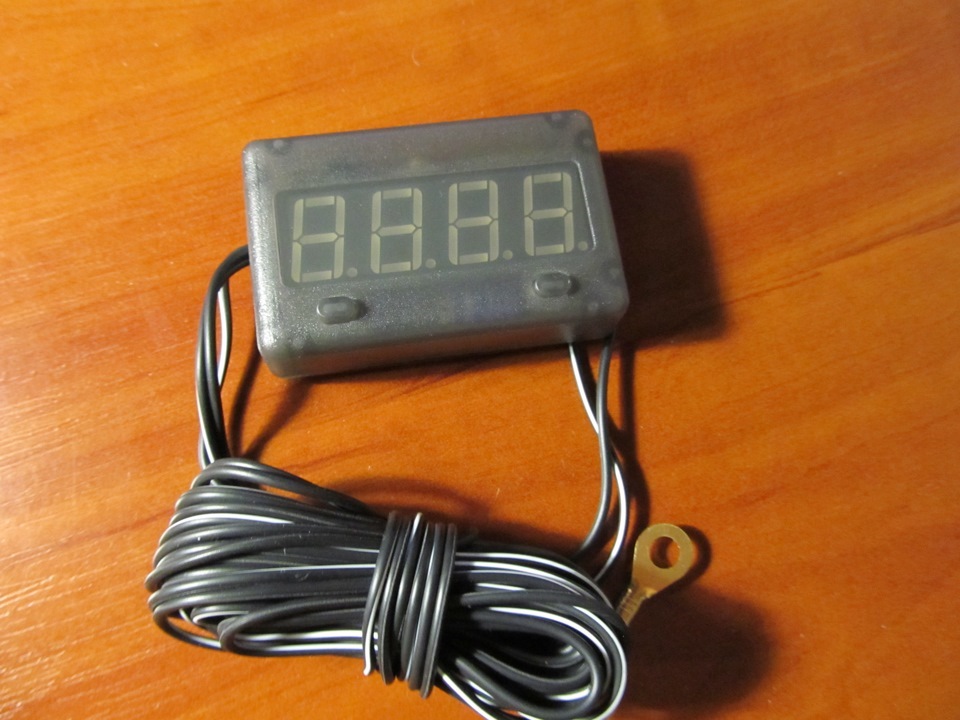

Цифровой

Это самый современный тахометр, способный давать самые точные показания. Такой прибор – настоящая вычислительная машина высокой точности. Принцип ее работы имеет следующий вид.

1. Датчики считывают время между оборотами или их количество за определенное время.
2. Эти значения передаются в процессор.
3. Происходит вычисление по одной из двух формул.
4. Импульсы преобразуются в световой сигнал и подаются на дисплей.

Цифровой тахометр для ВАЗ 2106 не используется на заводских моделях, но ничего не мешает провести его подключение самостоятельно. Или обратиться в мастерскую.

Размещение

Вариантов размещения тахометра множество. Главный принцип – удобство. Базовое расположение имеет 2 варианта. Первый – на панели приборов, второй – на торпеде. Но никто не запрещает установить тахометр там, где будет удобно.

Что нужно учитывать? Чтобы показания всегда были в поле зрения, и не пришлось отвлекаться от движения для проверки текущих оборотов. ВАЗ 2106 чаще всего обладает аналоговым тахометром. Заменять его на цифровой? Кому как больше нравится.

Примечание

Во время выбора или замены следует учитывать тот факт, что тахометр для карбюратора ВАЗ и для инжектора имеют отличия в своем внутреннем устройстве. Переоборудование автомобиля означает и замену тахометра. Он просто не сможет адекватно передавать показания. Необходимые преобразования можно проводить только при достаточных знаниях электрических схем и их работы. Если их нет, то нужно обратиться к специалисту-электрику или просто заменить тахометр на соответствующий.

Возможные неисправности

Характерной неисправностью для механического тахометра ВАЗ 2106 – износ тросика. Немного реже встречается поломки катушки.

Аналоговый тахометр чаще всего приходит в негодность из-за различных неисправностей микросхемы. И на втором месте все та же катушка.

Цифровые измерительные приборы, ввиду своей новизны, еще не позволяют говорить о слабых местах. Однако можно предположить, что счетчик импульсов и микросхема с процессором будут подвергаться наибольшей нагрузке.

Одной из главных ошибок, которая приводит тахометр в неисправность, считается необдуманное расположение дисплея владельцем автомобиля. С одной стороны, закрепление на торпеде, над панелью приборов, очень удобно и имеет множество преимуществ при движении. Но эта область часто подвержена влиянию окружающей среды, а точнее – нагреванию от солнца. Разогретый пластиковый корпус тахометра плавится, затрудняя дальнейшую работу.

Подключение

Подробное подключение прибора к сети автомобиля ВАЗ, и других производителей, можно изучить, прочитав инструкцию. Иногда производители используют свои обозначения. Поэтому любые работы без ознакомления с ней проводятся на свой страх и риск.

Примечание

Электронный прибор намного точнее измеряет показания, но при вождении автомобиля намного удобнее пользоваться шкалой-циферблатом.

Цифровой тахометр может использоваться для проверки аналогового или механического. Существуют портативные варианты, не требующие никаких подключений. Они способны вычислять показания на малых расстояниях.

Эта возможность может быть полезной для проверки показаний.

Не работает тахометр на ваз 2106 причины

Причины неработающего тахометра

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

• целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
• качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
• целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

Не работает тахометр на ваз 2106 причины

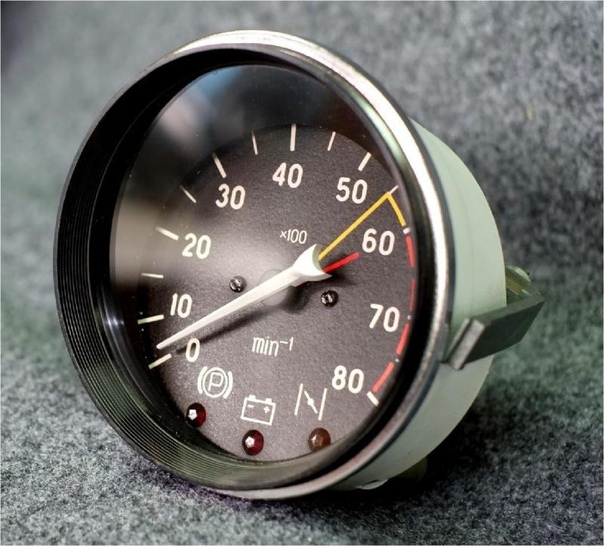

Тахометр ваз 2106

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используется тахометр.

Это прибор, расположенный на передней панели.

Его нельзя назвать сверхважным, но для новичка-автомобилиста, который еще не «слышит» двигатель своей машины, он помогает вычислить количество оборотов двигателя и коленвала.

Еще он играет и эстетическую роль.

Немало автовладельцев любят похвастать современными приборами на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, и в течение 1 оборота ротора распределителя зажигания четырежды размыкаются и замыкаются контакты прерывателя, так званого трамблера.

Схема подключения

2 – катушка зажигания;

3 – распределитель зажигания:

Тахометр TX-193 автомобиля ваз 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания.

В четырёхтактном четырёхцилиндровом двигателе в течение одного оборота ротора распределителя зажигания происходит четырёхкратное размыкание и замыкание контактов прерывателя. То есть, за один оборот ротора формируется четыре импульса напряжения (или два импульса за один оборот коленчатого вала). Таким образом, частота следования импульсов находится в прямой зависимости от частоты вращения коленчатого вала двигателя, что, собственно, и находит своё отображение в показаниях прибора.

Для того чтобы разобраться, как подключить тахометр на ваз 2106, нужно просто выяснить назначение подключаемых проводов:

Белый провод служит для подключения подсветки устройства;

Красный (толстый) провод соединяется через предохранитель с замком зажигания, на него поступает питание при включенном зажигании;

Белый провод с чёрной полосой — для соединения с «массой» в любом удобном месте;

Коричневый идёт на вывод «К+» катушки зажигания, сигналы с этого провода управляют показаниями тахометра;

Чёрный провод соединяется с реле включения индикатора зарядного тока, который расположен с правой стороны под капотом;

Серый с чёрной полосой провод контактирует с датчиком давления масла, расположенным с левой стороны двигателя.

Не работает, причины

В первую очередь надо проверить вообще наличие подключения тахометра к катушке зажигания. Вторая причина: может случайно перепутали контакты «плюс» и «минус» в аккумуляторе. Нарушением в работе может быть, если провода зажигания силиконовые. В этом случае надо поменять сопротивление номинала резистора на плате.
В случае, если ваше авто инжекторное, может быть нарушена цепь от модуля зажигания к пятому контакту КП, и далее с тахометром.

Дергается стрелка

Если дергается стрелка тахометра, то советуем проводить первичный поиск неисправности в следующей последовательности:

1. Проверьте лампочку «чек» на панели приборов, если в вашей модели автомобиля таковая имеется. Если она не горит, то, вероятнее всего, диагностика не покажет ошибки.

2. Проверяем проводку, при этом проверяйте не только уровень напряжения на «плюсовом» и «минусовом» проводе, но и качество контактов. Также обязательно проверьте наличие «массы», часто именно это упускают из виду. Обычно и другие потребители, в этом случае, начинают работать некорректно.

3. Частой причиной дерганий стрелки тахометра становятся плохие контакты трамблера или выхода из строя конденсатора, который находится на трамблере, его очень часто пробивает – это самая распространенная причина поломки тахометра.

4. Проверьте систему зажигания. Часто неисправности в этой цепи приводят к сбоям в работе тахометра, особенно к дергающейся стрелке.

5. Если сбои в работе тахометра появились после его разборки или замены, то возможно необходимо его настроить. Во-первых, проверьте его положение: правильно ли он стоит. Во-вторых, проверьте положение нуля. Его вы можете подкорректировать тумблером сзади панели.

6. Если стрелка дергается на высоких оборотах, то это первый признак «кончины» коммутатора.

Неисправности

Перегорел предохранитель №2 (10А) — Проверьте на наличие короткого замыкания и замените предохранитель

Неисправен тахометр — Проверьте тахометр

Повреждена электропроводка — Восстановите электропроводку

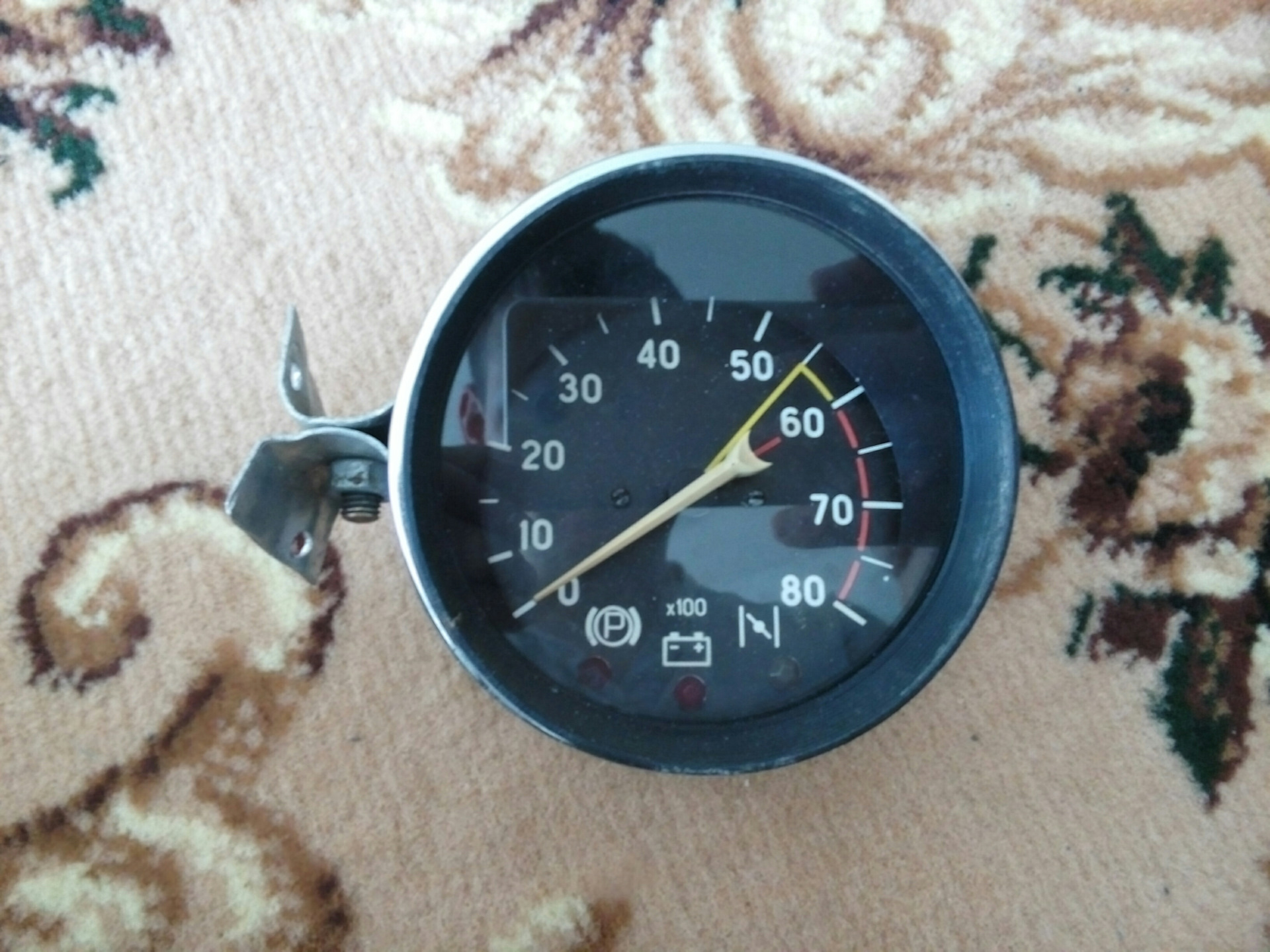

Тахометр ВАЗ-2106: схема подключения, устройство и возможные неисправности

Используется тахометр ВАЗ-2106 для того, чтобы производить контроль частоты вращения коленчатого вала двигателя. Устанавливается индикатор в приборной панели, справа от спидометра. Автомобилей шестой модели с инжекторными моторами “АвтоВАЗ” не выпускал, только в последние годы производства небольшая партия сошла с конвейера “ИЖ-Авто”. Поэтому тахометр использовался только с системами зажигания, которые совместимы с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром – он не столь важен, как спидометр (по которому производится контроль скорости, дабы не нарушить ПДД и не заработать штраф). При помощи тахометра производится замер частоты вращения мотора – а это иногда оказывается полезным для новичков, которые не научились «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приборы, которые улучшают внешний вид приборной панели. На шестерках устанавливались моторы с четырьмя цилиндрами. У них имеется одна особенность – на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С ее помощью создается импульс, необходимый для образования искры. В бесконтактной системе функции механического прерывателя выполняет датчик Холла.

Схема включения тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:

1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.
2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.
3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод соединяется с замком зажигания. Питание поступает, как и в прошлом варианте, только при включении зажигания.
2. Минусовой провод (белый с черной полосой) соединен с кузовом автомобиля.
3. Провод управления (коричневый) соединяется с выводом «К» катушки и контактом «1» электронного коммутатора.

В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

Характеристики тахометра

В общем подключение тахометра ВАЗ-2106 не вызовет трудностей – у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

При помощи тахометра производится замер количества импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных моторах за один оборот вала трамблера происходит 4 замыкания и размыкания контактной группы. Другими словами, каждый оборот инициирует образование 4 импульсов. Но за каждый оборот коленчатого вала происходит выработка только двух импульсов. Следовательно, существует прямая зависимость между частотами вращения ротором трамблера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора имеется не только указатель частоты вращения, но и лампа давления масла.

Перед тем как подключить тахометр на ВАЗ-2106, нужно ознакомиться с назначением всех проводов:

1. Белый – предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.
2. При помощи красного провода и предохранителя осуществляется питание прибора. Причем напряжение на него поступает только тогда, когда включено зажигание.
3. Белый с черной полоской – соединение с массой автомобиля.
4. Коричневый – сигнальный провод, по которому поступают импульсы напряжения с катушки.
5. Черный – предназначен для соединения электромагнитного реле индикатора тока зарядки. Установлено реле в подкапотном пространстве, в правой части.
6. Серый провод с черной полоской соединяется с датчиком давления масла на блоке двигателя.

При монтаже обязательно нужно соблюдать цвета. По привычке можно воспринять черный провод как минусовой (ведь в большинстве случаев так и есть). В этом случае не будет работать тахометр.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (при полном отказе):

1. Проверьте цепь подключения к выводу «К» катушки зажигания. Если имеется обрыв, устраните его. Все работы нужно выполнять при отключенной клемме АКБ.
2. Проверьте цепь питания прибора, удостоверьтесь в исправности предохранителя.
3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
4. При использовании силиконовых высоковольтных проводов иногда требуется заменить резистор, установленный на плате тахометра ВАЗ-2106.

Но это поломки, которые приводят к полному отказу прибора. Намного чаще он работает с перебоями.

Перебои в работе

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя.

В других же случаях потребуется выполнить такие манипуляции:

1. Проверить проводку, уровень напряжения питания. Обязательно убедитесь в том, что нет обрывов в цепях и следов окисления.
2. Удостоверьтесь в том, что соединение с «массой» качественное.
3. При плохих контактах в трамблере или поломке конденсатора происходит дергание стрелки тахометра ВАЗ-2106. При пробое конденсатора просто замените его.
4. Продиагностируйте систему зажигания, устраните дефекты.
5. При появлении неисправностей после полной (или частичной) разборки, замены, потребуется настроить. Для этого при помощи микротумблера на задней стороне установите «ноль».
6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется заменить коммутатор.

Если на ВАЗ-2106 не работает тахометр, нужно тщательно проверить все цепи его подключения. Чаще всего причина поломки – это сгорание предохранителя и обрыв проводов питания.

ВАЗ 2106: тахометры и их влияние на управление автомобилем

От стиля вождения зависит долговечность элементов двигателя. Навыки водителя влияют на износ не в меньшей мере. Взять самое банальное переключение передач. Своевременные действия позволяют снять нагрузку с двигателя и улучшить саму езду. Правильное переключение позволяет экономить топливо, ведь автомобилю не приходится выжимать необходимые мощности.

Не последнюю роль в этом играет наличие исправного тахометра.

Изначально ВАЗ 2106 имел аналоговый тахометр. Времена механики медленно, но уверенно подходят к концу. А ее место заменяет электроника. Что вполне объяснимо. Практически все механические системы обладают меньшей точностью показаний. Не последнюю роль в этом играет износ компонентов. Служат они, разумеется, дольше электронных и более надежны, но со временем исчезает точность. А что главное для измерительного прибора? Точность.

Итак, мы определили две основные группы тахометра:

Принцип работы

Начнем с более старого образца.

Механический привод

Как и следует из названия – механический тахометр не использует электронные системы. Измерения осуществляются благодаря тросику. Как это выглядит в действии.

1. Трос закрепляется на вале.
2. Во время работы он (трос) передает крутящий момент на специальную катушку.
3. Катушка прикреплена к шкале-циферблату. Приводит стрелку в движение, передавая текущий крутящий момент.

Как видите, все предельно просто.

Приборы на ВАЗ 2106

Электронный прибор

По принципу действия электронный тахометр разделяется на аналоговый и цифровой. Принцип работы аналогового не так сильно далек от механического. Да и выглядит он весьма схоже.

Аналоговый

Весь принцип работы такого тахометра для ВАЗ 2106 заключается в отклонении стрелки от отметки холостых, путем преобразования количества оборотов. Выглядит это так.

1. Передается сигнал от датчиков в микросхему.
2. Микросхема передает заряд в магнитную катушку.
3. Магнитная катушка накапливает энергию.
4. Энергия катушки преобразуется в движение стрелки тахометра.

Цифровой

Это самый современный тахометр, способный давать самые точные показания. Такой прибор – настоящая вычислительная машина высокой точности. Принцип ее работы имеет следующий вид.

1. Датчики считывают время между оборотами или их количество за определенное время.
2. Эти значения передаются в процессор.
3. Происходит вычисление по одной из двух формул.
4. Импульсы преобразуются в световой сигнал и подаются на дисплей.

Цифровой тахометр для ВАЗ 2106 не используется на заводских моделях, но ничего не мешает провести его подключение самостоятельно. Или обратиться в мастерскую.

Размещение

Вариантов размещения тахометра множество. Главный принцип – удобство. Базовое расположение имеет 2 варианта. Первый – на панели приборов, второй – на торпеде. Но никто не запрещает установить тахометр там, где будет удобно.

Что нужно учитывать? Чтобы показания всегда были в поле зрения, и не пришлось отвлекаться от движения для проверки текущих оборотов. ВАЗ 2106 чаще всего обладает аналоговым тахометром. Заменять его на цифровой? Кому как больше нравится.

Примечание

Во время выбора или замены следует учитывать тот факт, что тахометр для карбюратора ВАЗ и для инжектора имеют отличия в своем внутреннем устройстве. Переоборудование автомобиля означает и замену тахометра. Он просто не сможет адекватно передавать показания. Необходимые преобразования можно проводить только при достаточных знаниях электрических схем и их работы. Если их нет, то нужно обратиться к специалисту-электрику или просто заменить тахометр на соответствующий.

Возможные неисправности

Характерной неисправностью для механического тахометра ВАЗ 2106 – износ тросика. Немного реже встречается поломки катушки.

Аналоговый тахометр чаще всего приходит в негодность из-за различных неисправностей микросхемы. И на втором месте все та же катушка.

Цифровые измерительные приборы, ввиду своей новизны, еще не позволяют говорить о слабых местах. Однако можно предположить, что счетчик импульсов и микросхема с процессором будут подвергаться наибольшей нагрузке.

Одной из главных ошибок, которая приводит тахометр в неисправность, считается необдуманное расположение дисплея владельцем автомобиля. С одной стороны, закрепление на торпеде, над панелью приборов, очень удобно и имеет множество преимуществ при движении. Но эта область часто подвержена влиянию окружающей среды, а точнее – нагреванию от солнца. Разогретый пластиковый корпус тахометра плавится, затрудняя дальнейшую работу.

Подключение

Подробное подключение прибора к сети автомобиля ВАЗ, и других производителей, можно изучить, прочитав инструкцию. Иногда производители используют свои обозначения. Поэтому любые работы без ознакомления с ней проводятся на свой страх и риск.

Примечание

Электронный прибор намного точнее измеряет показания, но при вождении автомобиля намного удобнее пользоваться шкалой-циферблатом.

Цифровой тахометр может использоваться для проверки аналогового или механического. Существуют портативные варианты, не требующие никаких подключений. Они способны вычислять показания на малых расстояниях.

Эта возможность может быть полезной для проверки показаний.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения тахометра ВАЗ

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

1. тахометр ВАЗ;
2. маршрутный компьютер;
3. контроллер ЭСУД;
4. датчик положения коленвала;
5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
4. износ подшипника вала трамблёра;
5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

особенности конструкции и принцип применения светодиодного устройства

Электронный тахометр — это цифровое устройство, изготовленное из электронных компонентов и используемое для измерения скорости электродвигателя или любого другого вращающегося объекта в оборотах/ минуту. Он расположен в приборной панели автомобиля имеет хороший обзор и точность измерения.

Простой метроном скорости

Тахометр происходит от двух греческих слов: «тахо» означает «скорость», а «метроном» — «измерять». Он работает по принципу генератора и определяет напряжение, соответствующее скорости вала. Он также известен как счётчик оборотов. Принцип работы:

• индукционный;
• электромагнитный;
• электронный;
• оптический.

Исторически сложилось так, что первый механический тахометр был разработан на основе измерения центробежной силы. В 1817 году они были использованы для измерения скорости тяговых машин, но после 1840 года применялись преимущественно для измерения скорости транспортных средств. Цифровой тахометр — оптический датчик, предназначенный для определения угловой скорости вращающегося элемента. Области применения:

1. Автомобили, самолёты, тракторы, поезда, лёгкие рельсовые транспортные средства и их ремонт.
2. Лазерные инструменты.
3. Медицинское применение. Гематахометр — устройство, установленное в артерию или вену, оценивает скорость движения крови по вращающейся турбине. Показания используются для диагностики проблем кровообращения, таких как тромбофлебит.
4. Аналоговая запись звука, измеряющая скорость аудиокассеты.
5. Оценка скорости и объёма трафика.

Типы современных тахометров

Важным параметром, который учитывают при выборе устройства, является рабочий диапазон скорости. Он устанавливает границу измерения, который способен контролировать прибор. Ещё один параметр — точность, которая задаётся в единицах, таких как ± RPM. Используемая технология датчиков: контактные, фотоэлектрические, индуктивные и с эффектом Холла.

В приборе контактного типа он входит в контакт с вращающейся частью. В фотоэлектрическом устройстве для измерения скорости используются световые лучи, видимые или инфракрасные. Частота разрыва, которого применяется для расчёта скорости. Индуктивные инструменты используют магнитные элементы для индукции магнитных полей, а частота активации — для измерения скорости. Конструктивные особенности:

• счётчики;
• таймеры;
• стробоскоп.

Конфигурации дисплея включают аналоговые визуальные индикаторы, цифровые или графические видеодисплеи. Пользовательские интерфейсы и типы управления имеют аналоговые лицевые или цифровые панели и компьютерные программируемые интерфейсы. Современные тахометры оснащаются программным обеспечением для работы на ПК. У многих есть сетевые или коммуникационные интерфейсы. Доступные электрические выходы:

• аналоговое напряжение;
• аналоговый ток;
• аналоговая модулированная частота;
• переключатель или сигнализация;
• светодиодный экран.

Тахометры классифицируются на основе технологии сбора данных. Типы применяемых устройств:

1. Аналоговые. Состоят из измерителя и интерфейса набора номера. Они не имеют возможности хранить базу данных, а также не вычисляют средние показания и их отклонения. Скорость движения преобразовывается в напряжение с использованием внешнего преобразователя частоты. Затем это измерение отображается аналоговым вольтметром.
2. Цифровые — состоят из ЖК-дисплея или светодиодного индикатора и памяти для хранения информации. Они осуществляют статистические операции и подходят для точного измерения и мониторинга любых видов времени. Цифровые тахометры чаще встречаются в наши дни, они дают числовые показания вместо использования циферблатов.
3. Контактный тип, контактируют с вращающимся валом, прикрепляется к дизелю или электродвигателю. Например, оптический кодер или магнитный датчик измеряет обороты. Они способны измерять скорость вращения в пределах от 0, 5 об / мин до 10 тыс. об / мин, имеют ЖК-дисплей, работает с диапазоном рабочих температур от 0 до + 40 C.
4. Бесконтактный тип не нуждается в физическом контакте с вращающимся элементом. В этом типе лазерный или оптический диск соединён с валом, результат считывается инфракрасным лучом или лазером. Этот тип замеряет скорость от 1 до 99,999 об/мин (токарный станок), угол обмера составляет меньше 120 градусов. Оборудованы ЖК-дисплеем, эффективны, долговечны, точны и компактны, а также видны с большого расстояния.
5. Временной, который вычисляет скорость по интервалу между входящими импульсами. Разрешение этого тахометра не ограничено, поэтому он более точен при измерениях низкой скорости.
6. Частотный, который вычисляет скорость по частоте импульсов. Этот тип работает с использованием красного светодиода, а оборот его зависит от вращающегося элемента. Он используется для высокоскоростных измерений. На рынке продаётся недорогой и высокоэффективный китайский вариант.

Микроэлектрическая машина генерированного напряжения

Генератор тахометра преобразует показатель вращения вала в электрический сигнал. Работа его использует свойства угловой скорости ротора, поток возбуждения, которого пропорциональный генерируемой ЭДС. Большинство современных тахогенераторов — это тип постоянного магнита. Эти устройства используют вращающееся соединение, один конец которого подключён к валу машины, индуцирует электродвижущую силу (напряжение), пропорциональную скорости вала. Контакты якоря соединены к цепи вольтметра, преобразуя напряжение в значение скорости.

Эти тахометры отличаются точностью, максимально допустимыми показателями и рабочей температурой. Используются в качестве датчиков в различных автомобильных и электромеханических компьютерных устройствах. Действуют в сетях переменного или постоянного тока.

Принцип работы автомобильного счётчика

Тахометр используется для проверки производительности двигателя и помогает автомеханику понять его состояние для оптимизации функционирования с допустимыми параметрами. Принцип работы автомобильного электронного тахометра прост. Система зажигания запускает импульс напряжения электромеханической части тахометра, которая реагирует на среднее напряжение импульсов пропорционально частоте вращения двигателя. Сигнал передаётся двойным экранированным кабелем к индикатору. Тахометры имеют температурную компенсацию для обработки измерений в диапазоне -20 до + 70 C окружающей среды.

Он позволяет водителю выбирать подходящие настройки дроссельной заслонки и шестерни во время движения, поскольку длительное использование на высоких скоростях вызывает недостаточную смазку, влияющую на двигатель, создаёт перегрев и приводит к ненужному износу трущихся деталей и к отказу машины.

Проверка оборотов двигателя

В процессе эксплуатации автомобиля нужно знать, как проверить тахометр в домашних условиях. Большинство машин оборудованы спидометром, манометром, датчиком температуры охлаждающей жидкости и тахометром. Они установлены по-разному в зависимости от марки и модели авто. Последовательность действий:

1. Проверить тахометр перед поездкой, внимательно осмотреть датчики. Циферблат обычно показывает одно- или двузначные числа, которые ограничены красной полосой разрешённого предела работы.
2. Запустить автомобиль. Нажать педаль тормоза правой ногой и включить ключ зажигания. Показания тахометра должны расти, прежде чем остановиться на количестве оборотов двигателя на холостом ходу.
3. Нажать педаль газа и обратить внимание на поведение тахометра.
4. Контролировать показания во время движения на каждой передаче и при переключении на следующую.
5. Избегать чрезмерного перегруза двигателя. Красная линия на шкале представляет наибольшее количество оборотов, которые двигатель способен безопасно выдерживать.
6. Если нужно дополнительно измерить RPM автомобиля, чтобы помочь диагностировать проблему, используют ручной тахометр, измеряющий число оборотов во время работы.

Электронный тахометр своими руками

С широкими возможностями рынка электроники сделать схему тахометра дома своими руками с использованием мультиметра не сложно. Более того, результаты, полученные в таких схемах, точны в оценке общего рабочего состояния измеряемой системы.

Принципиальная схема с использованием IC 555:

1. Импульс выводится из свечи зажигания скутера и подаётся до конца R6.
2. Транзистор реагирует на импульсы в соответствии с триггерами.
3. Транзистор активирует моностабильность с каждым входящим импульсом.
4. Моностабильный остаётся включённым в течение определённого момента, а при срабатывании генерирует среднее время включения на выходе прямо пропорционально средней скорости запуска.
5. Конденсатор и резистор на выходе IC объединяют результат так, что он напрямую считывается вольтметром с напряжением 10 В.
6. R3 отрегулирован таким образом, чтобы выход генерировал точную интерпретацию скорости подачи RPM.

Вышеуказанная настройка выполнена с помощью обычного тахометра. Детали для изготовления широкодоступны и их можно приобрести в любом магазине радиотоваров. Список деталей для самодельного варианта:

1. R1 = 4K7.
2. R2 = 47E.
3. R3 = 100 КБ, может быть переменный.
4. R4 = 3K3.
5. R5 = 10K.
6. R6 = 470 К.
7. R7 = 1K.
8. R8 = 10K.
9. R9 = 100K.
10. C1 = 47n.
11. C2 = 100n.
12. C3 = 100n.
13. C4 = 33uF / 25V.
14. T1 = BC547.
15. IC1 = 555.
16. M1 = измеритель FSD 10 В.
17. D2 = 1N4148.
18. C5 с любым значением между 3, 3uF и 4, 7uF.

Перед тем как сделать тахометр своими руками, нужно выполнить монтажную документацию. Простая схема, разработанная с использованием легкодоступных элементов с прорезиненным оптоизоляционным модулем MOC7811 и двумя семи сегментными дисплеями, измеряет скорость диска в RPS. Эта схема рассчитывает RPS от 00 до 99, если нужны большие значения, добавляют ещё один счётчик декады.

Принципиальная электрическая схема содержит IC555, MOC 7811, IC CD4081, IC CD4069 и IC 4033 и семисегментный дисплейный блок LTS 543. На первом таймере IC 555, сконфигурированном как моностабильный мультивибратор, он генерирует импульс синхронизации при нажатии переключателя S2, зелёный светодиод 1 указывает время обнаружения.

MOC 7811 IC2 содержит ИК-передатчик и фотодиод для создания изменяющихся логических уровней, зависит от блокирующего или прерывающего ИК-луча. Логический вентиль N1 включает счётчик детектора Johnson (CD 4033), он управляет семисегментным дисплеем LTS 543. Есть два десятичных счётчика и два семисегментных дисплея для отображения RPS от 00 до 99.

По этой схеме можно сделать тахометр для бензопилы своими руками с вращающим прерывателем. Одно прерывание инфракрасного луча будет приниматься за один счёт, а общий отсчёт вращения — RPS, умножают 60 на RPS, чтобы узнать Revolution Per Minute (RPM).

Онлайн-приложение для iPhone

Возможности современных смартфонов позволяют отображать на дисплее тахометр любого двигателя авто или мотоцикла в реальном времени на основе издаваемого звука. Диапазон RPM составляет 400 — 90 000 об/мин. Найти приложение можно в App Store. После установки его в верхней части дисплея появится циферблат тахометра в больших цифрах, с обновлением значения каждые ¾ секунды. RPM рассчитывается по пикам в графике автокорреляции.

В программе приведены элементы управления подсказки, определяющие диапазон RPM. Имеется коррекция фонового шума для истинного определения звука двигателя. Подсказка определяется значением центра и допуска в процентах. Прокручивая левую или правую область в синих полосах ниже подсказки, регулируют значение центрального RPM и допуск. Вместо фиксированного диапазона используется режим отслеживания, работающий во всём диапазоне измерений.

В этом режиме элементы управления подсказки заменяются, что позволяет начать истинное отслеживание. Ниже контрольных данных — график функции автокорреляции, для проверки надёжности отображаемого RPM. Имеется руководство по настройке диапазона RPM. Вертикальные жёлтые линии на графике соответствуют периодам звука, производимого двигателем. Если они хорошо совпадают с пиками на графике — значение RPM точное. Преобразование звука в тональное видео в RPM зависит от конфигурации двигателя.

Можно выбрать из нескольких встроенных конфигураций, включая 4-тактные и 2-тактные двигатели и указать общий коэффициент, который может компенсировать любое передаточное отношение между двигателем и валом. Помимо этого представления, есть две страницы настройки конфигурации. На каждой есть своя контекстная справка, которая даёт больше информации о том, как использовать приложение. Существует также подробное руководство по эксплуатации.

Ранние модели тахометров зависели от механических приводов, таких как маховик, распределительный вал, шкив вентилятора и т. д. Они вращают магнит, тем самым вызывая вихревые токи на алюминиевом диске (спидометр) в оборотах/минуту. Тахометр современного типа является электронным, управляемым импульсом, способным измерять как самую малую, так и меганагрузку.

Originally posted 2018-07-04 08:30:58.

схема подключения, устройство и возможные неисправности

Используется тахометр ВАЗ-2106 для того, чтобы производить контроль частоты вращения коленчатого вала двигателя. Устанавливается индикатор в приборной панели, справа от спидометра. Автомобилей шестой модели с инжекторными моторами «АвтоВАЗ» не выпускал, только в последние годы производства небольшая партия сошла с конвейера «ИЖ-Авто». Поэтому тахометр использовался только с системами зажигания, которые совместимы с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром – он не столь важен, как спидометр (по которому производится контроль скорости, дабы не нарушить ПДД и не заработать штраф). При помощи тахометра производится замер частоты вращения мотора – а это иногда оказывается полезным для новичков, которые не научились «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приборы, которые улучшают внешний вид приборной панели. На шестерках устанавливались моторы с четырьмя цилиндрами. У них имеется одна особенность – на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С ее помощью создается импульс, необходимый для образования искры. В бесконтактной системе функции механического прерывателя выполняет датчик Холла.

Схема включения тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения производятся следующим образом:

1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание прибора – оно поступает только при включенном зажигании.
2. Средний провод (белый с черной полосой) соединяется с массой (кузовом) автомобиля.
3. Правый вывод тахометра является сигнальным, окрашен он в коричневый цвет. Он соединяется с выводом «К» катушки зажигания и контактной группой трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод соединяется с замком зажигания. Питание поступает, как и в прошлом варианте, только при включении зажигания.
2. Минусовой провод (белый с черной полосой) соединен с кузовом автомобиля.
3. Провод управления (коричневый) соединяется с выводом «К» катушки и контактом «1» электронного коммутатора.

В обоих случаях к тахометру подводится провод питания лампы накаливания, которая необходима для подсветки шкалы.

Характеристики тахометра

В общем подключение тахометра ВАЗ-2106 не вызовет трудностей – у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его допускается применять для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

При помощи тахометра производится замер количества импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных моторах за один оборот вала трамблера происходит 4 замыкания и размыкания контактной группы. Другими словами, каждый оборот инициирует образование 4 импульсов. Но за каждый оборот коленчатого вала происходит выработка только двух импульсов. Следовательно, существует прямая зависимость между частотами вращения ротором трамблера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора имеется не только указатель частоты вращения, но и лампа давления масла.

Перед тем как подключить тахометр на ВАЗ-2106, нужно ознакомиться с назначением всех проводов:

1. Белый – предназначен для соединения с частью проводки, по которой поступает напряжение для подсветки приборов.
2. При помощи красного провода и предохранителя осуществляется питание прибора. Причем напряжение на него поступает только тогда, когда включено зажигание.
3. Белый с черной полоской – соединение с массой автомобиля.
4. Коричневый – сигнальный провод, по которому поступают импульсы напряжения с катушки.
5. Черный – предназначен для соединения электромагнитного реле индикатора тока зарядки. Установлено реле в подкапотном пространстве, в правой части.
6. Серый провод с черной полоской соединяется с датчиком давления масла на блоке двигателя.

При монтаже обязательно нужно соблюдать цвета. По привычке можно воспринять черный провод как минусовой (ведь в большинстве случаев так и есть). В этом случае не будет работать тахометр.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (при полном отказе):

1. Проверьте цепь подключения к выводу «К» катушки зажигания. Если имеется обрыв, устраните его. Все работы нужно выполнять при отключенной клемме АКБ.
2. Проверьте цепь питания прибора, удостоверьтесь в исправности предохранителя.
3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
4. При использовании силиконовых высоковольтных проводов иногда требуется заменить резистор, установленный на плате тахометра ВАЗ-2106.

Но это поломки, которые приводят к полному отказу прибора. Намного чаще он работает с перебоями.

Перебои в работе

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя.

В других же случаях потребуется выполнить такие манипуляции:

1. Проверить проводку, уровень напряжения питания. Обязательно убедитесь в том, что нет обрывов в цепях и следов окисления.
2. Удостоверьтесь в том, что соединение с «массой» качественное.
3. При плохих контактах в трамблере или поломке конденсатора происходит дергание стрелки тахометра ВАЗ-2106. При пробое конденсатора просто замените его.
4. Продиагностируйте систему зажигания, устраните дефекты.
5. При появлении неисправностей после полной (или частичной) разборки, замены, потребуется настроить. Для этого при помощи микротумблера на задней стороне установите «ноль».
6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется заменить коммутатор.

Если на ВАЗ-2106 не работает тахометр, нужно тщательно проверить все цепи его подключения. Чаще всего причина поломки – это сгорание предохранителя и обрыв проводов питания.

Не работает тахометр на ваз 2110 инжектор причины

ПРИЧИНЫ НЕРАБОТАЮЩЕГО ТАХОМЕТРА

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

КЛАССИФИКАЦИЯ ПО ПРИНЦИПУ РАБОТЫ

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.

• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

СХЕМА ПОДКЛЮЧЕНИЯ

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;

• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;

• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;

• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

1. целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
2. качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
3. целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

КАК САМОСТОЯТЕЛЬНО НАЙТИ ПРИЧИНУ НЕИСПРАВНОСТИ

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

СТРЕЛКА ТАХОМЕТРА ДЕРГАЕТСЯ

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.
