Ch-С3310 — цифровой спидометр для автомобиля.

---

 Универсальность печатной платы ch-c0030pcb позволяет создавать на её основе разнообразные устройства. Одним из таких устройств является электронный спидометр для автомобиля, в котором можно задать два компаратора скорости, например,  для города и для трассы. При выезде или въезде в городскую черту достаточно нажатия одной клавиши для переключения уровня контроля скорости и спидометр вам напомнит когда вы “случайно” будете его превышать. Добавлена функция калибровки скорости, которая дает возможность подстраивать её под разные диаметры колес. Есть также  индикатор максимальной скорости, индикатор средней скорости, время в пути, одометр.

---

Назначение устройства

Спидометр Ch-3310 предназначен для индикации и контроля скорости автомобиля. Датчиком может использоваться датчик скорости автомобиля (шесть импульсов на метр пути). Спидометр позволяет программно-ограниченно контролировать скорость до 300 км/час. Он также позволяет показывать скорость движения назад. С момента подачи питания запускаются часы работы двигателя, по которым можно контролировать время работы двигателя или их использовать для контроля времени движения. Предусмотрена функция рестарта времени. Встроен одометр пройденного пути за время работы, функция сброса одометра. Есть индикация средней скорости движения. В зависимости от настроек доступна функция индикации пиковой скорости. В спидометре можно задавать контрольный порог скорости автомобиля для сигнализации максимальной скорости.

Предусмотрен выход для управления внешней сигнализацией. Питание осуществляется от бортовой сети с напряжением от 8 до 20 вольт. Встроена функция калибровки скорости.

---

Технические характеристики

Диапазон индикации – скорости автомобиля	0-300 км/час
Диапазон задания порога контроля максимальной скорости	от 60 до 200 км/час.
Вид индикатора	Светодиодный трехразрядный индикатор повышенной яркости.
Тип индикации	Интеллектуальная. Индицируется три старших разряда.
Точность показаний скорости	±1 км/час.
Дискретность индикации	1 км/час.
Питание	Бортовая сеть 9 – 20 вольт
Выход сигнала контроля порога максимальной скорости	Есть
Тип выхода	Открытый коллектор, нагрузка 0,1А
Индикатор пиковой скорости	Есть
Сброс индикации пиковой скорости	Есть
Часы работы двигателя	Есть
Сброс часов работы двигателя	Есть
Индикация средней скорости движения	Есть
Индикация пройденного пути	Есть
Информация о средней скорости доступна	Через 1 минуту после начала движения.
Количество кнопок управления.	6

---

Подключение спидометра

Подключение контроллера возможно двумя способами

Способ 1: подключить только питание: провод 5 +12 V,  провод 6 – общий, провод 1 – к датчику скорости. Питание 12 V подключается к точке, где появляется напряжение, только когда включен двигатель. В этом случае при включении двигателя контроллер будет включаться, а при выключении выключаться. В этом случае при отключении контроллера обнуляются все счетчики. Но… В этом случае появляются некоторые неудобства при настройке параметров и просмотре статистических данных поездки. Если вы желаете, остановив машину иметь возможность управлять контроллером, то для вас второй способ подключения предпочтительнее.

Способ 2: Вам необходимо подключить питание к точке электросхемы, в которой постоянно присутствует напряжение (выводы 5 и 6), а вывод 2 подключить к точке контроля работы двигателя. Т.е. необходимо найти точку, где напряжение присутствует, только во время работы двигателя. В этом случае напряжение постоянно будет поступать на контроллер, а данные всех счетчиков будут сохраняться. Для того чтобы индикатор постоянно не светился, а контроллер переходил в энергосберегающий режим, необходимо активировать функцию автоматического гашения дисплея.

Если датчик устанавливается дополнительно, то необходимо подключить резистор 10 кОм между выводом 1 и 2 датчика скорости.

---

Включение спидометра

При подаче питания на спидометр происходит диагностика контроллера, при этом из ПЗУ считываются пользовательские настройки и загружаются в оперативную память. Выполняется контроль записанных данных в ПЗУ и соответствие на заводские допуски. На дисплей выводится модель спидометра и номер версии программного обеспечения.

Пример сообщения спидометра при включении.

 – модель ch-C3310, версия ПО 02. После чего спидометр готов к работе. ОБРАТИТЕ ВНИМАНИЕ, все сообщения выводятся в режиме бегущей строки. Если при диагностике не выявлено ошибок, то сразу начинается процесс контроля скорости.

---

Описание клавиш управления и индикации спидометра

Кнопка	“Функция” в режиме работы	“Функция” в режиме настройки
PB1	Если активирована функция дополнительной индикации. Возврат для индикации текущей скорости.Вход в режим настройки.	Выбор следующей (предыдущей) функции. Вход (выход) на уровень настройки параметра. Выход из уровня настройки параметра на уровень выбора функций.
PB2	Индикация времени в пути/сброс.	На уровне функций: выбор следующей функции (смена направления выбора функций). На уровне настройки параметра: уменьшение параметра.
PB3	Пройденный путь/сброс.	На уровне функций: выбор предыдущей функции (смена направления выбора функций). На уровне настройки параметра: увеличение параметра.
PB4	Средняя скорость.	PB1+ PB4 ускоренный выход из режима настройки.
PB5	Пиковая скорость/сброс.	Не используется
PB6	Переключения компаратора город/трасса.	Не используется

Спидометр имеет шесть кнопок управления, функции которых изменяются в зависимости от выбранного параметра. Нажатие первой кнопки определяет функции остальных клавиш.

Для задания значения параметра используйте следующую возможность: при однократном нажатии на кнопку величина увеличивается или уменьшается на единицу. При удержании происходит автонабор, чем дольше вы удерживаете клавишу, тем быстрее автонабор.Спидометр позволяет индицировать скорость от 0 до 300 км/час. Индикация времени работы двигателя имеет разное значение в зависимости от текущего состояния часов.

Время от нуля до 9 минут выводится в формате М.СС, например,, в диапазоне от 10 минут до 59 минут в виде ММ.С, например,, а время с часами в виде Ч.ММ., например,.

Описание настраиваемых функций спидометра.

При настройке параметров контроллера необходимо различать два уровня: уровень выбора функций и уровень изменения параметра функций.

При входе в режим настройки вы сразу попадаете на уровень выбора функций. Для входа используется кнопка PB1. На индикатор при этом уровне выводиться символ функций. Используйте кнопки  PB2 и PB3 для поиска необходимой функции. Уровень функций представляет собой круговой стек, нажатием на кнопки PB2 и PB3 вы вращаете стек в прямом или обратном направлении и выбираете необходимую функцию.

Список функций:

Графическое представление уровней работы контроллера:

Как настроить сигнализацию превышения допустимой скорости?

Вы можете настроить допустимую скорость для города и для трассы отдельно и оперативно переключать при пересечении границы города. Для этого необходимо войти в режим настройки: нажмите кнопку BP1. Вы увидите сообщение  – функция настройки компаратора скорости для городской черты. Нажмите еще раз кнопку BP1 – выполниться переход на уровень настройки параметра выбранной функции. На индикаторе вы увидите заданную скорость для городской черты  (заводская установка). Используйте кнопки BP2 и BP3 для задания требуемого порога скорости. Нажатием на клавишу

BP2 уменьшаем порог, нажатием на клавишу BP3 – увеличиваем значение. Допустимое значение от 60 до 200 км/час.

Далее необходимо задать порог скорости для трассы. Нажмите кнопку BP1:. выполниться переход из уровня настройки параметра на уровень выбора функций. Контроллер предложит функцию  – функция настройки компаратора скорости для трассы. Перейдем на уровень задания параметра BP1. На дисплее высветится значение  (заводская настройка). Используя кнопки BP2 и BP3, зададим необходимое значение.

Калибровка спидометра

Если вы уверены, что показания спидометра не соответствую действительности, то вам необходимо по дополнительному прибору (проще по GPS) их проверить слежующим образом: разгоняем машину до скорости 60 км/час,  смотрим какое значение показывает спидометр. Затем необходимо в режиме настройки выбрать функцию калибровки и ввести коррекцию. Коррекцию можно вводить в пределах ÷ 20 км/час.

Как ввести поправку?

В режиме работы нажмите клавишу BP1. Переходим в режим настройки на уровень выбора функций. Затем используя клавиши BP2 и BP3, выберите параметр  – калибровка спидометра. Нажмите клавишу BP1, для перехода на уровень задания параметра. На индикаторе  (заводская установка). Задайте параметр в пределах (минус) 20 до + 20.

Дополнительные функции:

Гашение дисплея.

 – функция автоматического гашения дисплея при выключении двигателя. Параметры  – функция деактивирована (заводская установка),  – функция активирована. Назначение этой функции:  отключение дисплея при выключении двигателя, а также переход контроллера в экономный режим для минимизации потребления энергии.

Сброс регистров индикаторов

 – функция сброса регистров индикаторов. Параметры  – функция деактивирована (заводская установка),  – функция активирована. Назначение функции обнуление регистров индикаторов перед следующей поездки. Возможные применения. Вы, утром отправляясь на работу, можете просмотреть, сколько вы вчера проехали, какая у вас была максимальная скорость. Можно естественно перед началом движения эти счетчики сбросить вручную. А можно активировать функцию  и при запуске двигателя эту операцию по всем индикаторам контроллер будет выполнять автоматически.

Если эта функция будет деактивирована, то в регистрах индикаторов будет происходит накопление параметров.

Описание назначение кнопок управления в рабочем режиме.

---

Схема подключение спидометра

---

Схема спидометра



---

Сборочный чертеж платы (сборка и программирование контроллера)

Габаритные размеры платы

---

Монтажная схема – верхняя сторона платы

---

Монтажная схема – нижняя сторона платы

---

Особенности платы:
Программирование микроконтроллера:

Печатная плата ch-c0030pcb спроектирована с возможностью внутрисхемного программирования, для этого можно использовать пятипиновый разъем типа WH-05 или аналогичный ему с шагом 2,54. На схеме этот разъем обозначается как CON1, но можно и предварительно запрограммировать контроллер, а потом запаять.

Назначение выводов соединителя для внутрисхемного программирования:

Расположение на печатной плате:



---

Список компонентов:

Наименование	Типоразмер	Тип	Количество	Примечание
Контроллер	SOIC-18	PIC16F628A	1 шт	PIC1
Стабилизатор	SOIC-8	78L05	1 шт	ST1
Транзистор	SOT-203	BC847C	5 шт	V2,V3,V4,V5,V6
Индикатор		E30561-L-0-8-W	1 шт	HL1 (любой 3 разрядный, динамика, (с одним светодиодом в сегменте), общий катод)
Тактовая кнопка		TACT 6×6-13. 0	6 шт	PB1,BP2,PB3,PB4,PB5,PB6
Стабилитрон	SOD80C	5.1v	3 шт	Z1,Z4,Z3
Стабилитрон	SOD80C	24v	1 шт	Z2
Диод	SMA	4007	1 шт	D4
Диод	SOD80C	4148	1 шт	D2
Резистор	0805	1к	7 шт	R9,R10,R12,R13,R14,R15,R30
Резистор	0805	510	8 шт	R31,R32,R33,R34,R35,R37,R38,R39
Резистор	0805	1,8к	1 шт	R16
Резистор	0805	51к	1 шт	R2
Резистор	0802	10к	4 шт	R1,R25,R27,R29
Резистор	1206	22	1 шт	R22
Резистор	1206	0ом	1 шт	R23
Резистор	0805	0ом	2 шт	R18,R21
Конденсатор	0805	0,1 (0,22)	4 шт	C3,C4,C5,C7
Электролитический конденсатор		100,0х16в	1 шт	C6
Электролитический конденсатор		220,0х25в	1 шт	C8
Соединитель		WH-04	2 шт
Гнездо		HU-04	2 шт
Контакты		Контакты для HU	6 шт
Печатная плата		ch-c0030pcb	1 шт

---

Файлы для загрузки

ПрограммаПрошивка ch-c3310-V4Руководство пользователяСхема спидометра

---

Фото повторения проекта

---

Это может быть интересно

---

• Analog-to-Digital Converter with Computation Technical Brief29/09/2017

  Аналого-цифровой преобразователь с вычислительным модулем. ВВЕДЕНИЕ Аналого-цифровой преобразователь (ADC) с вычислительным модулем (ADC2) в 8-разрядном микроконтроллере Microchip имеет встроенные вычислительные функции, которые обеспечивают функции пост-обработки, такие как передискретизация, усреднение и …

• WiFi ESP8266 ESP-202 (ESP-12F)23/04/2016

  Первое знакомство, сначала надо его купить… http://voron.ua/catalog/024404 Схема для подключения и тестирования По схеме ставим две кнопки, сброс и кнопку BT2, для перевода в режим обновления прошивки. Если надо сделать аппаратный сброс …

• УКВ – радиоприем, часть 101/06/2013

  Музыкальная тема к статье, слушаем: Первый мой радиоприемник, выглядел так. Использовал исключительно в школе на уроках, держась за одно ухо и преданно смотря на училку и сладко улыбаясь. Проблема была …

• NS108-5050-16bit от Newstar21/10/2020

  Кто уже использует в своих проектах адресуемые светодиоды хорошо знакомы с такими как WS2812 и им подобные. Эти светодиоды для управления используют однопроводную шину. Из-за этого пропускная способность такой шины  …

• I2C MODULE – PIC18F25K42 Device ID Revision = A00115/03/2018

  I2C MODULE Обход ошибок в версии I2C MODULE – PIC18F25K42 Device ID Revision = A001 В Серии K42 применен совершенно новый модуль шины I2C, который позволяет поддерживать все режимы этой …

• Проект с использованием MCC часть 0813/01/2017

  И так создадим проект в котором при помощи двух кнопок мы сможем управлять яркостью светодиодов. При использовании МСС у нас лафа полная, добрые дяди с Microchipa подготовили функции, которыи позволяет …

• Простой цифровой регулятор мощности01/04/2013

  Простой регулятор мощности с цифровой индикацией. Этот проект создан как обучающий, для ознакомления с основами построения сетевых регуляторов мощности. Устройства подобного типа можно использовать для управления освещением, скоростью работы вентиляторов …

• Проект с использованием MCC часть 0106/01/2017

  Для изучения MCC я выбрал простой контроллер PIC16F1509. Выбор его был обусловлен богатой новой периферией которую можно изучить. Для начала была собрана схема на макетной плате Внешний вид собранной схемы …

• ch-4050 – дифференциальный терморегулятор20/02/2016

  ch-4050 – это не новая модель, это расширенная версия универсального терморегулятора ch-4000. Различия коснулись в появлении новой функции дифференциального регулирования. Это вид регулирования по разности температур измеренного двумя датчиками. Теперь …

• Самый простой индикатор уровня звукового сигнала18/12/2013

  Демонстрационный проект создания индикаторов уровня с использованием WS2812B. Изучив этот проект вы сможете  самостоятельно изготавливать и конструировать свои индикаторы уровня звукового сигнала. Дополнительно читайте статью Бегущие огни на WS2812B по подключению …

---

---



Устройство спидометра (электронного, механического привода)

Леонардо да Винчи в 1500 г. создал прототип механизма для измерения скорости конного экипажа. И только в 1901 году усовершенствованный аналог изобретения был установлен компанией Oldsmobile на автомобили. С тех пор устройство спидометра разительно изменилось. Рассмотрим принцип работы, почему врут механические и электрические спидометры, а также основные поломки.

Механические

По своему устройству аналоговые спидометры делятся на следующие виды:

• стрелочные. Скорость показывается перемещением стрелки по циферблату в форме полусферы;
• ленточные. Положение окрашенной ленты на горизонтально размеченной шкале показывает фактическую скорость автомобиля. Немного видоизмененный аналог такого измерителя вы могли видеть на ВАЗ 2101 и 2102;
• барабанные. Индикатор был нанесен на барабане, который вращался пропорционально изменению скорости.

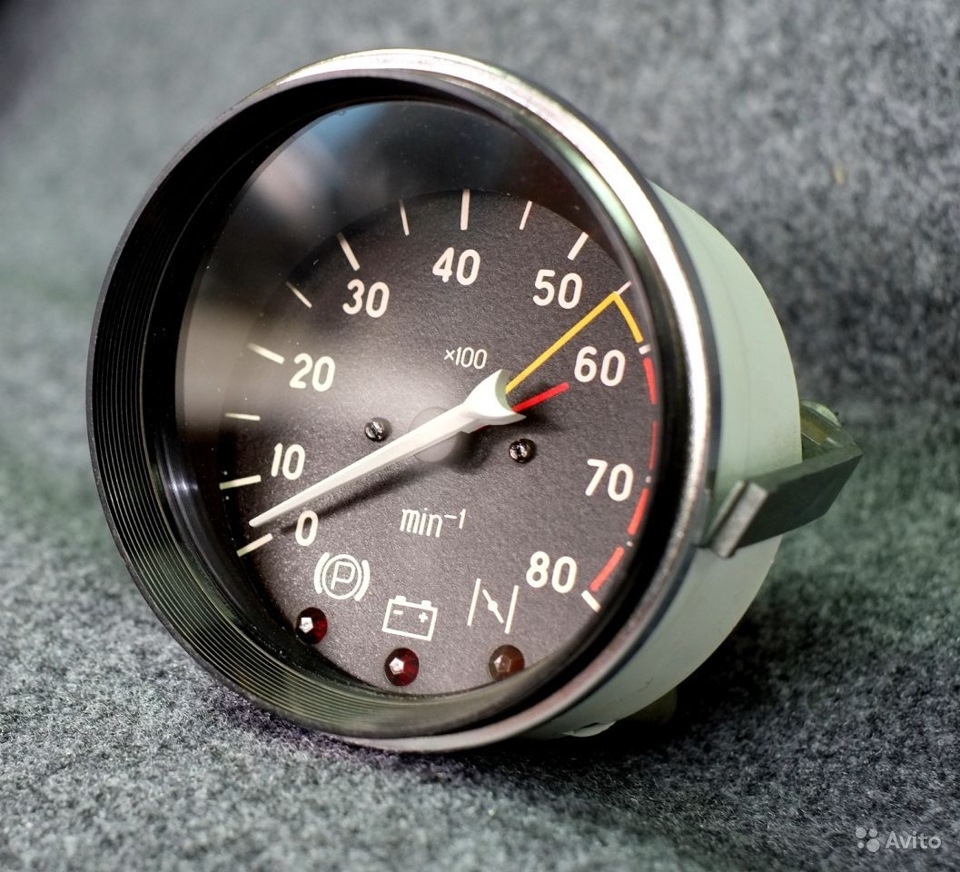

Аналоговый спидометр

Механический спидометр стрелочного типа – единственный из аналоговых видов измерителей скорости, которые до сих пор устанавливаются на многие автомобили. Рассмотрим устройство аналогового спидометра, принцип работы которого основывается на явлении магнитной индукции. Составные компоненты:

• червячный узел, устанавливающийся в КПП. Шестерня вращается вместе с вторичным валом КПП, что позволяет рассчитать скорость вращения приводов, соответственно, и колес;
• тросиковый привод, который тянется от червячного узла к приборной панели;
• магнитный элемент;
• металлическая пластина, соединенная со стрелкой;
• пружина;
• шкала.

Сопутствующим элементом спидометра можно считать счетчик пройденного расстояния, который через червячную передачу соединен с тросиком. Устройство и способы смотки одометра мы рассматривали ранее, поэтому заострять внимание на этом не будем.

В полноприводных автомобилях скоростная часть спидометра может находиться в раздаточной коробке.

Принцип работы

Вращение вторичного вала МКПП через главную передачу связано с червяком и шестерней (червячная передача), которая крепится к тросу. Соответственно, вращение вторичного вала провоцирует движение троса, который оборачивается вокруг своей оси внутри кожуха. Трос, тянущийся от КПП к приборной панели, соединен с магнитом, который находится вблизи металлической пластины и соединен со стрелкой. С курса физики все мы знаем о влиянии магнитных полей на ферромагнетики. Вращаясь вокруг своей оси, магнит провоцирует отклонение металлической пластины, как бы утягивая ее за собой. Соответственно, чем выше скорость вращения магнита, тем быстрее будет крутиться металлическая часть, и тем больше будет подыматься стрелка автомобильного спидометра. Именно так работает механический спидометр.

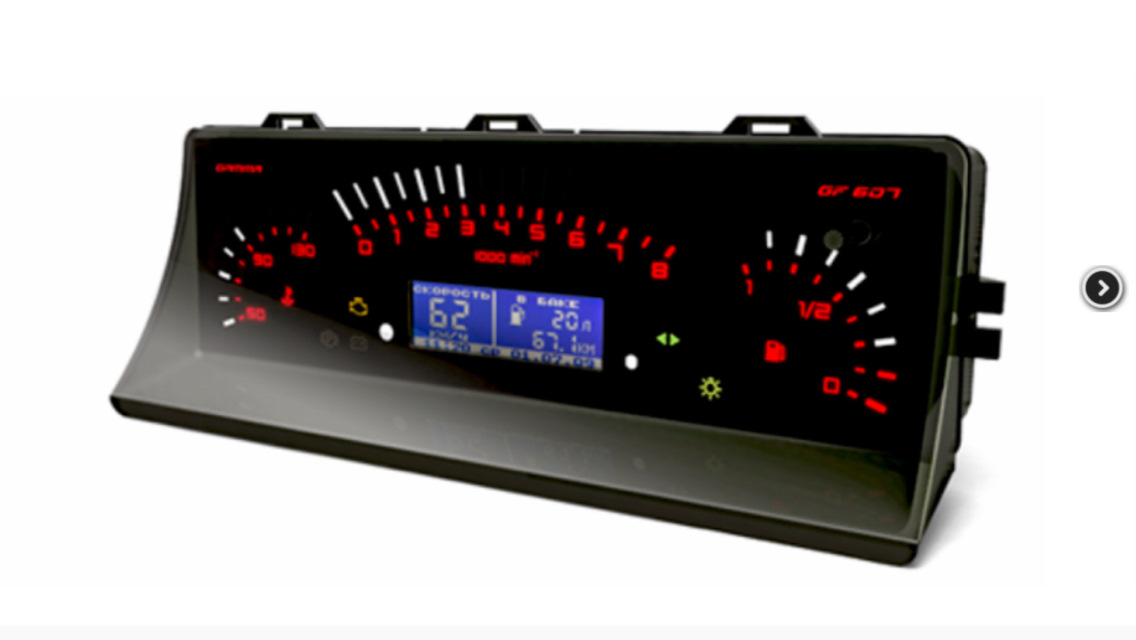

Электронный спидометр

В электронном счетчике отсутствует механическая связь между показаниями на приборной панели и вторичным валом КПП. Способ реализации во многом зависит от устройства датчика скорости, который бывает двух типов:

• оптоэлектронный. В корпусе КПП, как и в случае с механическим спидометром, устанавливается скоростная часть с тросиком. Вот только показания скорости автомобиля рассчитывается на основании импульсов, формирующихся фотопрерывателем. Частота импульсов пропорциональна скорости вращения троса, что позволяет высчитать фактическую скорость автомобиля;
• безтросовый. В корпусе КПП устанавливается магнитно-резистивный элемент (МРЭ). Многополюсный магнит вращается вместе с ведомым валом КПП. Возникающие изменения магнитного поля увеличивают/уменьшают сопротивление МРЭ, которое преобразовывается мостовой схемой в импульсы.

Еще большее распространение получил электронный спидометр, работающий на эффекте Холла. Если к проводнику или полупроводнику прямоугольной формы приложено постоянное напряжение и его пронизывает под прямым углом линии магнитного поля, на противоположных плоскостях проводника возникает напряжение, которое и было названо в честь первооткрывателя Эдвина Холла.

Частота изменения выходного напряжения будет пропорциональна скорости вращения задающего диска. Именно частота импульсов напряжения позволяет ЭБУ высчитывать фактическую скорость автомобиля. Стоит заметить, что ранее главная функция датчика скорости – показывать скорость движения авто, стала теперь по большей мере сервисной. Датчик скорости используется системой питания двигателя в определенных режимах работы. Поэтому при поломке или некорректной работе электронного датчика мотор может глохнуть при смене передач, неустойчиво работать, терять тягу.

Почему спидометр врет

Любой автомобильный спидометр искажает показания. По большей мере связано это с калибровкой устройств, точно выполнить которую достаточно сложно. Также стоит учесть, что скорость измеряется по вращению лишь одной из оси главной передачи (редуктор, установленный в МКПП). А ведь при повороте колесо, находящееся на внутреннем радиусе, проходит меньшее расстояние, нежели внешнее колесо.

Но главную поправку в показания автомобильного спидометра вносит размерность колес. Чем больше диаметр колеса, тем большее расстояние автомобиль пройдет за один оборот приводного вала.

В среднем измерители врут на 5-10 км/час. Поскольку неточные показания могут стать причиной ДТП, производители автомобилей, калибруя электронные спидометры, перестраховываются. Измеритель скорости на новом автомобиле никогда не будет врать в большую сторону.

Поломки

К основным неисправностям относятся:

• разрушение шестеренок червячной передачи, которые часто изготавливаются из пластика;
• обламывание троса в месте зацепления со скоростной частью, вкручивающейся в КПП;
• окисление контактов датчика, обламывание проводов питания. Проверку питания можно осуществить своими руками при помощи мультиметра;
• неисправность электронной части, располагающейся в щитке приборов.

Предлагаем посмотреть видео процесса базовой диагностики в случае, если не работает спидометр.

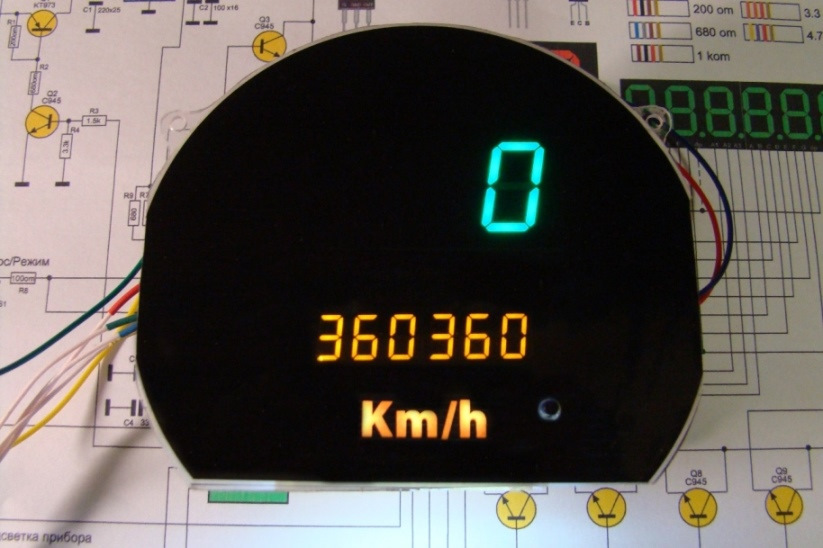

ЦИФРОВОЙ СПИДОМЕТР

   Недавно собрал цифровой спидометр, подходящий для любого автомобиля, схема данного спидометра весьма популярна на страницах интернета, она содержит минимум деталей. Построен спидометр на микроконтроллере Pic16F84A, на фотография микроконтроллер в iso корпусе, так как в дип корпусе в магазине не оказалось. Сигнал поступает от датчика скорости на 6 импульсов за оборот, в данном случае использовал датчик скорости от ВАЗ-2110. Также прилагаю программу, файлы разводки печатной платы в формате lay. Ниже приведены, схема, фотографии моего исполнения и небольшой видеофрагмент работы спидометра.

————————————————
:020000040000FA
:10000000850186018B018101640083160030850023
:100010000130860046308100831202309400423065
:10002000920002309100FE3093000A308E008F0063
:10003000900078308C008B109F3081000B118B1C4E
:100040002E288E0B2D280A308E008F0B2D280A307B
:100050008F00900B2D280A3090008B100B1D1F284D
:100060000310940C141C38280830940014308400B9
:100070008501840300088600140885008C0B1C2869
:100080008D0110084C2092000F084C2091000D1497
:100090000E084C20930015280A3C031D51280D1C06
:1000A00054280D1456200800FE3008000F3982072E
:1000B00002349E3424340C349834483440341E3492
:1000C000003408347E34BE34DE34EE34F634FA3490
:02400E00F23F7F
:00000001FF
————————————————

   Для программирования нужно все, что находится между строчками с «тире», в любом текстовом редакторе сохранить в виде файла с расширением . hex, и дальше программатором – «прошить» в микропроцессор.

   В качестве индикаторов использованы три семисегментных блока SA08-11 с высотой знака 20.3 мм фирмы «Kingbright». Цвет – ярко красный. Напомню, что семисегментники в данном случае берутся с общим анодом. Индикаторы включены по схеме динамической индикации, их аноды управляются через ключи на транзисторах КТ646. Можно применять и другие, например, КТ815. Одноименные (a, b, c, d, e, f, g) катоды соединяются параллельно у всех трех индикаторов.

   При правильной сборке, цифровой спидометр начинает работать сразу без каких либо настроек. Автор конструкции: Иван Федоров.

Как понять, был ли скручен электронный спидометр

При покупке поддержанного автомобиля, важно узнать, как можно больше правды о его прошлом. Немаловажным нюансом есть количество пройденных километров машиной с момента ее выпуска с завода.

Многие нечестные продавцы, для повышения стоимости авто, скрывают его реальный пробег путём подкручивания спидометра и даже умудряются подделать статистику на электронном счётчике.

Принцип работы электронного спидометра

Работает такой тип прибора считывая показания оптических или магнитных датчиков, установленных на вале коробки передач или колёсах авто. С помощью бортового компьютера данные передаются на приборную панель.

В дорогих моделях авто, информация о километраже может находится одновременно в нескольких местах резервного хранения. Но специалисты уверены, имея желание и необходимые инструменты, подделать пробег возможно в любом автомобиле.

Способы обнаружения обмана

Помочь выявить факт мошенничества сможет осмотр:

1. Бортового компьютера.
2. Обзор технических износов деталей.
3. Посмотрев историю авто на специальном сервисе в интернете.

Компьютерная диагностика

К сожалению, дать точных данных о пробеге транспортного средства бортовой компьютер не сможет, однако установить факт изменения данных можно по их несоответствию.

Например, при проверке пробег автомобиля составляет 80тыс. км., а последняя ошибка показывает, что на тот момент он пробежал 120тыс. Или по рассказам хозяина о пользовании машиной только по праздникам и поэтому пробег всего 50 тысяч, стоит обратить внимание на количество моточасов. И если результат покажет среднюю скорость 5-10 км/ч вопрос с подкручиванием километража однометра станет неактуальным.

Осмотр технической части

Визуальная оценка деталей, поможет установить приблизительное количество пройденных километров.

1. Первое, на что стоит обратить внимание — это сам электронный датчик. Многие автопроизводители учли защиту от скручивания. Появившаяся на дисплее звездочка, между цифрами имеется пространство тёмное или серебристо – это может указывать на то, что пробег был скорректирован.
2. Изучив электронную панель. На панели не подвергавшейся никаким манипуляция не должно быть:

• зазоров;
• следов откручивания винтов.

Обратите внимание: при наблюдении этих факторов можно узнать у владельца о ремонте, связанном с приборной панелью, и получив отрицательный ответ, сделать вывод, что пробег подкручивали почти 100%

3. Проверка тормозной педали и руля. По состоянию этих частей управления, а также по внешнему виду коврика, можно тоже сделать определённые выводы. У авто, чей километраж не перевалил отметку 100тыс.км., они не должны быть стерты.
4. Состояние протектора на шинах. Если шины куплены вместе с авто, по утверждению продавца, высота протектора может быть показателем реального пробега. К примеру, при пробеге 30-35тыс. км. протектор не может быть менее 1,6мм.

5. Обратившись к профессионалам на СТО.Опытный автомеханик без проблем определит менялись ли автозапчасти как в ходовой системе, так и в других местах, и соответствует ли их износ заявленному пробегу.

6. Специальные сервисы в интернете

Ещё одним способом выявления обмана, есть возможность воспользоваться официальным ресурсом в интернете, созданным именно для этих целей.  Введя в специальную строку номер автомобиля, можно узнать его историю начиная с покупки, заканчивая ДТП в которых он участвовал.

В заключении можно сказать что, покупая б/у автомобиль, нужно быть предельно внимательными наблюдательным. Ведь как утверждает статистика, каждое второе такое авто выставленное на продажу, имеет скрученный пробег. Но следуя простым советам или обратившись за помощью специалиста, можно выявить обман и продолжить поиски добросовестного продавца, продающего авто в надлежащем состоянии.

Как скрутить электронный спидометр. Ваш вопрос – наш ответ

Смотать электронный спидометр хоть отечественного, хоть зарубежного изготовителя не является задачей, выходящей за рамки обыденного. Справиться с ней, если произошел сбой или случилась неисправность, в принципе можно и самому (естественно, если вы обладаете необходимой аппаратурой и оборудованием). Но поверьте, сертифицированные специалисты, электронщики, гарантировано выполнят подобную работу намного быстрее и без негативных последствий для вашего четырехколесного друга. Профессионалы имеют и большой опыт, и любое требуемое оборудование, и запасные части для конкретных моделей. Вполне возможна скрутка спидометра и на дому. Выезд мастера к заказчику вполне реален, особенно если модель не слишком «наворочена». Но в любом случае, на дому ли, в автосервисе ли, но работать должен специалист, знающий как скрутить электронный спидометр «от и до». Если работа будет выполнена правильно, то по окончании работ выяснить были ли изменены показания одометра никакими средствами не получится.

Зачем требуется смотать электронный спидометр?

Такая услуга является одной из самых популярных на рынке. Ситуации, при которых необходимо провести подобную процедуру, бывают разными:

Замена колес на нестандартные. Следствие этих работ – изменение оборотов и, естественно, необходимость в корректировке.

• Неисправность комбинации приборов, которая ведет к неправильным показаниям.
• Скрутить спидометр (Тойота, к примеру) у автомобиля может потребоваться при окончании гарантийных обязательств сервисного центра. Во сколько обойдется ТО на такую машину – вы прекрасно знаете сами .
• Корректировка может потребоваться, если комбинация приборов рассчитана на страну, в которой единица измерения – миля.

Это самые распространенные случаи, но есть еще масса поводов, по которым рекомендуется произвести скрутку. Цена колеблется в зависимости от модели автомобиля и года выпуска.

У меня, после проблем с аккумулятором, неправильные показания одометра. Что делать?

Да, такое может произойти. Вам требуется скрутка спидометра. Выезд специалиста к вам или вы доставляете комбинацию приборов к нам на СТО. Варианты возможны любые.

Как скрутить электронный спидометр и законно ли это? Цена такой работы?

Коррекция одометра полностью легальная процедура. За это никто вас наказать не сможет. Автомобиль – ваш, что хотите – то и делайте. Но есть один нюанс – при продаже или при ТО стоит сообщить о проведенной коррекции.

Не отразится ли попытка скрутить спидометр (одометр) на функциональности электроники автомобиля? Безопасны ли такие работы?

Смотать электронный спидометр можно абсолютно безопасно, если эти работы проводит высококвалифицированный специалист. Наши специалисты смогут предоставить вам полную гарантию на отсутствие проблем при данной процедуре.

На моей приборной доске показания отражаются в милях. Вы можете скрутить спидометр Тойоты?

Без проблем. Коррекция показаний приборов производится при любой системе исчисления.

Я купил б/у комбинацию приборов. Хочу привести в соответствие со своими показаниями. Вы можете скрутить спидометр Тойота Камри?

Совершенно спокойно. Модель и марка автомобиля для нас не имеет значения.

У меня новый приборный щиток. Как намотать спидометр до оригинальных показаний? Вы можете это сделать?

Нет принципиально разницы между «смотать электронный спидометр» и намотать его же. Сможем.

Есть ли возможность узнать, проводили коррекцию раньше или нет?

Если работу выполнял профессионал – то никаких шансов узнать о подобной процедуре не существует. Даже если на автомобиле несколько электронных блоков, в которых фиксируются данные – можно без следов скрутить пробег . Цена, правда, будет несколько выше.

Как скрутить электронный спидометр?

Крайне не советуем осуществлять данную процедуру самостоятельно. Такую работу должен выполнять исключительно профессионал. Проблемы могут быть очень серьезные – вплоть до обнуления иммобилайзера.

Требуется смотать спидометр. Какая цена на такие работы?

Все зависит от того, сколько дублирующих элементов в автомобиле. Чем больше блоков, которые придется корректировать – тем дороже.

Моему автомобилю требуется скрутка спидометра. У вас предусмотрен выезд специалиста?

Безусловно. Для удобства наших клиентов мы предусмотрели услугу «Выезд к заказчику». Стоимость услуги оговаривается в индивидуальном порядке.

Как скрутить электронный спидометр и получить скидку на работы?

Станьте нашим постоянным клиентом. Для них и оптовых клиентов предусмотрены специальные условия работы.

Где произвести скрутку так, чтобы об этом никому не было известно?

Мы гарантируем полную конфиденциальность нашим заказчикам. Мы не фиксируем показания спидометров и не предоставляем данные третьим лицам.

У меня импортный автомобиль. Сколько времени понадобиться на то, чтобы скрутить спидометр? Тойота у меня, не очень старая.

Время, которое придется потратить на ремонт, зависит не только от марки автомобиля, но и от модели и года выпуска. Перезвоните и мы, уточнив данные, сориентируем вас. Иногда работа занимает не более 10 минут.

Вы занимаетесь только электронными спидометрами или механическими тоже?

Можем скрутить и механический.

Где скрутить пробег? Как выбрать специалиста?

Уточните, как давно работают мастера в этой области (как минимум год), какое время займет работа (около получаса), имеется ли требуемое оборудование (конечно должно быть). Где выполнять работу – в принципе не важно.

Раскодируете ли вы магнитолы?

Нет. Мы знаем, как скрутить электронный спидометр или механический. Магнитолами мы не занимаемся.

Скрутить спидометр, одометр возможно на любых автомобилях?

На любых. Но на некоторых моделях это бессмысленно из-за высокой стоимости работ.

электронных спидометров

Электронные спидометры также иногда называют программируемыми спидометрами, однако эти термины не являются взаимозаменяемыми. Электронные спидометры используются в автомобилях, транспортных средствах, лодках, в вооруженных силах и практически во всем, что движется уже около 40 лет.

Что такое электронный спидометр и зачем он мне?

Электронные спидометры принимают входные данные от какого-либо источника сигнала — подробнее об этом чуть позже.Этим источником сигнала обычно является датчик скорости (иногда называемый генератором импульсов или датчиком электронного спидометра), расположенный в коробке передач, PCM транспортного средства (модуль управления силовой передачей, ECM, компьютер) или датчик GPS (который может быть установлен в транспортном средстве или сам датчик). В механических спидометрах старого образца использовался кабель, непосредственно соединенный с хвостовым валом трансмиссии, раздаточной коробки или даже ступицы колеса. Хотя они все еще используются сегодня на вторичном рынке, тенденция уже довольно долгое время становится электронной.Преимущество электронных спидометров в том, что они могут быть адаптированы к конкретному автомобилю путем установки DIP-переключателей, программирования с помощью ЖК-дисплея или жесткого программирования на заводе.

Причина увеличения использования на вторичном рынке связана с несколькими факторами:

1. Многие, если не большинство компонентов для создания современных автомобилей, построенных энтузиастами, являются более новыми, многие автомобили-доноры относятся к 80-м и 90-м годам, когда оригинальные производители начали использовать электронные датчики скорости для контроля скорости автомобиля для круиз-контроля, выбросов и т. Д.

2. В связи с тем, что сегодня строится широкий спектр типов транспортных средств (туристические, тюнинговые, гоночные, внедорожные / джипы), возникла потребность в спидометре с более широким диапазоном действия. Кроме того, это большое разнообразие транспортных средств, которые строятся сегодня строителями, приводит к более широкому диапазону максимальных скоростей. Транспортному средству, которое проводит некоторое время на трассе, может потребоваться максимальная скорость 140, 160 или даже 200 миль в час, в то время как поднятый грузовик или гусеничный экскаватор потребует большего разрешения с максимумом 80, 100, 120 или 140 миль в час.

3. Международный рынок действительно открылся, и калибровка спидометра имеет решающее значение для правильного считывания метрической скорости (км / ч, км / ч). Здесь, в NVU, мы можем загрузить программу метрического спидометра, чтобы создать подходящий продукт для использования за границей без необходимости менять магнитные колеса или шестерни одометра на механическом блоке.

В чем разница между электронным спидометром и программируемым спидометром?

Электрический спидометр считывает импульсы (сигнал) от источника сигнала. Это считывается процессором, который управляет указателем (а не стрелкой) и одометром, чтобы делать правильные действия. Электронный спидометр либо постоянно запрограммирован, чтобы считывать определенное количество импульсов на милю (или километр) и считывать определенную скорость; или он может иметь внешний переключатель или DIP-переключатели, которые можно изменять для изменения показания скорости автомобиля на шкале. Хотя это хорошо работает, если вы знаете точное количество плюсов, исходящих от отправителя, может потребоваться метод проб и ошибок. Сложность в том, что так много типов передатчиков вращаются шинами разного размера, задними шестернями, главной передачей и т. Д., Иногда почти невозможно понять, с чего начать.Электронные спидометры считывают количество импульсов на милю (PPM), а диапазон может варьироваться от 3000 до 200000 на милю, что довольно сложно заполнить.

Программируемый электронный спидометр работает аналогичным образом, но имеет дополнительную функцию программирования, управляемого пользователем. Все электронные спидометры NVU полностью программируемы. Спидометр можно запрограммировать на правильный ввод отправителя, проехав милю или введя счетчик импульсов вручную. Метод «проехать милю» является предпочтительным методом, так как он даст наиболее точный результат при условии, что миля действительно составляет милю.Этот метод также будет выполнен за время, необходимое, чтобы проехать милю, около минуты или двух! Другие функции могут быть запрограммированы в электронные программируемые спидометры NVU; Интервалы обслуживания, предупреждения о скорости, встроенные счетчики пройденного пути можно настроить одним нажатием кнопки. Если требуется регулировка электронного спидометра, функция «Проехать милю» может быть повторно откалибрована или в любой момент в транспортном средстве произойдут изменения, такие как шестерни или размер шин. Это так просто. Все электронные спидометры NVU, используемые в наборах для вторичного рынка, обладают этими характеристиками.

Ниже приведены несколько видеороликов о том, как калибруются некоторые программируемые спидометры NVU или как выполнять калибровку электронного спидометра:

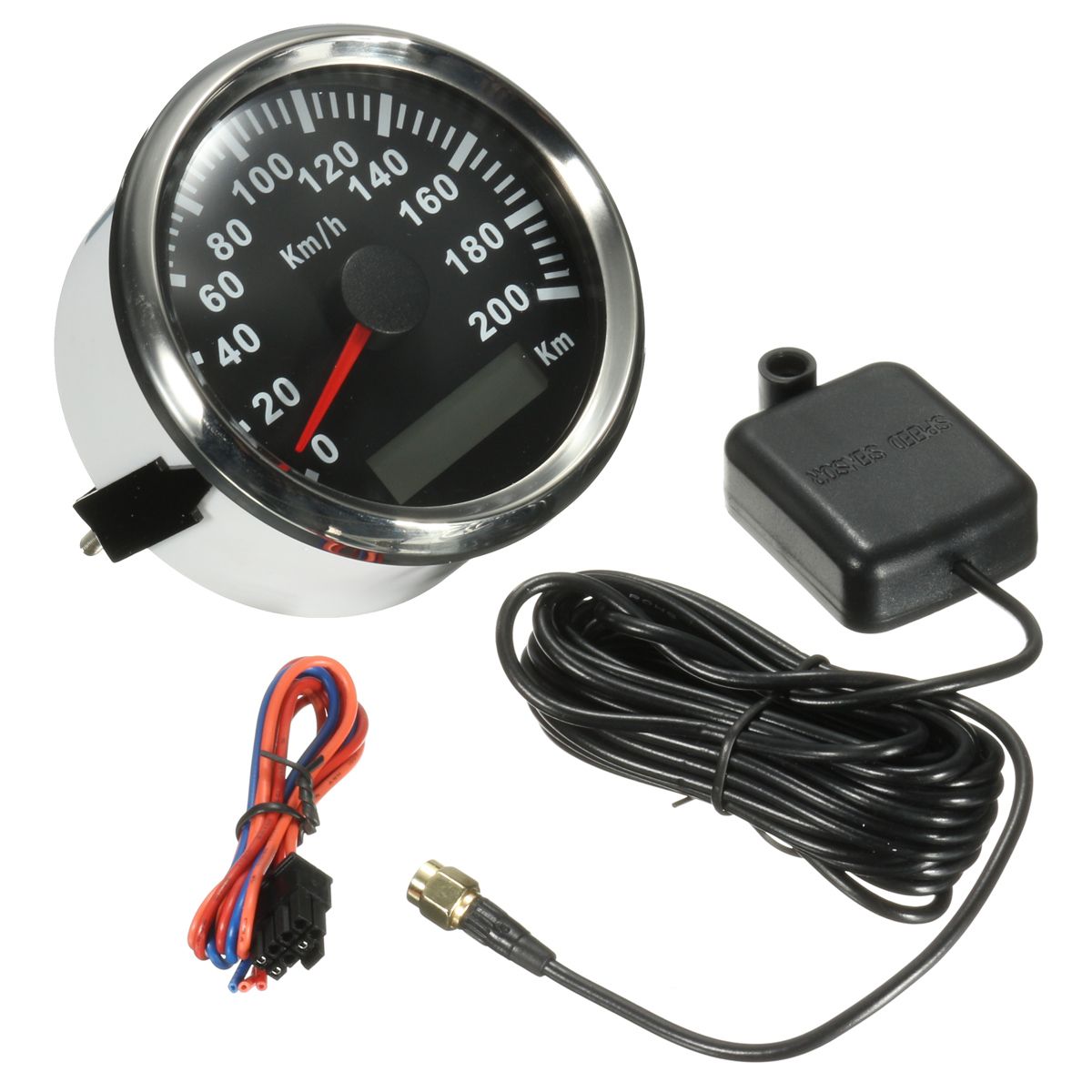

Что такое GPS-спидометр?

Спидометр GPS — это в основном электронный спидометр с датчиком GPS внутри датчика. Любой программируемый спидометр NVU может быть GPS-спидометром, используя датчик скорости GPS. В то время как NVU производит GPS-спидометры для открытых транспортных средств, таких как лодки или мотоциклы.Мы также обнаружили, что установка спидометра на некоторых автомобилях не даст хороших результатов из-за металлической панели, крыши, каркасов и т. Д. Это связано с тем, что отправителю необходимо иметь возможность постоянно видеть как минимум 3 спутника глобального позиционирования. Встроенный передатчик работает нормально, но с учетом того, что сегодня производится широкий спектр конструкций, расположение металлов вокруг автомобиля непредсказуемо, и поэтому NVU не производит спидометр со встроенным GPS только по этой причине. Для достижения лучшего результата NVU рекомендует использовать GPS SPEED SENDER.Он может удаленно монтироваться ВЕЗДЕ и иметь четкий сигнал. Обратной стороной GPS-отправителей является кратковременная задержка при запуске, и если вы находитесь в туннеле, хорошо, что вы сами по себе. Единственная причина использовать GPS-спидометр или передатчик, если нет абсолютно другого способа уловить сигнал скорости. В коробках передач Viper нет датчика скорости, но, кроме этого, 99,9% передач имеют какой-либо отправитель, иначе PCM выдаст сигнал.

Аналоговый спидометр и цифровой

Электронный аналоговый спидометр использует указатель и шкалу для отображения скорости автомобиля, тогда как цифровой использует цифры, отображаемые на экране.Цифровые спидометры всегда электронные, но аналоговые и могут быть электронными или механическими. Цифровой относится к дисплею, а не к способности читать в электронном виде. В NVU мы используем только аналоговый стиль, поскольку мы стремимся предоставить самые потрясающие, легко читаемые дизайны, доступные в классическом стиле; то, чего просто невозможно достичь с помощью цифровых технологий. Одометры всегда цифровые, они могут быть колесными или жидкокристаллическими, но всегда цифровыми.

Схема подключения электронного спидометра

Звучит сложно, но на самом деле довольно просто.Все датчики требуют подключения 4 устройств: питания, заземления, освещения и сигнала. Это действительно так. Может быть дополнительная проводка для других функций, таких как кнопка программирования, выходы предупреждений и т. Д., Но давайте не будем усложнять, поскольку на самом деле все сводится к этим 4 проводам. На изображении ниже представлена ​​основная схема подключения. Переключатель мгновенного действия в правом верхнем углу — это кнопка, которая есть во всех электронных спидометрах NVU. Эта кнопка установлена ​​удаленно, чтобы предотвратить ее попадание на циферблат, это не только освобождает графическое пространство, но также позволяет нам не иметь отверстия в стеклянной линзе, сохраняя все спидометры NVU водонепроницаемыми спереди.

Датчик скорости и источники сигналов

Нужен ли вам электронный спидометр для автомобиля, грузовика, мотоцикла, лодки, фургона, UTV, квадроцикла или танка, установка одинакова. Для манометра требуется питание, заземление и источник сигнала. Источник сигнала обычно называют датчиком скорости. Это также называется генератором импульсов, датчиком электронного спидометра, отправителем GPS, но установка всегда одинакова. Один сигнальный провод ведет от отправителя к датчику, и все, хотите верьте, хотите нет, это так просто.Существует 2 основных типа сигналов скорости: на эффекте Холла и синусоидальный сигнал переменного тока. Если вы действительно хотите узнать о скоростных отправителях больше, чем вам когда-либо понадобится, взгляните на эту ССЫЛКУ.

Датчик и датчик сигнала спидометра на эффекте Холла (3-проводный)

Датчики на эффекте Холла названы так по типу сигнала, который они производят — сигнал на эффекте Холла. Этот отправитель требует питания и заземления для работы. Преимущество этого отправителя в том, что он может быть точным на очень низких скоростях, поскольку у него есть источник питания.Обычно его идентифицируют по трем соединениям: питание, заземление (иногда через корпус и выход сигнала). См. Изображения ниже для получения дополнительной информации.

Датчик скорости синусоидального сигнала переменного тока

Этот тип отправителя, который более широко использовался в 90-х и начале 2000-х годов, является простым и надежным. Он генерирует свою собственную мощность и посылает синусоидальный сигнал переменного тока на спидометр с помощью зубцов, проходящих мимо катушки с 2 проводами. Отправителю требуется, чтобы один провод был заземлен, а другой — сигнальным.Провода можно поменять местами, и тот же результат будет работать нормально, потому что сигнал отправителя представляет собой простую синусоидальную волну. Обратной стороной является то, что из-за того, что отправитель генерирует свою собственную мощность за счет скорости роторного колеса (зубьев), это часто может приводить к слабому сигналу на низких скоростях. это часто наблюдается, когда спидометр не работает до определенной скорости, скажем, 25-30 миль в час. Электронные программируемые спидометры NVU имеют встроенные настройки чувствительности, которые можно изменять в зависимости от силы сигнала. ТОЛЬКО спидометры NVU имеют такую ​​возможность, избавляя от необходимости использовать преобразователи, коробки или дополнительное оборудование. Еще одним недостатком этого типа отправителя является то, что сигнал нельзя разделить для отправки плюсов на несколько устройств, таких как спидометр и круиз-контроль.

PCM, ECU, сигнал скорости компьютера

Звучит сложно, но на самом деле это упрощает задачу. Сигнал скорости уже принимается от источника и отправляется в PCM (модуль управления трансмиссией).Затем PCM использует его по мере необходимости и выводит сигнал. Чаще всего в сборках используются PCM для двигателей GM. Независимо от того, LS, LT, дизельный 4-, 6- или 8-цилиндровый GM PCM, всегда имеет 2 выхода (если не прошит на вторичном рынке):

1. Сигнал скорости — выход 4,000 PPM. Вам все равно придется проехать милю, поскольку у транспортных средств могли быть разные шестерни / размеры шин, но 4000 приблизят вас.

2. Не связано со скоростью; Блоки управления двигателем GM независимо от объема или типа двигателя выдают сигнал тахометра с открытым коллектором 4 цилиндров.Это означает, что вам нужно использовать подтягивающий резистор 10 кОм и настроить тахометр на 4 цилиндра.

Где эти датчики скорости и как они выглядят?

Как указывалось ранее, обычно существует 2 типа сигналов скорости: синусоидальный сигнал переменного тока и эффект Холла. Хотя их всего 2 типа, они могут быть разных форм и мест. См. Изображения ниже, чтобы помочь идентифицировать детали.

Накручивающиеся датчики скорости: Они используются в старых трансмиссиях, которые имеют тросовый привод для вращения механического спидометра.Эти устройства полностью заменяют кабель и относительно недороги. Шестерня в трансмиссии входит в зацепление с выступом на передатчике (обычно .104 «x.104») и вращает передатчик, чтобы создать сигнал. Почему бы просто не использовать механический кабель? Калибровка — вот ответ. Для калибровки тросового спидометра необходимо изменить зубчатую передачу в трансмиссии. Это не сложно, но требует времени, проб и ошибок. Чаще всего встречаются стили GM и Ford, время от времени доступны VW. Это может быть эффект Холла (3-проводный) или синусоидальный сигнал переменного тока (2-проводный).NVU производит эти устройства для использования в автомобилях вторичного рынка, которым может потребоваться этот тип привода.

Встроенный: Крепится болтами к трансмиссии или подборщику через зубчатое колесо, часто называемое реактивным кольцом или колесом. Этот тип устанавливается на заводе, и если он требует замены, ему потребуется заводская деталь. Это может быть либо эффект Холла, либо синусоидальный сигнал переменного тока.

PCM, ECU, компьютеры: Просто чтобы коснуться предыдущей информации, PCM (модуль управления трансмиссией) считывает ввод от датчика скорости, обычно существующего в системе автомобиля.Обратитесь к документации вашего PCM для подключения к правильному проводу или контакту VSS (датчик скорости автомобиля).

Как проверить электронный спидометр

Хотя у нас есть обширное онлайн-руководство по поиску и устранению неисправностей для спидометров NVU, вы можете использовать руководство для любого датчика, теория одинакова, будь то датчик оригинального или вторичного рынка:

ССЫЛКА ДЛЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ NVU

3 Лучшие GPS-спидометры (2020)

Преимущества GPS-спидометров

• Избегайте билетов. Независимо от того, на каком транспортном средстве вы водите, время от времени вы можете случайно превысить установленную скорость. Спидометр GPS гарантирует, что вы соблюдаете местные правила дорожного движения.
• Избегайте дорогостоящего ремонта. Если внутренний спидометр вашего автомобиля сломается или перестанет работать, его ремонт может оказаться дорогостоящим. Вместо того, чтобы тратить много денег на замену OEM, купите неоригинальный GPS-спидометр.
• Универсальность. Многие GPS-спидометры отображают не только скорость движения.Они также выводят пробег, напряжение, обороты двигателя и многое другое. Некоторые даже имеют расширенные функции, такие как тесты эффективности тормозов.

Типы GPS-спидометров

Круглый манометр

Этот тип GPS-спидометра предназначен для прямой замены устройства, которое в настоящее время установлено в вашем автомобиле, мотоцикле, лодке и т. Д. убедитесь, что он правильно вписывается в панель вашей приборной панели. Большинство этих GPS-спидометров довольно просты, когда дело доходит до функций, которые они предоставляют.

HUD (Heads Up Display)

Этот тип спидометра обычно устанавливается сверху или под приборной панелью. Он может быть круглой или прямоугольной формы, и вам не нужно снимать старый спидометр, чтобы он работал. Некоторые проецируют данные о движении на лобовое стекло, а другие просто отображают их на самом устройстве. Как правило, эти устройства имеют множество функций и режимов для предоставления информации, такой как обороты двигателя, температура воды, напряжение аккумулятора и т. Д.

Цены на GPS-спидометр

• 30-80 долларов США: Многие GPS-спидометры имеют разумную цену.Те, что относятся к нижнему пределу спектра, обычно имеют меньше функций и более просты в эксплуатации. Более продвинутые юниты имеют множество режимов и могут быть более сложными, когда дело доходит до интерфейса.
• 80 $ и выше: Полная настройка системы, например, GPS-спидометр MOTOR METER RACING W Pro Series 6 Gauge Set, может быть очень дорогостоящей. Но они имеют несколько датчиков и предназначены для придания индивидуального вида вашему автомобилю.

Основные характеристики

Совместимость

Многие спидометры GPS совместимы практически со всеми транспортными средствами, а также мотоциклами, квадроциклами, лодками и т. Д.Многие из них устанавливаются по принципу «plug-and-play», и вы просто вставляете шнур во вспомогательный штекер или USB-порт для работы. Однако некоторые опции / модели работают только с новыми автомобилями, поэтому обязательно проверьте их перед покупкой.

Размер

Если вы покупаете спидометр с GPS для прямой замены сломанного внутреннего спидометра, очень важно проверить размеры, чтобы убедиться, что он правильно помещается на панели приборной панели. Что касается блоков HUD, они спроектированы так, чтобы быть небольшими, но некоторые из них менее заметны, чем другие.Выберите тот, который не будет отвлекать вас, если он находится в зоне прямой видимости.

Точность

Вся причина покупки GPS-спидометра состоит в том, чтобы определить точную скорость, с которой движется ваш автомобиль. Хотя все бренды стремятся быть максимально точными, некоторые из них лучше других. Кроме того, некоторые устройства получают более сильные сигналы, чем их конкуренты, и с меньшей вероятностью потеряют сигнал.

Качество

Ищите блоки, сделанные из материалов хорошего качества. Некоторые из них более долговечны, чем другие, потому что они пыленепроницаемы и водонепроницаемы. Другие обладают противотуманными свойствами. Лучший способ определить, хорошо ли сконструировано устройство, — это прочитать отзывы покупателей и узнать, что они говорят о долговечности продукта.

Другие соображения

• Дополнительные функции: Многие спидометры GPS делают гораздо больше, чем просто рассчитывают скорость движения. Некоторые бренды имеют высокотехнологичные функции, которые предупреждают вас об оборотах двигателя, напряжении аккумулятора и даже о высоте, на которой вы путешествуете. Эти дополнительные функции могут быть очень удобными и держать вас в курсе, когда дело касается эксплуатации вашего автомобиля.
• Внешний вид: Если вы автолюбитель, внешний вид вашего автомобиля очень важен. Некоторые встроенные GPS-спидометры имеют очень элегантный дизайн и действительно могут сделать приборную панель вашего автомобиля яркой. Есть также несколько довольно крутых блоков HUD. Или вы можете выбрать устройство, которое будет маленьким и ненавязчивым, чтобы не портить четкие линии интерьера вашего автомобиля.

Лучшие GPS-спидометры Обзоры и рекомендации 2020

Почётное упоминание

ACECAR F8 разработан для автолюбителей и оснащен ЖК-экраном высокой четкости, на котором отображается скорость движения, частота вращения двигателя, расход топлива, температура воды, напряжение, давление турбины, давление на входе и многое другое.Он также имеет диагностический код неисправности OBD, проверку эффективности тормозов и считывание данных двигателя.

Этот HUD очень прост в использовании и имеет простую установку plug-and-play. Он имеет одну кнопку, которая помогает вам перемещаться по различным интерфейсам, и в целом дисплей очень четкий. Когда вы увеличиваете скорость, он издает четкие и повторяющиеся звуковые сигналы, но они не настолько постоянны, чтобы раздражать. Устройство также невелико, поэтому не занимает слишком много места на вашей приборной панели, и оно очень точное.Он имеет очень гладкий и стильный дизайн и добавляет характер вашему автомобилю.

Однако режим OBDII совместим только с автомобилями 2008 года выпуска и новее. Он также может иметь некоторую задержку при отображении некоторой информации, и хотя вы можете изменить цвет трех разделов, в которых отображаются числовые значения, вы не можете изменить цвет датчиков.

Почётное упоминание

3,5-дюймовый HUD ACECAR отображает данные о движении на лобовом стекле.Сюда входят скорость, пробег, обороты двигателя, напряжение, температура воды и т. Д. Он имеет несколько режимов интерфейса, таких как ручная регулировка яркости и сигнал тревоги при вождении усталости. Режим OBDII предназначен для автомобилей 2008 модельного года и новее.

Это устройство имеет простую конструкцию, легко устанавливается и имеет хорошую видимость как днем, так и ночью. Он также имеет хороший вид по умолчанию, поэтому нет необходимости изменять настройки, если вы этого не хотите. Его легко наклонить, чтобы получить лучший обзор и он не мешает вашей прямой видимости во время вождения. В целом, он точный и отзывчивый.

Однако режим OBDii несовместим с некоторыми транспортными средствами, такими как гибридные электромобили, дизельные автомобили и жилые дома. Руководство по эксплуатации могло бы быть лучше, и вы можете увидеть двойное изображение, если не установите прилагаемый светоотражающий лист. Если вы носите поляризованные солнцезащитные очки, то на дисплее может быть трудно читать.

Почётное упоминание

ACECAR Upgrade T800 имеет разрешение высокой четкости 4.3-дюймовый ЖК-экран, который отображает скорость, направление, обороты, пробег, температуру воды и т. Д. Он оснащен компасом, сигнализацией низкого напряжения и сигнализацией превышения скорости, а также показывает скорость в милях и километрах. Устройство включается автоматически при зажигании автомобиля и питается от автомобильной розетки / прикуривателя. А поскольку он основан на внутреннем модуле GPS, он совместим со всеми транспортными средствами.

Устройство имеет автоматический и ручной режим регулировки яркости, поэтому вам не нужно беспокоиться о видимости в ярких солнечных условиях.Дисплей очень четкий, а скорость точная. Меню легко прокручивать, оно имеет множество настроек и экранов, так что вы можете настроить его в соответствии со своими предпочтениями.

Одна проблема заключается в том, что после начала движения требуется несколько минут, чтобы отобразить скорость, пока не будет установлено соединение со спутником. Кроме того, в пасмурные дни подключение к спутникам может занять немного больше времени. Кроме того, клей, которым он крепится к приборной панели, не самый лучший.

Советы

• Разместите GPS-спидометр в удобном месте, где вы можете легко его прочитать.Доступ к показаниям позволяет определить скорость, с которой вы едете. Затем при необходимости вы можете отрегулировать скорость.
• Убедитесь, что индикаторы спидометра работают при движении ночью. Подсветка улучшает читаемость устройства. Благодаря улучшенной видимости вы можете точно определить скорость своего движения, что позволит вам управлять автомобилем безопасно и эффективно.
• Не подвергайте спидометр воздействию сильной влаги. Из-за слишком большого количества влаги на дисплее появляется туман, который затрудняет четкую видимость.Если его читаемость будет нарушена, вы не сможете точно определить скорость своего движения.

Часто задаваемые вопросы

В: Есть ли у GPS-спидометров внутренние батареи?

A: Некоторые спидометры GPS имеют батарейки, а другие — нет. Поинтересуйтесь, какую конкретную модель вы собираетесь купить, если вы предпочитаете модель с аккумулятором.

Q: Можно ли настроить антенну GPS на спидометре?

A: Да, вы можете настроить антенну GPS на желаемую длину.Однако максимальная длина зависит от вашего конкретного устройства.

В: Как лучше всего установить антенну GPS на моем автомобиле?

A: Вы должны разместить антенну так, чтобы она непрерывно смотрела в небо. Это позволяет ему получать информацию со спутника для получения точных показаний.

Последние мысли

Универсальный автомобильный HUD-дисплей TIMPROVE T600 на лобовом стекле Цифровой GPS-спидометр — наш лучший выбор. Он отображает гораздо больше, чем просто скорость автомобиля, и его очень просто установить.Его очень легко читать как днем, так и ночью.

Наш лучший выбор — это оригинальный цифровой универсальный автомобильный GPS-спидометр LeaningTech с интерфейсом HUD, который очень доступен. Его дисплей хорошо откалиброван и дает точные показания.

О наших спидометрах

---

Speedhut производит большой выбор спидометров вторичного рынка . Мы предоставляем множество настраиваемых опций, которые подходят вашему автомобилю, хотроду или грузовику. Спидометры Speedhut универсальны и могут быть адаптированы практически для любого автомобильного применения. Мы рекомендуем работать с профессиональным магазином автомобилей для установки датчиков, нестандартных решений по установке и изготовления индивидуальной приборной панели. Если у вас есть некоторые технические знания, большинство спидометров легко установить. Настройки установки могут отличаться в зависимости от конкретных приложений или транспортных средств. Щелкните здесь, чтобы просмотреть наши инструкции по установке манометра.

GPS Спидометр Спидометры GPS не требуют датчика передачи и вместо этого полагаются на спутники GPS для определения скорости.Установка проста и требует всего 12 вольт питания и заземления. Датчик скорости или калибровка не требуются! Включите питание и антенну GPS — и вперед! Наши GPS-спидометры используются во всех типах приложений, от сельскохозяйственного оборудования до гонщиков соляных вод Бонневиль. GPS-спидометры: 2 1/16 «| 2 5/8» | 3 3/8 дюйма | 4 дюйма | 4 1/2 « 4″ Двойной GPS | 4 1/2 «двойной GPS	Электронный спидометр (программируемый) Легко запрограммируйте спидометр на точное количество импульсов на милю датчика скорости автомобиля. Он будет работать с любым электронным датчиком скорости. После калибровки спидометр становится чрезвычайно точным независимо от передаточного числа и размера шин. Мы также продаем датчики скорости спидометра (в комплект не входят). Электронные спидометры: 2 1/16 «| 2 5/8» | 3 3/8 дюйма | 4 дюйма | 4 1/2 дюйма
GPS Спидометр Электронный спидометр (программируемый) CAN-BUS Спидометры (OBDII) Пожизненная гарантия на электронику прибора ✓ ✓ ✓ Требуется датчик скорости (продается отдельно) ✗ ✓ ✗ Доступны настраиваемые параметры ✓ ✓ ✓ Водонепроницаемость ✗ ✗ ✗ Сплошная алюминиевая рамка ✓ ✓ ✓ Индикатор указателя поворота и дальнего света (доступен только на 3-3 / 8-дюймовых, 4-дюймовых и 4-1 / 2-дюймовых скоростях) ✓ ✓ ✓ Выходной сигнал круиз-контроля на вторичном рынке ✗ ✓ N / A ЖК-дисплей (доступен только на 3-3 / 8-дюймовых, 4-дюймовых и 4-1 / 2-дюймовых спидометрах) ✓ ✓ ✓ — Одометр ✓ ✓ ✓ — сбрасываемое отключение ✓ ✓ ✓ — Компас направления (работает только во время движения автомобиля) ✓ ✗ ✗ — Вызов пиковой скорости ✓ ✓ ✓ — Время от 0 до 60 миль / ч (или от 0 до 100 км / ч) ✓ ✗ ✗ — Время четверти мили (или 400 метров времени) ✓ ✗ ✗ — Цифровые часы ✓ ✗ ✗ — Отображение скорости ✓ ✗ ✗ — Высота ✓ ✗ ✗ — Проверьте индикатор двигателя ✗ ✗ ✓ — Проверьте дисплей кода двигателя ✗ ✗ ✓ — Код двигателя четкой проверки ✗ ✗ ✓ Предупреждения об обслуживании (3-3 / 8 «, 4» и 4-1 / 2 «) ✗ ✓ ✗ — Предупреждение о замене масла ✗ ✓ ✗ — Предупреждение о вращении шин ✗ ✓ ✗ — Оповещение об общем обслуживании ✗ ✓ ✗ Важные детали: • Антенна GPS В комплекте с прибором • Требуется только питание 12 В и заземление. • Датчик скорости или калибровка не требуются! • Включите питание и антенну GPS — и вперед! • Датчик скорости продается отдельно. • Откалибруйте по точным импульсам на милю любого электронного датчика скорости! • Питание 12 В постоянного тока Требуется следующее: • Автомобили 2008 года выпуска или новее. • Блок ECU / ECM, поддерживающий шину CAN (SAE — J / 1979). • Соединение OBDII НЕ обеспечивает подачу питания на прибор. • Подключается непосредственно к 16-контактному разъему передачи данных OBDII автомобиля. • Требуется дополнительная проводка для питания манометра и освещения. Для получения дополнительной информации о CAN-BUS щелкните здесь.

---

Демонстрация GPS-спидометра:

Как запрограммировать электронный спидометр:

---

Персональная гарантия Speedhut для вас

Мы прилагаем все усилия, чтобы эффективно и результативно удовлетворять уникальные потребности наших клиентов в настраиваемой измерительной продукции.Мы понимаем, что наши клиенты хотят лучшего для своих приложений. Поэтому они заслуживают самого лучшего в обслуживании клиентов. Высокое качество и небольшие размеры в отрасли обеспечивают более качественное индивидуальное обслуживание. А поскольку каждый манометр собирается на нашем собственном производственном предприятии, Speedhut может быстро и экономично предоставить OEM манометры отличного качества с частной торговой маркой с логотипом вашей компании.

---

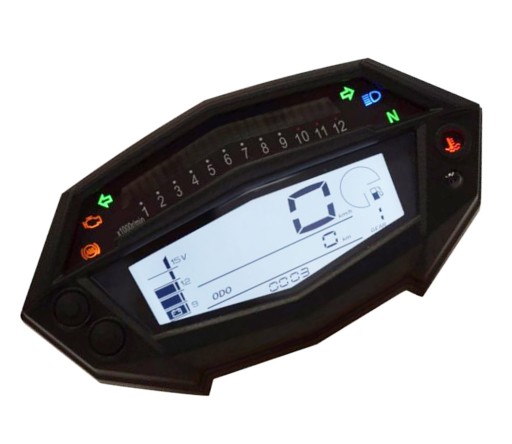

Универсальный цифровой спидометр

для автомобилей, универсальный цифровой спидометр для автомобилей Поставщики и производители в Alibaba.com

Купи самый точный. Универсальный цифровой спидометр для автомобиля на Alibaba. com и безошибочно следите за своим перемещением. Прекрасно работает. Универсальный цифровой спидометр для автомобиля позволяет водителям отслеживать свои движения, понимать пройденные расстояния, скорость и время, затраченное на их преодоление. Они жизненно важны для предотвращения несчастных случаев, потому что сообщают пользователям, когда они превышают скорость. Получите это. универсальный цифровой спидометр для автомобиля и будьте в курсе того, с какой скоростью вы на самом деле движетесь.

The. Универсальный цифровой спидометр для автомобиля доступен в обширной коллекции, которая включает в себя различные типы и модели. Разнообразие этого выбора гарантирует, что независимо от модели вашего мотоцикла, вы всегда получите идеальный вариант. универсальный цифровой спидометр на автомобиль для вас. Здесь вы узнаете. универсальный цифровой спидометр для автомобиля , который подходит для различных мотоциклов, будь то для личного отдыха, использования в бизнесе или для спорта и соревнований. Их частота отказов минимальна, а в случае неточности их калибровка несложна.

Предоставляя вам возможность точно оценить вашу скорость и движения. Универсальный цифровой спидометр для автомобиля на Alibaba.com повысит вашу производительность и повысит уровень безопасности. Например, расширение. Универсальный цифровой спидометр для автомобиля поможет вам точно определять вашу скорость на разных дистанциях. Файл. Спидометр универсальный цифровой для автомобиля имеет элегантный дизайн, приятный с эстетической точки зрения.Их также легко установить и прочитать, что обеспечивает простоту использования.

Никогда не ошибитесь при измерениях скорости. Просмотрите Alibaba.com и исследуйте непреодолимое. спидометр цифровой универсальный автомобильный предложений. Вы найдете наиболее подходящее предложение в зависимости от вашего мотоцикла и установленного бюджета. Они гарантируют вам наилучшее соотношение цены и качества благодаря своей эффективности и гарантированной производительности. Цифровой автомобильный спидометр

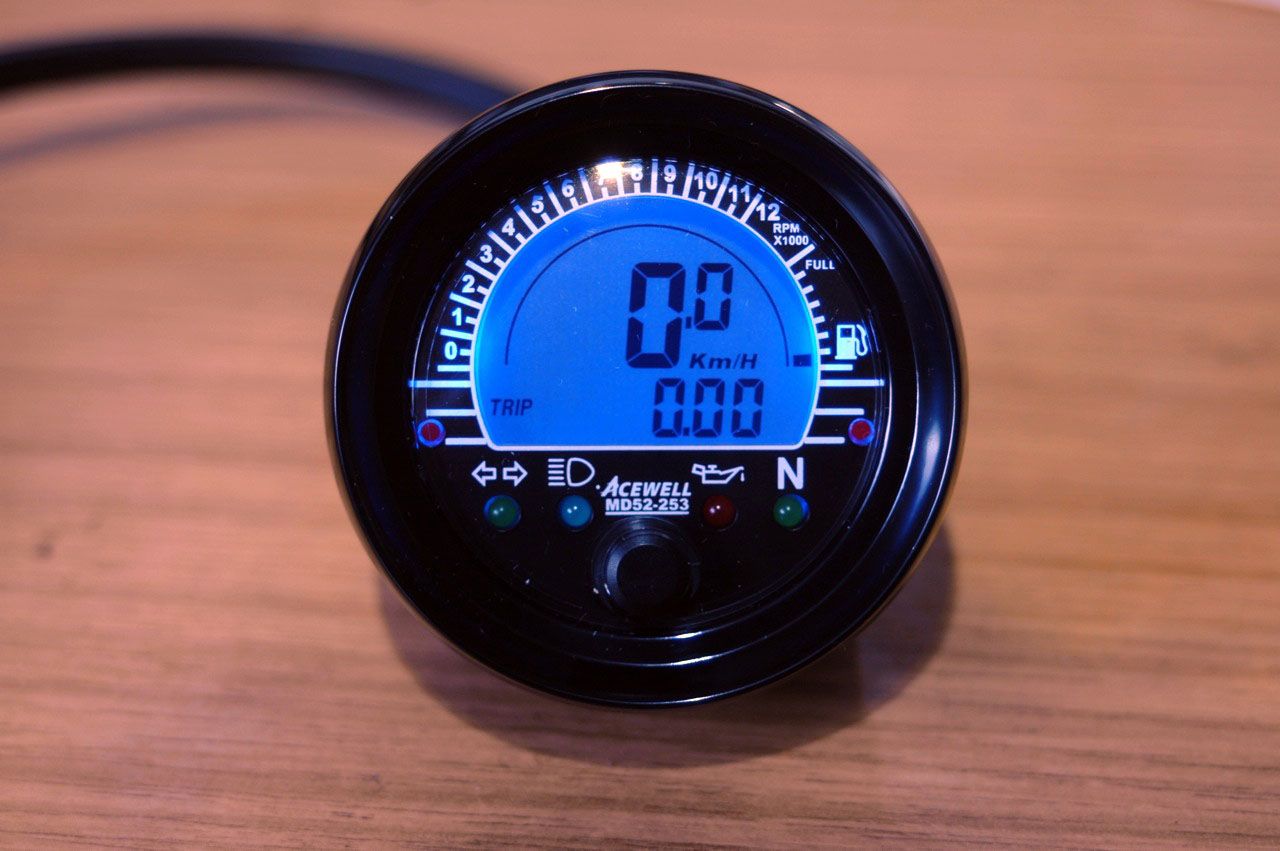

— купить автомобильный цифровой спидометр с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для приобретения автомобиля с цифровым спидометром.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший автомобиль с цифровым спидометром вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой автомобиль с цифровым спидометром на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в цифровом спидометре автомобиля и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести автомобиль с цифровым спидометром по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Калибровка спидометра | Горячая линия Hotrod

Калибровка спидометра

Рассказ и фото Джима Кларка (The Hot Rod MD)

Многие из нас, «редукторов», были свидетелями того, как наш дружелюбный сотрудник местных правоохранительных органов останавливал их и когда им говорили, что мы превышаем объявленный предел скорости.Мы информируем его о том, что мы не могли превышать скорость, потому что наш спидометр показал, что мы действовали в точности с указанным ограничением скорости. Однако этот аргумент никогда не работает, потому что по конструкции спидометр автомобиля соответствует закону или международному соглашению с точностью примерно плюс-минус 10%.

Ошибка спидометра

Эта ошибка спидометра возникает в основном из-за различий в диаметре шины, износе шины, температуре в шинах, давлении и нагрузке на автомобиль. Производители автомобилей обычно калибруют спидометры так, чтобы показания были выше на величину, равную средней погрешности. Это сделано для того, чтобы их спидометры никогда не показывали скорость ниже фактической скорости транспортного средства, в попытке гарантировать, что они не несут ответственности за водителей, нарушающих ограничения скорости.

США

Федеральные стандарты США допускают максимальную ошибку 5 миль в час (плюс-минус) на скорости 50 миль в час по показаниям спидометра для коммерческих автомобилей (CFR-393.82). Модификации послепродажного обслуживания, такие как другие размеры шин и колес или другая передача дифференциала, могут привести к неточности спидометра. Частные пассажирские транспортные средства обычно придерживаются международного стандарта, согласно которому скорость не может быть ниже фактической, но указанная скорость не должна превышать 110% от фактической скорости. Таким образом, точность всегда зависит от многих переменных.

Спидометр / одометр — это, по сути, инструмент, который показывает, насколько быстро транспортное средство движется в данный момент, в то время как одометр записывает текущую запись того, как далеко проехал автомобиль.Знание того, с какой скоростью движется транспортное средство, дает важную информацию, позволяющую безопасно управлять транспортным средством, и может помочь избежать случайной встречи с дружелюбным или не очень дружелюбным сотрудником правоохранительных органов. Одометр предупреждает нас о наступлении необходимых интервалов обслуживания.

В течение многих лет автомобили оснащались спидометрами с механическим приводом, и они по-прежнему являются выбором многих людей, строящих или восстанавливающих хотрод. Все новые автомобили оснащены электронными спидометрами, как аналоговыми, так и цифровыми, и большинство поставщиков оригинального оборудования и послепродажного обслуживания в настоящее время используют электронные спидометры в качестве основных линий.

Спидометр / одометр слева — это механический прибор серии VDO Cockpit с тросовым приводом, которым многие годы оснащаются автомобили типа хот-род. Спидометр / одометр справа — это серия VDO Cockpit того же стиля, но полностью электронная,

Если вы используете оригинальную комбинацию приборов автомобиля, вы, вероятно, захотите сохранить оригинальный механический спидометр. Однако некоторые компании предлагают преобразовать исходную матрицу датчиков в электронную, сохранив при этом оригинальный вид панели.

Вид сзади обоих приборов, расположенных рядом, показывает кабельное соединение для механического блока и розетки электронных входных вилок для другого блока.

Какой бы тип спидометра вы ни использовали при создании модифицированного автомобиля, его необходимо откалибровать, чтобы компенсировать любое изменение размера шин или передаточного числа. Механический спидометр с тросовым приводом можно исправить, заменив шестерню или шестерни, которые расположены на выходном валу трансмиссии, или с помощью установленного снаружи адаптера передаточного числа.

Механический спидометр

Более века механический (вихретоковый) спидометр использовался и до сих пор широко используется. Вращающийся гибкий кабель, обычно приводимый в действие зубчатой ​​передачей, связанной с выходом трансмиссии транспортного средства, вводит свой сигнал. Это был единственный тип, широко использовавшийся до 1980-х годов и до появления электронных спидометров.

Когда автомобиль находится в движении, узел шестерни спидометра в задней части трансмиссии поворачивает трос спидометра, который затем вращает сам механизм спидометра.Небольшой постоянный магнит, приводимый в движение кабелем спидометра, взаимодействует с небольшой алюминиевой чашкой, прикрепленной к валу стрелки аналогового спидометра. Когда магнит вращается рядом с чашкой, изменяющееся магнитное поле создает в чашке «вихревые» токи, которые затем создают другое магнитное поле. Эффект заключается в том, что магнит оказывает крутящий момент на чашку, «таща» ее и, следовательно, стрелку спидометра в направлении ее вращения без механической связи между ними.

Крутящий момент на чашке увеличивается со скоростью вращения магнита.Сопротивление движению создается пружиной, пытающейся удерживать стрелку на нуле. При заданной скорости указатель будет оставаться неподвижным и указывать на соответствующий номер на циферблате спидометра. Это фиксированное количество оборотов на милю (обычно 1000 об / мин на милю). Вам нужно будет определить правильный номер для вашего заявления. На этом этапе необходимо внести исправления, учитывая изменения в автомобиле, имеющемся на складе.

Калибровка механического спидометра с тросовым приводом

Один из этих методов можно использовать, чтобы определить, является ли ваш спидометр точным или его необходимо откалибровать.

Метод-1:

A — Найдите измеренную милю. Используйте маркеры миль на межгосударственном шоссе или зону проверки спидометра. На автомагистралях между штатами есть маркеры для каждой мили, а на некоторых дорогах штата или округа есть маркеры, которые можно использовать, если вы внимательно следите за маркерами десятой мили.

B — Проверяйте показания одометра, в милях и десятых долях мили, когда вы проезжаете отметку мили, а затем проверяйте их снова, когда вы проезжаете отметку следующей мили.

C — Проверьте еще два раза , чтобы убедиться, что ваши показания точны.

Метод-2:

A — Отвинтите конец троса на головке спидометра.

B — прикрепите флажок к концу гибкого кабеля , сформированного из куска ленты или с помощью скрепки.

C — Измерьте расстояние 52 фута 9-1 / 2 дюйма и отметьте на каждом конце мелом или куском ленты.

D — Прокатите автомобиль до первой отметки , убедившись, что трос начал поворачиваться.Вам, вероятно, понадобится кто-то, кто будет следить за поворотом троса.

E — Прикрепите кусок ленты к стороне шины, чтобы совместить с первой отметкой. Толкайте или двигайтесь от первой отметки ко второй отметке.

F — Подсчитайте и запишите количество полных витков и десятых долей оборота кабеля. Десять полных оборотов — это правильно для отечественных автомобилей. Отметьте, сколько десятых оборота, больше или меньше десяти полных оборотов, делает кабель.

G — Повторите тест еще два раза , чтобы проверить точность результатов.На основе этих результатов специалист по спидометрам может построить адаптер передаточного числа для автомобиля.

Метод-3:

Запишите тип трансмиссии, количество зубцов на ведущей шестерне спидометра в задней части трансмиссии, количество зубьев на ведомой шестерне спидометра, передаточное число заднего колеса и диаметр заднего колеса. Позвоните или передайте эту информацию специалисту по спидометрам, и они смогут использовать эту информацию для создания адаптера передаточного числа, подходящего для вашего автомобиля.

Ведущая шестерня (вверху фото) спидометра установлена ​​на выходном валу трансмиссии внутри хвостовой части. Белая шестерня слева — это ведомая шестерня на регуляторе. Он не является частью системы привода спидометра.

Ведомая шестерня спидометра удерживается в задней части трансмиссии этой вставкой с уплотнительным кольцом. Большая шестерня — это ведомая шестерня (38 зубьев) моей трансмиссии GM Turbo 400.Шестерни меньшего размера на переднем плане предназначены для Ford C-6. Они слева: Синяя-20, Блк-22, Красная-21, Грн-22, Wht-19 и сменные шестерни Wht-19, обесцвеченные маслом, для изменения передаточного числа. Я использовал зубчатую передачу Брн-18 (не показана) в фургоне Ford. Возможно, для вашего применения имеется несколько комплектов шестерен.

Привод спидометра фиксируется в проеме коробки передач болтом и зажимом. Обычно к этому приводу подключается кабель.

Когда изменение комбинации ведущей и ведомой шестерен в задней части трансмиссии не приводит к достижению желаемой выходной скорости или требует больше работы, чем вы хотите, чтобы внести изменения, в качестве альтернативы будет работать адаптер передаточного числа. Он принимает входные данные от трансмиссии и через зубчатую передачу выдает желаемые обороты троса.

Вид под этим углом показывает сторону адаптера передаточного числа с приводом от кабеля, который подключается к трансмиссии, и точка подключения кабеля слева.

Электронные спидометры

Многие современные спидометры являются электронными, построенными на основе более ранних вихретоковых моделей. Они состоят из датчика вращения, установленного в трансмиссии, который подает серию электронных импульсов, частота которых соответствует (средней) скорости вращения карданного вала и, следовательно, скорости транспортного средства при условии, что колеса имеют полное сцепление. Датчик обычно представляет собой набор из одного или нескольких магнитов, установленных на выходном валу, или зубчатого металлического диска, расположенного между магнитом и датчиком магнитного поля.Когда деталь вращается, магниты или зубцы проходят под датчиком, каждый раз создавая импульс в датчике, поскольку они влияют на силу измеряемого магнитного поля. В более поздних разработках некоторые производители полагаются на импульсы, поступающие от датчиков колеса ABS.

ЭБУ (мини-компьютер) преобразует импульсы в скорость и отображает эту скорость на электронно управляемой стрелке аналогового типа или цифровом дисплее. Информация о пульсе также используется для увеличения одометра вместо того, чтобы его поворачивать непосредственно тросиком спидометра.

Электронные спидометры проще откалибровать, потому что обычно требуется просто следовать инструкциям по калибровке для данной марки и модели устройства, манипулируя ЭБУ спидометра (мини-компьютером) с помощью элементов управления.

Калибровка электронного спидометра

Калибровка спидометра VDO с ЖК-дисплеем — относительно простая процедура, которую можно выполнить любым из трех способов:

1 — автоматическая калибровка при движении по дороге с четко определенным точным расстоянием в одну милю; или на динамометре…

2 — По вводу известного импульса на милю (километр) для транспортного средства и датчика, используемого со спидометром…

3 — Использование контрольной точки для регулировки или точной настройки.

Чтобы получить доступ к функциям калибровки, нажмите кнопку на передней панели спидометра и удерживайте ее при включении зажигания. По мере того, как вы продолжаете удерживать кнопку, дисплей будет меняться… пролистывать три метода калибровки и останавливаться на каждом примерно на две секунды.

Режимы калибровки, отображаемые на ЖК-дисплее спидометра

На дисплее отображается режим автокалибровки как «AutOCL»; режим импульсов на милю как «PuLSE»; и режим задания / точной настройки как «AdJuST». Когда вы увидите метод, который хотите использовать, отпустите кнопку, и эта функция будет включена.

1 — Автокалибровка — самый простой из трех методов. Однако функцию автокалибровки можно успешно использовать только на: 1 — дороге с расстоянием в одну милю, фактически обозначенном маркерами, или 2 — на динамометре.

После выбора правильного режима при запуске транспортного средства вы продолжаете удерживать кнопку около трех секунд. После этого на дисплее отобразится «bUttOn».Когда вы будете готовы начать калибровку, нажмите кнопку еще раз. На дисплее начнет мигать слово «StArt».

Теперь пройдите контрольное расстояние между маркерами на одну милю. Когда вы пройдете ровно одну милю, нажмите кнопку еще раз. Если частота электронных импульсов, определенная микропроцессором спидометра, находится в пределах калибровки от 500 до 399 999, частота будет отображаться на ЖК-дисплее. Процесс калибровки завершен. Если скорость электронного импульса выходит за пределы допустимого диапазона, появляется следующее сообщение: «F O. O ”будет отображаться, и вам придется повторять процесс калибровки, пока он не окажется в пределах допустимого диапазона. Большинство будет использовать этот метод.

2 — Ручная калибровка с известным значением. Если вам известно точное значение калибровки для автомобиля и типа используемого датчика (количество импульсов на милю или километр на милю), вы можете использовать это значение для ручной калибровки спидометра.

Инструкции, прилагаемые к спидометру, дают подробное описание процедуры, но основной процесс включает в себя выбор правильного режима, удерживание кнопки, пока не отобразится «PuLSE», а затем ввод правильного значения путем изменения кода по умолчанию «50000» на значение для ваше конкретное приложение.

3 — Ручная калибровка (точная настройка) Вы можете точно настроить калибровку аналогового дисплея спидометра (указатель, показывающий мили в час или километры в час), используя оборудование для проверки скорости и функцию «AdJuSt». на ЖК-дисплее. В прилагаемых инструкциях подробно рассказывается об этой процедуре, но суть в том, что для ручной калибровки указателя на аналоговом дисплее с помощью этого метода транспортное средство должно находиться на динамометре с определенной скоростью.Этот метод обеспечит наиболее точные показания, но у большинства из нас не будет доступа к этому оборудованию, и разница в точности от других методов не будет существенно отличаться настолько, чтобы оправдать затраты на выполнение этого дополнительного шага.

Электронный спидометр VDO, который я использую в своем родстере, получает сигнал от этого устройства на эффекте Холла через трехжильный кабель, который к нему подключается. Заглушка на конце спидометра завершает подключение.

Мне не удалось прикрепить устройство эффекта Холла непосредственно к трансмиссии из-за проблем с зазором между поперечиной и устройством. Я купил этот переходник на 90 ° с соотношением один к одному, чтобы обеспечить необходимый зазор.

Адаптер передаточного числа в этом случае был необходим только для изменения направления зазора, однако адаптер с правильным передаточным числом можно использовать для компенсации некорректной калибровки спидометра.

Таким образом, вам необходимо оценить конкретные детали, относящиеся к вашему автомобилю, и решить, какой курс вам нужно предпринять, чтобы привести его спидометр в калибровку.Большинство ошибок спидометра происходит из-за несоответствия высоты шины, задней передачи или комбинации ведущей и ведомой шестерен спидометра в трансмиссии.

Шины транспортного средства можно рассматривать как третий тип трансмиссии. Например, автомобиль, оснащенный шинами 295 / 35-18 с окружностью 82,1 дюйма, будет перемещаться на 82,1 дюйма за каждый полный оборот колеса. Если бы у транспортного средства были шины большего размера, он бы продвигался дальше с каждым оборотом колеса, что было бы похоже на более высокую передачу.Если бы у транспортного средства были шины меньшего размера, это было бы похоже на более низкую передачу.

Зная передаточные числа трансмиссии и дифференциала, а также размер шин, становится возможным вычислить скорость автомобиля для конкретной передачи при определенных оборотах двигателя.

Следовательно, можно определить расстояние, которое автомобиль проедет за один оборот двигателя, разделив длину окружности шины на комбинированное передаточное число трансмиссии и дифференциала. Какой метод вы выберете, будет зависеть от конфигурации вашего автомобиля.Хороший магазин, специализирующийся на ремонте спидометров и приборов, — ваш лучший источник информации в ваших поисках решения проблемы калибровки.

Другой вариант, доступный от Classic Instruments, — это их новое, отмеченное наградами устройство SkyDrive.

Откалибруйте свой спидометр менее чем за минуту, и вам даже не придется покидать подъездную дорожку! Sky Drive — самый точный электронный спидометр в мире. Нет необходимости в преобразователях ЭБУ или генераторах импульсных сигналов, навинченных на вашу трансмиссию. Новый Sky Drive использует спутниковые сигналы GPS для управления вашим электронным спидометром. Он обновляется 10 раз в секунду и готов к работе одним нажатием кнопки.

Получите подробную информацию в Classic Instruments

http://www.classicinstruments.com

Автомобили с цифровыми спидометрами | BuyaCar

Подобно тому, как старые часы уступили место умным часам, циферблат спидометра постепенно уходит в прошлое.

Цифровые информационные панели становятся все более доступными, и они варьируются от простых скоростных считывателей до широкоформатных дисплеев высокого разрешения с настраиваемыми параметрами.

Многие водители находят их более четкими для чтения, и вы можете быстро переключаться с миль / ч на км / ч, избегая того краткого момента замешательства, когда вы съезжаете с парома во Франции, видите знак 70 и не можете понять, насколько быстро вы должны быть за рулем — в то время как разъяренный водитель Citroen гудит позади вас.

Практически каждый современный автомобиль доступен с каким-либо цифровым дисплеем скорости, но он может быть дополнительной опцией, поэтому стоит дважды проверить, есть ли он у понравившейся модели.

Прокрутите вниз, чтобы получить дополнительную информацию о различных типах доступных цифровых спидометров и производителях, которые их предлагают.

Преимущества цифрового спидометра

• Четкость Многие водители предпочитают читать числа, чем аналоговый спидометр.
• Простая регулировка Быстрое переключение между км / ч и миль / ч при поездке за границу, так что вам не нужно щуриться, глядя на крошечные отметки километров на циферблате.
• Настраиваемый Полностью цифровые дисплеи позволяют настроить макет в соответствии с вашими потребностями.

Типы цифровых спидометров

Цифровой бортовой компьютер

Маленькие экраны между спидометром и тахометром есть почти на каждой новой машине. Часто называемые путевыми компьютерами, они обычно включают оценку вашей реальной экономии топлива, запас хода в топливном баке и — на всех дисплеях, кроме основных — вашу текущую скорость в цифрах.
Более дорогие автомобили, как правило, оснащены цветным экраном с дополнительными функциями, включая направление спутниковой навигации.

Доступно на большинстве новых автомобилей, хотя часто это необязательно для небольших и более дешевых автомобилей. Функциональность варьируется; некоторые очень простые бортовые компьютеры не содержат информации о скорости.

Цифровое считывание

Обычно они отображались на ЖК-экране, подобном калькулятору, они были футуристическими в 1980-х, но сегодня кажутся простыми.

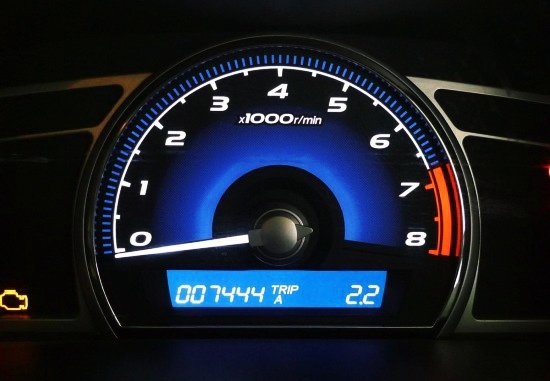

Некоторые автомобили, такие как Honda Civic предыдущего поколения, имеют отдельный дисплей только для скорости, но вы также можете найти небольшой экран внутри или рядом со стандартной шкалой спидометра.Citroen C4 Picasso отображает скорость на центральном экране приборной панели — базовая версия настраиваемых дисплеев ниже

Доступна для некоторых моделей от производителей, включая: Citroen, Honda

Цифровые циферблаты

Экраны с высоким разрешением могут они выглядят как настоящие, но цифровые циферблаты гораздо более гибкие. Они могут показывать основные направления спутниковой навигации с помощью циферблатов или отображать меню, позволяющее переключать радиостанцию ​​или совершать звонки в режиме громкой связи.Переведите машину в спортивный режим, и они могут поменять цвет. Вы найдете их на Fiat 500, а также на BMW 5 серии

Доступны на некоторых моделях от производителей, включая: BMW, Fiat, Honda, Ford, Jaguar, Mercedes, Renault

Полностью цифровая приборная панель.

Вам может понадобиться большой спидометр в центре дисплея или уменьшить отображение скорости в углу и сосредоточиться на большой карте того места, куда вы собираетесь. В качестве альтернативы вам может потребоваться список треков в альбоме, который вы слушаете, зажатый между спидометром стандартного размера или тахометром.

Это разновидность опций, доступных для больших широкоформатных дисплеев, которые теперь появляются (обычно как опции) во все большем количестве автомобилей, включая новейшую Audi A1.
