МУЛЬТИМЕТР DT-182

   DT-182 представляет собой типичный цифровой мультиметр DT830, только с несколько уменьшенными размерами. Неприятна особенность данного мультиметра в том, что он не защищен от повреждений при подаче напряжения на вход в режиме измерения сопротивления. Очень часто от этого выходит из строя ИМС АЦП, выполненная по бескорпусной технологии. Даже при наличии на плате контактных площадок крайне трудно найти подходящий аналог для замены. Но при цене DT-182 всего 4 доллара, проще выкинуть старый (предварительно вытащив батарейку 12 В и щупы) и купить новый.

   Для ремонта таких приборов приведём примерную схему и расположение радиоэлементов на плате.

   Микросхема выдерживает величину входного напряжения 1,5…1,8 В. У микросхем с неизвестным расположением выводов вход можно найти по деталям обвязки или по очередным измерением напряжения между общим проводом прибора – щуп «СОМ» – и каждым из выводов ИМС.

В режимах «Измерение диодов-прозвонка» и «200 Ом» при незамкнутых щупах это напряжение составляет 1,10 В, в режимах «2к»-«2М» – 130 мВ. При замыкании щупов измеряемого прибора входное напряжение ИМС становится равным нулю.

   Для контроля напряжения питания необходимо вывести провод от отрицательного полюса батареи к болту с потайной головкой на корпусе прибора. При подключении к этому контакту собственного щупа «V; Ohm» прибора на пределе «20 В» на индикаторе появится значение напряжения батареи за вычетом 3 В внутреннего стабилизатора, т.е. при напряжении питания DT182 12 В показания -9 В. Допускается снижение напряжения питания до -7 В, показания прибора до -4 В. Параметры измеряемых величин и их пределы – на фото ниже.

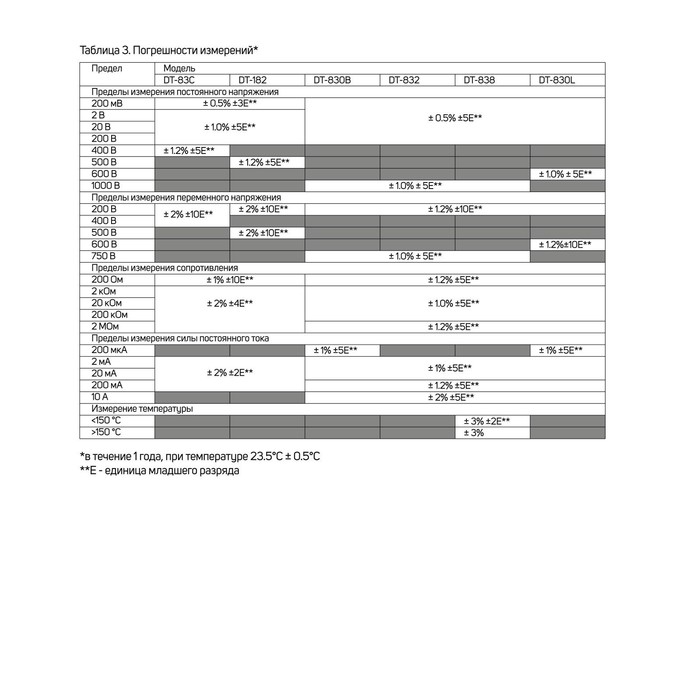

   Провода у щупов, которые идут в комплекте с DT-182 слишком тонкие и ненадёжные, а в самих щупах они не закреплены, так что после небольшого числа поворотов провода в щупах он отрывается. Так-же такие тонкие провода дают немалую погрешность при измерении сопротивления 10 ом и меньше.

После покупки мультиметра рекомендуется сразу заменить провода на другие, с бОльшим сечением, а в самих пластмассовых щупах зафиксировать, обмотав сверху ПВХ изоляцией, снятой с тонкого провода, и с усилием вставив провод обратно в щуп.

   Другое слабое звено – пружинящие контакты батарейки. В отличии от обычной кроны на 9 В, применяемой в полноразмерных мультиметрах DT-830, здесь установлена минипальчиковая дисковая батарея 23А (это не амперы) на 12 В.

   Из-за тонких полосок металла контактов – они плохо пружинят и после нескольких замен элемента питания вообще не касаются батарейки. Остаётся заменить их на более надёжные или вообще припаять провода питания к батарее. Кстати именно этот дефект и был в данном приборе, который принесли мне на ремонт.

   А в целом получился довольно неплохой компактный, универсальный измерительный прибор, со многими режимами измерения, но не слишком надёжный. Если вам главное маленькие размеры – покупайте, но в остальных случаях лучше остановиться на классическом DT-830.
