7-4. ДРОССЕЛЬНЫЕ УСТРОЙСТВА
Общие сведения. Важными элементами пневматической системы воздушного выключателя являются дроссельные устройства, сокращенно называемые дросселями и предназначенные для создания сопротивления движению воздуха. Простейший дроссель представляет собой канал той или иной длины в перегородке, установленной в канале, по которому движется воздух (рис. 7-31). Поперечное сечение канала дросселя может иметь любую форму. Однако в большинстве случаев используются дроссели с поперечным сечением канала в виде круга 1 или кольца шириной образованного внутренней поверхностью канала 2 и наружной поверхностью цилиндрического 3 или конического стержня 4. Первые называются цилиндрическими дросселями, а вторые — щелевыми.
В щелевых дросселях проходное сечение канала может изменяться в тех или иных пределах путем перемещения стержня 3 или 4 при настройке дроссельного устройства.

Гидравлическое сопротивление цилиндрического дросселя с каналом постоянного проходного сечения будет неизменным преданных конструктивных размерах дросселя. Изменение гидравлического сопротивления щелевого дросселя достигается изменением проходного сечения дросселя (ширины щели б), изменением длины /, на которую входит стержень 3 в канал 2г или же
одновременным изменением длины I и проходного сечения дросселя путем перемещения конического стержня 4 в таком же отверстии 2.
Дроссели, в которых поперечное сечение канала не может изменяться   при  работе, называются нерегулируемыми. Дроссели, в которых длина /, либо ширина щели 6, либо то и другое одновременно могут изменяться при работе, называются регулируемыми.
Изменение гидравлического сопротивления регулируемого дросселя может быть достигнуто изменением длины канала постоянного сечения. Например, на стержне 5 (рис. 7-31) может быть нарезана спиральная канавка прямоугольного, полукруглого или иного сечения. Для того чтобы весь воздух, поступающий в дроссель, проходил только через спиральную канавку, стержень 5 должен, плотно* но без натяга входить в канал 2. Гидравлическое сопротивление дросселя увеличивается при перемещении стержня вглубь канала и уменьшается при перемещении его в обратном направлении.

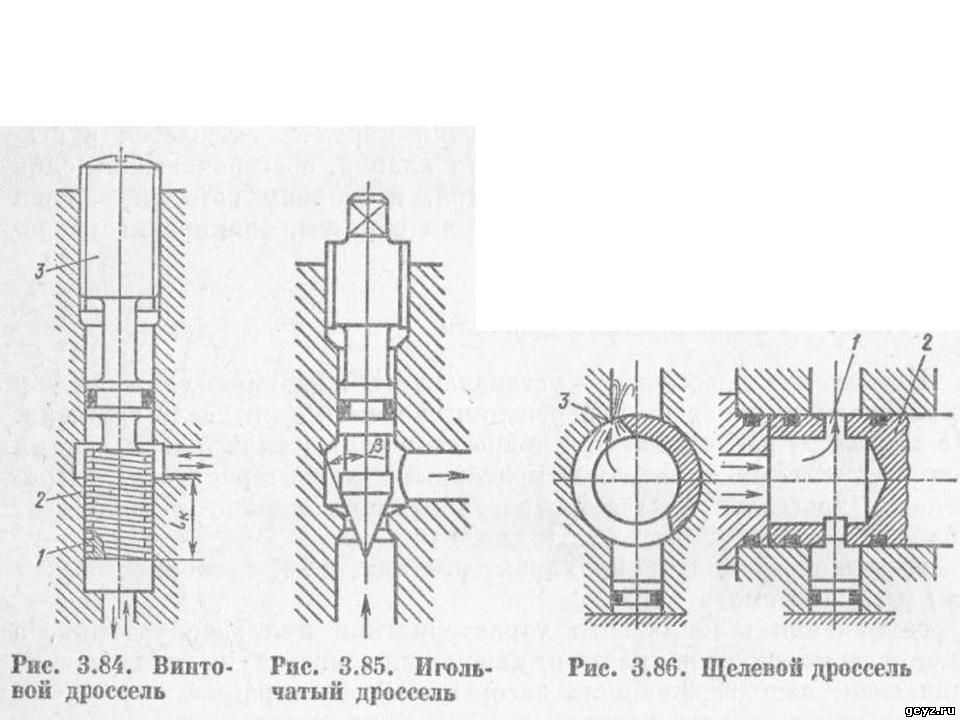

Рис. 7-31. Дроссели различных типов

Возможны и иные конфигурации дросселей, например с шариком, с заслонкой и т. д. Однако они не получили существенного применения в воздушных выключателях и в данной книге не рассматриваются. С их конструкцией можно ознакомиться в [5, 6, 7].
Прохождение воздуха через дроссель сопровождается необратимой потерей механической энергии воздуха, а именно переходом механической энергии воздуха в тепло.
Потери механической энергии, возникающие при движении воздуха через дроссель, характеризуются уменьшением полного давления. Они складываются из местных потерь при входе воздуха в канал дросселя, потерь полного давления при выходе из этого канала, потерь на трение в самом канале дросселя.

Потери полного давления на входе в дроссель (местные сопротивления) обусловливаются конфигурацией кромок входного отверстия канала, его формой, состоянием стенок канала (гладкие, шероховатые и т. п.) и могут быть  определены по формуле (2-45). Подробные данные о потерях на входе и выходе приведены в § 2-6.
Потери полного давления, обусловленные трением воздуха о стенки канала, определяются по формуле (2-42), в которой wср представляет собой среднюю скорость движения воздуха по каналу дросселя, а р1 и р2 — соответственно абсолютные давления воздуха перед дросселем и за ним. Значения коэффициента местного сопротивления могут быть взяты из табл. П-2.
Потеря полного давления в дросселе равна сумме потерь давления на входе и выходе и потерь на трение в канале.
В дросселях с различными геометрическими данными в зависимости от значений давления до и после дросселя могут превалировать местные потери на входе и выходе или потери на трение при движении воздуха по каналу дросселя. Движение это может быть ламинарным или турбулентным, в зависимости от чего меняются основные характеристики дросселя. При турбулентном движении воздуха на характеристики дросселя в некоторых случаях оказывает влияние состояние стенок канала (шероховатость), в то время как при ламинарном движении воздуха влияние этого фактора не проявляется.
Качественно новые явления в дросселе возникают при достижении в его канале скорости движения воздуха, равной скорости звука. Хотя при этом расход воздуха через дроссель и зависит от температуры и давления воздуха перед дросселем, однако он сохраняется постоянным и при изменении давления за дросселем. В некоторых случаях, например при надкритическом истечении, в потоке воздуха на выходе из канала дросселя или в самом канале образуется система скачков уплотнения, в которой так же, как и от действия сил трения, при обычном движении происходит необратимый переход механической энергии потока в тепло. Возникающие при этом потери складываются с потерями, определяющими процесс прохождения воздуха через дроссель.
Характер движения воздуха через дроссель является весьма сложным и изменчивым, так как определяется различным сочетанием указанных выше условий.
По условиям работы дроссели можно разделить на три типа:
Турбулентные дроссели, имеющие канал цилиндрической формы с малым отношением длины к диаметру, в которых эффект дросселирования вызывается местными сопротивлениями на входе и выходе из канала, а влияние сил трения при движении воздуха по каналу практически не сказывается. Как правилу движение воздуха в этих дросселях оказывается турбулентным и обычно адиабатным.
Ламинарные дроссели, имеющие цилиндрический канал с большим отношением длины к диаметру, при котором обеспечивается ламинарное движение воздуха и основное значение приобретают потери на трение при протекании воздуха по каналу дросселя. К ламинарным дросселям относятся дроссели и другой формы, в частности щелевые, при условии, что процесс течения воздуха в них удовлетворяет указанным выше признакам. Ламинарные дроссели работают в условиях под- критического режима.
3. Дроссели смешанного типа, работающие при любых других сочетаниях условий течения воздуха.
Каждый из трех указанных типов дросселей может быть выполнен регулируемым, т. е. предусматривается возможность измерения его гидравлического сопротивления, или нерегулируемым, т. е. с постоянным гидравлическим сопротивлением.

Основной характеристикой дросселя является характеристика расхода, т. е. изменение массового секундного расхода воздуха в зависимости от давления воздуха до и после дросселя. При разработке дросселей необходимо учитывать разнообразные специфические факторы, влияющие на характеристику расхода, и те требования, которым она должна удовлетворять по условиям эксплуатации. Например, в ряде случаев необходимо иметь строго линейную характеристику расхода, обеспечить надежную работу клапана при малых расходах воздуха и т. д.
При разработке ламинарных дросселей приходится преодолевать трудности, обусловленные тем, что движение воздуха в канале дросселя оказывается ламинарным только при очень малых перепадах давления до и после дросселя, очень малых проходных сечениях и больших отношениях длины канала дросселя к его диаметру. Если при этом необходимо получать достаточно большие расходы воздуха, приходится использовать элементы, состоящие из нескольких параллельно соединенных дросселей.
К регулируемым дросселям в ряде случаев предъявляется требование обеспечения неизменной характеристики расхода при перерегулировках дросселя. Например, если регулируемый дроссель снабжен шкалой, то после перестройки при повторных установках его в одно и то же положение характеристика расхода для него должна оставаться строго неизменной. Опыт показывает, что при одних и тех же давлениях до и после дросселя расход через щелевой дроссель при повторных установках стержня может меняться в довольно широких пределах, если нарушается концентрическое положение стержня относительно стенок канала. Так, например, если стержень будет прижат к стенке канала, то расход воздуха будет примерно в 2,5 раза больше, чем при концентрическом расположении стержня относительно стенок канала, хотя диаметры стержня и канала в обоих случаях не меняются. Поэтому щелевой дроссель должен быть выполнен так, чтобы всегда было обеспечено концентрическое положение стержня относительно канала. Примеры такого конструктивного выполнения стержня дроссельного устройства приведены на рис. 7-32. Стержень имеет цилиндрическую головку / с четырьмя вырезами для прихода воздуха (см. разрез по А—А). Наружный диаметр головки и внутренний диаметр канала обрабатываются под ходовую посадку по первому или второму классу точности.

Рис. 7-32. Щелевые дроссели

Турбулентные дроссели.

При адиабатном турбулентном движении воздуха его расход через эти дроссели для подкритических и надкритических режимов определяется по формулам (2-54) и (2-55), где р1 — абсолютное давление перед дросселем, Рг — абсолютное давление за дросселем. Переход от подкритического режима истечения к надкритическому совершается при (Р1/Рй)кр=0,527.

Ламинарные дроссели.

При некоторых условиях эти дроссели могут иметь линейную характеристику расхода.

Так, например, если разность давлений до и после дросселя мала по сравнению с абсолютными значениями этих давлений, то скорость воздуха в канале невелика и мало меняется по длине канала, а если не учитывать дополнительные потери при формировании ламинарного потока на начальном участке канала дросселя, то можно считать, что массовый секундный, расход воздуха и перепад давления в дросселе связаны между собой линейной зависимостью. Эта зависимость для канала круглого сечения определяется формулой Пуазейля:
(7-30)
где G — расход воздуха, кг/с; d — диаметр канала дросселя, м; р — плотность воздуха, кг/м*; ji —динамическая вязкость,
Па «с; 1 — длина канала; м; р\ и — абсолютное давление воздуха до и после дросселя, Па.
Линейность характеристики расхода дросселя нарушается с переходом от ламинарного течения к турбулентному. Однако и при ламинарном течении характеристика расхода дросселей этого типа может оказаться нелинейной вследствие влияния следующих факторов. Нелинейность характеристики расхода может вызываться увеличенными потерями на начальном участке канала дросселя, на котором происходит формирование ламинарного течения; длина этого участкд не остается постоянной, а меняется с- изменением разности Давлений до и после дросселя. При относительно больших, перепадах давления в дросселе, на характеристике расхода Может сказаться изменение плотностей воздуха по длине канала дросселя, его влияние может проявляться как при сравнительно малых, так и при больших скоростях движения воздуха, при больших изменениях скорости воздуха по длине канала дросселя на характеристики процесса движения воздуха, а в связи с этим и на потери, возникающие при дросселировании, могут оказать влияние силы инерции, обусловленные ускорением потока воздуха в канале дросселя. Одновременный учет влияния этих факторов представляет значительные трудности.

Дроссели смешанного типа.

К ним могут быть отнесены дроссели с цилиндрическим каналом, когда потери полного давления на входе и выводе соизмеримы с потерями на трение в канале и, следовательно, ни теми, ни другими пренебрегать нельзя. Кроме того, к этой категории могут быть отнесены дроссели с каналом нецилиндрической формы (типа сопло — заслонка, шариковые дроссели и др.).

Рис, 7-33. Пневматические камеры

Пневматические камеры, представляющие собой  замкнутые объемы, широко применяются в пневматических системах управления воздушными выключателями. Заполнение камеры воздухом или ее опоражнивание осуществляется через регулируемые или нерегулируемые дроссели. Камера обычно имеет цилиндрическую, форму, В зависимости от конструктивной компоновки системы управления дроссели могут размещаться на торцевых или боковых поверхностях камеры. Конструктивное Выполнение Камеры может быть различным. Наиболее часто применяются (рис. 7-33):
единичная глухая пневматическая камера У с постоянным объемом;
единичная проточная (междроссельная) пневматическая камера 2 с постоянным объемом;
единичная проточная пневматическая камера 3 с переменным объемом;
наборная пневматическая камера 4, состоящая из нескольких одинаковых камер, соединенных между собой последовательно посредством дросселей. 34. На этом рисунке указаны области, соответствующие различному сочетанию режимов истечения: область / охватывает режимы подкритического истечения в обоих дросселях (границы этой области cad) область II — режимы надкритического истечения в нервом дросселе и подкритического во втором (Оad), область lit— режимы под- критического истечения в первом дросселе и надкритического во втором (bас) и область IV — режимы надкритического истечения в обоих дросселях (ЬаО).

Пневматическая камера позволяет получить требуемую характеристику нарастания давления в каком-либо объеме за камерой во времени, замедляя нарастание давления в том или ином объеме. Кроме того, пневматическая камера, выполненная в виде дроссельного пакета, может выполнять роль редуктора для понижения давления (см. рис. 7-8).

• Назад
• Вперед

Надо большое количество дроссельных шайб? Или использовать регулируемые дроссельные устройства?

Особенности наладки тепловой сети

Одна из задач любой организации, занимающейся эксплуатацией систем теплоснабжения, является проведение наладки тепловой сети. Наладка любой тепловой сети состоит из следующих основных этапов, которые, в свою очередь, имеют свои особенности.

Этап 1. Разработка мероприятий по регулировке теплопотребляющих систем.

На практике не существует двух одинаковых систем теплоснабжения, но есть общие закономерности. Как правило, в 90% случаев для проведения первого этапа достаточно выполнить гидравлический расчет тепловой сети.

Сегодня доступны на выбор разные варианты проведения гидравлического расчета.

1. Вручную без вычислительной техники при использовании соответствующей справочной литературы шаг за шагом по участкам выполнить расчеты. В случае неудовлетворительных результатов расчета поменять параметры и опять пересчитать. И так методом последовательных приближений, наконец-то, получить теоретическое состояние тепловой сети на данный момент времени. Главные недостатки этого варианта — он очень трудоемкий и длительный.

2. Приобрести дорогостоящую программу для ЭВМ, которая может сосчитать абсолютно любые характеристики сети. Потратить определенное время на ее изучение. Ввести всевозможные параметры тепловой сети и за несколько минут получить результаты расчетов.

3. Обратиться к организациям, оказывающим услуги по проведению гидравлического расчета тепловых сетей через Интернет (сайт) или предоставляя доступ за отдельную плату к собственным программам для расчета необходимых параметров (что оказывается значительно дешевле, по сравнению с вариантом 2).

В принципе, все равно, как будет сделан этап 1, т.к. он сам по себе в отдельности не решает поставленной цели наладки тепловой сети. При этом точный расчет возможен только при условии введения достоверных входных параметров тепловой сети, основными из которых являются: длины участков; внутренние диаметры труб; шероховатость всех труб; тепловые нагрузки всех потребителей; все местные сопротивления; теплопотери по всем участкам.

Какой бы вариант расчета не был бы выбран, все равно точность расчета будет ±20-25%. А этого недостаточно, чтобы все заработало с первого раза. Поэтому лучше выбрать третий вариант проведения расчета — с наименьшими затратами времени и средств. А последствия некоторых упрощений, принятых при расчете, попытаться исправить на следующих этапах.

Этап 2. Определение готовности к регулировке теплопотребляющих систем.

При реализации данного этапа существует несколько вариантов установки дроссельных шайб.

1. Не очень доверяя проведенным расчетам, кое-где установить дроссельные шайбы. При этом диаметры отверстий будут округлены до имеющихся в распоряжении сверл в большую сторону. Если Вы пойдете по такому пути, считайте что Вы «похоронили» наладку теплосети. Лучше вообще не устанавливать эти шайбы.

2. Строго следуя рекомендациям этапа 1, изготовить дроссельные устройства с расчетными диаметрами отверстий. Затем «с боем» их все установить. Почему «с боем»? Потому что, как правило, те, кто непосредственно ставит дроссельные устройства, не понимают, зачем надо установить такое большое количество дроссельных шайб, считая, что установив штук 100 шайб, десяток можно и пропустить. В этом случае шанс успешно провести наладку тепловой сети достаточно высок. Отклонения согласно расчетам будут в пределах ±20-25%.

3. Установить регулируемые дроссельные устройства (аналог балансировочного вентиля, только гораздо дешевле) желательно у большинства потребителей. Может возникнуть вопрос: зачем надо было проводить расчет, если дроссельное устройство регулируемое? Потому что дроссельное устройство регулируется в определенных пределах (например, гидравлический диаметр меняется от 5,5 до 18 мм), поэтому при расчете Вы определяете: попадает ли расчетный диаметр отверстия в указанный диапазон регулировки или нет. Имея достаточно большой диапазон регулировки дроссельных устройств, можно не переживать по поводу точности проведенного расчета. Для того, чтобы быстро и качественно провести наладку тепловой сети, необходимо установить максимально возможное количество регулируемых дроссельных устройств.

Этап 3. Регулировка теплопотребляющих систем.

После запуска системы отопления, проведенные измерения параметров, например, показывают, что у 40% потребителей фактический расход теплоносителя значительно отличается от расчетного. Возникает извечный вопрос: что делать?

1. Если при наладке теплосети использовались только нерегулируемые дроссельные устройства, то последовательность действий следующая. Пересчитать проблемные места. Снять установленные в них шайбы, изменить диаметр отверстий, снова установить шайбы. Повторно провести измерения параметров, результаты измерения которых, скорее всего, покажут, что уже около 20% потребителей «не отрегулированы». При этом времени на третью установку, к сожалению, нет, т.к. отопительный сезон давно уже идет. Кроме этого, сложно объяснить людям, почему сначала диаметр отверстия шайбы был, к примеру, 6,5 мм, затем Вы сделали его 8,1 мм, а теперь хотите поставить на 7,3 мм. Приходится оставлять все, как есть, до конца отопительного периода, так и не доведя до конца регулировку, уговаривая себя или заказчика, что все хорошо и лучше просто невозможно было сделать.

2. Если при наладке использовались регулируемые дроссельные устройства, то ничего не надо пересчитывать. В течение некоторого времени (зависит от нагрузки и инерционности отопительной системы потребителя) на каждом объекте, где фактический расход не совпадает с расчетным, не отключая его от отопительной нагрузки, произвести регулировку дроссельного устройства, добиваясь необходимых параметров температуры и расхода. После чего регулируемые дроссельные устройства пломбируются и фиксируются их параметры установки. В этом случае наладка тепловой сети может быть завершена в течение нескольких дней.

На практике реальнее всего провести качественную наладку тепловой сети только с применением регулируемых дроссельных устройств.

В целом, для того чтобы качественно выполнить наладку тепловой сети с минимальными затратами сил и средств:

■ достаточно сделать приближенный гидравлический расчет, не пытаясь усложнять этап 1, т.к. точность расчета все равно будет невелика;

■ необходимо использовать регулируемые дроссельные устройства как можно в большем количестве (по возможности), с помощью которых можно нивелировать точность расчета и реально наладить тепловую сеть.

Регулируемое дроссельное устройство

Регулируемая дроссельная шайба (рис. 1) представляет собой стальной диск толщиной 14 мм, в центре которого сквозное овальное отверстие. Также имеются два диаметрально расположенных штока, выходящих на боковую поверхность диска через уплотнения. Штоки совместно частично перекрывают овальное отверстие. Они имеют возможность радиально перемещаться внутри диска. При перемещении штоков изменяется площадь проходного сечения овального отверстия: при полностью закрытом штоками отверстии проходное сечение аналогично круглому отверстию диаметром 5,5 мм, а при полностью открытом — диаметром 18 мм (как было указано выше). Шайба устанавливается между фланцами. Имеется возможность ограничения перемещения штоков путем опломбирования. Данный тип дроссельных шайб снабжен ключом для регулировки проходного сечения.

Любое предприятие, на котором имеются токарный и фрезерный станки, может самостоятельно изготовить такие регулируемые дроссельные шайбы (в случае нашего предприятия, шайбы были изготовлены из имеющихся неликвидов — прим. авт.).

Назначение. Регулируемая дроссельная шайба предназначена для наладки без разгерметизации систем теплоснабжения зданий и сооружений с целью обеспечения в них расчетного расхода теплоносителя. Шайба позволяет менять и фиксировать свою пропускную способность.

По своему назначению регулируемая дроссельная шайба аналогична ручному балансировочному клапану MSV-F2 за исключением возможности использования в качестве запорной арматуры.

Немного экспериментов. Представим себе регулируемую дроссельную шайбу в виде набора обычных дроссельных шайб. То есть при полностью введенных штоках эта шайба будет иметь минимальное отверстие, в промежуточных положениях штоков — шайбы с различными отверстиями больше минимального, а при полностью выведенных штоках — шайба с максимальным диаметром отверстия (приведенным). Осталось определить эти диаметры.

Проведем серию измерений расхода и перепада давлений на регулируемой дроссельной шайбе при перемещении штоков с шагом 5 мм. При полностью введенных штоках габаритный размер A=160 мм, а при полностью выведенных A=190 мм (рис. (мм). В результате, мы получили соответствие пропускной способности регулируемой дроссельной шайбы при различных положениях штоков пропускной способности обычных дроссельных шайб (табл. 1).

Таблица 1. Результаты экспериментов по определению диаметра отверстия (приведенного) шайбы.

Данная регулируемая дроссельная шайба при изменении габаритного размера от 160 до 190 мм, который измеряем кронциркулем, аналогична простым шайбам в диапазоне отверстий от 5,5 мм до 18 мм.

На рис. 4 приведена номограмма настройки регулируемой дроссельной шайбы.

Сравнение. В табл. 2 приведены сравнительные характеристики простой дроссельной шайбы, регулируемой дроссельной шайбы и балансировочного клапана типа MSV-F2.

Таблица 2. Сравнительные характеристики простой дроссельной шайбы, регулируемой дроссельной шайбы и балансировочного клапана типа MSV-F2.

Никто не оспаривает преимуществ балансировочных клапанов. Если бы они еще стоили раза в три-четыре меньше. Но из-за высоких цен многие организации вынуждены проводить наладку тепловых сетей по старинке с использованием простых шайб.

Регулируемую дроссельную шайбу можно рассматривать как бюджетный вариант при наладке тепловых сетей. Мы получаем практически те же возможности, что и при использовании балансировочных клапанов в совокупности с простотой монтажа обычной дроссельной шайбы.
