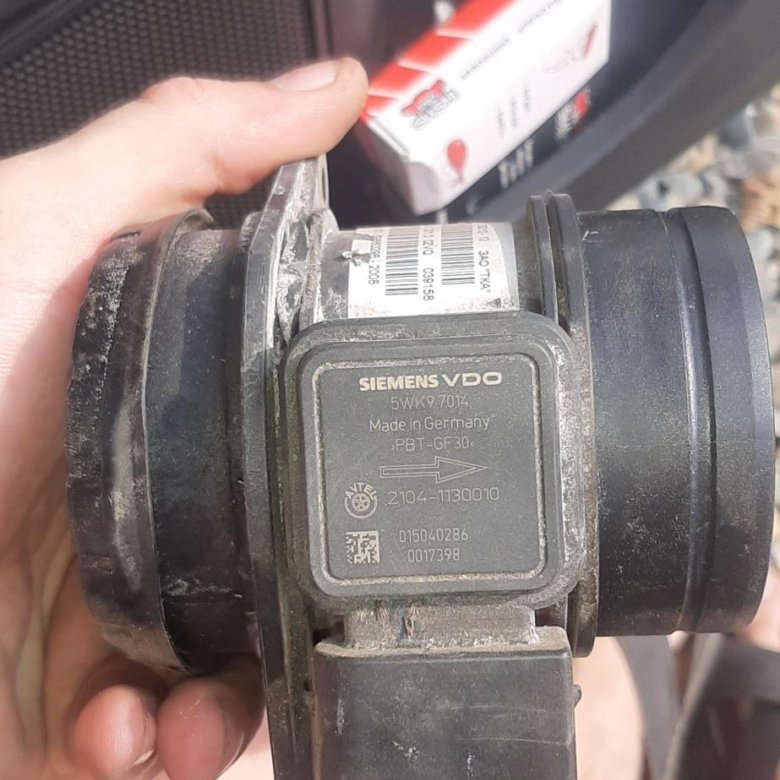

Расходомер,волюметр.Датчик массового расхода воздуха.
Исправный датчик массового расхода воздуха необходим двигателю внутреннего сгорания для безупречной работы топливной системы, это относится как к бензиновым, так и к дизельным моторам, управление которыми осуществляется через ECU (электронный блок управления). Он измеряет количество воздуха, которое поступает в цилиндры ДВС, затем передает данные на ECU, который составляет оптимальные пропорции бензина и воздуха для получения необходимого, в данный момент состава топливо-воздушной смеси. Если, как говорят наши мастера волюметр глючит, то двигатель будет работать как попало.
На двигателе волюметр установлен в коллекторе подачи очищенного воздуха, между воздуоочистителем и дроссельным отсеком. Представляет из себя трубку, металическую или пластмассовую, к которой подсоединены провода с фишкой. Внутри этой трубки и расположен датчик, который измеряет количество поступившего воздуха.
На сегодняшний день существует несколько видов расходомеров.
Волюметр с термоанемометрическим датчиком потока воздуха имеет более современную и продвинутую схему измерения количества воздуха поступившего в цилиндры двигателя. Внутри такого волюметра имеется тонкая платиновая проволочка, протянутая посередине от одной стенки к другой. При включении зажигания эта проволочка нагревается до заданной температуры, которая создается электрическим напряжением.
Когда двигатель заводится, поток всасываемого воздуха охлаждает нагретую платиновую нить. Но нить постоянно дожна держать одну заданную температуру, поэтому, чем больше скорость потока воздуха и чем сильнее остужается нить, тем большее напряжяжение необходимо подавать системе управления для поддержания заданной температуры. Исходя из данных о напряжении, подаваемом на платиновую нить волюметра, система управления работой двигателя и вычисляет количество поступившего в цилиндры воздуха. Почему выходит из строя расходомер.
Основная причина выхода волюметра из строя — это износ временем, так как ничто не вечно. Также ускоренному износу расходомера способствует общее состояние двигателя, если двигатель сапунит, гонит масло со всех щелей, то это явно не идет ему на пользу.
Ну и еще одна распространенная причина поломок расходомеров — это посещение СТО или «высококвалифицированного специалиста», которому стоит только взглянуть на мотор, и он сразу же скажет что причина всех бед вашего двигателя кроется в неисправном расходомере.
Признаки неисправного расходомера:
• двигатель не заводится двигатель троит на холостом ходу
• слишком низкие или очень высокие обороты холостого хода
• двигатель стал слишком много жрать
• машина не разгоняется, дергается при разгоне
Узнать действительно ли неисправен волюметр можно подключив бортовой компьютер к диагностике, или же взять такой же расходомер в исправности которого вы уверены, если будут улучшения в работе двигателя, то придется заменить неисправный расходомер, если же улучшений не будет, значит причина в другом.
Наверх
ДМРВ ВАЗ 2109 инжектор
Прибор ДМРВ ВАЗ 2109 инжектор называется датчиком массового расхода воздуха автомобиля безосновательно, по большому счёту по привычке. На самом деле датчик массового расхода воздуха физически никакой массы — ни гравитационной, ни инерционной — не измеряет. Он осуществляет другие важные действия.
Содержание
- Назначение ДМРВ
- Устройство датчика массового расхода воздуха
- Диагностика неисправностей прибора
- Превентивный ремонт ДМРВ
Вернуться к оглавлению
Назначение ДМРВ
Датчик массового расхода воздуха, или расходомер, является важной составной частью инжекторного двигателя автомобиля ВАЗ 21093 i.
Он отвечает за формирование топливовоздушной смеси в необходимых пропорциях, за поступление надлежащего объёма кислорода воздуха в камеры сгорания. В зависимости от показаний ДМРВ электронный блок управления двигателем (ЭБУ) определяет количество впрыскиваемого в цилиндр бензина и конкретный момент подачи воспламеняющей искры.
ЭБУ учитывает не только показания датчика расхода воздуха. Он использует и другие имеющиеся в автомобиле измерители: угла открывания дроссельной заслонки, температуры циркулирующей в двигателе жидкости, детонации (предназначен для коррекции угла опережения в случае детонации), кислорода (обеспечивает обратную связь по контролю качества сжигания смеси в камерах сгорания), положения коленчатого вала, скорости движения автомобиля и, наконец, датчик фаз (контролирует фазы газораспределения шестнадцатиклапанного двигателя).
Показания датчиков передаются на контроллер. Регулирование, основанное на этих данных, обеспечивает максимальную мощность двигателя, минимальный расход горючего и нормативное содержание окиси углерода в выхлопных газах.
ДМРВ на автомобилях ВАЗ 2109 устанавливается в корпусе воздушного фильтра в выходной магистрали, перед патрубком подачи воздуха в двигатель.
Вернуться к оглавлению
Устройство датчика массового расхода воздуха
Самые распространённые автомобильные ДМРВ работают по принципу так называемой «обогреваемой струны». Струна делается из металла и выглядеть может по-разному: у прибора фирмы GM это проволока диаметром около 70 мкм, у датчика BOSH — специальная сетка-мембрана. Струну располагают в потоке поступающего в двигатель воздуха, который охлаждает металл.
Через струну пропускают электрический ток, который, в свою очередь, эту струну нагревает. Ещё одну такую же струну размещают вне потока воздуха и используют в качестве эталона температуры. Резисторный мост автоматически обеспечивает подачу такого электрического тока на находящуюся в потоке воздуха струну, чтобы она оставалась нагретой до эталонной температуры.
Струну делают из платины: сопротивление этого металла сильно зависит от температуры. Это обеспечивает высокую чувствительность прибора и точность определения скорости потока воздуха. Измеряя напряжение тока на «обогреваемой струне», прибор определяет скорость набегающего воздуха. Именно скорость движения потока, умноженная на величину сечения канала, определяет объём воздуха, поступающий в двигатель за единицу времени.
В физике различают два вида массы: гравитационную (как в законе всемирного тяготения) и инерционную (как во втором законе Ньютона, связывающем массу, силу и ускорение). Ни гравитационной, ни инерционной массы датчик ДМРВ на ВАЗе 2109 инжектор совсем не измеряет. Он определяет не массовый, а объёмный расход воздуха. Это правильно с точки зрения теории работы двигателя внутреннего сгорания, которая описывается в термодинамических понятиях.
Электронный блок управления линеаризует измерения ДМРВ и выдаёт управляющие команды инжектору с учётом температуры воздуха, его влажности и текущего режима работы.
Вернуться к оглавлению
Диагностика неисправностей прибора
Определить неполадку ДМРВ не так просто. Многие симптомы выхода из строя этого датчика совпадают с признаками отказов других узлов и агрегатов автомобиля. Типичными симптомами неполадок с ДМРВ являются случаи, когда:
- двигатель заметно теряет мощность;
- имеют место провалы при нажатии на акселератор;
- значительно увеличивается расход топлива;
- усложняется пуск прогретого двигателя.
При выходе из строя ДМРВ на приборной панели загорается индикатор Check Engine.
Но он включается не только при отказе ДМРВ. И совсем не просто разобраться, о какой именно поломке индикатор в данном случае сигнализирует, поэтому за диагностикой лучше обратиться к профессионалам.
Случаи, когда средний автолюбитель может разобраться сам, относительно редки. К их числу относится ситуация, когда вы подозреваете выход из строя ДМРВ, а у вашего друга имеется такая же, как ваша, «девятка» с идеально работающим двигателем. Возьмите взаймы у друга заведомо исправный ДМРВ на один час. Снимите свой датчик, установите исправный и покатайтесь. Если проблемы исчезли — отправляйтесь в магазин за расходомером: дело в поломке ДМРВ.
Для некоторых датчиков BOSH умельцы предлагают способ инструментального контроля работоспособности. Подход применим к расходомерам с каталожными индексами 0-280-218-004, 0-280-218-037, 0-280-218-116. Для проверки применяется портативный вольтметр постоянного тока до 2 Вольт. Измерьте напряжение между первым (жёлтый провод) и третьим (зелёный провод) пинами ДМРВ.
Измерения проводите при включённом зажигании, но двигатель при этом не заводите. Напряжение 1,02 В или меньше свидетельствует об исправности датчика, а напряжение 1,05 В или больше — о его поломке.
Обратите внимание на класс точности прибора, различия в 1–2 единички в самом правом разряде часто лежат в пределах погрешности.
Вернуться к оглавлению
Превентивный ремонт ДМРВ
Известно, что механизм чисткой не испортишь.
| Основные этапы | Ваши действия |
Прежде чем демонтировать ДМРВ, не забудьте обесточить систему. | Отсоедините от датчика шестиконтактную колодку проводов. Ослабьте хомут, отсоедините патрубок воздушного фильтра. Ключом на 10 открутите болты крепления расходомера к корпусу воздушного фильтра. |
| Осторожно снимите датчик. | С расстояния 12–15 сантиметров щедро распылите специальный спрей для очистки карбюраторов из аэрозольного баллончика. Будьте осторожны, избегайте попадания спрея на кожу — он очень едкий. |
| Дайте спрею стечь и высохнуть. | При необходимости повторите процедуру ещё два—три раза. |
| Смонтируйте расходомер в обратном порядке. | Покатайтесь. Если проблема не исчезла, снимайте электрическую колодку с датчика. |
Контроллер перейдёт в резервный режим, повысит обороты холостого хода и увеличит расход топлива, но обеспечит бесперебойную работу двигателя. Дальше пусть вашей проблемой занимаются профессионалы: берите курс на проверенный автосервис.
