Регулировка сцепления автомобиля

Важной частью трансмиссии автомобиля является фрикционная муфта. Она отделяет коленвал от коробки передач, управляет передачей крутящего момента. Регулировка свободного хода педали сцепления — профилактическая процедура, позволяющая продлить срок службы трансмиссии.

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

• диска с корзиной;
• маховика;
• подшипника;
• торсионного демпфера;
• коленвала со своим подшипником;
• тангенциальной пластинчатой пружины;
• вилки выжимного подшипника;
• направляющей трубы;
• рабочего цилиндра;
• первичного вала;
• болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач — с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

В каких случаях нужно регулировать педаль сцепления?

Грамотная регулировка сцепления важна, так как при неполном опускании педали быстро разрушается выжимной подшипник, сгорает феродо. В результате ухудшается связь между дисками, начинается пробуксовка. Автомобиль с плохо настроенной муфтой хуже разгоняется, ведь теряется высокий процент крутящего момента. Однако на топовых иномарках настройка осуществляется автоматически механизмом саморегуляции.

Люфт педали принято называть свободным ходом. Расстояние измеряется обычной линейкой, от пола машины до резиновой накладки акселератора. Средняя норма — 160 мм. Если этот показатель больше, нужно проводить регулировку.

Изменение величины хода происходит по разным причинам. Как правило, это стирание фрикционных накладок диска или нарушение регулировки рычагов кожуха. Топалка начинает свободно ходить, без сопротивления. Переключение скоростей происходит с шумом, рывками, что наиболее заметно в самом начале движения машины. Ещё одна причина проведения принудительной корректировки — замена рабочего цилиндра или троса в приводе механической коробки передач.

Таким образом, все неисправности муфты можно разделить на 2 основные категории:

• Для устранения достаточно корректировки.
• Без замены / ремонта не обойтись.

Если опоздать с настройкой, неисправность перейдёт в более сложную фазу.

Способы диагностики сцепления

Основные симптомы неисправного механизма:

• Проскальзывание (когда диск и корзина при соединении с двигателем вращаются с разной угловой скоростью).
• Сильная вибрация внутри механизма, особенно заметная при старте с места и ускорении.
• Шум, возникающий при работе муфты.
• Нарушение хода акселератора.

Диагностика муфты современных автомобилей требует применения профессионального оборудования. Однако простой тест удастся провести своими руками. Для проверки следует надавить на педаль несколько раз при заглушённом движке. Затем прислушаться. Скрипы, щелчки, другие посторонние звуки укажут на проблемы с коробкой.

Другая проверка проводится в режиме нейтральной скорости. Педаль муфты выдавливается до упора, затем включается задняя передача. Если слышны хруст или треск, один из дисков неисправен.

Проверка на третьем этапе производится в движении. Скорости последовательно переключаются до 3-й, затем резко выжимается педаль газа. Если автомобиль не ускоряется, но обороты коленвала повышаются по тахометру, это признак неисправности. При этом начинает неприятно пахнуть горелой резиной.

О серьёзных повреждениях устройства трансмиссии можно судить по неудачной попытке включения одной из передач. Поэтому при включённом моторе нужно задействовать все скорости.

Процедура регулировки сцепления

Регулировка должна проводиться без воздуха в системе. Если он попал внутрь гидропривода после замены узла или другой неосторожности, его следует удалить путём продувания. Суть метода настройки муфты — установить зазоры между поршнем рабочего цилиндра и штоком, а также выставить необходимые расстояния между фрикционным кольцом диска и выжимным подшипником.

Механическое сцепление регулируется специальной гайкой в рулевой колонке, рядом с концом приводного троса. Вращая её влево или вправо ключом, можно менять свободный ход педали. После окончания работ с регулировочной гайкой педаль 3 раза выжимается до упора, затем снова производится замер. Если результат неудовлетворительный, настройка повторяется. В случае положительного результата на кронштейне затягивается контргайка, не дающая регулировочному механизму расслабиться.

Среднее нормальное значение люфта — 160 мм, но у некоторых моделей нормы могут быть иными. Например, у педалей сцепления ВАЗ 2108, 2109 и 2199 данная величина равна 180-200 мм, а у Лады Приоры — 123 мм.

Показатель рассчитывается по формуле X-Y:

• для начала с помощью линейки измеряется величина X от полностью отжатой педали муфты до пола;
• потом аналогично замеряется Y на педали, выжатой рукой до упора вниз;
• полученное значение вычитывают из первого.

Чтобы отрегулировать гидравлическое устройство, нужно замерить расстояние от штока толкателя до вилки. Допустимое отклонение — 5 мм. Если отклонение больше, проводится корректировка. Для этого нужно отсоединить от кронштейна рабочего цилиндра пружину, обеспечив доступ к регулировочному механизму.

Поворот регулировочной гайки оказывает воздействие на ход вилки. Нужно поворачивать, пока не установится необходимое значение.

Для настройки ведущего диска надо снять крышки люков картеров и маховика. Затем отвернуть регулировочные винты на один оборот и законтрить. Это даст гарантированные зазоры между ведомыми дисками и поверхностью маховика при выключении сцепления. Механизмы проверяются на отсутствие «ведения» при нажатой до упора педали муфты, на работающем моторе.

На завершающем этапе нужно обязательно проверить работу механизма. Двигатель заводится, включается первая передача, муфта аккуратно отпускается. Если регулировка проведена правильно, автомобиль плавно тронется с места на середине хода педали. Если машина трогается раньше или позже, лучше заново всё повторить.

Ремонт или замена механизма сцепления обойдётся куда дороже, чем регулировка. Поэтому проводить регулировку нужно периодически, при первых симптомах поломки. При этом нужно не забывать о своевременной заправке авто технической жидкостью.

Зачем на автомобиле третья педаль

Любой, кто хотя бы раз пробовал тронуться с места на автомобиле, прекрасно знает, зачем она нужна. Если ее нажать, а потом отпустить, то машина поедет. Если не поехала – значит, вы неправильно на нее нажали. Ну, а если говорить серьезно, то педаль сцепления является одним из органов управления транспортным средством, и во многих случаях по ее поведению можно судить о состоянии автомобиля.

Зачем лишняя педаль

Сцепление является элементом конструкции автомобиля, принимающим участие в передаче момента к колесам от двигателя и позволяющим кратковременно эту передачу разрывать, что выполняется водителем, когда он нажимает на педаль сцепления. Рассматривая вопрос о ее назначении и роли в управлении автомобилем, нельзя, хотя бы кратко, не коснуться устройства такого механизма.

Однако, прежде чем разбираться с конструкцией механизма управления, требуется сделать оговорку, что использовать его надо достаточно осторожно. Недаром при управлении автомобилем левая нога не касается педали, а должна лежать на специально предусмотренном для нее месте. Связано это с тем, что когда двигатель отключен от колес, резко снижается возможность управления, машина движется только по инерции. Особенно опасно такое движение на мокрой или скользкой дороге.

В подобных случаях то же торможение надо выполнять без нажатия на сцепление. Иначе возможен занос машины с непредсказуемыми последствиями, особенно для новичков, не готовых к такому изменению поведения автомобиля.
Лучше всего руководствоваться одним общим правилом – при движении на ровной дороге в случае отсутствия необходимости переключения передач управлять автомобилем надо, используя только газ и тормоз. То же самое относится к движению с горки, в этом случае нельзя допускать езду накатом или при отключенном от колес двигателе.

Двигатель всегда должен быть готов передать, а колеса получить необходимый крутящий момент. Только тогда вы сохраняете полную возможность контролировать поведение автомобиля. Поэтому пользоваться педалью сцепления надо исключительно при необходимости, только в тех случаях, когда не обойтись без этого нельзя, как при переключении передач или начале движения. Имея в виду, что нужно делать это аккуратно и осторожно, так как в процессе переключения передач возможно возникновение резких динамических нагрузок на различные узлы машины.

Как сцепление устроено

В самом общем виде его конструкция показана на приведенном рисунке

Не вдаваясь в подробности, надо отметить наличие таких узлов, как маховик (1), являющийся также частью двигателя, а также ведомого диска (2), корзины сцепления (3) и, конечно, привода, включающего в себя практически все остальные детали, в том числе педаль сцепления (11). Здесь необходимо только сказать, что приведено достаточно укрупненное и упрощенное изложение конструкции, ни в коей мере, однако, не препятствующее пониманию его значения, роли этого механизма на машине.
Для правильного понимания конструкции необходимо уточнить, что привод, связывающий между собой педаль сцепления с самим механизмом, может по своему исполнению быть:

• гидравлическим, как показано на приведенном рисунке;
• механическим;
• пневматическим;
• электрическим и т.д.

Для чего это нужно — разрывать передачу момента от двигателя

Все очень просто. В зависимости от условий движения на колеса подается различный крутящий момент. Его величину можно изменить с помощью КПП, выбирая нужную передачу. Однако, когда шестеренки в коробке находятся в зацеплении и крутятся, переключить передачу невозможно. Попытаться, конечно, можно, но итогом будет замена разрушенной КПП.
Чтобы избежать этого при любых режимах езды, а также в начале движения, в конструкции автомобиля применяется сцепление. В случае нажатия на него разрывается связь между КПП и двигателем, вследствие чего появляется возможность спокойно переключить передачу или тронуться с места.

О некоторых неисправностях

Из приведенного выше рисунка видно, что кроме узлов самого сцепления в его работе задействованы и другие. Не надо, наверно, и говорить, что только их исправное состояние, а также других элементов привода, связывающих педаль сцепления с корзиной, обеспечивает безопасные условия движения. В качестве примера можно рассмотреть различные возможные ситуации, в которых могут проявляться связанные с этим неисправности.

Свободный ход педали

Одним из параметров, характеризующих исправность и правильность регулировки всей системы, является свободный ход педали сцепления. Так называется то расстояние, которое свободно проходит педаль сцепления до его срабатывания. Появляется свободный ход из-за наличия зазоров в отдельных узлах и элементах привода. Наглядно он показан на приведенном выше рисунке и не должен превышать тридцати пяти миллиметров. Ощущается зазор как движение педали сцепления без усилий при нажатии на нее.

Другими словами, вначале при нажатии на педаль она движется свободно, а потом начинает ощущаться сопротивление движению. Вот этот промежуток – движение без усилий и называется свободным ходом. Его слишком большое значение свидетельствует о существенном износе деталей или необходимости регулировки. Если этого не выполнить, то возможно возникновение проблем с включением или переключением передач.

Провалилась педаль сцепления

Когда нажимают на педаль она без всякого усилия уходит вниз, не возвращаясь в нормальное положение. Причин этого может быть несколько, вот некоторые из возможных:

1. тросик сцепления в месте заделки его наконечника порвался (в случае механического привода). Такой дефект устраняется заменой тросика, и проводить его необходимо в условиях сервисного центра или мастерской;
2. слетела или лопнула возвратная пружина (9). В тех случаях, когда пружина слетела, то после того, как ее поставить на место, дефект – провалилась педаль сцепления, будет устранен. В противном случае надо добираться опять же до мастерской.
3. поломалась вилка включения (14) из-за чего и провалилась педаль сцепления. Понятно, что в этом случае ремонт возможен в условиях гаража или мастерской;
4. попал воздух в систему гидропривода. Тогда необходима прокачка привода для удаления попавшего воздуха.

Добраться до автосервиса можно в принципе самостоятельно, используя такой прием. Выключить двигатель, включить передачу (первую или вторую), повернуть ключ, завести мотор и одновременно прибавить газ, при этом автомобиль сразу начнет двигаться. Вот так и ехать, не переключая передачи и не останавливаясь.

Скрипит педаль сцепления при нажатии

У этого явления также есть несколько причин. Скрип педали сцепления может быть вызван дефектом, например, той же вилки (14) и устраняется ее заменой. Износ других элементов привода также может вызвать скрип педали сцепления. Для предотвращения его в этом случае необходимо смазать все возможные места возникновения скрипа (сочленения деталей) и заменить изношенные.
Причиной, вызывающей скрип педали сцепления, может быть непосредственно какая-нибудь из применяемых пружин или сам тросик сцепления. Относиться к такому явлению надо очень осторожно, скрип педали сцепления надо воспринимать как предвестник отказа одной из деталей привода, например, обрыва тросика.

Стук при отпускании педали сцепления

Однозначно назвать причину этого явления достаточно сложно. Стук при отпускании педали сцепления может быть вызван как износом деталей самого сцепления, так и включением передачи в КПП. Если это связано с износом деталей сцепления, то необходимо проведение его диагностики, хотя в большинстве случае все может свестись к рекомендации замены, как минимум, корзины, хотя и не обязательно, что после этого стук при отпускании педали сцепления прекратится.
Не стоит забывать, что при отпускании педали автомобиль начинает двигаться, и вполне возможно, что возникающий стук при отпускании педали сцепления с этим никак не связан. Источником его могут быть совсем другие узлы, например, элементы подвески.

Вибрирует педаль сцепления

В данном случае, скорее всего, причиной появления вибрации будет являться износ или деформация отдельных деталей механизма сцепления. Устраняется это только заменой.

Шум при отпущенной педали сцепления

Такой дефект классифицируется однозначно. Шум при отпущенной педали сцепления вызван износом или повреждением выжимного подшипника. Причиной этого может быть как износ подшипника, так и неправильная манера езды. Здесь надо напомнить, что при движении автомобиля левая нога не должна касаться педали. Если этого не выполнять, то возможен описанный дефект. Кроме того, причиной может быть и начало движения на высоких оборотах двигателя.
» alt=»»>
Кроме того, что педаль сцепления включает-выключает связь двигателя и трансмиссии, она может служить своеобразным индикатором его технического состояния, сигнализируя о вероятных неисправностях или приближении отказа в ближайшее время. Немаловажное значение имеет также то, что необходимо грамотное и правильное использование возможностей, предоставляемых этими элементами конструкции автомобиля.

Что необходимо знать для регулировки и проверки сцепления

Сцепление в автомобиле играет немаловажную роль. Оно дает возможность разъединить силовую установку от трансмиссии, хотя и предназначено оно для кратковременного действия. Это дает возможность изменить передаточное число коробки передач путем введения в зацепление тех или иных звездочек – переключение передач. Помимо этого, сцепление позволяет плавно начать движение, а также отсоединить коробку от мотора во время торможения.

За основу работы сцепления положена сила трения между разными материалами, в случае автомобилей – металла и фрикционных накладок. Но там, где есть трение – там есть и повышенный износ. Особенно износ увеличивается при трогании с места, когда подключение коробки передач производится постепенно.

Все это производит к тому, что основные элементы сцепления – диски изнашиваются, толщина их уменьшается, а ходы дисков и выжимного подшипника увеличиваются. В итоге, сцепление подвергается усиленному износу, что может привести к полному износу ведомого диска и потребности в его замене.

Интересно, что регулировка чего-либо в самой конструкции сцепления не производится, все регулировочные работы производятся с приводом включения. Все это достигнуто благодаря использованию у легковых авто мембранной пружины. У грузовых авто, где установлены рычаги отжима ведущего диска, требуется еще и регулировка хода этих рычагов. То есть, регулировка у авто с таким сцеплением производится за два подхода – сначала регулируется положение рычагов, а затем привода.

Конструкция и принцип работы сцепления

Чтобы было более понятно, коротко опишем конструкцию сцепления. Данное устройство размещается в корпусе, установленном между силовой установкой и коробкой передач, причем со стороны двигателя в этот корпус выходит маховик, а со стороны коробки передач – ведущий вал. Концевик этого вала входит в маховик, чтобы соблюдалась соосность между коленвалом и ведущим валом коробки.

Основным элементом сцепления является корзина с размещенным в ней ведущим диском. Этот диск подпружинен, но имеет возможность перемещаться продольно за счет этих пружин, а также рычагов. У легковых авто пружина совмещена с рычагами – мембранная пружина.

Корзина при помощи болтового соединения жестко крепится к маховику. Между ней и маховиком помещен ведомый диск. Осью для этого диска выступает вал КПП, причем связан он с ним посредством шлицов, по которым диск может перемещаться.

Коротко о принципе работы. Поскольку корзина с ведущим диском жестко закреплена на маховике, то она полностью воспринимает крутящий момент двигателя. Но с коробкой корзина не связана, поэтому этот момент она никуда не передает. Зато с коробкой связан ведомый диск, поскольку посажен он на ведущий вал. Чтобы передать момент, нужно зажать, причем сильно, ведомый диск между ведущим и маховиком. За это отвечают пружины, которыми поджимается ведущий диск.

При потребности в разъединении мотора и КПП, нужно воздействовать на пружины, поджимающие ведущий диск. Усилие снижается, диск, отходя, прекращает прижимать ведомый диск к маховику – передача момента перестает производиться.

То есть, чтобы отключить мотор от КПП, нужно воздействовать на пружины ведущего диска. Для этого в конструкцию включен выжимной подшипник. Размещается он за корзиной на фланце ведущего вала КПП. Перемещаясь по этому фланцу, он может воздействовать на пружины корзины, но для этого ему нужно усилие, чтобы преодолеть сопротивление их. Берется это усилие от ноги человека, который нажимает на педаль сцепления. Усилие его передается посредством системы привода на подшипник и тот уже вступает в работу.

Назначение свободного хода педали сцепления

Как уже сказано, со временем происходит износ дисков, в результате чего изменяются зазоры хода дисков и подшипника. Поэтому периодически должна производится регулировка сцепления, а точнее привода, чтобы убрать появившиеся зазоры. У легкового авто все это сводится к тому, что производится всего лишь регулировка свободного хода педали сцепления.

Регулировка привода сцепления

Этот ход должен присутствовать – это всего лишь зазор между вилкой выключения сцепления, выжимным подшипником и рычагами корзины, но он обязательно нужен, чтобы не было постоянного соприкосновения подшипника с рычагами, из-за чего подшипник будет работать постоянно и быстро выйдет из строя. Также этот зазор не должен быть большим, поскольку ход педали сцепления ограничен, и если будет большая выборка на свободный ход, то остального хода педали не хватит для полного выжима ведущего диска.

Даже при нормальной работе сцепления хотя бы раз в год должен производится замер свободного хода педали. При нормальном рабочем сцеплении данный ход должен составлять 30-35 мм, вне зависимости от типа привода – механического, тросового или гидравлического.

Изменение размера этого хода в основном зависит от стиля вождения водителя. При агрессивном стиле, когда сцепление используется активно, износ дисков, в частности, фрикционных накладок, производится быстрее. В результате размер свободного хода измениться быстрее.

Основные неисправности сцепления

Видео: Неисправность сцепления на ВОЛГЕ

Если вовсе не обращать внимания на работу сцепления, то зачастую это приводит к таким проблемам:

• При полном выжиме педали автомобиль продолжает двигаться – сцепление «ведет». Это как раз происходит из-за износа дисков, при этом выборка появившегося в результате износа зазора не производится. Увеличенный свободный ход приводит к тому, что полностью разъединить мотор с КПП не удается и крутящий момент продолжает передаваться даже при полном выжиме педали. Сопровождается это усложненным переключением передач, хрустом при вхождении в зацепление шестерен КПП;
• Противоположной описанному ситуацией является пробуксовка сцепления. Причиной пробуксовки является отсутствие свободного хода и перетяжка положения вилки. В результате выжимной подшипник постоянно немного поджимает пружины ведущего диска, из-за чего он не полностью прижимает ведомый диск. Признаками пробуксовки является более затрудненный набор скорости, специфический запах в салоне из-за постоянного перегрева накладок, повышенный шум работы из-за постоянно вращающегося выжимного подшипника.
• Повышенный шум в работе может быть и из-за малого свободного хода, когда выжимной подшипник поджат к рычагам корзины, но не выжимает их. То есть, пробуксовки нет, но подшипник постоянно вращается.

Проверка и регулировка свободного хода педали сцепления

При возникновении этих признаков следует вначале проверить состояние привода, а после замерить свободный ход. Проверить нужно точки соединения педали сцепления с тросом, тягой или штифтом поршня главного цилиндра гидропривода, а затем соединение тяги, торса или штифта рабочего цилиндра с вилкой выжимного подшипника.

Видео: регулировка сцепления .самый легкий способ ваз 2110.2111.2112

Проверка свободного хода производится обычной линейкой. Один край ее упирают в пол, а второй подставляют к педали. Затем слегка нажимают на педаль, производя выборку всех зазоров от педали к рычагам корзины. При этом педаль двигается без особого сопротивления. Когда все зазоры выбраны, движению педали будет препятствовать пружины корзины, у движения педали появится сопротивление. Именно этот ход до начала сопротивления и нужно замерить, составлять он должен 30-35 мм.

Если свободный ход больше или меньше, производится регулировка. У всех авто, с разными приводами сцепления регулировка производится в одном месте – точке соединения привода с вилкой подшипника. Для этого на штифте троса, тяги или рабочего цилиндра имеется резьба с двумя гайками. Этим штифтом привод заходит в вилку и закрепляется гайками.

Поэтому регулировка свободного хода производится изменением длины входа штифта в отверстие вилки. Достаточно послабить контргайку и второй гайкой изменить длину входа штифта путем накручивания или откручивания гайки. При большом свободном ходе гайка накручивается на штифт, а при малом – откручивается. После производится еще один замер длины свободного хода, и если он соответствует норме, регулировочная гайка зажимается контргайкой. Если зазор не соответствует, нужно далее производить регулировку.

После регулировки нужно проверить работоспособность сцепления. Если оно продолжает неисправно работать, возможен выход из строя одного из элементов сцепления и потребуется его замена.

Неисправности и техническое обслуживание сцепления

Неисправности механизма сцепления, наблюдаемые в эксплуатации, заключаются в неполном его включении (пробуксовке ведомых дисков), неполном выключении (сцепление ведет), резком включении и неполном возвращении педали в начальное положение, в износе или разрушении подшипника муфты выключения.

Неисправности

Неполное включение (пробуксовка) сцепления проявляется при трогании автомобиля с места или при движении на подъем, когда педаль сцепления отпущена и при нажатии на педаль дросселя коленчатый вал двигателя увеличивает число оборотов, а автомобиль не развивает соответствующей скорости или она уменьшается (при движении на подъем).

Пробуксовка происходит при отсутствии свободного хода педали сцепления, износе и замасливании фрикционных накладок ведомых дисков (вследствие чрезмерной смазки подшипника муфты выключения), поломке или ослаблении пружины оттягивающей муфту выключения, поломке нажимных пружин, короблении ведомых дисков и износе шлицев ведущего вала коробки передач.

Уменьшение зазора между торцом подшипника муфты выключения и рычажками влечет за собой уменьшение величины свободного хода педали сцепления.

Неполнота выключения сцепления обнаруживается по шуму при включении передачи автомобиля, несмотря на полное «выжимание» педали сцепления, и является следствием увеличения ее свободного хода, заедания (склеивания) ведомых дисков и перекоса рычажков выключения сцепления, а также следствием попадания воздуха в систему гидравлического привода или износа уплотнительных манжет поршней главного и рабочего цилиндров.

Резкое включение сцепления указывает на заедание муфты включения на ведущем валу коробки передач вследствие износа и задиров рабочих поверхностей или на разрушение поверхности фрикционных накладок, а также может явиться результатом неправильной регулировки зазоров (зазоры неодинаковы) между рычажками выключения сцепления и подшипником муфты выключения.

Неполное возвращение педали сцепления в начальное положение может возникать в результате повышенного трения в шарнирах промежуточного вала привода сцепления или во втулках вала педали, поломки или ослабления отжимных пружин привода.

Преждевременный износ и разрушение подшипника муфты выключения может произойти в результате несвоевременной его смазки или слишком частого и длительного нахождения сцепления в выключенном состоянии.

Техническое обслуживание (ТО) сцепления

При техническом обслуживании механизма сцепления проверяют свободный ход педали и характер работы сцепления при включении передач: отсутствие пробуксовки при передаче крутящего момента, полнота выключения, плавность включения (при смазанном механизме привода сцепления). Указанное состояние сцепления достигается правильной регулировкой свободного хода педали сцепления.

Величина свободного хода педали сцепления соответствует установленному зазору между подшипником муфты выключения сцепления и рычажками выключения (1,5 – 4 мм) и для большинства отечественных автомобилей составляет: легковых – 32 – 40 мм, грузовых – 32 – 50 мм.

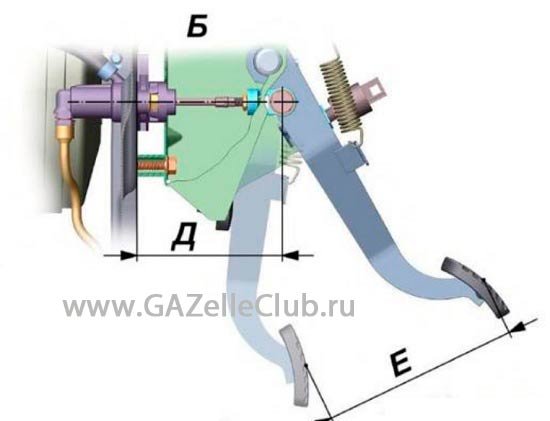

Свободный ход педали сцепления замеряют линейкой (рисунок 1, а) с двумя движками 1 и 2. Свободный ход у большинства автомобилей регулируют изменением длины тяги привода сцепления, вращая гайку или вилку тяги (рисунок 1, б).

Рисунок 1 – Регулировка сцепления

а – проверка свободного хода педали; б – регулировка свободного хода педали; 1 и 2 – движки на линейке; 3 – основание линейки; 4 – педаль сцепления; 5 – регулировочная гайка; 6 – тяга привода сцепления

Зазор между нажимными рычагами и подшипником муфты регулируют при снятом сцеплении в специально приспособлении, вращая гайки установочных винтов.

При регулировке сцеплений, у которых сжатие ведущих и ведомых дисков осуществляется одной центральной пружиной, необходимо вначале отрегулировать силу нажатия пружины, затем свободный ход педали сцепления.

У сцепления с гидравлическим приводом свободный ход педали обусловливается зазором между толкателем и поршнем в главном цилиндре (рисунок 2), величиной холостого хода поршня главного цилиндра до момента перекрытия компенсационного отверстия, зазором между подшипником муфты выключения и головками рычагов выключения.

Рисунок 2 – Привод выключения сцепления автомобиля ГАЗ-21 «Волга»

1 – резьбовой наконечник; 2 – пробка; 3 – оттяжная пружина педали; 4 – буфер; 5 – подшипник муфты выключения; 6 – рычаг выключения; 7 – вилка выключения сцепления; 8 – оттяжная пружина вилки выключения; 9 – эксцентриковый палец; 10 – ось педали; 11 – толкатель; 12 – поршень главного цилиндра; 13 – манжета; 14 – главный цилиндр; 15 – перепускное отверстие; 16 – колпачок; 17 – перепускной клапан; 18 – поршень рабочего цилиндра; 19 – рабочий цилиндр; 20 – наконечник толкателя; 21 – контргайка; 22 — толкатель

Наиболее часто в эксплуатации величина свободного хода педали сцепления изменяется в результате уменьшения зазора между подшипником выключения сцепления и головками рычагов выключения.

Этот зазор проверяют по величине свободного хода конца вилки выключения сцепления (3 – 4 мм для автомобилей ГАЗ-21 «Волга») и регулируют изменением длины толкателя рабочего цилиндра. Зазор между толкателем и поршнем главного цилиндра регулируют эксцентриковым болтом, соединяющим толкатель с рычагом педали.

В механизме сцепления периодически смазывают подшипник муфты выключения и втулку оси педали и вилки выключения. У некоторых автомобилей в подшипник муфты выключения смазку закладывают на заводе при сборке сцепления.
