Устройство ускорительного насоса Солекс 21083 (2108, 21081)
Карбюратор Солекс 21083 (2108, 21081) оборудован механическим ускорительным насосом (УН) позволяющим принудительно обогащать топливную смесь дополнительной порцией бензина при резком нажатии на педаль газа.

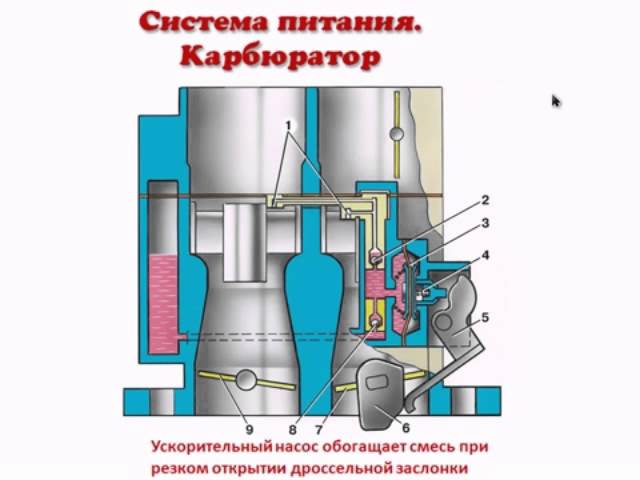

Схема: устройство ускорительного насоса (УН) карбюратора Солекс 21083 (2108, 21081)
Схема ускорительного насоса карбюратора Солекс 21083Описание схемы УН Солекс 21083
— Распылитель ускорительного насоса
Состоит из корпуса и двух носиков. Длинного во вторую камеру карбюратора, короткого — в первую. На корпус надето резиновое уплотнительное кольцо. Распылитель установлен в отдельное отверстие верхней части корпуса карбюратора. На корпусе распылителя возможна маркировка — две цифры. Нижняя — диаметр выходного отверстия носика распылителя в первую камеру, верхняя — диаметр выходного отверстия носика во вторую камеру.
hr>
— Нагнетательный клапан
Внутри корпуса распылителя находится стальной шарик.
Это нагнетательный клапан. Он открывается, когда диафрагма УН перемещается вперед и выталкивает топливо в распылитель и закрывается, когда диафрагма перемещается назад и затягивает топливо в корпус УН. Тем самым перекрывается распылитель и предотвращается затягивание в УН воздуха, а не бензина.
— Всасывающий клапан
Шариковый. Установлен под распылителем в нижней части его канала. Этот клапан, не позволяет топливу во время впрыска уйти обратно в поплавковую камеру.
— Топливный канал
Проходит от дна поплавковой камеры (маленькое отверстие) до корпуса ускорительного насоса.
— Диафрагменный механизм
Диафрагма установлена в корпусе ускорительного насоса и прижата крышкой корпуса. Перемещаясь вперед (когда водитель жмет на педаль газа) она выталкивает топливо из корпуса УН в распылитель и далее в воздушный поток, проходящий через карбюратор, обогащая топливную смесь. При перемещении назад под действием своей возвратной пружины (водитель сбрасывает газ), она затягивает в полость корпуса УН топливо из поплавковой камеры по топливному каналу, тем самым «заряжая» УН на новый впрыск.
— Рычаг ускорительного насоса
Приводит в действие диафрагму рычаг ускорительного насоса, который вращаясь на своей оси нажимает на нее через подпружиненный толкатель. Рычаг приводится в движение кулачком ускорительного насоса.
— Подпружиненный толкатель

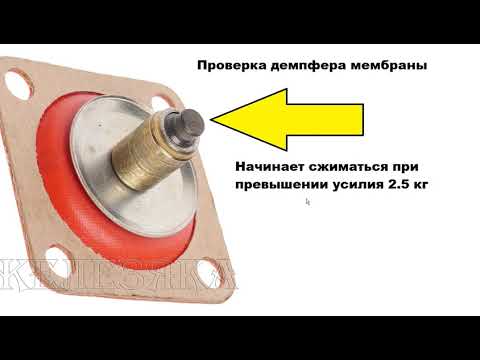

Пружина в толкателе необходима для обеспечения продолжительности впрыска топлива через распылители УН. После резкого нажатия на педаль газа рычаг УН давит на подпружиненный толкатель (пружина в толкателе сжимается ), а диафрагма не перемещается. И лишь потом, преодолевая сопротивление возвратной пружины рычаг перемещает диафрагму вперед. Это сделано для того, чтобы дать возможность топливу, находящемуся в корпусе насоса в полном объеме покинуть его через узкие отверстия нагнетательного клапана и носиков распылителя. Так же такая работа толкателя позволяет увеличить продолжительность впрыска топлива до 2-3 секунд и предотвращает износ и разрыв диафрагмы.
— Кулачок привода УН
На карбюратор Солекс устанавливается нажимной кулачок определенной формы №7.
При нажатии на педаль газа дроссельная заслонка первой камеры поворачивается на своей оси. Вместе с ней поворачивается нажимной кулачок и своим изогнутым профилем нажимает на рычаг ускорительного насоса. УН срабатывает.
Примечания и дополнения
Устройство ускорительного насоса других модификаций карбюратора Солекс практически идентично Солекс 21083. Например, «Схема: устройство ускорительного насоса карбюратора Солекс 21073».
Еще статьи по устройству и работе карбюратора Солекс 21083 (2108, 21081)
— Как «пристрелять» ускорительный насос карбюратора Солекс?
— Схема: переходные системы карбюратора Солекс 2108, 21081, 21083
— Регулировочные винты карбюратора Солекс 2108, 21081, 21083
— Прокладки под карбюратор Солекс
— Жиклеры карбюраторов Солекс
Подписывайтесь на нас!
Жиклер ускорительного насоса солекс
Некоторые владельцы карбюраторных автомобилей привыкли считать карбюратор устройством довольно простым, хотя карбюратор представляет собой группу систем, которые работают в совокупности друг с другом.
Выход из строя любого узла оборачивается неполадками в работе карбюратора, поэтому данные неисправности следует незамедлительно устранять. Одним из таких узлов является ускорительный насос карбюратора. Многие автовладельцы даже не подозревают о существовании такого узла.

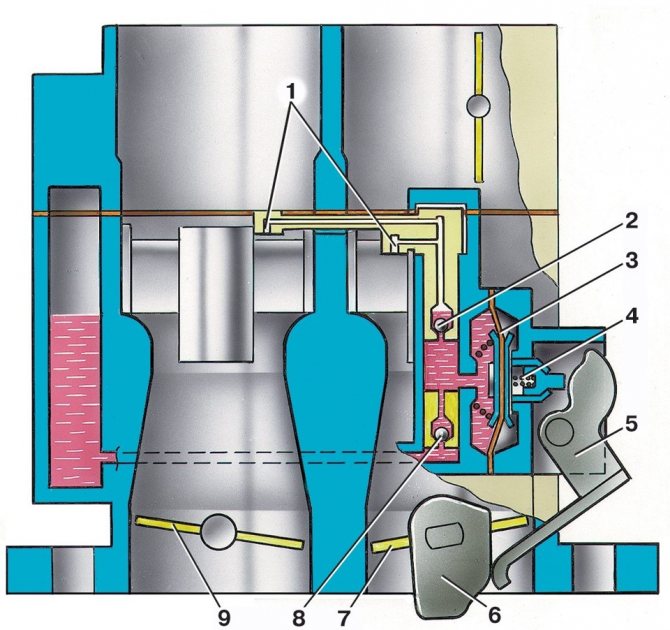

Устройство ускорительного насоса карбюратора ВАЗ 2109 (Солекс)
- диафрагма ускорительного насоса;
- рычаг привода ускорительного насоса;
- кулачок на оси дроссельной заслонки первичной камеры;
- всасывающий клапан ускорительного насоса;
- нагнетательный клапан ускорительного насоса;
- распылители ускорительного насоса;
- пружина хода всасывания;
- головка диафрагмы;
- демпфирующая пружина.
Устройство ускорительного насоса карбюратора ВАЗ 2109 (Солекс) показано на фото выше. Подпружиненная диафрагма под номером 1, связана через рычаг под номером 2 с кулачком под номером 3 на оси дроссельной заслонки первичной камеры, а также шариковый всасывающий клапан под номером 4, который свободно пропускает бензин из поплавковой камеры в полость, которая расположена под диафрагмой во время закрытия дроссельной заслонки и препятствует его выходу назад во время открытия дроссельной заслонки.
Также важную роль выполняет шариковый нагнетательный клапан под номером 5, который препятствует засасыванию воздуха в полость насоса во время всасывания, и пропускает горючее к распылителям под номером 6 в период нагнетания.
Ход всасывания осуществляется благодаря упругости пружины 7 диафрагмы, ход нагнетания происходит за счёт силового влияния рычага привода на торец головки 8 диафрагмы.

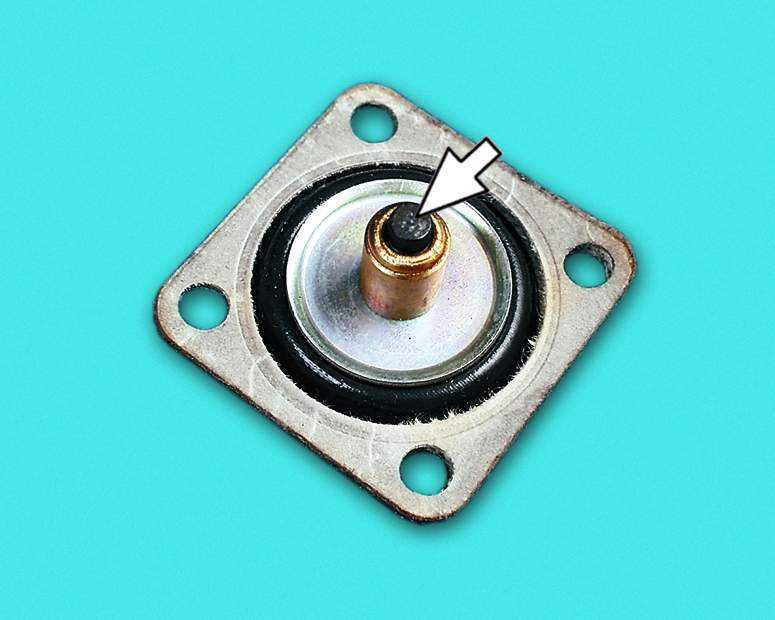

Жесткая пружина под номером 9 установлена в головке 8 диафрагмы между подпятником, который контактирует с рычагом, и тарелкой.
Во время резкого открытия дроссельной заслонки, диафрагма ускорительного насоса, которая удерживается удаляемым топливом относительно медленно, не в состоянии быстро передвинуться на длину, определяемую ходом рычага, пружина 9 сжимается, а потом, по мере иcчезновения горючего из полости насоса, не спеша разжимается, тем самым обеспечивая защиту диафрагмы от разрыва огромным давлением горючего; а также увеличение времени впрыска на 1-2 секунды, это необходимо для того, чтобы обеспечить устойчивую работу двигателя.
Топливо, которое подается ускорительным насосом карбюратора ВАЗ 2109 Солекс попадает к двум распылителям — жиклёрам под номером 6 на долгих трубках, которые выведены в две камеры карбюратора и установлены на держателе под номером 10 (на фото 2), в нем размещается еще и шариковый нагнетательный клапан под номером 5 (фото 1).

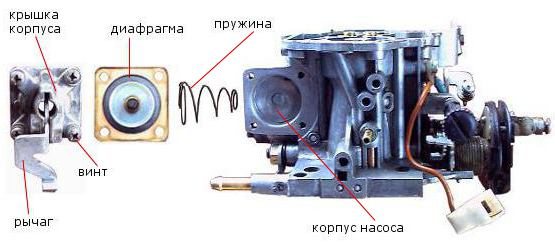

Карбюратор Солекс с разнесёнными составляющими (вид справа)
10 — держатель распылителей, у которого внутри размещён нагнетательный клапан.
Под держателем распылителей запрессован в дно вертикального канала 1 (рис. 3) всасывающий клапан ускорительного насоса.
Карбюратор «Солекс» (вид сверху)
- отверстие всасывающего клапана, а также корпуса распылителей ускорительного насоса карбюратора;
- отверстие топливозаборное ускорительного насоса карбюратора.
Забор горючего из поплавковой камеры карбюратора осуществлен через отверстие, которое переходит в горизонтальный канал с торцевой заглушкой у правого нижнего винта крепления крышки ускорительного насоса карбюратора, который соединен с вертикальным каналом перед всасывающим клапаном.
В гнезде корпуса карбюратора установлен держатель распылителей, а также уплотнен резиновым кольцом и зафиксирован только крышкой карбюратора. Вот такое вот достаточно не простое устройство ускорительного насоса карбюратора ВАЗ 2109.
