8Мар

Дефекты лкп автомобиля – Технологические дефекты лакокрасочных покрытий

Содержание

Технологические дефекты лакокрасочных покрытий

Плохая подготовка поверхности, несоблюдение технологических режимов окрашивания и отверждения, выбор неверной системы лакокрасочного покрытия и использование для окрашивание некачественных лакокрасочных материалов могут привести к образованию дефектов лакокрасочных покрытий и как следствие, увеличению трудозатрат и себестоимости при окрашивании. Причины образования дефектов лакокрасочных покрытий индивидуальны, отметим только, что большинство дефектов образуется из-за некачественной подготовки поверхности. Основными причинами образования дефектов являются также: несоблюдение технологических режимов окрашивания, неверный выбор комплекса лакокрасочного покрытия и низкое качество самого ЛКМ.

Дефекты лакокрасочных покрытий можно разделить на дефекты, возникшие в процессе эксплуатации лакокрасочных покрытий – эксплуатационные дефекты, а также на технологические дефекты – эти дефекты возникают из-за неправильной подготовки поверхности, окрашивания и отверждения лакокрасочных покрытий, а также из-за несоответствующего качества ЛКМ. В этом разделе, мы рассмотрим технологические дефекты лакокрасочных покрытий, при этом, практически не будем затрагивать причины образования дефектов, которые связаны с качеством самих лакокрасочных материалов, хотя, наверно, в последнее время, из-за не очень высокого качества многих видов сырья и низкой культурой производства на некоторых предприятиях, данные дефекты имеют место быть в достаточном количестве.



Дефект лакокрасочного покрытия – шагрень.


Данный дефект проявляется в виде ряби и волнообразных неровностей лакокрасочного покрытия, покрытие с данным дефектом, по своему внешнему виду, напоминает апельсиновую корку.Шагрень является одним из наиболее распространённых дефектов ЛКП и может иметь множество причин.

Основные причины шагрени:

1. Рабочая вязкость лакокрасочно­го материала более высокая, чем по норме, предусмотренной в технической документации.

2. При окрашивании пневмораспылением, сопло краскораспылителя было слишком далеко расположено от окрашиваемой поверхности.

3. При окрашивании методом пневматического распыления, данный дефект может возникнуть из-за слишком высокого давления сжатого воздуха.

4. Не отрегулирован размер окрасочного факела. Растворитель, использованный для разбавления ЛКМ до рабочей вязкости, не подходит для данного типа лакокрасочного материала.

5. Неудовлетворительная очистка сжатого воздуха.

6. В лакокрасочном материале нарушено соотношение растворителей.

7. Неудовлетворительные температура и относительная влажность воздуха при нанесении ЛКМ.

8. Плохой розлив лакокрасочного материала на окрашиваемой подложке.

9. Неравномерная толщина лакокрасочного покрытия на различных участках окрашенной поверхности.

10. Слишком высокая рециркуляция воздуха при нанесении и во время отверждения лакокрасочного покрытия (слишком быстрое улетучивание растворителя с окрашиваемой поверхности).



Дефект лакокрасочного покрытия – кратеры.


Кратеры – это маленькие отверстия на лакокрасочном покрытии, напоминающие по своему внешнему виду кратеры с поверхности луны.

Кратеры, как и шагрень, являются распространённым дефектом и могут быть вызваны следующими причинами:

1. Некачественная подготовка поверхности.

2. Растворитель, использованный для разбавления ЛКМ до рабочей вязкости, не подходитдля данного типа лакокрасочного материала.

3. Нарушен технологический режим отверждения лакокрасочного покрытия.

4. Нанесён слишком толстый слой лакокрасочного покрытия.

5. Нарушено соотношение компонентов лакокрасочной композиции.

6. Присутствие в лакокрасочном материале или сжатом воздухе ( при пневмораспылении ) частиц воды или минерального масла.

7. Присутствие в лакокрасочном материале большого количества воздушных пузырьков.

8. Слишком высокое давление сжатого воздуха.

9. Неудовлетворительный розлив ЛКМ на подложке.

В настоящее время существует большое количество ПАВ, которые препятствуют образованию кратеров за счёт улучшения розлива ЛКМ на подложке.



Дефект лакокрасочного покрытия – сорность.


При наличии этого дефекта, на поверхности покрытия наблюдаются посторонние включения в виде точек и агрегативных частиц различной величины. Это существенно ухудшает внешний вид лакокрасочного покрытия и снижает его блеск.

Лакокрасочное покрытие с сорностью, может получиться по следующим причинам:

1. Некачественная подготовка поверхности (наличие сорности на подложке перед окрашиванием).

2. Не профильтрован лакокрасочный материал.

3. Загрязнён растворитель, используемый для разбавления ЛКМ до рабочей вязкости.

4. Загрязнён сжатый воздух ( при пневмораспылении).

5. Использование для окрашивания грязных инструментов и работа в грязной спецодежде, или спецодежде с наличием на ней ворса.

6. Коагуляция компонентов лакокрасочной композиции во время длительного хранения.

При незначительном проявлении сорности её можно исправить с помощью полировки покрытия



Дефект лакокрасочного покрытия – морщинистость.


Этот дефект представляет собой искривления, съёживания, складки и неровности на лакокрасочном покрытии, которые похожи на морщины на коже.

Данный дефект может возникнуть вследствие следующих причин:

1. Слишком высокая или чересчур низкая рабочая вязкость лакокрасочного материала.

2. Растворитель, использованный для разбавления ЛКМ до рабочей вязкости, не подходит для данного типа лакокрасочного материала.

3. Нарушен технологический режим отверждения лакокрасочного покрытия.

4. В лакокрасочном материале нарушено соотношение растворителей.

5. Неудовлетворительная температура и влажность воздуха при нанесении ЛКМ.

6. Выбран неверный комплекс лакокрасочных покрытий (нижний и покрывной слои ЛКП несовместимы между собой).

7. Слишком высокая температура окрашиваемой поверхности.

8. Нанесён толстый слой лакокрасочного покрытия.

9. Плохая подготовка поверхности.

10. Рециркуляция холодных и тёплых потоков воздуха на участке окрашивания или отверждения лакокрасочного покрытия.

11. При окрашивании древесины, данный дефект может возникнуть при нанесении ЛКМ на пересушенную подложку.



Дефект лакокрасочного покрытия – потёки или наплывы.


Потёки, можно характеризовать, как локальные неоднородности толщины лакокрасочного покрытия, которые образуются из-за стекания лакокрасочного материала во время нанесения и отверждения ЛКП на вертикальных и наклонных участках окрашиваемого изделия.

Потёки могут быть вызваны:

1. Некачественной подготовкой поверхности.

2. Завышенной или заниженной рабочей вязкостью лакокрасочного материала.

3. Завышенным или заниженным давлением сжатого воздуха при пневмораспылении.

4. Неотрегулированным размером окрасочного факела.

5. Неправильным размещением краскораспылителя относительно плоскости окрашиваемой поверхности (краскораспылитель необходимо держать перпендикулярно относительно окрашиваемой поверхности).

6. Маленькое расстояние между соплом краскораспылителя и окрашиваемой поверхностью.

7. Слишком медленным перемещением краскораспылителя при окрашивании.

8. Неправильным соотношением между вязкостью ЛКМ и давлением сжатого воздуха.

9. Нанесением слишком толстого слоя ЛКМ на вертикальную поверхность.

10. Высоким поверхностным натяжением на острых кромках окрашиваемого изделия.

11. Недостаточными тиксотропными свойствами лакокрасочного материала.



Дефект лакокрасочного покрытия – трещины


Этот дефект внешне представляет собой узорное растрескивание на поверхности лакокрасочного покрытия, которое напоминает крокодиловую кожу. Данный дефект возникает чаще всего в процессе эксплуатации лакокрасочных покрытий, но может возникнуть и при нанесении ЛКП.

Причины появления дефекта:

1. Быстросохнущий верхний слой лакокрасочного покрытия нанесён на недосушенной нижний слой ЛКП.

2. Использование в комплексе материалов, несовместимых между собой.

3. Нанесён слишком толстый слой покрытия.

4. Плохая подготовка поверхности.

5. Слишком высокая рабочая вязкость лакокрасочного материала.

6. Разнотолщинность слоя лакокрасочного покрытия.



Дефект лакокрасочного покрытия – пузыри



Данный дефект проявляется в виде вздутия ЛКП на отдельных участках окрашенной поверхности из-за локальной потери адгезии лакокрасочным покрытием.

Этот дефект может появиться по следующим причинам:

1. Некачественная подготовка поверхности или нанесение ЛКМ на влажную поверхность.

2. Присутствие в лакокрасочном материале или сжатом воздухе частиц воды или минерального масла.

3. Нанесение лакокрасочного материала на нагретую поверхность при прямом солнечном освещении.

4. Попадание влаги на несформировавшееся лакокрасочное покрытие.

5. В лакокрасочном материале присутствует большое количество пузырьков с воздухом.



Дефект лакокрасочного покрытия – неудовлетворительная адгезия ( шелушение )


Данный дефект может возникнуть, как на новом лакокрасочном покрытии, так и в процессе эксплуатации ЛКП

Основные причины данного дефекта:

1. Плохая подготовка поверхности перед окрашиванием.

2. Несовместимость наносимого лакокрасочного материала с нижним слоём ЛКП.

3. Загрязнения сжатого воздуха.

4. Неудовлетворительная температура и влажность воздуха при нанесении ЛКМ.

5. Нанесение нового лакокрасочного покрытия на слой ЛКП, имеющего неудовлетворительную адгезию к подложке (не проведена очистка окрашиваемой поверхности от старого покрытия).

6. Нанесение слоя эмали на незагрунтованную подложку.



Дефект лакокрасочного покрытия – проколы или пористость


Этот дефект лакокрасочного покрытия напоминает по внешнему виду булавочные проколы – микропоры, которые могут доходить до поверхности окрашиваемого изделия, существенно понижая, при этом защитные свойства лакокрасочного покрытия. Микропоры образуются при выходе частиц растворителя, воды или воздуха из слоя лакокрасочного покрытия во время его отверждения.

Основные причины, способствующие образованию различных частиц в слое лакокрасочного покрытия и выходу их на поверхность:

1. Присутствие в лакокрасочном материале или сжатом воздухе частиц воды или минерального масла.

2. Присутствие в лакокрасочном материале большого количества пузырьков воздуха.

3. Слишком близкое расстояние от сопла краскораспылителя до окрашиваемой поверхности, во время окрашивания.

4. Нанесение лакокрасочного материала на невысохший нижний слой ЛКП.

5. Плохая подготовка поверхности.

6. Растворитель, использованный для разбавления ЛКМ до рабочей вязкости, не подходит для данного типа лакокрасочного материала.



Дефект лакокрасочного покрытия – разнооттеночность и неравномерный блеск


Данный дефект проявляется в виде различных оттенков или различной величины блеска на разных участках лакокрасочного покрытия.

Дефект может быть вызван следующими причинами:

 1. Недостаточное перемешивание лакокрасочного материала перед нанесением.

 2. Не отрегулирован размер окрасочного факела или происходит прерывание струи лакокрасочного аэрозоля.

 3. При окрашивании крупногабаритных изделий такой дефект может возникнуть в случае окрашивания различными партиями лакокрасочного материала, которые могут иметь различные оттенки.

 4. Разнотолщинность лакокрасочного покрытия.

 5. Неудовлетворительная температура и относительная влажность воздуха для нанесения ЛКМ.

 6. Неудовлетворительный розлив лакокрасочного материала на окрашиваемой поверхности.

 7. Неравномерное поглощение лакокрасочного покрытия окрашиваемой поверхностью.

Данный дефект исправляется с помощью нанесения тонкого слоя хорошо перемешанного лакокрасочного материала одной партии.



Дефект лакокрасочного покрытия – не происходит полное отверждение лакокрасочного покрытия (отлип на поверхности ЛКП )


Отлип лакокрасочного покрытия – это свойство ЛКП сохранять липкость после предписанного технологического режима сушки или отверждения.

Причины неполного отверждения ЛКП:

1. Неправильное соотношения отвердитель/полуфабрикат лакокрасочного материала или сиккатив/полуфабрикат лакокрасочного материалы.

2. Нарушение технологического режима отверждения лакокрасочного покрытия.

Исправить данный дефект, можно после полного удаления покрытия с подложки и повторного перекрашивания с предварительной подготовкой поверхности.



Дефект лакокрасочного покрытия – непрокрас и плохая укрывистость


Под укрывистостью лакокрасочного покрытия понимают способность лакокрасочного материала делать невидимым цвет или цветовые различия окрашиваемой поверхности

Причины образования данных дефектов:

1. Завышенное или заниженное давление сжатого воздуха при пневмораспылении.

2. Не отрегулирован размер окрасочного факела.

3. Недостаточное перемешивание пигментированного лакокрасочного материала перед нанесением на подложку.

4. Лакокрасочное покрытие нанесено слишком тонким слоем.

5. Занижена рабочая вязкость лакокрасочного материала.

Непрокрас или плохая укрывистость исправляются с помощью нанесения дополнительного слоя лакокрасочного материала.



Дефект лакокрасочного покрытия – опыл


Этот дефект проявляется в виде шероховатости лакокрасочного покрытия с включением микрочастиц на отдельных его участках. Данный дефект может возникнуть, из-за случайного попадания на уже начинающий высыхать слой лакокрасочного покрытия, небольшой порции лакокрасочного материала ( например, при пневмораспылении ) и высыхает на поверхности покрытия шершавыми частицами.



Дефект лакокрасочного покрытия – «рыбий глаз»


По внешнему виду «рыбий глаз» напоминает большой кратер, в центре которого находится инородная частица. Образуется этот дефект, главным образом, из-за наличия на окрашиваемой подложке капель масла или воды, а также в случае загрязнения маслом или водой лакокрасочного материала.















Дефект лакокрасочного покрытия – белесоватость лакокрасочного покрытия


Белесоватость лакокрасочного покрытия проявляется в виде молочно-белой опалесценции на поверхности покрытия. Белесоватость лакокрасочного покрытия проявляется из-за конденсации влаги воздуха на поверхности ЛКП или при конденсации влаги во время хранения одного из компонентов лакокрасочного материала.











Итак, дефектов лакокрасочных покрытий достаточно много, причин, по которым на лакокрасочном покрытии образуются дефекты, ещё больше, и они весьма индивидуальны для каждого отдельного случая. Но самое главное — это то, как исключить образование дефектов ЛКП во время окрашивания, отверждения или на ранних стадиях эксплуатации лакокрасочного покрытия, так как мы уже упоминали о том, что образование дефектов ЛКП влекут за собой негативные экономические последствия.



Составим небольшую памятку, которая поможет нам избежать образования дефектов на лакокрасочном покрытии:

1. Так как основная масса дефектов ЛКП образуется из-за некачественной подготовки поверхности, необходимо проводить тщательную подготовку поверхности от грязи, песка, пыли, плесени, масла, смазки, ржавчины, окалины, остатков старых лакокрасочных покрытий и др. Интервал времени, между подготовкой поверхности и окрашиванием, должен быть минимально возможным, для исключения нового загрязнения поверхности.

2. Соблюдать заданные технологические режимы окрашивания и отверждения лакокрасочного покрытия (температура, относительная влажность воздуха, время и др.).

3. Не проводить окрасочные работы при неблагоприятных климатических условиях (дождь, туман и др.) При окрашивании металлических поверхностей, температура металлической поверхности должна быть на три градуса больше точки росы (для предотвращения конденсации влаги).

4. Использовать для растворения до рабочей вязкости растворитель, подходящий для данного типа ЛКМ.

5. Окрашивание проводить с помощью чистого и исправного оборудования в чистой спецодежде.

6. Для окрашивания, необходимо использовать лакокрасочные материалы, имеющие сертификат качества и прошедшие входной контроль по качеству.

Большинство дефектов, таких как шагрень, кратеры, сорность, морщинистость, трещины, потёки, пузыри, проколы, «рыбий глаз», удаляются при помощи шлифования покрытия в области образования дефекта с дальнейшем нанесением нового покрытия по основной технологии. Толщина покрытия в зоне проведения ремонта должна соответствовать толщине основного покрытия. Если общая площадь дефектов составляет десять процентов и более, от общей площади окрашенной поверхности, то покрытие удаляют и проводят повторное перекрашивание с предварительной подготовкой поверхности.



www.lakcolor.ru

Дефекты покраски автомобиля

Дефек­ты покрас­ки могут иметь мно­же­ство при­чин. Вооб­ще, что­бы лако­кра­соч­ное покры­тие полу­чи­лось каче­ствен­ным и без зна­чи­тель­ных изъ­я­нов, тре­бу­ет­ся учесть и соблю­сти мно­го пра­вил, фак­то­ров и усло­вий. Про­фес­си­о­нал сво­е­го дела, покра­сив мно­го машин и изу­чив своё ремес­ло дос­ко­наль­но, мно­гое дела­ет авто­ма­ти­че­ски, но даже у про­фи не все­гда всё про­хо­дит глад­ко.

В этой ста­тье я рас­ска­жу о раз­лич­ных дефек­тах, кото­рые воз­ни­ка­ют во вре­мя и после покрас­ки. Рас­смот­рим при­чи­ны их появ­ле­ния, спо­со­бы предот­вра­ще­ния и устра­не­ния.

Подготовка к покраске

Мно­гие про­бле­мы при покрас­ке авто­мо­би­ля воз­ни­ка­ют по при­чине непра­виль­ной пред­ва­ри­тель­ной под­го­тов­ки пане­лей кузо­ва. Это очень важ­ный этап, к кото­ром нуж­но отне­стись очень ответ­ствен­но. Базо­вые момен­ты вклю­ча­ют в себя мато­ва­ние, мой­ку, суш­ку, обез­жи­ри­ва­ние.

Важ­но, что­бы окра­ши­ва­е­мая поверх­ность была сухой и без малей­ше­го намё­ка на кон­ден­сат. Необ­хо­ди­мо, что­бы в поме­ще­нии, где окра­ши­ва­ет­ся маши­на была тем­пе­ра­ту­ра от +10 до +25 гра­ду­сов по Цель­сию. Нуж­но исполь­зо­вать нуж­ные про­пор­ции ком­по­нен­тов крас­ки и пра­виль­но настро­ить крас­ко­пульт. Более подроб­но о под­го­тов­ке маши­ны к покрас­ке мож­но про­чи­тать в дру­гой ста­тье.

Дефекты покраски

Рыбий глаз

«Рыбий глаз» – это малень­кие круг­лые обра­зо­ва­ния, похо­жие на кра­те­ры, кото­рые появ­ля­ют­ся во вре­мя или сра­зу после нане­се­ния слоя крас­ки.

При­чи­на:

  • В основ­ном, нане­се­ние крас­ки на поверх­ность, кото­рая не была нор­маль­но очи­ще­на и обез­жи­ре­на. На ней оста­лись части­цы жира, сили­ко­на, мас­ла или вос­ка.
  • В каче­стве обез­жи­ри­ва­те­ля мог­ли при­ме­нить рас­тво­ри­тель, кото­рый не обез­жи­рил нор­маль­но поверх­ность.



  • В воз­ду­хе из ком­прес­со­ра при­сут­ству­ют частич­ки воды и мас­ла.
  • Исполь­зо­вал­ся нека­че­ствен­ный раз­ба­ви­тель.

Для предот­вра­ще­ния дефек­та нуж­но тща­тель­но обез­жи­ри­вать поверх­ность, исполь­зуя чистую без­вор­со­вую сал­фет­ку. Так­же мож­но в крас­ку добав­лять анти­си­ли­ко­но­вую добав­ку.

Смор­щи­ва­ние

Смор­щи­ва­ние или под­ня­тие крас­ки про­ис­хо­дит, когда слой ста­рой крас­ки съё­жи­ва­ет­ся во вре­мя нане­се­ния ново­го покры­тия или во вре­мя суш­ки све­же­на­не­сён­но­го лако­кра­соч­но­го покры­тия.

При­чи­на:

  • Рас­тво­ри­те­ли, кото­рые нахо­дят­ся в новой крас­ке воз­дей­ству­ют на ста­рое покры­тие.
  • Окра­ши­ва­е­мое покры­тие не пол­но­стью затвер­де­ло, либо когда вто­рой слой ново­го покры­тия нано­сил­ся после слиш­ком дли­тель­ной суш­ки пер­во­го слоя.



  • Несов­ме­сти­мость ста­ро­го покры­тия на ком­по­нен­ты ново­го.

Что­бы устра­нить такой дефект нуж­но либо пол­но­стью сни­мать ста­рое покры­тие, либо рас­пы­лять слой изо­ли­ру­ю­ще­го грун­та.

Веро­ят­ность под­ня­тия и смор­щи­ва­ния крас­ки сни­жа­ет­ся, если пер­вый слой/слои нано­сить не очень мок­ро. Для это­го пер­вые слои нуж­но делать «туман­ны­ми» с уве­ли­чен­но­го рас­сто­я­ния. Более подроб­но об этом дефек­те може­те про­чи­тать в ста­тье “Если под­ня­ло крас­ку”.

Обес­цве­чен­ное пят­но

Это когда на све­жем покры­тии появ­ля­ет­ся пят­но (обыч­но крас­но­го или жёл­то­го цве­та).

При­чи­на:

  • Это полу­ча­ет­ся когда рас­тво­ри­тель све­жей крас­ки рас­тво­ря­ет пиг­мен­ты на ста­ром покры­тии, и они под­ни­ма­ют­ся на поверх­ность ново­го покры­тия.
  • Ино­гда может не раз­ме­шан­ный отвер­ди­тель от шпа­клёв­ки так воз­дей­ство­вать на новое покры­тие.

Что­бы спра­вить­ся с этой про­бле­мой нуж­но подо­ждать, когда новое покры­тие с пят­ном пол­но­стью про­сох­нет, потом под­го­то­вить поверх­ность к покрас­ке, нане­сти слой изо­ли­ру­ю­ще­го грун­та. Потом сно­ва выждать, когда всё высох­нет, под­го­то­вить поверх­ность и уже потом нане­сти све­жую крас­ку, не боясь появ­ле­ния дефек­та.

Затуманивание/матовость

Появ­ле­ние мато­во­сти глян­це­вой поверх­но­сти после высы­ха­ния. Этот дефект воз­ни­ка­ет доста­точ­но часто и у него может быть несколь­ко при­чин.

При­чи­на:

  • Одной из при­чин может быть недо­ста­точ­ная выдерж­ка вре­ме­ни после нане­се­ния пер­во­го слоя.
  • Дру­гой при­чи­ной может быть недо­ста­точ­но хоро­шая вен­ти­ля­ция в поме­ще­нии, где про­ис­хо­дит окра­ши­ва­ние, либо её пол­ное отсут­ствие. Испа­рив­ши­е­ся рас­тво­ри­те­ли от пер­во­го нане­сён­но­го покры­тия как бы «зави­са­ют» в воз­ду­хе и дей­ству­ют с ещё не засох­шим финиш­ным покры­ти­ем. Таким обра­зом, они вызы­ва­ют его мато­вость.

  • Дру­гая воз­мож­ная при­чи­на – это слиш­ком корот­кое вре­мя суш­ки меж­ду сло­я­ми и исполь­зо­ва­ние дешё­вых раз­ба­ви­те­лей. Ино­гда при­чи­на – слиш­ком тол­стое финаль­ное покры­тие.

Реша­ет­ся про­бле­ма после­ду­ю­щей абра­зив­ной поли­ров­кой. Предот­вра­тить мато­вость мож­но соблю­де­ни­ем всех необ­хо­ди­мых усло­вий раз­бав­ле­ния, нане­се­ния и меж­с­лой­ной суш­ки, а так­же обо­ру­до­ва­ни­ем вен­ти­ля­ции.

Рас­трес­ки­ва­ние

Выра­жа­ет­ся в тре­щи­нах раз­лич­ной дли­ны и шири­ны, кото­рые появ­ля­ют­ся на поверх­но­сти.

Эта про­бле­ма име­ет мно­же­ство воз­мож­ных при­чин.

При­чи­на:

  • Наи­бо­лее частые при­чи­ны – слиш­ком тол­стая плён­ка крас­ки или лака.
  • Cлиш­ком корот­кое вре­мя меж­с­лой­ной суш­ки.
  • Уско­ре­ние суш­ки ниж­не­го слоя (к при­ме­ру с помо­щью фена)
  •  Исполь­зо­ва­ние слиш­ком боль­шо­го коли­че­ства отвер­ди­те­ля.

Един­ствен­ный путь решить эту про­бле­му – снять все дефект­ные слои и пере­кра­сить поверх­ность сно­ва.

Опять же, предот­вра­ща­ет­ся про­бле­ма соблю­де­ни­ем всех инструк­ций сме­ши­ва­ния, нане­се­ния и суш­ки лако­кра­соч­ных мате­ри­а­лов.

Подтёки/смещения крас­ки или лака

Этот дефект слу­ча­ет­ся доста­точ­но часто, осо­бен­но у нович­ков. Любой про­фес­си­о­нал когда-то делал под­тё­ки.

При­чи­на:

  • Cлиш­ком близ­кое рас­по­ло­же­ние крас­ко­пуль­та к поверх­но­сти, слиш­ком мед­лен­ное дви­же­ние покра­соч­но­го писто­ле­та во вре­мя рас­пы­ле­ния и покры­тие одной обла­сти два раза под­ряд без суш­ки.
  • Слиш­ком мно­го раз­ба­ви­те­ля при раз­бав­ле­нии крас­ки и окра­ши­ва­ние в холод­ном поме­ще­нии, так­же мож­но при­чис­лить к воз­мож­ным при­чи­нам этой про­бле­мы.

Для предот­вра­ще­ния под­тё­ков нуж­но соблю­дать необ­хо­ди­мую дистан­цию от поверх­но­сти, дви­гать писто­лет сра­зу после нача­ла фор­ми­ро­ва­ния глян­ца и про­кон­тро­ли­ро­вать тем­пе­ра­ту­ру внут­ри поме­ще­ния, где про­ис­хо­дит окра­ши­ва­ние. Не нуж­но забы­вать и о пра­виль­ных про­пор­ци­ях сме­ши­ва­ния крас­ки и лака. Подроб­нее о том, как кра­сить без под­тё­ков, може­те про­чи­тать здесь.

Уби­ра­ют­ся под­тё­ки либо пере­кра­ши­ва­ни­ем, либо шли­фо­ва­ни­ем места под­тё­ка после пол­но­го затвер­де­ва­ния крас­ки и после­ду­ю­щей поли­ров­кой. О дру­гих мето­дах устра­не­ния под­тё­ков може­те про­чи­тать ста­тью “как убрать под­тё­ки после покрас­ки”.

[adsp-pro‑1]



Шаг­рень (эффект “апель­си­но­вой кор­ки”)

Шаг­рень тоже доста­точ­но частое явле­ние.

При­чи­на:

  • Недо­ста­точ­но жид­ко раз­ве­дён­ный лако­кра­соч­ный мате­ри­ал и рас­пы­ле­ние со слиш­ком низ­ким дав­ле­ни­ем.
  • Слиш­ком быст­рый раз­ба­ви­тель и слиш­ком тол­стые слои.
  • Непра­виль­ные настрой­ки крас­ко­пуль­та.
  • Пер­вый слой был нане­сён слиш­ком сухо. После­ду­ю­щие слои повто­ря­ют струк­ту­ру пер­во­го.

Реша­ет­ся про­бле­ма шли­фо­ва­ни­ем абра­зи­вом P1200 – P2000 и после­ду­ю­щая поли­ров­ка. Либо же более кар­ди­наль­но – пере­крас­ка поверх­но­сти с нор­маль­ны­ми настрой­ка­ми писто­ле­та и нор­маль­но раз­ве­дён­ной крас­кой.

Окун­то­ри­ва­ние (про­яв­ле­ние кон­ту­ра ремонт­ной обла­сти)

Такое про­ис­хо­дит, когда рас­тво­ри­тель из све­же­го слоя крас­ки про­ни­ка­ет и воз­дей­ству­ет на неко­то­рую зону под­лож­ки (обыч­но загрун­то­ван­ную ремонт­ную область). Это выгля­дит как мор­щин­ки вокруг опре­де­лён­ной обла­сти.

При­чи­на:

  • Это может быть область, загрун­то­ван­ная одно­ком­по­нент­ным грун­том.
  • Пло­хая под­го­тов­ка поверх­но­сти, в част­но­сти кра­ёв ремонт­ной обла­сти. Круп­ные цара­пи­ны вокруг загрун­то­ван­но­го участ­ка вос­при­им­чи­вы к рас­тво­ри­те­лю крас­ки.

Что­бы предот­вра­тит такой дефект, луч­ше все­гда грун­то­вать двух­ком­по­нент­ны­ми грун­та­ми. Если на поверх­но­сти несколь­ко неболь­ших ремонт­ных обла­стей, то луч­ше под­го­тав­ли­вать и загрун­то­вы­вать боль­шую область, вклю­ча­ю­щие малень­кие.

Реша­ет­ся про­бле­ма шли­фо­ва­ни­ем дефект­ной обла­сти и нане­се­ни­ем слоя изо­ли­ру­ю­ще­го грун­та и после­ду­щее пере­кра­ши­ва­ние.

Пузырь­ки воз­ду­ха под крас­кой



Пузырь­ки воз­ду­ха под крас­кой слу­жат при­чи­ной появ­ле­ния малень­ких кра­те­ров, кото­рые по внеш­не­му виду напо­ми­на­ют дефек­ты «рыбий глаз».





 При­чи­на:

  • Перед нане­се­ни­ем крас­ку или лак взбал­ты­ва­ли и не подо­жда­ли, когда пузырь­ки исчез­нут.
  • Кон­ден­сат под крас­кой.
  • Вода в воз­ду­хе из ком­прес­со­ра.
  • Непра­виль­ные настрой­ки писто­ле­та.

В зави­си­мо­сти от серьёз­но­сти, про­бле­ма реша­ет­ся шли­фо­ва­ни­ем абра­зи­ва­ми P1200-P2000 и после­ду­ю­щей поли­ров­кой, либо пере­крас­кой поверх­но­сти.

Цара­пи­ны от шли­фо­ва­ния (рис­ки)

Сле­ды от шли­фо­ва­ния про­яв­ля­ют­ся как линии на крас­ке.

При­чи­на:

  • Непра­виль­ная под­го­тов­ка к покрас­ке. Была исполь­зо­ва­на шли­фо­валь­ная бума­га со слиш­ком круп­ным абра­зи­вом.
  • Шли­фо­ва­ние недо­су­шен­но­го грун­та перед покрас­кой.
  • Слиш­ком тон­кий слой ново­го лако­кра­соч­но­го покры­тия.

Ино­гда уда­ёт­ся убрать сле­ды от шли­фо­ва­ния, после пол­но­го высы­ха­ния крас­ки и её про­сад­ки в цара­пи­ны. В этом слу­чае помо­жет абра­зив­ная поли­ров­ка. Если же цара­пи­ны оста­лись под лаком, то тогда уже, что­бы их убрать, нуж­но пере­кра­ши­вать поверх­ность.

Предот­вра­тить это мож­но соблю­дая пра­ви­ла под­го­тов­ки поверх­но­сти и поэтап­но умень­шая гра­да­цию абра­зи­ва шли­фо­валь­ной бума­ги.

Отсла­и­ва­ние

Это поте­ря адге­зии меж­ду лако­кра­соч­ным сло­ем и под­лож­кой.

При­чи­на:

  • Пло­хая под­го­тов­ка поверх­но­сти. Обыч­но пло­хая шли­фов­ка или очист­ка (обез­жи­ри­ва­ние).
  • Пре­вы­ше­но вре­мя суш­ки пер­во­го слоя.
  • Нане­се­ния несов­ме­сти­мой крас­ки.

Предот­вра­ще­ние про­бле­мы состо­ит в пра­виль­ном выпол­не­нии всех эта­пов под­го­тов­ки и нане­се­ния крас­ки.

Отвер­стия

Отвер­стия быва­ют внут­ри и свер­ху шпа­клёв­ки и оста­ют­ся на грун­те и крас­ке.

При­чи­на:

  • Пузырь­ки воз­ду­ха обра­зу­ют­ся и оста­ют­ся в шпа­клёв­ке во вре­мя сме­ши­ва­ния. Эти пузырь­ки про­яв­ля­ют­ся после шли­фо­ва­ния, созда­вая малень­кие отвер­стия. Ино­гда воз­дух, кото­рый собрал­ся в этих отвер­стия дей­ству­ет на верх­ний слой лако­кра­соч­но­го покры­тия после окра­ши­ва­ния, под­ни­ма­ясь и обра­зуя кра­тер.

Что­бы предот­вра­тить появ­ле­ние отвер­стий от пузырь­ков воз­ду­ха, шпа­клёв­ка долж­на сме­ши­вать­ся пра­виль­но и нано­сит­ся тон­ки­ми сло­я­ми.

Пыль и мусор

Это одна из самых частых про­блем при покрас­ке в посред­ствен­ных усло­ви­ях.

При­чи­на:

  • Пло­хая под­го­тов­ка поверх­но­сти.
  • Запы­лен­ность поме­ще­ния, где про­ис­хо­дит окра­ши­ва­ние.
  • Пыль­ная одеж­да маля­ра.
  • Неот­филь­тро­ван­ная крас­ка с части­ца­ми мусо­ра.

Для устра­не­ния пыли и мусо­ра в крас­ке потре­бу­ет­ся после пол­но­го затвер­де­ва­ния отшли­фо­вать окра­шен­ную поверх­ность абра­зи­ва­ми P1200-P2000 и отпо­ли­ро­вать.

Пол­но­стью от пыли, пожа­луй, невоз­мож­но изба­вить­ся, но зна­чи­тель­но сокра­тить, воз­мож­но. Для это­го нуж­но всё тща­тель­но про­пы­ле­со­сить в мастер­ской, сде­лать влаж­ную убор­ку. Мож­но так­же, по воз­мож­но­сти, все поверх­но­сти мастер­ской закрыть поли­эти­ле­но­вым укрыв­ным мате­ри­а­лом. Так­же важ­но орга­ни­зо­вать вен­ти­ля­цию.

Мед­лен­ное затвер­де­ва­ние

Мед­лен­ное затвер­де­ва­ние или мяг­кость лако­кра­соч­ной поверх­но­сти про­яв­ля­ет­ся, когда крас­ка вро­де бы высох­ла, но оста­лась мяг­кой на ощупь и вос­при­им­чи­вой к повре­жде­ни­ям и воз­дей­ствию воды.

При­чи­на:

  • Cлиш­ком тол­стые слои крас­ки или лака и пло­хая про­суш­ка меж­ду ними.
  • Было добав­ле­но слиш­ком мало или слиш­ком мно­го отвер­ди­те­ля.
  • Мог быть исполь­зо­ван непра­виль­ный раз­ба­ви­тель, не соот­вет­ству­ю­щий тем­пе­ра­тур­ным усло­ви­ям.
  • Слиш­ком низ­кая тем­пе­ра­ту­ра в поме­ще­нии, где окра­ши­ва­ет­ся авто­мо­биль и высо­кая влаж­ность.

  • Крас­ка с пре­вы­шен­ным сро­ком год­но­сти.

При такой про­бле­ме хоро­шо может помочь инфра­крас­ная суш­ка. Она про­су­ши­ва­ет все слои изнут­ри.

Если про­пор­ции сме­ши­ва­ния были нару­ше­ны незна­чи­тель­но, то про­сто будет уве­ли­че­но вре­мя высы­ха­ния при нор­маль­ных тем­пе­ра­тур­ных усло­ви­ях. Если крас­ка не при каких усло­ви­ях не высы­ха­ет, то её нуж­но уда­лять, грун­то­вать поверх­ность и кра­сить зано­во дру­гой ерас­кой.

Про­сад­ка

Подоб­ный дефект может про­яв­лять­ся, когда ремонт­ная область ста­но­вит­ся види­мой через несколь­ко дней после ремон­та.

При­чи­на:

  • Шпа­клёв­ка мог­ла пол­но­стью не затвер­деть и про­се­ла уже после окра­ши­ва­ния.

Пузырь­ки от испа­ре­ний рас­тво­ри­те­ля (вски­па­ние)

Пузырь­ки от рас­тво­ри­те­ля или «вски­па­ние», как этот дефект ино­гда назы­ва­ют, пред­став­ля­ет собой малень­кие пузырь­ки или кра­те­ры на поверх­но­сти крас­ки. Это неис­па­рив­ший­ся рас­тво­ри­тель остал­ся под плён­кой засох­ше­го верх­не­го слоя.

При­чи­на:

  • Мог исполь­зо­вать­ся слиш­ком быст­рый раз­ба­ви­тель или дру­гие фак­то­ры, кото­рые уско­ри­ли слиш­ком быст­рое высы­ха­ние верх­не­го слоя. То есть, у рас­тво­ри­те­ля не хва­ти­ло вре­ме­ни испа­рить­ся, так как свер­ху уже обра­зо­ва­лась плён­ка.
  • Был нане­сён слиш­ком тол­стый слой крас­ки или лака. Свер­ху обра­зо­вы­ва­ет­ся плён­ка, а весь осталь­ной слой про­дол­жа­ет сох­нуть, испа­ряя рас­тво­ри­тель.

В такой ситу­а­ции часто при­хо­дит­ся пере­кра­ши­вать поверх­ность, исполь­зуя более мед­лен­ный раз­ба­ви­тель.

Пят­ни­стость

Пят­ни­стость, а так­же поло­са­тость быва­ет на крас­ках с эффек­том «метал­лик». Так полу­ча­ет­ся, когда чешуй­ки рас­по­ла­га­ют­ся нерав­но­мер­но, фор­ми­ру­ют­ся обла­сти с боль­шой кон­цен­тра­ци­ей чешу­ек «метал­ли­ка» и места, где их очень мало. Полу­ча­ют­ся свет­лые и тём­ные пят­на и поло­сы. Такая же про­бле­ма может воз­ник­нуть при нане­се­нии «пер­ла­мут­ро­вых» кра­сок.

При­чи­на:

  • Несба­лан­си­ро­ван­ный факел крас­ко­пуль­та.
  • Пере­бор с добав­ле­ни­ем в крас­ку раз­ба­ви­те­ля.
  • Нане­се­ние лака до того как высох слой базы.
  • Непра­виль­ное пере­кры­ва­ние рядов во вре­мя окрас­ки.

Что­бы предот­вра­тить появ­ле­ние таких пятен и полос нуж­но про­кон­тро­ли­ро­вать каче­ство рас­пы­ля­е­мо­го факе­ла, раз­во­дить крас­ку в пра­виль­ных про­пор­ци­ях, ждать не менее 30 минут после нане­се­ния базы, а так­же пра­виль­но нано­сить базу и лак, пере­кры­вая ряды крас­ки на 50–75%. При нане­се­нии финиш­ных сло­ёв базы нуж­но уве­ли­чи­вать рас­сто­я­ние от крас­ко­пуль­та до поверх­но­сти. Более подроб­но може­те про­чи­тать ста­тью “как кра­сить метал­ли­ком”.

Что­бы устро­ить пят­на и поло­сы, при­дёт­ся под­го­то­вить поверх­ность зано­во и пере­кра­сить.



Обра­зо­ва­ние пузы­рей

Раз­ду­тые обла­сти могут появить­ся на поверх­но­сти крас­ки спу­стя неде­лю. Такое слу­ча­ет­ся из-за вла­ги, кото­рая оста­ёт­ся под крас­кой.

При­чи­на:

  • Это может быть из-за повы­шен­ной влаж­но­сти во вре­мя нане­се­ния крас­ки или неви­ди­мо­го кон­ден­са­та на окра­ши­ва­е­мой поверх­но­сти.
  • Вла­га из ком­прес­со­ра из-за пло­хо­го или неис­прав­но­го водо­от­де­ли­те­ля.

При воз­ник­но­ве­нии такой про­бле­мы луч­ше пере­кра­сить поверх­ность, пред­ва­ри­тель­но счи­стив нане­сён­ное покры­тие.

Про­све­чи­ва­ние под­лож­ки

Такая про­бле­ма наблю­да­ет­ся после окра­ши­ва­ния поверх­но­сти и ино­гда замет­на толь­ко при опре­де­лён­ном осве­ще­нии.

При­чи­на:

  • Недо­ста­точ­ное коли­че­ство и тол­щи­на сло­ёв крас­ки.
  • Крас­ка со сла­бой укрыв­ной спо­соб­но­стью.
  • Слиш­ком боль­шая кон­цен­тра­ция раз­ба­ви­те­ля в кра­се.



Неко­то­рые цве­та крас­ки име­ют сла­бую укры­ви­стость и тре­бу­ют нане­се­ния на под­лож­ку (грунт) опре­де­лён­но­го цве­та. При сла­бо­укры­ви­стых цве­тах тре­бу­ет­ся нане­се­ние боль­ше­го чис­ла сло­ёв крас­ки чем обыч­но. Важ­но в этом слу­чае соблю­дать меж­с­лой­ную суш­ку каж­до­го слоя.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Дефекты лакокрасочного покрытия | Поможем. Жми.

Давно известно, что качество современных автомобилей уже не то, что было раньше. Качество лакокрасочного покрытия тоже оставляет желать лучшего. Производители гонятся за прибылью и сокращают затраты на производство автомобилей. Автолюбители все чаще замечают дефекты лакокрасочного покрытия автомобиля и прибегают к помощи независимых экспертов для проведения экспертизы лакокрасочного покрытия автомобиля. Дефекты лакокрасочного покрытия — отличный повод для расторжения договора купли-продажи автомобиля.

Дефекты лакокрасочного покрытия автомобиля

Ниже мы решили привести каталог дефектов лакокрасочного покрытия автомобиля, который представил один из ведущих мировых автопроизводителей. В нем представлены основные дефекты ЛКП автомобиля и приведены причины, которые предшествовали образованию дефекта. Считается, что представленная информация является результатом многолетней исследовательской работы этого производителя.

Исследование дефектов лакокрасочного покрытия автомобиля

Как видите проблем с ЛКП у автомобиля немало. Дефекты лакокрасочного покрытия автомобиля подразделяются на производственные и эксплуатационные. Конечно дилеру или продавцу автомобиля удобнее всего, чтобы дефекты ЛКП носили эксплуатационный характер. Тогда Вам придется перекрашивать автомобиль за свой счет. На этом дилер хорошо заработает.

Мы же считаем, что очень много дефектов лакокрасочного покрытия автомобиля имеет именно производственный недостаток, т.к. производитель желает удешевить производство, а от этого страдает качество. И мы в своих исследованиях часто доказывали это.

В своих исследованиях мы не привыкли полагаться на органолептический метод и используем современное высокоточное оборудование (спектрофотометр, блескомер, толщиномер, адгезиметр), которое позволяет нам с уверенностью делать выводы о характере дефектов ЛКП автомобиля.

К слову сказать дефекты лакокрасочного покрытия автомобиля — это отличный повод заменить автомобиль по гарантии или вернуть потраченные на автомобиль деньги. Особенно, если дефекты проявляются на несъемных элементах кузова автомобиля, таких как крыша, задние крылья, пороги и т.д. Ведь все логично и просто. Устранить дефекты ЛКП на этих элементах и привести автомобиль к первозданному виду невозможно. Все равно будет заметно, что эти элементы подвергались окраске. Со съемными элементами (двери, передние крылья, капот, крышка багажника и т.д.) все обстоит несколько иначе, т.к. их можно просто заменить с нового автомобиля. Тогда перекраска не будут так очевидна.

Здесь тоже важная информация для Вас

Прочитали: 2 328

Загрузка…

www.avtoexpert.pro

Дефекты лакокрасочного покрытия и их устранение

Дефекты и повреждение лакокрасочного покрытия (ЛКП)

Справочник повреждений лакокрасочного покрытия.

Повреждения, вызванные неправильной обработкой:
  • Раковины
  • «Выкипание» лакокрасочного материала
  • Нарушения сцепляемости
  • Нарушения сцепляемости прозрачного лака
  • Борозды от шлифовки
  • Полосообразование
  • Отслаивание/сколы на пластмассовых элементах
  • Сколы на полиэфирных материалах
  • Пятна перекиси на поверхностях типа «металлик»
  • Образование трещин
  • Усадка/заметность границы зоны ремонта
  • Образование пузырей
  • Лёгкое растворение на поверхности
  • Образование муара/ряби на лакокрасочной плёнке
  • Образование вуали, мутность
  • Крапинки/металлические частички
  • Метамерия/Цветовые отклонения
  • Размытости
  • Потеря блеска
  • Укрывистость/Участки с недостаточной толщиной лакокрасочного покрытия
  • Нарушение характеристик покрытия/»Апельсиновая корка»
  • Включения грязи в лакокрасочной основе покрытий типа «металлик»
  • Включения грязи в эмали
  • Водные пятна
  • Потеки краски
  • Голограмм

Рассмотрим более детально повреждения, вызванные неправильной обработкой покрытия автомобиля:

Раковины:



Кратерообразные, отдельные или многочисленные углубления с высокими краями в эмали или в промежуточных слоях.


Причина/Картина дефекта:
  • Окрашиваемая поверхность недостаточно очищена средством для удаления силикона.
  • Воздух в распылителе загрязнен остатками масла и водными осаждениями.
  • Покрытие фильтра не отвечает требованиям.
  • Применение силиконосодержащих политур, средств ухода или спреев (например: Cockpit-Spray).
  • Остатки масла, мастик, жиров, силикона.
  • Рабочая одежда, испачканная силиконосодержащими средствами.

Устранение дефекта:
  • Зашлифуйте поверхность лакокрасочного покрытия, очистите средством для удаления силикона и нанесите тонкий слой эмали за один проход. Дайте хорошо схватиться, после чего несколько раз повторите операцию нанесения и просушки тонких слоев.

«Выкипание» лакокрасочного материала:

Маленькие, твердые, закрытые или лопнувшие пузырьки в эмали. Они либо появляются в скоплениях на отдельных участках или рассеиваются поодиночке по всей поверхности. Аншлиф освобождает большую полость, под которой зачастую различим слой грунта.

Причина/Картина дефекта:

  • Лакокрасочное покрытие было нанесено слишком толстым слоем.
  • Не были соблюдены предписанные сроки промежуточного проветривания и окончательной сушки.
  • Не были соблюдены предписанные вязкость и давление распыления.
  • Применение неподходящих отвердителей и разбавителей. (не оптимально согласованная комбинация растворителей в лакокрасочной системе).
  • Плохие условия в окрасочной камере.
Устранение дефекта:
  • Отдельные пузырьки могут быть устранены полированием.
  • После полного высыхания зашлифуйте эмаль на пораженных участках, очистите средством для удаления силикона и заново окрасьте. Возможные еще оставшиеся поры изолируйте двухкомпонентной акриловой жидкой шпатлевкой.
  • При более крупных повреждениях полностью сошлифуйте эмаль и заново нанесите лакокрасочное покрытие.

Нарушения сцепляемости (адгезии):

Отслаивание всего покрытия от окрашиваемой поверхности или между отдельными слоями. Нарушения сцепляемости иногда могут быть распознаны только при внешнем воздействии (удары камней).

Причина/Картина дефекта
:
  • Окрашиваемая поверхность недостаточно очищена (ржавчина, жир, влага, абразивная пыль, чистящие средства).
  •  Применен неподходящий материал.
  • Слишком короткая сушка и проветривание.
  • Основа лакокрасочного покрытия была нанесена не «сырое-по-сырому»; промежуточная сушка была слишком длинной.
  • Отсутствие промежуточной шлифовки.
  • Образование конденсата из-за температурных колебаний.
  • Неквалифицированная первичная обработка (прежде всего для пластмасс).
  • Пережог катафорезного слоя/промежуточной шпатлевки.
Устранение дефекта:
  • Проведите внутреннюю шлифовку поврежденного участка и заново окрасьте. Последовательно восстановите лакокрасочное покрытие в соответствии с ATI’s.

Нарушения сцепляемости прозрачного лака:



Отслаивание прозрачного лака от лакокрасочной основы.

Причина/Картина дефекта:

  • Слишком большая толщина слоя лакокрасочной основы.
  • Слишком длинные отрезки промежуточного и окончательного проветривания лакокрасочной основы.
  • Неправильное количественное соотношение прозрачный лак/отвердитель.
Устранение дефекта:
  • Проведите финишную шлифовку поврежденного участка и заново окрасьте.

Борозды от шлифовки:




Отдельное или обширное скопление борозд или следов шлифовки, зачастую с поднятыми краями. На лакокрасочных покрытиях типа «металлик» они проявляются как светло-темные полосы.

Причина/Картина дефекта:

  • Слишком грубо отшлифована шпатлевка.
  • Слишком грубо отшлифована жидкая шпатлевка.
  • Жидкая шпатлевка перед шлифовкой недостаточно просохла.
  • Слишком грубо отшлифован старый лакокрасочный слой.
  • Мягкие, эластичные окрашиваемые поверхности, (например TPA) обработаны слишком едким разбавителем и потому слегка растворилась их поверхность.
  • Эмаль нанесена слишком тонким слоем.
Устранение дефекта:
  • При незначительности повреждения после просушки эмали тонко отшлифуйте и отполируйте его.
  • При значительных повреждениях или при лакокрасочных покрытиях типа «металлик», отшлифуйте лакокрасочную или окрашиваемую поверхность и по возможности удалите борозды, после чего изолируйте и заново окрасьте.

Полосообразование:



Различные, полособразные цветовые/эффектные образования на светлых/темных участках покрытий типа «металлик».

Причина/Картина дефекта:

  • Неисправность распылителя.
  • Неправильное давление распыления.
  • Неподходящий разбавитель.
  • Неправильная вязкость (текучесть) распыляемого материала.
  • Слишком короткое проветривание.
  • Неподходящая температура обработки.
Устранение дефекта:
  • Равномерно нанесите лакокрасочную основу.
  • Отремонтируйте распылитель.
  • После просушки прозрачного лака зашлифуйте и заново окрасьте поверхность.

Отслаивание/сколы на пластмассовых элементах:



Недостаточная адгезия между эмалью и шпатлевкой или/и грунтовкой. Зачастую это приводит к полному отделению лакокрасочного покрытия от пластмассового элемента.

Причина/Картина дефекта:

  • Пластмассовый элемент плохо очищен; термическая обработка элемента не была проведена или была проведена неудовлетворительно.
  • Были использованы неподходящие чистящие средства.
  • Были использованы неподходящие материалы.
  • Влажность.
  • Пережог или недожог лакокрасочного покрытия.
  • Плохое качество или отсутствие промежуточной шлифовки.
Устранение дефекта:

  • Сошлифуйте поврежденные слои лакокрасочного покрытия и обновите лакокрасочное покрытие.
  • В крайнем случае замените пластмассовый элемент.

Сколы на полиэфирных материалах:

Различия в цветовых оттенках или пятна на дополнительном покрытии прежде неокрашенной пластмассы.

Причина/Картина дефекта:

  • Пластмасса не подходит для нанесения лакокрасочного покрытия.
  • Неправильный подбор вещества, повышающего адгезию.
  • Были использованы неустойчивые к растворителям лакокрасочные материалы.
Устранение дефекта:
  • Нанесение нового лакокрасочного покрытия с использованием подходящих материалов.
  • Установите неокрашенные новые элементы (по желанию клиента).

Пятна перекиси на поверхностях типа «металлик»:

Появляющиеся на лакокрасочном покрытии после долгой сушки пятна, отличающиеся по цвету и искажающие цветовые оттенки.

Причина/Картина дефекта:

  • Слишком много отвердителя в полиэфирной шпатлевке (причиной такого дефекта может быть содержание отвердителя свыше 3%).
  • Полиэфирная шпатлевка и отвердитель плохо перемешаны между собой.
Устранение дефекта:
  • Отшлифуйте, изолируйте полиэфирной или эпоксидной жидкой шпатлевкой и заново окрасьте.

Образование трещин;


Трещины различной длины и глубины, идущие во всех направлениях.

Причина/Картина дефекта:

· Слишком толстый слой покрытия.

  • Многократное нанесение лакокрасочного покрытия.
  • Температурные колебания.
  • Механические воздействия, например, деформации.
  • Не (полностью) отверждённые окрашиваемые поверхности.
  • Непросушенное старое лакокрасочное покрытие.
  • Отсутствие или недостаточная добавка отвердителя.
  • Применение двухкомпонентных материалов на поверхностях «нитро» или на TPA.
Устранение дефекта:
  • Сошлифуйте слои покрытия вплоть до дефектной поверхности и нанесите новое лакокрасочное покрытие (нанесите грунтовку, жидкую шпатлевку и распылением нанесите эмаль).

Усадка/заметность границы зоны ремонта:



Подъем или западание границ зоны ремонта (кромка на эмали), нарушение характеристик и потеря блеска эмали.

Причина/Картина дефекта:

· Старый лакокрасочный слой отшлифован не без переходов.

  • Шпатлевка и жидкая шпатлевка на вязкоэластичном заводском грунте.
  • Шпатлевка отшлифована и покрыта краской в незатвердевшем состоянии.
  • Исходные материалы обработаны слишком рано, окрашиваемая поверхность не полностью отверждена.
  • Грунт нанесен слишком толстым слоем и недопросушен.
  • Слишком грубая шлифовальная бумага.
  • Эмаль слишком разбавлена.
Устранение дефекта:
  • После отверждения эмали тонко отшлифуйте и отполируйте поверхность, по возможности изолируйте жидкой шпатлевкой и заново окрасьте.

Образование пузырей:



Маленькие, точечные, заполненные воздухом или водой пузырьки на лакокрасочном покрытии. При замкнутой пленке лакокрасочного покрытия их величина варьируется от булавочной головки до острия булавки. Расположение и скопление очень различно. На развитой стадии — круглые отслаивания покрытия от основы. Это не «выкипание» и не коррозия.

Причина/Картина дефекта:

  • Окрашиваемая поверхность впитала влагу.
  • Недостаточная просушка окрашиваемой основы после мокрой шлифовки (особенно в случае с полиэфирными материалами).
  • Слишком высокая влажность воздуха перед нанесением лакокрасочной основы; образование водного конденсата из-за температурных колебаний.
  • Не прошлифованы поры и раковины окрашиваемой поверхности.
  • Полиэфирный материал не изолирован.
  • Пот на ладонях.
  • Наличие солей и минералов в шлифовочной воде.
  • Воздух в распылителе загрязнен.
Устранение дефекта:
  • Сошлифуйте покрытие на поврежденном участке, остальную поверхность отшлифуйте до матового состояния, очистите средством для удаления силиконов, изолируйте жидкой шпатлевкой и заново окрасьте.

Лёгкое растворение на поверхности:



Лакокрасочная основа протраливается прозрачным лаком. Из-за этого алюминиевые пигменты меняют свою ориентацию. Также и цвет, по сравнению с нормальным, кажется более серым. Вследствие этого тускнеет поверхностная структура прозрачного лака.

Причина/Картина дефекта:

  • Лакокрасочная основа нанесена слишком сырой.
  • Отсутствие промежуточного проветривания.
  • Слишком толстый слой покрытия.
Устранение дефекта:
  • Шлифовка и нанесение нового лакокрасочного покрытия.

Образование муара/ряби на лакокрасочной плёнке:



Подъемы/рябь на поверхности лакокрасочного покрытия.

Причина/Картина дефекта:

  • Первичное лакокрасочное покрытие не отвердело или не было протравлено.
  • Места промежуточной шлифовки от прозрачного лака к лакокрасочной основе не изолированы жидкой шпатлевкой, либо изолированы неподходящей шпатлевкой.
  • Неподходящая окрашиваемая поверхность (например оркашенные распылением поверхности TPA или «нитро»).
  • Применение неподходящих грунтов, эмалей и разбавителей.
  • Несогласованные друг с другом лакокрасочные системы.
  • Несоблюдение указанной продолжительности проветривания при методе «сырое-по-сырому».
  • Слишком рано переработанная синтетическая смола эмали (алкидная смола).
Устранение дефекта:
  • После просушки полностью удалите эмаль и разъеденную основу на пораженном участке и заново нанесите лакокрасочное покрытие.
  • Перед нанесением эмали проведите шлифовку всей поверхности.

Образование вуали, мутность:


Различные, пятнообразные цветовые/эффектные образования на светлых/темных участках покрытий типа «металлик».

Причина/Картина дефекта:

  • Неисправность распылителя, сопла распылителя или неверное давление распыления.
  • Отклонения в вязкости материала, технике распыления, продолжительности проветривания и в температуре внутри окрасочного помещения.
  • Неподходящий разбавитель.
Устранение дефекта:
  • Капельный метод перед нанесением прозрачного лака.
  • После просушки прозрачного лака проведите шлифовку поверхности и заново окрасьте.

Крапинки:

Выступающие из лакокрасочной пленки островерхие частички.

Причина/Картина дефекта:

  • Грунтовочный лак покрытия типа «металлик» был нанесен слишком сухо, вследствие чего металлические частички не смогли в него погрузиться. Прозрачный лак не смог покрыть эти вертикально стоящие частички, так как воздух в распылителе был слишком горячим или температура в окрасочной камере была слишком высокой.

Устранение дефекта:
  • После высыхания лакокрасочной поверхности проведите легкую шлифовку шлифовочной бумагой с величиной зерна P800, очистите средством для удаления силикона и нанесите поверх новый слой прозрачного лака.

Метамерия/ Цветовые отклонения:


Одинаковые на вид цветовые оттенки при перемене освещения (дневной свет/искусственный свет) демонстрируют различия. Различие в пигментном составе между оригинальным и ремонтным лакокрасочным покрытием.

Причина/Картина дефекта:

  • Применение лакокрасочных материалов с неправильной пигментацией, к примеру, зеленый можно получить из желтого и синего, или непосредственно из зеленого.
  • Применение неподходящих составных и финишных лаков для придания оттенка.
Устранение дефекта:
  • Нанесение нового лакокрасочного покрытия с использованием подходящих лакокрасочных материалов.

Размытости:



Из-за взаимодействия поверхностного напряжения и очень различной специфической плотности разных пигментов, на поверхности свеженанесенных, еще не просохнувших лакокрасочных покрытий могут образоваться завихрения, следствием которых является выделение пигментов.

Причина/Картина дефекта:

  • Слишком большая толщина слоя, лакокрасочные материалы плохо перемешаны.
Устранение дефекта:
  • Шлифовка и нанесение нового лакокрасочного покрытия.

Потеря блеска:


Тусклые молочные помутнения лакокрасочного покрытия с более или менее равномерной потерей блеска.

Причина/Картина дефекта:

  • Холод и низкая влажность воздуха.
  • Жара и высокая влажность воздуха.
  • Травление на окрашиваемой поверхности.
  • Неправильное отверждение или сырой отвердитель.
  • Лакокрасочный материал слишком разбавлен.
  • Слишком высока доля пигментов из-за плохого перемешивания.
  • Неоптимальная сушка.
Устранение дефекта:
  • После высыхания устраните потускнения полировкой. В случае неудачи проведите шлифовку всей поверхности и еще раз окрасьте.


Укрывистость/Участки с недостаточной толщиной лакокрасочного покрытия:


Различные цветовые оттенки поверхности. Здесь не достигнута минимальная толщина слоя. Последствия проявляются от локально ограниченного отклонения от цветового оттенка в виде отдельных пятнышек в зоне распыления, вплоть до полного отсутствия эмали.

Причина/Картина дефекта:

  • Некорректная, неоднородная окрашиваемая поверхность (эффектная лакировка).
  • Неправильная жидкая шпатлевка в трехслойных покрытиях.
  • Недостаточное нанесение эмали.
Устранение дефекта:
  • Проведите шлифовку поверхности и заново окрасьте.

Нарушение характеристик покрытия/»Апельсиновая корка»


Неспокойная, шероховатая структура поверхности. Поверхность похожа на кожуру апельсина.

Причина/Картина дефекта:

  • Слишком высокая вязкость лакокрасочного материала.
  • Применение быстро улетучивающихся разбавителей краткосрочного действия.
  • Слишком высокая температура в окрасочной камере.
  • Расстояние между поверхностью и распылителем слишком велико, слишком малое нанесение материала.
  • Слишком большая насадка.
  • Неправильное давление распыления.
Устранение дефекта:
  • Тонко отшлифуйте и отполируйте поверхности маленькой площади.
  • Проведите внутреннюю шлифовку поверхности и заново окрасьте.


Включения грязи в лакокрасочной основе покрытий типа «металлик»:


Скопления загрязнений в лакокрасочной основе покрытий типа «металлик» различной величины и формы (крупинки или ворсинки).

Причина/Картина дефекта:
  • С окрашиваемых поверхностей не была полностью удалена пыль.
  • Не отфильтрованы лакокрасочные материалы.
  • Не оптимально функционирование лакокрасочного оборудования.
  • Загрязнен фильтр.
  • Ношение неподходящей одежды

Устранение дефекта:

  • Проведите шлифовку поврежденного участка и заново окрасьте.

Включения грязи в эмали:

Скопления загрязнений различной величины и формы (крупинки или ворсинки) в эмали или под слоями лакокрасочного покрытия. Визуальный дефект.

Причина/Картина дефекта:

  • С окрашиваемых поверхностей не была полностью удалена пыль.
  • Не отфильтрованы лакокрасочные материалы.
  • Не оптимально функционирование лакокрасочного оборудования.
  • Загрязнен фильтр.
  • Ношение неподходящей одежды
Устранение дефекта:
  • После отверждения лакокрасочного покрытия проведите внутреннюю шлифовку отдельных включений шлифовочной бумагой с величиной зерна 1200 — 1500 и отполируйте подходящей шлифовальной или лакировочной пастой без содержания силикона.
  • Проведите шлифовку обширных областей загрязнения и еще раз заново окрасьте.

Водные пятна:


Кольцеобразные пятна на поверхности лакокрасочного покрытия.

Причина/Картина дефекта:

  • Испарение капель воды на свежеокрашенном и еще неотвержденном покрытии (в основном на горизонтальных поверхностях).
  • Слишком толстый слой покрытия.
  • Слишком короткое время сушки.
  • Неправильное отверждение или более непригодный отвердитель.
  • Применение неподходящего разбавителя.
Устранение дефекта:
  • Легко выраженные пятна отшлифуйте шлифовочной бумагой с величиной зерна P1000 — P1200, после чего отполируйте.
  • При наличии сильно выраженных пятен, поверхность отшлифуйте до матового состояния, очистите средством для удаления силиконов и окрасьте заново.


Потеки краски:


Волнообразные следы потеков в эмали или в одном из промежуточных слоев на вертикальных поверхностях. Большей частью в зоне гофрированных участков, скруглений, фальцев или в районе излома (там есть потеки и подтеки).

Причина/Картина дефекта:

  • Неравномерное нанесение лакокрасочного покрытия.
  • Не соблюдена предписанная вязкость наносимого материала.
  • Применение неподходящего разбавителя.
  • Слишком низкие температуры воздуха, материалов и помещения.
  • Слишком толстый слой покрытия.
  • Неисправность распылителя.
Устранение дефекта:
  • После просушки плоско отшлифуйте неровности, в случае необходимости дайте поверхности досушиться.
  • При незначительных дефектах выровняйте участок повреждения с помощью рубанка для снятия краски, отшлифуйте, отполируйте или заново окрасьте.

Галограммы:


Трехмерное явление на поверхности лакокрасочного покрытия в форме свиля или пятна. Под воздействием прямых солнечных лучей этот эффект еще усиливается.

Причина/Картина дефекта:

  • Полировка полировочной машинкой еще неотвержденного покрытия.
  • Слишком длинные полировочные интервалы или их отсутствие.
  • Слишком сильный нажим при полировке.
  • Неправильное средство для полировки или полировочный инструмент.
Устранение дефекта:

Дайте лакокрасочному покрытию возможность затвердеть, после чего отполируйте антиголограмной полиролью.
В случае необратимых дефектов проведите шлифовку и нанесите новый слой прозрачного лака.

podborkraski.by

Дефекты лкп автомобиля (лакокрасочного покрытия)

Лакокрасочное покрытие автомобиля — самый уязвимый элемент во всей его конструкции. В процессе эксплуатации ЛКП постоянно подвергается механическим и химическим воздействиям извне. В этой статье рассмотрим подробнее эти воздействия и как от них защититься, чтобы авто как можно дольше сохраняло свой презентабельный внешний вид. Ведь для большинства автовладельцев машина — это не только средство передвижения, но и средство поддержания собственного статуса. Так о каком статусе может идти речь, к примеру, если на капоте красуется пятно непонятно какого происхождения, а на двери огромная царапина?

корпус машиныДаже незначительный дефект покраски испортит внешний вид автомобиля

[contents h3]

Причины возникновения дефектов ЛКП автомобиля: механические и другие

К механическим причинам повреждения лакокрасочного покрытия относятся царапины различного происхождения, сколы краски, образовавшиеся вследствие столкновений и ударов.

Химические

Как ни странно, но автомобили воздействуют с химическими веществами не реже, чем сталкиваются с различными предметами. К химическим факторам можно отнести и биохимические. Особенно агрессивно живая природа воздействует на автомобиль в теплое время года.

Машины сталкиваются с насекомыми, которые буквально прилипают к лакокрасочному покрытию. Некоторые из них содержат едкие кислоты, которые, если своевременно не удалить их с кузова, разъедают лакокрасочное покрытие автомобиля, оставляя после себя мелкие впадинки. Ухудшают внешний вид машины пчелиный и птичий помет, тоже агрессивные по своему химическому составу и способные существенно испортить краску на автомобиле.

Автовладельцы часто вынуждены оставлять машину на улице. И здесь на поверхность кузова попадает сок деревьев, смола, вышеупомянутый помет, которые, если не убирать их вовремя, оставляют желтые пятна и другие дефекты лакокрасочных покрытий.

полировка кузоваОт химических дефектов спасает обработка растворителем и полировка

Одной из причин повреждения покрытия может стать плесень, возникающая по следующим причинам:

  • В гараже, где стоит автомобиль, отсутствует вентиляция, и влажность воздуха превышает допустимые нормы;
  • Краска нанесена на основу, пораженную грибком.
  • Краска, использованная при покраске машины, была низкого качества, в ней отсутствуют противогрибковые компоненты.

С химическими веществами автомобиль соприкасается на улице, в собственном гараже, на территории предприятий.

Испортить краску на автомобиле может строительный раствор, или негашеная известь, случайно попавшие на поверхность кузова.

В гараже крайне агрессивными для лакокрасочного покрытия являются тормозная жидкость и аккумуляторная кислота. Если вовремя не смыть эти вещества с кузова машины, они способны разъесть не только краску, но и металл кузова.

Держите эти вещества плотно закрытыми, чтобы избежать случайного проливания на кузов. И если все же капнули или пролили одну из данных жидкостей, немедленно смойте  ее с  поверхности ЛКП.

Другие автомобильные жидкости, применяемые в эксплуатации автомобиля, менее агрессивны, но несмываемые пятна на поверхности все же оставляют.

Нанокерамика

работа с покрытием кузоваНанокерамика позволяет сохранить глянцевую привлекательность покрытия кузова

Нанокерамическая защита — это одна из последних, и наиболее эффективных разработок химической промышленности, предназначенная для защиты лакокрасочного покрытия авто. Нанокерамика работает на молекулярном уровне, впитываясь в поры верхнего лакокрасочного слоя, она становится единым целым с ЛКП, увеличивая при этом прочность и устойчивость покраски. Нанокерамикой можно покрывать не только кузов, но и стекло, и пластик. При этом она обеспечивает защищенной поверхности

  • насыщенность цвета,
  • идеальный блеск,
  • водоотталкивающие свойства,
  • прочность и устойчивость к царапинам,
  • защита от выгорания.

Защита ЛКП нового автомобиля нанокерамикой производится сразу после покупки авто, нанесение нанокерамики на подержанный автомобиль производится после реставрации лакокрасочной поверхности.

Производитель гарантирует, что защита будет работать не менее 3-х лет, при условии профессионального ее нанесения в автосервисе.

Нарушения технологии при покраске автомобиля

Дефекты ЛКП после покраски — явление весьма распространенное, потому что не во всех мастерских ставят своей задачей качественно и с душой выполнить свою работу. Кто-то нарушает технологический процесс по незнанию, а кто-то относится к своей работе халатно, руководствуясь принципом — дать меньше, а взять больше.

Эти люди не вкладывают деньги в качественные инструменты и приборы, выбирают дешевые материалы для покраски, не утруждают себя промежуточными, но очень важными для качества операциями, не обеспечивают соответствующий микроклимат при нанесении лакокрасочного покрытия на автомобиль и сушке.

кузов отечественной машиныНекоторые дефекты покраски проявляются сразу

Нарушения технологии, которые проявляются сразу

Нарушения технологии при окрашивании автомобиля приводят к следующим дефектам, проявляющимся сразу, после высыхания:

  • подтеки и наплывы образуются, если окрашивание производилось жидкой эмалью, либо был нанесен излишне толстый слой краски, образующийся от того, что мастер задерживает краскопульт на одном месте, ведет его медленно, либо инструмент неправильно отрегулирован;
  • шагрень возникает, если нарушены параметры высыхание краски, соотношение температуры воздуха и времени сушки, когда краска плохо растекается, а также при неправильной настройке краскопульта.
  • отслаивание краски происходит из-за попадания в краску воды в процессе окрашивания, некачественного обезжиривания поверхности.
  • причины отслоения лака от краски на автомобиле заключаются в том, что химический состав краски не соответствует химическому составу и маркировке
    лака.
  • Вздутие краски происходит из-за нанесения шпаклевки на влажную, или не обезжиренную поверхность.

Но не все дефекты окрашивания дают о себе знать сразу. Иногда может пройти и месяц, и год, прежде чем краска на кузове потрескается, вздуется, или начнет отслаиваться. Причиной этому может служить некачественная очистка машины на этапе подготовки машины к покраске, плохое обезжиривание.

Растрескивание краски и причины этого явления

шлифовка кузоваМелкие и крупные трещины на кузове говорят о неправильной последовательности нанесения краски

Растрескиваются автомобильные краски и автоэмали по причине естественного старения покрытия, которое происходит не ранее, чем через 10 лет. Многое зависит от условий окружающей среды и эксплуатации авто, от ухода за ЛКП. Если трещины на поверхности кузова появились в течение первых лет, налицо следующие нарушения технологии покраски:

  • Между нанесением двух промежуточных слоев прошло довольно много времени, вследствие чего на поверхности образовалась пыль, которая не была удалена, и окрашиваемая поверхность не была очищена и обезжирена.
  • Лакокрасочное покрытие утратило сцепление с поверхностью, потому что была нарушена технология обработки и подготовки металла к покраске, и на ней начала образовываться ржавчина.

Трещины могут быть

  1. мелкими, как волоски, и разбросанными хаотично по поверхности кузова,
  2. в виде крокодиловой кожи,
  3. глубокими, достигающими металла.

Что делать с дефектами лакокрасочных покрытий на автомобиле?

Некоторые дефекты лакокрасочного покрытия автомобиля вы сможете устранить самостоятельно, для устранения других, придется обращаться в автосервис.

Существуют специальные средства для устранения неглубоких царапин:

  1. Восковой маркер по форме напоминает губную помаду. В его состав входят натуральные и синтетические восковые соединения и пигментные средства. Правильно подобранный по цвету карандаш способен замаскировать мелкое повреждение лакокрасочного покрытия. Правда, его недостаток в том, что держится он недолго.
  2. Корректирующий гель помогает замаскировать небольшой дефект лакового слоя, если не задет слой краски. Гель по своему химическому составу идентичен составу лака, благодаря чему после застывания замаскированная гелем царапина не будет заметна.
  3. Наборы краски для устранения царапин и иных дефектов покрытия. Флакон оснащен тонкой кисточкой, похожей на кисточку лака для ногтей. Предназначены для устранения небольших повреждений ЛКП.

Дефекты, оставленные насекомыми, можно устранить с помощью специальной жидкости для удаления насекомых. Затем поверхность кузова нужно обезжирить и обработать твердой мастикой.

полировка крылаПолировка поможет избавиться от повреждений покрытия от помета птиц

Птичий или пчелиный помет не менее опасен для краски, так как способен разъесть ЛКП до грунта. Если поражение ЛК слоя не слишком глубокое, восстановить его можно при помощи полировки.

Коричневатые пятна, оставленные древесной смолой, можно удалить, протерев поверхность кузова ветошью, смоченной в керосине.

Дефекты, занимающие значительную площадь машины, или поражающие лакокрасочное покрытие далеко в глубину, вздутия и сколы требуют реставрации ЛКП. Это значит, что поврежденный участок необходимо зачищать до чистого металла, обезжиривать, грунтовать, окрашивать и покрывать лаком снова.

Дефекты лакокрасочного покрытия, особенно крупные, нельзя оставлять без восстановления, потому что влага, попадающая под трещины, будет и дальше разрушать покраску, а попадая на металл кузова, начнет разрушать и его.

Вздутия, или глубокие трещины на ЛКП. Что делать?

Если вздулась краска на машине, то она долго держаться не будет, рано или поздно лопнет и под оголившийся металл начнет попадать влага. Под глубокие трещины влага попадает сразу, как только они появляются. А это — прямой путь к разрушению кузова автомобиля.

работа с машинойДля борьбы с лущением понадобится строительный фен

Чтобы устранить вздутие краски, надо слегка размягчить вздувшийся участок, нагрев его до температуры примерно 60о С. В этом вам поможет промышленный фен. Размягченная краска легко снимается шпателем. Обработайте этот участок металлической щеткой или грубой наждачной шкуркой до металлического блеска. Не увлекитесь и не протрите кузов до дырки.

При глубоких трещинах фен не нужен. Сразу начинайте снимать краску щеткой или шкуркой. Затем обработайте этот участок бумагой средней зернистости, уберите всю пыль. Покрывающая кузов пыль тоже может быть причиной вспучивания краски. Обработайте поверхность обезжиривателем, дайте ей просохнуть. Протрите липкой салфеткой, и только после этого можно наносить шпаклевку.

Следите за тем, чтобы слой шпаклевки не был толще, чем ЛКП. После высыхания шпаклевочного слоя, наносите последовательно слои грунтовки, эмали и лака. Каждый слой после высыхания необходимо отшлифовать и протереть липкой салфеткой, чтобы не оставалось пыли.

При этом не забывайте о важности микроклимата в помещении, где производится покраска, о том, как влияет температура на покраску авто. Допустимая температура воздуха для сушки +18-+50оС.

При более высокой температуре на поверхности эмали или лака образуется пленка, препятствующая дальнейшему высыханию. Могут возникнуть такие дефекты, как морщинистость, отслоение и др. Низкие температуры приводят к конденсированию влаги на холодном металле, вследствие чего и происходит расслоение, вздутия краски.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Если вздулась краска после покраски авто сразу, дайте ей до конца высохнуть, и выполните вышеописанные операции.

krasimavtomobil.ru

Устранение дефектов покраски автомобиля своими руками: мнение эксперта

СОДЕРЖАНИЕ:

Устранение дефектов покраски автомобиля

Чтобы обеспечить высокое качество нанесения лакокрасочного покрытия на кузов автомобиля, необходимо не только подобрать высококачественные материалы, но и использовать специальный инструмент, а также придерживаться определенных правил. Иначе могут появиться дефекты покраски автомобиля, устранить которые очень сложно.

Краска – это материал, который чувствителен к таким факторам, как влажность, температура, качество и количество разбавителя. Явные дефекты покраски могут возникнуть на всех этапах осуществления работ. Зная правила нанесения лакокрасочного покрытия, можно избежать появления дефектов на кузове автомобиля.

Наиболее распространенные дефекты лакокрасочного покрытия кузова автомобиля

Подтеки краски на кузове автомобиля

Подтеки краски на кузове автомобиля

Одним из распространенных дефектов является появление подтеков краски. Жидкая краска, собравшись в дорожки, стекает вдоль окрашиваемых поверхностей, создавая видимый недостаток и ухудшая качество наносимого покрытия. Устранение дефектов покраски автомобиля может быть практически неосуществимым, поэтому очень важно знать причины проявления тех или иных недостатков, чтобы выполнить работу правильно.

Чтобы не допустить возникновения подтеков краски руководствуйтесь следующими правилами:

  • правильно разбавляйте краску до нужной консистенции, избегая низкокачественных растворителей.
  • избегайте нанесения эмали толстым слоем, в частности, если работаете с медленно сохнущими красками;
  • правильная установка распылителя влияет на качество нанесения лакокрасочного покрытия, а чрезмерно близкое расположение непременно приведет к появлению потеков краски.
  • следите за установленным температурным режимом, исключая понижение температуры окружающей среды или поверхности кузова.
  • осуществляйте качественную грунтовку поверхности кузова, иначе лакокрасочное покрытие будет поглощаться неравномерно.

Причины появления дефекта «Зернистость»

Дефект покраски — Зернистость

Дефекты покраски автомобиля могут носить различный характер. Так, нередко по окончании нанесения лакокрасочного покрытия проявляется грубая зернистость окрашенной поверхности. Чтобы не допустить подобного дефекта следует:

  • обеспечить чистоту помещения, в котором проводятся работы по покраске автомобиля, так как излишне пыльная среда ухудшит качество покрытия и придаст ему зернистость.
  • проверьте краску на предмет наличия твердых частиц. И помните, что прежде, чем заливать материал в краскопульт, необходимо отфильтровать краску с целью удаления твердых частиц, соринок, пленок.

Устранение дефектов покраски автомобиля может потребовать от вас максимум усилий. Даже тщательная полировка или шлифовка поверхности кузова может не обеспечить должного эффекта. Поэтому специалисты советуют внимательно изучить причины проявления тех или иных недостатков, чтобы избежать последующих проблем.

Плохо высыхающий лак также является дефектом покраски

Причины его возникновения могут быть следующие:

  • материал был нанесен чересчур толстым слоем;
  • использован некачественный или несоответствующий разбавитель;
  • в помещении была слишком низкая температура или очень высокая влажность.

Шагрень — поверхность кузова становится похожей на апельсин или сафьян

Дефект покраски — Шагрень

Почему так происходит:

  • неправильно подобран разбавитель, который испаряется слишком быстро;
  • лак был плохо разбавлен, поэтому недостаточно хорошо растекается по окрашиваемой поверхности;
  • неровная подача сжатого воздуха на краскораспылитель способствует плохому распылению материала;
  • при нанесении лака было слишком большое расстояние от краскопульта до поверхности кузова;
  • не соблюдался необходимый температурный режим;
  • исполнитель не соблюдал нужное время сушки каждого слоя.

После нанесения лакокрасочного покрытия появились матовые пятна?

Причины возникновения дефекта таятся в следующем:

  • шпатлеванные участки не были качественно прогрунтованы, поэтому в данных областях лак впитался более интенсивно.
  • следы плохо удаленного травителя стали причиной подобной проблемы.

Иногда на покрытии появляются кратеры, что свидетельствует о выполнении полировки с использованием силикатов. Установка нагревательных приборов в непосредственной близости к кузову может привести к недостаточному блеску покрытия. Если проводилась частичная покраска отдельных элементов кузова, автовладелец может столкнуться с таким дефектом, как стык с постепенным переходом тонов.

Безусловно, это не полный перечень дефектов, возникающих при покраске автомобиля. Существует еще множество различных недостатков,которые могут проявиться в результате недостаточно качественного выполнения работ, нарушения техники покраски или использования некачественных материалов. Как быть в такой ситуации?

Технология устранения дефектов покраски автомобиля

Исправляем дефекты покраски

Столкнувшись с подобными дефектами, многие автовладельцы опускают руки. Однако не стоит отчаиваться, ведь вы можете приложить еще немного усилий и осуществить грамотное устранение дефектов покраски автомобиля.

Вы не задумывались, почему в большинстве случаев специалисты рекомендуют завершать покрасочные работы шлифовкой и полировкой? Дело в том, что такие нехитрые процедуры позволяют избавиться от различных мелких дефектов, которые возникают при нанесении лакокрасочного покрытия или после его высыхания. Именно поэтому, если вы проводили покраску авто самостоятельно, необходимо осуществить полировку кузова после нанесения лакокрасочного покрытия. Полировка позволяет придать свежевыкрашенному авто первозданный вид, а с помощью шлифования вы легко избавитесь от таких дефектов, как шагрень, зернистость поверхности, потеки краски и прочее.

Специалисты советуют приступать к устранению дефектов покраски не менее, чем через 3-4 недели после завершения работ. Это связано с тем, что некоторые дефекты, например, провалы и усадки в ремонтных зонах, вы сможете увидеть только после того, как лак полностью высохнет и затвердеет.

Процесс удаления дефектов покраски включает в себя следующие процедуры:

  • Шлифование
  • Абразивное полирование с использованием специальных паст.
  •  Защитное полирование.

Шлифование

Шлифование дефектов

Может быть как «сухим», так и «мокрым». «Мокрое» шлифование, как следует из названия, предусматривает использование воды в процессе осуществления работ. Для шлифования вам понадобится специальная водостойкая наждачная бумага. Начинайте работать бумагой с размером абразивного зерна не менее 2000 с последующим уменьшением до 4000. Осуществляя шлифование вручную, можно применять различные инструменты: подошвы, терки.

«Сухое» шлифование лучше всего выполнять при помощи орбитально-шлифовальной машинки. В данном случае необходимо использовать специальные расходные абразивы в виде кружков с креплением на липучке. Начинайте работать с размера 1000, постепенно переходя до 2000.

Шлифование позволит устранить видимые дефекты покраски автомобиля. Для достижения наилучшего эффекта комбинируйте оба способа. Однако при выполнении работ нужно быть предельно осторожным, чтобы не протереть лак до пигмента или грунта.

Абразивное полирование

Абразивное полирование

Вы можете осуществлять работы вручную или прибегнуть к помощи полировальной машинки. По окончании шлифования следует обязательно удалить всю пыль с поверхности, а затем приступить к нанесению абразивной пасты участками примерно 40х40 см. Начинаем обработку участков крестообразными движениями (в случае использования машинки) или круговыми движениями (если полируете вручную).

Как правило, используется два-три вида паст. Начинать работу нужно с пасты с крупным абразивом, поступательно переходя к наименьшему. Завершается работа безабразивной пастой. В процессе использования каждой пасты применяйте различные полировальные круги, изготовленные из специального поролона. Перед применением каждый круг в обязательном порядке необходимо смочить водой.

Защитное полирование

На данном этапе применяются различные материалы, в состав которых входят воск или тефлоны. Лучше всего использовать полировальную машинку, которая позволит добиться максимального эффекта. Наносите полироль мягкой тряпочкой, равномерным тонким слоем. Подождав 2-4 минуты, вы заметите, что участок принимает белый матовый оттенок. Это значит, что можно приступать к располировке пасты пи помощи машинки, постепенно увеличивая скорость.

pokrasymavto.ru

Исследуем лакокрасочное покрытие кузова — журнал «АБС-авто»

Стремительное развитие российского автомобильного парка последнего десятилетия оказало свое влияние на профессиональное сообщество, занятое обслуживанием и ремонтом автомобильной техники. Не станем перечислять все сегменты рынка, которые за этот период претерпели серьезнейшие изменения, – остановимся лишь на одном. Речь пойдет об экспертной деятельности, объем которой в процессе развития автомобильного парка существенно вырос в количественном отношении, но не всегда отвечает строгим требованиям качества, особенно в свете закона. В данной статье не рассматриваются вопросы страхования и возмещения причиненного вреда. Мы будем говорить о проблемах экспертизы технического состояния транспортных средств, связанных с разрешением споров относительно качества лакокрасочного покрытия (ЛКП).

Новейшая история российского авторынка показывает, что вслед за потоком современных автомобилей в страну стали поступать профессиональная информация и передовой опыт по ремонту и обслуживанию ТС. Вместе с новой техникой пришла и отлаженная система обучения специалистов автосервисных специальностей. Все это серьезно поспособствовало росту профессионализма технических работников дилерских центров и независимых СТО, которые не являются ремонтными подразделениями дилеров.

Национальное экспертное сообщество к такому стремительному росту автопарка вообще и к великому разнообразию моделей автомобилей, мототехники, прицепов и автобусов в частности, пока, по большому счету, не готово. Ситуация усугубляется и тем, что современные автомобили стали намного сложнее. Это неизбежно привело к определенным изменениям правил эксплуатации, с которыми потребители, как обычно, знакомятся неохотно. Читать толстые руководства по эксплуатации некогда. С другой стороны, граждане овладели основами правовой грамотности в вопросах защиты своих прав как потребителей. В результате резко возросло число претензий в отношении качества новых автомобилей, их обслуживания и ремонта. Это не является индикатором снижения качества автомобильной техники, а говорит о возросшей правовой информированности владельцев авто. Такие споры часто требуют проведения экспертиз. Это вылилось в дефицит квалифицированных специалистов, осуществляющих экспертную деятельность как в области судебной экспертизы, так и при решении споров на досудебном этапе. Возникший «вакуум» быстро заполнился начинающими «экспертами», которые зачастую не имеют профильного образования и, следовательно, системных профессиональных знаний в данной области. Они также слабо представляют правовые нормы проведения экспертизы, конструкции современных автомобилей, принципы работы различных агрегатов и систем, технологии производства и ремонта. Положение осложняется еще и тем, что отсутствует необходимое методическое обеспечение экспертной деятельности в области диагностических исследований технического состояния автомобилей. Основные экспертные методики, разработанные ранее, были направлены в первую очередь на решение экспертных задач, связанных с дорожно-транспортными происшествиями, с расследованием уголовных преступлений. Методики же для решения задач по исследованию технического состояния автомобиля в процессе разрешения споров между продавцом и потребителем, между ремонтной организацией и заказчиком пока разработаны чрезвычайно слабо.

В нашей статье мы намерены осветить некоторые вопросы исследования лакокрасочного покрытия кузова автомобиля на примере экспертизы, назначенной судом. Пожалуй, начнем.

Суть претензии истца, собственника автомобиля, заключалась в том, что ему был продан автомобиль ненадлежащего качества – ЛКП кузова не обеспечено надежной защитой от коррозии. Требование истца – заменить проблемный автомобиль новым. Срок эксплуатации ТС на момент предъявления претензии составлял два года. На разрешение экспертизы были поставлены следующие вопросы.

1. Имеются ли дефекты лакокрасочного покрытия ЛКП автомобиля «XXX», VIN: XXX, 2011 года выпуска?

2. Каковы причины возникновения дефектов ЛКП автомобиля?

3. Являются ли дефекты ЛКП автомобиля следствием производственного недостатка (возникшего в процессе производства автомобиля) либо следствием нарушения владельцем условий эксплуатации автомобиля?

4. Являются ли дефекты ЛКП автомобиля устранимыми, если да, то возможно ли устранение данных недостатков в пределах авторизованного сервисного центра?

Из всего экспертного исследования в настоящей статье представлены только некоторые моменты, касающиеся установления причин коррозии. Привести все разделы экспертного исследования в одной статье не представляется возможным.

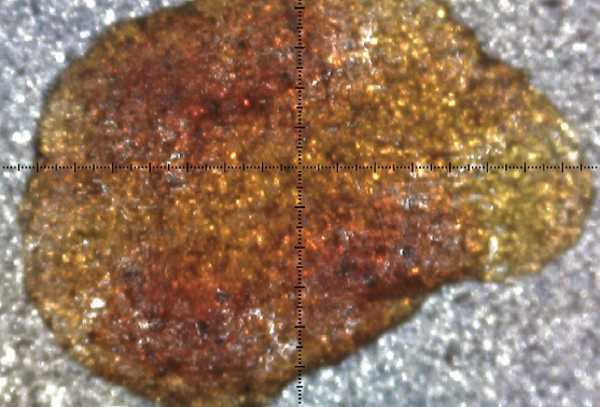

При внешнем осмотре лакокрасочного покрытия, в том числе с помощью микроскопа, было установлено, что на капоте имеются локальные участки размером 1-3 мм, на которых образовалось вещество бурого или красно-коричневого цвета, схожее по своим внешним признакам с продуктами коррозии. В этих местах возникла выпуклая деформация ЛКП с локальным его отделением, что в соответствии с ГОСТ 28246-2006 классифицируется как «вздутие лакокрасочного покрытия».

Однозначно определить, является ли вещество бурого или красно-коричневого цвета продуктом коррозии железа, с помощью внешнего осмотра не представляется возможным, так как на лакокрасочном покрытии кузовов автомобилей могут образовываться наслоения иных веществ похожего цвета, которые продуктами коррозии не являются.

Проверка, которая получила название «тест на коррозию», проводилась с помощью специального реагентного состава, представляющего собой кислотный раствор железосинеродистого калия K3[Fe(CN)6], При наличии в проверяемом веществе ионов железа Fe2+ протекает химическая реакция

3Fe2+ + 2 [Fe)CN)6]3- = Fe3[Fe(CN)6]2.

Образовавшееся химическое соединение Fe3[Fe(CN)6]2 имеет синий цвет (турнбулева синь).

При проведении экспертизы был приготовлен реагентный состав. Но прежде чем применить, следовало проверить его работоспособность. Для этого были использованы продукты коррозии, отобранные с поверхности другой стальной детали, хранившейся длительное время во влажной среде. Результаты теста показали, что продукты коррозии железа дают появление турнбулевой сини. Это означает, что приготовленный реагентный состав работоспособен и пригоден для проведения дальнейших исследований.

На поверхности лакокрасочного покрытия видно непрозрачное вещество, по своим внешним признакам схожее с продуктами коррозии. Поверхность лакокрасочного покрытия под ним не видна. Необходимо определить, является ли это вещество продуктами коррозии, и если является, то имеется ли под ним повреждение лакокрасочного покрытияОтобранный образец вещества дал реакцию с изменением цвета. Проверяемое вещество является продуктом коррозииПосле удаления химическим способом продуктов коррозии виден скол лакокрасочного покрытия размером 3,1 х 2,4 мм, глубиной до металлаПосле удаления химическим способом продуктов коррозии виден срез лакокрасочного покрытия размером 2,9 х 0,9 мм, глубиной до металлаПолупрозрачное вещество на лакокрасочном покрытии, не являющееся продуктом коррозииМеханическое разрушение и деформация лакокрасочного покрытия переднего бампера

С поверхности кузова были отобраны образцы исследуемого вещества. Проверка некоторых из них с помощью названного состава привела к появлению турнбулевой сини. Это свидетельствует о том, что проверяемое вещество является продуктом коррозии железа, т.е. ржавчиной. На других участках поверхности кузова наслоения вещества коричневого цвета не дали реакции на коррозию, следовательно, эти наслоения не являются продуктами коррозии железа.

Необходимо определить причину образования коррозионных повреждений деталей кузова и вздутий ЛКП. Эта задача поставлена судом, так как вывод по данному вопросу является важным для вынесения решения по делу. Но, отвлекаясь от конкретного судебного спора, обратим внимание на следующие обстоятельства.

Часто случается, что при возникновении очагов коррозии, а они особенно видны на лакокрасочных покрытиях ТС светлых цветов, владелец обращается в авторизованный технический центр с претензией и требованием устранить, по его мнению, «производственный дефект» в рамках гарантийных обязательств производителя. Нередко при таком обращении сотрудники технического центра, видя только продукты коррозии и признаки вздутия лакокрасочного покрытия, принимают решение о перекраске детали кузова по гарантии. С точки зрения добрых взаимоотношений с клиентом проявление такой лояльности и доброй воли может оцениваться всеми положительно и даже приветствоваться. Но мы рассматриваем техническую сторону дела, а с этой точки зрения такое решение может быть ошибочным.

Во-первых, не установлена истинная причина коррозионного повреждения металла и вздутия лакокрасочного покрытия. Во-вторых, такие следы на кузове могут появиться в результате механических разрушений ЛКП, например, сколов или срезов, возникших в результате ударов частиц щебня или иных подобных твердых предметов. Тогда перекраска по гарантии может не решить проблему. При дальнейшей эксплуатации автомобиля сколы покрытия могут появиться вновь, что опять неминуемо приведет к коррозионным повреждениям незащищенного металла. Это даст основание потребителю к повторной претензии, и появятся юридические основания говорить о неоднократно возникающем недостатке, который проявляется после его устранения.

На основании этого может быть выдвинуто требование о замене автомобиля или заявлен отказ от исполнения договора с требованием возврата всех уплаченных денежных средств. А это: стоимость автомобиля на момент предъявления претензии, уплаченные за весь период эксплуатации страховые взносы, стоимость установки дополнительного оборудования, проценты по кредиту и т.д. Кроме того, законом предусмотрены и выплаты неустойки со штрафами как компенсация морального вреда. Такие последствия могут возникнуть в результате ошибочного с технической точки зрения решения о причинах возникновения коррозионного повреждения. И как следствие – о проведении гарантийного ремонта. Поэтому с самого начала следует выяснить истинную причину случившегося.

Определить истинную причину коррозии только в результате внешнего осмотра невозможно. Объемные продукты коррозии закрывают участок лакокрасочного покрытия и не дают определить наличие или отсутствие механического разрушения. Для этого следует удалить продукты коррозии без механического повреждения. А это возможно только химическим способом. Поэтому воспользуемся кислотными составами, например, раствором щавелевой кислоты. После удаления продуктов коррозии с помощью микроскопа с кратностью увеличения от ЗОх до 250х и более можно отчетливо увидеть механическое разрушение и представить процесс его образования. В поле зрения микроскопа видны следы резания лакокрасочного покрытия кромками твердого объекта на входе, след на поверхности металла, след разрушения лакокрасочного покрытия при сколе.

У исследуемого автомобиля после удаления химическим способом продуктов коррозии было установлено наличие сколов и срезов лакокрасочного покрытия до поверхности металла. В некоторых местах, где коррозионный процесс не развился, видны повреждения поверхности металла в виде глубоких царапин и участков деформации поверхностного слоя. Таким образом, установлено, что сначала возникло механическое разрушение ЛКП, которое не было своевременно восстановлено, а затем на поверхности незащищенного металла возник и развивался коррозионный процесс. Это привело к образованию объемных продуктов коррозии и вздутию лакокрасочного покрытия.

Но нельзя игнорировать и то обстоятельство, что лакокрасочное покрытие может иметь повышенную склонность к образованию сколов. Причинами этого могут быть увеличенная толщина покрытия, повышенная его хрупкость или низкая адгезия. Если толщина лакокрасочного покрытия более чем в 3 раза превышает номинальное значение, то такое покрытие может иметь повышенную склонность к образованию сколов. Кроме того, нужно понять, было ли нанесено ЛКП на технологической линии завода-изготовителя, или оно появилось в результате ремонта. Увеличенная толщина лакокрасочного покрытия не единственный признак ремонта, но эта характеристика также является важной. Поэтому будем исследовать толщину ЛКП по специальным правилам.

Толщина лакокрасочного покрытия

Контроль толщины лакокрасочного покрытия осуществляется магнитным или электронным толщиномером, действие которого основано на эффекте вихревых токов. Магнитный толщиномер измеряет толщину слоя только на стальных деталях кузова. У современных автомобилей часто детали кузова изготовлены из алюминиевых сплавов, на которых магнитные толщиномеры не работают.

Методы контроля толщины ЛКП и требования к измерительным приборам изложены в ГОСТ Р 51694-2000. Часто эксперты ограничиваются однократным замером толщины покрытия в 1-5 точках детали кузова, не указывая при этом расположение контрольных точек и не делая параллельных измерений в каждой контрольной точке. Это ошибка. Для получения необходимой и достаточной информации требуется 15 и более контрольных точек на внешних поверхностях основных деталей кузова (капот, дверь, крыло, панель крыши и др.).

Требуется также представление схемы контроля, на которой указано не только количество, но и расположение контрольных точек. Это необходимое условие выполнения обязательного требования к экспертному исследованию, установленного ст. 8 Федерального закона № 73-ФЗ «О государственной судебно-экспертной деятельности в Российской Федерации» – проверяемости. При наличии схемы контроля появляется возможность проверить результаты контроля, представленные в заключении эксперта. Без схемы контроля проверка фактически невозможна и опирается только на выводы исследователя. Но экспертиза не может основываться на доверии – она должна обеспечиваться возможностью проверки результатов.

Схема контроля толщины лакокрасочного покрытия исследованного автомобиля представлена на рис. 1 и 2. На каждой лицевой поверхности деталей кузова было 15 контрольных точек. В некоторых случаях требуется большее количество таких точек и более плотное их расположение на значимо важных участках поверхности окрашенной детали. Локальная толщина лакокрасочного покрытия определялась в каждой контрольной точке как средняя величина по результатам не менее трех параллельных измерений, что соответствует п. 7.4.3 и 8.4.2 ГОСТ Р 51694-2000. Для решаемой задачи результат вычисления средней величины округлялся до целой величины единицы измерения.

Результаты контроля толщины лакокрасочного покрытия приведены в табл. 1.

Толщина лакокрасочного покрытия в каждой конкретной точке поверхности (локальная толщина покрытия) является величиной случайной.

Статистические характеристики толщины лакокрасочного покрытия определялись в соответствии с ГОСТ 50779.10-2000 по формулам:

Статистические характеристики толщины лакокрасочного покрытия отдельных панелей кузова представлены в табл. 2.

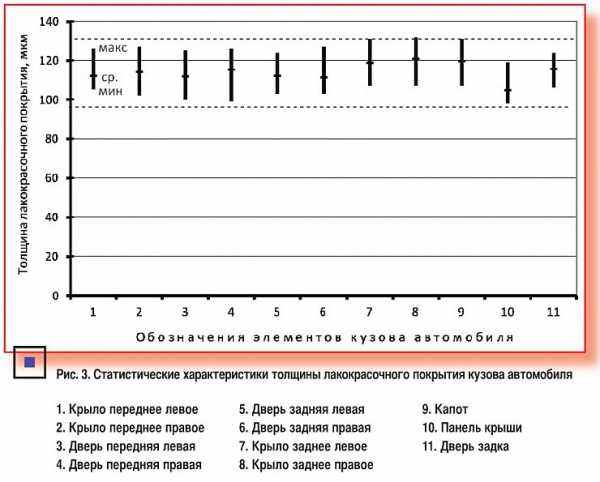

На рис. 3 представлены статистические характеристики толщины лакокрасочного покрытия панелей кузова автомобиля – средние, минимальные и максимальные значения.

Анализ этих характеристик показывает, что на всех частях кузова исследуемого автомобиля толщина лакокрасочного покрытия лежит в пределах от 98 до 132 мкм. На графике границы этого диапазона показаны пунктирными линиями. Технологический разброс параметра составляет 34 мкм, что свидетельствует о высокой стабильности технологического процесса окраски кузова. Средняя толщина лакокрасочного покрытия наружных поверхностей деталей кузова лежит в диапазоне от 104,9 до 120,7 мкм, что также свидетельствует о высокой стабильности технологического процесса нанесения комплексного лакокрасочного покрытия.

Средняя толщина и диапазон рассеивания толщины лакокрасочного покрытия кузова исследуемого автомобиля соответствуют характеристикам лакокрасочного покрытия, сформированного на технологической линии окраски кузовов при их изготовлении.

Для сравнения на рис. 4 показаны статистические характеристики толщины лакокрасочного покрытия другого автомобиля, у которого крышка багажника (№ 11 на графике) имеет ремонтное лакокрасочное покрытие, нанесенное на ранее сделанное покрытие. В результате этого увеличилось количество слоев покрытия, и общая толщина ЛКП резко отличается от толщины покрытия других элементов кузова. График это наглядно показывает.

Продолжение статьи читайте в следующем номере журнала. Мы будем исследовать адгезионную прочность и анализировать распределение механических повреждений по поверхностям деталей кузова.

  • Сергей Лосавио, Московский автомобильно-дорожный государственный технический университет
  • Владимир Смольников, редактор, издатель

abs-magazine.ru
