Современное чудо инженерной мысли – автомобиль, очень сложно представить себе без обилия электронных систем. Электронные системы по своей функциональности можно разделить на следующие системы управления: двигателем, ходовой частью и трансмиссией и салоном (безопасность и комфорт). Вот именно об одной из таких систем, которая контролирует работу системы впрыска топлива, по сути движения автомобиля. Это датчик положения коленчатого вала.

Что собой представляет датчик коленвала

Датчик коленвала в разных источниках (книгах, инструкциях, описаниях или каталогах) может иметь несколько равноправных наименований. ДПКВ – датчик положения коленчатого вала, датчик синхронизации. Чуть реже встречается название «датчик ВМТ».

Датчик оборотов коленвала, без оговорок можно назвать единственным датчиком, неисправность которого приводит к остановке двигателя.

Почему так? Дело в том, что датчик коленвала, задача которого выполнять синхронизацию работы топливных форсунок или системы зажигания. То есть сбой в его работе приводит к сбою, соответственно системы впрыска топлива.

Датчик коленчатого вала в процессе работы подаёт сигналы (сообщает) ЭБУ о положении коленвала, частоте и направлении вращения коленвала. Принцип работы датчика коленвала может отличаться в зависимости от типа применяемого датчика на конкретной модели автомобиля.

Типы датчика оборотов коленвала

• Магнитные (индуктивного типа). Датчики коленвала этого типа не требуют для себя отдельного источника питания. Для сигнала ЭБУ напряжение индуцируется в тот момент, когда зуб синхронизации проходит сквозь магнитное поле, образованное вокруг датчика. Помимо контроля за оборотами коленвала, датчик коленвала используется и как датчик скорости.
• Датчик Холла (в основе эффект Холла). Движение тока начинается в момент приближения к датчику изменяющегося магнитного поля. Диск синхронизации перекрывает магнитное поле, и его зубья взаимодействуют с магнитным полем датчика. Датчик оборотов коленвала этого типа применяется ещё и как датчик распределителя зажигания.
• Оптический датчик. В датчиках этого типа диск синхронизации выполнен с пазами (зубьями) или отверстиями. Диск прерывает световой поток между приёмником и светодиодом. Приёмник, перерабатывая полученный световой поток в импульс напряжения, передаёт его в ЭБУ.

Электронный блок управления (ЭБУ), принимая сигналы, которые генерирует датчик частоты вращения коленчатого вала, определяет: положение коленвала относительно верхней мёртвой точки (ВМТ) в 1 и 4 цилиндрах двигателя, частоту вращения коленвала и направление его вращения.

Где находится датчик коленвала

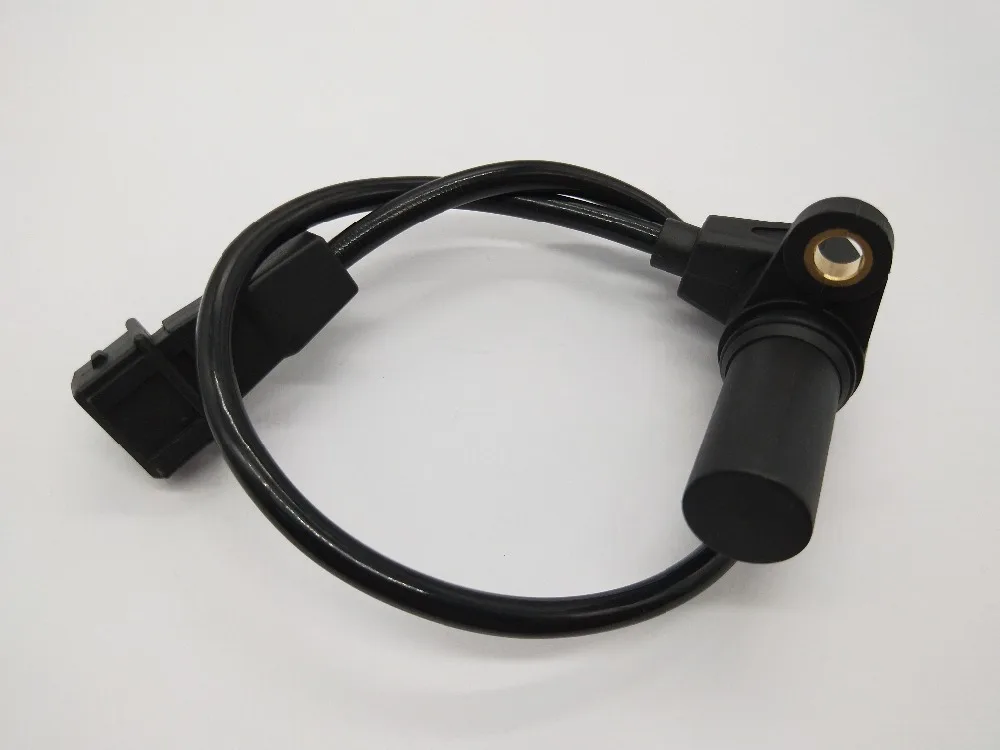

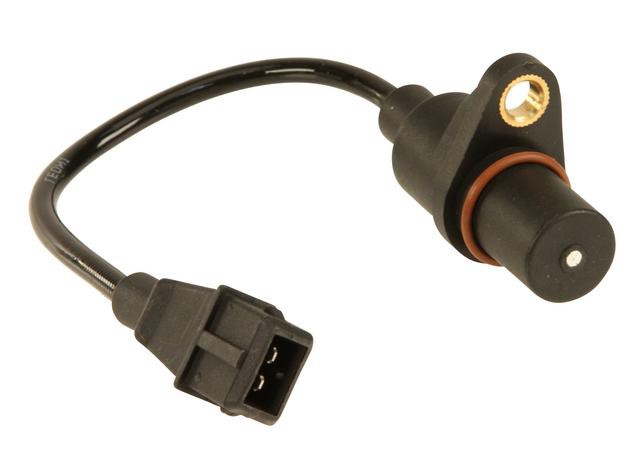

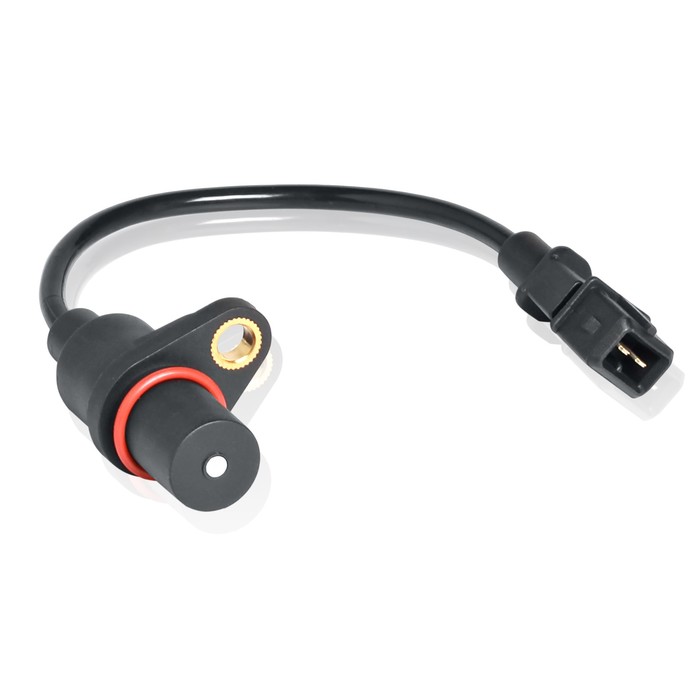

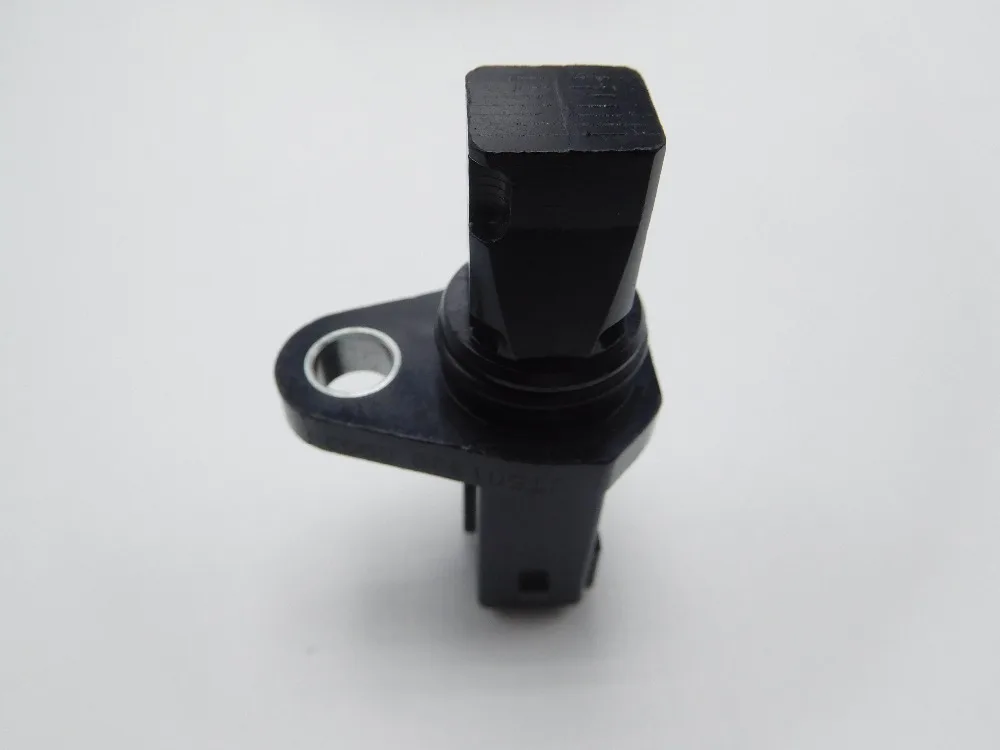

Датчик синхронизации имеет такой же корпус, как и другие датчики, например, датчик распредвала. А отличает его от других датчиков длинный провод с разъёмом, которым он подключается к бортовой цепи.

Место расположения датчика коленвала является очень неудобным по расположению, именно поэтому к нему подключён длинный (до 70 см.) провод с разъёмом. Датчик крепится на кронштейне вблизи шкива привода генератора.

При установке датчика коленвала выставляется зазор между самим датчиком и зубчатым шкивом. Правильным считается положение датчика, когда зазор между его сердечником и диском синхронизации составляет 0,5-1,5 мм. расстояние зазора регулируется при помощи шайб (прокладок) между посадочным гнездом датчика и самим датчиком.

В процессе эксплуатации, могут наблюдаться неисправности датчика оборотов коленвала, хотя это довольно редкое явление. При неисправности датчика, шкива привода генератора, загорается сигнал «CHECK ENGINE». В буфере ошибок контроллера могут появится либо код 35 либо 19.

Проверка исправности датчика положения коленвала производится при помощи тестера. Просто измеряется сопротивление обмотки датчика омметром. Сопротивление должно находиться в пределах 800-900 ом.

Механические повреждения датчика могут происходить при выполнении каких-либо ремонтных работ в подкапотном пространстве, либо если между датчиком и зубьями шкива попадают посторонние предметы.

А вообще-то, умудрённые опытом автомобилисты рекомендуют всегда иметь в багажнике запасной датчик оборотов коленвала. Стоимость его невелика, а значение для работы двигателя, просто неоценимо.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Для автомобилистов и особенно для владельцев отечественных автомобилей важно всегда возить с собой запасной датчик положения коленчатого вала, особенно если часто приходится ездить на большие расстояния. Учитывая низкое качество комплектующих это более чем актуально, к тому же стоимость датчика доступная практически для всех марок автомобилей. Прежде чем приступить к замене датчика нужно удостовериться в его неисправности. Кроме перечисленных способов можно провести визуальный осмотр. Как правило, ДПКВ редко выходит из строя. Зачастую причиной неполадок становится недопустимый зазор между датчиком и зубьями шкива или попадание в этот зазор посторонних предметов. Кроме того, причиной может стать сильное загрязнение сердечника датчика, в таком случае достаточно очистить его и установить на место. И ещё, при подключении клеммной колодки важно не перепутать полярность контактов, в противном случае двигатель также не заведётся. Из-за неверной полярности ДПКВ также не будет функционировать.

Удачи вам при эксплуатации авто с исправным датчиком синхронизации.

• Автор: Андрей
• Распечатать

Оцените статью:

(18 голосов, среднее: 4. 7 из 5)

Поделитесь с друзьями!

Adblock
detector

Где находится датчик положения коленвала?

Определить, где находится датчик положения коленвала, не имея представления о том, что это такое и как он выглядит, довольно непросто. Именно поэтому вводная часть нашей статьи будет посвящена информации о назначении и конструктивных особенностях устройства, называемого в зависимости от источника, то датчиком синхронизации, то датчиком ВМТ, то датчиком положения коленчатого вала.

По сути своей, датчик синхронизации, не что иное, как электромагнитный элемент, синхронизирующий функциональное взаимодействие системы зажигания с топливными форсунками. Датчик выдает информацию о положении, направлении и частоте вращения коленчатого вала ЭБУ (электронному блоку управления). Важность этого элемента невозможно переоценить, поскольку датчик положения коленвала – практически единственный элемент современного автомобиля, нарушение работоспособности которого предполагает полную остановку силовой установки. Функционирование системы впрыска автомобильного топлива невозможно без участия данного датчика.

Типовая классификация датчиков положения коленвала

1.1 Магнитные, или индуктивные, датчики
    Отличительной особенностью датчиков данного типа является необязательность наличия отдельного источника питания. Индуцирование напряжения для формирования сигнала ЭБУ происходит в момент прохождения зуба синхронизации сквозь магнитное поле. Датчик данного типа нередко выполняет дополнительные функции, например, контроля скорости.

1.2    Датчики Холла
В основу функционирования таких датчиков положен эффект Холла. Приближаясь к датчику, изменяющееся магнитное поле, инициирует начало движения тока. Зубья диска синхронизации, перекрывая магнитное поле, вступают с ним во взаимодействие. Может использоваться в качестве датчика распределителя зажигания.

1.3 Оптические датчики
Основное конструктивное отличие оптических датчиков заключается в наличии пазов или отверстий в диске синхронизации, осуществляющем прерывание светового потока от светодиода к приемнику. Приемник передает поток, превращенный в импульс электрического напряжения, в ЭБУ.

Где находится датчик положения коленвала?

А теперь ответ на вопрос, вынесенный в заголовок нашей статьи. Местоположение датчика синхронизации можно определить следующим образом: он установлен рядом со шкивом привода генератора и размещен в специальном кронштейне. Зазор между датчиком и зубчатым шкивом, выставляется посредством соответствующих шайб и составляет 1,0 миллиметр (рис.1).

Шкив привода генератора имеет 58 зубьев, расположенных через каждые 60. Промежуток, выполненный в виде двух отсутствующих зубов, генерирует импульс синхронизации оборотов коленвала. Корпус датчика практически аналогичен корпусам других датчиков, однако его отличает разъем подключения к автомобильной сети, имеющий довольно длинный провод. Длина провода (не менее 70 сантиметров) позволяет несколько нивелировать неудобство размещения датчика в моторном отсеке автомобиля.

Существует еще один важный аспект. В современных автомобилях применяется шкив привода генератора двух типов: шкив с демпфером и цельнометаллический шкив. Если цельнометаллический шкив чрезвычайно износоустойчив и не требует серьезных усилий при обслуживании. Совсем иная картина при эксплуатации шкива с демпфером. Его целостность – предмет особой заботы автолюбителя, поскольку любые ее (целостности) нарушения приводят к полной остановке силового агрегата.

Определенного контроля со стороны автовладельца требует и сам датчик положения коленвала, хотя практика показывает, что из строя он выходит крайне редко. Проверка работоспособности датчика синхронизации выполняется при помощи измерения сопротивления обмотки посредством мультиметра (тестера).

Сопротивление обмотки исправного датчика колеблется в диапазоне 800-900 Ом.

Повреждения (как правило, механического типа) датчика возникают в основном в процессе выполнения ремонтно-восстановительных работ, а также при попадании посторонних предметов между зубьями шкива и датчиком.

Расположение датчика положения коленчатого вала с изображением дог…

Расположение датчика положения коленчатого вала с изображением дог…

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

спросил

Томас

на 28 октября 2016 г.

Нужна помощь в поиске датчика положения коленчатого вала на Dodge Avenger 2,4 л 2011 г.
Моя машина имеет автоматическую коробку передач.

Замена датчика положения коленчатого вала

$120,83 — $900,50

Получить предложение

Или для любого другого авторемонта

Получить предложение

Роберт Томашек

Автомеханик

26 лет опыта

Привет.

Датчик положения коленчатого вала расположен в задней части блока цилиндров рядом с коробкой передач. К сожалению, я не могу отправить ни одной фотографии. Если вам необходимо заменить датчик коленчатого вала, подумайте о YourMechanic, так как сертифицированный механик может приехать к вам домой или в офис, чтобы заменить датчик положения коленчатого вала.

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш условия обслуживания подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену

Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Какие функции выполняет система отопления и кондиционирования воздуха с ручным управлением?

Климат-контроль нужен, чтобы летом было прохладно, а зимой тепло. Система отопления и кондиционирования вашего автомобиля дает вам возможность поддерживать идеальную температуру в салоне в любое время….

Сигнальные лампы и датчик положения распределительного вала PO344

Этот автомобиль поставляется с тремя разными двигателями, и все они имеют разные направления для замены датчиков. Датчики также могут иметь специальные процедуры снятия и установки, для которых требуются специальные инструменты для уплотнений и датчиков. Код P0344…

Предупреждающие лампы неравномерно мигают на Hyundai Veracruz 2012

На большинстве автомобилей, когда загорается сигнальная лампа, в системе может возникнуть неисправность, и обычно в ней сохраняется код неисправности. Иногда код неисправности остается сохраненным, даже если система больше не обнаруживает проблему….

Предупреждение о стоп-сигналах и огни Stabikitrack продолжают загораться во время движения.

Привет! Спасибо, что написали о своем Buick Enclave 2009 года. У вас может быть один или несколько датчиков скорости вращения колеса (https://www.yourmechanic.com/services/wheel-speed-sensor-replacement), дающих ошибочные показания. Я бы порекомендовал просканировать систему, чтобы получить коды, чтобы узнать, что это за датчик…

Шум при включении нагревателя на время для разморозки или вентиляции. 2003 Chevy Impala

Привет, спасибо, что написали о своей Chevrolet Impala 2003 года. Шум, который вы можете услышать, — это щелчок привода смешанной двери, пока дверь не займет нужное положение. Когда эти приводы выходят из строя…

сход-развал

Здравствуйте, спасибо, что написали. чтобы помочь вам решить вопрос о том, нужно ли выполнять развал-схождение после установки стабилизаторов поперечной устойчивости спереди и амортизаторов сзади…

У меня есть код ключа. Я запер ключ в скутере. Это Ямаха Зума. Что ты предлагаешь?

Привет. Вы можете снять сиденье, отвернув болты крепления сиденья к передней петле. Затем осторожно приподнимите сиденье. Будьте осторожны, чтобы не порвать материал сиденья. Тогда вы можете получить свои ключи…

У меня не работают противотуманные фары.

Управление противотуманными фарами осуществляется через интеллектуальную распределительную коробку в правой кик-панели. Выключатель сигнализирует блоку заземления реле противотуманных фар в блоке реле предохранителей моторного отсека. Предохранитель № 58 питает реле…

Громкий звук в автомобиле при запуске

Возможно, это шум стартера, приводного ремня, двигателя или выхлопной системы. Есть и другие возможности, но если вы запросите диагностику шума двигателя (https://www.yourmechanic.com/services/car-is-making-a-noise-inspection), отвечающий сертифицированный механик решит эту проблему для ты. Если у вас есть…

Статьи по Теме

Каков срок службы датчика температуры головки цилиндров?

Производительность двигателя в значительной степени зависит от измерений температуры, выполняемых модулем управления двигателем (ECM), также известным как бортовой компьютер. При повышении температуры двигателя сопротивление уменьшается, что означает падение напряжения. Компьютер…

Как использовать сиденья Stow ‘n’ Go в минивэнах Dodge или Chrysler

Минивэны Минивэны предлагают клиентам максимальное внутреннее пространство для размера автомобиля. На платформе чуть больше полноразмерного автомобиля могут разместиться водитель и шесть пассажиров — или водитель, три пассажира и…

Как заменить датчик положения EVP

Клапан EGR контролируется датчик положения клапана. Этот датчик помогает системе EGR вашего автомобиля работать более эффективно и лучше контролировать выбросы.

---

Просмотрите другой контент

Услуги

Города

Сметы

---

5 признаков неисправности датчика коленчатого вала

Когда дело доходит до правильной работы двигателя вашего автомобиля, одним из ключевых компонентов является датчик положения коленчатого вала. Он отслеживает местоположение и скорость вращения коленчатого вала вашего автомобиля.

Он также отправляет данные в блок управления двигателем, чтобы произвести надлежащую настройку в зависимости от условий эксплуатации. Если ваш датчик коленвала не работает должным образом, у вас возникнут проблемы.

На самом деле, многие современные двигатели просто не будут работать, если датчик положения коленчатого вала не выдает правильный сигнал.

Далее следует обзор 5 признаков, сигнализирующих о том, что ваш датчик коленвала может выйти из строя.

1. Проблемы с датчиком коленчатого вала могут затруднить запуск автомобиля

Одним из признаков того, что ваш датчик коленчатого вала может выйти из строя, является то, что вам трудно завести автомобиль. Датчик отслеживает скорость и положение коленчатого вала. Если он неисправен, ваш автомобиль может быть трудно запустить.

На самом деле проблема может быть прерывистой, что может сделать ее еще более неприятной. С одной стороны, для запуска автомобиля может потребоваться много времени. С другой стороны, ваш автомобиль может просто отказаться заводиться.

2. Проблемы с вибрацией двигателя

Другим признаком неисправности датчика коленчатого вала является вибрация двигателя. Любая такая проблема может сигнализировать о проблеме с пропуском зажигания в цилиндре, связанной с неисправным датчиком положения коленчатого вала.

3. Пробуксовка экономии топлива

Если коленчатый вал вашего автомобиля работает неоптимально, вы столкнетесь с проблемой снижения расхода топлива. Причина этого в том, что топливные форсунки вашего автомобиля не будут эффективно направлять газ в двигатель.

Это означает, что ваш двигатель будет использовать больше бензина, чем требуется, когда вы находитесь вне дома, что приведет к более низкой экономии топлива, чем обычно. Конечно, снижение расхода топлива может быть следствием других проблем.

Так что стоит посетить автосервис, чтобы специалист оценил проблему и определил правильный план действий.

4. Неравномерное ускорение

У вас возникают проблемы с автомобилем, такие как неравномерное ускорение, когда трудно поддерживать постоянную скорость? Это может быть признаком неисправности коленчатого вала.

Если ваш датчик коленчатого вала не работает должным образом, блок управления двигателем в вашем автомобиле не сможет выполнять изменения впрыска топлива или момента зажигания всякий раз, когда скорость двигателя увеличивается.

5. Горит индикатор Check Engine

Хотя индикатор Check Engine не обязательно означает неисправность датчика коленчатого вала, это не означает, что этого не может быть.

Поскольку индикатор проверки двигателя может сигнализировать о любой из множества проблем, вам нужно использовать инструмент сканирования кода, чтобы выяснить, что вызвало срабатывание индикатора проверки двигателя.
