Современные автомобили комплектуются множеством датчиков, призванных повысить комфорт при управлении машиной. Одним из таких устройств является датчик дождя. Если раньше такой контроллер ставился только на дорогие иномарки, то сегодня им комплектуются даже отечественные авто. Что представляет собой датчик дождя, как работает устройство и какие неисправности могут с ним произойти — узнайте из этого материала.
Содержание
- 1 Обзор системы
- 1.1 Принцип работы
- 1.2 Возможные неисправности и способы их устранения
- 2 Инструкция по установке устройства своим силами
- 2.1 Фотогалерея «Самостоятельная установка»
- 3 Видео «Как не допустить ошибок при установке?»
[ Раскрыть]
[ Скрыть]
Обзор системы

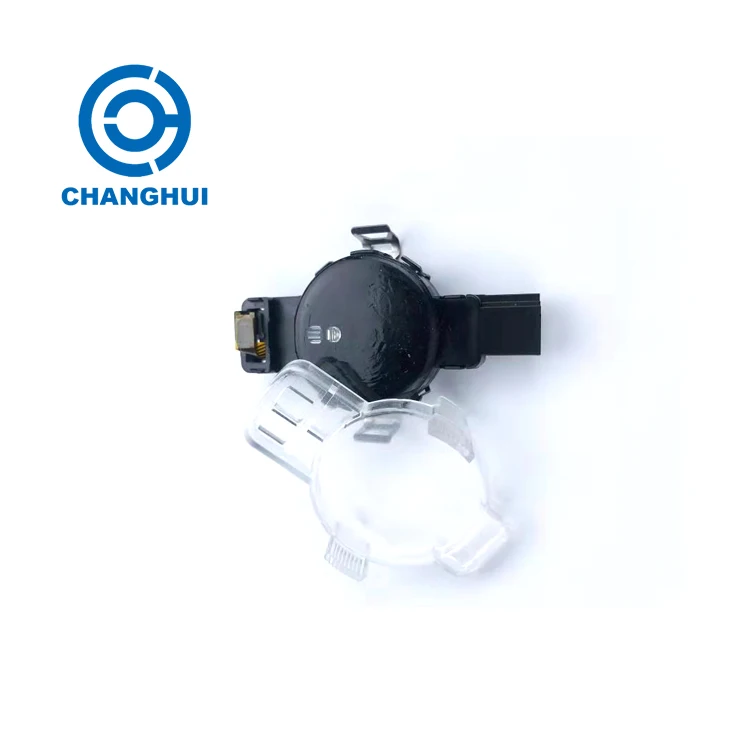

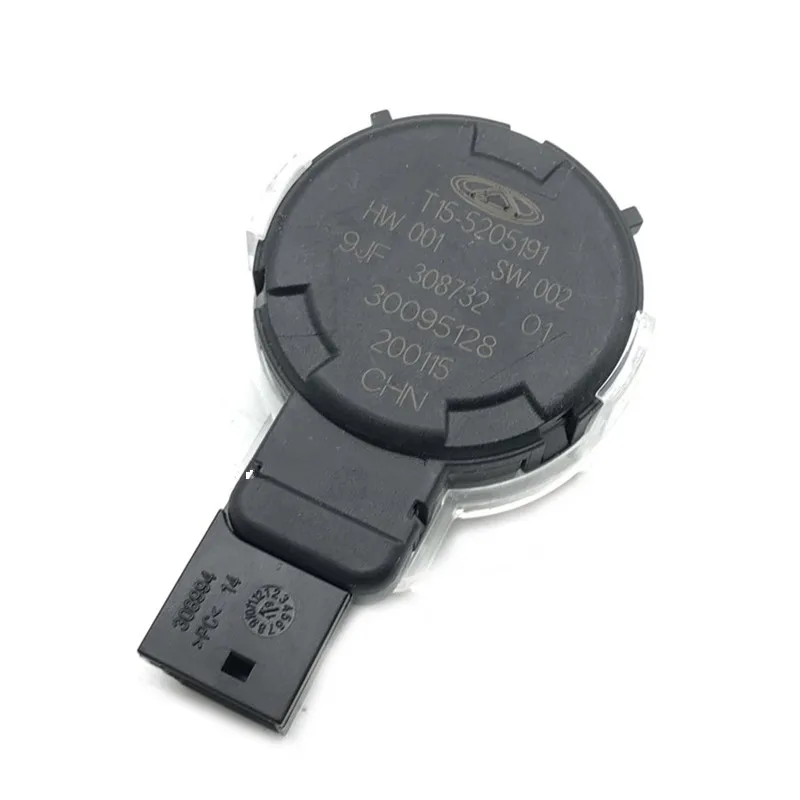

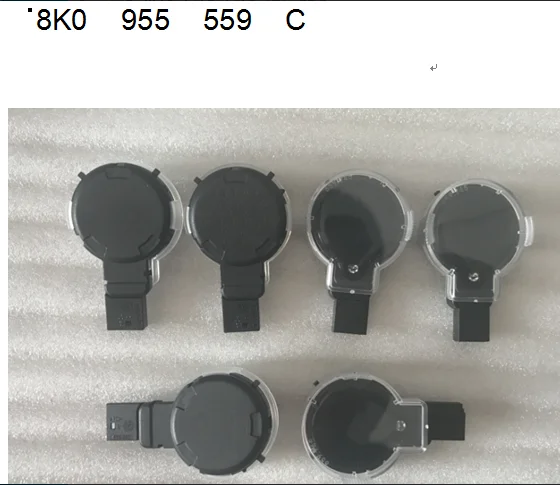

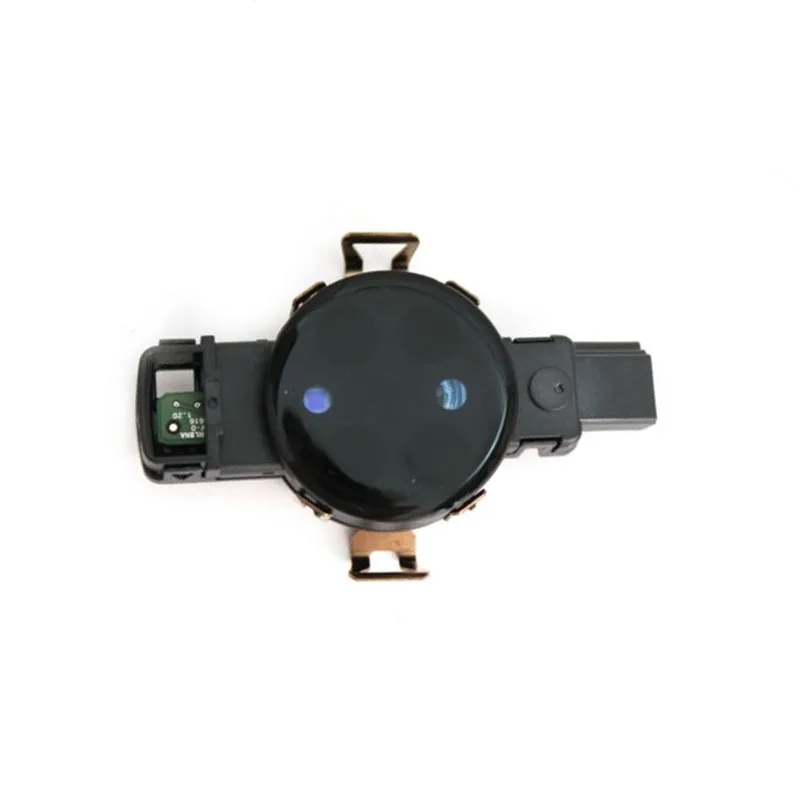

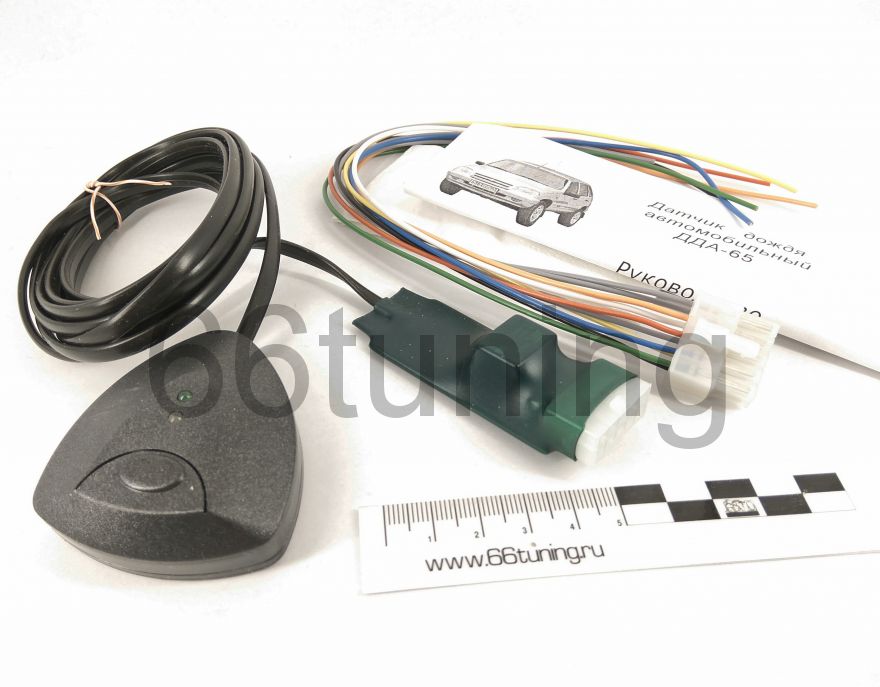

Универсальный контроллер для авто представляет собой оптико-электронный прибор, использующийся для автоматической активации щеток стелоочистителей. В зависимости от конструктивных особенностей авто, этот регулятор также может использоваться для закрытия стекол в дверях и люка. Благодаря устройству водителю не нужно поднимать стекла (если речь идет об электрических стеклоподъемниках), а также включать дворники, так как система сделает это самостоятельно.

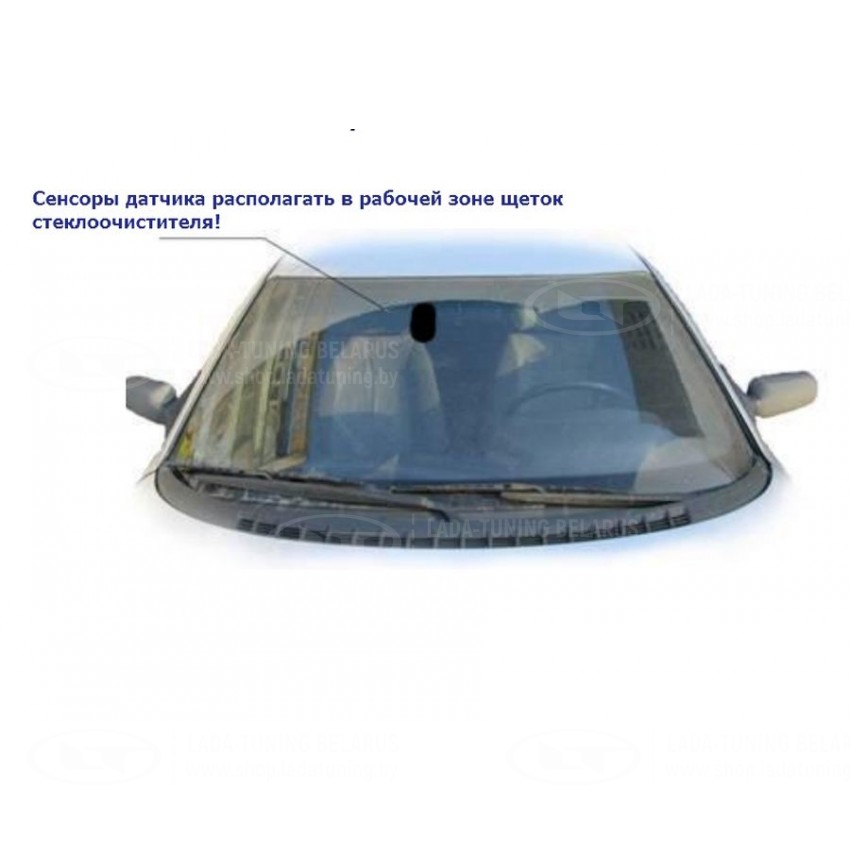

Что касается места установки, то все зависит от конкретной машины. Но обычно девайс находится вертикально в салоне, на внутренней поверхности ветрового стекла. Он будет в зоне действия дворников или зеркала заднего вида. Для работы в посадочном месте не должно быть повреждений и дефектов лобового стекла.

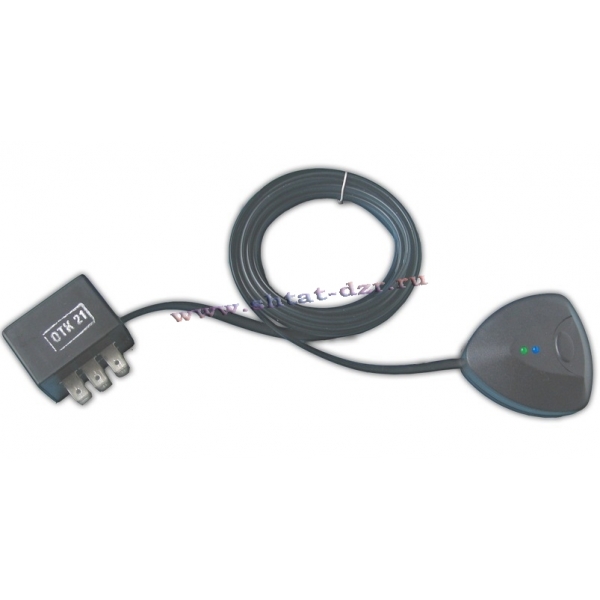

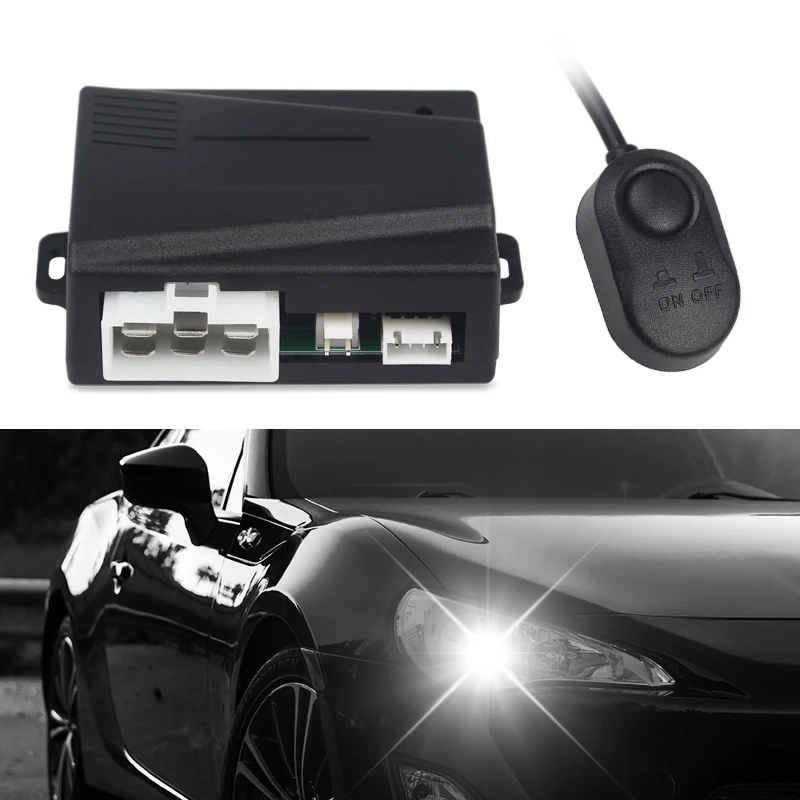

Касательно устройства, контроллер дождя состоит из двух составляющих:
- Модуль (блок). Это устройство применяется для активации щеток стеклоочистителя в различных режимах, основываясь на состоянии стекла. Устройство определяет объем загрязнений (водой или снегом), в результате чего включает дворники от прерывистого режима до второй скорости. Если модуль фиксирует грязь, то он также включит и омыватель, чтобы тот подал воду на стекло для очистки.
Сам модуль монтируется также на стекле, внутри салона, в области действия дворников. Блок должен обдуваться печкой и не мешать обзору дороги водителем. - Также устройство включает в себя блок реле. С помощью этого модуля производится управление дворниками и системой омывания. Этот прибор надежно защищает систему от динамических изменений напряжения в электрических цепях автомобиля. Также он позволяет защитить проводку от воздействия индуктивных помех, чтобы механизм не срабатывал без надобности. Устройство монтируется в салоне, место монтажа определяется производителем.
Принцип работы
Вкратце о том, каков принцип действия контроллера:
- Через стекло в салон транспортного средства поступает определенное количество светового потока.
- Когда начинается сильный туман, дождь, снег или град, светоосвещенность в салоне машины падает. Если контроллер работает в нормальном режиме, то он уловит эти изменения.
- В зависимости от типа, используется специальный светодиод или инфракрасная лампочка. Если модуль зафиксировал, что этот светодиод стал получать меньше света через стекло, то он сразу же посылает соответствующую команду на щетки стеклоочистителя.
- В итоге дворники вступают в работу и очищают стекло в соответствии с силой дождя.
- Если на стекле появляется грязь, то более «умные» системы позволяют определить это и активировать работу омывателя. Из расширительного бачка с водой или омывающей жидкостью на стекло начинает подаваться поток воды, который перестает поступать после того, как стекло будет очищено.
- Когда светоосвещенность в автомобильном салоне будет восстановлена после прекращения дождя, модуль управления отправит соответствующий сигнал на щетки стеклоочистки и отключит их (видео обнародовано каналом АудиоОбзоры СМИ).
Возможные неисправности и способы их устранения
С какими неисправностями предстоит столкнуться? Перед тем, как снять контроллер с лобового стекла и поменять, нужно точно определить, что проблема именно в нем.
Перечень возможных неисправностей приведен ниже:
- Если не работает устройство, в первую очередь нужно проверить предохранитель. Его может и не быть, здесь нужно опираться на особенности автомобиля. Обычно предохранитель располагается в монтажном блоке под капотом или в машинном салоне. Перегоревший потребитель подлежит замене. Возможно такое, что предохранитель рабочий и все другие элементы системы тоже. В таком случае следует проверить работоспособность гнезда предохранительного устройства.
- Одна из наиболее неприятных неисправностей — поломка управляющего модуля. Если девайс вышел из строя, его надо демонтировать и менять или выполнять его ремонт.
- Одной из неисправностей управляющего блока является выход из строя светодиода. Со временем это устройство может начать работать с перебоями. Чувствительность основного элемента при интенсивной эксплуатации устройство начнет снижаться, это вполне нормально, поскольку ни одно электронное устройство не может работать вечно. При поломке чувствительного элемента его нужно выпаивать из корпуса устройства и менять, но далеко не всегда это помогает решить проблему.
- Проблема неработоспособности может заключаться в неполадках в работе электронного блока управления. Как известно, ЭБУ — это «мозг» автомобиля, который при некорректной работе может неправильно определять основные параметры. Проблемы в работе ЭБУ обычно решаются путем перепрошивки или обновления программного обеспечения. Выполнить такую операцию своими руками может быть проблематично, поскольку для ее реализации потребуется специальное оборудование с программой, а также навыки в этой области. Процедуру перепрошивки блока лучше доверить квалифицированным специалистам.
- Повреждение электроцепи подключения. Часто наши соотечественники сталкиваются с неисправностью регулятора из-за повреждения проводки. Если провод питания, подключенный к девайсу, оборвется или в нем повредится изоляция, это приведет к тому, что блок управления не сможет отправлять сигналы на прибор. Соответственно, его работа будет невозможной. Для поиска неисправности вам потребуется мультиметр или контролька.
Нужно проверить цепь на участке от самого контроллера до управляющего модуля, а также до аккумулятора или блока с предохранителями. Поврежденные провода в любом случае подлежат замене. Если проблема кроется в незначительном повреждении изоляции, то можно попытаться перемотать провод изолентой. - Одна из самых простых в плане решения проблемы неисправность — повреждение или окисление контактов на разъеме устройства. Необходимо произвести диагностику контактов на всех составных элементах системы, поскольку даже небольшое окисление на одном из разъемов приведет к поломке. При обнаружении окисления разъем необходимо прочистить, для этого подойдет зубная щетка или строительная железная щетка, как вариант, можно использовать наждачную бумагу мелкой зернистости. Если контакт на штекере не окислен, а поврежден, то его необходимо менять. Если же на нем есть следы подгораний, то перед земной нужно определить причину скачков напряжения в бортовой сети (видео снял Alex Smirnoff).

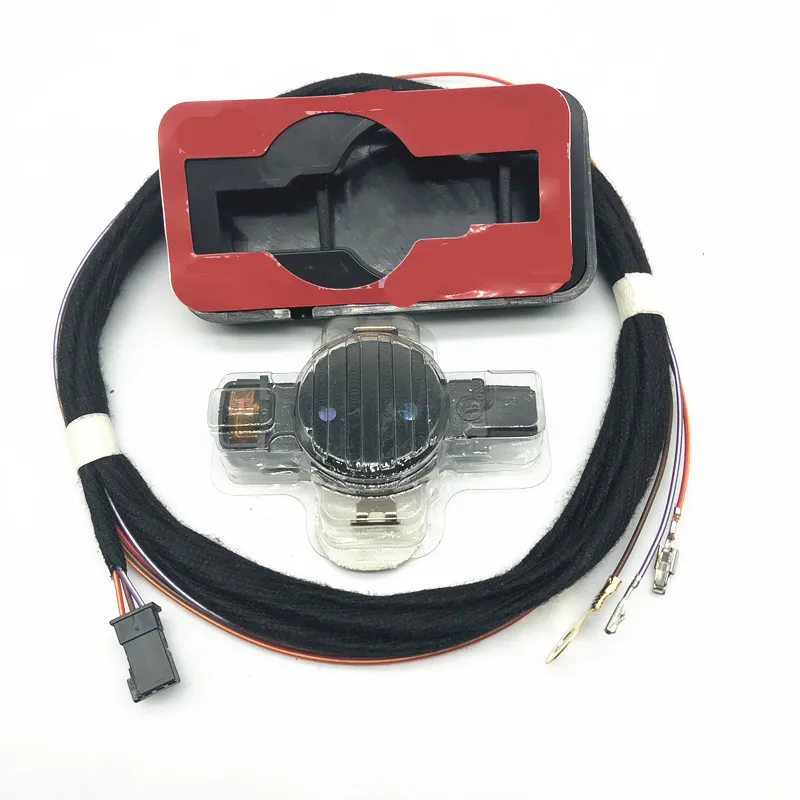

Инструкция по установке устройства своим силами
Перед покупкой регулятора убедитесь в том, что устройство предназначено для работы в бортовой сети на 12 вольт.
Процедура установки и подключения на примере автомобиля ВАЗ представлена ниже:
- Для начала держатель контроллера необходимо приклеить к плоскости стекла. Саму поверхность стекла перед этим следует тщательно промыть и обезжирить, а также высушить. В противном случае фиксация держателя может быть ненадежной и устройство со временем отпадет.
- Затем нужно нанести специальный гель для регулятора на две рабочий зоны, имеющиеся на корпусе девайса. Этот гель используется для выравнивания коэффициентов преломления, он должен идти в комплекте.
- Сам контроллер после этого нужно зафиксировать на держателе, не прикладывая больших усилий. Фиксация осуществляется с помощью самореза. Варианты крепления могут быть разными.
- После фиксации удостоверьтесь в том, что в рабочих зонах между контроллером и поверхностью стекла отсутствуют завоздушенные пузырьки.
- Что касается непосредственно подключения, то оно производится с учетом схемы, также идущей в комплекте. Обычно проводку от контроллера следует подключать в подрулевому переключателю. Провод синего цвета — это заземление, он обычно подключается к кузову машины.
- Кабель красного цвета предназначен для подключения к контакту 1 на переключателе. При этом к переключателю подключен штатный желто-зеленый кабель, его надо отсоединить. Затем проводок желтого цвета подсоединяется к нему.
- Остается подсоединить черный провод. В нашем примере он подсоединяется к контакту под номером 53 на колодке переключателя. Если быть более точным, то его надо подключить к синему проводку.
Фотогалерея «Самостоятельная установка»
Загрузка …
Видео «Как не допустить ошибок при установке?»
Если вы решили заняться самостоятельным монтажом контроллера и не хотите допустить при этом ошибок, то рекомендуем посмотреть наглядное пособие по установке (ролик опубликован каналом AutoGlassPTZ — Максим Ершов).
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.00%)
Нет
K-RAIN 3208-UWRFS Универсальный беспроводной датчик дождя и заморозков и комплект приемника. Руководство пользователя
Универсальный беспроводной
Датчик дождя/мороза
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ И
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
3208-УВРФС
ВВЕДЕНИЕ
Благодарим вас за выбор универсального беспроводного датчика дождя/мороза K-Rain®. Универсальный приемник датчика дождя можно устанавливать с большинством контроллеров полива независимо от производителя. После успешного сопряжения с беспроводным датчиком дождя/заморозков K-Rain контроллер сможет умело управлять эффективностью использования воды, приостанавливая полив во время дождя и/или периодов заморозков. После того, как выпало определенное количество дождя и/или установилась отрицательная температура, датчик активирует контроллер для приостановки работы. полив. Датчик замерзания прерывает работу разбрызгивателей и снижает опасность замерзания стоячей воды на подъездной дорожке, тротуарах и внутренних двориках, когда температура опускается ниже 37°F [3°C]. Как только датчик дождя достаточно высохнет, датчик разрешает нормальную работу спринклера. Работает с большинством новых и существующих спринклерных систем. Этот датчик дождя НЕ будет работать с контроллерами разомкнутой цепи.
ПРЕДУПРЕЖДЕНИЕ: Используйте только с питанием 24 В переменного тока! Подключение этого датчика к сети переменного тока 120 В или 240 В может привести к серьезному повреждению оборудования.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
Универсальный беспроводной датчик дождя/мороза
- Гибкость. Универсальный беспроводной датчик дождя/заморозков может работать в паре с контроллером практически любого производителя, обеспечивая экономичный вариант добавления беспроводного датчика дождя к большинству систем орошения.
- Беспроводной датчик дождя/мороза K-Rain (модель 3208-UWRFS) может работать в паре с несколькими контроллерами K-Rain Pro EX 2 .0 с поддержкой Wi-Fi в пределах досягаемости, обеспечивая дополнительную ценность для конечного пользователя.
- Быстрая установка и программирование. Универсальный беспроводной датчик дождя/мороза обеспечиваетtagд чрезвычайно быстрой установки.
- Атмосферостойкий. Изготовлен из ударопрочного, стойкого к УФ-излучению полимера для наружного применения.
- Бесплатная поддержка. Нет батареек для замены.
- 2 в 1 Монтаж. Обеспечивает гибкую установку со стандартным монтажом на плоской поверхности и в желобе.
- Модель 3208-UWRFS включает датчик замерзания, который предотвращает запуск системы орошения, когда температура падает до 37°F или ниже.
КОМПОНЕНТЫ ПРИЕМНИКА УНИВЕРСАЛЬНОГО БЕСПРОВОДНОГО ДАТЧИКА ДОЖДЯ/ЗАМЕРЗАНИЯ
- Кнопка пары. Инициирует процесс сопряжения.
- Парный светодиод. Отображает статус сопряжения с беспроводным датчиком дождя.
Светодиод будет мигать зеленым в процессе сопряжения, останется зеленым в нормальных условиях и начнет мигать красным через 24 часа после последнего успешного сопряжения, указывая на потерю соединения. - Подвесной светодиод. Указывает на приостановку программы из-за дождя или заморозков.
Обычно светодиод не горит и загорается красным всякий раз, когда происходит дождь или заморозки. - Светодиод батареи. Указывает на состояние батареи датчика дождя. Светодиод будет зеленым при хорошем состоянии батареи и станет красным, когда срок службы батареи составляет менее 10%.
- Радиоантенна. Получает беспроводной сигнал от датчика дождя на расстоянии до 300 футов.
- Жгут проводов. Включает в себя 2 желтых провода датчика, один красный провод питания 24 В переменного тока и один черный общий провод.
КОМПОНЕНТЫ ДАТЧИКА ДОЖДЯ/ЗАМЕРЗАНИЯ
- Пин для ручного тестирования. Нажмите и удерживайте в течение трех секунд, чтобы подтвердить правильность работы.
- Вкладка «Регулировка вентиляции». Используется для настройки времени высыхания датчика.
В зависимости от погодных условий, чем шире открыты вентиляционные окна, тем быстрее устройство высохнет и позволит контроллеру возобновить нормальную работу. - Монтажный рычаг. Металлический удлинитель для крепления датчика.
- Крышка регулировки дождя. Крышку датчика дождя можно отрегулировать, чтобы приостановить полив, когда выпало количество осадков от 1/8″ (минимальная настройка) до 1/2″ или более.
- Датчик заморозки. Предотвращает запуск ирригационной системы, когда температура падает до 37°F или ниже. Когда температура поднимается выше 37°F, датчик включает автоматический полив.
- Радиоантенна. Передает беспроводной сигнал на приемник.
ПРИМЕЧАНИЕ: Блок должен быть установлен так, чтобы радиоантенна находилась в вертикальном положении. - Индикатор батареи/передачи сигнала. Нажатие кнопки ручного тестирования в течение трех секунд позволяет пользователю увидеть мигание светодиода ON / OFF; указывая на то, что батарея работает и передает сигнал на приемник.
МОНТАЖ
Установка универсального приемника датчика дождя/мороза K-Rain в контроллеры С клеммами датчика.
Найдите клеммы датчика контроллера (обычно обозначенные «SENSOR», «SEN» или «S») и подключите желтые провода управления универсальным датчиком дождя непосредственно к этим клеммам в любом порядке. Затем подключите красный провод питания к положительной клемме (обычно обозначенной «VT» или «24VAC»), а черный общий провод — к общей клемме (обычно обозначенной «C» или «COM») или нейтральной клемме 24VAC.
ЗАМЕТКИ:
- Между клеммами датчика может быть перемычка или провод, которые необходимо удалить.
- Если датчик дождя удален, предварительно установленную перемычку НЕОБХОДИМО установить на клеммы SENSOR.
- Контроллеры с глобальным переопределением и/или переключателем должны быть активны/включены, чтобы датчик работал правильно.
Установка универсального датчика дождя K-Rain в контроллеры БЕЗ сенсорных клемм.
а. БЕЗ пускового реле/главного клапана насоса (рис. 1). Найдите общую клемму контроллера (обычно помеченную «C» или «COM») и подсоедините один желтый провод универсального датчика непосредственно к клемме. Найдите второй желтый провод универсального датчика и подключите его непосредственно к общему проводу клапана.
ПРИМЕЧАНИЕ: Общий провод к клапанам не должен прерываться на контроллере. Датчики дождя могут быть подключены в любом месте вдоль общей проводной линии.
б. С пусковым реле насоса или главным клапаном (рис. 2). Найдите общий провод к электромагнитным клапанам и общий провод, ведущий к катушке реле, запускающего насос. Если эти два провода подключены к «общей» клемме на контроллере, отключите их оба. Скрутите эти два провода вместе с одним желтым проводом от универсального датчика дождя и закрепите гайкой. Подсоедините другой желтый провод датчика дождя к «общему» контакту на контроллере.
ЭЛЕКТРОМОНТАЖ
Для всех способов установки:
После того, как приемник датчика дождя установлен, проложите провода к контроллеру, используя зажимы для проводов через каждые несколько футов, чтобы закрепить его. Если удлинение проводов предусмотрено
Требуется расширение: | 25-50 фут. | 50-100 фут. | 100 футов или более |
Минимальный калибр провода: | 20 AWG | 18 AWG | 16 AWG |
Проверьте правильность подключения:
Примечание: Контроллеры большинства марок, включая K-Rain, необходимо запускать автоматически для проверки датчика. Ручной запуск обойдет датчик. Используя Автозапуск, включите одну зону спринклерной системы, которая видна, пока вы находитесь в пределах досягаемости датчика дождя. Вручную нажмите на штифт ручного тестирования в верхней части датчика дождя, пока не услышите щелчок переключателя. Зона разбрызгивания должна мгновенно остановиться. Если это не так, проверьте правильность монтажа проводки.
МОНТАЖ УНИВЕРСАЛЬНОГО ПРИЕМНИКА ДАТЧИКА ДОЖДЯ
- Снимите задний корпус с основного корпуса, используя показанные здесь боковые зажимы.
- Установите задний корпус через 3 монтажных отверстия, используя прилагаемые крепежные детали (рис. 3).
- После установки заднего корпуса прикрепите основной корпус двумя боковыми зажимами (рис. 2).
- Позаботьтесь о том, чтобы прилагаемая резиновая втулка жгута проводов плотно прилегала к 2 половинам корпуса.
СОПРЯЖЕНИЕ С БЕСПРОВОДНЫМ ДАТЧИКОМ ДОЖДЯ
Нажмите и удерживайте кнопку PAIR на универсальном приемнике датчика дождя не менее 3 секунд, пока зеленый светодиод PAIRED не начнет быстро мигать (рис. 4). Затем нажмите и удерживайте ПИН-код РУЧНОЙ ПРОВЕРКИ на беспроводном датчике дождя/мороза не менее 3 секунд. После успешного сопряжения светодиоды PAIRED и BATTERY загорятся зеленым цветом (рис. 5).
УСТАНОВКА ДАТЧИКА ДОЖДЯ
Стандартный плоский монтаж
Устанавливайте датчик на поверхности, свободной от осадков, но вдали от пути струи воды из спринклера.
Монтаж желоба
Позволяет установить датчик дождя непосредственно сбоку желоба. Поместите крепление желоба на край желоба и поверните винт с накатанной головкой, чтобы зафиксировать его на месте.
Советы по монтажу
а . При поиске подходящего места, например, на стене здания или столба, расположите датчик дождя ближе к контроллеру, чтобы избежать помех для беспроводной сети.
сигнал.
б . Установите в максимально возможном положении, где дождь может попасть прямо на датчик дождя.
в. Место установки датчика дождя влияет на скорость сброса (время, которое требуется датчику дождя, чтобы высохнуть в достаточной степени, чтобы спринклерная система снова активировалась). Для бывшегоampНапример, установка датчика дождя на очень солнечном юго-восточном конце здания может привести к тому, что датчик дождя высохнет раньше, чем хотелось бы. Точно так же установка на северной стороне здания с постоянной тенью может вообще предотвратить высыхание датчика дождя. Некоторые эксперименты с «вкладкой регулировки вентиляции» обычно дают удовлетворительные результаты.
РЕГУЛИРОВКИ И ЭКСПЛУАТАЦИЯ
Когда датчик дождя срабатывает из-за достаточного количества осадков (после количества осадков от 1/8 дюйма до 1/2 дюйма или более), спринклерная система отключается до тех пор, пока влагопоглощающие диски внутри датчика дождя не высохнут. Чтобы отрегулировать желаемое количество осадков, поверните колпачок регулировки количества осадков на корпусе датчика дождя в положение
желательно (см. рис. 3). РИСУНОК 3:
Отрегулируйте колпачок регулировки количества осадков на количество осадков, которое вы хотите, чтобы датчик дождя приостановил полив. Нижний предел = 1/8″, верхний предел = 1/2″
Время, которое требуется датчику дождя, чтобы вернуться к нормальной работе спринклера после прекращения дождя, определяется погодными условиями (ветер, солнечный свет, влажность и т. д.). Эти условия будут определять, как быстро гигроскопические диски будут высыхать, те же условия, в которых находится ваша почва.
Внимание что на датчике дождя есть возможность регулировки, которая замедлит скорость сброса. Если повернуть «язычок регулировки вентиляционных отверстий» (см. рис. 4), чтобы полностью или частично закрыть вентиляционные отверстия, гигроскопические диски будут сохнуть медленнее. Эта регулировка может компенсировать «слишком солнечное» место установки или особые условия почвы.
Экспериментируя с вкладкой Vent Adjustment Tab, вы лучше всего определите идеальную настройку вентиляции.
ОБХОД ДАТЧИКА ДОЖДЯ
Универсальный датчик дождя можно временно обойти или деактивировать одним из следующих способов:
- Используйте переключатель обхода датчика контроллера (если имеется).
- Временно отсоедините универсальный датчик дождя от проводки контроллера.
ПРИМЕЧАНИЕ: Всегда отключайте питание контроллера ПЕРЕД выполнением каких-либо работ по подключению.
ХАРАКТЕРИСТИКИ
Монтаж: Поставляемые винты через задний корпус для стандартной установки на плоской поверхности и в желобе.
Рейтинг: 3 amp, 24 В переменного тока, НЗ (нормально замкнутые контакты)
Диапазон рабочих температур: от 14°F до 149°F (от -10°C до 65°C)
Фурнитура: нержавеющая сталь
Монтаж: Кронштейн 2 в 1 для стандартной установки на плоской поверхности и в желобе
Тип датчика: стандартный набор гигроскопических дисков с регулируемой чувствительностью к осадкам
Корпус: инженерный полимер, устойчивый к ультрафиолетовому излучению.
Гарантия: два года
Диапазон беспроводной связи при дожде/морозе: до 300 футов или 120 метров
(Поле зрения)
Уставка заморозки: 37°F
Провод управления: 3 фута для наружного применения, кабель калибра 16 калибра, одобренный UL
Средний срок службы батареи: рассчитан на работу до 8 лет (в нормальных условиях).
УСТРАНЕНИЕ
Перед заменой датчика дождя выполните следующие простые шаги: Система не сработает:
а . Убедитесь, что сопряженные диски беспроводного датчика дождя сухие, и свободно включайте и выключайте «щелчки», нажимая на верхнюю часть шпинделя.
б . Найдите обрыв провода, ведущего к универсальному датчику дождя, и проверьте все соединения проводов.
в. Убедитесь, что соединение между универсальным датчиком дождя и беспроводным датчиком дождя выполнено успешно.
д . Осмотрите сопряженный беспроводной датчик дождя на наличие повреждений и убедитесь, что устройство работает нормально.
э. Датчик дождя подключен к большинству контроллеров (нормально закрытых).
Если вы не можете заставить датчик работать с приведенными выше рекомендациями, у вас может быть уникальный контроллер (нормально открытый).
ф . Убедитесь, что парный датчик дождя установлен в месте с хорошей дальностью связи с приемником универсального датчика дождя.
грамм . Проверьте настройки функции/переключателя обхода контроллера.
Система не отключится даже после сильного дождя:
а . Проверьте правильность монтажа проводки (см. раздел «Установка»).
б . Проверьте настройки чувствительности сопряженного датчика дождя и переместите крышку на более чувствительные настройки. Датчик дождя является точным датчиком дождя, и его можно проверить, установив рядом с ним трубчатый датчик дождя и периодически считывая показания.
в. Проверьте наличие препятствий для дождя, таких как выступы, деревья или стены.
д . Убедитесь, что парный датчик дождя установлен в месте с хорошей дальностью связи с универсальным датчиком дождя.
э. Убедитесь, что устройство успешно сопряжено.
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ FCC
Торговое наименование | Беспроводной датчик дождя и заморозков |
Номер модели | 3208-WRFS |
Номер отчета о проверке соответствия | 16ФАБ01000511 |
Дата отчета о проверке соответствия | 22 марта 2016 |
Ответственная сторона | K-Rain производственная корпорация |
Адрес | 1640 Австралийская авеню Ривьера-Бич, Флорида 33404 |
Телефон | 561-844-1002 |
Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 Правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке.
Если это оборудование создает вредные помехи для радио- или телевизионного приема, обратитесь к руководству пользователя за инструкциями по устранению проблемы. Нижеподписавшиеся настоящим заявляют, что указанное выше оборудование соответствует вышеуказанным требованиям.
УВЕДОМЛЕНИЕ FCC
Идентификатор FCC датчика:
Это устройство соответствует требованиям FCC, часть 15. Эксплуатация осуществляется при соблюдении следующих двух условий:
- Это устройство не должно вызывать вредных помех и
- Это устройство должно принимать любые помехи, включая помехи, которые могут вызвать сбои в работе.
- Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 Правил FCC.
Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, включив и выключив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:
- Изменить ориентацию или местоположение приемной антенны
- Увеличьте расстояние между оборудованием и приемником
- Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
- Обратиться за помощью к дилеру или опытному радио / ТВ технику.
Пользователь предупрежден о том, что изменения и модификации, внесенные в оборудование без одобрения производителя, могут привести к аннулированию права пользователя на эксплуатацию этого оборудования.
МОДЕЛЬ
3208-UWRFS Беспроводной датчик дождя/мороза
ГАРАНТИИ
K-Rain Manufacturing гарантирует, что ее продукция не будет иметь дефектов материалов и изготовления в течение 2 лет. При наличии подтверждения покупки компания K-Rain бесплатно заменит деталь или детали, которые будут признаны дефектными при нормальном использовании и обслуживании в течение гарантийного периода. Перед заменой K-Rain оставляет за собой право проверить и разрешить дефектную деталь или детали; все возвраты дефектных материалов должны быть разрешены K-Rain в письменной форме. Ответственность по данной гарантии ограничивается исключительно заменой или ремонтом дефектных деталей.
Настоящая гарантия дается прямо и вместо всех других явных или подразумеваемых гарантий, включая, помимо прочего, гарантии пригодности для использования и товарного состояния. Ни один агент или представитель не имеет права отказаться от этой гарантии или изменить ее.
K-Rain Manufacturing Corp.
1640 Австралийская авеню
Ривьера-Бич, Флорида 33404
561.844.1002 800.735.7246
561.842.9493 ФАКС
www.krain.com
© K-Rain Manufacturing Corp.
КОМПАНИЯ, СЕРТИФИЦИРОВАННАЯ ПО ISO 9001
32080012 Ред. 03
Документы / Ресурсы
K-RAIN 3208-UWRFS Универсальный беспроводной датчик дождя и заморозков и комплект приемника [pdf] Руководство пользователя 3208-UWRFS, Универсальный беспроводной датчик дождя и заморозков и комплект приемника, 3208-UWRFS Универсальный беспроводной датчик дождя и заморозков и комплект приемника |
Датчики дождя для контроллеров полива
Для полной функциональности этого сайта необходимо включить JavaScript.
Вот инструкции
, как включить JavaScript в вашем веб-браузере.
Датчики дождя K-Rain превращают контроллер полива в эксперта по управлению водными ресурсами, эффективно приостанавливая полив во время дождя и/или заморозков.
После того, как выпало определенное количество дождя и/или установилась отрицательная температура (для моделей с датчиком замерзания), датчик активирует контроллер, чтобы приостановить полив.
Универсальный приемник датчика дождя K-Rain позволяет подключить беспроводной датчик дождя/заморозков K-Rain к контроллеру практически любого производителя, что обеспечивает экономичный вариант добавления беспроводного датчика дождя к большинству систем орошения. Доступен в виде комплекта, содержащего универсальный приемник датчика дождя K-Rain и беспроводной датчик дождя/мороза.
В отличие от других датчиков дождя, представленных на рынке, беспроводной датчик дождя и заморозков K-Rain® (модель 3208-WRFS) может работать в паре с несколькими контроллерами K-Rain PRO EX 2.0 с поддержкой Wi-Fi в пределах досягаемости, обеспечивая дополнительную ценность для конечных пользователей. пользователь. Проводные датчики дождя работают с таймерами замкнутого цикла.
ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
УНИВЕРСАЛЬНЫЙ ПРИЕМНИК ДАТЧИКА ДОЖДЯ
- Гибкость. Позволяет подключить беспроводной датчик дождя/заморозков K-Rain к контроллеру, оснащенному терминалом датчика дождя любого производителя.
- Простота. Обеспечивает чрезвычайно быструю и простую установку и программирование, а также простое сопряжение с датчиком дождя K-Rain.
- Устойчивость к атмосферным воздействиям. Изготовлен из ударопрочного, стойкого к УФ-излучению полимера для наружного применения.
- Не требует обслуживания. Нет батареек для замены. Рассчитан на эксплуатацию до 8 лет (в нормальных условиях).
ДАТЧИКИ ДОЖДЯ/МОРОЗА
- Гибкость. Беспроводной датчик дождя/мороза K-Rain (модель 3208-WRFS) может работать в паре с несколькими контроллерами K-Rain PRO EX 2.0 с поддержкой Wi-Fi в пределах досягаемости.
- Крепление 2 в 1. Обеспечивает гибкую установку со стандартным монтажом на плоской поверхности и водосточном желобе.
- Модели 3208-WRFS и 3208-HRFS оснащены датчиком замерзания, который предотвращает запуск системы орошения, когда температура падает до 37°F или ниже.
- Диапазон: до 300 футов или 120 метров (линия видимости)
Доступные модели-шоп теперь
- 3208-часовые датчики дождя
- 3208-HRFS.0029 3208-WRFS Беспроводной датчик дождя и заморозков для Pro EX 2.0 с поддержкой WiFi
- 3208-WRFS-KIT Беспроводной датчик дождя и заморозков и радиочастотный модуль для Pro EX 2.0 с поддержкой Wi-Fi
- 3208-UWRFS Универсальный датчик дождя и беспроводной датчик дождя/заморозков Комплект
Загрузка
. | .10081 | .0087 12-вольтовые гаджеты, 12-вольтовые мобильные аудио и видео, зеркала заднего вида, 24-вольтовые продукты, преобразователь переменного тока в постоянный, электронное охлаждение, продукты Dynamo, датчики парковки и многое другое. Еще | ||||
Внешний автомобиль. , крышка кабины, крышка шины и многое другое. | 12V, 24V, 36V и 48V Вольт Вспомогательные нагреватели и одеяла.0004 | |||||
Interior Comfort, Protection & Accessories Heated Seats, Massage Cushion, Car Mat, Seat cover, Steering wheel cover, Dash Mat, Sun Щит, нагреватель 12 и 24 В и многое другое. | Уникальные инструменты, средства безопасности, защиты и удобства Почтовый ящик с замком, полки для полотенцесушителей, светодиодные фонари, подставки и холодильники для ноутбуков, автомобильные инструменты и многое другое. | |||||
ПРИВОДНЫЕ СВЕТОВЫ, ТУНСКОЕ ОБЩЕСТВО, Ксенон Хид Комплекты и Лампочки Фары проекторов, больше вспомогательных фонарей, ада, а черты, а. | ||||||
.0004 Воздушные фильтры K&N, выхлоп Borla, краска для тормозных суппортов, наконечники выхлопных газов, чипы производительности, свинцово-кислотные аккумуляторы глубокого цикла и многое другое. | Автомобильные зеркала для буксировки и безопасности Автомобильные зеркала, автомобильные зеркала, зеркала для грузовиков, автомобильные боковые зеркала и комплекты для ремонта линз. |
