Особенности коробки CVT Х Tronic

Сегодня многие производители предлагают авто с вариаторной коробкой передач CVT. Указанная трансмиссия является бесступенчатой коробкой, так как при работе возможно плавное изменение передаточного числа.

Благодаря такой особенности агрегат имеет высокий КПД, а также обеспечивает максимальный комфорт при езде. Вариаторы активно выпускают ведущие мировые изготовители АКПП: Aisin, Jatco, ZF. Эти компании, в свою очередь, тесно сотрудничают с крупнейшими автопроизводителями из США, Европы и Японии.

Далее мы рассмотрим, какие виды вариаторов бывают, как работает трансмиссия CVT и чем отличается от аналогов, а также что такое CVT Х-Tronic, какие плюсы и минусы имеет данная коробка передач.

Содержание статьи

• Устройство вариатора и виды CVT
• Коробка CVT-XTRONIC
• Что в итоге

Устройство вариатора и виды CVT

Автоматическая коробка вариатор отличается от аналогов тем, что изменяет передаточное число плавно, в ее конструкции для всех передач (кроме задней) отсутствуют элементы зацепления, то есть ступени.

Что касается типов вариаторов, можно выделить:

• тороидальный;
• клиноременной;

Тороидальный вариатор устанавливается только на авто с полным и задним приводом. Тороидальная вариаторная КПП имеет два диска, где один ведущий, второй ведомый. Между дисками установлены особые ролики.

Во время работы ролики осуществляют вращение по отношению к горизонтальной оси и производят смещение по отношению к вертикальной оси. Это дает возможность перераспределять усилие, касаясь различных участков дисков.

Если просто, в зависимости от степени перемещения роликов  по вертикали становится возможным менять передаточное число, числа, а за счет силы трения роликов между дисками передается крутящий момент.

В случае, когда ролики контактируют с ведущим диском около обода, происходит увеличение скорости, крутящий момент меньше. Такой режим похож на высокую передачу (5-6 на МКПП). Если же ролики контактируют с ведомым диском с краю обода, скорость меньше, передается больше крутящего момента, что соответствует пониженной передаче.

При этом тороидальный вариатор CVT надежнее клиноременного, однако в случае поломки его нельзя отремонтировать. Другими словами, вместо ремонта такая КПП обычно подлежит замене.

• Клиноременный вариатор более распространен, устанавливается на авто с передним приводом. В его основе лежат конические диски и ремень. Диски идут парами (в устройстве вариатора две таких пары), каждая пара имеет стационарный и подвижный диск. Фактически, они представляют собой шкивы, которые связаны с соответствующим валом.

Принцип работы заключается в том, что первичный вал отдает на ведущий шкив крутящий момент от ДВС через гидротрансформатор. В ГДТ приводное насосное колесо через масло передает момент на турбинное колесо, связанное с первичным валом.

Далее через ремень усилие с ведущего шкива передается на ведомый, который также связан со вторичным валом. Сама передача момента на вторичный вал для того, чтобы машина двигалась вперед, осуществляется при помощи планетарного редуктора с дисковым сцеплением. Чтобы двигаться назад, используется дисковый тормоз, (реверсивный механизм задней передачи).

От промежуточного вала крутящий момент передается на дифференциал, который распределяет усилие на полуоси. Крутящий момент и скорость движения ТС изменяется благодаря изменению диаметров шкивов вариатора. Пока автомобиль разгоняется с места, диаметр ведущего шкива самый маленький (аналогично шестерне 1-й передачи МКПП), диски сжаты.

Далее происходит  изменение диаметра за счет движения дисков шкива. Когда диски полностью разжаты, шкив получает самый большой диаметр. Получается, на маленькой скорости движения ТС диаметр ведущего шкива минимален, а ведомого наоборот, то есть максимальный.

Если же авто движется на высокой скорости, ведущий шкив имеет самый большой диаметр, а ведомый наименьший. Регулировка скорости движения становится возможной благодаря согласованным изменениям диаметров шкивов. При этом благодаря большому количеству возможных диаметров, условное количество доступных «скоростей» по аналогии с МКПП или АКПП у вариатора очень большое.

Благодаря этим особенностям достигается хорошая динамика разгона и плавность хода, нет разрыва потока мощности, которое происходит при переключениях передач в ступенчатых КПП. Так как физических ступеней нет, отсутствуют толчки, рывки, провалы. Также вариатор позволяет экономить топливо.

Однако есть и минусы. Как правило, тяжелые условия эксплуатации и нагрузки могут быстро вывести из строя вариатор CVT. Срок его службы меньше, чем у автоматов или роботов. На практике при езде на полной мощности и высоких оборотах детали вариатора разрушаются, также данную КПП обычно не устанавливают в паре с мощными и тяговитыми ДВС.

Еще в коробке вариатор нужно чаще менять масло по сравнению с гидромеханическими АКПП, жидкость можно заливать только оригинальную, само масло для вариатора дорогостоящее. Ремонт вариатора также является трудоемким и сложным процессом, замена деталей требует значительных затрат. Часто вместо ремонта практикуется полная замена вариатора на новый или контрактный аналог.

Коробка CVT-XTRONIC

Разобравшись с основными типами вариаторов и их особенностями, можно перейти непосредственно к коробке CVT XTRONIC. Итак, данный тип КПП можно встретить на моделях альянса Renault – Nissan (например, кроссовер Kaptur CVT X tronic или Nissan X-trail с данным типом вариатора).

Сразу отметим, разработка XTRONIC принадлежит японцам из Nissan. Если точнее, речь идет о Jatco (дочерняя компания Nissan, отдельно специализирующаяся на производстве АКПП). Теперь ответим, что такое XTRONIC. Данная вариаторная трансмиссия является доработанной версией клиноременного вариатора, которая, как заверяет производитель, лишена многих типичных недостатков CVT.

Изменения затронули устройство шкивов, а также передаточного ремня. Шкивы изготовили более тонкими, передаточный ремень в основе имеет алюминий, что несколько уменьшило его гибкость. Компактный и производительный масляный насос позволяет увеличить надежность благодаря снижению давления между шкивами и ремнем.

Рекомендуем также прочитать статью о том, как буксировать автомобиль с вариатором. Из этой статьи вы узнаете об основных правилах буксировки авто с коробкой вариатор CVT.

Коробка стала легче и меньше по размерам, снизился уровень шума при работе, потери на трение внутри КПП уменьшили на целую треть. Уникальная система Adaptive Shift Control позволяет коробке гибко подстраиваться практически под любые условия эксплуатации.

Еще коробка Xtronic имеет дополнительную планетарную передачу, что является новшеством. Данное решение позволяет реализовать повышение передаточного число до отметки 7.3/1 по сравнению с обычными CVT.

Также вариатор CVT Xtronic может работать в паре с мощными ДВС без потери своего ресурса. Одним словом, такая бесступенчатая трансмиссия является весьма перспективной разработкой и способна изменить общее представление о вариаторах и их надежности.

На практике владельцы отмечают, что данная коробка работает тихо даже на низких оборотах,  автомобиль с таким вариатором уверенно разгоняется, при езде КПП обеспечивается максимум комфорта, достигается приемлемая топливная экономичность.

Среди минусов стоит отметить пробуксовку на снегу или в грязи, все те же сложности в ремонте, дороговизну обслуживания, а также во многих случаях только узловую замену при серьезных поломках. Однако положительных отзывов о CVT Xtronic Nissan больше.

Что в итоге

Как видно, вариатор является обособленным видом АКПП и больше подходит для спокойной и плавной езды. Что касается коробки Xtronic, повышение относительного передаточного числа благодаря изменению поверхности шкивов позволило избавиться от лишнего шума, сделать трансмиссию более производительной и экономичной в плане расхода топлива.

Также производитель заявляет, что ресурс агрегата значительно увеличился, данная коробка не боится перегрузок и предназначена для двигателей с увеличенной мощностью. Другими словами, XTronic нормально работает на высоких оборотах и хорошо справляется с высоким крутящим моментом. Также прошивка ЭБУ имеет целую группу адаптивных режимов (город, трасса, спортивный режим и т. п.).

Рекомендуем также прочитать статью о том, как ездить на вариаторе. Из этой статьи вы узнаете о том, что нужно учитывать при эксплуатации автомобиля с указанным типом коробки передач.

Однако на практике даже с учетом повышенной надежности и ряда доработок не следует ожидать, что вариаторная КПП сильно отличается от аналогов. Другими словами, чтобы сохранить заложенный ресурс, не следует постоянно ездить с высокими оборотами, постоянно использовать ручной режим, имитирующий переключения передач, буксовать, нагружать автомобиль с вариатором перевозкой грузов или буксировкой прицепа.

Также нужно отметить, что при буксировке неисправного автомобиля с вариатором нужно придерживаться строгих правил, которые прописаны в мануале. В противном случае можно быстро вывести КПП из строя.  Важно помнить, что стоимость ремонта или замены вариатора очень высока, также отмечается его низкая ремонтопригодность.

автомобильные вариаторные коробки передач — Технические статьи

Первые вариаторы были недолговечными и недостаточно надежными. И самой ненадежной и недолговечной деталью в клиноременных коробках был резиновый ремень. Однако уже в 80-х годах с появлением новых материалов и технологий о вариаторах вспомнили, и они стали быстро совершенствоваться, так как использование вариаторов обещало большие преимущества. Это и экономия топлива, и увеличение крутящего момента на колесах, и отсутствие всяческих толчков при движении автомобиля и т. п. И все за счет оптимального и плавно изменяемого передаточного отношения. Что представляет собой вариатор в общих чертах? В коробке передач есть входной и выходной валы. На каждом валу конусами друг к другу крепятся по два конических диска, образующие шкив с переменным диаметром. Оба вала связаны между собой клиновым ремнем, который зажат между коническими поверхностями каждого диска. Чем ближе прижаты друг к другу конические диски (конусы) на одном из валов, тем больше диаметр, по которому ремень обегает шкив, образуемый этими дисками. На другом валу в это время диски синхронно с первыми чуть раздвигаются, и диаметр обегания их ремнем уменьшается. Осталось только поставить механизм, который синхронно сдвигал-раздвигал бы конусы, и все — коробка передач готова. Механизм, управляющий дисками, может быть простым центробежным регулятором, который в зависимости от оборотов валов сдвигает или раздвигает конические диски, плавно изменяя передаточное отношение. Этот способ используется и сейчас на мокиках, снегоходах и на другой не очень мошной технике. У автомобилей управлением дисками занимается либо гидравлика по командам блока управления, либо электроника (электромотор, батарея соленоидов) по командам того же блока управления. Основная деталь обычного вариатора у автомобиля тип  Belt CVT — это стальной ремень. Он представляет собой стальную ленту с зафиксированными на ней стальными сегментами. Все детали изготовлены из очень прочной специальной стали, и форма сегментов такова, что когда их зажимает между конусами, они слегка перекашиваются и «заклиниваются». Именно поэтому у исправной коробки ремень и конусы практически не изнашиваются. И именно поэтому, сняв ремень, его нельзя переворачивать, т. е. менять направление его вращения. Но это только в том случае, если жидкость в коробке будет хорошего качества, а сама коробка исправна.

Следует упомянуть, что существуют также автомобили с  «воздушным» ремнем. Здесь ремень и конусы работают в воздухе, без какой-либо смазки. Основой ремня в этом случае служат кевларовые ленты, а сами сегменты покрыты специальным пластиком на основе углеводорода. Также широко используются тефлоновые покрытия, пластиковые детали, которым не требуется смазка. Такой тип вариатора легко можно определить по воздуховоду, который идет от корпуса коробки под капот или в левое крыло, но главное — в таких автомобилях нет щупа для измерения уровня жидкости в коробке передач. Для предотвращения перегрева есть вентилятор, который закачивает в коробку передач воздух, и вот тут начинаются проблемы. То, что нет смазочной жидкости, это хорошо, поскольку она недешева, да и коробка получается легче, но вот пыльный воздух… В таких вариаторах есть капроновая сеточка воздушного фильтра, но она, как правило, через полгода забивается и рвется, после чего внутрь коробки попадает мусор. Соотечественники, которым посчастливилось стать обладателями автомобилей с подобными коробками, берут женские колготки, режут их и устраивают в воздуховоде самодельный дополнительный фильтр. Говорят, помогает. В противном случае внутрь коробки попадает пыль, которая внедряется в пластмассовые шестерни привода управляющего мотора (того, что сдвигает и раздвигает конусные диски). Далее поломка коробки передач — только вопрос времени. Купить новые шестерни взамен изношенных нельзя. Изготовить новые? Пожалуй, если у вас под рукой есть оборудование, которое позволяет изготовить, например, ходовой винт с шагом 13,5 мм. Исходя из всего вышесказанного, мы можем утверждать, что в сельской местности, машины с «воздушными» ремнями будут жить весьма недолго. Речь идет о маленьких машинах фирм Daihatsu, Daewoo, Suzuki и др. с объемом двигателя менее 1,5 литра.

Существуют еще так называемые тороидальные коробки — Toroidal CVT. В них передача момента осуществляется стальными «грибками». В силу небольшого диапазона изменения передаточного отношения, в этих коробках используются две пары «грибков». Хитроумного ремня и конусных дисков здесь нет, и устанавливаются такие КП на более мощные машины (от 2 литров). В частности, фирма Nissan выпускает Cedric, а фирма Toyota Crown с вариаторами данного типа. Итак, основное достоинство вариаторных коробок передач — это их способность плавно и без пропусков передавать и изменять крутящий момент в оптимальном диапазоне оборотов двигателя. А скорости, вернее передачи, у этих коробок будут только виртуальными, и сделать их можно сколько угодно. Другими словами, если обычная автоматическая коробка передач, при разгоне автомобиля, вынуждает двигатель работать на разных оборотах, то у вариаторной коробки этого нет. Поэтому машина с вариатором разгоняется гораздо быстрее и ездить на ней более приятно: нет толчков при переключении и расход топлива у машины с такой коробкой значительно меньше. Недостатком вариаторных коробок в первую очередь можно назвать их дороговизну. В обычных автоматических коробках почти все детали легкие и изготовлены методом штамповки, т.е. дешевые. У вариаторных коробок детали, как правило, очень тяжелые, изготовлены с использованием дорогих современных технологий и очень дорогих материалов. За удовольствие надо платить! Еще одной неприятной особенностью вариаторных коробок является необходимость калибровать так называемую стартовую муфту каждый раз, когда снимается аккумулятор или какой-нибудь разъем с блока управления или коробки передач. Правда, у машин после 2000 года выпуска процесс калибровки муфты, как правило, автоматизирован и обязательного посещении автосервиса уже не требуется. Но все равно, пока этот процесс завершится, автомобиль будет капризничать. У каждого типа автомобилей процесс калибровки содержит свои требования, но знать об этом в деталях обычному автолюбителю не обязательно. Менять жидкость в вариаторной коробке передач следует через 20000 км, но этот срок, возможно, придется скорректировать после посещения специализированной мастерской (или внимательного прочтения руководства по эксплуатации).

Просмотров: 10714

Коробка вариатор cvt — Вариатор CVT

Замена вариаторов и замена масла в вариаторе

Все знакомы с механической коробкой передач, многие знают, что такое автоматическая коробка передач. Но что такое вариатор — знают очень немногие. А ведь вариатор далеко не новинка.

Вариаторная коробка передач — в обиходе вариатор, является бесступенчатой коробкой передач, обеспечивает плавное изменение передаточного числа. Вариатор имеет общепризнанное название CVT (Continuously Variable Transmission), что в переводе означает — постоянно изменяющаяся трансмиссия.

Вариатор имеет преимущество по сравнению с другими коробками передач, оно заключается в эффективном использовании мощности двигателя за счет оптимального согласования нагрузки на автомобиль с оборотами коленчатого вала, тем самым достигается высокая топливная экономичность. Непрерывное изменение крутящего момента, отсутствие рывков обеспечивают высокий уровень комфорта при передвижении на автомобиле с вариатором.

Здесь нет толчков при трогании и «переключении». Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля.

Из всего многообразия различных видов вариаторов на автомобилях нашли применение только два вида — клиноременный и тороидный вариаторы. Наибольшее распространение получил клиноременный вариатор. В настоящее время клиноременный вариатор используется многими автопроизводителями.

Пример работы клиноременного вариатора

В силу особенностей конструкции вариатор не может обеспечить реверсивного движения. Для осуществления движения задним ходом применяются дополнительные механизмы. В качестве такого механизма обычно используется планетарный редуктор, устройство и принцип работы которого подобен автоматической коробке передач.

В вариаторной коробке передач применяется, как правило, электронная система управления, которая выполняет следующие функции:

осуществление синхронного изменения диаметра шкивов вариатора в соответствии с режимами работы двигателя;управление сцеплением;обеспечение работы планетарного редуктора. Непосредственное управление вариатором производится с помощью рычага селектора. Режимы управления аналогичны режимам автоматической коробки передач.

Поговорим о достоинствах вариатора

Вариаторы получают все большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших автоматов классического типа.

В последнее время на автоматических автомобилях встречается 8 передач. Это делается для сочетания высокой динамики и экономичности. И совсем не скоро мы увидим автоматы с десятью или даже с двенадцатью ступенями.

Вариатор — единственный из существующих на сегодняшний день видов КПП позволяет бесступенчато изменять передаточное отношение между двигателем и трансмиссией. А это значит, что для каждого режима работы автомобиля подбирается наиболее эффективное значение передаточного отношения, а не усредненное, как в любой другой коробке передач. Вариаторы уже находятся там, куда обычные автоматы никогда не придут.

Ведь число передач у вариатора бесконечно!

Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах. Следствием постоянной работы двигателя в оптимальном режиме является высокая экономичность, снижение токсичности выхлопных газов и лучшая динамика разгона автомобилей с вариаторами. А так как передаточное отношение изменяется плавно, а не ступенчато, то такие автомобили отличаются и плавностью хода. Отсутствие рывков при переключениях увеличивает срок службы узлов трансмиссии. Так же, как и «автоматы» они избавляют водителя от необходимости переключать передачи. Вариаторы имеют небольшой вес, простую конструкцию (по сравнению с АКПП) и достаточно надежны.

Но не стоит забывать о том, что любому, даже самому надежному автомобилю для безотказной эксплуатации необходимо регулярное обслуживание. Вы, как водитель должны быть заинтересованы в работе своего четырехколесного друга, который не раз вам помогал в жизни. И не важно, новый ли у вас автомобиль, или вы приобрели машину с пробегом, диагностика вариатора все равно не окажется лишней.

Специалисты «Центра автоматических трансмиссий» готовы произвести бесплатную диагностику вариатора CVT Вашего автомобиля с гарантией и в кратчайшие сроки.

Идеальна ли вариаторная коробка передач?

К сожалению нет. Главный недостаток вариаторов состоит в том, что они работают за счет трения, и поэтому могут передавать ограниченный крутящий момент, при превышении которого рабочие поверхности начинают проскальзывать и интенсивно изнашиваться. А это означает, что их нельзя использовать в паре с мощными двигателями. Поэтому сейчас все мощные автомобили укомплектованы либо механической, либо классической, либо роботизированной коробкой. Но прогресс не стоит на месте. На таких автомобилях как Audi A4, или кроссовер Nissan Murano стоит клиноремённый вариатор.

Что же мешает вариатору быть идеальной КПП?

• Ввиду ограничений по мощности вариаторы на сегодняшний день применяются только на легковых автомобилях, правда диапазон их использования вследствие технического прогресса постоянно расширяется. Другой минус вариатора заключается в достаточно высокой технической и технологической сложности конструкции.
• Вариатор не любит долгой работы в режиме максимальных нагрузок. «Спортивный» стиль вождения, резкие рывки и торможения приводят к его быстрому износу, что ведет к сравнительно дорогому обслуживанию и ремонту. Стихия вариатора — спокойное, плавное движение.
• Для вариатора требуется специальная трансмиссионная жидкость. Ремённые вариаторы могут через каждые 100-150 тысяч километров пробега требовать замены ремня. Стоимость масла для вариатора несколько дороже, чем для автомата.

Подводя итоги, отметим, что вариаторы является куда более совершенным типом трансмиссии по сравнению с традиционными автоматическими коробками передач. Совершенство проявляется в лучшей динамике разгона, меньшем расходе топлива, более плавной езде у автомобилей, оснащённых клиноременными вариаторами. И в тоже время, вариаторы проще по конструкции, чем традиционные «автоматы». Скорее всего, скоро автомобили оснащённые вариаторами полностью вытеснят машины, оснащённые АКПП, и сильно потеснят машины с МКПП.

Помните, если Вам понадобится профессиональная помощь специалистов, то «Центр автоматических трансмиссий» к Вашим услугам. Мы проведем бесплатную диагностику вариатора и при необходимости ремонт Вашего автомобиля. «Центр автоматических трансмиссий» гарантирует Ваше спокойствие за рулем.

Теги:Центр автоматических трансмиссий

Как долго служат вариаторы? Факты и заблуждения!

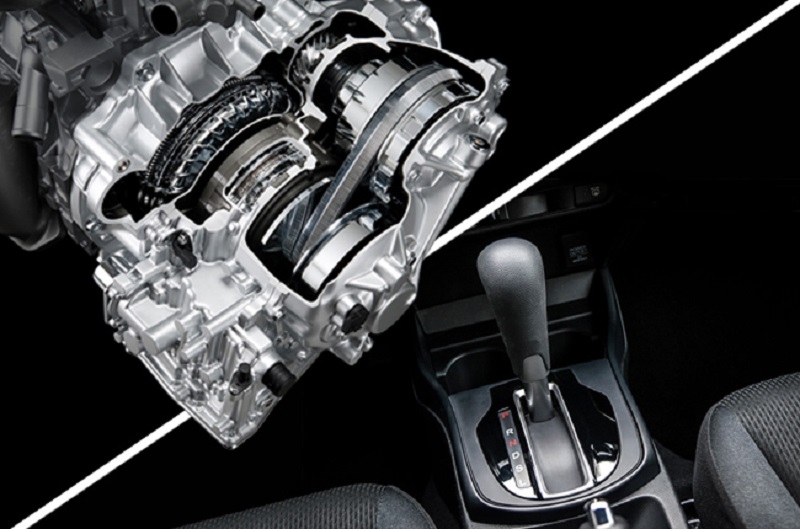

CVT (бесступенчатая трансмиссия) — это односкоростная трансмиссия, которая работает как автоматический переключатель для плавного переключения в диапазоне передаточных чисел, в отличие от других механических переключателей, которые предлагают доступ к фиксированному числу передаточных чисел. Есть опасения по поводу долговечности этих трансмиссий из-за некоторых прошлых проблем в некоторых моделях Jeep и Nissan. Итак, сколько служат вариаторы ? Вы должны изучить это, если вы намеревались приобрести автомобиль с вариатором.

Что означает вариатор в автомобилях?

Бесступенчатая трансмиссия — менее известная альтернатива обычным автоматическим коробкам передач. Что означает CVT в автомобилях? Пользуешься как обычным — переводишь рычаг переключения передач с «P» на «D» и вперед — но после этого все немного усложняется.

Обычная автоматическая коробка передач имеет определенное количество передач, называемых «скоростями», отсюда, например, «6-ступенчатая автоматическая коробка передач». Причина в том, что каждая передача подходит только для определенной скорости автомобиля, поэтому, если вам нужно продолжать разгон, трансмиссия будет переключаться между передачами — сначала 1, затем 2 и так далее.

Но бесступенчатая трансмиссия технически не имеет передач; вместо этого это как иметь одну волшебную передачу, которая меняется в зависимости от дорожной ситуации. Вот почему вы даже не чувствуете переключения с передачи на передачу, как в обычном автомобиле. Все, что вы заметите, — это изменение частоты вращения двигателя или оборотов в минуту: выше при ускорении, ниже при движении.

Как долго служат бесступенчатые трансмиссии? Факты и заблуждения

Как долго служит бесступенчатая трансмиссия? Известные бренды, такие как Toyota, Honda, Subaru и Nissan, использовали различные версии трансмиссий CVT в нескольких своих модельных рядах. Опасения по поводу срока службы переключателей возникли после нескольких проблем с моделями первого поколения. Nissan столкнулся с серьезными проблемами в некоторых своих модельных рядах, производимых его дочерней компанией JATCO. У Jeep также были проблемы с моделью Compass и некоторыми другими.

Вариатор прослужит долго, если хорошо ухаживать за автомобилем. Источник: HotCars.

Полуавтоматическая коробка передач от А до Я

1. Какое самое слабое место вариатора?

Механическая конструкция вариатора еще не совершенна и не совершенна, поскольку это относительно новая технология. Он имеет стальную цепь шириной около дюйма, которая является основным путем передачи мощности от двигателя к остальной части автомобиля. Если эта цепь по каким-то причинам порвется, трансмиссия перестанет функционировать.

Когда цепь выходит из строя, она разлетается на осколки повсюду. Традиционный автоматический переключатель не создает такого беспорядка, когда выходит из строя. Там могут быть изношенные клапаны, сгоревшие муфты или треснувший солнечный кожух, но ничего грязного, как металлическая шрапнель. Кроме того, многие сервисные центры не предоставляют услуги по ремонту или восстановлению трансмиссии CVT.

2. Какая марка трансмиссии CVT самая надежная?

Модели Honda с вариатором самые надежные среди всех модельных рядов и Ожидаемый срок службы трансмиссии CVT — самый большой. Тем не менее, автопроизводители неустанно работают над совершенствованием технологии. Практически все новые модели брендов лучше своих предшественников.

3. Какие шаги необходимо предпринять, чтобы увеличить срок службы переключателя CVT?

Как долго служат бесступенчатые коробки передач , если за ними хорошо ухаживать? По крайней мере, более пяти лет!

Бесступенчатая трансмиссия по-прежнему является новой технологией, и автопроизводители работают над ее усовершенствованием. Но при правильном уходе они прослужат долго.

Вариатор в автомобилях Honda лучше, чем у других марок. Источник: Honda

• Регулярно меняйте трансмиссионную жидкость, возможно, каждые 30 000 километров. Для правильной работы цепи/ремня, передающего мощность, требуется чистое свежее масло. Частота замены масла должна зависеть от окружающей среды и климата местности, где вы ездите на автомобиле. Частота должна быть больше, чем рекомендовано производителем, если вы живете в жарком и пыльном районе.
• Коробка передач лучше всего подходит для небольших автомобилей и небольших двигателей. Многие из них не имеют подходящей конструкции и прочной цепи для работы с мощными двигателями.
• Регулярно доставляйте автомобиль к дилеру или к опытному и надежному механику.

Бесступенчатая трансмиссия помогает снизить расход топлива за счет увеличения пробега и имеет ряд других преимуществ. Однако не все модели в равной степени пользуются всеми преимуществами. Например, модели Honda Civic и Accord предлагают отзывчивое, хорошо запрограммированное управление, которое устраняет «эффект резиновой ленты» — состояние, когда обороты высоки, но автомобилю требуется время, чтобы набрать эту скорость.

Посмотрите видео ниже, чтобы увидеть больше деталей:

Надеемся, что эта статья окажется для вас полезной. Если у вас есть какие-либо вопросы по машине, не стесняйтесь оставлять нам комментарии в поле ниже, мы ответим на них для вас.

Проблемы с трансмиссией CTV

1. Проблемы с вариатором Honda

Хонда хоть и дает пожизненную гарантию на трансмиссионную жидкость, но это не так:

1) NO трансмиссионная жидкость не пожизненная — ее все равно надо менять.

2) Вариаторы не так надежны и долговечны, как обычные АКПП — когда они выходят из строя, их можно заменить за несколько тысяч долларов или избавиться от машины за небольшую плату.

Подробнее Honda CVT надежность можно найти здесь.

2. Проблемы с трансмиссией Nissan CVT

Мы получили несколько баллов за надежность трансмиссии Nissan CVT :

• Разгон на малых скоростях является проблемным местом, автомобили будут глохнуть и трястись при наборе скорости.
• Одной из причин такой тряски может быть перегрев. Nissan обвиняют в использовании неадекватной системы охлаждения для своей трансмиссии.
• CVT может долго реагировать на нажатие педали. Бесступенчатые трансмиссии по своей конструкции всегда ощущаются по-разному, когда вы вдавливаете педаль акселератора в пол. В то время как редукторная трансмиссия обычно срывается с места, вариатор имеет более плавный (и более медленный) рост до максимальной мощности. Но медлительность CVT заходит слишком далеко. При попытке выехать на оживленную дорогу может возникнуть угроза безопасности. Излишне говорить, что вы не можете дружить с людьми, едущими позади вас.
• Свист вариатора является распространенной проблемой, а не уникальной для автомобилей Nissan. Однако уникально то, насколько сильно воют вариаторы Nissan. Там тоже лязг и грохот.

Понимание бесступенчатой ​​трансмиссии и трансмиссии Powershift при покупке трактора

Тракторные трансмиссии прошли долгий путь со времен двойного сцепления и хруста между тремя или четырьмя передачами базовой несинхронизированной коробки передач.

Благодаря внедрению дополнительных диапазонов и синхронизации операторы получили больше вариантов скорости переднего и заднего хода для различных работ и условий, а переключение между передачами и направлениями стало плавным и без напряжения.

Тем не менее, коробки передач, которые подходят для современных трансмиссий тракторов, выводят эти желаемые характеристики на новый уровень, более эффективно управляя мощностью и намного проще в использовании, даже если вы не знакомы с конкретной маркой.

Для большинства новых тракторов мощностью более 100 л.с. покупатель, скорее всего, столкнется с выбором между коробкой передач с переключением под нагрузкой или бесступенчатой ​​трансмиссией (CVT), и у каждой из них есть свои плюсы и минусы.

Как работает Powershift?

Как и любая другая обычная коробка передач, коробка передач Powershift эффективно использует фрикционные диски для передачи мощности двигателя на ведущие мосты трактора.

Умная часть заключается в возможности переключения большого количества передач без использования сцепления, что достигается за счет использования нескольких многодисковых пакетов мокрого сцепления.

Каждый пакет сцепления состоит из нескольких дисков, которые сжимаются вместе с помощью гидравлического поршня и освобождаются пружиной при сбросе гидравлического давления или наоборот, в зависимости от конструкции.

Для переключения между передачами гидравлическое давление подается через электронный или механический клапан для включения правой муфты соответствующей передачи, расположенной на главном вращающемся валу.

При частичном переключении под нагрузкой оператор должен включать сцепление между диапазонами, но не на каждой передаче в пределах диапазона, в то время как при полном переключении под нагрузкой сцепление не требуется на всех диапазонах и передачах. Вам также не нужно использовать сцепление, чтобы изменить направление.

Эта концепция позволила производителям предложить несколько диапазонов и скоростей. Обычная конфигурация последних моделей тракторов будет состоять из четырех диапазонов, каждый из которых имеет шесть скоростей, всего 24 передачи.

В лучших конфигурациях оператор может переключаться от 1 до 24 одним нажатием кнопки, а некоторые предлагают все 24 скорости в обратном направлении.

После установки частоты вращения двигателя оператор может переключать передачи вверх и вниз по мере изменения нагрузки или необходимости изменения скорости.

Большинство современных коробок передач также имеют полностью автоматическую функцию, при которой соответствующая передача выбирается самой машиной на основе предварительно заданных параметров, таких как скорость движения вперед, что обеспечивает почти такую ​​же простоту переключения, как и вариатор.

Бесступенчатая коробка передач ZF позволяет повысить эффективность использования топлива более чем на 10 % за счет работы на более низких оборотах во время работы

Как работает вариатор?

Автомобиль, поднятый с одной стороны, представляет собой полезную аналогию для объяснения основного принципа работы коробки передач CVT.

Если бы вы включили первую передачу и отпустили сцепление, дифференциал в мосту передал бы привод по пути наименьшего сопротивления, заставив колесо в воздухе быстро вращаться, в то время как колесо на земле остается совершенно неподвижным.

Однако, если вы приложите сопротивление к колесу в воздухе, энергия будет передана на другую сторону, и автомобиль сорвется с домкрата.

Бесступенчатая трансмиссия по существу воссоздает этот процесс, используя комбинацию гидравлического и механического приводов, связанных через планетарную систему передач, включающую солнечную шестерню, планетарные шестерни и зубчатый венец вокруг них снаружи.

Центральная солнечная шестерня уподобляется колесу на земле, так как она механически связана с двигателем и задней и передней осями, поэтому изначально является путем наибольшего сопротивления.

Бесступенчатая трансмиссия ZF cPower CVT на погрузчике обеспечивает значительную экономию топлива по сравнению с обычной трансмиссией с переключением под нагрузкой

Зубчатый венец уподобляется колесу в воздухе, так как имеет наименьшее сопротивление. Он приводит в действие гидравлический насос, который, в свою очередь, питает гидравлический двигатель, который также напрямую связан с передней и задней осями.

При включении двигателя мощность передается по пути наименьшего сопротивления, вращая гидравлический насос. Но когда оператор выбирает ускорение, гидростатический насос поворачивается и постепенно увеличивает подачу масла к двигателю, который, в свою очередь, приводит трактор в движение почти полностью гидравлически.

По мере того, как трактор продолжает разгоняться, насос постепенно достигает максимального угла поворота, пока его производительность не достигнет максимальной производительности.

Затем гидравлический двигатель меняет направление потока масла обратно к насосу, замедляя зубчатый венец и постоянно передавая путь наименьшего сопротивления солнечной шестерне, так что при достижении максимальной скорости трактор приводится в действие на 100 % механически.

Для включения заднего хода гидростатический насос поворачивается в противоположном направлении, поэтому сторона всасывания переключается, и трактор приводится в движение задним ходом с помощью гидравлики. Челночное сцепление помогает этому переходу.

Весь процесс полностью бесступенчатый, от старта с места до максимальной скорости, оператору не нужно включать сцепление или переключаться между передним и задним ходом.

Некоторые производители, такие как John Deere, New Holland и Case IH, теперь имеют трансмиссии CVT, в которых используются электронные муфты для беспрепятственного переключения между несколькими диапазонами.

Powershift и вариатор — в чем плюсы и минусы?

Таким образом, вместо постепенного перехода от 100 % гидравлического к 100 % механическому во всем диапазоне скоростей или в нескольких диапазонах, как в трансмиссии Fendt Vario, они колеблются между двумя в четырех диапазонах для повышения эффективности.

Повышение эффективности достигается за счет того, что трансмиссия тратит меньше времени, полагаясь на энергоемкую гидравлику для движения машины вперед.

Плюсы Powershift	Минусы Powershift
Меньшие первоначальные затраты и затраты на обслуживание	Потеря эффективности при переключении передач
Простота обслуживания на ферме	Сокращение срока службы
Более эффективное использование энергии за счет механического привода
Лучше для дорожных работ

Возьмем, к примеру, вариатор John Deere Autopowr. Он работает с гидравлическим приводом не более 40 %, поэтому на оси всегда приходится не менее 60 % механического привода.

Наилучшее значение 100% механического привода в каждом из четырех диапазонов составляет 3,5 км/ч, 11 км/ч, 22,5 км/ч и 47 км/ч на модели 6R, при этом общий коэффициент полезного действия двигателя на дышле составляет 87 % – недостижимый показатель. только с одним или двумя диапазонами.

Плюсы вариатора	Минусы вариатора
Более экономичный	Более высокая начальная стоимость
Более высокая производительность	Требуется специалист для обслуживания/ремонта
Более точный контроль скорости
Простота в эксплуатации
Долговечный
Лучшая стоимость при перепродаже

Технология перехода на новый уровень

Для любого оператора, который управлял современным трактором в течение последних 15 лет, вполне вероятно, что где-то в трансмиссии этой машины один из основных компонентов был поставлен немецким производителем ZF со своей базы в Пассау, к востоку от Мюнхена.

Гэвин Донохью из компании сообщил Farmers Weekly, что коробки передач Powershift стали популярными для тракторов благодаря повышению эффективности по сравнению с более ранними конструкциями синхронизаторов, а также долговечности, относительной простоте и исторически более низкой стоимости.

По сравнению с бесступенчатой ​​трансмиссией, более низкие затраты были обусловлены как концепцией конструкции, так и эффектом масштаба, поскольку в отраслях с высокой мощностью, включая строительство, погрузочно-разгрузочные работы и сельское хозяйство, число переключений под нагрузкой превышает количество единиц бесступенчатой ​​трансмиссии.

Эта унификация также означает, что существует доступ к широкому спектру запасных частей и услуг, поэтому техническое обслуживание и ремонт блоков переключения передач экономически выгодны и могут выполняться опытными техниками в полевых условиях.

«Powershift был популярным выбором, но он постепенно изменился за последние 10-15 лет с активным появлением CVT, особенно на зрелых рынках [таких как Европа]», — говорит г-н Донохью.

Повышенная эффективность

Внедрение гидротрансформаторов с блокировочными муфтами, которые обходят гидравлический привод гидротрансформатора, обеспечивая в определенных условиях 100% механический привод, уменьшило потери энергии через трансмиссию с переключением под нагрузкой во время работы.

Несмотря на эти улучшения, бесступенчатые трансмиссии по-прежнему считаются гораздо более эффективным способом передачи мощности трактора на землю, поскольку, в отличие от переключателей под нагрузкой, им не нужно включать и выключать передачи с дисками сцепления для переключения вверх или вниз.

Новейшие бесступенчатые трансмиссии обеспечивают значительный прирост производительности и топливной эффективности до 25%. Для сельскохозяйственных машин в различных задачах и условиях этот прирост может быть не таким выраженным, но с комфортом превысит 10%.

Это достигается за счет возможности запуска двигателей с более низкими и более постоянными оборотами и в очень узком и эффективном диапазоне мощности — или «наилучшей зоне» — во время работы, при этом коробка вариатора заботится о любых требуемых увеличениях или уменьшениях мощности. скорость.

В новейшей бесступенчатой ​​коробке передач Fendt высокой мощности используются гидравлические двигатели

Растущая доля рынка

Именно благодаря повышению производительности, сокращению расходов на топливо и простоте эксплуатации бесступенчатые трансмиссии становятся все более популярными как в строительстве, так и в сельском хозяйстве. производители тракторов предлагают бесступенчатые коробки передач в качестве опции для тракторов мощностью от 100 л.с.

Это подтверждается статистикой John Deere, которая показывает, что технология бесступенчатой ​​трансмиссии в настоящее время используется примерно в одной трети продаж автомобилей среднего размера серии 6R в Великобритании, и эта тенденция к росту, похоже, сохранится.

Для высокотехнологичных и более мощных тракторов доля вариаторов еще выше и теперь склоняется в их пользу, поскольку экономия по сравнению с более прожорливыми дизельными машинами, вероятно, будет намного больше.

«Модели премиум-класса, особенно в диапазонах высокой мощности, теперь основаны исключительно на вариаторе, и даже некоторые модели начального и среднего класса начинают интегрировать вариатор», — объясняет г-н Донохью.

Он добавляет, что только на рынках тракторов, чувствительных к стоимости, по-прежнему доминирует коробка передач Powershift, или для небольших базовых моделей тракторов, используемых для простых задач в развитых регионах.

Специалист John Deere по тракторам Кристиан Найтингейл соглашается с этим и говорит, что при рассмотрении вариантов мощностью 80-130 л.с., которые предлагает фирма, подавляющее большинство из них продается с механической коробкой передач PowerQuad или AutoQuad.

Однако при переходе на мощность около 130 л.с. вариаторная коробка Autopowr набирает популярность, и он говорит, что как только покупатель вложился в немного более дорогую трансмиссию, он почти неизбежно выберет ее снова при замене трактора.

Г-н Найтингейл объясняет, что с практической точки зрения главным достоинством бесступенчатой ​​трансмиссии является значительно улучшенная управляемость для операторов, но есть и другие факторы, которые способствуют распространению.

«Бесступенчатая трансмиссия помогает работать на малых скоростях, поскольку мы можем снизить скорость наших тракторов всего до 50 м/ч. При работе с карданным валом при предпосевной подготовке картофеля и овощей вы не всегда можете достичь такой скорости с механической коробкой передач без установки коробки для ползунков».

Есть и практические причины для выбора Powershift, добавляет он. «Там, где вы в основном выполняете перевозки с минимальными полевыми работами, мы всегда советуем клиентам выбирать механическую трансмиссию, поскольку она обеспечивает лучшую энергоэффективность на дороге».

Коробка передач New Holland с двойным сцеплением доступна на всех моделях T6 и Case Maxxum. подвержен износу.

Сравнивать их в сельском хозяйстве сложно, так как трактор можно использовать в различных целях, вызывающих разные уровни нагрузки на трансмиссию, поэтому строительство является подходящим примером.

На большом экскаваторе, выполнявшем около 1500 часов в год на одной задаче, ZF убедился, что его трансмиссии CVT имеют увеличенный срок службы по сравнению с переключением под нагрузкой в ​​той же ситуации и, как известно, служат до 30 000 часов. За это время было проведено два капитальных ремонта двигателя.

Тем не менее, производители тракторов теперь предлагают или имеют легкий доступ к готовым переработанным блокам CVT по постоянно снижающейся цене из-за растущей популярности технологии.

Это делает продление срока службы машины, как это делали многие пользователи Powershift в прошлом, больше не может быть и речи, потому что, когда вариатор выходит из строя, дилер может быстро и легко заменить его и даже добавить дополнительную гарантию.

Единственным недостатком является то, что любые работы, выполняемые с вариатором, обычно требуют специалиста из-за компонентов гидравлического насоса и двигателя.

Как насчет стоимости?

Хотя первоначальные затраты на бесступенчатую трансмиссию могут быть больше, экономия топлива и потенциально более низкие затраты на техническое обслуживание могут сделать «общую стоимость владения» при долгосрочных инвестициях более выгодной, чем трансмиссия с переключением под нагрузкой.

Однако, если покупатель держит трактор только в течение короткого периода времени, он должен задаться вопросом, получит ли он достаточную экономию, чтобы оправдать дополнительную стоимость вариатора в его спецификации.

5 Проблемы Новый водитель, столкнувшийся с автомобилем с автоматической коробкой передач CVT

По мере того, как жизнь становится быстрее и удобнее, многие функции в автомобильной промышленности также трансформируются. К ним относятся новейшие функции в транспортных средствах для трансмиссии и силового агрегата. Но сегодня мы сосредоточимся на трансмиссии, то есть на автоматическом вариаторе. Итак, прежде чем продолжить, давайте начнем.

Что такое вариатор? Трансмиссия Honda City CVT

Начнем с того, что CVT означает бесступенчатую трансмиссию и использует комбинацию ремней и шкивов, чтобы поддерживать двигатель в своем диапазоне мощности.

В эпоху огромного количества автоматических трансмиссий, одной из передовых автоматических трансмиссий, используемых в современных автомобилях, является бесступенчатая трансмиссия. Эта трансмиссия не похожа ни на одну другую коробку передач, так как в ней используются ремни вместо обычных шестерен. Чтобы получить максимальную отдачу от двигателя, новая трансмиссия CVT также считывает стиль вождения водителя и импровизирует для достижения оптимальной производительности.

Почему стоит выбрать коробку CVT? A CVT (бесступенчатая трансмиссия)

Что касается автоматической трансмиссии, CVT позволяет двигателю показывать действительно хорошие показатели топливной эффективности. Это связано с тем, что с коробкой CVT двигатель работает с постоянными оборотами или частотой вращения двигателя. Другими словами, вариатор всегда поддерживает правильное передаточное отношение коробки передач.

Не говоря уже об этом, имея множество положительных сторон, CVT имеет некоторые недостатки. И эти недостатки могут стать проблемой для некоторых новых водителей. Что ж, неудивительно, что автоматической коробкой передач намного легче управлять по сравнению с механической коробкой передач. Двигаясь дальше, вот возможные проблемы, с которыми могут столкнуться новые водители при владении или вождении автомобиля с коробкой CVT.

Чтобы узнать все об автоматической коробке передач, НАЖМИТЕ ЗДЕСЬ

1. Дорого купить Дорогая покупка // Репрезентативное изображение

   Когда вы находитесь на рынке в поисках автомобиля, механическая коробка передач или автоматическая коробка передач — два варианта управления поездом. И, когда речь идет об автоматических вариаторах, они сравнительно дороги по сравнению с их ручными аналогами.

   Принимая во внимание цену Honda City 5-го поколения, базовый вариант V автомобиля с МКПП стоит около 11,19 лакхов (бывший выставочный зал). Принимая во внимание, что тот же вариант с вариатором стоит около 12,59 фунтов стерлингов.Лах (бывший выставочный зал). И что мой друг — прыжок в 1,40 лакха.

2. Дорогостоящий ремонт
   Стоимость обслуживания и обслуживания

   Теперь, если вы приобрели автомобиль с коробкой CVT, будьте осторожны, стоимость послепродажного обслуживания этой автоматической коробки передач высока. В вариаторной коробке меньше движущихся частей, но это не значит, что затраты на обслуживание меньше. При этом, если проблема возникает в вариаторе, необходимо заменить весь узел.

   Это означает, что для того, чтобы починить автоматический вариатор, требуется очень глубокий карман. Так что водите осторожно. Другой аспект включает услугу периодической передачи. Для вариатора требуется специальное масло и трансмиссионная жидкость, которые также дороже обычных. В конце концов, эти услуги выполняются квалифицированным специалистом.

3. Немного медленно реагируют
   подрулевые лепестки

   Большой пробег и удобство требуют некоторого компромисса. В отличие от других АКПП, вариаторная коробка немного медленно реагирует на вводы. Это связано с работой этой передачи. Поскольку ремни внутри трансмиссии находятся в постоянном натяжении, ремню требуется время, чтобы отрегулировать передаточные числа. Это так называемый эффект резиновой ленты. Также бывают ситуации, когда дается резкий ввод газа, что приводит к проскальзыванию ремней, т.е. теряется мощность двигателя.
   Загрузите приложение GoMechanic прямо сейчас!

4. Трудно привыкнуть
   Трудно привыкнуть к вариаторам

   может быть трудно привыкнуть, поскольку они не работают так же, как другие обычные автоматические коробки передач. Из-за эффекта резиновой ленты звук двигателя монотонный, из-за чего иногда возникают трудности с переключением передач в ручном режиме.

5. Опыт вождения Vanilla
   Обычный опыт вождения

   Теперь, учитывая все ситуации, вождение с автоматической коробкой передач CVT, опыт просто ванильный. С вариатором не происходит резкого скачка крутящего момента, и двигатель не использует всю свою мощность. Вот почему, когда две машины с одинаковым двигателем, но одна с МКПП, а другая с вариатором, то та, что с автоматической коробкой, медленнее на значительную величину.
