Что значит cvt коробка передач: Вариаторная коробка передач CVT — что это, как работает, какие плюсы?

25 Сен 1988 alexxlab Комментировать

Содержание

что это такое, плюсы и минусы

Автоматическая коробка передач сегодня является наиболее популярным и востребованным решением. По этой причине подавляющее большинство современных авто оснащаются АКПП различного типа.

При этом важно понимать, что в рамках подбора автомобиля следует отдельное внимание уделить особенностям той или иной КПП. Как правило, на различных авто с «автоматом» могут быть установлены «классические» АКПП, роботизированные коробки типа АМТ или DSG, а также CVT.

Далее мы рассмотрим, что такое коробка передач CVT, как работает агрегат данного типа, в чем его сильные и слабые стороны по сравнению с аналогами, а также в каких случаях лучше сразу полностью отказаться от  выбора CVT трансмиссии.

Содержание статьи

  • Устройство и принцип работы коробки передач CVT
  • CVT трансмиссия: преимущества и недостатки
  • Что в итоге

Устройство и принцип работы коробки передач CVT

Итак, аббревиатура CVT (от англ. Continuously Variable Transmission, что дословно означает «постоянно изменяющаяся передача»), используется для обозначения вариаторной коробки передач, которая более известна среди автолюбителей как вариатор.  Разобравшись с тем, что означает CVT коробка передач, можно перейти к особенностям конструкции и принципам работы вариатора.

  • Главной особенностью такой коробки является то, что вариатор представляет собой бесступенчатую трансмиссию. Чтобы было понятно, МКПП, роботы и АКПП имеют фиксированные передачи (скорости) с разным передаточным отношением, которых может быть 4, 5, 6 и т.д.

В свою очередь, вариатор CVT таких передач (ступеней) не имеет, благодаря чему  данная трансмиссия бесступенчатая.  Фактически, самый простой по конструкции вариатор имеет два вала со шкивами, которые соединены между собой ременной передачей. Ремень вариатора (цепь вариатора) состоит из клиновидных стальных звеньев, которые закреплены на прочной металлической основе в виде жгута.

Ведущий шкив присоединяется к коленчатому валу ДВС, в то время как ведомый посредством приводных валов соединяется с другими элементами трансмиссии для эффективной передачи крутящего момента на ведущие колеса автомобиля.

При этом в зависимости от оборотов двигателя и нагрузки диаметр шкивов (как ведущего, так и ведомого), постоянно, гибко и динамично меняется, что и позволяет «натянуть» или «ослабить» клиновидный ремень вариатора. Так изменяется передаточное отношение. Работает вся система под управлением электроники, также в устройстве вариатора активно используется гидравлика.

В результате вариаторная коробка передач позволяет добиться абсолютно незаметного для водителя изменения передаточного отношения, причем независимо от оборотов коленвала двигателя.  Так как переключений между ступенями (скоростями) не происходит, при езде на машине с такой КПП полностью отсутствуют рывки, толчки, задержки при переключениях и т.п.

Параллельно не происходит разрыва потока мощности, который присутствует на других КПП в момент переключений. Передаточное отношение при движении авто изменяется постоянно. Электроника учитывает скорость движения ТС, нагрузки на двигатель, обороты, угол открытия дроссельной заслонки, положение педали газа  и т. д., позволяя силовому агрегату в связке с  трансмиссией всегда работать в оптимальных режимах.

CVT трансмиссия: преимущества и недостатки

Как может показаться на первый взгляд, коробка передач вариатор выгодно отличается от аналогов. Сразу отметим, хотя имеется ряд очевидных плюсов, также нужно обращать внимание и на недостатки СVT. Давайте рассмотрим сильные и слабые стороны вариатора более подробно.

  • Прежде всего, к плюсам вариатора можно отнести комфорт, экономичность и высокие показатели КПД. Общий принцип работы и отсутствие фиксированных «ступеней» позволяют реализовать плавный и эффективный, а также достаточно быстрый разгон автомобиля.

На машине с вариатором не тратится время на переключения передач, поток мощности на колеса не разрывается, двигатель работает в диапазоне оптимальных оборотов и максимального крутящего момента. Также коробка CVT работает менее шумно, чем многие гидромеханические АКПП или «роботы», двигатель в штатном режиме не раскручивается до высоких оборотов.

Если же говорить о минусах вариатора, тогда можно выделить следующее:

  • Начальная стоимость CVT не намного ниже «классических» гидромеханических АКПП или DSG;
  • Такая коробка не рассчитана на высокие нагрузки, то есть вариатор не ставится в паре с мощными ДВС. Как правило, CVT ставится на машины с двигателями, мощность которых не превышает 200 л.с.;
  • На вариаторе нельзя ездить агрессивно (резкий разгон с места, интенсивное торможение, рваный стиль езды). Также следует избегать продолжительного движения на высоких оборотах;
  • Вариатор требует качественного и частого обслуживания (замена фильтров и масла в вариаторе должна выполняться каждые 30 тыс. км.). Использовать нужно только оригинальную дорогостоящую трансмиссионную жидкость. Еще рекомендуется каждые 80-100 тыс. км. менять ремень вариатора;
  • Общий срок службы вариатора меньше по сравнению с АКПП или РКПП. Как правило, вариатор имеет ресурс, ограниченный отметкой около 200 тыс. км.
  • Низкая ремонтопригодность, дорогостоящий ремонт, нехватка оригинальных запчастей и квалифицированных специалистов, а также сложности с настройкой системы управления вариатором.
  • Чувствительность к малейшим сбоям в работе ЭСУД автомобиля (выход одного из датчиков может привести к сбоям в работе всей вариаторной трансмиссии).

Еще следует отметить, что часто в случае поломки вариатора решить вопрос путем приобретения контрактного агрегата б/у не получается. Дело в том, что с учетом небольшого ресурса решение приобрести недорогой контрактный вариатор с пробегом означает, что такая коробка также будет изношена и возникают нарекания на работоспособность.

Рекомендуем также прочитать статью о том, какие виды CVT бывают. Из этой статьи вы узнаете об устройстве коробки вариатор, а также о типах подобных КПП, их отличиях, преимуществах и недостатках.

При этом стоимость новой КПП данного типа или коробки CVT с подтвержденным минимальным пробегом и большим остаточным ресурсом оказывается достаточно высокой. Также в списке минусов вариатора можно выделить тот факт, что многие автовладельцы, которые знают о недостатках коробки, избегают автомобилей с CVT на вторичном рынке, отдавая предпочтение АКПП.

Простыми словами, при продаже подержанный автомобиль с вариаторной коробкой передач заметно теряет в цене по причине относительно небольшого спроса. Если же планируется покупка такого авто, необходимо проводить комплексную диагностику, а также быть готовым к возможным сложностям и затратам через небольшой промежуток времени, если пробег подержанной машины превысил отметку в 150 тыс. км.

Еще одним минусом, который отмечают многие владельцы машин c  коробкой CVT, можно считать отсутствие ощутимого переключения передач при разгоне, ровные обороты двигателя и характерный однотонный шум при разгоне.

С одной стороны, это нельзя считать недостатком, однако субъективное мнение многих водителей говорит об обратном. Более того, сами производители, прислушиваясь к отзывам потребителей, стараются учитывать этот момент, оснащая вариаторы «виртуальными» ступенями (аналог Типтроник), когда шкивы имеют фиксированные положения, тем самым имитируя переключения ступенчатой коробки.



Что в итоге

С учетом всех перечисленных выше преимуществ и недостатков CVT становится понятно, что выбор бесступенчатой трансмиссии должен быть осознанным и обоснованным решением.

Прежде всего, потенциальному владельцу нужно учитывать, какой авто приобретается (новый или б/у), на какой срок, какой стиль вождения практикуется, а также готов ли водитель тратиться на регулярное обслуживание такого «автомата».

Если речь идет о приобретении новой машины на вариаторе, которую планируется продать сразу после окончания гарантии, тогда особых проблем в гарантийный период возникать не должно. Главным минусом можно считать только заметную потерю от начальной стоимости при продаже.

Рекомендуем также прочитать статью о том, как ездить на коробке вариатор правильно. Из этой статьи вы узнаете об особенностях эксплуатации КПП данного типа, а также что нужно учитывать при езде на машине с коробкой CVT.

В случае с подержанными авто или же из расчета на длительную эксплуатацию ситуация  несколько меняется, так как относительно небольшой ресурс и низкая ремонтопригодность в сочетании с дороговизной  ремонта может оказаться очень серьезным недостатком.

В любом случае, если рассматривать вариаторную трансмиссию, данную коробку все же можно рекомендовать к приобретению, так как ни один другой тип автоматических КПП (даже современные преселективные DSG) не способен обеспечить такую ровную тягу и комфорт при езде, как вариатор CVT. Агрегат хорошо подойдет спокойным водителям для размеренной езды как в черте города, так и по трассе.



cvt коробка передач положительные и отрицательные стороны

CVT коробка передач — что это такое, и чем она отличается от механической или автоматической коробки передач? Многие называют её следующим поколением АКПП. Сегодня многие крупные автомобильные производители, такие как Ниссан, Тойота, Ауди и другие, активно модернизируют её и продвигают в новых версиях выпускаемых машин. Так что же это такое, и чем она отличается? Ниже будет подробно рассмотрен данный вид, устройство, история его происхождения и отличия от других КПП.

CVT коробка передач

Содержание

  • 1 История происхождения
  • 2 Основные понятия
  • 3 Устройство CVT
  • 4 Принцип работы
  • 5 Положительные и отрицательные стороны CVT трансмиссии
  • 6 Итог

История происхождения

CVT, или «Continuously Variable Transmission» впервые был разработан в Европе в начале 80-х. На русском она означала – постоянную переключающуюся передачу, такой вид коробки устанавливался в то время на небольших европейских авто, а позже — с конца 80-х и в начале 90-х принцип устройства трансмиссии стал появляться у автопроизводителей Америки и Азии. И только с 2011 года трансмиссия стала набирать популярность.

Основные понятия

По сути, CTV — это бесступенчатая коробка передач. Её устройство имеет более простой принцип работы. Вариатор не имеет заданных систем переключения передач и не требует постоянного контроля числа оборотов. Блок управления в автомобиле самостоятельно определяет количество оборотов на нужной скорости и держит необходимую передачу. То есть, вариатор сам следит за придаточным числом и держит в зависимости от текущей скорости необходимое число оборотов. Придаточным же числом является соотношение скорости вращения колёс к скорости вращения мотора. Каждая передача в коробке держит определённый уровень количества оборотов, и для их увеличения водитель переключает селектор коробки, чтобы перейти на другую ступень и ускориться.

ctv это бесступенчатая коробка передач

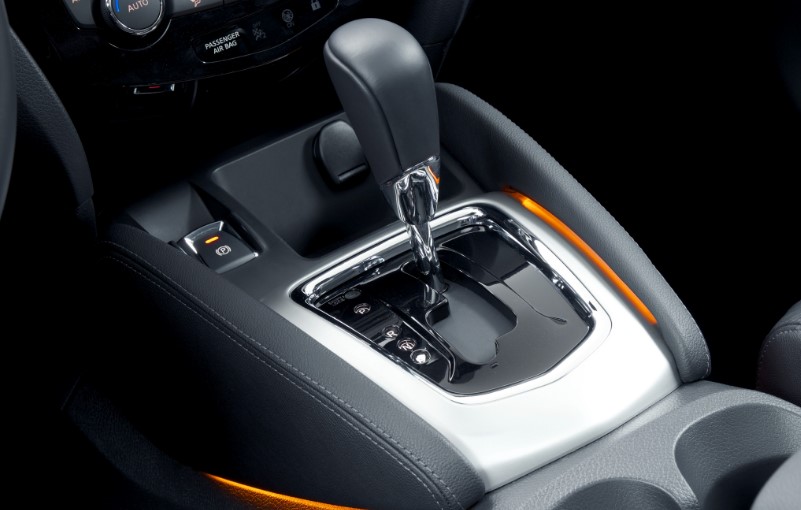

Важно: «У автомобилей, оборудованных ctv, селектор коробки присутствует в салоне, так как он необходим для включения задней передачи для обратного хода».

Исходя из текущей скорости движения, оборотов двигателя и силы нажатия на педаль газа водителем, вариатор практически ежесекундно переключает передачи, определяя оптимальную характеристику хода. Что даёт такой принцип работы:

  • отсутствие рывков, наблюдаемых при переключении АКПП и МКПП;
  • более интенсивный набор скорости.

Это далеко не все положительные стороны, но о них будет говориться чуть позже.

Схема бесступенчатой коробки передач

Виды бесступенчатых коробок передач
В зависимости от назначения и типа транспортного средства автомобильными производителями были разработаны следующие виды бесступенчатых коробок переключения передач:

  • гидромеханическая коробка передач была разработана для автомобилей большой массы. Включает в себя гидродинамическую систему с гидромуфтой и гидротрансформатором и механической передачей. Двигатель такого автомобиля запускает контролирующий насос, которые подаёт масло в трубах, ведущих к гидромоторам, а те в свою очередь начинают вращать колёса;
  • электрическая коробка передач. Энергия образуется через генератор от работы мотора. На каждое колесо нужен отдельный электромотор;
  • вариаторная коробка передач. По сути, является механической передачей с принципом действия работы за счёт передачи крутящего момента через ремень на управляющий шкив. Данный тип устройства стал активно применяться на легковых автомобилях.

Важно: «Перечисленные виды имеют множество различных модификаций и применяются в легковой и тяжёлой автомобильной промышленности».

что такое CVT? Это «робот» или «автомат»?

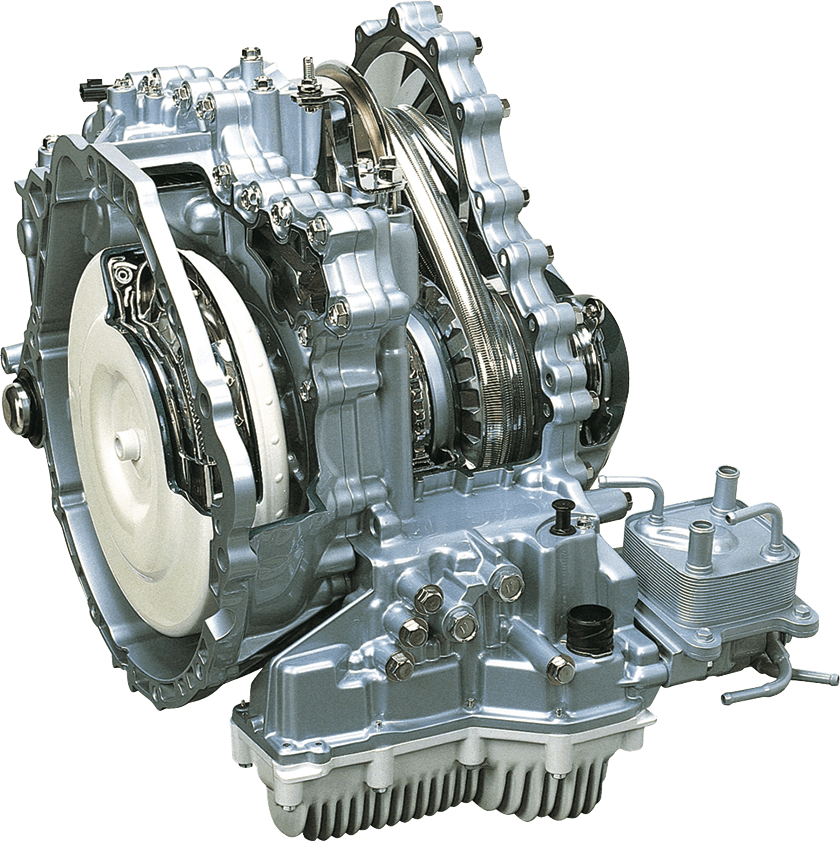

Устройство CVT

Коробка передач cvt построена на трёх базовых элементах, которые осуществляют весь её принцип работы:

  • ведомое фрикционное колесо выходное;
  • ведущее фрикционное колесо входное, которое связано с коленвалом и осуществляет вращение ведомого фрикционного колеса и передаёт энергию на карданный вал;
  • ремень повышенной прочности из резины или металла, который связывает фрикционные колёса.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

Оба фрикционных колеса способны раздвигаться с помощью муфты нагрузочной. Они соединяются между собой металлическим ремнём. Ремень вариатора занимает особое место в работе и устройстве. Он отличается высокой сложностью и технологичностью. Ремень содержит в себе до 12 стальных полос высокой прочности, благодаря чему он не проскальзывает и обеспечивает большой крутящий момент. Каждая из стальных полос ремня состоит из металлических пластин в форме трапеций, которые идут поперечно. Такая форма обеспечивает плотный контакт с фрикционными колёсами, тем самым осуществляя передачу на крутящий момент. Некоторые разработчики используют вместо ремня широкую цепь с пластинами, края которой цепляются за конусы.

Принцип работы CVT

Принцип работы

Исходя из расшифровки аббревиатуры, в данный тип трансмиссии заложен принцип непрерывного переключения передачи без участия водителя. Сам принцип работы вариатора был использован и раньше в снегоходах, некоторых станках и бензопилах. Но из-за больших нагрузок в автомобилях такое устройство нужно было доработать. Как было уже сказано выше, основной элемент, обеспечивающий ход автомобиля, — это стальной ремень, состоящий из множества рядов высокопрочной стали с клиновидными зазубринами. Ведомое фрикционное колесо соединено с двигателем, от него идёт ремень к ведущему фрикционному колесу, которое обеспечивает оборотами ведущую пару колёс. Оба фрикционных колеса умеют расширяться и сужаться. Расширение и сужение ведущего фрикционного колеса контролирует электронный блок управления, а второе колесо расширяется при воздействии на него большего давления от первого колеса. Так как стальной ремень благодаря зазубренным выступам может быть в любом положении: на конусе расширяемого и сужаемого колеса, это обеспечивает принцип множества передач в зависимости от числа оборотов и нагрузки в текущий момент применения. На деле работа вариатора укладывается в три основных шага:

Первый шаг — при старте двигателя и начале движения ведущее колесо в вариаторе максимально сужено, а ведомое колесо расширено.
Второй шаг — достигая средней скорости примерно в 100 км/час оба колеса расширены на одном (среднем) уровне.
Третий шаг — для достижения максимальной скорости (педаль газа в пол) ведущее фрикционное колесо максимально расширяется, параллельно ему ведомое фрикционное колесо, которое обеспечивает вращение привода автомобиля, максимально сужается.

Важно: «Если со старта выжать педаль газа до упора, фрикционные колёса сразу из первого шага перейдут в третий, обеспечивая быстрый набор скорости без рывка».

Чем хорош вариатор?

Положительные и отрицательные стороны CVT трансмиссии

Естественно, главная положительная сторона этого типа коробки передач заключается в комфорте, который она предоставляет водителю во время движении. Контроль над оборотами и переключением передач ложится на электронный блок управления автомобиля. Набор скорости происходит мягко, исключая рывки, которые испытывает водитель во время переключения механической или автоматической коробок передач. Скорость машина набирает быстрее в сравнении с АКПП и МКПП и более плавно стартует с места, а беспрерывное переключение передач в вариаторе обеспечит постоянную работу мотора, и он не заглохнет, стоя на светофоре или пробках. Как и в автоматической коробке, при cvt машина оборудуется только двумя педалями – газ и тормоз. Авто не так сильно шумит при разгоне, при этом трансмиссия считается более экономичной в пересчёте на расход топлива. Как заявляют некоторые производители, которые ставят на свои машины эти коробки, они более экологичные в сравнении с другими, и машины имеют более динамичный набор скорости в сравнении с автоматической коробкой.

При явных положительных моментах в работе коробка cvt не лишена и своих проблем и недостатков. Самый значимый — это её капризность. Ставится она только на автомобили с двигателем до 220 лошадиных сил. Также для обеспечения её работы нужны дорогостоящие смазочные жидкости, которые нужно менять каждые 30 тысяч километров пробега. С маслом производится и замена фильтров. Автомобиль не может ехать долгое время на предельной скорости. Разочарует она любителей грубой и агрессивной езды – к этому коробку не готовили, и в скором времени она выйдет из строя. Если это произошло, появляется новая проблема – постараться найти разбирающегося в подобных коробках специалиста. Их такой же дефицит, как и комплектующих на вариатор. Электронный блок управления автомобиля, который контролирует ведущее фрикционное колесо бесступенчатой коробки, в случае повреждения какого-либо из его модулей серьёзно дестабилизирует работу трансмиссии.

Расположение деталей

Итог

Как выясняется из статьи, нет ничего сложного в работе cvt коробки. Многие эксперты говорят, что за ней будущее, но сейчас этой коробке предстоит немалый путь для преодоления ошибок разработчиков и улучшения её износостойкости. Как можно уже полагать, такой путь до неё прошли и механическая, и автоматическая коробки передач. Автолюбителям остаётся только следить за её развитием сегодня, и может быть в недалёком будущем, исправив все недочёты, она сможет полностью заменить автоматическую коробку передач.

Коробка передач CVT — что это такое

8 июня 2020

Авторамблер

Вариатор или CVT – это бесступенчатая коробка передач, конструкция которой имеет значительные отличия от трансмиссий других видов коробок передач. Давайте заглянем в недра CVT и узнаем, что это такое.

Фото: АвторамблерАвторамблер

Бесступенчатые автоматические коробки передач окутаны мифами и страшилками. Кто-то ездит на них без проблем, а у других владельцев они серьезно и дорого ломаются. Являются ли проблемы CVT результатом влияния человеческого фактора или выход из строя при сравнительно небольших пробегах предопределен конструкцией? Плюсы и минусы вариатора — это один из самых главных вопросов, которые мы рассмотрим. Но сперва поговорим о его конструкции, непохожей на устройство механической и автоматической трансмиссии.

Видео дня

Устройство и принцип работы вариатора

Вариатор или CVT (Continuously Variable Transmission, то есть, «постоянно изменяющаяся передача») делает езду плавной, при этом вносит в процесс достаточно необычные и слегка непривычные моменты, к которым придется адаптироваться водителю, ездившему на машине с обычной автоматической коробкой передач. Дело в том, что традиционные агрегаты в лице механических и автоматических коробок передач, включая роботизированные, имеют фиксированные передачи. У вариатора все иначе — передач как таковых он не имеет, а передача крутящего момента в нем реализована благодаря трению в зоне контакта ременной передачи.

Основу конструкции составляют два вала со шкивами, соединенными между собой ременной передачей. Ведущий шкив соединен с коленчатым валом двигателя, а ведомый связан с элементами трансмиссии и от него происходит передача крутящего момента от двигателя на ведущие колеса. При изменении оборотов двигателя диаметр шкивов увеличивается или уменьшается, что соответственно, меняет и передаточное отношение. Как правило, передача крутящего момента осуществляется клиновым ремнем (стальным ремнем, который в сечении имеет форму трапеции) или цепью.

Вариаторы, как и автоматические гидромеханические коробки передач оснащены гидротрансформаторами, которые пусть и не повсеместно, но пришли на смену фрикционному сцеплению, сделав старт более плавным и без рывков.

Процесс управления контролируется электроникой. Для подбора оптимального режима работы бесступенчатой коробки передач она учитывает такие параметры как скорость движения автомобиля, обороты двигателя, положение педали газа и положение дроссельной заслонки.

Плюсы вариатора

Сильные стороны бесступенчатых коробок передач обусловлены его конструктивными особенностями. CVT обеспечивает сравнительно высокий уровень ездового комфорта, плавный разгон без задержек и переключений, а также относительно хорошую топливную экономичность.

Depositphotos

Такую особенность вариатора как «подвисание» стрелки тахометра в диапазоне высоких оборотов при ускорении вряд ли можно считать недостатком агрегатов данного типа. Скорее, это особенность, к которой нужно привыкнуть. Кроме того, некоторые вариаторы, например, Lineartronic на Subaru имитирует смену ступеней так называемыми виртуальными передачами, чтобы водитель не испытывал дискомфорт.

Минусы вариатора

В среде автовладельцев ходит немало страшилок и слухов о ненадежности вариаторов. Принято считать, что все CVT как один ненадежные и имеют крайне ограниченный ресурс. На самом деле многое зависит от того, как именно происходит эксплуатация – вариатор не позволяет такие вольности как механическая и автоматическая коробка передач. Так, нежелательна агрессивная езда с резкими «низкими стартами», длительное движение с постоянной высокой скоростью и буксировка прицепа при полной нагрузке. Крайне рекомендуется избегать пробуксовок в снегу и грязи. Следует помнить, что для CVT вредно резкое восстановление сцепления колес с поверхностью после проскальзывания. Буксировка с выключенным двигателем без вывешивания ведущей оси обернется выходом вариатора из строя. Как вы, наверное, уже поняли CVT очень не любит нагрузки и экстремальные режимы.

Depositphotos

Зимой перед поездкой рекомендуется прогревать «вариаторные» автомобили и начинать движение плавно, без резких ускорений.

Наконец, обслуживание бесступенчатого агрегата может быть дороже, чем в случае с традиционным «автоматом» как минимум из-за необходимости чаще менять трансмиссионную жидкость, которая критически важна для относительно продолжительной эксплуатации.

Действительно ли ненадежны?

Вариатор вариатору рознь и утверждение, что любой из них априори ломучий мы считаем не вполне корректным, хотя знаем несколько случаев, когда такие агрегаты выходили из строя в гарантийный период. Так, например, коробка передач Jatco с внутризаводским обозначением JF011E, которая, в частности, ставилась на Nissan Qashqai и X-Trail с 2,0- и 2,5-литровыми двигателями не имеет каких-то выраженных конструктивных недостатков. То же самое можно сказать и о вариаторе Jatco JF010E, известному по Nissan Murano и Teana с 3,5-литровыми «шестерками». Сервисмены отмечают, что эти CVT способны выхаживать вплоть до 200 тысяч километров, а из строя выходят, в частности, из-за износа конусов и их подшипников, а также ремня.

Обратная картина с агрегатом JF015E, который сочетается с 1,6-литровым атмосферным двигателем на таких моделях Renault-Nissan как Nissan Juke и Qashqai, Renault Fluence и Kaptur. Он отличается двухступенчатой планетарной передачей, позволившей сделать конструкцию компактной. При этом изнашивается она довольно быстро. Одна из причин — невысокое качество металла и, как следствие, стружка в гидросистеме. По словам сервисменов, пробег свыше 100 тысяч километров с такой коробкой передач можно считать удачей. Если JF015E вышел из строя, его ремонт не имеет особого смысла. Предпочтительнее приобрести новый агрегат.

Как ремонтируют вариатор

Если починка целесообразна, производится шлифовка конусов и устранение задиров, а также замена ремня на новый. Подшипники конусов можно приобрести отдельно. Их посадочные поверхности изнашиваются, но это исправляют установкой чугунных гильз. Ремонт гидроблоков смысла не имеет — максимум можно поменять неисправные соленоиды.

Признаки неисправностей вариатора

Поломку CVT способен спровоцировать забитый грязью радиатор, из-за чего масло в коробке перегреется.

В этом случае агрегат может издавать гул, хотя посторонние шумы также могут возникать при попадании продуктов износа в подшипники, из-за некачественного трансмиссионного масла, неисправностей в электронном оборудовании при отказе одного из датчиков, после эксплуатации в тяжелых условиях.

Если автомобиль вдруг начал дергаться при плавном наборе скорости, вероятно, «завис» клапан масляного насоса.

Автоэксперт,Тест-драйвы,Вариатор,Renault Fluence,Nissan Murano,Nissan Juke,Nissan Qashqai,Renault,Nissan,Subaru,Renault,

CVT коробка передач — что это такое, плюсы и минусы

У многих современных авто установлена CVT коробка передач, что это такое знают не все автолюбители, так как привыкли сталкиваться с механическими или автоматическими КПП.

CVT коробка передач — что это такое

На новых автомобилях кроме механической и автоматической, часто используют CVT коробку. В народе она называется вариатором.

Аббревиатура CVT означает непрерывно меняющаяся передача, то есть другими словами — это бесступенчатая трансмиссия.

Здесь нет фиксированных положений шестерен, так как постоянно выбирается оптимальное передаточное число.

КПП используется для того, чтобы при постоянных оборотах двигателя, можно было менять скорость движения.

Отношение между скоростью вращения коленвала и колес автомобиля характеризуется передаточным числом.

Основное преимущество такого решения в том, что оно позволяет максимально эффективно использовать мощность двигателя, при этом потери крутящего момента сводятся к минимуму.

Если на авто с механической трансмиссией, чтобы изменить скорость движения, надо переключаться вручную, то в случае с CVT, это происходит постоянно и без вашего участия.

Так как здесь нет шестерен, поэтому при изменении скорости, не происходит рывков.

Чтобы ответить на вопрос, CVT коробка передач, что это такое и в чем ее преимущество перед автоматической КПП, надо сказать, что вариатор обеспечивает плавный разгон, он происходит намного быстрее, чем при использовании автоматической КПП.

В этом случае, обороты двигателя практически одинаковые и не происходят их перепады от максимальных до минимальных значений.

Вариатор очень точно подбирает передаточное число, которое зависит от того, ускоряетесь вы или замедляетесь, поэтому стиль езды будет более ровным, нагрузка на двигатель уменьшается и снижается расход топлива.

Раньше вариаторы использовались только на скутерах, но сейчас они устанавливаются как на легковых автомобилях, так и на громоздких кроссоверах.

Существует три их вида:

  • клиноременной;
  • тороидный;
  • клиноцепной.

Первые два типа являются более распространенными, на сегодняшний день вариаторные КПП устанавливают на своих автомобилях такие производители как Mercedes-Benz, Nissan, Ford, Subaru, Audi, Honda и другие.

Принцип работы

Если говорить о том, как выглядит самый простой вариатор, то это будет два раздвижных шкива, которые между собой соединяются и взаимодействуют при помощи ремня, имеющего клиновидную форму.

В автомобиле этот узел имеет более сложную конструкцию, так как он должен обеспечивать движение назад и пониженные передачи.

Клиноременная конструкция в своем составе имеет такие элементы:

  • раздвижные шкивы, они находятся на одном валу, и приводятся в действие гидроцилиндрами. Раздвигаются шкивы в зависимости от частоты вращения коленвала или они действуют по сигналу, приходящему из блока управления;
  • клиновидный ремень, эта деталь состоит из двух металлических лент со стальными пластинами. Вверху пластины имеют вид конуса, они плотно соприкасаются между собой, внизу у них есть пазы;
  • гидротрансформатор преобразует и передает крутящий момент, что позволяет автомобилю плавно начинать двигаться;
  • при помощи дифференциала, крутящий момент равномерно распределяется на ведущие колеса;
  • для обеспечения движения задним ходом, есть планетарный механизм, с его помощью вторичный вал может вращаться в обратном направлении;
  • для обеспечения давления рабочей жидкости, есть гидронасос, в действие он приводится гидротрансформатором. Рабочая жидкость подается под давлением, благодаря чему в работу вступают гидроцилиндры;
  • для контроля за работой указанного агрегата, существует блок управления, это микропроцессорное устройство. Оно учитывает такие показатели как положение коленвала, расход топлива и т.д., в соответствии с полученными показателями, корректируется работа механизма.

Отличие тороидного типа в том, что в нем есть два клиновидных диска, один из которого ведомый в другой ведущий.

Между дисками установлен специальный ролик, он может поворачиваться относительно горизонтальной оси и в то же время, ролик может двигаться вертикально вверх и вниз.

Во время перемещения ролика, он соприкасается с участками дисков, имеющих разные диаметры.

Для получения низшей передачи, ролик движется между малым диаметром ведущего и большим диаметром ведомого диска.

Если диаметр ведущего шкива становится большим, а у ведомого шкива диаметр будет маленьким, то получается противоположное соотношение.

[ok]Для работы вариатора тороидного типа требуется специальная смазка, его стоимость значительная, поэтому он менее популярен, по сравнению с конструкцией клиноременного типа[/ok].

Работа клиноременной вариаторной коробки

Когда увеличиваются обороты, начинает работать гидротрансформатор и он передает вращение на первичный вал и ведущий шкив.

Под действием гидроцилиндров, его щеки начинают сужаться, поэтому трение между ними и ремнем увеличивается.

Это приводит к тому, что вращение передается на ведомый шкив и вторичный вал. В это время, ведомый шкив имеет максимальный диаметр, поэтому получается самая низкая передача.

Когда вы увеличиваете обороты двигателя, диаметры шкивов меняются, благодаря чему меняется и скорость движения.

Ведомый вал передает вращение на дифференциал, который распределяет крутящий момент равномерно на оба ведущих колеса.

Когда задействуется планетарный механизм, вторичный вал начинает двигаться в реверсивном направлении, что обеспечивает движение задним ходом.

Управление изменением диаметров шкивов происходит при помощи системы управления.

Такая конструкция вариатора обеспечивает плавное движение, во время езды не возникает никаких рывков, благодаря чему экономится топлива.

Система управления выбирает оптимальный режим работы мотора и в соответствии с ним, регулирует диаметры шкивов.

Некоторых водителей, которые пересели на авто с вариатором, не устраивало то, что нет характерного изменения работы двигателя, когда происходит смена передаточного числа. Разработчики решили эту проблему и создали условно-ступенчатое переключение.

Теперь в начале движения надо включить первую передачу, когда достигаются определенные обороты, рычаг передвигают на следующую.

Блок управления запрограммирован на определенные передаточные числа и создается впечатление, что вы едете на авто с механической КПП. Если вы переходите в автоматический режим, то всю работу выполняет электроника.

Чтобы включить пониженные передачи, рычаг ставится в соответствующее положение и тогда повышенные не включается, даже когда двигатель работает на высоких оборотах.

Коробка передач CVT — плюсы и минусы конструкции

Плюсы:

  1. Плавный ход.

Ни механическая, ни автоматическая трансмиссия, не могут обеспечить такую плавность хода как вариаторная конструкция.

Это связано с тем, что в CVT конструкции просто нет ступеней. Многие авто имеют подрулевые лепестки, при помощи которых можно переключаться в ручном режиме.

Это обеспечивается электронной системой управления, которая регулирует фиксированные соотношения диаметров обеих шкивов.

  1. Экономия топлива.

При помощи данной конструкции происходит оптимальное использование мощности мотора, поэтому достигается его максимальное КПД, что приводит к меньшему расходу топлива.

Но не стоит ожидать значительной экономии, автомобили с вариаторами по сравнению с теми, у которых автоматическая КПП, расходуют не намного меньше топлива.

  1. Меньшее время разгона.

Если сравнивать с авто, у которых автоматическая коробка, то разгон у вариатора будет незначительно быстрее, правда происходит все более плавно.

  1. Меньше шума.

С вариаторной коробкой, двигателю не приходится развивать максимальные обороты, поэтому он работает тише.

Водители, которые пересели на такие авто с других видов КПП, сначала будут чувствовать себя немного странно и неуютно.

  1. Больший ресурс двигателя.

Так как двигатель не работает на максимальных оборотах, он меньше изнашивается и соответственно увеличивается его ресурс.

  1. Меньший вес.

Вес такой коробки меньше чем автоматической КПП, благодаря тому, что в ее составе меньше деталей;

  1. Безопасность.
    Во время движения по гололеду, достигается более высокая безопасность, по сравнению с механическими или автоматическими КПП.

Несмотря на большое количество преимуществ, у CVT коробки есть и некоторые недостатки, о которых необходимо знать.

Минусы:

  1. Сложность устройства.
    Это самый главный ее недостаток. Из-за сложности конструкции, механизм работает недолго.
    Для вариаторной коробки надо порядка 5-6 литров дорогого трансмиссионного масла, если из строя вышла какая-то деталь, будьте готовы к серьезным финансовым затратам.
  2. Нельзя резко перейти с высшей передачи на низшую, поэтому в авто со спортивным характером, такую конструкцию использовать нельзя.
  3. Из-за особенностей конструкции, возникают сложности при буксировке авто, если случилась поломка, то придется вызывать эвакуатор.

[information]Если вы решили покупать авто бывшее в употреблении с пробегом сто и более тысяч километров, то лучше всего приобретать те, которые имеют механическую или автоматическую КПП, так как на ремонт и обслуживание вариатора в этом случае придется тратить большие средства.[/information]

Коробка передач CVT — плюсы и минусы такого решения указывают на то, что если вы хотите ездить плавно, комфортно и не боитесь значительных затрат на обслуживание и ремонт, является самой современной среди имеющихся предложений.

Выводы

CVT обеспечивает высокую динамику, плавность хода автомобиля, но не позволяет ездить в агрессивном стиле и требует значительных средств на свое обслуживание.

Если вы аккуратный водитель, любите динамичную, а не спортивную езду, не любите резких ускорений и торможений, то для вас лучшим выбором будет автомобиль с CVT коробкой.

Для людей, предпочитающих спортивный стиль езды или для тех, кто приобретает машину бывшую в употреблении, лучше всего покупать авто с механической или автоматической КПП.

Несмотря на то, что у вариатора высокая стоимость, он требует более качественного обслуживания и не позволяет агрессивно ездить, он становится все более популярным.

Чаще всего такие авто покупают женщины, люди пожилого возраста, а также те люди, которые предпочитают спокойный, комфортный, безопасный и экономный стиль езды, при этом они смогут экономить средства на покупке топлива.

Вариаторная коробка передач CVT и CVT XTRONIC: фотообзор и отзывы

22.01.2022
