Что значит блокировка дифференциала: Для чего нужна блокировка дифференциала?

Содержание

Для чего нужна блокировка дифференциала?

Для чего нужна блокировка дифференциала.

Блокировка дифференциала является одним из самых эффективных способов повышения проходимости колесной машины. В любом автомобиле, предназначенном для эксплуатации на бездорожье и имеющем межосевой дифференциал, конструкторы обязательно вводят механизм его блокировки. Иногда машину оснащают механизмом, блокирующим межколесный дифференциал заднего моста, и крайне редко – блокирующим дифференциал переднего моста (и на то есть серьезные причины).
Блокировка дифференциала, как любое техническое решение, имеет свои достоинства и недостатки. Чтобы разобраться, в каких случаях требуется использовать блокировку, а в каких ее использовать нельзя, нужно для начала понять принципы, на которых основано ее действие, и разобраться, что же меняется при блокировании этого таинственного механизма силового привода автомобиля, имя которому дифференциал.

Как оно работает (немного упрощенно).

Попробуйте зимой прыгнуть в длину с места. Вы расставляете ноги на ширину плеч, сгибаете их в коленях, переносите центр тяжести вперед, отталкиваетесь и… ничего не происходит.

Оказывается, ваша правая нога случайно оказалась на скользком льду, в то время как левая на сухом асфальте. Из-за этого хороший прыжок не получился: правая нога проскользнула назад, и от неожиданности вы не успели вложить всю «толчковую» силу в левую ногу. Итог комичен: ноги разъехались взад-вперед и вы чуть не упали.
Как же поступить в данных обстоятельствах, чтобы обеспечить ногам возможность хорошо оттолкнуться?
Очень просто, нужно связать их между собой, например, стянуть широким ремнем. Теперь две ноги превратились как бы в одну толчковую ногу, будут работать совместно, и максимально используют для развития силы толчка силу своего сцепления с опорной поверхностью. Точно такой же процесс происходит при взаимодействии ведущих колес автомобиля с дорогой.
Представим, что условный заднеприводный автомобиль случайно остановился так, что его правое колесо попало на лед, а левое находится на асфальте. Как известно, обычный межосевой дифференциал малого трения, находящийся в заднем мосту, всегда подводит к колесам равное усилие (окружную силу). Правое колесо на льду не может оттолкнуться от опорной поверхности с большой силой, сцепление недостаточное. Из-за этого дифференциал не может подвести к нему большую силу, это физически невозможно. А раз так, то он и к левому колесу, находящемуся на асфальте, подведет такую же низкую силу, как и к колесу на льду. Он выровняет усилия, распределяемые между колесами, «ориентируясь» на правое колесо. Из-за этого автомобиль сдвинется с места медленно и с пробуксовкой правого колеса, его колеса «разъедутся» и не смогут использовать для хорошего «толчка» имеющуюся силу сцепления левого колеса, которая в данных конкретных условиях будет по значению примерно в семь раз выше, чем у правого. Но из-за свойства дифференциала «делить поровну» левое колесо использует для создания тяговой силы (силы, толкающей автомобиль вперед) лишь 1/7 часть силы своего сцепления с асфальтом.
Проще говоря, оно бы могло оттолкнуться в 7 раз мощнее, но дифференциал не подвел к нему достаточную силу, чтобы это сделать.
Значит нужно, как и при прыжке человека с места, крепко связать колеса между собой, чтобы они вращались или буксовали совместно, словно единое колесо.
Для этой задачи применяют специальный механизм, который не дает вращаться шестерням дифференциала, блокирует их и связывает два колеса между собой жесткой связью, обеспечивая их постоянное вращение с равным числом оборотов. Он называется «механизм блокировки (отключения) дифференциала», или в просторечье – блокировкой. Заблокированный (выключенный) дифференциал не имеет возможности выравнивать усилие между колесами, они становятся связанными между собой единой осью, в результате к каждому из них через детали силового привода может быть подведена максимально возможная сила, предельное значение которой будет определяться силой сцепления каждого из колес с опорной поверхностью. Где сцепление лучше – туда и будет приложена большая сила.
Основная цель блокировки дифференциала – обеспечение ведущим колесам возможности полного использования силы сцепления с опорной поверхностью для создания тяговой силы, необходимой для поступательного движения автомобиля.
Механизмы блокировки дифференциалов могут быть самых различных конструкций, но их задача одинакова: связать ведущие колеса между собой, обеспечивая их нераздельное вращение.

Когда нужно блокировать дифференциал (включать блокировку).

Из вышеизложенного очевидно, что наибольшая эффективность от блокировки дифференциала проявляется в условиях, когда имеется существенная разность в величинах сил сцепления колес, между которыми он установлен. Сила сцепления определяется произведением части от общего веса автомобиля, приходящегося на колесо, и коэффициента сцепления шины с дорогой. Отсюда очевидно, что наибольшая эффективность от блокировки межколесного дифференциала будет в случаях полного отрыва колеса от опорной поверхности, что иногда возникает при проезде через гребневые препятствия (т. н. «диагональное вывешивание). Также блокирование существенно повышает проходимость при неравномерно распределенном между колесами моста весе, например, когда колеса одной стороны сползли в глубокую глинистую колею, а другой – идут выше по сухой поверхности, или при строгании машины от обочины, когда колеса одной стороны находятся на скользкой поверхности, а другой – на асфальте. Соответственно чем меньше разница сил сцепления колес моста, тем меньше польза от блокирования дифференциала.

Блокирование межосевого дифференциала необходимо при существенной разнице сил сцепления колес переднего и заднего мостов, например, когда при развороте машины одно из колес заднего моста заехало в канаву с водой (или на мокрый суглинок), в то время как другие колеса находятся на сухой поверхности. Или при строгании с места в условиях бездорожья, когда хотя бы одно из колес имеет плохое сцепление с грунтом, поскольку суммарная тяговая сила всех 4-х колес автомобиля при незаблокированном симметричном межосевом дифференциале равна учетверенному значению тяговой силы колеса, имеющего самое низкое сцепление. Стоит забуксовать лишь одному колесу, и тяговая сила остальных трех резко снизится.
Другим случаем является движение на крутой подъем, когда вес между мостами автомобиля распределен неравномерно.
Тяжело свести вместе все ситуации, да и не имеет смысла. Проще руководствоваться нехитрым правилом: ПЕРЕД тем, как съехать на бездорожье, нужно заблокировать межосевой дифференциал. Если предполагается преодоление участка тяжелого бездорожья, нужно заранее заблокировать задний межколесный дифференциал.
Передний межколесный дифференциал нужно блокировать (если есть такая возможность) в исключительных случаях и только при прямолинейном движении.
Также очевидна необходимость блокировки дифференциалов при попытке выйти из засады, когда автомобиль уже застрял.
Необходимо осознавать, что блокирование дифференциала не увеличивает силу сцепления колеса с дорогой, а лишь предоставляет возможность колесу полностью использовать эту силу для создания тягового усилия. Силу сцепления колеса с деформируемым грунтом можно увеличить лишь применением шины с внедорожным протектором; снижением давления воздуха в шине; надеванием цепи противоскольжения; подкладыванием под колесо различных предметов с высокими фрикционными свойствами, а также увеличив вес, приходящийся на колесо (последний способ наименее эффективен).
Нужно понимать, что наличие в ведущих мостах механизмов блокировок дифференциалов не превратит автомобиль в вездеход, который с легкостью пройдет по любому бездорожью. Блокировка дифференциала есть лишь один из многочисленных способов повышения проходимости, и если на ведущем мосту автомобиля, укомплектованного штатной «всесезонкой», будут буксовать два колеса, этот вовсе не означает, что тяговая сила моста будет в два раза выше по сравнению с буксованием только одного колеса.
Залогом хорошей проходимости автомобиля прежде всего является наличие специализированных внедорожных шин, большой дорожный просвет и иные показатели профильной проходимости, а также конструкция подвески, обеспечивающая большие ходы колес.

Недостатки блокировок дифференциалов.

Путь, по которому идет автомобиль на бездорожье, имеет кривизну в плане и профиле, обусловленную изменением траектории движения, задаваемой рулевым управлением, и неровностями волнистого характера, то есть буграми и впадинами. Из-за этого каждое из колес моста за одну единицу времени проходит разный путь, следовательно, одно из колес на одном временном промежутке должно вращаться с большим (меньшим) числом оборотов, чем другое. Особенно сильно данное скоростное (кинематическое) несоответствие проявляется при движении машины по кривой малого радиуса. В этом случае внутреннее (по отношению к центру поворота) колесо будет проходить путь значительно меньший, чем наружное, следовательно, за одну единицу времени наружное колесо должно вращаться с большей угловой скоростью, чем вращается внутреннее. Данную потребность разрешает межколесный дифференциал, который обеспечивает возможность вращения полуосевых шестерней и полуосей, связанным с колесами, с разным числом оборотов.

При блокировании дифференциала между колесами возникает жесткая кинематическая зависимость: они могут вращаться только с равным числом оборотов. Из-за этого при движении на кривой малого радиуса наружное колесо может начать проскальзывать по опорной поверхности (идти юзом), а внутреннее работать с пробуксовкой, излишне закапываясь в грунт. То есть наружное колесо будет работать в тормозном режиме, тормозить движение, а вся тяговая сила моста будет развиваться внутренним колесом. Это обстоятельство повлечет снижение проходимости, особенно при движении по грунтам, крепким в верхнем слое, но слабым в нижнем, например, по дерновому (покрытому травой) лугу, просохшему после дождей верхнему слою суглинка (при раскисшем нижнем слое) и т.д. Внутреннее колесо будет срывать твердый слой и закапываться в грунт.
Чтобы в этом примере оба колеса работали в ведущем режиме, необходимо, чтобы внутренне колесо вращалось со значительной пробуксовкой, тогда и наружное колесо сможет развить тяговую силу. Но пробуксовка колеса на бездорожье в большинстве случаев больше вредит, чем помогает: с одной стороны, это способствует лучшему самоочищению протектора, с другой – углубляет колею, увеличивая силу сопротивления качению, которая на слабых грунтах и без того немалая. А увеличение глубины колеи может привести к тому, что за гребень, образующийся между колесами, начнет цеплять и тормозить движение низко расположенная деталь автомобиля, например картер моста или нижний рычаг подвески.
И по-хорошему, при поворотах малого радиуса нужно бы блокировку выключить, чтобы дать дифференциалу возможность развязать колеса (или ведущие мосты). Вот только не всегда это возможно на ходу, да и внедорожная ситуация может неожиданно поменяться и потребовать быстрого включения механизма блокировки. Поэтому обычно уж если начал движение с заблокированным межосевым и задним межколесным дифференциалами, так и шуруй, пока не застрянешь или не выедешь на твердую поверхность.

Особенно остро данный недостаток применения блокировки при поворотах сказывается при блокировании дифференциала переднего моста. Стоит слегка повернуть руль, как наружное колесо тут же начнет тормозить движение машины, то есть пользы для проходимости не будет. К тому же это вызовет возникновение момента сопротивления повороту, машина будет стремиться идти прямо, несмотря на повернутые в сторону колеса. А это уже опасно и в некоторых случаях может повлечь наезд на твердые предметы, которые водитель вполне мог бы и объехать. Вот одна из причин, по которой автомобили повышенной проходимости, предназначенные для любительского использования, никогда штатно не оснащаются блокировкой дифференциала переднего моста. Одна, но не самая главная.

После блокирования дифференциала резко увеличиваются знакопеременные нагрузки, воздействующие на детали силового привода автомобиля. Это и является основным недостатком применения данного технического решения. Как уже говорилось выше, поверхность, по которой идут колеса, имеет неровности волнистого характера. И когда одно из колес наезжает на бугор (или попадает в яму), его угловая скорость должна за доли секунды прирасти, то есть стать значительно больше, чем у другого колеса, которое в это время идет по ровной поверхности. Но если дифференциал заблокирован, то на колесе, попавшем на неровность, резко возникнет тормозной момент, что вызовет существенные нагрузки на силовой привод - полуоси и шестерни дифференциала. А самые большие нагрузки возникнут на криволинейном участке пути, когда наружное колесо будет стремиться идти юзом, и вся тяговая сила ведущего моста будет создаваться внутренним колесом. Несмотря на то, что дифференциал заблокирован, его шестерни продолжают передавать крутящий момент (усилие) от корпуса к полуосям. Резко возникающие излишние нагрузки могут привести к поломкам зубьев сателлитов или полуосевых шестерней, и как следствие – выходу из строя всего механизма. А их осколки быстро выведут из строя шестерни главной передачи, поскольку эти детали находятся в едином картере. Также может сломаться подвижная муфта механизма блокировки. Но чаще ломаются полуоси, если конструктор умный, то он намеренно ослабит их прочность, поскольку полуось является самой недорогой и легко заменяющейся деталью и может выполнять функцию предохранителя от поломок других деталей силового привода ведущего моста.
При движении внедорожника, укомплектованного обычными универсальными шинами в условиях низкого сцепления колес с дорогой, например, по суглинкам или на снегу, высокие разрушающие нагрузки не возникают. В этом случае колеса при заблокированном дифференциале могут компенсировать разницу в угловых скоростях путем проскальзывания или пробуксовки, что несложно, так как сила их сцепления с опорной поверхностью относительно невелика. Но после установки специализированной грязевой шины с высокими грунтозацепами сила сцепления протектора с грунтом увеличивается в несколько раз, и соответственно увеличиваются разрушающие нагрузки, воздействующие на детали силового привода при блокировании дифференциала.
Наибольший риск поломки возникает при движении машины с заблокированным дифференциалом заднего моста вверх на каменистый подъем. В этом случае большая часть веса автомобиля приходится на заднюю ось, и если одно из задних колес окажется в условиях низкого сцепления с поверхностью или вывесится, то почти вся тяговая сила, необходимая для движения автомобиля, будет развиваться другим задним колесом, которое прижато большим весом и имеет большую силу сцепления с грунтом. Из-за этого на связанную с ним полуось и полуосевую шестерню может приложиться существенная силовая нагрузка, по значению выше расчетной, что неизбежно приведет к поломке полуоси.

Одним словом, надо помнить, что блокирование заднего межколесного дифференциала (и уж тем более переднего межколесного) резко увеличивает вероятность поломки деталей силового привода автомобиля. И пользоваться блокировкой только в тех случаях, когда это действительно необходимо, и только на слабых грунтах.
Ну и последним недостатком механизмов блокировки дифференциалов является не автоматичность их действия. Водитель часто забывает заранее включить блокировку, и что самое неприятное – забывает ее выключить (разблокировать дифференциал) при выезде на грунтовую или асфальтовую дорогу. Именно по этой причине на многих машинах повышенной проходимости блокировку дифференциала заднего моста можно включить только при переходе на понижающую передачу раздаточной коробки. Таким способом конструкторы частично подстраховали водителя от ошибки, ведь понижающей передачей пользуются исключительно при движении на бездорожье, следовательно, раз она не используется, то и нет нужды в блокировании межколесного дифференциала. И соответственно при выезде на твердую дорогу водитель тут же перейдет на повышенную (прямую) передачу раздаточной коробки, и блокировка межколесного дифференциала автоматически отключится.
На автомобилях, предусмотренных для профессионального использования, так не делают, полагая, что подготовленный шофер хорошо знает, какие отрицательные последствия влечет блокирование межколесных дифференциалов и использует данное средство повышения проходимости более осмотрительно. А чтобы он не забыл, что тот или иной дифференциал заблокирован, на кнопке, включающей механизм блокировки, или на щитке приборов обязательно устанавливается лампочка-индикатор.
И если в ваши руки попал такой профессиональный внедорожник, оснащенный механизмами блокировок всех трех дифференциалов (или двух межколесных при отсутствии межосевого), при их использовании нужно быть очень внимательным и не забывать отключать блокировку при выезде на сухую дорогу.
А можно сделать так, чтобы блокирование (разблокирование) дифференциала происходило автоматически, без участия водителя?
Можно.
Первые механизмы, автоматически блокирующие/разблокирующие дифференциал применялись в тракторах с колесной формулой 4х2. Так как блокированный привод ведущего моста улучшает тяговые свойства, но ухудшает маневренность трактора, а повороты обязательны в конце гона при выполнении любой полевой работы, то возникала необходимость при каждом повороте выключать блокировку и при выходе из него включать ее вновь. Чтобы облегчить труд механизатора конструкторы предусмотрели гидравлическую систему, которая была связана с рулевым управлением и при повороте управляемых колес на заданный угол автоматически разблокировала дифференциал заднего моста, а при возврате колес в прямолинейное положение блокировала его. Иногда отключение блокировки связывали с подъемом навесного орудия в конце гона при повороте.
Позже автоматизация процесса блокировки дифференциалов нашла применение и в автомобилестроении. Например, в некоторых моделях «Джип Чироки» и «Джип Гранд Чироки» применялся так называемый «героторный» дифференциал, устанавливаемый в ведущих мостах. Если одно из колес моста начинало вращаться быстрее, чем другое колесо, специальный масляный насос приводил в движение поршень, который сжимал пакет блокирующих дисков. В результате дифференциал за доли секунды (по утверждению фирмы-разработчика) полностью блокировался и колеса буксовали совместно. А при выравнивании угловых скоростей давление масла падало, поршень прекращал давить на диски и дифференциал разблокировался. И что самое главное, этот процесс происходил механически, без всякого участия капризной электроники.
Схожее техническое решение использует фирма «Мерседес» в межосевых дифференциалах некоторых выпускаемых автомобилей. Только исполнительный механизм, блокирующий с помощью пакета дисков дифференциал, управляется электронной системой управления, получающей сигналы от датчиков скорости.
Эти способы блокировки дифференциалов тоже имеют свои недостатки: большую себестоимость, сложность конструкции привода механизма, большое число деталей, обеспечивающих блокировку, а также то, что невозможно заранее принудительно заблокировать дифференциал и сделать так, чтобы он надолго оставался в заблокированном положении.
Словом, что бы инженеры не делали, всегда найдется недовольный водитель.
А когда-то давным-давно конструкторы пошли по иному пути: вместо того, чтобы разрабатывать механизмы принудительной блокировки дифференциалов, они стали проектировать дифференциалы повышенного трения (самоблокирующиеся). Некоторые из этих механизмов по блокирующим свойствам не уступают «жесткой» блокировке и работают автоматически без участия водителя. И самое главное – блокирующий момент в них возникает не тогда, когда одно из колес начинает буксовать, а еще до этого, заранее.
Но и они имеют ряд недостатков.
Например, дифференциалы с высокими блокирующими свойствами (высоким коэффициентом блокировки) аналогично механизму принудительной блокировки будут препятствовать вращению колес с разным числом оборотов на кривой (при прохождении поворота), из-за чего одно из колес может начать тормозить движение (юзить), в то же время другое будет работать со значительной пробуксовкой. А в случае отрыва одного из колес ведущего моста от опорной поверхности они не могут создать в дифференциале достаточный блокирующий момент (в этой ситуации помогает частичное затормаживание колес тормозными колодками).
Кроме того, в некоторых режимах движения они будут ухудшать управляемость автомобиля на шоссе, вызывая повышенный износ механизмов силового привода и шин.
А дифференциалы с низкими блокирующими свойствами (низким коэффициентом блокировки) хоть и не будут сильно препятствовать независимому вращению ведущих колес, но аналогично обычному дифференциалу не обеспечат им на бездорожье возможности полностью использовать силу сцепления с грунтом для создания тяговой силы.
По хорошему, требовалось создать такой дифференциальный механизм, который на бездорожье обеспечил бы раздельное вращение колес, но при этом подводил бы к каждому из них такой по величине крутящий момент, чтобы оно работало с минимальной пробуксовкой и полностью использовало силу сцепления с опорной поверхностью. Да еще сделал бы так, чтобы колесо, которое по условиям движения должно вращаться быстрее, не влияло на угловую скорость другого колеса, то есть не раскручивало его (или не тормозило) через дифференциал.
Задача полного удовлетворения вышеперечисленных и во многом противоречащих друг другу требований труднодостижима. Основная сложность заключается в том, что величина силы сцепления ведущих колес ежесекундно меняется, и чтобы точно регулировать усилие, подводимое к каждому из них, необходимо не только предусмотреть индивидуальный колесный привод, но и обеспечить наличие многочисленных контрольных и исполнительных устройств, которые будут отслеживать работу колес и ежесекундно корректировать величину подводимой к ним силы, приводя ее в соответствие к быстро меняющимися дорожным условиям. Но реализовать в металле конструктивное решение, обеспечивающее выполнение столь трудных задач, пока еще не удалось. Наиболее близки к этому трансмиссии, в которых используются механизмы индивидуального привода колес, основанные на гидрообъемных или электрических передачах, объединенные в комплексе с многочисленными следящими и управляющими устройствами. Но это решение слишком сложно и дорого.
Поэтому на сегодняшний день для тяжелого бездорожья, где нередки случаи преодоления автомобилем гребневых препятствий, наиболее эффективным считается механизм принудительной блокировки дифференциала. А на умеренном бездорожье эффективнее самоблокирующиеся дифференциалы с коэффициентом блокировки (как отношение большего момента к меньшему) около 6.
В давние годы советский конструктор Игорь Владимирович Гринченко сделал один интересный вывод, относящейся к гидромеханическим (автоматическим) коробкам перемены передач:
«Существующее мнение о том, что гидромеханические передачи повышают проходимость автомобиля, так как обеспечивают плавное трогание с места и работу двигателя даже в самых неблагоприятных условиях, а также гасят возникающие в трансмиссии колебания, принципиально правильно, но опыт показывает, что практически улучшение проходимости в результате применения гидромеханической коробки передач незначительно, что гораздо большее влияние оказывает квалификация водителя…»
Развивая эту мысль, хочу сделать итоговый вывод: механизм блокировки дифференциала в руках опытного водителя, понимающего все особенности его использования, может превратиться в эффективное средство повышения проходимости автомобиля. А неопытному водителю лишь поможет быстрее закопаться в грунт и посадить свой внедорожник на мосты, или что гораздо хуже – поломать детали силового привода, которые хоть и железные, но тем не менее тоже имеют определенный запас прочности.
Получилась неплохая техническая статья, и наверное правильно будет поставить внизу свою подпись, чтобы читатель знал, кого следует ругать, если что-то изложено неверно.

Автор: Лев Тюрин
Новогорск, октябрь 2010

Источник https://www.pickupclub.ru/forum/

Дифференциалы. Обзор наиболее распространенных дифференциалов и механизмов их блокировки.

В повороте все колеса автомобиля движутся по своей траектории. Причем задние крутятся медленнее передних, а внешние к повороту быстрее внутренних. Но как это возможно, если ведущие колеса жестко связаны с валом двигателя? Ответ: с помощью дифференциала.

Текст: Карелов Олег.

Что же такое дифференциал? Это механизм, который разделяет крутящий момент по двум выходным валам, позволяя каждому из них вращаться с различной скоростью. Число дифференциалов в автомобиле зависит от типа привода: на моделях с единственной ведущей осью устанавливается только один – межколесный, разделяющий тягу между левым и правым колесом. Если же машина оснащена, например, постоянным полным приводом, то требуются уже три дифференциала: один межосевой, передающий момент от коробки передач к ведущим осям, и два межколесных.

Свободный дифференциал

Устройство свободного дифференциала. Крутящий момент от мотора подводится к ведомому зубчатому колесу (1), которое через конические колеса-сателлиты (2) передает усилие на выходные валы (3). Независимость же вращения выходных валов обеспечивается за счет проворота сателлитов вокруг своей оси.

Внутреннее устройство дифференциалов бывает различным, а наибольшее распространение получил открытый или, по-другому, свободный дифференциал. Это чисто механическое устройство отличается простотой (обычно в нем всего четыре конических шестерни), компактностью и полностью соответствует своему названию: то есть делит крутящий момент в фиксированном соотношении (обычно 50:50) и никак не препятствует вращению выходных валов с разной скоростью. Но здесь-то и скрыта опасность: если одно из колес попадет на скользкую поверхность и забуксует, то без тяги останется и второе колесо, а сам автомобиль не сможет сдвинуться с места. Знакомая картина?

От этого недостатка избавлены блокируемые дифференциалы. В отличие от свободных, они уже с некоторым усилием стараются замедлить опережающий по скорости вал, увеличивая крутящий момент на отстающем. И хотя звучит это несколько сложно, на самом деле принцип работы подобных устройств прост: проворачиванию валов относительно друг друга препятствует возникающая между ними сила трения, и чем она больше, тем в большей степени крутящий момент смещается в сторону отстающего вала.

Куда пропадает момент?

Автомобиль разгоняется благодаря силе трения, возникающей между шиной и дорогой. Пока эта сила превышает силу тяги на колесе (равную крутящему моменту, поделенному на радиус колеса), машина движется без пробуксовки. Но как только сцепление с дорогой падает, и сила трения оказывается меньше силы тяги – избыток крутящего момента срывает колесо в скольжение. А что дальше? Скорость вращения колеса быстро увеличивается, соответственно, растут и обороты мотора. Теперь возможны два сценария: либо сработает ограничитель частоты вращения коленвала, то есть уменьшится подача топлива, и крутящий момент мотора упадет, либо, просто снижаясь по мере нарастания оборотов (развиваемый мотором момент непостоянен и достигает максимума примерно на средних оборотах), избыток крутящего момента исчезнет, и колесо станет вращаться с постоянной скоростью. Но в любом случае развиваемый двигателем момент падает, а вместе с ним и сила тяги колесах. Приехали.

Дифференциал с жесткой блокировкой

Крайний случай – дифференциал с жесткой блокировкой, который по команде водителя может намертво соединить выходные валы друг с другом, полностью исключив проскальзывания отдельных колес на бездорожье. В «свободном» же состоянии, когда блокировка отключена, он ничем не отличается от открытого дифференциала, то есть обеспечивает такую же независимость вращения валов.

Подобные модели довольно широко распространены: возможность передать на один вал все 100% крутящего момента двигателя весьма востребована в среде внедорожников, где дифференциалы с жесткой блокировкой встречаются как в качестве межколесных, так и межосевых.

В то же время, далеко выйти за обозначенные границы этим дифференциалам не суждено, ведь на асфальте блокировку нужно каждый раз отключать, иначе трансмиссия будет испытывать чрезмерные нагрузки в поворотах. А значит, автомобиль остается безоружен против проскальзывания колес на неожиданно возникших скользких участках дороги.

Дифференциал с дисковой блокировкой

За исключением фрикционов и поджимающей пружины дифференциал с дисковой блокировкой почти не отличается от свободного.

Разумеется, это не годится для мощных легковых машин, способных провернуть колеса даже на асфальте - для них существуют различные самоблокирующиеся дифференциалы.

Например, механизмы с дисковой блокировкой, часто применяемые в автоспорте и на форсированных версиях дорожных машин. Устроены они почти так же, как и свободные дифференциалы, но валы в них связаны друг с другом посредством подпружиненных фрикционов. То есть в случае пробуксовки дисковая блокировка может добавить на отстающий вал лишь столько ньютоно-метров, сколько фрикционы способны выдержать до начала проскальзывания. Как правило, это совсем немного – всего несколько десятков Нм, что позволит компенсировать лишь незначительное падение крутящего момента, например, при попадании колеса на пыльный или мокрый асфальт.

А что мешает увеличить силу трения фрикционов? Проблема в том, что, будучи постоянно поджатыми, эти фрикционы препятствуют свободному вращению колес в повороте, что ведет к ускоренному износу шин, самого дифференциала и неоднозначно сказывается на управляемости.

Дифференциалы с блокировкой вискомуфтой

Эффект блокировки вискомуфты достигается в результате того, что силиконовая жидкость "склеивает" между собой ведущие и ведомые диски муфты, которые до этого скользили друг по другу и трением обеспечивали нагрев жидкости.

Этих недостатков лишены дифференциалы, блокируемые вискомуфтой. В данном случае перераспределение крутящего момента возникает не в результате трения фрикционов, а за счет свойств особой жидкости на силиконовой основе, которая “умеет” затвердевать при нагреве. В неё помещается два набора пластин, каждый из которых связан со своим выходным валом дифференциала. И пока автомобиль движется без пробуксовок, а, соответственно, и разница в скорости вращения валов невелика, муфта себя никоим образом не проявляет, но, как только один вал начинает существенно обгонять другой, пластины взбивают жидкость, её давление и температура возрастают, вязкость повышается — и вискомуфта тормозит вал. При этом сопротивление может быть столь велико, что блокировка становится практически жесткой – на каждый вал может передаваться 100% крутящего момента!

Почему же тогда вискомуфту не часто встретишь на внедорожниках? Тому есть две причины: первая – это склонность к перегреву во время длительной пробуксовки, вторая – задержка срабатывания, ведь на нагрев жидкости нужно время. Последнее настораживает и производителей мощных легковых автомобилей: медлительность не идет на пользу управляемости. Но есть и те, кому все же удается достичь отличных ездовых характеристик: это и Subaru Impreza, и Nissan 370Z, и полноприводный Lexus IS.

Дифференциалы с винтовой блокировкой

Степень блокировки дифференциала Torsen определяется углом нарезки зубцов на червячной передаче. Однако чем жестче блокировка, тем резче она срабатывает, а потому на практике Torsen обеспечивает только четырехкратную разницу в крутящем моменте между валами.

Куда более совершенными являются дифференциалы с винтовой блокировкой, в частности Torsen и Quaife. В отличие от всех предыдущих, созданных по принципу “открытый дифференциал с коническими шестернями + блокировка”, эти модели устроены совсем иначе. Особенность в хитрых червячных передачах: когда на одном из валов падает крутящий момент, шестерни начинает расклинивать и момент тут же перебрасывается на другую ось. То есть дифференциал даже не дожидается начала проскальзывания колеса – он реагирует на ухудшение сцепления с дорогой! При этом чем сильнее водитель жмет на газ, тем “жестче” связь между валами: в пределе на одну ось может приходится до 80% крутящего момента. Получается, что дифференциал “зажимается” тогда, когда надо – в момент разгона, а под сброс газа никак не мешает независимому вращению валов.

Столь логичное поведение и молниеносное быстродействие пригодились в совершенно различных областях: эти дифференциалы можно встретить и на скоростных автомобилях Audi с полным приводом Quattro, и на признанном внедорожнике Toyota Land Cruiser.

Недостаток же у подобных устройств один – беспомощность против диагонально вывешивания, ведь расклинивание шестерен возможно только при наличии хоть какой-то силы сопротивления на проскальзывающем колесе. В тех же условиях дифференциал с дисковой блокировкой будет хоть как-то будет пытаться помочь, а вискомуфта, “схватившись” после нескольких проворотов колеса, и вовсе передаст большую часть момента на противоположный вал.

Дифференциалы с блокировкой многодисковым сцеплением

Получается, что все дифференциалы – это некий компромисс между проходимостью и управляемостью? Да, но так продолжалось лишь до тех пор, пока электроника, наконец, не добралась и этого узла автомобиля. Произошло это в середине 80-ых годов, когда Mercedes и Porsche почти одновременно оснастили свои модели дифференциалами с электронноуправляемыми многодисковыми сцеплениями. Конструктивно они напоминали механизмы с дисковой блокировкой, но фрикционы в них поджимались уже не пружиной, а гидроприводом, который по команде блока управления мог ослаблять или наоборот усиливать натяг.

В результате характеристики дифференциала стали определяться строчками программного кода, а конструкторы получили огромные возможности для настройки. Например, для лучшей маневренности можно ослаблять связь между валами на входе в поворот, а, затем, на выходе, наоборот зажимать сцепление для максимально эффективного разгона. Можно и полностью заблокировать дифференциал, и тогда автомобилю не страшно никакое диагональное вывешивание.

Дифференциал AYC (active yaw control) от Mitsubishi Lancer Evo в разрезе. Можно видеть планетарный ряд и фрикционы, зажимая которые электроника включает нужную передачу.

Левый поворот. Электроника зажимает правое сцепление, включая повышающую передачу, и на правую полуось поступает дополнительный крутящий момент.

Правой поворот. Зажимается левое сцепление, и через понижающую передачу момент передается на левую полуось.

Казалось бы, у такого дифференциала нет слабых мест. Но, как и все остальные, он перераспределяет крутящий момент, выравнивая частоту вращения валов. А что если бы дифференциал наоборот заставлял бы один вал вращаться быстрее другого? Ведь тогда он мог бы добавить момент на внешнее к повороту колесо и тем самым помочь “заправить” автомобиль на дугу…

Активные дифференциалы

Так появилась идея активного дифференциала – самого совершенного на данный момент. Пионером в этой области является Mitsubishi, оснастившая им свой Lancer Evolution. Взяв за основу обычный открытый дифференциал, японцы дополнительно соединили выходные валы через две передачи - повышающую и понижающую, включением которых управляет электроника при помощи мокрых сцеплений. Таким образом, задействуя ту или иную передачу, компьютер может заставить один вал крутиться быстрее или медленнее другого! Усилие же, а точнее величина перебрасываемого крутящего момента, регулируется изменением степени проскальзывания сцепления.

Активный дифференциал устанавливается на заднюю ось автомобиля, наделяя его невиданной устойчивостью в поворотах: там, где любой другой в ответ на прибавление газа уже давно бы “повис” в заносе, автомобиль с таким дифференциалом лишь активнее ввинчивается в вираж. Не страшно и бездорожье – если забуксовало одно колесо, то второе будет стремиться вращаться еще быстрее.

Означает ли это, что в будущем каждый автомобиль станет оснащаться подобным дифференциалом? Скорее всего, нет, и дело не столько в цене этого высокотехнологичного устройства, сколько в целесообразности. Простой и надежный открытый дифференциал никак не ограничивает скоростные возможности большинства легковых автомобилей, а для внедорожников более чем достаточно и механизмов с дополнительной блокировкой многодисковым сцеплением. Остается сегмент мощных, спортивных машин, где до сих пор правили бал агрегаты Torsen и дифференциалы с дисковой блокировкой. Вот здесь-то и могут пригодиться выдающиеся характеристики активных дифференциалов.

08.06.2009

Детали:

В повороте каждое колесо движется по индивидуальной траектории и вращается со своей собственной скоростью. Из-за этого приходится устанавливать дифференциалы: один для моноприводного автомобиля и три для полноприводного.

Имитация блокировок

Последнее время все чаще настоящую блокировку дифференциала заменяют электронной системой, подтормаживающей буксующее колесо. И, на первый взгляд, она ничем не хуже механической: на проскальзывающем валу возрастает сопротивление, поднимается крутящий момент, а, соответственно, возрастает и сила тяги на противоположном колесе. Однако в действительности никакого перераспределения крутящего момента здесь не происходит! Ведь проскальзывающая ось уже не «подталкивает» отстающую, а просто нагружает рычаги подвески. В результате на противоположном колесе сила тяги будет в точности равна тормозному усилию, в то время как с жесткой блокировкой она могла бы быть в два раза выше (если изначально дифференциал делит момент в соотношении 50:50)!

Пример автомобиля с дисковой блокировкой – Mercedes GLK, где встроенный в межосевой дифференциал фрикцион может добавлять на небуксующую ось до 50Нм. Немного, но, например, для движения по песку в самый раз.

Дифференциал, блокируемый вискомуфтой, не часто встретишь на современных мощных автомобилях. Новый заднеприводный Nissan 370Z – одно из исключений.

Управляемость

Влияние блокировок дифференциала на управляемость– вопрос очень непростой. Конечно, автомобиль будет увереннее разгоняться на сколькой дороге, но при этом удержать его на прямой станет гораздо сложнее. Ведь в отсутствие блокировок проскальзывание одного ведущего колеса автоматически уменьшает силу тяги и на остальных, а автомобиль просто теряет ускорение, продолжая прямолинейное движение. Если же блокировки есть, то сила тяги на других колесах сохраняется, а значит, появляется момент, который стремится развернуть автомобиль.
В поворотах все тоже неоднозначно: в общем случае блокировка ведет к недостаточной поворачиваемости и даже снижает предельную скорость прохождения поворота, поскольку часть сцепных свойств шин «расходуется» на преодоление её сопротивления. Одновременно с этим заднеприводный автомобиль может раньше и резче срываться в занос.

Наряду с Mitsubishi у истоков управления тягой стояла и Honda со своей трансмиссией SH-AWD. Её особенность - отдельные фрикционы, «подключающие» задние полуоси, и необычный планетарный редуктор задней оси, способный переходить на повышенную передачу. Таким образом, в повороте электроника может поджать фрикцион внешнего заднего колеса, ослабить натяг внутреннего, включить повышенную передачу и тем самым подруливать тягой, помогая заправлять автомобиль в вираж.

Источник http://magazine.autotechnic.su/technology/diff/differentials.html

Блокировка дифференциала - что это такое?

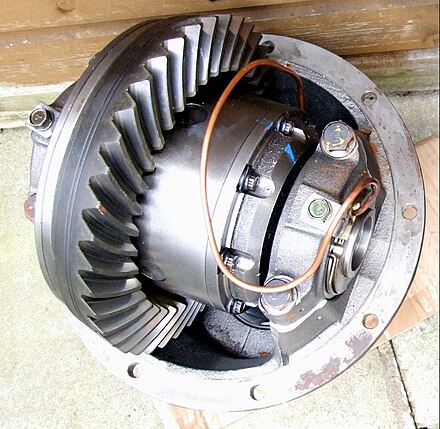

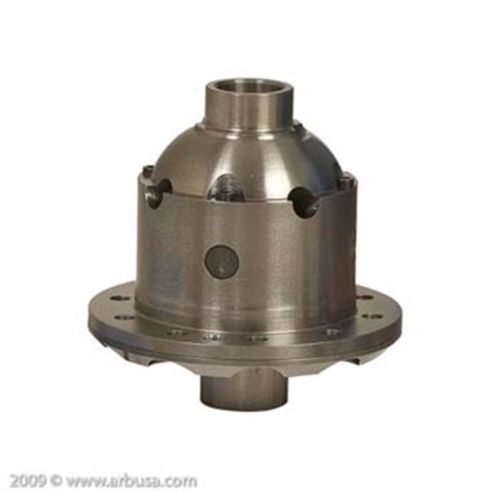

Блокировка дифференциала от ARB

Дифференциал в автомобиле играет роль распределяющего элемента, позволяя вращаться колесам с различной скоростью. Это необходимо для нормальной езды в обыкновенных городских условиях, но на бездорожье становится существенным минусом, ограничивая проходимость автомобиля. Поэтому некоторые авто оснащаются специальной блокировкой дифференциала — что это, как функционирует и какие бывают её виды — обо всём этом читайте далее.

Блокировка дифференциала — что это такое и как функционирует

Блокировка дифференциала даёт возможность существенно увеличить крутящий момент у того колеса, которое имеет наиболее лучшее сцепление с дорогой. В ситуациях с диагональным вывешиванием автомобиля или прохождения им сложных грязевых участков блокировка необходима, иначе колесо с меньшим сцеплением возьмёт за себя весь крутящий момент и транспортное средство теряет возможность дальнейшего продвижения. Выражается это, простыми словами, в буксовке и застревании, либо вообще в отсутствии возможности сдвинуться с места (например, при заезде на камни или холмики задним левым и передним правым колесами, когда заднее правое и переднее левое оказываются в воздухе). На крайнем мероприятии, в котором участвовал клуб, при выезде за Володарский лес на Березки, один из наших экипажей на Лада4х4 как раз демонстрировал работу самоблокирующегося дифференциала и его пользу при преодолении брода.

Блокировка дифференциала может выполняться путём соединения самого дифа с любой полуосью, что позволяет уменьшить скорость вращения сателлитов. Блокировать диф можно как полностью, так и частично:

  • Полная блокировка дифференциала подразумевает под собой полную сцепку, позволяющую почти на 100% передавать крутящий момент на ту ось с колесом, где лучше сцепление. В большинстве ситуаций на бездорожье такая блокировка считается самой оптимальной и предпочтительной;

  • Частичная блокировка дифференциала функционирует по аналогии с жесткой, но передаёт крутящий момент туда, где есть более высокое сцепление не полностью, а лишь на какой-то определенный процент от 100.

Редуктор ведущего моста

Важным фактом в понимании работы блокировки дифференциала выступает такая штука, как коэффициент блокировки, отображающий соотношение крутящего момента (далее КМ) между шинами с лучшим и худшим сцеплением. Так, на свободном дифференциале он равен единице, что означает одинаковый КМ у обеих шин. На заблокированном же дифе этот коэффициент уже существенно выше (как правило, от трёх до пяти. Возможность сделать его выше есть, но таким образом можно быстро сломать трансмиссию или её определенные элементы).

Блокировка дифференциала чаще всего встречается как межколесная, так и межосевая. В основном устанавливают блокировку в задний мост, так как при монтаже её в передний привод управляемость автомобиля существенно снижается. Хотя для прохождения прямых и коротких участков две блокировки будут предпочтительнее одной в заднем мосту. Но чаще всего автомобили оснащаются именно задней блокировкой, которая без труда ставиться в дифференциалы большинства внедорожников — УАЗ, ВАЗ, многих зарубежных марок. А вот, к примеру, на некоторые современные варианты внедорожников, как Mercedes Sprinter в Off Road модификации, блокировки дифференциала не будет вообще и возможность его установки пока под вопросом.

Межосевой дифференциал

Принудительная и автоматическая блокировка дифференциала

Также нужно помнить, что блокировки заднего дифференциала (да и остальные) различаются способом включения — это может быть ручное, механическое включение или же автоматическое. Механическое включение также называют принудительным — водитель сам, по желанию, активирует блокировку дифференциала. Автоматика же срабатывает самостоятельно, при потере одним из колес сцепления до определенного момента. Автоматику также называют самоблокирующимися дифами или самоблоками. Подробнее о видах блокировки ниже:

  • Ручная блокировка дифференциала гарантирует полное, почти стопроцентное сцепление корпуса дифа с любой из полуосей. Сцепление осуществляется посредством кулачковой муфты, замыкающейся и размыкающейся, в свою очередь, посредством привода. Устройство, называемое приводом, можно ставить в разных вариантах. Бывает оно электрическим, механическим или гидравлическим (с пневматикой).
    Механика очень проста — в кабине водителя есть рычаг, который тросами соединяется с муфтой. Приводя рычаг в нужное для блока положение джипер блокирует дифференциал и начинает преодолевать препятствие. Но блокировать таким образом диф можно только в стоящем на месте авто. Делать это при движении нельзя.
    Гидравлика чуть сложнее — авто оснащается несколькими цилиндрами. А главным рабочим элементом пневмопривода становится пневмокамера.
    Электронная блокировка дифференциала устроена чуть более сложно — тут замыкание муфты осуществляется посредством маленького двигателя. Но в работу это приводится просто — нажатием нужной кнопки прямо на панели приборов авто.
    Ручное блокирование дифференциала возможно как в межосевом варианте, так и в межколесном и нужно помнить, что по обыкновенной дороге или просто твердой поверхности, когда все колеса имеют нормальное сцепление, ездить можно только в свободном режиме. Блок дифа ставят только для преодоления трудного участка дороги или бездорожья. Либо заранее, за несколько метров до начала участка, либо непосредственно в проблемной ситуации, когда машина уже застряла. Естественно, включать блок желательно заранее;

  • Самоблокирующийся дифференциал также называют дифференциалом повышенного трения или LSD (Limited Slip Differential). На зарубежных, особенно стареньких внедорожниках, это очень популярный вид блокировки, который считается чем-то средним между полным блоком дифа и его не заблокированным состоянием. Вариативность обеспечивает автомобилю автоматическое реагирование на дорожные или бездорожные условия, передавая часть КМ на то колесо, у которого лучшее сцепление.
    Можно разделить самоблокирующийся дифференциал на два типа — тот, который блокирует, обращая внимание на разный КМ колес и смотрящий на их разные угловые скорости.
    Так, самоблок, работа которого основывается на разнице между угловыми скоростями, может быть представлен дисковым дифференциалом, вискомуфтой (дифференциалом с вязкостной муфтой) или же быть электронным. Во всех случаях блокировка производится непосредственно руководствуясь разницей между КМ колёс.

Такими самоблоками комплектовались Land Rover Defender, последний из которых недавно был выпущен и отправлен в музей.

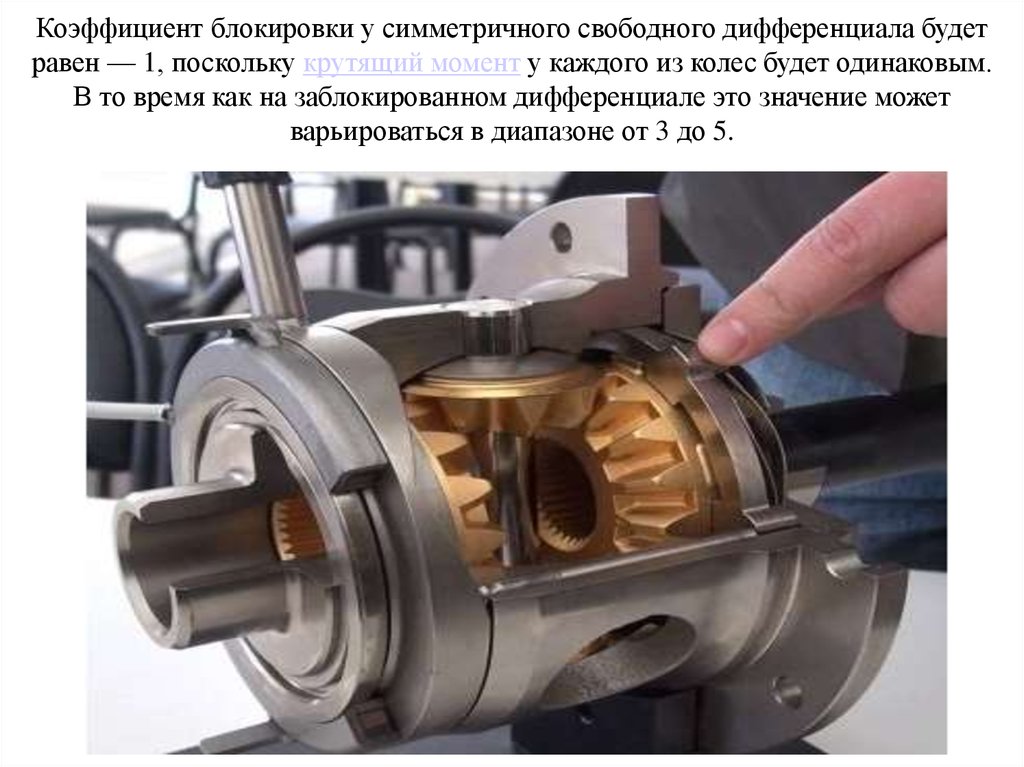

Дифференциал в разрезе

Чуть позже будут тематические статьи о том, как работает дисковый дифференциал и как функционирует вискомуфта (вязкостная муфта).

Купить блокировку дифференциала желательно каждому джиперу, который хочет более успешно преодолевать серьезное бездорожье. Благо, выбор вариантов и производителей сейчас достаточно широк почти на все марки авто.

Похожие записи

LSD дифференциал - что это и как работает

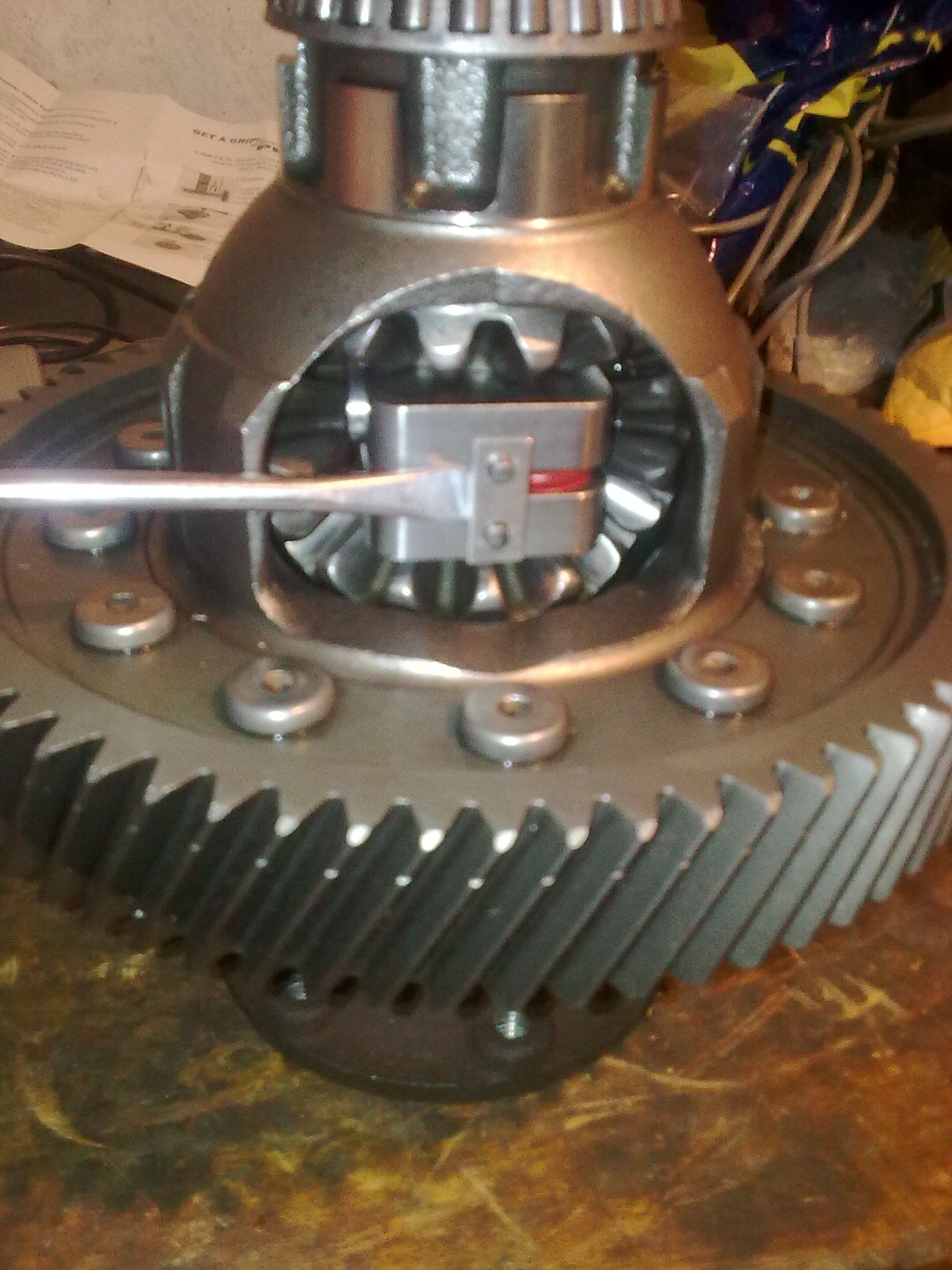

Обыкновенный LSD дифференциал

LSD дифференциал — что это, как работает и какую помощь может оказать на бездорожье? Дифференциал повышенного трения LSD работает также, как и аналогичные автоматические неполные блокировки. Он срабатывает в тех случаях, когда колеса на одной оси начинают крутиться со слишком разной по отношению друг к другу скоростью. Чаще всего LSD дифференциал ставят на внедорожники и спортивные автомобили, но считать его 100% блокировкой и панацеей от застревания в грязи или диагонального вывешивания ошибочно.

LSD дифференциал — что это такое и откуда пошло

Аббревиатура «LSD» пошла с английского языка. Она расшифровывается как «Limited Slip Differential», что на наш язык переводится как «дифференциал с повышенным внутренним сопротивлением». Как уже было сказано выше, дифференциал повышенного трения LSD не обеспечивает полной блокировки, допуская определенную разницу между скоростями вращения валов. Он срабатывает лишь в том случае, когда разница ощутима, когда достигается определенная диспропорция между валами. О видах полной блокировки можно почитать в статье о дифференциалах в целом. Выше уже было сказано, что LSD часто ставят в различные автомобили: как в спортивные, так и во внедорожники. Например, в моём Nissan Terrano 1 поколения в кузове WD 21 установлен именно такой LSD.

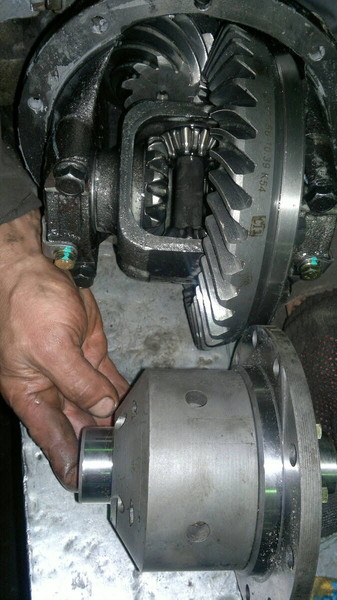

Обыкновенный LSD дифференциал

В пример еще можно привести LSD дифференциал Toyota — в определенный момент блокировка срабатывает и крутящий момент обеих валов сравнивается, становится одинаковым. Равные пропорции всё равно дают возможность завязшему колесу прокручиваться, но то колесо, которое имеет хорошее сцепление, тоже начинает крутиться и джип выезжает с засады на нормальное место (во многих, но далеко не во всех случаях).

Как работает LSD дифференциал и как делиться на типы

Нужно сразу отметить, что для нормальной работы этой блокировки требуется специальное, особенное масло для LSD дифференциала. Если лить туда обыкновенное масло, то узел долго не прослужит и проблемы могут возникнуть очень быстро. А, так как дифференциал LSD ремонтируется довольно сложно и (что даже важнее) очень дорого, то до такого лучше не доводить. Специальное масло непременно имеет на упаковке пометку, что оно подходит для соответствующих LSD блокировок.

Обыкновенный LSD дифференциал

Что касается типов LSD:

  • Классический — дифференциал чувствителен к разнице скоростей между валами, блокируя при определенном моменте. Это классическая блокировка, аналогичная вискомуфте. Применяется всё чаще, особенно во внедорожниках, так как лёгок в обслуживании и крайне прост по своей конструкции и принципу действия;

  • Традиционный — дифференциал срабатывает при разнице между передачей крутящего момента. Его уже почти никуда не устанавливают, встречается только на старых авто и то, чаще в нерабочем или полумертвом состоянии. Дифференциал LSD такого типа можно отнести к червячному типу, он блокирует автоматом при определенной разнице между КМ самого дифференциала и, непосредственно приводного вала.

Классический задний дифференциал LSD очень популярен, но на многих старых машинах доведен до ужасного состояния. В новые его тоже периодически устанавливают, но, как уже говорилось выше, его эффективность в серьезной грязи не очень высока. Многое зависит от прокладки между сиденьем и рулем, поэтому в умелых руках автомобиль лишь с такой блокировкой тоже способен на небольшие подвиги, но заменить 100% блокировку он не способен.

Также начинающие джиперы часто интересуются, как определить LSD дифференциал — делается это очень просто: задняя сторона машины домкратиться так, чтобы колеса отрывались от земли. Передняя часть авто при этом стоит на земле (не забывайте ставить под колеса противооткаты и держать авто на передаче в момент подъема). Колесо, которое оказывается в воздухе, можно попробовать покрутить. Если второе колесо крутится в ту же сторону, то у вас установлен LSD. Если второе колесо начинает крутиться в другую сторону, то в мосту или ничего нет, или дифференциал с блокировкой сломан и не функционирует. Также определить наличие или отсутствие LSD в мосту можно по наклейкам на самом узле или на арке водительской двери, но как показывает практика, чаще всего на старых авто такие наклейки не сохраняются.

Похожие записи

предназначение, методы и их особенности

На чтение 7 мин. Просмотров 3.8k.

Блокирование дифференциала – отличный метод улучшения возможностей для проходимости вашего автомобиля на бездорожье. Выбор лучшего варианта, а также его осознанное использование – вот ключ к успеху!

Автомобилям, которые постоянно передвигаются по бездорожью, всегда не хватает проходимости. Существует большое количество различных вариантов, которые могут помочь решить эту проблему, но самым правильным и полезным считается блокировка дифференциала. Если у машины есть межосевой дифференциал, то на нем, как правило, устанавливаются определенные блокировки, которые помогают преодолевать сложные дорожные условия. В большинстве случаев эта операция производится только для заднего моста, так как для переднего моста это не так эффективно и оправданно.

Необходимо отметить, что применять блокировку необходимо не всегда, ведь она влияет на поведение автомобиля и имеет свои плюсы и минусы. Для того чтобы выяснить целесообразность таких изменений, необходимо четко понимать как это работает, какие механизмы используются, а также разобраться в самой сути этих действий, то есть к чему приведет блокирование силового привода.

Смысл блокирования дифференциала в обеспечении вращение колес с разной скоростью, чтобы обороты колес одной оси различались, в зависимости от потребностей.

Когда автомобиль передвигается по бездорожью без блокировки, то по конструкции шасси какая-то полуось будет прокручиваться. Решается это путем блокировки, в чем и есть ее главное достоинство. Устанавливается такой механизм на внедорожниках и используется только на плохих участках дороги.

Свободный дифференциал работает по следующей схеме: когда колеса на одной оси начинают прокручиваться, то другое получает больший момент для преодоления препятствия. Когда же применяется блокировка дифференциала, то на колесо с лучшим зацепом начинает подаваться больший крутящий момент. Для того чтобы применить этот механизм, необходимо:

  1. Ограничить движение сателлитов;
  2. Приварить часть дифференциала к полуоси.

Типы блокировок

Выделяют различные типы блокирования силового привода автомобиля. Если имеет место полная блокировка, то это означает полноценное сцепление различных элементов дифференциала, что позволяет перемещать полностью крутящий момент на одно из колес, имеющее максимальный зацеп.

Дифференциал

Что касается частичной блокировкой, то она предполагает ограничение передачи крутящего момента на разные полуоси с разным сцеплением.

Чтобы определить, какой момент необходим на каждое колесо, используется коэффициент блокировки. То есть, данный показатель помогает выяснить, какой крутящий момент необходимо передавать на колесо с хорошим зацепом и на то, которое прокручивается. Если коэффициент будет определяться неправильно, то это может привести к определенным поломкам.

Блокировку можно устанавливать либо на межосевых, либо на межколесных дифференциалах. Блокировать переднюю ось на полноприводной машине нет необходимости, так как это значительно снизит его управляемость на обычных дорогах.

Бывают несколько вариантов блокирования: автоматическое и принудительное. Последнее может включаться и выключаться водителем самостоятельно при необходимости, а поэтому она иногда называется ручной. В то же время автоматический вариант производится с применением определенных механизмов, которые называются самоблокирующимися дифференциалами.

Ручная блокировка

Ручная блокировка силового привода предполагает использование кулачковой муфты, то есть соединяет части дифференциала и полуоси. Для того чтобы ее включать или выключать применяется специальный механизм. Это может быть пневматический, механический, гидравлический или электрический привод.

Механический привод работает за счет определенной системы из тросов и рычагов, движение которых либо включает, либо выключает блокировку. Электрический вариант работает за счет специального двигателя, а активация происходит путем нажатия на кнопку в салоне. Что касается гидравлического и пневматического приводов, то здесь главными механизмами считаются цилиндры и пневмокамеры соответственно.

Такой тип блокировки необходим, если автомобиль используется как на бездорожье, так и на обычных дорогах. Крайне важно после преодоления препятствий выключать эту систему для избегания поломок и для комфортного передвижения.

дифференциал блокировка

Автоматическая блокировка

Когда речь идет об автоматической блокировке, которая основывается на дифференциале повышенного трения, это можно назвать неким компромиссом, так как реализуется он за счет сочетания работы полной блокировки и свободного дифференциала. Свободные дифференциалы бывают нескольких типов:

  • Когда блокировка происходит при разном крутящем моменте на колесах;
  • Когда блокировка происходит при отличии угловых скоростей полуосей.

Что касается первого типа, то он применяется на червячном дифференциале. Второй тип включает в себя механизмы с вязкостной муфтой, а также дисковый и электронно-блокирующийся дифференциал.

Дисковый дифференциал

Дисковый дифференциал – это симметричный механизм, которые включает в себя несколько групп фрикционных дисков. Одна группа соединяется с внешней частью дифференциала, а вторая связывается с полуосью. Работа этой системы обеспечивается за счет трения от разной скорости.

Дисковый дифференциал

Если автомобиль двигается прямо, то весь механизм работает как единое целое, с одинаковой частотой вращения. Когда какое-то колесо начинает двигаться быстрее, то фрикционные диски соответственно ускоряются и за счет силы трения крутящий момент на колесе с хорошим сцеплением увеличивается. Таким образом, дифференциал в некоторой мере блокируется и препятствие преодолевается.

Если в механизме используются пружины, то сжатие группы дисков будет постоянным, а если применяется гидравлический привод – она будет меняться в зависимости от ситуации.

Вязкостная муфта

Вязкостная муфта

Следующий тип – вязкостная муфта. Этот механизм состоит из группы перфорированных дисков, которые крепятся к самому дифференциалу и к валу привода. Они хранятся в специальном приспособлении, которое внутри имеет вязкое наполнение.

Когда вал привода и дифференциал имеет одинаковые обороты, то группа дисков вращается как один сплошной элемент. Когда же вал привода ускоряется, то какое-то количество перфорированных дисков также ускоряется, перемешивая жидкость и, таким образом, блокируя дифференциал. Вал, с другой стороны, получает больший крутящий момент. Когда скорость снова стабилизируется, то муфта автоматически выключается.

Вязкостная муфта используется либо в качестве блокировки межосевого дифференциала, либо как элемент автоматически подключаемого полного привода. Недостатком этого варианта считается склонность к перегреву, а также конфликтность с ABS. Поэтому в современных автомобилях такая система не применяется.

Электронный дифференциал является частью системы, которая препятствует пробуксовке. Когда колесо начинает прокручиваться, оно замедляется, а тяга передается на колесо с хорошим зацепом.

Червячный дифференциал

Когда имеет место разница между скоростью вращения на корпусе дифференциала и на приводном вале, может использоваться червячный дифференциал. Когда колесо начинает прокручиваться и терять крутящий момент, он переходит на колесо, которое имеет хороший зацеп за счет блокировки. Она частичная и ее уровень определяется на основе количества потерянного момента.

Среди механизмов такого типа наиболее популярными считаются Torsenи Quaife, которые являются редукторами из червячных шестеренок. Червячная шестерня может влиять на остальные шестерни, но при этом оставаться независимой от них. Такое явление называют расклиниванием, и служит оно для блокировки. Такого типа дифференциалы могут использоваться как для межосевых, так и для межколесных блокировок.

Червячный дифференциал

Недостатки блокировки дифференциала

Несмотря на все положительные качества этого механизма, имеют место и некоторые минусы.

Когда автомобиль двигается по бездорожью, он очень часто может сталкиваться с искривленной траекторией. В таком случае, колеса начинают вращаться с разной скоростью, так как проходят разный путь за одинаковое время. Например, при движении по кривой небольшого радиуса, внешнее колесо проходит больший путь, чем внутреннее. Для того чтобы внешнее колесо вращалось быстрее применяется межколесный дифференциал, который распределяет обороты по необходимости.

Когда же применяется блокировка, колеса соединяются и двигаются с одинаковой скоростью. Из-за этого внутреннее колесо будет буксовать, забирая максимально тягу, а внешнее будет прокручиваться. Такая ситуация на бездорожье может привести к тому, что будет вырыта колея, ухудшиться сцепление и преодолеть препятствие будет сложно. Поэтому при передвижении по небольшим кривым блокировку лучше отключать, если есть возможность.

Блокировка дифференциала – это очень распространенный метод повышения эффективности передвижения по бездорожью.

Однако, его необходимо использовать только в определенный случаях, иначе это приведет только к ухудшению проходимости или даже к поломке.

Блокировка дифференциала

- Перевод на французский - примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Превосходная тяга с блокировкой дифференциала по требованию .

устройство для управления блокировкой дифференциала в автомобиле

Изобретение относится к средствам управления для воздействия на блокировку дифференциала автомобиля (100, 112).

Краткое описание и схематический чертеж устройства безопасного прохождения поворотов, блокировки дифференциала и их систем управления: ...

Описание succincte et schéma du dispositif de sécurité dans les virages, du verrouillage du différentiel et de leurs systèmes de commande: ...

Изобретение позволяет быстро регулировать и регулировать блокировку дифференциала в зависимости от фактического состояния хода.

L'invention permet un regélage accéléré et une régulation d'un effet de blocage du différentiel en fonction de la context de pipeite беспокойство.

Система и способ управления блокировкой дифференциала

Автоматическая межосевая система , блокировка дифференциала, , метод настройки и калибровки датчика

Подключаемая 100% блокировка дифференциала срабатывает, чтобы надежно работать на сложной местности.

Блок дифференциала enclenchable на 100% предназначен для работы на труднопроходимой местности.

Тандемные мосты также имеют блокировку дифференциала между осями.

Описываемое транспортное средство оборудовано системой противоскольжения, имеющей по крайней мере одну блокировку дифференциала , которая может приводиться в действие сигналом переключателя.

Un véhicule équipé d'un système antiblocage qui présente au moins un blocage de différentiel qui peut être commandé par un signal.

система гидростатического привода транспортного средства с блокировкой дифференциала

исполнительное устройство для блокировки дифференциала в автомобиле

Изобретение относится к ведущей шестерне с блокировкой дифференциала , которая может быть активирована посредством гидравлического давления масляного насоса (11).

L'invention Concerne un pont moteur avec un blocage de différentiel qui peut être actionné au moyen de la pression hydraulique d'une pompe à huile (11).

Блокировка дифференциала Включение можно выбрать автоматически или вручную для каждой оси или для всех ведомых осей.

blocage de différentiel peut être actionné automatiquement ou manuellement, par essieu ou pour tous les essieux moteurs.

Система включает в себя такие функции, как ABS, антиблокировочные тормоза, блокировку дифференциала , и тормозную систему.

Система включает функции, связанные с ABS, les freins antiblocage, un blocage de différentiel et le couplage des freins et du ralentisseur.

При необходимости подключаемая до 100% блокировка дифференциала обеспечивает максимальное тяговое усилие и усилие сдвига, а также снижает износ шин (отключается во время нормальной работы).

Блок différentiel enclenchable на 100% предлагает, так как обеспечивает максимальное тяговое усилие и максимальную силу и минимизирует - раскрытие в нормальном режиме проводника - использование пневматики.

Выходная раздаточная шестерня Распределяет привод на трактор и прицеп и включает в себя мокрую муфту , блокировку дифференциала для оптимального сцепления с дорогой в плохих дорожных условиях.

Передача вылета Répartit l'entraînement entre le tracteur et la remorque et comprend un blocage de différentiel , чтобы обеспечить оптимальное сцепление с дорогой на неблагоприятной местности.

Автоматический дифференциал повышенного трения: нажмите 1 кнопку, чтобы активировать блокировку продольного дифференциала .

Автоматическое распознавание ограниченного блеска: продольный блок дифференциала обеспечивает достаточную ширину бутона.

В условиях труднопроходимой местности полный привод и 100% блокировка дифференциала могут быть просто электрогидравлически активированы.

На труднопроходимой местности, интегральное тяговое усилие и блок дифференциала на 100% являются активными элементами простого управления электрогидравлическим двигателем.

Правый подлокотник Джойстик с контролем направления движения и встроенной сенсорной кнопкой для блокировки дифференциала

Самоблокирующийся дифференциал: как это работает?

Термин «блокировка дифференциала», или «самоблокировка дифференциала» (самоблокировка), слышали многие автомобилисты, но лишь единицы знают, как этот процесс выглядит на практике.И если раньше такой «опцией» автопроизводители оснащали в основном внедорожники, то теперь ее можно встретить на вполне городском автомобиле. К тому же часто владельцы автомобилей, не оборудованных самоблоками, понимая приносимую ими пользу, устанавливают их самостоятельно.

Но прежде чем вы поймете, как работает самоблокирующийся дифференциал, необходимо понять, как он работает без блокировки.

Что такое дифференциал

Дифференциал (диф) по праву можно считать одним из основных элементов трансмиссии автомобиля.С его помощью происходит передача, изменение, а также распределение выходного крутящего момента двигателем между парой потребителей: колесами, расположенными на одной оси машины или между ее мостами. Причем сила потока распределенной энергии при необходимости может быть разной, а значит и скорость вращения колес разная.

В трансмиссии автомобиля дифференциал может быть установлен: в картере заднего моста, в коробке передач и в раздаточной коробке, в зависимости от приводного устройства (устройств).

Те дифференциалы, которые устанавливаются в мост или коробку передач, называются межколесными, а те, которые находятся между осями машины, соответственно - межосевыми.

Назначение дифференциала

Как известно, автомобиль во время движения совершает различные маневры: повороты, перестройки, обгоны и т. Д. Кроме того, поверхность дороги может содержать неровности, а это значит, что колеса автомобиля в зависимости от ситуации , может одновременно пройти другое расстояние. Поэтому, например, при повороте, если скорость вращения колес на оси одинакова, одно из них неизбежно заглохнет, что приведет к ускоренному износу шин.Но это еще не самое страшное. Гораздо хуже то, что автомобиль значительно снижает управляемость.

Вот для решения таких проблем и придумали дифференциал - механизм, который будет перераспределять энергию, поступающую от двигателя, между осями автомобиля в соответствии с величиной сопротивления качению: чем оно меньше, тем больше скорость вращения. колеса, и наоборот.

Дифференциальный механизм

На сегодняшний день существует множество разновидностей дифференциалов, и устройство их довольно сложное.Однако принцип работы в целом тот же, поэтому проще будет разобраться в простейшем типе - открытом дифференциале, который состоит из следующих элементов:

  1. Шестерни закреплены на полуосях.
  2. Ведомая (коронная) шестерня, выполнена в виде усеченного конуса.
  3. Ведущая шестерня закреплена на конце приводного вала, который вместе с венцом образует главную шестерню. Поскольку ведомая шестерня больше по размеру, последней придется сделать несколько оборотов вокруг своей оси, прежде чем заводная головка выполнит только один.Следовательно, именно эти два элемента дифференциала уменьшают количество энергии (скорости), которая в конечном итоге достигает колес.
  4. Сателлиты, образующие планетарный механизм, играют ключевую роль в обеспечении необходимой разницы в скорости вращения колес.
  5. Снаряды.

Как работает дифференциал?

Во время прямолинейного движения полуоси тележки и, следовательно, колеса вращаются с той же скоростью, что и ведущий вал с его косозубой шестерней.Но во время вращения ударная нагрузка на колеса становится другой (одно из них пытается быстрее вращаться), и из-за этой разницы сателлиты освобождаются. Теперь энергия двигателя проходит через них, и поскольку пара сателлитов представляет собой две отдельные независимые шестерни, на полуоси передается другая скорость. Таким образом, мощность, вырабатываемая двигателем, распределяется между колесами, но неравномерно и зависит от действующей на них нагрузки: то, что движется по внешнему радиусу, испытывает меньшее сопротивление качению, поэтому diff передает ему больше энергии, вращаясь быстрее.

Различий в том, как работает межосевой дифференциал и межколесный, нет: принцип работы схож, только в первом случае распределенный крутящий момент направлен на оси автомобиля, а во втором - на его расположенные колеса. на одной оси.

Необходимость межосевого дифференциала особенно заметна при движении автомобиля по пересеченной местности, когда его вес давит на ту ось, которая находится ниже другой, например, при подъеме или спуске.

Проблема с дифференциалом

Несмотря на то, что дифференциал, безусловно, играет большую роль в конструкции автомобиля, его работа иногда создает проблемы для водителя.А именно: когда одно из колес находится на скользком участке дороги (грязь, лед или снег), другое, находящееся на более твердом грунте, начинает испытывать повышенную нагрузку, дифференциал пытается это исправить, перенаправляет двигатель энергия к скользящему колесу. Таким образом, получается, что он получает максимальное вращение, а другой, плотно держась за землю, просто остается неподвижным.

Вот именно для решения этих проблем была придумана блокировка (отключение) дифференциала.

Принцип блокировки и ее типы

Понимая принцип работы дифференциала, вы можете сделать вывод, что если вы заблокируете его, крутящий момент на колесе или оси, имеющей лучшее сцепление с дорогой, увеличится.Это можно сделать, если подключить его корпус к одной из двух полуосей или остановить вращение сателлитов.

Блокировка может быть полной - при жестком соединении деталей дифференциалов. Осуществляется, как правило, с помощью кулачковой муфты и управляется водителем через специальный привод из кабины автомобиля. А может быть частичным, в этом случае на колеса передается только ограниченное усилие - так работает самоблокирующийся дифференциал, для которого не требуется участие человека.

Как работает самоблокирующийся дифференциал

Самоблокирующийся дифференциал, по сути, представляет собой компромисс между полным блоком и свободным дифференциалом и уменьшает пробуксовку колес машины в случае разницы в коэффициент сцепления с грунтом между ними. Таким образом, значительно повышается проходимость, управляемость на бездорожье, а также динамика разгона автомобиля вне зависимости от качества дороги.

Самоблокирующееся устройство исключает полную блокировку колес, что защищает полуоси от критических нагрузок, которые могут возникнуть на дифференциалах с принудительным выключением.

Блокировка полуосей автоматически удаляется, если в случае прямолинейного движения скорость вращения колес выравнивается.

Наиболее распространенные типы самоблоков

Дисковые самоблоки представляют собой комплект фрикционных (трущихся) дисков, устанавливаемых между корпусом редуктора дифференциала и полуосевой шестерней.

Понять, как работает дифференциал с таким блоком, просто: пока машина едет по прямой, корпус дифференциала и две полуоси вращаются вместе, как только появляется разница в скорости вращения ( колесо упало на скользкую поверхность) между дисками возникает трение, уменьшающее его.То есть колесо, оставленное на твердой земле, будет продолжать вращаться, а не останавливаться, как в случае со свободным дифференциалом.

Вискомуфта, или иначе вязкая муфта, как и предыдущий дифференциал, содержит два набора дисков, только на этот раз перфорированных, установленных между собой с небольшим зазором. Одна часть дисков имеет сцепление с корпусом, другая - с приводным валом.

Диски помещают в емкость, наполненную силиконовой жидкостью, которая при равномерном вращении остается неизменной.Как только появляется разница в скорости между пакетами, жидкость начинает быстро и сильно густеть. Между перфорированными поверхностями есть сопротивление. Таким образом, чрезмерно развернутая упаковка замедляется и скорость вращения выравнивается.

Зубчатый (винтовой, червячный) самоблок. Его работа основана на способности червячной пары заклинивать и таким образом блокировать полуоси, когда они вызывают разницу в крутящем моменте.

Кулачок самоблокирующийся. Чтобы понять, как работает дифференциал этого типа, достаточно представить открытый дифференциал, в котором вместо планетарного механизма находятся пары зубьев (кулачков) шестерен. Кулачки вращаются (подпрыгивают), когда скорости колес почти одинаковы, и жестко блокируются (заклиниваются), как только любой из них начинает проскальзывать.

Отличий в том, как работает блокировка дифференциала и межколесной, нет - принцип действия одинаковый, отличия только в конечных точках: в первом случае - два моста, во втором - два колеса, установленных на одной оси.

Отечественная «Нива» и ее дифференциалы

В линейке отечественных ВАЗов «Нива» занимает особое место: в отличие от своих «сородичей» по конвейерной ленте эта машина оснащена неотключаемым полным приводом.

В трансмиссии внедорожника ВАЗ установлены три дифференциала: межколесный

Разъясненная дифференциальная диагностика, плюс примеры

Когда вы обращаетесь за медицинской помощью, ваш врач использует диагностический процесс для определения состояния, которое может вызывать ваши симптомы.

В рамках этого процесса они рассмотрят такие элементы, как:

Дифференциальный диагноз - это список возможных состояний или заболеваний, которые могут вызывать ваши симптомы, на основе этой информации.

При проведении дифференциальной диагностики ваш врач сначала соберет некоторую исходную информацию о ваших симптомах и истории болезни.

Вот некоторые примеры вопросов, которые может задать врач:

  • Каковы ваши симптомы?
  • Как долго вы испытываете эти симптомы?
  • Есть что-нибудь, что вызывает у вас симптомы?
  • Есть что-нибудь, что ухудшает или улучшает ваши симптомы?
  • Есть ли у вас в семейном анамнезе конкретные симптомы, состояния или заболевания?
  • Принимаете ли вы в настоящее время лекарства по рецепту?
  • Вы употребляете табак или алкоголь? Если да, то как часто?
  • Были ли в последнее время в вашей жизни какие-либо серьезные события или факторы стресса?

После этого ваш врач может провести базовые физические или лабораторные обследования.Некоторые примеры включают, но не ограничиваются:

  • измерение вашего артериального давления
  • мониторинг вашего пульса
  • прослушивание ваших легких во время дыхания
  • исследование части вашего тела, которая вас беспокоит
  • заказ базовой лабораторной крови или анализы мочи

Когда они соберут соответствующие факты из ваших симптомов, истории болезни и физического обследования, ваш врач составит список наиболее вероятных состояний или заболеваний, которые могут вызывать ваши симптомы. Это дифференциальный диагноз.

После этого ваш врач может провести дополнительные тесты или оценки, чтобы исключить определенные состояния или заболевания и поставить окончательный диагноз.

Вот несколько упрощенных примеров того, как может выглядеть дифференциальный диагноз для некоторых распространенных состояний.

Боль в груди

Джон посещает врача с жалобами на боль в груди.

Поскольку сердечный приступ - частая причина боли в груди, его врач прежде всего должен убедиться, что Джон ее не испытывает.Другие частые причины боли в груди включают боль в грудной стенке, гастроэзофагеальную рефлюксную болезнь (ГЭРБ) и перикардит.

Врач делает электрокардиограмму, чтобы оценить электрические импульсы сердца Джона. Они также заказывают анализы крови, чтобы проверить наличие определенных ферментов, связанных с сердечным приступом. Результаты этих оценок нормальные.

Джон говорит своему врачу, что его боль похожа на жжение. Обычно это происходит вскоре после еды. Помимо боли в груди, у него иногда возникает кислый привкус во рту.

Судя по описанию симптомов и нормальным результатам анализов, врач Джона подозревает, что у Джона может быть ГЭРБ. Врач прописывает Джону курс ингибиторов протонной помпы, который в конечном итоге облегчает его симптомы.

Головная боль

Сью идет к врачу, потому что у нее постоянная головная боль.

В дополнение к базовому медицинскому осмотру врач Сью спрашивает о ее симптомах.Сью рассказывает, что ее головные боли вызывают умеренную или сильную боль. Иногда она чувствует тошноту и чувствительность к свету, когда они возникают.

На основании предоставленной информации врач Сью подозревает, что наиболее вероятными состояниями могут быть мигрень, головная боль напряжения или, возможно, посттравматическая головная боль.

Врач задает дополнительный вопрос: Были ли у вас недавно травмы головы? Сью отвечает, что да, она упала и ударилась головой чуть больше недели назад.

На основании этой новой информации врач Сью подозревает посттравматическую головную боль. Врач может прописать ей ингибиторы боли или противовоспалительные препараты. Кроме того, врач может выполнить визуализационные тесты, такие как МРТ или КТ, чтобы исключить кровотечение в головном мозге или опухоль.

Пневмония

Али посещает врача с симптомами пневмонии: лихорадкой, кашлем, ознобом и болями в груди.

Врач Али проводит медицинский осмотр, в том числе прослушивает его легкие с помощью стетоскопа.Они делают рентген грудной клетки, чтобы увидеть его легкие и подтвердить пневмонию.

Пневмония возникает по разным причинам, особенно если она бактериальная или вирусная. Это может повлиять на лечение.

Врач Али берет образец слизи для проверки на наличие бактерий. Он возвращается положительно, поэтому врач прописывает курс антибиотиков для лечения инфекции.

Гипертония

Ракель в кабинете врача на плановом медосмотре. Когда врач измеряет артериальное давление, показания высокие.

Распространенные причины гипертонии включают прием некоторых лекарств, заболевание почек, обструктивное апноэ во сне и проблемы с щитовидной железой.

Высокое кровяное давление не характерно для семьи Ракель, хотя у ее матери были проблемы с щитовидной железой. Ракель не употребляет табачные изделия и употребляет алкоголь ответственно. Кроме того, в настоящее время она не принимает никаких лекарств, которые могут привести к повышению артериального давления.

Затем врач Ракель спрашивает, заметила ли она что-нибудь еще, что в последнее время кажется необычным для ее здоровья.Она отвечает, что ей кажется, что она теряет вес, и что ей часто жарко или потно.

Врач проводит лабораторные исследования для оценки функции почек и щитовидной железы.

Результаты исследования почек в норме, но результаты исследования щитовидной железы Ракель указывают на гипертиреоз. Ракель и ее врач начинают обсуждать варианты лечения ее сверхактивной щитовидной железы.

Инсульт

Член семьи забирает Кларенса для немедленной медицинской помощи, поскольку подозревает, что у него инсульт.

Симптомы Кларенса включают головную боль, спутанность сознания, потерю координации и нарушение зрения.
